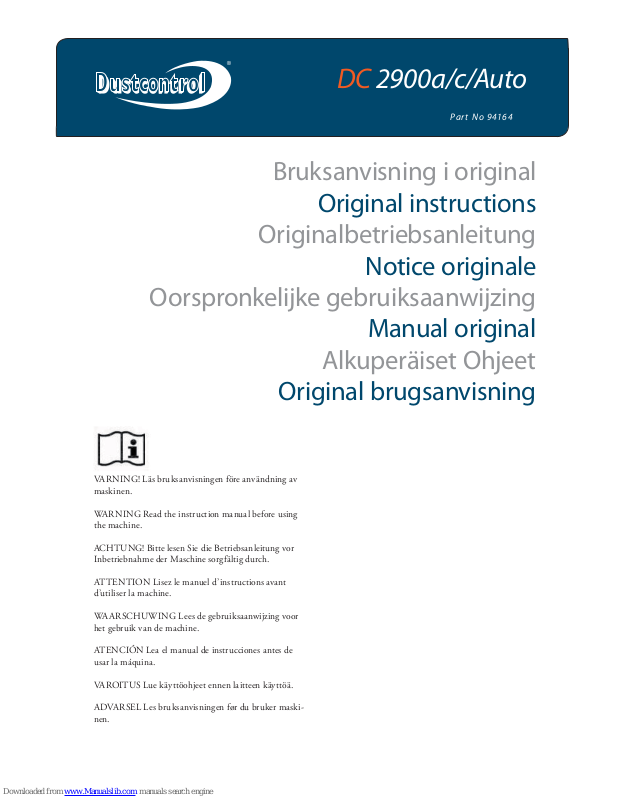

Page 1

DC 2900a/c/Auto

Bruksanvisning i original

Original instructions

Originalbetriebsanleitung

Notice originale

Oorspronkelijke gebruiksaanwijzing

Manual original

Alkuperäiset Ohjeet

Original brugsanvisning

Part No 94164

VARNING! Läs bruksanvisningen före användning av maskinen.

WARNING Read the instruction manual before using the machine.

ACHTUNG! Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorgfältig durch.

ATTENTION Lisez le manuel d’instructions avant d’utiliser la machine.

WAARSCHUWING Lees de gebruiksaanwijzing voor het gebruik van de machine.

ATENCIÓN Lea el manual de instrucciones antes de usar la máquina.

VAROITUS Lue käyttöohjeet ennen laitteen käyttöä.

ADVARSEL Les bruksanvisningen før du bruker maskinen.

Page 2

DC 2900a/c/Auto, 2

Part No 94164

2012-02-20

Dustcontrol reserves the right to change speciﬁ cations without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.

Dustcontrol reserverar sig för tryckfel och produktförändringar

Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.

Dustcontrol se réserve le droit de modiﬁ er les spéciﬁ cations sans indication préalable et sans aucune obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.

Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen. Dustcontrol behoudt zich het recht voor de speciﬁ caties van haar machines te wijzigen zonder voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang kunnen plaatselijk afwijken.

Tillverkare/Manufactured by/Hersteller/Fabriqué par/ Gefabriceerd door/Fabricado por:

Dustcontrol AB Boc 3088, Kumla Gårdsväg 14 SE-145 03 Norsborg Tel: + 46 8 531 940 00 Fax: + 46 8 531 703 05 [email protected] www.dustcontrol.com

Såld av/Sold by/Verkauft von/Vendu par/Vendido por:

Dustcontrol se reserva el derecho de cambiar las especiﬁ caciones sin notiﬁ carlo, no teniendo obligaciones de modiﬁ car los productos previamente suministrados. Dustcontrol no es responsable por errores u omisiones en este catálogo.

Dustcontrol varaa oikeuden painovirheisiin tai tuotemuutoksiin.

Dustcontrol reserverer seg for trykkfeil og produktforandringer.

Page 3

DC 2900a/c/Auto, 3 Part No 94164

Innehållsförteckning

Säkerhetsföreskrifter ____________ 5 Tekniska data _________________ 6 Funktionsbeskrivning ___________ 6 Drift _________________________ 7 Service ______________________8-9 Tillbehör ____________________ 10

Garanti______________________ 10 Felsökning ___________________ 10 Reservdelar ________________53-57 EG-försäkran _______________58-59 Dustcontrol Worldwide ________ 60 Monteringsanvisning __________ 61

SVENSKAENGLISHDEUTSCH

FRANCAIS

Contents

Safety Considerations __________ 11 Technical Data ________________ 12 Description __________________ 13 Operation ___________________ 13 Service ____________________ 14-15 Accessories __________________ 16

Warranty ____________________ 16 Trouble Shooting _____________ 16 Spare Parts ________________53-57 EG-declaration _____________58-59 Dustcontrol Worldwide ________ 60 Assembly ____________________ 61

Inhaltsverzeichnis

Sicherheitsvorschriften _________ 17 Technische Daten _____________ 18 Funktionsbeschreibung ________ 19 Betrieb ______________________ 19 Wartung __________________20-21 Zubehör ____________________ 22

Gewährleistung ______________ 22 Fehlersuche __________________ 22 Ersatzteile _________________53-57 EG-Konformitätserklärung ____58-59 Dustcontrol Worldwide ________ 60 Montage ____________________ 61

Sommaire

Conditions de sécurité _________ 23 Caractéristiques techniques _____ 24 Description __________________ 25 Fonctionnement ______________ 25 Entretien __________________26-27 Accessoires __________________ 28

Garantie _____________________ 28 Problèmes et interventions _____ 28 Pieces detachees____________53-57 EG-déclaration _____________58-59 Dustcontrol Worldwide ________ 60 Montage ____________________ 61

Inhoud

NEDERLANDS

Veiligheidsvoorschriften ________ 29 Technische gegevens __________ 30 Beschrijving _________________ 31 Bediening ___________________ 31 Service ____________________32-33 Accessoires __________________ 34

Garantie _____________________ 34 Probleemoplossingen__________ 34 Onderdelen ________________53-57 EG-verklaring ______________58-59 Dustcontrol Wereldwijd ________ 60 Assemblage _________________ 61

Page 4

DC 2900a/c/Auto, 4

Part No 94164

2012-02-20

Contenido

Consideraciones de seguridad ___ 35 Datos técnicos ________________ 36 Descripción __________________ 37 Funcionamiento ______________ 37 Mantenimiento _____________38-39 Accesorios ___________________ 40

Garantía _____________________ 40 Detección de averías ___________ 40 Recambios_________________53-57 EG declaratión ______________58-59 Dustcontrol en el Mundo _______ 60 Montaje _____________________ 61

ESPAÑOL

Sisällysluettelo

Turvallisuusohjeet _____________ 41 Tekniset tiedot _______________ 42 Sopivuus ____________________ 43 Käyttö ______________________ 43 Huolto ___________________ 44-45 Tarvikkeet ___________________ 46

SUOMI

Innholdsfortegnelse

Sikkerhetsforskrifter ___________ 47 Tekniske data ________________ 48 Funksjonsbeskrivelse __________ 49 Brukerveiledning _____________ 49 Service ____________________50-51 Tilbehør _____________________ 52

Garanti______________________ 52 Feilsøking ___________________ 52 Reservedeler _______________53-57 EG-erklæring _______________58-59 Dustcontrol Worldwide ________ 60 Monteringsbeskrivelse _________ 61

NORSK

Takuu _______________________ 46 Vianetsintä __________________ 46 Varaosat __________________53-57 EG-vaatimuksenmukaisuus ___58-59 Dustcontrol Worldwide ________ 60 Kokoamisohjeet ______________ 61

Page 5

DC 2900a/c/Auto, 5 Part No 94164

SVENSKA

Säkerhetsföreskrifter

Läs följande säkerhetsinstruktion innan du startar maskinen. Spara instruktionen.

Varn ing! Vid användandet av elektriska maskiner ska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada.

1. Viktigt! Inga heta eller glödande partiklar får sugas med enheten. Maskinen ska ej användas för explosiva varor, instabila eller pyrofora ämnen eller damm.

– VARNING! Användaren ska vara tillräckligt

instruerad om användandet av dessa maskiner. – VARNING! Denna maskin är endast för torr användning. – FÖRSIKTIGHET! Denna maskiner får endast användas inomhus. – FÖRSIKTIGHET! Denna maskin ska endast magasineras inomhus.

2. Arbetsmiljön Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättantändliga vätskor eller gaser.

3. Överbelastning Låt inte maskinen gå helstrypt. Använd maskinen för avsett ändamål. Följ föreskrifterna för det material som sugs, t ex asbest.

4. Kroppsskador Låt aldrig sugpunkten komma i kontakt med någon kroppsdel. Det starka undertrycket kan skada hudens blodkärl. Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara. Se också nedan under varning.

5. Sladden Dra aldrig maskinen med hjälp av sladden. Utsätt

inte sladden för värme eller skarpa föremål. Kontrollera elkabeln regelbundet. Maskinen får inte användas om kabeln eller kontakten är skadad.

6. Viktig åtgärd

Vid rengöring och skötsel ska maskinen göras strömlös genom avstängning och utdragning av kontakten. Maskinen får ej sköljas eller rengöras med vatten.

7. Omsorg Håll maskinen ren och se till att sugslangen är hel

och att alla packningar är täta. Följ instruktionerna. Håll bärhandtagen torra och fria från olja och fett.

8. Kontroll Kontrollera alltid att maskinen är oskadad innan

användandet av maskinen. Finns det skador måste maskinen repareras av en auktoriserad serviceverkstad som är godkänd av Dustcontrol.

Om nätsladden är skadad måste den bytas av Dust-

control eller auktoriserad serviceverkstad, som är godkänd av Dustcontrol.

9. Varn ing Använd endast tillbehör och utbytesdelar som ﬁ nns i

Dustcontrol´s katalog. OBS! Vid användandet av felaktiga eller piratdelar (framförallt ﬁ lter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd.

Denna apparat är inte avsedd att användas av per-

soner (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med apparaten.

Denna maskin är avsedd för kommersiellt bruk, till

exempel i hotell, skolor, sjukhus, fabriker, butiker, kontor och uthyrare

Page 6

DC 2900a/c/Auto, 6

Part No 94164

2012-02-20

Funktionsbeskrivning

Maskinen är avsedd för uppsugning och avskiljning av torrt damm. Maskinen uppfyller kraven för avskiljning av hälsofarligt damm enligt AFS Asbest, AFS Kvarts (mobila dammsugare).

DC 2900a/c/Auto är en liten men fullvärdig maskin från Dustcontrol. Den är stabil, oöm och driftsäker. Den passar till punktutsugning i många sammanhang.

Till exempel vid borrning, svetsning, slipning, personlig sanering och städning.

Designen är ergonomisk och funktionell. Den låga ljudnivån gör att DC 2900a/c/Auto kan användas i ljudkänsliga miljöer.

DC 2900a/c HxBxL 1142x439x604/1070x420x510 mm Vikt 19/14 kg Inlopp Ø 50 mm Uppsamling behållare/säck 40/20 l Slanglängd max 5 m Flöde max 190 m

/h Undertryck max 24 kPa E ektuttag vakuumalstrare 1400 W Auto: E ekt anslutet verktyg */min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Fin lter polyester, area 1,5 m

Avskiljningsgrad, (EN 60335-2-69, Klass M) 99,9 % Filteryta mikro lter H13 0,85 m

Avskiljningsgrad mikro lter (EN 1822-1) HEPA H13 (EN 60335-2-69, Klass H) 99,995 % Ljudnivå**/ < 68 dB(A)

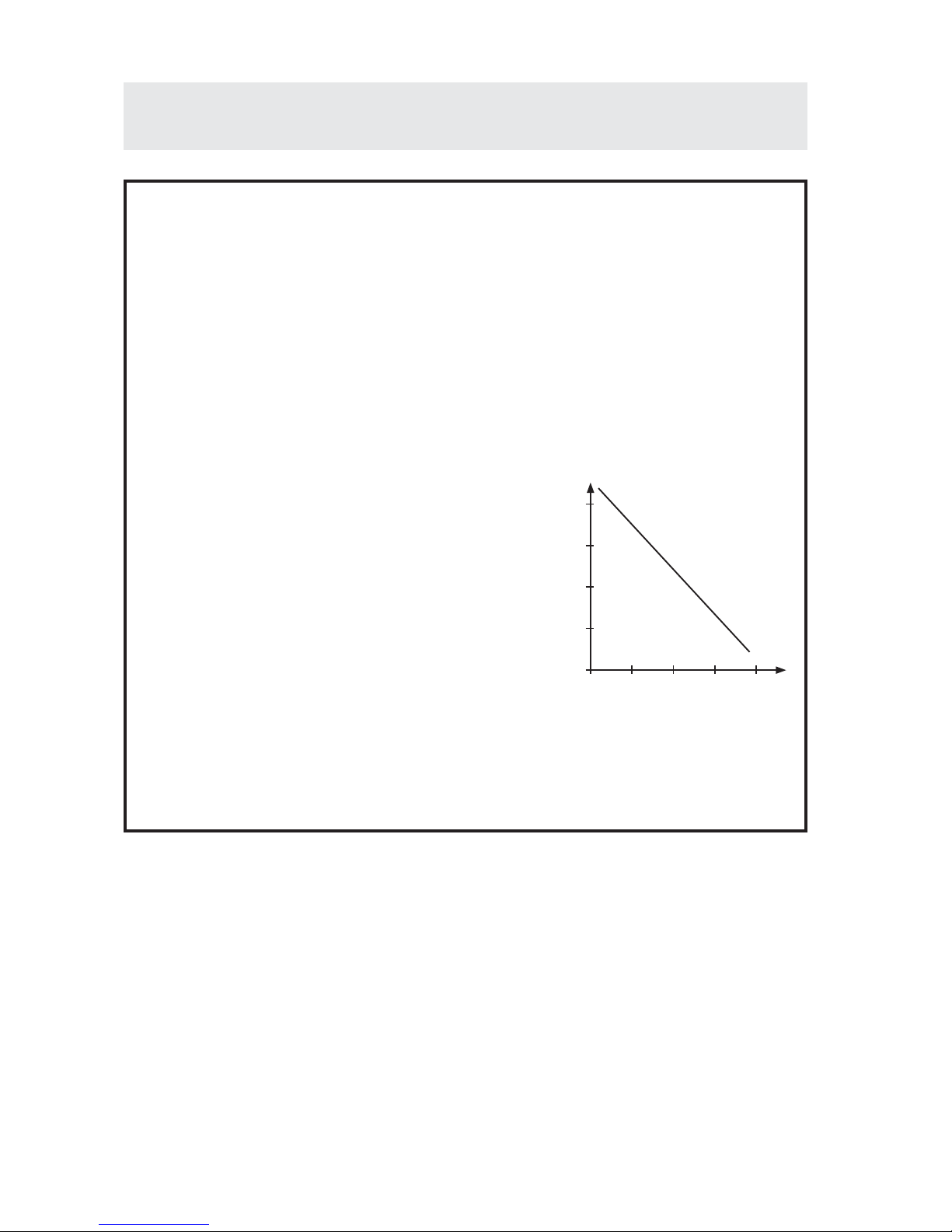

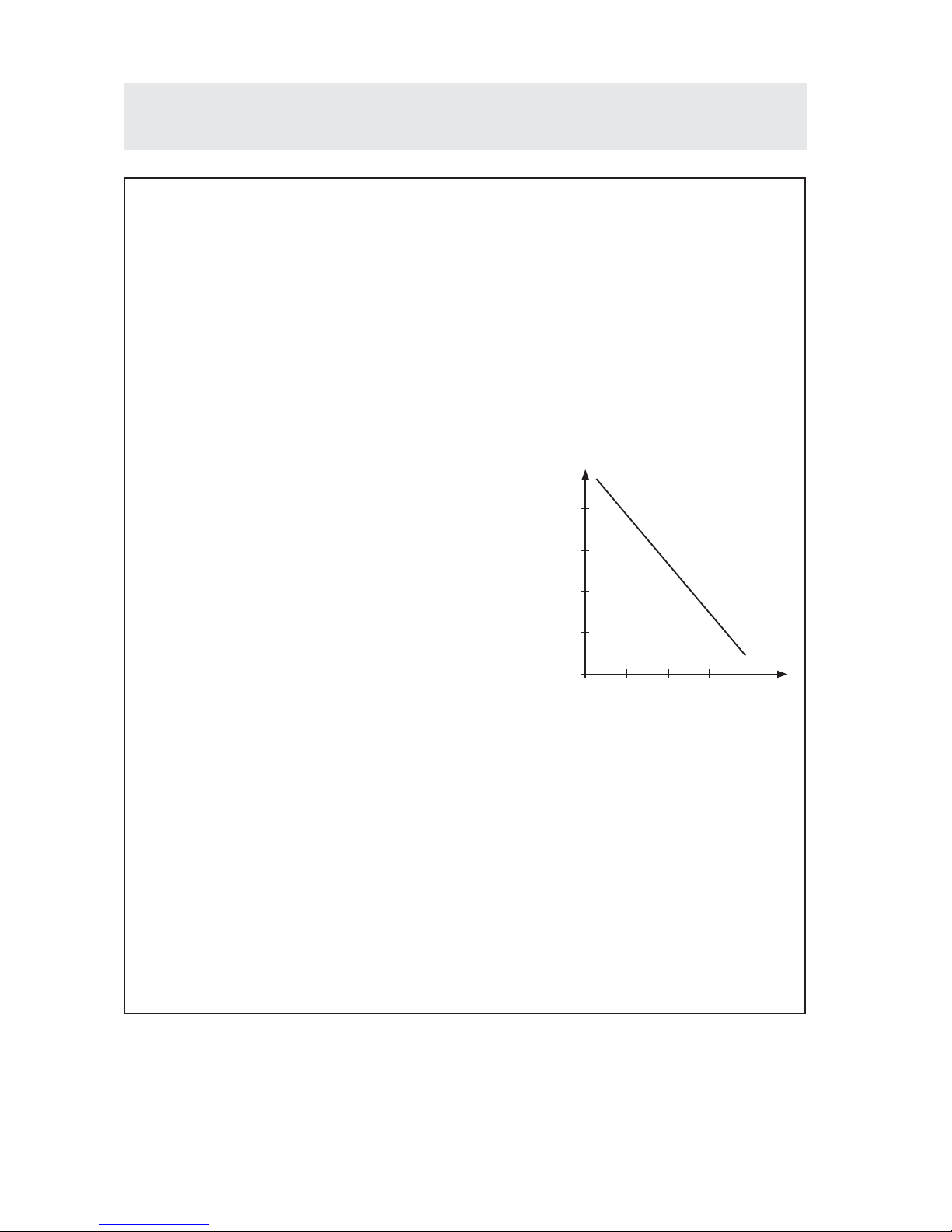

0 50 100 150 200 m3/h

kPa

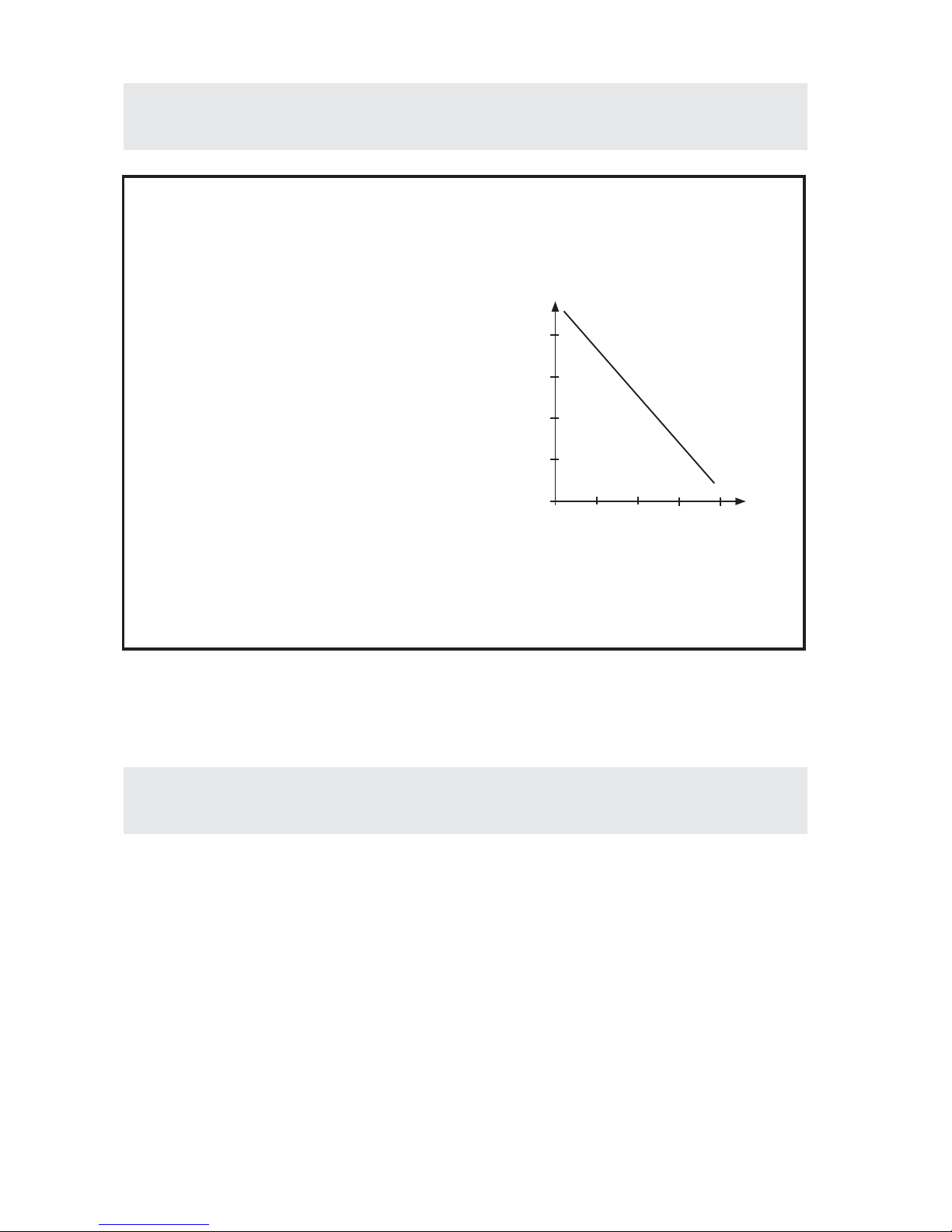

Tryckalstring och luft öde

*/ Kontrollera alltid mot lokala bestämmelser. **/ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd enligt DIN 45635 Teil 1 (4/84) i frifältsmätning vid maximalt luft öde.

Tekniska Data

Page 7

DC 2900a/c/Auto, 7 Part No 94164

Drift

Anslut maskinen till ett el-uttag med spänning enligt speciﬁ kationerna på maskinens märkplåt. Vid skarvning av elkabeln ska skarvsladden vara vattenskyddad.

Auto: Anslut elektriskt verktyg till uttaget på maskinen. Ställ omkopplaren i läge AUTO. Maskinen startar sedan automatiskt när verktyget startas. Maskinen stängs av ett par sekunder efter att det tillkopplade verktyget stängs. Man: För manuell start av suget, sätt omkopplaren i läge MAN.

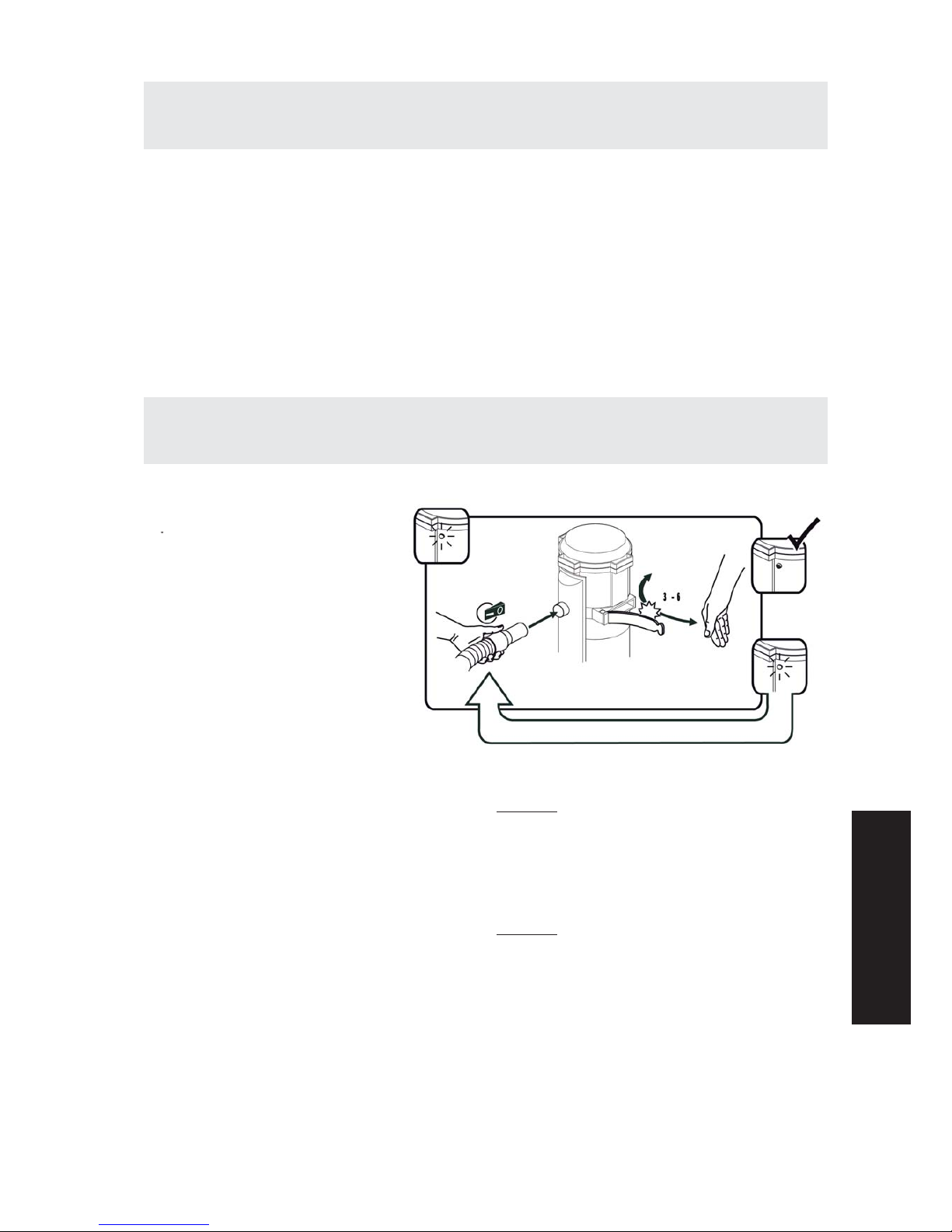

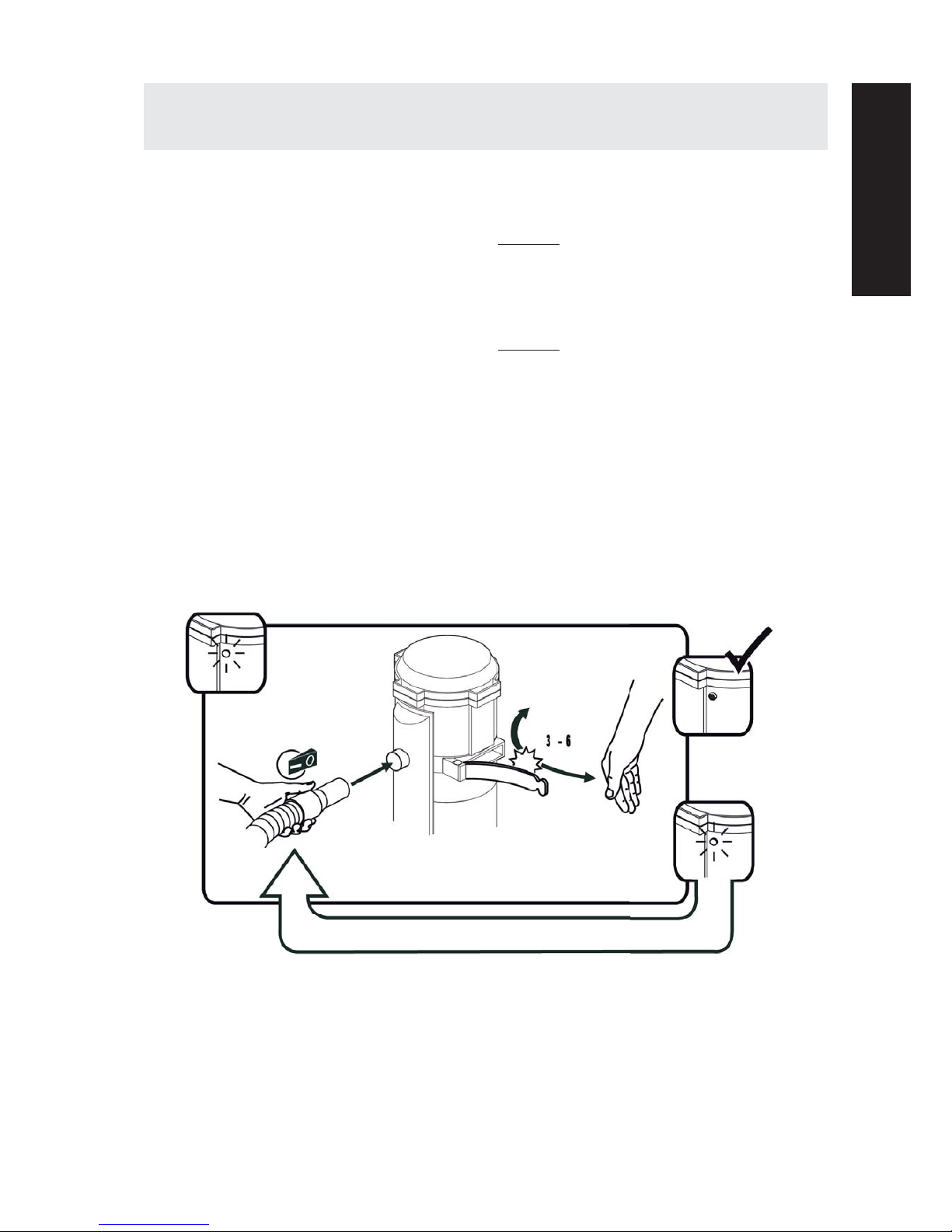

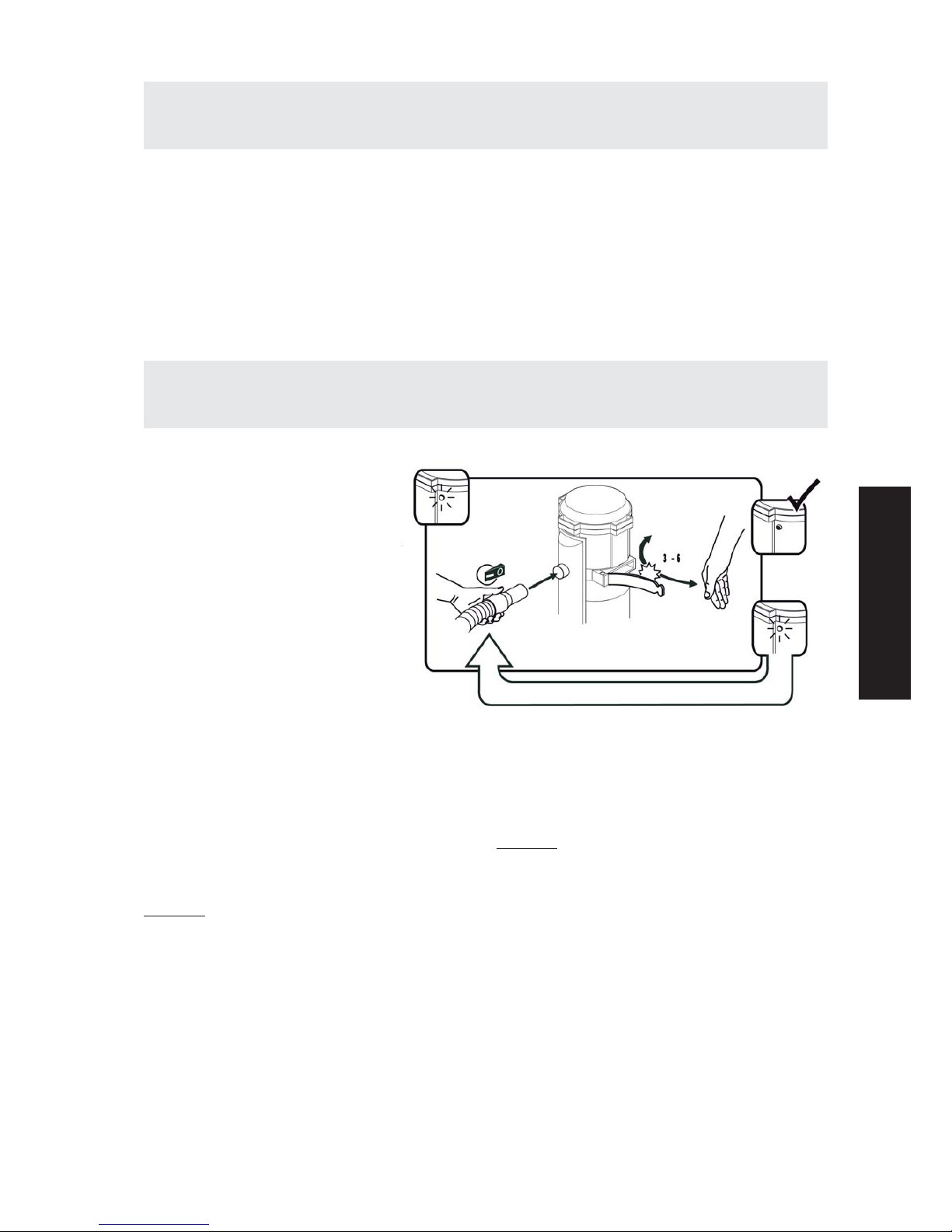

DC 2900a/c/Auto har en ﬁ lterindikationslampa som lyser när ﬁ ltret behöver rensas eller bytas. Filtren ska rensas 1-2 gånger om dagen vid kontinuerlig användning. Maskinen ska vara igång vid ﬁ lterrensning. Lossa slangen från sugröret och tryck in plasthylsan mot den svarta stoppklacken på utblåsningskanalen, så att maximalt

undertryck skapas i cyklonen. Öppna luckan på sidan 3–6 gånger. Luften rusar in i maskinen och rensar ﬁ ltret med pulsverkan.

DC 2900c Plastsäcken får endast bytas efter det att ﬁ ltren har rensats. Den ska bytas när dammnivån ligger ca 5 cm under klaﬀ en. Plastsäcken måste förslutas efter att den tagits av maskinen. Använd endast originalsäckar:

DC 2900a Behållaren under cyklonen bör tömmas när den är fylld till ca 2/3.

SVENSKA

Page 8

DC 2900a/c/Auto, 8

Part No 94164

2012-02-20

Service

Vid rengöring och skötsel av maskinen ska man stänga av maskinen och dra ur kontakten.

Finﬁ ltret bör bytas minst en gång per år eller när det inte längre går att skaka rent (se ”drift”). Om maskinen har mikroﬁ lter ska det bytas efter ca 300 driftstimmar. Använd skyddsmask vid ﬁ lterbyte och se till att inga oskyddade personer kan exponeras för hälsofarligt damm. Utbytta ﬁ lter ska förvaras i plastsäcken och förslutas. Endast originalﬁ lter är testade och godkända.

Kontrollera regelbundet att elkabeln inte är skadad. DC 2900a/c/Auto ska funktionsprovas och ses över minst en gång per år eftersom det är en maskin för hälsofarligt material. Slitna delar måste bytas ut. Äventyra aldrig funktion och livslängd. Använd endast originaldelar.

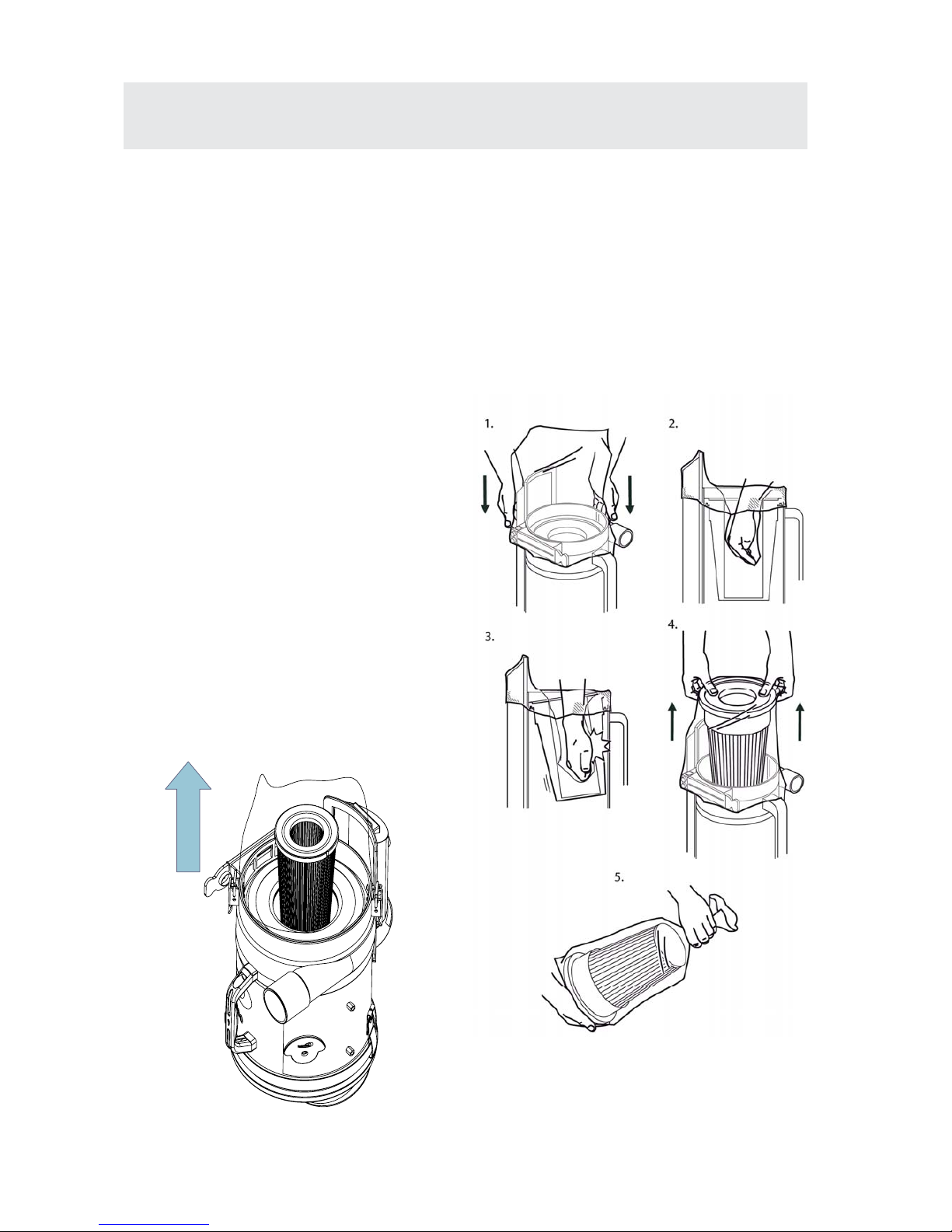

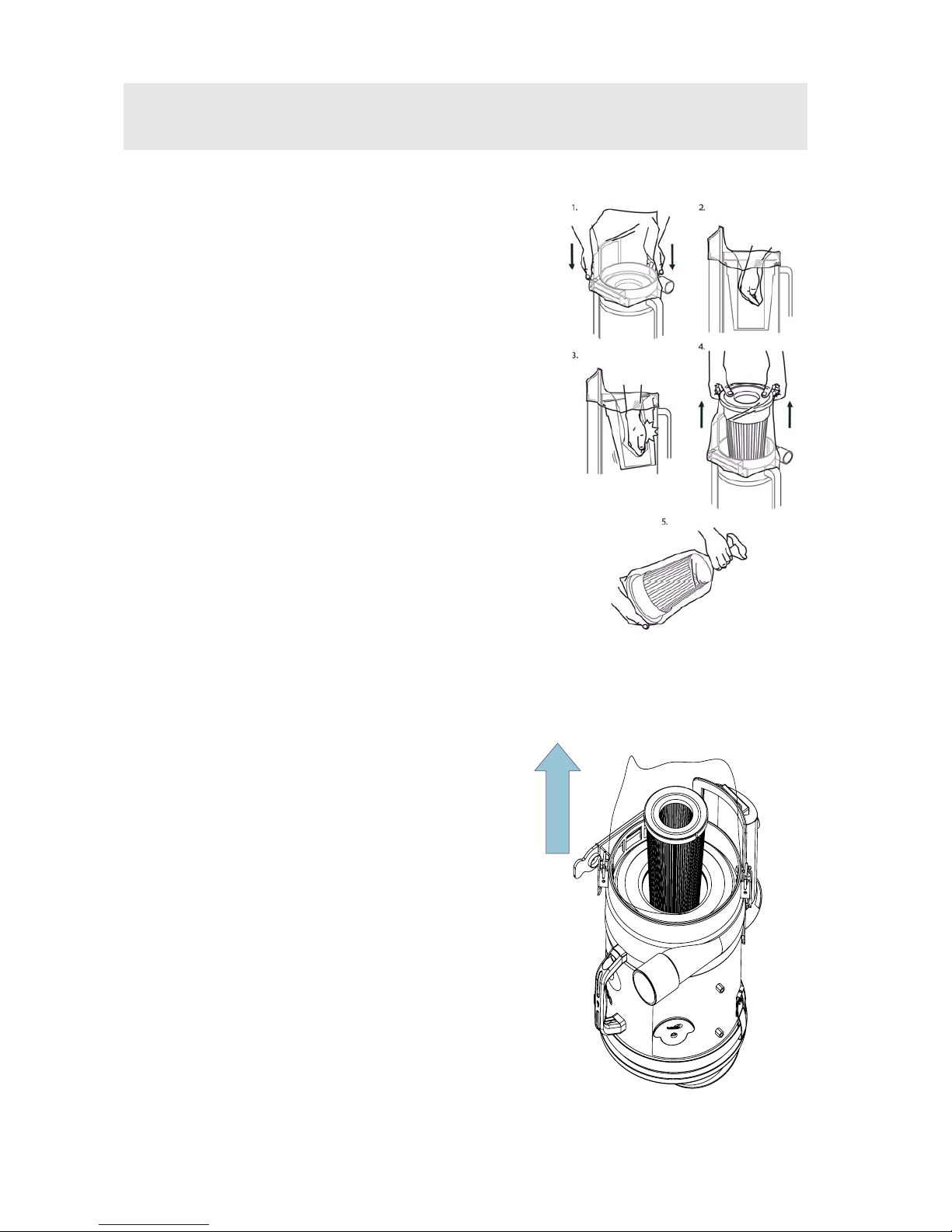

Filterbyte:

Lossa och lyft av motordelen. Lyft ﬁ ltret rakt uppåt. Trä vid behov en plastsäck över cyklonen för att undvika att dammet i ﬁ ltret sprids. Vid ﬁ lterbyte kontrollera packningen. En otät packning kan förorsaka utsläpp av hälsofarligt damm. Använd aldrig gamla packningar eller piratﬁ lter. Maskinen får således inte användas för hälsofarligt damm med ett insatt piratﬁ lter, även om detta är testat och godkänt av någon testinstitution.

För ﬂ äktmotorer är den typiska livslängden för originalborstar 600-700 timmar. De kan sedan bytas eller kompletteras. För det andra borstpaketet är livslängden ca 400 timmar och för det tredje borstpaketet ca 300 timmar. Efter detta är kollektorn utsliten och motorn behöver bytas.

Byte av mikro lter:

Byte av  n lter:

Page 9

DC 2900a/c/Auto, 9 Part No 94164

Service

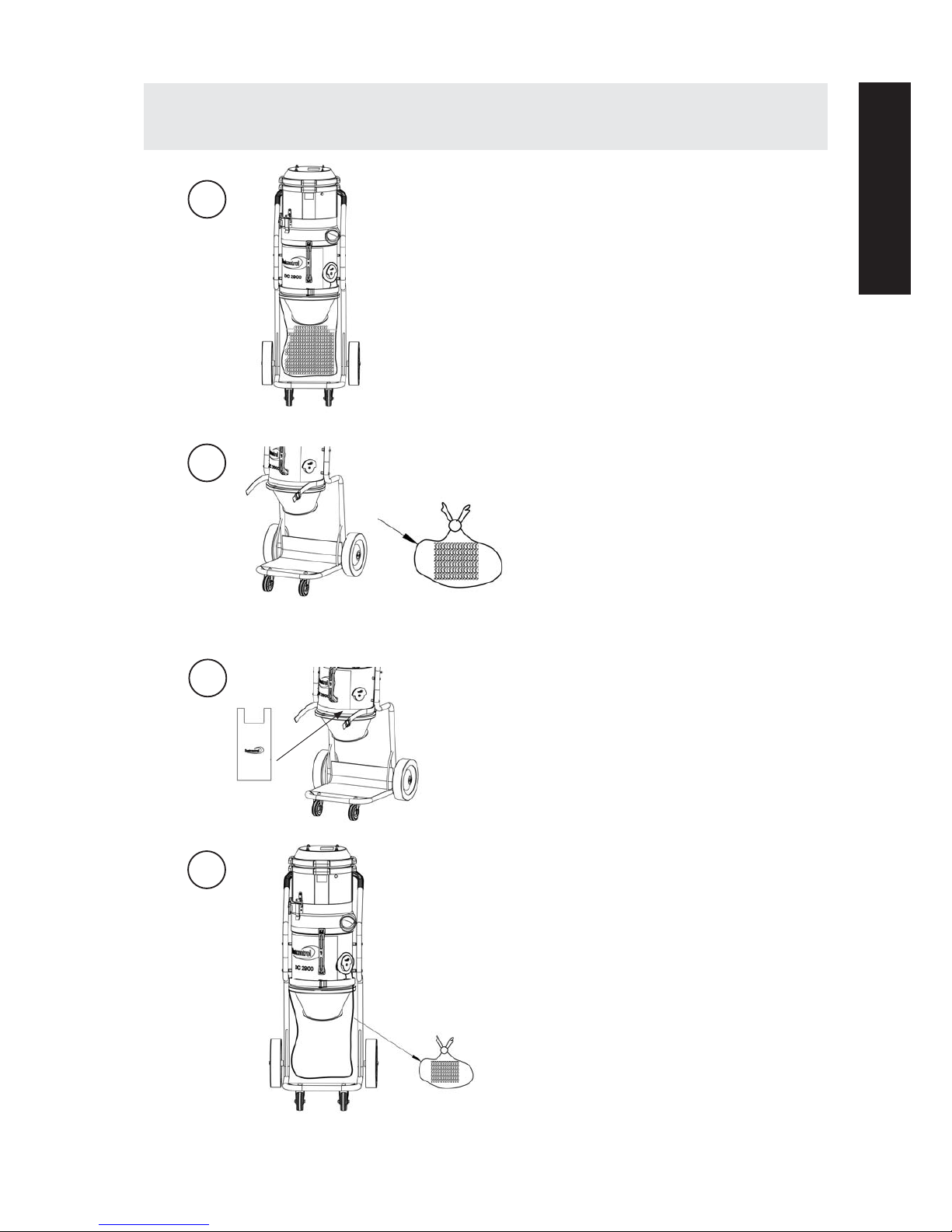

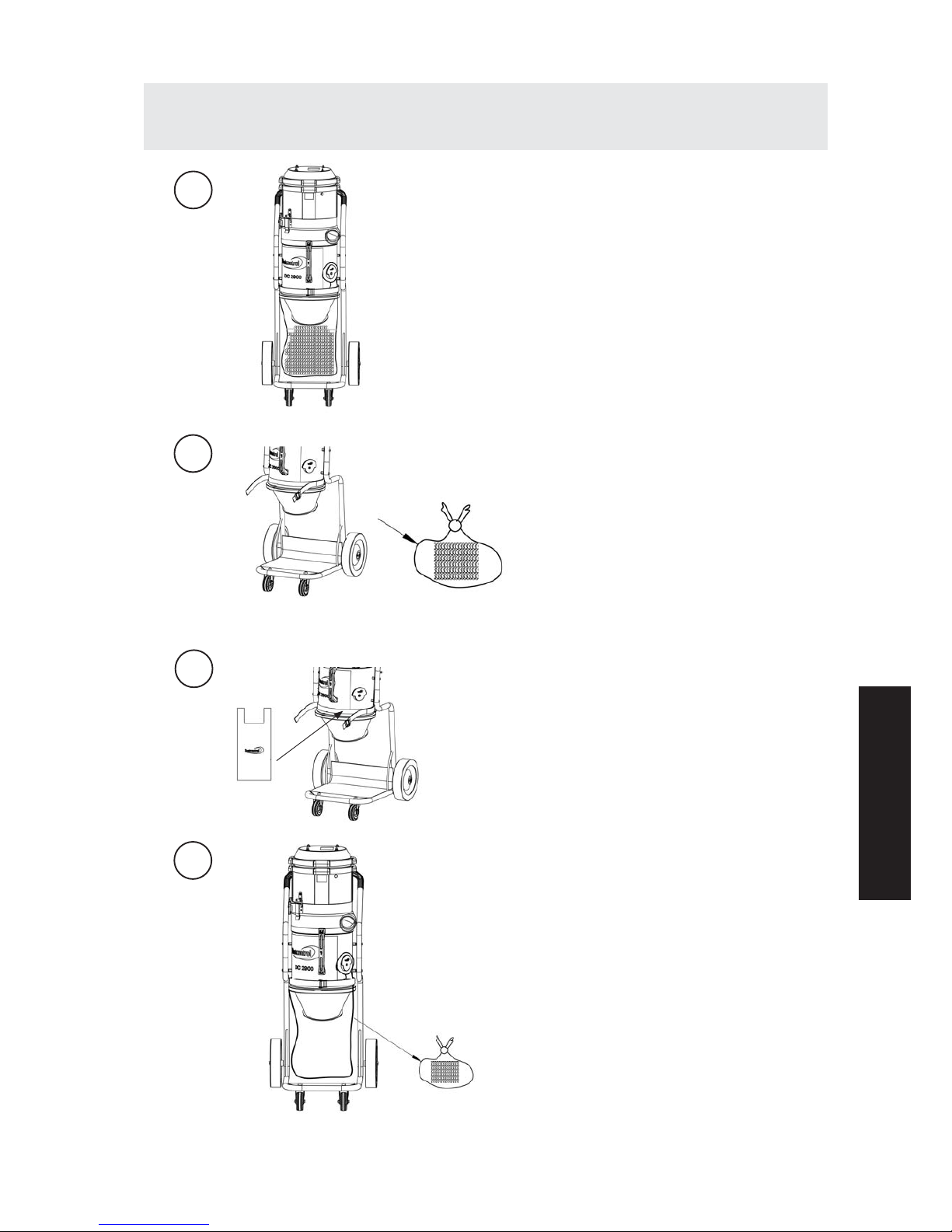

intellibag;

dammfritt byte av säck - steg för steg

Switch ON

- ta ut säcken

Switch ON

- montera den nya säcken

Switch ON

- rensa  ltret och använd stoftavskiljaren

Switch ON

SVENSKA

Page 10

DC 2900a/c/Auto, 10

Part No 94164

2012-02-20

FELSÖKNING

Garantitiden är två år och avser fabrikationsfel. Garantin gäller under förutsättning att maskinen används på normalt sätt och får den service som krävs. Normalt slitage ersätts inte.

Garanti

Reparationer ska utföras av Dustcontrol AB eller av personer som godkänts av Dustcontrol AB. I annat fall förverkas garantin.

Övriga tillbehör, se Dustcontrols katalog.

Tillbehör

Benämning Art nr

Plastsäck, standard 42702

Fin lter, cellulosa med integrerat  lterskydd 42029

Problem Orsak Åtgärd

Motorn går inte. El ej ansluten. Anslut el.

Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring. efter start.

Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen. suger inte. Stopp i slangen. Vänd slangen eller rensa. DC 2900c Cyklonen saknar plastsäck. Sätt dit plastsäck. DC 2900a Behållaren inte fastspänd Spänn fast behållaren. under cyklonen.

Motorn går men maskinen Hål på sugslangen. Byt slang. suger dåligt. Igensatt  lter. Rensa eller byt. Sugslangen för lång Byt slang. eller smal. Slangen delvis igensatt. Vänd slangen eller rensa.

Maskinens topp dåligt Justera monteringen. monterad. Stoft har fastnat i cyklonen. Ta bort toppen och rensa cyklonen.

Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov. gått sönder.

Onormalt ljud från maskinen. Beställ service.

Benämning Art nr

Fin lter, polyester med integrerat  lterskydd 42028 Mikro lter 42027

Page 11

DC 2900a/c/Auto, 11 Part No 94164

Safety Considerations

Read all instructions before attempting to operate this machine and save these instructions.

Warning! When using electric machines, basic safety precautions should always be followed to reduce the risk of ﬁ re, electric shock and personal injury, including the following:

1. Important! No hot particles nor ignition sources are allowed to

be sucked into the unit.  e machine should not be used for explosives, unstable or pyrophoric particles or dust.

– WARNING Operators shall be adequately instruc-

ted on the use of these machines. – WARNING  is machine is for dry use only. – CAUTION  is machine is for indoor use only. – CAUTION  is machine shall be stored indoors only.

2. Work area environment Don´t expose the machine for rain. Don´t use it in damp or wet locations or in presence of ﬂ ammable liquids or gases.

3. Overload Never let the machine operate fully throttled. Always follow the regulations pertinent to the material you are working with ie asbestos. Don´t use the machine for purposes that it isn´t intended for.

4. Body injuries Never let the suction come in contact with parts of the body.  e strong suction eﬀ ect can hurt the blood-vessels in the skin. Don´t repair the electric components yourself.  e machine should be serviced by qualiﬁ ed personnel only. Faults may cause injury. See also below under warnings.

5. Don´t abuse cord Never pull the machine by the cord. Keep the cord from heat and sharp edges. Check the electric cable regularly for damage.

6. Important measure With cleaning and maintenance on the machine, the power cable should be dis-connected from the supply.  e machine must not be washed or cleaned with water.

7. Maintain the machine with care

Keep the machine clean and check that the hose is

undamaged and that all gaskets are tight. Follow instructions. Keep handles dry and free from oil and grease.

8. Checking for damage Before futher use of the machine it should be carefully checked that the machine is unda-maged. If there are any damaged parts these should be repaired by a Dustcontrol authori-zed service center.

If the supply cord is damaged, it must be replaced

by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

9. Warni ng Use only accessories and replacable parts which are available in the Dustcontrol catalogue.

 is appliance is not intended for use by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

 is machine is intended for commercial use

only, for example in hotels, schools, hospitals, factories,shops, oﬃ ces and rental businesses.

ENGLISH

Page 12

DC 2900a/c/Auto, 12

Part No 94164

2012-02-20

DC 2900a/c HxWxL 1142x439x604/1070x420x510 mm Weight 19/14 kg Inlet Ø 50 mm Hose length 5 m Collecting container/sack 40/20 l Flow, max 190 m

/h Neg. pressure, 115/230 V, max 21/24 kPa Power consumption vacuum producers 1200/1400 W 115/230 V Auto: Power consumption connected tool */ min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Fine  lter polyester, area 1.5 m2 Degree of separation (EN 60335-2-69, Class M) 99.9 % Filter area, micro lter H13 0.85 m

Degree of separation, micro lter (EN 1822-1) HEPA H13 (EN 60335-2-69, Class H) 99.995 % Sound level**/ < 68 dB(A)

0 50 100 150 200 m3/h

kPa

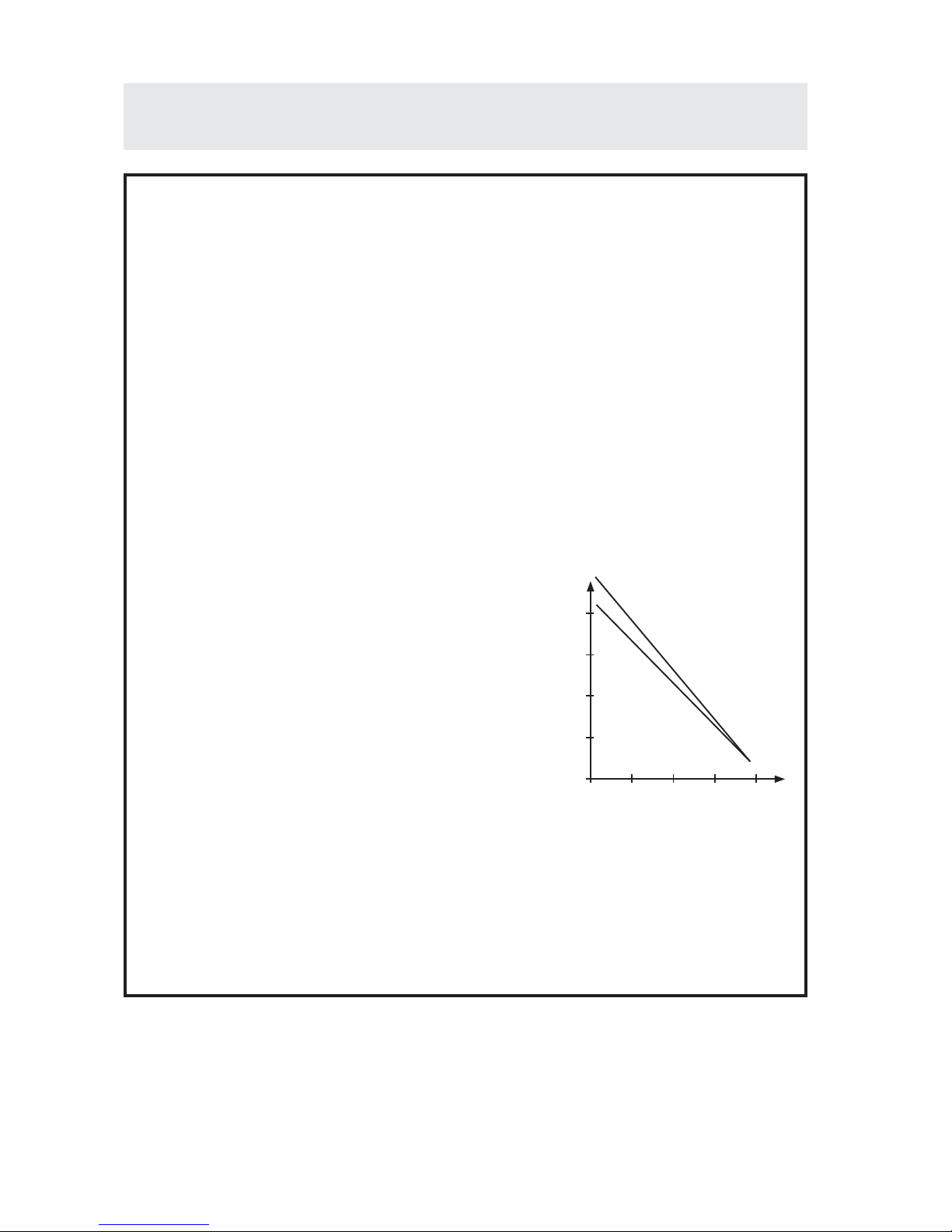

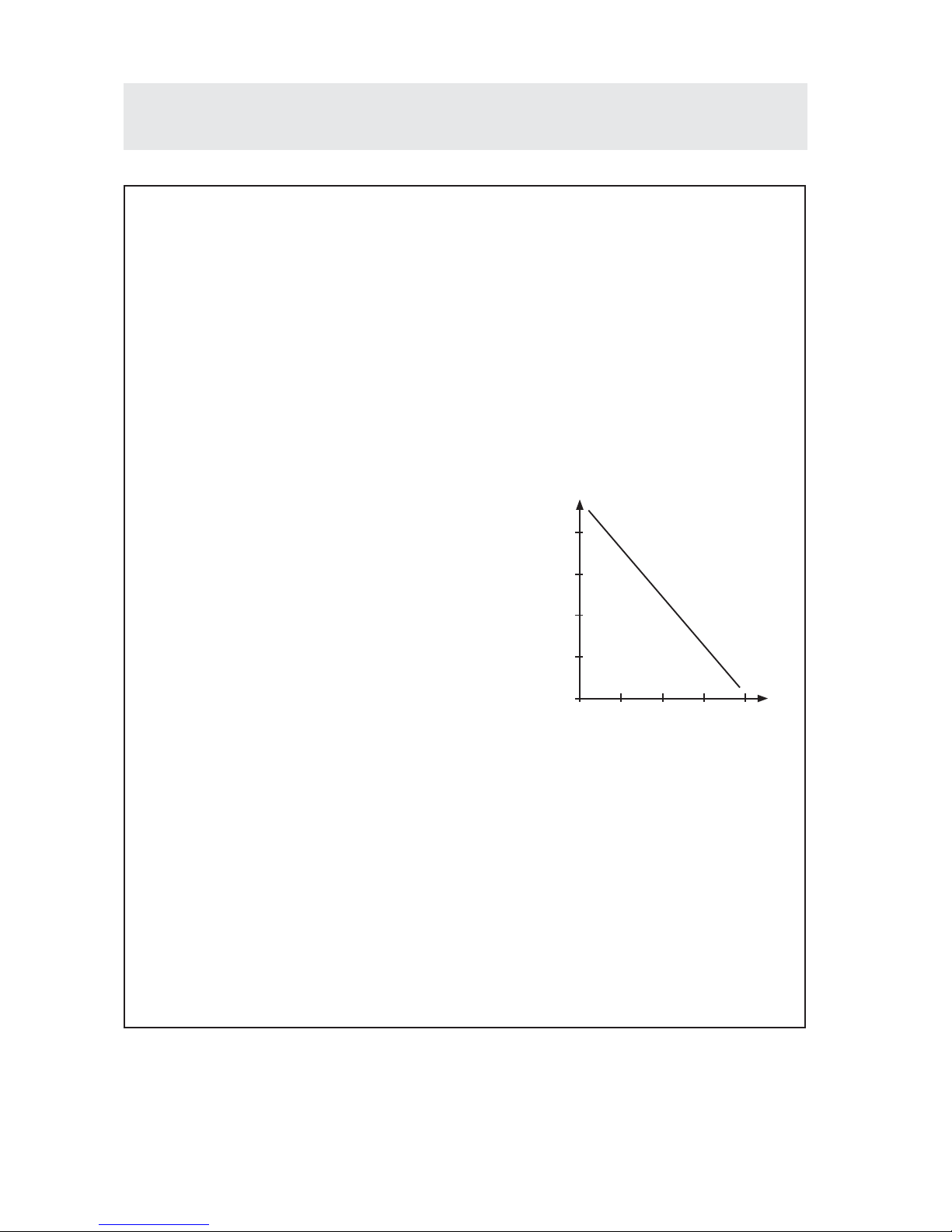

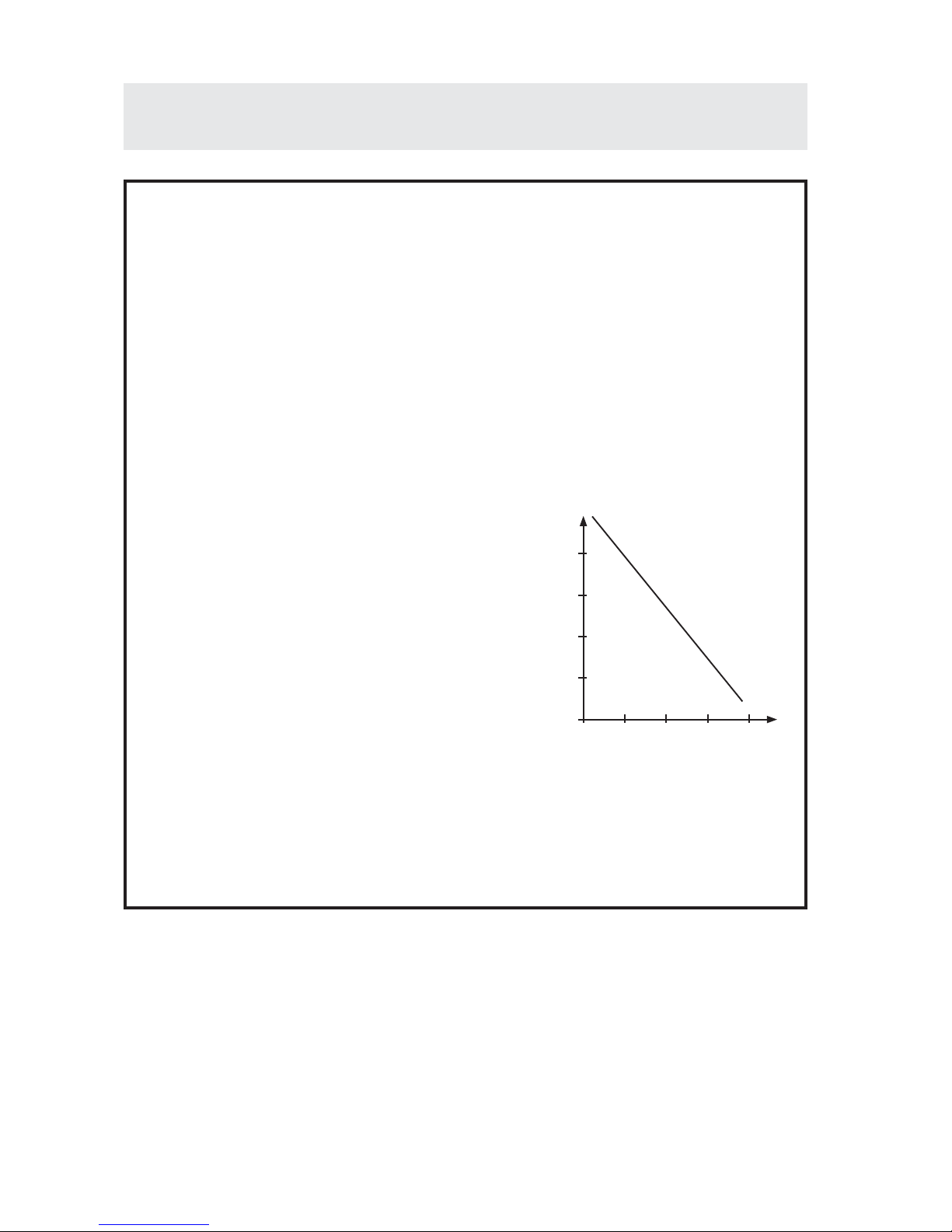

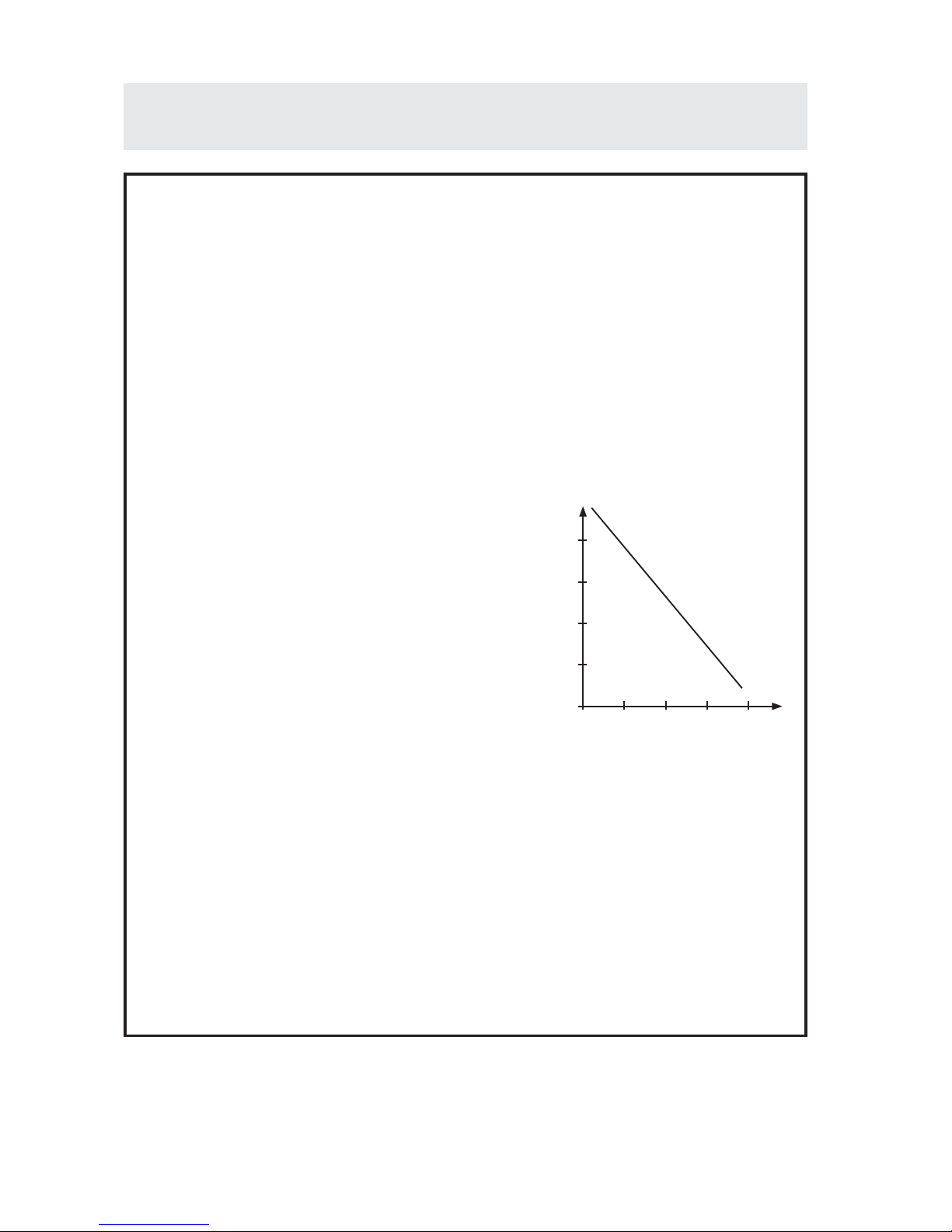

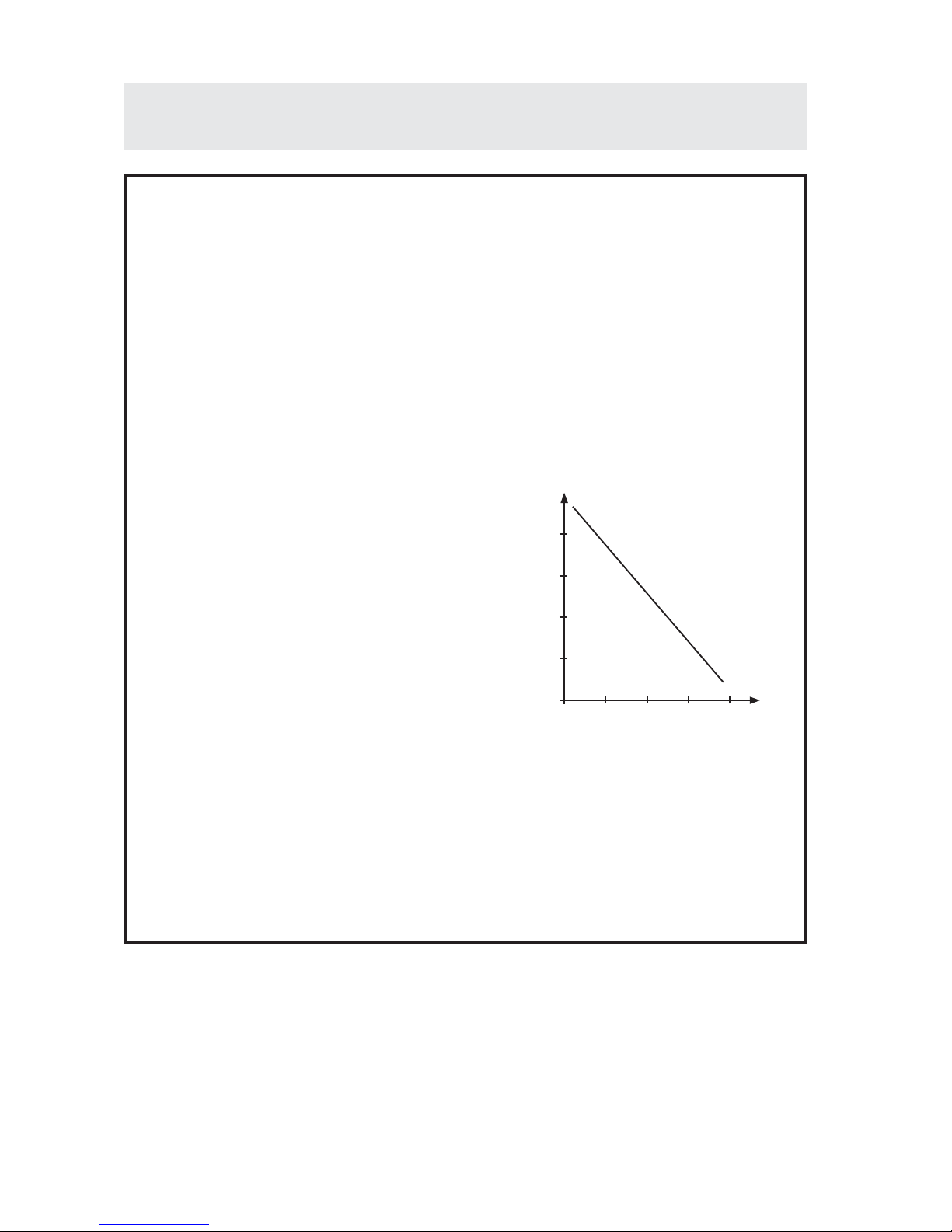

Vacuum producer capacity

120 0 W

1400 W

*/ Always check with local regulations. **/ Sound level at 1,6 m height and 1 m distance according to DIN 45635 Section 1 (4/84) in free space and at maximum air ow.

Technical Data

Page 13

DC 2900a/c/Auto, 13 Part No 94164

Description

 e machine should be used for suction and separation of dried dust.  e machine fulﬁ l the demands for separation of unhealthy dust.

 e DC 2900a/c/Auto is, despite it’s compact size, a full capacity Dustcontrol machine. It is stable, tough and reliable and particularly suited to spot extraction in many diﬀ erent applications ie: welding, grinding, sanding and cleanup with the 38 mm program. Dust separation is in any case as eﬃ cient as with the larger Dustcontrol machines.

 e design is ergonomic and appealing. With a very low sound level of 70 dB(A) at 1 m distance, the DC 2900a/c/Auto is suitable for use in areas which are sen-sitive to noise.  e direct drive two stage high pressure fan is integrated into the units top.  e 1200 /1400 W capacity fan is double insulated for higher safety.

Operation

Connect the unit to a suitable power source, note requirements on the ID plate. If an extension cord is to be used, only waterproof cords are acceptable.

Auto: Connect the subject electric tool to the electrical outlet on unit. Set the selector switch to the AUTO position.  e unit will start automatically when the subject tool is started.  e machine turns oﬀ a few seconds after the connected tool is closed.

Man: For manual start of the unit, set the selector switch to the MAN position.

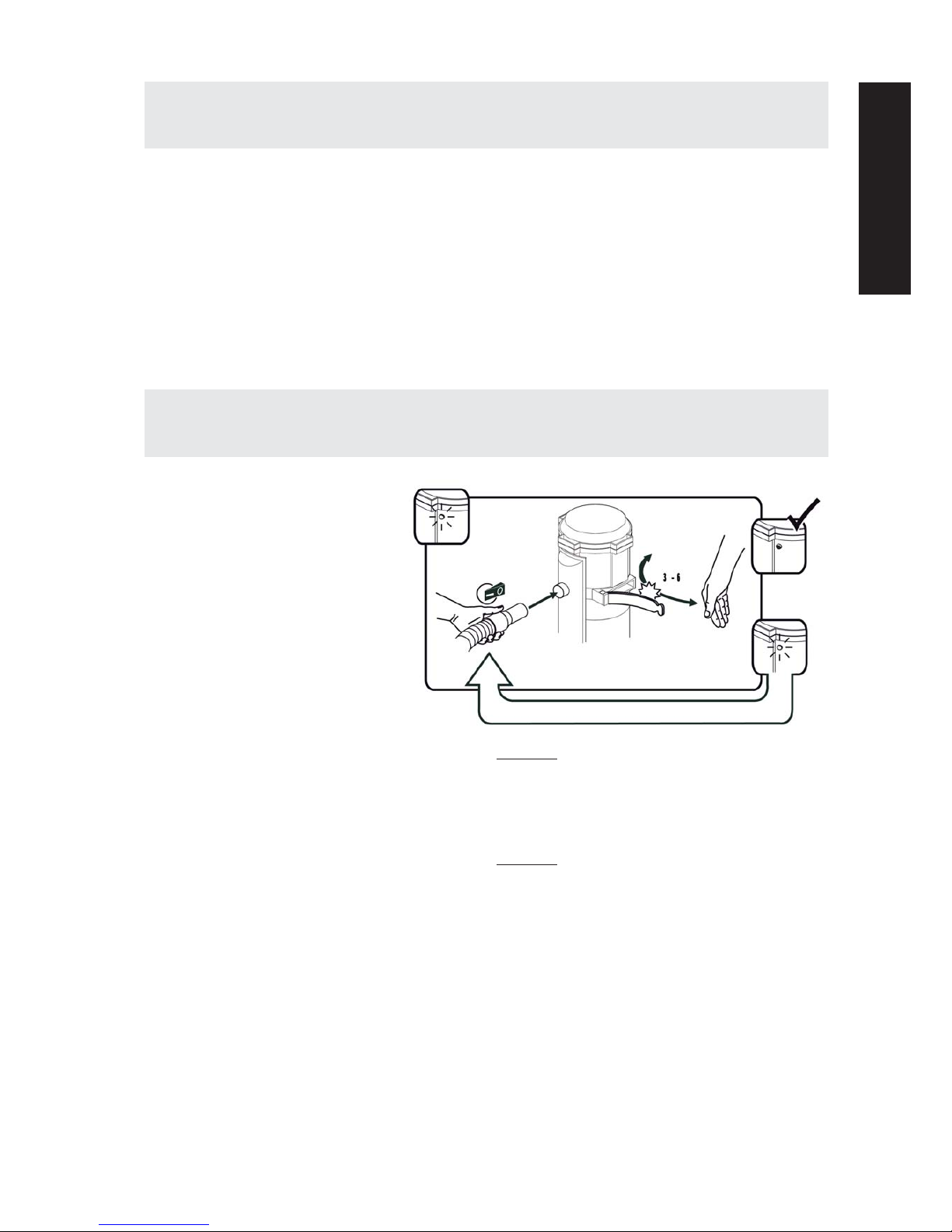

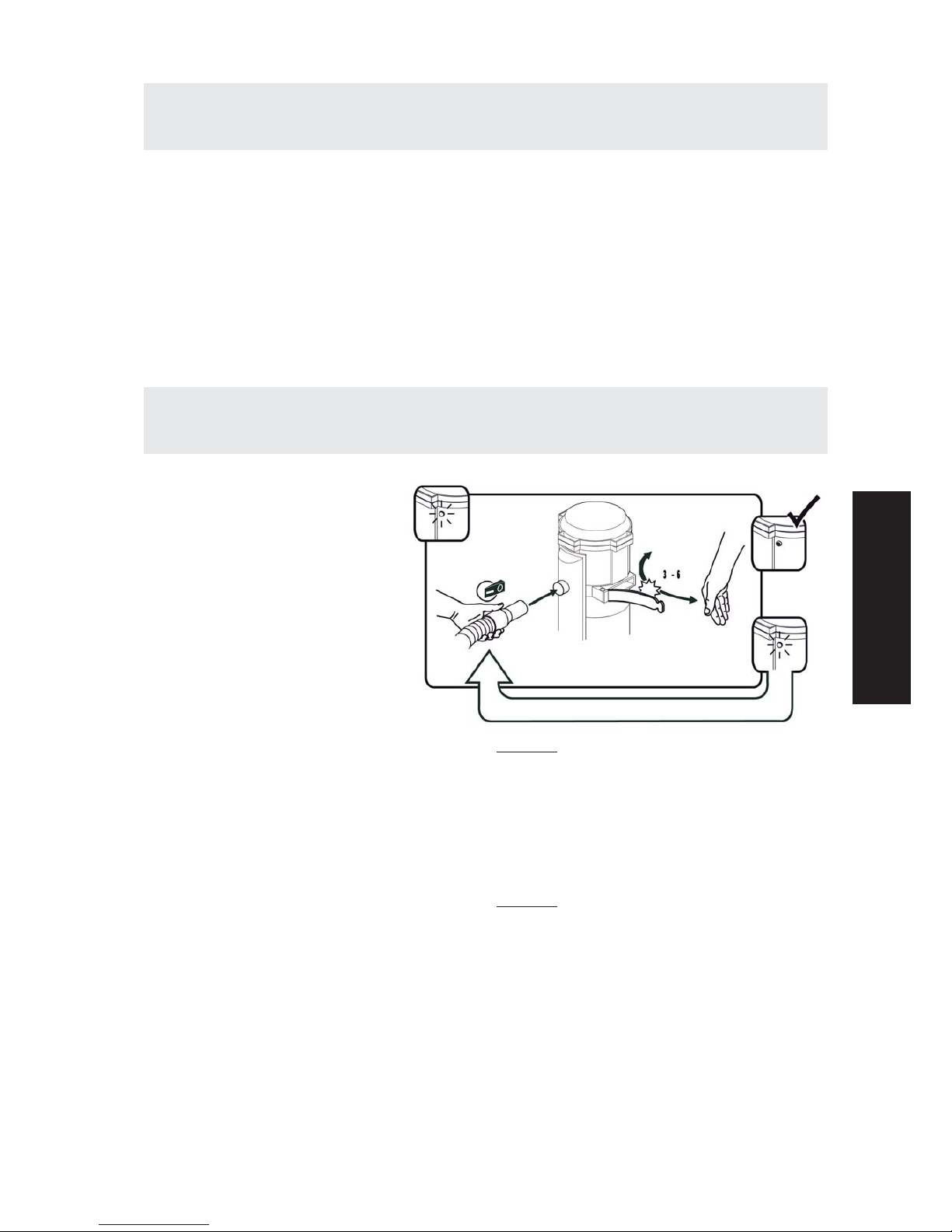

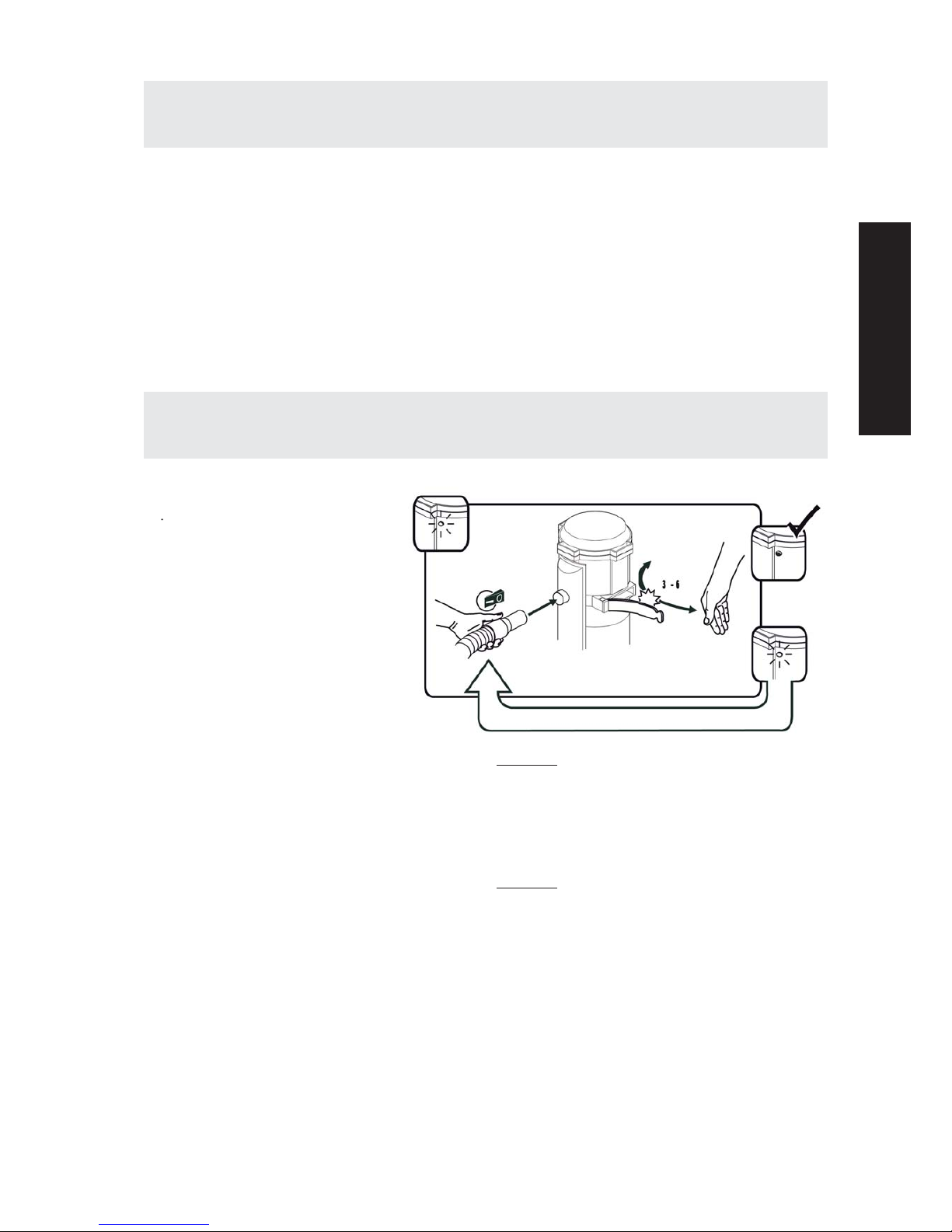

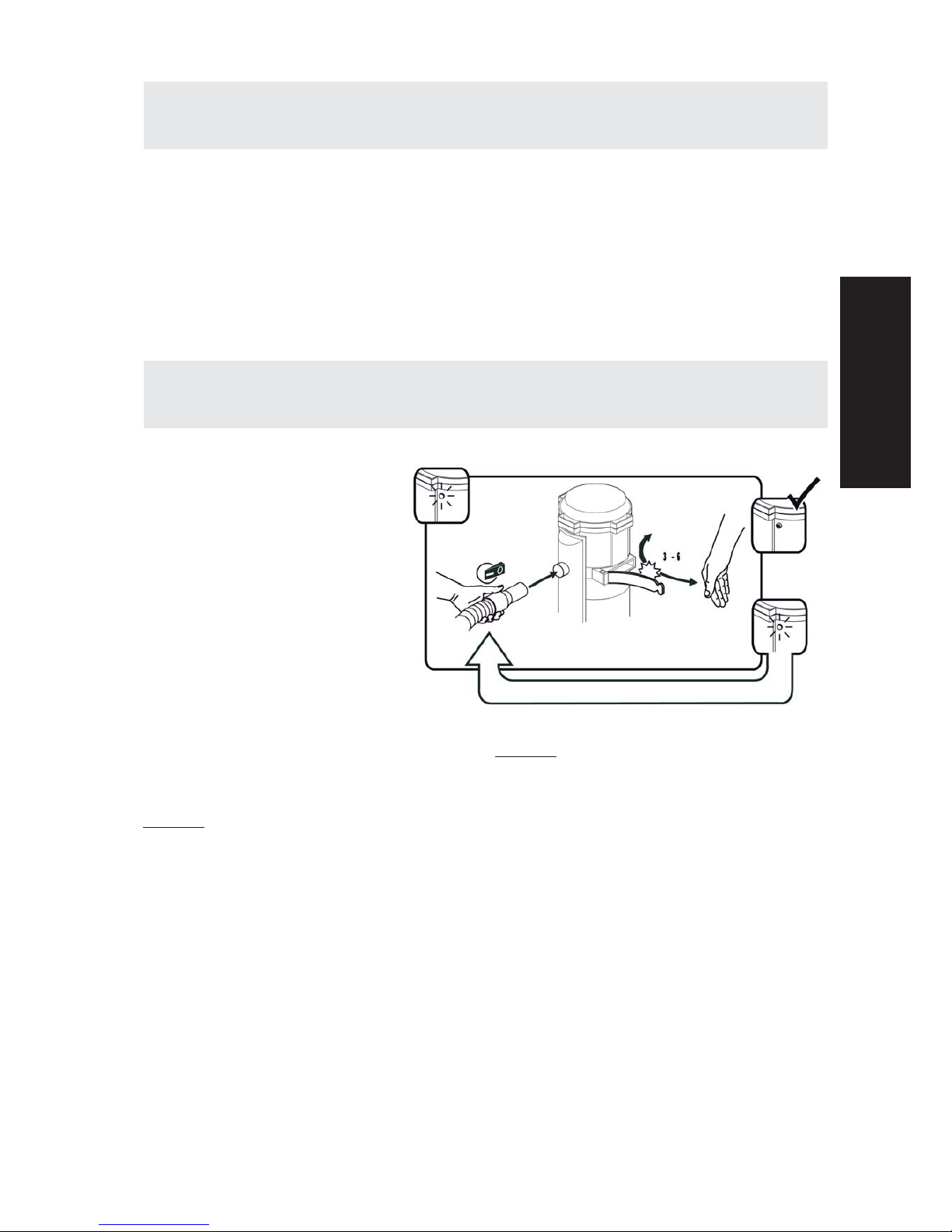

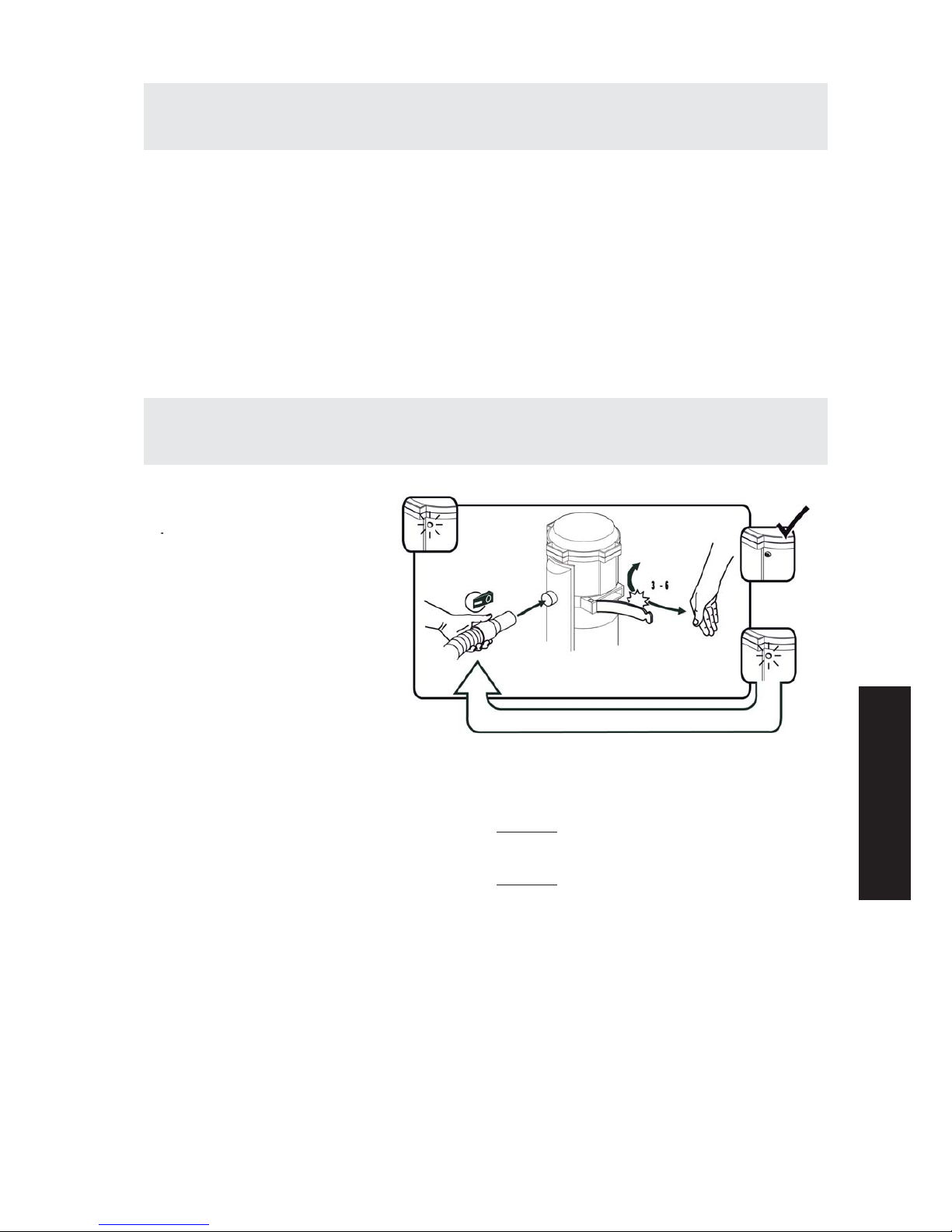

 e DC 2900a/c/Auto is equipped with a ﬁ lter indication lamp that indicates when the ﬁ lter needs

cleaning or changing.  e ﬁ lter is generally cleaned once or twice daily during normal continuous operation.  e unit must be in operation to perform ﬁ lter cleaning. Loose the tube from the suction pipe and press the plastic cage against the black stop head on the exhaust channel so that maximum pressure is created in the cyclone. Open the port on the side of the unit three to six times.  is reverse pulse of air cleans the ﬁ lter.

DC 2900c  e plastic sack should be changed only after ﬁ lter cleaning is done and when the collected material level is about 5 cm under the foot valve.

Use only original Dustcontrol spare parts.

DC 2900a  e container under the cyclone should be emptied when it is ﬁ lled to ca 2/3.

ENGLISH

Page 14

DC 2900a/c/Auto, 14

Part No 94164

2012-02-20

Service

During cleaning and service of the unit, the unit should be disconnected from the power supply.

 e ﬁ ne ﬁ lter should be changed at least once per year. If the machine is used with a microﬁ lter/HEPA ﬁ lter, this should be changed every 300 running hours. Use breathing protection when changing the ﬁ lter. Care must be taken during the ﬁ lter change not to expose unprotected persons to harmful dust. Used ﬁ lters should be sealed in a plastic sack and disposed properly.

Check regularly that the electrical cable is not damaged.  e DC 2900a/c/Auto should be performance tested at least once per year because it may be used with hazardous materials. Worn parts must be replaced.

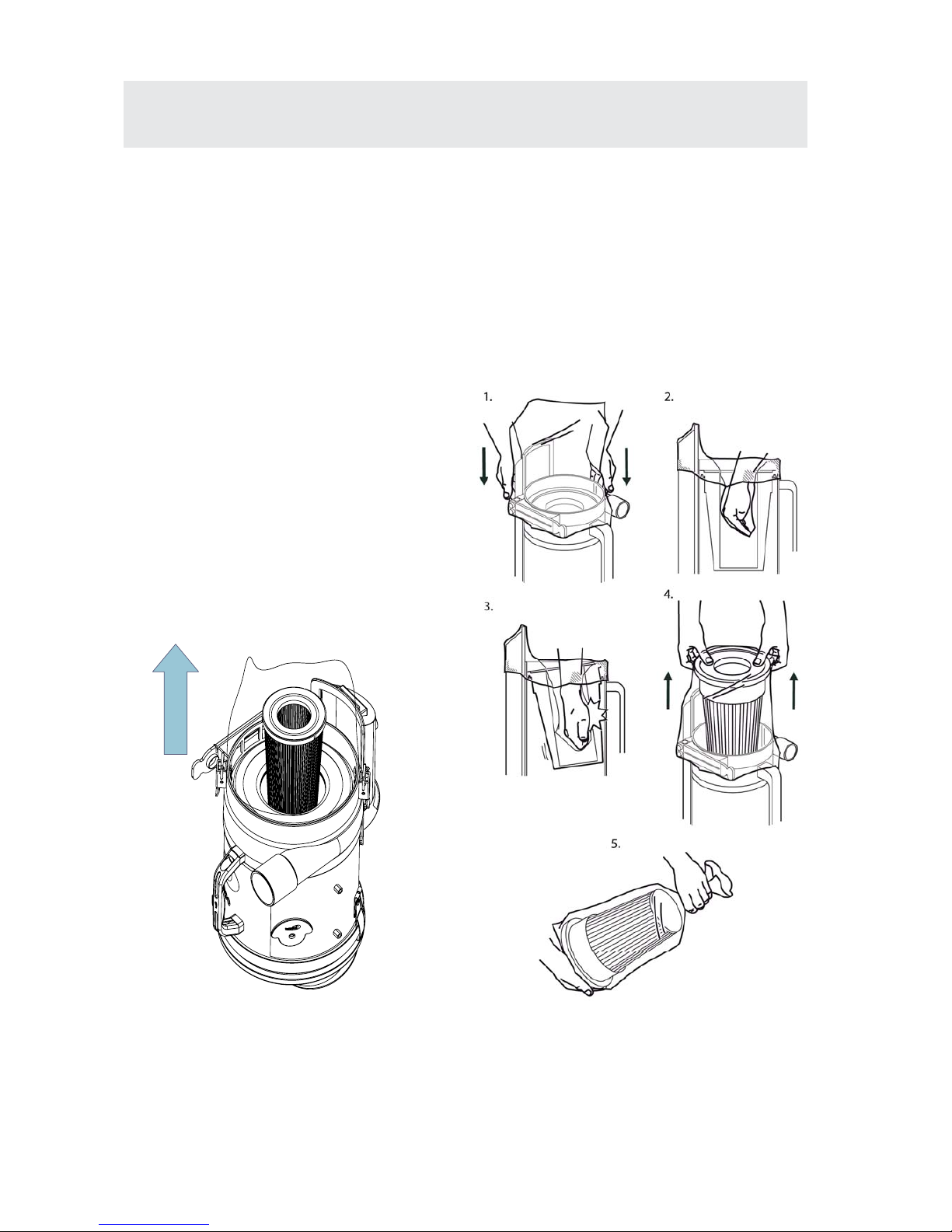

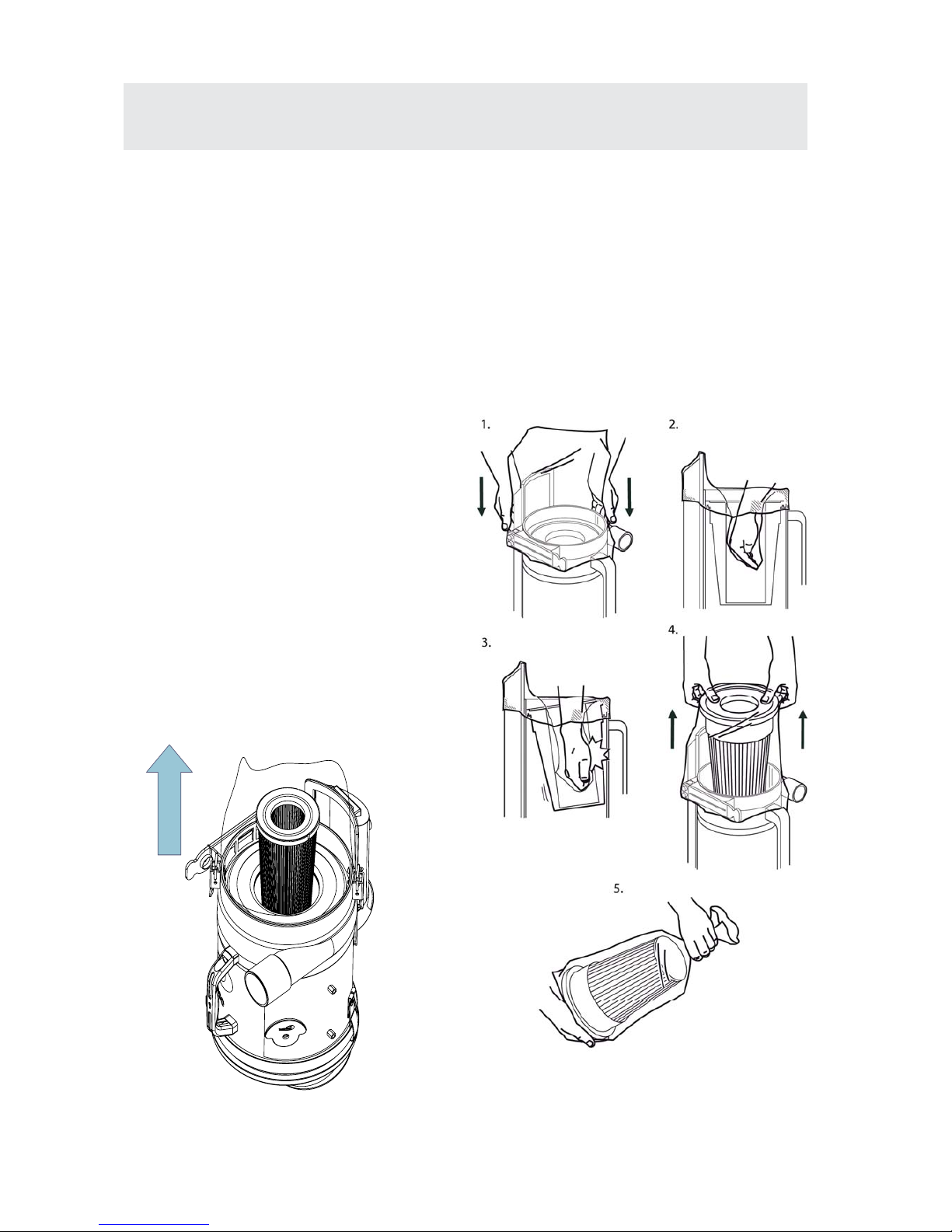

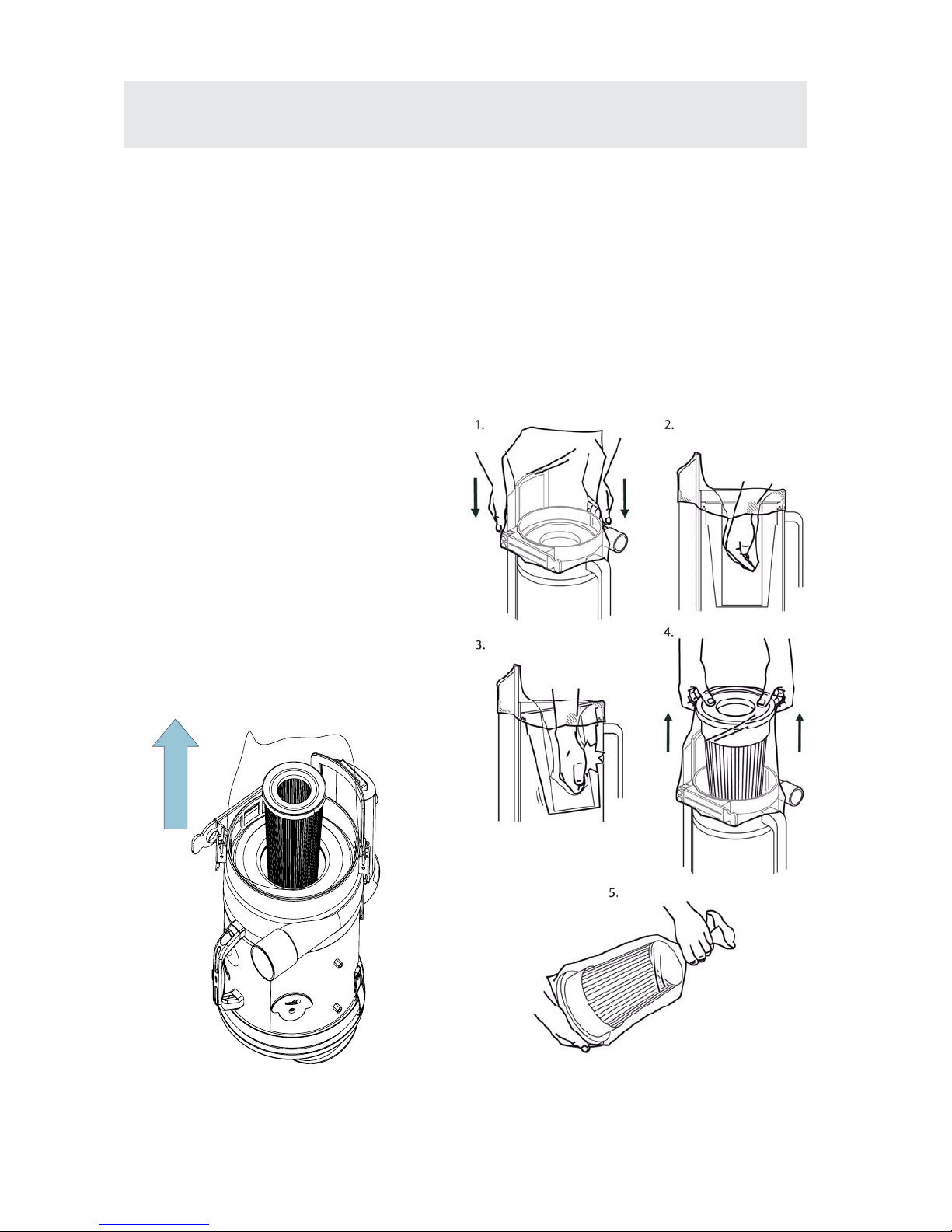

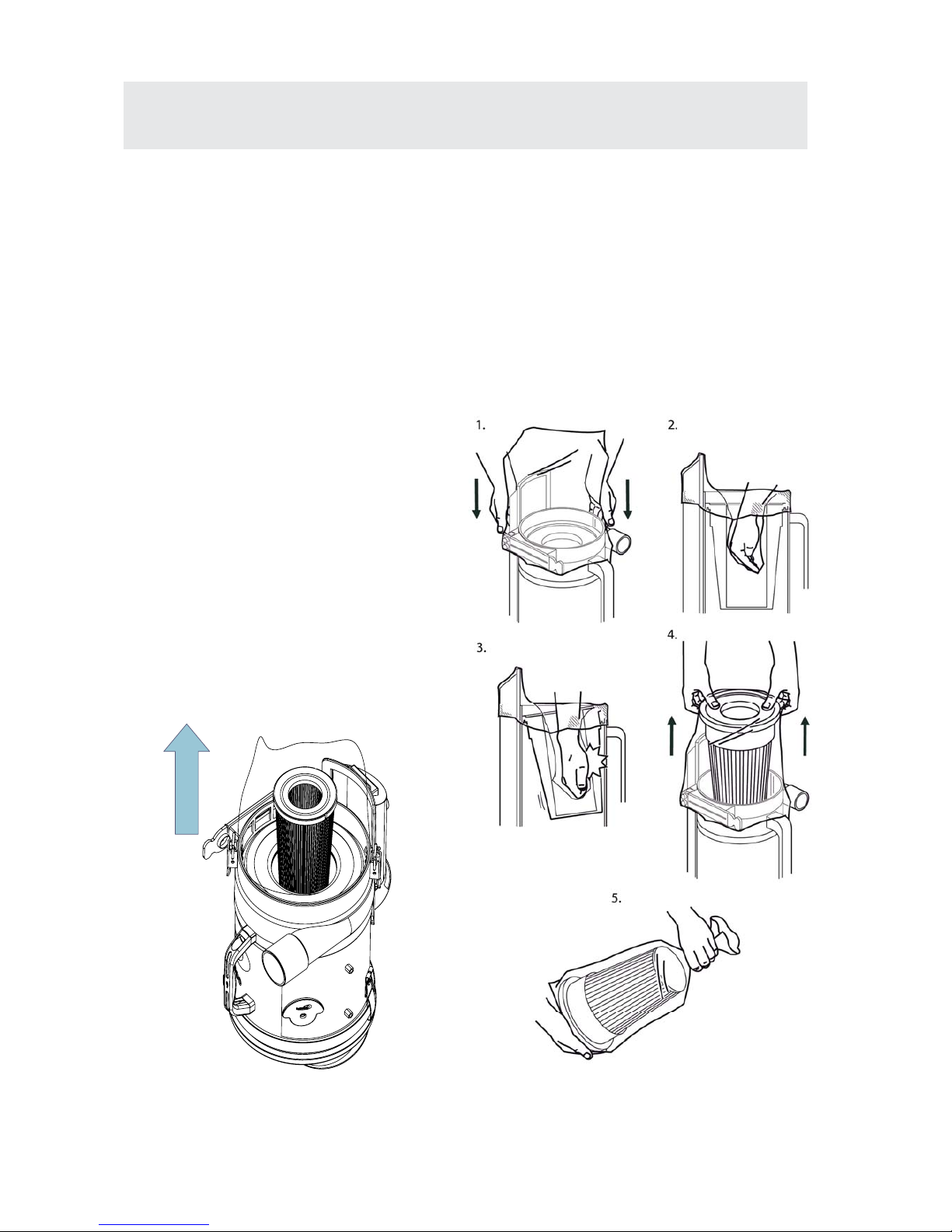

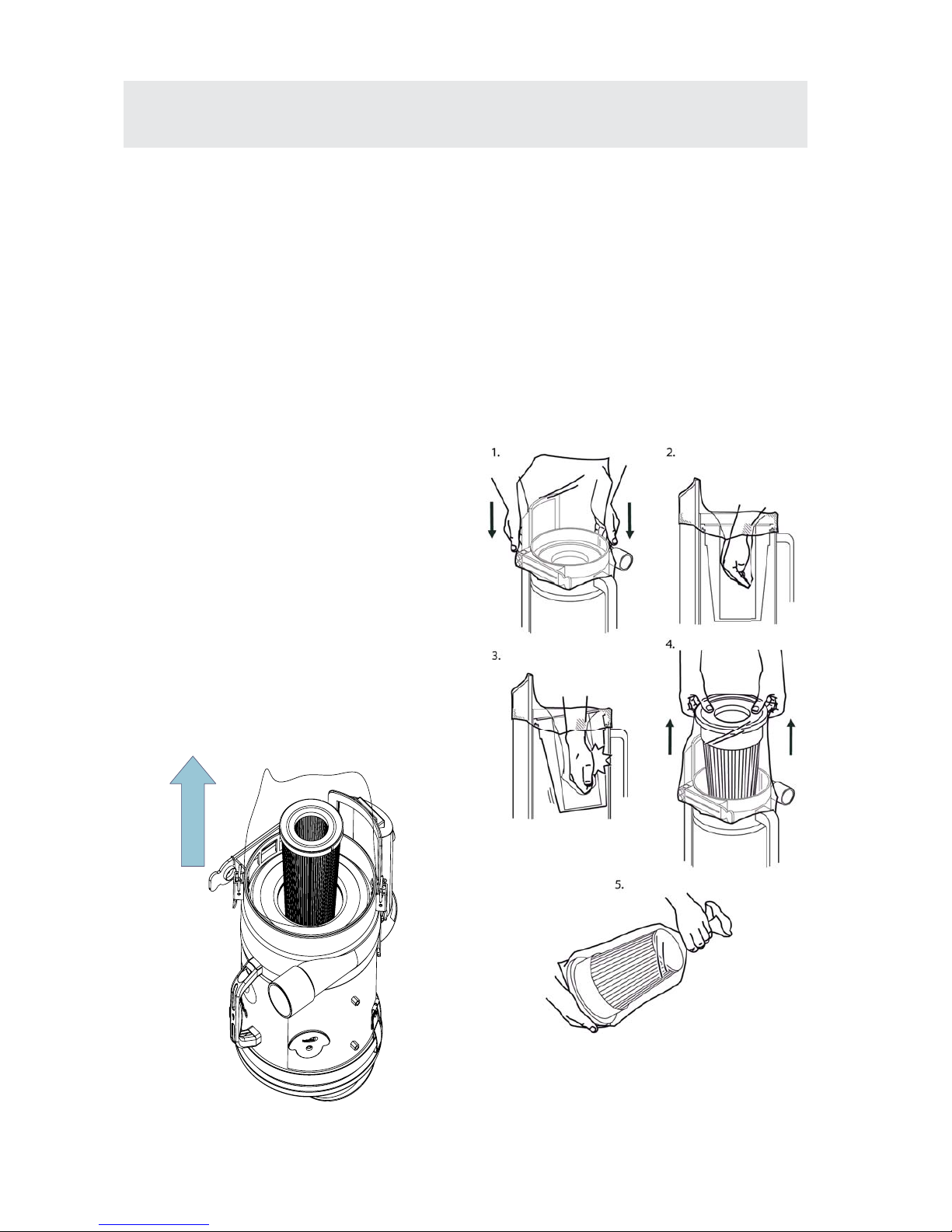

Filter change:

Remove the motor head. Lift the ﬁ lter straight up out of the cyclone. When required, a plastic sack can be placed over the cyclone for dust-free ﬁ lter change.  e ﬁ lter is lifted directly into the sack. During the ﬁ lter change, check the ﬁ lter gasket. A damaged gasket can allow the release of hazardous dust. Never use old gaskets or after-market ﬁ lters. Use only genuine Dustcontrol spare parts to maintain the unit for use on hazardous dusts.

For vacuum motor the typical average life of the original brushes is 600 - 700 hours.  ey can then be exchanged or complete motor/fan replaced. For 2nd brush set life is ca. 400 hours and for 3rd brush set ca. 300 hours. After that the commutator is worn out and the motor needs to be replaced.

Change of HEPA  lter:

Change of  ne  lter:

Page 15

DC 2900a/c/Auto, 15 Part No 94164

ENGLISH

Service

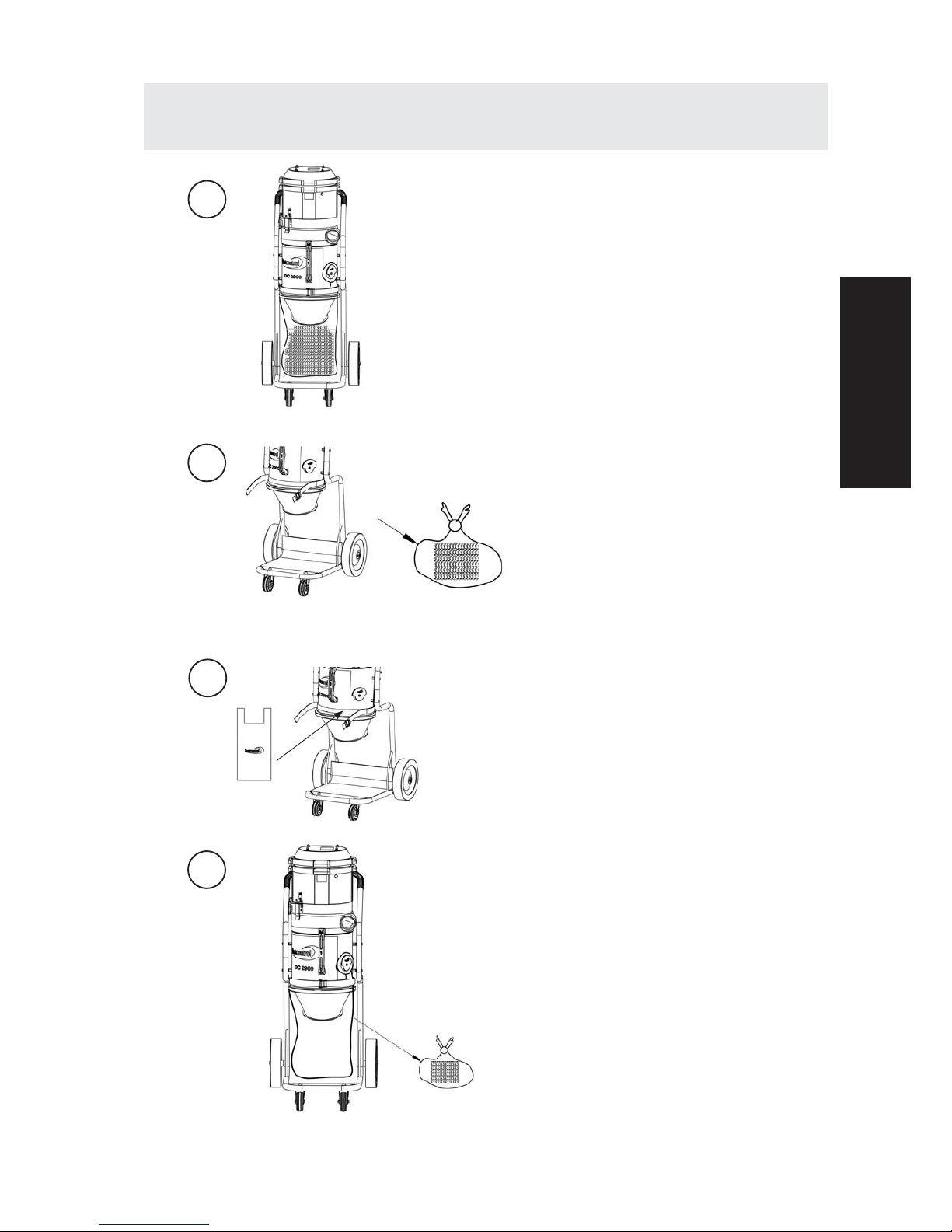

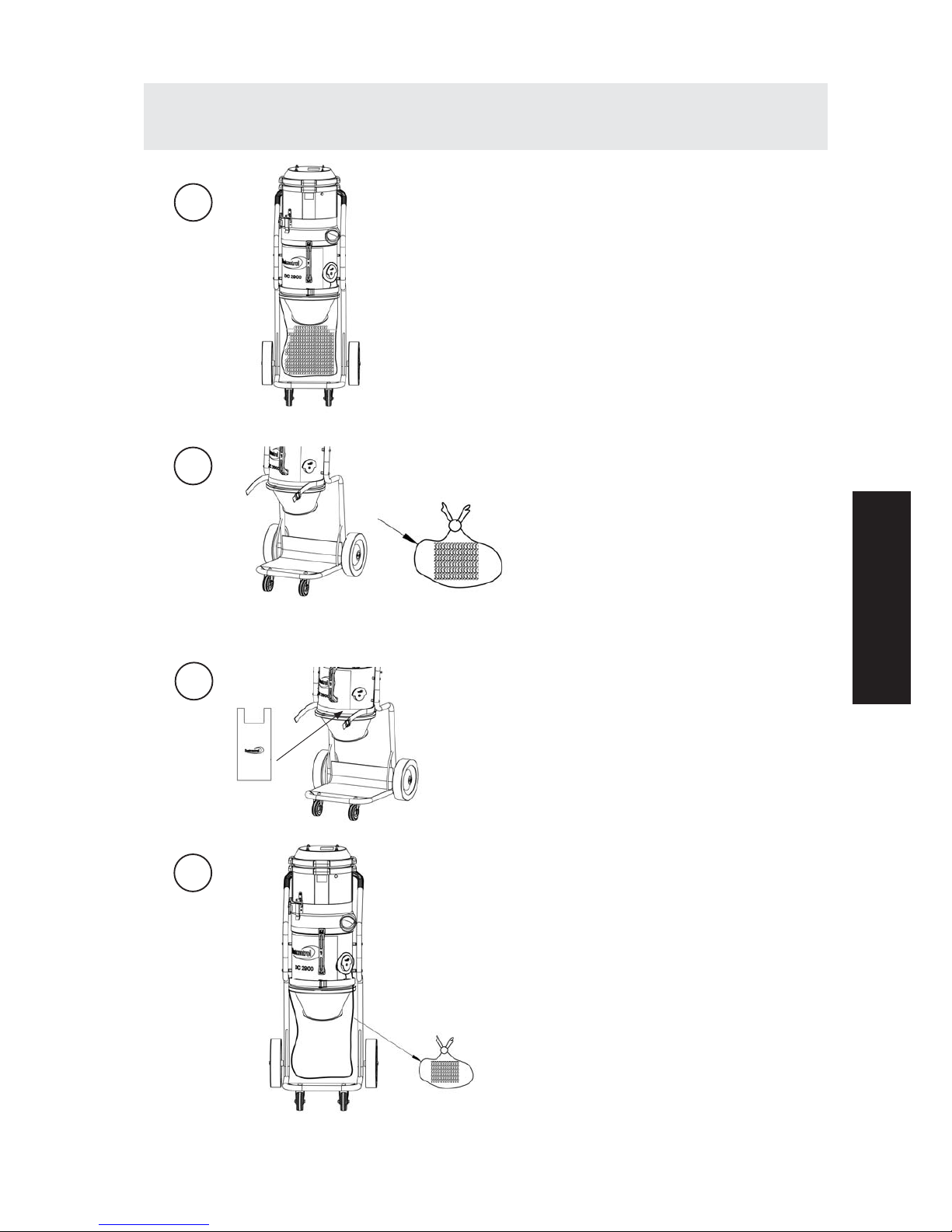

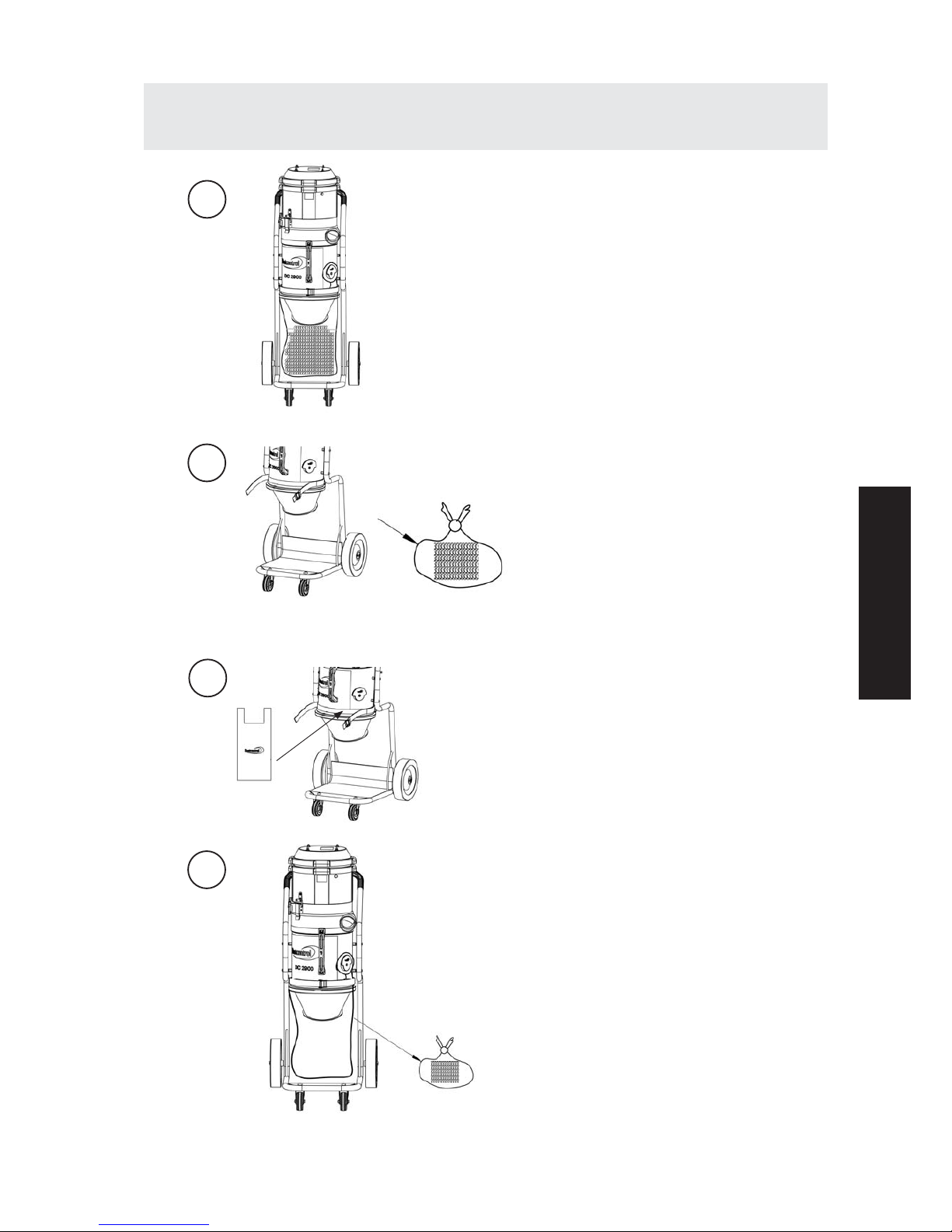

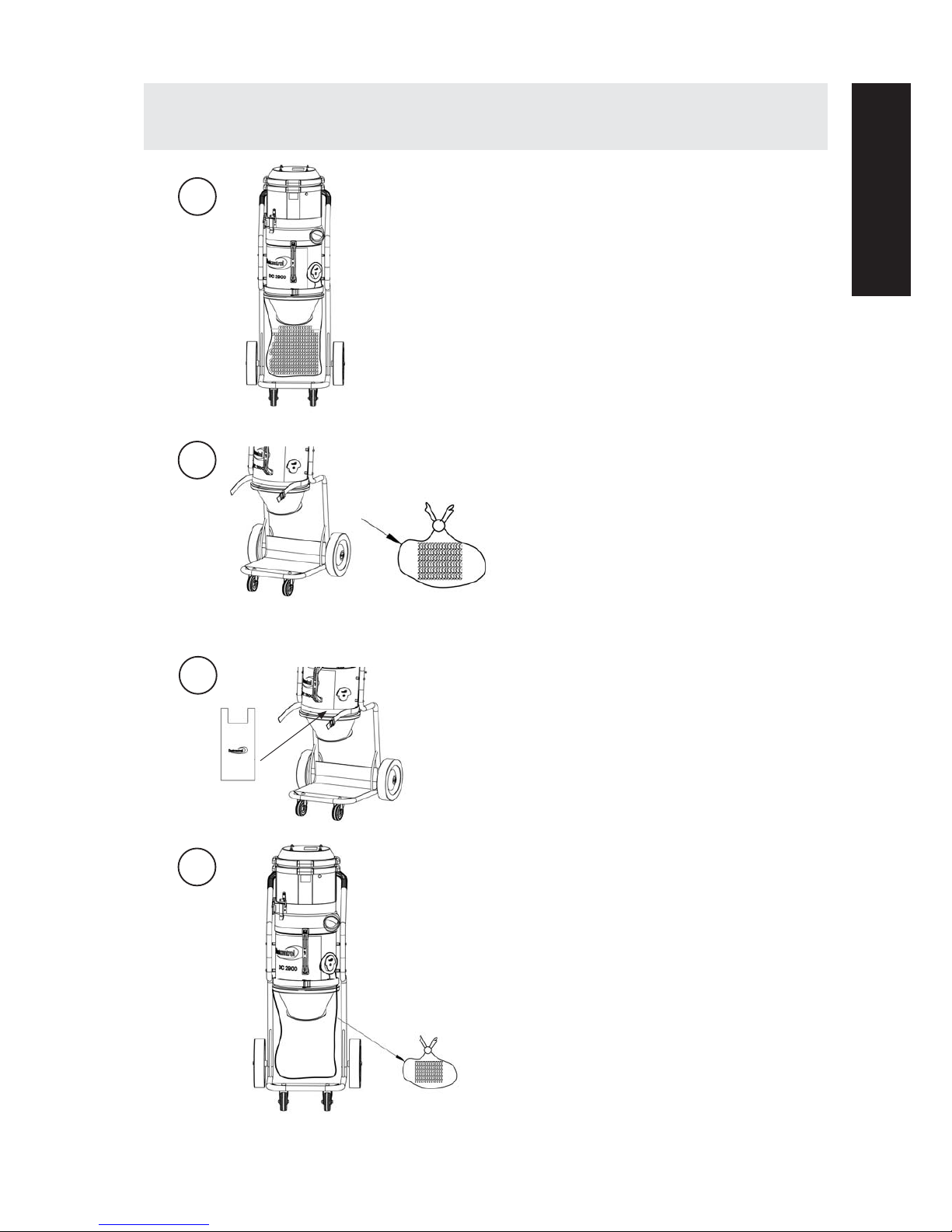

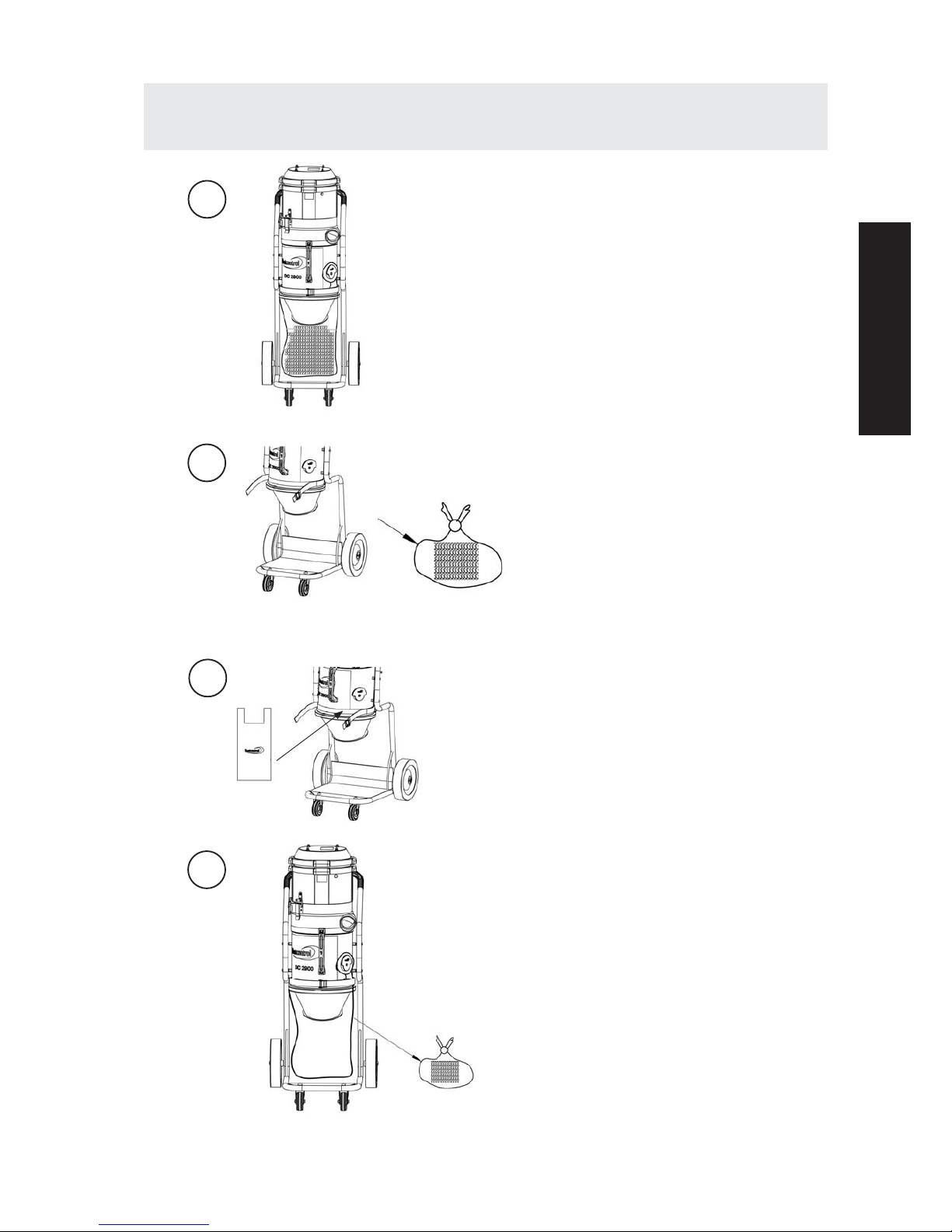

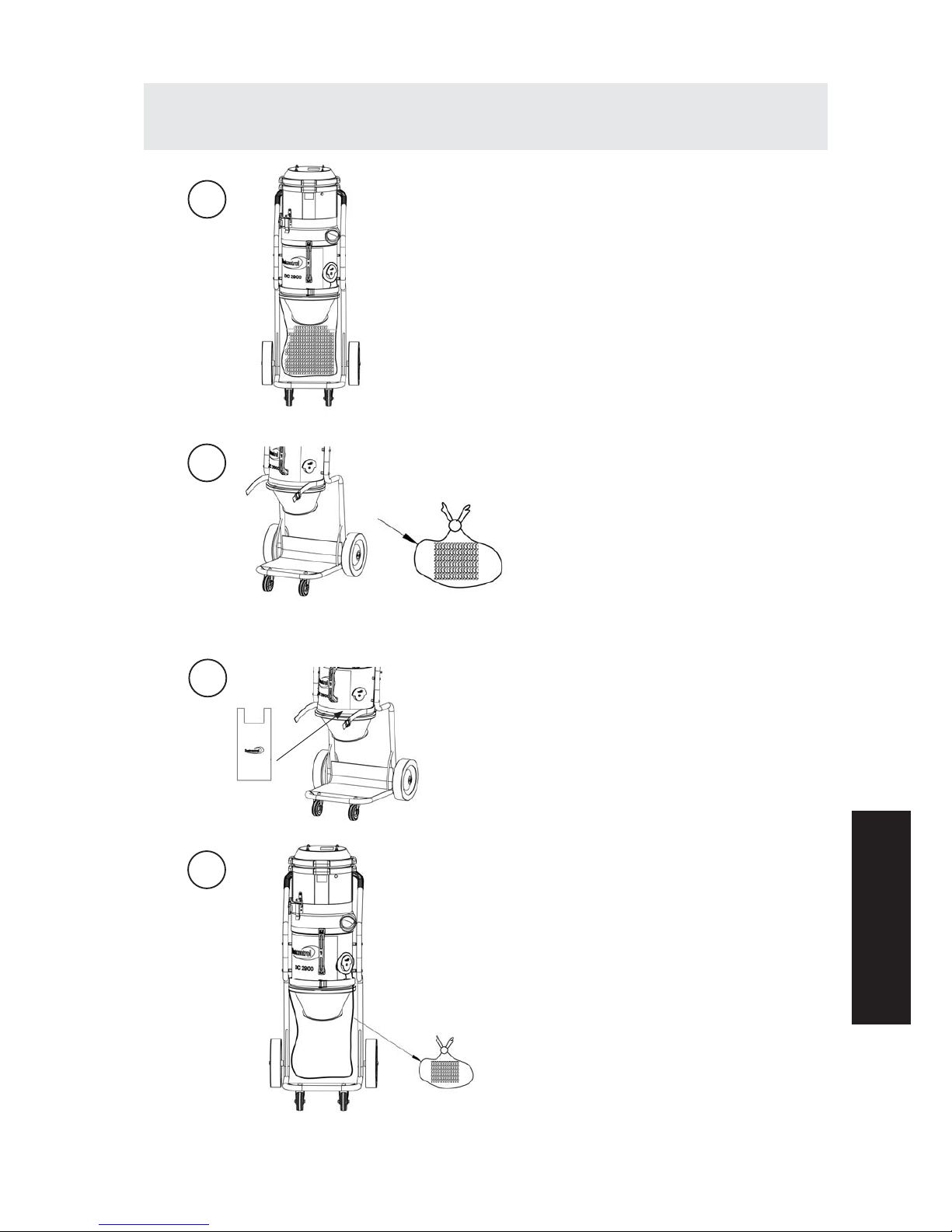

intellibag;

dust free change of bag step by step

Switch ON

- take out the bag

Switch ON

- put the new sack on

Switch ON

- pulse the  lter and run the dust collector

Switch ON

Page 16

DC 2900a/c/Auto, 16

Part No 94164

2012-02-20

Problem Fault Solution

Motor will not start. Machine not connected. Make sure connection.

The motor stops directly Incorrect fuse. Change to correct circuit. after starting.

Fan runs but no suction. Hose not connected. Connect the hose. Hose plugged. Find and remove block. DC 2900c No plastic sack on the Mount the correct sack. cyclone. DC 2900a The container is not  rmly Secure the container. attached to the bottom of the cyclone.

Fan runs but poor suction. Hole in the hose. Change or repair hose. Plugged  lter. Clean or change  lter. Hose too long or too small. Change the hose. Hose is kinked. Check and free. Machine top is mounted Adjust the mounting. incorrectly. Dust is packed in the Take o the top and clean cyclone. out.

Machine blows dust. Filter is perforated or has Check the  lters and change come loose. if necessary.

Abnormal sound from Order service. machine.

TROUBLE SHOOTING

Warranty

 e warranty period for this machine is two years and covers manufacturers faults.  e warranty is valid under the condition that the machine is used under normal conditions on the task for which it was designed and is maintained properly.

Normal wear is not covered by this warranty. Service performed by other than Dustcontrol or its authorized agent voids automatically the warranty. No other warranty express or implied is applicable.

Description Part no

Plastic sack, standard 42702

Fine  lter, cellulosa with integrated  lter cover 42029

Other accessories, see Dustcontrol catalogue.

Accessories

Description Part no

Fine  lter, polyester with integrated  lter cover 42028 Micro lter 42027

Page 17

DC 2900a/c/Auto, 17 Part No 94164

DEUTSCH

Sicherheitsvorschriften

Lesen und beachten Sie diese Hinweise, bevor Sie die Maschine benutzen.

Achtung! Beim Gebrauch von elektrischen Maschinen sind zum Schutz gegen elekt rischen Schlag, Verletzungsund Brand gefahr folgende grundsätzlichen Sicher heitsmaß nahmen zu be achten.

1. Wichtig! Es dürfen keine heißen oder glühenden Teilchen

eingesaugt werden. Die Maschine sollte nicht für explosive, instabile und selbstentzündliche Partikel oder Stäube.

– WARNUNG! Die Maschine darf nur von Perso-

nen eingesetzt werden, die sorgfältig in die Handhabung eingewiesen sind. – WARNUNG! Nutzen Sie diese Maschine nur zum Aufsaugen trockener Stäube. – ACHTUNG! Diese Maschine darf nur im Innenbereich eingesetzt werden. – ACHTUNG! Die Maschine muss im Innenbereich gelagert werden.

2. Berücksichtigen Sie die Umgebungs -einﬂ üsse Setzen Sie die Maschine nicht dem Regen aus. Benützen Sie diese elektrische Maschine nicht in feuchter oder nasser Umgebung. Benützen Sie diese nicht in der Nähe von brennbaren Flüssig keiten oder Gasen.

3. Überlastung der Maschine Lassen Sie nie die Maschine völlig ge drosselt laufen. Verwenden Sie die Maschine nur für Arbei-ten für die sie be stimmt ist. Befolgen Sie die Vorschrif ten zur Handhabung des abgesaug ten Materials, wie etwa Asbest.

4. Ver let zu ngsg efahr Vermeiden Sie Körperkontakt mit den Saug düsen. Die kräftige Saugwirkung kann die Blutgefässe der Haut verletzen. Nehmen Sie niemals selbst Eingriﬀ e an den elektrischen Teilen vor. Ein Fehler kann lebens gefärhlich sein.

5. Schützen Sie das Kabel Ziehen Sie die Maschine nicht am Kabel. Schützen Sie das Kabel vor Hitze und scharfen Kanten. Kontrollieren Sie regel mäßig das Netz kabel. Die Maschine darf nicht verwendet werden, wenn Kabel oder Stecker beschädigt sind.

6. Wichtiger Hinweis Zum Reinigen und Warten der Maschine Haupt-

- schalter ausschalten und Netzstecker ziehen. Die Maschine darf nicht gewaschen oder gereinigt werden mit Wasser.

7. Pﬂ egen Sie die Maschine mit Sorgfalt

Halten Sie die Maschine sauber und sehen Sie

zu, dass der Saugschlauch intakt ist und dass alle Dichtungen dicht sind. Befolgen Sie die Wartungsvorschrif-ten. Halten Sie die Trag griﬀ e trocken und frei von Öl und Fett.

8. Kontrolle von Beschädigungen

Vor jeder Inbetriebnahme die Maschine auf Beschä-

digungen überprüfen. Gibt es Beschädigungen muss die Maschine von einer von Dustcontrol autorisierten Kunden dienstwerkstatt repariert werden.

Wenn das Netzkabel beschädigt ist, muss es vom

Hersteller, dessen Kundendienst oder einer ähnlich qualiﬁ zierten Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Achtung Benützen Sie nur Zubehör und Ersatzteile die im Dustcontrol Katalog erhältlich sind. Beim Einsatz von fehlerhaften Teilen oder Piratteilen (vor allem Filter und Plastiksäcke) kann aus der Maschine gesundheits gefähr licher Staub austreten.

Diese Maschine darf nicht von Kindern betrie-

ben werden. Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten dürfen die Maschine nur betreiben, wenn Sie eine Einweisung und Beaufsichtigung durch eine Person erhalten, die für deren Sicherheit zuständig ist. Kinder müssen beaufsichtigt werden um sicherzustellen, dass diese nicht mit der Maschine spielen.

Die Maschine ist für den gewerblichen Gebrauch

geeignet, wie z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietungsgeschäften.

Page 18

DC 2900a/c/Auto, 18

Part No 94164

2012-02-20

Technische Daten

DC 2900a/c HxBxL 1142x439x604/1070x420x510 mm Gewicht 19/14 kg Einlass Ø 50 mm Behälter/Plastiksack 40/20 l Schlauchlänge, max 5 m Luftmenge, max 190 m

/h Unterdruck, 230 V, max 24 kPa Motorleistung 230 V 1400 W Auto: Leistung des angeschlossenen Werkzeuges */ min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 Fein lter, Polyester 1,5 m

Abscheidegrad (EN 60335-2-69, M) 99,9% Mikro lter H13 0,85 m

Abscheidegrad Mikro lter 99,995% (EN 1822-1) HEPA H13 (EN 60335-2-69, Class H) 99,995% Geräuschpegel **/ < 68 dB(A)

Druckerzeugung und Luftmenge

0 50 100 150 200 m3/h

kPa

140 0 W

*/ Beachten Sie bitte immer die örtlichen Gegebenheiten. **/ Schalldruckpegel in einer Höhe von 1,6 m und mit Abstand 1 m nach DIN 45635 Teil 1 (4/84) bei maximaler Luftmenge.

Page 19

DC 2900a/c/Auto, 19 Part No 94164

Funktionsbeschreibung

Das Gerät ist geeignet zur Beseitigung trockener, krebserzeugender Stäube der Gruppen II und III (GefStoﬀ V. Anh.II, Nr.1.1 (1) mit Rückführung der Reinluft in den Arbeitsraum.

Der DC 2900a/c/Auto ist ein robustes, elektrisch betriebenes Staubsaugaggregat und eignet sich zur Punktabsaugung z.B beim bohren, Schweißen, schleifen sowie Reinigungsarbeiten in der Industrie. Die Gestaltung ist ergonomisch und ansprechend.

Der nach DIN 45635 Teil 1 (4/84) in 1 m Abstand von der Maschinenoberﬂ äche im Freifeld bei maximalem Volumenstrom gemessene Messﬂ ächen-Schalldruckpegel betrug 70 dB(A).

Betrieb

Schließen Sie die DC 2800c/Auto entsprechend der auf dem Typenschild angegebenen Versorgungsspannung (230V 10A) an. Bei Anschluss eines Verlängerungskabels, muss die Kupplung spritzwassergeschuetz sein.

Auto: Schließen Sie ein elektrisch betriebenes Handwerkzeug an den Anschluss der Maschine an. Schalten sie den Umschalter auf AUTO. Die Maschine startet damit automatisch, sobald das Handwerkzeug in Betrieb genommen wird. Die Maschine schaltet sich ein paar Sekunden nach dem angeschlossenen Werkzeug geschlossen ist. Man: Für manuellen Start stellen sie den Schalter auf MAN.

Der DC 2900a/c/Auto ist mit einer Filterindikationslampe versehen die anzeigt wann der Filter gereinigt, oder ersetzt werden muss. Bei täglichem Gebrauch sollte die Filterreinigung ein - bis zweimal täglich erfolgen!

Die Maschine soll beim Filterabreinigen eingeschalten bleiben. Entfernen Sie den Schlauch vom Saugrohr. Stülpen Sie die Plastikhülse des Saugschlauches über den Propfen der sich auf dem Abluftkanal beﬁ ndet um maximalen Unterdruck im Zyklon zu erzeugen. Danach wird die Klappe 3-6 Mal geöﬀ net. Die Luft strömt in die Klappenöﬀ nung ein und der Luftpuls reinigt die Filtereinheit.

DC 2900c Spätestens wenn das Staubniveau 5 cm unter der Gummiklappe liegt, muss der Plastiksack ausgetauscht werden. Plastiksack erst nach Abreinigung der Filter wechseln.

Nach Entfernung des Plastiksackes, muß der Sack richtig verschlossen werden. Verwenden Sie nur Original-Plastiksäcke.

DC 2900a Ist der Container bis zu 2/3 gefüllt, so muss er geleert werden.

DEUTSCH

Page 20

DC 2900a/c/Auto, 20

Part No 94164

2012-02-20

Wartung

Bei Reinigung und Wartung ist die Maschine abzuschalten und das Netzkabel abzuziehen.

Das Feinﬁ lter sollte mindestens einmal jährlich ausgetauscht werden oder aber, wenn es sich nicht mehr durch Schütteln (siehe unter ”Betrieb” oben) reinigen läßt. Falls die Maschine ein Mikroﬁ lter hat, ist dieses nach etwa 300 Betriebsstunden auszutauschen. Verwenden Sie unbedingt eine Schutzmaske beim Filterwechsel und sorgen Sie dafür, daß keine ungeschützten Personen durch den gesundheitsschädlichen Staub gefährdet werden. Ausgetauschte Filter müssen in einem verschlossenen Plastiksack verwahrt werden. Nur Originalﬁ lter sind geprüft und anerkannt.

Kontrollieren Sie regelmäßig, daß das Netzkabel nicht beschädigt ist. Der DC 2900a/c/Auto ist mindestens einmal im Jahr zu überholen und auf seine Funktion zu kontrollieren. Abgenützte Teile müssen ausgetauscht werden, da es sich um eine Maschine zur Beseitigung von gesundheitsschädlichem Material handelt. Setzen Sie nie die Funktion oder Lebensdauer der Maschine aufs Spiel. Dustcontrol übernimmt keine Verantwortung für Maschinen, die mit anderen als Originalteilen nachgerüstet werden.

Filtertausch:

Entferne die Motoreinheit. Danach kann die Filterpatrone nach oben abgezogen werden. Bei Bedarf kann ein Plastiksack über den Zyklon gestülpt werden um einen Staubaustritt zu vermeiden. Beim Filtertausch sollte auf eine umgeschädigte Dichtung geachtet werden. Eine Undichte kann zum Austritt von gesundheitsgefährlicher Staub führen. Verwenden Sie nie defekte Dichtungen oder Fremdﬁ lter. Die Zulassungen für Abscheider von gesundheitsgefährlichen Stäuben schreiben die Verwendung von Originalﬁ ltern vor. Verwenden Sie nur Originalteile.:

Die durchschnittliche Laufzeit der Orginalbürsten des Unterdruckmotors liegt bei 600-700 Stunden. Die Bürsten können ein- bis zweimal ersetzt werden, wodurch sich jedoch jeweils die Laufzeit verkürzt (Zweiter Bürstensatz: ca. 400h; Dritter Bürstensatz: ca. 300h). Nach dem dritten Bürstensatz ist der Kommutator verschlissen und der Motor muss ersetzt werden.

Byte av mikro lter:

Auswechseln der Fein lter:

Ändern der Mikro lter:

Page 21

DC 2900a/c/Auto, 21 Part No 94164

Wartung

intellibag;

Staubfreier Plastiksackwechsel ”step by step”

Switch ON

- Sack entnehmen

Switch ON

- neuen Sack befestigen

Switch ON

- Filterreinigung betätigen, Staubabscheider benutzen

Switch ON

DEUTSCH

Page 22

DC 2900a/c/Auto, 22

Part No 94164

2012-02-20

Problem Fehler Massnahme

Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen.

Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen. dem Start stehen.

Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen. Maschine saugt nicht. angeschlossen. Schlauch verstopft. Schlauch um drehen oder reinigen. DC 2900c Kein Plastiksack am Zyklon Befestigen Sie den Plastik angebracht. sack wie beschrieben. DC 2900a Am Zyklon ist kein Sammel- Behälter anbringen. behälter angebracht.

Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen. Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen. Saugschlauch zu lang oder Schlauch austauschen. zu schmal. Schlauch teilweise verstopft. Schlauch reinigen oder umdrehen. Oberteil der Maschine Ordentlich befestigen. schlecht montiert. Im Zyklon hat sich Staub Deckel abnehmen und abgesetzt. den Zyklon reinigen.

Die Maschine bläst Staub Das Filter ist beschädigt Kontrollieren und gegebenenaus. oder hat sich gelockert. falls austauschen.

Abnormale Geräusch- Service bestellen. entwicklung der Maschine.

FEHLERSUCHE

Die Gewährleitungszeit beträgt 2 Jahre (bei EinschichtBetrieb) und bezieht sich auf Fabrikationsfehler. Die Garantie gilt nur unter der Voraussetzung, dass die Maschine vorschriftsgemäss behandelt und gewartet wird.

Für betriebsbedingten Verschleiß wird keine Haftung übernommen. Die Geräte dürfen nur von Dustcontrol und seinen autorisierten Werkstätten repariert werden, ansonsten erlischt der Garantie.

Gewährleistung

Benennung Art. Nr

Plastiksack, standard 42702 Fein lter, cellulosa mit integrierend Filter Schutz 42029

Zubehör

Benennung Art. Nr

Fein lter, polyester mit integrierend Filter Schutz 42028 Mikro lter 42027 Sonstiges Zubehör siehe Dustcontrol-Katalog.

Page 23

DC 2900a/c/Auto, 23 Part No 94164

Conditions de sécurité

Lisez toutes les instructions avant d´utiliser la machine et mettez à l´abri ces instructions.

Attention! Pendant l´utilisation de machines élec-triques, les précautions de sécurité de base devront être suivies pour réduire les risques de feu, les décharges électriques et les blessures corporelles.

1. Important! Aucune particule chaude ou incandescente peut être

aspirée par la machine. La machine ne doit pas être utilisée pour les poussières explosives, instables, et des particules de poussière ou poryfora avec une énergie.

- AVERTISSEMENT Les opérateurs doivent être dûment instruits sur l’utilisation de ces machines.

- AVERTISSEMENT Cette machine est à usage à sec seulement.

- ATTENTION Cette machine est pour une utilisation en intérieur.

- ATTENTION Cette machine doit être entreposé à l’intérieur seulement.

2. Zone de travail Ne pas exposer la machine sous la pluie. Ne pas l´utiliser dans des endroits humides ou en présence de liquides ou gaz inﬂ ammables.

3. Surchauﬀ e Ne laisser jamais la machine tourner en con-tinu inutilement. Suivre toujours les règlementations particulières aux matières avec lesquelles vous travaillez: par exemple l´amiante. Ne pas utiliser la machine pour des travaux non conformes à l´emploi normal de la machine.

4. Blessures corporelles Ne jamais laisser la succion venir au contact avec des parties du corps. Le fort eﬀ et de suc-cion peut endommager les vaisseaux sanguins de la peau. Ne pas réparer les composants élec-triques soi-même, mais prendre une personne qualiﬁ ée. Des erreurs peuvent causer des bles-sures. Lire attentivement toutes les précautions d´usage.

5. Prendre soin du cordon électrique Ne jamais tirer la machine par son cordon électri-

que. Protéger le cordon contre les chocs et les objets coupants. Vériﬁ er régulièrement l´état du cordon.

6. Mesure importante Pendant le nettoyage et l´entretien sur la machine, le

cordon électrique devra être débranché. La machine ne doit pas être lavé ou nettoyé à l’eau.

7. Entretien de la machine Garder la machine propre et vériﬁ er que le ﬂ exible est

entier, et que les joints sont restés étanches. Garder les poignées sèches et libres de toute huile et graisse.

8. Vé ri ﬁ cation de l´état de la machine Avant toute utilisation de la machine, il devra être vériﬁ é avec précaution que la machine est en bon état de marche. Si il y a des pièces endommagées, celles-ci devront être réparées par un centre de maintenance autorisé Dustcontrol.

Si le cordon d’alimentation est endommagé, il doit

être remplacé par le fabricant, il est l’agent de service ou des personnes qualiﬁ ées aﬁ n d’éviter un danger.

9. Attention! Utiliser uniquement les accessoires et les pièces détachées qui sont disponibles dans le catalogue Dustcontrol. Si vous utilisez des pièces défectueuses ou contrefaites (spécialement les ﬁ ltres), la machine pourrait rejeter de la poussière nocive qui pourrait

causer des dommages corporels.

Cet appareil n’est pas destiné à être utilisé par des

personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales, ou le manque d’expérience et de connaissances, à moins qu’ils n’aient beengiven supervision ou des instructions quant à l’appareil par une personne responsable de leur safety. Enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

Cette machine est destinée à des ﬁ ns commerciales,

par exemple dans les hôtels, écoles, hôpitaux, usines, magasins, bureaux et entreprises de location.

FRANCAIS

Page 24

DC 2900a/c/Auto, 24

Part No 94164

2012-02-20

DC 2900a/c HxlxL 1142x439x604/1070x420x510 mm Poids 19/14 kg Entrée Ø 50 mm Conteneurs/sac collecteur 40/20 l Longueur  exible max 5 m Flux à l’entrée ouverte 190 m

/h Dépression Maximum 24 kPa Puissance 1400 W Auto: Power consumption connected tool */ min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Surface  ltrante,  ltre  n 1,5 m

Degré de  ltration,  ltre  n (EN 60335-2-69, M) 99,9 % Surface  ltrante, micro ltre H13 0,85 m

Degré de  ltration, micro ltre (EN 1822-1) HEPA H13 (EN 60335-2-69, Class H) 99,995 % Niveau sonore**/ < 68 dB(A)

0 50 100 150 200 m3/h

kPa

Génération de pression et  ux d`air

*/ Véri ez toujours avec les réglementations locales **/ Niveau sonore à 1,6 m de hauteur et 1 m de distance en accord avec la norme DIN 45635 Section 1 (4/84) dans un espace libre et à  ux maximum.

Caractéristiques Techniques

Page 25

DC 2900a/c/Auto, 25 Part No 94164

FRANCAIS

Description

Fonctionnement

Connectez le DC 2900a/c/Auto à une source électrique conforme aux indications de la plaque-machine. Si le cordon électrique est endommagé, il devra être remplacé.

Auto: Connecter l’outil portatif élec-trique à sortie électrique sur la machine. Positionner le sélecteur sur la position AUTO. La machine démarrera automatiquement quand l’outil portatif fonctionnera. La machine s’éteint quelques secondes après que l’outil connecté est fermé. Man: Pour un démarrage manuel de la machine, positionner le sélecteur sur la

position MAN.

Le DC 2900a/c/Auto est maintenant équipé d’un témoin lumineux de colmatage du ﬁ ltre qui indique à quel moment il est nécessaire de nettoyer ou de changer le Filtre. Le ﬁ ltre est généralement nettoyé une ou deux fois par jour pour un fonctionnement normal. L’unité doit être en fonctionnement pour exécuter le nettoyage du ﬁ ltre. Enlevez l’accessoire de nettoyage du ﬂ exible et pressez l’embout plastique contre le bouchon noir positionné sur la cage de rejet d’air de l’unité aﬁ n qu’une pression maxi-

La machine devra être utilisée pour l’aspiration et la séparation des poussières sèches. La machine peut s’adapter pour la séparation des poussières dangereuses.

Le DC 2900a/c/Auto est, malgré sa petite taille, une machine Dustcontrol à pleine capacité. Il est stable, robuste, ﬁ able, et particulièrement approprié pour l’aspiration ponctuelle dans de très nombreuses applications; par exemple: le soudage, perçage, meulage, sablage et le nettoyage avec son kit en diamètre 38 mm. La ﬁ ltration est dans tous les cas tout aussi eﬃ cace qu’avec des machines Dustcontrol de plus grande dimension.

Sa conception est ergonomique et esthétique. Avec un trés bas niveau sonore à 1 m de 70 dB(A), le DC 2900a/c/Auto est apprécié pour des utilisations dans des zones sensibles au bruit. Le ventilateur haute pression à deux étages et commande directe est incorporé dans la partie supérieure de la machine. Le ventilateur avec une puissance de 1400 W est équipé d’une double isolation en vue d’une plus grande sécurité.

male soit créée dans le cyclone.

Ouvrez la tirette sur le côté de l’unité trois à six fois. Cette impulsion inversée de l’air nettoie le ﬁ lt re.

DC 2900c Utilisez uniquement des sacs plastiques d’origine.

DC 2900a Le conteneur situé sous le cyclone devrait être vidé lorsqu’il est plein aux 2/3 environ.

Page 26

DC 2900a/c/Auto, 26

Part No 94164

2012-02-20

Entretien

Pendant le nettoyage et l´entretien de la machine, le cordon électrique doit être déconnecté.

Le ﬁ ltre ﬁ n devra être changé au moins une fois par an. Si la machine est utilisée avec un microﬁ ltre/HEPA, celui-ci devra être changé toutes le 300 heures de fonctionnement. Utilisez une protection respiratoirependant le changement des ﬁ ltres. Prenez soin durant le changement de ﬁ ltre de ne pas exposer des personnes non protégées à la poussière nocive.

Les ﬁ ltres usagés devront être mis dans un sac plastigue et jetés proprement en fonction des lois sur le retraitement des objets industriels.

Vér iﬁ er régulièrement que le cordon électrique n’est pas endommagé. Le DC 2900a/c/Auto devra être testé au moins une fois par an parce qu’il peut être abimé par des corps étrangers. Les pièces défectueuses devront être remplacés.

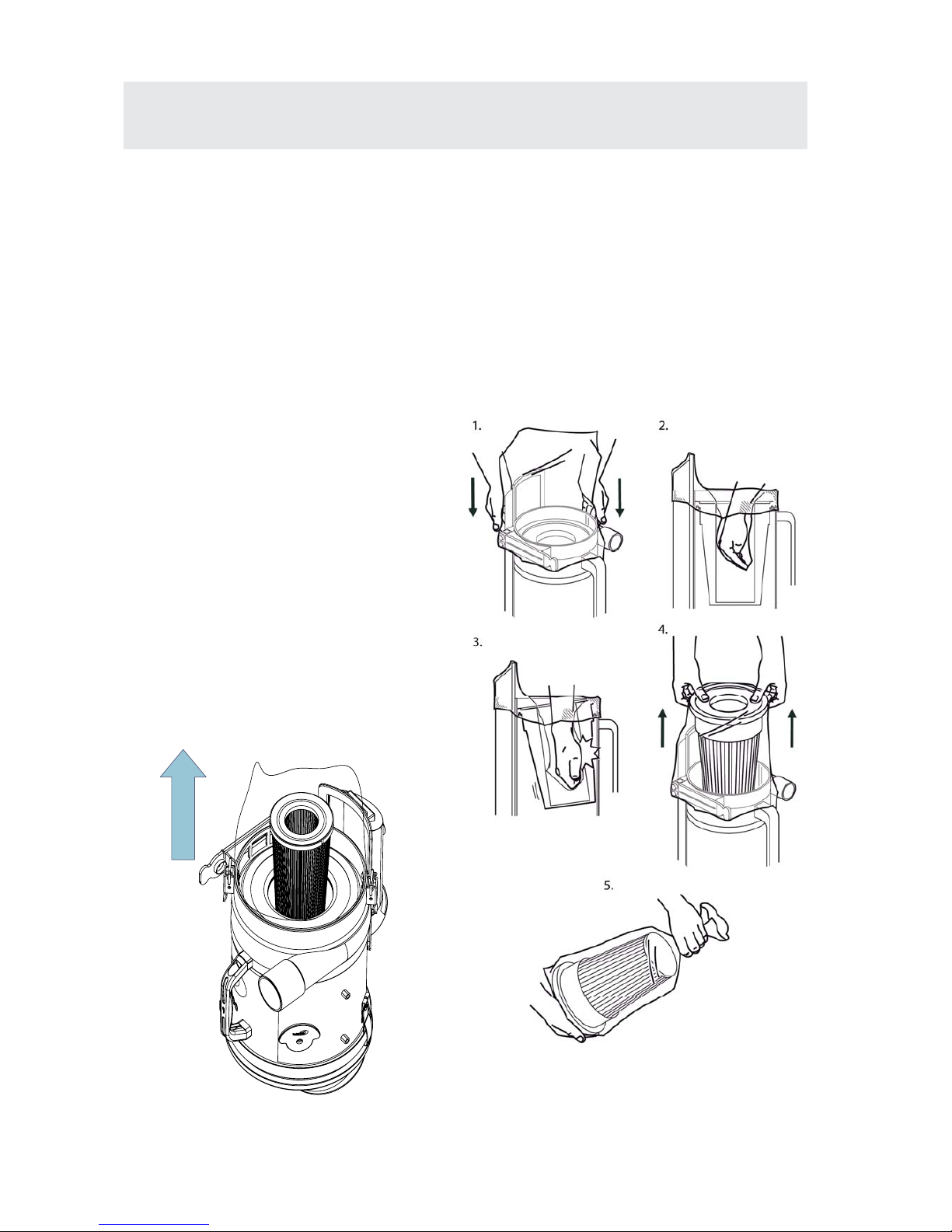

Changement du ﬁ ltre:

Démontez la tête de la machine. Tirez le ﬁ ltre vers le haut d’un coup pour le sor tir du cyclone . Qu and c’est néces saire, un sac pl astique paut ê tre placé aud essu s du ﬁ lt re l ors de s on changement. Le ﬁ ltre usé va directement dans le sac pour éviter de répandre de la poussière. Durant le changement du ﬁ ltre, vériﬁ er le joint du ﬁ ltre. Un joint endommagé peut provoquer le rejet de poissière dangereuse. Ne jamais utiliser de vieux joints ou de ﬁ ltres d’occasion.

L’espérance de vie des brosses en carbone du moteur est de 600 à 700 heures. Ensuite, elles peuvent être changées ou le moteur complet peut être remplacé. L’espérance de vie d’un second jeu est d’environ 400 heures, et autour de 300 heures pour un troisième jeu de brosses. Après cela, le commutateur est abîmé et le moteur complet doit être remplacé.

Remplacement du puri cateur:

Modi cation du micro ltre:

Page 27

DC 2900a/c/Auto, 27 Part No 94164

FRANCAIS

Entretien

intellibag;

Sans poussière sac en plastique d’échange ”étape par étape”

Switch ON

- Prendre le sac

Switch ON

- Mettre le sac sur la nouvelle

Switch ON

- Le pouls du  ltre et exécuter le collecteur de poussière

Switch ON

Page 28

DC 2900a/c/Auto, 28

Part No 94164

2012-02-20

Accessoires

PROBLÈMES ET INTERVENTIONS

Problème Défaut Solution

Moteur ne démarre pas. Machine non connectée. Véri er connections. Sécurité moteur. Attendre 5 mm.

Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien le démarrage. Thermique mal positionné. devra intervenir.

Pompe fonctionne mais Flexible non connecté. Connecté le  exible. n´aspire pas. Flexible bouché. Nettoyer le  exible. DC 2900c Pas de sac plastique sur le Monter le sac correctement. cyclone. DC 2900a Le conteneur n’est pas Sécurisez le conteneur. complètement attaché au bas du  ltre.

Pompe tourne mais peu Trou dans le  exible. Changer ou réparer le d´aspiration. Filtre bouché.  exible. Flexible trop long ou trop Nettoyer ou le changer. petit. Dévriller le  exible. Flexible vrillé. Adjuster le  ltre. Filtre mal monté. Ouvrer le cyclone et nettoyer Poussière bloquée dans le le. cyclone.

Machine recrache la Filtre perforé ou pas Véri er le et changer si poussière. installé. nécessaire.

Son anormal dans la Matière étrangère dans Appelez nous. machine. la pompe.

La période de garantie pour cette machine est de 2 ans, pièces et main d´oeuvre hors pièces d´usure. La garantie est valide sous les conditions que la machine est utilisée dans des conditions normales de travail, pour lesquelles elle a été déﬁ nie et si elle est conve-nablement entretenue.

La maintenance accomplie par d´autres que Dustcontrol ou que par un agent mandaté, annule automatiquement la garantie. Aucune autre garantie express ou implicite n´est applicable.

Garantie

Description Part n

Sac plastigue, standard 42702

Filtre  n, cellulose 42029

Autres accessoires, voir le catalogue Dustcontrol.

Description Part n

Filtre  n, polyester 42028 Micro ltre 42027

Page 29

DC 2900a/c/Auto, 29 Part No 94164

NEDERLANDS

Veiligheidsvoorschriften

Lees voor het eerste gebruik alle instructies voor het

bedienen van de machine zorgvuldig en bewaar deze instructies.

Waarschuwing! Bij gebruik van elektrische machines

moeten altijd de standaard veiligheidsvoorschriften opgevolgd worden om risico’s als brand, elektrische schokken en verwondingen te verkleinen. Deze houden in:

1. Belangrijk! Geen hete of gloeiende deeltjes kunnen worden gezo-

gen met het apparaat. De machine mag niet worden gebruikt voor explosieven, onstabiel of poryfora deeltjes of stof.

- WAARSCHUWING! De gebruiker moet voldoende worden geïnstrueerd over het gebruik van deze machines.

- WAARSCHUWING! Deze machine is alleen voor droge gebruiken.

- LET OP: Deze machines mag alleen binnenshuis worden gebruikt.

- LET OP: Deze machine zal alleen binnenshuis worden opgeslagen

2. We rkplek Stel de machine niet bloot aan vocht en regen. Gebruik de machine niet in vochtige of natte omgeving of in de nabijheid van licht ontbrandende vloeistoﬀ en of gassen.

3. Overbelasting Laat de machine nooit onbelast draaien. Volg altijd de voorschriften die van toepassing zijn op het materiaal waarmee wordt gewerkt zoals bijv. asbest. Gebruik de machine niet voor doeleinden, waarvoor deze niet bestemd is.

4. Lichamelijke verwondingen

Laat de afzuiging nooit in direct contact komen met het lichaam. De sterke zuiging kan de bloedvaten in de huid beschadigen. Repareer de elektrische onderdelen nooit zelf, maar zorg dat een gekwaliﬁ ceerd persoon dit doet. Fouten kunnen verwondingen veroorzaken. Zie ook het onderdeel waarschuwing.

5. Misbruik het aansluitsnoer niet

Trek de machine nooit voort d.m.v. het aansluits-

noer. Hou het aansluitsnoer uit de buurt van hitte en scherpe randen. Controleer de elektrische kabel regelmatig op beschadiging.

6. Belangrijke maatregel

Tijdens het schoonmaken of het onderhouden van de

machine dient de stroomtoevoer onderbroken te zijn door de stekker uit het contact te nemen en dient u ervoor te zorgen dat iemand anders deze niet onverhoopt kan aansluiten. De machine mag niet worden gewassen of gereinigd met water.

7. Onderhoudt de machine met zorg

Hou de machine schoon en zorg dat de slang onbe-

schadigd is en dat alle aansluitingen en pakkingen dicht zijn. Volg de instructies. Zorg dat de handvaten niet besmeurd zijn met olie of smeer.

8. Controle op beschadiging

Voor elk gebruik van de machine moet deze eerst zorgvuldig worden nagekeken op eventuele beschadigingen. Indien er beschadigingen geconstateerd worden, moeten deze eerst gerepareerd worden door een door Dustcontrol gemachtigd servicecentrum.

Als het netsnoer beschadigd is, moet worden ver-

vangen door de fabrikant is het de oﬃ cier van dienst of gekwaliﬁ ceerd om gevaar te voorkomen.

9. Waarschuwing!

Gebruik alleen originele accessoires en onderdelen van Dustcontrol. U vindt deze in de Dustcontrol catalogus. Wanneer verkeerde onderdelen of niet originele onderdelen worden gebruikt, kan er mogelijk gezondheidsgevaarlijk stof vrijkomen, hetgeen persoonlijk letsel kan veroorzaken.

Dit apparaat is niet bedoeld om gebruikt te worden

door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of psychische, of gebrek aan ervaring en kennis, tenzij zij beengiven toezicht of instructie over het apparaat door een persoon die verantwoordelijk is voor hun safety.Children moet worden gecontroleerd om ervoor te zorgen dat zij niet spelen met de camera.

Deze machine is ontworpen voor commerciële doele-

inden, zoals hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuur bedrijven.

Page 30

DC 2900a/c/Auto, 30

Part No 94164

2012-02-20

Technische Gegevens

DC 2900a/c HxBxL 1142x439x604/1070x420x510 mm Gewicht 19/14 kg Inlaat Ø 50 mm Houder/Plastic zak 40/20 l Slanglengte max 5 m Maximum capaciteit 190 m

/h Maximum onderdruk 24 kPa Vermogen 1400 W Auto: Vermogen aangesloten gereedschap */ min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Fijn lter polyester oppervlak 1,5 m

Afscheidingsgraad (EN 60335-2-69, M) 99,9 % Micro lter oppervlak 0,85 m

Afscheidingsgraad micro lter (EN 1822-1) HEPA H13 (EN 60335-2-69, Class H) 99,995 % Geluidniveau**/ < 68 dB(A)

0 50 100 150 200 m3/h

kPa

Vacuüm capaciteit

*/ Vraag naar de geldende regelgeving ter plaatse. ** Geluidsniveau tot 1,6 m hoog en 1 m afstand volgens DIN 45635 deel 1 (4 / 84) in de vrije ruimte en een maximale luchtstroom

Page 31

DC 2900a/c/Auto, 31 Part No 94164

Beschrijving

De machine mag alleen worden gebruikt voor de afzuiging en scheiding van droge stoﬀ en. De machine voldoet aan de eisen voor het afscheiden van gezondheidgevaarlijk stof.

De DC 2900a/c/Auto is, ondanks zijn kleine afmetingen, een Dustcontrol machine met maximale capaciteit. De machine is stabiel, sterk, betrouwbaar en vooral geschikt voor bronafzuiging in verschillende toepassingen zoals: lassen, slijpen, schuren en het schoonmaken met het Ø38 mm programma. De stofafscheiding is net zo eﬃ ciënt als van de grotere Dustcontrol machines.

Het ontwerp is ergonomisch en aantrekkelijk. Met een laag geluidsniveau van ca. 70 dB (A) (op 1 m afstand) is de DC 2900a/c/Auto geschikt voor gebruik in een geluidsgevoelige omgeving. De direct aangedreven tweetraps hoge druk ventilator is geïntegreerd in de bovenzijde van de unit. De 1 400 W ventilator is dubbel geïsoleerd, voor een nog grotere veiligheid.

Bediening

Sluit de unit aan op een geschikte elektrische stroomtoevoer rekening houdend met de kenmerken van de unit die op het typeplaatje staan. Indien een verlengsnoer nodig is, mogen alleen waterbestendige verlengsnoeren worden gebruikt.

Auto : Sluit het elektrische gereedschap aan op het stopcontact van de stofzuiger. Zet de schakelaar op de auto positie. De stofzuiger zal starten zodra het gereedschap aangaat. De machine wordt uitgeschakeld enkele seconden nadat de aangesloten gereedschap is gesloten. Man : Voor het handmatig starten van de

stofzuiger, zet u de schakelaar in de MAN positie.

De DC 2900a/c/Auto is voorzien van een vuilﬁ lter indicatielamp. Deze indicatielamp gaat branden wanneer de ﬁ lter gereinigd of vervangen dient te worden. Het ﬁ lter zal bij normaal gebruik over het algemeen één à twee keer per dag moeten worden schoongemaakt. De unit moet aan staan wil het ﬁ lter schoongemaakt kunnen worden. Sluit de slang aan op het handvat of sluit de inlaat op een andere wijze af, zodat een maximale onderdruk in de cycloon ontstaat. Open de klep aan de zijkant van de unit drie tot zes keer. Deze omkering van luchtstroom, maakt

het ﬁ lter schoon.

DC 2900c De plastic zak moet verwisseld worden, wanneer het ﬁ lter is schoongemaakt en wanneer de hoeveelheid stof tot 5 cm onder de bodemklep komt.

Gebruik alleen originele Dustcontrol onderdelen.

DC 2900a Wanneer de opvangcontainer onder de cycloon voor 2/3 gevuld is, dient deze geleegd te worden.

NEDERLANDS

Page 32

DC 2900a/c/Auto, 32

Part No 94164

2012-02-20

Service

Tijdens het schoonmaken en service aan de unit, moet de elektrische aansluiting altijd uit de stroomvoor-ziening zijn verwijderd.

Het ﬁ jnﬁ lter moet minstens één keer per jaar vervangen worden. Gebruik alleen originele onderdelen voor de vervanging. Als de unit voorzien is van een HEPA ﬁ lter, moet dit ﬁ lter iedere 300 draaiuren vervangen worden. Gebruik tijdens vervanging een mondkap en doe dit alleen in een afgesloten ruimte. Het gebruikte ﬁ lter moet afgesloten en op een juiste en schone manier weggegooid worden zoals plaatselijk is voorgeschreven.

Controleer regelmatig of de elektrische kabel niet is beschadigd. Geadviseerd wordt de werking van de DC 2900a/c/Auto minstens één keer per jaar te laten controleren. Versleten onderdelen moeten worden vervangen.

Filtervervanging:

Verwijder de motorkop. Til het ﬁ lter rechtop uit de cycloon. Geadviseerd wordt een plastic zak over de cycloon te plaatsen, zodat het ﬁ lter stofvrij kan worden vervangen. Op deze manier wordt het ﬁ lter direct in de zak getild. Controleer tijdens de vervanging van het ﬁ lter, de pakking van het ﬁ lter. Een beschadigde pakking kan namelijk leiden tot vrijkomen van gevaarlijke stoﬀ en. Gebruik nooit oude pakkingen of ﬁ lters van andere fabrikaten. Gebruik alleen originele Dustcontrol onderdelen, zodat de unit geschikt blijft voor de afzuiging van gevaarlijk stoﬀ en.

De levensduur van de originele koolborstels zit tussen de 600 – 700 draaiuren. De koolborstels kunnen daarna vervangen worden. Een tweede set koolborstels gaat ongeveer 400 draaiuren mee een derde set gaat ongeveer 300 draaiuren mee. Uiteindelijk zal de rotor zodanig versleten zijn dat vervanging van de motor noodzakelijk is.

Het veranderen van de micro lter:

Vervangen van het  jn lter:

Page 33

DC 2900a/c/Auto, 33 Part No 94164

NEDERLANDS

Service

intellibag;

stofvrij verandering van de tas stap voor stap

Switch ON

- te nemen uit de zak

Switch ON

- Plaats de nieuwe zak op

Switch ON

- puls van de  lter en voer de stofafscheider

Switch ON

Page 34

DC 2900a/c/Auto, 34

Part No 94164

2012-02-20

Accessoires

PROBLEEMOPLOSSINGEN

Probleem Oorzaak Oplossing

Motor wil niet starten. Machine is niet aangesloten Maak de aansluiting.

De motor stopt direct na Incorrecte zekering. Vervang deze door juiste het opstarten. zekering.

Ventilator draait, maar Slang niet aangesloten. Sluit de slang aan. geen afzuiging. Slang verstopt. Zoek en verwijder de verstopping. DC 2900c Geen plastic zak aan de Monteer de juiste zak. cycloon. DC 2900a Geen container Monteer de container aangesloten

Ventilator draait, maar Gat in de slang. Vervang of repareer slang. minimale afzuiging. Verstopt  lter. Maak  lter schoon of vervang. Slang te lang of te smal. Vervang slang. Knik in de slang. Controleer en verhelp. De bovenkant van de Monteer correct. machine is verkeerd gemonteerd. Cycloon zit vol met stof. Haal de bovenkant van de machine en maak schoon.

Machine blaast stof Filter is lek of zit los. Controleer  lter en vervang indien nodig.

Abnormaal geluid Haal een gekwali ceerd persoon van de machine erbij.

De garantie is twee jaar geldig en dekt fabrieksfouten. De garantie is alleen geldig indien het apparaat wordt gebruikt onder normale omstandigheden voor datgene waar het voor ontworpen is en indien het goed wordt onderhouden.

De normale slijtage van het apparaat valt niet onder deze garantie. De garantie vervalt indien service wordt uitgevoerd door anderen dan Dustcontrol, of door Dustcontrol gemachtigde vertegenwoordigers.

Andere garantiebepalingen zijn niet van toepassing.

Garantie

Beschrijving Onderdeel nr.

Standaard plastic zak 42702 Fijn lter, cellulose 42029 Fijn lter, polyester 42028

Voor andere accessoires, zie de Dustcontrol catalogus.

Beschrijving Onderdeel nr.

Micro lter 42027

Page 35

DC 2900a/c/Auto, 35 Part No 94164

Consideraciones de seguridad

Leer todas las instrucciones antes de empezar a trabajar con esta máquina.

;Atención! Cuando se utilizan máquinas eléctricas, las pre-

cauciones básicas de seguridad deberían ser siempre dirigidas a reducir el riesgo de incendios, cortocircuitos y daños al personal incluyendo lo siguiente:

1. ¡Importante! No aspirar con la máquina ninguna partícula ca-

liente o incandescente. La máquina no debe usarse para el polvo explosivo e inestable, y las partículas de polvo o poryfora con una energía.

- ATENCIÓN Los operadores deberán estar debidamente instruido sobre el uso de estas máquinas.

- ATENCIÓN Esta máquina es para uso en seco.

- ATENCIÓN Esta máquina es para uso en interiores.

- ATENCIÓN Esta máquina se almacena sólo en interiores.

2. Medio ambiente en el área de trabajo Mantener el área de trabajo alrededor de la unidad central de aspiración limpia. No almacenar o estocar productos liquidos inﬂ amables cerca de la máquina.

3. Sobrecarga Si existe alguna señal de alarma deberia chequearse cuidadosamente para ver que la máquina no esté dañada. Si hay partes dañadas deberian de ser reparadas por un servicio autorizado de Dustcontrol. Seguir siempre las regulaciones pertinentes al material con el que se está trabajando. No usar la máquina para propósitos distintos para el que está diseñada.

4. Daños a personas ;Atención! Presión negativa muy alta

Nunca arrancar el aspirador sin tener conectado el conducto de aspiración. Nunca poner en contacto con la entrada de aspiración ninguna parte del cuerpo por ejemplo una mano. La bomba genera una presión negativa muy alta. Se pueden causar daños muy serios. Atención - salida de aire caliente. La impulsión del aire puede estar muy caliente.

5. No tirar del cable

Nunca tirar de la maquina desde el cable. Mantener el cable lejos de fuentes de calor y superﬁ cies cortantes. Chequear estado del cable eléctrico regularmente.

6. Medidas importantes

Antes de limpiar la maquina o hacerla el mantenimiento desconectar el cable de alimentación eléctrica. La máquina no debe lavarse o limpiarse con agua.

7. Mantener la maquina en condiciones Limpiar siempre el ﬁ ltro antes de abrir el sistema de

descarga. Seguir la normas pertinentes conforme al material que esté aspirando. Seguir las instrucciones locales.

8. Chequear daños

Chequear la máquina regularmente para comprobar posibles daños. Si hay alguna parte dañada deberia ser reparada por un centro autorizado de Dustcontrol.

Si el cable de alimentación está dañado, debe ser

reemplazado por el fabricante, su agente de servicio o personas cualiﬁ cadas con el ﬁ n de evitar situaciones de peligro.

9. Atención Usar sólo accesorios y partes referenciadas en el catá-

logo de Dustcontrol. Cuando no se utilizan recambios originales especiﬁ camente o especialmente en los ﬁ ltros y en los sacos de plástico las fugas de polvo podrían ocurrir y causar daños a la salud.

Este aparato no está diseñado para ser utilizado por

personas (incluidos niños) con capacidades físicas, sensoriales o mentales, o la falta de experiencia y conocimiento, a menos que tengan beengiven uso supervisados o instruidos acerca del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

Esta máquina está diseñada para uso comercial, por

ejemplo en hoteles, escuelas, hospitales, fábricas, tiendas, oﬁ cinas y negocios de alquile

ESPAÑOL

Page 36

DC 2900a/c/Auto, 36

Part No 94164

2012-02-20

DC 2900a/c AltoxAnchoxFondo 1142x439x604/1070x420x510 mm Peso 19/14 kg Entrada Ø 50 mm Longitud manguera 5 m Contenedor/Saco de recogida 40/20 l Caudal Máximo 190 m

/h Máxima presión negativa 24 kPa Potencia 1400 W Auto: Potencia eléctrica herramienta manual*/ min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Super cie  ltro  no de poliéster 1,5 m

Grado de separación  ltro  no (EN 60335-2-69, Class M) 99,9 % Super cie micro ltro 0,85 m

Grado de separación, micro ltro (EN 1822-1) HEPA H13 (EN 60335-2-69, H) 99,995 % Nivel sonoro**/ < 68 dB(A)

0 50 100 150 200 m3/h

kPa

Capacidad del productor de Vacío

140 0 W

*/ Chequear siempre la normative local. ** Nivel sonoro a 1,6 m de altura y 1 m de distancia según DIN 45635 parte 1 (4 / 84) en el espacio libre y máximo  ujo de aire.

Datos Técnicos

Page 37

DC 2900a/c/Auto, 37 Part No 94164

ESPAÑOL

Este equipo se debe usar para aspirar y ﬁ ltrar polvo seco o con riesgo de explosión. El equipo cubre las demandas para ﬁ ltración de polvo insalubre.

El DC 2900a/c/Auto es, a pesar de su tamaño compacto, un equipo de aspiración y ﬁ ltración completo. Es muy estable, resistente y seguro, diseñado para extracción directa en herramientas manuales en diferentes aplicaciones: soldadura, amolado, lijado y limpieza con el programa de accesorios de 38 mm.

Descripción

El grado de ﬁ ltración es tan eﬁ ciente como el de la maquina más grande de Dustcontrol.

El diseño es ergonómico y atractivo. Con un bajo nivel sonoro 70 dB(A) a 1 metro de distancia, el DC 2900a/c/Auto es válido para áreas donde se requiere un nivel sonoro bajo. El motor directo de dos etapas de alta presión está integrado en la parte superior del equipo. Los 1 400W de capacidad del aspirador están aislados doblemente para mayor seguridad.

Funcionamiento

Conecte el equipo a la alimentación eléctrica adecuada, ver características en la placa ID. Si se precisa un prolongador de cable utilizar cables aptos para ambientes con agua.

Auto: Conectar la herramienta eléctrica en el enchufe de la unidad. Poner el selector en posición AUTO. La unidad arrancará automaticamente cuando arranque la herrramienta. La máquina se apaga unos segundos después de la herramienta de conexión está cerrada. Para arrancar la unidad manualmente poner el selector en posición MAN.

El DC 2900a/c/Auto está equipado con una lampara que avisa de cuando es necesario limpiar o cambiar el ﬁ ltro. El ﬁ ltro se limpia una o dos veces al día en uso y condiciones normales. La unidad debe estar en funcionamiento para hacer la limpieza. Retirar la manguera de aspiración del tubo de limpieza de suelos y conectar la manguera en el tope negro en la salida de aire de esta forma se crea la máxima presión negativa en el ciclón. Abrir la compuerta que se encuentra en el lateral de la unidad entre 3 y 6 veces. Los impulsos de aire inverso limpiarán el ﬁ ltro.

DC 2900c El saco de plástico se debería cambiar después de haber realizado la limpieza y cuando el material recogido esté 5 cm por debajo de la válvula de descarga. Use sólo recambios originales de Dustcontrol.

DC 2900a El contenedor para el ciclón debe ser vaciado cuando se llena hasta aproximadamente 2/3.

Page 38

DC 2900a/c/Auto, 38

Part No 94164

2012-02-20

Mantenimiento

Durante la limpieza y mantenimiento de la Unidad se debería desconectar de la alimentación eléctrica.

El ﬁ ltro ﬁ no se debería cambiar al menos una vez al año. Usar sólo recambios originales. Si la Unidad está equipada con ﬁ ltro HEPA, éste se debería cambiar cada 300 horas de trabajo. Usar mascaras de protección respiratoria cuando se realicen este tipo de trabajos. El ﬁ ltro usado se debe de guardar y tirar siguiendo las instrucciones locales para ese tipo de residuos.

Chequear regularmente que los cables eléctricos no estén dañados. El DC 2900a/c/Auto debería ser chequeado al menos una vez al año. Los elementos que presenten daños deberían ser cambiados.

Cambio de ﬁ ltro:

Quitar la parte superior, donde va alojado el motor. Elevar el ﬁ ltro y sacarlo recto del ciclón. Si es necesario se puede utilizar un saco de plástico invertido sobre el ciclón para realizar un cambio libre de polvo ”dust-free”. El ﬁ ltro es introducido directamente dentro del saco. Durante el cambio de ﬁ ltro, chequear el estado de la junta. Una junta dañada puede provocar fugas de polvo peligroso. No usar nunca juntas viejas o deterioradas. Usar juntas originales de Dustcontrol para estar seguros del funcionamiento sobre todo si se trabaja con polvo peligroso.

Para un motor de vacío el promedio de vida de las escobillas originales son de 600-700 horas. Pueden ser cambiadas por otras o bien cambiar el motor/aspirador completamente. El promedio de vida del segundo kit de escobillas sería unas 400 horas. Para el tercer kit sería unas 300 horas. Después de ese tercer recambio, el conmutador estará gastado y el motor deberá cambiarse.

Cambiar el micro ltro:

Reemplazar el  ltro  no:

Page 39

DC 2900a/c/Auto, 39 Part No 94164

ESPAÑOL

Mantenimiento

intellibag;

libre de polvo el cambio de paso a paso bolsa

Switch ON

- saca la bolsa

Switch ON

- poner el saco nuevo

Switch ON

- el pulso del  ltro y ejecutar el colector de polvo

Switch ON

Page 40

DC 2900a/c/Auto, 40

Part No 94164

2012-02-20

Problema Fallo Solución

Motor no arranca. Maquina no conectada. Asegurar la conexión eléctrica.

El motor para directamente Fusible incorrecto. Poner el fusible adecuado. después de arrancar.

El aspirador gira, pero no Manguera no conectada. Conectar la manguera. hay extracción. Manguera obturada. Encontrar atasco y quitarlo. DC 2900c No hay saco de plástico en Montar el saco el ciclón. correctamente.

DC 2900a El contenedor no está Asegure el recipiente. restringida durante el ciclón.

El aspirador gira, pero la Agujero en la manguera. Cambiar o reparar la extracción es pobre. manguera. Filtro mal colocado. Limpiar o cambiar el  ltro. Manguera demasiado larga o demasiado estrecha. Cambiar la manguera. Manguera atascada. Chequear y arreglar. Parte superior del equipo mal montado. Ajustar la parte superior. Polvo acumulado en el Elevar la parte superior y ciclón. limpiar.

La maquina tira polvo. El  ltro está perforado o Chequear los  ltros y tiene fugas. cambiarlos si es necesario.

Sonido anormal de la Solicitar asistencia. maquina.

DETECCIÓN DE AVERIAS

El per iod o de ga ra ntí a de est a maqui na es de d os años y cubre todos los defectos de fabricación. La garantía es válida en condiciones de uso normales, para trabajos para los que ha sido diseñada y siempre y cuando esté mantenida en buenas condiciones. El desgaste normal no lo cubre la garantía.

Garantía

Las repa-raciones hechas por empresas no autorizadas por Dustcontrol anulan la garantía automáticamente. Ninguna otra garantía, explicita o implicita es aplicable.

Para más accesorios ver catalogo de Dustcontrol.

Accesorios

Descripción Referencia

Saco de plástico, estándar 42702 Filtro  no, celulosa con cobertura de  ltro integrada 42029

Descripción Referencia

Filtro  no, poliéster con cobertura de  ltro integrada 42028 Micro ltro 42027

Page 41

DC 2900a/c/Auto, 41 Part No 94164

Turvallisuusohjeet

Lue seuraavat ohjeet ennen koneen käynnistämistä. Säästä ohjeet.Jos turvallisuusohjeita ei noudateta ei takuu ole voimassa ja henkilö- tai konevahinkoja voi tapahtua.

VAROI TUS: Käytettäessä sähkömoottorilla varustettuja laitteita on yleisiä turvallisuusohjeita noudatettava.Näin ehkäistään tulipaloriskiä,sähköiskua ja henkilövahinkoja.

1. Tärkeää!

Kuumia tai hehkuvia partikkeleita ei saa imeä laittee-

seen. Konetta ei saa käyttää räjähteisiin, epävakaisiin tai pyroforisiin (=itsestään syttyviin) partikkeleihin tai pölyyn.

- VAROITUS Käyttäjien tulee olla riittävästi opastettu laitteen käyttämisestä.

- VAROITUS Tämä kone on tarkoitettu ainoastaan kuivakäyttöön.

- HUOMIO Tämä kone on tarkoitettu vain sisäkäyttöön.

- HUOMIO Laite tulee olla varastoituna sisätiloissa.

2. Työympäristö

Älä altista konetta kosteudelle.Älä käytä kosteissa

olosuhteissa tai helposti syttyvien nesteiden tai kaasujen lähellä.

3. Ylikuormitus

Älä käytä konetta imuletku täysin kuristettuna.

Noudata ohjeita imettävän materiaalin osalta esim. asbesti.

4. Ruumiinvammat

Varo kontaktia imuletkusta johonkin ruumiinosaan.

Vahva alipaine voi aiheuttaa ruuminvammoja. Älä korjaa itse sähköjohtoja vaan anna se tehtäväksi henkilölle jolla on siihen oikeudet.

5. Letku Älä vedä konetta letkusta.Älä altista letkua lämmölle

ja varo teräviä esineitä.

Tarkasta sähkökaapeli säännöllisesti. Konetta ei saa

käyttää jos kaapeli on vioittunut.

6. Tärkeä toimenpide Kun konetta puhdistetaan tai huolletaan on sähkö-

pistoke oltava poiskytketty. Konetta ei saa pestä tai puhdistaa vedellä.

7. Ylläpito Pidä kone puhtaana ja tarkasta että imuletku ja

kaikki tiivisteet ovat ehjiä.Pidä kantokahva kuivana ja vapaana öljystä ja rasvasta.

8. Tarkastukset Tarkista aina että kone on kunnossa ennen käyttöö-

nottoa.Jos on vikoja on ne korjattava Dustcontrolin valtuuttamalla huoltoliikkeellä.

Mikäli virtajohto on vioittunut, se on korjattava

Dustcontrolin tai sen hyväksymän huoltoliikkeen toimesta

9. Varoitus Käytä vain alkuperäisiä Dustcontrol- tarvikkeita ja

varaosia.HUOM ! Käytettäessä vääriä tai piraattiosia (erityisesti suodattimet ja muovisäkit)

voi kone päästää läpi terveydelle vaarallisia aineita ja

henkilövahinkoja voi syntyä.

Tämä laite ei ole tarkoitettu käytettäväksi henkilöille

(mukaan lukien lapset), joilla on alentunut fyysinen, aistillinen tai henkinen kapasiteetti tai puutteellinen kokemus ja tietämys, ellei heitä valvota tai ohjeisteta laitteen käytöstä, turvallisuudesta vastaavan henkilön toimesta. Lapsia täytyy valvoa, etteivät he leiki koneella.

Tämä laite on tarkoitettu kaupalliseen käyttöön,

käytettäväksi esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, liikkeissä, toimistoissa ja vuokraamoissa.

SUOMI

Page 42

DC 2900a/c/Auto, 42

Part No 94164

2012-02-20

Tekniset Tiedot

DC 2900a/c k x l x p 1142x439x604/1070x420x510 mm Paino 19/14 kg Imuaukko Ø 50 mm Letku 5 m Virtaus 190 m

/h Alipaine 24 kPa Teho 1400 W Auto: Power consumption connected tool */ min 200 W

max

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Hienosuodatin 1,5 m

Erotusaste hienosuodatin (EN 60335-2-69, M) 99,9 % mikrosuodatin 0,85 m

Erotusaste mikrosuodatin (EN 1822-1, Luokka H13) (EN 60335-2-69, H)) 99,995 % Äänitaso**/ 68 dB(A)

0 50 100 150 200 m3/h

kPa

alipaine ja virtaus

*/ Tarkista aina paikallista lainsäädäntöä. ** Melutason 1,6 m korkea ja 1 m: n etäisyydellä DIN 45635 osa 1 (4/84) vapaassa tilassa ja suurin ilmavirta.

Page 43

DC 2900a/c/Auto, 43 Part No 94164

Imuri on tarkoitettu kuivan pölyn kohdepoistoon ja siivoukseen. Imuri täyttää vaatimukset,jotka on asetettu terveydelle vaarallisten aineiden mm. asbesti käsittelylle (AFS Asbesti,AFS Kvartsi).

Sopivuus

Käyttö

Käytä konetta vain jännitteellä ,joka on merkitty konekilpeen.

Auto: Kytke sähkötyökalu Imurin pistokkeeseen. Laita kytkin asentoon AUTO.Imuri käynnistyy kun sähkötyökalu käynnistetään. Kone sammuu muutaman sekunnin kuluttua liitetty työkalu on suljettu. Imurin käsikäyttöä varten kytke asento MAN.

Käytä konetta vain jännitteellä ,joka on merkitty konekilpeen. DC 2900a/c/Auto on varustettu suodattimen merkkivalolla,joka ilmoittaa kun suodatin on vaihdettava tai puhdistettava. Suodatin on puhdistettava

DC 2900a/c/Auto on pieni ja tehokas imuri,joka sopii erityisesti kohdepoistoon moniin tarkoituksiin. Esim. poraukseen, hitsaukseen,hiontaan, saneeraustöihin ja siivoukseen. Muotoilu on ergonominen ja helppokäyttöinen. Matalan äänitason ansiosta sitä voidaan käyttää myös paikoissa jossa on äänitasovaatimuksia.

1-2 kertaa päivässä jatkuvassa käytössä. Imurin on oltava tällöin käynnissä. Tuki imuaukko ja anna imurin käydä kunnes täysi alipaine on saavutettu. Avaa kuminen salpa nopeasti 3-6 kertaa. Ilmapulssi puhdistaa suodattimen.

DC 2900c Muovisäkin voi vaihtaa vasta kun suodatin on puhdistettu. Se on vaihdettava viimeistään kun pölytaso on 5cm koneen pohjasta. Säkki on suljettava heti. Helpoiten se käy koneen omalla kiristysnauhalla. Kiristä uusi säkki huolellisesti.Seuraa kuvan ohjeita.

DC 2900a Säiliö hirmumyrskyn on tyhjennettävä kun se on täytetty noin 2/3.

SUOMI

Page 44

DC 2900a/c/Auto, 44

Part No 94164

2012-02-20

Huolto

Imuria puhdistettaessa tai huollettaessa on se oltava pois kytketty .Hienosuodatin on vaihdettava vähintään kerran vuodessa. Käytä vain alkuperäisiä suodattimia. Mikrosuodatin on vaihdettava noin 300h käytön jälkeen. Käytä hengityssuojainta ja vaihda suodatin suljetussa tilassa. Laita käytetty suodatin muovisäkkiin. .

Suodattimen vaihto:

Irroita ja nosta moottoriosa pois.Nosta suodatin suoraan ylöspäin. Levitä tarvittaessa muovisäkki suodattimen päälle,jotta estettäisiin pölyn leviäminen.

Tarkista tiiviste.Vaurioitunut tiiviste voi vuotaa vaarallista pölyä ympäristöön. Älä käytä vanhoja tiivisteitä tai piraattisuodattimia.Tarkasta sähkökaapelin kunto säännöllisesti. DC pitäisi koekäyttää ja tarkastaa huolellisesti vähintään kerran vuodessa, koska se on laite joka on tarkoitettu imemään myös terveydelle vaarallisille aineita. Kuluneet osat on vaihdettava.Käytä vain alkuperäisosia. Imurin puhallin on huoltovapaa.:

Moottorin hiilien keskimääräinen käyttöikä on n. 600700 tuntia. Sen jälkeen voidaan vaihtaa hiilet tai koko moottori. Toisen hiilisarjan käyttöikä on n. 400 tuntia ja kolmannen n. 300 tuntia. Kolmen sarjan jälkeen on syytä vaihtaa koko moottori.

Muuttaminen mikrosuodatin:

Vaihtaminen hienosiivilä:

Page 45

DC 2900a/c/Auto, 45 Part No 94164

SUOMI

intellibag;

pölyttömät muutos pussin askel askeleelta

Switch ON

- ottaa pussin

Switch ON

- laita uusi säkki on

Switch ON

- pulssi suodatin ja ajaa pölynkeräimen

Switch ON

Huolto

Page 46

DC 2900a/c/Auto, 46

Part No 94164

2012-02-20

Ongelma Syy Toimenpide

Moottori ei käy. Sähkö ei kytketty. Kytke sähkö.

Moottori pysähtyy. Väärä sulake. Vaihda sulake.

Moottori käy,ei ime. Imuletku ei kytketty Kytke letku tukos letkussa. vaihda letku tai puhdista. DC 2900a Säiliö ei ole hillitty aikana Kiinnitä säiliö. sykloni.

Moottori käy,imee Reikä imuletkussa Vaihda letku huonosti. suodatin tukossa Vaihda tai puhdista suodatin imuletku liian pitkä tai liian pieni halkaisija Vaihda letku Imurin yläosa huonosti kiinni Korjaa kiinnitys likaa syklonissa. Ota pois yläosa ja puhdista sykloni. Imuri puhaltaa ulos pölyn. Suodatin irronnut tai rikki. Korjaa tarvittaessa.

Epänormaali ääni moottorissa . Tilaa huolto.

VIANETSINTÄ

Takuuaika on kaksi vuotta ja kattaa valmistusviat. Takuu edellyttää,että konetta käytetään normaalikäytössä ja että tarvittavat huollot tehdään. Normaali kuluminen ei kuulu takuun piiriin. Huollot on teetettävä Dustcon-

Takuu

trol huoltopisteessä tai valtuutetulla huoltoliikkeellä. Muutoin takuu ei ole voimassa.

Muut tarvikkeet,katso Dustcontrol tuoteluettelo

Tarvikkeet

Nimike Art nr

Muovisäkki 42702

Hienosuodatin,selluloosa 42029 Hienosuodatin,polyesteri 42028 Mikrosuodatin 42027

Page 47

DC 2900a/c/Auto, 47 Part No 94164

Sikkerhetsforskrifter

OBS! Les følgende sikkerhetsinstruksjon nøye før du tar maskinen i bruk! Ta vare på denne sikkerhetsforskriften så lenge du benytter maskinen.

ADVARSEL! Ved anvendelse av elektriske maskiner skal grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for brann, elektriske støt eller personskade.

1. Viktig!

Ingen varme eller glødende partikler kan bli sugd med

enheten. Maskinen skal ikke brukes til eksplosiver, ustabile eller pyrofora partikler eller støv.

- ADVARSEL! Brukeren må være tilstrekkelig instruert om bruken av disse maskinene.

- ADVARSEL! Denne maskinen er bare for tørr bruk.

- FORSIKTIG: Dette maskiner kan kun brukes innendørs.

- FORSIKTIG: Denne maskinen vil kun lagres innendørs.

2. Arbeidsmiljø

Utsett ikke maskinen for væske; skal ikke benyttes i

fuktige og våte miljøer eller i nærheten av lettantennelige væsker eller gasser.

3. Overbelastning

La ikke maskinen være i drift med igjenstrupet slange,

munnstykke eller innløp. Maskinen skal kun benyttes til sitt egentlige anvendingsområde. Følg alltid gjeldende forskrifter for det materialet som skal suges, f eks kvarts, asbest, PCB m.m.

4. Kroppsskader

La aldri sugepunkter komme i kontakt med noen

kroppsdel. Det sterke undertrykket kan skade hudens blodkar. Forsøk aldri på egen hånd forandre på elektriske koblinger. En feil kan medføre livsfare. (Se også pkt 4.)

5. El kabel Dra aldri maskinen etter kabelen. Utsett ikke kabelen

for varme eller skarpe gjenstander. El kabelen skal kontrolleres regelmessig. Maskinen får ikke benyttes hvis kabel eller støpsel er skadet.

6. Viktige tiltak Ved rengjøring, ettersyn og vedlikehold skal maski-

nen gjøres strømløs ved å stoppe motoren og trekke ut st øpselet. Ma sk inen må ik ke va skes eller rengj øre s med vann.

7. Tilsyn Hold maskinen ren og se til at sugeslangen er hel og at

alle pakninger er tette. Følg service - og vedlikeholdsinstruksene. Sørg for at bærehåndtak er tørre og fri for fett og olje.

8. Kontroll Kontroller at maskinen er uskadet før du benytter den.

Finnes det skader må maskinen repareres av et autorisert serviceverksted som er godkjent av Dustcontrol.

Hvis strømledningen er skadet, må den erstattes av

produsenten, er det vakthavende eller kvaliﬁ sert for å unngå fare.

9. Advarsel Benytt kun tilbehør og reservedeler som finnes i

Dustcontrol`s kataloger. OBS ! Hvis det benyttes feilaktige eller piratdeler ( spesielt ﬁ ltre og plastsekker), kan maskinen få lekkasje av helsefarlig støv med personskade som følge.

Denne enheten er ikke ment å bli brukt av perso-

ner (inkludert barn) med fysiske, sensoriske eller mentale, eller mangel på erfaring og kunnskap, med mindre de beengiven tilsyn eller instruksjoner om apparatet av en person som er ansvarlig for deres safety.Children må overvåkes for å sikre at de ikke leker med kameraet.

Denne maskinen er laget for kommersielle formål,

som hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleie bedrifter.

NORSK

Page 48

DC 2900a/c/Auto, 48

Part No 94164

2012-02-20

DC 2900a/c H x B x L 1142x439x604/1070 x 420 x 510 mm Vekt 19/14 kg Innløp Ø 50 mm Oppsamling container/sekk 4020 l Slangelengde max 5 m Luftmengde maks 190 m

/h Undertrykk maks 24 kPa E ektuttak 1 400 W Auto: E ekt tilsluttet verktøy */min 200 W

maks

230 V/10 A: 1200 W 230 V/16 A: 2200 W 120 V/20 A: 1200 W Fin lter polyester, areal 1,5 m

Utskillingsgrad  n lter EN 60335-2-69, Klass M) 99,9 % Filterareal mikro lter 0,85 m

Utskillingsgrad mikro lter (EN 1822-1,) HEPA H13 (EN 60335-2-69, Klass H) 99,995 % Lydnivå**/ < 68 dB(A)

0 50 100 150 200 m3/h

kPa

Trykkdannelse og luftmengde

*/ Sjekk alltid mot lokale bestemmelser. ** / Lydnivå på 1,6 m høyde og 1 m avstand iht DIN 45635 del 1 (4 / 84) i fritt rom og ved maksimal

luftmengde.

Tekniske Data

Page 49

DC 2900a/c/Auto, 49 Part No 94164

NORSK

Funksjonsbeskrivelse

Brukerveiledning

Tilkoble støpselet til et el - uttak med spenning som er angitt på maskinens merkeplate. Ved skjøting av el- kabel skal denne være vannbeskyttet.

Auto: Tilkoble elektrisk verktøy til uttaket på maskinen. Sett bryter i stillingen for AUTO. Maskinen starter da automatisk når verktøyet startes. Maskinen slår seg av noen få sekunder etter at den tilkoblede verktøyet er lukket. For manuell start av suget settes bryteren i stillingen MAN.

Maskinen har en ﬁ lterindikasjonslampe som lyser når ﬁ lteret behøver renses eller byttes ut. Filteret skal renses minimum 2 ganger pr dag

• Maskinen er beregnet for suging og utskilling av tørrt støv.

• Maskinen oppfyller gjeldende myndighetskrav for å håndtere helsefarlig støv såsom kvarts, asbest, PCB m.m.

• Maskinen er godkjent for Rent Bygg ( RTB ) prosjekter.

• Maskinen er en liten men fullverdig maskin fra Dustcontrol og som er stabil, robust og driftssikker.

• Maskin har et design som gjør den ergonomisk og funksjonell samtidig som den har et lavt støynivå.

ved kontinuerlig bruk.

Maskinen skal være i gang ved ﬁ lterrensing.

- Løsne slangen fra sugerøret og plassèr slangeenden mot anslutningsstussen som er bak på maskinens utblåsningskanal slik at maksimalt undertrykk oppstår innvendig i syklonen. - Åpne luken som er på siden av maskinen raskt, 3 - 6 ganger. Atmosfæreluften suges inn i stor fart og pulsrenser ﬁ lteret for støv.

DC 2900c Plastsekken får kun byttes etter at ﬁ lteret er renset. Den

skal byttes når støvnivået er minimum 5 cm under gummiklaﬀ en. Plastsekken skal alltid knytes til eller tettes etter at den er skiftet. Benytt kun originale plastsekker.

DC 2900a Beholderen for syklonen skal tømmes når den er fylt til om lag 2/3.

Page 50

DC 2900a/c/Auto, 50

Part No 94164

2012-02-20

Service

Ved rengjøring og service av maskinen skal maskinen slås av og støpsel skal dras ut av kontakten.

Finﬁ lteret bør byttes minimum en gang pr år. Kun originalﬁ lter får benyttes. Om maskinen har mikroﬁ lter skal det byttes etter ca 300 timer. Benytt vernemaske ved ﬁ lterbytte og det skal utføres i lukket rom. Utbyttet ﬁ lter skal legges i plastsekk som knytes igjen.

Kontroller regelmessig at elkabelen ikke er skadet. DC2800c/Auto skal funksjonsprøves og ettersees minst en gang pr år på grunn av at det er en maskin for helsefarlig materiale. Slitte deler må byttes ut. Benytt alltid originaldeler.

Filterbytte:

Løsne og løft av motordelen. Løft ﬁ lteret rett oppover. Ved behov tres en plastsekk over syklonen for å hindre at støvet på ﬁ lteret spres rundt. Ved ﬁ lterbytte skal alltid pakningen kontrolleres. En utett pakning kan forårsake utslipp av helsefarlig støv. Anvend aldri gamle pakninger eller piratﬁ lter. Maskinen får aldri benyttes for helsefarlig støv hvis det er piratﬁ lter montert, selv om dette er testet og godkjent av en eller annen testinstitusjon.

For vakuummaskiner er den typiske levetiden for originalbørster 600 - 700 timer. De kan bli skiftet eller erstattet med ny viftemotor. Det andre børstesettet har en levetid på ca 400 timer og det tredje børstesettet ca 300 timer. Etter dette er kommutatoren utslitt og motor må skiftes.

Endre mikro lteret:

Utskifting av  n lter:

Page 51

DC 2900a/c/Auto, 51 Part No 94164

NORSK

Service

intellibag;

støvfrie bytte av pose trinnvis

Switch ON

- ta ut posen

Switch ON

- sette den nye sekken på

Switch ON

- puls  lteret og kjøre støvsamleren

Switch ON

Page 52

DC 2900a/c/Auto, 52

Part No 94164

2012-02-20

Problem Årsak Tiltak

Motor går ikke Strøm er ikke tilkoblet. Koble til strøm..

Motor stopper direkte Feil sikring. Bytt til korrekt sikring. etter start.

Motoren går men maskinen Sugeslange ikke tilkoblet. Koble til sugeslangen suger ikke. Stopp i slangen. Snu slangen eller rens. DC 2900c Syklonen mangler Sett på plastsekk. plastsekk. DC 2900a Beholderen er ikke behersket Sikre beholderen. under syklonen.

Motoren går men maskinen Hull i sugeslangen. Bytt slange. suger dårlig. Tett  lter. Rens eller bytt. Sugeslange for lang Bytt slange. eller for tynn. Sugeslange delvis tett. Snu slangen eller rens.

Maskinens topp feil montert. Juster monteringen. Materiale sitter fast Ta bort toppen og i syklonen. rengjør syklonen.

Maskinen blåser ut støv. Filteret har løsnet eller Kontroller og bytt ved er defekt. behov.

Unormal lyd fra maskinen. Bestill service

FEILSØKING

Garantitiden er 2 år og gjelder for fabrikasjonsfeil. Garantien gjelder under forutsetning av at maskinen benyttes på normalt vis og at den får den service som kreves. Normal slitasje erstattes ikke.

Garanti

Reparasjoner skal utføres av Dustcontrol AB eller personer som er godkjent av Dustcontrol AB. Hvis ikke bortfaller garantien.

Øvrig tilbehør, se Dustcontrols katalog.

Tilbehør

Benevnelse Art nr

Plastsekk, standard 42702 Plastsekk, asbest 4890

Fin lter, cellulose med integrert  lterbeskyttelse 42029

Benevnelse Art nr

Fin lter, polyester med integrert  lterbeskyttelse 42028 Mikro lter 42027

Page 53

DC 2900a/c/Auto, 53 Part No 94164

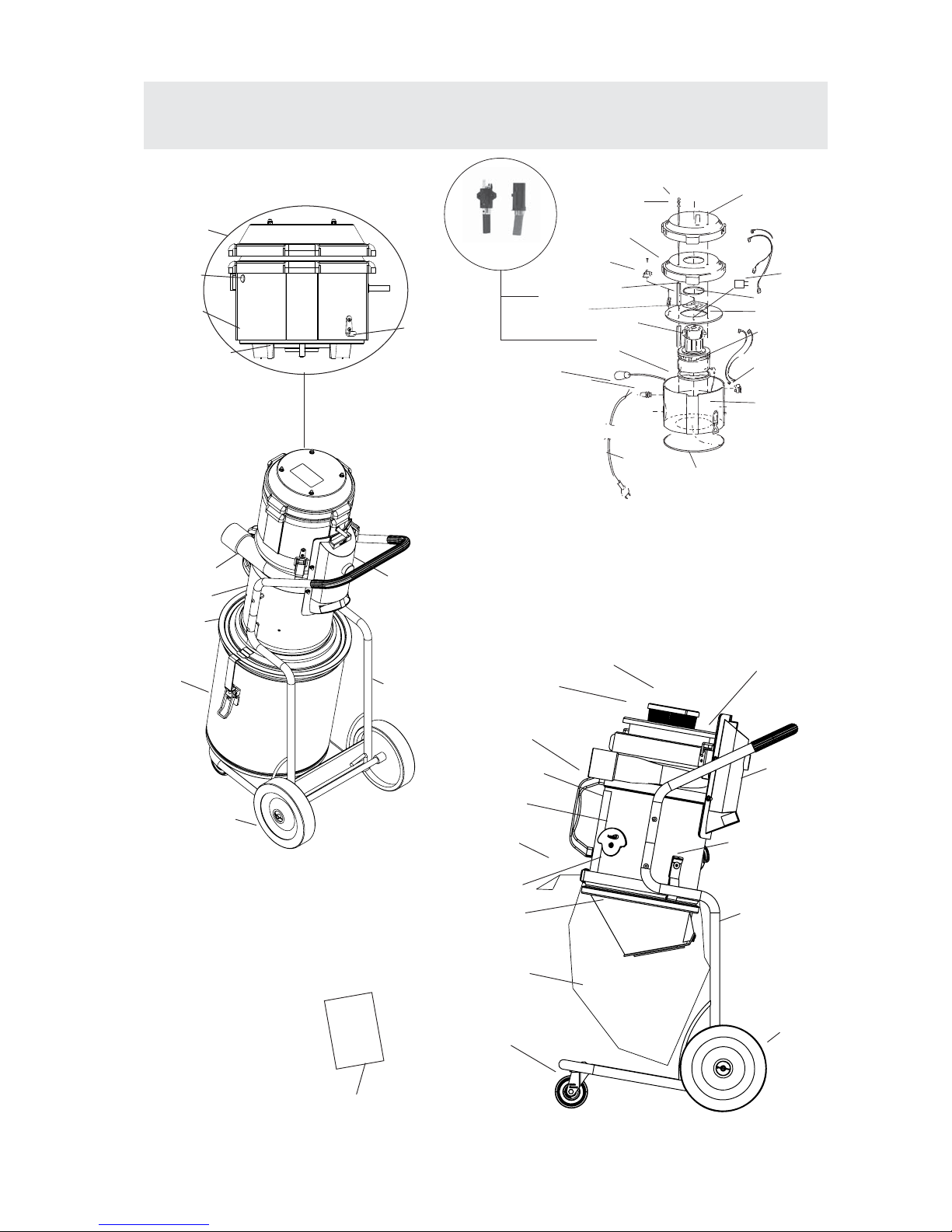

Reservdelar Spare Parts Ersatzteile Pieces detachees Recambios Reservedeler

Motor A: Med galler över kyl äkt/Grid over cooling fan/Mit Gittergehäuse über Lüfterrad/Grille sur ventilateur/Rejilla enfriamiento sobre

aspirado/ jäähdytyspuhaltimen ritilällä/Med gitter over

kjølevifte. Motor B: Utan galler över kyl äkt/No grid over cooling fan/Gehäuse ohne Gitter über Lüfterrad/Aucune grille sur ventilateur/No

rejilla enfriamiento sobre aspirador/ ilman jäähdytyspu-

haltimen ritilää

40524

40477

423870 424390 42564

41340

A: 487001 487002 487005

40645

487005/42406

40048 4877

42366

410701 487801 487802 487803 487808 487810 487811

MHM M5

485101

40646

40516

42390/4863

42273

4856+485703

4854

4213

42197

485100+4865

B: 40643 40644 40645

42664 489405

40620

40097+40104 /42417/42418 4874

42309/4871

4897

INSTRUKTION

INSTRUCTION

BETRIEBS-

ANLEITUNG

94164

40070

42306

42275

940452-70

42803

942101-02

942074-40

42814

42366

42275

4089

42820

42306

4873

42702

2012

4313 4850

42149

42792

942101-02

426700

42028 42029

42027

Page 54

DC 2900a/c/Auto, 54

Part No 94164

2012-02-20

English

Part No Description

2012 Suction hose, antistatic 40048 Bend protector 40070 Container, 40 l, metal 40464 Hitch 40477 Gasket 40516 Spacer 40524 Guiding  ange 40620 Retaining bolt 40643 Fan, lower 40644 Cooling fan 40645 Brush mechanism 40646 Terminal connector 410701 Cable 6 m 41340 Indication light with red lens 4089 Band holder 40097 Switch 115 V 40104 Safety cover switch 115 V 42027 HEPA  lter 42028 Fine  lter, polyester 42029 Fine  lter, cellulose 4213 Sealing moulding 42149 Attachment hose 42197 Condenser 42273 Gasket

42275 Channel outlets 42306 Wheelset 42309 Motor 1400 W, 230 V 42366 Fastener 423870 Fan housing 1400 W 230 V 42390 Gasket for motor 42309 42406 Brush mechanism 1400 W 42417 Switch with cable and condenser 42418 Switch Auto 424390 Fan housing auto 42564 Fan housing 13143202F0 42664 Circuit card 426700 Handle 42702 Plastic bag 42792 Holder bag 42803 Chassis DC 2900a 42814 Fastener 42820 Chassis DC 2900c 4313 Strap 4850 Gasket 485100 Solid cover 485101 Cover with hole

Part No Description

4854 Plate 4856 Sound absorbent for 485702 485703 Motor housing 4863 Gasket for motor 4870,4871 4865 Sound absorbent for 485100 487001 Fan, lower 487002 Cooling fan 487005 Brush mechanism 1200 W 4871 Motor 1200 W, 115 V 4873 Caster 4874 Switch 4877 Bend protector 487802 Cable USA/Can 487808 Cable GB2, 115 V 487810 Cable, EU 487811 Cable GB1, 230 V 489405 Circuit card 115 V 940452-70 Inlet 94164 Original instructions DC 2900a/c/Auto 942074-40 Bottom Lock cyclone 942101-02 Module mantle

Reservdelar Spare Parts Ersatzteile Pieces detachees Recambios Reservedeler

Art nr Benämning

Svenska

Art nr Benämning

42197 Kondensator 42273 Packning 42275 Utluftkanal 42306 Hjulsats 42309 Motor 1400 W, 230 V 42366 Spännlås 423870 Motoröverdel 1400 W 230 V 42390 Packning till motor 42309 42406 Borstmekanism 1400 W 42417 Strömbrytare med kabel och kondensator 42418 Strömbrytare Auto 424390 Motoröverdel auto 42664 Kretskort 426700 Handtag 42702 Plastsäck 42792 Hållare säck 42803 Chassi DC 2900a 42814 Hake 42820 Chassi DC 2900c 4313 Spännband

2012 Sugslang, antistatisk 40048 Böjskydd 40070 Behållare, 40 l, plåt 40464 Hake 40477 Packning 40516 Distans 40524 Styr äns 40620 Pinnskruv 40643 Kåpa 40644 Kyl äkt 40645 Borstmekanism 40646 Kopplingsplint 4089 Spännbandshållare 410701 Sladdställ 6 m 4134 0

Indikeringslampa med röd lins 42027 Mikro lter 42028 Fin lter, polyester 42029 Fin lter, cellulosa 4213 Packning, självhäftande 42149 Slangfäste

4850 Tätningslist 485100 Lock 485101 Lock med hål 4854 Platta 4856 Ljudabsorbent för 485702 485703 Motormantel 4863 Packning 4865 Ljudabsorbent för 485100 487001 Kåpa 487002 Kyl äkt 487005 Borstmekanism 1200 W 4873 Länkhjul 4874 Strömbrytare 4877 Böjskydd 487803 Sladdställ sv 487810 Sladdställ, EU 4897 Sladdställ Auto 940452-70 Modul, inlopp, monterad 94164 Bruksanvisning i original, DC 2900a/c/Auto 942074-40 Bottenlock cyklon 942101-02 Modul mantel

Page 55

DC 2900a/c/Auto, 55 Part No 94164

Deutsch

Art Nr Bezeichnung

Art Nr Bezeichnung Art Nr Bezeichnung

2012 Saugschlauch, antistatisch 40048 Knickschutz 40070 Behälter, 40 l, Metall 40464 Haken 40477 Dichtung 40516 Distanz 40524 Flansch 40620 Stiftschraube 40643 Motordeckel 40644 Lüfterrad 40645 Kohlebürsten 40646 Schaltplint 410701 Kabel 6 m 41340 Optisch Anzeige/Linse rot 4089 Spannbandhalterung 42027 Mikro lter 42028 Fein lter, Polyester 42029 Fein lter, Zellulose 4213 Dichtung, selbstklebend 42149 Befestigung Schlauch 42197 Kondensator 42273 Dichtung

42275 Kanalaustritte 42306 Laufradsatz 42309 Motor 1400 W, 230 V 42366 Haken für Behälter 423870 Motoroberteil 1400 W 230 V 42390 Dichtung für motor 42309 42406 Kohle 1400 W 42417 Stromschalter mit Kabel und Kondensator 42418 Stromschalter Auto 424390 Motoroberteil auto 42664 Kreiskarte 426700 Handgri 42702 Plastiktüte 42792 Halter Tasche 42803 Chassis DC 2900a 42814 Seehecht 42820 Chassis DC 2900c 4313 Spannband 4850 Dichtung 485100 Deckel

485101 Deckel Loch 4854 Platte 4856 Schallisolierung für 485702 485703 Motormantel 4863 Dichtung für motor 4870 4865 Schallisolierung für 485100 487001 Gehäuse 487002 Lüfterrad 487005 Kohle 1200 W 4873 Lenkrolle 4874 Stromschalter 4877 Knickschutz 487801 Kabel CH 487810 Kabel EU 489405 Kreiskarte 115 V 940452-70 Modul, einlass, montiert 94164 Origianlbetriebsanleitung DC 2900a/c/Auto 942074-40 Bottom Lock Zyklon 942101-02 Module Mantel

Reservdelar Spare Parts Ersatzteile Pieces detachees Recambios Reservedeler

Art No Description

Français

2012 Tuyau  exible, antistatique 40048 Passe-câble 40070 Conteneur, 40 l, tole 40464 Crochet 40477 Joint 40516 Rondelle d’écartement 40524 Bride directrice 40620 Vis allongée 40643 Turbine moteur 40644 Ailette moteur 40645 Charbon moteur 40646 Connecteur électrique 4089 Porte-sangle 410701 Cordon électrique 6 m 41340 Indication lampe/lentille rouge 42027 Micro ltre HEPA 42028 Filtre  n, polyester 42029 Filtre  n, cellulose 4213 Joint 42149 Support  exible 42197 Condensateur

42273 Joint 42275 Sorties de canal 42306 Kit de roues 42309 Moteur 1400 W, 230 V 42366 Verrou de tension 423870 Tête, complète 1400 W 230 V 42406 Charbon moteur 1400 W 42417 Interrupteur M/A with cable and condenser 42418 Interrupteur M/A Auto 424390 Partie sup. de moteur Auto 42564 Tête, complète 13143202F0 42664 Circuit card 426700 Poignée 42702 Sac en plastique 42792 Sac titulaire 42803 Châssis DC 2900a 42814 Merlu 42820 Châssis DC 2900c 4313 Courroie de serrage 4850 Garniture d’etancheite

485100 Couvercle 485101 Couvercle intérieur 4854 Support moteur 4856 Mousse insonorisante moteur 485702 485703 Cage de moteur 42390 Joint moteur 1400 W 4863 Joint 4865 Mousse insonorisante moteur 485100 487001 Turbine moteur 487002 Ailette moteur 487005 Charbon moteur 1200 W 4873 Roue avant 4874 Interrupteur M/A 4877 Passe-câble 487810 Cordon électrique EU 940452-70 Module, l’apport, monté 94164 Notice originale DC 2900a/c/Auto 942074-40 Bas cyclones Verrouillage 942101-02 Module manteau

Page 56

DC 2900a/c/Auto, 56

Part No 94164

2012-02-20

Reservdelar Spare Parts Ersatzteile Pieces detachees Recambios Reservedeler

Español

Ref Descripción

485100 Tapa ciega 485101 Tapa con agujero 4854 Placa 4856 Absorbente de sonido para 485702 485703 Carcasa motor 42390 Junta motor 1400 W 4863 embalaje 4865 Absorbente de sonido para 485100 487001 Aspirador, más bajo 487002 Aspirador enfriamiento 487005 Mecanismo de escobillas 120 0 W 4873 Rueda pequeña 4874 Interruptor 4877 Curva protección 487810 Cable EU 489405 Tarjeta electrónica 115 940452-70 Módulo, el consumo, mon tado 94164 Manual original DC 2900a/c/Auto 942074-40 Parte inferior del ciclón de bloqueo 942101-02 Módulo del manto

Ref Descripción

2012 Manguera de succión, antiestático 40048 Curva protección 40070 Contenedores, 40 l, de acero 40464 Enganche 40477 Junta 40516 Espaciador 40524 Brida guía 40620 Tuerca auto-frenable 40643 Aspirador, más bajo 40644 Aspirador enfriamiento 40645 Mecanismo de escobillas 40646 Conector terminal 4089 Colgador banda 410701 Cable 6 m 41340 Indicar lámpara/lente rojo 42027 Filtro HEPA 42028 Filtro  no, poliéster 42029 Filtro  no, celulosa 4213 Junta moldeada 42149 Acoplamiento manguera 42197 Condensador 42273 Junta

Ref Descripción

42275 Puntos de venta del canal 42306 Juego de ruedas 42309 Motor de 1400 W, 230 V 42366 Abrazadera rápida 423870 Carcasa aspirador 1400 W 230 V 42406 Mecanismo de escobillas 140 0 W 42417 Interruptor with cable and condenser 42418 Interruptor Auto 424390 Interruptor with cable and condense 42564 Carcasa aspirador 13143202F0 42664 Tarjeta electrónica 426700 Asa 42702 Bolsa de plástico 42792 Titular de la Bolsa de 42803 Chasis DC 2900a 42814 Merluza 42820 Chasis DC 2900c 4313 Cinta 4850 Junta

art.no Nimike

Suomi

42197 Kondensaattori 42273 Tiiviste 42275 Kanava myyntipisteistä 42306 Pyöräsarja 42309

Moottori 1400 W, 230 V

42366 Kiristyslukko 423870 Moottorikansi 1400 W 230 V 42390

Tiiviste moottori 42309 42406 Hiiliharja 1400 W

42417 Virtakatkaisin

with cable and condenser 42418

Virtakatkaisin Auto

424390

Moottorikansi auto

4266 4

Piirikortti

426700 Kahva 42702 Muovipussi 42792 Haltija pussi 42803 Alusta DC 2900a 42814 Kummeliturska 42820 Alusta DC 2900c 4313 Kiristysnauha

2012 Imuletku antistaattinen 40048

Tai vu tu ssu oj a

40070 Säiliö, 40 l, metalli 40464 Haka 40477

Tiiviste

40516 Välitappi 40524 Ohjauslaippa 40620

Pinnaruuvi

40643 Suojus 40644 Tuulettimen siipi 40645

Hiiliharja

40646 Ky tkentäpala 4089 Nauhapidike 4107 01

Kaapeli 6 m

41340 Varoitusvalo/ punainen linssi 42027 M

ikrosuodatin

42028 Tiiviste, polyester 42029 T

iiviste

4213 Tiiviste,itsekiinnittyvä 42149 Kannatin,letku

4850 Tiiviste 48 5100

Kansi

485101 Kansi reiällä 4854 Levy 4856 Äänieriste 485702 485703

Moottorikansi

4863 Pakkaus 4865

Äänieriste 485100

487001 suojus 487002 jäähdytyspuhallin 487005

hiiliharja 1200

4873 Pyörä,kääntyvä 4874

virtakatkaisin

4877 taivutussuoja 487803 kaapeli,sv 487810

kaapeli, EU

489405

piirikortti 115

940452-70 Moduuli, saanti, asenne taan 94164

Alkuperäiset ohjeet,

DC 2900a/c/Auto 942074-40 Pohjalukitus sykloni 942101-02 Moduuli vaipan

Page 57

DC 2900a/c/Auto, 57 Part No 94164

Reservdelar Spare Parts Ersatzteile Pieces detachees Recambios Reservedeler

Art. nr Benevnelse

Norsk

Art. nr Benevnelse

42149 Slangefeste 42197 Kondensator 42273 Pakning 42275 Utluftkanal 42306 Hjulsats 42309 Motor 1400 W, 230 V 42366 Spennlås 423870 Motoroverdel 1400 W 230 V 42390 Pakning for motor 42309 42406 Børstemekanisme 1400 W 42417 Strømbryter med kabel og kondensator 42418 Strømbryter Auto 424390 Motoroverdel auto 42664 Kretskort 426700 Håndtak 42702 Plastpose 42792 Holder veske 42803 Chassi DC 2900a

2012 Sugeslange, antistatiske 40048 Bendbeskyttelse 40070 Beholdere, 40 l, plate 40464 Hake 40477 Pakning 40516 Distanse 40524 Styre ens 40620 Pinneskrue 40643 Kåpe 40644 Kjølevifte 40645 Børstemekanisme 40646 Koblingssplint 4089 Spennbåndsholder 410701 El kabel 6 m 41340 Indikeringslampe/linse rød 42027 Mikro lter 42028 Fin lter, polyester 42029 Fin lter, cellulose 4213 Pakning, selvheftende

42814 Hake 42820 Chassi DC 2900c 4313 Spennbånd 4850 Tetningslist 85100 Lokk 485101 Lokk med hull 4854 Plate 4856 Lydabsorbent for 485702 485703 Motormantel 4863 Pakking 4865 Lydabsorbent for 485100 487001 Kåpe 487002 Kjølevifte 487005 Børstemekanisme 1200 W 4873 Lenkhjul 940452-70 Module, inntak, montert 94164 Original brugsanvisning, DC 2900a/c/Auto 942074-40 Bunnlås syklon 942101-02 Modul mantelen

Page 58

DC 2900a/c/Auto, 58

Part No 94164

2012-02-20

EG-försäkran om överensstämmelse

Vi försäkrar härmed att DC 2900a_c/Auto är i överensstämmelse med följande bestämmelser och standarder; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Serienummer och tillverkningsår indikeras på märkplåt på maskinen.

Dustcontrol AB

Johann Haberl

EG-declaration of conformity

We declare that DC 2900a_c/Auto is in conformity with following directives and standards; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Serial Number and manufacturing year are indicated in a rating plate on the machine.

Dustcontrol AB

Johann Haberl

EG-Konformitätserklärung

Wir deklarieren daß DC 2900a_c/Auto mit den folgenden aufgeführten Standards oder standardisierten Dokumenten, übereinstimmt; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Serienummer und Herstellungsjahr werden auf einer Plakette an der Maschine eingeprägt.

Dustcontrol AB

Johann Haberl

Svenska

English

Deutsch

Déclaration EG de conformité

Nous déclarons que DC 2900a_c/Auto est en conformité avec les standards ou documents standardisés au vu des directives suivantes; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Le numéro de série et l´annèe de fabrication sont indiqués sur la plaque de la machine.

Dustcontrol AB

Johann Haberl

Français

Page 59

DC 2900a/c/Auto, 59 Part No 94164

EG vaatimuksenmukaisuus todistus DC 2900a_c/Auto

Vakuutamme että tuote täyttää seuraavat direktiivit ja vaatimukset: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Sarjanumero ja valmistusvuosi on merkittynä konekilvessä.

Dustcontrol AB

Johann Haberl

Suomi

Norsk

EG erklæring vedrørende konformitet

Vi erklærer at DC 2900a_c/Auto er i samsvar med følgende standard eller standardisert dokument; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Serienummer og produksjonsår indikeres på en merkeplate på maskinen

Dustcontrol AB

Johann Haberl.

EG Declaración de Conformidad

Declaramos que el DC 2900a_c/Auto está fabricado conforme a las siguientes directivas y normas estándar; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Nº de serie y año de fabricación se indican en la placa de identiﬁ cación ubicada en el equipo.

Dustcontrol AB

Johann Haberl

Español

Netherlands

EG-verklaring van overeenstemming

Wij verklaren hiermee dat DC 2900a_c/Auto in overeenstemming is met en voldoet aan de volgende standaard en richtlijnen: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN 60204-1, EN 1822-1.

Serienummer en productiedatum staan vermeld op het typeplaatje op de machine.

Dustcontrol AB

Johann Haberl

Page 60

DC 2900a/c/Auto, 60

Part No 94164

2012-02-20

DUSTCONTROL WORLDWIDE

www.dustcontrol.com

Teijo Norge A.S

Husebysletta 21 Postboks 561 NO-3412 Lierstranda Tel: +47 3222 6565 Fax: +47 3222 6575  [email protected] www.teijo.no

Bart Sp. z. o.o.

ul. Będzińska 41/1 PL-41-205 Sosnowiec Tel: +48 32 256 22 33 Fax: +48 32 256 22 35 [email protected] www.bart-vent.pl

Metec-Mecano Técnica, Lda.

Campo Pequeno, 38 PT-1000-080 Lisboa Tel: +351 21 7970291 Fax: +351 21 7963485 [email protected] www.metec.pt

SovPlym Ltd

Revolution Highway, 102-2 RU-195279, St Petersburg Tel: +7- 812-33-500 -33 Fax: +7-812-227-26 -10 [email protected] www.sovplym.com

Blondal (S) Pte Ltd

Stada Division Block 60 Ubi Crescent, 01-02 Ubi Techpark SG-Singapore 408569 Tel: +65 6741 7277 Fax: +65 6745 2204 [email protected] www.blondalstada.com

Dustcontrol UK Ltd.

Old Barn, Home Farm Business Park Church Way, Whittlebury, Northants NN12 8XS England - GB Tel: +44 1327 858001 Fax: +44 1327 858002 [email protected] www.dustcontrol.co.uk

Dustcontrol Inc.

6720 Amsterdam Way US-Wilmington NC 28405 Tel: +1 910-395-1808 Fax: +1 910-395 -2110 [email protected] www.dustcontrolusa.com

SE - Head O ce Dustcontrol AB Box 3088 Kumla Gårdsväg 14 SE-145 03 Norsborg Tel: +46 8 531 940 00 Fax: +46 8 531 703 05 [email protected] www.dustcontrol.com

Dustcontrol Ges.m.b.H.

Gr adnerstr as se 120-124 AT-8054 Graz Tel: +43 316 428 081 Fax: +43 316 483 041 [email protected] www.dustcontrol.at

Dustcontrol Canada Inc.

664 Welham Road CA-Barrie, Ontario L4N 9A1 Tel: +1 877 844 8784 Fax: +1 705 733 1614 [email protected] www.dustcontrol.ca

Rosset Technik Maschinen Werkzeuge AG

Ebersmoos CH-6204 Sempach-Stadt Tel: +41 41 462 50 70 Fax: +41 41-462 50 80 [email protected] www.rosset-technik.ch

Dustcontrol GmbH

Siedlerstraße 2 DE-71126 GäufeldenNebringen Tel: +49 70 32-97 56 0 Fax: +49 70 32-97 56 33 [email protected] www.dustcontrol.de

Erenfred Pedersen A/S

Rebslagervej 7 DK-9000 Aalborg Tel +45 98 13 77 22 Fax. +45 98 16 56 11 [email protected] www.ep.dk

Dansk Procesventilation ApS

Vangeleddet 73 DK-2670 Greve Tel: +45 61 270 870 [email protected] www.dansk-procesventilation.dk

Barin, s.a.

C/ Cañamarejo, No 1 Poligono Industrial Rio de Janeiro ES-28110 Algete - Madrid Tel: +34 91 6281428 Fax: +34 91 6291996 [email protected] www.barin.es

Dustcontrol FIN OY

Valuraudankuja 6 FI-00700 Helsinki Tel: +358 9-682 4330 Fax: +358 9-682 43343 dc@dustcontrol. www.dustcontrol.

Dustcontrol AB France

Box 3088 Kumla Gårdsväg 14 SE-145 03 Norsborg Tel: +46 8 53194016 Fax: +46 8 531 703 05 [email protected] www.dustcontrol.com

Vandras Kft

Kossuth L. u. 65 III.29 HU-1211 Budapest Tel: +36-1-427-0322 Mobile: +36-20-9310-349 Fax: +36-1-427-0323 [email protected] www.vandras.hu

Airum srl

via Maestri del Lavoro 18 Roveri-2 IT - 40138 Bologna Tel: +39 (0)516 025 072 Fax: +39 (0)515 347 78 [email protected] www.airum.com

E. S. H Engineering Co.

671-267 Sungsu1ga 1dong Sungdonggu (P.O)133-112 KR-Seoul Korea Tel: +82 (0)2 466 7966 Fax: +82 (0)2 466 7965 [email protected] www.esheng.co.kr

Blöndal Städa (M) Sdn. Bhd.

Blöndal Building, Jalan Penyair, Section U1, O jalan Glenmarie, MY-40150 Shah Alam Tel: +60 603 5569 1888 Fax: +60 603 5569 1838 [email protected] www.blondal.net

BENELUX

All In Techniek Nunspeet B.V.

Industrieweg 62 D-E NL-8071 CV Nunspeet Tel: +31 341-25 07 26 Fax: +31 341-25 07 36 [email protected] www.allintechniek.nl

Page 61

DC 2900a/c/Auto, 61 Part No 94164

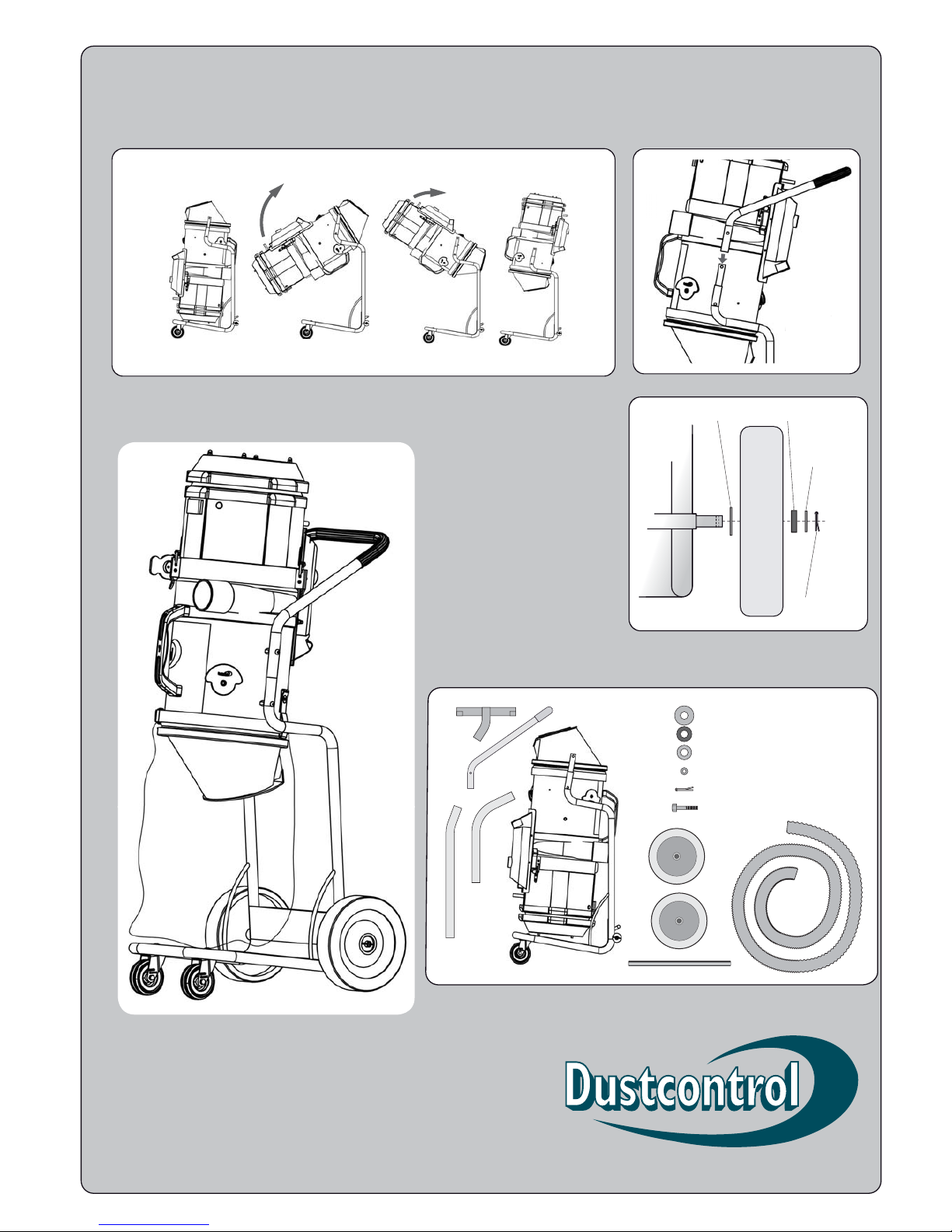

DC 2900

Contents/Inhalt/Contenu/Innehåll

M6S 6 x 30

BRB 6,4 x 12

SP 2,5 x 25

BRB 13 x 32

42150 13 x 25 T = 6

BRB 13 x 24

Assembly/Montage/Assemblage/Montering

2 x BRB 13 x 32 T = 2 2 x 42150 13 x 25 T = 6 2 x BRB 13 x 24 T = 2 2 x BRB 6,4 x 12 T = 1,5 2 x SP 2,5 x 25 2 x M6S 6 x 30

M6S

x 3

RB 6,4 x 1
