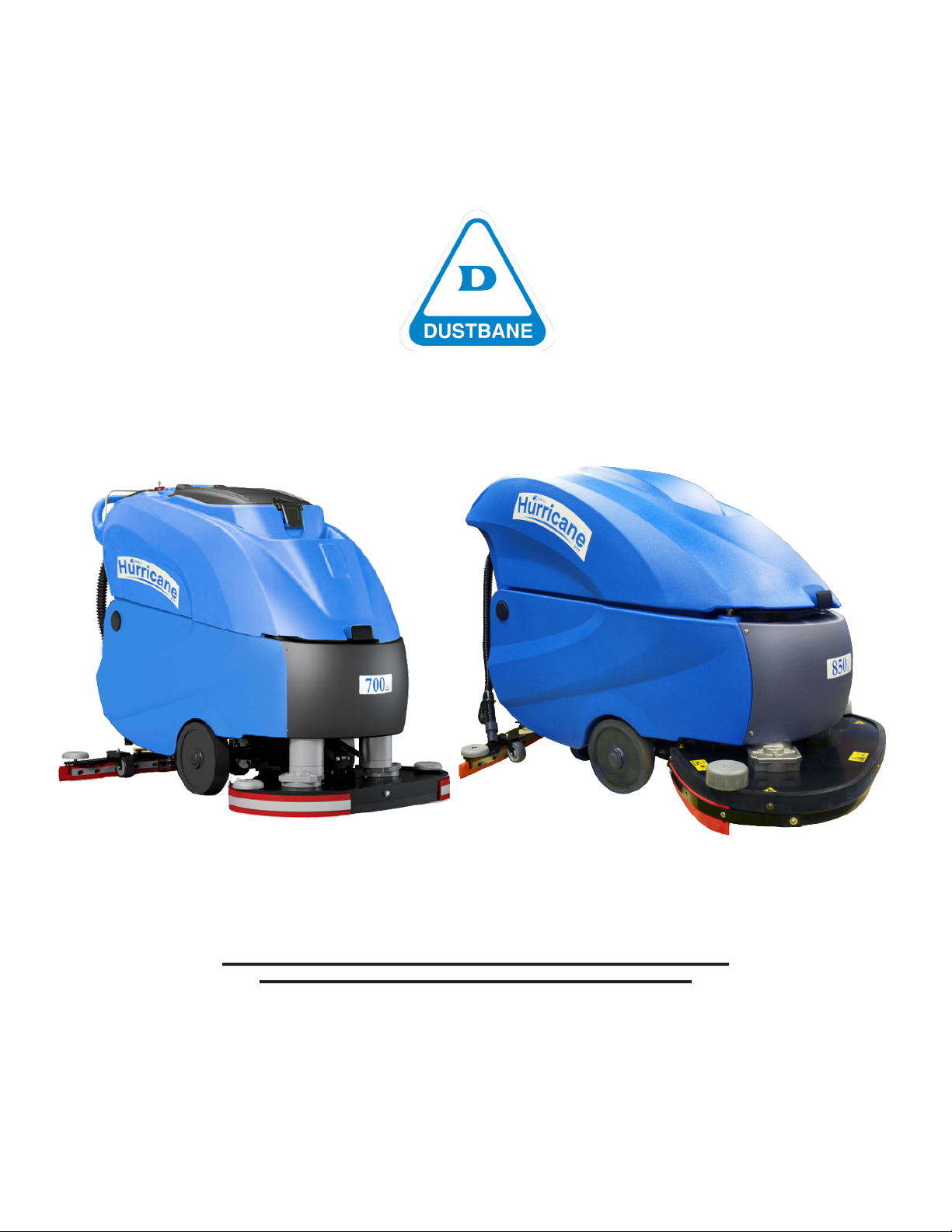

Dustbane Hurricane 700, Hurricane 850 XTT Operation Manual

Operations Manual

Manuel d’opérations

Hurricane 700/850 XTT

Autoscrubbers

Code: 19323 (700 XTT) / 19324 (850 XTT)

Serial Number:
Numéro de série : _____________________

More info / Plus d’info : www.dustbane.ca

Date of Purchase:
Date d’achat : ________________________

2015-04

07779

Fig./Abb./ Рис 1

Fig./Abb./ Рис 2 Fig./Abb./ Рис 3

Fig./Abb./ Рис 4

Fig./Abb./ Рис 5

Fig./Abb./ Рис 6 Fig./Abb./ Рис 7

Fig./Abb./ Рис 8 Fig./Abb./ Рис 9

Fig./Abb./ Рис 10

Fig./Abb./ Рис 11 Fig./Abb./ Рис 12





Fig./Abb./ Рис 13

Fig./Abb./ Рис 14

Fig./Abb./ Рис 15

Fig./Abb./ Рис 16

Fig./Abb./ Рис 17

Fig./Abb./ Рис 19

Fig./Abb./ Рис 18

Fig./Abb./ Рис 20 Fig./Abb./ Рис 21

1.

9.2.3 Squeegee blades: check and replacement ................................................................ 20

TABLE OF CONTENTS

1. TABLE OF CONTENTS ....................................................................................................... 2

ENGLISH

2. GENERAL INFORMATION .................................................................................................. 4

2.1 S

2.2 I

2.3 D

COPE OF THE MANUAL

DENTIFICATION OF THE MACHINE

OCUMENTATION ANNEXED TO THE MACHINE

.......................................................................................................4

......................................................................................... 5

....................................................................... 5

3. TECHNICAL INFORMATION............................................................................................... 5

3.1 G

3.2 L

3.3 D

3.4 S

3.5 O

3.6 A

ENERAL DESCRIPTION

EGEND

............................................................................................................................. 5

ANGER AREAS
AFETY DEVICES

PTIONAL UNITS

CCESSORIES

.................................................................................................................. 6

................................................................................................................ 6

................................................................................................................. 6

.................................................................................................................... 6

...................................................................................................... 5

4. INFORMATION ON SAFETY ............................................................................................... 7

4.1 S

AFETY STANDARDS

........................................................................................................... 7

5. HANDLING AND INSTALLATION ....................................................................................... 9

5.1 L

5.2 C

5.3 U

5.4 F

IFTING AND CARRYING THE PACKED MACHINE

HECKING THE MACHINE ON DELIVERY
NPACKING

EEDING BATTERIES

........................................................................................................................ 9

......................................................................................................... 10

................................................................................ 9

..................................................................... 9

5.4.1 Batteries: preparation................................................................................................. 10

5.4.2 Batteries: installation and connection......................................................................... 11

5.4.3 Batteries: removal ...................................................................................................... 11

5.5 T

HE BATTERY-CHARGER

................................................................................................... 12

5.5.1 Choosing the battery-charger..................................................................................... 12

5.5.2 Preparing the battery-charger .................................................................................... 12

5.6 L

IFTING AND HANDLING THE MACHINE

................................................................................ 12

6. PRACTICAL GUIDE FOR THE USER ............................................................................... 12

6.1 C

6.2 I

6.3 M

6.4 I

ONTROL DEVICES

NSTALLING AND ADJUSTING THE SQUEEGEE

OVING THE MACHINE

NSTALLING AND REPLACING THE BRUSHES / DRIVE DISCS / ROLLERS

- D

ESCRIPTION

.................................................................................... 12

...................................................................... 13

...................................................................................................... 14

................................... 14

6.4.1 Brush head (models 60-70-80) .................................................................................. 14

6.4.2 Roller head (roller models R) ..................................................................................... 14

6.4.3 Flap adjustment.......................................................................................................... 15

6.5 D

6.6 S

6.7 W

ETERGENTS
ETTING UP THE MACHINE

ORK

.............................................................................................................................. 16

- USE.......................................................................................................... 15

................................................................................................. 15

6.7.1. Additional functions................................................................................................ 17

6.8 S

OME USEFUL SUGGESTIONS FOR THE OPTIMAL USE OF THE MACHINE

................................ 17

6.8.1 Pre-washing ............................................................................................................... 17

6.8.2 Drying......................................................................................................................... 18

6.9 D

6.10 D

RAINING OFF DIRTY W ATER
RAINING OFF CLEAN WATER

............................................................................................. 18

............................................................................................ 18

7. PERIODS OF INACTIVITY................................................................................................. 19

8. MAINTENANCE AND BATTERY RECHARGING ............................................................. 19

8.1 R

ECHARGING PROCEDURES

.............................................................................................. 19

9. INSTRUCTIONS FOR MAINTENANCE............................................................................. 20

9.1 M

9.2 R

AINTENANCE

OUTINE MAINTENANCE

– G

ENERAL RULES

..................................................................................... 20

.................................................................................................... 20

9.2.1 Precautions ................................................................................................................ 20

9.2.2 Suction air filter and floating rod: cleaning ................................................................. 20

2

9.2.4 Fuses: replacement.................................................................................................... 21

9.3 P

9.3.1 Daily maintenance...................................................................................................... 22

9.3.2 Weekly maintenance.................................................................................................. 22

9.3.3 Basket filter: cleaning ................................................................................................. 22

9.3.4 Six-monthly maintenance........................................................................................... 22

10. HOW TO ORDER SPARE PARTS ................................................................................ 22

ERIODIC MAINTENANCE

................................................................................................... 22

11. TROUBLESHOOTING................................................................................................... 24

11.1. H

OW TO OVERCOME POSSIBLE FAILURES

........................................................................... 24

ENGLISH

3

ENGLISH

2.

GENERAL INFORMATION

Read this manual carefully before starting any operations on this machine

2.1 Scope of the manual

This manual has been drawn up by the Manufacturer and is considered as an integral part
of the machine.

It defines the purpose for which the machine has been manufactured and contains all

2

information the operators
Besides this manual, which contains the necessary information for the users, other

publications have been issued, which contain the specific information for the technicians
in charge of maintenance

The constant observance of the instructions guarantee the safety of man and machine,
low running costs, quality results and a longer work life of the machine itself. The non­observance of the prescribed rules could injure men, damage the machine, spoil the
washed floor and even the environment.

To find the single topics in a fast way, see the descriptive table of contents at the
beginning of this manual.

The paragraphs that are not to be neglected are printed in bold letters and preceded by
symbols illustrated and defined below.

require.

3

.

1

.

! DANGER

Indicates that attention must be paid to avoid serious consequences that could

cause the death of the personnel or possible damages to health.

 WARNING

Indicates that attention must be paid to avoid serious consequences that could

damage the machine, spoil the environment where the machine is used or cause

economic losses.

i INFORMATION

Particularly important instructions.

In following a policy of constant development and update of the product, the Manufacturer
could implement modifications without any previous notice.

Even though the machine you own is greatly different from the one(s) illustrated in this
manual, safety and information thereof are guaranteed anyway.

1

The definition "machine" substitutes the commercial name to which this manual refers

2

People authorised to use the machine without carrying out maintenance operations that require precise technical

knowledge.

3

People having the experience, technical preparation and knowledge of the regulations and laws necessary to carry out

4

the activity and capable to recognize and avoid possible dangers when handling, installing, using the machine and

.

2.2 Identification of the machine

The number plate (fig. 1), which is attached at the rear of the machine, shows the
following information:

• model code;

• machine model;

• power supply voltage;

• total rated power;

• serial number (registration number);

• year of manufacture;

• dry weight;

• maximum full load weight;

• steepest slope that can be overcome;

• bar code with serial number;

• Manufacturer’s identification.

2.3 Documentation annexed to the machine

• User's Manual;

• warranty certificate;

• adhesive slips for spare part orders;

• test sheet;

• CE Certificate of conformity.

ENGLISH

3.

3.1 General description

The machine is a sweeping scrubber, which can be used in civil and industrial
environments for sweeping, washing and drying flat, horizontal, smooth or moderately
rough floors, with even surfaces and free from obstacles.
The scrubber distributes on the floor an adequately dosed solution of water and
detergent, and brushes it to remove dirt. Choosing with care the right cleaning detergent
and brushes (or abrasive discs or roller) in the wide range of accessories available, the
machine can adapt itself to all kinds of combinations of floors and dirt.
A liquid suction system, which is embedded in the machine, allows a perfect drying of the
just-washed floor: actually thanks to a suction unit which sucks up the air from the
recovery tank thus creating a vacuum, the squeegee scrapes the dirty water from the
floor, collects it and sends it to the recovery tank.
The storage battery feeding and the high capacity of usable batteries allow the maximum
freedom of movement and endurance at any work conditions.
In addition, thanks to the electronic control drive motor provided with forward and reverse
gear, the floor can easily be cleaned in any direction.

3.2 Legend

The main components of the machine are the following (fig. 2):

• the detergent solution tank (fig. 2, ref. 3): used to contain and carry the mixture of clean
water and detergent;

• the recovery tank (fig. 2, ref. 2): used to collect dirty water sucked up from the floor
during washing;

• control panel (fig. 2, ref. 1);

• head unit (fig. 2, ref. 5): the main element is represented by the brushes/rollers, which

distribute the detergent solution on the floor, removing dirt;

• drive unit (fig. 2, ref. 7): the main element consists of the electronically controlled
gearmotor which is operated via a lever below the machine handgrip and enables the
machine to move forward and back;

TECHNICAL INFORMATION

5

ENGLISH

Interrupts reverse

• squeegee unit (or floor wiper, fig. 2, ref. 8): used to wipe and dry the floor, sucking up
the water spread on the floor;

• battery unit (fig. 2, ref. 6): supplies energy for the machine feeding;

• bonnet (fig. 2, ref. 4).

3.3 Danger areas

A -Tank unit: in presence of certain detergents, danger of irritation for the eyes, skin,

mucous diaphragms, respiratory apparatus and asphyxia. Danger caused by dirt
recovered from the environment (germs and chemical subtances). Danger of crushing
between the recovery tank and solution tank, when the recovery tank is replaced on

the solution tank.
B -Control panel: danger of shortcircuits.
C -Lower part of washing head: danger due to lowering of head and rotation of

brushes/rollers.
D -Top of washing head: danger of crushing between the top of the brush head and the

chassis.
E -Rear wheels: danger of crushing between wheel, chassis and tank.
F - Electrical components box: danger of short circuits.
G -Battery compartment (located within the solution tank): danger of short circuits

between the battery poles and presence of hydrogen during battery charging.

3.4 Safety devices

DEVICE (fig. 3) ACTIVATION FUCTION

Emergency button Made active when

A

pressed.

Safety in reverse Safety device to prevent

B

crushing in reverse.
Cuts in when pressed.

Service brake Comes on automatically

-

when the drive lever is
released.

Parking and emergency

C

brake

3.5 Optional units

Hour counter: the hour counter accessory is fixed to the control panel (fig. 4, ref. 1). It

displays the number of brush operating hours.

Press pedal C to
engage. Must be
operated only with the
machine at a standstill
or in case of
emergency: if operated
with the machine
moving, it can cause
damage.

Interrupts the power
supply.

movement of machine.

The machine gradually
decelerates.

Prevents the machine
moving.

3.6 Accessories

• Bristle brushes/rollers: used for washing delicate floors and for polishing;

• Polipropilene brushes/rollers: used for normal floor washing;

• Tynex brushes/rollers: used to remove accumulated stubborn dirt on resistant floors;

• Drive discs: allow the use of the following discs:

∗ yellow discs: used for washing and polishing marble and similar

surfaces;

∗ green discs: used for washing of resistant floors;

6

4.1 Safety standards

4.

INFORMATION ON SAFETY

Read the User's manual carefully before proceeding with start-up, use,

maintenance, routine maintenance or any other operations on the machine.

 WARNING

Stick to all the instructions contained in this Manual (especially those regarding

danger and warning) and observe the safety plates attached on the machine.

The Manufacturer declines all responsibility for injures to persons or damage to

things deriving from the non-observance of these instructions.

The machine must be used by trained personnel only, who have shown their skill and
have been expressly authorized to use it.

Persons under eighteen cannot use the machine.
This machine must not be used for any other purpose than that for which it has been

expressly manufactured. Assess the type of building in which it will be used (e.g.
pharmaceutical and chemical companies, hospitals, etc.) and scrupulously respect the
regulations and conditions in force.

Do not use the machine in places that are not adequately lighted, in environments with
danger of explosions, on public roads, in the presence of dirt harmful to health or
improper environments.

The suitable temperature for the use of the machine ranges between +4°C and +35°C;
when the machine is not used, the temperature range is between +0°C e +50°C.

The humidity range for the machine under any conditions varies between 30% and 95%.
Never use or suck up inflammable or explosive liquids (e.g. petrol, fuel oil, etc.),

inflammable gases, dry dust, acids and solvents (e.g. solvents for paints, acetone, etc.)
even if diluted. Never suck up any burning or white-hot objects.

Do not use the machine on slopes or ramps higher than 2%; in the event of light slopes
do not use it transversally, handle it with extreme care and do not reverse. When driving
along ramps or heavier slopes take great care to avoid overturning or uncontrolled
acceleration. Overcome ramps and/or steps exclusively with the brush head and
squeegee lifted.

Never

The machine must never be left unmanned with the motors running; before abandoning
the machine, switch the motors off, ensure that it cannot move accidentally, engage the
parking brake and remove the key from the ignition.

When using the machine mind the presence of people particularly children in the
environment where you are working.

Do not use the machine to carry persons/things or to tow things. Do not drag the
machine.

Never lay things on the machine for any reason.
Do not obstruct the air vents and heat dispersion openings.
Do not remove, modify or elude the safety devices.
Various and unpleasant experiences have shown that people wear or carry various

objects capable of causing serious accidents: before starting to work, remove trinkets,
watches, neckties or other such things.

Always use individual safety protections: apron or protective suit/overalls, non-slip water­proof shoes, rubber gloves, protective goggles and caps, face mask to protect the
respiratory system.

park the machine on slopes.

ENGLISH

7

ENGLISH

Do not put the hands in between moving organs.
Do not use detergents different from those provided for, and stick to the instructions

indicated on the respective safety sheets. Keep detergents in a safe place, inaccessible
to children, and in case they come in contact with the eyes, wash them immediately with
plenty of water or, if swallowed, call for a doctor immediately.

Make sure that the plugs for the power supply of the models with cable or of the battery­chargers are properly grounded and protected by magnetothermal switches and
differentials.

Make sure that the electric characteristics of the machine (voltage, frequency, absorbed
power) indicated on the identification plate (fig. 1), are compliant with those of the power
distribution plant. The machine with cable is equipped with three lead wires and a three­contact ground plug for the use of a proper grounding plug. The yellow and green wire of
the cable is the earth wire: never connect this wire to other wires that are not the plug
ground tap.

It is fundamental to observe the battery Manufacturer’s instructions and stick to the
Legislator’s provisions. Keep batteries always dry and clean to avoid surface leakage
currents. Keep batteries safe from impurities, for instance metal dust.

Do not lay tools on batteries: danger of short circuits and explosions.
Mind the use of battery acid: stick to the relative safety instructions.
When using the machine model with cable mind that you do not crush or tear the power

supply cable. Check this cable periodically to control if it is damaged; if this is so, the
machine cannot be used.

In presence of particularly high magnetic fields assess the possible effects on the control
electronics.

Never wash the machine with jets of water.
The recycled fluids contain detergents, disinfectants, water, organic and inorganic stuff

recycled during the work stages: they must be disposed of in compliance with the laws in
force.

In case of breakdown and/or bad operation of the machine, switch it off immediately
(unplugging it from the mains) and do not tamper with it. Contact a technical assistance
centre of the Manufacturer’s.

All maintenance operations must be performed in adequately lighted environments and
only after having disconnected the machine from the power supply (in models with cable
by unplugging the machine from the socket, while in models with battery by detaching the
battery connector).

Have any electrical work and all maintenance and repair operations (particularly those not
explicitely described in this manual) carried out a specialised and trained technical staff
only.
In case of replacement of the power supply cable, plug or terminals, perform the repair by
properly fixing the electric connections and the cable blocking strap that is located in the
control panel, to guarantee the resistance of the cable. Then reassemble the panel with
care to ensure the protection of the machine user.

Only the use of original accessories and spare parts supplied by the Manufacturer is
permitted, as only these offer the certainty that the machine will operate safely and
without any inconveniences. Do not use parts removed from other machines or other kits
as spares.
This product is classified as RAEE type special waste and is covered by the requisites of
the new environmental protection regulations (2002/96/CE RAEE). It must be disposed of
separately from ordinary waste in compliance with current legislation and standards.

Special waste. Do not dispose of with ordinary waste.

8

Alternatively, the machine can be sent to the Manufacturer for a thorough overhaul.
If the machine is not used anymore, it is recommended that batteries are removed and

deposited at an authorized collecting centre.
Moreover, it is recommended that you make harmless those parts of the machine that

could be dangerous especially to children, who could use the machine for their games.

5.

5.1 Lifting and carrying the packed machine

HANDLING AND INSTALLATION

 WARNING

In all lifting operations make sure that the packed machine has been tightly
anchored to the pallet, in order to avoid any overturning or accidental falls.

Loading and/or unloading from the motor vehicles must be performed in an

adequately lighted environment.

The machine, which is packed on a wooden pallet by the Manufacturer, must be loaded
by means of proper handling machines (refer to the EEC provision 89/392/CEE and
following amendments), onto the carrier and, once it has arrived at the appointed
destination, unloaded by similar means.
The brushes and the squeegees are packed in cardboard boxes without pallet.
The packed machine body must be lifted only with a fork lift truck. Handle with care to
avoid bumps or overturnings.

5.2 Checking the machine on delivery

On delivery check with attention that the package and the machine are not damaged. In
the event that the machine has suffered any damages, report so to the carrier; before
accepting the goods, reserve by written the right to present a claim for the refund of the
damages.

ENGLISH

5.3 Unpacking

 WARNING

On unpacking the machine, the operator must be provided with the necessary

accessories (e.g. gloves, protective goggles etc.) to limit possible hazards of

accidents.

Unpack the machine in the following way:

• cut and remove the plastic straps with scissors or nippers;

• remove the cardbox;

• remove the envelopes inside the battery compartment (within the solution tank) and

check its contents:

envelope 1: - test sheet;

- warranty coupon;

- user’s and maintenance manual;
envelope 2: - 3 battery bridge with clips;

- 1 pair of tweezers for fuses;

- 1 connector for the battery-charger;

- 2 switch keys;

i INFORMATION

Keep one of the 2 keys safe so that it can be located in case the other one is lost;

the other key is to be inserted in the lock on the mushroom switch.

• depending on the model, remove the metal brackets or cut the plastic straps, which fix
the machine chassis to the pallet;

9

ENGLISH

• disengage the parking brake via the pedal ref. C fig. 3;

• let the machine slide down the pallet on an inclined plane, by pushing it into reverse;

• unwrap the brushes/rollers (fig. 5, ref. 1) and the squeegee (fig. 5, ref. 2) from their

packing;

• clean the outside of the machine observing the safety rules;

• after unpacking the machine, you can install the batteries: see respective paragraphs.

If necessary, preserve the wrapping material as it could be used again to protect the
machine in the event of a move or if the machine should be sent to a service centre for
repair.
Otherwise, the material must be disposed of in compliance with the laws in force.

5.4 Feeding batteries

Two different batteries can be fitted on this machine:

• Tubular leak-proof batteries: these batteries require the periodical check of the
electrolyte level. When it is necessary, top up with distilled water alone until the plates
are covered; do not overfill (max. 5 mm. above the plates).

• Gel batteries: this kind of batteries requires no maintenance.

When using this type of battery the fuse FU7 (fig. 6, ref. 2) inside the machine control
panel must be removed using the pliers. This operation serves to inform the electronic
control of the type of battery used.

 WARNING

Do not fit the fuse FU7 if using gel batteries.

The technical specifications must correspond to those indicated in the paragraph
concerning the machine technical data: actually, the use of heavier storage batteries can
cause serious problems to the machine controllability and overheat the drive motor,
whereas storage batteries with a lower capacity require recharges more frequently.
They must be kept charged, dry and clean, with their connections tight.

5.4.1 Batteries: preparation

! DANGER

On installing or performing any kind of maintenance on the batteries wear the

necessary accessories (e.g. protective gloves, goggles, overalls, etc.) to limit the

hazards of accidents, keep away from possible free flames, do not short-circuit the

battery poles, cause sparks or smoke.

The batteries are normally supplied filled with acid and ready-for-use.
If batteries without acid are to be used, before mounting them on the machine, it is
necessary to make them active as follows:

• after taking off the battery plugs, fill up all elements with a solution of specific sulphuric

acid, until the cells are thoroughly covered (fill each element at least twice);

• let them rest for about 4-5 hours, to give time to air bubbles to come up to the surface

and the plates to absorb the electrolyte;

• check that the electrolyte level is still above the plates, otherwise top up with the

solution of sulphuric acid;

• reclose the plugs;

• install the storage batteries on the machine (following the procedure described below).

It is now necessary to perform a first recharging before having the machine start; to do so
stick to the instructions written in the respective paragraph.

10

5.4.2 Batteries: installation and connection

! DANGER

Check that the emergency button on the control panel is at the position “0” (off).

Mind you connect only the clips marked with the symbol “+” to the positive poles.

Do not check the battery charge by creating sparkles.

Stick scrupulously to the instructions described below, as any short circuits of the

batteries may cause them to explode.

1) Stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking
brake by means of the pedal (fig. 8, ref. 12);

2) make sure that the two tanks are empty (empty them, if necessary: see respective
paragraph);

3) unhook the recovery tank (fig. 2, ref. 2) from the solution tank (fig. 2, ref. 3) acting on
the blocking hook (fig. 7, ref. 1), placed on front of the machine;

4) lift the recovery tank, by making it turn backwards around about 90°: in this way you
have access to the battery compartment (embedded in the solution tank) from the
upper side;

 WARNING

Before opening the upper tank:

ensure that the recovery tank is empty (an acoustic warning device will sound if

you try to open the recovery tank without emptying it first);

ensure that the emergency button is pressed.

5) insert the batteries in the compartment, orienting them as shown in the drawing printed
on the solution tank in the compartment.

ENGLISH

 WARNING

Install the storage batteries on the machine using suitable means according to

their weight.

Positive and negative poles have different diameters.

6) Referring to the arrangement of cables in the aforesaid drawing, connect the clips of
the battery wiring and the bridge to the poles of the storage batteries. After orienting
the cables as shown in the drawing, tighten the clips at the poles and cover them with
vaseline;

7) insert back the tank unit in its work position and hook it to the solution tank by means
of the fixing hook (fig. 7, ref. 1);

8) use the machine in compliance with the instructions written below.

5.4.3 Batteries: removal

! DANGER

When removing the batteries, the operator must be equipped with suitable personal
protection devices (gloves, goggles, overalls, safety shoes, etc) to reduce the risk
of accidents. Make sure the switches on the control panel are in the "0" position
(off) and the machine is turned off. Keep away from naked flames, do not short
circuit the battery poles, do not cause sparks and do not smoke. Proceed as
follows:

• disconnect the battery wiring and bridge terminals from the battery poles.

• if necessary, remove the devices fixing the battery to the base of the machine.

• lift the batteries from the compartment using suitable lifting equipment.

11

ENGLISH

yellow light:

5.5 The battery-charger

 WARNING

Never let the batteries run down excessively, as they could become damaged

irreparably.

 WARNING

Before recharging the batteries, ensure that you have pressed the emergency

button.

5.5.1 Choosing the battery-charger

Check that the battery-charger is compatible with the batteries to be charged:

− tubular lead batteries: an automatic battery-charger 24V - 20A is suggested. Anyway,
refer to the Manufacturer and read the relative manual to confirm your choice;

− gel batteries: use a battery-charger specifically intended for this type of storage
batteries.

5.5.2 Preparing the battery-charger

If you wish to use a battery-charger not supplied with the machine, it is necessary to
mount on it the connector delivered with the machine (see paragraph “Unpacking” of this
manual).
To install the connector proceed as follows:

• remove about 13 mm of sheath from the black and red cables of the battery-charger;

• insert the cables in the connector pins and push strongly with suitable pliers;

• insert the cables in the connector respecting the polarity (red cable +, black cable –).

12

5.6 Lifting and handling the machine

 WARNING

All stages must be performed in an adequately lighted environment adopting all

necessary safety measures.

Always wear individual protections for the user’s safety.

The loading of the machine onto a vehicle must be done as follows:

• empty the recovery tank and the solution tank;

• remove the squeegee and the brushes (or drive discs);

• remove the batteries;

• place the machine on the pallet, engage the parking brake and secure it with plastic

straps or metal brackets;

• lift the pallet by means of a fork lift truck and load it on the vehicle;

• anchor the machine to the vehicle with ropes connected to the pallet and to the

chassis of the machine.

6.

6.1 Control devices - Description

With reference to fig. 8 the machine has the following controls and leds:

• Battery charge level indicator (ref. 9): signals both “Power on” and the battery

charge level. Note: the following percentages are based on the usable capacity and
not the total capacity of the batteries (therefore 100% flat = 80% of total battery

capacity). Possible situations are:
a) off: the main switch is set to “0” (off) or the batteries are disconnected;
b) green light: batteries charged from 100% to 50%;
c)

batteries charged from 50% to 15%;

PRACTICAL GUIDE FOR THE USER

must be recharged.

• Main switch - emergency button with key (ref. 2): enables or disables the power
supply to all the machine functions. It acts as a safety device.
turn the proper key clockwise. To stop the machine press the button.

• Brush/roller up-down button (ref. 5): when the arrow down is pressed, the head
moves down to the working position, the brush motor comes on automatically and the
solenoid valve is activated. Via this button, a variable pressure can be exerted on the
head during the work phase (according to how long the button is kept pressed), thus
adapting the cleaning power of the brushes to a wide range of different operating
conditions.

When the arrow up is pressed, the head moves up to the rest position, the brush
motors are switched off and the solenoid valve is de-activated.

• Brush pressure indicator (ref. 8): indicates connections of brushes and pressure
exerted by the head (1 led on indicates beginning of brush connection; 2 leds on
indicate minimum pressure; 3 leds on indicate maximum pressure).

• Brush release button (ref. 4): permits release of the brushes; press the button for a
couple of seconds: when the button is released, the brushes will be released.

• Cock control lever (ref. 3): allows to adjust continuously the flow of solution sent to
the brushes. On turning it forward, the liquid outlet flow is increased.

• Drive command lever (ref. 6): placed under the handgrip, when it is slightly pressed
upwards (the emergency button must be active), it starts the drive motor thus making
the machine move forward. When the lever is pressed down, the drive motor moves
the machine in reverse gear.

• Squeegee lifting lever (ref. 11): it allows to raise (when lifted) or lower (when pushed
down) the squeegee. When it is pressed down, the suction motor is also switched on
for drying the floor.

• Hour meter (ref. 7 - optional): displays the hours of work of the brush.

• Parking brake pedal (ref. 12): engages (when pressed and moved to the right) and

disengages (when pressed and moved to the left) the parking brake.

• Potentiometer (ref. 1): permits adjustment of the machine forward and reverse
speed; when the knob is turned clockwise the speed is increased.

To start the machine

ENGLISH

6.2 Installing and adjusting the squeegee

The floor wiper, also called squeegee (fig. 2, ref. 8), is the first responsible for drying.
To install the squeegee on the machine proceed as follows:

1) Stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking

brake by means of the pedal (fig. 9, ref. 5);

2) check that the squeegee supporting plate (fig. 9, ref. 2) is raised, otherwise lift it by

acting on the proper lever (fig. 9, ref. 6);

3) firmly push down the sleeve of the suction tube (fig. 9, ref. 4) into the squeegee;

4) slacken the two knobs (fig. 9, ref. 3) placed in the centre of the squeegee;

5) insert the two threaded dowels in the slots of the support (fig. 9, ref. 2);

6) fix the squeegee by tightening the knobs (fig. 9, ref. 3).

The blades of the squeegee are used to scrub from the floor the film of water and
detergent thus allowing a perfect drying. As long as time goes by the continuous scraping
rounds off and splits the sharp edge in contact with the floor, thus reducing the drying
efficacy and therefore requiring the replacement of the blades. Therefore, often check
their state of wear and tear.
To obtain a perfect drying action it is necessary to adjust the squeegee in such a way that
when it is in operation, the rear blade lip is bent about 45 degrees with respect to the floor
at all points. It is possible to adjust the inclination of the blades by screwing down the nuts
(fig. 9, ref. 1): by unscrewing the nuts the blade inclination is reduced, while by screwing
the nuts the blade inclination is increased.
Moreover, check that the suction hole of the squeegee is not clogged, to let dirty water to

13

ENGLISH

be perfectly drained from the floor.

6.3 Moving the machine

To displace the machine do as follows:

• lift the squeegee;

• raise the head by pressing the brush up-down button (fig. 8, ref. 5) on the arrow up;

• disengage the parking brake via the pedal (fig. 8, ref. 12);

• insert the key to release the emergency button (fig. 8, ref. 2);

• below the handgrip is a lever (fig. 8, ref. 6): by pulling the lever up (fig. 10, ref. 2) or

pressing it down (fig. 10, ref. 1), according to whether you wish to move forward or
back, the drive motor is switched on and the machine will begin to move;

• adjust the running speed via the potentiometer (fig. 8, ref. 1);

• once you have reached your destination, engage the parking brake via the pedal (fig.

8, ref. 12).

 WARNING

Never leave the machine unmanned or parked with the parking brake disengaged

or the key inserted in the emergency button. Do not engage the parking brake when

the machine is moving.

6.4 Installing and replacing the brushes / drive discs / rollers

 WARNING

Do not work if the brushes or drive discs are not perfectly installed.

6.4.1 Brush head (models 60-70-80)
Removing:

• raise the head by pressing the brush up-down button (fig. 8, ref. 5) on the arrow up;

• press the brush release button (fig. 8, ref. 4) for a couple of seconds: when the button

is released, the brushes will be released.

Fitting:

• position the brushes side by side at the front of the machine;

• move forward with the machine until the head is positioned above the brushes and

they are centred;

• press the brush up-down button (fig. 8, ref. 5) on the arrow down and keep it pressed
until the second led of the brush pressure indicator comes on (fig. 8, ref. 8); in this
phase the brush motor may come on and then switch off for a few moments: this is a
normal part of the brush engagement procedure.

 WARNING

In particular conditions, the brushes may not engage correctly. In this case the

head will vibrate. The brushes must be disassembled and refitted.

If you wish to use the ABRASIVE DISCS instead of the brushes, they must firstly be fitted
on the drive discs: rest the pad on the drive disc, placing it exactly in the centre, and fix it
with the center lock ring nut. The drive discs must then be fitted on the machine following
exactly the same procedure as for the brushes.

14

 WARNING

Fully tighten the drive disc flange via the handle provided in order to prevent the

flange dragging on the ground and damaging the floor.

6.4.2 Roller head (roller models R)

Disassembly:

• press the roller extraction buttons (fig. 11, ref. 4);

• slide the rollers out (fig. 11, ref. 3).

Assembly:

• insert the cover drive element (fig. 11, ref. 2) on the roller (fig. 11, ref. 3);

• slide the roller below the head, keeping it slanting upwards by means of the cover

previously inserted. If the roller does not couple perfectly with the other drive element
(fig. 11, ref. 5) it must be rotated to permit connection. For the position of the roller
and direction of the bristles, refer to the label in fig. 12;

• press the roller extraction button (fig. 11, ref. 4);

• push the cover upwards and release the button.

6.4.3 Flap adjustment

• Loosen the screws (fig. 13, ref. 1);

• position the flap blade (fig. 13, ref. 2) so that it adheres perfectly to the floor;

• retighten the screws.

6.5 Detergents - Use

 WARNING

Always dilute detergents according to the supplier’s instructions. Do not use

sodium hypochlorite (bleaching solution) or other oxidizers, especially if in high

concentrations, and do not use solvents or hydrocarbons. The temperatures for

water and detergent must not exceed the maximum temperatures indicated in the

technical data and must be free from sand and/or other impurities.

ENGLISH

The machine has been designed to be used with non-foaming and biodegradable
detergents specific for sweeping scrubbers.
Contact the Manufacturer to have a complete and updated list of the available detergents
and chemical products; you will receive all papers together with the Manual “Complete
cleaning system”.
Use only products suitable for floors and for removing dirt.
Follow the safety rules concerning the use of detergents indicated in the paragraph
“Safety regulations”.

6.6 Setting up the machine

 WARNING

Before starting to work wear an apron, cap, non-slip waterproof shoes, a mask to

protect the respiratory system, gloves and any other form of protection indicated

by the supplier of the detergent or necessary in the environment you are going to

work in.

Before starting to work, perform the following operations:

• check the level of battery charge (recharge, if necessary);

• disengage the parking brake via the pedal (fig. 8, ref. 12);

• make sure that the recovery tank (fig. 2, ref. 2) is empty; if this is not so, empty it;

• check that the cock control lever (fig. 8, ref. 3) is at the position “off”;

• fill the solution tank (fig. 2, ref. 3) through the respective hole on the front with clean

water and non-foaming detergent in a suitable concentration: leave a difference in level
of at least 5 cm between the liquid surface and the tank opening;

• install brushes or drive discs suitable for the floor and the job to be done;

• lower the head by pressing the brush up-down button (fig. 8, ref. 5) on the arrow down;

• check that the squeegee (fig. 2, ref. 8) is fixed well and connected to the suction tube

(fig. 9, ref. 4); make sure that the rear blade is not worn.

i INFORMATION

If you use the machine for the first time, it is advisable that you train with it for a

15

ENGLISH

familiarity.

Always empty the recovery tank before refilling the solution tank.

For an effective cleaning and long life of the equipment, it is necessary to follow some
simple rules:

• prepare the work area, keeping away the possible obstacles;

• begin to work starting from the farthest spot, in order to avoid trampling on the area

just-cleaned;

• choose paths that are as much straight as possible;

• on wide floors divide the paths into rectangular and parallel areas.

At the end quickly mop the area, if necessary, to clean spots that are inaccessible to the
scrubber.

6.7 Work

After setting up the machine, proceed as follows:

• insert and operate the key to release the main switch (fig. 8, ref. 2) and enable all the
machine functions: the battery charge level indicator will come on (fig. 8, ref. 9);

• move the cock lever (fig. 8, ref. 3) to the position of minimum flow of solution: the
detergent solution begins to reach the brushes;

• press the brush/roller up-down button (fig. 8, ref. 5) on the arrow down: the head will
begin to move down and as soon as the brushes touch the floor the brush motors will
come on. As the brushes rotate, the solution is distributed over the floor;

• lower the squeegee by means of the proper lever (fig. 8, ref. 11): the suction motor
comes on;

• press the drive lever (fig. 8, ref. 6) placed under the handgrip: the drive motor is started
and the machine starts moving forward;

• adjust the running speed via the potentiometer (fig. 8, ref. 1);

• if you wish to engage reverse gear during work with the squeegee lowered, you must

first stop and raise the squeegee;

• check periodically that the detergent solution reaches the brushes/rollers and fill with
solution if it runs out;

• check cleaning quality during work and adjust, as required, the flow of solution sent to
the brushes/rollers (by rotating the cursor (fig. 8, ref. 3)) and the pressure exerted by
the head-brushes on the floor (via the brush up-down button (fig. 8, ref. 5) until the test
pressure indicator (fig. 8, ref. 8) indicates the required level).

16

i INFORMATION

In working conditions, if the emergency switch is accidentally pressed and the

machine is switched off, when it is switched on again the brush button must be

pressed to re-activate the brushes.

 WARNING

Never leave the machine stationary with the head lowered and the brushes in

motion: the floor could be damaged.

 WARNING

Whenever you fill up the solution tank, always empty the recovery tank.

Do not leave the machine stationary with the suction motor on and the solution

cock turned on.

• if the warning led (fig. 8, ref. 9) starts flashing, it means that the storage batteries are
getting flat. Therefore, it is necessary to recharge them; if you keep on working, the
batteries could become damaged irreparably;

• if the suction unit revs up but does not perform suction, it means that the floater has

 WARNING

If for any reason the battery voltage drops considerably below the level envisaged,

even temporarily, the drive lock may cut in. In this case the machine must be

switched off and then on again.

At the end of work:

• move the cock lever (fig. 8, ref. 3) to the position “CLOSED”;

• release the drive lever (fig. 8, ref. 6) placed beneath the handle: the drive motor

switches off and the machine stops;

• raise the head by pressing the brush up-down button (fig. 8, ref. 5) on the arrow up to
stop the brushes (or drive discs or rollers) and raise them to prevent them becoming
permanently distorted;

• let the suction motor run for at least 2 minutes to make sure that it is completely dry;

• by raising the lever (fig. 8, ref. 11), lift the squeegee from the ground to prevent

continuous pressure causing distortion of the drying blades and to switch off the
suction motor;

• press the main switch (fig. 8, ref. 2) to disable all the machine functions;

• engage the parking brake via the pedal (fig. 8, ref. 12);

• empty and clean the recovery tank.

6.7.1. Additional functions

The machine is provided with additional functions that can be activated by removing
some fuses inside the control panel (fig. 14).

ENGLISH

FU6 FUSE FUNCTION

When fuse FU6 is removed, the electronic control of the head is enabled, in particular the
following functions:

a) Brush timer: if the drive is released, the brushes will stop after a few seconds; to

reactivate the brushes, simply pull the drive lever.

b) Battery protection: when the batteries are flat, first the red led comes on, then the

brushes lock; in this case a continuous buzzer reminds the user that the head must be
raised to prevent damage to the brushes, since the drive continues to operate. The
brush motors are re-enabled by reset of the key (fig. 8, ref. 2) if the batteries have
sufficient load and voltage.

FU7 FUSE FUNCTION

Gel battery activation (the discharge voltages are varied for operation with the gel
batteries).

FU8 FUSE FUNCTION

Water is delivered to the brushes only when the drive is activated.

6.8 Some useful suggestions for the optimal use of the machine

If the floor presents a particularly resistant type of dirt, it is possible to make the machine
wash and dry it in separate stages.

6.8.1 Pre-washing

• Turn on the water cock;

• switch on the brush motor and lower the head;

• adjust the head pressure, which depends on the type of floor and dirt to be removed;

• start washing with the suction motor off and the squeegee lifted.

The flow of water must be dosed in proportion to the desired advance speed: the slower
the machine goes, less water comes down.
Insist on washing the dirtiest spots: in this way the detergent has the time to perform its
chemical action for the detachment and suspension of dirt, and the brushes to develop an
effective mechanical action.

17

ENGLISH

6.8.2 Drying

Lower the squeegee and with the suction unit operating pass again on the same area you
have previously washed. In this way you obtain a result that is similar to a thorough
washing and the following operations of ordinary maintenance will certainly take less time.
To wash and dry at the same time, operate the brushes, water, squeegee and suction
motor simultaneously.

 WARNING

Never leave the machine unmanned with the suction unit running.

6.9 Draining off dirty water

! DANGER

Use the individual protection devices suitable for the operation to be performed.

Perform the draining operations with the machine disconnected from the power

supply.

The drain hose of the recovery tank is located at the rear left side of the machine.
To empty the above-mentioned tank:

• take the machine next to a drain;

• stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking

brake by means of the pedal (fig. 8, ref. 12);

• take off the tank cap (fig. 15, ref. 1) from the recovery tank (fig. 15, ref. 5);

• detach the drain hose (fig. 15, ref. 2) from its seat, holding it in correspondence with

the fixing spring (fig. 15, ref. 3) and pull it horizontally;

• keeping the hose end as much high as possible, take off the drain cock (fig. 15, ref. 4)
from the hose by unscrewing it;

• lower the hose end gradually, checking the intensity of the jet of water with reference
to its height from the ground;

• check the amount of residual dirt in the recovery tank and wash it inside, if necessary.
To facilitate the cleaning and total drain, it is better to unhook it from the solution tank
and lift it;

• when the dirty water has been totally drained, lower the recovery tank (if it has been
previously lifted) and hook it again to the solution tank;

• put back the cap (fig. 15, ref. 1) on the recovery tank, making sure that it is perfectly
closed;

• close the drain hose (fig. 15, ref. 2) with the cock (fig. 15, ref. 4) screw-tightening it;

check that it is perfectly closed and refit the hose in its housing.

18

 WARNING

While washing the recovery tank never remove the suction filter (fig. 18, ref. 2) from

its seat and never direct the jet of water towards the filter itself.

Now it is possible to proceed with a new washing and drying action.

6.10 Draining off clean water

! DANGER

Use the individual protection devices suitable for the operation to be performed.

Perform the draining off operations with the machine disconnected from the power

supply.

To empty the tank:

• take the machine next to a drain;

• stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking

• detach the drain hose (fig. 16, ref. 1) from its seat, holding it in correspondence with

the fixing spring (fig. 16, ref. 2) and pull it horizontally;

• keeping the hose end as much high as possible, take off the drain cock (fig. 16, ref. 3)
from the hose by unscrewing it;

• lower the hose end gradually, checking the intensity of the jet of water with reference
to its height from the ground;

• when the contents have been totally drained from the solution tank, close the drain
hose with the cock (fig. 16, ref. 3) screw-tightening it; check that it is perfectly closed
and refit the hose in its housing.

i INFORMATION

The water and detergent solution can also be used to wash the recovery tank.

ENGLISH

7.

If the machine is to remain unused for a long time, the squeegee and brushes (or drive
discs or rollers) must be dismounted, washed and kept in a dry place (preferably packed
in a plastic envelope or sheet), sheltered from dust. Park the machine with the parking
brake engaged.
Furthermore, make sure that the tanks are completely empty and perfectly clean.
Recharge the batteries completely before putting them in the storehouse. During long
periods of inactivity recharge the batteries (once every two months at least) to preserve
the storage batteries constantly at the maximum charge.

PERIODS OF INACTIVITY

 WARNING

If the batteries are not recharged periodically, they may become damaged

irreparably.

8.

MAINTENANCE AND BATTERY RECHARGING

! DANGER

Do not check the battery charge by producing sparks.

The batteries give off inflammable vapours: put out any fire or embers before

checking and filling up the batteries.

Perform the operations described below in airy environments.

To avoid permanent damages to the batteries, never let them get flat completely.
Remember that when the proper red led (fig. 8, ref. 9) flashes on the control panel, it is
necessary to recharge the batteries.

8.1 Recharging procedures

Lead batteries with liquid electrolyte:

It is necessary to check the level of the electrolytic solution in order that it always covers
the films of the elements, adding the necessary distilled water.

 WARNING

During recharging do not let the temperature of the electrolyte exceed 45°C.

To recharge proceed as follows:

• stop the machine and press the emergency button (fig. 8, ref. 2);

• engage the parking brake by means of the pedal (fig. 8, ref. 12);

• connect the battery-charger to the battery wiring connector (fig 17, ref. 1);

• recharge according to the instructions written in the manual to the battery-charger;

• switch off the battery charger before disconnecting the connectors;

19

ENGLISH

• disconnect the battery charger connector from the battery wiring connector;

• at the end of the recharging time check the battery intensity with a densimeter: if one

or more elements are flat and the remaining ones completely charged, the battery is
damaged and must be replaced.

Gel batteries:

• connect the battery-charger connector to the battery wiring connector (fig 17, ref. 1);

 WARNING

Use only a battery-charger that is specific for gel storage batteries.

• recharge following the instructions written in the manual to the battery-charger;

• at the end of the recharging time disconnect the connectors.

9.

INSTRUCTIONS FOR MAINTENANCE

! DANGER

All maintenance operations on the electric system and those not explicitly

described in this manual must only be performed by trained technical staff in

compliance with the safety regulations in force and recommendations stated in the

maintenance manual.

9.1 Maintenance – General rules

A regular maintenance performed according to the Manufacturer’s intructions guarantees
a better performance and endurance of the machine.

9.2 Routine maintenance

9.2.1 Precautions

When cleaning the machine always observe the following instructions:

• avoid using water cleaners, which could let water go inside the electric or the motor
compartments with a consequent damage or hazard of short circuits;

• do not use steam in order not to warp the plastic parts;

• do not use solvents or hydrocarbons, which could damage the hoods or the rubber

parts.

20

i INFORMATION

Do not use water on the motors or electric parts.

9.2.2 Suction air filter and floating rod: cleaning

• Stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking

brake by means of the pedal (fig. 8, ref. 12);

• unscrew and take off the tank cap (fig. 18, ref. 1) from the recovery tank (fig. 18, ref. 4);

• make sure that the recovery tank (fig. 18, ref. 4) is empty;

• take out the air filter (fig. 18, ref. 2) of the suction unit from the float support (fig. 18,

ref. 3), which is located on the upper inner side of the recovery tank;

• clean the filter with current water or with the detergent used in the machine;

• put the filter back in the support only after having it dried well;

• make sure that the filter has been replaced in its seat correctly;

• check that the floating rod (fig. 18, ref. 5), which is also fixed to the support (fig. 18, ref.

3), moves freely and clean it, if necessary;

• screw again the cap on the recovery tank.

9.2.3 Squeegee blades: check and replacement

detergent thus allowing a perfect drying. As long as time goes by the continuous scraping
rounds off and splits the sharp edge in contact with the floor, thus reducing the drying
efficacy and therefore requiring the replacement of the blades. Therefore, often check
their state of wear and tear.

Exchanging or replacing the blades

• stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking
brake by means of the pedal (fig. 8, ref. 12);

• lower the squeegee by using the proper lever (fig. 8, ref. 11);

• take off the squeegee (fig. 2, ref. 8) from its supporting plate (fig. 9, ref. 2) by

unscrewing completely the two knobs (fig. 9, ref. 3);

• slide out the sleeve of the suction tube (fig. 9, ref. 4) from the squeegee.

Front blade:

• unscrew the knobs (fig. 19, ref. 1);

• remove the blade clamps (fig. 19, ref. 3);

• take out the blade (fig. 19, ref. 4);

• fit in the same blade inverting the edge in contact with the floor until all the four edges

are worn, or else fit in a new blade;

• put the blade clamp (fig. 19, ref. 3) back;

• screw down all the knobs (fig. 19, ref. 1).

Rear blade:

• unhook the hook clamp (fig. 19, rif. 8);

• slide out the two blade clamps (fig. 19, ref. 7) by first pushing them outwards with

respect to the squeegee unit (fig. 19, ref. 5) and then taking them out;

• remove the blade (fig. 19, ref. 6);

• fit in the same blade inverting the edge in contact with the floor until all the four edges

are worn, or else fit in a new blade embedding it in the screws of the squeegee unit
(fig. 19, ref. 5);

• put the two blade clamps (fig. 19, ref. 7) back, centering the largest part of the slots on
the fixing screws of the squeegee unit (fig. 19, ref. 5) and then pushing the blade
clamps towards the inside of the squeegee itself;

• hook the clamp (fig. 19, ref. 8) again.

Insert the squeegee back on its support following the instructions reported in §6.2.

:

ENGLISH

9.2.4 Fuses: replacement

To replace the fuses in the control panel of the machine, proceed as follows:

• stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking
brake by means of the pedal (fig. 8, ref. 12);

• remove the fuse cover (fig. 20, ref. 1);

• with the tweezers supplied with the machine take out the blown fuses and replace

them with new ones of the same amperage;

• reclose the fuse cover.

 WARNING

The fuse FU7 must NOT be fitted if the machine is provided with gel batteries.

To replace the fuses inside the electrical box, proceed as follows:

• stop the machine and press the emergency button (fig. 8, ref. 2); engage the parking
brake by means of the pedal (fig. 8, ref. 12);

• remove the bonnet (fig. 2, ref. 4);

• remove the cover of the electrical box (fig. 21, ref. 1);

• with the tweezers supplied with the machine take out the blown fuses and replace

them with new ones of the same amperage;

• re-close the cover of the electrical box;

21

• refit the bonnet.

FUSE DESCRIPTION FUSE DESCRIPTION

ENGLISH

FU1
FU4
FU5

Fuse chart: for a chart of the fuses see the Catalogue of Spare Parts.

General fuse of power
Suction motor fuse
Control protection fuse

FU6
FU7

FU8

Brush electronic control switch
Switch for gel batteries
Solenoid valve control switch

 WARNING

Never fit a fuse with a higher Amp value than the intended one.

If a fuse keeps burning, it is necessary to identify and repair the damages present in the
wiring, boards (if fitted) or motors: have the machine checked by trained technical staff.

9.3 Periodic maintenance

9.3.1 Daily maintenance

Every day at the end of work perform the following operations:

• stop the machine and press the emergency button (fig. 8, ref. 2);

• engage the parking brake by means of the pedal (fig. 8, ref. 12);

• empty the recovery tank and clean it, if necessary;

• clean the squeegee blades, checking that they are not excessively worn; replace them,

if necessary;

• make sure that the squeegee suction hole is not clogged, freeing it from any encrusted
dirt;

• recharge the batteries according to the procedure described above.

9.3.2 Weekly maintenance

• Clean the floating rod of the recovery tank and check that it works correctly;

• clean the suction air filter and check that it is not damaged (replace it, if necessary);

• clean the solution filter placed at the front opening of the solution tank (fig. 2, ref. 3)

and check that it is not damaged (replace it, if necessary);

• clean the suction tube;

• clean the recovery tank and the solution tank;

• check the level of the electrolyte in the batteries and top up with distilled water, if

necessary.

9.3.3 Basket filter: cleaning

• Unhook the recovery tank (fig. 2, ref. 2) from the solution tank (fig. 2, ref. 3) acting on

the blocking hook (fig. 7, ref. 1), placed on front of the machine;

• lift the recovery tank, by making it turn backwards around about 90°;

• take out the basket filter located at the front of the machine;

• clean the filter under running water or with the detergent used in the machine;

• refit the filter in the support and ensure that you have correctly repositioned it;

• insert back the tank unit in its work position and hook it to the solution tank by means

of the fixing hook (fig. 7, ref. 1).

9.3.4 Six-monthly maintenance

22

• Have the electric system, calibrations checked by qualified staff;

• VERSION R, HEAD WITH ROLLERS: tension the belts according to the directions in

the specifications.

10.

For a correct identification by our After-sales Service Office of the spare part(s) you need

HOW TO ORDER SPARE PARTS

data:

• machine model;

• machine serial number on the identification plate (see fig. 1);

• chart of the list of spare parts in which the item and its reference number are found;

• code of the item to be found in the list of spare parts;

• amount ordered.

If you as for a replacement under warranty terms, the order must be completed with a
brief description of the fault.

ENGLISH

23

ENGLISH

FAILURES CAUSES REMEDIES

11.

TROUBLESHOOTING

11.1. How to overcome possible failures

Possible failures affecting the whole machine

The machine does not work

• the battery charger connector is

The brushes do not turn

• the brush motor thermal

• the brush motor activation

• the batteries are flat (with

• the drive is released (with

• fault in the board permitting use

• the head is in the rest position • lower the head by pressing

• check the components (brush

• the emergency button is

pressed or faulty

• the batteries are flat • recharge the batteries

• the battery connector

microswitch is out of calibration
or faulty;

• the power fuse FU1 and/or the
control fuse FU5 have blown

connected to the battery wiring
connector

• the machine has been switched

off and then on again with the
head lowered

protection has tripped: the motor
has become overheated

• the power fuse FU1 and/or the
control fuse FU5 have blown

microswitch is out of calibration
or faulty

function FU6 enabled, i.e.
without related fuse)

function FU6 enabled, i.e.
without related fuse)

of the brush function (with
function FU6 enabled, i.e.
without related fuse)

motors, brush motor relay,
connectors)

• insert the key, turn and

release or replace the button

• calibrate or replace

• check and remove the

causes that made the fuse
blow, then replace it

• disconnect the battery

charger from the battery
wiring connector

• press the drive lever

• release the drive lever; raise

the brushes by pressing the
brush up-down button; leave
the machine to cool for at
least 45’

• check and remove the

causes that made the fuse
blow, then replace it

• check and remove the

causes that made the fuse
blow, then replace it

• raise the head and recharge

the batteries

• pull the drive lever

• temporarily insert fuse FU6

to bypass the card and
continue working, then have
the card replaced so that the
brush function can be used
again

the brush up-down button

• have the faulty component

replaced

24

Buzzer sound (brush stop
alarm)

• the brush stop with head low

alarm has cut in, indicating that
the head may be on the ground
with the brushes stopped, with
the risk of damaging them

• raise the head and then

lower normally

The machine does not wash

supply connector is

supply connector is

evenly

• the brushes or abrasive discs or

rollers are worn

• the pressure exercised by the

head on the floor is not right

• replace them

• adjust the brush pressure on

the floor acting on the proper
button

The brush keeps on turning
also when the main switch
and/or brush switch have been
pressed

The solution does not come
out

• the cock control lever is at the

• the tap filter is dirty • clean it

• the solution tank is empty • fill it up

The flow of solution keeps
coming to the brush

The suction motor does not
work

• the suction motor is not fed or is

• the brush relay is faulty • have it replaced

• the head is in the rest position

and therefore the solenoid valve
is not working

position “CLOSED”

• the solenoid valve is dirty • have the solenoid valve

• the squeegee microswitch is out

of calibration or faulty

• the power fuse FU1 and/or the
control fuse FU5 and/or the
suction motor fuse FU4 have
blown

faulty

• lower the head by pressing

the brush up-down button

• move the lever to the

position “OPEN”

cleaned

• calibrate or replace

• check and remove the

causes that made the fuse
blow, then replace it

• check that the motor power

connected to the main wiring
in the right way; in the
second case have the motor
replaced

ENGLISH

The squeegee does not clean
or suck well

• there is an obstruction or

• the float has intervened

• there is an obstruction in the

• the suction tube is not

• the suction unit motor is not fed

• the edge of the rubber blades in

contact with the floor is rounded
off

damage in the squeegee or in
the tube

(recovery tank full), or is blocked
by dirt or broken

suction tube

connected to the squeegee or is
damaged

or is faulty

• replace the rubber blade

• remove the obstruction and

repair the damage

• empty the recovery tank or

make the necessary repairs
to the float

• free the tube from the

obstruction

• connect or repair the tube

• check that the motor power

connected to the main wiring
in the right way and that the
protection fuse has not
blown; in the second case
replace the motor

25

Outflow of detergent water

and clips, recharge the

obtain maximum

or replace the storage

plates are covered and

from head is not uniform

• water outlet holes are

obstructed

• clean holes

ENGLISH

The drive is not working • the power fuse FU1 and/or the

control fuse FU5 have blown

• the thermal protection of the

drive motor has tripped: the
motor has become overheated

• the potentiometer is faulty • replace it

• the anti-crushing microswitch is

out of calibration or faulty (the
machine does not work in
reverse);

• the parking brake is engaged • release the brake

• check the components (drive

motor, drive
connectors)

The washing head does not go
down

• the head descent actuator is

The batteries do not ensure the
normal work time

• the electrolyte level is low • add distilled water topping up

• the battery-charger does not

• there are considerable

• the machine is working with a

• the fuse FU5 has blown

disconnected or broken

• the poles and charging clips of

the batteries are dirty and
oxydized

work or is unsuitable

differences in density between
the various elements of the
battery

too high pressure on the brush

control

unit,

• check and remove the

causes that made the fuse
blow, then replace it

• stop the machine and switch

it off, letting it cool down for
at least 45’

• calibrate or replace

• have the faulty component

replaced

• check and remove the

causes that made the fuse
blow, then replace it

• have the connection restored

or the actuator replaced

• clean and grease the poles

batteries

all elements according to the
instructions

• see instructions relative to

the battery-charger

• replace the damaged battery

• reduce pressure on the

brush

26

The storage battery gets flat
too fast during use, although it
has been charged in the
correct way and when tested
with a densimeter at the end of
recharging, it turned out to be
uniformly charged

• the machine is used at its

• the electrolyte has evaporated

• the storage battery is new and

does not give 100% of its
expected capacity

maximum capacity for
continuous periods and the
autonomy is not sufficient

and does not cover the plates
completely

• it is necessary to “run-in” the

storage battery by 20-30
charges and discharges to

performance

• use, if possible, storage

batteries with larger capacity

batteries with others already
charged

• add distilled water, topping

up all elements until the

recharge the storage battery

The storage battery gets flat

to the storage battery

voltage available at the
socket, check that the
connections of the

the battery-charger are

storage battery; in addition

another rectifier: if the
battery-charger does not

damaged elements. For

too fast during use, the
recharging with an electronic
battery-charger is too fast and
at the end the storage battery
gives the right voltage (about
2,14V for each empty element),
but it turns out to be not
uniformly charged when tested
with densimeter

• the storage battery, already

filled with acid by the
Manufacturer, has been stored
for a too long time before being
recharged and used for the first
time

• if the recharging with a

normal storage-charger is not
effective, it is necessary to
carry out a double recharging
consisting in:

- a slow recharging of about
10 hours with a current equal
to 1/10 of the rated capacity
expressed in 5 hours (ex.: for
a storage battery of 100Ah(5),
the current should be 10A,
realized by a manual battery­charger);

- one-hour pause;

- charging with a normal
battery-charger

ENGLISH

After recharging with an
electronic battery-charger the
storage-battery does not show
the correct voltage (about
2,14V for each empty element)
and only one or few elements
turn out to be flat when tested
with densimeter

• the battery-charger and the

• the battery-charger has not

• the battery-charger does not

• the storage battery has not

been connected to the battery­charger

power socket to which the
storage battery is connected are
not compatible

been installed correctly

work

• connect the battery-charger

connector

• check that the power supply

characteristics indicated on
the battery-charger plate are
compliant with those of the
mains

• taking into account the actual

transformer primary circuit in

correct (at this purpose read
the manual to the battery­charger)

• check that there is voltage at

the battery-charger, that the
fuses are not interrupted and
that there is current at the

After recharging with an
electronic battery-charger the
storage-battery does not show
the correct voltage (about
2,14V for each empty element)
and only one or few elements
turn out to be flat when tested
with densimeter

• one or more elements are

damaged

try to charge by means of

work, call the after-sales
service staff communicating
the serial number of the
battery-charger

• replace, if possible, the

monoblock storage batteries
at 6V or 12V, replace the
whole storage battery

27

ENGLISH

The electrolyte that is present
in the storage battery has a
cloudy colour

• the storage battery has been

• the storage battery has been

• the storage battery has

completed the charge/discharge
cycles indicated by the
Manufacturer

recharged with a too high current

charged beyond the limit
suggested by the Manufacturer

• replace the storage battery

• replace the storage battery

• replace the storage battery

28

1.

9.2.3 Lames suceur: contrôle et substitution........................................................................... 22

INDEX

1. INDEX ................................................................................................................................... 2

2. INFORMATIONS GENERALES .......................................................................................... 3

2.1 O

2.2 I

2.3 D

BJECTIF DU MANUEL

DENTIFICATION DE LA MACHINE

OCUMENTATION JOINTE A LA MACHINE

......................................................................................................... 3

........................................................................................... 5

............................................................................... 5

3. INFORMATIONS TECHNIQUES ......................................................................................... 5

3.1 D

3.2 L

3.3 Z

3.4 D

3.5 G

3.6 A

ESCRIPTION GENERALE
EGENDE
ONES DANGEREUSES

ISPOSITIFS DE SECURITE

ROUPES EN OPTION

CCESSOIRES

........................................................................................................................... 5

........................................................................................................ 6

.......................................................................................................... 6

.................................................................................................................... 6

..................................................................................................... 5

................................................................................................... 6

4. INFORMATIONS SUR LA SECURITE ................................................................................ 7

4.1 N

ORMES DE SECURITE

........................................................................................................ 7

5. MANUTENTION ET INSTALLATION.................................................................................. 9

5.1 S

5.2 C

5.3 D

5.4 B

OULEVEMENT ET TRANSPORT DE LA MACHINE EMBALLEE

ONTROLES A LA LIVRAISON

EBALLAGE

ATTERIES D’ALIMENTATION

........................................................................................................................ 9

................................................................................................ 9

.............................................................................................. 10

..................................................... 9

5.4.1 Batteries: préparation ..................................................................................................... 11

5.4.2 Batteries: installation et connexion................................................................................. 11

5.4.3 Batteries: dépose........................................................................................................... 12

5.5 L

E CHARGEUR DE BATTERIE

.............................................................................................. 12

5.5.1 Choix du chargeur de batterie ........................................................................................ 12

5.5.2 Préparation du chargeur de batterie............................................................................... 12

5.6 S

OULEVEMENT ET TRANSPORT DE LA MACHINE

................................................................... 13

FRANÇAIS

6. GUIDE PRATIQUE POUR L’OPERATEUR ...................................................................... 13

6.1. C

6.2. M

6.3. D

6.4. M

OMMANDES: DESCRIPTION

ONTAGE ET REGLAGE DU SUCEUR

EPLACEMENT DE LA MACHINE

ONTAGE ET REMPLACEMENT BROSSES / PLATEAUX PORTE-DISQUES / ROULEAUX

.............................................................................................. 13

................................................................................... 14

.......................................................................................... 14

............... 15

6.4.1 Tête à brosses (modèles 60-70-80) ............................................................................... 15

6.4.2 Tête à rouleaux (modèles R à rouleaux) ........................................................................ 15

6.4.3 Réglage flap.................................................................................................................... 16

6.5. D

6.6. P

6.7. T

ETERGENTS: INDICATIONS POUR L’USAGE

REPARATION DE LA MACHINE POUR LE TRAVAIL
RAVAIL

........................................................................................................................... 17

........................................................................ 16

................................................................. 16

6.7.1 Fonctions supplémentaires............................................................................................. 18

6.8. C

ONSEILS POUR L’EMPLOI OPTIMALE DE LA MACHINE

.......................................................... 18

6.8.1 Prélavage........................................................................................................................ 19

6.8.2 Séchage.......................................................................................................................... 19

6.9. V

6.10. V

IDANGE DE L’EAU SALE

IDANGE DE L’EAU PROPRE

.................................................................................................... 19

............................................................................................... 20

7. PERIODES D’INACTIVITE................................................................................................. 20

8. MAINTENANCE ET RECHARGE DES BATTERIES ........................................................ 20

8.1. P

ROCEDURE POUR LA RECHARGE

...................................................................................... 21

9. INSTRUCTIONS POUR LA MAINTENANCE.................................................................... 21

9.1. M

9.2. M

AINTENANCE: REGLES GENERALES
AINTENANCE ORDINAIRE

................................................................................................. 21

.................................................................................. 21

9.2.1. Précautions..................................................................................................................... 21

9.2.2. Filtre air aspirateur et tige flottante: nettoyage ............................................................... 22

2

Lames arrière: ............................................................................................................................. 22

9.2.4 Fusibles: remplacement ................................................................................................. 22

9.3. M

9.3.1 Opérations journalières .................................................................................................. 23

9.3.2 Opérations hebdomadaires ............................................................................................ 23

9.3.3 Filtre panier- nettoyage................................................................................................... 24

9.3.4 Operations bi-annuelles.................................................................................................. 24

10. COMMENT COMMANDER LES PIECES DETACHEES .................................................. 24

11. ANOMALIES, CAUSES ET REMEDES............................................................................. 25

AINTENANCE PERIODIQUE

............................................................................................... 23

11.1. C

OMMENT RESOUDRE LES ANOMALIES EVENTUELLES

2.

INFORMATIONS GENERALES

......................................................... 25

Consultez attentivement ce manuel avant d'effectuer toute intervention

sur la machine

1

.

2.1 Objectif du manuel

Ce manuel a été rédigé par le Constructeur et est partie intégrante de la machine.
Il définit le but pour lequel la machine a été conçue et il contient toutes les informations

2

nécessaires aux opérateurs

.

En plus de ce manuel qui contient les informations nécessaires aux utilisateurs, d'autres
notices contenant les informations spécifiques pour les techniciens chargés de la
maintenance

3

ont été rédigées

.

L'observation constante des indications garantit la sécurité de l'homme et de la machine,
l'économie des frais de gestion, la qualité des résultats ainsi qu'une plus longue vie utile
de la machine. La non-observation des prescriptions peut comporter des risques pour
l’homme et provoquer des dommages à la machine, à la surface lavée et à
l’environnement.

Pour une recherche plus rapide des arguments, consultez l'index descriptif situé au début
du manuel.

Les parties de texte qui ne doivent absolumment pas être négligées sont mises en gras et
sont précédées par des symboles illustrés et définis ci-après:

! DANGER

Ce symbole indique qu’il faut faire attention afin de ne pas s’exposer à des

conséquences qui pourraient entraîner la mort du personnel ou nuire à la santé.

 ATTENTION

Ce symbole indique qu’il faut faire attention à ne pas s’exposer à des

conséquences qui pourraient apporter des dommages à la machine et à

l’environnement de travail ou bien comporter des pertes sur le plan économique.

i INFORMATION

Indications très importantes.

1

La définition «machine» remplace la dénomination commerciale à laquelle se réfère ce manuel.

2

Ce sont les personnes qui doivent utiliser la machine sans effectuer les interventions qui nécessitent d’une compétence

technique précise.

3

Ce sont les personnes qui possèdent l’expérience, la préparation technique, la connaissance des lois et des normes

législatives, capables d’effectuer les interventions nécessaires et en mesure de reconnaître et d’éviter les dangers

FRANÇAIS

33

Dans la poursuite d'une politique de développement et modernisation constante du
produit, le Constructeur peut apporter toute modification sans aucun préavis.

Même si votre machine est considérablement différente des illustrations contenues dans
ce document, la sécurité et les informations concernant cette machine sont garanties.

FRANÇAIS

4

2.2 Identification de la machine

La plaquette d’immatriculation (fig. 1), située sur la partie arrière de la machine, reporte
les informations suivantes:

• code du modèle;

• modèle;

• voltage;

• puissance nominale totale;

• numéro de série (numéro de matricule);

• année de fabrication;

• poids à sec;

• poids à charge maximale;

• inclinaison maximale;

• code à barres avec numéro de série;

• identification du Constructeur.

2.3 Documentation jointe à la machine

• Manuel d'utilisation;

• bon de garantie;

• coupons adhésifs pour la commande de pièces détachées;

• certificat de bon fonctionnement;

• certificat de conformité CE.

3.

3.1 Description générale

La machine en question est une autolaveuse qui peut être utilisée dans un milieu aussi
bien civil que industriel pour balayer, laver et sécher les sols plats, horizontaux, lisses et
peu rugueux, uniformes et libres de tout encombrement.
La machine distribue au sol une solution d’eau et de détergent opportunément dosée et le
balaye de façon d’enlever la saleté. En choisissant avec attention le détergent pour le
nettoyage et les brosses (ou disques ou rouleaux) disponibles dans la riche gamme
d’accessoires, il est possible de nettoyer tout type de sol et d’enlever tout type de saleté.
Le système d’aspiration des liquides incorporé à la machine permet de sécher
parfaitement le sol tout de suite après le nettoyage: grâce à l’action de l’aspirateur qui
aspire de l’air du réservoir de récupération en le mettant sous dépression, le suceur râcle
le sol et en récupère l’eau sale en l’envoyant au réservoir même.
L’alimentation par accumulateurs et la capacité élevée des batteries utilisées offrent une

grande liberté de mouvement et une autonomie correspondant à chaque condition
de travail.

De plus, grâce au moteur traction à contrôle électronique, équipé de marche avant et
arrière, on peut parcourir facilement n’importe quelle trajectoire sur le sol à nettoyer.

3.2 Légende

Les éléments principaux de la machine sont les suivants (fig. 2):

• le réservoir de la solution détergente (fig. 2, rep. 3): sert à contenir et transporter la
mixture d’eau propre et du produit nécessaire au nettoyage;

• le réservoir de récupération (fig. 2, rep. 2): sert à récupérer l’eau sale aspirée du sol
pendant le lavage;

• tableau de commande (fig. 2, rep. 1);

• groupe tête (fig. 2, rep. 5): l’élément principal est composé de les brosses/ rouleaux,

qui distribuent la solution détergente au sol tout en enlevant la saleté;

• groupe traction (fig. 2, réf. 7): l’élément principal se compose d’un moto réducteur
contrôlé électroniquement, qui, actionné grâce à un levier placé sous la poignée de la
machine, permet à la machine d’avancer et de reculer;

INFORMATIONS TECHNIQUES

FRANÇAIS

5

• groupe suceur (autrement dit «squeegee», fig. 2, rep. 8): nettoye et séche le sol en

Il interrompt le

récupérant l’eau dispersée sur le même;

• groupe batteries (fig. 2, rep. 6): fourni l’énergie pour l’alimentation de la machine;

• capot frontal (fig. 2, rep. 4).

3.3 Zones dangereuses

A - Groupe réservoir: en présence de certains détergents, les yeux, la peau, les

muqueuses et l’appareil respiratoire peuvent s’irriter et il y a le risque d’asphyxie.
Risque du à la saleté récupérée (germes et substances chimiques). Risque
d’écrasement entre les deux réservoirs quand le réservoir de récupération est remis

sur celui contenant la solution.
B - Tableau de commande: risque de court-circuits.
C -Partie inférieure de la tête de lavage: risque pour la descente du dispositif de

nettoyage et la rotation des brosses/rouleaux.
D -Partie supérieure de la tête de lavage: risque d’écrasement entre la partie supérieure

de la tête des brosses et le châssis.
E - Roues arrières: risque d’écrasement entre les roues, le châssis et le réservoir.
F - Coffret composantes électriques: risque de court-circuit.
G -Coffret des batteries (tiré dans le réservoir de la solution): risque de court-circuitation

entre les pôles des batteries et présence d’oxygène pendant la recharge.

3.4 Dispositifs de sécurité

FRANÇAIS

DISPOSITIF (fig. 3) ACTIONNEMENT FONCTION

A

Bouton arrêt d’urgence. Appuyer pour l’activer. Coupe l’alimentation de

la machine.

B

Sécurité marche-arrière. Sécurité pour éviter

l’écrasement en marche
arrière. Elle entre en
fonction quand il est
enfoncé.

-

Frein de
fonctionnement.

C

Frein de stationnement
et de secours.

L’insertion est
automatique quand on
relâche le levier de
traction.
Il entre en fonction en
appuyant sur la pédale
C. On peut le faire
fonctionner seulement si
la machine est arrêtée
ou en cas de secours: si
on l’enclenche quand la
machine est en
mouvement, on peut
l’endommager.

fonctionnement de la
machine en marche
arrière.

La machine ralentit
graduellement.

Il empêche que la
machine ne se déplace;

3.5 Groupes en option

Compte-heures: cet accessoire est fixé sur le tableau de commande (fig. 4, réf. 1). Il

affiche le nombre d’heures de fonctionnement des brosses.

3.6 Accessoires

• Brosses/rouleaux en bassine: elles sont indiquées pour le lavage et le cirage des

sols délicats;

• Brosses/rouleaux en polypropylène: elles sont indiquées pour le lavage normal des

sols;

6

• Plateaux porte-disques: ils permettent l’emploi des disques suivants:

éventuellement présents dans le lieu de travail.

∗ disques jaunes: indiqués pour le lavage et le cirage des marbres et

similaires;

∗ disques verts: indiqués pour le lavage et le cirage des sols non

délicats;

∗ disques noirs: indiqués pour le lavage à fond des sols non délicats

avec saleté tenace.

4.

4.1 Normes de sécurité

Avant d'effectuer les opérations de mise en marche, emploi, maintenance,

maintenance ordinaire ou tout autre type d’intervention sur la machine, veuillez lire

attentivement ce ‘Manuel d'Instructions pour l’Emploi’.

INFORMATIONS SUR LA SECURITE

 ATTENTION

Respectez scrupuleusement toutes les indications contenues dans ce Manuel (en

particulier celles liées aux symboles danger et attention) et les plaquettes de

sécurité apposées directement à la machine.

Le Constructeur décline toute responsabilité pour les dommages éventuels à

personnes ou choses causés par la non-observation de ces prescriptions.

La machine doit être utilisée uniquement par du personnel formé à son emploi, qui ait
démontré sa propre capacité et qui ait été expressément chargé de l’utilisation de la
machine. L'utilisation de la machine est interdite aux mineurs.

Ne pas utiliser cette machine pour d’autres usages que ceux expressément prévus.
Suivant le type d’édifice dans lequel vous operez (par exemple, industries
pharmaceutiques, chimiques, hôpitaux, etc.) respecter scrupuleusement les normes et les
conditions de sécurité en vigueur.

Ne pas utiliser cette machine dans des lieux pas suffisament éclairés, sur des routes
publiques, en présence de saleté nuisible à la santé et dans des milieux explosifs ou non
conformes.

La plage de température prévue pour l'utilisation de la machine est +4°C à +35°C; par
contre, quand la machine n'est pas utilisée, cette plage de température devient +0°C à
+50°C.

La plage d'humidité prévue pour la machine est 30% à 95%, quelle que soit la condition.
Ne jamais utiliser ou aspirer de liquides inflammables ou explosifs (par exemple, essence,

huile combustible, etc.), gaz inflammables, poudres sèches, acides et solvants (par
exemple, diluants pour vernis, acétone, etc.) même s'ils sont dilués. Ne jamais aspirer
d’objets en flammes ou incandescents.

Ne pas utiliser la machine sur les pentes qui dépassent le 2%; en cas de petites pentes,
ne pas utiliser la machine transversalement et la manoeuvrer toujours avec le maximum
d’attention sans faire d’inversions. Pendant le transport sur des rampes ou des pentes
plus élevées, utiliser la machine avec précaution afin d'éviter que celle-ci ne se renverse
ou n’accélère de façon incontrôlée. Affronter les rampes et les gradins uniquement avec
la tête des brosses et le suceur soulevés.

Ne jamais

La machine ne doit jamais être laissée sans surveillance avec le moteur allumé; on peut
l’abandonner uniquement après avoir éteint les moteurs, éviter tout mouvement accidentel
en insérant le frein de stationnement et en enlevant la clé de l’allumage.

Quand vous utilisez cette machine, faites attention aux tiers, en particuliers aux enfants

stationner la machine sur une pente.

FRANÇAIS

7

FRANÇAIS

8

Ne pas utiliser la machine pour le transport de personnes/choses ou le remorquage de
choses. Ne pas tracter la machine.

N’utiliser la machine comme point d'appui pour aucun poids et pour aucune raison.
Ne pas boucher les orifices de ventilation et d'évacuation de la chaleur.
Ne pas enlever, modifier ou éluder les dispositifs de sécurité.
De nombreuses expériences désagréables ont démontré que divers objets peuvent

provoquer de graves blessures: avant de commencer à travailler, enlever bijoux, montres,
cravattes ou autre.

Utiliser toujours les protections individuelles pour la sécurité de l'opérateur: tablier ou
blouse, chaussures antidérapantes et imperméables, gants de caoutchouc, lunettes et
protecteur, masque pour la protection des voies respiratoires.

Ne pas mettre les mains dans les pièces en mouvement.
Ne pas utiliser des détergents autres que ceux prévus et suivre les prescriptions

indiquées dans les relatives fiches de sécurité. Nous recommandons de conserver les
détergents dans un endroit non accessible aux enfants. En cas de contact avec les yeux,
laver tout de suite et abondamment avec de l'eau. En cas d'ingestion, consulter
immédiatement un médecin.

S’assurer que les prises de courant pour l’alimentation des modèles à câble ou des
chargeurs de batterie soient branchées à un réseau de terre et protégées par des
interrupteurs magnétothermiques et différentiels.

S’assurer que les caractéristiques électriques de la machine (voltage, fréquence,
puissance absorbée) indiquées sur la plaquette d’immatriculation (fig. 1) soient conformes
à celles du réseau de distribution. La machine alimentée par câble est équipée d’un câble
à trois conducteurs et d’une prise de terre à trois contacts pour l’utilisation d’une prise de
courant adéquate avec mise à terre. Le fil jaune et vert du câble est celui de terre:
brancher ce fil uniquement à la butée de terre de la prise.

Il est indispensable de respecter les instructions de la Société Constructrice des batteries
et d’observer les prescriptions du Législateur. Tenir les batteries toujours propres et
sèches afin d’éviter des courants de dispersion superficielle. Protéger les batteries des
impuretés, par exemple la poudre métallique.

Ne poser aucun outil sur les batteries, car il existe le risque de court-circuit et d’explosion.
Faire attention quand l’utilise de l’acide pour batteries: observer les correspondantes

instructions liées à la sécurité.
Si l’on utilise la machine alimentée par câble, faire attention à ne pas écraser ou détacher

le câble électrique de connexion au réseau. Contrôler périodiquement ce câble pour
s’assurer qu’il ne soit pas endommagé. Si l’on constate des dommages, la machine ne
peut pas être utilisée.

En présence de champs magnétiques considérablement élevés, évaluer l’effet possible
que ceux-ci peuvent avoir sur le système électronique de commande.

Ne jamais laver la machine avec des jets d’eau.
Les fluides récupérés contiennent du détergent, du désinfectant, de l’eau et du matériel

organique/inorganique ramassé pendant le travail: tout cela doit être éliminé selon la loi
concernant cette matière et actuellement en vigueur.

En cas de panne et/ou mauvais fonctionnement de la machine, l'arrêter tout de suite (en
la débranchant du réseau d’alimentation électrique ou des batteries) et ne pas la toucher.
Adressez-vous à un centre d'assistance technique du Constructeur.

Toutes les opérations de maintenance doivent être effectuées dans des lieux suffisament
éclairés et seulement après avoir débranché la machine du réseau électrique (dans les
modèles alimentés par câble, en débranchant la fiche de la prise électrique; dans les
modèles alimentés par batterie, en débranchant le connecteur de la batterie).

Toute sorte d'intervention sur l'installation électrique et toutes les opérations de
maintenance et de réparation non expressément décrites dans ce manuel doivent être
effectuées uniquement par du personnel technique spécialisé et expert dans le secteur.

Si l’on doit remplacer le câble d’alimentation, la fiche ou les bornes, effectuer la réparation

de commande, de façon d’assurer la résistance du câble contre les déchirements

Déchet spécial. Ne pas éliminer avec les déchets ménagers.

éventuels. Ensuite remonter le tableau pour garantir la protection du personnel chargé de
l’utilisation de la machine.

Seul l’emploi d’accessoires et de pièces détachées fournis par le Constructeur est permis,
car uniquement ceux-ci garantissent que la machine puisse fonctionner en toute sécurité
et sans inconvénient. Ne pas utiliser comme pièces de rechange des pièces détachées
appartenant à d’autres machines.
Ce produit est un déchet spécial de type RAEE et répond aux prescriptions des nouvelles
directives pour la protection de l'environnement (2002/96/CE RAEE). Il doit être éliminé
séparément des déchets ménagers conformément aux lois et réglementations en vigueur.

Comme solution alternative, la machine doit être livrée au Constructeur pour une révision
complète.

Si vous decidez de ne plus utiliser la machine, nous vous recommandons d’enlever les
batteries et de les porter à un centre de récupération agrée.

En outre, il est recommandé de rendre inoffensives les pièces de la machine susceptibles
de constituer un danger, surtout pour les enfants.

5.

5.1 Soulèvement et transport de la machine emballée

MANUTENTION ET INSTALLATION

 ATTENTION

Pour toutes les opérations de soulèvement, s’assurer d’avoir bien ancré la machine

emballée pour éviter tout renversement ou chute accidentelle.

La phase de charge/décharge des moyens de transport doit être effectuée

avec un éclairage approprié.

La machine, emballée sur palette en bois par le Constructeur, doit être chargée sur le
véhicule de transport avec des moyens de manutention adéquats (en conformité à la
Directive 89/392/CEE et modifications/intégrations suivantes). Une fois arrivée à
destination, la machine doit être déchargée à l’aide de moyens similaires.
Les brosses et les suceurs sont emballés dans des cartons sans palette.
Le corps machine emballé peut être soulevé uniquement à l’aide d’un chariot élévateur à
fourches. Attention à bien éviter tout choc et renversement.

5.2 Contrôles à la livraison

Au moment de la livraison de la part du transporteur, vérifier avec attention l’intégrité de
l’emballage et de la machine. Au cas où la machine ait subi des dommages, faites-les
constater au transporteur. Avant d’accepter la marchandise, réservez-vous par écrit de
demander le remboursement des dommages.

5.3 Déballage

 ATTENTION

Pendant le déballage de la machine, l’opérateur doit être pourvu des moyens de
protection nécessaires (gants, lunettes, etc.) pour limiter les risques d’accident.

Enlever la machine de son emballage en effectuant les opérations suivantes:

• couper et éliminer les bandes en plastique à l’aide de cisaux ou tenaille ;

• enlever le carton;

• enlever les enveloppes placées dans le coffret des batteries (tiré dans le réservoir de la

FRANÇAIS

9

solution) et en vérifier le contenu:

enveloppe 1: - certificat de bon fonctionnement;

- bon de garantie;

- manuel d’instructions pour l’utilisation et la maintenance;
envoloppe 2: - n°3 pont batterie avec borniers;

- n°1 pinceau pour fusibles;

- n°1 connecteur pour le chargeur de batterie;

- n°2 clés pour la mise en marche.

i INFORMATION

Mettre une des deux clés dans un lieu sûr, afin de la pouvoir utiliser au cas où vous

perdiez l’autre; insérer l’autre clé dans la serrure de l’interrupteur général.

• selon le modèle, enlever les brides métalliques ou bien couper les bandes en plastique

fixant le châssis de la machine à la palette;

• désenclencher le frein de stationnement en utilisant la pédale réf. C de fig. 3;

• en utilisant un plan incliné, pousser la macchine en arrière pour la faire descendre de

la palette;

• enlever les emballages de les brosses/rouleaux (fig. 5, rep. 1) et du suceur (fig. 5, rep.

2);

• nettoyer la machine extérieurement en respectant les normes de sécurité;

• une fois avoir éloigné la machine de l’emballage, installer les batteries suivant les

indications des paragraphes consacrés.
Si nécessaire, garder les éléments qui composent l’emballage, car ils peuvent être utilisés
pour protéger la machine en cas de changement de localité ou expédition aux ateliers de
réparation.
Au cas contraire, ils doivent être éliminés conformément aux lois en vigueur.

FRANÇAIS

5.4 Batteries d’alimentation

Deux types différents de batteries peuvent être installés sur cette machine:

• batteries blindées tubulaires: ces batteries nécessitent d’un contrôle périodique du

niveau de l’électrolyte. Si nécessaire, ne remplir qu’avec de l’eau distillée afin de
couvrir les plaques; veillez à ne pas déborder (pas plus de 5 mm. au-dessus des
plaques).

• batteries al gel: ce type de batterie ne nécessite pas de maintenance.

Quand on utilise ce type de batterie, il faut enlever le fusible FU7 (fig. 6, réf. 2) placé
à l’intérieur du tableau de commande de la machine, en utilisant la petite pince
prévue à cet usage. Cette opération permet de signaler à l’électronique le type de
batterie utilisée.

 ATTENTION

Ne pas installer le fusible FU7 si on utilise des batteries au gel.

Les caractéristiques techniques doivent correspondre à celles indiquées au paragraphe
concernant les données techniques de la machine. En effet, l’emploi d’accumulateurs plus
lourds peut compromettre même sérieusement la manoeuvrabilité de la machine et
causer le surchauffage du moteur de traction. Au contraire, l’emploi d’accumulateurs étant
moins lourds et ayant une plus faible capacité demande des recharges plus fréquentes.
Les batteries doivent être maintenues en charge, doivent être sèches, propres et avoir les
connexions bien serrées.

10

5.4.1 Batteries: préparation

! DANGER

Pendant l’installation ou la maintenance des batteries, l’opérateur doit être pourvu

des moyens de protection nécessaires (gants, lunettes, blouse, etc.) pour limiter le

risque d’accidents. En outre, il ne doit ni rester en proximité d’éventuelles flammes

libres, ni court-circuiter les pôles des batteries, ni provoquer d’étincelles, ni fumer.

Les batteries sont normalement livrées déjà chargées avec de l’acide et prêtes pour être
utilisées.
Au cas où on utilise des batteries sans acide, avant de les monter sur la machine il est
nécessaire d’effectuer les opérations suivantes:

• après avoir enlevé les bouchons des batteries, remplir tous les éléments avec de la
solution d’acide sulfirique spécifique jusqu’à revouvrir complètement les plaques
(passer sur chaque élément au moins deux fois);

• laisser reposer pour 4-5 heures afin de donner aux bulles d’air le temps de remonter en
surface et aux plaques le temps d’absorber l’électrolyte;

• s’assurer que le niveau de l’électrolyte dépasse les plaques; au cas contraire, rétablir
le niveau en ajoutant de la solution d’acide sulfurique;

• refermer les bouchons

• monter les accumulateurs sur la machine suivant la procédure indiquée aux pages

suivantes.

Maintenant il vaut mieux effectuer une première recharge avant de mettre la machine en
route. Pour effectuer cette opération, respecter les indications du paragraphe consacré.

5.4.2 Batteries: installation et connexion

! DANGER

Vérifiez que l'interrupteur général du tableau de commande soit en position «0»

(éteint).

Faire attention à monter seulement les bornes avec le symbole «+» sur les pôles

positifs. Ne pas contrôler la charge des batteries par étincellement.
Respecter scrupuleusement les indications mentionnées ci-dessous, car une
éventuelle court-circuitation des batteries pourrait provoquer l’explosion des

mêmes.

1) Arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, rep. 2);
enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, rep. 12);

2) S’assurer que les deux réservoirs soient vides (sinon, les vider en suivant les
instructions du paragraphe consacré);

3) Décrocher le réservoir de récupération (fig. 2, rep. 2) du réservoir de la solution (fig. 2,
rep. 3) en agissant sur le crochet de blocage (fig. 7, rep. 1) placé sur le front de la
machine;

4) Soulever le réservoir de récupération, en le faisant tourner en arrière de 90° environ:
on a ainsi accès par le haut au coffret des batteries (tiré à l’intérieur du réservoir de la
solution);

 ATTENTION

Avant d’ouvrir le réservoir supérieur:

s’assurer que le réservoir récupération soit vide (un indicateur acoustique avertit si

on essaye d’ouvrir le réservoir récupération sans l’avoir vidé au préalable);

s’assurer que le bouton coup-de-poing de secours soit enfoncé.

5) Introduire les batteries dans le coffret comme indiqué par le dessin imprimé à l’intérieur
du même, sur le réservoir de la solution.

FRANÇAIS

11

 ATTENTION

Monter les accumulateurs sur la machine à l’aide de moyens adaptés à leurs poids.

Les diamètres des pôles positif et négatif sont différents.

6) En faisant référence à la disposition des câbles indiquée par le dessin ci-dessus
mentionné, brancher les bornes du câblage des batteries et du pont avec bornes aux
pôles des accumulateurs. Une fois orientés les câbles comme indiqué par le dessin,
serrer les bornes aux pôles et les recouvrir avec de la vaseline;

7) Baisser le groupe de récupération en position de travail et l’accrocher au réservoir de
la solution à l’aide du crochet de blocage (fig. 7, rep. 1);

8) Utiliser la machine conformément aux instructions suivantes.

5.4.3 Batteries: dépose

! DANGER

Lors de la dépose des batteries l'opérateur doit être muni des équipements de
protection personnelle (gants, lunettes, combinaison, chaussures de sécurité etc.)
nécessaires pour limiter les risques d'accident; vérifier que tous les interrupteurs
sur le panneau de commandes sont sur "0" (éteint) et que la machine est éteinte,
s'éloigner de toute flamme nue, ne pas court-circuiter les pôles des batteries, ne
pas provoquer d'étincelles, ne pas fumer, et procéder comme suit:

FRANÇAIS

• débrancher les cosses du câblage batteries et du pont, des pôles des batteries.

• retirer, si nécessaire, les dispositifs d'ancrage des batteries à la machine.

• sortir les batteries du coffre en les soulevant avec des moyens de manutention adaptés.

5.5 Le chargeur de batterie

 ATTENTION

Ne jamais laisser les batteries se décharger de manière excessive car elles

pourraient s’endommager de façon irréversible.

 ATTENTION

Avant de recharger les batteries, contrôler que le bouton-poussoir de secours ait

été enfoncé.

5.5.1 Choix du chargeur de batterie

Vérifier que le chargeur de batterie soit compatible avec les batteries à charger:

• batteries tubulaires au plomb: on conseille un chargeur de batterie automatique 24V

- 20 A. De toute manière, consulter le constructeur et le manuel du chargeur de
batterie pour confirmer le choix.

• batteries au gel: utiliser un chargeur de batterie spécifique pour ce type

d’accumulateurs.

12

5.5.2 Préparation du chargeur de batterie

Si on souhaite utiliser un chargeur de batterie non livré avec la machine, il est nécessaire
de monter sur le même le connecteur livré avec la machine (voir le paragraphe
«Déballage» de ce manuel).
Pour l’installation du connecteur, agir comme indiqué ci-dessous:

• enlever environ 13 mm. de gaine protective des câbles rouge et noir du chargeur de

batterie;

• introduire les câbles dans les butées et serrer avec force à l’aide de pinces

appropriées;

• installer les butées dans le connecteur en respectant la polarité (câble rouge +, câble
noir –).

5.6 Soulèvement et transport de la machine

 ATTENTION

Toutes les opérations doivent être effectuées dans des lieux bien éclairés et en

adoptant les mesures de securité les plus appropriées à la situation.

L’opérateur doit toujours s’équipé des moyens de protection individuelle.

La machine doit être chargée sur un moyen de transport de la façon suivante:

• vider le réservoir de récupération et le réservoir de la solution;

• démonter le suceur et les brosses (ou les plateaux porte-disques);

• enlever les batteries;

• placer la machine sur palette, enclencher le frein de stationnement et la fixer avec des

feuillards en plastique ou avec les étriers métalliques spécifiques;

• soulever la palette en utilisant un chariot élévateur à fourches et la charger sur le
moyen de transport;

• ancrer la machine au moyen de transport par les cordes liées à la palette et au châssis
de la machine même.

6.

6.1. Commandes: description

En regardant la fig. 8, les commandes et les témoins de la machine sont les suivants:

• Indicateur du niveau de charge de la batterie (réf. 9): indique que “la présence

d’alimentation” ainsi que le niveau de charge de la batterie. Note: les pourcentages
qui suivent sont basés sur la capacité utilisable de la batterie et non sur la capacité
totale de la batterie (donc 100% de charge = 80% de la capacité totale de la batterie).
Cette mesure de précaution permet de prolonger la vie de la batterie. Les situations
possibles sont:
a) éteint: l'interrupteur général est en position “0” (éteint) ou les batteries sont

débranchées;
b) voyant vert: batteries de 100% jusqu’à 50% de charge;
c) voyant jaune: batteries de 50% jusqu’à 15% de charge;
d) voyant rouge (même simultanément au jaune ou au vert): batteries

déchargées, il faut les recharger;

• Interrupteur général - bouton arrêt d'urgence avec clé (réf. 2): active et désactive
l’alimentation électrique pour toutes les fonctions de la machine. Fonctionne aussi
comme dispositif de sécurité. Pour mettre en route la machine, tourner la clé
correspondante dans le sens horaire. Pour arrêter la machine, appuyer sur le bouton.

• Bouton-poussoir montée-descente brosses/rouleaux (réf. 5): si on appuie sur la
flèche vers le bas, le dispositif de nettoyage descend jusqu’au plan de travail, met
automatiquement en route le moteur brosses et met en fonction l’électrovalve.
Pendant la phase de travail, ce bouton permet d’exercer une pression variable sur le
dispositif de nettoyage (en fonction de la pression exercée sur le bouton même); de
cette façon, on adapte le pouvoir de nettoyage des brosses aux différentes conditions
de travail.
Par contre, si on appuie sur la flèche vers le haut, on fait remonter le dispositif de
nettoyage jusqu’à la position de repos, les moteurs s’éteignent et l’électrovalve se
désactive.

• Indicateur pression brosses (réf. 8): indique l’accrochage des brosses et la pression

exercée par la tte (1 led allumée indique le début de la l’accrochage des brosses; 2
leds allumées indiquent la pression minimum; 3 leds allumées indiquent la pression
maximum);

• Bouton-poussoir décrochage brosses (réf. 4): permet de décrocher les brosses;

GUIDE PRATIQUE POUR L’OPERATEUR

FRANÇAIS

13

appuyer sur le bouton-poussoir pendant quelques secondes: quand on relâche le
bouton-poussoir, les brosses se décrochent;

• Curseur de commande robinet (réf. 3): permet de régler en continu le flux de la
solution envoyée aux brosses. En le tournant en avant, le débit augmente.

• Levier commande traction (réf. 6): placé sous le manche, quand on appuye
légèrement vers le haut (l'nterrupteur général doit être activé), le moteur traction se
met en route en permettant à la machine d’avancer. En poussant le levier vers le bas,
le moteur traction fait démarrer la machine en marche arrière.

• Levier soulèvement suceur (réf. 11): il permet de lever (en position haute) et de
baisser (en position basse) le suceur. De plus, quand on le baisse, le moteur
d’aspiration, qui permet de sécher le sol sur lequel on a travaillé, s’allume.

• Compte-heures (réf. 7 - option): affiche les heures de fonctionnement des brosses.

• Pédale frein stationnement (réf. 12): permet d’enclencher (si on appuie sur la pédale

et on la déplace vers la droite) ou de désenclencher (si on appuie sur la pédale et on
la déplace vers la gauche) le frein de stationnement.

• Potentiomètre (réf. 1): permet de régler la vitesse de progression vers l’avant et vers
l’arrière de la machine; en tournant le bouton dans le sens des aiguilles d’une montre,
on augmente la vitesse.

6.2. Montage et réglage du suceur

Le suceur (fig. 2, rep. 8) est le dispositif en charge du séchage.
Pour monter le suceur sur la machine, il faut agir comme indiqué par la suite:

1) Arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);

enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 9, réf. 5);

2) vérifier que le support (fig. 9, réf. 2) du suceur soit soulevé; au cas contraire, le

soulever en utilisant le levier prévu à cet effet (fig. 9, réf. 6);

3) introduire le manchon du tuyau d'aspiration (fig. 9, rep. 4) dans le suceur;

4) desserrer les deux pommeaux (fig. 9, réf. 3) placés au centre du suceur;

5) introduire les deux pivot filetés dans les fentes du support (fig. 9, réf. 2);

6) fixer le suceur en serrant les deux pommeaux (fig. 9, réf. 3).

Les lames du suceur doivent râcler le film d’eau et détergent et permettre ainsi un parfait
séchage. Avec le temps, le frottement continu arrondi et fend l’angle vif en contact avec le
sol, en compromettant l’efficacité du séchage et en rendant nécessaire le remplacement
de la lame. Il est donc nécessaire de contrôler souvant si elles sont usurées.
Pour obtenir un séchage parfait, il faut régler le suceur de façon que le bord de la lame
arrière flèchisse, en phase de travail, d'environ 45° par rapport au sol en chaque point. On
peut régler l'inclinaison des lames pendant le travail à l'aide des ecroux rep. 1 de fig. 9: en
dévissant les ecroux, on réduit l'inclinaison des lames, en vissant les ecroux on
l'augmente.
De plus, vérifier que l’orifice d’aspiration du suceur ne soit pas encrassé, afin de permettre
à l’eau sale d’être parfaitement aspirée du sol.

14

FRANÇAIS

6.3. Déplacement de la machine

Pour déplacer la machine, effectuer les opérations suivantes:

• lever le squeegee;

• soulever le dispositif de nettoyage en appuyant sur le bouton-poussoir montée-

descente brosses (fig. 8, réf. 5) flèche vers le haut;

• désenclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf.

12);

• actionner la clé pour débloquer le bouton arrêt d'urgence (fig. 8, réf. 2);

• en dessous de la poignée se trouve un levier (fig. 8, réf. 6): en tirant le levier vers le

haut (fig. 10, réf. 2) ou en le poussant vers le bas (fig. 10, réf. 1), selon qu’on veuille
avancer ou reculer, le moteur traction s’allume et la machine se déplace;

spécifique (fig. 8, réf. 12).

 ATTENTION

Ne jamais abandonner la machine sans surveillance ou garer la machine sans

enclencher le frein de stationnement ou en laissant la clé insérée dans le bouton de

secours. Ne pas enclencher le frein de stationnement quand la machine est en

mouvement.

6.4. Montage et remplacement brosses / plateaux porte-disques / rouleaux

 ATTENTION

Ne pas travailler si les brosses ou les plateaux porte-disques n’est pas parfaitement

installé.

6.4.1 Tête à brosses (modèles 60-70-80)

Démontage

• Soulever le dispositif de nettoyage en appuyant sur le bouton-poussoir montée­descente brosses (fig. 8, réf. 5) sur la flèche vers le haut (montée);

• appuyer sur le bouton-poussoir décrochage brosses (fig. 8, réf. 4) pendant quelques
secondes: quand on relâche le bouton les brosses se décrochent.

Montage

• Placer les brosses parallèlement devant la machine;

• avancer avec la machine jusqu’à placer le dispositif de nettoyage au dessus des

brosses et continuer doucement jusqu’à les centrer;

• appuyer sur le bouton-poussoir montée-descente brosses (fig. 8, réf. 5) sur la flèche
vers le bas (descente) et maintenir la pression jusqu’à ce que la deuxième led de
l’indicateur pression brosses (fig. 8, réf. 8) s’allume; dans cette phase, il est possible
que le moteur brosses se mettent en route et puis s’éteigne pendant un instant: ceci
fait partie du mécanisme normal d’accrochage des brosses.

 ATTENTION

Dans certaines conditions particulières, il pourrait arriver que les brosses ne

s’accrochent pas convenablement. Dans ce cas, on remarquera une vibration

anormale du dispositif de nettoyage. Il faut alors redécrocher et réinstaller les

brosses.

Si on veut utiliser des DISQUES ABRASIFS à la place des brosses, il faut avant tout les
monter sur les disques d’entraînement: appuyer le tampon choisi sur le disque
d’entraînement en le plaçant exactement au centre et le fixer avec l’embout "center lock".
Les disques d’entraînement sont ensuite installés sur la machine en suivant exactement
la même procédure que pour les brosses.

 ATTENTION

Visser à fond la bride du disque d’entraînement au moyen de la poignée spécifique

en dotation pour éviter que la bride ne frotte par terre et abîme le sol.

6.4.2 Tête à rouleaux (modèles R à rouleaux)

Démontage:

• Appuyer sur le bouton d’extraction rouleaux (fig. 11, réf. 4);

• extraire les rouleaux (fig. 11, réf. 3).

Montage:

• insérer le dispositif d’entraînement de la plaquette de fermeture (fig. 11, réf. 2) sur le
rouleau (fig. 11, réf. 3);

FRANÇAIS

15

• introduire le rouleau sous la tête en le tenant incliné vers le haut au moyen de la

plaquette de fermeture à peine insérée. Si le rouleau ne s’accouple pas parfaitement à
l’autre dispositif d’entraînement (fig. 11, réf. 5), il faudra le faire tourner pour permettre
l’accrochage. Pour la position du rouleau et le sens des poils, se référer à l’étiquette
de fig. 12;

• appuyer sur le bouton d’extraction rouleaux (fig. 11, réf. 4);

• pousser la plaquette de fermeture vers le haut et relâcher le bouton.

6.4.3 Réglage flap

• Desserrer les vis (fig. 13, réf. 1);

• positionner la lame flap (fig. 13, réf. 2) de sorte qu’elle adhère parfaitement au sol;

• revisser les vis.

6.5. Détergents: indications pour l’usage

 ATTENTION

Diluer toujours les détergents selon les indications du fournisseur. Ne pas utiliser

d’hypochlorite de sodium (eau de javel) ou d’autres hoxydants, surtout en

concentrations élevées. Ne pas utiliser de solvants ou hydrocarbures. La

température de l’eau et du détergent ne doivent pas dépasser la limite maximale

indiquée dans les données techniques. En outre, eau et détergent ne doivent pas

contenir de sable et/ou d’impuretés.

16

FRANÇAIS

La machine a été conçue pour être utilisée avec des détergents non moussants et
biodégradables, spécifiques pour autolaveuses de sol.
Pour une liste complète et mise à jour des détergents et des produits chimiques
disponibles, veuillez contacter le Constructeur: vous recevrez la documentation avec le
manuel «Système complet de nettoyage».
Utiliser exclusivement des détergents adaptés au sol à nettoyer et à la saleté à éliminer.
Suivre les normes de sécurité relatives à l’utilisation des détergents indiquées dans le
paragraphe «Normes de sécurité».

6.6. Préparation de la machine pour le travail

 ATTENTION

Avant de commencer le travail, mettre une bluse, un protecteur, des chaussures

antidérapantes et imperméables, un masque de protection des voies respiratoires,

des gants et tout autre moyen de protection indiqué par le fournisseur du détergent

utilisé ou requis par le lieu de travail.

Avant de commencer à travailler, effectuer les opérations suivantes:

• contrôler le niveau de charge des batteries (recharger si nécessaire);

• désenclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf.

12);

• s’assurer que le réservoir de récupération (fig. 2, rep. 2) soit vide; s’il ne l’est pas, le

vider;

• s’assurer que le curseur de commande du robinet (fig. 8, rep. 3) soit en position

«FERME»;

• attravers l’ouverture frontale prévue à cet effet, remplir le réservoir de la solution (fig. 2,

rep. 3) avec de l’eau propre et du détergent non moussant en juste concentration:
laisser au moins 5 cm. de dénivellation entre la surface du liquide et la bouche du
réservoir même;

• monter les brosses ou les plateaux porte-disque les plus indiqués pour le sol à nettoyer

et le travail à effectuer;

• baisser le dispositif de nettoyage en appuyant sur le bouton-poussoir montée-descente

brosses (fig. 8, réf. 5) sur la flèche vers le bas;

9, rep. 4); s’assurer que la lame arrière ne soit pas usurée.

i INFORMATION

Si l’on utilise la machine pour la première fois, il est conseillé d’effectuer une brève

période d’essai sur una vaste surface sans obstacles afin d’acquérir l’habilité

nécessaire.

Il faut toujours vider le réservoir de récupération avant de remplir à nouveau le

réservoir de solution.

Pour un nettoyage efficace et une longue vie utile de l’appareil, il faut suivre quelques
règles:

• préparer la surface de travail en éloignant les obstables possibles;

• commencer le travail à partir du point le plus loin pour éviter de devoir marcher sur la

surface qui vient d’être nettoyée;

• choisir des parcours de travail les plus rectilignes possible;

• en cas de grandes surfaces, diviser le parcours en zones rectangulaires et parallèles

entre elles.
A la fin du travail, si nécessaire, passer rapidement un «mop» ou une serpillière pour
nettoyer les endroit non accessibles à l’autolaveuse.

6.7. Travail

Après avoir préparé la machine, effectuer les opérations suivantes:

• introduire et faire tourner la clé pour débrancher l’interrupteur général (fig. 8, réf. 2) et

rendre les fonctions de la machine opérationnelles, l’indicateur de niveau de la charge

de la batterie s’allume (fig. 8, réf. 9);

• mettre le curseur robinet (fig. 8, rep. 3) dans la position correspondante au minimum de

débit de la solution;

• appuyer sur le bouton-poussoir montée-descente brosses/rouleaux (fig. 8, réf. 5) sur la

flèche vers le bas: le dispositif de nettoyage commence à descendre et à peine les

brosses touchent le sol, les moteurs brosses se mettent en route. Les brosses tournent

en répandant la solution sur le sol;

• utiliser le levier pour baisser le suceur (fig. 8, rep. 11): le moteur aspiration s’allume;

• appuyer sur le levier traction (fig. 8, réf. 6) placé sous le manche: le moteur traction

s’allume et la machine commence à avancer;

• régler la vitesse de marche grâce au potentiomètre (fig. 8, réf. 1);

• si pendant le travail avec le système de séchage baissé, on désire enclencher la

marche arrière il faut d’abord s’arrêter et relever le système de séchage;

• contrôler périodiquement que la solution détergente arrive à les brosses/rouleaux et

ravitailler quand nécessaire;

• pendant le nettoyage, vérifier la qualité du travail effectué et, si nécessaire, régler le

flux de solution envoyée aux brosses/rouleaux (en tournant le curseur (fig. 8, réf. 3)),

ou bien la pression exercée sur le sol par le dispositif de nettoyage brosses (au moyen

du bouton-poussoir montée-descente brosses (fig. 8, réf. 5) jusqu’à ce que l’indicateur

de pression du dispositif de nettoyage (fig. 8, réf. 8) indique le niveau désiré).

i INFORMATION

Si pendant le travail, on appuie accidentellement sur l’interrupteur de secours et la

machine s’éteint, il faut – quand on la remet en route – appuyer sur le bouton-

poussoir brosses pour remettre en route les brosses.

 ATTENTION

Ne jamais laisser la machine arrêtée avec la tête baissée et les brosses en

mouvement: vous pourriez endommager le sol.

 ATTENTION

FRANÇAIS

17

récupération.

Ne pas stationner avec l’aspirateur en marche et le robinet de la solution ouvert.

• Si le témoin (fig. 8, rep. 9) commence à clignoter, cela veut dire que les accumulateurs
sont presque déchargés. Effectuer la recharge; le fait de continuer à travail peut
endommager les batteries de manière irreversible;

• si le moteur de l’aspirateur s’emballe et n’aspire plus, cela signifie que le flotteur s’est
déclenché. Il faut donc vider le réservoir de récupération (voir paragraphe spécifique).

 ATTENTION

Si pour une raison quelconque la tension des batteries descend fortement en

dessous du niveau prévu, même si cette descente est momentanée, le blocage

traction peut intervenir. Dans ce cas, il faut éteindre la machine et ensuite la

rallumer.

A la fin du travail:

• mettre en position «FERME» aussi bien le curseur du robinet (fig. 8, rep. 3);

• relâcher le levier de la traction (fig. 8, rep. 6) situé sous le manche: le moteur de la

traction et la machine s’arrêtent;

• soulever le dispositif de nettoyage en appuyant sur le bouton-poussoir montée­descente brosses (fig. 8, réf. 5) sur la flèche vers le haut pour arrêter les brosses (ou
les disques d’entraînement ou les rouleaux) et les soulever pour éviter qu’il ne se
déforment irrémédiablement;

• faire marcher le moteur d’aspiration pour au moins 2 secondes de façon de s’assurer
qu’il soit bien sec;

• en soulevant le levier spécifique (fig. 8, réf. 11), soulever du sol le dispositif de
séchage, pour éviter que la pression continue cause des déformations à la lame de
séchage et pour éteindre le moteur aspiration;

• appuyer sur le l’interrupteur général (fig. 8, rep. 2) pour désactiver toutes les fonctions
de la machine;

• enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• vider et nettoyer le réservoir de récupération.

FRANÇAIS

6.7.1 Fonctions supplémentaires

La machine est équipée de fonctions supplémentaires que l’on peut activer en enlevant
quelques fusibles placés à l’intérieur du tableau de commande (fig. 14).

FONCTION FUSIBLE FU6

En enlevant le fusible FU6 on valide le contrôle électronique de la tête, en particulier les
fonctions suivantes:

a) Minuterie brosses: si on lâche la traction, après quelques secondes les brosses

s’arrêtent; pour faire repartir les brosses, il suffit de tirer le levier de traction;

b) Protection Batteries: quand les batteries sont déchargées, d'abord la led rouge

s'allume, ensuite les brosses se bloquent; dans ce cas un avertisseur sonore émet un
son continu et avertit qu’il faut soulever la tête pour éviter d’abîmer les brosses, vu que
la traction continue de toute façon à fonctionner. Le rétablissement des moteurs
brosses s'effectue à travers le réenclenchement de la clé si les batteries sont
chargées.

FONCTION FUSIBLES FU7

Activation batteries au gel (les tensions de décharge sont modifiées pour le
fonctionnement avec batteries au gel).

FONCTION FUSIBLES FU8

L’eau arrive aux brosses seulement quand la traction est activée.

6.8. Conseils pour l’emploi optimale de la machine

18

Si le sol est particulièrement sale, il est conseillé d’effectuer le lavage et le séchage en
deux temps différents.

6.8.1 Prélavage

• Ouvrir le robinet de l’eau;

• allumer le moteur brosses et abaisser la partie avant de la machine;

• régler la pression à faire sur la tête: cette opération doit être effectuée conformément

au type de sol à nettoyer et à la saleté à enlever;

• commencer à laver avec l’aspirateur arrêté et le suceur soulevé.
Le flux d’eau en sortie doit être dosé par rapport à la vitesse voulue par l’opérateur. Le
plus lentement on avance, le moins d’eau doit descendre.

Laver avec insistance et de manière particulière les points les plus sales: de cette façon
on donne au détergent le temps d’effectuer son action chimiche de détachement et
suspension de la saleté et aux brosses d’effectuer une action mécanique efficace.

6.8.2 Séchage

Baisser le suceur et repasser sur la même surface précédemment lavée avec l’aspirateur
en fonction.
On obtient ainsi un résultat identique à un nettoyage à fond et l’on abregera
considérablement les opérations suivantes de maintenance ordinaire.
Pour laver et sécher au même temps, actionner simultanément les brosses, l'eau, le
suceur et le moteur d’aspiration.

 ATTENTION

Ne jamais laisser la machine sans surveillance avec l’aspirateur en fonction.

6.9. Vidange de l’eau sale

! DANGER

S’équiper des moyens de protection individuelle adaptés à l’opération à effectuer.

Vider la machine uniquement après l’avoir débranchée.

Le tuyau de décharge du réservoir de récupération se touve sur le côté arrière gauche de
la machine.
Pour vider le réservoir:

• mettre la machine en proximité d’un puisard d’écoulement;

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2); enclencher

le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• enlever le bouchon (fig. 15, rep. 1) du réservoir de récupération (fig. 15, rep. 5);

• détacher le tuyau de décharge (fig. 15, rep. 2) de son logement en le prenant du côté du

ressort de fixation (fig. 15, rep. 3) et le tirer horizontalement;

• en tenant l’extrémité du tuyau le plus haut possible, enlever le bouchon (fig. 15, rep. 4)
du tuyau en le dévissant;

• baisser graduellement l’extrémité du tuyau, tout en contrôlant l’intensité du jet avec
l’hauteur du sol;

• vérifier la quantité de saleté présente dans le réservoir de récupération et, si nécessaire,
le laver. Pour faciliter le nettoyage et la vidange complète, il est conseillé de le
décrocher du réservoir de la solution et de le soulever.

• une fois terminé le contenu, baisser le réservoir de récupération précédemment soulevé
et le raccrocher au réservoir de la solution;

• remettre le bouchon (fig. 15, rep. 1) au réservoir de récupération, en contrôlant qu’il soit
bien fermé;

• en vissant le bouchon (fig. 15, rep. 4) fermer le tuyau d’écoulement (fig. 15, rep. 2) et
contrôler qu’il soit parfaitement fermé, ensuite replacer le tuyau en position.

FRANÇAIS

 ATTENTION

Pendant la phase de lavage du réservoir de récupération ne jamais enlever le filtre
aspiration (fig. 18, rep. 2) de son logement et ne jamais diriger le jet d’eau contre le

19

filtre même.

On peut maintenant passer à une nouvelle action de lavage et séchage.

6.10. Vidange de l’eau propre

! DANGER

S’équiper des moyens de protection individuelle adaptés à l’opération à effectuer.

Vider la machine uniquement après l’avoir débranchée.

Pour vider le réservoir:

• mettre la machine en proximité d’un puisard d’écoulement;

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2); enclencher

le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• détacher le tuyau de décharge (fig. 16, rep. 1) de son logement en le prenant du côté du
ressort de fixation (fig. 16, rep. 2) et le tirer horizontalement;

• en tenant l’extrémité du tuyau le plus haut possible, enlever le bouchon (fig. 16, rep. 3)
du tuyau en le dévissant;

• baisser graduellement l’extrémité du tuyau, tout en contrôlant l’intensité du jet avec
l’hauteur du sol;

• une fois avoir terminé le contenu du réservoir de la solution, en vissant le bouchon (fig.
16, rep. 3) fermer le tuyau d’écoulement et contrôler qu’il soit parfaitement fermé,
ensuite replacer le tuyau en position.

FRANÇAIS

i INFORMATION

La solution d’eau et détergent peut être utilisée aussi pour laver le réservoir de

récupération

.

7. PERIODES D’INACTIVITE

Quand la machine doit rester longtemps inactive, le suceur et les brosses (ou les plateaux
porte-disques ou les rouleaux) doivent être démontés, lavés et placés dans un endroit
sec, de préférence emballés dans une enveloppe ou une feuille plastique, à l’abri de la
poussière. Garer la machine avec le frein de stationnement enclenché.
S’assurer que les réservoirs soient complètement vides et parfaitement propres.
Recharger complètement les batteries avant de les stocker. Pendant de longues périodes
d’inactivité, effectuer régulièrement des recharges tampon (au moins une fois chaque
deux mois) pour maintenir constamment les accumulateurs au maximum de charge.

 ATTENTION

Si l’on ne recharge pas périodiquemment les accumulateurs, ceux-ci risquent de

s’endommager de manière irréversible.

8. MAINTENANCE ET RECHARGE DES BATTERIES

20

! DANGER

Ne pas contrôler les batteries par étincellement.

Les batteries dégagent des vapeurs inflammables: éteindre tout feu ou braise avant de

vérifier ou ajouter le liquide des batteries.

Effectuer les opérations suivantes dans des lieux aérés.

Pour éviter tout dommage permanent aux batteries, faite en sorte qu’elles ne se
déchargent jamais complètement.
Se rappeler qu’il faut charger les batteries quand le témoin rouge (fig. 8, rep. 9) du tableau
de commande clignote.

8.1. Procédure pour la recharge

Batteries au plomb avec électrolyte liquide:

Il faut contrôler le niveau de la solution électrolyte, de manière qu’il couvre constamment
les lamelles des éléments, en y ajoutant l’eau distillée nécessaire.

 ATTENTION

Eviter que la température de l’électrolyte dépasse les 45°C en phase de recharge.

Pour recharger les batteries, agir comme indiqué ci-après:

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);

• enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• relier le chargeur de batterie au connecteur du câblage des batteries (fig. 17, rep. 1);

• recharger selon les indications du manuel du chargeur de batterie;

• éteindre le chargeur de batterie avant de débrancher les connecteurs;

• débrancher le connecteur du chargeur de batterie de celui du câblage batterie;

• après avoir terminé l’opération de recharge, contrôler l’intensité à l’aide d’un

densimètre: si un ou plusieurs éléments résultent déchargés et les autres
complètement chargés, la batterie est endommagée et doit être remplacée.

Batteries au gel:

• brancher le connecteur du chargeur de batterie à celui du câblage des batteries (fig.17,
réf. 1).

 ATTENTION

Utiliser uniquement un chargeur de batterie adaptés aux accumulateurs au gel.

• recharger suivant les indications du manuel du chargeur de batterie;

• après avoir terminé l’opération de recharge, débrancher les connecteurs.

9.

INSTRUCTIONS POUR LA MAINTENANCE

! DANGER

Les opérations concernant l’installation électrique et, de toute manière, toutes celle

non décrites explicitemment dans ce manuel pour l’emploi, doivent être effectuées
par des techniciens spécialisés, conformément aux normes de sécurité en vigueur

et aux indications du manuel pour la maintenance.

9.1. Maintenance: règles générales

Effectuer une maintenance régulière selon les indications du Constructeur garanti un
rendement meilleur et une plus longue vie utile de la machine.

9.2. Maintenance ordinaire

9.2.1. Précautions

En nettoyant la machine, adopter toujours les précautions suivantes:

• éviter d’utiliser des hydrolaveuses, car elle pourraient faire entrer de l’eau à l’intérieur
du coffret des composants électriques ou des moteurs en provoquant des dommages
ou le risque de court-circuit;

• ne pas utiliser de la vapeur pour ne pas déformer les pièces en plastique avec la
chaleur;

• ne pas utiliser de solvants ou hydrocarbures, car ils pourraient endommager les
coffrages et les pièces en caoutchouc.

FRANÇAIS

i INFORMATION

Ne pas utiliser d’eau sur les moteurs ou les composants électriques.

21

9.2.2. Filtre air aspirateur et tige flottante: nettoyage

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);

• Arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);

enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• Dévisser et enlever le bouchon (fig. 18, rep. 1) du réservoir de récupération (fig. 18,

rep. 4).

• S’assurer que le réservoir de récupération (fig. 18, rep. 4) soit vide.

• Oter le filtre air aspirateur (fig. 18, rep. 2) du support flottant (fig. 18, rep. 3) situé à

l’intérieur du réservoir de récupération sur la partie haute.

• Nettoyer le filtre avec de l’eau courante ou avec le détergent utilisé pour la machine.

• Remettre le filtre sur le support, après l’avoir bien séché. S’assurer qu’il soit bien en

place dans son logement.

• Vérifier que la tige flottante (fig. 18, rep. 5) fixée au support (fig. 18, rep. 3) puisse

bouger librement; si nécessaire, la nettoyer.

• Visser le bouchon sur le réservoir de récupération.

9.2.3 Lames suceur: contrôle et substitution

Les lames du suceur doivent râcler le film d’eau et de détergent et permettre ainsi un
parfait séchage. Avec le temps, le frottement continu arrondi et fend l’angle vif en contact
avec le sol, en compromettant l’efficacité du séchage et en rendant nécessaire le
remplacement de la lame.

FRANÇAIS

Echangement ou remplacement des lames

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);

enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• baisser le suceur à l'aide du levier (fig. 8, rep. 11);

• sortir le suceur (fig. 2, rep. 8) de son support (fig. 9, rep. 2), en dévissant complètement

les deux pommeaux (fig. 9, rep. 3);

• défiler le manchon du tuyau d'aspiration (fig. 9, rep. 4) du suceur;

Lames avant:

• dévisser les pommeaux (fig. 19, rep. 1);

• oter le pressoir de lame (fig. 19, rep. 3);

• sortir la lame (fig. 19, rep. 4);

• remonter la même lame en inversant l'angle en contact avec le sol jusqu'à consommer

tous les quatres les angles ou bien monter une nouvelle lame;

• remonter le pressoir de lame (fig. 19, rep. 3);

• visser de nouveau tous les pommeaux (fig. 19, rep. 1).

Lames arrière:

• décrocher la fermeture à crochet (fig. 19, rep. 8);

• enlever les deux pressoirs de lame (fig. 19, rep. 7) en les poussant vers le côté externe

du corps suceur (fig. 19, rep. 5) et ensuite en les sortant;

• ôter la lame (fig. 19, rep. 6);

• remonter la même lame en inversant l'angle en contact avec le sol jusqu'à consommer

tous les quatres les angles ou bien monter une nouvelle lame en l'encastrant dans les
vis du corps suceur (fig. 19, rep. 5);

• remettre en place les deux pressoirs de lame (fig. 19, rep. 7), en centrant le côté le

plus large des fentes sur les fix de fixation du corps suceur (fig. 19, rep. 5) et en
poussant les pressoirs vers le côté interne du suceur même;

• accrocher de nouveau la fermeture à crochet (fig. 19, rep. 8).
Remonter le suceur sur son support en suivant les indications du §6.2.

:

9.2.4 Fusibles: remplacement

Pour remplacer les fusibles situés à l’intérieur du tableau de commande de la machine,
agir comme indiqué ci-après:

22

• enlever le couvercle fusibles (fig. 20, rep. 1);

Commutateur de contrôle

Commutateur de contrôle

• Nettoyer le réservoir de récupération et celui de la solution.

• à l’aide de la pincette livrée avec la machine, extraire les fusibles brûlés et les

remplacer avec des nouvaux ayant le même ampèrage;

• fermer le couvercle fusibles.

 ATTENTION

Le fusible FU7 NE doit pas être installé si la machine est munie de batterie au gel.

Pour remplacer les fusibles placer à l’intérieur du coffret électrique, procédez comme suit:

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);
enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12);

• ôter le capot frontal (fig. 2, réf. 4);

• enlever le couvercle du coffret électrique (fig. 21, réf. 1);

• à l’aide de la pincette livrée avec la machine, extraire les fusibles brûlés et les

remplacer avec des nouvaux ayant le même ampèrage;

• refermer le couvercle du coffret électrique;

• réinstaller le capot frontal.

FUSIBLE DESCRIPTION FUSIBLE DESCRIPTION

FU1

FU4

FU5

Tableau des fusibles: En ce qui concerne le tableau des fusibles, consulter la liste des

pièces détachées.

Fusible général de puissance

Fusible moteur aspiration

Fusible protection commandes

FU6

FU7

FU8

électronique brosses

Commutateur pour batteries no
gel

électrovalve

 ATTENTION

Ne jamais installer un fusible d’ampèrage supérieur à celui prévu.

Au cas où un fusible continue à se brûler, il faut individuer et réparer l’anomalie présente
dans le câblage, dans les fiches éventuellement présentes ou dans les moteurs: faire
contrôler la machine par des techniciens qualifiés.

9.3. Maintenance périodique

9.3.1 Opérations journalières

A la fin du travail, effectuer chaque jour les opérations suivantes:

• arrêter la machine, appuyer sur le bouton-poussoir de secours (fig. 8, réf. 2);

• enclencher le frein de stationnement au moyen de la pédale spécifique (fig. 8, réf. 12)

• vider le réservoir de récupération et le nettoyer si nécessaire;

• nettoyer les lames du suceur, en vérifiant l’état d’usure; les remplacer si nécessaire;

• contrôler que l’orifice d’aspiration du suceur ne soit pas encrassé et enlever les

encrustations de saleté éventuelles;

• recharger les batteries suivant la procédure décrite précédemment.

9.3.2 Opérations hebdomadaires

• Nettoyer la tige flottante du réservoir de récupération et s’assurer qu’elle fonctionne
correctement.

• Nettoyer le filtre air aspiration et contrôler qu’il soit intègre; le remplacer si nécessaire.

• Effectuer le nettoyage du filtre de la solution détergente placé sur l’ouverture anterieure

du réservoir eau propre (fig. 2, rep. 3) et contrôler qu’il ne soit pas abîmé (à remplacer,
si nécessaire).

• Nettoyer le tuyau d’aspiration.

FRANÇAIS

23

nécessaire.

9.3.3 Filtre panier- nettoyage

• Décrocher le réservoir de récupération (fig. 2, rep. 2) du réservoir de la solution (fig. 2,
rep. 3) en agissant sur le crochet de blocage (fig. 7, rep. 1) placé sur le front de la
machine;

• soulever le réservoir de récupération, en le faisant tourner en arrière de 90 environ;

• extraire le filtre panier qui se trouve dans la zone antérieure de la machine;

• nettoyer le filtre à l’eau courante ou avec le détergent utilisé dans la machine;

• réinsérer le filtre dans son support et vérifier de l’avoir replacer correctement dans son

logement;

• baisser le groupe de récupération en position de travail et l’accrocher au réservoir de la
solution à l’aide du crochet de blocage (fig. 7, rep. 1).

9.3.4 Operations bi-annuelles

• Faire contrôler par un technicien qualifié le système électrique, les tarages ;

• VERSION TETE R A ROULEAUX: tendre la courroie selon les indications données

dans les spécifications.

10.

Pour une identification correcte des pièces détachées de la part de notre Service
Assistance et pour vous offrir donc un service meilleur, vous devez scrupuleusement
indiquer dans l'ordre les informations suivantes:

• modèle de la machine;

• numéro de matricule de la machine à relever sur la plaquette (voir fig. 1);

• planche de la liste des pièces détachées dans laquelle est contenue la pièce et son

numéro de référence;

• code de la pièce à relever dans la liste des pièces détachées;

• quantité requise.

Si l'on demande un changement en garantie, il faut joindre à la commande une
description sommaire de la panne.

COMMENT COMMANDER LES PIECES DETACHEES

24

FRANÇAIS

11.

soulever les brosses en

poussoir montée-descente

s’abîment

ANOMALIES, CAUSES ET REMEDES

11.1. Comment résoudre les anomalies éventuelles

Inconvénients possibles concernant la machine dans sa totalité.

ANOMALIES CAUSES REMEDES

La machine ne fonctionne pas

• l’interrupteur général est pressé

ou en panne

• introduire la clé, la tourner et

faire déclencher le bouton
ou bien le remplacer

•les batteries sont déchargées • recharger les batteries

• le micro du connecteur batterie

est déréglé ou en panne

• le fusible de puissance FU1 a
sauté et/ou le fusible FU5

• le faire rerégler ou le

remplacer

• faire contrôler et éliminer les

causes de la brûlure du
fusible; ensuite le remplacer

• le connecteur du chargeur de

batterie est branché au
connecteur de câblage batterie

Les brosses ne tournent pas

Signal de l’avertisseur sonore
(alarme arrêt brosses)

• la machine a été éteinte puis

remise en route avec le dispositif
de nettoyage baissé

• la protection thermique du moteur

de la brosse est intervenu: le
moteur a trop chauffé

• le fusible de puissance FU1 a

sauté et/ou le fusible commande

FU5

• le microrupteur aspiration moteur

brosses est déréglé ou en panne

• les batteries sont déchargées

(avec la fonction FU6 validée,
c’est-à-dire sans le fusible
correspondant)

• la traction est relâchée

déchargées (avec la fonction FU6
validée, c’est-à-dire sans le fusible
correspondant)

• panne sur la carte qui permet

l’utilisation de la fonction brosses
(avec la fonction FU6 validée,
c’est-à-dire sans le fusible
correspondant)

• le dispositif de nettoyage est en

position de repos

• vérifier tous les éléments

(moteurs brosses, relais moteurs
brosses, connecteurs)

• l’alarme d’arrêt des brosses à

tête baissée indique la

• débrancher le chargeur de

batterie du connecteur de
câblage de batterie

• appuyer sur le levier de

traction

• relâcher le levier de traction;

appuyant sur le bouton-

brosses; laisser refroidir la
machine pendant au moins 45’

• faire contrôler et éliminer les

causes de la brûlure du
fusible; ensuite le remplacer

• le faire rerégler ou le

remplacer

• soulever la tête et recharger

les batteries

• tirer le levier traction

• insérer momentanément le

fusible FU6 pour contourner la
fiche et pouvoir continuer à
travailler, ensuite remplacer la
fiche pour pouvoir continuer à
utiliser la fonction brosses

• baisser le dispositif de

nettoyage en appuyant sur le
bouton-poussoir montée­descente brosses

• faire remplacer les éléments

qui ne fonctionnent pas

• soulever la tête et ensuite la

rebaisser normalement
possibilité que la tête soit au sol
avec les brosses arrêtées, on
court le risque qu’elles

FRANÇAIS

25

La machine ne lave pas

branché correctement au

deuxième cas, faire

uniformément

• les brosses ou les disques ou

les roleaux sont usurés

• la pression exercée par le partie

avant de la machine sur le sol
est inadéquate

• les remplacer

• régler la pression du

dispositif de nettoyage sur le
sol au moyen du bouton­poussoir spécifique

Les brosses continuent à
tourner même après avoir
pressé l’interrupteur général
et/ou celui de la brosse

La solution ne sort pas

• le réservoir de la solution est

Le flux de la solution ne
s’interrompt pas

Le moteur d’aspiration ne
marche pas

• le moteur d’aspiration n’est pas

• le relais brosses est en panne • le faire remplacer

• le dispositif de nettoyage est en

position de repos donc
l’électrovalve n’est pas en
fonction

• le curseur de commande du

robinet est en position
«FERME»

• le filtre du robinet est sale • le nettoyer

vide

• l’électrovalve est sale • faire nettoyer l’électrovalve

• le micro raclette est déréglé ou

en panne

• le fusible de puissance FU1 a
sauté et/ou le fusible commande
FU5 et/ou le fusible du moteur
aspiration FU4

sous tension ou est en panne

• baisser le dispositif de

nettoyage en appuyant sur
le bouton-poussoir montée­descente brosses

• mettre le curseur en position

«OUVERT»

• remplir le réservoir

• le faire rerégler ou le

remplacer

• faire contrôler et éliminer les

causes de la brûlure du
fusible; ensuite le remplacer

• vérifier que le connecteur

d’alimentation du moteur soit

FRANÇAIS

câblage principal; dans le

Le suceur ne nettoye pas ou
n’aspire pas bien

• le suceur ou le tuyau est

• le flotteur est intervenu

• le tuyau d’aspiration est obstrué • éliminer le colmatage

• le tuyau d’aspiration n’est pas

•le moteur d’aspiration n’est pas

• le bord des lames en

caoutchouc qui est en contact
avec le sol est émoussé

obstrué ou abîmé

(réservoir de récupération plein)
ou est bloqué par de la saleté ou
bien est cassé

raccordé au suceur ou est
endommagé

sous tension ou est en panne

remplacer le moteur

• remplacer les lames en

caoutchouc

• éliminer l’obstruction et

réparer le dommage

• vider le réservoir de

récupération ou intervenir sur
le flotteur

• raccorder ou réparer le

tuyau

• vérifier que le connecteur

d’alimentation du moteur soit
correctement branché au
câblage principal et que le
fusible de protection n’ait pas
brûlé; dans le deuxième cas,
remplacer le moteur

26

La sortie de l’eau détergente

bien remplacer les
accumulateurs avec des

par la tête n’est pas uniforme

• orifices de sortie de l’eau

obstrué

• nettoyage des orifices

La traction ne fonctionne pas • le fusible de puissance FU1 a

sauté et/ou le fusible commande

FU5

• la protection thermique du

moteur de la traction est
intervenue: le moteur a trop
chauffé

• le potentiomètre est en panne • remplacer

• le microrupteur anti-écrasement

est déréglé ou en panne (la
machine ne fonctionne pas en
marche arrière)

• le frein de stationnement est

enclenché

• vérifier les éléments (moteur

traction, centrale traction,
connecteurs)

La tête de lavage ne baisse
plus sur commande

• l’actionneur de descente de la

• le fusible commande FU5 a

sauté

tête n’est pas relié ou est abîmé

• faire contrôler et éliminer les

causes de la brûlure du
fusible; ensuite le remplacer

• arrêter la machine, en la

laissant refroidir pendant au
moins 45 minutes

• le faire rerégler ou le

remplacer

• désenclencher le frein

• faire remplacer les éléments

qui ne fonctionnent pas

• faire contrôler et éliminer les

causes de la brûlure du
fusible; ensuite le remplacer

• rétablir la connexion ou

remplacer l’actionneur

Les batteries n’assurent pas la
normale autonomie

• le niveau de l’électrolyte est

• le chargeur de batterie ne

• il y a des différences

• la pression sur les brosses est

L’accumulateur se décharge
trop rapidement pendant
l’utilisation: ceci même si
l’accumulateur a été chargé
suivant la procédure correcte
et même si le test effectué
après la rechage à l’aide d’un
densimètre montre qu’il avait
été chargé uniformément

• la machine est utilisée sans

• les pôles et les bornes des

batteries sont sales et oxydés

trop bas

fonctionne pas ou est inadéquat

considérables entre les
éléments de la batterie

trop forte

• l’accumulateur est neuf et ne

donne pas le 100% des
prestations attendues

arrêt au maximum de sa
puissance; l’autonomie qui en
résulte n’est pas suffisante

• nettoyer et graisser les pôles

et les bornes, recharger les
batteries

• ajouter de l’eau distillée en

remplissant chaque élément
suivant les instructions

• consulter les instructions

relatives au chargeur de
batterie

• remplacer la batterie

endommagée

• réduire la pression sur les

brosses

• il est nécessaire de roder

l’accumulateur en effectuant
20-30 cycles complets de
charge et décharge, afin
d’obtenir le maximum de
prestation

• là où c’est prévu et possible,

utiliser des accumulateurs
ayant plus de capacité ou

FRANÇAIS

• l’électrolyte est évaporé et ne

couvre pas complètement les
plaques

autres déjà chargés

• ajouter de l’eau distillée en

remplissant chaque élément
jusqu’à couvrir les plaques et

27

L’accumulateur se décharge

à 1/10 de la capacité

exemple, pour un

courant doit être égal à 10A)

- charge avec normal

branché ne sont pas

d’alimentation électrique
indiquées sur la plaque

le courant arrive à
l’accumulateur; essayer

un autre redresseur: si

s’adresser à l’assistance

trop rapidement pendant
l’utilisation, le processus de
charge avec le chargeur de
batterie électronique est trop
rapide et à la fin
l’accumulateur indique un
voltage correct (environ 2.14 V
par élément à vide) mais ne
résulte pas uniformément
chargé au test effectué à l’aide
d’un densimètre

• l’accumulateur, livré par le

Constructeur déjà chargé avec
de l’acide, a été stocké pendant
trop longtemps avant d’être
rechargé et utilisé pour la
première fois

• si la charge effectuée à

l’aide d’un normal chargeur
de batterie n’est pas efficace,
il faut faire une double charge
constituée de:

- une charge lente pendant 10
heures avec un courant égal

nominale pour 5 heures (par

accumulateur de 100Ah(5) le

avec chargeur de batterie
manuel;

- pause d’une heure;

chargeur de battterie

A la fin du processus de
charge avec chargeur de
batterie électronique,
l’accumulateur n’indique pas
le voltage correct (environ

2.14V par élément à vide) et ne
résulte pas uniformément
chargé au test effectué à l’aide
d’un densimètre

• le chargeur de batterie n’a pas

• le chargeur de batterie ne

• l’accumulateur n’a pas été relié

au chargeur de batterie

• le chargeur de batterie et la

prise de courant à laquelle il est

compatibles

été correctement installé

fonctionne pas

• relier le chargeur de

batteries au connecteur de
l’accumulateur

• vérifier que les

caractéristiques

d’immatriculation du chargeur
de batterie soient conformes
à celles du résau électrique

• étant donné le voltage

effectif disponible à la prise
d’alimentation, vérifier que
les connexions du primaire
du transformateur à l’intérieur
du chargeur de batterie
soient correctes (consulter à
ce propos le manuel du
chargeur de batterie)

• vérifier que la tension arrive

au chargeur de batterie, que
les éventuels fusibles ne
soient pas interrompus et que

FRANÇAIS

28

également de charger avec

effectivement le chargeur de
batterie ne fonctionne pas

technique en signalant le
numéro de matricule du
chargeur de batterie

A la fin du processus de

6V ou 12V monobloc,
remplacer l’accumulateur

charge avec le chargeur de
batterie électronique
l’accumulateur n’indique pas
le voltage correct (environ 2.14
V par élémente à vide) et
seulement un ou peu
d’éléments résultent
déchargés au test effectué à
l’aide d’un densimètre

• un ou plusieurs éléments sont

endommagés

• si possible, remplacer les

éléments endommagés.
Pour les accumulateurs de

dans sa totalité

L’éléctrolyte présent dans
l’accumulateur est trouble
(débourbage)

• l’accumulateur a été rechargé

• l’accumulateur a été chargé

• l’accumulateur a terminé les

cycles de charge/décharge
indiqués par le Constructeur

avec un courant trop élevé

plus de la limite minimale
indiquée par le Constructeur

• remplacer l’accumulateur

• remplacer l’accumulateur

• remplacer l’accumulateur

29

FRANÇAIS
