Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
506-3 / 506-3 CNC
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com
Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:
07/2008 Rev. index: 01.0 Printed in Federal Republic of Germany 0791 506802
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
506-3 / 506-3 CNC
Inhaltsverzeichnis Tafel/Table Contents
Naehmaschinenarm 1 Sewing machine arm
Armdeckel 2 Arm cover
Fadenspannung mit Fadenzieher 3 Thread tension with thread
puller
Spuler 4 Winder
Schneckentrieb 5 Worm drive
Vorgelege 6 Jockey pulley
Kopfdeckel 7 Head cover
Brenneinrichtung, Oberfaden 8 Burning device, Needle thread
Klammerfuehrung 9 Guide of clamp
Grundplatte und Transporthebel 10 Bed-plate and feeding lever
Zahnsegment 11 Cogged segment
Treiber mit Schiffchen 12 Driver with shuttle
Schiffchenbahnlager mit Auswerfer 13 Shuttle race bearing
Schmierung 14 Lubrication
Schmierung 15 Lubrication

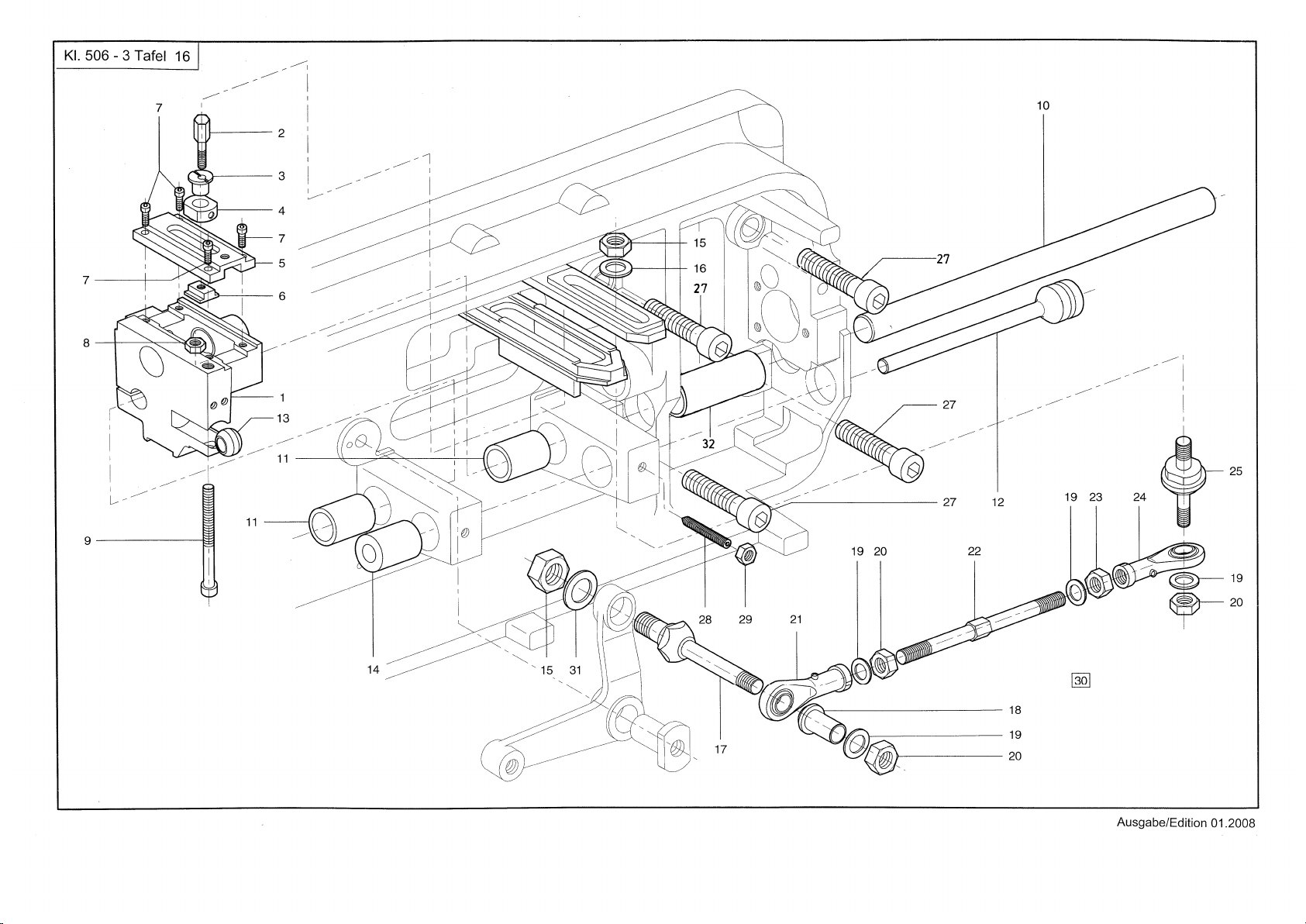

Transporthebelfuehrung 16 Feeding lever guide
Brenntrafo 17 Transformer - burning device
Steuerkurvenabdeckung 18 Control cam cover
Brenneinrichtung, Unterfaden 19 Burning device, bobbing thread
Naehleuchte und Augenschutz 20 Sewing lamp and eye guard
Verteiler, oben 21 Distributor, top
Steuerkasten, oberteil 22 Control box, top
Gestell 23 Stand

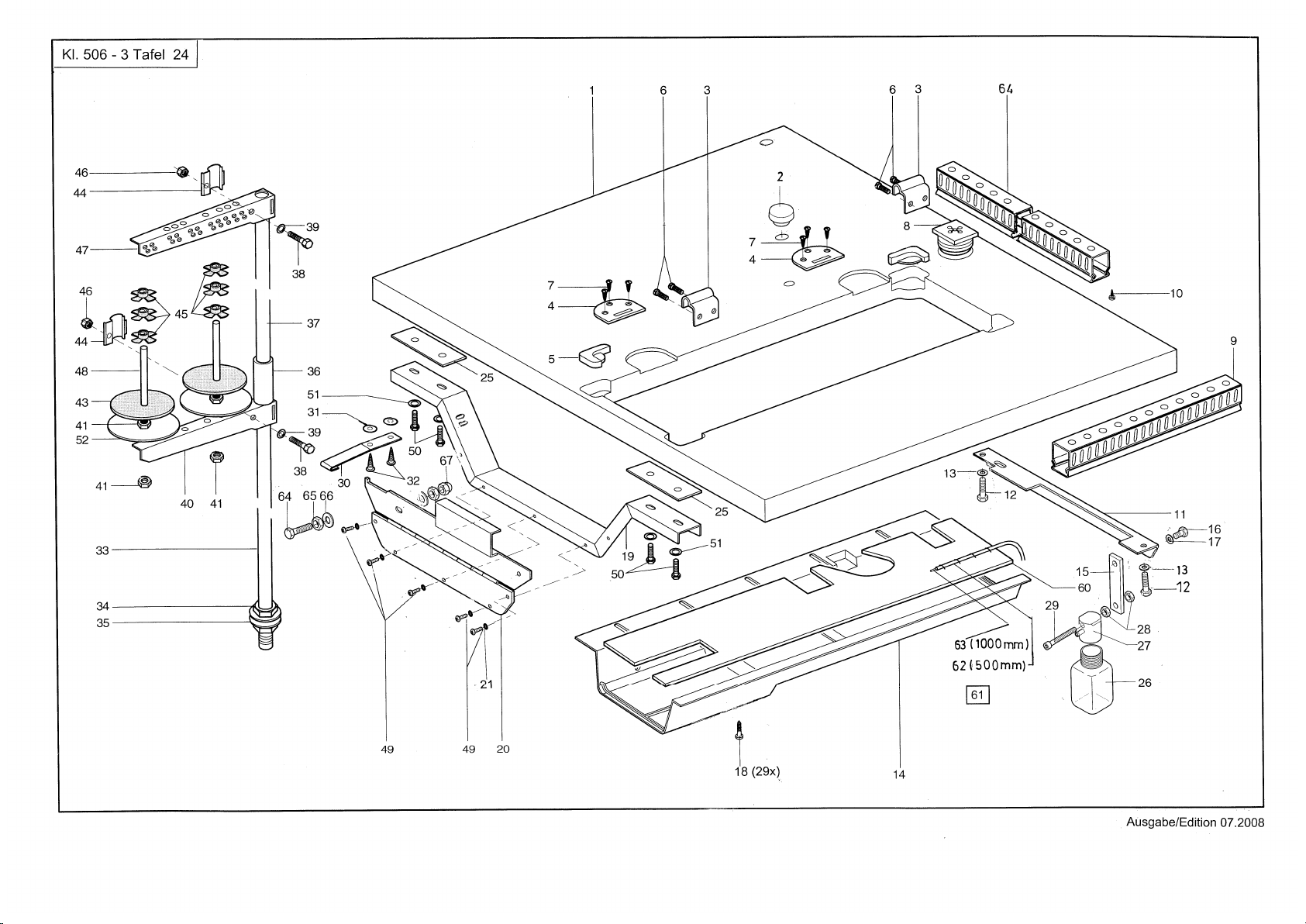

Tischplatte, Garnstaender 24 Table, Thread unwinder
Oberfadenklemmung 25 Needle thread clamping
Greiferueberwachung Spule 26 Hook monitor
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
506-3 / 506-3 CNC
Inhaltsverzeichnis Tafel/Table Contents
Unterfadenklemme 27 Bobbin thread clamp
Beipack 28 Accessories
Elektroteile 29 Electrical parts

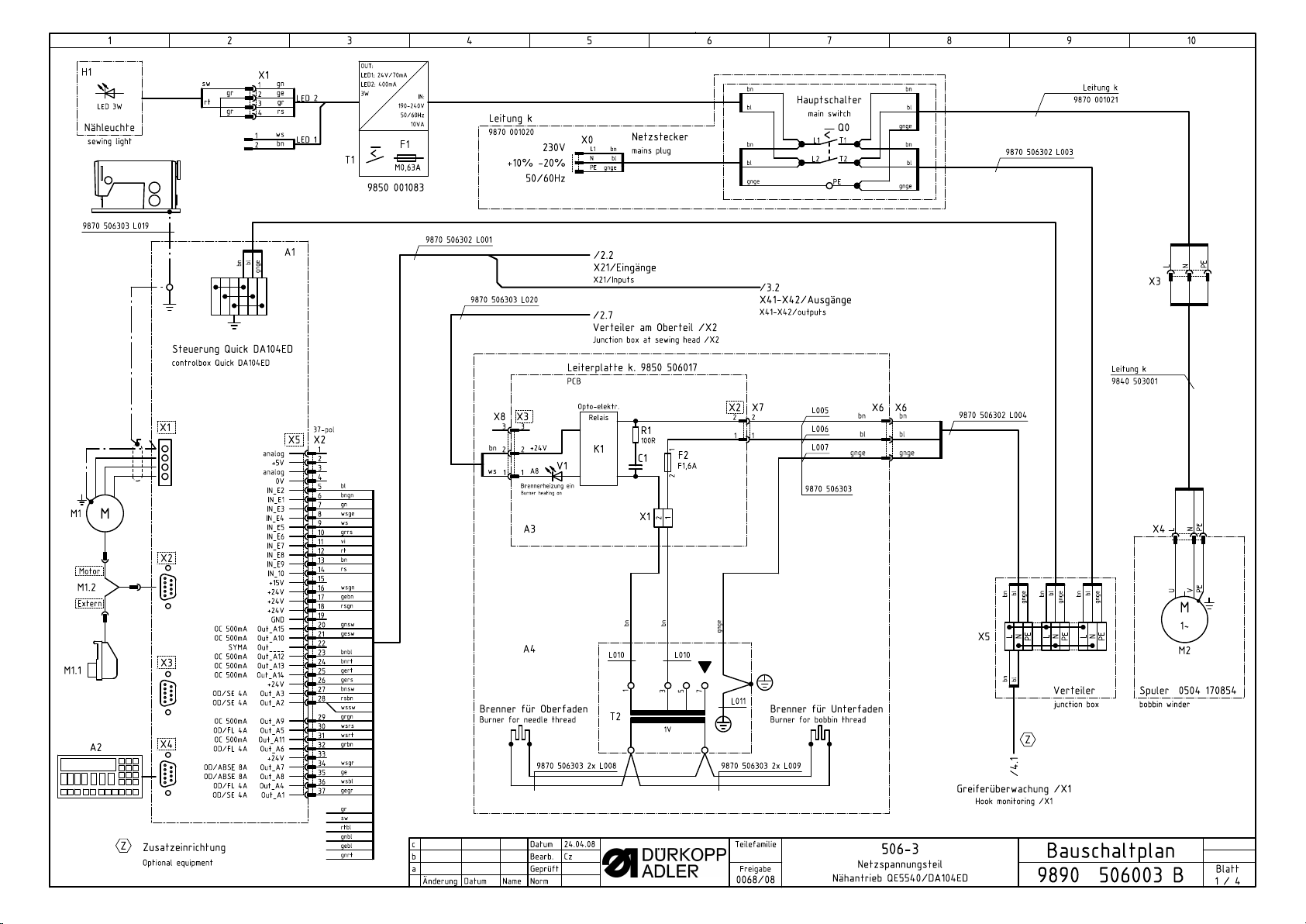

Plaene Plans
Alle Rechte vorbehalten.
Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise
Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG
verboten.
All rights reserved.
Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,
even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.
Copyright ©
Dürkopp Adler AG - 2008
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Naehmaschinenarm
1 0504 100113 Armwelle, V11262
1 0506 100143 Armwelle, V (nur Kl. 506-3 CNC)11263
2 9205 102468 Gewindestift11264
3 0504 110500 Fadenh. Lenker11265
4 9231 000367 Sechskantmutter11266
5 0367 110040 Lenkerbolzen11267
6 0504 110523 Fadenhebel11268
7 0504 110690 Ring11269
8 0504 110510 Kurbelzapfen11270
9 0504 120513 Nadelstangengelenk11271
10 9120 080110 Rillenkugellager11272
11 0367 100353 Lagerhuelse11273
12 9352 000200 Sicherungsring11274
13 0504 101050 Lager11275
14 9353 000470 Sicherungsring11276
15 9120 030200 Rillenkugellager11277
16 0367 100063 Lagerhuelse11278
17 9129 016050 Sprengring11279
20 Schnecke11280
20 (siehe Tafel 5)11281
21 Gewindestift11282
21 (siehe Tafel 5)11283
25 9202 002898 Zylinderschraube11284
26 0504 101420 Riemenscheibe11285
27 9205 102798 Gewindestift11286
28 9330 900127 Scheibe11287
29 9202 003303 Zylinderschraube11288
30 0246 000091 Handrad11289
31 9204 201667 Linsenschraube11290
32 0104 160010 Stopfen11291
33 9202 002507 Zylinderschraube11292
34 0506 110010 Bolzen11293
35 0504 101330 Buchse11294
36 0504 120530 Buchse11295
37 0504 120543 Nadelstange, V11296
37 (Mit Pos. 38)11297
38 9205 101843 Gewindestift11298
39 0504 120520 Nadelst.-Kloben11299
40 9202 002498 Zylinderschraube11300
41 0504 101100 Arm11301
42 0504 101114 Armwelle, V11302
42 (best. aus Pos. 1 - 9)11303
43 0767 100044 Lagerhuelse, V11304
43 (best. aus Pos. 10 - 12)11305
44 0504 101054 Lager, V11306
44 (best. aus Pos. 12 - 16)11307
45 9334 000280 Passscheibe11308
46 9334 001380 Passscheibe11309
47 0211 000085 Dochthalter11310
50 0506 100020 Gegengewicht11311
51 9202 042897 Zylinderschraube11312
53 0506 100050 Buchse11313
54 0506 100060 Leiste11314
55 9203 312467 Senkschraube11315
56 0504 120523 Nadelst. Kloben11316
56 (best aus Pos. 39, 40)11317
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Armdeckel
1 0504 101230 Armdeckel11349
1 Armdeckel (nur Kl. 506-3 CNC)11350
2 9204 201977 Linsenschraube11351
4 9231 000377 Sechskantmutter11352
5 0381 110043 Raendelmutter11353
6 0099 004800 Kegelstumpffeder11354
7 0504 110740 Stegscheibe11355
8 0467 110220 Fadensp. Scheibe11356
9 0504 110570 Spannungsbolzen11357
10 0244 001016 Nadelrolle11358
11 0504 110700 Halter11359
12 9700 100022 Kurzhub-Zylinder11360
13 9202 001728 Zylinderschraube11361
14 9790 200000 GD-E Verschraubung11362
15 9731 005004 Schlauch11363
16 0999 240408 Y-Steckanschluss11364
18 0504 101390 Buchse11365
19 9204 201968 Linsenschraube11366
20 0504 101234 Armdeckel, K11367
20 (Mit Pos. 1 - 19)11368
21 0367 100250 Einfuelltrichter11369
22 0002 008930 0150 Schlauch11370
23 9041 100212 Docht11371
24 0506 100030 Deckel11372
25 9332 500110 Federscheibe11373
26 9203 143007 Flachkopfschraube11374
27 0506 100254 Riemenspanner11375
27 (Mit Pos. 28 - 35)11376
28 0506 100240 Halter11377
29 0506 100270 Lagerbuchse11378
30 9120 030172 Rillenkugellager11379
31 9330 900127 Scheibe11380
32 9201 113767 Sechskantschraube11381
33 9202 002918 Zylinderschraube11382
34 9330 900117 Scheibe11383
35 9202 002108 Zylinderschraube11384
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
1 von/ of
2
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Fadenspannung mit Fadenzieher
1 0504 110600 Fadenh. Schutz10022
2 9204 201658 Linsenschraube10023
4 0504 110530 Platte10024
5 9231 000367 Sechskantmutter10025
6 0504 110230 Fadenfuehrung10026
7 0504 110540 Fuehrung10027
8 0504 110580 Scheibe10028
9 9202 002117 Zylinderschraube10029
10 0504 110550 Gewindestift10030
11 0266 110090 Buchse10031
12 0064 000280 Anzugsfeder10032
13 0506 110060 Fadenanzugsfeder10033
14 0064 000300 Regulierscheibe10034
15 0504 110670 Bolzen10035
16 0504 110680 Rolle10036
17 0998 881570 Passscheibe10037
18 9357 000070 Sicherungsscheibe10038
19 0506 110083 Fadenfuehrung10039
20 9203 313047 Senkschraube10040
21 9204 201668 Linsenschraube10041
22 0504 110650 Fadenf. Koerper10042
23 9205 101528 Gewindestift10043
24 0271 001388 Druckfeder10044
25 0088 002320 Huelse10045
26 0068 005330 Scheibe10046
27 0068 005350 Fadenf. Bolzen10047
29 9204 101658 Linsenschraube10048
30 0504 110610 Regulierbuegel10049
31 0504 101310 Halter10050
32 9202 002378 Zylinderschraube10051
33 9700 102340 Zylinder, einf.10052
34 9700 100075 Zylinder, einf.10053
35 9330 000147 Scheibe10054
36 9790 201001 WI-E Verschraubung10055
37 9202 002483 Zylinderschraube10056
38 0504 101300 Scharnier10057
39 9205 101848 Gewindestift10058
40 0504 101290 Achse10059
41 0244 001016 Nadelrolle10060
42 0504 110570 Spannungsbolzen10061
43 0467 110220 Fadensp. Scheibe10062
44 0504 110740 Stegscheibe10063
45 0099 004800 Kegelstumpffeder10064
46 0381 110043 Raendelmutter10065
47 0999 210891 Schnaepper10066
48 9203 313057 Senkschraube10067
49 9710 920011 Drosselventil (Zuluft)10068
50 9792 001030 Reduziernippel10069
51 0504 110764 Fadenklemme K10070
51 (best. aus Pos. 4-6, 52 und 56-63)10071
52 9330 000087 Scheibe10072
53 9205 023940 Gewindestift10073
54 0504 110664 Fadenfuehrung K10074
54 (best. aus Pos. 19-27)10075
55 0504 110624 Fadenspannung K10076
55 (best. aus Pos. 11-18)10077
56 9700 101100 Zylinder10078
57 9202 001708 Zylinderschraube10079
58 0558 001146 Buchse10080
59 9301 100951 Zylinderstift10081
60 0504 110750 Blech10082
61 9790 201000 WI-E Verschraubung10083
62 9731 005004 Schlauch10084
63 0999 240408 Y-Steckanschluss10085
64 0506 150220 Halter10086
65 0506 150230 Winkel10087
66 9231 000347 Sechskantmutter10088
67 9202 001658 Zylinderschraube10089
68 9202 313658 Senkschraube10090
69 9880 506005 Taster K10091
69 (best. aus Pos. 65-68, 73, 74)10092
70 0030 110040 Fadenfuehrung10093
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
2 von/ of
2
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
71 0506 110070 Fadenfuehrung10094
72 9204 201668 Linsenschraube10095
73 9830 501001 Distanzbuchse10096
74 9204 301517 Linsenschraube10097
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Spuler
1 0504 170730 Platte10100
2 0504 170760 Verkleidung10101
3 0504 170770 Verkleidung10102
4 0504 170740 Deckel10103
5 9202 003027 Zylinderschraube10104
6 0504 170870 Adapter10105
7 9202 002947 Zylinderschraube10106
8 9202 002917 Zylinderschraube10107
9 9203 314277 Senkschraube10108
11 0504 170820 Staender10109
12 9203 003667 Zylinderschraube10110
13 0506 170040 Spannungsbolzen10111
14 9205 023631 Gewindestift10112
15 0097 002840 Fadenoese10113
16 0467 110220 Spannungsscheibe10114
17 0037 001290 Fadensp. Feder10115
18 0211 000482 Raendelmutter10116
19 9301 102243 Zylinderstift10117
20 0104 170050 Leitblechhalter10118
21 9203 003657 Zylinderschraube10119
22 9203 003637 Zylinderschraube10120
23 9330 000087 Scheibe10121
24 0504 170720 Leitblech10122
25 9825 190005 Netzstecker10123
25 9825 190006 Sicherungshalter10124
25 9825 810417 Sicherung10125
26 9203 313057 Senkschraube10126
27 9231 110037 Sechskantmutter10127
28 0894 450348 Faecherscheibe10128
29 0504 170843 Spulerwelle10129
30 0221 050410 B Druckfeder10130
31 0504 170783 Spulerrad, V10131
31 (Mit Pos. 32 und 33)10132
32 9205 101868 Gewindestift10133
33 9205 101848 Gewindestift10134
34 9800 190001 Motor (230V, 50Hz)10135
35 0506 170030 Lagerbock10136
36 9231 110057 Sechskantmutter10137
37 9330 900097 Scheibe10138
38 0998 881580 Passscheibe10139
39 0504 170800 Klinke10140
40 0993 991700 Flachkopfschraube10141
41 0697 000274 Zugfeder10142
42 0294 000888 Federstift10143
43 0504 170810 Bremse10144
44 9203 003067 Zylinderschraube10145
45 9815 510026 Microschalter10146
46 9815 510049 Isolierplatte10147
47 9203 003097 Zylinderschraube10148
48 0996 120367 Stellring10149
49 0504 170790 Schaltnocke10150
50 9205 101868 Gewindestift10151
51 0266 170030 Ausloesewelle10152
52 0504 170500 Hebel10153
53 9205 101918 Gewindestift10154
54 9231 110057 Sechskantmutter10155
55 0504 170860 Schaltblech10156
56 9204 201658 Linsenschraube10157
57 9203 314267 Senkschraube10158
58 9810 190025 Kondensator10159
59 9840 121001 Kabelbinder10160
60 0271 000260 Abreissmesser10161
61 9204 201958 Linsenschraube10162
62 9231 110107 Sechskantmutter10163
63 0894 450378 Faecherscheibe10164
64 0020 002010 Spule10165
65 0504 170854 Spuler K10166
65 (best. aus Pos. 1-64, 66)10167
66 0506 170010 Bolzen10168
67 9330 000107 Scheibe10169
68 9800 190002 Thermoschalter10170
69 9180 000400 Schwingm.-Puffer E10171
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Schneckentrieb
1 0504 311500 Welle10174
2 9301 101581 Zylinderstift10175
3 9120 080110 Rillenkugellager10176
4 9352 000200 Sicherungsring10177
5 9205 102783 Gewindestift10178
6 9300 012274 Kegelstift10179
6 (Steigung 1:50)10180
7 0504 101040 Lager10181
8 9353 000350 Sicherungsring10182
9 9120 050150 Kugellager10183
10 0504 312010 Buchse10184
11 0998 880110 Stuetzscheibe10185
12 0999 211015 Nutmutter10186
13 0504 311510 Schnecke (58/116 Stiche)10187
14 0504 311520 Schneckenrad (58/116 Stiche)10188
15 0504 311780 Schnecke (72/144 Stiche)10189
16 0504 311790 Schneckenrad (72/144 Stiche)10190
17 0504 311800 Schnecke (42/84 Stiche)10191
18 0504 311810 Schneckenrad (42/84 Stiche)10192
19 9202 002898 Zylinderschraube10193
20 0504 311670 Mitnehmerwelle10194
21 9330 000147 Scheibe10195
22 9231 110157 Sechskantmutter10196
23 9202 002098 Zylinderschraube10197
24 9202 002898 Zylinderschraube10198
25 9330 900117 Scheibe10199
26 0504 311680 Mitnehmer10200
27 9334 000200 Paßscheibe (1-3 Stueck)10201
28 0504 311524 Schneckenrad, K (58/116 Stiche)10202
28 (best. aus Pos. 1 - 14)10203
29 0504 311794 Schneckenrad, K (72/144 Stiche)10204
29 (best. aus Pos. 1 - 12, 15, 16)10205
30 0504 311814 Schneckenrad, K (42/84 Stiche)10206
30 (best. aus Pos. 1 - 12, 17, 18 )10207
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
006Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
0504 101344 Vorgelege
1 Siehe Pos.3510210
2 0999 211015 Nutmutter10211
3 0911 000040 Paßscheibe10212
4 9120 050170 Rillenkugellager10213
5 0996 021208 Sicherungsring10214
6 Siehe Pos. 3510215
7 9300 012274 Kegelstift10216
7 (Steigung 1.50)10217
8 9205 102783 Gewindestift10218
9 0998 881130 Paßscheibe10219
10 Siehe Pos.3510220
11 9202 002968 Zylinderschraube10221
12 0504 311680 Mitnehmer10222
13 9330 900117 Scheibe10223
14 9202 002898 Zylinderschraube10224
15 9330 000147 Scheibe10225
16 9231 110157 Sechskantmutter10226
17 0504 311530 Stirnrad10227
18 9202 002117 Zylinderschraube10228
19 0504 311870 Bolzen10229
20 9231 110127 Sechskantmutter10230
21 9330 000107 Scheibe10231
22 9231 110107 Sechskantmutter10232
23 9201 112957 Sechskantschraube10233
24 0504 312240 Lagerbock10234
25 0504 312250 Bolzen10235
26 0998 880110 Stuetzscheibe10236
27 0504 311773 Zwischenrad, V10237
29 0244 000700 Gewindestift10238
30 9400 000038 Sicherungsschraube10239
31 9202 002968 Zylinderschraube10240
32 0992 012157 Scheibe10241
33 0213 000279 Stellschraube10242
34 0504 312264 Lagerbock, V10243
34 (best. aus Pos. 25 - 32 )10244
35 0504 101534 Lager, V10245
35 (best. aus Pos. 1 - 10 )10246
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
007Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Kopfdeckel
1 0504 101200 Kopfdeckel10249
2 0504 101320 Deckel10250
3 9204 001767 Senkschraube10251
4 0506 100040 Welle10252
5 0504 101330 Buchse10253
6 0504 101490 Halteblech10254
7 0504 101380 Schaltblech10255
8 9203 003047 Zylinderschraube10256
9 0999 210891 Schnappschloss Ideal10257
10 9203 313057 Senkschraube10258
11 0993 951048 Gewindestift10259
12 9205 101918 Gewindestift10260
13 0504 331740 Bolzen10261
14 9357 000060 Sicherungsscheibe10262
15 0999 220747 Zylinder, doppel10263
16 0746 002208 Verbindungsstueck10264
17 9790 101010 L-Schw. Verschraubung10265
18 9710 920011 Drosselventil (Zuluft)10266
19 0999 220731 Befestigung QM/94510267
20 9231 110108 Sechskantmutter10268
21 0556 001243 Federstift10269
22 0746 010087 Zugfeder10270
23 0504 331830 Welle10271
24 0999 210907 Gleitlager10272
25 0504 331710 Fuehrung10273
26 9205 102158 Gewindestift10274
27 9202 002527 Zylinderschraube10275
28 9203 100971 Flachkopfschraube10276
29 9231 000377 Sechskantmutter10277
30 9203 313997 Senkschraube10278
31 0504 331703 Halterung10279
32 0504 101470 Anschlag10280
33 9202 002087 Zylinderschraube10281
34 9204 201648 Zylinderschraube10282
35 9815 110026 Kontaktelement10283
36 9815 110025 Drucktaste (schwarz)10284
37 9815 510001 Mickroschalter10285
38 9380 520160 Tellerfeder (4-12 Stueck)10286
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
008Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Brenneinrichtung, Oberfaden
1 0504 332110 Halter, V10288
2 9330 900097 Scheibe10289
3 9204 201668 Linsenschraube10290
4 9700 000611 Zylinder, einf.10291
5 9710 920011 Drosselventil (Zuluft)10292
6 0504 332070 Brennertraeger10293
7 0504 331480 Traegerblech10294
8 0504 331490 Traegerblech10295
9 0504 331270 Brennspitze10296
10 9231 110037 Sechskantmutter10297
11 0894 450348 Faecherscheibe10298
12 9330 900077 Scheibe10299
13 0504 331550 Buchse10300
14 0504 331560 Scheibe10301
15 9203 313097 Senkschraube10302
16 9203 111817 Flachkopfschraube10303
17 0504 331890 Halter10304
18 0556 000884 Federbolzen10305
19 Z136 000479 Zugfeder10306
20 0792 038430 Stift10307
21 9231 000377 Sechskantmutter10308
22 9204 201658 Linsenschraube10309
23 9231 110108 Sechskantmutter10310
24 0746 002208 Verb. Stueck10311
25 0504 331900 Bock10312
26 9204 201958 Linsenschraube10313
27 0504 331730 Bolzen10314
28 9357 000050 Sicherungsscheibe10315
29 9700 000200 Zylinder, einf.10316
30 9710 920011 Drosselventil (Zuluft)10317
31 9231 110057 Sechskantmutter10318
32 0999 220726 Befestigung QM/94510319
33 0504 331820 Gelenk10320
34 9203 143991 Flachkopfschraube10321
35 9204 201648 Linsenschraube10322
36 0504 332060 Fadenabstreifer10323
37 9870 506013 L08 Leitung Brennerleitung (Oberfaden)10324
38 9330 000087 Scheibe10325
39 0894 450368 Faecherscheibe10326
40 9202 002057 Zyl.-Schraube10327
41 0504 332104 Brennertraeger, K10328
41 (best. aus Pos. 6-16, 20, 42-45)10329
42 0504 332080 Gabel10330
43 9330 000087 Scheibe10331
44 0992 024020 Sechskantschraube10332
45 0506 330090 Gleitstein10333
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
009Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Klammerfuehrung
1 0504 130500 Buegel10336
2 0504 130610 Gewindehuelse10337
3 0999 210868 Kugelrolle10338
5 9205 101888 Gewindestift10339
6 0506 480030 Halter10340
9 9202 002507 Zylinderschraube10341
10 0504 130510 Lagerbock10342
11 0504 130530 Fuehrung, links10343
12 0504 130520 Fuehrung, rechts10344
14 0504 130543 Platte V10345
15 9204 201668 Linsenschraube10346
16 0998 861340 O- Ring10347
17 0504 130560 Verschlußschraube10348
18 0504 130600 Gewindestift10349
19 0504 130590 Druckfeder10350
20 0504 130570 Kolben10351
21 9742 300160 Kolbendichtung10352
22 9743 000005 Fuehrungsband10353
23 9710 920011 Ventil10354
24 9330 000107 Scheibe10355
25 0504 130550 Platte10356
26 0506 130020 Schaltblech10357
27 0506 130010 Schaltblech10358
28 9202 001678 Zylinderschraube10359
29 9231 000387 Sechskantmutter10360
30 9330 000097 Scheibe10361
31 0992 012157 Scheibe10362
33 9815 710103 Induktivgeber K10363
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
010Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Grundplatte und Transporthebel
1 0504 140503 Grundplatte10366
10 0506 140013 Grundplatte (nur Kl. 506-3 CNC)10367
2 0504 130500 Buegel10368
3 9202 003297 Zylinderschraube10369
4 9330 000127 Scheibe10370
5 0504 311700 Steuerstange10371
6 0999 211015 Nutmutter10372
7 0504 310780 Gleitstein10373
8 0504 312030 Schraube10374
9 0504 311650 Bolzen10375
10 0504 140560 Platte10376
11 1001 009148 Linsenschraube10377
12 0504 312170 Transporthebel10378
13 9231 110127 Sechskantmutter10379
14 9330 000107 Scheibe10380
15 0504 311840 Rollenbolzen10381
16 0504 311850 Rolle (Durchmesser 9,82)10382
16 0504 312180 Rolle (Durchmesser 9,83)10383
16 0504 312190 Rolle (Durchmesser 9,84)10384
16 0504 312200 Rolle (Durchmesser 9,85)10385
16 0504 312210 Rolle (Durchmesser 9,86)10386
17 0504 312150 Bolzen10387
18 9205 102488 Gewindestift10388
19 0504 312160 Transporthebel10389
20 0504 101520 Lagerbock10390
21 0504 101210 Bundschraube10391
22 0793 064722 Spannstift10392
23 9202 003308 Zylinderschraube10393
24 0506 310013 Winkelhebel10394
25 0504 311620 Bolzen10395
26 0504 311630 Bundmutter10396
27 0081 000590 Kugeloeler10397
28 9203 311811 Senkschraube10398
29 0506 140040 Stichplatteneinsatz (3,6 mm)10399
30 0506 140030 Stichplatteneinsatz (3,0 mm)10400
31 0504 140540 Stichplatteneinsatz (3,0 mm)10401
32 0504 140550 Stichplatteneinsatz (3,6 mm)10402
33 0506 140050 Stichplatteneinsatz (2,4 mm)10403
34 9790 316010 Stecknippel10404
35 9202 002077 Zylinderschraube10405
36 9330 000087 Scheibe10406
37 9204 201657 Linsenschraube10407
38 9840 120025 Bef. Schelle10408
39 0999 202226 Drucktaster10409
40 0506 480100 Halterung10410
41 9231 110057 Sechskantmutter10411
42 0894 450368 Faecherscheibe10412
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
011Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Zahnsegment
1 0506 150080 Scheibe10417
2 9330 000087 Scheibe10418
3 9202 002058 Zylinderschraube10419
4 0204 150363 Zugstange, V10420
4(Mit Pos. 5)10421
5 9202 002497 Zylinderschraube10422
6 0266 150182 Exzenter10423
6 (Mit Pos. 26)10424
7 0999 232313 Nadelhuelse10425
8 9205 102158 Gewindestift10426
9 0506 150060 Bolzen10427
10 0211 000085 Dochthalter10428
11 0506 150010 Welle10429
12 0506 150073 Schaukelwelle10430
13 0204 150160 Zahnsegment10431
14 9400 000148 Sich. Schraube Inbus Ripp10432
16 0506 150050 Buchse10433
17 0506 150020 Welle10434
18 0506 150030 Stirnrad10435
19 9301 101911 Zylinderstift10436
20 0504 101500 Buchse10437
21 0506 150043 Welle, K10438
21 (Best. aus Pos. 17- 19)10439
22 0506 150074 Schaukelwelle, K10440
22 (Best. aus Pos. 12-14)10441
23 0204 150364 Zugstange, K10442
23 (Best. aus Pos. 4, 6, 7)10443
24 0204 150220 Scheibe10444
25 9205 162833 Gew. Stift10445
26 9202 013313 Zylinderschraube10446
27 0998 882510 Paßscheibe10447
28 0992 024200 Zylinderschraube10448
29 9205 162833 Gew. Stift10449
30 9041 100040 Oeldocht10450
31 9041 100020 Oeldocht10451
32 0004 005223 Stellring10452
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
012Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Treiber mit Schiffchen
1 0504 151220 Schiffchenrahmen10455
2 0893 211018 Federring10456
3 0504 151230 Schnappfeder10457
4 9203 002422 Zylinderschraube10458
5 0504 150170 Drehfeder10459
6 0204 150140 Bolzen10460
7 0504 151380 Spulengehaeuse10461
8 0504 151310 Kegelstumpffeder10462
9 9203 001840 Zylinderschraube10463
10 0993 087188 Halbrundschraube10464
12 0506 150480 Nadelschutz10465
13 0506 150503 Treiberwelle, V10466
14 9203 313052 Senkschraube10467
15 0506 150460 Schiffchb. Lag.10468
16 9202 003347 Zylinderschraube10469
17 0204 150340 Filzplatte10470
18 0477 150463 Stellring10471
19 0504 151330 Klemmring10472
20 0992 024860 Zylinderschraube10473
27 9790 201000 WI- E- Verschraubung10474
30 0998 880620 Paßscheibe10475
32 0506 150514 Treiberwelle, K10476
32 (best. aus Pos. 12 - 14, 39 )10477
34 0504 151534 Schiffchenrahmen K10478
34 (best. aus Pos. 1 - 6)10479
35 0367 120080 Nippel10480
36 0506 150154 Schiffchen, K10481
36 (Best. aus Pos. 1-10, 38)10482
37 0204 150113 Spulengehaeuse10483
37 (Best. aus Pos. 7-10, 38)10484
38 0204 150120 Spannungsfeder10485
39 0506 150520 Zwischenplatte10486
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
013Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Schiffchenbahnlager mit Auswerfer
1 0504 151000 Schiffchenb. Lag.11204
2 0504 151370 Deckring11205
3 0504 151210 Schiffchenbahn11206
4 0064 002130 Gleitstueck11207
5 0366 150010 Gew. Stift Schr.11208
6 0366 150020 Fuehrungsbolzen11209
7 9217 171658 Schaftschraube11210
8 0506 150320 Scharnier11211
9 0556 005040 Gewindestift11212
10 0089 002500 Druckstueck11213
11 9400 000207 Zylinderschraube11214
12 0064 002120 Druckstueck11215
13 0064 002110 Feder Riegel11216
14 0992 000650 Sechskantmutter11217
15 0064 002080 Schiffchenb. Feder11218
16 0570 010725 Zylinderschraube11219
17 0271 000260 Messer11220
18 0504 151453 Auswerfer, V11221
19 0506 150133 Hebel, V11222
20 0506 150120 Buchse11223
21 0506 150100 Drehfeder11224
22 9202 002898 Zylinderschraube11225
23 9231 110037 Sechskantmutter11226
24 9203 003117 Zylinderschraube11227
25 9202 003347 Zylinderschraube11228
26 0367 120080 Nippel11229
27 0504 151004 Schiff. Lager, K11230
27 (best. aus Pos. 1 -16)11231
28 0064 002094 Scharnier, K11232
28 (best. aus Pos. 8 - 16)11233
29 0506 150144 Auswerfer, V11234
29 (best. aus Pos. 18 - 24)11235
31 9231 110057 Sechskantmutter11236
32 9202 002073 Zylinderschraube11237
33 9202 002097 Zylinderschraube11238
34 9330 000087 Scheibe11239
35 0291 003039 Lasche11240
36 0506 380060 Blattfeder11241
37 0933 001544 Oelpumpe11242
38 0506 380020 Halterung11243
39 9203 003657 Zylinderschraube11244
41 0506 380110 Blattfeder11245
42 0506 380070 Oelkissen11246
43 9840 120026 Bef. Schelle11247
45 0797 002214 T-Verbindung T-PK411248
48 9206 100637 Blechschraube11249
49 0739 000347 Zahnscheibe11250
50 0556 003088 Befestigungsstueck11251
51 0556 003082 Oelbehaelter11252
52 0506 380040 Winkel11253
54 0556 003087 Einfuellstopfen11254
55 9050 050001 Stopfen11255
57 0739 005417 Zwischenring11256
58 9203 313022 Senkschraube11257
59 0506 150450 Deckblech11258
60 9790 201000 WI-E Verschraubung11259
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
014Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Schmierung
1 0939 016829 Buchse10555
2 0939 002461 Oelwanne10556
3 0939 002464 Filzteil10557
4 0506 380090 Blattfeder10558
5 9330 000107 Scheibe10559
6 9202 002917 Zylinderschraube10560
7 0506 380050 Winkel10561
8 9231 110127 Sechskantmutter10562
9 0506 380100 Oelkissen10563
10 0506 380080 Blattfeder10564
11 9203 003657 Zylinderschraube10565
12 9041 100020 Oeldocht10566
13 9731 001045 Oelschlauch10567
16 9330 000107 Scheibe10568
17 0699 979100 Oelschlauch10569
18 9041 100203 Baumwolldocht10570
19 9204 202328 Linsenschraube10571
20 9041 100040 Oeldocht10572
21 9790 020040 T-Verbind. Stueck10573
22 9840 121001 Kabelbinder10574
23 9202 002927 Zylinderschraube10575
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
015Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Schmierung
1 9790 020040 T-Verbindung T-PK410579
2 9202 002097 Zylinderschraube10580
3 9330 000087 Scheibe10581
4 9840 120026 Bef. Schelle10582
6 9041 100030 Oeldocht10583
7 9731 001035 Oelschlauch10584
8 9205 102168 Gewindestift10585
9 9041 100020 Oeldocht10586
10 0699 979100 Oelschlauch10587
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
016Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Transporthebelfuehrung
1 0504 312143 Fuehrung10589
2 0504 311720 Bolzen10590
3 0504 311740 Buchse10591
4 0504 311710 Gleitstein10592
5 0504 311580 Platte10593
6 0504 311600 Mutter10594
7 9202 002078 Zylinderschraube10595
8 9231 110127 Sechskantmutter10596
9 9202 002987 Zylinderschraube10597
10 0504 311570 Welle10598
11 0504 311880 Buchse10599
12 0504 311550 Welle10600
13 0999 210907 Gleitlager10601
14 0504 312040 Buchse10602
15 9231 000397 Sechskantmutter10603
16 9330 900127 Scheibe10604
17 0504 312050 Bolzen10605
18 0504 312060 Buchse10606
19 9330 000107 Scheibe10607
20 9231 000387 Sechskantmutter10608
21 0999 211011 Gelenkstangenkopf (Links-
Gewinde)
10609
22 0504 311250 Stange10610
23 9231 000383 Sechskantmutter (Li.)10611
24 0999 210441 Gelenkst. Kopf10612
25 0504 311860 Bolzen10613
27 9202 003738 Zylinderschraube10614
28 9205 122578 Gewindestift10615
29 9231 000387 Sechskantmutter10616
30 0504 312004 Zugstange, K10617
30 (best. aus Pos. 17 - 25 )10618
31 9330 000127 Scheibe10619
32 0506 150090 Rohr10620
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
017Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Brenntrafo
1 0506 100200 Flansch11320
2 0506 100190 Riemenschutz11321
3 0506 100230 Stehbolzen11322
4 9204 201667 Linsenschraube11323
5 9330 000087 Scheibe11324
6 9810 810002 Transformator11325
7 9231 110057 Sechskantmutter11326
8 9330 000087 Scheibe11327
9 9203 003777 Zylinderschraube11328
10 9330 000087 Scheibe11329
11 9830 502016 Distanzbolzen11330
12 9330 000087 Scheibe11331
13 9203 003377 Zylinderschraube11332
14 0506 100220 Halter11333
15 9225 201740 Senkschraube11334
16 9850 506017 Leiterplatte K.11335
17 9830 501010 Distanzhalter11336
18 9130 520493 Keilriemenscheibe11337
19 9130 400001 Rippenband11338
20 0894 450378 Faecherscheibe11339
21 9202 002498 Zylinderschraube11340
22 9202 002927 Zylinderschraube11341
23 0506 100210 Winkel11342
24 9202 002907 Zylinderschraube11343
25 9231 110127 Sechskantmutter11344
26 0557 000783 Zahnscheibe11345
27 9202 002927 Zylinderschraube11346
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
018Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Steuerkurvenabdeckung
1 0504 101270 Platte10712
1 0506 100170 Abdeckblech10713
2 9204 002067 Senkschraube10714
3 0504 101260 Distanzbolzen10715
4 Z136 000406 Lasche10716
5 0504 101370 Lasche10717
6 0742 055476 Buchse10718
7 9202 002097 Zylinderschraube10719
8 9202 002377 Zylinderschraube10720
9 0506 480040 Halter10721
10 9231 110057 6Kt. Mutter10722
11 9202 002117 Zyl. Schraube10723
12 9204 201967 Linsenschraube10724
13 9330 900107 Scheibe10725
14 0504 101280 Schutzhaube10726
15 0504 101130 Platte10727
16 9204 002097 Senkschraube10728
17 9231 000377 Sechskantmutter10729
18 9815 710103 Induktivgeber10730
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
019Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Brenneinrichtung, Unterfaden
1 0506 330154 Brenneinrichtung K.10732
1 (best. aus Pos. 2-23)10733
2 0998 881010 Passscheibe10734
3 0504 331020 Buchse10735
4 9330 000098 Scheibe10736
5 0556 000897 Zylinderschraube10737
6 0504 332090 Ziehhebel10738
7 0992 023677 Li. Zylinderschraube10739
8 0977 450560 Gabelkopf10740
9 0999 220779 Pneumatikzylinder10741
10 0506 330140 Bolzen10742
11 9357 000050 Sicherungsscheibe10743
12 9710 920012 Drosselventil (Abluft)10744
13 9202 002057 Zylinderschraube10745
14 0894 450368 Faecherscheibe10746
15 9330 000087 Scheibe10747
16 9202 002098 Zylinderschraube10748
17 0504 331480 Traegerblech10749
18 0504 331490 Traegerblech10750
19 0504 331540 Brennertraeger10751
20 0504 331270 Brennerspitze10752
21 9203 111817 Zylinderschraube10753
22 9203 313097 Senkschraube10754
23 0504 331560 Scheibe10755
24 0504 331550 Buchse10756
25 9330 900077 Scheibe10757
26 0894 450348 Faecherscheibe10758
27 9231 110037 Sechskantmutter10759
28 9870 506013 L09 Leitung Brenner (Unterfaden)10760
29 0504 331544 Brennertraeger, K10761
29 (best. aus Pos. 17 - 27 )10762
30 9790 101010 L-Verschr.10763
31 9201 112897 Sechskantschraube10764
32 9357 000050 Sich. Scheibe10765
33 0506 330100 Hebel10766
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
020Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Nadelkuehlung
1 9710 920120 Ventil, Manuell10791
2 9202 002117 Zylinderschraube10792
3 9790 201001 WI- E- Verschraubung10793
4 9731 005004 Schlauch10794
5 0999 240404 GD- Verschraubung10795
6 0506 360010 Blasrohrtraeger10796
7 0973 430810 Deckel10797
8 9204 201697 Linsenschraube10798
9 0739 000397 Zahnscheibe10799
10 0506 100260 Winkel10800
11 0506 360020 Blasrohr10801
12 9330 900097 Scheibe10802
13 9204 201647 Linsenschraube10803
14 9822 560000 Naehleuchte LED10804
15 9840 120032 Bef. Schelle10805
16 9204 201667 Li. Schraube10806
17 9330 000087 Scheibe10807
18 9231 110057 Sechskantmutter10808
19 0504 101440 Blende10809
20 9204 201667 Zylinderschraube10810
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
021Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Verteiler, oben
1 9710 900053 Abschlußblock10814
4 9710 061200 3/2 Wege Magnetventil10815
8 0999 240392 WI- E- Verschraubung10816
5 9710 900052 Anschlussblock10816
6 9203 003167 Zylinderschraube10817
9 9731 006004 Schlauch10818
10 0999 240384 GD- E- Verschraubung10819
11 0999 240341 Schottverschraubung10820
12 9231 110057 Sechskantmutter10821
13 0568 340600 Distanzbolzen10822
14 0504 480550 Winkel10823
16 9830 501003 Distanzhalter10824
17 9204 311887 Linsenschraube10825
19 9710 061230 Ventil, Magnet10826
21 9710 063000 5/2 Wege Magnetventil10827
22 9712 506001 Ventilblock10828
22 (best. aus 1, 4,5,19 und 21)10829
23 9330 000087 Scheibe10830
24 9204 201658 Zylinderschraube10831
25 9850 506011 Leiterplatte10832
26 9850 001016 Leiterplatte10833
27 0506 480110 Blech10834
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
022Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Steuerkasten, Oberteil
1 0506 480060 Steuerkasten, Oberteil10858
2 0506 480050 Steuerkasten, Unterteil10859
3 9204 201658 Linsenschraube10860
4 0805 481230 Stehbolzen10861
5 Siehe Elektro10862
6 0504 480440 Bock10863
7 0504 480450 Bock10864
8 0506 480010 Welle10865
9 0504 480533 Scharnier10866
10 9204 202268 Linsenschraube10867
11 9204 201668 Linsenschraube10868
12 9330 000087 Scheibe10869
13 9330 000090 Zahnscheibe10870
14 9231 110057 Sechskantmutter10871
16 9204 201698 Linsenschraube10872
17 9330 900097 Scheibe10873
18 9204 202328 Linsenschraube10874
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
023Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Gestell
1 MG58 000502 Gestell, K10876
2 9207 171057 Spanpl. Schr.10877
3 9792 001030 Reduziernippel10878
4 9790 101010 L-Schw.Verschr.10879
5 9710 920012 Ventil, Drossel10880
13 9206 200087 6kt. Blechschraube10881
14 0700 000050 Einlage10882
15 0700 000043 Schubkasten10883
16 0700 000045 Platte10884
17 0700 000044 Fuehrungsleiste10885
18 0741 000481 Deckblech, V10886
19 9201 113767 Sechskantschraube10887
20 9231 110137 Sechskantmutter10888
21 9203 003357 Zylinderschraube10889
22 9231 110047 Sechskantmutter10890
23 0506 480084 Wartungseinheit K10891
24 0797 000881 Filterregler10892
25 0797 000891 Oeler10893
26 0506 480070 Lasche10894
27 9202 002947 Zylinderschraube10895
28 9231 110127 Sechskantmutter10896
29 9330 000117 Scheibe10897
30 9202 002177 Zylinderschraube10898
31 9330 000087 Scheibe10899
32 9792 001040 Reduziernippel10900
33 0999 240393 T-ES-Verschraubung10901
34 9790 201001 Verschraubung WI-E10902
35 0999 201608 Fussdr. Schalter10903
36 0506 400010 Platte10904
37 0999 200597 Kabeldurchfuehrung10905
38 9204 311887 Linsenschraube10906
39 9880 506301 Fuss-Schalter K10907
39 (Mit Pos. 35-38, 63-65)10908
40 0506 400020 Mutter10909
41 9201 113717 Sechskantschraube10910
42 9330 900127 Scheibe10911
44 9330 000127 Scheibe10912
45 9815 580001 Drehschalter10913
46 9207 170847 Spanplattenschraube10914
47 9822 560001 Naehlichttrafo10915
48 9825 810308 Sicherung10916
49 9207 176437 Spanpl.-Schraube10917
60 9850 001083 Netzteil10918
61 9207 170437 Spanplattenschraube10919
62 9825 810308 Sicherung10920
63 9840 302003 Leitung10921
64 9840 303002 Leitung10922
65 0002 007106 0900 Schlauch10923
66 9840 120211 Schelle10924
73 9792 102010 Wi- Stueck10925
74 0999 240301 Doppelnippel10926
75 9710 910002 Ventil-Handschiebe10927
76 0797 003031 Druckleitung K.10928
77 9830 200710 Gehaeuse10929
78 9825 570004 Klemmstueck10930
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
024Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Tischplatte, Garnstaender
1 0700 050602 Tischplatte10990
2 9401 000100 Gummipuffer10991
3 0221 140050 Scharnier10992
4 0220 140510 Scharnierplatte10993
5 0700 000091 Oberteilauflage10994
6 9202 100977 Senkschraube10995
7 9207 161597 Spanplattenschraube10996
8 0907 030670 Stopfen10997
9 9840 938017 Kabelkanal10998
10 MG41 004073 Holzschraube10999
11 0907 010030 Winkel11000
12 9201 113737 Sechskantschraube11001
13 9330 000127 Scheibe11002
14 0506 380143 Oelfangmulde11003
15 0792 029045 Gew. Lasche11004
16 9201 113677 Sechskantschraube11005
17 9330 000127 Scheibe11006
18 9207 170227 Spanplattenschraube11007
19 0504 400103 Buegel11008
20 0504 400073 Abdeckblech, V11009
21 0894 450368 Zahnscheibe11010
25 0504 400200 Platte11011
26 0999 190245 Plastikflasche11012
27 0367 150920 Flaschenhalter11013
28 9231 110127 Sechskantmutter11014
29 9202 002967 Zylinderschraube11015
30 0504 400180 Blattfeder11016
31 9330 700107 Scheibe11017
32 9207 170847 Spanplattenschraube11018
33 0791 001085 Garnstaender-Rohr unten11019
34 0995 340617 Sechskantmutter11020
35 9330 000177 Scheibe11021
36 0990 240057 Muffe11022
37 0791 001086 Garnstaender-Rohr oben11023
38 9201 113317 Sechskantschraube11024
39 MG43 002510 Scheibe11025
40 0791 001111 Tellerhalter11026
41 9231 110127 Sechskantmutter11027
43 0396 111320 Auflage11028
44 0791 001113 Schelle11029
45 0077 110230 Zentrierstueck11030
47 0791 001112 Fadenfuehrung11031
48 0396 111050 Garnrollenstift11032
49 9204 201667 Linsenschraube11033
50 9201 113737 Sechskantschraube11034
51 9330 000127 Scheibe11035
52 0477 250160 Garnrollen Teller11036
60 0506 380130 Filzteil11037
61 0506 380143 Oelfangmulde11038
61 (Best. aus Pos. 14, 60)11039
62 9731 001045 Oelschlauch11040
63 9041 100203 Baumwolldocht11041
64 9840 938015 Kabelkanal11042
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
025Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Oberfadenklemmung
3 9710 043010 Pneumatikventil 5/2-Wege R1/8"11080
4 9207 170477 Spanplattenschraube11081
8 9731 006004 Schlauch11082
10 9710 920012 Drosselventil M5 D411083
11 9731 005004 Schlauch11084
13 0999 240384 GD-E- Verschraubung R 1/8" D611085
15 0699 979123 Schlauch11086
16 0504 332053 Saugrohr V11087
18 9352 000140 Sich. Ring11088
19 0506 330040 Winkel11089
21 9330 000087 Scheibe11090
22 0504 332003 Halter, V11091
23 9202 002067 Zylinderschraube11092
24 0506 330030 Lasche11093
25 0504 331980 Huelse11094
26 0504 331970 Druckplatte11095
27 0999 220835 Zylinder, einf.11096
28 9202 001727 Zylinderschraube11097
29 0797 002016 Schlauchtuelle11098
31 9731 007050 Siliconschlauch11099
32 0504 332040 Buchse11100
33 9840 120033 Befestigungsschelle H9P11101
34 9202 002057 Zylinderschraube11102
37 0504 332014 Teilesatz, K fuer
Oberfadenklemmung
11103
37 (best. aus Pos. 1 - 36 )11104
38 0579 140060 Deckel11105
39 0211 000007 Verschl. Stopfen11106
40 0077 110220 Auflage11107
41 9207 170847 Spanplattenschraube11108
42 0579 140130 Klemmblech11109
43 0579 140070 Behaelter11110
44 0506 330130 Schalldaemmscheibe11111
45 9790 201001 Verschraubung WI-E R 1/8" D411112
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
026Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Greiferueberwachung Spule
1 0506 590014 Greiferueberwachung Spule K.11114
1 (Best. aus Pos. 2, 8, 10 - 23)11115
2 9880 506006 Taster K11116
2 (Best. aus Pos. 3 - 7)11117
3 0506 150230 Winkel11118
4 0506 150220 Halter11119
5 9202 001658 Zylinderschraube11120
6 9231 000347 Sechskantmutter11121
7 0798 121905 Linsenschr.11122
8 9870 506020 Leitungssatz K11123
8 (Best. aus Pos. 9)11125
9 9815 710100 Induktivgeber11126
10 9202 002073 Zylinderschraube11127
11 9330 000087 Scheibe11128
12 9840 120233 Bef. Schelle11129
13 0506 150200 Lasche11130
14 9202 002473 Zylinderschraube11131
15 0506 150190 Kloben11132
16 9815 925007 Lichtschranke K11133
17 0506 150210 Winkel11134
18 9203 003057 Zylinderschraube11135
19 9330 000067 Scheibe11136
20 0506 150170 Segment11137
21 0506 150180 Spule11138
22 9850 506014 Steuerung K11139
23 0993 150950 Halbrd. Holzschr.11140
24 9790 315104 Luesterklemme11141
25 0506 150443 Duese11142
26 9203 003067 Zylinderschraube11143
27 0699 979265 Schlauch-pur11144
28 0798 001513 Luesterklemme11145
29 9790 000220 Nippel. Stueck11146
30 0999 240408 Y-Steckanschluss11147
31 9731 005004 Schlauch-pur11148
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
027Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Unterfadenklemme
1 0506 150474 Unterfadenklemme, K11151
(best. aus Pos. 2 - 22)
1 0506 150304 Unterfadenklemme, K11153
(nur Kl. 506-3 CNC))
2 0506 150250 Deckblech11155
3 9203 313037 Senkschr.11156
4 9231 000368 Sechskantmutter11156
5 0998 882510 Paszscheibe11157
6 0272 076159 Linsenschr.11158
7 9731 005004 Schlauch11159
8 0506 150293 Zylinder11160
10 9203 003052 Zylinderschraube11161
11 0196 101009 Scheibe11162
12 9231 000347 Sechskantmutter11163
13 0933 063984 Linsenkopfschr.11164
14 0506 150280 Klemme11165
15 9330 000347 Scheibe11166
16 9203 100021 Flachkopfschr.11167
17 0506 150270 Winkel11168
18 9202 002117 Zylinderschraube11169
19 0722 001138 Nockenventil11170
20 9790 200000 GD-E Verschr11171
21 9330 000087 Scheibe11172
22 9231 110057 Sechskantmutter11173
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
028Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Beipack
1 0020 002010 Spule11176
2 0504 250110 Absteckstift11177
3 0504 250120 Bolzen11178
4 0990 810085 Inbusschluessel (Satz)11179
6 9092 032800 230 Nadel 328/230 SAN511180
7 9092 032800 200B Nadel 328/200 SAN511181
8 9081 500010 Schraubendreher11183
9 9081 500051 Schraubendreher11184
10 0052 000369 Oelkanne11185
11 9047 000011 Naehmaschinenoel11186
12 0791 010011 CE- Hinweisheft11187
13 0791 506010 Anleitung, kpl.11188
14 9092 079400 200S Nadel *11189
14 9092 079400 230S Nadel *11190
14 9092 079400 250S Nadel *11191
14 * auf Wunsch11192
14 (fur sehr dickes Naehmaterial)11193
Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination
029Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
Elektroteile
1 9800 350003 Bedienfeld11196
2 9800 150010 Naehantrieb11197
3 9800 347002 Positionsgeber11198
4 9800 351008 Steuerkasten11199
5 9800 350004 Adapter-J11200
6 9825 810418 Sicherung (T8,0A)11201
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 1 von/ of 6
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
0002 007106 090011385
023
0002 008930 015011386
002
0004 00522311387
011
0020 00201011388
004, 028
0030 11004011389
003
0037 00129011390
004
0052 00036911391
028
0064 00028011392
003
0064 00030011393
003
0064 00208011394
013
0064 00209411395
013
0064 00211011396
013
0064 00212011397
013
0064 00213011398
013
0068 00533011399
003
0068 00535011400
003
0077 11022011401
025
0077 11023011402
024
0081 00059011403
010
0088 00232011404
003
0089 00250011405
013
0097 00284011406
004
0099 00480011407
003, 002
0104 16001011408
001
0104 17005011409
004
0196 10100911410
027
0204 15011311411
012
0204 15012011412
012
0204 15014011413
012
0204 15016011414
011
0204 15022011415
011
0204 15034011416
012
0204 15036311417
011
0204 15036411418
011
0211 00000711419
025
0211 00008511420
011, 001
0211 00048211421
004
0213 00027911422
006
0220 14051011423
024
0221 050410 B11424
004
0221 14005011425
024
0244 00070011426
006
0244 00101611427
003, 002
0246 00009111428
001
0266 11009011429
003
0266 15018211430
011
0266 17003011431
004
0271 00026011432
004, 013
0271 00138811433
003
0272 07615911434
027
0291 00303911435
013
0294 00088811436
004
0366 15001011437
013
0366 15002011438
013
0367 10006311439
001
0367 10025011440
002
0367 10035311441
001
0367 11004011442
001
0367 12008011443
012, 013
0367 15092011444
024
0381 11004311445
003, 002
0396 11105011446
024
0396 11132011447
024
0467 11022011448
003, 004, 002
0477 15046311449
012
0477 25016011450
024
0504 10011311451
001
0504 10104011452
005
0504 10105011453
001
0504 10105411454
001
0504 10110011455
001
0504 10111411456
001
0504 10113011457
018
0504 10120011458
007
0504 10121011459
010
0504 10123011460
002
0504 10123411461
002
0504 10126011462
018
0504 10127011463
018
0504 10128011464
018
0504 10129011465
003
0504 10130011466
003
0504 10131011467
003
0504 10132011468
007
0504 10133011469
007, 001
0504 10134411470
006
0504 10137011471
018
0504 10138011472
007
0504 10139011473
002
0504 10142011474
001
0504 10144011475
020
0504 10147011476
007
0504 10149011477
007
0504 10150011478
011
0504 10152011479
010
0504 10153411480
006
0504 11023011481
003
0504 11050011482
001
0504 11051011483
001
0504 11052311484
001
0504 11053011485
003
0504 11054011486
003
0504 11055011487
003
0504 11057011488
003, 002
0504 11058011489
003
0504 11060011490
003
0504 11061011491
003
0504 11062411492
003
0504 11065011493
003
0504 11066411494
003
0504 11067011495
003
0504 11068011496
003
0504 11069011497
001
0504 11070011498
002
0504 11074011499
003, 002
0504 11075011500
003
0504 11076411501
003
0504 12051311502
001
0504 12052011503
001
0504 12052311504
001
0504 12053011505
001
0504 12054311506
001
0504 13050011507
009, 010
0504 13051011508
009
0504 13052011509
009
0504 13053011510
009
0504 13054311511
009
0504 13055011512
009
0504 13056011513
009
0504 13057011514
009
0504 13059011515
009
0504 13060011516
009
0504 13061011517
009
0504 14050311518
010
0504 14054011519
010
0504 14055011520
010
0504 14056011521
010
0504 15017011522
012
0504 15100011523
013
0504 15100411524
013
0504 15121011525
013
0504 15122011526
012
0504 15123011527
012
0504 15131011528
012
0504 15133011529
012
0504 15137011530
013
0504 15138011531
012
0504 15145311532
013
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 2 von/ of 6
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
0504 15153411533
012
0504 17050011534
004
0504 17072011535
004
0504 17073011536
004
0504 17074011537
004
0504 17076011538
004
0504 17077011539
004
0504 17078311540
004
0504 17079011541
004
0504 17080011542
004
0504 17081011543
004
0504 17082011544
004
0504 17084311545
004
0504 17085411546
004
0504 17086011547
004
0504 17087011548
004
0504 25011011549
028
0504 25012011550
028
0504 31078011551
010
0504 31125011552
016
0504 31150011553
005
0504 31151011554
005
0504 31152011555
005
0504 31152411556
005
0504 31153011557
006
0504 31155011558
016
0504 31157011559
016
0504 31158011560
016
0504 31160011561
016
0504 31162011562
010
0504 31163011563
010
0504 31165011564
010
0504 31167011565
005
0504 31168011566
005, 006
0504 31170011567
010
0504 31171011568
016
0504 31172011569
016
0504 31174011570
016
0504 31177311571
006
0504 31178011572
005
0504 31179011573
005
0504 31179411574
005
0504 31180011575
005
0504 31181011576
005
0504 31181411577
005
0504 31184011578
010
0504 31185011579
010
0504 31186011580
016
0504 31187011581
006
0504 31188011582
016
0504 31200411583
016
0504 31201011584
005
0504 31203011585
010
0504 31204011586
016
0504 31205011587
016
0504 31206011588
016
0504 31214311589
016
0504 31215011590
010
0504 31216011591
010
0504 31217011592
010
0504 31218011593
010
0504 31219011594
010
0504 31220011595
010
0504 31221011596
010
0504 31224011597
006
0504 31225011598
006
0504 31226411599
006
0504 33102011600
019
0504 33127011601
008, 019
0504 33148011602
008, 019
0504 33149011603
008, 019
0504 33154011604
019
0504 33154411605
019
0504 33155011606
008, 019
0504 33156011607
008, 019
0504 33170311608
007
0504 33171011609
007
0504 33173011610
008
0504 33174011611
007
0504 33182011612
008
0504 33183011613
007
0504 33189011614
008
0504 33190011615
008
0504 33197011616
025
0504 33198011617
025
0504 33200311618
025
0504 33201411619
025
0504 33204011620
025
0504 33205311621
025
0504 33206011622
008
0504 33207011623
008
0504 33208011624
008
0504 33209011625
019
0504 33210411626
008
0504 33211011627
008
0504 40007311628
024
0504 40010311629
024
0504 40018011630
024
0504 40020011631
024
0504 48044011632
022
0504 48045011633
022
0504 48053311634
022
0504 48055011635
021
0506 10002011636
001
0506 10003011637
002
0506 10004011638
007
0506 10005011639
001
0506 10006011640
001
0506 10014311641
001
0506 10017011642
018
0506 10019011643
017
0506 10020011644
017
0506 10021011645
017
0506 10022011646
017
0506 10023011647
017
0506 10024011648
002
0506 10025411649
002
0506 10026011650
020
0506 10027011651
002
0506 11001011652
001
0506 11006011653
003
0506 11007011654
003
0506 11008311655
003
0506 13001011656
009
0506 13002011657
009
0506 14001311658
010
0506 14003011659
010
0506 14004011660
010
0506 14005011661
010
0506 15001011662
011
0506 15002011663
011
0506 15003011664
011
0506 15004311665
011
0506 15005011666
011
0506 15006011667
011
0506 15007311668
011
0506 15007411669
011
0506 15008011670
011
0506 15009011671
016
0506 15010011672
013
0506 15012011673
013
0506 15013311674
013
0506 15014411675
013
0506 15015411676
012
0506 15017011677
026
0506 15018011678
026
0506 15019011679
026
0506 15020011680
026
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 3 von/ of 6
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
0506 15021011681
026
0506 15022011682
003, 026
0506 15023011683
003, 026
0506 15025011684
027
0506 15027011685
027
0506 15028011686
027
0506 15029311687
027
0506 15030411688
027
0506 15032011689
013
0506 15044311690
026
0506 15045011691
013
0506 15046011692
012
0506 15047411693
027
0506 15048011694
012
0506 15050311695
012
0506 15051411696
012
0506 15052011697
012
0506 17001011698
004
0506 17003011699
004
0506 17004011700
004
0506 31001311701
010
0506 33003011702
025
0506 33004011703
025
0506 33009011704
008
0506 33010011705
019
0506 33013011706
025
0506 33014011707
019
0506 33015411708
019
0506 36001011709
020
0506 36002011710
020
0506 38002011711
013
0506 38004011712
013
0506 38005011713
014
0506 38006011714
013
0506 38007011715
013
0506 38008011716
014
0506 38009011717
014
0506 38010011718
014
0506 38011011719
013
0506 38013011720
024
0506 38014311721
024
0506 40001011722
023
0506 40002011723
023
0506 48001011724
022
0506 48003011725
009
0506 48004011726
018
0506 48005011727
022
0506 48006011728
022
0506 48007011729
023
0506 48008411730
023
0506 48010011731
010
0506 48011011732
021
0506 59001411733
026
0556 00088411734
008
0556 00089711735
019
0556 00124311736
007
0556 00308211737
013
0556 00308711738
013
0556 00308811739
013
0556 00504011740
013
0557 00078311741
017
0558 00114611742
003
0568 34060011743
021
0570 01072511744
013
0579 14006011745
025
0579 14007011746
025
0579 14013011747
025
0697 00027411748
004
0699 97910011749
014, 015
0699 97912311750
025
0699 97926511751
026
0700 00004311752
023
0700 00004411753
023
0700 00004511754
023
0700 00005011755
023
0700 00009111756
024
0700 05060211757
024
0722 00113811758
027
0739 00034711759
013
0739 00039711760
020
0739 00541711761
013
0741 00048111762
023
0742 05547611763
018
0746 00220811764
007, 008
0746 01008711765
007
0767 10004411766
001
0791 00108511767
024
0791 00108611768
024
0791 00111111769
024
0791 00111211770
024
0791 00111311771
024
0791 01001111772
028
0791 50601011773
028
0792 02904511774
024
0792 03843011775
008
0793 06472211776
010
0797 00088111777
023
0797 00089111778
023
0797 00201611779
025
0797 00221411780
013
0797 00303111781
023
0798 00151311782
026
0798 12190511783
026
0805 48123011784
022
0893 21101811785
012
0894 45034811786
004, 008, 019
0894 45036811787
008, 010, 019, 024
0894 45037811788
004, 017
0907 01003011789
024
0907 03067011790
024
0911 00004011791
006
0933 00154411792
013
0933 06398411793
027
0939 00246111794
014
0939 00246411795
014
0939 01682911796
014
0973 43081011797
020
0977 45056011798
019
0990 24005711799
024
0990 81008511800
028
0992 00065011801
013
0992 01215711802
006, 009
0992 02367711803
019
0992 02402011804
008
0992 02420011805
011
0992 02486011806
012
0993 08718811807
012
0993 15095011808
026
0993 95104811809
007
0993 99170011810
004
0995 34061711811
024
0996 02120811812
006
0996 12036711813
004
0998 86134011814
009
0998 88011011815
005, 006
0998 88062011816
012
0998 88101011817
019
0998 88113011818
006
0998 88157011819
003
0998 88158011820
004
0998 88251011821
011, 027
0999 19024511822
024
0999 20059711823
023
0999 20160811824
023
0999 20222611825
010
0999 21044111826
016
0999 21086811827
009
0999 21089111828
003, 007
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 4 von/ of 6
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
0999 21090711829
007, 016
0999 21101111830
016
0999 21101511831
005, 006, 010
0999 22072611832
008
0999 22073111833
007
0999 22074711834
007
0999 22077911835
019
0999 22083511836
025
0999 23231311837
011
0999 24030111838
023
0999 24034111839
021
0999 24038411840
021, 025
0999 24039211841
021
0999 24039311842
023
0999 24040411843
020
0999 24040811844
003, 026, 002
1001 00914811845
010
9041 10002011846
011, 014, 015
9041 10003011847
015
9041 10004011848
011, 014
9041 10020311849
014, 024
9041 10021211850
002
9047 00001111851
028
9050 05000111852
013
9081 50001011853
028
9081 50005111854
028
9092 032800 200B11855
028
9092 032800 23011856
028
9092 079400 200S11857
028
9092 079400 230S11858
028
9092 079400 250S11859
028
9120 03017211860
002
9120 03020011861
001
9120 05015011862
005
9120 05017011863
006
9120 08011011864
005, 001
9129 01605011865
001
9130 40000111866
017
9130 52049311867
017
9180 00040011868
004
9201 11289711869
019
9201 11295711870
006
9201 11331711871
024
9201 11367711872
024
9201 11371711873
023
9201 11373711874
024
9201 11376711875
023, 002
9202 00165811876
003, 026
9202 00167811877
009
9202 00170811878
003
9202 00172711879
025
9202 00172811880
002
9202 00205711881
008, 019, 025
9202 00205811882
011
9202 00206711883
025
9202 00207311884
026, 013
9202 00207711885
010
9202 00207811886
016
9202 00208711887
007
9202 00209711888
015, 018, 013
9202 00209811889
005, 019
9202 00210811890
002
9202 00211711891
003, 006, 018, 020, 027
9202 00217711892
023
9202 00237711893
018
9202 00237811894
003
9202 00247311895
026
9202 00248311896
003
9202 00249711897
011
9202 00249811898
001, 017
9202 00250711899
009, 001
9202 00252711900
007
9202 00289811901
005, 006, 013, 001
9202 00290711902
017
9202 00291711903
004, 014
9202 00291811904
002
9202 00292711905
014, 017
9202 00294711906
004, 023
9202 00296711907
024
9202 00296811908
006
9202 00298711909
016
9202 00302711910
004
9202 00329711911
010
9202 00330311912
001
9202 00330811913
010
9202 00334711914
012, 013
9202 00373811915
016
9202 01331311916
011
9202 04289711917
001
9202 10097711918
024
9202 31365811919
003
9203 00184011920
012
9203 00242211921
012
9203 00304711922
007
9203 00305211923
027
9203 00305711924
026
9203 00306711925
004, 026
9203 00309711926
004
9203 00311711927
013
9203 00316711928
021
9203 00335711929
023
9203 00337711930
017
9203 00363711931
004
9203 00365711932
004, 014, 013
9203 00366711933
004
9203 00377711934
017
9203 10002111935
027
9203 10097111936
007
9203 11181711937
008, 019
9203 14300711938
002
9203 14399111939
008
9203 31181111940
010
9203 31246711941
001
9203 31302211942
013
9203 31303711943
027
9203 31304711944
003
9203 31305211945
012
9203 31305711946
003, 004, 007
9203 31309711947
008, 019
9203 31399711948
007
9203 31426711949
004
9203 31427711950
004
9204 00176711951
007
9204 00206711952
018
9204 00209711953
018
9204 10165811954
003
9204 20164711955
020
9204 20164811956
007, 008
9204 20165711957
010
9204 20165811958
003, 004, 008, 021, 022
9204 20166711959
020, 024, 001, 017
9204 20166811960
003, 008, 009, 022
9204 20169711961
020
9204 20169811962
022
9204 20195811963
004, 008
9204 20196711964
018
9204 20196811965
002
9204 20197711966
002
9204 20226811967
022
9204 20232811968
014, 022
9204 30151711969
003
9204 31188711970
021, 023
9205 02363111971
004
9205 02394011972
003
9205 10152811973
003
9205 10184311974
001
9205 10184811975
003, 004
9205 10186811976
004
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 5 von/ of 6
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
9205 10188811977
009
9205 10191811978
004, 007
9205 10215811979
007, 011
9205 10216811980
015
9205 10246811981
001
9205 10248811982
010
9205 10278311983
005, 006
9205 10279811984
001
9205 12257811985
016
9205 16283311986
011
9206 10063711987
013
9206 20008711988
023
9207 16159711989
024
9207 17022711990
024
9207 17043711991
023
9207 17047711992
025
9207 17084711993
023, 024, 025
9207 17105711994
023
9207 17643711995
023
9217 17165811996
013
9225 20174011997
017
9231 00034711998
003, 026, 027
9231 00036711999
003, 001
9231 00036812000
027
9231 00037712001
007, 008, 018, 002
9231 00038312002
016
9231 00038712003
009, 016
9231 00039712004
016
9231 11003712005
004, 008, 019, 013
9231 11004712006
023
9231 11005712007
004, 008, 010, 018,
020, 021, 022, 027,
013, 017
9231 11010712008
004, 006
9231 11010812009
007, 008
9231 11012712010
006, 010, 014, 016,
023, 024, 017
9231 11013712011
023
9231 11015712012
005, 006
9300 01227412013
005, 006
9301 10095112014
003
9301 10158112015
005
9301 10191112016
011
9301 10224312017
004
9330 00006712018
026
9330 00008712019
003, 004, 008, 010,
011, 015, 019, 020,
021, 022, 023, 025,
026, 027, 013, 017
9330 00009012020
022
9330 00009712021
009
9330 00009812022
019
9330 00010712023
004, 006, 009, 010,
014, 016
9330 00011712024
023
9330 00012712025
010, 016, 023, 024
9330 00014712026
003, 005, 006
9330 00017712027
024
9330 00034712028
027
9330 70010712029
024
9330 90007712030
008, 019
9330 90009712031
004, 008, 020, 022
9330 90010712032
018
9330 90011712033
005, 006, 002
9330 90012712034
016, 023, 001, 002
9332 50011012035
002
9334 00020012036
005
9334 00028012037
001
9334 00138012038
001
9352 00014012039
025
9352 00020012040
005, 001
9353 00035012041
005
9353 00047012042
001
9357 00005012043
008, 019
9357 00006012044
007
9357 00007012045
003
9380 52016012046
007
9400 00003812047
006
9400 00014812048
011
9400 00020712049
013
9401 00010012050
024
9700 00020012051
008
9700 00061112052
008
9700 10002212053
002
9700 10007512054
003
9700 10110012055
003
9700 10234012056
003
9710 04301012057
025
9710 06120012058
021
9710 06123012059
021
9710 06300012060
021
9710 90005212061
021
9710 90005312062
021
9710 91000212063
023
9710 92001112064
003, 007, 008, 009
9710 92001212065
019, 023, 025
9710 92012012066
020
9712 50600112067
021
9731 00103512068
015
9731 00104512069
014, 024
9731 00500412070
003, 020, 025, 026,
027, 002
9731 00600412071
021, 025
9731 00705012072
025
9742 30016012073
009
9743 00000512074
009
9790 00022012075
026
9790 02004012076
014, 015
9790 10101012077
007, 019, 023
9790 20000012078
027, 002
9790 20100012079
003, 012, 013
9790 20100112080
003, 020, 023, 025
9790 31510412081
026
9790 31601012082
010
9792 00103012083
003, 023
9792 00104012084
023
9792 10201012085
023
9800 15001012086
029
9800 19000112087
004
9800 19000212088
004
9800 34700212089
029
9800 35000312090
029
9800 35000412091
029
9800 35100812092
029
9810 19002512093
004
9810 81000212094
017
9815 11002512095
007
9815 11002612096
007
9815 51000112097
007
9815 51002612098
004
9815 51004912099
004
9815 58000112100
023
9815 71010012101
026
9815 71010312102
009, 018
9815 92500712103
026
9822 56000012104
020
9822 56000112105
023
9825 19000512106
004
9825 19000612107
004
9825 57000412108
023
9825 81030812109
023
9825 81041712110
004
9825 81041812111
029
9830 20071012112
023
9830 50100112113
003
9830 50100312114
021
9830 50101012115
017
9830 50201612116
017
9840 12002512117
010
9840 12002612118
015, 013
9840 12003212119
020
9840 12003312120
025
9840 12021112121
023
Teile-Nr. / Part no. Tafel /Table
Seite/ Page: 6 von/ of 6
Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table Teile-Nr. / Part no. Tafel / Table
Ausgabe/ Edition: 07/2008
Klasse/ Class: 0506-3
9840 12023312122
026
9840 12100112123
004, 014
9840 30200312124
023
9840 30300212125
023
9840 93801512126
024
9840 93801712127
024
9850 00101612128
021
9850 00108312129
023
9850 50601112130
021
9850 50601412131
026
9850 50601712132
017
9870 506013 L0912133
019
9870 506013 L0812134
008
9870 50602012135
026
9880 50600512136
003
9880 50600612137
026
9880 50630112138
023
MG41 00407312139
024
MG43 00251012140
024
MG58 00050212141
023
Z136 00040612142
018
Z136 00047912143
008
506-3
M
M
Blatt
1 / 4
Netzspannungsteil
0068/08
Nähantrieb QE5540/DA104ED
1 2 3 4 5 6 7 8 9 10
M1
M1.1
H1
M1.2
A2
Nähleuchte
Zusatzeinrichtung
Z
X1
X2
X3
X4
Steuerung Quick DA104ED
X1
A1
X5 X2
T1
F1
9850 001083
Brenner für Oberfaden
Leitung k
X3X8
A3
A4
V1
230V
+10% -20%
50/60Hz
Leiterplatte k. 9850 506017
X0
/2.7
Verteiler am Oberteil /X2
/2.2
X21/Eingänge
K1
T2
Netzstecker
R1
C1
X1
F2
X7X2
/3.2
X41-X42/Ausgänge
Brenner für Unterfaden
Q0
Hauptschalter
X6X6
X5
/4.1
Greiferüberwachung /X1
Z
Verteiler Spuler 0504 170854
X3
X4
1~
M2
Bauschaltplan
9890 506003 B
Änderung Datum
Datum
Bearb.
Geprüft
NormName
24.04.08
Cz
a
b
c Teilefamilie
Freigabe
9870 506303 L019
Motor
Extern
LED 3W
sewing light
Optional equipment
controlbox Quick DA104ED
sw
rt
gr
gr
bn
1
2
OC 500mA
OC 500mA
SYMA
OC 500mA
OC 500mA
OC 500mA
OD/SE 4A
OD/SE 4A
OC 500mA
OD/FL 4A
OC 500mA
OD/FL 4A
OD/ABSE 8A
OD/ABSE 8A
OD/FL 4A
OD/SE 4A
1
2
3
4
bl
gnge
gn
ge
gr
rs
ws
bn
analog
+5V
analog
0V
IN_E2
IN_E1
IN_E3
IN_E4
IN_E5
IN_E6
IN_E7
IN_E8
IN_E9
IN_10
+15V
+24V
+24V
+24V
GND
Out_A15
Out_A10
Out____
Out_A12
Out_A13
Out_A14
+24V
Out_A3
Out_A2
Out_A9
Out_A5
Out_A11
Out_A6
+24V
Out_A7
Out_A8
Out_A4
Out_A1
LED 2
LED 1
1
37-pol
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
bl
bngn
gn
wsge
ws
grrs
vi
rt
bn
rs
wsgn
gebn
rsgn
gnsw
gesw
bnbl
bnrt
gert
gers
bnsw
rsbn
wssw
grgn
wsrs
wsrt
grbn
wsgr
ge
wsbl
gegr
gr
sw
rtbl
gnbl
gebl
gnrt
OUT:
LED1: 24V/70mA
LED2: 400mA
3W
M0,63A
IN:
190-240V
50/60Hz
10VA
Burner for needle thread
9870 001020
9870 506302 L001
bn
ws
33
2 2
11
Brennerheizung ein
Burner heating on
+24V
A8
9870 506303 L020
PCB
Junction box at sewing head /X2
L1
N
PE
X21/Inputs
Opto-elektr.
Relais
L010
bn
bl
gnge
9870 506303 2x L008
mains plug
bn
1
100R
2
1V
F1,6A
12
1
bn
3
5
L010
7
gnge
bn
bl
bn
bl
gnge
22
1 1
L011
X41-X42/outputs
Burner for bobbin thread
9870 506303 2x L009
T1L1
T2L2
main switch
PE
L005
L006
L007
9870 506303
bn
bl
gnge
bn
bl
gnge
bn
bl
gnge
bn
bl
gnge
bn
L
bn
Hook monitoring /X1
bl
N
bl
9870 506302 L004
gnge
PE
bn
L
junction box
bl
N
gnge
PE
9870 506302 L003
bn
L
bl
N
gnge
PE
Leitung k
9840 503001
Leitung k
9870 001021
bobbin winder
L
LU
PE
V
N
N
PE
PE
506-3
Blatt
2 / 4
Eingänge + Ausgang 8
0068/08
Nähantrieb QE5540/DA104ED
1 2 3 4 5 6 7 8 9 10
X2
X1
Zusatzeinrichtung
Z
Leiterplatte k.
9850 506011
/1.5
X2/Steuerung
X21
A5
X21
J2 und J4 aufgebohrt
Verteiler am Oberteil
J1J5J6
J7J8J9
J2J3J4
X1
X2
Z
X24
X26
X25
X23
X55
/1.5
X8/Brennerheizung ein
Linke Klammer oben
S5
Rechte Klammer oben
S6
Grundstellung
S7
S8
S4
S4.1
S4.2
S3
/4.1
Spulen-Drehüberwachung
Spulenwechsel
Fußschalter k 9880 506301
Steuerung k. 9850 506014
- L a u f s p e r r e -
Stopp
Oberteil- und Greiferklappenkontrolle
Kopfdeckelkontrolle
S1
S2
Fußschalter links
Fußschalter rechts
Ausgang 8
Z
A6
A8
Bauschaltplan
9890 506003 B
Änderung Datum
Datum
Bearb.
Geprüft
NormName
24.04.08
Cz
a
b
c Teilefamilie
Freigabe
Optional equipment
14 1
13 2
12 3
11 4
10 5
9 6
8 7
7 8
6 9
5 10
4 11
X2/controlbox
3 12
2 13
1 14
9870 506302 L001
9850 805006
+24V
E2
E1
A8
E8
E4
E3
E10
E9
E5
E7
+24V
E6
wsgn
bl
bngn
ge
rt
wsge
gr
sw
gn
rs
bn
rtbl
ws
vi
gebn
grrs
13
(16pol.)
7
14
4
8
15
5
9
3
6
2
12
1
10
16
11
J2 and J4 drilled out
Junction box at sewing head
+24V+24V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
bn
ws
ws
bn
gn
bn
ws
bn
ws
bn
ws
bn
ws
ws
bn
ws
bn
ge
gn
bn
ws
9870 506306 L017
9870 506303 L018
9870 506303 L013
9870 506303 L020
9870 506020 L056
9870 506303 L014
9870 506303 L015
9870 506303 L016
Taster k
9880 506005
ge
gn
bn
ws
bn
ws
ws
bn
gn
(2pol.)
1
2
(2pol.)
1
2
(2pol.)
1
2
1
2
3
bn
bl
bn
bl
bn
bl
X8/Burner heating on
ws
bn
gn
(*1)
(*1)
(*1)
bn
ws
bn
ws
bn
ws
bnws1
2
0
Left clamp up
Right clamp up
Basic position
Relais
2 1
ws
bn
bn
ws
gn
ws
bn
bobbin rotation monitoring
Bobbin change
Foot switch
Control box
+24V
E1
+24V
E2
- Start interlock -
Stop
Sewing head- and hook cover controll
Head cover control
10
X2
Foot switch left
Foot switch right
output 8
Induktivgeber k 9815 710103(*1)
2 1
S4
S4.1 S4.2
13
X2
+24V
506-3
**
**
Blatt
3 / 4
Ausgänge
0068/08
Nähantrieb QE5540/DA104ED
1 2 3 4 5 6 7 8 9 10
Zusatzeinrichtung
Z
/1.6
X2/Steuerung
X41
X42
Y7
Klammer links (s1)
Y6
Klammer rechts (s2)
Y5
Faden ziehen (s4)
Y2.1
Nadelkühlung (s18)
Y4
Unterfadenklemme (s19)
Y12
Fadenwischer vor (s20)
Y11
Brenner absenken (s22)
Y13
Brenner vor (s26)
Y2.2
Greiferschmierung (s28)
Y3
Oberfadenklemme (s5)
Y9
Fadenspannung lösen (s3)
Y1
Faden ansaugen (s6)
Y14
Reserve
Y15
Reserve
Y10
Stempel
Z
A7
A9
Z
Leiterplatte k. 9850 001016
** stromlos offen
Leiterplatte k. 9850 001038
Verteiler am Oberteil
Z
Z
Bauschaltplan
9890 506003 B
Änderung Datum
Datum
Bearb.
Geprüft
NormName
24.04.08
Cz
a
b
c Teilefamilie
Freigabe
Optional equipment
X2/control box
9870 506303 L012
9870 506302 L001
A7
+24V
A6
A5
A2
A4
A12
A11
A13
A2
A3
A9
A1
+24V
A14
A15
A10
wsgr
rsgn
grbn
wsrs
rsbn
wsbl
bnbl
wsrt
bnrt
wssw
bnsw
grgn
gegr
gnbl
gers
gebl
gnrt
gert
gnsw
gesw
(14pol.)
1
13
2
3
4
5
6
7
8
9
10
11
12
(10pol.)
4
2
5
6
7
8
9
Left clamp
1
Right clamp
2
Pull thread
3
Needle cooler
4
Bobbin thread clamp
5
Thread wiper forward
6
Lower burner
7
Mowe burner forward
8
Hook lubrication
9
Needle thread clamp
10
Releasing thread tension
11
Thread suction
12
2
3
4
Reserve
5
Reserve
6
die
7
12Y111
Y9
1
10
Y3
2
9
Y2.2
3
8
Y13
4
7
Y11
Junction box at sewing head
X42
5
6
Y12
6
5
Y4
7
Y10
4
Y2.1
X41
8
3
Y5
normally open (NO)
1
2
Y61Y7
506-3
Blatt
4 / 4
Zusatzeinrichtung, Teileliste
0068/08
Nähantrieb QE5540/DA104ED
1 2 3 4 5 6 7 8 9 10
Zusatzeinrichtung
Z
/1.9
Verteiler X5
/2.8
Verteiler X2
Greiferüberwachung 0506 590014
X55
Steuerung k. 9850 506014
Leiterplatte k 9850 506013
Z
X1
K1
A8
X52
X53
X54
Taster k. 9880 506006
S53
Spulenabtastung
Abtastposition
S54
S51
S52
V51
V52
Betriebsbereit
Fehlerquittung/Test
Fehlerquittung
Fehler
A1 Steuergerät Quick DA104ED 9800 351008
Sicherung T8,0A/250V 5x20mm 9825 810418
A2 Bedienfeld Quick Eco Topp 9800 350003
A3 Leiterplatte k Brenner 9850 506017
A4 Transformator k Brenner 9870 506304
A5 Leiterplatte k Verteiler 9850 506011
A6 Fußschalter k 2-fach 9880 506301
A7 Leiterplatte k Magnetventile 9850 001016
A8 Steuerung k Greiferüber-
wachung
0506 590014
A9 Leiterplatte k Magnetventile für
Erweiterungen
9850 001038
F1 Sicherung M0,63/250V 5X20mm 9825 810308
F2 Sicherung F1,6A/250V 5x20mm 9825 810213
H1 Nähleuchte LED 9822 560000
M1 Nähmotor Quick QE5540 9800 150010
M1.1 Positionsgeber Quick PD3 9800 347002
M1.2 Y-Adapter Quick 9800 350004
M2 Spuler k 0504 170854
Netzleitung 3x0,75 9840 503001
Q0 Schalter, Netz 9815 580001
S3 Taster k. 9880 506005
S4 Taste 9815 110025
Kontaktelement 1S+1Ö 9815 110026
S4.1 Drucktaster MZD1021306 0999 202226
S4.2 Mikroschalter 9815 510001
S5 Induktivgeber M8 Ltg.110mm 9815 710103
S6 Induktivgeber M8 Ltg.110mm 9815 710103
S7 Induktivgeber M8 Ltg.110mm 9815 710103
T1 Netzteil 24VDC/5VA 9850 001083
T2 Transformator 9810 810002
X0 Stecker, Netz 9825 190104
X5 Gehäuse 9830 200710
Klemmleiste 9825 570004
Z
Z
Z
Bauschaltplan
9890 506003 B
Änderung Datum
Datum
Bearb.
Geprüft
NormName
24.04.08
Cz
a
b
c Teilefamilie
Freigabe
Optional equipment
junction box X5
junction box X2
9870 506020 L56
9870 506019 L51
ws
bn
Hook monitoring
(8pol.)
1
2
Control box
PCB
bn
bl
9850 506013 S
S8
230V~
1
(6pol.)
2
3
4
5
(3pol.)
1
2
(7pol.)
1
2
3
4
5
6
ws
bn
gn
ge
gr
bl
bn
ws
bn
gn
ge
gr
rs
9815 925007
9870 506020 L57
ws
gn
bn
gr
ge
rs
Bobbin scanner
Scan position
grün
rot
Error receipt / test
Error receipt
Ready
Error
Kurz-
zeichen
Abmessung TeilenummerBenennung Bemerkung
Loading...
