Teileliste
Spare Parts List
ORIGINAL DÜRKOPP ADLER SERVICETEILE
Inhalt
1. Übersicht über Schaubild-und Texttafeln
2. Schaubild- und Texttafeln
3. Verzeichnis der Teilenummern
4. Verzeichnis der Näheinrichtungen
5. Elektropläne
So lesen Sie die Teileliste:
Zu Ihrer Orientierung ist auf jeder Schaubildtafel
•
und jeder Texttafel in der linken oberen Ecke die
entsprechende Klassen- und Tafelnummer verzeichnet.
ORIGINAL DÜRKOPP ADLER SERVICE PARTS
Contents
1. Outline of d r aw i ng s an d c o rr es p on din g t ex t ta bl e s
2. Drawings an d t ex t ta bl e s
3. List of spare parts numbers
4. List of sewing equipments
5. Electrical diagrams
How to read the parts list:
For your refe rence and orientation each drawing
•
and text table shows the corresponding class an
table nos. in the left top corner.
Die Serviceteileliste wird ständig aktualisiert. Da-
•
mit Sie jederzeit die Aktualität Ihrer Unterlagen
überprüfen können, ist auf jeder T ext- und Bildtafel
das Datum des Änderungsstandes vermerkt. Bei
den Tafeln finden Sie das Datum in der rechten
unteren Eck e ab ge dr u ck t.
In den Bildtafeln sind zum Teil eine Reihe von
•
Einzelteilen zu Baugruppen zusammengefaßt.
Hauptbaugr uppen werden im S chaubild mit einer
Volllinie umrahmt. Unterbau gruppen sind mit einer
gestrichelten Linie umrahmt.
Bitte beachten Sie, daß für Kleinteile (z.B. Mut-
•
tern, Schrauben, Scheiben) Mindestabnahmemengen vorgesehen sind. Desweiteren können
bestimmte Teile nicht mehr als Einzelteile bestellt
werden. In diesen Fällen wählen Sie bitte die
nächst- höhere verkaufsfähige Baugruppe. Diese
Einzelteile haben in der Spalte "Benennung" einen
Hinweis auf die verkaufsfähigen Baugruppen.
The service parts list is subject to a continuous
•
and current up-date. You can easily recognize the
issue of your up-date at one sight since the date of
each up-date is mentioned on th e various tables in
the right bottom corner.
In the drawings some of the single parts form a
•
whole construction group. Main construction
groups are displayed with a thick full-frame. Subconstructi on groups are framed with an inte rrupted line.
Please consider that for small parts (e.g. nuts,
•
screws, was her) there are mi nimum order quant ities. Furthermore some parts can no longer be
ordered as single parts. In such a case please
choose out of the saleable construction groups
one group higher. These single parts bear a note
on saleable constructon groups in th e column "Denomination"
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35 Teile-Nr./Part-No.: 0791 381801
Ausgabe / Ed ition: 05/99 • Lu
Teileliste
Spare Parts List
381 - 382
Inhaltsverzeichnis Tafel / Table Contents
Armwelle / Unterwelle 1 Arm shaft / lower shaft
Nadelstangenkulisse 2 Crank
Spannungsplatte 3 Holding plate
Schaltschloss 4 Switch latch
Fusslüftu ng 5, 10 Presser bar lifting
Nadeltranspor t 6 N ee dl e tra ns p ort i ng
Greiferbock 7 Hook support
Fadenabsch ne i de r 8, 9 Thread knife
Stichlänge 10 Stitch length
Spuler 11 Rest table
Verteiler 12 Distributor
Beipack 13 Accessories
Nähleuchte 14 Sewing lamp
Taster 15 Feeler
Wartungseinheit 16 maintenanc e u ni t
Fadenwische r 17 Thread wiper
Puller 18, 19 Puller
Nähantrieb 20 Sewing driv e
Gestell 21 Stand
Nähantrieb 22 Sewing driv e
Nähantrieb 23 Sewing driv e
Näheinrichtu ng en Sewing equip me nt
Elektropläne Electronicplans
001Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0381 100124 ARMWELLE K shaft cpl.10001
2 SIEHE POS. 1) (see pos. 1)10003
3 SIEHE POS. 1 (see pos.1)10004
4 0223 000646 GEW.STIFT stud10005
5 0381 120060 BOLZEN PART10006
6 0570 001099 FILZTEIL felt part10007
7 0990 240181 VERSCHL.STOPFEN plug10008
8 0933 000075 HALTEFEDER holding spring10009
9 0381 100074 HANDR.FLANSCH K flange cpl.10010
10 SIEHE POS. 9) (see pos. 9)10012
11 9205 102788 GEW.STIFT threaded pin10013
12 9120 080250 RILLENKUGELLAGER ballbearing10014
13 9129 016060 SPRENGRING spring ring10015
14 0381 100160 HANDRAD hand wheel10016
15 9204 201968 LINSENSCHR. screw10017
16 0381 100080 FILZTEIL felt10018
17 0381 100190 FILZTEIL10019
18 0381 100044 BUCHSE V PART10020
19 9129 016020 SPRENGRING spring ring10022
20 0381 100134 BUCHSE V PART10023
21 0381 100244 OELBEHAELTER K oil container10025
22 0933 001533 OELBEHAELTER V PART10027
23 0211 000013 KUNSTST.MUFFE plastik bushing10028
24 0002 008930 0070 OELSCHLAUCH oil hose10029
25 0620 760092 DRAHT wire10030
26 9041 100030 OELDOCHT,RUND oil wick,round10031
27 0271 000223 LINSENSCHRAUBE screw10032
28 (SIEHE POS.30) (see pos. 30)10033
29 9205 102473 GEW.STIFT threaded pin10034
30 0381 150023 ZAHNRIEMENRAD K toothed belt weehl cpl.10035
31 0249 000306 LAGERBUCHSE bushing10037
32 0211 000305 A FILZTEIL felt part10038
(MIT POS.2-7,56,57) (with pos.2-7,56,57)
(MIT POS.10-13) (with pos.10-13)
(MIT POS.19,43) (with pos. 19,43)
(MIT POS. 62,43) (with pos. 62,43)
(MIT POS.22-26) (with pos.22-26)
(MIT POS.28,29) (with pos.28,29)
33 9041 100203 BAUMWOLLDOCHT wick10039
34 0223 000646 GEW.STIFT stud10040
35 0249 000309 LAGERBUCHSE bushing10041
36 0381 150074 ZAHNRIEMENRAD K toothed belt wheel cpl.10042
(MIT POS.37,46 - 49) (with pos.37, 46 - 49)
37 0223 000238 GEW. STIFT threaded pin10044
38 0381 150080 RING ring10045
39 9202 002527 ZYL.SCHR. cyl. screw10046
40 0381 350164 FA-KURVE K cam cpl.10047
(MIT POS. 41) (with pos. 41)
41 9205 102473 GEW.STIFT threaded pin10049
42 9203 003652 ZYL.SCHR. cyl. screw10050
43 0381 100143 OELDOCHT V oil wick10051
44 SIEHE POS. 43) (see pos. 43)10052
45 9205 162488 GEW.STIFT threaded pin10053
46 9352 000150 SICH.RING retainer ring10054
47 SIEHE POS. 36) (see pos. 36)10055
48 9120 050150 RILLENKUGELLAGER ball bearing10056
49 0223 000648 GEW.STIFT stud10057
50 9302 000100 DRAHTSTIFT pin10058
51 0249 000205 KLEMMRING clamping ring10059
52 0068 001743 STELLRING K set-ring, adjusting10060
54 0249 000305 ANTRIEBSWELLE driving shaft10061
55 0381 100170 OELFILZ oilfelt10062
56 0002 008308 3325 RUNDFILZ F 048 felt 1 m10063
57 0381 100213 RUNDDOCHT V wick10064
58 0381 150170 ABSTECKSCHEIBE washer10065
59 9204 201658 LINSENSCHR. screw10066
60 9205 122498 GEW.STIFT threaded pin10067
61 9231 000387 6KT.MUTTER hexagonal nut10068
62 0211 000307 B SPRENGRING spring ring10069
63 0265 000080 ZAHNRIEMEN timing belt10070
002Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 0381 120104 NADELSTANGENKULISSE K crank cpl.10071
2 0381 120103 NADELSTANGENKULISSE K crank10073
3 SIEHE POS. 2) (see pos. 2)10075
4 0380 000099 NADELSTANGE K needle bar10076
5 SIEHE POS. 4) (see pos. 4)10078
6 0380 000093 SCHRAUBE screw10079
7 0380 000094 KUPPLUNGSSTANGE clutch bar10080
8 0380 000095 DRUCKFEDER presser spring10081
9 0380 000096 HUELSE bushing10082
10 0380 000097 KEGELBOLZEN conic bolt10083
11 0380 000102 FEDERSTANGE spring bar10084
12 0380 000103 KEGELHUELSE conic bushing10085
13 0380 000104 DRUCKFEDER presser spring10086
14 0380 000105 MUTTER nut10087
15 0380 000106 HUTMUTTER capnut10088
16 0380 000108 DRUCKERFEDER pressure spring10089
17 0380 000109 ANSCHLAGBOLZEN stop bolt10090
18 0380 000110 ZYL-SCHRAUBE cylinder screw10091
19 0380 000111 STAHLKUGEL ball10092
20 0380 000112 SICHERUNGSRING circlip10093
21 0380 000113 KLEMMRING RE K clamping ring cpl.10094
22 SIEHE POS. 21) (see pos. 21)10096
23 0380 000117 GEWINDESTIFT stud10097
24 0380 000116 STOPFEN plug10098
25 0380 000118 KLEMMRING K clamping ring cpl.10099
26 SIEHE POS. 25) (see pos 25)10101
27 0380 000119 KREUZKOPF K cross head cpl.10102
28 0380 000120 K KREUZKOPF crosshead10104
29 0380 000121 FUEHRUNGSGABEL guide fork10106
30 0380 000122 SENKSCHR. sunk screw10107
31 0380 000086 FUEHR.SCHIENE guide ra10108
(MIT POS.2-42) (with pos.2-42)
(MIT POS.3,72) (with pos. 3,72)
(MIT POS. 5 -20,61) (with pos. 5 - 20, 61)
(MIT POS.22-24) (with pos.22-24)
(MIT POS.23,24,26) (with pos.23,24,26)
(MIT POS.28-30,71) (with pos.28-30,71)
(MIT POS. 71) (wiht pos.71)
32 9203 100021 FLACHKOPFSCHR. coutersunk screw10109
33 9203 213031 LI.SENKSCHR. screw10110
34 0381 120160 SPERRFEDER drag spring10111
35 0211 000256 LINSENSCHRAUBE screw10112
36 0231 000456 SPANNSTIFT pin10113
37 0381 120010 LAGERBOLZEN bolt10114
38 0998 880580 PASZSCHEIBE 0,1MM washer10115
38 0998 885050 PASZSCHEIBE 0,15MM washer10116
38 0998 882510 PASZSCHEIBE 0,2MM washer10117
39 9357 000090 SICH.SCHEIBE fastennig disc10118
40 0381 120120 FILZHALTER felt holder10119
41 0381 120130 OELFILZ felt10120
42 9041 100030 OELDOCHT,RUND oil wick,round10121
43 0380 000548 LAGERBUCHSE bushing10122
44 0380 000544 SCHALTKLOBEN K gearshift lag cpl.10123
(MIT POS.45-47) (with pos.45-47)
45 0002 008308 3333 RUNDFILZ F104 felt 1 m10125
46 SIEHE POS. 44) (see pos. 44)10126
47 SIEHE POS. 44) (see pos. 44)10127
48 0068 000430 NADELSTG.GELENK needle bar joint10128
49 9352 600208 GREIFRING safety collar10129
50 0381 120150 FUEHR.WINKEL guiding angle10130
51 9202 002097 ZYL.SCHR. cyl. screw10131
52 9202 002587 ZYL.SCHR. cyl. screw5210132
53 0380 008101 FADENHEBEL thread take-up leve10133
54 0381 110123 FAD.HEBELBOLZEN V bolt10134
(MIT POS.67-70) (with pos.67-70)
55 9205 102498 GEW.STIFT threaded pin10136
56 0068 000180 GLEITHUELSE slide bush10137
57 0291 000159 FADENFUEHRUNG thread guide10138
58 9203 312411 SENKSCHR. sunk screw10139
59 0381 100060 FADENH.SCHUTZ PART10140
60 9204 201658 LINSENSCHR. screw10141
61 0246 000167 DRUCKFEDER presser spring10142
62 0291 000105 GEW.STIFT threaded pin10143
63 0380 000793 BEF.SCHRAUBE fastenning screw10144
64 NADELHALTERneedle holder10145
(SIEHE EINRICHTUNG) (look at equipment)
002Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
65 0381 100230 OELFANGBLECH oil tray10147
66 9234 000067 6KT.MUTTER hexagonal nut10148
67 0068 000170 BOLZEN bolt, stud10149
68 0381 100150 KLEMMSTUECK clamping part10150
69 9041 100030 OLDOCHT, RUND oil wick, round10151
70 9041 100015 OELDOCHT,RUND oil wick,round10152
71 9041 100203 BAUMWOLLDOCHT wick10153
72 siehe pos. 2) (see pos. 2)10154
Seite/ Page:
2 von/ of
2
003Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0381 110010 SPANNUNGSPLATTE plate10155
2 0381 110210 SPANNUNGSBOLZEN bolt10156
3 0467 110220 FADENSP.SCHEIBE thread tension disc10157
4 0016 004010 SCHEIBE disc10158
5 0061 001050 STEGSCHEIBE disc10159
6 0004 000079 SPANNUNGSFEDER(0,7mm) tension spring10160
7 0037 001290 FADENSP.FEDER(1mm) thread tension spr.10161
8 0271 000238 SKALAKNOPF nut10162
9 9330 400018 SCHEIBE disc10163
10 0381 110140 REGULATOR regulator10164
11 0249 008401 NADELROLLE needle roller10165
12 0381 110090 AUSLOESEBLECH plate10166
13 0992 024077 LI.ZYL.SCHR. ligh cylind barrier10167
14 0381 110100 AUSLOESEHEBEL lever10168
15 0211 000582 ANSATZSCHRAUBE shoulder screw10169
16 0558 000233 FEDERSCHEIBE spring disc10170
17 0993 087008 HALBRD.SCHR. screw10171
18 0068 000280 FADENANZ.FEDER tension spring10172
19 MG43 002510 SCHEIBE disc10173
20 0367 110160 VERSTELLBUCHSE adjusting bush10174
21 0998 860960 O-RING ring10175
22 0367 110170 BOLZEN bolt10176
23 0367 110183 DECKSCHEIBE cover disk10177
24 0367 110340 FADENANZ.ROLLE tension roller10178
25 0367 110350 ZWISCHENSCHEIBE washer10179
26 0367 110360 SCHEIBE disc10180
27 0993 520940 GEW.STIFT threaded pin10181
28 0996 070078 SICH.SCHEIBE fastennig disc10182
29 0381 100250 ABDECKPLATTE coverplate10183
30 9205 101868 GEW.STIFT threaded pin10184
31 0381 110070 FADENFUEHRUNG thread guide10185
32 0271 000223 LINSENSCHRAUBE screw10186
33 0381 110130 ANSCHLAGBOLZEN bolt10187
34 9201 112867 6KT.SCHR. hexagonal screw10188
35 0381 110150 SCHEIBE washer10189
36 1001 009148 LINSENSCHRAUBE screw10190
37 0381 110200 FADENFUEHRUNG threaded guide10191
38 0271 000298 LINSENSENKSCHR. sunk screw10192
39 0291 000650 FUEHR.BOLZEN guiding bolt10193
40 9205 102158 GEW.STIFT threaded pin10194
41 0367 110130 HUELSE bushing10195
42 9225 201790 SENKSCHR. sunk screw10196
43 9820 110003 HUBMAGNET magnet10197
44 0381 110194 FADENFUEHRUNG K threaded guide cpl.10198
(MIT POS. 18-28,54) (with pos.18-28,54)
45 0381 350240 SCHEIBE washer10200
46 9231 110055 6KT.MUTTER hexagonal nut10201
47 siehe pos.43) (see pos. 43)10202
48 0238 010069 DRUCKFEDER presser spring10203
49 9400 000058 6KT.MUTTER nut10204
50 0381 350300 GEW.BUCHSE bushing10205
51 0793 003508 SENKSCHR. sunk screw10206
52 0381 110014 SPANNUNGSPL.K tension plate cpl10207
(MIT POS.1-17,39) (with pos.1-17,39)
53 0556 005025 RUNDDICHTRING round gasket10209
54 0381 110230 RÄNDELMUTTER nu10210
55 0271 001391 FADENLEITWINKEL K angular thread guide cpl.10211
(MIT POS.56-60) (with pos.56-60)
56 0271 001392 FADENLEITWINKEL V angular thread guide10213
57 0244 000414 SPANNUNGSHÜLSE tension sleeve10214
58 0244 000415 SPANNUNGSHÜLSE tension sleeve10215
59 0271 001397 DRUCKFEDER pressure spring10216
60 0271 001398 RÄNDELMUTTER knurled nut10217
004Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0381 100100 KOPFDECKEL front panel10218
2 0380 000283 ZUGSTANGENSCHAFT traction rod shaft10219
3 9357 200001 WINKELGELENK angle10220
4 9231 110108 6KT.MUTTER hexagonal nut10221
5 0380 000289 SCHEIBE disc10222
6 0381 120084 M SCHALTSCHLOSS K switch latch cp10223
7 0380 000262 SCHALTGEHAEUSE housing10225
8 0267 120010 BOLZEN bolt, stud10226
9 0291 000105 GEWINDESTIFT stud10227
10 0380 000265 FUEHRUNGSSTIFT guide pin10228
11 0380 000266 FEDERBOLZEN spring bolt10229
12 0380 000267 DRUCKFEDER presser spring10230
13 0380 000268 FEDERBOLZEN spring bolt10231
14 0380 000270 VERSCHL.SCHR. screw10232
15 0380 000274 SCHALTLAGER bearing10233
16 0380 000275 UNTERLEGSCHEIBE washer10234
17 0370 000330 LAGERDECKEL bearing cover10235
18 0557 001532 SCHRAUBE screw10236
19 0381 120023 SCHALTHEBEL V lever10237
20 0367 150280 DISTANZRING distance ring10238
21 0996 070118 SICH.SCHEIBE fastennig disc10239
22 Z115 000025 ANSATZSCHRAUBE shoulder screw10240
23 0998 881010 PASZSCHEIBE washer10241
24 0381 120050 AUSSCHALTHEBEL lever10242
25 0219 000377 ZAPFENSCHR. screw10243
26 0911 000352 SPANNUNGSFEDER tension spring10244
27 0381 120040 BOLZEN bolt10245
28 0381 130020 BLATTFEDER spring10246
29 9204 201658 LINSENSCHR. screw10247
30 0265 002032 ZUGFEDER tensile spring10248
31 0212 000213 DRUCKKNOPF snap-fastener, pres10249
32 0216 000224 RUNDDICHTRING round gasket10250
33 9204 201728 LINSENSCHR. screw10251
34 9204 201678 LINSENSCHR. screw10252
35 0380 000298 ANSCHL.SCHRAUBE stop screw10253
36 0381 110050 ANSATZSCHRAUBE screw10254
37 9305 603270 SPANNSTIFT pin10255
38 9330 000088 SCHEIBE washer10256
(MIT POS.7-14) (with pos.7-14).
005Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0249 000056 DRUECKERSTANGE presser bar10257
2 0381 130120 STOFFDR.STANGE presser bar10259
3 0249 000061 BEF.SCHRAUBE fastenning screw10261
4 0223 000111 FUEHR.BUCHSE guide bushing10262
5 0993 941028 GEW.STIFT threaded pin10263
6 0380 000202 DRUCKFEDER presser spring10264
7 0380 000203 DRUCKSTIFT pressure pin10265
8 0223 000112 REGULIERBUCHSE bushing10266
9 0249 000093 FUEHRUNGSBUCHSE guide bushing10267
10 0381 130013 LUEFTERKLOBEN lifting block10268
11 0381 130010 LUEFTERKLOBEN lifting block10270
12 9203 003378 ZYL.SCHR. cyl. screw10271
13 0219 000185 WINKELHEBEL V lever10272
14 0211 000420 ZAPFENSCHRAUBE screw10273
15 9357 000090 SICH.SCHEIBE fastennig disc10274
16 0381 130030 LUEFTERLASCHE PART10275
17 0211 000100 A SICH.SCHEIBE fastennig disc10276
18 0381 130040 LUEFTERDRAHT lifting rod10277
19 0381 130053 HEBEL V lever10278
20 0381 130060 LUEFTERDRAHT lifting rod10279
21 0381 130073 LUEFTERHEBEL V lifting lever10280
22 0271 001466 ROLLE roller10281
23 0996 070078 SICH.SCHEIBE fastennig disc10282
24 0238 006711 WELLE shaft10283
25 0216 000216 SCHEIBE disc10284
26 0996 070118 SICH.SCHEIBE fastennig disc10285
27 0381 130144 WINKELHEBEL K bent lever cpl.10286
28 SIEHE POS. 27) (see pos. 27)10288
29 0223 000646 GEW.STIFT stud10289
30 0223 000448 GEW.STIFT threaded pin10290
31 9231 110128 6KT.MUTTER hexagonal nut10291
32 0381 130094 HEBEL K lever cpl.10292
33 SIEHE POS. 32) (see pos. 32)10294
(FÜR KL.381) (cl.381 only)
(FÜR KL.382) (cl.382 only)
(MIT POS.11,12) (with pos.11,12)
(MIT POS.28-31) (with pos.28-31)
(MIT POS.29-31,33) (with pos.29-31,33)
35 0219 000840 DREHFEDER spring10295
36 0999 220770 ZYLINDER,DOPPEL cylinder,double10296
37 9790 201000 VERSCHR.WI-E coupling10297
38 Z124 000111 GABELKOPF fork holder10298
39 0744 022393 ES-BOLZEN bolt, stud10299
41 0381 130110 GEW. BOLZEN bolt,stud10300
42 0996 070078 SICH.SCHEIBE fastennig disc10301
43 0245 001351 STOFFSTANGE K cloth presser bar cpl.10302
(MIT POS.44) AUF WUNSCH (with pos.44) on request
(f.KL.381) (f.cl.381only)
44 0204 000106 SCHRAUBE screw10305
45 0381 130150 BEF.SCHRAUBE screw10306
(f.KL.382) (cl.382 only)
46 0792 007584 RUNDDICHTRING ring10308
47 0381 130160 KAPPE cap10309
006Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 0381 160010 SKALABLECH scale plate10310
2 0793 003508 SENKSCHR. sunk screw10311
3 0241 000276 STICHST.HEBEL stitreg lever10312
4 9205 102178 GEW.STIFT stud10314
5 0381 160034 M STICHST.GRIFF K stitch regulator handle cpl.10315
6 0204 000928 STAHLKUGEL ball10317
7 0204 000927 DRUCKFEDER spring10318
8 0381 160020 GRIFFSTANGE rod10319
9 0204 000925 STELLMUTTER nut10320
10 0241 000279 STICHSTELLERGRIFF stich regulator handle10321
11 0241 000283 FÜHRUNGSBLECH guide plate10322
12 0245 003283 FEDER spring10323
13 0381 160143 RAENDELMUTTER V nut10324
14 0381 160083 KLOBEN V block10325
15 9202 002488 ZYL.SCHR. cyl. screw10327
16 0381 160090 DAEMPF.SCHEIBE washer10328
17 0204 000627 ZUGFEDER tensile spring10329
18 0996 120387 STELLRING set-ring, adjusting10330
19 9204 201668 LINSENSCHR. screw10331
20 9205 122498 GEW.STIFT threaded pin10332
21 9231 000387 6KT.MUTTER hexagonal nut10333
22 0249 000214 K SCHEIBE disk10334
23 SIEHE POS. 26) (see pos 26)10336
24 0249 000220 K EXZENTERSTEIN K eccentric block cpl.10337
25 0249 000222 FILZTEIL felt part10339
26 0239 001891 SCHUBSTANGE K connecting rod10340
27 0381 160114 SCHUBEXZENTER K eccentric10342
28 0381 160050 DOCHTHALTER holder10344
29 0381 160134 KLOBEN K block cpl.10345
30 9202 002507 ZYL.SCHR. cyl. screw10347
(MIT POS. 4) (with pos. 4)
(MIT POS.6-11) (with pos.6-11)
(MIT POS. 15) (mit pos. 15)
(MIT POS.25,84,96) (with pos. 25,84,96)
(MIT POS.25,31,34,84) (with pos.25,31,34,84)
(MIT 23,25,31,34,95,96) with pos.(23, 25,31,34,95,96)
(MIT POS. 69) (with pos. 69)
(MIT pos.30) (with pos.30)
31 SIEHE POS. 24) (with pos. 24)10348
32 0381 160064 SCHUBWELLE K gear shaft cpl.10349
(MIT POS.33,34,62,79,94) (wit pos.33,34,62,79,94)
33 9050 050001 SCHUTZKAPPE cap10351
34 0002 008308 3333 RUNDFILZ F104 felt 1 m10352
35 0380 000331 GLEITSTEIN K sliding block10353
(MIT POS.53,54) (with pos.53,54)
36 9202 002893 ZYL.SCHR. cyl. screw10355
37 0381 160044 ACHSE K bolt cpl.10356
(MIT POS.34,76,85-87) (with pos.34,76,85-87)
38 0381 160234 STELLRING set-ring, adjusting10358
(MIT POS.39) (with pos. 39)
39 0570 000055 GEWINDESTIFT stud10360
40 0249 000261 K TRANSP.HALTER K carrier cpl.10361
(MIT POS.88,90) (with pos.88,90)
41 0249 000269 GEWINDESTIFT stud10363
42 0249 000270 MUTTER nut10364
43 0225 000449 EXZ.GABEL K eccentric fork cpl.10365
(MIT POS.44,45,66) (with pos.44,45,66)
44 0249 000265 FILZTEIL felt part10367
45 0012 000102 SCHRAUBE screw10368
46 0021 000185 SCHRAUBE screw10369
47 0249 000264 A SCHEIBE washer10370
49 0570 000055 GEW.STIFT stud10371
50 0249 000271 SCHRAUBE screw10372
51 0381 310044 NADELTRASP.WELLE K transp.shaft cpl.10373
(MIT POS.34,52 - 57,67,89) (with pos.34,52 - 57,67,89)
52 0219 000321 VERSCHLUSSKAPPE cap10375
53 0380 000332 GLEITSTEIN slide block10376
54 0249 000053 BOLZEN bolt, stud10377
55 0380 000335 WINKEL angle10378
56 9203 003028 ZYL.SCHR. cyl. screw10379
57 9205 102158 GEW.STIFT threaded pin10380
58 0381 310034 TRANSP.HEBEL K transp.lever10381
(MIT POS.59-61,71-75,85) (with pos.59-61,71-75,85)
59 SIEHE POS.95) (see pos.95)10383
60 9202 002497 ZYL.SCHR. cyl. screw10384
61 0002 008308 3333 RUNDFILZ F104 felt 1 m10385
006Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
62 SIEHE POS. 32) (see pos. 32)10386
63 0002 008308 3333 RUNDFILZ F104 felt 1 m10387
64 0380 007306 GABELHEBEL fork lever10388
(MIT POS. 36,57) (with pos. 36,57)
66 SIEHE POS. 43) (see pos. 43)10390
67 SIEHE POS. 51) (see pos. 51)10391
68 0381 160224 HUBEXZENTER K lifting eccentric cpl.10392
(MIT POS.49) (mit pos.48,49)
69 9205 102188 GEW.STIFT threaded pin10394
71 0239 001896 TRANSP.STANGE V rod10395
72 0241 000318 ANSATZBOLZEN shoulder bolt10396
73 9330 000118 SCHEIBE disc10397
74 0249 000230 MUTTER nut10398
75 0998 880580 PASZSCHEIBE washer10399
76 0249 000258 A HALTEBOLZEN holding bolt10400
77 0265 000161 A OELFILZ oil felt10401
78 0381 310054 RUNDDOCHT K wick10402
79 0211 000013 KUNSTST.MUFFE plastik bushing10403
80 0249 000282 6KT.SCHR. hexagonal screw10404
81 0793 025006 SCHEIBE disc10405
82 9330 000108 SCHEIBE disc10406
83 9231 110128 6KT.MUTTER hexagonal nut10407
84 9305 000040 SPANNSTIFT pin10408
85 9041 100030 OELDOCHT,RUND oil wick,round10409
86 0211 000085 DOCHTHALTER wick holder10410
87 0620 760092 DRAHT wire10411
88 9205 102173 GEW.STIFT threaded pin10412
89 9041 100040 OELDOCHT,RUND oil wick,round10413
90 0249 000261 TRANSP.HALTER carrier10414
91 0381 160073 PLATTE plate10415
92 9202 042487 ZYL.SCHR. screw10416
93 0249 000672 STICHST.STANGE stitch regulator rod10417
94 9041 100040 OELDOCHT,RUND oil wick,round10418
95 0241 001299 TRANSPORTHEBEL K feed lever10419
(MIT POS. 59,60) (see pos.59,60)
96 SIEHE POS. 22) (see pos 22)10421
Seite/ Page:
2 von/ of
2
006Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
62 SIEHE POS. 32) (see pos. 32)10386
63 0002 008308 3333 RUNDFILZ F104 felt 1 m10387
64 0380 007306 GABELHEBEL fork lever10388
(MIT POS. 36,57) (with pos. 36,57)
66 SIEHE POS. 43) (see pos. 43)10390
67 SIEHE POS. 51) (see pos. 51)10391
68 0381 160224 HUBEXZENTER K lifting eccentric cpl.10392
(MIT POS.49) (mit pos.48,49)
69 9205 102188 GEW.STIFT threaded pin10394
71 0239 001896 TRANSP.STANGE V rod10395
72 0241 000318 ANSATZBOLZEN shoulder bolt10396
73 9330 000118 SCHEIBE disc10397
74 0249 000230 MUTTER nut10398
75 0998 880580 PASZSCHEIBE washer10399
76 0249 000258 A HALTEBOLZEN holding bolt10400
77 0265 000161 A OELFILZ oil felt10401
78 0381 310054 RUNDDOCHT K wick10402
79 0211 000013 KUNSTST.MUFFE plastik bushing10403
80 0249 000282 6KT.SCHR. hexagonal screw10404
81 0793 025006 SCHEIBE disc10405
82 9330 000108 SCHEIBE disc10406
83 9231 110128 6KT.MUTTER hexagonal nut10407
84 9305 000040 SPANNSTIFT pin10408
85 9041 100030 OELDOCHT,RUND oil wick,round10409
86 0211 000085 DOCHTHALTER wick holder10410
87 0620 760092 DRAHT wire10411
88 9205 102173 GEW.STIFT threaded pin10412
89 9041 100040 OELDOCHT,RUND oil wick,round10413
90 0249 000261 TRANSP.HALTER carrier10414
91 0381 160073 PLATTE plate10415
92 9202 042487 ZYL.SCHR. screw10416
93 0249 000672 STICHST.STANGE stitch regulator rod10417
94 9041 100040 OELDOCHT,RUND oil wick,round10418
95 0241 001299 TRANSPORTHEBEL K feed lever10419
(MIT POS. 59,60) (see pos.59,60)
96 SIEHE POS. 22) (see pos 22)10421
Seite/ Page:
2 von/ of
2
007Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0380 008104 GREIFER K hook10422
2 0002 008308 3335 RUNDFILZ F 4542 felt 1 m10424
3 0238 006799 SPGH.OBERTEIL K bobin case upper part10425
4 POS.3 see pos.310427
5 0238 006803 SENKSCHR. sunk screw10428
6 0249 000371 BEF.SCHRAUBE fastenning screw10429
7 0380 003847 A SPANNUNGSFEDER tension spring10430
8 0249 000359 BEF.SCHRAUBE fastenning screw10431
9 0380 008105 GREIFER K hook10432
10 0380 008106 GREIFERDECKEL gib, hook flap10434
11 0380 008112 SPGH.UNTERT.K winder base10435
12 0799 001507 STERNSCHEIBE disc10437
13 0549 001310 SCHUTZBLECH guard plate10438
14 0223 000333 BEF.SCHRAUBE fastenning screw10439
15 0249 000372 SPULE bobbin10440
16 0225 000383 EXZ.ACHSE V eccentric axle10441
17 POS. 33 see pos. 3310443
18 0249 000341 GEWINDESTIFT stud10444
19 POS. 33 seepos. 3310445
20 0223 000238 GEWINDESTIFT stud10447
21 0223 000648 GEW. STIFT screw10448
22 0249 000342 OEFFNERHEBEL opener lever10449
23 0249 000342 A SCHEIBE disc10450
24 0249 000349 MUTTER nut10451
25 0381 150124 BOLZEN K bolt cpl.10452
26 9205 102498 GEW.STIFT threaded pin10454
27 0249 000348 GELENKBOLZEN hinge-bolt, link bo10455
28 0249 000351 EXZ.HEBEL eccentric lever10456
29 0092 000111 SCHRAUBE screw10457
30 0381 150150 ABDECKBLECH cover plate10458
(MIT POS.2-13) (with pos.2-13)
(MIT POS.4-7) (with pos.4-7)
(MIT POS.2,8,10,13) (with pos. 2,8,10,13)
(MIT POS.12) (with.pos.12)
(MIT POS.14) (with pos. 14)
(GROSS) (large)
(MIT.35,52) (with.35,52)
(RECHTS) (rigth)
31 0381 150160 ABDECKBLECH cover plate10460
(LINKS) (left)
32 9203 313042 SENKSCHR. sunk screw10462
33 0249 000319 RADPAAR wheel set10463
(MIT POS.17-21) (with pos.17-21)
34 0249 000346 OEFFNERFINGER opener finger10465
35 9041 100020 OELDOCHT, RUND oil wick,round10466
36 0381 150133 GREIFERBOCK V,rechts hook support cpl.rigth10467
(MIT POS.37-39,53) (with pos.37-39,53)
37 SIEHE POS. 36) (see pos. 36)10469
38 SIEHE POS. 36 ) (see pos.36)10470
39 0556 014975 GEWINDESTIFT stud10471
40 0381 150143 GREIFERBOCK V hook support cpl.10472
(LINKS MIT POS.39,54 -58) (left,with pos.39,54 -58)
41 9202 002518 ZYL.SCHR. cyl. screw10474
42 9202 003183 ZYL.SCHR. cyl. screw10475
43 9330 000108 SCHEIBE disc10476
45 0381 150090 OELFILZ felt10477
46 0381 150100 HALTER holder10478
47 Z120 001815 ANSATZSCHRAUBE shoulder screw10479
48 0381 140110 OELBLECH oil tray10480
49 0381 140120 OELFILZ oil felt10481
50 9330 900107 SCHEIBE disc10482
51 9202 002488 ZYL.SCHR. cyl. screw10483
52 0699 979100 SCHLAUCH hose10484
(OHNE ABB.) (no illustration)
53 SIEHE POS.36) (see pos.36)10486
54 SIEHE POS.40) (see pos.40)10487
55 SIEHE POS.40) (see pos.40)10488
56 SIEHE POS.40) (see pos.40)10489
57 0381 140160 DOCHTHALTER holder10490
58 0211 000249 SENKSCHRAUBE screw10491
008Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0238 006532 AUFNAHME V eception10492
(MESSERWELLE)
2 0380 007293 FADENFAENGER tintercept10494
3 0911 000339 FL.RD.SCHR. screw10495
4 0531 000466 K STELLRING set-ring10496
(MIT POS.5,6) (with pos.5,6)
5 0531 000466 STELLRING set-ring, adjusting10498
6 0531 000464 GEWINDESTIFT stud10499
8 9202 002073 ZYL.SCHR. cyl. screw10500
9 0238 006569 LASCHE shackle10501
10 0238 020572 VERB.LASCHE connecting strap10502
11 9202 002058 ZYL.SCHR. cyl. screw10503
12 9330 000088 SCHEIBE washer10504
13 0381 350190 MESSERBOCK knife block10505
14 9202 002133 ZYL.SCHR. screw10506
15 0381 350200 AUFLAGEPLATTE plate10507
16 9202 001658 ZYL.SCHR. cyl. screw10508
17 0381 350210 KLEMMFEDER spring10509
18 0211 000256 LINSENSCHRAUBE screw10510
19 9330 000048 SCHEIBE disc10511
20 0238 006549 MESSER knife10512
21 9201 111257 6KT.SCHR. hexagonal screw10513
22 9330 000067 SCHEIBE disc10514
23 0381 350230 KLOBEN block10515
24 1001 009140 ANSATZSCHRAUBE shoulder screw10516
25 0381 350144 KLEMMKLOBEN K block cpl.10517
(MIT POS.8) (with pos.8)
26 0998 881580 PASZSCHEIBE washer10519
27 0570 001174 GREIFRING ring10520
Seite/ Page:
1 von/ of
1
009Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0381 350010 HALTER holder10521
2 9202 002488 ZYL.SCHR. cyl. screw10522
3 0381 350030 KLOBEN block10523
4 9202 002058 ZYL.SCHR. cyl. screw10524
5 0381 350040 DAEMPFUNGSPLAT. plate10525
6 0381 350020 BUCHSE bushing10526
7 0792 008066 ANSATZSCHRAUBE shoulder screw10527
8 0381 350050 DREHFEDER spring10528
9 9820 110002 HUBMAGNET lifting magnet10529
10 0381 350110 GEWINDEBOLZEN bolt10530
11 0381 350100 SCHEIBE washer10531
12 9330 000097 SCHEIBE disc10532
13 0381 350120 MUTTER nut10533
14 0556 001164 ZUGFEDER tensile spring10534
15 0381 350063 SCHALTBLECH V operating plate cpl.10535
16 0244 000700 GEW.STIFT threaded pin10536
17 0381 350080 ACHSE shaft10537
18 0291 000347 STUETZSCHEIBE support disc10538
19 0381 350090 DREHFEDER spring10539
20 9357 000090 SICHER.SCHEIBE safety washer10540
21 0211 009647 ROLLENBOLZEN K roller bolt cpl.10541
(MIT POS.28-30) (with pos.28-30)
22 0238 006577 LASCHE shackle10543
23 0238 006576 LASCHE shackle10544
24 0381 350130 FEDERHAKEN spring10545
25 9202 002073 ZYL.SCHR. cyl. screw10546
26 9330 000088 SCHEIBE washer10547
27 0211 000100 A SICH.SCHEIBE fastennig disc10548
28 0211 009648 ROLLENBOLZEN roller bolt10549
29 0211 009649 ROLLE roll, roller10550
30 0211 009650 FEDERRING elastic washer10551
Seite/ Page:
1 von/ of
1
010Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0999 220779 ZYLINDER,DOPPEL cylinder,double10552
2 9231 110107 6KT.MUTTER hexagonal nut10553
3 0381 160090 DAEMPF.SCHEIBE washer10554
4 9790 201000 VERSCHR.WI-E coupling10555
5 9731 005004 SCHLAUCH hose10556
6 0381 160100 WINKEL angle10557
7 9202 042477 ZYL.SCHR. cyl. screw10558
8 0999 200597 KABELTUELLE cable nozzle10559
9 9710 061200 VENTIL,MAGNET part10560
10 0911 000478 RUNDDICHTRING PART10561
11 0570 001847 BLINDSTOPFEN blind pluc10562
12 9710 900032 ANSCHLUSSBLOCK 2FACH block10563
(FÜR KL. 381) (for cl. 381)
12 9710 900031 ANSCHLUSSBLOCK block10565
(FÜR KL. 382) (for cl. 382)
13 9203 003138 ZYL.SCHR. cyl. screw10567
(FÜR KL.381 2VENT.) (for cl.381 two valve)
13 9203 003167 ZYL.SCHR. cyl.screw10569
(FÜR KL.382(3VENT.) cyl.screw
14 9203 001917 ZYL.SCHR. cyl. screw10571
15 9870 381003 LEITUNG K cable cpl.10572
(LÜFTUNG/STICHL.) lifting/stitchl.
16 9330 900107 SCHEIBE washer10574
17 9710 920012 VENTIL,DROSSEL valve reactor10575
19 0891 003342 KUEHLBLECH part10576
(FÜR KL.382) (for cl. 382)
20 9870 382002 LEITUNG K cable cpl10578
(ZUM PULLER,FÜR KL.382) (for puller, for cl 382)
21 0227 000596 LASCHE shackle10580
(FÜR KL. 382) (for cl 382)
22 9203 100021 FLACHKOPFSCHR. coutersunk screw10582
Seite/ Page:
1 von/ of
1
011Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0381 100090 ARMDECKEL plate10583
2 0993 087008 HALBRUND.SCHR screw10584
4 0244 000415 SPANNUNGSHÜLSE tension bush10585
5 0244 000414 SPANNHÜLSE glamping sleeve10586
7 0271 001397 DRUCKFEDER presser spring10587
9 0381 110220 BOLZEN bolt10588
10 0271 001398 RAENDELMUTTER knurled nut10589
11 0231 000453 SPANNSTIFT pin1110590
12 0271 000251 SCHNEIDKLEMME cutting clamp10591
13 0268 170103 AUSLOESEHEBEL V release lever10592
14 0268 170110 BUNDBUCHSE bushing10593
15 0367 170083 SPULERRAD K winder wheel10594
(MIT POS.34,35) (with pos.34,35)
16 0381 170023 SPULERBOCK V winder support10596
17 0381 170030 SPULERARM winderarm10597
18 0381 170040 SPULERWELLE winder shaft10598
19 0381 170060 FADENFUEHRUNG thread guide10599
20 0396 170060 HUELSE bushing10600
21 0396 170080 DRUCKFEDER presser spring10601
22 0396 170270 EINRUECKKLOBEN block10602
23 0396 170283 AUSLOESENOCK.V release cam10603
24 0793 003508 SENKSCHR. sunk screw10604
25 0996 070068 SICH.SCHEIBE fastennig disc10605
26 0998 881040 PASZSCHEIBE washer10606
27 1001 001162 HUTSTOPFEN cap10607
29 9330 000087 SCHEIBE disc10608
31 0067 320150 DRUCKFEDER presser spring10609
32 0793 003508 SENKSCHR. screw10610
33 0381 100200 DICHTUNG part10611
34 0998 861590 O-RING ring10612
35 9205 102168 GEW.STIFT threaded pin10613
36 9234 000067 6KT.MUTTER hexagonal nut10614
37 0993 087008 HALBRUND.SCHR screw10615
Seite/ Page:
1 von/ of
1
012Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9880 382020 VERTEILER K distributor cpl.10616
2 9870 381001 LEITUNGSSATZ K cable set cpl.10617
3 9870 382001 LEITUNGSSATZ K cable set cpl.10618
4 0211 000003 OELROHR oil pipe10619
5 0244 000501 ANSCHLUSSSTÜCK connection part10620
6 0271 000029 VERSCHL.STOPFEN plug10621
7 9840 120026 SCHELLE clip10622
8 9204 201658 LINSENSCHR. screw10623
9 0211 000305 A FILZTEIL felt10624
10 9041 100030 OELDOCHT,RUND oil wick,round10625
11 0002 008930 0070 OELSCHLAUCH hose10626
12 0240 000281 BLATTFEDER leaf spring10627
13 0271 000223 LINSENSCHRAUBE screw10628
14 SCHIEBERslide10629
(SIEHE EINRICHTUNG) (look at equipment)
15 .SCHIEBER slide10631
(rechts) (rhigt)
(SIEHE EINRICHTUNG) (look at equipment)
16 0381 140020 APP.SCHIEBER slide10634
17 0216 000134 SENKSCHRAUBE sunk screw10635
18 9203 100621 FLACHKOPFSCHR. coutersunk screw10636
19 0082 000424 NADELROLLE needle roller10637
20 0541 000292 HUTSTOPFEN plug10638
21 9204 201693 LINSENSCHR. screw10639
Seite/ Page:
1 von/ of
1
013Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0791 001081 GARNST.ROHR yarn supp tube10640
2 9330 000177 SCHEIBE disc10641
3 0995 340617 6KT.MUTTER hexagonal nut10642
4 0077 110230 ZENTRIERSTUECK centering piece10643
5 0791 001091 GARNHALTEARM K yarn hoder arm10644
6 0791 001093 A SCHEIBE washer10646
7 0791 001095 MUTTER nut10647
8 9204 202038 LINSENSCHR. screw10648
9 0077 110220 AUFLAGE support10649
10 0791 001200 FADENFÜHRUNG KPL. thread guide cpl.10650
11 9083 180055 MAULSCHLUESSEL key10652
12 0381 100180 RIEMENABDECKUNG belt guard10653
13 9204 201693 LINSENSCHR. screw10654
14 0APP 000055 SCHRAUBENDREHER screwdriver10655
16 0700 000054 SCHARNIERUNTERT hinge base10657
17 9207 160957 SPANPL.SCHR. screw10658
18 0700 000055 GUMMIECKE rubber corner10659
19 0791 001011 AUFLAGESTOPFEN plug10660
20 0791 001012 DRUCKFEDER presser spring10661
21 0052 000328 STUETZE support10662
22 0APP 000301 SCHUTZHUELLE cover10663
23 0249 000440 OELBLECH drip pan10664
24 0223 000459 K KNIEHEBEL K knee lever10665
25 0223 000450 K KUPPL.ACHSE V coupling axle10668
26 0223 000452 K VERB.KLOBEN K coupling block10669
27 0223 000454 STELLWINKEL sliding square10671
28 9205 102788 GEW.STIFT threaded stud10672
29 0396 130014 KNIEPLATTE knee plate10673
30 9202 002887 ZYL:SCHR. screw10675
31 POS.26 see pos. 2610676
32 0052 000369 OELKANNE oil can10677
(MIT POS.6-8) (with pos.6-8)
(MIT POS.6-8) (with pos.6-8)
(0,8x4,0mm) (0,8x4,0mm)
(MIT POS.25,27-31) (with pos.25,27-31)
(FÜR 381-160161) (for 381-160161)
(MIT POS 30,31) (with pos.30,31)
(MIT POS. 28) (with pos. 28)
33 9081 500010 SCHRAUBENDREHER screwdriver10678
(0,4x2,5mm) 0,4x2,5mm)
34 9081 500051 SCHRAUBENDREHER screwdriver10680
(0,8x5,5mm) (0,8x5,5mm)
35 0791 000007 SCHRAUBENDREHER screwdriver10682
(KREUZSCHLITZ) cross head
36 9301 022608 ZYL.STIFT cylinder pin10684
37 0249 000372 SPULE bobbin10685
38 9081 100251 SCHR.DREHER GERADE screwdriver10686
INNENSECHSKANT key
39 0713 000302 SPANPL.SCHR. wood screw10688
40 9870 001108 LEITUNG K cable10689
41 0700 000079 WINKEL angle10690
42 0211 000699 OELKISSEN 50CCM oil satchel10691
43 9207 161597 SPANPL.SCHR. screw10692
44 9204 201958 LINSENSCHR. screw10693
45 9840 105202 FLACHSTECKER tab10694
46 0791 000009 SCHRAUBENDREHER allen key10695
(FÜR KL. 382) (for cl. 382)
47 9081 100310 SCHR. DREHER GERADE screw driver10697
(FÜR KL.382) (for cl.382 only)
48 0381 170074 SPULENMAGAZIN K bobbinbox cpl.10699
(MIT POS.49-52) (with pos.49-52)
49 POS. 48 see pos. 4810701
50 0381 170080 KLEMMFEDER spring10702
51 9330 900097 SCHEIBE washer10703
52 MG41 004073 SPANPL.SCHR. screw10704
014Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9822 510001 NAEHLEUCHTE sewing lamp10705
(MIT POS.2-4) (with pos.2-4)
2 0002 007504 9500 WIPPSCHALTER switch10707
3 9822 642024 HALOGENLAMPE lamp10708
4 9822 510012 GLASSCHEIBE pane10709
5 0APP 001241 ANBAUSATZ K mounted set10710
(MIT POS.6-8) (with pos.6-8)
6 0APP 001152 HALTESTÜCK bolt10712
7 0744 001568 FAECHERSCHEIBE disc10713
8 9202 003297 ZYL.SCHR. cyl. screw10714
10 0798 500088 TRAFO,NAEHLICHT transf 220/12v10715
11 9840 133004 WÜRGENIPPEL nipple10716
12 9825 810302 SICHERUNG fuse10717
13 9207 170857 SPANPL.SCHR. screw10718
Seite/ Page:
1 von/ of
1
015Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9880 381001 TASTER K feeler cpl10719
(MIT POS.3-16,18,19) (with pos.3-16,18,19)
(FÜR KL. 381-160162) (for cl. 381-160162)
2 9880 382001 TASTER K feeler cpl.10722
(MIT POS.3-10,12-16,18-20) (with pos.3-10,12-16,18-20)
(FÜR KL. 382-160162) (for cl. 382-160162)
3 0798 122901 LINSENSCHR: screw10725
4 0798 420110 TASTERGEHÄUSE housing10726
5 POS.1 oder 2 see pos.1,2,10727
6 POS.1 oder 2 see pos.1,2,10728
7 POS.1oder 2 see pos.1,2,10729
8 POS.1oder 2 see pos.1,2,10730
9 SIEHEPOS.1oder2 see pos.1,210731
10 POS. 1oder 2 see pos.1,2,10732
11 POS. 1 see pos.110733
12 POS. 1oder 2 see pos.1,2,10734
13 POS. 1oder 2 see pos.1,2,10735
14 9830 515025 HALTER f.TASTER holder10736
15 9840 107001 BUCHSENKONTAKT socket contact10737
16 POS. 1 see pos.110738
16 POS. 2 see pos. 210739
17 0911 000339 SCHRAUBE screw10740
18 0798 122905 LINSENSCHRAUBE screw10741
19 0798 101041 SCHUTZTÜLLE hose10742
Seite/ Page:
1 von/ of
1
016Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9780 000108 WART.EINHEIT K maintenance unit10743
(MIT POS.2-9) (with pos.2-9)
2 MG53 007921 WINKEL angle10745
3 MG53 007922 LASCHE shackle10746
4 0744 001819 DOPPELNIPPEL 1/8x1/8 doublenipple 1/8x1/810747
5 0999 240303 DOPPELNIPPEL R1/4xR1/8 doublenipple R1/4xR1/810748
6 0999 240341 SCHOTTVERSCHR. coupling10749
7 9202 002927 ZYL.SCHR. cyl. screw10750
8 9330 000167 SCHEIBE disc10751
9 9781 000002 FILTERREGLER filter regulator10752
10 0797 003031 DRUCKLEITUNG K hose cpl10753
(MIT POS.11-15) (with pos.11-15)
11 0742 002096 IDEAL-SCHELLE hose clamp10755
12 0744 001793 A KUPPLUNGSDOSE coupling socket10756
13 0744 001793 B KUPPL.-STECKER coupling plug10757
14 0744 001796 SCHLAUCHTUELLE hose socket10758
15 9731 002001 SCHLAUCH hose10759
16 9790 201001 W I-E -VERSCHR coupling10760
(IN BEIPACK VERR.AUTOM.) (for all mach.with)
(automatic backtacking)
17 9731 005004 SCHLAUCH hose10763
(IN BEIPACK VERR.AUTOM.) (for all masch.with)
Seite/ Page:
1 von/ of
1

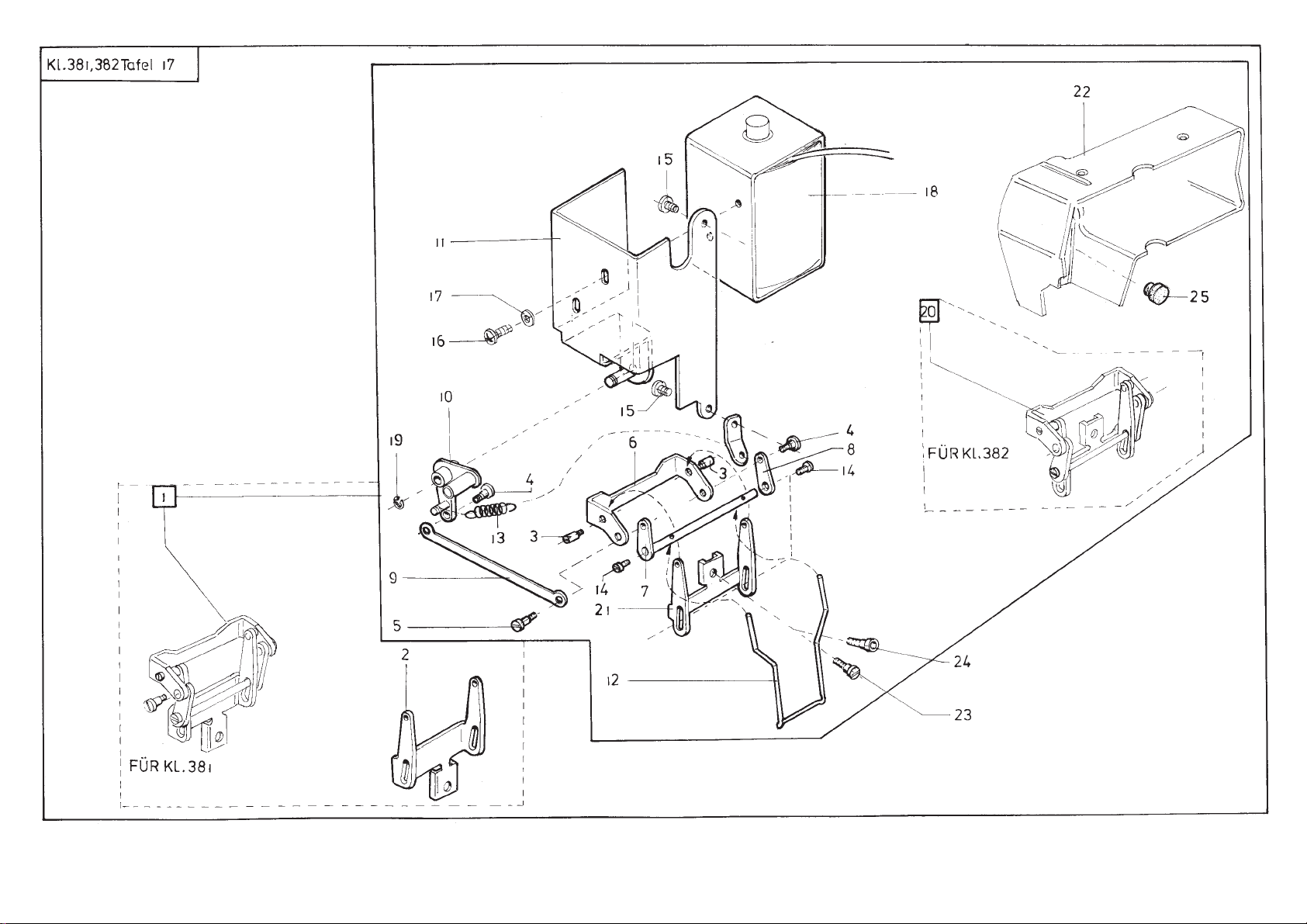

017Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 0381 590014 FADENWISCHER K thread wiper10766
(MIT POS.2-19,23) (with pos.2-19,23)
(FÜR KL.381) (for cl.381)
2 0381 360120 HALTER holder10769
(FÜR KL.381) (for cl.381)
3 0246 002403 ZAPFENSCHRAUBE screw10771
4 0556 000895 ANSATZSCHRAUBE screw10772
5 0992 123100 ZYL.SCHRAUBE screw10773
6 0381 360030 HEBEL lever10774
7 0381 360043 WELLE V shaft10775
8 0381 360070 HEBEL lever10776
9 0381 360080 HEBEL lever10777
10 0381 360093 HEBEL V lever10778
11 0381 360103 GEHAEUSE V housing10779
12 0381 360150 WISCHERDRAHT wiper wire10780
(5-12mm) (5-12mm)
12 0381 360160 WISCHERDRAHT wiper wire10782
(3,2-4,8mm) (3,2-4,8mm)
13 0381 360170 FEDER spring10784
14 9203 002441 ZYL.SCHR. cyl. screw10785
15 9204 201658 LINSENSCHR. screw10786
16 9204 201827 LINSENSCHR. screw10787
17 9330 000087 SCHEIBE disc10788
18 9820 110004 HUBMAGNET stroke magnet10789
19 0255 000129 SICH.SCHEIBE fastennig disc10790
20 0382 590014 FADENWISCHER thread wiper10791
(MIT POS.3-19,21-24,25) (with pos.3-19,21-24,25)
(FÜR KL.382) (for cl.382)
21 0381 360020 HALTER holder10794
(FÜR KL.382) (for cl.382)
22 0381 360180 GEHAEUSE housing10796
(FÜR KL.382) (for cl.382)
23 0245 000690 SCHRAUBE screw10798
(ZU POS.1) (for pos.1)
24 0381 360190 ZYL.SCHR. cyl.screw10800
(ZU POS.20) (for pos.20)
25 0216 000043 GUMMISTOPFEN rubber plug10802
(ZU POS.20) (for pos.20)
Seite/ Page:
1 von/ of
1

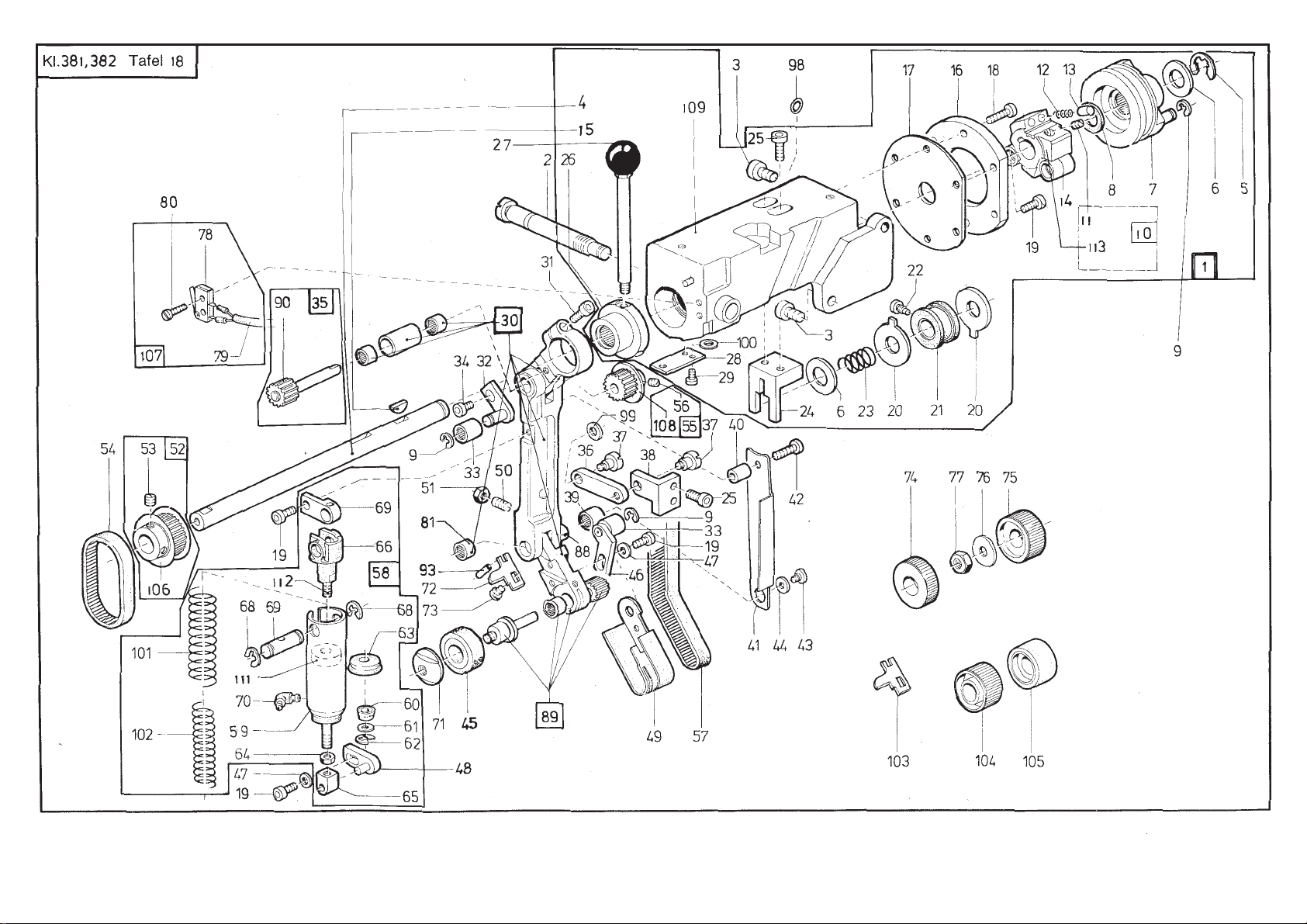

018Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
2
1 0381 340014 PULLERBOCK K block cpl.10804
2 0381 340020 ZAPFENSCHRAUBE screw10807
3 9202 002887 ZYL.SCHR. cyl. screw10808
4 0273 000472 WELLE shaft10809
5 0216 000656 SICH.SCHEIBE fastennig disc10810
6 0746 000789 SCHEIBE disc10811
7 0273 000478 ANTRIEBSRING V driving ring10812
8 0271 000602 FILZTEIL felt part10813
9 0570 000138 SICH.SCHEIBE fastennig disc10814
10 0933 005614 GETRIEBERAD K gear wheelcpl.10815
11 0147 000203 GEW.STIFT threaded pin10817
12 0933 005622 DRUCKFEDER presser spring10818
13 0933 005621 FEDERKAPPE spring cap10819
14 0933 005623 GETRIEBEROLLE gear roll10820
15 0723 000013 SCHEIBENFEDER spring10821
16 0273 000506 LAGERRING bearing ring10822
17 0273 000515 DISTANZSCHEIBE distance disc10823
18 9202 002377 ZYL.SCHR. PART10824
19 9202 002083 ZYL.SCHR. cyl. screw10825
20 0273 000521 NASENSCHEIBE washer10826
21 0273 000524 BUCHSE V bushing10827
22 0212 004821 ANSCHL.SCHRAUBE stop screw10828
23 0273 000530 DRUCKFEDER presser spring10829
24 0273 000534 WINKEL angle10830
25 9202 002483 ZYL.SCHR. cyl. screw10831
26 0273 000542 RASTRING V stop ring10832
27 0381 340073 HEBEL V lever10833
28 0273 000552 FEDERBLECH spring plate10834
29 9202 001658 ZYL.SCHR. cyl. screw10835
30 0273 000555 PULLERKOPPEL V connecting rod cpl.10836
31 9202 002503 ZYL.SCHR. cyl. screw10838
32 0273 000562 LASCHE V shackle10839
33 0742 041524 NADELLAGER taper bearing10840
34 9202 002057 ZYL.SCHR. cyl. screw10841
(MIT POS.4-8,11-26,28, (with pos.4-8,11-26,28,
29, 100, 109) 29,100,109)
(MIT POS.11,113) (with pos.11,113)
(MIT POS.81,88,89) (with pos.81,88,89)
35 0273 000576 WELLE k shaft10842
36 0273 000587 LASCHE shackle10843
37 0945 000853 ANSATZSCHRAUBE shoulder screw10844
38 0273 000590 WINKEL angle10845
39 0744 001369 NADELHUELSE needle socket10846
40 0273 000599 BUCHSE bushing10847
41 0273 000600 ABDECKBLECH cover sheet10848
42 9202 002377 ZYL.SCHR. PART10849
43 0556 000895 ANSATZSCHRAUBE screw10850
44 9330 900098 SCHEIBE washer10851
45 0933 005725 TRANSPORTROLLE feed roller10852
46 0273 000617 LASCHE V shackle10853
(MIT POS.9,33) (mit pos.9,33)
47 9330 000088 SCHEIBE disk10855
48 0273 000629 LASCHE V shackle10856
49 0273 000637 RIEMENSCHUTZ belt guard10857
50 0993 941028 GEW.STIFT threaded pin10858
51 9231 110108 6KT.MUTTER hexagonal nut10859
52 0273 000645 ZAHNSCHEIBE K tooth lock washer cpl.10860
(MIT POS.53,106) (with pos.53,106)
53 0702 000020 GEWINDESTIFT PART10862
54 0273 000651 ZAHNRIEMEN timing belt10863
55 0273 000653 ZAHNSCHEIBE KPL. tooth washer10864
(MIT POS.56,108) (with pos.56,108)
56 0531 000464 GEWINDESTIFT stud10866
57 0273 000659 ZAHNRIEMEN timing belt10867
58 0273 000662 ZYLINDER K cylind.cpl.10868
(MIT POS.59-70,111,112) (with pos.59-70,111,112)
59 0273 000663 ZYLINDERROHR V cylind pipe10870
60 0742 041517 LIPPENRING gasket10871
61 0792 008065 PASZSCHEIBE washer10872
62 0933 000324 SICH.RING retainer ring10873
63 0746 001547 LIPPENRING gasket10874
64 9231 000378 6KT.MUTTER hexagonal nut10875
65 0273 000675 KLOBEN block10876
66 0273 000680 STOPFEN plug10877
67 0273 000683 BOLZEN bolt, stud10878
68 0211 000100 A SICH.SCHEIBE fastennig disc10879
018Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
2 von/ of
2
69 0273 000686 HALTER holder10880
70 9790 010010 VERBINDG.WI-N connectingpiece10881
71 0933 005724 MUTTER nut10882
72 0273 000615 ABWEISER deflector10883
73 0271 000223 LINSENSCHRAUBE screw10884
74 0933 005736 TRANSPORTROLLE feed roller10885
75 0933 005737 TRANSPORTROLLE feed roller10887
76 0931 002092 SCHEIBE disc10889
77 0933 005738 MUTTER nut10890
78 9815 510001 MIKROSCHALTER micro switch10891
79 POS. 107 see pos. 10710892
80 Z125 000118 ZYL.SCHR. cyl. screw10893
81 0273 000324 NADELHUELSE needle socket10894
83 POS 89 see pos 8910895
84 POS 89 see pos 8910896
85 POS 89 see pos 8910897
88 0273 000596 ACHSE shaft10898
89 0273 000606 SCHWINGE K rocker cpl.10899
90 SIEHE POS. 35) (see pos. 35)10901
93 0935 004395 SPANNSTIFT pin10902
98 0273 000697 O-RING ring10903
99 0273 000589 SCHEIBE washer10904
100 9330 000068 SCHEIBE washer10905
101 0273 000678 DRUCKFEDER presser spring10906
102 0273 000677 DRUCKFEDER presser spring110907
103 0273 000620 ABWEISER deflector10908
104 0933 005738 A TRANSPORTROLLE feed roller10909
105 0933 005737 A TRANSPORTROLLE feed roller10911
106 POS. 52 see pos.5210913
107 9870 382003 LEITUNG K cable cpl.10914
108 POS. 55 see pos. 5510916
109 0381 340013 BOCK V block cpl.10917
(MIT LAGER) (with bearing)
111 0742 043322 KOLBEN part10919
112 9205 102213 GEW.STIFT stud10920
113 0933 005615 GETR.RAD wheel10921
(STAHL 9mm) 9mm
(STAHL,15mm) 15mm
(MIT LAGER U. ACHSE) (with bearing and shaft)
(15mm,2mmSÄGEZAHN) (15mm)
(GUMMI,15mm) (15mm)
(MIT POS.78,79, (with pos.78,79)
019Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
Seite/ Page:
1 von/ of
1
1 0381 340034 EXZENTER V eccentric10922
2 0223 000648 GEW.STIFT stud10924
3 0273 000248 SCHUBSTANGE K feeding rod10925
4 0273 000256 BOLZEN K bolt cpl.10926
5 0002 008308 3325 RUNDFILZ F 048 felt 1 m10928
6 9041 100025 OELDOCHT,RUND oil wick,round10929
7 0273 000262 ZUGSTANGE V pull rod10930
8 0273 000267 SCHWINGE V oscillator10931
9 0272 000143 SCHEIBE disc10932
10 0381 340084 KLOBEN K block cpl.10933
11 0244 000700 GEW.STIFT threaded pin10935
12 0381 340100 ZUGFEDER spring10936
13 0273 000283 LAGERBOCK V pillow block10937
14 9202 002488 ZYL.SCHR. cyl. screw10939
15 9202 002918 ZYL.SCHR. cyl. screw10940
16 0273 000295 LASCHE shackle10941
17 0381 340081 KLOBEN block10942
18 0273 000297 BUCHSE bushing10943
19 9041 100015 OELDOCHT,RUND oil wick,round10944
20 0273 000299 BUCHSE V bushing10945
21 9203 313671 SENKSCHR. PART10946
22 0273 000307 SCHNECKE V worm10947
23 0271 001643 FEDERSCHEIBE spring disc10948
24 0273 000312 ZEIGER indicator10949
25 0271 001642 RASTERSCHEIBE notched disc10950
26 0556 000821 A SCHEIBE disc10951
27 0273 000317 STELLRAD setting wheel10952
28 0271 001639 GEW.STIFT threaded pin10953
29 0216 000043 GUMMISTOPFEN rubber plug10954
30 0273 000321 SCHUBSTANGE K rod cpl.10955
31 9203 003101 ZYL.SCHR. cyl. screw10957
32 0792 008065 PASZSCHEIBE washer10958
(MIT POS. 2) (wiet pos. 2)
(MIT POS.5,6) (with pos.5,6)
(MIT POS.11,17) (with pos.11,17)
(MIT POS. 14) (with pos.14)
(MIT POS.31,34) (with pos.31,34)
(0,5mm) (0,5mm)
32 0998 881010 PASZSCHEIBE washer10960
(0,3mm) (0,3mm)
32 0998 880510 PASZSCHEIBE washer10962
(0,1mm) (0,1mm)
33 0381 340060 GEHAEUSE housing10964
34 0273 000325 MANSCHETTE cuff10965
35 9237 900001 MUTTER-BLIND nut10966
36 9204 201968 LINSENSCHR. screw10967
37 9204 201723 LINSENSCHR. screw10968
38 9330 000098 SCHREIBE disc10969

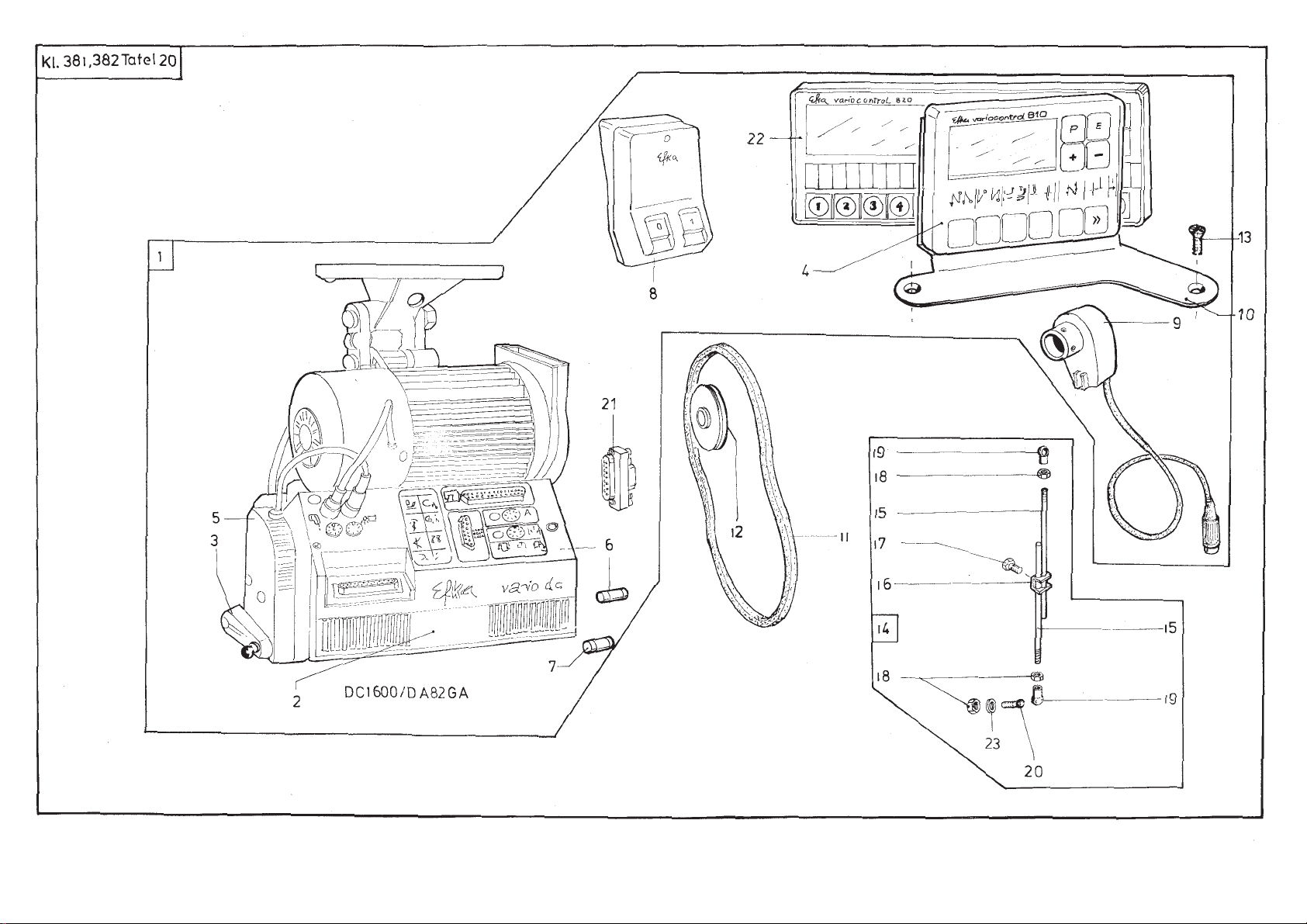

020Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9800 130014 R NAEHANTRIEB motor10970
(MIT POS. 2,4 - 9) (with pos. 2,4 - 9)
2 SIEHE POS. 1) (see pos. 1)10972
3 0798 003292 BET. HEBEL lever10973
4 9800 330009 BEDIENFELD (V810) control panel10974
5 9800 330008 EXT.BETÄTIGUNG setpoint generator10975
6 9825 810319 SICHERUNG fuse10976
7 9825 810412 SICHERUNG fuse10977
8 9800 330002 SCHALTER,NETZ switch10978
9 0990 254306 POSITIONSGEBER positioner10979
10 9830 515031 WINKEL angle10980
11 9130 104161 KEILRIEMEN v-belt10981
(10x1016) (10x1016)
12 9130 500020 KEILR.SCHEIBE,63mm v-belt pulley10983
13 0793 003508 SENKSCHR. screw10984
14 MG43 000401 GESTÄNGE K rod10985
(MIT POS.15-20,23) (with pos.15-20,23)
15 MG43 000402 STANGE rod10987
16 MG43 000403 KLEMME clamping piece10988
17 9201 250027 6KT.SCHR. screw10989
18 9231 110127 6KT.MUTTER nut10990
19 9357 200106 KUGELPFANNE ball-socket10991
20 9357 200056 KUGELZAPFEN ball-pivot10992
21 9800 330011 ADAPTER10993
22 9800 330010 BEDIENFELD V820 control panel10994
23 MG43 002510 SCHEIBE disc10995
Seite/ Page:
1 von/ of
1
021Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 MG53 400364 GESTELL,KPL stand10996
(MIT POS.4-7) (with pos.4-7)
2 MG53 400374 GESTELL K stand10998
(MIT POS.4-6,8) (with pos.4-6,8)
3 MG53 400384 GESTELL K stand11000
(MIT POS.4-6,9) (with pos.4-6,9)
4 MG53 000501 GESTELL stand11002
5 MG43 007501 BEF.TEILE part11003
6 MG53 002501 PEDAL K pedal11004
7 0700 038109 TISCHPLATTE table11005
(1060x500x40mm)
8 0700 038103 TISCHPLATTE table11007
(1060 x 600 x 40 mm)
9 0700 038105 TISCHPLATTE table11009
(1250 x 900 x 40 mm)
10 TAFEL 20 (GESTÄNGE) look at l table 2011011
NAEHANTRIEB motor
Seite/ Page:
1 von/ of
1

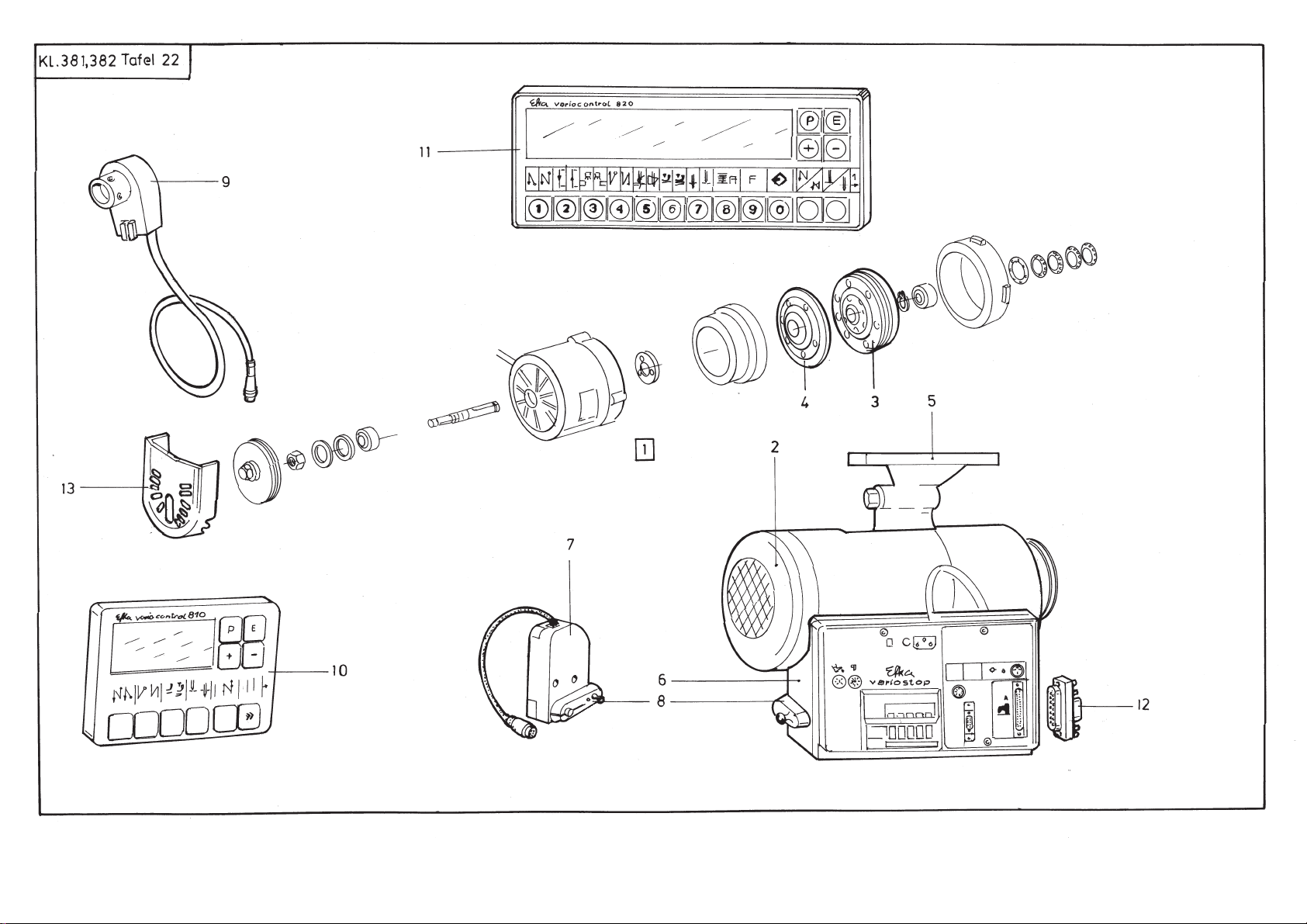

022Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9800 120016 A NAEHANTRIEB motor11013
(MIT POS. 2 -13) (with pos. 2 - 13)
2 9800 120019 A NAEHANTRIEB motor11015
3 9800 310002 KUPPL. SCHEIBE coupler disc11016
4 9800 310003 BREMSSCHEIBE brake disc11017
5 9800 310006 MOTORFUß motor base11018
6 9800 321009 STEUERKASTEN control11019
7 9800 330001 EXT.BETAETIGUNG setpoint generator11020
8 0798 003292 BETAETIGUNGSHEBEL lever11021
9 9800 327001 POSITIONSGEBER positioner11022
10 9800 330009 BEDIENFELD V810 control panel11023
11 9800 330010 BEDIENFELD V820 control panel11024
12 9800 330011 ADAPTER (V810 / V820)11025
13 9800 310007 RIEMENSCHUTZ belt guard11026
Seite/ Page:
1 von/ of
1
023Tafel/ Table:
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
1 9889 038101 1 ANTRIEBSPACKET motor package11027
(MIT POS. 2,3,5,7,9,10) (with pos. 2,3,5,7,9,10)
1 9889 038101 2 ANTRIEBSPACKET motor package11029
(MIT POS. 2,3,5,8-10) (with pos. 2,3,5,8-10)
1 9889 038101 3 ANTRIEBSPACKET motor package11031
(MIT POS. 2,4,6,8-10) (wit pos. 2,4,6,8-10)
2 9800 120016 A NAEHANTRIEB motor11033
3 9130 104161 KEILRIEMEN v-belt11034
(10 x 1016) (10 x 1016)
4 9130 104160 KEILRIEMEN v-belt11036
(10 x 1000) (10 x 1000)
5 9130 500010 KEILRIEMENSCHEIBE v-belt pulley11038
(58 mm) (58 mm)
6 9130 500500 KEILRIEMENSCHEIBE v-belt pulley11040
(A50-l) (a50-l)
7 9870 001007 LEITUNGSATZ K cable11042
(3 x 400V MS1,6-2,5A) (3 x 400v ms1,6-2,5a)
8 9870 001010 LEITUNGSATZ K cable11044
(3 x 230V MS2,5-4,0A) (3 x 230v ms2,5-4,0a)
9 9880 001004 BEF. MATERIAL K11046
10 MG43 000401 GESTAENGE K rod11047
Seite/ Page:
1 von/ of
1
024Tafel/ Table:
Seite/ Page:
1 von/ of
6
Teile-Nr. Tafel
0291 00034711258
0291 00065011259
0367 11013011260
0367 11016011261
0367 11017011262
0367 11018311263
0367 11034011264
0367 11035011265
0367 11036011266
0367 15028011267
0367 17008311268
0370 00033011269
0380 00008611270
0380 00009311271
0380 00009411272
0380 00009511273
0380 00009611274
0380 00009711275
0380 00009911276
0380 00010211277
0380 00010311278
0380 00010411279
0380 00010511280
0380 00010611281
0380 00010811282
0380 00010911283
0380 00011011284
0380 00011111285
0380 00011211286
0380 00011311287
0380 00011611288
0380 00011711289
0380 00011811290
0380 00011911291
009
003
003
003
003
003
003
003
003
004
011
004
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
002
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0380 000120 K11292
0380 00012111293
0380 00012211294
0380 00020211295
0380 00020311296
0380 00026211297
0380 00026511298
0380 00026611299
0380 00026711300
0380 00026811301
0380 00027011302
0380 00027411303
0380 00027511304
0380 00028311305
0380 00028911306
0380 00029811307
0380 00033111308
0380 00033211309
0380 00033511310
0380 00054411311
0380 00054811312
0380 00079311313
0380 003847 A11314
0380 00729311315
0380 00730611316
0380 00810111317
0380 00810411318
0380 00810511319
0380 00810611320
0380 00811211321
0381 10004411322
0381 10006011323
0381 10007411324
0381 10008011325
002
002
002
005
005
004
004
004
004
004
004
004
004
004
004
004
006
006
006
002
002
002
007
008
006
002
007
007
007
007
001
002
001
001
0381 10009011326
0381 10010011327
0381 10012411328
0381 10013411329
0381 10014311330
0381 10015011331
0381 10016011332
0381 10017011333
0381 10018011334
0381 10019011335
0381 10020011336
0381 10021311337
0381 10023011338
0381 10024411339
0381 10025011340
0381 11001011341
0381 11001411342
0381 11005011343
0381 11007011344
0381 11009011345
0381 11010011346
0381 11012311347
0381 11013011348
0381 11014011349
0381 11015011350
0381 11019411351
0381 11020011352
0381 11021011353
0381 11022011354
0381 11023011355
0381 12001011356
0381 12002311357
0381 12004011358
0381 12005011359
011
004
001
001
001
002
001
001
013
001
011
001
002
001
003
003
003
004
003
003
003
002
003
003
003
003
003
003
011
003
002
004
004
004
0381 12006011360
0381 120084 M11361
0381 12010311362
0381 12010411363
0381 12012011364
0381 12013011365
0381 12015011366
0381 12016011367
0381 13001011368
0381 13001311369
0381 13002011370
0381 13003011371
0381 13004011372
0381 13005311373
0381 13006011374
0381 13007311375
0381 13009411376
0381 13011011377
0381 13012011378
0381 13014411379
0381 13015011380
0381 13016011381
0381 14002011382
0381 14011011383
0381 14012011384
0381 14016011385
0381 15002311386
0381 15007411387
0381 15008011388
0381 15009011389
0381 15010011390
0381 15012411391
0381 15013311392
0381 15014311393
001
004
002
002
002
002
002
002
005
005
004
005
005
005
005
005
005
005
005
005
005
005
012
007
007
007
001
001
001
007
007
007
007
007
024Tafel/ Table:
Seite/ Page:
2 von/ of
6
Teile-Nr. Tafel
0381 15015011394
0381 15016011395
0381 15017011396
0381 16001011397
0381 16002011398
0381 160034 M11399
0381 16004411400
0381 16005011401
0381 16006411402
0381 16007311403
0381 16008311404
0381 16009011405
0381 16010011406
0381 16011411407
0381 16013411408
0381 16014311409
0381 16022411410
0381 16023411411
0381 17002311412
0381 17003011413
0381 17004011414
0381 17006011415
0381 17007411416
0381 17008011417
0381 31003411418
0381 31004411419
0381 31005411420
0381 34001311421
0381 34001411422
0381 34002011423
0381 34003411424
0381 34006011425
0381 34007311426
0381 34008111427
007
007
001
006
006
006
006
006
006
006
006
006, 010
010
006
006
006
006
006
011
011
011
011
013
013
006
006
006
018
018
018
019
019
018
019
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0381 34008411428
0381 34010011429
0381 35001011430
0381 35002011431
0381 35003011432
0381 35004011433
0381 35005011434
0381 35006311435
0381 35008011436
0381 35009011437
0381 35010011438
0381 35011011439
0381 35012011440
0381 35013011441
0381 35014411442
0381 35016411443
0381 35019011444
0381 35020011445
0381 35021011446
0381 35023011447
0381 35024011448
0381 35030011449
0381 36002011450
0381 36003011451
0381 36004311452
0381 36007011453
0381 36008011454
0381 36009311455
0381 36010311456
0381 36012011457
0381 36015011458
0381 36016011459
0381 36017011460
0381 36018011461
019
019
009
009
009
009
009
009
009
009
009
009
009
009
008
001
008
008
008
008
003
003
017
017
017
017
017
017
017
017
017
017
017
017
0381 36019011462
0381 59001411463
0382 59001411464
0396 13001411465
0396 17006011466
0396 17008011467
0396 17027011468
0396 17028311469
0002 007504 950011048
0002 008308 332511049
0002 008308 333311050
0002 008308 333511051
0002 008930 007011052
0004 00007911053
0012 00010211054
0016 00401011055
0021 00018511056
0037 00129011057
0052 00032811058
0052 00036911059
0061 00105011060
0067 32015011061
0068 00017011062
0068 00018011063
0068 00028011064
0068 00043011065
0068 00174311066
0077 11022011067
0077 11023011068
0082 00042411069
0092 00011111070
0147 00020311071
0204 00010611072
0204 00062711073
017
017
017
013
011
011
011
011
014
001, 019
002, 006
007
001, 012
003
006
003
006
003
013
013
003
011
002
002
003
002
001
013
013
012
007
018
005
006
0204 00092511074
0204 00092711075
0204 00092811076
0211 00000311077
0211 00001311078
0211 00008511079
0211 000100 A11080
0211 000100 A11081
0211 00024911082
0211 00025611083
0211 000305 A11084
0211 000307 B11085
0211 00042011086
0211 00058211087
0211 00069911088
0211 00964711089
0211 00964811090
0211 00964911091
0211 00965011092
0212 00021311093
0212 00482111094
0216 00004311095
0216 00013411096
0216 00021611097
0216 00022411098
0216 00065611099
0219 00018511100
0219 00032111101
0219 00037711102
0219 00084011103
0223 00011111104
0223 00011211105
0223 00023811106
0223 00033311107
006
006
006
012
001, 006
006
005
009, 018
007
002, 008
001, 012
001
005
003
013
009
009
009
009
004
018
017, 019
012
005
004
018
005
006
004
005
005
005
001, 007
007
024Tafel/ Table:
Seite/ Page:
3 von/ of
6
Teile-Nr. Tafel
0223 00044811108
0223 000450 K11109
0223 000452 K11110
0223 00045411111
0223 000459 K11112
0223 00064611113
0223 00064811114
0225 00038311115
0225 00044911116
0227 00059611117
0231 00045311118
0231 00045611119
0238 00653211120
0238 00654911121
0238 00656911122
0238 00657611123
0238 00657711124
0238 00671111125
0238 00679911126
0238 00680311127
0238 01006911128
0238 02057211129
0239 00189111130
0239 00189611131
0240 00028111132
0241 00027611133
0241 00027911134
0241 00028311135
0241 00031811136
0241 00129911137
0244 00041411138
0244 00041511139
0244 00050111140
0244 00070011141
005
013
013
013
013
001, 005
001, 007, 019
007
006
010
011
002
008
008
008
009
009
005
007
007
003
008
006
006
012
006
006
006
006
006
003, 011
003, 011
012
009, 019
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0245 00069011142
0245 00135111143
0245 00328311144
0246 00016711145
0246 00240311146
0249 00005311147
0249 00005611148
0249 00006111149
0249 00009311150
0249 00020511151
0249 000214 K11152
0249 000220 K11153
0249 00022211154
0249 00023011155
0249 000258 A11156
0249 00026111157
0249 000261 K11158
0249 000264 A11159
0249 00026511160
0249 00026911161
0249 00027011162
0249 00027111163
0249 00028211164
0249 00030511165
0249 00030611166
0249 00030911167
0249 00031911168
0249 00034111169
0249 00034211170
0249 000342 A11171
0249 00034611172
0249 00034811173
0249 00034911174
0249 00035111175
017
005
006
002
017
006
005
005
005
001
006
006
006
006
006
006
006
006
006
006
006
006
006
001
001
001
007
007
007
007
007
007
007
007
0249 00035911176
0249 00037111177
0249 00037211178
0249 00044011179
0249 00067211180
0249 00840111181
0255 00012911182
0265 00008011183
0265 000161 A11184
0265 00203211185
0267 12001011186
0268 17010311187
0268 17011011188
0271 00002911189
0271 00022311190
0271 00023811191
0271 00025111192
0271 00029811193
0271 00060211194
0271 00139111195
0271 00139211196
0271 00139711197
0271 00139811198
0271 00146611199
0271 00163911200
0271 00164211201
0271 00164311202
0272 00014311203
0273 00024811204
0273 00025611205
0273 00026211206
0273 00026711207
0273 00028311208
0273 00029511209
007
007
007, 013
013
006
003
017
001
006
004
004
011
011
012
001, 003, 012, 018
003
011
003
018
003
003
003, 011
003, 011
005
019
019
019
019
019
019
019
019
019
019
0273 00029711210
0273 00029911211
0273 00030711212
0273 00031211213
0273 00031711214
0273 00032111215
0273 00032411216
0273 00032511217
0273 00047211218
0273 00047811219
0273 00050611220
0273 00051511221
0273 00052111222
0273 00052411223
0273 00053011224
0273 00053411225
0273 00054211226
0273 00055211227
0273 00055511228
0273 00056211229
0273 00057611230
0273 00058711231
0273 00058911232
0273 00059011233
0273 00059611234
0273 00059911235
0273 00060011236
0273 00060611237
0273 00061511238
0273 00061711239
0273 00062011240
0273 00062911241
0273 00063711242
0273 00064511243
019
019
019
019
019
019
018
019
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
018
024Tafel/ Table:
Seite/ Page:
4 von/ of
6
Teile-Nr. Tafel
0273 00065111244
0273 00065311245
0273 00065911246
0273 00066211247
0273 00066311248
0273 00067511249
0273 00067711250
0273 00067811251
0273 00068011252
0273 00068311253
0273 00068611254
0273 00069711255
0291 00010511256
0291 00015911257
0467 11022011470
0531 00046411471
0531 00046611472
0531 000466 K11473
0541 00029211474
0549 00131011475
0556 000821 A11476
0556 00089511477
0556 00116411478
0556 00502511479
0556 01497511480
0557 00153211481
0558 00023311482
0570 00005511483
0570 00013811484
0570 00109911485
0570 00117411486
0570 00184711487
0620 76009211488
0699 97910011489
018
018
018
018
018
018
018
018
018
018
018
018
002, 004
002
003
008, 018
008
008
012
007
019
017, 018
009
003
007
004
003
006
018
001
008
010
001, 006
007
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
0700 00005411490
0700 00005511491
0700 00007911492
0700 03810311493
0700 03810511494
0700 03810911495
0702 00002011496
0713 00030211497
0723 00001311498
0742 00209611499
0742 04151711500
0742 04152411501
0742 04332211502
0744 00136911503
0744 00156811504
0744 001793 A11505
0744 001793 B11506
0744 00179611507
0744 00181911508
0744 02239311509
0746 00078911510
0746 00154711511
0791 00000711512
0791 00000911513
0791 00101111514
0791 00101211515
0791 00108111516
0791 00109111517
0791 001093 A11518
0791 00109511519
0791 00120011520
0792 00758411521
0792 00806511522
9204 20169311654
013
013
013
021
021
021
018
013
018
016
018
018
018
018
014
016
016
016
016
005
018
018
013
013
013
013
013
013
013
013
013
005
018, 019
012, 013
9204 20172311655
9204 20172811656
9204 20182711657
9204 20195811658
9204 20196811659
9204 20203811660
9205 10186811661
9205 10215811662
9205 10216811663
9205 10217311664
9205 10217811665
9205 10218811666
9205 10221311667
9205 10247311668
9205 10249811669
9205 10278811670
9205 12249811671
9205 16248811672
9207 16095711673
9207 16159711674
9207 17085711675
9225 20179011676
9231 00037811677
9231 00038711678
9231 11005511679
9231 11010711680
0792 00806611523
0793 00350811524
0793 02500611525
0797 00303111526
0798 00329211527
0798 10104111528
0798 12290111529
0798 12290511530
019
004
017
013
001, 019
013
003
003, 006
011
006
006
006
018
001
002, 007
001, 013
001, 006
001
013
013
014
003
018
001, 006
003
010
009
003, 006, 011, 020
006
016
020, 022
015
015
015
0798 42011011531
0798 50008811532
0799 00150711533
0891 00334211534
0911 00033911535
0911 00035211536
0911 00047811537
0931 00209211538
0933 00007511539
0933 00032411540
0933 00153311541
0933 00561411542
0933 00561511543
0933 00562111544
0933 00562211545
0933 00562311546
0933 00572411547
0933 00572511548
0933 00573611549
0933 00573711550
0933 005737 A11551
0933 00573811552
0933 005738 A11553
0935 00439511554
0945 00085311555
0990 24018111556
0990 25430611557
0992 02407711558
0992 12310011559
0993 08700811560
0993 52094011561
0993 94102811562
0995 34061711563
0996 07006811564
015
014
007
010
008, 015
004
010
018
001
018
001
018
018
018
018
018
018
018
018
018
018
018
018
018
018
001
020
003
017
003, 011
003
005, 018
013
011
024Tafel/ Table:
Seite/ Page:
5 von/ of
6
Teile-Nr. Tafel
0996 07007811565
0996 07011811566
0996 12038711567
0998 86096011568
0998 86159011569
0998 88051011570
0998 88058011571
0998 88101011572
0998 88104011573
0998 88158011574
0998 88251011575
0998 88505011576
0999 20059711577
0999 22077011578
0999 22077911579
0999 24030311580
0999 24034111581
0APP 00005511582
0APP 00030111583
0APP 00115211584
0APP 00124111585
1001 00116211586
1001 00914011587
1001 00914811588
9041 10001511589
9041 10002011590
9041 10002511591
9041 10003011592
9041 10004011593
9041 10020311594
9050 05000111595
9081 10025111596
9081 10031011597
9081 50001011598
003, 005
004, 005
006
003
011
019
002, 006
004, 019
011
008
002
002
010
005
010
016
016
013
013
014
014
011
008
003
002, 019
007
019
001, 002, 006, 012
006
001, 002
006
013
013
013
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
9081 50005111599
9083 18005511600
9120 05015011601
9120 08025011602
9129 01602011603
9129 01606011604
9130 10416011605
9130 10416111606
9130 50001011607
9130 50002011608
9130 50050011609
9201 11125711610
9201 11286711611
9201 25002711612
9202 00165811613
9202 00205711614
9202 00205811615
9202 00207311616
9202 00208311617
9202 00209711618
9202 00213311619
9202 00237711620
9202 00248311621
9202 00248811622
9202 00249711623
9202 00250311624
9202 00250711625
9202 00251811626
9202 00252711627
9202 00258711628
9202 00288711629
9202 00289311630
9202 00291811631
9202 00292711632
013
013
001
001
001
001
023
020, 023
023
020
023
008
003
020
008, 018
018
008, 009
008, 009
018
002
008
018
018
006, 007, 009, 019
006
018
006
007
001
002
013, 018
006
019
016
9202 00318311633
9202 00329711634
9202 04247711635
9202 04248711636
9203 00191711637
9203 00244111638
9203 00302811639
9203 00310111640
9203 00313811641
9203 00316711642
9203 00337811643
9203 00365211644
9203 10002111645
9203 10062111646
9203 21303111647
9203 31241111648
9203 31304211649
9203 31367111650
9204 20165811651
9204 20166811652
9204 20167811653
9231 11010811681
9231 11012711682
9231 11012811683
9234 00006711684
9237 90000111685
9301 02260811686
9302 00010011687
9305 00004011688
9305 60327011689
9330 00004811690
9330 00006711691
9330 00006811692
9330 00008711693
007
014
010
006
010
017
006
019
010
010
005
001
002, 010
012
002
002
007
019
001, 002, 004, 012, 017
006
004
004, 018
020
005, 006
002, 011
019
013
001
006
004
008
008
018
011, 017
9330 00008811694
9330 00009711695
9330 00009811696
9330 00010811697
9330 00011811698
9330 00016711699
9330 00017711700
9330 40001811701
9330 90009711702
9330 90009811703
9330 90010711704
9352 00015011705
9352 60020811706
9357 00009011707
9357 00009011708
9357 20000111709
9357 20005611710
9357 20010611711
9400 00005811712
9710 06120011713
9710 90003111714
9710 90003211715
9710 92001211716
9731 00200111717
9731 00500411718
9780 00010811719
9781 00000211720
9790 01001011721
9790 20100011722
9790 20100111723
9800 120016 A11724
9800 120019 A11725
9800 130014 R11726
9800 31000211727
004, 008, 009, 018
009
019
006, 007
006
016
013
003
013
018
007, 010
001
002
009
002, 005
004
020
020
003
010
010
010
010
016
010, 016
016
016
018
005, 010
016
022, 023
022
020
022
024Tafel/ Table:
Seite/ Page:
6 von/ of
6
Teile-Nr. Tafel
9800 31000311728
9800 31000611729
9800 31000711730
9800 32100911731
9800 32700111732
9800 33000111733
9800 33000211734
9800 33000811735
9800 33000911736
9800 33001011737
9800 33001111738
9815 51000111739
9820 11000211740
9820 11000311741
9820 11000411742
9822 51000111743
9822 51001211744
9822 64202411745
9825 81030211746
9825 81031911747
9825 81041211748
9830 51502511749
9830 51503111750
9840 10520211751
9840 10700111752
9840 12002611753
9840 13300411754
9870 00100711755
9870 00101011756
9870 00110811757
9870 38100111758
9870 38100311759
9870 38200111760
9870 38200211761
022
022
022
022
022
022
020
020
020, 022
020, 022
020, 022
018
009
003
017
014
014
014
014
020
020
015
020
013
015
012
014
023
023
013
012
010
012
010
Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel
9870 38200311762
9880 00100411763
9880 38100111764
9880 38200111765
9880 38202011766
9889 038101 111767
9889 038101 211768
9889 038101 311769
MG41 00407311770
MG43 00040111771
MG43 00040211772
MG43 00040311773
MG43 00251011774
MG43 00750111775
MG53 00050111776
MG53 00250111777
MG53 00792111778
MG53 00792211779
MG53 40036411780
MG53 40037411781
MG53 40038411782
Z115 00002511783
Z120 00181511784
Z124 00011111785
Z125 00011811786
018
023
015
015
012
023
023
023
013
020, 023
020
020
003, 020
021
021
021
016
016
021
021
021
004
007
005
018

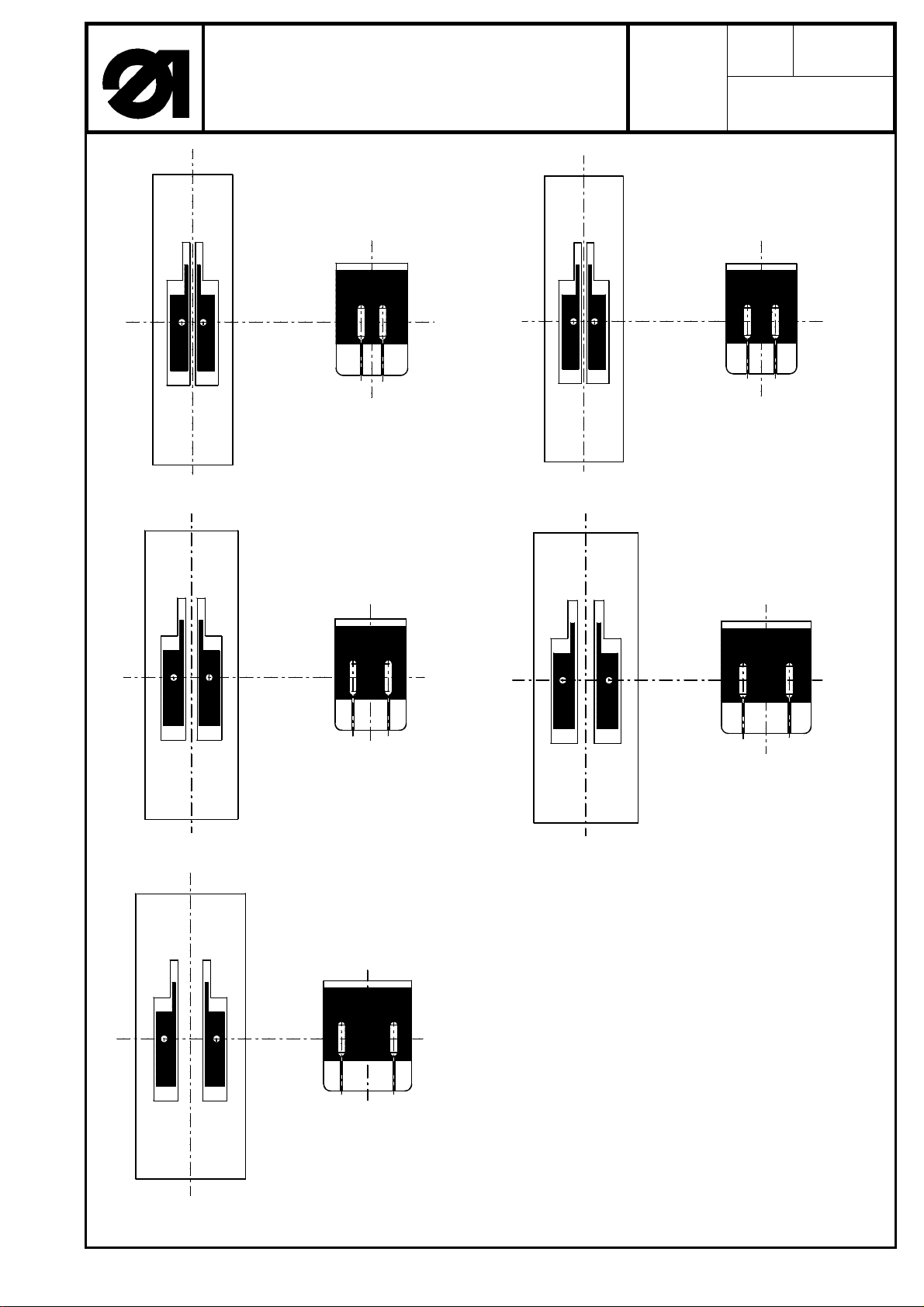

Näheinrichtungen
Sewing equipment
381/382
Ausgabe
Edition
11.97
Blatt 1
Page
Fortsetzung Blatt 2
Continued page
E4 4,8
E4 7,9
E4 6,4
E4 10,3
E4 11,9
Näheinrichtungen
Sewing equipment
381/382
Ausgabe
Edition
11.97
Blatt 2
Page
Fortsetzung Blatt 3
Continued page
E7 4,8
E7 7,9
E7 6,4
E7 10,3
E7 11,9
Näheinrichtungen
Sewing equipment
381
Ausgabe
Edition
10.97
Blatt 3
Page
Fortsetzung Blatt 4
Continued page
E-Nr.
E-No.
Abb.-Nr.
Fig.No.
Für Unterklasse / For Subclass
Verwendungszweck / Use
E 4/ 4,8 -160161, -160162
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Max. stitch length 5 mm.
E 4/ 6,4 -160161, -160162
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Max. stitch length 5 mm.
Transportfuß
Feeding foot
unverzahnt / No n-toothe d mm
Sägeverzahnt / Serrated mm
Stichplatte
Throat plate
Stichlochgrö ße / Stitch hole si ze mm
Stichplatte / Throat p late
380 008141
380 008143
Haupt-Transporteur
Main feed dog
Schieber, links / Slide, left
Schieber, rechts / Slide, right
Stichlochgrö ße / Stitch hole si ze mm
ø 1,8
238 006807
381 140050
ø 1, 8
238 006807
381 140050
Sägeverzahnt / Serrated mm
249 020798; 1,7
249 020802; 1, 7
Säge-schrägv erzahnt / Serrate d, obliqu e mm
unverzahnt / No n-toothe d mm
Dachverzahnt / Roof-shape d mm
Drückerfuß / Presser foot
Gelenkfuss / Foot, art iculat ed
Biesenfuss / Cording foot
Zwischenplatte / Plate
Nadelhalter / Needle holder
Nadelsystem / Needle system
249 002976
249 002978
134/ 90
294 006909
134/ 90
380 000814 K
E 4/ 7,9 -160161, -160162
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Max. stitch length 5 mm.
E 4
-160161, -16 0162
/10,3
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Max. stitch length 5 mm.
E 4
-160161, -16 0162
/11,9
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Max. stitch length 5 mm.
380 008144
380 008146
380 008148
381 140060
381 140060
381 140080
381 140070
381 140070
381 140090
ø 1, 8
249 002980
249 021504; 1, 7
ø 1,8
249 002983
249 021524; 1,7
ø 1,8
249 002985
249 021544; 1, 7
134/ 90
294 006914
134/ 90
380 000819 K
134/ 90
294 006918
Näheinrichtungen
Sewing equipment
381
Ausgabe
Edition
10.97
Blatt 4
Page
Fortsetzung Blatt 5
Continued page
E-Nr.
E-No.
Abb.-Nr.
Fig.No.
Für Unterklasse / For Subclass
Verwendungszweck / Use
E 7/4,8 -160161, -160162
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Kantenanschlag 1,1 mm rechts in Nähfußsohle.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Edge guide 1,1 mm right in the sewing foot sole.
Max. stitch length 5 mm.
E 7/ 6,4 -160161, -160162
Transportfuß
Feeding plate
Unverzahnt / Non- toothed mm
Sägeverzahnt / Serrated mm
Kreuzverza hnt / Cros s toothed mm
Stichplatte
Throat plate
Stichlochgrö ße / Stitch hole si ze mm
Stichplatte / Throat p late
380 008141
Haupt-Transporteur
Main feed dog
Schieber, links / Slide, left
Schieber, rechts / Slide, right
Stichlochgrö ße / Stitch hole si ze mm
ø 1,8
238 006807
381 140050
Sägeverzahnt / Serrated mm
249 020798; 1,7
Säge-schrägv erzahnt / Serrate d, obliqu e mm
Kreuzverza hnt / Cros s toothed mm
Dachverzahnt / Roof-shape d mm
Doppel Rollfuss / Double foot
Gelenkfuss / Foot, art iculat ed
Biesenfuss / Cording foot
Zwischenplatte / Plate
Nadelhalter / Needle holder
Nadelsystem / Needle system
249 004281
134/ 90
294 006909
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Kantenanschlag 1,6 mm rechts in Nähfußsohle.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Edge guide 1,6 mm right in the sewing foot sole.
Max. stitch length 5 mm.
E 7/7,9 -160161, -160162
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Kantenanschlag 1,6 mm rechts in Nähfußsohle.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Edge guide 1,1 mm right in the sewing foot sole.
Max. stitch length 5 mm.
E 7
-160161, -16 0162
/10,3
Näheinrichtung für allgem eine Zwei-Nadelarbeiten
im mittelschweren Nähgut.
Kantenanschlag 1,6 mm rechts in Nähfußsohle.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Edge guide 1,6 mm right in the sewing foot sole.
Max. stitch length 5 mm.
E 7
-160161, -16 0162
/11,9
Näheinrich t un g f ür allgemeine Zwei-Nadelarbe i t en
im mittelschweren Nähgut.
Kantenanschlag 1,6 mm rechts in Nähfußsohle.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material.
Edge guide 1,6 mm right in the sewing foot sole.
Max. stitch length 5 mm.
380 008143
380 008144
380 008146
380 008148
238 006807
381 140060
381 140060
381 140080
381 140050
381 140070
381 140070
381 140090
ø 1,8
249 004288
249 020802; 1,7
ø 1,8
381 220064
249 021504; 1,7
ø 1, 8
381 220074
249 021524; 1, 7
ø 1, 8
381 220084
249 021544; 1, 7
134/ 90
380 000814 K
134/ 90
294 006914
134/ 90
380 000819 K
134/ 90
294 006918
Näheinrichtungen
Sewing equipment
382
Ausgabe
Edition
10.97
Blatt 5
Page
Fortsetzung Blatt 6
Continued page
E-Nr.
E-No.
Abb.-Nr.
Fig.No.
Für Unterklasse / For Subclass
Verwendungszweck / Use
E 4/ 4,8 -160162
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschweren Nähgut; mit Pullerrolle 9 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work
in medium weight material; with puller roll 9 mm.
Max. stitch length 5 mm.
E 4/ 6,4 -160162
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschweren Nähgut; mit Pullerrolle 9 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material; with puller roll 9 mm.
Max. stitch length 5 mm.
Transportfuß
Feeding foot
unverzahnt / No n-toothe d mm
Sägeverzahnt / Serrated mm
Kreuzverza hnt / Cros s toothed mm
Stichplatte
Throat plate
Stichlochgrö ße / Stitch hole si ze mm
Stichplatte / Throat p late
380 008141
380 008143
Haupt-Transporteur
Main feed dog
Schieber, links / Slide, left
Schieber, rechts / Slide, right
Stichlochgrö ße / Stitch hole si ze mm
ø 1,8
238 006807
381 140050
ø 1, 8
238 006807
381 140050
Sägeverzahnt / Serrated mm
249 020798; 1,7
249 020802; 1, 7
Säge-schrägv erzahnt / Serrate d, obliqu e mm
unverzahnt / No n-toothe d mm
Dachverzahnt / Roof-shape d mm
Drückerfuß / Presser foot
Gelenkfuss / Foot, art iculat ed
Transp ortrolle / T ransport roll
Nadelhalter / Needle holder
Nadelsystem / Needle system
382 220014
382 220034
134/ 90
294 006909
134/ 90
380 000814 K
E 4/ 7,9 -160162
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschweren Nähgut; mit Pullerrolle 9 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material; with puller roll 9 mm.
Max. stitch length 5 mm.
E 4
-160162
/ 10,3
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschweren Nähgut; mit Pullerrolle 15 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material; with puller roll 15 mm.
Max. stitch length 5 mm.
E 4
-160162
/ 11,9
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschweren Nähgut; mit Pullerrolle 15 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material; with puller roll 15 mm.
Max. stitch length 5 mm.
380 008144
380 008146
380 008148
381 140060
381 140060
381 140080
381 140070
381 140070
381 140090
ø 1, 8
249 021504; 1, 7
ø 1,8
249 021524; 1,7
ø 1, 8
249 021544; 1, 7
382 220044
382 220064
382 220074
933 005737 A
933 005737 A
134/ 90
294 006914
134/ 90
380 000819 K
134/ 90
294 006918
Näheinrichtungen
Sewing equipment
382
Ausgabe
Edition
10.97
Blatt 6
Page
Fortsetzung Blatt -Continued page
E-Nr.
E-No.
Abb.-Nr.
Fig.No.
Für Unterklasse / For Subclass
Verwendungszweck / Use
E 7/ 4,8 -160162
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschwe re n N ähgut ; K anten an sch lag recht s
1,1 mm; mit Pullerrolle 9 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material;
edge guide right 1,1 mm; with puller roll 9 mm.
Max. stitch length 5 mm.
E 7/ 6,4 -160162
Transportfuß
Feeding plate
Unverzahnt / Non- toothed mm
Sägeverzahnt / Serrated mm
Kreuzverza hnt / Cros s toothed mm
Stichplatte
Throat plate
Stichlochgrö ße / Stitch hole si ze mm
Stichplatte / Throat p late
380 008141
Haupt-Transporteur
Main feed dog
Schieber, links / Slide, left
Schieber, rechts / Slide, right
Stichlochgrö ße / Stitch hole si ze mm
ø 1,8
238 006807
381 140050
Sägeverzahnt / Serrated mm
249 020798; 1,7
Säge-schrägv erzahnt / Serrate d, obliqu e mm
Kreuzverza hnt / Cros s toothed mm
Dachverzahnt / Roof-shape d mm
Doppel Rollfuss / Double foot
Gelenkfuß / Fo ot, articu lated
Transp ortrolle / T ransport roll
Nadelhalter / Needle holder
Nadelsystem / Needle system
382 220084
134/ 90
294 006909
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschwe re n N ähgut ; K anten an sch lag recht s
1,6 mm; mit Pullerrolle 9 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material;
edge guide right 1,6 mm; with puller roll 9 mm.
Max. stitch length 5 mm.
E 7/ 7,9 -160162
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschwe re n N ähgut ; K anten an sch lag recht s
1,6 mm; mit Pullerrolle 9 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material;
edge guide right 1,6 mm; with puller roll 9 mm.
Max. stitch length 5 mm.
E 7
-160162
/ 10,3
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschwe re n N ähgut ; K anten an sch lag recht s
1,6 mm; mit Pullerrolle 15 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material;
edge guide right 1,6 mm; with puller roll 15 mm.
Max. stitch length 5 mm.
E 7
-160162
/ 11,9
Näheinrichtung für allgemeine Zwei-Nadelarbeiten
im mittelschwe re n N ähgut ; K anten an sch lag recht s
1,6 mm; mit Pullerrolle 15 mm.
Max. Stichlänge 5 mm.
General stitching operations for two-needle work in
medium weight material;
edge guide right 1,6 mm; with puller roll 15 mm.
Max. stitch length 5 mm.
380 008143
380 008144
380 008146
380 008148
238 006807
381 140060
381 140060
381 140080
381 140050
381 140070
381 140070
381 140090
ø 1,8
249 020802; 1,7
ø 1,8
249 021504; 1,7
ø 1, 8
249 021524; 1, 7
ø 1, 8
249 021544; 1, 7
382 220094
382 220104
382 220124
382 220144
933 005737 A
933 005737 A
134/ 90
380 000814 K
134/ 90
294 006914
134/ 90
380 000819 K
134/ 90
294 006918
Loading...
