2112/5
Kurznaht Automat
SHORT SEAM AUTOMAT
TEILELISTE
SPARE PART LIST
DocNr.:DOC 000018 / Version 1
Stand 04.10.2007
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de
INHALTSVERZEICHNIS 2112/5
21.04.2005
BENNENUNG
TISCHTEILE 1 TABLE PARTS
OBERTEILAUFHÄNGUNG 2 SEWING HEAD SUSPENSION
OBERTEIL 3 SEWING HEAD
ABDECKUNG 4 COVER PLATE
ANTRIEB 5 DRIVE
EINLEGETISCH 6 LOADING TABLE
TRANSPORT 7 FEED
KLAMMERTRANSPORT 8+9 CLAMP FEED
KLAMMER 10 CLAMP
FADENFÄNGER 11 THREAD CATCHER
VENTILVERTEILUNG 12 VALVE BLOCK
HUBTISCH 13 LIFTING TABLE
HUBTISCHABSENKUNG 14 LIFTING TABLE SINK
SCHIEBETISCH 15 SLIDING TABLE
EINLEGESTATION 16+17 LOADING STATION
STEUERUNG 18 CONTROL
SCHERE LINKS-RECHTS 19 CUTTER LEFT-RIGHT
SCHERE EINLEGETISCH 20 CUTTER LOADING TABLE
GLEITBLECH 21 SLIDE PLATE
LAMPE 22 LIGHT
LASERLAMPE 23 LASER LIGHT
VAKUUMPUMPE 24 VACUUM PUMP
VAKUUM VENTIL 25 VACUUM VALVE
BÜNDELKLAMMER 26 BUNDLE CLAMP
ABLAGETISCH 27 DEPOSITING TABLE
BLASEINRICHTUNG 28 BLOWING DEVICE
SCHLITZLEISTENKLEMME 29 FLY PIECE CLAMP
SCHLITZLEISTENKLAMMER 30 FLY PIECE CLAMP
STATION RECHTE SCHLITZLEISTE 31 STATION RIGHT FLY PIECE
TAFEL
PAGE
NAME
OBERTEIL DA STEPPSTICH SEWING HEAD DA LOCK STITCH
17
26
31
52
68
36
69
76
61
71
11
67
36
66
55
62
56
63
30
4
60
6
48
65
64
54
37
15
58
51
50
50
34
10
49
18
32
35
36
9
4
53
2
3
1
13
74
7
75
72
28
22
24
25
41
23
29
33
14
16
59
73
39
5
38
40
42
43
44
45
46
19
21
20
8
27
Tafel 1
70
7
TISCHTEILE
57
12
47
2112
NR.
__
1
1
STÜCK
No.
PIECE
1 1 9765-00-2111 Tischgestell table frame 41 2 DIN 912 M3x20 Zylinderschraube cylinder screw
2 1 9776-00-2111 TISCHPLATTE table plate 42 4 DIN 912 M6x16 Zylinderschraube cylinder screw
3 1 9772-00-2111 Grundplatte base plate 43 4 DIN 9021-6,4 Scheibe washer
4 2 9742-00-2111 Halter holder 44 2 DIN 7991 M8x35 Senkschraube countersunk screw
5 4 006586-00 Stellfuß - Stellplatz set foot 45 2 Scheibe_DIN_9021
6 1 9801-00-2111 Distanzplatte distance plate 46 2 DIN 934 M8 Sechskantmutter nut
7 2 1600439-00 Klemme clamp 47 2 DIN 6912 M6x8 Zylinderschraube cylinder screw
8 4 1600455-00 Gummipuffer rubber stopper 48 1 9846-00-1911 Winkel angle
9 2 8466-00-2113 Halter holder 49 1 1200274-00 Druckregler pressure regulator
10 2 1000227-00 Zylinder cylinder 50 6 1400341-00 Verschraubung screw joint
11 4 1900541-00 Haftmagnet magnet 51 2 DIN 912 M4x8 Zylinderschraube cylinder screw
12 1 2400818-00 Schubfach mit Halter drawer with holder 52 1 009833-00 Tischplatte table plate
13 4 2500873-00 Rohrkappe pipe cap 53 1 9845-00-2112 TISCHPLATTE table plate
14 1 2500871-00 Rohrkappe pipe cap 54 1 009835-00 Klammer clamp
15 2 008467-00 Platte plate 55 1 009761-00 GEHÄUSE housing
16 1 7230-00-2161 Halter holder 56 1 009761-01 Stutzen connection piece
17 1 008231-01 Schutzbügel guard stirrup 57 1 4215-00-100 Ablage rack
18 1 1600447-00 Klemme clamp 58 2 2500877-05 Stopfen plug
19 2 009044-00 Halter holder 59 2 2500876-00 Rohrkappe pipe cap
20 1 009067-00 Fusstrittplatte foot threadle plate 60 2 007266-00 Sieb filter
21 1 2500910-00 Schalter switch 61 1 008431-00 Blasrohr blowing pipe
22 1 2100697-02 Lichleiter Verstärker fiber light amplifier 62 1 1100252-00 Schlauchklemme tube Clamp
23 1 1700491-00 Ölkannenhalter oilcan holder 63 1 9402-00-2112 GLEITBLECH slide plate
24 1 DIN 9021-4,3 Scheibe washer 64 1 9841-00-2211 Blindverschluss blind closure
25 1 DIN 912 M4x10 Zylinderschraube cylinder screw 65 1 2500877-06 Stopfen plug
26 2 DIN 912 M5x12 Zylinderschraube cylinder screw 66 2 2701918-00 Schraube screw
27 2 DIN 912 M6x12 Zylinderschraube cylinder screw 67 2 HNY 4 Klemme clamp
28 4
29 2 DIN 912 M8x20 Zylinderschraube cylinder screw 69 2 DIN 934 M4 Mutter nut
30 2 Spannstift_DIN_148
31 2 DIN 912 M6x30 Zylinderschraube cylinder screw 71 3 2100535-00 Befestigungssockel fastening socket
32 2 DIN 912 M6x20 Zylinderschraube cylinder screw 72 3 DIN 912 M4x6 Zylinderschraube cylinder screw
33 2 DIN 912 M6x8 Zylinderschraube cylinder screw 73 1 9798-00-2111 LEISTE ledge
34 4 DIN 912 M3x6 Zylinderschraube cylinder screw 74 2 9797-00-2111 Halter holder
35 2 DIN 912 M3x10 Zylinderschraube cylinder screw 75 2 DIN 912 M6x35 Zylinderschraube cylinder screw
36 28 DIN 965-M4x16 Senkschraube countersunk screw 76 2 DIN 912 M6x25 Zylinderschraube cylinder screw
37 11 DIN 965 M4x12 Senkschraube countersunk screw
38 4 DIN 934-M12 Sechskantmutter nut
39 8 DIN 9021 10-5 Scheibe washer
40 8 DIN 933-M10x20 Sechskantschraube screw
ARTIKEL NR.
ARTICLE NO.
Spannstift_DIN_148
NR.
BEZEICHNUNG NAME
Spannstift locking pin 68 2 DIN 125 A4,3 Scheibe washer
Spannstift locking pin 70 1 007567-00 Rohr tube
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Scheibe washer
XX TISCHTEILE 2112
18
10
12
11
1
3
8
2
9
16
1
2
19
7
17
13
7
2
1
14
15
6
2
5
1
4
Tafel 2
OBERTEILAUFHÄNGUNG
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 12 DIN 934 M10 Sechskantmutter nut
2 8 DIN 7349 - 10,5 Scheibe washer
3 2 DIN 913 M10x80 Gewindestift grub screw
4 2 1600499-00 Buchse sleeve
5 4 DIN 912 M6x16 Zylinderschraube screw
6 4 DIN 125 A 6,4 Scheibe washer
7 2 009766-01 Träger girder
8 2 009771-00 Lagerbock bearing bracket
9 1 009770-00 Welle shaft
10 1 DIN 137 B6 Federscheibe washer
11 1 DIN 923 M6x6 Flachkopfschraube screw
12 1 009767-00 Stütze support
13 2 DIN 913 M10x100 Gewindestift grub screw
14 1 DIN 934 M8 Sechskantmutter nut
15 1 DIN 6340 - 8,4 Scheibe washer
16 1 009769-00 Bolzen bolt
17 1 1600502-00 Gummi-Metall-Puffer isolator
18 1 009768-00 Winkel square
19 2 DIN 912 M6x12 Zylinderschraube screw
PIECE
ARTICLE NO.
OBERTEILAUFHÄNGUNG2112
Tafel 2
21
19
16
26
4
2
5
22
27
20
24
25
9
23
6
3
9
7
8
1
Tafel 3
OBERTEIL
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009735-00 Träger girder
2 1 009736-00 Halter holder
3 1 009737-00 Klemme clamp
4 1 009764-00 Halter holder
5 1 007109-00 Klemme clamp
6 1 007111-00 Halter holder
7 1 007110-00 Stehbolzen stay bolt
8 1 2100743-04 Tastkopf feeler
9 1 2100696-01 Lichtwellenleiter light wave conductor
10 2 009808-00 Distanzrolle sensor
11 1 DIN 912 M3x10 Zylinderschraube screw
12 1 DIN 912 M3x8 Zylinderschraube screw
13 1 DIN 913 M3x3 Gewindestift grub screw
14 2 DIN 912 M4x16 Zylinderschraube screw
15 4 DIN 912 M6x16 Zylinderschraube screw
16 1 25000784-01 Energiekette energy chain
17 2 DIN 965 M3x8 Senkschraube screw
18 2 DIN 934 M3 Sechskantmutter nut
19 1 2100754-00 Sensor sensor
PIECE
ARTICLE NO.
2112 OBERTEIL
Tafel 3
7
5
6
2
8
4
1
Tafel 4
ABDECKUNG
3
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009900-00 Haube hood
2 2 010020-00 Stehbolzen stay bolt
3 2 DIN 912 M5x16 Zylinderschraube screw
4 1 010019-00 Platte plate
5 1 DIN 125 A 6,4 Scheibe washer
6 1 DIN 7991 M6x16 Senkschraube screw
7 1 DIN 912 M6x16 Zylinderschraube screw
8 2 DIN 912 M5x10 Zylinderschraube screw
PIECE
ARTICLE NO.
2112 ABDECKUNG
Tafel 4
4
17
13
3
1
6
8
15
17
14
16
14
2
5
5
Tafel 5
ANTRIEB
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 4 009913-00 4KT Schraube 4kt screw
2 1 009914-00 Zahnrad gear wheel
3 1 009921-00 Zahnrad gear wheel
4 1 009922-00 Motorhalterung engine holder
5 1 2400826-50 Komplettantrieb complete drive
6 1 2500802-04 Zahnriemen toothed belt
7 4 DIN 934 M5 Sechskantmutter nut
8 3 1500401-04 Sprengring retaining ring
9 3 DIN 913 M8x10 Gewindestift grub screw
10 1 DIN 912 M6x12 Zylinderschraube screw
11 1 DIN 912 M6x16 Zylinderschraube screw
12 2 DIN 125 A 6,4 Scheibe washer
PIECE
ARTICLE NO.
ANTRIEB2112
Tafel 5
19
12
3
10
9
1
30
5
20
28
25
29
33
34
18
17
13
35
10
10
9
12
2
11
10
21
4
26
27
31
6
22
21
7
Tafel 6
8
16
15
EINLEGETISCH
23
24
14
32
2112
NR.
STÜCK
No.
PIECE
1 4 005197-00 Welle shaft
2 2 5838-00-2111 Stift tack
3 1 8661-00-2211 Halter holder
4 1 8906-00-2113 Stift tack
5 2 9732-00-2111 Halter holder
6 1 9733-00-2111 Welle shaft
7 1 9734-00-2111 Platte plate
8 1 009829-01 Platte plate
9 4 1500402-00 Kugelbuchse sleeve
10 8 1500401-00 Sicherungsring circlip
11 2 1700466-02 Feder spring
12 4 1600463-00 Stellring set collar
13 2 1700
14 1 008881-00 Druckblech pressure plate
15 1 008880-00 Druckleiste workholder bar
16 1 011551-00 Schieber slide rule
17 1 008883-00 LEISTE ledge
18 3 DIN 912 M3x10 Zylinderschraube cylinder screw
19 2 DIN 913 M4x16 Gewindestift set screw
20 2 DIN 965-M4x8 Senkschraube countersunk screw
21 4 DIN 912 M5x16 Zylinderschraube cylinder screw
22 2 DIN 125 A5,3 Scheibe washer
23 5 DIN 9021-3,2 Scheibe washer
24 5 DIN 912 M3x6 Zylinderschraube cylinder screw
25 2 DIN 912 M6x25 Zylinderschraube cylinder screw
26 2 DIN 988 5x10x1 PASSSCHEIBE shim ring
27 2 DIN 6799 - 4 Sicherungsscheibe lock washer
28 1 DIN 913 M6x40 Gewindestift set screw
29 3 DIN 439-M6 Sechskantmutter nut
30 1 DIN 467 M6 Raendelmutter milled nut
31 2 DIN 913 M4x8 Gewindestift set screw
32 1 011141-00 Leiste ledge
33 1 008227-01-teil1 Leiste ledge
34 1 008227-01-teil2 Leiste ledge
35 1 012344-00 Distanzstück distance plate
ARTIKEL NR.
ARTICLE NO.
524-00 Druckfeder pressure spring
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
EINLEGETISCH 2112/5
012129-00
1100287-00
1500565-00
010019-00
012128-00
009715.00
2102080-00
012125-00
1600404-00
2100724.00
008028-01
1400341-00
1000223.00
Tafel
Zusatzklammer 2112-5
2112-5
.
29
4
13
11
27
12
10
30
23
34
1
27
32
9
2
16
33
21
35
36
6
9
31
5
28
27
17
22
3
Tafel 8
KLAMMERTRANSPORT
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 008201-00 Linearführung linear motor guide
2 1 2102021-07 Schrittmotor stepping motor
3 1 009758-00 Motorplatte engine plate
4 1 009757-00 Halter holder
5 1 009009-00 Zahnrad gear wheel
6 1 009756-00 Halter holder
7 3 DIN 912 M5x20 Zylinderschraube screw
8 2 DIN 125 A 5,3 Scheibe washer
9 6 DIN 912 M5x25 Zylinderschraube screw
10 1 009755-00 Riemenschutz belt guard
11 1 007937-00 Synchronscheibe synchronous disk
12 2 1500377-00 Kugellager ball bearing
13 1 007821-00 Welle shaft
14 1 DIN 913 M3x10 Gewindestift grub screw
15 2 DIN 912 M3x6 Zylinderschraube screw
16 1 009120-00 Schutz guard
17 4 DIN 1587 M5 Sechskantmutter nut
18 1 DIN 913 M5x6 Gewindestift grub screw
19 1 DIN 912 M6x25 Zylinderschraube screw
20 1 006770-00 Halter holder
21 1 2100725-00 Schalter switch
22 1 008209-00 Zahnriemen toothed belt
23 2 004570-00 Riemenklemme belt clamp
24 2 DIN 912 M5x12 Zylinderschraube screw
25 2 DIN 912 M4x12 Zylinderschraube screw
26 2 DIN 125 A 4,3 Scheibe washer
27 1 91.7937-00 Synchronscheibe komplett synchronous disk complete
PIECE
ARTICLE NO.
2112 KLAMMERTRANSPORT
Tafel 8
55
52
53
33
7
43
5
2
46
39
1
38
44
29
50
28
54
51
32
41
8
4
49
11
26
9
40
55
14
25
42
21
3
45
6
39
47
48
21
21
19
18
5
40
19
Tafel 9
KLAMMERTRANSPORT
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009754-00 Platte plate
2 2 1500483-00 Linearführung linear motor guide
3 1 009716-00 Lagerbock pedestal
4 1 011584-00 Hebel lever
5 4 006789-00 Lasche cover plate
6 1 009746-00 Anschlussplatte connection plate
7 1 1000207-00 Zylinder cylinder
8 1 006787-00 Bolzen bolt
9 1 009747-00 Stehbolzen stay bolt
10 4 DIN 912 M5x8 Zylinderschraube screw
11 2 1500437-00 Buchse sleeve
12 1 DIN 6799 - 4 Sicherungsscheibe cir clip
13 1 DIN 913 M6x20 Gewindestift grub screw
14 1 1000250-00 Zylinder cylinder
15 1 DIN 439 M6 Sechskantmutter nut
16 8 DIN 933 M3x16 Sechskantschraube screw
17 4 DIN 912 M4x12 Zylinderschraube screw
18 2 007174-00 Welle shaft
19 3 009752-00 Welle shaft
20 8 DIN 913 M4x5 Gewindestift grub screw
21 8 1500435-00 Buchse sleeve
22 7 DIN 912 M3x10 Zylinderschraube screw
23 1 DIN 912 M6x25 Zylinderschraube screw
24 1 DIN 6340 - 6,4 Scheibe washer
25 1 009750-00 Welle shaft
26 1 DIN 933 M5x20 Sechskantschraube screw
27 1 DIN 125 A 5,3 Scheibe washer
28 2 009751-00 Anschlag impact
29 2 DIN 933M5x25 Sechskantschraube screw
30 2 DIN 439 M5 Sechskantmutter nut
31 1 DIN 439 A M4 Sechskantmutter nut
32 1 009744-00 Vierkantmutter square cut nut
33 1 009745-00 Halter holder
34 4 DIN 965 M4x16 Senkschraube screw
35 1 DIN 913 M4x4 Gewindestift grub screw
36 1 DIN 912 M4x20 Zylinderschraube screw
37 4 006927-00 Drossel trottle valve
38 1 009749-00 Anschlag impact
39 1 91.9746-00 Platte komplett plate complete
40 1 91.9716-00 Lagerbock komplett pedestal complete
PIECE
ARTICLE NO.
2112 KLAMMERTRANSPORT
Tafel 9
011780.00
6
5
2
10
11
4
9
3
1
5
6
Tafel 10
7
Klammer
8
2112
NR.
STÜCK
No.
PIECE
1 1 011333-00 Klammerleiste clamp bar
2 1 011429-00 Klammerhalter clamp holder
3 3 DIN 963A M4x20 Senkschraube countersunk screw
4 1 DIN 963A M4x10 Senkschraube countersunk screw
5 2 011707-00 Druckleiste workholder bar
6 2 011706-00 Klammerbelag clamp coat
7 2 011427-00 Klemmleiste clamp ledge
8 8 DIN 963A M3x8 Senkschraube countersunk screw
9 4 DIN 913 M4x10 Gewindestift set screw
10 2 DIN 913 M3x16 Gewindestift set screw
11 2 DIN 934 M3 Mutter nut
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 10 Klammer 2112
25
13
23
2
15
14
18
7
24
12
4
17
19
1
3
6
18
5
27
21
20
30
Tafel 11
22
28
29
FADENFÄNGER
11
10
16
9
2112
8
26
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009805-00 Halter holder
2 1 009806-01 Halter holder
3 1 009807-00 Lasche cover plate
4 2 009808-00 Distanzrolle spacer roll
5 1 009809-00 Schwenkarm pivot arm
6 1 009810-00 Welle shaft
7 1 009811-00 Hebel lever
8 1 009812-00 Fängerdraht catcher wire
9 1 009813-00 Welle shaft
10 1 009817-00 Schlauch tube
11 1 011011-00 Schutzblech guard plate
12 1 DIN 471 - 6 Sicherungsring circlip
13 1 1000251-00 Zylinder cylinder
14 1 1500390-00 Gelenkkopf swivel head
15 1 DIN 934 M3 Sechskantmutter nut
16 1 ISO 8745 3x12 Kerbstift notched taper pin
17 1 DIN 913 M4x6 Gewindestift set screw
18 2 DIN 912 M3x12 Zylinderschraube cylinder screw
19 1 DIN125 A3,2 Scheibe washer
20 2 DIN 125 A4,3 Scheibe washer
21 2 DIN 912 M4x20 Zylinderschraube cylinder screw
22 2 DIN 85 - M3x6 Flachkopfschraube pan-haed screw
23 1 DIN427 M3x16 Schaftschraube shoulder stud
24 2 1400338-00 Verschraubung screw joint
25 1 SXN 3 Sicherungsscheibe lock washer
26 1 DIN 912 M3x8 Zylinderschraube cylinder screw
27 1 DIN 913 M3x4 Gewindestift set screw
28 1 011012-00 Aufnahme pick up
29 1 1900541-00 Haftmagnet magnet
30 1 DIN 85 M5x6 Schraube screw
PIECE
ARTICLE NO.
FADENFÄNGER2112
Tafel 11
1100500.97
1100500.99
1100500.98
5/2 1100500.06
1100500.01
1100500.11 1100500.07
1300287.00
3/2 1100500.04
1100500.02
006927.00
1100161-311100161-30
1100283-01
Tafel 12
2102021.39 2102021.17

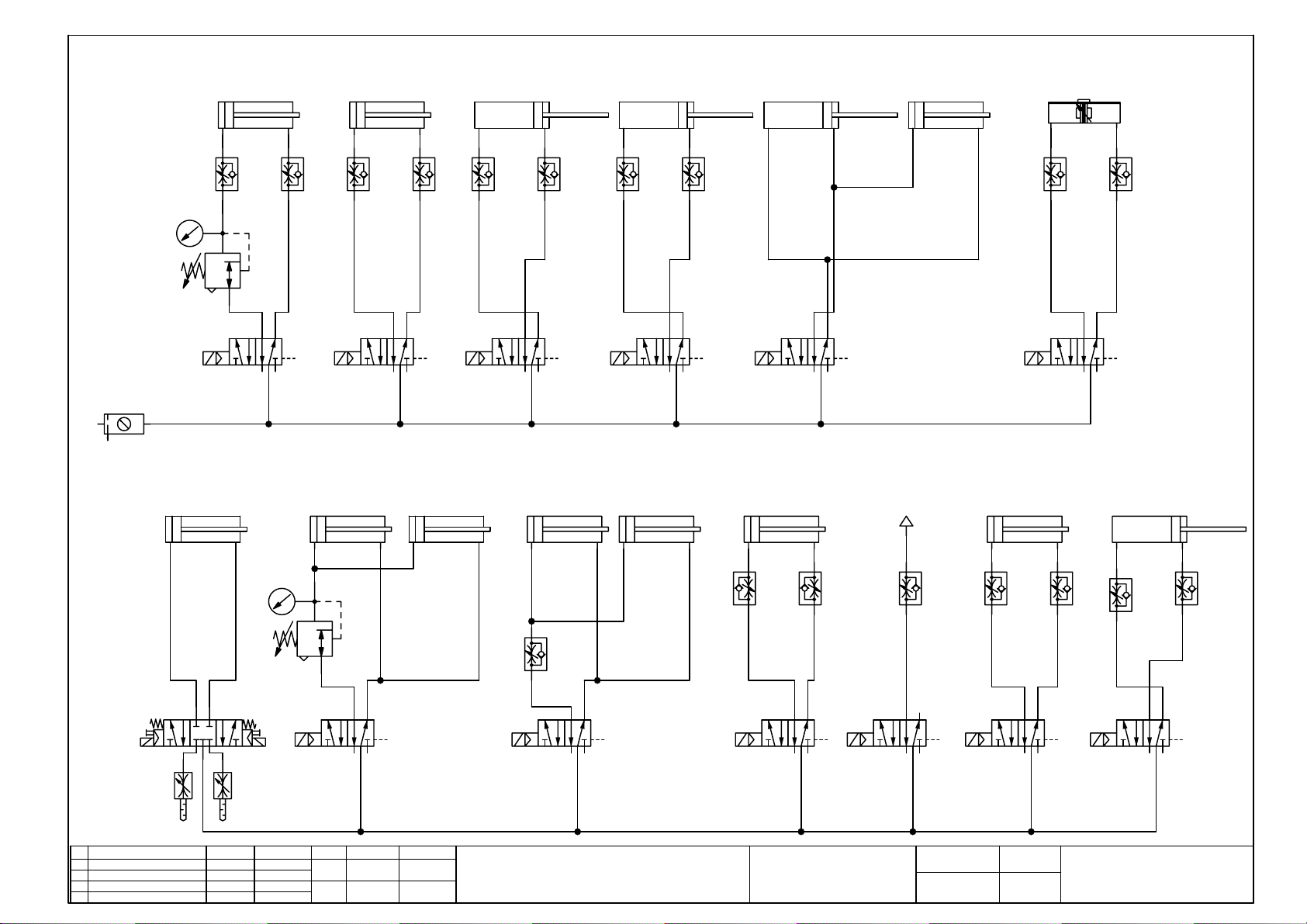

Schaltkasten +Ventilverteilung
2102021.37
2102021.08
2102021.38
2112/5
.
12
16
6
18
4
2
8
13
11
14
15
3
17
10
9
7
1
Tafel 13
5
HUBTISCH
20
15
19
2112
NR.
STÜCK
No.
PIECE
1 1 1000155-00 Zylinder cylinder
2 1 010663-00 Halter holder
3 2 004792-00 Welle shaft
4 1 010664-00 Brücke jumper
5 1 010666-00 Halter holder
6 1 006436-01 Platte plate
7 1 1100167-00 Ventil valve
8 1 010677-00 Platte plate
9 1 1300278-00 Verschraubung screw joint
10 2 1100186-00 Drossel throttle valve
11 4 1500421-00 Clips-Lager clip bearing
12 1 2500873-00 Rohrkappe pipe cap
13 2 1300287-00 Verschraubung screw joint
14 2 DIN 912 M6x12 Zylinderschraube cylinder screw
15 4 DIN 125 A6,4 Scheibe washer
16 2 DIN 913 M5x8 Gewindestift set screw
17 2 DIN 912 M3x10 Zylinderschraube cylinder screw
18 2 DIN 965 A M6x16 Senkschraube countersunk screw
19 1 009738-00 Platte plate
20 2 DIN 912 M6x16 Zylinderschraube cylinder screw
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 13 HUBTISCH 2112
6
4
8
5
3
7
1
9
NR.
No.
1 1 009804-00 Fotozellenhalter photocell holder
2 1 008472-00 Halter holder
3 1 008398-00 Halter holder
4 1 DIN 912 M3x8 Zylinderschraube cylinder screw
5 1 2100743-04 Fotozelle photocell
6 2 DIN 912 M3x16 Zylinderschraube cylinder screw
7 2 DIN 912 M4x20 Zylinderschraube cylinder screw
8 1 DIN 912 M4x8 Zylinderschraube cylinder screw
9 1 008471-00 Reflektor komplett reflector complete
STÜCK
PIECE
TEILENR. Bezeichnung Name
2
Tafel 14
HUBTISCHABSENKUNG
2112
1
1
6
18
5
19
4
13
23
3
26
31
24
16
20
12
14
15
30
22
27
21
25
23
26
10
29
24
28
11
17
6
7
8
2
26
9
Tafel 15
SCHIEBETISCH
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 2 010017-00 Welle shaft
2 2 009997-00 Lasche cover plate
3 2 010016-00 Lagerbock bearing bracket
4 1 009995-00 Wagen carriage
5 1 010018-00 Platte plate
6 2 010132-00 Halteplatte holder plate
7 4 DIN 913 M8x55 Gewindestift grub screw
8 12 DIN 934 M8 Sechskantmutter nut
9 1 009168-00 Fotozellenhalter photocell holder
10 1 009804-00 Fotozellenhalter photocell holder
11 1 2100743-04 Fotozelle photocell
12 1 1000253-00 Bandzylinder band cylinder
13 2 1500522-00 Kugellager ball bearing
14 1 010275-00 Stützrolle support roller
15 1 010274-00 Excenterbolzen eccentric shaft
16 2 010278-00 Winkel square
17 1 010277-00 Winkel square
18 1 010276-00 Winkel square
19 4 DIN 7991 M6x16 Senkschraube screw
20 2 DIN 912 M5x8 Zylinderschraube screw
21 4 DIN 912 M6x10 Zylinderschraube screw
22 4 DIN 934 M6 Sechskantmutter nut
23 2 DIN 125 A 6,4 Scheibe washer
24 2 DIN 912 M6x12 Zylinderschraube screw
25 2 1400384-00 Verschraubung screw joint
26 5 DIN 913 M6x10 Gewindestift grub screw
27 5 DIN 7991 M4x12 Senkschraube screw
28 2 DIN 912 M3x16 Zylinderschraube screw
29 1 DIN 912 M3x8 Zylinderschraube screw
30 1 DIN 912 M6x35 Zylinderschraube screw
31 2 91.010016-00 Lagerbock komplett bearing bracket complete
PIECE
ARTICLE NO.
2112 SCHIEBETISCH
Tafel 15
39
32
31
5
1
17
38
33
2
42
33
34
27
41
40
11
3
43
21
10
12
24
9
23
13
7
6
37
36
35
Tafel 16
EINLEGESTATION
30
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009728-00 Auge eye
2 1 009723-00 Arm arm
3 1 009724-00 Halter holder
4 1 008169-00 Halter holder
5 2 1500352-00 Axialrillenkugellager ball bearing
6 2 007514-00 Mutter nut
7 2 007513-00 Anschlagschraube impact screw
8 2 DIN 912 M5x12 Zylinderschraube screw
9 1 1500393-00 Gelenkkopf swivel head
10 1 1000249-00 Zylinder cylinder
11 1 009725-00 Stehbolzen stay bolt
12 1 004404-00 Zylinderbolzen cylinder bolt
13 1 009726-00 Klemme clamp
14 6 DIN 912 M6x16 Zylinderschraube screw
15 2 DIN 125 B 6,4 Scheibe washer
16 1 DIN 912 M6x20 Zylinderschraube screw
17 1 008168-00 Welle shaft
18 1 DIN 6340 - 6,4 Scheibe washer
19 1 DIN 934 M6 Sechskantmutter nut
20 1 DIN 913 M6x10 Gewindestift grub screw
21 2 2100724-00 Schalter switch
22 2 006927-00 Drossel throttle valve
23 1 SXN 6 Sicherungsring cir clip
24 1 SXN 5 Sicherungsring cir clip
25 2 DIN 912 M4x8 Zylinderschraube screw
26 2 DIN 9021 4,3 Scheibe washer
27 1 009799-00 Winkel square
28 2 DIN 933 M4x6 Sechskantschraube screw
29 2 H 1272 M4 Setzmutter nut
30 1 009800-00 Ablage rack
PIECE
ARTICLE NO.
EINLEGESTATION2112
Tafel 16
3
9
10
6
4
8
2
5
12
11
7
1
Tafel 16-2
Nahtbreitenschnellverstellung
2112/4
NR.
1
STÜCK
No.
PIECE
1 1 011713-00 Rastscheibe notched disc
2 1 8055-00-1911 Anschlagsscheibe stop unit washer
3 1 011712-00 Halter holder
4 1 011714-00 Welle shaft
5 1 009889-00 Lager bearing
6 2 1600490-00 Druckstück thrust piece
7 2 DIN 439 -M4 Sechskantmutter nut
8 2 2100724-00 Näherungsschalter proximity switch
9 2 DIN 912 M5x16 Zylinderschraube cylinder screw
10 1 Spannstift_DIN_148
11 2 DIN 913 M4x10 Gewindestift set screw
12 2 DIN 912 M4x10 Zylinderschraube cylinder screw
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Spannstift locking pin
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 16-2 Nahtbreitenschnellverstellung 2112/4
58
52
14
51
13
59
30
56
8
15
38
25
50
57
60
23
65
62
19
66
25
66
63
71
63
75
76
24
70
22
63
30
73
72
30
56
69
57
6
21
24
44
17
66
74
68
55
9
35
12
2
75
7
27
3
45
64
11
10
61
8
1
56
64
58
41
4
20
45
67
36
Tafel 17
EINLEGESTATION
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009727-00 Brücke bridge
2 1 009730-00 Halter holder
3 1 008340-00 Gabel links fork left
4 1 008341-00 Gabel rechts fork right
5 5 DIN 912 M5x16 Zylinderschraube screw
6 1 009570-00 Halter holder
7 1 1000249-00 Zylinder cylinder
8 2 003526-00 Welle shaft
9 1 009729-00 Winkel square
10 1 005474-00 Mutter nut
11 1 009731-00 Mutter nut
12 1 1000245-00 Zylinder cylinder
13 1 1000234-00 Zylinder cylinder
14 2 1000235-00 Zylinder cylinder
15 1 008157-00 Zylinderhalter cylinder holder
16 4 DIN 912 M4x12 Zylinderschraube screw
17 1 008886-00 Klemmbacke clamping jaw
18 8 DIN 912 M3x25 Zylinderschraube screw
19 1 008156-00 Führung guide
20 2 008270-00 Mutter nut
21 2 008271-00 Mutter nut
22 2 1500402-00 Kugelbuchse ball sleeve
23 2 1500539-00 Kugelbuchse ball sleeve
24 4 1500401-00 Sicherungsring cir clip
25 4 1500455-00 Sicherungsring cir clip
26 2 DIN 912 M4x20 Zylinderschraube screw
27 1 DIN 912 M5x25 Zylinderschraube screw
28 1 DIN 913 M5x6 Gewindestift grub screw
29 1 005357-00 Stehbolzen stay bolt
30 5 008159-00 Welle shaft
31 5 DIN 912 M3x10 Zylinderschraube screw
32 7 DIN 913 M4x8 Gewindestift grub screw
33 1 DIN 125 A 4,3 Scheibe washer
34 3 DIN 934 M4 Sechskantmutter nut
35 1 DIN 471 D4 Sicherungsring cir clip
36 1 008884-00 Klemmleiste clamp ledge
37 5 DIN 965 M4x10 Senkschraube screw
38 1 1500425-00 DU Buchse sleeve
39 1 008664-00 Halter holder
40 1 008162-00 Klemme clamp
41 1 008170-00 Welle shaft
42 1 DIN 913 M3x10 Gewindestift grub screw
43 2 DIN 912 M4x22 Zylinderschraube screw
44 1 005484-00 Lagerbolzen bearing bolt
45 2 1500427-00 DU Buchse sleeve
46 1 005004-00 Kugelgelenk ball joint
PIECE
ARTICLE NO.
2112 EINLEGESTATION
Tafel 17
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
47 1 DIN 125 A 3,2 Scheibe washer
48 1 DIN 913 M4x12 Gewindestift grub screw
49 4 006927-00 Drossel throttle valve
50 2 1400341-00 Verschraubung screw joint
51 4 1400340-00 Verschraubung screw joint
52 2 1600463-00 Stellring set collar
53 2 DIN 912 M3x5 Zylinderschraube screw
54
55 1 008663-00 Blasrohr air pipe
56 1 91.9570-00 Halter komplett holder complete
57 1 91.8340-00 Gabel komplett fork complete
58 1 91.8341-00 Gabel komplett fork complete
59 1 91.8157-00 Halter komplett holder complete
PIECE
ARTICLE NO.
2112 EINLEGESTATION
Tafel 17
2102135.00
2102131.00
Tafel18
Steuerung
2112/5
.
6
27
11
24
2
20
1
22
9
3
26
24
7
13
23
28
8
4
24
25
24
23
5
Tafel 19
10
14
SCHERE LINKS-RECHTS
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 008570-00 Bolzen bolt
2 1 008572-00 Blech sheet metal
3 1 008574-00 Messer knife
4 1 008568-00 Winkel square
5 1 009917-00 Winkel square
6 1 009918-00 Schraube screw
7 1 008575-00 Messerhalter knife holder
8 1 009919-00 Platte plate
9 2 1400343-00 Verschraubung screw joint
10 1 1000203-00 Zylinder cylinder
11 1 008573-00 Messer knife
12 1 DIN 439 M4 Sechskantmutter nut
13 1 1700446-00 Druckfeder pressure spring
14 2 DIN 84 M3x30 Zylinderschraube screw
15 4 DIN 912 M3x6 Zylinderschraube screw
16 8 DIN 125 A 3,2 Scheibe washer
17 2 DIN 912 M3x8 Zylinderschraube screw
18 2 DIN 934 M3 Sechskantmutter nut
19 2 DIN 912 M3x16 Zylinderschraube screw
20 1 DIN 923 M5x6 Flachkopfschraube screw
21 1 DIN 934 M5 Sechskantmutter nut
PIECE
ARTICLE NO.
SCHERE LINKS-RECHTS2112
Tafel 19
21
18
8
3
4
2
1
16
18
6
7
4
18
20
18
19
17
5
17
Tafel 20
10
SCHERE EINLEGETISCH
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 008570-00 Bolzen bolt
2 1 008572-00 Blech sheet metal
3 1 008574-00 Messer knife
4 2 008568-00 Winkel square
5 1 008575-00 Messerhalter knife holder
6 2 1400343-00 Verschraubung screw joint
7 1 1000203-00 Zylinder cylinder
8 1 008573-00 Messer knife
9 1 DIN 439 M4 Sechskantmutter nut
10 2 DIN 84 M3x30 Zylinderschraube screw
11 6 DIN 912 M3x6 Zylinderschraube screw
12 12 DIN 125 A 3,2 Scheibe washer
13 4 DIN 912 M3x8 Zylinderschraube screw
14 2 DIN 934 M3 Sechskantmutter nut
15 2 DIN 912 M3x16 Zylinderschraube screw
PIECE
ARTICLE NO.
2112 SCHERE EINLEGETISCH
Tafel 20
1
2
Tafel 21
GLEITBLECH
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009402-01 Gleitblech slide plate
2 1 009402-02 Gleitblech slide plate
PIECE
ARTICLE NO.
GLEITBLECH2112
Tafel 21
3
2
5
1
Tafel 22
LAMPE
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 2100433-00 Punktlichtlampe spot lamp
2 1 008888-00 Leuchte lamp
3 1 008889-00 Scheibe disk
4 1 DIN 913 M4x8 Gewindestift grub screw
PIECE
ARTICLE NO.
LAMPE2112
Tafel 22
3
5
7
10
8
2
6
11
1
4
9
Tafel 23
LASERLAMPE
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 010089-00 Laserklemme laser clamp
2 1 008052-00 Winkelstück square piece
3 1 008051-00 Haltearm holder arm
4 1 008050-00 Trägerplatte girder plate
5 1 2100748-00 Laser Diode Model Z5DL laser diode model Z5DL
6 1 DIN 125 A 5,3 Scheibe washer
7 1 DIN 912 M4x10 Zylinderschraube screw
8 1 DIN 912 M5x25 Zylinderschraube screw
9 1 DIN 912 M5x20 Zylinderschraube screw
10 1 DIN 913 M4x6 Gewindestift grub screw
11 1 DIN 913 M6x8 Gewindestift grub screw
PIECE
ARTICLE NO.
2112 LASERLAMPE
Tafel 23
2400739.50
Tafel24
Vakuumpumpe / vacuum pump
2112/5
.
012104.00
3402029.01
Tafel 25
3402028.00
Vakuumventil + Verteiler
3402028.00
2112/5
.
2
1
29
28
8
3
26
25
25
9
13
19
24
4
23
6
12
27
5
14
15
15
11
10
23
Tafel 26
BÜNDELKLAMMER
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009852-00 Winkel square
2 1 1600431-00 Klemme clamp
3 1 1600439-00 Klemme clamp
4 1 1100192-00 Fussventil foot valve
5 2 1100192-01 Reduziernippel adapter
6 2 1300312-00 Verschraubung screw joint
7 2 006927-00 Drossel throttle valve
8 1 006011-00 Ablage rack
9 1 006000-00 Stehbolzen stay bolt
10 1 006002-00 Schraube screw
11 1 006006-00 Lasche lug
12 1 007654-00 Halter holder
13 1 1000215-00 Zylinder cylinder
14 1 1000217-00 Gabelkopf fork crown
15 2 1500439-00 DU Buchse sleeve
16 1 DIN 934 M10 Sechskantmutter nut
17 2 DIN 125 A 8,4 Scheibe washer
18 1 DIN 934 M8 Sechskantmutter nut
19 1 SXN 7 Sicherungsring cir clip
20 1 DIN 439 M10x1,25 Sechskantmutter nut
21 2 DIN 912 M6x16 Zylinderschraube screw
22 3 DIN 965 M4x12 Senkschraube screw
PIECE
ARTICLE NO.
2112 BÜNDELKLAMMER
Tafel 26
9
5
3
1
4
8
2
Tafel 27
ABLAGETISCH
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009851-00 Halter holder
2 1 009852-00 Winkel square
3 1 1600431-00 Klemme clamp
4 1 1600439-00 Klemme clamp
5 1 006011-00 Ablage rack
6 2 DIN 912 M6x16 Zylinderschraube screw
7 3 DIN 965 M4x12 Senkschraube screw
PIECE
ARTICLE NO.
2112 ABLAGETISCH
Tafel 27
DIN 912 M3x30
1100312.00
1400345.00
1100243.00
1100241.00
Tafel XX
1200240.13
Ausblaseinrichtung
1100199.00 1300287.00
2112/5
4
20
19
18
1
2
3
8
7
16
15
5
Tafel 29
SCHLITZLEISTENKLEMME
17
9
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009819-00 Wippe hinged plate
2 1 009820-00 Welle shaft
3 1 009821-00 Lasche lug
4 1 009822-00 Klemmblech clamp plate
5 1 1000246-00 Zylinder cylinder
6 2 006927-00 Drossel throttle valve
7 1 1800511-00 Gabelkopf fork crown
8 1 1800524-00 ES-Bolzen ES-bolt
9 1 1000102-00 L-Befestigung L-fastening
10 1 DIN 934 M4 Sechskantmutter nut
11 1 DIN 912 M4x5 Zylinderschraube screw
12 2 DIN 912 M3x8 Zylinderschraube screw
13 2 DIN 125 A 3,2 Scheibe washer
14 2 DIN 84 M3x10 Zylinderschraube screw
PIECE
ARTICLE NO.
SCHLITZLEISTENKLEMME2112
Tafel 29
2
7
8
6
1
Tafel 30
SCHLITZLEISTENKLAMMER
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
11011708-00 Schlitzleistenklemme fly piece clamp
21011429-00 Halter holder
6 4 DIN 965 M4x12 Senkschraube screw
7 2 DIN 439 M3 Sechskantmutter nut
8 2 DIN 913 M3x16 Gewindestift grub screw
PIECE
ARTICLE NO.
2112 SCHLITZLEISTENKLAMMER
Tafel 30
34
13
9
4
5
45
16
7
33
46
42
17
41
41
39
29
35
43
14
15
40
38
23
6
41
1
12
3
47
44
2
36
Tafel 31
11
37
20
STATION RECHTS
10
2112
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 008197-00 Rohr pipe
2 1 008337-00 Klemme clamp
3 1 009847-00 Welle shaft
4 1 1100287-00 Ventil 5/2 valve 5/2
5 1 1100287-01 Dichtung packing
6 2 1400341-00 Verschraubung screw joint
7 1 1300321-00 Verschraubung screw joint
8 2 006927-00 Drossel throttle valve
9 1 1100288-11 Steckdose socket
10 1 009381-00 Anschlag impact
11 1 009382-00 Halter holder
12 1 009383-00 Klemme clamp
13 1 009384-00 Buchse sleeve
14 1 009385-00 Halter holder
15 1 008109-00 Anschlag impact
16 1 1100291-00 Anschlussplatte connection plate
17 1 1000231-01 Zylinder cylinder
18 1 DIN 912 M5x14 Zylinderschraube screw
19 1 DIN 125 A 4,3 Scheibe washer
20 1 DIN 933 M4x8 Sechskantschraube screw
21 1 DIN 965 M4x8 Senkschraube screw
22 1 DIN 913 M8x6 Gewindestift grub screw
23 3 DIN 912 M5x25 Zylinderschraube screw
24 2 DIN 913 M5x4 Gewindestift grub screw
25 3 DIN 912 M5x10 Zylinderschraube screw
26 4 DIN 125 A 5,3 Scheibe washer
27 1 DIN 912 M5x20 Zylinderschraube screw
28 1 DIN 934 M4 Sechskantmutter nut
29 1 DIN 933 M4x25 Sechskantschraube screw
30 1 DIN 912 M6x30 Zylinderschraube screw
31 2 DIN 912 M3x18 Zylinderschraube screw
32 1 DIN 125 A 6,4 Scheibe washer
33 1 1300311-00 Verlängerung extension
PIECE
ARTICLE NO.
2112 STATION RECHTS
Tafel 31
BEISLER
NÄHAUTOMATION
271
Oberteil DA Steppstich
SEWING HEAD DA LOCK STITCH
TEILELISTE
SPARE PART LIST
Stand 15.02.2005
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61
E-mail: Vertrieb@beisler-gmbh.de
DIN 965 M3x10
011377.00
0211000256
011376.00
0014000140
2100743.04
DIN 912 M3x16
Spulenfadenkontrolle
Kl. 271
clamp
Klammer
Z01
clamp
Klammer
Z02
folder swinging
Falter schwenken
Z03
folder turning
Falter drehen
Z04
Z05
folder clamp
Faltklemme
Z05.1
sliding table
Schiebetisch
Z06
Y48
14
Y01
lifting table
Hubtisch
Z07
42
53
1
4 2
513
Y07
Y02
4 2
5
1
Y03
3
stacker punch
Staplerstempel
Z08
Y08
4 2
12
5
3
1
4 2
513
pocket pouch clamp
Taschenbeutelklemme
Y09
4 2
513
Y04
Z09
4 2
5
1
3
Y10
Y05
4 2
513
thread clamp
Fadenklemme
Z10
4 2
5
3
1
thread blowing
Faden blasen
Z11
Y11
4 2
513
Y06
notch cutter
right front pant
Einzwickschere
Vorderhose rechts
Z12
Y12
4 2
513
4 2
513
Einzwickschere
Y13
notch cutter
fly piece
Schlitzleiste
Z13
4 2
513
a
b
c
d
Aenderung
Datum
Name
gez.
gepr.
23.11.06
NameDatum
Reichenb
Benennung:
Pneumatikplan 2112-5
Zeichnungs-Nr.
P 2112-5
Ort
BlattAnlage
Nr.
von
2
1
Blatt
Beisler GmbH
Frohnradstraße 10
63768 Hösbach
notch cutter
left front pant
Einzwickschere
Vorderhose links
Z14
vacuum
Vakuum
Z15
fly piece clamp
Schlitzleistenklemme
Z16
place in station
right fly piece
Einlegestation
rechte Schlitzleiste
Z25
thread trimmer
Fadenschneider
Z31
blowing on stacker transport
Blasen am Staplertransport
folder
Falter
Z34
Y14
4 2
5
1
3
tension release
Spannungslüften
Z36
Y36
2
Y15
Y22
2
1 3
transport punch
Transport-Stempel
Z22
4 2
Y16
4 2
5
Y45
Y25
3
1
table blowing
Tischblasen
2
4 2
5
1
Y46
3
fly piece
blowing out
Schlitzleiste
ausblasen
2
Y31
2
1 3
Y47
Y33
parts
blowing out
Teile
ausblasen
2
2
1 3
lifting table
Hubtisch fahren
Z50
Y50
4 2
Y35
Y27
2
1 3
Y34
2
1 3
Schere Seitentasche
notch cutter onseam pocket
Z27
4 2
a
b
c
d
Aenderung
1 3
Datum
Name
5
gez.
gepr.
3
1
23.11.06
NameDatum
Reichenb
1 3
Benennung:
Pneumatikplan 2112-5
1 3
1 3
Zeichnungs-Nr.
P 2112-5
Ort
5
3
1
BlattAnlage
Nr.
von
Blatt
2
513
2
Beisler GmbH
Frohnradstraße 10
63768 Hösbach
Loading...
