1931/5
Kurznaht Automat
SHORT SEAM AUTOMAT
Teileliste
spare part list
DocNr.:DOC 000064 / Version 1
Stand 25.02.2008
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de
INHALTSVERZEICHNIS 1931/5
25.02.2008
BENNENUNG
TISCHTEILE TABLE PARTS
OBERTEILAUFHÄNGUNG SEWING HEAD SUSPENSION
OBERTEIL SEWING HEAD
FADENFÄNGER THREAD CATCHER
STEMPELHALTER PUNCH HOLDER
NIEDERHALTER DOWN HOLDER
ABDECKUNG COVER PLATE
ANTRIEB DRIVE
KLAMMERTRANSPORT CLAMP FEED
ABTASTFOTOZELLE SCANNING PHOTOCELL
STEUERKURVE CAM
KLAMMER .. CLAMP
KLAMMER LANG .. CLAMP LONG

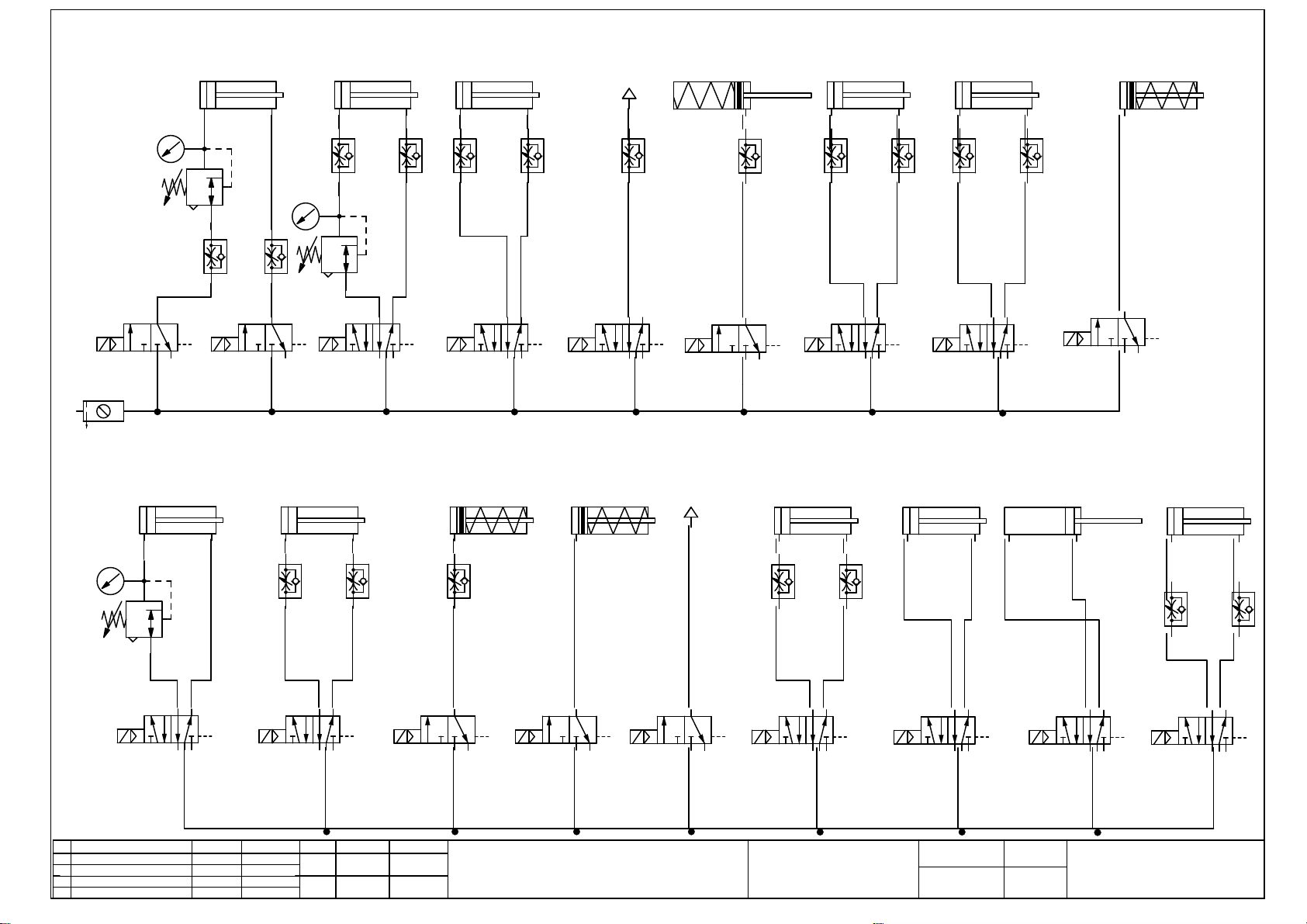

VENTILVERTEILUNG .. VALVE BLOCK
STEUERUNG .. CONTROL
LASERLAMPE .. LASER LIGHT
VAKUUMPUMPE .. VACUUM PUMP
VAKUUM VENTIL .. VACUUM VALVE
BÜNDELKLAMMER .. BUNDLE CLAMP
ABLAGETISCH .. DEPOSITING TABLE
BLASEINRICHTUNG .. BLOWING DEVICE
ANSCHLAG .. GUIDE
..
OBERTEIL BEISLER .. SEWING HEAD BEISLER
STEMPELHALTER BEISLER .. PUNCH HOLDER BEISLER
NIEDERHALTER BEISLER .. DOWN HOLDER BEISLER
ANTRIEB BEISLER .. DRIVE BEISLER
TAFEL
PAGE
NAME
OBERTEIL DA STEPPSTICH SEWING HEAD DA LOCK STITCH
18
19
41
32
22
39
35
37
45
33
4
6
28
34
31
43
30
29
38
40
36
20
44
2
42
3
16
1
22
12
23
15
13
26
17
16
10
14
21
11
25
24
5
7
47
48
9
Tafel 1
27
TISCHTEILE
46
8
1911
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009765-00 Tischgestell table frame
2 1 009891-00 Tischplatte table plate
3 1 009772-00 Grundplatte baseplate
4 3 009742-00 Halter holder
5 4 006586-00 Stellfuss set foot
6 1 009801-00 Distanzplatte shim
7 4 1600455-00 Gummi-Metall-Puffer isolator
8 1 2400818-00 Schublade drawer
9 4 2500873-00 Verschlußstopfen stopper
10 1 2500871-00 Verschlußstopfen stopper
11 1 007230-00 Halter holder
12 1 2100697-02 Lichtleiter-Verstärker 1912 fiber light amplifier 1912
13 1 1700491-00 Ölkannenhalter oil squirt holder
14 1 DIN 9021 - 4,3 Scheibe washer
15 1 DIN 912 M4x10 Zylinderschraube screw
16 6 DIN 1481 6x20 Spannstift locking pin
17 2 DIN 912 M8x20 Zylinderschraube screw
18 2 DIN 1481 6x30 Spannstift locking pin
19 2 DIN 912 M6x30 Zylinderschraube screw
20 4 DIN 912 M6x20 Zylinderschraube screw
21 2 DIN 912 M6x8 Zylinderschraube screw
22 17 DIN 965 M4x16 Senkschraube screw
23 4 DIN 934 M12 Sechskantmutter nut
24 8 DIN 9021 - 10,5 Scheibe washer
25 8 DIN 933 M10x20 Sechskantschraube screw
26 2 DIN 912 M3x20 Zylinderschraube screw
27 2 DIN 6912 M6x8 Zylinderschraube screw
28 1 009846-00 Winkel square
29 3 1200274-00 Druckregler pressure regulator
30 6 1400341-00 Verschraubung screw joint
31 2 DIN 912 M4x8 Zylinderschraube screw
32 1 012319-00 Tischplatte table plate
33 1 009761-02 Vakuumkasten vacuum box
34 1 009761-01 Stutzen connection piece
35 5 DIN 965 M4x12 Zylinderschraube screw
36 2 2500877-05 Verschlußstopfen stopper
37 2 007266-00 Sieb sieve
38 1 1100252-00 Schlauchklemme tube clamp
39 1 009854-02 Gleitblech 1931 slide plate 1931
PIECE
ARTICLE NO.
40 1 2500877-06 Verschlußstopfen stopper
41 2 2701918-00 Schraube screw
42 1 1600434-00 Klemme clamp
44 4 DIN 912 M6x16 Zylinderschraube screw
1931 TISCHTEILE
Tafel 1
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
45 2 DIN 912 M4x12 Zylinderschraube screw
46 1 2500910-10 Schaltmatte 2-fach switch mad double
47 6 2100535-00 Befestigungssockel fastening socket
48 6 DIN 912 M4x6 Zylinderschraube screw
PIECE
ARTICLE NO.
1931 TISCHTEILE
Tafel 1
.
18
10
12
11
1
3
8
2
9
16
1
2
19
7
17
13
7
2
1
14
15
6
2
5
1
4
Tafel 2
Oberteilaufhängung
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 12 DIN 934 M10 Sechskantmutter nut
2 8 DIN 7349 - 10,5 Scheibe washer
3 2 DIN 913 M10x80 Gewindestift grub screw
4 2 1600499-00 Buchse sleeve
5 4 DIN 912 M6x16 Zylinderschraube screw
6 4 DIN 125 A 6,4 Scheibe washer
7 2 009766-01 Träger girder
8 2 009771-00 Lagerbock bearing bracket
9 1 009770-00 Welle shaft
10 1 DIN 137 B6 Federscheibe washer
11 1 DIN 923 M6x6 Flachkopfschraube screw
12 1 009767-00 Stütze support
13 2 DIN 913 M10x100 Gewindestift grub screw
14 1 DIN 934 M8 Sechskantmutter nut
15 1 DIN 6340 - 8,4 Scheibe washer
16 1 009769-00 Bolzen bolt
17 1 1600502-00 Gummi-Metall-Puffer isolator
18 1 009768-00 Winkel square
19 2 DIN 912 M6x12 Zylinderschraube screw
PIECE
ARTICLE NO.
OBERTEILAUFHÄNGUNG1931/5
Tafel 2
16
19
4
18
17
2
10
14
15
8
1
NR.
No.
1 1 9735-00-2111 Träger holder
2 1 9736-00-2111 Halter holder
3 1 9737-00-2111 Klemme clamp
4 1 009892-00 Halter holder
5 1 007109-00 Kreuzklemme clamp
6 1 007111-00 Halter holder
7 1 007110-00 Stehbolzen stay bolt
8
9 1 2100696-01 Lichtwellenleiter optical fibres
10 2 009808-00 Distanzrolle spacer roll
11 1 DIN 912 M3x10 Zylinderschraube cylinder screw
12 1 DIN 912 M3x8 Zylinderschraube cylinder screw
13 1 DIN 913 M3x3 Gewindestift set screw
14 2 DIN 912 M4x16 Zylinderschraube cylinder screw
15 4 DIN 912 M6x16 Zylinderschraube cylinder screw
16 1 25000784-01 Energiekette energy chain
17 2 DIN 965 M3x8 Senkschraube countersunk screw
18 2 DIN 934 M3 Sechskantmutter nut
19 1 2100754-00 Sensor sensor
STÜCK
PIECE
1
2100743-04
TEILENR. Bezeichnung Name
Fo
Fotozelle
sensor head adjustment
Tafel 3
Oberteil
1931/5
13
26
28
2
16
15
14
21
7
27
12
20
1
3
22
21
5
4
24
23
30
32
17
25
18
9
6
11
10
8
19
29
31
Tafel 4
Fadenfänger
1931-5
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
1 1 009805-00 Halter holder
2 1 009806-01 Halter holder
3 1 009807-00 Lasche cover plate
4 2 009808-00 Distanzrolle spacer roll
5 1 009809-00 Schwenkarm pivot arm
6 1 009810-00 Welle shaft
7 1 009811-00 Hebel lever
8 1 009812-00 Fängerdraht catcher wire
9 1 009813-00 Welle shaft
10 1 009817-00 Schlauch tube
11
1 009825-02
FINGERSCHUTZ
finger quard
12 1 DIN 471 - 6 Sicherungsring circlip
13 1 1000251-00 Zylinder cylinder
14 1 1500390-00 Gelenkkopf swivel head
15 1 DIN 934 M3 Sechskantmutter nut
16 1 1600490-00 Druckstück thrust piece
17 1 DIN 439 -M4 Sechskantmutter nut
18 1 ISO 8745 2x10 Kerbstift notched taper pin
19 1 ISO 8745 3x12 Kerbstift notched taper pin
20 1 DIN 913 M4x6 Gewindestift set screw
21 2 DIN 912 M3x12 Zylinderschraube cylinder screw
22 1 DIN125 A3,2 Scheibe washer
23 2 DIN 125 A4,3 Scheibe washer
24 2 DIN 912 M4x20 Zylinderschraube cylinder screw
25 2 DIN 85 - M3x6 Flachkopfschraube pan-haed screw
26 1 DIN427 M3x16 Schaftschraube shoulder stud
27 2 1400338-00 Verschraubung screw joint
28 1 SXN 3 Sicherungsscheibe lock washer
29 1 DIN 912 M3x8 Zylinderschraube cylinder screw
30 1 DIN 913 M3x4 Gewindestift set screw
31 1 010392-00 Distanzplatte distance plate
32 1 010393-00 Stehbolzen stay bolt
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
FADENFÄNGER 1911-5 1911-5
3
2
5
10
17
20
21
1
14
11
18
6
8
Tafel 5
17
Stempelhalter
8
19
15
16
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009876-00 Halter holder
2 1 009878-00 Klemme clamp
3 1 DIN 912 M5x25 Zylinderschraube screw
4 1 DIN 912 M5x14 Zylinderschraube screw
5 1 009880-00 Winkel square
6 1 009879-00 Klemme clamp
7 1 DIN 912 M4x16 Zylinderschraube screw
8 1 1000159-00 Zylinderschraube screw
9 1 DIN 439 M4 Sechskantmutter nut
10 1 DIN 439 M 12x1,25 Sechskantmutter nut
11 1 009881-00 Distanzrolle spacer
12 1 DIN 912 M4x20 Zylinderschraube screw
13 1 DIN 125 A 4,3 Scheibe washer
14 2 1400343-00 Verschraubung screw joint
15 1 009877-01 Stempel punch
16 1 009877-02 Belag coat
17 1 009877-00 Stempel komplett punch complete
PIECE
ARTICLE NO.
1931/5 Stempelhalter
Tafel 5
7
3
2
4
5
6
1
8
9
8
Tafel 6
Niederhalter
1931/5
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
1 1 9818-00-2111 Halter holder
2 1 1000203-00 Zylinder cylinder
3 2 1400338-00 Verschraubung screw joint
4 1 008913-00 Niederhalter downholder
5 1 008912-00 Mutter nut
6 1 008911-00 DRÜCKERSTANGE presser rod
7 4 DIN 84 M3x30 Zylinderschraube cylinder screw
8 2 DIN 912 M4x10 Zylinderschraube cylinder screw
9
1 012211-00
Druckbolzen
bolt
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NIEDERHALTER 1931-5
7
2
8
1
5
7
6
8
Tafel 7
Abdeckung
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009903-00 Haube cover plate
2 1 009898-00 Stehbolzen stay bolt
3 3 DIN 912 M5x12 Zylinderschraube screw
4 3 DIN 912 M5x16 Zylinderschraube screw
5 1 009957-00 Abdeckhaube cover plate
6 2 009958-00 Stehbolzen stay bolt
PIECE
1 009903-01 Haube cover plate
ARTICLE NO.
Abdeckung1931/5
Tafel 7
20
1
3
8
27
14
15
16
4
24
22
23
5
24
6
25
21
26
13
21
2
5
Tafel 8
Antrieb
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 4 009913-00 4KT Schraube 4kt screw
2 1 009914-00 Zahnrad gear wheel
3 1 009921-00 Zahnrad gear wheel
4 1 009922-00 Motorhalterung engine holder
5 1 2400826-50 Komplettantrieb complete drive
6 1 2500802-04 Zahnriemen toothed belt
7 4 DIN 934 M5 Sechskantmutter nut
8 3 1500401-04 Sprengring retaining ring
9 3 DIN 913 M8x10 Gewindestift grub screw
10 1 DIN 912 M6x12 Zylinderschraube screw
11 1 DIN 912 M6x16 Zylinderschraube screw
12 2 DIN 125 A 6,4 Scheibe washer
13 1 009982-00 Kurvenscheibe cam disk
14 1 009983-00 Lasche cover plate
15 1 009984-00 Lasche cover plate
16 1 2100724-02 Näherungsschalter proximity switch
17 2 DIN 125 A 5,3 Scheibe washer
18 2 DIN 933 M5x12 Sechskantschraube screw
19 2 DIN 912 M3x6 Zylinderschraube screw
PIECE
ARTICLE NO.
Antrieb1931
Tafel 8
15
14
5
8
11
16
1
12
13
28
24
23
10
2
26
28
20
29
25
27
3
7
10
9
19
22
Tafel 9
21
6
8
4
18
17
Klammertransport
1931-5
NR.
STÜCK
No.
PIECE
1 1 009895-00-NSK Lineareinheit linear guidance
2 1 2102021-07 Schrittmotor stepping motor
3 1 009896-00 Zahnriemen Linareinheit
4 1 9758-00-2111 Motorplatte motor plate
5 1 9757-00-2111 Halter holder
6 1 9009-00-3002 Synchronscheibe gear
7 1 9756-00-2111 Halter holder
8 3 DIN 912 M5x20 Zylinderschraube cylinder screw
9 2 DIN 125 A5,3 Scheibe washer
10 6 DIN 912-M5x25 Zylinderschraube cylinder screw
11 1 9755-00-2111 Riemenschutz belt quard
12 1 7937-00-148 Synchronscheibe gear
13 2 1500377-00 Kugellager ball bearing
14 1 007821-00 Welle shaft
15 1 DIN 913 M3x10 Gewindestift set screw
16 2 DIN 912 M3x6 Zylinderschraube cylinder screw
17 1 9120-00-158 Schutz guard
18 4 DIN 1587 M5 Hutmutter cap nut
19 1 DIN 913 M5x6 Gewindestift set screw
20 1 2100725-00 Näherungsschalter proximity switch
21 1 009863-00 Klemmplatte clamp plate
22 1 009864-00 Klemmplatte clamp plate
23 2 DIN 965 M5x8 Senkschraube countersunk screw
24 1 009897-00 Stehbolzen stay bolt
25 2 DIN 125 A4,3 Scheibe washer
26 2 DIN 912 M4x12 Zylinderschraube cylinder screw
27 1 012042-00 Initiatorhalter holder for initiator
28 1 012043-00 Distanzstück distance plate
29 1 2100724-00 Näherungsschalter proximity switch
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
KLAMMERTRANSPORT 1931-5
68
80
83
61
82
81
66
82
64
27
108
66
81
64
87
88
69
11
110
86
109
18
13
60
89
94
38
63
106
50
67
62
59
101
100
15
31
30
86
33
3
4
7
8
31
5
12
48
92
115
86
1
112
27
105
103
10
44
85
75
111
44
45
43
91
23
102
22
91
90
49
77
34
95
113
90
93
24
25
104
5
93
84
96
2
97
6
33
94
87
Tafel 10
Klammertransport
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009754-00 Platte plate
2 2 1500483-00 Linearführung linear motor guide
3 1 009716-00 Lagerbock bearing pedestal
4
5 4 006789-00 Lasche cover plate
6 1 009746-00 Anschlussplatte connection plate
7 1 1000233-00 Zylinder cylinder
8 1 006787-00 Bolzen bolt
9 1 009866-00 Halter holder
10 2 009873-00 Rolle sheave
11 1 009747-00 Stehbolzen stay bolt
12 1 009874-00 Klemme clamp
13 1 004570-00 Riemenklemme belt clamp
14 5 DIN 912 M5x12 Zylinderschraube screw
15 2 1500437-00 Buchse sleeve
16 1 DIN 6799 - 4 Sicherungsscheibe cir clip
17 1 DIN 913 M6x20 Gewindestift grub screw
18 1 1000250-00 Zylinder cylinder
19 1 DIN 439 M6 Sechskantmutter nut
20 1 2100724-00 Schalter switch
21 9 DIN 933 M3x16 Sechskantschraube screw
22 1 009889-00 Lager bearing
23 1 008055-00 Anschlagscheibe impact disc
24 1 009932-00 Rastscheibe notched disc
25
26 7 DIN 439 M4 Sechskantmutter nut
27 3 009870-00 Welle shaft
28 4 DIN 912 M4x12 Zylinderschraube screw
29 3 DIN 913 M4x8 Gewindestift grub screw
30 2 009753-00 Bolzen bolt
31 3 009752-00 Welle shaft
32 9 DIN 913 M4x5 Gewindestift grub screw
33 8 1500435-00 Buchse sleeve
34 2 1600490-00 Druckstück pressure piece
35 8 DIN 912 M3x10 Zylinderschraube screw
36 1 DIN 912 M6x25 Zylinderschraube screw
37 1 DIN 6340 - 6,44 Scheibe washer
38 1 009750-00 Welle shaft
39 1 1500464-00 Nadelhülse needle sleeve
40 1 009112-00 Bolzen bolt
41 1 DIN 965 M3x6 Senkschraube screw
42 1 DIN 125 A 4,3 Scheibe washer
43 1 DIN 933 M4x12 Sechskantschraube screw
44 3 DIN 933 M4x20 Sechskantschraube screw
45 1 DIN 933 M4x16 Sechskantschraube screw
46 1 DIN 125 A 5,3 Scheibe washer
PIECE
1
1
ARTICLE NO.
011584-00
009933-01
Hebel
W elle
lever
shaf t
1931/5
KLAMMERTRANSPORT
Tafel 10
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
47 1 DIN 933 M5x16 Sechskantschraube screw
48 1 009751-00 Anschlag impact
49 1 009744-00 Vierkantmutter nut
50
51 1 DIN 439 A M4 Sechskantmutter nut
52 4 DIN 965 M4x16 Senkschraube screw
53 1 DIN 912 M4x20 Zylinderschraube screw
54 1 DIN 913 M4x4 Gewindestift grub screw
55 2 006927-00 Drossel throttle valve
56 1 009865-00 Initiatorhalter initiator holder
57 1 009875-00 Distanzplatte shim
58 2 DIN 965 M3x14 Senkschraube screw
59 1 009888-00 Halter holder
60 1 009862-00 Halter holder
61 2 009868-00 Zahnrad gear wheel
62 1 009872-00 Zahnrad gear wheel
63 1 009890-00 Zahnriemen toothed belt
64 2 009867-00 Welle shaft
65 2 DIN 913 M5x6 Gewindestift grub screw
66 4 1500377-00 Kugellager ball bearing
67 6 1500349-00 Nadelhülse needle sleeve
68 1 009861-00 Schutz guard
69 1 1600474-00 Gummi-Metall-Puffer isolator
70 2 DIN 912 M4x10 Zylinderschraube screw
71 1 DIN 913 M6x30 Gewindestift grub screw
72 2 DIN 934 M6 Sechskantmutter nut
73 2 DIN 912 M3x12 Zylinderschraube screw
74 2 DIN 912 M6x12 Zylinderschraube screw
75 1 009749-00 Anschlag impact
76 1 DIN 934 M3 Sechskantmutter nut
77 1 009928-00 Halter holder
78 1 009927-00 Halter holder
79 2 DIN 912 M3x8 Zylinderschraube screw
80 1 009869-00 Kegelradpaar bevel gear pair
81 2 1500461-01 Axial Nadelkranz axial needle rim
82 4 1500462-01 Axial Lagerscheibe axial baring disk
83 2 DIN 914 M5x6 Gewindestift grub screw
84 1 009934-00 Rastscheibe notched disk
85 2 1400340-00 Verschraubung screw joint
86 1 91.9716-00 Lagerbock komplett bearing pedestal complete
87 1 91.9746-00 Anschlussplatte komplett cover plate complete
PIECE
1
ARTICLE NO.
012299-00
Halter
holder
1911 KLAMMERTRANSPORT
Tafel 10
.
3
5
2
12
1
7
NR.
No.
11
22
31
41
51
62
72
82
91
10 1
11 1
12 2
STÜCK
PIECE
8
4
TEILENR.
009884-00
009887-00
009885-00
009886-00
2100743-11
DIN 912 M3x6
DIN 1469-C4x12
DIN 912 M4x10
1600465-00
DIN 913 M3x4
1700502-00
DIN 912 M3x16
9
10
11
6
Bezeichnung
Lager
Welle
Halter
Halter
Fotozelle
Zylinderschraube
Kerbstift
Zylinderschraube
STELLRING
Gewindestift
Zugfeder
Zylinderschraube
Name
bearing
shaft
holder
holder
photocell
cylinder screw
notched taper pin
cylinder screw
set collar
set screw
spring
cylinder screw
Tafel 11
Abtastfotozelle
1911/5 - 1931/5
14
17
24
23
4
10
25
4
14
3
?
2
20
19
1
22

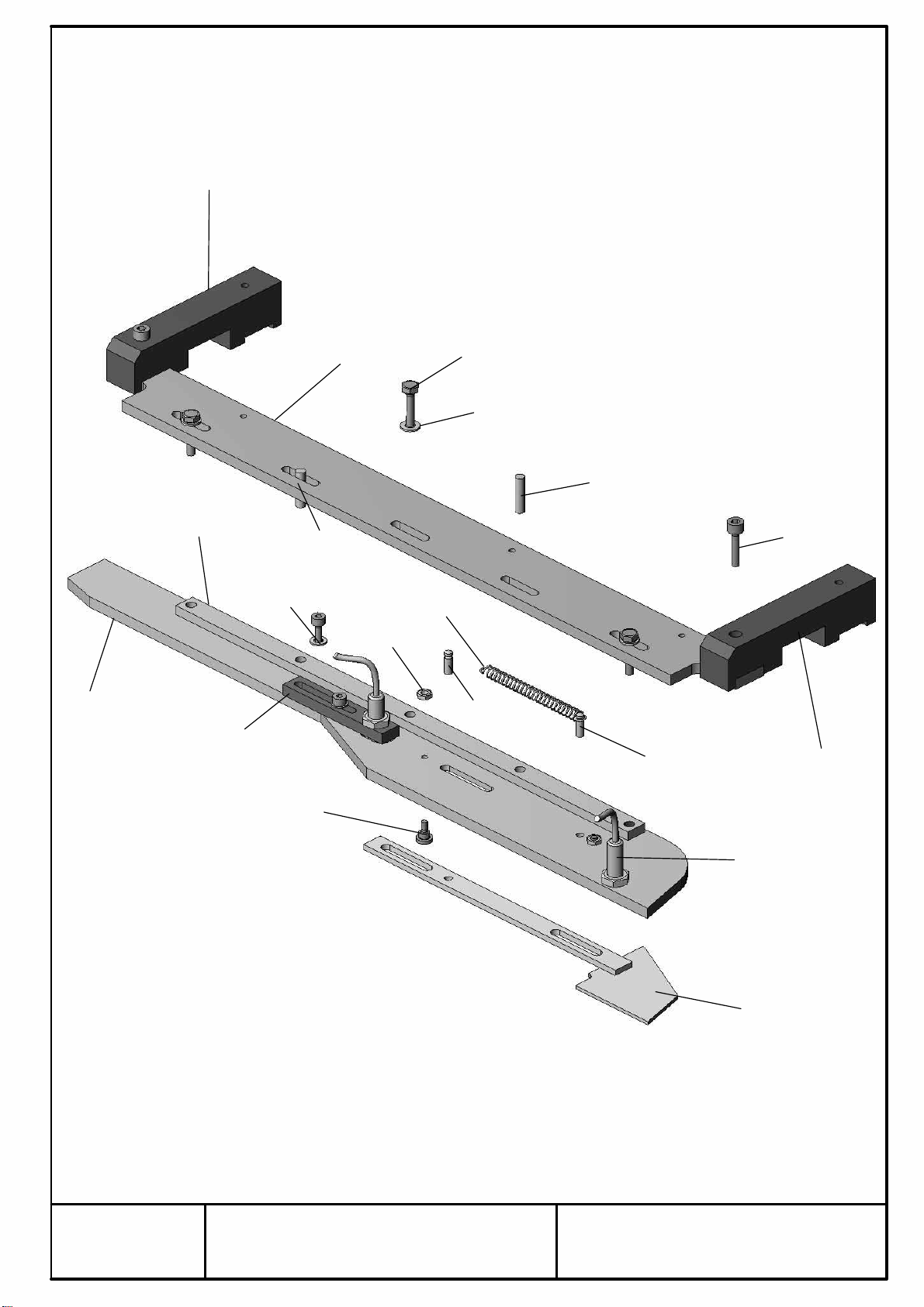

Tafel 12
18
Steuerkurve
13
16
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 008079-01 Steuerkurve cam
2 1 012196-00 Leiste ledge
3 1 008081-00 Platte plate
4 2 DIN 1469 C4x12 Passkerbstift set pin
5 2 DIN 923 M4x3 Flachkopfschraube screw
6 2 DIN 439 M4 Sechskantmutter nut
7 2 DIN 125 A 4,3 Scheibe washer
8 2 DIN 912 M4x12 Zylinderschraube screw
9 1 006770-00 Halter holder
10 2 DIN 1474 5x20 Steckkerbstift pin
11 3 DIN 125 A 5,3 Scheibe washer
12 3 DIN 933 M5x20 Sechskantschraube screw
13 2 2100724-00 Schalter switch
14 2 012298-00 Halter holder
15 2 DIN 912 M5x20 Zylinderschraube screw
16 1 009909-00 Schaltfahne control lug
17 1 1700502-00 Feder spring
PIECE
ARTICLE NO.
Steuerkurve1931/5
Tafel 12
3
10
2
1
12
13
5
7
15
9
NR.
No.
10 2 DIN 963A M4x10 Senkschraube countersunk screw
11 30 DIN 912 M2x5 Zylinderschraube cylinder screw
12 30 1500430-00 Buchse bushing
13 15 1700462-00 Druckfeder pressure spring
14 1 DIN 912 M4x8 Zylinderschraube cylinder screw
15 2 DIN 912 M3x12 Zylinderschraube cylinder screw
STÜCK
PIECE
1 1 011823-00 Klammerhalter mit Ausgleich clamp holder with adjustment
2 1 011826-00 Winkel angle
3
4 15 011818-00 Klammerkralle clamp claw
5 15 011819-00 Stellring set collar
6 15 011820-00 Welle shaft
7 1 011851-00 Gegenhalter opposite support
8 15 DIN 6325 3x10 Zylinderstift pin
9 2 DIN 963A M3x6 Senkschraube countersunk screw
1
012320-00
4
TEILENR. Bezeichnung Name
8
Schlitznahtkurve
6
11
slot seam curve
14
Tafel
Klammer-mit-Ausgleich-1931/5
1931/5
2102135.00
2102131.00
Tafel
Steuerung
1931/5
1100500.99
5/2 1100500.06
1100500.11 1100500.07
3/2 1100500.04
1300287.001100500.01
1100500.02
Tafel XX
2102021.39 2102021.17
Schaltkasten +Ventilverteilung
2102021.37
2102021.08
2102021.38
1931/5
3
10
7
8
5
2
6
1
4
11
12
9
NR.
No.
1 1 010089-00 Laserklemme laser clamp
2 1 008052-00 WINKELSTÜCK angle piece
3 1 008051-00 HALTEARM holding arm
4 1 008050-00 TRÄGERPLATTE holding plate
5 1 2100748-00 Laserlampe laser lamp
6 1 DIN 125 A5,3 Scheibe washer
7 1 DIN 912 M4x10 Zylinderschraube cylinder screw
8 1 DIN 912-M5x25 Zylinderschraube cylinder screw
9 1 DIN 912 M5x20 Zylinderschraube cylinder screw
10 1 DIN 913 M4x6 Gewindestift set screw
11 1 DIN 913 M6x8 Gewindestift set screw
12 1 011761-00 Hülse sleeve
Tafel 17
STÜCK
PIECE TEILENR. Bezeichnung Name
Laserlampe
1931-5
2400739.50
Tafel XX
Vakuumpumpe / vacuum pump
1931/5
3402029.01
Tafel XX
Vakuum - Ventil / vacuum valve
1931/5
29
22
1
30
2
7
29
2
23
27
26
26
8
12
18
25
3
24
5
11
28
4
13
14
14
10
9
24
Tafel 20
Bündelklammer
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 1600431-00 Klemme clamp
2 2 1600439-00 Klemme clamp
3 1 1100192-00 Fussventil foot valve
4 2 1100192-01 Reduziernippel adapter
5 2 1300312-00 Verschraubung screw joint
6 2 006927-00 Drossel throttle valve
7 1 006011-00 Ablage rack
8 1 006000-00 Stehbolzen stay bolt
9 1 006002-00 Schraube screw
10 1 006006-00 Lasche lug
11 1 007654-00 Halter holder
12 1 1000215-00 Zylinder cylinder
13 1 1000217-00 Gabelkopf fork crown
14 2 1500439-00 DU Buchse sleeve
15 1 DIN 934 M10 Sechskantmutter nut
16 2 DIN 125 A 8,4 Scheibe washer
17 1 DIN 934 M8 Sechskantmutter nut
18 1 SXN 7 Sicherungsring cir clip
19 1 DIN 439 M10x1,25 Sechskantmutter nut
20 4 DIN 912 M6x16 Zylinderschraube screw
21 3 DIN 965 M4x12 Senkschraube screw
22 1 007889-00 Rohr tube
23 1 007794-00 Rohr tube
24 1 91.6006-00 Lasche komplett lug complete
PIECE
ARTICLE NO.
1931 BÜNDELKLAMMER
Tafel 20
10
4
3
9
8
9
1
2
3
7
Tafel 21
Ablagetisch
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009851-00 Halter holder
2 1 1600431-00 Klemme clamp
3 2 1600439-00 Klemme clamp
4 1 006011-00 Ablage rack
5 4 DIN 912 M6x16 Zylinderschraube screw
6 3 DIN 965 M4x12 Senkschraube screw
7 1 007889-00 Rohr tube
8 1 007794-00 Rohr tube
PIECE
ARTICLE NO.
1931/5 ABLAGETISCH
Tafel 21
DIN 912 M3x30
1100312.00
1400345.00
1100243.00
1100241.00

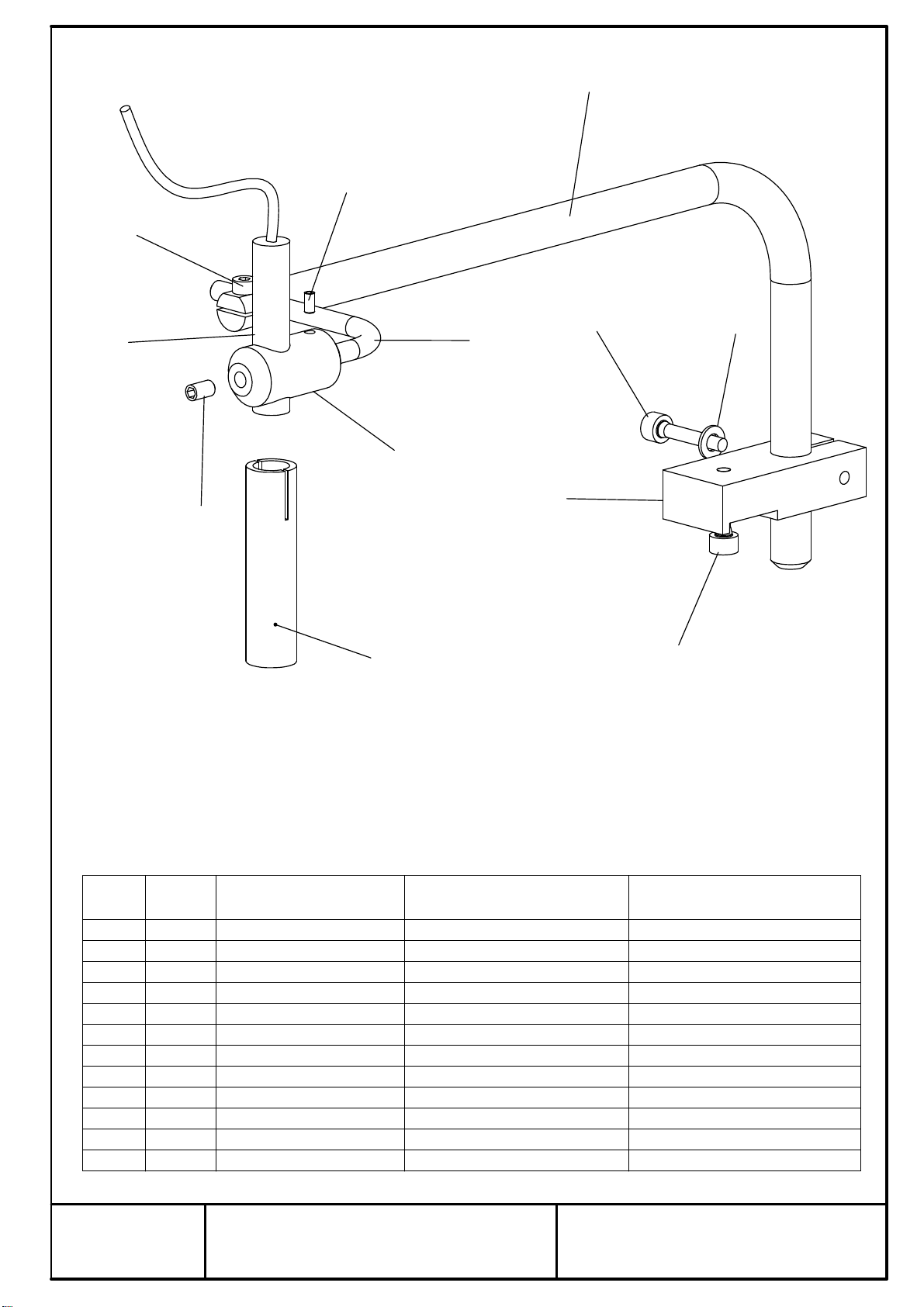

Tafel XX
1200240.13

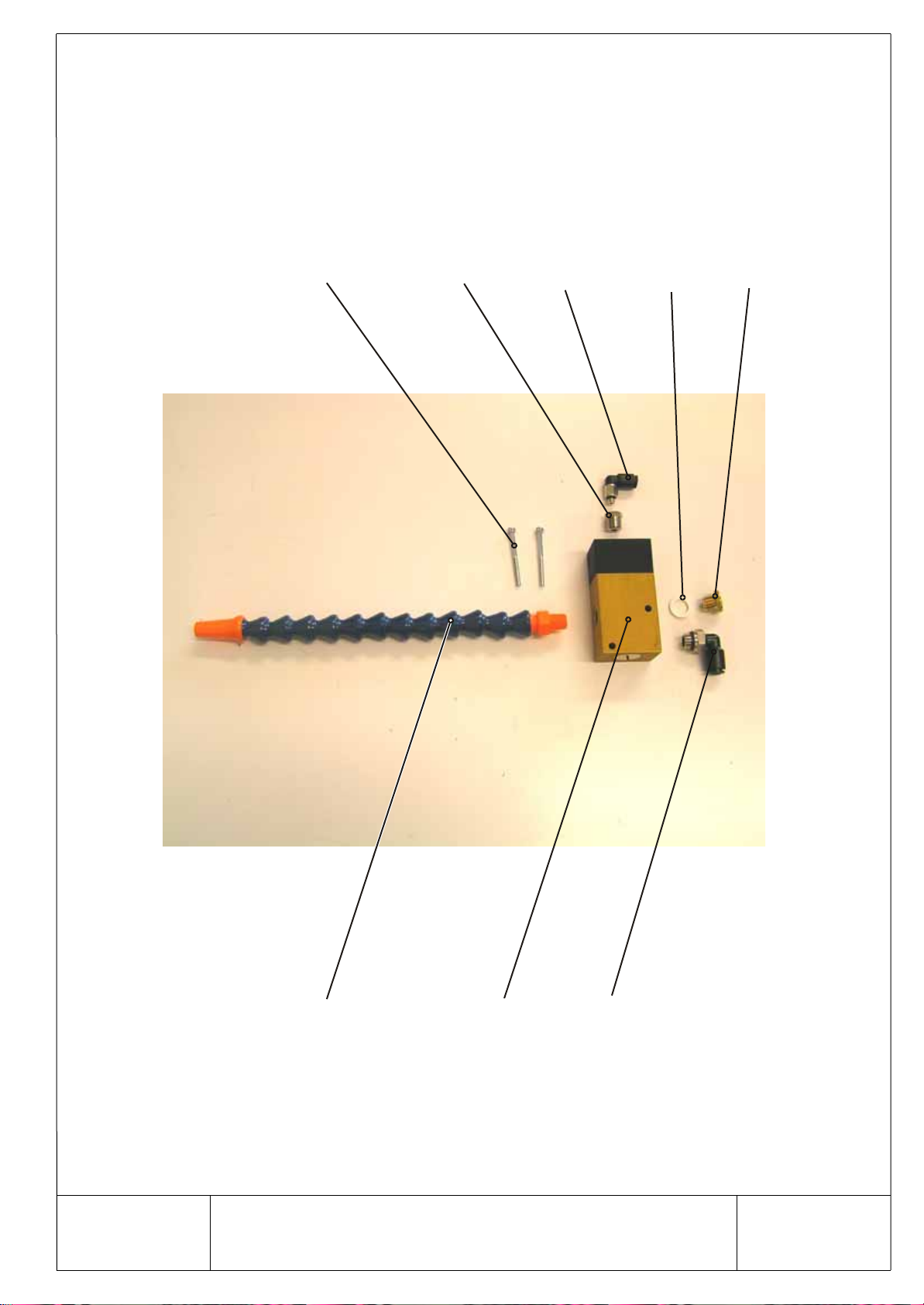

Ausblaseinrichtung
1100199.00 1300287.00
1911/5
.
19
18
4
6
15
1
11
8
2
9
10
4
3
5
17
16
14
7
13
12

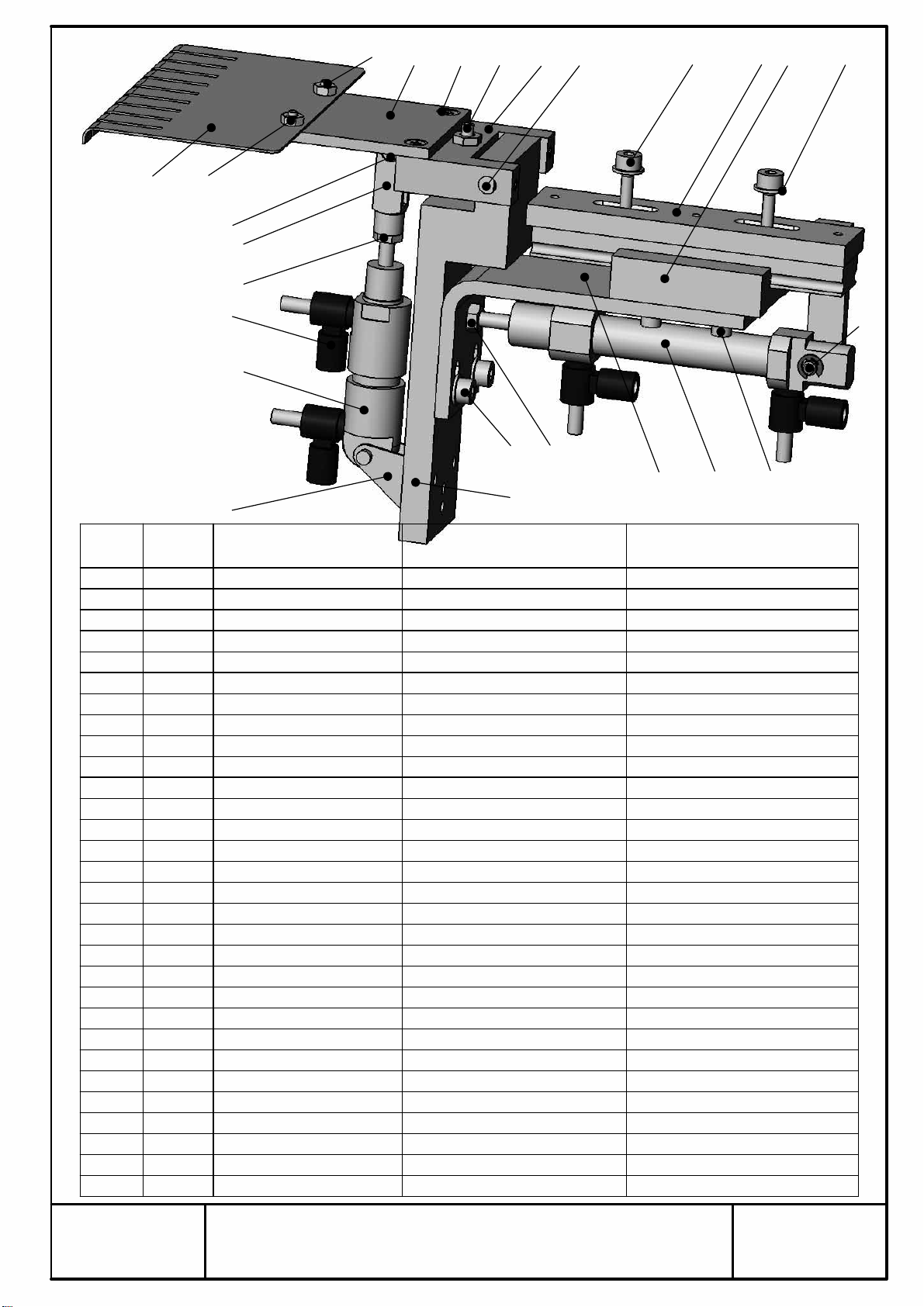

Tafel 23
Anschlag
1931/5
NR.
STÜCK
ARTIKEL NR.
BEZEICHNUNG NAME
NO.
1 1 009860-00 Aufnahmeleiste holding fixture ledge
2 2 009858-00 Halter holder
3 2 005141-00 Welle shaft
4 4 1500455-00 Sicherungsring cir clip
5 2 006927-00 Drossel throttle valve
6 2 1500454-00 Kugelbuchse ball sleeve
7 1 009857-00 Aufnahmeleiste holding fixture ledge
8 2 1000100-00 L Befestigung L fastening
9 1 1000249-00 Zylinder cylinder
10 2 DIN 912 M3x20 Zylinderschraube screw
11 4 DIN 912 M4x8 Zylinderschraube screw
12 1 012334-00 Stoffanschlag fabric guide
13
14 2 DIN 912 M4x30 Zylinderschraube screw
15 2 DIN 912 M5x16 Zylinderschraube screw
16 3 DIN 913 M4x6 Gewindestift grub screw
17 1 DIN 439 M6 Sechskantmutter nut
18 2 1600466-00 Stellring set collar
19 2 DIN 913 M4x4 Gewindestift grub screw
PIECE
2
0
ARTICLE NO.
012290-01
Distanzhülle
spacer
1931/5 Anschlag
Tafel 23
30
27
26
25
6
4
22
8
14
17
28
29
9
10
24
2
13
16
18
19
7
12
5
3
NR.
No.
1 1 5357-00-1504 STEHBOLZEN
2 4 006927-00 Abluftdrossel exhaust air throttle valve
3 1 1000102-00 L- Befestigung L-fastener
4 1 007185-00 LAGER bearing
5 1 007186-00 Halter holder
6 1 007187-00 WELLE shaft
7 1 008693-00 Halter holder
8 1 008692-00 Halter holder
9 1 1800533-00 Bolzen bolt
10 1 1800512-00 Gabelkopf swivel head
11 1 1800534-00 SL Sicherung safety device
12 1 1000158-00 Zylinder cylinder
13 1 1000045-00 Zylinder cylinder
14 1 006798-00 LINEARFÜHRUNG linear guidance
15 1 DIN 6799 3,2 Sicherungsscheibe lock washer
16 4 DIN 934 M4 Mutter nut
17 4 DIN 125 A4,3 Scheibe washer
18 2 DIN 912 M4x10 Zylinderschraube cylinder screw
19 4 DIN 912 M3x8 Zylinderschraube cylinder screw
20 3 DIN 912 M3x10 Zylinderschraube cylinder screw
21 1 DIN 912 M4x8 Zylinderschraube cylinder screw
22 2 DIN 912 M4x16 Zylinderschraube cylinder screw
23 2 DIN 913 M4x5 Gewindestift set screw
24 2 DIN 439 A M4 Sechskantmutter nut
25 1 DIN 913 M4x10 Gewindestift set screw
26 2 DIN 965 A M3x10 Senkschraube countersunk screw
27 1 011757-00 Platte plate
28 1 008091-00 Klemmblech clamp plate
29 2 DIN 934 M3 Mutter nut
30 2 DIN 963A M3x8 Senkschraube countersunk screw
STÜCK
PIECE
TEILENR. Bezeichnung Name
1
XX

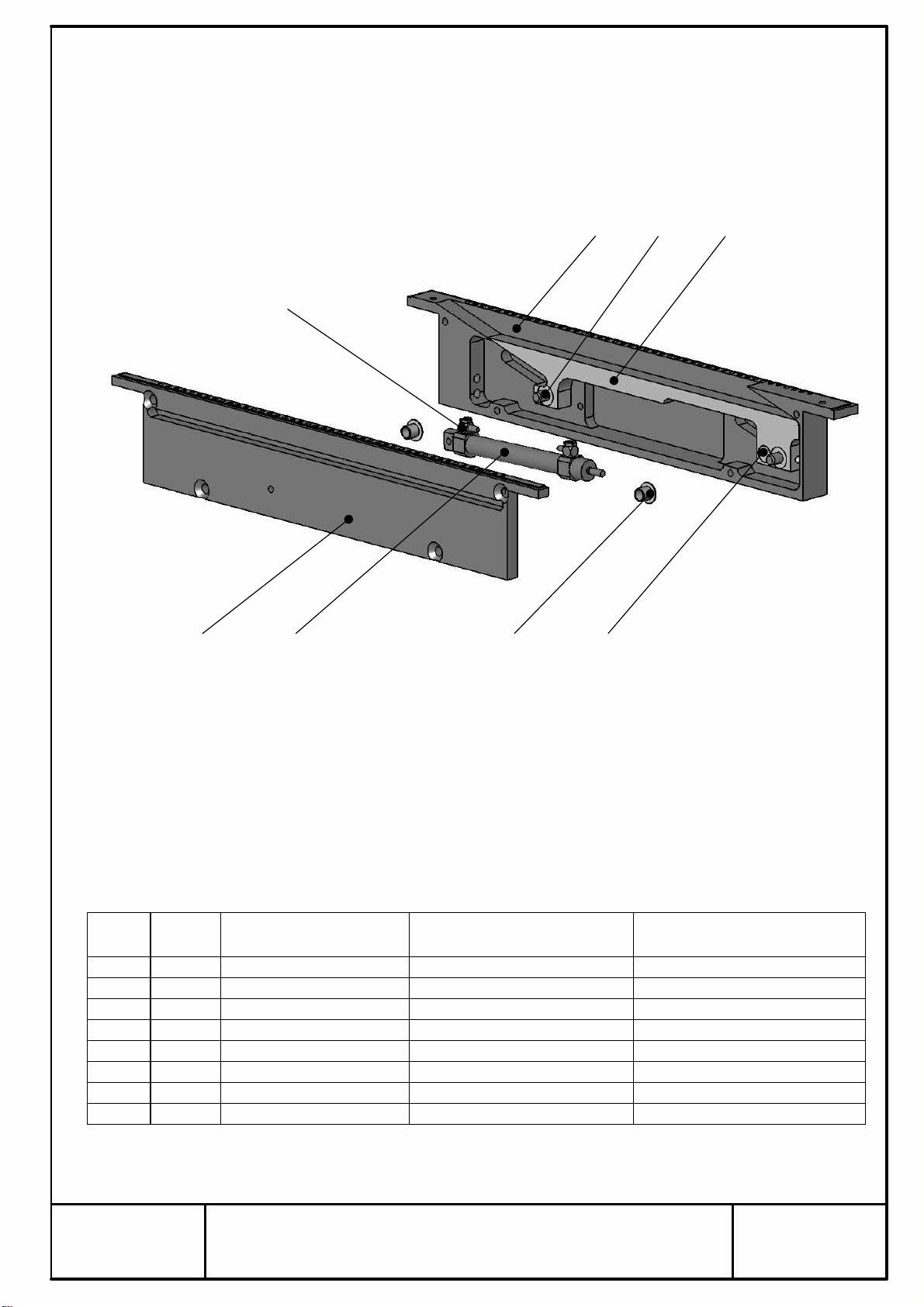

Stoffklemme
1931-5
1
3
2
7
6
NR.
No.
1 1 012304-00 Führung rechts guide right side
2 1 012306-00 Schieber slide rule
3 2 DIN 7- 5x20 h8 Zylinderstift pin
4 1 1000254-00 ZYLINDER cylinder
5 1 012307-00 Drehpunkt pivot point
6 1 012305-00 Führung links guide left side
7 2 1400338-01 Gerade Schraubverbindung screw joint
8 4 1500567-00 Gleitbuchse slide bushing
STÜCK
PIECE
TEILENR. Bezeichnung Name
84
5
X
Schiebemechanik
1931/5
012300-00
2100724-00
X
Klammer-vor-zurück
1931/5
2
r
3
11
14
13
1
4
6
10
7
12
NR.
No.
11
21
31
41
51
61
71
81
91
10 1
11 1
12 1
13 1
14 1
15 1
STÜCK
PIECE
TEILENR.
012175-00
1500464-00
1500569-00
012179-00
1000261-00
1500459-00
012194-00
DIN 936 M14
1400341-00
012301-00
012197-00
012178-00
012395-00
012396-00
012403-00
15
5
9
Bezeichnung
Lagerhülse
Nadelhülse
Nadelhülse
Welle
Zylinder
Buchse
Aussenhülse
Mutter M15x1,5
Verschraubung
Verdrehsicherung
Wechselrad 6,4mm Nahtabstand
Träger
Wechselrad 4,8mm Nahtabstand
Wechselrad 3,2mm Nahtabstand
Gabelkopf
Name
bearing sleeve
bearing
shaft
bearing
bushing
cylinde
nut M15x1,5
outer sleeve
screw joint
locking - device
distance wheel
holder
swivel head
X
Doppelnahtverstellung
1931/5
DIN 965 M3x10
011377.00
0211000256
011376.00
0014000140
2100743.04
DIN 912 M3x16

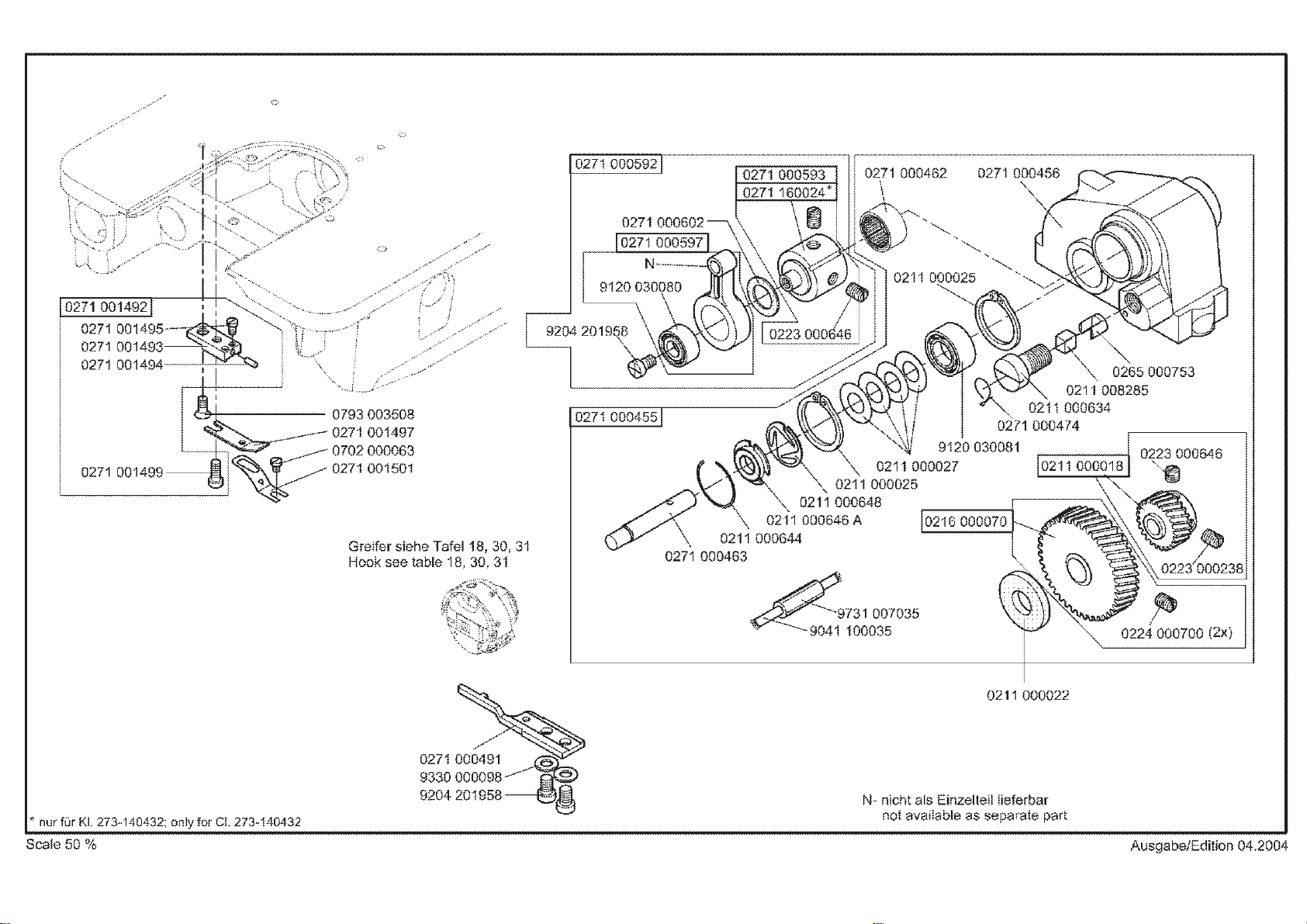

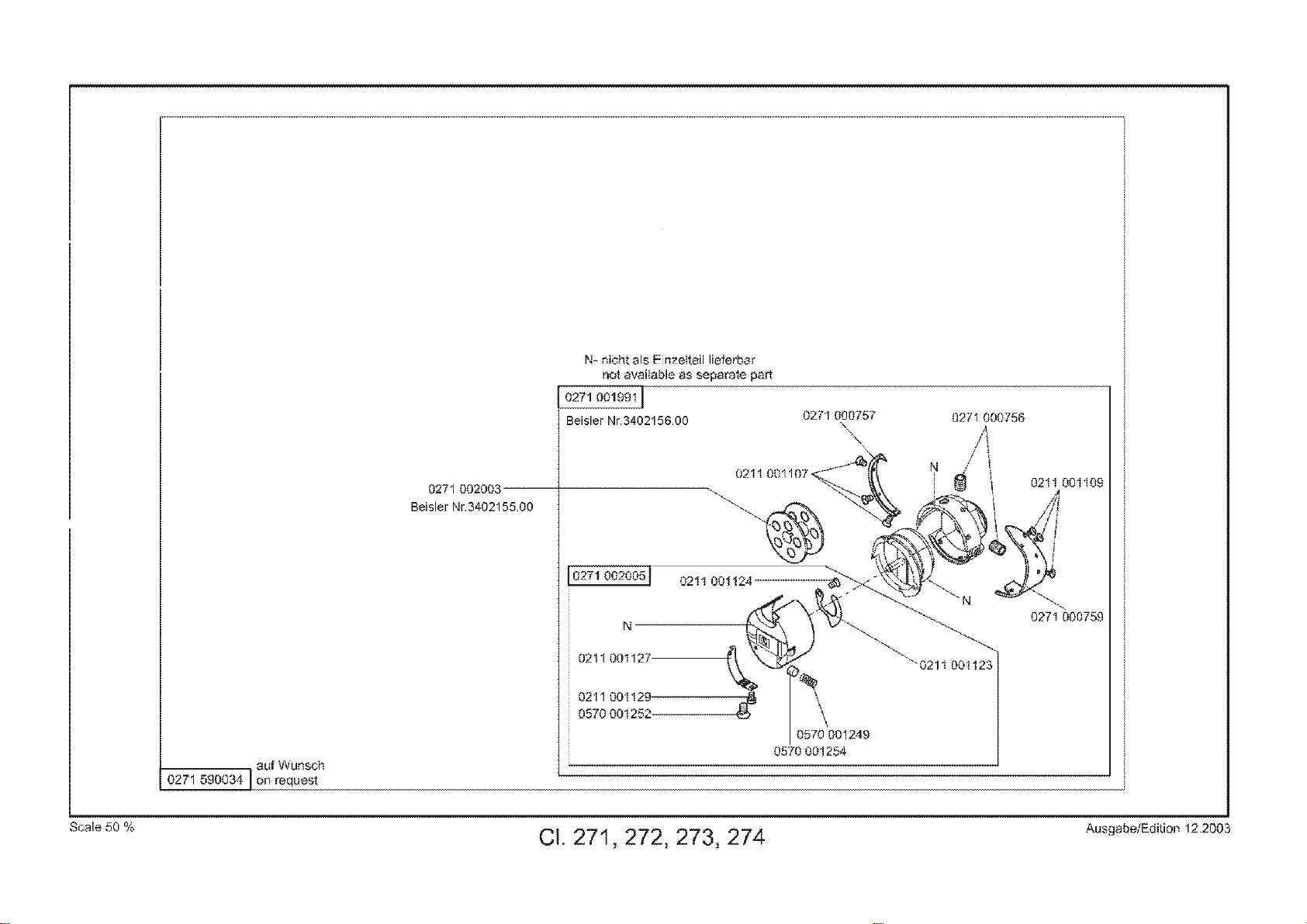

Spulenfadenkontrolle
Kl. 271
BEISLER
NÄHAUTOMATION
271

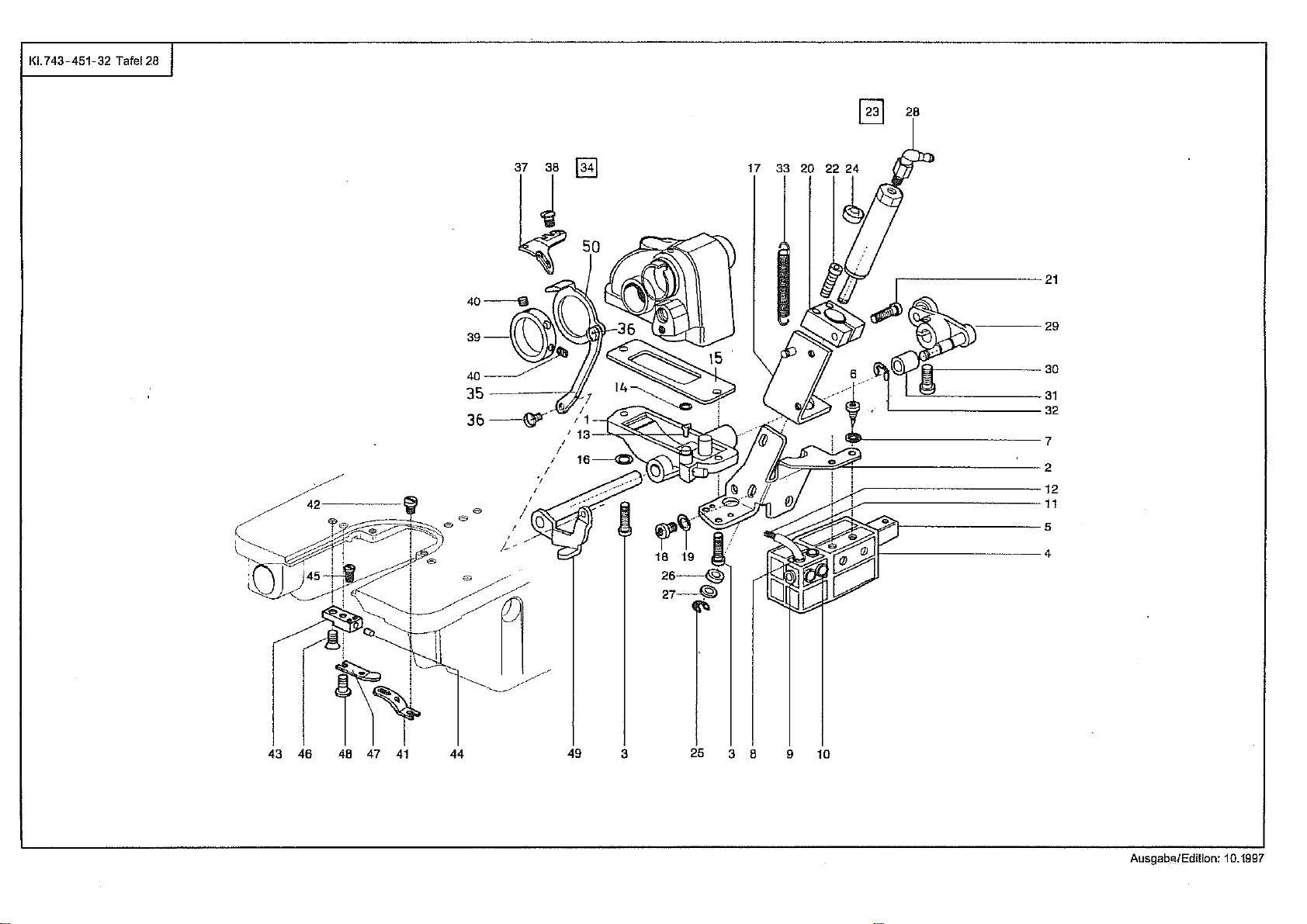

Oberteil DA Steppstich
SEWING HEAD DA LOCK STITCH
TEILELISTE
SPARE PART LIST
Stand 15.02.2005
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61
E-mail: Vertrieb@beisler-gmbh.de
clamp
Klammer
Z01
clamp
Klammer
Z02
thread clamp
Fadenklemme
Z10
thread blowing
Faden blasen
Z11
vacuum
Vakuum
Z15
extraction die
Entnahmestempel
Z23
extraction die
Entnahmestempel
Z24
seam change over
Nahtumschaltung
Z55
Y01
2
1
3
clamp down holder
Klammerniederhalter
Z26
Y26
4
5
1
Y30
2
3
2
1
3
fabric stop
Stoffanschlag
Z28
Y28
4
5
Y02
Z21
4
5
2
1
3
lift up
Aushebung
Z54
Y54
2
3
1
4
2
5
3
1
4
2
Y10
5
3
1
thread trimmer
Fadenschneider
Z31
2
3
1
Y31
2
1
4
2
Y11
5
3
1
tension release
Spannungslüften
Z36
Y36
2
3
1
4
2
Y15
5
3
1
parts
blowing out
Teile
ausblasen
Y47
3
2
1
2
1
retaining die
Haltestempel
Y49
3
Y23
3
Z49
4
5
4
2
Y24
5
3
1
fixing clamp forward-back
Stoffklemme vor-zurück
Z20
2
3
1
Y20
4
5
4
5
1
2
3
1
Y55
2
3
fixing clamp up-down
Stoffklemme auf-zu
Y21
a
b
c
d
Aenderung
Datum
Name
gez.
gepr.
Datum
12.11.07
Name
Reichenb
Benennung:
Pneumatikplan 1931-5
Zeichnungs-Nr.
P 1931-5
Ort
BlattAnlage
Nr.
von
1
1
Blatt
Beisler GmbH
Frohnradstraße 10
63768 Hösbach
Loading...
