DURKOPP 1360-1365/4 Parts List

BEISLER

NÄHAUTOMATION

1360-1365/4

2 bzw 3 Kopf Umstecher

Automatic 2 headed serging unit

TEILELISTE

SPARE PART LIST

DocNr.:DOC 000015 / Version 1

10.07.2007

ERSATZTEILE BESTELLUNG/ SPARE PART ORDER

Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: [phone]

E-mail: [e-mail]

INHALTSVERZEICHNIS 1360/1365

06.02.2003

BENNENUNG

TISCHTEILE 1 TABLE PARTS
TISCHTEILE 2 TABLE PARTS
OBERTEIL S52 3 SEWING HEAD S52
VORGELEGE S52 4 TRANSMISSION S52
OBERTEIL EXT 5 SEWING HEAD EXT
VORGELEGE EXT 6 TRANSMISSION EXT
NÄHEINRICHTUNG EXT 7 SEWING EQUIPMENT EXT
KONTURENFÜHRUNG A KURZ 8 CONTOUR A SHORT
KONTURENFÜHRUNG B LANG 9 CONTOUR B LONG
B - PULLER DREHBAR 10 B - PULLER PIVOTABLE
A - PULLER 11 A - PULLER
EINSCHWENKER B 12 PIVOT ARM B
SCHWERT MIT ABWEISER 13 ARM WITH GUIDE ROD
QUERTRANSPORT 14 CROSSWISE TRANSPORT
QUERTRANSPORT 15 CROSSWISE TRANSPORT
VENTILVERTEILUNG A+B 16 VALVE BLOCK A+B
STEUERUNG 17 CONTROL UNIT
SCHALTKASTEN 18 CONNECTION BOX
STROMVERSORGUNG 19 CURRENT SUPPLY
FADENWÄCHTER 2-FACH 20 THREAD MONITOR DOUBLE
BEISTELLTISCH 21 SIDE TABLE
TISCH OHNE KLEBEHEFTER 22
TISCH MIT KLEBEHEFTER 23
KLEBEHEFTER 24 ADHESIVE TACKER
KLEBEHEFTER 25 ADHESIVE TACKER
KLEBEHEFTER 26 ADHESIVE TACKER
FUTTERKLAMMER 27 UNDEREDGE CLAMP
KONTURENFÜHRUNG 3. KOPF 28 CONTOUR 3. HEAD
VENTILVERTEILUNG 3. KOPF 29 VALVE BLOCK 3. HEAD
STEUERUNG KLEBEHEFTER 30 CONTROL ADHESIVE TACKER
SPANNUNGSLÜFTUNG 31 TENSION RELEASE

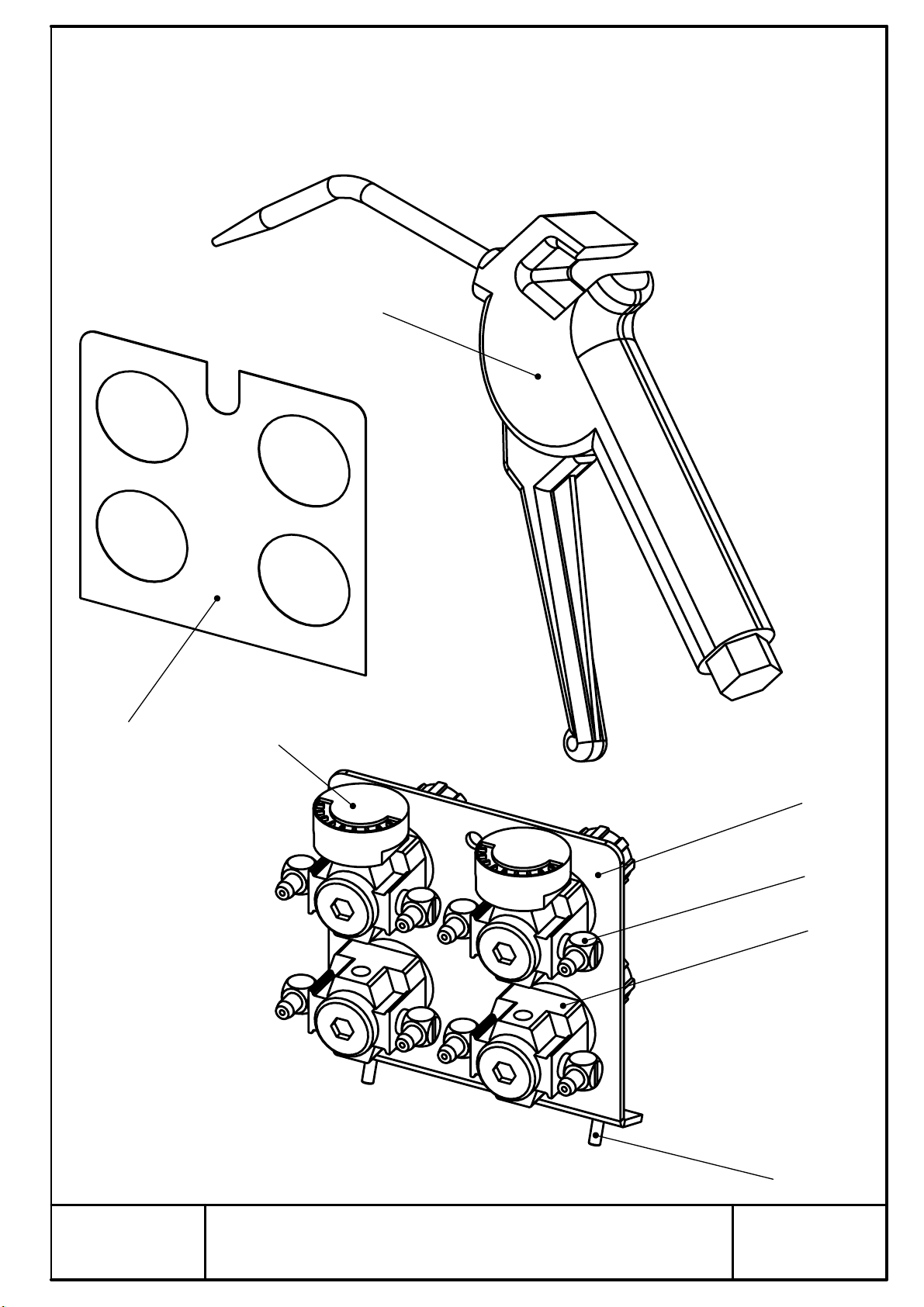

DRUCKMINDERER + LUFTPISTOLE 32 PRESSURE REGULATOR
HILFSROLLE A- KOPF 33 ADDITIONAL ROLL A-HEAD

TAFEL

PAGE

NAME

TABLE WITHOUT ADHESIVE TACKER
TABLE WITH ADHESIVE TACKER

NR.

STÜCK

No.

PIECE

1 2 009300-00 Halter holder 41 1 002379-06 Luftdüse air jet
2 8 DIN 315-M6 Mutter nut 42 3 DIN 6340- 8,4 Scheibe washer
3 16 DIN 125-A6,4 Scheibe washer 43 1 1300287-00 Verschraubung screw joint
4 1 009252-00 Tischplatte table plate 44 6 1100284-00 Drossel throttle valve
5 21 1400343 Verschraubung screw joint 45 2 2100755-044 Distanzhülse spacer
6 20 002381-00 Mutter nut 46 2 DIN 912- M4x50 Schraube screw
7 8 DIN 963-M6x35 Schraube screw 47 1 009781-00 Verteiler distributor
8 13 002379-00 Luftdüse air jet 48 2 DIN 934 M4 Mutter nut

9 8 002430-00 Halter holder 49 3 1400337-00 Steckverbindung plug-in connection
10 8 DIN 933-M6x20 Schraube screw
11 2 009302-00 Halter links holder left
12 1 009304-00 Blech rechts sheet metal left
13 1 009303-00 Blech links sheet metal right
14 1 1300323 Schraube screw
15 2 1300310 Doppelnippel double nipple
16 2 1400341 Verschraubung screw joint
17 2 1200277 Manometer pressure gauge
18 1 1400336 Kreuzstück cross
19 1 1300321 Verschraubung screw joint
20 2 DIN 125-A3,2 Scheibe washer
21 2 DIN 912-M3x10 Schraube screw
22 2 1200274 Druckregler pressure regulator
23 1 009253-00 Tischplatte table plate
24 12 1900541 Magnet magnet
25 2 DIN 912-M3x8 Schraube screw
26 1 009167-00 Fotozellenhalter photocell holder
27 21 DIN 965-M4x14 Schraube screw
28 1 009168-00 Fotozellenhalter photocell holder
29 1 007968-00 Verteiler distributor
30 1 DIN 912-M5x12 Schraube screw
31 1 008321-00 Fotozellenhalter photocell holder
32 2 DIN 84-M3x20 Schraube screw
33 1 2100743.04 Fotozelle photocell
34 1 009529-00 Halter holder
35 2 DIN 965-M4x10 Schraube screw
36 1 002379-01 Luftdüse air jet
37 1 002379-02 Luftdüse air jet
38 1 002379-03 Luftdüse air jet
39 1 002379-04 Luftdüse air jet
40 1 002379-05 Luftdüse air jet

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

Tafel 1 Tischteile 1360/1365

NR.

STÜCK

No.

PIECE

1 4 1100191 Ventil valve 39 2 009190-00 Maschinenrahmen machine frame

2 1300351 PVC - Schlauch PVC- tube 40 1 1200272.96 Filterregler filter controller

3 4 3300231 Luftdüse air jet 41 1 1300255-01 Verschraubung screw joint

4 2 008811-00 Verteiler distributor 42 8 2500873 Stopfen plug

5 2 1100252 Klemme clamp 43 1 009160-00 Halter holder

6 1 009291-00 Tischgestell table frame 44 1 009207-00 Halter holder

7 1300350 PVC - Schlauch PVC- tube 45 1 1600410 Klemme clamp

8 2 2500888 Abfallbehälter waste box 46 2 000051-00 Platte plate

9 6 DIN 912-M4x20 Schraube screw 47 1 006661-00 Klemmstück clamp
10 6 DIN 912-M8x30 Schraube screw 48 1 005770-00 Stellring set collar
11 10 DIN 6340-8,4 Scheibe washer 49 1 009050-00 Lasche cover plate
12 2 2400826-00 Motor engine 50 1 007811-00 Rohr pipe
13 2 2500839 Keilriemen vee belt 51 2 2500877-02 Stopfen plug
14 2 2400748 Riemenscheibe belt pulley 52 1 DIN 912-M6x20 Schraube screw
15 8 DIN 912-M5x10 Schraube screw 53 1 002313-00 Befestigung fastening
16 2 1600447 Klemme clamp 54 1 008986-00 Klemme clamp
17 1 009164-00 Schutzbügel protective frame 55 4 1600455 Gummipuffer rubber
18 1 009883-00 Fotozellenhalter photocell holder 56 4 DIN 913-M12x40 Gewindestift set screw
19 1 2100743-04 Fotozelle photocell 57 4 DIN 934 M12 Mutter nut
20 2 DIN 84-M3x20 Schraube screw 58 8 DIN 933-M10x20 Schraube screw
21 2 DIN 965-M4x20 Schraube screw 59 8 DIN 9021 10,5 Scheibe washer
22 1 008813-00 Ablage rack 60 2 DIN 912 M6x10 Schraube screw
23 4 006586-00 Stellfuss set foot 61 2 DIN 985 M8 Mutter nut
24 4 DIN 934-M6 Mutter nut 62 2 DIN 1587 M8 Mutter nut
25 4 DIN 933-M8x25 Schraube screw 63 2 DIN 934 M8 Mutter nut
26 3 DIN 912-M5x20 Schraube screw 64 2 DIN 912-M8x50 Schraube screw
27 2 2700877 Stopfen plug 65 2 009707-00 Platte plate
28 3 1600439 Klemme clamp 66 2 009708-00 Klemm-Auge clamp
29 2 009191-00 Halter holder 67 2 DIN 125-A8,4 Scheibe washer
30 18 DIN 912-M5x15 Schraube screw
31 2 DIN 934 M5 Mutter nut
32 1 008812-00 Halter holder
33 1 008814-00 Ablage rack
34 8 DIN 913-M10x100 Gewindestift set screw

8 DIN 913-M10x70 Gewindestift set screw
35 24 DIN 934-M10 Mutter nut
36 8 DIN 9021-10 Scheibe washer
37 8 91-179.483-05 Gummipuffer rubber
38 2 DIN965-M4x15 Schraube screw
39 2 004443-00 Maschinenrahmen machine frame

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

Tafel 2 Tischteile 1360/1365

NR.

STÜCK

No.

PIECE

1 1 007418-00 Drossel throttle valve
2 1 DIN 934-M6 Mutter nut
3 1 DIN 125-A6,4 Scheibe washer
4 1 004397-00 Zylinderhalter cylinder holder
5 2 DIN 963-M6x12 Schraube screw
6 1 004404-00 Stehbolzen stay bolt
7 1 1000172 Zylinderhalter cylinder
8 1 DIN 439-M6 Mutter nut

9 1 1000099 Befestigung fastening
10 2 DIN 912-M4x5 Schraube screw
11 1 002407-00 Absaugung suction
12 2 DIN 963-M3x4 Schraube screw
13 1 002406-00 Befestigung fastening
14 1 2100412 Masseband earthing strap
15 1 3300316 Fuss komplett foot complete
16 1 3300219 Schraube screw
17 1 3300223 Schraube screw
18 1 3300039 Blattfeder leaf spring
19 1 002946-00 Messeranschlag knife stop
20 1 006141-00 Kettelzunge chain tongue
21 1 004758-00 Fuss foot
22 4 DIN 912-M5x35 Schraube screw
23 1 1000204 Zylinder cylinder
24 1 1400343 Verschraubung screw joint
25 1 007873-00 Welle shaft
26 1 007872-00 Anschlag edge guide

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

Tafel 3 Oberteil S 52 1360/1365

5

21 11

6

22

4

1

12

3

16

14

20

7

Tafel

4

13

15

8

Vorgelege-S52

17

10

18

19

9

1360

2

NR.

STÜCK

No.

PIECE

1 1 DIN 912 M4x10 Zylinderschraube cylinder screw

2 1 009351-01 Differentialhebel differential lever

3 1 009171-00 Distanzrolle spacer roll

4 1 010635-00 Motorplatte motor plate

5 1 2102027-03 Schrittmotor stepping motor

6 1 010636-00 Zwischenplatte plate

7 1 010650-00 Befestigungsplatte fastening plate

8 3 010637-00 Distanzbolzen spacer bolt

9 2 1500437-00 Sintermetallbuchse sintered metal sleeve
10 1 010638-00 Welle shaft
11 2 010632-00 Synchronscheibe gear
12 1 009176-02 Synchronscheibe gear
13 2 2500925-04 Zahnriemen toothed belt
14 1 009350-00 Synchronscheibe gear
15 1 DIN 913 M4x10 Gewindestift set screw
16 1 010639-00 Referenzierscheibe referencing washer
17 1 DIN 913 M5x20 Gewindestift set screw
18 5 DIN 125 A5,3 Scheibe washer
19 1 DIN 934 M5 Sechskantmutter nut
20 3 DIN 965 A M5x10 Senkschraube countersunk screw
21 8 DIN 912 M5x8 Zylinderschraube cylinder screw
22 1 2100724-00 Näherungsschalter proximity switch

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

4 Vorgelege-S52 1360

NR.

STÜCK

No.

PIECE

1 1 007418-00 Drossel throttle valve

2 1 DIN 934-M6 Mutter nut

3 1 DIN 125 A6,4 Scheibe washer

4 1 004397-00 Zylinderhalter cylinder holder

5 2 DIN 963-M6x12 Schraube screw

6 1 004404-00 Stehbolzen stay bolt

7 1 1000172 Zylinder cylinder

8 1 DIN 439-M6 Mutter nut

9 1 1000099 Befestigung fastening
10 2 DIN 912-M4x5 Schraube screw
11 1 002407-00 Absaugung suction
12 2 DIN 963-M3x4 Schraube screw
13 1 002406-00 Befestigung fastening
14 1 2100412 Masseband earthing strap

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

Tafel 5 Oberteil EXT 1365

1

5

16

17

12

14

18

22

4

23

20

25

21

2

Tafel

6

6

7

11

15

8

Vorgelege EXT

13

24

9

3

1365

19

19

NR.

STÜCK

No.

PIECE

1 1 010635-00 Motorplatte motor plate

2 1 2102027-03 Schrittmotor stepping motor

3 1 010636-00 Zwischenplatte plate

4 1 010634-00 Befestigungsplatte fastening plate

5 3 010637-00 Distanzbolzen spacer bolt

6 2 1500437-00 Sintermetallbuchse sintered metal sleeve

7 1 010638-00 Welle shaft

8 1 009176-02 Synchronscheibe gear

9 2 2500925-04 Zahnriemen toothed belt
10 1 010632-00 Synchronscheibe gear
11 1 009176-01 Synchronscheibe gear
12 1 009183-01 Anschlaglasche stop unit lug
13 1 DIN 913 M4x10 Gewindestift set screw
14 1 010639-00 Referenzierscheibe referencing washer
15 1 DIN 913 M5x20 Gewindestift set screw
16 5 DIN 125 A5,3 Scheibe washer
17 1 DIN 934 M5 Sechskantmutter nut
18 3 DIN 965 A M5x10 Senkschraube countersunk screw
19 8 DIN 912 M5x8 Zylinderschraube cylinder screw
20 1 010648-00 Verkleidung cover panel
21 2 DIN 912 M3x6 Zylinderschraube cylinder screw
22 1 2100724-00 Näherungsschalter proximity switch
23 1 DIN 439-M8 Sechskantmutter nut
24 1 009175-00 Synchronscheibe gear
25 1 76-04012-00 Abziehbild decal picture

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

6 Vorgelege EXT 1365

15

16

12

9

10

7

14

13

5

6

11

3

4

1

17

für Nahtbreite 5mm

für Nahtbreite 6mm

8

18

2

Tafel

7

Näheinrichtung EXT

1365

NR.

STÜCK

No.

PIECE

1 1 010615-00 Nähfuss sewing foot

2 1 010628-00 Differenzial-Transporteur differential transport

3 1 010629-00 Obertransporteur vibrating presser

4 1 3301790-00 Nähfusshalter sewing foot holder

5 1 010673-00 Nähfussarretierung sewing foot lock

6 1 DIN 913 M5x10 Gewindestift set screw

7 1 009260-00 Nähfußfeder sewing foot spring

8 1 212059-b Schraube screw

9 2 DIN 965 A M3x5 Senkschraube countersunk screw
10 1 DIN 84 M3x4 Schraube screw
11 1 3301805-00 Schraube für Nähfusshalter screw for sewing foot holder
12 1 DIN 913 M3x12 Gewindestift set screw
13 1 3301791-00 Presserarm pressing arm
14 1 011323-00 Nähfuss sewing foot
15 1 3301756-00 Obergreifer 2-fach upper looper x 2
16 1 3301757-00 Obergreifer 3-fach upper looper x 3
17 1 3301751-00 Stichplatte throat plate
18 1 3301752-00 Haupttransporteur main feed dog

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

7 Näheinrichtung EXT 1365

NR.

STÜCK

No.

PIECE

1 1 004857-00 Platte plate 40 3 DIN 965-M3x6 Schraube screw

2 1 003161-00 Blech 1360 sheet metal 1360

2 1 009119-00 Blech 1365 sheet metal 1365

3 2 006927-00 Drossel throttle valve

4 1 1000045 Zylinder cylinder

5 1 002379-00 Luftdüse air jet

6 1 009297-00 Platte plate

7 1 DIN 125-A8,4 Scheibe washer

8 1 002381-00 Mutter nut

9 3 009305-00 Bolzen bolt
10 1 007418-00 Drossel throttle valve
11 1 002472-00 Platte plate
12 4 DIN 125-A4,3 Scheibe washer
13 3 DIN 125-A3,2 Scheibe washer
14 3 DIN 912-M3x16 Schraube screw
15 2 002390-00 Welle shaft
16 1 DIN 912-M4x8 Schraube screw
17 1 002370-00 Schraube screw
18 3 DIN 913-M4x5 Gewindestift set screw
19 4 DIN 912-M3x20 Schraube screw
20 2 008321-00 Fotozellenhalter photocell holder
21 2 2100743.04 Fotozelle photocell
22 2 008398-00 Halter holder
23 2 DIN 912-M4x10 Schraube screw
24 1 009166-00 Halter holder
25 6 DIN 912-M3x8 Schraube screw
26 1 002372-00 Bolzen bolt
27 4 1500426 Buchse bushing
28 1 002471-00 Führung guide
29 1 91.2471-00 Führung komplett guide complete
30 1 002367-00 Anschlagwinkel try square
31 2 DIN 912-M3x12 Schraube screw
32 1 002388-00 Anschlagwelle stop shaft
33 1 1700476 Druckfeder pressure spring
34 2 DN 912-M4x14 Schraube screw
35 1 002398-00 Höhenanschlag vertical stop
36 1 DIN 934-M6 Mutter nut
37 1 002397-00 Stellschraube set screw
38 1 DIN 125-A6,4 Scheibe washer
39 1 DIN 1587-M6 Mutter nut

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

8 Konturenführung A kurz 1360 / 1365

7
9

48

54

45

40

50

41

47

43

42

49

57

39

46

51

53

52
44

56

4

55

32

24

23

22

34

33

19

26

27
28

58

24

25

29

2

36

6

59

1

37

35

31

9

Tafel

18

9

38

10

8

9

3

5

7

17

14

15

13

Konturenführung B-lang

12

11

16

22

21

20

1360, 1365

NR.

STÜCK

No.

PIECE

1 1 009298-00 Einlegestück inlay piece 41 1 1700462-00 Druckfeder pressure spring

2 1 009189-00 Führung guide 42 1 008429-00 Halter holder

3 2 002390-00 Welle shaft 43 1 DIN 912 M3x10 Zylinderschraube cylinder screw

4 5 1500426-00 DU-Buchse DU-bushing 44 2 DIN 933 M3x5 Sechskantschraube screw

5 1 009188-00 Führungsbügel guide bow 45 1 002387-00 Druckstück thrust piece

6 1 002372-00 Einschiebebolzen bolt 46 1 1100129-00 O-Ring o-ring

7 2 DIN 934 M4 Mutter nut 47 1 DIN 6799 3,2 Sicherungsscheibe lock washer

8 1 002370-00 Einstellschraube adjusting Screw 48 1 1000120-00 Zylinder cylinder

9 8 DIN 125 A4,3 Scheibe washer 49 1 008428-00 Stehbolzen stay bolt
10 1 DIN 912 M4x8 Zylinderschraube cylinder screw 50 1 004984-00 Raendelmutter milled nut
11 1 002398-00 Höhen-Anschlag vertical clearance 51 1 002382-00 Rolle roll
12 1 002388-00 Anschlag welle stop unit shaft 52 1 007866-00 Rollenhalter roll holder
13 1 002397-00 Stellschraube adjusting screw 53 1 1500373-00 Kugellager ball bearing
14 1 DIN 125 B6,4 Scheibe washer 54 1 002386-00 Rollenhebel roller lever
15 1 DIN 1587 M6 Hutmutter cap nut 55 1 1600463-00 Stellring set collar
16 1 1700476-00 Druckfeder pressure spring 56 1 010630-00 Klemmwelle clamping shaft
17 2 DIN 912 M6x8 Zylinderschraube cylinder screw 57 1 008430-00 Rollenhalter roll holder
18 3 009305-00 Distanzbolzen spacer bolt 58 3 DIN 965 A M3x6 Senkschraube countersunk screw
19 1 010631-00 Führungsplatte guide plate 59 1 1000045-00 Zylinder cylinder
20 2 009241-00 Klemme clamp
21 4 DIN 912 M4x10 Zylinderschraube cylinder screw
22 2 008398-00 Halter holder
23 2 009804-00 Fotozellenhalter photocell holder
24 2 2100743-04 Fotozelle photocell
25 3 002379-00 Luftdüse air jet
26 3 DIN 125 A8,4 Scheibe washer
27 3 002381-00 Mutter nut
28 1 1400343-00 Verschraubung screw joint
29 2 7418-00 Drossel throttle valve
30 2 006927-00 Abluftdrossel exhaust air throttle valve
31 6 DIN 912 M3x8 Zylinderschraube cylinder screw
32 4 DIN 912 M3x20 Zylinderschraube cylinder screw
33 5 DIN125 A3,2 Scheibe washer
34 5 DIN 912 M3x16 Zylinderschraube cylinder screw
35 1 002367-00 Führungsanschlag guide stop unit
36 4 DIN 912 M3x12 Zylinderschraube cylinder screw
37 2 004857-00 Platte plate
38 4 DIN 913 M4x5 Gewindestift set screw
39 1 DIN 913 M3x5 Gewindestift set screw
40 1 1700449-00 Zugfeder spring

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

NR.
No.

STÜCK

PIECE

ARTIKEL NR.
ARTICLE NO.

BEZEICHNUNG NAME

9 Konturenführung B-lang 1360, 1365

8

61

12

10

9

2

7177

69

72

64

11

73

12

74

76

19

75

59

56
55

65

20

454778

41

48

63

62

58

60

38

31

66

37

34

57

69

35

32

36

67
40

50

30

43

42

29

44

33

17

54

13

14

12

52

70
6
7

5
3

4

1

49

53

46

18
51

16

26

21

25

22

23

15

24

27

28
39

68

Tafel

10

B - PULLER drehbar

1360 / 1365
