1281/5
Nähanlage für Schließnähte
Sewing unit for closing seam
TEILELISTE
SPARE PART LIST
DocNr.:DOC 000012 / Version 1
Stand 22.07.2004
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 61
E-mail: Vertrieb@beisler-gmbh.de
INHALTSVERZEICHNIS 1281/5
BENNENUNG
TISCHTEILE 1 TABLE PARTS
OBERTEIL EX 2 SEWING HEAD EX
NÄHEINRICHTUNG 401 + 515 3 SEWING UNIT 401 + 515
NÄHEINRICHTUNG 515 4 SEWING UNIT 515
NÄHEINRICHTUNG 401 5 SEWING UNIT 401
VENTILVERTEILUNG 6 VALVE DISTRIBUTOR
PULLER 7 PULLER
SCHLEPPKLEMME 8 DRAG CLAMP
STOFFKLEMME ( MAUS ) 9 FABRIC CLAMP
SPANNUNGSLÜFTUNG 10 TENSION RELEASE
SCHMUTZABSAUGUNG 11 DIRT SUCTION
KONTURENFÜHRUNG 12 CONTOUR GUIDE
GETRIEBE OBERTRANSPORT 13 GEAR UPPER TRANSPORT
GETRIEBE DIFFERENTIAL 14 GEAR DIFFERENTIAL
STEUERUNG 15 CONTROL
DIRECTDRIVE
PEDAL 17 PEDAL
TAFEL
PAGE
16 DIRECTDRIVE
NAME
22.07.2004
26
24
33
22
21
20
19
18
10
17
8
15
A
27
28
16
25
23
13
31
32
29
30
4
2
3
Detail A
9
1
5
6
11
7
12
14
Tafel 1
Tischteile
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 011305-00 Tischgestell table frame
2 4 006586-00 Stellfuß - Stellplatz set foot
3 4 1600455-00 Gummipuffer rubber stopper
4 8 DIN 9021 10-5 Scheibe washer
5 8 DIN 933-M10x20 Sechskantschraube screw
6 5 002379-00 Luftdüse air jet
7 5 1400341-00 Verschraubung screw joint
8 12 1900541-00 Haftmagnet magnet
9 1 2400818-00 Schubkasten drawer
10 24 DIN 965 A M4x16 Senkschraube countersunk screw
11 5 002381-00 Mutter nut
12 2 011393-00 Lasche Tischgestell cover plate table frame
13 2 011392-00 Gestellverlängerung table frame extension
14 8 DIN 912 M5x16 Zylinderschraube cylinder screw
15 1 011515-00 Tischplatte table plate
16 1 011519-01 Tischplatte table plate
17 2 1600434-00 Klemme clamp
18 8 DIN 912 M6x16 Zylinderschraube cylinder screw
19 2 9651-00-1281 Halterohr holder pipe
20 4 1600440-00 Klemme clamp
21 4 9652-00-1281 Rohr tube
22 4 1600438-00 Klemme clamp
23 6 2500794-00 Verschlussstopfen stopper
24 2 9573-00-1281 Ablage rack
25 2 011019-00 Verstärkungswinkel enhancement angle
26 8 DIN 965 A M6x30 Senkschraube countersunk screw
27 8 DIN 125 A6,4 Scheibe washer
28 8 DIN 934 M6 Mutter nut
29 1 010298-00 Abweisblech deflector plate
30 1 010301-00 Winkel square
31 1 1200272-96 Filterregler Kompl. filter controller
32 1 1300255-00 Verschraubung screw joint
33 1 1300373-00 Luftpistole blow out device
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 1 Tischteile 1281 / 5
12
11
15
10
6
9
7
6
2
4
17
16
20
14
18
19
13
1
3
6
8
5
Tafel 2
OBERTEIL EX
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 1000172-00 Zylinder cylinder
2 1 4404-00-1330 Stehbolzen stay bolt
3 1 004397-00 Zylinder Halter cylinder holder
4 1 007418-00 Drossel throttle valve
5 1 1000099-00 Gabelkopf swivel head
6 4 DIN 439-M6 Sechskantmutter nut
7 1 DIN 125 A6,4 Scheibe washer
8 2 DIN 965-M6x10 Senkschraube countersunk screw
9 1 009923-00 Stift tack
10 1 9780-00-1281 Winkel square
11 1 1000120-00 Zylinder cylinder
12 1 1400341-00 Verschraubung screw joint
13 1 011475-00 Maschinenwanne machine tray
14 1 008398-00 Halter holder
15 1 009804-00 Fotozellenhalter photocell holder
16 1 2100743-04 Fotozelle photocell
17 2 DIN 912 M3x20 Zylinderschraube cylinder screw
18 1 009553-00 Fotozellenhalter photocell holder
19 1 DIN 912 M3x12 Zylinderschraube cylinder screw
20 1 DIN 912 M3x10 Zylinderschraube cylinder screw
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 2 OBERTEIL EX 1281 / 5
14
6
4
12
10
5
7
7
17
3
2
7
11
5
5
1
7
16
Tafel 3
15
B
Näheinrichtung 401+515
8
9
13
1280; 1281; 1282
NR.
STÜCK
No.
PIECE
1 1 009533-00 Nähfuss vorn 12 mm sewing foot 12 mm front
1 009647-00 Nähfuss vorn 11 mm sewing foot 11 mm front
1 009648-00 Nähfuss vorn 10 mm sewing foot 10 mm front
1 009649-00 Nähfuss vorn 9 mm sewing foot 9 mm front
2 1 009534-00 Nähfuss sewing foot
3 1 009606-00 Halter holder
4 1 009607-00 Halter holder
5 3 009608-00 Buchse bushing
6 1 DIN 84-M4x8 Zylinderschraube cylinder screw
7 5 DIN 84-M3x6 Zylinderschraube cylinder screw
8 1 009792-00 Stichplatte throat plate
9 1 009526-00 Transporteur B = 3,7 feed dog b = 3,7
1 009826-00 Transporteur B = 4,2 feed dog b = 4,2
10 1 DIN 439-M3 Sechskantmutter nut
11 1 DIN 913 M3x12 Gewindestift set screw
12 1 3301765-00 Obertransporteur vibrating presser
13 1 3301769-00 Differenzial-Transporteur differential transport
14 1 009662-00 Nähfuss komplett 12 mm sewing foot 12 mm complete
2 009661-00 Nähfuss komplett 11 mm sewing foot 11 mm complete
3 009660-00 Nähfuss komplett 10 mm sewing foot 10 mm complete
15 1 3301764-01 Ketteneinlaufblech chain intake
16 1 009802-00 Winkel angle
17 1 012309-00 Feder spring
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 3 NÄHEINRICHTUNG 401+515 1280 / 1281
2
4
8
6
8
5
7
1
Tafel 4
Näheinrichtung 515
3
1280, 1281
NR.
STÜCK
No.
PIECE
1 1 009793-00 Stichplatte throat plate
2 1 3301764-01 Ketteneinlaufblech chain intake
3 1 3301775-00 Transporteur feed dog
4 1 3301771-00 Obertransporteur vibrating presser
5 1 3301776-00 Differenzial-Transporteur differential transport
6 1 010312-00 Nähfuss 12 mm sewing foot 12 mm
2 010312-01 Nähfuss 11 mm sewing foot 11 mm
3 010312-02 Nähfuss 10 mm sewing foot 10 mm
4 010312-03 Nähfuss 9 mm sewing foot 9 mm
7 1 009802-00 Winkel angle
8 2 DIN 84 M3x6 Zylinderschraube screw
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 4 NÄHEINRICHTUNG 515 1280 / 1281
6
4
12
5
16
7
3
7
7
11
10
7
5
5
2
7
1
14
15
B
8
9
13
Tafel 5
Näheinrichtung 401
1280, 1281
NR.
STÜCK
No.
PIECE
1 1 009533-00 Nähfuss vorn 12 mm sewing foot 12 mm front
1 009647-00 Nähfuss vorn 11 mm sewing foot 11 mm front
1 009648-00 Nähfuss vorn 10 mm sewing foot 10 mm front
1 009649-00 Nähfuss vorn 9 mm sewing foot 9 mm front
2 1 011016-00 Nähfuss sewing foot
3 1 009606-00 Halter holder
4 1 009607-00 Halter holder
5 3 009608-00 Buchse bushing
6 1 DIN 84-M4x8 Zylinderschraube cylinder screw
7 5 DIN 84-M3x6 Zylinderschraube cylinder screw
8 1 9524-00-1280 Stichplatte throat plate
9 1 009526-00 Transporteur feed dog
10 1 DIN 439-M3 Sechskantmutter nut
11 1 DIN 913 M3x12 Gewindestift set screw
12 1 3301765-00 Obertransporteur vibrating presser
13 1 3301769-00 Differenzial-Transporteur differential transport
14 1 009562-00 Abdeckblech cover plate
15 1 009554-00 Anschlagwinkel stop unit corner
16 1 009662-00 Nähfuss komplett 12 mm sewing foot 12 mm complete
2 009661-00 Nähfuss komplett 11 mm sewing foot 11 mm complete
3 009660-00 Nähfuss komplett 10 mm sewing foot 10 mm complete
4 009659-00 Nähfuss komplett 9 mm sewing foot 9 mm complete
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 5 NÄHEINRICHTUNG 401 1280 / 1281
5
1
6
3
12
7
4
10
11
9
Tafel 6
3
4
6
Interims - Ventilverteilung
2
8
1281 / 5
NR.
STÜCK
No.
PIECE
1 8 1100500-11 2er Grundplatte connection plate for 2 valves
2 1 1300287-00 Verschraubung screw joint
3 3 1100500.03 Ventil 3/2 Wege valve 3/2
4 10 1100500.05 Ventil 5/2 Wege valve 5/2
5 16 1100500.99 O-Ring Dichtung O-ring gasket
6 6 1100500.07 Blindverschluss 3/2 blind closure 3/2
7 3 1100500.08 Blindverschluss 5/2 blind closure 5/2
8 1 1100500.01 Anschlussplatte connection block
9 1 1100500.02 Endplatte final block
10 3 1100161-30 Ventil valve
11 3 1100161-31 Steckdose socket
12 1 2102057.00 Verteilung distribution
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 6 Interims - Ventilverteilung 1281 / 5
10
56
9
2
10
11
14
3
15 12
22
44
39
13
48
17
24
26
15
25
38 45
50
23
46
20
43
16
21
19
7
1
8
6
5
4
49
47
32
49
47
41
37
24
42
40
51
52
55
18
Tafel 7
54
34
53
35
29
36
Puller
33
31
30
34
2735
28
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 011388-00 Zylinderhalterohr cylinder holding pipe 41 2 005004-00 Gelenkkopf swivel head
2 1 011387-00 Brücke jumper 42 2 DIN 439-M4 Sechskantmutter nut
3 1 009068-01 Rohrwinkel pipe elbow 43 1 9069-00-1360 Zylinder Halter cylinder holder
4 1 007441-00 Anschraubwelle screw on shaft 44 1 DIN 912 M4x25 Zylinderschraube cylinder screw
5 1 DIN 6799 Sicherungsscheibe lock washer 45 1 DIN 912 M4x10 Zylinderschraube cylinder screw
6 1 1000216-00 Zylinder cylinder 46 1 DIN 912 M4x20 Zylinderschraube cylinder screw
7 1 1000202-00 Gelenkkopf swivel head 47 6 006927-00 Abluftdrossel exhaust air throttle valve
8 1 DIN 439-M10x1,25 Sechskantmutter nut 48 2 1300312-00 Reduktions-Verschraubung reduction fitting
9 2 008145-00 Stellring set collar 49 4 DIN 912 M3x12 Zylinderschraube cylinder screw
10 3 DIN 912 M6x30 Zylinderschraube cylinder screw 50 1 1000246-00 Zylinder cylinder
11 2 DIN 912 M6x8 Zylinderschraube cylinder screw 51 1 9075-01-1360 Welle shaft
12 1 9078-00-1360 Platte plate 52 1 2500802-07 Zahnriemen toothed belt
13 1 DIN 933 M6x30 Sechskantschraube screw 53 1 2500925-02 Zahnriemen toothed belt
14 1 2102027-02 Schrittmotor stepping motor 54 3 010678-00 Rolle roll
15 5 DIN 912 M5x16 Zylinderschraube cylinder screw 55 1 008876-00 Welle shaft
16 1 009071-00 Lagerbock bearing bracket 56 1 011510-00 Halterohr holder pipe
17 1 Scheibe DIN 126 5,5 Scheibe washer
18 6 1500379-00 Kugellager ball bearing
19 1 003494-01 Welle shaft
20 1 9088-00-1360 Synchronscheibe gear
21 1 DIN 913 M6x8 Gewindestift set screw
22 1 9089-00-1360 Synchronscheibe gear
23 1 2500919-10 Zahnriemen toothed belt
24 2 009077-00 Lager bearing
25 2 009086-00 Synchronscheibe gear
26 2 DIN 913 M6x10 Gewindestift set screw
27 1 010676-00 Halter holder
28 4 1500377-00 Kugellager ball bearing
29 3 DIN 913 M4x4 Gewindestift set screw
30 1 009075-00 Welle shaft
31 1 009082-00 Führungsgabel guide unit
32 2 DIN 912 M4x16 Zylinderschraube cylinder screw
33 1 009293-00 Welle shaft
34 2 009085-00 Klemmring clamping ring
35 2 009084-00 Synchronscheibe gear
36 1 1600466-00 Stellring set collar
37 1 1000245-00 Zylinder cylinder
38 2 1000102-00 L- Befestigung L-fastener
39 1 010627-00 Distanzhülse spacer former
40 2 009076-00 Klemme clamp
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 7 Puller 1281 / 5
31
31
34
8
2
22
21
32
29
5
33
26
1
3
6
28
4
29
11
27
26
3
55
35
6
28
29
10
4
42
27
3
8
35
26
28
6
29
3
8
27
4
2
35
26
28
6
4
8
27
3
4
35
2
2
8
27
2
35
44
8
43
17
18
25
19
30
8
48
12
53
20
41
47
9
24
14
12
40
38
36
36
47
50
16
42
29
45
24
23
7
25
49
13
14
16
37
39
Tafel 8
54
51
46
52
SCHLEPPKLEMME
15
1281
NR.
STÜCK
No.
PIECE
1 1 9615-00-1281 FÜHRUNGSWINKEL guide square 41 4 DIN 912 M5x16 Zylinderschraube cylinder screw
2 5 9616-00-1281 Führungswelle guide shaft 42 2 DIN 1474-4x20 Steckkerbstift pin
3 5 9620-00-1281 Klemmstück clamping piece 43 1 DIN 913 M6x25 Gewindestift set screw
4 5 9621-00-1281 Distanzstück distance plate 44 5 DIN 912 M4x10 Zylinderschraube cylinder screw
5 1 9623-00-1281 Führungsleiste guide bar 45 1 DIN_6799-5 Sicherungsscheibe lock washer
6 4 9622-00-1281 Drehgelenk swivel head 46 1 DIN 912 M4x6 Zylinderschraube cylinder screw
7 1 9627-00-1281 Kloben block 47 2 DIN 965-M4x25 Senkschraube countersunk screw
8 7 1600503-00 Kreuzgriff cross grip 48 1 1700482-00 Druckfeder pressure spring
9 1 9619-00-1281 KLEMME clamp 49 1 1200274-00 Druckregler pressure regulator
10 1 009642-00 Lasche cover plate 50 1 1400341-00 Verschraubung screw joint
11 1 9618-00-1281 Bolzen bolt 51 1 010303-00 Halter holder
12 2 1500428-00 Buchse bushing 52 1 DIN 1587 M6 Hutmutter cap nut
13 1 9610-00-1281 Platte plate 53 2 DIN 934 M6 Mutter nut
14 4 9624-00-1281 Führungsscheibe guide washer 54 1 DIN 912 M6x20 Zylinderschraube cylinder screw
15 1 9626-00-1281 Hebel lever 55 1 91.9619.00.1281 Klemme komplett clamp complete
16 4 9632-00-1281 Schnurrolle cord pulley
17 1 9635-00-1281 Klemme clamp
18 1 9629-00-1281 Bolzen bolt
19 1 1000166-00 Zylinder cylinder
20 1 4404-00-1330 Stehbolzen stay bolt
21 1 9617-00-1281 Klemme clamp
22 1 9613-00-1281 Initiatorhalter holder for initiator
23 1 9636-00-1281 Leiste ledge
24 2 9628-00-1281 Distanzstück distance plate
25 2 1400343-00 Verschraubung screw joint
26 4 DIN 923-M5x4 Flachkopfschraube pan-haed screw
27 5 DIN 913 M6x40 Gewindestift set screw
28 4 DIN 439-M5 Sechskantmutter nut
29 13 DIN 913 M4x5 Gewindestift set screw
30 1 DIN 913 M6x30 Gewindestift set screw
31 2 DIN 912 M3x12 Zylinderschraube cylinder screw
32 1 DIN 466-M4 Raendelmutter milled nut
33 1 DIN 913 M4x16 Gewindestift set screw
34 1 2100724-00 Näherungsschalter proximity switch
35 10 DIN 913 M4x8 Gewindestift set screw
36 4 1500374-00 Kugellager ball bearing
37 1 1500377-00 Kugellager ball bearing
38 1 DIN 439-M6 Sechskantmutter nut
39 1 009630-00 Schnur cord
40 2 DIN 912 M4x16 Zylinderschraube cylinder screw
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 8 Schleppklemme 1280 / 1281
23
19
17
10
7
24
6
25
11
18
14
13
4
26
27
20
28
3
16
29
2
8
9
1
17
22
15
12
5
21
Tafel 9
Maus
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 009611-00 Platte plate
2 2 009640-00 Leiste ledge
3 6 1500430-00 Buchse bushing
4 1 009609-00 Blech sheet metal
5 1 009639-00 Winkel angle
6 1 009612-00 Klappe flap
7 1 009631-00 Nadelhalter needle holder
8 1 009633-00 Drehfeder torsion spring
9 1 009641-00 Bolzen bolt
10 1 009625-00 Blattfeder leaf spring
11 1 9644-00-1281 Klinke latch
12 2 009637-00 Welle shaft
13 4 9643-00-1281 Bolzen bolt
14 4 009614-00 Rolle roll
15 1 009638-00 Klemme clamp
16 1 009634-00 Drehfeder torsion spring
17 3 DIN 1587-M3 Sechskantmutter nut
18 4 DIN 6799-2,3 Sicherungsscheibe lock washer
19 2 DIN 84-M3x16 Zylinderschraube cylinder screw
20 2 DIN 84-M3x10 Zylinderschraube cylinder screw
21 4 DIN 965 - M3x6 Senkschraube countersunk screw
22 2 DIN-84 M3x4 Zylinderschraube cylinder screw
23 2 DIN125 A3,2 Scheibe washer
24 2 DIN 85-M3x5 Flachkopfschraube pan-haed screw
25 2 DIN 912 M3x6 Zylinderschraube cylinder screw
26 2 1500373-00 Kugellager ball bearing
27 2 DIN 912 M4x12 Zylinderschraube cylinder screw
28 2 DIN 125 A4,3 Scheibe washer
29 1 91.9640.00.2181 Leiste koplett ledge complete
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 9 Maus 1281 / 5
4
2
3
5
1
7
Tafel 10
5
8
Spannungslüftung
6
1280; 1281
NR.
STÜCK
No.
PIECE
1 1 9780-00-1281 Winkel square
2 1 1400341-00 Verschraubung screw joint
3 1 1100287-00 Ventil valve
4 1 1000120-00 Zylinder cylinder
5 2 DIN 439-M6 Sechskantmutter nut
6 1 1400343-00 Verschraubung screw joint
7 1 009924-00 Scheibe washer
8 1 009923-00 Stift tack
9 1 1100288-00 Steckdose socket
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 10 SPANNUNGSLÜFTUNG 1280 / 1281
11
10
1
6
5
8
9
2
12
4
3
7
Tafel 11
Schmutzabsaugung
1281 / 5
NR.
STÜCK
No.
PIECE
1 2 1100191-00 Ventil valve
2 1 1100252-00 Schlauchklemme tube Clamp
3 1 2406-00-1320 Absaug-Befestigung vacuum fastening
4 1 2407-00-1320 Absaugung suction
5 1 8811-00-1220 Verteiler distributor
6 2 3300231-00 Luftdüse air jet
7 2 DIN 965-M3x4 Senkschraube countersunk screw
8 2 DIN 912-M4x5 Zylinderschraube cylinder screw
9 2 DIN 125 A4,3 Scheibe washer
10 1 1100161-30 Ventil valve
11 1 1100161-31 Steckdose socket
12 1 2500888-00 Abfallbehälter waste bowl
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 11 Schmutzabsaugung 1281 / 5
006927-00
1600413-00
007418-00
1000505-00
011688-00
011698-00
0271 000204
1500435-01
1000252-00
011598-00
006927-00
009741-01
011597-00
009741-01
010058-00
011690-00
079350374
079350374
011691-01
079350366
010054-00
1500485-00
Tafel 12
Konturenführung 1281-5
1281 / 5
.
16
17
12
14
18
1
22
5
4
23
20
25
21
2
Tafel
13
6
7
11
15
Getriebe Obertransport
8
13
24
9
3
19
19
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 010635-00 Motorplatte motor plate
2 1 2102027-03 Schrittmotor stepping motor
3 1 010636-00 Zwischenplatte plate
4 1 010634-00 Befestigungsplatte fastening plate
5 3 010637-00 Distanzbolzen spacer bolt
6 2 1500437-00 Sintermetallbuchse sintered metal sleeve
7 1 010638-00 Welle shaft
8 1 009176-02 Synchronscheibe gear
9 2 2500925-04 Zahnriemen toothed belt
10 1 010632-00 Synchronscheibe gear
11 1 009176-01 Synchronscheibe gear
12 1 009183-01 Anschlaglasche stop unit lug
13 1 DIN 913 M4x10 Gewindestift set screw
14 1 010639-00 Referenzierscheibe referencing washer
15 1 DIN 913 M5x20 Gewindestift set screw
16 5 DIN 125 A5,3 Scheibe washer
17 1 DIN 934 M5 Sechskantmutter nut
18 3 DIN 965 A M5x10 Senkschraube countersunk screw
19 8 DIN 912 M5x8 Zylinderschraube cylinder screw
20 1 010648-00 Verkleidung cover panel
21 2 DIN 912 M3x6 Zylinderschraube cylinder screw
22 1 2100724-00 Näherungsschalter proximity switch
23 1 DIN 439-M8 Sechskantmutter nut
24 1 009175-00 Synchronscheibe gear
25 1 76-04012-00 Abziehbild decal picture
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
13 Getriebe Obertransport 1281 / 5
2
17
16
15
4
5
1
19
11
14
9
8
12
20
9
18
3
18
Tafel
14
6
7
Getriebe Differential
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 010635-00 Motorplatte motor plate
2 1 2102027-03 Schrittmotor stepping motor
3 1 010636-00 Zwischenplatte plate
4 1 010634-00 Befestigungsplatte fastening plate
5 3 010637-00 Distanzbolzen spacer bolt
6 2 1500437-00 Sintermetallbuchse sintered metal sleeve
7 1 010638-00 Welle shaft
8 1 009176-02 Synchronscheibe gear
9 2 2500925-04 Zahnriemen toothed belt
10 1 010632-00 Synchronscheibe gear
11 1 009176-01 Synchronscheibe gear
12 1 DIN 913 M4x10 Gewindestift set screw
13 1 010639-00 Referenzierscheibe referencing washer
14 1 DIN 913 M5x20 Gewindestift set screw
15 5 DIN 125 A5,3 Scheibe washer
16 1 DIN 934 M5 Sechskantmutter nut
17 3 DIN 965 A M5x10 Senkschraube countersunk screw
18 8 DIN 912 M5x8 Zylinderschraube cylinder screw
19 1 2100724-00 Näherungsschalter proximity switch
20 1 009175-00 Synchronscheibe gear
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
14 Getriebe Differential 1281 / 5
3
11
7
5
1
7
13
14
12
6
8
2
4
9
10
Tafel 15
Steuerung
1280 / 1281
NR.
STÜCK
No.
PIECE
1 1 011461-00 Gehäuse housing
2 1 011463-00 Deckel cover
3 1 2400836-01 Bedienfeld display
4 1 9160-00-1365 Bedienfeldhalter display holder
5 1 DIN 912 M5x20 Zylinderschraube cylinder screw
6 1 DIN 6924 M5 Sechskantmutter nut
7 2 DIN 125 A5,3 Scheibe washer
8 2 DIN 912 M3x5 Zylinderschraube cylinder screw
9 2 1500536-00 Potentiometer potentiometer
10 2 1500536-02 Einstellskala adjust scale
11 1 011538-03 Beschriftungsschild label
12 1 2100759-00 NOT-AUS-TASTE emergency button
13 1 2100760-00 Kontaktgeber 1Ö + 1S contact unit
14 1 1200274-00 Druckregler pressure regulator
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 15 Steuerung 1280 / 1281
10
9
8
35
2
6
2400836.08.70 deutsch Differential mechanisch
2400836.08.71 english Differential mechanisch
2400836.08.80 deutsch Differential über Schrittmotor
2400836.08.81 english Differential über Schrittmotor
Tafel 16
Direktantrieb
41
7
1281 / 5
NR.
STÜCK
No.
PIECE
1 4 DIN 912 M5x12 Zylinderschraube cylinder screw
2 1 011379-00 Motorplatte motor plate
3 1 011473-00 Zahnrad gear wheel
4 1 011474-00 Zahnrad gear wheel
5 1 2500960-00 Zahnriemen toothed belt
6 1 3301045-00 Riemenschutz belt quard
7 1 2400826-52 Motor motor
8 1 siehe Zeichnung Steuerung main control unit
9 3 2400836-10 Schrittmotoransteuerung step motor control unit
10 1 2100761-00 Hauptschalter main switch
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 16 Direktantrieb 1281 / 5
3
11
1
10
7
6
5
2
8
9
8
4
8
3

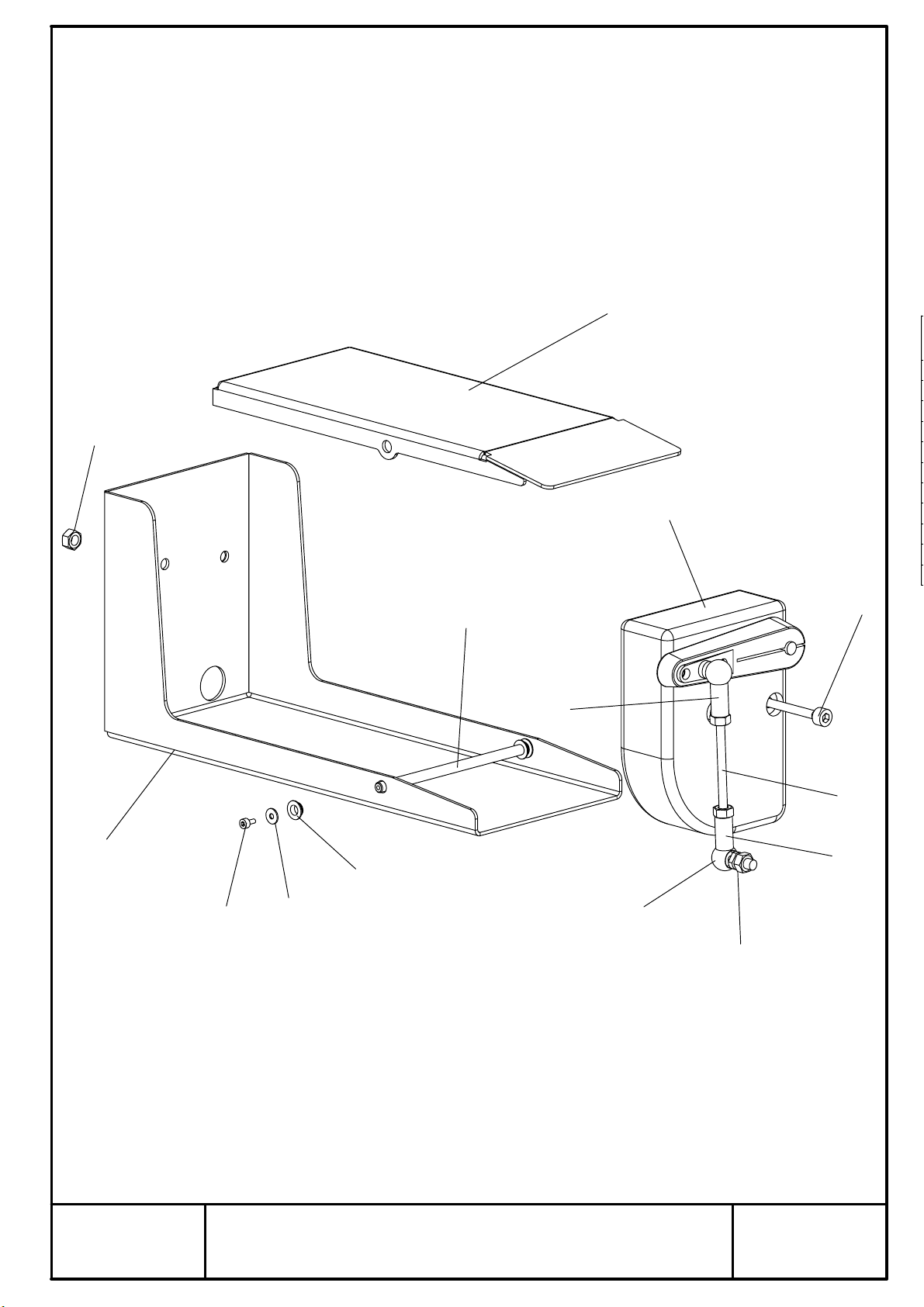

Tafel 17
Pedal
1281 / 5
NR.
STÜCK
No.
PIECE
1 1 2400826-64 Sollwertgeber director
2 2 DIN 912 M6x45 Zylinderschraube cylinder screw
3 5 DIN 934 M6 Mutter nut
4 4 1500420-00 Clips-Lager clip bearing
5 1 009981-00 Welle shaft
6 2 DIN 9021-3,2 Scheibe washer
7 2 DIN 912 M3x6 Zylinderschraube cylinder screw
8 2 1500389-00 Winkelgelenk toogle joint
9 1 DIN 913 M6x70 Gewindestift set screw
10 1 009980-00 Gehäuse housing
11 1 009979-00 Pedal pedal
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO.
BEZEICHNUNG NAME
Tafel 17 Pedal 1281 / 5
sewing foot up
Nähfuß auf
Z1
tension release
Spannungslüftung
Z02
contour guide open
Konturenführung öffnen
Z3
stacker
Stapler
roller up-down
Ausroller auf-ab
Z05
transport unit
Transporteinheit
Z06
contour guide forward-backward
Konturenführung vor-zurück
Z07
contour guide blowing
Konturenführung blasen
Y01
2
1 3
contour guide X-direction
Konturenf.seitl. fahren
Z09
Y09
4 2
Y02
2
1 3
Y10
Y03
differential
Differential
Z10
4 2
4 2
513
Y 04
top feed transport
Obertransport
Z11
Y11
4 2
4 2
5
1
3
chain cutter
Kett ab
Y 12
Y05
2
4 2
5
1
Y 13
3
table jets
Tischblasen
2
Y06
4 2
5
3
1
dirt suction
Schmutzabsaugen
Y 14
Y07
4 2
5
3
1
puller up-down
Puller auf-ab
Z15
Y15
2
4 2
Y 08
2
1 3
clamp back
Schleppklemme zurück
Z16
Y16
4 2
a
b
c
d
Aenderung
513
Datum
Name
513
gez.
gepr.
25.09.07
NameDatum
Reichenb
5
3
1
Benennung:
12
1
12
Pneumatikplan 1281-5
1
Zeichnungs-Nr.
12
P 1281-5
1
Ort
5
3
1
BlattAnlage
1
Nr.
von
1
Blatt
5
3
1
2= schwarz 2= black
4= blau 4=blue
Beisler GmbH
Frohnradstraße 10
63768 Hösbach
Loading...
