Leben im Bad
Living bathrooms
1930
Mounting instructions
Notice de montage
Instrucciones de montaje
安装说明
# 2130.1..00 + # 0872300005
Two-piece toilet, Single flush
Cuvette Two Piece, Single flush
Inodoro de dos piezas, Single flush
分体式座便器, 单冲水
Page 2
2 MAL_51195/17.04.9
Page 3
Important information 4
Remarques importantes 5
Información importante 6
说明 7
fr eneszh
Installation, Montage, Montaje, 安装 8
MAL_51195/17.04.9 3
Page 4
Important information
en
Regarding the mounting instructions
These mounting instructions come as part of the Duravit
product and should be read carefully prior to installation.
Explanation of the key words and symbols
CAUTION
NOTICE
Inspection (e.g. for scratches)
Check for leaks and leak-tightness
Target readership and qualifications
The toilet must be installed by certified plumber.
Indicates a hazardous situation which,
if not avoided, could result in minor
or moderate injury.
Is used to address practices not
related to physical injury.
Water installation
HET (high efficiency toilet):
• with single flush: 1.28 gpf / 4.8 Ipf
Operation pressure:
Recommended: 25 – 80 psi / 172 – 550 kPA
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
CAUTION
> Local installation regulations and any country-specific
standards must be observed at all times.
Safety information
CAUTION
> 2 people are recommended of handling.
> Handle with care.
NOTICE
> Overtightening may cause breakage or chipping of
vitreous china.
> Handle with care.
NOTICE
> Do not lift or rock the toilet after placement.
> If you break the watertight seal, you must install a new
wax seal.
Risk of physical injury, product
damage or potential damage!
Risk of personal injury or breakage
through fragile product!
Risk of product damage!
Risk of external leakage!
4 MAL_51195/17.04.9
Page 5
Remarques importantes
À propos de cette notice de montage
Cette notice de montage fait partie intégrante du produit
Duravit et doit être lue attentivement avant le montage.
Explication des mots clés et des symboles
ATTENTION
AVIS
Inspection (par ex. des rayures)
Vérifier les fuites et l’étanchéité
Lecteurs cibles et qualifications
Indique une situation dangereuse
qui, si elle n'est pas évitée, peut
occasionner des blessures mineures
ou modérées.
Est utilisée pour mettre en avant des
pratiques qui ne sont pas en lien avec
des blessures.
Installation hydraulique
HET (toilette haute efficacité):
• avec chasse simple: 1,28 gpf / 4,8 Ipf
Pression de service:
Recommandée: 25 – 80 psi / 172 – 550 kPA
Consignes d’installation
Lire les fiches de pré-installation avant l’installation.
Celles-ci peuvent être téléchargées sur Internet à l’adresse
www.duravit.com.
fr
Les toilettes doivent être installées par un plombier certifié.
ATTENTION
> Les règlementations d’installation locales et toutes les
normes spécifiques au pays doivent être respectées à
tout moment.
Consignes de sécurité
ATTENTION
> 2 personnes sont recommandées pour la manipulation.
> Manipuler avec précaution.
AVIS
> Un serrage trop fort peut entraîner des bris ou
l’écaillage de la porcelaine vitrifiée.
> Manipuler avec précaution.
AVIS
> Ne pas soulever ou basculer la toilette après la mise en
place.
> Si vous cassez le joint étanche, vous devez installer un
nouvel anneau de cire.
Risque de blessures,
d’endommagement du produit ou de
dommages potentiels!
Risque de blessures ou de casse en
raison de la fragilité du produit!
Risque d’endommagement du
produit!
Risque de fuites externes!
MAL_51195/17.04.9 5
Page 6
Información importante
es
Sobre las instrucciones de montaje
Estas instrucciones de montaje forman parte del producto
Duravit y deben leerse detenidamente antes de la instalación.
Explicación de las palabras clave y los símbolos
ATENCIÓN
AVISO
Inspección (p. ej., arañazos)
Compruebe si hay fugas y la estanqueidad
Lectores destinatarios y cualificaciones
Un fontanero profesional debe instalar el inodoro.
Indica una situación peligrosa que, si
no se evita, puede producir lesiones de
gravedad media o leve.
Se utiliza para referirse a prácticas no
relacionadas con lesiones físicas.
Instalación de agua
HET (inodoro de alta eficiencia):
• Descarga simple: 1,28 galones por descarga /
4,8 litros por descarga
Presión de funcionamiento:
Recomendada: 25-80 psi / 172-550 kPA
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
ATENCIÓN
> Deben observarse en todo momento los reglamentos
locales de instalación y las normas específicas de cada
país.
Información de seguridad
ATENCIÓN
> Se recomienda la manipulación entre 2 personas.
> Manipular con cuidado.
AVISO
> Un apriete excesivo puede provocar que la porcelana
vidriada se rompa o se desconche.
> Manipular con cuidado.
AVISO
> No elevar ni balancear el inodoro después de colocarlo.
> En caso de rotura del sellado estanco, debe instalar un
nuevo sello de cera.
¡Existe el riesgo de que se produzcan
lesiones físicas, daños en el producto
o daños potenciales!
¡Riesgo de lesiones personales o
rotura del producto debido a la
fragilidad del mismo!
¡Existe el riesgo de daños en el
producto!
¡Existe el riesgo de que se produzcan
fugas externas!
6 MAL_51195/17.04.9
Page 7
重要说明
关于安装说明
此安装说明是 Duravit 产品的一部分，安装前应仔细阅读。
关于关键词与符号的说明
注意
公告
要求视检（比如检查划痕）
检查泄漏和密封性
目标读者和安装人员资格
坐便器须由经认证的管道工安装。
注意
表示如不避免可能会导致轻微或中度伤
害的危险情况。
用于表示与身体伤害无关的操作实践。
身体伤害、产品损坏或潜在损坏风险！
水管安装
HET（高效坐便器）：
• 单次冲洗：
工作压强：
建议压强：
1.28 gpf / 4.8 Ipf
25 – 80 psi/172 – 550 kPA
安装说明
安装前请注意查看装前数据表。 数据表可从
www.duravit.com 下载。
zh
> 请务必遵守所在国家/地区的标准和当地安装规章条例。
安全信息
易碎产品破损或人身伤害风险！
> 建议由两人同时处理。
> 请谨慎操作。
> 过紧可能会导致玻璃陶瓷破损或碎裂。
> 请谨慎操作。
> 放置妥当后，请勿抬起或摇动坐便器。
> 如果您损坏了防水密封盖，必须安装一个新的蜡封。
注意
公告
公告
产品损坏风险！
外部泄漏风险！
MAL_51195/17.04.9 7

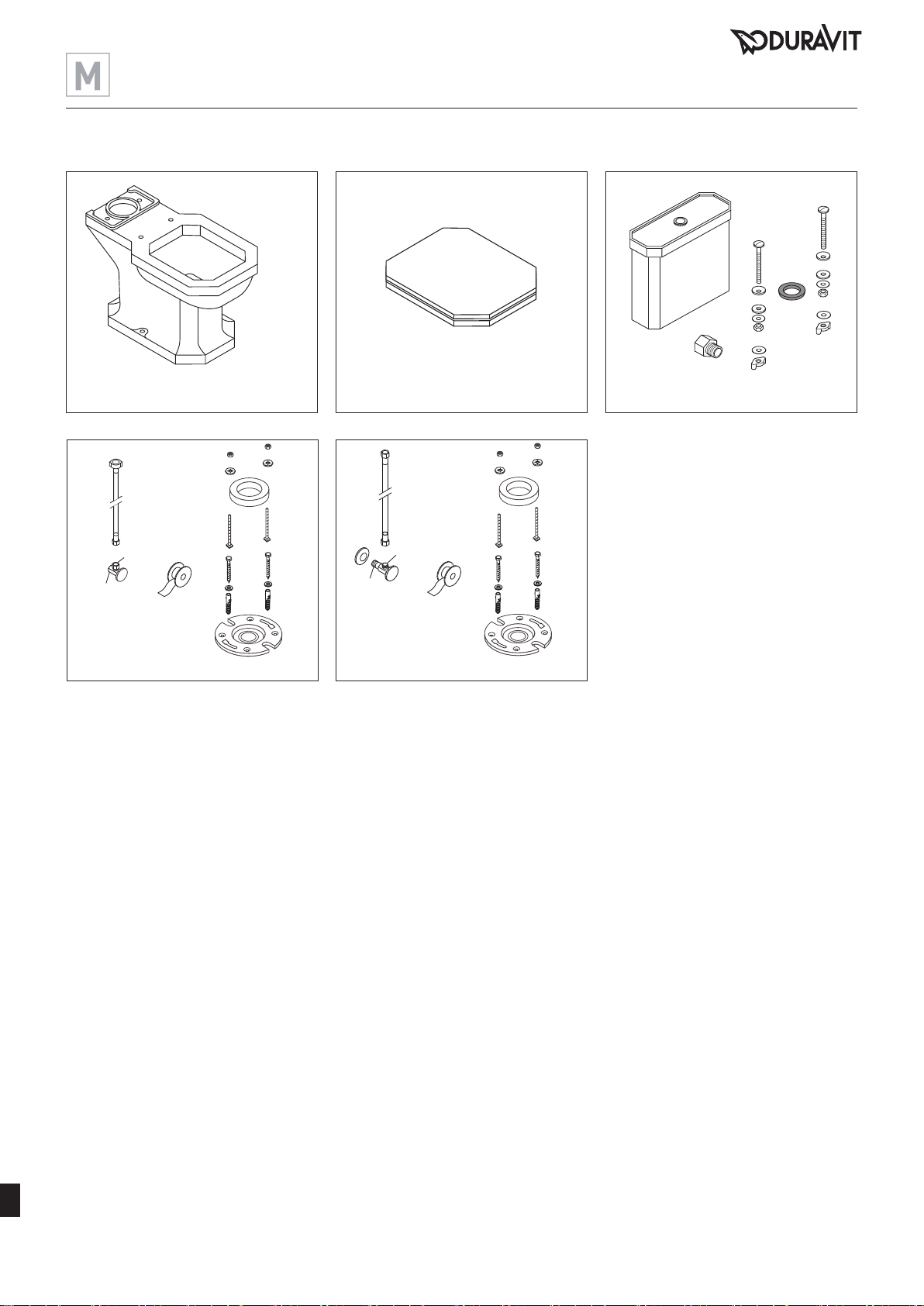

Page 8
# 2130.1..00
# 0064810000
# 0872300005
⅜"
½"
# 0014310000 (US version)
½"
½"
# 0014180096 (Asia version)
8 MAL_51195/17.04.9

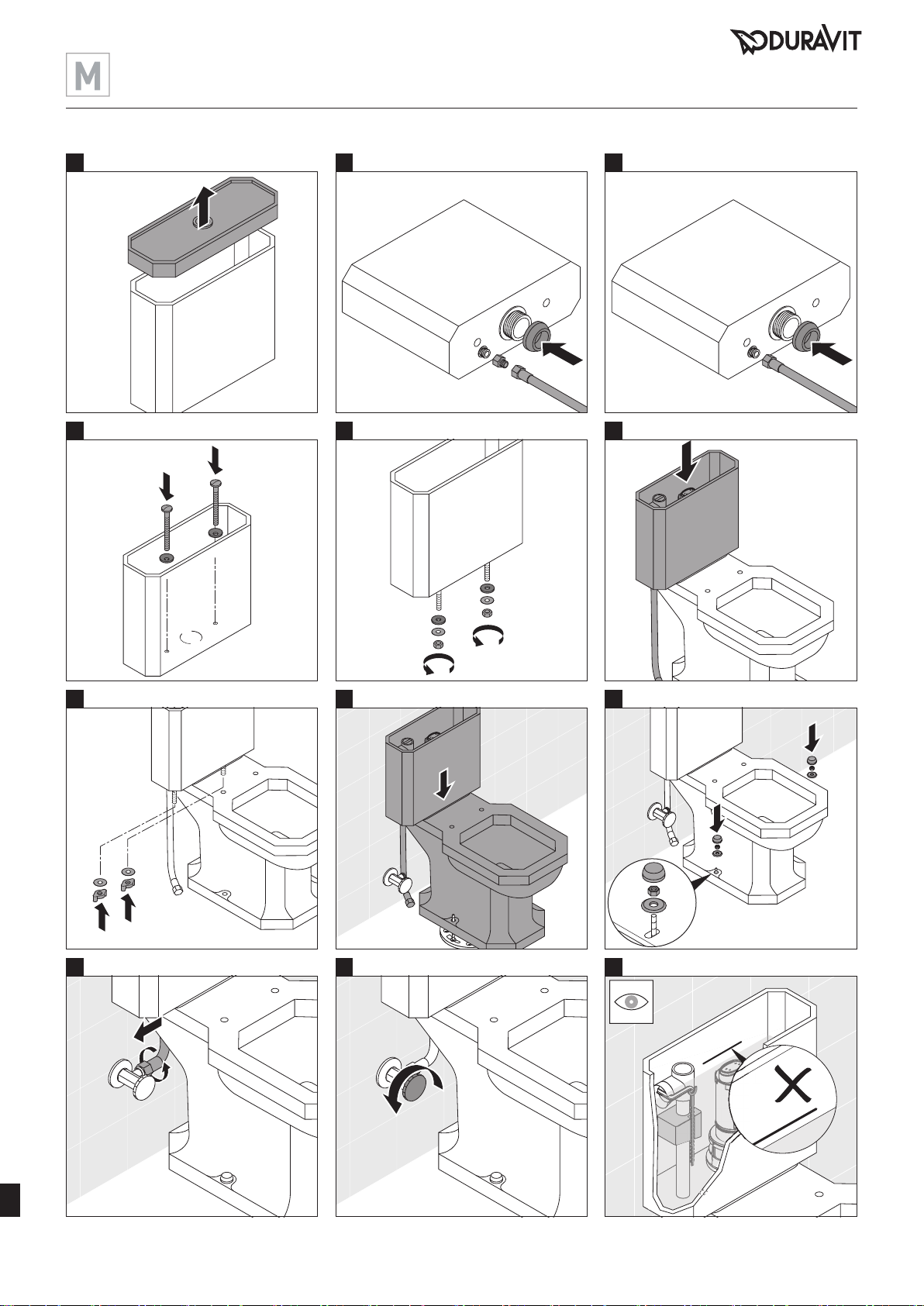

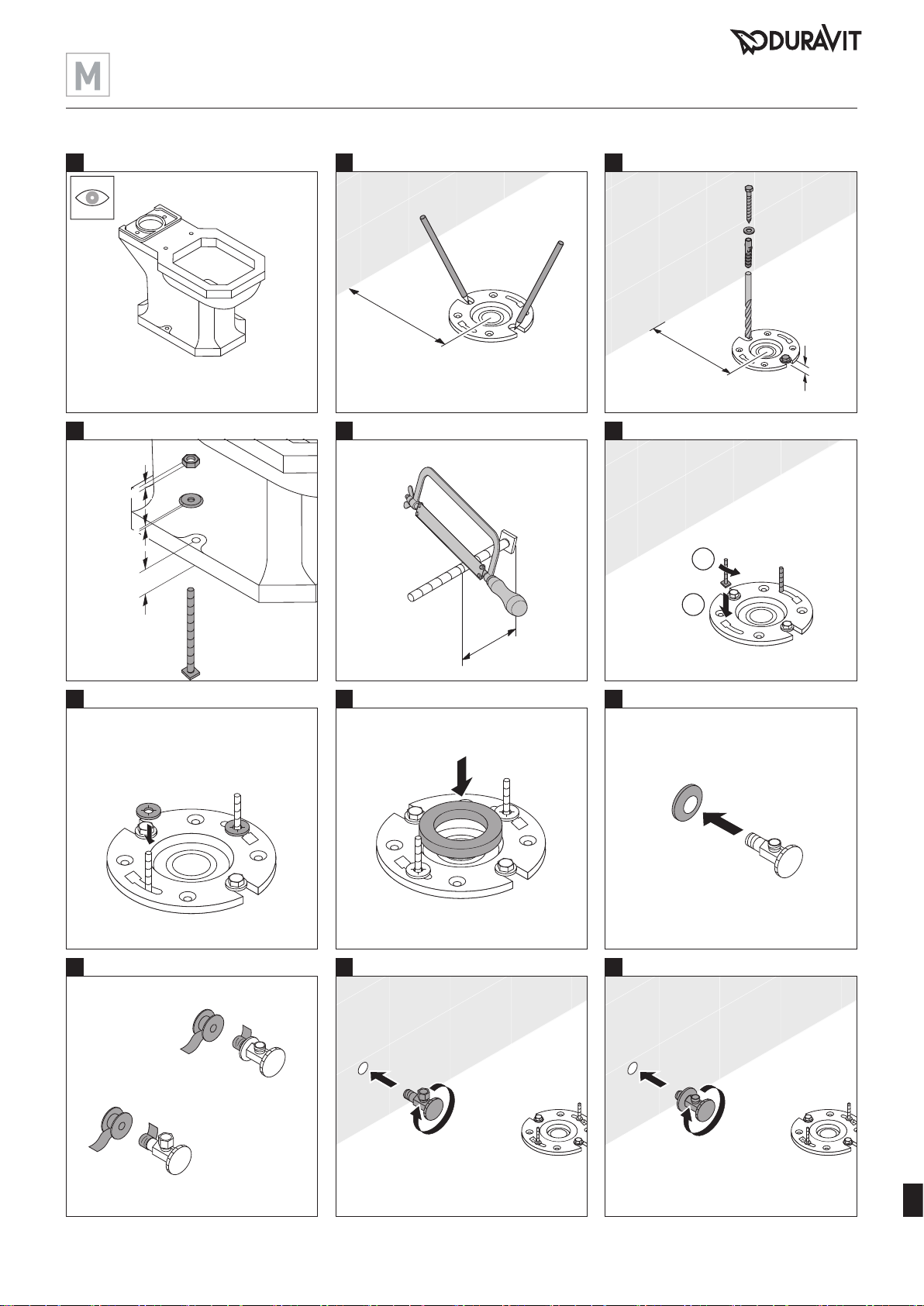

Page 9
max. ¼"
max. 6,5 mm
1 2 3
305 mm
12"
4 5 6
X ZY
305 mm
12"
2
1
X+Y+Z
7 8 9
# 0014310000 (US) / # 0014180096 (Asia)
10 11 12
# 0014310000 (US) # 0014180096 (Asia)
# 0014180096 (Asia)
MAL_51195/17.04.9 9
Page 10
13 14 15
16 17 18
4 Nm
# 0014180096 (Asia)# 0014310000 (US)
19 20 21
22 23 24
10 MAL_51195/17.04.9
Page 11

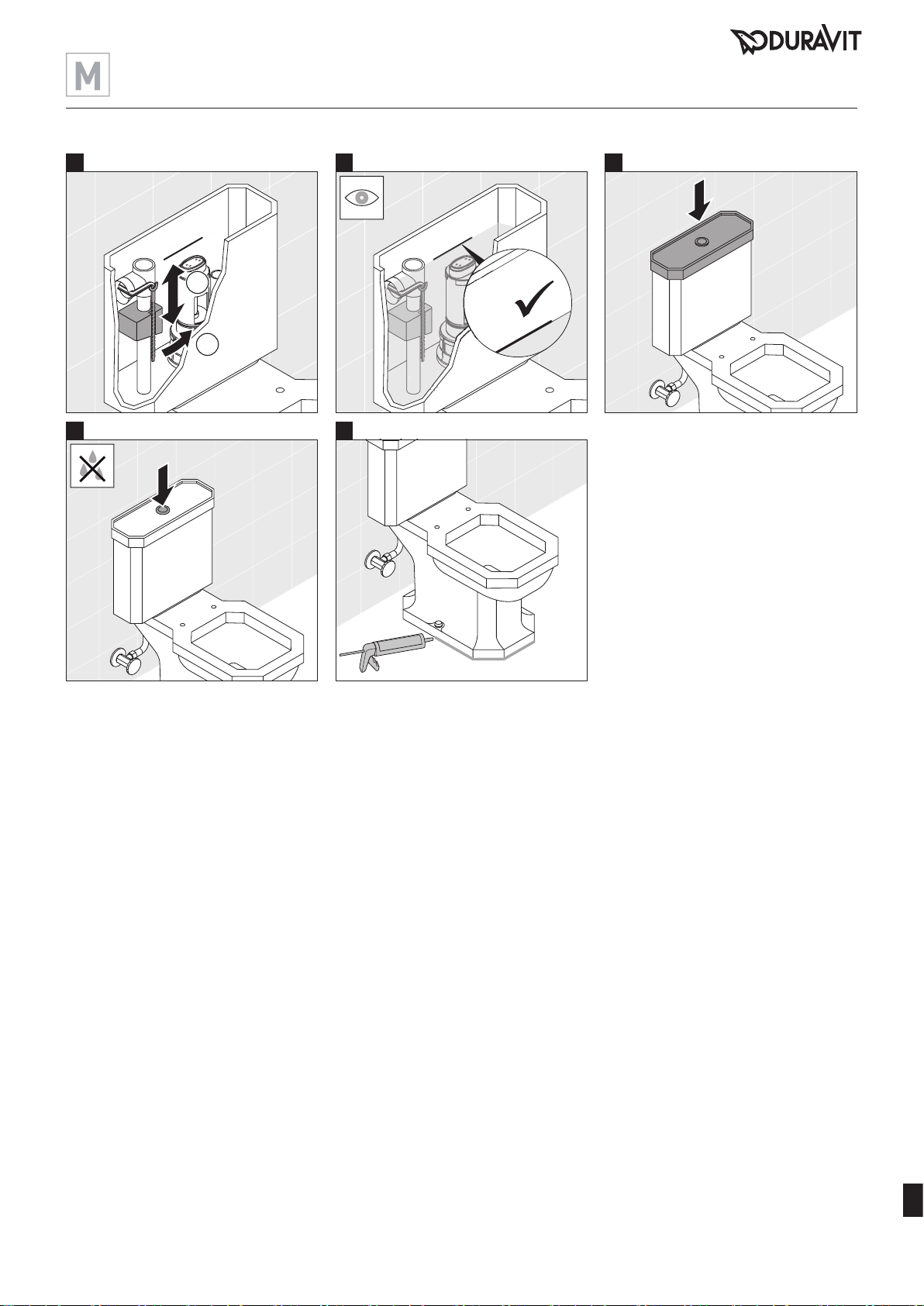

X
X
2725 26
2
1
X
XX2928
3x
MAL_51195/17.04.9 11
Page 12
