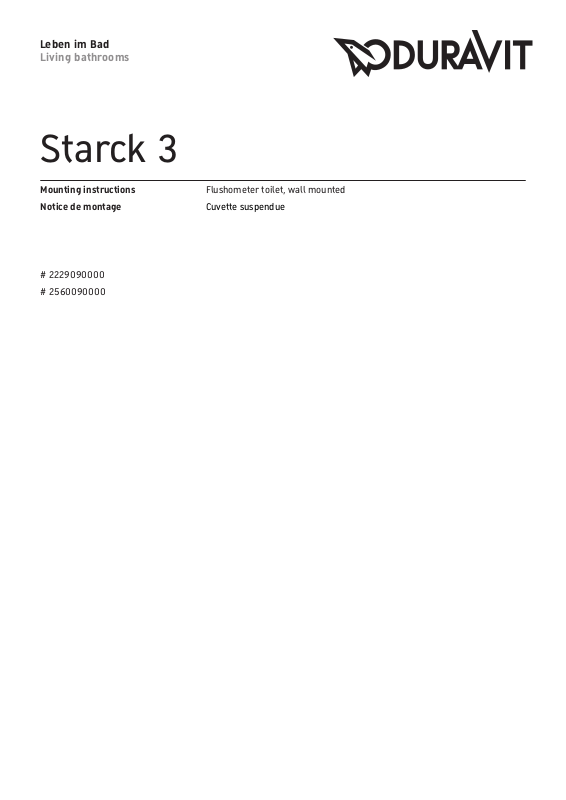

Page 1
Leben im Bad
Living bathrooms
Starck 3
Mounting instructions
Notice de montage
# 2229090000
# 2560090000
Flushometer toilet, wall mounted
Cuvette suspendue
Page 2
2 MAL_51358/17.04.2
Page 3
Important information 4
Remarques importantes 5
Installation 6
enfr
MAL_51358/17.04.2 3
Page 4
en
Important information
Regarding the mounting instructions
These mounting instructions come as part of the Duravit
product and should be read carefully prior to installation.
Explanation of the key words and symbols
CAUTION
NOTICE
to property
Link to the installation information in this
section
Inspection (e.g. for scratches)
Inspect to check for leaks and tightness
Target group and qualification
The toilet must be installed by certified plumber.
At high risk of fatal hazards or
serious injuries
In the case of potential damage
Water installation
HET (high efficiency toilet): 1.28 gpf / 4.8 Ipf
Operation pressure:
Recommended: 25 – 80 psi / 172 – 550 kPA
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.duravit.us.
2

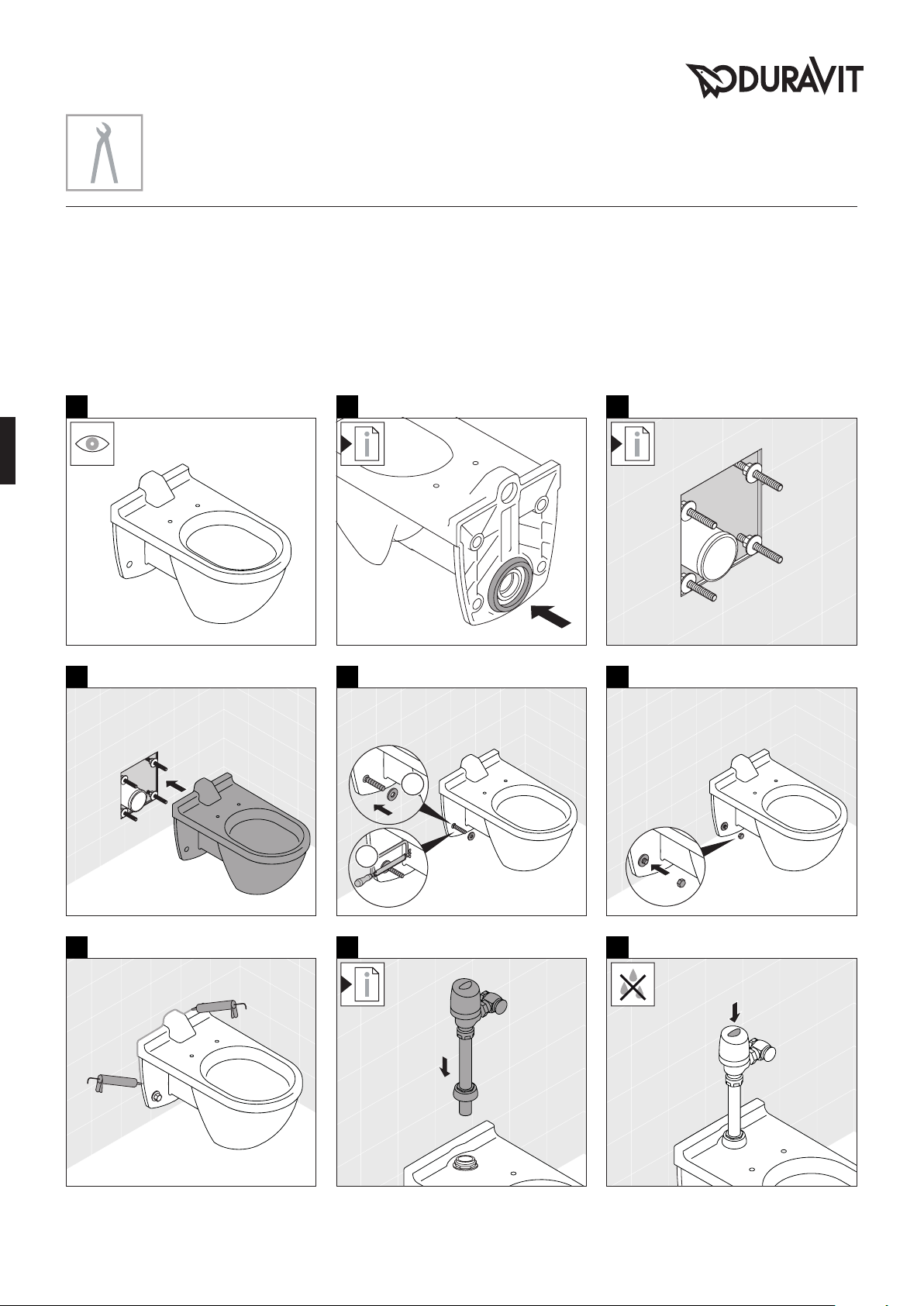

Turn of f water (Diagram 2)
> Make sure water is turned off before working on
unit.
3
Install carrier (Diagram 3)
> Install carrier according to the carrier mounting
instruction.
8
Install flush valve (Diagram 8)
> Install the flush valve according to the
manufacturer’s instructions.
NOTICE
Local installation regulations and any country-specific
standards must be observed at all times.
Safety information
CAUTION
Personal injury or breakage through fragile product.
> 2 people are recommended of handling.
> Handle with care.
NOTICE
Risk of product damage. Overtightening may cause
breakage or chipping of vitreous china.
> Handle with care.
Risk of external leakage.
> Do not lift or rock the bowl after placement.
> If you break the watertight seal, you must install a new
wax seal.
4 MAL_51358/17.04.2
Page 5
Remarques importantes
À propos de cette notice de montage
Cette notice de montage fait partie intégrante du produit
Duravit et doit être lue attentivement avant le montage.
Explication des mots clés et des symboles
ATTENTION
AVIS
Lien vers les Consignes d’installation dans cette
section
Inspection (par ex. des rayures)
Inspecter pour contrôler les fuites et la fixation
Groupe cible et qualification
Les toilettes doivent être installées par un plombier certifié.
AVIS
En cas de risque de danger
mortel ou de blessures graves
En cas de dommages matériels
potentiels
Installation hydraulique
HET (toilette haute efficacité): 1,28 gpf / 4,8 Ipf
Pression de service:
Recommandée: 25 – 80 psi / 172 – 550 kPA
Consignes d’installation
Lire les fiches de pré-installation avant l’installation.
Celles-ci peuvent être téléchargées sur Internet à l’adresse
www.duravit.us.
2
Couper l’eau (diagramme 2)
> Assurez-vous que l’eau est coupée avant les
travaux sur l’unité.
3
Installer le support (diagramme 3)
> Installer le support conformément aux
instructions de montage du support.
8
Installer la soupape (diagramme 8)
> Installer la soupape conformément aux
instructions du fabricant.
fr
Les règlementations d’installation locales et toutes les
normes spécifiques au pays doivent être respectées à tout
moment.
Consignes de sécurité
ATTENTION
Blessures ou casse en raison de la fragilité du produit!
> 2 personnes sont recommandées pour la manipulation.
> Manipuler avec précaution.
AVIS
Risque d’endommagement du produit. Un serrage
trop fort peut entraîner des bris ou l’écaillage de la
porcelaine vitrifiée.
> Manipuler avec précaution.
Risque de fuite externe.
> Ne pas soulever ou basculer la cuvette après la mise en
place.
> Si vous cassez le joint étanche, vous devez installer un
nouvel anneau de cire.
MAL_51358/17.04.2 5
Page 6

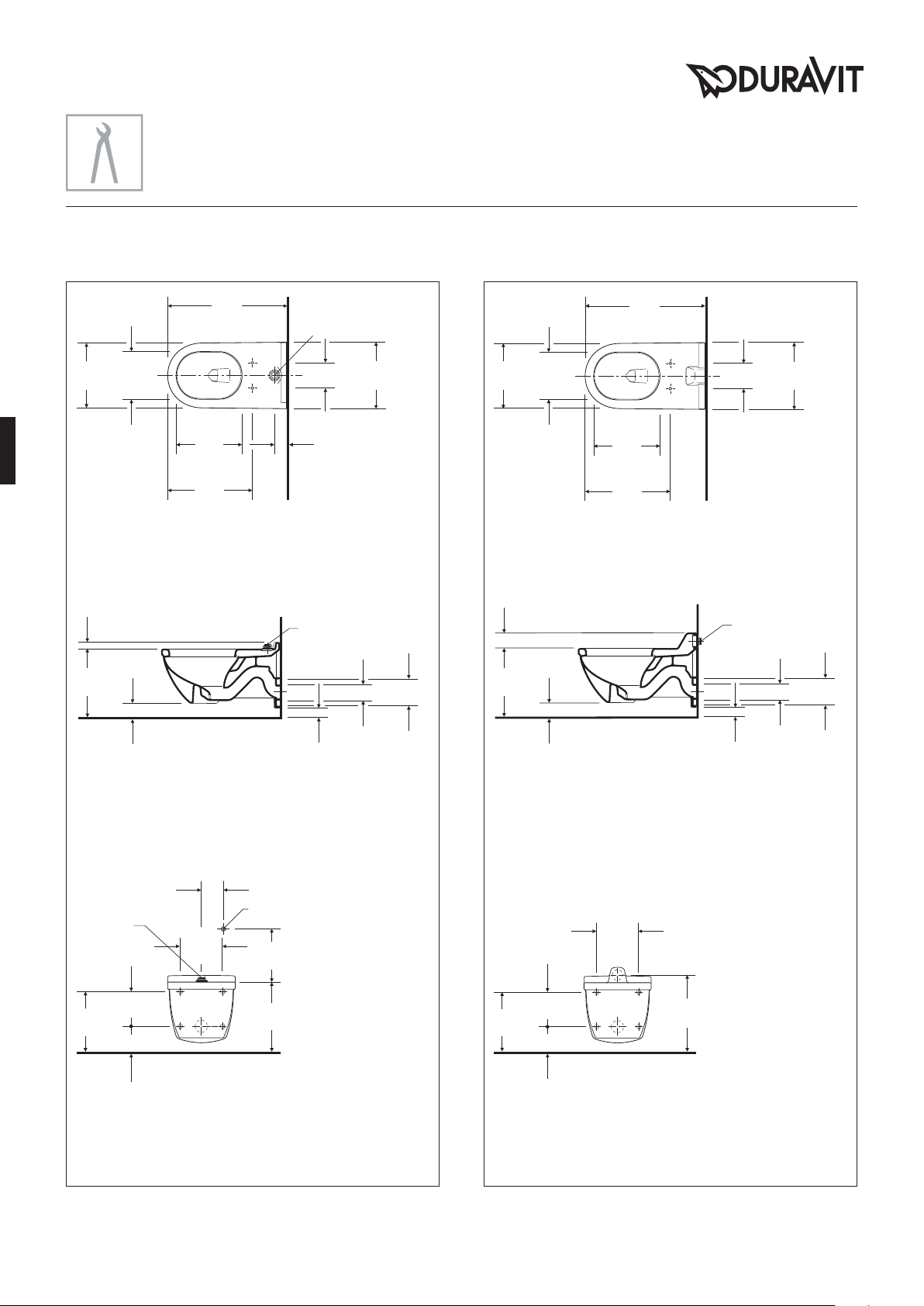

360
14
5/8”
18 1/2”
381
35
5
1/2”
1/8”
140
330
11
1/2”
5
1/2”
14
5/8”
18
1/2”
381
80
5
1/2”
230
330
1/8”
14
265
3/8”
10
660
26”
1
1/2”
140
1/2”
5
370
360
14
3/8”
265
10
1/8”
660
26”
1/2”
140
370
5
3/8”
1
15”
1 1/2”
80
4
190
1/8”
121
3/4”
1/2”
7
360
14 1/8”
470
230
9”
1”
DN 25
292
70
2 3/4”
1/8”
3
1/2”
1
55
3/4”
140
<9 5
3
<
2
15”
1/8”
80
3
1/2”5
190
7
360
14 1/8”
470
9”
1 1/2”
1/8”
55
2
3/4”
140
3
<95
<
6 MAL_51358/17.04.2
13”
15”
381
13”
1/2”
140
3/4”
425
16
# 2560090000# 2229090000
Page 7

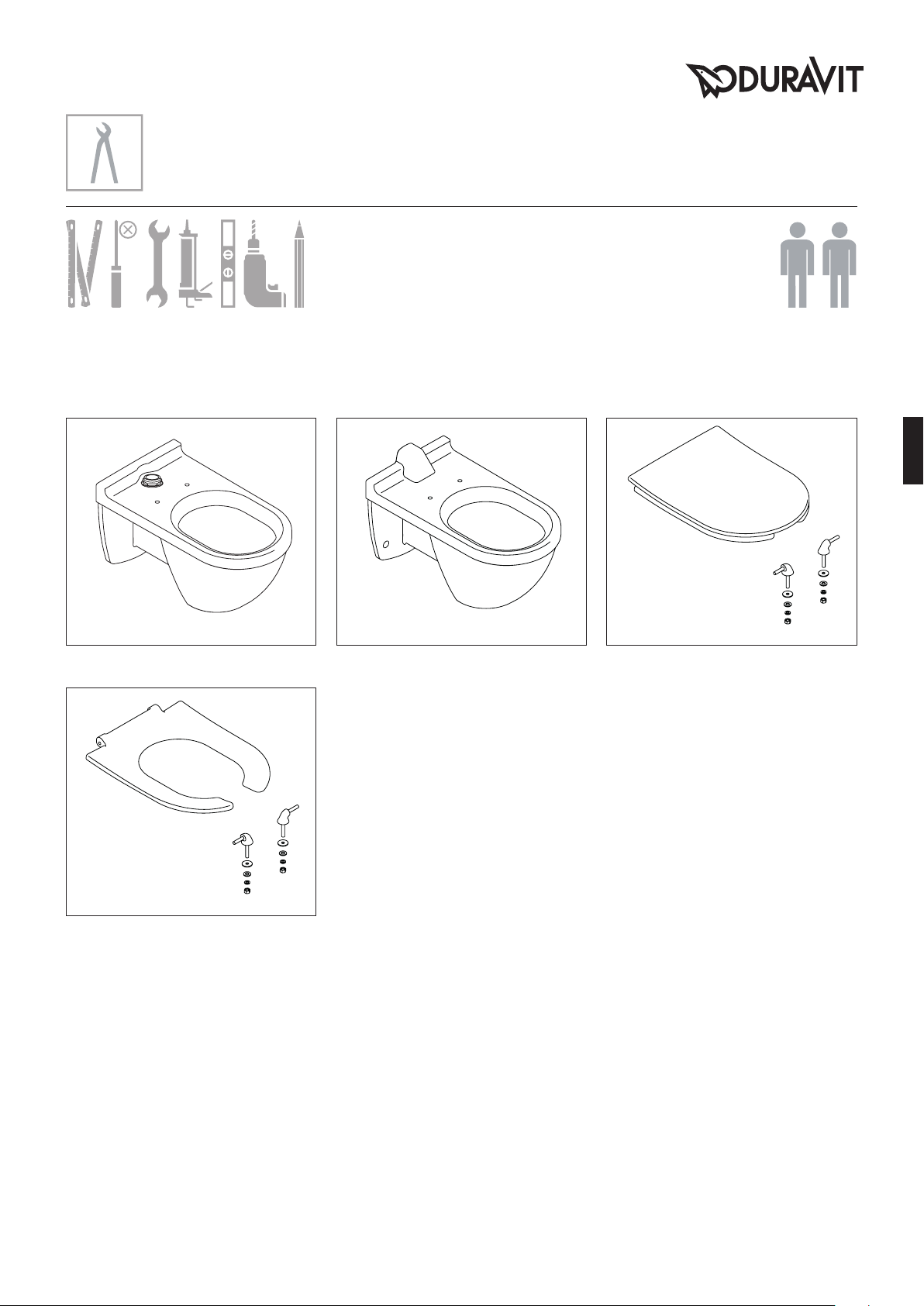

# 2229090000 # 0066010000
# 2560090000
# 0062110000
MAL_51358/17.04.2 7
Page 8
2
1
2
3
54
6
1
7
# 2229090000 # 2229090000
98
8 MAL_51358/17.04.2
Page 9
Page 10
Page 11
Page 12
Duravit USA, Inc.
105 Madison Avenue
New York, NY 10016
Toll Free 888-DURAVIT
Phone 212 686 0033
Fax 212 686 8033
[email protected]
www.duravit.us
Duravit USA, Inc.
2635 North Berkeley Lake Road
Suite 100
Duluth, GA 30096
Phone +1 770 931 3575
Fax +1 770 931 8454
[email protected]
www.duravit.us
Best.-Nr. 51358/17.04.2 We reserve the right to make technical improvements and enhance the appearance of the products shown.
