Page 1
®
DT 23 DT 24 DT 32 DT 33 DT 34 DT 44
Gebrauchsanweisung
www.duratruss.com
DURATRUSS B.V.
Junostraat 2
6468 EW Kerkrade
The Netherlands
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 1
Page 2
DURATRUSS Inhaltsangabe
Einleitung………………………..………………………………………………..…….. 2
Transport und Lagerung………...…………………………………………………..… 3
DT 23 Spezifikationen..…………………………………………………………….….. 3
DT 24 Spezifikationen…………………………………………………………………. 4
DT 32 Spezifikationen…………………………………………………………………. 4
DT 33 Spezifikationen…………………………………………………………………. 5
DT 34 Spezifikationen…………………………………………………………………. 5
DT 44 Spezifikationen…………………………………………………………………. 6
Periodische Sicherheitsinspektion……………………………………………………. 7
Inspektionskriterien…………………………………………………………………….. 7
Visuelle Inspektion……………………………………………………………………… 8
Zusammenbau…………………………………………………………..……………… 9
Allgemeiner Gebrauch…………………………………………………………………. 9
Montage über Publikum……………………………………………………………….. 10
Unterhalt…..…………………………………………………………………………….. 11
DURATRUSS Einleitung
Allgemeine Instruktionen: Zu Ihrer eigenen Sicherheit empfiehlt es sich diese
Gebrauchsanweisung gründlich gelesen und verstanden zu haben bevor Sie die TraversenSysteme in Gebrauch nehmen. Die Instruktionen in dieser Gebrauchsanweisung beinhalten
wichtige Informationen zur Sicherheit und Unterhalt während des Gebrauchs.
Alle Personen, die in irgendeiner Form mit diesem Produkt zu tun haben, sollten mit allen in
dieser Gebrauchsanweisung enthaltenen Informationen Sorge tragen und des Aufbaus von
Traversensystemen kundig sein.
Einleitung: Vielen Dank, dass Sie sich für den Kauf eines DURATRUSS Produktes entschieden
haben. Die DT 23, DT 24, DT 32, DT 33, DT 34 und DT 44 Serie von DURATRUSS ist eine
hochwertige TÜV-geprüfte Traverse mit konischen Kupplungen, die nach den strengsten Normen
produziert wird.
Durch die Kompaktheit, die Festigkeit und Flexibilität ist die DT 23, DT 24, DT 32, DT 33, DT 34
und DT 44 Serie multifunktional einsetzbar und durch unendlich viele Einsatzmöglichkeiten ist die
Serie für alle Festinstallationen, den Verleih und den Messe- und Stand Bau bestens geeignet.
Produkte aus der DT 23, DT 24, DT 32, DT 33, DT 34 und DT 44 Serie können für größere
Spannweiten miteinander verbunden werden. In Kombination mit Ecken, T- oder Kreuzstücken
und/oder Box Corners können somit komplexe Konstruktionen zusammengestellt werden.
Die DT 23, DT 24, DT 32, DT 33, DT 34, und DT 44 Serie wurde nicht zum Tragen von Menschen
entworfen. Wenn ein Aufbau zum Tragen von Menschen benötigt wird, sind die örtlichen
Belastungs- und Sicherheitsnormen zu beachten.
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 2
Page 3

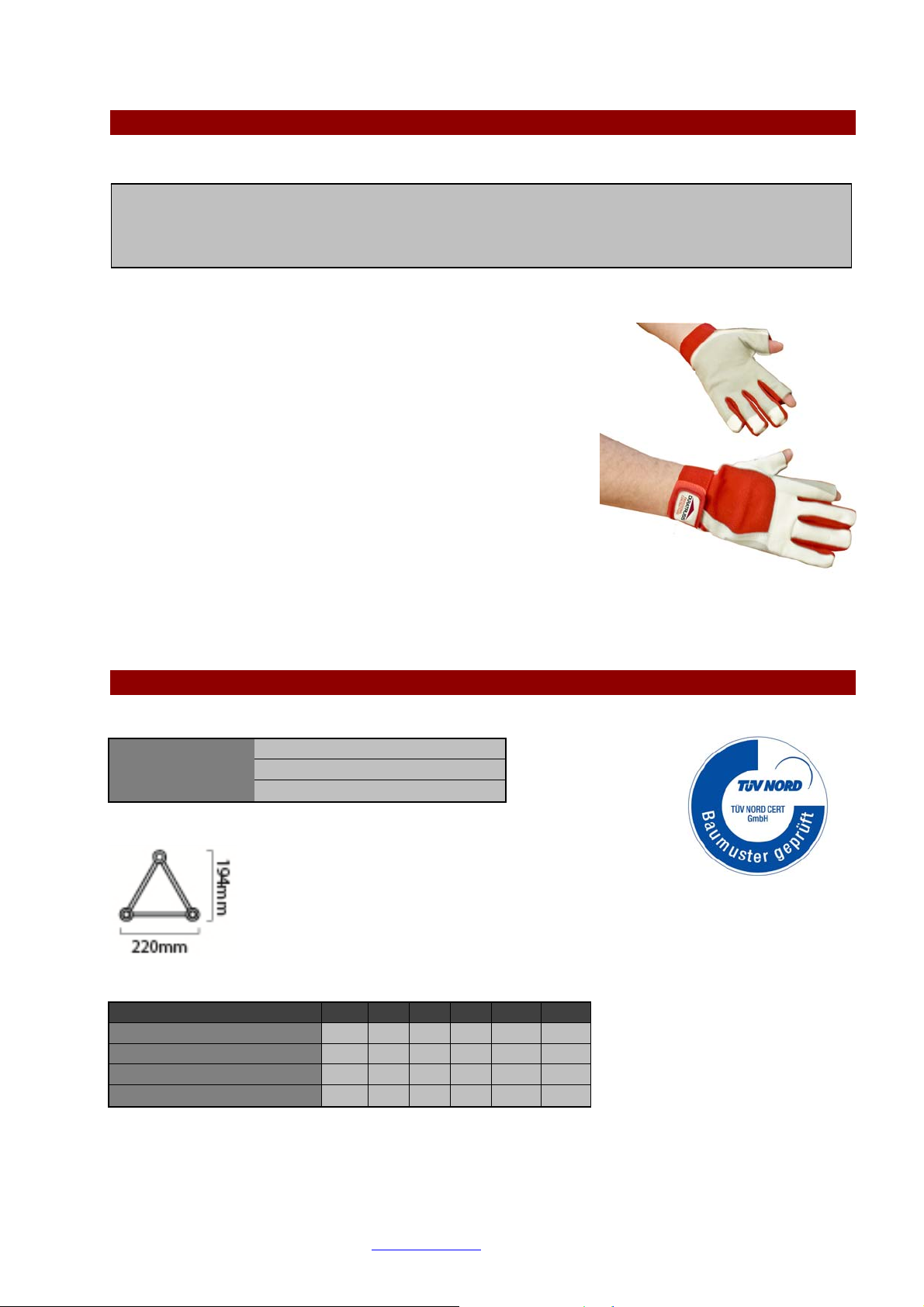

DURATRUSS Transport und Lagerung
Warnung!
Tragen Sie immer Sicherheitsschuhe und schützende Handschuhe zum Transport sowie Auf-
und Abbau der Traversen-Konstruktion.
Behandeln Sie die Traversen mit Vorsicht. Lassen Sie
diese nicht fallen, über den Boden schleifen und werfen
Sie keine Traversenteile aufeinander
Schützen Sie die Traversen vor scharfen Gegenständen.
Vertikales Transportieren oder Lagern sollte vermieden
werden. Das Risiko durch Umfallen der Traversen ist zu
groß.
Der Transport und das Lagern in sogenannten Traversen-
Dollys in Kombination mit Traversen-Carriers ist die beste
Lösung. Es vereinfacht den Transport und die Lagerung
und schützt die Traversen während des Transports.
DURATRUSS - DT 23 Spezifikationen
Hauptrohr
Verbindungsrohre
Aluminium
35 x 2 mm
8 mm
EN-AW 6060 T66 (AIMgSi0,5 T66)
Belastungstabelle DT 23 2m 4m 6m 8m 10m 12m
Punktbelastung (kg)
Durchbiegung (mm)
Verteilte Belastung (kg/m)
Durchbiegung (mm)
89 79 63 41 33 24
0,8 3,9 8,95 17,2 28,5 43,2
215 62 23 14 8 5
2,1 7 10,9 21,8 37,5 55,4
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 3
Page 4
DURATRUSS - DT 24 Spezifikationen
Hauptrohr
Verbindungsrohre
Aluminium
35 x 2 mm
8 mm
EN-AW 6060 T66 (AIMgSi0,5 T66)
Belastungstabelle DT 24 2m 4m 6m 8m 10m 12m
Punktbelastung (kg)
Durchbiegung (mm)
Verteilte Belastung (kg/m)
Durchbiegung (mm)
178 122 104 86 71 59
1,2 3,8 12 22,1 38,16 64,15
375 105 40 23 11 8
2,5 7,7 16,76 32,6 44,12 60,6
DURATRUSS - DT 32 Spezifikationen
Hauptrohr
Verbindungsrohre
Aluminium
50 x 2 mm
20 x 2 mm
EN-AW 6082 T66 (AIMgSi0,5 T66)
Belastungstabelle DT 32 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m
Punktbelastung (kg)
Durchbiegung (mm)
Verteilte Belastung (kg/m)
Durchbiegung (mm)
1200 1040 670 500 420 340 300 250 230 200 180 160
2,3 5,3 11 13,3 20,5 28 38,7 47,7 62,5 74,4 89,9 104,5
1200 652 400 219 144 97 74,3 58,1 45 35,1 29,2 25,1
2,3 5,4 8,7 16,2 23,9 33,9 46,5 58,2 72,3 88 105,5 126,1
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 4
Page 5

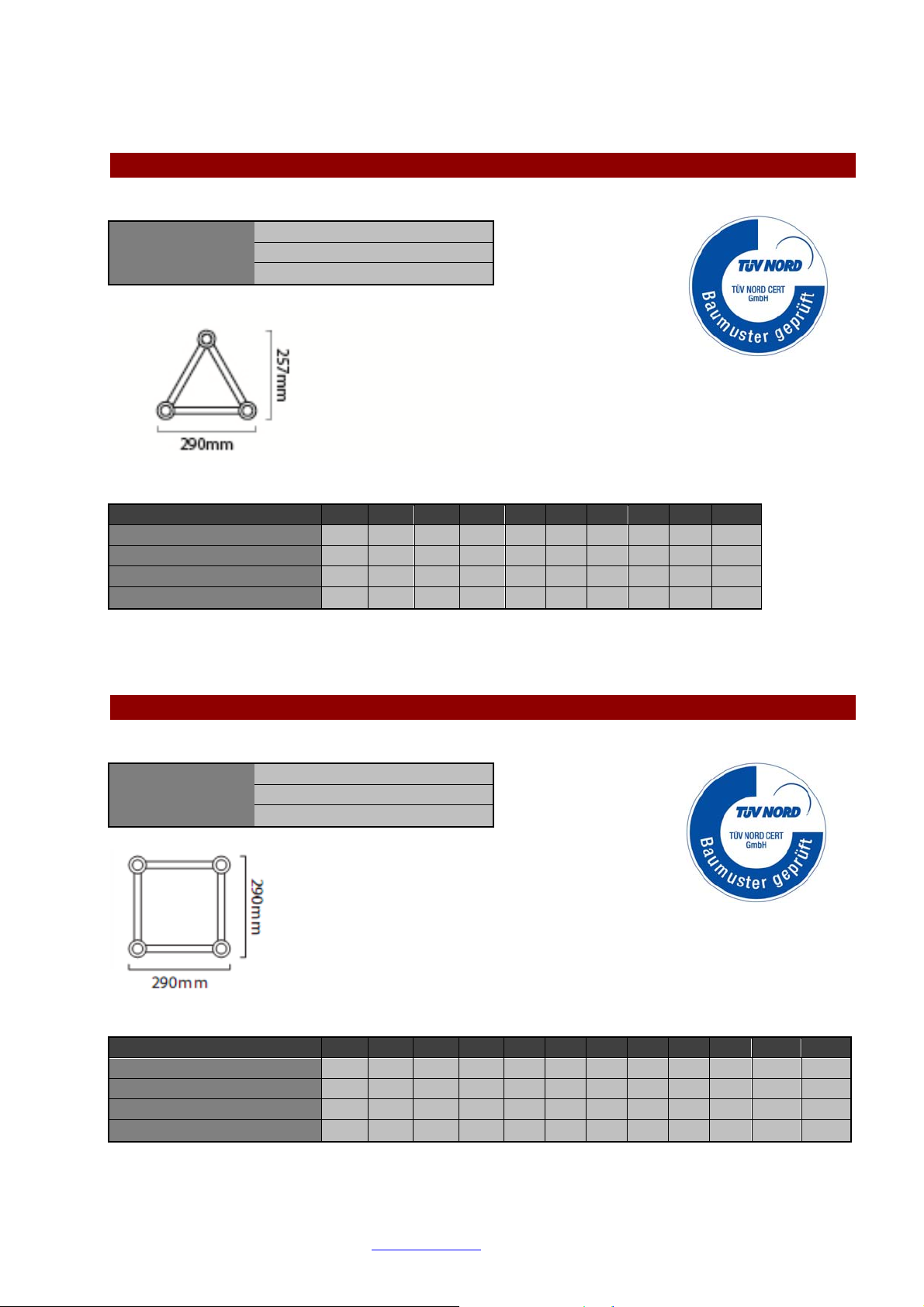

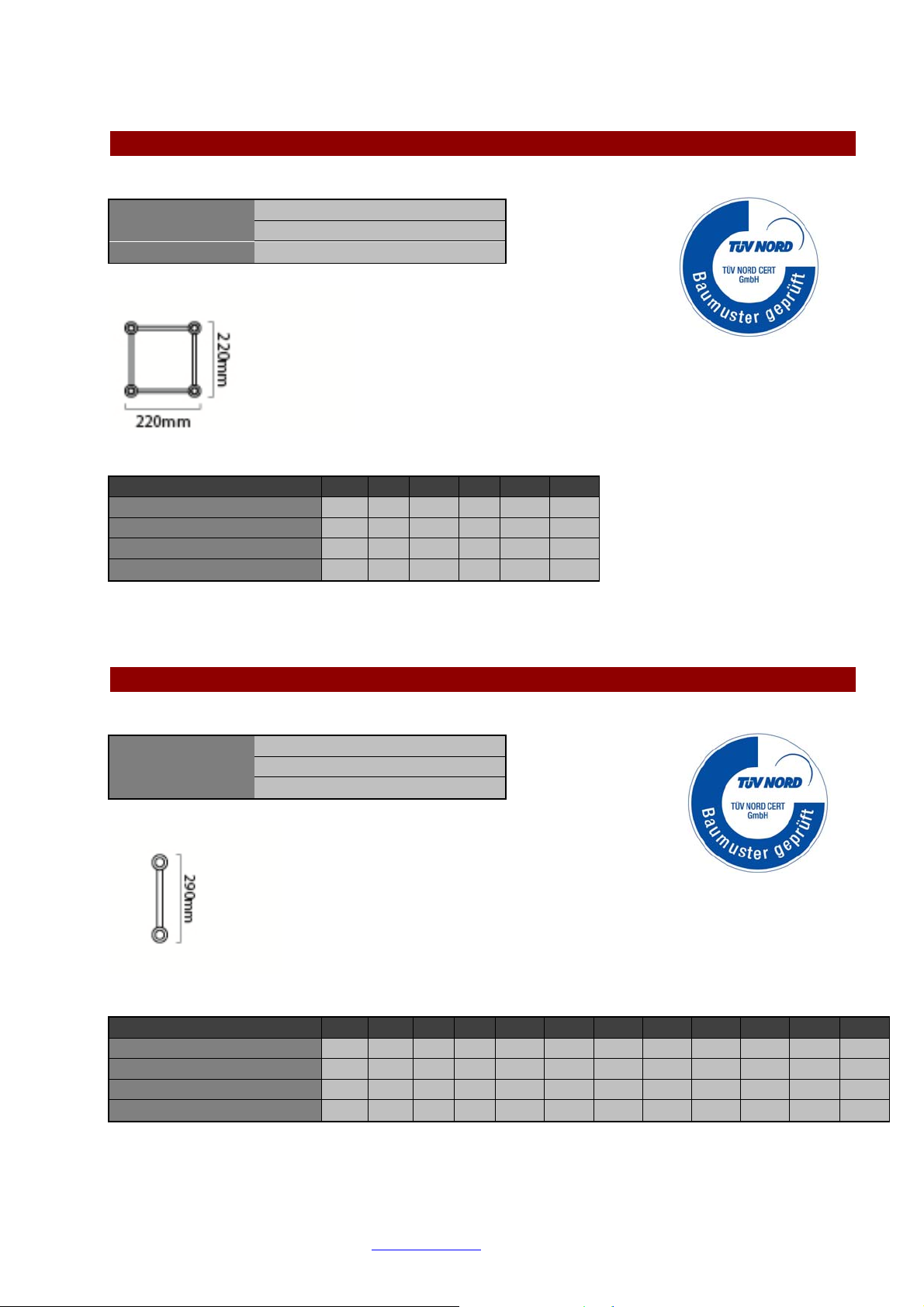

DURATRUSS - DT 33 Spezifikationen
Hauptrohr
Verbindungsrohre
Aluminium
50 x 2 mm
20 x 2 mm
EN-AW 6082 T6 (AIMgSiI)
Belastungstabelle DT 33 1m 1,5m 2m 3m 4m 5m 6m 8m 10m 12m
Punktbelastung (kg)
Durchbiegung (mm)
Verteilte Belastung (kg/m)
Durchbiegung (mm)
725 660 600 490 415 350 270 205 160 135
1,6 2,2 2,9 5,8 10,5 16,5 16,8 33,4 50,8 81,3
1300 1010 750 396 195 133 98 56 35 23
2,1 3,1 4,8 7,4 12,6 24 29 52,5 82,2 115,2
DURATRUSS - DT 34 Spezifikationen
Hauptrohr
Verbindungsrohre
Aluminium
50 x 2 mm
20 x 2 mm
EN-AW 6082 T6 (AIMgSiI)
Belastungstabelle DT 34 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m
Punktbelastung (kg)
Durchbiegung (mm)
Verteilte Belastung (kg/m)
Durchbiegung (mm)
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 5
2400 2080 1340 1000 840 680 600 500 460 400 360 320
2,3 5,3 11 13,3 20,5 28 38,7 47,7 62,5 74,4 89,8 104,5
2400 1304 800 438 288 194 149 116 90 70 58 50
2,3 5,4 8,7 16,2 23,9 33,9 46,5 58,2 72,3 88 105,5 126,1
Page 6

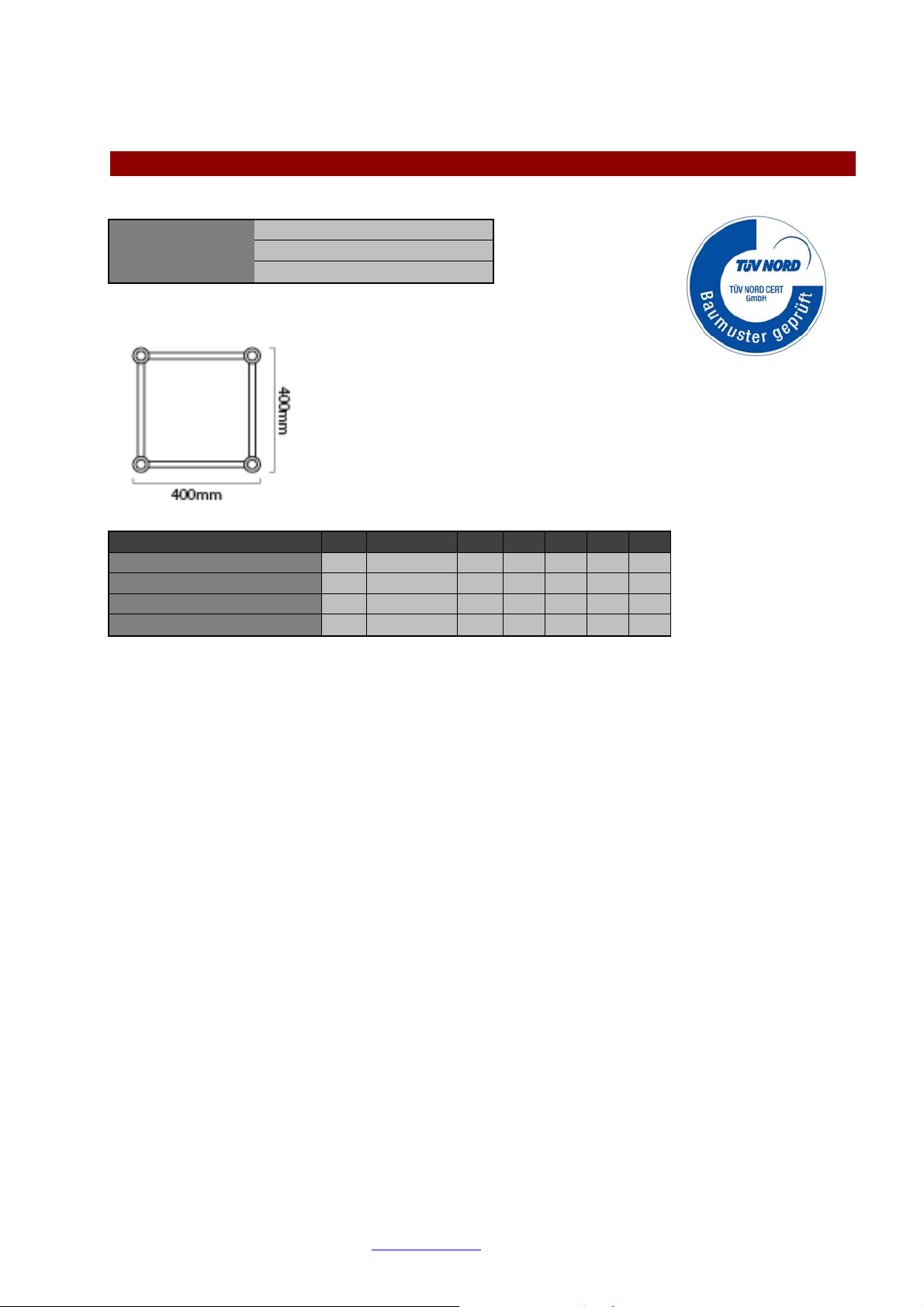

DURATRUSS - DT 44 Spezifikationen
Hauptrohr
Verbindungsrohre
Aluminium
50 x 2 mm
20 x 2 mm
EN-AW 6082 T6 (AIMgSiI)
Belastungstabelle DT 44 2m 4m 6m 8m 10m 12m 14m 16m
Punktbelastung (kg)
Durchbiegung (mm)
Verteilte Belastung (kg/m)
Durchbiegung (mm)
568 458 425 387 362 329 303 286
1,2 2,4 6,2 14,1 25,2 39,6 58,3 79,8
839 461 308 178 119 81 56 45
2,9 6 17,9 37 55 78 105 134
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 6
Page 7
DURATRUSS Periodische Sicherheitsinspektion
DURATRUSS Produkte müssen mindestens einmal jährlich durch eine qualifizierte Person
sorgfältig kontrolliert werden. Abhängig von den verlangten Normen und der Anpassung
kann es nötig sein, diese Kontrollen öfter auszuführen.
Werden die Traversen als Hebewerkzeug gebraucht, sind die Richtlinien für den Gebrauch
von Maschinen sowie die lokale Gesetzgebung ausschlaggebend für die Kontroll-Intervalle.
DURATRUSS Inspektionskriterien
Die Verantwortung und Haftbarkeit für das sichere Verwenden der Traversen liegt in erster
Linie beim Benutzer.
Trifft einer der hierunter genannten Punkte zu, darf die Traverse unter keinen Umständen
mehr gebraucht oder installiert werden.
WARNUNG!
DURATRUSS Produkte müssen kontrolliert und visuell auf Schäden oder andere Aspekte
inspiziert werden, die einen negativen Einfluss auf die Produkteigenschaften haben könnten.
A. Allgemein
Verwenden Sie niemals Traversen, deren Hersteller,
Typenkennzeichen oder Produktionsdatum nicht bekannt sind.
Permanente Verformung eines Traversenteils durch Verdrehen, Biegen
oder jede andere Veränderung der Ursprungsform.
Schweißnähte die reißen oder eine Beschädigung aufweisen. Die
Öffnung bei den Schweißnähten der Verbindungsrohre sind normal und
in die TÜV –Berechnungen einbezogen worden.
Jede unvollständige Schweißnaht, außer die Öffnungen in den
Verbindungsrohren(Stahlbolzen & Sicherheitsclip-Aufnahmen).
Schweißnähte die mehr als 10% verschlissen sind.
Starke Korrosion reduziert die zugelassene Belastung um mindestens
10%.
B. Hauptrohre
Ein gebrochenes oder teilweise angerissenes/gebrochenes Hauptrohr.
Ein verbogenes Hauptrohr.
Verbiegung der Endstücke sodass diese nicht mehr korrekt mit einer
anderen Traverse verbunden werden können.
Jeder Kratzer oder Schnitt der tiefer als 1mm und länger als 10mm ist,
und dies ungeachtet der Laufrichtung.
Permanente Verformung des Hauptrohrs durch Dellen oder bei ovaler
Verformung.
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 7
Page 8
C. Verbindungsrohre
Ein gebrochenes oder teilweise angerissenes/gebrochenes
Verbindungsrohr.
Ein verbogenes Verbindungsrohr.
Jeder Kratzer oder Schnitt der tiefer als 0,5mm und länger als 10mm
ist, und dies ungeachtet der Laufrichtung.
Jedes Loch im Verbindungsrohr.
Permanente Verformung des Hauptrohrs durch Dellen oder bei ovaler
Verformung.
D. Konische Kupplungen
Gerissene oder gebrochene Teile des weiblichen Verbindungsstückes
(female connector).
Gerissene oder teilweise unterbrochene Schweißnähte der
Verbindungsstücke des Hauptrohres.
Jedes oval verschlissene Loch in den Verbindungskupplungen des
Hauptrohres oder den konischen Kupplungen.
E. Steel Pins
Die Stahlbolzen sind Verbrauchsprodukte. Diese sollten bei sichtbarem
Schaden oder Verformungen ersetzt werden. Der Zustand dieser Bolzen
gibt einen Eindruck des Umfangs der Belastung oder Überbelastung der
Konstruktion.
Veränderung des ursprünglichen Durchmessers.
Einkerbungen, Dellen oder Kratzer in der glatten Oberfläche.
Verformung durch den Gebrauch eines Hammers, in dem Maße, das
der Sicherheitsclip nicht mehr eingeführt werden kann.
Ganz- oder teilweise korrodierter Bolzen.
Selbstsicherende Muttern, deren Kunststoffverschluss defekt ist.
DURATRUSS Visuelle Inspektion
Inspizieren Sie die Traversen und dessen Zubehör auf eventuellen Verschleiß oder
Beschädigungen vor jedem Gebrauch.
Warnung!
Verwenden Sie nie Traversenprodukte oder dessen Zubehör, welches verschlissen oder
beschädigt ist!
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 8
Page 9
DURATRUSS Zusammenbau
1. Kontrollieren Sie, ob alle Teile den Inspektionskriterien entsprechen.
2. Platzieren Sie die konischen Verbinder in die konischen Endstücke der
Traversenrohre. Achten Sie bitte darauf, dass die größere Öffnung für die
Aufnahme der Stahlbolzen immer nach Außen zeigt.
3. Sichern Sie die konischen Verbinder mit den Stahlbolzen und Safety-Clips (bei
mobilem Gebrauch) oder mit den Stahlbolzen mit M8 Gewinde und M8 Mutter für
Festinstallationen. Benutzen sie zum Einschlagen der Bolzen einen 500Gr
Hartgummihammer oder Kupferhammer.
4. Stecken Sie die nächste Traverse a n die Verbinder und sichern Sie diese wieder
mit den Stahlbolzen und Safety-Clips/M8 Mutter wie in Punkt 3 beschrieben.
DURATRUSS Allgemeiner Gebrauch
Dieses multifunktionell anpassbare Traversensystem wurde zum Erstellen von
Konstruktionen zum Aufhängen von professioneller Entertainment-Beleuchtung,
Beschallungssystemen, usw. entwickelt.
Sorgen Sie dafür, dass die Stelle an der das Traversensystem auf- oder abgebaut oder an
der Unterhaltsarbeiten verrichtet werden, für außenstehende Personen, die nichts mit den
Arbeiten zu tun haben, nicht zugänglich ist.
Aufgehängte, sogenannte “geflogene” Traversen müssen immer mit den dafür vorgesehenen
Safety’s und Lastschlingen durch dafür ausgebildetes Personal gesichert werden.
Alle Änderungen oder Anpassungen des Produktes sind aus Sicherheitstechnischen
Gründen untersagt.
Warnung!
Die Spannweiten und Belastungen dürfen niemals die in dieser Bedienungsanleitung
angegebenen Werte überschreiten. DURATRUSS wurde nicht zum Tragen von Personen
entwickelt. Sollte die Traversenkonstruktion Personen tragen, gelten die örtlichen
Sicherheitsvorschriften- und Normen.
Bei Gebrauch von 3-Weg-Ecken in einer 3D-Konstruktion muss die maximal zugelassene
Belastung halbiert werden.
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 9
Page 10
DURATRUSS Montage über Publikum
Lebensgefahr!
Beim Aufbau sind vor Allem die Sicherheitsregeln BGV C1 (DE) und DIN 15560 zu befolgen.
Der Aufbau darf nur durch dafür qualifiziertes Personal durchgeführt werden.
Das Aufhänge-System von “geflogenen” Traversen muss der 10fachen der zugelassenen
Belastung während mindestens einer Stunde, ohne bleibende, schädliche Verformung,
standhalten.
Eine „geflogene“ Traverse muss immer außerhalb des Publikumsbereichs aufgehängt
werden.
Die Installation muss immer durch ein zweites, unabhängiges Aufhänge-System gesichert
werden, sodass keine Teile herunterfallen können, falls das primäre Aufhänge-System sich
löst.
Dabei darf die maximale Absackhöhe nicht mehr als 20cm betragen. Ein beschädigtes oder
durch Fallen belastetes Sicherheitskabel darf nicht mehr benutzt werden und muss ersetzt
werden.
Jede Traversenkonstruktion muss geerdet sein!
Vorsorgerichtlinien!
Wichtig! Zum “Fliegen” von Traversen über Publikum ist ein großes Maß an Erfahrung nötig,
mit Kenntnissen zu Belastungsberechnungen, dem korrekten Gebrauch der
Aufbaumaterialien, der regelmäßigen Sicherheitsinspektion und der örtlichen
Sicherheitsregelungen. Sollten Sie nicht über die erforderlichen Qualifikationen verfügen,
müssen die Aufbauarbeiten von einem professionellen Monteur ausgeführt werden.
Unprofessionelle Aufbauten können zu Schaden und Unfällen führen!
Achtung!
Bei “geflogenen” Traversenkonstruktionen auf öffentlichen Veranstaltungen sind zahllose
Sicherheitsvorschriften die Regel, die in dieser Bedienungsanleitung nicht ausführlich
beschrieben wurden. Der Benutzer sollte sich selbst über alle geltenden
Sicherheitsvorschriften vor Ort informieren.
DURATRUSS ist nicht verantwortlich für durch unsachgemäße Installation oder
unzureichende Sicherheitsvorkehrungen entstandene Schäden.
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 10
Page 11
DURATRUSS Unterhalt
Traversenprodukte werden oft schweren Lasten ausgesetzt und müssen deswegen auch
unterhalten werden. Spezielle Aufmerksamkeit sollte den konischen Kupplungen geschenkt
werden. Es sind Verbrauchsprodukte, die bei sichtbarem Verschleiß ausgetauscht werden
müssen.
Glätten Sie regelmäßig die Oberfläche der Stahlbolzen mit feinem Schleifpapier
Fetten Sie regelmäßig die Stahlbolzen mit Silikon-Öl/Spray oder gleichwertigem
Schmiermittel ein.
Aufgepasst! Benutzen Sie keine klebrigen Schmiermittel, diese ziehen Staub und
Dreck an.
Warnung!
Das Nichtausführen von regelmäßigen Inspektionen und Unterhalt führt zu unsicheren
Traversen. Dies kann Unfälle und sogar den Tod als Folge haben.
Jeder Schaden mit negativem Einfluss auf die Sicherheit des Produktes macht dieses
Produkt unbrauchbar. Markieren Sie sofort das beschädigte Produkt, sodass es nicht mehr
versehentlich eingesetzt werden kann.
DURATRUSS - www.duratruss.com – Gebrauchsanweisung Seite 11
Loading...
