WAŻNE: Przed montażem, uruchomieniem i obsługą nagrzewnicy należy dokładnie zapoznać się ze wszystkimi
instrukcjami przedstawionymi w podręczniku. Użytkowanie nagrzewnicy w nieodpowiedni sposób grozi ciężkim
wypadkiem! Zachowaj podręcznik na przyszłość.
UWAGA! Nie wolno używać nagrzewnicy na podłogach drewnianych ani innych podłożach palnych!
TEN PRODUKT NIE MOŻE SŁUŻYĆ JAKO PODSTAWOWE ŹRÓŁO OGRZEWANIA
OSTRZEŻENIA OGÓLNE:
Ściśle przestrzegaj instrukcji, a zwłaszcza ostrzeżeń w treści podręcznika i umieszczonych na nagrzewnicy —
jej eksploatacja grozi śmiercią, ciężkim wypadkiem i szkodami w mieniu, w tym: pożarem, wybuchem,
poparzeniami, uduszeniem i zatruciem tlenkiem węgla (zaczadzeniem).
Nagrzewnicę wolno używać i obsługiwać wyłącznie osobom, które dobrze znają treść niniejszego podręcznika i
będą ściśle jej przestrzegały. Jeśli potrzebujesz kolejnego egzemplarza podręcznika lub naklejek ostrzegawczoinformacyjnych dla nagrzewnicy, skontaktuj się z jej sprzedawcą lub bezpośrednio z producentem.
URZĄDZENIE NIE NADAJE SIĘ DO UŻYTKU W NIEDOSTATECZNIE
PRZEWIEWNYCH POMIESZCZENIACH ZAMKNIĘTYCH!
Podręcznik użytkownika
i instrukcja eksploatacji
Olejowe
(naftowe)nagrzewnice
wentylatorowe powietrza
Model NODR20, NODR20-K, NODR30, NODR51
UŻYTKOWNIKU! Zachowaj podręcznik na przyszłość.
Page 2
2
Spis treści
Instrukcja bezpieczeństwa ....................................................2-3
Cechy i funkcje ....................................................................... 3
Dane techniczne ..................................................................... 4
Rozpakowanie ........................................................................ 5
Montaż.................................................................................. 5-6
Obsługa ................................................................................. 6-8
Paliwo .................................................................................... 6
Zasada działania ......................................................................7
Wentylacja ............................................................................. 7
Przechowywanie przez dłuższy czas ........................................ 8
Konserwacja ......................................................................... 9-11
Schematy połączeń elektrycznych ........................................ 12
Rozwiązywanie problemów ................................................... 13
Niebezpieczeństwo pożaru, poparzenia, zatrucia gazami i wybuchu!
Trzymaj z dala od nagrzewnicy wszelkie materiały palne, w tym
budowlane, papier, tekturę i karton — kieruj się instrukcją
bezpieczeństwa. Nie wolno używać nagrzewnicy w miejscach, w
których mogą znajdować się lotne lub zawieszone w powietrzu
substancje łatwopalne — m.in. benzyna, rozpuszczalniki,
rozcieńczalniki do farb i lakierów, pył, lub nieznane substancje
chemiczne. Nagrzewnica nie ma odrębnego układu zasilania
świeżym powietrzem i wyrzutu spalin. Czerpie powietrze (tlen) z
otoczenia, w którym pracuje. Wymaga zatem ilości powietrza i
krotności jego wymiany wystarczających do podtrzymania spalania
paliwa i wywiewu spalin.
Przed rozpoczęciem użytkowania nagrzewnicy należy dokładnie
zapoznać się ze wszystkimi instrukcjami przedstawionymi w
podręczniku, a zwłaszcza z instrukcją obsługi. Nieprzestrzeganie
środków ostrożności i instrukcji bezpieczeństwa dołączonych do
nagrzewnicy grozi śmiercią, bardzo ciężkim wypadkiem i szkodami
w mieniu od pożaru, wybuchu, zanieczyszczenia sadzą, poparzeń,
uduszenia, czy też zatrucia tlenkiem węgla (czadem). Nagrzewnicę
wolno używać i obsługiwać wyłącznie osobom, które dobrze znają
treść niniejszego podręcznika i będą ściśle jej przestrzegały.
Urządzenie nie jest przeznaczone do użytku w pomieszczeniach
mieszkalnych, przyczepach kempingowych ani samochodachkamperach.
Bezpieczeństwo elektryczne Obowiązkiem właściciela jest sprawdzić,
czy urządzenie elektryczne jest bezpieczne, i trzeba to zrobić przed
rozpoczęciem użytkowania. Należy sprawdzić stan kabli zasilających
oraz wtyczek i gniazdek elektrycznych — nie powinny być uszkodzone.
Należy zminimalizować niebezpieczeństwo porażenia prądem za
pomocą odpowiedniego instalacyjnego osprzętu ochronnego. Należy na
wyprowadzeniu zasilania dla urządzenia z rozdzielnicy zainstalować
wyłącznik różnicowo-prądowy (RCCB). Zaleca się również zabezpieczenie
dopływu zasilania elektrycznego wyłącznikiem różnicowo-prądowym z
członem nadmiarowo-prądowym (RCD). Wyłącznik RCD jest konieczny
dla zasilania urządzeń przenośnych podłączanych do zasilania bez
wyłącznika RCCB. Naprawa usterek i prace elektroinstalacyjne, w tym
montaż wtyczki na kablu zasilania, są czynnościami które wolno
powierzać wyłącznie elektrykom z uprawnieniami.
Należy również ściśle przestrzegać obowiązujących przepisów
bezpieczeństwa elektrycznego — jego przykładem jest brytyjska ustawa
o bezpieczeństwie elektrycznym w miejscach pracy z 1989 r. (Electricity
at Work Act 1989), zgodnie z przepisami której wszystkie urządzenia
elektryczne używane w miejscu prowadzenia działalności gospodarczej
wymagają corocznych prób urządzeń przenośnych (PAT, ang. Portable
appliance testing). Z kolei brytyjska ustawa o bezpieczeństwie i higienie
pracy z 1974 r. (Health & Safety at Work Act 1974) nakłada na
właścicieli odpowiedzialność za bezpieczny stan urządzeń elektrycznych.
Kable zasilające i ich wtyczki wymagają okresowych kontroli
bezpieczeństwa. Wszelkie wątpliwości względem bezpieczeństwa
urządzeń elektrycznych należy konsultować z elektrykiem z
uprawnieniami zawodowymi.
Instrukcja bezpieczeństwa
Oznacza bezpośrednie zagrożenie, którego
zlekceważenie BEZWZGLĘDNIE spowoduje śmierć lub ciężki
uszczerbek na zdrowiu.
Oznacza możliwe zagrożenie, którego zlekceważenie
MOŻE spowodować śmierć lub poważne obrażenia.
Oznacza sytuacje potencjalnie
niebezpieczne, których zlekceważenie MOŻE
spowodować pomniejsze lub średnio poważne obrażenia.
Przedmiotowe urządzenie jest nagrzewnicą wentylatorową
bezpośredniego ogrzewania powietrza, opalana olejem napędowym /
opałowym (naftą 1-K). Nagrzewnica przeznaczona jest przede wszystkim
do tymczasowego ogrzewania i dogrzewania wnętrz budynków w
budowie, przebudowie lub remoncie. Układ bezpośredniego ogrzewania
oznacza, że wszystkie produkty spalania paliwa przez nagrzewnicę trafiają
do przestrzeni przez nią ogrzewanej. Znamionowa wydajność procesu
spalania nagrzewnicy wynosi 98%, lecz wytwarza ona niewielkie ilości
tlenku węgla (czadu). Tlenek węgla jest gazem trującym.
Zatrucie tlenkiem (zaczadzenie) grozi śmiercią!
Organizm ludzki jest w stanie znieść niewielkie stężenie tlenku węgla we
wdychanym powietrzu, lecz ogrzewanie wnętrz nagrzewnicą wymaga
środków ostrożności gwarantujących wystarczającą wentylację
pomieszczeń. Brak wentylacji wymaganej w niniejszym podręczniku grozi
śmiercią! Pierwsze objawy zatrucia tlenkiem węgla (czadem)
przypominają grypę. Objawami niewłaściwej wentylacji są:
* Ból głowy * zawroty głowy * pieczenie oczu i w jamie nosowej
* nudności * suchość w ustach * suchość w gardle * ból gardła *
Nagrzewnica działa optymalnie gdy jest opalana naftą 1-K. Jest ona
rafinatem petrochemicznym, z którego usunięto niemal wszystkie
zanieczyszczenia ropopochodne, w tym siarkę. Siarka tworzy związki,
które zapachem przypominają woń zgniłych jaj podczas spalania nafty.
Jeśli nafta 1-K jest niedostępna, dopuszcza się opalanie nagrzewnicy
olejem opałowym 1. Lub 2. Klasy. Należy pamiętać, że paliwa te nie palą
się równie czysto, co nafta 1-K. Dlatego jeśli zamierzasz ich używać,
pomieszczenie wymagało będzie lepszej wentylacji (większej krotności
wymiany powietrza) ze względu na większą ilość zanieczyszczeń w olejach
opałowych. Ponadto opalanie olejem klasy 1. Lub 2. Wymagało będzie
częstszej konserwacji i pielęgnacji bieżącej.
Niebezpieczeństwo zanieczyszczenia powietrza w pomieszczeniu
szkodliwymi gazami!
- Nagrzewnicy wolno używać wyłącznie w pomieszczeniach o dobrej
wentylacji. W pomieszczeniu musi znajdować się otwór wentylacyjny,
dostarczający świeżego powietrza, o powierzchni co najmniej 2800 cm³ na
29 kWh mocy znamionowej nagrzewnicy.
- Niebezpieczeństwo zatrucia tlenkiem węgla (zaczadzenia)! Pierwsze
objawy zaczadzenia przypominają grypę — są to m.in. bóle i zawroty głowy,
a także mdłości. Jeśli masz takie objawy, może to oznaczać że nagrzewnica
nie działa prawidłowo.
- Natychmiast wydostań się na świeże powietrze, dokładnie przewietrz
ogrzewane pomieszczenie i zleć naprawę nagrzewnicy. Niektóre osoby są
bardziej wrażliwe na skutki wdychania czadu niż inne. Należą do nich
kobiety w ciąży, osoby ze schorzeniami sercowymi lub płucnymi, anemicy, a
także osoby pod wpływem alkoholu. Znaczne wysokości nad poziomem
morza nasilają podatność na zaczadzenie i jego objawy.
Niebezpieczeństwo oparzeń, pożaru i wybuchu!
- NIE WOLNO zasilać nagrzewnicy benzyną, benzenem, rozcieńczalnikami
do farb ani olejami opałowymi innymi niż zalecony rodzaj i gatunek paliwa
— GROZI TO POŻAREM LUB WYBUCHEM!
NIE WOLNO ZOSTAWIAĆ NAGRZEWNICY BEZ DOZORU GDY JEST ROZPALONA LUB PODŁĄCZONA DO
ZASILANIA ELEKTRYCZNEGO!
Page 3
3
C

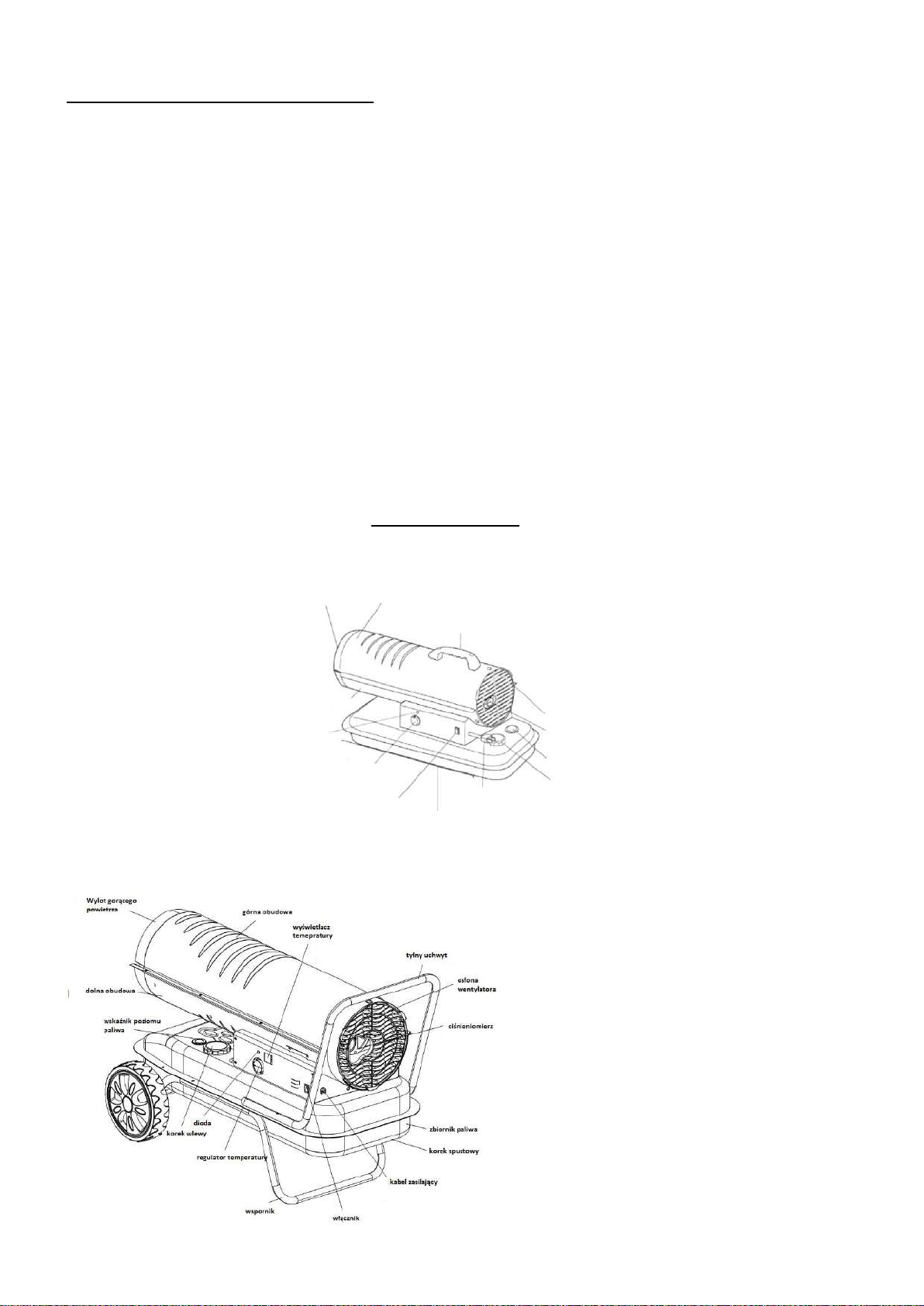

Rys.1b Cechy i funkcje modelu NODR30/NODR51
Instrukcja bezpieczeństwa (c.d.)
- NIE WOLNO napełniać zbiornika nagrzewnicy, gdy jest włączona
lub gorąca. Nagrzewnica ROZGRZEWA SIĘ DO WYSOKIEJ
TEMPERATURY podczas pracy.
- Trzymaj wszystkie palne materiały i przedmioty z dala od
nagrzewnicy.
- NIE WOLNO zasłaniać niczym wlotu i wylotu powietrza
nagrzewnicy.
- NIE WOLNO podłączać wlotu i wylotu powietrza nagrzewnicy do
kanałów wentylacyjnych!
- NIE WOLNO przenosić ani dotykać nagrzewnicy, zanim ostygnie.
- NIE WOLNO przewozić nagrzewnicy z paliwem w zbiorniku.
- Jeżeli nagrzewnica ma termostat, może włączyć się
nieoczekiwanie, gdy jest podłączona do zasilania elektrycznego. –
Stawiaj nagrzewnicę WYŁĄCZNIE na stabilnym i równym podłożu.
- ZAWSZE trzymaj nagrzewnicę z dala od dzieci i zwierząt.
- Paliwo w większych pojemnikach należy przechowywać co
najmniej 8 m od nagrzewnic, palników, przenośnych agregatów
prądotwórczych i innych źródeł zapłonu. Paliwo wolno
przechowywać w sposób określony w przepisach właściwych prawa
samorządowego i krajowego.
- NIE WOLNO używać nagrzewnicy w pomieszczeniach
mieszkalnych lub sypialnych.
- NIE WOLNO używać nagrzewnicy w miejscach, w których mogą
pojawić się łatwopalne opary lub gazy.
Niebezpieczeństwo porażenia prądem!
- Parametry zasilania elektrycznego nagrzewnicy muszą
odpowiadać podanym na jej tabliczce znamionowej. Wolno używać
wyłącznie wtyczek pasujących do gniazdek sieci elektrycznej z
uziemieniem, i przedłużaczy z przewodem uziemienia ochronnego.
- Stawiaj nagrzewnicę z dala od rozprysków i strug wody, a także
deszczu.
- ZAWSZE odłączaj nagrzewnicę od źródła zasilania elektrycznego,
gdy ją wyłączasz.
Minimalna odległość nagrzewnicy od innych
przedmiotów:
Wierzch
150cm
Bok
150cm
Przód
250cm

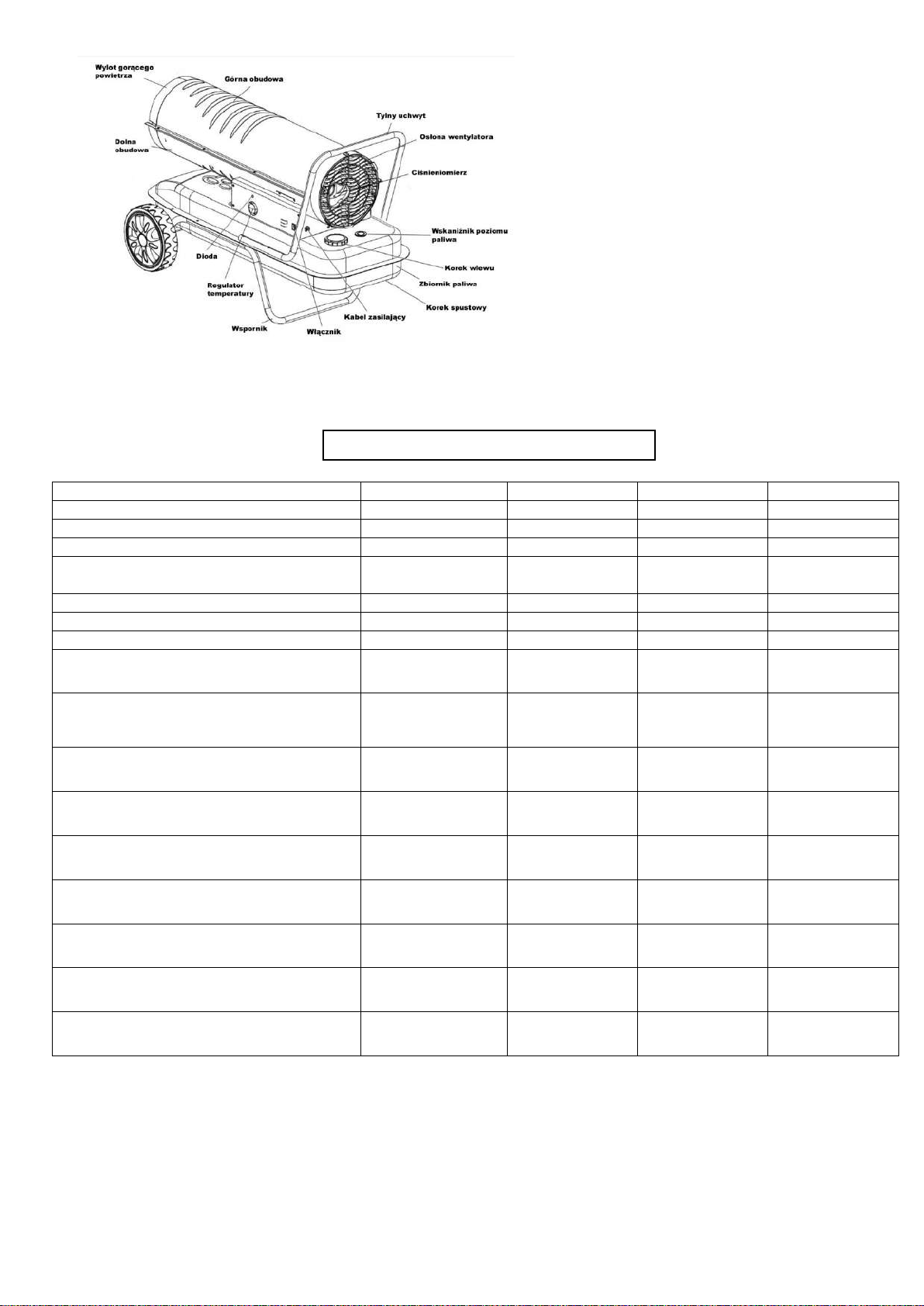

Cechy i funkcje
Wylot
gorącego
powietrza
Góra
obudowy
Uchwyt
Osłona
wentylatora
Manometr
Wskaźnik poziomu paliwa
Korek wlewu paliwa
Kabel
zasilający
Przełącznik zasilania i
ponownego zapłonu
Zbiornik
paliwa
Pokrętło termostatu
(nie dotyczy modelu NODR20)
Pokrywa boczna
Wskaźnik świetlny
Dół obudowy
Rys. 1a. Cechy i funkcje modelu NODR20
Page 4
Rys. 1c. Cechy i funkcje modelu NODR20-K
Model
NODR20
NODR20-K
NODR30
NODR51
Kod fabryczny
ZB-K70
ZB-K70W
ZB-K100
ZB-K175
Moc grzewcza [kW]
20
20
30
51
Zużycie paliwa [l/h]
2 2 2,9
4,7
Zbiornik paliwa
Pojemność [L]
19
19
38
50
Ciśnienie pompy paliwowej [kPa/Psi]
31,0/4,5
31,0/4,5
34,5/5,0
48.0/7.0
Liczba faz
Jedna
Jedna
Jedna
Jedna
Wymiary [dł. × szer. × wys., cm]
77×29×39,5
77×29×39,5
105x54,2x62
108x44,5x49,5
Ciężar netto [kg]
15,23
15,23
21,7
23,2
Paliwo
Diesel,
Nafta oczyszczona
Diesel,
Nafta
oczyszczona
Diesel,
Nafta
oczyszczona
Diesel,
Nafta
oczyszczona
Napięcie znamionowe [V]
220-240
220-240
220-240
220-240
Częstotliwość [Hz]
50
50
50
50
Moc silnika elektrycznego [W]
50
50
94
94
Przepływ ciepłego powietrza [m3/h]
450
450
750
1100
Klasa ochrony przeciwporażeniowej
I I I
I
Stopień ochrony przed dostępem
bezpośrednim
IP20
IP20
IP20
IP20
Dopuszczone do sprzedaży
PL
PL
PL
PL
Page 5
Rozpakowanie
Wyjmij nagrzewnicę i wszystkie elementy opakowania z pudła
kartonowego.
UWAGA: Zachowaj pudło kartonowe i materiały opakowaniowe.
Przydadzą się do przechowywania nagrzewnicy w przyszłości.
Montaż
NODR20
NODR20-K
NODR30
NODR51
Rama z kołami
NIE
TAK
TAK
TAK
Koło (2 szt.)
NIE
TAK
TAK
TAK
Tylny uchwyt
NIE
TAK
TAK
TAK
Ośka
NIE
TAK
TAK
TAK
Górny uchwyt
TAK
NIE
NIE
NIE
Śruby i nakrętki (A), po 2 szt.
TAK
NIE
NIE
NIE
Śruby i nakrętki (B), po 6 szt.
NIE
TAK
TAK
TAK
Zawleczki z podkładkami
NIE
TAK
TAK
TAK

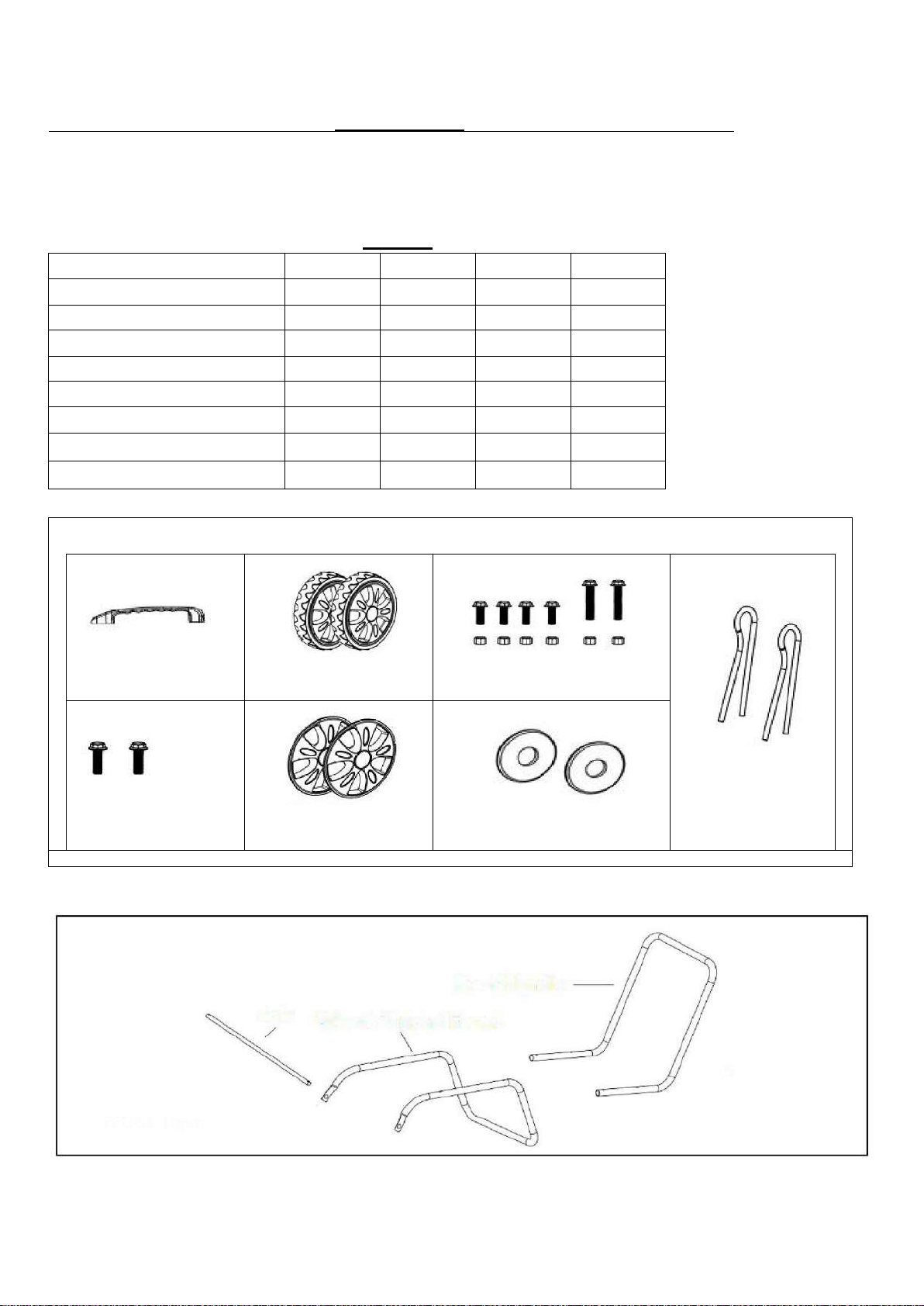

Uchwyt
Koła jezdne
Elementy składowe ramy
Śruby i
nakrętki
Zawleczki
Kołpaki kół
Podkładki

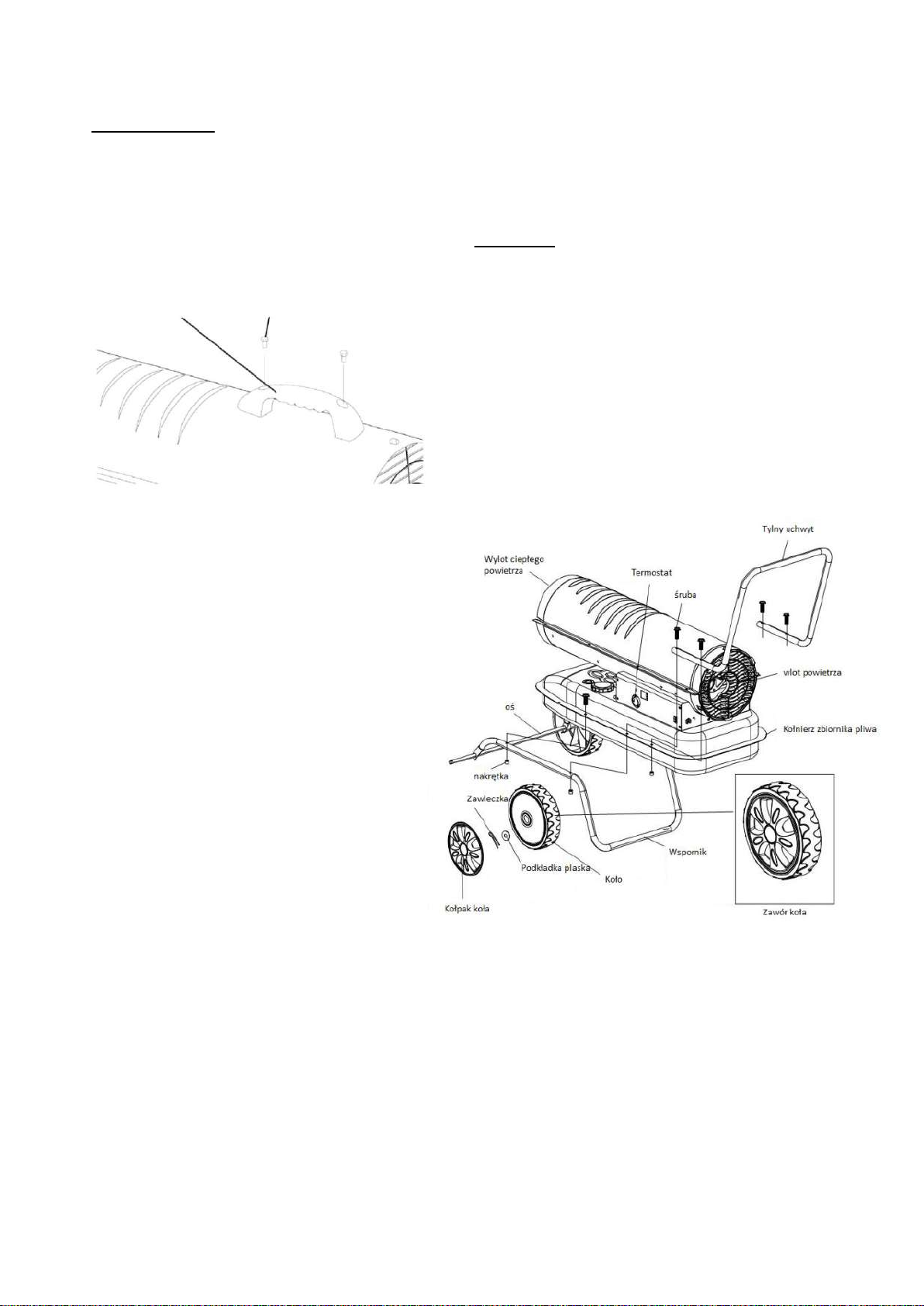

Rys. 5. Elementy ramy
Ośka
Rama z kołami
Tylny uchwyt
Page 6
6
Montaż (c.d.)
DOTYCZY MODELI NODR20
- Potrzebne narzędzia: Śrubokręt krzyżakowy (średniej
wielkości)
MONTAŻ UCHWYTU
1. Spasuj otwory na górze obudowy z 2 otworami w uchwycie,
patrz rys. 6.
2. Włóż śruby i dokręć je do oporu śrubokrętem.
Uchwyt
Śruba
Rys. 6. Montaż uchwytu w modelach NODR20
MONTAŻ UCHWYTU NA KABEL ELEKTRYCZNY
1. Wsuń zatrzaski uchwytu na kabel elektryczny w pasujące
gniazda na ramie obudowy tak, aby spasować otwory w
uchwycie na kabel z otworami na pokrywie bocznej.
2. Włóż śruby i dokręć je do oporu śrubokrętem.
Obsługa
Olej napędowy lub nafta (nafta 1-K)
Nagrzewnica działa optymalnie gdy jest opalana naftą 1-K. Jest ona
rafinatem petrochemicznym, z którego usunięto niemal wszystkie
zanieczyszczenia ropopochodne, w tym siarkę. Siarka tworzy związki,
które zapachem przypominają woń zgniłych jaj podczas spalania
nafty. Jeśli nafta 1-K jest niedostępna, dopuszcza się opalanie
nagrzewnicy olejem napędowym . Należy pamiętać, że paliwa te nie
palą się równie czysto, co nafta 1-K. Dlatego jeśli zamierzasz ich
używać, pomieszczenie wymagało będzie lepszej wentylacji (większej
krotności wymiany powietrza) ze względu na większą ilość
zanieczyszczeń w olejach opałowych. Olej opałowy może wydzielać
więcej sadzy.
NIE WOLNO opalać nagrzewnicy innymi rodzajami paliwa.
MONTAŻ RAMY I KÓŁ MODELE NODR20-
K / NODR30 / NODR51
1. Wsuń oś przez otwory w ramie nośnej koła.
2. Wsuń koła na oś, upewniając się, że trzpień zaworu
jest na zewnątrz
3. Wsuń płaskie podkładki (L) na oś obok małego
otworu. Wstawić zawleczkę w otwór osi i wygięte nogi
sworznia w celu zabezpieczenia.
4. Umieść nagrzewnicę na zmontowanej ramie,
upewniając się, że koniec wlotu powietrza znajduje się
przy kołach, a otwory montażowe na kołnierzu zbiornika
nagrzewnicy wyrównać z otworami w ramie.
5. Weź tylny uchwyt i wyrównaj otwory montażowe z
odpowiednimi otworami w kołnierzu zbiornika/ramie
koła, wsuń śrubę przez otwory i luźno przymocuj
nakrętkę. Powtórz dla pozostałych 2 otworów, a
następnie całkowicie dokręć wszystkie 6 śrub i nakrętek.
Page 7
7
Obsługa (c.d.)
UWAGA: Przechowuj naftę 1-K (olej opałowy) wyłącznie w
niebieskich naczyniach wyraźnie oznaczonych nazwą zawartości.
Nie wolno przechowywać oleju opałowego (nafty 1-K) w
naczyniach w czerwonym kolorze. Przyjęło się, że czerwone
naczynia służą do przechowywania benzyny.
- NIE WOLNO przechowywać oleju opałowego (nafty 1-K) w
pomieszczeniach mieszkalnych. Należy przechowywać paliwo w
pomieszczeniach dobrze wentylowanych i oddalonych od lokali
mieszkalnych.
- NIE WOLNO zasilać nagrzewnicy benzyną, benzenem, benzyną do lamp
i piecyków, paliwami przeznaczonymi do piecyków kempingowych,
rozcieńczalnikami do farb ani olejami opałowymi innymi niż zalecony
rodzaj i gatunek paliwa. SĄ TO PALIWA BARDZO LOTNE, KTÓRE GROŻĄ
NIEKONTROLOWANYM SPALANIEM, A NAWET WYBUCHEM!
- NIE WOLNO przechowywać oleju opałowego (nafty 1-K) w miejscach
bezpośrednio nasłonecznionych ani w pobliżu źródeł ciepła.
- NIE WOLNO używać oleju opałowego (nafty 1-K) z opakowań, które
otwarto w poprzednim sezonie grzewczym. Jakość paliwa pogarsza się z
biegiem czasu.
„STARY” OLEJ OPAŁOWY NIE PALI SIĘ PRAWIDŁOWO W
NAGRZEWNICY.
- Do opalania nagrzewnicy służy nafta 1-K. Olej napędowy jest jej
jedynym zamiennikiem.
ZASADA DZIAŁANIA
Układ paliwowy: Nagrzewnica ma pompę pneumatyczną
napędzaną silnikiem elektrycznym. Pompa przetacza powietrze
przez przewód wyprowadzony ze zbiornika paliwa, czerpiąc je i
tłocząc do dyszy w głowicy palnika. Paliwo trafia z powietrzem
na dyszę i tam z nim miesza, po czym zostaje rozpylone w
postaci drobnej mgiełki wewnątrz komory spalania.
Szybki zapłon: Przekładnik przekazuje wysokie napięcie do
dwóch przedłużonych świec zapłonowych. Iskrzenie świec
powoduje zapłon mieszanki paliwowej z powietrzem na etapie
jej rozpylania w komorze spalania.
Układ powietrza: Nagrzewnica ma wentylator, napędzany
silnikiem elektrycznym klasy przemysłowej, który przetacza
strumień powietrza wokół komory spalania i do jej wnętrza.
Powietrze zostaje tam przegrzane podczas spalania paliwa, po
czym jego strumień wylatuje z przodu komory spalania.
Ogranicznik temperatury: Nagrzewnica ma ogranicznik
temperatury. Urządzenie to gasi nagrzewnicę, gdy jej
temperatura wewnętrzna wzrośnie do niebezpiecznie wysokiej
wartości. Jeśli to nastąpi, konieczna może okazać się pewna
interwencja w działanie ogranicznika temperatury.
Gdy temperatura wewnętrzna nagrzewnicy zmaleje poniżej progu
temperatury zerowania ogranicznika, będzie można znów rozpalić
nagrzewnicę.

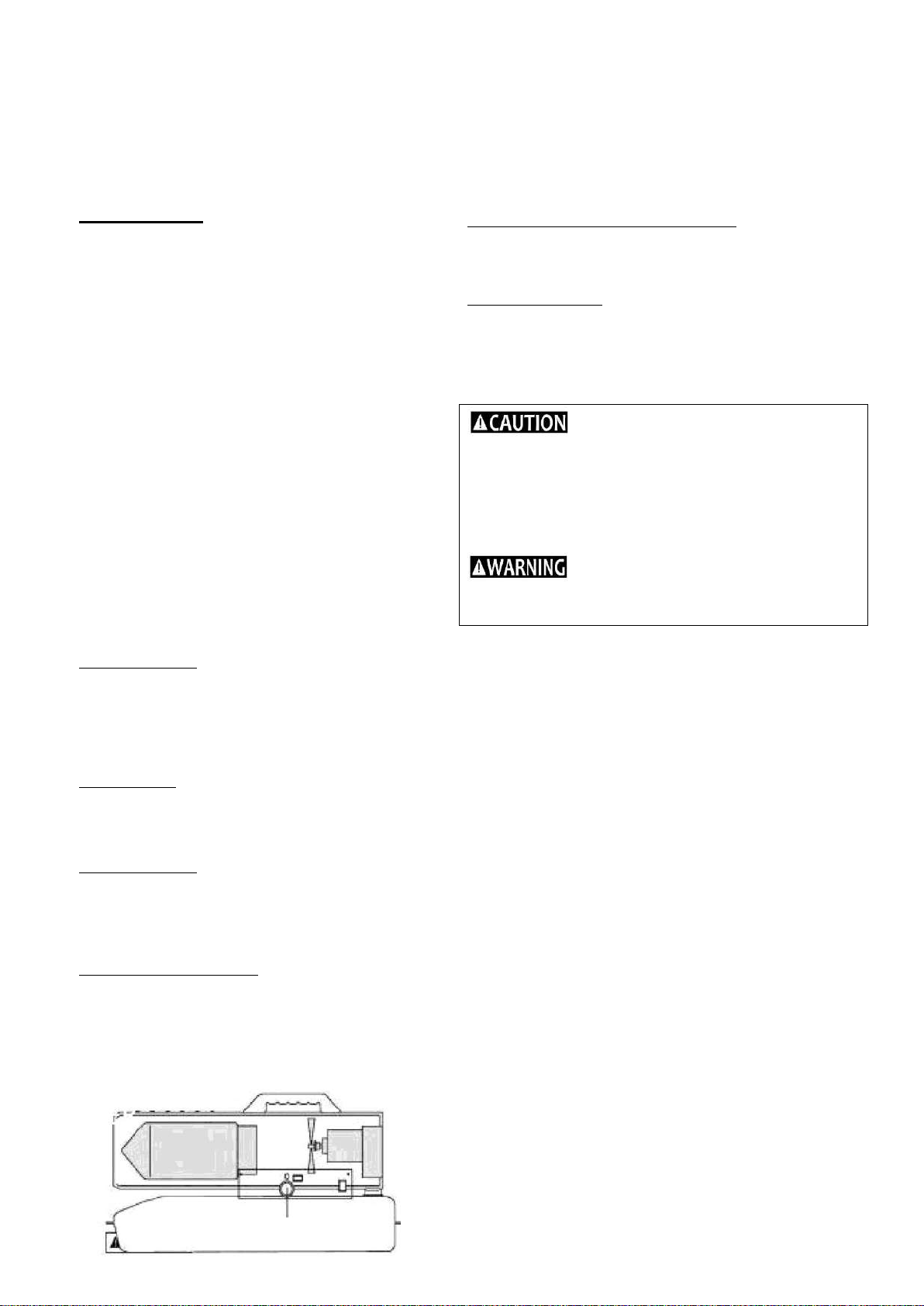

Rys. 8
Zabezpieczenie instalacji elektrycznej: Instalacja elektryczna
w nagrzewnicy chroniona jest przed uszkodzeniem za pomocą bezpiecznika
topikowego. Jeśli nagrzewnica nie chce działać, najpierw sprawdź, czy
bezpiecznik nie przepalił się. Jeśli jest przepalony, wymień go na nowy.
Czujnik płomienia: W nagrzewnicy przewidziano fotokomórkę, która
sprawdza obecność płomienia w komorze spalania. Jeśli płomień zgaśnie,
fotokomórka wyłączy nagrzewnicę odcinając ją od źródła napięcia
elektrycznego.
NAPEŁNIANIE NAGRZEWNICY PALIWEM
NIE WOLNO NAPEŁNIAĆ ZBIORNIA
PALIWA W POMIESZCZENIACH ZAMKNIĘTYCH!
NAPEŁNIAJ ZBIORNIA PALIWA WYŁĄCZNIE NA
OTWARTYM POWIETRZU. NAGRZEWNICA MUSI STAĆ NA
RÓWNYM, POZIOMYM PODŁOŻU, GDY DOLEWASZ
PALIWO DO ZBIORNIKA. NIE WLEWAJ ZA DUŻO PALIWA.
NIE WOLNO DOLEWAĆ PALIWA DO
ZBIORNIKA, GDY NAGRZEWNICA PRACUJE LUB JEST
GORĄCA. GROZI TO POŻAREM, A NAWET WYBUCHEM!
Fabrycznie nową nagrzewnicę powinno włączyć się po raz pierwszy na
otwartym powietrzu. Dzięki temu wszystkie oleje i substancje, które
pozostały w niej po produkcji, wypalą się i ujdą bezpiecznie do atmosfery.
Nową nagrzewnicę powinno się zatem rozpalić na co najmniej 10 minut.
WENTYLACJA
Niebezpieczeństwo zanieczyszczenia powietrza w pomieszczeniu
szkodliwymi gazami! Używaj nagrzewnicy wyłącznie w miejscach z dobrą
wentylacją.
W pomieszczeniu musi znajdować się otwór wentylacyjny, dostarczający
świeżego powietrza, o powierzchni w świetle równej co najmniej 2800 cm³ na
29 kWh mocy znamionowej nagrzewnicy. Jeśli w pomieszczeniu ma pracować
nie jedna, a kilka nagrzewnic, łączny wymiar w świetle otworów czerpiących
świeże powietrze należy przeliczyć dla całkowitej mocy pracujących
nagrzewnicy.
- W garażu na dwa samochody należy unieść drzwi na wysokość 15,24 cm nad
progiem.
- W garażu na jeden samochód należy unieść drzwi na wysokość 22,86 cm
nad progiem.
- Dwa okna o wysokości 76,2 cm (30 cali) należy unieść / uchylić na 38,1 cm.
ROZPALANIE NAGRZEWNICY
1. Napełnij zbiornik paliwa olejem napędowym / opałowym (nafta 1-K), do
znaku „F” na wskaźniku poziomu paliwa.
2. Starannie przykręć korek wlewu paliwa na miejsce.
3. Podłącz kabel zasilający do gniazdka instalacyjnego, które pasuje do
wtyczki. Jeśli musisz podłączyć ją przez przedłużacz, musi on mieć przewód
uziemienia ochronnego i pasować do gniazdka uziemionego elektrycznie 220-
240 V z trzecim bolcem. Przedłużacz powinien mieć co najmniej 1,8 m
długości.
- Wymiary żył przedłużacza:
- długość 1,8 – 3m — żyły o przekroju 18 AWG (0,8 mm²)
- długość 3,4 – 30,4 m — żyły o przekroju 16 AWG (1,3 mm²)
- długość 30,8 – 61 m — żyły o przekroju 14 AWG (1,6 mm²)
4. Włącz napięcie zasilania elektrycznego jego przełącznikiem na
nagrzewnicy. Urządzenie włączy się.
5. Za pomocą pokrętła ustaw żądaną temperaturę (NODR20 nie posiada
termostatu z regulacją temperatury)
6. Jeśli temperatura zadana na pokrętle jest większa od temperatury
otoczenia nagrzewnica włączy się samoczynnie.
7. Kiedy temperatura otoczenia wzrośnie powyżej temperatury zadanej,
nagrzewnica wyłączy się i przejdzie w stan czuwania. Kiedy temperatura
otoczenia spadnie poniżej zadanej, nagrzewnica włączy się samoczynnie!
NODR20 – Brak termostatu
Page 8
Obsługa (c.d.)
UWAGA: Podzespoły elektryczne nagrzewnicy zabezpieczono
bezpiecznikiem topikowym, zainstalowanym na karcie
elektroniki w obudowie. Jeśli nagrzewnica w ogóle nie chce
się włączyć, sprawdź, czy bezpiecznik nie przepalił się i
wymień go w razie potrzeby. Sprawdź także, czy napięcie
zasilania elektrycznego w instalacji odpowiada parametrom
podanym na tabliczce znamionowej nagrzewnicy.
Przełącznik
zasilania
Rys. 9. Panel sterowania — wszystkie modele nagrzewnic
WYŁĄCZANIE NAGRZEWNICY
Wystarczy odłączyć zasilanie elektryczne jego przełącznikiem na
nagrzewnicy.
PONOWNE WŁĄCZANIE NAGRZEWNICY
1. Zaczekaj co najmniej 60 sekund, aby ponownie włączyć nagrzewnicę
po jej wyłączeniu.
2. Włącz napięcie zasilania jego przełącznikiem na nagrzewnicy.
3. Pamiętaj o środkach ostrożności podczas rozpalania nagrzewnicy!
GNIAZDKO ELEKTRYCZNE
Niebezpieczeństwo porażenia prądem!
- Do gniazdka nie wolno podłączać urządzeń których pobór prądu
przekracza 5 amperów!
- Zawsze zamykaj gniazdko pokrywą.
Zbiornik paliwa
Podkładka
spustu paliwa
Śruba

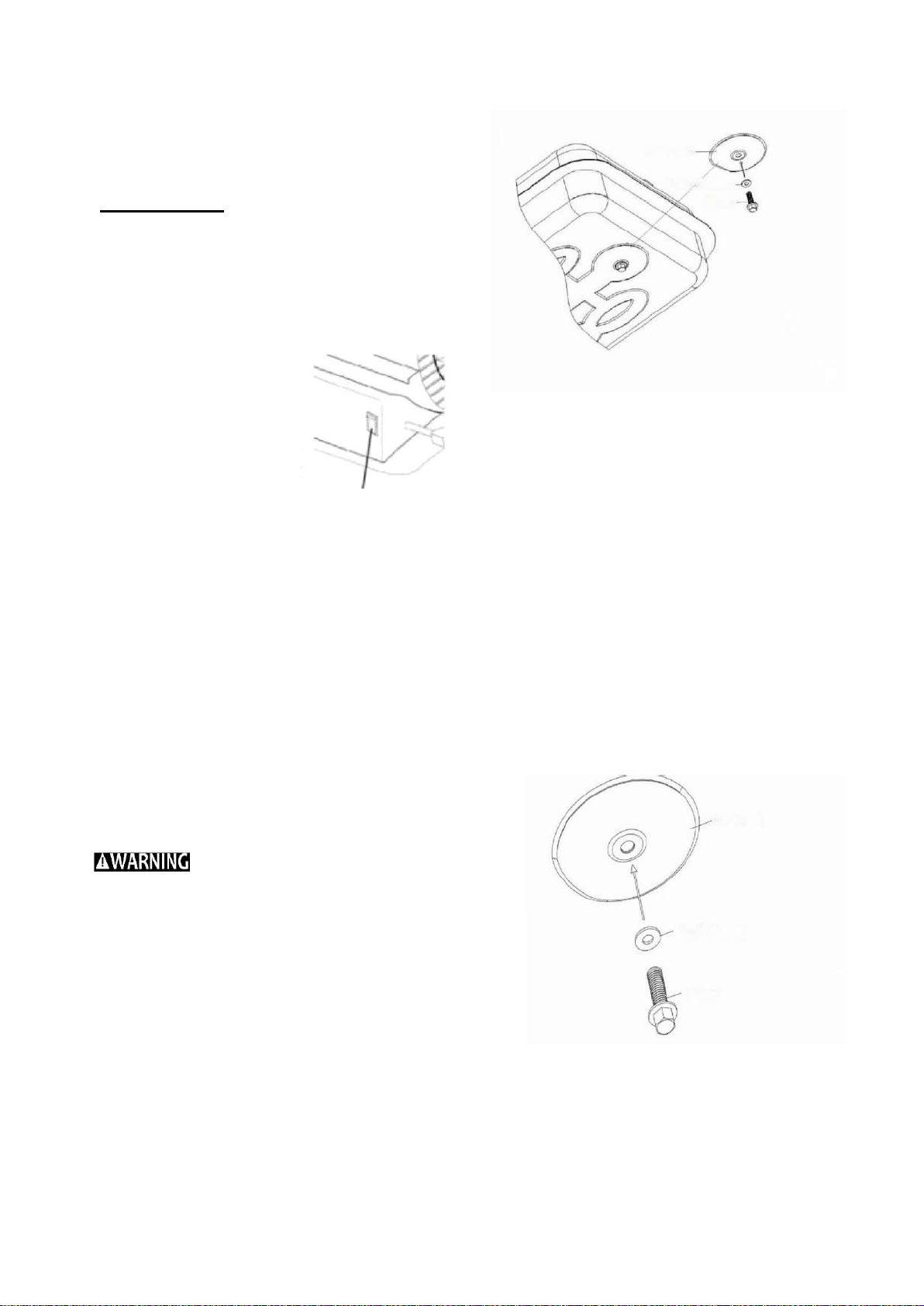

Rys. 10. Odkręcanie korka spustowego
PRZECHOWYWANIE PRZEZ DŁUŻSZY CZAS
Opróżnianie zbiornika paliwa
1. Spuść paliwo odsysając je przez wlew za pomocą syfonu / pompki
do paliwa. Spuść paliwo przez korek spustowy na dnie zbiornika.
2. Odkręcanie korka spustowego:
Odciągnij uchwyt na korku w dół, po czym wyciągnij uszczelnienie z
otworu spustowego w dnie zbiornika paliwa (patrz rys. 10).
3. Wlej nieco oleju opałowego (nafty 1-K) do zbiornika i wypłucz
wnętrze zbiornika do czysta. Zlej resztę paliwa ze zbiornika.
4.Wciśnij uszczelnienie do końca w otwór spustowy, po czym wciśnij
w nie korek (patrz rys. 11).
WAŻNE: Nie przechowuj resztek oleju napędowego /
opałowego (nafty 1-K) do kolejnego sezonu
grzewczego. Paliwo tak przechowywane traci na jakości
i opalanie nim nagrzewnicy grozi jej uszkodzeniem.
Zbiornik paliwa
Podkładka
spustu
paliwa
Śruba
Rys. 11. Montaż korka spustowego
Page 9
9
Przechowuj nagrzewnicę w suchym i przewiewnym
pomieszczeniu.
Miejsce to nie może być zapylone ani zanieczyszczone oparami żrących
substancji chemicznych. Spakuj nagrzewnicę w jej oryginalne opakowanie.
Przechowuj podręcznik w łatwo dostępnym miejscu.
Konserwacja
Nie wolno serwisować nagrzewnicy gdy jest włączona
lub gorąca!
Używaj wyłącznie oryginalnych części zamiennych. Części zamienne
niepochodzące od producenta grożą nieprawidłową i niebezpieczną pracą
urządzenia, a ich montaż unieważnia gwarancję.
Zalecany harmonogram konserwacji i pielęgnacji urządzenia:
PALIWO I ZBIORNIK PALIWA
Przepłucz go do czysta co 200 godzin pracy lub wedle potrzeby (gdy w
zbiorniku pojawi się brud). Nie wolno płukać zbiornika wodą! Rób to
wyłącznie świeżym olejem opałowym (naftą 1-K).
FILTRY POWIETRZA:
Filtr wlotu powietrza należy wymieniać lub myć wodą z mydłem, a następnie
dokładnie wysuszyć. Rób to co 500 godzin pracy nagrzewnicy lub wedle
potrzeby — zależnie od prędkości, z jaką się brudzi.
Filtr wylotowy powietrza i tkaninowy należy wymienić na nowe co 500
godzin pracy nagrzewnicy lub wedle potrzeby — zależnie od prędkości, z jaką
się brudzą.
UWAGA: Opalanie olejem opałowym zwykłym zamiast nafty 1-K
może wymagać częstszej konserwacji i pielęgnacji nagrzewnicy.
Filtr wylotowy
powietrza
Filtr wlotowy
Osłona czołowa filtra
Filtr tkaninowy

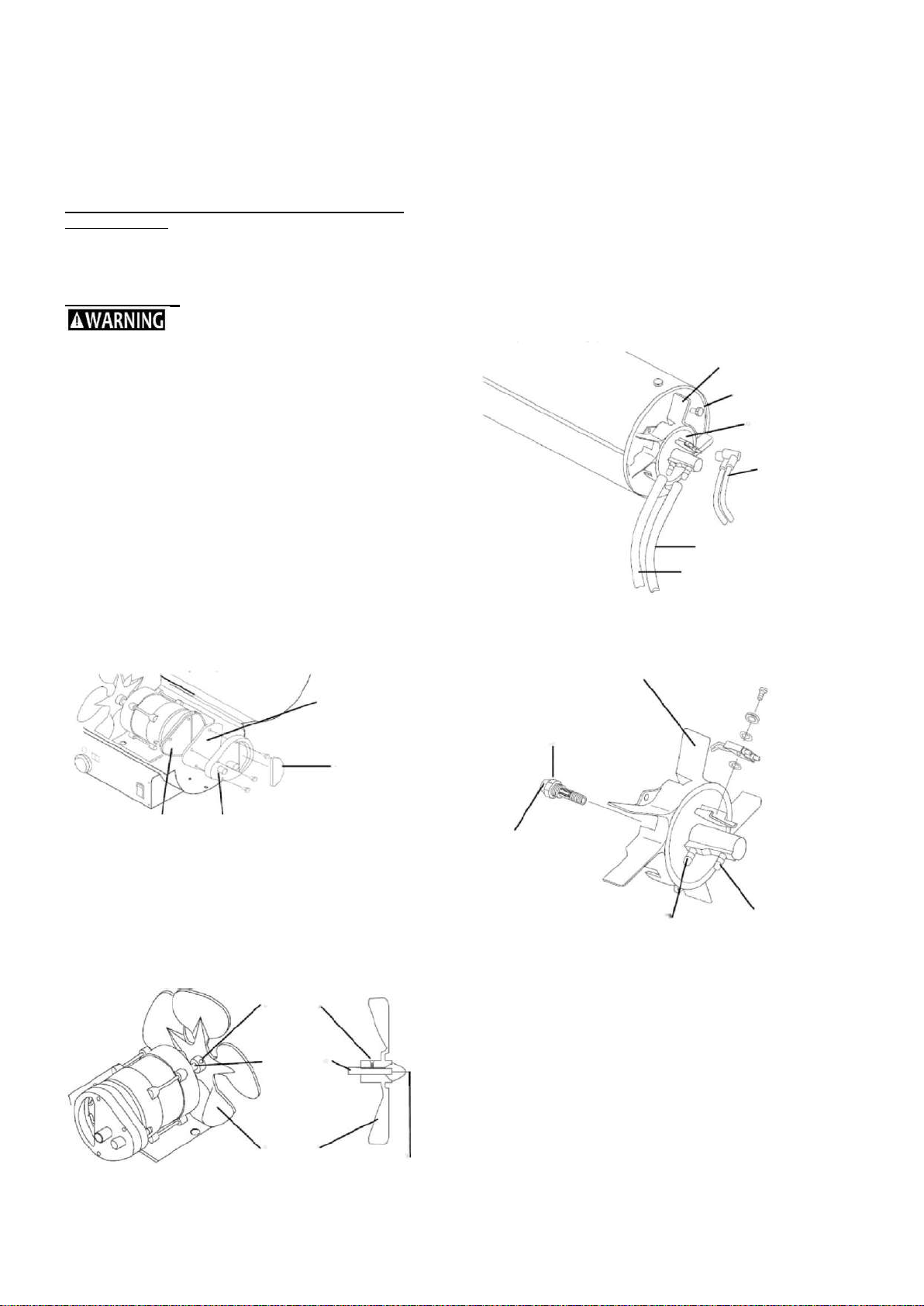

Rys. 12. Wymiana filtra
ŁOPATKI WENTYLATORA:
Łopatki należy wyczyścić dokładnie przynajmniej raz na sezon grzewczy,
lub częściej, w zależności od ich stanu.
Zetrzyj brud i kurz ścierką zwilżoną wodą. Uważaj, aby nie wygiąć
łopatek. Zanim uruchomisz nagrzewnicę, zaczekaj, aż łopatki
wentylatora wyschną do końca. Demontaż wentylatora, patrz rys. 13.
Śruba
dociskowa
Wał silnika
Łopatka
wentylatora
Nos
Rys. 13. Wymiana wentylatora
DYSZE:
Dysze należy czyścić lub wymienić na nowe przynajmniej raz na sezon
grzewczy. Jeśli paliwo nie jest czyste, czyszczenie / wymiana mogą być
konieczne natychmiast po ich zabrudzeniu.
Wyczyść dyszę przedmuchując ją sprężonym powietrzem od przodu.
Uporczywy brud usuwa się namaczając dyszę w oleju opałowym (nafcie
1-K).
Rys. 14. Wymiana dyszy
Głowica
palnika
• Śruba
Świeca
zapłonowa
Przewód
zapłonnika
Przewód
paliwowy
Przewód
powietrza
Głowica
palnika
Dysza
Czoło dyszy
Złączka
przewodu
powietrza
Złączka
przewodu
paliwowego
UWAGA: Opalanie olejem opałowym zwykłym zamiast nafty 1-K
może wymagać częstszej konserwacji i pielęgnacji nagrzewnicy.
Zaniedbanie należytej pielęgnacji i konserwacji nagrzewnicy, a także
opalanie zwietrzałym lub zanieczyszczonym paliwem grożą
nieprawidłowym spalaniem i nadmiernym wydzielaniem się sadzy.
Używaj wyłącznie paliwa przewidzianego dla nagrzewnicy (patrz
„OBSŁUGA” na str. 6).
Page 10
10
Konserwacja (c.d.)

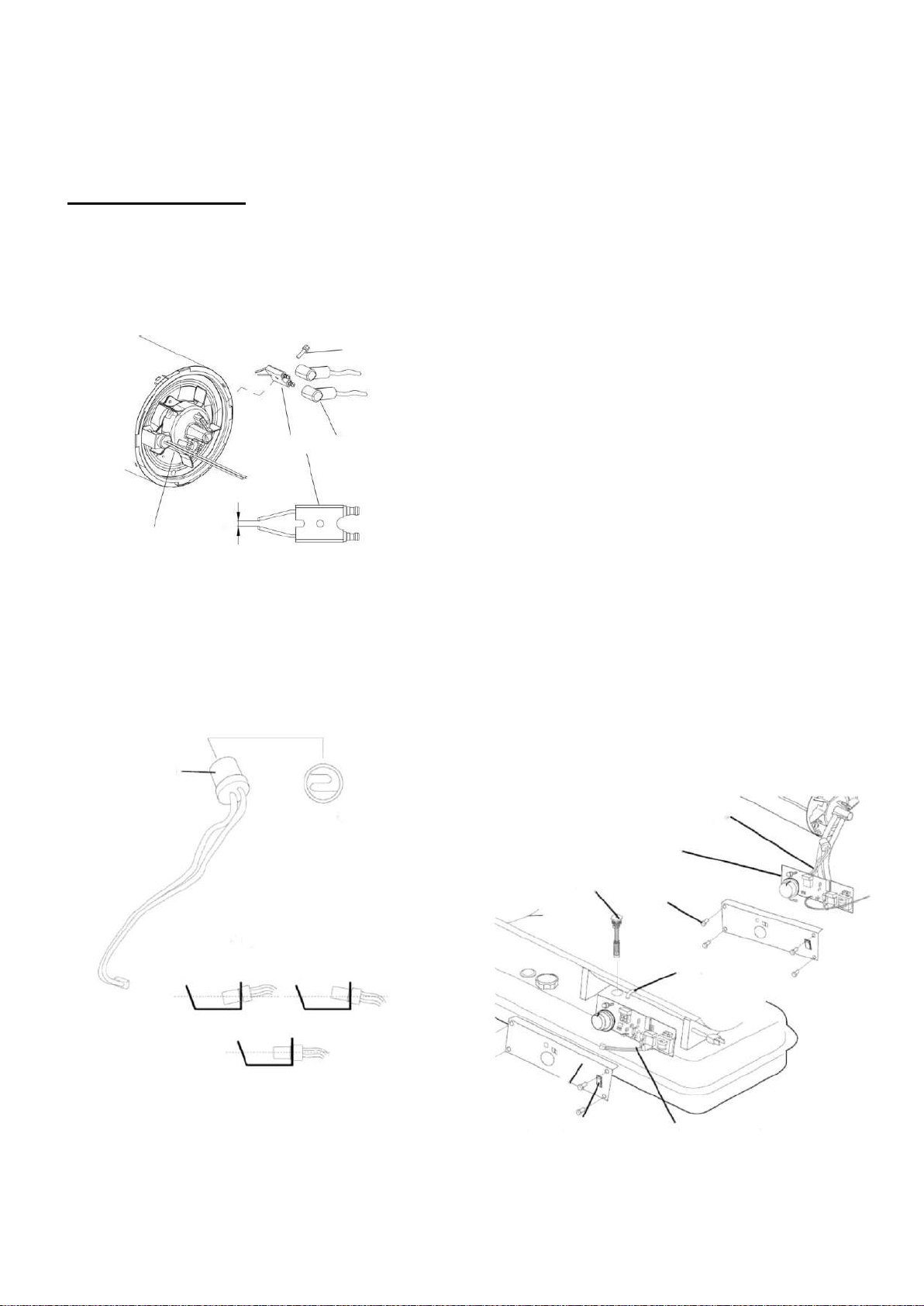

ŚWIECA ZAPŁONOWA
Czyść świece i nastawiaj przerwę iskrową co 600 godzin pracy
lub wedle potrzeby (gdy w zbiorniku pojawi się brud). Świece w
złym stanie należy wymienić na nowe. Wymontuj świecę i
wyczyść styki elektryczne szczotką drucianą. Ustaw przerwę
iskrową świecy równą 0,35 cm.
Rys. 15. Wymiana świecy zapłonowej
FOTOKOMÓRKA:
Fotokomórkę należy wyczyścić dokładnie przynajmniej raz na
sezon grzewczy, lub częściej, w zależności od jej stanu.
Wymyj soczewkę fotokomórki wacikiem zwilżonym wodą lub
czystym alkoholem. Pamiętaj, by ustawić fotokomórkę w
prawidłową stronę, patrz rys. 16.
FILTR PALIWA:
Filtr paliwa należy czyścić co najmniej dwa razy w sezonie
grzewczym. Robi się to płucząc go w czystej nafcie 1-K lub oleju
opałowym. Jeśli paliwo nie jest czyste, filtr należy wyczyścić jak
najszybciej.
UWAGA: Filtr paliwa wymontowuje się (w każdym modelu
nagrzewnicy) wyciągając jego korek gumowy. Opalanie olejem
opałowym zwykłym zamiast nafty 1-K może wymagać częstszej
konserwacji i pielęgnacji nagrzewnicy. Niedbała konserwacja i
pielęgnacja grozi nieprawidłowym spalaniem i wydzielaniem
się sadzy w nadmiernej ilości.
Śruba
Świeca
zapłonowa
Przewód
zapłonnika
Przerwa
iskrowa
Głowica
palnika
Fotokomórka
Soczewka
fotokomórki
Montaż fotokomórki:
1) Nieprawidłowo
2) Prawidłowo
Przewód
fotokomórki
Karta elektroniki
Filtr paliwa
Śruba
Przewód
paliwowy
Pokrywa
boczna
Przełącznik
zasilania
Przewód przełącznika
zasilania
Rys. 16. Ustawianie fotokomórki
Rys. 18. Wymiana filtra paliwa
Page 11
11
Nr modelu
Ciśnienie pompy paliwowej
[kPa/Psi]
NODR20
31,0/4,5
NODR20-K
31,0/4,5
NODR30
34,5/5,0
NODR51
48.0/7.0
Konserwacja (c.d.)
REGULACJA CIŚNIENIA NA POMPIE:
Rozpal nagrzewnicę. Obrót trzpienia zaworu paliwa w prawo zwiększa
ciśnienie paliwa na pompie. Obrót trzpienia w lewo zmniejsza
ciśnienie paliwa na pompie (patrz rys. 19). Trzpień zaworu paliwa
należy obracać śrubokrętem płaskim. Prawidłowa nastawa ciśnienia
paliwa na pompie:
Zakres tolerancji 10%
Aby ustawić optymalną wartość ciśnienia, należy napełnić całkowicie
zbiornik paliwa. Optymalne ciśnienie paliwa tłoczonego przez
pompę można poznać po tym, że stożek dyszy rozgrzewa się do
czerwoności (w kolorze wiśniowym), zaś z wylotu nagrzewnicy nie
biją płomienie.

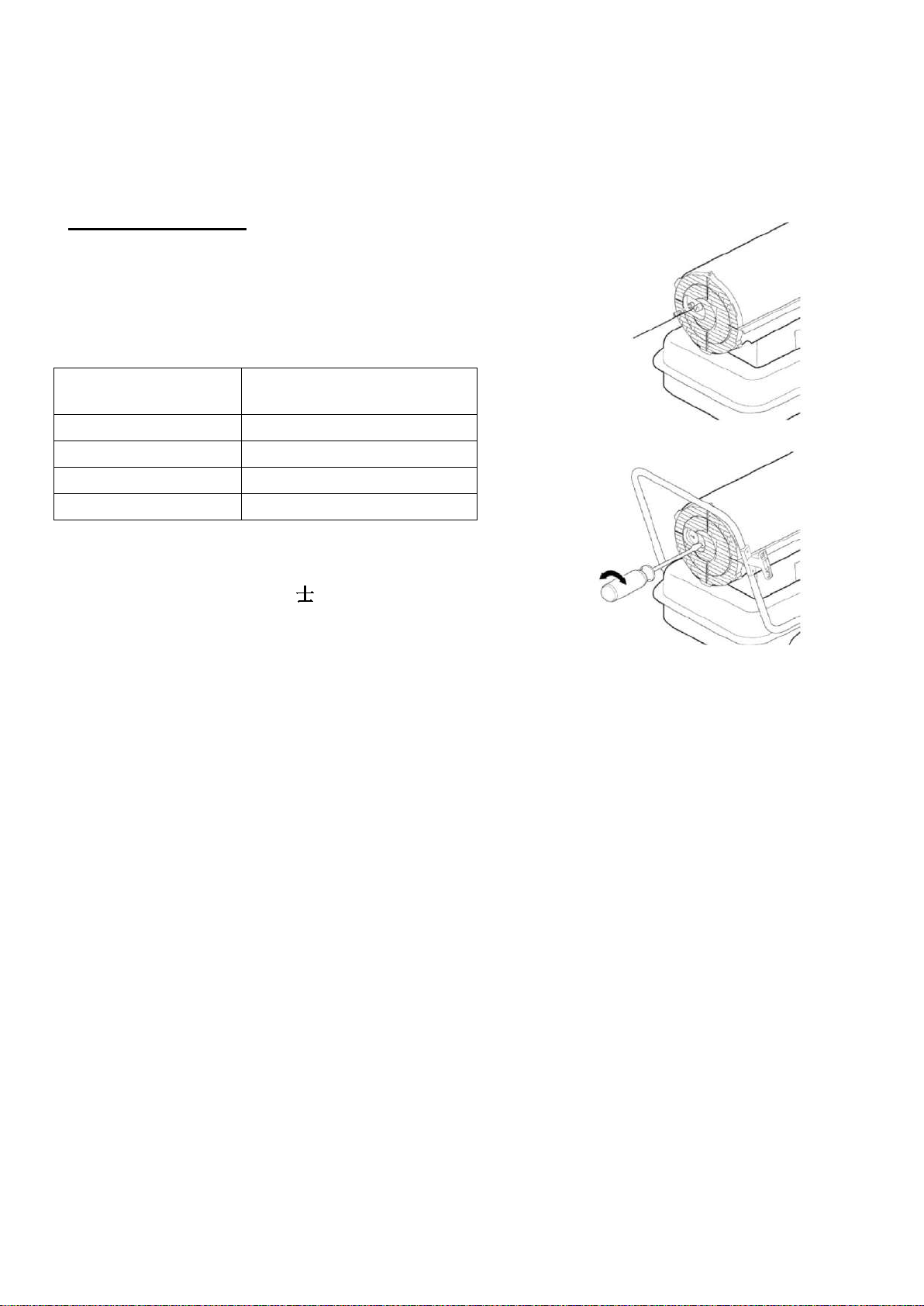

Rys. 19. Regulacja ciśnienia na pompie paliwa
Śruba
nastawcza
Page 12

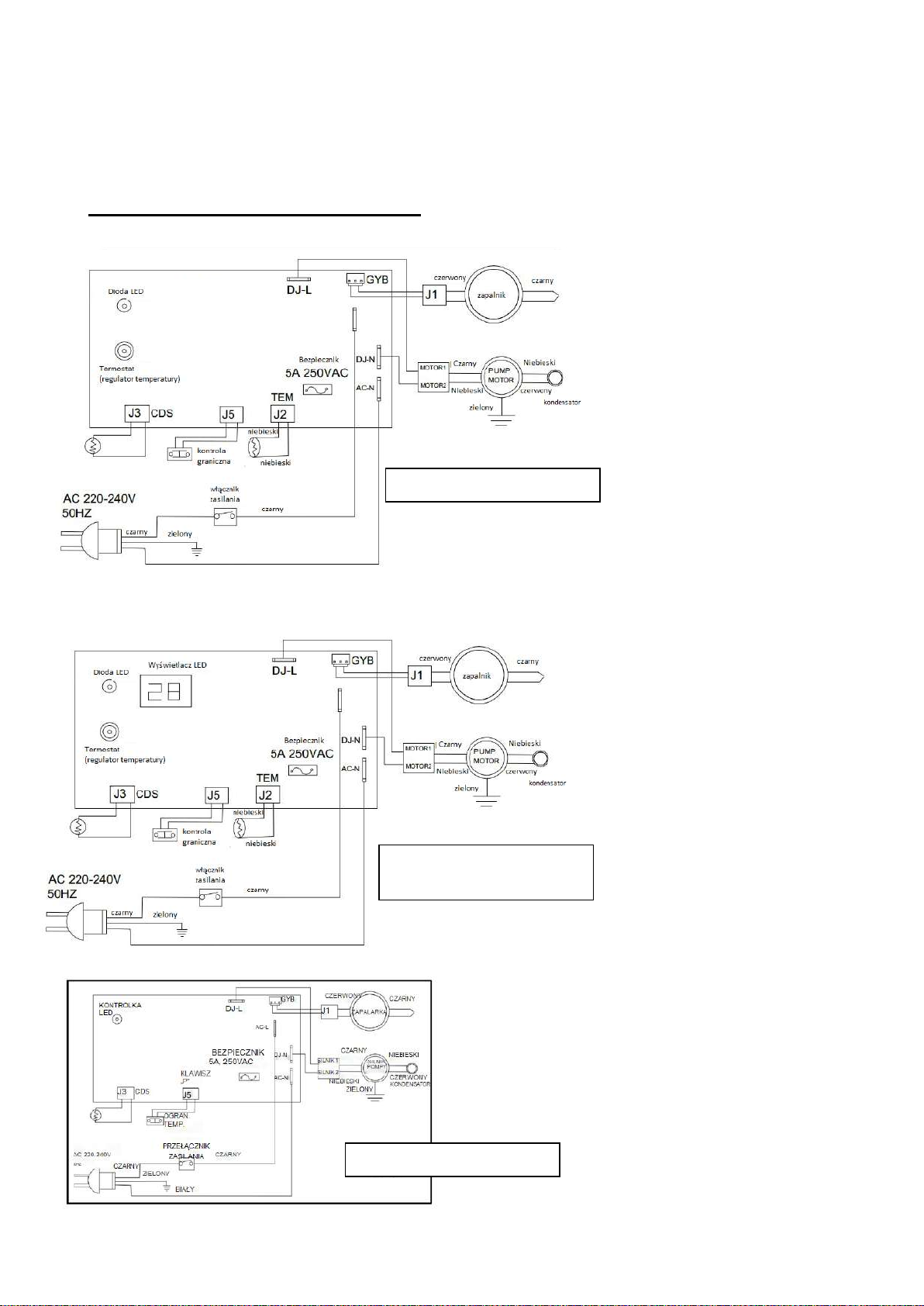

Schemat połączenia elektrycznego
MODEL NODR20-K
MODEL
NODR30 / NODR51
MODEL NODR20
Page 13
13
Rozwiązywanie problemów:
Problem
Możliwa przyczyna
Rozwiązanie
Nagrzewnica włącza się i pali, ale karta
elektroniki wyłącza ją po krótkiej chwili.
Wskaźnik świetlny LED miga, a na
wskaźniku temperatury miga kod „E1”.
1. Nieprawidłowe ciśnienie paliwa na
pompie.
2. Filtr wlotowy, wylotowy lub tkaninowy jest
zapchany.
3. Zapchany filtr paliwa.
4. Dysza wtrysku paliwa jest brudna.
5. Soczewka fotokomórki jest brudna.
6. Fotokomórka jest źle ustawiona
7. Fotokomórka jest uszkodzona.
8. Usterka połączenia elektrycznego karty
elektroniki z fotokomórką.
1. Ustaw ciśnienie na pompie (str. 11).
2. Wyczyść/wymień filtr powietrza (str. 9).
3.Wyczyść/wymień filtr paliwa (str. 10).
4. Wyczyść/wymień dyszę paliwa (str. 9).
5.Wyczyść/wymień fotokomórkę (str. 10).
6. Ustaw prawidłowo fotokomórkę (str. 10).
7. Wymień fotokomórkę (str. 10).
8. Sprawdź połączenia przewodów (patrz
schematy połączeń elektrycznych na str.
12).
Nagrzewnica nie chce się włączyć lub
włącza, po czym wentylator przestaje
pracować po krótkiej chwili. Miga wskaźnik
świetlny zasilania, a na wskaźniku
temperatury miga kod „E1”.
1. Brak paliwa.
2. Nieprawidłowe ciśnienie paliwa na
pompie.
3.Świece zapłonowe są brudne lub źle
ustawiono przerwę iskrową.
4. Zapchany filtr paliwa.
5. Dysza paliwa jest brudna.
6. Woda w zbiorniku paliwa lub samym
paliwie.
8. Usterka połączenia elektrycznego karty
elektroniki z przekładnikiem zapłonowym.
8. Przewód zapłonnika nie jest podłączony
do świec.
9. Zapalarka jest uszkodzona.
1. Napełnij zbiornik świeżym i czystym
paliwem.
2. Ustaw prawidłowe ciśnienie na pompie
(str. 11).
3. Wyczyść/wymień świece (str. 10).
4. Wyczyść/wymień filtr paliwa (str. 10).
5. Wyczyść/wymień dyszę paliwa (str. 9).
6. Wypłucz brud ze zbiornika za pomocą
czystego paliwa (str. 9).
Sprawdź połączenia przewodów (patrz
schematy połączeń elektrycznych na str.
12).
8. Podłącz przewód zapłonnika do świec
(str. 9).
9. Wymień zapłonnik.
Wentylator nie chce się włączyć, pomimo
że podłączono zasilanie jego
przełącznikiem. Miga wskaźnik świetlny
zasilania, a na wskaźniku temperatury miga
kod „E1” lub „E2” (jedno lub dwa mignięcia
na sekundę).
1. Na termostacie wybrano zbyt niską
temperaturę (nie dotyczy modelu ZB-K45).
2. Usterka połączenia elektrycznego karty
elektroniki z silnikiem.
1. Ustaw wyższą temperaturę na
termostacie.
2. Sprawdź połączenia przewodów (patrz
schematy połączeń elektrycznych na str.
12).
Miga wskaźnik świetlny zasilania, a na
wskaźniku temperatury miga kod „E3” (trzy
mignięcia na sekundę).
1. Termostat jest niesprawny.
1. Wymień termostat (patrz schematy
połączeń elektrycznych na str. 12).
Paliwo nie jest dopalane i powstaje za dużo
sadzy.
1. Filtr wlotowy, wylotowy lub tkaninowy jest
zapchany.
2. Zapchany filtr paliwa.
3. Paliwo jest złej jakości.
4. Ciśnienie na pompie paliwa jest za niskie
lub za wysokie.
1. Wyczyść/wymień filtr powietrza (str. 9).
2. Wyczyść/wymień filtr paliwa (str. 10).
3. Paliwo musi być świeże i czyste.
4. Ustaw poprawne ciśnienie (str. 11).
Nagrzewnica nie chce się włączyć, a
wskaźnik świetlny zasilania nie włącza się.
1. Ogranicznik temperatury
przegrzał się.
2. Nie ma zasilania elektrycznego.
3. Bezpiecznik przepalił się.
4. Usterka połączenia elektrycznego między
kartą elektroniki i ogranicznikiem
temperatury.
1. Odłącz dopływ zasilania jego
przełącznikiem i zaczekaj 10 minut, aż
nagrzewnica ostygnie. Włącz ponownie
zasilanie jego przełącznikiem. 2. Sprawdź
kabel zasilający i przedłużacz (jeśli go
podłączono) — powinny być dobrze
podłączone do gniazdek. Sprawdź napięcie
w instalacji zasilania. 3. Sprawdź
bezpiecznik i wymień go, jeśli się przepalił.
4. Sprawdź stan połączeń elektrycznych
(patrz schematy połączeń elektrycznych na
str. 12).
Page 14
14
UTYLIZACJA
- Gdy urządzenie wyeksploatuje się i nie nadaje do dalszego użytku lub jest w stanie
uniemożliwiającym naprawę, należy przekazać je do utylizacji w sposób wymagany przepisami
prawa właściwego
- Skontaktuj się z władzami samorządowymi, aby dowiedzieć się o prawidłowej utylizacji
urządzeń tego typu.
W każdym bądź razie:
·
Nie wyrzucaj zużytych narzędzi i urządzeń elektrycznych z odpadami gospodarstwa
domowego (komunalnymi).
·
Nie spalaj zużytego urządzenia.
·
Nie wyrzucaj urządzenia na dzikie wysypiska.
·
Nie wolno wyrzucać WEEE* z niesegregowanymi odpadami komunalnymi.
*Zużyty sprzęt elektryczny i elektroniczny.
Składowanie zużytego sprzętu. Informacja dla użytkowników o pozbywaniu się urządzeń
elektrycznych i elektronicznych (dotyczy gospodarstw domowych). Przedstawiony symbol
umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych
urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku
podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie
przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas
zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów
i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez
nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki
można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami
przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń
elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub
dostawcą, którzy udzielą dodatkowych informacji.
Deklaracje zgodności produktów dostępne do pobrania na stronie
www.duraterm.pl/deklaracje
Page 15
15
Identyfikator(-y) modelu: NODR20 (ZB-K70)
Funkcja ogrzewania pośredniego: Nie
Moc grzewcza bezpośrednia: 20 kW
Moc grzewcza pośrednia : NA
Paliwo
Emisje podczas
ogrzewania pomieszczeń
NOx
Rodzaj paliwa
Ciekłe
Olej napędowy
/ nafta
120 (mg/Kwhinput) (GCV)
L.p.
Symb
ol
Wartość
J.m. L.p.
Sym
bol
Wartość
J.m.
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Sprawność użyteczna (NCV)
Nominalna
moc cieplna
P
nom
20
kW
Sprawność
użyteczna przy
nominalnej mocy
cieplnej
η
th,no
m
100
%
Minimalna
moc cieplna
P
min
-
kW
Sprawność
użyteczna przy
minimalnej mocy
cieplnej
η
th,mi
n
-
%
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Rodzaj regulacji mocy grzewczej/temperatury
pomieszczenia ogrzewanego (wybrać jedną z
możliwości)
Przy
nominalnej
mocy cieplnej
el
max
-
kW
Moc cieplna jednostopniowa, bez regulacji
temperatury pomieszczenia ogrzewanego
√
Przy
minimalnej
mocy cieplnej
el
min
-
kW
Dwa lub więcej stopni ręcznej regulacji mocy
cieplnej, bez regulacji temperatury pomieszczenia
ogrzewanego
W trybie
czuwania
elSB - kW
Z mechaniczną, termostatyczną regulacją
temperatury pomieszczenia ogrzewanego
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym dobowym
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym tygodniowym
Inne możliwości regulacji (można wybrać więcej niż jedną)
Regulacja temperatury pomieszczenia ogrzewanego z
wyciem obecności ludzi
Regulacja temperatury pomieszczenia ogrzewanego z
wykrywaniem otwartego okna/drzwi zewnętrznych
Z możliwością sterowania na odległość
Z adaptacyjną regulacją uruchamiania
Z ograniczeniem czasu pracy
Z czujnikiem z czarną bańką termometryczną
Page 16
16
Stały pobór mocy przez palnik pilotowy
Pobór mocy przez
palnik pilotowy
(wedle
przypadku)
P
pilot
0
kW
Dane
kontaktowe
Durasan Trading spółka z ograniczona odpowiedzialnością
Al. Jerozolimskie 65/79
00-697 Warszawa
(*) NOx = tlenki azotu
Identyfikator(-y) modelu: NODR20K (ZB-K70W)
Funkcja ogrzewania pośredniego: Nie
Moc grzewcza bezpośrednia: 20 kW
Moc grzewcza pośrednia : NA
Paliwo
Emisje podczas
ogrzewania pomieszczeń
NOx
Rodzaj paliwa
Ciekłe
Olej napędowy
/ nafta
120 (mg/Kwhinput) (GCV)
L.p.
Symb
ol
Wartość
J.m. L.p.
Sym
bol
Wartość
J.m.
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Sprawność użyteczna (NCV)
Nominalna
moc cieplna
P
nom
20
kW
Sprawność
użyteczna przy
nominalnej mocy
cieplnej
η
th,no
m
100
%
Minimalna
moc cieplna
P
min
-
kW
Sprawność
użyteczna przy
minimalnej mocy
cieplnej
η
th,mi
n
-
%
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Rodzaj regulacji mocy grzewczej/temperatury
pomieszczenia ogrzewanego (wybrać jedną z
możliwości)
Przy
nominalnej
mocy cieplnej
el
max
-
kW
Moc cieplna jednostopniowa, bez regulacji
temperatury pomieszczenia ogrzewanego
Przy
minimalnej
mocy cieplnej
el
min
-
kW
Dwa lub więcej stopni ręcznej regulacji mocy
cieplnej, bez regulacji temperatury pomieszczenia
ogrzewanego
W trybie
czuwania
elSB - kW
Z mechaniczną, termostatyczną regulacją
temperatury pomieszczenia ogrzewanego
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego
√
Page 17
17
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym dobowym
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym tygodniowym
Inne możliwości regulacji (można wybrać więcej niż jedną)
Regulacja temperatury pomieszczenia ogrzewanego z
wyciem obecności ludzi
Regulacja temperatury pomieszczenia ogrzewanego z
wykrywaniem otwartego okna/drzwi zewnętrznych
Z możliwością sterowania na odległość
Z adaptacyjną regulacją uruchamiania
Z ograniczeniem czasu pracy
Z czujnikiem z czarną bańką termometryczną
Stały pobór mocy przez palnik pilotowy
Pobór mocy przez
palnik pilotowy
(wedle
przypadku)
P
pilot
0
kW
Dane
kontaktowe
Durasan Trading spółka z ograniczona odpowiedzialnością
Al. Jerozolimskie 65/79
00-697 Warszawa
(*) NOx = tlenki azotu
Identyfikator(-y) modelu: NODR30 (ZB-K100)
Funkcja ogrzewania pośredniego: Nie
Moc grzewcza bezpośrednia: 30 kW
Moc grzewcza pośrednia : NA
Paliwo
Emisje podczas
ogrzewania pomieszczeń
NOx
Rodzaj paliwa
Ciekłe
Olej napędowy
/ nafta
113 (mg/Kwhinput) (GCV)
L.p.
Symb
ol
Wartość
J.m. L.p.
Sym
bol
Wartość
J.m.
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Sprawność użyteczna (NCV)
Nominalna
moc cieplna
P
nom
30
kW
Sprawność
użyteczna przy
nominalnej mocy
cieplnej
η
th,no
m
100
%
Minimalna
moc cieplna
P
min
-
kW
Sprawność
użyteczna przy
minimalnej mocy
cieplnej
η
th,mi
n
-
%
Page 18
18
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Rodzaj regulacji mocy grzewczej/temperatury
pomieszczenia ogrzewanego (wybrać jedną z
możliwości)
Przy
nominalnej
mocy cieplnej
el
max
-
kW
Moc cieplna jednostopniowa, bez regulacji
temperatury pomieszczenia ogrzewanego
Przy
minimalnej
mocy cieplnej
el
min
-
kW
Dwa lub więcej stopni ręcznej regulacji mocy
cieplnej, bez regulacji temperatury pomieszczenia
ogrzewanego
W trybie
czuwania
elSB - kW
Z mechaniczną, termostatyczną regulacją
temperatury pomieszczenia ogrzewanego
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego
√
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym dobowym
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym tygodniowym
Inne możliwości regulacji (można wybrać więcej niż jedną)
Regulacja temperatury pomieszczenia ogrzewanego z
wyciem obecności ludzi
Regulacja temperatury pomieszczenia ogrzewanego z
wykrywaniem otwartego okna/drzwi zewnętrznych
Z możliwością sterowania na odległość
Z adaptacyjną regulacją uruchamiania
Z ograniczeniem czasu pracy
Z czujnikiem z czarną bańką termometryczną
Stały pobór mocy przez palnik pilotowy
Pobór mocy przez
palnik pilotowy
(wedle
przypadku)
P
pilot
0
kW
Dane
kontaktowe
Durasan Trading spółka z ograniczona odpowiedzialnością
Al. Jerozolimskie 65/79
00-697 Warszawa
(*) NOx = tlenki azotu
Identyfikator(-y) modelu: NODR51 (ZB-K175)
Funkcja ogrzewania pośredniego: Nie
Moc grzewcza bezpośrednia: 51 kW
Moc grzewcza pośrednia : NA
Paliwo
Emisje podczas
ogrzewania pomieszczeń
NOx
Rodzaj paliwa
Ciekłe
Olej napędowy
/ nafta
78 (mg/Kwhinput) (GCV)
Page 19
19
L.p.
Symb
ol
Wartość
J.m. L.p.
Sym
bol
Wartość
J.m.
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Sprawność użyteczna (NCV)
Nominalna
moc cieplna
P
nom
51
kW
Sprawność
użyteczna przy
nominalnej mocy
cieplnej
η
th,no
m
100
%
Minimalna
moc cieplna
P
min
-
kW
Sprawność
użyteczna przy
minimalnej mocy
cieplnej
η
th,mi
n
-
%
Zużycie energii elektrycznej na potrzeby
własne urządzenia
Rodzaj regulacji mocy grzewczej/temperatury
pomieszczenia ogrzewanego (wybrać jedną z
możliwości)
Przy
nominalnej
mocy cieplnej
el
max
-
kW
Moc cieplna jednostopniowa, bez regulacji
temperatury pomieszczenia ogrzewanego
Przy
minimalnej
mocy cieplnej
el
min
-
kW
Dwa lub więcej stopni ręcznej regulacji mocy
cieplnej, bez regulacji temperatury pomieszczenia
ogrzewanego
W trybie
czuwania
elSB - kW
Z mechaniczną, termostatyczną regulacją
temperatury pomieszczenia ogrzewanego
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego
√
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym dobowym
Z elektroniczną regulacją temperatury pomieszczenia
ogrzewanego i zegarem sterującym tygodniowym
Inne możliwości regulacji (można wybrać więcej niż jedną)
Regulacja temperatury pomieszczenia ogrzewanego z
wyciem obecności ludzi
Regulacja temperatury pomieszczenia ogrzewanego z
wykrywaniem otwartego okna/drzwi zewnętrznych
Z możliwością sterowania na odległość
Z adaptacyjną regulacją uruchamiania
Z ograniczeniem czasu pracy
Z czujnikiem z czarną bańką termometryczną
Stały pobór mocy przez palnik pilotowy
Pobór mocy przez
palnik pilotowy
(wedle
przypadku)
P
pilot
0
kW
Dane
kontaktowe
Durasan Trading spółka z ograniczona odpowiedzialnością
Al. Jerozolimskie 65/79
00-697 Warszawa
(*) NOx = tlenki azotu
Page 20
20
KARTA GWARANCYJNA
(ważna tylko z dowodem zakupu)
Dziękujemy za zakup urządzenia firmy Durasan Trading Sp. z o.o. Nasza firma gwarantuje sprawne działanie
zakupionego urządzenia użytkowanego zgodnie z warunkami techniczno- eksploatacyjnymi opisanymi w instrukcji
obsługi. Gwarancja dotyczy wyrobów firmy Durasan Trading Sp. z o.o., zakupionych w Polsce u autoryzowanych
przedstawicieli i ważna jest na terenie Rzeczpospolitej Polskiej.
Nazwa i model
………………………………………………………………………………………
Numer partii
……………………………….………………………………………………………
Dane klienta
………………………………..…………………………………...……………….
(nazwa, adres, tel.)
Data zakupu
……………………………..…………………………………………………………
…………………. ………………………..
podpis sprzedawcy pieczątka sklepu
………………………………. …..………………………….
(Pieczątka, numer uprawnień data i podpis klienta
i podpis instalatora) (zapoznałem i akceptuję warunki gwarancji)
Page 21
WARUNKI GWARANCJI
1.
Gwarant udziela gwarancji na sprawne działanie urządzenia w okresie
objętym gwarancją. Okres gwarancji wynosi 24 miesiące.
2.
Gwarancja obejmuje sprzęt przeznaczony do eksploatacji
w warunkach indywidualnego gospodarstwa domowego, zakupiony
i użytkowany na terenie Rzeczpospolitej Polskiej.
3.
Gwarancja jest ważna, jeśli posiada wpisaną datę sprzedaży (zgodnie z dowodem
zakupu), potwierdzoną podpisem i pieczęcią jednostki handlowej, bez skreśleń i
poprawek, wpisem numeru uprawnień gazowych oraz numerem partii urządzenia.
4.
Karta gwarancyjna jest ważna tylko z dowodem zakupu.
5.
Wady ujawnione w okresie gwarancji, powstałe z przyczyn tkwiących w
urządzeniu sprzedanym będą usunięte w ramach gwarancji.
6.
Klient powinien zostać poinformowany w ciągu 14 dni roboczych o statusie
naprawy.
7.
W wyjątkowych przypadkach, a zwłaszcza konieczności sprowadzenia części
zamiennych od producenta, termin naprawy może zostać przedłużony o okres
oczekiwania na części.
8.
Gwarancja nie obejmuje:
a.
czynności przewidzianych w instrukcji obsługi do wykonania których
zobowiązany jest użytkownik we własnym zakresie i na swój koszt m.in.
instruktażu, instalacji i podłączenia sprzętu, konserwacji, przechowywania
w odpowiednich warunkach po sezonie (bez wilgoci);
b.
usterek powstałych w wyniku nieprawidłowego lub niewłaściwego
użytkowania, niedbalstwa, przypadkowego uszkodzenia z winy użytkownika,
dokonywania zmian, które mają wpływ na niewłaściwe działanie urządzenia
i które naprawiane były przez osoby do tego nieuprawnione;
c.
uszkodzeń mechanicznych.
9.
Klient zobowiązany jest do dostarczenia wadliwego urządzenia na własny koszt do
punktu sprzedaży a towar powinien być bezpiecznie zapakowany w opakowanie oryginalne
z dołączoną kartą gwarancyjną, dowodem zakupu i opisanym uszkodzeniem .
10.
W przypadku wymiany sprzętu na nowy (wady fabryczne) winien on być kompletny,
zabezpieczony fabrycznie blokadami na czas transportu i opakowany. Do sprzętu winna
być dołączona karta gwarancyjna i kopia dowodu zakupu.
11.
W przypadku bezpodstawnego wysłania produktu do naprawy gwarancyjnej, koszty
z tym związane ponosić będzie użytkownik w pełnym wymiarze.
12.
Duplikat karty gwarancyjnej może być wydany na pisemną prośbę po
przedstawieniu przez użytkownika dowodu zakupu.
13.
Urządzenie to należy zainstalować zgodnie z obowiązującymi
przepisami i użytkować TYLKO w odpowiednio wentylowanym pomieszczeniu.
14.
Należy zapoznać się z instrukcją obsługi przed zainstalowaniem i użytkowaniem.
15.
Urządzenie nie może być stosowane w pomieszczeniach przeznaczonych na
stały pobyt ludzi.
Niniejsza karta gwarancyjna na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza
ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady
rzeczy sprzedanej
Page 22
Serwis Centralny:
Nr naprawy
Opis
naprawy
Data
przyjęcia
Data wydania
Podpis i
pieczątka
Loading...
