DURATERM DRAC12-12, DRAC12-14 User guide

1

Przenośny klimatyzator powietrza

Instrukcja

Seria DRAC12

(Z czynnikiem chłodniczym R290)

2

PRZECZYTAJ I ZACHOWAJ INSTRUKCJE

ZAWARTOŚĆ

1. ZANIM ZACZNIESZ ................................................. 03

2. DLA TWOJEGO BEZPIECZEŃSTWA ....................... 07

3. PRZEGLĄD PRODUKTU .......................................... 13

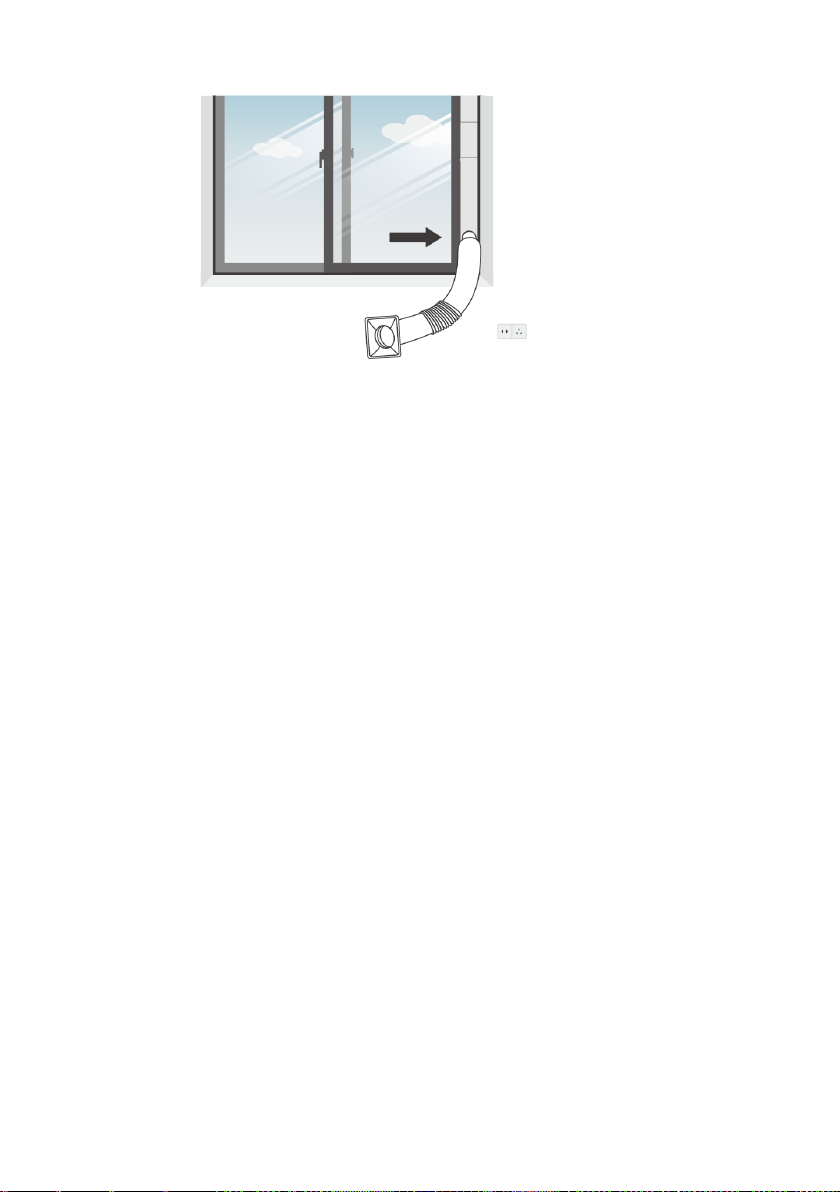

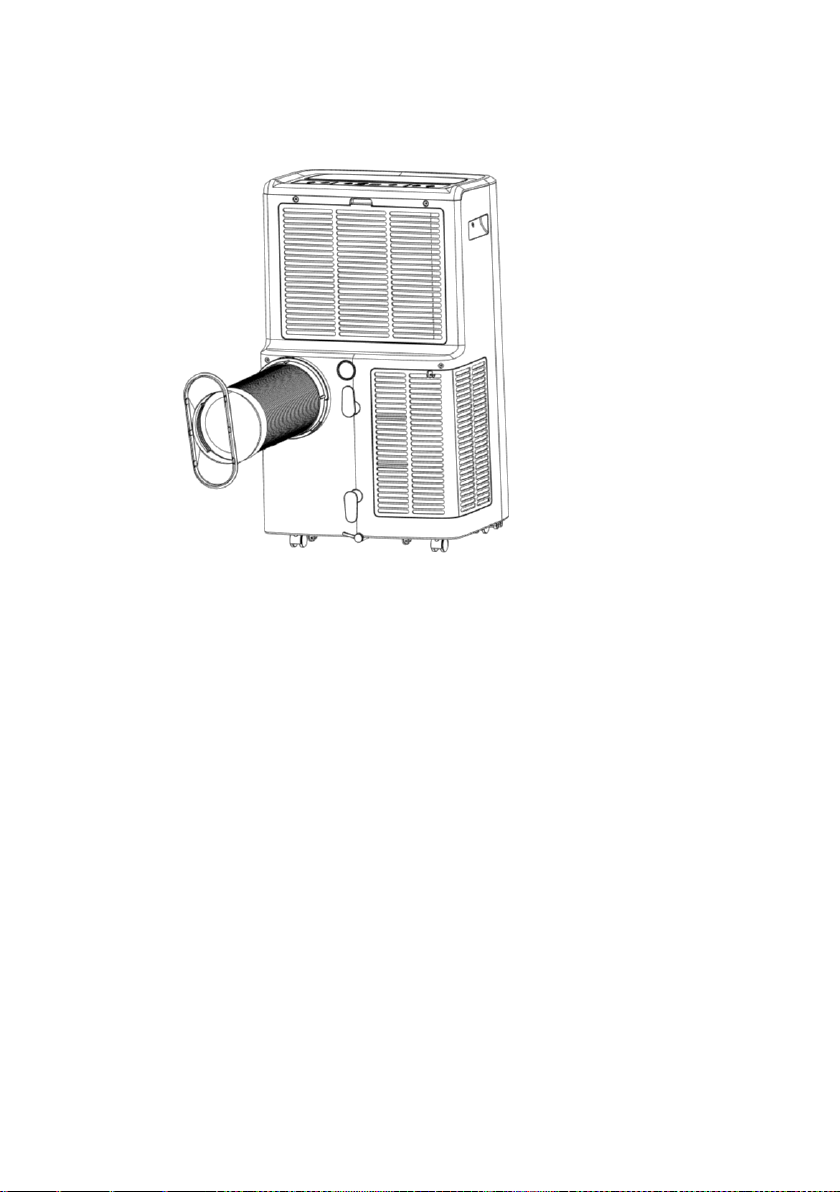

4. INASTALACJA .......................................................... 16

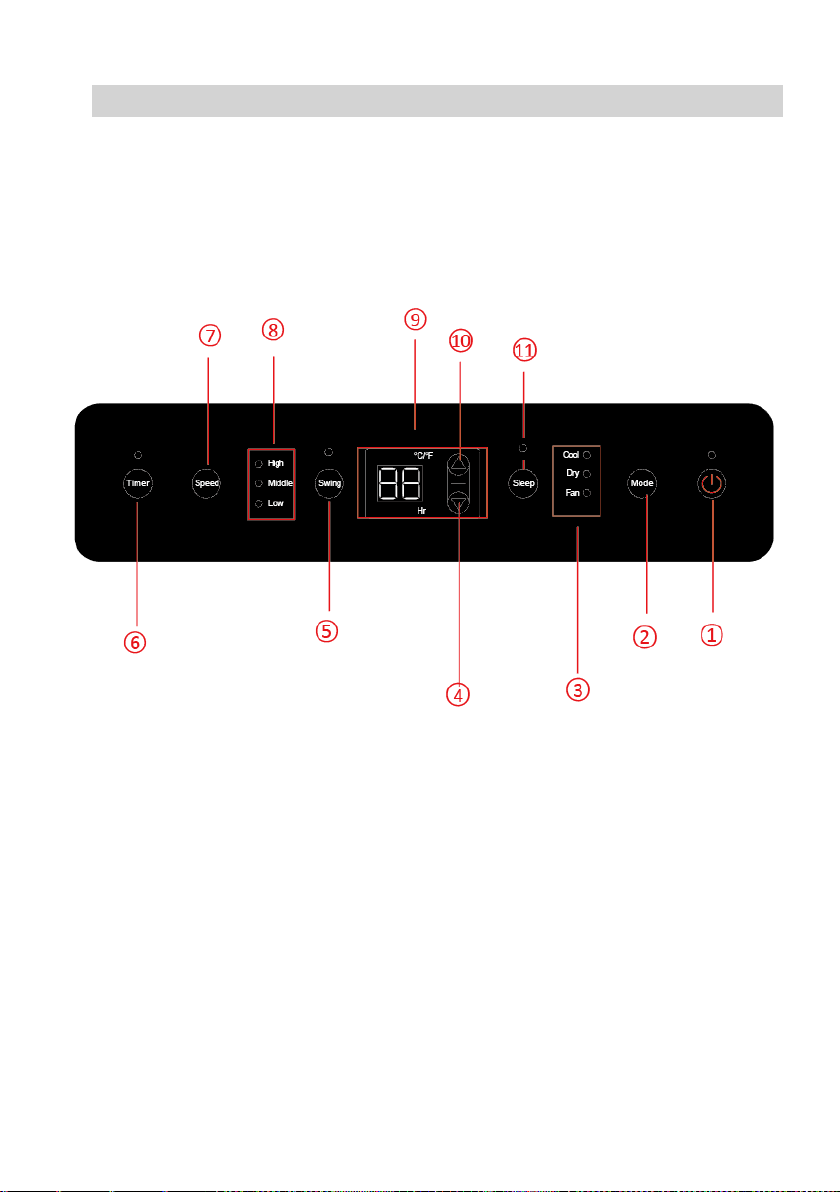

5. DZIAŁANIE ................................................................ 21

6. CZYSZCZENIE I KONSERWACJA ........................... 27

7. ROZWIĄZYWANIE PROBLEMÓW ........................... 29

8. WYCOFANIE Z EKSPLOATACJI ................................. 30

3

1. ZANIM ZACZNIESZ

1.1 OPIS PRODUKTU

Nasze wydajne przenośne klimatyzatory to doskonałe rozwiązania
chłodzące do pojedynczych pomieszczeń, tworząc komfortową atmosferę
w Twojej przestrzeni. Posiada również funkcję wentylacji i osuszania w
celu cyrkulacji powietrza i usuwania wilgoci. Są to samodzielne systemy,
które nie wymagają żadnej stałej instalacji, dzięki czemu można przenieść
się w miejsce, w którym jest najbardziej potrzebne. Są powszechnie
używane w kuchniach, pomieszczeniach tymczasowych, pomieszczeniach
komputerowych, garażach i wielu innych miejscach, w których instalacja
jednostki zewnętrznej klimatyzatora jest ograniczona.Jako czynnik
chłodniczy stosowany jest przyjazny dla środowiska R290. R290 nie ma
szkodliwego wpływu na warstwę ozonową (ODP), ma znikomy efekt
cieplarniany (GWP) i jest dostępny na całym świecie. Ze względu na
swoje wydajne właściwości energetyczne R290 doskonale nadaje się jako
chłodziwo do tego zastosowania. Należy wziąć pod uwagę specjalne
środki ostrożności ze względu na wysoką palność płynu chłodzącego.

1.2 SYMBOLE Z URZĄDZENIA I INSTRUKCJI OBSŁUGI

4

warning

To urządzenie wykorzystuje łatwopalny czynnik chłodniczy.

Jeśli czynnik chłodniczy wycieknie i wejdzie w kontakt z
ogniem lub częścią grzewczą, utworzy szkodliwy gaz i istnieje
ryzyko pożaru.

Przeczytaj uważnie INSTRUKCJĘ OBSŁUGI przed

uruchomieniem.

Dalsze informacje są dostępne w INSTRUKCJI OBSŁUGI,
INSTRUKCJI SERWISOWEJ i tym podobnych.

Personel serwisowy jest zobowiązany do uważnego

przeczytania INSTRUKCJI OBSŁUGI i INSTRUKCJI
SERWISOWEJ przed przystąpieniem do obsługi.

5

T W CELU BEZPIECZEŃSTWA NALEŻY ZAWSZE PRZESTRZEGAĆ
NASTĘPUJĄCYCH

To urządzenie jest przeznaczone do użytku przez doświadczonych lub
przeszkolonych użytkowników w sklepach, w przemyśle lekkim i na
farmach lub do użytku komercyjnego przez laików.

⚫ To urządzenie może być używane przez dzieci w wieku od 8 lat i

starsze oraz osoby o ograniczonych zdolnościach fizycznych,
sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, o
ile są one pod nadzorem lub zostały poinstruowane dotyczące
korzystania z urządzenia w bezpieczny sposób i rozumieją
związane z tym zagrożenia. Dzieci nie mogą bawić się
urządzeniem. Dzieci bez nadzoru nie mogą czyścić ani
konserwować urządzenia..

⚫ Urządzenie jest przeznaczone wyłącznie do użytku z gazem

R-290 (propan) jako wyznaczonym czynnikiem chłodniczym.

⚫ Pętla czynnika chłodniczego jest szczelna. Tylko

wykwalifikowany technik powinien próbować serwisować!

⚫ Nie wypuszczać czynnika chłodniczego do atmosfery.
⚫ R-290 (propan) jest łatwopalny i cięższy od powietrza.
⚫ Najpierw zbiera się na niskich obszarach, ale może być

rozprowadzany przez wentylatory..

⚫ Jeśli występuje lub podejrzewa się obecność propanu, nie

należy pozwalać nieprzeszkolonemu personelowi na próbę

ustalenia przyczyny.

⚫ Gaz propan używany w urządzeniu nie ma zapachu.
⚫ Brak zapachu nie oznacza braku ulatniającego się gazu.
⚫ W przypadku wykrycia wycieku natychmiast ewakuować

6

wszystkie osoby ze sklepu, wywietrzyć pomieszczenie i
skontaktować się z lokalną strażą pożarną w celu

poinformowania ich o wycieku propanu.

⚫ Nie wolno wpuszczać żadnych osób z powrotem do

pomieszczenia, dopóki nie przybędzie wykwalifikowany
technik serwisowy i nie poinformuje go, że powrót do

pomieszczenia jest bezpieczny.

⚫ Wewnątrz lub w pobliżu urządzeń nie wolno używać

otwartego ognia, papierosów ani innych możliwych źródeł

zapłonu.

⚫ Części składowe są zaprojektowane na propan i nie zachęca i nie

iskrzą. Części składowe należy wymieniać tylko na identyczne
części zamienne.

NIEPRZESTRZEGANIE TEGO OSTRZEŻENIA MOŻE

SPOWODOWAĆ WYBUCH, ŚMIERĆ, OBRAŻENIA I
USZKODZENIE MIENIA.

7

2. DLA TWOJEG BEZPIECZEŃSTWA

Twoje bezpieczeństwo jest najważniejsze!

2.1 ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE - aby zmniejszyć ryzyko pożaru, porażenia prądem
elektrycznym lub obrażeń osób lub mienia:

◼ Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony

przez producenta, jego przedstawiciela serwisowego lub podobnie
wykwalifikowaną osobę w celu uniknięcia zagrożenia.

◼ Poziom ciśnienia akustycznego ważony A wynosi poniżej 51 dB.
◼ Podczas serwisowania urządzenie powinno być odłączone od źródła

zasilania.

◼ Urządzenie należy zawsze podłączać do źródła zasilania o takim

samym napięciu, częstotliwości i wartości znamionowej, jak podano na

tabliczce znamionowej produktu.

◼ Zawsze używaj gniazda sieciowego, które jest uziemione.
◼ Odłączaj przewód zasilający podczas czyszczenia lub gdy nie jest

używany..

OSTRZEŻENIE

Prosimy o dokładne przeczytanie niniejszej instrukcji
i pełne zrozumienie przed uruchomieniem urządzenia.

8

◼ Nie obsługiwać mokrymi rękami. Zapobiegaj rozlewaniu się wody na

urządzenie.

◼ Nie zanurzaj ani nie wystawiaj urządzenia na działanie deszczu,

wilgoci lub innych płynów.

◼ Nie pozostawiaj włączonego urządzenia bez nadzoru. Nie przechylaj

ani nie przewracaj urządzenia.

◼ Nie odłączaj wtyczki podczas pracy urządzenia.
◼ Nie odłączaj, ciągnąc za przewód zasilający.
◼ Nie używaj przedłużacza ani wtyczki przejściowej.
◼ Nie kładź przedmiotów na urządzeniu.
◼ Nie wspinaj się ani nie siadaj na urządzeniu.
◼ Nie wkładać palców ani innych przedmiotów do wylotu powietrza.
◼ Nie dotykaj wlotu powietrza ani aluminiowych żeberek urządzenia.
◼ Nie używaj urządzenia, jeśli zostało upuszczone, uszkodzone lub

wykazuje oznaki nieprawidłowego działania.

◼ Nie czyścić urządzenia żadnymi chemikaliami.
◼ Upewnij się, że urządzenie znajduje się z dala od ognia, łatwopalnych

lub wybuchowych przedmiotów.

◼ Urządzenie należy zainstalować zgodnie z krajowymi przepisami

dotyczącymi okablowania.

9

◼ Nie używaj środków przyspieszających proces rozmrażania lub

czyszczenia innych niż zalecane przez producenta.

◼ Urządzenie należy przechowywać tak, aby nie dochodziło do

uszkodzeń mechanicznych.

◼ Nie kęcić ani nie spalać, nawet po zużyciu.
◼ Należy pamiętać, że czynniki chłodnicze mogą nie wydzielać zapachu.
◼ Pipe-work shCompliance with national gas regulations shall be

observed.

◼ Nie zasłaniać żadnych wymaganych otworów wentylacyjnych.
◼ Urządzenie należy przechowywać w dobrze wentylowanym miejscu,

o wymiarach odpowiadających powierzchni pomieszczenia określonej

dla pracy.

OSTRZEŻENI

E

Każda osoba, która jest zaangażowana w prace przy
obiegu czynnika chłodniczego lub włamanie do niego,
powinna posiadać aktualny ważny certyfikat wydany
przez akredytowany w branży organ oceniający, który
upoważnia jej kompetencje do bezpiecznego
obchodzenia się z czynnikami chłodniczymi zgodnie z
uznaną w branży specyfikacją oceny.

OSTRZEŻENI

E

Serwisowanie należy wykonywać wyłącznie zgodnie z
zaleceniami producenta sprzętu. Konserwacje i naprawy
wymagające pomocy innego wykwalifikowanego
personelu powinny być wykonywane pod nadzorem

osoby kompetentnej w zakresie stosowania
łatwopalnych czynników chłodniczych..

10

2.2.3 ZASADY BEZPIECZEŃSTWA PODCZAS SERWISOWANIA

Przestrzegaj tych ostrzeżeń, gdy podczas serwisowania urządzenia z
R290 należy podjąć następujące działania.

2.2.1 Kontrole w okolicy

Przed rozpoczęciem prac nad układami zawierającymi łatwopalne czynniki
chłodnicze konieczne jest sprawdzenie bezpieczeństwa, aby
zminimalizować ryzyko zapłonu. W przypadku naprawy układu
chłodniczego przed przystąpieniem do prac przy układzie należy
zastosować następujące środki ostrożności.

2.2.2 Procedura pracy

Prace należy prowadzić zgodnie z procedurą kontrolowaną, tak aby
zminimalizować ryzyko obecności łatwopalnego gazu lub oparów podczas

wykonywania pracy.

2.2.3 Ogólny obszar roboczy

Cały personel konserwacyjny i inne osoby pracujące w okolicy zostaną
poinstruowane o charakterze wykonywanej pracy. Należy unikać pracy w
przestrzeniach zamkniętych. Obszar wokół miejsca pracy należy oddzielić.
Upewnij się, że warunki w obszarze zostały zabezpieczone poprzez
kontrolę materiałów łatwopalnych.

2.2.4 Sprawdzanie obecności czynnika chłodniczego

Obszar należy sprawdzić za pomocą odpowiedniego detektora czynnika
chłodniczego przed iw trakcie pracy, aby upewnić się, że technik jest
świadomy obecności potencjalnie łatwopalnej atmosfery. Upewnij się, że
używany sprzęt do wykrywania wycieków jest odpowiedni do stosowania z
łatwopalnymi czynnikami chłodniczymi, tj. Nie powoduje iskrzenia, jest

odpowiednio uszczelniony lub jest iskrobezpieczny.

2.2.5 Obecność gaśnicy

W przypadku prowadzenia jakichkolwiek prac gorących na sprzęcie
chłodniczym lub innych powiązanych z nim częściach, należy mieć pod

11

ręką odpowiedni sprzęt gaśniczy. Mieć gaśnicę proszkową lub CO2 w
pobliżu miejsca ładowania.

2.2.6 Brak źródeł zapłonu

Żadna osoba wykonująca prace związane z instalacją chłodniczą, która
wiąże się z odsłonięciem rurociągu zawierającego lub zawierającego
łatwopalny czynnik chłodniczy, nie może używać źródeł zapłonu w
sposób, który może spowodować zagrożenie pożarem lub wybuchem.
Wszystkie możliwe źródła zapłonu, w tym palenie papierosów, należy
trzymać w odpowiedniej odległości od miejsca instalacji, naprawy,
usuwania i utylizacji, podczas których palny czynnik chłodniczy może
zostać uwolniony do otaczającej przestrzeni. Przed rozpoczęciem pracy
należy zbadać obszar wokół sprzętu, aby upewnić się, że nie ma
zagrożeń łatwopalnych lub ryzyka zapłonu. Powinny być wywieszone
znaki „Zakaz palenia”.

2.2.7 Wentylowany obszar

Przed włamaniem do systemu lub przeprowadzeniem jakichkolwiek prac
gorących należy upewnić się, że obszar jest otwarty lub odpowiednio
wentylowany. Pewien stopień wentylacji powinien utrzymywać się przez
cały okres wykonywania prac. Wentylacja powinna bezpiecznie
rozpraszać uwolniony czynnik chłodniczy i najlepiej usuwać go na
zewnątrz do atmosfery.

2.2.8 Kontrole urządzeń chłodniczych

W przypadku wymiany elementów elektrycznych, muszą one być
dostosowane do celu i odpowiedniej specyfikacji. Zawsze należy
przestrzegać wytycznych dotyczących konserwacji i serwisu producenta.
W razie wątpliwości skonsultuj się z działem technicznym producenta w

celu uzyskania pomocy.

W przypadku instalacji wykorzystujących łatwopalne czynniki chłodnicze
należy przeprowadzić następujące kontrole:

-Wielkość wsadu jest zgodna z rozmiarem pomieszczenia, w którym
zainstalowane są części zawierające czynnik chłodniczy;

12

- maszyny i wyloty wentylacyjne działają prawidłowo i nie są zablokowane;

- Jeśli używany jest pośredni obwód chłodniczy, obwód wtórny należy
sprawdzić pod kątem obecności czynnika chłodniczego;

- Oznakowanie na sprzęcie jest nadal widoczne i czytelne. Oznaczenia i
znaki, które są nieczytelne, należy poprawić;

- rura lub komponenty chłodnicze są instalowane w miejscu, w którym jest

mało prawdopodobne, aby były narażone na działanie jakichkolwiek
substancji mogących powodować korozję elementów zawierających
czynnik chłodniczy, chyba że elementy te są zbudowane z materiałów,
które są z natury odporne na korozję lub są odpowiednio zabezpieczone
przed korozją

2.2.9 Kontrole urządzeń elektrycznych

Naprawa i konserwacja elementów elektrycznych obejmuje wstępne
kontrole bezpieczeństwa i procedury kontroli elementów. Jeżeli istnieje
usterka, która mogłaby zagrozić bezpieczeństwu, wówczas żadne
zasilanie elektryczne nie powinno być podłączone do obwodu, dopóki nie
zostanie rozwiązana w zadowalający sposób. Jeżeli usterki nie można
natychmiast usunąć, ale konieczne jest kontynuowanie pracy, należy
zastosować odpowiednie rozwiązanie tymczasowe. Należy to zgłosić
właścicielowi sprzętu, aby poinformować o tym wszystkie strony.

Wstępne kontrole bezpieczeństwa obejmują:

- kondensatory te są rozładowane: należy to zrobić w bezpieczny sposób,
aby uniknąć możliwości zaiskrzenia;

-że żadne elementy elektryczne i przewody pod napięciem nie są
odsłonięte podczas ładowania, odzyskiwania lub czyszczenia systemu;

- że istnieje ciągłość wiązania ziemi.;

OSTRZEŻENIE!

Urządzenie należy instalować w pomieszczeniach, których
powierzchnia przekracza 12 m².

13

Nie instaluj urządzenia w miejscu, w którym może wyciekać
łatwopalny gaz.

UWAGA!

Produkcja może dostarczyć inny odpowiedni przykład lub
może dostarczyć dodatkowych informacji o zapachu
czynnika chłodniczego.

14

3. OPIS PRODUKTU

3.1 SCHEMAT PRODUKTU

1

Panel kontrolny

4

Kabel
zasilający

6

Wylot powietrza

2

Wylot powietrza

z nastawną
żaluzja

5

Wpuszczany
uchwyt

7

Otwór spustowy

z korkiem
uszczelniającym

3

Wylot powietrza

z nastawną
żaluzja

Uwaga: wygląd jest tylko w celach informacyjnych. Aby uzyskać

szczegółowe informacje, zapoznaj się z rzeczywistym produktem.

15

3.2 CECHY

✓

Duża wydajność w kompaktowym rozmiarze z funkcją
chłodzenia, osuszania i wentylacji.

✓

Ustawianie i wyświetlanie temperatury

✓

Cyfrowy wyświetlacz LED

✓

Sterowanie elektroniczne z wbudowanym timerem, tryb
uśpienia

✓

System samo odparowujący dla lepszej wydajności

✓

Automatyczne wyłączanie po napełnieniu zbiornika

✓

Automatyczny restart w przypadku zaniku zasilania

✓

Funkcja automatycznego rozmrażania przy niskich

temperaturach otoczenia

✓

Pilot

✓

Kółka ułatwiające poruszanie się

✓

3-biegowy wentylator

4. INSTALACJA

4.1 ROZPAKOWYWANIE

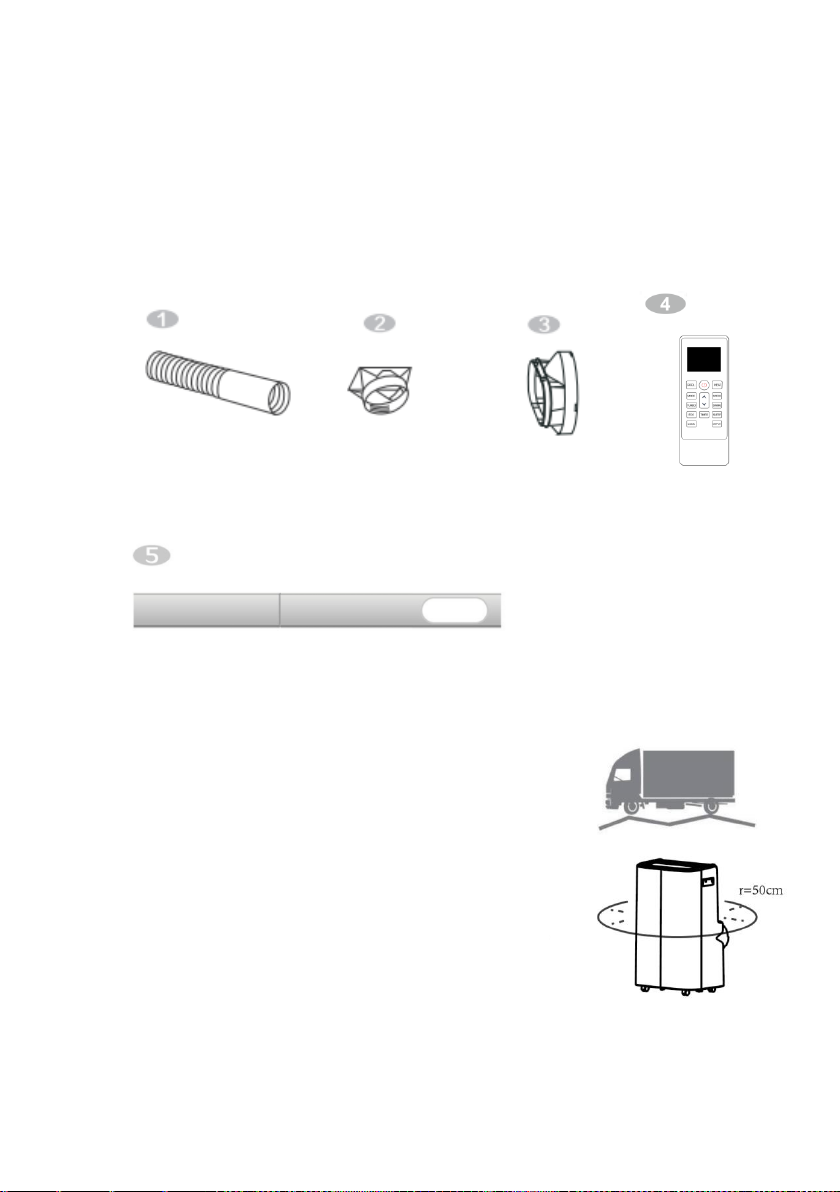

◼ Rozpakuj karton i wyjmij urządzenie i akcesoria.
◼ Po rozpakowaniu należy sprawdzić urządzenie pod kątem

uszkodzeń lub zarysowań. W skład akcesorii wchodzi:

◼ 1. Wąż wydechowy
◼ 2. Złącze węża

16

◼ 3. Adapter zestawu do okien
◼ 4. Pilot
◼ 5. Zestaw montażowy do okna

4.2 Wybierz swoją lokalizacje

⚫ W przypadku przechylenia o więcej

niż 45 ° urządzenie należy ustawić w
pozycji pionowej przez co najmniej 24
godziny przed uruchomieniem.

⚫ Ustaw urządzenie na stabilnej, równej

powierzchni w miejscu z co najmniej
50 cm wolnej przestrzeni wokół , aby

zapewnić odpowiednią cyrkulację

powietrza.

⚫ Nie używaj w pobliżu ścian, zasłon lub innych obiektów, które

mogą blokować wlot i wylot powietrza. Utrzymuj drożność.

17

⚫ Nigdy nie instaluj urządzenia w miejscu, na które może być

narażone：

➢ Źródła ciepła, takie jak kaloryfery, rejestratory ciepła, piece lub

inne produkty wytwarzające ciepło.

➢ Bezpośrednie światło słoneczne
➢ Wibracje lub wstrząsy mechaniczne
➢ Nadmierny kurz
➢ Brak wentylacji np. Szafka lub regał
➢ Nierówna powierzchnia

OSTRZEŻENIE !

◼ Instaluj urzadzenie w pomieszczeniu majacym 4m2.Nie

instaluj urządzenia w miejscu, w którym może wyciekać
łatwopalny gaz.

4.3 PODŁĄCZ WĄŻ WYDECHOWY

Klimatyzator wymaga wentylacji na zewnątrz, aby powietrze
wywiewane mogło wydostać się z pomieszczenia, w którym z
urządzenia znajduje się ciepło odpadowe i wilgoć.

Nie wymieniać ani nie przedłużać węża wylotowego, co spowoduje
zmniejszenie wydajności, a co gorsza wyłączenie urządzenia z
powodu niskiego przeciwciśnienia.

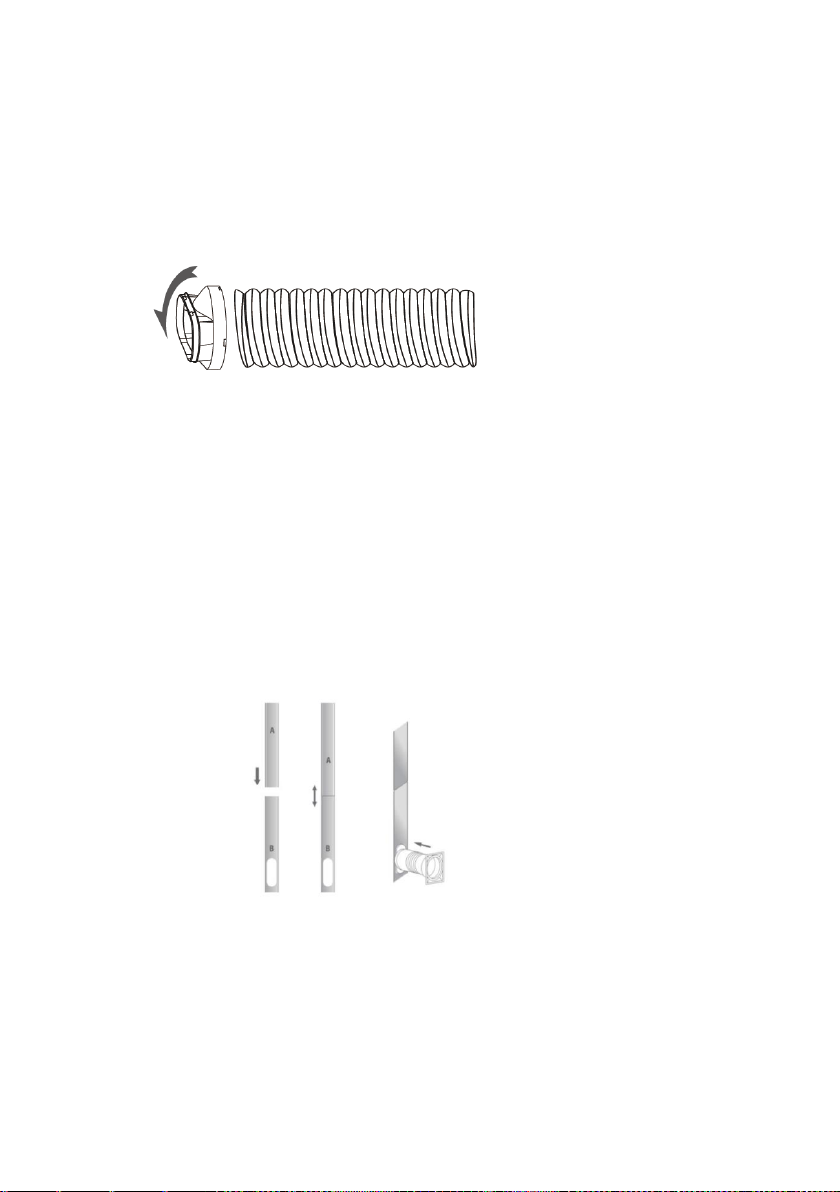

Step 1: Podłączyć złącze węża do jednego końca węża
wylotowego.

18

Step 2:

Podłącz adapter zestawu okien do drugiego końca węża

wydechowego.

Step 3: Przedłużenie zestawu regulowanego okna o długość

okna. Podłącz wąż wydechowy do zestawu do okien.

Step 4: Zamknij okno, aby zabezpieczyć zestaw na miejscu. Musi mocno

trzymać zestaw okien, w razie potrzeby zabezpieczyć zestaw okien taśmą
klejącą. Zaleca się uszczelnienie szczeliny między adapterem a bokami okna w
celu uzyskania maksymalnej wydajności.

19

20

Step 5: Podłączyć złącze węża do wylotu powietrza
wywiewanego z urządzenia.

21

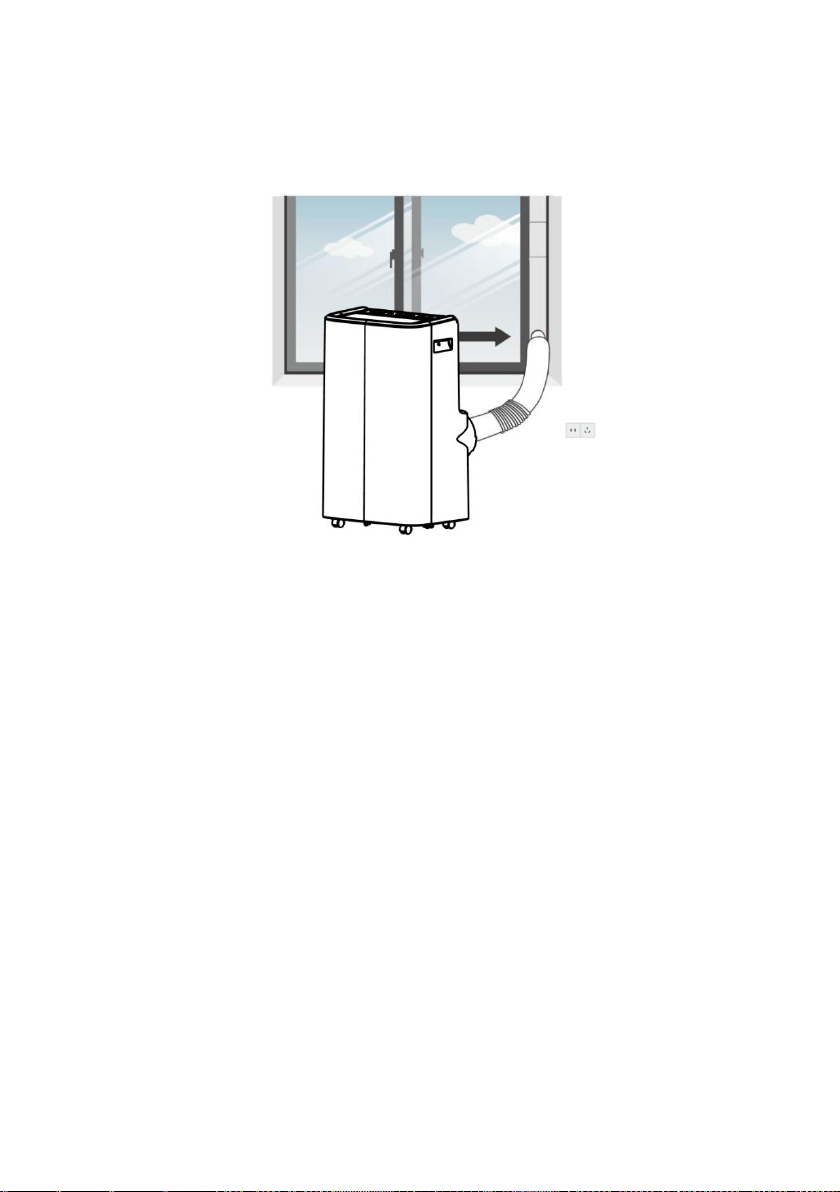

Step 6: Dostosuj długość elastycznego węża wylotowego i

unikaj zgięć w wężu. Następnie umieść AC w pobliżu

gniazdka elektrycznego..

Step 7: Wyreguluj żaluzję na wylocie powietrza, a następnie

włącz urządzenie.

22

5. OBSŁUGA

5.1 PANEL KONTROLNY I WYŚWIETLACZ

23

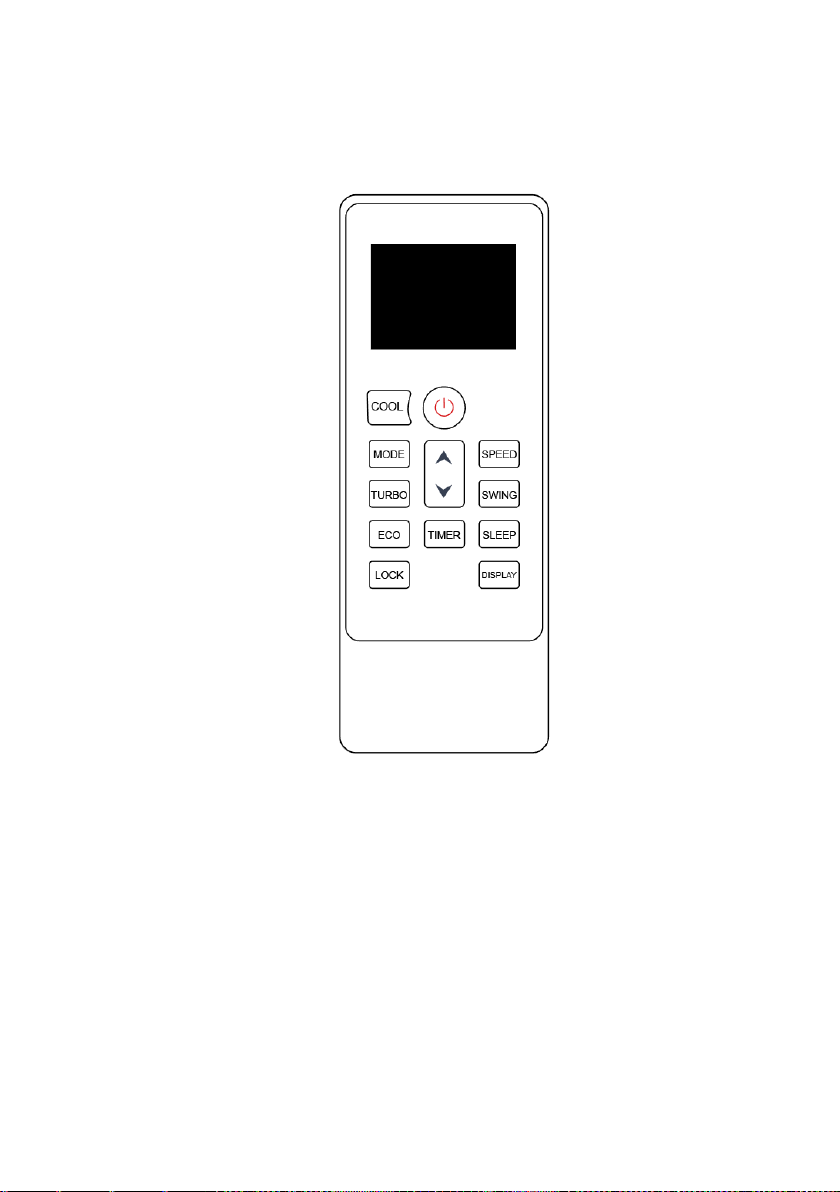

5.2 PILOT

24

5.3 PRZYCISKI FUNKCJIONALNE I WSKAŹNIKI

1.

ZASILANIE

(LED)

Naciśnij, aby włączyć lub wyłączyć urządzenie.

2.

USTAWIENI

E

Przycisk trybu Naciśnij, aby przełączyć tryb pracy
między chłodzeniem, wentylatorem i osuszaniem.

3.

WSKAZNI

K

Dioda LED dla czterech trybów pracy

wybieranych przyciskiem trybu.

4.

DODATEK

Zwiększenie żądanej temperatury (16 ℃ - 32 ℃) lub
ustawienie timera.

5.

ROLETA

Wyreguluj kierunek przepływu powietrza w pionie.

6.

REGULATO

R

CZASOWY

Ustawia czas automatycznego uruchomienia lub
zatrzymania urządzenia.

7.

WIATRAK

Naciśnij, aby przełączyć prędkość wentylatora na

WYSOKA (zielona) 、 środkowa (zielona ） i
NISKA (zielona)

8.

WSKAŹNIK

I

Dioda LED prędkości wentylatora (wysoka,
średnia i niska)

9.

Wyświetlac

z cyfrowy

Wyświetla ustawienie timera i temperaturę w

pomieszczeniu.

10.

MINUS

Zmniejszenie żądanej temperatury lub ustawienia

timera.

11.

Uspienie

Naciśnij, aby włączyć lub wyłączyć tryb uśpienia.

25

5.4 USTAWIENIA

5.4.1. Uruchomienie i wyłączenie

Naciśnij POWER, aby włączyć urządzenie.

Urządzenie domyślnie pracuje w trybie FAN.

Naciśnij przycisk MODE, aby wybrać żądany tryb pracy.

Naciśnij ponownie przycisk POWER aby wyłączyć.

5.4.2. Tryb pracy

• Urządzenie posiada cztery tryby pracy: chłodzenie, wentylacja,
osuszanie, uśpienie （Tryb uśpienia jest opcjonalny tylko w przypadku

pilota）

A. Chłodzenie pokoju

Wybierz tryb chłodzenia, aby obniżyć temperaturę w swoim pokoju..

Naciśnij kilkakrotnie przycisk MODE, aż zaświeci się dioda LED trybu

COOL.

Naciśnij przycisk ADD / MINUS, aby ustawić temperaturę wyświetlaną na
ekranie. Temperaturę można ustawić w zakresie od 16 ℃ do 32 ℃.

Naciśnij kilkakrotnie przycisk SPEED, aż zaświeci się wskaźnik żądanej
prędkości wentylatora.

Aby kontrolować kierunek przepływu powietrza w poziomie, należy
nacisnąć przycisk SWING.

Uwaga ： Klimatyzator zatrzymuje się, jeśli temperatura w pomieszczeniu
jest niższa niż wybrana.

B. Wentylacja pokoju

26

Naciśnij kilkakrotnie przycisk TRYB, aż zaświeci się dioda LED pracy
WENTYLATOR.

W trybie wentylacji powietrze w pomieszczeniu krąży, ale nie jest
chłodzone.

Naciśnij kilkakrotnie przycisk SPEED, aby wybrać żądaną prędkość

wentylatora

C. Suszenie pokoju

Naciśnij przycisk TRYB na panelu kontrolnym lub pilocie, zaświeci się
dioda LED trybu OSUSZANIA. Nie można wybrać prędkości wentylatora.
Użytkownik powinien podłączyć wąż do odpływu w dolnej części
urządzenia.

Uwaga: W tym trybie prędkość wentylatora przełącza się na niską
prędkość i nie można wybrać temperatury.

D. Tryb uśpienia

Tryb uśpienia można aktywować w trybie chłodzenia.

◼ W trybie chłodzenia:

Po 1 godzinie zadana temperatura zostanie podwyższona o 1 ℃, po
kolejnej godzinie zadana temperatura zostanie ponownie

podwyższona o 1

27

E. Suszenie pokoju

Naciśnij przycisk TRYB na panelu kontrolnym lub pilocie, zaświeci się
dioda LED trybu OSUSZANIA. Nie można wybrać prędkości wentylatora.
Użytkownik powinien podłączyć wąż do odpływu w dolnej części
urządzenia.

Uwaga: W tym trybie prędkość wentylatora przełącza się na niską
prędkość i nie można wybrać temperatury.

F. Tryb uśpienia

Tryb uśpienia można aktywować w trybie chłodzenia.

◼ W trybie chłodzenia:

Po 1 godzinie zadana temperatura zostanie podwyższona o 1 ℃, po
kolejnej godzinie zadana temperatura zostanie ponownie podwyższona o

1 ℃.

5.4.3. USTAWIENIA TIMERA （1 godzina-24 godziny）:

Timer działa na dwa sposoby:

Aby wyłączyć

(Kiedy włączony)

Aby włączyć

(Kiedy wyłączony)

Reseruj minutnik

Naciśnij klawisz Timer,
aby włączyć funkcję

timera.

Naciśnij klawisz Timer,
aby włączyć funkcję

timera.

Naciśnij wielokrotnie

przycisk ADD/MINUS, aby

ustawić czas wyłączenia
opóźnienia.

Naciśnij wielokrotnie

przycisk ADD/MINUS,

aby ustawić czas
włączenia opóźnienia.

Naciskaj wielokrotnie przycisk ADD/MINUES, aż dioda LED
pojawi się "00". Uwaga: po naciśnięciu klawisza POWER
spowoduje również wyjście z ustawienia timera.

28

5.4.4. Automatyczne rozmrażanie

W niskich temperaturach w pomieszczeniu podczas pracy na parowniku może

gromadzić się szron. Urządzenie automatycznie rozpocznie rozmrażanie i
zacznie migać dioda POWER. Sekwencja kontroli odszraniania jest następująca:

A. Gdy urządzenie pracuje w trybie chłodzenia, suszenia, czujnik temperatury

otoczenia wykrywa temperaturę wężownicy parownika poniżej -1 ° C, po
zatrzymaniu pracy sprężarki na 10 minut lub gdy temperatura wężownicy
osiągnęła 7 ° C, urządzenie uruchomić ponownie, aby chłodzić tryb pracy..

B. Gdy urządzenie pracuje w trybie osuszania, gdy czujnik temperatury

wężownicy wykryje, że temperatura parownika spadła poniżej 40 ℃, a
różnica temperatur między temperaturą wężownicy a temperaturą w
pomieszczeniu spadnie poniżej 19 ℃, po 20 minutach pracy sprężarki,
urządzenie uruchamia się. rozmrażanie przez 5 minut i migający wskaźnik

zasilania..

5.4.5. OCHRONA PRZED PRZEŁADOWANIEM

W przypadku zaniku zasilania, w celu ochrony sprężarki, występuje 3-minutowe
opóźnienie do ponownego uruchomienia sprężarki.

29

5.5 DRENAŻ

System samo odparowujący

System samoczynnego odparowania wykorzystuje zebraną wodę do
chłodzenia wężownic skraplacza w celu uzyskania lepszej wydajności. Nie
ma potrzeby opróżniania zbiornika drenażowego w trybie chłodzenia, z
wyjątkiem suszenia i warunków wysokiej wilgotności. Woda kondensacyjna
odparowuje ze skraplacza i jest usuwana przez wąż wylotowy.

W przypadku pracy ciągłej lub bez nadzoru w trybie suszenia należy
podłączyć dołączony wąż spustowy do urządzenia. Woda kondensacyjna
może być automatycznie spuszczana do wiadra lub spuszczana

grawitacyjnie.

⚫ Wyłączyć urządzenie przed

rozpoczęciem pracy.

⚫ Wyjąć zatyczkę z otworu

wylotowego wody i odłożyć ją w

bezpiecznym miejscu.

⚫ Pewnie i prawidłowo podłącz wąż

odpływowy i upewnij się, że nie
jest zagięty i nie jest

zablokowany.

⚫ Umieść wylot węża nad

odpływem lub wiadrem i upewnij
się, że woda może swobodnie
wypływać z urządzenia.

⚫ Nie zanurzać końca węża w

wodzie; w przeciwnym razie

może to spowodować „Air Lock”
w wężu.

Aby uniknąć rozlania wody:

• Ponieważ podciśnienie w tacy ociekowej kondensatu jest duże,

przechylić wąż spustowy w dół w kierunku podłogi. Właściwe jest,

Ciągły wąż spustowy

(Średnica wewnętrzna = 16

Zdejmij gumową
zaślepkę..

30

aby stopień nachylenia przekraczał 20 stopni.

• Wyprostuj wąż, aby uniknąć zaplątania się w wężu.

6. CZYSZCZENIE I KONSERWACJA

1.

6.1. CZYSZCZENIE FILTRA POWIETRZA (co dwa tygodnie)

2.

Kurz zbiera się na filtrze i ogranicza przepływ powietrza.
Ograniczony przepływ powietrza zmniejsza wydajność systemu, a
jeśli zostanie zablokowany, może spowodować uszkodzenie
urządzenia.

3.

Filtr powietrza wymaga regularnego czyszczenia. Filtr powietrza

można zdemontować, aby ułatwić czyszczenie. Nie używaj
urządzenia bez filtra powietrza, ponieważ może to spowodować

zanieczyszczenie parownika.

4.

1. Naciśnij przycisk POWER, aby wyłączyć urządzenie i odłącz
przewód zasilający.

5.

2. Zdjąć siatkę filtra z urządzenia.

6.

3. Za pomocą odkurzacza odessać kurz z filtra.

7.

4. Odwróć filtr i przepłucz go pod bieżącą wodą. Pozwól wodzie
przepływać przez filtr w kierunku przeciwnym do przepływu
powietrza. Odstawić na bok i pozostawić filtr do całkowitego
wyschnięcia przed ponowną instalacją.

31

Rys.1. Wyłącz urządzenie i wyjmij

dwa filtry powietrza.

Pic2. Wypłucz filtr powietrza pod

bieżącą wodą.

Ostrzeżenie!!!

Nie dotykać powierzchni parownika gołymi rękami, ponieważ może to
spowodować zranienie palców.

32

6.1. CZYSZCZENIE CZYNNIKA CHŁODNICZEGO

Środki ogólne:

1. Gaz / opary cięższe od powietrza. Może gromadzić się w
ograniczonych przestrzeniach, szczególnie na poziomie gruntu lub

poniżej.

2. Wyeliminować wszelkie możliwe źródła zapłonu.

3. Stosować odpowiednie środki ochrony indywidualnej (ŚOI).

4. Ewakuować niepotrzebny personel, odizolować i przewietrzyć

pomieszczenie.

5. Unikać kontaktu z oczami, skórą lub ubraniem. Nie wdychać

oparów ani gazu.

6. Zapobiec przedostaniu się do kanalizacji i wód publicznych.

7. Zatrzymaj źródło uwolnienia, jeśli jest to bezpieczne. Rozważ
użycie rozpylonej wody w celu rozproszenia oparów.

8. Odizolować obszar do czasu rozproszenia gazu. Przewietrzyć i
przeprowadzić test gazu przed wejściem. W przypadku wycieku

skontaktować się z właściwymi władzami.

33

7. ROZWIĄZYWANIE PROBLEMÓW

Symptom

Inspection

Solution

Urządzenie
nie działa.

✓ Sprawdź dokładnie

podłączenie zasilania.

➢ Dokładnie włóż przewód

zasilający .

✓ Sprawdź, czy świeci się

wskaźnik poziomu wody?

➢ Opróżnij miskę ściekową

wyjmując gumowy korek.

✓ Sprawdź temperaturę w

pomieszczeniu.

➢ Zakres temperatury roboczej

5-35℃.

Urządzenie

pracuje ze

zmniejszoną
wydajnością.

✓ Sprawdzić, czy filtr

powietrza nie jest
zabrudzony.

➢ W razie potrzeby wyczyścić

filtr powietrza.

✓ Sprawdź, czy kanał

powietrzny nie jest
zablokowany.

➢ Usuń zanieczyszczenie.

✓ Sprawdź czy drzwi lub okno

w pomieszczeniu są

otwarte.

➢ Zamknij okna oraz drzwi.

✓ Sprawdź, czy wybrano

żądany tryb pracy i czy

temperatura jest
prawidłowo ustawiona.

➢ Set the mode and

temperature at proper set­point according the manual.

✓ Wąż wylotowy jest

odłączony.

➢ Upewnij się, że wąż wylotory

jest dobrze zamocowany

Wyciek wody
✓ Przepełnienie podczas

przenoszenia urządzenia.

➢ Opróżnij zbiornik z wodą

przed transportem.

✓ Sprawdź, czy wąż

odpływowy nie jest
zagięty lub zagięty.

➢ Wyprostuj wąż aby go

udrożnić.

Nadmierny

hałas

✓ Sprawdź, czy urządzenie

jest dobrze zamocowane.

➢ Ustaw urządzenie na

stabilnym, płaskim podłożu.

✓ Sprawdź, czy nie ma

luźnych, wibrujących
części.

➢ Zabezpiecz oraz dokręć

części.

✓ Dźwięk obiegu wody

➢ Przepływające chłodziwo.

34

Error
Code
s

E0

✓ Błędy komunikacji między

główną płytką drukowaną
a płytką wyświetlacza.

➢ Sprawdzić wiązkę przewodów

płytki drukowanej
wyświetlacza pod kątem
uszkodzeń.

E1

✓ Awaria czujnika

temperatury otoczenia

➢ Sprawdź połączenie lub

wymień je. Czyszczenie lub

wymiana czujnika
temperatury.

E2

✓ Awarie czujnika

temperatury wężownicy.

➢ Sprawdź połączenie lub

wymień je. Czyszczenie lub

wymiana czujnika
temperatury.

Ft

✓ Awarie czujnika

temperatury wężownicy.

➢ Opróżnij miskę ściekową,

wyjmując gumowy korek.

35

8. Wycofanie z eksploatacji

8.1. PRZECHOWYWANIE

Długotrwałe przechowywanie - Jeśli nie będziesz używać urządzenia
przez dłuższy czas (ponad kilka tygodni), najlepiej wyczyścić urządzenie
i całkowicie je wysuszyć. Proszę przechowywać jednostkę zgodnie z
następującymi krokami:

1. 1. Odłącz urządzenie i wyjmij wąż odprowadzający oraz zestaw okien

przechowywać razem z urządzeniem.

2. 2. Spuść pozostałą wodę z urządzenia.

3. 3. Wyczyść filtr i pozostaw go do całkowitego wyschnięcia w

zacienionym miejscu.

4. 4. Zbierz przewód zasilający przy zbiorniku na wodę.

5. 5. Ponownie zainstaluj filtr na swoim miejscu.

6. 6. Podczas przechowywania urządzenie należy trzymać w pozycji

pionowej.

7. 7. Utrzymywanie maszyny w wentylującym, suchym, niekorozyjnym

gazie i bezpiecznym miejscu wewnątrz.

UWAGA:

Parownik wewnątrz maszyny należy osuszyć przed zapakowaniem
urządzenia, aby uniknąć uszkodzenia podzespołów i pleśni. Odłącz
urządzenie i umieść je w suchym, otwartym miejscu na kilka dni, aby je
wysuszyć. Innym sposobem na osuszenie urządzenia jest ustawienie
punktu wilgotności o ponad 5% wyższego niż wilgotność otoczenia, aby
wymusić na wentylatorze osuszenie parownika przez kilka godzin.

36

8.2 . UTYLIZACJA

UWAGA!!!

Uwalnianie czynnika chłodniczego do
atmosfery jest surowo zabronione!

Nie wyrzucaj urządzeń elektrycznych razem z

niesortowanymi odpadami komunalnymi,

korzystaj z oddzielnych punktów zbiórki.
Skontaktuj się z lokalnymi władzami, aby
uzyskać informacje dotyczące dostępnych
systemów zbiórki. Jeśli urządzenia
elektryczne są składowane na wysypiskach

lub wysypiskach, niebezpieczne substancje

mogą przedostać się do wód gruntowych i
dostać się do łańcucha pokarmowego, szkodząc zdrowiu i

samopoczuciu.
