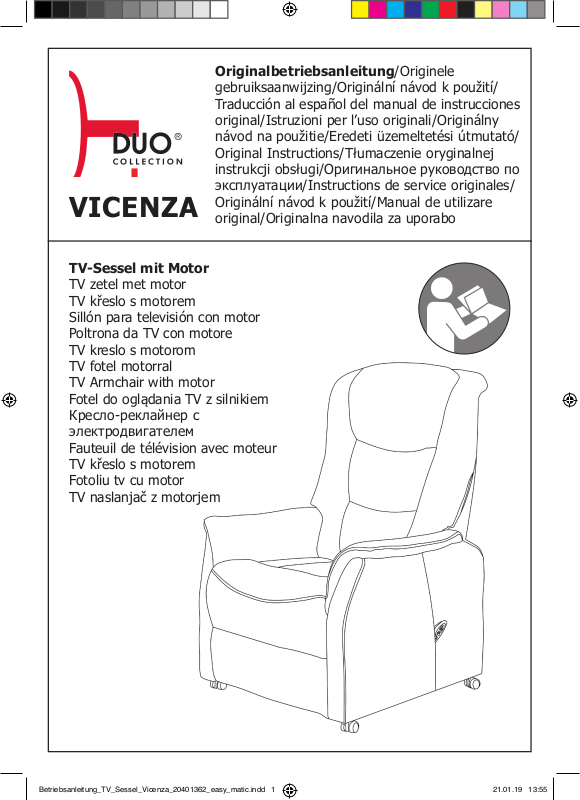

Duo Collection Vicenza Assembly instructions

Originalbetriebsanleitung/Originele

gebruiksaanwijzing/Originální návod k použití/ Traducción al español del manual de instrucciones original/Istruzioni per l’uso originali/Originálny návod na použitie/Eredeti üzemeltetési útmutató/ Original Instructions/Tłumaczenie oryginalnej instrukcji obsługi/Оригинальное руководство по эксплуатации/Instructions de service originales/

VICENZA

TV-Sessel mit Motor

TV zetel met motor TV křeslo s motorem Sillón para televisión con motor Poltrona da TV con motore TV kreslo s motorom TV fotel motorral TV Armchair with motor Fotel do oglądania TV z silnikiem Кресло-реклайнер с электродвигателем Fauteuil de télévision avec moteur TV křeslo s motorem Fotoliu tv cu motor TV naslanjač z motorjem

Originální návod k použití/Manual de utilizare

original/Originalna navodila za uporabo

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 1 21.01.19 13:55

Montage | Montage | Montáž | Montaje |

BASTIAN

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 2 21.01.19 13:55

BASTIAN

Zastosowanie | Применение | Application |

Použití | Utilizare | Uporaba

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 3 21.01.19 13:55

Inhaltsverzeichnis

Montage................................................................................. 2

Montage Elektrizität.............................................................. 3

Anwendung............................................................................ 3

Geräteteile............................................................................. 5

Allgemeines............................................................................ 5

Anleitung lesen und aufbewahren...................................... 5

Zeichenerklärung.............................................................. 6

Sicherheit............................................................................... 7

Bestimmungsgemäßer Gebrauch........................................ 7

Sicherheitshinweise.............................................................. 8

Lieferumfang prüfen.............................................................. 10

Sessel zusammenbauen......................................................... 10

Sessel bedienen..................................................................... 11

Liegeposition einstellen...................................................... 11

Aufstehhilfe einstellen....................................................... 12

Störungen.............................................................................. 12

Reinigung............................................................................... 12

Aufbewahrung....................................................................... 13

Transport............................................................................... 13

Entsorgung............................................................................. 13

EG-Konformitätserklärung (Original).................................... 14

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 4 21.01.19 13:55

Geräteteile

Rückenlehne

Führungsstift

Sesselfuß

Sitzstück

Abdeckung

Allgemeines

Anleitung lesen und aufbewahren

Führungsschiene

Fernbedienung für den

TV-Sessel

Knopf für die Aufstehhilfe

Knopf für die Liegeposition

easy matic Taste

Diese Originalbetriebsanleitung gehört zu diesem Sessel.

Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Originalbetriebsanleitung, insbesondere die Sicher-

heitshinweise, sorgfältig durch, bevor Sie den Sessel einsetzen.

Die Nichtbeachtung dieser Originalbetriebsanleitung kann zu

schweren Verletzungen oder Schäden an dem Sessel führen. Die Originalbetriebsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezische Richtlinien und Gesetze!

Bewahren Sie die Originalbetriebsanleitung für die weitere

Nutzung auf. Wenn Sie den Sessel an Dritte weitergeben, geben Sie unbedingt diese Originalbetriebsanleitung mit.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 5 21.01.19 13:55

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Originalbetriebsanleitung, auf dem Sessel oder auf der Verpackung verwendet.

WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit

einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT! Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS! Dieses Signalwort warnt vor möglichen

Sachschäden oder gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.

Konformitätserklärung: Mit diesem Symbol markierte Produkte

erfüllen die Anforderungen der EG-Richtlinien.

Fassen Sie nicht in das Gehäuse des Sessels.

Der Sessel oder Teile davon dürfen nicht im Hausmüll entsorgt werden (siehe Kapitel „Entsorgung“).

Der Sessel ist doppelt isoliert und darf deshalb nur mit einem

zweipoligen Netzstecker betrieben werden (Schutzklasse 2).

Der Sessel ist mit einem kurzschlussfesten Sicherheitstransformator ausgestattet.

Der Sessel verfügt über ein Schaltnetzteil.

Der Sessel darf nur in Innenräumen benutzt werden.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 6 21.01.19 13:55

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Sessel ist ausschließlich zum Sitzen für eine Person konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Der Sessel ist kein Kinderspielzeug.

Verwenden Sie den Sessel nur wie in dieser Originalbetriebsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Das Möbel kann von Kindern ab 8 Jahren und Personen mit beeinträchtigten physischen, sensitiven oder mentalen Möglichkeiten genutzt werden, sofern sie beaufsichtigt werden bzw. eine Einführung zur Benutzung des Möbels und der dazugehörigen Fernbedienungen bekommen haben und auf die Sicherheitsaspekte und Gefahren hingewiesen wurden. Reinigung und Wartung darf von Kindern ohne Beaufsichtigungen nicht durchgeführt werden. Kinder dürfen nicht mit dem Gerät spielen. Falls einer der folgenden Fälle auf Sie zutrifft, Sie sich gerade in ärztlicher Behandlung benden oder unter einer Krankheit leiden, müssen Sie vor Verwendung des Gerätes Rücksprache mit Ihrem Arzt halten (Schwangerschaft, in schlechtem gesundheitlichen Zustand sind, Rücken-, Nacken-, Schulter- oder Hüftschmerzen haben, einen Herzschrittmacher besitzen, einen Debrilator oder ein anderes medizinisches Gerät benutzen, das für elektronische Störungen anfällig sein könnte, an einer Herzerkrankung leiden, an einer Thrombose, einem Aneurisma, akuten Krampfadern oder anderen Gefäßproblemen leiden oder Ihre Wirbelsäule anormal gekrümmt ist). Anwendung: Wartungsarbeiten dürfen nur von Fachpersonal ausgeführt werden. Sessel darf nur mit dem mitgelieferten Netzteil (Typ: GS09002900300M2/Liege- und Aufstehhilfe) betrieben werden.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 7 21.01.19 13:55

Sicherheitshinweise

WARNUNG! Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung

können zu elektrischem Stromschlag führen.

• Der Sessel bzw. der Netzstecker ist nur für eine Netzspannung von 100 bis 240 V, 50/60 Hz geeignet.

• Vermeiden Sie, andere Elektrogeräte mit hohem Anschlusswert zeitgleich am selben Stromkreis anzuschließen.

• Lassen Sie das Netzkabel nicht herunterhängen, damit Kinder oder Haustiere nicht daran ziehen oder hängenbleiben können.

• Legen Sie das Netzkabel so, dass weder Kinder noch Haustiere es erreichen und beschädigen können.

• Prüfen Sie den Sessel und das Netzanschlusskabel regelmäßig auf Schäden.

• Betreiben Sie den Sessel nicht, wenn der Motor oder das Netzkabel defekt sind oder sichtbare Schäden aufweisen.

• Lassen Sie das Netzkabel im Schadensfall nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualizierte Person ersetzen, um Gefährdungen zu vermeiden.

• Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von sich gibt, ziehen Sie sofort den Netzstecker und nehmen Sie es nicht mehr in Betrieb.

• Öffnen Sie niemals das Gehäuse. Stecken Sie keine Gegenstände in das Gehäuse.

• Die Instandsetzung des Sessels darf nur von einem autorisierten Fachbetrieb vorgenommen werden.

• Zur Instandsetzung dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.

• Verwenden Sie den Sessel nur in Innenräumen.

• Fassen Sie den Netzstecker niemals mit feuchten Händen an.

• Achten Sie darauf, dass kein Wasser ins Gehäuse gelangt.

• Halten Sie den Sessel, den Netzstecker und das Netzkabel von heißen Flächen und offenem Feuer fern.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 8 21.01.19 13:55

Sicherheitshinweise

VORSICHT! Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Sessel kann zu

Verletzungen führen.

• Der Sessel ist schwer. Passen Sie auf, dass keine Körperteile unter den Sessel geraten.

• Verwenden Sie den Sessel nicht als Aufstiegshilfe, Leiterersatz oder Turngerät. Sie können sich schwer verletzen.

• Lassen Sie Kinder nicht mit der Verpackung spielen. Sie können an der Folie ersticken oder sich an der Verpackung verletzen.

• Der Sessel ist kein Kinderspielzeug. Kinder können sich verletzen, wenn sie mit dem Sessel spielen, sich daran hochziehen oder darauf hüpfen.

• Montieren Sie den Sessel außerhalb der Reichweite von Kindern.

• Quetsch- und Schergefahr: Achten Sie darauf, dass sich während der

Betätigung keine Hand in der Nähe des Mechanismus bendet.

• Der Sessel hat zwei lange Kabel. Achten Sie darauf, dass sich niemand darin verfängt oder darüber stolpert.

• Wenn der Sessel die Aufstehposition erreicht hat, besteht die Gefahr, über den Sesselfuß zu stolpern.

HINWEIS! Gefahr von Sachschäden!

Unsachgemäßer Umgang mit dem Sessel kann zu

Beschädigungen des Artikels führen.

• Setzen Sie sich nicht auf die Lehnen oder Kanten des Sessels.

• Belasten Sie den Sessel nicht mit mehr als 115 kg.

• Stellen Sie den Sessel nicht in die Nähe von offenem Feuer. Der

Sessel kann Feuer fangen.

• Setzen Sie den Artikel keiner Witterung aus.

• Bitte beachten und überprüfen Sie die Druckeigenschaften und

die Tragfähigkeit der unterschiedlichen Böden am Aufstellungsort des Sessels. Bei empndlichen oder weichen Böden verwenden Sie den Sessel nur mit einer geeigneten Unterlage oder einer Bodenschutzmatte.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 9 21.01.19 13:55

Lieferumfang prüfen

HINWEIS! Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen

Messer oder anderen spitzen Gegenständen öffnen, kann der Sessel schnell beschädigt werden.

• Gehen Sie daher beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie den Sessel aus der Verpackung.

2. Kontrollieren Sie, ob die Teile Schäden aufweisen. Ist dies der Fall,

benutzen Sie den Sessel nicht. Wenden Sie sich an Ihren Händler.

3. Prüfen Sie, ob die Lieferung vollständig ist.

Sessel zusammenbauen

WARNUNG! Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Sessel kann zu

Verletzungen führen.

• Um Quetschungen zu vermeiden, achten Sie auf einen

umsichtigen Transport.

1. Stellen Sie das Sitzstück des Sessels auf einen ebenen

Untergrund.

2. Nehmen Sie die Lehne und heben Sie sie über das Sitzstück.

3. Stecken Sie die Führungsschienen der Lehne vorsichtig auf die

Führungsstifte des Sitzstückes.

4. Drücken Sie fest von oben, bis die Rückenlehne einrastet und sich

nicht mehr bewegen lässt.

5. Verbinden Sie dann in nachfolgender Reihenfolge die Stecker (I)

und (G), den Stecker (L) mit dem Netzteil (K) miteinander.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 10 21.01.19 13:55

6. Stecken Sie den Netzstecker (M) in die Steckdose.

7. Die Abdeckung ist mit einem Klettverschluss ausgestattet.

Befestigen Sie die Abdeckung so, dass sie straff über dem Sitzstück liegt und die Kabel innenliegend abgedeckt sind.

Sessel bedienen

WARNUNG! Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Sessel kann zu

Verletzungen führen.

• Wenden Sie sich im Störungsfall innerhalb der Elektrik an

Fachpersonal. Beschädigte elektrische Geräte dürfen nicht weiter benutzt werden.

Liegeposition einstellen

Mit diesem Modus können Sie die Rückenlehne und die Fußlehne des Sessels verstellen. Sie erreichen dadurch eine Liegeposition.

1. Setzen Sie sich in den Sessel.

2. Drücken Sie auf den Knopf für die Liegeposition auf Ihrer

Fernbedienung . Die Rückenlehne fährt zurück. Die Fußlehne

klappt hoch.

3. Wenn Sie nicht in die vollständige Liegeposition möchten, können Sie

eine Zwischenposition wählen. Halten Sie dafür den Knopf für die Liegeposition so lange gedrückt, bis Sie Ihre Wunschposition erreicht haben.

4. Wenn Sie den Knopf loslassen, bewegen sich die Rücken- und

Fußlehne nicht mehr.

5. Wenn Sie sich nun wieder aufrichten möchten, drücken Sie auf den

Knopf für die Aufstehhilfe .

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 11 21.01.19 13:55

Aufstehhilfe einstellen

Dieser Modus unterstützt Sie beim Aufstehen aus dem Sessel. Dabei fährt der Sessel ein Stück nach oben und kippt dann leicht nach vorne.

1. Setzen Sie sich in den Sessel.

2. Drücken Sie auf den Knopf für die Aufstehhilfe auf Ihrer

Fernbedienung. Der Sessel richtet sich auf.

3. Stehen Sie auf.

4. Drücken Sie die easy matic Taste damit der Sessel automatisch

in die Ausgangsposition zurück fährt.

Störungen

WARNUNG! Verletzungsgefahr!

Der Sessel enthält einen Motor. Seien Sie umsichtig.

• Wenn Sie Störungen feststellen, dann ziehen Sie den

Netzstecker.

• Prüfen Sie bei Ausfall der Funktion die Steckerverbindung an der Steckdose.

Reinigung

HINWEIS! Gefahr von Sachschäden!

Unsachgemäßer Umgang mit Reinigungsutensilien kann zu

Beschädigungen führen.

• Verwenden Sie keine Lösungsmittel oder andere aggressive

oder scheuernde Reinigungsmittel. Sie könnten die Oberäche beschädigen.

• Verwenden Sie zum Reinigen keine kratzenden Schwämme, Bürsten oder Ähnliches.

• Nutzen Sie keine scharfen Reinigungsgegenstände wie Messer oder harte Spachtel.

Entfernen Sie Verunreinigungen mit einem weichen, leicht angefeuchteten Tuch und gegebenenfalls mit ein wenig mildem Spülmittel.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 12 21.01.19 13:55

Aufbewahrung

• Reinigen Sie den Sessel.

• Demontieren Sie den Sessel in der umgekehrten Reihenfolge wie im Kapitel „Montage” beschrieben.

• Wir empfehlen zur Lagerung die Transportverpackung zu benutzen.

• Wählen Sie einen Lagerort, der trocken und gut belüftet ist.

Transport

HINWEIS! Gefahr von Sachschäden!

Unsachgemäßer Umgang mit dem Sessel kann zu

Beschädigungen des Artikels führen.

• Wenn Sie den Sessel bewegen möchten, dann schieben Sie

ihn von hinten. Ziehen Sie nicht am Bezug. Er könnte zerreißen.

• Bewegen Sie den Sessel nicht, wenn jemand im Sessel sitzt.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.

Sessel entsorgen

Entsorgen Sie den Sessel gemäß der in Ihrem Land geltenden Vorschriften zur Entsorgung.

Hersteller

DUO Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Straße 5, 26160 Bad Zwischenahn

Modell-Nummer: 20401362

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 13 21.01.19 13:55

EG-Konformitätserklärung (Original)

Hiermit bestätigen wir, dass der nachfolgend bezeichnete Fernsehsessel den angegebenen Richtlinien entspricht.

Artikelbezeichnung: TV-Sessel mit Motor und Aufstehhilfe Modell-Nummer: 20401362 Modell-Name: Vicenza Firmenanschrift: Duo Collection Import Vertriebsgesellschaft mbH

Kaethe-Kruse-Str. 5, 26160 Bad Zwischenahn, Deutschland

Einschlägige EG-Richtlinien:

X 1. Elektromagnetische Verträglichkeit

(EMV) 2014/30/EU

X 2. Niederspannungs-Richtlinie

(LVD) 2014/35/EU

X 3. Richtlinie zur Beschränkung der

Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) 2011/65/EU

X 4. Maschinenrichtlinie 2006/42/CE

Dokumentationsbevollmächtigter:

Jan Steinhoff Käthe-Kruse-Straße 5 D-26160 Bad Zwischenahn

Harmonisierte EN-Normen:

Der Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

EN 55014-1:2006+A1:2009+A2:2011 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

EN 60335-1:2012/A13:2017 EN 622233:2008

2011/65/EU IEC 62321

ISO 12100:2010 EN 12520:2015

Bad Zwischenahn, den 17.04.2018 Jan Steinhoff, Geschäftsführer

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 14 21.01.19 13:55

Inhaltsverzeichnis

Montage................................................................................. 2

Montage elektriciteit............................................................. 3

Toepassing............................................................................. 3

Onderdelen van het toestel................................................... 16

Algemeen............................................................................... 16

Handleiding lezen en bewaren........................................... 16

Verklaring symbole........................................................... 17

Veiligheid............................................................................... 18

Reglementair gebr uik....................................................... 18

Veiligheidsinstructies............................................................ 19

Leveringsomvang controleren............................................... 21

Zetel monteren...................................................................... 21

Zetel bedienen....................................................................... 22

Ligpositie instellen............................................................. 22

Opstahulp instellen............................................................ 23

Storingen............................................................................... 23

Reiniging................................................................................ 23

Bewaring................................................................................ 24

Transport............................................................................... 24

Afvalverwijdering.................................................................. 24

EG-conformiteitsverklaring (origineel)................................. 25

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 15 21.01.19 13:55

Onderdelen van het toestel

Leuning

Geleidingspen

Zetelpoot

Zitting

Afdekking

Algemeen

Handleiding lezen en bewaren

Geleidingsrail

Afstandsbediening voor de

tv-stoel

Knop voor de opstahulp

Knop voor de ligpositie

easy matic-knop

Deze originele gebruiksaanwijzing hoort bij deze zetel. Ze bevat

belangrijke informatie voor de inbedrijfstelling en hantering.

Lees de originele gebruiksaanwijzing, in het bijzonder de veilig-

heidsinstructies, zorgvuldig door alvorens u de zetel gebruikt.

Het niet naleven van deze originele gebruiksaanwijzing kan

leiden tot ernstige letsels of schade aan de zetel.

De originele gebruiksaanwijzing is gebaseerd op de in de

Europese Unie geldige normen en voorschriften. Let in het buitenland ook op de landspecieke richtlijnen en wetten!

Bewaar de originele gebruiksaanwijzing voor verder gebruik. Als

u de zetel aan derden geeft, geef dan absoluut deze originele gebruiksaanwijzing mee.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 16 21.01.19 13:55

Verklaring symbolen

De volgende symbolen en signaalwoorden worden gebruikt in deze originele gebruiksaanwijzing, op de zetel of op de verpakking.

WAARSCHUWING! Dit signaalwoord omschrijft een gevaar

met een gemiddelde risicograad, die als deze niet wordt vermeden, de dood of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG! Dit signaalwoord omschrijft een gevaar met een lage risicograad, die als deze niet wordt vermeden, een gering of matig letsel tot gevolg kan hebben.

INSTRUCTIE! Dit signaalwoord waarschuwt voor mogelijke

materiële schade of geeft u extra nuttige informatie voor montage of gebruik.

Conformiteitsverklaring: producten gemarkeerd met dit symbool

voldoen aan de eisen van de EG-richtlijnen.

Grijp niet in de behuizing van de zetel.

De zetel of onderdelen ervan mogen niet met het huisvuil worden verwijderd (zie hoofdstuk „Afvalverwijdering“).

De zetel is dubbel geïsoleerd en mag daarom enkel met een

tweepolige stekker worden gebruikt (veiligheidsklasse 2).

De zetel is uitgerust met een kortsluitbestendige veiligheidstransformator.

De zetel beschikt over een geschakelde voeding.

De zetel mag enkel in ruimtes binnen worden gebruikt.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 17 21.01.19 13:55

Veiligheid

Reglementair gebruik

De zetel is uitsluitend ontworpen voor het zitten van één persoon. Hij is uitsluitend bestemd voor privégebruik en niet geschikt voor de commerciële sector. De zetel is geen kinderspeelgoed.

Gebruik de zetel enkel zoals in deze gebruiksaanwijzing beschreven. Elk ander gebruik geldt als niet reglementair en kan leiden tot materiële schade of zelfs tot schade aan personen.

De fabrikant of verkoper is niet aansprakelijk voor schade die door niet reglementair of foutief gebruik is ontstaan.

Het meubelstuk kan worden gebruikt door kinderen vanaf 8 jaar en personen met een lichamelijke, sensorische of geestelijke beperking, indien zij onder toezicht staan en/of zijn ingelicht over het gebruik van het meubelstuk en de daarbij behorende afstandsbedieningen, en zijn gewezen op de veiligheidsaspecten en risico‘s. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht. Kinderen mogen niet met het apparaat spelen. Indien een van de volgende gevallen betrekking heeft op u, u zich actueel onder medische behandeling bevindt of aan een ziekte lijdt, dient u vóór gebruik van het apparaat te overleggen met uw arts (zwangerschap, in slechte gezondheid verkeren, rug-, nek-, schouder- of heupklachten hebben, een pacemaker bezitten, een debrillator of een ander medisch apparaat gebruiken dat gevoelig kan zijn voor elektronische storingen, aan een hartziekte lijden, aan trombose, een aneurysma, acute spataders of andere vaatproblemen lijden, of als uw ruggengraat abnormaal gekromd is). Gebruik: onderhoudswerkzaamheden mogen uitsluitend door gekwaliceerd personeel worden uitgevoerd. De stoel mag alleen met de meegeleverde voeding (type: GS09002900300M2/ lig- opstahulp) worden gebruikt.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 18 21.01.19 13:55

Veiligheidsinstructies

WAARSCHUWING! Gevaar voor elektrische schok!

Foutieve elektrische installatie of te hoge netspanning

kunnen leiden tot een elektrische schok.

• De zetel resp. de stekker is enkel geschikt voor een netspanning van 100–240 V, 50/60 Hz.

• Vermijd, andere elektrische toestellen met hoge aansluitwaarde gelijktijdig aan te sluiten op hetzelfde stroomcircuit.

• Laat de voedingskabel niet naar beneden hangen, zodat kinderen of huisdieren er niet aan kunnen trekken of aan blijven hangen.

• Plaats de voedingskabel zo dat noch kinderen, noch huisdieren deze kunnen bereiken en beschadigen.

• Controleer de zetel en netaansluitkabel regelmatig op schade.

• Bedien de zetel niet als de motor of de voedingskabel defect zijn of

zichtbare schade vertonen.

• Laat de voedingskabel in geval van schade enkel door de fabrikant, zijn klantendienst of een gelijkaardige gekwaliceerde persoon vervangen om gevaren te vermijden.

• Als het toestel rook ontwikkelt, verbrand ruikt of ongewone geluiden laat horen, trek dan onmiddellijk de stekker uit en neem deze niet meer in gebruik.

• Open nooit de behuizing. Steek geen voorwerpen in de behuizing.

• De reparatie van de zetel mag enkel door een bevoegd vakbedrijf

worden uitgevoerd.

• Voor de reparatie mogen enkel onderdelen worden gebruikt, die overeenkomen met de oorspronkelijke toestelgegevens.

• Gebruik de zetel enkel in ruimtes binnen.

• Raak de stekker nooit aan met vochtige handen.

• Let erop dat er geen water in de behuizing komt.

• Houd de zetel, de stekker en de voedingskabel uit de buurt van hete

oppervlakken en open vuur.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 19 21.01.19 13:55

Veiligheidsinstructies

VOORZICHTIG! Gevaar op letsels!

Een ondeskundige omgang met de zetel kan leiden tot letsels.

• DDe zetel is zwaar. Let op dat er geen lichaamsdelen onder de zetel

belanden.

• Gebruik de zetel niet als opstaphulp, ladder of turntoestel. U kunt zich ernstig verwonden.

• Laat kinderen niet met de verpakking spelen. Ze kunnen stikken in de folie of zich verwonden aan de verpakking.

• De zetel is geen kinderspeelgoed. Kinderen kunnen gewond raken tijdens het spelen met de zetel of als ze zich eraan omhoogtrekken en erop springen.

• Monteer de zetel buiten het bereik van kinderen.

• Knel- en snijgevaar: let erop dat er zich tijdens de bediening geen

hand in de buurt van het mechanisme bevindt.

• De zetel heeft twee lange kabels. Let erop dat er niemand in verstrikt raakt of erover struikelt.

• Als de zetel de opstapositie heeft bereikt, bestaat het gevaar dat u over de zetelpoot struikelt.

INSTRUCTIE! Gevaar voor materiële schade!

Ondeskundige omgang met de zetel kan leiden tot

beschadigingen van het artikel.

• Ga niet zitten op de leuningen of randen van de zetel.

• Belast de zetel niet met meer dan 115 kg.

• Plaats de zetel niet in de buurt van een open haard. De zetel kan

vuur vatten.

• Stel het artikel niet bloot aan onweer.

• Gelieve op de drukeigenschappen en het draagvermogen van de

verschillende ondergronden op de plaats van opstelling van de stoel te letten en controleer deze. Gebruik de stoel op delicate of zachte ondergronden enkel met een geschikte onderlegger of een mat die de vloer beschermt.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 20 21.01.19 13:55

Leveringsomvang controleren

INSTRUCTIE! Gevaar op beschadiging!

Als u de verpakking onvoorzichtig met een scherp mes of

andere spitse voorwerpen opent, kan de zetel snel worden beschadigd.

• Ga daarom bij het openen zeer voorzichtig te werk.

1. Neem de zetel uit de verpakking.

2. Controleer of de onderdelen schade vertonen. Is dit het geval,

gebruik de zetel dan niet. Neem contact op met de verkoper.

3. Controleer of de levering volledig is.

Zetel monteren

WAARSCHUWING! Gevaar op letsels!

Een ondeskundige omgang met de zetel kan leiden tot letsels.

• Om het gekneld raken te vermijden, let u op een

bedachtzaam transport.

1. Plaats de zitting van de zetel op een effen ondergrond.

2. Neem de leuning en til deze over de zitting.

3. Steek de geleidingsrails van de leuning

voorzichtig op de geleidingspennen van de zitting.

4. Druk stevig langs boven tot de rugleuning vastklikt en niet meer

kan worden bewogen.

5. Verbind daarna achtereenvolgend de stekkers (I) en (G) en de

stekker (L) met de voeding (K) met elkaar.

6. Steek de stekker (M) in het stopcontact.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 21 21.01.19 13:55

7. De afdekking is voorzien van een klittenbandsluiting. Bevestig

de afdekking zo, dat deze strak over het zitgedeelte ligt en de kabels aan de binnenkant zijn afgedekt.

Zetel bedienen

WAARSCHUWING! Gevaar op letsels!

Een ondeskundige omgang met de zetel kan leiden tot letsels.

• Neem bij elektrische storingen contact op met het

vakpersoneel. Beschadigde elektrische toestellen mogen niet verder worden gebruikt.

Ligpositie instellen

Met deze modus kunt u de rugleuning en de voetleuning van de zetel verstellen. U bereikt daardoor een ligpositie.

1. Neem plaats in de zetel.

2. Druk op de knop voor de ligpositie op uw afstands-

bediening . De rugleuning schuift achteruit. De voetleuning klapt

omhoog.

3. Als u niet volledig plat wilt liggen, kunt u een tussenpositie kiezen.

Houd daarvoor de knop voor de ligpositie zo lang ingedrukt, tot u uw gewenste positie hebt bereikt.

4. Als u de knop loslaat, bewegen de rug- en voetleuning niet meer.

5. Als u opnieuw wilt opstaan, drukt u op de knop voor de

opstahulp .

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 22 21.01.19 13:55

Opstahulp instellen

Deze modus ondersteunt u bij het opstaan uit de zetel. Daarbij schuift de zetel een stukje naar boven en kantelt dan lichtjes naar voren.

1. Neem plaats in de zetel.

2. Druk op de knop voor de opstahulp op uw afstandsbediening.

De zetel schuift omhoog.

3. Sta op.

4. Druk op de easy matic-knop opdat de stoel automatisch terug-

gaat naar de uitgangspositie.

Storingen

WAARSCHUWING! Gevaar op letsels!

De zetel bevat een motor. Wees voorzichtig.

• Als u storingen vaststelt, trek dan de stekker uit.

• Controleer de stekkerverbinding aan het stopcontact als er een functie uitvalt.

Reiniging

INSTRUCTIE! GEVAAR VOOR MATERIËLE SCHADE!

Ondeskundige omgang met reinigingsmiddelen kan leiden tot

beschadigingen.

• Gebruik geen oplosmiddelen of andere agressieve of

schurende reinigingsmiddelen. U zou het oppervlak kunnen beschadigen.

• Gebruik bij het reinigen geen krassende sponsen, borstels of

gelijkaardige zaken.

• Gebruik geen scherpe reinigingsvoorwerpen zoals messen of

harde spatels.

Verwijder verontreinigingen met een zachte, licht vochtige doek en eventueel met wat mild spoelmiddel.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 23 21.01.19 13:55

Bewaring

• Reinig de zetel.

• Demonteer de zetel in omgekeerde volgorde als beschreven in het hoofdstuk „Montage“.

• We raden aan om voor de opslag de transportverpakking te gebruiken.

• Kies een opslagplaats die droog en goed verlucht is.

Transport

INSTRUCTIE! Gevaar voor materiële schade!

Ondeskundige omgang met de zetel kan leiden tot

beschadigingen van het artikel.

• Als u de zetel wilt bewegen, duw dan langs achteren aan de

zetel. Trek niet aan de bekleding. Deze zou kunnen scheuren.

• Beweeg de zetel niet als er iemand inzit.

Afvalverwijdering

Verpakking verwijderen

Verwijder de verpakking gesorteerd. Papier en karton bij het

oud papier, folie bij teruggewonnen materiaal.

Zetel met het afval verwijderen

Verwijder de zetel conform de in uw land geldige voorschriften inzake afvalverwijdering.

Fabrikant

DUO Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Straße 5, 26160 Bad Zwischenahn

Modelnummer: 20401362

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 24 21.01.19 13:55

EG-conformiteitsverklaring (origineel)

Hiermee bevestigen wij dat de hieronder beschreven leunstoel voldoet aan de aangegeven richtlijnen.

Artikelbeschrijving: Leunstoel met motor en opstahulp Modelnummer: 20401362 Modelnaam: Vicenza Adres bedrijf: Duo Collection Import Vertriebsgesellschaft mbH

Kaethe-Kruse-Str. 5, 26160 Bad Zwischenahn, Duitsland

Geldende EG-richtlijnen:

X 1. Elektromagnetische compatibiliteit

(EMC) 2014/30/EU

X 2. Laagspanningsrichtlijn (LVD) 2014/35/EU

X 3. Richtlijn voor de beperking van

het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten (RoHS) 2011/65/EU

X 4. Machinerichtlijn 2006/42/CE

Gevolmachtigde documentatie:

Jan Steinhoff Käthe-Kruse-Straße 5 D-26160 Bad Zwischenahn

Geharmoniseerde EN-normen:

Het artikel voldoet aan de volgende, voor verkrijging van de CE-markering vereiste normen:

EN 55014-1:2006+A1:2009+A2:2011 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

EN 60335-1:2012/A13:2017 EN 622233:2008

2011/65/EU IEC 62321

ISO 12100:2010 EN 12520:2015

Bad Zwischenahn, 17 april 2018 Jan Steinhoff, Directeur

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 25 21.01.19 13:55

İçindekiler

Montaj.................................................................................... 2

Elektrik montajı..................................................................... 3

Kullanım................................................................................. 3

Cihaz parçaları....................................................................... 27

Genel hususlar....................................................................... 27

Kılavuzun okunması ve saklanması..................................... 27

İşaret açıklamaları............................................................. 28

Güvenlik................................................................................. 29

Amacına uygun kullanım.................................................... 29

Güvenlik uyarıları.................................................................. 30

Teslimat içeriğinin kontrol edilmesi...................................... 32

Koltuğun toplanması.............................................................. 32

Koltuğun kullanılması............................................................ 33

Yatış pozisyonunun ayarlanması......................................... 33

Ayağa kaldırma özelliğinin ayarlanması............................... 34

Arızalar................................................................................... 34

Temizlik.................................................................................. 34

Depolama............................................................................... 35

Taşıma.................................................................................... 35

Tasye edilmesi..................................................................... 35

AB Uygunluk Beyannamesi (Orijinal).................................... 36

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 26 21.01.19 13:55

Cihaz parçaları

Sırt dayanağı

Kılavuz pim

Koltuk ayağı

Koltuk parçası

Örtü

Genel hususlar

Kılavuzun okunması ve saklanması

Kılavuz ray

TV koltuğu için uzaktan kumanda

Ayağa kaldırma özelliği düğmesi

Yatış pozisyonu düğmesi

easy matic butonu

Bu orijinal kullanım kılavuzu koltuğa aittir. İşletime alma ve

kullanımla ilgili önemli bilgiler içermektedir.

Koltuğu kullanmaya başlamadan önce orijinal kullanım

kılavuzunu, özellikle de güvenlik uyarılarını itinayla okuyun.

Bu orijinal kullanım kılavuzunun dikkate alınmaması ağır

yaralanmalara veya koltukta hasara yol açabilir.

Orijinal kullanım kılavuzu Avrupa. Birliği’nde geçerli normlara ve

kurallara dayanmaktadır. Yurt dışında ülkeye özgü direktieri ve yasaları dikkate alın!

Orijinal kullanım kılavuzunu daha sonra kullanmak üzere

saklayın. Koltuğu üçüncü kişilere verirken bu orijinal kullanım kılavuzunu da beraberinde verin.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 27 21.01.19 13:55

İşaret açıklamaları

Aşağıdaki semboller ve sinyal kelimeleri bu orijinal kullanım kılavuzunda, koltukta veya ambalajın üzerinde kullanılır.

İKAZ! Bu sinyal kelimesi önlenmediğinde ölüme veya ağır

yaralanmalara yol açabilecek orta derecedeki risk derecesine sahip bir tehlikeyi tanımlar.

DİKKAT! Bu sinyal kelimesi önlenmediğinde haf veya orta derecede yaralanmaya yol açabilecek düşük derecedeki risk derecesine sahip bir tehlikeyi tanımlar.

UYARI! Bu sinyal kelimesi olası bir maddi hasara karşı uyarır

veya toplamaya ya da çalıştırmaya yönelik faydalı ek bilgiler sunar.

Uygunluk Beyanı: Bu sembolle işaretlenmiş ürünler AB

direktierinin gereksinimlerini yerine getirir.

Koltuğun gövdesine elinizi sokmayın.

Koltuk veya parçaları evsel atıklarla birlikte atılmamalıdır

(bkz. bölüm “Tasye edilmesi”).

Koltuk çift yalıtımlıdır ve bu nedenle sadece iki kutuplu bir

elektrik şiyle çalıştırılabilir (koruma sınıfı 2).

Koltuk kısa devreye karşı dayanıklı güvenlik transformatörüyle donatılmıştır.

Koltuk bir kumanda trafosuna sahiptir.

Koltuk sadece kapalı alanlarda kullanılabilir.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 28 21.01.19 13:55

Güvenlik

Amacına uygun kullanım

Koltuk sadece kişilerin oturması için tasarlanmıştır. Sadece kişisel kullanım içindir ve ticari alan için uygun değildir. Koltuk bir oyuncak değildir.

Koltuğu sadece bu orijinal kullanım kılavuzunda açıklandığı gibi kullanın. Diğer her türlü kullanım amacına uygun değildir ve maddi hasara veya kişi yaralanmalarına yol açabilir.

Üretici veya satıcı amacına uygun olmayan veya yanlış kullanım nedeniyle ortaya çıkan hasarlar için sorumluluk üstlenmemektedir.

Mobilya, 8 yaşından büyük çocuklar ve ziksel veya akli melekeleri sınırlı olan kişiler tarafından ancak bir kişinin gözetimi altında ya da mobilyanın ve buna ait uzaktan kumandaların kullanımıyla ilgili bir oryantasyon eğitimi verildikten ve güvenlik hususlarına ve tehlikelere değinildikten sonra kullanılabilir. Temizlik ve bakım işlemleri bir kişinin gözetimi altında olmadan çocuklar tarafından yapılamaz. Çocukların cihazla oynaması yasaktır. Aşağıdaki durumlardan bizi sizi kapsıyorsa, tıbbi tedavi alıyorsanız ya da bir hastalığınız varsa cihazı kullanmadan önce doktorunuzla konuyla alakalı görüşmeniz gerekir (gebelik, kötü sağlık durumu, sırt, boyun veya kalça ağrısı, kalp pili sahibi olmak, bir debrilatör ya da elektronik arıza verebilecek başka bir tıbbi cihaz kullanmak, kalp hastalığına sahip olmak, tromboz, anevrizma hastası olmak, akut varisli damarlaya veya başka damar problemlerine sahip olmak ya da omurganızda anormal eğrilik olması). Uygulama: Bakım çalışmaları yalnızca teknik personel tarafından yapılmalıdır. Koltuk yalnızca birlikte gönderilen güç ünitesiyle (tip: GS09002900300M2/ uzanma ve kalkma yardımı) çalıştırılabilir.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 29 21.01.19 13:55

Güvenlik uyarıları

İKAZ! Akım çarpma tehlikesi!

Hatalı elektronik kurulum veya çok yüksek elektrik gerilimi

elektrik akım çarpmasına yol açabilir.

• DKoltuk veya elektrik şi yalnızca 100-240 V, 50/60 değerinde bir şebeke voltajına uygundur

• Yüksek bağlantı değerine sahip diğer elektronik cihazları aynı akım devresine bağlamaktan kaçının.

• Çocukların veya evcil hayvanların asılmaması veya takılmaması için elektrik kablosunu aşağıya sarkıtmayın.

• Elektrik kablosunu çocukların veya evcil hayvanların ulaşamayacağı ve hasar veremeyeceği şekilde yerleştirin.

• Koltuğu ve elektrik bağlantı kablosunu düzenli olarak hasar bakımından kontrol edin.

• Motor veya elektrik kablosu hasarlıysa veya hasar belirtileri mevcutsa koltuğu çalıştırmayın.

• Hasar durumunda tehlikeleri önlemek için elektrik kablosunu sadece üretici, müşteri hizmetleri veya benzer nitelikteki kişiler tarafından değiştirilmesini sağlayın.

• Cihazdan duman, yanık kokusu veya alışılmadık kokular gelirse derhal elektrik şini çekin ve çalıştırmayın.

• Asla gövdeyi açmayın. Gövdeye cisimler sokmayın.

• Koltuk sadece yetkili bir uzman işletme tarafından onarılabilir.

• Onarım için sadece asıl cihaz verilerine uygun olan parçalar

kullanılabilir.

• Koltuğu sadece kapalı alanlarda kullanın.

• Elektrik şine asla elleriniz ıslakken dokunmayın.

• Gövdeye su girmemesine dikkat edin.

• Koltuğu, elektrik şini ve elektrik kablosunu sıcak yüzeylerden ve açık

ateşten uzak tutun.

Betriebsanleitung_TV_Sessel_Vicenza_20401362_easy_matic.indd 30 21.01.19 13:55

+ 128 hidden pages

Duo Collection Vicenza Assembly instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
