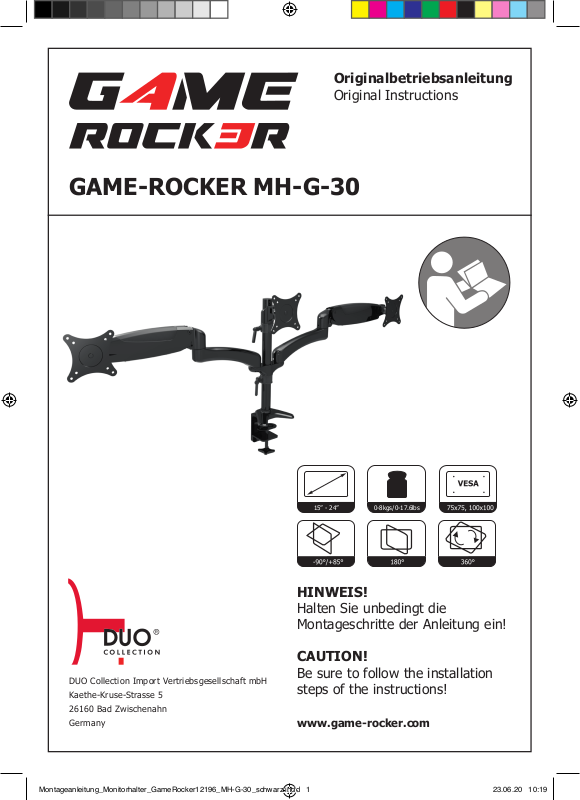

Duo Collection MH-G-30 Assembly instructions

Originalbetriebsanleitung

Original Instructions

GAME-ROCKER MH-G-30

15” - 24” 0-8kgs/0-17.6lbs

HINWEIS!

Halten Sie unbedingt die
Montageschritte der Anleitung ein!

CAUTION!

DUO Collection Import Vertriebsgesellschaft mbH
Kaethe-Kruse-Strasse 5
26160 Bad Zwischenahn
Germany

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 1Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 1 23.06.20 10:1923.06.20 10:19

Be sure to follow the installation
steps of the instructions!

www.game-rocker.com

D

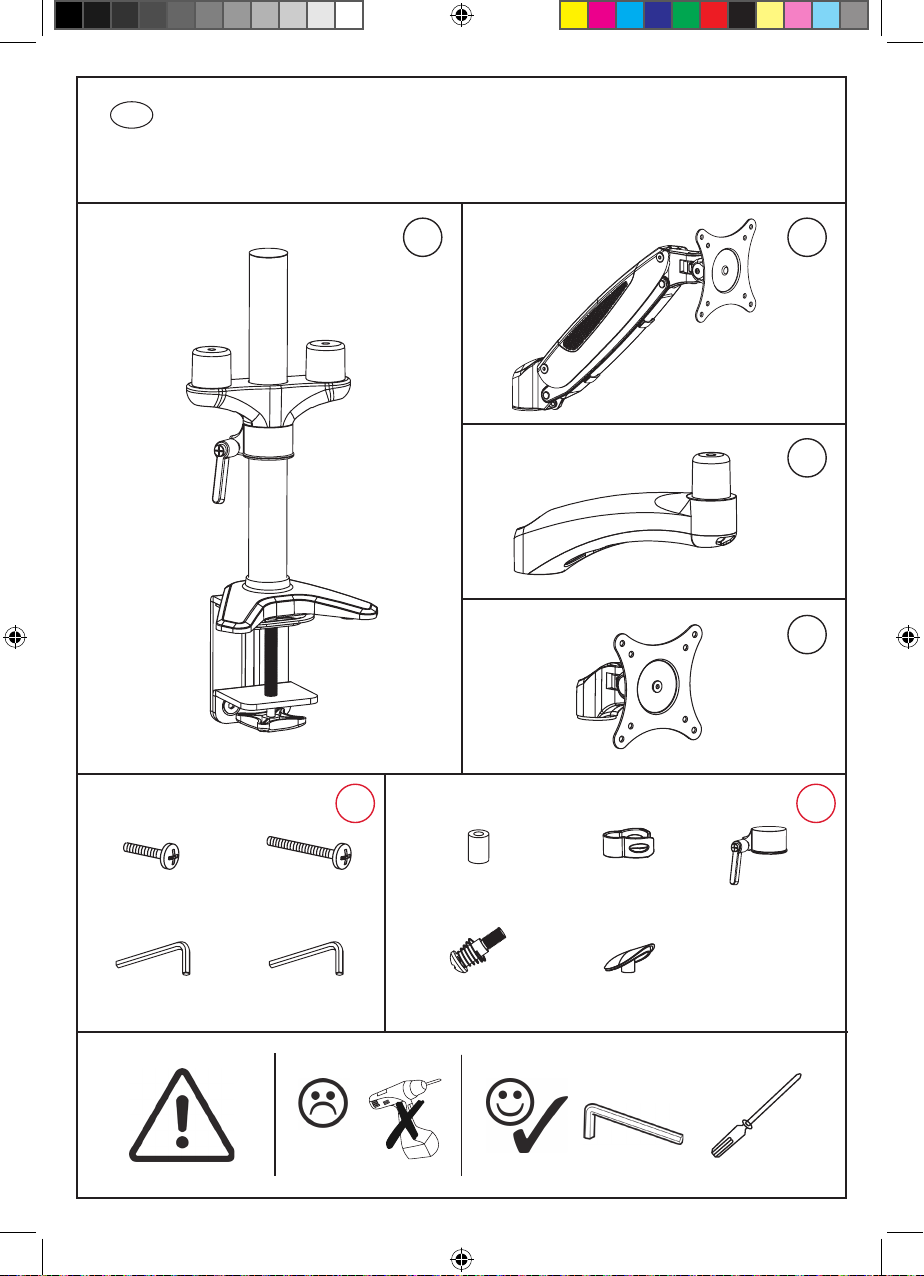

Geräteteile

1 2

(x2)

3

(x2)

4

A

M4 x 12 (x12)

S=5mm (x1) (x4)

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 2Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 2 23.06.20 10:1923.06.20 10:19

M4 x 30 (x12)

S=3mm (x1)

12 x 5,8 x 16 (x12)

M6 x 25 (x4)

2

(x2)

B

(x1)

D

Montage

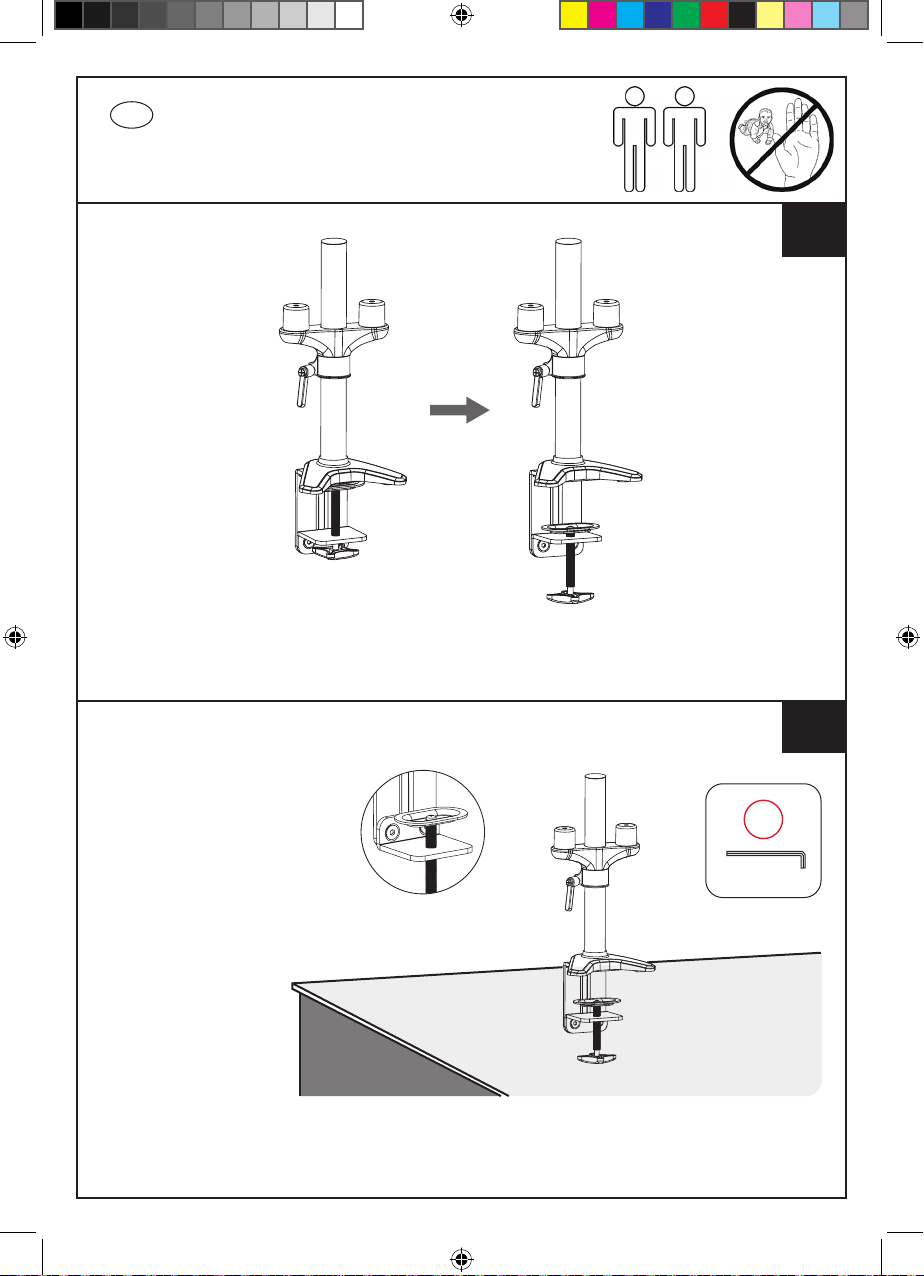

Die Klemmschraube so weit öffnen, bis genügend
Platz für die Tischplatte ist.

1

2

HINWEIS: Wenn immer noch
nicht genug Platz für das
Klemmstück vorhanden ist,
entfernen Sie die Klemm­schraube und den Aufsatz
vollständig und bringen Sie
die Klemmschraube mit dem
Aufsatz kopfüber wieder an.

Ziehen Sie das Klemmstück mit der Klemmschraube fest,
sodass die Halterung sicher am Schreibtisch befestigt ist.

3

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 3Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 3 23.06.20 10:1923.06.20 10:19

A

S=5mm

D

Montage

A

S=3mm

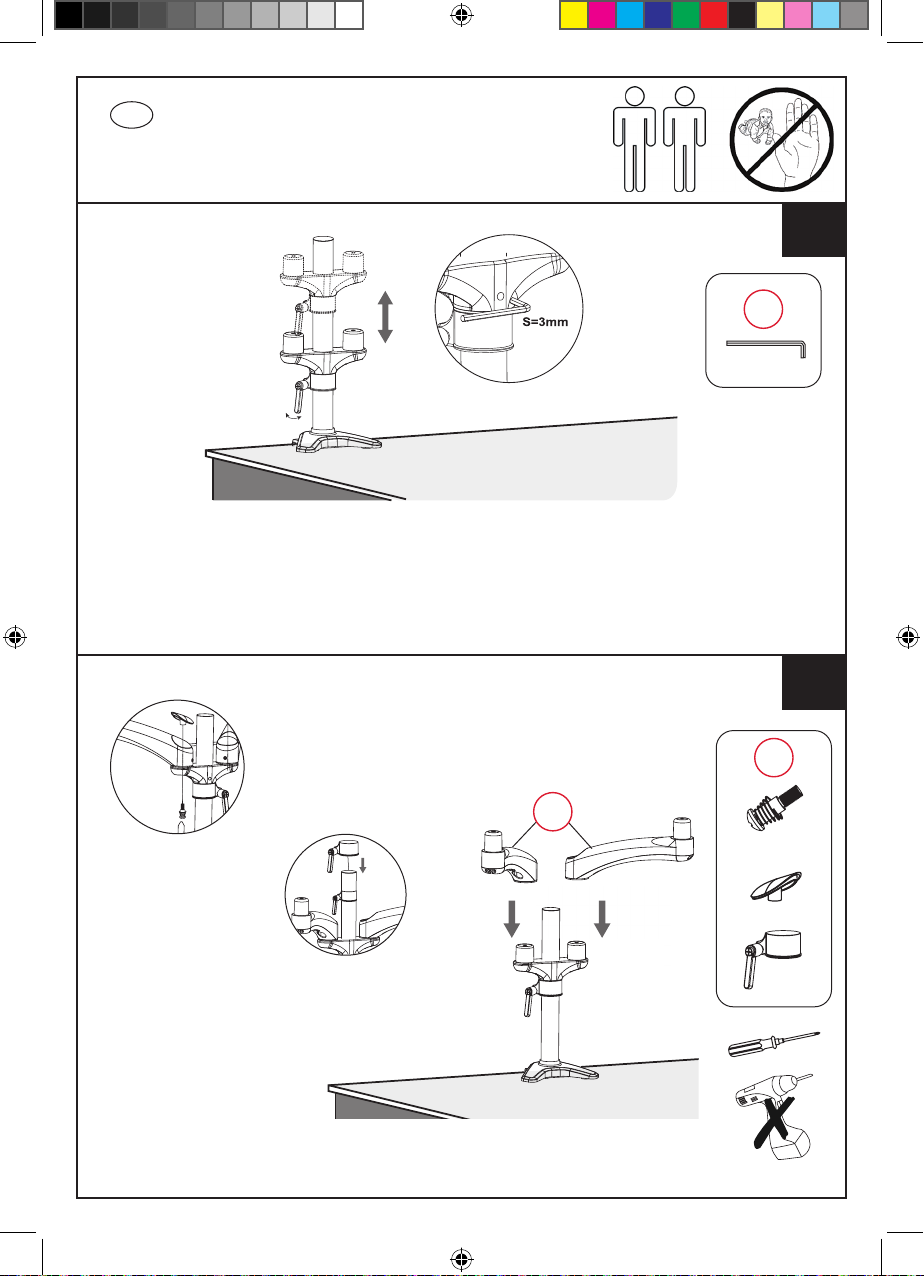

Stellen Sie den Zentrierring auf die richtige Höhe ein und
schrauben Sie ihn fest, um die Halterung zu befestigen. Stellen
Sie das Trägerteil aus Aluminium oberhalb des Zentrierrings ein
und befestigen Sie es mit einem Innensechskantschlüssel.

3

4

Führen Sie die Schraube durch die
Bohrung vom Trägerteil zur Zierkappe.

3

Setzen Sie das Befesti­gungselement aus Stahl
in das Stahlrohr ein.

Setzen Sie die Auslegerarme in das Trägerteil ein.

4

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 4Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 4 23.06.20 10:1923.06.20 10:19

B

M6 x 25

D

X

TVTV TV TV

Montage

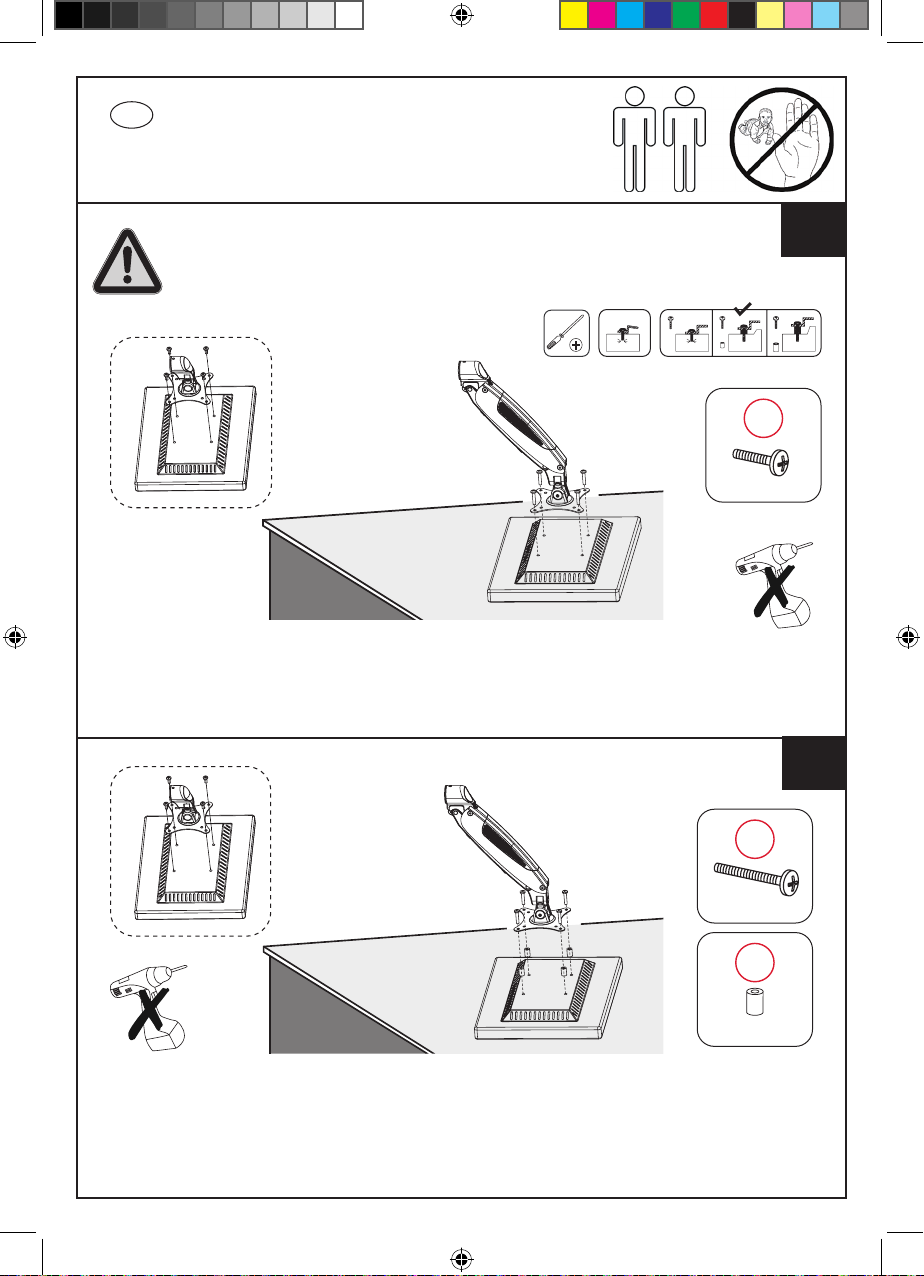

Um Sachschäden zu vermeiden, prüfen Sie bitte
vorab, ob beiliegendes Befestigungsmaterial für
Ihren Monitor geeignet ist.

Oder

M4 x 12

Oberflächenbündige Montage: Führen Sie 4 Schrauben
über die Befestigungsbohrungen durch die Halteplatte
zum Monitor.

Oder

5

A

6

A

M4 x 30

B

12 x 5,8 x 16

Versenkte Montage: Bringen Sie 4 Abstandshalter zwischen
Halteplatte und Monitor an. Führen Sie 4 Schrauben über
die Befestigungsbohrungen durch die Halteplatte und die
Abstandshalter zum Monitor.

5

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 5Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 5 23.06.20 10:1923.06.20 10:19

D

Montage

7

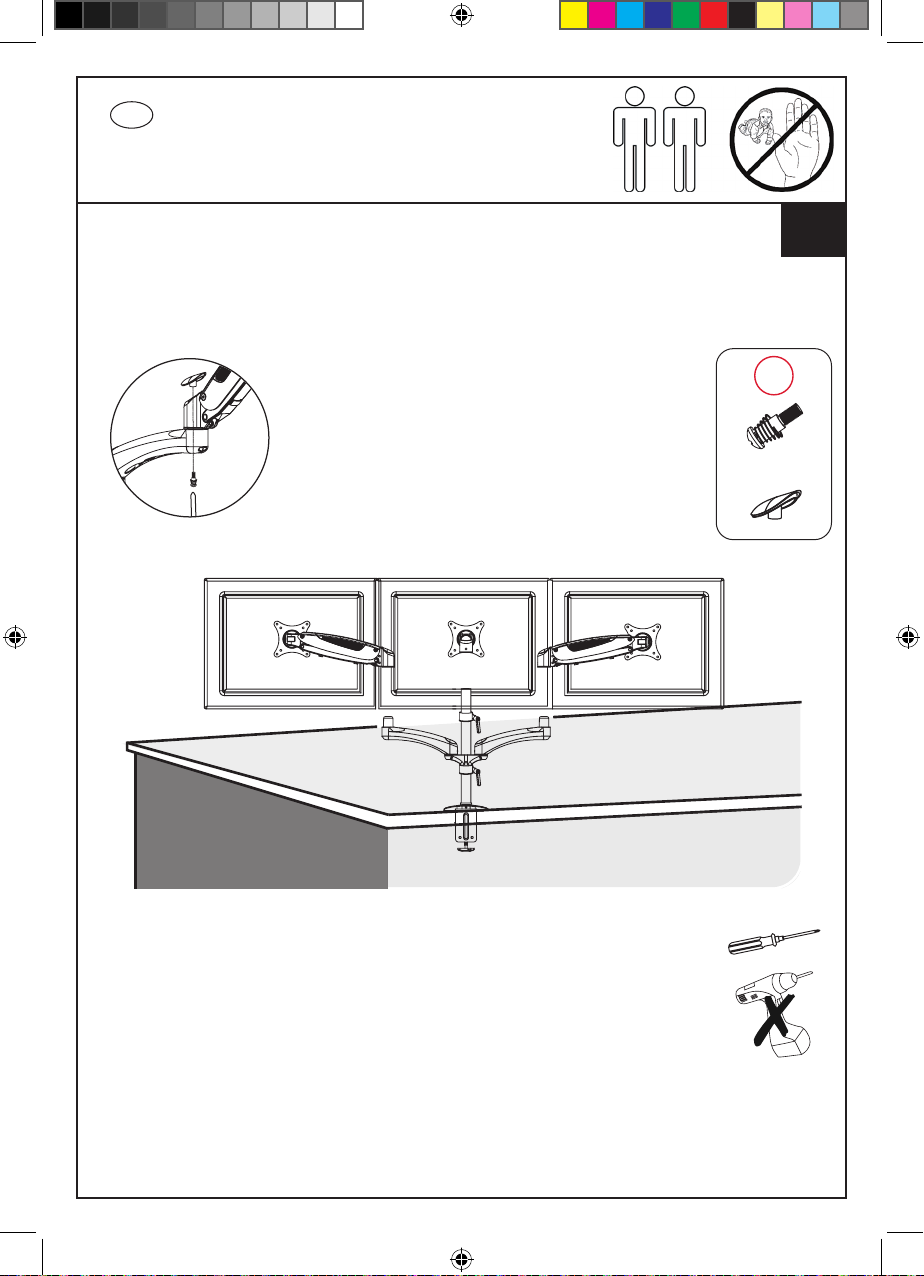

Führen Sie die Schraube durch
die Bohrung vom Auslegerarm
zur Zierkappe.

B

M6 x 25

Heben Sie den Federarm mit dem Monitor an und setzen Sie
ihn auf das Trägerteil.

6

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 6Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 6 23.06.20 10:1923.06.20 10:19

D

Montage

8

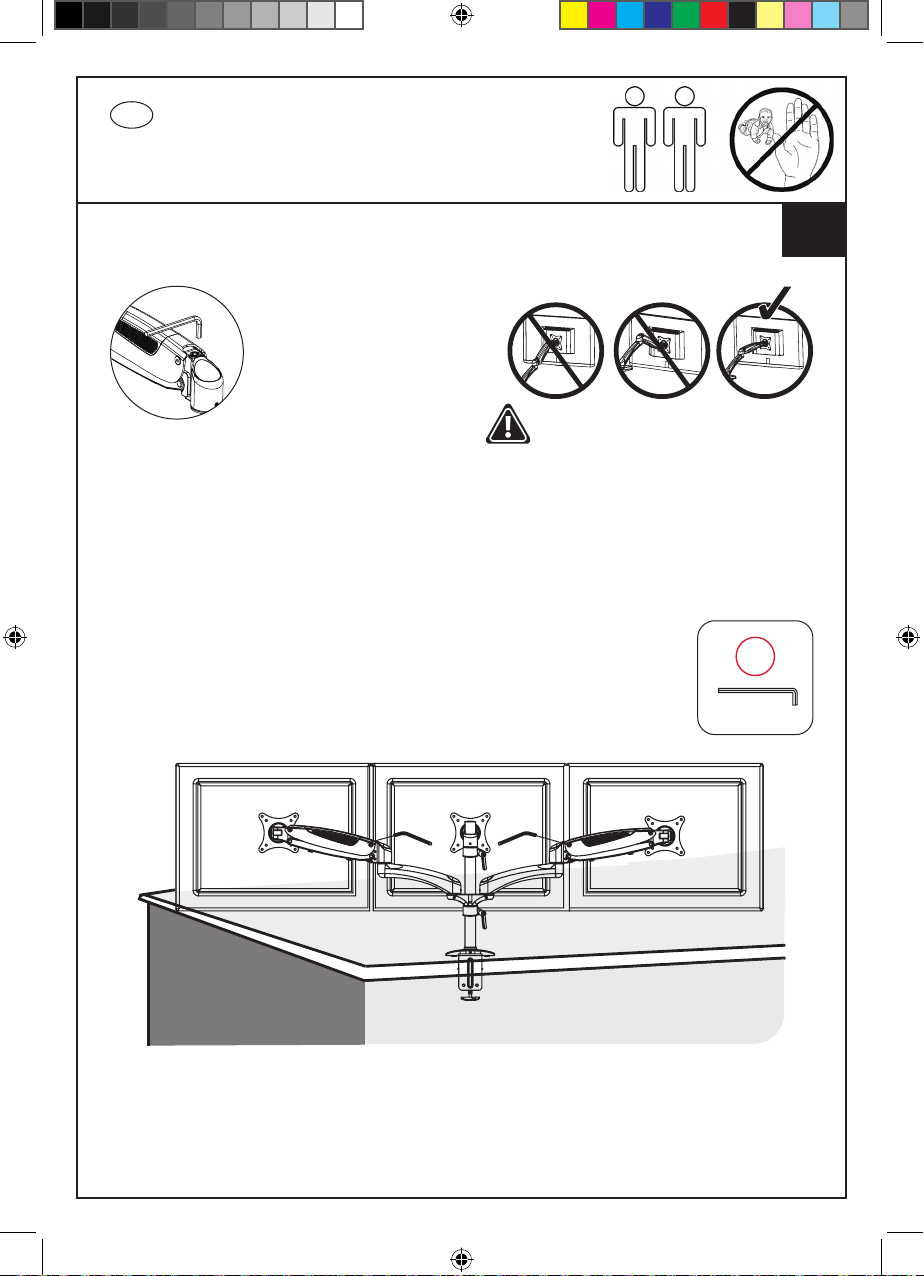

HINWEIS: Bei leichteren
Monitoren im Uhrzeigersinn
drehen, um die Spannung zu
verringern; bei schwereren
Monitoren gegen den Uhr­zeigersinn drehen, um die
Spannung zu erhöhen. Fah­ren Sie mit der Einstellung
fort, bis der Monitor in jeder
Position stillhält.

Achten Sie darauf,
den Arm während der
Einstellung horizontal
zu halten. Andernfalls
ist die Justierung der
Halterung erschwert.

A

S=5mm

Stellen Sie die Höhenspannung des Gasfederarms mit
einem Innensechskantschlüssel ein, damit Monitore mit
unterschiedlichem Gewicht in jeder Position stillhalten.

7

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 7Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 7 23.06.20 10:1923.06.20 10:19

D

Montage

S=5mm

A

S=3mm

S=3mm

S=3mm
S=5mm

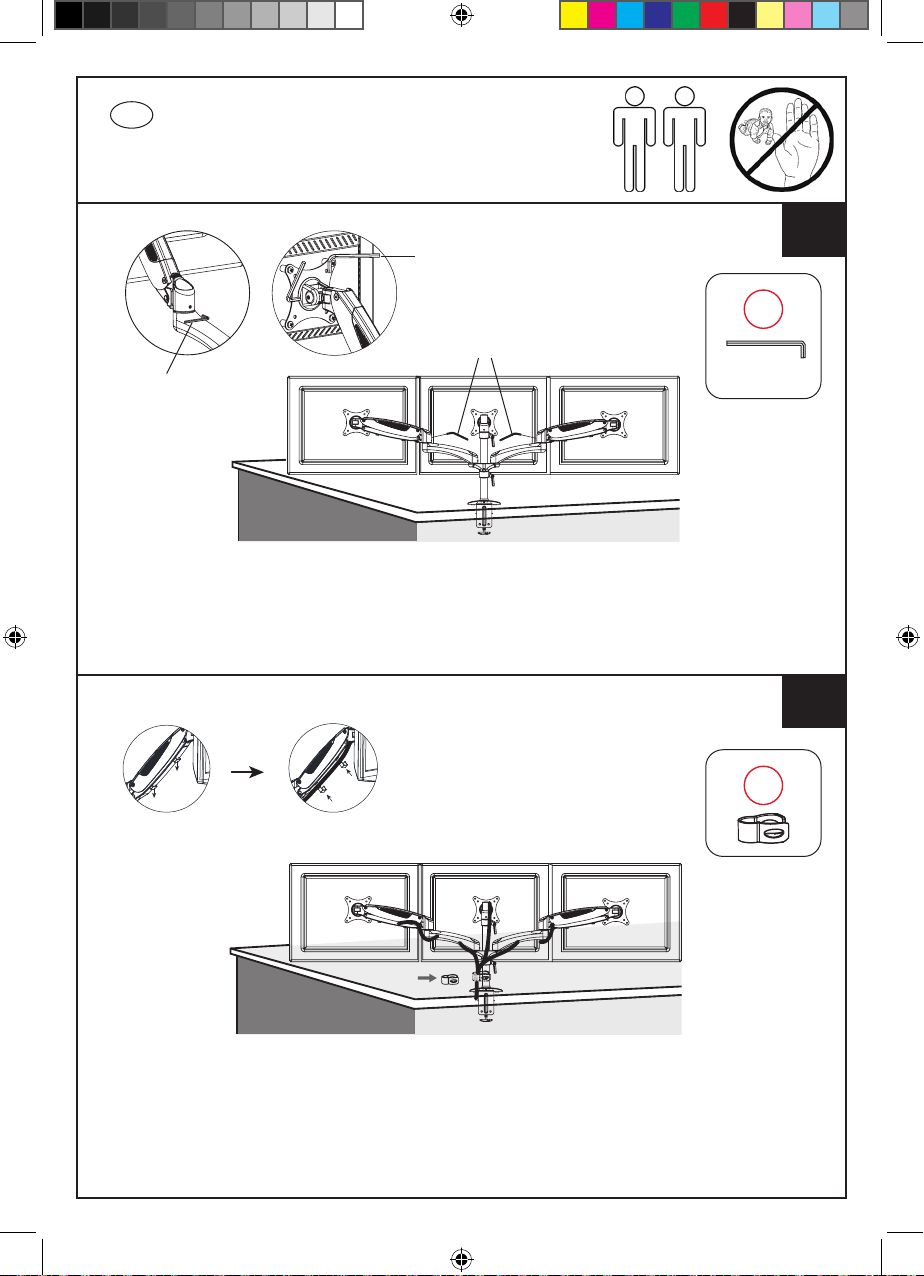

Stellen Sie die Schwenkdämpfung mit einem Innensechs­kantschlüssel ein. Entgegen dem Uhrzeigersinn drehen, um
die Dämpfung zu verringern; im Uhrzeigersinn drehen, um
die Dämpfung zu erhöhen.

Führen Sie die Kabel ein
und ordnen Sie sie mit
den Kabelschellen.

B

Entfernen
Sie die Ka­belschellen.

9

10

Führen Sie die Kabel in Kabelschläuche ein. Sorgen Sie für
ausreichendes Spiel der Kabel an den Armgelenken, damit
alle Einstellpositionen erreicht werden können. Befestigen
Sie die Kabel mit einer Kabelschelle nahe am Stahlrohr.

8

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 8Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 8 23.06.20 10:1923.06.20 10:19

Allgemeines

Anleitung lesen und aufbewahren

Diese Originalbetriebsanleitung gehört zu diesem Monitorhalter.

Sie enthält wichtige Informationen zur Inbetriebnahme und
Handhabung.

Lesen Sie die Originalbetriebsanleitung, insbesondere die Si-

cherheitshinweise, sorgfältig durch, bevor Sie den Monitorhalter
einsetzen.

Die Nichtbeachtung dieser Originalbetriebsanleitung kann zu

schweren Verletzungen oder Schäden an dem Monitorhalter
führen. Die Originalbetriebsanleitung basiert auf den in der
Europäischen Union gültigen Normen und Regeln. Beachten Sie

im Ausland auch landesspezische Richtlinien und Gesetze!

Bewahren Sie die Originalbetriebsanleitung für die weitere

Nutzung auf. Wenn Sie den Monitorhalter an Dritte weiterge­ben, geben Sie unbedingt diese Originalbetriebsanleitung mit.

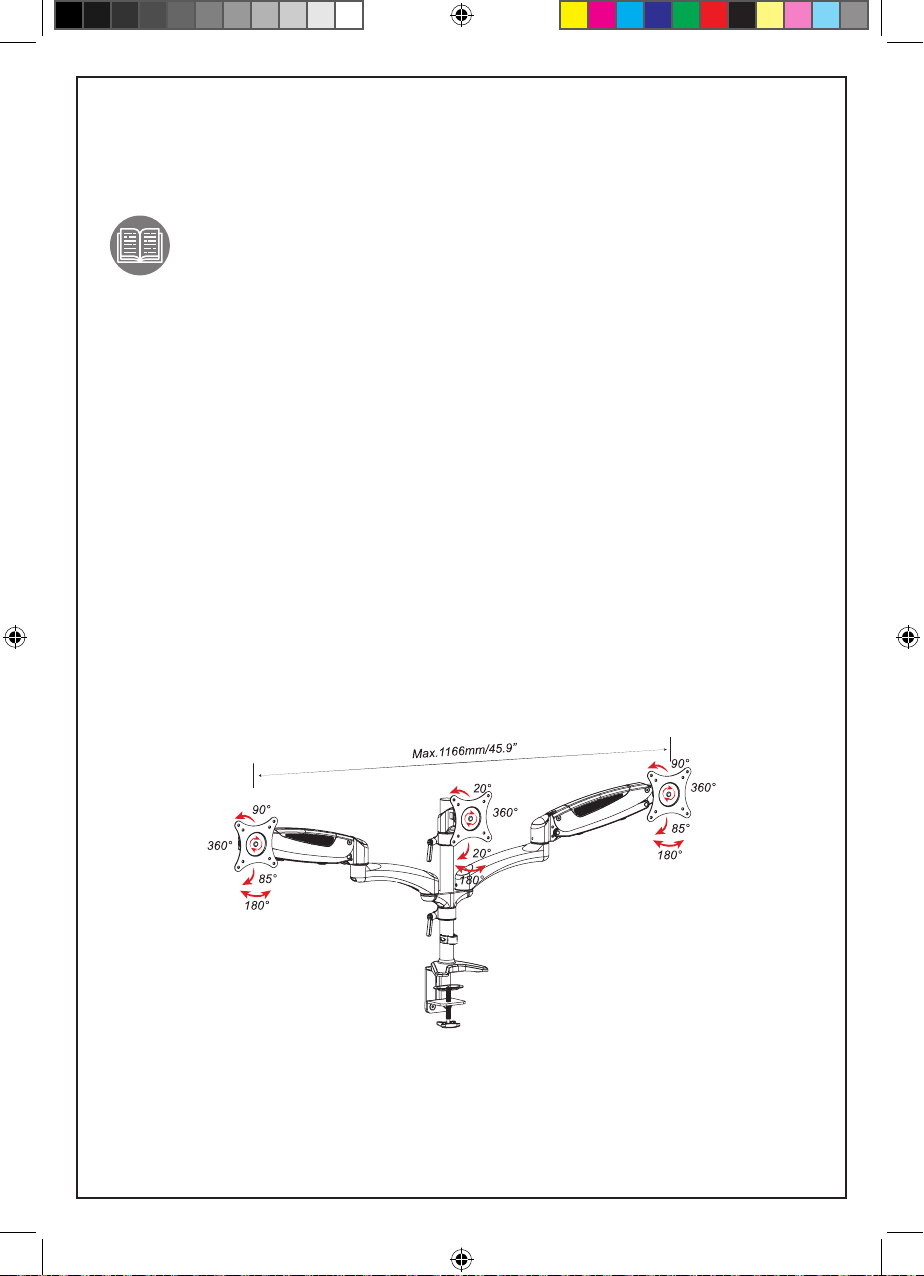

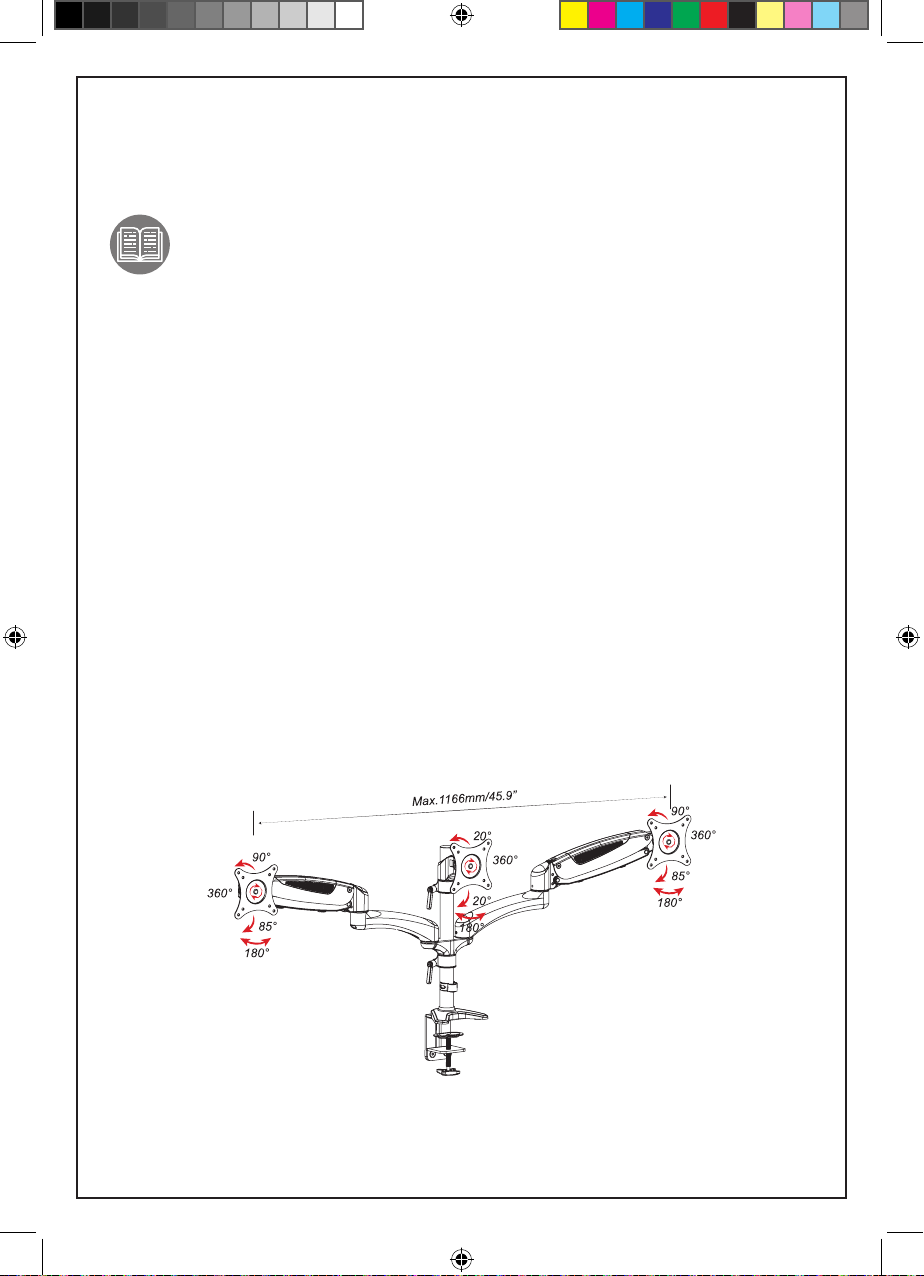

Produktmaße

9

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 9Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 9 23.06.20 10:1923.06.20 10:19

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Monitorhalter ist ausschließlich für den Privatgebrauch bestimmt
und nicht für den gewerblichen Bereich geeignet. Der Monitorhalter ist
kein Kinderspielzeug.

Verwenden Sie den Monitorhalter nur wie in dieser Originalbetriebsanlei­tung beschrieben. Jede andere Verwendung gilt als nicht bestimmungs­gemäß und kann zu Sachschäden oder sogar zu Personenschäden
führen.

Bitte beachten Sie, das die Standsicherheit des Schreibtisches durch die

Montage eines Monitorhalters stark beeinusst wird. Prüfen Sie hierfür,

ob das Eigengewicht Ihres Tisches genügt und die Montagemöglichkeit
ausreichend ist, um einen sicheren und einwandfreien Betrieb zu ge­währleisten. Ggf. muss der Tisch separat verankert werden.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden
sind.

Der Artikel kann von Kindern ab 8 Jahren und Personen mit
beeinträchtigten physischen, sensitiven oder mentalen Möglichkeiten
genutzt werden, sofern sie beaufsichtigt werden bzw. eine Einführung
zur Benutzung des Artikels bekommen haben und auf die Sicherheitsas­pekte und Gefahren hingewiesen wurden. Reinigung und Wartung darf
von Kindern ohne Beaufsichtigungen nicht durchgeführt werden. Kinder
dürfen nicht mit dem Gerät spielen.

Anwendung: Wartungsarbeiten dürfen nur von Fachpersonal ausgeführt
werden. Die Instandsetzung des Monitorhalters darf nur von einem
autorisierten Fachbetrieb vorgenommen werden. Zur Instandsetzung
dürfen nur Teile verwendet werden, die den ursprünglichen Geräteda­ten entsprechen. Verwenden Sie den Monitorhalter nur in Innenräu­men.

10

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 10Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 10 23.06.20 10:1923.06.20 10:19

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Original­betriebsanleitung, auf dem Monitorhalter oder auf der Verpackung ver­wendet.

WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit

einem mittleren Risikograd, die, wenn sie nicht vermieden wird,
den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT! Dieses Signalwort bezeichnet eine Gefährdung
mit einem niedrigen Risikograd, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige Verletzung zur Folge haben
kann.

HINWEIS! Dieses Signalwort warnt vor möglichen

Sachschäden oder gibt Ihnen nützliche Zusatzinformationen
zum Zusammenbau oder zum Betrieb.

Sicherheitshinweise

VORSICHT!
Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Monitorhalter kann zu

Verletzungen führen.

• Lassen Sie Kinder nicht mit der Verpackung spielen. Sie können
an der Folie ersticken oder sich an der Verpackung verletzen.

• Der Monitorhalter ist kein Kinderspielzeug. Kinder können sich
verletzen, wenn sie mit dem Monitorhalter spielen.

• Montieren Sie den Monitorhalter außerhalb der Reichweite von
Kindern.

11

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 11Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 11 23.06.20 10:1923.06.20 10:19

HINWEIS!
Gefahr von Sachschäden!

Unsachgemäßer Umgang mit dem Monitorhalter kann zu

Beschädigungen des Artikels führen.

• Belasten Sie den Monitorhalter nicht mit mehr als max. 8kg.

• Setzen Sie den Artikel keiner Witterung aus.

Lieferumfang prüfen

HINWEIS!
Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen

Messer oder anderen spitzen Gegenständen öffnen, kann der
Monitorhalter schnell beschädigt werden.

• Gehen Sie daher beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie den Monitorhalter aus der Verpackung.

2. Kontrollieren Sie, ob die Teile Schäden aufweisen.

Ist dies der Fall, benutzen Sie den Monitorhalter nicht.
Wenden Sie sich an Ihren Händler.

3. Prüfen Sie, ob die Lieferung vollständig ist.

Monitorhalter zusammenbauen

WARNUNG!
Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Monitorhalter kann zu

Verletzungen führen.

• Um Quetschungen zu vermeiden, achten Sie auf einen

umsichtigen Transport.

• Nach einer Woche prüfen, ob alle Schrauben fest angezogen

sind.

12

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 12Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 12 23.06.20 10:1923.06.20 10:19

Reinigung

HINWEIS!
Gefahr von Sachschäden!

Unsachgemäßer Umgang mit Reinigungsutensilien kann zu

Beschädigungen führen.

• Verwenden Sie keine Lösungsmittel oder andere aggressive

oder scheuernde Reinigungsmittel. Sie könnten die Oberä­che beschädigen.

• Verwenden Sie zum Reinigen keine kratzenden Schwämme,

Bürsten oder Ähnliches.

• Nutzen Sie keine scharfen Reinigungsgegenstände wie

Messer oder harte Spachtel.

Entfernen Sie Verunreinigungen mit einem weichen, leicht
angefeuchteten Tuch und gegebenenfalls mit ein wenig mildem
Spülmittel.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.

Monitorhalter entsorgen

Entsorgen Sie den Monitorhalter gemäß der in Ihrem Land geltenden
Vorschriften zur Entsorgung.

Hersteller

DUO Collection
Import Vertriebsgesellschaft mbH
Kaethe-Kruse-Straße 5
26160 Bad Zwischenahn

13

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 13Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 13 23.06.20 10:1923.06.20 10:19

GB

Parts

1 2

(x2)

3

(x2)

4

A

M4 x 12 (x12)

S=5mm (x1) (x4)

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 14Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 14 23.06.20 10:1923.06.20 10:19

M4 x 30 (x12)

S=3mm (x1)

12 x 5,8 x 16 (x12)

M6 x 25 (x4)

14

(x2)

B

(x1)

GB

Assembly

Loosen clamp screw until enough space is left for the
edge of the desk.

1

2

NOTE: If space is still not
enough for clamp, remove
clamp screw and attachment
entirely and reattach clamp
screw with attachment
upside-down.

Tighten clamp using clamp screw until mount is
securely fastened to desk.

15

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 15Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 15 23.06.20 10:1923.06.20 10:19

A

S=5mm

GB

Assembly

A

S=3mm

Adjust locating ring at proper height and screw up tight to hold
the mount. Adjust aluminum support part above the locating

ring and use a hex key to fi x it.

3

4

Insert the screw through the hole
from supporting part to the decora-

B

tive cap.

3

M6 x 25

Insert steel
fastener to the
steel pipe.

Insert extension arms to the supporting part.

16

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 16Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 16 23.06.20 10:1923.06.20 10:19

GB

X

TVTV TV TV

Assembly

To avoid damage to property, please check in
advance whether the enclosed mounting material
is suitable for your monitor.

Or

Flush surface installation: Install 4 screws through
faceplate to monitor via mounting holes.

Or

5

A

M4 x 12

6

A

M4 x 30

B

12 x 5,8 x 16

Recessed surface installation: Put 4 spacers between
faceplate and monitor. Install 4 screws through faceplate,
spacers to monitor via mounting holes.

17

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 17Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 17 23.06.20 10:1923.06.20 10:19

GB

Assembly

7

Insert the screw through the
hole from extension arm to the
decorative cap.

B

M6 x 25

Lift the spring arm along with the monitor and put it on the
supporting part.

18

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 18Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 18 23.06.20 10:1923.06.20 10:19

GB

Assembly

8

NOTE: Turn clockwise to
reduce tension for lighter
monitors and counter-clock­wise to increase tension
for heavier monitors. Keep
adjusting until monitor can
keep still at any position.

Be sure to keep the
arm in horizontal
position during ad­justment. Or else, it
would be difficult to
adjust the mount.

A

S=5mm

Use a hex wrench to adjust the height tension of the gas
spring arm, to keep different weight of monitors still at any
position.

19

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 19Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 19 23.06.20 10:1923.06.20 10:19

GB

Assembly

S=5mm

S=3mm

S=3mm

Use a hex wrench to adjust the damp for swiveling.
Turn counter-clockwise to reduce damping and clock­wise to increase damping.

Insert cables and manage
them using cable clips.

9

A

S=3mm
S=5mm

10

B

Remove the
cable clips.

Insert cables into cable covers. Leave enough slack of
cables at arm joints for full adjustment. Use cable clamp
to limit cables close to steel pipe.

20

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 20Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 20 23.06.20 10:1923.06.20 10:19

General

Please read and keep these instructions for future reference

These original instructions belong to this monitor bracket. They

contain important information about initial set up and handling.

Please read through these original instructions carefully,

particularly the safety instructions before using the monitor
bracket. Failure to follow these original instructions could lead
to serious injury, or damage to the monitor bracket.

The original instructions are based on standards and

regulations applicable in the European Union. Please observe

other country specic regulations and laws in other countries!

Please keep these original instructions for future reference,

If you pass the monitor bracket on to any third party, please be
sure to give them these original instructions.

Product Line Graph

21

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 21Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 21 23.06.20 10:1923.06.20 10:19

Safety

Designated use

It is intended solely for private use and is not intended for the
commercial sector. The monitor bracket is not a toy.

Please only use the monitor bracket as described in these original in­structions, Any other use does not count as a designated use, and may
lead to material damage or even physical injury.

Please note that the stability of the desk can be greatly affected by the
installation of a monitor bracket. For this purpose, please check whether

the weight of your desk is sufcient and that the mounting options are

adequate to ensure safe and proper operation. If necessary, the desk
should be anchored separately.

The manufacturer or retailer does bear any liability for damages arising
from non-designated or improper use.

This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or
lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and
understand the hazards involved.

Cleaning and user maintenance shall not be made by children without
supervision. Children should not play with the device.

Use: Maintenance work should only be carried out by trained specialists.
Any repairs to the monitor bracket must only be carried out by an au­thorised specialist. Only parts which correspond to the original equip­ment data should be used for repairs. Only use the monitor bracket
indoors.

22

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 22Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 22 23.06.20 10:1923.06.20 10:19

Explanation of drawings

The following symbols and signal words are used in these original
instructions, on the monitor bracket or on the packaging.

WARNING! This signal word indicates a danger with a medium

level of risk, which could result in death or serious injury if it is
not avoided.

CAUTION! This signal word indicates a danger with a low level

of risk, which could result in a minor or moderate injury if it is
not avoided.

NOTE! This signal word gives a warning of possible material

damage or gives additional information about assembly or
operation.

Safety instructions

CAUTION!
Risk of injury!

Improper use of the monitor bracket can result in serious injury.

• Do not allow children to play with the packaging. They could choke
on the plastic or injure themselves on the packaging.

• The monitor bracket is not a toy. Children could injure themselves
playing with the monitor bracket.

• Assemble the monitor bracket away from the reach of children.

23

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 23Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 23 23.06.20 10:1923.06.20 10:19

NOTE!
Risk of damage!

Improper use of the monitor bracket may cause damage to it.

• Do not overload the monitor bracket beyond 17.6lbs.

• Do not expose the item to weather.

Check content of delivery

NOTE!
Damage risk!

If you open the packing without due care with a sharp knife

or other pointed tool. Then the monitor bracket could easily
be damaged.

• Therefore please take great care when opening.

1. Remove the monitor bracket from the packaging.

2. Check for any visible signs of damage. If there are any, please do

not use the monitor bracket. Contact your retailer.

3. Check that the contents of the delivery are complete.

Assembling the monitor bracket

WARNING!
Risk of injury!

Improper use of the monitor bracket can result in serious injury.

• Careful transport is necessary to avoid injuries and damage.

• After one week please check that all screws are still tight.

24

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 24Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 24 23.06.20 10:1923.06.20 10:19

Cleaning

NOTE!
Risk of damage!

Improper use of cleaning utensils may result in damage.

• Do not use any solvents or other aggressive or abrasive

cleaning materials. These could damage the surface.

• Do not use any abrasive sponges, brushes or similar for

cleaning.

• Do not use any sharp cleaning implements such as knives

or hard scrapers for cleaning.

Remove any dirt with a soft, lightly moistened cloth and if required a
little mild detergent.

Disposal

Disposal of packaging

Dispose of packaging appropriately. Put the cardboard and
cartons into paper recycling, plastic sheet into other recycling.

Disposal of the monitor bracket

Dispose of the monitor bracket in accordance with the relevant regula­tions for disposal in your country.

Manufacture

DUO Collection
Import Vertriebsgesellschaft mbH
Kaethe-Kruse-Strasse 5,
26160 Bad Zwischenahn

25

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 25Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 25 23.06.20 10:1923.06.20 10:19

DUO COLLECTION
Import Vertriebsgesellschaft mbH

Käthe-Kruse-Straße 5
D-26160 Bad Zwischenahn

www.duo-collection.com

Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 26Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 26 23.06.20 10:1923.06.20 10:19
