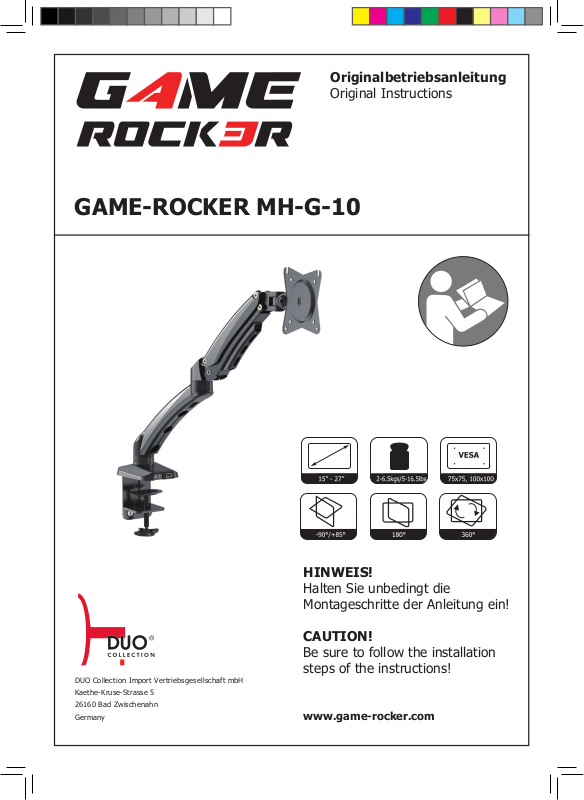

Duo Collection MH-G-10 Assembly instructions

Originalbetriebsanleitung

Original Instructions

GAME-ROCKER MH-G-10

DUO Collection Import Vertriebsgesellschaft mbH
Kaethe-Kruse-Strasse 5
26160 Bad Zwischenahn
Germany

HINWEIS!

Halten Sie unbedingt die
Montageschritte der Anleitung ein!

CAUTION!

Be sure to follow the installation
steps of the instructions!

www.game-rocker.com

D

Geräteteile

1

2

3

M4 x 12 (x4)

M4 x 30 (x4)

12 x 5,8 x 16 (x4)

A B C D

M6 x 10 (x4) S=4mm (x1)

(x1)

M8 x 12 (x2) S=5mm (x1)

2

D

Montage

Warnung: Vorsicht bei der plötzlichen Rückfederung
des Gasfederarms.

1

D

C

S=4mm

B

M6 x 10

C

S=5mm

B

M8 x 12

Die Tischklemme am Aluminiumsockel befestigen.

3

D

Montage

2

Die Klemmschraube so weit
öffnen, bis genügend Platz
für die Tischplatte ist.

Die Klemme mit der Klemmschraube anziehen,
bis die Halterung sicher am Tisch befestigt ist.

C

S=5mm

4

D

X

TVTV TV TV

Montage

Um Sachschäden zu vermeiden, prüfen Sie bitte
vorab, ob beiliegendes Befestigungsmaterial für
Ihren Monitor geeignet ist.

Flächenbündige Montage: Die beiden
oberen Schrauben montieren, aber noch
nicht festziehen. Etwas Platz lassen und
den Monitor in die Kopfplatte einhängen.

3

A

M4 x 12

nicht enthalten

4

Flächenbündige Montage: Die beiden
unteren Schrauben montieren und die
beiden oberen Schrauben festziehen.

5

A

M4 x 12

D

Montage

ODER

Versenkte Montage: Abstandhalter zwischen
Kopfplatte und Monitor einsetzen. Die bei­den oberen Schrauben montieren, aber noch
nicht festziehen. Etwas Platz lassen und den
Monitor in die Kopfplatte einhängen.

5

A

M4 x 30

12 x 5,8 x 16

6

Versenkte Montage: Abstandhalter zwischen
Kopfplatte und Monitor einsetzen. Die bei­den unteren Schrauben montieren und die
beiden oberen Schrauben festziehen.

6

A

M4 x 30

12 x 5,8 x 16

D

Montage

HINWEIS: Im Uhrzeigersinn dre­hen, um die Spannung für leichtere
Monitore zu verringern, gegen den
Uhrzeigersinn drehen, um die Span-

C
nung für schwerere Monitore zu
erhöhen.

S=5mm

Einen Sechskantschlüssel zur Einstellung der Höhenspan­nung des Gasfederarms verwenden, damit unterschiedlich
schwere Monitore in jeder Position ruhig gehalten werden.

7

Achten Sie darauf, den Arm während der Ein­stellung in horizontaler Position zu halten.
Andernfalls ist die Justierung der Halterung
erschwert.

7

D

9

Montage

Kabel in Kabelabdeckungen einführen. Die Kabel an den
Armgelenken für die vollständige Einstellung locker hängen­lassen.

9

10

USB-Anschluss und Headset-Stecker sind integriert.

8
