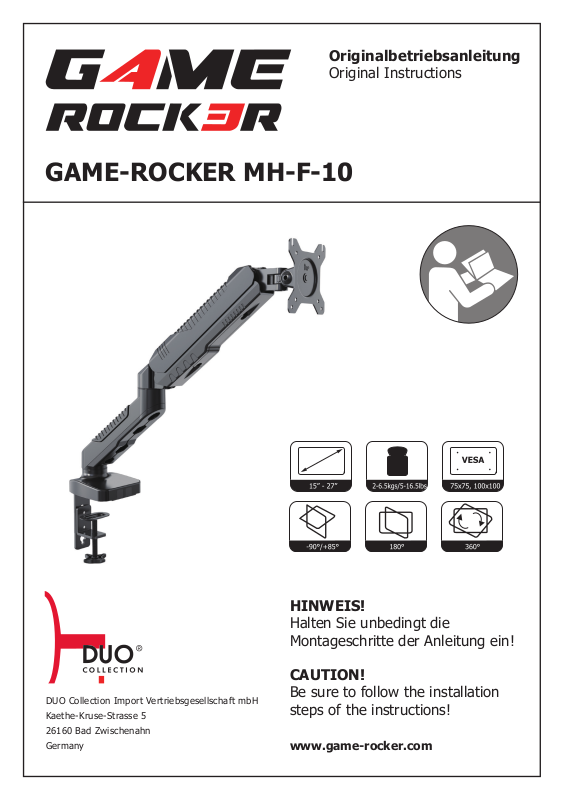

Duo Collection MH-F-10 Assembly instructions

Originalbetriebsanleitung
Original Instructions
GAME-ROCKER MH-F-10
DUO Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Strasse 5 26160 Bad Zwischenahn Germany
HINWEIS!
Halten Sie unbedingt die Montageschritte der Anleitung ein!
CAUTION!
Be sure to follow the installation steps of the instructions!
www.game-rocker.com
D

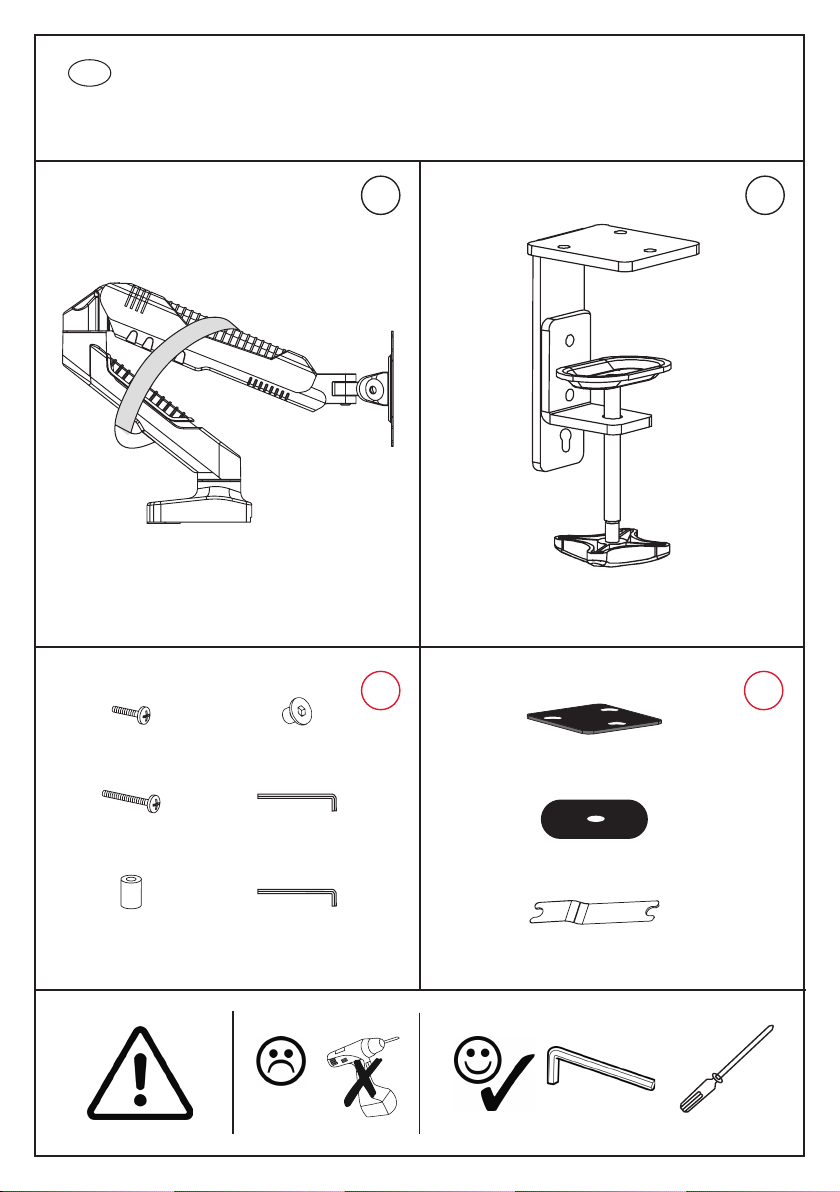

Geräteteile
M4 x 12 (x4)
M6 x 12 (x3)
1
A B
(x1)
2
M4 x 30 (x4)
12 x 5,8 x 16 (x4)
S=4mm (x1)
(x1)
S=5mm (x1)
(x1)
2
D
Montage

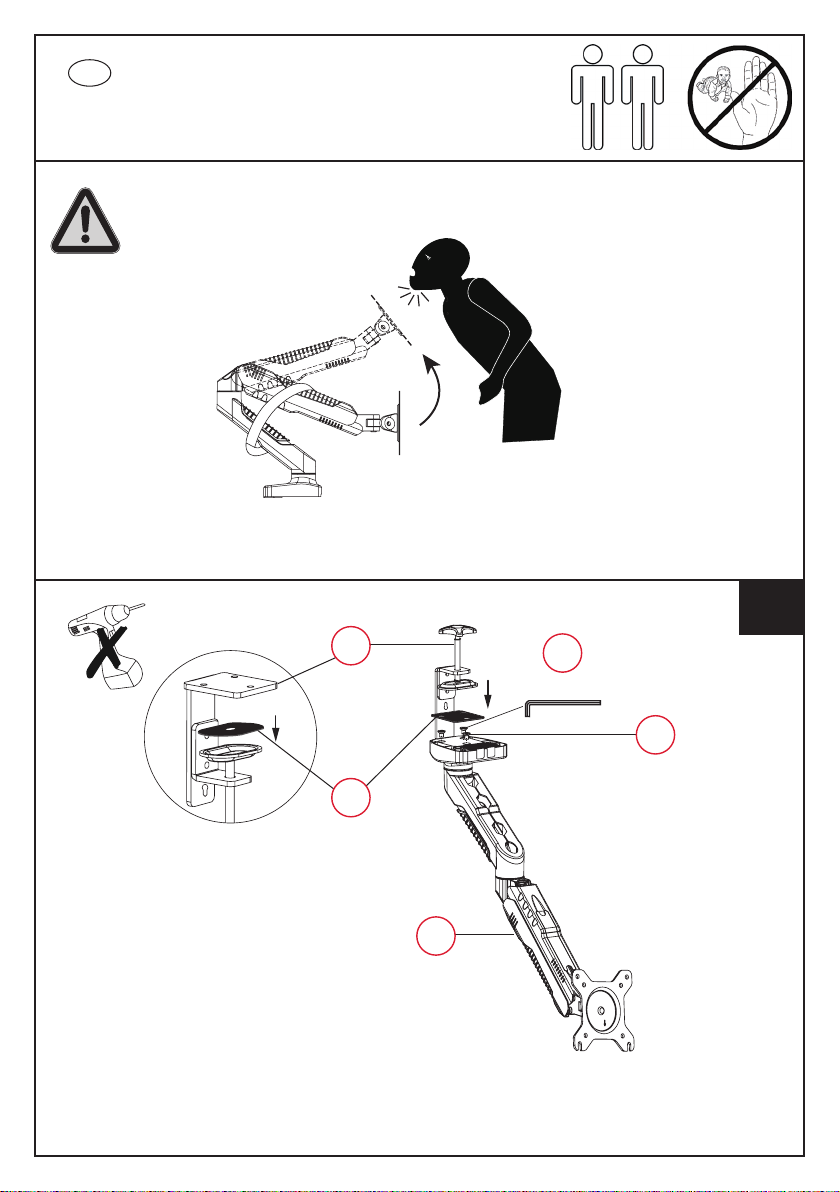

Warnung: Vorsicht bei der plötzlichen Rückfederung des Gasfederarms.
Entfernen Sie die Transportsicherungen
1
2
A
S=4mm
A
M6 x 12
B
1
UP
Die Tischklemme am Aluminiumsockel befestigen.
3
3
UP
D
Montage

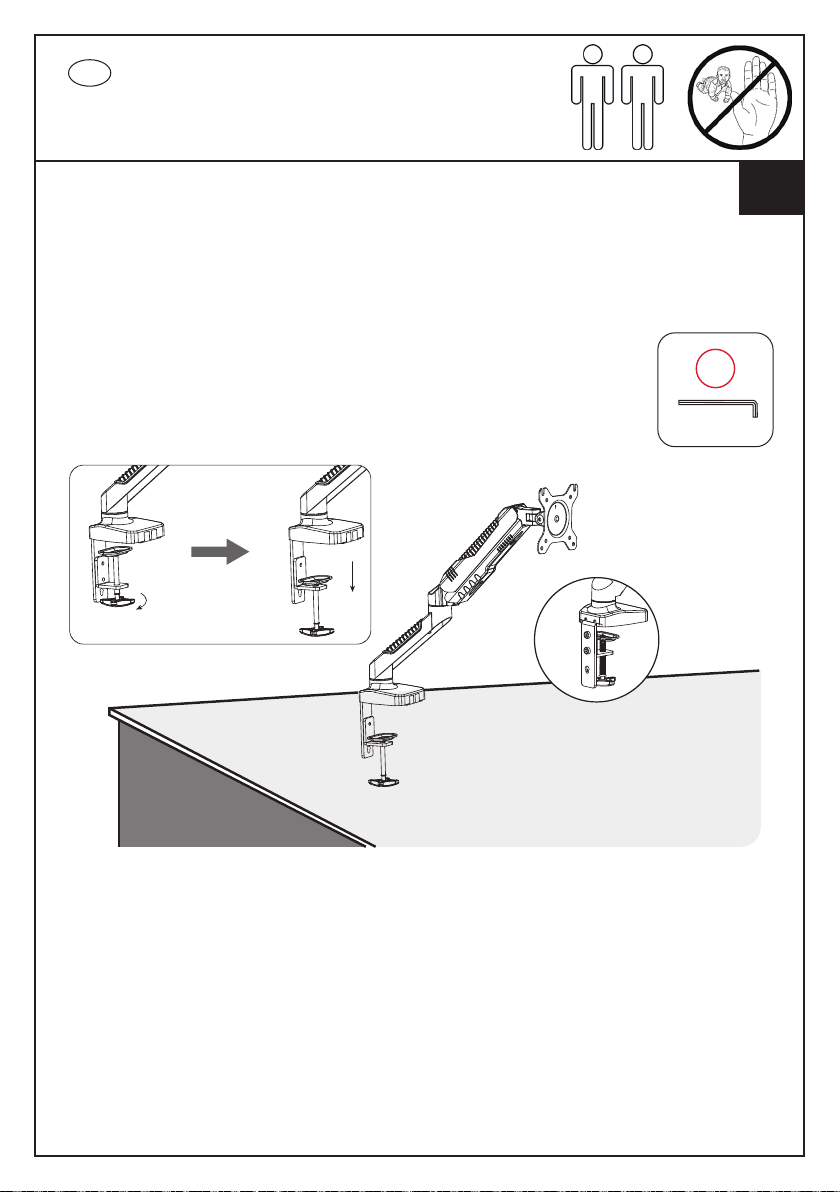

Tisch-Montage
Die Klemmschraube so weit
2
A
öffnen, bis genügend Platz für die Tischplatte ist.
S=4mm
Höhe der Klemme über die Positionslöcher einstellen.
Die Klemme mit der Klemmschraube anziehen, bis die Halterung sicher am Tisch befestigt ist.
4
D
Montage

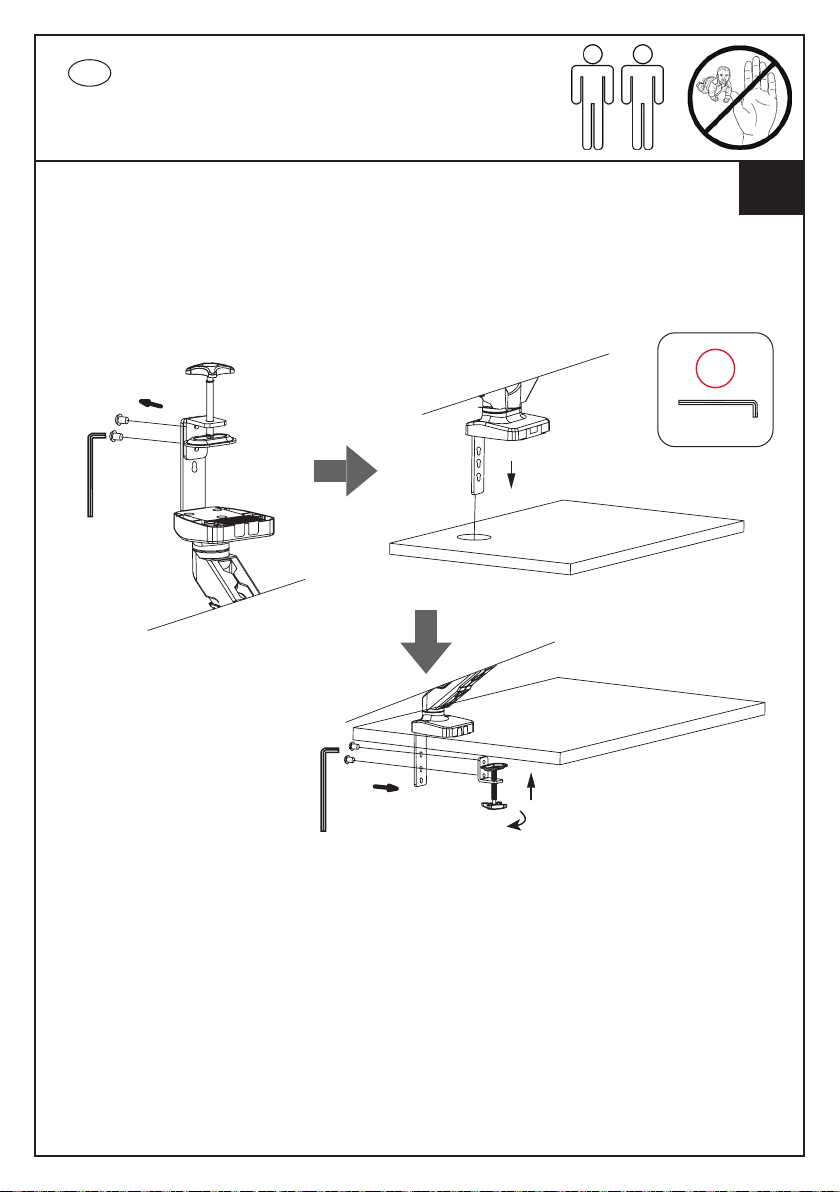

Versenkte Montage
3
A
S=4mm
Tisch
Tisch
Beide Schrauben an der Halterung lösen, Halterung durch die Tischöffnung führen und wieder zusammensetzen. Die beiden gelösten Schrauben festziehen.
5
D
Montage

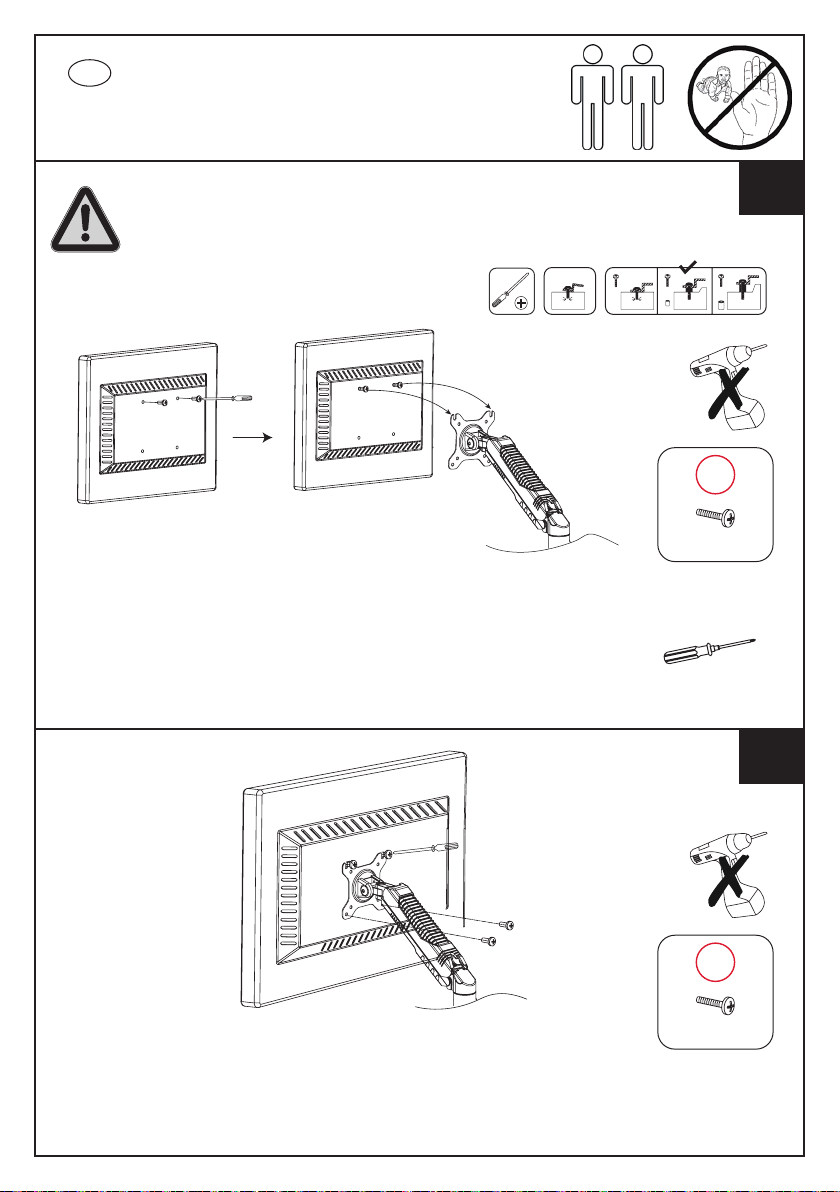

Um Sachschäden zu vermeiden, prüfen Sie bitte vorab, ob beiliegendes Befestigungsmaterial für Ihren Monitor geeignet ist.
Flächenbündige Montage: Die beiden oberen Schrauben montieren, aber noch nicht festziehen. Etwas Platz lassen und den Monitor in die Kopfplatte einhängen.
4
X
TVTV TV TV
A
M4 x 12
nicht enthalten
5
Flächenbündige Montage: Die beiden unteren Schrauben montieren und die beiden oberen Schrauben festziehen.
6
A
M4 x 12
D
Montage
ODER

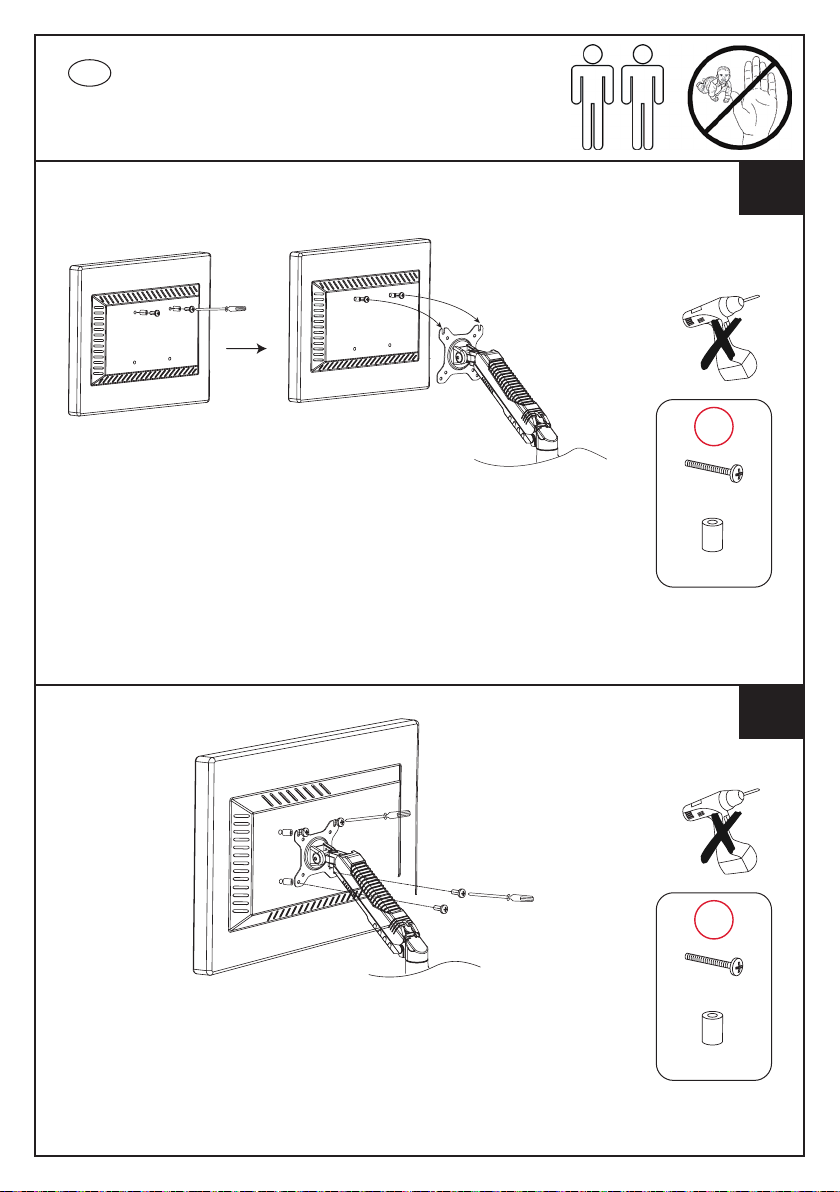

Versenkte Montage: Abstandhalter zwischen Kopfplatte und Monitor einsetzen. Die bei­den oberen Schrauben montieren, aber noch nicht festziehen. Etwas Platz lassen und den Monitor in die Kopfplatte einhängen.
6
A
M4 x 30
12 x 5,8 x 16
7
Versenkte Montage: Abstandhalter zwischen Kopfplatte und Monitor einsetzen. Die bei­den unteren Schrauben montieren und die beiden oberen Schrauben festziehen.
7
A
M4 x 30
12 x 5,8 x 16
D
Montage
HINWEIS: Um die Spannung für leichtere Monitore zu verringern, Spannungswert auf „-“ stellen; um die Spannung für schwerere Monitore zu erhöhen, Spannungs­wert auf „+“ stellen.
8
A
S=5mm

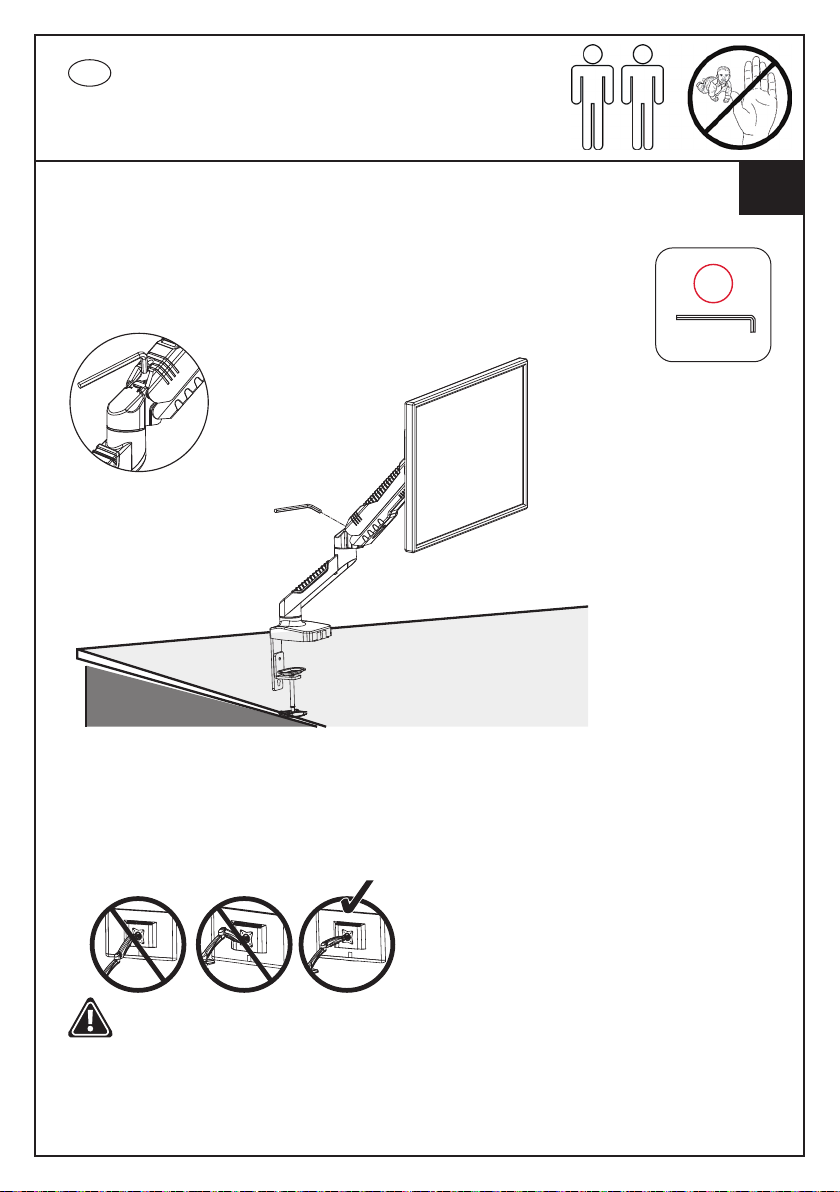

Einen Sechskantschlüssel zur Einstellung der Höhenspan­nung des Gasfederarms verwenden, damit unterschiedlich schwere Monitore in jeder Position ruhig gehalten werden.
Achten Sie darauf, den Arm während der Ein­stellung in horizontaler Position zu halten. Andernfalls ist die Justierung der Halterung erschwert.
8
D
Montage
Sechskantschlüssel zur Einstellung des Kipp-Mechanis­mus verwenden. Gegen den Uhrzeigersinn drehen, um den Mechanismus leichtgängiger und im Uhrzeigersinn drehen, um ihn schwergängiger einzustellen.
S=5mm
9
A
S=5mm

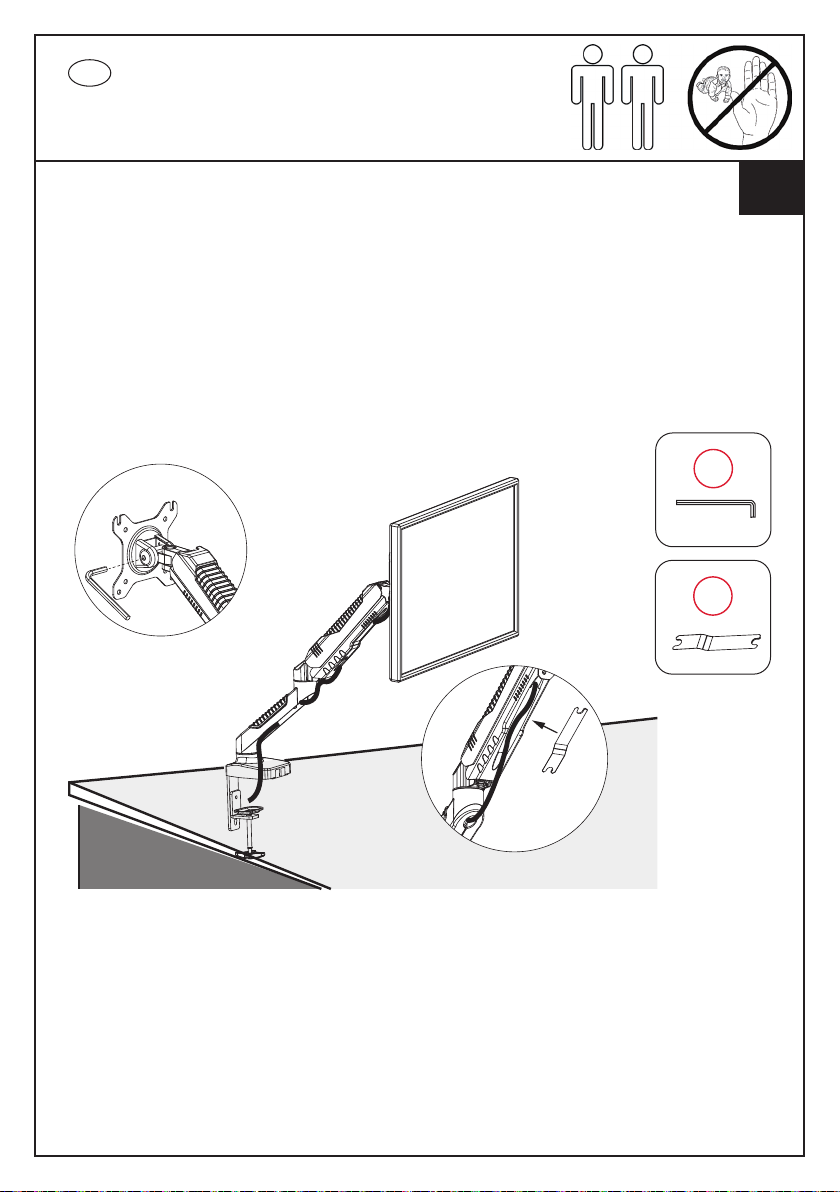

Kabel in Kabelabdeckungen einführen. Die Kabel an den Armgelenken für die vollständige Einstellung locker hängen­lassen.
9
B
