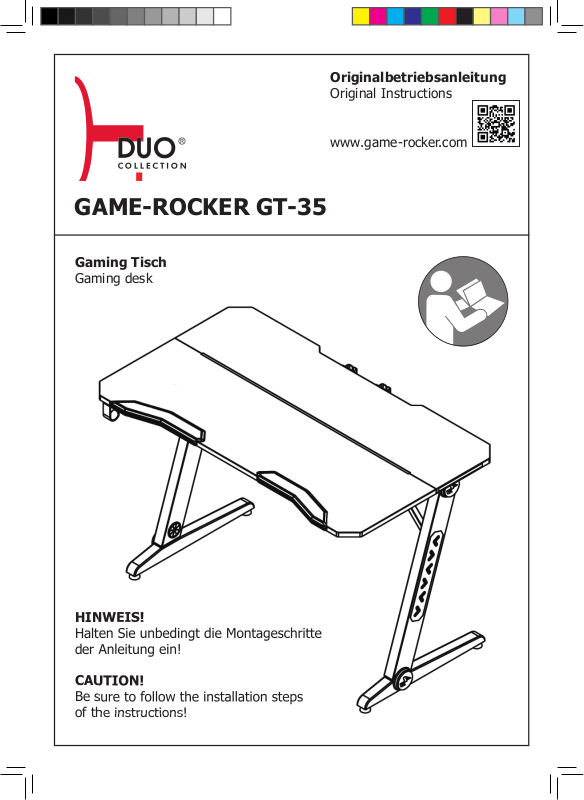

Duo Collection GT-35 Assembly instructions

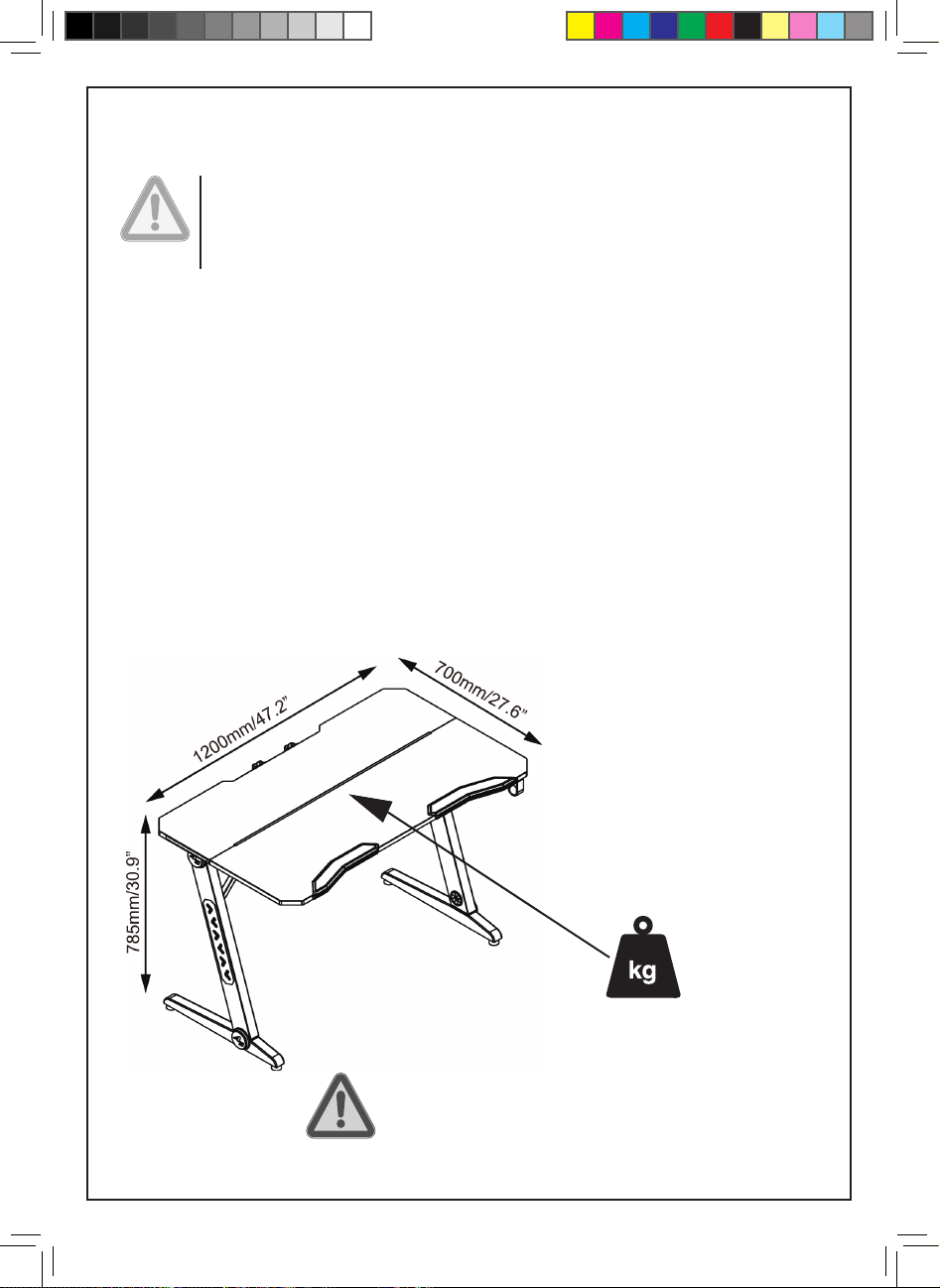

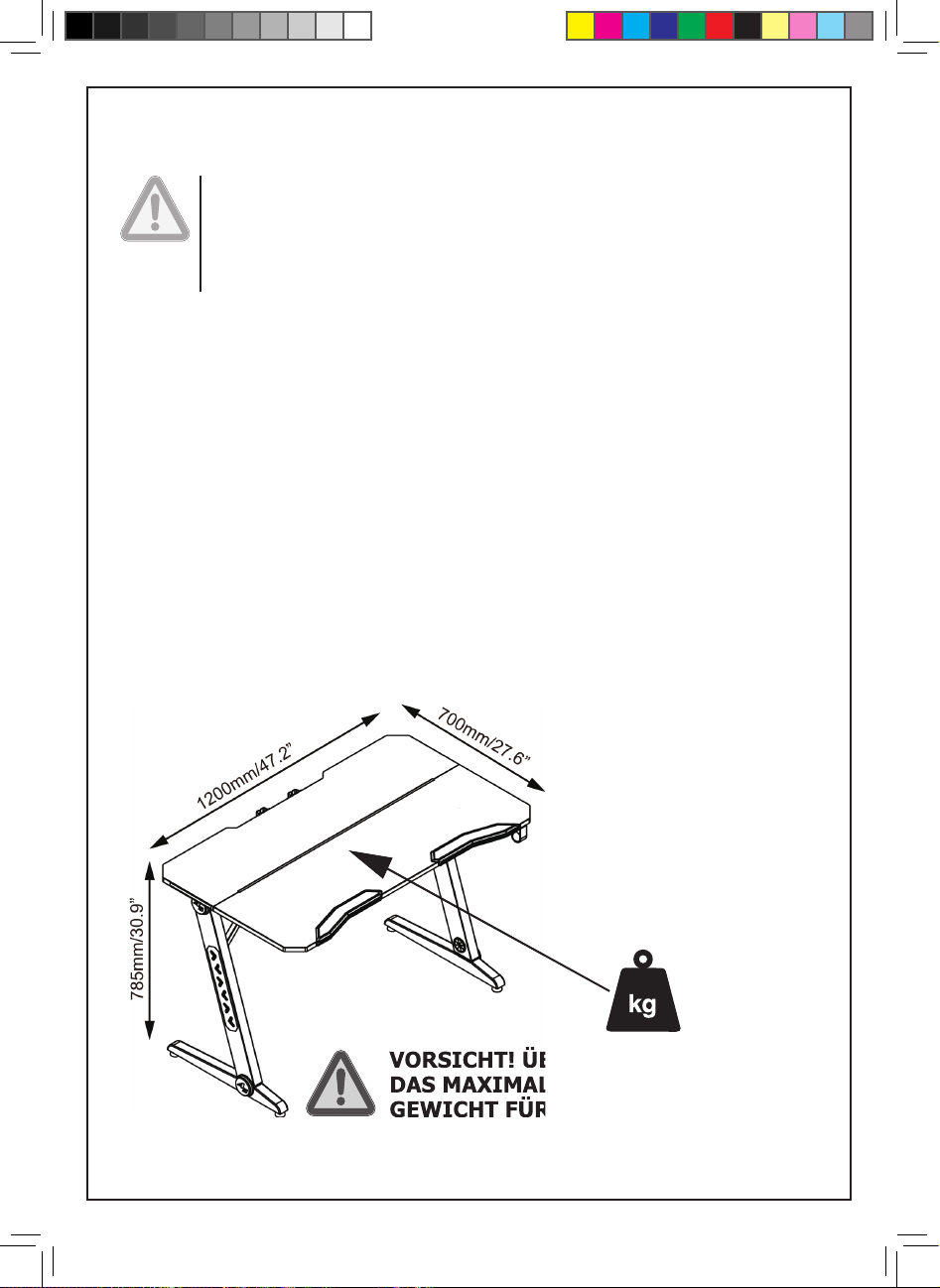

GAME-ROCKER GT-35
Gaming Tisch
Gaming desk
Originalbetriebsanleitung
Original Instructions
www.game-rocker.com
HINWEIS!
Halten Sie unbedingt die Montageschritte
der Anleitung ein!
CAUTION!
Be sure to follow the installation steps
of the instructions!
D
A

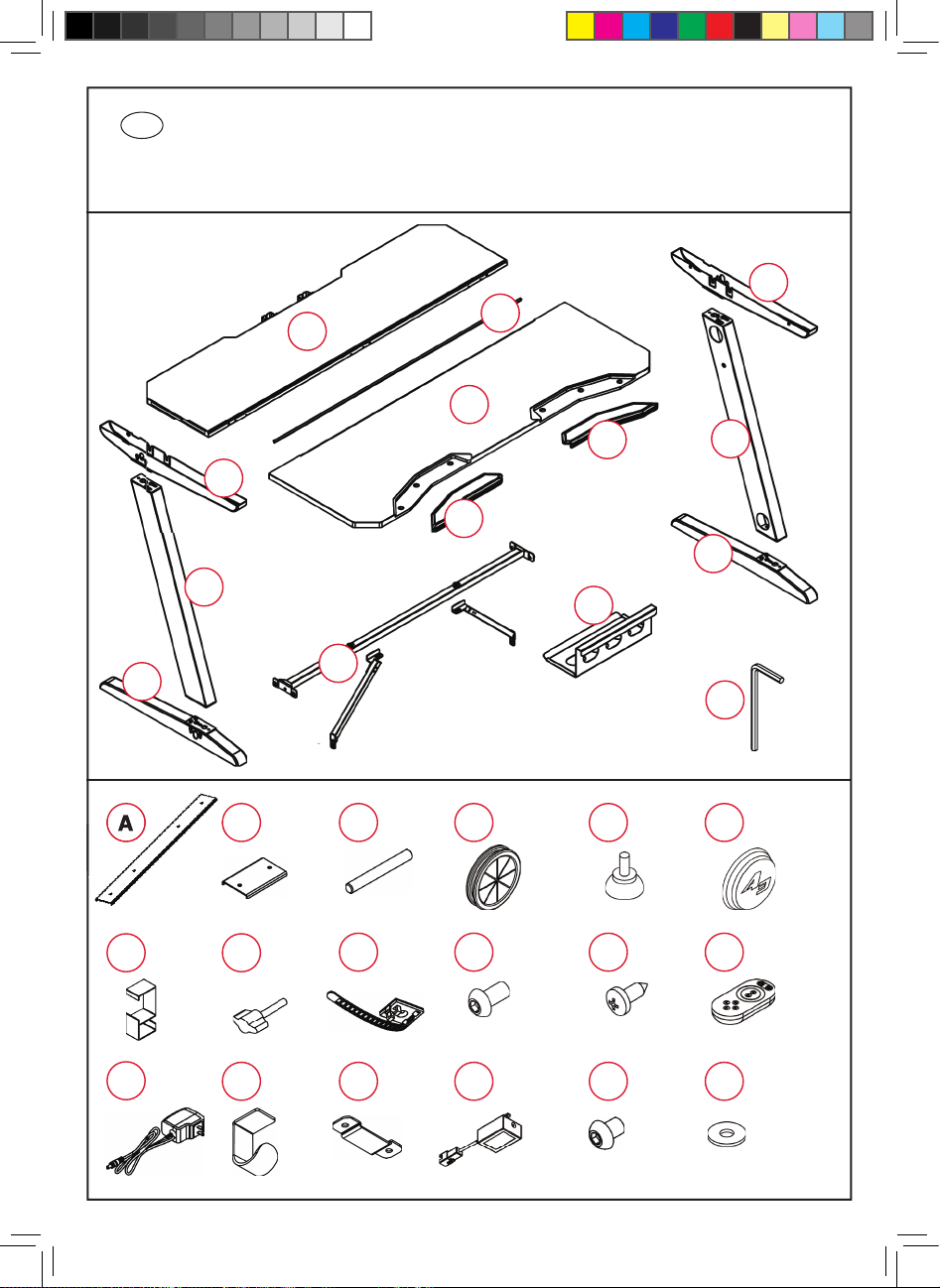

Geräteteile
6
9
2
1
3
13
10
12
11
7
5
4
8
A B C D E
G H
x4
M
x2
x2
N O
x3
I J
x2
x4
x8
M6 x 12 mm
M5 x 12 mm
P Q R
14
x4
K L
x10
x6 x6
F
x4
M6 x 8 mm M6 x 1 mm
2
D
Montage
3
1
13
12
12

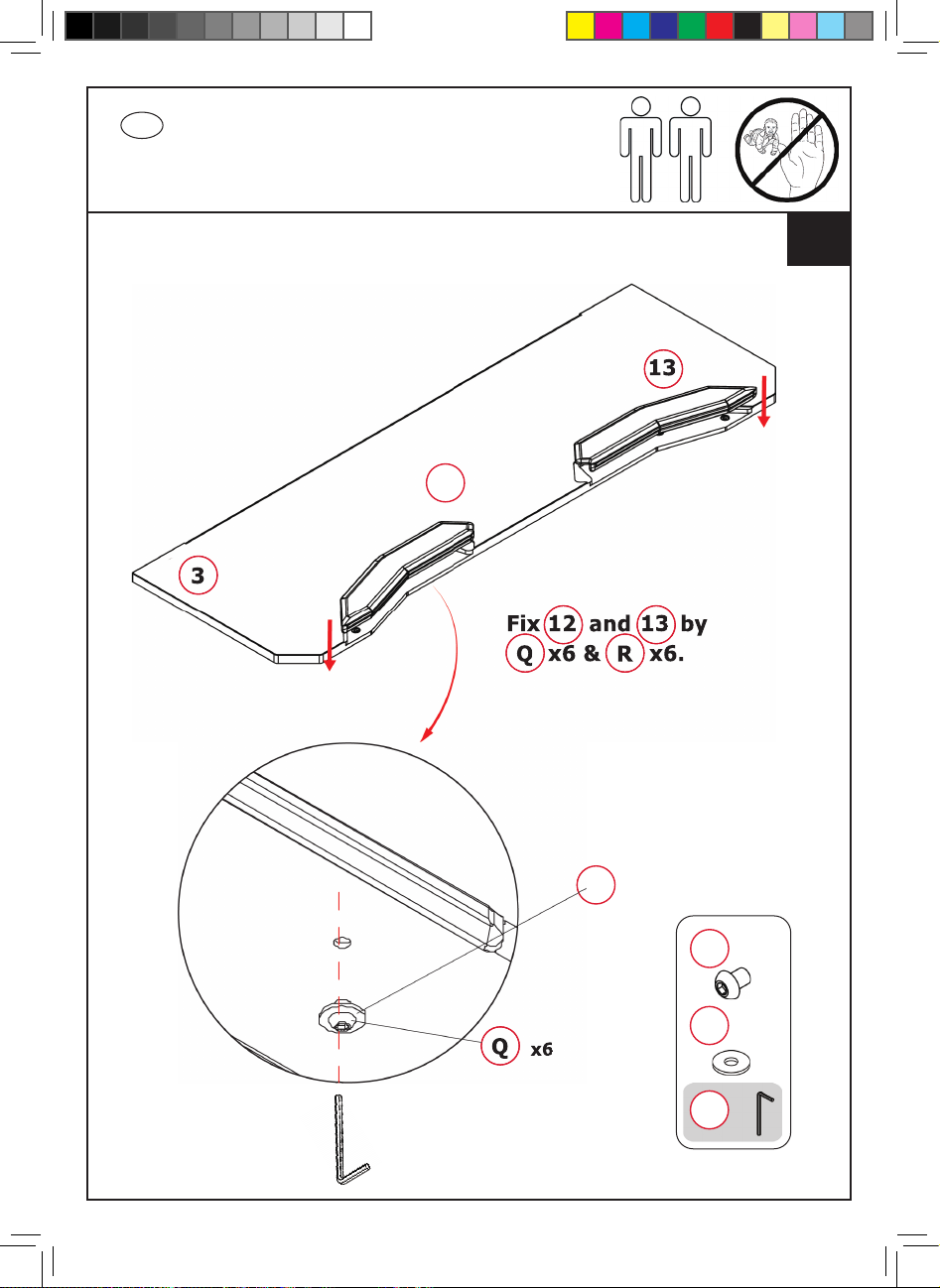

und
mit x6 & x6 fixieren.
13
Q R
Schrauben nur
x6
R
leicht andrehen.
Q
x6
R
Q
x6
x6
14
3
D
Montage
2
1
x3
3
C
C
B
x2
nicht enthalten
x3
K
x8
x8
K
A
U-Prole und in
Hinweis:
A B
die dafür vorhergesehenen
Ausfräsungen der Tischplatte legen.
2

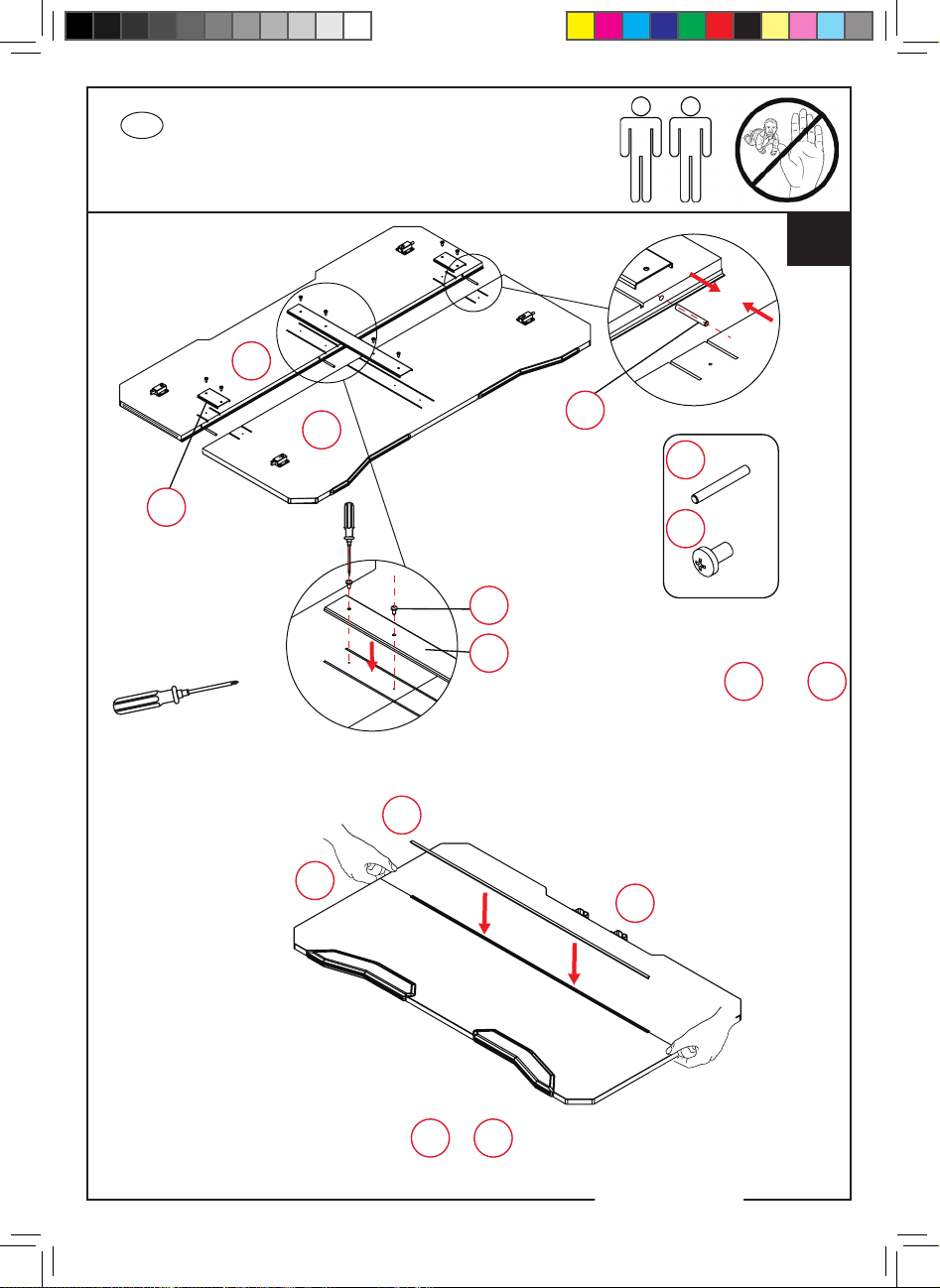

T-Leiste
3
1
Fügen Sie die T-Leiste zwischen Teil
und auf der Oberseite ein.
3
4
1
D
Montage
Tipps: Um eine fehlerhafte Montage zu vermeiden,
3
werden die Teile mit Buchstabenaufklebern gekennzeichnet. Die Teile mit den gleichen Buchstabenaufklebern sollten zusammen montiert werden.
J
6
(1 x Oberseite
1 x Basisseite)
J
x1
7
J
J
x1
x4
14

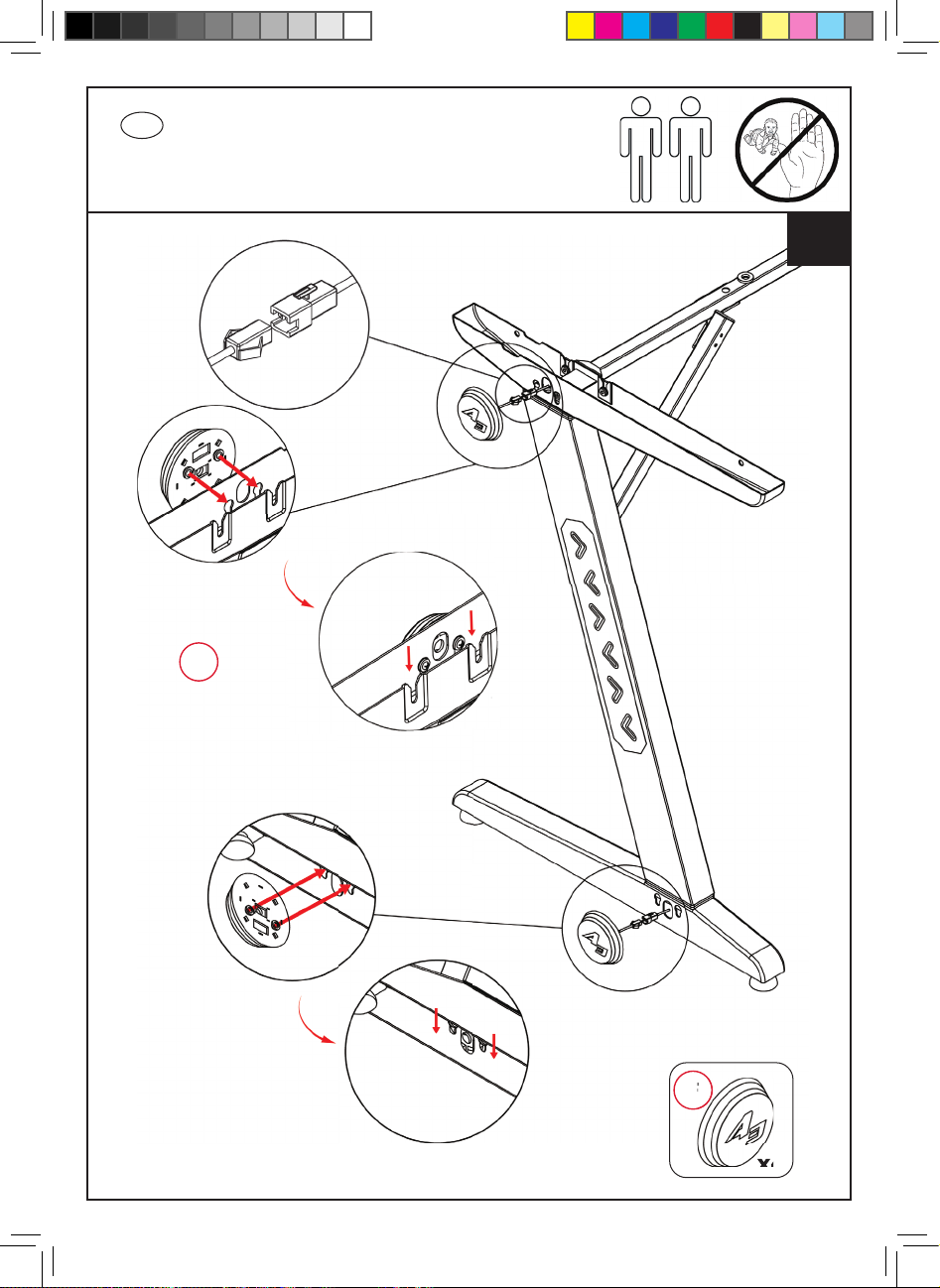

8

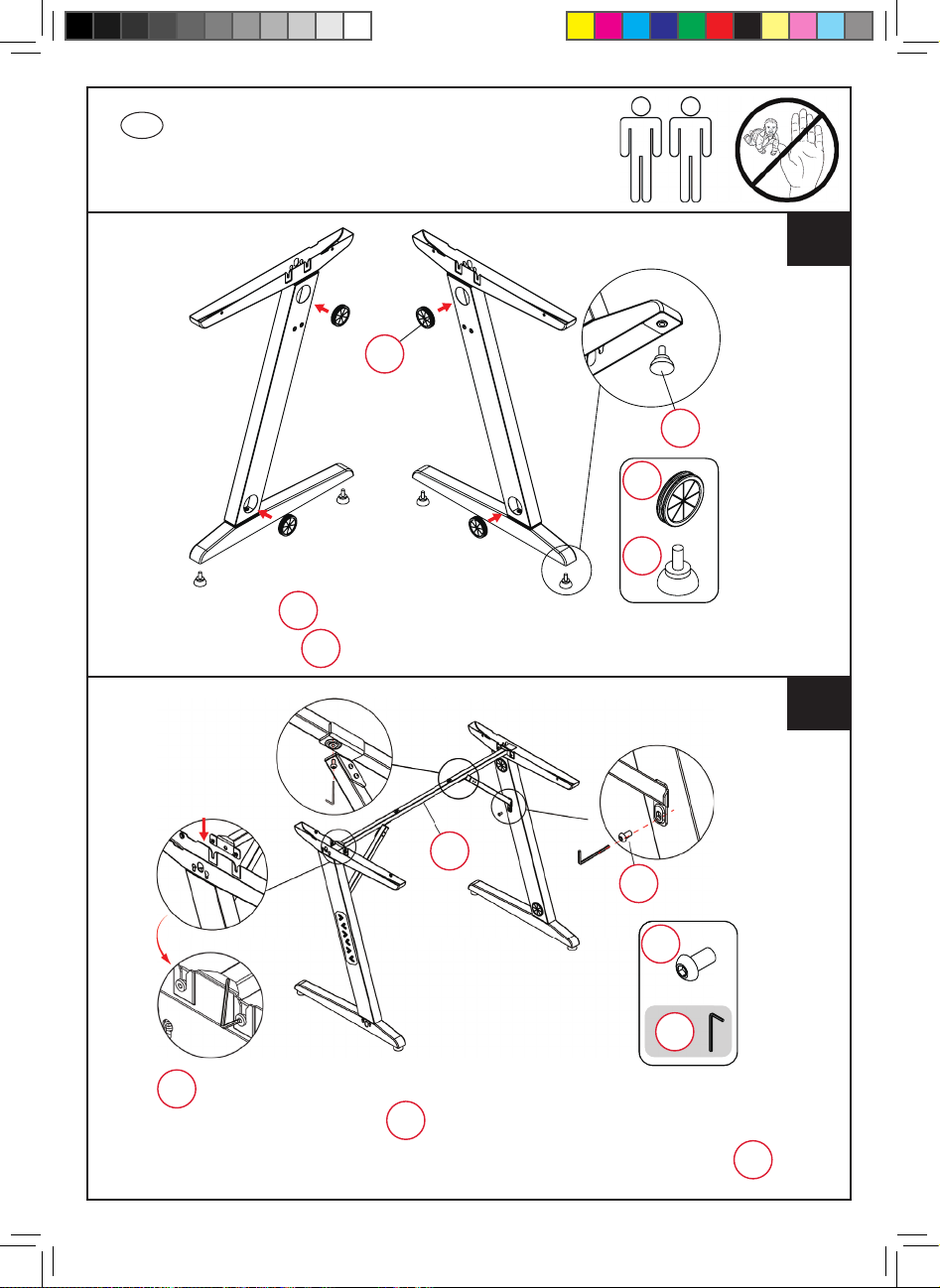

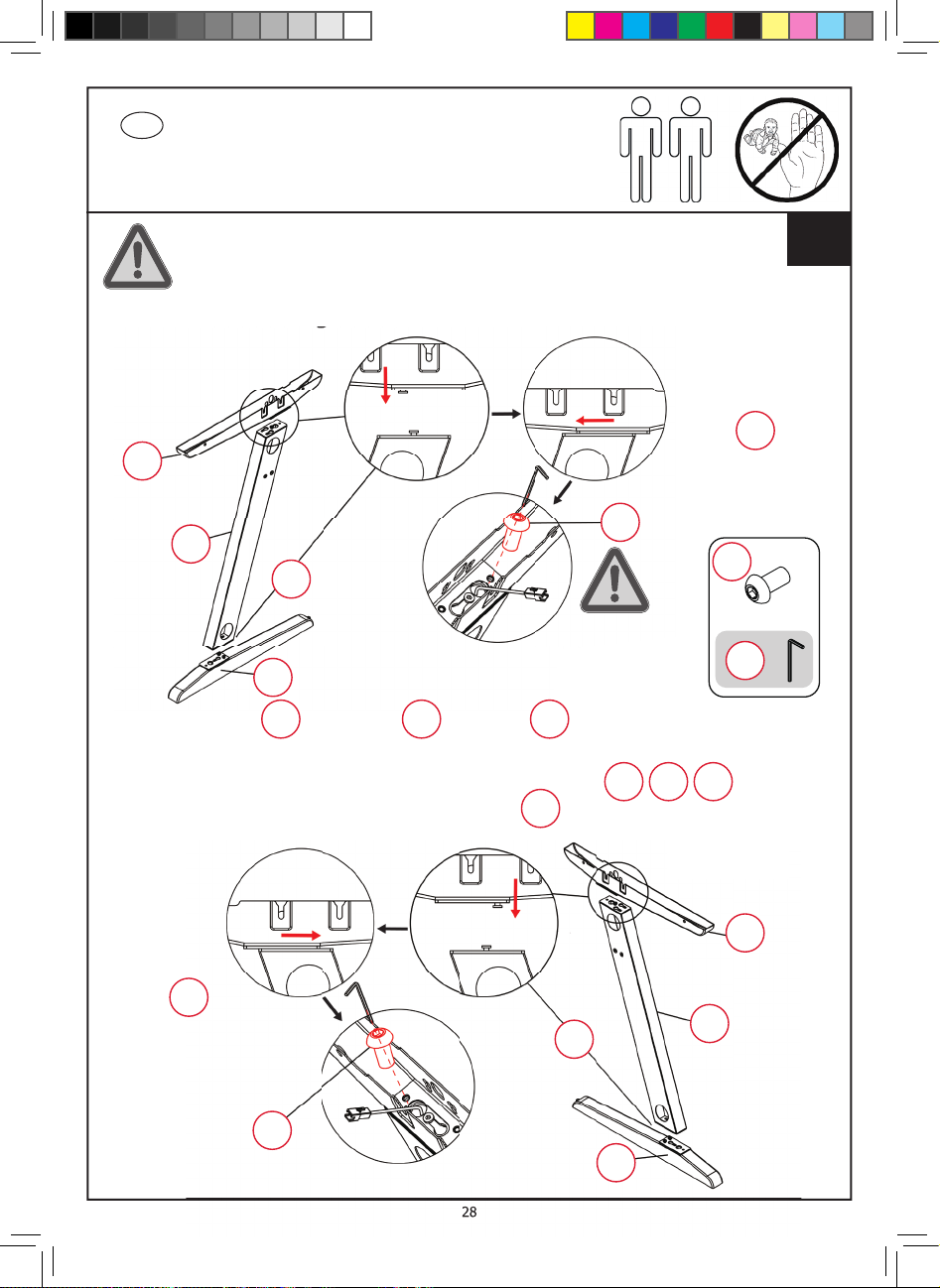

Kombinieren Sie Teil , Teil und Teil des linken Beins
6 7 8
und schrauben Sie die Oberseite & Basis fest. Ziehen Sie alle
Kabel aus dem Loch wie gezeigt. Die gleiche Montage für das
rechte Bein . Alle Schrauben mit Schlüssel
9
10 11
12
festziehen.
J
(1 x Oberseite
1 x Basisseite)
9
10
x1
J
J
x1
11
5
D
Montage
D
x4
D
4
E
x4
E
Kabelführung (x4) in das Loch eindrücken.
Stellfüße (x4) in die dafür vorgesehene Bohrung eindrehen.
D
E
5
4
J
x4
J
x4
14
Verwenden Sie Teil (x4), um das linke
und rechte Bein mit einer Querstrebe zu verbinden.
Ziehen Sie die Schrauben an der Querstrebe mit
Schlüssel fest.
14
J
4
6
D
Montage
1/2
Schieben Sie
die LED-Leuchte
(x4) auf die
F
Tischbeine.
Verbinden Sie die
Stromleitungen.
2/2
6
1/2
2/2
F
x4
7
D
Montage
7
Hinweis: Verbinden Sie die
Stromleitungen.
G
(x4)
5
G
(x4)

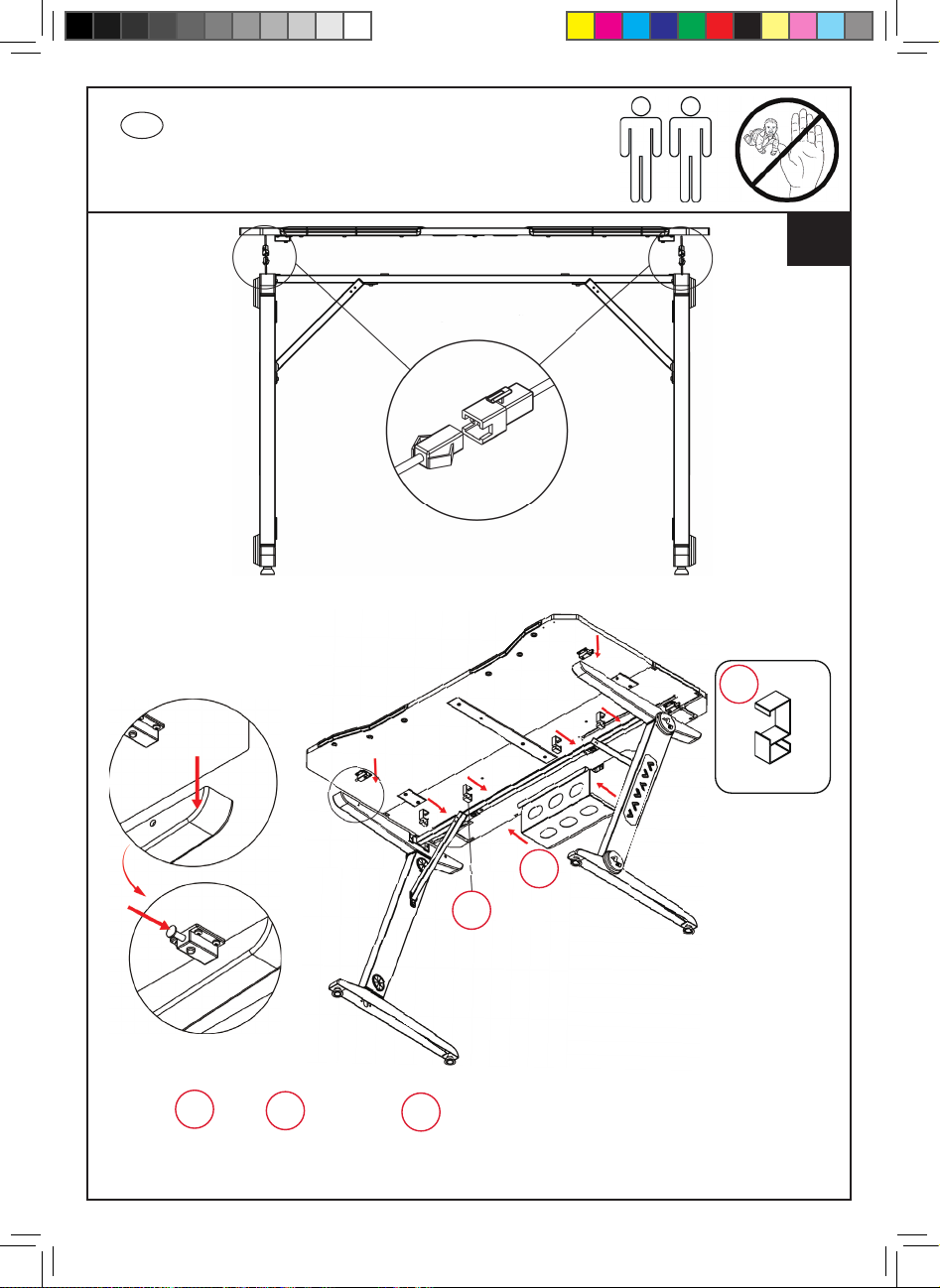

Hängen Sie Teil und die Teile (x4) auf die Strebe .
5
G
4
Drücken Sie vorsichtig auf das Federbolzenschloss – die
Tischplatte kann montiert werden.
8
D
Montage

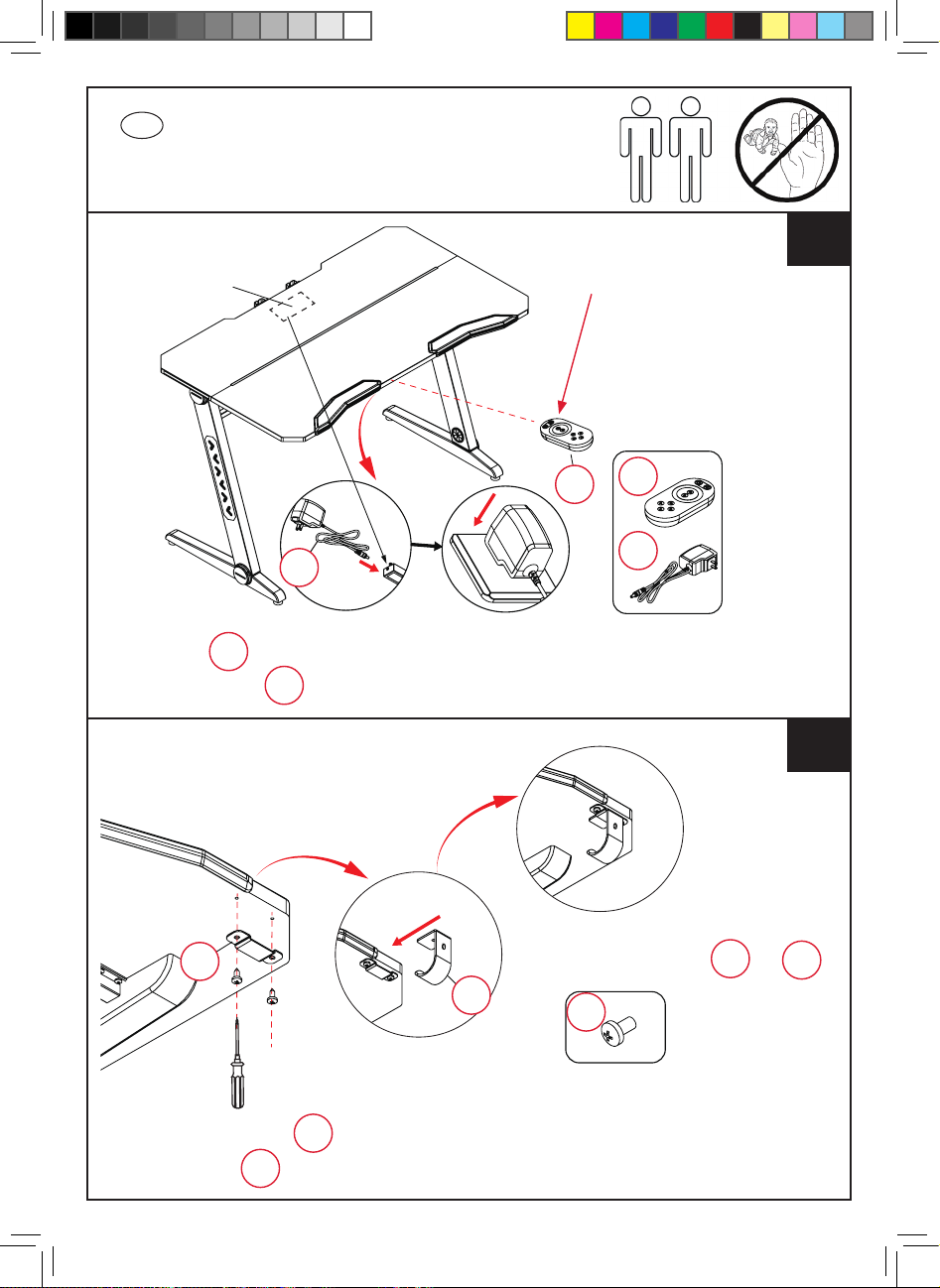

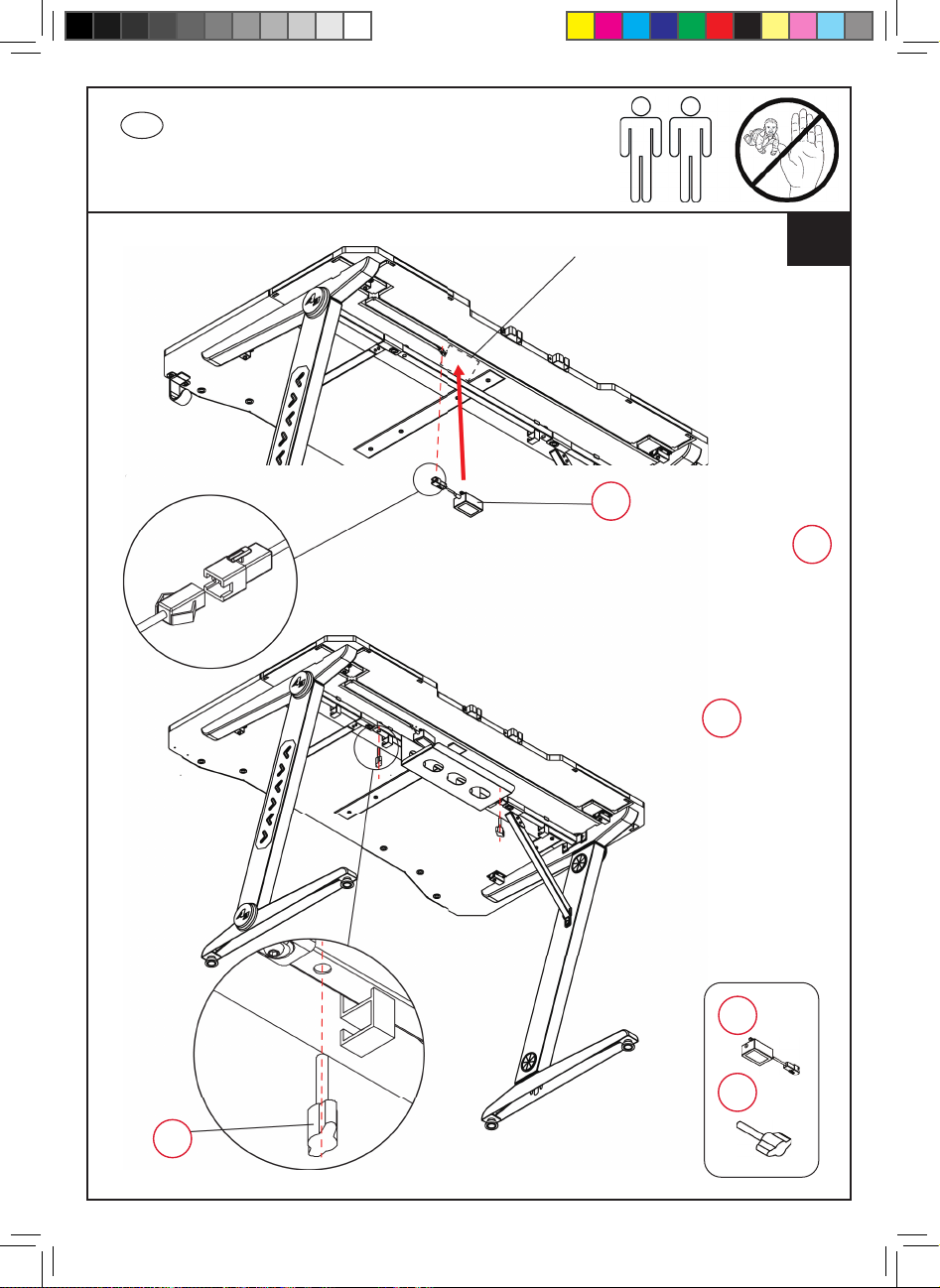

Stromleitungen verbinden
Klebeposition
P
An der Rückseite von
P
befindet sich eine 3M-Haftfläche;
mit dieser wie abgebildet am
Schreibtisch anbringen.
H
festziehen (x2), um
die Querstrebe an
der Tischplatte zu
befestigen.
8
H
x2
P
H
x2
9
Socket
Socket
D
Montage
LED-
Steuerbox
Hinweis: 3x Typ AAA
Batterien werden
benötigt. Batterien
sind im Lieferumfang
nicht enthalten.
L
L
M
M
Schließen Sie Netzteil an die LED-Steuerbox an, schalten
Sie die Stromversorgung ein und verwenden Sie dann ,
M
L
um die LED-Leuchten zu kontrollieren.
Kopfhörerhalter
9
10
O
Fügen Sie in ein.
N
O
N
K
x2
Die Komponente kann auf der Unterseite der Tischplatte
mit Schraube (2x) befestigt werden.
O
K
10
D
Tipp
Entfernen Sie die Schutzfolie von und kleben Sie die die Ka-
I
belklippse unter die Tischplatte. Kabel hängen nicht mehr lose
runter und werden so besser xiert.
I
Kabel
x2
D

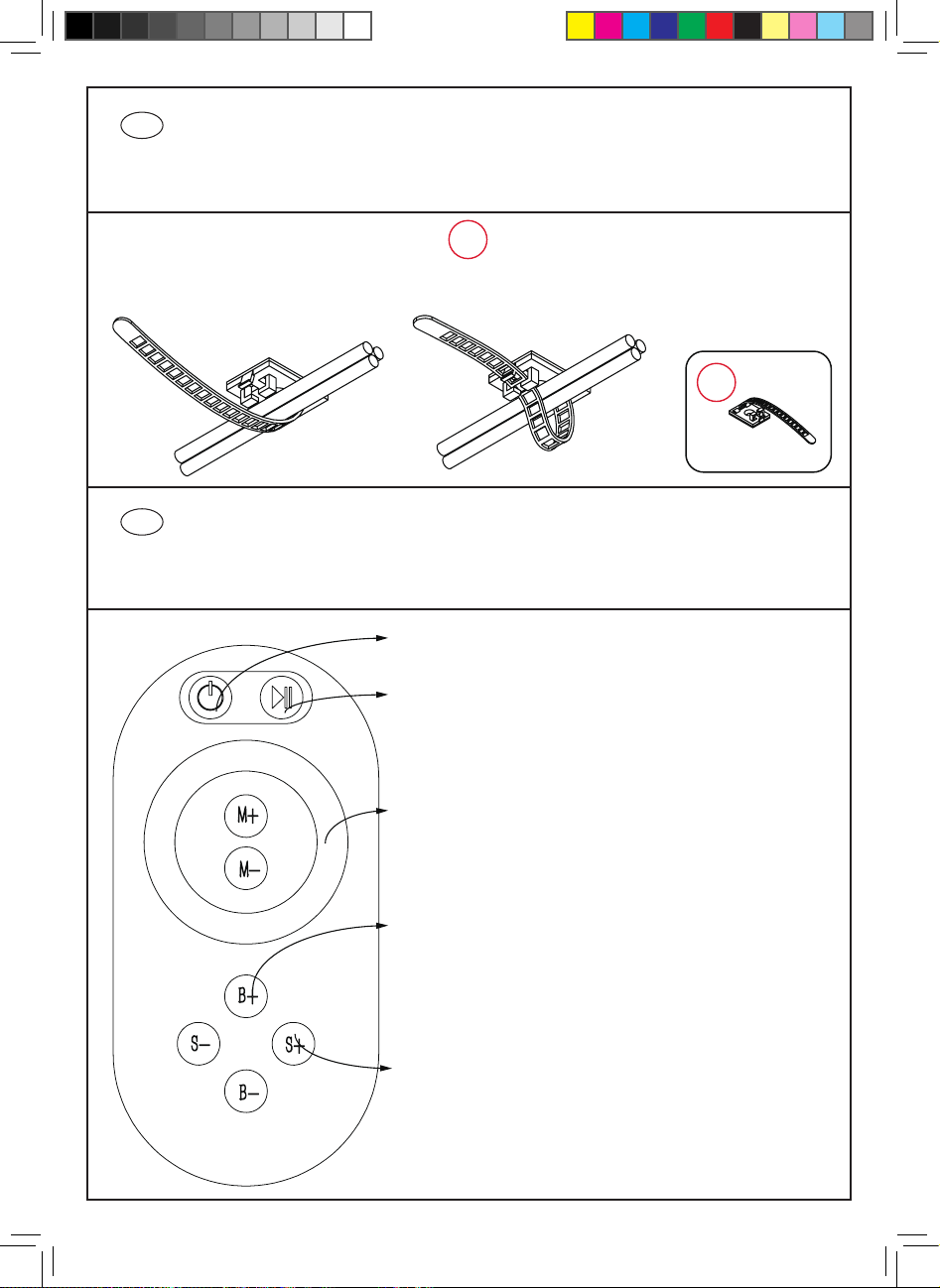

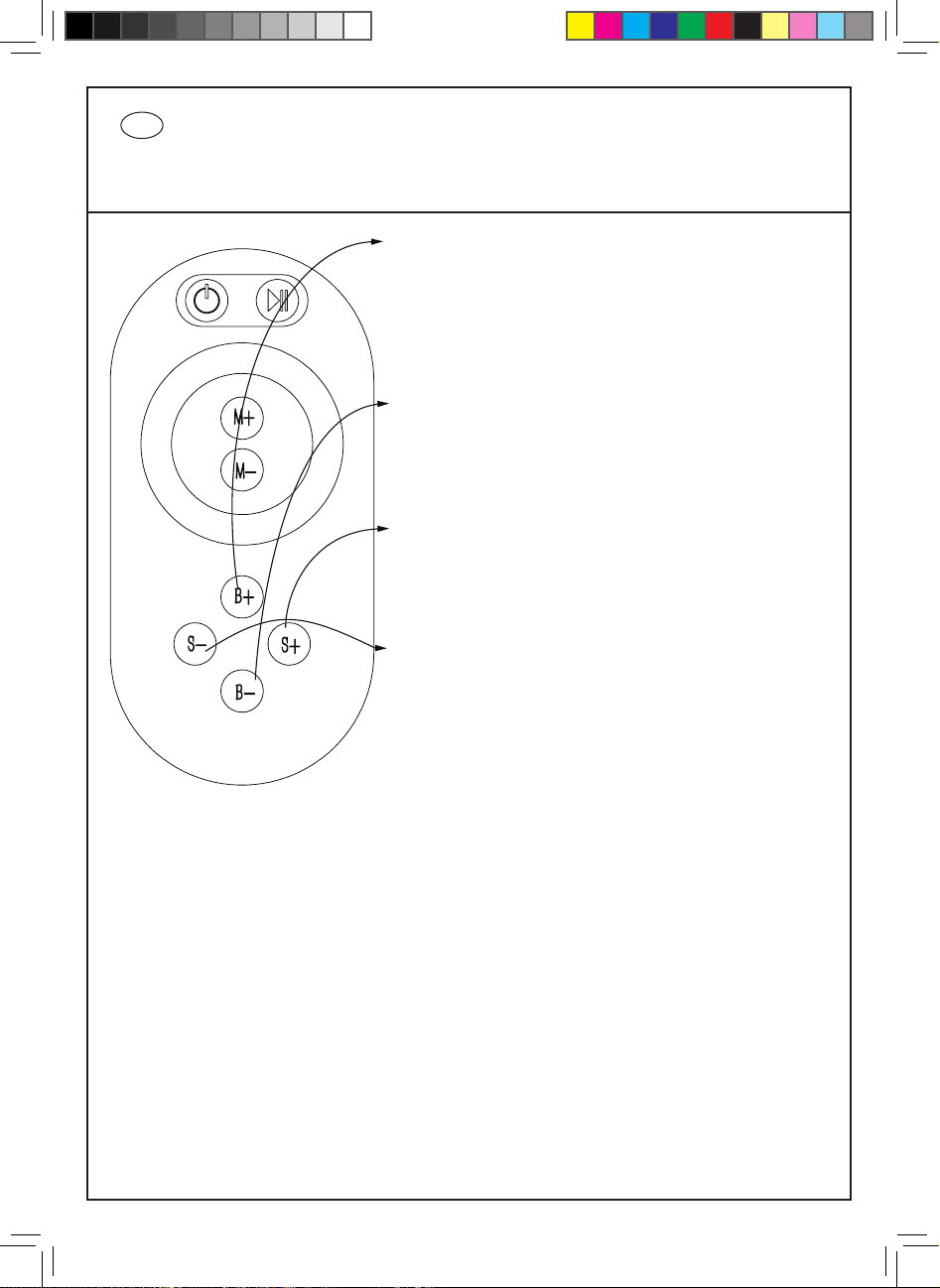

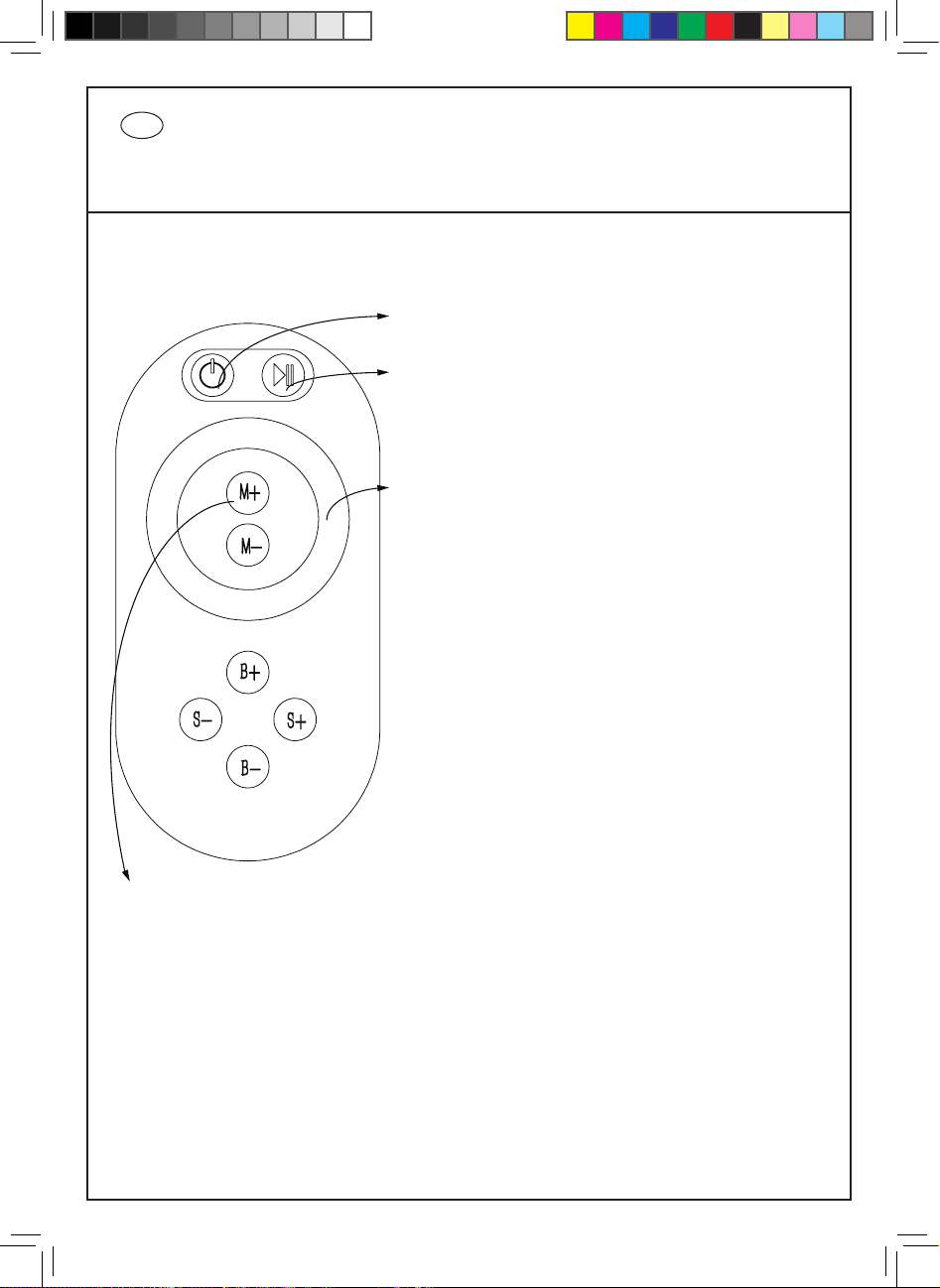

Anwendung/Fernbedienung
Power Knopf: Drücken Sie den Knopf für
ein-/ausschalten.
Pause Knopf: Im dynamischen Modus
können Sie jederzeit den aktuellen Status
anhalten.
Farbwahl-Drehscheibe: Berühren Sie die
Drehscheibe, um die Einzelfarbmethoden
ggf. anzupassen.
Helligkeitstasten (B+, B-): Drücken Sie
die Tasten, um die Helligkeit (Stufe 8-11)
der LED ggf. anzupassen.
Schnelligkeitstasten (S+, S-): Drücken
Sie die Tasten, um die Geschwindigkeit ggf.
anzupassen (Stufe 1-7).
11
D
Anwendung/Fernbedienung
Modus (M+, M-)
Modus: Drücken Sie die Tasten, um die
Methoden anzupassen. Es gibt insgesamt
11 Methoden (siehe untere Tabelle).
M+: Nächste Methode
M-: Vorherige Methode

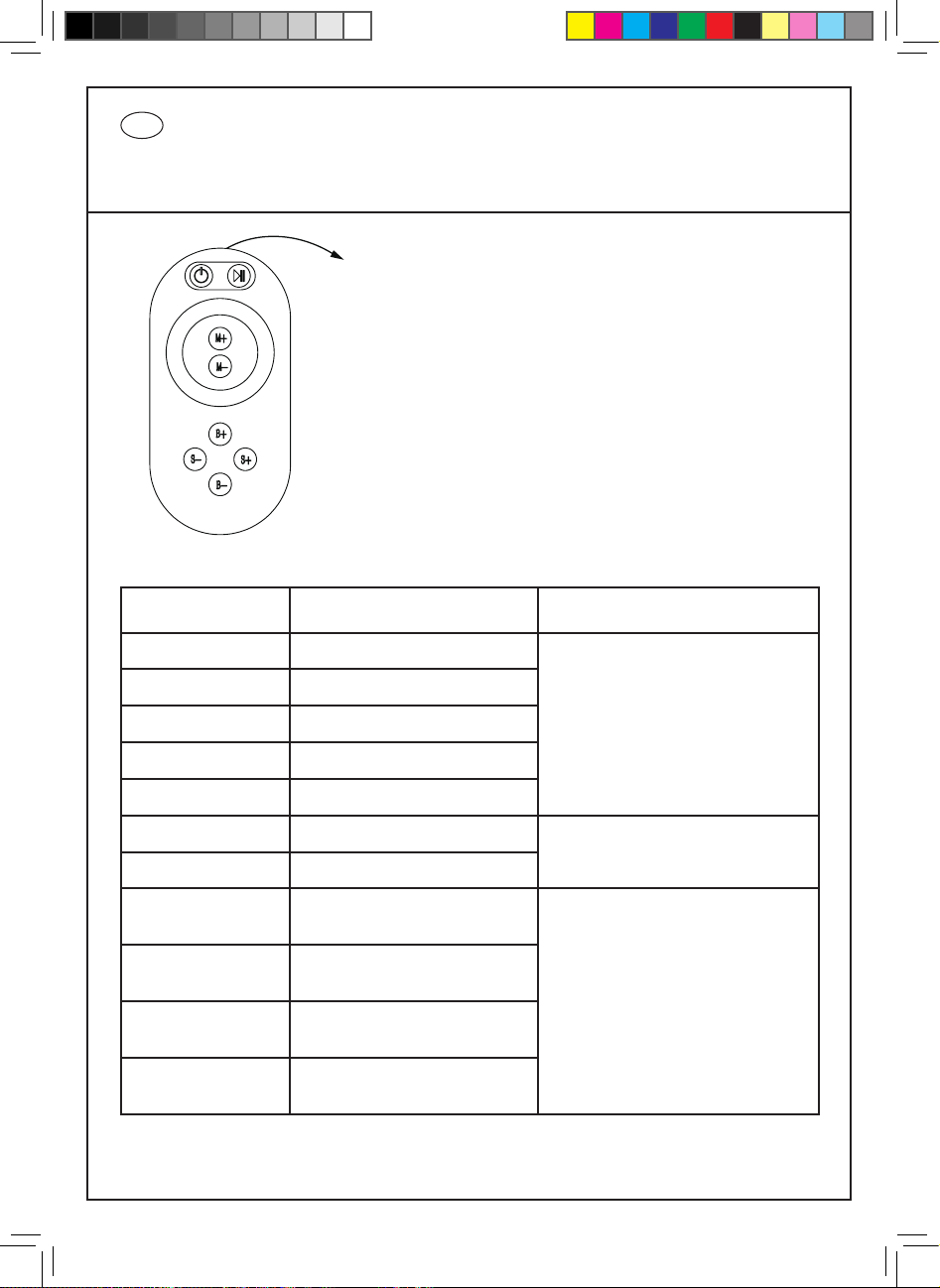

Änderungen mit der M-Taste auf der Fernbedienung vornehmen:
Methode Nr. Funktion Bemerkung
1 Statisches rot
2 Statisches grün
3 Statsiches blau
4 Statisches gelb
Helligkeit ist einstellbar,
Geschwindigkeit ist nicht
einstellbar
5 Statisches lila
6 Statisches blau/grün
Helligkeit ist einstellbar,
Geschwindigkeit ist nicht
7 Statisches weiß
8
9
10
11
Drei Farben wechseln
sprunghaft
Drei Farben wechseln
gleichmäßig
Sieben Farben wechseln
sprunghaft
Sieben Farben wechseln
gleichmäßig
einstellbar
Geschwindigkeit ist
einstellbar,
Helligkeit ist nicht
einstellbar
Hinweis: 3x Typ AAA Batterien werden benötigt. Batterien
sind im Lieferumfang nicht enthalten.
12
D
Anwendung/Fernbedienung
1. Die Fernbedienung hat 64 Tasten, jede Tastenfunktion wird
hier beschrieben:
Power Knopf
Pause: im dynamischen Modus können Sie
mit dem Controller jederzeit den aktuellen
Status anhalten.
Farbwahl-Drehscheibe: Multi-Farbwahl-Drehscheibe mit mehr als 60
Berühungspunkten. Wählen Sie die Taste
im statischen Modus. Diese Taste hat zwei
Funktionen:
1. Statische Farbwahltaste, sodass Sie,
wenn Sie im M-Kontrollmodus sind und
die Farbe mit der Drehscheibe umstellen
wollen, können Sie diese Taste drücken.
2. Drehscheibentaste, mit der Sie
zwischen 60 statischen Farben hin und
her wechseln können.
Modus (M+/M-): Diese Taste hat zwei Funktionen:
1. M ist die Taste um den Modus zu wählen. Also im Drehscheiben-Modus
sind und in den M-Kontrollmodus wechseln wollen,können Sie diese Taste
drücken.
2. M ist die Taste um den Farbmodus zu ändern. Also wenn Sie im
M-Kontrollmodus sind, können Sie diese Taste drücken, um zwischen
den Farben hin und her zu wechseln. Die Farbmodi können Sie der
Tabelle entnehmen.
13
D
Anwendung/Fernbedienung
B+: Die Helligkeitssteuerung, jedes Mal
wenn sie diese Taste drücken, erhöhen Sie
die Helligkeit um eine Stufe, insgesamt gibt
es 25 Stufen.
B-: Die Helligkeitssteuerung, jedes Mal
wenn sie diese Taste drücken, verringern
Sie die Helligkeit um eine Stufe, insgesamt
gibt es 25 Stufen.
S+: Die Geschwindigkeitssteuerung, jedes
Mal wenn sie diese Taste drücken, erhöhen
Sie die Geschwindigkeit um eine Stufe, insgesamt gibt es 100 Stufen.
S-: Die Geschwindigkeitssteuerung, jedes
Mal wenn sie diese Taste drücken, verringern Sie die Geschwindigkeit um eine Stufe,
insgesamt gibt es 100 Stufen.
2. Stromversorgungsmanagement:
Wenn Sie die Fernbedienung länger als 20 Sekunden nicht nutzen, schaltet
sie sich automatisch in den Standby-Modus und ist dann nicht mehr nutzbar. Schütteln Sie die Fernbedienung einmal kurz und sie wechselt wieder
in den normalen Modus.
3. Anleitung zur Lichtanzeige:
Schütteln Sie die Fernbedienung einmal kurz und sie wechselt wieder in
den normalen, nutzbaren Modus.
1) Die Fernbedienung ist entweder im Leerlauf oder sendet gerade, wenn
die kleine rote LED leuchtet. Ist das rote LED-Licht aus, dann bendet sich
die Fernbedienung im Standby-Modus.
2) Das rote LED leuchtet, wenn die Fernbedienung gerade ein Signal
sendet. Es ist aus, wenn Sie nicht sendet.
14
D
Hauptparameter
Kontrollfeld:
Funktionstemperatur: -20 bis 60° C
Versorgungsspannung: DC12V
Äußere Maße: L50 W35xH23mm
Ausgang: 3 Kanäle
Ausgangsstrom: ≤2A (pro Kanal)
Verbindungsmodus: Gemeinsame Anode
Touch-Fernbedienung:
Arbeitsstrom: 1.5*3V
Stromausstoß: 10mA
Arbeitsspannung: 300uA
Standby-Spannung: 3uA
Standby-Zeit: ca. 6 Monate
Kontroll-Reichweite: 25 Meter
Farbdrehscheiben-Punkte: 60
D

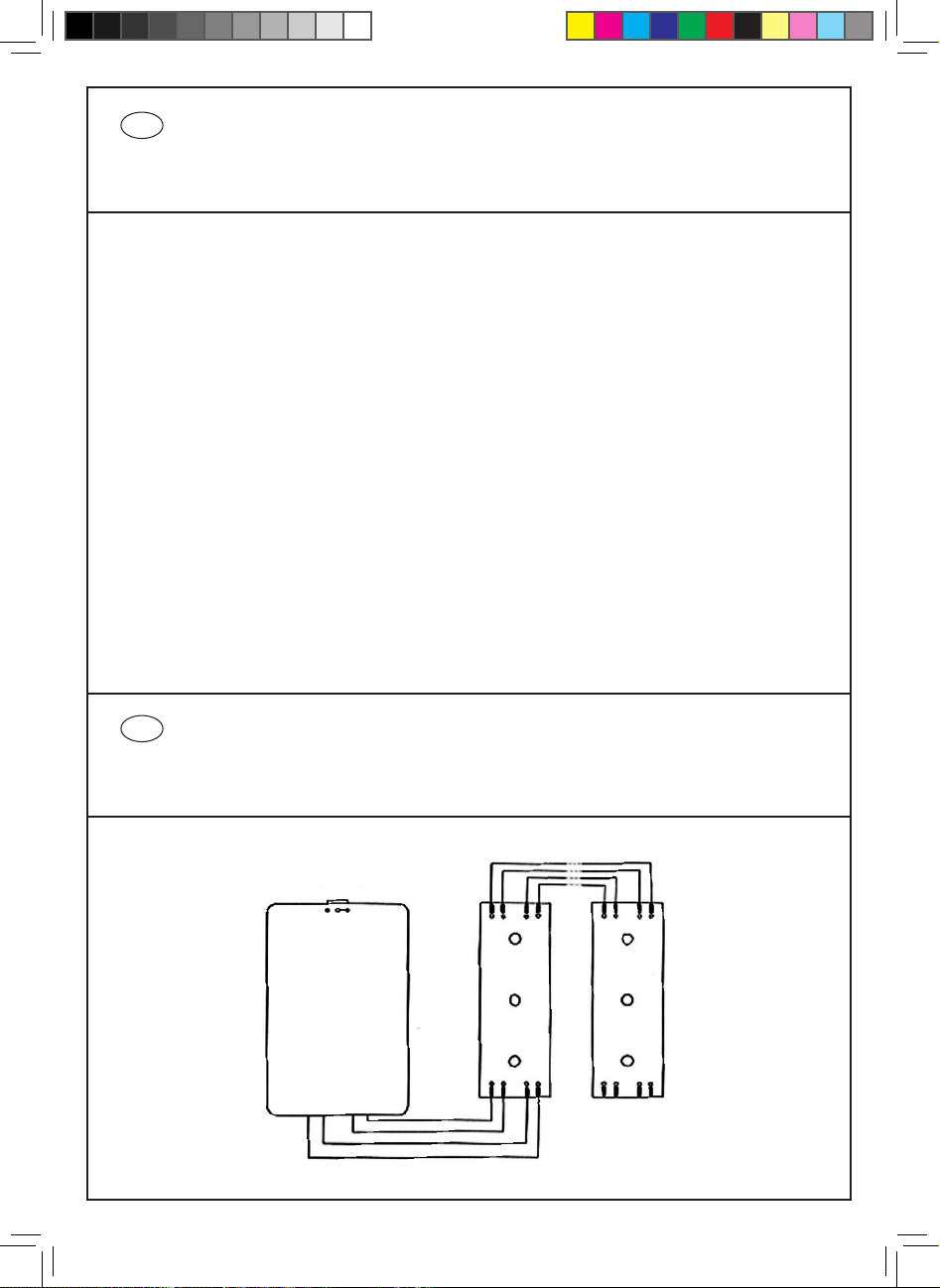

LED-Steuerbox-Verbindung wie gezeigt
INPUT DC 12V
POWER
INPUT: DC12V
Output: DC12 3*2A
Black wire: +
Red wire: R
Green wire: G
Blue wire: B
B
G
R
+
15
