Duo Collection GT-25 Assembly instructions

Originalbetriebsanleitung

Original Instructions

www.game-rocker.com

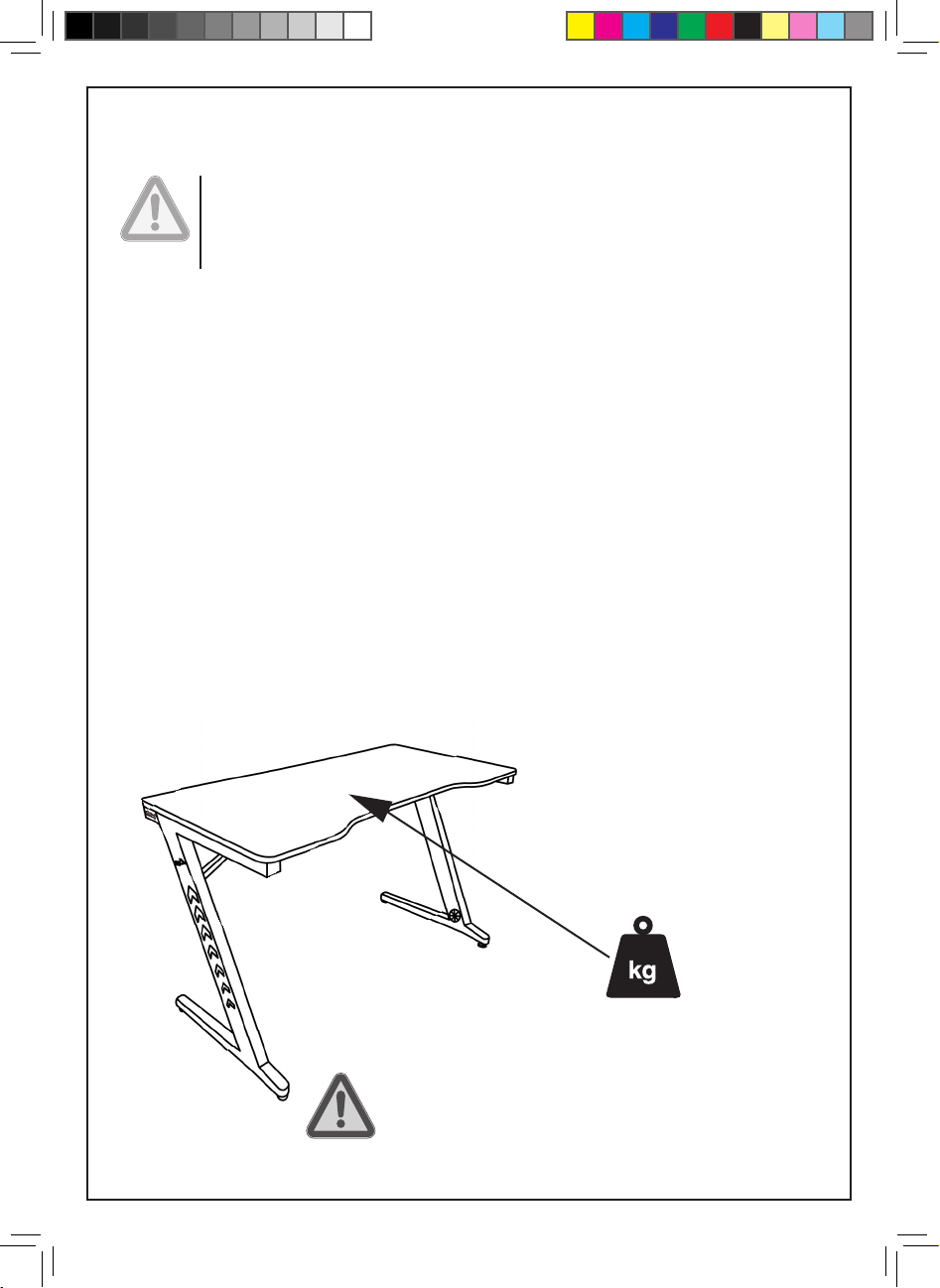

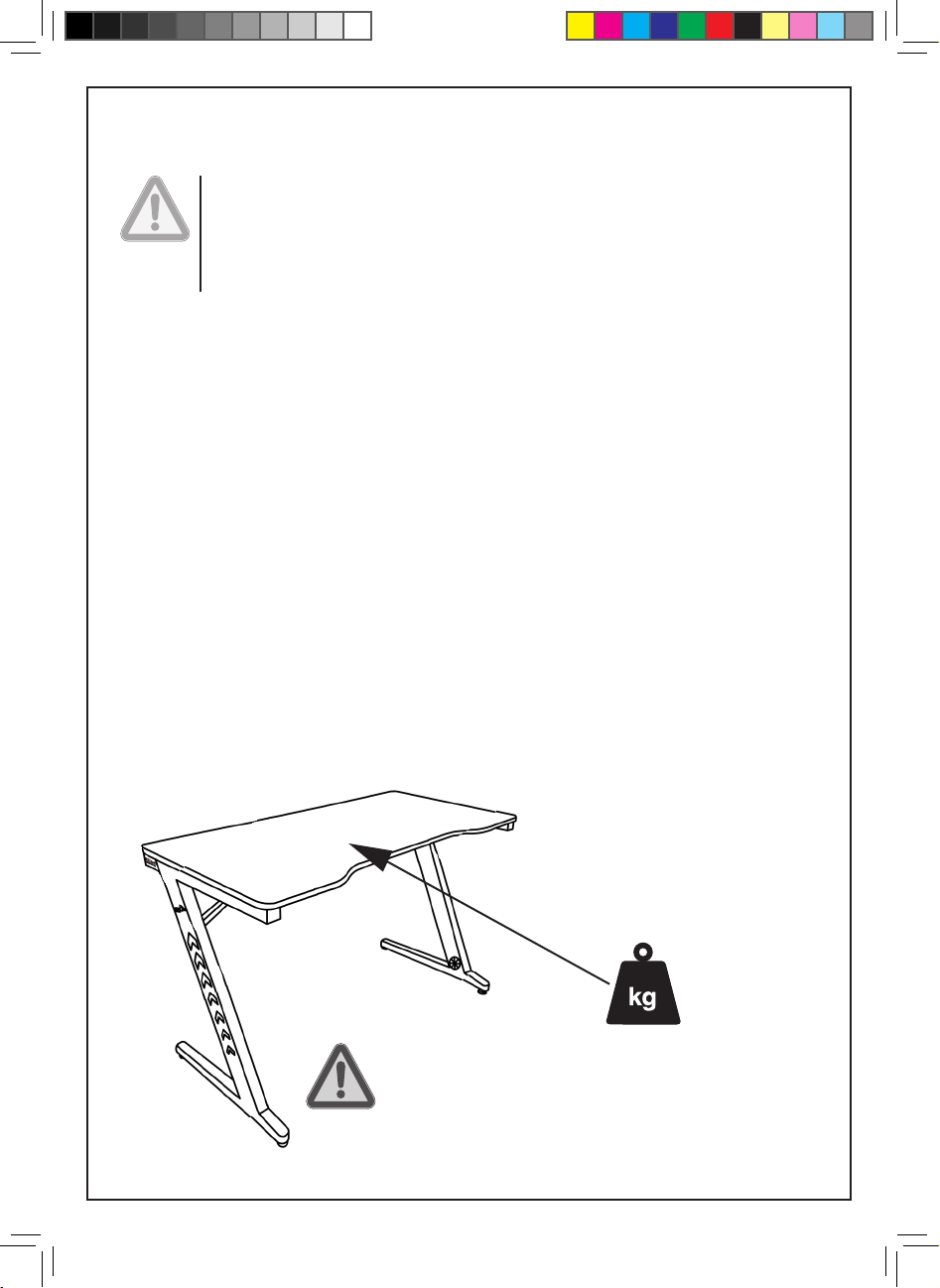

GAME-ROCKER GT-20/GT-25

Gaming Tisch

Gaming desk

HINWEIS!

Halten Sie unbedingt die Montageschritte
der Anleitung ein!

CAUTION!

Be sure to follow the installation steps
of the instructions!

D

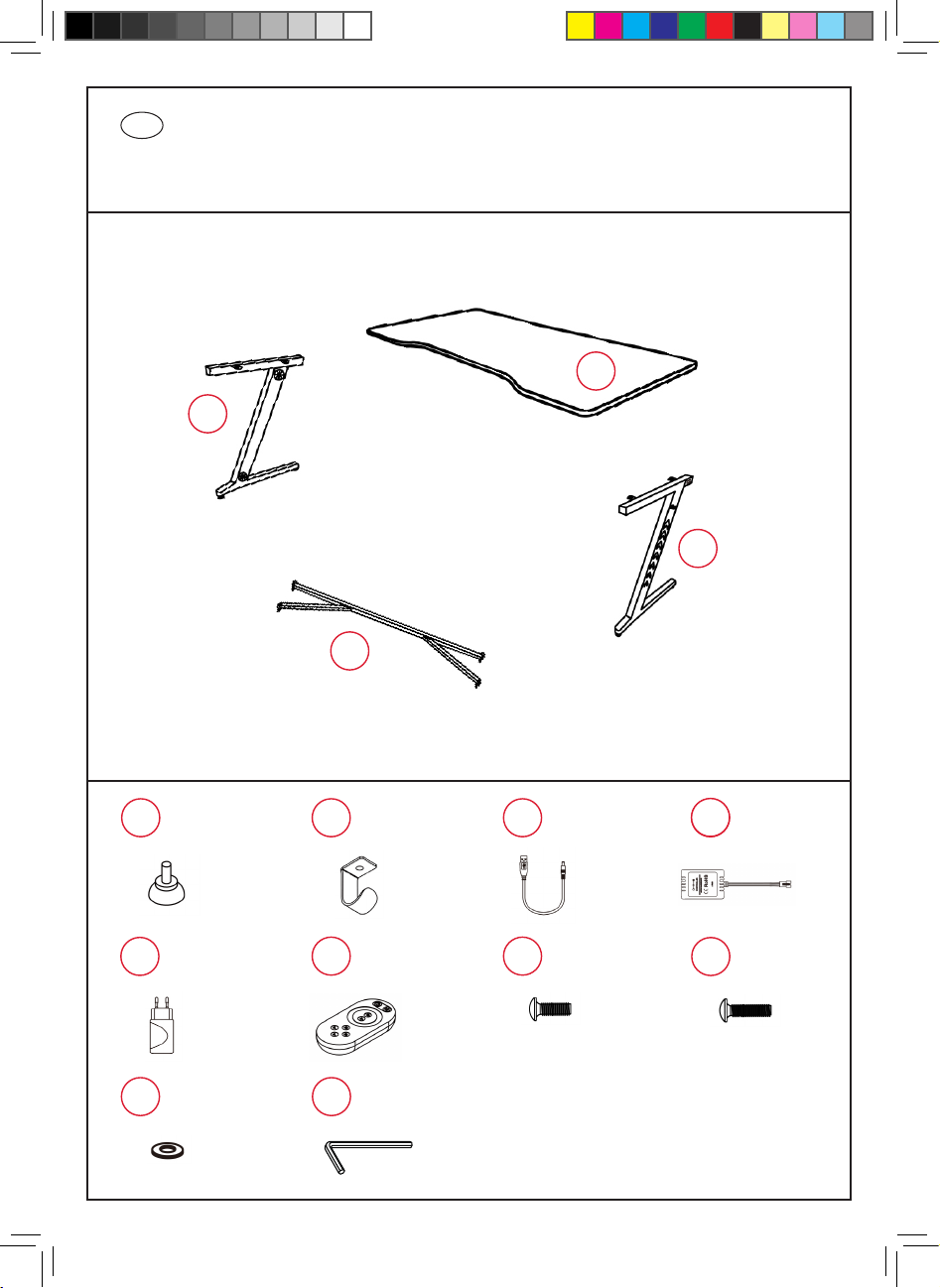

Geräteteile

2

1

3

4

A B AC

x4

E

x1

x2

M6 x 15 x 1,2 mm

x1

F G H

x1

JI

x1

2

x1

x4

M6 x 14 mm

D

x1

x9

M6 x 20 mm

D

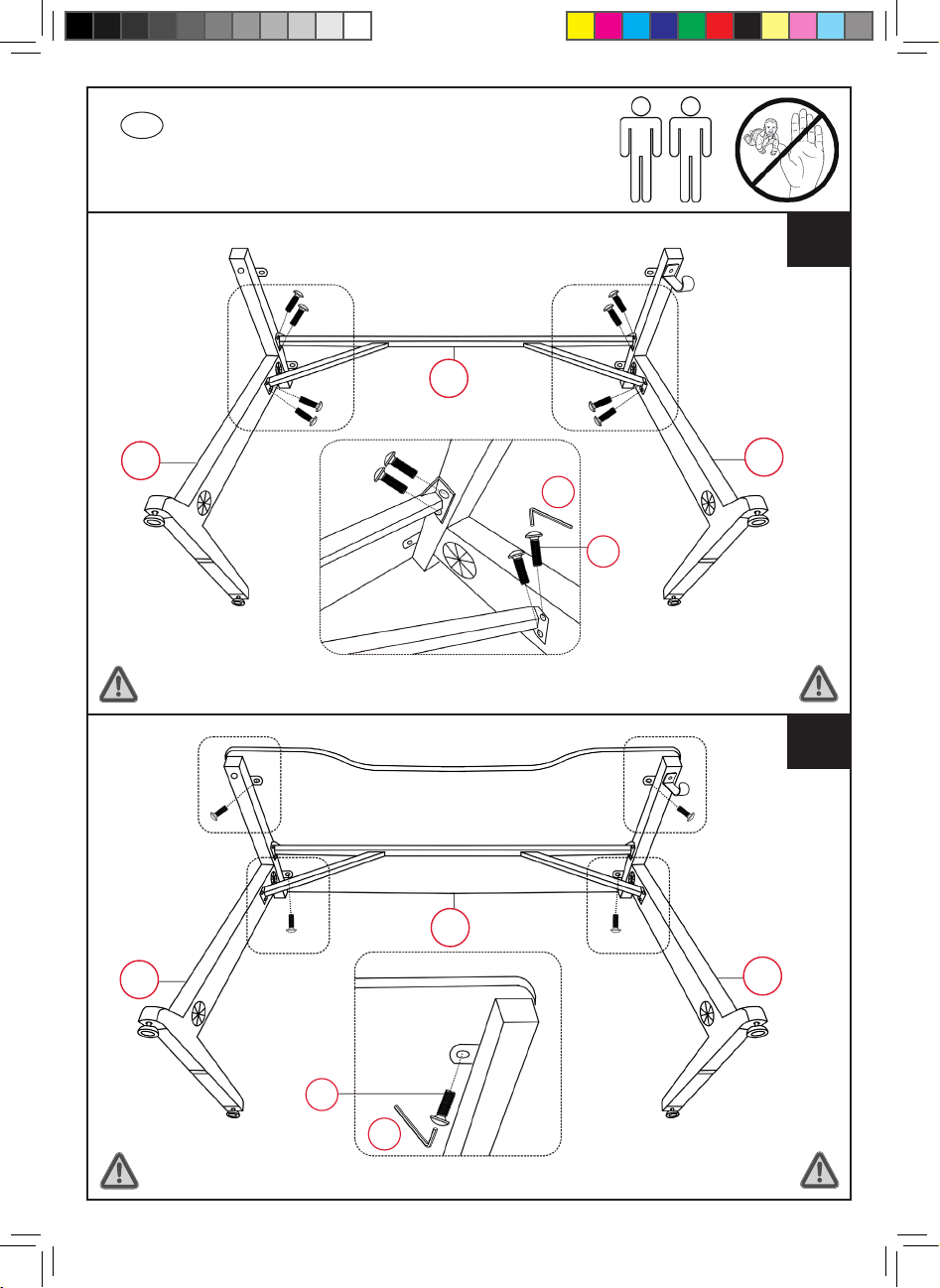

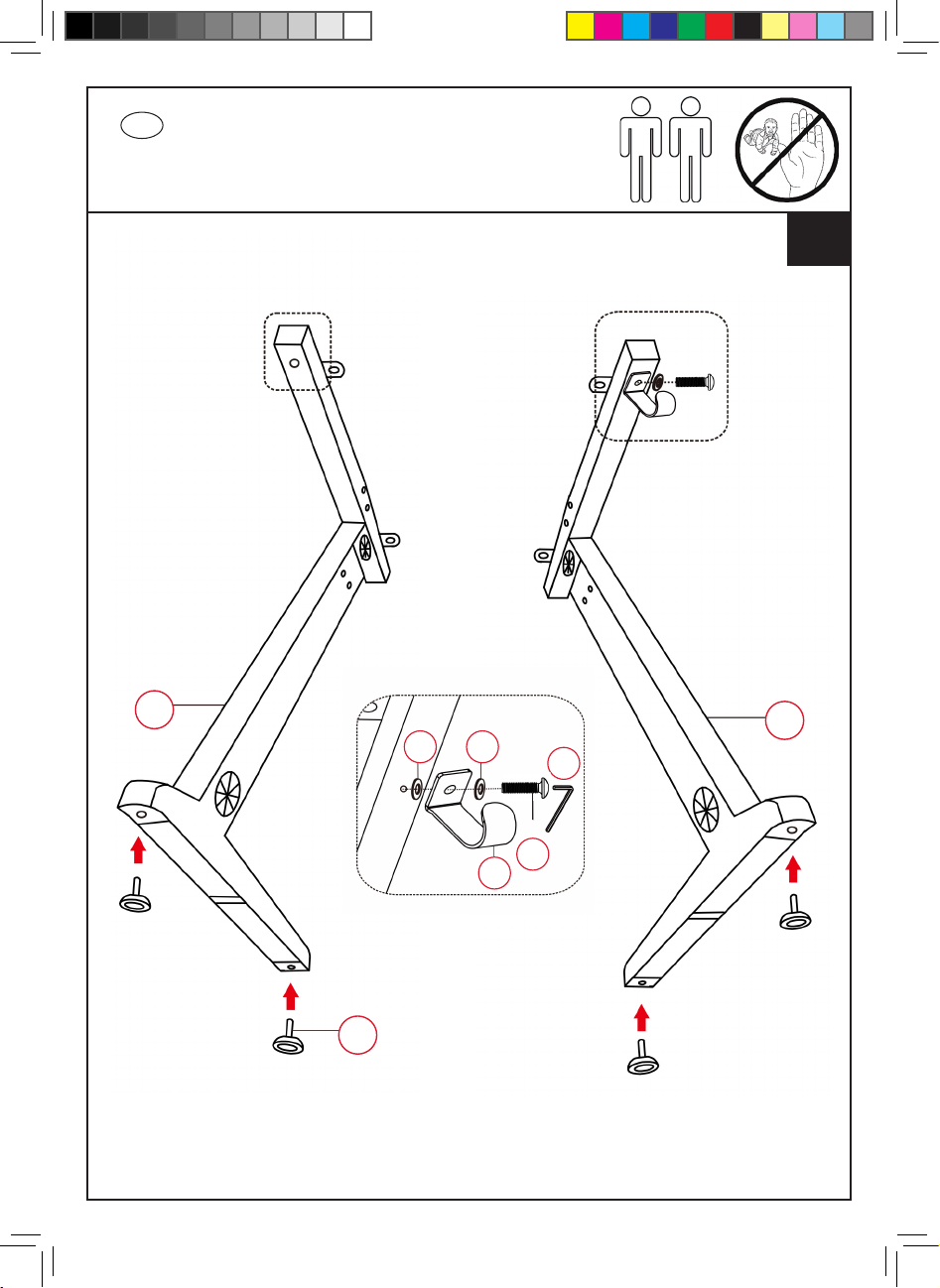

Montage

1

Der Haken
kann auf beiden
Seiten montiert
werden.

2

I I

J

H

B

3

A

3

D

Montage

2

4

2

J

H

Achten Sie auf die richtige Schraubenlänge/Typ H!

4

2

3

3

3

G

J

Achten Sie auf die richtige Schraubenlänge/Typ G!

4

D

Montage

4

2

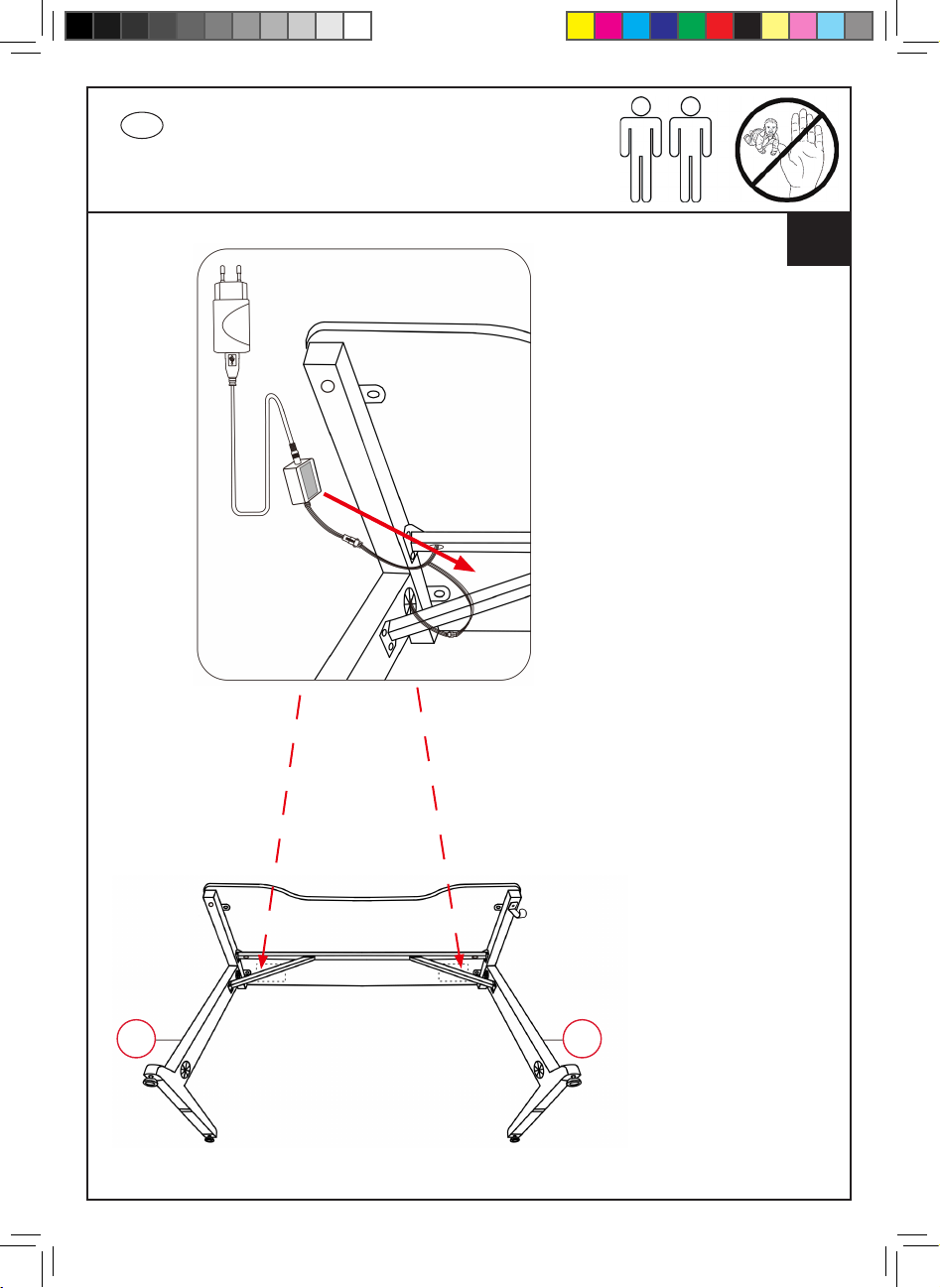

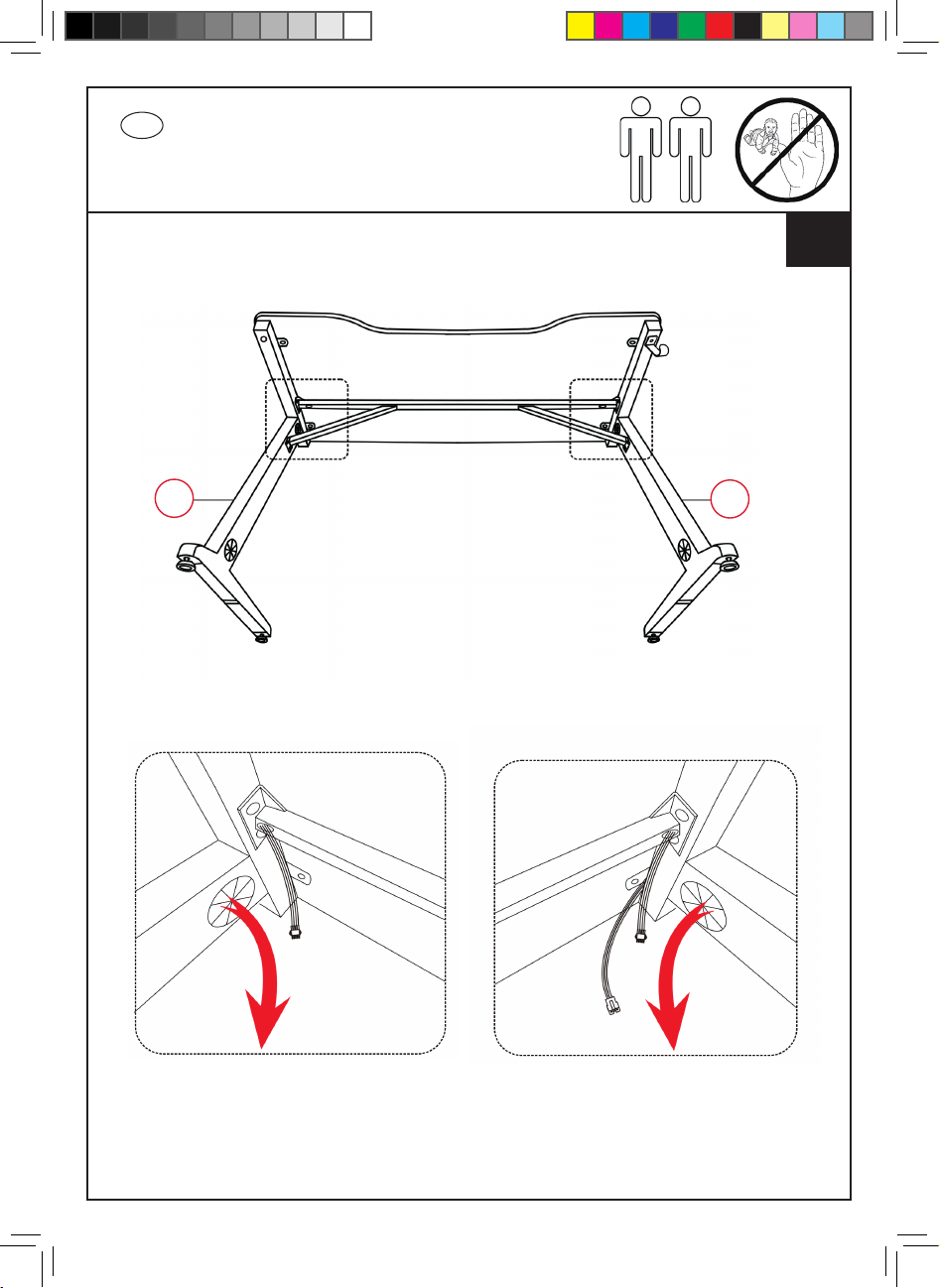

Nehmen Sie die

Stromleitung hier heraus.

3

Nehmen Sie die

Stromleitungen hier

heraus.

5

D

Montage

5

2

3

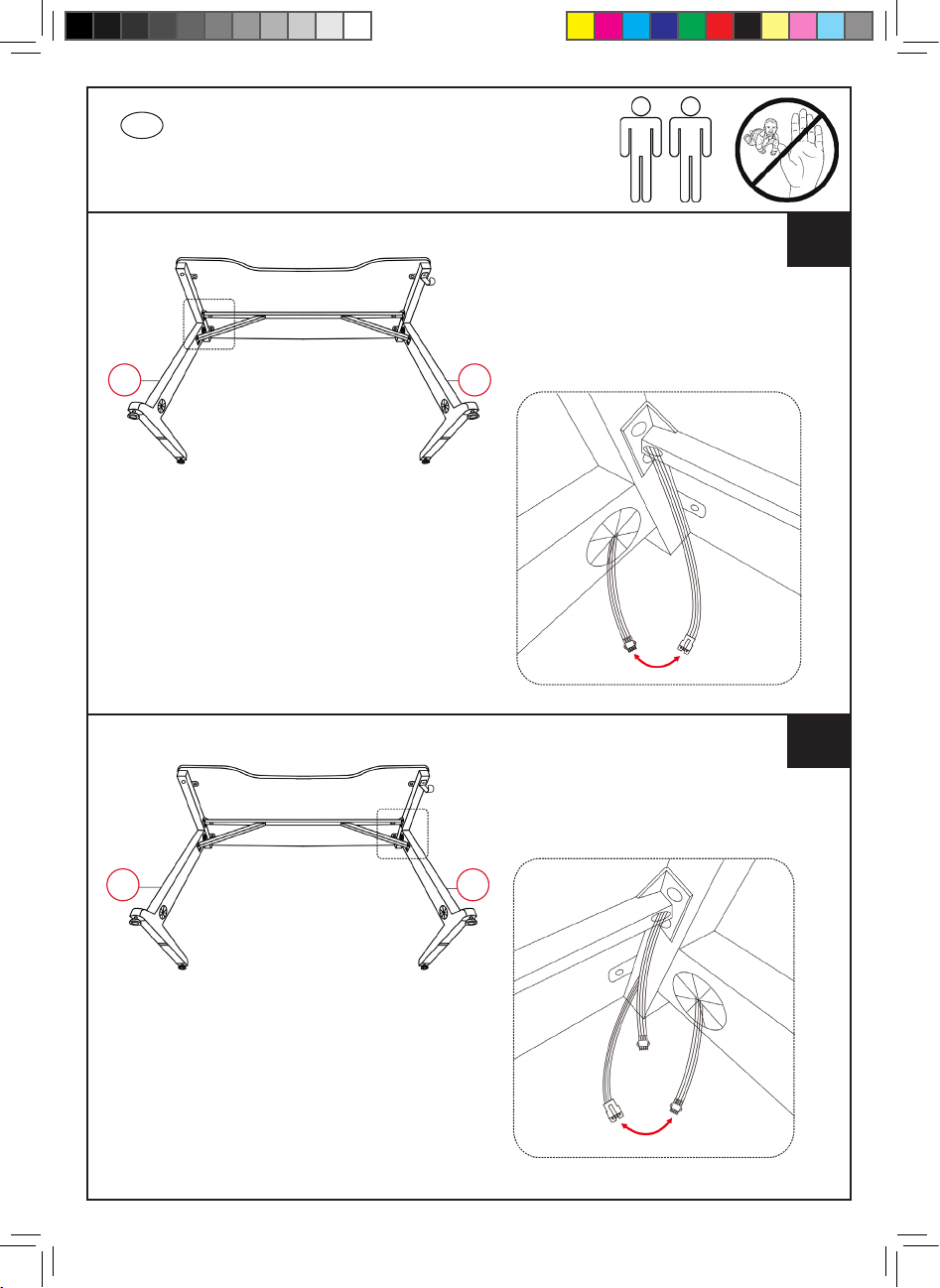

Schließen Sie die

beiden Stromleitungen an.

6

2

3

Schließen Sie die

beiden Stromleitungen an.

6

D

Montage

7

2

3

E

D

C

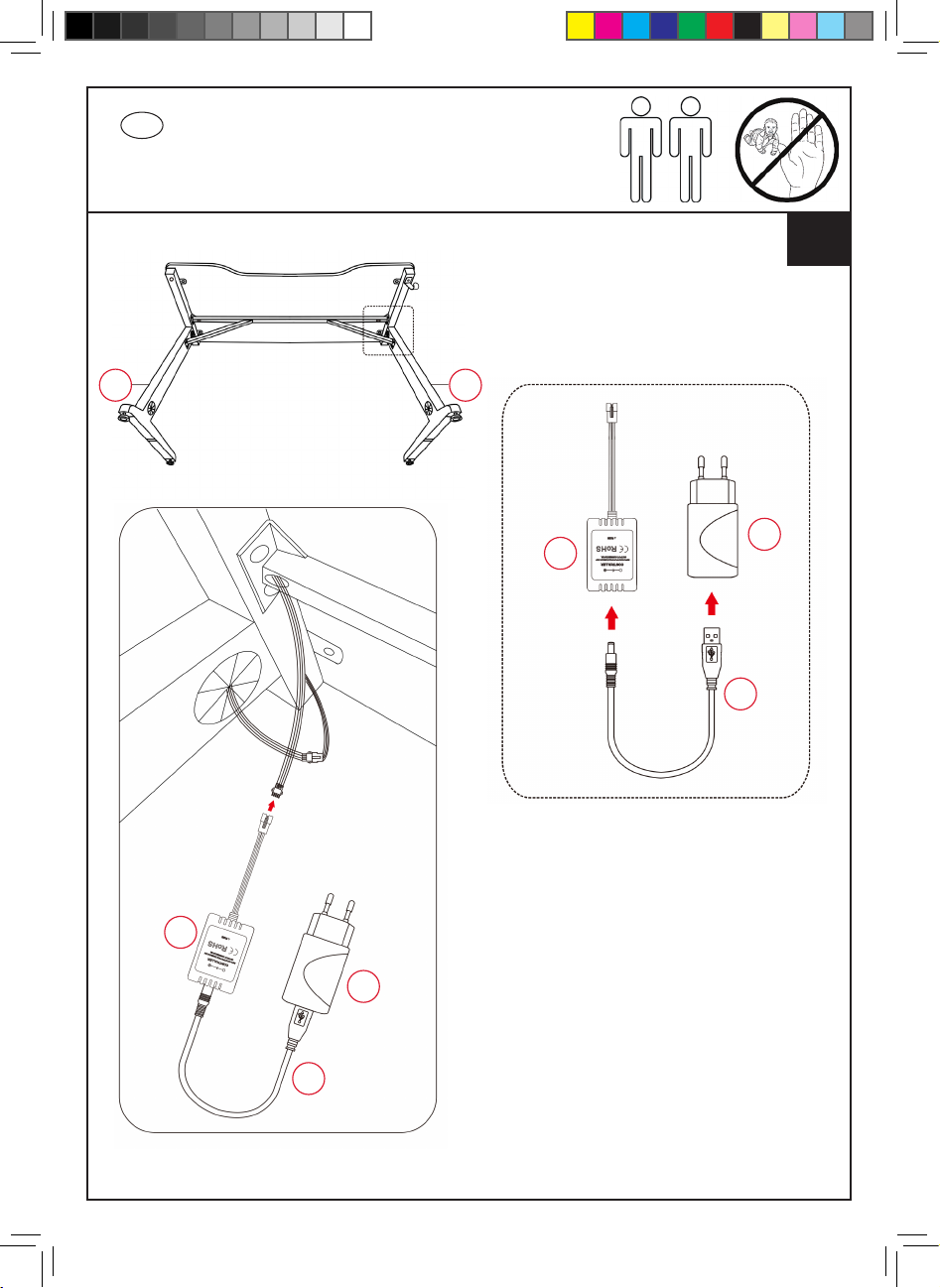

Schließen Sie das
Netzteil, wie gezeigt, an
den USB-Anschluss an.

D

E

C

Schließen Sie die beiden Stromleitungen an.

7

D

Montage

8

Bringen Sie die
Steuerbox an der
Unterseite des Tisches
an (wie dargestellt).

2 3

8

D

Montage

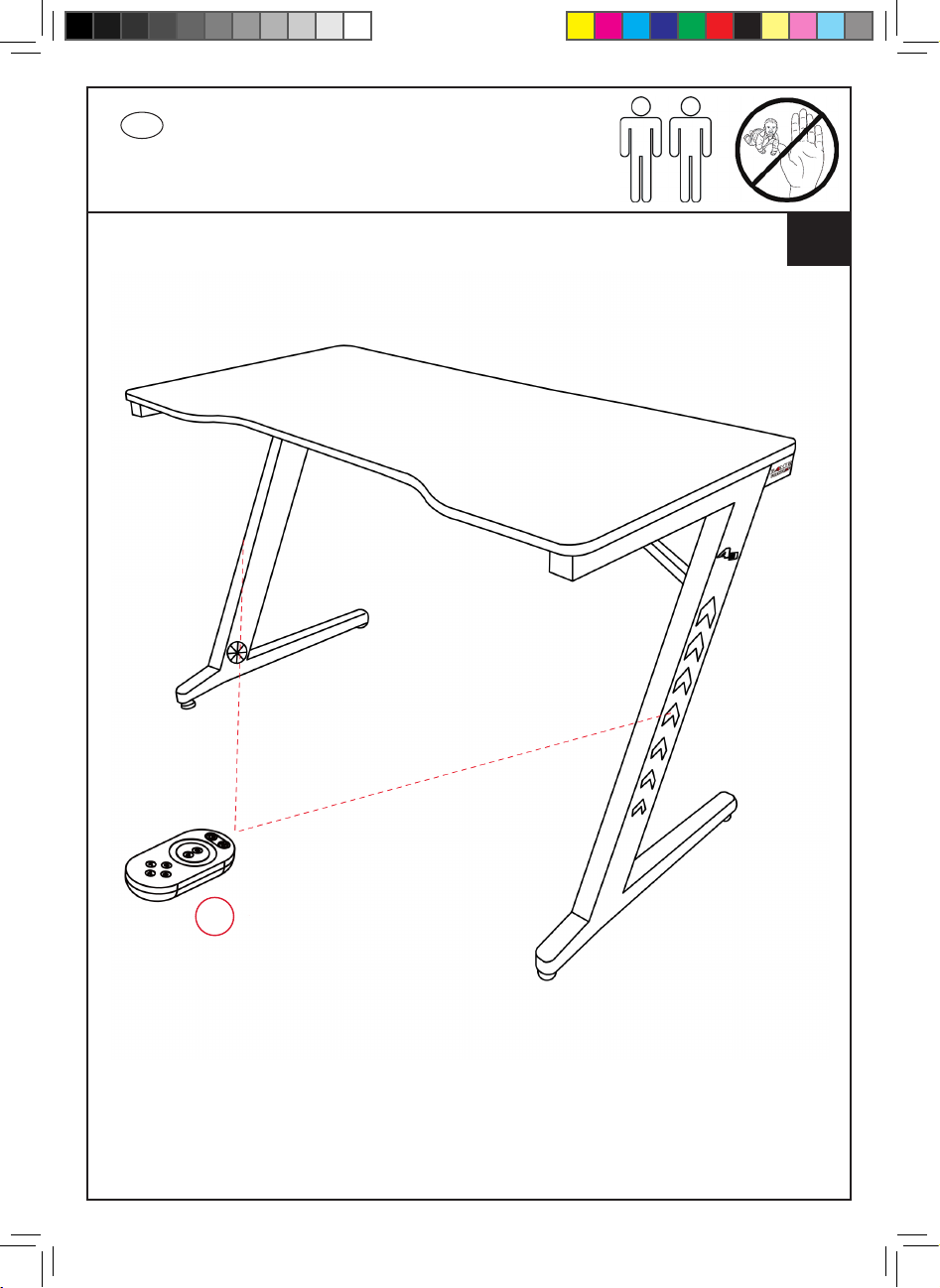

9

F

Mit der Fernbedienung können Sie die verschiedenen
Farbmodi der LED-Lichtleisten einstellen.

9

D

Anwendung/Fernbedienung

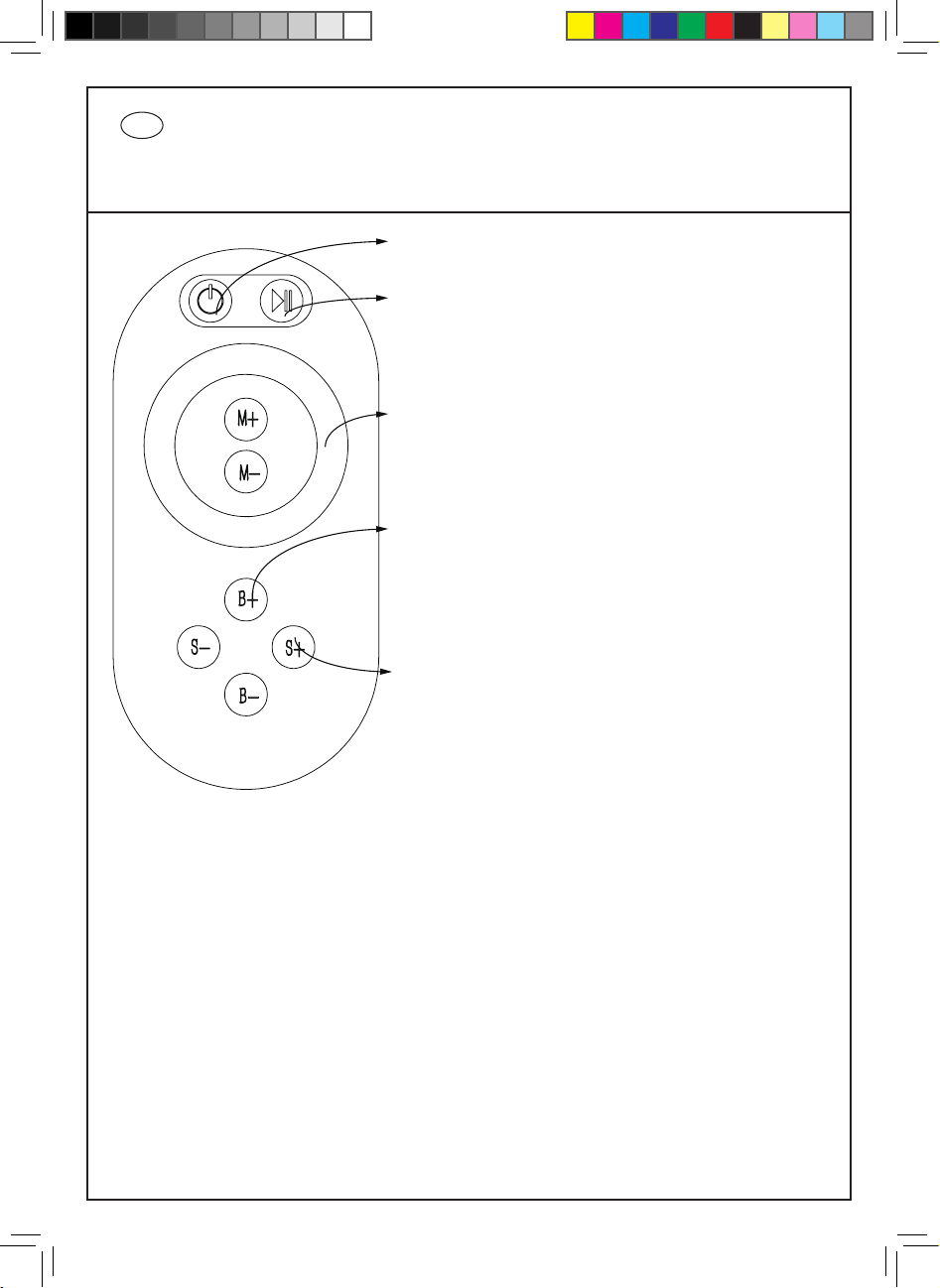

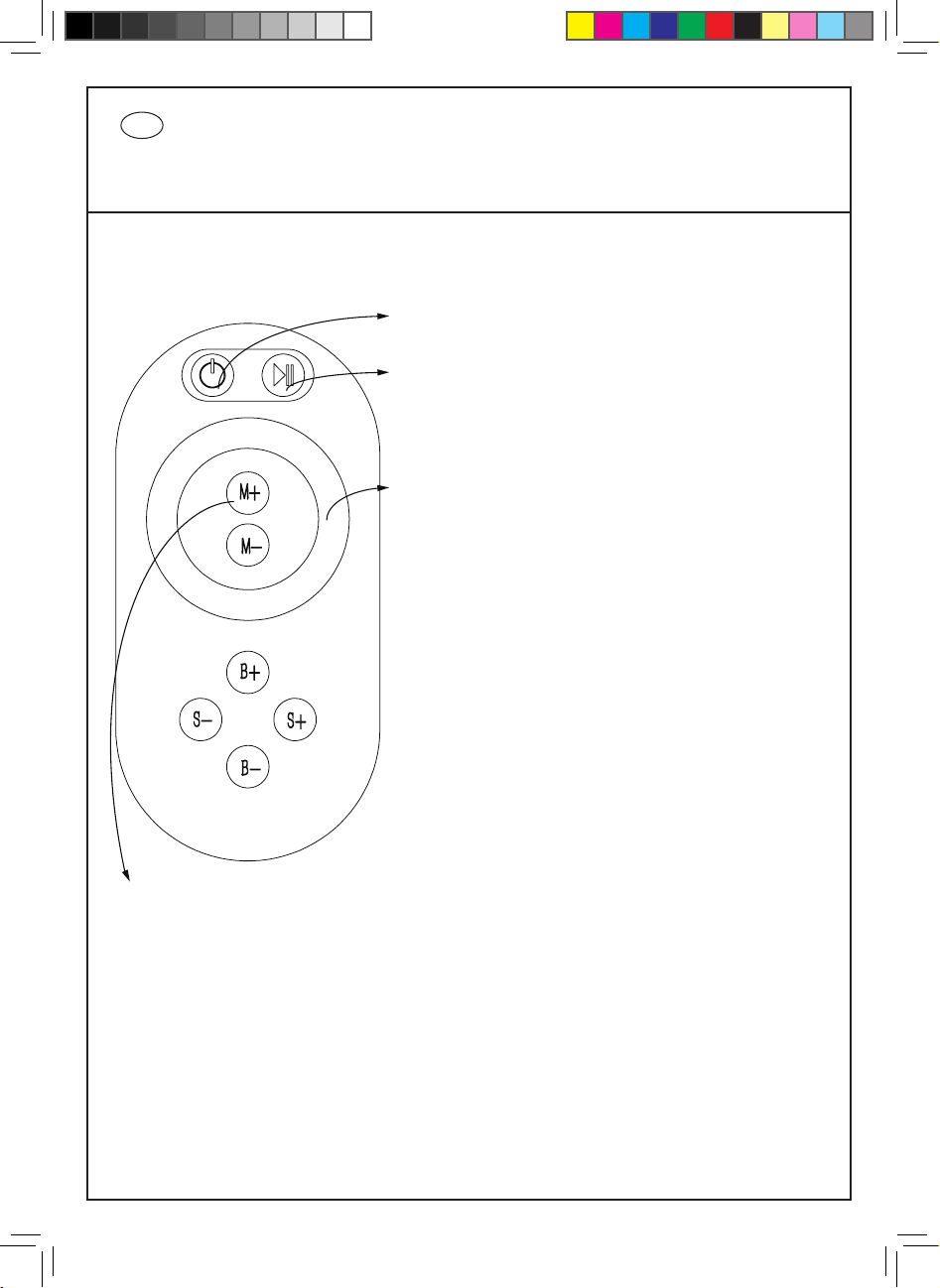

Power Knopf: Drücken Sie den Knopf für

ein-/ausschalten.
Pause Knopf: Im dynamischen Modus

können Sie jederzeit den aktuellen Status
anhalten.

Farbwahl-Drehscheibe: Berühren Sie die
Drehscheibe, um die Einzelfarbmethoden
ggf. anzupassen.

Helligkeitstasten (B+, B-): Drücken Sie
die Tasten, um die Helligkeit (Stufe 8-11)
der LED ggf. anzupassen.

Schnelligkeitstasten (S+, S-): Drücken
Sie die Tasten, um die Geschwindigkeit ggf.
anzupassen (Stufe 1-7).

10

D

Anwendung/Fernbedienung

Modus (M+, M-)
Modus: Drücken Sie die Tasten, um die

Methoden anzupassen. Es gibt insgesamt
11 Methoden (siehe untere Tabelle).

M+: Nächste Methode
M-: Vorherige Methode

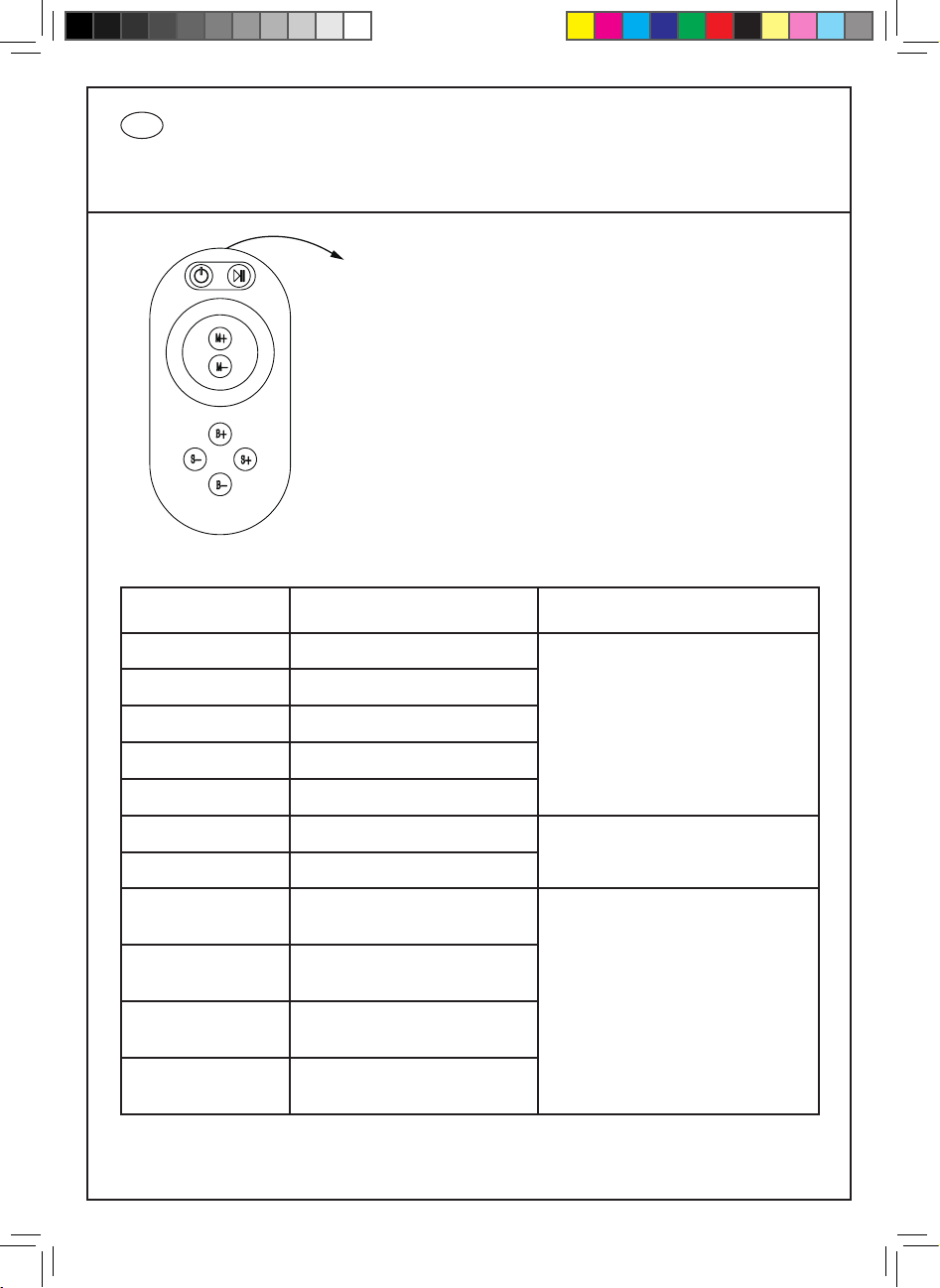

Änderungen mit der M-Taste auf der Fernbedienung vornehmen:

Methode Nr. Funktion Bemerkung

1 Statisches rot
2 Statisches grün
3 Statsiches blau
4 Statisches gelb

Helligkeit ist einstellbar,

Geschwindigkeit ist nicht

einstellbar

5 Statisches lila
6 Statisches blau/grün

Helligkeit ist einstellbar,

Geschwindigkeit ist nicht

7 Statisches weiß

8

9

10

11

Drei Farben wechseln

sprunghaft

Drei Farben wechseln

gleichmäßig

Sieben Farben wechseln

sprunghaft

Sieben Farben wechseln

gleichmäßig

einstellbar

Geschwindigkeit ist

einstellbar,

Helligkeit ist nicht

einstellbar

Hinweis: 3x Typ AAA Batterien werden benötigt. Batterien
sind im Lieferumfang nicht enthalten.

11

D

Anwendung/Fernbedienung

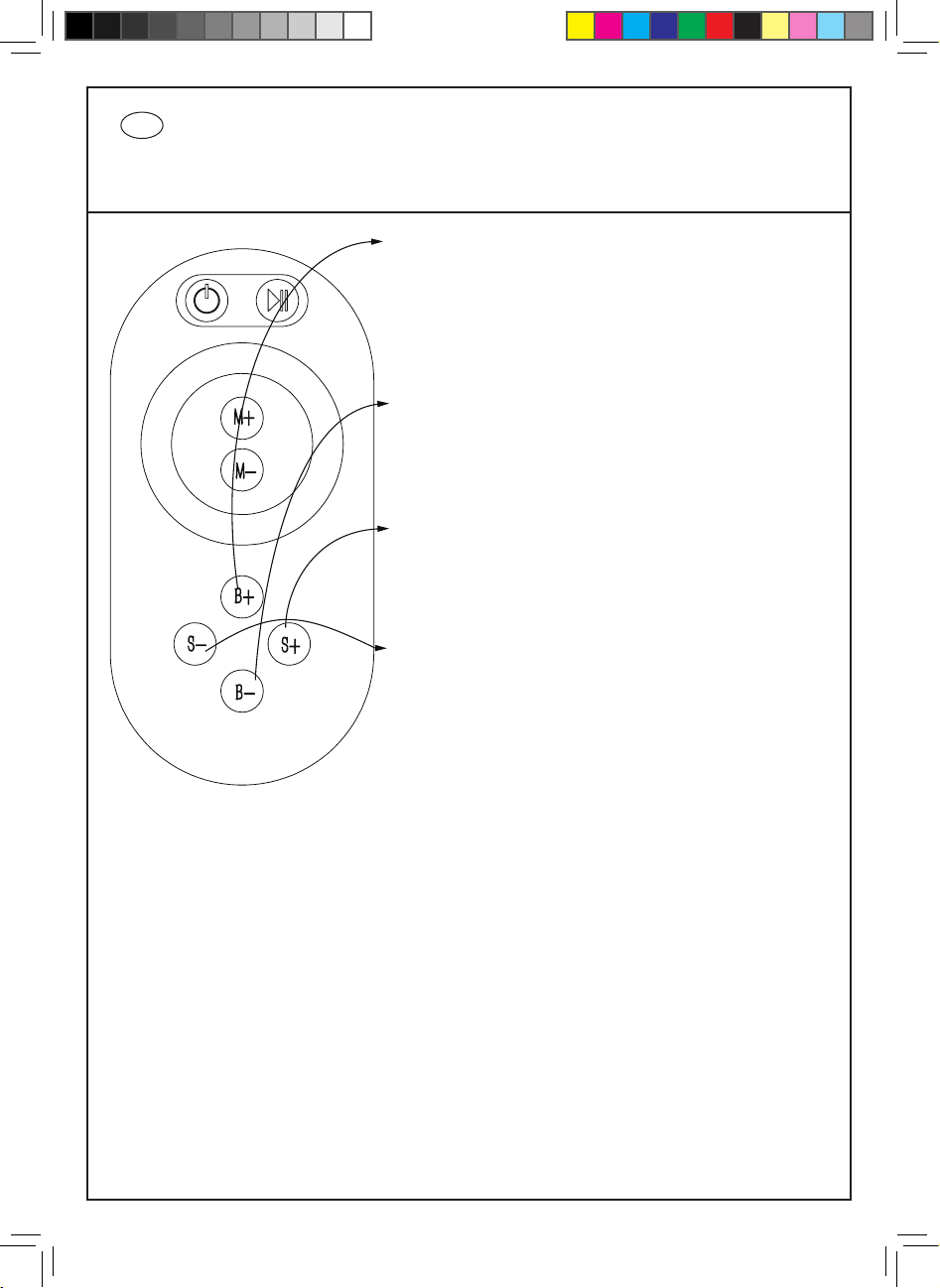

1. Die Fernbedienung hat 64 Tasten, jede Tastenfunktion wird
hier beschrieben:

Power Knopf

Pause: im dynamischen Modus können Sie

jederzeit den aktuellen Status anhalten.

Farbwahl-Drehscheibe: Multi-Farb­wahl-Drehscheibe mit mehr als 60
Berühungspunkten. Wählen Sie die Taste
im statischen Modus. Diese Taste hat zwei
Funktionen:

1. Statische Farbwahltaste, sodass Sie,
wenn Sie im M-Kontrollmodus sind und
die Farbe mit der Drehscheibe umstellen
wollen, können Sie diese Taste drücken.

2. Drehscheibentaste, mit der Sie
zwischen 60 statischen Farben hin und
her wechseln können.

Modus (M+/M-): Diese Taste hat zwei Funktionen:

1. M ist die Taste um den Modus zu wählen. Also im Drehscheiben-Modus
sind und in den M-Kontrollmodus wechseln wollen,können Sie diese Taste
drücken.

2. M ist die Taste um den Farbmodus zu ändern. Also wenn Sie im
M-Kontrollmodus sind, können Sie diese Taste drücken, um zwischen
den Farben hin und her zu wechseln. Die Farbmodi können Sie der
Tabelle entnehmen.

12

D

Anwendung/Fernbedienung

B+: Die Helligkeitssteuerung, jedes Mal

wenn sie diese Taste drücken, erhöhen Sie
die Helligkeit um eine Stufe, insgesamt gibt
es 25 Stufen.

B-: Die Helligkeitssteuerung, jedes Mal
wenn sie diese Taste drücken, verringern
Sie die Helligkeit um eine Stufe, insgesamt
gibt es 25 Stufen.

S+: Die Geschwindigkeitssteuerung, jedes
Mal wenn sie diese Taste drücken, erhöhen
Sie die Geschwindigkeit um eine Stufe, ins­gesamt gibt es 100 Stufen.

S-: Die Geschwindigkeitssteuerung, jedes
Mal wenn sie diese Taste drücken, verrin­gern Sie die Geschwindigkeit um eine Stufe,
insgesamt gibt es 100 Stufen.

2. Stromversorgungsmanagement:
Wenn Sie die Fernbedienung länger als 20 Sekunden nicht nutzen, schaltet
sie sich automatisch in den Standby-Modus und ist dann nicht mehr nutz­bar. Schütteln Sie die Fernbedienung einmal kurz und sie wechselt wieder
in den normalen Modus.

3. Anleitung zur Lichtanzeige:

Schütteln Sie die Fernbedienung einmal kurz und sie wechselt wieder in
den normalen, nutzbaren Modus.

1) Die Fernbedienung ist entweder im Leerlauf oder sendet gerade, wenn

die kleine rote LED leuchtet. Ist das rote LED-Licht aus, dann bendet sich

die Fernbedienung im Standby-Modus.

2) Das rote LED leuchtet, wenn die Fernbedienung gerade ein Signal
sendet. Es ist aus, wenn Sie nicht sendet.

13

D

Hauptparameter

Kontrollfeld:

Funktionstemperatur: -20 bis 60° C
Versorgungsspannung: DC12V
Äußere Maße: L50 W35xH23mm
Ausgang: 3 Kanäle

Ausgangsstrom: ≤2A (pro Kanal)

Verbindungsmodus: Gemeinsame Anode

Touch-Fernbedienung:
Arbeitsstrom: 1.5*3V
Stromausstoß: 10mA
Arbeitsspannung: 300uA
Standby-Spannung: 3uA
Standby-Zeit: ca. 6 Monate
Kontroll-Reichweite: 25 Meter
Farbdrehscheiben-Punkte: 60

14
