Vorwort
Diese Anleitung soll erleichtern, die Maschine kennenzulernen und ihre
bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher,
sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft,
Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu
vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine
zu erhöhen.
Die Betriebsanleitung ist geeignet, Anweisungen aufgrund bestehender
nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu
ergänzen.
Die Betriebsanleitung muß ständig am Einsatzort der Maschine/Anlage
verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden,
die beauftragt ist, an der Maschine/Anlage zu arbeiten. Darunter ist zu
verstehen:
– Bedienung, einschließlich Rüsten, Störungsbehebung im
Arbeitsablauf, Beseitigung von Produktionsabfällen, Pflege,
– Instandhaltung (Wartung, Inspektion, Instandsetzung) und/oder
– Transport
Der Bediener hat mit dafür zu sorgen, daß nur autorisierte Personen an
der Maschine arbeiten.
Der Bediener ist verpflichtet, die Maschine mindestens einmal pro
Schicht auf äußerlich erkennbare Schäden und Mängel zu prüfen,
eingetretene Veränderungen (einschließlich des Betriebsverhaltens),
die die Sicherheit beeinträchtigen, sofort zu melden.
Das verwendende Unternehmen hat dafür zu sorgen, daß die Maschine
immer nur in einwandfreiem Zustand betrieben wird.
Es dürfen grundsätzlich keine Sicherheitseinrichtungen demontiert oder
außer Betrieb gesetzt werden.
Ist die Demontage von Sicherheitseinrichtungen beim Rüsten,
Reparieren oder Warten erforderlich, hat unmittelbar nach Abschluß
der Wartungs- oder Reparaturarbeiten die Remontage der
Sicherheitseinrichtungen zu erfolgen.
Eigenmächtige Veränderungen an der Maschine schließen eine
Haftung des Herstellers für daraus resultierende Schäden aus.
Alle Sicherheits- und Gefahrenhinweise an der Maschine/Anlage
beachten! Die gelb/schwarz gestreiften Flächen sind Kennzeichnungen
ständiger Gefahrenstellen, z. B. mit Quetsch-, Schneid-, Scher- oder
Stoßgefahr.
Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die
allgemein gültigen Sicherheits- und Unfallverhütungs-Vorschriften.
Allgemeine Sicherheitshinweise
Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen
Verletzungen oder zu Beschädigungen der Maschine führen.
1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen
Betriebsanleitung und nur durch entsprechend unterwiesene
Bedienpersonen in Betrieb genommen werden.
2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die
Betriebsanleitung des Motorsherstellers.
3. Die Maschine darf nur ihrer Bestimmung gemäß und nicht ohne die
zugehörigen Schutzeinrichtungen betrieben werden; dabei sind
auch alle einschlägigen Sicherheitsvorschriften zu beachten.
4. Beim Austausch von Nähwerkzeugen (wie z.B. Nadel, Nähfuß,
Stichplatte, Stoffschieber und Spule), beim Einfädeln, beim
Verlassen des Arbeitsplatzes sowie bei Wartungsarbeiten ist die
Maschine durch Betätigen des Hauptschalters oder durch
Herausziehen des Netzsteckers vom Netz zu trennen.
5. Die täglichen Wartungsarbeiten dürfen nur von entsprechend
unterwiesenen Personen durchgeführt werden.
6. Reparaturarbeiten sowie spezielle Wartungsarbeiten dürfen nur von
Fachkräften bzw. entsprechend unterwiesenen Personen
durchgeführt werden.
7. Für Wartungs- und Reparaturarbeiten an pneumatischen
Einrichtungen ist die Maschine vom pneumatischen
Versorgungsnetz (max. 7 - 10 bar) zu trennen.
Vor dem Trennen ist zunächst eine Druckentlastung an der
Wartungseinheit vornehmen.
Ausnahmen sind nur bei Justierarbeiten und Funktionsprüfungen
durch entsprechend unterwiesene Fachkräfte zulässig.
8. Arbeiten an der elektrischen Ausrüstung dürfen nur von dafür
qualifizierten Fachkräften durchgeführt werden.
9. Arbeiten an unter Spannung stehenden Teilen und Einrichtungen
sind nicht zulässig.
Ausnahmen regeln die Vorschriften DIN VDE 0105.
10. Umbauten bzw. Veränderungen der Maschine dürfen nur unter
Beachtung aller einschlägigen Sicherheitsvorschriften
vorgenommen werden.
11. Bei Reparaturen sind die von uns zur Verwendung freigegebenen
Ersatzteile zu verwenden.
12. Die Inbetriebnahme des Oberteils ist so lange untersagt, bis
festgestellt wurde, dass die gesamt Näheinheit den
Bestimmungen der EG-Richtlinien entspricht.
13. Das Anschlusskabel muss mit einem landesspezifischen
zugelassenem Netzstecker versehen werden. Hierfür ist eine
qualifizierte Fachkraft erforderlich (sh. auch Pkt. 8).
Diese Zeichen stehen vor Sicherheitshinweisen,
die unbedingt zu befolgen sind.
Verletzungsgefahr !
Beachten Sie darüber hinaus
auch die allgemeinen Sicherheitshinweise.
Inhalt Seite:
Vorwort und allgemeine Sicherheitshinweise
Teil 1: Bedienanleitung Klasse 867
(Ausgabe 01.2008)
1. Produktbeschreibung ........................................... 5
2. Bestimmungsgemäßer Gebrauch .................................... 5
3. Unterklassen ................................................. 6
4. Zusatzausstattungen ............................................ 9
5. Technische Daten
5.1 TechnischeDatenderUnterklassen ................................... 17
D
6. Bedienen
6.1 Nadelfaden einfädeln ............................................ 21
6.1.1 Nadelfaden einfädeln ohne Kurz FA-Einrichtung ............................ 21
6.1.2 Nadelfaden einfädeln mit Kurz FA-Einrichtung ............................. 23
6.2 Nadelfadenspannung einstellen ...................................... 25
6.2.1 Nadelfadenspannung einstellen bei Automotiv Maschinen ...................... 25
6.2.2 Funktion der Faden-Hauptspannung und der Faden-Zusatzspannung in
Abhängigkeit von der Nähfußlüftung ................................... 26
6.2.3 Reparaturnaht bei immer geschlossenen Fadenspannungen .................... 26
6.2.4 Funktion der Faden-Zusatzspannung in Abhängigkeit von der Hubverstellung
und dem Speedomat ............................................. 27
6.3 Nadelfadenspannung öffnen ........................................ 27
6.4 Zusatzspannung ein- und ausschalten bei Maschinen ohne Fadenabschneider ......... 28
6.5 Fadenregulator einstellen .......................................... 29
6.6 Greiferfaden aufspulen ........................................... 30
6.7 Greiferfadenspule wechseln ........................................ 31
6.7.1 Greiferfadenspule bei Ausführung mit Restfadenwächter einsetzen ................ 32
6.8 Greiferfadenspannung einstellen ..................................... 33
6.9 Nadel einsetzen und wechseln bei 1-Nadelmaschinen ........................ 34
6.10 Nadel einsetzen und wechseln bei 2-Nadelmaschinen ........................ 35
6.11 Nähfüßelüften ................................................ 36
6.12 NähfüßeinHochstellungarretieren.................................... 37
6.13 Nähfußdruck.................................................. 37
6.13.1NähfußdruckeinstellenbeiAutomotivMaschinen........................... 37
6.14 Nähfußhub................................................... 38
6.14.1NähfußhubeinstellenbeiAutomotivMaschinen ............................ 39
6.15 Stichlänge einstellen............................................. 41
6.15.1 Stichlänge einstellen bei Automotiv Maschinen ............................. 42
6.16 Tastenblock am Maschinenarm ...................................... 43
Inhalt Seite:
7. Gleichstrompositionierantrieb Efka DC 1600/DA82GA
7.1 Allgemeines.................................................. 44
8. Kupplungspositionierantrieb Efka VD552/6F82FA
8.1 Allgemeines.................................................. 45
9. Gleichstrompositionierantrieb Efka DC1500/DA321G
9.1 Allgemeines.................................................. 45
10. Nähen ..................................................... 46
11. Wartung
11.1 ReinigenundPrüfen............................................. 48
11.2 Ölschmierung................................................. 50
1. Produktbeschreibung
Die DÜRKOPP ADLER 867 ist eine universell einsetzbare
Spezialnähmaschine.
Flachbett-Doppelsteppstichnähmaschine mit Untertransport,
·
Nadeltransport und alternierendem Fuß-Obertransport.
Je nach Unterklasse als Einnadel- oder Zweinadelmaschine, mit
·
oder ohne elektromagnetisch betätigtem Fadenabschneider, mit
oder ohne Kantenschneider.
Ausgestattet mit einem großen oder übergroßen zweiteiligen
·
Vertikalgreifer.
Maximal 20 mm Durchgang unter den Nähfüßen bei gelüfteten
·
Nähfüßen.
Die Restfadenlänge nach dem Fadenabschneidvorgang beträgt
·
ohne Kurz-Fadenabschneider-Einrichtung ca 15 mm und mit
Kurz-Fadenabschneider-Einrichtung ca 7 mm.
Eine Sicherheitskupplung verhindert Greiferverstellung und
·
Greiferbeschädigung bei eventuellem Fadeneinschlag in der
Greiferbahn.
Automatische Dochtschmierung mit einem Schauglas im Arm für
·
Maschinen- und Greiferschmierung.
D
Integrierter Spuler.
·
2. Bestimmungsgemäßer Gebrauch
Die Klasse 867 ist ein Nähmaschinenoberteil, das bestimmungsgemäß
zum Nähen von leichtem bis mittelschwerem Nähgut verwendet
werden kann. Solches Nähgut ist in der Regel aus textilen Fasern
zusammengesetztes Material oder aber Leder. Solche Nähmaterialien
werden in der Bekleidungs-, der Wohn- und Autopolsterindustrie
verwendet.
Ferner können mit diesem Nähmaschinenoberteil möglicherweise auch
sogenannte technische N ähte ausgeführt werden. Hier muss jedoch
der Betreiber (gerne in Zusammenarbeit mit der DÜRKOPP ADLER
AG) eine Abschätzung der möglichen Gefahren vornehmen, da solche
Anwendungsfälle einerseits vergleichsweise selten sind und
andererseits die Vielfalt unübersehbar ist. Je nach Ergebnis dieser
Abschätzung sind möglicherweise geeignete Sicherungsmaßnahmen
zu ergreifen.
Allgemein darf nur trockenes Nähgut mit diesem Nähmaschinenoberteil verarbeitet w erden. Das Material darf nicht stärker als 10 mm
sein, wenn es durch die abgesenkten Nähfüße zusammengedrückt ist.
Das Material darf keine harten Gegenstände beinhalten, da
anderenfalls das Nähmaschinenoberteil nur mit einem zusätzlichen
Augenschutz betrieben werden dürfte. Ein solcher Augenschutz ist
z.zt. nicht lieferbar.
Die Naht wird im allgemeinen mit Nähgarnen aus textilen Fasern der
Dimension bis 11/3 NeB (Bauwollfäden), 11/3 Nm (Synthetikfäden)
bzw. 11/4 Nm (Umspinnzwirne) erstellt.
Wer andere Fäden einsetzen will, muss auch hier vorher die davon
ausgehenden Gefahren abschätzen und ggf. Sicherungsmaßnahmen
ergreifen.
5
3. Unterklassen
Die Nähmaschine darf nur in trockenen und gepflegten Räumen
aufgestellt und betrieben werden. Wird die Nähmaschine in anderen
Räumen, die nicht trocken und gepflegt sind, eingesetzt, können
weitere Maßnahmen erforderlich werden, die zu vereinbaren sind
(siehe EN 60204-31: 1999).
Wir gehen als Hersteller von Industrienähmaschinen davon aus, dass
an unseren Produkten zumindest angelerntes Bedienpersonal arbeitet,
so dass alle üblichen Bedienungen und ggf. deren Gefahren als
bekannt vorausgesetzt werden können.
867-190020 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport.
Mit großem Greifer.
867-190040 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport.
Mit übergroßem Greifer.
867-290020 Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport.
Mit großem Greifer.
867-290040 Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport.
Mit übergroßem Greifer.
867-190122 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektromagnetischem Fadenabschneider,
elektromagnetischer Nahtverriegelung und
Nähfußlüftung.
Mit großem Greifer.
867-190142 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektromagnetischem Fadenabschneider,
elektromagnetischer Nahtverriegelung und
Nähfußlüftung.
Mit übergroßem Greifer.
867-190145 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektromagnetischem Kurzfadenabschneider,
elektromagnetischer Nahtverriegelung und
Nähfußlüftung.
Mit übergroßem Greifer.
867-190322 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit großem Greifer.
867-190342 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit übergroßem Greifer.
6
867-190445 Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Kurzfadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit übergroßem Greifer.
867-290322 Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit großem Greifer.
867-290342 Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit übergroßem Greifer.
867-290445 Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Kurz-Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit übergroßem Greifer.
867-392342 Einnadel-Doppelsteppstichmaschine mit
Untertransport ohne Hub, mit Nadel- und
alternierendem Fuß-Obertransport,
elektropneumatischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer
Hubschnellverstellung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung. Mit übergroßem
Greifer. Mit mitgehender differenzierbarer
Einfassvorrichtung.
867-393342 Einnadel-Doppelsteppstichmaschine mit
Untertransport ohne Hub, mit Nadel- und
alternierendem Fuß-Obertransport,
elektropneumatischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer
Hubschnellverstellung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung. Mit übergroßem
Greifer. Mit elektromotorisch angetriebenem
Kantenschneider.
867-394342 Einnadel-Doppelsteppstichmaschine mit
Untertransport ohne Hub, mit Nadel- und
alternierendem Fuß-Obertransport,
elektropneumatischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer
Hubschnellverstellung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung. Mit übergroßem
Greifer. Mit elektromotorisch angetriebenem
Kantenschneider und mitgehender differenzierbarer
Einfassvorrichtung.
D
7
867-190040-70 700 mm Langarm- Flachbett
Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport.
Mit übergroßem Greifer.
867-190342-70 700 mm Langarm- Flachbett
Einnadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit übergroßem Greifer, mit integrierter Nähleuchte.
867-290040-70 700 mm Langarm- Flachbett
Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport.
Mit übergroßem Greifer.
867-290342-70 700 mm Langarm- Flachbett
Zweinadel-Doppelsteppstichmaschine mit Unter-,
Nadel- und alternierendem Fuß-Obertransport,
elektropneumatischer Hubschnellverstellung,
elektromagnetischem Fadenabschneider,
zuschaltbare Fadenspannung, elektropneumatischer
Nahtverriegelung, elektropneumatischer zweiter
Stichlänge und Nähfußlüftung.
Mit übergroßem Greifer, mit integrierter Nähleuchte.
8
4. Zusatzausstattungen
Für die 867 sind folgende Zusatzausstattungen lieferbar:
Bestell-Nr Zusatzausstattung Unterklassen
867-190020
867-190040
867-190122
867-190142
867-190145
867-190322
867-190342
867-190445
867-290020
867-290040
867-290322
867-290342
867-290445
867-392342
867-393342
867-394342
0867 590014 Elektropneumatische Nadelkühlung x x xxxx
von oben
0867 590024 Elektropneumatische Nadelkühlung x x xxxx
von unten
0867 590104 Restfadenwächter für den Greiferfaden
großer Greifer, Einnadel x x
0867 590124 Restfadenwächter für den Greiferfaden
großer Greifer, Zweinadel x
0867 590114 Restfadenwächter für den Greiferfaden
übergroßer Greifer, Einnadel x x
0867 590134 Restfadenwächter für den Greiferfaden
übergroßer Greifer, Zweinadel x
0867 590164 Restfadenwächter für den Greiferfaden
KFA mit übergroßem Greifer, Einnadel x x
0867 590174 Restfadenwächter für den Greiferfaden
KFA mit übergroßem Greifer, Zweinadel x
9780 000108 WE-8 Wartungseinheit für pneumatische
Zusatzausstattungen x x x x xxxxxxxxxxx x
9822 510001 Halogen-Nähleuchte x x x x xxxxxxxxxxx x
D
9880 867100 Nähleuchten-Anbausatz x x x x xxxxxxxxxxx x
0798 500088 Nählicht-Trafo x x x x xxxxxxxxxxx x
0797 003031 Pneumatik-Anschlusspaket x x x x xxxxxxxxxxx x
N800 080001 Kantenanschlag, schwenkbar x x x x xxxxx
N800 080004 Rollenanschlag x x x x xxxxx
N800 005650 Nahtmittenführung x x x
0867 590364 Pneumatische Nähfußlüftung x x x x
x = Zusatzausstattung
o = Serienausstattung
9
Bestell-Nr Zusatzausstattung Unterklassen
867-190020
867-190040
867-190122
867-190142
867-190145
867-190322
867-190342
867-190445
867-290020
867-290040
867-290322
867-290342
867-290445
867-392342
867-393342
867-394342
9880 867103 Eindiodennähleuchte x x x x xxxxxxxxxxx x
mit Anbauteilen
9822 560001 Netzteil für Eindiodennähleuchte x x x x xxxxxxxxxxx x
mit Anbauteilen
9880 867102 Integrierte Diodennähleuchte x x x x x o o o x x ooooo o
9850 001075 Netzteil kpl. für
integrierteNähleuchte xxxxxoooxxooooo o
0367 595124 Mechanische Füßchenlüftung x x x x
N800 080021 Kantenanschlag, schwenkbar x x x x xxxx
N800 080022 Kantenanschlag / Lineal auf Stich-
plattenschieber (2. Nahtabstand) x x x x xxxx
N800 005646 Kantenanschlag mit zwei pneumatisch
stellbaren Nahtabständen / x x x x xxxx
Befestigung auf dem Stichplattenschieber
N800 005655 Nahtmittenführung, schwenkbar xxxxx
0867 590074 Reflexlichtschranke zum automatischen
Erkennen der Nähgutkante am x x xxxx xxx
Nahtende
9805 791113 USB-Memory-Stick
für Datenübertragung bei der x x x x xxxx xxxxx x
Efka-Steuerung DA321G
0667 156224 Greifer CLB 300
zum Vernähen von Bobbinen x x
Gestelle
MG55 400304 Gestellsatz MG 55-3 x x x x xxxxxxxxxx x
für Motor mit Untertischmontage,
mit Pedal
Tischplattengröße 1060 x 500 m
MG55 400314 Gestellsatz MG 55-3 x x xxxx xxx
für Motor am Oberteil angebaut,
mit Pedal
Tischplattengröße 1060 x 500 mm
x = Zusatzausstattung
o = Serienausstattung
10
Bestell-Nr Zusatzausstattung Unterklassen
867-190040-70
867-190342-70
867-290040-70
867-290342-70
0867 590014 Elektropneumatische Nadelkühlung x x
von oben
0867 590024 Elektropneumatische Nadelkühlung x x
von unten
0867 590104 Restfadenwächter für den Greiferfaden
großer Greifer, Einnadel
0867 590124 Restfadenwächter für den Greiferfaden
großer Greifer, Zweinadel
0867 590114 Restfadenwächter für den Greiferfaden
übergroßer Greifer, Einnadel x
0867 590134 Restfadenwächter für den Greiferfaden
übergroßer Greifer, Zweinadel x
0867 590164 Restfadenwächter für den Greiferfaden
KFA mit übergroßem Greifer, Einnadel
0867 590174 Restfadenwächter für den Greiferfaden
KFA mit übergroßem Greifer, Zweinadel
9780 000108 WE-8 Wartungseinheit für pneumatische
Zusatzausstattungen x x x x
9822 510001 Halogen-Nähleuchte x x x x
D
9880 867100 Nähleuchten-Anbausatz x x x x
0798 500088 Nählicht-Trafo x x x x
0797 003031 Pneumatik-Anschlusspaket x x x x
N800 080001 Kantenanschlag, schwenkbar x x x x
N800 080004 Rollenanschlag x x x x
N800 005650 Nahtmittenführung
0867 590364 Pneumatische Nähfußlüftung x x
x = Zusatzausstattung
o = Serienausstattung
11
Bestell-Nr Zusatzausstattung Unterklassen
867-190040-70
867-190342-70
867-290040-70
867-290342-70
9880 867103 Eindiodennähleuchte x x x x
mit Anbauteilen
9822 560001 Netzteil für Eindiodennähleuchte x x x x
mit Anbauteilen
9880 867102 Integrierte Diodennähleuchte x o x o
9850 001075 Netzteil kpl. für x o x o
integrierte Nähleuchte
0367 595124 Mechanische Füßchenlüftung x x
N800 080021 Kantenanschlag, schwenkbar x x
N800 080022 Kantenanschlag / Lineal auf Stich- x x
plattenschieber (2. Nahtabstand)
N800 005646 Kantenanschlag mit zwei pneumatisch
stellbaren Nahtabständen / x x
Befestigung auf dem Stichplattenschieber
N800 005655 Nahtmittenführung, schwenkbar x x
0867 590074 Reflexlichtschranke zum automatischen
Erkennen der Nähgutkante am x x
Nahtende
9805 791113 USB-Memory-Stick
für Datenübertragung bei der x x x x
Efka-Steuerung DA321G
0667 156224 Greifer CLB 300
zum Vernähen von Bobbinen
Gestelle
MG55 400404 Gestellsatz MG 58-63 x x x x
für Motor mit Untertischmontage,
mit Pedal
Tischplattengröße 1600 x 580 mm
MG55 400414 Gestellsatz MG 58-63 x x
für Motor am Oberteil angebaut, mit Pedal
Tischplattengröße 1600 x 580 mm
x = Zusatzausstattung
o = Serienausstattung
12
Weiter erhältliche Dokumentationen der Klasse 867:
0791 867801 Teileliste
0791 867641 Serviceanleitung
0791 100700 Anbauanleitung für LED Nähleuchte
0791 867701 Anbauanleitung Nahtmittenführungen
N800 005655 (mechanisch)
N800 005650 (pneumatisch)
0791 867702 Anbauanleitung des Restfadenwächters
0791 867703 Anbauanleitung Reflexlichtschranke
0791 867704 Anbauanleitung pneumatische
Füsschenlüftung
0791 867705 Anbauanleitung Kantenanschlag N800 080021
0791 867771 Umbauanleitung für Lüfterwelle
0791 867772 Umbauanleitung für Bobbinengreifer CLB 300
D
13
Notizen:
14
5. Technische Daten
Geräusche: Arbeitsplatzbezogener Emissionswert nach DIN 45635-48-A-1-KL-2
867-190020 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190040 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290020 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290040 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190122 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190142 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190145 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190322 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190342 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190445 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290322 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290342 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290445 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-392342 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-393342 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-394342 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
-1
-1
-1
-1
-1
D
-1
-1
-1
-1
-1
-1
-1
-1
-1
-1
-1
15
867-190040-70 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-190342-70 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290040-70 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
867-290342-70 LC = _dB (A)
Stichlänge: _ mm Nähfußhub: ___ mm Stichzahl: ____ min
Nähgut:
-1
-1
-1
-1
16
5.1 Technische Daten der Unterklassen
Unterklasse
867-190020
Nähstichtyp Steppstich 301
Greifertyp
groß
867-190040
übergroß
867-190122
groß
867-190142
übergroß
867 190145
übergroß
867-190322
groß
867-190342
übergroß
867-190445
867-290020
übergroß
groß
D
Anzahl Nadeln 1 11111112
Nadelsystem 134-35
Nadeldicke 170
(je nach E-Nr.) [Nm]
Max. Nähfadendicken [Nm] 10 / 3
Stichlänge [mm]
-Vorwärts 12
- Rückwärts 12
Anzahl einstellbare Stichlängen 1 1 1 1 2 2 2 1
Max. Stichzahl [min-1] 3200 3200 3800 3400 3400 3800 3400 3400 3000
Stichzahl bei
Auslieferung [min
Max. Lüfterhöhe [mm] 20 20 20 20 20 20* 20* 20* 20
(*nur mit Rückdreheinrichtung)
Max.Nähfußhub [mm]999999999
Betriebsdruck [bar]-6666666-
Luftverbrauch pro
Arbeitsspiel [NL] - 0,7 0,7 0,7 0,7 0,7 0 ,7 0,7 -
Abmessungen (L x B x H) [mm] 690 / 220 / 460
Gewicht 555555555555555555
mitDirektantrieb [kg]-59595959595959-
-1
] 3000 3000 3400 3400 3400 3400 3400 3400 3000
17
Unterklasse
867-290040
867-290322
867-290342
867-290445
867-392342
867-393342
Nähstichtyp Steppstich 301
Greifertyp
übergroß
groß
übergroß
übergroß
übergroß
übergroß
Anzahl Nadeln 2 2 2 2 1 1 1
Nadelsystem 134-35
Nadeldicke 170
(je nach E-Nr.) [Nm]
Max. Nähfadendicken [Nm] 10 / 3
Stichlänge [mm]
Vorwärts 12
Rückwärts 12
867-394342
übergroß
Anzahl einstellbare Stichlängen 1 2 2 2 - - -
Max. Stichzahl [min-1] 3000 3500 3200 3200 3000 3000 3000
Stichzahl bei
Auslieferung [min
-1
] 3000 3000 3000 3000 3000 3000 3000
Max. Lüfterhöhe [mm] 20 20* 20* 20* 20* 20* 20*
(*nur mit Rückdreheinrichtung)
Max. Nähfußhub [mm] 9 9 9 9 9 9 9
Betriebsdruck [bar] - 6 6 6 6 6 6
Luftverbrauch pro
Arbeitsspiel [NL] - 0,7 0,7 0,7 0,7 0,7 0,7
Abmessungen (L x B x H) [mm] 690 / 220 / 460 690 / x / 460
Gewicht 55 555555 5858 58
mit Direktantrieb [kg] 59 59 59 - - -
* Bei 2-Nadel Maschinen, die mit dem DC1550-DA321G ausgestattet sind und der Motor an dem Oberteil
montiert ist, beträgt die maximal mögliche Drehzahl 3000 U/min.
18
Unterklasse
867-190040-70
867-190342-70
867-290040-70
Nähstichtyp Steppstich 301
Greifertyp
übergroß
übergroß
übergroß
Anzahl Nadeln 1 1 2 2
Nadelsystem 134-35
Nadeldicke 170
(je nach E-Nr.) [Nm]
Max. Nähfadendicken [Nm] 10 / 3
Stichlänge [mm]
-Vorwärts 12
- Rückwärts 12
867-290342-70
übergroß
D
Anzahl einstellbare Stichlängen 1 1 2 2
Max. Stichzahl [min-1] 3000 3000 3000 3000
Stichzahl bei
Auslieferung [min
-1
] 3000 3000 3000 3000
Max. Lüfterhöhe [mm] 20* 20* 20* 20*
(*nur mit Rückdreheinrichtung)
Max. Nähfußhub [mm] 9 9 9 9
Betriebsdruck [bar] - 6 6
Luftverbrauch pro
Arbeitsspiel [NL] - 0,7 0,7
Abmessungen (L x B x H) [mm] 1090 / 220 / 460
Gewicht 85 858585
mit Direktantrieb [kg] 89 89 89 89
19
11
10
Einfädelschema Einnadel-Maschine
1
2
3
9
4
8
5
7
6
22
21
20
Einfädelschema Zw einadel-Maschine
12
13
14
15
16
20
19
18
17
6. Bedienen
6.1 Nadelfaden einfädeln
6.1.1 Nadelfaden einfädeln ohne Kurz FA-Einrichtung
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Nadelfaden nur bei ausgeschalteter Nähmaschine einfädeln.
Nadelfaden einfädeln bei 1-Nadel-Nähmaschinen
–
Garnrollen auf den Garnständer aufstecken und Nadelfaden durch
den Abwickelarm führen.
Der Abwickelarm muss senkrecht über den Garnrollen stehen.
–
Faden durch Führung 1 und Führung 2 fädeln.
–
Faden im Uhrzeigersinn um die Vorspannung 3 fädeln.
–
Faden gegen den Uhrzeigersinn um die Zusatzspannung 4 führen.
–
Faden im Uhrzeigersinn um die Hauptspannung 5 führen.
–
Faden unter die Fadenanzugsfeder 8 ziehen und durch den
Fadenregulator 10 zum Fadenhebel 11 fädeln.
–
Faden durch den Fadenhebel 11 und die Fadenführungen 9, 7 und
6 an der Nadelstange fädeln.
–
Faden ins Nadelöhr einfädeln.
D
Nadelfaden einfädeln bei 2-Nadel-Nähmaschinen
–
Garnrollen auf den Garnständer aufstecken und Nadel- und
Greiferfaden durch den Abwickelarm führen.
Der Abwickelarm muss senkrecht über den Garnrollen stehen.
Faden für linke Nadel (w ie bei 1-Nadel-Nähmaschinen)
–
Faden durch Führung 1 und Führung 2 fädeln.
–
Faden im Uhrzeigersinn um die Vorspannung 3 fädeln.
–
Faden gegen den Uhrzeigersinn um die Zusatzspannung 4 führen.
–
Faden im Uhrzeigersinn um die Hauptspannung 5 führen.
–
Faden unter die Fadenanzugsfeder 8 ziehen und durch den
Fadenregulator 10 zum Fadenhebel 11 fädeln.
–
Faden durch den Fadenhebel 11 und die Fadenführungen 9, 7 und
6 an der Nadelstange fädeln.
–
Faden ins Nadelöhr einfädeln.
Faden für rechte Nadel
–
Faden durch Führung 12 und Führung 13 fädeln.
–
Faden im Uhrzeigersinn um die Vorspannung 14 fädeln.
–
Faden gegen den Uhrzeigersinn um die Zusatzspannung 15
führen.
–
Faden im Uhrzeigersinn um die Hauptspannung 16 führen.
–
Faden unter die Fadenanzugsfeder 19 ziehen und durch den
Fadenregulator 21 zum Fadenhebel 22 fädeln.
–
Faden durch den Fadenhebel 22 und die Fadenführungen 20, 18
und 17 an der Nadelstange fädeln.
–
Faden ins Nadelöhr der rechten Nadel fädeln.
21
13
1
2
12
11
10
3
4
5
9
8
7
6
26
25
24
23
22
21
20
19
14
15
16
17
18
22
6.1.2 Nadelfaden einfädeln mit Kurz FA-Einrichtung
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Nadelfaden nur bei ausgeschalteter Nähmaschine einfädeln.
Nadelfaden einfädeln bei 1-Nadel-Nähmaschinen
–
Garnrollen auf den Garnständer aufstecken und Nadelfaden durch
den Abwickelarm führen.
Der Abwickelarm muss senkrecht über den Garnrollen stehen.
–
Faden durch Führung 1 und Führung 2 fädeln.
–
Faden im Uhrzeigersinn um die Vorspannung 3 fädeln.
–
Faden gegen den Uhrzeigersinn um die Zusatzspannung 4 führen.
–
Faden im Uhrzeigersinn um die Hauptspannung 5 führen.
–
Faden unter die Fadenanzugsfeder 10 ziehen und durch den
Fadenregulator 12 zum Fadenhebel 13 fädeln.
–
Faden durch den Fadenhebel 13 und die Fadenführungen 11,9, 8,
7 und 6 an der Nadelstange fädeln.
–
Faden ins Nadelöhr einfädeln.
–
Fadenlänge unbedingt überprüfen: bei Fadenhebel OT soll der
Faden nicht länger wie nebenstehend abgebildet sein.
D
Nadelfaden einfädeln bei 2-Nadel-Nähmaschinen
–
Garnrollen auf den Garnständer aufstecken und Nadel- und
Greiferfaden durch den Abwickelarm führen.
Der Abwickelarm muss senkrecht über den Garnrollen stehen.
Faden für linke Nadel (w ie bei 1-Nadel-Nähmaschinen)
–
Faden durch Führung 1 und Führung 2 fädeln.
–
Faden im Uhrzeigersinn um die Vorspannung 3 fädeln.
–
Faden gegen den Uhrzeigersinn um die Zusatzspannung 4 führen.
–
Faden im Uhrzeigersinn um die Hauptspannung 5 führen.
–
Faden unter die Fadenanzugsfeder 8 ziehen und durch den
Fadenregulator 10 zum Fadenhebel 11 fädeln.
–
Faden durch den Fadenhebel 11 und die Fadenführungen 9, 7 und
6 an der Nadelstange fädeln.
–
Faden ins Nadelöhr einfädeln.
–
Fadenlänge unbedingt überprüfen: bei Fadenhebel OT soll der
Faden nicht länger wie nebenstehend abgebildet sein.
Faden für rechte Nadel
–
Faden durch Führung 14 und Führung 15 fädeln.
–
Faden im Uhrzeigersinn um die Vorspannung 16 fädeln.
–
Faden gegen den Uhrzeigersinn um die Zusatzspannung 17
führen.
–
Faden im Uhrzeigersinn um die Hauptspannung 18 führen.
–
Faden unter die Fadenanzugsfeder 23 ziehen und durch den
Fadenregulator 25 zum Fadenhebel 26 fädeln.
–
Faden durch den Fadenhebel 26 und die Fadenführungen 24, 22,
21, 20 und 19 an der Nadelstange fädeln.
–
Faden ins Nadelöhr der rechten Nadel fädeln.
–
Fadenlänge unbedingt überprüfen: bei Fadenhebel OT soll der
Faden nicht länger wie nebenstehend abgebildet sein.
23
321
Abb. A Korrekte Fadenverschlingung in der Mitte des
Nähgutes
Abb. B Nadelfadenspannung zu schwach
oder
Greiferfadenspannung zu stark
Abb. C Nadelfadenspannung zu stark
oder
Greiferfadenspannung zu schwach
54
24
676

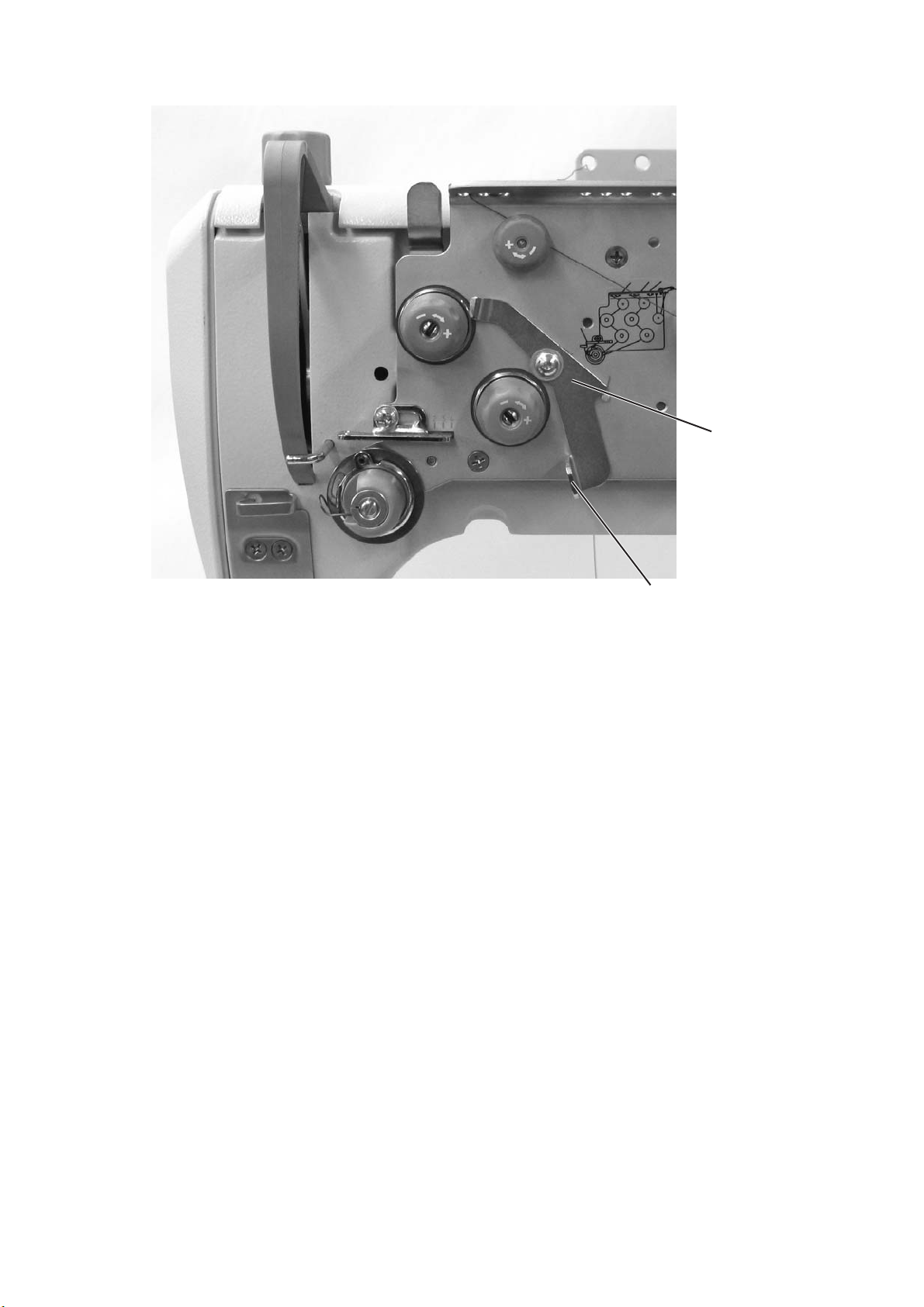

6.2 Nadelfadenspannung einstellen
Vorspannung
Bei geöffneter Hauptspannung 2 und Zusatzspannung 3 ist eine
geringe Restspannung des Nadelfadens erforderlich. Die
Restspannung wird durch die Vorspannung 1 erzeugt.
Die Vorspannung 1 beeinflusst gleichzeitig die Länge des
geschnittenen Nadelfadenendes (Anfangsfaden für die nächste Naht).
–
Grundeinstellung:
Stellrad 4 verdrehen, bis ihre Vorderseite mit Bolzen 5 bündig
steht.
–
Kürzerer Anfangsfaden:
Stellrad 4 im Uhrzeigersinn drehen.
–
Längerer Anfangsfaden:
Stellrad 4 gegen den Uhrzeigersinn drehen.
Hauptspannung
Die Hauptspannung 2 ist so gering wie möglich einzustellen.
Die Verschlingung der Fäden soll in der Mitte des Nähgutes liegen.
Zu starke Fadenspannungen können bei dünnem Nähgut zu
unerwünschtem Kräuseln und Fadenreißen führen.
–
Hauptspannung 2 so einstellen, dass ein gleichmäßiges Stichbild
erreicht wird.
Spannung erhöhen - Stellrad im Uhrzeigersinn drehen
Spannung verringern - Stellrad gegen den Uhrzeigersinn drehen
D
Zusatzspannung
Die zuschaltbare Zusatzspannung 3 dient zur schnellen Änderung der
Nadelfadenspannung, z. B. an Nahtverdickungen.
–
Zusatzspannung 3 niedriger als Hauptspannung 2 einstellen.
6.2.1 Nadelfadenspannung einstellen bei Automotiv Maschinen
Bei Automotiv Maschinen sind die Hauptspannung 2 und die
Zusatzspannung 3 gegen Verstellen durch den Bediener gesichert.
Einstellen der Fadenspannung
–
Schrauben 6 herausdrehen und Sicherungsbleche 7 abnehmen.
–
Nadelfadenspannung wie unter 6.2 beschrieben einstellen.
–
Sicherungsbleche 7 wieder aufsetzen und mit Schrauben 6
sichern.
25
6.2.2 Funktion der Faden-Hauptspannung und der Faden-Zusatzspannung in Abhängigkeit von der
Nähfußlüftung
Efka Steuerung DC1550/DA321G. Mit dem Taster 1 (siehe Kapitel
6.16) im Tastensatz an der Maschine kann die Faden-Zusatzspannung
jederzeit ein- und ausgeschaltet werden. Der Parameter F-255 muss
dafür auf “7" eingestellt sein.
Nähfußlüftung Nähfußlüftung
in der Naht nach dem
Fadenabschneiden
Parameter Faden- Faden- Faden- FadenEinstellung Haupt- Zusatz- Haupt- Zusatz-
spannung spannung spannung spannung
F-196=0 0 0 0 0
F-196=1 1 1 0 0
F-196=2 0 0 1 1
F-196=3 1 1 1 1
1 = Fadenspannung mechanisch geöffnet
0 = Fadenspannung mechanisch geschlossen
Ist die Faden-Zusatzspannung geöffnet, bleibt der Zustand bei der
·
Nähfußlüftung erhalten.
Wird die Maschine ausgeschaltet, bleibt der zuletzt eingestellte
·
Zustand der Faden-Zusatzspannung über Netz aus erhalten.
6.2.3 Reparaturnaht bei immer geschlossenen Fadenspannungen
Bei einer Reparaturnaht sollen mit der Nähfußlüftung die
Fadenspannung geschlossen bleiben. Dabei ist die Einstellung des
Parameters F-196 für die Funktion der Faden-Hauptspannung und der
Faden-Zusatzspannung in Abhängigkeit der Nähfußlüftung nicht
wirksam.
Damit die Reparaturnaht schnell ein- und ausgeschaltet w erden kann,
muss zuerst eine Parametereinstellung durchgeführt werden.
Reparaturnaht mit Taste “A” des Efka Bedienfelds V810/V820:
·
Parameter F-293 auf 18 einstellen.
Reparaturnaht mit Taste “B” des Efka Bedienfelds V810/V820:
·
Parameter F-294 auf 18 einstellen.
Mit betätigen der Taste “A” oder “B” a m Efka Bedienfeld V810 oder
V820 kann die Reparaturnaht bei immer geschlossener
Fadenspannung schnell ein- und ausgeschaltet werden.
War die Reparaturnaht eingeschaltet, muss am Ende der
Reparaturnaht mit der gleichen Taste am Efka Bedienfeld diese wieder
ausgeschaltet werden, damit der Parameter F-196 wieder wirksam ist.
26
6.2.4 Funktion der Faden-Zusatzspannung in Abhängigkeit von der Hubverstellung und dem Speedomat
Mit dem Taster 1 (siehe Kapitel 6.16) im Tastensatz an der Maschine
kann die Faden-Zusatzspannung jederzeit ein- und ausgeschaltet
werden. Der Parameter F-255 muss dafür auf “7" eingestellt sein.
Parameter Hubverstellung max. Hubverstellung durch
Einstellung über Knietaster Stellrad mit
Erreichen der HP-Drehzahl
von Parameter F-117
(Speedomat)
F-197 = 0 1 1
F-197 = 1 0 1
F-197 = 2 1 (*) 0
F-197 = 3 0 0
(*) Wenn die Hubverstellung (max. über Knietaster eingeschaltet wird
und die HP-Drehzahl von Parameter F-117 durch den “Speedomat”
erreicht wird die Faden-Zusatzspannung auch automatisch
eingeschaltet.
0 = Faden-Zusatzspannung mechanisch geschlossen
1 = Faden-Zusatzspannung mechanisch geöffnet
Ist die Faden-Zusatzspannung geschlossen, bleibt der Zustand bei
·
der Hubverstellung erhalten.
D
·
Grundeinstellung im Steuerkasten für die automatische
Stufen-Stichzahlreduzierung (Speedomat) durch das Stellrad für die
Höhe des alternierenden Transporthubes
Parameter 188
Stufe 01-21 gesamter Speedomat-Bereich
Stufe 01-10 maximal zugelassene Stichzahl, Parameter
Stufe 11-18 lineare Stufenweise Absenkung der maximalen
Stufe 19-21 maximal zugelassene Stichzahl, Parameter
6.3 Nadelfadenspannung öffnen
Unterklassen
867-190020, 867-190040, 867-290020, 867-290040
Beim Lüften der Nähfüße mit dem Kniehebel werden Haupt- und
Zusatzspannung automatisch geöffnet.
Wird die Maschine ausgeschaltet, bleibt der zuletzt eingestellte
Zustand der Faden-Zusatzspannung über Netz aus erhalten.
F-111 = 3.400 bzw. 3000 min
Stichzahl (Speedomat)
F-117 = 1.800 min
-1
-1
Unterklassen
867-190122, 867-190142, 867-190145, 867-190322, 867-190342,
867-190445, 867-290322, 867-290342, 867-290445, 867-392342,
867-393342, 867-394342
Die Nadelfadenspannung wird beim Fadenabschneiden automatisch
geöffnet.
27
6.4 Zusatzspannung ein- und ausschalten bei Maschinen ohne Fadenabschneider
1
2
Mit dem Hebel 1 wird die Zusatzspannung ein- und ausgeschaltet.
Einschalten
–
Den Griff 2 des Hebels 1 nach links schieben.
Ausschalten
–
Den Griff 2 des Hebels 1 nach rechts schieben.
28
6.5 Fadenregulator einstellen
D
32 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Fadenregulator nur bei ausgeschalteter N ähmaschine einstellen.
Mit dem Fadenregulator 1 wird die zur Stichbildung benötigte
Nadelfadenmenge reguliert.
Nur ein genau eingestellter Fadenregulator gewährleistet ein optimales
Nähergebnis.
Bei richtiger Einstellung muss die Nadelfadenschlinge mit geringer
Spannung über die dickste Stelle des Greifers gleiten.
–
Schraube 2 lösen.
–
Position des Fadenregulators 1 verändern.
Fadenregulator nach links = Nadelfadenmenge größer
Fadenregulator nach rechts = Nadelfadenmenge kleiner
–
Schraube 2 festdrehen.
Einstellhinweis:
Wenn die größte Fadenmenge benötigt wird, muss die
Fadenanzugsfeder 3 ca 0,5 mm aus ihrer unteren Endstellung nach
oben gezogen werden. Dies ist der Fall, wenn die Nadelfadenschlinge
den maximalen Greiferdurchmesser passiert.
29
6.6 Greiferfaden aufspulen
54 3 2 1
–
Garnrollen auf den Garnständer aufstecken und Greiferfaden durch
den Abwickelarm führen.
–
Faden durch die Führung 5, die Spannung 4 und die Führung 3
ziehen.
–
Faden hinter Messer 6 einklemmen und abreißen.
–
Spule 1 auf den Spuler stecken.
Der Faden braucht nicht von Hand auf der Spule angewickelt
werden.
–
Spulerhebel 2 in die Spule drücken.
–
Nähen.
Der Spulerhebel beendet den Vorgang, sobald die Spule voll ist.
Der Spuler hält immer so an, dass das Messer 6 in Position steht.
(Siehe rechte Abbildung).
–
Volle Spule 1 abziehen, Faden hinter Messer 6 einklemmen und
abreißen.
–
Leere Spule für den nächsten Spulvorgang auf den Spuler stecken
und Spulerhebel 2 in die Spule drücken.
Achtung Bruchgefahr !
Wenn der Faden nicht während des Nähens aufgespult werden soll, ist
der Nähfuß unbedingt in der gelüfteten Stellung zu arretieren und der
Nähfußhub auf den kleinsten Wert einzustellen.
26
30
6.7 Greiferfadenspule wechseln
1
2
3
D
654
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Greiferfadenspule nur bei ausgeschalteter Nähmaschinen wechseln.
Leere Spule entnehmen
–
Klappe 1 hochstellen und die leere Spule herausnehmen.
Volle Spule einlegen
–
Spule 2 so einlegen, dass sie sich beim Fadenabzug in
entgegengesetzter Richtung zum Greifer bewegt.
–
Greiferfaden durch den Schlitz 3 führen und unter die Feder 4
ziehen.
–
Greiferfaden durch den Schlitz 6 ziehen und ca 3 cm nachziehen.
–
Klappe 1 schließen und den Greiferfaden durch die Führung 5 der
Klappe ziehen.
31
6.7.1 Greiferfadenspule bei Ausführung mit Restfadenwächter einsetzen
1
2
ACHTUNG !
Die Greiferspule muss so in den Greifer eingesetzt werden, dass sich
die Rille 1 unten befindet.
Der Bereich um das Spulengehäuse und die Lichtschranke ist vom
Nähstaub zu reinigen !
Spulenfaden aufspulen
ACHTUNG !
Beim Aufspulen muss sich die Rille 1 zur Maschine hin befinden.
Dadurch wird der Faden zuerst in die Vorratsrille 2 gespult.
32
6.8 Greiferfadenspannung einstellen
D
21
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Greiferfadenspannung nur bei ausgeschalteter Nähmaschine
einstellen.
Spannungsfeder 2 einstellen
–
Spannungsfeder 2 mit Regulierschraube 1 einstellen.
Greiferfadenspannung erhöhen = Schraube 1 im Uhrzeigersinn
drehen
Greiferfadenspannung verringern = Schraube 1 gegen den
Uhrzeigersinn drehen.
33
6.9 Nadel einsetzen und wechseln bei 1-Nadelmaschinen
21
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadel nur bei ausgeschalteter Nähmaschine wechseln.
1
2
3
–
Handrad drehen, bis die Nadelstange 1 ihre höchste Stellung
erreicht hat.
–
Schraube 2 lösen.
–
Nadel nach unten aus der Nadelstange 1 herausziehen.
–
Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange 1
einschieben.
Achtung!
Die Hohlkehle 3 muss z um Greifer zeigen.
–
Schraube 2 festdrehen.
ACHTUNG !
Beim Wechsel auf eine andere Nadeldicke muss der Abstand
des Greifers zur Nadel korrigiert werden (siehe Serviceanleitung).
Die Nichtbeachtung des obenstehenden Hinweises kann zu folgenden
Fehlern führen:
Beim Einsetzen einer dünneren Nadel:
–
Fehlstiche
Beschädigung des Fadens
Beim Einsetzen einer dickeren Nadel:
–
Beschädigung der Greiferspitze
Beschädigung der Nadel
34
6.10 Nadel einsetzen und wechseln bei 2-Nadelmaschinen
1
2
3
4
D
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadeln nur bei ausgeschalteter Nähmaschine wechseln.
–
Handrad drehen, bis die Nadelstange 1 ihre höchste Stellung
erreicht hat.
–
Schraube 3 lösen.
–
Nadel nach unten aus dem Nadelhalter 2 herausziehen.
–
Neue Nadel bis zum Anschlag in die Bohrung des Nadelhalters 2
einschieben.
Achtung!
Von der Bedienseite aus gesehen muss die Hohlkehle 4 der
rechten Nadel nach rechts und die Hohlkehle der linken Nadel
nach links zeigen (siehe Skizze).
–
Schraube 3 festdrehen.
ACHTUNG !
Beim Wechsel auf eine andere Nadeldicke muss der Abstand
des Greifers zur Nadel korrigiert werden (siehe Serviceanleitung).
Die Nichtbeachtung des obenstehenden Hinweises kann zu folgenden
Fehlern führen:
Beim Einsetzen einer dünneren Nadel:
–
Fehlstiche
Beschädigungen des Fadens
Beim Einsetzen einer dickeren Nadel:
–
Beschädigungen der Greiferspitze
Beschädigungen der Nadeln
35
6.11 Nähfüße lüften
21
Unterklassen
867-190020, 867-190040, 867-190040-70, 867-290020, 867-290040,
867-290040-70
Die Nähfüße können mechanisch durch Betätigen des Kniehebels 1
gelüftet werden.
Unterklassen
867-190122, 867-190142, 867-190145, 867-190322, 867-190342,
867-190342-70, 867-190445, 867-290322, 867-290342,
867-290342-70, 867-290445, 867-392342, 867-393342, 867-394342
Die Nähfüße können elektropneumatisch durch Betätigen des Pedals 2
oder den Kniehebel 1 (optional) gelüftet werden.
Mechanische Nähfußlüftung (Kniehebel)
–
Zum Verschieben des Nähgutes (z.B. zu Korrekturzwecken)
Kniehebel 1 nach rechts drücken.
Die Nähfüße bleiben gelüftet, solange Kniehebel 1 betätigt wird.
Elektropneumatische Nähfußlüftung (Pedal)
–
Pedal 2 halb rückwärts treten.
Die Nähfüße werden bei Maschinenstillstand gelüftet.
–
Pedal 2 voll rückwärts treten.
Das Fadenabschneiden wird aktiviert und die Nähfüße gelüftet.
36
6.12 Nähfüße in Hochstellung arretieren
6.13 Nähfußdruck
1
–
Hebel 1 nach unten schwenken.
Die Nähfüße sind in Hochstellung arretiert.
–
Hebel 1 nach oben schwenken.
Die Arretierung ist aufgehoben.
Oder
–
Die Nähfüße pneumatisch oder mit dem Kniehebel lüften.
Der Hebel 1 schwenkt dann in seine Ausgangsstellung zurück.
Der gewünschte Nähfußdruck wird mit Drehknopf 2 eingestellt.
ACHTUNG !
Das Nähgut darf nicht “schwimmen”.
Nicht mehr Druck als notwendig einstellen.
–
Nähfußdruck erhöhen = Stellrad 2 im Uhrzeigersinn
–
Nähfußdruck verringern = Stellrad 2 gegen den
12
D
drehen.
Uhrzeigersinn drehen.
6.13.1 Nähfußdruck einstellen bei Automotiv Maschinen
Bei Automotiv Maschinen ist das Stellrad 2 für den Nähfußdruck gegen
Verstellen durch den Bediener gesichert.
Einstellen der Nähfußdruck
–
Schraube 4 herausdrehen und Sicherungsblech 3 abnehmen.
–
Nähfußdruck wie unter 6.13 beschrieben einstellen.
–
Sicherungsblech 3 aufsetzen und mit Schraube 4 festschrauben.
43 2
37
6.14 Nähfußhub
21
Die Spezialnähmaschine 867 ist je nach Unterklasse serienmäßig mit
zwei Stellrädern für den Nähfußhub ausgestattet.
Mit dem linken Stellrad 2 wird der Standard-Nähfußhub von
1 bis 9 mm gewählt.
Mit dem rechten Stellrad 1 wird ein erhöhter Nähfußhub von
1 bis 9 mm eingestellt.
–
Stellrad 1 und 2 verdrehen (1 bis 9)
1 =minimaler Nähfußhub
9 =maximaler Nähfußhub
Automatische Stichzahlbegrenzung
Maschinen ohne Fadenabschneider
Bei diesen Maschinen wird die Drehzahl nicht geprüft.
Bitte beachten Sie den Hinweis und die Tabelle auf der nächsten Seite.
Maschinen mit Fadenabschneider
Nähfußhub und Stichzahl sind voneinander abhängig. Ein
Potentiometer ist mechanisch mit dem Stellrad verbunden. Die
Steuerung erkennt über dieses Potentiometer den eingestellten
Nähfußhub und begrenzt automatisch die Drehzahl.
3
38
Maschinen mit elektropneumatischer Hubschnellverstellung
Bei Verdickungen im Nähgut oder zum Übernähen von Quernähten
kann der erhöhte Nähfußhub (Stellrad 1) während des Nähens mit dem
Knieschalter 3 unter der Tischplatte zugeschaltet werden.
Wie bei den Maschinen mit Fadenabschneider ist auch hier das
Potentiometer vorhanden.
ACHTUNG Bruchgefahr!
Der mit dem Stellrad 2 eingestellte Standard-Nähfußhub darf nie
größer als der mit Stellrad 1 eingestellte Hub sein.
Betriebsart der Hubschnellverstellung
Die Aktivierungsdauer des maximalen Nähfußhubes hängt von der
eingestellten Betriebsart ab. Es kann zwischen drei Betriebsarten
gewählt werden.
Die einzelnen Betriebsarten werden durch die Einstellung der
Parameter F-138 und F-184 am Bedienfeld bestimmt (siehe
beiliegende Anleitung des Motorenherstellers).
Efka DC1600/DA82GA
Betriebsart
Tastend
F-138 = off
F-184 = 0
Rastend
F-138 = on
Tastend mit
Mindeststichzahl
F-138 = off
F-184 0 < 100
6.14.1 Nähfußhub einstellen bei Automotiv Maschinen
Bedienung / Erläuterung
Der maximale Nähfußhub bleibt zugeschaltet solange
Knieschalter 3 betätigt wird.
Der maximale Nähfußhub wird durch Betätigen der
Knieschalters 3 zugeschaltet.
Durch erneutes Betätigen des Knieschalters wird der
maximale Nähfußhub wieder ausgeschaltet.
Der maximale Nähfußhub bleibt zugeschaltet solange
Knieschalter 3 betätigt wird.
Nach dem Entlasten des Knieschalters näht die
Maschine bis zum Erreichen der eingestellten
Mindeststichzahl (Parameter F-184) mit maximalem
Nähfußhub. Anschließend wird die Naht mit normalem
Nähfußhub fortgesetzt.
D
65 4
Bei Automotiv Maschinen sind die Stellräder 4 und 6 für den
Nähfußhub gegen Verstellen durch den Bediener gesichert.
Einstellen der Nähfußhubhöhe
–
Schrauben 5 herausdrehen.
–
Nähfußhubhöhe wie unter 6.14 beschrieben einstellen.
–
Nähfußhub-Stellräder 4 und 6 mit Schrauben 5 gegen Verstellen
sichern.
39
HINWEIS !
Um einen möglichst sicheren Betrieb und eine hohe Lebensdauer zu
erreichen, sollten die in der Tabelle angegebenen max. Stichzahlen
nicht überschritten w erden.
Unterklasse Stichlängenbereich Nähfußhub Stichzahl bei Aus-
[mm] Stellradposition lieferung [min
-1
]
0867-190122
0867-190142 0-6 1-3 3400
0867-190145 4 3100
0867-190322 5 2500
0867-190342 6-9 1800
0867-190445
6-9 1-4 3000
5 2500
6-9 1800
9-12 1-5 2000
6-9 1800
0867-190020 0-9 1-4 3000
0867-190040 5 2500
0867-290445 6-9 1800
0867-290020
0867-290040
0867-290322 9-12 1-5 2000
0867-290342 6-9 1800
0867-392342
0867-393342
0867-394342
Bei Zweinadelmaschinen mit Nadelabständen größer als 20mm darf
die max. D rehzahl 2000 min
-1
betragen.
40
6.15 Stichlänge einstellen
3
1
2
Die Spezialnähmaschinen 867 sind je nach Unterklasse mit zwei
Stellrädern ausgestattet. Es können so zwei verschiedene Stichlängen
genäht werden, die über einen Taster aktiviert werden können
(siehe Kapitel 6.16).
Mit den beiden Stellrädern 1 und 2 am Maschinenarm werden die
Stichlängen eingestellt.
–
Mit dem oberen Stellrad 1 die größere Stichlänge einstellen.
Stellung 1 = min. Stichlänge
Stellung 12 = max. Stichlänge
–
Mit dem unteren Stellrad 2 die kleinere Stichlänge einstellen.
Stellung 1 = min. Stichlänge
Stellung 12 = max. Stichlänge
Die Stichlängen sind für das Vorwärts- und Rückwärts nähen gleich
groß.
–
Zum manuellen Nähen von Riegeln Stichstellerhebel 3 nach unten
drücken.
Die Maschine näht rückwärts, solange der Stichstellerhebel 3
gedrückt ist.
D
Hinweis
Zum leichteren Verstellen der Stichlänge sollte mit dem Taster 2
(siehe Kapitel 6.16) die jeweils nicht zu verstellende Stichlänge
aktiviert werden.
ACHTUNG Bruchgefahr!
Die mit dem unteren Stellrad 2 eingestellte Stichlänge darf nicht
größer als die am oberen Stellrad 1 eingestellte Stichlänge sein.
41

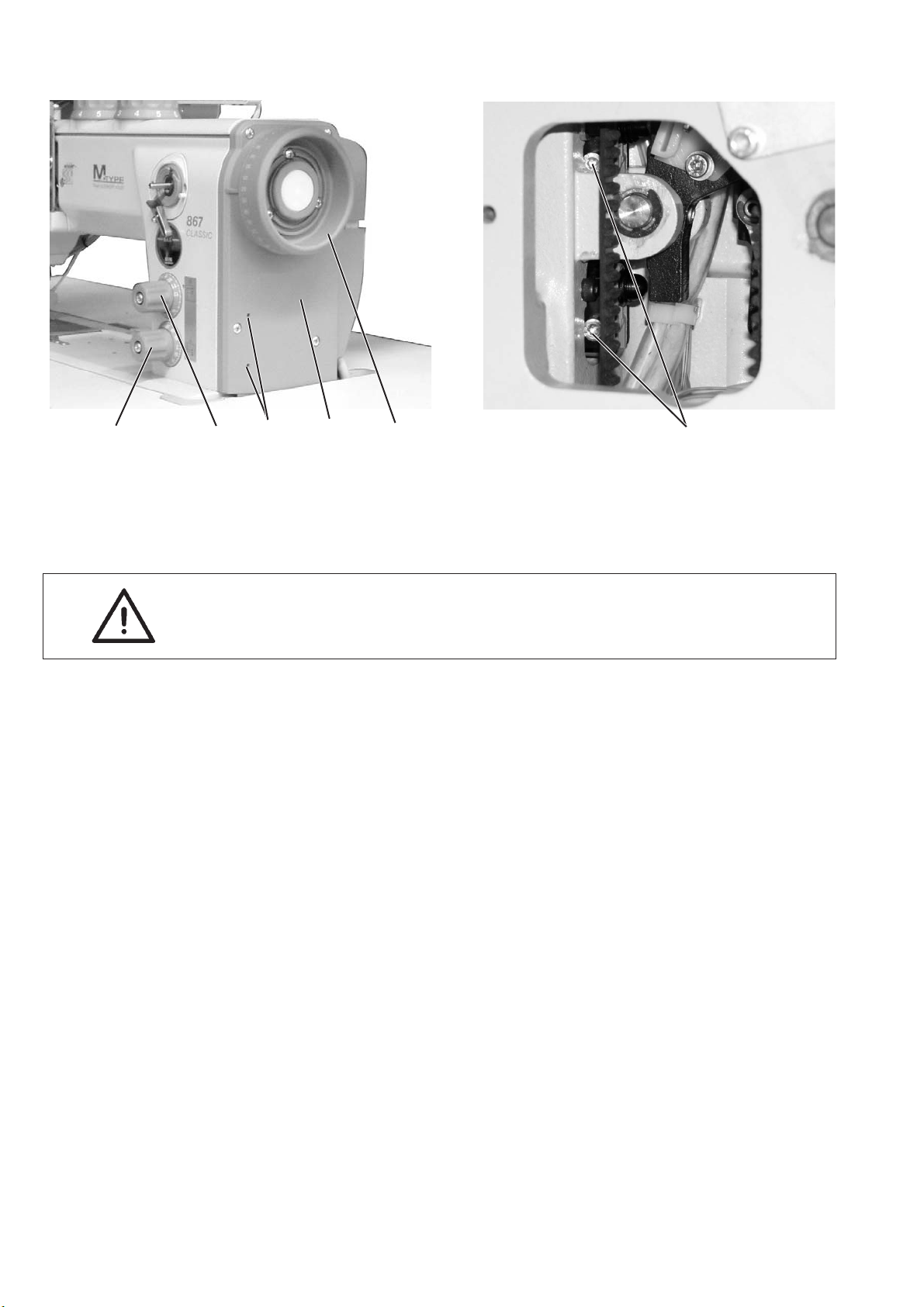

6.15.1 Stichlänge einstellen bei Automotiv Maschinen
43521
Bei Automotiv Maschinen sind die Stellräder 3 und 4 für die
Stichlängen gegen Verstellen durch den Bediener gesichert.
Einstellen der Stichlängen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stichlängen nur bei ausgeschalteter Maschine einstellen.
–
Klemmschrauben 5 lösen.
–
Stichlängen wie unter 6.15 beschrieben einstellen.
–
Klemmschrauben 5 festdrehen.
5
42
6.16 Tastenblock am Maschinenarm
10
9
876 5 43 21
D
Taste Funktion
1
2
3
4
Zusatzfadenspannung
Taste hinterleuchtet:
Zusatzfadenspannung zugeschaltet.
Taste nicht hinterleuchtet:
Zusatzfadenspannung ausgeschaltet.
2. Stichlänge
Taste hinterleuchtet:
große Stichlänge (oberes Stellrad) aktiv
Taste nicht hinterleuchtet:
kleine Stichlänge (unteres Stellrad) aktiv
Anfangs- bzw. Endriegel abrufen oder unterdrücken.
Sind Anfangs- und Endriegel generell eingeschaltet,
wird durch Tasterbetätigung der nächste Riegel
ausgeschaltet.
Sind Anfangs- und Endriegel generell ausgeschaltet,
wird durch Tasterbetätigung der nächste Riegel
eingeschaltet.
Nadel in Hochstellung bzw. Tiefstellung positionieren.
Mit dem Parameter F-140 kann die Funktion des
Tasters bestimmt werden.
1 = Nadel hoch
2 = Nadel hoch/ tief
3 = Einzelstich
4 = Einzelstich mit 2. Stichlänge/ kurzer Stich
5 = Nadel hoch, wenn außerhalb Position 2
Die Einstellung ab Werk ist 1 = Nadel hoch.
5
Manuell rückwärts nähen.
Die Maschine näht rückwärts, solange der Taster
gedrückt wird.
43
LED Funktion
7 und 8
10
Über die Schraube 6 unter den Taster 5 kann die Funktion des für den
Taster 9 belegt werden.
–
Funktion wählen.
Beispiel: 5 = Manuell rückwärts nähen.
–
Schraube 6 unter Taster 5 hineindrehen und um 90° nach rechts
drehen (Schlitz steht senkrecht).
Die Funktion kann nun über beide Taster 5 und 9 abgerufen
werden.
ACHTUNG!
Bevor der Taster 9 mit einer anderen Funktion belegt wird, muss die
vorherige Belegung deaktiviert werden.
Anzeige für leere Spule bei Restfadenwächter
(Linke/ rechte Spule)
LED Anzeige “Netz ein”
7. Gleichstrompositionierantrieb Efka DC 1600/DA82GA
7.1 Allgemeines
Die Ausführliche Beschreibung der Steuerung entnehmen Sie bitte der
der beiligenden aktuellen Betriebsanleitung des Motorenherstellers
(siehe auch www.efka.net).
44
8. Kupplungspositionierantrieb Efka VD552/6F82FA
8.1 Allgemeines
Die Ausführliche Beschreibung der Steuerung entnehmen Sie bitte der
der beiligenden aktuellen Betriebsanleitung des Motorenherstellers
(siehe auch www.efka.net).
D
9. Gleichstrompositionierantrieb Efka DC1550/DA321G
9.1 Allgemeines
Die Ausführliche Beschreibung der Steuerung entnehmen Sie bitte der
der beiligenden aktuellen Betriebsanleitung des Motorenherstellers
(siehe auch www.efka.net).
45
10. Nähen
Bedien- und Funktionsfolge beim Nähen:
Nähvorgang Bedienung / Erläuterung
Vor dem Nä hstart
Ausgangslage
Nähgut am Nahtanfang
positionieren
Nähen
In der Nahtmitte
Nähvorgang unterbrechen
Nähvorgang fortsetzen
(nach Entlasten des Pedals)
- Pedal in Ruhestellung.
Nähmaschine steht still.
Nadeln oben.
Nähfüße unten.
- Pedal halb zurücktreten.
Die Nähfüße lüften.
- Nähgut an die Nadeln heran schieben.
- Pedal nach vorn treten und getreten halten.
Anschließend näht die Maschine mit der vom
Pedal bestimmten Drehzahl weiter.
- Pedal entlasten (Ruheposition) .
Die Maschine stoppt in der 1. Position
(Nadeln unten).
Die Nähfüße sind unten.
- Pedal nach vorn treten.
Die Maschine näht mit der vom
Pedal bestimmte Drehzahl.
6
46
54 3 2 1
Zwischenriegel nähen - Stichstellerhebel 6 nach unten drücken.
Die Maschine näht rückwärts, solange Stichstellerhebel gedrückt ist.
Die Drehzahl wird durch das Pedal bestimmt.
oder
- Taste 5 drücken.
Quernaht übernähen.
(maximaler Nähfußhub)
2. Stichlänge während
des Nähens nähen
(maximaler Stichlänge)
Fadenspannung während
des Nähens erhöhen
Am Nahtende
Nähgut entnehmen
Der maximale Nähfußhub wird zugeschaltet.
Die Drehzahl wird auf 1600 min
-1
begrenzt.
Betriebsarten des maximalen Nähfußhubes:
- Knieschalter zum Zuschalten des maximalen
Nähfußhubes kurz betätigen.
- Knieschalter zum Ausschalten des maximalen
Nähfußhubes erneut betätigen.
- Taste 2 drücken.
- Taste 1 drücken.
- Pedal voll zurücktreten und getreten halten.
Der Endriegel wird genäht (falls aktiviert).
Der Faden wird abgeschnitten.
Die Maschine stoppt in der 2. Position.
Die Nadeln sind oben (Rückdrehen).
Die Nähfüße sind oben.
- Nähgut entnehmen.
D
47
11. Wartung
11.1 Reinigen und Prüfen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Die Wartung der Nähmaschine darf nur im ausgeschalteten Zustand
erfolgen.
Die Wartungsarbeiten müssen spätestens nach den in den Tabellen
angegebenen Wartungsintervallen vorgenommen werden (siehe Spalte
“Betriebsstunden”).
Bei der Verarbeitung stark flusender Materialien können sich kürzere
Wartungsintervalle ergeben.
Eine saubere Nähmaschine schützt vor Störungen.
21
Durchzuführende Erläuterung BetriebsWartungsarbeit stunden
Maschinenoberteil
- Nähstaub und Fadenreste
entfernen.
(z.B. Mit D ruckluftpistole)
Direktantrieb
Motorlüftersieb 3 reinigen
(z.B. mit D uckluftpistole)
Besonders zu reinigende Stellen:
- Bereich Unterseite der Stichplatte 2
- Bereich um den Greifer 1
- Spulengehäuse
- Fadenabschneider
- Bereich um die Nadel
ACHTUNG !
Druckluftpistole so halten, dass der Nähstaub
nicht in die Ölwanne geblasen wird.
Lufteintrittsöffnungen von Nähstaub und
Fadenresten säubern.
3
8
8
48
2
4
6
8
10
3
4
5
Durchzuführende Erläuterung BetriebsWartungsarbeit stunden
Nähantrieb
D
Motorlüftersieb 2 reinigen
(z.B. mit D uckluftpistole)
Zustand und Spannung des
Keilriemens 1 prüfen
Pneumatisches System
Wasserstand im Druckregler
prüfen.
Filtereinsatz reinigen.
Lufteintrittsöffnungen von Nähstaub und
Fadenresten säubern
Der Keilriemen muss sich durch
Fingerdruck in der Mitte noch um ca 10 mm
durchbiegen lassen.
Der Wasserstand darf nicht bis zum
Filtereinsatz 3 ansteigen.
- Wasser nach Herausdrehen der
Ablassschraube 5 unter Druck aus
Wasserabscheider 4 ablassen.
Durch den Filtereinsatz 3 werden Schmutz
und Kondenswasser ausgeschieden.
- Maschine vom Druckluftnetz trennen.
- Ablassschraube 5 herausdrehen.
Das pneumatische System der Maschine
muss drucklos sein.
- Wasserabscheider 4 abschrauben.
- Filtereinsatz 3 abschrauben.
Verschmutzte Filterschale und
Filtereinsatz mit Waschbenzin (kein
Lösemittel) auswaschen und sauber
blasen.
- Wartungseinheit wieder
zusammenbauen.
8
160
40
500
Dichtigkeit des Systems
prüfen.
500
49
11.2 Ölschmierung
1
2
3
Vorsicht Verletzungsgefahr !
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt.
Waschen Sie sich nach Kontakt gründlich.
ACHTUNG !
Die Handhabung und Entsorgung von Mineralölen unterliegt
gesetzlichen Regelungen.
Liefern Sie Altöl an eine autorisierte Annahmestelle ab.
Schützen Sie die Umwelt.
Achten Sie darauf, kein Öl zu verschütten.
Verwenden Sie zum Ölen der Spezialnähmaschine ausschließlich das
Schmieröl DA-10 oder ein gleichwertiges Öl mit folgender Spezifikation:
–
Viskosität bei 40° C: 10 mm²/s
–
Flammpunkt: 150° C
DA-10 kann von den Verkaufsstellen der DÜRKOPP ADLER AG unter
folgender Teile-Nr. Bezogen werden:
250-ml-Behälter: 9047 000011
1-Liter-Behälter: 9047 000012
2-Liter-Behälter: 9047 000013
5-Liter-Behälter: 9047 000014
Durchzuführende Erläuterung BetriebsWartungsarbeit stunden
Schmierung des
Maschinenoberteiles
50
Das Maschinenoberteil ist mit einer zentralen
Öldochtschmierung ausgestattet. Die
Lagerstellen werden aus dem
Ölvorratsbehälter 1 versorgt.
- Der Ölstand darf nicht unter die
MIN-Markierung 3 des Ölvorratsbehälters
absinken.
Sinkt der Ölstand unter die
MIN-Markierung 3, leuchtet der Ölvorratsbehälter
(nur CLASSIC Maschinen).
- Durch die Bohrung 2 Öl bis zur
Strichmarkierung “Max” nachfüllen.
8
Loading...
