Ducati S4 Part List

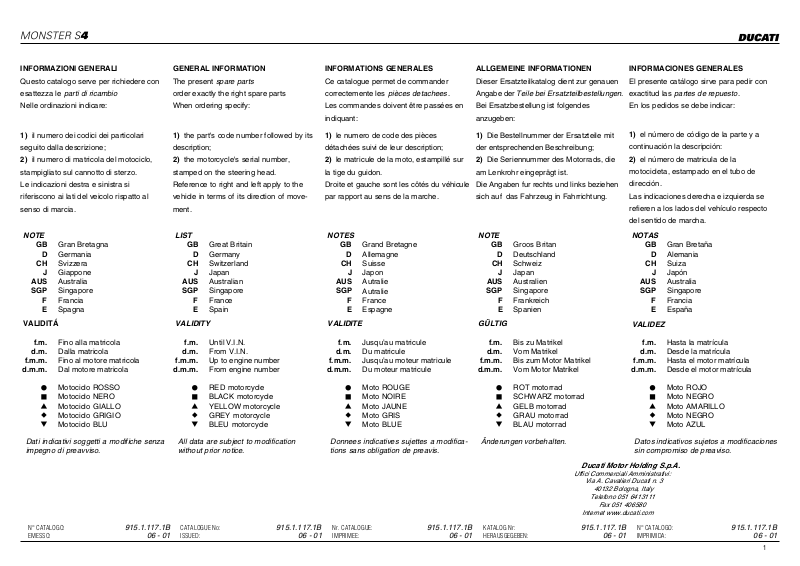

INFORMAZIONI GENERALI

Questo catalogo serve per richiedere con
esattezza le

parti di ricambio

Nelle ordinazioni indicare:

GENERAL INFORMATION

The present

spare parts

order exactly the right spare parts
When ordering specify:

INFORMATIONS GENERALES

Ce catalogue permet de commander
correctemente les

pièces detachees

.
Les commandes doivent être passées en
indiquant:

ALLGEMEINE INFORMATIONEN

Dieser Ersatzteilkatalog dient zur genauen
Angabe der

Teile bei Ersatzteilbestellungen.

Bei Ersatzbestellung ist folgendes
anzugeben:

INFORMACIONES GENERALES

El presente catálogo sirve para pedir con
exactitud las

partes de repuesto

.

En los pedidos se debe indicar:

1) il numero dei codici dei particolari
seguito dalla descrizione;

2) il numero di matricola del motociclo,
stampigliato sul cannotto di sterzo.
Le indicazioni destra e sinistra si
riferiscono ai lati del veicolo rispatto al
senso di marcia.

1) the part's code number followed by its
description;

2) the motorcycle's serial number,
stamped on the steering head.
Reference to right and left apply to the
vehicle in terms of its direction of move­ment.

1) le numero de code des pièces
détachées suivi de leur description;

2) le matricule de la moto, estampillé sur
la tige du guidon.
Droite et gauche sont les côtés du véhicule
par rapport au sens de la marche.

1) Die Bestellnummer der Ersatzteile mit
der entsprechenden Beschreibung;

2) Die Seriennummer des Motorrads, die
am Lenkrohr eingeprägt ist.
Die Angaben fur rechts und links beziehen
sich auf das Fahrzeug in Fahrrichtung.

1) el número de código de la parte y a
continuación la descripción:

2) el número de matricula de la
motocicleta, estampado en el tubo de
dirección.
Las indicaciones derecha e izquierda se
refieren a los lados del vehículo respecto
del sentido de marcha.

NOTE

GB Gran Bretagna GB Great Britain GB Grand Bretagne GB Groos Britan GB

D Germania D Germany D Allemagne D Deutschland D

CH Svizzera CH Switzerland CH Suisse CH Schweiz CH

J Giappone J Japan J Japon J Japan J
AUS Australia AUS Australian AUS Autralie AUS Australien AUS
SGP Singapore SGP Singapore SGP SGP Singapore SGP

LIST NOTES NOTE NOTAS

Autralie

Gran Bretaña
Alemania
Suiza
Japón
Australia
Singapore

F Francia F France F France F Frankreich F Francia
E Spagna E Spain E Espagne E Spanien E España

VALIDITÁ

Fino alla matricola

f.m. f.m. f.m. f.m. f.m.

d.m. d.m. d.m. d.m. d.m.

f.m.m. f.m.m. f.m.m. f.m.m. f.m.m.

d.m.m. d.m.m. d.m.m. d.m.m. d.m.m.

Dalla matricola
Fino al motore matricola
Dal motore matricola

VALIDITY VALIDITE

Until V.I.N.
From V.I.N.
Up to engine number
From engine number

Jusqu’au matricule
Du matricule
Jusqu’au moteur matricule
Du moteur matricule

GÜLTIG

Bis zu Matrikel
Vom Matrikel
Bis zum Motor Matrikel
Vom Motor Matrikel

VALIDEZ

Hasta la matrícula
Desde la matrícula
Hasta el motor matrícula
Desde el motor matrícula

Motociclo ROSSO RED motorcycle Moto ROUGE ROT motorrad Moto ROJO
Motociclo NERO BLACK motorcycle Moto NOIRE SCHWARZ motorrad Moto NEGRO
Motociclo GIALLO YELLOW motorcycle Moto JAUNE GELB motorrad Moto AMARILLO
Motociclo GRIGIO GREY motorcycle Moto GRIS GRAU motorrad Moto NEGRO
Motociclo BLU BLEU motorcycle Moto BLUE BLAU motorrad Moto AZUL

Dati indicativi soggetti a modifiche senza
impegno di preavviso.

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

All data are subject to modification
without prior notice.

CATALOGUE No:
ISSUED:

Donnees indicatives sujettes a modifica­tions sans obligation de preavis.

Nr. CATALOGUE:
IMPRIMEE:

Änderungen vorbehalten.

KATALOG Nr:
HERAUSGEGEBEN:

Datos indicativos sujetos a modificaciones
sin compromiso de preaviso.

Ducati Motor Holding S.p.A.

Uffici Commerciali Amministrativi:

Via A. Cavalieri Ducati n. 3

40132 Bologna, Italy

Telefono 051 6413111

Fax [phone]

Internet www.ducati.com

N° CATALOGO:
IMPRIMIDA:

1

2

pag

pag

page

page
page

page

seite

seite

pag

pag

4
10
12
16
20
24
26
32
36
40
44
48
50
54
58
62
64
68
72
76
78
80
84
86
88
90
94
96
100
102
106
108
112
116
120
122
124
126
130
134
136
138
142

SOMMARIO CONTENTS SOMMAIRE INHALTSANGABE

SOMMARIO CONTENTS SOMMAIRE INHALTSANGABE

001

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

001.1

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

001.2

TESTER DI DIAGNOSI MATHESIS

001.3

ATTREZZI SPECIALI PER STAZIONI DI SERVIZIO

002

FRIZIONE

003

COPERCHIO FRIZIONE

004

CAMBIO

005

COMANDO CAMBIO

006

COPPIA SEMICARTERS

007

FILTRI E POMPA OLIO

008

IMBIELLAGGIO

009

AVVIAMENTO ELETTRICO E ACCENSIONE

010

POMPA ACQUA - COPERCHIO ALTERNATORE

011

DISTRIBUZIONE

012

TESTA: DISTRIBUZIONE

013

CILINDRI - PISTONI

014

TESTA

015

COLLETTORI E COPERCHI TESTE

016

CORPO FARFALLATO

017

ASPIRAZIONE ARIA E SFIATO OLIO

018

IMPIANTO ALIMENTAZIONE

019

SERBATOIO

020

RADIATORE ACQUA

021

CIRCUITO DI RAFFREDDAMENTO

022

GRUPPO SCARICO

023

TELAIO

024

CAVALLETTI

025

LEVA CAMBIO - PEDANE

026

FORCELLA ANTERIORE

027

MANUBRIO E COMANDI

028

COMANDO FRIZIONE

029

FRENO ANTERIORE

030

FRENO POSTERIORE

031

FORCELLONE POSTERIORE E CATENA

032

SOSPENSIONE POSTERIORE

033

RUOTA POSTERIORE E ANTERIORE

034

CRUSCOTTO

035

FANALE ANTERIORE

036

PORTATARGA - FANALE POSTERIORE

037

IMPIANTO ELETTRICO

037.1

SUPPORTO BATTERIA

038

SELLA

039

CUPOLINO

WORKSHOP SPECIAL TOOLS
WORKSHOP SPECIAL TOOLS
DIAGNOSIS TESTER MATHESIS
WORKSHOP SPECIAL TOOLS
CLUTCH
CLUTCH COVER
GEAR-BOX
GEARCHANGE
HALF CRANKCASES
FILTERS AND OIL PUMP
CRANKSHAFT
ELECTRIC STARTER AND IGNITION
WATER PUMP - ALTERNATOR COVER
TIMING
HEAD: TIMING
CYLINDERS - PISTONS
HEAD
COLLECTORS AND HEAD COVERS
THROTTLE BODY
AIR INDUCTIO AND OIL VENT
FUEL SYSTEM
FUEL TANK
WATER RADIATOR ASSY
COOLING CIRCUIT

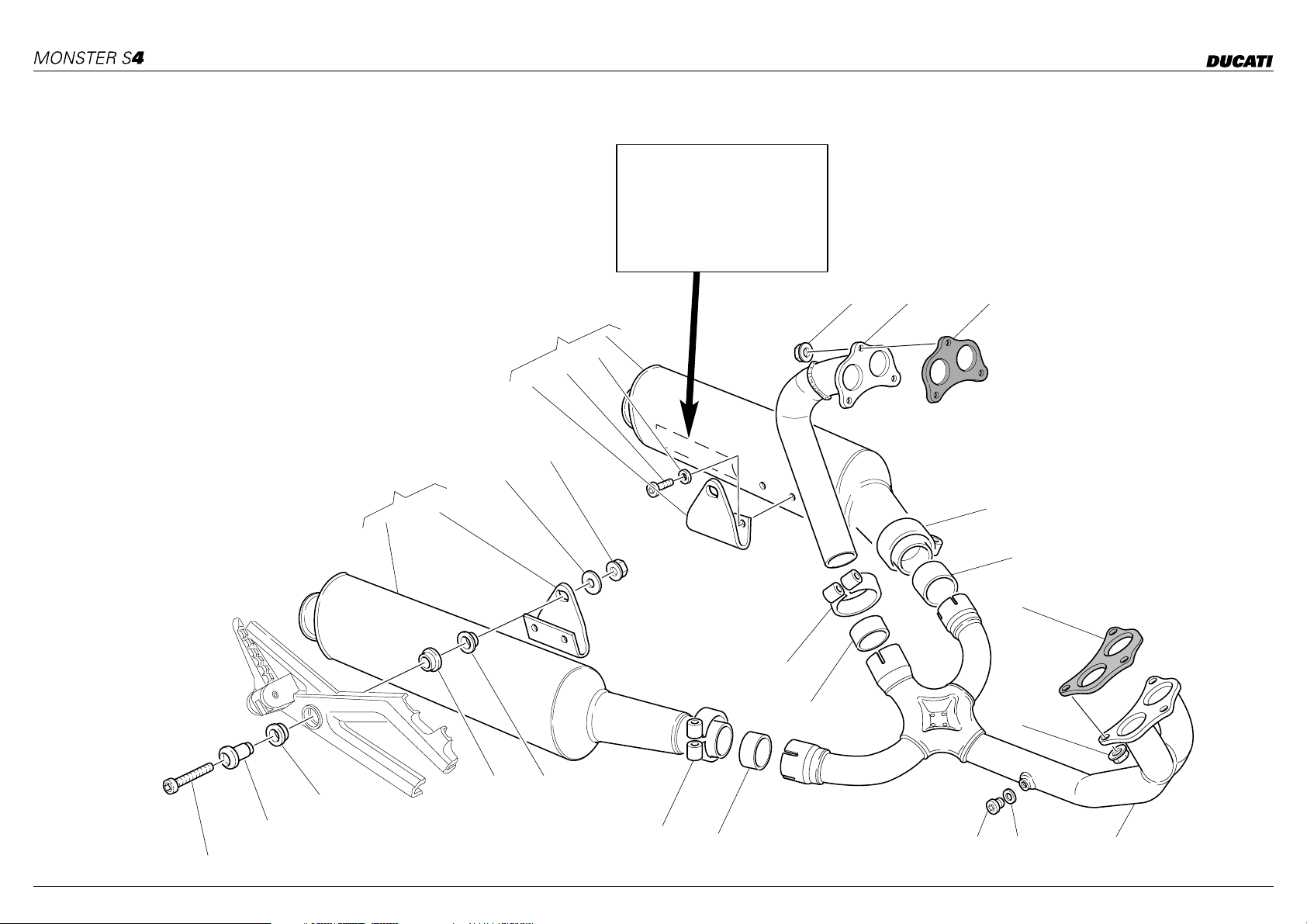

EXHAUST SYSTEM
FRAME
STANDS
GEARCHANGE LEVER - FOOT REST

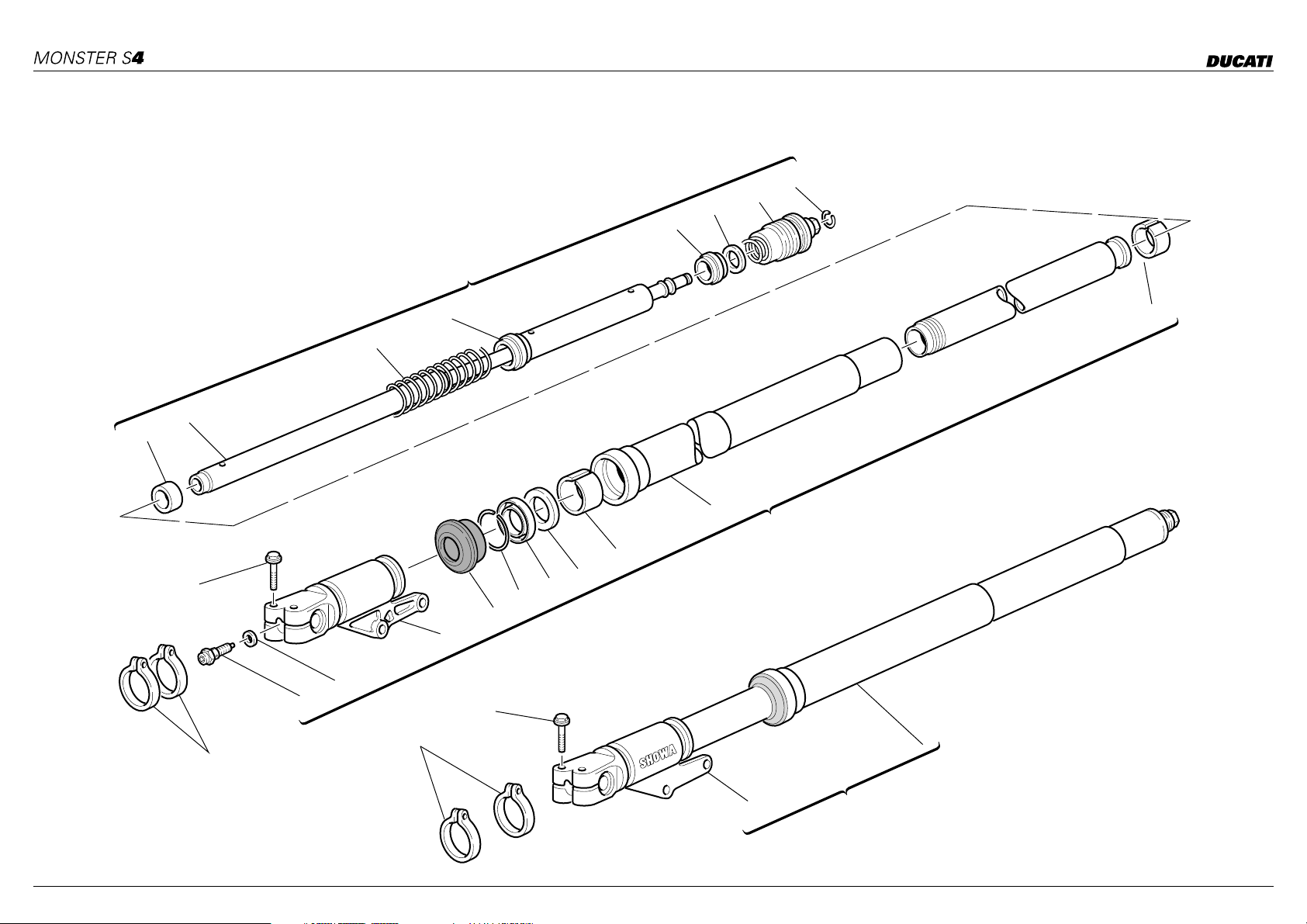

FRONT FORK
HANDLEBAR AND CONTROLS
CLUTCH CONTROL
FRONT BRAKE
REAR BRAKE
SWINGARM AND CHAIN
REAR SUSPENSION
FRONT AND REAR WHEELS
INSTRUMENT PANEL
FRONT HEAD-LIGHT
PLATE HOLDER - REAR LIGHT
ELECTRIC SYSTEM
BATTERY BOX MOUNT
SEAT
HEADLIGHT FAIRING

OUTILS SPECIAUX POUR STATIONS DE SERVICE
OUTILS SPECIAUX POUR STATIONS DE SERVICE
TESTER POUR DIAGNOSTIC MATHESIS
OUTILS SPECIAUX POUR STATIONS DE SERVICE
EMBRAYAGE
COUVERCLE EMBRAYAGE
BOÎTE A VITESSES
COMMANDE BOÎTE A VITESSES
DEMI-CARTERS
FILTRES ET POMPE A HUILE
VILEBREQUIN
DEMARRAGE ELECTRONIQUE ET ALLUMAGE
POMPE EAU - COUVERCLE ALTERNATEUR
DISTRIBUTION
CULASSE: DISTRIBUTION
CYLINDRES - PISTONS
CULASSE
COLLECT. ET COUVERCLES TETES
CORPS À PAPILLON
ASPIRATION AIR ET EVENT HUILE
SYSTEME D'ALIMENTACION
RÉSEVOIR CARBURANT
RADIATEUR D'EAU
CIRCUIT DE REFROIDISSEMENT
ECHAPPEMENT
CADRE
BEQUILLES
COMMANDE DE VITESSE - REPOSE PIEDS
FOURCHE AVANT
GUIDON ET COMANDES
COMMANDE EMBRAYAGE
FREIN AVANT
FREIN ARRIERE
FOURCHE ARRIERE ET CHAINE
SUSPENSION ARRIERE
ROUES AVANT ET ARRIERE
TABLEAU DE BORD
PHARE AVANT
PORTE BALAI - FEU ARRIERE
INSTALLATION ELECTRIQUE
SUPPORT BATTERIE
SIEGE
CARÉNAGE

SONDERWERKZEUGE FÜR WERKSTÄTTE
SONDERWERKZEUGE FÜR WERKSTÄTTE
DIAGNOSETESTER MATHESIS
SONDERWERKZEUGE FÜR WERKSTÄTTE
KUPPLUNG
KUPPLUNGSDECKEL
SCHALTUNG
SCHALTUNG
GEHÄUSEHÄLFTE
ÖLFILTER UND PUMPE
KURBELWELLE
ELEKTROSTARTER ANLASSER UND ZÜNDUNG
WASSERPUMPE - ALTERNATORDECKEL
VENTILSTEUERUNG
ZYLINDERKOPF: VENTILSTEUERUNG
ZYLINDER - KOLBEN
ZYLINDERKOPF
KOLLEKTOREN UND KOPFDECKEL
DROSSELKÖRPER
LUFTANSAUGUNG UND ÖLENTLÜFTER
VERSOSRGUNGS - ANLAGE
KRAFTSTOFFTANK
WASSERKUEHLER
KÜHLREISLAUF
AUSPUFFANLAGE
RAHMEN
STANDER
GANGSHALTUNG - FUSSBRETT
TELEGABEL
LENKER UND STEUERORGANE
KUPPLUNGSSTEUERUNG
VORD BREMSE
HINTERBREMSE
HINTERE SCHWINGE UND KETTE
HINTERFEDERUNG
VORDERRAD UND HINTERRAD
INTRUMENTENBRETT
VORDERSCHEINWERFER
SCHIDTRAEGER - HINTERLICK
ELKTRISCH ANLAGE
BATTERIEHALETERUNG
SATTEL
FAHRTWINDSCHUTZ

INDICE

INDICE

HERRAMENTAL ESPECIALES PARA TALLERES
HERRAMENTAL ESPECIALES PARA TALLERES
INSTRUMENTO DE MEDIDA DIAGNOSTICO MATHESIS
HERRAMENTAL ESPECIALES PARA TALLERES
EMBRAGUE
CARTER EMBRAGUE
CAMBIO
MANDO CAMBIO
PAREJA SEMI-CARTER
FILTROS Y BOMBA DE ACEITE
CIGÜEÑAL
PUESTA EN MARCHA ELECTRICA Y ENCENDIDO
BOMBA AGUA - TAPA ALTERNADOR
DISTRIBUCION
TAPA DE CULATA: DISTRIBUCION
CILINDROS - PISTONES
CULATA
COLECTORES Y CUBIERTS CABEZA
CUERPO MARIPOSA
AIR-BOX Y GASES SE ACEITE
SISTEMA DE ALIMENTACION
DEPOSITO GASOLINA
RADIADOR AGUA
CIRCUITO REFRIGERADOR
GRUPO ESCAPE
CHASIS
CABALLETES
PALANCA DEL CAMBIO - PEDALES
HORQUILLA DELANTERA
MANILLAR Y MANDOS
ACCINAMENTO EMBRAGUE
FRENO DELANTERO
FRENO TRASERO
BASCULANTE Y CADENA
SUSPENSION TRASERA
RUEDAS DELANTERA Y TRASERA
TABLERO DE INSTRUMENTOS
FARO DELANTERO
PORTA MATRICULA - GRUPO OTICO TRASERO
SISTEMA ELECTRICO
SOPORTE BATERIA
SILLIN
CUPULA

N° CATALOGO:

N° CATALOGO:
EMESSO:

EMESSO:

915.1.117.1B
06 - 01

CATALOGUE No:

CATALOGUE No:
ISSUED:

ISSUED:

915.1.117.1B
06 - 01

Nr. CATALOGUE:

Nr. CATALOGUE:
IMPRIMEE:

IMPRIMEE:

915.1.117.1B
06 - 01

KATALOG Nr:

KATALOG Nr:
HERAUSGEGEBEN:

HERAUSGEGEBEN:

915.1.117.1B
06 - 01

N° CATALOGO:

N° CATALOGO:
IMPRIMIDA:

IMPRIMIDA:

915.1.117.1B
06 - 01

3

TAVOLA
DRAWING
TABLE
TABLA

1

001

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

WORKSHOP SPECIAL
TOOLS

8

9

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

16

SONDERWERKZEUGE FÜR
WERKSTÄTTE

HERRAMENTAL
ESPECIALES PARA
TALLERES

22

23

2

10

17

24

3

11

18

25

12

4

19

26

5

7

10

20

0

30

10

40

50

80

90

80

90

80

10

20

0

30

10

40

50

80

90

80

90

80

13

14

20

27

21

15

28

6

4

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

001

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

1 88700.5644 Chiave per registro ghiera

2 88765.1298 Distanziale controllo registro

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

DENOMINAZIONE

puleggia di distribuzione

inferiore valvola

WORKSHOP SPECIAL
TOOLS

DESCRIPTION

Wrench for camshaft pulley ring
nut adjustment

Spacer for checking lower valve
shim

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

Clé de règlage embout poulie de
distribution

Entretoise contrôle régleur
inférieur soupape

SONDERWERKZEUGE FÜR
WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

Registrierschlussel fur
Nutmutter am Nockenwellenrad

Distanzstück zur Kontrolle der
Einstellschraube des unteren

HERRAMENTAL
ESPECIALES PARA
TALLERES

Llave para regulaciòn virola
polea de distribucìon

Distanciador control registro
inferior válvula

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

Ventils

3 88713.2096 Chiave per bloccaggio dadi testa Head nuts holder wrench Clé pour blocage écrous culasse Schlüssel zum Feststellen der

Zylinderkopfmuttern

4 88713.2103 Base per montaggio testa Head mounting base Base pour le montage de la tête Unterlage für Kopfzusam-

Llave para bloqueo tuercas
culata

Base para montaje culata 1

menbau

5 88765.1000 Spessimetro a forchetta 0,1 mm Fork feeler gauge 0.1 mm Jauge d'épaisseur à fourche 0,1mmStärkemessergabel 0,1 mm Calibre de espesores a horquilla

0,1 mm

5 88765.1005 Spessimetro a forchetta 0,2 mm Fork feeler gauge 0.2 mm Jauge d'épaisseur à fourche 0,2mmStärkemessergabel 0,2 mm Calibre de espesores a horquilla

0,2 mm

5 88765.1006 Spessimetro a forchetta 0,3 mm Fork feeler gauge 0.3 mm Jauge d'épaisseur à fourche 0,3mmStärkemessergabel 0,3 mm Calibre de espesores a horquilla

0,3 mm

6 88713.0123 Attrezzo porta disco graduato

per controllo anticipo con disco

Degree wheel holder tool for
ignition advance check

Outil porte-disque gradué pour
contrôle avance avec disque

Haltewerkzeug für Maßscheibe
für Verstellungskontrolle mit
Scheibe

Herramienta porta-disco
graduado para control avance

con disco
7 98112.0002 Disco graduato Degree wheel Disque gradué Maßscheibe Disco graduado 1
8 88713.0879 Punzone estrazione guidavalvola Punch tool to extract valve guide Poinçon éxtraction guide-valve Körner für Ventilführung-

sausziehung

9 88713.0875 Punzone guidavalvola

Intake valve guide punch tool Poinçon guide-valve d'aspiration Körner f. Einlassventilführung Punzón guiavalvúla de

aspirazione

10 88713.1309 Spessimetro a forchetta 2,35mmFork feeler gauge2,35 mm Jauge d'épaisseur à fourche

Stärkemessergabel 2,35 mm Calibre de espesores a

2,35 mm

Punzón de extracción guías de

valvulas

aspiración

horquilla2,35 mm

11 88713.1994 Estrattore per perni bilanciere Rocker shaft extractor Extracteur pour axes culbuteur Abzieher für Kipphebelbolzen Extractor para eje balancín 1
12 88713.0137 Chiave ferma ingranaggio albero

motore per bloccaggio dado

Crankshaft gear holder wrench
for tightening nut

Clé d'arrêt engrenage arbre
moteur pour blocage écrou

Festhalteschlüssel für
Antriebswellenzahnrad zum

Llave bloqueo engranaje

cigüeñal para ajuste tuerca

Festziehen der Mutter

13 88713.1078 Punzone per piantaggio sede

valvola scarico

Punch tool for driving exhaust
valve seat

Poinçon d'ancrage siège
soupape de décharge

Stempel zum Setzen des
Auslaßventilsitzes

Punzón para fijación asiento

válvula de escape

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

1

1

1

1

1

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

5

TAVOLA
DRAWING
TABLE
TABLA

1

001

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

WORKSHOP SPECIAL
TOOLS

8

9

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

16

SONDERWERKZEUGE FÜR
WERKSTÄTTE

HERRAMENTAL
ESPECIALES PARA
TALLERES

22

23

2

10

17

24

3

11

18

25

12

4

19

26

5

7

10

20

0

30

10

40

50

80

90

80

90

80

10

20

0

30

10

40

50

80

90

80

90

80

13

14

20

27

21

15

28

6

6

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

001

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL
TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

SONDERWERKZEUGE FÜR
WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL
ESPECIALES PARA
TALLERES

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

14 88765.1001 Calibro alzata valvola Valve lift gauge Calibre levée de soupape Lehre f. Ventilhubhöhe Calibre para elevación de la

válvula

15 88765.1236 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

GB 15 88765.1237 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

D 15 88765.1238 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

F 15 88765.1239 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

E 15 88765.1240 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

16 88713.2036 Chiave volano Flywheel Wrench Clè Volant Schwungrad schlüssel Liave volante 1
17 88713.1079 Punzone per piantaggio sede

valvola aspirazione

18 88713.1010 Raccordo prelievo gas di scarico Union for exhaust gas suction Raccord pour le prèlévement du

Punch tool for driving intake
valve seat

Poinçon d'ancrage siège
soupape d'aspiration

gaz d'échappement

Stempel zum Setzen des
Einlaßventilsitzes

Anschluss fur Entnahme des
Auspuffgases

Punzón para fijación asiento
válvula de aspiración

Empalme de toma de los gases

de escape
19 88765.0999 Calibro tensione cinghia Timing belt control gauge Calibre tension courroie Körner f. Riemenspannung Calibre de tens. de la correa 1
20 88713.1749 Estrattore per puleggia motrice Drive roller puller Extracteur poulie de

transmission

21 88713.2092 Estrattore ingranaggio coppia

primaria

22 88700.5665 Bussola montaggio ingranaggio

campana frizione

23 88713.1091 Piastrino per posizionamento

forcella innesto marce

Extractor for primary drive gear Outil pour démonter le

engrenage transm. primaire

Sleeve for installing clutch bell
gear

Plate for positioning gear
engagement fork

Douilee montage engrenage
cloche embrayage

Plaquette pour le
positionnement de la fourche

Auszieher für
Antriebsriemenscheibe

Abzieher für den Ausbau von
Zahnräd des Hauptantriebs

Buchse zur Montage des
Kupplungsglockenzahnrads

Plättchen zur Positionierung d.
Gangeinlegegabel

Extractor para polea motriz 1

Estractor para engranaje

transmisión primaria

Bullón montaje engranaje

campana embrague

Lámina para posicionado

horquilla inserta marchas

d'embrayage des vitesses

24 88700.5749 Cappuccio assemblaggio

semicarter

25 88713.2133 Chiave ferma campana tamburo

frizione

26 88713.1429 Attrezzo per piantaggio anello

tenuta valvole ø7

Crankcases assembling cap Capuchonassemblage des

demi-carters

Wrench to hold cluch housing
drum steady

Clé de mantien tambour cloche
d'embrayage

Tool to drive valve seal ring ø7 Outil d'ajustement sans jeu pour

joint de soupape ø7

Stecker für

Capucha ensamblaje semicarter 1

Gehäusehälftezusammenbau
Kupplungsglockenschlussel Llave sujeta-tambor caja

embrague

Werkzeug zum setzen des
ventildichtrings ø7

Herramiental para la colocacìon

del anillo de astanqueidad

vàlvulas ø7
27 88765.1297 Calibro controllo P.M.S. T.D.C. control gauge Calibre contrôle point mort haut Körner f. Kontrolle des OTS Calibre de control P.M.S. 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

1

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

7

TAVOLA
DRAWING
TABLE
TABLA

1

001

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

WORKSHOP SPECIAL
TOOLS

8

9

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

16

SONDERWERKZEUGE FÜR
WERKSTÄTTE

HERRAMENTAL
ESPECIALES PARA
TALLERES

22

23

2

10

17

24

3

11

18

25

12

4

19

26

5

7

10

20

0

30

10

40

50

80

90

80

90

80

10

20

0

30

10

40

50

80

90

80

90

80

13

14

20

27

21

15

28

6

8

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

001

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL
TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

28 88713.0874 Punzone guidavalvola scarico Exhaust valve guide punch tool Poinçon guide-valve d'

échappement

SONDERWERKZEUGE FÜR
WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

Körner für Auslassventil­führung

HERRAMENTAL
ESPECIALES PARA
TALLERES

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

Q.TA'
Q.TY

M.GE
C.AD

Punzón guías de valvulas escape 1

Q.TE

N° CATALOGO:

EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

9

TAVOLA
DRAWING
TABLE
TABLA

001.1

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

8

WORKSHOP SPECIAL
TOOLS

1

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

SONDERWERKZEUGE FÜR
WERKSTÄTTE

2

HERRAMENTAL
ESPECIALES PARA
TALLERES

3

4

9

7

5

6

10

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

001.1

POS.

NO.

N.

INDEX

POS.

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

1 88713.1096 Attrezzo per revisione forcelle

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

DENOMINAZIONE

SHOWA - montaggio anello di
tenuta

WORKSHOP SPECIAL
TOOLS

DESCRIPTION

Tool for overhauling SHOWA
forks - assembling seal ring

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

Outil pour révision fourches
SHOWA - montage anneau
d'étanchéité

SONDERWERKZEUGE FÜR
WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

Werkzeug zur Überholung der
SHOWA -Gabeln ­Dichtringmontage

HERRAMENTAL
ESPECIALES PARA
TALLERES

Herramienta para revisión
horquillas SHOWA - montaje
retén

VALIDITA'

VALIDITY
VALIDITE

2 0000.70139 Chiave perno ruota anteriore Wrench for front wheel spindle Clé pivot roue AV. Schlüssel für Vorderradzapfen Llave eje rueda delantera 1
3 88713.1213 Attrezzo montaggio catena Tool for assembling chain Outil montage chaîne Werkzeug für Montage der Kette Herramienta montaje cadena 1
4 88713.1071 Tampone montaggio cuscinetti a

rullini del bilanciere

Stopper for assembling the
rocker needle bearings

Tampon de montage des
roulements à rouleaux du

Montagestopfen für Nadellager
des Kipphebels

Empujador montaje cojinetes de
rodillos del balancín

culbuteur
5 88713.1040 Supporto telaio/motore Frame/engine mount Support cadre/moteur Halterung für Rahmen/Motor Soporte chasis/motor 1
6 88713.1072 Tampone piantaggio

semicuscinetto base di sterzo

Stopper for driving the half
bearing of the steering head

Tampon d'ancrage

demi-coussinet base direction

Stopfen zum Setzen des
Halblagers des Gabelschafts

Punzón de fijación semi-cojinete
tija inferior

base

7 88713.0957 Attrezzo di ritegno distanziale

per forcella SHOWA

Tool for holding SHOWA fork
spacer

Outil de retenue entretoise pour

fourche SHOWA

Haltewerkzeug für Distanzstück
der SHOWA-Gabel

Herramienta de retén
distanciador para horquilla
SHOWA

8 88713.1058 Chiave montaggio tappo

cannotto di sterzo

9 88713.1062 Attrezzo montaggio cuscinetti

del cannotto di sterzo

Wrench for assembling the
steering head cap

Tool for assembling the steering
head bearings

Clef de montage du bouchon du

fourreau de direction

Dispositif de montage des

roulements du fourreau de

Montageschlüssel für
Lenkrohrverschluß

Montagewerkzeug für Lager des
Lenkrohrs

Llave montaje tapón tubo de
dirección

Herramienta montaje cojinetes
del tubo de dirección

direction

GÜLTIG

VALIDEZ

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

11

TAVOLA
DRAWING
TABLE
TABLA

001.2

TESTER DI DIAGNOSI
MATHESIS

DIAGNOSIS TESTER
MATHESIS

TESTER POUR
DIAGNOSTIC MATHESIS

DIAGNOSETESTER
MATHESIS

INSTRUMENTO DE
MEDIDA DIAGNOSTICO
MATHESIS

2

23

5

3

715

13 10 11

19

18

9

176

20

16

14

148 1221

22

12

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

001.2

POS.

NO.

N.

INDEX

POS.

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

TESTER DI DIAGNOSI
MATHESIS

DENOMINAZIONE

DIAGNOSIS TESTER
MATHESIS

DESCRIPTION

TESTER POUR
DIAGNOSTIC MATHESIS

DIAGNOSETESTER
MATHESIS

BEZEICHNUNG DENOMINACIONDESIGNATION

INSTRUMENTO DE
MEDIDA DIAGNOSTICO
MATHESIS

VALIDITA'

VALIDITY
VALIDITE

1 88765.1126Z Mathesis nudo Bare Mathesis Mathesis nu Mathesis nackt Mathesis no revestido 1
2 914.7.023.1A Manuale italiano Italian manual Manuel en italien Handbuch auf Italienisch Manual italiano 1
2 914.7.023.1B Manuale inglese English manual Manuel en anglais Handbuch auf Englisch Manual ingles 1
2 914.7.023.1C Manuale tedesco German manual Manuel en allemand Handbuch auf Deutsch Manual alemán 1
2 914.7.023.1D Manuale francese Franch manual Manuel en français Handbuch auf Französisch Manual francés 1
2 914.7.023.1E Manuale spagnolo Spanish manual Manuel en espagnol Handbuch auf Spanisch Manual español 1
3 88765.1126R Cavo alimentazione Mathesis Main cable Mathesis Cable alimentation Mathesis Speisekabel Mathesis Cable de alimentacion Mathesis 1
4 88765.1126A Cavo controllo pickup Pickup Control cable Cable de controle Pickup Pickup - Prüfkabel Cable de control pickup 1
5 88765.1126Q Cavo alimentazione da batteria Battery mains cable Cable alimentation de batterie Speisekabel aus Batterie Cable de alimentacion para

baterias

6 88765.1126 Adattatore cavo alimentazione

per autodiagnosi

7 88765.1126N Sensore campione pressione

assoluta

Mains cable adapter for self
diagnosis

Sensor for absolute pressure
sampling

Adaptateur du câble alimentation
pour auto diagnostic

Détecteur pour l'étalnnementde
la pression absolute

Speisekabeladapter für selbst
Diagnose

Sensor für absolute
Druckstichprobe

Adaptador cable alimentación
para autodiagnóstico

Sensor muestra presión

absoluta
8 88765.1126V Pinza amperometrica Amperometer plier Pince ampèrométrique Strommesserzangen Alicates medidores de amperaje 1
9 88765.1126E Adattatore per cavo controllo

pickup 3 fili

10 88765.1126P Sensore campione temperatura

aria

11 88765.1126C Cavo per regolazione

potenziometro

12 88765.1126B Cavo prova e regolazione

contagiri

13 88765.1126F Adattatore per cavo controllo

pickup 2 fili

14 88765.1126D Adattatore per regolazione

potenziometro piccolo

15 552.4.028.1A Sensore campione

potenziometro farfalla piccolo

Adapter for 3 wires Pickup test
cable

Sensor for air temperature
sampling

Cable for potentiometer
adjustement

Test cable and speed indicator
adjustement

Adapter for 2 wires Pickup test
cable

Adapter for potentiometer
adjustement

Sensor for small throttle
potentiometer sampling

Adapteur pour le câble de
contrôle Pickup à 3 fils

Détecteur pour l'étalonnement
de la temperature air

Câble pour le réglage du
potentiomètre

Câble d' essai et réglage du
compte-tours

Adapteur por la câble de
contrôle Pickup à 2 fils

Adapteur puor le réglage du
potentiomètre

Détecteur pour l'étalonnement
du potentiométre papillon petit

Adapter für 3 Drath Pickup
Prüfungskabel

Sensoe für
Lufttemperaturstichprobe

Kabel für
Potentiometereinstellung

Prüfungskabel und
Drehzahlmessereinstellung

Adapter für 2 Draht Pickup
Prüfungskabel

Adapter für die Einstellung des
Kleinen Potentiometers

Sensor Für Kleine
Drosselpotentiomerstichprobe

Adaptator del cable control

Pickup 3 alambres

Sensor muestra temperatura

aire

Cable para ajuste potenciómetro 1

Cable prueba y ajuste

cuentarrevoluciones

Adaptator para cable control

Pickup 2 alambres

Adaptador para ajuste

potenciómetro pequeño

Sensor muesta potenciómetro

mariposa pequeño

GÜLTIG

VALIDEZ

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

1

1

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

13

TAVOLA
DRAWING
TABLE
TABLA

001.2

TESTER DI DIAGNOSI
MATHESIS

DIAGNOSIS TESTER
MATHESIS

TESTER POUR
DIAGNOSTIC MATHESIS

DIAGNOSETESTER
MATHESIS

INSTRUMENTO DE
MEDIDA DIAGNOSTICO
MATHESIS

2

23

5

3

715

13 10 11

19

18

9

176

20

16

14

148 1221

22

14

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

001.2

POS.

NO.

N.

INDEX

POS.

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

16 88765.1126H Sensore campione

17 88765.1126G Sensore campionet emperatura

TESTER DI DIAGNOSI
MATHESIS

DENOMINAZIONE

potenziometro farfalla

aria/acqua

DIAGNOSIS TESTER
MATHESIS

DESCRIPTION

Sensor for throttle potentiomer
sampling

Sensor for air/water temperature
sampling

TESTER POUR
DIAGNOSTIC MATHESIS

Détecteur pour l'ètalonnement
du potentiométre papillon

Détecteur pour l'étalonnement
de la temperature air/eau

DIAGNOSETESTER
MATHESIS

BEZEICHNUNG DENOMINACIONDESIGNATION

Sensor für
Drosselpotentiomerstichprobe

Sensor für Luft/Wasser
Temperaturstichprobe

INSTRUMENTO DE
MEDIDA DIAGNOSTICO
MATHESIS

Sensor muestra potenciómetro
mariposa

Sensor muesta temperatura
aire/agua

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

18 88765.1126M Teleruttore di sicurezza Sfety remote switch Télérupter de sécurité Schutzfernschalter Telerruptor de seguridad 1
19 88765.1126L Sensore campione Pickup 2 fili 2 Wires sampling Pickup sensor Détecteur pour l'étalonnement

Pickup 2 fils

2 Draht Pickup
Stichprobensensor

Sensor muestra Pickup 2

alambres
20 88765.1126U Valigetta con spugna Case with sponge Valise avec éponge Koffer mit Schwamm Maletin con esponja 1
21 88765.1073 Memory card Italiano Italian memory card Memory card en italien Memory card auf Italienisch Memory card italiano 1
21 88765.1074 Memory card inglese English memory card Memory card en anglais Memory card auf Englisch Memory card inglés 1
21 88765.1075 Memory card tedesco German memory card Memory card en allemand Memory card auf Deutsch Memory card alemán 1
21 88765.1076 Memory card francese French memory card Memory card en français Memory card auf Französisch Memory card francés 1
21 88765.1077 Memory card spagnolo Spanish memory card Memory card en espagnol Memory card auf Spanisch Memory card español 1
22 88765.1126S Adesivo DUCATI per valigetta DUCATI sticker for case Décalcomanie DUCATI pour

DUCATI Kleber Für Koffer Pega DUCATI para maletín 1

petite valise

23 88765.1126T Adesivo lato dx/sx DUCATI DUCATI sticker RH/LH side Décalcomanie DUCATI, côté D/G DUCATI kleber R/L Seite Pega lado dcho./izdo. DUCATI 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

15

TAVOLA
DRAWING
TABLE
TABLA

001.3

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

1

WORKSHOP SPECIAL
TOOLS

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

2

SONDERWERKZEUGE FÜR
WERKSTÄTTE

3

HERRAMENTAL
ESPECIALES PARA
TALLERES

4

5

11

12

13

689

10

7

14

16

15

16

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

001.3

POS.

NO.

N.

INDEX

POS.

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL
TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

SONDERWERKZEUGE FÜR
WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL
ESPECIALES PARA
TALLERES

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

- 88765.1241 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

GB - 88765.1242 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

D - 88765.1243 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

F - 88765.1244 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

E - 88765.1245 Strumento di diagnosi Check intrument Instrument de diagnostic Diagnose-Instrument Instrumento de diagnosis 1

1 590.1.189.1A Tubo pressione benzina HS. Fuel pressure line HS. Durite pression essence HS. Kraftstoffdruckschlauch HS Tubo presión gasolina HS. 1
2 590.1.190.1A Tubo pressione benzina

ST/SS/M.

Fuel pressure line ST/SS/M. Durite pression essence

ST/SS/M.

Kraftstoffdruckschlauch
ST/SS/M.

Tubo presión gasolina ST/SS/M. 1

3 875.1.065.1A Tubo pressione olio Oil pressure line Durite pressione huile Öldruckschlauch Tubo presión aceite 1
4 552.1.037.1A Raccordo compressione cilindri

attacco M12

Fitting - cylinder compression
M12

Raccord compression cylindres
fixation M12

Anschluss ­Zylinderkompression, Gewinde

Conexión compresión cilindros
enganche M12

M12

5 552.1.038.1A Raccordo compressione cilindri

attacco M10

Fitting - cylinder compression
M10

Raccord compression cylindres
fixation M10

Anschluss ­Zylinderkompression, Gewinde

Conexión compresión cilindros
enganche M10

M10
6 514.1.037.1A Cavo Volt PF DUC 21 Cable Volt PF DUC 21 Câble Volt PF DUC 21 Kabel Volt PF DUC 21 Cable Volt PF DUC 21 1
7 552.1.039.1A Sensore pressione Pressure sensor Capteur pression Drucksensor Sensor presión 1
8 814.1.114.1A Raccordo pressione olio Oil pressure fitting Raccord pression huile Öldruckanschluss Conexión presión aceite 1
9 514.1.032.1A Cavo per prove ausiliari Cable for supplementary tests Câble pour des tests auxiliaires Kabel für Hilfstests Cable para pruebas auxiliares 1

10 514.1.035.1A Cavo pinzetta Rosso Red clamp cable Câble pince Rouge Klemmenkabel Rot Cable pinza Rojo 1
10 514.1.036.1A Cavo pinzetta Nero Black clamp cable Câble pince Noir Klemmenkabel Schwarz Cable pinza Negro 1
11 552.1.040.1A Sonda Temperatura Temperature probe Sonde température Temperatursonde Sonda Temperatura 1
12 514.1.034.1A Cavo alimentazione e diagnosi

Main cable PF A621 Cable alimentation PF A621 Speisekabel PF A621 Cable de alimentacion PF A621 1

PF A621

13 514.1.033.1A Adattatore presa accendisigari

(ST)

Electric lighter connection
adapter (ST)

Adaptateur prise allume-cigares
(ST)

Adapter für

Stromanschlussbuchse (ST)

Adaptador toma encendedor

cigarrillos (ST)
14 514.1.038.1A Adattatore presa batteria Battery connection adapter Adaptateur prise batterie Adapter für Batteriestecker Adaptador toma batería 1
15 698.1.033.1A Valigia rossa con spugna Red case with sponge rubber Mallette rouge avec protection

éponge

Roter Koffer mit
Schaumstoffpolster

Maleta roja con esponja 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

17

TAVOLA
DRAWING
TABLE
TABLA

001.3

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

1

WORKSHOP SPECIAL
TOOLS

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

2

SONDERWERKZEUGE FÜR
WERKSTÄTTE

3

HERRAMENTAL
ESPECIALES PARA
TALLERES

4

5

11

12

13

689

10

7

14

16

15

18

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

001.3

POS.

NO.

N.

INDEX

POS.

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

ATTREZZI SPECIALI PER
STAZIONI DI SERVIZIO

DENOMINAZIONE

WORKSHOP SPECIAL
TOOLS

DESCRIPTION

OUTILS SPECIAUX POUR
STATIONS DE SERVICE

SONDERWERKZEUGE FÜR
WERKSTÄTTE

BEZEICHNUNG DENOMINACIONDESIGNATION

HERRAMENTAL
ESPECIALES PARA
TALLERES

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

16 88765.1126T Adesivo lato dx/sx DUCATI DUCATI sticker RH/LH side Décalcomanie DUCATI, côté D/G DUCATI kleber R/L Seite Pega lado dcho./izdo. DUCATI 2

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

19

TAVOLA
DRAWING
TABLE
TABLA

FRIZIONE CLUTCH EMBRAYAGE KUPPLUNG EMBRAGUE

002

9

10 6 7

8

4

2

1

3

25

26

14

12

23

5

32

24

29

27

30

11

13

31

15

16

17

20

19

18

21

22

28

20

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

002

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

FRIZIONE CLUTCH EMBRAYAGE KUPPLUNG EMBRAGUE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 0659.16.555 Molla frizione Clutch spring Ressort embrayage Kupplungsfeder Muelle embrague 6
2 841.1.002.2A Scodellino Retainer Cuvette Teller Platillo 6
3 818.2.009.1A Perno comando frizione Clutch control pin Axe commande embrayage Kupplungssteuerstift Perno mando embrague 1
4 771.5.043.2B Vite Screw Vis Schraube Tornillo 6
5 851.4.001.1A Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1
6 764.1.003.1B Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 12
7 162.1.001.1B Mozzo portadischi Plate holder hub Moyeu porte-disque Scheibenhaltenabe Cubo porta-discos 1
8 190.2.001.3A Serie dischi frizione Clutch plates set Série de disques embrayage Kupplungsscheibensatz Serie discos embrague 1

9 851.1.001.1B Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1
10 196.1.001.1B Tamburo frizione Clutch drum Tambour embrayage Kupplungstrommel Tambor embrague 1
11 70610.8120 Vite Screw Vis Schraube Tornillo 8
12 194.2.001.1B Spingidisco Pressure plate Pousse-disque Scheibendrücker Empuja-disco 1
13 198.1.027.1A Campana frizione Clutch housing Cloche embrayage Kupplungsglocke Campana embrague 1
14 702.5.016.1A Cuscinetto Bearing Roulement Lager Cojinete 1
15 463.2.053.7A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
16 463.4.026.9A Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1
17 170.2.020.1B Coppia ingr. frizione - ingr.

albero motore

Clutch/crankshaft gears pair Jeu d'engrenages embrayage -

engrenage arbre moteur

Paar Kupplungszahnrad­Antriebszahnrad

Par engr. embrague - engr.

cigüeñal
18 463.7.022.6A Cuscinetto Bearing Roulement Lager Cojinete 1
19 881.2.001.1A Anello seeger-distanziale Circlip - spacer Circlip-Entretoise Seegerring - Distanzstück Anillo seeger - distanciador 1
20 75113.2566 Cuscinetto Bearing Roulement Lager Cojinete 1
21 0660.16.145 Distanziale Spacer Entretoise Distanzstück Distancial 1
22 195.4.003.1A Gruppo pistoncino Piston assembly Groupe piston Kolbenaggregat Grupo pistón 1
23 710.1.002.1A Bussola Bush Douille Buchse Casquillo 1
24 74224.0570 Spina Pin Goupille Stift Pasador 1
25 750.1.002.1B Dado Nut Ecrou Mutter Tuerca 1
26 0400.17.030 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

21

TAVOLA
DRAWING
TABLE
TABLA

FRIZIONE CLUTCH EMBRAYAGE KUPPLUNG EMBRAGUE

002

9

10 6 7

8

4

2

1

3

25

26

14

12

23

5

32

24

29

27

30

11

13

31

15

16

17

20

19

18

21

22

28

22

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

002

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

FRIZIONE CLUTCH EMBRAYAGE KUPPLUNG EMBRAGUE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

27 886.4.043.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
28 60N107335 Vite Screw Vis Schraube Tornillo 3
29 117.2.006.1A Asta comando frizione Clutch control rod Tige de commande embrayage Kupplungssteuerungsstab Varilla mando embrague 1
30 93823.2018 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2
31 713.1.012.1B Distanziale Spacer Entretoise Distanzstück Distancial 1
32 93823.0128 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

23

TAVOLA
DRAWING
TABLE
TABLA

COPERCHIO FRIZIONE CLUTCH COVER COUVERCLE EMBRAYAGE KUPPLUNGSDECKEL CARTER EMBRAGUE

003

20

24

16

3

6

17

15 14

13

7

18

20

5

8

9

10

11

12

4

2

1

19

22

23

21

24

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

003

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

COPERCHIO FRIZIONE CLUTCH COVER COUVERCLE EMBRAYAGE KUPPLUNGSDECKEL CARTER EMBRAGUE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 243.1.025.1AD Coperchio protezione frizione Clutch protection cover Couvercle protection embrayage Kupplungsschutzdeckel Carter protección embrague 1
2 60N102509 Vite Screw Vis Schraube Tornillo 2
3 771.5.078.2B Vite Screw Vis Schraube Tornillo 1
4 254.4.001.1A Oblò ispezione livello olio Oil level inspection porthhole Hublot de contrôle niveau

Ölpegelkontrollverschluß Portilla control nivel aceite 1

d'huile
5 60N102510 Vite Screw Vis Schraube Tornillo 5
6 243.2.004.1BB Coperchio lato frizione Cover clutch side Couvercle côté embrayage Deckel an Kupplungsseite Tapa lado embrague 1
7 788.1.052.1A Guarnizione coperchio frizione Clutch cover gasket Garniture couvercle embrayage Dichtung für Kupplungsdeckel Junta tapa embrague 1
8 0665.49.680 Boccola Bush Douille Buchse Casquillo 1
9 93784.2030 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1

10 852.1.008.1A Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 1
11 73503.3075 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
12 93827.0114 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
13 0400.49.240 Boccola di riferimento Locating bush Douille de référence Bezugsbuchse Centrador 1
14 93823.2082 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
15 893.1.005.1A Tappo Cap Bouchon Verschluß Tapón 1
16 539.4.030.1A Interruttore Switch Interrupteur Schalter Interruptor 1
17 0150.70.120 Guarnizione sp.2 Gasket th.2 Garniture ép. 2 Dichtung Stärke 2 Junta esp. 2 1
18 463.4.047.7A Anello Ring Bague Ring Anillo 1
19 771.5.072.2B Vite Screw Vis Schraube Tornillo 1
20 417.6.075.9A Vite Screw Vis Schraube Tornillo 3
21 0675.49.540 Distanziale Spacer Entretoise Distanzstück Distancial 1
22 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 1
23 881.1.030.1A Supporto Holder Support Halterung Soporte 1
24 94247.0014 Guarnizione liquida Fluid sealant Colle liquide pour joint Flüssige Dichtung Sellador junta líquida 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

25

TAVOLA
DRAWING
TABLE
TABLA

004

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

11

10

7

6

4

9

6

27

8

7

6

5

4

3

7

2»

6»

3»

2

4»

LATO CATENA

14

1

28

LATO FRIZIONE

15

29

1»

17

5»

18

1»

19

4»

20

5»

6»

3»

6

22

4

30

4

21

6

7

16

2»

26

25

3

4

24

6

7

23

7

13

12

26

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

004

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 0251.47.050 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1
1 0251.47.054 Rosetta rasamento sp. 1,2 Shim th. 1.2 Rosette de butée épaisseur 1,2 Distanzscheibe Stärke 1,2 Arandela de espesoración 1,2 1
1 852.1.108.1AH Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1
1 852.1.108.1AL Rosetta rasamento sp. 1,1 Shim th. 1,1 Rosette de butée épaisseur 1,1 Distanzscheibe Stärke 1,1 Arandela de espesoración 1,1 1
1 852.1.108.1AN Rosetta rasamento sp. 1,3 Shim th. 1,3 Rosette de butée épaisseur 1,3 Distanzscheibe Stärke 1,3 Arandela de espesoración 1,3 1
2 150.2.006.1A Albero primario cambio Gearbox main shaft Arbre primaire boîte de vitesses Wechselgetriebehauptwelle Arbol primario cambio 1
3 0670.16.150 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 2
4 701.4.005.1A Gabbia a rullini Needle bearing Boîte à aiguilles Nadelkäfig Jaula de rodillos 5
5 172.1.004.1C Ingranaggio conduttore 5° vel. Driving gear 5th sp. Engrenage conducteur 5ème

vitesse

Antriebszahnrad

5.Geschwindigkeit

Engranaje accionador 5°

velocidad
6 856.1.001.1A Rosetta scanalata sp. 0,5 Grooved washer th. 0.5 Rosette rainurée épaisseur 0,5 Genutete Scheibe Stärke 0,5 Arandela ranurada esp. 0,5 6
7 0670.16.145 Anello elastico Snap ring Bague élastique Sprengring Seager 6
8 172.1.003.1C Ingran. conduttore 3°/4° vel. Driving gear 3rd/4th sp. Engrenage conducteur

3ème/4ème vitesse

9 172.1.005.1C Ingranaggio conduttore 6° vel. Driving gear 6th sp. Engrenage conducteur 6ème

vitesse

10 172.1.002.1B Ingranaggio conduttore 2° vel. Driving gear 2nd sp. Engrenage conducteur 2ème

vitesse

Leiterzahnrad für 3.,4.
Geschwindigkeit

Antriebszahnrad

6.Geschwindigkeit
Antriebszahnrad

2.Geschwindigkeit

Engranaje accionador 3°/4°

velocidad

Engranaje accionador 6°

velocidad

Engranaje accionador 2°

velocidad

11 0670.16.163 Rosetta rasamento sp. 1,8 Shim th. 1.8 Rosette de butée épaisseur 1,8 Distanzscheibe Stärke 1,8 Arandela de espesoración 1,8 1
11 0670.16.164 Rosetta rasamento sp. 2 Shim th. 2 Rosette de butée épaisseur 2 Distanzscheibe Stärke 2 Arandela de espesoración 2 1
11 713.1.014.1A Rosetta rasamento sp. 1,5 Shim th. 1.5 Rosette de butée épaisseur 1,5 Distanzscheibe Stärke 1,5 Arandela de espesoración 1,5 1
11 713.1.014.1B Rosetta rasamento sp. 1,7 Shim th. 1.7 Rosette de butée épaisseur 1,7 Distanzscheibe Stärke 1,7 Arandela de espesoración 1,7 1
11 713.1.014.1E Rosetta rasamento sp. 1,6 Shim th. 1.6 Rosette de butée épaisseur 1,6 Distanzscheibe Stärke 1,6 Arandela de espesoración 1,6 1
11 713.1.014.1F Rosetta rasamento sp. 1,9 Shim th. 1.9 Rosette de butée épaisseur 1,9 Distanzscheibe Stärke 1,9 Arandela de espesoración 1,9 1
12 449.1.027.2A Pignone catena Z=15 Chain sprocket Z=15 Pignon chaîne Z=15 Kettenritzel Z=15 Piñón cadena Z=15 1
13 826.1.011.1A Piastrina ferma-pignone Sprocket keep plate Plaquette bloque-pignon Ritzelfeststellplättchen Placa sujeta-piñón 1
14 8A00.67997 Vite Screw Vis Schraube Tornillo 2
15 0670.16.165 Rosetta rasamento sp. 2,2 Shim th. 2.2 Rosette de butée épaisseur 2,2 Distanzscheibe Stärke 2,2 Arandela de espesoración 2,2 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

27

TAVOLA
DRAWING
TABLE
TABLA

004

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

11

10

7

6

4

9

6

27

8

7

6

5

4

3

7

2»

6»

3»

2

4»

LATO CATENA

14

1

28

LATO FRIZIONE

15

29

1»

17

5»

18

1»

19

4»

20

5»

6»

3»

6

22

4

30

4

21

6

7

16

2»

26

25

3

4

24

6

7

23

7

13

12

28

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

004

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

15 0670.16.184 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1
15 0670.16.185 Rosetta rasamento sp. 1,2 Shim th. 1.2 Rosette de butée épaisseur 1,2 Distanzscheibe Stärke 1,2 Arandela de espesoración 1,2 1
15 713.1.011.1A Rosetta rasamento sp. 2,3 Shim th. 2.3 Rosette de butée épaisseur 2,3 Distanzscheibe Stärke 2,3 Arandela de espesoración 2,3 1
15 713.1.014.1A Rosetta rasamento sp. 1,5 Shim th. 1.5 Rosette de butée épaisseur 1,5 Distanzscheibe Stärke 1,5 Arandela de espesoración 1,5 1
15 713.1.014.1E Rosetta rasamento sp. 1,6 Shim th. 1.6 Rosette de butée épaisseur 1,6 Distanzscheibe Stärke 1,6 Arandela de espesoración 1,6 1
16 150.2.048.1A Albero secondario completo Complete lay shaft Arbre secondaire complet Komplette Vorgelegewelle Arbol secundario completo 1
17 76402.0002 Gabbia a rullini Needle bearing Boîte à aiguilles Nadelkäfig Jaula de rodillos 1
18 172.1.006.1B Ingranaggio condotto 1° vel. Driven gear 1st sp. Engrenage entraîné 1ère vitesse Angetriebenes Zahnrad 1.

Geschwindigkeit

Engranaje conducido 1°

velocidad
19 0670.16.155 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1
20 172.1.010.1C Ingranaggio condotto 5° vel. Driven gear 5th sp. Engrenage entraîné 5ème

vitesse

21 172.1.009.1C Ingranaggio condotto 4° vel. Driven gear 4th sp. Engrenage entraîné 4ème

vitesse

22 172.1.008.1C Ingranaggio condotto 3° vel. Driven gear 3rd sp. Engrenage entraîné 3ème

vitesse

23 172.1.011.1C Ingranaggio condotto 6° vel. Driven gear 6th sp. Engrenage entraîné 6ème

vitesse

24 172.1.007.1B Ingranaggio condotto 2° vel. Driven gear 2nd sp. Engrenage entraîné 2ème

vitesse

25 149.1.024.1A Albero secondario cambio Gearbox lay shaft Arbre secondaire boîte de

vitesses

Angetriebenes Zahnrad 5.
Geschwindigkeit

Angetriebenes Zahnrad 4.
Geschwindigkeit

Angetriebenes Zahnrad 3.
Geschwindigkeit

Angetriebenes Zahnrad 6.
Geschwindigkeit

Angetriebenes Zahnrad 2.
Geschwindigkeit

Vorgelegewelle des
Wechselgetriebes

Engranaje conducido 5°

velocidad

Engranaje conducido 4°

velocidad

Engranaje conducido 3°

velocidad

Engranaje conducido 6°

velocidad

Engranaje conducido 2°

velocidad

Arbol secundario cambio 1

26 0670.16.170 Rosetta rasamento sp. 0,8 Shim th. 0.8 Rosette de butée épaisseur 0,8 Distanzscheibe Stärke 0,8 Arandela de espesoración 0,8 1
26 0670.16.171 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1
26 852.1.105.1AB Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1
26 852.1.105.1AD Rosetta rasamento sp. 1,1 Shim th. 1,1 Rosette de butée épaisseur 1,1 Distanzscheibe Stärke 1,1 Arandela de espesoración 1,1 1
26 852.1.105.1AG Rosetta rasamento sp. 0,7 Shim th. 0.7 Rosette de butée épaisseur 0,7 Distanzscheibe Stärke 0,7 Arandela de espesoración 0,7 1
27 150.2.047.1A Albero primario completo Complete main shaft Arbre primaire complet Komplette Hauptwelle Arbol primario completo 1
28 93783.0812 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

29

TAVOLA
DRAWING
TABLE
TABLA

004

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

11

10

7

6

4

9

6

27

8

7

6

5

4

3

7

2»

6»

3»

2

4»

LATO CATENA

14

1

28

LATO FRIZIONE

15

29

1»

17

5»

18

1»

19

4»

20

5»

6»

3»

6

22

4

30

4

21

6

7

16

2»

26

25

3

4

24

6

7

23

7

13

12

30

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

004

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CAMBIO GEAR-BOX BOÎTE A VITESSES SCHALTUNG CAMBIO

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

29 76270.0827 Astuccio a rullini Needle bearing Roulement à rouleaux Nadellager Cojinete de agujas 1
30 856.1.031.1A Rosetta scanalata sp. 0,5 Grooved washer th. 0.5 Rosette rainurée épaisseur 0,5 Genutete Scheibe Stärke 0,5 Arandela ranurada esp. 0,5 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

31

TAVOLA
DRAWING
TABLE
TABLA

005

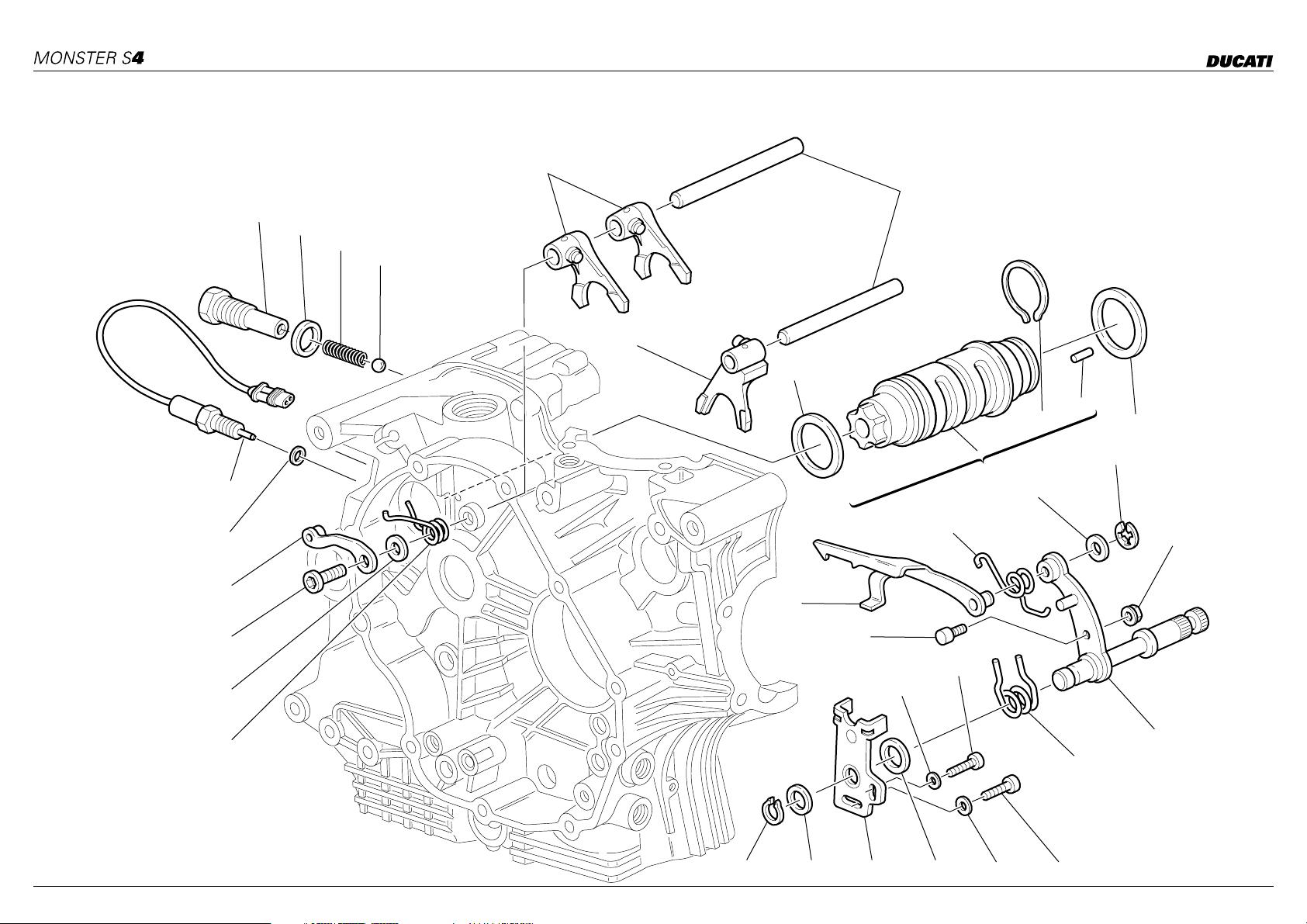

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

11

7

8

9

10

12

6

SCHALTUNG MANDO CAMBIO

13

14

18

16

21

17

19

22

20

5

4

3

24

25

23

28

2

1

29

26

27

15 34 33 32 31 30

32

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

005

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

DENOMINAZIONE

DESCRIPTION

SCHALTUNG MANDO CAMBIO

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 799.1.049.1A Molla ritorno Return spring Ressort de retour Rückschlagfeder Muelle de retorno 1
2 852.1.053.1A Rosetta Washer Rosette Unterlegscheibe Arandela 1
3 779.1.039.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1
4 455.2.003.1A Assieme saltarello fissa marce Gear stopper assembly Ensemble cliquet fixe-vitesses Fallklinkengruppe Grupo trinquete fija marchas 1
5 0150.92.280 Guarnizione sp.2 Gasket th.2 Garniture ép. 2 Dichtung Stärke 2 Junta esp. 2 1
5 0504.03.085 Guarnizione sp.1,5 Gasket th.1,5 Garniture ép.1,5 Dichtung stärke 1,5 Junta esp.1,5 1
5 420.2.000.8A Guarnizione in rame sp. 1 Copper gasket sp. 1 Garniture en cuivre sp. 1 Kupferdichtung sp. 1 Junta de cobre sp. 1 1
5 852.1.111.1A Guarnizione sp. 0,5 Gasket th.0.5 Garniture ép. 0,5 Dichtung Stärke 0,5 Junta esp. 0,5 1
6 539.1.021.1A Interruttore Switch Interrupteur Schalter Interruptor 1
7 779.1.203.1A Porta-puntalino Push rod holder Porte-butée Auflagestifthalter Porta-trinquete 1
8 0272.91.090 Guarnizione Gasket Garniture Dichtung Junta 1

9 0660.13.143 Molla scatto marce Gear selector spring Ressort déclenchement vitesses Ganglösefeder Muelle embrague marchas 1
10 76835.1134 Sfera Ball Bille Kugel Esfera 1
11 180.1.001.1A Forcella inn. marce 1°,4°-2°,3° 1st,4th-2nd,3rd gear selector

fork

12 180.1.002.1A Forcella innesto 5°,6° 5th,6th gear selector fork Fourche engrènement 5ème,

Fourche engrènement 1ère,
4ème-2ème et 3ème vitesse

Einlegegabel für 1.,4.-2.,3.Gang Horquilla embrague marchas

1°,4°-2°,3°

Einlegegabel für 5., 6. Gang Horquilla embrague 5°,6° 1

6ème vitesse
13 0660.13.070 Perno per forcella Fork pin Goujon pour fourche Bolzen für Gabel Perno para horquilla 2
14 852.1.005.1A Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1
15 73500.1542 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
16 882.1.006.1A Anello ferma rullini (sezione

quadrata)

17 821.1.070.1A Rullino speciale (sezione

quadrata)

18 182.2.010.1A Tamburo cambio completo Complete gearbox drum Tambour complet boîte de

Needle retaining ring (square
cross-section)

Special roller (square
cross-section)

Bague d'arrêt rouleaux (section

carrée)

Rollensicherungsring
(vierkantquerschnitt)

Anillo sujeta rodillos (sección
cuadrada)

Rouleau spécial (section carrée) Spezialrolle (vierkantquerschnitt) Rodillo especial (sección

cuadrada)

Schalttrommel komplett Tambor cambio completo 1

vitesses
19 0660.13.060 Rosetta rasamento sp. 1 Shim th. 1 Rosette de butée épaisseur 1 Distanzscheibe Stärke 1 Arandela de espesoración 1 1
19 852.1.094.1A Rosetta rasamento sp. 0,9 Shim th. 0.9 Rosette de butée épaisseur 0,9 Distanzscheibe Stärke 0,9 Arandela de espesoración 0,9 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

2

1

6

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

33

TAVOLA
DRAWING
TABLE
TABLA

005

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

11

7

8

9

10

12

6

SCHALTUNG MANDO CAMBIO

13

14

18

16

21

17

19

22

20

5

4

3

24

25

23

28

2

1

29

26

27

15 34 33 32 31 30

34

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

005

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

20 0799.13.110 Molla ritorno leva cambio Gearchange lever return spring Ressort retour levier boîte de

COMANDO CAMBIO GEARCHANGE COMMANDE BOÎTE A

VITESSES

DENOMINAZIONE

DESCRIPTION

SCHALTUNG MANDO CAMBIO

VALIDITA'

VALIDITY

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITE

GÜLTIG

VALIDEZ

Schalthebelrückholfeder Muelle retorno leva cambio 1

vitesses
21 0400.09.050 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 1
21 0765.92.205 Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 2
22 0214.07.350 Anello Ring Bague Ring Anillo 1
23 750.5.001.1A Dado Nut Ecrou Mutter Tuerca 1
24 180.1.008.1A Forcella comando tamburo

cambio

25 0660.13.165 Perno per leva cambio Gearchange lever pin Goujon pour levier boîte de

Gearbox drum control fork Fourche de commande tambour

boîte de vitesses

Steuergabel für

Horquilla mando tambor cambio 1

Wechselgetriebetrommel
Schalthebelstift Perno para leva cambio 1

vitesses
26 821.1.001.1A Perno con leva cambio Pin with gearchange lever Goujon avec levier boîte de

Stift mit Schalthebel Perno con leva cambio 1

vitesses
27 799.1.025.1A Molla ritorno forcella Fork return spring Ressort retour fourche Gabelrückschlagfeder Muelle retorno horquilla 1
28 60N102509 Vite Screw Vis Schraube Tornillo 1
29 462.3.003.8A Rosetta Washer Rosette Unterlegscheibe Arandela 1
30 60N102555 Vite Screw Vis Schraube Tornillo 1
31 462.3.003.7A Rosetta Washer Rosette Unterlegscheibe Arandela 1
32 881.1.012.1A Anello di centraggio Centering ring Bague de centrage Zentrierring Anillo de centrado 1
33 826.1.009.1A Piastrina fine corsa Stopper plate Plaquette fin de course Endanschlagplättchen Placa final de carrera 1
34 0400.29.125 Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 2
34 0400.29.126 Rosetta rasamento sp. 0,5 Shim th. 0.5 Rosette de butée épaisseur 0,5 Distanzscheibe Stärke 0,5 Arandela de espesoración 0,5 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

35

TAVOLA
DRAWING
TABLE
TABLA

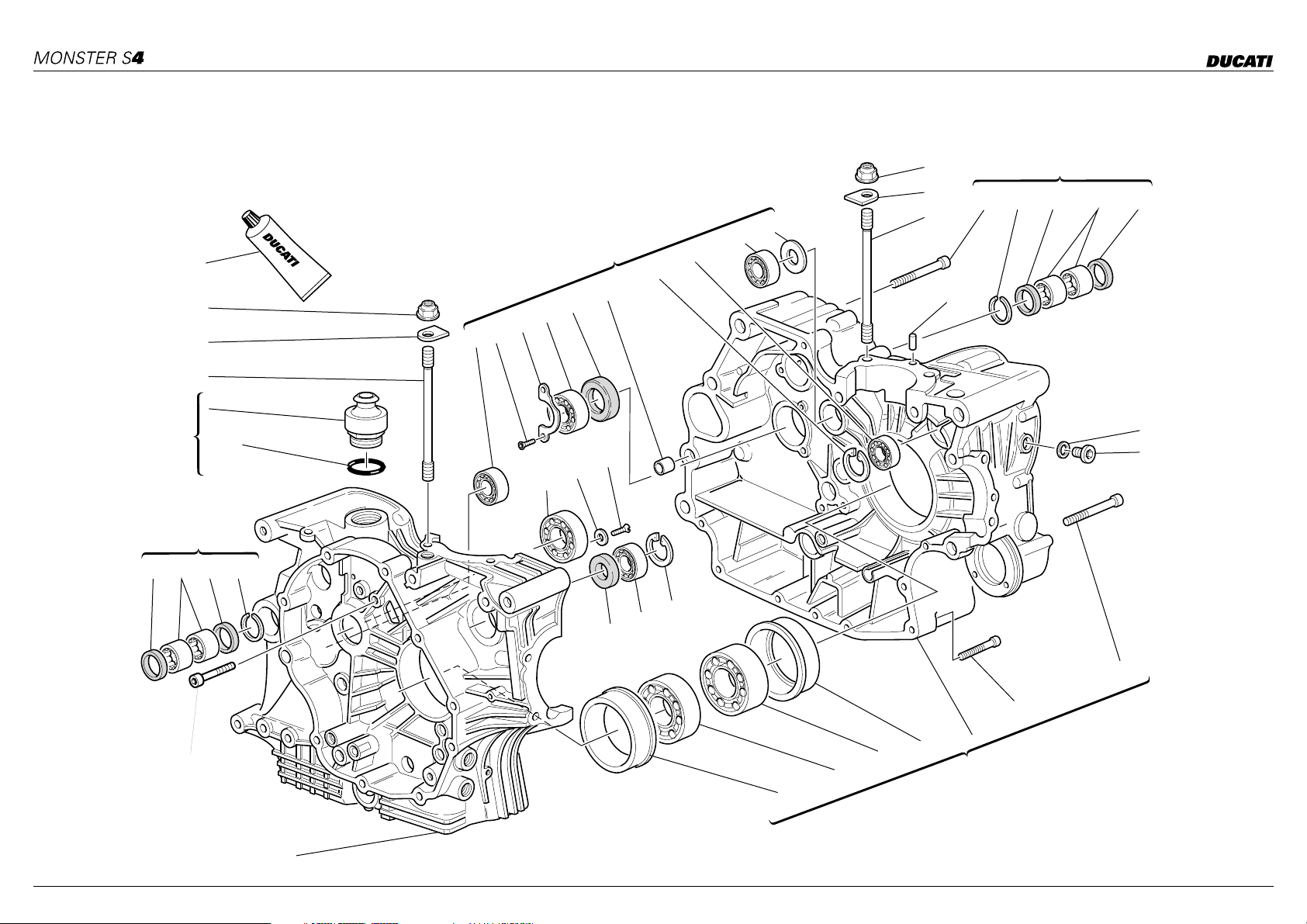

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

006

2

8

7
6

30

3 2

8
7

22

9

13

1

34

5

12

11

10

9

18

20

6

24

23

1

4

32 2

28

25

12

15

14

29

1

4

18

17

16

26

31

19

21

33

32

1

27

1

36

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

006

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 225.2.041.1B Coppia semicarter completi Complete half-crankcases pair Jeu de demi-carters complets Gehäusehälftenpaar komplett Par semi-carter completos 1
2 0755.49.265 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 4
3 76400.0004 Astuccio a rullini Needle bearing Roulement à rouleaux Nadellager Cojinete de agujas 4
4 76266.2668 Anello elastico Snap ring Bague élastique Sprengring Seager 2
5 94247.0014 Guarnizione liquida Fluid sealant Colle liquide pour joint Flüssige Dichtung Sellador junta líquida 1
6 766.1.014.1A Prigioniero fissaggio cilindro

testa

Stud bolt for fastening head
cylinder

Goujon de fixation cylindre
culasse

Stiftschraube für
Zylinderkopfbefestigung

Tornillo sin fin fijación cilindro

culata
7 856.1.025.1A Rondella speciale Special washer Rondelle spéciale Spezial-Unterlegscheibe Arandela especial 8
8 0670.92.010 Dado Nut Ecrou Mutter Tuerca 8
9 75791.1747 Cuscinetto Bearing Roulement Lager Cojinete 2

10 72094.1616 Vite Screw Vis Schraube Tornillo 2
11 826.1.003.1A Piastrina di fermo Keep plate Plaquette d'arrêt Feststellplatte Placa de bloqueo 1
12 702.5.019.1A Cuscinetto Bearing Roulement Lager Cojinete 2
13 93783.2552 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1
14 713.1.140.1A Distanziale Spacer Entretoise Distanzstück Distancial 2
15 60N101079 Vite Screw Vis Schraube Tornillo 2
16 93785.1830 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1
17 75794.1542 Cuscinetto Bearing Roulement Lager Cojinete 1
18 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
19 771.5.072.2B Vite Screw Vis Schraube Tornillo 7
20 702.5.008.1A Cuscinetto Bearing Roulement Lager Cojinete 1
21 710.1.070.1A Bussola porta cuscinetto Bearing holder bush Douille porte-roulement Lagerhaltebuchse Sede de cojinete 1
22 0370.49.250 Rosetta Washer Rosette Unterlegscheibe Arandela 1
23 0011.52.010 Grano di centraggio Locating dowel Vis sans tête de centrage Zentrierstift Clavija de centrado 2
24 771.5.136.2B Vite Screw Vis Schraube Tornillo 7
25 93823.3156 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
26 779.1.029.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 2

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

8

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

37

TAVOLA
DRAWING
TABLE
TABLA

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

006

2

8

7
6

30

3 2

8
7

22

9

13

1

34

5

12

11

10

9

18

20

6

24

23

1

4

32 2

28

25

12

15

14

29

1

4

18

17

16

26

31

19

21

33

32

1

27

1

38

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

006

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

COPPIA SEMICARTERS HALF CRANKCASES DEMI-CARTERS GEHÄUSEHÄLFTE PAREJA SEMI-CARTER

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

27 710.1.069.1A Bussola porta cuscinetto Bearing holder bush Douille porte-roulement Lagerhaltebuchse Sede de cojinete 1
28 420.2.006.2A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 1
29 779.1.182.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1
30 593.1.003.1B Valvola di sfiato Breather valve Soupape de décharge Entlüftungsventil Válvula respiradero 1
31 771.5.080.2B Vite Screw Vis Schraube Tornillo 2
32 75143.3380 Cuscinetto Bearing Roulement Lager Cojinete 1
33 75191.3380 Cuscinetto Bearing Roulement Lager Cojinete 1
34 711.1.095.1A Boccola Bush Douille Buchse Casquillo 2

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

39

TAVOLA
DRAWING
TABLE
TABLA

007

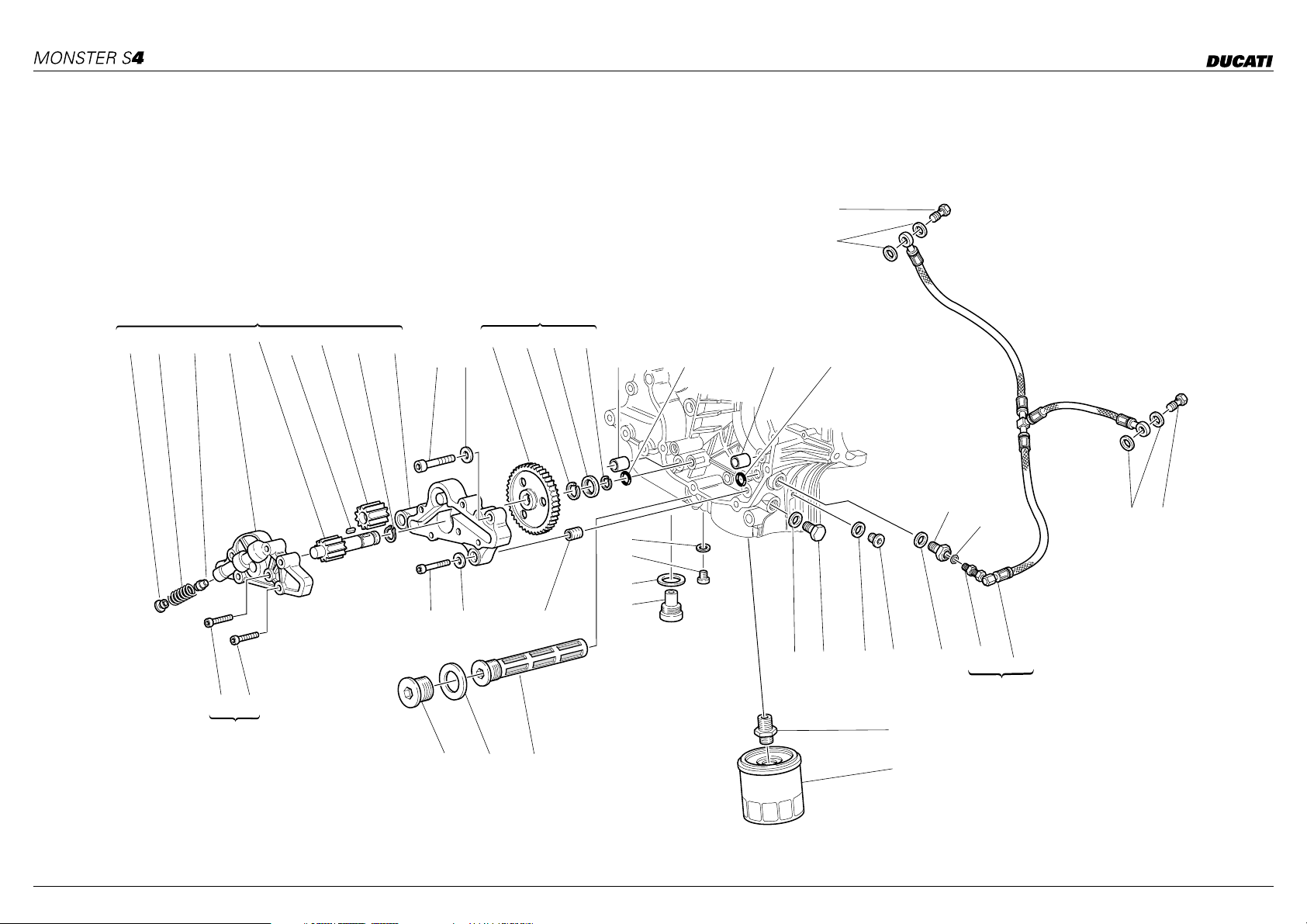

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

38

37

31 30 29 2

3

1

7

25 5

89

1

24 13 2512

15 32

15

22

40

39

37

38

4

23
16

17

10 11 26

34

14

28

27

34

35

36

6

1

21

33

1918

20

40

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

007

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

DENOMINAZIONE

DESCRIPTION

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 174.2.025.3A Pompa olio completa Complete oil pump Pompe à huile complète Komplette Ölpumpe Bomba aceite completa 1
2 247.1.104.1A Coperchio pompa Pump cover Couvercle pompe Pumpendeckel Tapa bomba 1
3 779.5.020.1A Vite Screw Vis Schraube Tornillo 3
4 852.1.120.1A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 1
5 250.2.030.3A Corpo pompa Pump body Corps pompe Pumpenkörper Cuerpo bomba 1
6 779.5.019.1A Vite Screw Vis Schraube Tornillo 3
7 680.1.001.1B Linguetta Woodruff key Languette Federkeil Chaveta 1
8 771.5.129.2B Vite Screw Vis Schraube Tornillo 2

9 462.4.037.8A Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 2
10 60N102510 Vite Screw Vis Schraube Tornillo 1
11 462.4.037.6A Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 1
12 174.1.025.1A Ingranaggio comando pompa Pump drive gear Engrenage commande pompe Pumpensteuerrad Engranaje mando bomba 1
13 710.1.001.1A Bussola Bush Douille Buchse Casquillo 1
14 0665.49.365 Tappo Cap Bouchon Verschluß Tapón 1
15 0759.49.280 Boccola di riferimento Locating bush Douille de référence Bezugsbuchse Centrador 2
16 220.3.208.3A Guarnizione Gasket Garniture Dichtung Junta 1
17 0660.49.053 Tappo scarico olio con calamita Oil drain plug with magnet Bouchon vidange huile avec

aimant

Verschluß für Ölablaß mit
Magnet

Tapón vaciado aceite con imán 1

18 852.5.005.1A Guarnizione sp.1,5 Gasket th.1,5 Garniture ép.1,5 Dichtung stärke 1,5 Junta esp.1,5 1
19 894.2.009.1A Filtro olio Oil filter Filtre à huile Ölfilter Filtro aceite 1
20 0905.49.960 Cartuccia olio Oil filter cartridge Cartouche à huile Ölfiltereinsatz Cartucho aceite 1
21 0670.49.910 Nipplo Nipple Nipple Nippel Niple 1
22 93827.0114 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 3
23 779.1.198.1A Tappo Cap Bouchon Verschluß Tapón 1
24 76267.0012 Anello elastico Snap ring Bague élastique Sprengring Seager 1
25 73500.1237 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2
26 0670.49.310 Boccola riduzione Reduction bush Douille de réduction Reduzierbuchse Casquillo reducción 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

41

TAVOLA
DRAWING
TABLE
TABLA

007

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

38

37

31 30 29 2

3

1

7

25 5

89

1

24 13 2512

15 32

15

22

40

39

37

38

4

23
16

17

10 11 26

34

14

28

27

34

35

36

6

1

21

33

1918

20

42

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

007

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

FILTRI E POMPA OLIO FILTERS AND OIL PUMP FILTRES ET POMPE A

HUILE

DENOMINAZIONE

DESCRIPTION

ÖLFILTER UND PUMPE FILTROS Y BOMBA DE

ACEITE

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

27 779.1.162.1A Tappo Cap Bouchon Verschluß Tapón 1
28 0150.70.120 Guarnizione sp.2 Gasket th.2 Garniture ép. 2 Dichtung Stärke 2 Junta esp. 2 1
29 593.1.018.1A Valvola by-pass Bypass valve Soupape by-pass By-pass Ventil Válvula by-pass 1
30 799.1.055.1A Molla by-pass Bypass spring Ressort by-pass By-Pass-Feder Muelle by-pass 1
31 780.1.018.1A Tappo by-pass Bypass cap Bouchon by-pass By-pass-Verschluß Tapón by-pass 1
32 886.4.037.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
33 873.1.037.1A Tappo Cap Bouchon Verschluß Tapón 1
34 420.2.006.4A Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 2
35 815.1.001.1A Nipplo Nipple Nipple Nippel Niple 1
36 875.1.018.1A Tubo mandata olio Oil delivery pipe Tuyau de refoulement huile Ölzufuhrleitung Tubo alimentación aceite 1
37 787.1.005.1A Guarnizione in rame Copper gasket Garniture en cuivre Kupferdichtung Junta de cobre 4
38 779.1.086.1B Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 2
39 420.2.001.0A Guarnizione sp.1 Gasket th.1 Garniture èp.1 Dichtung stàrke 1 Junta esp.1 1
40 0665.49.360 Riduzione Restriction Réduction Reduzierstück Restricción 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

43

TAVOLA
DRAWING
TABLE
TABLA

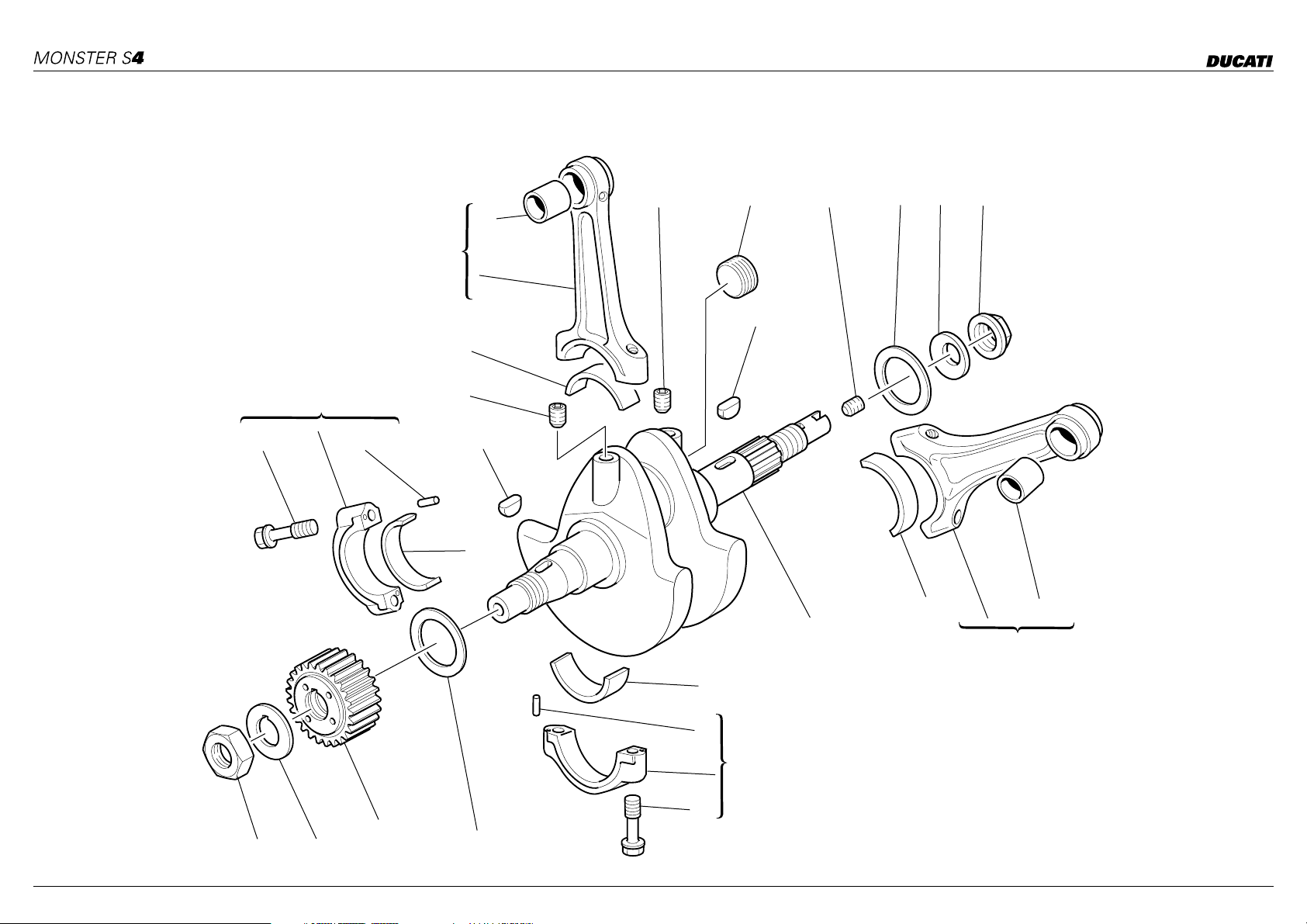

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

008

4

3

2

11

15 14

6

5

16

8

5

9

7

4

10

8

8

1

6

5

13

12

Rif. 17
Tav. 4

8

7

5

9

11

44

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

008

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

1 146.2.017.1A Albero motore (comprende voci

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

2-3-4)

DENOMINAZIONE

Crankshaft (items 2-3-4
included)

DESCRIPTION

Arbre moteur (postes 2-3-4
compris)

BEZEICHNUNG DENOMINACIONDESIGNATION

Antriebswelle (einschließlich
2-3-4)

Cigüeñal (incluye puntos 2-3-4) 1

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

2 779.1.109.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1
3 780.1.016.1A Tappo Cap Bouchon Verschluß Tapón 1
4 72121.2106 Grano filettato Threaded dowel Vis sans tête filetée Gewindestift Tapón 2
5 158.2.006.2D Coppia bielle Connecting rods pair Jeu de bielles Pleuelpaar Par de bielas 1
6 712.1.021.1A Boccola Bush Douille Buchse Casquillo 2
7 74224.0570 Spina Pin Goupille Stift Pasador 4
8 112.1.007.1BA Semicuscinetto (ROSSO) Half-bearing (RED) Demi-roulement (ROUGE) Halblager (ROT) Semi-cojinete (ROJO) 4
8 112.1.007.1BB Semicuscinetto (BLU) Half-bearing (BLUE) Demi-roulement (BLEU) Halblager (BLAU) Semi-cojinete (AZUL) 4

9 779.1.007.2A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 4
10 0755.29.025 Linguetta americana Woodruff key Languette américaine Halbrundkeil Chaveta americana 1
11 852.1.104.1A Rosetta rasamento sp. 1,9 Shim th. 1.9 Rosette de butée épaisseur 1,9 Distanzscheibe Stärke 1,9 Arandela de espesoración 1,9 1
11 852.1.104.1B Rosetta rasamento sp. 1,95 Shim th. 1.95 Rosette de butée épaisseur 1,95 Distanzscheibe Stärke 1,95 Arandela de espesoración 1,95 1
11 852.1.104.1C Rosetta rasamento sp. 2 Shim th. 2 Rosette de butée épaisseur 2 Distanzscheibe Stärke 2 Arandela de espesoración 2 1
11 852.1.104.1D Rosetta rasamento sp. 2,05 Shim th. 2,05 Rosette de butée épaisseur 2,05 Distanzscheibe Stärke 2,05 Arandela de espesoración 2,05 1
11 852.1.104.1E Rosetta rasamento sp. 2,1 Shim th. 2,1 Rosette de butée épaisseur 2,1 Distanzscheibe Stärke 2,1 Arandela de espesoración 2,1 1
11 852.1.104.1F Rosetta rasamento sp. 2,15 Shim th. 2,15 Rosette de butée épaisseur 2,15 Distanzscheibe Stärke 2,15 Arandela de espesoración 2,15 1
11 852.1.104.1G Rosetta rasamento sp. 2,2 Shim th. 2.2 Rosette de butée épaisseur 2,2 Distanzscheibe Stärke 2,2 Arandela de espesoración 2,2 1
11 852.1.104.1H Rosetta rasamento sp. 2,25 Shim th. 2.25 Rosette de butée épaisseur 2,25 Distanzscheibe Stärke 2,25 Arandela de espesoración 2,25 1
11 852.1.104.1I Rosetta rasamento sp. 2,3 Shim th. 2.3 Rosette de butée épaisseur 2,3 Distanzscheibe Stärke 2,3 Arandela de espesoración 2,3 1
11 852.1.104.1J Rosetta rasamento sp. 2,35 Shim th. 2.35 Rosette de butée épaisseur 2,35 Distanzscheibe Stärke 2,35 Arandela de espesoración 2,35 1
11 852.1.104.1K Rosetta rasamento sp. 2,4 Shim th. 2,4 Rosette de butée épaisseur 2,4 Distanzscheibe Stärke 2,4 Arandela de espesoración 2,4 1
11 852.1.104.1L Rosetta rasamento sp. 2,45 Shim th. 2,45 Rosette de butée épaisseur 2,45 Distanzscheibe Stärke 2,45 Arandela de espesoración 2,45 1
11 852.1.104.1M Rosetta rasamento sp. 2,5 Shim th. 2.5 Rosette de butée épaisseur 2,5 Distanzscheibe Stärke 2,5 Arandela de espesoración 2,5 1
11 852.1.104.1N Rosetta rasamento sp. 2,55 Shim th. 2.55 Rosette de butée épaisseur 2,55 Distanzscheibe Stärke 2,55 Arandela de espesoración 2,55 1
12 0619.47.030 Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

45

TAVOLA
DRAWING
TABLE
TABLA

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

008

4

3

2

11

15 14

6

5

16

8

5

9

7

4

10

8

8

1

6

5

13

12

Rif. 17
Tav. 4

8

7

5

9

11

46

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

008

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

IMBIELLAGGIO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

13 0660.47.040 Dado Nut Ecrou Mutter Tuerca 1
14 750.1.012.2A Dado Nut Ecrou Mutter Tuerca 1
15 799.1.051.2A Molla a tazza Spring washer Belleville Tellerfeder Arandela de muelle 1
16 74172.1008 Linguetta Woodruff key Languette Federkeil Chaveta 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

47

TAVOLA
DRAWING
TABLE
TABLA

009

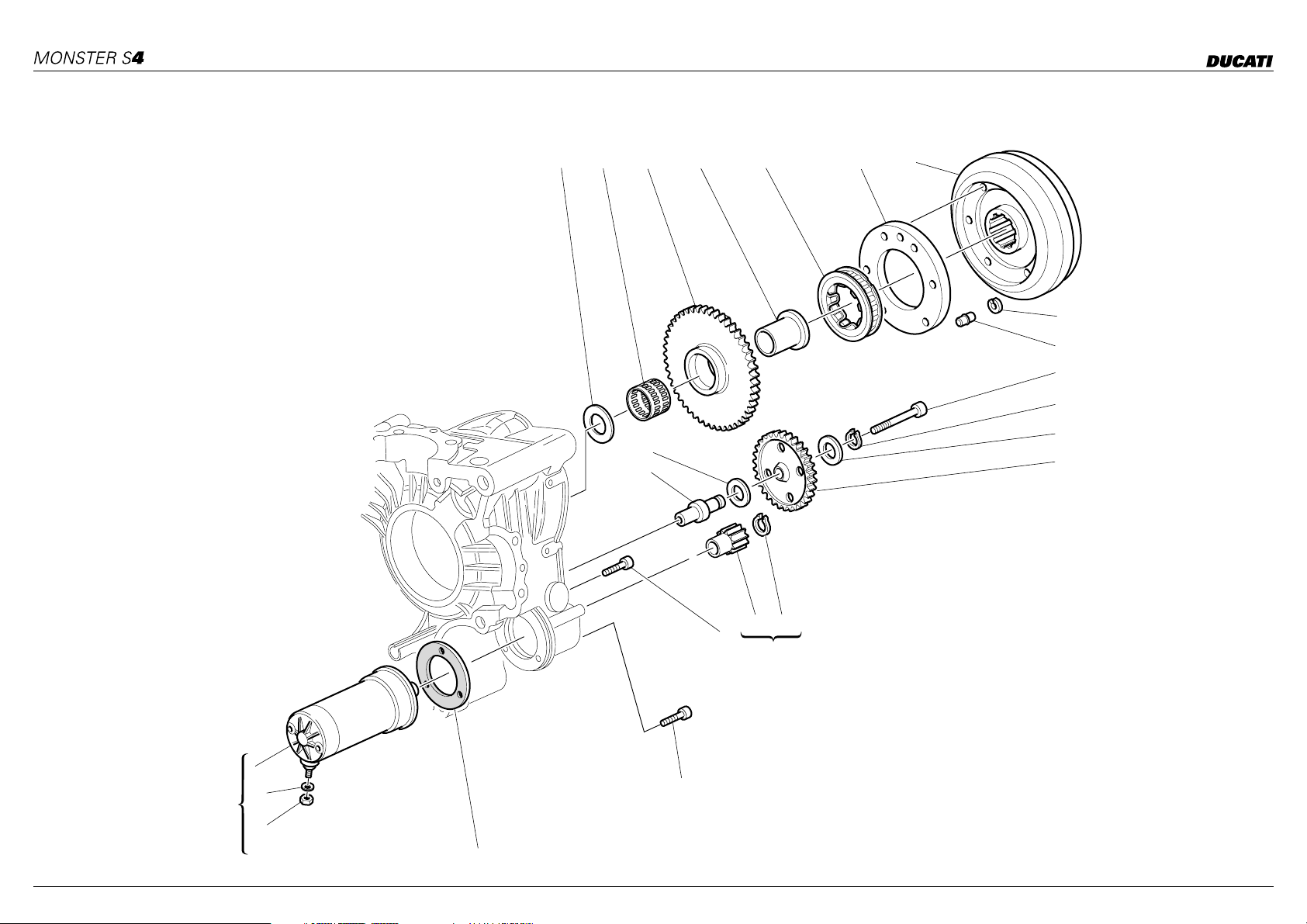

AVVIAMENTO ELETTRICO
E ACCENSIONE

ELECTRIC STARTER AND
IGNITION

DEMARRAGE
ELECTRONIQUE ET
ALLUMAGE

ELEKTROSTARTER
ANLASSER UND ZÜNDUNG

PUESTA EN MARCHA
ELECTRICA Y ENCENDIDO

17

19 18

20

9
8

1321

16

15

14
12

11

9

10

67

5

2

1

22

1

3

4

48

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

009

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

1 270.4.001.1A Motorino avviamento completo

AVVIAMENTO ELETTRICO
E ACCENSIONE

DENOMINAZIONE

(comprende 8-9)

ELECTRIC STARTER AND
IGNITION

DESCRIPTION

Complete starter motor (8-9
included)

DEMARRAGE
ELECTRONIQUE ET
ALLUMAGE

Démarreur complet (8-9
compris)

ELEKTROSTARTER
ANLASSER UND ZÜNDUNG

BEZEICHNUNG DENOMINACIONDESIGNATION

Elektrischer Anlaßmotor
(einschließlich 8-9)

PUESTA EN MARCHA
ELECTRICA Y ENCENDIDO

Motor de arranque completo
(incluye 8-9)

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

2 734006N01 Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 1
3 417.9.050.6A Dado Nut Ecrou Mutter Tuerca 1
4 788.1.054.1A Guarnizione motorino Starter motor gasket Garniture démarreur Anlaßmotordichtung Junta motor 1
5 60N102510 Vite Screw Vis Schraube Tornillo 2
6 176.1.001.1A Pignone motorino avviamento Starter motor sprocket Pignon démarreur Ritzel des Anlaßmotors Piñón motor de arranque 1
7 73500.1237 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
8 0660.50.020 Perno ingranaggio intermedio Intermediate gear pin Axe engrenage intermédiaire Zahnradzwischenstift Perno engranaje intermedio 1
9 856.1.071.1A Rosetta Washer Rosette Unterlegscheibe Arandela 2

10 176.1.009.1A Gruppetto ingranaggio

Intermediate gear assembly Groupe engrenage intermédiaire Zwischenzahnrädersatz Grupo engranaje intermedio 1

intermedio
11 73500.1440 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
12 771.5.078.2B Vite Screw Vis Schraube Tornillo 1
13 160.1.057.1A Flangia Flange Bride Flansch Brida 1
14 863.1.002.1A Perno di riferimento Locating pin Axe de référence Bezugsbolzen Perno de referencia 1
15 0647.29.040 Anello di fermo Check ring Bague d'arrêt Sicherungsring Anillo de bloqueo 1
16 276.1.025.1B Volano per accensione Ignition flywheel Volant pour allumage Zündungsschwungrad Volante para encendido 1
17 0619.50.065 Rosetta Washer Rosette Unterlegscheibe Arandela 1
18 881.1.010.1C Anello interno Inner ring Bague interne Innenliegender Ring Anillo interior 1
19 701.4.003.1A Gabbia a rullini Needle bearing Boîte à aiguilles Nadelkäfig Jaula de rodillos 1
20 173.1.012.3A Ingranaggio condotto

avviamento elettrico

Electric starter driven gear Engrenage entraîné démarrage

électrique

Angetriebenes Zahnrad für
elektrischen Anlaß

Engranaje conducido arranque

eléctronico
21 701.4.007.1A Ruota libera Starter clutch Roue libre Freilauf Rueda libre 1
22 0000.62729 Vite Screw Vis Schraube Tornillo 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

49

TAVOLA
DRAWING
TABLE
TABLA

010

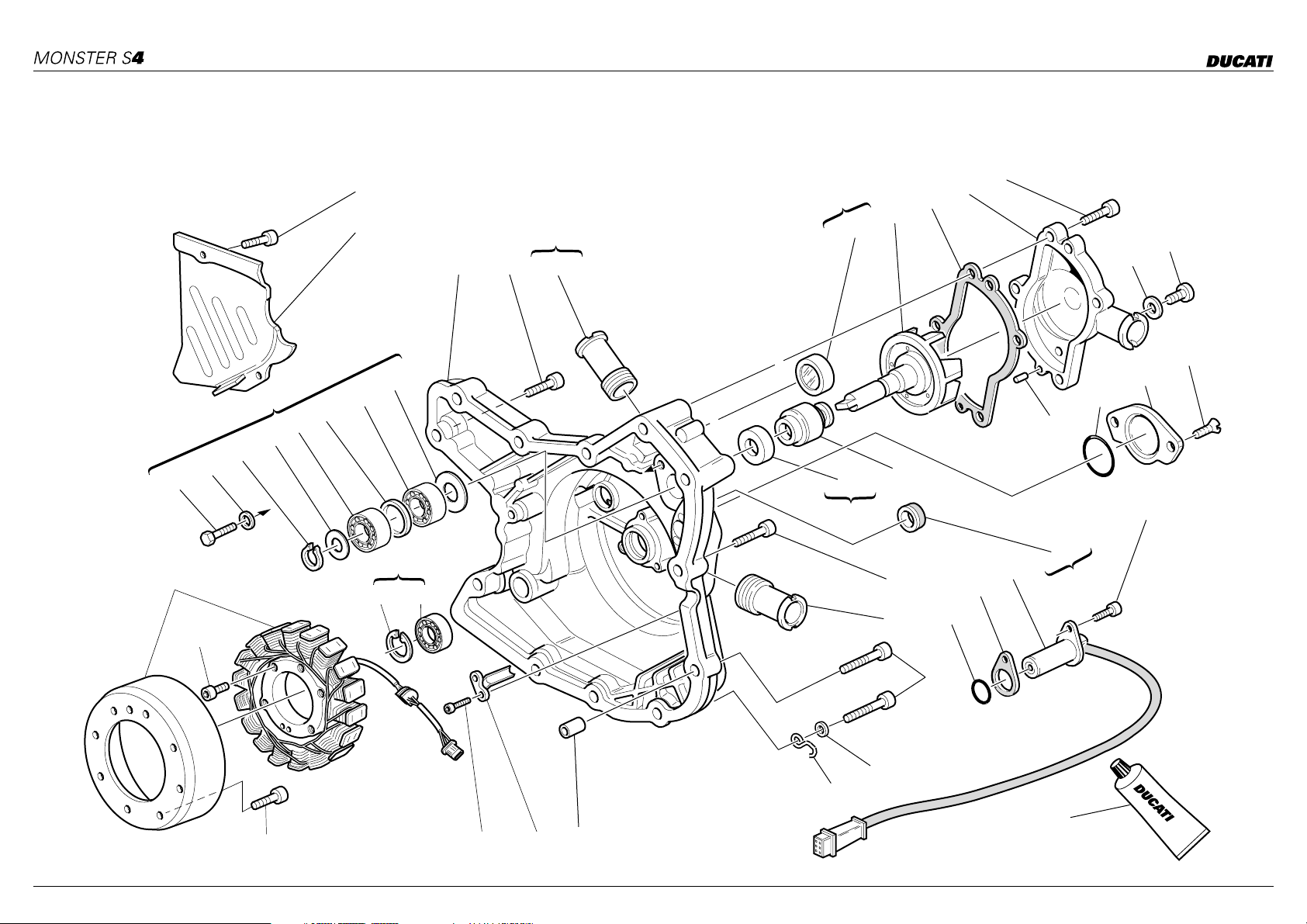

POMPA ACQUA ­COPERCHIO ALTERNATORE

13

11

34

8

7

6

10

WATER PUMP ­ALTERNATOR COVER

3

2

27

9

13

20

POMPE EAU ­COUVERCLE ALTERNATEUR

13
16

WASSERPUMPE ­ALTERNATORDECKEL

13

25

26
13

BOMBA AGUA - TAPA
ALTERNADOR

20

31

30

29

33

32

24

23

22

21

28

40

13

1

17

4

19

16

42

38

41

18

13

36

15

43

39

12

14

37

5

35

50

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

010

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

POMPA ACQUA ­COPERCHIO ALTERNATORE

DENOMINAZIONE

WATER PUMP ­ALTERNATOR COVER

DESCRIPTION

POMPE EAU ­COUVERCLE ALTERNATEUR

WASSERPUMPE ­ALTERNATORDECKEL

BEZEICHNUNG DENOMINACIONDESIGNATION

BOMBA AGUA - TAPA
ALTERNADOR

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 264.4.018.1A Alternatore Generator Alternateur Drehstromgenerator Alternador 1
2 247.1.083.1AE Coperchietto catena Chain cover Carter chaîne Kettenabdeckung Carter cadena 1
3 70620.5212 Vite Screw Vis Schraube Tornillo 2
4 702.5.008.1A Cuscinetto Bearing Roulement Lager Cojinete 1
5 771.5.040.2B Vite Screw Vis Schraube Tornillo 2
6 60N101079 Vite Screw Vis Schraube Tornillo 2
7 462.3.003.8A Rosetta Washer Rosette Unterlegscheibe Arandela 2
8 884.5.011.1A Anello A 10 A 10 Ring Bague A 10 A 10 Ring Anillo A 10 1

9 702.4.010.1A Cuscinetto Bearing Roulement Lager Cojinete 1
10 713.1.118.1A Distanziale Spacer Entretoise Distanzstück Distancial 1
11 702.4.009.1A Cuscinetto Bearing Roulement Lager Cojinete 1
12 94247.0014 Guarnizione liquida Fluid sealant Colle liquide pour joint Flüssige Dichtung Sellador junta líquida 1
13 242.2.038.1BB Coperchio alternatore Generator cover Couvercle alternateur Deckel des Drehstromgenerators Tapa alternador 1
14 0400.49.240 Boccola di riferimento Locating bush Douille de référence Bezugsbuchse Centrador 2
15 60N102511 Vite Screw Vis Schraube Tornillo 2
16 668.1.001.2A Bocchettone mandata pompa

acqua

Water pump delivery filler Goulotte de refoulement pompe

à eau

Stutzen für
Wasserpumpenzulauf

Boca alimentación bomba agua 2

17 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
18 93783.1524 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 1
19 60N102510 Vite Screw Vis Schraube Tornillo 9
20 771.5.066.2B Vite Screw Vis Schraube Tornillo 5
21 0011.52.010 Grano di centraggio Locating dowel Vis sans tête de centrage Zentrierstift Clavija de centrado 2
22 886.4.035.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
23 247.1.002.1BC Coperchio Cover Couvercle Deckel Tapa 1
24 777.5.049.2C Vite Screw Vis Schraube Tornillo 2
25 254.1.001.1A Tappo ispezione accensione Ignition inspection cap Bouchon de contrôle allumage Zündkontrollkappe Tapón control encendido 1
26 930.5.005.1A Controfaccia Seal Etanchéité hydraulique Hydraulikdichtung Retén hidráulico 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

51

TAVOLA
DRAWING
TABLE
TABLA

010

POMPA ACQUA ­COPERCHIO ALTERNATORE

13

11

34

8

7

6

10

WATER PUMP ­ALTERNATOR COVER

3

2

27

9

13

20

POMPE EAU ­COUVERCLE ALTERNATEUR

13
16

WASSERPUMPE ­ALTERNATORDECKEL

13

25

26
13

BOMBA AGUA - TAPA
ALTERNADOR

20

31

30

29

33

32

24

23

22

21

28

40

13

1

17

4

19

16

42

38

41

18

13

36

15

43

39

12

14

37

5

35

52

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

010

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

POMPA ACQUA ­COPERCHIO ALTERNATORE

DENOMINAZIONE

WATER PUMP ­ALTERNATOR COVER

DESCRIPTION

POMPE EAU ­COUVERCLE ALTERNATEUR

WASSERPUMPE ­ALTERNATORDECKEL

BEZEICHNUNG DENOMINACIONDESIGNATION

BOMBA AGUA - TAPA
ALTERNADOR

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

27 713.1.128.1B Distanziale Spacer Entretoise Distanzstück Distancial 1
28 930.5.006.2B Tenuta meccanica Mechanical seal Tenue mécanique Mechanische Dichtung Junta mecánica 1
29 251.2.001.4B Girante pompa acqua Water pump fan Couronne pompe eau Läuferrad der Wasserpumpe Rotor bomba agua 1
30 788.1.056.1A Guarnizione Gasket Garniture Dichtung Junta 1
31 247.1.114.1AB Coperchio pompa acqua

Complete water pump cover Couvercle pompe à eau complet Wasserpumpendeckel komplett Tapa bomba agua completa 1

completo
32 420.2.001.0A Guarnizione sp.1 Gasket th.1 Garniture èp.1 Dichtung stàrke 1 Junta esp.1 1
33 780.5.001.1A Tappo Cap Bouchon Verschluß Tapón 1
34 852.1.114.1A Rosetta Washer Rosette Unterlegscheibe Arandela 1
35 830.1.144.1A Staffa Bracket Bride Bügel Soporte 1
36 771.5.073.2B Vite Screw Vis Schraube Tornillo 3
37 771.4.006.1A Vite Screw Vis Schraube Tornillo 8
38 552.4.020.1A Sensore Sensor Capteur Sensor Sensor 1
39 829.1.134.1A Anello Ring Bague Ring Anillo 1
40 60N107335 Vite Screw Vis Schraube Tornillo 1
41 788.1.066.1AA Guarnizione sp. 0,6 Gasket th.0,6 Garniture ép. 0,6 Dichtung Stärke 0,6 Junta esp. 0,6 1
41 788.1.066.1AB Guarnizione sp. 0,8 Gasket th.0,8 Garniture ép. 0,8 Dichtung Stärke 0,8 Junta esp. 0,8 1
41 788.1.066.1AC Guarnizione sp. 1,0 Gasket th.1,0 Garniture ép. 1,0 Dichtung Stärke 1,0 Junta esp. 1,0 1
42 886.4.003.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
43 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

53

TAVOLA
DRAWING
TABLE
TABLA

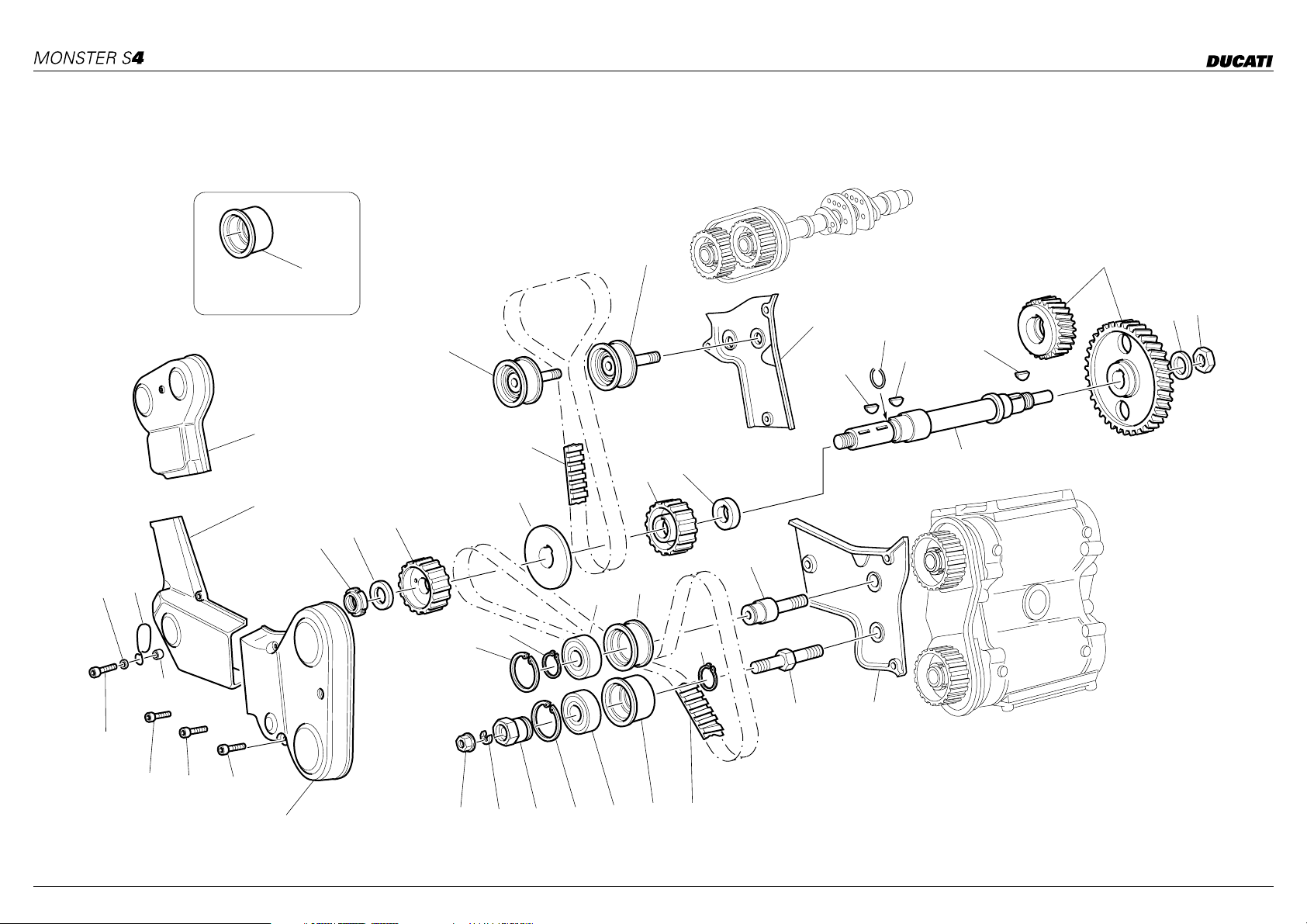

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

011

35

34

33

6

VERTICAL HEAD

1

2

21

20

18

FISSO

26

27

22

19

24

MOBILE

17

18

25

38

23

29

13

15

4

11

16

32

14

16

10

5

31

987

3

30 12 28 37 36 6 22

54

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

011

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

1 245.1.039.1A Coperchio esterno cinghia

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

DENOMINAZIONE

Vertical belt outer cover Couvercle externe courroie

verticale

DESCRIPTION

verticale

BEZEICHNUNG DENOMINACIONDESIGNATION

Äußerer Deckel des senkrechten
Riemens

Tapa exterior correa vertical 1

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

2 245.1.040.1A Coperchio esterno centrale Outer central cover Couvercle externe central Äußerer mittlerer Deckel Tapa exterior central1
3 245.1.038.1A Coperchio esterno cinghia

orizzontale

4 245.1.041.1A Coperchio interno cinghia

verticale

5 245.1.042.1A Coperchio interno cinghia

orizzontale

Horizontal belt outer cover Couvercle externe courroie

horizontale

Vertical belt inner cover Couvercle interne courroie

verticale

Horizontal belt inner cover Couvercle interne courroie

horizontale

Äußerer Deckel des waagrechten
Riemens

Innerer Deckel des senkrechten
Riemens

Innerer Deckel des horizontalen
Riemens

Tapa exterior correa horizontal 1

Tapa interior correa vertical 1

Tapa interior correa horizontal 1

6 451.1.034.1A Bussola tenditore mobile Movable tensioner roller bush Douille tendeur mobile Buchse für beweglichen Spanner Polea tensor móvil 2
7 60N102510 Vite Screw Vis Schraube Tornillo 2
8 60N107335 Vite Screw Vis Schraube Tornillo 3

9 60N102511 Vite Screw Vis Schraube Tornillo 4
10 147.1.014.1A Albero rinvio distribuzione Timing lay shaft Arbre renvoi distribution Verteilervorgelegewelle Eje reenvio distribución 1
11 882.1.003.1A Anello elastico di arresto Snap ring Bague élastique d'arrêt Feststellsprengring Anillo elástico de bloqueo 1
12 462.4.037.8A Rosetta elastica Spring washer Rosette élastique Federscheibe Arandela de presión 2
13 171.2.020.2B Coppia ingr. distribuzione Timing gears pair Jeu d'engrenages distribution Ventilsteuerungsräderpaar Par engranajes distribución 1
14 0400.29.040 Rosetta di sicurezza Lock washer Rosette de sécurité Sicherungsblech Arandela de seguridad 1
15 0124.40.060 Dado esagonale Hexagon nut Ecrou hexagonal Sechskantmutter Tuerca hexagonal 1
16 74172.1008 Linguetta Woodruff key Languette Federkeil Chaveta 2
17 713.1.166.1A Distanziale Spacer Entretoise Distanzstück Distancial 1
18 255.1.004.1A Puleggia distribuzione Timing belt roller Poulie de distribution Steuerriemenscheibe Polea distribución 2
19 856.1.002.1A Rosetta di divisione pulegge sp.2Belt roller separating washer sp.2Rosette de division poulies sp. 2 Riemenscheibenteilungsscheibe

sp. 2

Arandela de separación poleas
sp. 2

1

19 856.1.049.1A Rosetta rasamento sp. 0,3 Shim th. 0.3 Rosette de butée épaisseur 0,3 Distanzscheibe Stärke 0,3 Arandela de espesoración 0,3 1
19 856.1.050.1A Rosetta rasamento sp. 0,2 Shim th. 0.2 Rosette de butée épaisseur 0,2 Distanzscheibe Stärke 0,2 Arandela de espesoración 0,2 1
20 0797.69.040 Rosetta Washer Rosette Unterlegscheibe Arandela 1
21 72944.1542 Ghiera elastic-stop Elastic-stop ring nut Embout élastique stop Stop-Elastiknutmutter Tuerca de seguridad 1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

55

TAVOLA
DRAWING
TABLE
TABLA

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

011

35

34

33

6

VERTICAL HEAD

1

2

21

20

18

FISSO

26

27

22

19

24

MOBILE

17

18

25

38

23

29

13

15

4

11

16

32

14

16

10

5

31

987

3

30 12 28 37 36 6 22

56

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

011

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

22 737.4.010.2B Cinghia dentata comando

DISTRIBUZIONE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION

DENOMINAZIONE

Timing drive toothed belt Courroie dentée commande

distribuzione

DESCRIPTION

distribution

BEZEICHNUNG DENOMINACIONDESIGNATION

Zahnriemen der Ventilsteuerung Correa dentada mando

distribución

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

23 451.1.004.2A Perno tenditore fisso Fixed tensioner roller pin Goujon tendeur fixe Bolzen für festen Spanner Perno tensor fijo 2
24 702.5.001.1A Cuscinetto Bearing Roulement Lager Cojinete 2
25 451.1.010.1A Bussola tenditore fisso Fixed tensioner bush Douille tendeur fixe Buchse für festen Spanner Polea tensor fijo 2
26 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2
27 73500.1747 Anello elastico Snap ring Bague élastique Sprengring Seager 2
28 451.1.033.1A Eccentrico tenditore Tensioner eccentric Excentrique tendeur Spannerexzenter Excentrico tensor 2
29 451.1.001.2A Perno tenditore mobile Movable tensioner roller pin Goujon tendeur mobile Bolzen für beweglichen Spanner Perno tensor móvil 2
30 729908FN1 Dado Nut Ecrou Mutter Tuerca 2
31 779.5.003.1A Vite Screw Vis Schraube Tornillo 1
32 0755.29.025 Linguetta americana Woodruff key Languette américaine Halbrundkeil Chaveta americana 1
33 0675.49.540 Distanziale Spacer Entretoise Distanzstück Distancial 1
34 758.1.020.1A Passacavo Fairlead Passe-câble Kabeldurchführung Pasa-cable 1
35 734306N01 Rosetta Washer Rosette Unterlegscheibe Arandela 1
36 702.5.022.1A Cuscinetto Bearing Roulement Lager Cojinete 2
37 73503.3450 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 2
38 73500.2054 Anello elastico Snap ring Bague élastique Sprengring Seager 2

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

2

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

57

TAVOLA
DRAWING
TABLE
TABLA

012

17

12

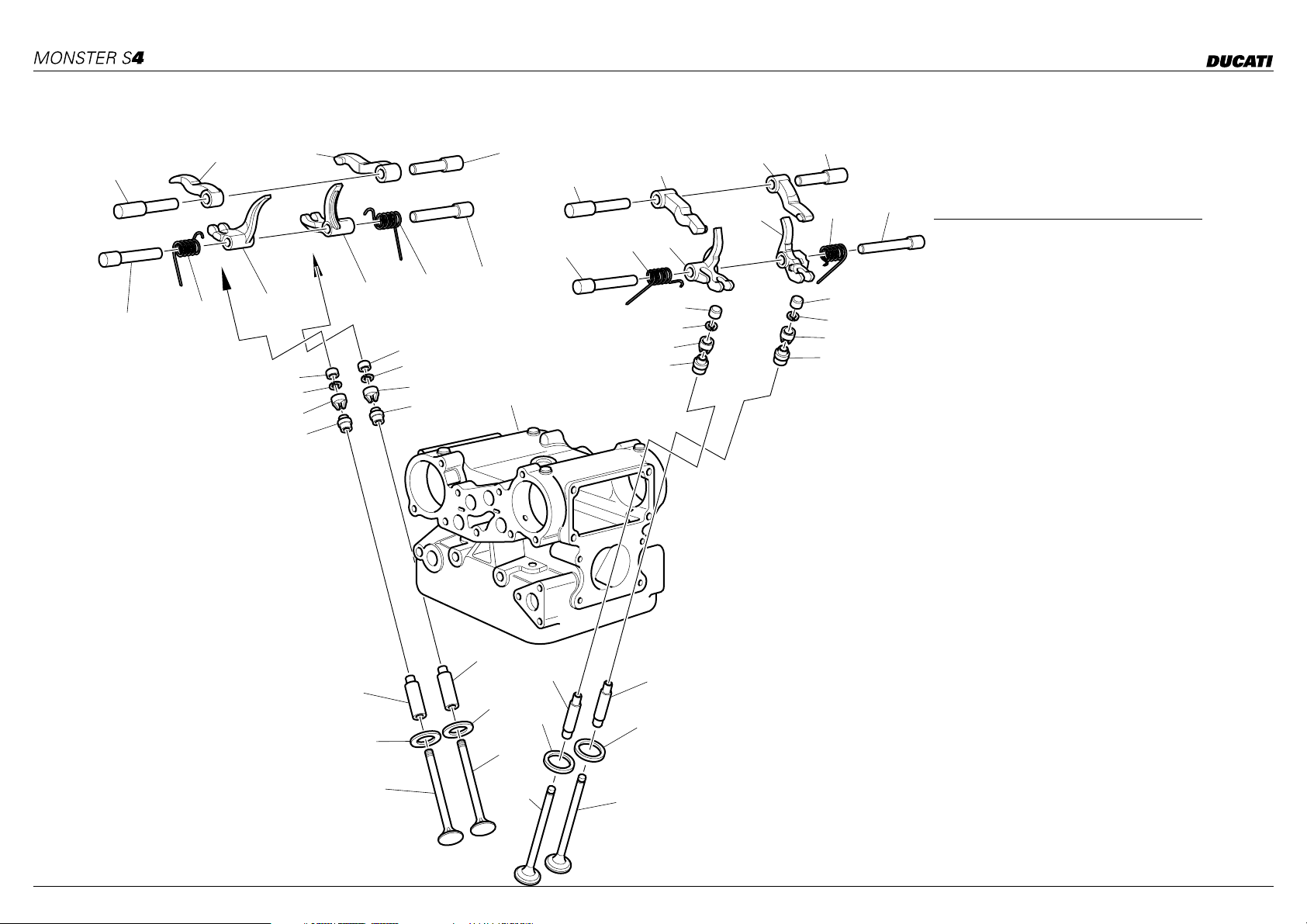

TESTA: DISTRIBUZIONE HEAD: TIMING CULASSE: DISTRIBUTION ZYLINDERKOPF:

18

19

17

20

19

VENTILSTEUERUNG

18

14

15

16

11

13

14

15

16

12

12

10
9

8

11

10

11

10

9

9

8

1

8

3

2

2

3

6

4

6

7

7

5

4

5

20

13

8

11

10
9

TAPA DE CULATA:
DISTRIBUCION

12

11

Registro bilanc. apertura
Adjustment
Réglage
Ventilkäppchen

840.1.031.1A — 1,8

840.1.032.1A — 1,85

840.1.033.1A — 1,9

840.1.034.1A — 1,95

840.1.001.1A — 2

840.1.002.1A — 2,05

840.1.003.1A — 2,1

840.1.004.1A — 2,15

840.1.005.1A — 2,2

840.1.006.1A — 2,25

840.1.007.1A — 2,3

840.1.008.1A — 2,35

840.1.009.1A — 2,4

840.1.010.1A — 2,45

840.1.011.1A — 2,5

840.1.012.1A — 2,55

840.1.013.1A — 2,6

840.1.014.1A — 2,65

840.1.015.1A — 2,7

840.1.016.1A — 2,75

840.1.017.1A — 2,8

840.1.018.1A — 2,85

840.1.019.1A — 2,9

840.1.020.1A — 2,95

840.1.021.1A — 3

840.1.022.1A — 3,05

840.1.023.1A — 3,1

840.1.024.1A — 3,15

840.1.025.1A — 3,2

840.1.026.1A — 3,25

840.1.027.1A — 3,3

840.1.028.1A — 3,35

840.1.029.1A — 3,4

840.1.0301A — 3,45

9

Registro bilanc. chiusura
Adjustment
Réglage
Ventilkäppchen

840.1.051.1B — 2,7

840.1.052.1B — 2,75

840.1.053.1B — 2,8

840.1.054.1B — 2,85

840.1.055.1B — 2,9

840.1.056.1B — 2,95

840.1.057.1B — 3

840.1.058.1B — 3,05

840.1.059.1B — 3,1

840.1.060.1B — 3,15

840.1.061.1B — 3,2

840.1.062.1B — 3,25

840.1.063.1B — 3,3

840.1.064.1B — 3,35

840.1.065.1B — 3,4

840.1.066.1B — 3,45

840.1.067.1B — 3,5

840.1.068.1B — 3,55

840.1.069.1B — 3,6

840.1.070.1B — 3,65

840.1.071.1B — 3,7

58

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

012

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

1 301.2.094.2B Testa (comprende 2,3,4,6) Head (2,3,4,6 included) Culasse (2,3,4,6 compris) Zylinderkopf (einschließlich

TESTA: DISTRIBUZIONE HEAD: TIMING CULASSE: DISTRIBUTION ZYLINDERKOPF:

VENTILSTEUERUNG

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

TAPA DE CULATA:
DISTRIBUCION

VALIDITA'

VALIDITY
VALIDITE

Culata (incluye 2,3,4,6) 2

2,3,4,6)

2 303.1.001.2A Guidavalvola aspirazione in

ghisa

2 303.1.001.2AB Guidavalvola magg. 0,03 Oversize valve guide 0.03 Guide-soupape majoré 0,03 Um 0,03 überdimensionierte

Intake valve cast iron guide Guide-soupape d'aspiration en

fonte

Einlaßventilführung aus
Gusseisen

Guía-válvula aspiración en hierro
fundido

Guía-válvula may. 0,03 4

Ventilführung

2 303.1.001.2AC Guidavalvola magg. 0,06 Oversize valve guide 0.06 Guide-soupape majoré 0,06 Um 0,06 überdimensionierte

Guía-válvula may. 0,06 4

Ventilführung

2 303.1.001.2AD Guidavalvola magg. 0,09 Oversize valve guide 0.09 Guide-soupape majoré 0,09 Um 0,09 überdimensionierte

Guía-válvula may. 0,09 4

Ventilführung

3 303.1.015.1A Guidavalvola scarico in bronzo Exhaust valve bronze guide Guide-soupape de décharge en

bronze

3 303.1.015.1AB Guidavalvola magg. 0,03 Oversize valve guide 0.03 Guide-soupape majoré 0,03 Um 0,03 überdimensionierte

Auslaßventilführung aus Bronze Guía-válvula de escape en

bronce
Guía-válvula may. 0,03 4

Ventilführung

3 303.1.015.1AC Guidavalvola magg. 0,06 Oversize valve guide 0.06 Guide-soupape majoré 0,06 Um 0,06 überdimensionierte

Guía-válvula may. 0,06 4

Ventilführung

3 303.1.015.1AD Guidavalvola magg. 0,09 Oversize valve guide 0.09 Guide-soupape majoré 0,09 Um 0,09 überdimensionierte

Guía-válvula may. 0,09 4

Ventilführung
4 304.1.001.3B Sede valvola aspirazione Intake valve seat Siège soupape admission Sitz des Einlaßventils Asiento válvula aspiración 4
4 304.1.001.3BB Sede valvola asp. magg. 0,03 Oversize intake valve seat 0.03 Siège soupape admission

majorée 0,03

4 304.1.001.3BC Sede valvola asp. magg. 0,06 Oversize intake valve seat 0.06 Siège soupape admission

majoré 0,06

5 210.2.004.2A Coppia valvole aspirazione

(comprende 10)

Intake valves pair (10 included) Paire de soupapes d'aspiration

(10 compris)

Um 0,03 überdimensionierter

Sitz des Einlaßventils

Um 0,06 überdimensionierter

Sitz des Einlaßventils

Paar Einlaßventile (einschließlich

10)

Asiento válvula aspiración may.
0,03

Asiento válvula aspiración may.
0,06

Par válvulas de aspiración

(incluye 10)
6 304.1.002.2B Sede valvola scarico Exhaust valve seat Siège soupape d'échappement Sitz des Auslaßventils Asiento válvula escape 4
6 304.1.002.2BB Sede valvola scar. magg. 0,03 Oversize exhaust valve seat 0.03 Siège soupape échappement

majoré 0,03

6 304.1.002.2BC Sede valvola scar. magg. 0,06 Oversize exhaust valve seat 0.06 Siège soupape échappement

majoré 0,06

Um 0,03 überdimensionierter
Sitz des Auslaßventils

Um 0,06 überdimensionierter
Sitz des Auslaßventils

Asiento válvula escape may.

0,03

Asiento válvula escape may.

0,06

GÜLTIG

VALIDEZ

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

4

4

4

4

2

4

4

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

59

TAVOLA
DRAWING
TABLE
TABLA

012

17

12

TESTA: DISTRIBUZIONE HEAD: TIMING CULASSE: DISTRIBUTION ZYLINDERKOPF:

18

19

17

20

19

VENTILSTEUERUNG

18

14

15

16

11

13

14

15

16

12

12

10
9

8

11

10

11

10

9

9

8

1

8

3

2

2

3

6

4

6

7

7

5

4

5

20

13

8

11

10
9

TAPA DE CULATA:
DISTRIBUCION

12

11

Registro bilanc. apertura
Adjustment
Réglage
Ventilkäppchen

840.1.031.1A — 1,8

840.1.032.1A — 1,85

840.1.033.1A — 1,9

840.1.034.1A — 1,95

840.1.001.1A — 2

840.1.002.1A — 2,05

840.1.003.1A — 2,1

840.1.004.1A — 2,15

840.1.005.1A — 2,2

840.1.006.1A — 2,25

840.1.007.1A — 2,3

840.1.008.1A — 2,35

840.1.009.1A — 2,4

840.1.010.1A — 2,45

840.1.011.1A — 2,5

840.1.012.1A — 2,55

840.1.013.1A — 2,6

840.1.014.1A — 2,65

840.1.015.1A — 2,7

840.1.016.1A — 2,75

840.1.017.1A — 2,8

840.1.018.1A — 2,85

840.1.019.1A — 2,9

840.1.020.1A — 2,95

840.1.021.1A — 3

840.1.022.1A — 3,05

840.1.023.1A — 3,1

840.1.024.1A — 3,15

840.1.025.1A — 3,2

840.1.026.1A — 3,25

840.1.027.1A — 3,3

840.1.028.1A — 3,35

840.1.029.1A — 3,4

840.1.0301A — 3,45

9

Registro bilanc. chiusura
Adjustment
Réglage
Ventilkäppchen

840.1.051.1B — 2,7

840.1.052.1B — 2,75

840.1.053.1B — 2,8

840.1.054.1B — 2,85

840.1.055.1B — 2,9

840.1.056.1B — 2,95

840.1.057.1B — 3

840.1.058.1B — 3,05

840.1.059.1B — 3,1

840.1.060.1B — 3,15

840.1.061.1B — 3,2

840.1.062.1B — 3,25

840.1.063.1B — 3,3

840.1.064.1B — 3,35

840.1.065.1B — 3,4

840.1.066.1B — 3,45

840.1.067.1B — 3,5

840.1.068.1B — 3,55

840.1.069.1B — 3,6

840.1.070.1B — 3,65

840.1.071.1B — 3,7

60

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

012

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

7 211.2.004.2A Coppia valvole di scarico

TESTA: DISTRIBUZIONE HEAD: TIMING CULASSE: DISTRIBUTION ZYLINDERKOPF:

VENTILSTEUERUNG

DENOMINAZIONE

(comprende 10)

Exhaust valves pair (10
included)

DESCRIPTION

Paire de soupapes
d'échappement (10 compris)

BEZEICHNUNG DENOMINACIONDESIGNATION

Paar Auslaßventile
(einschließlich 10)

TAPA DE CULATA:
DISTRIBUCION

Par válvulas de escape (incluye

10)

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

2

8 764.1.002.1A Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 8

9 840.9.001.1A Vedi tavola See table Voir planche Siehe Tafel Ver tabla 8
10 669.1.001.1E Semianelli Split rings Demi-bagues Halbringe Semianillos 16
11 840.9.002.1B Vedi tavola See table Voir planche Siehe Tafel Ver tabla 8
12 821.1.004.1A Perno bilanciere chiusura Closing rocker shaft Axe culbuteur fermeture Schleppkipphebel-Federwelle Eje balancín cierre8
13 799.1.015.1A Molla ritorno valvola Sx. L.H. valve return spring Ressort retour soupape gauche Rückholfeder für linkes Ventil Muelle retorno válvula Izq. 4
14 209.1.002.5A Bilanciere chiusura Sx. L.H. Closing rocker Culbuteur Fermeture gauche Linke Schliesskiphebel Balancin decierre Izq. 4
15 209.1.001.5A Bilanciere chiusura Dx. R.H. Closing rocker Culbuteur fermeture droite Rechte Schliesskipphebel Balancin decierre Der.4
16 799.1.014.1A Molla ritorno valvola Dx. R.H. valve return spring Ressort retour soupape droite Rückholfeder für rechtes Ventil Muelle retorno válvula Der. 4
17 821.1.003.1A Perno bilanciere apertura

scarico

Exhaust opening rocker shaft Axe culbuteur ouverture

échappement

Öffnungskipphebel-Federwelle
für Auslaß

Eje balancín apertura escape 4

18 208.1.002.5A Bilanciere apertura Sx. L.H. Opening rocker Culbuteur ouverture gauche Linke Öffnungsschlepphebel Balancin abertura Izq. 4
19 208.1.001.5A Bilanciere apertura Dx. R.H. Opening rocker Culbuteur ouverture droite Rechte Öffnungsschlepphebel Balancin abertura Der. 4
20 821.1.002.1A Perno bilanciere apertura

aspirazione

Intake opening rocker shaft Axe culbuteur ouverture

aspiration

Öffnungskipphebel-Federwelle
für Einlaß

Eje balancín apertura aspiración 4

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

61

TAVOLA
DRAWING
TABLE
TABLA

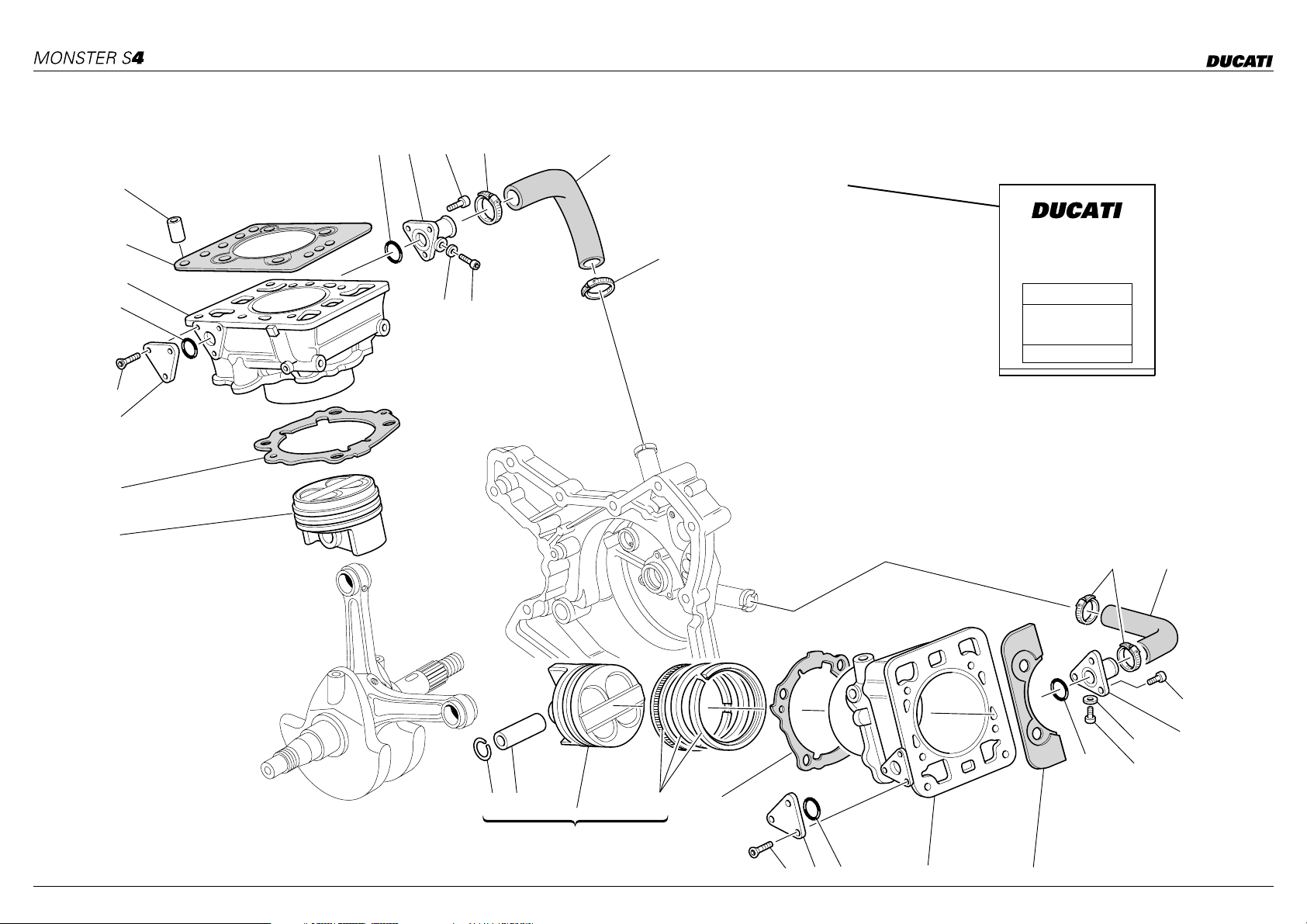

CILINDRI - PISTONI CYLINDERS - PISTONS CYLINDRES - PISTONS ZYLINDER - KOLBEN CILINDROS - PISTONES

013

814 17 19 13

12

11

10

8

6
7

9

1

16 15

19

5

GENUINE PARTS

Part - code N.

Quantity N.

Made in Italy

1819

23 4

1

17
14

16

8

15

9

67 8

10 11

62

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

013

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CILINDRI - PISTONI CYLINDERS - PISTONS CYLINDRES - PISTONS ZYLINDER - KOLBEN CILINDROS - PISTONES

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 122.2.030.1B Pistone completo Complete piston Piston complet Kompletter Kolben Pistón completo 2
2 121.1.003.1A Anello elastico ferma-spinotto Piston pin circlip Bague élastique bloque-axe Sprengring zur

Anillo elástico bloquea-clavija 4

Bolzenfeststellung
3 121.1.038.1A Spinotto per pistone Piston pin Axe de piston Kolbenbolzen Bulón 2
4 121.2.003.1A Busta segmenti Piston rings set Etui segments Beutel mit Kolbenringen Serie de segmentos 2
5 791.2.024.1B Busta guarnizioni cilindro-testa Head-cylinder gaskets set Etui garnitures cylindre-tête Beutel mit

Serie juntas cilindro culata 1

Zylinderkopfdichtungen
6 777.5.049.2C Vite Screw Vis Schraube Tornillo 6
7 247.1.020.1AB Coperchio Cover Couvercle Deckel Tapa 2
8 93823.2087 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 4
9 786.1.068.1A Guarnizione cilindro carter sp.

0,4

Cylinder-crankcase gasket th.

0.4

Garniture cylindre carter ép. 0.4 Zylinder/Gehäusedichtung Stärke

0,4

Junta cilindro carter esp. 0,4 2

10 120.2.059.1B Accoppiamento cilindro pistone Cylinder-piston fit Couplage cylindre piston Paarung Kolben/Zylinder Conjunto cilindro-pistón 2
11 786.1.054.2A Guarnizione cilindro-testa Head-cylinder gasket Garniture cylindre tête Dichtung Zylinder-Kopf Junta cilindro-culata 2
12 0619.49.240 Boccola Bush Douille Buchse Casquillo 4
13 800.1.007.1A Manicotto entrata acqua cilindro

verticale

14 814.1.002.1AB Raccordo entrata acqua ai

cilindri

Vertical cylinder water inlet hose Manchon entrée d'eau cylindre

vertical

Water inlet union to cylinders Raccord amenée d'eau aux

cylindres

Muffe am Wassereinlaß des

senkrechten Zylinders

Wassereinlaßanschluß zu den

Zylindern

Mangueta entrada agua cilindro
vertical

Conexión entrada agua a los

cilindros
15 60N102504 Vite Screw Vis Schraube Tornillo 2
16 420.2.000.7A Guarnizione in rame Copper gasket Garniture en cuivre Kupferdichtung Junta de cobre 2
17 60N107335 Vite Screw Vis Schraube Tornillo 6
18 800.1.008.1A Manicotto entrata acqua cilindro

orizzontale

Horizontal cylinder water inlet
hose

Manchon entrée d'eau cylindre
horizontal

Muffe am Wassereinlaß des
waagerechten Zylinders

Mangueta entrada agua cilindro

horizontal
19 741.4.084.1A Fascetta Clamp Collier Schelle Abrazadera 4

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

2

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

63

TAVOLA
DRAWING
TABLE
TABLA

014

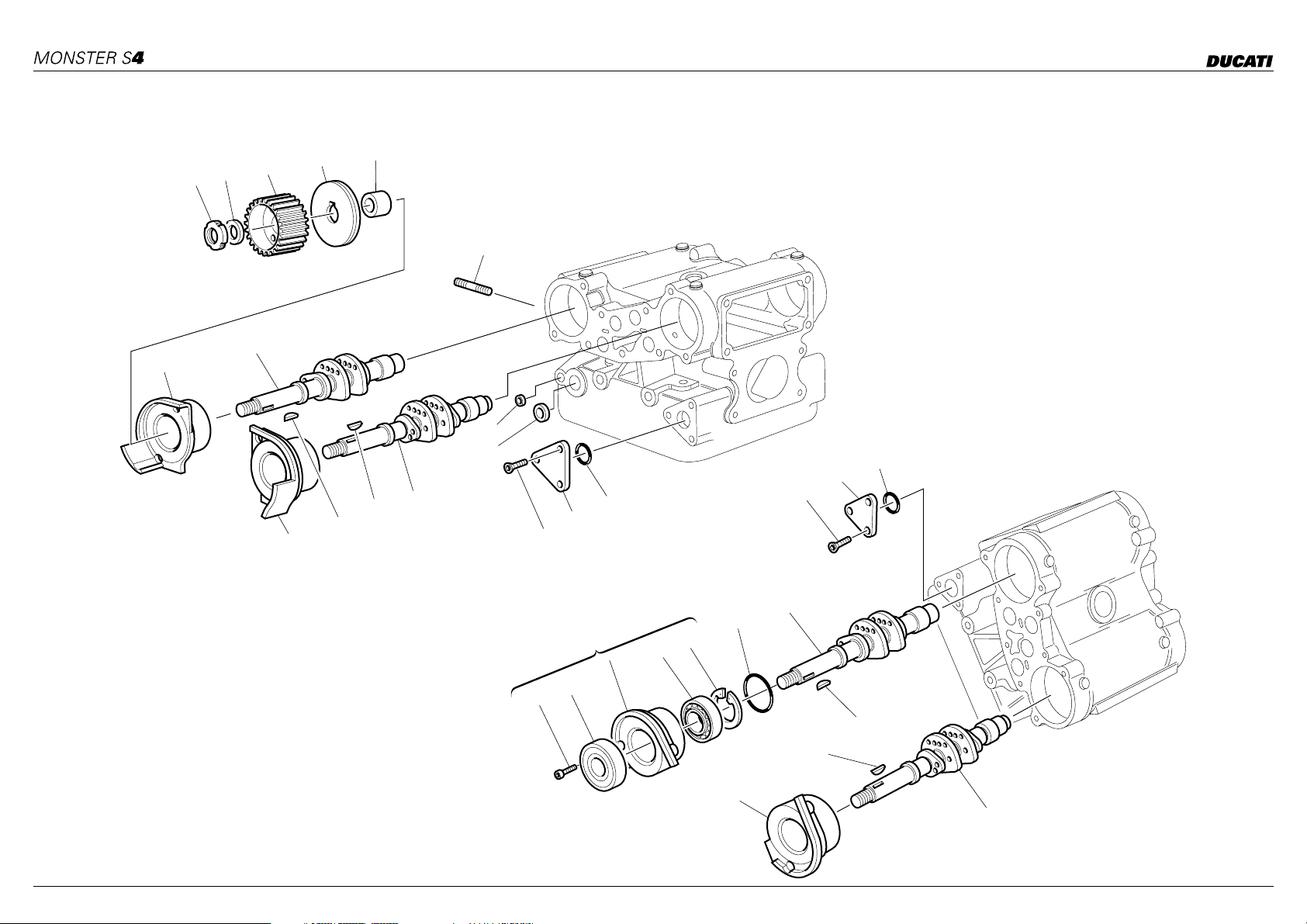

TESTA HEAD CULASSE ZYLINDERKOPF CULATA

3

2

1

4

5

6

7

21

19

20

12

11

10

22

9

15

8

10

12

11

17

25

23

26

13

16

18

15

27

24

14

64

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

014

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

TESTA HEAD CULASSE ZYLINDERKOPF CULATA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 72944.1542 Ghiera elastic-stop Elastic-stop ring nut Embout élastique stop Stop-Elastiknutmutter Tuerca de seguridad 4
2 0797.69.040 Rosetta Washer Rosette Unterlegscheibe Arandela 4
3 255.1.004.1A Puleggia distribuzione Timing belt roller Poulie de distribution Steuerriemenscheibe Polea distribución 4
4 856.1.002.1A Rosetta di divisione pulegge sp.2Belt roller separating washer sp.2Rosette de division poulies sp. 2 Riemenscheibenteilungsscheibe

sp. 2

Arandela de separación poleas

sp. 2
5 713.1.007.1A Distanziatore puleggia Belt roller spacer Entretoise poulie Distanzstück für Riemenscheibe Distanciador polea 4
6 766.4.012.1A Prigioniero Stud bolt Goujon Stiftschraube Tornillo sin fin 6
7 148.1.002.1A Albero distribuzione scarico

verticale

Vertical exhaust camshaft Arbre distribution échappement

vertical

Verteilerwelle senkrechter
Auslaß

Arbol distribución descarga

vertical
8 74172.1008 Linguetta Woodruff key Languette Federkeil Chaveta 1
9 148.1.118.1A Albero distribuzione aspirazione

verticale

Vertical intake camshaft Arbre distribution aspiration

verticale

Verteilerwelle der senkrechten
Ansaugung

Arbol distribución aspiración

vertical

10 777.5.049.2C Vite Screw Vis Schraube Tornillo 6
11 247.1.020.1AB Coperchio Cover Couvercle Deckel Tapa 2
12 93823.2087 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2
13 148.1.119.1A Albero distribuzione aspirazione

orizzontale

14 148.1.004.1A Albero distribuzione scarico

orizzontale

Horizontal intake camshaft Arbre distribution aspiration

horizontale

Horizontal exhaust camshaft Arbre distribution échappement

horizontal

Verteilerwelle der waagrechten
Ansaugung

Verteilerwelle waagrechter
Auslaß

Arbol distribución aspiración

horizontal

Arbol distribución descarga

horizontal

15 680.1.003.1H Linguetta Woodruff key Languette Federkeil Chaveta 2
16 886.4.001.1A Anello OR O-Ring Bague d'étanchéité O-Ring Anillo OR 4
17 60N107335 Vite Screw Vis Schraube Tornillo 8
18 73503.3683 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 4
19 873.1.004.1A Tappo Cap Bouchon Verschluß Tapón 4
20 873.1.001.1A Tappo Cap Bouchon Verschluß Tapón 4
21 235.2.018.1AB Cappellotto compl. lato

distribuzione post.

22 235.2.017.1AB Cappellotto compl. lato

distribuzione ant.

Rear complete cap timing side Capuchon complet côté

distribution ar.

Front complete cap timing side Capuchon complet côté

distribution av.

Hintere komplette Abdeckkappe
auf Seite der Ventilsteuerung

Voderer komplette Abdeckkappe
auf Seite der Ventilsteuerung

Apoyo árbol de levas compl.

lado distribución trasero

Apoyo árbol de levas compl.

lado distribución delantero

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

4

1

1

1

1

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

65

TAVOLA
DRAWING
TABLE
TABLA

014

TESTA HEAD CULASSE ZYLINDERKOPF CULATA

3

2

1

4

5

6

7

21

19

20

12

11

10

22

9

15

8

10

12

11

17

25

23

26

13

16

18

15

27

24

14

66

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

014

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

23 235.2.021.1AB Cappellotto compl. lato

24 235.2.020.1AB Cappellotto compl. lato

TESTA HEAD CULASSE ZYLINDERKOPF CULATA

DENOMINAZIONE

Rear complete cap timing side Capuchon complet côté

distribuzione post.

Front complete cap timing side Capuchon complet côté

distribuzione ant.

DESCRIPTION

distribution ar.

distribution av.

BEZEICHNUNG DENOMINACIONDESIGNATION

Hintere komplette Abdeckkappe
auf Seite der Ventilsteuerung

Voderer komplette Abdeckkappe
auf Seite der Ventilsteuerung

Apoyo árbol de levas compl.
lado distribución trasero

Apoyo árbol de levas compl.
lado distribución delantero

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

25 0204.70.105 Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 4
26 75120.1747 Cuscinetto Bearing Roulement Lager Cojinete 4
27 680.1.007.1A Linguetta 6° Woodruff key 6° Languette 6° Federkeil 6° Chaveta 6° 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

67

TAVOLA
DRAWING
TABLE
TABLA

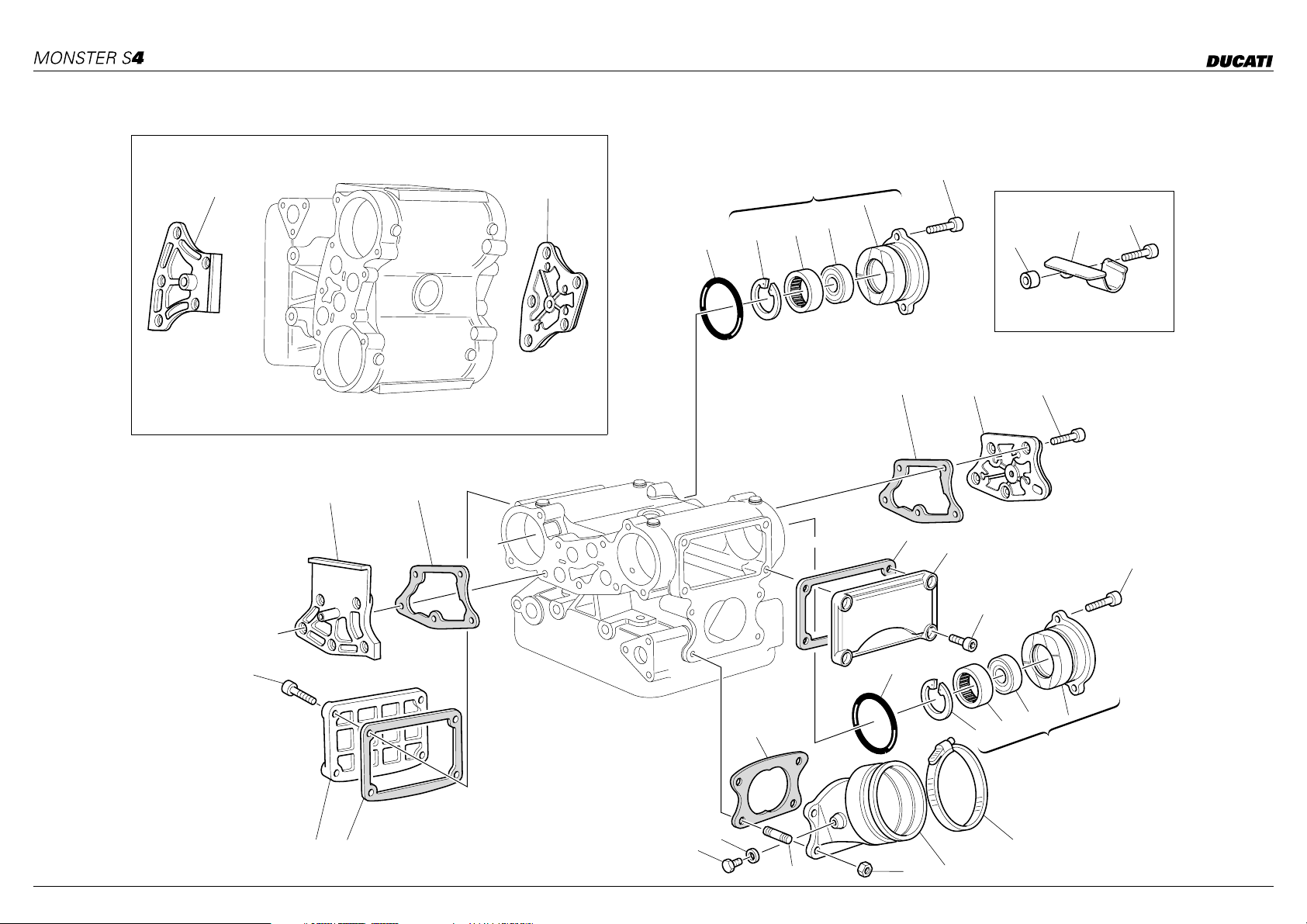

015

COLLETTORI E COPERCHI
TESTE

COLLECTORS AND HEAD
COVERS

COLLECT. ET
COUVERCLES TETES

KOLLEKTOREN UND
KOPFDECKEL

COLECTORES Y
CUBIERTS CABEZA

21

HORIZONTAL HEAD

23

17

22

9

13

10

8

24

12

11

25

20

VERTICAL HEAD

17 16 13

15

14

13

13

13

8

12

6

4

1819

5

2

3

1

10

11

9

7

68

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

015

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

COLLETTORI E COPERCHI
TESTE

DENOMINAZIONE

COLLECTORS AND HEAD
COVERS

DESCRIPTION

COLLECT. ET
COUVERCLES TETES

KOLLEKTOREN UND
KOPFDECKEL

BEZEICHNUNG DENOMINACIONDESIGNATION

COLECTORES Y
CUBIERTS CABEZA

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 140.1.001.2A Collettore aspirazione Intake manifold Collecteur aspiration Ansaugkrümmer Colector aspiración 2
2 0000.44240 Dado Nut Ecrou Mutter Tuerca 8
3 766.4.012.1A Prigioniero Stud bolt Goujon Stiftschraube Tornillo sin fin 8
4 0250.70.223 Guarnizione alluminio Aluminium gasket Garniture aluminium Aluminium-Dichtung Junta aluminio 4
5 776.5.032.2A Vite Screw Vis Schraube Tornillo 4
6 788.1.002.2A Guarnizione condotto

Intake duct gasket Garniture conduit d'aspiration Einlaßkanaldichtung Junta tubo aspiración 2

aspirazione
7 741.4.067.1A Fascetta Clamp Collier Schelle Abrazadera 2
8 886.4.001.1A Anello OR O-Ring Bague d'étanchéité O-Ring Anillo OR 4
9 235.2.002.1AB Cappellotto compl. lato contagiri Complete cap tachometer side Capuchon complet côté

compte-tours

Komplette Abdeckkappe auf
Seite des

Apoyo árbol de levas compl.
lado cuenta-revoluciones

Umdrehungszahlenmessers
10 73503.3380 Anello Seeger Circlip Circlip Seegerring Anillo Seeger 4
11 75794.1542 Cuscinetto Bearing Roulement Lager Cojinete 4
12 930.4.033.1A Anello di tenuta Seal ring Bague d'étanchéité Dichtring Anillo de retén 4
13 60N107335 Vite Screw Vis Schraube Tornillo 46
14 240.1.001.1AB Coperchio valvole aspirazione Intake valve cover Couvercle soupapes d'aspiration Einlaßventildeckel Tapa válvulas de aspiración 2
15 788.1.007.3A Guarnizione coperchio valvole

aspirazione

16 247.1.080.1AA Coperchio centrale (GRIGIO

Intake valves cover gasket Garniture couvercle soupapes

d'aspiration

Einlaßventildeckeldichtung Junta tapa válvulas de

aspiración

Central cover (LIGHT GREY) Couvercle central (GRIS CLAIR) Mittlerer Deckel (HELLGRAU) Tapa central (GRIS CLARO) 1

CHIARO)
17 788.1.050.1A Guarnizione coperchio centrale Central cover gasket Garniture couvercle central Dichtung für mittleren Deckel Junta tapa central 4
18 788.1.053.1A Guarnizione coperchio valvole

scarico
19 240.1.014.1AA Coperchio valvole scarico Exhaust valve cover Couvercle soupapes

Exhaust valves cover gasket Garniture couvercle soupapes de

décharge

Ablaßventildeckeldichtung Junta tapa válvulas de escape 2

Auslaßventildeckel Tapa válvulas de escape 1

d'échappement
20 60N102510 Vite Screw Vis Schraube Tornillo 1
21 247.1.090.1AB Coperchio centrale lato

distribuzione

Central cover timing side Couvercle central, côté

distribution

Mittlerer Deckel auf Seite der
Ventilsteuerung

Tapa central lado distribución 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

4

2

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

69

TAVOLA
DRAWING
TABLE
TABLA

015

COLLETTORI E COPERCHI
TESTE

COLLECTORS AND HEAD
COVERS

COLLECT. ET
COUVERCLES TETES

KOLLEKTOREN UND
KOPFDECKEL

COLECTORES Y
CUBIERTS CABEZA

21

HORIZONTAL HEAD

23

17

22

9

13

10

8

24

12

11

25

20

VERTICAL HEAD

17 16 13

15

14

13

13

13

8

12

6

4

1819

5

2

3

1

10

11

9

7

70

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

015

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

22 247.1.079.1AA Coperchio centrale (GRIGIO

COLLETTORI E COPERCHI
TESTE

DENOMINAZIONE

COLLECTORS AND HEAD
COVERS

DESCRIPTION

COLLECT. ET
COUVERCLES TETES

KOLLEKTOREN UND
KOPFDECKEL

BEZEICHNUNG DENOMINACIONDESIGNATION

COLECTORES Y
CUBIERTS CABEZA

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

Central cover (LIGHT GREY) Couvercle central (GRIS CLAIR) Mittlerer Deckel (HELLGRAU) Tapa central (GRIS CLARO) 1

CHIARO)

23 247.1.089.1AB Coperchio centrale lato

distribuzione

Central cover timing side Couvercle central, côté

distribution

Mittlerer Deckel auf Seite der
Ventilsteuerung

Tapa central lado distribución 1

24 0675.49.540 Distanziale Spacer Entretoise Distanzstück Distancial 1
25 829.1.245.1A Piastrino Plate Plaquette Plättchen Lámina 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

71

TAVOLA
DRAWING
TABLE
TABLA

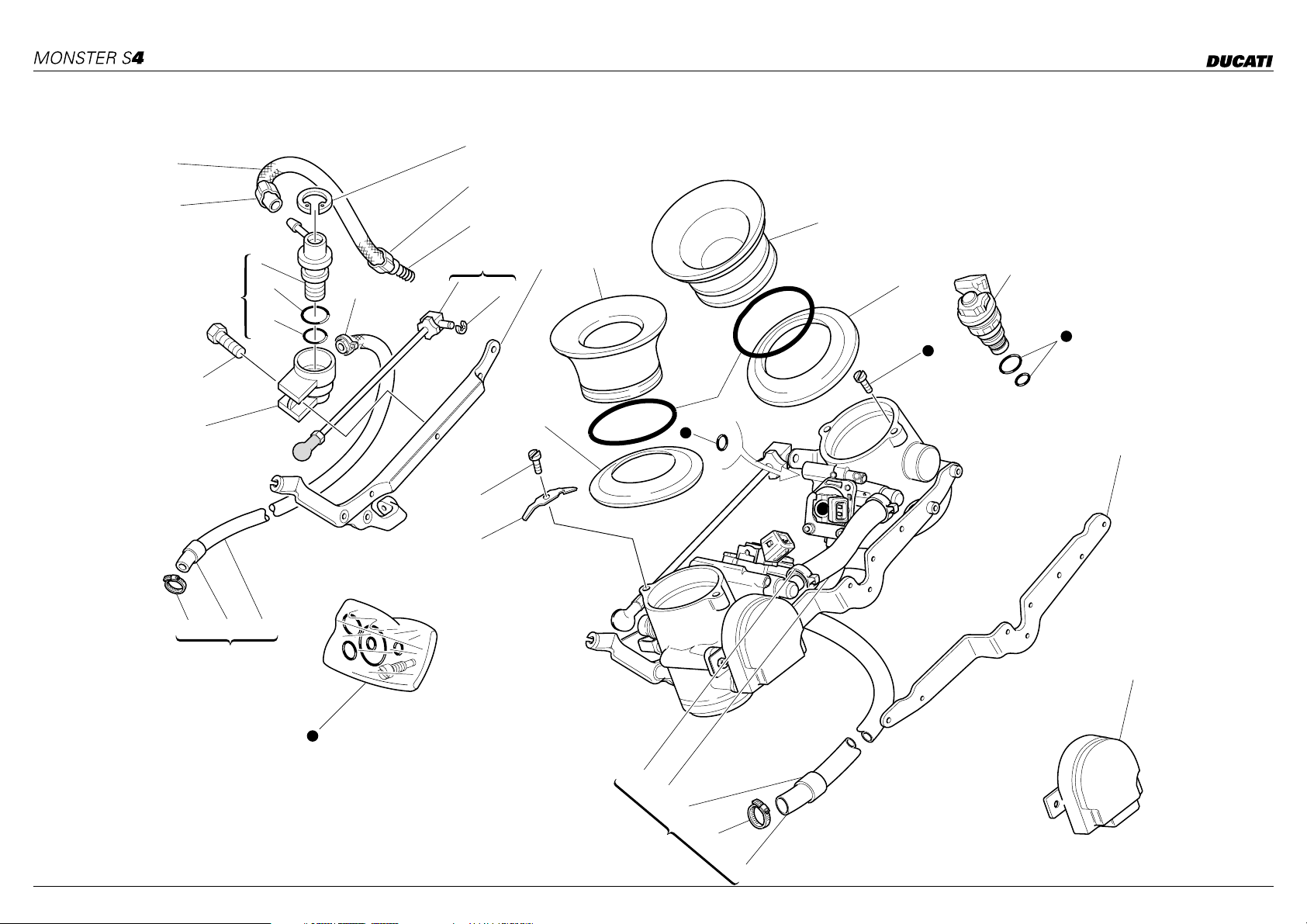

CORPO FARFALLATO THROTTLE BODY CORPS À PAPILLON DROSSELKÖRPER CUERPO MARIPOSA

016

25

7

11

11

21

10

22

R

623 24

1

26 11
27

28

16 183

2

9

8

18

17

19

20

19

13

14

15

11

12

1

M

5

23

4

72

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

016

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CORPO FARFALLATO THROTTLE BODY CORPS À PAPILLON DROSSELKÖRPER CUERPO MARIPOSA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 282.4.029.1A Corpo farfallato Throttle body Corps à papillon Drosselkörper Cuerpo mariposa 1
2 884.5.010.1A Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
3 830.1.172.1A Staffa Bracket Bride Bügel Soporte 1
4 590.1.162.1A Tubo Tube Tube Rohr Tubo 1
5 741.4.040.1A Fascetta "M" Clamp "M" Collier "M" Schelle "M" Abrazadera "M" 1
6 741.4.041.1A Fascetta "R" Clamp "R" Collier "R" Schelle "R" Abrazadera "R" 1
7 590.1.161.1A Tubo Tube Tube Rohr Tubo 1
8 799.1.052.2A Molla Spring Ressort Feder Muelle 4

9 470412 Vite Screw Vis Schraube Tornillo 4
10 830.1.091.2A Supporto Holder Support Halterung Soporte 1
11 287.4.024.1B Fascetta Clamp Collier Schelle Abrazadera 6
12 590.1.080.1A Tubo Tube Tube Rohr Tubo 1
13 830.1.121.1A Supporto connettore Connector holder Support connecteur Verbinderhalterung Soporte conector 1
14 284.4.001.1B Potenziometro PF09/04 Potentiometer PF09/04 Potentiomètre PF09/04 Potentiometer PF09/04 Potenciómetro PF09/04 1
15 287.4.029.1A Kit riparazione Repair kit Kit de réparation Reparaturset Kit de reparación 1
16 287.4.027.1A Tirante Tie rod Tirant Spannstange Renvío 1
17 280.4.005.1A Iniettore Injector Injecteur Einspritzdüse Inyector 2
18 802.1.026.1A Cornetto presa d'aria Air funnel Tube Venturi prise d'air Lufteinlaßhorn Venturi Trompeta de aspiración 2
19 791.1.017.2A Guarnizione Gasket Garniture Dichtung Junta 2
20 886.5.004.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2
21 0000.62729 Vite Screw Vis Schraube Tornillo 1
22 283.4.003.1A Regolatore di pressione Pressure regulator Régulateur de pression Druckregler Regulador de presión 1
23 741.4.013.1A Fascetta Clamp Collier Schelle Abrazadera 2
24 590.1.087.1A Tubo Tube Tube Rohr Tubo 1
25 735033449 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
26 886.4.022.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1
27 886.4.021.1A Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

73

TAVOLA
DRAWING
TABLE
TABLA

CORPO FARFALLATO THROTTLE BODY CORPS À PAPILLON DROSSELKÖRPER CUERPO MARIPOSA

016

25

7

11

11

21

10

22

R

623 24

1

26 11
27

28

16 183

2

9

8

18

17

19

20

19

13

14

15

11

12

1

M

5

23

4

74

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

016

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CORPO FARFALLATO THROTTLE BODY CORPS À PAPILLON DROSSELKÖRPER CUERPO MARIPOSA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

28 799.1.118.1B Molla Spring Ressort Feder Muelle 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

75

TAVOLA
DRAWING
TABLE
TABLA

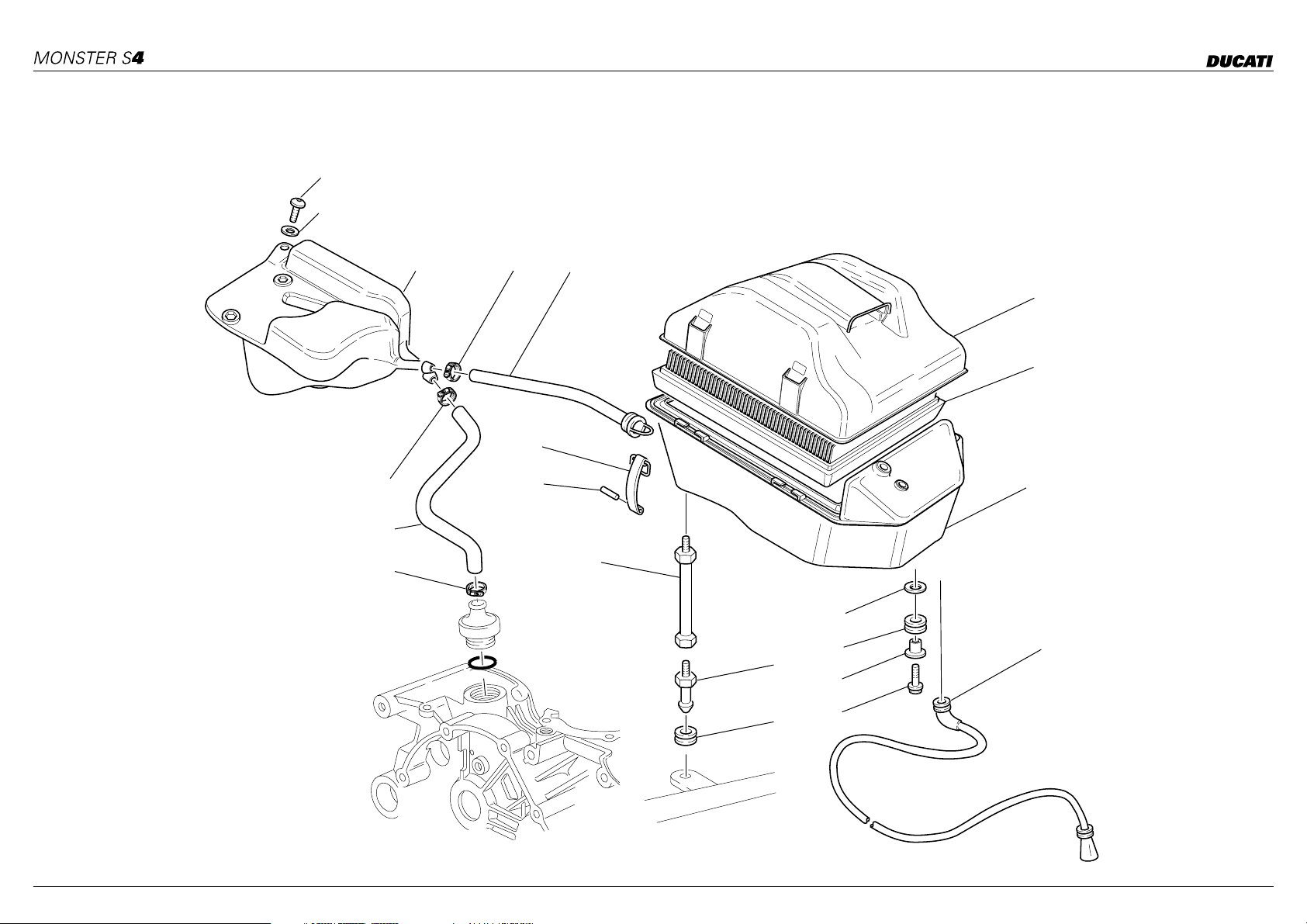

017

ASPIRAZIONE ARIA E
SFIATO OLIO

5

18

AIR INDUCTIO AND OIL
VENT

ASPIRATION AIR ET
EVENT HUILE

LUFTANSAUGUNG UND
ÖLENTLÜFTER

AIR-BOX Y GASES SE
ACEITE

15

16

15

13

15

11

12

1

3

2

6

4

14

7

17

10

9

10

8

76

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

017

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

ASPIRAZIONE ARIA E
SFIATO OLIO

DENOMINAZIONE

AIR INDUCTIO AND OIL
VENT

DESCRIPTION

ASPIRATION AIR ET
EVENT HUILE

LUFTANSAUGUNG UND
ÖLENTLÜFTER

BEZEICHNUNG DENOMINACIONDESIGNATION

AIR-BOX Y GASES SE
ACEITE

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 876.1.069.1A Tubo filtro/uscita serbatoio Filter/fuel tank outlet pipe Tube filtre/sortie réservoir Filter-/Tankauslaufschlauch Tubo filtro/salida depósito 1
2 426.1.010.1A Elemento filtrante Filter element Elément filtrant Filterelement Elemento filtrante 1
3 246.2.011.1A Coperchio scatola filtro Filter case cover Couvercle boîte filtre Filtergehäusedeckel Tapa caja filtro 1
4 684.1.026.1A Colonnetta Stud bolt Goujon Stiftschraube Espárrago 2
5 60N102510 Vite Screw Vis Schraube Tornillo 1
6 442.2.048.1A Scatola filtro aria Air filter box Boîte filtre à air Luftfilterkasten Caja filtro aire 1
7 877.2.002.1A Tubo Tube Tube Rohr Tubo 1
8 772.5.023.1A Vite Screw Vis Schraube Tornillo 1

9 716.1.022.1A Distanziale Spacer Entretoise Distanzstück Distancial 1
10 8000.18048 Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 3
11 760.1.003.1A Gancio Hook Crochet Haken Gancho 4
12 74223.1045 Spina elastica Spring pin Goupille élastique Spannstift Pasador elástico 4
13 585.1.031.1A Serbatoio sfiato olio Oil breather tank Réservoir de purge huile Ölentlüftungsbehälter Depósito vapores aceite 1
14 852.5.003.1A Rosetta Washer Rosette Unterlegscheibe Arandela 1
15 741.4.002.1A Fascetta Clamp Collier Schelle Abrazadera 3
16 876.1.066.1A Tubo sfiato Breather pipe Tube d'évent Entlüfterrohr Tubo respiradero 1
17 821.1.075.1A Piolo Pin Pivot Stift Espina 2
18 0755.49.310 Rosetta Washer Rosette Unterlegscheibe Arandela 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

77

TAVOLA
DRAWING
TABLE
TABLA

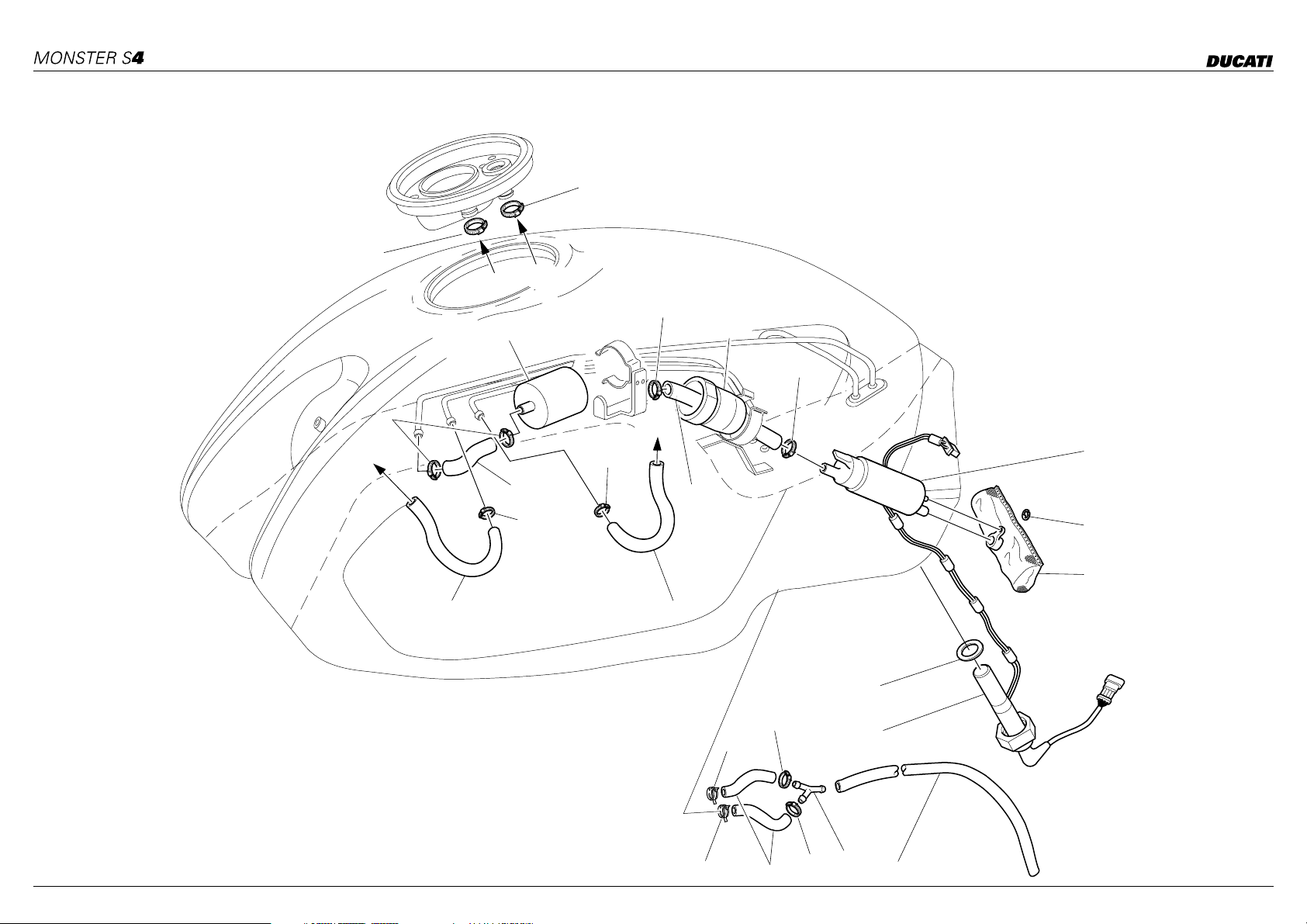

018

IMPIANTO ALIMENTAZIONE FUEL SYSTEM SYSTEME D'ALIMENTACION VERSOSRGUNGS -

ANLAGE

7

7

B

A

8

12

1

8

SISTEMA DE
ALIMENTACION

8

B

7

11

7

A

2

10

3

4

99

6

16

16

14

7

7

5

13

15

78

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

018

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

IMPIANTO ALIMENTAZIONE FUEL SYSTEM SYSTEME D'ALIMENTACION VERSOSRGUNGS -

ANLAGE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

SISTEMA DE
ALIMENTACION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 829.1.021.2A Supporto Holder Support Halterung Soporte 1
2 430.4.004.1A Pompa benzina Fuel pump Pompe carburant Benzinpumpe Bomba gasolina 1
3 884.4.012.1A Anello Seeger Circlip Circlip Seegerring Anillo Seeger 1
4 425.4.008.1A Filtro benzina Fuel filter Filtre à essence Benzinfilter Filtro gasolina 1
5 592.1.010.1A Sonda segnalazione riserva Low fuel sensor Sonde niveau réserve Sonde zur Reserveanzeige Sonda señalación reserva 1
6 789.1.001.1A Guarnizione Gasket Garniture Dichtung Junta 1
7 741.4.008.2A Fascetta Clamp Collier Schelle Abrazadera 6
8 741.4.004.1A Fascetta Clamp Collier Schelle Abrazadera 4

9 590.1.158.1A Tubo Tube Tube Rohr Tubo 2
10 590.1.125.1A Tubo Tube Tube Rohr Tubo 1
11 590.1.157.1A Tubo Tube Tube Rohr Tubo 1
12 425.4.004.1B Filtro benzina Fuel filter Filtre à essence Benzinfilter Filtro gasolina 1
13 616.1.002.1A Raccordo Union Raccord Anschluß Empalme 1
14 590.1.159.1A Tubo Tube Tube Rohr Tubo 2
15 590.1.160.1A Tubo Tube Tube Rohr Tubo 1
16 741.4.066.1A Fascetta Clamp Collier Schelle Abrazadera 2

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

79

TAVOLA
DRAWING
TABLE
TABLA

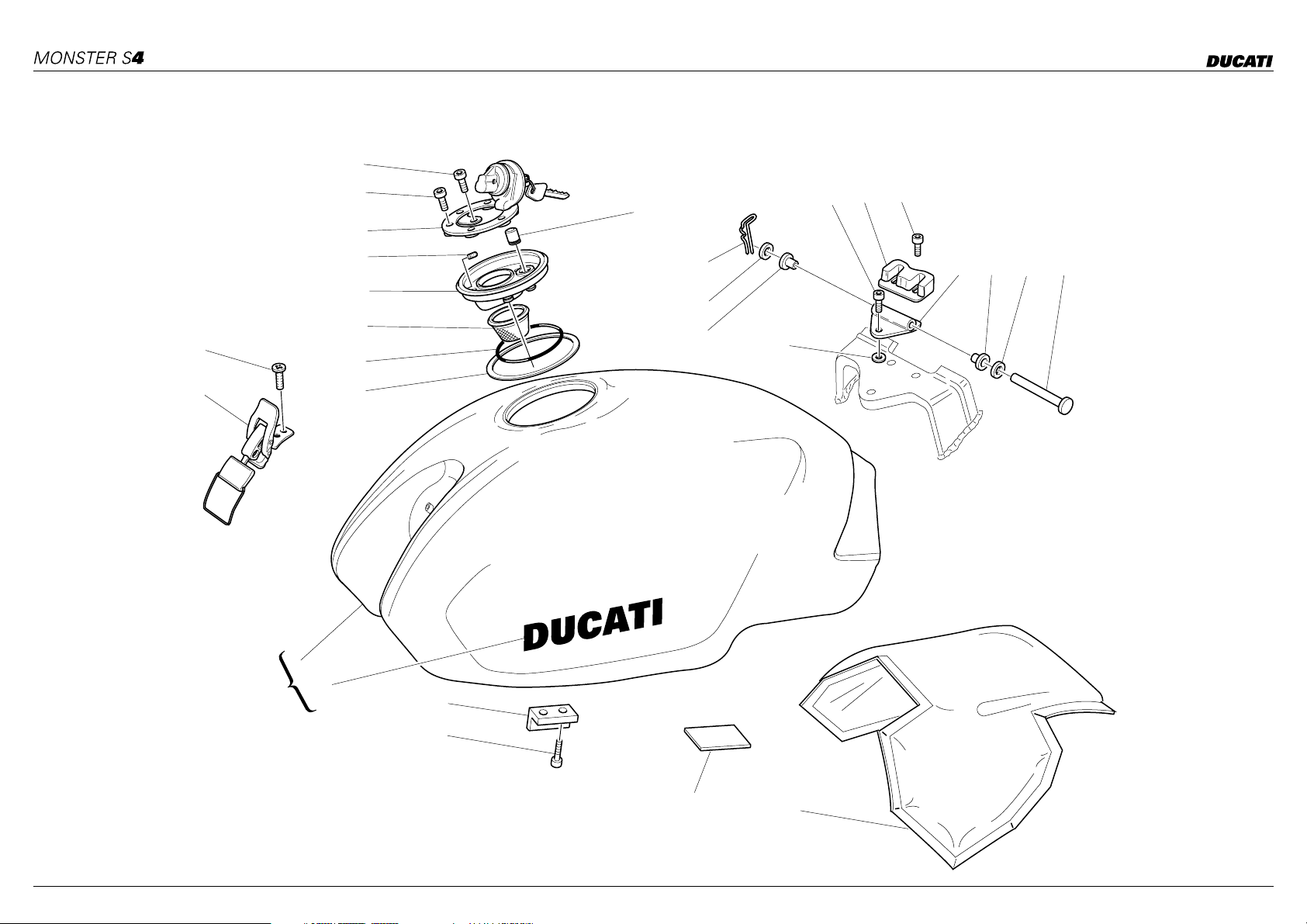

SERBATOIO FUEL TANK RÉSEVOIR CARBURANT KRAFTSTOFFTANK DEPOSITO GASOLINA

019

13
14

10

11

10

20

15
19

9

22

6

78

16

7

17

4

5

21
18

6

25

2

1

3

12

24

23

80

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

019

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

SERBATOIO FUEL TANK RÉSEVOIR CARBURANT KRAFTSTOFFTANK DEPOSITO GASOLINA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 586.1.037.2AA Serbatoio (ROSSO) Fuel tank (RED) Réservoir (ROUGE) Kraftstofftank (ROT) Depósito (ROJO) 1
1 586.1.037.2AB Serbatoio (NERO) Fuel tank (BLACK) Réservoir (NOIRE) Kraftstofftank (SCHWARZ) Depósito (NEGRO) 1
1 586.1.037.2AC Serbatoio (GIALLO) Fuel tank (YELLOW) Réservoir (JAUNE) Kraftstofftank (GELB) Depósito (AMARILLO) 1
1 586.1.037.2AD Serbatoio (GRIGIO SCURO

METALLIZZATO)

Fuel tank (METALLIC DARK
GREY)

Réservoir (GRIS FONCE
METALLISE)

Kraftstofftank (GRAU
METALLISIERT)

Depósito (GRIS OSCURO

METALIZADO)
2 435.1.097.1AA Decalcomania "DUCATI" (chiara) Sticker "DUCATI" (light) Dècalcomanie "DUCATI" (clair) Aufkleber "DUCATI" (Hell) Adhesivo "DUCATI" (claro) 2
2 435.1.097.1AB Decalcomania "DUCATI" (scura) Sticker "DUCATI" (dark) Dècalcomanie "DUCATI"

Aufkleber "DUCATI" (Dunkel) Adhesivo "DUCATI" (obscuro) 2

(sombre)
3 866.1.040.1A Tampone Pad Tampon Stopfen Apoyo 2
4 777.5.019.7E Vite Screw Vis Schraube Tornillo 2
5 760.4.006.1B Gancio Hook Crochet Haken Gancho 1
6 712.1.013.3A Boccola Bush Douille Buchse Casquillo 2
7 80C0.05893 Rosetta rasamento Shim Rosette de butée Distanzscheibe Arandela de espesoración 2
8 821.1.028.2B Perno Pin Pivot Zapfen Perno 1
9 8000.62705 Copiglia Split pin Goupille Splint Clavija 1

10 60N102505 Vite Screw Vis Schraube Tornillo 3
11 866.1.037.1A Tampone Pad Tampon Stopfen Apoyo 1
12 779.5.004.1A Vite Screw Vis Schraube Tornillo 2
13 60N102463 Vite Screw Vis Schraube Tornillo 1
14 771.5.045.7E Vite Screw Vis Schraube Tornillo 3
15 895.4.004.1A Tappo serbatoio Tank cap Bouchon de réservoir Tankverschluß Tapón depósito 1
16 160.1.013.1B Flangia Flange Bride Flansch Brida 1
17 802.1.005.1A Manicotto Hose Manchon Muffe Mangueta 1
18 791.1.015.1A Guarnizione Gasket Garniture Dichtung Junta 1
19 779.5.007.1A Vite Screw Vis Schraube Tornillo 8
20 791.1.039.1A Guarnizione Gasket Garniture Dichtung Junta 1
21 886.4.011.1A Anello OR O-Ring Bague d'étanchéité O-Ring Anillo OR 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

81

TAVOLA
DRAWING
TABLE
TABLA

SERBATOIO FUEL TANK RÉSEVOIR CARBURANT KRAFTSTOFFTANK DEPOSITO GASOLINA

019

13
14

10

11

10

20

15
19

9

22

6

78

16

7

17

4

5

21
18

6

25

2

1

3

12

24

23

82

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

019

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

SERBATOIO FUEL TANK RÉSEVOIR CARBURANT KRAFTSTOFFTANK DEPOSITO GASOLINA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

22 80B0.62672 Staffa Bracket Bride Bügel Soporte 1
23 486.1.056.1A Pannello (NERO) Panel (BLACK) Panneau (NOIRE) Tafel (SCHWARZ) Panel (NEGRA) 1
24 433.1.251.1A Targhetta autoadesiva Plate sticker Auto-collant Aufklebeschild Ficha autoadhesiva 1
25 713.1.099.1A Distanziale Spacer Entretoise Distanzstück Distancial 3

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

83

TAVOLA
DRAWING
TABLE
TABLA

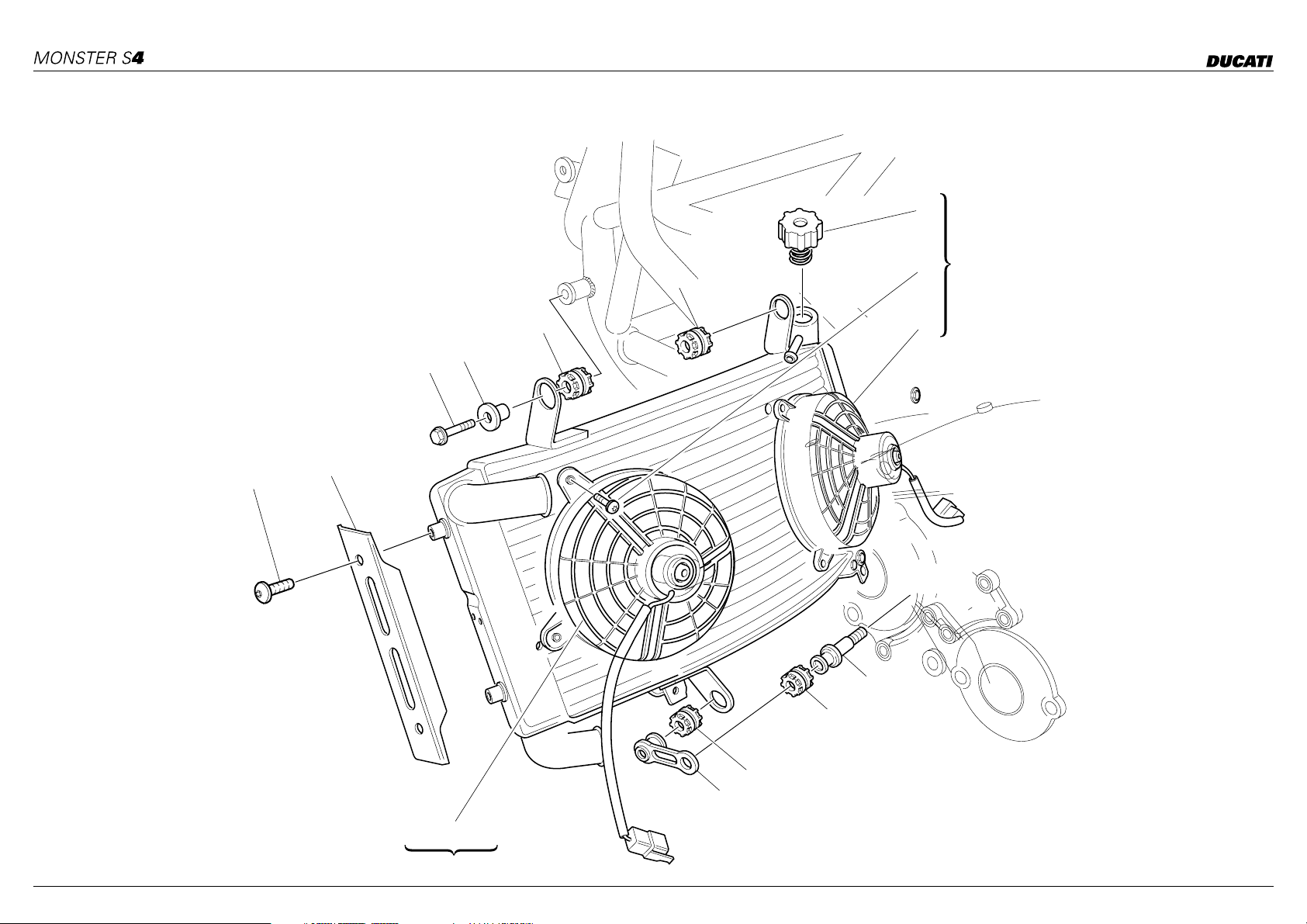

020

RADIATORE ACQUA WATER RADIATOR ASSY RADIATEUR D'EAU WASSERKUEHLER RADIADOR AGUA

2

1

6

3

12

11

6

8

9

4

5

6

10

1

6

7

84

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

020

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

RADIATORE ACQUA WATER RADIATOR ASSY RADIATEUR D'EAU WASSERKUEHLER RADIADOR AGUA

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 548.4.029.1A Radiatore acqua Water radiator Radiateur d'eau Wasserkühler Radiador agua 1
2 893.4.006.1A Tappo radiatore Radiator cap Bouchon radiateur Verschluß für Kühler Tapón radiador 1
3 779.4.057.1A Vite Screw Vis Schraube Tornillo 6
4 550.4.009.1A Elettroventola Dx. R.H. Electric fan Electro-ventilateur droite Rechter elektrolùfterrad Electroventilador Der. 1
5 779.1.059.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 1
6 764.1.022.1A Gommino antivibrante Vibration damper pad Joint en caoutchouc

Schwingungsdämpfergummi Junta de goma anti-vibración 4

anti-vibration
7 830.1.077.1A Supporto Holder Support Halterung Soporte 1
8 0000.62652 Distanziale Spacer Entretoise Distanzstück Distancial 1
9 0000.62729 Vite Screw Vis Schraube Tornillo 1

10 550.4.010.1A Elettroventola Sx. L.H. Electric fan Electro - Ventilateur gauche Linker elektrolùtrerrad Electroventilador Izq 1
11 246.1.066.1A Protezione Protection Protection Schutz Protección 2
12 0000.56525 Vite Screw Vis Schraube Tornillo 4

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

85

TAVOLA
DRAWING
TABLE
TABLA

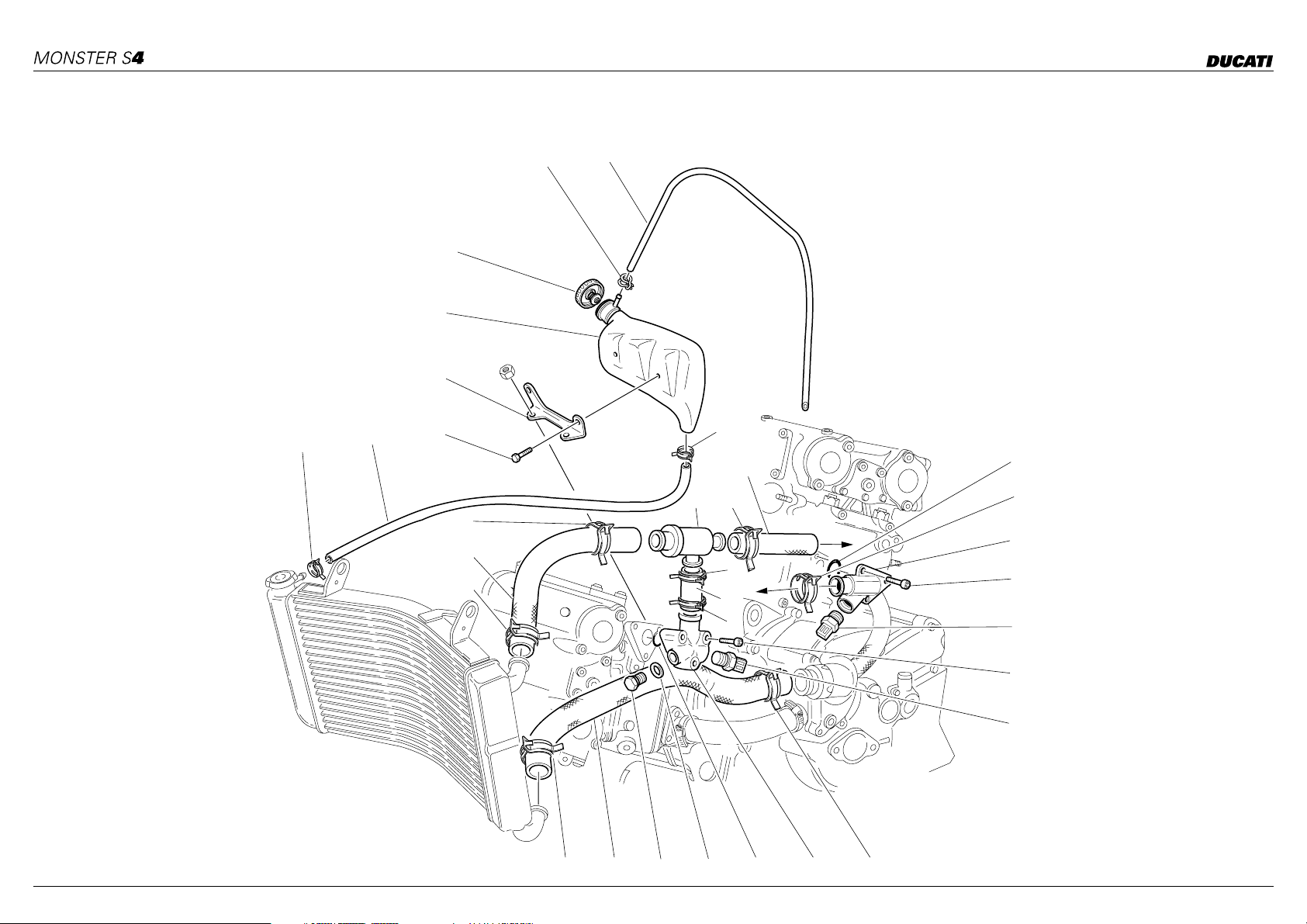

021

CIRCUITO DI
RAFFREDDAMENTO

COOLING CIRCUIT CIRCUIT DE

REFROIDISSEMENT

12 21

2

1

4

KÜHLREISLAUF CIRCUITO REFRIGERADOR

19

23

5

20

10

5

67

3

8

13

8

5

14

15

17

5

9

16

9

111024221888

86

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

021

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CIRCUITO DI
RAFFREDDAMENTO

DENOMINAZIONE

COOLING CIRCUIT CIRCUIT DE

REFROIDISSEMENT

DESCRIPTION

KÜHLREISLAUF CIRCUITO REFRIGERADOR

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 585.1.030.1A Serbatoio acqua Water tank Réservoir d'eau Wassertank Depósito agua 1
2 893.1.007.1A Tappo serbatoio Tank cap Bouchon de réservoir Tankverschluß Tapón depósito 1
3 772.5.025.1A Vite Screw Vis Schraube Tornillo 2
4 827.1.216.1A Staffa Bracket Bride Bügel Soporte 1
5 741.4.084.1A Fascetta Clamp Collier Schelle Abrazadera 4
6 800.1.066.1A Manicotto Hose Manchon Muffe Mangueta 1
7 741.4.063.1A Fascetta Clamp Collier Schelle Abrazadera 1
8 741.4.083.1A Fascetta Clamp Collier Schelle Abrazadera 4

9 552.4.013.1A Sensore Sensor Capteur Sensor Sensor 2
10 93823.2087 Guarnizione OR O-ring Joint d'étanchéité Dichtung OR Junta OR 2
11 814.1.119.1A Raccordo uscita acqua Water outlet union Raccord évacuation d'eau Anschluß für Wasserablauf Conexión salida agua 1
12 741.4.043.1A Fascetta Clamp Collier Schelle Abrazadera 1
13 800.1.062.1A Manicotto radiatore/termost. Cooler/thermostat hose Manchon radiateur/thermostat Muffe Radiator/Thermostat Mangueta radiador/termóstato 1
14 814.1.053.1AB Raccordo uscita acqua Water outlet union Raccord évacuation d'eau Anschluß für Wasserablauf Conexión salida agua 1
15 60N102511 Vite Screw Vis Schraube Tornillo 3
16 771.5.073.2B Vite Screw Vis Schraube Tornillo 3
17 800.1.073.1A Manicotto termostato/testa Thermostat/pump hose Manchon thermostat/tête Muffe Thermoastat/Zylinderkopf Mangueta termóstato/culata 1
18 800.1.065.1A Manicotto pompa/radiatore Pump/cooler hose Manchon pompe/radiateur Muffe für Pumpe/Kühler Mangueta bomba/radiador 1
19 553.4.004.1A Termostato Thermostat Thermostat Thermostat Termóstato 1
20 800.1.063.1A Manicotto termostato/testa Thermostat/pump hose Manchon thermostat/tête Muffe Thermoastat/Zylinderkopf Mangueta termóstato/culata 1
21 590.1.184.1A Tubo di scarico Exhaust pipe Tuyau de décharge Auspuffrohr Tubo de escape 1
22 0593.68.515 Tappo Cap Bouchon Verschluß Tapón 1
23 741.4.064.1A Fascetta Clamp Collier Schelle Abrazadera 1
24 0578.17.140 Guarnizione Gasket Garniture Dichtung Junta 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

87

TAVOLA
DRAWING
TABLE
TABLA

022

GRUPPO SCARICO EXHAUST SYSTEM ECHAPPEMENT AUSPUFFANLAGE GRUPO ESCAPE

MARCA E CODICE
MAKE AND CODE
MARQUET ET CODE
FABRIKAT UND CODE
MARCA Y CODICE

153

4

13

14

2

16

11

12

19

6

17

9

15

15 10

20

21

21

1

6

21

3

18

8

7

88

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

022

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

GRUPPO SCARICO EXHAUST SYSTEM ECHAPPEMENT AUSPUFFANLAGE GRUPO ESCAPE

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 790.1.001.2A Guarnizione scarico Exhaust gasket Joint de décharge Auspuffdichtung Junta escape 2
2 576.1.038.1A Staffa sx. L.H. bracket Bride gauche Linker Bügel Soporte Izq. 1
3 748.1.024.1A Dado Nut Ecrou Mutter Tuerca 6
4 574.1.050.2E Silenziatore Sx. L.H. silencer Silencieux gauche Schalldämpfer links Silenciador Izq. 1
5 571.1.039.1A Tubo scarico testa verticale Vertical head exhaust pipe Tube de décharge tête vertical Auspuffrohr des senkrechten

Tubo de escape culata vertical 1

Zylinderkopfes
6 741.1.023.1A Fascetta Clamp Collier Schelle Abrazadera 2
7 570.1.039.1A Tubo scarico testa orizzontale Horizontal head exhaust pipe Tube de décharge tête horizontal Auspuffrohr des waagrechten

Tubo de escape culata horiz. 1

Zylinderkopfes
8 780.1.007.1A Tappo Cap Bouchon Verschluß Tapón 2
9 716.1.055.1A Distanziale Spacer Entretoise Distanzstück Distancial 2

10 711.1.090.1A Boccola Bush Douille Buchse Casquillo 2
11 573.1.050.2E Silenziatore Dx. R.H. silencer Silencieux droit Schalldämpfer rechts Silenciador Der. 1
12 576.1.039.1A Staffa dx. R.H. bracket Bride droite Rechter Bügel Soporte Der. 1
13 852.5.004.1C Rosetta Washer Rosette Unterlegscheibe Arandela 4
14 770.5.121.9E Vite Screw Vis Schraube Tornillo 4
15 764.1.001.1A Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 4
16 729906FN1 Dado Nut Ecrou Mutter Tuerca 2
17 779.5.003.1A Vite Screw Vis Schraube Tornillo 2
18 420.2.001.0A Guarnizione sp.1 Gasket th.1 Garniture èp.1 Dichtung stàrke 1 Junta esp.1 1
19 0000.30326 Rosetta Washer Rosette Unterlegscheibe Arandela 2
20 741.1.026.1A Fascetta Clamp Collier Schelle Abrazadera 1
21 791.1.046.1A Distanziale Spacer Entretoise Distanzstück Distancial 3

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

89

TAVOLA
DRAWING
TABLE
TABLA

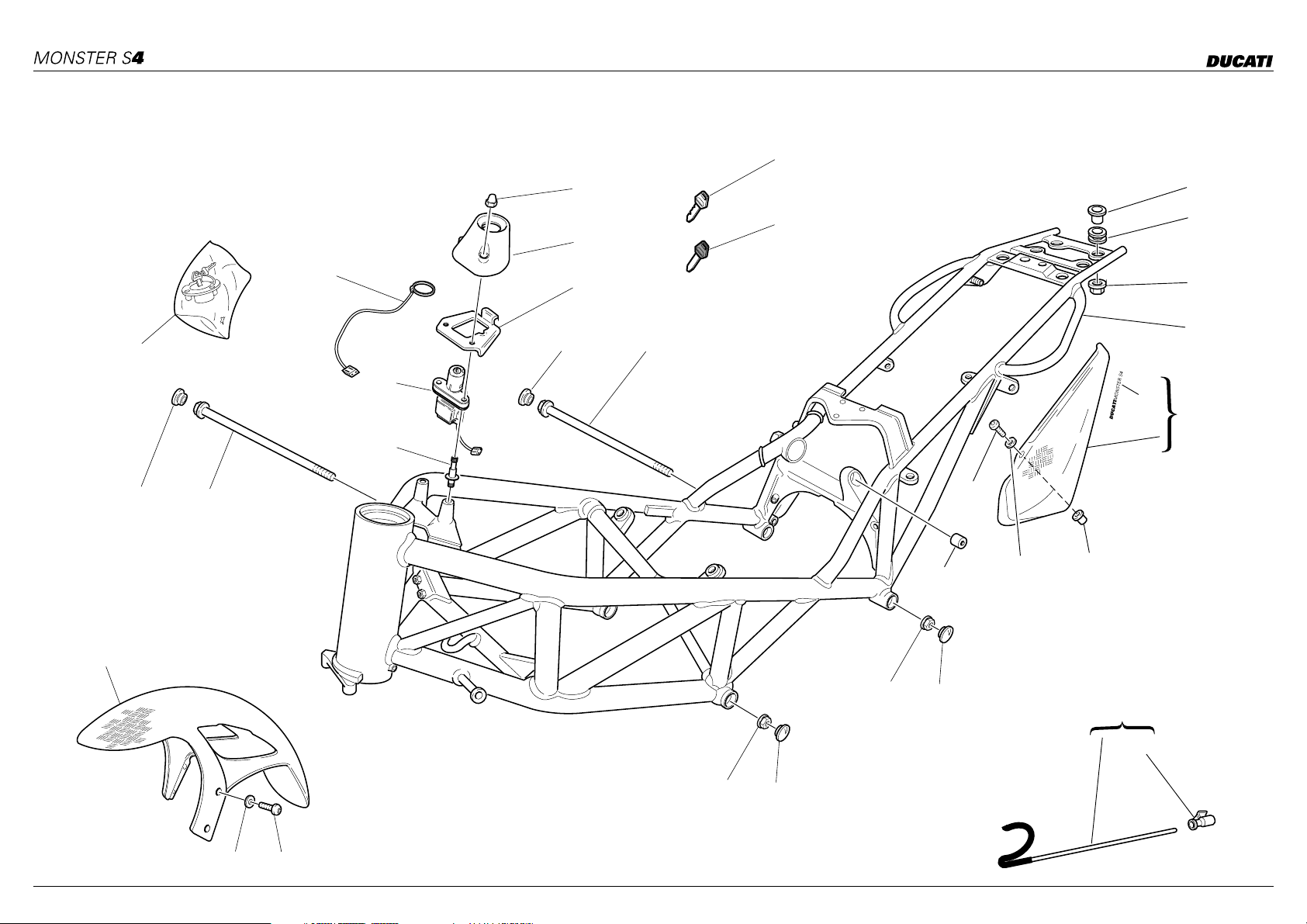

TELAIO FRAME CADRE RAHMEN CHASIS

023

6

11

18

13

25

27

28

23

24

26

18 13

10

3

2

8

1

21

7 Dx
12 Sx

19

20 22

9

16

17 18

14

4

17 18

155

90

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

023

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

TELAIO FRAME CADRE RAHMEN CHASIS

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 470.1.053.1AA Telaio Frame Cadre Rahmen Chasis 1
2 764.1.029.1A Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 4
3 0000.44099 Distanziale Spacer Entretoise Distanzstück Distancial 4
4 764.1.015.1B Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 1
5 856.1.042.1A Rosetta nylon Nylon washer Rosette en nylon Nylon-Unterlegscheibe Arandela nylon 4
6 598.4.016.1A Chiave con Transponder Wrench with Transponder Clè avec Transponder Schlussel mit Transponder Llave con Transponder 1
7 482.1.032.1LA Fianchetto Dx. R.H. body panel Panneau latéral droit Rechte Seitenabdeckung Lateral Der. 1
8 729906FN1 Dado Nut Ecrou Mutter Tuerca 4

9 750.1.060.1A Dado Nut Ecrou Mutter Tuerca 1
10 598.4.018.1A Chiave senza Transponder Wrench without Transponder Clè sans Transponder Schlussel ohne Transponder Llave sin Transponder 1
11 598.2.030.1A Kit serrature Locks kit Gr. serrure Schloßset Kit cerraduras 1
12 482.1.031.1LA Fianchetto Sx. L.H. body panel Panneau latéral gauche Linkes Seitenabdeckung Lateral Izq. 1
13 779.1.213.1A Vite Screw Vis Schraube Tornillo 2
14 117.2.049.1A Astina Rod Tige Stab Varilla 1
15 772.5.023.1A Vite Screw Vis Schraube Tornillo 4
16 564.1.031.1B Parafango anteriore

(CARBONIO)

Front mudguard (CARBON) Garde-boue AV. (CARBONE) Vorderes Schutzblech

(KOHLENSTOFF)

Guardabarros delantero

(CARBONO)
17 748.4.002.1A Dado Nut Ecrou Mutter Tuerca 1
18 872.1.026.1A Tappo Cap Bouchon Verschluß Tapón 4
19 775.1.002.1A Vite Screw Vis Schraube Tornillo 4
20 0000.63161 Rosetta Washer Rosette Unterlegscheibe Arandela 4
21 436.1.031.1AA Decalcomania "S4" Sticker "S4" Dècalcomanie "S4" Aufkleber "S4" Adhesivo "S4" 2
22 0000.63150 Inserto Insert Insert Einsatz Inserto 4
23 749.4.002.1A Dado Nut Ecrou Mutter Tuerca 2
24 246.1.060.2A Coperchio Cover Couvercle Deckel Tapa 1
25 518.4.004.1B Antenna Antenna Antenne Antenne Antena 1
26 827.1.211.1A Piastra Plate Plaque Platte Soporte 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

1

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

91

TAVOLA
DRAWING
TABLE
TABLA

TELAIO FRAME CADRE RAHMEN CHASIS

023

6

11

18

13

25

27

28

23

24

26

18 13

10

3

2

8

1

21

7 Dx
12 Sx

19

20 22

9

16

17 18

14

4

17 18

155

92

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

023

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

TELAIO FRAME CADRE RAHMEN CHASIS

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

27 652.4.006.1A Interruttore a chiave Key-operated switch Commutateur à clé Schlüsselschalter Interruptor de llave 1
28 779.1.221.1A Vite speciale Special screw Vis spéciale Spezialschraube Tornillo especial 2

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

93

TAVOLA
DRAWING
TABLE
TABLA

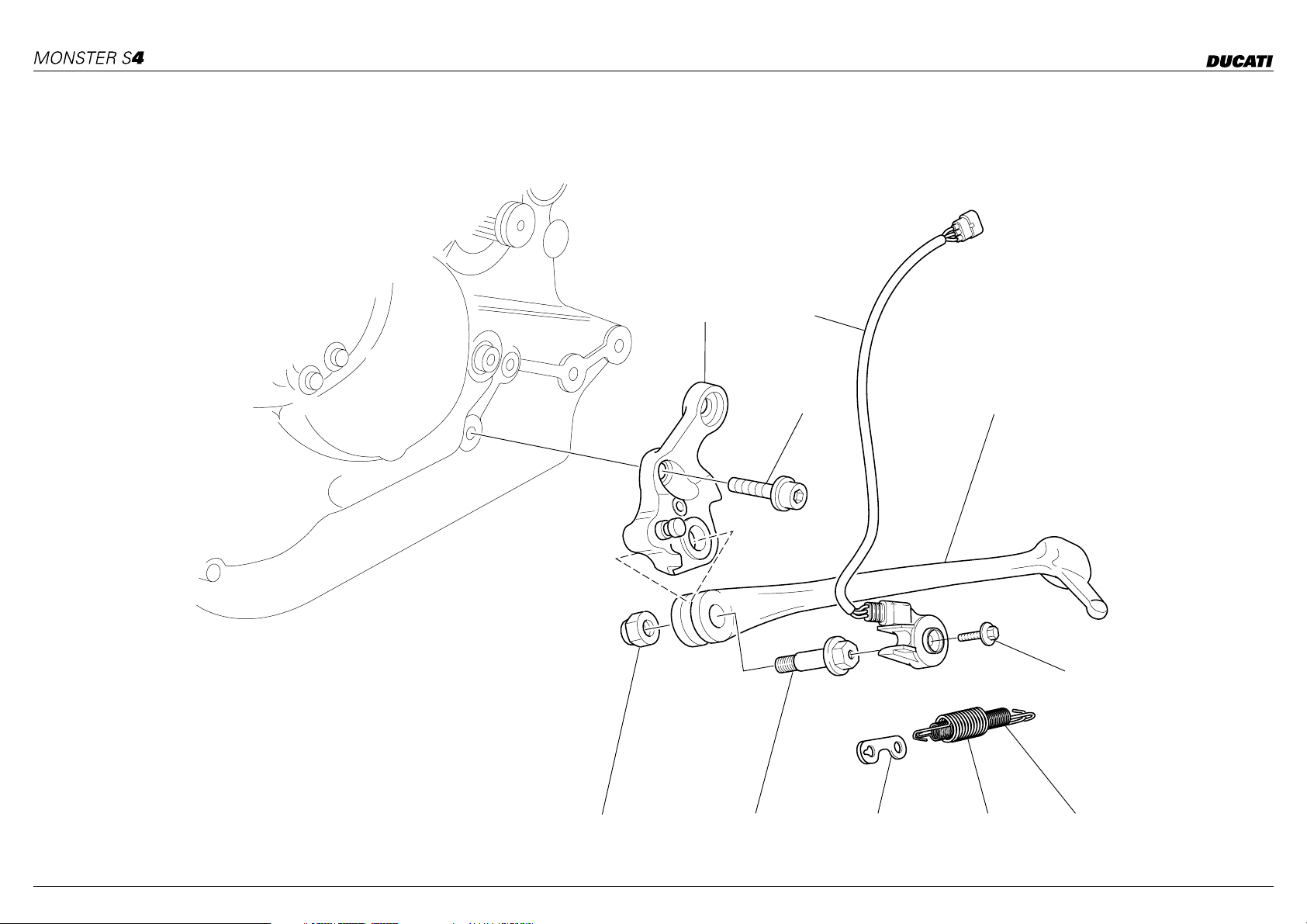

CAVALLETTI STANDS BEQUILLES STANDER CABALLETES

024

1

5

23

4

10 9 8 7 6

94

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

024

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

CAVALLETTI STANDS BEQUILLES STANDER CABALLETES

DENOMINAZIONE

DESCRIPTION

BEZEICHNUNG DENOMINACIONDESIGNATION

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 556.2.027.1A Cavalletto laterale Side stand Béquille laterale Seitenständer Caballete lateral 1
2 771.5.754.2B Vite Screw Vis Schraube Tornillo 1
3 556.1.017.1C Cavalletto laterale Side stand Béquille laterale Seitenständer Caballete lateral 1
4 779.4.005.1A Vite Screw Vis Schraube Tornillo 1
5 539.1.023.1A Interruttore Switch Interrupteur Schalter Interruptor 1
6 799.1.089.1A Molla Spring Ressort Feder Muelle 1
7 799.1.088.1A Molla esterna Outer spring Ressort externe Äußere Feder Muelle exterior 1
8 827.1.139.2B Piastrina Plate Plaquette Plättchen Placa 1
9 556.1.018.1C Perno di rotazione Pivot Pivot de rotation Drehbolzen Perno de rotación 1

10 749.4.045.2G Dado Nut Ecrou Mutter Tuerca 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

95

TAVOLA
DRAWING
TABLE
TABLA

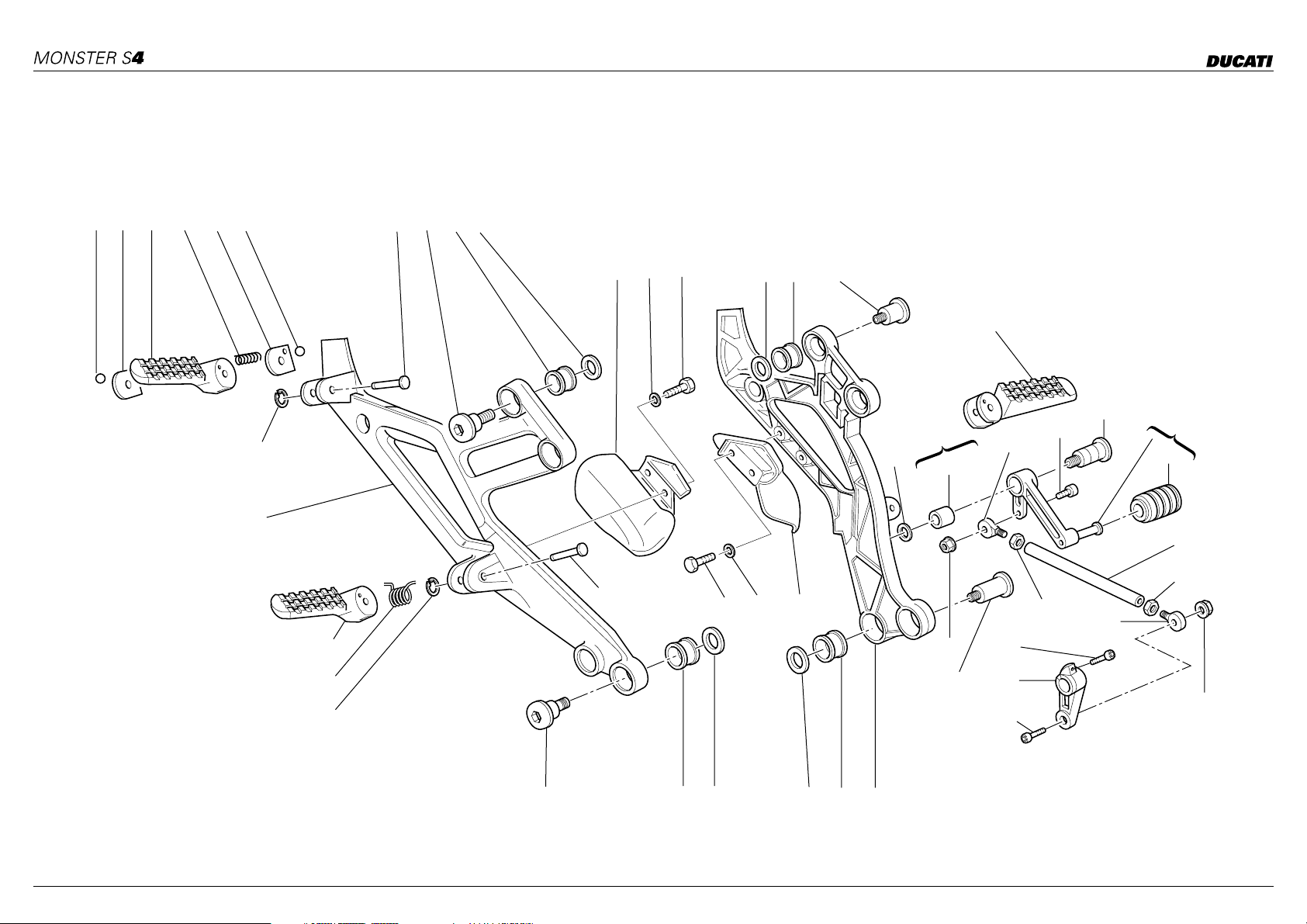

025

LEVA CAMBIO - PEDANE GEARCHANGE LEVER -

FOOT REST

COMMANDE DE VITESSE

- REPOSE PIEDS

GANGSHALTUNG ­FUSSBRETT

PALANCA DEL CAMBIO ­PEDALES

9 10 7 12 10 9

41312

21 13333231

29

26

5

20

22

27

23

25

27

28

8

30

14

4

33 32 34

7

17

35

24

16

6

5

19

15

25

17

211131118

96

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

025

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

LEVA CAMBIO - PEDANE GEARCHANGE LEVER -

FOOT REST

DENOMINAZIONE

DESCRIPTION

COMMANDE DE VITESSE

- REPOSE PIEDS

GANGSHALTUNG ­FUSSBRETT

BEZEICHNUNG DENOMINACIONDESIGNATION

PALANCA DEL CAMBIO ­PEDALES

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

1 8000.60683 Antivibrante Vibration damper Antivibration Schwingungsdämpfer Anti-vibración 8
2 852.1.065.1A Rosetta Washer Rosette Unterlegscheibe Arandela 4
3 779.1.206.1A Vite Screw Vis Schraube Tornillo 2
4 821.1.090.1A Perno Pin Pivot Zapfen Perno 4
5 0170.91.730 Anello Ring Bague Ring Anillo 4
6 8000.60700 Molla Spring Ressort Feder Muelle 2
7 464.1.017.1A Pedana Dx. completa R.H. foot-rest Repose-pieds D. R. Fussraste Estribera derecha compl. 2
8 824.1.024.1AB Piastra portapedana Dx. R.H. foot peg holder plate Plaque porte-repose-pied droite Platte für Fußrastenhalter rechts Soporte estribera Der. 1

9 847.4.002.1A Sfera Ball Bille Kugel Esfera 2
10 827.1.161.1A Piastrino Plate Plaquette Plättchen Lámina 2
11 852.1.099.1A Rosetta Washer Rosette Unterlegscheibe Arandela 3
12 8000.62655 Molla Spring Ressort Feder Muelle 2
13 779.1.204.1A Vite Screw Vis Schraube Tornillo 4
14 417.9.030.6A Dado Nut Ecrou Mutter Tuerca 1
15 0370.69.020 Levetta comando cambio Gearchange control lever Levier de commande vitesses Schalthebelchen Leva mando cambio 1
16 76401.0002 Snodo sferico Ball joint Joint à rotule Kugelgelenk Articulación esférica 1
17 763106N01 Dado el-stop El-stop nut Ecrou el-stop Mutter El-Stop Tuerca el-stop 2
18 824.1.023.1AB Piastra portapedana Sx. L.H. foot peg holder plate Plaque porte-repose-pied G. Platte für Fußrastenhalter links Soporte estribera Izq. 1
19 779.1.205.1A Vite Screw Vis Schraube Tornillo 2
20 0000.59485 Rosetta Washer Rosette Unterlegscheibe Arandela 1
21 716.1.056.1A Distanziale Spacer Entretoise Distanzstück Distancial 1
22 8000.59056 Boccola Bush Douille Buchse Casquillo 1
23 76401.0003 Snodo sferico Ball joint Joint à rotule Kugelgelenk Articulación esférica 1
24 747.5.001.1A Dado Sx. L.H. nut Ecrou gauche Linke Mutter Tuerca Izq. 1
25 779.5.001.1A Vite Screw Vis Schraube Tornillo 1
26 80A0.53548 Perno Pin Pivot Zapfen Perno 1
27 456.2.009.1A Leva comando cambio Gearchange lever Levier de commande vitesses Schalthebel Leva mando cambio 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

97

TAVOLA
DRAWING
TABLE
TABLA

025

LEVA CAMBIO - PEDANE GEARCHANGE LEVER -

FOOT REST

COMMANDE DE VITESSE

- REPOSE PIEDS

GANGSHALTUNG ­FUSSBRETT

PALANCA DEL CAMBIO ­PEDALES

9 10 7 12 10 9

41312

21 13333231

29

26

5

20

22

27

23

25

27

28

8

30

14

4

33 32 34

7

17

35

24

16

6

5

19

15

25

17

211131118

98

TAVOLA
DRAWING
TABLE
TABLA

NOTE
NOTES
NOTES
MARKE
NOTAS

POS.

NO.

N.

INDEX

POS.

025

N.CODICE
CODE NO.

Nr. CODE
CODE Nr.

N. CODICE

LEVA CAMBIO - PEDANE GEARCHANGE LEVER -

FOOT REST

DENOMINAZIONE

DESCRIPTION

COMMANDE DE VITESSE

- REPOSE PIEDS

GANGSHALTUNG ­FUSSBRETT

BEZEICHNUNG DENOMINACIONDESIGNATION

PALANCA DEL CAMBIO ­PEDALES

VALIDITA'

VALIDITY
VALIDITE

GÜLTIG

VALIDEZ

28 765.1.001.1A Gommino Rubber pad Joint en caoutchouc Gummistück Junta de goma 1
29 464.1.018.1A Pedana Sx. completa L.H. foot-rest Repose-pieds G. L. Fussraste Estribera izquierda compl. 2
30 117.1.028.1A Astina rinvio cambio Gearbox transmission rod Tige renvoi boîte de vitesses Stab für

Varilla reenvío cambio 1

Wechselgetriebevorgelege
31 460.1.038.3A Protezione Dx. R.H. protection Protection D. Rechter Schutz Protection der 1
32 0670.72.010 Rosetta Washer Rosette Unterlegscheibe Arandela 4
33 60N101077 Vite Screw Vis Schraube Tornillo 4
34 460.1.039.3A Protezione Sx. L.H. protection Protection gauche Link Schutz Protection izq. 1
35 779.5.011.1A Vite Screw Vis Schraube Tornillo 1

Q.TA'
Q.TY

Q.TE
M.GE
C.AD

N° CATALOGO:
EMESSO:

915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B 915.1.117.1B
06 - 01 06 - 01 06 - 01 06 - 01 06 - 01

CATALOGUE No:
ISSUED:

Nr. CATALOGUE:
IMPRIMEE:

KATALOG Nr:
HERAUSGEGEBEN:

N° CATALOGO:
IMPRIMIDA:

99

TAVOLA
DRAWING
TABLE
TABLA

FORCELLA ANTERIORE FRONT FORK FOURCHE AVANT TELEGABEL HORQUILLA DELANTERA

026

11

10

9

8

1

7

23

6

3

2

22

1

21

20

13

19

5

18

17

16

15

13

12

14

24

4

100
