Teil 3: Funktionsbeschreibung
Electronic Drumkit Q-5
Bedienungsanleitung / Manual
2
WICHTIGE SICHERHEITSHINWEISE:
ACHTUNG – Bei Benutzung elektrischer Geräte sollten einige grundlegende Sicherheitsvorkehrungen getroffen werden. Dazu gehören insbesondere folgende:
1. Lesen Sie das gesamte Handbuch, bevor Sie das Gerät in Betrieb nehmen.
2. Betreiben Sie das Gerät keinesfalls an Orten, wo Wasser oder Feuchtigkeit vorhanden ist, also beispielsweise in der Nähe von Badewannen,
Wasch- oder Spülbecken, Schwimmbecken, in feuchten Kellern o.ä.
3. Das Gerät sollte nur mit vom Hersteller empfohlenen Transportmitteln und Ständern benutzt werden.
4. Die vom Gerät allein und auch in Verbindung mit einem Verstärker und einem Kopfhörer oder Lautsprecher erzeugten Lautstärken können
permanente Hörschäden verursachen. Stellen Sie die Lautstärke des Gerätes nicht zu hoch ein und senken Sie sie ab, wenn Ihnen der
Lautstärkepegel unangenehm erscheint. Bei Auftreten von Hörbeeinträchtigungen oder Rauschen in den Ohren sollten Sie einen Ohrenarzt
aufsuchen.
5. Das Gerät sollte so platziert werden, dass stets eine ausreichende Belüftung gewährleistet ist.
6. Das Gerät sollte nicht in der Nähe von Wärmequellen wie beispielsweise Heizkörpern oder –schächten aufgestellt werden.
7. Das Gerät darf nur an eine Stromquelle angeschlossen werden, die den Angaben in der Betriebsanleitung oder auf dem Gerät entspricht.
8. Sollten Sie das Gerät für längere Zeit nicht benutzen, ziehen Sie den Netzstecker ab.
9. Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in das Innere des Gerätes gelangen.
10. Wenden Sie sich bitte an Ihren Kundendienst, wenn:
a) Netzkabel oder Netzstecker beschädigt wurden;
b) Gegenstände oder Flüssigkeiten in das Gerät gelangt sind;
c) das Gerät dem Regen ausgesetzt war;
d) das Gerät nicht ordnungsgemäß funktioniert oder auffällige Fehlleistungen auftreten;
e) das Gerät heruntergefallen ist oder das Gehäuse Beschädigungen aufweist.
11. Führen Sie nur Wartungsarbeiten durch, die in der Bedienungsanleitung beschrieben werden. Alle übrigen Wartungsarbeiten
dürfen nur von autorisierten Kundendienststellen durchgeführt werden.

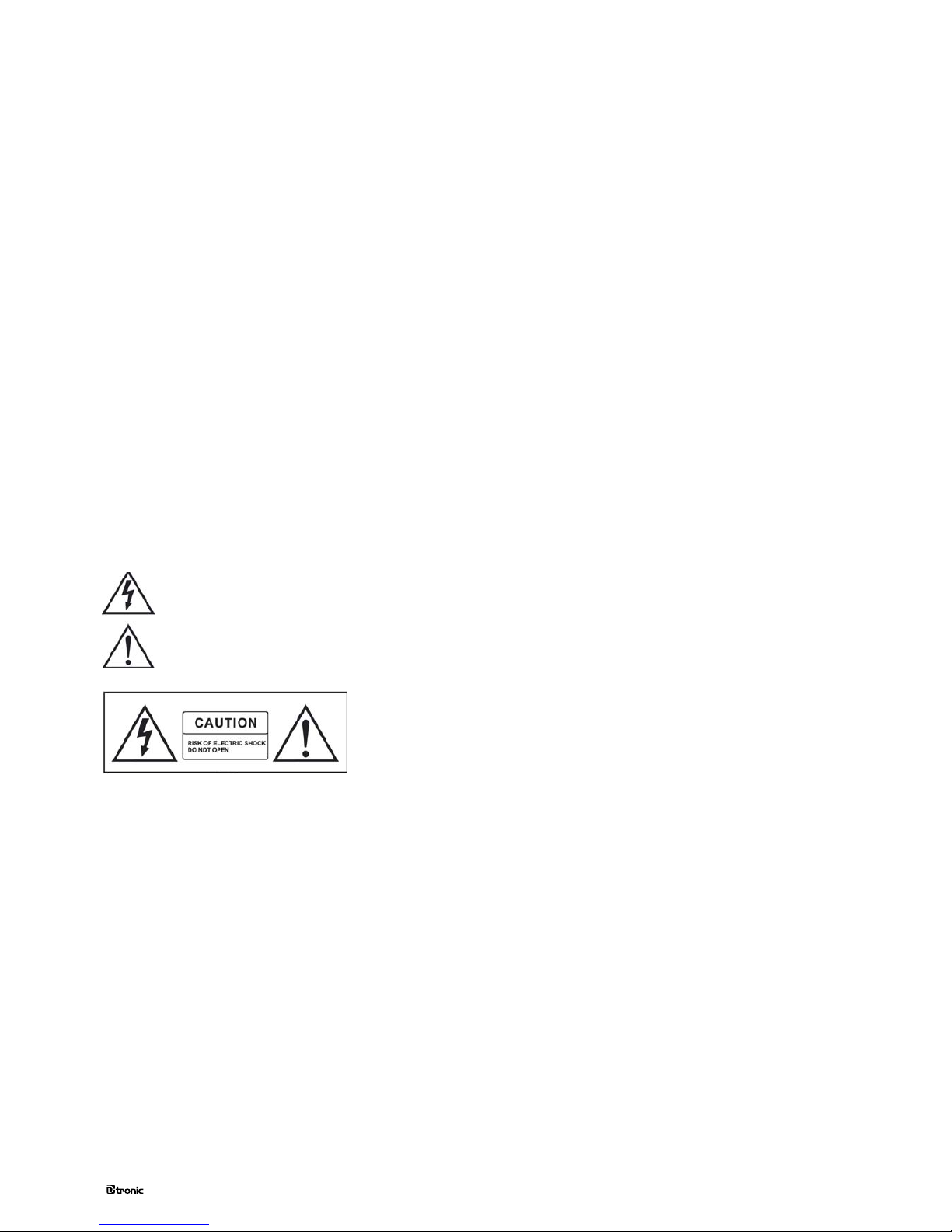

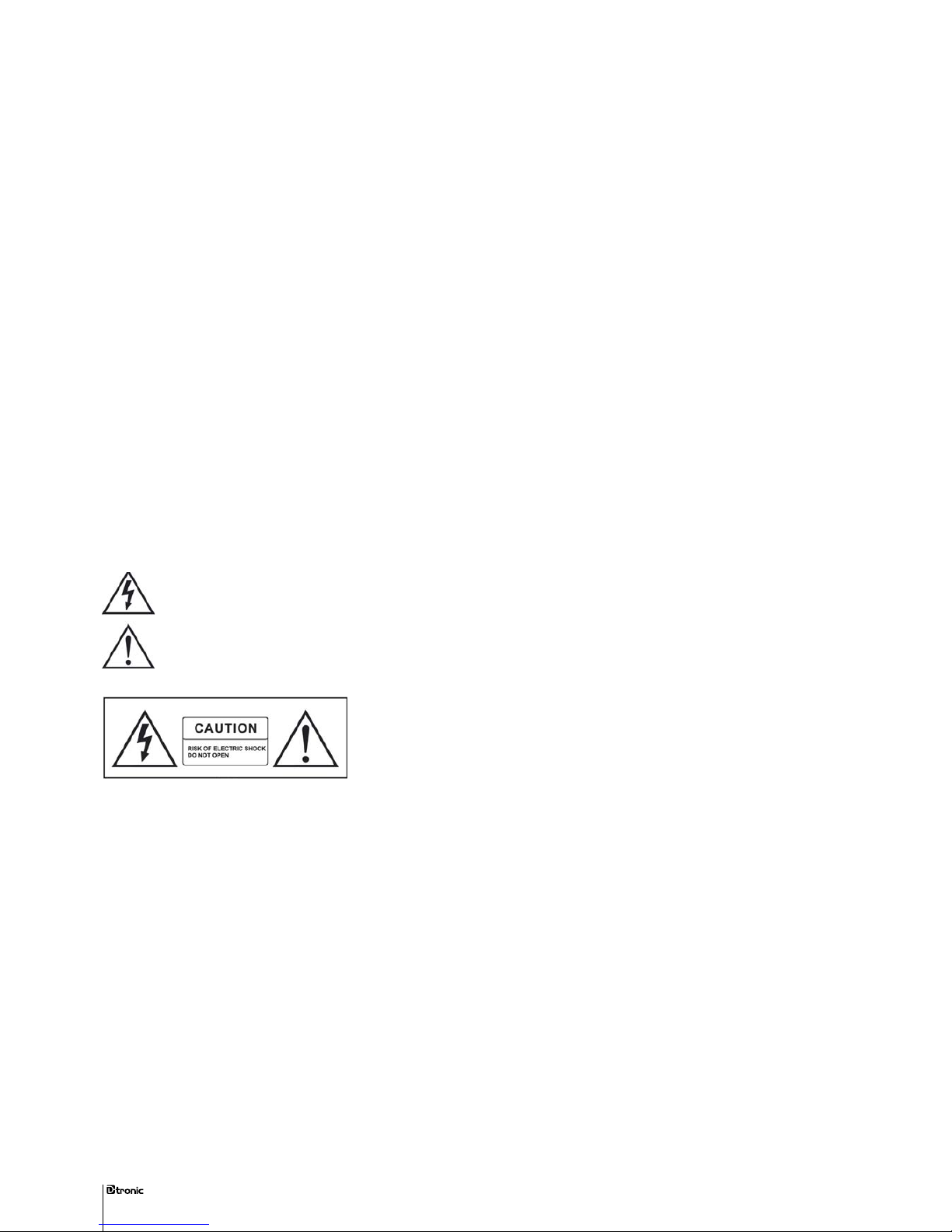

Der Blitz mit der Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nicht isolierter „gefährlicher Spannung“ im Geräteinneren warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlages besteht.
Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsarbeiten aufmerksam
machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.
Vorsicht: Gefahr eines Stromschlags – Nicht öffnen
Vorsicht: Entfernen Sie nicht die Abdeckung (oder Rückwand) des Gerätes, da Sie sonst
einen Stromschlag bekommen können. Im Inneren benden sich keine Teile, die vom Anwender gewartet werden können. Überlassen Sie die Wartung qualiziertem Fachpersonal.
HAFTUNG
Die im vorliegenden Handbuch enthaltenen Informationen wurden sorgfältig erarbeitet und überprüft. Da wir bemüht sind, unsere Produkte
ständig zu verbessern, können die technischen Daten von den Beschreibungen im Handbuch abweichen. D-TRONIC ist für derartige Abweichungen nicht verantwortlich und kann jederzeit Änderungen ohne Vorankündigungen vornehmen.
GARANTIE
Alle D-TRONIC-Produkte werden entsprechend den elektrischen und mechanischen Richtlinien der jeweiligen Länder mit allergrößter Sorgfalt
hergestellt. Sie unterliegen den Garantiebestimmungen der D-TRONIC-Vertriebsrmen in den einzelnen Ländern.
Für D-TRONIC-Produkte, die keine Seriennummer besitzen, besteht kein Anspruch auf Garantieleistungen. Diese Vorschrift dient ausschließlich
dem Schutz des Verbrauchers.
SERVICE UND KUNDENDIENSTLEISTUNGEN FÜR MUSIKER
Wenden Sie sich im Falle von Reparaturen bitte an einen autorisierten D-TRONIC-Fachhändler in Ihrer Nähe.
BEWAHREN SIE DIE FOLGENDEN SICHERHEITSANWEISUNGEN BITTE SORGFÄLTIG AUF!
3
Herzlichen Dank, dass Sie sich für ein elektronisches Schlagzeug von
D-TRONIC entschieden haben. Wir wünschen Ihnen viel Spaß und
Freude mit Ihrem neuen Instrument. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle Funktionen, die Ihnen Ihr
elektronisches Schlagzeug bietet, in vollem Umfang nutzen können.
4
Ride Becken
Crash Becken
HiHat Becken
Tom2
Kick Drum
HiHat Controller
Snare Drum

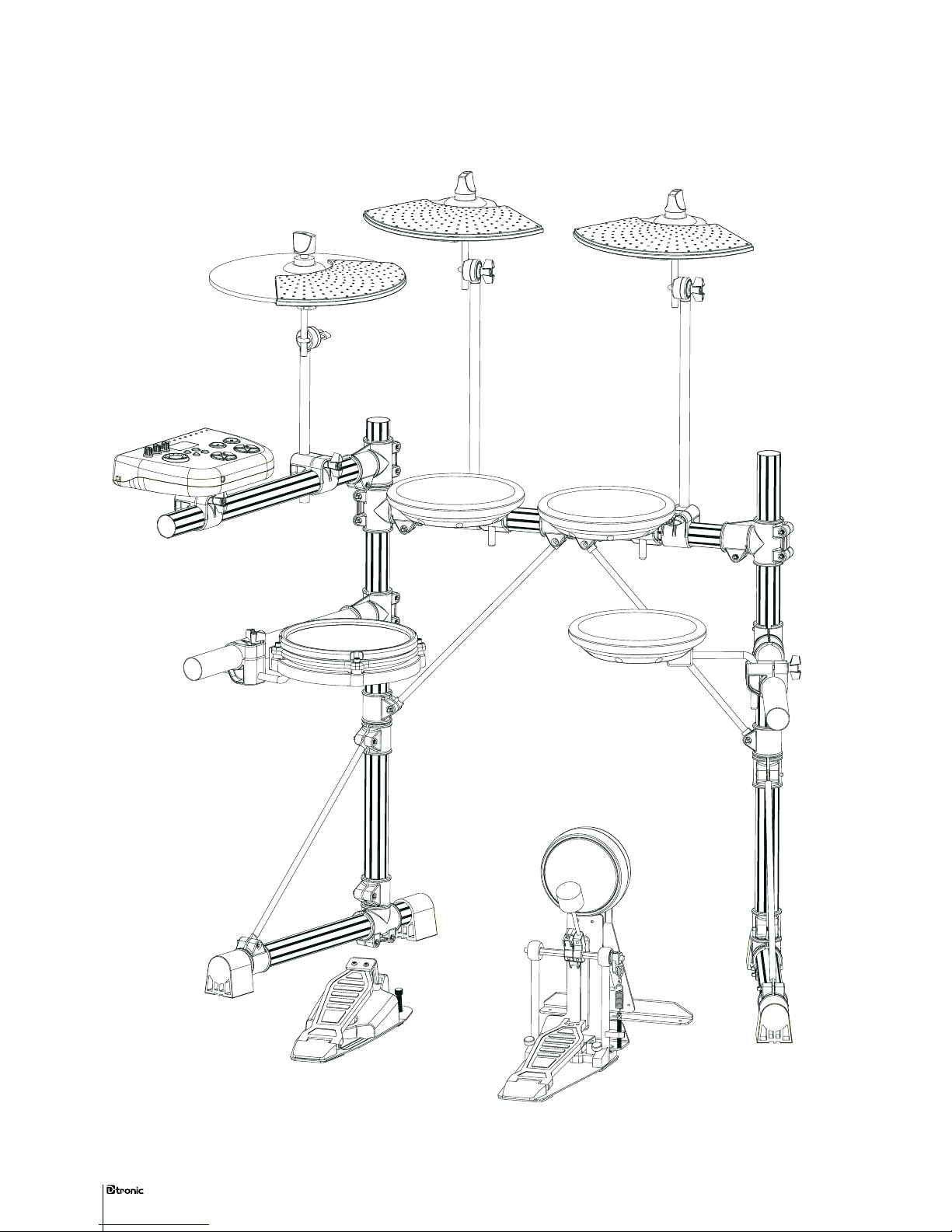

D-TRONIC Q-5 Electronic Drumkit im Überblick
Tom1
Tom3
Drum-Modul
Drumrack
Teil 1: Aufbau des Schlagzeuges 6
Teil 2: Kurzanleitung 10
Teil 3: Funktionsbeschreibung 11
1. Ein-/Ausschalten des Schlagzeuges 11
2. Einstellen der Lautstärke 11
2.1 Kopfhöreranschluss 11
2.2 Aux In-Eingang 11
2.3 Master Out – Ausgang 11
3. Grundfunktionen des Soundmoduls 12
4. Auswahl verschiedener Drumkits 12

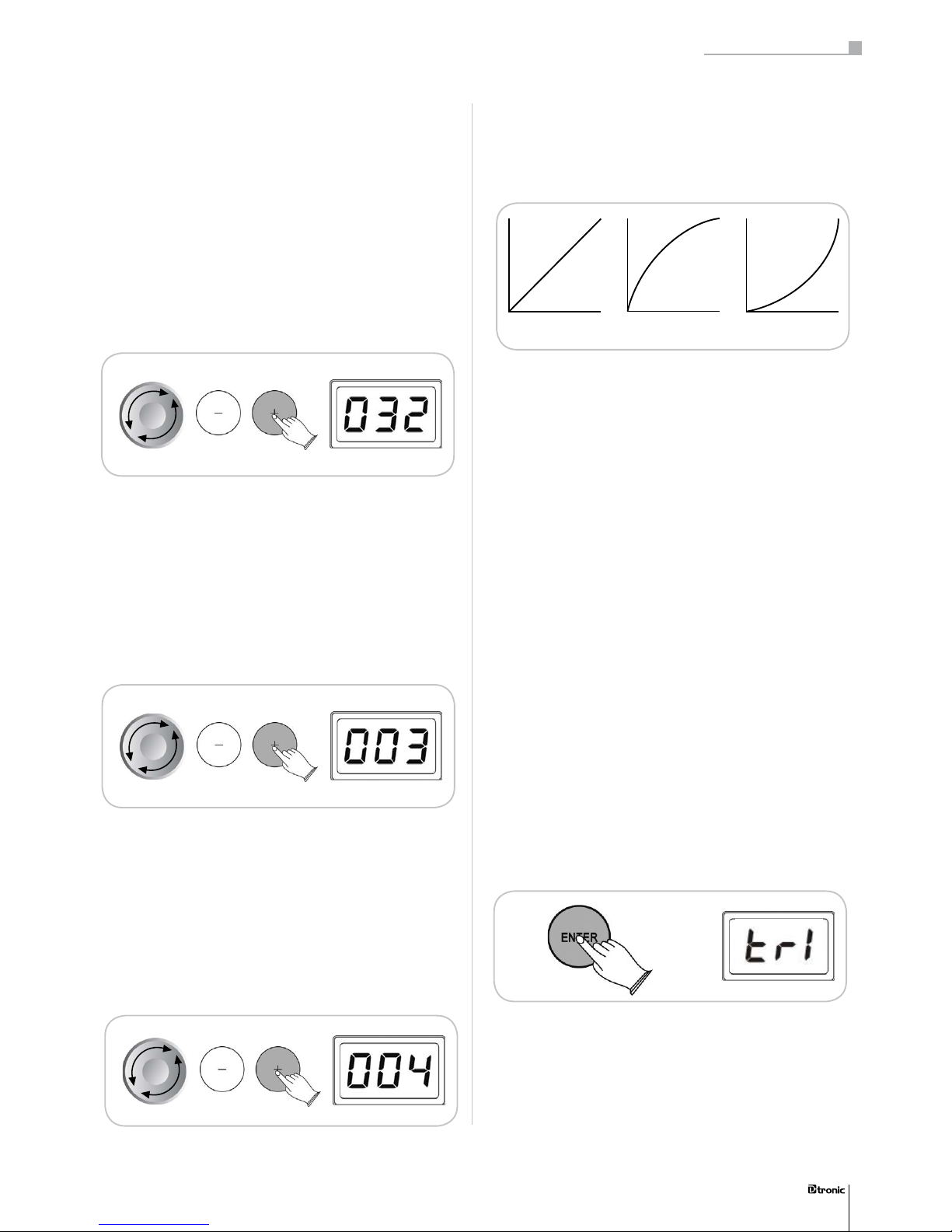

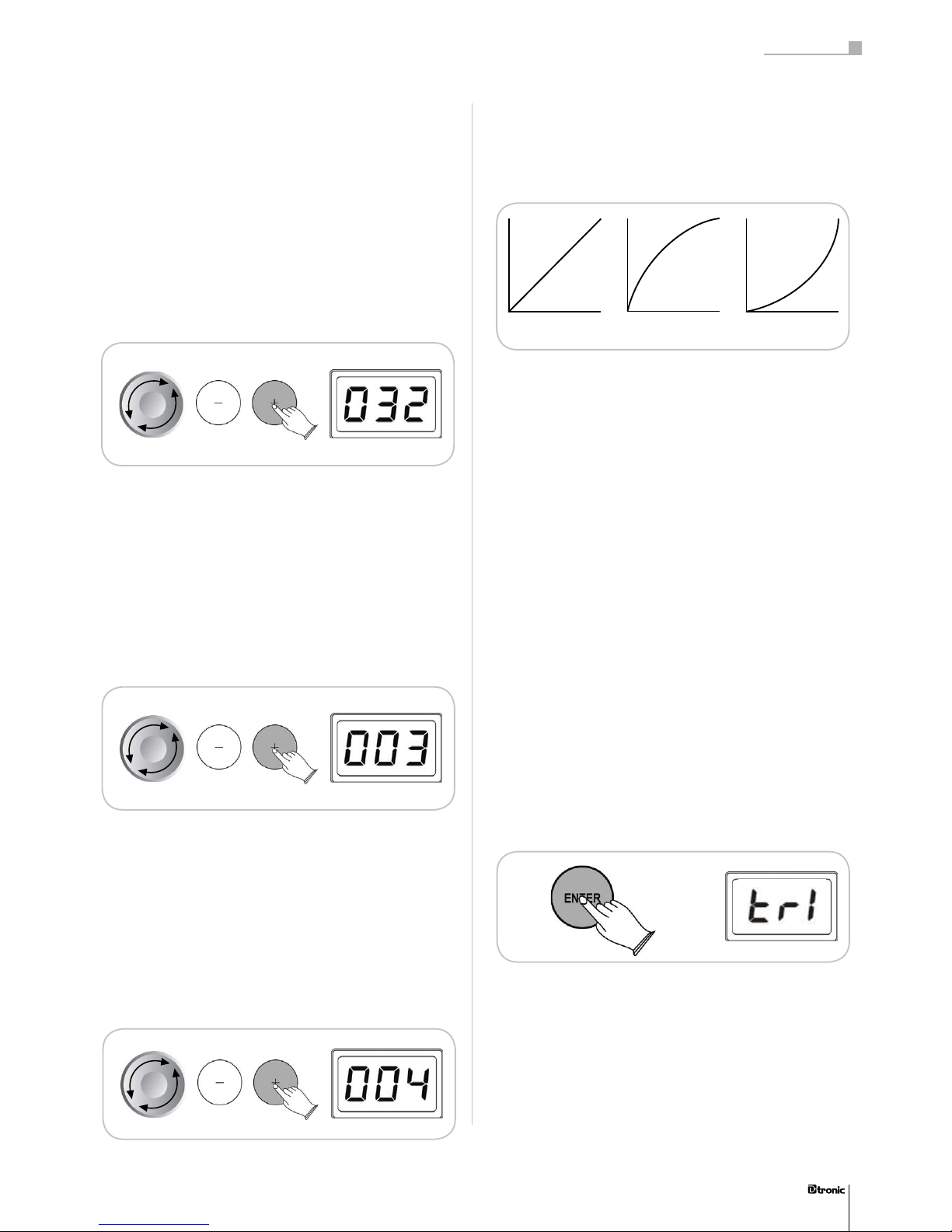

5. Einstellung der Pads 12
5.1 Instrument 12
5.2 Level 13
5.3 Sensitivität 13
5.4 Threshold 13
5.5 Velocity Kurve 13
5.6 Übernahme der Pad-Einstellungen 13

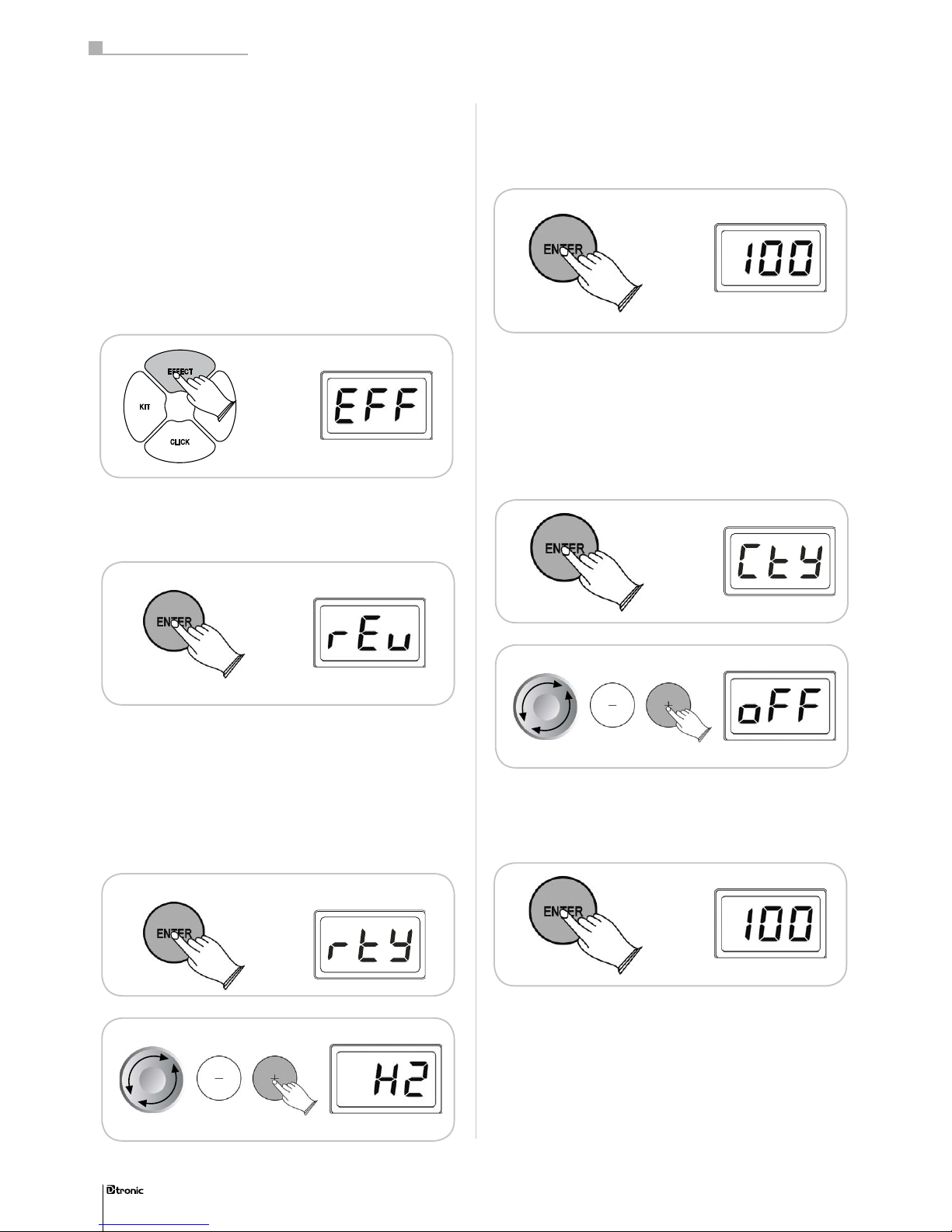

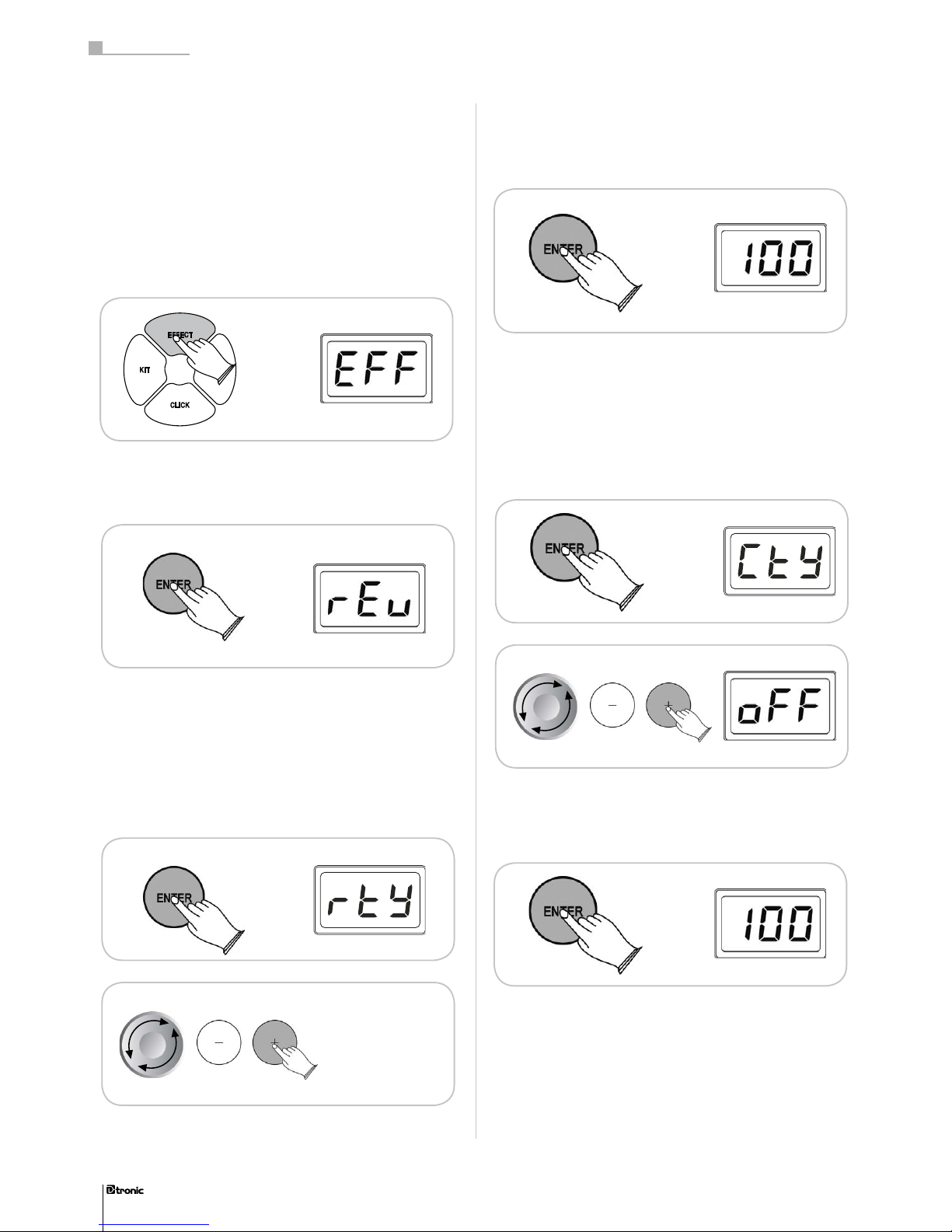

6. Einstellung der Soundeffekte 14
6.1 Reverb Effekt 14
6.2 Chorus Effekt 14
7. Kopieren von Drumkits 15
8. Metronom-Funktion 15
8.1 Level 15
8.2 Time Signature 15
8.3 Sound 15
8.4 Tempo 15

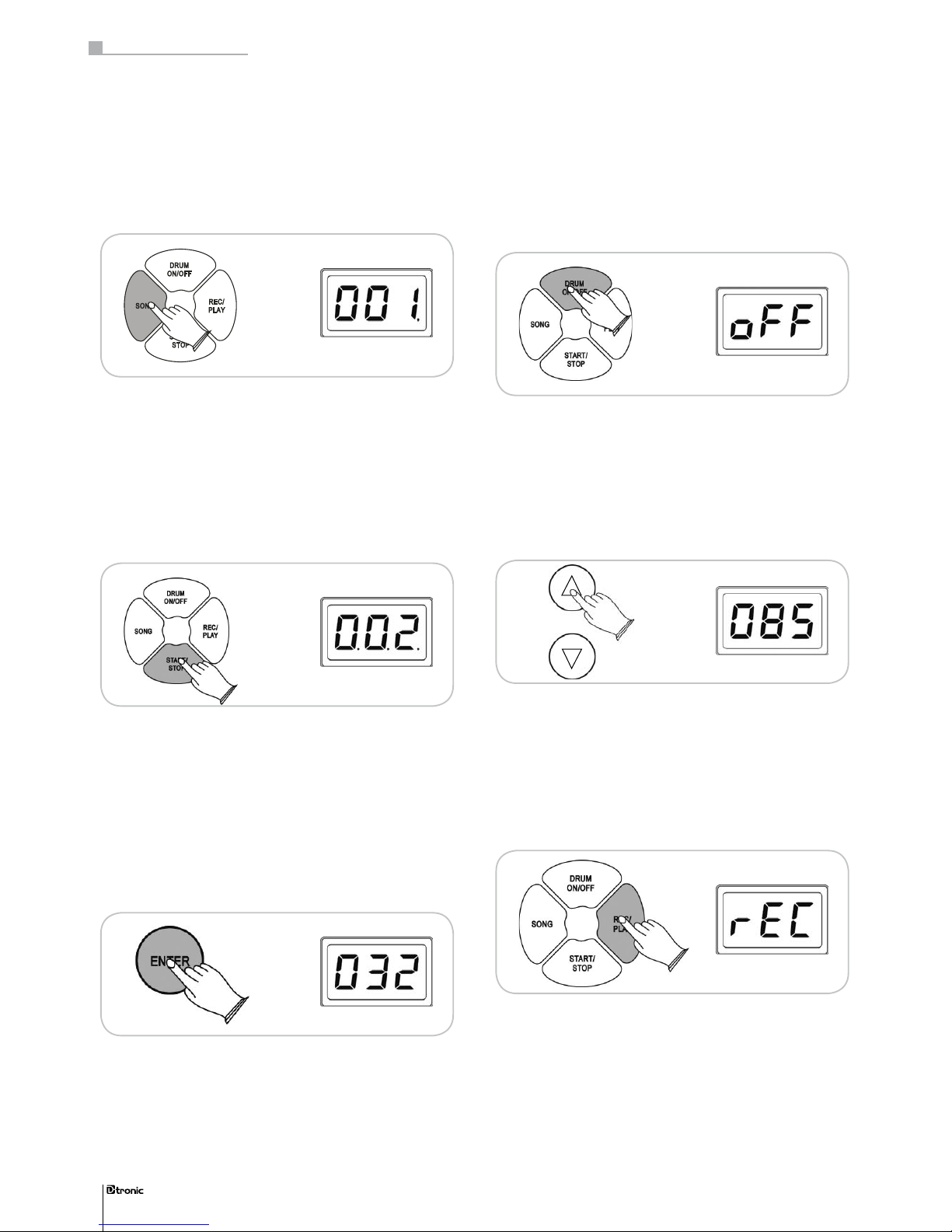

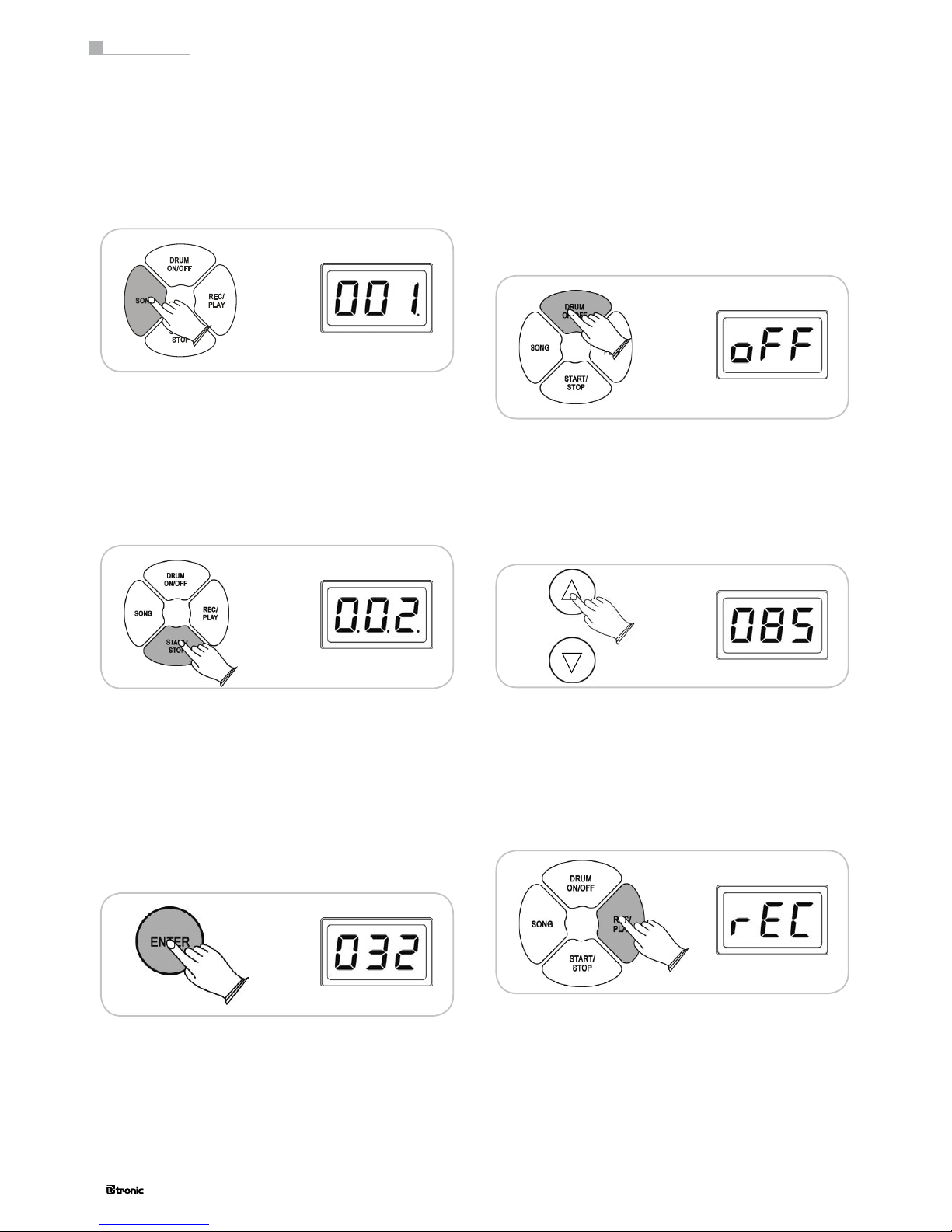

9. Song-Funktion 16
9.1 Song auswählen 16
9.2 Einstellen der Songlautstärke 16
9.3 Drum on/off 16
9.4 Einstellen der Songgeschwindigkeit 16

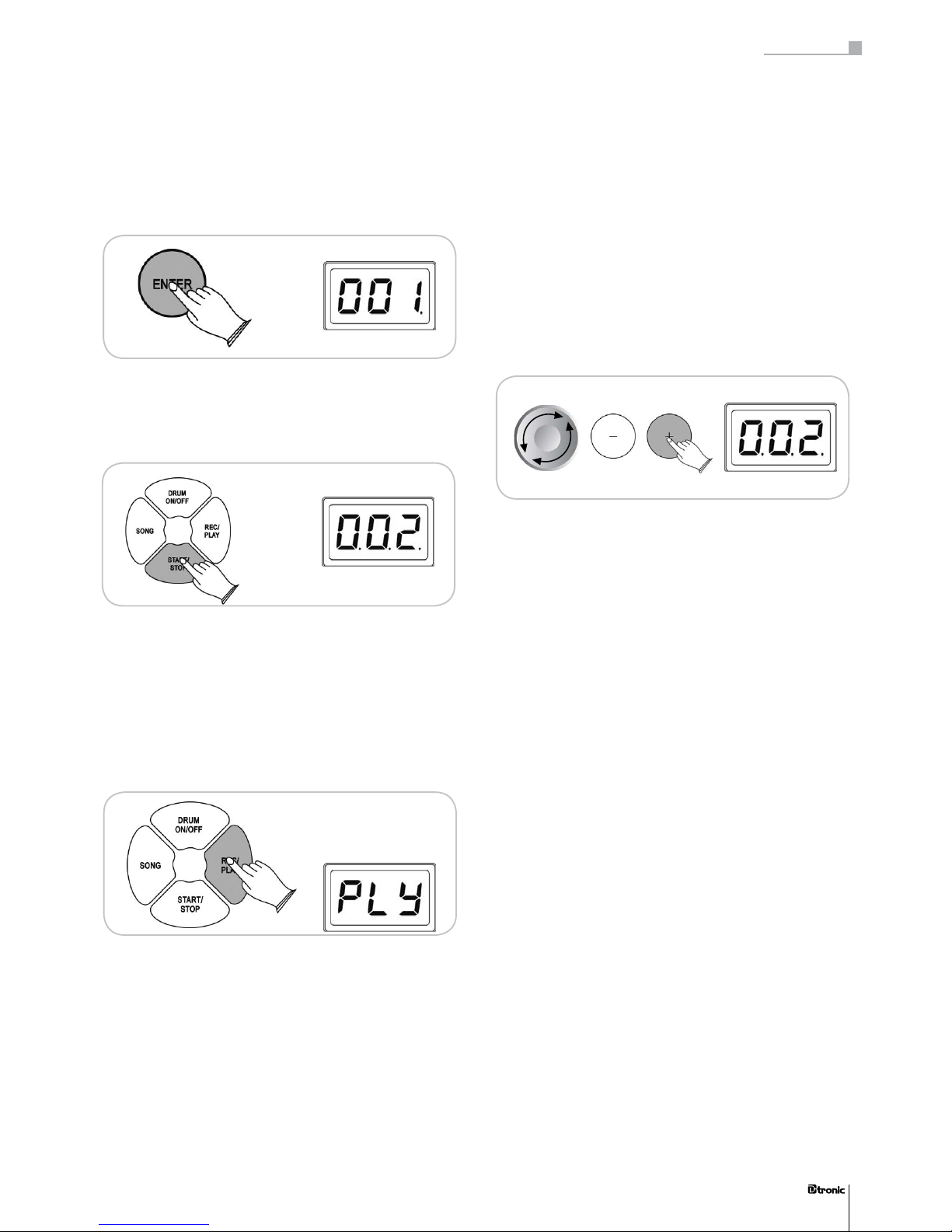

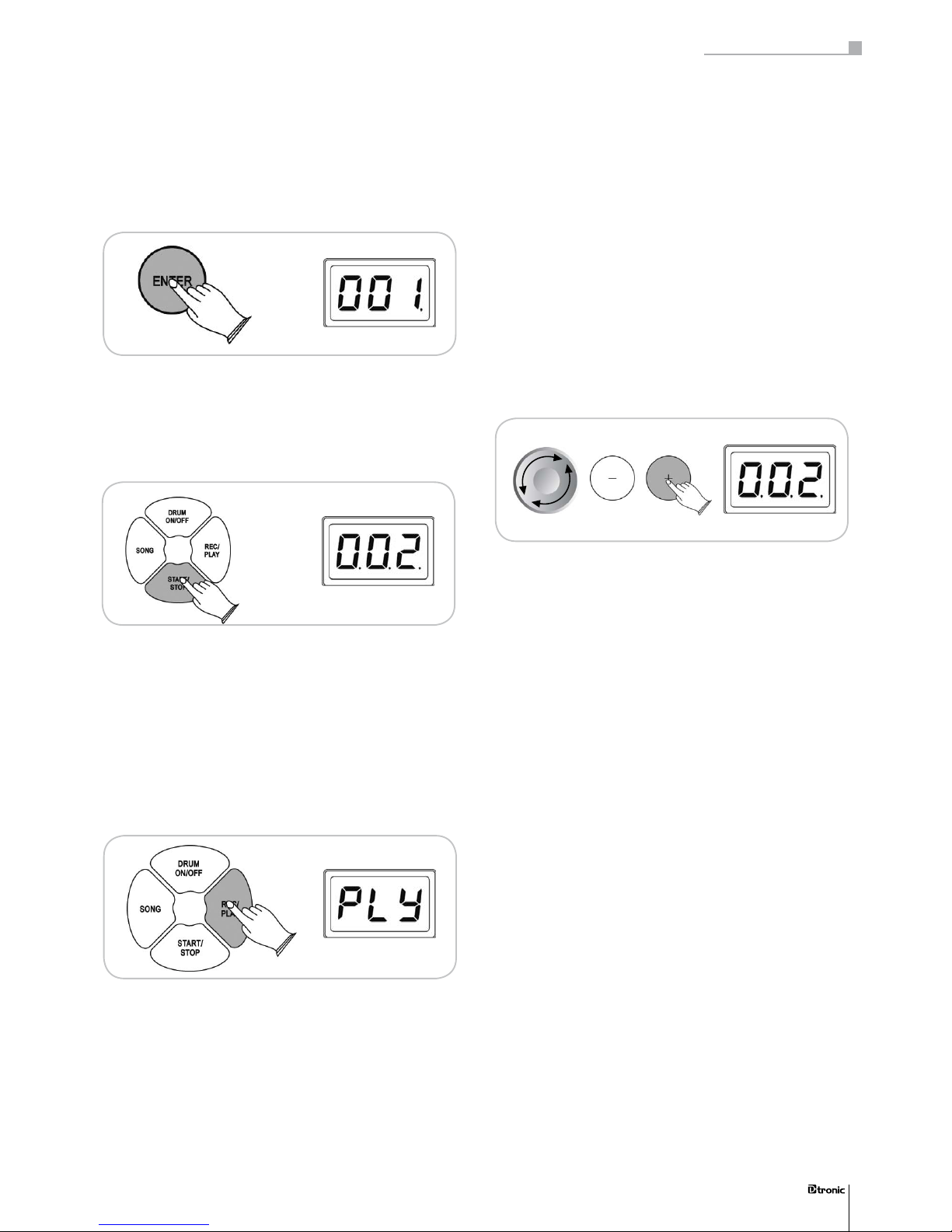

10. Aufnahme- und Abspielfunktion 16
10.1 Aufnehmen 17
10.2 Abspielen 17
10.3 Löschen 17

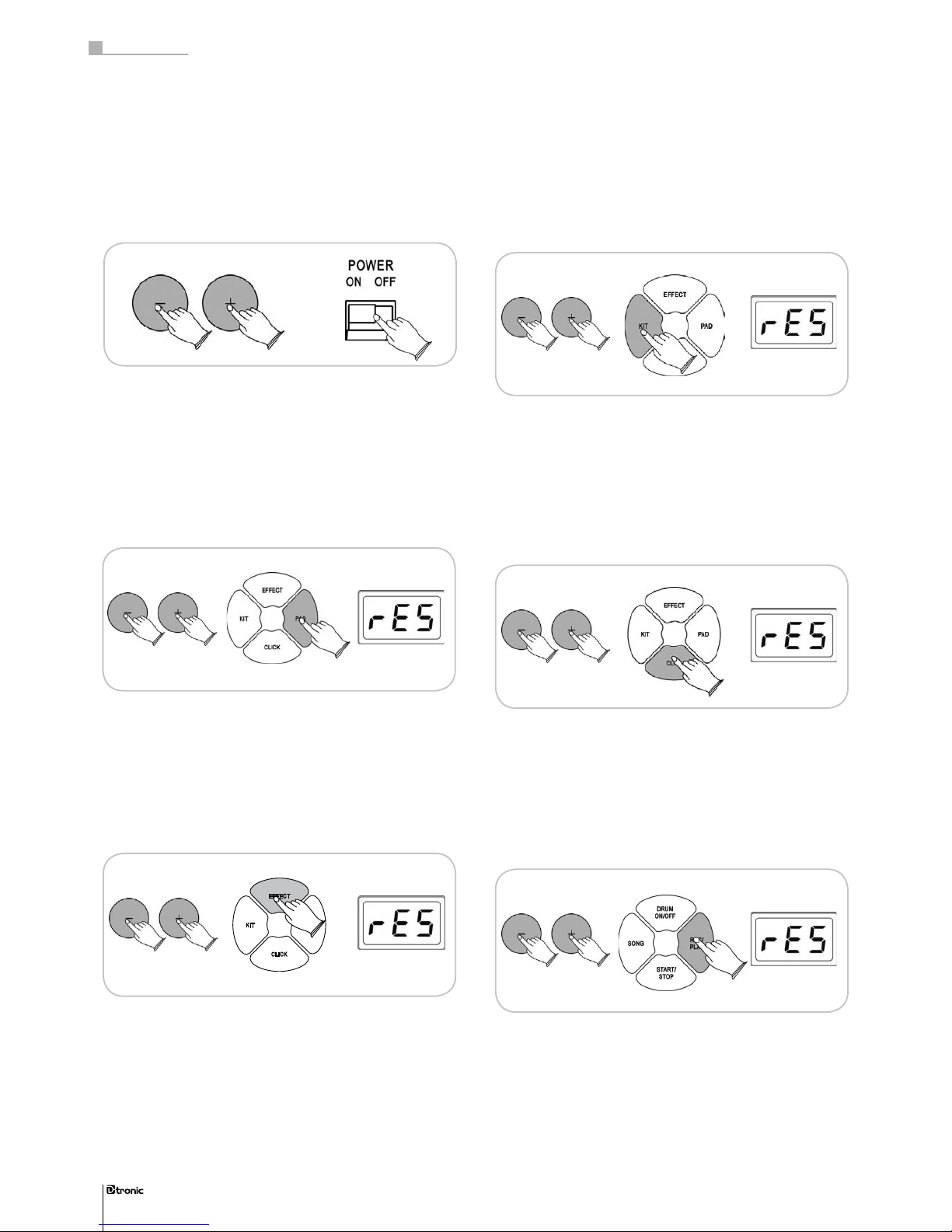

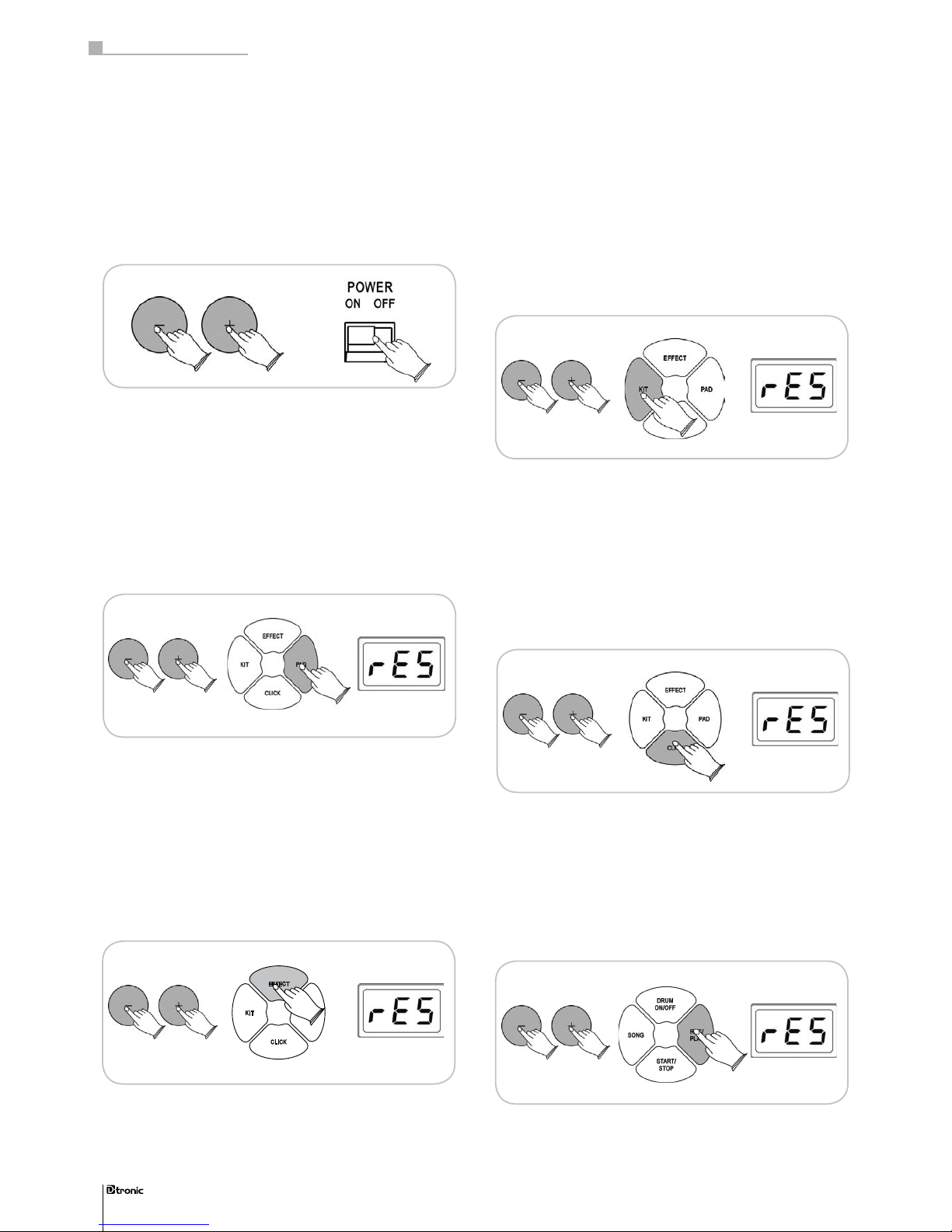

11. Werkseinstellungen wiederherstellen 18
12. MIDI-Funktionen 19
Teil 4: Anhang 20
1. Liste der Drumkits 20
2. Liste der Klänge 20
3. Liste der Songs 22
4. MIDI Implementation Chart 23

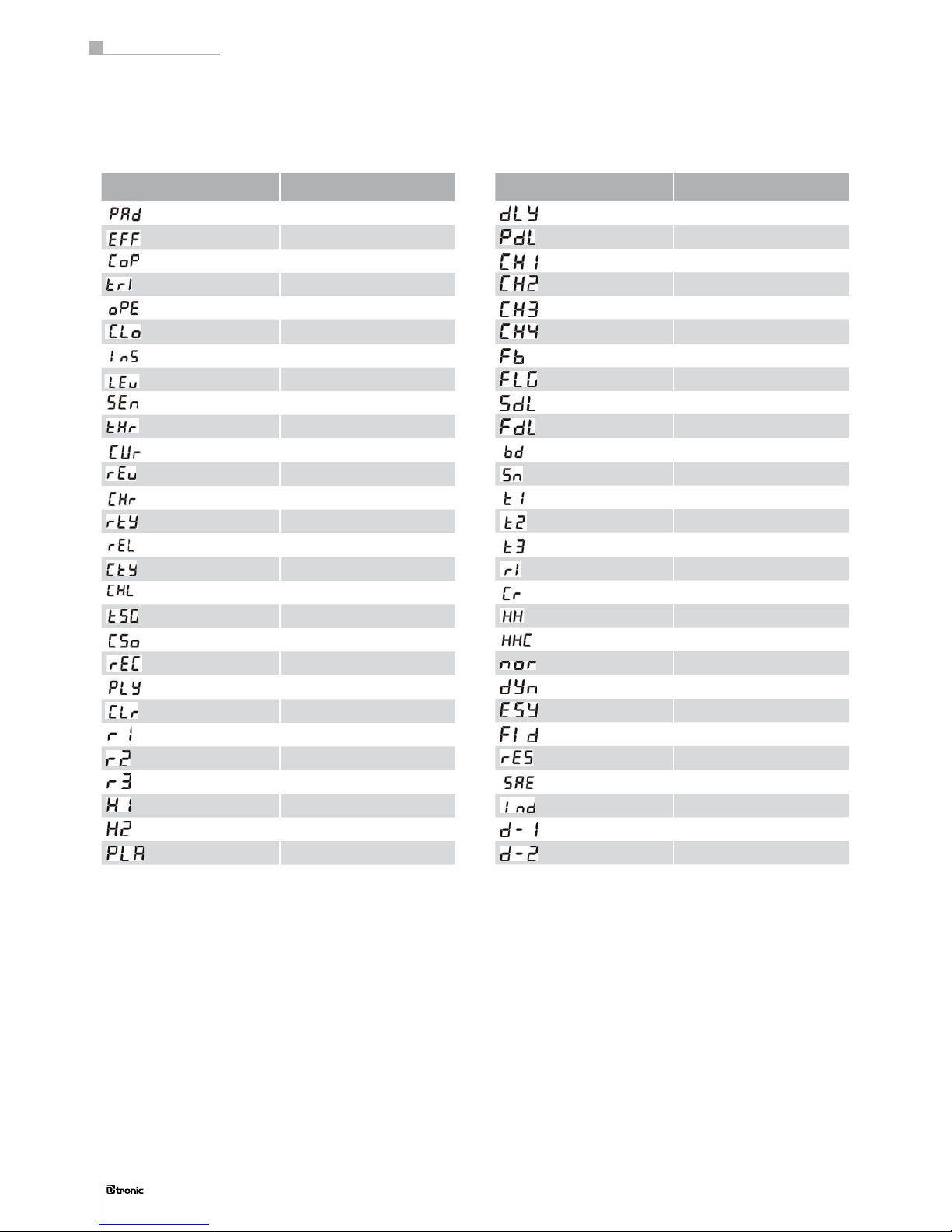

5. Liste der LED-Abkürzungen 24
Teil 5: Technische Daten 25
5
(1)
(2)
1
(1)
(2)
2
1. Stecken Sie das rechte Bein des Ständers in die am Fuß
montierte Klammer und ziehen Sie die Schraube mit dem
Stimmschlüssel fest.
2. Setzen Sie die Verstärkungsstrebe ein und schrauben Sie
sie an beiden Seiten fest.
(1)
(2)(2)
3
1. Stecken Sie das mittlere Querrohr in die entsprechenden
Klammern der beiden Seitenteile.
2. Setzen Sie die jeweiligen Verstärkungsstreben ein und
schrauben Sie sie fest.
4
Montieren Sie die drei verbliebenen Rohre wie abgebildet in
die drei dafür vorgesehenen Klammern am Drumrack und ziehen Sie die Schrauben fest an
1. Fixieren Sie das eine Ende des Padhalters in der vorgesehenen Öffnung am Pad und das andere Ende des Padhalters
in der zugehörigen Padklammer am Drumrack.
2. Stellen Sie das Pad in einer für Sie komfortablen Spielposition ein.
Teil 1: Aufbau des Schlagzeuges
6
Teil 1: Aufbau des Schlagzeuges .

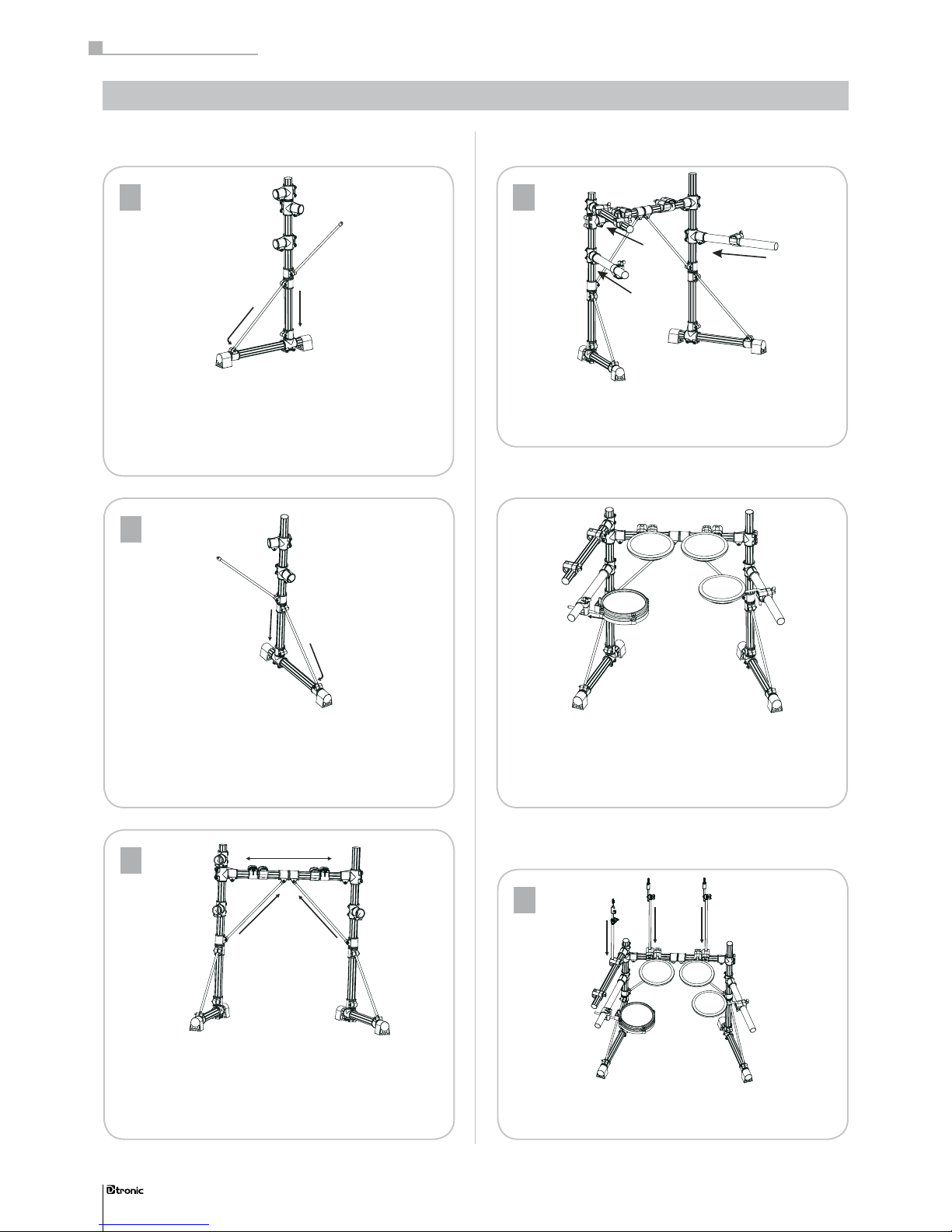

Montieren des Drumracks
1. Stecken Sie das linke Bein des Ständers in die am Fuß montierte Klammer und ziehen Sie die Schraube mit dem Stimmschlüssel fest.
2. Setzen Sie die Verstärkungsstrebe ein und schrauben Sie
sie an beiden Seiten fest.
Montieren der Drum-Pads
Montieren der Becken-Pads und des Hi-Hat-Pads
1
Montieren Sie die drei Beckenhalter wie abgebildet an den
entsprechenden Klammern am Drumrack.
1
2
Montieren Sie das Modul an der dafür vorgesehenen Klammer
und stellen Sie es in einer für Sie komfortablen Position ein.
1
Schrauben Sie das Metallteil 1 vorne an das Bassdrum-Pad an.
4
3
Schrauben Sie die Metallteile 3 und 4 aneinander
2
3
1
2
4
3
Schrauben Sie die Streben 3 und 4 an die beiden
Metallteile 1 und 2 an.
4
Schrauben Sie das Metallteil 2 an der Rückseite an das
Bassdrum-Pad an.

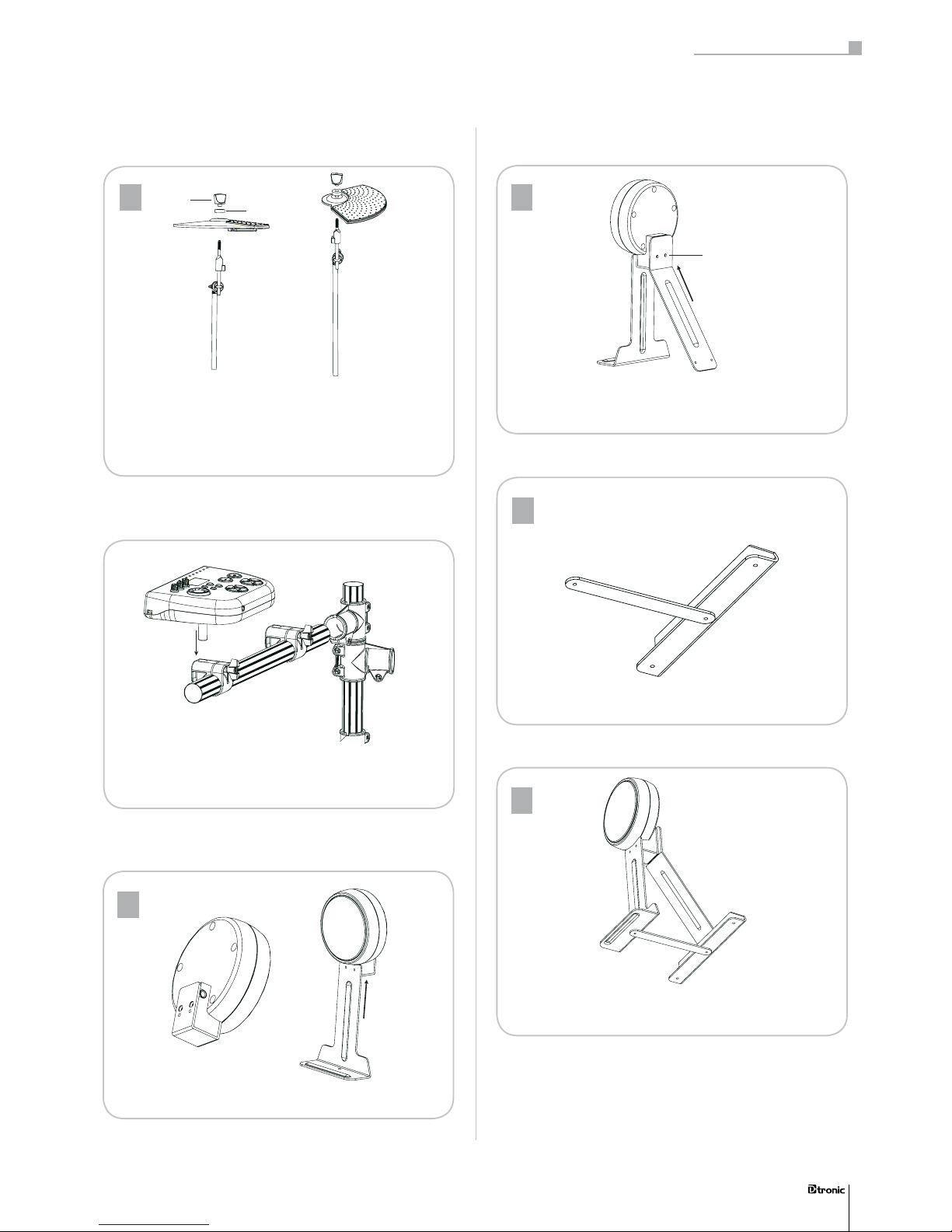

Teil 1: Aufbau des Schlagzeuges
7
2
1. Schrauben Sie die obere Flügelschraube vom jeweiligen
Beckenhalter ab und nehmen Sie den Beckenlz vom Beckenhalter.
2. Setzen Sie das jeweilige Pad auf den Beckenhalter und xieren Sie es mit dem Beckenlz und der Flügelschraube.
Montieren des Drum-Moduls
Montieren des Bassdrum-Pads
1
HiHat
Becken
Crash + Ride
Becken
B D K I C K C R A S H R I D E T O M 3 T O M 2 T O M 1 S N A R E H I - H A T H H - C T R L
M A S T E R
O U T A U X I N
M I D I O U T M I D I I N
P O W E R
O N O F F
D C 9 V

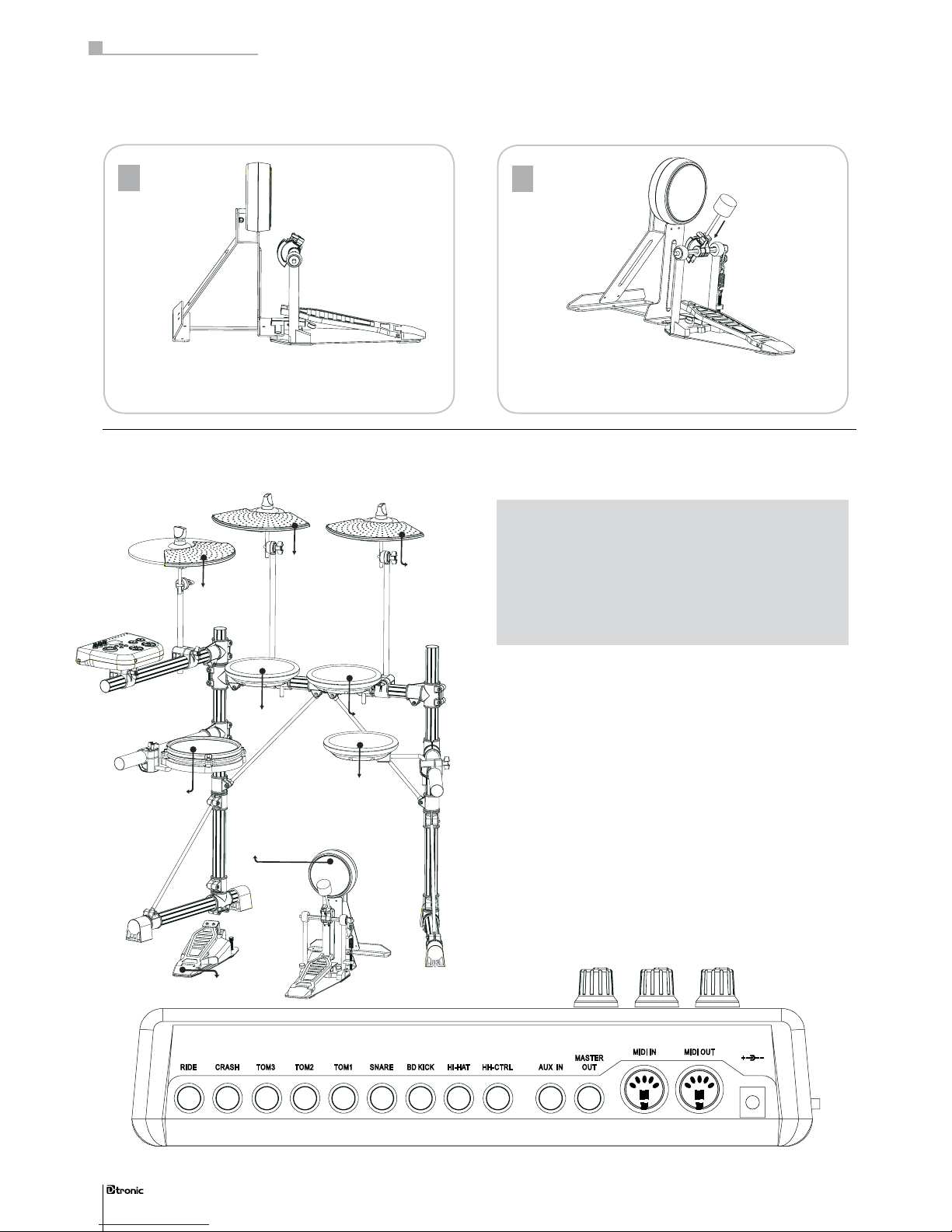

Montieren Sie das Bassdrum-Pedal mittig am Ständer des
Bassdrum-Pads.
1
Montieren Sie den Filzschlägel am Bassdrum-Pedal und
schrauben Sie ihn mit dem Stimmschlüssel fest.
2
Teil 1: Aufbau des Schlagzeuges
8
ACHTUNG!
Um einen elektrischen Schlag und Schäden am Gerät zu
vermeiden, achten Sie darauf, dass das D-TRONIC-Set und
alle angeschlossenen Geräte ausgeschaltet sind, bevor Sie
die Verbindungen zu den Ein- und Ausgangsbuchsen des
Gerätes vornehmen.

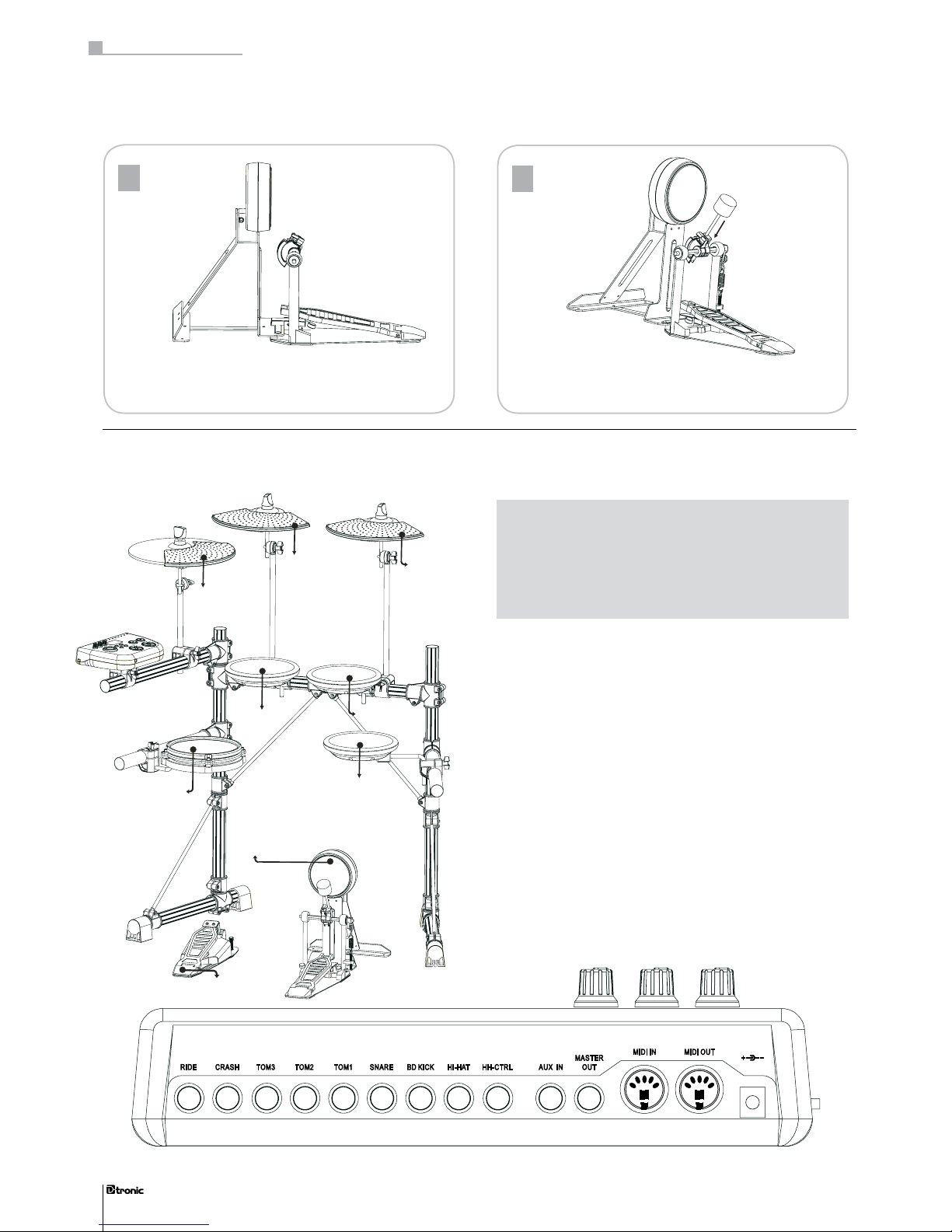

Anschluss der Pads an das Soundmodul
Schließen Sie das jeweilige Pad an die zugehörigen TriggerEingangsbuchsen auf der Rückseite des Drum-Moduls an. Alle
Eingangsbuchsen und Kabel sind entsprechend beschriftet.
Achten Sie darauf, dass Sie das jeweilige Pad an die zugehörige Eingangsbuchse anschließen, um eine korrekte Funktion
des Gerätes zu gewährleisten.
mit RIDE
mit CRASH
mit HI-HAT
mit TOM1
mit TOM2
mit TOM3
mit BD KICK
mit HH CTRL
mit SNARE
Montieren des Bassdrum-Pedals
Anschließen der Pads an das Drum-Modul
Teil 1: Aufbau des Schlagzeuges
9
Bevor Sie beginnen .
Aufstellung
Das Gerät darf nicht in staubigen, feuchten, sehr kalten oder sehr warmen Räumen benutzt oder abgestellt werden und weder
direkter Sonneneinstrahlung noch Vibrationen ausgesetzt sein.
Interferenzen
Bringen Sie das Instrument nicht in die Nähe von Leuchtstofampen oder anderen Funkstörquellen. Benutzen Sie das Instrument
nicht in der Nähe von Radioapparaten, Fernsehgeräten o. ä., um Störungen seitens des Mikroprozessors Ihres Instruments zu
vermeiden. Falls das Instrument nicht in gewohnter Weise funktioniert, schalten Sie es aus und nach einigen Sekunden wieder
ein.
Behandeln Sie Ihr Instrument sorgfältig
Wenden Sie keine Gewalt beim Umgang mit dem Schlagzeug an. Lassen Sie das Instrument nicht herunterfallen.
Wartung und Reinigung
Reinigen Sie das Instrument mit einem trockenen und weichen Tuch. Benutzen Sie keine rauen Reinigungstücher, organischen
Lösungsmittel oder brennbaren Flüssigkeiten.
Fremdkörper
Stellen Sie keine Vasen, Gefäße oder Gläser mit Flüssigkeiten auf dem Instrument ab. Eventuell eingedrungene Flüssigkeiten können
Brände und Elektroschläge verursachen sowie irreparable Schäden hervorrufen.
Brandschutz
Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine offene Flamme könnte umstürzen und einen Brand
verursachen.
B D K I C K C R A S H R I D E T O M 3 T O M 2 T O M 1 S N A R E H I - H A T H H - C T R L
M A S T E R
O U T A U X I N
M I D I O U T M I D I I N
P O W E R
O N O F F
D C 9 V
MASTER
PHONES
AUX IN
MIN
MAX
MIN
MAX
MIN
MAX
VOLUME CONTROLS
HH-CTRL
HI-HAT
BD-KICK
SNARE
TOM1
TOM2
TOM3
CRASH
RIDE
ENTER
TEMPO
EFFECT
KIT
PAD
CLICK
DRUM
ON/OFF
REC/
PLAY
START/
STOP
SONG
1
2
3
4
5
6
7
8
9
10 11 12 13
14

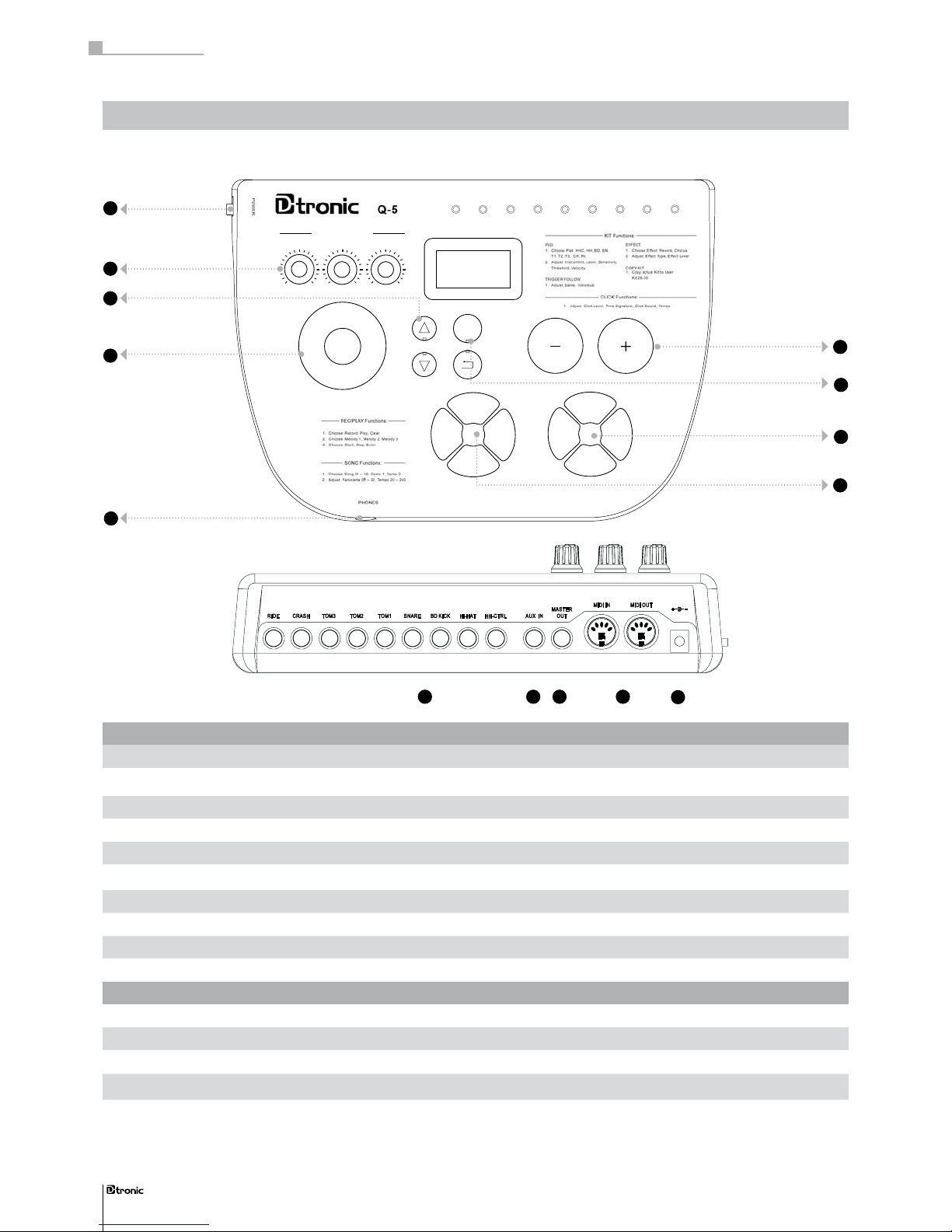

Teil 2: Kurzanleitung
Teil 2: Kurzanleitung .
10
Aufsicht:
siehe Seite
1 POWER-Schalter schaltet das Gerät ein bzw. aus 11
2 VOLUME-Regler regeln die Lautstärke des E-Drum Sets 11
3 TEMPO-Tasten regeln u.a. die Geschwindigkeit des Metronoms und der Songs 15, 16
4 JOGDIAL-Rad dient zum Einstellen verschiedener Parameter 12
5
+/-
Tasten dienen zum Einstellen verschiedener Parameter 12
6 ENTER/BACK-Tasten dienen zur Navigation innerhalb der Menüs 12
7 SONG- und AUFNHAME-Einheit dient zum Abspielen und Aufnehmen verschiedener Songs 16, 17
8 KIT- und METRONOM-Einheit dient zur Einstellung von Drumkit-Funktionen und des Metronoms 12, 15
9 PHONES-Anschluss dient zum Anschluss des Kopfhörers 11
Rückansicht:
siehe Seite
10 TRIGGER-Eingangsbuchsen dienen zum Anschluss der Pads 8
11 AUX IN-Eingang dient zum Anschluss externer Audiogeräte 11
12 MASTER OUT-Ausgang dient zur Signalübertragung an externe Audiogeräte 11
13 MIDI IN/OUT-Buchsen dienen zum Anschluss externer MIDI-Geräte 17
14 Netzanschluss dient zum Anschluss an die Stromversorgung 11
Aufsicht
Rückansicht
DC 9V
PHONES JACK
A U X I N
CD player
MASTER
OUT
AMPLIFIER
Teil 3: Funktionsbeschreibung .

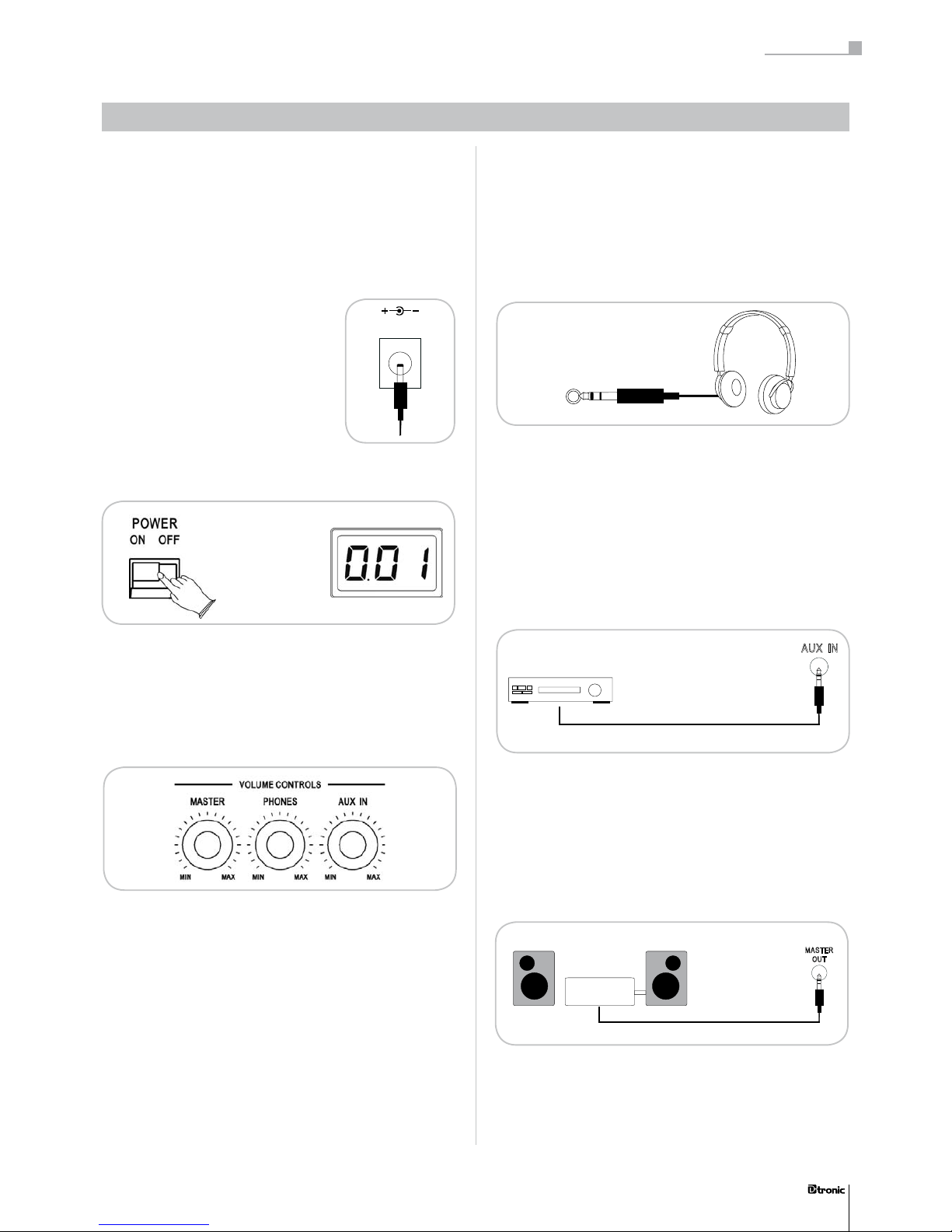

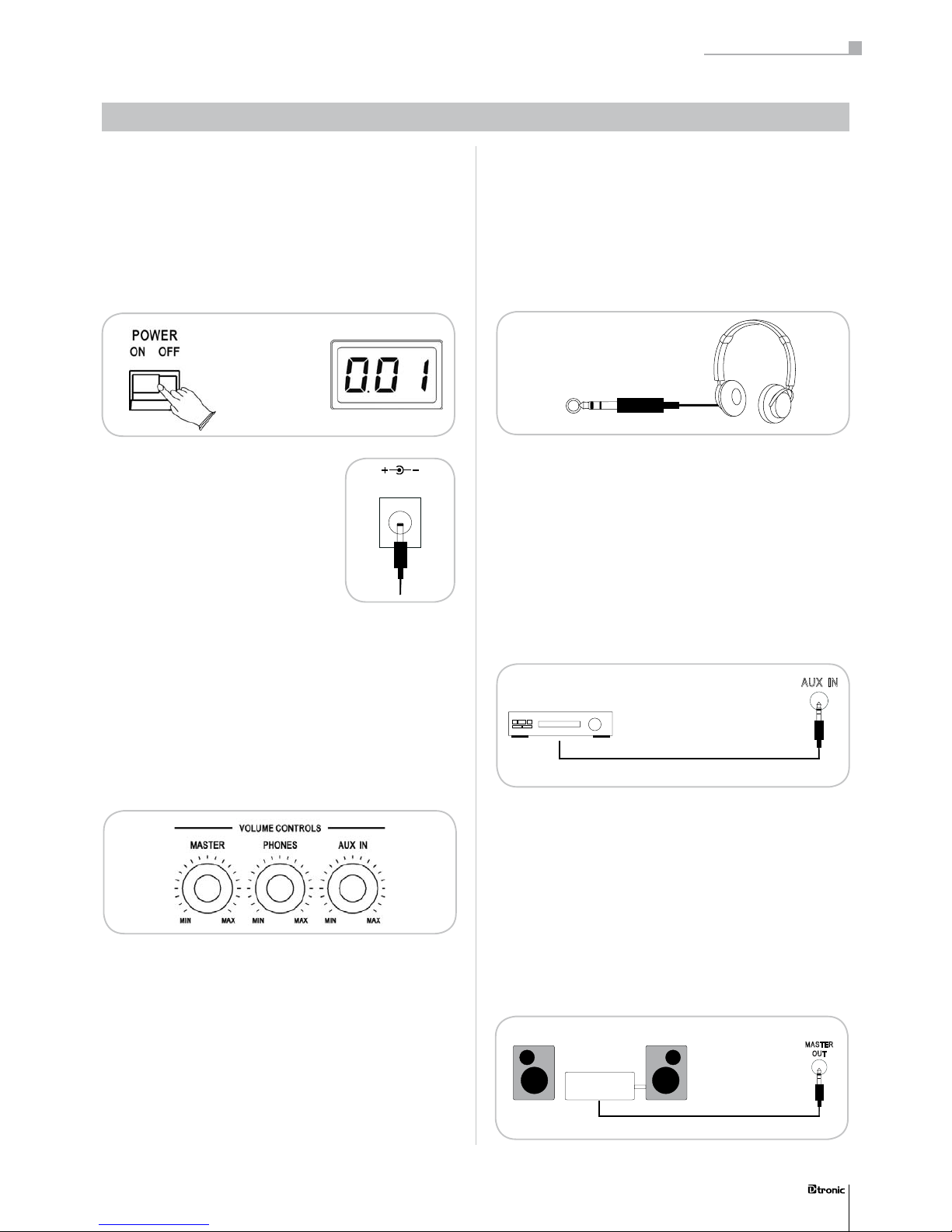

1. Ein-/Ausschalten des Schlagzeuges
Zum Ein- und Ausschalten des elektronischen Schlagzeugs
betätigen Sie den POWER-Schalter auf der linken Seite des
Soundmoduls. Wenn Sie das Gerät eingeschaltet haben, zeigt
das LED-Display die Nummer des derzeit angewählten Drumkits an.
Stromversorgung: Schließen Sie das
Gerät mit dem Netzadapter an eine
Netzsteckdose mit angemessener
Spannung an (die erforderliche Netzspannung ist auf dem mitgelieferten
Netzadapter angegeben). Schließen
Sie das Instrument keinesfalls an eine
Steckdose an, an die Elektromotoren
oder große Haushaltsgeräte angeschlossen sind. Vermeiden
Sie es, zu viele Geräte an eine Steckdose anzuschließen.
2. Einstellen der Lautstärke
Sie haben verschiedene Möglichkeiten, den Sound Ihres EDrum Sets anzuhören. Über die VOLUME-Regler können Sie
die Lautstärke nach Ihren Wünschen anpassen.
Spielen Sie zuerst bei geringer Lautstärke und erhöhen Sie sie
dann bis auf den gewünschten Pegel. Stellen Sie die Lautstärke nicht zu hoch ein.
2.1 Kopfhöreranschluss
Ihr Schlagzeug bietet Ihnen die Möglichkeit, einen Kopfhörer
an das Gerät anzuschließen. Der Kopfhöreranschluss bendet
sich auf der Vorderseite des Soundmoduls. Sobald ein Kopfhörer angeschlossen ist, können Sie mit dem PHONES-Regler
die gewünschte Lautstärke einstellen.
2.2 Aux In-Eingang
Über den AUX IN-Eingang können Sie eine externe Klangquelle, wie zum Beispiel einen CD-/MP3-Player, an das Schlagzeug anschließen und über den Verstärker des Soundmoduls
abspielen lassen. So können Sie beispielsweise begleitend zu
der Musik von einer CD Schlagzeug spielen.
Die Lautstärke der zugespielten Musik können Sie über den
AUX-In Regler einstellen.
2.3 Master Out-Ausgang
Den MASTER OUT-Ausgang auf der Rückseite des Soundmoduls können Sie dazu verwenden, das Instrument an ein
externes Soundsystem anzuschließen (z. B. einen KeyboardVerstärker, ein Stereo Sound System, ein Mischpult oder an
ein Aufnahmegerät). Den Lautstärkepegel des MASTER OUT-
Signals können Sie mit dem MASTER-Regler einstellen.
Teil 3: Funktionsbeschreibung
11
4. Auswahl verschiedener Drumkits
Das Gerät bietet Ihnen 25 Kits und 5 Benutzer-Kits zur Auswahl. Wenn Sie die KIT-Taste drücken, können Sie mit dem
JOGDIAL und den +/– Tasten die einzelnen Kits anwählen. Das
jeweils angezeigte Drumkit können Sie direkt spielen. Nach
dem Einschalten des Moduls bendet sich das Gerät im Kit-
Modus.

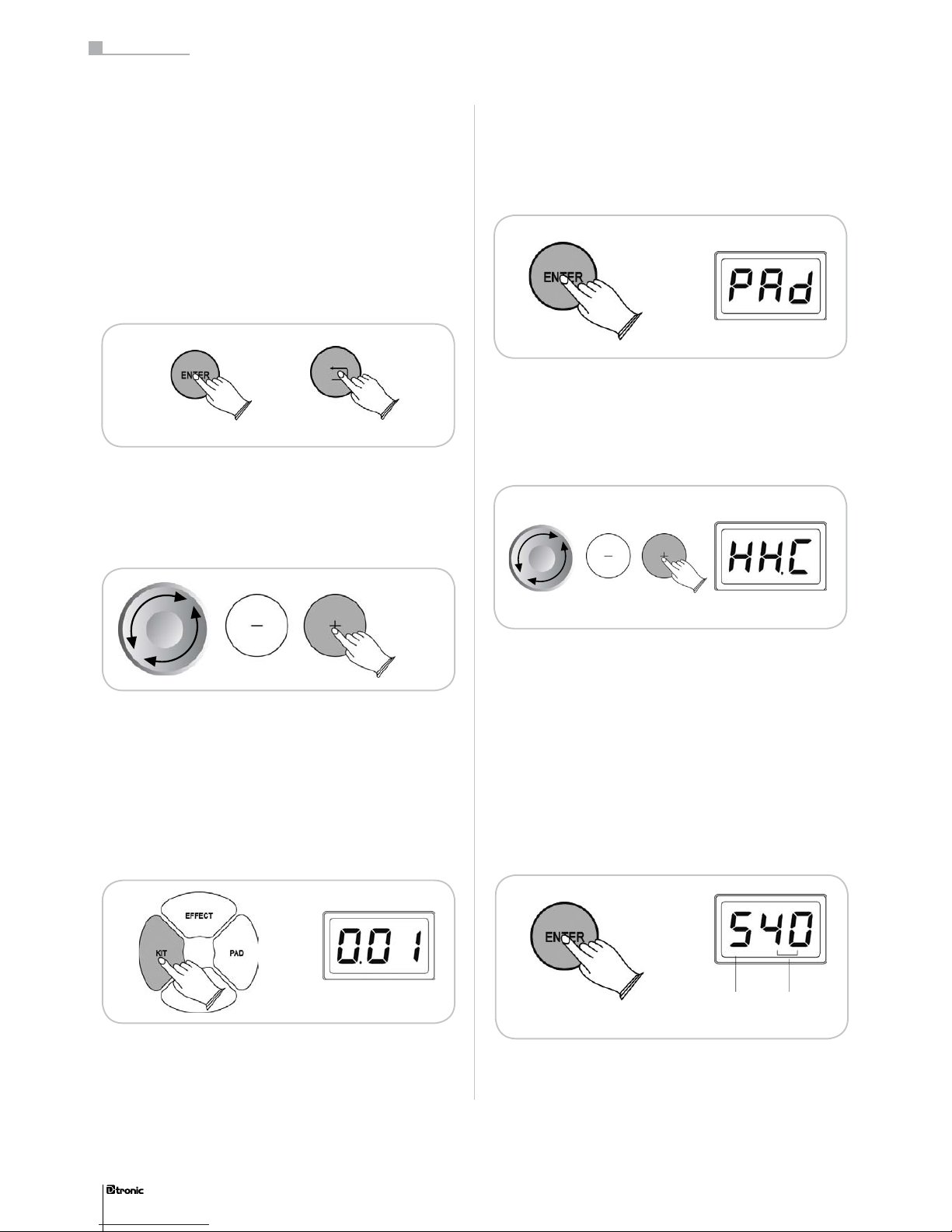

5. Einstellung der Pads
Das Schlagzeug bietet Ihnen die Möglichkeit, die einzelnen
Pads nach Ihren Wünschen anzupassen. Wählen Sie die Funktion Pad und bestätigen Sie diese mit der ENTER-Taste.
Wählen Sie das Pad (HHC, HH, BD, SN, T1, T2, T3, Cr, R1),
welches Sie neu einstellen möchten, und bestätigen die Auswahl mit ENTER Sie können das Pad auch auswählen, indem
Sie es anschlagen. Bitte bestätigen Sie Ihre Auswahl mit der
ENTER-Taste.

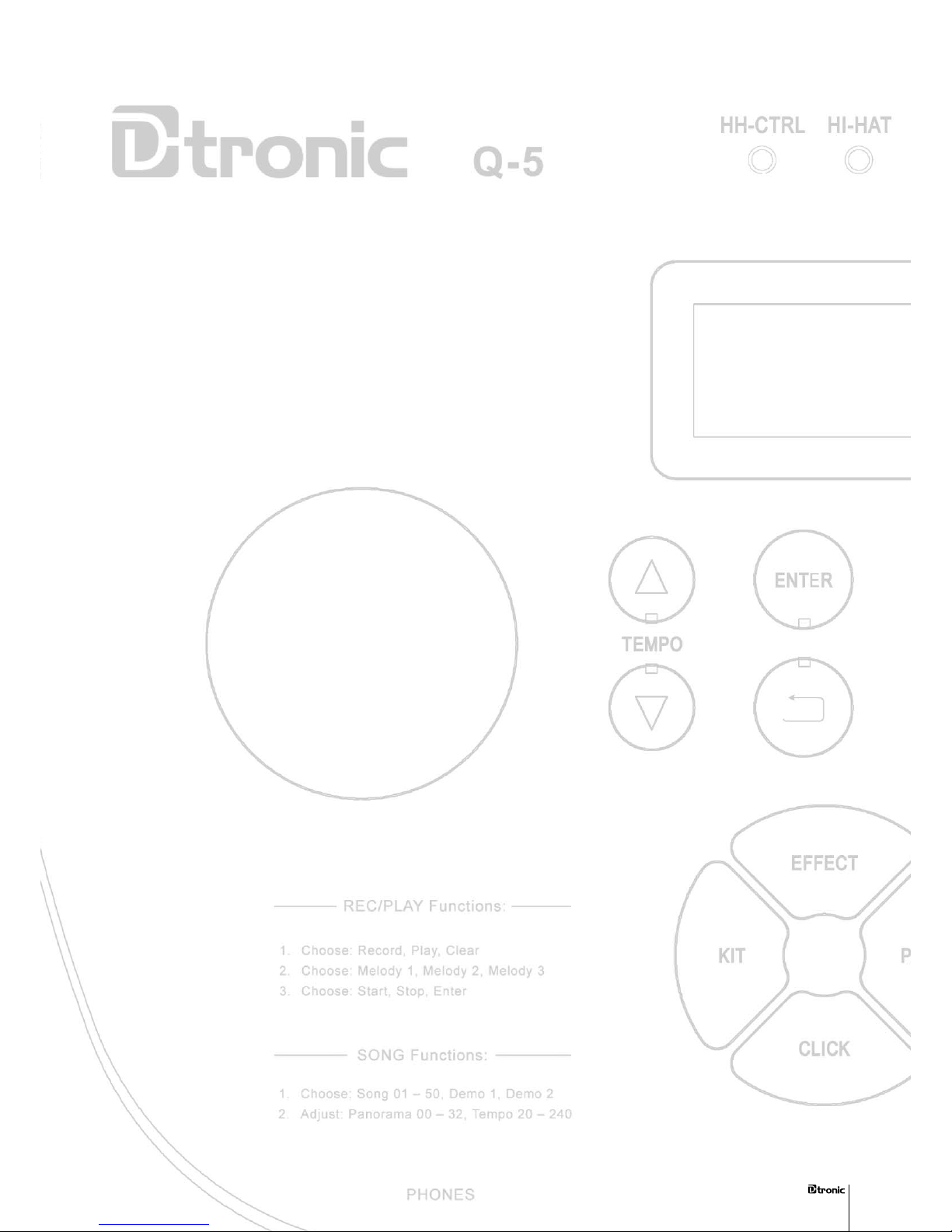

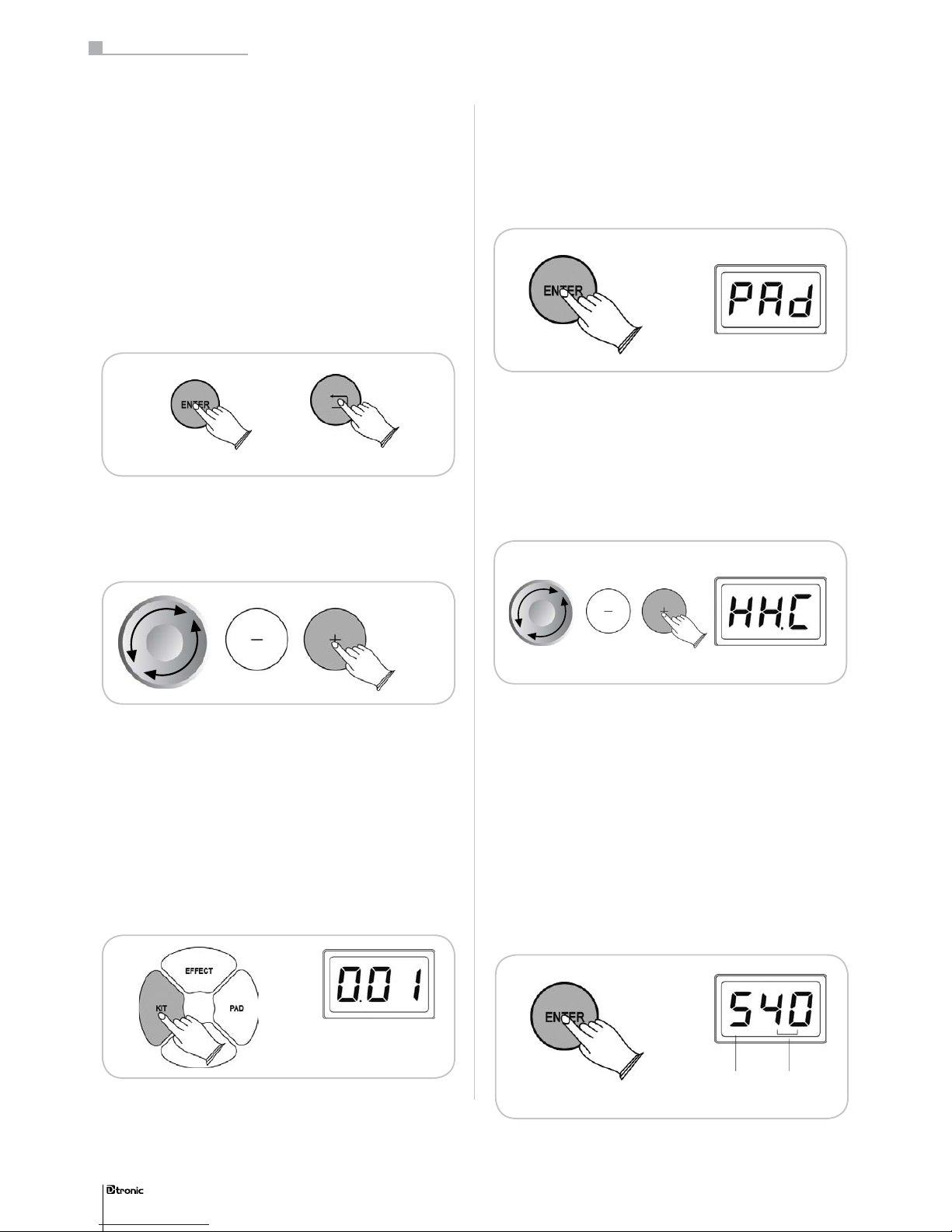

3. Grundfunktionen des Soundmoduls
Das Gerät bietet Ihnen die Möglichkeit einer einfachen und
komfortablen Bedienung.
Mithilfe der ENTER- und BACK-Tasten können Sie sich zwischen den einzelnen Ebenen des Menüs bewegen. Mit der
ENTER- Taste wechseln Sie zum nächsten Untermenü, mit der
BACK-Taste gelangen Sie wieder eine Ebene nach oben.
Weiterhin könne Sie mit der ENTER-Taste die Eingabe bestimmter Parameter bestätigen.
Auf jeder Ebene können Sie über die + /– Tasten oder das
JOGDIAL zwischen den verschiedenen Unterpunkten auswählen oder den gewünschten Parameter einstellen.
Für jedes Pad können Sie das Instrument, das Level, die Sensitivität, den Threshold und die Velocity Kurve einstellen.
5.1 Instrument
Unter Instrument (InS) können Sie den Klang einstellen, den
das jeweilige Pad erzeugen soll. Über das JOGDIAL und die
+/- Tasten können Sie dem jeweiligen Pad einen entsprechenden Klang zuordnen. Weiterhin können Sie das Pad
solange anschlagen, bis Sie den gewünschten Klang erreicht
haben.
Teil 3: Funktionsbeschreibung
12
Instrumentengruppe
(1 - 6)
Klang
siehe auch Klangliste S. 583
Normal Easy Dynamic
Es stehen Ihnen 6 Instrumentengruppen zur Verfügung, die
über die erste Ziffer im LED-Display angezeigt werden. Die
nächsten beiden Ziffern geben das jeweilige Instrument an.
In jeder Gruppe stehen Ihnen unterschiedlich viele Klänge zur
Auswahl (Eine Übersicht nden Sie auf Seite 18).
5.2 Level
Unter Level können Sie die Lautstärke der einzelnen Pads im
Bereich von 000 – 032 einstellen. Diese Funktion ermöglicht
Ihnen, die Lautstärke der Pads zueinander einzustellen.
5.3 Sensitivität
Unter Sensitivität können Sie die Anschlagsempndlichkeit
des Pads von 001 – 008 einstellen. Hierdurch lässt sich beeinussen, wie das Pad auf gewollte oder ungewollte Doppelschläge reagiert. Je höher der Wert ist, desto genauer reagiert
das Pad auf die Anschläge. Wenn Sie z.B. schnelle Wirbel
spielen möchten, stellen Sie diesen Wert möglichst hoch ein.
5.4 Threshold
Unter Threshold können Sie einstellen, ab welcher Anschlagsstärke das Pad reagiert. Hierdurch lässt sich vermeiden, dass
ein Pad möglicherweise reagiert, wenn ein benachbartes Pad
angeschlagen wird. Wenn der Wert höher eingestellt wird, reagiert das Pad nicht, wenn es nur sehr leicht angespielt wird.
Der Wert lässt sich von 000 – 050 einstellen.
5.5 Velocity Kurve
Unter Velocity Curve können Sie den Dynamikbereich des Pads
einstellen:
Nor – In dieser Einstellung entwickelt sich die Lautstärke der
gespielten Töne linear mit der Anschlagstärke. Je stärker der
Anschlag, je lauter der Ton.
Easy – In dieser Einstellung ist es einfacher, laut zu spielen.
Schon bei geringer Anschlagsstärke werden lautere Töne erzeugt.
Dynamic – In dieser Einstellung ist es leichter, leise zu spielen.
Bei geringer Anschlagsstärke werden leisere Töne erzeugt.
Fixed – In dieser Einstellung wird immer die gleiche Lautstärke erzeugt, unabhängig davon, wie stark das Pad angeschlagen wird.
5.6 Übernahme der Pad-Einstellungen
Sie können festlegen, ob die Einstellungen, die Sie für die
Sensitivität, Threshold und Velocity vornehmen, für alle Kits
übernommen werden oder nur für ein Kit gelten sollen.
Drücken Sie im Kit-Modus die ENTER-Taste und wählen Sie
das Untermenü Trigger Follow Setting. Wählen Sie die Einstellung Same oder Individual und bestätigen Sie Ihre Auswahl
mit der ENTER-Taste.
Same – Die Einstellungen der Parameter Sensitivität,
Threshold und Velocity werden für alle Kits übernommen.
Individual – Die Einstellungen der Parameter Sensitivität,
Threshold und Velocity werden nur für das aktuell ausgewählte Kit übernommen.
Teil 3: Funktionsbeschreibung
13
6. Einstellung der Soundeffekte
Mit dieser Funktion können Sie verschiedene digitale Halleffekte auswählen, um eine realistische akustische Atmosphäre
zu erzeugen.
Wenn Sie die EFFECT-Taste drücken, gelangen Sie in das
Menü zum Einstellen der Effekte. Wählen Sie über das Jogdial oder die +/– Tasten, ob Sie den Reverb-Effekt oder den
Chorus-Effekt einstellen möchten.
KIT PAD
EFFECT
CLICK
Im jeweiligen Menü können Sie sowohl den Effekttyp, als auch
die Intensität (Level) des Effektes einstellen.
6.1 Reverb Effekt
Reverb Type: Sie können zwischen 8 Reverb-Typen wählen
(Room1, Room2, Room3, Hall1, Hall2, Plate, Delay, PanDelay) oder den Effekt ganz ausstellen (off). Bestätigen Sie Ihre
Eingabe mit der ENTER-Taste.
Reverb Level: Sie können die Intensität des Reverb-Effektes
von 000 – 127 variieren.
6.2 Chorus Effekt
Chorus Type: Sie können zwischen 8 Chorus-Typen wählen
(Chorus1, Chorus2, Chorus3, Chorus4, Feedback, Flanger,
ShortDly, FBDelay) oder den Effekt ganz ausstellen (off). Bestätigen Sie Ihre Eingabe bitte mit der ENTER-Taste.
Chorus Level: Sie können die Intensität des Chorus-Effektes
von 000 – 127 variieren.
Teil 3: Funktionsbeschreibung
14

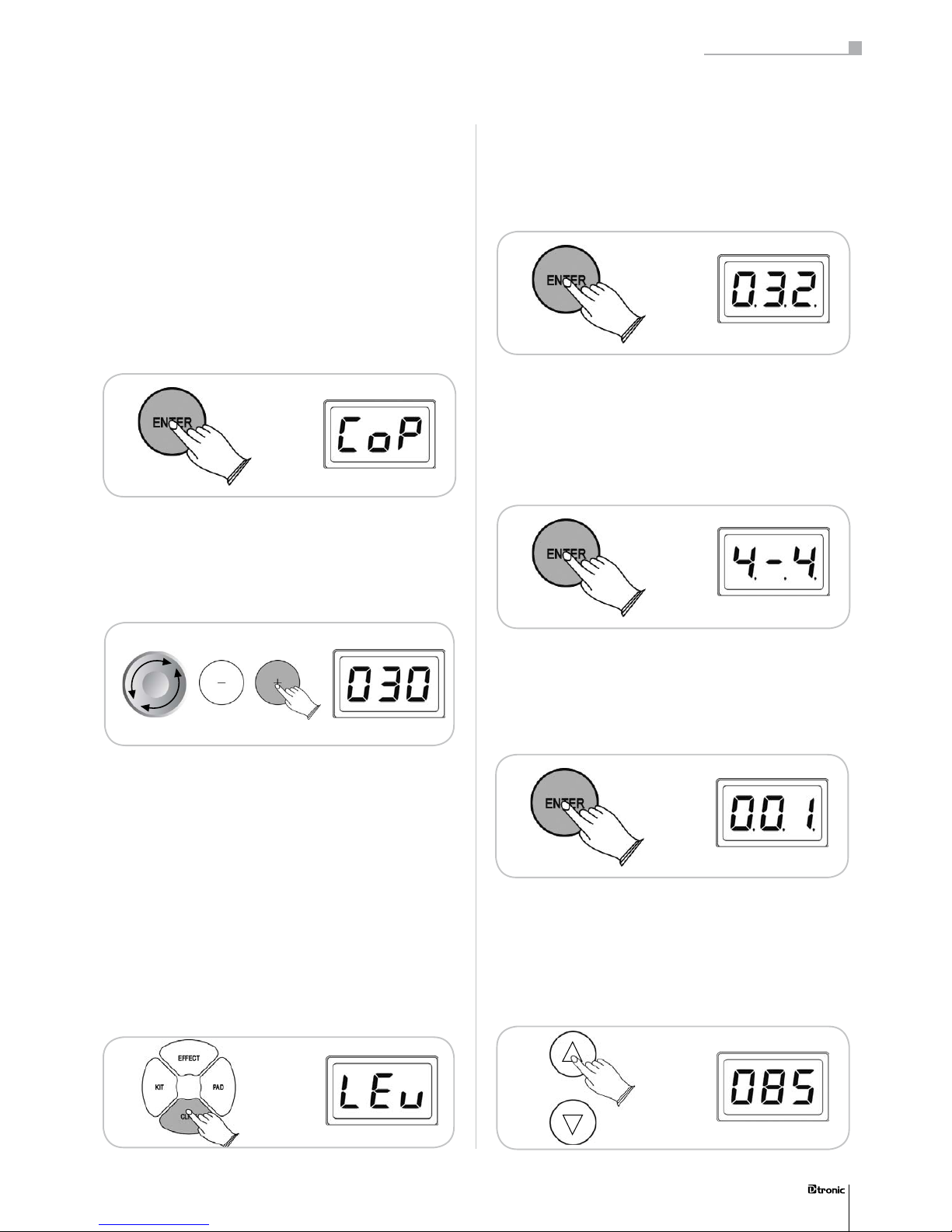

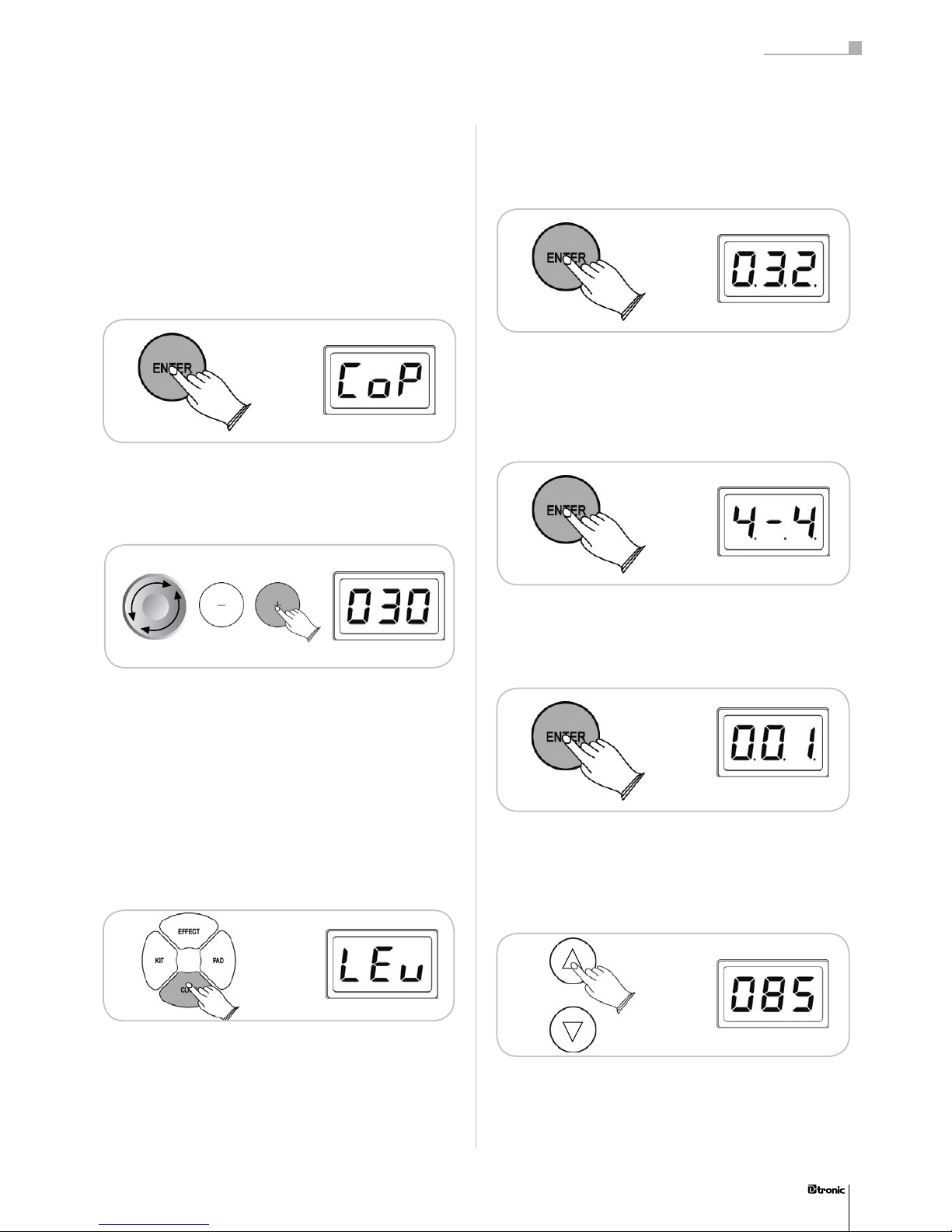

7. Kopieren von Drumkits
Das Schlagzeug bietet Ihnen die Möglichkeit, sich Drumkits
nach Ihren Vorstellungen zusammenzustellen. Um dies zu
vereinfachen, können Sie ein Kit auf die so genannten User
Kits (026 – 030) kopieren.
Wenn Sie im Kit-Modus die ENTER-Taste drücken, gelangen
Sie zur Auswahl der Grundfunktionen Pad, Effect und Copy
Kit. Wählen Sie „Copy Kit“ und bestätigen Sie die Eingabe mit
der ENTER-Taste.
Die LED-Anzeige springt auf 026. Das zuvor eingestellte
Drumkit können Sie nun auf einen der Plätze 26 – 30 speichern. Wählen Sie den entsprechenden Platz und bestätigen
Sie die Eingabe mit ENTER.
Nun können Sie das kopierte Kit unter der neuen Nummer
anpassen und haben weiterhin die 25 Werks-Kits zur Verfügung.
8. Metronom-Funktion
Die Metronom-Funktion bietet Ihnen die Möglichkeit, sich
während des Spielens ein Tempo vorgeben zu lassen. Durch
Drücken der CLICK- Taste wird das eingebaute Metronom eingeschaltet und auch wieder ausgeschaltet.
Des Weiteren können Sie im Click-Modus verschiedene Parameter einstellen:
8.1 Level
Unter Level können Sie die Lautstärke des Click-Sounds von
000 – 032 variieren.
8.2 Time Signature
Unter Time Signature können Sie sich verschiedene Taktarten
für den Click-Sound einstellen. Es stehen die Taktarten 1/4,
2/4, 3/4, 4/4, 6/4, 3/8, 6/8 und 12/8 zur Verfügung.
8.3 Sound
Unter Click Sound können Sie zwischen drei verschiedenen
Klängen für den Click-Sound wählen.
8.4 Tempo
Während das Metronom eingeschaltet ist, können Sie über die
TEMPO +/- Tasten die Geschwindigkeit des Clicks von 020 –
240 bpm (beats per minute = Schläge pro Minute) einstellen.
TEMPO
Teil 3: Funktionsbeschreibung
15
9. Song-Funktion
Das Schlagzeug hat 50 interne Songs und 2 Demosongs, die
Sie abspielen können und zu denen Sie gleichzeitig Schlagzeug spielen können.
SONG
REC/
PLAY
DRUM
ON/OFF
START/
STOP
9.1 Song auswählen
Wenn Sie die SONG-Taste drücken, haben Sie über das JOGDIAL und die +/- Tasten die Möglichkeit, zwischen den Songs
001 – 050 und den Demosongs 1 und 2 zu wählen. Den jeweiligen Song können Sie über die START/STOP-Taste starten
und wieder anhalten.
9.2 Einstellen der Songlautstärke
Wenn Sie einen Song gestartet haben und dann die ENTERTaste drücken, gelangen Sie in das Menü zum Einstellen der
Lautstärke des Songs. Über das JOGDIAL oder die +/- Tasten
können Sie die Songlautstärke von 00 – 32 anpassen und so
das Verhältnis zwischen der Lautstärke des Songs und Ihrem
Schlagzeugspiel anpassen.
9.3 Drum on/off
Sie haben die Möglichkeit, die interne Schlagzeugspur des jeweiligen Songs an- und auszuschalten. Wenn Sie die DRUM
ON/OFF-Taste drücken, wird die Schlagzeugspur ausgeschaltet, bei erneutem Drücken schaltet sie sich wieder ein.
9.4 Einstellen der Songgeschwindigkeit
Während ein Song abgespielt wird, können Sie das Tempo
über die TEMPO +/- Tasten einstellen. Wenn Sie beide TEMPO-Tasten gleichzeitig drücken, gelangen Sie zum Ausgangswert zurück.
TEMPO
10. Aufnahme- und Abspielfunktion
Das Schlagzeug bietet Ihnen die Möglichkeit, bis zu 3 selbst
gespielte Stücke aufzunehmen und wieder abzuspielen. Wenn
Sie die REC/PLAY-Taste drücken, können Sie zwischen den
Untermenüs RECORD, PLAY und CLEAR wählen:
Teil 3: Funktionsbeschreibung
16
10.1 Aufnehmen
Wenn Sie ein Stück aufnehmen möchten, bestätigen Sie die
REC-Funktion mit der ENTER-Taste. Nun können Sie zwischen
Spur 001, Spur 002 oder Spur 003 wählen.
Über die START/STOP-Taste starten Sie die Aufnahme. Es
wird viermal angezählt, bevor die Aufnahme beginnt. Wenn
Sie das Stück fertig gespielt haben, beenden Sie die Aufnahme durch erneutes Betätigen der START/STOP-Taste.
Achtung: Wenn Sie die Aufnahme auf einer Spur starten, auf
der schon vorher ein Stück aufgenommen war, wird die vorherige Aufnahme überschrieben und somit gelöscht.
10.2 Abspielen
Um ein aufgenommenes Stück abzuspielen, wählen Sie PLAY
und bestätigen dies mit der ENTER-Taste.
Nun können Sie zwischen Spur 001, Spur 002 oder Spur 003
wählen. Über die START/STOP-Taste können Sie das Stück
starten und auch wieder anhalten.
Falls auf der Spur kein Stück aufgenommen wurde oder die
Spur wieder gelöscht wurde, kann die jeweilige Spur nicht abgespielt werden.
10.3 Löschen
Um ein aufgenommenes Stück von einer Spur zu löschen,
wählen Sie die CLEAR-Funktion.
Nun können Sie zwischen Spur 001, Spur 002 oder Spur 003
wählen. Wenn Sie bei der Spur, die Sie löschen möchten, die
ENTER-Taste betätigen, wird diese Spur gelöscht.
Teil 3: Funktionsbeschreibung
17
11.1 Wiederherstellen der PAD-Einstellungen
Halten Sie die zwei Tasten [+] und [-] gleichzeitig bei eingeschaltetem Soundmodul gedrückt und drücken Sie nun
zusätzlich die PAD-Taste. Im Display erscheint „rES“ und bestätigt damit das Zurücksetzen der Pad-Einstellungen auf den
Auslieferungszustand.
KIT PAD
EFFECT
CLICK
11.2 Wiederherstellen der EFFECT-Einstellungen
Halten Sie die zwei Tasten [+] und [-] gleichzeitig bei eingeschaltetem Soundmodul gedrückt und drücken Sie nun
zusätzlich die EFFECT-Taste. Im Display erscheint „rES“ und
bestätigt damit das Zurücksetzen der Effekt-Einstellungen auf
den Auslieferungszustand.
11.3 Wiederherstellen der KIT-Einstellungen
Halten Sie die zwei Tasten [+] und [-] gleichzeitig bei eingeschaltetem Soundmodul gedrückt und drücken Sie nun
zusätzlich die KIT-Taste. Im Display erscheint „rES“ und bestätigt damit das Zurücksetzen der Kit-Einstellungen auf den
Auslieferungszustand.
11.4 Wiederherstellen der CLICK-Einstellungen
Halten Sie die zwei Tasten [+] und [-] gleichzeitig bei eingeschaltetem Soundmodul gedrückt und drücken Sie nun
zusätzlich die CLICK-Taste. Im Display erscheint „rES“ und
bestätigt damit das Zurücksetzen der Click-Einstellungen auf
den Auslieferungszustand.
11. Werkseinstellungen wiederherstellen
Schalten Sie das Soundmodul aus.
Halten Sie die Tasten [+] und [-] gleichzeitig gedrückt, während Sie das Modul wieder einschalten. Alle Werkseinstellungen sind nun wieder hergestellt.
14.5 Löschen der RECORD-Daten
Halten Sie die zwei Tasten [+] und [-] gleichzeitig bei eingeschaltetem Soundmodul gedrückt und drücken Sie nun zusätzlich die REC/PLAY-Taste. Im Display erscheint „rES“ und
bestätigt damit das Löschen der aufgenommenen Daten.
18
Teil 3: Funktionsbeschreibung
MASTER
OUT
MIDI OUTMIDI IN
DC 9V
MIDI IN
MIDI OUT
MASTER
OUT
MIDI OUTMIDI IN
DC 9V

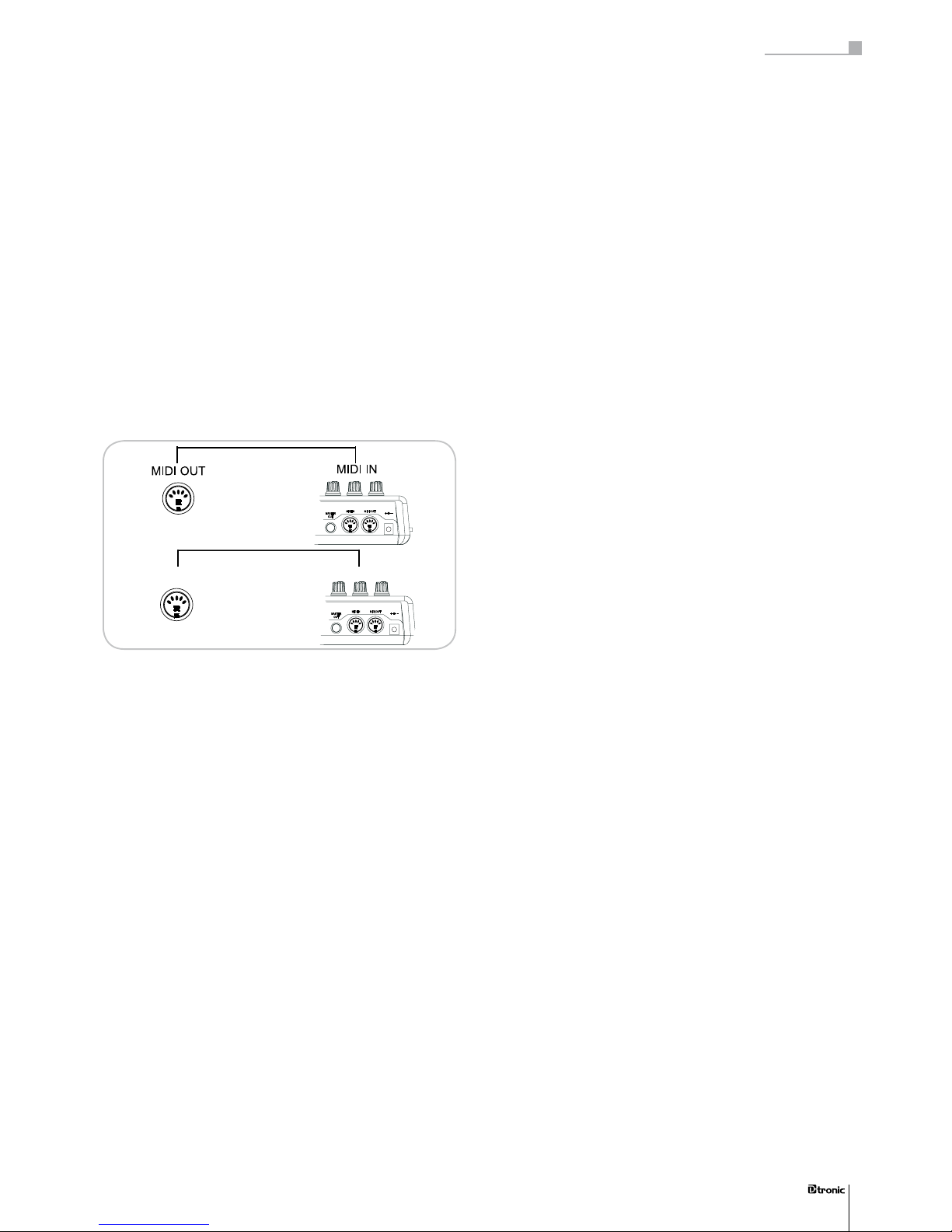

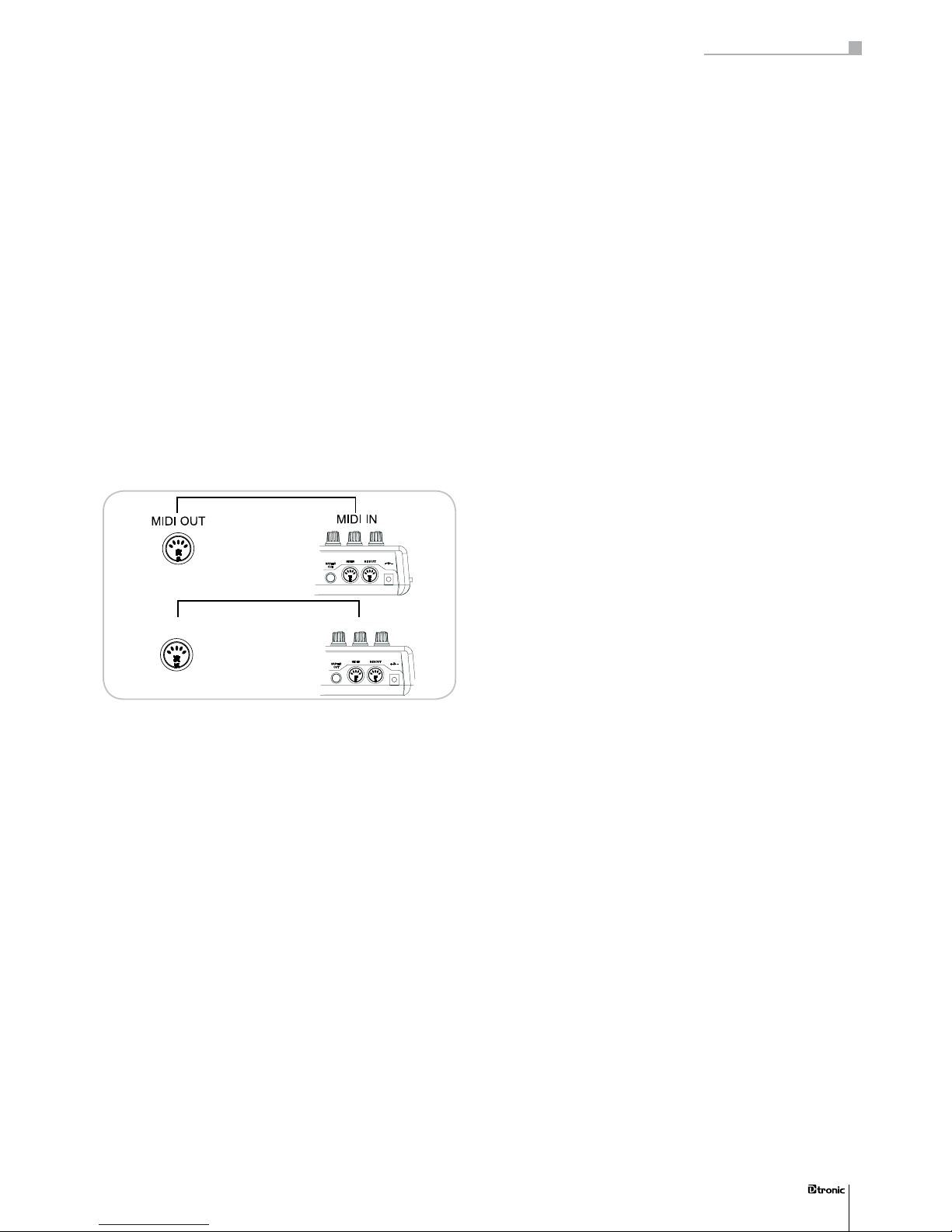

12. MIDI-Funktionen
MIDI (Musical Instrument Digital Interface) ist ein weltweiter Standard für die Verbindung und die Datenübertragung
zwischen elektronischen Musikinstrumenten, Computern und
anderen Geräten. Dank MIDI können Sie Ihr Instrument zur
Steuerung anderer Instrumente und diese wiederum zur Steuerung Ihres Instrumentes einsetzen. Hierdurch ist es möglich,
„Systeme“ von MIDI-Instrumenten aufzubauen, die Ihnen zusätzliche Vielseitigkeit und mehr Kontrollmöglichkeiten bieten
als ein einzelnes Instrument.
Der MIDI IN-Anschluss empfängt MIDI-Daten von einer anderen MIDI-Quelle, wodurch Ihr Schlagzeug gesteuert werden
kann. Der MIDI OUT-Anschluss gibt MIDI-Daten von Ihrem
Soundmodul an einen anderen MIDI-Empfänger weiter (z. B.
Noten, die auf Ihrem Schlagzeug gespielt werden).
Schließen Sie stets die MIDI OUT-Buchse eines Instruments an
die MIDI IN-Buchse des anderen Instruments an. Verbinden Sie
keinesfalls die beiden MIDI-Buchsen desselben Instruments
miteinander. Ihr Soundmodul übermittelt gespielte Noten und
die Anschlagsstärke als Information über den MIDI OUT-Anschluss, wenn ein Pad Ihres Schlagzeugs gespielt wird.
19
Teil 3: Funktionsbeschreibung
Kit No. Kitname Kit No . Kitname
Kit1 Standard -1 Kit14 Analog-1
Kit2 Standard -2 Kit15 Analog-2
Kit3 Dance-1 Kit16 Heavy Rock-1
Ki4 Dance-2 Kit17 Heavy Rock-2
Kit5 Dance-3 Kit18 Rockbank
Kit6 Jazz-1 Kit19 Rock
Kit7 Jazz-2 Kit20 Disco-1
Kit8 Room-1 Kit21 Disco-2
Kit9 Room-2 Kit22 Latin-1
Kit10 Electric-1 Kit23 Latin-2
Kit11 Electric-2 Kit24 Popreggae
Kit12 Brush-1 Kit25 Shortcut
Kit13 Brush-2 Kit26 - Kit30 User Kits
Teil 4: Anhang
20
1. Liste der Drumkits
Var 0 21-75
21 Surdo Mute
22 Surdo Open
23 Hi Q
24 Scratch Push
25 Scratch Pull
26 Finger Snap
27 Click Noise
28 Side Stick
29 Hand Clap
30 Ride Cymbal Cup
31 Tambourine
32 CowBell
33 Vibraslap
34 Bongo H
35 Bongo L
36 Conga H Mute
37 Conga H Open
38 Conga L
39 Timbale H
40 Timbale L
41 Agogo H
42 Agogo L
43 Cabasa
44 Maracas
45 Samba Whistle H
46 Samba Whistle L
47 Cuiro Short
48 Cuiro Long
49 Claves
50 Wood Block H
51 Wood Block L
32 CowBell
52 Guica Mute
53 Guica Open
54 Triangle Mute
55 Triangle Open
56 Shaker
57 Jingle Bell
58 Bell Tree
59 Seq Click L
60 Seq Click H
61 Brush Tap
62 Brush Swirl L
63 Brush Slap
64 Brush Swirl H
65 Snare Roll
66 Castanet
67 Snare L
68 Sticks
69 Bass Drum L
70 Open Rim Shot
71 Voice ‘One‘
72 Voice ‘Two‘
73 Voice ‘Three‘
74 Metronome Bell
75 Metronome Click
Var 1 21-51
21 Bass Drum Acoustic
22 Bass Drum Dance
23 Bass Drum Jazz
24 Bass Drum Room
25 Bass Drum Elec
26 Bass Drum Brush
27 Bass Drum Analog
28 Bass Drum Heavy
29 Bass Drum Disco
30 Bass Drum H
31 BD Rock 1
32 Gran Casa
33 Bass Drum L 1
34 Bass Drum Rock M
35 BD Rock 2
36 HQ Elec Kick
37 Jazz BD
38 Bass Drum 1
39 Bass Drum 2
40 Bass Drum 3
41 Bass Drum 4
42 Bass Drum L 2
43 Concert BD
44 BD Room
45 BD Rock 3
46 BD Rock 4
47 BD Rock 5
48 BD Dance1
49 BD Dance2
50 Bass Drum L 3
51 Bass Drum L 4
Var 2 21-51
21 Snare Acoustic
22 Snare Dance
23 Snare Jazz
24 Snare Room
25 Snare Elec
26 Snare Brush
27 Snare Analog
28 Snare Heavy
29 Snare Disco
30 Snare M
31 Snare H
32 SD Rock
33 SD Jazz H
34 Snare L
35 Snare H Hard
36 Snare Rock M
37 Snare Gate L
2. Liste der Klänge
Teil 4: Anhang .
Teil 4: Anhang
21
38 Snare Gate H
39 Snare Analog M
40 TR808 Snare Drum
41 Snare Drum 1
42 Snare Drum 2
43 Snare Rim
44 Studio
45 Classic
46 Snare Var
47 Snare Rock 1
48 Snare Rock 2
49 ClascElec
50 Snare Dance 1
51 Snare Dance 2
Var 3 21-74
21 Acoustic Tom H
22 Acoustic Tom M
23 Acoustic Tom L
24 Jazz Tom H
25 Jazz Tom M
26 Jazz Tom L
27 TR808 Hi Tom
28 TR808 Mid Tom
29 TR808 Low Tom
30 Disco Hi Tom
31 Disco Mid Tom
32 Disco Low Tom
33 Floor Tom L
34 Mid Tom L
35 High Tom 1
36 Rock Tom 1
37 Rock Tom 2
38 Rock Tom 3
39 Floor Tom H
40 Mid Tom H
41 High Tom 2
42 Room Tom var 1
43 Room Tom var 2
44 Room Tom var 3
45 Room Tom var 4
46 Room Tom var 5
47 Room Tom var 6
48 Rock Tom var 1
49 Rock Tom var 2
50 Rock Tom var 3
51 Rock Tom var 4
52 Rock Tom var 5
53 Rock Tom var 6
54 Natural Tom 1
55 Natural Tom 2
56 Natural Tom 3
57 HQ Low Floor Tom
58 HQ High Floor Tom
59 HQ Low Tom
60 HQ Low-Mid Tom
61 HQ Hi-Mid Tom
62 HQ High Tom
63 HQ Power Low Tom
64 HQ Power Mid Tom
65 HQ Power Hi Tom
66 Analog Tom 1
67 Analog Tom 2
68 Analog Tom 3
69 Elec Tom 1
70 Elec Tom 2
71 Elec Tom 3
72 Elec Low Tom
73 Elec Hi Tom 1
74 Elec Hi Tom 2
Var 4 21-51
21 Acoustic Cymbal
22 Acoustic Ride
23 Jazz Cymbal
24 Disco Cymbal
25 Heavy Ride
26 Ride Cymbal 1
27 Crash Cymbal 1
28 Ride Cymbal 2
29 Hand Cym.H Closed
30 Crash Cymbal 2
31 Ride Cymbal Cup
32 Crash Cymbal 3
33 Ride Cymbal 3
34 Crash Cymbal 4
35 Ride Cymbal 4
36 Crash Cymbal 5
37 Ride Cymbal 5
38 TR808 Cymbal
39 Cymbal Standard 1
40 Cymbal Bright
41 Cymbal Standard 2
42 Soft Cymbal 1
43 Soft Cymbal 2
44 Soft Cymbal 3
45 Soft Cymbal 4
46 Ride Standard 1
47 Ride Standard 2
48 Ride Standard 3
49 Ride Standard 4
50 Ride Bell 1
51 Ride Bell 2
Var 5 21-53
21 Acoustic HH Close
22 Acoustic HH Pedal
23 Acoustic HH Open
24 Dance HH Close
25 Dance HH Pedal
26 Dance HH Open
27 Elec HH Close
28 Elec HH Pedal
29 Elec HH Open
30 Heavy HH Close
31 Heavy HH Pedal
32 Heavy HH Open
33 Hi-Hat Closed 1
34 Hi-Hat Pedal 1
35 Hi-Hat Open 1
36 Analog HH Closed
37 Analog HH Pedal
38 Analog HH Open
39 Hi-Hat Closed 2
40 Hi-Hat Pedal 2
41 Hi-Hat Open 2
42 Hi-Hat Closed 3
43 Hi-Hat Pedal 3
44 Hi-Hat Open 3
45 TR808 HH Closed
46 TR808 HH Pedal
47 TR808 HH Open
48 Hi-Hat Open 4
49 Hi-Hat Closed 4
50 Hi-Hat Closed 5
51 Hi-Hat Closed 6
52 Hi-Hat Closed 7
53 Classical Hi-Hat Open
Teil 4: Anhang
3. Liste der Songs
No.
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Songname
8BEAT MODERN
MERSEY BEAT
SURF POP
8BEAT
60‘S ROCK
HEAVY ROCK
ROCK SHUFFLE
80‘S ROCK
16 BEAT1
POP SHUFFLE
GUITAR POP
JAZZ ROCK
SWING FUNK
POP ROCK
PIANO BALLAD
6/8 MODERN
POP BALLAD
16BEAT BALLAD
RAP
DANCE POP
HOUSE
SWING HOUSE
CLUB DANCE
CLUB LATIN
TECHNO
No.
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
Songname
DANCE 8BEAT
CHILL OUT
70‘S DISCO
LATIN DISCO
DISCO
DISCO PARTY
DISCO FEVER
NewYork DISCO
BIG BAND FAST
BIG BAND MID
JAZZ CLUB
MODERN JAZZ
SOUL
RHYTHM&BLUES
BOOGIEWOOGIE
3/4 GOSPEL
GOSPEL SHUFFLE
COUNTRY 8 BEAT
POP BOSSA
REGGAE
SWINGY REGGAE
ENGLISH WALTZ
TANGO
JIVE
2/4 POLKA
22
Teil 4: Anhang
Function
Basic Default
Channel Changed
Mode Default
Messages
Altered
Note
Number: True voice
Velocity Note ON
Note OFF
After Key‘s
Pitch Bender
Control Change 0, 32
1
5
6
7
10
11
64
65
66
67
80, 81
91, 93
100,101
121
Program
Change :True
System Exclusive
System: Song Position
: Song Select
Common: Tune
Aux: Local on/off
: All Notes Off
Messages: Active Sense
: Reset
Transmitted
1-16CH
1-16CH
Mode 3
X
**********
0 ~127
**********
0 9nH,v=1~127
0 8nH,v=0
X
X
0
X
X
O
O
X
X
X
X
X
X
O
O
X
X
0 0-127
0-127
X
X
X
X
X
O
X
X
Recognized
1-16CH
1-16CH
Mode 3
X
X
0 ~127
0 ~127
0 9nH,v=1~127
0 9nH,v=0 or 8nh
X
O
O
O
0
O
O
O
O
O
O
O
O
O
O
O *
O
0 0-127
0-127
X
X
X
X
O
O
O
O
Remarks
Bank Select
Modulation
Portamento Time
Data Entry
Volume
Pan
Expression
Sustain
Portamento
Sostenuto
Soft Pedal
DSP TYPE
DSP DEPTH
RPN LSB, MSB
Reset all Controllers
0 0-127
0-127
X
X
X
X
O
O
O
O
4. MIDI Implementation Chart
Mode1: OMNI ON, POLY Mode2: OMNI ON, MONO O: Yes Mode3: OMNI OFF, POLY Mode4: OMNI OFF, MONO X: NO
*Registered parameter number:
#0: Pitch sensivity
#1: Fine tuning cents
#2: Coarse tuning in half tones
23
Display Interpret
Pad
Effect
Copy
Trigger
Open Hi-Hat
Close Hi-Hat
Instrument
Level
Sensitivity
Threshold
Velocity Curve
Reverb
Chorus
Reverb Type
Reverb Level
Chorus Type
Chorus Level
Time Signatures
Click Sound
Record
Play
Clear
Room 1
Room 2
Room 3
Hall 1
Hall 2
Plate
Display Interpret
Delay
Pan Delay
Chorus 1
Chorus 2
Chorus 3
Chorus 4
Feedback
Flanger
Short Delay
FB Delay
Bass Drum
Snare
High Tom
Mid Tom
Low Tom
Ride
Crash
Hi-Hat
Hi-Hat Control
Normal
Dynamic
Easy
Fixed
Reset
Same
Individual
Demo 1
Demo 2
24
Teil 4: Anhang
5. Liste der LED-Abkürzungen
25
Teil 5: Technische Daten
Drum Pad:
4 Drum pads, 3 Cymbal pads, 1 Hi-Hat Control pedal, 1 BD Pad
Voices:
235 Voices
Drum kits:
25 Preset kits, 5 User kits
Song:
50 Preset songs, and 2 Demos
Effect:
Reverb, Chorus
Controls:
Power Switch, Start/Stop, Effect, REC/Play,Drum on/off, Click, Song, Pad, Kit, Tempo + / -, Enter,
Return
Display:
LED display
Connections:
DC in, MIDI out, MIDI in, Master out, AUX in, HH-Ctrl, HiHat, BD Kick, Snare, Tom 1, Tom 2, Tom 3,
Crash, Ride, Phones
Power Supply:
DC 9V
Teil 5: Technische Daten .
b2bMusic.biz GmbH . Postfach 20 10 . 35008 Marburg . Germany . www.b2bMusic.biz
www.d-tronic.info
27
Teil 3: Funktionsbeschreibung
Electronic Drumkit Q-5
User‘s Manual
28
Precautions:
WARNING! When using electric products, basic precautions should always be followed, including the following:
1. Read this manual completely before using the product.
2. Do not use this product near water - for example, near a bathtub, washbowl, kitchen sink, in a wet basement, or near a swimming pool,
or the like
3. This product should be used only with a cart or stand that is recommended by the manufacturer.
4. This product, either alone or in combination with an amplier and headphones or speakers, may be capable of producing sound levels
that could cause permanent hearing loss. Do not operate for a long period of time at a high volume level or at a level that is uncomfortable.
If you experience any hearing loss or ringing in the ears, you should consult an audiologist.
5. The product should be located so that its location or position does not interfere with its proper ventilation.
6. The product should be located away from heat sources such as radiators, heat registers, or other products that produce heat.
7. The product should be connected to a power supply only of the type described in the operating instructions or as marked on the product.
8. The power-supply cord of the product should be unplugged from the outlet when left unused for a long period of time.
9. Care should be taken so that objects do not fall and liquids are not spilled into the enclosure through openings.
10. The product should be serviced by qualied service personnel when:
a) The power-supply cord or the plug has been damaged; or
b) Objects have fallen, or liquid has been spilled onto the product; or
c) The product has been exposed to rain; or
d) The product does not appear to operate normally or exhibits a marked change in performance; or
e) The product has been dropped, or the enclosure damaged.
11. Do not attempt to service the product beyond that described in the user-maintenance instructions. All other servicing should be referred to
qualied service personnel.
Please observe the following instructions:
The lightning ash with arrowhead symbol within an equilateral triangle is in tended to alert the user to the
presence of uninsulated „dangerous voltage“ within the products enclosure that may be of sufcient magnitude
to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the literature accompanying the product.
CAUTION! Due to risk of electric shock, do not remove the cover (or back panel)
of the apparatus! There are no user-serviceable parts inside the apparatus. Refer all
service to authorized service personnel.
CE mark for European Harmonized Standards
CE mark which is attached to our company’s products of AC mains operated apparatus until December 31, 1996
means it conforms to EMC Directive (93/68/EEC) and Low Voltage Directive (73/23/EEC).
CE mark which is attached after January 1, 1997 means it conforms to EMC Directive (89/336/EEC), CE mark Directive
(93/68/EEC) and Low Voltage Directive (73/23/EEC).
Also, CE mark which is attached to our company’s products of Battery operated apparatus means it conforms to
EMC Directive (89/336/EEC) and CE mark Directive (93/68/EEC).
Liability
The information contained in this owner‘s manual has been carefully compiled and reviewed. As we continuously
strive to improve our products, the technical data of the product may differ from descriptions in the manual. HEMINGWAY
is not responsible for such deviations and may implement changes without previous notice.
Warranty
All HEMINGWAY products are manufactured according to the electrical and mechanical guidelines of each country.
These products are warranted by the HEMINGWAY distributor only in each country. HEMINGWAY products without
a serial number is disqualied from the manufacturer‘s/distributor‘s warranty policy. This requirement is for the protection
and safety of the consumer.
PLEASE KEEP THIS SAFETY ADVICE SAFE!
2929
Sicherheitshinweis
Thank you for purchasing the D-TRONIC electronic drumkit Q-5. We hope
you‘ll enjoy playing your new instrument. For perfect operation and security,
please read the manual carefully and keep it for future references.
3030
Ride Cymbal
Crash Cymbal
HiHat Cymbal
Tom2
Kick Drum
HiHat Controller
Snare Drum
D-TRONIC Q-5 Electronic Drumkit Survey
Tom1
Tom3
Drum-Module
31
Part 1: Assembly Instruction 32
Part 2: Overview 36
Part 3: Functions 37
1. Setting up the drumkit 37
2. Adjusting the volume 37
2.1 Connecting headphones 37
2.2 Aux In-Input 37
2.3 Master Out Output 37
3. Main functions of the drum module 38
4. Choosing drumkits 38
5. Adjusting pads 38
5.1 Instrument 38
5.2 Level 39
5.3 Sensitivity 39
5.4 Threshold 39
5.5 Velocity 39
5.6 Conrming pad adjustments 39
6. Adjusting soundeffects 40
6.1 Reverb effect 40
6.2 Chorus effect 40
7. Copy drumkits 41
8. Metronome and tempo 41
8.1 Level 41
8.2 Time signature 41
8.3 Sound 41
8.4 Tempo 41
9. Song function 42
9.1 Choose songs 42
9.2 Adjust song level 42
9.3 Drum on/off 42
9.4 Adjust song tempo 42
10. Record and playback 42
10.1 Record 43
10.2 Play 43
10.3 Clear 43
11. Factory reset 44
12. MIDI 45
Part 4: List of functions 46
1. List of drumkits 46
2. List of sounds 46
3. List of songs 48
4. MIDI implementation chart 49
5. List of LED shortcuts 50
Part 5: Technical specications 51
31
(1)
(2)
1
(1)
(2)
2
1. Insert the right support into the base rack clamp, tighten
the set-screw.
2. Set up the knighthead, tighten the set-screw.
(1)
(2)(2)
3
1. Insert the mid-tube into left and right support rack clamps.
Tighten the set-screw with your drum key.
2. Set up the knighthead. Tighten the set-screw with
your drum key.
4
Insert the left and right support arm into the rack clamp as
shown above. Tighten the set-screw.
1. Insert the rod into the pad hole, set to a ne- position and
tighten the screw.
2. Insert the pad rod into rack clamp, set to a ne- position
and tighten the T-screw.
32
Part 1: Assembly instruction
32
Part 1: Assembly instruction .
Assembling the rack
1. Insert the left support into the base rack clamp, tighten the
set-screw.
2. Set up the knighthead, tighten the set-screw.
Assembling the pads
Assembling the cymbal- and the HiHat-pads
1
Insert the cymbal- and the HiHat-stands into the rack clamp
as shown above and tighten the T-screw.
1
2
Insert the module into the rack clamp, x it in a comfortable
position and tighten the screw.
1
Place the bassdrum-pad onto the plate 1, tighten the screw.
4
3
Set up the plates 3 and 4 and tighten the screw
2
3
1
2
4
3
Set up plate 1,2.3 and 4 as shown above and tighten
the screws.
4
Set up plate 2 on the backside of the pad and tighten the
screw.
33
Part 1: Assembly instruction
33
2
1. Take out the wing nut and felt washer.
2. Place the cymbal over the tilter peg. Put the felt washer and
wing nut onto the cymbal. Tilt the cymbal to your preference.
Assembling the module
Assembling the kick
1
HiHat
Cymbals
Crash + Ride
Cymbals
B D K I C K C R A S H R I D E T O M 3 T O M 2 T O M 1 S N A R E H I - H A T H H - C T R L
M A S T E R
O U T A U X I N
M I D I O U T M I D I I N
P O W E R
O N O F F
D C 9 V
Attach drum pedal to the batter side hoop with hoop holder
clamp and tighten the T-screw.
1
Insert the beater shaft into the beater link and tighten the
key bolt.
2
34
Part 1: Assembly instruction
34
CAUTION!
To prevent electric shock and damage to the devices, make
sure the power is switched OFF on the drum and all related
device before making any connection.
Connecting the pads and the pedals
Using the provided cables, connect each Trigger input jack
on the rear panel of the module and make sure each pad is
connected to its corresponding Trigger input jack..
with RIDE
with CRASH
with HI-HAT
with TOM1
with TOM2
with TOM3
with BD KICK
with HH CTRL
with SNARE
Assembling the bassdrum pedal
Connecting the pads to the drum-module
35
Part 1: Assembly instruction
35
Before you start playing .
Placement
The instrument should not be used or placed in dusty, damp, very cold or very warm environments and it should not be exposed
to direct sunlight or vibrations.
Interference
The instrument should not be used nearby of uorescent lamps or other sources of electrical interference. To avoid interference
to the microprocessors inside the instrument, do not use the instrument close to radios, TV‘s etc. In case the instrument does not
work properly, please switch it off and then switch it back on again after a few seconds.
Handle the instrument carefully
Never use unnecessary force when playing the drumkit or pressing down the pedals. Keep the instrument from falling over or being
dropped.
Caring and cleaning
Keep the instrument clean by wiping the surface with a dry folded cloth. Do not use coarse cleaning cloths, organic solvents or
combustible uids.
Foreign objects
Do not place liquid lled vases, vessels or glasses on the instrument. Spilled liquids can cause the instrument to short circuit or
catch re. This can cause irreparable damage to the instrument.
B D K I C K C R A S H R I D E T O M 3 T O M 2 T O M 1 S N A R E H I - H A T H H - C T R L
M A S T E R
O U T A U X I N
M I D I O U T M I D I I N
P O W E R
O N O F F
D C 9 V
MASTER
PHONES
AUX IN
MIN
MAX
MIN
MAX
MIN
MAX
VOLUME CONTROLS
HH-CTRL
HI-HAT
BD-KICK
SNARE
TOM1
TOM2
TOM3
CRASH
RIDE
ENTER
TEMPO
EFFECT
KIT
PAD
CLICK
DRUM
ON/OFF
REC/
PLAY
START/
STOP
SONG
1
2
3
4
5
6
7
8
9
10 11 12 13
14
36
Part 2: Overview
Part 2: Overview .
36
Top panel:
go to page
1 POWER switch Turns the instrument on and off 37
2 VOLUME pots Control volume of the drumset 37
3 TEMPO button Adjusts the tempo of the metronome or a song 41, 42
4 JOGDIAL wheel Adjusts several parameters 38
5
+/-
buttons Adjust several parameters 38
6 ENTER/BACK buttons Control the navigation in the menu 38
7 SONG and REC/PLAY unit Activates/deactivates and edits record and playback functions 42, 43
8 KIT and METRONOME unit Adjusts drumkit and metronome functions 38, 41
9 PHONES jack Connects a pair of headphones 37
Rear panel:
go to page
10 TRIGGER Input Connects the pads and pedals 34
11 AUX IN jack Connects external audio equipment 37
12 MASTER OUT jack Transfers signals to external audio equipment 37
13 MIDI IN/OUT jacks Connect the drum module to other MIDI compatible equipment 45
14 POWER jack Connects the power supply 37
Top panel
Rear panel
DC 9V
PHONES JACK
A U X I N
CD player
MASTER
OUT
AMPLIFIER
Part 3: Functions .
1. Setting up the drum kit
To turn the drumkit on and off, use the POWER switch located
on the left side of the drum module. When the drum kit is
turned on, the number of the selected drumkit will appear in
the LED-display.
Connect the module to a power socket
carrying the correct voltage (indicated
on the rear panel). Use the enclosed
power cord. Never connect the module
to a power socket that is also supplying
power to electric engines or big domestic appliances. Always avoid connecting too many electric devices to the
same power socket.
2. Adjusting the volume
There are several ways to listen to the sound of your electronic drumset. By turning the volume pots you can adjust your
preferred volume level.
Start playing at low volume and then increase the volume to
desired level. Do not set the speaker volume level too high.
2.1 Connecting headphones
A pair of headphones can be connected to the drum module. The headphone jack is located on the front panel of the
module. Connect the headphones to the module and use the
PHONES fader to adjust the headphone volume level.
2.2 Aux In Input
Through the AUX IN Input jack an external sound source, for
example a CD-/MP3-Player, may be connected to the drumkit
and amplied by the module. This makes it possible to playalong to the music played by the CD-Player. Use the AUX IN
fader to adjust the volume level of the external sound source.
2.3 Master Out Output
The MASTER OUT jack can be used to deliver the output of the
drumkit to a stereo sound system, mixing console or recording device. The MASTER OUT level can be adjusted by using
the MASTER volume pot.
37
Part 3: Functions
37
4. Choosing drumkits
The module offers 25 kit presets and 5 user-kits. If you press
the KIT button you can use the JOGDIAL or the + /- buttons
to select a kit. The selected kit, as shown on the LED Display,
can be played immediately. The Kit-mode is automatically set,
when you switch on the power of the module.
5. Adjusting pads
Every pad of the drumkit can be adjusted individualy. Just
choose the Pad-mode and conrm it with the ENTER-button.
Select the pad (HHC, HH, BD, SN, T1, T2, T3, Cr, R1) you want
to adjust and conrm this by pressing the ENTER-button. You
can also choose the pad by hitting it with the drumstick. Al-
ways conrm your choice with the ENTER-button.
3. Main functions of the drum module
The console is easy to use and very comfortable in handling.
By using the ENTER and BACK buttons you can switch between the layers of the menu. The next submenu can be activated by pressing the ENTER button. The BACK button leads
you to the previos menu again. To save certain parameters
you can also use the ENTER button
Pressing the + /- buttons or turning the JOGDIAL makes it
easy to navigate through the chapters of the menu or to adjust
your favourite parameters.
For each pad the parameters for Instrument, Level, Sensivity,
Threshold and the Velocity Curve can be individually adjusted
5.1 Instrument
The sound of the pad can be adjusted with the Instrument
(InS) function. You can generate a specic sound for each
pad, by pressing the + /- buttons or using the JOGDIAL. The
sound can also be changed by hitting the pad as long as you
have reached your favourite sound.
38
Part 3: Functions
38
Category of Instruments
(1 - 6)
Sound
refer to the list of sounds on pages 42-43
Normal Easy Dynamic
There are 6 categories of instruments, which turn up as the
rst number of the LED-display. The next two numbers show
the certain instruments. You can choose between several
sounds in each category (refer to the list on page 46).
5.2 Level
Level (Lvl) adjusts the sound intensity of each pad in a range
between 02 – 32. This function makes it possible to adjust the
relationship of loudness between the pads.
5.3 Sensitivity
Sensitivity (Sen) adjusts the touch sensitivity of the pads in a
range between 01 – 08. With this function you can take inuence on the reaction of the pad, when you produce intended
or unintended doublebeats (double trigger). The higher the
value, the more precise the pad reacts. If you want to play
fast strokes for example, you should adjust a higher sensivity
value.
5.4 Threshold
Threshold (Thr) allows a trigger signal to be received only
when the force struck on the pad is above a determined force
level (velocity). This can be used to prevent a pad from sounding because of vibrations of other pads. Therefore the pad
doesn‘t produce sound when the pad is struck lightly and a
high value is adjusted. The range is between 000 - 050.
5.5 Velocity
The Velocity Curve (CUr) adjusts the dynamic range of the
pads.
Nor – Is dened as a curve in which the level of the sound
developes linear to the force of attack. The harder the attack,
the louder the sound.
Easy – Is dened as a curve which makes it easier to play
loudly. The curve generates higher velocities for less force.
Dynamic – Is dened as a curve which makes it easy to play
quietly. The curve generates lower velocities for hard force.
Fixed – Means that regardless of how hard you play, the pad
will transmit always the same level of velocity.
5.6 Conrming pad adjustments
It‘s up to your decision, if the adjustments for Sensivity,
Threshold and Velocity, are binding for all Kits or just binding
for one Kit.
Go to the Kit-mode and choose the Trigger Follow Setting
submenu by pressing the ENTER-button. Select the adjustment Same or Individual and conrm your choice with the
ENTER-Button.
Same – The parameter adjustments Sensivity, Threshold and
Velocity are binding for all Kits.
Individual – The parameter adjustments Sensivity, Threshold
and Velocity are only binding for the actually chosen Kit.
39
Part 3: Functions
39
6. Adjusting soundeffects
This function gives you the possibility to choose various digital reverb effects to generate a realistic acoustic atmosphere.
Press the EFFECT-button to get into the Effect-menu. You can
choose between a Reverb- or a Chorus-Effect by using the
Jogdial or the +/ - buttons.
KIT PAD
EFFECT
CLICK
The type of effect and its intensity can be adjusted in the chosen menu.
6.1 Reverb effect
Reverb Type: You can choose between 8 kind of Reverbs
(Room1, Room2, Room3, Hall1, Hall2, Plate, Delay, PanDe-
lay) or turn the effect off. Conrm your adjustment with the
ENTER-button.
Reverb Level: You can adjust the intensity of the Reverb effect
between a range from 000 – 127.
6.2 Chorus effect
Chorus Type: You can choose between 8 kind of Chorus effects (Chorus1, Chorus2, Chorus3, Chorus4, Feedback, Flan-
ger, ShortDly, FBDelay) or turn the effect off. Conrm your
adjustment with the ENTER-button.
Chorus Level: You can adjust the intensity of the Chorus effect
between a range from 000 – 127.
40
Part 3: Functions
40
7. Copy drumkits
The D-TRONIC Q-5 makes ist easy to combine your favourite
drumkits. Copying a kit to an individual User Kit (026 – 030)
is very simple.
In the Kit-mode please press the ENTER-button to reach the
selection of the functions Pad, Effect and Copy Kit. Choose
„Copy Kit“ and conrm your choice with the ENTER-button.
The LED switches to 026. Now you can save your previous
adjusted drumkit to the storage space 026 – 030. Choose your
number and save with the ENTER-button.
Now your copied drumkit is ready for nal adjustments, besides having the continued ability to carry a stock of 25 Kit
presets.
8. Metronome and tempo
The metronome function keeps a rhythm going while you play.
Press the CLICK-button to turn the function on and off.
Furthermore you can adjust various parameters in the Clickmode:
8.1 Level
Level adjusts the volume level of the Click sound in a range
from 000 – 032.
8.2 Time Signature
Time Signature adjusts different measures for the Click sound.
The following beats can be chosen: 1/4, 2/4, 3/4, 4/4, 6/4, 3/8,
6/8 and 12/8.
8.3 Sound
This function makes it possible for you to choose between
three different sounds for the Click.
8.4 Tempo
While the metronome is enabled you can adjust the tempo
with the tempo buttons in a range from 020 – 240 bpm (beats
per minute).
TEMPO
41
Part 3: Functions
41
9. Song functions
The drumkit is equipped with 50 song presets and 2 demosongs, that can be played back while you play the drums simultaneously.
SONG
REC/
PLAY
DRUM
ON/OFF
START/
STOP
9.1 Choose songs
When you press the Song button you can choose between the
songs 001 – 050 and the demosongs 1 and 2 by using the + /buttons or the JOGDIAL. The respective song can be enabled
or disabled by pressing the START/STOP button.
9.2 Adjust song level
When you press the ENTER button while a song is already
running, you can go to the menu which allows you to adjust
the volume level of the song. With the JOGDIAL or the + /buttons you can adjust the song level in a range from 000 –
032 and customize the relationship between the volume level
of the song and your drumming level.
9.3 Drum on/off
With this function the main drum track of a song can be switched off, so you can play along with the song just hearing
your own drumming part. By pressing the DRUM ON/OFF button you can disable the drum track, pressing the button again
enables it.
9.4 Adjust song tempo
During the playback of a song you can adjust the tempo by
using the TEMPO + /- buttons. Pressing the TEMPO buttons
simultaneously resets the tempo to the basic value.
TEMPO
10. Record and playback
The drumkit allows you to record and playback your performance on the module. You can choose between the submenus RECORD, PLAY and CLEAR by pressing the REC/PLAY
button.
42
Part 3: Functions
42
10.1 Record
When you are in the REC mode you can activate the recording
by pressing the ENTER button. Now you can choose between
track 001, track 002 or track 003.
With the START/STOP button you can start the recording. You
hear 4 clicks before the recording starts. Press the START/
STOP button again when you have nished the recording.
Attention: If you record on a track which contains another
recording session, you will erase the older recording!
10.2 Play
To listen to a recorded part choose PLAY and conrm it with
the ENTER button.
Now you can choose between track 001, track 002 or track
003. Pressing the START/STOP button starts and stops the
recorded part.
If the track is empty or in case of a deleted recording you can‘t
playback the particular track.
10.3 Clear
Use the CLEAR function to erase a recording from a track.
Now you can choose between track 001, track 002 or track
003. If you have adjusted the number of the track you want
to erase, just press the ENTER button and the recording will
be deleted.
43
Part 3: Functions
43
11.1 Restoring the PAD settings
Turn on the sound module. Hold down the buttons [+] and
[-] simultaneously. Additionally press the PAD button. The
display will show “rES” to conrm the factory reset of the
pad settings.
KIT PAD
EFFECT
CLICK
11.2 Restoring the EFFECT settings
Turn on the sound module. Hold down the buttons [+] and
[-] simultaneously. Additionally press the EFFECT button. The
display will show “rES” to conrm the factory reset of the
effect settings.
11.3 Restoring the KIT settings
Turn on the sound module. Hold down the buttons [+] and
[-] simultaneously. Additionally press the KIT button. The dis-
play will show “rES” to conrm the factory reset of the kit
settings.
11.4 Restoring the CLICK settings
Turn on the sound module. Hold down the buttons [+] and
[-] simultaneously. Additionally press the CLICK button. The
display will show “rES” to conrm the factory reset of the click
settings.
11. Factory Reset
Turn off the power of the soundmodule. Hold down buttons
[+] and [-] simultaneously while switching on the module
again. All settings are now replaced by the factory settings.
11.5 Erasing the RECORD data
Turn on the sound module. Hold down the buttons [+] and [-]
simultaneously. Additionally press the REC/PLAY button. The
display will show “rES” to conrm the deletion of all recorded
data.
44
Part 3: Functions
MASTER
OUT
MIDI OUTMIDI IN
DC 9V
MIDI IN
MIDI OUT
MASTER
OUT
MIDI OUTMIDI IN
DC 9V
12. MIDI
MIDI (Musical Instrument Digital Interface) is a world-standard communication interface that allows MIDI compatible
musical instruments and equipment to share musical information and control one another. This makes it possible to
create “systems“ of MIDI instruments and equipment that
offer far greater versatility and control than is available with
isolated instruments.
The MIDI IN jack on the Piano can receive MIDI data from an
external MIDI device that can be used to control your digital
piano. The MIDI OUT jack transmits MIDI data generated by
the Digital Piano (e. g. note and velocity data produced by
playing the instrument).
When connecting MIDI compatible instruments, always connect the MIDI OUT jack of one instrument to the MIDI IN of the
other. Never connect the two MIDI jacks of the same instrument. The D-TRONIC Q5 transmits note and velocity (touch
response) information via the MIDI OUT connector whenever
a note is played on the drumkit.
45
Part 3: Functions
Kit No. Kitname Kit No . Kitname
Kit1 Standard -1 Kit14 Analog-1
Kit2 Standard -2 Kit15 Analog-2
Kit3 Dance-1 Kit16 Heavy Rock-1
Ki4 Dance-2 Kit17 Heavy Rock-2
Kit5 Dance-3 Kit18 Rockbank
Kit6 Jazz-1 Kit19 Rock
Kit7 Jazz-2 Kit20 Disco-1
Kit8 Room-1 Kit21 Disco-2
Kit9 Room-2 Kit22 Latin-1
Kit10 Electric-1 Kit23 Latin-2
Kit11 Electric-2 Kit24 Popreggae
Kit12 Brush-1 Kit25 Shortcut
Kit13 Brush-2 Kit26 - Kit30 User Kits
Part 4: List of functions
46
1. List of drumkits
Var 0 21-75
21 Surdo Mute
22 Surdo Open
23 Hi Q
24 Scratch Push
25 Scratch Pull
26 Finger Snap
27 Click Noise
28 Side Stick
29 Hand Clap
30 Ride Cymbal Cup
31 Tambourine
32 CowBell
33 Vibraslap
34 Bongo H
35 Bongo L
36 Conga H Mute
37 Conga H Open
38 Conga L
39 Timbale H
40 Timbale L
41 Agogo H
42 Agogo L
43 Cabasa
44 Maracas
45 Samba Whistle H
46 Samba Whistle L
47 Cuiro Short
48 Cuiro Long
49 Claves
50 Wood Block H
51 Wood Block L
32 CowBell
52 Guica Mute
53 Guica Open
54 Triangle Mute
55 Triangle Open
56 Shaker
57 Jingle Bell
58 Bell Tree
59 Seq Click L
60 Seq Click H
61 Brush Tap
62 Brush Swirl L
63 Brush Slap
64 Brush Swirl H
65 Snare Roll
66 Castanet
67 Snare L
68 Sticks
69 Bass Drum L
70 Open Rim Shot
71 Voice ‘One‘
72 Voice ‘Two‘
73 Voice ‘Three‘
74 Metronome Bell
75 Metronome Click
Var 1 21-51
21 Bass Drum Acoustic
22 Bass Drum Dance
23 Bass Drum Jazz
24 Bass Drum Room
25 Bass Drum Elec
26 Bass Drum Brush
27 Bass Drum Analog
28 Bass Drum Heavy
29 Bass Drum Disco
30 Bass Drum H
31 BD Rock 1
32 Gran Casa
33 Bass Drum L 1
34 Bass Drum Rock M
35 BD Rock 2
36 HQ Elec Kick
37 Jazz BD
38 Bass Drum 1
39 Bass Drum 2
40 Bass Drum 3
41 Bass Drum 4
42 Bass Drum L 2
43 Concert BD
44 BD Room
45 BD Rock 3
46 BD Rock 4
47 BD Rock 5
48 BD Dance1
49 BD Dance2
50 Bass Drum L 3
51 Bass Drum L 4
Var 2 21-51
21 Snare Acoustic
22 Snare Dance
23 Snare Jazz
24 Snare Room
25 Snare Elec
26 Snare Brush
27 Snare Analog
28 Snare Heavy
29 Snare Disco
30 Snare M
31 Snare H
32 SD Rock
33 SD Jazz H
34 Snare L
35 Snare H Hard
36 Snare Rock M
37 Snare Gate L
2. List of sounds
Part 4: List of functions .
Part 4: List of functions
47
38 Snare Gate H
39 Snare Analog M
40 TR808 Snare Drum
41 Snare Drum 1
42 Snare Drum 2
43 Snare Rim
44 Studio
45 Classic
46 Snare Var
47 Snare Rock 1
48 Snare Rock 2
49 ClascElec
50 Snare Dance 1
51 Snare Dance 2
Var 3 21-74
21 Acoustic Tom H
22 Acoustic Tom M
23 Acoustic Tom L
24 Jazz Tom H
25 Jazz Tom M
26 Jazz Tom L
27 TR808 Hi Tom
28 TR808 Mid Tom
29 TR808 Low Tom
30 Disco Hi Tom
31 Disco Mid Tom
32 Disco Low Tom
33 Floor Tom L
34 Mid Tom L
35 High Tom 1
36 Rock Tom 1
37 Rock Tom 2
38 Rock Tom 3
39 Floor Tom H
40 Mid Tom H
41 High Tom 2
42 Room Tom var 1
43 Room Tom var 2
44 Room Tom var 3
45 Room Tom var 4
46 Room Tom var 5
47 Room Tom var 6
48 Rock Tom var 1
49 Rock Tom var 2
50 Rock Tom var 3
51 Rock Tom var 4
52 Rock Tom var 5
53 Rock Tom var 6
54 Natural Tom 1
55 Natural Tom 2
56 Natural Tom 3
57 HQ Low Floor Tom
58 HQ High Floor Tom
59 HQ Low Tom
60 HQ Low-Mid Tom
61 HQ Hi-Mid Tom
62 HQ High Tom
63 HQ Power Low Tom
64 HQ Power Mid Tom
65 HQ Power Hi Tom
66 Analog Tom 1
67 Analog Tom 2
68 Analog Tom 3
69 Elec Tom 1
70 Elec Tom 2
71 Elec Tom 3
72 Elec Low Tom
73 Elec Hi Tom 1
74 Elec Hi Tom 2
Var 4 21-51
21 Acoustic Cymbal
22 Acoustic Ride
23 Jazz Cymbal
24 Disco Cymbal
25 Heavy Ride
26 Ride Cymbal 1
27 Crash Cymbal 1
28 Ride Cymbal 2
29 Hand Cym.H Closed
30 Crash Cymbal 2
31 Ride Cymbal Cup
32 Crash Cymbal 3
33 Ride Cymbal 3
34 Crash Cymbal 4
35 Ride Cymbal 4
36 Crash Cymbal 5
37 Ride Cymbal 5
38 TR808 Cymbal
39 Cymbal Standard 1
40 Cymbal Bright
41 Cymbal Standard 2
42 Soft Cymbal 1
43 Soft Cymbal 2
44 Soft Cymbal 3
45 Soft Cymbal 4
46 Ride Standard 1
47 Ride Standard 2
48 Ride Standard 3
49 Ride Standard 4
50 Ride Bell 1
51 Ride Bell 2
Var 5 21-53
21 Acoustic HH Close
22 Acoustic HH Pedal
23 Acoustic HH Open
24 Dance HH Close
25 Dance HH Pedal
26 Dance HH Open
27 Elec HH Close
28 Elec HH Pedal
29 Elec HH Open
30 Heavy HH Close
31 Heavy HH Pedal
32 Heavy HH Open
33 Hi-Hat Closed 1
34 Hi-Hat Pedal 1
35 Hi-Hat Open 1
36 Analog HH Closed
37 Analog HH Pedal
38 Analog HH Open
39 Hi-Hat Closed 2
40 Hi-Hat Pedal 2
41 Hi-Hat Open 2
42 Hi-Hat Closed 3
43 Hi-Hat Pedal 3
44 Hi-Hat Open 3
45 TR808 HH Closed
46 TR808 HH Pedal
47 TR808 HH Open
48 Hi-Hat Open 4
49 Hi-Hat Closed 4
50 Hi-Hat Closed 5
51 Hi-Hat Closed 6
52 Hi-Hat Closed 7
53 Classical Hi-Hat Open
Part 4: List of functions
3. List of songs
No.
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Songname
8BEAT MODERN
MERSEY BEAT
SURF POP
8BEAT
60‘S ROCK
HEAVY ROCK
ROCK SHUFFLE
80‘S ROCK
16 BEAT1
POP SHUFFLE
GUITAR POP
JAZZ ROCK
SWING FUNK
POP ROCK
PIANO BALLAD
6/8 MODERN
POP BALLAD
16BEAT BALLAD
RAP
DANCE POP
HOUSE
SWING HOUSE
CLUB DANCE
CLUB LATIN
TECHNO
No.
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
Songname
DANCE 8BEAT
CHILL OUT
70‘S DISCO
LATIN DISCO
DISCO
DISCO PARTY
DISCO FEVER
NewYork DISCO
BIG BAND FAST
BIG BAND MID
JAZZ CLUB
MODERN JAZZ
SOUL
RHYTHM&BLUES
BOOGIEWOOGIE
3/4 GOSPEL
GOSPEL SHUFFLE
COUNTRY 8 BEAT
POP BOSSA
REGGAE
SWINGY REGGAE
ENGLISH WALTZ
TANGO
JIVE
2/4 POLKA
48
Part 4: List of functions
Function
Basic Default
Channel Changed
Mode Default
Messages
Altered
Note
Number: True voice
Velocity Note ON
Note OFF
After Key‘s
Pitch Bender
Control Change 0, 32
1
5
6
7
10
11
64
65
66
67
80, 81
91, 93
100,101
121
Program
Change :True
System Exclusive
System: Song Position
: Song Select
Common: Tune
Aux: Local on/off
: All Notes Off
Messages: Active Sense
: Reset
Transmitted
1-16CH
1-16CH
Mode 3
X
**********
0 ~127
**********
0 9nH,v=1~127
0 8nH,v=0
X
X
0
X
X
O
O
X
X
X
X
X
X
O
O
X
X
0 0-127
0-127
X
X
X
X
X
O
X
X
Recognized
1-16CH
1-16CH
Mode 3
X
X
0 ~127
0 ~127
0 9nH,v=1~127
0 9nH,v=0 or 8nh
X
O
O
O
0
O
O
O
O
O
O
O
O
O
O
O *
O
0 0-127
0-127
X
X
X
X
O
O
O
O
Remarks
Bank Select
Modulation
Portamento Time
Data Entry
Volume
Pan
Expression
Sustain
Portamento
Sostenuto
Soft Pedal
DSP TYPE
DSP DEPTH
RPN LSB, MSB
Reset all Controllers
0 0-127
0-127
X
X
X
X
O
O
O
O
4. MIDI implementation chart
Mode1: OMNI ON, POLY Mode2: OMNI ON, MONO O: Yes Mode3: OMNI OFF, POLY Mode4: OMNI OFF, MONO X: NO
*Registered parameter number:
#0: Pitch sensivity
#1: Fine tuning cents
#2: Coarse tuning in half tones
49
Display Interpret
Pad
Effect
Copy
Trigger
Open Hi-Hat
Close Hi-Hat
Instrument
Level
Sensitivity
Threshold
Velocity Curve
Reverb
Chorus
Reverb Type
Reverb Level
Chorus Type
Chorus Level
Time Signatures
Click Sound
Record
Play
Clear
Room 1
Room 2
Room 3
Hall 1
Hall 2
Plate
Display Interpret
Delay
Pan Delay
Chorus 1
Chorus 2
Chorus 3
Chorus 4
Feedback
Flanger
Short Delay
FB Delay
Bass Drum
Snare
High Tom
Mid Tom
Low Tom
Ride
Crash
Hi-Hat
Hi-Hat Control
Normal
Dynamic
Easy
Fixed
Reset
Same
Individual
Demo 1
Demo 2
50
Part 4: List of functions
5. List of LED shortcuts
51
Part 5: Technical specifucations
Drum Pad:
4 Drum pads, 3 Cymbal pads, 1 Hi-Hat Control pedal, 1 BD Pad
Voices:
235 Voices
Drum kits:
25 Preset kits, 5 User kits
Song:
50 Preset songs, and 2 Demos
Effect:
Reverb, Chorus
Controls:
Power Switch, Start/Stop, Effect, REC/Play,Drum on/off, Click, Song, Pad, Kit, Tempo + / -, Enter,
Return
Display:
LED display
Connections:
DC in, MIDI out, MIDI in, Master out, AUX in, HH-Ctrl, HiHat, BD Kick, Snare, Tom 1, Tom 2, Tom 3,
Crash, Ride, Phones
Power Supply:
DC 9V
Part 5: Technical specications .
b2bMusic.biz GmbH . Postfach 20 10 . 35008 Marburg . Germany . www.b2bMusic.biz
Modelländerungen ohne Vorankündigung vorbehalten. Keine Haftung für Irrtümer oder Druckfehler.
MA-DTQ5-01/09
www.d-tronic.info
Loading...
