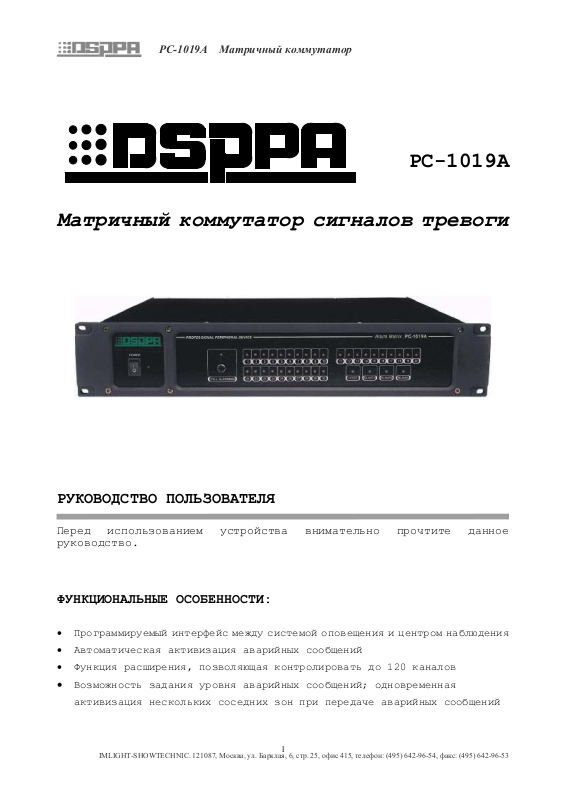

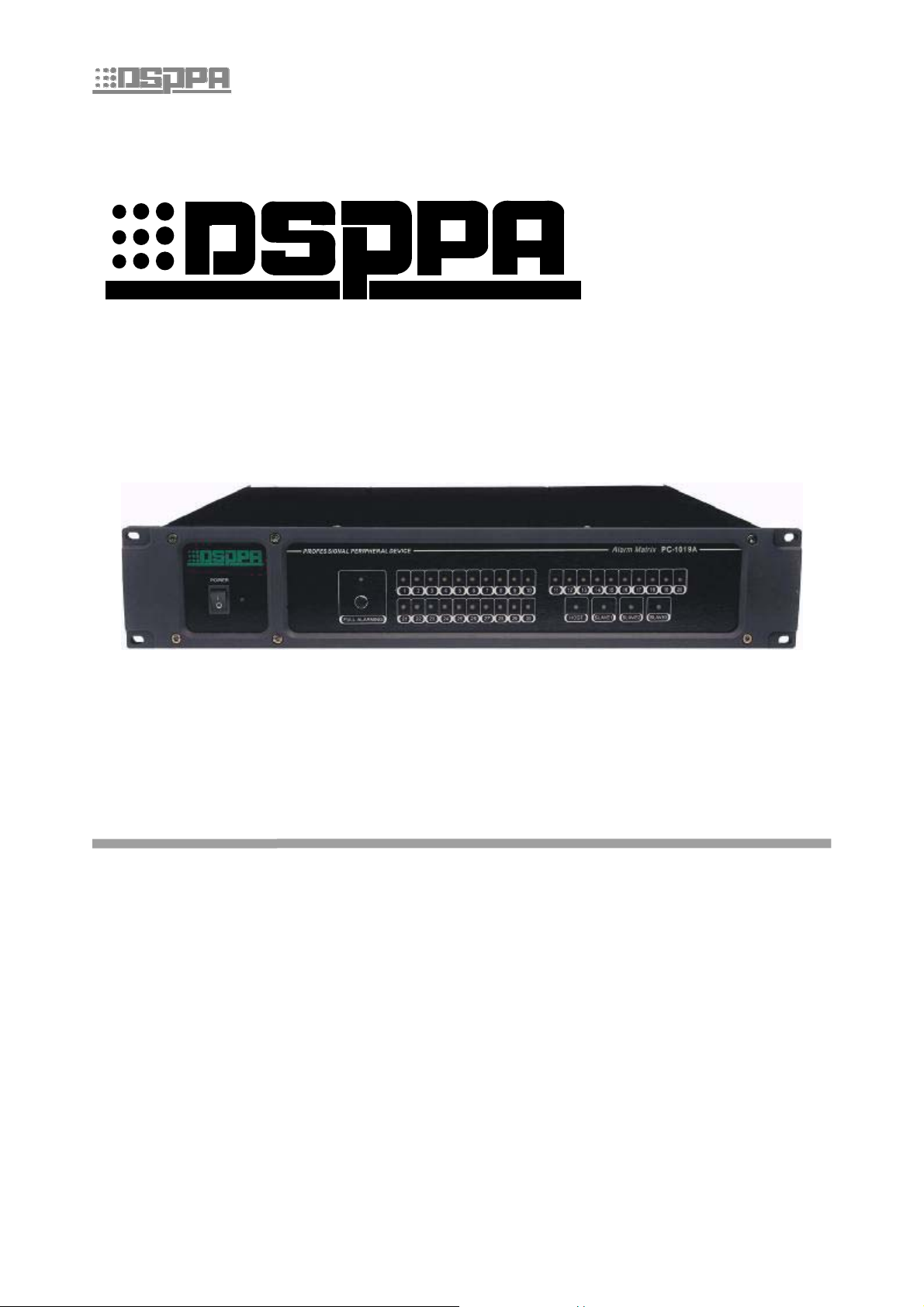

PC-1019A Матричный коммутатор

PC-1019A

Матричный коммутатор сигналов тревоги

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Перед использованием устройства внимательно прочтите данное

руководство.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

• Программируемый интерфейс между системой оповещения и центром наблюдения

• Автоматическая активизация аварийных сообщений

• Функция расширения, позволяющая контролировать до 120 каналов

• Возможность задания уровня аварийных сообщений; одновременная

активизация нескольких соседних зон при передаче аварийных сообщений

IMLIGHT-SHOWTECHNIC. 121087, Москва, ул. Барклая, 6, стр. 25, офис 415, телефон: [phone], факс: [phone]

1

PC-1019A Матричный коммутатор

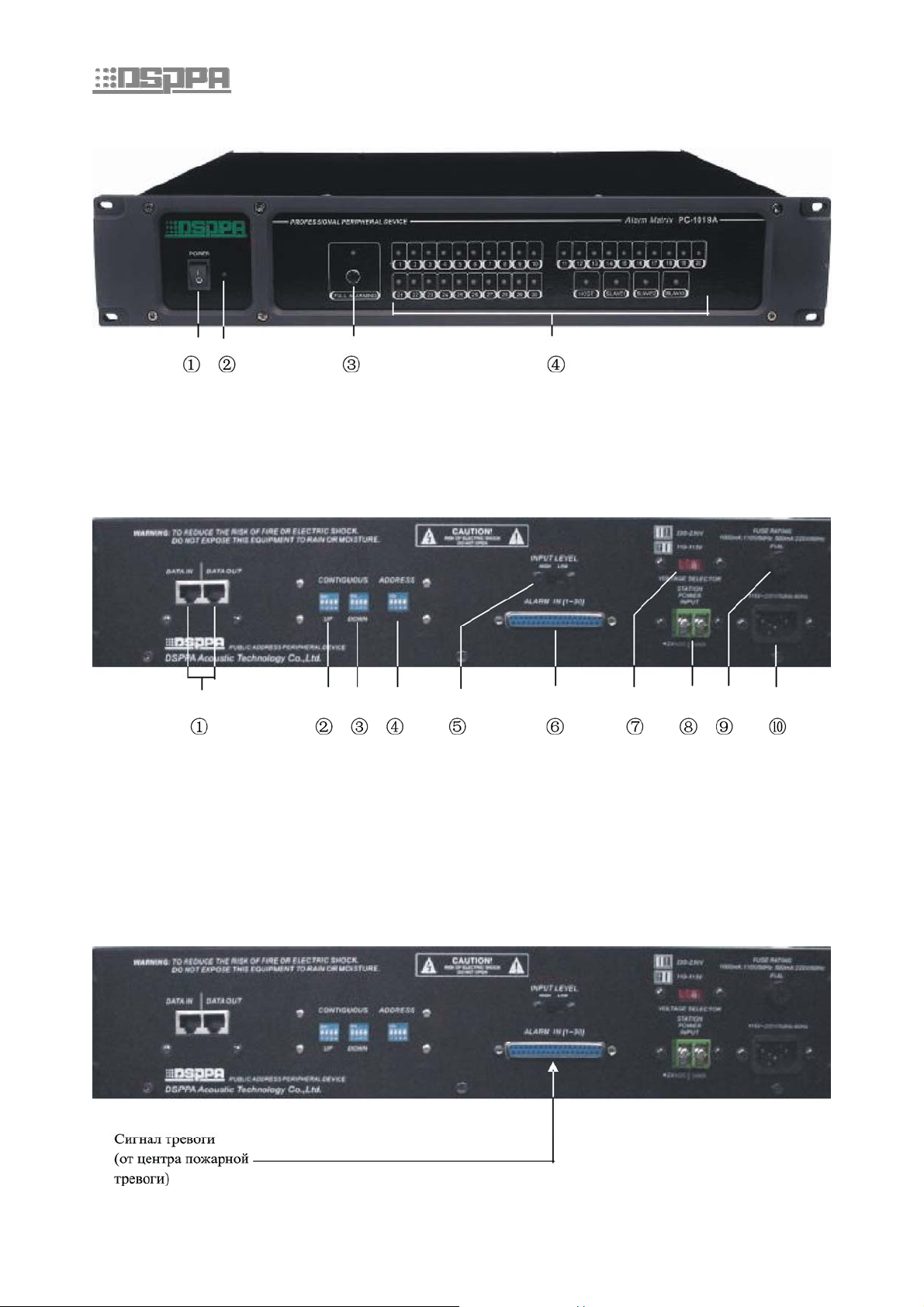

ПЕРЕДНЯЯ ПАНЕЛЬ

1 Выключатель питания 3 Кнопка включения общей тревоги

2 Индикатор питания 4 Дисплей состояния системы

ЗАДНЯЯ ПАНЕЛЬ

1 Вход/выход данных 6 Вход сигнала тревоги

2 Верхние номера соседних каналов 7 Переключатель сетевого напряжения

3 Нижние номера соседних каналов 8 Клеммы для подключения источника питания 24

V DC

4 Адрес 9 Сетевой предохранитель

5 Установка входного логического уровня

ПОДКЛЮЧЕНИЯ

IMLIGHT-SHOWTECHNIC. 121087, Москва, ул. Барклая, 6, стр. 25, офис 415, телефон: [phone], факс: [phone]

2

PC-1019A Матричный коммутатор

ЭКСПЛУАТАЦИЯ

1. Вход сигнала тревоги. Сигнал тревоги подается на вход ALARM IN 7 из центра

наблюдения или пожарной тревоги. Контакты 1 – 30 являются сигнальными

контактами каналов Ch1 – Ch30, а остальные контакты являются общим

проводом. Имеется возможность использовать уровни +5 ~ 24 В и 0 В. Если

переключатель установки входного логического уровня (INPUT LOGIC)

установлен в положение H [Высокий], то действительным является

положительный

L [Низкий] действительным является сигнал 0 В (заземленный сигнал).

2. Настройка выхода. 3 разъема ALARM OUTPUT [Выход сигнала тревоги] 8 (10

каналов на один разъем) предназначены для вывода сигнала. Контакты 1 –

10 каждого разъема являются сигнальными, а остальные контакты являются

общим проводом.

сигнал, а при установке этого переключателя в положение

Выход Ch.n будет активизироваться при приеме сигнала

Одновременно с этим выходом можно активизировать и другие соседние каналы

с помощью установок переключателей 1 2 Contiguous [Соседние каналы].

Переключатели 1, 2, 3 и 4 Contiguous DOWN 1 [Нижние номера соседних каналов]

предназначены для каналов Ch.(n–1), Ch.(n–2), Ch.(n–3) и Ch.(n–4),

соответственно. Переключатели 1, 2, 3 и 4 Contiguous UP 2 [Верхние номера

соседних каналов] предназначены для каналов Ch.(n+1), Ch.(n+2), Ch.(n+3)

и Ch.(n+4), соответственно. Все

[Включено]. Например, если зоной оповещения системы является здание, у

которого на n-м этаже (Fn [Этаж n]) возник пожар, и мы хотим, чтобы помимо

n-го этажа сигнал тревоги подавался на этажи F(n+1), F(n+2) и F(n–1),

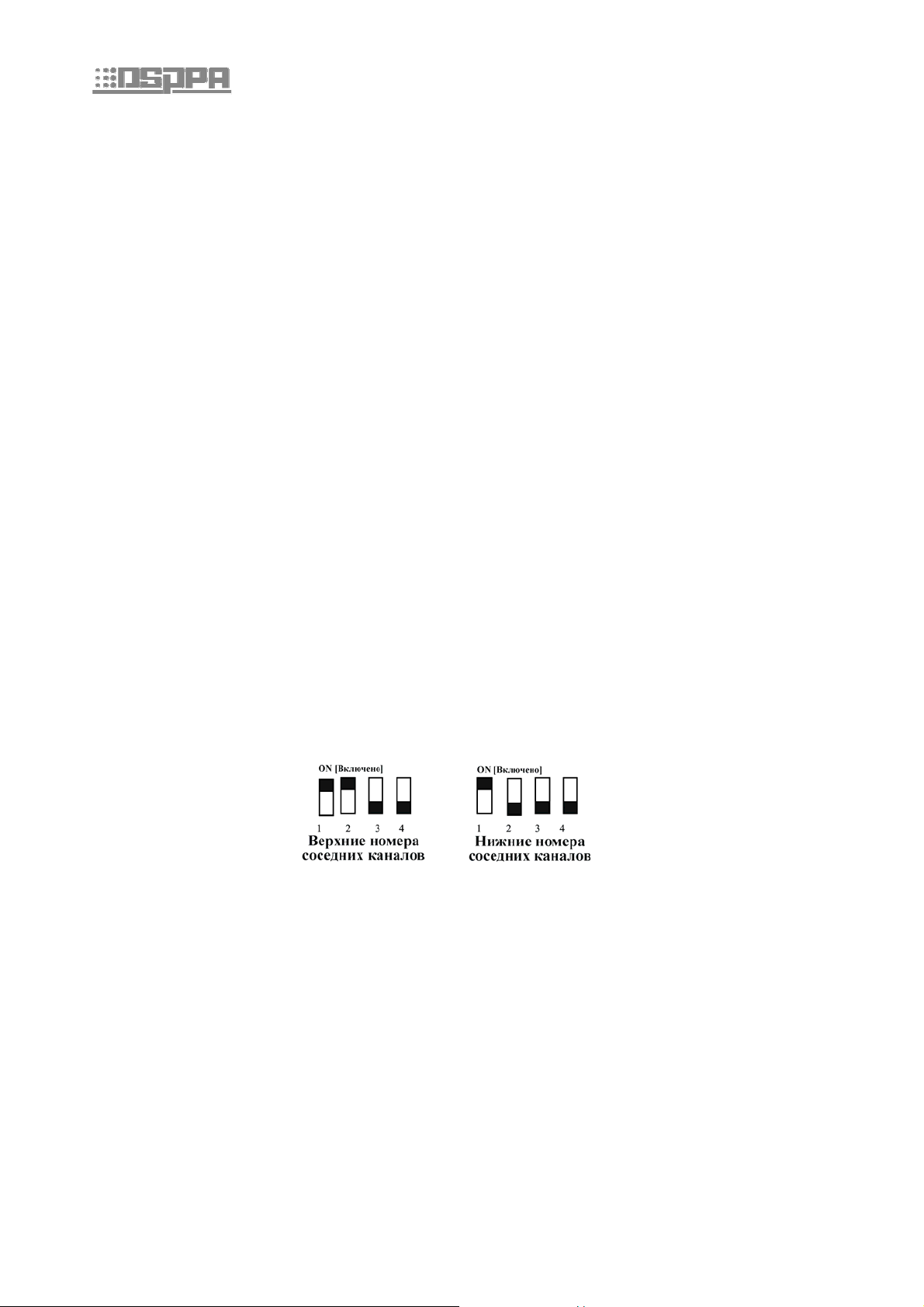

то для этого переключатели необходимо установить в положения, показанные

ниже:

3. Суммарный выход. Как только по любому или по нескольким каналам будет

приниматься сигнал тревоги, будет активизирован разъем OR GATE 4 [Вход

ИЛИ] (на этом разъеме появится нулевой сигнал). Этот сигнал может

использоваться в качестве сигнала «Logic OR» [Логическое ИЛИ] для

управления дополнительным оборудованием.

они действительны только в положении ON

тревоги.

4. Общая тревога. Нажмите на передней

тревога], при этом сразу же будут активизированы выходные разъемы,

независимо от состояния входов.

5. Дисплей состояния. Светодиоды 1 – 30, находящиеся с правой стороны

передней панели, указывают активизированные каналы. А светодиоды

состояния HOST [Главные каналы], SLAVE1 [Дополнительные каналы 1], SLAVE2

[Дополнительные каналы 2] и SLAVE3 [Дополнительные каналы 3] с правой

стороны

передней панели отображают положение этого устройства в цепи

IMLIGHT-SHOWTECHNIC. 121087, Москва, ул. Барклая, 6, стр. 25, офис 415, телефон: [phone], факс: [phone]

панели кнопку Full Alarm [Общая

3

PC-1019A Матричный коммутатор

связи. Если это устройство соединено с другими устройствами, то это

устройство может идентифицировать свое положение, при этом светодиоды

состояния загораются автоматически. Светодиод HOST отображает состояние

каналов Ch.1~ Ch.30, светодиод SLAVE1 – Ch.31~ Ch.60, светодиод SLAVE2

– Ch.61 ~ 90 и светодиод SLAVE3 – Ch.91 ~ Ch.120.

6. Назначение контактов разъема D-типа

1 ~ 30 Сигнальные контакты каналов

CH1 ~ CH10

1~37 Общий провод (COM)

Технические характеристики

Каналы 30, возможно расширение

Верхние/нижние соседние

каналы

Логический уровень +5 ~ 24 В / 0 В (устанавливается)

Защита 1 сетевой предохранитель

Питание 220 V / 110 V AC, 50~60 Гц

Размеры 485 х 88 х 345 мм

Вес (брутто) 6,5 кг

Вес (нетто) 5,2 кг

Технические характеристики устройства могут быть изменены без предварительного

±4 канала, возможно расширение

уведомления.

ВНИМАНИЕ

• Если выключатель питания находится в выключенном положении, пожалуйста,

выньте сетевую вилку из розетки.

• Не допускайте попадания воды на данное оборудование.

• Во избежание поражения электрическим током не снимайте крышку.

• Внутри устройства нет узлов, обслуживаемых пользователем. Все

обслуживание должно производиться только специалистами сервисного

центра.

DSPPA, ACOUSTIC TECHNOLOGY CO., LTD.

IMLIGHT-SHOWTECHNIC. 121087, Москва, ул. Барклая, 6, стр. 25, офис 415, телефон: [phone], факс: [phone]

4
