Page 1

DSM Industrie Slot CPU

96.M2831/41o

Intel

Celeron

Pentium III FC-PGA

Anwender-Handbuch

Version 1.0

96M2831o Single LAN 96M2841o Dual LAN

Page 2

Das Papier ist aus chlorfrei gebleichten Rohstoffen hergestellt und alterungsbeständig. Das komplette Handbuch ist voll recyclebar.

Texte und Abbildungen wurden mit größter Sorgfalt erstellt, DSM und der Autor können jedoch für eventuell fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen.

Die vorliegende Publikation ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf ohne schriftliche Genehmigung von DSM in irgendeiner Form durch Fotokopie, Mikrofilm oder andere Verfahren reproduziert oder in eine für Maschinen, insbesondere Datenverarbeitungsanlagen, verwendbare Sprache übertragen werden.

Die in diesem Handbuch verwendeten Soft- und Hardwarebezeichnungen sind in den meisten Fällen auch eingetragene Warenzeichen und unterliegen als solche den gesetzlichen Bestimmungen.

Technische Änderungen vorbehalten.

DSM, Galaxy, BlueBoard und Infinity sind eingetragene Warenzeichen der DSM DigitalService GmbH, München. Intel und Celeron sind eingetragene Warenzeichen der Intel Corporation. Award ist ein eingetragenes Warenzeichen von Award Software, Inc. Alle anderen verwendeten Produktnamen werden nur zu Identifikationszwecken verwendet und sind/können registrierte Warenzeichen der jeweiligen Besitzer sein.

Page 3

INHALT

1. EINFÜHRUNG 5

1.1. M

ERKMALE

2. AUSPACKEN DER CPU-KARTE 7

ACKUNGSINHALT

2.1. P

ONSTIGE HINWEISE ZUR INSTALLATION

2.2. S

3. KONFIGURATION UND LAYOUT 8

3.1. „J

3.2. K

UMPER“ UND ANSCHLUß-ÜBERSICHT

ONFIGURATION

CMOS-RAM, JP1 9 S

AFE MODE

AT/ATX N

THERNET

E E

THERNET ISK-ON-CHIP

ATCHDOG-TIMER

3.3. S

3.4. B

, JP2 9

ETZTEIL

, JP3 9 1 (82559), JP6 9 2-PHY (82562ET), JP4 9

, JP5 9

, JP7 9

TECKVERBINDER ELEGUNG DER STECKVERBINDER

10 11

7 7

8 9

4. BIOS SETUP 16

ETUP BEDIENTASTEN

4.1. S

AUPTMENÜ

4.2. H

4.2.1. S

4.2.2. IDE A

4.2.3. A

4.2.4. A

4.2.5. I

4.2.6. P

TANDARD

DAPTORS SETUP DVANCED DVANCED CHIPSET FEATURES

NTEGRATED PERIPHERALS

OWER MANAGEMENT SETUP

4.2.7. PNP / PCI C

4.2.8. PC H

4.2.9. F

4.3. A

4.3.1. P

4.3.2. B

4.3.3. B

EALTH STATUS

REQUENCY/VOLTAGE CONTROL

LLGEMEINE

ASSWORT EINSTELLUNGEN EENDEN UND IM EENDEN UND NICHT IM

CMOS S

BIOS F

ONFIGURATION

BIOS F

ETUP MENU

EATURES

UNKTIONEN

CMOS

ABSPEICHERN

CMOS

ABSPEICHERN

16 17 18 19 20 21 22 23 24 25 25 26 26 27 27

5. BIOS FEHLERMELDUNGEN 28

EEP-TÖNE

5.1. B

6. BIOS REFERENCE - POST CODES 30

ECHNISCHE UNTERSTÜTZUNG

6.1. T

6.2. G

EWÄHRLEISTUNG

33 33

Page 4

Page 5

1. Einführung

Über dieses Handbuch

Dieses Handbuch soll dem Anwender die Grundinformation für die richtige Anwendung der DSM Industrie Slot CPU vermitteln.

1.1. Merkmale

Hauptprozessor

Intel© Celeron© und Pentium-III Frontsidebus (FSB): 66/100/133 MHz automatische Erkennung von FSB und Core Ratio

Hauptspeicher

2 x DIMM Sockel für SDRAM PC100/PC133 max. 512MB (kein ECC und registered DIMM Support)

Einführung

BIOS

4MB Firmware Hub mit Award BIOS

Uhr/Kalender

Echtzeituhr und Kalender mit Batteriebackup

Bus Interface

ISA/PCI Bus – PICMG 2.0 PCI Local Bus V2.1 (4 Master PCI Slots) 68pin. PCI Anschluß intern

VGA

Intel 82815 GMCH mit 4MB

LAN

Dual Ethernet, Intel 82559 und Intel 82801BA ICH2 LAN Controller 10 Base T / 100 Base TX, vollduplex

IDE-Interface

bis zu 4 enhanced IDE-Laufwerke PIO-Mode 4 UDMA 33/66/100, Bus Master

FDD-Interface

Floppycontroller für zwei Laufwerke 360KB – 2.88MB, 3-Mode FDD

Serielle Schnittstellen

Zwei serielle Ports (UART 16C550) mit 16Byte T/R FIFO

96.M2831/41o

Page 6

Einführung

Parallele Schnittstelle

Eine Centronics kompatible parallele Schnittstelle (ECP/EPP bi-directional)

USB, Watchdog, IrDA

ATX Power Control Interface

System Monitoring

zur Überwachung von Temperatur, Lüfter und Spannung

PS/2-Anschluß

PS/2 Buchse für Tastatur und PS/2-Mouse (über mitgeliefertes Y-Kabel)

Disk-On-Chip

Sockel für DiskOnChip-Modul

Temperaturbereich

Lagerung: -20° ∼ 80°C Betrieb: 0° ∼ 55° C (CPU benötigt Kühler) Luftfeuchte: 10% - 90% nicht kondensierend

Stromaufnahme

+5V 7A +12V 200mA

-12V 30mA

Physikalische Abmessungen

Steckkarte (6-Layer) 338.5 x 121.5 mm

Page 7

Einführung

2. Auspacken der CPU-Karte

Die DSM Slot-CPU Karte enthält empfindliche Bauteile, die durch statische Aufladung leicht beschädigt werden können. Um solche Beschädigungen zu vermeiden, verwenden Sie bitte beim Auspacken eine antistatische Unterlage. Der Anwender, der die CPU konfiguriert und installiert sollte zusätzlich ein antistatisches Armband tragen, das am selben Punkt wie auch die antistatische Unterlage geerdet sein sollte. Überprüfen Sie bitte die Verpackung auf eine offensichtliche Beschädigung.

2.1. Packungsinhalt

Außer diesem Handbuch enthält die Verpackung folgende Teile:

DSM Industrie Slot-CPU

•

Slotblech mit 25pol. Parallel-Port

•

Slotblech mit 2x 9pol. Serial-Port

•

Slotblech mit 15pol. VGA-Port

•

Floppy / UDMA-Harddisk Kabel

•

Y-Kabel für Maus und Tastatur

•

4pol. ATX Steuerkabel

•

Treiber auf CD

•

2.2. Sonstige Hinweise zur Installation

Sie können die Konfiguration der DSM Industrie Slot CPU ändern, indem Sie sogenannte „Jumper“ auf der Karte stecken oder entfernen. Die Grundeinstellungen, die zur einwandfreien Funktion der CPUKarte notwendig sind, wurden schon durch uns vorgenommen. Normalerweise sollten Sie die Jumper nicht ändern müssen.

Ein Jumper wird als geschlossen bezeichnet, wenn ein Stecker die beiden Anschlüsse des Jumpers verbindet. Dementsprechend ist ein Jumper offen, wenn der Stecker nur über ein Pin des Jumpers, oder gar nicht gesteckt ist.

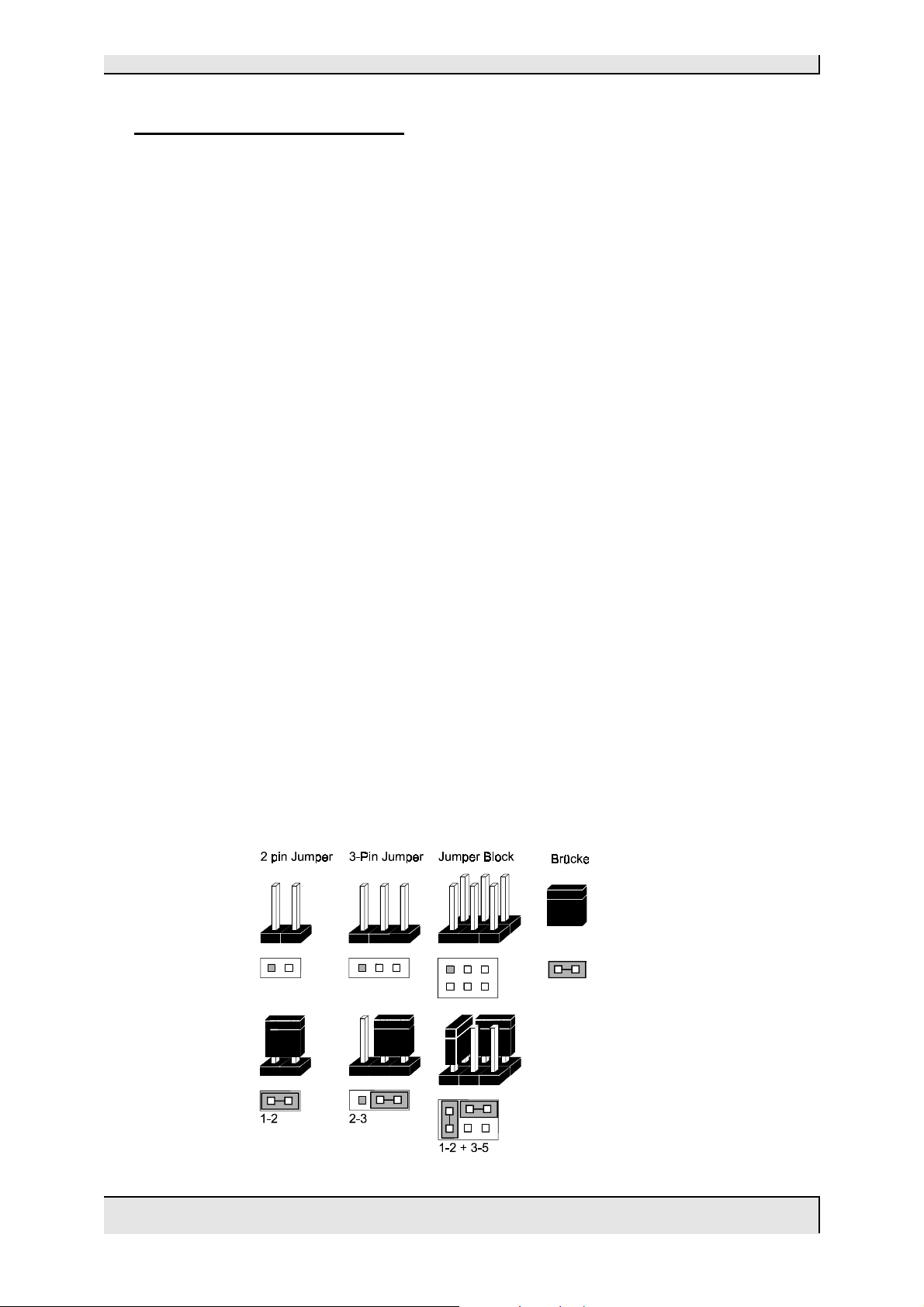

Folgende Zeichnung gibt einen Überblick über mögliche Jumperstellungen:

96.M2831/41o

Page 8

Konfiguration

3. Konfiguration und Layout

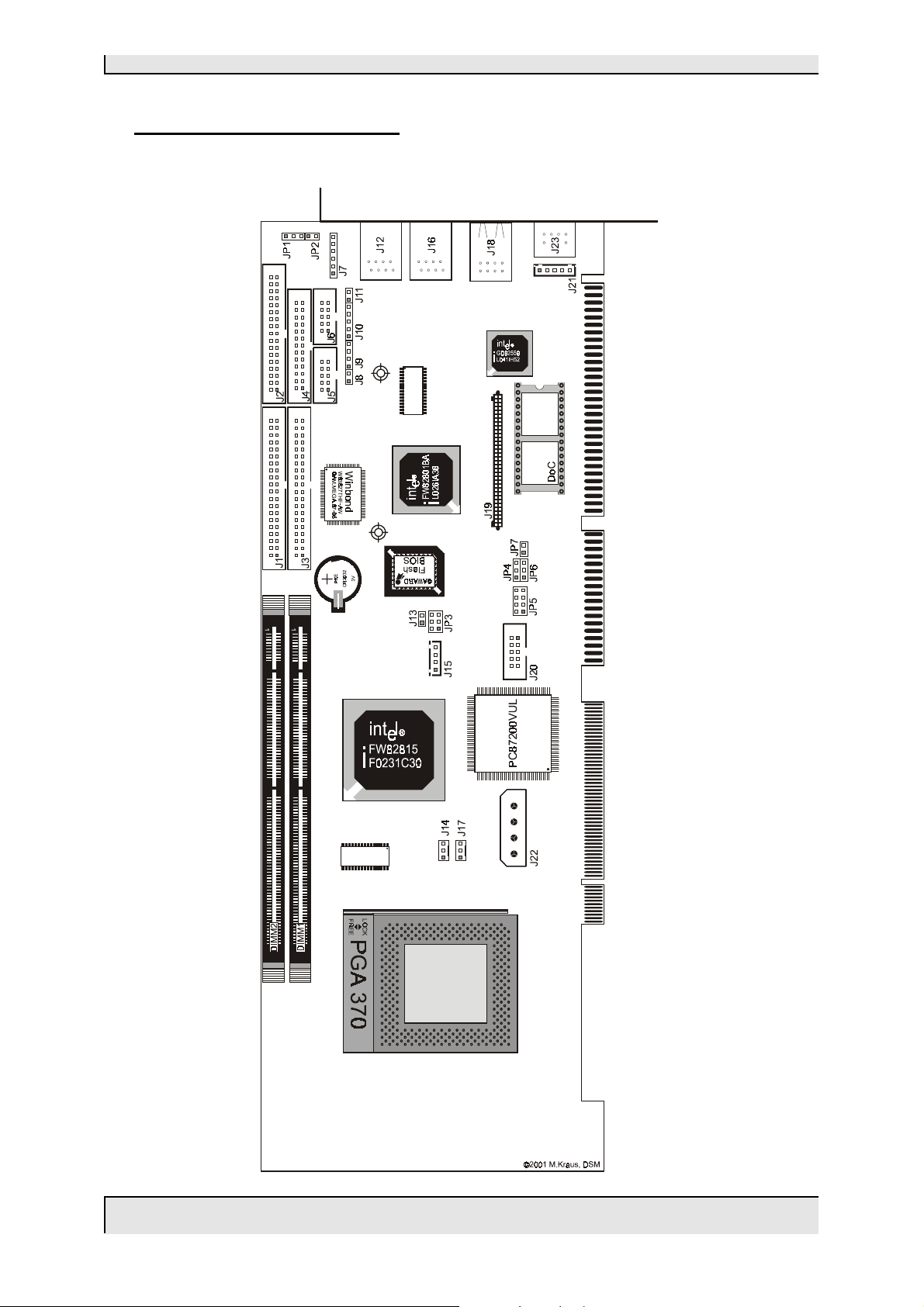

„Jumper“ und Anschluß-Übersicht

3.1.

Page 9

Konfiguration

3.2.

CMOS-RAM, JP1

JP1 CMOS Status

1-2 Normaler Betrieb

2-3 CMOS Daten löschen

Safe Mode, JP2

JP2 Safe Mode

1-2 Enabled

offen Disabled

AT/ATX Netzteil, JP3

JP3 AT/ATX Netzteil

3-5, 4-6 ATX Netzteil

1-3, 2-4 AT Netzteil

Konfiguration

Ethernet1 (82559), JP6

JP6 Ethernet1

1-2 Enabled

2-3 Disabled

Ethernet2-PHY (82562ET), JP4

JP4 Ethernet2-PHY

1-2 Enabled

2-3 Disabled

Disk-On-Chip, JP5

JP5 Memory Address

1-2 D8000 – D9FFF

3-4 DA000 – DBFFF 5-6 DC000 – DDFFF 7-8 DE000 – DFFFF

Watchdog-Timer, JP7

JP7 Watchdog-Timer

1-2 Enabled

offen Disabled

96.M2831/41o

Page 10

Konfiguration

3.3. Steckverbinder

Übersicht

Anschluß Beschreibung

J1 Primärer IDE Anschluß J2 Floppy Anschluß J3 Sekundärer IDE Anschluß J4 Parallelport Anschluß J5 COM1 Anschluß J6 COM2 Anschluß J7 IrDA Port J8 Reset

J9 Lautsprecher Anschluß J10 Keylock und Power LED J11 HDD LED J12 Ethernet2 (Intel 82801BA) J13 ATX Power Button J14 Anschluß für Gehäuselüfter J15 ATX Power Control Interface J16 Ethernet1 (Intel 82559) J17 Anschluß für CPU-Lüfter J18 USB Port J19 68pol. PCI Anschluß J20 VGA Anschluß J21 externer Tastatur Anschluß J22 Anschluß zur zusätzlichen Stromversorgung (empfohlen) J23 Maus/Tastatur Anschluß

DOC Disk-On-Chip Sockel

DIMM1/2 DIMM Sockel

Page 11

3.4. Belegung der Steckverbinder

J1 / J3, IDE Harddisk

Pin Belegung Pin Belegung

1Reset# 2GND 3D7 4D8 5D6 6D9 7D5 8D10

9D4 10D11 11 D3 12 D12 13 D2 14 D13 15 D1 16 D14 17 D0 18 D15 19 GND 20 NC 21 DMA REQ# 22 GND 23 IOW# 24 GND 25 IOR# 26 GND 27 IOCHRDY 28 Pull down 29 DMA ACK# 30 GND 31 INT REQ 32 NC 33 SA1 34 CBLID# 35 SA0 36 SA2 37 HDC CS0# 38 HDC CS1 39 HDD Active# 40 GND

Konfiguration

J2, Floppy Anschluß

Pin Belegung Pin Belegung

1 GND 2 Density Select 0 3GND 4N/C 5 GND 6 Density Select 1 7 GND 8 Index#

9 GND 10 Motor Enable A# 11 GND 12 Drive Select B# 13 GND 14 Drive Select A# 15 GND 16 Motor Enable B# 17 GND 18 Direction# 19 GND 20 Step# 21 GND 22 Write Data# 23 GND 24 Write Gate# 25 GND 26 Track 0# 27 GND 28 Write Protect# 29 GND 30 Read Data# 31 GND 32 Head Side Select# 33 GND 34 Disk Change#

96.M2831/41o

Page 12

Konfiguration

J4, Parallel Port

Pin Belegung Pin Belegung

1 Strobe# 2 Data0 3 Data1 4 Data2 5 Data3 6 Data4 7 Data5 8 Data6

9 Data7 10 Acknowledge 11 Busy 12 Paper Empty 13 Printer Select 14 Auto Form Feed# 15 Error# 16 Initialize 17 Printer Select IN# 18 GND 19 GND 20 GND 21 GND 22 GND 23 GND 24 GND 25 GND 26 NC

J5 / J6, COM1 / COM2 Anschluß

Pin Belegung

1 Data Carrier Detect (DCD)

2 Receive Data (RXD)

3 Transmit Data (TXD)

4 Data Terminal Ready (DTR)

5GND

6 Data Set Ready (DSR)

7 Request to Send (RTS)

8 Clear to Send (CTS)

9 Ring Indicator (RI) 10 NC

J7, IrDA Anschluß

Pin Belegung

1 VCC (+5V)

2 IOVSB

3 IRRX

4GND

5IRTX

6 OVCROFF (over current off)

J8, Reset

Pin Belegung

1Reset 2GND

Page 13

J9, Lautsprecher Anschluß

Pin Belegung

1 Speaker Signal

2NC

3GND

4+5V

J10, Keylock/Power LED

Pin Belegung

2NC

3GND

4 Keyboard inhibit

5GND

+5V (über 220Ω pull-up Widerstand)

J18, IDE LED

Konfiguration

Pin Belegung

1+5V

2 HDD Active#

J11, IDE LED

Pin Belegung

2 HDD active#

+5V (über 470Ω pull-up Widerstand)

J12 / J16, Ethernet RJ-45 Anschluß

Pin Belegung

1TX+

2TX-

3RX+

6RX-

75Ω Terminierung gegen GND 75Ω Terminierung gegen GND

J13, ATX Power Button

Pin Belegung

2 Power Button Controll Signal

+5V (über 100Ω pull-up Widerstand)

96.M2831/41o

Page 14

Konfiguration

J14 / J17, Gehäuse und CPU Lüfter Anschluß

Pin Belegung

1GND

2 +12V

3 Reserviert für Sense-Signal

J15, ATX Power Control

Pin Belegung

1 ATX Power Good Signal

2 ATX 5V Stand-by

3 ATX Power On Control

4GND

J18, USB Anschluß

Pin Belegung

1VCC

2 SBD0-

3 SBD0+

4GND

5VCC

6 SBD1-

7 SBD1+

8GND

J20, VGA Anschluß intern

Pin Belegung

1RED

2 GREEN

3BLUE

4 VSYNC

5 HSYNC

6DDC_CLK

7GND

8DDC_DATA

9GND 10 NC

J21, interner Tastatur Anschluß

Pin Belegung

1 Keyboard Clock

2 Keyboard Data

3NC

4GND

5+5V

Page 15

J22, extra Spannungsversorgung*

Pin Belegung

1 +12V

2GND

3GND

4+5V

*wir empfehlen den Anschluß vorallem bei schnelleren Prozessoren!

J23, PS/2 Tastatur und Maus

Pin Belegung

1 Mouse Data

2 Keyboard Data

3GND

4+5V

5 Mouse Clock

6 Keyboard Clock

Konfiguration

96.M2831/41o

Page 16

BIOS SETUP

4. BIOS Setup

Das Basic Input/Output System (BIOS) besitzt eine Anzahl festprogrammierter Programmteile im Nur-Lese-Speicher (ROM), die dem System seine fundamentalen Betriebscharakteristika geben. Die DSM Slot CPU verwendet ein BIOS der Firma Award.

4.1. Setup Bedientasten

ESC: Ausgang zum vorherigen Schirm

•

Cursortasten: Cursorsteuerung

•

PgUp/PgDn/“+“/“-“: Hier können Werte verändert werden bzw. Optionen

•

durchgewählt werden.

F1: Hilfe für die gewählte Option

•

F5: Alte Werte übernehmen. Dies sind die Werte, mit denen die laufende

•

Bearbeitung begonnen wurde.

F6: Laden der „fail-safe“ Werte. Dient nur zur Fehlersuche.

•

F7: Hiermit werden alle Optionen mit den optimierten Werten eingestellt

•

um Betriebssicherheit und Geschwindigkeit zu gewährleisten.

F10 Alle Änderungen sichern und neu starten.

•

Page 17

4.2. Hauptmenü

Die verschiedenen Möglichkeiten im BIOS Setup Programm sehen Sie im folgendem Bild:

CMOS SETUP UTILITY

Standard CMOS Features Frequency/Voltage Control

Advanced BIOS Features Load Fail-Safe Defaults

Advanced Chipset Features Load Optimized Defaults

Integrated Peripherals Set Supervisor Password

Power Management Setup Set User Password

PnP/PCI Configurations Save & Exit Setup

PC Health Status Exit without Saving

Esc : Quit ÇÈÅÆ : SELECT ITEM F10 : Save & Exit Setup

BIOS SETUP

Bei BIOS Update oder CMOS Datenverlust ist es dringend empfohlen “Load Optimized Defaults“ auszuführen.

96.M2831/41o

Page 18

BIOS SETUP

4.2.1. Standard CMOS Setup Menu

Die verschiedenen Möglichkeiten im BIOS Setup Programm sehen Sie im folgendem Bild:

Standard CMOS Features

Date Fri, June 1 2001 Item Help Time 16 : 51 : 13

IDE Primary Master Press Enter None Menu Level ¾

IDE Primary Slave None

IDE Secondary Master None Change the day, month,

IDE Secondary Slave None year and century

Drive A 1.44M, 3.5 in. Drive B None

Video EGA/VGA Halt On All, But Keyboard

Based Memory 640K Extended Memory 260096K Total Memory 261120K

ÇÈÅÆ;:

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Einstellungen:

Menüpunkt Einstellung Beschreibung

Date Monat : Tag : Jahr System Datum. Wochentag wird automatisch

ermittelt

Time HH : MM : SS Systemzeit.

IDE Primary Master - mit Enter wechseln in das IDE Adapter Setup

IDE Primary Slave - mit Enter wechseln in das IDE Adapter Setup

IDE Secondary Master - mit Enter wechseln in das IDE Adapter Setup

IDE Secondary Slave - mit Enter wechseln in das IDE Adapter Setup

Drive A Drive B

None

360K, 5.25 in.

1.2M, 5.25 in. 720K, 3.5 in.

Einstellung der im System installierten Diskettenlaufwerke

1.44M, 3.5 in.

2.88M, 3.5 in.

Video EGA/VGA

CGA 40

Grafikkarten Typ

CGA 80

Mono

Halt On All Errors

No Errors

All, but Keyboard

All, but Diskette

Auswahl bei welchen Systemfehlern der Boot-Vorgang mit einer Fehlermeldung unterbrocher werden soll

All, but Disk/Key

Base Memory -- Anzeige des konventionellen Speichers

Extended Memory -- Anzeige des erweiterten Speichers

Total Memory -- Anzeige des gesamten Speichers

Page 19

4.2.2. IDE Adaptors Setup

IDE Adaptors Setup

Primary Master

IDE HDD Auto-Detection Press Enter Item Help

IDE Primary Master Auto Menu Level ¾¾ Access Mode Auto

To auto-detect the HDD´s size,

Capacity 20491 MB head.... on this channel

Cylinder 39703 Head 16 Precomp 0 Landing Zone 39702 Sector 63

BIOS SETUP

ÇÈÅÆ;:

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Einstellungen:

Menüpunkt Einstellung Beschreibung

IDE HDD

Press Enter automatische HDD Erkennung

Auto-detection

IDE Primary Master None

Auto

Manual

Keine Primary Master HDD im System Automatische HDD Erkennung bei Systemstart Manuelle Eingabe der HDD Parameter

Capacity -- Berechnung der HDD Kapazität

Access Mode Normal

Zugriffsmode für diese HDD

LBA

Large

Auto

folgende Punkte sind nur verfügbar wenn “IDE Primary Master“ auf “Manual“ gesetzt ist

Cylinder 0 – 65535 Anzahl der Spuren

Head 0 – 255 Anzahl der Sreib-/Leseköpfe

Precomp 0 – 65535 Achtung: 65535 bedeutet Keine HDD

Landing Zone 0 – 65535 Landezone der Schreib-/Leseköpfe

Sector 0 – 255 Anzahl der Sectoren/Spur

96.M2831/41o

Stand: November 2001 Seite: 19

Page 20

BIOS SETUP

4.2.3. Advanced BIOS Features

Advanced BIOS Features

Virus Warning Disabled CPU Internal Cache Enabled Item Help External Cache Enabled CPU L2 Cache ECC Checking Enabled Quick Power On Self Test Enabled Menu Level ¾ First Boot Device HDD-0 Second Boot Device Floppy Third Boot Device CDROM Fourth Boot Device ZIP100 Boot Up NumLock Status On Typematic Rate Setting Disabled Typematic Rate (Chars/Sec) 6 Typematic Delay (Msec) 250 Security Option Setup OS Select for DRAM >64MB Non-OS2 HDD S.M.A.R.T Capability Disabled Video BIOS Shadow Enabled C8000-CBFFF Shadow Disabled CC000-CFFFF Shadow Disabled D0000-D3FFF Shadow Disabled D4000-D7FFF Shadow Disabled D8000-DBFFF Shadow Disabled DC000-DFFFF Shadow Disabled

ÇÈÅÆ;:

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

CPU Internal/External Cache

Diese Optionen sollten immer gesetzt sein, da damit der Speicherzugriff wesentlich beschleunigt wird.

Quick Power On Self Test

Wenn diese Option eingeschaltet ist, wird ein verkürzter Selbsttest durchgeführt.

Boot Sequence

Hier können Sie die Reihenfolge der Bootlaufwerke angeben.

Boot Up NumLock Status

Das System läuft mit leuchtender NumLock-LED hoch, das Keypad ist auf Zahlen geschaltet, wenn diese Option eingeschaltet ist.

Typermatic-Rate-Setting

Wenn eingeschaltet, wird die Möglichkeit gegeben, die Rate und Verzögerung zu definieren.

Typematic Rate (Chars/Sec)

Es können 6/8/10/12/15/20/24/30 Zeichen pro Sekunde eingestellt werden.

Typematic Delay (Msec)

Es können 250/500/750/1000 msec eingestellt werden.

Security Option

Bei Einstellung auf „System“ wird das System nur gestartet, das Setup nur ausgeführt, wenn das richtige Passwort eingegeben wird. Wenn Sie die Einstellung „Setup“ gewählt haben, wird zwar das System gestartet, aber der Zugang zum Setup ist über das Passwort abgesichert.

Page 21

Video BIOS Shadow

Wenn diese Option eingeschaltet ist, wird das Video BIOS ins RAM kopiert.

C8000 - CFFFF / D0000 - D7FFF / D8000 - DFFFF

Mit diesen Optionen können Sie bestimmen, ob für diese Speicherbereiche evtl. vorhandene ROM´s kopiert werden.

4.2.4. Advanced Chipset Features

Im Setupmenü für das Chipset sind alle Einstellungen für das CPU-Board schon vorgenommen und sollten nicht geändert werden.

Advanced Chipset Features

SDRAM CAS Latency Time 3 Item Help SDRAM Cycle Time Tras/Trc 7/9 SDRAM RAS-to-CAS Delay 3 SDRAM RAS Precharge Time 3 Menu Level ¾ System BIOS Cacheable Enabled Video BIOS Cacheable Enabled Memory Hole AT 15 – 16M Disabled Delayed Transaction Enabled Display Cache Frequency 100 MHz System Memory Frequency Auto On-Chip Video Window Size 64MB

BIOS SETUP

* Onboard Display Cache Setting *

CAS# Latency 3 Paging Mode Control Open RAS-to-CAS Override by CAS# LT RAS# Timing Fast RAS# Percentage Timing Fast

ÇÈÅÆ;:

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Diese Einstellungen wurden vom Werk voreingestellt und sollten nur von Fachleuten geändert werden. Änderungen können die Betriebssicherheit nachhaltig stören.

96.M2831/41o

Stand: November 2001 Seite: 21

Page 22

BIOS SETUP

4.2.5. Integrated Peripherals

Integrated Peripherals

On-Chip Primary PCI IDE Enabled On-Chip Secondary PCI IDE Enabled Item Help IDE Primary Master PIO Auto IDE Primary Slave PIO Auto IDE Secondary Master PIO Auto Menu Level ¾ IDE Secondary Slave PIO Auto IDE Primary Master UDMA Auto IDE Primary Slave UDMA Auto IDE Secondary Master UDMA Auto IDE Secondary Slave UDMA Auto USB Controller Enabled USB Keyboard Support Disabled Init Display First PCI Slot IDE HDD Block Mode Enabled POWER ON Function BUTTON ONLY KB Power On Password Enter Hot Key Power On Ctrl-F1 Onboard FDC Controller Enabled Onboard Serial Port 1 3F8/IRQ4 Onboard Serial Port 2 2F8/IRQ3 UART Mode Select Normal RxD, TxD Active Hi, Lo IR Transmission Delay Enabled UR2 Duplex Mode Half Onboard Parallel Port 378/IRQ7 Parallel Port Mode SPP EPP Mode Select EPP1.7 ECP Mode Use DMA 3 Restore After AC Power Loss off

ÇÈÅÆ;:

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

Einstellungen:

Menüpunkt Einstellung Beschreibung

On-Chip Primary/Secondary

PCI IDE

IDE Primary/Secondary

Master/Slave PIO

IDE Primary/Secondary

Master/Slave UDMA

Enabled/Disabled Ein-/Ausschalten des primären bzw.

sekundären IDE Ports

Auto, Mode 0 Mode 1, Mode 2 Mode 3, Mode 4

Geschwindigkeit der parallelen Datenübertragung der einzelnen IDE Laufwerke.

Auto, Disabled automatische Erkennung der UDMA Rate

33/66/100

USB Controller Enabled/Disabled Ein-/Ausschalten des USB Controllers

USB Keyboard Support Enabled/Disabled Ermöglicht die Verwendung einer USB-

Tastatur im Setup auch ohne USB-Treiber

Init Display First PCI-Slot

Onboard/ AGP

Wählt aus welche Grafik initialisiert werden soll.

IDE HDD Block Mode Enabled/Disabled

Power On Function

Button Only

Keyboard98

Password

Hot Key

Mouse Left

Mouse Right

Any Key

einschalten durch Power Button einschalten durch WIN98-Tastatur einschalten durch einschalten durch Hot Key (Ctrl-F1, Ctrl-F12) einschalten durch linke Maustaste einschalten durch rechte Maustaste einschalten durch eine beliebige Taste

Page 23

Onboard FDC Controller Enabled, Disabled Ein-/Ausschalten des Floppy-Controllers

Onboard Serial Port 1 / 2

UART Mode Normal

RxD, TxD Active Hi-Hi, Hi-Lo

Onboard Parallel Port Disabled

Parallel Port Mode SPP, EPP, ECP

Auto, Disabled

3F8, 2F8, 3E8, 2E8

IrDA, ASKIR

Lo-Hi, Lo-Lo

378, 278, 3BC

ECP+EPP

Adress und Interrupteinstellung der Serialports

schaltet den IR-Port ab wählt die Funktion des IR-Ports wählt die Geschwindigkeit der Sende- und Empfangsleitung aus (receive-transmit) schaltet den Parallelport ab wählt die Adresse des Parallelports aus wählt die Art des Parallelports aus Standard ist SPP

EPP Mode Select EPP1.7, EPP1.9 Version des EPP Modes

ECP Use DMA 3, 1 weist dem ECP Mode einen DMA Kanal zu

Restore After AC Power Loss On

Off

Former-Sts

schaltet den Rechner nach Netzausfall ein Rechner bleibt nach Netzausfall aus schaltet in den Status wie vor Netzausfall

4.2.6. Power Management Setup

Power Management Setup

ACPI function Enabled ACPI Suspend Type S1 (POS) Item Help Power Management User Define Video Off Method DPMS Video Off in Suspend Yes Menu Level ¾ Suspend Type Stop Grant Suspend Mode Disabled HDD Power Down Disabled Soft-Off by PWR-BTTN Instant-Off Resume On Ring Enabled CPU THRM-Throttling 50.0% Resume by Alarm Disabled Date (of Month) Alarm 0 Time (hh:mm:ss) Alarm 0 0 0

** Reload Global Timer Events ** Primary IDE 0 Disabled Primary IDE 1 Disabled Secondary IDE 0 Disabled Secondary IDE 1 Disabled FDD, COM, LPT Port Disabled

ÇÈÅÆ;:

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

BIOS SETUP

Einstellungen:

Menüpunkt Einstellung Beschreibung

ACPI Function Enabled, Disabled

Power Management User Defined

Max.Power Saving

Min.Power Saving

Video Off Method V/H Sync+Blank

Blank Screen

DPMS

Video Off in Suspend Yes, No

Advanced Configuration and Power Management

Zeit einstellbar von 1 bis 15 bzw. 60 Minuten Suspend = 1 min. HDD Power = 1 min. Suspend = 60 min. HDD Power = 15 min. Synchronisation aus, Video Buffer leeren Videobuffer leeren Display Power Management Signaling

Yes = Bild bleibt auch im Suspend Mode erhalten

Suspend Type Stop Grant

Power On Suspend

Suspend Mode Disabled, 1-60min. Zeit bis zum Suspend Mode

96.M2831/41o

Stand: November 2001 Seite: 23

Page 24

BIOS SETUP

HDD Power Down Disabled, 1-15min. Zeit bis HDD abgeschaltet wird

Soft-Off by PWR-BTTN Instant-Off

Delay 4 Sec.

Netzteil schaltet nach Betätigung sofort ab Netzteil schaltet nach 4 Sekunden ab

Resume On Ring Enabled, Disabled Wake-On-Lan/Modem aktiviert das System

CPU Thermal-Throttling

12.5% - 87.5%

Geschwindigkeit der CPU im Suspend Mode

Resume by Alarm Enabled, Disabled System schaltet zu der eingestellten Zeit

automatisch ein

Date (of Month) Alarm 0 – 31 Tag des Monats (Resume by Alarm)

Time (hh:mm:ss) Alarm 00:00:00 - 23:59:59 Uhrzeit (Resume by Alarm)

Primary/Secondary IDE 0/1

FDD, COM, LPT Port

Enabled, Disabled Suspend Mode wird verhindert solange IDE,

FDD, COM oder LPT noch arbeiten

4.2.7. PNP / PCI Configuration

PNP / PCI Configuration

Reset Configuration Data Disabled Item Help

Resources Controlled by Auto (ESCD) IRQ Resources Press Enter Menu Level ¾ DMA Resources Press Enter

BIOS can automatically

PCI/VGA Palette Snoop Disabled configure all the boot

and Plug and Play compatible devices. If you choose Auto, you cannot select IRQ DMA and memory base adress fields, since BIOS automatically assigns them

ÇÈÅÆ;:

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Reset Configuration Data Dieses Feld bleibt normal auf Disabled.

Enabled setzt die ESCD (Extended System Configuration Data) zurück wenn durch Installation von Add-On Karten das System nicht mehr einwandfrei startet.

PCI/VGA Palette Snoop Dieses Feld bleibt auf Disabled.

Page 25

4.2.8. PC Health Status

BIOS SETUP

PC Health Status

Current System Temperature Current CPU Temperature System Fan (J14) Speed CPU Fan (J17) Speed Vcore Vcc 1.8 Vcc 3.3 +5V +12V

-12V

-5V VBAT(V) 5VSB(V)

ÇÈÅÆ;:

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

38°C / 100°F 43°C / 109°F 0 RPM 5314 RPM

1.63 V

1.85 V

3.31 V

4.94 V

11.97 V

12.36 V

5.04 V

3.15 V

4.87 V

Menu Level ¾

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

4.2.9. Frequency/Voltage Control

Item Help

PC Health Status

Auto Detect DIMM CLK Enabled Item Help System Spectrum Disabled CPU HOST/PCI Clock/PC133 Default CPU Clock Ratio x 5 Menu Level ¾

ÇÈÅÆ;:

Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Für weiterführende Informationen der einzelnen BIOS-Einstellungen empfehlen wir das „BIOS Buch“ aus dem Franzis Verlag.

96.M2831/41o

Stand: November 2001 Seite: 25

Page 26

BIOS SETUP

4.3. Allgemeine BIOS Funktionen

4.3.1. Passwort Einstellungen

Diese Option kann zum ändern des Supervisor- und User-Passworts verwendet werden. Das Passwort ist im CMOS gespeichert.

Sobald Sie diese Funktion aufrufen, werden Sie nach einem Passwort gefragt. Geben Sie bis zu 8 Zeichen ein und beenden die Eingabe mit <RETURN>. Sie werden sicherheitshalber nochmal nach dem Passwort gefragt. Wenn beide Eingaben übereinstimmen, wird das vorher eingestellte Passwort gelöscht, und das neue Passwort ist aktiv. Sie können die Eingabe jederzeit durch <ESC> abbrechen.

Um die Passwortabfrage abzuschalten, geben Sie bei der 1. Abfrage nach dem Passwort einfach nur <RETURN>. Sie erhalten dann eine Bestätigung, daß das Passwort abgeschaltet wurde.

Wenn Sie im BIOS Features Setup Menü die Einstellung Security Option: System wählen, werden Sie nach jedem Neu- und Kaltstart sowie beim Eingang in das Setup-Programm nach dem Passwort gefragt. Sollten Sie die Einstellung Security Option: Setup gewählt haben, wird nur beim Aufruf des Setup-Programmes nach dem Passwort gefragt.

Beim Supervisor-Passwort ist es möglich, alle Einstellungen im BIOS-Setup nach Bedarf zu verändern. Das User-Passwort berechtigt nur zum Einsehen in die BIOS-Setup Einstellungen, Änderungen sind nicht möglich.

Page 27

BIOS SETUP

4.3.2. Beenden und im CMOS abspeichern

Alle Einstellungen im Setup und ggf. das neue Passwort werden im CMOS gespeichert. Die CMOS Prüfsumme wird berechnet und ebenfalls im CMOS eingetragen. Danach erfolgt der Sprung in das BIOS.

Sollte das System, nach Änderung der Setup-Werte, einmal nicht starten, können Sie bei einem Neustart die Taste <Einfg> drücken, um die BIOS default Werte zu laden und erhalten wieder einen stabilen Zustand.

4.3.3. Beenden und nicht im CMOS abspeichern

Die Kontrolle wird an das BIOS übergeben, jedoch keine Änderung im CMOS vorgenommen.

96.M2831/41o

Page 28

BIOS Meldungen

5. BIOS FEHLERMELDUNGEN

CMOS BATTERY HAS FAILED

Die CMOS-Batterie ist defekt und sollte ausgetauscht werden.

CMOS CHECKSUM ERROR

Die Prüfsumme des CMOS-Speichers ist inkorrekt und die CMOS-Daten können falsch sein. Ein möglicher Grund ist, daß die Batterie alt geworden ist. Bitte Batterie überprüfen und ggf. austauschen.

DISPLAY SWITCH IS SET INCORRECTLY

Auf der CPU-Platine ist ein Schalter zur Einstellung der Videoauswahl Mono/Farbe angebracht. Dieser Schalter ist falsch eingestellt und stimmt nicht mit der CMOS-Einstellung überein.

FLOPPY DISK(S) FAIL (80)

Die Floppylaufwerke können nicht zurückgesetzt werden.

FLOPPY DISK(S) FAIL (40)

Art der Eintragung der Floppylaufwerke im Setup stimmt nicht.

HARD DISK(S) FAIL (80)

Die Festplatten können nicht zurückgesetzt werden.

HARD DISK(S) FAIL (40)

Festplatten wurden nicht richtig erkannt.

HARD DISK(S) FAIL (20)

Festplatten konnten nicht initialisiert werden.

HARD DISK(S) FAIL (10)

Festplatten konnten nicht rekalibriert werden.

HARD DISK(S) FAIL (08)

Sektor konnte nicht geprüft werden.

Keyboard is locked out - Unlock the key

Keyboardlock ausschalten.

Keyboard error or no keyboard present

Die Tastatur konnte nicht initialisiert werden.

Manufacturing POST loop

Das System durchläuft eine Endlosschleife im POST-Test.

BIOS ROM checksum error - System halted.

Die ROM-Prüfsumme des Bereiches F0000H - FFFFFH ist ungültig.

Memory test fail.

Beim Speichertest wurde vom BIOS ein Fehler festgestellt.

Page 29

BIOS Meldungen

5.1. Beep-Töne

Beep Codes AMI-BIOS

BeepCode Beschreibung

1 DRAM Refresh 2 Paritätsfehler aufgetreten 3 Fehler in den ersten 64 KByte RAM 4 Timer-Baustein 5 Prozessor defekt 6 Adreßleitung A20 / Keyboard-Controller 7 'Virtual Mode' - Probleme 8 Lesen / Schreiben des Bildschirmspeichers 9 Prüfsumme ROM-BIOS

Beep Codes AWARD-BIOS

BeepCode Beschreibung

1 kurzer Beep Kein Fehler, System bootet 1 langer und 2 kurze Beeps Fehler in Video-Karte 2 kurze Beeps irgendein Fehler, der durch Drücken der F1-Taste

ignoriert werden kann

Beep Codes Allgemein

BeepCode Beschreibung

kein Beep und Bildschirm leer Probleme mit dem Netzteil

Cursor blinkt Probleme mit dem Netzteil

'Parity Check' - Meldung Speicher nicht in Ordnung

Ixx Fehlercode Hauptplatine fehlerhaft

DOS-Prompt A:/C: Lautsprecher defekt

1 langer und 1 kurzer Beep Hauptplatine, ROM Basic-Chips

1 langer und 2 kurze Beeps VGA-Adapter defekt

1 langer und 3 kurze Beeps VGA-Adapter defekt

1 kurzer Beep und Basic Bildschirm Probleme mit Booten von Diskette oder

Festplatte

1 kurzer Beep und DOS Prompt Ohne Fehler gebootet

1 kurzer Beep und 1 langer Beep Probleme mit VGA-Adapter

2 kurze Beeps und Leerer oder Unleserlicher Bildschirm Probleme mit VGA-Adapter oder Speicher

Verzerrte Darstellung am Bildschirm Probleme mit VGA-Adapter

Anhaltender Beep Netzteil arbeitet nicht korrekt

Sich wiederholende kurze Beeps Netzteil arbeitet nicht korrekt

96.M2831/41o

Page 30

POST-CODE

6. BIOS Reference - POST Codes

POST Code Description

01-02

04 05

06 07

C1 C5

08 09

0C 0D

10 11

12-13

14 15 16 17 19

1A-1D

1F-29

Reserved Turn off OEM specific cache, shadow...

1. Initialize EISA registers (EISA BIOS only)

2. Initialize all standard devices with default values, Standard devices includes:

-DMA controller (8237)

-Programmable Interrupt Controller (8259)

-Programmable lnterval Timer (8254)

-RTC chip Reserved

1. Keyboard Controller Self-Test

2. Enable Keyboard Interface Reserved Verifies CMOS basic R/W functionality Program defaults values into chipset according to the MODBINable Chipset Default table Auto-detection of onboard DRAM & Cache Copy the BIOS from ROM into E0000-FFFFF shadow RAM so that POST will go faster Test the first 256K DRAM

1. Program the configuration register of Cyrix CPU according to the MODBINable Cyrix Register Table

2. OEM specific cache initialization (if needed)

1. Initialize the first 32 interrupt vectors with corresponding Interrupt handlers Initialize INT no from 33-120 with Dummy (Suprious) Interrupt Handler

2. Issue CPU ID instruction to identify CPU type

3. Early Power Management initialization (OEM specific)

1. Verify the RTC time is valid or not

2. Detect bad battery

3. Read CMOS data into BIOS stack area

4. PnP initializations including (PnP BIOS only)

-Assign CSN to PnP ISA card

-Create resource map from ESCD

5. Assign IO & Memory for PCI devices (PnP BIOS only) Initialization of the BIOS Data Area

1. Program some of the Chipset value according to Setup. (Early Setup Value Program)

2. Measure CPU speed for display & decide the system clock speed

3. Video initialization including Mono, CGA, EGA/VGA. If no display device found the speaker will beep

1. Initialize the APIC (Multi-Processor BIOS only)

2. Test video RAM (lf Monochrome display device found)

3. Show messages including:

-Award Logo, Copyright string, BIOS Date code & Part No

-OEM specific sign on messages

-Energy Star Logo (Green BIOS ONLY)

-CPU brand, type & speed

-Test system BIOS checksum(Non-Compress Version only) DMA channel 0 test DMA channel 1 test DMA page registers test Reserved Test 8254 timer 0 Counter 2. Test 8259 interrupt mask bits for channel 1 Test 8259 interrupt mask bits for channel 2 Reserved Test 8259 functionality Reserved lf EISA NVM checksum is good, execute ElSA initialization (EISA BIOS only) Reserved Detect Base Memory & Extended Memory Size

Page 31

POST Code Description

33-3B

3C 3D

3F-40

41 42 43 44 45

46-4D

50 51 52

60 61

1. Test Base Memory from 256K to 640K

2. Test Extended Memory from 1 M to the top of memory

1. Display the Award Plug & Play BIOS Extension message (PnP BIOS only)

2. Program all onboard super I/O chips (if any) including COM ports, LPT ports, FDD port... according to setup value Reserved Set flag to allow users to enter CMOS Setup Utility

1. lnitialize Keyboard

2. lnstall PS2 mouse Try to turn on Level 2 cache Note: Some chipset may need to turn an the L2 cache in this stage. But usually, the cache is turn on later In POST 61h Reserved

1. Program the rest of the Chipset Value according to Setup. (Later Setup Value Program) 2 If auto-configuration is enabled, programmed the chipset with predefined values in the MODBINable Auto-Table Initialize floppy disk drive controller Initialize Hard drive controller If it is a PnP BIOS, initialize serial & parallel ports Reserved Initialize math coprocessor. Reserved

If there is any error detected (such as video, kb. ), show all the error messages on the screen & wait for user to press <F1> key

1. If password is needed, ask for password

2. Clear the Energy Star Logo (Green BIOS only) Write all CMOS values currently in the BIOS stack area back into the CMOS Reserved

1. Initialize all ISA ROMs

2. Later PCI initializations (PCI BIOS only)

-assign IRQ to PCI devices

-initialize all PCl ROMs

3. PnP Initializations (PnP BIOS only)

-assign IO, Memory, IRQ & DMA to PnP ISA devices

-initialize all PnP ISA ROMs

4. Program shadows RAM according to Setup settings

5. Program parity according to Setup setting

6. Power Management Initialization

-Enable/Disable global PM

-APM interface initialization

1. If it is NOT a PnP BIOS, initialize serial & parallel ports

2. Initialize time value in BIOS data area by translate the RTC time value into a timer tick value

Setup Virus Protection (Boot Sector Protection) functionality according to Setup setting

1. Try to turn on Level 2 cache (if activated in POST 3D, this part will be skipped 2 Set the boot up speed according to Setup setting

3. Last chance for Chipset initialization

4. Last chance for Power Management initialization (Green BIOS only)

5. Show the system configuration table

1. Setup daylight saving according to Setup value

2. Program the NUM Lock, typematic rate & typematic speed according to Setup setting

1. lf there is any changes in the hardware configuration, update the ESCD information (PnP BIOS only)

2. Clear memory that have been used

3. Boot system via INT 19H System Booting. This means that the BIOS already pass the control right to the operating

system

POST-CODE

96.M2831/41o

Stand: November 2001 Seite: 31

Page 32

POST-CODE

Unexpected Errors:

POST Code Description

B0 B1

POST Ausgabe bei normalem booten:

If interrupt occurs in protected mode. Unclaimed NMI occurs

POST Code Description

C0 1. Turn off OEM specific cache, shadow...

2. Initialize all the standard devices with default values standard devices include:

-DMA controller (8237)

-Programmable interupt controller (8259)

-Programmable interval timer (8254)

-RTC chip

C1 Auto-detecting of onboard DRAM & Cache C3 Checking checksum of compressed code C5 Copy the BIOS from ROM into E0000-FFFFF shadow RAM so that POST will go faster

01 Clear base memory 0 – 640k 0C Initial interrupt vector 00 – 1Fh 0D Initial ISA VGA

41 Enable FDD and detect media type FF Boot from FDD / HDD

Page 33

HINWEISE

6.1. Technische Unterstützung

Bei technischen Problemen oder Fragen zu unseren Produkten erreichen Sie unseren Support unter:

Telefon 089 / 15798-128 Internet http://www.dsm-computer.de e-Mail [email protected]

6.2. Gewährleistung

Auf dieses Produkt gewähren wir 6 Monate Garantie. Sollte ein Einsenden an uns notwendig sein, legen Sie bitte folgende Unterlagen bei:

- Rechnungskopie als Garantienachweis

- genaue Fehlerbeschreibung („defekt“ ist nicht aussagekräftig genug)

- nach Möglichkeit mit Prozessor und Speicher

Verwenden Sie die Original-Verpackung mit antistatik Schutzhülle. Für unsachgemäß verpackte Artikel lehnen wir Garantieansprüche ab.

96.M2831/41o
