Page 1

DRU VERWARMING B.V. HOLLAND

GEBRUIKSHANDLEIDING NL/BE

USER MANUAL GB/IE

GEBRAUCHSANLEITUNG DE/AT/BE/LU/CH

MODE D’EMPLOI FR/BE/LU/CH

Bewaar dit document zorgvuldig

Please retain this document carefully

Bewahren Sie dieses Dokument sorgfältig auf

Conservez soigneusement cette notice

Lees de handleiding in zijn geheel zorgvuldig door

Please read this entire manual carefully

Lesen Sie die Gebrauchsanleitung vollständig und sorgfältig durch

Veuillez lire attentivement tout le manuel

957.619.01

ELEKTRISCHE SFEERHAARD

ELECTRICAL DECORATIVE FIREPLACE

ELEKTRISCHER KAMINOFEN

FOYER D’AMBIANCE ÉLECTRIQUE

MODEL / MODÈLE

METRO 80E

Page 2

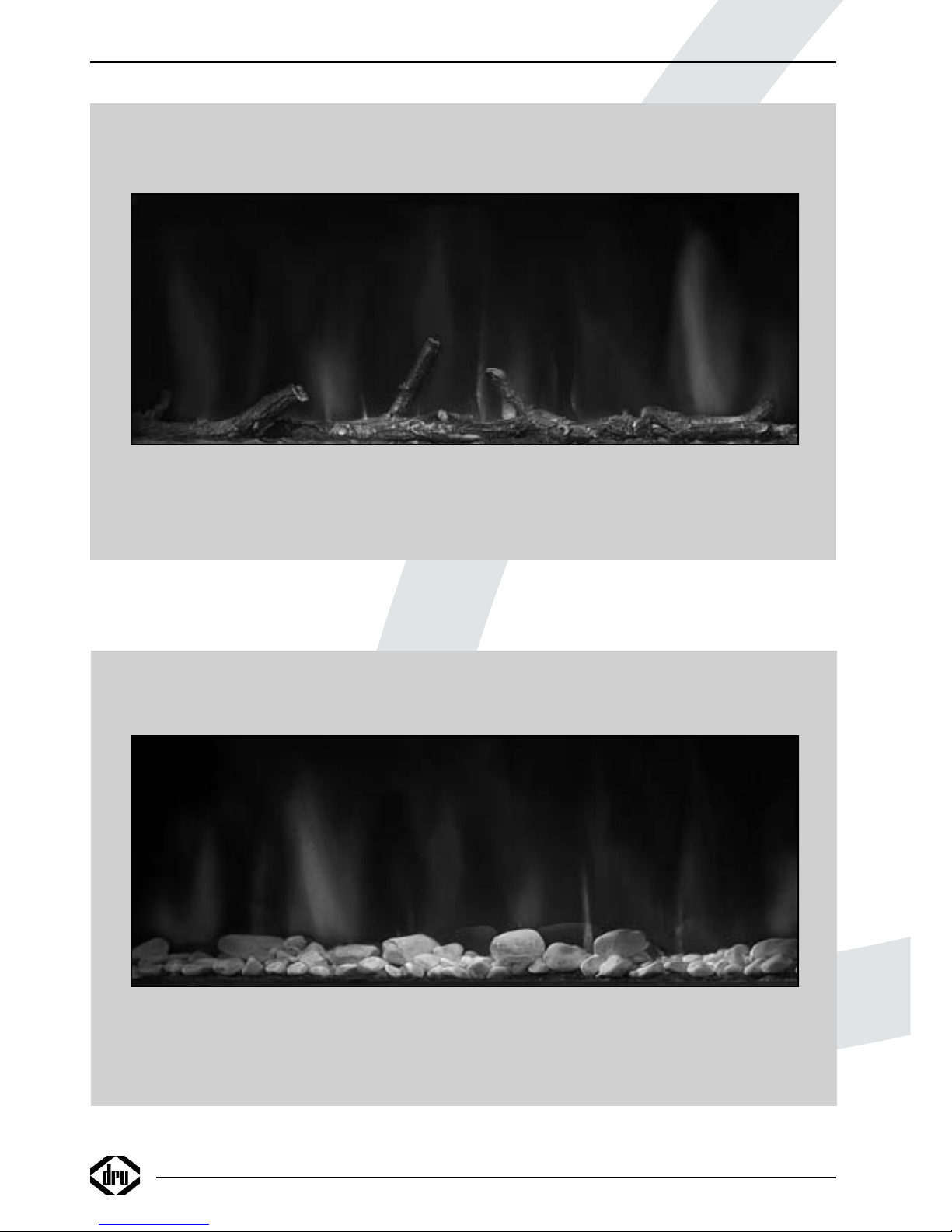

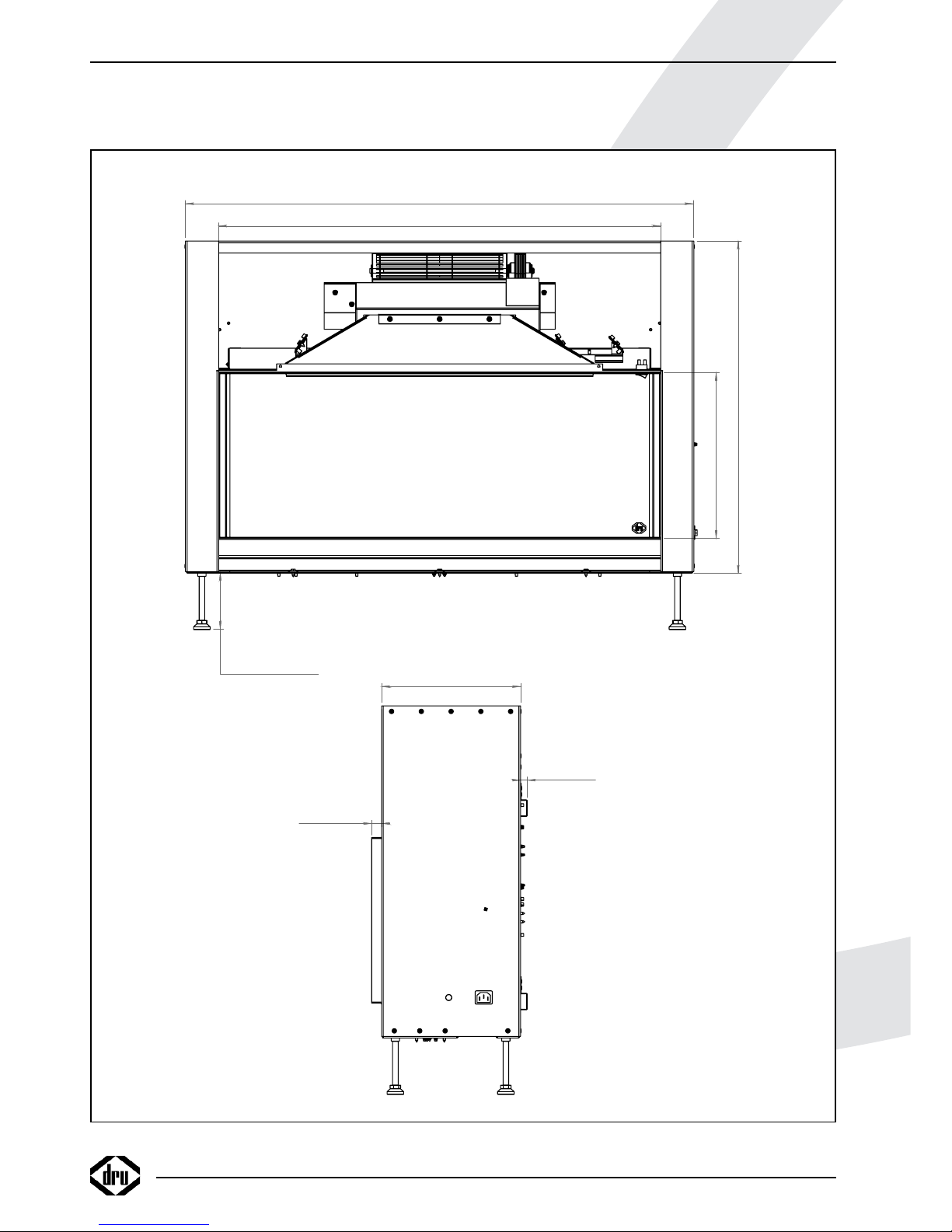

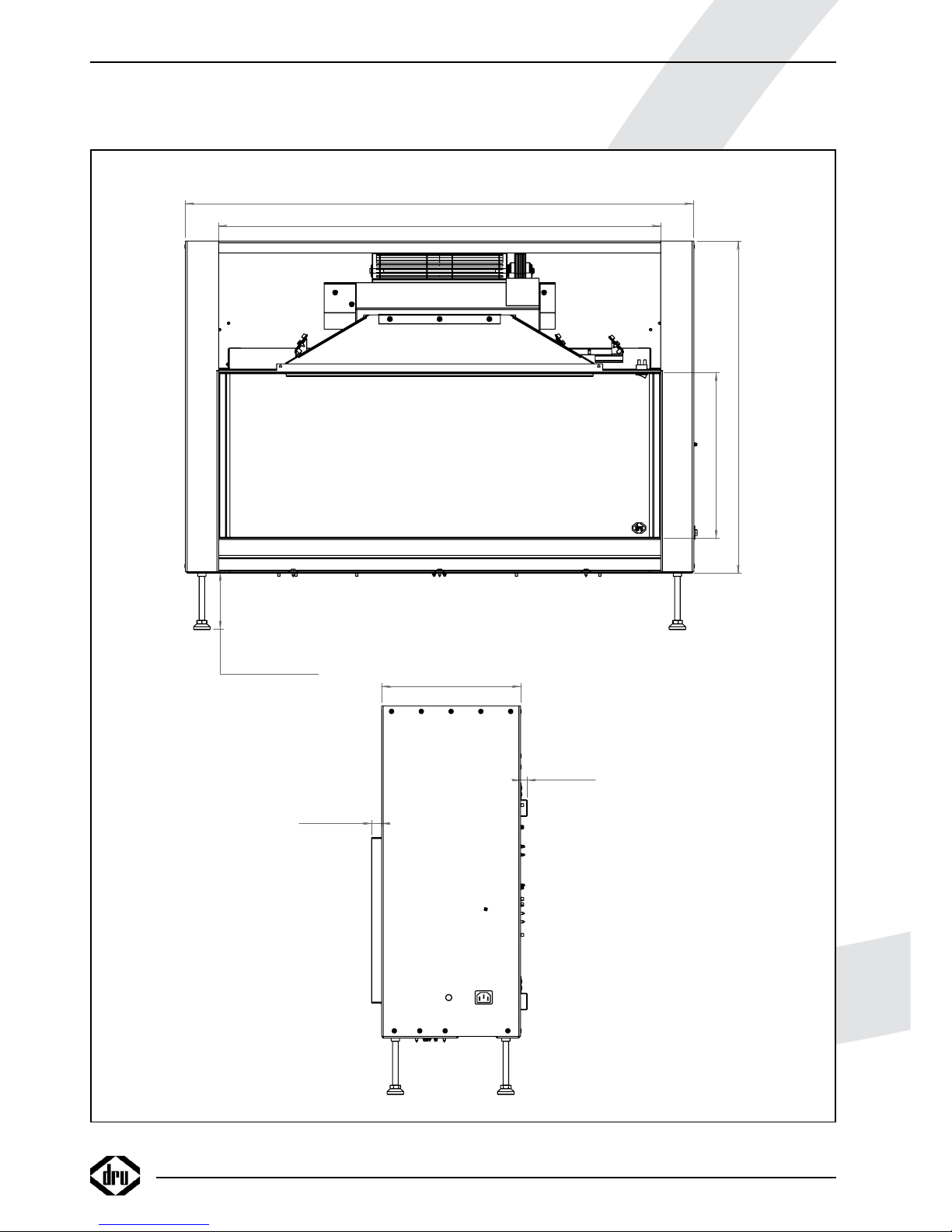

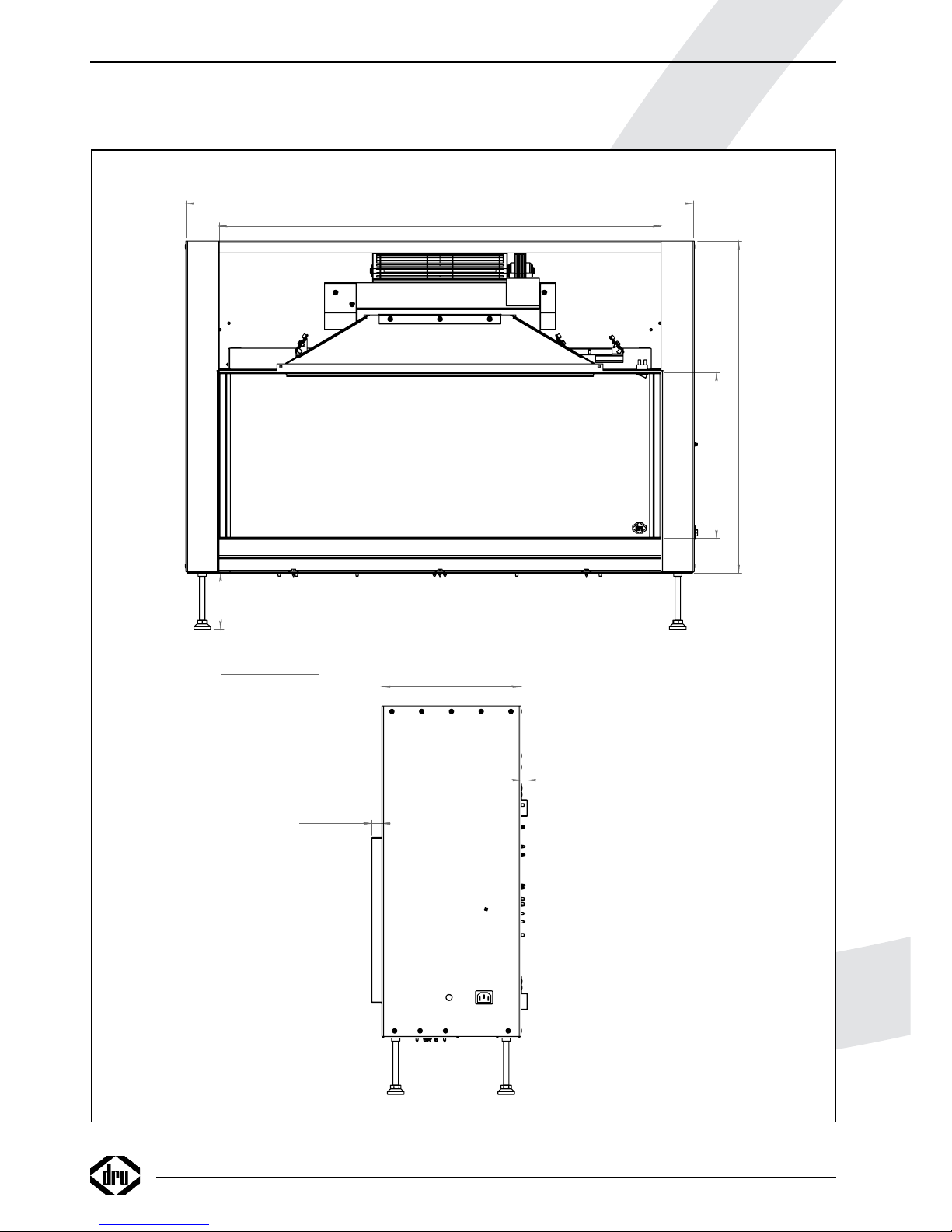

Figuur A

Figuur B

Page 3

Nederlands

Metro 80E

INHOUDSOPGAVE

Inhoudsopgave

Woord vooraf ...................................................................................2

1. Inleiding .......................................................................................2

2. Veiligheid.....................................................................................2

2.1. Algemeen .........................................................................2

2.2. Voorzorgsmaatregelen / veiligheidsinstructies

bij installatie .....................................................................2

2.3. Extra bescherming .........................................................3

2.4. Extra waarschuwingen ..................................................3

3. Verpakking ..................................................................................3

4. Uitpakken en recycling ............................................................3

5. Installatie en aansluiting ..........................................................3

6. Vervangen zekeringen ..............................................................3

7. Plaatsen van toestel, vrije ruimte om het toestel .............4

8. In- en uitschakelen van het toestel .......................................4

9. Plaatsen en verwijderen voorste glasruit ............................ 4

9.1. Verwijderen glasruit .......................................................5

9.2. Plaatsen glasruit ..............................................................5

10. Plaatsen houtset of kiezelset .................................................5

11. Draadloze afstandbediening ...................................................6

11.1. Bediening ..........................................................................6

11.2. Plaatsen of vervangen van de batterijen in de

afstandsbediening ...........................................................6

12. Eerste maal gebruik maken van de verwarming ................6

13. Algemene opmerkingen ..........................................................6

13.1 Onderhoud en reiniging ...............................................6

13.2 Thermische beveiliging ..................................................6

13.3 Afdanken ..........................................................................6

13.4 Garantie ...........................................................................7

14. Storingen ....................................................................................7

15. Technische gegevens .................................................................7

Bijlage: onderdelenlijst .....................................................................9

Page 4

GEBRUIKSHANDLEIDING

Woord vooraf

Geachte gebruiker,

Vriendelijk bedankt voor de aankoop van dit DRU product. Onze producten zijn ontwikkeld en gefabriceerd volgens de hoogst mogelijke kwaliteit-, prestatie- en veiligheidseisen. Hierdoor kunt u rekenen op jarenlang probleemloos gebruiksplezier.

Bij het toestel worden twee handleidingen geleverd: de installatiehandleiding en de gebruikshandleiding. De gebruikshandleiding geeft u de informatie die u nodig hebt om het toestel goed en veilig te laten functioneren. U dient deze gebruikshandleiding zorgvuldig te lezen alvorens het toestel in gebruik te nemen. U dient de gebruikshandleiding

én de installatiehandleiding zorgvuldig te bewaren. Als gebruiker mag u uitsluitend de werkzaamheden uitvoeren die in de gebruikshandleiding worden genoemd. Voor de overige werkzaamheden schakelt u een

vakbekwame installateur in. Neem bij vragen of twijfel altijd contact op met uw installateur.

In de handleidingen worden de volgende markeringen gebruikt om belangrijke informatie aan te geven.  Uit te voeren acties ! Tip Suggesties en adviezen ! Let op Deze instructies zijn noodzakelijk ter

voorkoming van mogelijke problemen bij gebruik

Deze instructies zijn noodzakelijk ter

voorkoming van brand, persoonlijk letsel of andere ernstige schades

Op het toestel kunnen de volgende symbolen aangetroffen worden:

Let op! Lees de handleiding

Let op!

Zorg ervoor dat in- en uitlaten van lucht niet geblokkeerd worden

1. Inleiding

Het toestel is te verkrijgen in twee uitvoeringen, de hout uitvoering (zie ﬁ guur A) en de kiezel (zie ﬁ guur B) uitvoering. Het vlameffect van deze sfeerhaard kan gebruikt worden met en zonder verwarming. De verwarming kan in twee standen worden gebruikt, namelijk 1000 Watt of 2000 Watt. Ieder moment van de dag kunt u genieten van een rustgevend realistisch vlameffect wat gegenereerd wordt door de modernste technologie. Het energie verbruik benodigd voor het vlamverbruik is bijzonder laag (ongeveer 14 Watt). Dit toestel voldoet aan de geldende CE richtlijnen.

2. Veiligheid

2.1 Algemeen

- Leest u dit hoofdstuk over veiligheid zorgvuldig door voordat u het toestel gaat gebruiken;

- Houdt u zich aan de algemeen geldende voorschriften en de voorzorgsmaatregelen/veiligheidsinstructies in deze handleiding om schade of ernstig lichamelijk letsel te voorkomen.

2.2 Voorzorgsmaatregelen / veiligheidsinstructies

bij installatie

Volg de onderstaande voorzorgsmaatregelen/veiligheidsvoorschriften nauwkeurig op:

• alle onderhoud en service werkzaamheden dienen door de installateur te geschieden, de installateur dient hiervoor de installatie en service handleiding te raadplegen;

• Raadpleeg als het toestel beschadigd is direct de leverancier voordat het toestel wordt geïnstalleerd en voordat het apparaat in bedrijf wordt genomen;

• Gebruik het toestel niet buiten;

• Plaats het toestel niet in een vochtige omgeving of nabij een bad douche of zwembad;

• De uitlaat van de warme lucht en de inlaat voor de koude lucht mogen op geen enkele wijze geheel of gedeeltelijk worden geblokkeerd (zie ﬁ guur C);

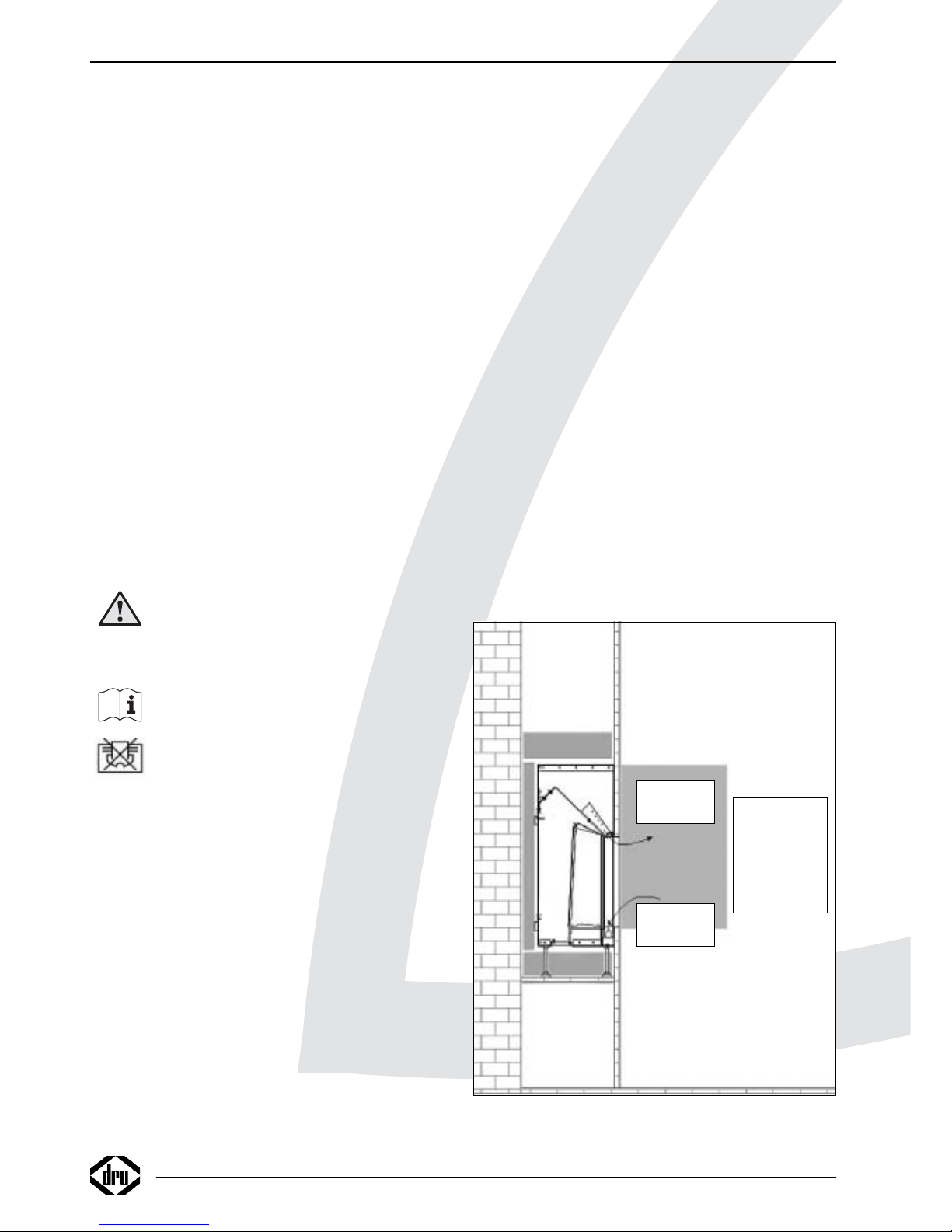

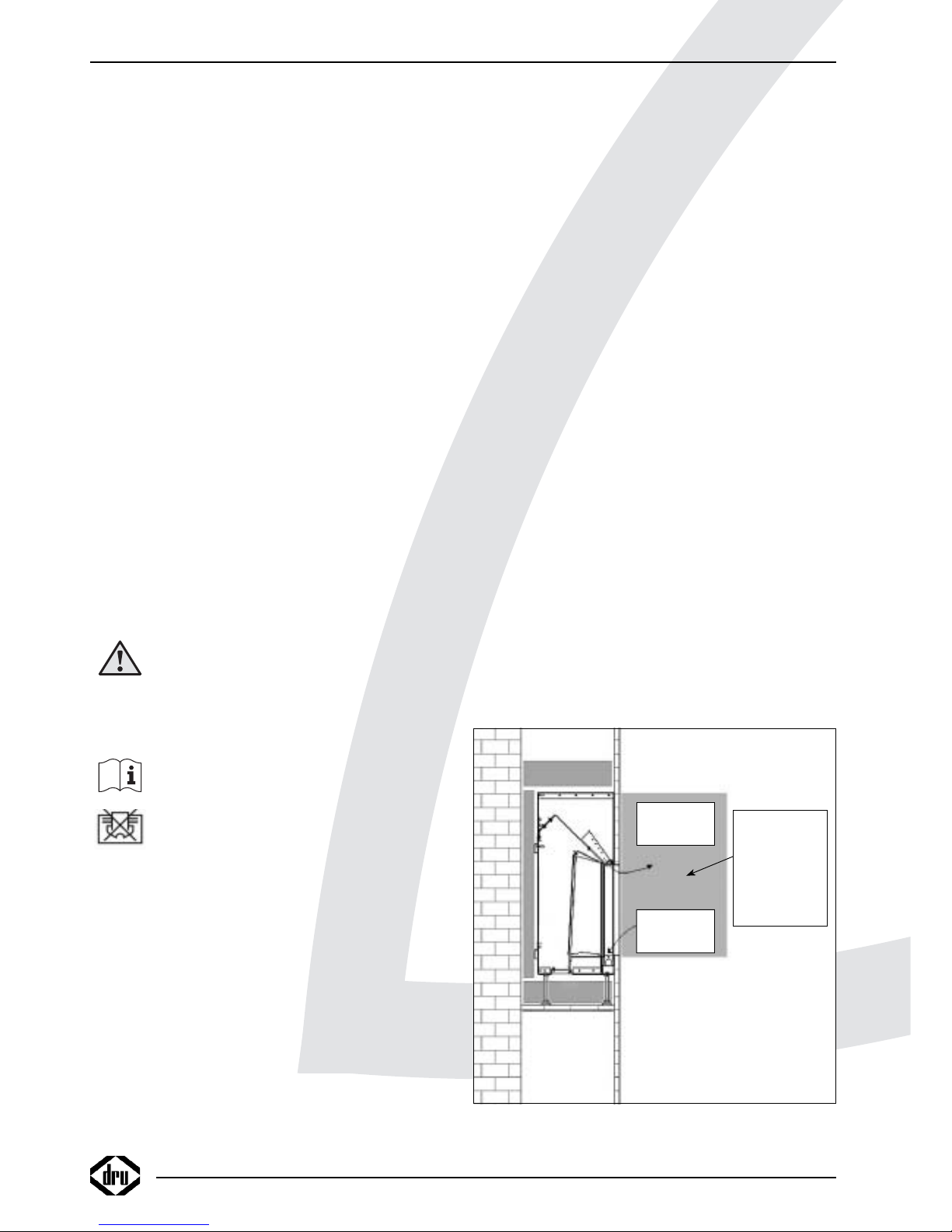

Figuur C

Warme

luchtstroom

Koude

luchtstroom

55 cm hoog x

50 cm diep

Deze ruimte vrijlaten over de hele breedte van

de kachel a.u.b.!

Page 5

Nederlands

Metro 80E

GEBRUIKSHANDLEIDING

• Het is niet toegestaan het toestel te voorzien van een isolatie deken of op enige wijze in te pakken;

• Het toestel is geschikt voor 230V, 50Hz en heeft een aansluitwaarde van maximaal 2000 Watt;

• De stekker moet na installatie altijd bereikbaar zijn;

• De wandcontactdoos waarop de toestel wordt aangesloten dient geaard te zijn;

• Plaats geen dingen onder of voor het toestel omdat deze door warmte aangetast zou kunnen worden (zie ﬁ guur C);

• Leg het netsnoer nooit in de buurt van de hete lucht uitlaat;

• Zorg ervoor dat bv. overgordijnen of andere brandbare materialen minstens 1 meter van het toestel verwijderd zijn;

• Het toestel dient door de installateur geïnstalleerd te worden volgens geldende voorschriften;

• Gebruik dit toestel niet in combinatie met andere regelapparatuur zoals een timer, thermische regelaar of een geprogrammeerde controller wat ervoor zorgt dat het toestel automatisch inschakelt. Het toestel zou bedekt kunnen zijn of iemand zou iets onder of voor het toestel geplaatst kunnen hebben, wat zou kunnen leiden tot brand;

• In geval van storing de stekker uit de wandcontactdoos nemen, en uw installateur waarschuwen;

• Natte kleding, handdoeken e.d. niet op of nabij het toestel te drogen hangen (zie ﬁ guur C);

• Door het toestel met de afstandsbediening op stand by te zetten blijft er een kleine stroom door het toestel lopen, het verdient de aanbeveling voor het uitschakelen de aan uit schakelaar te gebruiken;

• Het toestel NIET gebruiken bij omgevingstemperaturen lager dan 2ºC en hoger als 40ºC;

• Het toestel NIET gebruiken als de luchtvochtigheid meer dan 80% bedraagt;

• Het toestel NIET gebruiken boven de 2000 meter;

• Let op: Het toestel weegt ongeveer 40 kg, het is raadzaam het toestel niet zonder hulp te verplaatsen.

2.3 Extra bescherming

- Indien het toestel in een vertrek geïnstalleerd wordt waar jonge kinderen of hulpbehoevende mensen zonder toezicht verblijven, adviseren wij het toestel af te schermen en de afstandsbediening op een veilige plek op te bergen.

2.4 Extra waarschuwingen

1. Het symbool op de onderzijde nabij de hete lucht uitlaat (zie ﬁ guur D) geeft aan dat het toestel op deze plek bijzonder heet is en dat door het afdekken van deze uitlaat het toestel en/of de omgeving oververhit kunnen raken.

2. Let op! Aanraking van hete delen kan brandwonden veroorzaken!

3. In geval van beschadiging van 1 van beide glasplaten van het toestel mag het toestel niet meer gebruikt worden, raadpleeg uw installateur.

4. Er mogen door de gebruiker geen werkzaamheden aan het toestel te verricht worden!

3. Verpakking

Het toestel mag alleen getransporteerd worden in de daarvoor bedoelde verpakking. Door geen gebruik te maken van de juiste verpakking kan er transportschade ontstaan waardoor gevaarlijke situaties kunnen ontstaan.

4. Uitpakken en recycling

 Bij ontvangst moet gecontroleerd worden of de verpak-

king onbeschadigd is. Is dit niet het geval dan dient u contact op te nemen met uw leverancier. Gebruik het artikel bij beschadigde verpakking in geen geval!

 Controleer het toestel op transportschade. Neem bij

elke vorm van schade contact op met uw leverancier en gebruik het toestel in geen geval!

 Bewaar de verpakking tot het toestel geïnstalleerd is en

de goede werking is getest;

 De verpakking dient via de regulier weg afgevoerd te

worden.

5. Installatie en aansluiten

Laat het toestel door een erkende vakhandelaar plaatsen in overeenstemming met de daarvoor geldende voorschriften. Het toestel dient te worden aangesloten op een geaarde wandcontactdoos.

6. Vervangen zekeringen

Het opgenomen vermogen (met beide verwarmingselementen aan) door het toestel is ruim 2000 Watt. Derhalve is de sfeerhaard voorzien van 2 stuks 10 Ampère trage zekeringen welke achter het rechter sierproﬁ el zijn geplaatst.

Figuur D

Page 6

GEBRUIKSHANDLEIDING

Door het onderste ventilatie proﬁ el (zie ﬁ guur E) en dan het rechter sierproﬁ el (zie ﬁ guur F) los te nemen kunt u bij de zekeringhouders (zie ﬁ guur G).

Voor het vervangen van de zekeringen, neem de stekker uit het toestel en controleer of de beide zekeringen in de netentree niet defect zijn. Als de zekeringen defect zijn kunt u nieuwe plaatsen (2 stuks van 10 Ampère Traag) en de stekker weer terugplaatsen, als de zekeringen opnieuw defect raken moet u contact opnemen met uw leverancier. Plaats onder geen enkele voorwaarde zekeringen van meer als 10 Ampère. Dit zou bij kortsluiting ernstige gevolgen kunnen hebben.

Het is zaak rekening te houden met andere toestellen / apparaten die op dezelfde groep zijn aangesloten zodat het maximale stroomverbruik van deze groep niet overschreden wordt, raadpleeg hierover uw installateur.

7. Plaatsen van toestel, vrije ruimte om het toestel

Het toestel is ontworpen om ingebouwd te worden. Er dient echter rekening gehouden te worden met de luchtstroming rond het toestel (uw installateur leest hier over in de installatie handleiding). Als gebruiker moet u er voor zorgen dat er niets geplaatst wordt voor het toestel in verband met de hete lucht uitlaat en de koude lucht inlaat (zie ﬁ guur C).

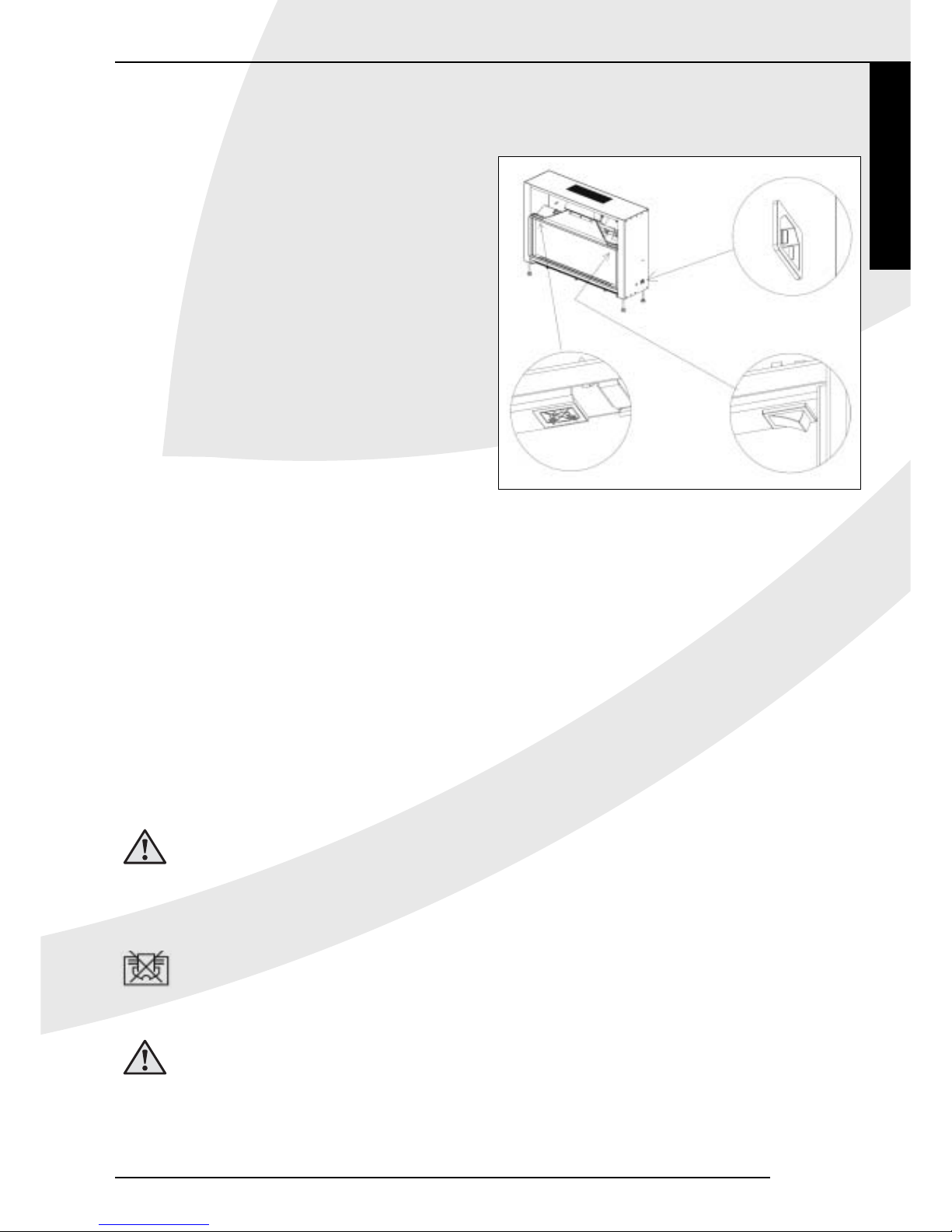

8. In- en uitschakelen van het toestel.

Door de schakelaar aan rechter bovenkant van het toestel te bedienen (0 of 1) kan het toestel uit of aangezet worden (zie ﬁ guur D).

Let op: door het toestel hier uit te zetten verbruikt het toestel geen stroom meer.

Het verdient altijd de aanbeveling wanneer het toestel (de nacht bijvoorbeeld) uitgezet wordt dit met deze schakelaar te doen.

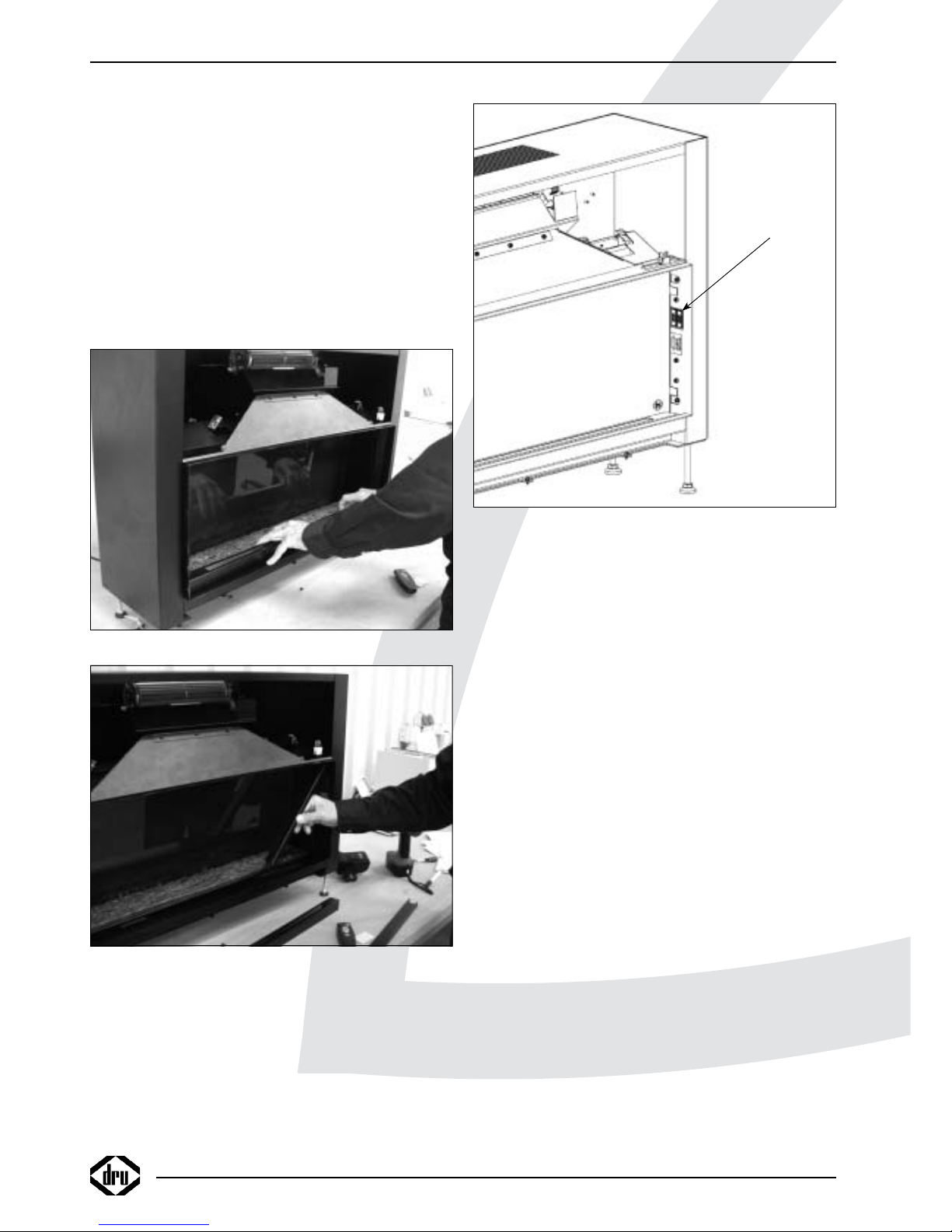

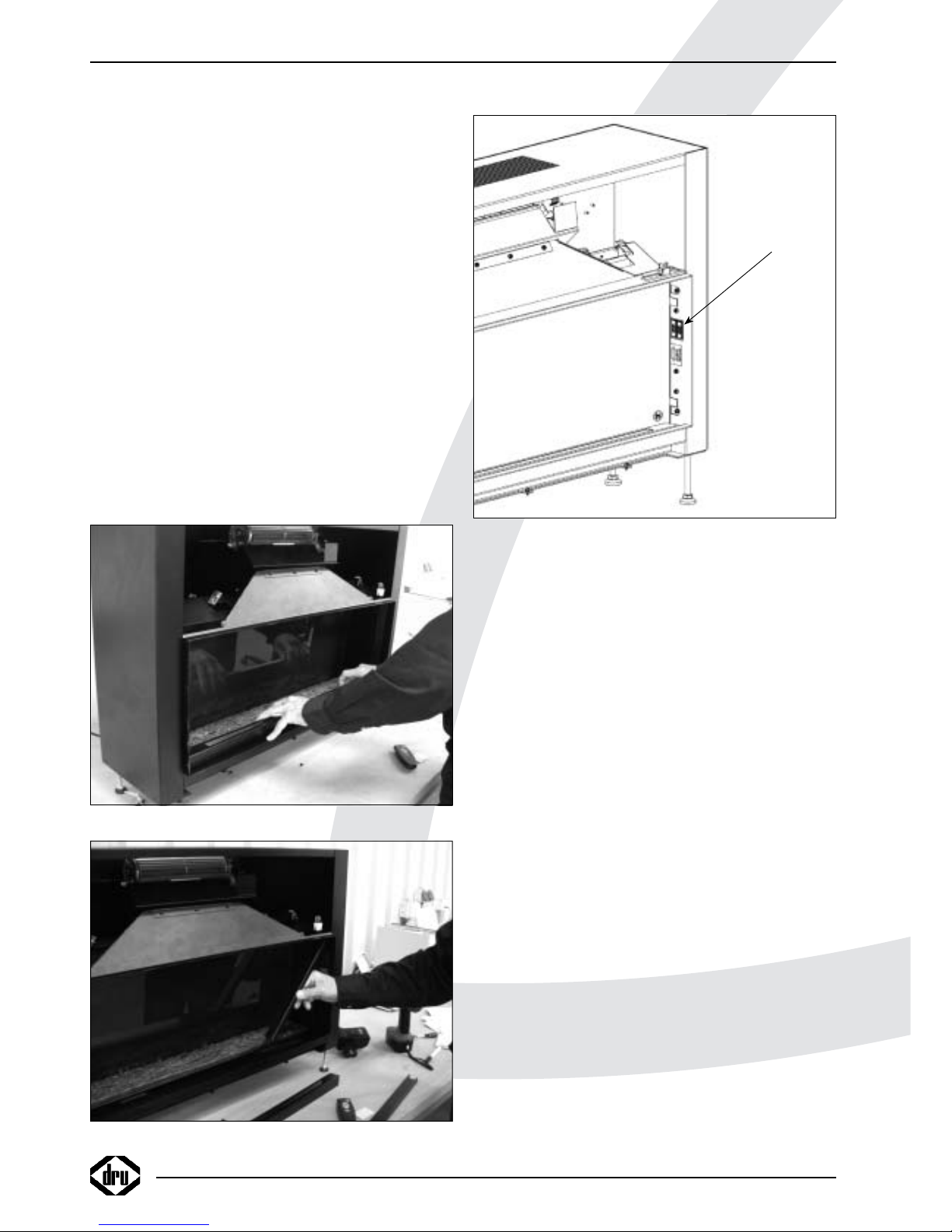

9. Plaatsen en verwijderen voorste glasruit

De effectruit – de tweede glasruit – mag uitsluitend voor service doeleinden door de installateur verwijderd worden! Let op; glas kan scherp zijn, u kunt zich verwonden, neem hiertegen passende maatregelen. Voorkom bij het plaatsen en verwijderen van de glasruit beschadigingen van het toestel en de ruit!

De nummers die in de beschrijving verwijzen naar onderdelen van het toestel, zijn terug te vinden in de bijlage in combinatie met een afbeelding van het genoemde artikel.

Figuur E

Figuur G

Figuur F

Page 7

Nederlands

GEBRUIKSHANDLEIDING

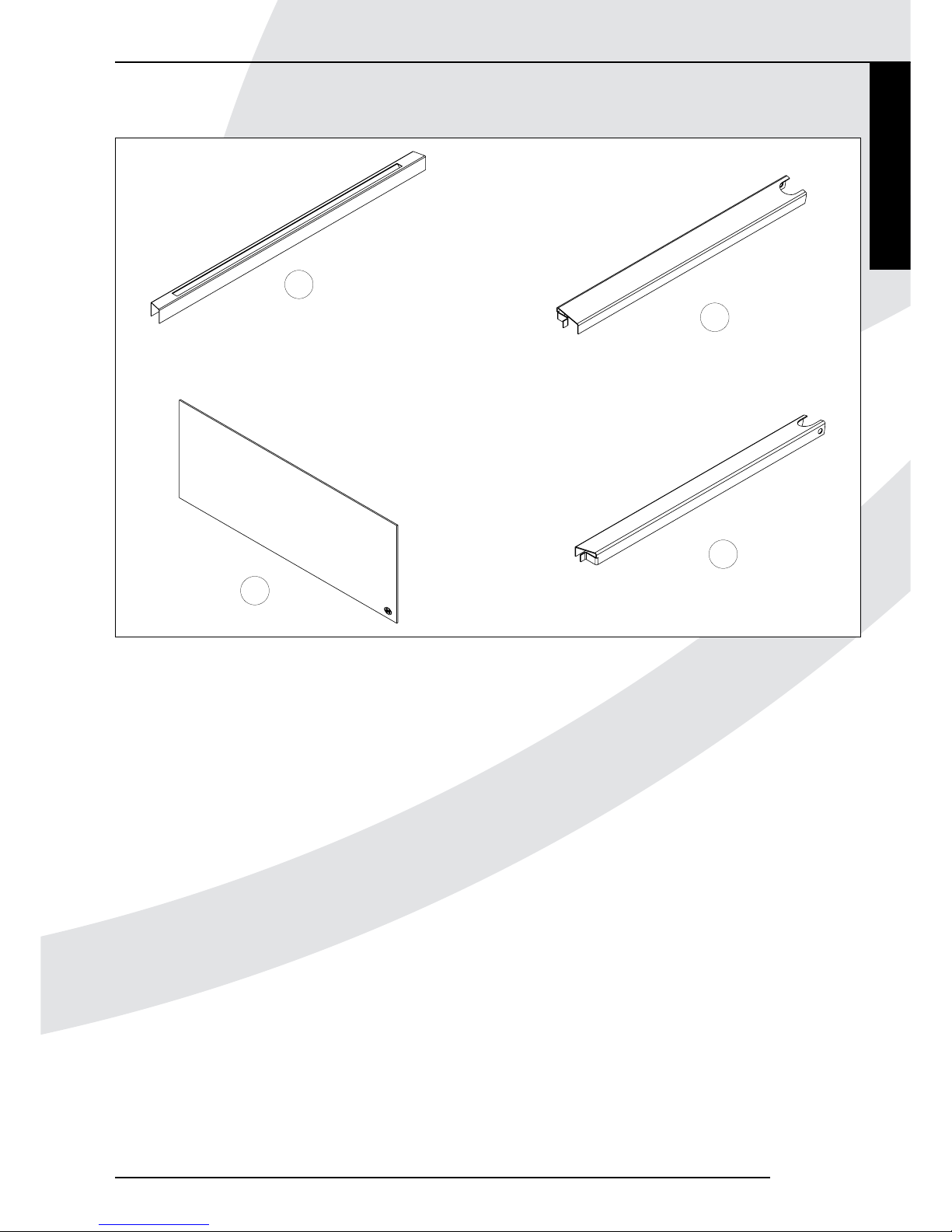

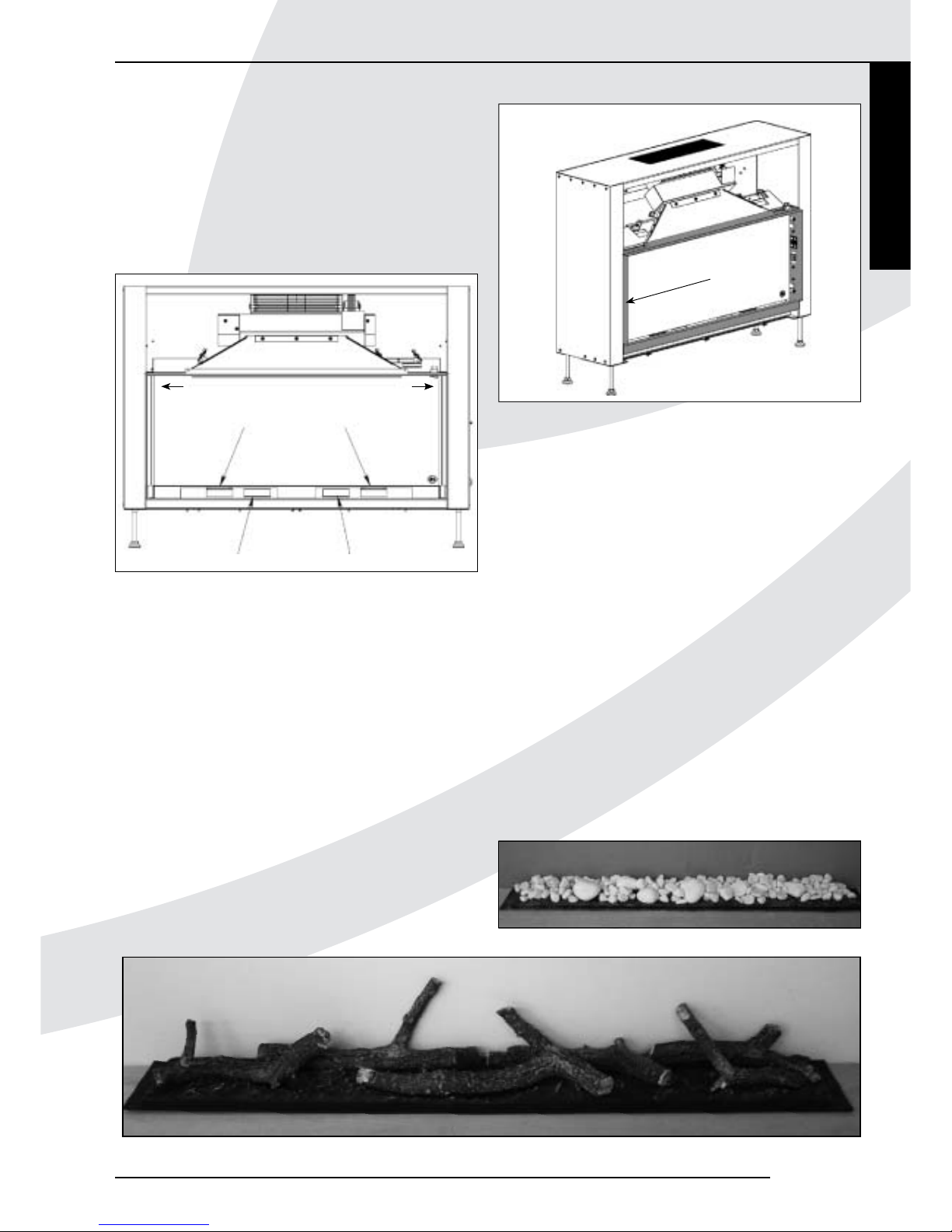

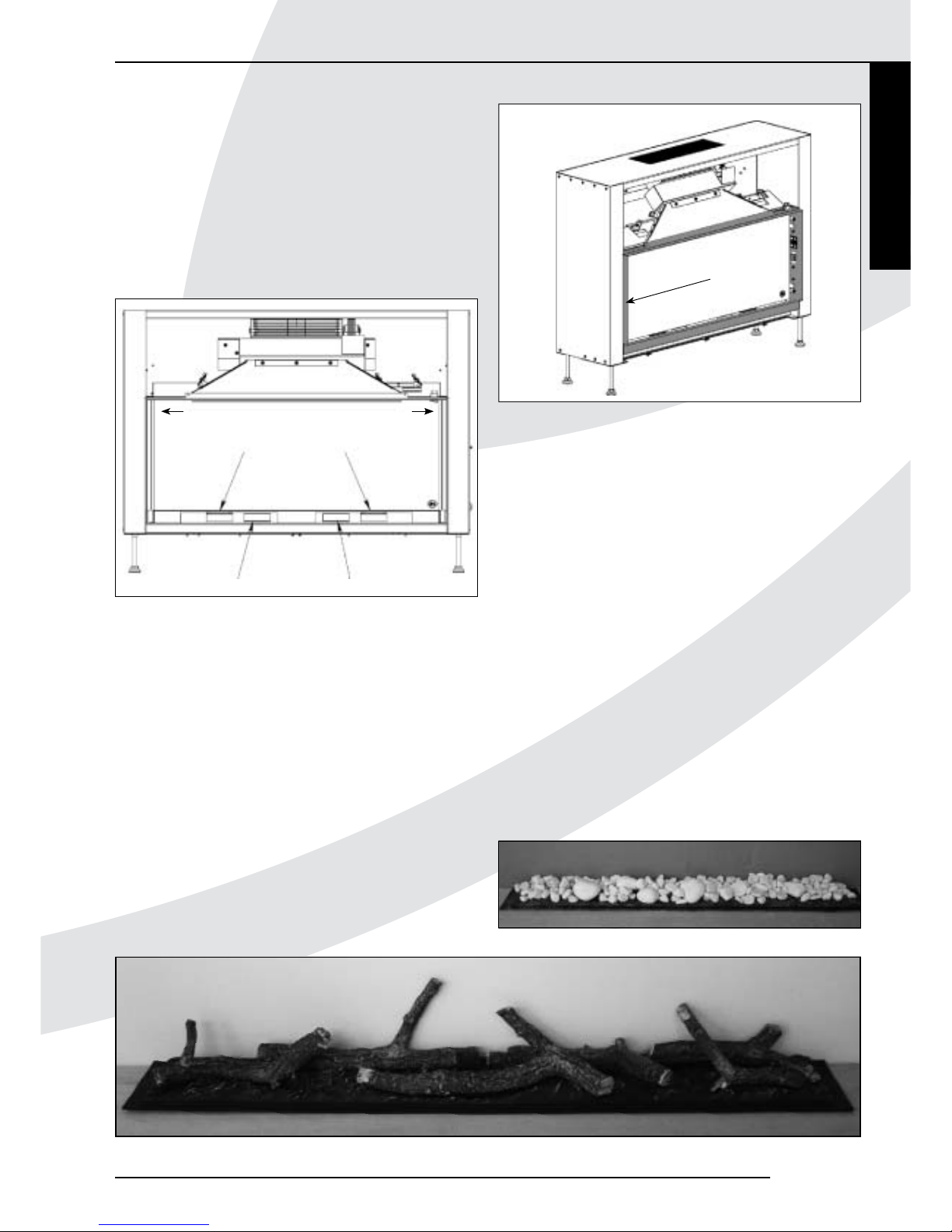

9.1 Verwijderen glasruit:

1. Verwijder luchtinlaatproﬁ el (1) (zie ﬁ guur E)

2. Verwijder het linker (2) en het rechter (3) sierproﬁ el door deze aan de onderkant naar het midden te schuiven (zie ﬁ guur F) en dan de bovenkant naar onderen te laten zakken.

De ruit wordt slecht aan de bovenkant geblokkeerd tegen het naar voren komen en steunt aan de onderkant op twee steunstrippen (zie ﬁ guur H).

3. Til de glasruit (4) omhoog van de bovenste steunstrippen (5 – ﬁ guur H) af;

4. Trek de onderzijde iets naar voren en laat de ruit voorzichtig op de onderste steunstrippen (6 – ﬁ guur H) zakken;

5. De ruit kan nu aan de bovenzijde met beide handen gepakt worden;

6. Haal de ruit nu voorzichtig tussen het inbouwframe (7 –

ﬁ guur I) door naar buiten (let op voor beschadigingen aan het inbouwframe!);

9.2 Plaatsen glasruit:

1. Pak de glasruit (4) met beide handen aan de bovenzijde vast;

2. Breng de ruit voorzichtig tussen het inbouwframe (7 –

ﬁ guur I) door naar binnen (let op voor beschadigingen aan het inbouwframe!);

3. Laat de onderzijde van de ruit op de onderste steunstrippen (6 – ﬁ guur H) rusten;

4. Kantel de ruit iets naar binnen en laat de bovenkant tegen linker vlak A en rechter vlak B rusten (ﬁ guur H);

5. Til de onderkant van de ruit van de onderste steunstrippen (6 – ﬁ guur H);

6. Breng de ruit voorzichtig iets omhoog en laat hem rusten op de bovenste steunstrippen (5 – ﬁ guur H);

7. Plaats het linker (2) en het rechter (3) sierproﬁ el;

8. Plaats het luchtinlaatproﬁ el (1).

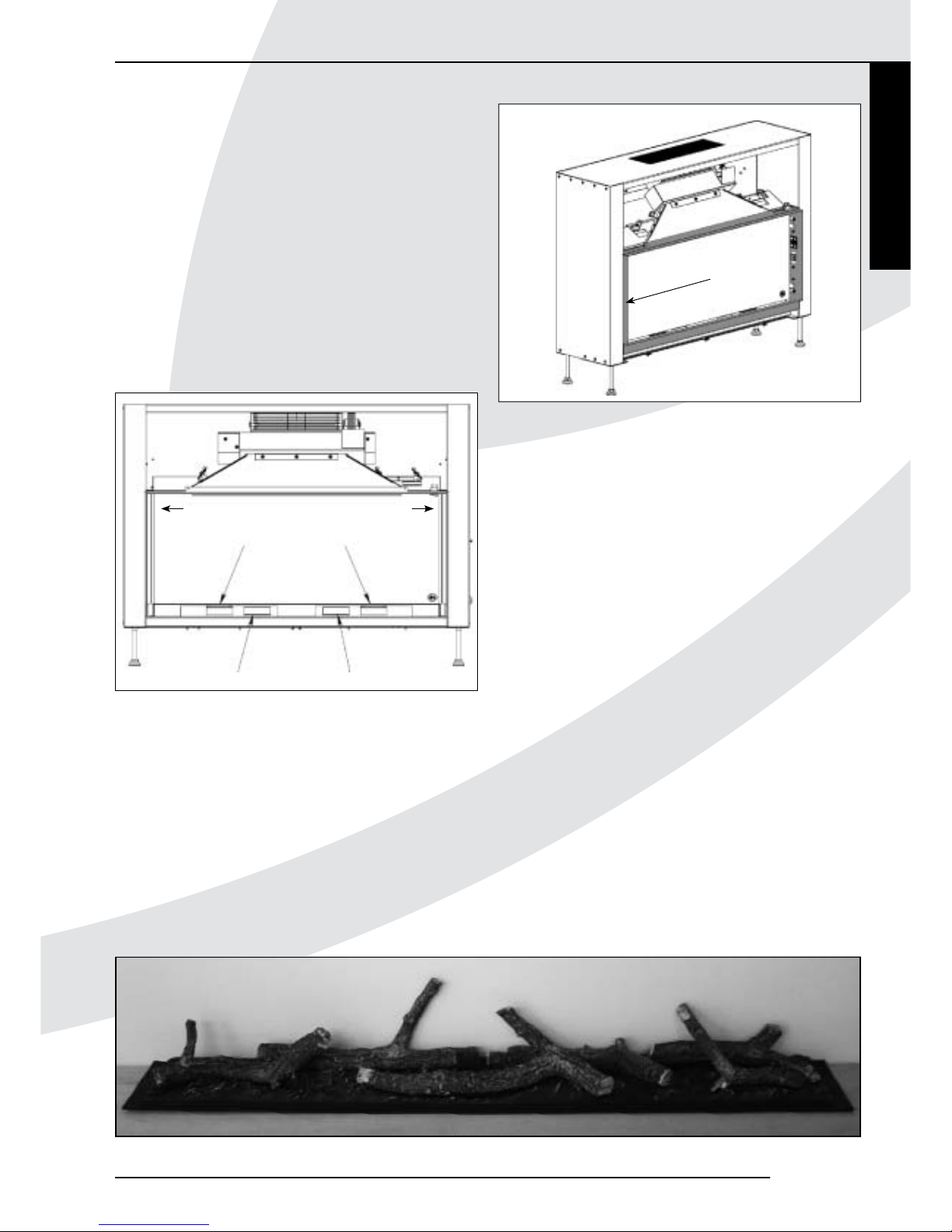

10. Plaatsen hout-/ kiezelset

Plaatsen houtset: Het verdient de voorkeur om de houtstammen te positioneren zoals op ﬁ guur J te zien is. Dit is echter geen vereiste, een andere positionering is altijd mogelijk en kan enkel effect hebben op het vlambeeld van uw toestel.

Plaatsen kiezelset: U kunt de kiezels willekeurig plaatsen op de basisplaat. Een voorbeeld hiervan is gegeven in ﬁ guur K .

Vlak A

bovenste steunstrippen (5)

onderste steunstrippen (6)

Vlak B

Figuur I

Figuur J

Figuur K

Figuur H

Metro 80E

Page 8

GEBRUIKSHANDLEIDING

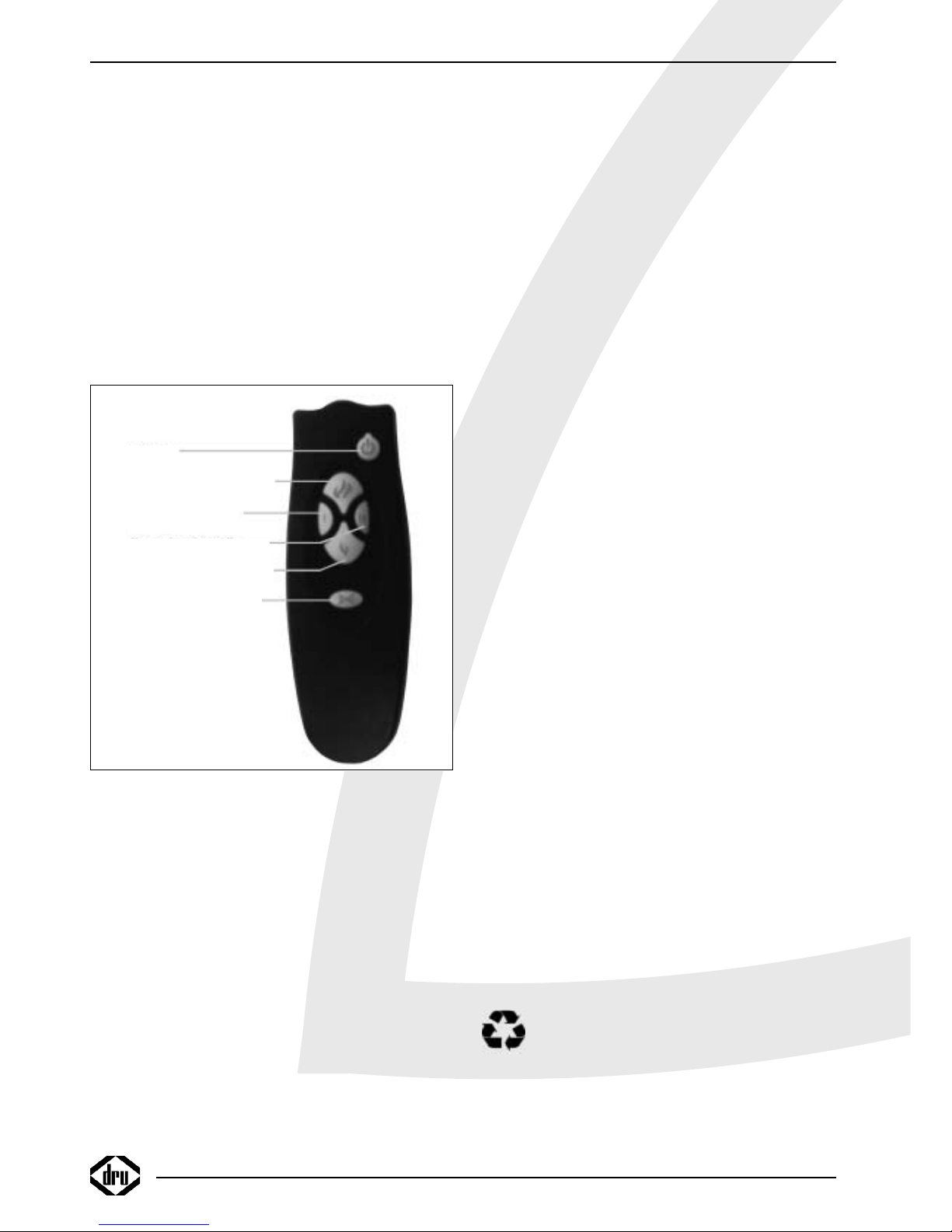

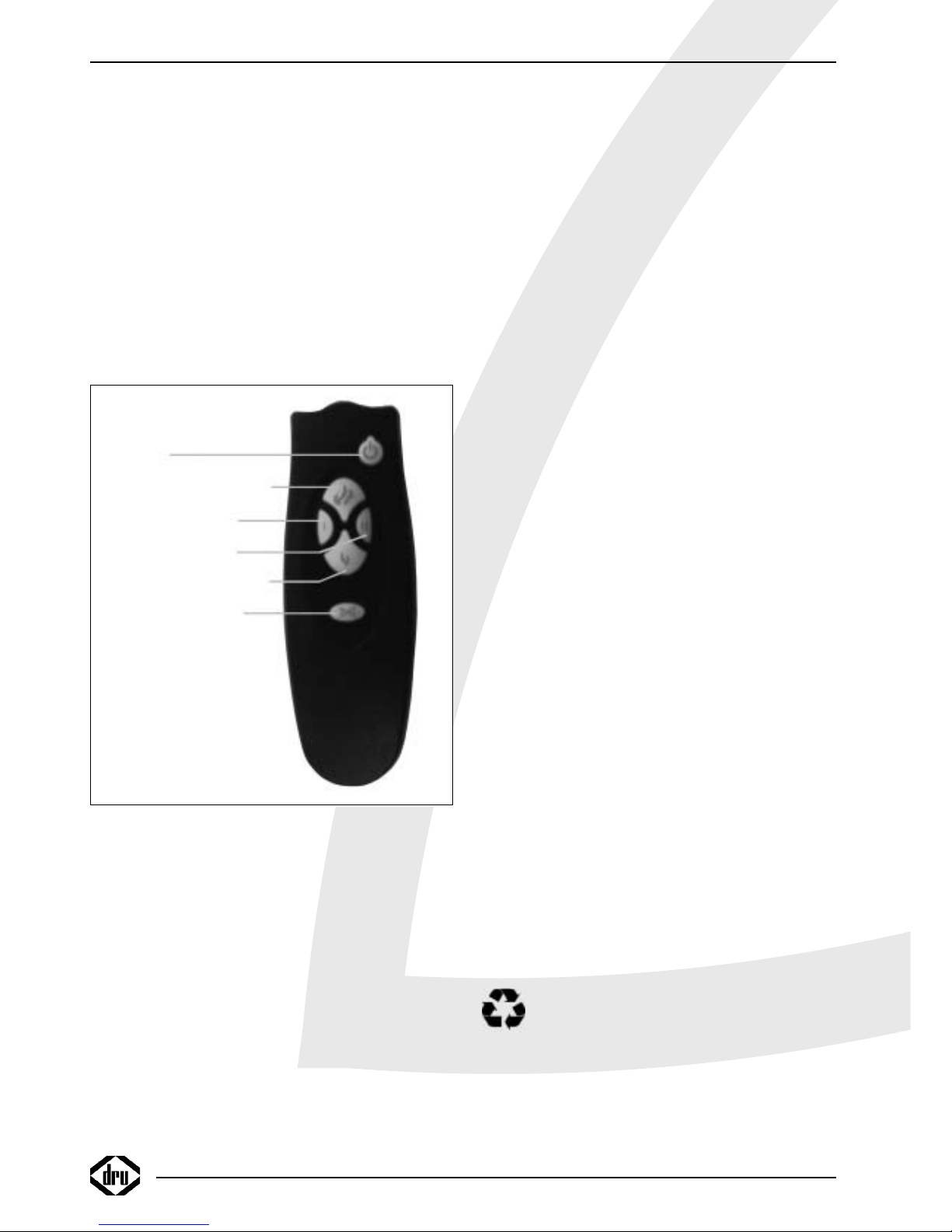

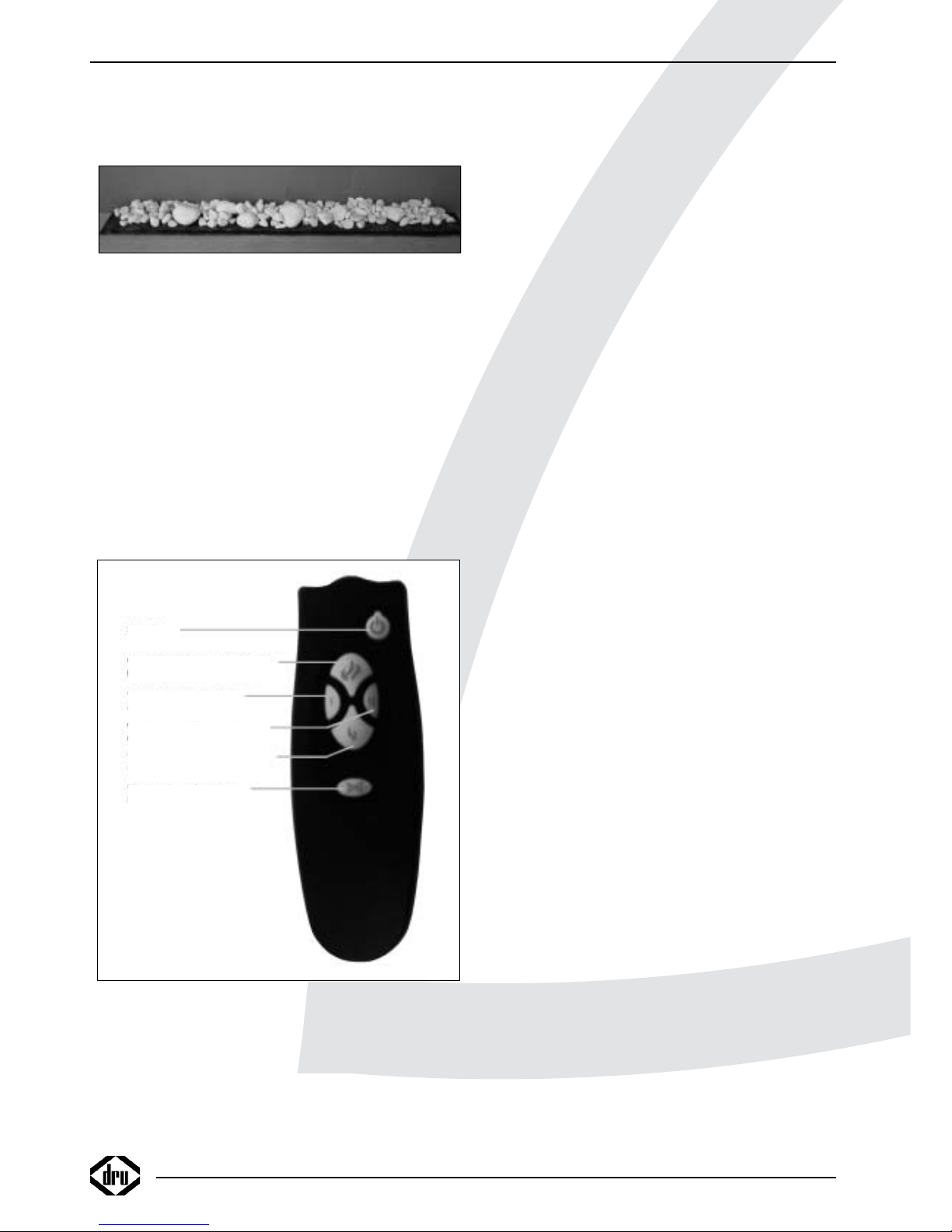

11. Draadloze afstandsbediening

11.1 Bediening

Het toestel wordt standaard geleverd met een draadloze bediening (ﬁ guur L). Hiermee kunnen de in het toestel aanwezige verwarmingselementen aan- en uitgezet worden, de lichtintensiteit (hoogte van het vlameffect) kan aangepast worden en het toestel kan op standby gezet worden. In ﬁ guur L zijn de symbolen op de afstandbediening verklaard.

U moet tijdens bediening van de afstandsbediening deze richten op het toestel, dit omdat het gaat om een infrarood afstandsbediening. De afstandsbediening werkt alleen als de hoofdschakelaar van het toestel op 1 is gezet.

11.2 Plaatsen of vervangen van de batterijen in de afstandsbediening

De elektrische voeding van de afstandsbediening wordt verzorgd door batterijen. De levensduur van de batterijen is ongeveer één jaar. Volg voor het vervangen van de batterijen de volgende stappen (Let op: door gebruik van batterijen die niet lekvrij zijn kan de afstandbediening onherstelbaar beschadigen):

• Verwijder de deksel aan de onderzijde van de afstands-

bediening;

• Plaats de twee batterijen van het type AAA in de houder

en let hierbij op de plus en min aanduiding;

• Sluit de deksel.

Let op: oude batterijen mogen niet bij het huisvuil maar moeten bij het Klein Chemisch Afval.

12. Eerste maal gebruik maken van de verwarming

Tijdens het eerste gebruik van de verwarmingselementen kan er een onaangename geur ontstaan, dit wordt veroorzaakt door het aanwezige stof en het gebruik van het element materiaal voor de eerste keer. Ventileer goed, de geur verdwijnt snel na een aantal keren opwarmen. Blijft er een onaangename geur ontstaan neem dan contact op met uw leverancier.

13. Algemene opmerkingen

13.1 Onderhoud en reiniging

De controle en het onderhoud dienen in ieder geval een goede en veilige werking van het toestel te garanderen.

Onderhoud waarvoor het toestel gedemonteerd moet worden mag alleen gedaan worden door uw installateur! Uw toestel dient jaarlijks te worden gecontroleerd, dit dient door een gekwaliﬁ ceerd bedrijf te gebeuren.

Zorg dat het toestel is afgekoeld en dat het toestel spanningsvrij is voordat met reinigen of inspectie wordt begonnen.

Het verdient aanbeveling om het toestel regelmatig op stofvorming te controleren en zonodig stofvrij te maken of te laten maken.

Zonodig kan de luchtinlaat en de luchtuitlaat met de stofzuiger en een zachte kwast worden gereinigd. Op de binnenkant van het voorste glasraam kan zich na verloop van tijd stof ophopen U kunt het stof verwijderen met een glasreiniger of een vochtige doek (zie verwijderen voorste glasruit). Bij het reinigen van het toestel geen bijtende of schurende middelen gebruiken. Lakbeschadigingen, bijvoorbeeld door het plaatsen van voorwerpen op of tegen het toestel, vallen buiten de garantie.

13.2 Thermische beveiliging

In de verwarmingelementen is een thermische beveiliging opgenomen om oververhitting te voorkomen, deze kan de verwarming uitschakelen als de uitlaat voor warme lucht wordt belemmerd (zie ﬁ guur C). Na afkoeling zal het verwarmingselement weer inschakelen. Mocht deze beveiliging om wat voor een reden dan ook zomaar inschakelen, dan dient u contact op te nemen met uw leverancier.

13.3 Afdanken

De verpakkingsmaterialen zijn grotendeels recyclebaar, gooi deze dus niet bij het huisvuil weg maar zorg ervoor dat ze gerecycled kunnen worden. Indien u het toestel vervangt of verwijdert, moet u het toestel via de reguliere weg afvoeren.

Figuur L

Page 9

Nederlands

GEBRUIKERSHANDLEIDING

Voordat tot demontage wordt overgegaan eerst het toestel vrij van de netspanning maken door de het netsnoer los te koppelen of de groep waarop het toestel is aangesloten spanningsvrij te maken.

Oude apparaten bevatten waardevolle materialen die gerecycled kunnen worden, geef oude apparaten daarom bij een geschikte verzamelplaats af.

13.4 Garantie

De garantie op uw DRU toestel wordt verleend via uw leverancier. In geval van storingen dient u altijd met hem contact op te nemen. Uw leverancier zal DRU inschakelen indien hij dit noodzakelijk acht. De fabrieksgarantie op uw toestel bedraagt 2 jaar na datum van aankoop.

14. Storingen

Het is zeer onwaarschijnlijk dat er zich storingen voordoen, in het geval er zich toch een storing voordoet adviseren wij u uw leverancier te raadplegen.

Mogelijke storingen:

Het toestel heeft wel een vlameffect en de ventilator doet het ook alleen er komt geen warmte lucht meer uit het toestel.

Mogelijk heeft de thermische beveilig ingegrepen, na verloop van tijd zal de beveilig afkoelen en er weer warmte gegenereerd worden. Mocht de beveiliging direct weer ingrijpen en het verwarmingselement uitschakelen, dan dient u uw leverancier te raadplegen.

Het toestel doet niets meer.

Schakel het toestel uit met de schakelaar, en controleer of de beide zekeringen in de netentree niet defect zijn. Als de zekeringen defect zijn kunt u nieuwe plaatsen (2 stuks van 10 Ampere Traag), er zitten 2 reserve zekeringen in de houder die dubbel is uitgevoerd. De voorste zekeringen zijn de reserve zekeringen. Als de zekeringen opnieuw defect raken moet u contact opnemen met uw leverancier Plaats onder geen enkele voorwaarde zekeringen van meer als 10 Ampere. Dit zou bij kortsluiting ernstige gevolgen kunnen hebben.

De haard reageert niet meer op de afstandsbediening.

Mogelijk zijn de batterijen van uw afstandbediening leeg, plaats nieuwe en indien het probleem zich nog voordoet kunt u uw leverancier raadplegen.

15. Technische gegevens

Elektrische aansluiting

• Nominale spanning (50 Hz) 230-240 Volt AC

• Opgenomen vermogen zonder verwarming ongeveer 14 Watt

• Opgenomen vermogen met 1 verwarmingselement in bedrijf ongeveer 1000 Watt

• Opgenomen vermogen met beide verwarmingselementen in bedrijf ongeveer 2000 Watt

• Toestelzekeringen (netentree) 2 stuks 10 Ampere Traag (model 5x20mm)

• Beschermklasse I

Metro 80E

Page 10

GEBRUIKERSHANDLEIDING

Afmetingen Toestel

800

300

600

920

25-80 mm

250

Page 11

Nederlands

BIJLAGE

Bijlage: Onderdelenlijst

Bewaar deze handleiding zorgvuldig.

Metro 80E

Page 12

Figure A

Figure B

Page 13

English

Metro 80E

USER MANUAL

Table of Contents

Foreword .........................................................................................12

1. Introduction .............................................................................12

2. Safety .........................................................................................12

2.1. General ...........................................................................12

2.2. Preventive Measures / Safety Instructions

during Installation .........................................................12

2.3. Extra protection ...........................................................13

2.4. Extra warnings ..............................................................13

3. Packaging ..................................................................................13

4. Unpacking and recycling .......................................................13

5. nstallation and connection .......................................................

6. Replacement of fuses .............................................................13

7. Installing the appliance, clearance around

the appliance ............................................................................14

8. Switching the appliance on and off .....................................14

9. Installing and removing the front glass sheet ...................14

9.1. Removing the glass sheet ...........................................15

9.2. Installing the glass sheet .............................................15

10. Installing the wood or pebbles set .....................................15

11. Wireless remote control ......................................................16

11.1. Operation ......................................................................16

11.2. Inserting or replacing batteries in

the remote.....................................................................16

12. First-time use of the heating system ..................................16

13. General remarks .....................................................................16

13.1 Maintenance and cleaning ..........................................16

13.2 Thermal cut-out ...........................................................16

13.3 Discarding the appliance .............................................16

13.4 Guarantee ......................................................................17

14. Faults .........................................................................................17

15. Technical Data .........................................................................17

Annex: List of Spare Parts ............................................................19

Page 14

USER MANUAL

Foreword

Dear User,

Thank you very much for purchasing this DRU product. Our products are developed and manufactured in conformity with the highest possible quality, performance and safety requirements. You can therefore count on many years of problem-free use.

The appliance is accompanied by two manuals: the Installation Manual and the User Manual. The User Manual provides you with information that you require to operate the appliance properly and safely. Please read this User Manual carefully before using the appliance. Preserve the User

Manual and the Installation Manual carefully. As the User, you may only perform such operations as may be stated in the User Manual. For other operations,

please engage a technically qualiﬁ ed installer. In case of questions or doubts, please always contact your installer.

The following warning indications appear at various places in the manual, and provide important information.  Actions to be carried out ! Tip Suggestions and Recommendations ! Attention These instructions are important to

prevent possible problems during use These instructions are important to prevent ﬁ re, personal injury or other types of grave damage

The following warning indications appear on the appliance:

Attention! Please refer to the manual

Attention! Ensure that air inlets and outlets are not

blocked.

1. Introduction

The appliance is available in two versions, namely the wood version (see Fig. A) and the pebbles version (see Fig. B). The ﬂ ame effect of this decorative ﬁ replace can operate with or without heating. The heating system may be operated at two levels, namely

1000 Watts or 2000 Watts.

You can enjoy the relaxing and realistic ﬂ ame effect, created using state-of-the-art technology, at any time of the day. The energy consumption required for the ﬂ ame is exceptionally low (around 14 Watts)

This appliance meets the requirements of the applicable CE Directives

2. Safety

2.1 General

- Read this Section on safety carefully before you start using the appliance.

- Duly follow the generally applicable rules and regulations and preventive measures/safety instructions contained in this manual in order to prevent damage or grave personal injury.

2.2 Preventive Measures / Safety Instructions

during Installation

Carefully follow the Preventive Measures / Safety Instructions listed below:

• all maintenance and service operations should be carried out by the installer; the installer should refer to the installation and service manual for this purpose;

• If the equipment is damaged, immediately contact the supplier before installing and starting the equipment;

• Do not use the equipment out of doors;

• Do not use the equipment in a damp environment or near a swimming pool, bath or shower;

• The hot air discharge outlet and the inlet for the cold air should not be partially or fully blocked in any manner whatsoever (see Fig. C);

Fig. C

Hot air

stream

Cold air

stream

55 cm high x 50

cm deep

Please leave

this space free

over the entire

breadth of the

ﬁ replace!

Page 15

English

Metro 80E

USER MANUAL

• It is not permissible to cover the appliance with an insulation cover or to pack it in any other manner;

• The appliance can be used with 230V, 50Hz and has a maximum connected load of 2000 Watts;

• The plug should always be within reach after installation;

• The wall socket to which the appliance is connected should be earthed;

• Do not place any objects in front of the appliance since this may be damaged by heat (see Fig. C);

• Never lay the mains cable near the hot air discharge outlet;

• Ensure that for example heavily lined curtains or other inﬂ ammable materials are placed at least 1 meter away from the appliance;

• The installer should install the appliance in accordance with the applicable laws and regulations;

• Do not use the appliance in combination with other control equipments such as a timer, thermal controller or a programmed controller that automatically switches on the equipment. This is because someone may have covered the appliance or placed a combustible object under or in front of the appliance, which could catch ﬁ re;

• In case of faults, remove the plug from the walls socket outlet and notify your installer;

• Wet clothing, towels, etc., should not be placed for drying on or near the appliance; (see Fig. C);

• When the appliance is switched to stand-by with the remote, a minor current continues to pass through the appliance, and the use of the on/off switch is therefore recommended;

• The appliance should NOT be used in ambient temperatures below 2ºC and higher than 40ºC;

• The appliance should NOT be used if the air humidity exceeds 80%;

• The equipment should NOT be used at altitudes exceeding 2000 meters;

• Attention: The appliance weighs more than 40 kg, and it is therefore recommended that the appliance should not be shifted without assistance.

2.3 Extra protection

- If the appliance is installed in a room where young children or invalid persons are left unsupervised, we recommend that you screen-off the appliance and keep the remote control in a safe place.

2.4 Extra warnings

1. The symbol on the bottom next to the hot air outlet (see Fig. D) indicates that the appliance becomes extremely hot at that point, and that if this outlet is covered, the appliance and/or the environment may become overheated.

2. Attention! Touching hot parts may cause burn injuries!

3. Do not use the appliance if one of the two glass plates of the appliance is damaged; please contact the installer.

4. The user should not perform any work on the equipment!

3. Packaging

The equipment may only be transported in the packaging provided for the same. Transport damage may be caused if the correct packaging is not used, which may lead to hazardous situations.

4. Unpacking and recycling

 On receipt, check to ensure that the packaging is unda-

maged. If the packaging is damaged, please contact your supplier. Never use the appliance in a damaged condition!

 Check the equipment for transport damage. If you ﬁ nd

damage in any form whatsoever, contact your supplier and do not use the appliance under any circumstances!

 Preserve the packaging until the appliance has been

installed and tested for proper working;

 The packing should be discarded in the regular manner.

5. Installation and connection

The appliance should be installed in conformity with the applicable laws and regulations by a recognised specialist dealer. The equipment should be connected to an earthed wall socket outlet.

6. Replacement of fuses

The power consumption (with both the heating elements switched on) is around 2000 Watts. For this reason, the decorative ﬁ replace has two delay-action fuses, installed behind the right decorative proﬁ le.

Fig. D

Page 16

USER MANUAL

The fuse holders (see Fig. G) can be accessed by removing the bottom ventilation proﬁ le (see Fig. E) and then the right ventilation proﬁ le (see Fig. F).

For replacing the fuses, remove the plug from the device and check whether the two mains supply fuses are defective. Replace the fuses if they are defective (two 10-Amp. delay-action fuses), and re-insert the plug, and if the fuses are again found defective, please contact your supplier. Under no circumstances should you install fuses of a rating higher than 10 Amperes. This may have serious consequences in case of short circuits.

Take due account of the other equipments/ appliances that are connected to the same group, to ensure that the maximum power consumption of the group is not exceeded; please contact your installer for further details.

7. Installing the appliance, clearance around the appliance

The appliance is designed for built-in installation. However, due account must be taken of the air currents around the appliance (your installer will ﬁ nd information about this in the Installation Manual). As a user, you should ensure that no objects are placed in front of the appliance, particularly the hot air outlet and the cold air inlet (see Fig. C).

8. Switching the appliance on and off

The appliance can be switched on or off (see Fig. D) by operating the switch at the top right of the appliance (0 or 1).

Attention: the equipment does not consume any further current if switched off from here.

It is always recommended that this switch should be used to switch off the appliance for some time (at night for example).

9. Installing and removing the front glass sheet

Only the installer may remove the effect glass sheet – the second glass sheet – for service operations! Attention: the glass may be sharp and cause injury; you are therefore advised to take appropriate measures for the same While installing and removing the glass sheet, ensure that the appliance and the glass sheet are not damaged!

The component numbers contained in the description of this appliance are explained in the Annex along with an image of the speciﬁ ed article.

Fig. E

Fig. G

Fig. F

Page 17

Nederlands

Metro 80E

GEBRUIKSHANDLEIDING

English

USER MANUAL

9.1 Removing the glass sheet:

1. Removing the air inlet proﬁ le (1) (see Fig. E)

2. Remove the left (2) and the right (3) decorative proﬁ le by pushing it toward the centre from the bottom (see Fig. F), and then letting the top move downwards.

The sheet is only blocked at the top against forward movement, and the bottom rests on two support strips (see Fig. H).

3. Lift the glass sheet (4) off the top support strips (5 – Fig. F);

4. Pull the bottom forwards slightly and lower the glass sheet carefully onto the bottom support strips (6 – Fig. H);

5. The glass sheet may now be held at the top with both hands;

6. Now remove the glass sheet carefully outwards from within the ﬁ tting frame (7 – Fig. I) (make sure you do

not damage the frame!);

9.2 Installing the glass sheet:

1. 1. Hold the glass sheet (4) with both hands at the top;

2. Carefully pass the glass sheet into the ﬁ tting frame (7 – Fig. I) (make sure you do not damage the

frame!);

3. Rest the bottom of the glass sheet on the bottom support strips (6 – Fig. H);

4. Tilt the glass sheet slightly inward and rest the top edge against the left ﬁ eld A and the right ﬁ eld B (ﬁ gure H);

5. Lift the bottom edge of the glass sheet off the bottom support strips (6 – Fig. H);

6. Carefully raise the glass sheet slightly and let it rest on the top support strips (5 – Fig. H);

7. Install the left (2) and the right (3) decorative proﬁ le;

8. Install the air inlet proﬁ le (1).

10. Installing the wood/pebbles set

Installing the wood set: It is preferable to position the wooden trunks as shown in Fig. J. This is however not a requirement, and a different position is always possible and will only affect the ﬂ ame image produced by your appliance.

Installing the pebbles set: You may place the pebbles anywhere on the base plate. An example of the same may be found in Fig. K.

Field A

Top support strips (5)

Bottom support strips (6)

Field B

Fig. I

Fig. J

Fig. K

Fig. H

Page 18

USER MANUAL

11. Wireless remote control

11.1 Operation

The appliance is generally supplied with a wireless remote control (ﬁ gure L). The heating elements in the appliance can thereby be switched on and off, the light intensity (the size of the ﬂ ame effect) can be adjusted, and the appliance can be placed on stand-by. The symbols on the remote control have been explained in Fig. L.

The remote is an infrared remote control system, so point it at the appliance to operate it. The remote control system will only work if the main switch of the appliance is set at 1.

11.2 Inserting or replacing batteries in the remote

The remote control is battery-powered. The life of the batteries is around one year. For replacing the batteries, follow the steps outlined below (attention: using batteries that are not leak proof may permanently damage the remote):e onderzijde van de afstandsbediening;

• Remove the battery cover on the bottom of the remote;

• Place the two type AAA batteries in the holder with due regard to the positive and negative polarity;

• Close the cover.

Attention: old batteries should not be placed in the domestic waste, but should be treated as Small Chemical Waste.

12. First-time use of the heating system

During the ﬁ rst use of the heating elements, an unpleasant odour may arise due to the dust, and due to the use of the element material for the ﬁ rst time. Ensure good ventilation, so that the odour will soon disappear after heating-up takes place a number of times. If the unpleasant odour continues, please contact your supplier.

13. General remarks

13.1 Maintenance and cleaning

Inspection and maintenance should always guarantee the safe operation of the appliance in the manner required, at all times.

Maintenance involving the dismantling of the appliance should only be carried by your installer! Your appliance should be inspected each year by a duly qualiﬁ ed company.

Before commencing cleaning or inspection, make sure that the appliance has cooled down and that the voltage supply to the appliance has been switched off.

It is recommended that the equipment should be regularly checked for accumulated dust and the dust should be removed if necessary.

If necessary, the air inlet and the air outlet may be cleaned with a vacuum cleaner and a soft brush. Dust may accumulate on the inside of the front glass sheet in the course of time. You may remove such dust using a glass cleaner or a soft cloth (please refer to the instructions for remo- ving the front glass sheet). Do not use any corrosive or abrasive materials to clean the appliance. The guarantee does not cover damage to paint, for example due to objects being placed on or against the appliance.

13.2 Thermal cut-out

There is a thermal cut-out in the heating elements in order to prevent overheating; this may switch off the heating system if the outlet for hot air is obstructed (see Fig. C) After cooling, the heating element will switch on automatically. If for some reason, the thermal cut-out switches on, please contact your supplier.

13.3 Discarding the appliance

The packaging materials are largely recyclable, and therefore do not place these in the domestic waste, but ensure that they can be recycled. If you replace or remove the appliance, please dispose of the appliance in the regular manner.

Fig. L

Standby

Higher flames and glow effect (steps by pressing)

Heating element I ON/OFF

Heating element II ON/OFF

Lower flames and glow effect (steps by pressing)

Heating elements I and II off

Page 19

Metro 80E

English

USER MANUAL

Before dismantling, ﬁ rst disconnect the mains voltage by disconnecting the mains cable or disconnecting the voltage supply to the group to which the appliance is connected.

Old appliances contain valuable materials that can be recycled; for this reason, hand over old appliances to a suitable collection point.

13.4 Guarantee

The warranty for your DRU appliance will be provided by your supplier. In case of malfunctions, you should always contact him. You supplier will contact DRU if he feels this is necessary. The factory warranty for your appliance is valid for 2 years after date of purchase.

14. Faults

It is highly unlikely that faults will occur, but if faults do occur, we advise you to contact your supplier.

Possible faults:

The appliance produces a ﬂ ame effect and the fan is also working, but the appliance does not give off any hot air.

It is possible that the thermal cut-out has been triggered; after some time, the cut-out will cool down and heat will be generated again. If the cut-out again comes into operation and switches off the heating element, please contact your supplier.

The appliance does not perform any actions.

Remove the plug from the appliance and check whether the two mains supply fuses are defective. Replace the fuses if they are defective (two 10-Amp. delayaction fuses), and re-insert the plug, and if the fuses are again found defective, please contact your supplier. The front fuses are the spare fuses. If the fuses again become defective, please contact your supplier Under no circumstances should you install fuses of a rating higher than 10 Amperes. This may have serious consequences in case of short circuits.

The decorative ﬁ replace no longer responds to the remote.

It is possible that the batteries of your remote are discharged; insert new ones, and if the problem continues, please contact your supplier.

15. Technical Data

Electrical connection

• Rated voltage (50 Hz) 230-240 Volt AC

• Power consumption without heating, around 14 Watts

• Power consumption with 1 heating element in operation, around 1000 Watts

• Power consumption with both heating elements in operation, around 2000 Watts

• Fuses for the appliance (mains supply) 2 10-Amp. delayaction fuses (model 5x20mm)

• Protection I

Page 20

USER MANUAL

Dimensions of the appliance

800

300

600

920

25-80 mm

250

Page 21

English

ANNEX

Annex: List of Spare Parts

Please preserve this manual carefully.

Metro 80E

Page 22

Figure A

Figure B

Page 23

Metro 80E

Vorwort

Vorwort .........................................................................................22

1. Einleitung ..................................................................................22

2. Sicherheit ................................................................................22

2.1. Allgemeines ...................................................................22

2.2. Schutzmaßnahmen / Sicherheitsanweisungen im

Zusammenhang mit der Installation ........................22

2.3. Zusätzliche Schutzmaßnahmen .................................23

2.4. Zusätzliche Warnhinweise .........................................23

3. Verpackung...............................................................................23

4. Auspacken und Recycling .....................................................23

5. Installation und Anschluss .....................................................23

6. Austausch der Sicherungen ..................................................23

7. Aufbau des Geräts, weiträumiger Platz für das Gerät ...24

8. Ein- und Ausschalten des Geräts ........................................24

9. Einsetzen und Ausbau der vorderen Glasscheibe ...........24

9.1. Ausbau der Glasscheibe .......................................................25

9.2. Einsetzen der Glasscheibe ....................................................25

10. Einbau des Holz- oder Marmorkieselrahmens ................25

11. Drahtlose Fernbedienung .....................................................26

11.1. Bedienung ......................................................................26

11.2. Einsetzen oder Austauschen der Batterien in der

Fernbedienung ..............................................................26

12. Das erste Aufheizen ...............................................................26

13. Allgemeine Anmerkungen .....................................................26

13.1 Wartung und Reinigung ..............................................26

13.2 Thermischer Schutz ....................................................27

13.3 Entsorgung .....................................................................27

13.4 Garantie .........................................................................27

14. Störungen .................................................................................27

15. Technische Daten ...................................................................27

Anlage: Liste der Einzelteile .....................................................29

Deutsch

INHALTSVERZEICHNIS

Page 24

Vorwort

Sehr geehrter Benutzer,

Herzlichen Dank für den Kauf dieses Produkts aus dem Hause DRU. Unsere Produkte werden gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen entwickelt und hergestellt. Somit ist gewährleistet, dass Sie auf Jahre hinaus mit Ihrem Gerät zufrieden sein werden.

Zum Gerät gehören zwei Handbücher: die Bedienungsanleitung und die Gebrauchsanleitung. Die Gebrauchsanleitung enthält die nötigen Informationen, die Sie brauchen, um das Gerät so zu installieren, dass es reibungslos und risikofrei funktioniert. Sie werden gebeten, die Bedienungsanleitung sorgfältig durchzulesen, bevor Sie das Gerät in Betrieb nehmen. Bitte bewahren Sie die Gebrauchsanleitung

und die Bedienungsanleitung sorgfältig auf. Als Benutzer dürfen Sie ausschließlich jene Tätigkeiten ausführen, die in der Gebrauchsanleitung genannt werden.

Für alle anderen Tätigkeiten beauftragen Sie einen qualiﬁ zierten Fachinstallateur. Bei Fragen oder im Zweifelsfall kontaktieren Sie bitte immer Ihren Installateur.

In den Handbüchern sind wichtige Informationen mit den folgenden Symbolen gekennzeichnet:  Erforderliche Maßnahmen ! Tipp Vorschläge und Hinweise ! Achtung Diese Anweisungen sind zum Schutz vor

möglichen Problemen im Rahmen der Nutzung erforderlich.

Diese Anweisungen dienen dem Schutz vor

Bränden, Körperverletzungen beziehungsweise anderen schweren Schäden.

Auf dem Gerät können die folgenden Symbole vorgefunden werden: worden:

Achtung: Lesen Sie die Anleitung.

Achtung: Stellen Sie sicher, dass die Be- und Entlüftung nicht versperrt ist.

1. Einleitung

Das Gerät ist in zwei Ausführungen erhältlich, in der Holzausführung (siehe Abbildung A) und in der Marmorkieselausführung (siehe Abbildung B).

Der Flammenbildeffekt dieses Kaminofens kann mit und ohne Heizung genutzt werden. Die Heizung kann in zwei Einstellungen genutzt werden, und zwar mit 1000 Watt oder 2000 Watt. Sie können zu allen Tageszeiten einen beruhigenden realitätsechten Flammenbildeffekt genießen, der durch mo-

dernste Technologie erzeugt wird. Der Energieverbrauch zur Erzeugung des Flammenbildes ist besonders niedrig (ungefähr 14 Watt). Dieses Gerät erfüllt die gültigen CERichtlinien.

2. Sicherheit

2.1 Allgemeines

- Lesen Sie vor Inbetriebnahme des Geräts dieses Sicherheitskapitel sorgfältig durch.

- Zum Schutz vor Schäden beziehungsweise schweren Körperverletzungen sind die allgemein gültigen Vorschrif ten sowie die in diesem Handbuch enthaltenen Schutzmaßnahmen / Sicherheitsanweisungen unbedingt einzuhalten.

2.2 Schutzmaßnahmen / Sicherheitsanweisungen im Zusammenhang mit der Installation

Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:

• Alle Wartungs- und Servicearbeiten müssen durch den

Installateur vorgenommen werden, der Installateur muss sich hierfür mithilfe der Installations- und Serviceanlei tung informieren.

• Bei Schäden am Gerät fragen Sie bitte den Lieferanten,

bevor das Gerät installiert und in Betrieb genommen wird.

• Benutzen Sie das Gerät nicht im Freien.

• Stellen Sie das Gerät nicht in einer feuchten Umgebung

oder in der Nähe eines Bades, einer Dusche oder eines Schwimmbeckens auf.

• Die Entlüftung für Warmluft und die Belüftung für

Kaltluft dürfen auf keinen Fall ganz oder teilweise ver sperrt werden (siehe Abbildung C).

• Decken Sie das Gerät nicht mit einer Isolierdecke ab be

ziehungsweise packen Sie es nicht in andere Materialien ein.

Abbildung C

Warmer

Luftstrom

Kalter Luft-

strom

55 cm hoch x 50

cm tief

Bitte diesen Raum über die gesamte Breite des Ofens frei-

halten!

INSTALLATIONSVORSCHRIFT

Page 25

Deutsch

Metro 80E

INSTALLATIONSVORSCHRIFT

• Das Gerät ist für 230V, 50Hz ausgelegt und besitzt eine Leistung von maximal 2000 Watt.

• Der Netzstecker muss nach der Installation immer erreichbar sein.

• Die Wandsteckdose, an der das Gerät angeschlossen wird, muss geerdet sein.

• Stellen Sie keine Gegenstände vor oder unter das Gerät, weil diese durch die Wärme beschädigt werden können (siehe Abbildung C).

• Legen Sie das Netzkabel niemals in die Nähe der Entlüf tung für Warmluft.

• Achten Sie darauf, dass beispielsweise Übergardinen oder andere brennbare Materialien in einem Abstand von mindestens 1 Meter vom Gerät entfernt werden.

• Das Gerät muss durch einen fachkundigen Installateur unter Berücksichtigung der geltenden Vorschriften einge baut werden.

• Benutzen Sie das Gerät nicht in Kombination mit ande rer Regeltechnik, wie zum Beispiel einem Timer, einem Wärmeregler oder einem programmierbaren Control ler, welche das Gerät automatisch einschaltet. Das Gerät könnte verdeckt sein, oder jemand könnte etwas unter oder vor das Gerät gestellt haben, was zu einem Brand führen könnte.

• Bei Störfällen den Netzstecker aus der Wandsteckdose ziehen und Ihren Installateur benachrichtigen.

• Nasse Kleidung, Handtücher u.ä. nicht auf dem Gerät oder in seiner Nähe zum Trocknen aufhängen (siehe Abbildung C).

• Wird das Gerät mit der Fernbedienung auf Standby geschaltet, ﬂ ießt ein Reststrom durch das Gerät, es wird daher empfohlen, das Gerät mit dem Ein-Aus–Schalter auszuschalten.

• Das Gerät NICHT bei Raumtemperaturen von weniger als 2ºC und höher als 40ºC benutzen.

• Das Gerät NICHT benutzen, wenn die Luftfeuchtigkeit mehr als 80 % beträgt.

• Das Gerät NICHT oberhalb von 2000 Metern benutzen.

• Achtung: Das Gerät wiegt ungefähr 40 kg, es wird daher empfohlen, dass Gerät nicht ohne Hilfe zu bewegen.

2.3 Zusätzliche Schutzmaßnahmen

- Falls das Gerät in einem Raum installiert wird, in dem sich Kleinkinder oder hilfebedürftige Personen ohne Beaufsichtigung aufhalten, empfehlen wir, das Gerät abzusichern und die Fernbedienung an einem sicheren Ort zu verwahren.

2.4 2.4 Zusätzliche Warnhinweise

1. Das Symbol auf der Unterseite nahe der Ent-

lüftung für Warmluft (siehe Abbildung D) zeigt an, dass das Gerät an dieser Stelle besonders heiß ist, und dass ein Abdecken der Entlüftung dazu führen kann, dass das

Gerät und/oder die Umgebung überhitzt wird.

2. Achtung: Das Berühren der heißen Teile des Geräts kann Brandwunden verursachen!

3. Wenn eine der beiden Glasscheiben des Geräts beschädigt ist, darf das Gerät nicht mehr benutzt

werden, wenden Sie sich an Ihren Installateur.

4. Der Benutzer darf an dem Gerät keine Arbeiten ausführen!

3. Verpackung

Das Gerät darf ausschließlich in der dafür vorgesehenen Verpackung transportiert werden. Durch die Benutzung anderer Verpackungsmaterialien können Transpor tschäden entstehen, die gefährliche Situationen verursachen können.

4. Auspacken und Recycling

 Bei Empfang des Geräts muss kontrolliert werden, ob

die Verpackung unbeschädigt ist. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren Lieferanten. Sollte die Verpackung beschädigt sein, benutzen Sie den Artikel auf

keinen Fall!  Das Gerät auf Transportschäden überprüfen. Nehmen Sie in allen Schadensfällen Kontakt zu Ihrem Lieferanten auf und benutzen Sie das Gerät auf keinen Fall!  Bewahren Sie die Verpackung auf, bis das Gerät installiert und seine Funktionstüchtigkeit überprüft wurde.  Die Verpackung ist auf dem regulären Weg zu entsorgen.

5. Installation und Anschluss

Lassen Sie das Gerät von einem qualiﬁ zierten Fachinstallateur unter Berücksichtigung der dabei geltenden Vorschriften aufstellen. Das Gerät muss an eine geerdete Wandsteckdose angeschlossen werden.

6. Austausch der Sicherungen

Die Leistung des Geräts (beide Heizelemente sind eingeschaltet) beträgt rund 2000 Watt. Deshalb ist der Kamino

Abbildung D

Page 26

INSTALLATIONSVORSCHRIFT

fen mit 2 mal 10 Ampere trägen Sicherungen geschützt, die hinter der rechten Verzierung angebracht sind. Indem Sie zuerst das untere Lüftungsproﬁ l (siehe Abbildung E) und dann die rechte Verzierung (siehe Abbildung F) abmontieren, können Sie die Sicherungshalterungen erreichen (siehe Abbildung G).

Zum Austausch der Sicherungen entfernen Sie den Netzstecker von dem Gerät und kontrollieren, ob beide Sicherungen am Netzeingang nicht defekt sind. Sollten die Sicherungen defekt sein, können Sie neue einsetzen (2 mal 10 Ampere träge) und den Stecker wieder mit dem Gerät verbinden. Sollten die Sicherungen erneut Defekte aufweisen, müssen Sie sich mit Ihrem Lieferanten in Verbindung setzen. Verwenden Sie unter keinen Umständen Sicherungen von mehr als 10 Ampere. Das könnte bei Kurzschluss ernsthafte Folgen haben.

Bitte achten Sie auf andere Geräte/Apparate, die in derselben Gruppe angeschlossen sind, damit der maximale Stromverbrauch nicht überschritten wird. Erkundigen Sie sich bei Ihrem Installateur.

7. Aufbau des Geräts, weiträumiger Platz für das Gerät

8. Ein- en Ausschalten des Geräts

Durch Bedienung des Schalters an der rechten Oberseite (0 of 1) kann das Gerät ein- oder ausgeschaltet werden (siehe Abbildung D)

Achtung: wenn Sie das Gerät hier ausschalten, verbraucht es keinen Strom mehr.

Es wird empfohlen, dass Gerät an dem Schalter auszuschalten, wenn es nicht gebraucht wird (zum Beispiel nachts).

9. Einsetzen und Ausbau der vorderen Glas scheibe

Die Effektscheibe – die zweite Glasscheibe – darf nur zu Servicezwecken durch den Installateur entfernt werden! Achtung; Glas kann scharfe Kanten haben, Sie könnten sich verletzen, treffen Sie entsprechende Vorkehrungen! Vermeiden Sie beim Ein- und Ausbau der Glasscheibe Beschädigungen am Gerät oder an der Scheibe!

Abbildung E

Abbildung G

Abbildung F

Page 27

Deutsch

Metro 80E

INSTALLATIONSVORSCHRIFT

Die Nummern in der Beschreibung, die auf Geräteteile hinweisen, ﬁ nden Sie zusammen mit einer Abbildung des genannten Artikels in der Anlage

9.1 Einsetzen und Ausbau der vorderen Glasscheibe

1. 1. Entfernen Sie das Lufteintrittsproﬁ l (1) (siehe Abbildung E)

2. 2. Entfernen Sie die linke (2) und die rechte (3) Verzie rung, indem sie dessen Unterkante in die Mitte schieben (siehe Abbildung F) und dann die Oberkante nach unten absenken.

Die Scheibe wird nur an der Oberkante gegen Umfallen gesichert und stützt mit der Unterkante auf zwei Stützstreifen (siehe Abbildung H).

3. Heben Sie die Glasscheibe (4) von den oberen Stützstreifen (5 – Abbildung H);

4. 4. Ziehen Sie die Unterkante etwas nach vorne und lassen Sie die Scheibe vorsichtig auf de unteren Stützstreifen (6 – Abbildung H) ab;

5. Die Scheibe kann nun an der Oberseite mit beiden Händen gefasst werden;

6. Holen Sie die Scheibe nun vorsichtig durch den Einbaurahmen (7 – Abbildung I) nach draußen (Achten Sie

darauf, den Einbaurahmen nicht zu beschädigen!);

9.2 Einsetzen der Glasscheibe:

1. Halten Sie die Glasscheibe (4) mit beiden Händen an der oberen Kante fest.

2. Führen Sie die Scheibe nun vorsichtig durch den Ein

baurahmen (7 – Abbildung I) nach innen. (Achten Sie

darauf, den Einbaurahmen nicht zu beschädigen!)

3. Setzen Sie die Unterkante der Scheibe auf den unteren

Stützstreifen (6 – Abbildung H) ab.

4. Kippen Sie die Scheibe etwas nach innen und lehnen Sie

die Oberkante gegen die linke Fläche A die rechte Fläche B an (Abbildung H).

5. Heben Sie die Unterkante der Scheibe von den unteren

Stützstreifen (6 – Abbildung H).

6. Heben Sie die Scheibe vorsichtig etwas an und setzen Sie

sie auf den oberen Stützstreifen (5 – Abbildung H) ab.

7. Setzen Sie die linke (2) und die rechte (3) Verzierung ein;

8. Setzen Sie das Lufteintrittsproﬁ l (1) ein.

10. Einsetzen des Holz-/ Marmorkieselrahmens

Einsetzen des Holzrahmens: Es wird empfohlen, die Holzstämme wie in Abbildung J zu positionieren. Dies ist aber nicht zwingend erforderlich, eine andere Positionierung ist jederzeit möglich und hat nur geringe Auswirkungen auf das Flammenbild Ihres Geräts.

oberer Stützstreifen (5)

unterer Stützstreifen (6)

Fläche A Fläche B

Abbildung I

Abbildung J

Abbildung H

Page 28

Einsetzen des Marmorkieselrahmens: Sie können die Marmorkiesel beliebig auf der Basisplatte verteilen. Ein Beispiel ist in Abbildung K zu sehen.

11. Drahtlose Fernbedienung

11.1 Bedienung

Zur Standardausrüstung des Geräts gehört eine drahtlose Fernbedienung (Abbildung L). Hiermit können Sie die im Gerät vorhandenen Heizelemente ein- und ausschalten, die Lichtintensität (Höhe des Flammenbildeffekts) angleichen und das Gerät auf Standby schalten. In Abbildung L sind die sich auf der Fernbedienung beﬁ ndlichen Symbole erklärt.

Sie müssen die Fernbedienung bei Benutzung auf das Gerät richten, weil es sich um eine Infrarot-Fernbedienung handelt. Die Fernbedienung funktioniert nur, wenn der Hauptschalter des Geräts auf 1 gestellt ist.

11.2 Einsetzen oder Austauschen der Batterien in der Fernbedienung

Die Stromversorgung der Fernbedienung erfolgt durch Batterien. Die Batterien haben eine Lebensdauer von etwa einem Jahr. Führen Sie den Austausch der Batterien nach

den folgenden Schritten durch (Achtung: die Verwendung von nicht leckfreien Batterien kann die Fernbedienung irreparabel beschädigen):

• Entfernen Sie den Deckel auf der Rückseite der Fernbe dienung.

• Setzen Sie zwei Batterien des Typs AAA in die Halterung ein und achten Sie auf die Markierungen für die Plus- be ziehungsweise Minuspole.

• Schließen Sie den Deckel.

Achtung: Altbatterien dürfen nicht im Hausmüll entsorgt werden, sondern müssen zum Sondermüll gebracht werden.

12. Das erste Aufheizen

Beim ersten Aufheizen kann ein unangenehmer Geruch auftreten, der durch den vorhandenen Staub verursacht wird, sowie durch den erstmaligen Gebrauch des Materials. Lüften Sie den Raum gut durch, der Geruch verﬂ iegt schnell, wenn Sie einige Male aufgeheizt haben. Sollte der unangenehme Geruch bestehen bleiben, wenden Sie sich bitte an Ihren Lieferanten.

13. Allgemeine Anmerkungen

13.1 Wartung und Reinigung

Die Kontrolle und Wartung sollten auf jeden Fall die reibungslose und unbedenkliche Funktion des Geräts garantieren.

Wartungsarbeiten, bei denen das Gerät demontiert werden muss, dürfen nur von Ihrem Installateur vorgenommen werden! Ihr Gerät muss jährlich geprüft werden. Diese Überprüfung darf nur von einem Fachbetrieb durchgeführt werden.

Achten Sie darauf, dass das Gerät abgekühlt und spannungsfrei geschaltet ist, bevor mit der Reinigung oder Inspektion begonnen wird.

Es wird empfohlen, das Gerät regelmäßig auf Staubbildung zu überprüfen, und wenn nötig den Staub zu entfernen oder entfernen zu lassen.

Falls erforderlich kann die Luftzufuhr mit einem Staubsauger oder mit einer weichen Bürste gereinigt werden. An der Innenseite der vorderen Glasscheibe kann sich nach einiger Zeit Staub anhäufen. Sie können den Staub mit einem Glasreiniger oder einem feuchten Tuch entfernen. (Siehe Austausch der vorderen Glasscheibe). Bei der Reinigung des Geräts keine beißenden oder scheuernden Mittel verwenden. Lackschäden, die darauf zurückzuführen sind, dass irgendwelche Gegenstände auf oder gegen das Gerät gefallen sind beziehungsweise gestellt wurden, unterliegen nicht der Garantie.

Abbildung L

Abbildung K

INSTALLATIONSVORSCHRIFT

Heizelemente I und II aus

Flammen und Glüheffekt geringer (bitte schrittweise drücken)

Heizelement I EIN / AUS

Flammen und Glüheffekt höher (bitte schrittweise drücken)

Standby

Page 29

Deutsch

Metro 80E

INSTALLATIONSVORSCHRIFT

13.2 Thermischer Schutz

Die Heizelemente sind mit einem thermischen Schutz versehen, um Überhitzung zu vermeiden. Dieser kann die Heizung ausschalten, wenn die Entlüftung für Warmluft versperrt wird (siehe Abbildung C). Nach Abkühlung wird sich das Heizelement wieder anschalten. Sollte sich der Schutz aus unerﬁ ndlichen Gründen einfach einschalten, wenden Sie sich bitte an Ihren Lieferanten.

13.3 Entsorgung

Die Verpackungsmaterialien sind größtenteils recycelbar, werfen Sie diese also nicht in den Hausmüll, sondern sorgen Sie dafür, dass sie recycelt werden können.

Falls Sie das Gerät austauschen oder entfernen, müssen Sie das Gerät auf dem regulären Weg entsorgen. Bevor Sie mit dem Demontieren beginnen, schließen Sie das Gerät von der Stromversorgung ab, in dem Sie das Netzkabel entfernen oder die Gruppe, an die das Gerät angeschlossen ist, vom Stromkreis nehmen.

Altgeräte enthalten wertvolle Materialien, die recycelt werden können, bringen Sie Altgeräte deshalb zu einer geeigneten Sammelstelle.

13.4 Garantie

Für die Garantie auf Ihr DRU-Gerät ist Ihr Lieferant zuständig. Bei Störungen wenden Sie sich bitte auf jeden Fall an ihn. Ihr Lieferant schaltet DRU ein, wenn er das für notwendig hält. Die fabriksseitige Garantie auf Ihr Gerät beträgt zwei Jahre ab dem Kaufdatum.

14. Störungen

Das Gerät zeigt zwar ein Flammenbild und der Ventilator funktioniert, jedoch strömt keine warme Luft mehr aus dem Gerät.

Eventuell hat sich der thermische Schutz eingeschaltet. Nach einer Weile wird der Schutz abkühlen und das Gerät wieder Wärme produzieren. Sollte sich der Schutz sofort wieder einschalten und das Heizelement ausschalten, müssen Sie sich mit Ihrem Lieferanten in Verbindung setzen.

Das Gerät funktioniert nicht mehr.

Schalten Sie das Gerät am Schalter aus und überprüfen Sie, ob beide Sicherungen am Netzeingang nicht defekt sind. Sollten die Sicherungen defekt sein, können Sie neue einsetzen (2 mal 10 Ampere träge), in der doppelt ausgestatteten Halterung beﬁ nden sich zwei Ersatzsicherungen. Die vorderen Sicherungen sind die Ersatzsicherungen.

Sollten die Sicherungen erneut Defekte aufweisen, müssen Sie sich mit Ihrem Lieferanten in Verbindung setzen. Verwenden Sie unter keinen Umständen Sicherungen von mehr als 10 Ampere. Das könnte bei Kurzschluss ernsthafte Folgen haben.

Der Kamin reagiert nicht mehr auf die Fernbedienung.

Eventuell sind die Batterien Ihrer Fernbedienung leer. Setzen Sie neue Batterien ein. Falls das Problem nach wie vor auftritt, fragen Sie bitte Ihren Lieferanten.

15. Technische Daten

Stromanschluss

• Nominale Spannung (50 Hz) 230-240 Volt AC

• Leistung ohne Heizung ungefähr 14 Watt

• Leistung mit 1 betriebenen Heizelement ungefähr 1000 Watt

• Leistung mit beiden Heizelementen in Betrieb ungefähr

2000 Watt

• Gerätesicherung (Netzeingang) 2 mal 10 Ampere träge

(Modell 5x20mm)

• Schutzklasse I

Page 30

INSTALLATIONSVORSCHRIFT

800

300

600

920

25-80 mm

250

Abmessungen Gerät

Page 31

Deutsch

Metro 80E

ANLAGE

Anlage: Liste der Einzelteile

Bewahren Sie diese Gebrauchsanleitung sorgfältig auf.

Page 32

Figure A

Figure B

Page 33

Français

Metro 80E

INSTRUCTIONS D’INSTALLATION

Table des matières

1. Introduction .............................................................................32

2. Sécurité .....................................................................................32

2.1. Généralités .......................................................................32

2.2. Mesures de précaution / consignes de sécurité

lors de l’installation ........................................................32

2.3. Protection supplémentaire ...........................................33

2.4. Avertissements supplémentaires .................................33

3. Emballage ..................................................................................33

4. Déballage et recyclage ...........................................................33

5. Installation et connexion ......................................................33

6. Remplacement des fusibles ..................................................33

7. Mise en place de l’appareil, espace libre autour

de l’appareil ..............................................................................34

8. Mise en marche/arrêt de l’appareil .....................................34

9. Mise en place et démontage de la vitre avant ..................34

9.1. Démontage de la vitre avant ........................................35

9.2. Mise en place de la vitre avant .....................................35

10. Mise en place du jeu de bûches ou jeu de pierres ..........35

11. Commande à distance sans ﬁ l .............................................36

11.1. Utilisation .......................................................................36

11.2. Mise en place et remplacement des piles

dans la commande à distance ....................................36

12. Première utilisation du chauffage ........................................36

13. Remarques générales .............................................................36

13.1 Entretien et nettoyage .................................................36

13.2. Protection thermique ..................................................36

13.3 Mise au rebut .................................................................36

13.4 Garantie ...........................................................................37

14. Pannes .......................................................................................37

15. Données techniques ..............................................................37

Annexe : liste des pièces détachées ...........................................39

Page 34

INSTRUCTIONS D’INSTALLATION

Avant-propos

Cher utilisateur,

Nous vous remercions pour l’achat de ce produit DRU. Nos produits sont conçus et fabriqués suivant les exigences les plus strictes en matière de qualité, de performances et de sécurité. Par conséquent, vous êtes assuré(e) de longues années de confort d’utilisation sans souci.

Deux manuels accompagnent l’appareil : le manuel d’installation et le mode d’emploi. Le mode d’emploi vous donne les informations dont vous avez besoin pour faire fonctionner l’appareil de façon efﬁ cace et sûre. Veuillez lire attentivement le présent mode d’emploi avant de mettre l’appareil en service. Il est indispensable de conserver soigneusement le mode d’emploi et le manuel d’installation. En tant qu’utilisateur, vous ne pouvez exécuter que les opérations mentionnées dans le présent mode d’emploi. Pour toute autre activité, veuillez contacter un installateur qualiﬁ é. En cas de question ou de doute, veuillez contacter votre installateur.

Dans les manuels, les repères suivants sont utilisés pour souligner des informations importantes  Actions à exécuter ! Astuce Suggestions and Recommendations ! Attention Ces instructions sont nécessaires pour

éviter des problèmes éventuels durant l’utilisation . Ces instructions sont nécessaires pour éviter un incendie, des blessures corporelles ou d’autres dommages graves.

Les symboles suivants peuvent ﬁ gurer sur l’appareil :

Attention ! Veuillez lire le manuel

Attention ! Veillez à ce que l’arrivée et l’évacuation d’air ne soient pas bloquées.

1. Introduction

L’appareil existe dans deux modèles, à savoir, le modèle à bois (voir ﬁ gure A) et le modèle à pierres (voir ﬁ gure B).

L’effet de ﬂ ammes de ce foyer d’ambiance peut être utilisé avec ou sans chauffage. D’autre part, le chauffage peut être utilisé dans deux positions, soit 1000 watts ou 2000 watts. À tout moment de la journée, vous pouvez proﬁ ter d’un effet de ﬂ ammes réalistes et reposant, généré par la technologie la plus moderne. La consommation d’énergie de l’effet de ﬂ ammes est particulièrement faible (environ 14 watts)

Cet appareil satisfait aux directives CE en vigueur.

2. Sécurité

2.1 Généralités

- Veuillez lire attentivement le présent chapitre sur la sécurité avant de commencer à utiliser l’appareil ;

- Respectez bien les consignes générales d’usage ainsi que les mesures de précaution/consignes de sécurité conte nues dans le présent manuel pour éviter d’éventuels dommages ou de graves blessures corporelles.

2.2 2.2 Mesures de précaution / consignes de sécurité lors de l’installation

Veuillez respecter scrupuleusement les mesures de précaution/consignes de sécurité suivantes :

• toutes les activités d’entretien ou de réparation doivent

être effectuées par l’installateur et pour ce faire, ce der nier doit se reporter au manuel d’installation et d’entretien ;

• Si l’appareil est endommagé, veuillez consulter directe

ment votre fournisseur avant que l’appareil ne soit in stallé et avant qu’il ne soit mis en service ;

• L’appareil ne peut être utilisé à l’extérieur ;

• Ne placez pas l’appareil dans un environnement humide

ou près d’un bain, une douche ou une piscine ;

• L’évacuation d’air chaud et l’arrivée d’air froid ne doivent

en aucune manière être entièrement ou partiellement bloquées (voir ﬁ gure C) ;

Figure C

Flux d’air

chaud

Flux d’air

froid

55 cm haut x 50

cm profondeur

Laissez cet

espace libre sur

toute la largeur

du poêle s.v.pl. !

Page 35

Français

Metro 80E

INSTRUCTIONS D’INSTALLATION

• Il n’est pas autorisé de munir l’appareil d’une couverture d’isolation ou de l’envelopper de toute autre manière ;

• L’appareil convient pour une alimentation 230V, 50Hz et présente une valeur de connexion de 2000 watts maximum ;

• La prise doit toujours rester accessible après l’installation ;

• La prise de courant murale sur laquelle l’appareil est branché doit être mise à la terre ;

• Ne placez aucun objet sous ou devant l’appareil car la chaleur pourrait y porter atteinte (voir ﬁ gure C) ;

• Ne laissez jamais le cordon électrique à proximité de l’évacuation d’air chaud ;

• Veillez par ex. à ce que les doubles rideaux ou tout autre matériau inﬂ ammable se trouvent à au moins 1 mètre de l’appareil ;

• L’appareil doit être installé par l’installateur suivant les prescriptions en vigueur ;

• N’utilisez pas cet appareil en combinaison avec d’autres appareils de réglage comme une minuterie, un régulateur thermique ou un contrôleur programmé assurant un démarrage automatique de l’appareil. L’appareil pourrait en effet être recouvert ou quelqu’un pourrait avoir placé quelque chose sous ou devant l’appareil, ce qui pourrait entraîner un incendie ;

• En cas de panne, veillez à toujours débrancher la prise de courant et à appeler votre installateur ;

• Ne jamais faire sécher des vêtements, gants, etc. mouillés sur ou tout près de l’appareil ; (voir ﬁ gure C) ;

• An mettant l’appareil en veille à l’aide de la commande à distance, un faible courant reste présent sur le foyer. Dès lors, il est recommandé d’utiliser l’interrupteur marche/arrêt pour éteindre l’appareil ;

• Ne PAS utiliser l’appareil lorsque la température ambiante est inférieure à 2°C et supérieure à 40°C ;

• L’appareil ne peut PAS être utilisé si l’humidité de l’air est supérieure à 80% ;

• Ne PAS utiliser l’appareil à plus de 2000 mètres ;

• Attention : L’appareil pèse environ 40 kg, il est recommandé de ne pas le déplacer sans aide.

2.3 Protection supplémentaire

- Si l’appareil est installé dans une pièce où de jeunes enfants ou des personnes inﬁ rmes séjournent sans surveillance, nous recommandons de masquer l’appareil et de ranger la commande à distance en un endroit sûr.

2.4 Avertissements supplémentaires

1. Le symbole sur la face inférieure, près de l’évacuation d’air chaud (voir ﬁ gure D) indi- que que l’appareil est chaud à cet endroit et que recouvrir cette évacuation de l’appareil et/ ou ses alentours peut entraîner une surchauffe.

2. Attention ! Vous pouvez vous brûler en touchant les éléments chauds !

3. En cas d’endommagement d’1 des deux plaques de verre de l’appareil, ce dernier ne peut plus être utilisé. Consultez votre installateur dans pareil cas.

4. L’utilisateur ne peut exécuter aucune opération sur l’appareil !

3. Emballage

L’appareil ne peut être transporté que dans l’emballage prévu à cet effet. Si vous n’utilisez pas l’emballage adéquat, des dommages peuvent survenir lors du transport et entraîner ensuite des situations dangereuses.

4. Déballage et recyclage

 Dès réception, vous devez contrôler que l’emballage

est intact. Si ce n’est pas le cas, veuillez prendre contact avec votre fournisseur. N’utilisez jamais l’article en cas d’emballage endommagé !

 Contrôlez que l’appareil n’a pas été endommagé durant

le transport. En cas de dommage quelconque, veuillez prendre contact avec votre fournisseur et n’utiliser en aucun cas l’appareil !

 Conservez l’emballage jusqu’à ce que l’appareil soit

installé et que son bon fonctionnement ait été testé ;

 L’emballage doit ensuite être évacué comme il se doit

5. Installation et connexion

Faites installer l’appareil par un spécialiste agréé en conformité avec les prescriptions en vigueur. L’appareil doit être branché sur une prise de courant mise à la terre.

6. Remplacement des fusibles

L’énergie consommée par l’appareil (lorsque les deux éléments de chauffage sont allumés) est d’un peu plus de 2000 watts. Par conséquent, le foyer d’ambiance est muni de 2 fusibles lents de 10 ampères se trouvant derrière le proﬁ l décoratif droit.

Figure D

Page 36

INSTRUCTIONS D’INSTALLATION

En démontant le proﬁ l de ventilation inférieur (voir ﬁ gure E) puis le proﬁ l décoratif droit (voir ﬁ gure F), vous atteig- nez les supports des fusibles (voir ﬁ gure G).

Avant de remplacer les fusibles, débranchez l’appareil, et contrôlez si les deux fusibles dans la ﬁ che réseau ne sont pas défectueux. S’ils sont défectueux, vous pouvez en placer de nouveaux (2 fusibles de 10 ampères lents) et replacer la ﬁ che dans la prise, mais si ces nouveaux fusibles deviennent à nouveau défectueux, veuillez prendre contact avec votre fournisseur. Ne placez en aucun cas des fusibles de plus de 10 ampères. En cas de court-circuit, les conséquences seraient en effet très graves.

Il est important de tenir compte des autres appareils/matériels qui sont connectés sur le même groupe de manière à ce que la consommation électrique maximale de ce groupe ne soit pas dépassée. Si nécessaire, consultez pour ce faire votre installateur.

7. Mise en place de l’appareil, espace libre autour de l’appareil

L’appareil est conçu pour être encastré. Toutefois, il faut tenir compte de la circulation d’air autour de l’appareil (votre installateur trouvera des informations à ce sujet dans le manuel d’installation). En tant qu’utilisateur, vous devez veiller à ce que rien ne soit placé devant l’appareil, en pensant à l’évacuation d’air chaud et l’arrivée d’air froid (voir ﬁ gure C).

8. Mise en marche/arrêt de l’appareil.

En réglant l’interrupteur sur le côté droit de l’appareil (0 ou 1), vous pouvez allumer ou éteindre l’appareil (voir ﬁ gure D)

Attention : en éteignant l’appareil à l’aide de cet interrupteur, il ne consomme plus d’électricité.

Lorsque vous souhaitez éteindre l’appareil (pour la nuit par exemple), il est recommandé de toujours utiliser cet interrupteur.

9. Mise en place et démontage de la vitre avant

La vitre d’effet – la seconde vitre – peut uniquement être démontée pour des réparations par l’installateur ! Attention : le verre peut être tranchant, vous pouvez vous blesser, prenez donc les précautions qui s’imposent. Lorsque vous montez ou démontez la vitre, veillez à ne pas endommager l’appareil ni la vitre elle-même !

Les numéros qui renvoient aux pièces détachées de l’appareil dans la description ﬁ gurent dans l’annexe accompagnés d’une illustration de l’article en question.

Figure E

Figure G

Figure F

Page 37

Français

Metro 80E

INSTRUCTIONS D’INSTALLATION

9.1 Démontage de la vitre :

1. Démontez le proﬁ l d’arrivée d’air (1) (voir ﬁ gure E)

2. Démontez le proﬁ l décoratif gauche (2) et le droit (3) en les faisant coulisser en bas vers le milieu (voir ﬁ gure F) puis en laissant glisser le haut vers le bas.

La vitre est uniquement bloquée en haut pour ne pas tomber vers l’avant et s’appuie en bas sur deux bandes de soutien (voir ﬁ gure H).

3. Soulevez la vitre (4) pour la sortir des bandes de soutien

supérieures (5 - ﬁ gure H) :

4. Tirez légèrement la partie inférieure vers l’avant et laissez tomber délicatement la vitre sur les bandes de soutien inférieures (6 – ﬁ gure H) ;

5. La partie supérieure de la vitre peut à présent être saisie à deux mains ;

6. Faites maintenant sortir délicatement la vitre de la

structure d’encastrement (7 – ﬁ gure I) (attention à

ne pas endommager la structure d’encastrement !) ;

9.2 Mise en place de la vitre :

1. Saisissez la vitre (4) à deux mains sur la face avant ;

2. Entrez délicatement la vitre dans la structure

d’encastrement (7 – ﬁ gure I) (attention à ne pas en- dommager la structure d’encastrement !) ;

3. Laissez reposer la partie inférieure de la vitre sur les

bandes de soutien inférieures (6 – ﬁ gure H) ;

4. Basculez légèrement la vitre vers l’intérieure et laissez-en

reposer la partie supérieure contre la face A à gauche et contre la face B à droite (ﬁ gure H) ;

5. Sortez la partie inférieure de la vitre des bandes de soutien inférieures (6 – ﬁ gure H) ;

6. Soulevez légèrement et délicatement la vitre (4) et faites-la reposer sur les bandes de soutien supérieures

(5 – ﬁ gure H) ;

7. Placez le proﬁ l décoratif gauche (2) et le droit (3) ;

8. Placez le proﬁ l d’arrivée d’air (1).

10. Mise en place du jeu de bûches / pierres

Mise en place du jeu de bûches : Il est préférable de placer les bûches tel qu’indiqué sur la ﬁ gure J. Ce n’est toutefois pas obligatoire et une autre disposition est toujours possible et peut avoir un effet sur l’aspect des ﬂ ammes de votre appareil.

Mise en place du jeu de pierres : Les pierres peuvent être placées au hasard sur le plateau de

base. Vous trouverez un exemple de disposition à la ﬁ gure K.

Face A

Bandes de soutien inf

érieures (5)

Bandes de soutien supérieures (6)

Face B

Figure I

Figure J

Figure K

Figure H

Page 38

INSTRUCTIONS D’INSTALLATION

11. Commande à distance sans ﬁ l

11.1 Utilisation

L’appareil est toujours livré avec une commande sans ﬁ l (ﬁ gure L). Celle-ci vous permet d’allumer et d’éteindre les éléments de chauffage présents dans l’appareil, de régler l’intensité de lumière (hauteur de l’effet des ﬂ ammes) et de mettre l’appareil en veille. Dans la ﬁ gure L, les symboles présents sur la commande à distance sont expliqués.

Lorsque vous utilisez la commande à distance, vous devez l’orienter vers l’appareil, il s’agit en effet d’une commande à distance à infrarouge. La commande à distance fonctionne uniquement si l’interrupteur principal de l’appareil est sur 1.

11.2 Mise en place et remplacement des piles dans la commande à distance

L’alimentation électrique de la commande à distance est assurée par des piles. La durée de vie des piles est d’environ un an. Pour le remplacement des piles, exécutez les étapes suivantes (Attention : si vous utilisez des piles qui ne sont pas étanches, la commande à distance peut être endommagée de façon irréversible) ;

• Ôtez le couvercle sur la face inférieure de la commande à distance ;

• Placez les deux piles de type AAA dans le compartiment en veillant à bien respecter les polarités indiquées ;

• Fermez le couvercle.

Attention : les anciennes piles ne peuvent être jetées dans les ordures ménagères. Elles doivent rejoindre les petits déchets chimiques.

12. Première utilisation du chauffage

Lorsque vous utilisez les éléments de chauffage pour la première fois, il peut se dégager une odeur désagréable. Celleci est causée par la présence de poussières et l’utilisation du matériau de l’élément pour la première fois. Aérez bien la pièce, l’odeur disparaît rapidement lorsque l’appareil a chauffé plusieurs fois. Si une odeur désagréable subsiste, veuillez contacter votre fournisseur.

13. Remarques générales

13.1 Entretien et nettoyage

Le contrôle et l’entretien servent à toujours garantir un fonctionnement efﬁ cace et sûr de l’appareil.

L’entretien nécessitant un démontage de l’appareil doit toujours être effectué par votre installateur ! Votre appareil doit être contrôlé chaque année par une entreprise qualiﬁ ée.

Veillez à ce que l’appareil soit bien refroidi et pleinement hors tension avant d’en commencer le nettoyage ou le contrôle.

Il est recommandé en ce sens de contrôler régulièrement la formation de poussières sur l’appareil et de le dépoussiérer ou de le faire dépoussiérer si nécessaire.

Le cas échéant, l’arrivée et l’évacuation d’air peuvent être nettoyées à l’aide de l’aspirateur et d’une brosse douce. Au ﬁ l du temps, de la poussière peut se déposer sur la face interne de la vitre avant. Vous pouvez ôter cette poussière à l’aide d’un nettoyant pour vitre ou un chiffon humide (voir démontage de la vitre avant). N’utilisez aucun agent mordant ou abrasif pour le nettoyage de l’appareil. Les endommagements de la laque, par exemple en plaçant des objets sur ou contre l’appareil, ne sont pas couverts par la garantie.

13.2 Protection thermique

Les éléments de chauffage sont équipés d’une protection thermique pour éviter toute surchauffe. Cette protection peut éteindre le chauffage si l’évacuation d’air chaud est entravée (voir ﬁ gure C). Après refroidissement de l’élément de chauffage, celui-ci sera rallumé. Si cette protection devait s’enclencher pour une raison quelconque, veuillez prendre contact avec votre fournisseur.

13.3 Mise au rebut

Les matériaux d’emballage sont en majeure partie recyclables. Par conséquent, veuillez ne pas les jeter dans les déchets ménagers et veiller à ce qu’ils puissent être recyclés.

Si l’appareil doit être remplacé ou démonté, vous devez

Figure L

Éléments de chauffage I et II éteintsments de chauffage I et II éteints

Effet de ﬂ ammes et incandescence inférieur (enfoncer par à-coups)

Élément de chauffage II MARCHE / ARRÊT

Élément de chauffage I MARCHE / ARRÊT

Effet de ﬂ ammes et incandescence supérieur (enfoncer par à-coups)

Veille

Page 39

Nederlands

Metro 80E

INSTRUCTIONS D’INSTALLATION

vous en débarrasser de la façon habituelle. Avant d’entamer le démontage de l’appareil, veillez à le mettre entièrement hors tension en débranchant la prise de courant ou en mettant hors tension le groupe sur lequel est connecté l’appareil.

Old appliances contain valuable materials that can be recycled; for this reason, hand over old appliances to a suitable collection point.

13.4 Garantie

La garantie sur votre appareil DRU est accordée via votre fournisseur. En cas de pannes, veuillez toujours prendre contact avec ce dernier. Votre fournisseur contactera DRU s’il l’estime nécessaire. La garantie d’usine sur votre appareil s’étend sur 2 ans à compter de la date d’achat.

14. Pannes

Il est très invraisemblable que des pannes surviennent. Toutefois, dans l’éventualité où le cas se présente, nous vous recommandons de consulter votre fournisseur.

Pannes possibles :

L’appareil présente bien un effet de ﬂ ammes et le ventilateur fonctionne, mais aucun air chaud ne sort de l’appareil.

Il se peut que la protection thermique soit activée, après un certain temps, la protection va refroidir et de la chaleur sera à nouveau générée. Si toutefois la protection se réactive directement et débranche à nouveau l’élément de chauffage, veuillez prendre contact avec votre fournisseur.

L’appareil ne fonctionne plus du tout.

Éteignez l’appareil à l’aide de l’interrupteur, et contrôlez si les deux fusibles dans la ﬁ che réseau ne sont pas défectueux. Si les fusibles sont défectueux, vous pouvez en placer des nouveaux (2 fusibles de 10 ampères lents), il y a 2 fusibles de réserve dans le support en double. Les premiers fusibles sont les fusibles de réserve. Si les fusibles deviennent à nouveau défectueux, veuillez contacter votre fournisseur. Ne placez en aucun cas des fusibles de plus de 10 ampères. En cas de court-circuit, les conséquences seraient en effet très graves.

Le foyer ne réagit plus à la commande à distance :

Il se peut que les piles de votre commande à distance soient vides, placez-en de nouvelles et si le problème subsiste, veuillez consulter votre fournisseur.

15. Données techniques

Connexion électrique

• Tension nominale (50 Hz) 230-240 Volts CA

• Consommation électrique sans chauffage : environ 14 watts

• Consommation électrique avec 1 élément de chauffage allumé : environ 1000 watts

• Power consumption with both heating elements in operation, around 2000 Watts

• Consommation électrique avec les deux éléments de chauffage allumés : environ 2000 watts

• Fusibles de l’appareil (ﬁ che réseau) 2 fusibles lents de

10 ampères (modèle 5x20mm)

• Classe de protection I

Page 40

INSTRUCTIONS D’INSTALLATION

Dimensions de l’appareil

800

300

600

920

25-80 mm

250

Page 41

Français

Metro 80E

Annexe : certiﬁ cat de garantie

Annexe : liste des pièces détachées

ANNEX

Page 42

Page 43

Metro 80E

Page 44
