Elektryczne siłowniki liniowe są wykorzystywane w wielu różnych zastosowaniach. Seria
standardowych urządzeń DSZY1 jest wyposażony w bardzo wytrzymałą śrubę trapezową,
która wyróżnia się bardzo dużą siłę statyczną (statyczną siłą potrzymania po zakończeniu
cyklu pracy). Siłownik jest mały, kompaktowy i lekki, napędzany za pomocą napędu (silnika)
DC o działaniu liniowym. Zastosowanie systemów diodowych wewnątrz urządzenia, pozwala
na bardzo łatwą zmianę kierunku działania, poprzez odwrócenie polaryzacji podanie do
napięcia z zasilacza. Wszystkie siłowniki serii DSZY1 mają dwa zintegrowane przełączniki
końcowe – krańcówki (bez możliwości regulacji). Ochrona przed przeciążeniem możne zostać
zastosowane poprzez zastosowanie zewnętrznych ograniczników prądowych.
Oznaczenie poszczególnych modeli:
Wykresy:
Dodatkowe dane techniczne:
Siła Push / Pull (pchania / uciągu) do 1200N (1000 N znamionowa, 1200N
maksymalna)
Siła statyczna 2000N
Zakres temperatury pracy -26 °C do 65 ° C
Cykl pracy 25%
Korpus ze stopu cynku i aluminium
aluminiowa rura zewnętrzna i tłoczysko
Strona 2 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Siłowników liniowych seria DSZY1 www.conrad.pl
Napięcie 12 lub 24 VDC
Opcje: Potencjometr i czujniki Halla
Stopień ochrony IP65

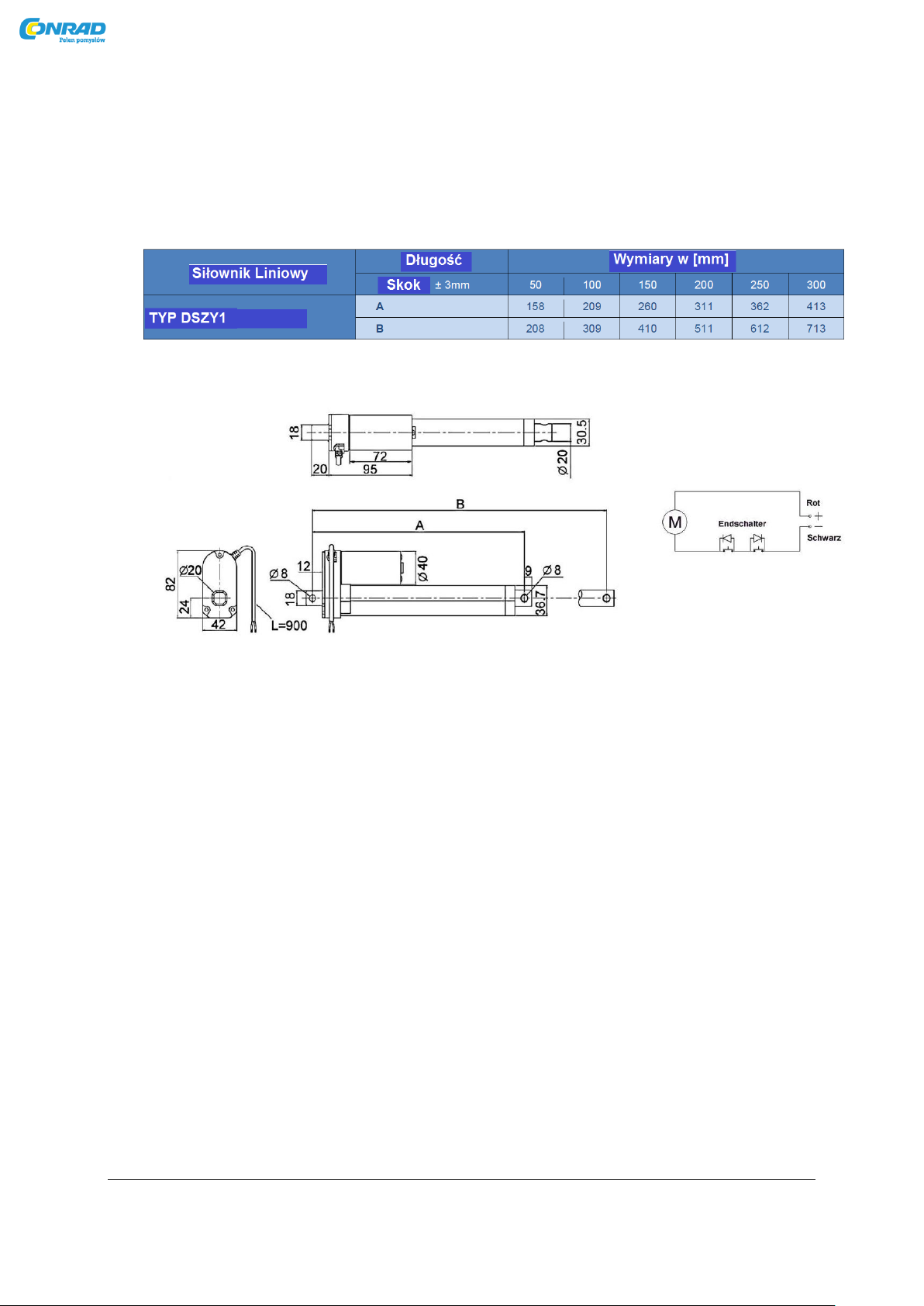

Wymiary:
