Page 1
Typ
Spannung
Anzahl Pole
Drehzahl
Leistung
Motortyp
DSEC
36
-
24
-
4
-
5
000
-
10

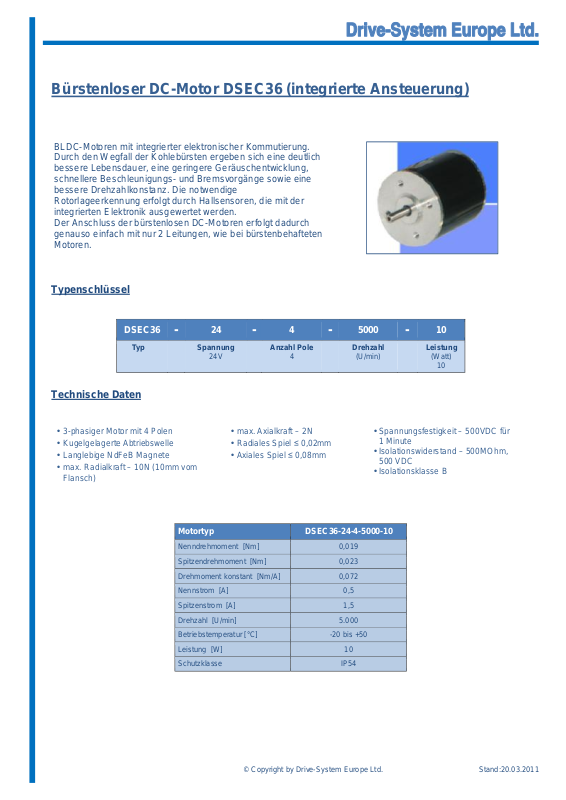

Bürstenloser DC-Motor DSEC36 (integrierte Ansteuerung)
BLDC-Motoren mit integrierter elektronischer Kommutierung.
Durch den Wegfall der Kohlebürsten ergeben sich eine deutlich
bessere Lebensdauer, eine geringere Geräuschentwicklung,
schnellere Beschleunigungs- und Bremsvorgänge sowie eine
bessere Drehzahlkonstanz. Die notwendige
Rotorlageerkennung erfolgt durch Hallsensoren, die mit der
integrierten Elektronik ausgewertet werden.
Der Anschluss der bürstenlosen DC-Motoren erfolgt dadurch
genauso einfach mit nur 2 Leitungen, wie bei bürstenbehafteten
Motoren.
Typenschlüssel
DSEC36
-
Technische Daten
• 3-phasiger Motor mit 4 Polen
• Kugelgelagerte Abtriebswelle
• Langlebige NdFeB Magnete
• max. Radialkraft – 10N (10mm vom
Flansch)
Nenndrehmoment [Nm] 0,019
Spitzendrehmoment [Nm] 0,023
Drehmoment konstant [Nm/A] 0,072
Nennstrom [A] 0,5
Spitzenstrom [A] 1,5
Drehzahl [U/min] 5.000
Betriebstemperatur [°C] -20 bis +50
Leistung [W] 10
Schutzklasse IP54
24
24V
-
• max. Axialkraft – 2N
• Radiales Spiel ≤ 0,02mm
• Axiales Spiel ≤ 0,08mm
4
4
-
5000
(U/min)
• Spannungsfestigkeit – 500VDC für
• Isolationswiderstand – 500MOhm,
• Isolationsklasse B
-
1 Minute
500 VDC
10
(Watt)
10
© Copyright by Drive-System Europe Ltd. Stand:20.03.2011
Page 2

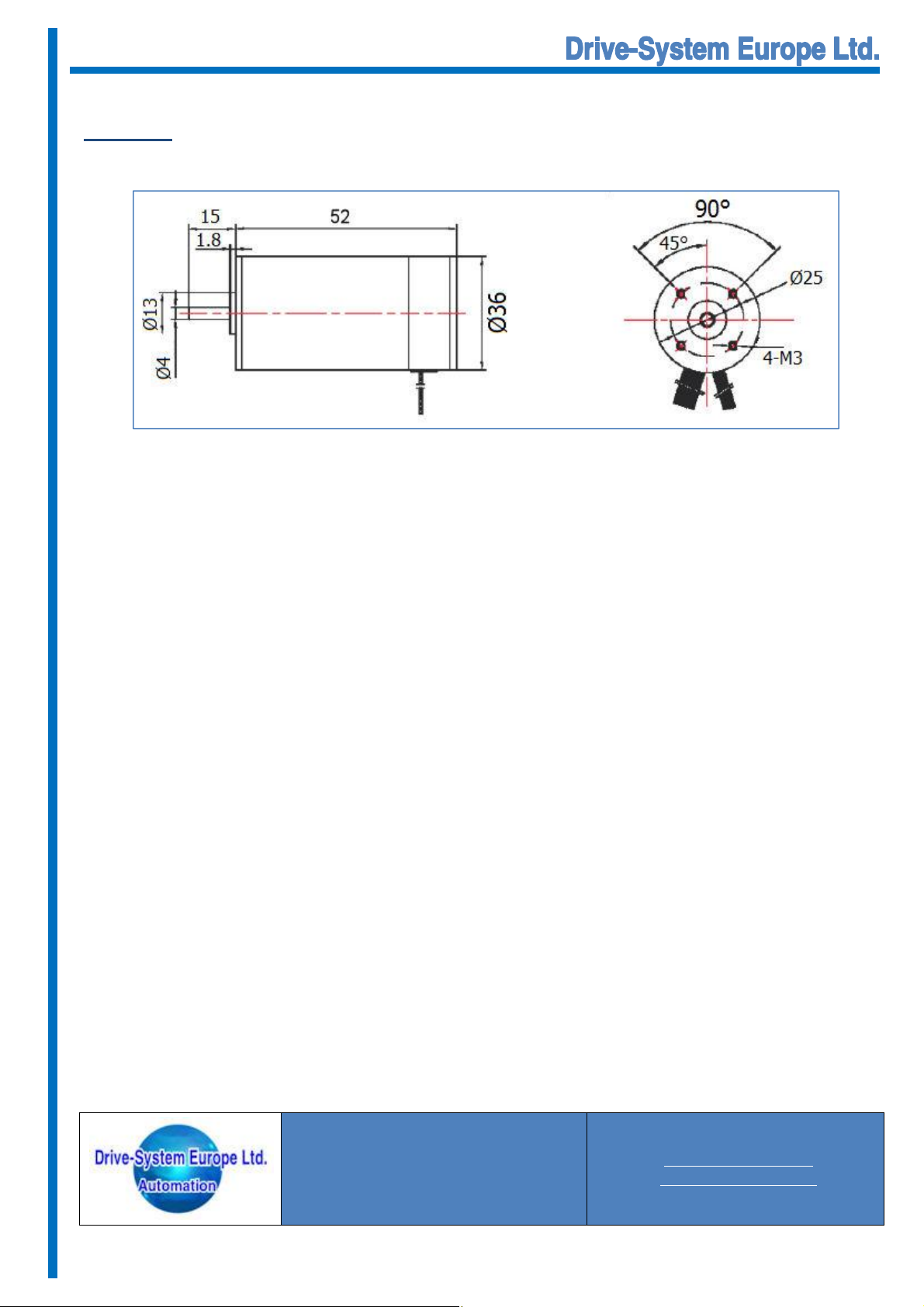

Bemaßung
Drive-System Europe Ltd.
© Copyright by Drive-System Europe Ltd. Stand:20.03.2011
