Drive-System Europe DSAK4 User guide [ml]

Kraft

– Geschwindigkeit

–

Diagramm

Kraft

– Strom

-

Diagramm

Achtung

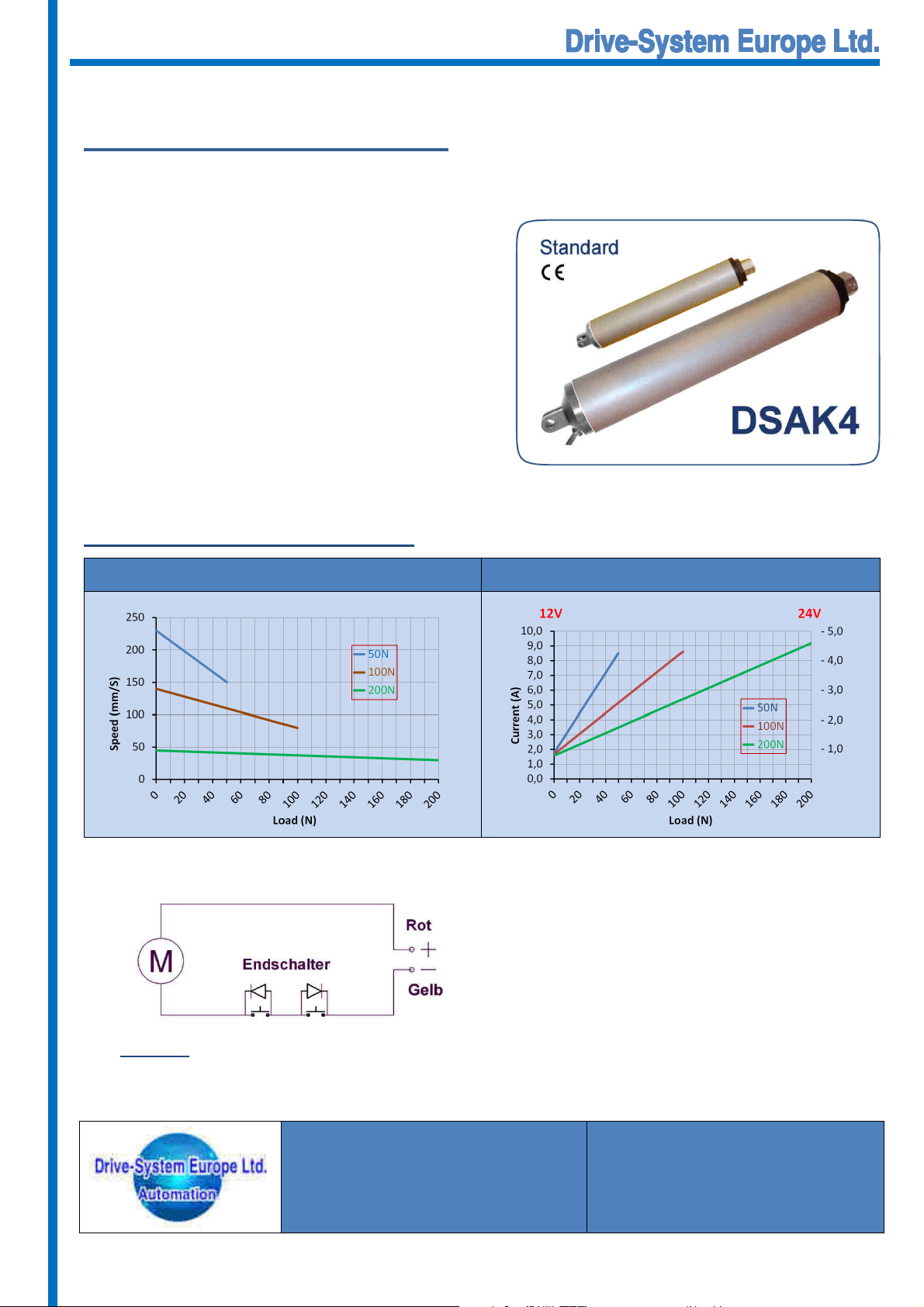

Installationsanweisung DSAK4

Es ist sicher zu stellen, dass die Last nicht größer ist als im
Diagramm gezeigt. Zum Schutz gegen Überlastung muss
beim Erreichen des max. Stromes abgeschaltet werden.
Dieser ist in den Diagrammen in Abhängigkeit der gewählten
Untersetzung abzulesen.

Die Last sollte immer in der Bewegungsrichtung zentriert sein.
Querkräfte sollten vermieden werden. Sie verkürzen immer die
Lebensdauer und können im Extremfall die Funktion behindern
oder sogar das Gerät zerstören.

Geschwindigkeit- und Strom-Diagramme

Wird der Zylinder im nicht eingebauten Zustand ohne jegliche Belastung betrieben, kann es unter Umständen zu Laufgeräuschen
kommen. Dies ist konstruktionsbedingt und stellt keine Funktionsbeeinträchtigung dar.

© Copyright by Drive-System Europe Ltd. Stand: 10.03.2016

Drive-System Europe Ltd.

Bitte die richtige Anschlussspannung, wie auf dem Elektro­zylinder angegeben, beachten.
Die Bewegung stoppt immer automatisch beim Erreichen
der eingebauten Endschalter. Danach ist die Spannung
umzupolen, um zurück fahren zu können. Die Endschalter
sind kundenseitig nicht veränderbar.

www.drive-system.com

[e-mail]

Load

– Speed

– diagram

Load

–

current

- diagram

Attention

Installation manual DSAK4

Make sure the actuator ist not connected electrically when installed.
Make sure you use the correct DC voltage.
Actuator force must not be over loaded. Please refer to the model
number and it’s force specification.
To avoid over load disconnect the actuator if the current exceed
it’s maximum rating.

The load should be centered on the operating direction. Side load
is NOT good for the actuator.
In case the actuator rod is exposed to side load the service life
time will be reduced.

Speed- and current-diagram

In order to retract or extract again the supply voltage
polarity must be reverted.
The actuator have integrated limit switches that will stop the
rod when it reach it’s end position of extraction or
retraction.

Will become the cylinder in the not built-in state without any load driven, can do it potentially to running noise come.
This is design related and no function failure.

Drive-System Europe Ltd.

© Copyright by Drive-System Europe Ltd. Stand: 08.06.2016
