Drive 4056, EAGLE 4056 User Manual [fr, es]

EAGLE COMPRESSOR NEBULIZER

COMPRESOR NEBULIZADOR ÁGUILA

COMPRESSEUR NÉBULISEUR AIGLE

User’s Manual

Manual Del Usuario

Duide De L’Utilisateur

Item # 4056

11

Index

22

illustration of parts

33

introduction

T ubing Air F ilters (5)
Nebu liz er Mouthpiec e

4

getting started

4

5

safety precautions

6

instructions

7

instructions

8

instructions

9

instructions

10

instructions

11

instructions

11

1212

T ubing Air F ilters (5)
Nebu liz er Mouthpiec e

F i g u r e 1 0

maintenance

13

maintenance

13

6.2” x 6.3” x 7”

3.3 pounds (1.51 kg)

110V / 60Hz

14

5 year limited warranty

© 2006 Medical Depot, Inc. All rights reserved.

Drive is a trademark of Medical Depot, Inc.

Port Washington N.Y. 11050 USA Made in China

Your Drive brand product is warranted to be free of defects in materials and
workmanship for five years of the original consumer purchaser.

This device was built to exacting standards and carefully inspected prior to
shipment. This 5 year Limited Warranty is an expression of our confidence
in the materials and workmanship of our products and our assurance to the
consumer of years of dependable service.

This warranty does not cover device failure due to owner misuse or
negligence, or normal wear and tear. The warranty does not extend to non­durable components, such as rubber accessories, casters, and grips, which
are subject to normal wear and need periodic replacement.

If you have a question about your Drive device or this warranty, please
contact an authorized Drive dealer.

© 2012 Medical Depot, Inc. All rights reserved.

Drive is a trademark of Medical Depot, Inc.

Port Washington N.Y. 11050 USA Made in China

115

índice

Índice

1. Diagrama de partes ………………………………..................................…………........16

2. Introducción……………………………………………………………………………....…..…......17

3. Precauciones de seguridad………………………………………………………..…..........17

3-1 Precauciones de seguridad para el nebulizador con compresor.......18

3-2 Precauciones de seguridad para el nebulizador y sus accesorios.…19

4. Para empezar………………………………………………………………………........…….……19

5. Armando el nebulizador con compresor y sus accesorios…………...........20

6. Operando el nebulizador con compresor……………………………………...........23

7. Limpiando los componentes y accesorios del nebulizador…............……25

8. Desinfectando y esterilizando los componentes y accesorios

del nebulizador……………………………………………………………………….........………25

9. Mantenimiento………………………………………………………………………...........…….26

10. Especificaciones…………………………………………………….……………...........………27

11. Garantía …………………………………………………………………………........……………..28

11. GARANTÍA LIMITADA

Ofrecemos una garantía limitada de un (1) año en la unidad del compresor y seis
(6) meses en accesorios. Garantizamos que la unidad del compresor y sus partes
estarán libres de defectos de materiales y fabricación por un periodo de un (1) año
a partir de la fecha original de compra y seis (6) meses en tubos y accesorios. Esta
garantía no se extiende a fallas que resulten de accidente, mal uso, abuso,
alteraciones, uso de servicio no autorizado, partes, o soluciones limpiadoras o no
seguir las indicaciones del Manual del usuario.
Si el equipo garantizado falla durante el periodo de garantía, nosotros a nuestra
propia opción, repararemos o reemplazaremos las partes problemáticas, siempre
que el reclamo se haga de buena voluntad. El comprador tiene la responsabilidad
de empacar y regresar el equipo en una forma en que no se dañe durante el envío.
Los gastos de envío deben estar prepagados. Esta garantía cubre los costos de
mano de obra incurridos para quitar y reemplazar los componentes bajo garantía
solamente en los EE.UU.
NO EXISTE NINGUNA OTRAS GARANTÍAS EXPLÍCITAS. TODAS LAS
GARANTÍAS IMPLÍCITAS EN EL NEBULIZADOR Y SUS PARTES, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN

216

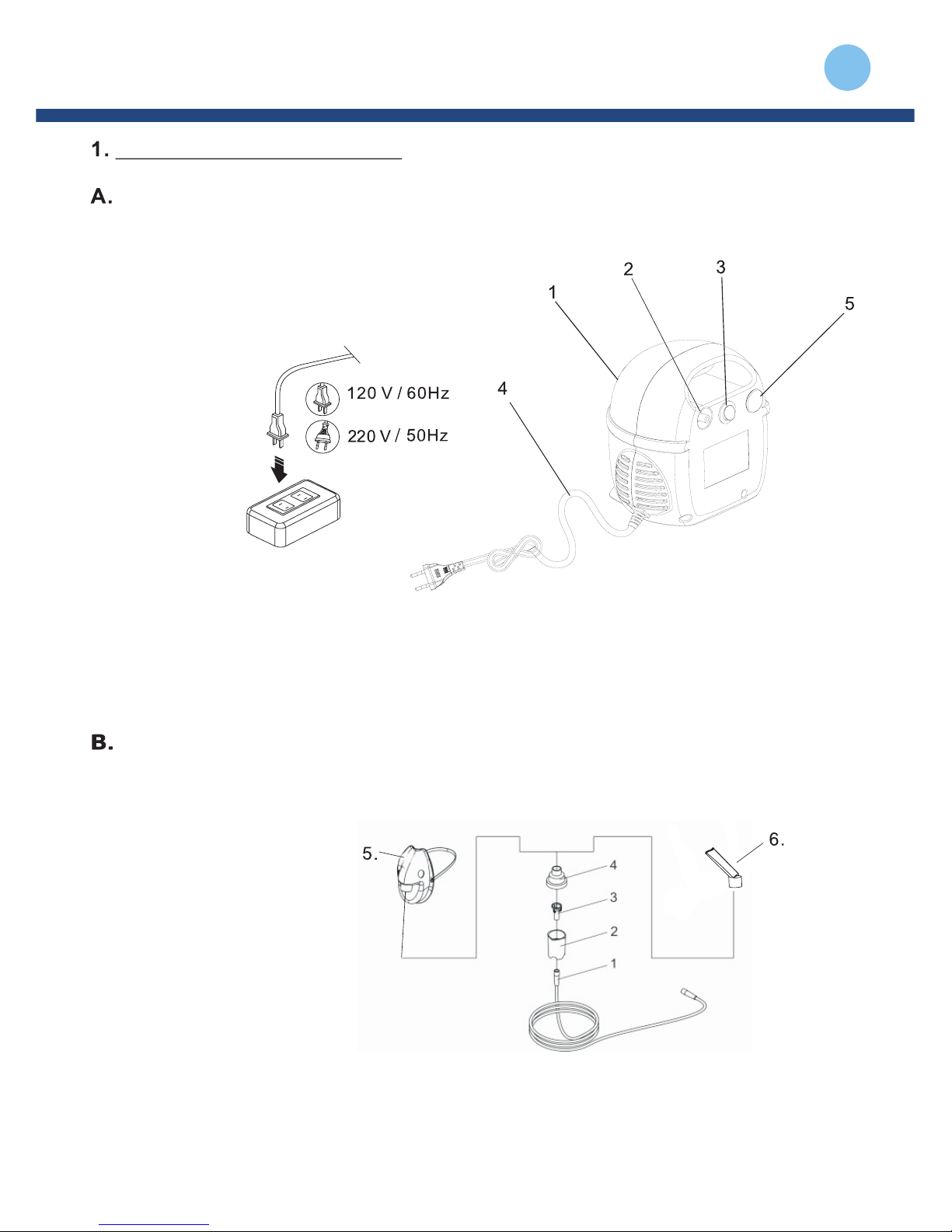

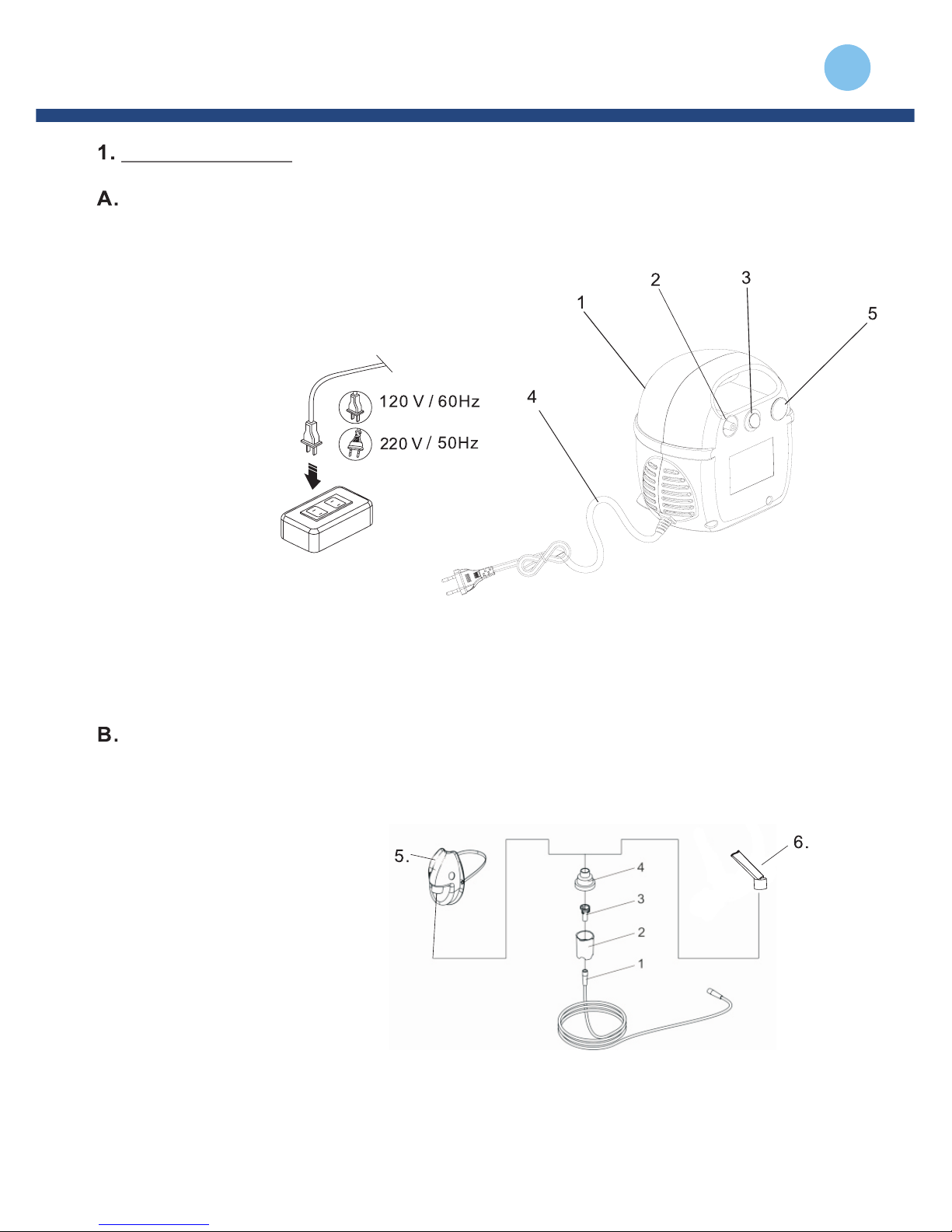

diagrama de partes

 DIBUJOPARAARMARELNEBULIZADORYACCESORIOS
 NEBULIZADORCONCOMPRESOR

UNIDADDELNEBULIZADORCONCOMPRESOR

1. Compresor

2. Salida de aire

3. Interruptor

4. Cable de energía

5. Filtro de aire

1. Tubo

2. Vaso del nebulizador

3. Inserto del nebulizador

4. Tapa del nebulizador

5. Boquilla

Figura 1

Figura 2

317

introducción

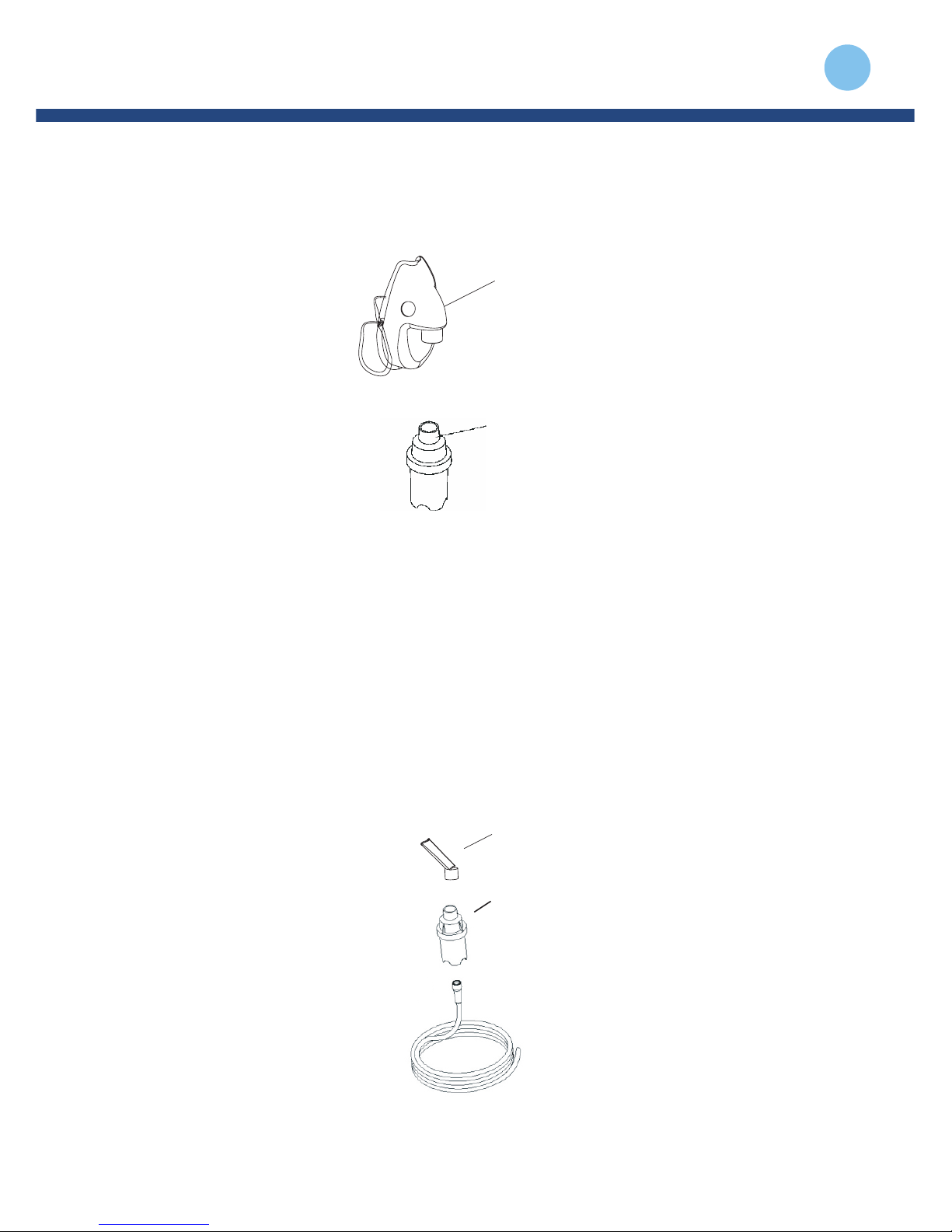

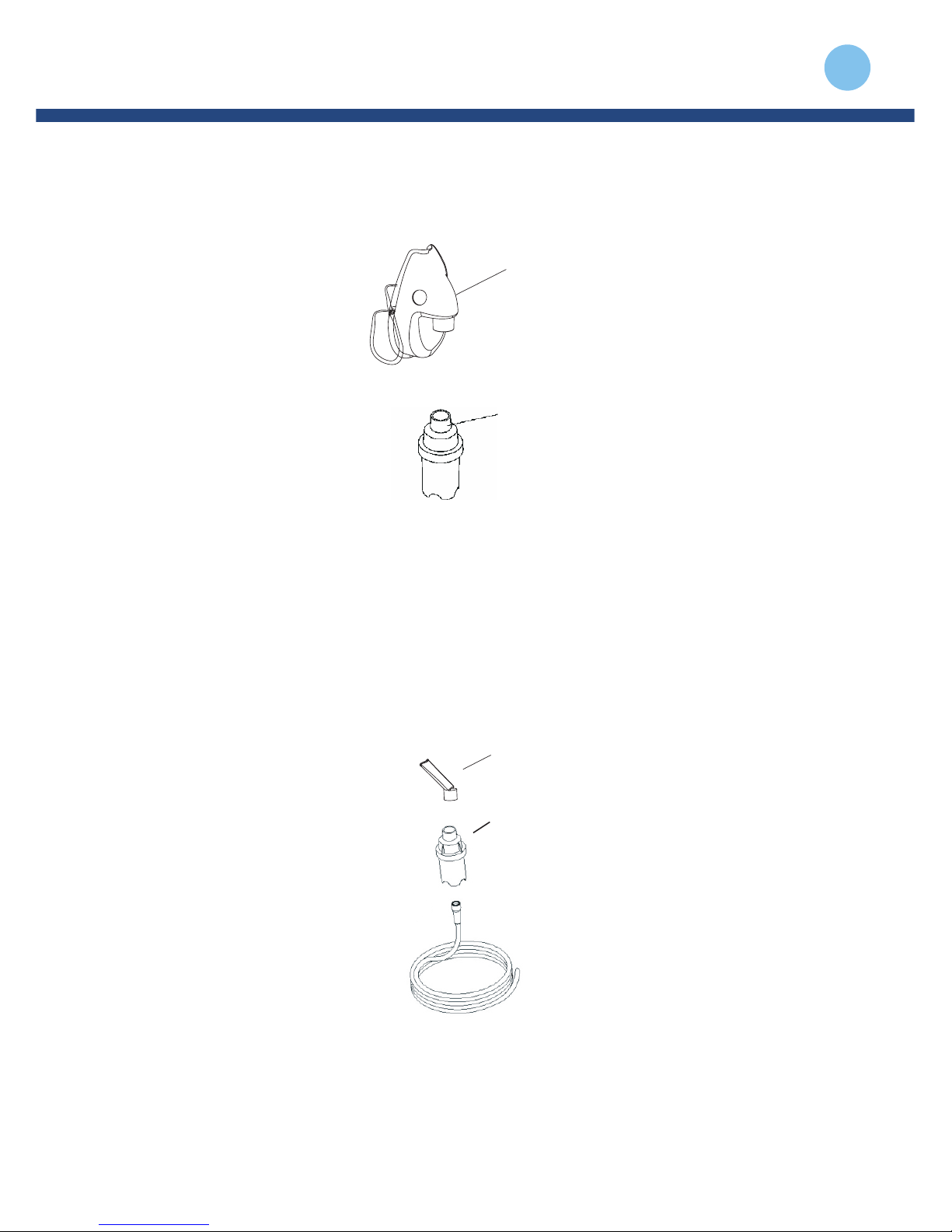

Tubo Filtros de aire (5)
Nebulizador Boquilla

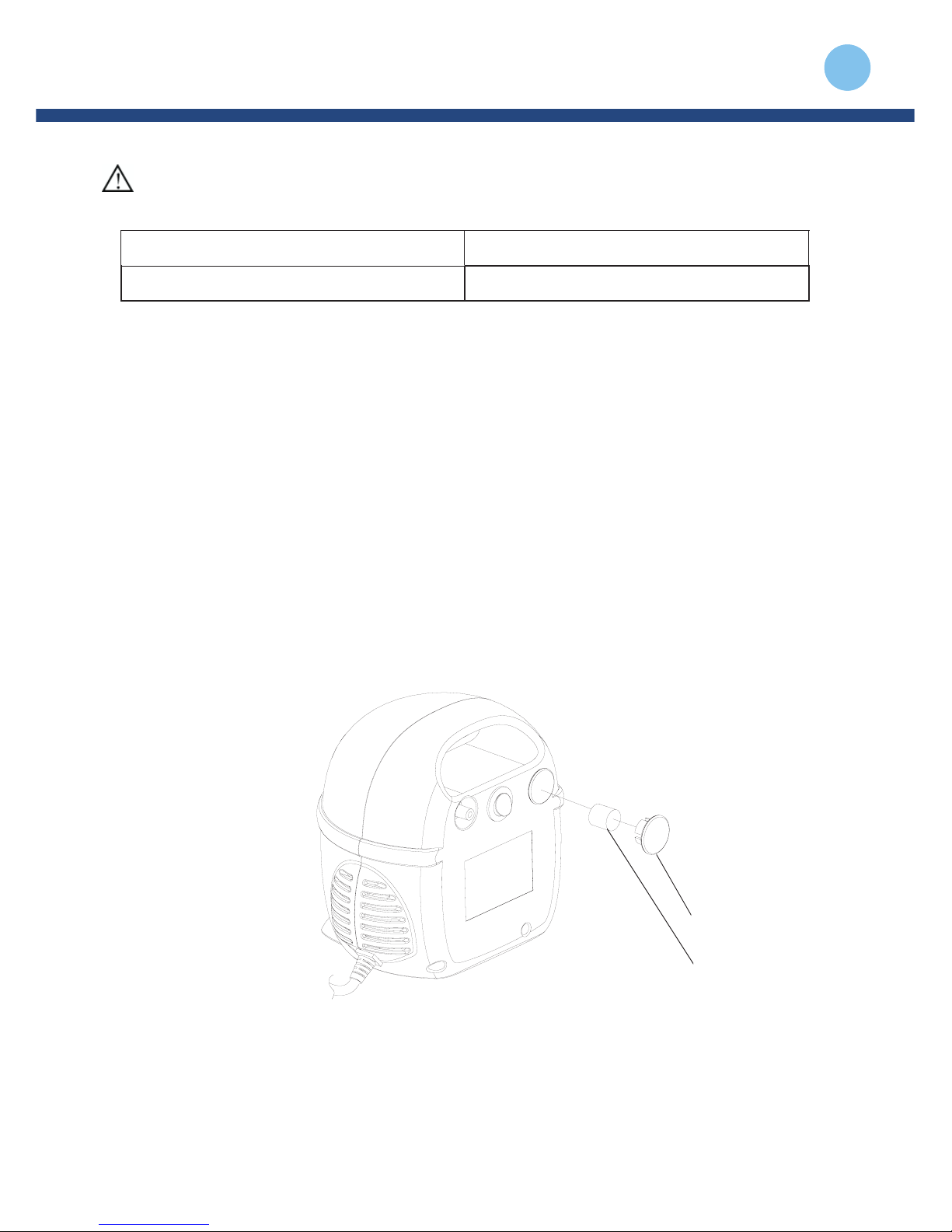

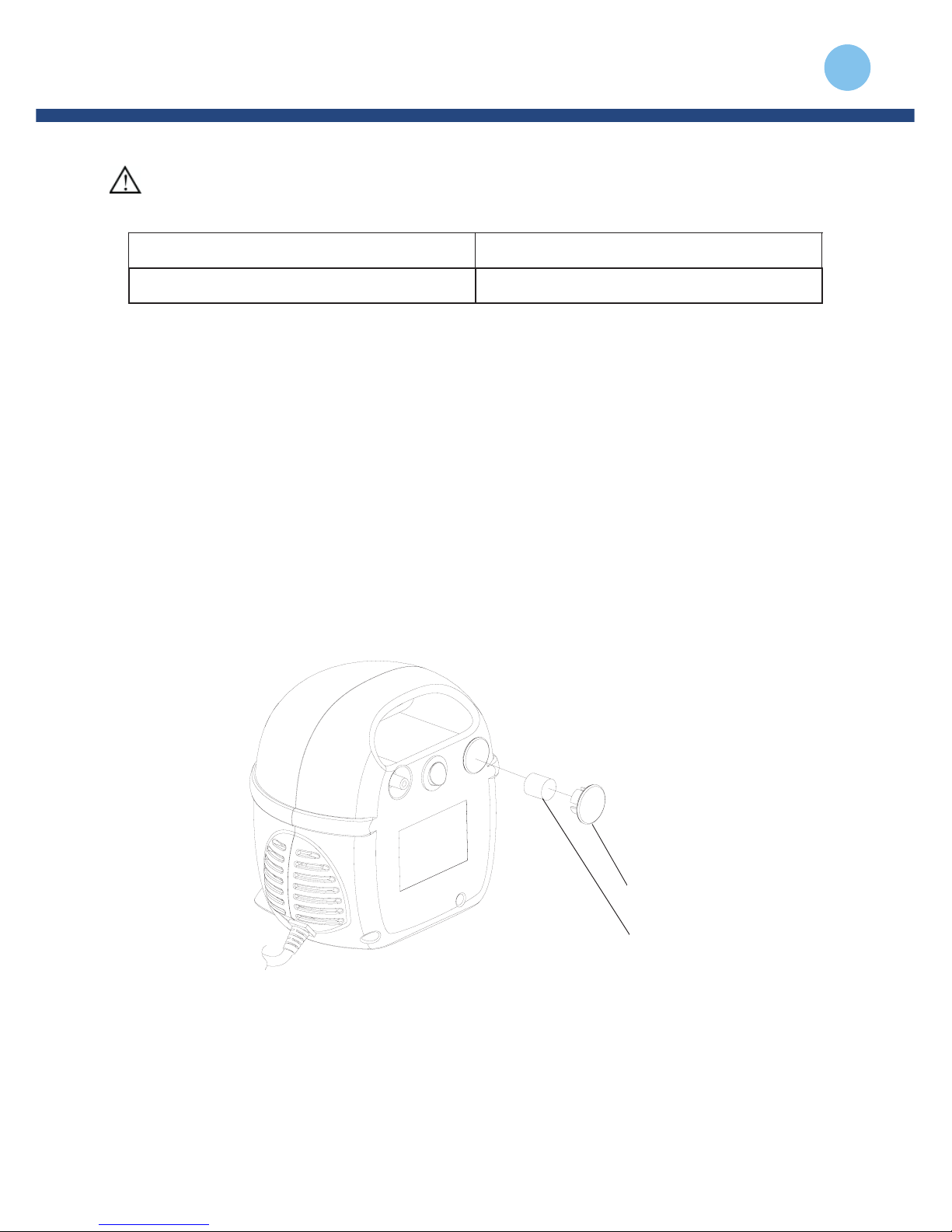

FILTRO DE AIRE: El filtro de aire en la parte superior del compresor es color blanco
brillante cuando está nuevo. Con el uso cambiará a gris, esto quiere decir que es
momento de cambiarlo. Debe ser reemplazado inmediatamente si se moja o se tapa.
El filtro de aire dura hasta 500 horas de uso antes de tener que cambiarlo. Como
regla general, se debe reemplazar el filtro de aire cuando se reemplaza la unidad del
nebulizador (cada 6 meses). Para reemplazar el filtro de aire, asegúrese que el
compresor esté apagado, abra el filtro de aire y reemplácelo con uno nuevo.
Coloque la tapa de nuevo dentro del enchufe del compresor y coloque la tapa del
filtro de nuevo en su lugar.

NOTA:
No trate de lavar y volver a usar el filtro de aire. No utilice otro material para
reemplazar el filtro. Puede dañar al compresor.

 INTRODUCCIÓN

Este nebulizador es un dispositivo médico diseñado para rociar medicamento
recetado por el médico que se inhala por medio de una boquilla o máscara.
Puede usar un nebulizador en lugar de usar un inhalador de dosis medida.
El dispositivo consiste de un compresor y de aditamentos nebulizadores.

Estas instrucciones contienen información importante y precauciones de
seguridad para el nebulizador. Las ilustraciones del compresor, tubos y accesorios
se encuentran en la página 2. Lea y entienda todo el Manual del Usuario del
nebulizador y sus accesorios antes de usarlo. Ponga mucha atención en las
precauciones de seguridad marcadas con PELIGRO y ADVERTENCIA. Guarde
este manual del usuario para referencia en el futuro.

 PRECAUCIONESDESEGURIDAD

Medidas de seguridad importantes
Lea todas las advertencias antes de usar su nebulizador

 ADVERTENCIA
Precaución: Las leyes federales norteamericanas restringen la venta de este
dispositivo sólo por orden de un médico. Utilícelo sólo cuando se lo indique un
médico y con el medicamento recetado.

Lea todas las advertencias y el manual del usuario antes de usar la unidad.
Utilice este producto sólo para el uso que se describe en este manual del usuario.
El uso inadecuado puede resultar en enfermedades/lesiones serias o fatales,
tratamiento inadecuado o daño de propiedad.

Utilice este dispositivo solamente con nebulizadores, tubos y accesorios
autorizados e indicados para este dispositivo. Utilizar otros nebulizadores, tubos y
accesorios puede resultar en un tratamiento inadecuado. Puede que otro
compresor y tubos le proporcionen un flujo incorrecto que resultará en la dosis
incorrecta. Indique a su proveedor de cuidado de salud si va a utilizarlo con otro
compresor y tubos.

 PRECAUCIÓN
Este aparato no está diseñado para operar sin supervisión.

- PRECAUCIONESDESEGURIDADDELNEBULIZADOR
 CONCOMPRESOR

PELIGRO
Para reducir el riesgo de lesión seria o fatal debido a electrocución:

1. No coloque o guarde el producto en un lugar en donde puede
caer dentro del lavabo, tina, agua o cualquier otro tipo de líquido.
No lo coloque o tire dentro de cualquier líquido. No la use
mientras se está bañando.

2. No trate de sacar un producto que ha caído dentro del agua
u otro tipo de líquido. Desconéctelo inmediatamente.

3. Desconéctelo inmediatamente después de su uso.

 MANTENIMIENTO

NOTA: Al proveedor de equipo, se recomienda el siguiente paquete de

reemplazo de accesorios:

4

para empezar

18

ADVERTENCIA
Para reducir el riesgo de lesión seria o fatal por electrocución,
incendio, quemaduras y para reducir el riesgo de daño o malfunciona
miento de la unidad:

1. Antes de usarse, verifique que la información de voltaje y corriente
incluida en la etiqueta de número de serie ubicada abajo del compres
or coincida con el voltaje y corriente disponible.

2. Nunca opere este producto si:

• Tiene un cable o enchufe dañado,

• No está trabajando adecuadamente.

• Se ha caído o dañado.

• Ha estado expuesta a cualquier tipo de líquidos dentro de la caja.

Si el producto no está funcionando, regréselo al distribuidor
autorizado más cercado para que sea examinado, reparado
o reemplazado.

3. Mantenga todos los cables eléctricos alejados de superficies
calientes. No sobrecargue la toma de corriente de la pared o use
extensiones eléctricas.

4. No opere la unidad en lugares en donde se esté suministrando
oxígeno, como en el caso de tiendas de administración de oxígeno.

5. Nunca introduzca ningún tipo de objeto en ninguna de las aberturas.

6. Nunca abra o desarme el compresor. Deje que nosotros nos encar
guemos de darle servicio o contacte a un centro de servicio
autorizado de equipo médico.

7. Nunca rocíe líquidos sobre la cubierta del compresor. El líquido
puede dañar las partes eléctricas y al compresor y puede hacer que
el aparato no funcione bien. Si los líquidos entran a la unidad, lleve
el producto a un centro de servicio autorizado para su revisión
y reparación.

8. No utilice el nebulizador mientras está operando un vehículo.

9. Recomendaciones EMI/RFI:
a. No encienda o utilice dispositivos de comunicación electrónica
personales como celulares, walkie talkies y radios CB mientras el
compresor está encendido.
b. Tenga en cuenta los transmisores cercanos, (radio, televisión,
microondas, etc.) y trate de no operar el compresor cerca de estos
transmisores.
c. Apague el compresor si no se va a utilizar por cualquier periodo de tiempo.
d. Tenga en cuenta que el agregar accesorios o componentes, o
modificar el compresor puede hacerlo más susceptible a EMI/RFI.

19

precauciones

Unida del nebulizador

3-2 PRECAUCIONES DE SEGURIDAD DEL NEBULIZADOR Y ACCESORIOS
ADVERTENCIA

1. Los tubos y accesorios son para usar con un solo paciente.
No comparta sus tubos y accesorios con otros pacientes.

2. Para reducir el riesgo de crecimiento bacteriológico, infección,
enfermedad o lesión por contaminación, seque minuciosamente la
humedad o condensación dentro del tubo al final de cada tratamiento
siguiendo las instrucciones indicadas a continuación.

3. Limpiar regularmente el nebulizador después de cada tratamiento no
es suficiente-- los tubos y accesorios deben esterilizarse y desinfectarse
regularmente entre tratamientos para evitar enfermedades graves o
fatales ocasionadas por la contaminación.

4. Nunca use un tubo con una boquilla tapada. Si la boquilla está tapada,
el rocío disminuirá, cambiará o se detendrá, esto disminuirá la efectivi
dad del tratamiento. Si se taponea, remplace la boquilla con el mismo
modelo.

5. El producto debe ser supervisado de cerca cuando sea utilizado con o
cerca de niños o personas discapacitadas sica o mentalmente. Nunca
lo utilice mientras duerme o si se siente mareado.

6. Este producto contiene partes pequeñas que representan un riesgo de
ahogo para niños pequeños. Los tubos también representan un peligro
de estrangulación.

ADVERTENCIA: MANTENGA SIEMPRE UNA SUPERVISIÓN POR UN

ADULTO CUANDO ADMINISTRE EL TRATAMIENTO A UN NIÑO. NO
DEJE AL NIÑO SOLO SIN SUPERVISIÓN MIENTRAS ADMINISTRA EL
TRATAMIENTO.

7. Los niños menores de 3 años o cualquier paciente que no pueda utilizar
la boquilla adecuadamente bajo supervisión debe usar una máscara
(opcional).

8. Verifique la condición del tubo y los accesorios para ver que estén
armados adecuadamente antes de su uso. Todas las partes deben
encajar firmemente en su lugar. No armar y ajustar adecuadamente
los tubos y accesorios puede disminuir o evitar que el medicamento
se suministre adecuadamente y puede disminuir la efectividad del
tratamiento.

4 PARA EMPEZAR

1. Verifique que tenga los siguientes componentes del nebulizador:

• Compresor

• Tubos y accesorios (Ver página 2 para ver ilustración de partes)

Si no recibió los componentes mencionados, contacte al distribuidor
en donde compró su nebulizador.

2. Es una buena idea contar con tubos, accesorios y filtros extras
en caso de que se necesiten. Tal vez necesite las partes si se pierden,
dañan o ensucian.

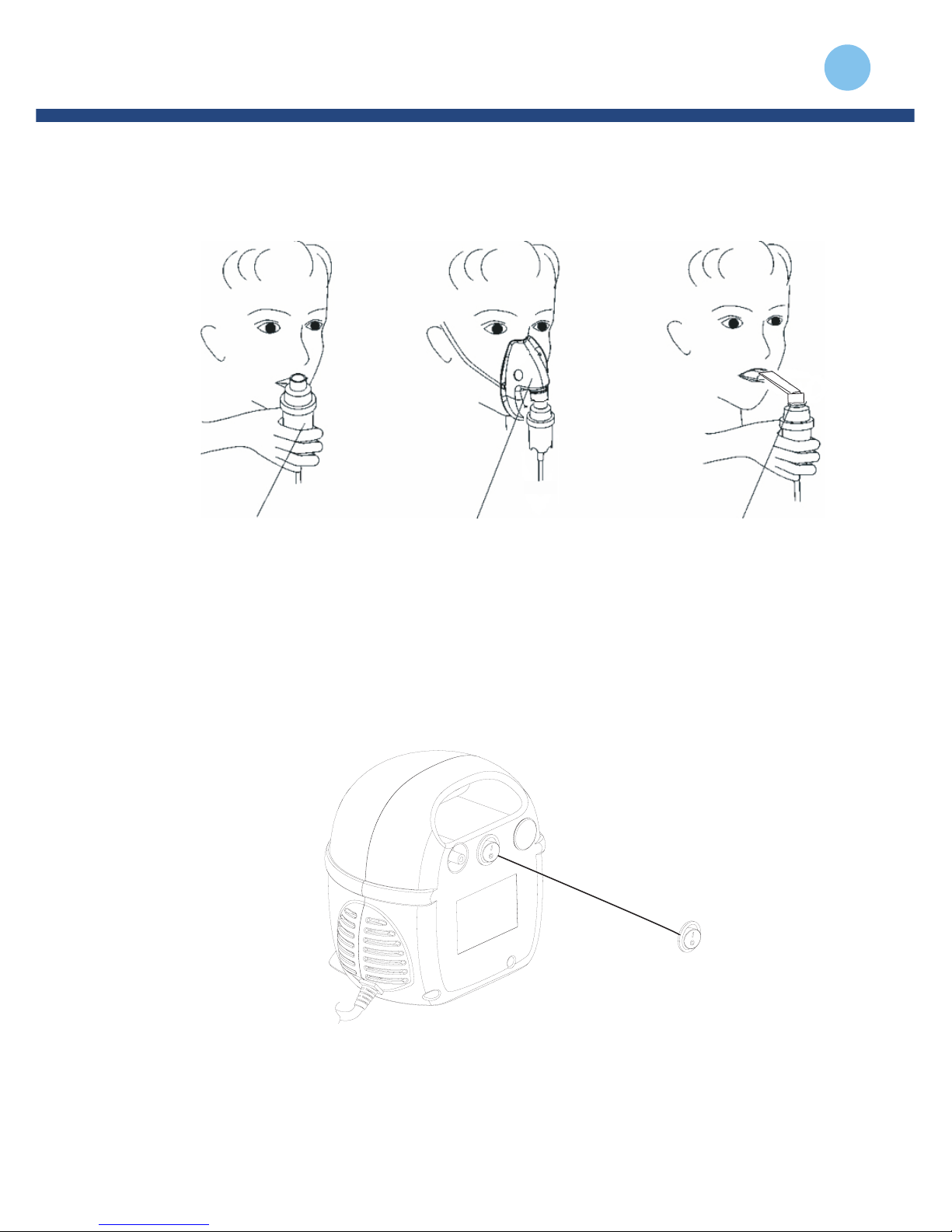

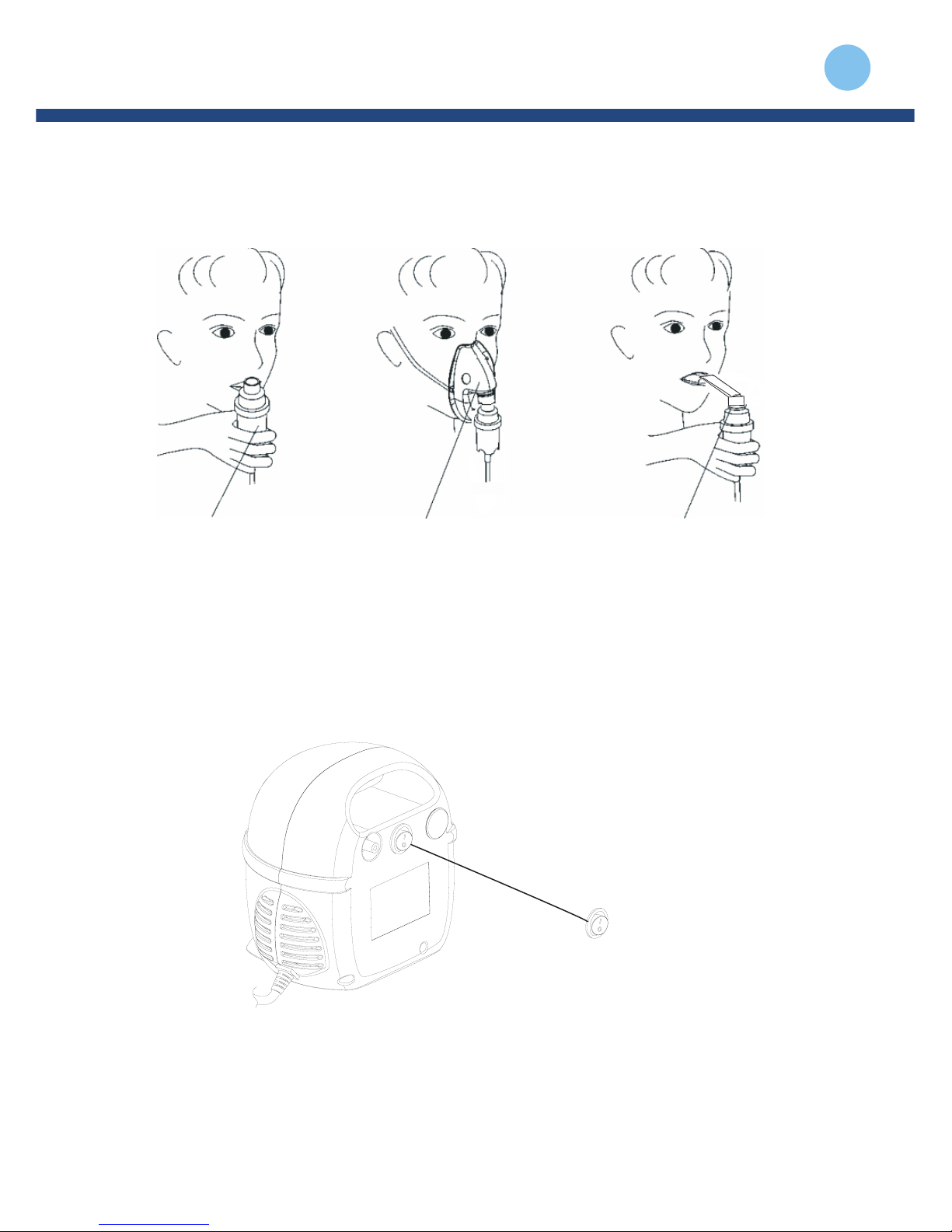

4. Sujete la entrada de aire cerca de la nariz (figura 9-1). Si usa una
máscara opcional, coloque la máscara sobre la cara (figura 9-2). Si usa
una boquilla, sujétela en la boca (9-3).

5. Inhale la humedad del líquido con medicamento.

6. Cuando el líquido con medicamento se acabe, apague la unidad

colocándola en la posición de “off” (apagado).

NOTA: Para el funcionamiento óptimo opere la unidad 20 minutos y luego
apáguela por 40 minutos.

7. Desconecte el cable del enchufe y guárdelo en la cavidad
de almacenamiento.

8. Quite los tubos y accesorios del compresor.

9. Limpie y esterilice los tubos y accesorios.

20

instrucciones

Figura 3-1

Tapa del nebulizador

Figura 3-2 Figura 3-3

Medicamento recetado

13. PREPARANDO EL NEBULIZADOR CON COMPRESOR
Y SUS ACCESORIOS

1. Lávese las manos con jabón y agua tibia y séquelas
completamente con una toalla limpia.

2. Coloque el compresor sobre una superficie limpia, sin polvo,
estable y plana. Cheque el filtro mensualmente o cada 10-12
tratamientos y reemplácelo si está sucio, tapado o mojado
debido a malfuncionamiento.

 NOTA Los tubos y accesorios NO están esterilizados
al sacarlos del paquete.

3. Asegúrese que los tubos y accesorios se hayan limpiado y/o
desinfectado antes de usarse y después del último tratamiento
del día. Vea la sección “Como limpiar y desinfectar los tubos y
accesorios” de la página 12.

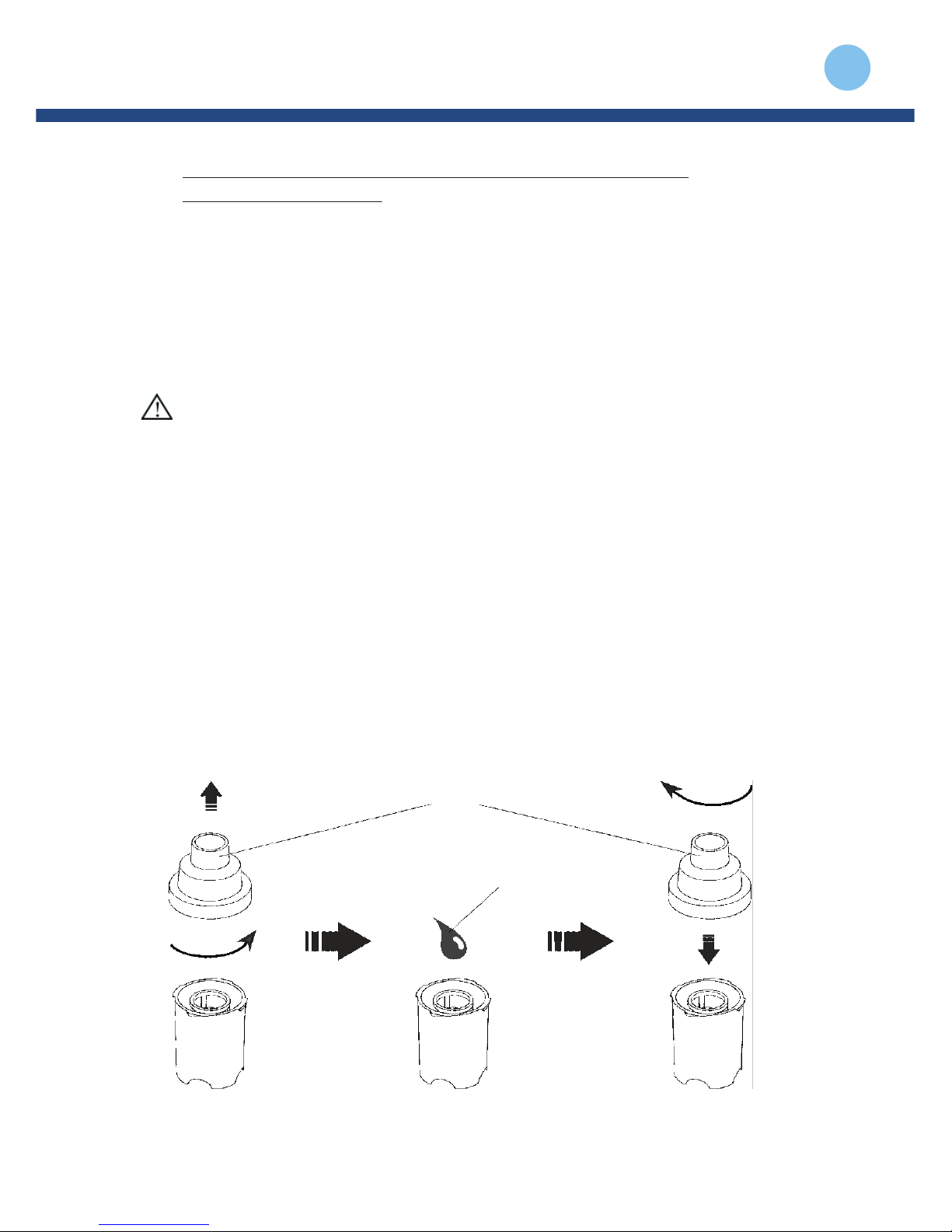

4. Quite la tapa del nebulizador al girarla hacia la izquierda hasta
que se detenga y luego levántela hacia arriba (Figura 3-1).

5. Llene la taza del nebulizador utilizando un gotero o una jeringa
con el medicamento recetado. No coloque más de 8 ml por
tratamiento (Figura 3-2).

6. Cierre la tapa del nebulizador y gire la tapa hacia la derecha
hasta que esté apretada (figura 3-3).

21

instrucciones

Figura 5

Tapa del nebulizador

Boquilla

Figura 4

Tapa del nebulizador

Máscara

8. Si usa la boquilla, colóquela firmemente sobre la tapa del nebulizador.
La tapa está diseñada para ajustarse firmemente (Figura 4).

9. Presione un extremo del tubo firmemente dentro de la salida de aire
ubicada en la parte del frente de la unidad del compresor.
Es importante presionar firmemente hacia abajo dentro de la salida
de aire en la unidad del compresor. La tubería está diseñada para
ajustarse firmemente (Figura 6-1).

10. Presione firmemente el otro extremo de la tubería dentro de la
parte de abajo de la taza del nebulizador (Figura 6-2).

7. Si usa la máscara, colóquela directamente dentro de la tapa del
nebulizador.

22

instrucciones

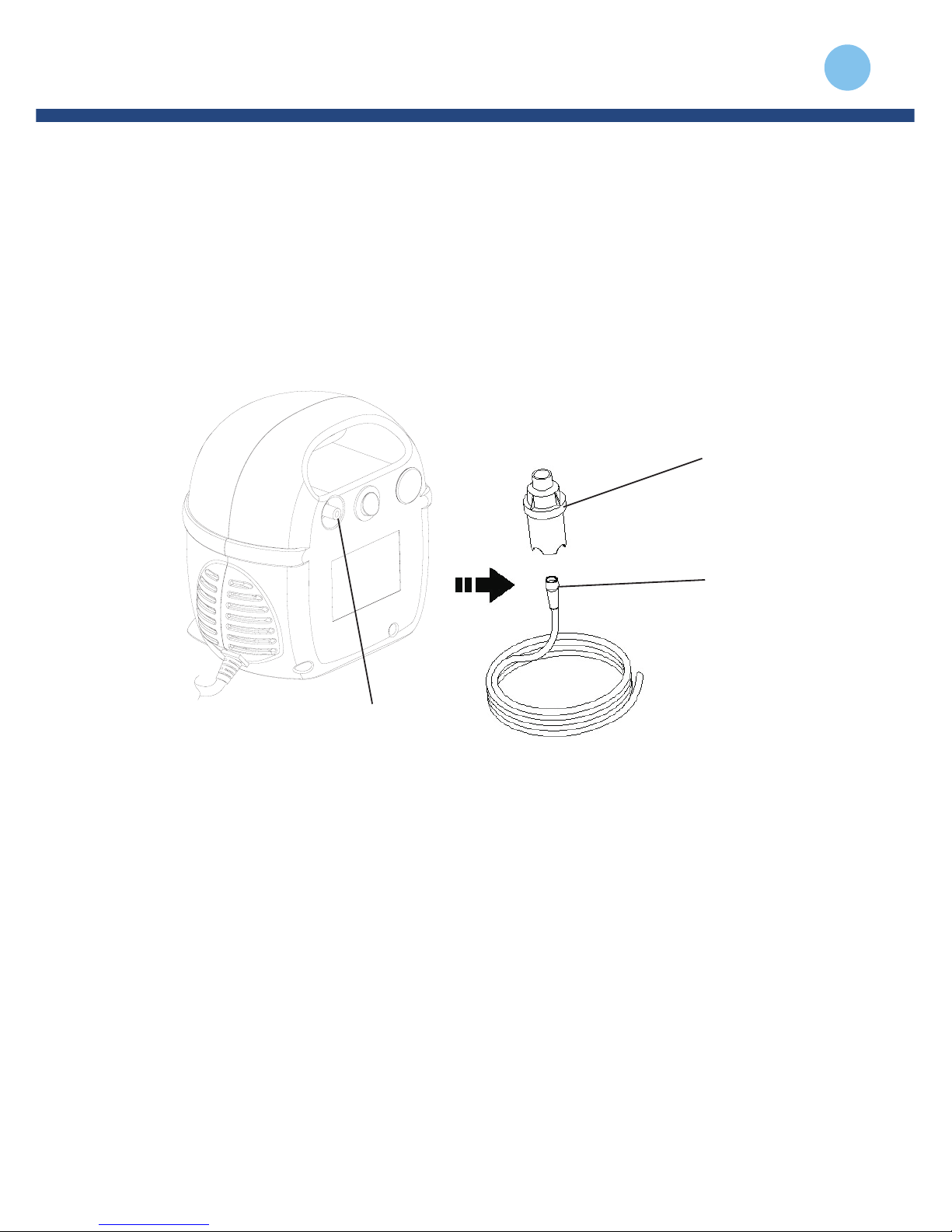

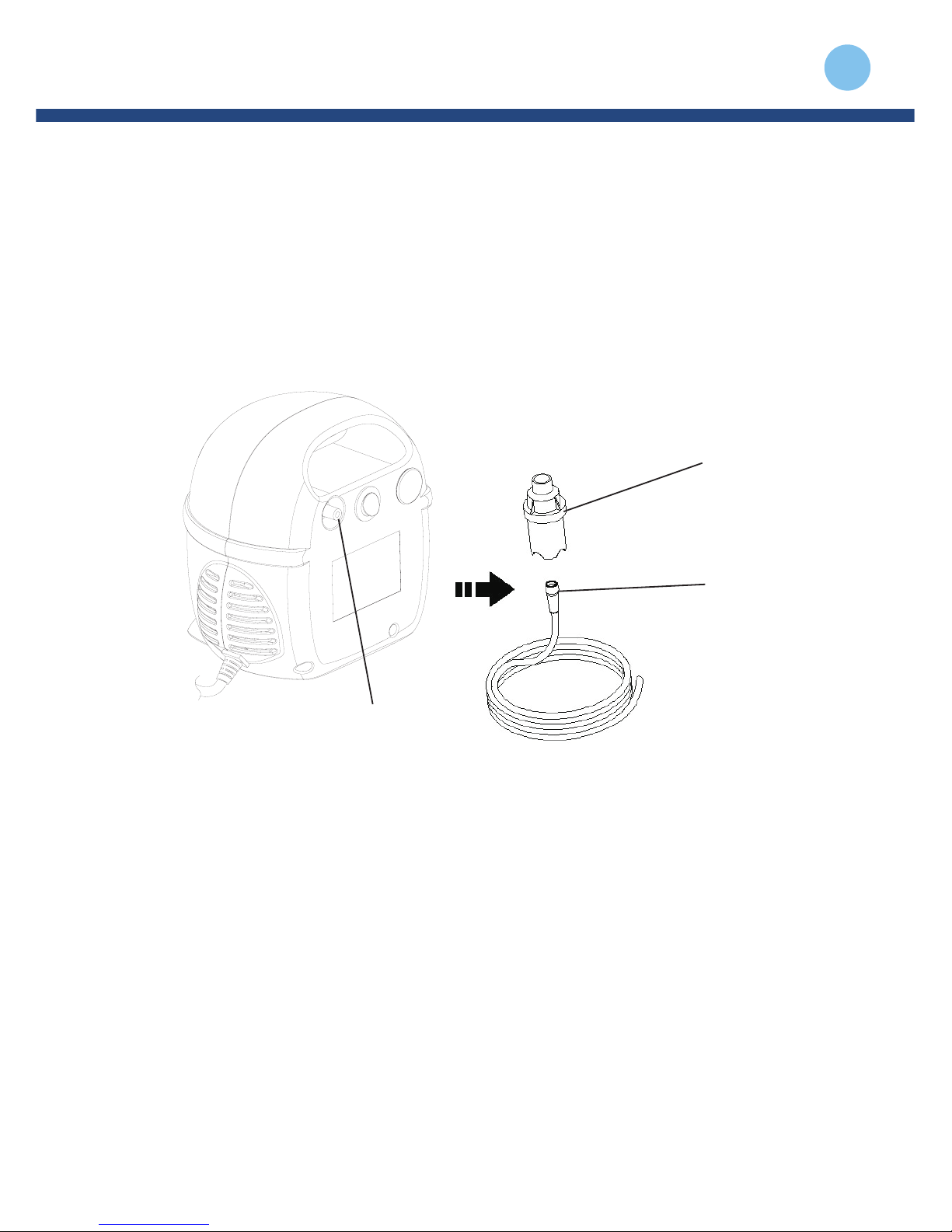

Figura 6-1

Entrada de aire

Salida de aire

Tubo

9. Presione un extremo del tubo firmemente dentro de la salida de aire

ubicada en la parte del frente de la unidad del compresor.
Es importante presionar firmemente hacia abajo dentro de la salida
de aire en la unidad del compresor. La tubería está diseñada para
ajustarse firmemente (Figura 6-1).

10. Presione firmemente el otro extremo de la tubería dentro de la
parte de abajo de la taza del nebulizador (Figura 6-2).

Figura 6-2

23

instrucciones

Figura 7

Figura 6

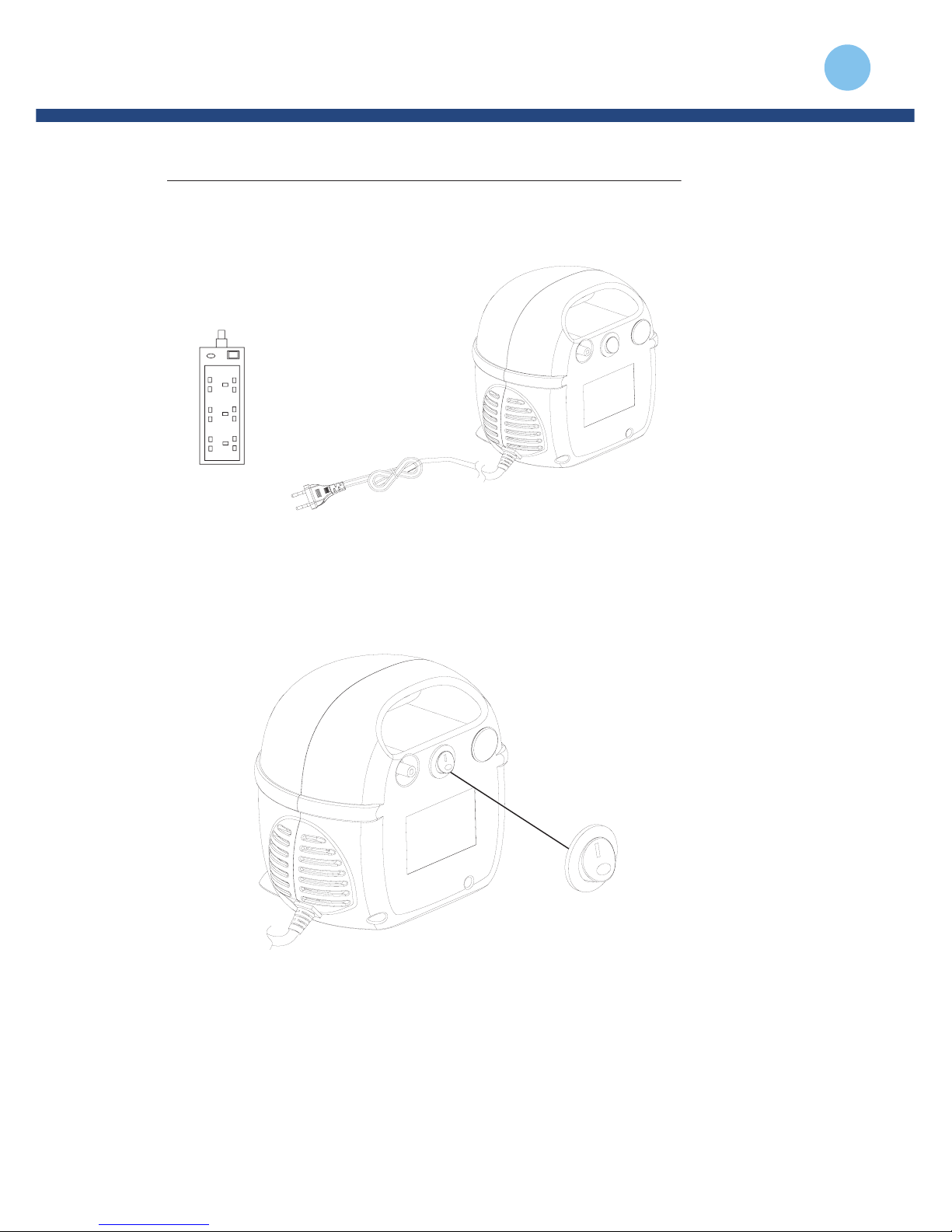

6. OPERACIÓN DEL NEBULIZADOR CON COMPRESOR

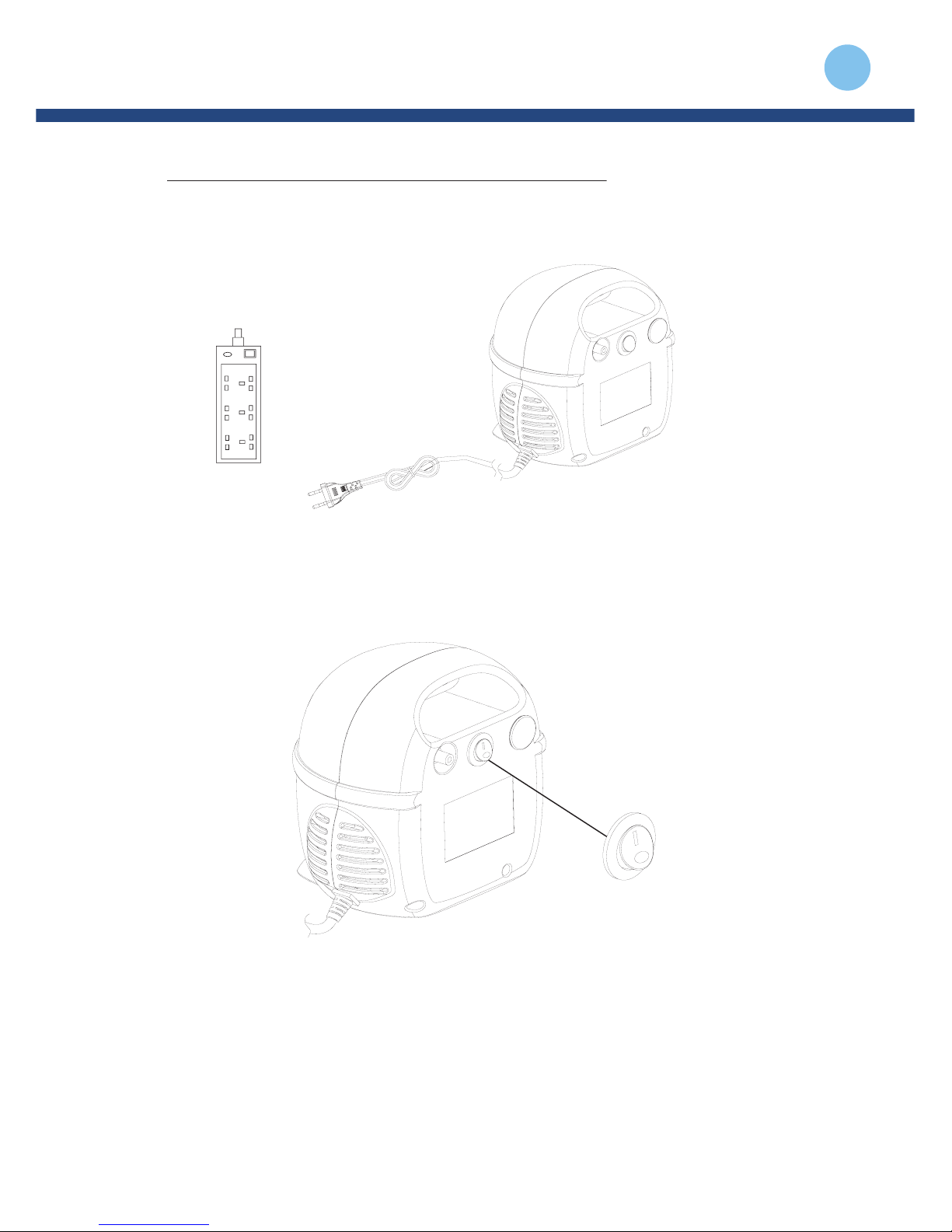

1. Saque el cable del lugar de almacenamiento y conéctelo
en una toma de corriente.

13. PREPARANDO EL NEBULIZADOR CON COMPRESOR

Y SUS ACCESORIOS

1. Lávese las manos con jabón y agua tibia y séquelas
completamente con una toalla limpia.

2. Coloque el compresor sobre una superficie limpia, sin polvo,
estable y plana. Cheque el filtro mensualmente o cada 10-12
tratamientos y reemplácelo si está sucio, tapado o mojado
debido a malfuncionamiento.

 NOTA Los tubos y accesorios NO están esterilizados
al sacarlos del paquete.

3. Asegúrese que los tubos y accesorios se hayan limpiado y/o
desinfectado antes de usarse y después del último tratamiento
del día. Vea la sección “Como limpiar y desinfectar los tubos y
accesorios” de la página 12.

4. Quite la tapa del nebulizador al girarla hacia la izquierda hasta
que se detenga y luego levántela hacia arriba (Figura 3-1).

5. Llene la taza del nebulizador utilizando un gotero o una jeringa
con el medicamento recetado. No coloque más de 8 ml por
tratamiento (Figura 3-2).

6. Cierre la tapa del nebulizador y gire la tapa hacia la derecha
hasta que esté apretada (figura 3-3).

2. Busque el interruptor ubicado en la parte del frente de la
unidad y colóquelo en la posición "on" (encendido) como
se indica abajo.

3. Verifique que no haya fugas de humedad cerca
de las conexiones.

24

instrucciones

Máscara

Figura 9-2

Unida del nebulizador

Figura 9-1

Figura 9

Posición de apagado “off”

Boquilla

Figura 9-2

: Para el funcionamiento óptimo opere la unidad 20 minutos y luego

11

instrucciones

25

7. LIMPIANDO LOS COMPONENTES Y ACCESORIOS
DEL NEBULIZADOR

1. Desconecte el tubo del compresor y de la parte de debajo de la taza
del nebulizador.

2. Si existe humedad dentro del tubo (condensación), deje el compresor
encendido con el tubo conectado por 2-3 minutos. El aire tibio del
compresor lo secará. Otra opción, es quitar el tubo del compresor
y colgarlo con los extremos “hacia abajo” para permitir que
la humedad o condensación se drene o evapore. Use un trapo limpio
y húmedo para limpiar la parte externa del tubo.

3. Desarme el tubo y los accesorios como se indica en la ilustración.

4. Lave todas las partes con una solución de jabón líquido en agua tibia.
NO LAVE EL TUBO.

5. Enjuáguelo minuciosamente con agua tibia y agítelo para quitar el agua.

6. Deje secar al aire o seque a mano las partes del nebulizador con un
paño limpio y sin pelusa. Cuando las partes estén secas, ármelo de
nuevo y guárdelo.

7. También puede lavar los accesorios en la parte de arriba de una
lavadora de trastes. Las máscaras no se pueden lavar de manera
segura en una lavadora de trastes. NO LAVE EL TUBO. Coloque las
partes dentro de la canasta de la lavadora de trastes sobre la repisa
superior de la lavadora de trastes. Saque y seque las partes cuando
termine el ciclo de lavado.

8. DESINFECTADO Y ESTERILIZANDO LOS COMPONENTES

DEL NEBULIZADOR Y ACCESORIOS

1. Limpie los componentes y accesorios del nebulizador como se
describe en la sección de limpieza. Cada tercer día de tratamiento,
remoje las partes en una solución de 1 parte de vinagre blanco
destilado y 3 partes de agua caliente por 1 hora. NO REMOJE EL
TUBO. Puede reemplazar desinfectante comercial para equipo de
respiración con vinagre blanco destilado siguiendo las instrucciones
de mezclado del fabricante.

2. Enjuague todas las partes minuciosamente con agua tibia y séquelas
con un paño limpio y sin pelusa. Tire la solución de vinagre cuando
termine de desinfectar las partes.

3. El tubo y los accesorios pueden almacenarse en una caja esterilizada
antes de ser usados y deben esterilizarse periódicamente después
de su uso.

ADVERTENCIA

Sólo un paciente debe usar un juego de tubo y accesorios.
No comparta los componentes con otros pacientes.

ADVERTENCIA
Para reducir el riesgo de lesión seria o fatal por electrocución,
incendio, quemaduras y para reducir el riesgo de daño o malfunciona
miento de la unidad:

1. Antes de usarse, verifique que la información de voltaje y corriente
incluida en la etiqueta de número de serie ubicada abajo del compres
or coincida con el voltaje y corriente disponible.

2. Nunca opere este producto si:

• Tiene un cable o enchufe dañado,

• No está trabajando adecuadamente.

• Se ha caído o dañado.

• Ha estado expuesta a cualquier tipo de líquidos dentro de la caja.

Si el producto no está funcionando, regréselo al distribuidor
autorizado más cercado para que sea examinado, reparado
o reemplazado.

3. Mantenga todos los cables eléctricos alejados de superficies
calientes. No sobrecargue la toma de corriente de la pared o use
extensiones eléctricas.

4. No opere la unidad en lugares en donde se esté suministrando
oxígeno, como en el caso de tiendas de administración de oxígeno.

5. Nunca introduzca ningún tipo de objeto en ninguna de las aberturas.

6. Nunca abra o desarme el compresor. Deje que nosotros nos encar
guemos de darle servicio o contacte a un centro de servicio
autorizado de equipo médico.

7. Nunca rocíe líquidos sobre la cubierta del compresor. El líquido
puede dañar las partes eléctricas y al compresor y puede hacer que
el aparato no funcione bien. Si los líquidos entran a la unidad, lleve
el producto a un centro de servicio autorizado para su revisión
y reparación.

8. No utilice el nebulizador mientras está operando un vehículo.

9. Recomendaciones EMI/RFI:
a. No encienda o utilice dispositivos de comunicación electrónica
personales como celulares, walkie talkies y radios CB mientras el
compresor está encendido.
b. Tenga en cuenta los transmisores cercanos, (radio, televisión,
microondas, etc.) y trate de no operar el compresor cerca de estos
transmisores.
c. Apague el compresor si no se va a utilizar por cualquier periodo de tiempo.
d. Tenga en cuenta que el agregar accesorios o componentes, o
modificar el compresor puede hacerlo más susceptible a EMI/RFI.

1226

Tubo Filtros de aire (5)
Nebulizador Boquilla

Figura 10

FILTRO DE AIRE: El filtro de aire en la parte superior del compresor es color blanco
brillante cuando está nuevo. Con el uso cambiará a gris, esto quiere decir que es
momento de cambiarlo. Debe ser reemplazado inmediatamente si se moja o se tapa.
El filtro de aire dura hasta 500 horas de uso antes de tener que cambiarlo. Como
regla general, se debe reemplazar el filtro de aire cuando se reemplaza la unidad del
nebulizador (cada 6 meses). Para reemplazar el filtro de aire, asegúrese que el
compresor esté apagado, abra el filtro de aire y reemplácelo con uno nuevo.
Coloque la tapa de nuevo dentro del enchufe del compresor y coloque la tapa del
filtro de nuevo en su lugar.

NOTA:
No trate de lavar y volver a usar el filtro de aire. No utilice otro material para
reemplazar el filtro. Puede dañar al compresor.

Tapa del filtro de aire

Filtro de aire

 MANTENIMIENTO

NOTA: Al proveedor de equipo, se recomienda el siguiente paquete de

reemplazo de accesorios:

mantenimiento

13

mantenimiento

27

LIMPIANDO LA CUBIERTA DEL COMPRESOR:

Use un trapo limpio y húmedo para limpiar la parte externa de la
cubierta del compresor.

MANTENIMIENTO Y REPARACIÓN:

Nunca opere el nebulizador si no está armado completamente o no está
armado bien, o si está dañado. Utilice sólo partes, accesorios, tubos y
aditamentos originales para el nebulizador.
Usar otras partes, accesorios, tubos y aditamentos puede dañar al
nebulizador o hacer que no funcione bien. No abra o desarme la unidad
del compresor en cualquier momento. Esta acción anulará la garantía.
Las reparaciones, servicio y mantenimiento deben ser llevados a cabo
por nosotros, un técnico especializado.

NOTA

Este nebulizador no tiene refacciones adentro de la unidad.
Darle servicio por un técnico no autorizado anula la garantía.

Dimensiones (sólo compresor): 6.2” x 6.3” x 7”
Peso (sólo compresor): 3.3 libras (1.51 kg)
Requisitos eléctricos: 110V/60 Hz

Consumo de energía:

1.4A/ 65 Vatios bajo carga normal

Tamaño de partícula: 0.5 µm a 5 µm

Rango de temperatura
ambiental para operación: 10oC – 40oC (50oF-104oF)
Rango de humedad: 30% a 70% HR

Alta presión hidrostática: 860 a 1060 hpa

Clase y tipo de equipo: Equipo clase II con aislante doble
Tipo B

Ciclos de operación: Operación por 20 min.
Apagado por 40 min.

28

garantía limitada por 5 años

©2006 Medical Depot, Inc. Todos los derechos reservados.

Drive es marca registrada de medical depot, Inc.

Port Washington NY 11050 USA Hecho en China

Su producto marca Drive está garantizado de no tener defectos en los
materiales y la fabricación por cinco años desde la compra por el consumidor
original.

Este aparato fue construido de acuerdo a estándares rigurosos y
cuidadosamente inspeccionado previo a su envío. Estos 5 años de Garantía
Limitada son una expresión de nuestra confianza en los materiales y la
fabricación de nuestros productos y nuestra seguridad para el consumidor dada
por años de servicios confiables.

Esta garantía no cubre fallas del aparato debidas a mal uso o negligencia por
parte del propietario, o por el uso y desgaste normales. Esta garantía no se
extiende a los componentes no durables, tales como los accesorios de goma,
rueditas y mangos que están sujetos a desgaste normal y necesitan reemplazo
periódico.

Si usted tiene alguna pregunta acerca de su aparato Drive o esta garantía, por

favor contacte a un representante autorizado de Drive.

©2012 Medical Depot, Inc. Todos los derechos reservados.

Drive es marca registrada de medical depot, Inc.
Port Washington NY 11050 USA Hecho en China

129

table des matières

Table des matières

1. Liste des pièces ......................................................................................................30

2. Introduction.............................................................................................................31

3. Consignes de sécurité .........................................................................................31

3.1 Précautions relatives au compresseur ....................................................32

3.2 Précautions relatives à l’atomiseur et aux accessoires ...................... 33

4. Mise en marche .................................................................................................... 33

5. Préparation du compresseur atomiseur et des accessoires .....................34

6. Utilisation du compresseur atomiseur ............................................................37

7. Neoyage de l’atomiseur et des accessoires ................................................39

8. Désinfecter et stériliser l’atomiseur et ses accessoires .............................39

9. Entretien .................................................................................................................40

10. Caractéristiques .................................................................................................41

11. Garantie limitée ................................................................................................. 42

11. GARANTIE LIMITÉE

Nous offrons une garantie limitée d’un (1) an sur le compresseur et six (6) mois sur
les accessoires. Nous garantissons que le compresseur et ses composants seront
libres de défauts de matériel et de main-d’œuvre pendant un (1) an à partir de la
date d’achat originale, et pendant six (6) mois pour les accessoires. Cee garantie
ne s’applique pas dans les cas de défaillances résultant d’un accident, d’une
utilisation inadéquate, d’un abus, d’une altération, ou de l’utilisation d’un service,
d’une pièce ou d’une solution de neoyage non autorisé, ou si les instructions du
Guide d’utilisation n’ont pas été respectées.
Si l’équipement garanti fait défaut pendant la période de couverture de la
garantie, nous nous engageons, à notre unique discrétion, à réparer ou remplace
les pièces nécessaires, pourvu que la requête soit de bonne foi. L’acheteur a la
responsabilité d’emballer et de retourner l’équipement de manière à le protéger
adéquatement contre les dommages pendant le transport. Le transport vers nos
bureaux doit être prépayé. La garantie couvre les coûts de main-d’œuvre associés
au retrait et au remplacement des pièces garanties, cee opération étant
exécutée par nous.
IL N’Y A AUCUNE AUTRE GARANTIE EXPRESSE. TOUTES LES GARANTIES
IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE À UN USAGE
PARTICULIER SONT LIMITÉES A TRENTE-SIX MOIS À PARTIR DE LA DATE
D’ACHAT ORIGINAL AU DÉTAIL. NOUS DÉCLINONS TOUTES LES GARANTIES
EXPRESSES OU IMPLICITES SUR TOUTE AUTRE PIÈCE, INCLUANT LES
GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE À
UN USAGE PARTICULIER. Certains états (aux États-Unis) ne permeent pas la
limitation de durée des garanties implicites – certaines restrictions peuvent ne pas
s’appliquer à votre cas.
Votre seul et unique recours dans le cadre de cee garantie est la réparation ou le
remplacement de l’atomiseur et/ou de ses accessoires, à notre unique discrétion.
DANS AUCUN CAS NOUS NE POUVONS ÊTRE TENU RESPONSABLE DE
DOMMAGES CONSÉCUTIFS OU INCIDENTS À L’ACHETEUR OU À UN TIERS
PARTI, INCLUANT, MAIS SANS S’Y LIMITER, LES DOMMAGES ISSUS DE PERTES
DE PROFITS, PERTE D’OCCASIONS D’AFFAIRES, PERTE DE PROPRIÉTÉ,
PERTES ÉCONOMIQUES, DE RESPONSABILITÉ STRICTE OU AUTRE. Certains
états ne permeent pas l’exclusion ou la restriction des dommages consécutifs ou
incidents. Dans ces états, cee exclusion peut donc ne pas vous être applicable.
Cee garantie vous donne des droits particuliers. Vous pouvez avoir d’autres
droits qui varient selon l’état (aux États-Unis).

12. SERVICE ET ENTRETIEN

Si vous avez des questions concernant cet atomiseur :

1. Veuillez communiquer avec nous.

230

liste des pièces

ATOMISEURETACCESSOIRES  

1. Compresseur

2. Sortie d’air

3. Interrupteur

4. Cordon d’alimentation

5. Filtre à air

1. Tubulure

2. Godet de l’atomiseur

3. Garniture intérieure

4. Capuchon de l’atomiseur

5. Pièce buccale

Illustration 1

Illustration 2

331

introduction

Tubulure

Atomiseur Pièce buccale

FILTRE À AIR : Le filtre à air sur le panneau supérieur du compresseur est blanc
éclatant lorsqu’il est neuf. Au fil du temps, il devient grisâtre, ce qui signifie qu’il doit
être remplacé. Il doit être remplacé immédiatement s’il est mouillé ou devient
obstrué. Le filtre à air peut durer jusqu’à 500 heures avant d’être remplacé. Une règle
simple consiste à remplacer le filtre tous les six mois, lorsque vous remplacez
l’atomiseur. Pour remplacer le filtre, assurez-vous que le compresseur est hors
tension, ouvrez le couvercle du filtre, retirez le filtre et remplacez-le avec un filtre
neuf. Replacez le couvercle du filtre et refermez le compartiment.

NOTA:
Ne tentez pas de laver ni de réutiliser le filtre à air. N’utilisez pas de pièce de
remplacement non conforme sans quoi vous risquez d’endommager le compresseur.

 INTRODUCTION

Cet atomiseur est un appareil médical portable qui permet d’atomiser une
médication prescrite par un médecin qui doit être assimilée par les voies
respiratoires à l’aide d’une pièce buccale ou d’un masque. Un atomiseur peut
remplacer un inhalateur doseur. L’appareil est constitué d’un compresseur et d’un
dispositif atomiseur.
Ces instructions renferment des renseignements importants et des consignes de
sécurité importantes pour l’utilisation de l’atomiseur. La page 2 contient des
illustrations du compresseur, de la tubulure et des accessoires. Avant d’utiliser cet
atomiseur, vous devez lire et comprendre la totalité du Guide d’utilisation du
compresseur, de la tubulure et des accessoires. Notez bien les consignes de
sécurité identifiées par les étiquees DANGER et AVERTISSEMENT.
Conservez ce guide d’utilisation en vue d’un usage futur.

 CONSIGNESDESÉCURITÉ

PRÉCAUTIONS IMPORTANTES
LISEZ TOUS LES AVERTISSEMENTS AVANT D’UTILISER VOTRE ATOMISEUR

 AVERTISSEMENT
Aention : La loi fédérale américaine limite la vente de cet appareil par un
médecin ou sous sa gouverne. N’utilisez que sous prescription d’un médecin et
avec des médicaments prescrits. Lisez tous les avertissements et le guide
d’utilisation avant d’utiliser cet appareil. Une utilisation inadéquate peut
provoquer des maladies ou des blessures graves ou fatales, un traitement
inadéquat et des dommages à la propriété. N’utilisez qu’avec l’atomiseur, la
tubulure et les accessoires autorisés fournis avec cet appareil. L’utilisation d’autres
atomiseurs, tubulures et accessoires peut provoquer un traitement inadéquat. Un
compresseur ou une tubulure différents peuvent fournir un débit différent et un
dosage inadéquat. Obtenez l’avis d’un professionnel de la santé avant d’utiliser un
compresseur, une tubulure ou des accessoires différents.

MISE EN GARDE
Cet appareil ne doit pas être utilisé sans supervision.

3-1. PRÉCAUTIONS RELATIVES AU COMPRESSEUR
DANGER
Pour réduire les risques de blessures graves ou mortelles par électrocution :

1. Ne placez pas l’appareil à un endroit d’où il pourrait tomber ou être
projeté dans une baignoire, un lavabo, de l’eau ou un autre liquide. Ne
placez pas et ne laissez pas tomber l’appareil dans un liquide. N’utilisez
pas l’appareil pendant le bain.

2. Ne tentez pas de récupérer l’appareil s’il tombe à l’eau ou dans un autre
liquide. Débranchez-le immédiatement.

3. Débranchez toujours l’appareil après son utilisation.

 ENTRETIEN

NOTA: Au fournisseur d’équipement : les pièces de rechange

suivantes sont recommandées :

4

avertissement

32

AVERTISSEMENT
Pour réduire les risques de blessures graves ou fatales par
électrocution, les incendies, les brûlures, et pour réduire les risques
de dommages et de dysfonctionnements de l’appareil :

1. Avant l’utilisation, vérifiez l’étiquee du numéro de série sous
l’appareil et assurez-vous que la tension et le courant indiqués sur
l’appareil correspondent bien à l’alimentation du secteur.

2. N’utilisez jamais cet appareil :
* si le cordon d’alimentation ou la prise est endommagé,
* s’il ne fonctionne pas normalement,
* s’il est tombé ou s’il est endommagé,
* s’il a été exposé à des liquides à l’intérieur.
Rapportez un appareil non fonctionnel chez un revendeur autorisé
afin qu’il soit examiné, réparé ou remplacé.

3. Éloignez le cordon d’alimentation des sources de chaleur.
Ne surchargez pas les prises ni les rallonges électriques.

4. N’utilisez pas l’appareil dans un endroit où de l’oxygène est administré
dans un environnement clos, comme une tente à oxygène.

5. Ne laissez rien pénétrer par les fentes de l’appareil.

6. N’ouvrez pas et ne démontez pas le compresseur. Toutes les
réparations doivent être faites par nous ou par un centre de
réparation d’équipement médical autorisé.

7. Ne vaporisez jamais de liquide sur le boîtier du compresseur. Les
liquides peuvent endommager les composants électriques et
endommager le compresseur. Si des liquides ont pénétré dans
l’appareil, apportez-le dans un centre de réparation d’équipement
médical autorisé pour le faire examiner et réparer.

8. N’utilisez pas l’atomiseur au volant d’une voiture.

9. Recommandations concernant les perturbations électromagnétiques
ou radioélectriques
a. N’allumez pas et n’utilisez pas d’appareils de
communication portables comme des téléphones, des
émeeurs-récepteurs, des radios CB pendant que le
compresseur est en marche.
b. Identifiez les transmeeurs (radio, télévision, four à
micro-ondes) et évitez d’utiliser le compresseur près de ces
appareils.
c. Meez le compresseur hors tension si vous ne l’utilisez pas
pendant une période prolongée.
d. L’ajout d’accessoires ou de composants, ou la modification

du compresseur peut le rendre plus susceptible aux

33

précautions

3-2 PRÉCAUTIONS RELATIVES À L’ATOMISEUR ET AUX ACCESSOIRES
AVERTISSEMENT

1. La tubulure et les accessoires sont prévus pour un seul utilisateur.
Ne partagez pas la tubulure et les accessoires avec un autre patient.

2. Pour réduire les risques de développement bactérien, d’infection, de
maladie ou de blessure par contamination, neoyez vigoureusement
et asséchez toutes les pièces, la tubulure et les accessoires et asséchez
parfaitement toute trace d’humidité ou de condensation dans
la tubulure après chaque usage en suivant ces instructions.

3. Le neoyage de l’atomiseur après chaque usage n’est pas suffisant.
La tubulure et les accessoires doivent aussi être stérilisés
périodiquement et désinfectés entre les traitements afin de prévenir
les maladies graves causées par la contamination.

4. N’utilisez jamais une tubulure avec un embout bouché. Si l’embout est
bouché, l’atomisation sera réduite, altérée ou arrêtée, ce qui diminue ou
neutralise l’effet thérapeutique. Si l’embout est obstrué, remplacez-le
avec un modèle identique.

5. Une supervision très stricte est nécessaire lorsque cet appareil est
utilisé en présence d’enfants ou de personnes affectées d'un handicap
physique. N’utilisez pas l’appareil si vous êtes fatigué ou somnolent.

6. Ce produit comporte de petites pièces qui constituent un risque
d’asphyxie pour les jeunes enfants. La tubulure représente aussi
un risque d’étranglement.

AVERTISSEMENT : LA SUPERVISION D’UN ADULTE EST NÉCESSAIRE

POUR L’ADMINISTRATION D’UN TRAITEMENT À UN ENFANT. NE
LAISSEZ PAS L’ENFANT SANS SURVEILLANCE PENDANT
LE TRAITEMENT.

7. Les enfants de moins de trois ans ou les patients incapables d’utiliser
la pièce buccale adéquatement sans supervision doivent utiliser
un masque (optionnel).

8. Avant l’utilisation, vérifiez le montage de la tubulure et des accessoires.
Toutes les pièces doivent être solidement reliées. L’utilisation de pièces
mal assemblées peut diminuer la diffusion du médicament et neutraliser
l’effet thérapeutique.

4. MISE EN MARCHE

1. Vérifiez que toutes les pièces de l’atomiseur sont présentes :
* le compresseur,
* la tubulure et les accessoires (voir la liste des pièces à la page 2).
Si vous n’avez pas reçu toutes les pièces énumérées, communiquez avec
le revendeur chez qui vous vous êtes procuré l’atomiseur.

2. Il est recommandé de toujours disposer de tubulure, d’accessoires
et d’un filtre de rechange en tout temps. Vous pourriez en avoir besoin
si vous perdez une pièce ou si une pièce est endommagée ou
contaminée.

4. Tenir l'entrée d'air près du nez (figure 9-1). Pour l'utilisation d'un masque
facultatif, placer le masque sur le visage (figure 9-2). Pour l'utilisation
d'un embout buccal, le mere dans la bouche (9-3).

5. Inhalez les émanations médicamenteuses.

6. Lorsque le médicament est épuisé, meez l’interrupteur en position «
Arrêt ».

NOTA : Pour des performances optimales, utilisez l’appareil pendant 20 minutes
et laissez-le au repos pendant 40 minutes.

7. Débranchez le cordon d’alimentation de la prise électrique et
introduisez-le dans son compartiment.

8. Débranchez la tubulure et les accessoires du compresseur.

9. Neoyez et stérilisez la tubulure et les accessoires.

34

instructions

Illustration 3-1

Capuchon de l’atomiseur

Illustration 3-2 Illustration 3-3

Médication prescrite

13. PRÉPARATION DU COMPRESSEUR ATOMISEUR
ET DES ACCESSOIRES

1. Lavez vos mains à l’eau savonneuse et séchez-les à l’aide d’une
serviee propre.

2. Placez le compresseur sur une surface plane, stable, propre et
dépourvue de poussière. Vérifiez le filtre tous les mois ou à tous
les 10-12 traitements, et remplacez-le s’il est sale, obstrué ou
mouillé.

 NOTA La tubulure et les accessoires ne sont pas emballés stériles.

3. Assurez-vous que la tubulure et les accessoires ont été neoyés
et/ou désinfectés avant la première utilisation et après le
dernier traitement quotidien. Consultez la section Stériliser et
désinfecter l’atomiseur et ses accessoires, à la page 12.

4. Retirez le capuchon du stérilisateur en le tournant dans le sens
antihoraire jusqu’à l’arrêt et retirez-le (illustration 3-1).

5. Ajoutez la médication dans le godet de l’atomiseur à l’aide
d’une seringue ou d’un compte-goues. N’utilisez pas plus de 8
ml par traitement (illustration 3-2).

6. Refermez le capuchon de l’atomiseur et tournez-le dans le sens
horaire jusqu’à ce qu’il soit serré (illustration 3-3).

35

instructions

Illustration 5

Capuchon de l’atomiseur

Pièce buccale

Capuchon de l’atomiseur

Masque

8. Si vous utilisez la pièce buccale, fixez-la fermement au capuchon de
l’atomiseur. Le capuchon est conçu pour fournir une fixation solide
(illustration 5).

9. Enfoncez fermement une extrémité de la tubulure dans la prise de sortie
d’air sur le devant du compresseur. Il est important de fixer la tubulure
solidement jusqu’à la limite prévue dans le compresseur. La tubulure est
conçue pour fournir une fixation solide (illustration 6-1).

10. Fixez solidement l’autre extrémité de la tubulure à la base du godet
de l’atomiseur (illustration 6-2).

7. Pour l'utilisation du masque, l'enfoncer directement dans le capuchon
du nébuliseur

36

instructions

Illustration 6-1

Arrivée d’air

Sortie d’air

Tubulure

9. Enfoncez fermement une extrémité de la tubulure dans la prise de sortie
d’air sur le devant du compresseur. Il est important de fixer la tubulure
solidement jusqu’à la limite prévue dans le compresseur. La tubulure est
conçue pour fournir une fixation solide (illustration 6-1).

10. Fixez solidement l’autre extrémité de la tubulure à la base du godet
de l’atomiseur (illustration 6-2).

Illustration 6-2

37

instructions

Illustration 7

Illustration 6

6. UTILISATION DU COMPRESSEUR ATOMISEUR

1. Retirez le cordon d’alimentation de son compartiment
et branchez-le dans une prise électrique.

13. PRÉPARATION DU COMPRESSEUR ATOMISEUR

ET DES ACCESSOIRES

1. Lavez vos mains à l’eau savonneuse et séchez-les à l’aide d’une
serviee propre.

2. Placez le compresseur sur une surface plane, stable, propre et
dépourvue de poussière. Vérifiez le filtre tous les mois ou à tous
les 10-12 traitements, et remplacez-le s’il est sale, obstrué ou
mouillé.

 NOTA La tubulure et les accessoires ne sont pas emballés stériles.

3. Assurez-vous que la tubulure et les accessoires ont été neoyés
et/ou désinfectés avant la première utilisation et après le
dernier traitement quotidien. Consultez la section Stériliser et
désinfecter l’atomiseur et ses accessoires, à la page 12.

4. Retirez le capuchon du stérilisateur en le tournant dans le sens
antihoraire jusqu’à l’arrêt et retirez-le (illustration 3-1).

5. Ajoutez la médication dans le godet de l’atomiseur à l’aide
d’une seringue ou d’un compte-goues. N’utilisez pas plus de 8
ml par traitement (illustration 3-2).

6. Refermez le capuchon de l’atomiseur et tournez-le dans le sens
horaire jusqu’à ce qu’il soit serré (illustration 3-3).

2. Repérez l’interrupteur sur le devant de l’appareil et meez-le
en position « Marche » comme illustré.

3. Observez la présence de fuites d’humidité près des points
de jonction.

38

instructions

Pièce buccale

Illustration 9.3

Embout atomiseur

Illustration 9-1

Illustration 9

Position « Arrêt »

Pièce masque
Illustration 9.2

4. Tenir l'entrée d'air près du nez (figure 9-1). Pour l'utilisation d'un masque

facultatif, placer le masque sur le visage (figure 9-2). Pour l'utilisation
d'un embout buccal, le mere dans la bouche (9-3).

5. Inhalez les émanations médicamenteuses.

6. Lorsque le médicament est épuisé, meez l’interrupteur en position «
Arrêt ».

NOTA : Pour des performances optimales, utilisez l’appareil pendant 20 minutes
et laissez-le au repos pendant 40 minutes.

7. Débranchez le cordon d’alimentation de la prise électrique et
introduisez-le dans son compartiment.

8. Débranchez la tubulure et les accessoires du compresseur.

9. Neoyez et stérilisez la tubulure et les accessoires.

11

instructions

39

7. NETTOYAGE DE L’ATOMISEUR ET DES ACCESSOIRES

1. Débranchez la tubulure du compresseur et de la base du godet de
l’atomiseur.

2. S’il y a de l’humidité (de la condensation) dans la tubulure, laissez le
compresseur fonctionner avec la tubulure, pendant deux à trois
minutes. L’air chaud du compresseur asséchera la tubulure.
Autrement, vous pouvez assécher la tubulure en la débranchant et
en la faisant pendre « les bouts en bas » afin de laisser l’humidité
s’évaporer. Neoyez l’extérieur de la tubulure à l’aide d’un chiffon
propre.

3. Démontez les accessoires et la tubulure comme illustré.

4. Lavez toutes les pièces à l’eau tiède et au savon à vaisselle.
NE LAVEZ PAS LA TUBULURE.

5. Rincez abondamment à l’eau tiède et secouez pour éliminer l’eau.

6. Laissez sécher l’atomiseur à l’air libre ou essuyez-le à l’aide d’un chiffon
propre non pelucheux. Réassemblez et rangez l’atomiseur lorsque
les pièces sont bien asséchées.

7. Vous pouvez aussi neoyer les accessoires sur la clayee supérieure
d’un lave-vaisselle. Ne meez pas le masque au lave-vaisselle
cependant. NE LAVEZ PAS LA TUBULURE. Placez les pièces dans
un panier allant au lave-vaisselle, sur la clayee supérieure.
Retirez les pièces sèches lorsque le cycle est terminé.

8. DÉSINFECTER ET STÉRILISER L’ATOMISEUR ET SES ACCESSOIRES

1. Neoyez les pièces et les accessoires de l’atomiseur comme décrit
dans la section précédente. Après chaque deux jours de traitement,
faites tremper les pièces dans une solution d’une partie de vinaigre
blanc distillé pour trois parties d’eau chaude du robinet pendant une
heure. NE FAITES PAS TREMPER LA TUBULURE. Vous pouvez utiliser
un désinfectant d’équipement respiratoire médical commercial au lieu
du vinaigre distillé, en suivant les recommandations du fabricant.

2. Rincez toutes les pièces vigoureusement à l’eau tiède du robinet et
asséchez-les à l’aide d’un chiffon propre non pelucheux. Jetez la
solution vinaigrée lorsque vous avez terminé.

3. La tubulure et les accessoires doivent être rangés dans une boîte
stérile et doivent être stérilisés périodiquement après utilisation.

AVERTISSEMENT

Un seul patient ne peut utiliser la tubulure et les accessoires.
Ne partagez pas ces composants avec d’autres patients.

AVERTISSEMENT
Pour réduire les risques de blessures graves ou fatales par
électrocution, les incendies, les brûlures, et pour réduire les risques
de dommages et de dysfonctionnements de l’appareil :

1. Avant l’utilisation, vérifiez l’étiquee du numéro de série sous
l’appareil et assurez-vous que la tension et le courant indiqués sur
l’appareil correspondent bien à l’alimentation du secteur.

2. N’utilisez jamais cet appareil :
* si le cordon d’alimentation ou la prise est endommagé,
* s’il ne fonctionne pas normalement,
* s’il est tombé ou s’il est endommagé,
* s’il a été exposé à des liquides à l’intérieur.
Rapportez un appareil non fonctionnel chez un revendeur autorisé
afin qu’il soit examiné, réparé ou remplacé.

3. Éloignez le cordon d’alimentation des sources de chaleur.
Ne surchargez pas les prises ni les rallonges électriques.

4. N’utilisez pas l’appareil dans un endroit où de l’oxygène est administré
dans un environnement clos, comme une tente à oxygène.

5. Ne laissez rien pénétrer par les fentes de l’appareil.

6. N’ouvrez pas et ne démontez pas le compresseur. Toutes les
réparations doivent être faites par nous ou par un centre de
réparation d’équipement médical autorisé.

7. Ne vaporisez jamais de liquide sur le boîtier du compresseur. Les
liquides peuvent endommager les composants électriques et
endommager le compresseur. Si des liquides ont pénétré dans
l’appareil, apportez-le dans un centre de réparation d’équipement
médical autorisé pour le faire examiner et réparer.

8. N’utilisez pas l’atomiseur au volant d’une voiture.

9. Recommandations concernant les perturbations électromagnétiques
ou radioélectriques
a. N’allumez pas et n’utilisez pas d’appareils de
communication portables comme des téléphones, des
émeeurs-récepteurs, des radios CB pendant que le
compresseur est en marche.
b. Identifiez les transmeeurs (radio, télévision, four à
micro-ondes) et évitez d’utiliser le compresseur près de ces
appareils.
c. Meez le compresseur hors tension si vous ne l’utilisez pas
pendant une période prolongée.
d. L’ajout d’accessoires ou de composants, ou la modification
du compresseur peut le rendre plus susceptible aux

1240

Tubulure

Filtres à air (5)

Atomiseur Pièce buccale

Illustration 10

FILTRE À AIR : Le filtre à air sur le panneau supérieur du compresseur est blanc
éclatant lorsqu’il est neuf. Au fil du temps, il devient grisâtre, ce qui signifie qu’il doit
être remplacé. Il doit être remplacé immédiatement s’il est mouillé ou devient
obstrué. Le filtre à air peut durer jusqu’à 500 heures avant d’être remplacé. Une règle
simple consiste à remplacer le filtre tous les six mois, lorsque vous remplacez
l’atomiseur. Pour remplacer le filtre, assurez-vous que le compresseur est hors
tension, ouvrez le couvercle du filtre, retirez le filtre et remplacez-le avec un filtre
neuf. Replacez le couvercle du filtre et refermez le compartiment.

NOTA:
Ne tentez pas de laver ni de réutiliser le filtre à air. N’utilisez pas de pièce de
remplacement non conforme sans quoi vous risquez d’endommager le compresseur.

Bouchon du filtre à air

Filtre à air

 ENTRETIEN

NOTA: Au fournisseur d’équipement : les pièces de rechange

suivantes sont recommandées :

entretien

13

entretien

41

NETTOYAGE DU BOÎTIER DU COMPRESSEUR :

compresseur

ENTRETIEN ET RÉPARATION :

N’utilisez jamais l’atomiseur s’il est assemblé partiellement ou inadéqua­tement ou endommagé. N’utilisez que les pièces, tubulures et accessoires
d’origine conçus pour cet atomiseur.
L’utilisation des pièces, accessoires ou tubulures non conformes peut
endommager l’atomiseur et causer son dysfonctionnement. N’ouvrez pas
et ne démontez pas le compresseur sous peine d’annulation de la
garantie. Les réparations et l’entretien doivent être effectués par nos
techniciens autorisés.

NOTA
Cet atomiseur ne comporte aucune pièce réparable par
l’utilisateur. Les réparations effectuées par quiconque autre
que des techniciens autorisés annulent la garantie.

Dimensions (compresseur seul) 6.2” x 6.3” x 7”
Poids (compresseur seul) 1,51 kg (3,3 lb)
Consommation

0,5 µm à 5 µm

Environnement pour l’utilisation
Température: 10 °C à 40 °C (50 °F à 104 °F)
Humidité : 30 % à 75 % HR
Pression hydrostatique : 860 à 1 060 hPa
Environnement pour l’entreposage
Température : -25 °C à 70 °C (-13 °F à 158 °F)
Humidité : 10 % à 90 % HR
Pression hydrostatique : 860 à 1 060 hPa
Classe et type d’équipement Équipement de classe II à double isolation,

Type B
Cycle fonctionnel : Utilisation 20 min.
Arrêt 40 min.

1,4 A / 65 was sous charge normale

la taille des particules

42

garantie limitée de 5 ans

© 2006 Medical Depot, Inc. Tous droits réservés.

Drive est une marque de commerce de Medical Depot, Inc.

Port Washington, NY 11050 USA Fabriqué en Chine

Votre produit de marque Drive est garanti exempt de tout défaut et vice de
fabrication pour une durée de cinq ans à partir de la date d’achat.

Cet appareil a été construit selon des normes rigoureuses et soigneusement
inspecté avant son emballage. Cette garantie limitée de 5 ans reflète notre
confiance dans les matériaux et la fabrication de notre produit. Pour nos clients
elle est l’assurance d’un service fiable pour de nombreuses années .

Cette garantie ne s’applique pas à des problèmes causés par une mauvaise
utilisation de l’appareil ou la négligence, et dans les limites d’une usure normale
du produit. Elle ne s’étend pas également aux éléments à durée de vie limitée tels
que les accessoires en caoutchouc, les roulettes et les poignées, qui sont sujets à
une utilisation fréquente et ont besoin d’être remplacés périodiquement.

Pour toute autre question relative à votre appareil Drive ou cette garantie,
voyez avec un revendeur agréé de notre compagnie.

© 2006 Medical Depot, Inc. Tous droits réservés.

Drive est une marque de commerce de Medical Depot, Inc.

Port Washington, NY 11050 USA Fabriqué en Chine

Drive Medical Design & Manufacturing

99 Seaview Boulevard

Port Washington, NY 11050

Phone: [phone]

Fax: [phone]

www.drivemedical.com
