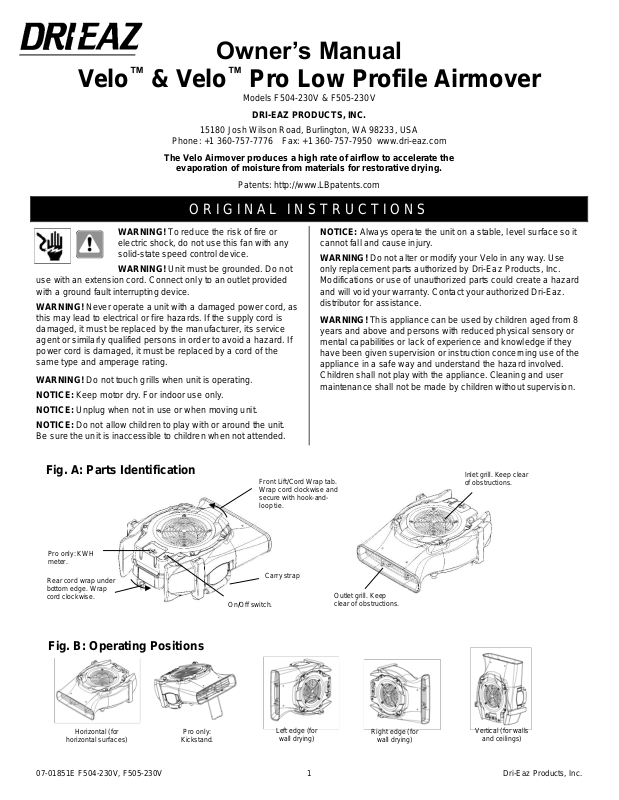

Dri-Eaz Velo, Velo Pro Owner's Manual

Owner’s Manual

Fig. B: Operating Positions

Horizontal (for

horizontal surfaces)

Vertical (for walls

and ceilings)

Right edge (for

wall drying)

Left edge (for

wall drying)

Pro only:

Kickstand.

Rear cord wrap under

Pro only: KWH
meter.

Inlet grill. Keep clear
of obstructions.

Outlet grill. Keep

On/Off switch.
Carry strap

Fig. A: Parts Identification

Front Lift/Cord Wrap tab.

loop tie.

Velo™ & Velo™ Pro Low Profile Airmover

Models F504-230V & F505-230V

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233, USA

Phone: [phone] Fax: [phone] www.dri-eaz.com

The Velo Airmover produces a high rate of airflow to accelerate the

evaporation of moisture from materials for restorative drying.

Patents: http://www.LBpatents.com

O RI G I N A L I N S T RUCTIONS

WARNING! To reduce the risk of fire or
electric shock, do not use this fan with any
solid-state speed control device.

WARNING! Unit must be grounded. Do not
use with an extension cord. Connect only to an outlet provided
with a ground fault interrupting device.

WARNING! Never operate a unit with a damaged power cord, as
this may lead to electrical or fire hazards. If the supply cord is
damaged, it must be replaced by the manufacturer, its service
agent or similarly qualified persons in order to avoid a hazard. If
power cord is damaged, it must be replaced by a cord of the
same type and amperage rating.

WARNING! Do not touch grills when unit is operating.
NOTICE: Keep motor dry. For indoor use only.
NOTICE: Unplug when not in use or when moving unit.
NOTICE: Do not allow children to play with or around the unit.

Be sure the unit is inaccessible to children when not attended.

Wrap cord clockwise and
secure with hook-and-

NOTICE: Always operate the unit on a stable, level surface so it
cannot fall and cause injury.

WARNING! Do not alter or modify your Velo in any way. Use
only replacement parts authorized by Dri-Eaz Products, Inc.
Modifications or use of unauthorized parts could create a hazard
and will void your warranty. Contact your authorized Dri-Eaz.
distributor for assistance.

WARNING! This appliance can be used by children aged from 8
years and above and persons with reduced physical sensory or
mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazard involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.

bottom edge. Wrap
cord clockwise.

07-01851E F504-230V, F505-230V 1 Dri-Eaz Products, Inc.

clear of obstructions.

OPERATING INSTRUCTIONS

Model

Velo (F504-230V)

Velo Pro (F505-230V)

Weight

9.52 kg

9.52 kg

Dimensions
(D × W × H)

61 × 45.7 × 22.9 cm

61 × 45.7 × 22.9 cm

Amp draw

.54 amps (230V)

.54 amps (230V)

Power

124W

124W

Max. Airflow

1190 m3/h

1190 m3/h

RPM

1280

1280

Rotation

Clockwise

Clockwise

Static pressure

28 mm (H2O)

28 mm (H2O)

Sound level (avg.)

65 dB

65 dB

Control

On/Off switch

On/Off switch

Cord length

4.6 m

4.6 m

Fan

6 blades

6 blades

Kickstand

No

Yes

Kilowatt Hour
Meter

No

Yes

Construction

Rotomolded
polyethylene and
injection molded ABS
housing components;
steel wire inlet and
outlet grills.

Rotomolded
polyethylene and
injection molded ABS
housing components;
steel wire inlet and
outlet grills.

Safety

CE

CE

Specifications are subject to change without notice. Some values
may be approximate.

meter

To disassemble for

1. Remove impeller
assembly screws (×4).

2. Remove base

Fig. C: Disassembly

Note that the Velo and Velo Pro can be placed in a variety of
positions for drying and air circulation. See Fig. B for details.

1. Unwrap the cord and plug the unit into a standard 230V

outlet. CAUTION: Be sure switch is in the off position before
connecting unit to power outlet.

2. Direct the Velo outlet toward the surface to be dried.

3. Press On switch

4. When surface is dry to the touch, switch the unit off and

reposition the unit in the next area to be dried.

5. When finished, unplug the unit and re-wrap the cord in a

counter-clockwise direction around the front and rear cord
wrap tabs and secure with the hook-and-loop provided.

Note: The Velo Pro includes a kilowatt hour meter, useful for
tracking electrical consumption. See Fig. D.

For additional instructions about the use of airmovers for
restorative drying, visit www.DriEaz.com.

cleaning, first remove the
four screws from the
impeller assembly 1)
(below), then turn the unit
on its top and 2) remove
the six screws from the
base. Lift off the housing.
Retain screws and
washers for reassembly.

screws (×6) and
lift out housing.

Transport and Storage

Always use the handle to load or carry the unit.
Wrap cord in a counter-clockwise direction under front Cord

Wrap tab and rear bottom edge (Fig. A). Pull cord snug and
secure with hook-and-loop tie.

Units may be stacked for transport and storage.
When transporting in a vehicle, secure the unit(s) carefully to

prevent sliding and damage to the unit and/or injury to vehicle
occupants.

Keep unit dry. Do not expose the unit to rain or snow.

Maintenance

WARNING: Unplug unit before performing any maintenance.

Before each use

Inspect the power cord. If cord is damaged, do not use. Always
grasp the plug (not the cord) to unplug.

As needed

Clean housing and impeller. If dust accumulation is visible,
remove the four screws from the top, then turn the unit on its top
and remove the six fasteners from the bottom as shown (Fig. C).
Lift off the housing. Clean impeller assembly with a soft cloth. Do
not apply liquids to the impeller assembly. The housing may be
cleaned with a mild solution of detergent and warm water. Do not
use a hose to clean the unit. Ensure housing is completely dry
before reassembling.

Fig. D: Pro model only: Kilowatt Hour

SPECIFICATIONS

FOR SERVICE CALL YOUR LOCAL DRI-EAZ DISTRIBUTOR or the
Dri-Eaz Service Department at [phone].

07-01851E F504-230V, F505-230V 2 Dri-Eaz Products, Inc.

Fig. B: Identificación de Posiciones

Horizontal (para

superficies

Verticales (paredes

y techos)

Borde derecho

(secado de paredes)

Borde izquierdo (secado

de paredes)

Con soporte (para

escaleras - modelo Pro

Cable retráctil trasero
por debajo del borde

Pro: Control de

Soporte

Rejilla de entrada. Mantener
libre de obstrucciones.

Rejilla de salida.
Mantener libre de

Velo: Interruptor de On/Off.

disyuntor

Disyuntor por

de salida protegida e

Elevación frontal/sección
cables que funciona en

Correa de transporte

Fig. B: Operating Positions

Horizontal (for

horizontal surfaces)

Vertical (for walls

and ceilings)

Right edge (for

wall drying)

Left edge (for

wall drying)

Pro only:

Kickstand.

Rear cord wrap under

Pro only: KWH
meter.

Inlet grill. Keep clear
of obstructions.

Outlet grill. Keep

On/Off switch.
Carry strap

Fig. A: Parts Identification

Front Lift/Cord Wrap tab.

loop tie.

Manual de Usuario del

Secador de Aire de Perfil Bajo Velo™ y Velo™ Pro

Modelos F504-230V y F505-230V

DRI-EAZ PRODUCTS, Inc.

15180 Josh Wilson Road, Burlington, WA 98233, EE.UU.

Teléfono [phone] Fax: [phone] www.dri-eaz.com

El Secador de Aire Velo produce una alta tasa de flujo de aire para acelerar

la evaporación de la humedad del material para un secado restaurador.

Patentes: http://www.LBpatents.com

L E A Y G UARDE ESTAS INSTRUCCIONES

¡ADVERTENCIA! Para reducir el riesgo de

incendio o descarga eléctrica, no utilice este

ventilador con ningún dispositivo de control de

velocidad de estado sólido.
¡ADVERTENCIA! La unidad debe estar conectada a tierra. No la utilice
con una extensión. Conecte sólo a una toma de corriente provista de un
dispositivo de interrupción de fallos a tierra.
¡ADVERTENCIA! Nunca utilice una unidad con un cable de alimentación
dañado, ya que esto puede causar peligros eléctricos o peligros de
incendio. Si el cable de alimentación está dañado, debe ser sustituido por
un cable del mismo tipo y amperaje.
¡ADVERTENCIA! No toque las rejillas cuando la unidad está en
funcionamiento.

AVISO: Mantenga el motor seco. Sólo para uso en interiores.
AVISO: Desenchufe cuando no se utilice o cuando la unidad esté en

movimiento.
AVISO: No permita que los niños jueguen con la unidad o alrededor de
ella, Asegúrese de que la unidad no esté al alcance de los niños cuando
no esté presente.
AVISO: Utilice siempre la unidad en una superficie plana y nivele la
superficie para que no se caiga ni cause lesiones.

Fig. A: Identificación de las Piezas

enrolla cables. Enrolla

Wrap cord clockwise and
secure with hook-and-

¡ADVERTENCIA! No altere ni modifique su unidad Velo de ninguna
manera. Utilice únicamente las piezas de repuesto autorizadas por Dri-Eaz
Products, Inc. Las modificaciones o el uso de piezas no autorizadas puede
ocasionar daños y la garantía será anulada. Contacte a su distribuidor

autorizado Dri-Eaz para obtener asistencia.

ANTES DE COMENZAR

Registro de la garantía

Visite warranty.drieaz.com para registrar su compra. El registro nos
permite proporcionarle una mejor asistencia en el uso, mantenimiento o
reparación del equipo y contactarlo en caso de que se tenga información
importante de seguridad acerca de su producto Dri-Eaz. Si cree que
requiere servicio técnico, tenga lista la información sobre el modelo de su
equipo, el número de serie y la prueba de compra original y llame a su
distribuidor para conseguir ayuda en la obtención de una autorización de
devolución de material (RMA).

INSTRUCCIONES DE FUNCIONAMIENTO

Observe que la unidad velo se puede colocar en una gran variedad de
posiciones para el secado y la circulación del aire. Véase la Fig. B para
más detalles.

velocidad variable con
lectura de salida de
amperios

desplegable y

corriente diferencial
con toma corriente

bottom edge. Wrap
cord clockwise.

07-01851E F504-230V, F505-230V 3 Dri-Eaz Products, Inc.

Interruptor de reinicio del

clear of obstructions.

secado de paredes y

cerrojos (solo
Pro).

Modelo

Velo (F504-230V)

Velo Pro (F505-230V)

Peso

9,52 Kg

9,52 Kg

Las dimensiones
(Profundidad ×
Ancho× Alto)

61 × 45,7 × 22,9 cm

61 × 45,7 × 22,9 cm
Amperaje

.54 amperios (230V)

.54 amperios (230V)

Alimentación

124W

124W

Circulación de aire

1190 m3/h

1190 m3/h

Presión estática

28 mm (H2O)

28 mm (H2O)

Nivel de sonido
(prom.)

65 dD

65 dD

Control

Interruptor de On/Off

Interruptor de On/Off

Longitud de cable

4.6 M

4.6 M

Construcción

Piezas del empaque roto
moldeadas de polietileno
y moldeadas por
inyección; alambre de
acero de las rejillas de
entrada y área de salida.

Piezas del empaque roto
moldeadas de polietileno
y moldeadas por
inyección ABS; alambre
de acero de las rejillas
de entrada y área de
salida.

Seguridad

CE

CE

Las especificaciones están sujetas a cambios sin previo aviso. Algunas
medidas pueden ser aproximadas.

Para desmontar para la

1. Retire los tornillos

2. Retire los

Fig. C: Desmontaje

1. Desenrolle el cable y enchufe la unidad en una toma protegida

GFCI estándar de 115V. PRECAUCIÓN: Asegúrese de que el
interruptor está en la posición de apagado antes de conectar la
unidad a la toma de corriente.

2. Dirija la salida directa de la unidad Velo hacia la superficie que se

va a secar.

3. Presione el interruptor de encendido (ON)

4. Cuando la superficie esté seca al tacto, apague la unidad y ubiquela

unidad en la siguiente zona que se va a secar.

5. Al terminar, desenchufe la unidad y vuelva a colocar el cable en

sinistrórsum alrededor de las lengüetas frontales y traseras para
envoltura de cables, y sujete con el cierre de velcro incluido.

SUGERENCIA: En el Velo Pro (F505), la corriente de aire se puede
ajustar pulsando la flecha hacia arriba o hacia abajo en el control de
velocidad (Fig. D). Una lectura digital muestra el consumo aproximado.
Este valor se puede utilizar para maximizar el número de unidades Velo
que se puede colocar en un solo circuito.

Para obtener más instrucciones sobre el uso del secador de aire para
secado de restauración visite www.DriEaz.com y

www.RestorationSciencesAcademy.com .

Dispositivos de seguridad eléctrica

Disyuntor: Si el disyuntor detecta sobrecarga o cortocircuito, apagará

automáticamente el suministro eléctrico. Si esto ocurre, revise el cable
de alimentación con cuidado en busca de daños y asegúrese de que está
conectado correctamente a una toma con polo a tierra. Pulse el botón
"Interruptor de reinicio del disyuntor” " (Fig. A) para restablecer el
suministro eléctrico.

Interruptor de circuito de falla a tierra (GFCI): Si el GFCI detecta un
fallo a tierra, éste apagará automáticamente el suministro eléctrico. Si
esto ocurre, compruebe con cuidado que el cable de alimentación no
tenga daños y asegúrese de que está conectado correctamente a un
toma con polo a tierra. Pulse el botón de reinicio del GFCI (Fig. A) para
restablecer el suministro eléctrico.

Transporte y almacenamiento

Use siempre la manija para cargar o transportar la unidad.
Envuelva el cable en sinistrórsum debajo de la lengüeta frontal para

envoltura de cables y en el extremo inferior posterior (Figura A). Tire del
extremo del cable y sujete con una tira de velcro.Las unidades se pueden
apilar para el transporte y el almacenamiento.

Cuando se transportan en un vehículo, fije la unidad(es) con cuidado
para evitar el deslizamiento y daños en la unidad y/o lesiones a los
pasajeros del vehículo.

Mantenga la unidad seca. No exponga la unidad a la lluvia o nieve.

Mantenimiento

¡ADVERTENCIA! Desenchufe la unidad antes de realizar cualquier tipo
de mantenimiento.

Antes de cada uso

Inspeccione el cable de alimentación. Si el cable está dañado, no lo use.
Sujete siempre el enchufe,no el cable, para desconectar.

Según sea necesario

Limpie la cubierta y el impulsor. Si hay acumulación de polvo visible,
quite los cuatro tornillos de la parte superior y, a continuación, gire la
unidad para que quede con la parte superior abajo y retire los seis
tornillos de la parte inferior como se muestra en la figura (Fig. C). Levante
la cubierta. Limpie la unidad del impulsor con aire a presión y/o con un
paño suave. No aplique líquidos en la unidad del impulsor. La cubierta
se puede limpiar con una solución detergente suave y agua caliente.
Asegúrese de que la cubierta está completamente seca antes de volverla
a armar.

07-01851E F504-230V, F505-230V 4 Dri-Eaz Products, Inc.

limpieza, en primer
lugar, retire los cuatro

tornillos del conjunto del
impulsor 2 (como se
muestra a continuación), y
después girar la unidad
para que su parte superior
quede abajo y retire los
seis tornillos de la base.

del montaje del
impulsor (× 4) en
primer

tornillos del base
(× 6)

Figura D: Sólo modelo: Compteur de
Kilo-watt par heure

PARA SERVICIO LLAME AL DISTRIBUIDOR LOCAL o al
Departamento de Servicio Dri-Eaz [phone]. Asegúrese de

visitar warranty.drieaz.com y registre su compra. Su registro nos ayudará
a ofrecerle información actualizada del producto según sea necesario.

ESPECIFICACIONES

Fig. B : Identification des positions d’utilisation

À l’horizontale (pour

les surfaces planes)

À la verticale (pour
les murs et les

Côté droit (pour
le le séchage

Côté gauche
(pour le le

Avec la béquille (pour le
murs – modèle Pro seulement)

Relevage avant/jupe du

fixer avec l’attache de prise.

Pro : Commande de

Béquille

Bouche d’entrée d'air.

Garder dégagée.

Bouche de
soufflage. Garder

Velo : Interrupteur

disjoncteur.switch.

Prises protégées par un

réenclenchement.

Sangle de
transport

Fig. A: Identification des pièces

Relevage avant/jupe du
cordon dans le sens

Fig. B: Operating Positions

Horizontal (for

horizontal surfaces)

Vertical (for walls

and ceilings)

Right edge (for

wall drying)

Left edge (for

wall drying)

Pro only:

Kickstand.

Rear cord wrap under

Pro only: KWH
meter.

Inlet grill. Keep clear
of obstructions.

Outlet grill. Keep

On/Off switch.
Carry strap

Fig. A: Parts Identification

Front Lift/Cord Wrap tab.

loop tie.

Guide d’utilisation

Ventilateur de séchage compact Velo

Modèles F504-230V et F505-230V

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233, É.-U.

Tél. : [phone] Téléc. : [phone] www.dri-eaz.com

Le flux d’air à haute vitesse du ventilateur de séchage Velo accélère l’évaporation de l’humidité

dans les matériaux, en vue d’un séchage rapide de restauration.

Brevets : http://www.LBpatents.com

L I R E E T CONSERVER CES INSTRUC T I O N S

MC

et Velo

MC

Pro

AVERTISSEMENT! Afin de minimiser les risques

d’incendie et de décharge électrique, ne pas

utiliser ce ventilateur avec un régulateur de

vitesse.
AVERTISSEMENT! Le ventilateur doit être mis à la terre. Ne pas utiliser

une rallonge. Brancher uniquement sur une prise équipée d’un
disjoncteur de fuite de terre.

AVERTISSEMENT! Ne jamais utiliser ce ventilateur lorsque son cordon

est endommagé (risques d’incendie ou de décharge). Un cordon
endommagé doit être remplacé par un cordon d’alimentation de même
type et d’intensité en ampères identique.

AVERTISSEMENT! Ne pas toucher les grilles lorsque le ventilateur
tourne.

AVIS : Garder le moteur sec. Réservé à un usage intérieur.
AVIS : Débrancher le ventilateur lorsqu’il n’est pas utilisé ou avant de le

déplacer.
AVIS : Ne pas laisser les enfants jouer avec le ventilateur ou près de

celui-ci. Veiller à ce que le ventilateur soit hors de portée des enfants
lorsqu’il n’est pas sous surveillance.

Wrap cord clockwise and

logement : enrouler le
secure with hook-and-

vitesse variable avec
affichage du courant tiré.

AVIS : Toujours utiliser le ventilateur sur une surface stable et
horizontale, afin qu'il ne culbute pas et cause des blessures.

AVERTISSEMENT! Ne pas modifier le ventilateur Velo. Utiliser
uniquement des pièces de rechange autorisées par Dri-Eaz Products,
Inc. Des modifications ou une utilisation de pièces non autorisées
pourraient exposer à un danger. En outre, la garantie sera annulée.
Communiquez avec votre distributeur agréé Dri-Eaz pour obtenir de
l’aide.

PRÉLIMINAIRES

Enregistrement de la garantie

Allez sur le site warranty.drieaz.com pour enregistrer votre achat.

L’enregistrement nous permettra de servir au mieux vos intérêts pendant
l’utilisation, l’entretien et la réparation de votre équipement. Par ailleurs,

nous serons en mesure de vous fournir éventuellement des
renseignements importants sur la sécurité de votre produit Dri-Eaz. Si
vous estimez qu'une intervention est nécessaire, appelez votre
distributeur pour obtenir une autorisation de renvoi de matériel : vous
devrez lui fournir le modèle, le numéro de série et la preuve d'achat initial
de l’appareil.

MODE D’EMPLOI

disjoncteur de fuite de
terre avec poussoir de

bottom edge. Wrap
cord clockwise.

logement : enrouler le cordon
dans le sens horaire, puis

escaliers et le séchage des

07-01851E F504-230V, F505-230V 5 Dri-Eaz Products, Inc.

Marche-Arrêt. Poussoir
de réenclenchement du

clear of obstructions.

verrouillable (Pro
seulement).

Modèle

Velo (F504-230V)

Velo Pro (F505-230V)

Poids

9,52 kg

9,52 kg

Dimensions
(D × L × H)

61 × 45,7 × 22,9 cm

61 × 45,7 × 22,9 cm

Courant tiré

,54 A (230V)

,54 A (230V)

Puissance

185 W

185 W

Déplacement d’air

1190 m3/h

1190 m3/h

Pression statique

28 mm (H2O)

28 mm (H2O)

Niveau sonore (en
moyenne)

65 dB

65 dB

Commande

Interrupteur Marche-Arrêt

Interrupteur Marche-Arrêt

Longueur du cordon

4,6 m

4,6 m

Ventilateur

6 pales

6 pales

Construction

Composants du boîtier
en polyéthylène
rotomoulé et ABS moulé
par injection; grilles

d'entrée et de sortie d’air
en fil d’acier.

Composants du boîtier
en polyéthylène
rotomoulé et ABS moulé
par injection; grilles

d'entrée et de sortie d’air
en fil d’acier.

Sécurité

CE

CE

Fiche technique sous réserve de modifications sans avis préalable. Certaines
valeurs peuvent être approximatives.

Figure C : Démantèlement

Pour démonter l'appareil

l'appareil.

1. Retirez les vis de

2. Retirez les vis

À noter que le Velo peut être placé de diverses façons pour le séchage
et la circulation d'air. La Figure B illustre ces positions d’utilisation.

1. Dérouler le cordon, puis brancher le ventilateur sur une prise

standard 115 V protégée par un disjoncteur de fuite de terre. MISE
EN GARDE : Avant de brancher le ventilateur, regarder si
l’interrupteur Marche-Arrêt est sur Arrêt (Off).

2. Orienter la bouche de soufflage du Velo vers la surface à sécher.

3. Appuyez sur l'interrupteur (ON)

4. Une fois la surface sèche au toucher, éteindre le ventilateur et le

placer dans la zone suivante à sécher.

5. Lorsque vous avez fini, débranchez l'unité et réenroulez le cordon

dans le sens des anti-horaire aiguilles d'une montre autour des
onglets avant et arrière d'enroulement du cordon, puis attachez-le à
l'aide du Velcro fourni.

ASTUCE : Sur le Velo Pro (F505), le flux d’air peut être réglé en

appuyant sur la flèche Haut ou Bas de la commande de vitesse (Fig. D).

L’affichage numérique donne la valeur approximative du courant tiré; se

référer à cette valeur pour maximiser le nombre de ventilateurs Velo
pouvant être placés sur un seul circuit.Pour des instructions

complémentaires sur l’utilisation de ventilateurs pour le séchage de

restauration, visiter www.DriEaz.com et

www.RestorationSciencesAcademy.com.

Dispositifs électriques de sécurité

Disjoncteur : Lorsque le disjoncteur détecte une condition de surcharge

ou de court-circuit, il coupe automatiquement l’alimentation électrique. Si
cela se produit, examiner avec soin l’état du cordon et, s’il est intact,
vérifier qu’il est branché sur une prise conforme mise à la terre. Appuyer

sur le poussoir de réenclenchement (Figure A) pour rétablir le courant.
Disjoncteur de fuite de terre : Ce disjoncteur différentiel interrompt la

tension lorsqu’une fuite de courant par la terre se manifeste. Si cela se
produit, examiner avec soin l’état du cordon et, s’il est intact, vérifier qu’il

est branché sur une prise conforme mise à la terre. Appuyer sur le
poussoir de réenclenchement du disjoncteur différentiel (Figure A) pour
rétablir le courant.

Transport et rangement

Toujours charger ou transporter le ventilateur par sa poignée.
Enrouler le cordon dans le sens horaire sous la jupe avant du logement

et le bord arrière inférieur (Figure A). Bien tendre le cordon, puis le fixer
avec l’attache de la prise.

Les ventilateurs peuvent être empilés pour le transport et le rangement.
Transport en véhicule : Arrimer avec soin le ou les ventilateurs pour

empêcher tout glissement et endommagement, et prévenir les blessures
aux occupants du véhicule.

Garder les ventilateurs secs. Ne pas les exposer à la pluie ou à la neige.

Entretien

AVERTISSEMENT : Débrancher le ventilateur avant d’en faire
l’entretien.

Avant chaque utilisation

Examiner le cordon d’alimentation. Ne pas utiliser s’il est endommagé.
Toujours saisir la prise (et non le cordon) pour débrancher le ventilateur.

S’il y a lieu
Nettoyer le boîtier et les pales. En cas d’accumulation de poussière
manifeste, dévisser la partie supérieure (quatre vis), puis retourner le
ventilateur et dévisser la partie inférieure (6 vis), cf. Figure C. Soulever le
boîtier. Nettoyer les pales (ensemble rotor) à l’air comprimé ou avec un
chiffon doux. Ne pas nettoyer l’ensemble rotor avec des liquides; le
boîtier quant à lui peut être nettoyé avec une solution douce de
détergent et de l’eau tiède. Avant de réassembler, s'assurer que le
boîtier est parfaitement sec.

POUR UNE INTERVENTION, APPELER SON DISTRIBUTEUR LOCAL
ou le service Dri-Eaz au [phone]. Veillez à visiter

07-01851E F504-230V, F505-230V 6 Dri-Eaz Products, Inc.

de la base (x6) et
enlevez le

dans le but de le
nettoyer, veuillez d'abord

retirer les quatre vis du
compresseur 1) (ci­dessous), puis retournez
l'unité tête en bas pour 2)
retirer les six vis présentes
sur sa base. Retirez le
couvercle. Conservez les
vis et les rondelles pour
pouvoir remonter

montage du
compresseur (x4)

couvercle.

Figure D : Modèle Pro seulement :
Compteur de Kilo-watt par heure

warranty.drieaz.com et à enregistrer votre achat. Votre enregistrement

nous aidera à vous fournir s’il y a lieu les toutes dernières informations
sur le produit.

FICHE TECHNIQUE
