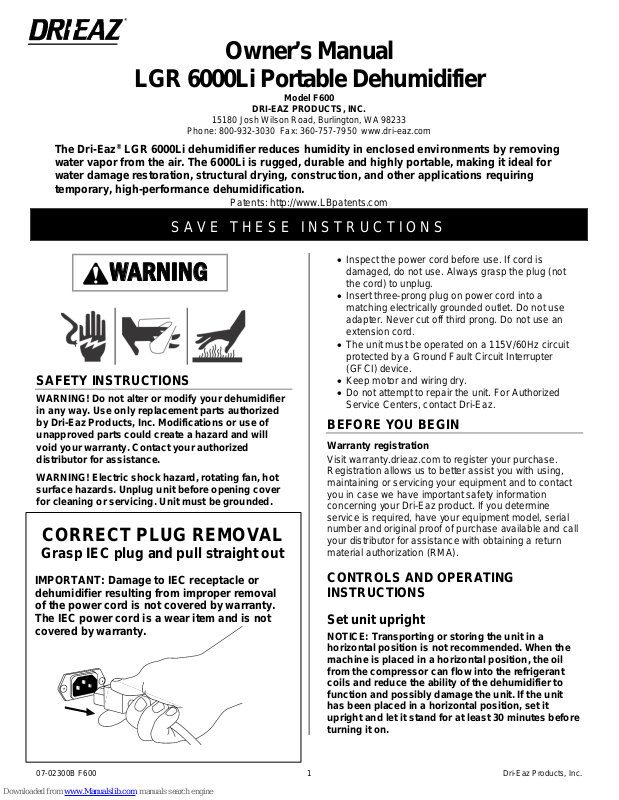

Owner’s Manual

WARNING

CORRECT PLUG REMOVAL

covered by warranty.

LGR 6000Li Portable Dehumidifier

Model F600

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Phone: [phone] Fax: [phone] www.dri-eaz.com

The Dri-Eaz® LGR 6000Li dehumidifier reduces humidity in enclosed environments by removing
water vapor from the air. The 6000Li is rugged, durable and highly portable, making it ideal for
water damage restoration, structural drying, construction, and other applications requiring
temporary, high-performance dehumidification.

Patents: http://www.LBpatents.com

SAVE THESE INSTRUCTIONS

• Inspect the power cord before use. If cord is

SAFETY INSTRUCTIONS

WARNING! Do not alter or modify your dehumidifier
in any way. Use only replacement parts authorized
by Dri-Eaz Products, Inc. Modifications or us e of
unapproved parts could create a hazard and will
void your warranty. Contact your authorize d
distributor for assistance.

WARNING! Electric shock hazard, rotatin g fan, hot
surface hazards. Unplug unit before open ing cover
for cleaning or servicing. Unit must be grounded.

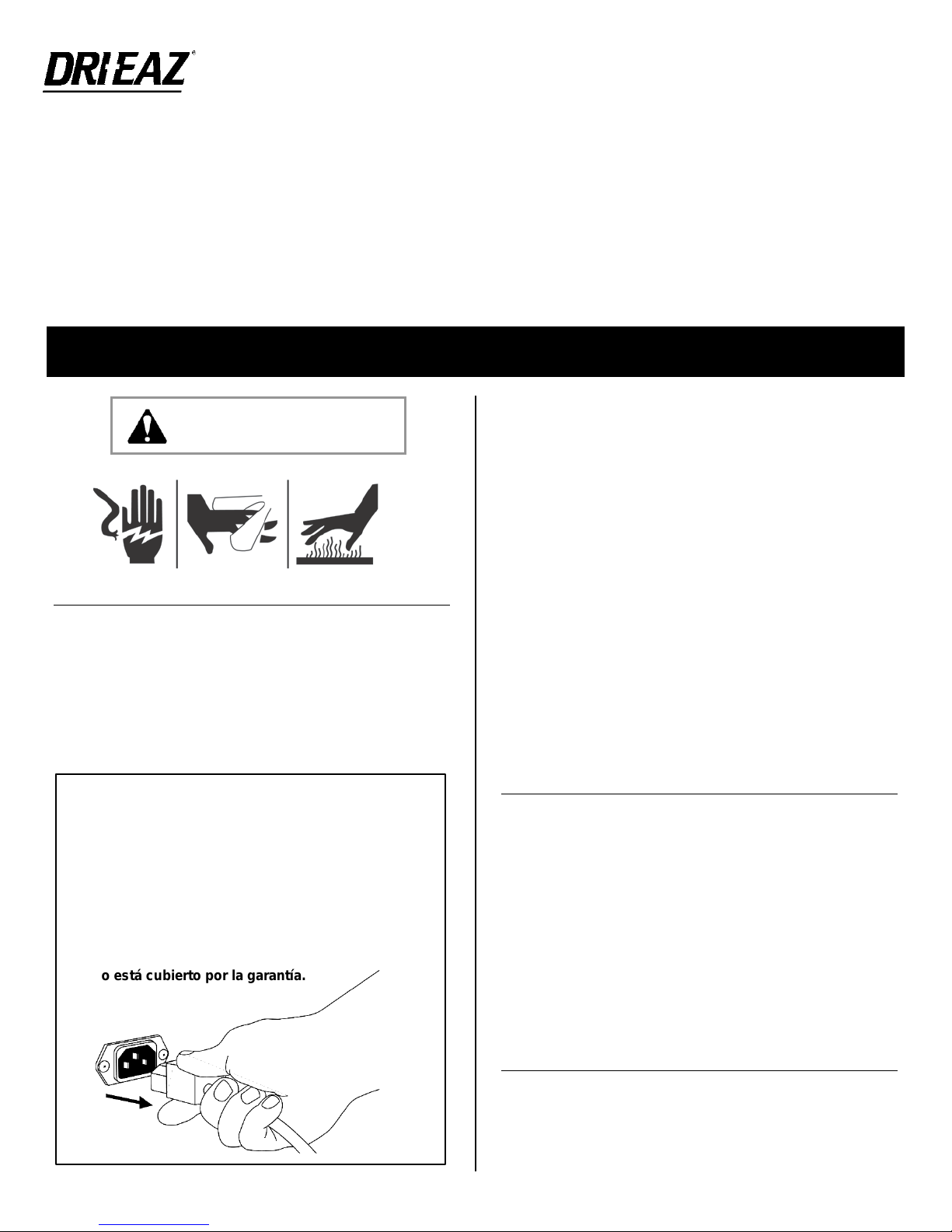

Grasp IEC plug and pull straight out

damaged, do not use. Always grasp the plug (not
the cord) to unplug.

• Insert three-prong plug on power cord into a
matching electrically grounded outlet. Do not use
adapter. Never cut off third prong. Do not use an
extension cord.

• The unit must be operated on a 115V/60Hz circuit
protected by a Ground Fault Circuit Interrupter
(GFCI) device.

• Keep motor and wiring dry.

• Do not attempt to repair the unit. For Authorized

Service Centers, contact Dri-Eaz.

BEFORE YOU BEGIN

Warranty registration

Visit warranty.drieaz.com to register your purchase.
Registration allows us to better assist you with using,
maintaining or servicing your equipment and to contact
you in case we have important safety information
concerning your Dri-Eaz product. If you determ ine
service is required, have your equipment model, serial
number and original proof of purchase available and call
your distributor for assistance with obtaining a return
material authorization (RMA).

IMPORTANT: Damage to IEC receptacle or
dehumidifier resulting from improper removal
of the power cord is not covered by warranty.
The IEC power cord is a wear item and is not

07-02300B F600 1 Dri-Eaz Products, Inc.

CONTROLS AND OPERATING
INSTRUCTIONS

Set unit upright

NOTICE: Transporting or storing the unit in a
horizontal position is not recommended. When the
machine is placed in a horizontal position, th e oil
from the compressor can flow into the refrigerant
coils and reduce the ability of the dehum idifier to
function and possibly damage the unit. If the unit
has been placed in a horizontal position, set it
upright and let it stand for at least 30 mi nu tes before
turning it on.

Drain hose

Power cord
socket.

Model serial

FRONT

REAR

Humid air inlet.

Power cord and
Process (dehumidified)

air outlet.

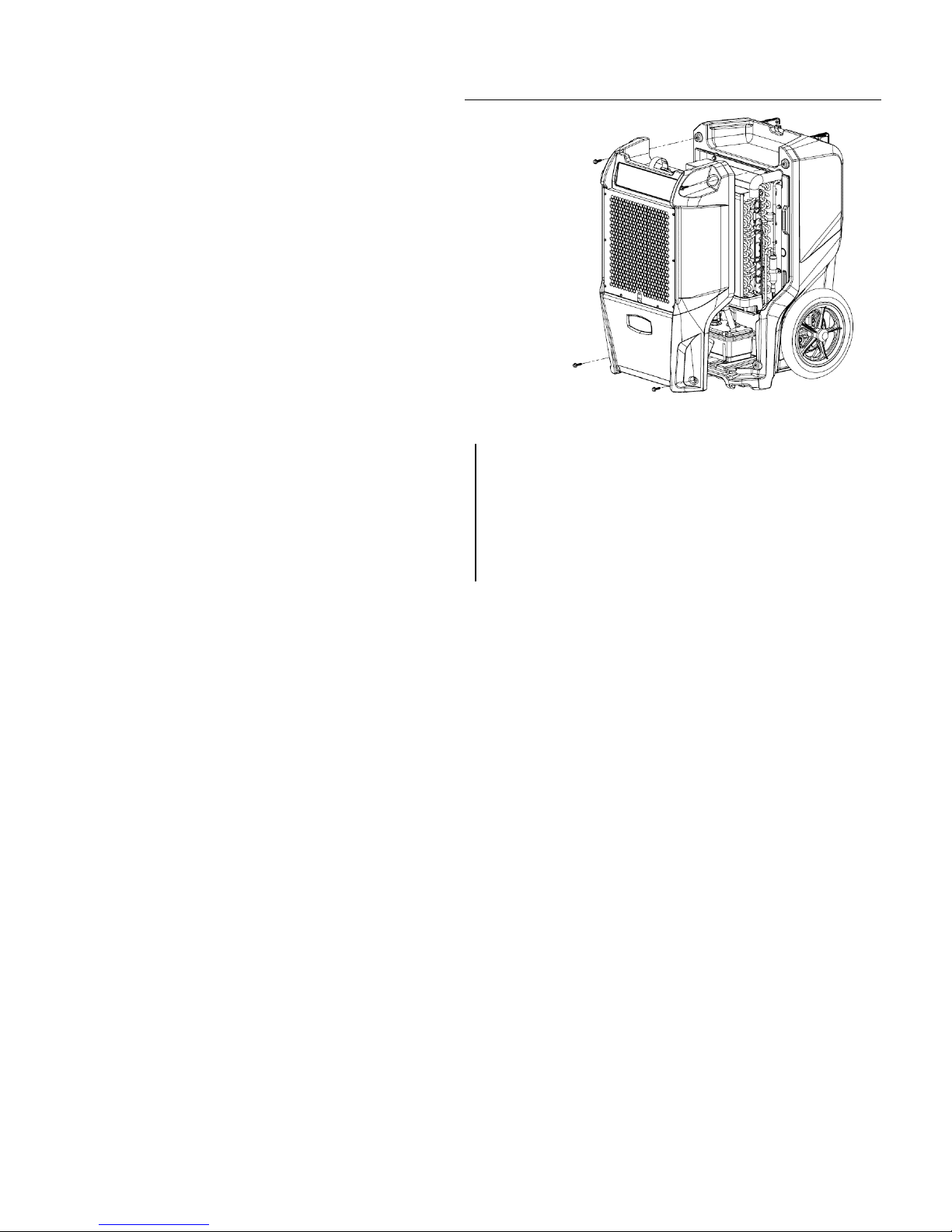

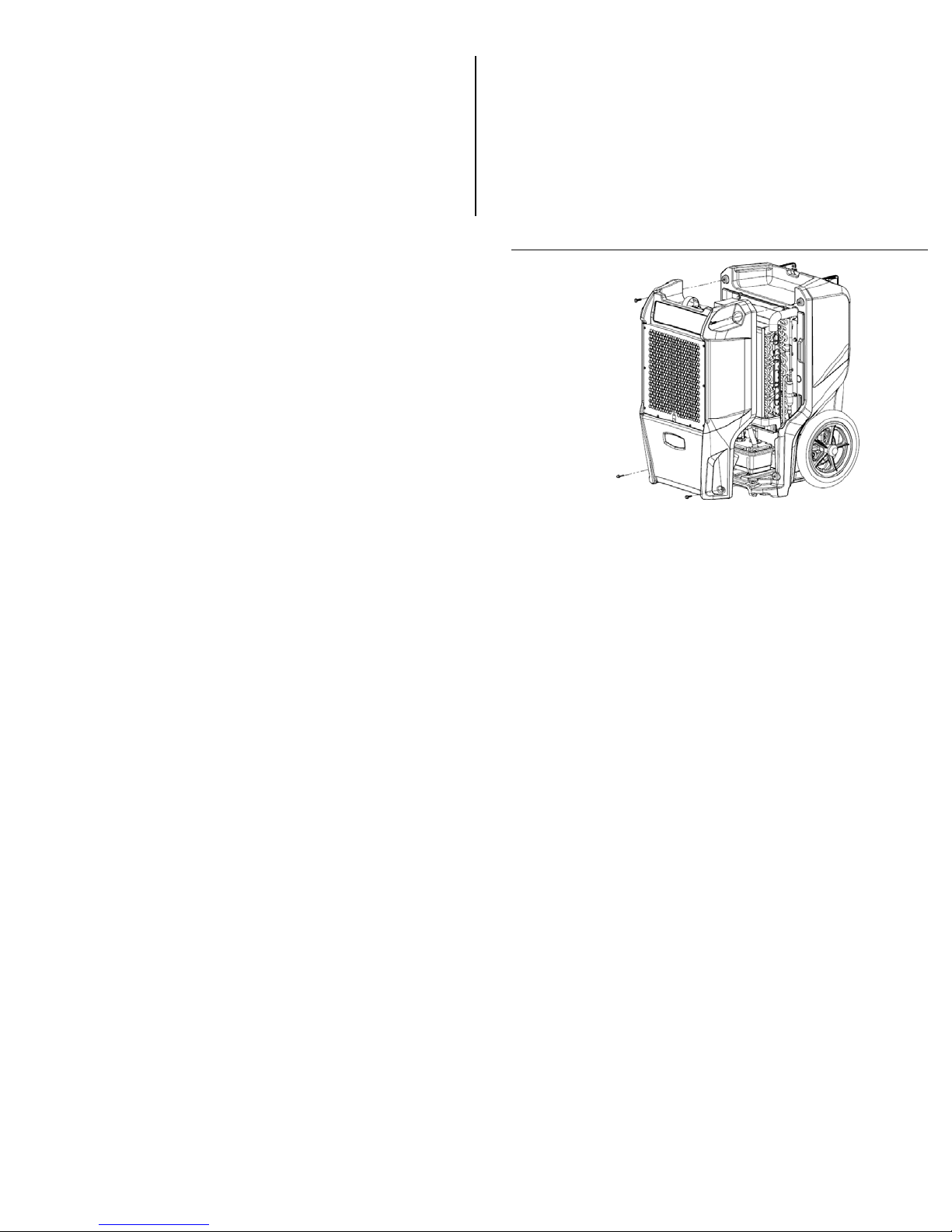

Front panel. Remove to

Integrated handle. Us e the

for loading or storage.

Control panel.

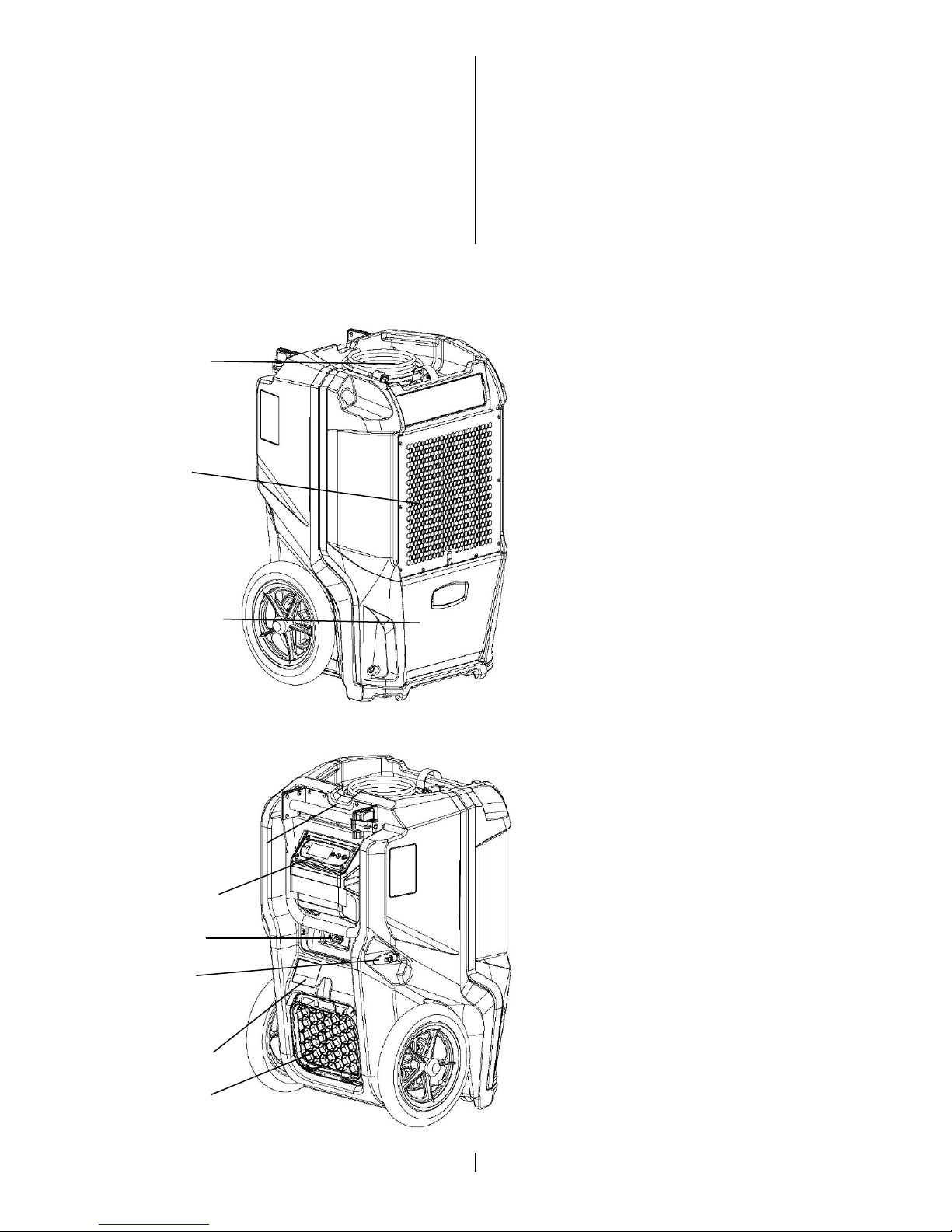

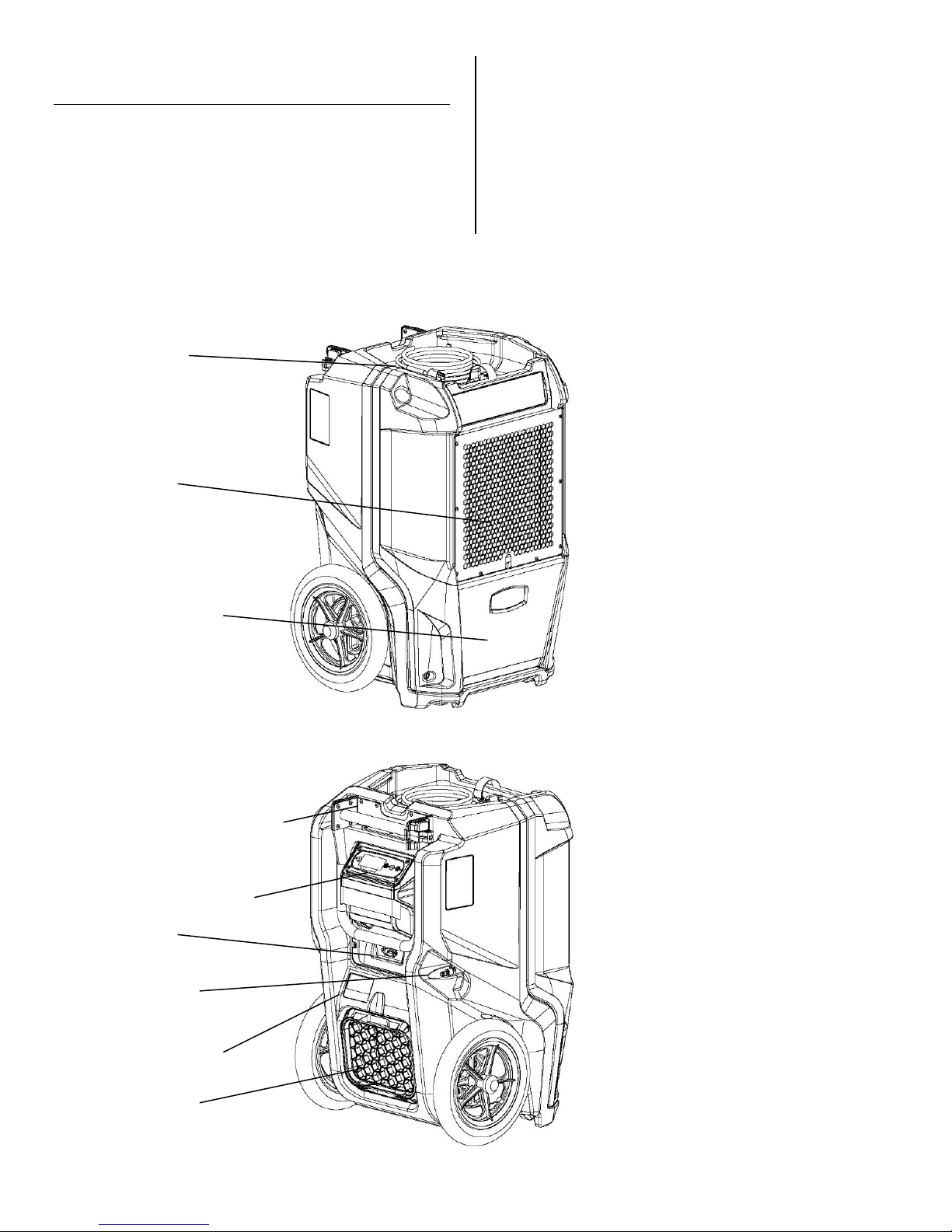

FIG A: PARTS IDENTIFICATION

Drain hose quick-

Extend handle

Release the handle by rotating red locking
lever outward, then lift handle up into place.
Rotate red lever back into locked position to
secure handle in operating position.

drain hose
storage.

Air filter.

quick-connect.

access the pump and
coils for cleaning. S ee
Fig. B.

red lever to lock handle
upright for use or down

NOTICE: Do not use the extended handle to
lift the unit off the ground horizontally. Do not
use the extended handle as an attachment
point to strap the unit in a vehicle for
transport. These uses will place undue strain
on the handle attachment points in the
housing.

Set up drain hose

This unit automatically pumps out water on a
regular basis. This dehumidifier is equipped
with a quick-connect fitting for attachment to
the provided drain hose located in the tray on
top of the unit. Unwrap the ent ire hose an d
place the open end in a sink, drain, bucket or
outdoors – anywhere tha t water can drai n out
safely. If you use a bucket or other container
for water collection, check it regularly to
prevent overflows.

NOTICE: Uncoil and straighten the entire
drain hose. Do not leave any part of the hose
coiled on the unit and do not plac e the end of
the hose higher than 20 ft. (6 m) above the
bottom of the unit. Also check for kinks or
other obstructions that might restrict the flow
of water. A kink or blockage will cause the unit
to turn off produce an ER9 error code. See
“Error Messages,” below, for more
information.

connect.

number label

Positioning a Dehumidifier

For best results, operate your dehumidifier in an
enclosed area. Close all doors and windows to maximize
the unit’s water removal efficiency. Place your
dehumidifier away from obstructions, and keep it away
from anything that could obstruct airflow into and out of
the unit.

07-02300B F600 2 Dri-Eaz Products, Inc.

Plug in electrical cord

The dehumidifier should be plugged into a

GFCI-protected 115 volt outlet rated for at
least 15

amps. Remove the cord from the

storage tray and uncoil it. Al wa ys plug the
cord firmly into the unit first, and then plug the
other end into a suitable electrical outlet.

Startup display and normal display modes

When unit is first plugged into AC power, the
control panel display will briefl y cycle through
a series of readouts. This is part of the unit’s
self-diagnosis procedure and no user
intervention is required.

Turn the unit on

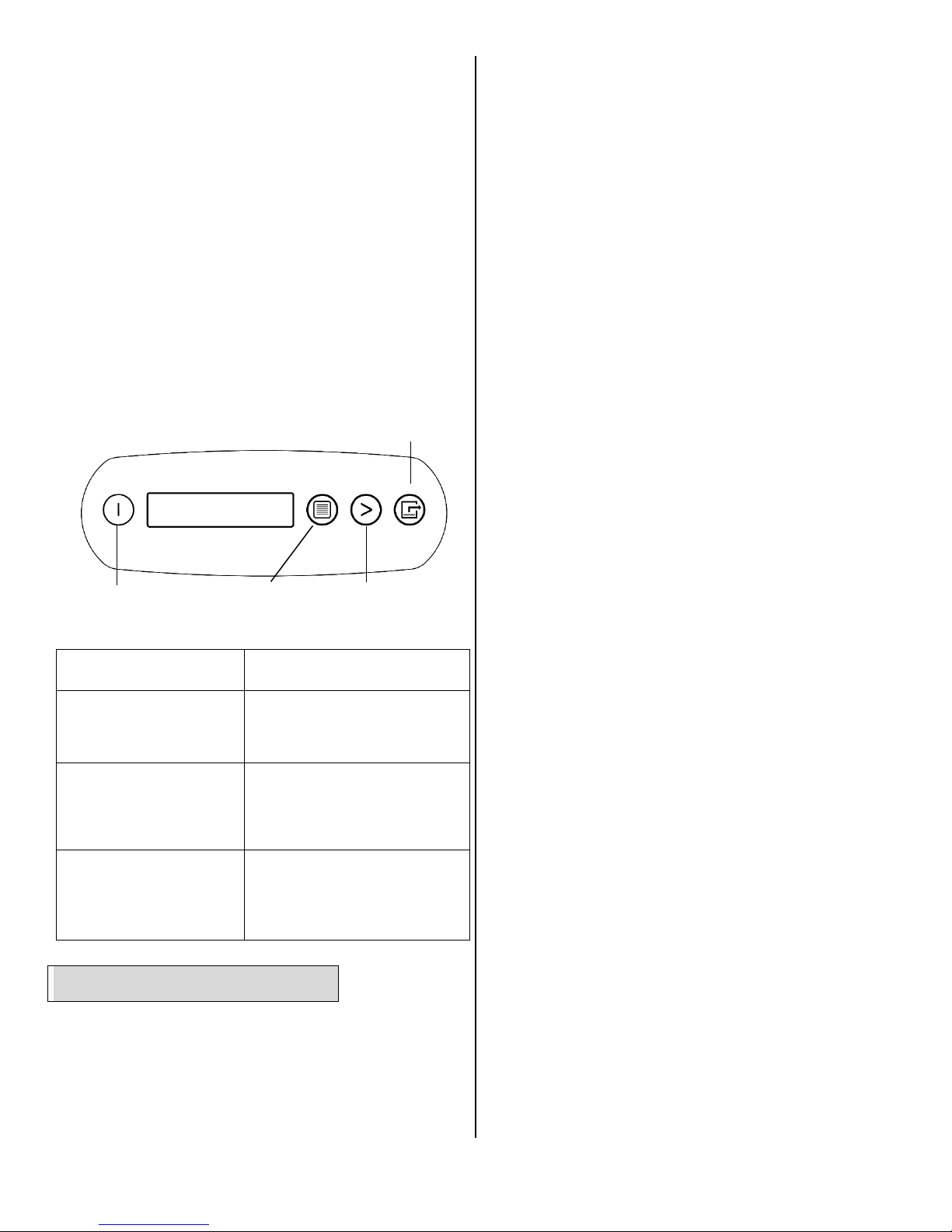

The control panel has a display and a touchpad with four
keys. Press the ON/OFF to turn the unit on. The unit will
now go through a compressor delay countdown (up to
60 seconds in duration) and a self-diagnostics process,
then switch to normal display mode.

ON/OFF

Press and release to turn unit on
or off.

DISPLAY MENU

Press to select next item in menu.
Menu item will show in display.

MENU SELECTION /
UP KEY

Press to toggle or select values in
menu displayed.

PURGE PUMP

Press and release to start purge.

ON/OFF

DISPLAY

DISPLAY

MENU
PURGE PUMP

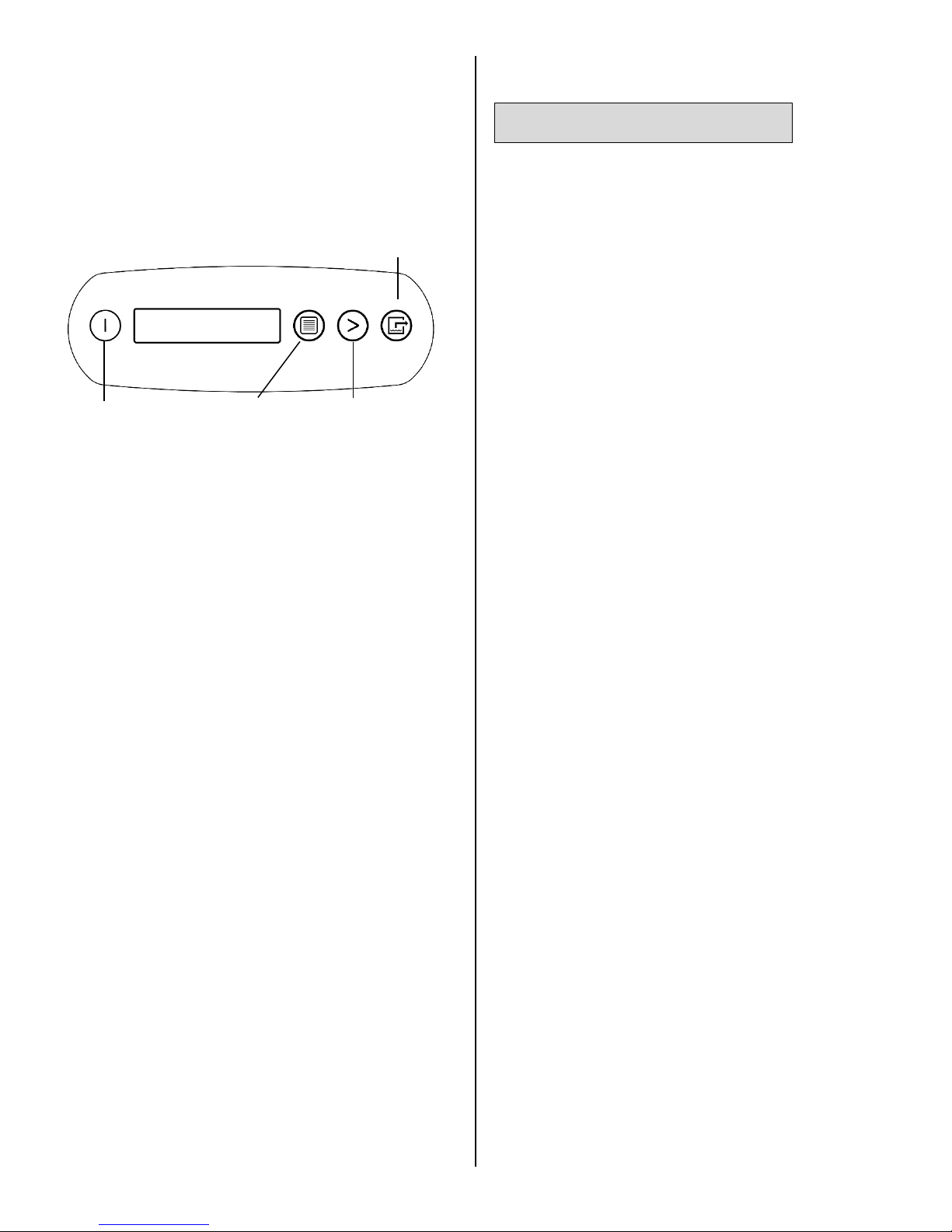

CONTROL PANEL

MENU

Display will count down seconds
remaining until purge is complete.

SELECTION /
UP KEY

delay, the display shows UNIT ON XXXX HRS and
cycles between INLET XXX°C and INLET XX%. NOTE:
If no compressor delay countdown is displayed, a delay
is not necessary and the machine will begin operation
immediately.

DISPLAY MENU. Press to cycle through the display of
additional dehumidifier conditions and User Settings. To
return to the main menu, press the ON/OFF key once.

MENU SELECTION. Press to change the values of the
"User Defined" settings. The MENU SELECTION key
acts as the UP key for adjusting the setpoint for
Humidistat mode operation. See User Settings Menu
(next page) for details.

PURGE. Press to empty water from the condensate
pump reservoir. The display will read PUMP PURGING
with a numeral countdown. NOTE: During normal
operation, the pump purges automatically.

NOTE: During normal operation, the pump purges auto­matically.

UNIT ON XXXX HRS

INLET XXX°C / INLET 00%

The first line of the display shows the total number of
hours the unit has been in operation. This value may be
reset to zero to track job hours (see “Job Hours Reset”
below). The second line of the display alternates
between inlet temperature and in let humidity.

User Settings Menu

A number of settings may be changed by the user.
System information can also be displayed. These items
are accessed by pressing DISPLAY MENU. Each press
of the key will display the next parameter. When you
reach the parameter you wish to adjust, press MENU
SELECTION to increase the value. Press DISPLAY
MENU again to accept the setting and re-start the
display cycle.

Note that only menu items followed by a greater-than
symbol ( > ) may be adjusted.

Error messages

If the onboard diagnostics discover a problem, the unit
will display an error message. See “Error Messages,”
below, for an explanation of each message.

Control Panel Guide

ON/OFF. Press to turn the unit on or off. When the

machine is turned on, the display normally reads
PLEASE WAIT COMP. DELAY and performs a numeral
countdown from a maximum of 60 seconds to 0. This
delay allows time for refrigerant pressures to equalize for
easier starting. Once the unit completes the compressor

07-02300B F600 3 Dri-Eaz Products, Inc.

Press DISPLAY

the next menu item. ↓

□

1. JOB HRS RESET >
PWR INTERRUPT X

1. JOB HR RESET 0

PWR INTERRUPT 0

2. INLET OUTLET

100’ 80% 115’ 30%

3. GRAIN DPR
XX GPP

4. FILTER CLEANED
XXX HRS >

4. FILTER CLEANED
0 HRS

5. COIL CLEANED
XXX HRS >

5. COIL CLEANED
0 HRS

6. HUMIDISTAT

7. HUMIDISTAT

8. IDIOMA

8. SPRACHE

8. LANGUE

9. TEMP UNITS
’F >

9. TEMP UNITS
’C >

10. COIL TEMP
XX’

11. COMP CURRENT
XX.X A

12. FIRMWARE

3.XX FXXX-XXX

13. LIFE HOURS
XXXX HRS

(Returns to

top menu item.)

14. SENSOR ID

(Returns to

top menu item.)

USER SETTINGS

Only menu items followed by a greater-than symbol (>) can be adjusted. If no keys are selected f or 5 minute s on scree ns: INLET
OUTLET, GRAIN DPR (INLET-OUTLET for 230V models), the display will return to normal display mode. In all the other menu items,
the display with return to the normal display mode after 20 seconds. Items without the symbol (>) are for information only and cannot be
changed or reset.

MENU to proceed to

Press ˃ MENU SELECTION to change the setting.

→

MODE OFF >

SETPOINT XX% >

8. LANGUAGE
ENGLISH >

˃

For information only.

Unit displays GPP if set to Fahrenheit or g/kg if set to Celsius. To change this setting, see menu item 9.

˃

˃

˃

˃ Press ˃ to cycle through 40%–90% at 5% increments (default is 50%).

˃

˃

6. HUMIDISTAT
MODE ON >

ESPANOL >

Press ˃ to reset to 0.

Press ˃ to clear filter hours.

Press ˃ to clear coil hours.

Press ˃ to turn ON or OFF. For maximum dehumidification, make sure

HUMIDISTAT is OFF.

˃

DEUTSCH >

Press ˃ to change to °F or °C.

˃

FRANCAIS >

Press ˃ to change
language options.

For information only.

For information only.

For information only.

The following section available only on wireless-equipped units.

XXXXXXXXX

AT THE END OF THE JOB

To reduce the possibility of drips when moving the
unit, follow these additional step s to ensure that all
water is removed from the unit.

NOTICE: The unit will complete the defrost cycle even if
the unit is turned off but still plugged in. If the unit is
unplugged during the defrost c ycle, exc ess ive water may
accumulate in the unit and may drip out when you m ove
the unit.

07-02300B F600 4 Dri-Eaz Products, Inc.

NOTICE: To ensure the condensate tank empties
completely while purging, make sure the unit is placed
upright on a horizontal surface.

1. Do not turn unit off or move it until it has returned
to normal operating mode. To confirm unit status,
review the control panel. The control panel will
display one of the following messages:

Defrost in progress:

---

DEFROST XX

Display mode when unit is in defrost mode. XX indicates
the seconds remaining on the defrost cycle.

Shutdown sequence:

WAIT FOR

DEFROST XX

Display mode when unit in defrost and unit is powered
down (shut off by user). Unit will complete the defrost
cycle to remove any built-up ice then purge the pump.
XX indicates the seconds remaining on the defrost cycle.

Drying sequence:

WAIT FOR

UNIT DRYING XXX

Display mode when unit not in defros t and unit is
powered down (shut off by user). Unit will complete the 5
minute drying cycle then purge the pump. XX indicates
the seconds remaining on the drying cycle.

Normal display:

UNIT ON XXXX HRS

INLET XXX°F / XX%

The unit has completed a defrost and drying cycle and
has returned to normal mode. You may now proceed to
step 2.

• Store and transport securely to avoid an y dam aging
impact to internal parts.

• Secure during transport to prevent sliding and
possible injury to vehicle occupants.

• Do not transport or store the unit on its front, sides or

back. This will help to prevent any remaining moisture
from escaping from the unit or flowing into areas
outside the sump.

MAINTENANCE SCHEDULE

WARNING! ELECTRIC SHOCK HAZARD. Unplug the

dehumidifier before performing any maintenance.
WARNING: Risk of dust and contaminants exposure.

Use of respirator mask and gloves is recommended. If
unit has been exposed to potentially dangerous
contaminants, clean thoroughly and sanitize before
reuse.

NOTICE: The unit is fitted with sensitive electronic
sensors. Protect the sensors and their lead wires from
damage and do not expose them to water or cleaning
solution.

The following tools and supplies are needed to
complete the maintenance procedures described in
this manual:

Philips screwdriver
T-20 Torx bit
10 mm nutdriver or socket and ratchet
Cleaning cloths
HEPA vacuum cleaner with soft brush nozzle and
crevice tool.

Recommended

Cordless drill, small knife, small-jaw pliers, coil
cleaning solution, rotomolded housing cleaning
solution.

2. Gently rock the machine to ensure any water
remaining on interior surfaces falls into the sump
area.

3. Press the PURGE key. When the purge cycle is
complete, turn the unit off.

4. Remove the external drain hose, drain it carefully,
coil it and return it to the storage tray o n th e top of
the unit.

TRANSPORTATION AND STORAGE

IMPORTANT: Before moving, transporting or
storing, purge unit and stow hose and power cord as
described in the “At the End of the Job” section
above.

NOTICE: Handle the unit carefully. Do not drop, throw or

place the unit where it could fall. Rough treatment can
damage the dehumidif ier and may create a hazardous
condition or void the warranty.

07-02300B F600 5 Dri-Eaz Products, Inc.

• Do not expose the control panel to moisture, snow
or rain.

Before each use

Inspect the electrical cord for damage. Look for

fraying, cuts, etc. Replace the cord if you find any
damage.

Inspect filter. Replace if accumulation of dust and
debris is visible.

NOTICE: Replace used filters only with a new Dri-Eaz
filter part no. F579 (24-pack). Other filter types do not
provide adequate filtration or airflo w. Each fi lter is
individually wrapped to prot ect filtr ation effectiveness.
Remove the wrapper before installing the filter into the
dehumidifier.

Monthly

Inspect coils. Clean when dust accumulation is visible.

In normal use, dust can accumulate and can restrict
airflow, reducing performance and causing the unit to
overheat.

To maintain appearance, wipe interior and exterior
surfaces with a damp cloth. For deep cleaning and a

Remove the 4

Fig.

lasting, protective shine, use an automotive interior
treatment product.

B: Disassembly for Cleaning

As Needed

Clean Pump Check Valve and Basin. If the unit

displays the message “ER9 PUMP BLOCKED PUMP
& HOSE”, the pump check valve and pump basin may
need to be cleaned. This requires removal of the front
housing.

Clean coils. Inspect the horizontal evaporator (cold)
coil with the front cover removed. If excessive dust and
debris is present, vacuum thoroughly and/or clean with
alkaline (non-acidic)coil cleaner.

screws from front
housing, and slide
off to access coils
and pump for
service.

07-02300B F600 6 Dri-Eaz Products, Inc.

CONTROL PANEL

FIRMWARE VERSION

XXX

FXXX-XXX

Model number.

None

OFF

Unit has finished powering up and is operat ing.

None

PLEASE WAIT

COMP. DELAY XX

60s delay before compressor turns on. Allows system
pressure to equalize.

First line: indicates total operating hours.
inlet RH every 2 seconds.

First line: indicates unit is in humidistat mode
inlet RH every 2 seconds.

HI TEMP CYCLE

REMAINING XX MIN

---

DEFROST XXXX

Unit turned off when coil is cold or already in a defrost
coils of ice before storage.

WAIT FOR

UNIT DRYING XXX

Occurs when unit is turned off and coil is not frozen.
Clears the coils of water before storage.

CLEAN FILTER >

---

Change filter. Press the > key to
reset

CLEAN COILS >

OFF

Clean coils. Press the > key
to reset

SYSTEM MESSAGES

The Control Panel will display the following messages based on system performance and environmental conditions. User
action, if any is required, is indicated in the third column.

MESSAGE

INITIALIZING Unit is powering up. None

Indicates control board firmware version number. None

UNIT ON XXXX HRS

INLET XXX°F / XX%

HUMIDISTAT

INLET XXX°F / XX%

LOW TEMP

INLET XXX°F / XX%

---

PUMP PURGING XX

Second line: Toggles between inlet temperature and

Second line: Toggles between inlet temperature and

Unit shuts off if inlet temp below 45°F/7°C. Turns back
on when inlet reaches 50°F/10°C.

Displays when the Pump Purge button is pres s ed.
Shows time remaining in seconds.

Unit overload limit reached. Cool-down initiated. None
Unit is defrosting, with countdown in seconds. None

EXPLANATION USER ACTION

None

None

None

None

None

WAIT FOR

DEFROST XXX

cycle. Proceeds to finish cycle or initiate one to clear the

Prompt to change filter.

Prompt to clean coils and interior.

None

None

07-02300B F600 7 Dri-Eaz Products, Inc.

ERROR MESSAGES

If the control system detects an error, it will produce an error (“ER”) message. If this occurs, first unplug the unit and then
plug it back in. This will usually reset the electronics, and the unit will begin operating normally. If the error message
reappears, refer to the explanations and solutions shown below. If these solutions do not fix the problem, contact your
local authorized service center.

CONTROL PANEL

MESSAGE

ER4 DEFROST

SENSOR CONNECT

–or–

ER4 OUTLET

SENSOR CONNECT

ER5 SENSOR

CONNECTION ON BD

ER6 CONTACT

SERVICE CENTER

ER7 INVALID

MODEL SETTING

ER8 BUTTON STUCK

ALL BUTTONS

EXPLANATION AND SOLUTION

Temp sensor is open, missing, or shorted. Check that temp sensors are installed
correctly on control panel. If error persists, contact service.

Inlet Temp/RH sensor is open, missing, or shorted. Check that inlet temp/RH sensor is
installed correctly on control panel and inlet shroud. If error persists, contact service.

Current sensor failure. If error persists, contact service.

Incorrect or unsupported DIP switch settings. Contact Dri-Eaz service department for
correct DIP switch settings.

Key is stuck or has been held down too long. Contact service.

ER9 PUMP BLOCKED

PUMP & HOSE

Check for obstructions. Is the hose kinked under the unit or pinched shut b y a wheel?
Check the pump for blockage and service if needed.

07-02300B F600 8 Dri-Eaz Products, Inc.

Switch unit on.
base of unit.

Make sure “Humidistat” is OFF.

Seal off area to reduce infiltration.

Water removal AHAM
(80°F/60% RH)

Water removal saturation
(90°F/90% RH)

Dimensions

(H × D × W)

32.1 × 19.8 × 20.0 in.

81.5 × 50.3 × 50.8 cm

TROUBLESHOOTING

FAULT CAUSE SOLUTION

Water drips out
when moving unit

Unit does not
operate

Unit operating,
but room not dry

Unit was unplugged before
purging was complete.

Unit not switched on.
No power to machine.

Not enough time to dry.
Poor air movement in room.
Excessive moist air infiltration.

Room air is dry.
Unit collects too
little water

Room temperature is too low.

Filter is full.

Coils are clogged.

If the problem you are experiencing is not listed here, call your local distributor or contact
our Service Department at 800-932-3030 for further assistance.

SPECIFICATIONS

Model LGR 6000Li (F600)

100 pts. | 47.3 L / day
204 pts. | 96.5 L / day

Process air (max.) 330 CFM

Weight 100 lbs. | 45 kg
Amps 6.6A
Volts 115V
Frequency 60Hz
Power 759W
Operating range 33°F–100°F | 1°C–38°C
Noise level (avg.) 60 dB
Drain hose
Power cord
Construction
Safety ETL certified CSA 22.2 no. 92
Specifications are subject to change without notice. Some values

may be approximate.

40 ft. | 12.2 m
25 ft. | 7.6 m
Rotomolded shell

Purge unit before moving. See “At the End of the Job.”

Plug in unit; check power cord connection at wall outlet and at

Allow more time for drying.
Increase air movement with air movers.

Make sure “Humidistat” is OFF.
Confirm humidity level with hygrom et er.
Increase room temperature.
Check filter. Replace as necessary.
Check coils. Clean as necessary.

Order replacement air filters from your local distributor.
Part no. F579 (24 pack). Warranty information is
available at www.dri-eaz.com

.

Be sure to visit warranty.drieaz.com and register your
purchase. Your registration will help us provide you with
updated product information as needed.

For proper disposal, this unit should be taken to a
recycler licensed to process refrigeration equipment.

07-02300B F600 9 Dri-Eaz Products, Inc.

ADVERTENCIA

EXTRACCIÓN CORRECTA DEL

y no está cubierto por la garantía.

Manual del propietario

Deshumidificador portátil LGR 6000Li

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Teléfono: 800-932-3030 Fax: [phone] www.dri-eaz.com

El deshumidificador Dri-Eaz® LGR 6000Li reduce la humedad en ambientes cerrados al eliminar
el vapor de agua del aire. El 6000Li es robusto, durable y altam ente portátil y es ideal para la
restauración tras daños por agua, el secado estructural, la construcción y otras aplicaciones
que requieran una deshumidificación temporaria de alto rendimiento.

Patentes: http://www.LBpatents.com

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! No altere ni modifique su
deshumidificador de ninguna forma. Use solo piezas
de repuesto autorizadas por Dri-Eaz Products, Inc.
Las modificaciones o el uso de piezas no aprobadas
podrían crear un peligro y anularán su garantía.
Comuníquese con su distribuidor autorizado para
obtener asistencia.

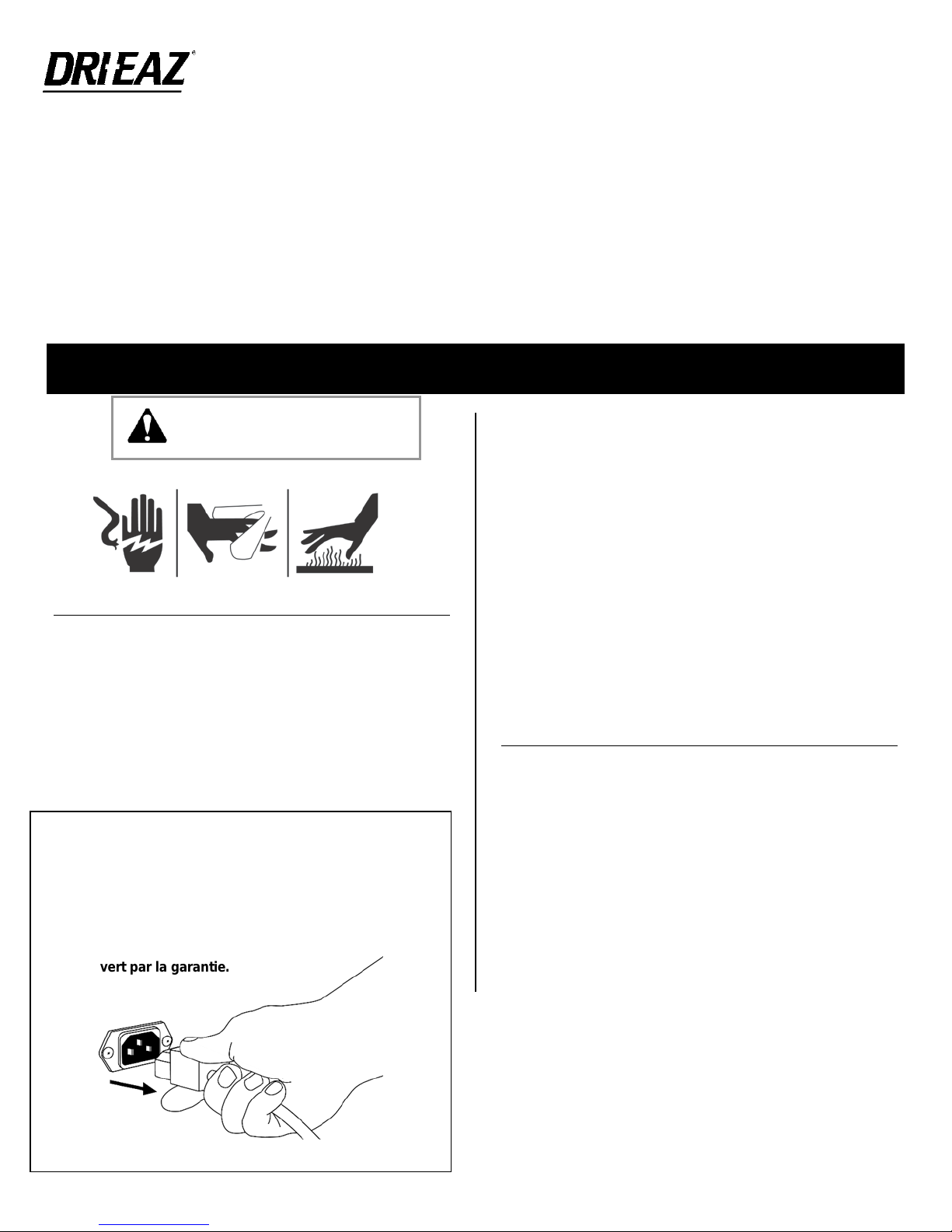

ENCHUFE

Sostenga el enchufe macho IEC y tire

directamente hacia af uer a

IMPORTANTE: El daño al receptáculo IEC o el
deshumidificador resultante de la extracción
incorrecta del cable no está cubierta por la
garantía. El cable IEC es un elemento de desgaste

¡ADVERTENCIA! Peligro de descarga eléctrica,
ventilador rotativo, peligros de superficie caliente.
Desenchufe la unidad antes de abrir la cubierta para
limpiar o reparar. La unidad debe estar puesta a
tierra.

• Inspeccione el cable de alimentación antes de usar.
Si el cable está dañado, no lo use. Siempre
sostenga el enchufe (no el cable) para desenchufar.

• Inserte el enchufe de tres patas en un tomacorriente
correspondiente con puesta a tierra. No use un
adaptador. Nunca corte la tercera pata. No use un
cable de extensión.

• La unidad debe utilizarse en un circuito de
115 V/60 Hz protegido por un dispositivo de
interruptor de circuito de pérdida a tierra (GFCI).

• Mantenga seco el motor y la cablería.

• No intente reparar la unidad. Para conocer la

ubicación de un centro de servicio autorizado,
comuníquese con Dri-Eaz.

ANTES DE COMENZAR

Registro de la garantía

Visite warranty.drieaz.com para registrar su compra. El
registro nos permite ayudarlo mejor con el uso,
mantenimiento o reparación de su equipo y
comunicarnos con usted en caso de que tengamos
información importante sobre su producto Dri-Eaz. Si
determina que se necesita una reparación, tenga su
modelo de equipo, número de serie y comprobante
original de compra a mano y llame a su distribuidor para
obtener asistencia para obtener una autorización de
devolución del material (RMA).

07-02300B F600 10 Dri-Eaz Products, Inc.

CONTROLES E INSTRUCCIONES DE
OPERACIÓN

Coloque la unidad en posición vertical

AVISO: No se recomienda transportar o almacenar la
unidad en posición horizontal. Si la máquina se
coloca en posición horizontal, el aceite del

Conexión rápida

Enchufe del cable de

Etiqueta con el número

FRENTE

PARTE
POSTERIOR

Entrada de aire

Lugar de

Salida de aire

Panel delantero.
Mango integrado. Use l a palanca

Panel de control.

FIG. A: IDENTIFICACIÓN DE PIEZAS

Conexión rápida de la

compresor puede fluir hasta las bobinas del
refrigerante y reducir la posibilid ad de que el
deshumidificador funcione y puede dañar la unidad.
Si la unidad se ha colocado en posición horizontal,
colóquela en posición vertical y déjela quieta al
menos 30 minutos antes de encenderla.

puertas y ventanas para maximizar la eficiencia de
eliminación de agua de la unidad. Coloque el
deshumidificador lejos de obstrucciones y manténgalo
alejado de cualquier objeto que pueda obstruir el flujo de
aire hacia y desde la unidad.

Dónde colocar el deshumidificador

Para obtener mejores resultados, opere su

almacenamiento del
cable de alimentación
y la manguera de
drenaje.

húmedo. Filtro de
aire.

de la manguera

Extráigalo para acceder
a la bomba y a las
bobinas para su
limpieza. Vea la Fig. B.

Extienda el mango

Desbloquee el mango girando la palanca roja de
bloqueo hacia afuera y luego levante el mango hasta

que esté en su lugar. Gire la palanca roja hasta
la posición de bloqueo para que el mango
quede fijo en la posición de funcionamiento.

AVISO: No use el mango extendi do par a
levantar la unidad del suelo de forma horizontal.
No use el mango extendido como punto de
sujeción para sujetar la unidad a un vehículo
para su transporte. Estos usos aplicarán una
tensión indebida a los puntos de sujeción del
mango en la carcasa.

Instale la manguera de drenaje

Esta unidad bombea automáticamente el agua
hacia afuera de forma uniforme. Este
deshumidificador está equipado con un
accesorio de conexión rápida para su conexión
a la manguera de drenaje provista de 40 pies
(12 m) ubicado en la bandeja sobre la unidad.
Desenrolle la manguera completamente y
coloque el extremo abierto en un lavabo,
drenaje, cubo o en el exterior: en cualquier lugar
donde el agua pueda drenarse de forma segura.
Si usa un cubo u otro contenedor para la
recolección de agua, compruébelo
constantemente para evitar derrames.

roja para bloquear el mango en
posición vertical para usar o
abajo para cargar o almacen ar .

alimentación.

manguera de drenaje.

de serie del modelo.

(deshumidificado) tras
el proceso.

deshumidificador en un área cerrada. Cierre todas las

07-02300B F600 11 Dri-Eaz Products, Inc.

AVISO: Desenrolle y enderece toda la
manguera de drenaje. No deje ninguna parte de
la manguera enrollada en la unidad y no
coloque el extremo de la manguera a más de 20
pies (6 m) por encima de la parte inferior de la
unidad. Compruebe también que no haya
acodaduras u otras obstrucciones que puedan
limitar el flujo de agua. Una acodadura o un
bloqueo causarán que la unidad se apague y
genere un código de error ER9. Consulte los
“Mensajes de error” para obtener más
información.

Enchufe el cable eléctrico

El deshumidificador se debe enchufar en un

tomacorriente de 115 voltios protegido por un
GFCI con una clasificación de al menos

amperios. Quite el cable de la bandeja de

15
almacenamiento y desenról lelo. Siem pr e
enchufe bien el cable en la unidad primero y
luego enchufe el otro extremo en un
tomacorriente adecuado.

ENCENDIDO/APAGADO

Presione y suelte para encender o

MENÚ EN PANTALLA

Presione para seleccionar el

en la pantalla.

SELECCIÓN EN EL

Presione para alternar o

BOMBA DE PURGA

Presione y suelte para comenzar

complete la purga

ENCENDIDO/
PANTALLA

MENÚ EN

BOMBA DE
PURGA

Pantalla de arranque y modos de pantalla normal

Cuando la unidad se enchufe por primera vez en un
tomacorriente de CA, la pantalla del panel de control
mostrará brevemente una serie de lecturas de salida.
Esto es parte del procedimiento de autodiagnóstico y el
usuario no tiene que llevar a cabo ninguna acci ón.

Encienda la unidad

El panel de control tiene una pantalla y un panel tácti l
con cuatro teclas. Presione el botón ON/OFF
(ENCENDIDO/ APAGADO) para encender la unidad. La
unidad comenzará una cuenta regresiva de retardo del
compresor (hasta 60 segundos de duración) y un
proceso de autodiagnóstico y luego pasará al modo de

pantalla

normal.

PANEL DE CONTROL

APAGADO

MENÚ/TECLA HACIA
ARRIBA

PRENDIDO XXXX HR

ENTRADA XXX°C / 00%

La primera línea de la pantalla muestra la cantidad total
de horas que la unidad ha estado en funcionamiento.
Este valor se puede reiniciar a cero para realizar un
seguimiento de las horas de trabajo (vea “Reinicio de
horas de trabajo” más abajo). En la segunda línea de la
pantalla se alterna la temperatura de entrada y la
humedad de entrada.

07-02300B F600 12 Dri-Eaz Products, Inc.

PANTALLA

apagar la unidad.

siguiente elemento en el menú.
El elemento del menú aparecerá

seleccionar valores en el menú
exhibido.

la purga. La pantalla mostrará
una cuenta regresiva con los
segundos que faltan para que se

SELECCIÓN EN EL
MENÚ/TECLA H ACI A
ARRIBA

Menú de ajustes del usuario

El usuario puede hacer varios ajustes. También se
puede mostrar información del sistema. Se puede
acceder a estos elementos presionando el DISPLAY
MENU (MENÚ EN PANTALLA). Cada vez que presione
la tecla se mostrará el parámetro que siga. Cuando
llegue al parámetro que desee ajustar, presione MENU
SELECTION (SELECCIÓN EN EL MENÚ) para
aumentar el valor. Presione DISPL A Y MENU
nuevamente para aceptar el ajuste y reiniciar el ciclo de
la pantalla.

Tenga en cuenta que solo se pueden ajustar los
elementos del menú que estén seguidos por el símbolo
mayor que ( > ).

Mensajes de error

Si el diagnóstico integrado desc ubr e un probl ema, la
unidad mostrará un mensaje de error. Vea “Mensajes de
error” para leer una explicación de cada mensaje.

Guía del panel de controlON/OFF: presione

esta tecla para encender o apagar la unidad. Cuando se
enciende la máquina, la pantalla normalmente muestra
el mensaje PLEASE WAIT COMP. DELAY (ESPERE A
RETRASO DEL COMPRESOR) y realiza una cuenta
regresiva desde un máximo de 60 segundos hasta 0.
Este retraso da tiempo para que las presiones del
refrigerante se equiparen para que haya un arranque
más sencillo. Una vez que la unidad complete el retraso
del compresor, la pantalla mostrará el mensaje
UNIT ON XX HRS (UNIDAD ENCENDIDA XX HORAS)
y alte rna entre INLET XX°F (ENTRADA XX °F) e
INLET XX% (ENTRADA XX %). NOTA: Si no aparece la
cuenta regresiva de retraso del compresor, no se
necesita un retraso y la máquina comenzará a funcionar
de inmediato.

DISPLAY MENU: presione esta tecla para alternar entre
la exhibición de condiciones adicionales del
deshumidificador y los ajustes del usuario. Para regresar
al menú principal, presione la tecla ON/OFF una vez.

MENU SELECTION: presione esta tecla para cambiar
los valores de los ajustes "definidos por el usuario". La
tecla MENU SELECTION funciona como tecla hacia
ARRIBA para configurar el punto de ajuste para el
funcionamiento en modo Humidistat. Vea el Menú de
ajustes de usuario (página siguiente) para obtener más
información. PURGE: presione esta tecla para vaciar el
agua del depósito de la bomba de condensado. La
pantalla mostrará el mensaje PUMP PURGING (LA
BOMBA ESTÁ PURGANDO) con una cuenta regresiva.

NOTA: Durante el funcionamiento normal, la bomba
purga el agua automáticamente.

Presione MOSTRAR

menú. ↓

1. HRS REINICIAR>
FALLA DE LUZ X

1. H DE TRABAJO 0

FALLA DE LUZ 0

2. ENTRADA SALIDA
100ʹ 80% 115ʹ 30%

3. ENTRADA-SALIDA

XX.X g/kg

4. FILTRO LIMPIAR
XXX HR >

4. FILTRO LIMPIAR

0 HRS

5. LIMPIAR BOBINA
XXX HRS >

5. LIMPIAR BOBINA
0 HRS

6. HIGROSTATO

7. CONSIGNA

8. SPRACHE

8. LANGUE

8. LANGUAGE

9. TEMPERATURA

ʹC >

9. TEMPERATURA
ʹF >

10. TEMP BOBINA
XXʹ

11. CORR COMPRS

XX.X A

12. FIRMWARE

3.XX FXXX-XXX

13. TOTAL DE HRS
XXXX HR

(Regresa al

superior).

La siguiente sección está disponible sólo en las unidades equipadas con sistema inalámbrico.

14. SENSOR ID

(Regresa al

superior).

AJUSTES DE USUARIO

Solo se pueden ajustar los elementos del menú que estén seguidos de un símbolo de «mayor que» (>). Si no se selecciona ninguna tecla en las
siguientes pantallas en un lapso de 5 minutos: INLET OUTLET (ENTRADA SALIDA), DPR GRAIN (GRANO DE DPR), la pantalla volverá al modo de
visualización normal. En todos los demás elementos de menú, la pantalla regresará al modo de visualización normal después de 20 segundos. Los
elementos que no tienen el símbolo (>) son únicamente para información y no se pueden cambiar ni restablecer.

MENÚ para pasar a la
siguiente opción del

MODO APAGADO>

HIGROSTATO XX%>

8. IDIOMA

ESPANOL >

Presione > SELECCIÓN DEL MENÚ para cambiar el ajuste.

>

Sólo para información.

>

>

>

> Presione > para alternar entre el 40% y el 90% en incrementos de 5% (el valor predeterminado es de 50%).

>

>

6. HIGROSTATO

MODO PRENDIDO>

DEUTSCH >

Presione > para resta blecer a 0.

Presione > para borrar las horas de limpieza del filtro.

Presione > para borrar las horas de limpieza de la bobina.

Presione > para poner en ON u OFF (ENCENDER o APAGAR). Para un a des hum idificació n
máxima, vele por que HUMIDISTAT esté apagado.

>

FRANCAIS >

Presione > para cambiar a °F o °C.

→

>

ENGLISH >

Presione > para cambiar las
opciones de idioma.

Sólo para información.

Sólo para información.

Sólo para información.

elemento del menú

XXXXXXXXX

elemento del menú

AL FINAL DE TRABAJO

Para reducir la posibilidad de goteo al mover la
unidad, siga estos pasos adicionales para velar por
la extracción de toda el agua de la unidad.

AVISO: La unidad completará el ciclo de
descongelamiento incluso si está apagada, pero aún
enchufada. Si la unidad se desenchufa durante el ciclo
de descongelamiento, puede acumularse una cantidad
excesiva de agua en la unidad y puede gotear al mover
la unidad.

07-02300B F600 13 Dri-Eaz Products, Inc.

AVISO: Para que el tanque de condensado esté vac i a do
por completo tras la purga, vele por colocar la unidad en
posición vertical sobre una superficie horizontal.

1. No apague ni mueva la unidad hasta que regrese
al modo normal de funcionamiento. Para corrobo rar
el estado de la unidad, examine el panel de control.
El panel de control mostrará uno de los mensajes
siguientes:

Descongelamiento en mar cha:

---

DESCONGELE XXXX

Es el modo de la pantalla si la unidad está en el modo
de descongelamiento. XX indica los segundos restantes
del ciclo de descongelamiento.

Secuencia de apagado:

ESPERE A QUE SE
DESCONGELE XXX

Es el modo de la pantalla si la unidad está en el modo
de descongelamiento y está apagada (por el usuario).
La unidad completará el ciclo de descongelamiento para
eliminar la acumulación de hielo y luego purgará la
bomba. XX indica los segundos restantes del ciclo de
descongelamiento.

Secuencia de secado:

ESPERE A QUE SE

SECADO XXX

Es el modo de la pantalla si la unidad no está en el
modo de descongelamiento y está apagada (por el
usuario). La unidad completará el ciclo de secado de 5
minutos y luego purgará la bomba. XX indica los
segundos restantes del ciclo de secado.

Pantalla normal:

PRENDIDO XXXX HR

ENTRADA XXX°C / XX%

La unidad ha completado un ciclo de descongelamiento
y secado y ha regresado al modo normal. Ahora puede
avanzar al paso 2.

2. Agite suavemente la máquina para velar por que
el agua que quede en las superficies interiores caiga
al área del sumidero.

3. Presione la tecla PURGE (PURGAR). Cuand o
finalice el ciclo de purga, apague la unidad.

4. Retire la manguera de drenaje externo, vacíela
con cuidado, enróllela y vuelva a colocarla en la
bandeja de almacenamiento en la parte superior de
la unidad.

TRANSPORTE Y ALMACENAMIENTO

IMPORTANTE: Antes de mover, transportar o
almacenar la unidad, púrgu ela y almacen e la
manguera y el cable de alimentación tal como se
describe en la sección “Al finalizar el trabajo” más
arriba.

AVISO: Maneje la unidad con cuidado. No permita que

la unidad se caiga, no la arroje y no la coloque en un
lugar donde podría caerse. El tratamiento brusco podría
dañar el deshumidificador y puede pr opiciar una
situación peligrosa o anular la garantía.

• No exponga el panel de control a la humedad, la
nieve o la lluvia.

• Almacene y transporte de forma segura para evitar
impactos dañinos en las partes internas.

• Sujete durante su transporte para prevenir su
deslizamiento y posibles lesiones a los ocupantes
del vehículo.

• No almacene ni transporte la unidad apo yada sobre

el frente, los lados o la par te pos terior . Esto a yudar á
a prevenir que la humedad que quede salga de la
unidad o llegue a áreas fuera del sumidero.

PLAN DE MANTENIMIENTO

¡ADVERTENCIA! PELIGRO DE DESCARGA
ELÉCTRICA. Desenchufe el deshumidificador antes d e

realizar tareas de mantenimiento.
ADVERTENCIA: Riesgo de exposición al po lvo y a

contaminantes. Se recomienda el uso de una máscara y
guantes. Si la unidad ha estado expuesta a
contaminantes potencia lmente peligrosos, limpie bien y
desinfecte antes de volver a utilizar.

AVISO: La unidad está equipada con sensores
electrónicos sensibles. Proteja los sensores y los hilos
conductores contra daños y no los exponga al agua ni a
una solución limpiadora.

Se necesitan las siguientes herramientas e insumos
para completar los procedimientos de
mantenimiento que se describen en este manual:

Destornillador Philips
Broca T-20 Torx
Llave para tuercas o llave de cubo y trinquete
(10 mm)
Paños de limpieza
Aspiradora HEPA con una boquilla con cepillo blando
y herramienta para cavidades.

Recomendado

Taladro inalámbrico, cuchillo pequeño, pinzas de
punta pequeña, solución limpiadora de bobinas,
solución limpiadora de carcasas rotomoldeadas.

Antes de cada uso

Inspeccione el cable eléctrico para detectar daños:

busque raeduras, cortes, etc. Reemplace el cable si
detecta algún daño.

Inspeccione el filtro: reemplácelo si observa que hay
acumulación de polvo y suciedad.

AVISO: Reemplace los filtros usados con un filtro nuevo
Dri-Eaz, número de pieza F579 (paquete de 24). Otros
tipos de filtros no proporcionan filtración o flujo de aire
adecuados. Cada filtro se envuelve individualmente para
conservar la eficiencia de la filtración. Quite la envoltura
antes de instalar el filtro en el deshumidificador.

Mensual

Inspeccione las bobinas: limpie si observa que hay

acumulación de polvo. Con un uso normal, el polvo
puede acumularse y puede restringir el flujo de aire, lo
cual disminuye el rendimiento y provoca el
recalentamiento de la unidad.

07-02300B F600 14 Dri-Eaz Products, Inc.

Retire los 4

Fig.

Para mantener el aspecto: limpie la superficie interior y

exterior con un paño húmedo. Para una limpie za
profunda y un brillo duradero y de protección, use un
tratamiento automotriz en el interior.

Según sea necesario

Limpie la válvula de retención de la bomba y el
recipiente: si la unidad muestra el mensaje “ER9

BOMBA TAPADA BOMBA&MANGUERA,” debe limpiar
la válvula de retención de la bomba y el recipiente de la
bomba. Esto exige la extracción de la carcasa del frente.
Limpie las bobinas: inspeccione la bobina evaporadora
horizontal (frío) sin la cubierta del frente. Si observa una
cantidad excesiva de polvo y suciedad, aspire bien o
limpie con un limpiador para bobinas.

B: Desensamble para la limpieza

tornillos de la
carcasa delantera,
y deslice hacia
afuera para
acceder a las
bobinas ya la
bomba para hacer
el mantenimiento.

07-02300B F600 15 Dri-Eaz Products, Inc.

VERSION FIRMWARE

XXX

Indica el número de versión del firmware del tablero de
control.

FXXX-XXX

Número de modelo.

Ninguna

La unidad ha completado el encendido y está
funcionando.

Retraso de 60 segundos antes que se encienda el
sistema.

Primera línea: indica las horas totales de

y la humedad relativa de entrada cada 2 segundos.

HIGROSTATO

ENTRADA XX %

Primera línea: indica que la unidad está en el modo

y la humedad relativa de entrada cada 2 segundos.

La unidad se apaga si la temperatura de entrada es
temperatura de entrada llega a 50 °F/10 °C.

La purga de la bomba tiene una cuenta regresiva en
detenerla.

---

DESCONGELE XXXX

La unidad se está descongelando, y hay una cuenta
regresiva en segundos.

La unidad se apaga cuando la bobina está fría o ya está

de almacenar la unidad.

Ocurre cuando la unidad se apaga y la bobina no está
almacenar la unidad.

LIMPIAR FILTRO >

APAGADO

Cambie el filtro. Presione la
tecla > para reiniciar

LIMPIAR BOBINA

APAGADO

Limpie las bobinas. Presione
la tecla > para reiniciar

MENSAJES DEL SISTEMA

El panel de control mostrará los mensajes siguientes de acuerdo con el rendimiento del sistema y las condiciones
ambientales. Si se necesita alguna acción por parte de l usuar io, se indic ará en la t er c era columna.

MENSAJE DEL PANEL DE

CONTROL

INICIALIZAR La unidad se está encendiendo. Ninguna

APAGADO

POR FAVOR ESPERE

RETAR COMPRS XX

PRENDIDO XXXX HR

ENTRADA XXX °C / XX%

ENTRADA XXX °C /

HUMISTATO

BAJA TEMP

ENTRADA XXX °C / XX%

---

PURGA DE AQUA XX

EXPLICACIÓN ACCIÓN DEL USUARIO

compresor. Permite que se equipare la presión del

funcionamiento.
Segunda línea: alterna entre la temperatura de entrada

Humidistat.
Segunda línea: alterna entre la temperatura de entrada

inferior a 45 °F/7 °C. Se vuelve a encender cuando la

segundos. Presione la tecla nuevamente para

Ninguna

Ninguna

Ninguna

Ninguna

Ninguna

Ninguna

Ninguna

CICLO ALTA TEMP.

MIN RESTANTES XX

ESPERE A QUE SE
DESCONGELE XXX

ESPERE A QUE SE

SECADO XXX

Se alcanzó el límite de sobrecarga de la unidad. Se
inició el enfriamiento

en el ciclo de descongelamiento. Avanza al ciclo final o
inicia un ciclo para eliminar el hielo de las bobinas antes

congelada. Elimina el agua de las bobinas antes de

Indicación para cambiar el filtro.
Indicación para limpiar las bobinas y el interior.

Ninguna

Ninguna

Ninguna

Ninguna

07-02300B F600 16 Dri-Eaz Products, Inc.

MENSAJES DE ERROR

Si el sistema de control detecta un error, mostrará un mensaje de error (“ER”). Si esto sucede, primero desenchufe la
unidad y luego vuelva a enchufarla. Esto habitualmente reiniciará los componentes electrónicos, y la unidad volverá a
funcionar como siempre. Si el mensaje de error vuelve a aparecer, consulte las explicaciones y soluciones que se
muestran a continuación. Si estas soluciones no resuelven el problema, comuníquese con su centro de servicio
autorizado local.

MENSAJE DEL PANEL DE

CONTROL

ER4 CONEXION

SENSOR DESCONG

or

ER4 CONEXION

SENSOR SALIDA

ER5 CONEXION

SENSOR TABLERO

ER6 CONTACTAR

CENTRO DE SERV

ER7 INVAL

AJUSTE

ER8 BOTON

ATORADO

EXPLICACIÓN Y SOLUCIÓN

El sensor de temperatura está abierto, no está o hay un cortocircuito. Verifique que los
sensores de temperatura están instalados correctamente en el panel de control. Si el
error continúa, comuníquese con el servicio técnico.

El sensor de temperatura/humedad relativa de entrada está abierto, no está o hay un
cortocircuito. Verifique que el sensor de temperatura/humedad relativa de entrada esté
instalado correctam ente en el panel de contr ol y la cubierta de entr ad a. Si el error
continúa, comuníquese con el servicio técnico.

Falla del sensor de corriente. Si el error continúa, comuníquese con el servicio técnico.

Ajuste incorrecto o no admitido del interruptor DIP. Comuníquese con el servicio de
atención al usuario de Dri-Eaz para conocer el ajuste correcto del interruptor DIP.

Se ha atascado una tecla o se ha mantenido presionada por demasiado tiempo.
Comuníquese con el servicio técnico.

ER9 BOMBA TAPADA

BOMBA&MANGUERA

Compruebe que no haya obstrucciones ¿La manguera está acodada debajo de la
unidad o aplastada por una rueda? Verifique que no haya bloqueos en la bomba y
repare de ser necesario.

07-02300B F600 17 Dri-Eaz Products, Inc.

Encienda la unidad.
alimentación en el tomacorr iente y en la base de la unidad.

No se asignó un tiempo

excesivamente húmedo.

Extracción de agua
humedad relativa)

Saturación de la

relativa)

Dimensiones
profundidad)

Intervalo de
funcionamiento

RESOLUCIÓN DE PROBLEMAS

FALLA CAUSA SOLUCIÓN

Gotea agua al
mover la unidad

La unidad no
funciona.

La unidad
funciona, pero la
sala no está seca

La unidad se desenchufó
antes de completar la purga.

Unidad no encendida.
La unidad no está enchufada.

suficiente para secar.
Movimiento de aire deficiente
en la sala.
Entrada de aire

El aire de la sala es seco.

La unidad recoge
muy poca agua

La temperatura de la sala es
demasiado baja.
El filtro está lleno.
Las bobinas están obstruidas.

Si el problema que experimenta no figura en esta lista, llame a su distribuidor local o comuníquese con
nuestro Servicio de Atención al Cliente al 800-932-3030 para obt ener as is tenc ia.

ESPECIFICACIONES TÉCNICAS

Modelo LGR 6000Li (F600)

AHAM (80 °F/60 % de

extracción de agua
(90°F/90 % de humedad

(altura × ancho ×

Peso 100 lb | 45 kg
Amperios 6,6 A
Voltios 115 V
Frecuencia 60 Hz
Potencia 759 W

Aire tratado (máx.) 330 pies cúbicos por minuto
Nivel sonoro (promedio) 60 dB
Manguera de drenaje
Cable de alimentación 25 pies | 7,6 m
Construcción
Seguridad Certificación ETL CSA 22.2 n.º 92
Las especificaciones técnicas pueden cambiar sin previo aviso.

Algunos valores pueden ser aproximados.
*La velocidad del ventilador varía automáticamente para un

rendimiento optimizado.

100 pintas | 47,3 l/día

204 pintas | 96,5 l/día

32,1 × 19,8 × 20,0 in | 81,5 × 50,3
× 50,8 cm

33 °F–100 °F | 1 °C–38 °C

40 pies | 12,2 m

Carcasa rotomoldeada

Purgue la unidad antes de moverla. Vea “Al final del trabajo”.

Enchufe la unidad; compruebe la conexión del cable de

Verifique que “Humidistat” esté apagado.
Asigne más tiempo al secado.
Aumente el movimiento de aire con ventiladores.
Cierre la sala para reducir el ingreso de aire.

Verifique que “Humidistat” esté apagado.
Confirme el nivel de humedad con un higrómetro.
Aumente la temperatura de la sala.
Examine el filtro. Reemplácelo de ser necesario.
Examine las bobinas. Límpielas de ser necesario.

Filtro de aire N.º de pieza F579 (paquete de 24).
Puede encontrar información de la garantía en

www.dri-

eaz.com.

Vele por visitar warranty.drieaz.com y registrar su
compra. Su registro nos ayudará a brindarle información
actualizada del producto en función de sus necesidades.

Para desecharla de forma adecuada, esta unidad debe
llevarse a un reciclador licenciado que se encargue de
equipos de refrigeración.

07-02300B F600 18 Dri-Eaz Products, Inc.

AVERTISSEMENT

RETRAIT CORRECT DE LA PRISE

Manuel d’utilisation

Déshumidificateur portatif LGR 6000Li

Modèle F600

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Téléphone : 800-932-3030 Fax : [phone] www.dri-eaz.com

Le déshumidificateur Dri-Eaz® LGR 6000Li réduit l’humidité dans des endroits fermés en éliminant la
vapeur d’eau dans l’air. Le 6000Li est robuste, durable et hautement portatif, ce qui en fait l’équipement
idéal pour réparer des dégâts causés par l’eau, sécher des structures, les travaux de construction et
d’autres applications qui nécessitent une déshumidification temporaire, hautement performante.

Brevets : http://www.LBpatents.com

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT ! En aucun cas, vous ne devez

altérer ou modifier votre déshumidificateur. Utilisez
seulement des pièces de rechange autorisées par Dri-Eaz
Products, Inc. Des modifications ou l’utilisation de pièces
non approuvées peuvent entraîner un risque de danger et
annuleront votre garantie. Contactez votre distributeur
agréé pour une assistance.

AVERTISSEMENT ! Risques de choc électrique, ventilateur
rotatif, surface brûlante. Débranchez l’unité avant d’ouvrir

Saisissez la prise IEC et tirez tout droit.

IMPORTANT : Des dommages de la prise IEC ou du
déshumidificateur résultant d’un retrait incorrect du câble
d’alimentation ne sont pas couverts par la garantie. Le
câble d’alimentation IEC est une pièce d’usur e et n’est
pas couvert par la garantie.

le couvercle pour procéder à un nettoyage ou un entretien.
L’appareil doit être mis à la terre.

• Inspectez le câble d’alimentation avant utilisation. Si
le câble est endommagé, ne l’utilisez pas. Saisissez
toujours la prise (pas le câble) pour débrancher.

• Insérez la fiche triphasée du câble d’alimentation
dans une prise de terre correspondante. N’utilisez
pas d’adaptateur. Ne coupez jamais la troisième
broche. N’utilisez pas de rallonge.

• L’appareil doit fonctionner sur un circuit 115V/60Hz
protégé par un disjoncteur différentiel de fuite à la
terre (DDFT).

• Maintenez le moteur et le câblage au sec.

• Ne tentez pas de réparer l’appareil. Pour les centres

d’entretien et de réparation agréés, contactez Dri­Eaz.

AVANT DE COMMENCER

Enregistrement de la garantie

Visitez warranty.drieaz.com pour enregistrer votre achat.
L’enregistrement de la garantie nous permet de mieux
vous assister avec l’utilisation, l’entretien ou la
réparation de votre équipement et de vous contacter
dans le cas où nous avons des informations de sécurité
importantes à vous communiquer concernant votre
produit Dri-Eaz. Si vous estimez qu’une réparation ou
entretien est nécessaire, ayez à portée de main le
modèle de l’appareil, le num ér o de série et la preuve
originale d’achat avant d’appeler votre distributeur pour
assistance qui vous donnera une autorisation de retour
de matériel (RMA).

07-02300B F600 19 Dri-Eaz Products, Inc.

Fiche du câble
d’alimentation

Étiquette du numéro de

AVANT

ARRIÈRE

Entrée d’air hum i de .

Rangement du câble

Sortie d’air de
traitement

Panneau avant. Reti rez

Poignée intégrée. Utilisez la manette

Panneau de commande.

FIG. A : IDENTIFICATION DES
PIÈCES

Raccord rapide du

COMMANDES ET INSTRUCTIONS DE
FONCTIONNEMENT

Mettez l’unité debout en position verticale.

NOTICE : Le transport ou l’entreposage de l’unité
dans la position horizontale n’est pas recommandé.
Lorsque la machine est placée en position
horizontale, l’huile du compresseur peut s’écouler

d’alimentation et du
tuyau de vidange.

Filtre d’air

dans les serpentins du réfrigérant et cela peut
réduire les capacités de fonctionnement du
déshumidificateur et causer des dommages
éventuels de l’appareil. Si l’unité a été placée en
position horizontale, mettez-la debout en position
verticale et laissez-la dans cette position pendant au
moins 30 minutes avant de la mettre en marche.

Positionner un déshumidificateur

Pour obtenir des résultats optimaux,
faites fonctionner votre
déshumidificateur dans un endroit
fermé. Fermez toutes les portes et les
fenêtres pour maximiser l’absorption
d’eau de l’appareil. Éloignez votre
déshumidificateur des obs truc tions et
de tout objet pouvant gêner le flux d’air
dans et hors de l’appareil.

Poignée d’extension

Relâchez la poignée en tournant la
manette rouge vers l’extérieur, puis
positionnez la poignée vers le haut.
Tournez la manette rouge de nouveau
pour la bloquer en positionnement de
fonctionnement.

pour accéder à la pompe
et aux serpentins pour le
nettoyage. Voir la Fig. B.

rouge pour bloquer la poignée en
position verticale pour le
fonctionnement ou l’abaisser pour le
chargement ou le rangement.

tuyau de vidange.

série du modèle

NOTICE : N’utilisez pas la poignée
d’extension pour soulever l’appareil du
sol, de manière horizontale. N’utilisez
pas la poignée d’extension comme
dispositif de fixation pour attacher
l’unité dans un véhicule pour le
transport. Une telle utilisation exerce
une pression excessive sur les points
d’attache de la poignée dans le
logement.

Mise en place du tuyau de
vidange

Cet appareil pompe de l’eau
automatiquement sur une base
régulière. Ce déshumidificateur est
équipé d’un raccord à connexion
rapide pour l’attachement au tuyau
de vidange fourni (12 m - 40 ft), situé
sur le plateau sur le dessus de
l’unité. Déballez le tuyau entier et
placez l’extrémité ouverte dans un
bac, drain ou seau, ou dehors, dans
un endroit où l’eau peut s’écouler
en toute sécurité. Si vous utilisez un
seau ou un autre contenant pour la
collecte de l’eau, vérifiez
régulièrement pour éviter un
débordement.

07-02300B F600 20 Dri-Eaz Products, Inc.

NOTICE : Déroulez et redressez le
tuyau de vidange entier. Ne laissez
aucune partie du tuyau enroulée sur
l’unité et ne placez pas l’extrém ité du

ON/OFF

Appuyez sur la touche et

marche ou l’arrêter.

MENU D’AFFICHAGE

Appuyez pour sélectionner

L’article du menu s’affiche.

SÉLECTION DE MENU /

Appuyez pour basculer ou

affichées dans le menu.

POMPE DE PURGE

Appuyez sur le bouton et

terminée.

ON/OFF

AFFICHAGE

MENU

GE

SÉLECTION DE
POMPE DE

PURGE

tuyau à une hauteur de plus de 6 m (20 ft), à partir du
bas de l’unité. Vérifiez aussi qu’il n’y ait pas de torsion
ou d’obstructions qui puissent restreindre le flux d’eau.
Une torsion ou une obstruction du câble peut entraîner
un arrêt de l’unité et produire un code d’erreur ER9. Voir
« Messages d’erreur » pour plus d’informations.

PANNEAU DE COMMANDE

D’AFFICHA

TOUCHE VERS LE HAUT

relâchez pour mettre l’unité en

l’élément suivant dans le menu.

sélectionnez les valeurs

relâchez pour commencer l a
purge. Un compte à rebours
affiche les secondes res tantes
jusqu’à ce que la purge soit

MENU / TOUCHE
VERS LE HAUT

Brancher le câble électrique

Le déshumidificateur doit être branché sur une prise de
115 volts avec protection DDFT, d’au moins 15 amps.
Retirez le câble du plateau de rangement et déroulez-le.
Branchez toujours le câble fermement sur l’unité
d’abord, puis branchez l’autre extrémité sur une prise
électrique appropriée.

Modes d’affichage de démarrage et d’affic hage
normal

Lorsque l’unité est d’abord branchée sur une prise AC,
le panneau de commande affiche brièvement une série
de valeurs. Cela fait partie d’une procédure d’auto­diagnostic et aucune intervention de l’utilisateur n’est
nécessaire.

durée d’au plus 60 secondes) et un processus d’auto­diagnostic, puis passera en mode d’affichage normal.

XXXX HRS TRAVAIL

ENTREE XXX°C

La première ligne de l'affichage indique le nombre total
d’heures pendant lesquelles l’unité a fonctionné. Cette
valeur doit être réinitialisée sur zéro pour suivre les
heures de travail (voir « Réinitialisation des heures de
travail » ci-dessous). La deuxième ligne de l’affichage
alterne entre la température en entrée et l’humidité en
entrée.

Menu des paramètres d’utilisateur

Un certain nombre de paramètres peuvent être changés
par l’utilisateur. Les informations du système peuvent
aussi être affichées. Appuyez sur DISPLAY MENU
(menu d’affichage) pour accéder à ces éléments.
Chaque pression sur la touche fait afficher le paramètre
suivant. Lorsque vous obtenez le paramètre que vous
voulez ajuster, appuyez sur MENU SELECTION
(sélection de menu) pour augmenter la valeur. Appuyez
de nouveau sur DISPLAY MENU (menu d’affichage)
pour accepter le paramètre et redémarrer le cycle
d’affichage.

Notez que seulement des éléments de menu suivis du
symbole supérieur à ( > ) peuvent être ajustés.

Messages d’erreur

Si le système de diagnostics embarqué découvre un
problème, l’unité affichera un message d’erreur. Voir
« Messages d’erreur » pour une explication de chaque
message.

Guide du panneau de commande

ON/OFF. Appuyez pour mettre l’unité en marche ou à

l’arrêt. Lorsque la machine est en marche, l’écran affiche
PLEASE WAIT COMP. DELAY (veuillez patienter
jusqu’à la fin du délai) et effectue un compte à rebours
numérique d’un maximum de 60 secondes à 0. Ce délai
laisse le temps suffisant pour équilibrer les pressions du
réfrigérant et permettre un démarrage facile. Une fois
que l’unité termine le délai du compresseur, l’affichage
montre UNIT ON XX HRS (unité en marche xx heures)
et passe de INLET XX°F (entrée xxºF) à INLET XX%
(entrée xx%). REMARQUE : Si aucun compte à rebours
n’est affiché, un délai n’est pas nécessaire et la machine
commence à fonctionner immédiatement.

MENU D’AFFICHAGE. Appuyez pour afficher les
conditions supplémentaires du déshumidificateur et les
paramètres utilisateur. Pour revenir au menu principal,
appuyez une fois sur la touche ON/OFF

Mettre l’unité en marche

Le panneau de commande contient un écran d’affichage
et un pavé tactile de quatre touches. Appuyez sur le
bouton ON/OFF pour mettre l’unité en marche. L’unité

va maintenant effectuer un compte à rebours (d’une

07-02300B F600 21 Dri-Eaz Products, Inc.

SÉLECTION DE MENU. Appuyez pour changer les
valeurs des paramètres « définis par l’utilisateur ». La
touche MENU SELECTION agit comme la touche vers le
haut pour régler le point de consigne pour un
fonctionnement en mode « Humidistat » (hygrostat). Voir
le menu des paramètres utilisateur (page suivante) pour

plus de détails. PURGE. Appuyez pour vider l’eau du
réservoir de la pompe à condensat. L’écr an af f ic he
PUMP PURGING (purge de pompe) avec un compte à
rebours. REMARQUE : En mode de fonctionnement
normal, la pompe purge automatiquement.
REMARQUE : En mode de fonctionnement normal, la
pompe purge automatiquement.

07-02300B F600 22 Dri-Eaz Products, Inc.

Appuyer sur MENU

suivante du menu. ↓

1. RÉINIT. HRS >

PANNE COURANT X

1. HRS RÉINIT. 0

PANNE COURANT 0

2. ENTREE SORTIE
100' 80% 115' 30%

3. ENTRÉE-SORTIE
XX.X g/kg

L’unité affiche GPP si elle paramétrée en ºFahrenheit ou g/kg si elle est paramétrée en ºCelsius. Pour changer ce
paramètre, voir l’élément de menu 9.

4. FILTR E NETT.
XXX HRS >

4. FILTRE NETT.
0 HRS >

5. INT NETTOYER
XXX HRS >

5. INT NETTOYER
0 HRS

6. MODE

ETEINT >

6. MODE

EN MARCHE >

7. REGLAGE

Appuyer sur > pour
langue.

9. TEMPERATURE
'C >

9. TEMPERATURE
'F >

10. TEMPERATURE
SERPENTIN XX'

11.COMPRESSEUR

AMPERAGE XX.X A

12.MICROLOGICIEL

3.XX FXXX-XXX

13. HRS TOTALES
XXXX HRS

(Retour aux éléments

du menu principal.)

La partie suivante n’est disponible que pour les unités équipées sans fil.

14. ID CAPTEUR
XXXXXXXXX >

(Retour aux éléments

du menu principal.)

Paramètres de l’utilisateur

Seuls les éléments du menu suivis du symbole « supérieur à » (>) peuvent être réglés. Si aucune touche n’est sélectionnée pendant 5
minutes pour les écrans : ENTRÉE-SORTIE, GRAIN DPR, l’affichage reviendra au mode d’affichage normal. Pour tous les autres
éléments du menu, l’affichage rev iendra au mod e d’affi cha ge normal après 20 secondes. Les éléments sans le symbole (>) ne sont là
que pour information et ne peuvent pas être modifiés ou réinitialisés.

AFFICHAGE pour
passer à l’option

HYGROSTAT

HYGROSTAT XX% >

8. IDIOMA

ESPANOL >

Appuyer sur > SÉLECTION DE MENUS pour modifier les paramètres.

>

Pour information seulement.

>

>

>

> Appuyer sur > pour faire défiler de 40% à 90% par incréments de 5% (le défaut est 50%).

>

HYGROSTAT

8. SPRACHE
DEUTSCH >

Appuyer sur > pour réinitialiser à 0.

Appuyer sur > pour effacer les heures du filtre.

Appuyer sur > pour effacer les heures de la bobine.

Appuyer sur > pour allumer ou éteindre. Pour une déshumidification maximale,
vérifiez que HUMIDISTAT est sur OFF.

>

8. LANGUE

FRANCAIS >

>

8. LANGUAGE

→

ENGLISH >

modifier l’option de

>

Pour information seulement.

Pour information seulement.

Pour information seulement.

Appuyer sur > pour passer de °F à °C.

supplémentaires pour vous assurer que toute l’eau

À LA FIN DE LA TÂCHE

Pour réduire la possibilité d’égouttement lors du
déplacement de l’unité, suivez ces étapes

07-02300B F600 23 Dri-Eaz Products, Inc.

est éliminée de l’unité.

NOTICE : L’unité termine le cycle de dégivrage même si
elle est à l’arrêt mais reste toujours branchée. Si

l’unité est débranchée durant le cycle de dégivrage, un
excédent d’eau peut s’accumuler dans l’unité et peut
s’égoutter lorsque vous déplacez l’unité.

NOTICE : Pour s’assurer que le bac de condensat se
vide complètement durant la purge, vérifiez que l’unité
est positionnée debout, à la verticale sur une surface
horizontale.

1. Ne mettez pas l’unité à l’arrêt ou ne la déplacez
pas jusqu’à ce qu’elle revienne en mode de
fonctionnement normal. Pour confirmer l’état de
l’unité, passez en revue le panneau de commande.
Le panneau de commande affiche l’un des
messages suivants :

Dégivrage en cours :

---

DEGIVRAGE XXX X

Mode d’affichage lorsque l’unité est en mode de
dégivrage. XX indique les secondes restantes pour le
cycle de dégivrage.

Séquence d’arrêt :

ATTENDRE

LE DEGIVRAGE XXX

Mode d’affichage lorsque l’unité est en mode de
dégivrage et que l’unité est à l’arrêt (éteinte par
l’utilisateur). L’unité termine le cycle de dégivrage pour
éliminer toute accumulation de glace puis purge la
pompe. XX indique les secondes restantes pour le cycle
de dégivrage.

Séquence de séchage :

ATTENDRE

LE SECHAGE XXX

Mode d’affichage lorsque l’unité n’est pas en mode de
dégivrage et qu’elle est à l’arrêt (éteinte par l’utilisateur).
L’unité termine le cycle de séchage de 5 minutes puis
purge la pompe. XX indique les secondes restantes pour
le cycle de séchage.

Affichage normal :

XXXX HRS TRAVAIL

ENTREE XXX°C

L’unité a terminé un cycle de dégivrage et de séchage et
est revenue en mode normal. Vous pouvez maintenant
passer à l’étape 2.

TRANSPORT ET RANGEMENT

IMPORTANT : Avant de déplacer, transporter ou
ranger l’unité, purgez l’unité et rangez le tuyau et le
câble d’alimentation tel qu’il est décrit dans la
section ci-dessus « À la fin de la tâche ».

NOTICE : Manipulez l’unité avec précaution. Ne faites

pas tomber l’unité ou ne la placez pas dans un endroit
d’où elle pourrait tomber. Un traitement sans précautions
peut endommager le déshumidificateur et causer un
risque de danger ou annuler la garantie.

• N’exposez pas le panneau de commande à
l’humidité, la n e ige ou la pluie.

• Entreposez et transportez l’unité de manière sûre
pour éviter des dommages des pièces internes.

• Sécurisez l’unité durant le transport pour éviter
qu’elle ne glisse et cause des blessures aux
occupants du véhicule.

• Ne transportez pas ou n’entreposez pas l’unité sur sa

face avant, sur les côtés ou s ur le dos. Ceci permet

d’éviter que l’humidité restante ne s’échappe de l’unité ou
s’égoutte dans des parties en dehors du puisard.

PROGRAMME DE MAINTENANCE

AVERTISSEMENT ! RISQUE DE CHOC ÉLECTRIQUE.

Débranchez le déshumidificateur avant d’effectuer une
opération de maintenance.

AVERTISSEMENT : Risque d’exposition à la poussière
et à des contaminants. L’utilisation d’un masque
respiratoire et de gants est recommandée. Si l’unité a
été exposée à des contaminants potentiellement
dangereux, nettoyez en profondeur et désinfectez avant
réutilisation.

NOTICE : L’unité est équipée de capteurs électroniques
sensibles. Protégez les capteurs et leurs fils conducteurs
des dommages et ne les exposez pas à l’eau ou à une
solution de nettoyage.

Les outils et les fournitures suivants sont
nécessaires pour effectuer les procédures de
maintenance décrites dans ce manuel :

Tournevis Philips
Embout T-20 Torx
Tournevis 10 mm ou douille et cliquet
Chiffons de nettoyage
Aspirateur HEPA avec embout à brosse douce et
suceur plat.

2. Secouez doucement la machine pour vérifier que
l’eau restante sur les surfaces intérieures s’écoule
dans le puisard.

3. Appuyez sur la touche PURGE. Lorsque le cycle
de purge est terminé, arrêtez la machine.

4. Retirez le tuyau de vidange externe, drainez-le
soigneusement, enroulez-le et remettez-le sur le
plateau de rangement en haut de l’unité.

07-02300B F600 24 Dri-Eaz Products, Inc.

Recommandé

Perceuse sans fil, petit couteau, petites pinces,
solution de nettoyage de serpentin, solution de
nettoyage de logement rotomoulé.

Avant chaque utilisation

Inspecter le câble électrique pour détecter les
dommages. Détectez les coupures, effilochages, etc.

Remplacez le câble s’il est endommagé.

Retirez les 4 vis du

opération

Fig. B : Démontage pour le nettoyage

Inspecter le filtre. Remplacez le câble si une

accumulation de poussière et de débris est visible.
NOTICE : Remplacez les filtres usés seulement avec

un nouveau filtre Dri-Eaz nº F579 (boîte de 24). Les
autres types de filtre n’offrent pas une filtration ou un
flux d’air adéquat. Chaque filtre est emballé
individuellement pour préserver l’efficacité de la
filtration. Retirez l’emballage avant d’installer le filtre
dans le déshumidificateur.

Tous les mois

Inspecter les serpentins. Nettoyez lorsque

l’accumulation de poussière est visible. Durant une
utilisant normale, de la poussière peut s’accumuler et
restreindre le flux d’air, réduire la performance et
causer une surchauffe de l’unité.

Pour préserver l’aspect de l’unité, essuyez les
surfaces intérieures et extérieures avec un chiffon
humide. Pour un nettoyage approfondi et obtenir un
lustre protecteur et durable, utilisez un produit de
traitement d’intérieur automobile.

Si nécessaire

Nettoyer le clapet antiretour de la pompe et le bac Si

l’unité affiche le message « ER9 BLOCAG E
POMPE/BOYAU », il se peut que le clapet antiretour de

panneau avant et
faites cou lisser
pour accéder aux
serpentins et à la
pompe pour
effectuer une

la pompe et le bac de la pompe doivent être nettoyés.
Cela nécessite le retrait du logement avant.

Nettoyer les serpentins. Inspectez le serpentin
d’évaporateur horizontal (froid) avec le couvercle avant
retiré. Si un excédent de poussière et de débris est
présent, aspirez en profondeur et/ou nettoyez avec un
produit nettoyant pour serpentin.

07-02300B F600 25 Dri-Eaz Products, Inc.

MICROLOGICIEL

VERSION XXX

Indique le numéro de version du progiciel du panneau
de commande.

FXXX-XXX

Numéro de modèle.

Aucune

ETEINT

L’unité est maintenant sous tension et en marche.

Aucune

SVP ATTENDRE COMP

DIFFERE XX

Délai de 60 secondes avant l’activation du compresseur.
Permet l’équilibrage de la pression du système.

Première ligne : indique le nombre total d’heures de

d’entrée à RH d’entrée toutes les 2 secondes.

Première ligne : indique que l’unité est en mode

d’entrée à RH d’entrée toutes les 2 secondes.

L’unité s’arrête si la température d’entrée est en
lorsque la température d’entrée atteint 50°F/10°C.

La pompe est en train de purger et un compte à rebours
touche si nécessaire.

CYCLE HAUTE TEMP

XX MIN RESIDUEL

La limite de surcharge de l’unité est atteinte. Le
refroidissement est initié.

---

DEGIVRAGE XXXX

L’unité est en cours de dégivrage et un compte à
rebours est affiché en secondes.

L’unité s’arrête lorsque le serpentin est froid ou est déjà

avant l’entreposage.

S’affiche lorsque l’unité est à l'arrêt et que le serp entin
l’entreposage.

NETTOYER FILTRE>

ETEINT

Changez le filtre. Appuyez sur la
touche > pour réinitialiser

MESSAGES DU SYSTÈME

Le panneau de commande affiche les messages suivants selon la performance du système et les conditions
environnementales. Une intervention de l’utilisateur, si elle est requise, est indiquée dans la troisième colonne.

MESSAGES DU

PANNEAU DE

COMMANDE

INITIALISER L’unité est mise sous tension. Aucune

XXXX HRS TRAVAIL

ENTREE XXX°C / XX%

HYGROSTAT

ENTREE XXX°C / XX%

BASSE TEMP

ENTREE XXX°C / XX%

---

PURGE POMPE XX

fonctionnement.
Deuxième ligne : Permet de passer de la température

hygrostat
Deuxième ligne : Permet de passer de la température

dessous de 45°F/7°C. Elle est activée de nouveau

est affiché en secondes. Appuyez de nouveau sur la

EXPLICATION

INTERVENTION DE

L’UTILISATEUR

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

ATTENDRE

LE DEGIVRAGE XXX

ATTENDRE

LE SECHAGE XXX

NETTOYER INT >

ETEINT

dans un cycle de dégivrage. L’unité termine le cycle ou
initie un cycle pour éliminer la glace des serpentins

n’est pas gelé. Élimine l’eau des serpentins avant

Ce message apparaît pour indiquer qu’il faut changer le filtre.

Ce message apparaît pour indiquer qu’il faut nettoyer
les serpentins et l’intérieur.

Aucune
Aucune

Aucune

Aucune

Nettoyer les serpentins.
Appuyez sur la touche > pour
réinitialiser

07-02300B F600 26 Dri-Eaz Products, Inc.

MESSAGES D’ERREUR

Si le système de commande détecte une erreur, il génère un message d’erreur (« ER »). Si cela se produit, débranchez
d’abord l’unité puis rebranchez-la. Cette action a généralement pour effet de réinitialiser l’électronique et l’unité
commence à fonctionner normalement. Si le message d’erreur réapparaît, se référer aux explications et solutions
expliquées ci-dessous. Si ces solutions ne corrigent pas le problème, contactez votre centre d’assistance et d’entretien
local agréé.

MESSAGES DU PANNEAU

DE COMMANDE

ER4 CONNEXION

CAPTEUR DEGIVR .

or

ER4 CONNEXION

CAPTEUR SORT IE

ER5 CONNEXION

DU CAPTEUR

ER6 CONTACTER

CENTRE SERVICE

ER7 REGLAGE

INVALIDE

ER8 TOUCHES

COINCEE

EXPLICATIONS ET SOLUTIONS

Le capteur de température est ouvert, manquant ou court-c irc uité. Vér if ie z que les
capteurs de température sont installés correctement sur le panneau de commande. Si
l’erreur persiste, contactez le service d’assistance.

Le capteur temp/RH en entrée est ouvert, manquant ou court-circuité. Vérifiez que le
capteur temp/RH en entrée est installé correctement sur le panneau de commande et
l’enveloppe d’admission. Si l’erreur persiste, contactez le service d’assistance.

Panne du capteur de courant. Si l’erreur persiste, contactez le service d’assistance.

Paramètres de commutateur DIP incorrects ou non supportés. Contactez le service
d’assistance de Dri-Eaz pour les paramètres de commutateur DIP corrects.

La touche est coincée ou est maintenue enfoncée trop longtemps. Contactez le service
d’assistance.

ER9 BLOCAGE

POMPE/BOYAU

Vérifiez s’il y a des obstructions. Est-ce que le tuyau est tordu sous l’unité ou coincé
sous une roue ? Vérifiez que la pompe n’est pas obstruée et corrigez si nécessaire.

07-02300B F600 27 Dri-Eaz Products, Inc.

De l’eau s’égoutte
déplacée.

L’unité n’est pas sous tension.
électrique dans la machine.

Mettez l’unité sous tension.
d’alimentation sur la prise murale et à la base de l’unité.

Temps de séchage insuffisant.

excessive.

Vérifiez que l’hygrostat (« Humidistat ») est sur OFF.

Fermez la zone pour réduire l’infiltration.

Élimination de l’eau
AHAM (80°F/60% RH)

Élimination de l’eau
(90°F/90% RH)

Dimensions

(H × D × W)

32,1 × 198 × 20,0 in.
81,5 × 50,3 × 50,cm

DÉPANNAGE

ERREUR CAUSE SOLUTION

lorsque l’unité est

L’unité ne
fonctionne pas.

L’unité fonctionne,
mais la salle n’est
pas sèche

L’unité a été débranchée avant
que la purge ne soit terminée.

Il n’y a pas d’alimentation

Circulation de l’air insuffisante
dans la salle.
Infiltration d’air humide

L’air de la pièce est sec.

L’unité ne collecte
pas assez d’eau.

La température de la pièce est
trop basse.
Le filtre est plein.
Les serpentins sont bouchés.

Si le problème rencontré n’est pas décrit ici, appelez votre distributeur local ou contactez notre Service
d’assistance au 800-932-3030 pour une assistance.

CARACTÉRISTIQUES TECHNIQUES

Modèle LGR 6000Li (F600)

100 pts. | 47,3 L / jour

Purgez l’unité avant de la déplacer. Voir « À la fin de la
tâche ».

Branchez l’unité; vérifie z le branchement du câble

Laissez sécher plus longtemps.
Augmentez la circulation de l’air avec des ventilateurs de
refroidissement.

Vérifiez que l’hygrostat (« Humidistat ») est sur OFF.
Vérifiez le niveau d’humidité avec l’hygromètre.
Augmentez la température de la pièce.
Vérifiez le filtre. Remplacez si nécessaire.
Vérifiez les serpentins. Nettoyez si nécessaire.

Filtre à air Nº pièce F579 (boîte de 24)
Les informations de garantie sont disponibles sur

www.dri-eaz.com

.

Saturation

Air de traitement (max.) 330 CFM

Poids 100 lbs. | 45 kg
Amps 6,6A
Volts 115V
Fréquence 60Hz
Alimentation électrique 759W
Plage de fonctionnement 33°F–100°F | 1°C–38°C
Niveau de bruit (moyen)
Filtre à air Nº pièce F579 (boîte de 24)
Tuyau de vidange
Câble d’alimentation
Construction
Sécurité
Les caractéristiques techniques sont sujettes à des changements

sans préavis. Certaines valeurs peuvent être approximatives.

204 pts. | 96,5 L / jour

60 dB

40 ft. | 12,2 m
25 ft. | 7,6 m
Coque rotomoulée
ETL certifié CSA 22.2 nº 92

N’oubliez pas de visiter warranty.drieaz.com et
d’enregistrer votre achat. Votre inscription nous aidera à
vous communiquer les mises à jour sur le produit, si
nécessaire.

Pour une mise au rebut correcte, cette unité doit être
déposée dans un centre de recyclage agréé pour le
traitement des équipements de réfrigération.

07-02300B F600 28 Dri-Eaz Products, Inc.
