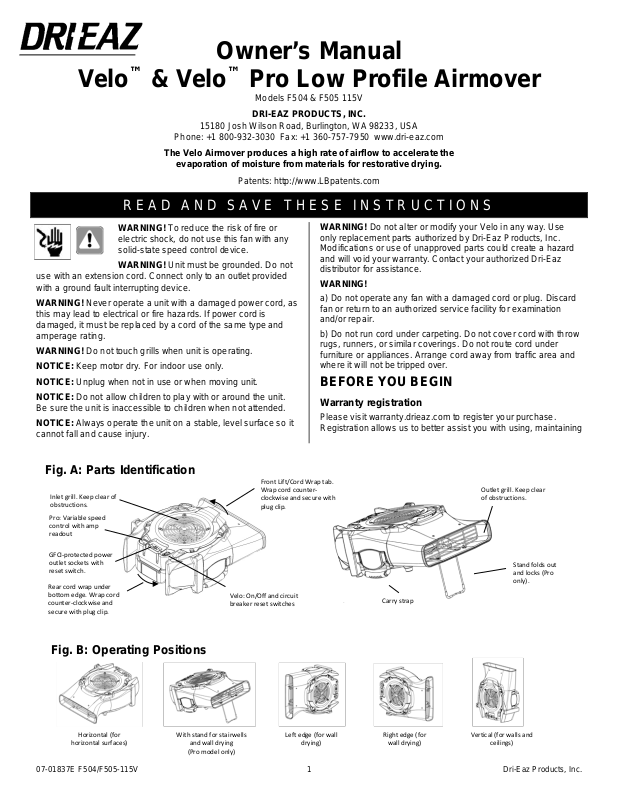

Dri-Eaz Velo, F505, F504, Velo Pro Owner's Manual

Owner’s Manual

Fig. B: Operating Positions

Horizontal (for

horizontal surfaces)

Vertical (for walls and

ceilings)

Right edge (for

wall drying)

Left edge (for wall

drying)

With stand for stairwells

(Pro model only)

Rear cord wrap under

Pro: Variable speed
Stand folds o ut

Inlet grill. Keep clear of
Outlet grill. Kee p clear

of obstructions.

Velo: On/Off and circuit

GFCI-protected power

Carry strap

Fig. A: Parts Identification

Front Lift/Cord Wrap tab.

Velo™ & Velo™ Pro Low Profile Airmover

Models F504 & F505 115V

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233, USA

Phone: [phone] Fax: [phone] www.dri-eaz.com

The Velo Airmover produces a high rate of airflow to accelerate the

evaporation of moisture from materials for restorative drying.

Patents: http://www.LBpatents.com

READ AND SAVE THESE INSTRUCTIONS

WARNING! To reduce the risk of fire or
electric shock, do not use this fan with any
solid-state speed control device.

WARNING! Unit must be grounded. Do not
use with an extension cord. Connect only to an outlet provided
with a ground fault interrupting device.

WARNING! Never operate a unit with a damaged power cord, as
this may lead to electrical or fire hazards. If power cord is
damaged, it must be replaced by a cord of the same type and
amperage rating.

WARNING! Do not touch grills when unit is operating.
NOTICE: Keep motor dry. For indoor use only.
NOTICE: Unplug when not in use or when moving unit.
NOTICE: Do not allow children to play with or around the unit.

Be sure the unit is inaccessible to children when not attended.
NOTICE: Always operate the unit on a stable, level surface so it

cannot fall and cause injury.

Wrap cord counter-

obstructions.

clockwise and secure with
plug clip.

WARNING! Do not alter or modify your Velo in any way. Use
only replacement parts authorized by Dri-Eaz Products, Inc.
Modifications or use of unapproved parts could create a hazard
and will void your warranty. Contact your authorized Dri-Eaz
distributor for assistance.

WARNING!

a) Do not operate any fan with a damaged cord or plug. Discard
fan or return to an authorized service facility for examination
and/or repair.

b) Do not run cord under carpeting. Do not cover cord with throw
rugs, runners, or similar coverings. Do not route cord under
furniture or appliances. Arrange cord away from traffic area and
where it will not be tripped over.

BEFORE YOU BEGIN

Warranty registration

Please visit warranty.drieaz.com to register your purchase.
Registration allows us to better assist you with using, maintaining

control with amp
readout

outlet sockets with
reset switch.

bottom edge. Wrap cord
counter-clockwise and
secure with plug clip.

07-01837E F504/F505-115V 1 Dri-Eaz Products, Inc.

and wall drying

breaker reset switches

and locks (Pro
only).

or servicing your equipment and to contact you in case we have

Fig. C: Disassembly

with amp and total unit hours display

To disassemble for

1. Remove impeller

2. Remove base

important safety information concerning your Dri-Eaz product. If
you determine service is required, have your equipment model,
serial number and original proof of purchase available and call
your distributor for assistance with obtaining a return material
authorization (RMA).

OPERATING INSTRUCTIONS

Note that the Velo can be placed in a variety of positions for
drying and air circulation. See Fig. B for details.

1. Unwrap the cord and plug the unit into a standard 115V

GFCI-protected outlet. CAUTION: Be sure switch is in the
off position before connecting unit to power outlet.

2. Direct the Velo outlet toward the surface to be dried.
TIP: On the Velo Pro (F505), the airflow may be adjusted by

pressing the Up or Down arrow on the speed control (Fig. D). A
digital readout shows the approximate amp draw. Use this value
to maximize the number of Velos you can place on a single
circuit.

3. When surface is dry to the touch, switch the unit off and

reposition the unit in the next area to be dried.

4. When finished, unplug the unit and re-wrap the cord in the

cord wrap.

For additional instructions about the use of airmovers for
restorative drying, visit www.DriEaz.com

and

www.RestorationSciencesAcademy.com.

Electrical safety devices

Circuit breaker: If the circuit breaker detects overload or short

circuit conditions, the breaker will automatically shut off the
electrical supply. If this should occur, check the power cable
carefully for any damage and ensure it is plugged into a properly
grounded outlet. Press the “Circuit Breaker Reset Switch (Fig. A)
to reestablish the electrical supply.

Ground Fault Circuit Interrupter: If the GFCI device detects a
ground fault, it will automatically shut off the electrical supply. If
this should occur, check the power cable carefully for damage
and ensure it is plugged into a properly grounded outlet. Press
the GFCI reset button (Fig. A) to reestablish the electrical supply.

TRANSPORT AND STORAGE

Always use the handle to load or carry the unit.
Wrap cord in a counter-clockwise direction under front Cord

Wrap tab and rear bottom edge (Fig. A). Pull cord snug and
secure with plug clip.

Units may be stacked for transport and storage.
When transporting in a vehicle, secure the unit(s) carefully to

prevent sliding and damage to the unit and/or injury to vehicle
occupants.

Keep unit dry. Do not expose the unit to rain or snow.

screws (×6) and

cleaning, first remove the

four screws from the
impeller assembly 1)
(below), then turn the unit
on its top and 2) remove
the six screws from the
base. Lift off the housing.
Retain screws and
washers for reassembly.

assembly screws (×4).

lift out housing.

Fig. D: Pro model: Variable speed control

Maintenance

WARNING: Unplug unit before performing any maintenance.

Before each use

Inspect the power cord. If cord is damaged, do not use. Always
grasp the plug (not the cord) to unplug.

As needed

Clean housing and impeller. If dust accumulation is visible,
remove the four screws from the top, then turn the unit on its top
and remove the six fasteners from the bottom as shown (Fig. C).
Lift off the housing. Clean imp eller as se mbly with pressurized air
and/or with a soft cloth. Do not apply liquids to the impeller
assembly. The housing may be cleaned with a mild solution of
detergent and warm water. Ensure housing is completely dry
before reassembling.

07-01837E F504/F505-115V 2 Dri-Eaz Products, Inc.

FOR SERVICE CALL YOUR LOCAL DISTRIBUTOR or the Dri-Eaz

Dimensions
(D × W × H)

24 × 18 × 9 in.
61 × 45.7 × 22.9 cm

24 × 18 × 9 in.
61 × 45.7 × 22.9 cm

Velos per 15 amp
circuit

885 CFM | 1504 CMH

(min.)

On/Off switch w i th
Variable speed

Service Department at 800-932-3030.

Be sure to visit warranty.drieaz.com and register your purchase.
Your registration will help us provide you with updated product
information as needed.

SPECIFICATIONS

Model Velo (F504) Velo Pro (F505)
Weight 21 lbs. | 9.52 kg 21 lbs. | 9.52 kg

Amp draw 1.9 amps (115V) 1.2 – 1.9 amps (115V)

Up to 6 Up to 10

Power 185W 185W

Air movement 885 CFM | 1504 CMH

Static pressure 1.65 in. (H2O) 1.65 in. (H2O)
Sound level (avg.) 69 dB 69 dB

Control On/Off switch
Cord length

Fan

Construction

Safety

Specifications are subject to change without notice. Some values
may be approximate.

15 ft. | 4.6 m 15 ft. | 4.6 m
6 blades 6 blades
Rotomolded

polyethylene and
injection molded ABS
housing components;
steel wire inlet and
outlet grills.

ETL tested to UL and
CSA standards

(max.)
500 CFM | 850 CMH

Rotomolded
polyethylene and
injection molded ABS
housing components;
steel wire inlet and
outlet grills.

ETL tested to UL and
CSA standards

07-01837E F504/F505-115V 3 Dri-Eaz Products, Inc.

Fig. B: Identificación de Posiciones

Horizontal (para

superficies

Verticales (paredes

y techos)

Borde derecho

(secado de paredes)

Borde izquierdo (se cado

de paredes)

Con soporte (para

escaleras - modelo Pro

Cable retráctil trasero por debajo
Pro: Control de

Soporte

Rejilla de entrada. Mant ene r lib re

Rejilla de salida. Mante ner
libre de obstrucciones.

Interruptor de On/Off.

disyuntor

Disyuntor por corriente

protegida e interruptor

Fig. A: Identificación de las Piezas

Elevación frontal/sección enrolla

Manual de Usuario del

Secador de Aire de Perfil Bajo Velo

Modelos F504 y F505

DRI-EAZPRODUCTS, Inc.

15180 Josh Wilson Road, Burlington, WA 98233, EE.UU.

Teléfono [phone] Fax: [phone] www.dri-eaz.com

El Secador de Aire Velo produce una alta tasa de flujo de aire para acelerar

la evaporación de la humedad del material para un secado restaurador.

Patentes: http://www.LBpatents.com

LEA Y GUARDE ESTAS INSTRUCCIONES

¡ADVERTENCIA! Para reducir el riesgo de

incendio o descarga eléctrica, no utilice este

ventilador con ningún dispositivo de control de

velocidad de estado sólido.
¡ADVERTENCIA! La unidad debe estar conectada a tierra. No la utilice
con una extensión. Conecte sólo a una toma de corriente provista de un
dispositivo de interrupción de fallos a tierra.
¡ADVERTENCIA! Nunca utilice una unidad con un cable de alimentación
dañado, ya que esto puede causar peligros eléctricos o peligros de
incendio. Si el cable de alimentación está dañado, debe ser sustituido por
un cable del mismo tipo y amperaje.
¡ADVERTENCIA! No toque las rejillas cuando la unidad está en
funcionamiento.

AVISO: Mantenga el motor seco. Sólo para uso en interiores.
AVISO: Desenchufe cuando no se utilice o cuando la unidad esté en

movimiento.
AVISO: No permita que los niños jueguen con la unidad o alrededor de
ella, Asegúrese de que la unidad no esté al alcance de los niños cuando
no esté presente.
AVISO: Utilice siempre la unidad en una superficie plana y nivele la
superficie para que no se caiga ni cause lesiones.

¡ADVERTENCIA! No altere ni modifique su unidad Velo de ninguna
manera. Utilice únicamente las piezas de repuesto autorizadas por Dri­EazProducts, Inc. Las modificaciones o el uso de piezas no autorizadas
puede ocasionar daños y la garantía será anulada. Contacte a su
distribuidor autorizado Dri-Eaz para obtener asistencia.

¡ADVERTENCIA!

a) No operar ningún ventilador que tenga el cable o el enchufe dañados.
Elimine el ventilador o devuélvalo a un centro de servicio autorizado para
que sea examinado o reparado
b) No despliegue el cable por debajo de alfombras. No lo cubra con
alfombras, tapetes o cobertores similares. Tampoco se lo debe pasar por
debajo de muebles o aparatos. Coloque el cable alejado de zonas de
tránsito, de modo tal que no pueda provocar tropiezos.

ANTES DE COMENZAR

Registro de la garantía

Visite warranty.drieaz.com para registrar su compra. El registro nos
permite proporcionarle una mejor asistencia en el uso, mantenimiento o
reparación del equipo y contactarlo en caso de que se tenga información
importante de seguridad acerca de su producto Dri-Eaz. Si cree que
requiere servicio técnico, tenga lista la información sobre el modelo de su
equipo, el número de serie y la prueba de compra original y llame a su

™

y Velo™ Pro

de obstrucciones.

velocidad variable con
lectura de salida de
amperios

diferencial con toma
corriente de salida

del borde inferior. Envuelva el
cable en sentido contrario al de
las manecillas del reloj debajo de
la lengüeta delan ter a y del bord e
inferior trasero.

cables. Enrolle el cable en sentido
antihorario y asegúrelo con la
clavija la tapón clip.

Interruptor de reinicio del

desplegable y
cerrojos (solo Pro).

07-01837E F504/F505-115V 4 Dri-Eaz Products, Inc.

secado de paredes y

with amp and total unit hours display

Fig. C: Desmontaje

Para desmontar para

1. Retire los

2. Retire los

distribuidor para conseguir ayuda en la obtención de una autorización de
devolución de material (RMA).

INSTRUCCIONES DE FUNCIONAMIENTO

Observe que la unidad velo se puede colocar en una gran variedad de
posiciones para el secado y la circulación del aire. Véase la Fig. B para
más detalles.

1. Desenrolle el cable y enchufe la unidad en una toma protegida

GFCI estándar de 115V. PRECAUCIÓN: Asegúrese de que el
interruptor está en la posición de apagado antes de conectar la
unidad a la toma de corriente.

2. Dirija la salida directa de la unidad Velo hacia la superficie que se

va a secar.
SUGERENCIA: En el Velo Pro (F505), la corriente de aire se puede
ajustar pulsando la flecha hacia arriba o hacia abajo en el control de
velocidad (Fig. D). Una lectura digital m uestra el cons umo aproximado.
Este valor se puede utilizar para maximizar el número de unidades Velo
que se puede colocar en un solo circuito.

3. Cuando la superficie esté seca al tacto, apague la unidad y ubiquela

unidad en la siguiente zona que se va a secar.

4. Al terminar, desconecte la unidad y enrolle de nuevo el cable en el

enrolla cables.
Para obtener más instrucciones sobre el uso del secador de aire para

secado de restauración visite www.DriEaz.com

www.RestorationSciencesAcademy.com .

y

Dispositivos de seguridad eléctrica

Disyuntor: Si el disyuntor detecta sobrecarga o cortocircuito, apagará

automáticamente el suministro eléctrico. Si esto ocurre, revise el cable
de alimentación con cuidado en busca de daños y asegúrese de que está
conectado correctamente a una toma con polo a tierra. Pulse el botón
"Interruptor de reinicio del disyuntor” (Fig. A) para restablecer el
sumi nistro eléctrico.

Interruptor de circuito de falla a tierra (GFCI): Si el GFCI detecta un
fallo a tierra, éste apagará automáticamente el suministro eléctrico. Si
esto ocurre, compruebe con cuidado que el cable de alimentación no
tenga daños y asegúrese de que está conectado correctamente a un
toma con polo a tierra. Pulse el botón de reinicio del GFCI (Fig. A) para
restablecer el suministro eléctrico.

TRANSPORTE Y ALMACENAMIENTO

Use siempre la manija para cargar o transportar la unidad.
Envuelva el cable en sentido contrario al de las manecillas del reloj

debajo de la lengüeta delantera y del borde inferior trasero (Fig. A).Hale
el cable y asegure con el clip de tapón.

Las unidades se pueden apilar para el transporte y el almacenamiento.
Cuando se transportan en un vehículo, fije la unidad(es) con cuidado

para evitar el deslizamiento y daños en la unidad y/o lesiones a los
pasajeros del vehículo.

Mantenga la unidad seca. No exponga la unidad a la lluvia o nieve.

la limpieza, en primer
lugar, retire los cuatro

tornillos del conjunto del
impulsor 2 (como se
muestra a
continuación), y
después girar la unidad
para que su parte
superior quede abajo y
retire los seis tornillos
de la base.

tornillos del
montaje del
impulsor (× 4)
en primer

tornillos del
base (× 6)

Fig. D: Modelo Pro: Control de velocidad

MANTENIMIENTO

¡ADVERTENCIA! Desenchufe la unidad antes de realizar cualquier tipo
de mantenimiento.

Antes de cada uso

Inspeccione el cable de alimentación. Si el cable está dañado, no lo use.
Sujete siempre el enchufe,no el cable, para desconectar.

Según sea necesario

Limpie la cubierta y el impulsor. Si hay acumulación de polvo visible,
quite los cuatro tornillos de la parte superior y, a continuación, gire la
unidad para que quede con la parte superior abajo y retire los seis
tornillos de la parte inferior como se muestra en la figura (Fig. C). Levante
la cubierta. Limpie la unidad del impulsor con aire a presión y/o con un
paño suave. No aplique líquidos en la unidad del impulsor. La cubierta
se puede limpiar con una solución detergente suave y agua caliente.
Asegúrese de que la cubierta está completamente seca antes de volverla
a armar.

07-01837E F504/F505-115V 5 Dri-Eaz Products, Inc.

Las dimensiones
Ancho× Alto)

1.2 - 1.9 amperios
(115V)

Unidad VeloPor
amperios

885 CFM (alta)
500 CFM (baja)

Nivel de sonido
(prom.)

Interruptor de On/Off
velocidad variable

PARA SERVICI O LLA ME AL DISTRIBUIDOR LOCAL o al Departamento
de Servicio Dri-Eaz 800-932-3030. Asegúrese de visitar

warranty.drieaz.com

y registre su compra. Su registro nos ayudará a

ofrecerle información actualizada del producto según sea necesario.

ESPECIFICACIONES

Modelo Velo (F504) Velo Pro (F505)
Peso 21 lbs. | 9,52 Kg 21 lbs. | 9,52 Kg

(Profundidad ×

Amperaje 1,9 Amperios (115V)

Circuito de 15

Alimentación 185W 185W
Circulación de aire 885 CFM
Presión estática 1.65 pulg. (H2O) 1.65 pulg. (H2O)

Control Interruptor de On/Off
Longitud de cable 15 Pies. | 4.6 M 15 Pie s. | 4.6 M

Ventilador 6 hojas 6 hojas

Construcción

Seguridad

Las especificaciones están sujetas a cambios sin previo aviso. Algunas
medidas pueden ser aproximadas.

24 × 18 × 9.
61 × 45,7 × 22,9 cm

Hasta 6 Hasta 10

69 Db 69 Db

Piezas del empaque roto
moldeadas de polietileno
y moldeadas por
inyección; alambre de
acero de las rejillas de
entrada y área de salida.

ETL probado según las
normas UL / CSA

24 × 18 × 9.
61 × 45,7 × 22,9 cm

Piezas del empaque roto
moldeadas de polietileno
y moldeadas por
inyección ABS; alambre
de acero de las rejillas
de entrada y área de
salida.

ETL probado según las
normas UL / CSA

07-01837E F504/F505-115V 6 Dri-Eaz Products, Inc.

Fig. B : Identification des positions d’utilisation

À l’horizontale (p our
les surfaces planes)

À la verticale (pour
les murs et les

Côté droit (pour
le le séchage

Côté gauche
(pour le le

Avec la béquille (pour le
murs – modèle Pro seulement)

Relevage avant/jupe du logement :
Pro : Commande de

Béquille
Bouche d’entrée d'ai r.

Garder dégagée.

Bouche de soufflage.
Garder dégagée.

Velo : Interrupteur March e-

disjoncteur.switch.

Prises protégées par un

réenclenchement.

Sangle de

Fig. A: Identification des pièces

Relevage avant/jupe du

Guide d’utilisation

Ventilateur de séchage c o mpact Velo

Modèles F504 et F505

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233, É.-U.

Tél. : [phone] Téléc. : [phone] www.dri-eaz.com

Le flux d’air à haute vitesse du ventilateur de séchage Velo accélère l’évaporation de l’humidité

dans les matériaux, en vue d’un séchage rapide de restauration.

Brevets : http://www.LBpatents.com

LIRE ET CONSERVER CES INSTRUCTIONS

MC

et VeloMC Pro

AVERTISSEMENT! Afin de minimiser les risques

d’incendie et de décharge électrique, ne pas
utiliser ce ventilateur avec un régulateur de
vitesse.

AVERTISSEMENT! Le ventilateur doit être mis à la terre. Ne pas utiliser
une rallonge. Brancher uniquement sur une prise équipée d’un
disjoncteur de fuite de terre.

AVERTISSEMENT! Ne jamais utiliser ce ventilateur lorsque son cordon
est endommagé (risques d’incendie ou de décharge). Un cordon
endommagé doit être remplacé par un cordon d’alimentation de même
type et d’intensité en ampères identique.

AVERTISSEMENT! Ne pas toucher les grilles lorsque le ventilateur
tourne.

AVIS : Garder le moteur sec. Réservé à un usage intérieur.
AVIS : Débrancher le ventilateur lorsqu’il n’est pas utilisé ou avant de le

déplacer.
AVIS : Ne pas laisser les enfants jouer avec le ventilateur ou près de

celui-ci. Veiller à ce que le ventilateur soit hors de portée des enfants
lorsqu’il n’est pas sous surveillance.

logement : enroulez le cordon
dans le sens inverse des
aiguilles d 'une montre et fixez -

vitesse variable avec
affichage du courant tiré.

le avec la fiche

AVIS : Toujours utiliser le ventilateur sur une surface stable et
horizontale, afin qu'il ne culbute pas et cause des blessures.

AVERTISSEMENT! Ne pas modifier le ventilateur Velo. Utiliser
uniquement des pièces de rechange autorisées par Dri-Eaz Products,
Inc. Des modifications ou une utilisation de pièces non autorisées
pourraient exposer à un danger. En outre, la garantie sera annulée.
Communiquez avec votre distributeur agréé Dri-Eaz pour obtenir de
l’aide.

AVERTISSEMENT!

a) Ne faites pas fonctionner un ventilateur avec un câble ou une prise
endommagée. Mettez le ventilateur au rebut ou retournez-le à un service
après-vente agréé pour examen et/ou réparation.

b) N’acheminez pas le câble sous une moquette. Ne couvrez pas le
câble avec un tapis ou autre. Ne faites pas passer le câble sous des
meubles ou des appareils. Éloignez le câble des zones de passage pour
éviter qu’on ne marche dessus.

PRÉLIMINAIRES

Enregistrement de la garantie

Allez sur le site warranty.drieaz.com pour enregistrer votre achat.
L’enregistrement nous permettra de servir au mieux vos intérêts pendant

disjoncteur de fuite de
terre avec poussoir de

Enroulez le cordon dans le sens inverse
des aiguilles d'une mont re, sou s la
languette avant de l'enveloppe du
cordon et le bord inférieur arrière

Arrêt etpoussoir de
réenclenchement du

transport

verrouillable (Pro
seulement).

escaliers et le séchage des

07-01837E F504/F505-115V 7 Dri-Eaz Products, Inc.

Fig. C : Démontage

Fig. D : Modèle Pro :

Pour démonter l'appareil

1. Retirez les vis de

2. Retirez les vis

l’utilisation, l’entretien et la réparation de votre équipement. Par ailleurs,
nous serons en mesure de vous fournir éventuellement des
renseignements importants sur la sécurité de votre produit Dri-Eaz. Si
vous estimez qu'une intervention est nécessaire, appelez votre
distributeur pour obtenir une autorisation de renvoi de matériel : vous
devrez lui fournir le modèle, le numéro de série et la preuve d'achat initial
de l’appareil.

MODE D’EMPLOI

À noter que le Velo peut être placé de diverses façons pour le séchage
et la circulation d'air. La Figure B illustre ces positions d’utilisation.

1. Dérouler le cordon, puis brancher le ventilateur sur une prise

standard 115 V protégée par un disjoncteur de fuite de terre.

2. MISE EN GARDE : Avant de brancher le ventilateur, regarder si

l’interrupteur Marche-Arrêt est sur Arrêt (Off).

3. Orienter la bouche de soufflage du Velo vers la surface à sécher.
ASTUCE : Sur le Velo Pro (F505), le flux d’air peut être réglé en

appuyant sur la flèche Haut ou Bas de la commande de vitesse (Fig. D).
L’affichage numérique donne la valeur approximative du courant tiré; se
référer à cette valeur pour maximiser le nombre de ventilateurs Velo
pouvant être placés sur un seul circuit.

4. Une fois la surface sèche au toucher, éteindre le ventilateur et le

placer dans la zone suivante à sécher.

5. Au terme du travail, débrancher le ventilateur et enrouler de

nouveau le cordon dans son logement.
Pour des instructions complémentaires sur l’utilisation de ventilateurs

pour le séchage de restauration, visiter www.DriEaz.com

www.RestorationSciencesAcademy.com.

et

Dispositifs électriques de sécurité

Disjoncteur : Lorsque le disjoncteur détecte une condition de surcharge

ou de court-circuit, il coupe automatiquement l’alimentation électrique. Si
cela se produit, examiner avec soin l’état du cordon et, s’il est intact,
vérifier qu’il est branché sur une prise conforme mise à la terre. Appuyer
sur le poussoir de réenclenchement (Figure A) pour rétablir le courant.

Disjoncteur de fuite de terre : Ce disjoncteur différentiel interrompt la
tension lorsqu’une fuite de courant par la terre se manifeste. Si cela se
produit, examiner avec soin l’état du cordon et, s’il est intact, vérifier qu’il
est branché sur une prise conforme mise à la terre. Appuyer sur le
poussoir de réenclenchement du disjoncteur différentiel (Figure A) pour
rétablir le courant.

TRANSPORT ET RANGEMENT

Toujours charger ou transporter le ventilateur par sa poignée.
Enrouler le cordon dans le sens horaire sous la jupe avant du logement

et le bord arrière inférieur (Figure A). Bien tendre le cordon, puis le fixer
avec l’attache de la prise.

Les ventilateurs peuvent être empilés pour le transport et le rangement.
Transport en véhicule : Arrimer avec soin le ou les ventilateurs pour

empêcher tout glissement et endommagement, et prévenir les blessures
aux occupants du véhicule.

Garder les ventilateurs secs. Ne pas les exposer à la pluie ou à la neige.

de la base (x6) et
enlevez le

dans le but de le
nettoyer,

veuillez d'abord

retirer les quatre vis du
compresseur 1) (ci­dessous), puis retournez
l'unité tête en bas pour 2)
retirer les six vis présentes
sur sa base. Retirez le
couvercle. Conservez les
vis et les rondelles pour
pouvoir remonter
l'appareil.

montage du
compresseur (x4)

avec affichage des unités-heures totales et du courant tiré

Commande de vitesse variable

couvercle.

ENTRETIEN

AVERTISSEMENT : Débrancher le ventilateur avant d’en faire
l’entretien.

Avant chaque utilisation

Examiner le cordon d’alimentation. Ne pas utiliser s’il est endommagé.
Toujours saisir la prise (et non le cordon) pour débrancher le ventilateur.

S’il y a lieu
Nettoyer le boîtier et les pales. En cas d’accumulation de poussière
manifeste, dévisser la partie supérieure (quatre vis), puis retourner le
ventilateur et dévisser la partie inférieure (6 vis), cf. Figure C. Soulever le
boîtier. Nettoyer les pales (ensemble rotor) à l’air comprimé ou avec un
chiffon doux. Ne pas nettoyer l’ensemble rotor avec des liquides; le
boîtier quant à lui peut être nettoyé avec une solution douce de
détergent et de l’eau tiède. Avant de réassembler, s'assurer que le
boîtier est parfaitement sec.

07-01837C F504/F505-115V 8 Dri-Eaz Products, Inc.

Dimensions
(D × L × H)

24 × 18 × 9 po
61 × 45,7 × 22,9 cm

24 × 18 × 9 po
61 × 45,7 × 22,9 cm

Nombre de Velo par
circuit de 15 A

25 m3/mn (max)
14 m3/mn (min)

Niveau sonore (en
moyenne)

Interrupteur Marche -Arrêt
avec vitesse variable

POUR UNE INTERVENTION, APPELER SON DISTRIBUTEUR LOCAL
ou le service Dri-Eaz au 800-932-3030.

warranty.drieaz.com et à enregistrer votre achat.

Veillez à visiter

Votre enregistrement
nous aidera à vous fournir s’il y a lieu les toutes dernières informations
sur le produit.

FICHE TECHNIQUE

Modèle Velo (F504) Velo Pro (F505)
Poids 21 lb | 9,52 kg 21 lb | 9,52 kg

Courant tiré 1,9 A (115 V) 1,2 – 1,9 A (115 V)

Jusqu’à 6 Jusqu’à 10
Puissance 185 W 185 W
Déplacement d’air 25 m3/mn (885 pi3/mn)
Pression statique 1,65 po (H2O) 1,65 po (H2O)

69 dB 69 dB
Commande Interrupteur Marche-Arrêt

Longueur du cordon 15 pi | 4,6 m 15 pi | 4,6 m
Ventilateur 6 pales 6 pales

Composants du boîtier

en polyéthylène
Construction

Sécurité

Fiche technique sous réserve de modifications sans avis préalable. Certaines
valeurs peuvent être app ro xi mati v es.

rotomoulé et ABS moulé

par injection; grilles

d'entrée et de sortie d’air

en fil d’acier.

ETL testé pour les

normes UL et CSA

Composants du boîtier
en polyéthylène
rotomoulé et ABS moulé
par injection; grilles
d'entrée et de sortie d’air
en fil d’acier.

ETL testé pour les
normes UL et CSA

07-01837C F504/F505-115V 9 Dri-Eaz Products, Inc.
