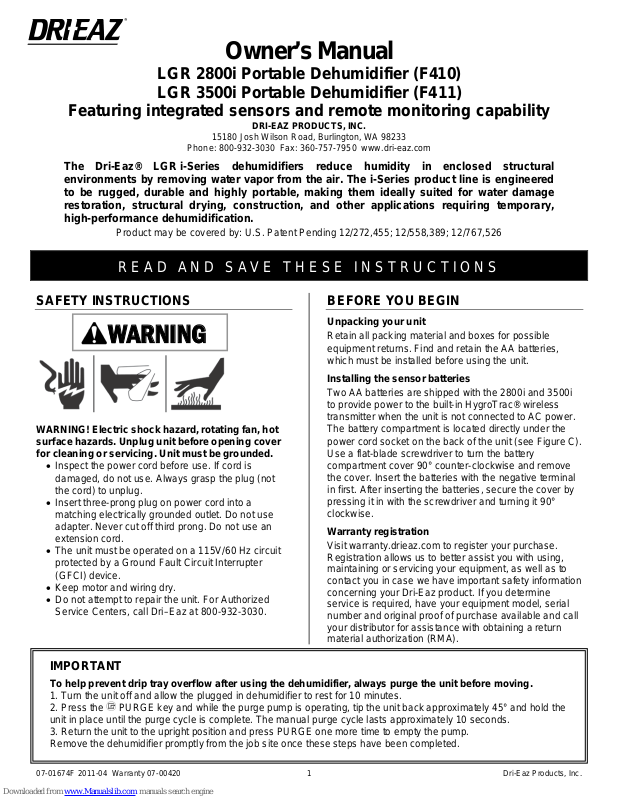

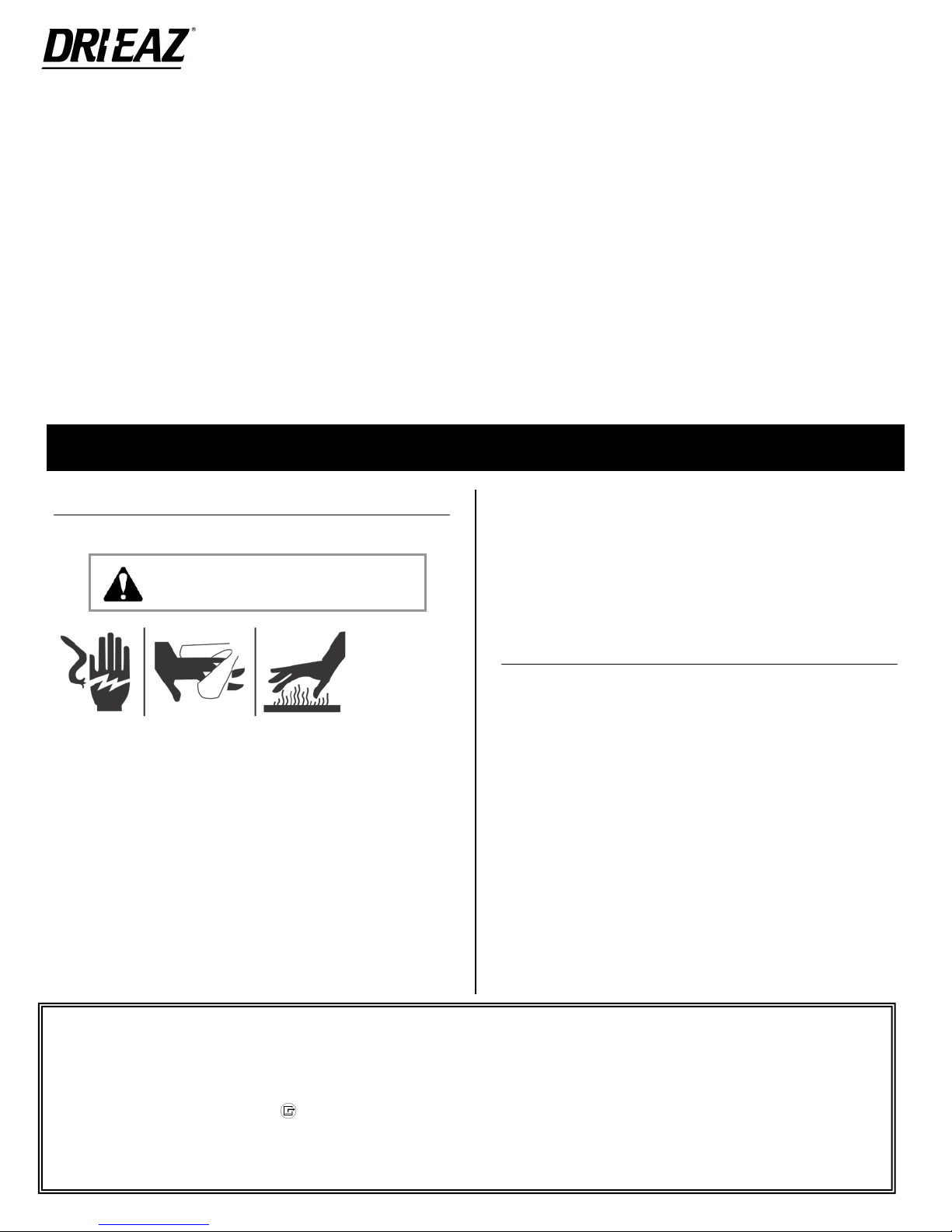

Dri-Eaz LGR 3500i, F410, F411 Owner's Manual

Owner’s Manual

WARNING

LGR 2800i Portable Dehumidifier (F410)
LGR 3500i Portable Dehumidifier (F411)

Featuring integrated sensors and remote monitoring capability

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Phone: [phone] Fax: [phone] www.dri-eaz.com

The Dri-Eaz® LGR i-Series dehumidifiers reduce humidity in enclosed structural
environments by removing water vapor from the air. The i-Series product line is engineered
to be rugged, durable and highly portable, making them ideally suited for water damage
restoration, structural drying, construction, and other applications requiring temporary,
high-performance dehumidification.

Product may be covered by: U.S. Patent Pending 12/272,455; 12/558,389; 12/767,526

READ AND SAVE THESE INSTRUCTIONS

SAFETY INSTRUCTIONS

WARNING! Electric shock hazard, rotating fan, hot
surface hazards. Unplug unit before opening cover
for cleaning or servicing. Unit must be grounded.

• Inspect the power cord before use. If cord is
damaged, do not use. Always grasp the plug (not
the cord) to unplug.

• Insert three-prong plug on power cor d i nto a
matching electrically grounded outlet. Do not use
adapter. Never cut off third prong. Do not use an
extension cord.

• The unit must be operated on a 115V/60 Hz ci r cuit
protected by a Ground Fault Circuit Interrupter
(GFCI) device.

• Keep motor and wiring dry.

• Do not attempt to repair the unit. F or A uthorized

Service Centers, call Dri–Eaz at 800-932-3030.

BEFORE YOU BEGIN

Unpacking your unit

Retain all packing material and boxes for possible
equipment returns. Find and retain the AA batteries,
which must be installed before using the unit.

Installing the sensor batteries

Two AA batteries are shipped with the 2800i and 3500i
to provide power to the built-in HygroTrac® wireless
transmitter when the unit is not connected to AC power.
The battery compartment is located directly under the
power cord socket on the back of the unit (see Figure C).
Use a flat-blade screwdriver to turn the battery
compartment cover 90° counter-clockwise and remove
the cover. Insert the batteries with the negative terminal
in first. After inserting the batteries, se cure the cover by
pressing it in with the screwdriver and turning it 90°
clockwise.

Warranty registration

Visit warranty.drieaz.com to register your purchase.
Registration allows us to better assist you with using,
maintaining or servicing your equipment, as well as to
contact you in case we have important safety i nformation
concerning your Dri-Eaz product. If you determi ne
service is required, have your equipment model , serial
number and original proof of purchase available and call
your distributor for assistance with obtaini ng a ret urn
material authorization (RMA).

IMPORTANT

To help prevent drip tray overflow after using the dehumidifier, always purge the unit before moving.

1. Turn the unit off and allow the plugged in dehumidifier to rest for 10 minutes.

2. Press the
unit in place until the purge cycle is complete. The m anual purge cycle lasts approximately 10 second s.

3. Return the unit to the upright position and press PURGE one more time to empty the pump.
Remove the dehumidifier promptly from the job site o nce these steps have been completed.

07-01674F 2011-04 Warranty 07-00420 1 Dri-Eaz Products, Inc.

PURGE key and while the purge pump is operat i ng, tip the unit back approximately 45° and hold the

CONTENTS GUIDE

Positioning a dehumidifier .............................. 2

Parts identification ........................................... 3

Operating your dehumidifier .......................... 3

Maintenance ..................................................... 5

Transport and storage ..................................... 7

Cleaning ............................................................ 8

System status and data messages ................ 9

Error messages ................................................ 9

Troubleshooting ............................................. 10

See “HygroTrac Remote Sensing” on p. 2 for an
overview of how to use the unit with the HygroTra c
Remote Monitoring System (purchased separately).

INTRODUCTION

Dri-Eaz dehumidifiers reduce humidity in enclo sed
structural environments by removing water vapor from
the air. With proper use, your dehumidifier can help dry
carpet, carpet pad, floors, walls, building cont ents and
more. Using Dri-Eaz dehumidifiers can also help prevent
secondary damage caused by high humidity. For best
results, use your dehumidifiers with Dri-Eaz TurboDry er
airmovers placed around the perimeter of the room to
distribute heat energy and release moisture from wet
surfaces into the air.

How LGR dehumidifiers work

Dri-Eaz low-grain refrigerant dehumidifiers operate by
pulling moist air in across a very cold evaporator c ore.
The moisture in the air condenses on the coil. I n certain
conditions, the machine operates in defrost mode,
warming any frost that has accumulated on the
evaporator coil back into water. The water coll ects in a
tray and is pumped out through a hose. Onboard
sensors continually monitor environmental conditions
and system operations of the dehumidifier, including
temperature and relative humidity, which can b e viewed
on the display panel. The unit also transmits data to a
HygroTrac gateway, which can store the inform ation or
relay it to the HygroTrac website (see below).

LGR (Low Grain Refrigerant) dehumidifiers h ave better
heat exchange and defrost abilities than regular
refrigerant dehumidifiers, and are able to continue
removing moisture in drier environments .

HygroTrac remote sensing

The LGR “i-Series” dehumidifiers are equipped with
HygroTrac wireless sensor technology. When used with
the HygroTrac Remote Monitoring system, this
technology allows the user to monitor site conditions and
equipment performance in real time via the intern et.

Here’s how it works. The dehumidifier transmits humidity
and temperature values to a gateway placed at the
jobsite. The gateway can be configured to store this data
for later retrieval, or to transmit the data via an Internet

connection to a secure website. Users may log on to the
HygroTrac website from any computer with internet
access and view, print and download a wide variety of
customizable reports, charts and graphs.

Used in conjunction with additional sensors placed in the
drying environment, the HygroTrac system provides an
extremely accurate view of the drying environm ent,
equipment performance and drying progress. The
system can also be set to alert you via email or text
message on your cell phone if inlet or outlet conditi ons of
the dehumidifier exceed certain parameters y ou have set
on the HygroTrac website.

If the HygroTrac system reports a Power Off st atus for a
unit on a job site, you will know immediately that the unit
has been turned off or that the power has otherwise
been interrupted. HygroTrac can be configured to
automatically notify you by e-mail or text message if this
occurs.

Asset tracking

When the unit is disconnected from AC power, the
system will automatically go into in a “Standby” m ode,
periodically transmitting a Standby signal. T wo
replaceable AA batteries provide the power for this mode
of operation (see “Installing the Sensor Bat teries,” p. 1).

The Standby signal can be used to confirm the location
and status of your unit. A HygroTrac gateway place d i n
your storage area, for example, will receive S tandby
transmission from any 2800i and 3500i units in the
vicinity and report this status to your HygroTrac website.

Data transmitted

The information collected by the system includes the
temperature and relative humidity of the inlet and outlet.
The HygroTrac system uses this data to cal culate grain
depression (the amount of moisture bein g removed from
the air) and other important information about the unit’s
operating status. The system also transmit s all top level
status messages. For more information, see “System
status and data messages,” p. 9.

For more information about HygroTrac Remot e
Monitoring, please visit hygrotrac.drieaz.com or call Dri­Eaz at 800-932-3030.

POSITIONING A DEHUMIDIFIER

For best results, operate your dehumidifiers in a n
enclosed area, as this creates a drying chambe r. Close
all doors and windows that open to the outside to
maximize the unit’s water removal efficiency . Also, keep
traffic though the drying chamber to a minimum. Place
your dehumidifier against a wall, away from obstructions,
and keep it away from anything that could block airflow
into and out of the unit. For more information about
creating an optimum drying environment, cont act Dri­Eaz at 800-932-3030.

07-01674F 2011-04 Warranty 07-00420 2 Dri-Eaz Products, Inc.

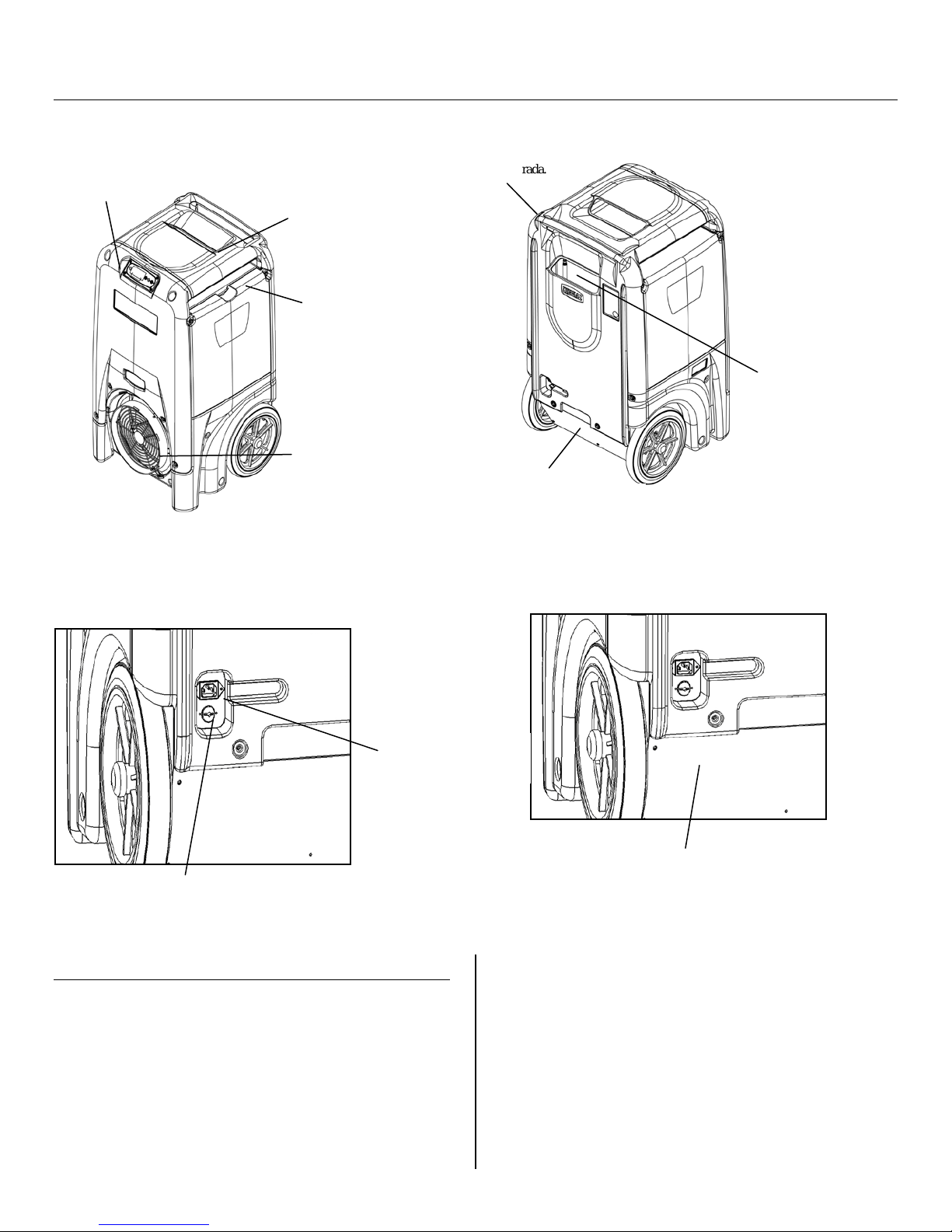

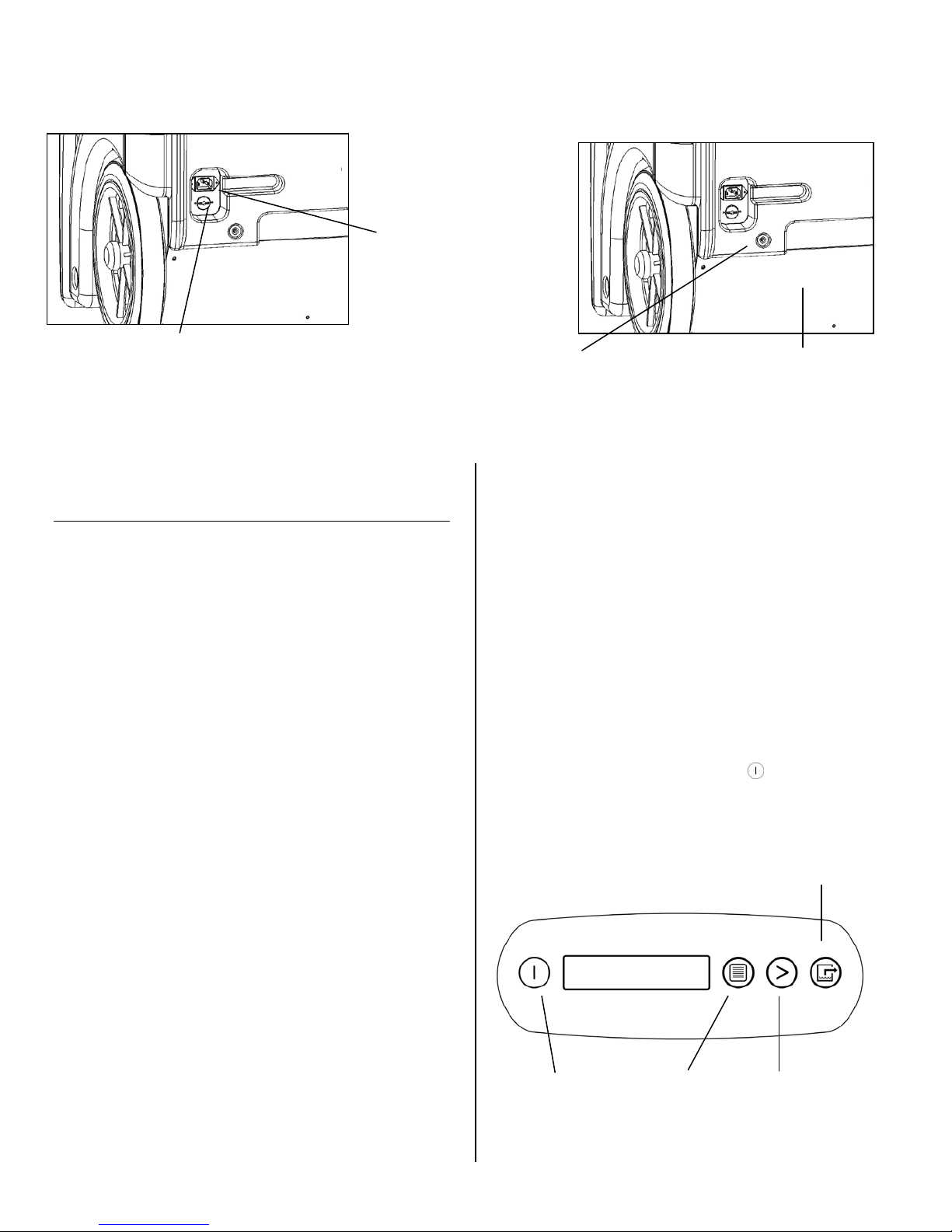

FIG. C: POWER AND PUMP
ATTACHMENT POINTS

Control panel.

Power cord socket.

AA battery compartment. Provides

FIG. B: REAR

Integrated handle.

Lower back panel. Remove the

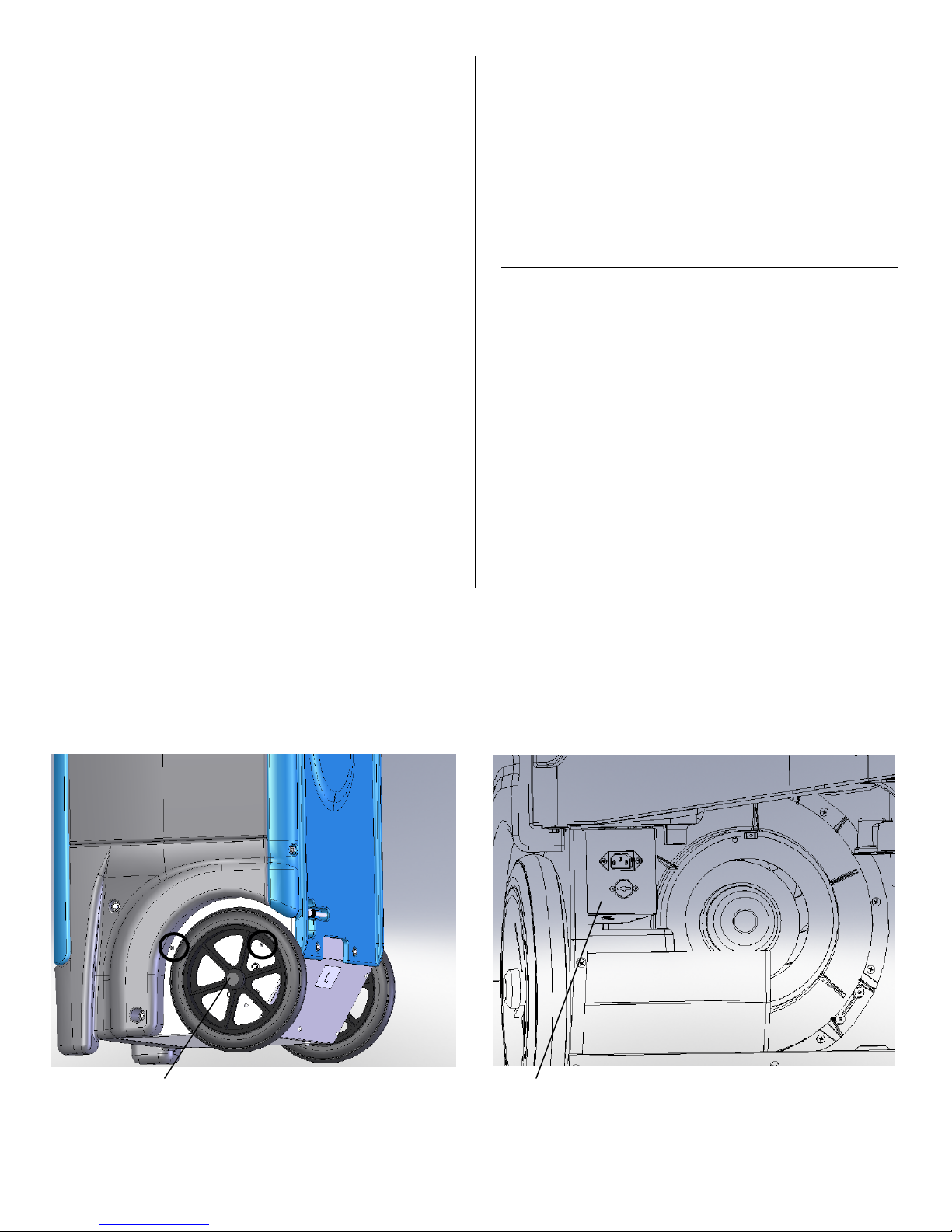

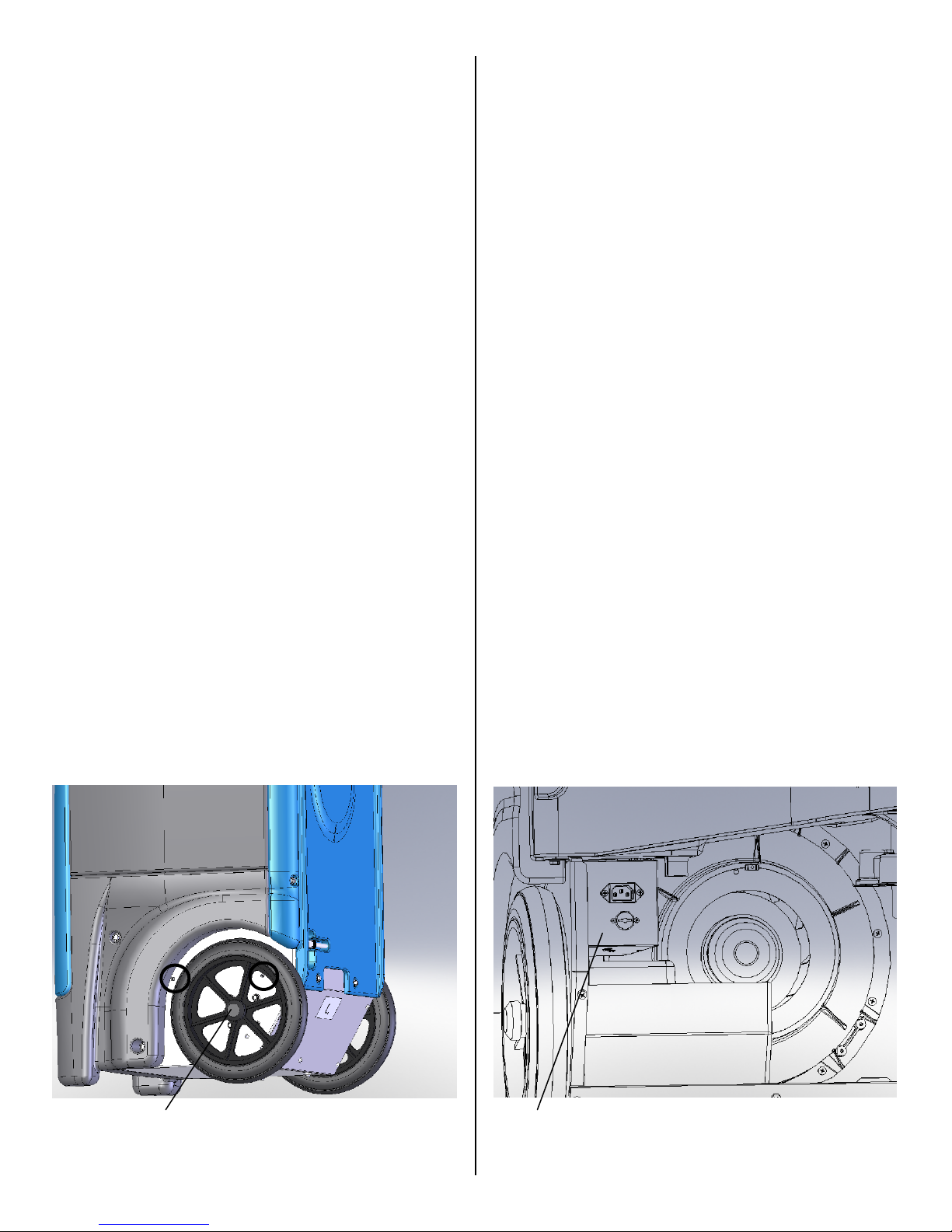

FIG. D: PUMP ACCESS PANEL

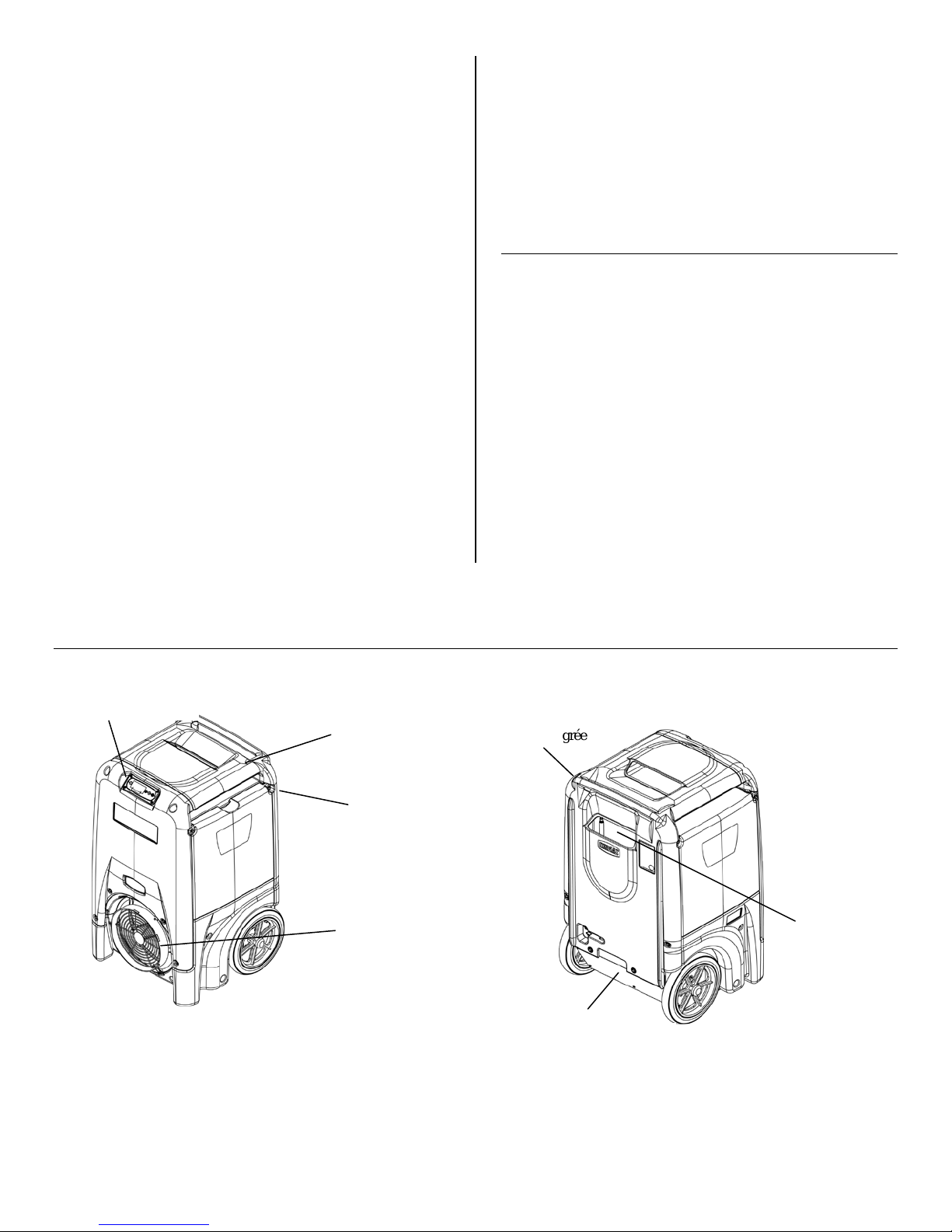

PARTS IDENTIFICATION

FIG. A: FRONT

Molded pocket
for cord storage.

Humid air inlet
(both sides).

Rugged rotomolded
housing resists dents
and scratches and is
easy to maintain.

Process (dehumidified)
air outlet. May be used
with standard 12" rigid
or layflat ducting.

Drain hose pocket.

Lower back panel. Remove
this panel to access the
pump for servicing.

power to HygroTrac wireless
transmitter when unit is not plugged in.

Bottom of back
polyethylene housing.
Remove two bolts to
remove pump for cleaning.

five retaining screws to remove
pump for cleaning.

OPERATING YOUR DEHUMIDIFIER
Set unit upright

NOTICE: If you transport an i-Series dehumidifier in a
horizontal position, set it upright and let it st and f or at
least 30 minutes before you turn it on. When the
machine is horizontal, the oil from the compresso r flows
into the refrigerant coils reducing the ability of the
dehumidifier to function. Letting the unit st and upright for

07-01674F 2011-04 Warranty 07-00420 3 Dri-Eaz Products, Inc.

30 minutes allows the oil to flow back into the
compressor.

Set up drain hose

The i-Series condensate pump connects to a plastic
drainage hose that is located in the pocket on the back
of the unit. This hose is equipped with a quick-connect
fitting for quick attachment to the provided 40-ft. drain
hose. Unwrap the entire hose and place the unattached
end in a sink, drain, bucket or outside – anywhere that
water can drain out safely. If you use a bucket or other

ON/OFF

DISPLAY

receptacle for water collection, check it regularly to
prevent spills.

NOTE: Uncoil and straighten the entire drain h ose.
Do not leave any of part of the hose coiled on the
unit and do not place the end of the hose higher
than 20 ft. (6 m) above the top of the unit. Also
check for kinks, or obstructions that would restrict
the flow of water. Failure to do so may cause a water
backup in the pump resulting in leakage.

Plug in electrical cord

The i-Series dehumidifier should be plugged into a
GFCI-protected 115 volt outlet rated for at least 15
Remove the cord from its storage pocket and uncoil it.
Always plug the cord firmly into the unit first, and then
plug the other end into a suitable outlet.

amps.

Turn the unit on

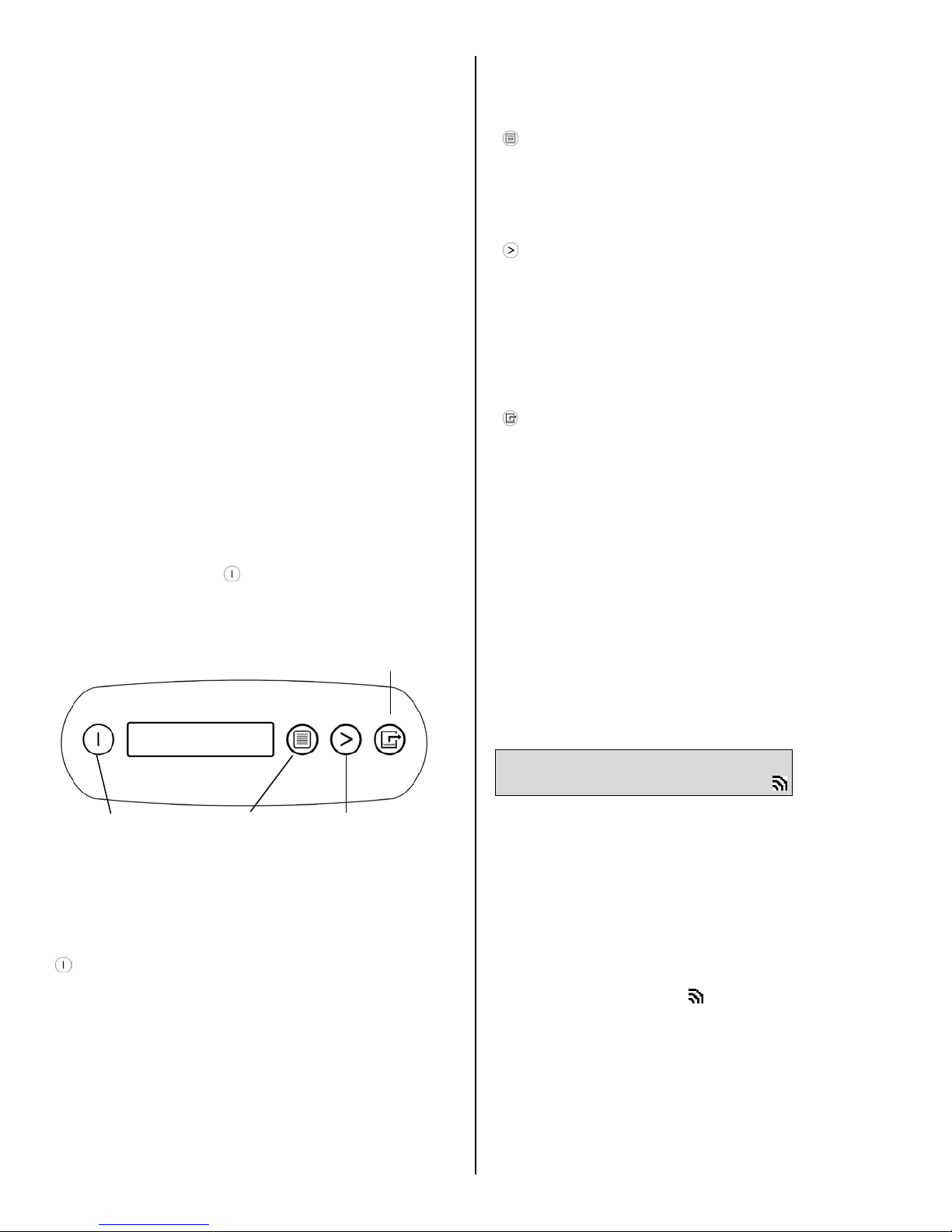

The control panel on the i-Series dehumidifier has a
display and a touchpad with four keys. Press the

ON/OFF to turn the unit on.

CONTROL PANEL

DISPLAY
MENU

PURGE PUMP

MENU
SELECTION /
UP KEY

How to use the control panel

The control panel on the LGR 2800i has a display and a
touchpad with four keys.

ON/OFF. Press the ON/OFF key to turn the unit on or

off. When the machine turns on, the display normally
reads PLEASE WAIT COMP. DELAY and performs a
numeral count down from a maximum of 60 seconds
to 0. This delay allows time for refrigerant pressures to
equalize for easier starting. If you don’t see a
compressor delay countdown, a delay is not necessary
and the machine will begin operation immediately. Once
the unit completes the compressor delay, the display
shows UNIT ON XX HRS and cycles between
INLET XX°F and INLET XX%.

DISPLAY MENU. Press the DISPLAY MENU key to

cycle through the display of additional dehumidifie r
conditions and User Settings. To return to the main
menu, press the ON/OFF button once.

07-01674F 2011-04 Warranty 07-00420 4 Dri-Eaz Products, Inc.

MENU SELECTION. Press the MENU SELECTION

key to change the values on the "User Defined" set tings.
The MENU SELECTON key acts as the UP key for
adjusting the setpoint for Humidistat mode operation.
See User Settings Menu (below) for details.

PURGE. Press the PURGE key to manually empty

water from the condensate pump reservoir. NOTICE:
Always press the purge key prior to moving the uni t.
During normal operation, the pump purges autom atically
every six minutes, or whenever the reservoir is full. The
display will read PUMP PURGING with a nume ral
countdown.

Main menu display

When unit is first plugged in to AC power, the control
panel display will briefly cycle through a serie s of
displays. This is part of the unit’s self-diagnosis
procedure and no user intervention is required.

Once the self-diagnosis is complete, the display will
show the following information:

UNIT ON 00 HRS

INLET 00°F / INLET 00%

The first line of the display shows the total number of
hours the unit has been in operation. This value may be
reset to zero to track job hours (see “Job Hours Reset”
below). The second line of the display alternates
between inlet temperature and inlet humidity.

The i-Series wireless transmitter continuously seeks a
connection with a HygroTrac gateway. When a
connection is established, a wireless symbol
in the lower right corner of the display.

No information is presented on the display when the unit
is not plugged in. However, the wireless transmitter will
continue to communicate with a HygroTrac gateway. AA
batteries supply power for the transmitt er to send a basic
“Standby” message to the gateway. This signal may be
used to track the location of i-Series units in storage.
See “Asset Tracking,” p. 2.

User settings menu

A number of settings may be changed by the user.
System information is also available. These items are
accessed by pressing the
press of the key will display the next parameter (see li st
below). When you reach the parameter you wish to
adjust, press the
the value. Press
setting and re-start the display cycle. If no keys are
selected for 20 seconds the display will automatically
reset and return to the normal display mode.

Note that only menu items followed by a greater-than
symbol ( > ) may be adjusted.

MENU SELECTON key to increase

DISPLAY MENU again to accept the

DISPLAY MENU key. Each

appears

JOB HOURS

RESET? >

Press to reset hours to zero. NOTE: When in
Humidistat mode, the unit will display HUMI DI STAT on
the top line during normal operation rather than JOB
HOURS.

LIFE HOURS

00 HRS

Shows total unit operating hours. Value cannot be
modified.

INLET OUTLET
00° 00% 00° 00%

Shows current temperature and RH of inlet and outlet.
The HygroTrac system uses these values to calculate
grain depression.

HUMIDISTAT MODE

ON/OFF >

In ON mode, unit will maintain the humidistat setpoint
(see below). Press
NOTE: When in Humidistat mode, the unit will di splay
HUMIDISTAT on the top line during normal operation
rather than JOB HOURS.

HUMIDISTAT

SETPOINT 00% >

Sets humidity level when unit is in Humidistat Mode (see
above). Press
Settings cycle upward through 90%RH and start again at
30%RH.

TEMP UNITS

Shows current temperature scale. Press to select
Fahrenheit or Centigrade scale.

LANGUAGE

ENGLISH >

Shows current display panel language. Press to
select Spanish, German, French or English.

COIL TEMP

Displays the cold (evaporator) coil temperature.

to toggle between ON and OFF.

to change RH value at 5% increments.

F° >

00°F

SENSOR ID >

00000000

Shows built-in wireless transmitter number. The
HygroTrac system uses this to uniquely identify your i­Series unit. NOTE: For convenience, this same number
is shown on the barcode label affixed to the cont rol
panel.

Press
TYPE, SENSOR REVISION, and SENSOR CONF REV.
A Dri-Eaz service technician may ask you for these
values when diagnosing a problem.

Shows compressor current draw in amps.

Error messages

If the i-Series onboard diagnostics discover a problem,
the unit will display an error message. If t he uni t is used
with the HygroTrac system, it will also transmit most
error messages to the user’s HygroTrac website. See
“System Status and Data Messages” and “Error
Messages,” p. 9, for a summary of messages.

At the end of the job

As with all dehumidifiers, once the drying job i s
completed, it is important to make sure the unit i s
completely purged of water before moving it. To ensure

that all water has drained into the pump, follow
these steps:

1. Turn the unit off and allow the plugged in dehumidifier
to rest for 10 minutes.

2. Press the PURGE key and while the purge pump is
operating, tip the unit back approximately 45° and hold
the unit in place. The manual purge cycle lasts
approximately 10 seconds.

3. Return the unit to the upright position and press

PURGE one more time to empty the pump.
Remove the dehumidifier promptly from the job site
once these steps have been completed.

Before transporting, be sure to remove the external drain
hose, drain it carefully, and return it to the pocket
provided on the back of the unit.

to cycle through the following values: SENSOR

COMPRSSR CURRENT

0.0 A

MAINTENANCE

WARNING! ELECTRIC SHOCK HAZARD. Unplug the

dehumidifier before performing any mai ntenance.

Before each use

Inspect the electrical cord for damage. Look for

fraying, cuts, etc. Do not use the unit if you f ind any
damage. Call Dri-Eaz for the nearest Service Center at
800-932-3030.

Inspect and vacuum filter as needed. The i-Series
dehumidifiers are equipped with a 3M™ High Air-Flow

07-01674F 2011-04 Warranty 07-00420 5 Dri-Eaz Products, Inc.

filter. The HAF filter may be vacuumed clean and reused

FIG. E: ELECTRIC BOX
ATTACHMENT SCREWS

detach the electric junction box.

up to three times. Do not rinse or wash the HAF filter,
as it will reduce the effectiveness of the elect rostatic
material.

Keep a clean filter in the unit at all times to protect
internal components from dust and other parti culate
build-up. Vacuum or replace filter before each job.
Replace only with a new 3M HAF Filter (Dri-Eaz part no.
F421). For parts and service call your local distrib utor or
contact the Dri-Eaz Service Department at
800-932-3030 or 360-757-7776.

CAUTION: Dust can cause the unit to ov erheat and
shut down. Do not operate when excessive dust or
airborne particles are present, such as during
sanding or spray-painting. Inspect and clean air fi l ter
elements and coils frequently.

IMPORTANT: Replace the HAF fi lter whe nev er 1)

it has been vacuumed clean 3 times or 2) it has
been used on a mold remediation job or
otherwise exposed to potentially dangerous
contaminants.

Monthly

Check coils. Dirty coils can cause the unit to overheat.

Clean when visibly dirty. See “Instructions for Cleani ng,”
p. 8.

Check heat exchange block. Clean out with
compressed air only. Take care not to damage the block.

Inspect and clean the pump. To remove the
condensate pump unit:

SERVICING THE PUMP AND DRAIN PAN

To maintain proper operation, the pump and drain pan
assembly should be periodically removed and cleaned.
Follow these steps to clean the pump and drain pan
assembly:

Tools Needed

Philips screwdriver
Flat blade screwdriver

⅜ in. and

15

∕

in. sockets and driver

16

Cleaning cloths

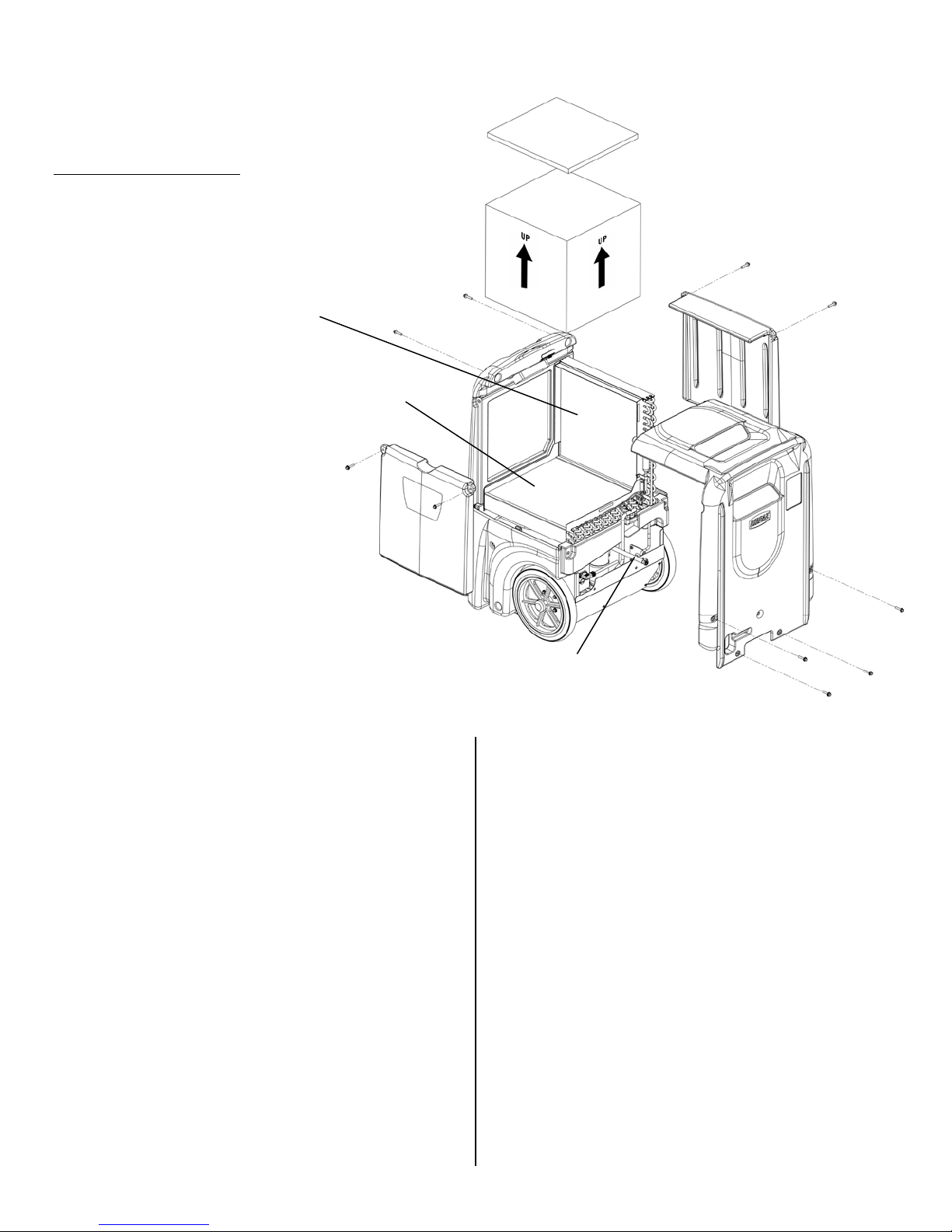

DISASSEMBLY AND CLEANING

1. Unplug unit, then remove the power cord from the
socket at the base of the unit. Remove pump hose at
quick-connect.

2. Remove HAF filter.

3. Remove the two bolts from the upper front cover.

4. Remove one bolt each from the upper back corner of
side covers A and B (see Fig. A)

5. Remove four bolts from the lower back panel. The
back/top panel may now be removed.

6. Remove lower back metal panel (unscrew the five
attachment screws).

7. Place a firm support under the base of the unit so that
the left wheel may be removed.

8. Using the flat blade screwdriver, carefully pry the
center hub cap loose from the left wheel. Use the

15

∕

in.

16

socket to remove the retaining nut and slide the wheel
off. See Fig E, #1.

9. Remove the two electric box retaining screws (see Fig
E, #2.).

10. Tilt the bottom of the electric box to the right and
slide outward (Fig F). It is not necessary to di sconnect
any electrical cables.

11. Remove drain hose from pump assembly and slide

1. After placing a firm support under the base of the unit, remove
the center hub cap and remove the axle nut. The wheel will now
slide off. 2. Remove the two screws (shown in the circles above) to

07-01674F 2011-04 Warranty 07-00420 6 Dri-Eaz Products, Inc.

FIG. F: ELECTRIC BOX LOCATION

After removing attachment screws (Fig. E), tilt the bottom of the
electrical box to the right and slide it out. Set aside. It is not necessary
to disconnect any electrical cable s.

pump and tray assembly out of the unit.

12. Lift pump body out of plastic catch tray.

13. Wipe or rinse off all surfaces of the plastic cat ch tray
with a damp cloth.

CLEANING THE PUMP AND PUMP TRAY

14. Remove the pump assembly from the pum p tray and
set pump aside. Wipe or rinse out pump tray and wipe
dry.

15. Remove pumpout hose from the check valve out let.

16. Unscrew check valve. Using needle nose pliers
carefully remove bottom of check valve assembly by
inserting one side of pliers approximately ⅛ in. into hole,
grasp and pull out carefully. A small ball bearing should
fall out so be careful not to lose it. Inspect asse m bl y for
debris in assembly and clean accordingly. Reinstall t he
ball bearing and reinstall the check valve assembly.

Reassemble in reverse order. The dehumidifier i s now
ready for use.

Annually

Have the pump system inspected by the Dri-Eaz Service
Department (800-932-3030) or by a qualified service
center.

TRANSPORTATION AND STORAGE

NOTICE: Handle the unit carefully. Do not drop, throw,
or place the unit where it could fall. Rough treatment
can damage this equipment and may create a
hazardous condition or void warranty.

IMPORTANT: Be sure to purge the water from the
pump reservoir before moving the unit. See the
PURGE function under "How to use the contr ol panel"
on p. 4. Note that the unit must be plugged in for the
Purge function to operate.

1. Do not expose the control panel to moisture, snow or
rain when transporting in uncovered vehicles such as
flatbed trucks.

2. Store and transport securely to avoid any damaging
impact to internal parts.

07-01674F 2011-04 Warranty 07-00420 7 Dri-Eaz Products, Inc.

CLEANING

Side cover A

HAF filter

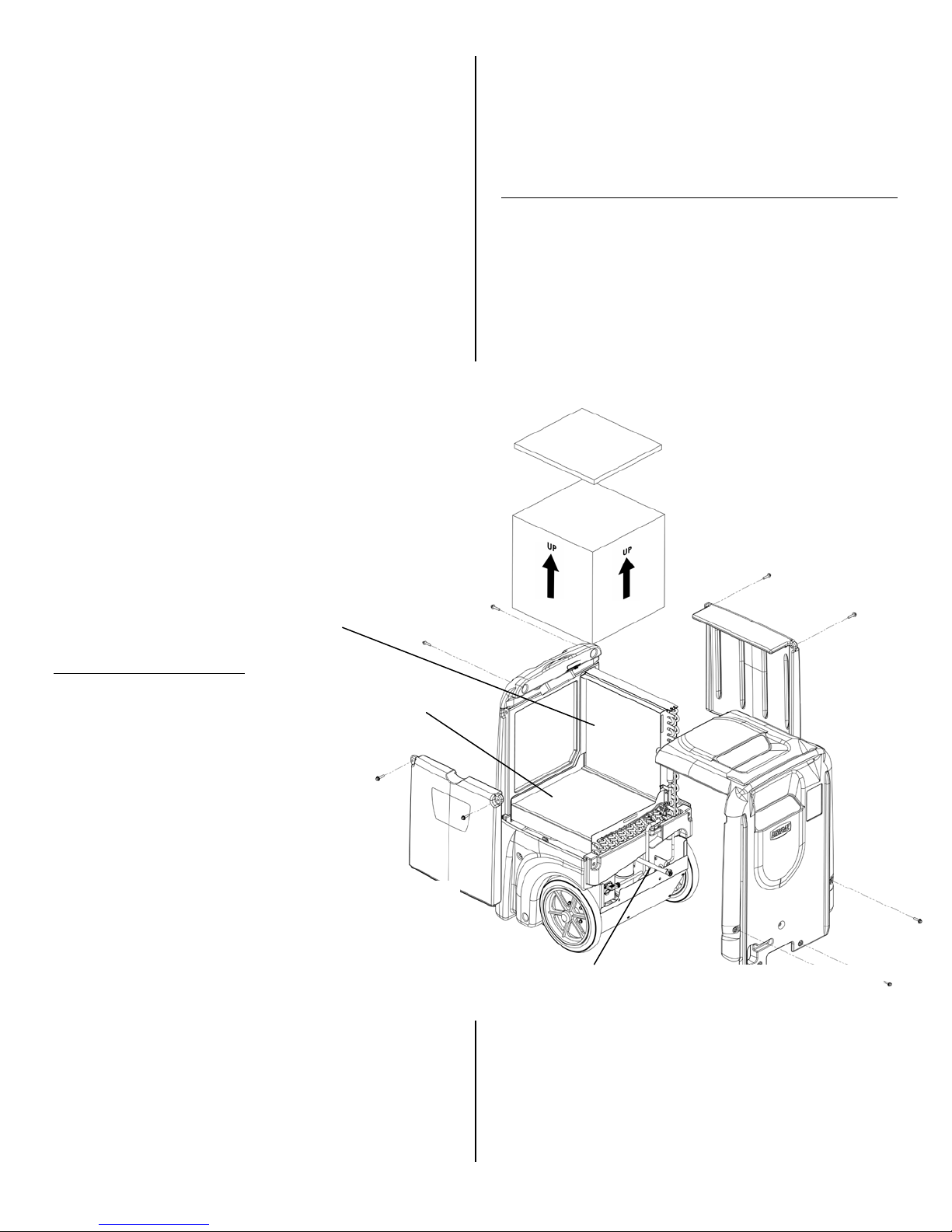

FIG. G: CLEANING

Condenser coil

Evaporator (cold) coil

Air-to-air heat

for installation.

COILS AND HEAT
EXCHANGE
BLOCK

Warning! Unplug

unit before servicing.

To help keep the unit
operating efficiently,

exchange block.
Arrows printed on
the block indicate
correct orientation

keep the coils and the
air-to-air heat exchange
block clean. These
components are easily
accessed by removing
the side and rear covers
of the unit as described
below:

1. Unplug unit.

2. Unplug the power
cord from the socket at
the base of the unit.
Remove pump hose at
quick-connect.

3. Remove HAF filter.

4. Remove both side
covers A and B
(unscrew two bolts
shown for each panel).

5. Remove back cover
(unscrew the four bolts
shown on the back
and the two bolts on
the upper front panel).

6. Remove the heat
exchange block.

Inspect the heat exchange block carefully. If necessary,
use compressed air to clear the channels of t he bl ock,
taking care not to damage the block.

NOTICE: The unit is fitted with sensitive electronic
sensors. Protect the sensors from impact and do not
expose them to water or cleaning solution.

Vacuum or use compressed air on both sides of the
upright (condenser) coil until it is clean. Take care not to
let the nozzle touch the fins; as this may damage the
fins.
NOTICE: Dri-Eaz Coil Cleaner (Dri-Eaz part no. S402)
may be used on the horizontal cold (evaporator) coil
only. Follow instructions on product label. Take care not

Side cover B

Pump hose – thread up
through hole in bottom of
rear hose pocket before
reinstalling cover.

to spray or wipe Coil Cleaner on or near any electrical
components or sensors. To clean the vertical
(condenser) coil, contact Service for inst ruct ions.

To reassemble, follow the above steps in reverse. Be
sure to reinstall heat exchange block in the origi nal
orientation. When installing the rear cover, carefully
thread the pump hose through the hole in the back
pocket before putting the cover in place.

NOTICE: Rubber strips are attached to the outside
edges of the evaporator and condenser coils to
provide an airtight seal around the heat exchange
block. When reinstalling the block, make sure the
seals are in place and are not kinked or folded.

Rear cover

07-01674F 2011-04 Warranty 07-00420 8 Dri-Eaz Products, Inc.

Unit experienced a power failure but has

message.

action required.

SYSTEM STATUS AND DATA MESSAGES

The table below is a summary of status and data messages prod uced by the i-Series dehumidifers. The left column sho ws
the messages that appear on the control panel display. The center column shows the message s t hat are relayed to the
HygroTrac remote monitoring system and di splayed on the HygroTrac website. The HygroTrac website will also display
one of three status messages for each i-Serie s uni t detected by a HygroTrac gateway: S for standby (the unit is
disconnected from AC power but the wirel ess transmitter is working properly), A for active (t he unit is sending normal data
and status messages), or I for inactive (the uni t is sending no messages).

CONTROL PANEL

MESSAGE

UNIT ON 00 HRS Dehumidifier On Normal operation.

HYGROTRAC

WEBSITE MESSAGE

EXPLANATION

UNIT ON 00 HRS
DEFROST CYCLE

OFF

UNIT ON 00 HRS
POWER FAILURE>

HUMIDISTAT
INLET XXX°F

SYSTEM STATUS

HI TEMP CYCLE
REMAINING 00 MIN

In Defrost Mode

Dehumidifier Off AC power
present.

Dehumidifier Restarted after
Power Failure

Humidistat Controlled

In High Temp mode

[display is blank] Stand-by Mode

Normal operation. Unit is in defrost mode. No
action required.

Unit is turned off. AC power present.

successfully restarted. Press > to clear this

Humidistat mode is active and dehumidifier
energized.

LGR 2800i only. Indicates normal operation. Unit
has detected higher ambient temperatures and
switched modes to operate more efficiently. No

No AC power. Wireless transmitter functioning
normally. No action required.

ERROR MESSAGES

The table below shows error messages that the sy st em may display. If the display shows an “ER” message, first unpl ug
the unit and then plug it back in. This may re-set the electronics, and if so, no further action is required. If the error
message reappears, try the solution shown under “Explanation.” If this still does not fix the problem, contact your local
authorized service center or the Dri-Eaz Service Department at 800-932-3030.

CONTROL PANEL

MESSAGE

HYGROTRAC

WEBSITE MESSAGE

EXPLANATION

ER1 CONTACT SERVICE
CENTER

ER2 CONTACT SERVICE
CENTER

SYSTEM ERROR

ER3 CONTACT SERVICE
CENTER

07-01674F 2011-04 Warranty 07-00420 9 Dri-Eaz Products, Inc.

Failure: Contact Service
Center

Failure: Contact Service
Center

Failure: Contact Service
Center

Check AC power for inadequate voltage. The
electronic control panel may require replacement.
Contact service.

The electronic control panel may require
replacement. Contact service.

Check defrost sensor for proper connection.
Check sensor cable for damage. Sensor assem­bly may need replacement. Contact service.

ER4 √ DEFROST SENSOR

unit

CONNECT
– or –
ER4 √ OUTLET SENSOR
CONNECT

ER5 √ SENSOR
CONNECTION ON BD

ER6 CONTACT
SERVICE CENTER

ER7 INVALID
MODEL SETTING

ER8 BUTTON STUCK √
ALL BUTTONS

ER9 PUMP BLOCKED √
CHECK PUMP & HOSE

Check Sensor Connections

Check Temp/RH Sensor
Connections

Failure: Contact Service
Center

Failure: Contact Service
Center

Dehumidifier Off. Button
Stuck on Controller

Dehumidifier Off: Check
Hose and Pump

Check defrost sensor for proper connection.
Check sensor cable for damage. Sensor assem­bly may need replacement. Contact service.

Check temp/RH sensor connections.

The high voltage board may need replacing.
Contact service.

Incorrect DIP switch settings or firmware versi o n
for that specific model. Contact service.

Press each membrane button and check for
proper operation. Membrane overlay may require
replacement. Contact service.

Check for obstructions in drain hose. Check the
pump.

TROUBLESHOOTING

FAULT CAUSE SOLUTION

Water drips out
when moving

Unit does not
operate

Blower wheel
not turning

Unit operating,
but room not dry

Unit collects too
little water

If the problem you are experiencing is not list ed here, call your local distributor or contact
our Service Department toll-free at 800-932-3030 for further assistance.

Unit was unplugged before
purging was complete.

No power to machine.
Unit not switched on.

Obstructed blower.

Not enough time to dry.
Poor air movement in room.
Excessive moist air infiltration.

Room air is dry.
Room temperature is too low.

Purge unit before moving. See “At the End of the Job,” p. 5.

Plug in unit; check power at outlet and at base of unit . Switch
unit on.

Remove duct ring and grill.
Remove obstruction.
Replace duct ring and grill.

Allow more time for drying.
Increase air movement with air movers.
Reduce infiltration.

Check humidity with hygrometer.
Increase room temperature.
Check filter and coils; clean as necessary.

07-01674F 2011-04 Warranty 07-00420 10 Dri-Eaz Products, Inc.

Dimensions
(H × D × W)

48.5 × 23 × 24 in.
123 × 58 × 61 cm

48.5 × 23 × 24 in.
123 × 58 × 61 cm

8 amps,
115 volts

10.5 amps,
115 volts

Water removal
(80°F/60% RH)

Water removal
RH)

Water removal
80°F/20% RH

20 pts. | 9.5 liters /
day

22 pts. | 10.4 liters /
day

400 CFM | 679.7
CMH*

400 CFM | 679.7
CMH*

SPECIFICATIONS

Model LGR 2800i F410 LGR 3500i F411
Weight 165 lbs | 75 kg 165 lbs. | 75 kg

Power

AHAM

130 pts. | 61.5 liters /
day

170 pts. | 80.4 liters /
day

Warranty information is available at www.dri-eaz.com.
Be sure to visit warranty.drieaz.com and regist er your

purchase to ensure you receive any important product
releases.

MICROBAN® is a registered trademark of Microban
Products Company.

max. (90°F/90%

Max process air

Air filter

Power cord
Construction Rotomolded shell Rotomolded shell

Safety

Specifications are subject to change without notice. Some values
may be approximate.

*Automatic variable speed for optimized performance.

200 pts. | 94.6 liters /
day

3M HAF filter
(part no. F421)

Detachable
25 ft. | 7.6 m

ETL certified to UL
474 and CSA 22.2
no. 92

240 pts. | 113.6 liters
/ day

3M HAF filter
(part no. F421)

Detachable
25 ft. | 7.6 m

ETL certified to UL
474 and CSA 22.2
no. 92

07-01674F 2011-04 Warranty 07-00420 11 Dri-Eaz Products, Inc.

ADVERTENCIA

IMPORTANTE

Manual para el usua rio

Deshumidificador Portátil LGR 2800i (F410)
Deshumidificador Portátil LGR 3500i (F411)

con sensores integrados y control a distancia

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlingt on, WA 98233

Teléfono: 800-932-3030 Fax: [phone] www.dri-eaz.com

La serie de deshumidificadores Dri-Eaz® LGR iSeries reduce la humedad en ambientes
cerrados eliminando el vapor de agua que se encuentra en el aire. El modelo iSeries está
creado de modo que sea resistente, duradero y fácil de transportar, características que lo
convierten en un elemento sumamente adecuado para la reparación de daños causados por
el agua, el secado de estructuras, la construcción y otros usos para los que se necesita
temporalmente un deshumidificador de alto rendimiento.

Patente en trámite: 12/272,455; 12/558,389; 12/767,526

LEA Y GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! Peligro de sufrir una descarga
eléctrica, lastimarse con el ventilador rotatorio,
quemarse con una superficie caliente. Desenchu fe la
unidad antes de abrir la tapa para limpiarla o
repararla. La unidad debe tener descarga a tierra.

• Controle el cable de alimentación antes de usar. Si
está dañado, no lo use. Para desenchufar el
aparato, tire siempre del enchufe (nunca del cable).

• Coloque el enchufe de tres clavijas que está en el

extremo del cable de alimentación en un
tomacorriente con descarga a tierra adecua do. No
use adaptadores. Nunca corte la tercera clavija. No
use cables prolongadores.

• La unidad debe utilizarse en un circuito eléctrico de

115 V/60 Hz, protegido por un interruptor del ci rc ui to

de fallos de conexión a tierra (GFCI, por sus sigla s
en inglés).

• Mantenga el motor y los cables secos.

• No intente reparar la unidad. Para conocer los

Centros de Servicio Técnico Autorizados, l lam e a
Dri-Eaz al 800-932-3030.

ANTES DE COMENZAR

Cómo desembalar la unidad

Conserve todo el material de embalaje y las cajas por si
tiene que devolver el equipo. Busque y reserve l as pilas
AA, ya que debe colocarlas antes de usar la unid ad.

Cómo colocar las pilas del sensor

Cuando el deshumidificador no está conectad o a l a
corriente alterna, las dos pilas AA que acompañan al
modelo 2800i y 3500i son la fuente de energía del
transmisor inalámbrico HygroTrac
incorporado en el equipo. El compartiment o para las
pilas está ubicado justo debajo de la entrada del ca ble
de alimentación, en la parte de atrás de la unida d (vea la
Figura C). Use un destornillador de punta plana p ara
girar la tapa del compartimento de las pilas 90º en
sentido contrario a las agujas del reloj y quítela. Cuando
coloque las pilas, introduzca primero el termin al
negativo. Una vez colocadas, asegure la tapa

®

, que viene

Para evitar que la bandeja de goteo se desborde después de usar el deshumidificador, recuerde purgar
siempre la unidad antes de moverla.

1. Apague la unidad durante 10 minutos para que de scanse, pero no la desenchufe.

2. Presione el botón PURGAR
aproximadamente 45º y manténgala en esa posición; el ciclo de purgado manual dura unos 10 segundos.

3. Enderece la unidad y vuelva a presionar PURGAR para eliminar el agua que haya quedado en el interior.
Una vez que haya terminado este proceso, retire el deshumidificador inmediatamente del lugar de trabajo

07-01674F 2011-04 Warranty 07-00420 12 Dri-Eaz Products, Inc.

y, mientras la bomba esté funcionando, incline la unidad hacia atrás

presionándola con el destornillador y girándola 90º en el
sentido de las agujas del reloj.

Registro de la garantía

Visite warranty.drieaz.com para registrar su compra. El
registro nos permite brindarle mejor asistencia en el uso,
el mantenimiento o la reparación de su equipo, y
también comunicarnos con usted en caso de que
tengamos información de seguridad importante sobre su
producto de Dri-Eaz. Si considera que su producto
necesita reparación, tenga a mano el modelo del equipo,
el número de serie y el comprobante de compra original,
y llame a su distribuidor para que lo ayude a obtener
una autorización para devolver el producto (RMA , por
sus siglas en inglés).

recipiente y se elimina por una manguera. Los sensores
integrados controlan permanentemente las condiciones
ambientales y las operaciones del sistema del
deshumidificador, incluidas la temperatu ra y la humedad
relativa, que pueden observarse en la pantal la de
visualización. La unidad también transmite información a
una pasarela de HygroTrac, que puede almacenar la
información o retransmitirla a la página web de
HygroTrac (vea abajo).

Los deshumidificadores refrigerantes de grano bajo
(LGR) poseen una mayor capacidad de interca m bio de
calor y de descongelación que los deshumidificadores
refrigerantes normales; asimismo, pueden seguir
eliminando humedad en ambientes más secos.

ÍNDICE

Dónde colocar un deshumidificador ............... 14

Identificación de las partes .............................. 15

Cómo usar su deshumidificador ..................... 15

Mantenimiento ................................................... 18

Transporte y almacenamiento ......................... 19

Limpieza ............................................................. 19

Mensajes de datos y estado del sistema ........ 21

Mensajes de error ............................................. 21

Detección de problemas ................................... 22

Consulte “Sensor a distancia HygroTrac” (página 13)
para obtener información general sobre cómo usar la
unidad con el Sistema de Control a Distancia Hy groTrac
(adquirido por separado).

INTRODUCCIÓN

Los deshumidificadores Dri-Eaz reducen la humedad en
ambientes cerrados eliminando el vapor de agua q ue se
encuentra en el aire. Si se usa correctamente, el
deshumidificador puede ayudar a secar alfombras,
almohadillas para alfombras, pisos, parede s, el em entos
en el interior de una propiedad y más. También puede
ayudar a prevenir daños secundarios causados por el
exceso de humedad. Para obtener mejores resultados,
cuando use los deshumidificadores, coloque
ventiladores TurboDryer de Dri-Eaz alrededor del
perímetro de la habitación, a fin de distribui r la energía
térmica y hacer que la humedad de las superficies
mojadas se pierda en el aire.

Cómo funcionan los de shumidificadores
LGR

Los deshumidificadores refrigerantes de grano bajo
(LGR, por sus siglas en inglés) de Dri-Eaz hacen que el
aire húmedo atraviese un evaporador muy frío. La
humedad del aire se condensa en el serpentín. En
determinados momentos, la máquina funciona en m odo
"descongelación", ya que calienta la escarcha
acumulada en el serpentín del evaporador y la conv i erte
nuevamente en agua. El agua se acumula en un

Sensor a distancia HygroTra c

Los deshumidificadores LGR i-Series están equipados
con la tecnología de sensores inalámbricos Hygr oTrac.
Cuando se usa con el Sistema de Control a Distancia
HygroTrac, esta tecnología permite que el usuario
controle las condiciones del lugar y el rendimiento del
equipo en tiempo real vía Internet.

Funciona así: el deshumidificador transmite l os v al ores
de humedad y temperatura a una pasarela ubicada en el
lugar de trabajo. La pasarela puede configurarse para
almacenar estos datos y recuperarlos m ás adelante, o
para transmitirlos por Internet a una página we b segura.
Los usuarios pueden ingresar en la página web de
HygroTrac desde cualquier computadora con acceso a
Internet y mirar, imprimir y descargar un a am pl i a
variedad de informes, cuadros y gráfico s que pueden
personalizarse.

Si se usa en combinación con sensores adicionale s
colocados en el lugar que debe secarse, el sistema
HygroTrac permite ver con total exactitud di cho lugar,
así como el rendimiento del equipo y el progreso del
secado. El sistema también puede configurarse para
que le avise por correo electrónico o mensaje de texto a
su teléfono móvil si las condiciones de entrada o sali da
del deshumidificador exceden determinado s parámetros
que usted estableció en la página web de HygroTrac.

Si el sistema HygroTrac informa que hay un corte de
energía en una unidad de un lugar de trabajo, usted
sabrá de inmediato que la unidad ha sido apagada o
que se ha interrumpido la energía de algún otro m odo.
Si esto ocurre, HygroTrac puede configurarse para que
se lo notifique automáticamente por correo electrónico o
mensaje de texto.

Rastreo de activos

Cuando la unidad se desconecta de la corriente alterna,
el sistema se pondrá automáticamente en modo
"espera" y enviará periódicamente una señal de espera.
Este modo de operación recibe la energía de dos pilas

07-01674F 2011-04 Warranty 07-00420 13 Dri-Eaz Products, Inc.

AA reemplazables (vea "Cómo colocar las pilas del
sensor", en la página 12).

La señal de espera puede usarse para confirmar la
ubicación y el estado de su unidad. Por ejemplo, una
pasarela de HygroTrac colocada en su zona de
almacenamiento recibirá señales de espera d e cualquier
unidad 2800i y 3500i cercana e informará este e st ado a
su página web de HygroTrac.

Información transmitida

La información que recoge el sistema incluye la
temperatura y la humedad relativa de la entrada y l a
salida. El sistema HygroTrac utiliza esta información
para calcular la disminución de granos (la cant i dad de
humedad que se elimina del aire) y demás información
importante sobre el estado de funcionamiento de la
unidad. El sistema también transmite tod os los
mensajes de estado del primer nivel. Para obtener más
información, consulte "Mensajes de datos y est ado del
sistema", en la página 21.

Para obtener más información sobre el Sistem a de
Control a Distancia HygroTrac, visite
hygrotrac.drieaz.com o llame a Dri-Eaz al 800-932-3030.

DÓNDE COLOCAR UN
DESHUMIDIFICADOR

Para obtener mejores resultados, utilice su
deshumidificador en un espacio cerrado, lo que permite
crear una cámara de secado. A fin de aumentar al
máximo la eficacia de la unidad para eliminar el agua ,
cierre todas las puertas y ventanas que den al exterior.
Además, trate de que el tránsito dentro de la cámara de
secado sea mínimo. Coloque su deshumidificador contra
una pared, lejos de cualquier elemento que lo ob st ruya,
y manténgalo alejado de cualquier objeto que pueda
bloquear el flujo de aire que entra y sale de la unida d.

Para obtener más información sobre cómo crear un
ambiente de secado óptimo, llame a Dri-Eaz al 800-932-

3030.

07-01674F 2011-04 Warranty 07-00420 14 Dri-Eaz Products, Inc.

FIG. C: PUNTOS DE CONEXIÓN DE

IDENTIFICACIÓN DE LAS PARTES

FIG. A: PARTE DELANTERA

FIG. B: PARTE TRASERA

Panel de control.

LA BOMBA Y LA ENERGÍA

Compartimento para pilas AA, las cuales
proporcionan energía al transmisor
inalámbrico HygroTrac cuando la unidad
está desenchufada.

Cavidad moldeada
para guardar el
cable.

Entrada de aire
húmedo (ambos
lados).

Salida de aire procesado
(deshumidificado). Puede
usarse con un conducto
estándar de 12" (30.5 cm)
rígido o plano.

Entrada del cable de
alimentación.

Parte inferior del armazón
trasero de polietileno.
Quite los dos pernos para
sacar la bomba y
limpiarla.

Manija integrada.

Armazón rotomoldeado
fuerte, resistente a
abolladuras y rayones, y
fácil de mantener.

Cavidad para guardar la
manguera de drenaje.

Panel trasero inferior. Quítelo
para acceder a la bomba y realizar
tareas de mantenimiento.

FIG. D: PANEL DE ACCESO A LA BOMBA

Panel trasero inferior. Quite los
cinco tornillos que lo sostienen para
sacar la bomba y limpiarla.

CÓMO USAR SU DESHUMIDIFICADOR
Coloque la unidad en posición vert ic al

AVISO: Si transporta un deshumidificador i-Series en
posición horizontal, enderécelo y déjelo en posición
vertical durante al menos 30 minutos antes de
prenderlo. Cuando la máquina está en posición
horizontal, el aceite del compresor fluye hacia los
serpentines refrigerantes, lo que disminuye la capacidad
de funcionamiento del deshumidificador. Dejar la unidad

07-01674F 2011-04 Warranty 07-00420 15 Dri-Eaz Products, Inc.

en posición vertical durante 30 minutos permite que el
aceite vaya nuevamente hacia el compresor.

Coloque la manguera de drenaje

La bomba de condensado del modelo i-Series se
conecta a una manguera de drenaje plástica, ubicada en
la cavidad de la parte de atrás de la unidad. Dicha
manguera incluye un adaptador de conexión rápida para
ajustarla fácilmente a la manguera de drenaje de 40 pies
(12 m) proporcionada. Desenrolle toda la manguera y
coloque el extremo suelto en una pila, un desaguadero,

SELECCIÓN DEL

un balde o afuera: en cualquier lugar donde el agua
pueda drenar de forma segura. Si acumula el agu a en
un balde u otro recipiente, contrólelo con f recuencia
para evitar derrames.

NOTA: Desenrosque y estire toda la manguera de
drenaje. No deje ninguna parte de la manguera
enroscada en la unidad ni coloque el extremo de la
manguera a más de 20 pies (6 m) por encima de la
parte superior de la unidad. Controle también qu e
no haya dobleces u obstrucciones que impidan el
paso del agua. De lo contrario, es posible que l a
bomba se tape y pierda agua.

Enchufe el cable eléctrico

El deshumidificador i-Series debe enchufarse e n un
tomacorriente de 115 voltios, protegido por un GFCI,
con capacidad para 15 amperios como mínimo. Saque
el cable de la cavidad donde está guardado y
desenrósquelo. Conecte siempre primero y con firmeza
el cable que va a la unidad. Después, enchufe el otro
extremo del cable en un tomacorriente adecuado.

Prenda la unidad

El panel de control del deshumidificador i-Series t i ene
una pantalla y una placa sensible al tacto con cuatro

teclas. Presione la tecla
prender la unidad.

PANEL DE CONTROL

PRENDIDO/APAGADO para

PURGAR BOMBA

PANTALLA

PRENDIDO/APAGADO

MOSTRAR MENÚ

MENÚ/ARRIBA

Cómo usar el panel de cont rol

El panel de control del LGR 2800i tiene una pantall a y
una placa sensible al tacto con cuatro teclas.

PRENDIDO/APAGADO. Presione la tecla

PRENDIDO/APAGADO para prender o apagar la
unidad. Cuando se prende la máquina, suele aparecer
en la pantalla la leyenda POR FAVOR ESPERE RET A R
COMPRS y se produce una cuenta regresiva que va
desde un máximo de 60 segundos hasta 0. Esta de m ora
permite que las presiones de refrigerado se eq ui l ibren
para que el comienzo sea más sencillo. Si no aparec e
una cuenta regresiva por el retardo del compr esor,
significa que dicho retardo no es necesario y que l a
máquina comenzará a funcionar de inmediato. Una vez

07-01674F 2011-04 Warranty 07-00420 16 Dri-Eaz Products, Inc.

que finaliza el retardo del compresor, aparece en la
pantalla PRENDIDO XXXX H, y se alterna el mensaje
ENTRADA XXX °F con el mensaje ENTRADA X X %.

MOSTRAR MENÚ. Presione la tecla MOS T RAR

MENÚ para ver en la pantalla otros estados del
deshumidificador y las Configuraciones del U suario.
Para volver al menú principal, presione la tecla
PRENDIDO/APAGADO una sola vez.

SELECCIÓN DEL MENÚ. Presione la tecla

SELECCIÓN DEL MENÚ para cambiar los valores en
las Configuraciones del Usuario. La tecla SELECCIÓN
DEL MENÚ también funciona como la tecla ARRIBA, a
fin de modificar el valor prefijado para que la unidad
funcione en modo “humidistato”. Para obtener una
descripción detallada, consulte “Menú de
configuraciones del usuario” (más abajo).

PURGAR. Presione el botón PURGAR para vaciar en

forma manual el agua que se encuentra en el depósito
de la bomba de condensado. AVISO: Presione siempre
la tecla de purgado antes de mover la unidad. Du rant e el
funcionamiento normal, la bomba se purga
automáticamente cada seis minutos, o cada vez que el
depósito esté lleno. En la pantalla se verá B OM BA
PURGANDO y una cuenta regresiva.

Pantalla del menú principal

Cuando la unidad se enchufa por primera vez a la
corriente alterna, la pantalla del panel de cont rol
mostrará rápidamente una serie de datos. Este
procedimiento forma parte del autodiagnóst ico de la
unidad y no se necesita la intervención del usuario.

Cuando finaliza el autodiagnóstico, la pantalla exhibirá la
siguiente información:

PRENDIDO XXXX H

ENTRADA XXX °F / ENTRADA XX%

La primera línea de la pantalla indica la cantidad tot al de
horas que ha funcionado la unidad. Este valor puede
llevarse a cero para hacer un seguimiento de l as horas
de trabajo (vea más abajo "Reinicio de las horas de
trabajo"). La segunda línea de la pantalla alt erna l a
temperatura de entrada con la humedad de entrada.

El transmisor inalámbrico i-Series busca
permanentemente una conexión con una pasarela de
HygroTrac. Cuando se establece una conexión, aparece
un símbolo de inalámbrico
derecho de la pantalla.

Cuando la unidad está desenchufada, la pantalla no
muestra ninguna información. Sin emba rgo, el
transmisor inalámbrico continuará en comunicación con
una pasarela de HygroTrac. Las pilas AA producen la
energía para que el transmisor envíe a la pasarela un
mensaje básico de espera. Esta señal puede utili zarse
para rastrear la ubicación de las unidade s i-Series que

en el ángulo inferior

están almacenadas. Consulte "Rastreo de act i vos", en la
página 13.

Menú de configuraciones del usuario

El usuario puede cambiar varias configuraciones.
También tiene disponible información d el sistema. Se
accede a estas opciones presionando la tecla
MOSTRAR MENÚ. Cada vez que presione l a tecla, verá
en la pantalla el parámetro siguiente (vea la l i st a m ás
abajo). Cuando llegue al parámetro que qui ere
modificar, presione la tecla
para aumentar el valor. Vuelva a presionar
MOSTRAR MENÚ para aceptar el cambio y rei niciar el
ciclo que muestra la pantalla. Si en el término de 20
segundos no presiona ninguna tecla, la pantalla se
reiniciará automáticamente y volverá al m odo normal.

Tenga en cuenta que pueden ajustarse solamente los
elementos del menú seguidos por el símbolo de mayor
que (>).

Presione para llevar las horas a cero. NOTA: Cuando
esté en modo “humidistato”, en lugar de HORAS DE
TRABAJO la línea superior mostrará la palabra
HUMIDISTATO durante el funcionamient o normal.

Muestra la totalidad de horas de funcionamiento de la
unidad. El valor no puede modificarse.

ENTRADA SALIDA

Muestra la temperatura y la humedad relativ a de entrada
y salida que hay en el momento. El sistema Hyg roTrac
utiliza estos valores para calcular la dismi nución de
granos.

En modo “PRENDIDO”, la unidad mantendrá el valor
prefijado del humidistato (vea más abajo). Presione la
tecla
NOTA: Cuando esté en modo “humidistato”, en lugar de
HORAS DE TRABAJO la línea superior mostrará la
palabra HUMIDISTATO durante el funcionami ento
normal.

HORAS DE TRABAJO

REINICIAR? >

TOTAL DE HORAS

XXXXXX H

XXX° XX% XXX° XX%

MODO HUMIDISTATO

APAGADO >

para cambiar de PRENDIDO a APAGADO.

SELECCIÓN DEL MENÚ

VALOR PREFIJADO

HUMIDISTATO XX%>

Establece el nivel de humedad cuando la unidad está en
modo "humidistato" (vea arriba). Presione la tecla
para aumentar de a 5% el valor de la humedad relati va.
Los valores aumentan hasta llegar al 90% de hum edad
relativa y vuelven a comenzar desde el 30%.

TEMPERATURA

C° >

Muestra la escala de temperatura actual . Presione la
tecla
centígrados.

Muestra el idioma actual de la pantalla. Presione la tecla

Muestra la temperatura del serpentín (evaporador) frío.

Muestra el número del transmisor inalámbri co
incorporado. El sistema HygroTrac utiliza este número
para identificar particularmente su unidad i-Series.
NOTA: Por razones prácticas, este mismo núm ero
aparece en la etiqueta con código de barras que se
encuentra en el panel de control.

Presione la tecla
valores: TIPO SENSOR, REV SENSOR y REV CONFIG
SENSOR. Es posible que el personal de servicio técnico
de Dri-Eaz le pida estos datos cuando esté evaluando
un problema.

Muestra la corriente del compresor en amperios.

Mensajes de error

Si el sistema de diagnóstico integrado al modelo i-Series
detecta un problema, la unidad mostrará un mensaj e de
error. Si la unidad se utiliza con el sistema HygroTrac,
también enviará la mayoría de los mensajes de err or a
la página web de HygroTrac del usuario. En “Mensajes
de datos y estado del sistema” y “Mensajes de error ”
(página 21
estado y los de error.

para seleccionar grados Fahrenheit o

IDIOMA

ESPANOL >

para elegir español, alemán, francés o inglés.

TEMP SERPENT

XX °F

SENSOR ID >

XXXXXXXXX

para pasar por los siguientes

CORR COMPRS

XXXXX A

), encontrará un resumen de los mensajes de

07-01674F 2011-04 Warranty 07-00420 17 Dri-Eaz Products, Inc.

Al finalizar el trabajo

Como con todos los deshumidificadores, una v ez
finalizado el proceso de secado, es importante
asegurarse de que la unidad no contenga agua antes de
moverla. Para asegurarse de que toda el agu a h aya
drenado hacia la bomba, siga estos pasos:

1. Apague la unidad durante 10 minutos para que
descanse, pero no la desenchufe.

2. Presione el botón PURGAR y, mientras la bomba
esté funcionando, incline la unidad hacia atrás
aproximadamente 45º y manténgala en esa posición; el
ciclo de purgado manual dura unos 10 segundos.

3. Enderece la unidad y vuelva a presionar PURGAR
para eliminar el agua que haya quedado en el interio r.
Una vez que haya terminado este proceso, retire el
deshumidificador inmediatamente del lugar de t rabajo.

Antes de transportarla, asegúrese de quit ar l a m anguera
de drenaje externa, vaciarla con cuidado y volver a
colocarla en la cavidad que está en la parte de atrás de
la unidad.

MANTENIMIENTO

¡ADVERTENCIA! PELIGRO DE DESCARGA
ELÉCTRICA. Desenchufe el deshumidificad or antes

de realizar cualquier tarea de mantenimiento.

Antes de cada uso

Controle el cable eléctrico para detectar daños.

Fíjese que el cable no esté pelado, cortado, etc. No use
la unidad si detecta algún daño. Para conocer el Centro
de Servicio Técnico más cercano, llame a Dri-Eaz al
800-932-3030.

Controle y aspire el filtro cuando sea necesario. Los
deshumidificadores i-Series están equipados con un
filtro para alto flujo de aire High Air-Flow (HAF) de 3M™.
El filtro para HAF se puede limpiar con aspiradora y
volver a usar hasta tres veces. No enjuague ni lave el
filtro para HAF, ya que reducirá la eficacia del material
electrostático.

Tenga siempre un filtro limpio en la unidad para proteger
los componentes internos contra la acumulaci ón de
polvo y otras partículas. Aspire o cambie el filtro antes
de cada trabajo. Reemplácelo únicamente con un filtro
para HAF de 3M nuevo (pieza n.º F421 de Dri-Eaz).
Para solicitar piezas y servicio técnico, llame al
distribuidor de su zona o al Departamento de Serv i cio
Técnico de Dri-Eaz, al 800-932-3030 ó 360-757-7776.

ADVERTENCIA: El polvo puede hacer que l a
unidad se recaliente y se apague. No utilice el
equipo cuando haya exceso de polvo o partículas en
el aire, por ejemplo durante el lijado o la pint ura con
pulverizador. Controle y limpie los serpe ntines y los
componentes del filtro de aire con frecuencia.

IMPORTANTE: Reemplace el filtro para HAF
cuando 1) lo haya limpiado con la aspiradora
tres veces o 2) haya sido utilizado en tareas de
eliminación de moho o haya sido expuesto a
sustancias contaminantes potencialmente
peligrosas.

Una vez al mes

Controle los serpentines. Los serpentines sucios

pueden hacer que la unidad se recaliente. Límpielos
cuando los note sucios. Consulte las instrucciones de
limpieza en la página 20.

Controle el bloque de intercambio de calor. Límpielo
con aire comprimido únicamente. Tenga cuidado de no
dañar el bloque.

Controle y limpie la bomba. Para quitar la bomba de
condensado, haga lo siguiente:

MANTENIMIENTO DE LA BOMBA Y LA BANDEJA DE
DRENAJE

A fin de que la unidad siga funcionando correctamente,
debe retirar y limpiar la bomba y la bandeja de drenaje
periódicamente; para hacerlo, siga estos pasos:

Herramientas necesarias

Destornillador Phillips
Destornillador de punta plana
Tubos de ⅜ y
tubos
Trapos

DESARMADO Y LIMPIEZA

1. Desenchufe la unidad y luego retire el cable de
alimentación de la entrada que está en la base de l a
unidad. Saque la manguera de la bomba de la conexión
rápida.

2. Quite el filtro para HAF.

3. Quite los dos pernos de la tapa superior del frente.

4. Quite el perno de cada esquina trasera superior de
las tapas laterales A y B (vea la Figura A).

5. Quite los cuatro pernos del panel trasero inferior;
ahora puede retirar el panel trasero/superior.

6. Retire el panel metálico trasero inferior (desenrosque
los cinco tornillos restantes).

7. Coloque un soporte firme debajo de la base de la
unidad para sacar la rueda izquierda.

8. Con el destornillador de punta planta, afloje
cuidadosamente el tapacubos central de l a rueda
izquierda. Use el tubo de
tuerca de retención y deslizar la rueda hacia afuera. Vea
la Figura E, #1.

9. Quite los dos tornillos de retención de la caja eléctri ca
(vea la Figura E, #2).

10. Incline la parte de abajo de la caja eléctrica hacia la
derecha y deslícela hacia afuera (Figura F). No es
necesario que desconecte ningún cable el éct rico.

15

∕

pulgadas (9.5 y 24 mm) y llave de

16

15

∕

pulgadas para sacar la

16

07-01674F 2011-04 Warranty 07-00420 18 Dri-Eaz Products, Inc.

FIG. F: UBICACIÓN DE LA CAJA
ELÉCTRICA

FIG. E: TORNILLOS DE FIJACIÓN DE LA
CAJA ELÉCTRICA

11. Saque la manguera de drenaje de la bomba y
deslice la bomba y la bandeja hacia fuera de la unidad.

12. Levante la estructura de la bomba para sacarla de la
bandeja plástica de recolección y aparte la bomba.

LIMPIEZA DE LA BOMBA Y LA BANDEJA DE LA
BOMBA

13. Enjuague o limpie con un trapo húmedo toda s las
superficies de la bandeja plástica de recolección.

14. Limpie con un trapo húmedo todas las supe rf i cies de
la bomba.

15. Saque la manguera de bombeo de la salida de la
válvula de retención.

16. Desenrosque la válvula de retención. Con una pinza
de punta de aguja, quite cuidadosament e l a parte de
abajo de la válvula de retención; para hacerlo,
introduzca un lado de la pinza en el agujero a unas ⅛
pulgadas (3 mm), apriete y retire con cuidado. Es
probable que salga un soporte de bolas; tenga cuidado
de no perderlo. Inspeccione la unidad y límpiel a
conforme sea necesario. Vuelva a colocar el soporte de
bolas y la válvula de retención.

Vuelva a armar la unidad siguiendo los pasos anteriores
a la inversa. El deshumidificador está list o para usar.

Una vez al año

Llame al Departamento de Servicio Técnico de Dri -Eaz
(800-932-3030) o a un centro de servicio técnico
habilitado para que controle el sistema de la bomba.

TRANSPORTE Y ALMACENAMIENTO

AVISO: Manipule la unidad con cuidado. No la tire
ni la apoye en lugares donde pueda caerse. Si no
trata este equipo con cuidado, puede dañarse y
ocasionar algún peligro, o la garantía puede quedar
anulada.

IMPORTANTE: Antes de mover la unidad,
asegúrese de purgar el agua que se encuentra en el
depósito de la bomba. Consulte “Cómo usar el panel
de control” en la página 16 para obtener información
sobre la función PURGAR. Tenga en cuenta que,
para que purgue, la unidad debe estar enchufada.

1. No exponga el panel de control a humedad, nieve o
lluvia cuando lo transporte en vehículos descu biertos,
tales como los camiones de plataforma.

2. Transpórtelo y almacénelo de manera segura para
evitar cualquier impacto que dañe las partes internas.

1. Después de colocar un soporte firme debajo de la base de la
unidad, retire el tapacubos central y la tuerca del eje. La rueda se
deslizará hacia afuera. 2. Quite los dos tornillos (marcados con un
círculo en la figura superior) para desmontar la caja de conexiones

Después de quitar los tornillos de fijación (Fig. E), incline la parte de
abajo de la caja eléctrica hacia la derecha y deslícela ha cia afuera.
Apártela. No es necesario que desconecte ningún cable eléctrico.

07-01674F 2011-04 Warranty 07-00420 19 Dri-Eaz Products, Inc.

FIG. G: LIMPIEZA

LIMPIEZA DE LOS
SERPENTINES Y
DEL BLOQUE DE
INTERCAMBIO DE
CALOR

Bloque de intercambio de

¡Advertencia!

Desenchufe la unidad
antes de realizar
cualquier tarea de
mantenimiento.

Para contribuir a que la

Serpentín condensador.

unidad siga funcionando
eficazmente, mantenga
limpios los serpentines y
el bloque de intercambio
de calor de aire a aire. Se

Serpentín (frío) evaporador.

puede acceder fácilmente
a estos componentes
quitando las tapas
laterales y trasera de la
unidad, tal como se
describe a continuación:

1. Desenchufe la
unidad.

2. Desconecte el cable
de alimentación de la
entrada que está en la
base de la unidad.
Saque la manguera de
la bomba de la
conexión rápida.

3. Quite el filtro para
HAF.

4. Saque las dos tapas
laterales A y B (desatornille los dos pernos que hay en
cada panel).

5. Saque la tapa trasera (desatornille los cuatro
pernos que hay en la parte de atrás y los dos perno s
del panel superior del frente).

6. Quite el bloque de intercambio de calor.

Controle con cuidado el bloque de intercambio de calor.
De ser necesario, use aire comprimido para limpiar las
canaletas del bloque, con cuidado para no dañarlo.

AVISO: La unidad está equipada con sensores
electrónicos sensibles. Proteja los sensores contra
impactos y no los exponga a agua ni a ninguna
solución de limpieza.

Use la aspiradora o el aire comprimido en ambos lados
del serpentín (condensador) vertical hast a que esté
limpio. No permita que la boquilla toque las aletas, ya
que podría dañarlas.
AVISO: El limpiador de serpentín Dri-Eaz Coil Cleaner
(pieza n.º S402 de Dri-Eaz) puede utilizarse úni camente

calor de aire a aire. Las
flechas impresas en el
bloque indican el sentido
correcto de la instalación.

Tapa lateral A.

Filtro de aire para HAF.

Tapa lateral B.

Tapa trasera.

Antes de volver a colocar la tapa, pase la
manguera de la bomba por el agujero
que hay en la parte de abajo de la
cavidad trasera para la manguera.

para el serpentín (evaporador) frío horizont al . Respete
las instrucciones que figuran en la etiqueta del producto.
Tenga cuidado de no rociar o pasar un trapo con Coil
Cleaner en los componentes eléctricos ni en los
sensores, ni cerca de ellos. Para obtener inst rucciones
sobre cómo limpiar el serpentín (condensador) vertical,
comuníquese con el Departamento de Servicio Técnico.

Para volver a armar siga los pasos anteriores, pero a l a
inversa. Asegúrese de volver a instalar el bloque de
intercambio de calor según la orientación que t enía
originalmente. Antes de volver a colocar la tapa trasera,
pase con cuidado la manguera de la bomba por el
agujero que hay en la cavidad de la parte de atrás.

AVISO: Los bordes exteriores de los serpentines
evaporadores y condensadores tienen burletes de
goma que crean un cierre hermético alrededo r del
bloque de intercambio de calor. Cuando v uel va a
instalar el bloque, asegúrese de que los burletes estén
en el lugar correspondiente y no estén torcidos ni
doblados.

07-01674F 2011-04 Warranty 07-00420 20 Dri-Eaz Products, Inc.

MENSAJE DEL PANEL

Se reinició el

La unidad experimentó una falla eléctrica, pero se

este mensaje.

mejor. No hay que hacer nada.

hacer nada.

Failure: Contact Service

Centro de Servicio Técnico)

Controle el sensor de descongelación para ver si

Llame al servicio técnico.

MENSAJE DEL PANEL

HYGROTRAC

MENSAJES DE DATOS Y ESTADO DEL SISTEMA

El siguiente cuadro es un resumen de los mensaje s de datos y estado que generan los deshumidificad ores i-Series. La
columna de la izquierda muestra los mensajes que aparecen en la pantalla del panel de control. La columna del centro
incluye los mensajes que se retransmiten al sistema de control a distancia HygroTrac y que aparecen en la página web
de HygroTrac. En la página web de HygroTrac tam bi én aparecerá uno de tres mensajes de estado para cada unidad i­Series detectada por una pasarela de HygroTrac: S para espera (la unidad no está conectada a la corrie nte alterna, pero
el transmisor inalámbrico funciona correctam ente), A para activa (la unidad envía mensajes d e datos y estado normales)
o I para inactiva (la unidad no envía mensajes).

DE CONTROL

PRENDIDO XXXX H Deshumidificador prendido. Funcionamiento normal.

MENSAJE DE LA
PÁGINA WEB DE

HYGROTRAC

EXPLICACIÓN

PRENDIDO XXXX H
CICLO DESCONGEL

APAGADO

PRENDIDO XXXX H
FALLA ELECTRICA>

HUMIDISTATO
ENTRADA XXX °F

CICLO ALTA TEMP

ESTADO DEL SISTEMA

MIN RESTANTES XX

[la pantalla está vacía] Modo “espera”.

En modo “descongelación”.

Deshumidificador apagado;
hay corriente alterna.

deshumidificador después
de una falla eléctrica.

Humidistato controlado.

En modo “alta
temperatura”.

Funcionamiento normal. La unidad está en modo
“descongelación”. No hay que hacer nada.

La unidad está apagada. Hay corriente alterna.

ha reiniciado con éxito. Presione > para borrar

El modo “humidistato” está activo y el
deshumidificador recibe energía.

Solo LGR 2800i. Indica runcionamiento normal .
La unidad ha detectado temperaturas ambiente
más altas y cambió de modo para funcionar

No hay corriente alterna. El transmisor
inalámbrico funciona normalmente. No hay que

MENSAJES DE ERROR

El siguiente cuadro muestra los mensajes de error que puede mostrar el sistema. Si en la pantalla hay un mensaje que
dice “ER”, desenchufe la unidad y vuelva a enchufarla. Es posible que se reinicien los componentes electrónicos; en ese
caso, no hay que hacer nada más. Si el mensaje de error vuelve a aparecer, pruebe con la solución que se indica en
“Explicación”. Si persiste el problema, comuníquese con el centro de servicio técnico autorizado de su zona o con el
Departamento de Servicio Técnico de Dri-Eaz al 800-932-3030.

ERROR DEL SISTEMA

07-01674F 2011-04 Warranty 07-00420 21 Dri-Eaz Products, Inc.

DE CONTROL

ER1 CONTACTAR CENTRO
DE SERV

ER2 CONTACTAR CENTRO
DE SERV

ER3 CONTACTAR CENTRO
DE SERV

Failure: Contact Service
Center
(Falla: Contáctese con el
Centro de Servicio Técnico)

Center
(Falla: Contáctese con el

Failure: Contact Service
Center
(Falla: Contáctese con el
Centro de Servicio Técnico)

MENSAJE DE LA

PÁGINA WEB DE

EXPLICACIÓN

Controle la corriente alterna para verificar si el
voltaje es el adecuado. Es posible que tenga que
cambiar el panel de control electrónico. Llame al
servicio técnico.

Es posible que tenga que cambiar el panel de
control electrónico. Llame al servicio técni co.

la conexión es correcta. Revise el cable del
sensor para ver si está dañado. Es posible que
haya que reemplazar el montaje del sensor.

ER4√ CONEXION SENSOR

Controle el sensor de descongelación para ver si

y humedad relativa)

Dehumidifier Off. Button

control)

Dehumidifier Off: Check

manguera y la bomba)

unidad.

húmedo.

DESCONG
o
ER4√ CONEXION SENSOR
SALIDA

ER5 √
CONEXION SENSOR
TABLERO

ER6 CONTACTAR
CENTRO DE SERV

ER7 INVAL AJUSTE

ER8 BOTON ATORADO
√ TODOS LOS BTNS

Check Sensor Connections
(Controle las conexiones
del sensor)

Check Temp/RH Sensor
Connections
(Controle las conexiones
del sensor de temperatura

Failure: Contact Service
Center
(Falla: Contáctese con el
Centro de Servicio Técnico)

Failure: Contact Service
Center
(Falla: Contáctese con el
Centro de Servicio Técnico)

Stuck on Controller
(Deshumidificador
apagado. El botón está
atorado en el dispositivo de

la conexión es correcta. Revise el cable del
sensor para ver si está dañado. Es posible que
haya que reemplazar el montaje del sensor.
Llame al servicio técnico.

Controle las conexiones del sensor de
temperatura y humedad relativa.

Es posible que haya que reemplazar el tablero de
alto voltaje. Llame al servicio técnico.

Las configuraciones del interruptor PLD o el ti po
de microprograma no son las correctas para ese
modelo específico. Llame al servicio técnico.

Presione cada botón de membrana y controle
que funcione correctamente. Es posible que haya
que reemplazar la cubierta de membrana. Llame
al servicio técnico.

ER9 BOMBA TAPADA
√ BOMBA&MANGUERA

Hose and Pump
(Deshumidificador
apagado. Controle la

DETECCIÓN DE PROBLEMAS

FALLA MOTIVO SOLUCIÓN

Gotea agua
cuando se
mueve la

La unidad no
funciona.

La rueda del
soplador no
gira.

La unidad
funciona, pero la
habitación no se
seca.

Se desenchufó la unidad antes de
que terminara el ciclo de purgado.

La máquina no recibe electricidad.
Unidad desenchufada.

Soplador obstruido.

Tiempo de secado insuficiente.
Poca circulación de aire en la
habitación.
Infiltración excesiva de aire

Controle que no haya obstrucciones en la
manguera de drenaje. Revise la bomba.

Purgue la unidad antes de moverla. Consulte “Al finalizar el
trabajo” en la página 18.

Enchufe la unidad; revise la electricidad en el tomacorriente
y en la base de la unidad. Préndala.

Quite el aro del conducto y la rejilla.
Desobstruya.
Vuelva a colocar el aro del conducto y la rejilla.

Permita más tiempo de secado.
Aumente la circulación de aire con ventiladores.
Reduzca la infiltración.

La unidad junta
muy poca agua.

Si su problema no está incluido aquí, llame al di st ri buidor de su zona o comuníquese sin cargo con nue st ro
Departamento de Servicio Técnico al 800-932-3030 para qu e l o asistan.

El aire de la habitación está seco.
La temperatura de la habitación
es demasiado baja.

07-01674F 2011-04 Warranty 07-00420 22 Dri-Eaz Products, Inc.

Controle la humedad con un higrómetro.
Aumente la temperatura de la habitación.
Controle el filtro y los serpentines; límpielos si es necesario.

Dimensiones (altura
ancho)

humedad relativa)

Eliminación de

Eliminación de

humedad relativa)

de aire procesado

m

/h*

m

/h*

ESPECIFICACIONES

Modelo
Peso

× profundidad ×

Potencia
Eliminación de

agua según AHAM
(80 °F [26.5
ºC]/60% de

LGR 2800i F410
165 lb | 75 kg

48.5 × 23 × 24 in
123 × 58 × 61 cm

8 A, 115 V

130 pt | 61.5 por día

LGR 3500i F411
165 lb | 75 kg

48.5 × 23 × 24 in
123 × 58 × 61 cm

10.5 A, 115 V

170 pt | 80.4 l por
día

La información sobre la garantía está disponi ble en
www.dri-eaz.com.

Visite warranty.drieaz.com y coloque su compra para
asegurarse que usted recibe cualquier lanzami ento de
producto importante;

MICROBAN

®

es una marca registrada de Microban

Products Company.

agua máxima (90
°F [32 ºC]/90% de
humedad relativa)

agua (80 °F
[26.5 ºC]/20% de

Cantidad máxima

Filtro de aire

Cable de
alimentación

Construcción

Seguridad

Las especificaciones están sujetas a cambios sin previo aviso.
Algunos valores pueden ser aproximados.

* Velocidad variable automática para optimizar el desempeño.

200 pt | 94.6 por día

20 pts. | 9.5 l por
día

400 cfm | 679.7

3

Filtro HAF para alto
flujo de aire, de 3M
(pieza n.º F421)

Desmontable 25 ft |

7.6 m
Carcasa

rotomoldeada
Certificación de

ETL conforme a las
normas UL 474 y
CSA 22.2 n.º 92

240 pt | 113.6 por
día

22 pt | 10.4 l por día

400 cfm | 679.7

3

Filtro HAF para alto
flujo de aire, de 3M
(pieza n.º F421)

Desmontable 25 ft |

7.6 m
Carcasa

rotomoldeada
Certificación de

ETL conforme a las
normas UL 474 y
CSA 22.2 n.º 92

07-01674F 2011-04 Warranty 07-00420 23 Dri-Eaz Products, Inc.

AVERTISSEMENT

Guide d’utilisatio n

Déshumidificateur portable LGR 2800i (F410)
Déshumidificateur portable LGR 3500i (F411)

avec capteurs intégrés et capacité de surveillance à distance

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233 (États-Unis)

Téléphone : 800-932-3030 Fax : [phone] www.dri-eaz.com

La gamme de déshumidificateurs Dri-Eaz® LGR « i » réduit l’humidité dans les
environnements structurels fermés en éliminant la vapeur contenue dans l’air. La gamme
« i » est conçue pour être robuste, durable, facilement transportable et, par conséquent, ces
appareils sont les outils parfaits pour les restaurations à la suite de dégâts causés par l’eau,
pour le séchage structurel et la construction, ainsi que pour d’autres applications exigeant
une déshumidification temporaire à hautes performances.

Brevet en instance : 12/272,455; 12/558,389; 12/767,526

LIRE ET CONSERVER CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT! Risque d’électrocution,
ventilateur en rotation, dangers liés aux surfaces
chaudes. Débranchez l’appareil avant d’ouvrir le
couvercle pour un nettoyage ou un entretien.
L’appareil doit être mis à la terre.

• Examinez le cordon d’alimentation avant utilisation.
N’utilisez pas l’appareil si le cordon est endommagé.
Saisissez toujours la fiche (et non pas le cordon )
pour débrancher.

• Introduisez la fiche à trois broches du cordon
d’alimentation dans une prise électrique
correspondante mise à la terre. N’utilisez pas
d’adaptateur. Ne coupez jamais la troisième broche.
N’utilisez pas de rallonge électrique.

• L’appareil doit être utilisé sur un circuit de
115 V/60 Hz protégé par un disjoncteur de fuite de
terre.

• Le moteur et le câblage doivent rester secs.

• N’essayez pas de réparer l’appareil. Pour obtenir

une liste des centres d’entretien agréés, appelez
Dri–Eaz au 800-932-3030.

PRÉLIMINAIRES

Déballage de l’appareil

Conservez tout le matériel d’emballage et l es ca rtons
pour un renvoi éventuel. Recherchez les piles A A et
conservez-les; elles devront être mises en place avant
utilisation de l'appareil.

Pose des piles de capteurs

Le 2800i et le 3500i sont fournis chacun avec deux pi l es
AA qui alimentent l’émetteur sans fil HygroTra c® l orsque
l’appareil n’est pas connecté sur une prise secteur. Le
compartiment à piles se trouve directement sou s la prise
femelle du cordon électrique, à l’arrière de l’appareil
(cf. Figure C). Utilisez un tournevis à lame plate pour
faire tourner le couvercle du compartiment à pi les de 90°
dans le sens contraire des aiguilles d’une montre et
retirez le couvercle. Insérez les piles, borne négative en

IMPORTANT

Pour éviter que l’eau du plateau se déverse après l’utilisation du déshumidificateur, veillez à toujours vidanger
l’appareil avant de le déplacer.

1. Éteignez l’appareil (laissez-le branché) et patientez 10 minutes.

2. Enfoncez la touche PURGE
d’environ 45 °. Le cycle de vidange manuel dure environ 10 secondes.

3. Redressez ensuite l’appareil, puis enfonc ez à nouveau PURGE pour vidanger l’eau restante.
Retirez rapidement le déshumidificateur du chantier après avoir terminé ces étapes.

07-01674F 2011-04 Warranty 07-00420 24 Dri-Eaz Products, Inc.

: pendant que la pompe tourne, inclinez l’appareil vers l’arrière et tenez-le à un angle

avant. Après l’insertion des piles, fixez le couvercle en
place en appuyant sur celui-ci avec le tournevis et en le
faisant tourner de 90° dans le sens des aiguilles d’une
montre.

Enregistrement de la garantie

Allez sur le site warranty.drieaz.com pour enregistrer
votre achat. L’enregistrement nous permet de m i eux
vous aider avec l’utilisation, la maintena nce et l a
réparation de votre équipement, et nous pouvons ainsi
également vous contacter si nous avons des
informations importantes sur la sécurité de votre produit
Dri-Eaz. Si vous estimez qu'un entretien est néc essaire,
soyez prêt à fournir le modèle, le numéro de sé rie et la
preuve d'achat initial de l’appareil et appelez vot re
distributeur pour obtenir une autorisatio n de renv oi de
matériel.

l’évaporateur et le transforme en eau. L’eau est rec ueillie
dans un plateau et est pompée à travers un tuyau. Les
capteurs incorporés surveillent continuellement les
conditions ambiantes et le fonctionnement du système
de l’humidificateur, y compris la température et
l’humidité relative; ces données peuvent être visualisées
sur le panneau d'affichage. L’appareil transmet
également ces données à une passerelle HygroT rac qui
peut les mettre en mémoire ou les transmettre au site
Web HygroTrac (tel qu'expliqué ci-dessous).

Les déshumidificateurs réfrigérants à grains (LGR - Low
Grain Refrigerant) offrent de meilleures capacités
d’échange thermique et de dégivrage que les
déshumidificateurs standard réfrigérants. Ils peuv ent
donc continuer à éliminer l’humidité dan s des
atmosphères plus sèches.

TABLE DES MATIÈRES

Mise en place d’un déshumidificateur......... 27

Identification des pièces ............................... 26

Fonctionnement du déshumidificateur ....... 27

Maintenance ................................................... 29

Transport et entreposage ............................. 31

Nettoyage ....................................................... 31

État du système et messages de données . 32

Messages d’erreurs ....................................... 33

Diagnostic de pannes.................................... 33

Reportez-vous à la section « Télédétection HygroTrac »,
page 25, pour une vue d’ensemble de l’utilisation de
votre appareil avec le système de surveillance à
distance HygroTrac (vendu séparément).

INTRODUCTION

Les déshumidificateurs Dri-Eaz réduisent l’humidité dans
les environnements structurels fermés en éliminant la
vapeur d'eau contenue dans l’air. Lorsqu'ils sont utilisés
correctement, les déshumidificateurs peuvent aider à
sécher les moquettes, les sous-tapis, les planchers, les
murs, le contenu d’un bâtiment, et bien plus. L’utilisation
de déshumidificateurs DriEaz peut égale m ent aider à
prévenir des dommages secondaires causés par des
taux d’humidité élevés. Pour obtenir les meilleurs
résultats possibles, utilisez les déshumidificateurs avec
les appareils aérauliques TurboDryer de Dri-Eaz, en les
plaçant sur le périmètre de la pièce afin de distribuer
l’énergie thermique et de dégager l’humidité provenan t
des surfaces mouillées dans l’air.

Fonctionnement des déshumidificateurs
de la gamme LGR

Les déshumidificateurs réfrigérants à grains Dri-Eaz
fonctionnent en attirant l’air humide à travers un noyau
d’évaporation extrêmement froid. L’humidi té de l’air se
condense sur le serpentin. Sous certaines conditions,
l’appareil fonctionne en mode de dégivrage, réchauffe
tout le givre qui aurait pu s’accumuler sur le serpentin de

Télédétection HygroTrac

Un déshumidificateur de la gamme « i » est doté de la
technologie de détection sans fil HygroTrac. Lorsqu’elle
est utilisée avec le système de surveillance à distance
HygroTrac, cette technologie permet à l’ut i li sat eur de
surveiller les conditions du site en quest i on, ainsi que le
fonctionnement de l'équipement, en temps réel, sur
Internet.

Voici comment cela fonctionne : le déshumidificateur de
la gamme « i » transmet les données d’humidité et de
température à une passerelle placée sur le lieu du
travail. Cette passerelle peut être configurée de manière
à mettre ces données en mémoire pour récupérat i on
ultérieure, ou pour les transmettre par Int ernet à un site
Web sécurisé. Les utilisateurs se connectent au sit e
Web HygroTrac à partir de n’importe quel ordinateur
ayant un accès Internet, et visualisent, im prim ent et
téléchargent un nombre varié de rapports, de t abl eaux et
de graphiques qui peuvent être personnalisé s.

Utilisé avec des capteurs supplémentaires placés dans
l’environnement de séchage, le système HygroT rac
fournit un affichage extrêmement précis de cet
environnement, du fonctionnement de l’équipem ent et
des progrès du séchage. Le système peut égalem ent
être configuré de manière à vous avertir par courriel ou
message texte sur votre téléphone cellulaire, si l es
conditions d'entrée ou de sortie du déshumidificateur
dépassent certains des paramètres que vous av ez
définis sur le site Web HygroTrac.

Si le système HygroTrac signale un état d’arrêt
d’alimentation électrique pour un appareil se trouvant sur
un lieu de travail, vous saurez immédiatement que
l’appareil a été éteint, ou qu'il y a eu une interru ption
d'alimentation. Le système HygroTrac peut être
configuré de manière à vous contacter automatiquement
par courriel ou par messages textes si ceci se produi t.

07-01674F 2011-04 Warranty 07-00420 25 Dri-Eaz Products, Inc.

FIG. A : AVANT

Panneau de commande

Réceptacle moulé

cordon.

Entrée d’air humide

Sortie d’air traité

Boîtier rotomoulé

FIG. B : ARRIÈRE

Suivi des éléments

Lorsque le déshumidificateur est déconnecté de
l’alimentation secteur, le système se met
automatiquement en mode d’attente, en trans m ettant
périodiquement un signal « en attente ». Deux pi les AA
remplaçables fournissent l’alimentation pour ce mode de
fonctionnement (reportez-vous à la section « Pose d es
piles de capteurs », page 24).

Le signal d’attente peut être utilisé pour conf irmer
l’emplacement et l’état de votre appareil. Une passerelle
HygroTrac, placée dans un emplacement d’ entreposage,
par exemple, recevra une transmission de mise e n
attente de tous les appareils 2800i et 3500i se trouvant
aux alentours et rapporteront cet état à votre site Web
HygroTrac.

Données transmises

Les données recueillies par le système incluent la
température et l’humidité relative de l’en trée et de la
sortie. Le système HygroTrac utilise ces données pour
calculer la dépression des grains (la quantit é d’hum i dité
retirée de l’air) ainsi que d'autres données importantes
sur l’état de fonctionnement de l’appareil. Le sy st èm e
transmet également tous les messages d'état de pr emier
niveau. Pour obtenir plus d'informations sur ces

messages, reportez-vous à la section « État du système
et messages de données », page 32.

Pour obtenir de l’information sur la surveill ance à
distance HygroTrac, veuillez vous rendre à l’adresse
hygrotrac.drieaz.com ou appelez Dri-Eaz au
800-932-3030.

MISE EN PLACE D’UN
DÉSHUMIDIFICATEUR

Pour obtenir les meilleurs résultats possibl es, faites
fonctionner vos déshumidificateurs dan s une zone
fermée, vu que ceci crée une chambre de séchage.
Fermez toutes les portes et toutes les fenêtres qui
s’ouvrent vers l’extérieur afin de permettre à l ’appareil
d’éliminer l’eau de manière la plus efficace possible.
Assurez-vous également que les allées et venues dans
la chambre de séchage sont rares. Placez le
déshumidificateur contre un mur, loin de toute
obstruction, et loin de tout objet qui pourrait bloquer le
débit d’air qui entre et sort de l’appareil.

Pour obtenir de l’information supplément ai re sur la
création d’un environnement de séchage optimal ,
contactez Dri-Eaz au 800-932-3030.

IDENTIFICATION DES PIÈCES

pour rangement du

(2 côtés)

(déshumidifié). Peut être
utilisé avec des conduits
plats ou rigides standard de
12 po

Poignée intégrée

solide résistant aux
bosses et aux rayures
et d’entretien aisé

Réceptacle de tuyau
de vidange

Panneau arrière inférieur.
Retirez-le pour accéder à la
pompe à des fins d’entretien.

07-01674F 2011-04 Warranty 07-00420 26 Dri-Eaz Products, Inc.

COMMANDE

AFFICHEUR

FIG. C : POINTS DE FIXATION DE

Prise femelle du cordon

FIG. D : PANNEAU D’ACCÈS DE LA
POMPE

L’ALIMENTATION ET DE LA POMPE

Compartiment de piles AA. Fournit
l’alimentation à l’émetteur sans fil
HygroTrac lorsque l’appareil n’est pas
branché.

Bas du boîtier en
polyéthylène. Retirez deux
boulons pour déposer la
pompe pour nettoyage

Panneau arrière inférieur. Retirez les
cinq vis de retenue pour déposer la
pompe pour nettoyage.

FONCTIONNEMENT DU
DÉSHUMIDIFICATEUR

Placement vertical de l’appareil

AVIS - Si vous transportez un déshumidificateur de
gamme « i » en position horizontale, placez-le en
position verticale et laissez-le ainsi pendant 30 m i nutes
au moins avant de le mettre en marche. Lorsque
l’appareil est à l’horizontale, l’huile en provenance du
compresseur s’écoule dans les serpentins réfrigérants,
diminuant la capacité de fonctionnement du
déshumidificateur. L’huile retourne dans le compresseur
lorsque l’appareil est en position verticale pendant 30
minutes.

Pose du tuyau de vidange

La pompe à condensats des déshumidificateurs de
gamme « i » est raccordée à un tuyau de vidange en
plastique qui se trouve dans le réceptacle situé à
l’arrière de l’appareil. Ce tuyau est doté d'un rac cord
rapide qui permet de le fixer rapidement au tuy au de
vidange de 40 pieds fourni. Déballez le tuyau au c omplet
et placez l’extrémité non attachée dans un évier, un
drain, un seau, ou à l’extérieur, dans un endroit où l’eau
peut s’écouler sans danger. Si vous utilisez un seau ou
un autre récipient pour recueillir l’eau, vérifiez-le souvent
pour éviter tout débordement.

l’eau. L’eau pourrait remonter dans la pompe si cela
se produisait, et vous auriez des fuites.

Branchement du cordon élect ri qu e

Le déshumidificateur de gamme « i » doit être branché
sur une prise de 115 volts protégée par un disjoncteur
de fuite de terre avec un régime nominal minimum de
15 ampères. Retirez le cordon de son réceptacle de
rangement et déroulez-le. Commencez toujours par
brancher le cordon fermement sur l’appareil, puis
branchez l’autre extrémité sur une prise appropriée.

Mise sous tension de l’apparei l

Le panneau de commande des déshumidificateurs de
gamme « i » présente un afficheur et quatre t ouches de

commande. Appuyez sur le bouton
pour mettre l’appareil sous tension.

PANNEAU DE

MARCHE/ARRÊT

PURGE DE LA
POMPE

REMARQUE - Déroulez et redressez le tuyau de
vidange au complet. Ne laissez aucune partie du
tuyau enroulé sur l’appareil et ne placez pas
l’extrémité du tuyau à une hauteur supérieure à 6 m
(20 pieds) au-dessus de l’appareil. Assurez-vous
également de l’absence d’entortillements et
d’obstructions qui pourraient restreindre l e débi t de

07-01674F 2011-04 Warranty 07-00420 27 Dri-Eaz Products, Inc.

MARCHE/ARRÊT

MENU
D’AFFICHAGE

SÉLECTION
MENU /
VERS LE HAUT

Mode d’emploi du panneau de
commande

Le panneau de commande du LGR 2800i comprend un
écran et un clavier tactile avec quatre touches.

MARCHE/ARRÊT. Appuyez sur la touche

Marche/Arrêt pour mettre l’appareil en marc he ou pour
l’arrêter. Lorsque l’appareil se met en marc he, l’écran
indique généralement SVP ATTENDRE COMP.
DIFFERE XX et effectue un compte à rebours
numérique d’un maximum de 60 secondes jusqu’à 0. Ce
délai fournit le temps nécessaire pour l’équilib rage des
pressions du fluide frigorigène afin de faciliter le
démarrage. Si vous ne voyez pas de compte à rebou rs
du compresseur différé, aucun délai n’est nécessaire et
l’appareil commence à fonctionner immédiatement.
Lorsque l’appareil a terminé le délai du compre sseur,
l’écran affiche XXXX HRS TRAVAIL et effectue un cycle
entre ENTREE XX°C et ENTREE XX% .

MENU D’AFFICHAGE. Appuyez sur la touche d e

MENU D’AFFICHAGE pour parc ourir l’affichage de
conditions supplémentaires du déshumidificat eur et les
paramètres utilisateur. Appuyez une fois sur le bouton
MARCHE/ARRÊT pour retourner au menu prin cipal.

SÉLECTION DE MENU. Appuyez sur la touche

SÉLECTION DE MENU pour changer les valeurs des
« paramètres utilisateur ». La touche SÉLECTI ON DE
MENU agit comme touche VERS LE HAUT pour régler
le point de consigne pour le mode de fonctionnement de
l'hygrostat. Reportez-vous à la section Menu de
paramètres utilisateur (ci-dessous) pour de plus ampl es
détails.

PURGE. Appuyez sur la touche PURGE pour

vidanger manuellement l’eau du réservoir de la pompe
du condensat. AVIS - Appuyez toujours sur la touche de
purge avant de déplacer l’appareil. Lors d’ un
fonctionnement normal, la pompe effectue
automatiquement une purge toutes les six m i nutes, ou
chaque fois que le réservoir est plein. L’affichage indique
PURGE POMPE avec un compte numérique à rebou rs.

Affichage de menu principal

Lors du premier branchement de l’appareil sur une prise
secteur, l’affichage du panneau de commande passe
brièvement par une série d’affichages. Ceci fait partie de
la procédure d’autodiagnostic de l’appareil et l’ utilisateur
n’a pas besoin d’intervenir.

Lorsque l’autodiagnostic est terminé, l’écran affiche les
données suivantes :

XXXX HRS TRAVAIL

ENTREE XXX°C / ENTREE XXX%

La première ligne de l’affichage indique le nombre total
d’heures pendant lesquelles l’appareil est en
fonctionnement. Cette valeur peut être réinitialisée à

zéro pour noter le nombre d’heures de travail (reportez­vous à la section « Réinitialisation des heures en
marche » ci-dessous). La deuxième ligne de l’affichage
alterne entre la température d’entrée et l’humi di té
d’entrée.

L’émetteur sans fil du déshumidificateur de gam me « i »
recherche continuellement une connexi on avec une
passerelle HygroTrac. Lorsqu'une connexion est établie,
le symbole sans fil
droit de l’écran.

Aucune information n’est présentée à l’écran lo rsque
l’appareil est débranché. L’émetteur sans fil cont i nue
cependant à communiquer avec une passerelle
HygroTrac. Les piles AA fournissent une alimentation
permettant à l’émetteur d’envoyer un message de base
« en attente » à la passerelle. Ce signal peut être utilisé
pour rechercher l’emplacement des appareils de gamme
« i » en entrepôt. Reportez-vous à la section « Suivi des
éléments », page 264.

Menu de paramètres utilisateur

L’utilisateur peut modifier un certain nombre de
paramètres. L’information système est également
disponible. Vous pouvez accéder à ces articles en
appuyant sur la touche
paramètre suivant s’affiche avec chaque appui sur la
touche (selon la liste ci-dessous). Lorsque vous avez
atteint le paramètre que vous souhaitez régler, appuyez
sur la touche
la valeur. Appuyez de nouveau sur la touche
D’AFFICHAGE pour accepter le réglage et redémarrer le
cycle d’affichage. Si aucune touche n’est sélectionnée
pendant 20 secondes, l’affichage est réinitial isé
automatiquement et retourne au mode d’affichage
normal.

Veuillez noter que seuls les articles du menu suivis d’un
symbole « plus grand que » ( > ) peuvent être réglés.

REINITIALISATION HRS EN

MARCHE? >

Appuyez sur la touche pour remettre les heures à
zéro. REMARQUE – Lorsque l’appareil est en mode
Hygrostat, la ligne supérieure indique HYGROSTAT
pendant un fonctionnement normal et non pas HRS EN
MARCHE.

HEURES TOTALES

XXXXX HRS

Affiche le nombre total d’heures de fonctionnement de
l’appareil. La valeur ne peut pas être modifiée.

apparaît dans le coin inférieur

MENU D’AFFICHAGE. Le

SÉLECTION DE MENU pour augmenter

MENU

07-01674F 2011-04 Warranty 07-00420 28 Dri-Eaz Products, Inc.

ENTREESORTIE

00° 00%00° 00%

Affiche la température actuelle et l’humidité relative de
l’entrée et de la sortie. Le système HygroTrac uti l ise ces
valeurs pour calculer la dépression des grains.

MODE HYGROSTAT EN

ETEINT >

En mode MARCHE, l’appareil maintient le point de
consigne de l’hygrostat (comme ci-dessous). Appuyez
sur la touche
ETEINT. REMARQUE - Lorsqu’il est en mode Hygrostat,
l’appareil affiche HYGROSTAT sur la ligne supéri eure
pendant un fonctionnement normal, et non pas HRS EN
MARCHE.

REGLAGE DE HYGROSTAT

Définit le niveau d’humidité lorsque l’appareil est en
mode Hygrostat (tel que ci-dessus). Appuyez sur la
touche
incréments de 5 %. Les réglages montent jusqu’à 90 %
d’humidité relative, puis recommencent à 30 %.

Affiche l’échelle de températures actuelle. Appuyez sur
la touche
Celsius.

LANGUE FRANCAIS >

Affiche la langue actuelle de l’affichage. A ppuyez sur la
touche
Français ou Anglais.

TEMPERATURE SERPENTIN

Affiche la température froide du serpentin (de
l’évaporateur).

Affiche le numéro de l’émetteur sans fil incorporé. Le
système HygroTrac utilise cette information pour
identifier votre appareil de la gamme « i » de manière
unique. REMARQUE – Pour plus de commodité, ce
même numéro est affiché sur l’étiquette en code-barres
apposée sur le panneau de commande.

Appuyez sur la touche
suivantes : TYPE DE CAPTEUR, REVISION DU
CAPTEUR et REVISION CONFIG CAPTEUR. Un
technicien de service Dri-Eaz pourrait vous dem ander de
fournir ces données lors du diagnostic d’un problèm e.

pour basculer entre MARCHE et

XX% >

pour modifier la valeur d’humidité relative en

TEMPERATURE

°C >

pour sélectionner l’échelle Fahrenheit ou

pour sélectionner Espagnol, Allemand,

XX°F

IDENTIF CAPTEUR

XXXXXXXXX >

pour parcourir les valeurs

COMPRESSEUR AMPERAGE

XXXXX A

Affiche la consommation de courant actuelle du
compresseur, en ampères.

Messages d’erreurs

Si les diagnostics intégrés du LGR 2800i découvrent un
problème, l’appareil affiche un message d’erreur. Si
l’unité est utilisée avec le système HygroTra c, ell e
transmet également la plupart des messages d’erreurs
au site Web HygroTrac de l’utilisateur. Reportez-vous à
la section « État du système et messages de données et
messages d’erreurs » (page 32) pour un résumé d es
messages d’état et d’erreurs.

Après chaque utilisation

Il importe de vidanger les déshumidificateurs av ant de
les déplacer à la fin du travail de séchage. Pour
s’assurer que toute l’eau a été pompée, suive z l es
étapes suivantes :

1. Éteignez l’appareil (laissez-le branché) et patientez 10
minutes.

2. Enfoncez la touche PURGE : pendant que la pompe
tourne, inclinez l’appareil vers l’arrière et tenez-le à un
angle d’environ 45 °. Le cycle de vidange manuel dure
environ 10 secondes.

3. Redressez ensuite l’appareil, puis enfonc ez à
nouveau PURGE pour vidanger l’eau restant e.
Retirez rapidement le déshumidificateur du chantier
après avoir terminé ces étapes.

Avant le transport, assurez-vous d’avoir bien retiré le
tuyau de vidange externe, videz-le avec précaution et
remettez-le dans le réceptacle de rangement à l’arrière
de l’appareil.

MAINTENANCE

AVERTISSEMENT! RISQUE DE CHOC
ÉLECTRIQUE. Débranchez le déshumidificateur de

gamme « i » avant de procéder à une maintenanc e
quelconque.

Avant chaque utilisation

Regardez si le cordon électrique est intact.

Recherchez la présence d’effilochage, de coupures, etc.
N’utilisez pas l’appareil si vous avez découvert des
défectuosités. Appelez Dri-Eaz au 800-932-3030 pour
obtenir les coordonnées du centre de serv i ces le plus
proche.

Examinez et videz le filtre selon les besoins. Le
déshumidificateur de gamme « i » comprend un filtre à
débit d’air élevé (High Air-Flow – HAF) 3M™. Le filtre
HAF peut être nettoyé à l’aspirateur et être réutili sé
jusqu’à trois fois. Ne rincez pas et ne lavez pas le filtre
HAF, vu que ceci réduira l’efficacité du matéria u
électrostatique.

07-01674F 2011-04 Warranty 07-00420 29 Dri-Eaz Products, Inc.

ÉLECTRIQUE

Conservez un filtre propre dans l’appareil, afi n de
protéger les composants internes contre l’accumulation
de poussière et autres particules. Passez l’aspirate ur ou
remplacez le filtre avant chaque travail. Rem placez-le
uniquement avec un nouveau filtre 3M HAF (P i èce
Dri-Eaz

№ F421). Appelez votre distributeur local po ur

les pièces et services, ou appelez le service te chnique
Dri-Eaz au 800-932-3030 ou au 360-757-7776.

ATTENTION - La poussière peut causer une surchauffe
et un arrêt de l’appareil. N’utilisez pas celui-ci en
présence d’une quantité excessive de particules en
suspension dans l’air, comme lors de travaux de
ponçage ou de peinture au pistolet. Examinez et
nettoyez fréquemment les serpentins et les éléments du
filtre à air.

IMPORTANT - Remplacez le filtre HAF ch aqu e fois
que 1) l’aspirateur a été passé 3 fois ou 2) le filtre a
été utilisé lors d’un travail de restauration en raison
de moisissures, ou s’il a été exposé à d’autres
impuretés présentant un danger potentiel.

Tous les mois

Examinez les serpentins. Les serpentins sales peuvent

créer une surchauffe de l’appareil. Nettoy ez-les si ils
présentent une saleté évidente. Reportez-vou s à la
section « Nettoyage », page 31.
Examinez le bloc d’échange thermique. Nettoyez-le
avec de l’air comprimé uniquement. Veillez à ne p as
endommager le bloc.

ENTRETIEN DE LA POMPE ET DU P L AT EAU DE
RÉCUPÉRATION

Pour que l’appareil continue de bien fonctionn er, la
pompe et le plateau doivent être périodiquement
déposés et nettoyés. Suivez ces étapes de nettoyage de

la pompe et du plateau de récupération :

Outils nécessaires

Tournevis Philips
Tournevis à lame plate
Clé à cliquet avec embouts ⅜ po et

15

∕

po

16

Pince à bec effilé
Chiffons

DÉPOSE ET NETTOYAGE

1. Débranchez d’abord l’appareil, puis retirez le cordon
de la prise inférieure de l’appareil. Détachez le t uyau de
pompe de son raccord rapide.

2. Enlevez le filtre HAF.

3. Dévissez le couvercle avant supérieur (deux boulons).

4. Dévissez les couvercles latéraux A et B (deux boulons
pour chaque panneau, cf. Fig. A).

5. Dévissez le panneau arrière inférieur (quat re boulons)
: le panneau arrière/supérieur peut alors êt re ret i ré.

6. Dévissez le panneau métallique arrière inférieur (cinq
vis de fixation).

7. Placez une cale solide sous l'appareil pour pouvoir
enlever la roue gauche.

8. Avec le tournevis à lame plate, décrochez avec s oi n
l'enjoliveur de la roue gauche. Dévissez l’écrou de
retenue avec la douille
Fig. E, n

9. Dévissez le boîtier électrique (deux vis de fi xation, cf.
Fig. E, n

o

1.

o

2.).

15

∕

po, puis enlevez la roue. Cf.

16

10. Inclinez la base du boîtier vers la droite et faites-le
glisser pour le sortir (Fig. F). Vous n’avez pas besoin de
débrancher des fils électriques.

11. Retirez le tuyau de vidange de la pompe, puis sortez
la pompe et le plateau.

12. Levez le corps de pompe hors du plateau en
plastique.

FIG. E : VIS DE FIXATION DU BOÎTIER

FIG. F : EMPLACEMENT DU BOÎTIER
ÉLECTRIQUE

1. Après avoir placé une cale sous l’appareil, retirez l’enjoliveur,
puis desserrez l’écrou. La roue peut alors être retirée. 2. Dévissez le
boîtier électrique (deux vis, cf. cercles dans la figure ci-dessus).

07-01674F 2011-04 Warranty 07-00420 30 Dri-Eaz Products, Inc.

Après avoir enlevé les vis (Fig. E), inclinez le bas du boîtier vers la
droite, puis faites-le glisser pour le sortir. Mettez-le de côté. Il n’y a
aucun fil électrique à débrancher.

Couvercle latéral A

Filtre HAF

FIG. G : NETTOYAGE

Serpentin de condenseur

Serpentin d’évaporateur (froid)

Bloc d’échange air à air. Les

NETOYAGE DE LA POMPE ET DU PLAT EAU DE
POMPE

13. Essuyez ou rincez le plateau avec un chiffon
humide.

14. Passez un chiffon humide sur toute la pompe.

15. Détachez le tuyau de sortie du clapet de non-retour.

16. Dévissez le clapet de non-retour. Avec la pi nce à
bec effilé, retirez délicatement la partie inférieure du
clapet : insérez la pince ⅛ po environ dans le trou,
serrez et tirez doucement. Un petit roulem ent à billes
devrait sortir : attention de ne pas le perdre ! Vérifiez
l’état de l’ensemble et nettoyez-le de façon appropriée.
Remettez en place le roulement, puis le clapet de non­retour.

Réassemblez les articles
en suivant les étapes en
sens inverse. Le
déshumidificateur est
maintenant prêt à l’emploi.

transportez dans des véhicules non couverts, tels que
des camions à plate-forme.

2. Entreposez-le et transportez-le en toute sé curit é afin
d’éviter tout impact nuisible sur les pièces internes.

READ AND SAVE THESE INSTR

NETTOYAGE

Avertissement! Débranchez l’appareil avant tout

entretien.

Pour assurer un fonctionnement efficace de l’appareil,
assurez-vous que les serpentins et le bloc d’échange
thermique restent propres. Vous pouvez accéder sans
difficulté à ces composants en retirant les couvercles
latéraux et arrière de l’appareil, tel que décrit ci-dessous

Tous les ans

Faites faire une vérification
du système de pompe par
le service technique de
Dri-Eaz (800-932-3030) ou
par un centre de services
qualifié.

TRANSPORT ET
ENTREPOSAGE

AVIS - Manipulez
l’appareil avec le plus
grand soin. Ne le
laissez pas tomber, ne
le lancez pas, et ne le
placez pas dans un
endroit d’où il pourrait
tomber. L’équipement
pourrait subir des
dommages s’il est
traité sans précaution,
ce qui pourrait créer
des conditions
dangereuses ou
annuler la garantie.

flèches imprimées sur le bloc
indiquent l’orientation
correcte pour l’installation.

Couvercle latéral B

Couvercle
arrière

IMPORTANT ­N’oubliez pas de
purger l’eau du
réservoir de la pompe avant de déplacer l’appareil.
Voir la fonction PURGE au paragraphe « Comment
utiliser le panneau de commande » page 28. Notez
que l’appareil doit être branché pour que l’opération

de purge se fasse.

1. N’exposez pas le panneau de commande à la
moisissure, à la neige ou à la pluie lorsque vous le

07-01674F 2011-04 Warranty 07-00420 31 Dri-Eaz Products, Inc.

Tuyau de pompe – enfilez vers le haut par l’orifice inférieur du
réceptacle du tuyau arrière avant de replacer le couvercle

:

1. Débranchez l’appareil.

2. Débranchez le cordon d’alimentation de sa prise

femelle, dans la base de l’appareil. Retirez le tuyau de
la pompe au niveau du raccord rapide.

3. Retirez le filtre HAF.

COMMANDE

marche)

présente)

après panne d’alimentation)

requise.

4. Retirez les deux couvercles latéraux A et B
(dévissez les deux boulons indiqués pour chaque
panneau).

5. Retirez le couvercle arrière (dévissez les quatre
boulons indiqués sur l’arrière et les deux boulon s
situés sur le panneau avant supérieur).

6. Déposez le bloc d’échange thermique.

Examinez le bloc d’échange thermique avec soin. S i
nécessaire, utilisez de l’air comprimé pour nettoyer les
canaux du bloc, en veillant à ne pas endommager le
bloc.

AVIS - L’appareil est doté de capteurs électroniques
sensibles. Protégez-les contre tout impact et ne les
exposez pas à de l’eau ou à des solutions de
nettoyage.

Passez l’aspirateur ou utilisez de l’air comprimé sur les
deux côtés du serpentin vertical (condense ur), jusqu’à
ce qu’il soit propre. Veillez à ne pas laisser la buse
entrer en contact avec les ailettes, ce qui pourrait l es
endommager.

AVIS - Le nettoyant pour serpentins Dri-Eaz (Pièce
Dri-Eaz n° S402) peut seulement être utili sé s ur l e
serpentin froid (évaporateur) horizontal. Suivez les
instructions fournies sur l’étiquette du produit. Veillez à
ne pas vaporiser ou étaler le nettoyant pour serpent ins
sur des composants électriques ou les capteurs. Pour
nettoyer le serpentin vertical, communiquez av ec le
service pour des instructions.

Pour le remontage, suivez les étapes ci-dessus dans
l’ordre inverse. Veillez à bien remonter le bloc d’échange
thermique en respectant son orientation de départ . Lors
de la mise en place du couvercle arrière, enfi l ez pour
commencer le tuyau de la pompe avec précaution par
l’orifice situé dans le réceptacle arrière.

AVIS - Des bandes en caoutchouc sont attachées sur
les bords extérieurs des serpentins de l’évaporateur et
du condenseur, afin de fournir un joint étanche à l’air
autour du bloc d’échange thermique. Lors de la
réinstallation du bloc, assurez-vous que les joints sont
en place et qu’ils ne sont pas tordus ou repliés.

ÉTAT DU SYSTÈME ET MESSAGES DE DONNÉES

Le tableau ci-dessous est un résumé des messages d’état et de données produits par le déshumidificateur de gamme « i ». La
colonne de gauche affiche les messages visibles sur le panneau de commande. La colonne du milieu affiche les messages
ayant trait au système de surveillance à distance HygroTrac et qui sont indiqués sur le site Web HygroTrac. Le site Web
HygroTrac affiche également l’un des trois messages d’état pour chaque appareil de gamme « i » détecté par une passerelle
HygroTrac : S pour standby (en attente) (l’appareil est déconnecté de l’alimentation secteur mais l’émetteur sans fil fonctionne
correctement), A pour actif (l’appareil envoie des données et des messages d’état normaux), ou I pour inactif (l’appareil n’envoie
pas de messages).

ÉTAT DU SYSTÈME

MESSAGE DU

PANNEAU DE

XXXX HRS TRAVAIL

XXXX HRS TRAVAIL
DÉGIVRAGE

ETEINT

XXXX HRS TRAVAIL
PANNE COURANT

HYGROSTAT ENTRÉE
XXX°C

CYCLE HAUTE TEMP
XX MIN RESIDUEL

>

MESSAGE DU SITE

WEB HYGROTRAC

Dehumidifier On
(Déshumidificateur en

In Defrost Mode (En mode de
dégivrage)

Dehumidifier Off AC power
present. (Déshumidificateur
arrêté – Alimentation secteur

Dehumidifier Restarted after
Power Failure
(Déshumidificateur redémarré

Hygrostat Controlled
(Commandé par l’hygrostat)

In High Temp mode (En mode
Haute température)

EXPLICATION

Fonctionnement normal.

Fonctionnement normal. L’appareil est en mode de
dégivrage. Aucune action n’est requise.

L’appareil est éteint. L’alimentation secteur est
présente.

L'appareil a subi une panne de courant, mais a
redémarré avec succès. Appuyez sur > pour
effacer ce message.

Le mode Hygrostat est activé et le
déshumidificateur est sous tension.

LGR 2800i seulement. Fonctionnement normal.
L’appareil a détecté des températures ambiantes
plus élevées et a changé de mode pour pouvoir
fonctionner plus efficacement. Aucune action n’est

07-01674F 2011-04 Warranty 07-00420 32 Dri-Eaz Products, Inc.

service technique.

contrôleur)

examiner le tuyau et la pompe)

Aucune alimentation secteur. L’émetteur sans fil
fonctionne normalement. Aucune action n’est
requise.

[écran vide]

Stand-by Mode (Mode en
attente)

MESSAGES D’ERREURS

Le tableau ci-dessous indique des messages d’erreurs que le système pourrait détecter. Si l’écran affiche un message « ER »,
commencez par débrancher l’appareil, puis rebranchez-le. Ceci peut réinitialiser les composants électroniques et, si ceci est le
cas, aucune action supplémentaire n’est requise. Si le message d’erreur réapparaît, essayez la solution indiquée sous le titre
« Explication ». Si ceci ne résout toujours pas le problème, contactez votre centre de services agréé local ou appelez le service
technique Dri-Eaz au 800-932-3030.

MESSAGE DU

PANNEAU DE

COMMANDE

ER1 CONTACTER CENTRE
SERVICE

ER2 CONTACTER CENTRE
SERVICE

ER3 CONTACTER CENTRE
SERVICE

ER4 √ CONNEXION
CAPTEUR DEGIVR.
– ou –
ER4 √ CONNEXION
CAPTEUR SORTIE

ER5 √ CONNEXION
DU CAPTEUR

MESSAGE DU SITE

WEB HYGROTRAC

Failure: Contact Service Center
(Défaillance : contacter le
service technique)

Failure: Contact Service Center
(Défaillance : contacter le
service technique)

Failure: Contact Service Center
(Défaillance : contacter le
centre de service)

Check Sensor Connections
(Vérifier les connexions du
capteur)

Check Temp/RH Sensor
Connections

(Vérifier les connexions du
capteur température/HR)

EXPLICATION

Vérifiez l’alimentation secteur pour vous assurer
que la tension est adéquate. Un remplacement du
panneau de commande électronique sera peut-être
nécessaire. Contactez le service technique.

Un remplacement du panneau de commande
électronique sera peut-être nécessaire. Contactez
le service technique.

Examinez le capteur de dégivrage pour vous
assurer que la connexion est adéquate. Regardez
si le câble du capteur est intact. Un remplacement
du capteur sera peut-être nécessaire. Contactez le

Vérifiez que le capteur de dégivrage est connecté
de manière adéquate. Regardez si le câble du
capteur est intact. Un remplacement du capteur
sera peut-être nécessaire. Contactez le service
technique.

Vérifiez les connexions du capteur température/HR.

ERREUR YSTÈME

ER6 CONTACTER CENTRE
SERVICE

ER7 RÉGLAGE INVALIDE

ER8 TCH COINCÉE √
TOUTES TOUCHES

Failure: Contact Service Center
(Défaillance : contacter le
centre de service)

Failure: Contact Service Center
(Défaillance : contacter le
centre de service)

Dehumidifier Off. Button Stuck
on Controller
(Déshumidificateur arrêté.
Touche coincée sur le

Il faut peut-être remplacer le panneau haute­tension. Contactez le service technique.

Réglage incorrect pour les commutateurs DIP ou
version incorrecte pour ce modèle spécifique.
Contactez le service technique.

Appuyez sur chaque touche à membrane et vérifiez
que chacune d’entre elles fonctionne de manière
adéquate. Il faudra peut-être remplacer le clavier à
membrane. Contactez le service technique.

Dehumidifier Off: Check Hose
ER9 BLOCAGE √
POMPE/BOYAU

and Pump

(Déshumidificateur arrêté :

Recherchez des obstructions dans le tuyau de
vidange. Vérifiez la pompe.

DIAGNOSTICS DE PANNES

PROBLÈME CAUSE SOLUTION

07-01674F 2011-04 Warranty 07-00420 33 Dri-Eaz Products, Inc.

humide.

Dimensions
(H × P × L)

123 × 58 × 61 cm
48,5 × 23 × 24 po

123 × 58 × 61 cm
48,5 × 23 × 24 po

AHAM de retrait
HR)

92

22.2 no. 92

L’eau dégoutte
lorsque l’on déplace
l'appareil

L’appareil fut débranché avant la fin
de la vidange.

Vidangez l’appareil avant de le déplacer. Cf. « Au terme du
travail », p. 29.

L’appareil ne
fonctionne pas.

La roue de la
soufflante ne tourne
pas.

L’appareil
fonctionne, mais la
pièce ne sèche pas.

L’appareil recueille
une quantité d’eau
insuffisante.

Aucune alimentation pour l’appareil.
L’appareil n’est pas en marche.

Soufflante obstruée.

Temps insuffisant pour le séchage.
Mauvais déplacement d’air dans la
pièce. Infiltration excessive d’air

L’air de la pièce est sec.
La température de la pièce est trop
basse.

Branchez l’appareil; vérifiez l’alimentation à la prise et à la base
de l’appareil. Mettez-le en marche.

Retirez l’anneau du conduit et la grille.
Enlevez l’obstruction.
Remettez l’anneau du conduit et la grille en place.

Laissez plus de temps pour le séchage.
Augmentez le déplacement d’air avec les déplaceurs d’air.
Réduisez l’infiltration.

Vérifiez l’humidité avec un hygromètre.
Augmentez la température de la pièce.
Examinez le filtre et les serpentins; nettoyez selon les besoins.

Si le problème que vous avez rencontré n’est pas indiqué ici, appelez votre distributeur local ou contactez le service
technique au numéro sans frais 800-932-3030 pour plus de support.

FICHE TECHNIQUE

Modèle LGR 2800i F410 LGR 3500i F411
Poids 165 lb | 75 kg 165 lb | 75 kg

Les données de garantie sont disponibles à l’adress e
www.dri-eaz.com.

Veillez à visiter warranty.drieaz.com et à enregistrer

Puissance 8 A, 115 V 10,5 A, 115 V

d’eau (80 °F/60 %
Retrait d’eau max.

(90 °F/90 % HR)
Retrait d’eau

(80 °F/20 % RH)
Déplacement de
l’air (max)

Filtre d’air
Cordon

d’alimentation
Construction

Sécurité

61,5 litres | 130
chopines / jour

94,6 litres | 200
chopines / jour

9.5 litre | 20
chopines / jour
679,7 CMH* | 400
CFM

Filtre 3M HAF (pièce

o

n

F421)

Amovible 7,6 m | 25
pieds

Enveloppe
rotomoulée

Certifié ETL pour UL
474 et CSA 22.2 n

80,4 litres | 170
chopines / jour

113,6 litres | 240
chopines / jour

10,4 litres | 22
chopines / jour
679,7 CMH* | 400
CFM

Filtre 3M HAF
(pièce no F421)

Amovible 7,6 m | 25
pieds

Enveloppe
rotomoulée

Certifié ETL pour

o

UL 474 et CSA

votre achat, afin de recevoir des communiqués
importants sur les produits.

MICROBAN® est une marque déposée de Microban
Products Company.

La fiche technique peut être modifiée sans avis préalable.
Certaines valeurs peuvent être approximatives.
* Vitesse variable automatique pour assurer les performances
optimales.

07-01674F 2011-04 Warranty 07-00420 34 Dri-Eaz Products, Inc.

DATE

MAINTENANCE EFFECTUÉE

EFFECTUÉE PAR

PURCHASE / COMPRA / ACHAT

Purchase date / Fecha de compra / Date d’achat : ______________________________________________ __________
Serial number / Número de serie / Numéro de séri e : ______________________________________________________
Distributor / Distribuidor / Di stributeur : ____________________________ Tel. / Tel. / Tél. : ________________________

MAINTENANCE / MANTENIMIENTO / MAINTENANCE

DATE

FECHA

SERVICE PERFORMED

SERVICIO PROPORCIONADO/

PERFORMED BY

PROPORCIONADO POR

07-01674F 2011-04 Warranty 07-00420 35 Dri-Eaz Products, Inc.
