Page 1
Owner's Manual - DriTec Pro
Desiccant Dehumidifiers
QUICK REFERENCE GUIDE
How DriTec Pro Dehumidifiers
Work............................................
115v Models: 150, 150C
Pg. 2
Applications................................
Use and Operation....................
Location of controls...................
Turning the unit on....................
Turning the unit off....................
Fault indicator...........................
Fan speed................................
Setting Up Your DriTec Pro.......
Ducting......................................
Positioning DriTec Pros.............
Optimal operating conditions.....
150C drainage...........................
150C pump purge......................
How to Change the Filter...........
Maintenance...............................
Before each use........................
After each use...........................
Filters........................................
Troubleshooting.........................
Specifications.............................
Pg. 2
Pg. 2
Pg. 2
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 4
Pg. 4
Pg. 4
Pg. 4
Pg. 4
Pg. 5
Pg. 5
Pg. 5
Pg. 5
Pg. 5
Pg. 5
DriTec Pro 150
DriTec Pro 150C
DRI-EAZ PRODUCTS, INC.
15180 Josh Wilson Road, Burlington, WA USA 98233
Fax: (360) 757-7950 Phone US: (360) 757-7776
www.dri-eaz.com
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
1
Page 2

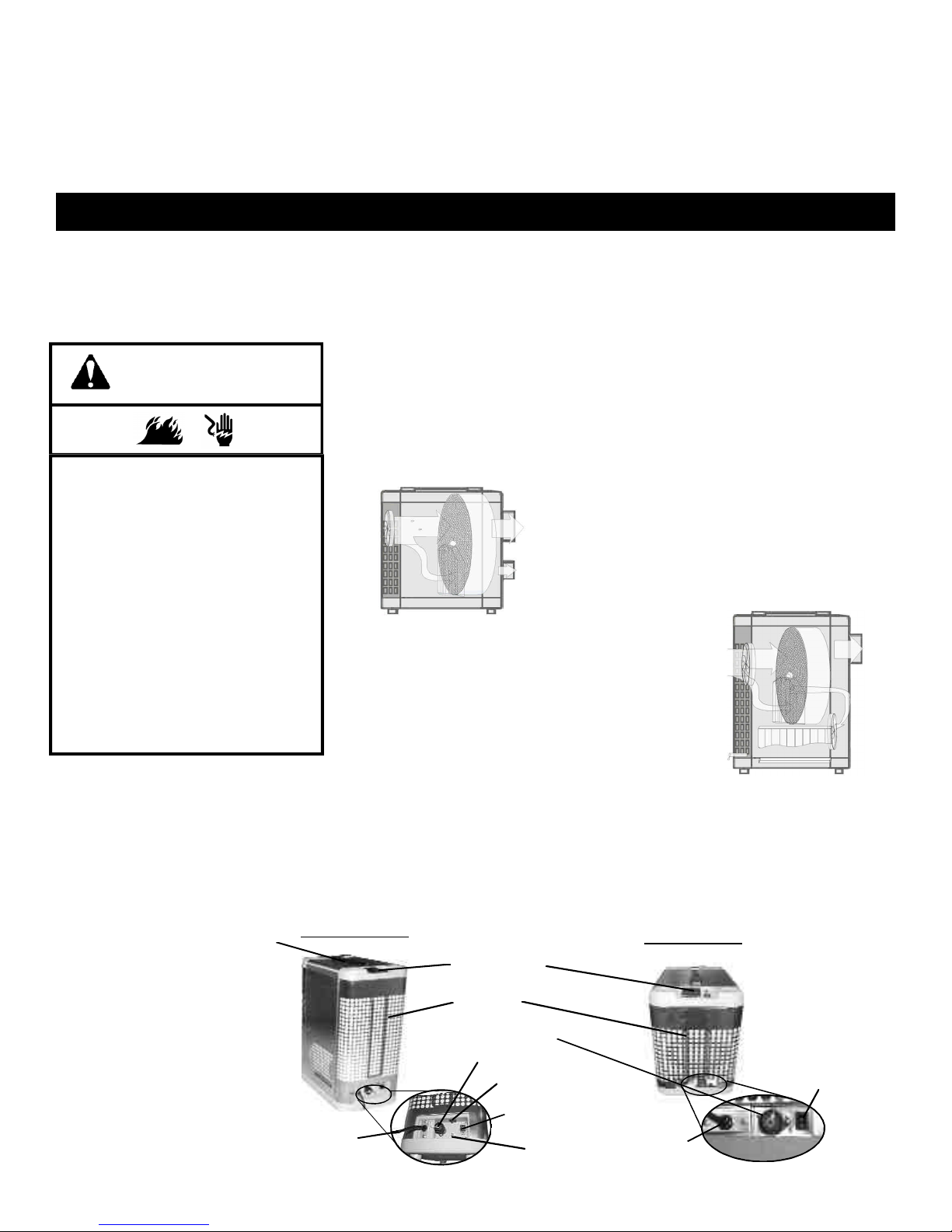

Owner's Manual
Dri-Eaz DriTec Pro Desiccant Dehumidifiers
and contents in cold temperatures, or low to medium humidity environments;
115-volt models: 150, 150C
READ AND SAVE THESE INSTRUCTIONS
Use and Operation
INTRODUCTION
DriTec Pro desiccant dehumidifiers draw moisture from structural materials
WARNING
FIRE AND ELECTRIC SHOCK
HAZARD
Unit must be electrically grounded.
•Insert 3-prong plug on power cord
directly into matching grounded
receptacle.
Keep wiring and motor dry.
•Do not operate in standing water
•Do not operate in rain or snow.
•If electrical components become
wet, allow them to dry before
using.
Read and understand manual
before use.
conditions where traditional dehumidifiers work less efficiently.
HOW DRITEC PRO DEHUMIDIFERS WORK
DriTec Pro desiccant dehumidifiers operate by drawing moist air in, across a
rotor filled with adsorbent silica gel. This material chemically attracts water
molecules until it becomes saturated.
The DriTec Pro 150 utilizes a combination of
heat and reactivation air to “cook” the moisture out, releasing both warm, dry air and a
stream of concentrated moisture-laden air
that should be ducted outside.
DriTec Pro 150
The DriTec Pro 150C works much the same
way, but utilizes a condenser to cool the
warm air, and remove the water collected
through a drain hose.
APPLICATIONS
• Water damage restoration
• Carpet cleaning
• New construction
• Humidity control
DriTec Pro 150C
condensing unit
OPERATING YOUR DRITEC PRO DEHUMIDIFIER
Location of controls
Handle
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
DriTec Pro 150C
Electrical
cord
Start/stop controls, hour meter
Cord wrap
Optional humistat
connector
Fan switch
Optional water level
sensor connector
Drain hose
connector
DriTec Pro 150
Electrical
cord
Fan Switch
2
Page 3
READ AND SAVE THESE INSTRUCTIONS

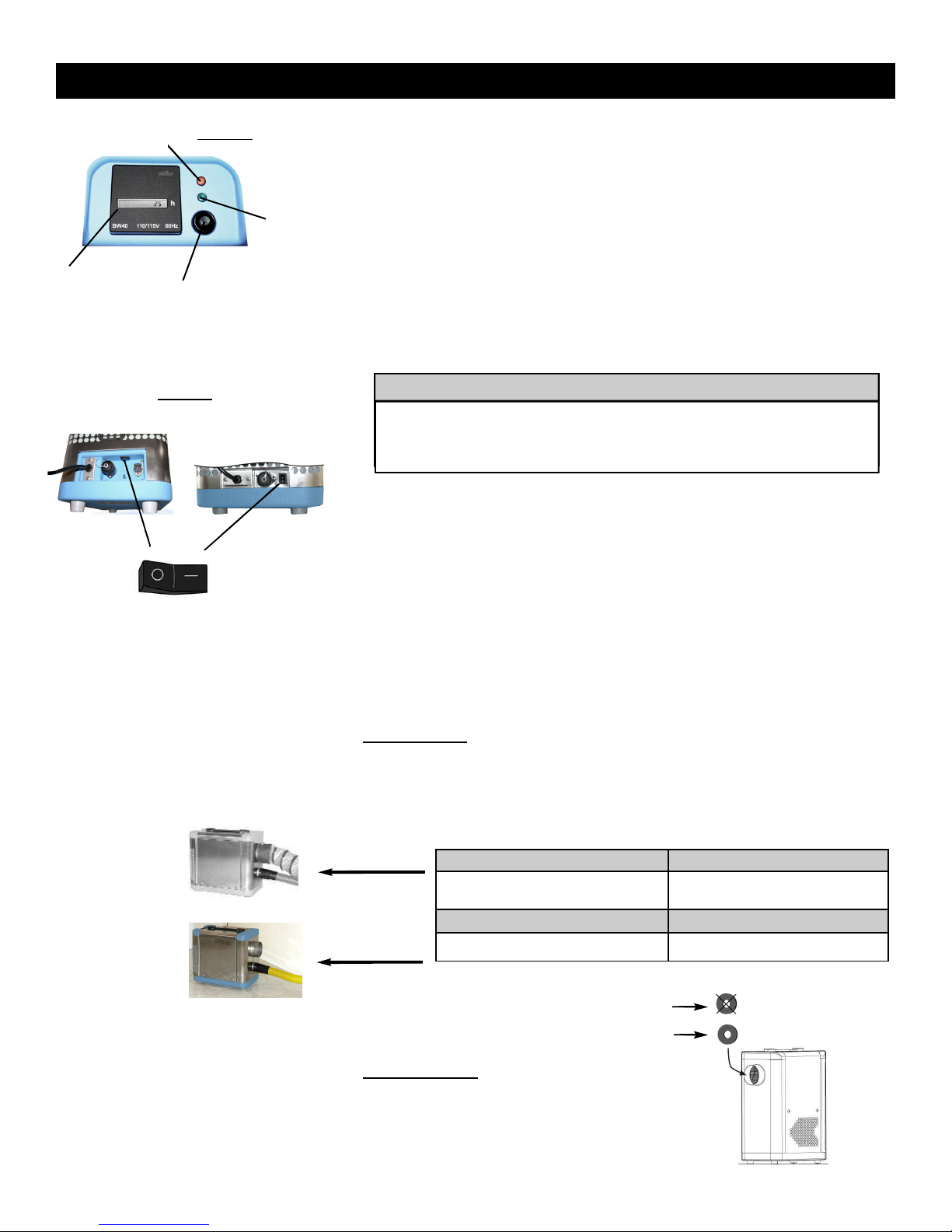

Red light indicates a
fault in operation
Hour meter
DriTec Pro 150C
Figure 1
Start/stop button
Figure 2
Green light
indicates the
unit is on
DriTec Pro 150
Turning the unit on
Locate the electrical cord on the back of the unit, and plug it into a 115-volt
(15 amp) grounded outlet.
Push the black, round start/stop button (Figure 1). The green light above the
start/stop button will come on to indicate the unit is engaged.
Turning the unit off
Push the start/stop button again. The green light will begin flashing to indicate the unit is cooling off in preparation to shut down. The unit will shut
down within 60 seconds.
NOTE: The unit automatically goes into cool-down mode once the start/stop button has
been pushed a second time, even if it hasn’t been running long enough to heat up.
CAUTION
Always use the start/stop button to turn the unit off and on. Do not
stop it by unplugging it. Failure to use the start/stop button may
damage the unit, because the fan won’t run, which cools the unit.
Fault indicator
The red light on the start/stop panel indicates a fault in the unit’s operation.
If it should begin flashing, turn the unit off, and see the “Troubleshooting”
section on page 5 for instructions.
Fan speed
Both the DriTec Pro 150 and 150C have a 2-speed fan. The fan has a low
and high speed (see Figure 2).
Fan switch
DriTec Pro 150
SETTING UP YOUR DRITEC PRO
Ducting
DriTec Pro 150
The 150 has both a dry air and wet air outlet. To optimize the distribution of
air on the 150 (to reduce back pressure) use the recommended hose length
for the appropriate ducting set-up.
When ducting both
outlets
When ducting only
the moist air outlet
DriTec Pro 150C
When using optional ducting on the DriTec Pro 150C, you may or may not
need to use the foam duct ring to optimize performance and manage back
pressure (see below).
When using ducting hose 10 ft (3m) or
longer, do not use the ring.
When using ducting hose that is less
than 10 ft (3m), use the ring.
Maximum ducting lengths:
Low Fan Speed High Fan Speed
Dry Air up to 13 ft (4m)
Wet Air up to 13 ft (4m)
Dry Air up to 32 ft (10m)
Wet Air up to 32 ft (10m)
Low Fan Speed High Fan Speed
Wet Air up to 13 ft (4m) Wet Air up to 32 ft (10m)
07-01504B 2005 Copyright 2005 Dri-Eaz Products, Inc.
3
Page 4

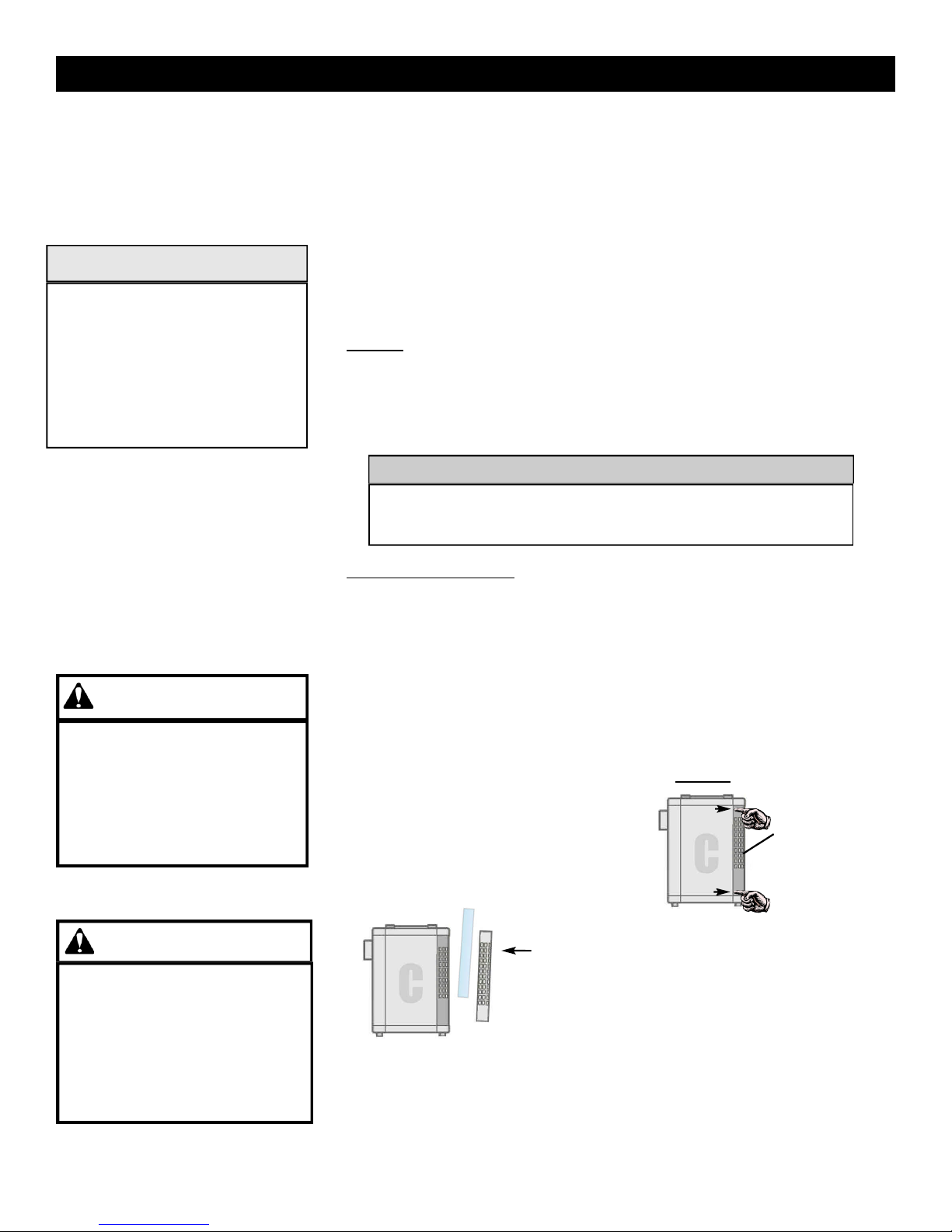

READ AND SAVE THESE INSTRUCTIONS
• Keep dehumidifiers away from anything that could prevent airflow into and
The DriTec Pro 150C is a condensing unit, so it collects and disposes moisture
dow, or into a container, etc., make sure the hose does not rise over 10 feet or
rises to a certain level, the pump-purge function will automatically be activated.
CAUTION
Discharge water from the DriTec
Pro 150C before moving the unit
Purge pump completely before storing unit in below freezing temperatures.
Read and understand manual
before use.
Positioning DriTec Pros
• Operate the DriTec Pro 150 and 150C in an upright position.
• For best results, place your DriTec Pro dehumidifier at least 3 feet away
from walls and contents.
out of the unit.
Optimal operating conditions
DriTec Pros operate best in cool, lower humidity conditions (60% Rh and
below). See the specifications for each dehumidifier’s specific operating
parameters.
DriTec Pro 150C drainage and pump purge
Drainage
through a drain hose. When placing the end of the hose in a sink, out a win-
the liquid may not drain properly, risking leakage.
CAUTION
If drain hose empties into a container, be sure the end of the hose is above
the water. If it is not, an air trap may form, preventing proper drainage.
WARNING
ELECTRIC SHOCK
HAZARD
Unplug unit before performing
any maintenance.
Read and understand manual
before use
WARNING
Do not open a DriTec Pro except
to change filters (or drain the collection tray in the150C). Only
factory-authorized service personnel may service internal components.
Read and understand manual
before use
Pump Purge
The DriTec Pro 150C has a sensor located inside the pump. When the water
Water will discharge through the drainpipe.
To manually purge the pump, press and hold the start/stop button. Hold the
button until all the condensed water is discharged.

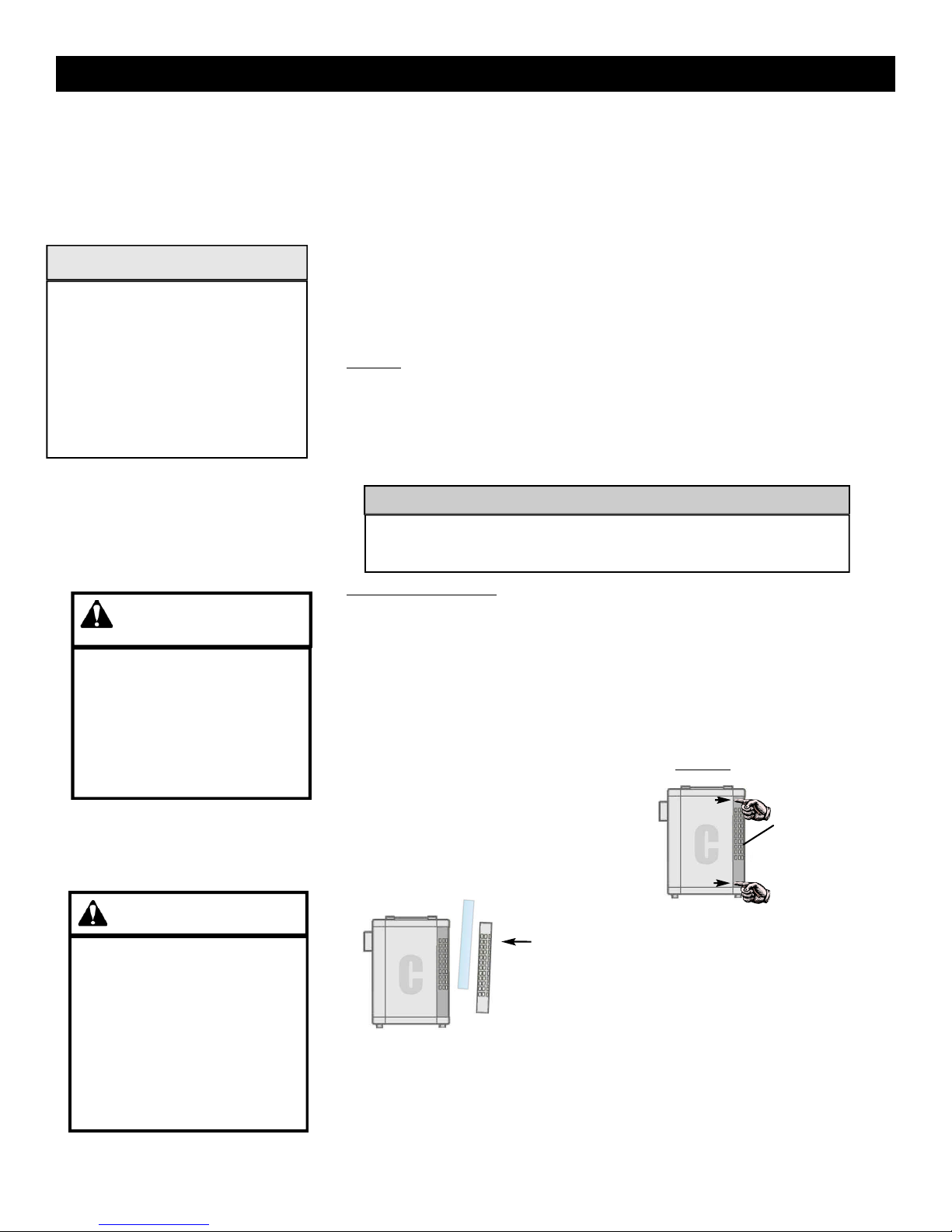

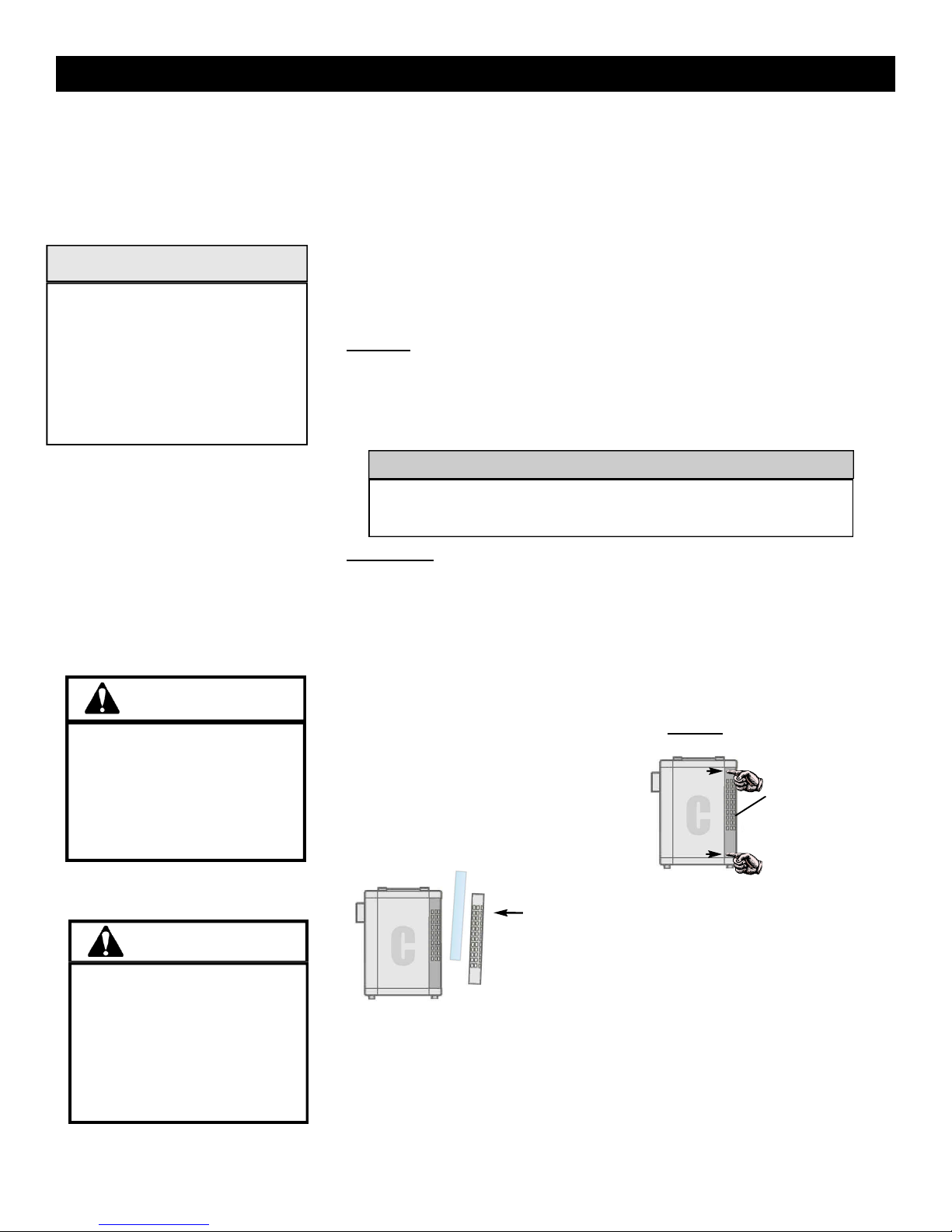

HOW TO CHANGE THE FILTER
Figure 3
To change the filter on the DriTec
Pro 150 and 150C, press inward
(towards the machine) at the top
and the bottom of the filter panel
on each side (Figure 3).
Pull the panel off, and take out the filter.
Once the replacement filter is loaded,
press the filter panel back into place.
See the maintenance section on page 5 for how often to change filters.
Filter
panel
07-01504 Copyright 2005 Dri-Eaz Products, Inc.
4
Page 5
MAINTENANCE
For any problems not listed below, call your local distributor or contact our Service Department toll free at 888-867-3235.
Before each use
DriTec Pro 150
• Check and remove any air obstructions in the inlet/outlets.
DriTec Pro 150C
• Check and remove any air obstructions in the inlet/outlets.
• Check the drainage hose for obstructions or kinks.
After each use
DriTec Pro 150
• Inspect the filter, change it if an accumulation of dust and debris is present.
Dri-Eaz does not recommend washing and reusing filters.
• Check filter holder, clean if visually dirty.
• Purge pump completely
DriTec Pro 150C
• Inspect the filter. Change the filter if it has an accumulation of dust and debris.
Dri-Eaz does not recommend washing and reusing filters.
• Check filter holder, clean if visually dirty.
• Purge the pump.
• Empty the drain hose.
Filters
• Change filters a minimum of every 2 months; change more often when dirt and debris are visible, or when working on
jobs with high amounts of particulate in the air.
TROUBLESHOOTING
PROBLEM
Unit does not operate
Red light flashing rapidly, unit
will not operate
Red light flashing slowly, unit
will not operate (150C)
• No power to machine
• Switch not turned on
• Excess temperature thermostat tripped,
turning the unit off
• Excessive room temperature tripped the
thermostat
• Water drain blocked
POSSIBLE CAUSE
• Plug in machine, check power supply
• Press start/stop button
• Check the filter for an airflow obstruction, and
remove if found
• Wait until the room temperature cools below 77°F
(25°C)
• Clear blockage, check the pump function
SPECIFICATIONS
MODEL DRITEC PRO 150
TYPE DESICCANT DESICCANT
HEIGHT 14.2” (35.6 mm) 22” (55.9 mm)
WIDTH 10” (25.4 mm) 10” (25.4 mm)
DEPTH 17.2 “ (43.7 mm) 17.2 “ (43.7 mm)
USE WEIGHT 28.7 LB (13KG) 44 LB (20KG)
WATER REMOVAL MAX 32 PINTS/DAY (15 L) 23 PINTS/DAY (11L)
WATER REMOVAL 68 °F/60% RH 27.5 PINTS/DAY 68°F/60% RH 19 PINTS/DAY
OPERATING RANGE 0 to 100°F (-18 to 38°C) 32°F to 77°F (0 to 25 °C)
PROCESS AIRFLOW 88 CFM (150 CMH) 88 CFM (150 CMH)
REACTIVATION AIRFLOW 150 CFM (25 CMH)
DUCT RING SIZE 4 “ (10 CM) 4 “ (10 CM)
HOUR METER YES YES
POWER 115 V, 8.7 AMPS 115 V, 8.7 AMPS
CORD LENGTH 10 FT (3.2M) 10 FT (3.2M)
O 150C
DRITEC PRO 150C
O 150C
SSSOLUTION
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
5
Page 6
Manual del usuario -
Deshumidificadores
desecantes DriTec Pro
Modelos de: 150, 150C
GUÍA DE REFERENCIA RÁPIDA
Funcionamiento de los deshu
midificadores DriTec Pro...........
Aplicaciones...............................
Uso y operación.........................
Ubicación del control..................
Encendido de la unidad..............
Apagado de la unidad.................
Indicador de fallas.......................
Velocidad del ventilador..............
Instalación del DriTec Pro..........
Conductos...................................
Ubicación de los DriTec Pros.....
Condiciones de funcionamiento
óptimo.........................................
Drenaje del 150C........................
Purgado de la bomba del 150C..
Cambio del filtro..........................
Mantenimiento.............................
Antes de cada uso......................
Después de cada uso.................
Filtros..........................................
Solución de problemas..............
Especificaciones.........................
Pg. 2
Pg. 2
Pg. 2
Pg. 2
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 4
Pg. 4
Pg. 4
Pg. 4
Pg. 4
Pg. 5
Pg. 5
Pg. 5
Pg. 5
Pg. 5
Pg. 5
DriTec Pro 150
DriTec Pro 150C
DRI-EAZ PRODUCTS, INC.
15180 Josh Wilson Road, Burlington, WA USA 98233
Fax: (360) 757-7950 Phone US: (360) 757-7776
www.dri-eaz.com
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
6

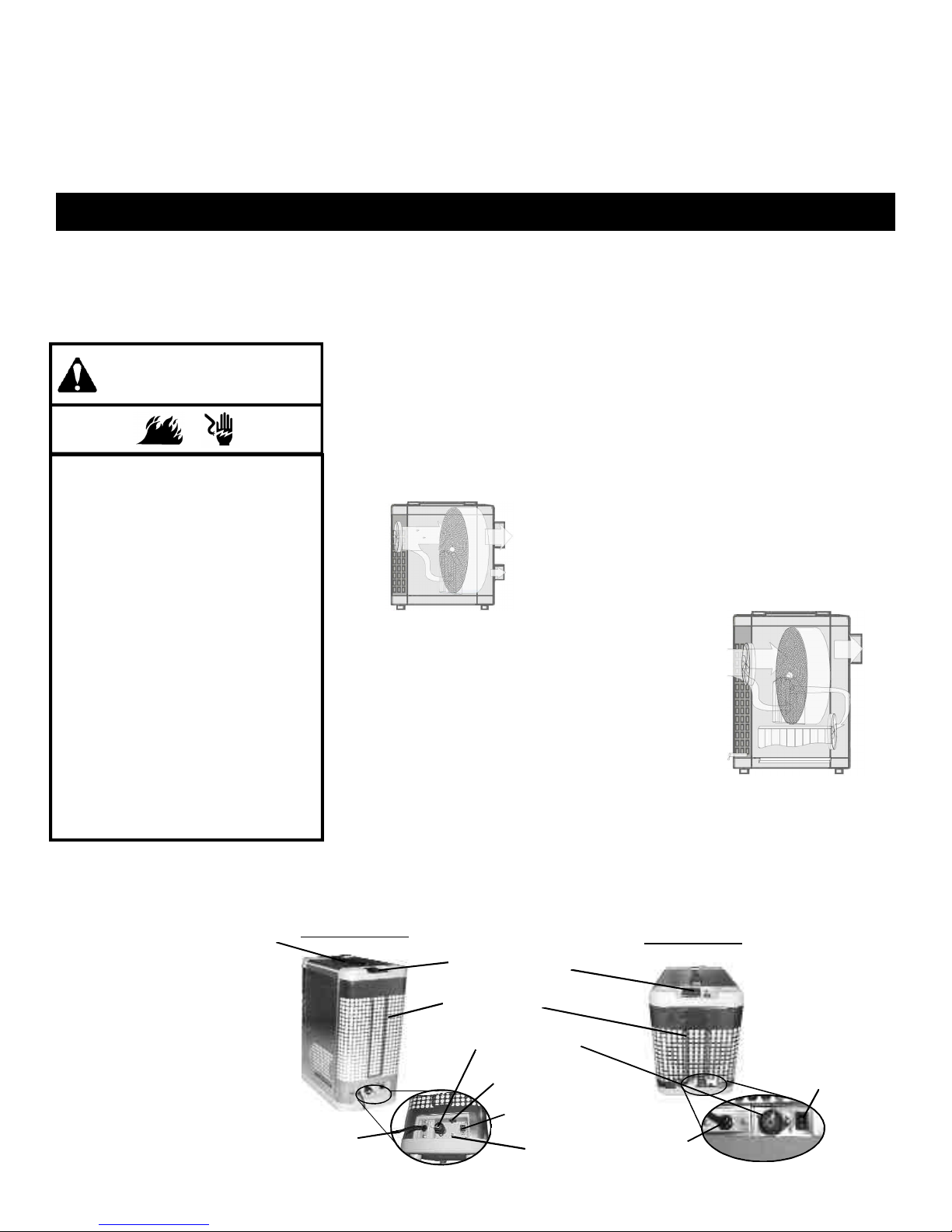

Page 7
Manual del propietario
Deshumidificadores desecantes DriTec Pro de Dri-Eaz
-
RO
húmedo, por medio de un rotor lleno de gel absorbente de sílice. Este materi
-
LEA Y GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA
PELIGRO DE INCENDIO
Y DESCARGA ELÉCTRICA
La unidad debe tener conexión eléc
trica a tierra.
•Inserte el enchufe de tres espigas
del cable de alimentación
directamente al receptáculo de
adaptación conconexión a tierra.
Mantenga secos los cables y el
motor.
•No opere la unidad en agua
estancada
•No opere la unidad bajo la lluvia o
a la nieve
•Si los componentes eléctricos se
mojan, deje que se sequen antes
de usar el deshumidificador
Lea y comprenda el manual antes
de usar la unidad
Modelos de 115 voltios: 150, 150C
Uso y operación
INTRODUCCIÓN
Los deshumidificadores desecantes DriTec Pro extraen la humedad de mate
riales y contenidos estructurales en temperaturas frías o ambientes de
humedad baja a media; condiciones en las que los deshumidificadores tradicionales funcionan con menor eficacia.
FUNCIONAMIENTO DE LOS DESHUMIDIFICADORES DRITEC P
Los deshumidificadores desecantes DriTec Pro funcionan aspirando el aire
al atrae químicamente las moléculas de agua hasta que se satura
El DriTec Pro 150 utiliza una combinación de
calor y aire de reactivación para "cocinar" la
humedad, lo que libera aire tibio y seco, y un
flujo de aire cargado de humedad concentrada que se debe canalizar hacia fuera.
DriTec Pro 150
El DriTec Pro 150C funciona prácticamente
de la misma manera, pero utiliza un condensador para enfriar el aire tibio y elimina
el agua que recoge a través de una
manguera de drenaje.
APLICACIONES
• Restauración de daños provocados por el agua
• Limpieza de alfombras
• Construcción nueva
• Control de la humedad
DriTec Pro 150C
condensing unit
OPERACIÓN DEL DESHUMIDIFICADOR DRITEC PRO
Manilla
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
DriTec Pro 150C
Cable eléctrico
Ubicación de los controles
Controles de encendido/apagado, contador
horario
Ranura para
envolver el cable
Humistat opcional
Interruptor del ventilador
Optional water level
sensor connector
Interruptor del
ventilador
DriTec Pro 150
Interruptor del
ventilador
Cable eléctrico
7
Page 8
-

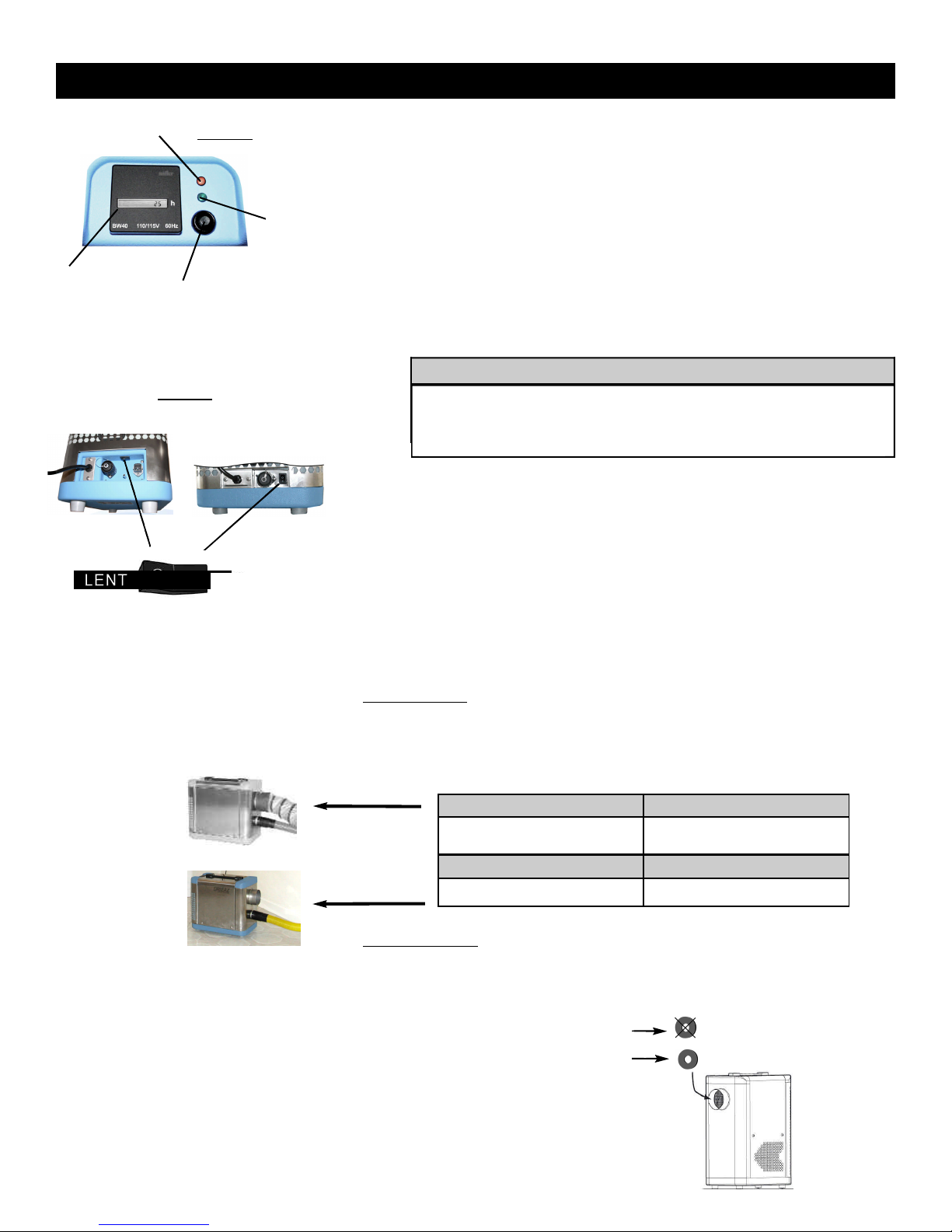

LEA Y GUARDE ESTAS INSTRUCCIONES
La luz roja indica una
falla de funcionamiento
Contador
horario
DriTec Pro 150C
BAJA
Botón de
encendido/apagado
BAJA
Figura 1
Figura 2
La luz verde
indica que la
unidad está
encendida
DriTec Pro 150
ALTA
ALTA
Encendido de la unidad
Ubique el cable eléctrico en la parte posterior de la unidad y enchúfelo a
una toma de corriente con conexión a tierra de 115 voltios (15 amperios).
Presione el botón redondo negro de encendido/apagado (Figura 1). Se
encenderá la luz verde que se encuentra sobre el botón de encendido/apagado para indicar que la unidad está activada.
Apagado de la unidad
Presione nuevamente el botón de encendido/apagado. La luz verde comen
zará a parpadear para indicar que la unidad se está enfriando en
preparación de su apagado. La unidad se apagará a los 60 segundos.
NOTA: La unidad pasa automáticamente al modo de enfriamiento después que se presiona
el botón de encendido/apagado por segunda vez, incluso si no ha funcionado el tiempo sufi
ciente como para calentarse.
PRECAUCIÓN
Use siempre el botón de encendido/apagado para encender y apagar la
unidad. No la apague desenchufándola. No usar el botón de encendido/apagado puede dañar la unidad, debido a que no se encenderá el ventilador que
la enfría.
Indicador de fallas
La luz roja que se encuentra en el panel de encendido/apagado indica una
falla en el funcionamiento de la unidad. Si comienza a parpadear, apague la
unidad y consulte la sección "Solución de problemas" que se encuentra en
la página 5 para obtener instrucciones
Interruptor del ventilador de
DriTec Pro 150
Velocidad del ventilador
Tanto el DriTec Pro 150 como el 150C tienen un ventilador de 2 velocidades. El ventilador tiene una velocidad alta y baja (consulte la Figura 2).
INSTALACIÓN DEL DRITEC PRO CONDUCTOS
Ducting
DriTec Pro 150
El 150 tiene tanto una salida de aire seco como una de aire húmedo. Para
optimizar la distribución de aire del 150 (para reducir la contrapresión) use
una manguera del largo que se recomienda para obtener una instalación
adecuada de los conductos.
Al canalizar ambas
salidas
Al canalizar solo la
salida de aire
húmedo
Cuando use una manguera de canalización de 3 m
(10 pies) o más larga, no use el collarín.
Cuando use una manguera de canalización que sea
más corta que 3 m (10 pies), use el collarín.
Largo máximo de los conductos:
Velocidad baja del ventilador Velocidad alta del ventilador
Aire seco hasta 4m (13 pies)
Aire húmedo hasta 4m (13 pies)
Velocidad baja del ventilador Velocidad alta del ventilador
Aire húmedo hasta 4m (13 pies) Aire húmedo hasta 10m (32 pies)
Aire seco hasta 10m (32 pies)
Aire húmedo hasta 10m (32 pies)
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
DriTec Pro 150C
Al usar conductos opcionales en el DriTec Pro
150C, es posible que necesite o no, usar el collarín de conducto de espuma para optimizar el
rendimiento y controlar la contrapresión (consulte
a continuación).
8
Page 9
READ AND SAVE THESE INSTRUCTIONS
recipiente, etc., asegúrese de que la manguera no suba más de 3 m (10 pies)
a un nivel determinado, se activará automáticamente la función de purgado de
PRECAUCIÓN
Vacíe el agua del DriTec Pro 150C
antes de mover la unidad.
Purgue bomba completamente la
bandeja antes de almacenar la
unidad en temperaturas por debajo
del punto de congelación.
Lea y comprenda el manual antes
de usar la unidad.
Ubicación de los DriTec Pro
• Opere el DriTec Pro 150 y 150C en posición vertical.
• Para obtener mejores resultados, coloque su deshumidificador DriTec Pro
por lo menos a 91 cm (3 pies) de distanciade paredes y contenidos.
• Mantenga los deshumidificadores lejos de cualquier cosa que obstruya el
flujo de aire hacia dentro y fuera de la unidad.
Condiciones de funcionamiento óptimo
Los DriTec Pro funcionan mejor en condiciones frías de baja humedad
(humedad relativa de 60% e inferior). Consulte las especificaciones para
obtener los parámetros de funcionamiento específicos de cada deshumidificador.
Drenaje y purgado de la bomba del DriTec Pro 150C
Drenaje
El DriTec Pro 150C es una unidad condensadora, por lo que extrae y elimina
la humedad por medio de una manguera de drenaje. Cuando coloque el
extremo de la manguera en un fregadero, hacia fuera de una ventana o en un
o puede que el líquido no se drene adecuadamente, con el riesgo de que se
produzcan fugas.
PRECAUCIÓN
Si la manguera de drenaje se vacía en un recipiente, asegúrese de que el
extremo de la misma esté sobre el agua. Si no lo está, se puede formar
una trampa de aire, lo que puede impedir el drenaje adecuado
ADVERTENCIA
PELIGRO DE
DESCARGA ELÉCTRICA
Desconecte la unidad antes de
realizar cualquier mantenimiento.
Lea y comprenda el manual
antes de usar la unidad
ADVERTENCIA
No abra un DriTec Pro a menos
que sea para cambiar los filtros
(o para drenar la bandeja de
recogida en el 150C). Sólo el
personal de servicio autorizado
por la fábrica puede realizarle el
mantenimiento a los componentes internos.
Lea y comprenda el manual
antes de usar la unidad
Purgado de la bomba
El DriTec Pro 150C tiene un sensor dentro de la bomba. Cuando el agua sube
la bomba. El agua se vaciará por la tubería de drenaje.
Para purgar manualmente la bomba, presione y mantenga presionado el
botón de encendido/apagado. Mantenga presionado el botón hasta que se
vacíe toda el agua condensada.
CAMBIO DEL FILTRO
Para cambiar el filtro del DriTec Pro
150 y 150C, presione hacia dentro
(hacia la máquina) en la parte superior
e inferior del panel del filtro que se
encuentra a cada costado (Figura 3).
Saque el panel y retire el filtro. Después
de colocar el filtro de repuesto, presione
el panel del filtro para que quede en su
lugar.
Consulte la sección de mantenimiento en la página 5 para saber la frecuencia
con la que se deben cambiar los filtros.
Figure 3
Panel
del filtro
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
9
Page 10
MANTENIMIENTO
Antes de cada uso
DriTec Pro 150
• Compruebe y quite cualquier cosa que obstruya el aire en la entrada o las salidas.
DriTec Pro 150C
• Compruebe y quite cualquier cosa que obstruya el aire en la entrada o las salidas.
• Compruebe que no hayan obstrucciones ni enroscaduras en la manguera de drenaje.
Después de cada uso
DriTec Pro 150
• Inspeccione el filtro, cámbielo si hay acumulación de polvo y desechos.
Dri-Eaz no recomienda lavar y volver a utilizar los filtros.
• Compruebe el soporte del filtro, límpielo si está sucio a la vista.
DriTec Pro 150C
• Revise el filtro. Cámbielo si tiene acumulado polvo y desechos.
Dri-Eaz no recomienda lavar y volver a utilizar los filtros
• Compruebe el soporte del filtro, límpielo si está sucio a la vista.
• Purgue la bomba.
• Vacíe la manguera de drenaje.
Filtros
• Cambie los filtros al menos cada 2 meses. Cámbielos con más frecuencia cuando se vea suciedad y desechos o cuando se trabaje
en lugares con altas cantidades de material particulado en el aire
SOLUCIÓN DE PROBLEMAS
Para cualquier problema que no aparezca en la lista, llame a su distribuidor local o comuníquese con el Departamento de Servicio
Técnico sin costo al 888-867-3235.
PROBLEMA
La unidad no funciona
La luz roja parpadea rápidamente, la unidad no funciona
La luz roja parpadea lentamente, la unidad no funciona
(150C)
CAUSA POSIBLE
• La máquina no tiene corriente
• El interruptor no está encendido
• El termostato se desconectó con el exce
so de temperatura, lo que apagó la unidad
• La excesiva temperatura ambiente
desconectó el termostato
• El drenaje de agua está bloqueado
• Enchufe la máquina, compruebe el suministro eléctrico
• Presione el botón de encendido/apagado
• Compruebe que no haya una obstrucción del flujo de
aire en el filtro y quítela si la encuentra
• Espere hasta que la temperatura ambiente se encuen
tre bajo los 25° C (77° F)
• Libere los bloqueos y compruebe el funcionamiento de
la bomba
SSSOLUCIÓN
ESPECIFICACIONES
MODELO DRITEC PRO 150
TIPO DESECANTE DESECANTE
ALTO 35,6 MM (14,2") 55,9 MM (22”)
ANCHO 25,4 MM (10") 25,4 MM (10")
PROFUNDIDAD 43,7 MM (17,2") 43,7 MM (17,2")
PESO DE EQUIPO 13 KG (28,7 LB) 20KG (44 LB)
ELIMINACIÓN DE AGUA MÁXIMA 15 L/DÍA (32 PINTAS) 11L/DÍA (23 PINTAS)
ELIMINACIÓN DE AGUA 20° C/60% DE HUMEDAD RELATIVA 15,6
INTERVALO DE FUNCIONAMIENTO -18 to 38°C (0-100 °F) 0 to 25 °C (32°F to 77°F)
FLUJO DE AIRE DEL PROCESO 88 CFM (150 CMH) 88 CFM (150 CMH)
FLUJO DE AIRE DE REACTIVACIÓN 150 CFM (25 CMH)
TAMAÑO DEL COLLARÍN DE CONDUCTO
HOUR METER SÍ SÍ
CONTADOR HORARIO 115 V, 8,7 AMPS 115 V, 8,7 AMPS
LARGO DEL CABLE 3.2M (10 FT) 3.2M (10 FT)
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
LITROS/DÍA
10 CM (4“) 10 CM (4“)
O 150C
DRITEC PRO 150C
20° C/60% DE HUMEDAD RELATIVA 9
LITROS/DÍA
O 150C
10
Page 11
Manuel de l'utilisateur
Déshumidificateur desséchant
AIDE-MÉMOIRE
DriTec Pro
Modèles de 115v: 150, 150C
Fonctionnement des déshumid-
ificateurs DriTec Pro.......................
Applications.....................................
Utilisation et fonctionnement.........
Position des contrôles.....................
Allumer l'appareil.............................
Éteindre l'appareil............................
Indicateur de problème...................
Vitesse du ventilateur......................
Installation du DriTec Pro...............
Conduits..........................................
Positionnement du DriTec Pro........
Conditions optimales de
fonctionnement...............................
Vidange du 150C............................
Evacuation de la pompe du 150C..
Méthode de changement du filtre..
Entretien...........................................
Avant chaque utilisation..................
Après chaque utilisation .................
Filtres................................................
Dépannage.......................................
Spécifications..................................
Pg. 2
Pg. 2
Pg. 2
Pg. 2
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 3
Pg. 4
Pg. 4
Pg. 4
Pg. 4
Pg. 4
Pg. 5
Pg. 5
Pg. 5
Pg. 5
Pg. 5
Pg. 5
DriTec Pro 150
DriTec Pro 150C
DRI-EAZ PRODUCTS, INC.
15180 Josh Wilson Road, Burlington, WA USA 98233
Fax: (360) 757-7950 Phone US: (360) 757-7776
www.dri-eaz.com
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
11
Page 12
Manuel de l'utilisateur
Déshumidificateur desséchant DriTec Pro de Dri-Eaz
LIRE ET CONSERVER CES INSTRUCTIONS
ATTENTION
DANGER DE FEU ET
D'ÉLECTROCUTION
L'appareil doit être mis à terre.
•Insérer une fiche tripolaire directe
ment à une prise murale corre
spondante.
Tenir les fils et le moteur secs
• Ne pas faire fonctionner dans
l'eau stagnante
• Ne pas faire fonctionner dans la
pluie ou la neige.
• Si les composants électriques sont
mouillés, les assécher avant l'utilisation.
Lire et comprendre le manuel avant
utilisation
Modèles de 115 volts: 150, 150C
Utilisation et fonctionnement
INTRODUCTION
Les déshumidificateurs desséchants DriTec Pro aspirent l'humidité des
matériaux structurels et du contenu à basse température ou dans des
milieux à humidité moyenne là où les déshumidificateurs ordinaires sont
moins efficaces.
FONCTIONNEMENT DES DÉSHUMIDIFICATEURS DRITEC PRO
Les déshumidificateurs desséchants DriTec Pro aspirent l'air humide, qui
passe alors dans un rotor rempli de gel de silice absorbant. Ce matériau
attire chimiquement les molécules d'eau jusqu'à saturation.
Le DriTec Pro 150 utilise une combinaison de
chaleur et de réactivation de l'air pour éliminer
l'humidité tout en diffusant de l'air chaud et sec
ainsi qu'un courant concentré d'air humide qu'il
faut diriger vers l'extérieur.
DriTec Pro 150
Le DriTec Pro 150C fonctionne de façon
semblable, mais utilise un condenseur pour
refroidir l'air chaud et élimine l'eau recueillie
par un tuyau de vidange.
APPLICATIONS
• Restauration à la suite de dégâts d'eau
• Nettoyage de tapis
• Nouvelles constructions
• Contrôle de l'humidité
DriTec Pro 150C
condensing unit
UTILISATION DE VOTRE DÉSHUMIDIFICATEUR DRITEC PRO
Location of controls
Poignée
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
DriTec Pro 150C
Fil électrique
Interrupteur, compteur d'heures
Gaine du cordon
Hygrostat
optionnel
sélecteur de vitesse
du ventilateur
Optional water level
sensor connector
Raccord du
tuyau de
vidange
DriTec Pro 150
Fil électrique
Sélecteur de
vitesse du
ventilateur
12
Page 13
l'interrupteur, un voyant vert s'allume pour indiquer que l'appareil est allumé.
-
Le voyant rouge
allumé indique qu'il
y a un problème
Compteur
d'heures
DriTec Pro 150C
Interrupteur
Figure 2
LIRE ET CONSERVER CES INSTRUCTIONS
Figure 1
Le voyant
vert allumé
indique que
l'appareil est
en marche.
DriTec Pro 150
Allumer l'appareil
Trouver le fil électrique à l'arrière de l'appareil et le brancher à une prise
mise à la terre de 115 volts (15 ampères).
Appuyer sur le bouton noir et rond de l'interrupteur (figure 5). Au dessus de
Éteindre l'appareil
Appuyer à nouveau sur l'interrupteur. Le voyant vert se met à clignoter pour
indiquer que l'appareil se refroidit avant de s'éteindre. L'appareil s'éteint
dans les 60 secondes.
NOTE : L'appareil se met automatiquement en mode de refroidissement dès que l'interrup
teur est appuyé une deuxième fois, même si l'appareil n'a pas fonctionné assez longtemps
pour être réchauffé
ATTENTION
Toujours utiliser l'interrupteur pour allumer et éteindre l'appareil. Ne le
faites pas en le débranchant. On peut endommager l'appareil si on ne
sert pas de l'interrupteur parce que le ventilateur ne partira pas et que
l'appareil ne sera pas refroidi avant de s'éteindre.
Indicateur de problème
Le voyant rouge sur le panneau de contrôle averti qu'il y a un problème de
fonctionnement de l'appareil. Si le voyant se met à clignoter, éteindre l'appareil et consulter la section sur le dépannage en page 5.
RAPIDE
RAPIDE
Sélecteur de vitesse du ventilateur
DriTec Pro 150
Vitesse du ventilateur
Les DriTec Pro 150 et 150C ont chacun un ventilateur à deux vitesses: rapi
de et lente (voir Figure 2).
INSTALLATION DU DRITEC PRO
Conduits
DriTec Pro 150
Le 150 a une sortie d'air sec et une sortie d'air humide. Afin d'optimiser la
distribution d'air du 150 et diminuer la surpression, utiliser la longueur de
tuyau recommandée pour l'installation des conduits.
Conduits pour les
deux sorties
Conduits pour la
sortie d'air humide
seulement
DriTec Pro 150C
Quand on utilise les conduits optionnels sur le DriTec Pro 150C, on pourrait
se passer de l'anneau de mousse du conduit afin d'optimiser le rendement
et contrôler la surpression (voir ci-dessous).
Longueur maximum des conduits:
Ventilateur lent Ventilateur rapide
Air sec jusqu'à 4 m
Air humide jusqu'à 4 m
Air sec jusqu'à 10 m
Air humide jusqu'à 10 m
Ventilateur lent Ventilateur rapide
Air humide jusqu'à 4 m Air humide jusqu'à 10m
Avec un tuyau de conduit de 10 pieds (3 m)
ou plus, ne pas utiliser l'anneau.
Avec un tuyau de conduit de moins de 10
pieds (3 m), utiliser l'anneau.
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
13
Page 14
LIRE ET CONSERVER CES INSTRUCTIONS
-
ATTENTION
Vider l'eau du DriTec Pro 150C
avant de le déplacer.
Purger la pompe complètement
avant d'entreposer l'appareil dans
des températures sous zéro.
Lire et comprendre le manuel
avant utilisation.
Positionnement du DriTec Pro
• Utiliser les DriTec Pro 150 et 150C en position debout.
• Pour des résultats optimaux, installer le déshumidificateur DriTec Pro à un
minimum de 3 pieds des murs et des contenus
• Placer le déshumidificateur loin de tout ce qui pourrait empêcher la libre cir
culation de l'air sortant et entrant.
Conditions optimales de fonctionnement
Le DriTec Pro fonctionne le mieux dans des conditions de fraîcheur et de
faible humidité (HR de 60 % ou moins). Consulter les spécifications des
paramètres de fonctionnement de chaque déshumidificateur.
DriTec Pro 150C vidange et évacuation de la pompe
Vidange
Le DriTec Pro 150C est un appareil de condensation qui recueille et évacue
l'humidité par un tuyau de vidange. En installant le bout du tuyau dans un
évier, par une fenêtre ou dans un contenant, etc., il faut s'assurer que le tuyau
ne soit pas plus haut que 10 pieds parce que le liquide ne s'écoulerait pas cor
rectement et que des fuites pourraient survenir.
ATTENTION
Si le tuyau de vidange se vide dans un contenant, il faut s'assurer que le
bout du tuyau ne soit pas dans l'eau. Sinon, il pourrait se former un siphon
qui empêcherait la vidange de se faire correctement.
AVERTISSEMENT
DANGER
D'ÉLECTROCUTION
Débrancher l'appareil avant tout
entretien.
Lire et comprendre le manuel
avant utilisation.
AVERTISSEMENT
Ne pas ouvrir le DriTec Pro sauf
pour changer le filtre (ou vider la
cuvette du 150C). Seul le personnel autorisé par le fabricant peut
faire l'entretien des composantes
internes de l'appareil
Lire et comprendre le manuel
avant utilisation
Evacuation de la pompe
Il y a une sonde de mesure dans la pompe du DriTec Pro 150C. Lorsque l'eau
arrive à un certain niveau, la fonction d'évacuation de la pompe est automatiquement activée et l'eau est vidée par le tuyau de vidange.
Pour activer manuellement l'évacuation de la pompe, appuyer et tenir l'interrupteur. Presser l'interrupteur jusqu'à ce que toute l'eau condensée soit vidangée.
MÉTHODE DE CHANGEMENT DU FILTRE
Figure 3
Pour changer le filtre des DriTec
Pro 150 et 150C, pousser vers l'intérieur le haut et le bas du panneau du filtre de chaque côté
(Figure 3).
Enlever le panneau et retirer le filtre.
Lorsque le filtre de remplacement est
installé, repousser le panneau du filtre
en place.
Consulter la section sur l'entretien à la page 5 pour la fréquence du changement de filtre.
Panneau
du filtre
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
14
Page 15
ENTRETIEN
Avant chaque utilisation
DriTec Pro 150
• Vérifier et enlever toute obstruction dans les ouïes d'aspiration et les sorties.
DriTec Pro 150C
• Vérifier et enlever toute obstruction dans les ouïes d'aspiration et les sorties.
• Vérifier si le tuyau de vidange a des obstructions ou des plis.
Après chaque utilisation
DriTec Pro 150
• Inspecter le filtre et le changer si des poussières et des débris s'y sont accumulés.
Dri-Eaz recommande de ne pas laver ou réutiliser les filtres.
• Vérifier le porte-filtre. Le changer s'il a l'air sale.
DriTec Pro 150C
• Inspecter le filtre et le changer si des poussières et des débris se sont accumulés.
Dri-Eaz recommande de ne pas laver ou réutiliser les filtres.
• Vérifier le porte-filtre. Le changer s'il a l'air sale.
• Purger la pompe
• Vider le tuyau de vidange.
Filtres
• Changer le filtre au moins tous les 2 mois ; plus souvent lorsque de la saleté et des débris sont visibles, ou lors de travaux où il y a
de fortes concentrations de particules en suspension dans l'air.
DÉPANNAGE
Pour toute difficulté qui ne figure pas dans la liste ci-dessous, communiquez sans frais avec le distributeur local ou avec notre service à la clientèle au 888-867-3235.
PROBLÈME
L'appareil ne fonctionne pas
Le voyant rouge clignote rapidement et l'appareil ne fonctionne pas
Le voyant rouge clignote
lentement et l'appareil ne
fonctionne pas (150C).
• L'appareil ne reçoit pas de courant
• L'appareil n'est pas allumé
• Le thermostat a enregistré une tempéra
• La température trop élevée de la pièce a
• La sortie de vidange d'eau est bloquée
CAUSE POSSIBLE
ture excessive et éteint l'appareil
déclenché le thermostat
• Brancher l'appareil, vérifier la source de courant
Appuyer sur l'interrupteur
• Vérifier s'il y a une obstruction à la circulation d'air
dans le filtre, et l'enlever le cas échéant
• Attendre que la température de la pièce soit
inférieure à 25°C
• Vérifier les blocages, vérifier le fonctionnement de la
pompe
SPECIFICATIONS
MODÈLE DRITEC PRO 150
TYPE DESSÉCHANT DESSÉCHANT
HAUTEUR 35,6 MM (14,2") 55,9 MM (22”)
LARGEUR 25,4 MM (10”) 25,4 MM (10”)
PROFONDEUR 43,7 MM (17,2”) 43,7 MM (17,2”)
POIDS D'UTILISATION 13KG (28,7 LB) 20KG (44LB)
MAXIMUM D'ÉLIMINATION DE
L'EAU
ÉLIMINATION DE L'EAU 68 °F/60% RH 27,5 PINTS/DAY 68°F/60% RH 19 PINTS/DAY
PLAGE DE FONCTIONNEMENT -18 à 38 °C (0-100° F) 0 to 25 °C (32°F to 77°F)
PROCESSUS DE DÉBIT D'AIR 88 PI3/MN (150 CMH) 88 PI3/MN (150 CMH)
DÉBIT D'AIR À LA RÉACTIVATION 150 PI3/MN (25 CMH)
TAILLE DE L'ANNEAU DU TUYAU 10 CM (4”) 10 CM (4”)
COMPTEUR D'HEURES OUI OUI
COURANT 115 V, 8,7 AMPS 115 V, 8,7 AMPS
LONGUEUR DU FIL 10 FT (3,2M) 10 FT (3,2M)
15 L/JOUR (32 PINTS) 11L/JOUR (23 PINTS)
O 150C
DRITEC PRO 150C
O 150C
SSSOLUTION
07-01504B Copyright 2005 Dri-Eaz Products, Inc.
15
Loading...
