HDMI сплиттер 1x8 с
EDID переключателем
Руководство пользователя
Модели: SP 184 SL Plus
Page 2
Уважаемые пользователи!
Благодарим за выбор устройств Dr.HD. Перед использованием, внимательно
прочтите данное Руководство. Выполняйте все перечисленные ниже пункты
инструкции по технике безопасности. Держите Руководство под рукой для
обращения к ней в последующем.
Внимание!
Всю коммутацию HDMI оборудования необходимо проводить только «на
холодную», т.е. при отключенном питании всех устройств!
В случае поломки оборудования из-за нарушений правил эксплуатации
сервисный центр вправе отказать в гарантийном обслуживании.
2
Page 3
I. Введение
Данное оборудование предназначено для распределения цифрового аудио-
видео- сигнала высокой четкости HDMI стандарта от одного источника на
восемь устройств отображения (телевизоров, мониторов, проекторов). HDMI
1.4a, протокола защиты HDCP 1.4, Ultra HD разрешений 4Kx2K @ 60Hz. Оно
может быть использовано в системах распределения HD видеосигнала в
квартирах, коттеджах, супермаркетах торговых центра, конференц-залах и т.д.
II. Особенности
1. Делитель сигнала с 1 HDMI источника на 8 HDMI потребителей
2. Совместимость с HDMI 1.4a, CTS 1.4a и DVI 1.0
3. Поддержка разрешений 4K x 2K @ 30Hz, 1080P @ 120 Hz, 1080P 3D @ 60Hz
4. Поддержка 3D (TMDS 297MHz)
3
Page 4
5. Глубина цвета 30bit, 36bit, 48bit на пиксель.
6. Поддержка аудио форматов DTS-HD / Dolby-true-HD / LPCM 7.1 / DTS /
Dolby-AC3 / DSD
7. Ручные и автоматические настройки EDID
III. Комплект поставки
1. Сплиттер
2. Блок питания 5V2A
3. Руководство по эксплуатации
IV. Спецификации
Полоса частот 297MHz [10.2Gbps]
Входные порты: 1x HDMI, mini USB
4
Page 5
Выходные порты: 8x HDMI
Питание Внешний блок 5V 2A
Защита от статики ± 8kV (по воздуху)
± 4kV (при касании)
Габариты (мм) 118 (Д) X 250 (Г) X 32 (В)
Масса (г) 720г
Рабочая температура 0°C ~ 40°C / 32°F ~ 104°F
Температура хранения -20°C ~ 60°C / -4°F ~ 140°F
Относительная влажность 20~90% RH (без конденсата)
Потребляемая мощность (макс) 10W
5
Page 6
V. Управление

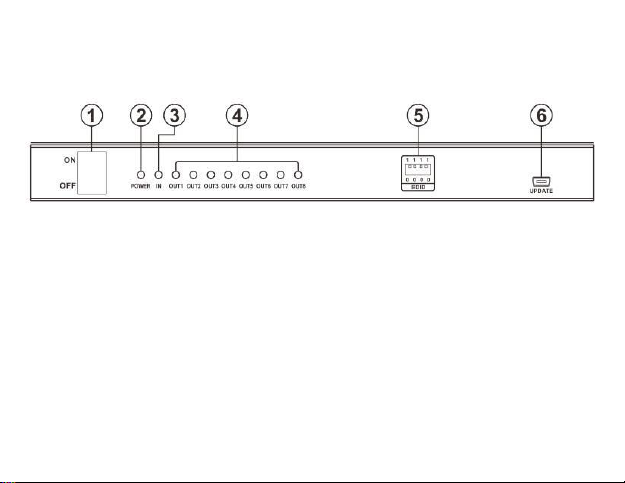

Передняя панель
1. ON/OFF: Тумблер включения/выключения устройства.
2. POWER LED: Этот светодиод загорается красным, когда устройство
подключено источником питания.
3. IN LED: Этот светодиод загорается, когда HDMI источник подключен.
4. OUT LED: Светодиоды HDMI выходов. Они загораются, когда HDMI
потребитель подключен к соответствующему выходу.
5. EDID: Переключатель для ручного выбора формата выходного HDMI
6
Page 7
Position
EDID Description
0 0 0 0
Copy EDID from HDMI OUT1
0 0 0 1
1080p, 2CH AUDIO
0 0 1 0
1080p, DOLBY/DTS 5.1
0 0 1 1
1080p, HD AUDIO
0 1 0 0
1080i, 2CH AUDIO
0 1 0 1
1080i, DOLBY/DTS 5.1
0 1 1 0
1080i, HD AUDIO
0 1 1 1
3D,1080p, 2CH AUDIO
1 0 0 0
3D, 1080p,DOLBY/DTS 5.1
сигнала.
7
Page 8
1 0 0 1
3D,1080p, HD AUDIO
1 0 1 0
4Kx2K, 2CH AUDIO
1 0 1 1
4Kx2K, DOLBY/DTS 5.1
1 1 0 0
4Kx2K, HD AUDIO
1 1 0 1
1080p, 2CH AUDIO
1 1 1 0
1080p, 2CH AUDIO
1 1 1 1
Auto Compare HDMI OUT EDID
6. UPDATE: Mini USB интерфейс для обновления программного обеспечения.
8
Page 9

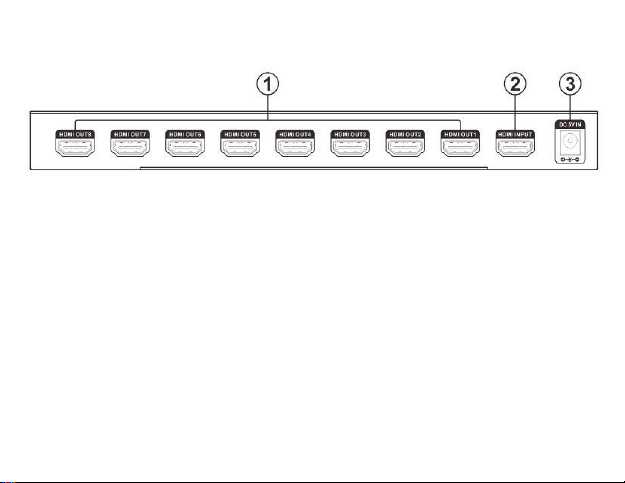

Задняя панель
1. HDMI OUTs: Выходные HDMI интерфейсы для подключения потребителей
HDMI сигнала.
2. HDMI IN: Входной HDMI интерфейс для подключения HDMI источника.
3. DC 5V: Вход для подключения блока питания.
9
Page 10

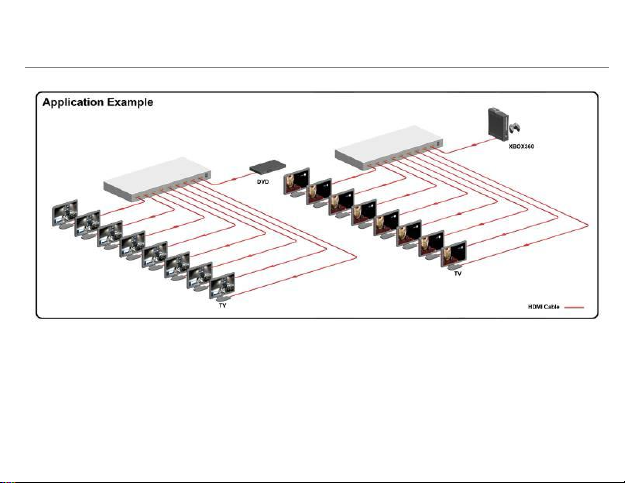

VI. Схема подключения
10
