12.2 Wiederherstellung der
Betriebsbereitschaft 26
12.3 Wasserwechsel 26
12.4 Reinigung des Sprührohrs 27
13. Ersatzteilliste Labormat TH 28–29
14. Explosionszeichnung
Labormat TH 30
15. Zubehör optional 31
16. Pflegemittel 31
17. Störungshilfen 32–35
18. Allgemeine Hinweise 36
19. Garantie 36
20. Wirkschaltplan Labormat SD 166
21. Wirkschaltplan Labormat TH 167
Contents
1. Device description 38
2. Technical data 38
3. Commissioning 39
4. Declarations of conformity
4.1 Labormat SD 40
4.2 Labormat SD / USA 41
4.3 Labormat TH 42
4.4 Labormat TH / USA 43
5. Safety instructions 44–45
6. Operating the Labormat SD 46
6.1. Filling with water 46
6.2. Establishing operational
readiness 46
6.3 Boiling out 47
6.4 Boiling out with the hand spray 48
6.5 Polymerising 48
7 Cleaning and maintenance 49
7.1 Checking the water level 49
7.2 Restoring operational readiness 49
7.3 Changing the water 50
7.4 Cleaning the spray tubes 51
8. Labormat SD accessories 51
9. Labormat SD list of
spare parts 52–53

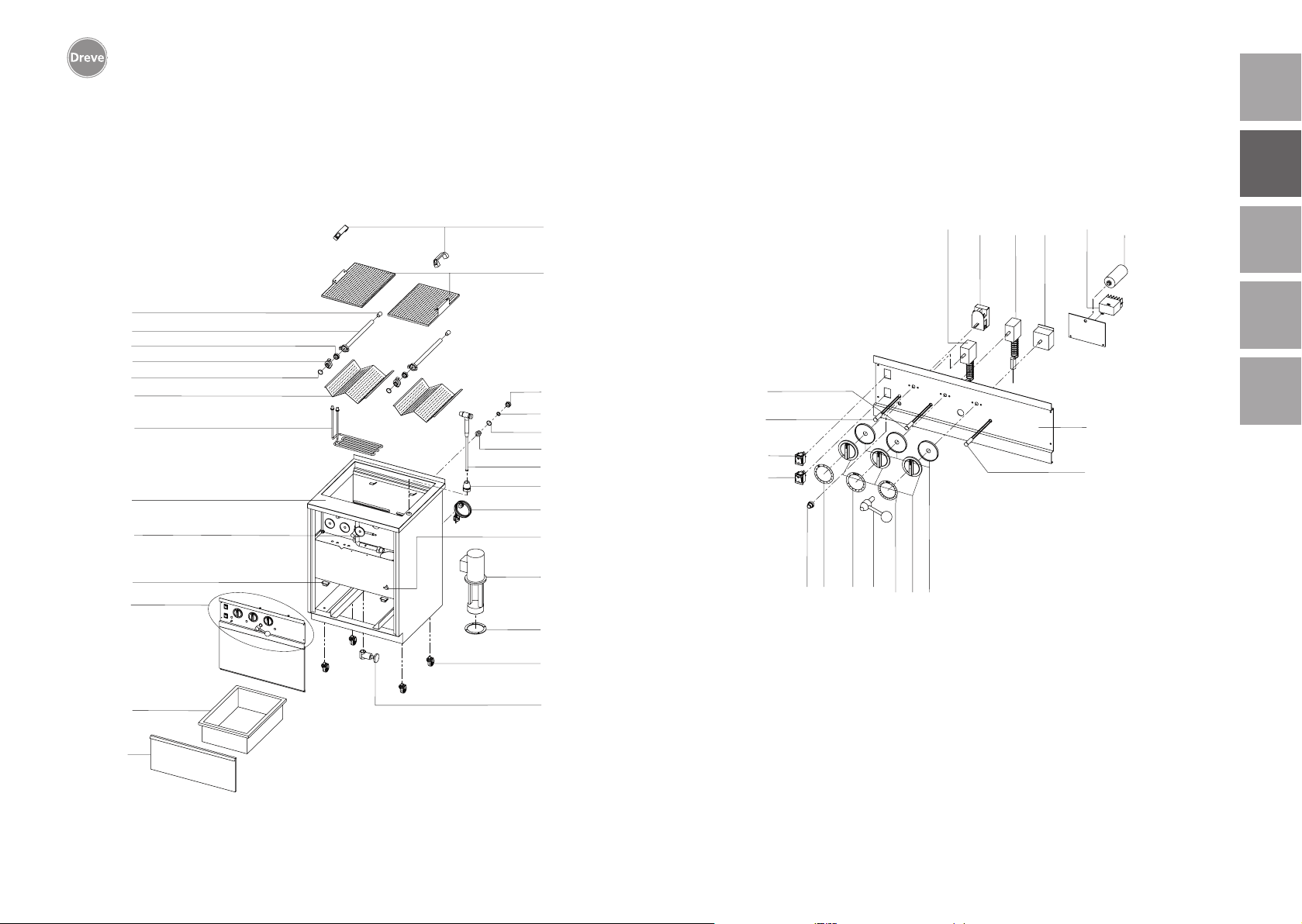

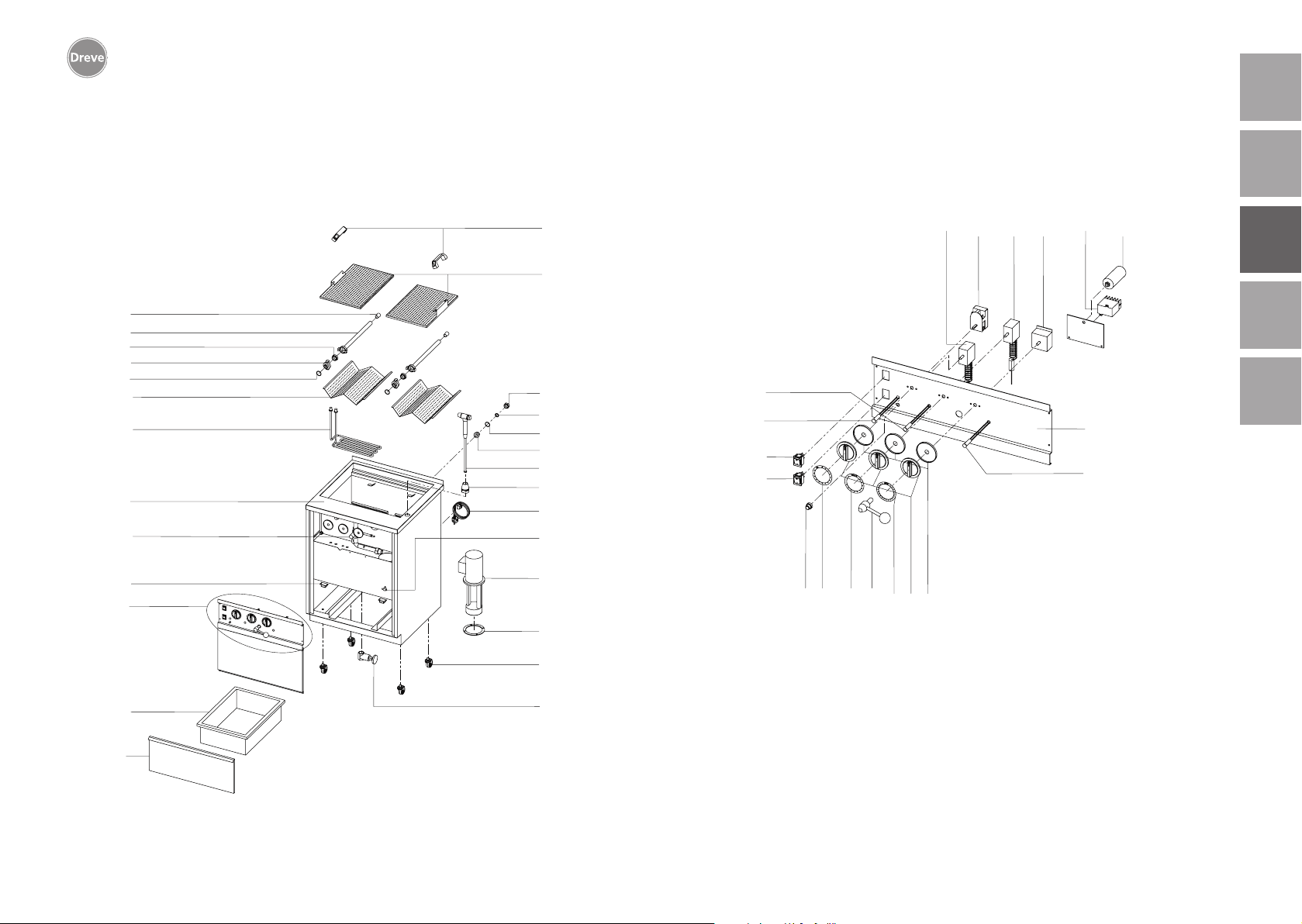

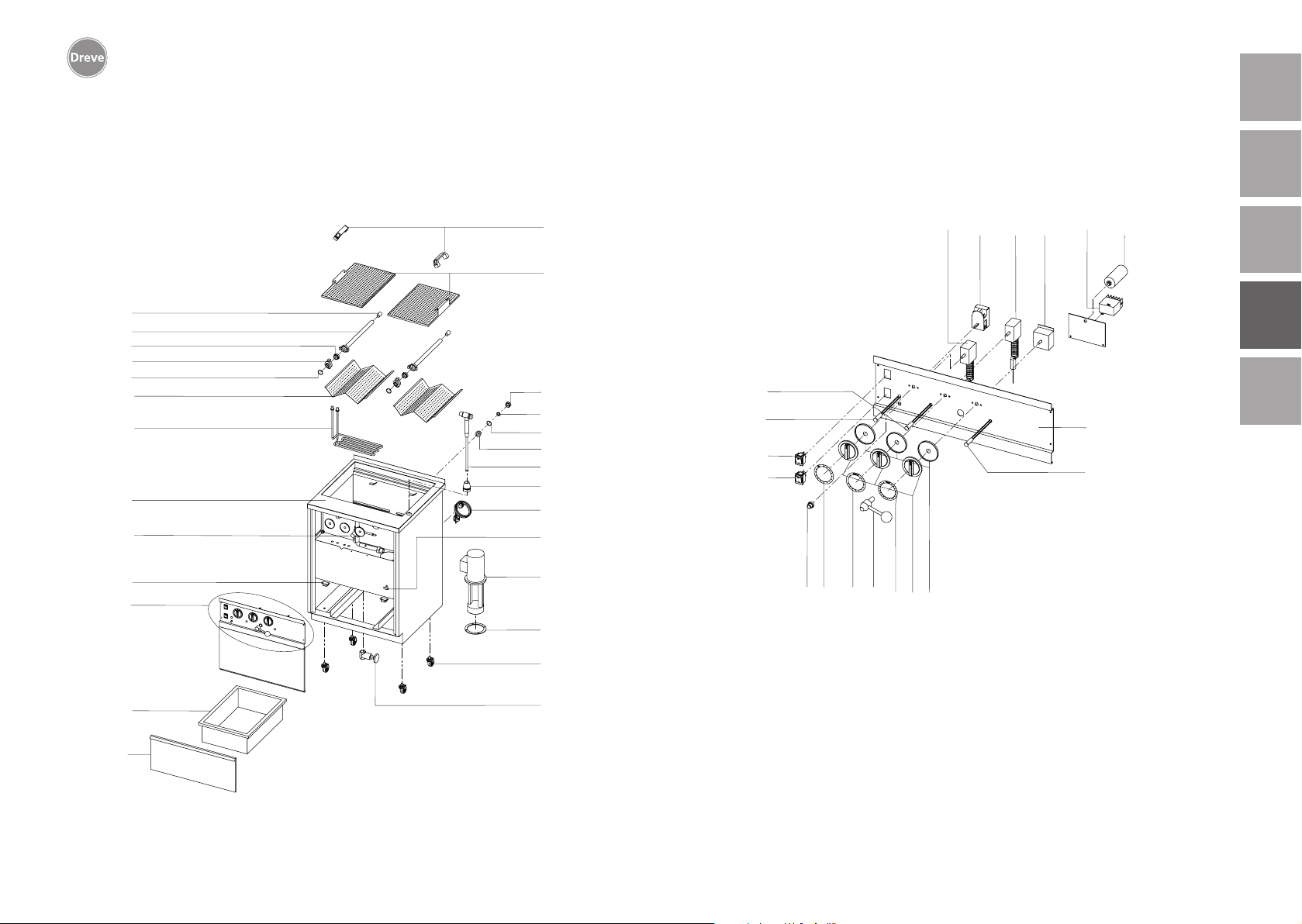

10. Labormat SD explosion
drawing 54–55
11. Operating the Labormat TH 56
11.1 Filling with water 56
11.2 Establishing operational
readiness 56
11.3 Boiling out 57
11.4 Polymerising 57
12. Cleaning and maintenance 58
12.1 Checking the water level 58
12.2 Restoring operational readiness 58
12.3 Changing the water 58
12.4 Cleaning the spray tube 59
13. Labormat TH list of
spare parts 60–61

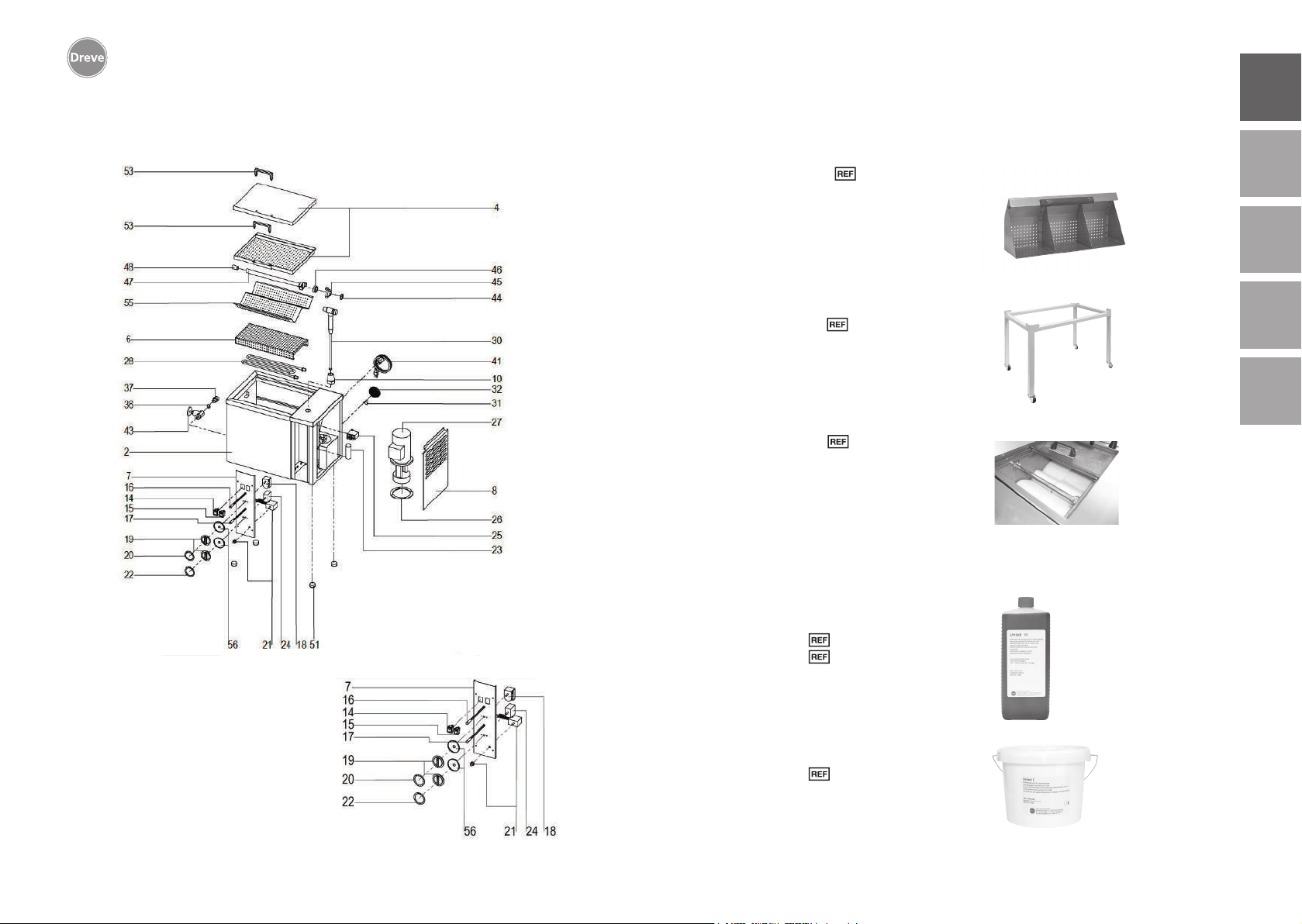

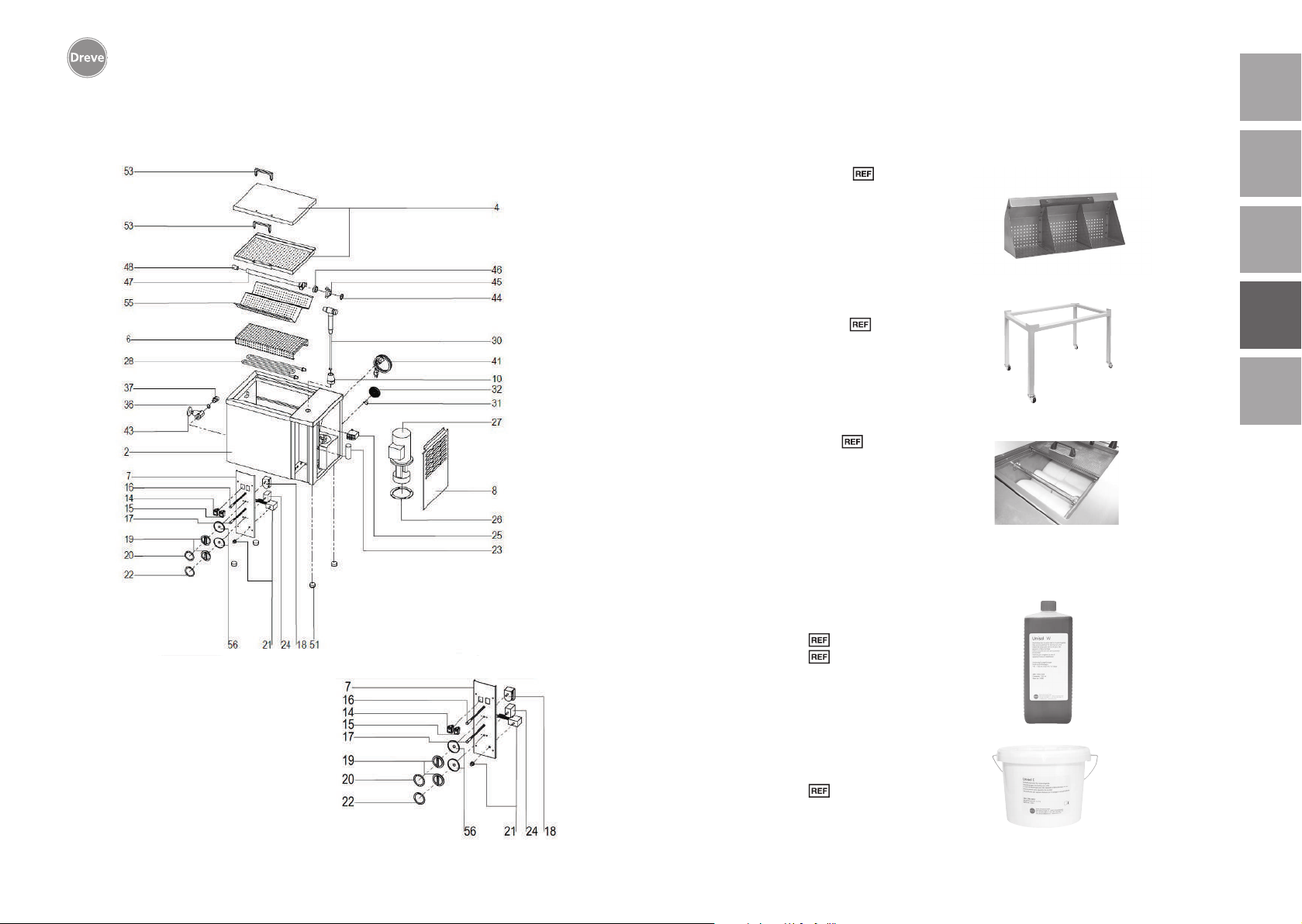

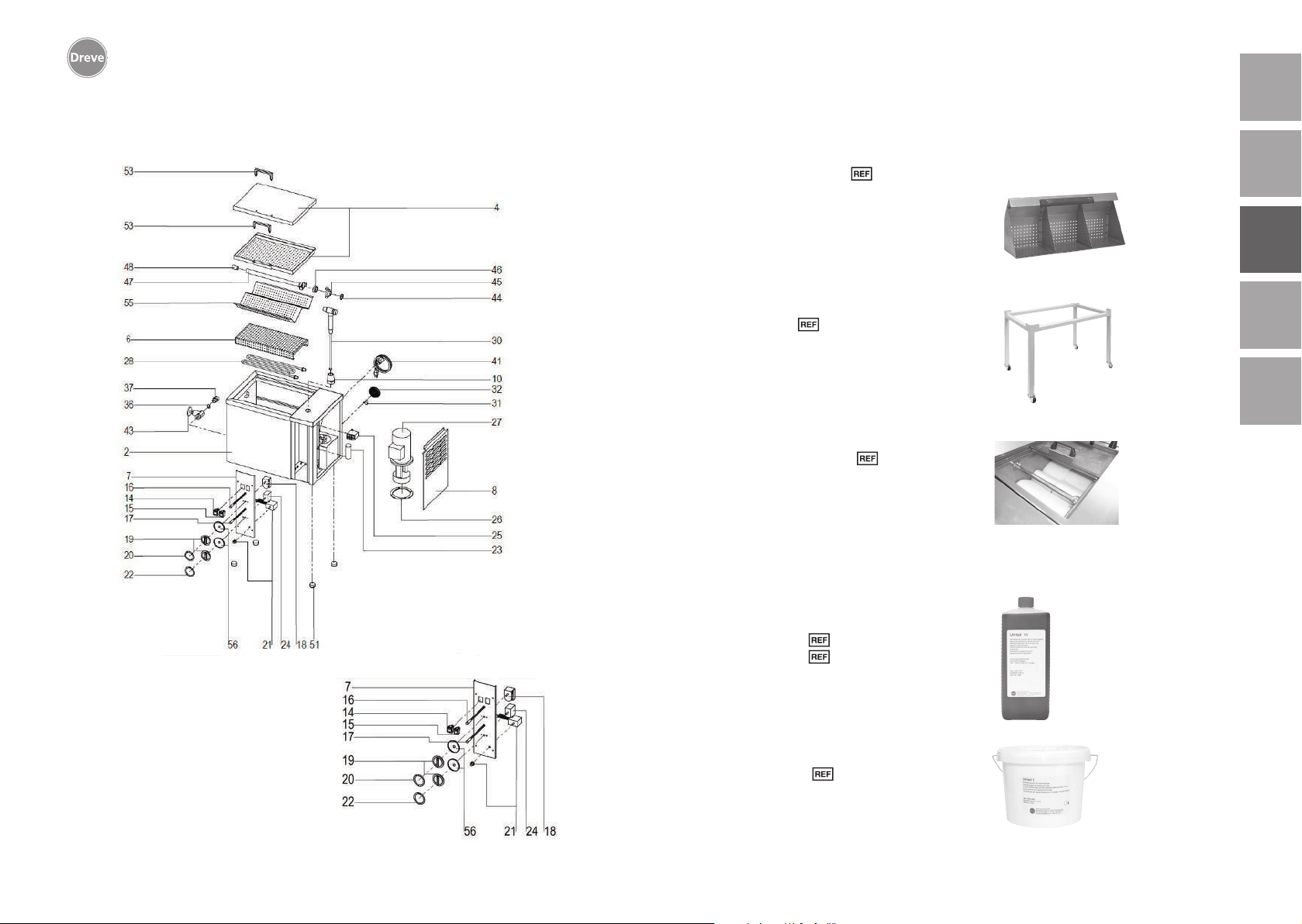

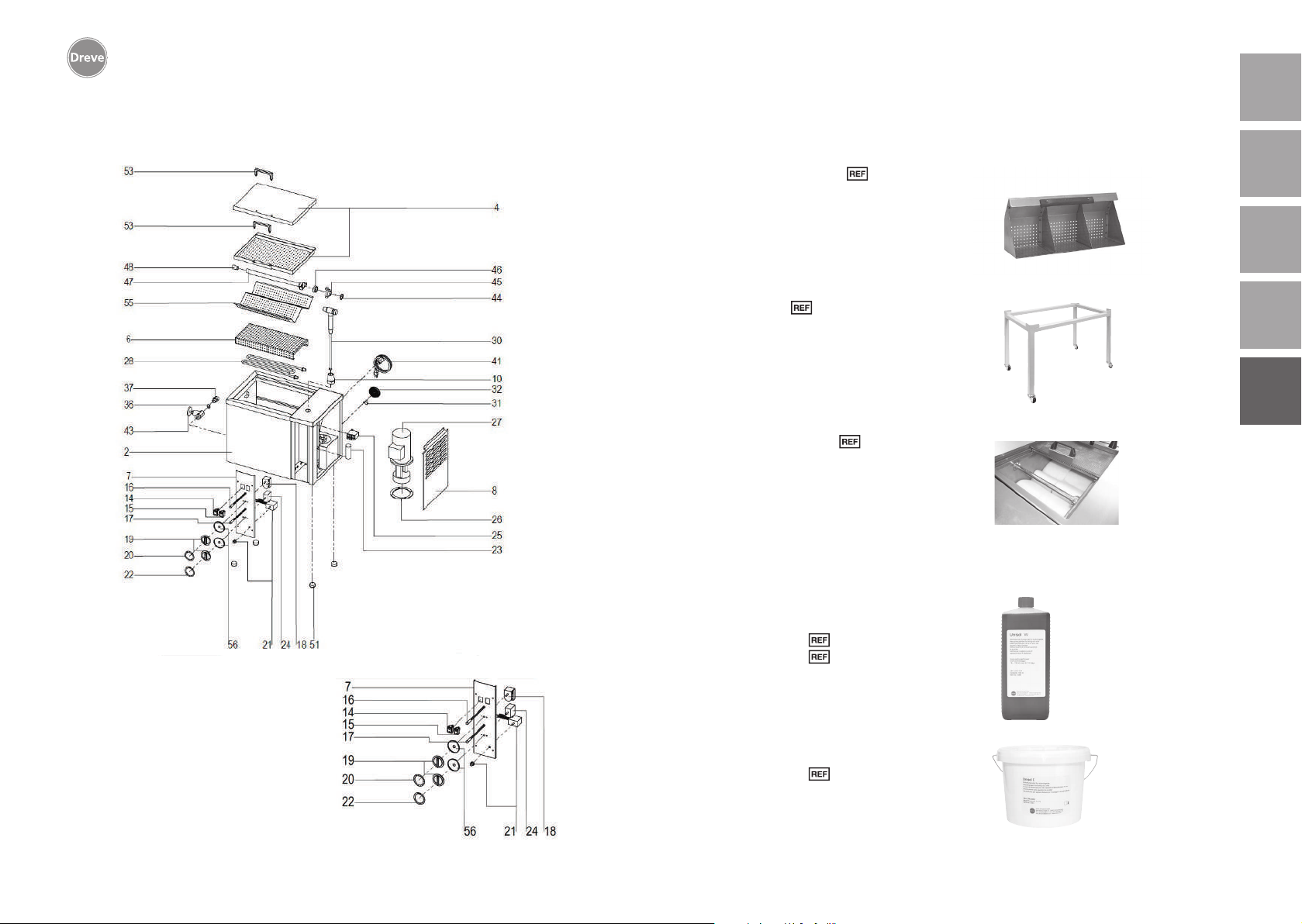

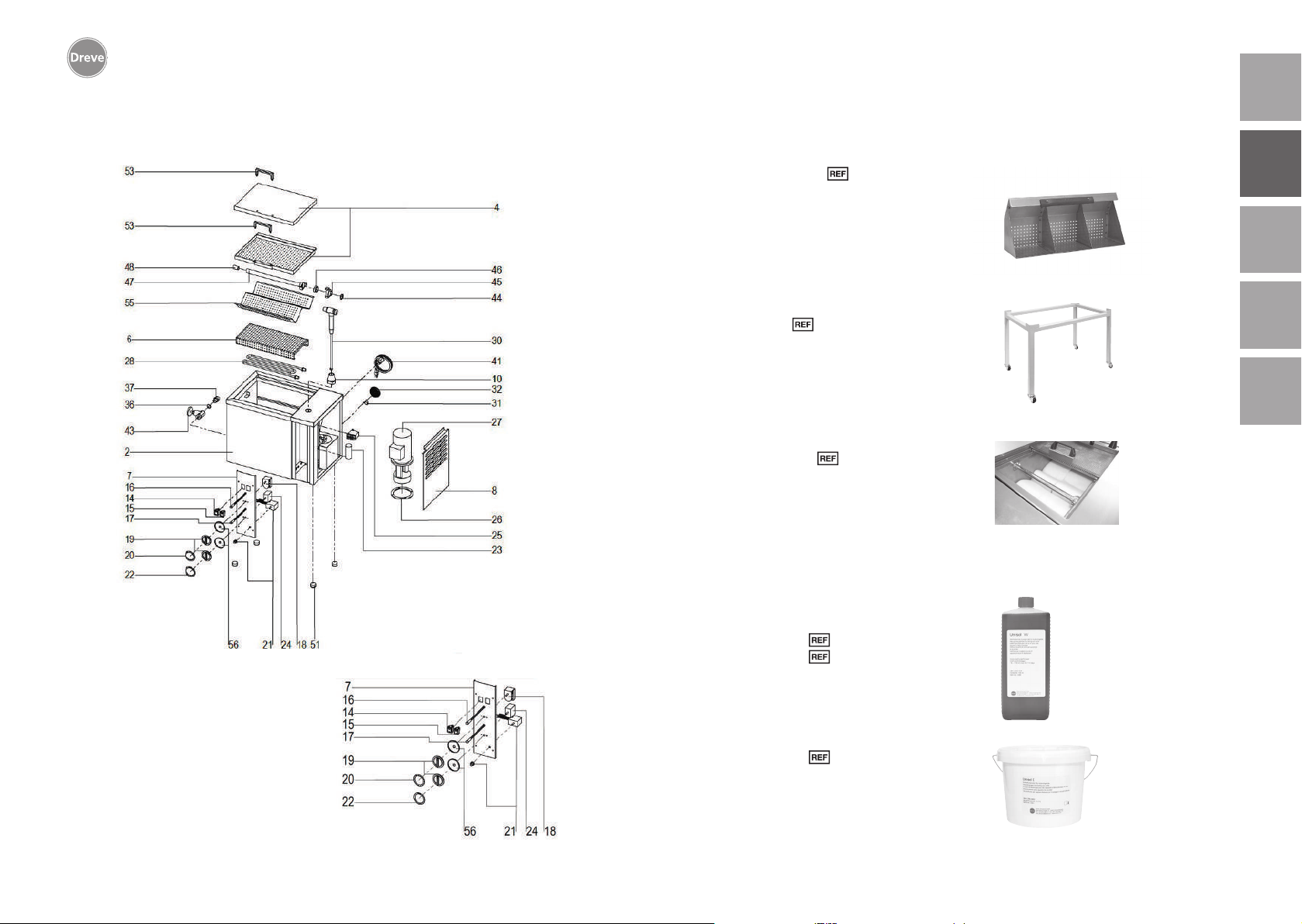

14. Labormat TH explosion drawing 62
15. Accessories (optional) 63
16. Care products 63
17. Troubleshooting 64–67
18. General information 68
19. Warranty 68

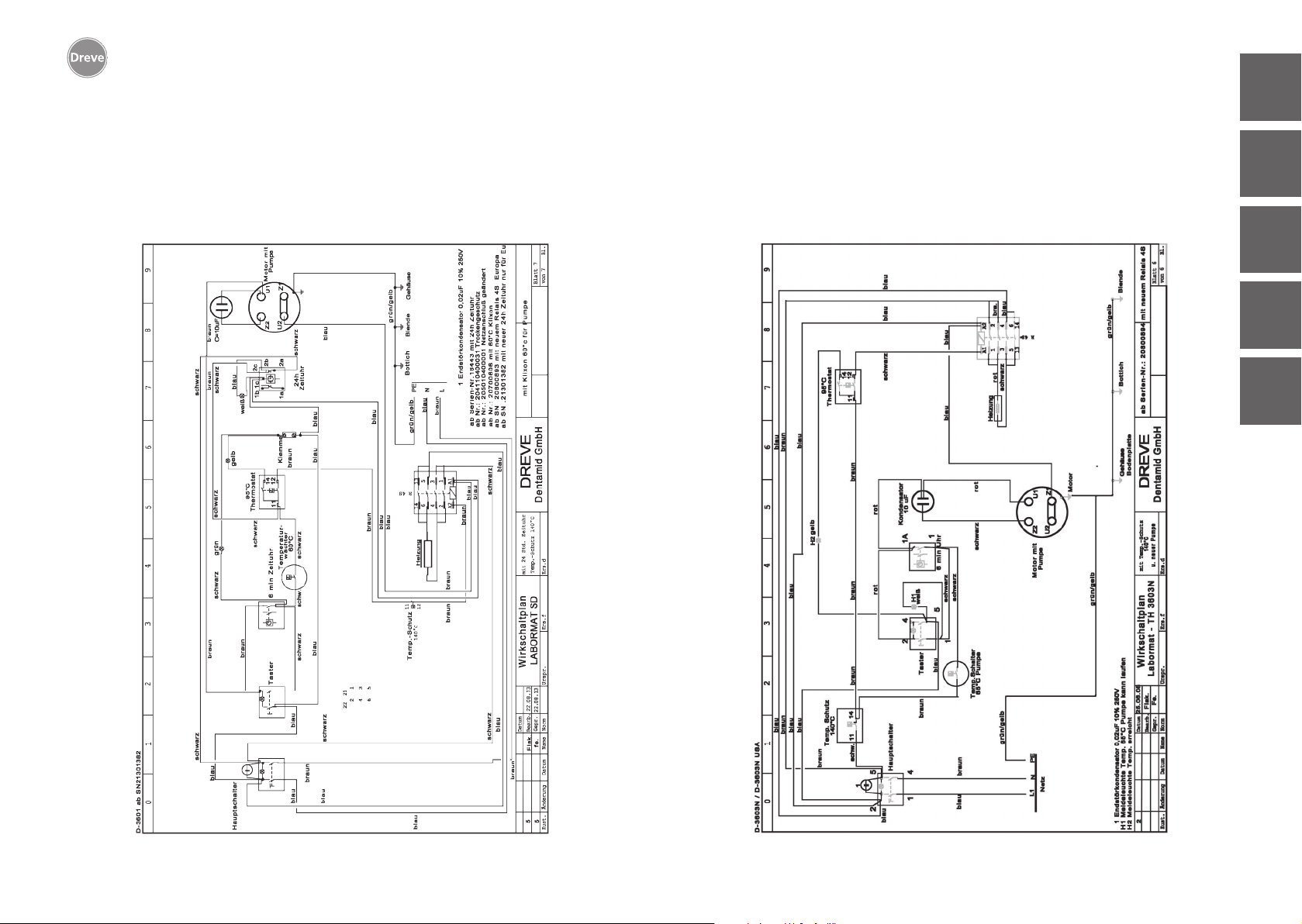

20. Detailed Labormat SD
wiring diagram 166
21. Detailed Labormat TH
wiring diagram 167
Page 3
ContenuContenidoIndice
deutschenglishfrançaisespañolitaliano
1. Description de l‘appareil 70
2. Données techniques 70
3. Mise en marche 71
4. Déclarations de conformité
4.1 Labormat SD 72
4.2 Labormat SD / USA 73
4.3 Labormat TH 74
4.4 Labormat TH / USA 75
5. Consignes de sécurité 76–77
6. Commande Labormat SD 78
6.1. Remplissage d‘eau 78
6.2. Établissement de la
disponibilité au service 78
6.3 Ébouillantage 79
6.4 Ébouillantage avec la douchette 80
6.5 Polymérisation 80
7 Nettoyage et entretien 81
7.1 Contrôle du niveau d‘eau 81
7.2 Rétablissement de la
disponibilité au service 81
7.3 Changement d‘eau 82
7.4 Nettoyage des tubes
pulvérisateurs 83
8. Accessoires Labormat SD 83
9. Liste des pièces de
rechange Labormat SD 84–85
10. Dessin en éclaté
Labormat SD 86–87
11. Commande Labormat TH 88
11.1 Remplissage d‘eau 88
11.2 Établissement de la
disponibilité au service 88
11.3 Ébouillantage 89
11.4 Polymérisation 89
12. Nettoyage et entretien 90
12.1 Contrôle du niveau d‘eau 90
12.2 Rétablissement de la
disponibilité au service 90
12.3 Changement d‘eau 90
12.4 Nettoyage du tube pulvérisateur 91
13. Liste des pièces de
rechange Labormat TH 92–93
14. Dessin en éclaté Labormat TH 94
15. Accessoires optionnels 95
16. Produits d‘entretien 95
17. Dépannage 96–99
18. Remarques générales 100
19. Garantie 100
20. Schéma général Labormat SD 166
21. Schéma général Labormat TH 167
1. Descripción del aparato 102
2. Datos técnicos 102
3. Puesta en funcionamiento 103
4. Declaraciones de conformidad
4.1 Labormat SD 104
4.2 Labormat SD / USA 105
4.3 Labormat TH 106
4.4 Labormat TH / USA 107
5. Instrucciones de
seguridad 108–109
6. Manejo Labormat SD 110
6.1. Llenado con agua 110
6.2. Puesta en servicio 110
6.3 Hervir 111
6.4 Hervir con irrigador manual 112
6.5 Polimerizar 112
7 Limpieza y mantenimiento 113
7.1 Indicador del nivel de agua 113
7.2 Reposición del servicio 113
7.3 Cambio del agua 114
7.4 Limpieza de tubos rociadores 115
8. Accesorios Labormat SD 115
9. Lista de piezas de repuesto
Labormat SD 116
10. Esquema de despiece
Labormat SD 118–119
11. Manejo Labormat TH 120
11.1 Llenado con agua 120
11.2 Puesta en servicio 120
11.3 Hervir 121
11.4 Polimerizar 121
12. Limpieza y mantenimiento 122
12.1 Indicador del nivel de agua 122
12.2 Reposición del servicio 122
12.3 Cambio del agua 122
12.4 Limpieza del tubo rociador 123
13. Lista de piezas de
repuesto Labormat TH 124–125
14. Esquema de despiece
Labormat TH 126
15. Accesorios opcionales 127
16. Productos para mantenimiento 127
17. Ayudas en caso de fallo 128–131
18. Indicaciones generales 132
19. Garantía 132
20. Diagrama de conexiones
Labormat SD 166
21. Diagrama de conexiones
Labormat TH 167
1. Descrizione dell’apparecchio 134
2. Dati tecnici 134
3. Messa in funzione 135
4. Dichiarazioni di conformità
4.1 Labormat SD 136
4.2 Labormat SD / USA 137
4.3 Labormat TH 138
4.4 Labormat TH / USA 139
5. Istruzioni per la sicurezza 140–141
6. Funzionamento di
Labormat SD 142
6.1. Riempimento d’acqua 142
6.2. Stabilire la condizione di
pronto al funzionamento 142
6.3 Ebollizione 143
6.4 Ebollizione con spazzola
manuale 144
6.5 Polimerizzazione 144
7 Pulizia e manutenzione 145
7.1 Controllo del livello d’acqua 145
7.2 Ripristinare la condizione
di pronto al funzionamento 145
7.3 Cambio dell’acqua 146
7.4 Pulizia dei tubi di spruzzo 147
8. Accessori Labormat SD 147
9. Lista dei pezzi di
ricambio Labormat SD 148–149
10. Esploso Labormat SD 150–151
11. Funzionamento
Labormat TH 152
11.1 Riempimento d’acqua 152
11.2 Stabilire la condizione di
pronto al funzionamento 152
11.3 Ebollizione 153
11.4 Polimerizzazione 153
12. Pulizia e manutenzione 154
12.1 Controllo del livello d’acqua 154
12.2 Ripristinare la condizione
di pronto al funzionamento 154
12.3 Cambio dell’acqua 154
12.4 Pulizia del tubo di spruzzo 155
13. Lista dei pezzi di
ricambio Labormat TH 156–157
14. Esploso Labormat TH 158
15. Accessori opzionali 159
16. Detergente 159
17. Rimedi contro i guasti 160–163
18. Istruzioni generali 164
19. Garanzia 164
20. Piano di gestione Labormat SD 166
21. Piano di gestione Labormat TH 167
Page 4
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
1. Gerätebeschreibung
Die Labormat-Geräte sind Ausbrühund Polymerisationsgeräte mit einem
stufenlos vorheizbaren Wasserreservoir
von 30–95 °C. Das Pumpen- und Sprührohrsystem ermöglicht die gezielte Reinigung von z. B. Gipsmodellen sowie
das Auswaschen von Wachsanteilen
bei der Küvetten-Technik.
Das frei zugängliche Wasserreservoir
ermöglicht auch eine temperaturgesteuerte Langzeitpolymerisation von
heißpolymerisierenden Kunststoffen.
Beide Gerätetypen sind mit einem
Überhitzungsschutz ausgestattet, der
bei Wassermangel automatisch auslöst.
Labormat SD:
Das große Standgerät mit ca. 50 Liter
Fassungsvermögen und einer Aufnahmekapazität von bis zu 12 Küvetten.
Labormat TH:
Das kleine Tischgerät mit ca.15 Liter
Fassungsvermögen und einer Aufnahmekapazität von bis zu 6 Küvetten.
2. Technische Daten
Labormat SD
Nennspannung: 230 V~ / 220 V~
Nennfrequenz: 50 Hz / 60 Hz
Leistung: 3100 W
Betriebstemperatur: 30– 95 °C
Max. Wasserfüllmenge: 50 l
Abmessungen (H x B x T): 850 x 630 x 600 mm
Gewicht: 75 kg
3. Inbetriebnahme
Vor der Inbetriebnahme sicherstellen, dass die auf dem Typenschild
angegebene Netzspannung mit der
Spannung der Stromquelle übereinstimmt.
Mit dem Netzkabel Netzverbindung
herstellen. Gerät mit Wasser befüllen.
(s. Kapitel „Wasserbefüllung“)
français
Labormat TH
Nennspannung: 230 V~ / 220 V~
Nennfrequenz: 50 Hz / 60 Hz
Leistung: 3200 W
Betriebstemperatur: 30– 95 °C
Max. Wasserfüllmenge: 15,0 l
Abmessungen (H x B x T): 440 x 580 x 360 mm
Gewicht: 38 kg
6
7
Page 5
Labormat SD
4. Konformitätserklärung
Gemäß Niederspannungsrichtlinie (2014 / 35 / EU).
Hiermit erklären wir, dass das nachstehend beschriebene Gerät in seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Bezeichnung der Maschine:
Labormat SD (D3601)
Maschinentyp: Ausbrühgerät – Standgerät
Folgende weitere EU-Richtlinie wurde angewandt:
2014 / 30 / EU EMV-Richtlinie
Die Schutzziele der EU-Richtlinie 2014 / 35 / EU werden eingehalten
Folgende harmonisierte Normen wurden angewandt:
2014 / 35 / EU Niederspannungs-Richtlinie
EN 61010-1: 2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
EN 61010-2-010:2014 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
2014 / 30 / EU EMV-Richtlinie
EN 61000-3-2:2014 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte
EN 61000-3-3:2013 Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte –
EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-
EN 55014-1:2006 Messung der Störspannung gemäß EN 55014-1:2006 Frequenz+ A1:2009 + A2:2011 bereich 150 kHz–30 MHz Leitungsgeführte, besondere Bewertung
Dreve Dentamid GmbH
Max-Planck-Straße 31
Laborgeräte – Teil 1: Allgemeine Anforderungen (IEC 61010-1:2010
+ Cor.:2011); Deutsche Fassung EN 61010-1:2010.
Laborgeräte – Teil 2-010: Besondere Anforderungen an Laborgeräte
für das Erhitzen von Stoffen (IEC 61010-2-010:2014); Deutsche
Fassung EN 61010-2-010:2014.
– Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom
<= 16 A je Leiter) (IEC 61000-3-2:2014); Deutsche Fassung EN
61000-3-2:2014.
Begrenzung von Spannungsänderungen, Spannungsschankungen
und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für
Geräte mit einem Bemessungsstrom <=16 A je Leiter, die keiner
Sonderanschlussbedingung unterliegen (IEC 61000-3-3:2013);
Deutsche Fassung EN 61000-3-3:2013.
Anforderungen – Teil 1: Allgemeine Anforderungen (IEC 613261:2012); Deutsche Fassung EN 61326-1:2013 Emission nach
Wohnbereich, Gewerbebereich und Kleinbetriebe Störfestigkeit
nach Industriebereich.
der Knackstörer.Teil 1: Störaussendung (CISPR 14-1:2005 + A1:2008
+ Cor.:2009 + A2:2011); Deutsche Fassung EN 55014-1:2006 +
A1:2009 + A2:2011.
•
59423 Unna/Germany • www.dentamid.dreve.de
4.2 Labormat SD / USA4.1 Labormat SD
Gemäß Niederspannungsrichtlinie (2014 / 35 / EU).
Hiermit erklären wir, dass das nachstehend beschriebene Gerät in seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Bezeichnung der Maschine:
Labormat SD (D3601USA)
Maschinentyp: Ausbrühgerät – Standgerät
Folgende weitere EU-Richtlinie wurde angewandt:
2014 / 30 / EU EMV-Richtlinie
Die Schutzziele der EU-Richtlinie 2014 / 35 / EU werden eingehalten
Folgende harmonisierte Normen wurden angewandt:
2014 / 35 / EU Niederspannungs-Richtlinie
EN 61010-1: 2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
Laborgeräte – Teil 1: Allgemeine Anforderungen (IEC 61010-1:2010
+ Cor.:2011); Deutsche Fassung EN 61010-1:2010.
EN 61010-2-010:2014 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
Laborgeräte – Teil 2-010: Besondere Anforderungen an Laborgeräte
für das Erhitzen von Stoffen (IEC 61010-2-010:2014); Deutsche
Fassung EN 61010-2-010:2014.
2014 / 30 / EU EMV-Richtlinie
EN 61000-3-2:2014 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte
– Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom
<= 16 A je Leiter) (IEC 61000-3-2:2014); Deutsche Fassung
EN 61000-3-2:2014.
EN 61000-3-3:2013 Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte –
Begrenzung von Spannungsänderungen, Spannungsschankungen
und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für
Geräte mit einem Bemessungsstrom <=16 A je Leiter, die keiner
Sonderanschlussbedingung unterliegen (IEC 61000-3-3:2013);
Deutsche Fassung EN 61000-3-3:2013.
EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-
Anforderungen – Teil 1: Allgemeine Anforderungen (IEC 613261:2012); Deutsche Fassung EN 61326-1:2013 Emission nach
Wohnbereich, Gewerbebereich und Kleinbetriebe Störfestigkeit
nach Industriebereich.
EN 55014-1:2006 Messung der Störspannung gemäß EN 55014-1:2006 Frequenz+ A 1:2009 + A2 :2011 bereich 150 kHz–30 MHz Leitungsgeführte, besondere Bewertung der
Knackstörer – Teil 1: Störaussendung (CISPR 14-1:2005 + A1:2008
+ Cor.:2009 + A2:2011); Deutsche Fassung EN 55014-1:2006 +
Hiermit erklären wir, dass das nachstehend beschriebene Gerät in seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Bezeichnung der Maschine:
Labormat TH (D3603N)
Maschinentyp: Ausbrühgerät – Tischgerät
Folgende weitere EU-Richtlinie wurde angewandt:
2014 / 30 / EU EMV-Richtlinie
Die Schutzziele der EU-Richtlinie 2014 / 35 / EU werden eingehalten
Folgende harmonisierte Normen wurden angewandt:
2014 / 35 / EU Niederspannungs-Richtlinie
EN 61010-1: 2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
Laborgeräte – Teil 1: Allgemeine Anforderungen (IEC 61010-1:2010
+ Cor.:2011); Deutsche Fassung EN 61010-1:2010.
N 61010-2-010:2014 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
Laborgeräte – Teil 2-010: Besondere Anforderungen an Laborgeräte
für das Erhitzen von Stoffen (IEC 61010-2-010:2014); Deutsche
Fassung EN 61010-2-010:2014.
2014 / 30 / EU EMV-Richtlinie
EN 61000-3-2:2014 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte
– Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom
<= 16 A je Leiter) (IEC 61000-3-2:2014); Deutsche Fassung
EN 61000-3-2:2014.
EN 61000-3-3:2013 Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte –
Begrenzung von Spannungsänderungen, Spannungsschwankungen
und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für
Geräte mit einem Bemessungsstrom <=16 A je Leiter, die keiner
Sonderanschlussbedingung unterliegen (IEC 61000-3-3:2013);
Deutsche Fassung EN 61000-3-3:2013.
EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-
Anforderungen – Teil 1: Allgemeine Anforderungen (IEC 613261:2012); Deutsche Fassung EN 61326-1:2013 Emission nach
Wohnbereich, Gewerbebereich und Kleinbetriebe Störfestigkeit
nach Industriebereich.
EN 55014-1:2006 Messung der Störspannung gemäß EN55014-1:2006 Frequenz+ A1:2009 + A2:2011 bereich 150 kHz – 30 MHz Frequenzbereich 150 kHz – 30 MHz
Leitungsgeführte, besondere Bewertung der Knackstörer Teil 1:
A2:2011); Deutsche Fassung EN 55014-1:2006 + A1:2009 + A2:2011.
Gemäß Niederspannungsrichtlinie (2014 / 35 / EU).
Hiermit erklären wir, dass das nachstehend beschriebene Gerät in seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Bezeichnung der Maschine:
Labormat TH (D3603NUSA)
Maschinentyp: Ausbrühgerät – Tischgerät
Folgende weitere EU-Richtlinie wurde angewandt:
2014 / 30 / EU EMV-Richtlinie
Die Schutzziele der EU-Richtlinie 2014 / 35 / EU werden eingehalten
Folgende harmonisierte Normen wurden angewandt:
2014 / 35 / EU Niederspannungs-Richtlinie
EN 61010-1: 2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
Laborgeräte – Teil 1: Allgemeine Anforderungen (IEC 61010-1:2010
+ Cor.:2011); Deutsche Fassung EN 61010-1:2010.
EN 61010-2-010:2014 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel-
und Laborgeräte – Teil 2-010: Besondere Anforderungen an
Laborgeräte für das Erhitzen von Stoffen (IEC 61010-2-010:2014);
Deutsche Fassung EN 61010-2-010:2014.
2014 / 30 / EU EMV-Richtlinie
EN 61000-3-2:2014 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte
– Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom
<= 16 A je Leiter) (IEC 61000-3-2:2014); Deutsche Fassung
EN 61000-3-2:2014.
EN 61000-3-3:2013 Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte –
Begrenzung von Spannungsänderungen, Spannungsschwankungen
und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für
Geräte mit einem Bemessungsstrom <=16 A je Leiter, die keiner
Sonderanschlussbedingung unterliegen (IEC 61000-3-3:2013);
Deutsche Fassung EN 61000-3-3:2013.
EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-
Anforderungen – Teil 1: Allgemeine Anforderungen (IEC 613261:2012); Deutsche Fassung EN 61326-1:2013 Emission nach
Wohnbereich, Gewerbebereich und Kleinbetriebe Störfestigkeit
nach Industriebereich.
EN 55014-1:2006 Messung der Störspannung gemäß EN55014-1:2006 Frequenz+ A1:2009 + A2:2011 bereich 150 kHz – 30 MHz Frequenzbereich 150 kHz – 30 MHz
Leitungsgeführte, besondere Bewertung der Knackstörer Teil 1:
Achtung! Lesen Sie diese Hinweise vor dem Anschließen und der Inbetriebnahme
des Gerätes sorgfältig durch. Die Betriebssicherheit und die Funktion des Gerätes
können nur dann gewährleistet werden, wenn sowohl die allgemeinen Sicherheitsund Unfallverhütungsvorschriften des Gesetzgebers als auch die Sicherheitshinweise
in der Bedienungsanleitung beachtet werden.
1. Das Gerät darf nur entsprechend
der vorliegenden Bedienungsanleitung
verwendet werden. Wir übernehmen
keine Haftung für Schäden, die durch
unsachgemäßen Gebrauch bzw. fehlerhafte Bedienung entstehen.
2. Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
3. Das Gerät darf nur an eine Steckdose
mit Schutzleiter angeschlossen werden.
Den Netzstecker niemals mit feuchten
Händen anfassen.
4. Die Stromversorgung von LabormatGeräten sollte ausschließlich über eine
extra abgesicherte Stromleitung herge
stellt werden.
5. Das Gerät muss auf einem standfesten und ebenen Untergrund stehen.
6. Die Heizung darf nur bei ausreichender Wasserfüllung eingeschaltet und
betrieben werden.
7.
Das Gerät ist vor jedem Betrieb auf ordnungsgemäßen Zustand und Betriebssicherheit zu überprüfen. Falls der Zustand
nicht einwandfrei ist, darf das Gerät nicht
mehr benutzt werden und muss entsprechend gekennzeichnet werden.
-
8. Die Bedienelemente des Gerätes
nicht arretieren.
9. Die Bedienelemente der Uhren sollten nicht aktiv gegen den Uhrzeigersinn
verdreht werden. Dies führt zu einer
Überbeanspruchung der innenliegenden Feder und damit zum schnellen
Verschleiß der Uhr.
10. Bei längeren Arbeiten mit der max.
Betriebstemperatur können sich Deckel
und Gehäuseinnenteile des Labormaten
bis auf 80 °C aufheizen, daher sind
diese außerhalb der dafür vorgesehenen Griffe auch kurzfristig nicht zu
berühren.
11. Beim Öffnen des Deckels nicht über
das Gerät beugen. Durch das Entweichen von heißem Wasserdampf besteht
Verbrennungsgefahr.
12. Schilder und Aufkleber müssen
stets in gut lesbarem Zustand gehalten
werden und dürfen nicht entfernt werden.
13. Die Reinigung und Wartung des
Gerätes oder das Auswechseln von Teilen
sollte nur bei abgekühltem Gerät vorgenommen werden. Dabei ist unbedingt der Netzstecker zu ziehen.
14. Das Ablassen des Brauchwassers
in die Kanalisation sollte nur bei Temperaturen unter 70 °C stattfinden. Höhere
Temperaturen können langfristig zu
einer Schädigung der Abwasserleitungen führen.
15. Das Öffnen des Gerätes und Instandsetzungen dürfen nur von zugelassenen
Fachkräften durchgeführt werden.
16. Es dürfen nur Zubehör- und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Für Schäden, die
durch den Einsatz nicht freigegebener
Teile entstehen, übernehmen wir keine
Haftung.
Da wir ständig an der Weiterentwicklung
unserer Erzeugnisse arbeiten, behalten
wir uns technische Änderungen vor.
français
12
13
Page 8
Labormat SD
6. Bedienung Labormat SD
6.1 Wasserbefüllung
deutschenglishfrançaisespañolitaliano
Öffnen der Gerätedeckel und Entnahme
der Küvettenkörbe (optional) und der
Auflagebleche (55). In der Mitte der
Rückwand des Wasserreservoirs befindet
sich der Wassereinlaufstutzen. Das verbreiterte untere Ende des Stutzens gilt
als Markierung für den höchst zulässigen Wasserstand.
Wichtig: Gerät nie über diese
Markierung befüllen! Überfüllungen können zu Undichtigkeiten
im Pumpensystem und damit zu
einem Abfluss von Wasser führen.
Es stehen zwei Möglichkeiten der
Gerätefüllung zur Verfügung:
1. Manuelle Befüllung
Mit einem geeigneten Gefäß (z. B.
Eimer) oder einem Wasserschlauch
kann die benötigte Wassermenge (ca.
50 l) direkt durch die Geräteöffnung in
das Heizbecken gefüllt werden.
2. Festanschluss
Der mitgelieferte Druckschlauch verbindet den Labormat SD direkt mit
der Wasserleitung (Absperrhahn erforderlich). Hierfür Dichtungsmutter (39)
des Wassereinlaufs abschrauben und
Druckschlauch mit der Kontermutter
fest verbinden. Das andere Ende des
Verbindungsschlauches direkt über
einen Absperrhahn mit der Wasserleitung verbinden. Absperrhahn öffnen und Wasser bis zur Maximalmarkierung einfüllen. Auflagebleche (55)
und Küvettenkörbe zurück in das Gerät
setzen, Deckel (3) schließen.
6.2 Herstellen der Betriebsbereitschaft
1. Zum Einschalten der Stromversorgung den roten Hauptschalter (14) im
Bedienfeld drücken. Die in den Schalter
integrierte Kontrolllampe leuchtet und
zeigt die Betriebsbereitschaft des Gerätes
an.
2. Den Drehknopf (19) des Thermostats
(24) auf die gewünschte Wassertemperatur einstellen.
Wichtig: Der Pump- und Sprühbetrieb des Labormat SD kann erst ab
einer Betriebstemperatur von 65 °C
erfolgen und wird durch die grüne
Kontrollleuchte im Bedienfeld (13)
signalisiert.
Dies vermindert die Gefahr von Funktionsstörungen durch Wachsablagerungen im Pumpengehäuse und dem
Sprühsystem. Bei Erreichen der voreingestellten Temperatur leuchtet die
gelbe Kontrollleuchte (17) im Bedienfeld dauerhaft auf.
Die Aufheizzeit auf 65 °C beträgt bei
maximalem Wasserfüllstand etwa
70–80 Minuten, die Aufheizzeit auf
95 °C beträgt etwa 120–130 Minuten.
Um Arbeitsverzögerungen durch die
Aufheizphase zu vermeiden ist der
Labormat SD mit einem 24 h-Timer (33)
ausgestattet. Bei eingeschalteter Stromversorgung (Hauptschalter rot (14)
leuchtet) wird der Timer auf die
geplante Wiederverwendung eingestellt. Im Bedienfeld leuchtet die weiße
Kontrollleuchte (16), Sprüh- und Heizfunktion werden außer Kraft gesetzt.
6.3 Ausbrühen
Die beiden Gerätedeckel (3) sind
gegenläufige Schiebetüren, so dass
immer nur eine Gerätehälfte geöffnet
werden kann. Einen der Gerätedeckel
mit dem Handgriff nach innen schieben, die auszubrühenden Objekte auf
das Auflageblech (55) stellen oder in
die optional erhältlichen Küvettenkörbe
einlegen.
Gerätedeckel (3) schließen und den
Timer (18) im Bedienfeld aktivieren.
Die Sprühfunktion kann stufenlos
zwischen 0–6 Minuten vorgewählt
werden. Alternativ zum Timer kann
Nach Ablauf der vorgegebenen Vorlaufzeit heizt der Labormat SD automatisch auf die gewählte Temperatur.
Errechnung des einzustellenden
Zeitraumes:
Stundenanzahl zwischen der Einstellzeit und der geplanten Wiederverwendung minus der Aufheizzeit (temperaturabhängig).
auch der grüne Momentknopf (15) im
Bedienfeld gedrückt werden, der
Sprühvorgang wird automatisch ausgelöst und nur solange aufrechterhalten
wie die Momenttaste gedrückt bleibt.
Wichtig: Sprührohre, Küvettenkörbe und alle anderen innenliegenden Metallflächen weisen während und nach dem Gebrauch hohe
Temperaturen auf! Diese sind deshalb außerhalb der dafür vorgesehenen Handgriffe auch kurzfristig
nicht zu berühren.
español
14
15
Page 9
Labormat SD
deutschenglishfrançaisespañolitaliano
7. Reinigung und Wartung
6.4 Ausbrühen mit der Handbrause
Der Labormat SD verfügt über Doppeldeckel. Zum kurzen Ausbrühen mit der
Handbrause (30) kann das zu reinigende Objekt (z. B. Artikulator) auf die
Lochblechabdeckung gestellt werden.
Das Sprühwasser wird über Abflusslöcher im Innendeckel wieder in das
Wasserreservoir rückgeführt. Für den
Gebrauch der Handbrause (30) muss
im Bedienfeld der Umschalthebel (52)
durch Rechtsdrehung auf die Position
„Handbrause“ eingestellt werden.
Handbrause (30) aus der Halterung
entnehmen, Timer (18) auf die beabsichtigte Reinigungszeit einstellen,
bzw. Momenttaste (15) gedrückt halten und gleichzeitig den Drucktaster an
der Handbrause betätigen.
Zur Rückkehr zum normalen Sprühbetrieb Umschalthebel (52) durch Linksdrehung auf die Position „Sprühen“
einstellen.
Wichtig: Die Timer des Labormatgerätes sollten auf keinen Fall
mechanisch gegen den Uhrzeigersinn verdreht werden. Hierdurch
kommt es zu einer Überbelastung
innenliegender Teile und dies kann
zu einem schnellen Verschleiß der
Timer führen.
6.5 Polymerisieren
Labormat-Geräte eignen sich auch für
die Polymerisation von heißpolymerisierenden Kunststoffen in der MetallKüvetten-Technik.
Hierfür Gerätedeckel (3) öffnen, Küvettenkörbe und Auflagebleche (55) entnehmen und die Küvetten direkt in
dem vorgewärmten Wasserreservoir
versenken.
Vorsicht: Verbrennungsgefahr, nur
an den dafür vorgesehenen Griffstücken berühren!
Es ist darauf zu achten, dass keine
Küvetten auf der im vorderen Bereich
des Wasserreservoirs befindlichen
Heizspirale und Messfühlern abgestellt
werden. Dies kann zu Funktionsstörungen oder Beschädigung führen.
Über den Thermostatregler (24) sind
auch verschiedene Temperaturstufen
für eine homogene Kunststoffpolymerisation realisierbar.
Während des Polymerisationsvorganges kann der Labormat auch weiter
als Ausbrühautomat genutzt werden,
dafür Auflegebleche sowie Küvettenkörbe in das Gerät zurücksetzen und
wie in Absatz „Ausbrühen“ beschrieben vorgehen.
7.1 Wasserstandskontrolle
Labormat-Geräte sind Heißwasserge
räte die beim Sprühvorgang wie auch
bei geöffnetem Deckel Wasserdampf
abgeben. Dadurch verringert sich der
Wasserfüllstand. Dies erfordert eine
tägliche Wasserstandskontrolle. Bei
einem Abstand zwischen Wasseroberfläche und der Markierung für den max.
-
Füllstand von ca. 10 cm sollte dringend
Wasser nachgefüllt werden (s. Absatz
„Wasserbefüllung“).
Fällt der Wasserstand auf das Niveau
der Heizspule (29) wird zum Schutz vor
Überhitzung das gesamte Gerät durch
einen Sicherungsschalter vom Stromnetz getrennt.
7.2 Wiederherstellung der Betriebsbereitschaft nach
Auslösen des Sicherungsschalters
Wichtig: Vor Öffnen des Gerätes
unbedingt den Netzstecker ziehen.
Der Sicherungsschalter (21) des Überhitzungsschutzes befindet sich auf dem
Bedienfeld (9) und ist mit einer Schutzkappe gesichert.
Sollte eine Reaktivierung notwendig
werden, Schutzkappe gegen den Uhr-
zeigersinn lösen und den darunter liegenden grünen Sicherungsknopf eindrücken bis dieser hörbar einrastet.
Anschließend den Sicherungsknopf
unbedingt wegen des Risikos von
Wasserschäden an den elektrischen
Bauteilen wieder mit der Schutzkappe
verschließen.
1716
Page 10
Labormat SD
deutschenglishfrançaisespañolitaliano
7.3 Wasserwechsel
Um gleichbleibend gute Ergebnisse
beim Säubern und Ausbrühen von
Modellen zu erhalten, sollte das im
Wasser gelöste Wachs regelmäßig
(1 x pro Woche, bei starker Beanspruchung entsprechend öfter) entfernt
werden.
Hierfür Temperaturregelung (24) auf
0 °C stellen oder Gerät völlig abschalten und komplett abkühlen lassen (idealerweise über Nacht).
Das im Wasser gelöste Wachs trennt
sich bei Abkühlung selbstständig und
sammelt sich als Wachsschicht an der
Wasseroberfläche. Diese kann, nach
Entnahme der Küvettenkörbe und der
Auflagebleche (55), zusammen mit
anderen schwimmenden Verunreinigungen restlos abgeschöpft werden.
Für eine Generalreinigung des Gerätes
(mind. 1 x pro Woche, bei starker Beanspruchung entsprechend öfter) kann
nach dem Abschöpfen der Wachsschicht das Gerät eingeschaltet und
auf 65 °C vorgeheizt werden.
Das im Gerät befindliche Wasser kann
unter Zuhilfenahme des beigefügten
Ablaufschlauches abgepumpt werden.
Hierfür ein Sprührohr (47) ausbauen (s.
nächster Abschnitt) und mittels des am
Schlauch angebrachten Bajonettverschlusses die Verbindung Schlauch/
Labormat SD herstellen. Das andere
Ende des Schlauches in einen Abfluss
(z. B. Waschbecken) legen.
Pumpe mit Hilfe des Timers (18) oder
der Momenttaste (15) aktivieren. Das
Wasser wird bis auf einen Bodensatz
von 3–4 cm automatisch abgepumpt.
Das stark verschmutzte Restwasser wird
nicht abgepumpt, sondern über ein, am
Boden des Wasserreservoirs befindliches, Ablaufventil (42) abgelassen.
Untere Frontblende (5) öffnen (Magnetverschluss) und Ablaufventil (42)
mit dem roten Absperrhahn vollständig
öffnen. Das abfließende Restwasser
wird in der darunter liegenden Auffangwanne (54) gesammelt. Grobe,
sowie an den Innenflächen anhaftende Verunreinigungen aus dem
Wasserreservoir entfernen und Gerät
mit wenig Wasser spülen. Ablaufventil
(42) wieder schließen. Auffangwanne
(54) dem Gerät entnehmen und das
Schmutzwasser entsorgen. Anschließend Frischwasser bis zur Maximalmarkierung, wie unter „Wasserbefüllung“
beschrieben, auffüllen.
Für eine bessere Wachslöslichkeit und
zur Vermeidung einer Emulgation des
Wassers mit Restwachs empfehlen wir
die Zugabe von Unisol W (s. auch unter
Zubehör).
Wichtig: Unisol W nur in kaltem
Wasser lösen, hohe Wassertemperaturen führen zu Schaumbildung.
7.4 Reinigung der Sprührohre
Durch den Pumpbetrieb können auch
grobe Verunreinigungen zusammen
mit dem Wasser in die Sprührohre (47)
gelangen. Dieses kann die Funktion der
Sprühdüsen beeinträchtigen und sollte
in regelmäßigen Abständen kontrolliert
und ggf. gereinigt werden.
Hierfür ist der Ausbau der Sprührohre (47)
erforderlich. Diese sind mittels Bajonettverschlüssen mit der Wasserzuleitung im Gerät verbunden. Durch eine
halbe Rechtsdrehung lässt sich der
Bajonettverschluss entriegeln und das
gesamte Sprührohr (47) mit leichtem
Zug nach schräg oben herausnehmen.
Jedem Neugerät ist eine Reinigungs-

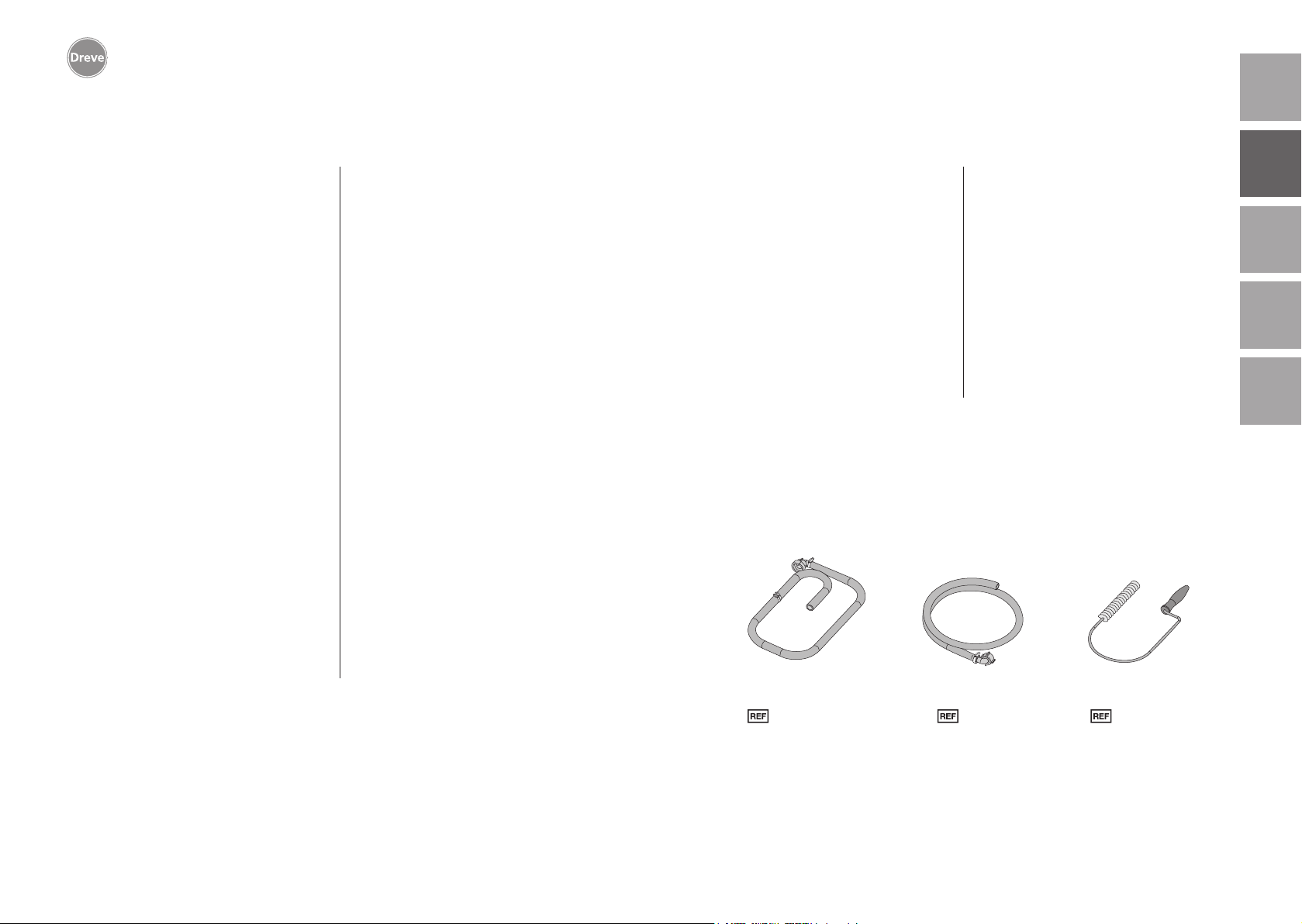

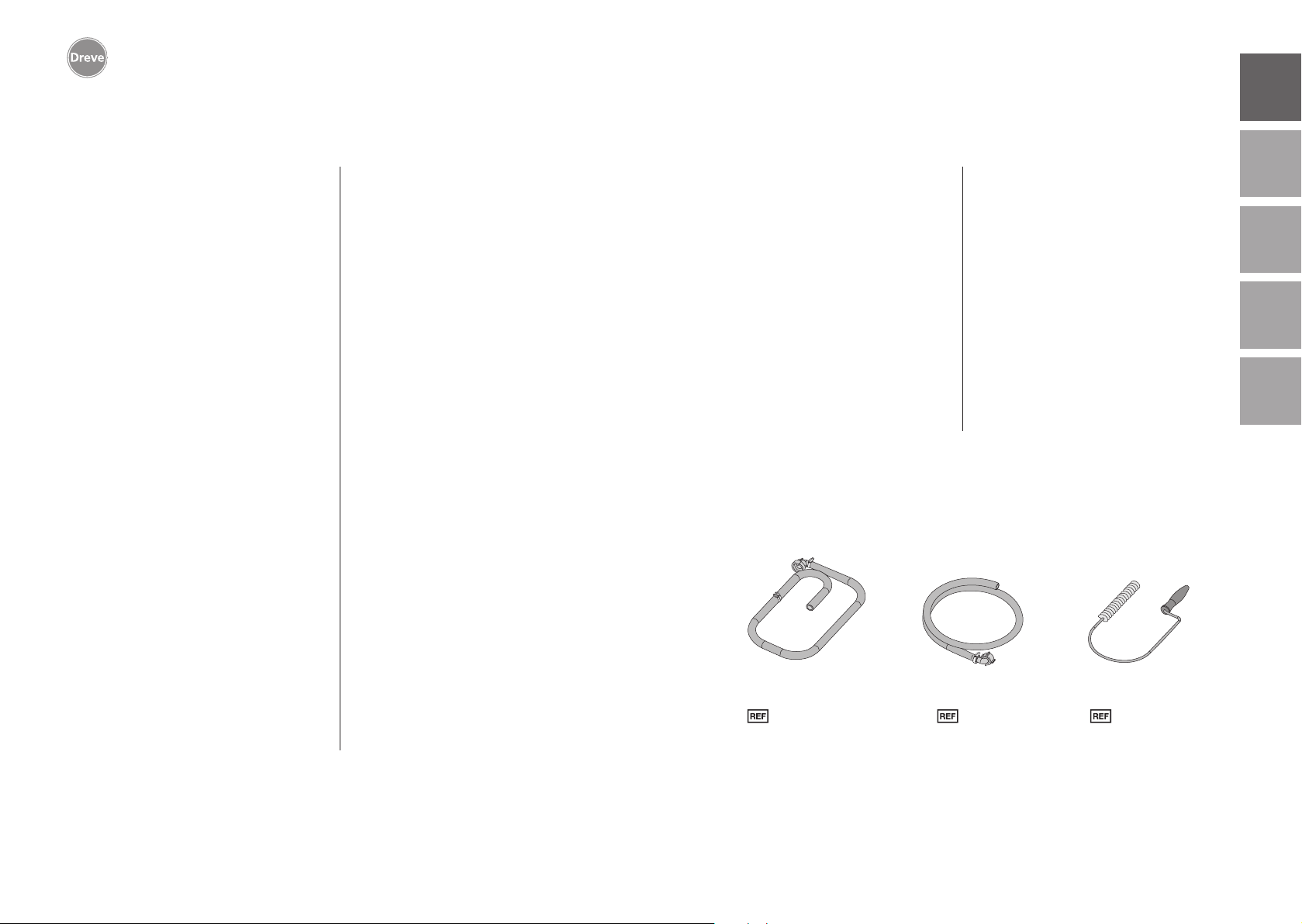

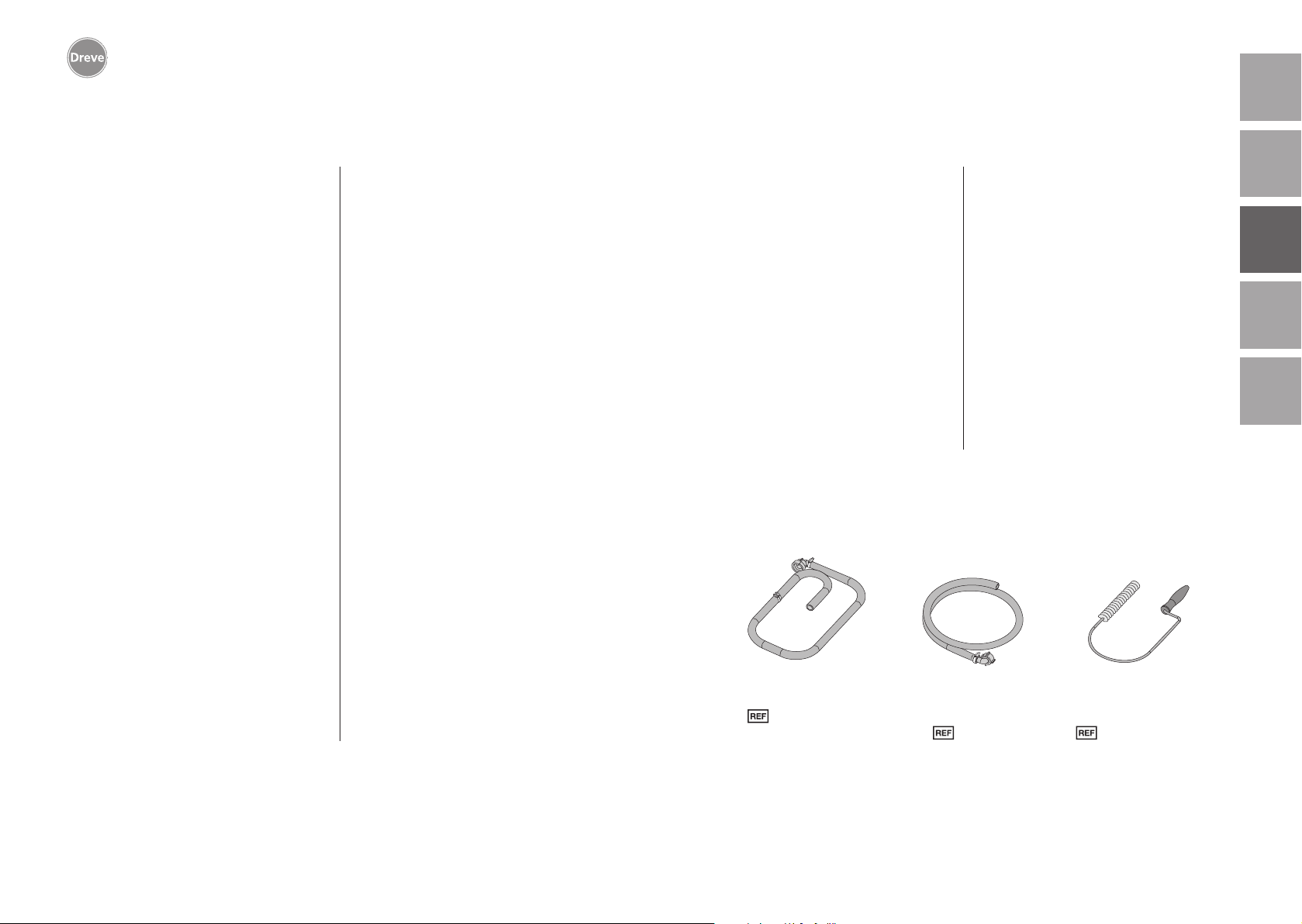

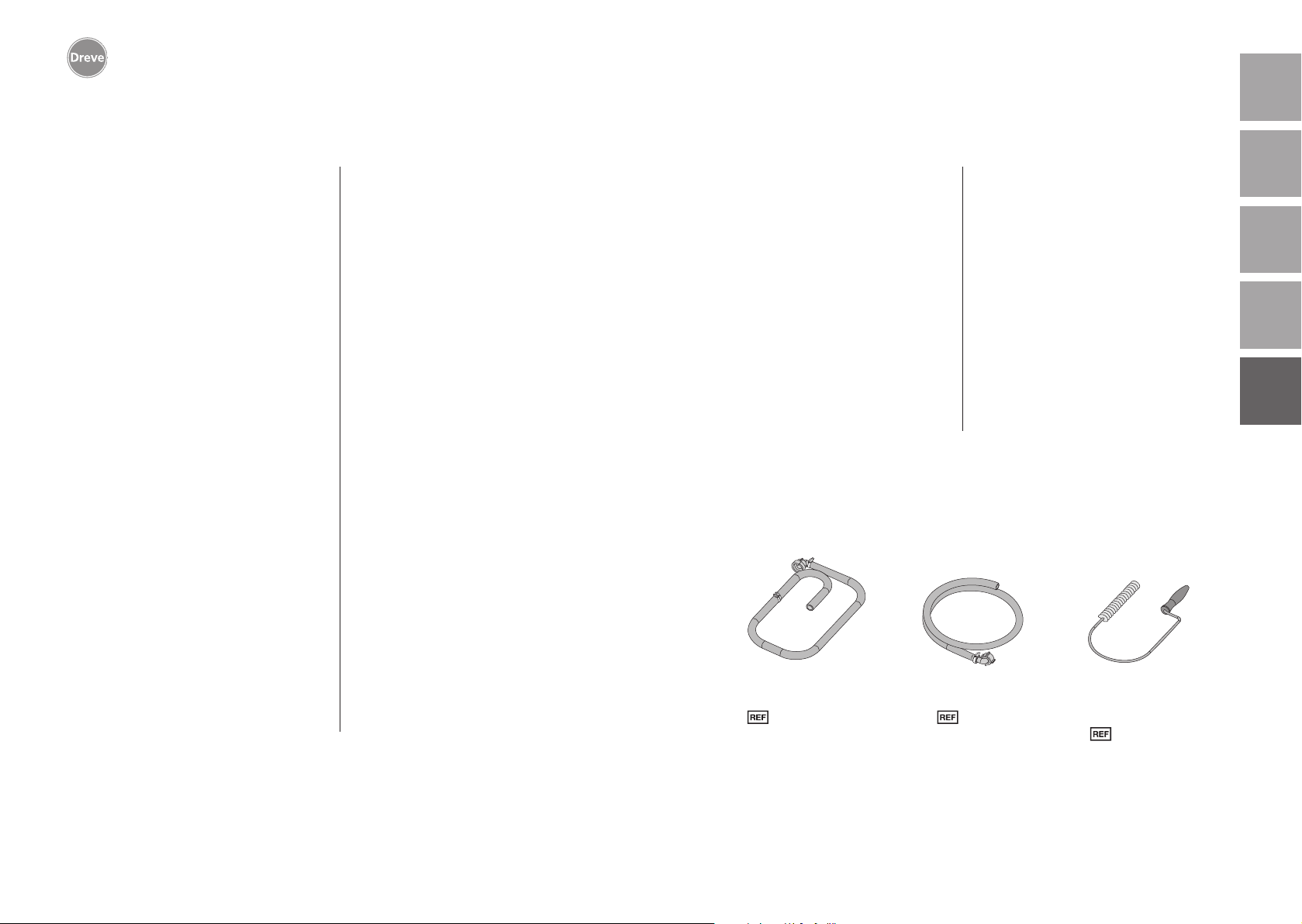

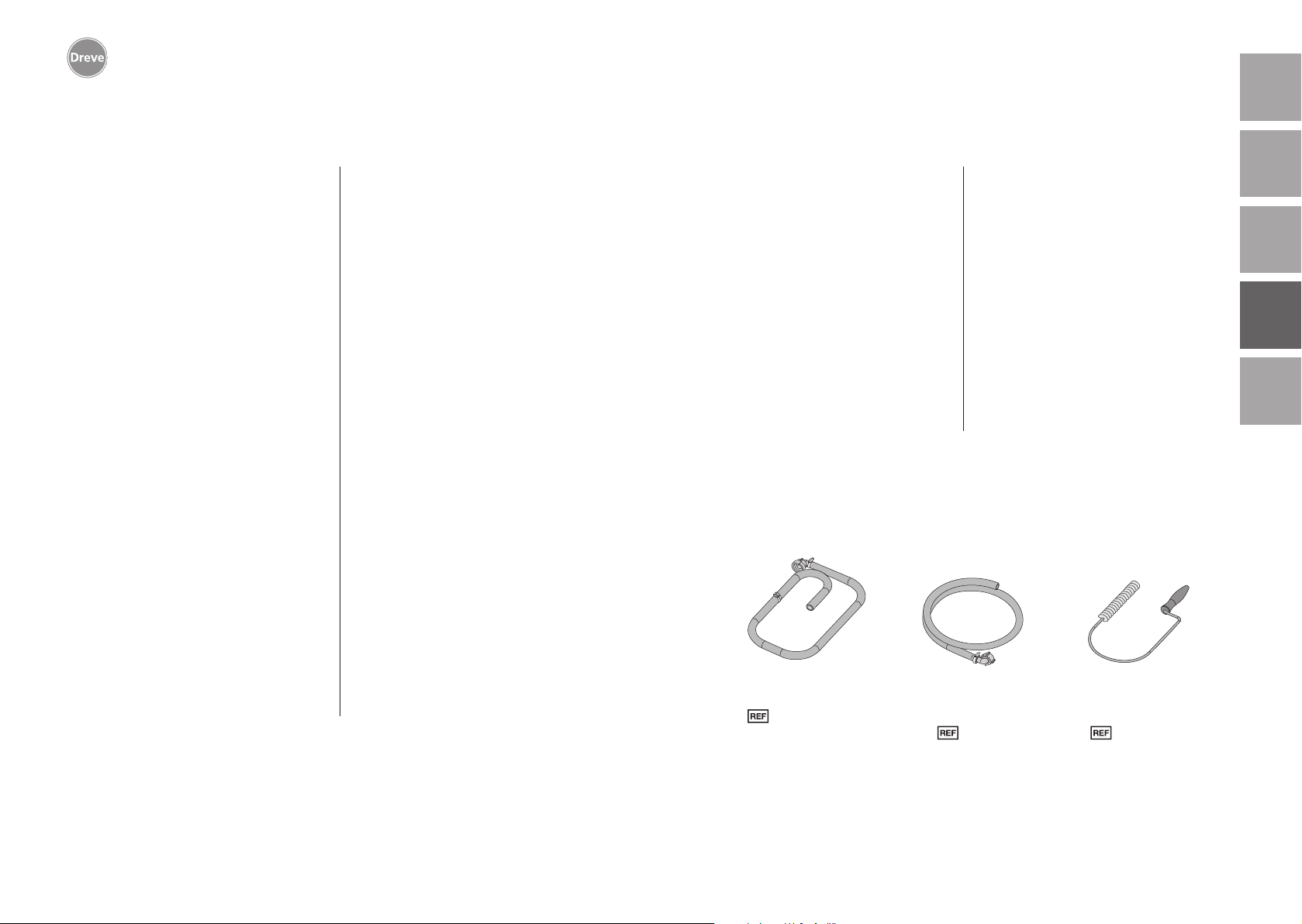

8. Zubehör Labormat SD
SchmutzwasserAblaufschlauch
D51142KPL
FrischwasserZulaufschlauch
D1017E
bürste bei gelegt. Zur Reinigung Blindstopfen (48) am Rohrende lösen, Bürste
in das Sprührohr (47) einschieben und
mit Dreh- und Schubbewegungen
grobe Verschmutzungen sowie Kalkablagerungen herauslösen und entfernen. Anschließend sollte das Rohr unter
fließendem Wasser gespült werden.
Der Wiedereinbau der Sprührohre
erfolgt in umgekehrter Reihenfolge
wie oben beschrieben.
Wichtig: Achten Sie beim Einsetzen
der Sprührohre darauf, dass die
Sprühdüsen nach unten zeigen!
Version 220 V~ / 60 Hz
12 Tauchpumpe 220 V / 60 Hz USA Version 50703X60
25 Kleinschütz 4S 220 V / 60 Hz USA Version D60805X2X60
33 24 h-Timer 220 V / 60 Hz USA Version
inkl. Befestigungsmaterial D6550827
41Netzstecker USA mit Kabel 50694
2120
Page 12
Labormat SD
Gewicht:Allgemeintoleranz DIN ISO 2768-mk
Norm
Gepr.
Bearb.
Schutzrechte nach DIN ISO 16016 beachten.
Ohne unsere vorherige Zustimmung darf diese Zeichnung weder vervielfältigtnoch Dritten zugänglich gemacht werden.
Werkstoff:
Datum
Name
Blatt
Maßstab:
Rev.:
1
1:10
A (1:5)
3452222019
16
17
13
15
14
332418212325
9
5621
112120119.03.12
OLI
212150110.04.12
OLI
312190108.05.12
OLI
412440130.10.12
OLI
512500111.12.12
OL
28.02.12
BE
5
57.2
-
Labormat SD
-
K1

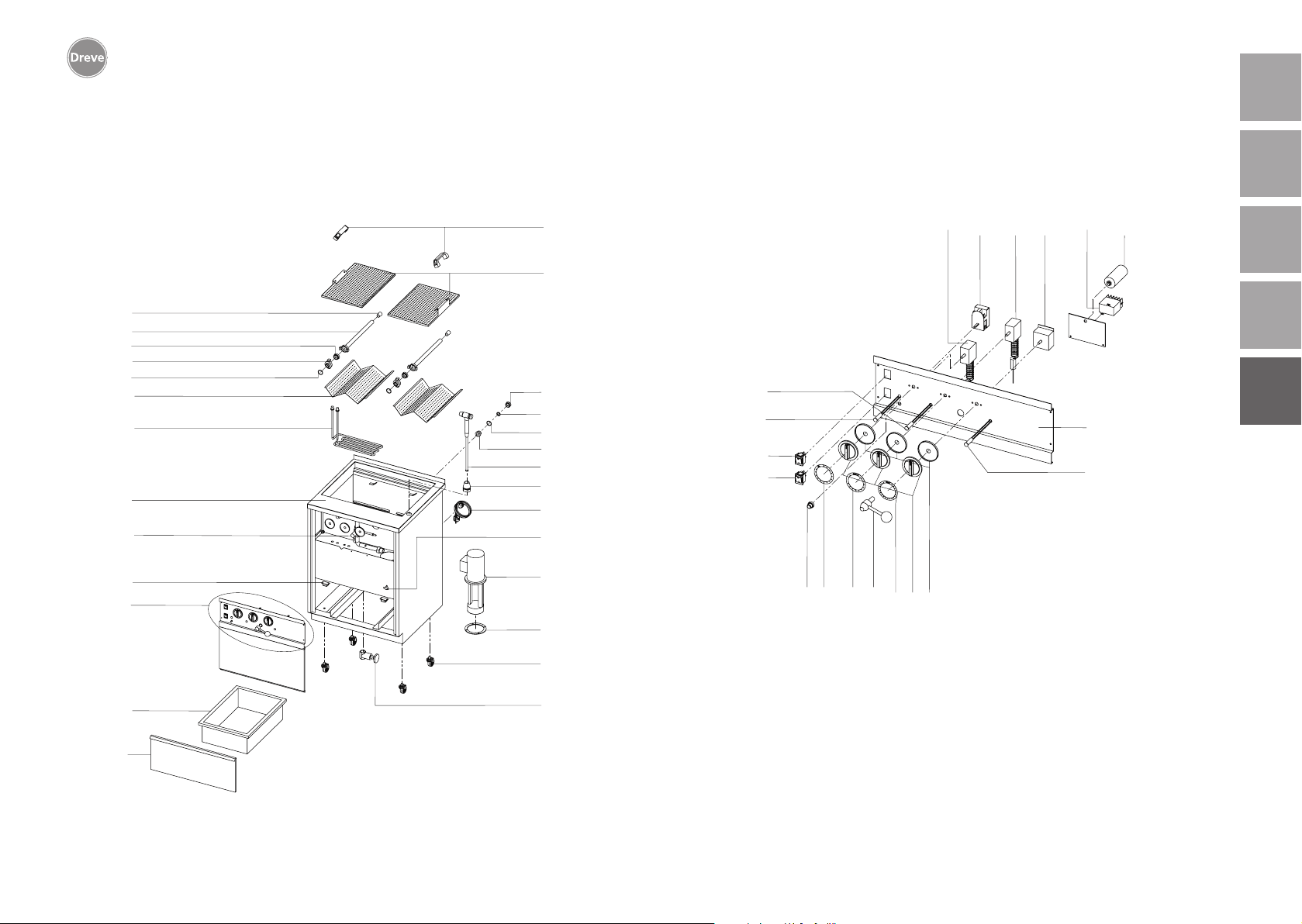

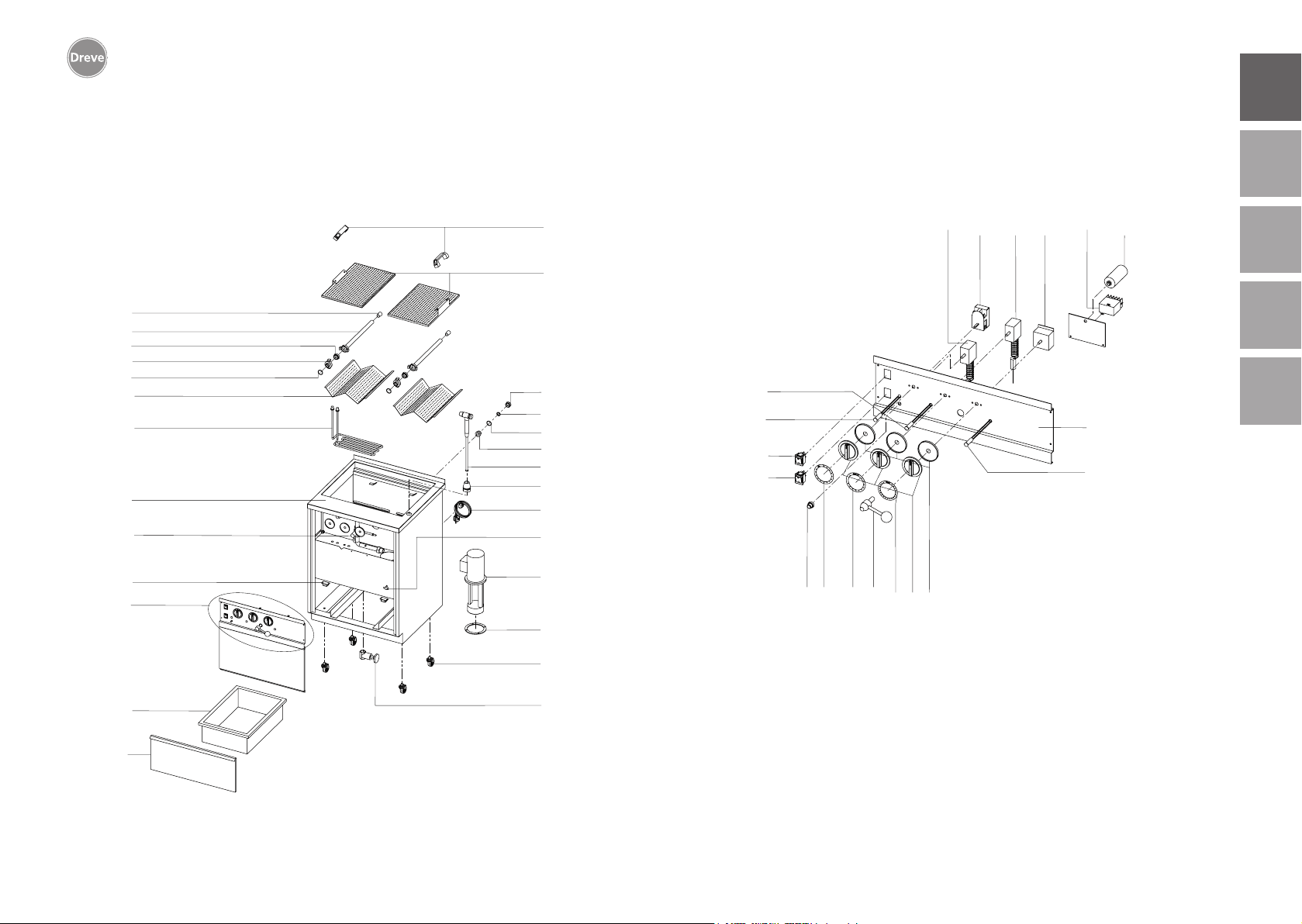

10. Explosionszeichnung Labormat SD
deutschenglishfrançaisespañolitaliano
50
A (1:5)
332418212325
3
48
47
46
45
44
55
39
38
29
44
35
30
10
1
52
40
A
41
31
12
26
17
13
15
14
9
16
3452222019
5621
49
54
42
5
2322
Page 13
Labormat TH
11. Bedienung Labormat TH
deutschenglishfrançaisespañolitaliano
11.1 Wasserbefüllung
Öffnen des Gerätedeckels (4) und Entnahme der Küvettenkörbe (optional)
und des Auflagebleches (55). An der
rückseitigen Wand des Wasserreservoirs befindet sich eine Winkelmarkierung. Diese zeigt den höchst zulässigen
Wasserfüllstand an.
Wichtig: Gerät nie über diese
Markierung befüllen! Überfüllungen können zu Undichtigkeiten
im Pumpensystem und damit zu
einem Abfluss von Wasser führen.
Es stehen zwei Möglichkeiten der
Gerätefüllung zur Verfügung:
1. Manuelle Befüllung
Mit einem geeigneten Gefäß (z. B.
Eimer) oder einem Wasserschlauch kann
die benötigte Wassermenge (ca. 15 l)
direkt durch die Geräteöffnung in das
Heizbecken gefüllt werden.
2. Festanschluss
Ein optional erhältlicher Wasser-Zulaufschlauch ( D1017E) verbindet den
Labormat TH direkt mit der Wasserleitung (Absperrhahn erforderlich).
Hierfür Dichtungsmutter an der Rückseite des Gerätes abschrauben und
Zulaufschlauch mit der Kontermutter
am Wassereinlauf (Geräterückseite
links oben) fest verbinden. Das andere
Ende des Verbindungsschlauches direkt
über einen Absperrhahn mit der Wasserleitung verbinden. Absperrhahn öffnen und Wasser bis zur Maximalmarkierung einfüllen. Auflageblech (55)
und Küvettenkörbe (Zubehör s. S. 31)
zurück in das Gerät setzen, Deckel (4)
schließen.
11.2 Herstellen der Betriebsbereitschaft
1. Zum Einschalten der Stromversorgung den roten Hauptschalter (14)
im Bedienfeld (7) drücken. Die in den
Schalter integrierte Kontrolllampe
leuchtet und zeigt die Betriebsbereitschaft des Gerätes an.
2. Den Drehknopf des Thermostats
(19/22) auf die gewünschte Wassertemperatur einstellen. Wichtig: Die
Pumpe des Labormat TH arbeitet
erst ab einer Betriebstemperatur
von 65 °C. Dies verhindert zuverläs-
sig Wachsablagerungen im Pumpen-
gehäuse und dem Sprühsystem und
beugt damit Funktionsstörungen vor.
Bei Erreichen der voreingestellten
Temperatur leuchtet die gelbe Kontrollleuchte (17) im Bedienfeld dauerhaft auf.
Die Aufheizzeit auf 65 °C beträgt etwa
20 Minuten.
Die Aufheizzeit auf 95 °C beträgt etwa
40 Minuten.
11.3 Ausbrühen
Doppeldeckel (4) am Handgriff (53)
anheben und nach hinten wegklappen. Die auszubrühenden Objekte auf
das Auflageblech (55) stellen oder in
die optional erhältlichen Küvettenkörbe
einlegen.
Gerätedeckel (4) schließen und den
Timer (19/20) im Bedienfeld (7) aktivieren. Die Sprühfunktion kann stufenlos
zwischen 0–6 Minuten vorgewählt
werden. Alternativ zum Timer (19 / 20)
kann auch der grüne Momentknopf (15)
im Bedienfeld gedrückt werden, der
Sprühvorgang wird automatisch ausgelöst und nur solange aufrechterhalten
wie die Momenttaste gedrückt bleibt.
Wichtig: Die Timer des Labormatgerätes sollten auf keinen Fall
mechanisch gegen den Uhrzeigersinn verdreht werden. Hierdurch
kommt es zu einer Überbelastung
innenliegender Teile und dies kann
zu einem schnellen Verschleiß der
Timer führen.
11.4 Polymerisieren
Die Labormat-Geräte eignen sich
auch für die Polymerisation von heiß
zu polymerisierenden Kunststoffen in
der Metall-Küvetten-Technik. Hierfür
Doppeldeckel (4) öffnen, Küvettenkörbe (optional) und Auflageblech (55)
entnehmen (Vorsicht: Verbrennungs-
gefahr, nur an den dafür vorgesehenen Griffstücken
berühren!)
Der Labormat TH verfügt über einen
zweifachen Deckel. Zum kurzen Ausbrühen mit der Handbrause (30) nur
den Verschlussdeckel am Griffteil (53)
anheben und nach hinten wegklappen.
Das zu reinigende Objekt (z. B. Artikulator) auf den Lochblechdeckel stellen
und die Handbrause (30) aus der Halterung (10) entnehmen.
Timer (19/20) auf die beabsichtigte Reinigungszeit einstellen, bzw. Momenttaste (15) gedrückt halten und gleichzeitig den Drucktaster an der Handbrause
betätigen. Während des aktiven
Sprühvorganges leuchtet im Bedienfeld
die weiße Kontrolllampe (16).
Wichtig: Sprührohre, Küvettenkörbe und alle anderen innenliegenden Metallflächen weisen während
und nach dem Gebrauch hohe Temperaturen auf! Diese sind deshalb
außerhalb der dafür vorgesehenen
Handgriffe auch kurzfristig nicht
zu berühren.
und die Küvetten direkt in dem vor
gewärmten Wasserreservoir versenken. Am Boden des Wasserbehälters
befindet sich eine Lochblechabdeckung
(6). Diese dient dem Schutz des darunter liegenden Heizelements (28)
und den Fühlern für Thermostat (24)
und Trockengehschutz (21) und darf,
abgesehen von der Generalreinigung
-
2524
Page 14
Labormat TH
deutschenglishfrançaisespañolitaliano
des Gerätes, auf keinen Fall entfernt
oder verschoben werden! Über den
Thermostatregler (19 / 22) sind auch
verschiedene Temperaturstufen für
eine homogene Kunststoffpolymerisation realisierbar. Während des
Polymerisations vorganges kann der
Labormat auch weiter als Ausbrühautomat genutzt werden, dafür Auflegeblech (55) sowie Küvettenkörbe (optional) in das Gerät zurücksetzen und
wie in Absatz „Ausbrühen“ beschrieben
vorgehen.
12. Reinigung und Wartung
12.1 Wasserstandskontrolle
Labormat-Geräte sind Heißwasserge
räte die beim Sprühvorgang wie auch
bei geöffnetem Deckel Wasserdampf
abgeben. Dadurch verringert sich der
Wasserfüllstand. Dies erfordert eine
tägliche Wasserstandskontrolle.
Erreicht der Wasserpegel das
Niveau der Heizungsabdeckung (6)
-
muss unbedingt Wasser nachgefüllt
werden. (s. Absatz „Wasserbefüllung“).
Fällt der Wasserstand auf das Niveau
des Heizelements (28) wird zum Schutz
vor Überhitzung das gesamte Gerät
durch einen Sicherungsschalter (21)
vom Stromnetz getrennt.
12.2 Wiederherstellung der Betriebsbereitschaft
Wichtig: Vor Öffnen des Gerätes
unbedingt den Netzstecker ziehen.
Der Sicherungsschalter (21) des Überhitzungsschutzes befindet sich auf dem
Bedienfeld (7) und ist mit einer Schutzkappe gesichert.
Sollte eine Reaktivierung notwendig
werden, Schutzkappe gegen den Uhr-
zeigersinn lösen und den darunter liegenden grünen Sicherungsknopf eindrücken bis dieser hörbar einrastet.
Anschließend den Sicherungsknopf
unbedingt wegen des Risikos von
Wasserschäden an den elektrischen
Bauteilen wieder mit der Schutzkappe
verschließen.
12.3 Wasserwechsel
Um gleichbleibend gute Ergebnisse
beim Säubern und Ausbrühen von
Modellen zu erhalten, sollte das im
Wasser gelöste Wachs täglich entfernt werden.
Hierfür Temperaturregelung (19 / 22)
auf 0 °C stellen oder Gerät völlig
abschalten und komplett abkühlen
lassen (idealerweise über Nacht).
Das im Wasser gelöste Wachs trennt
sich bei der Wasserabkühlung selbstständig und sammelt sich als Wachsschicht an der Wasseroberfläche. Diese
kann, nach Entnahme der Küvettenkörbe und des Auflagebleches (55),
zusammen mit anderen schwimmenden
Verunreinigungen restlos abgeschöpft
werden. Eine Generalreinigung des
Gerätes mind. 1 x pro Woche, bei starker Beanspruchung entsprechend öfter,
kann nach dem Abschöpfen der Wachsschicht durchgeführt werden. Das Restwasser durch das Ablaufventil (43) an
der Rückwand links unten ablassen.
Das Ventil (43) wird mit dem roten
Regelrad an der linken Gehäusewand
durch Linkssdrehung geöffnet. Das
Schmutzwasser kann entweder durch
einen Eimer aufgefangen, bzw. durch
12.4 Reinigung des Sprührohrs
Durch den Pumpbetrieb können auch
grobe Verunreinigungen zusammen
mit dem Wasser in das Sprührohr (47)
gelangen. Dieses kann die Funktion der
Sprühdüsen beeinträchtigen und sollte
in regelmäßigen Abständen kontrolliert
und ggf. gereinigt werden.
Hierfür ist der Ausbau des Sprührohres
(47) erforderlich. Dieser ist mit einem
Bajonett-Verschluss (45) mit der Wasserzuleitung im Gerät verbunden. Durch
eine halbe Drehung nach hinten lässt
sich der Bajonettverschluss entriegeln
und das gesamte Sprührohr mit leichtem Zug nach schräg vorne/oben herausnehmen. Jedem Neugerät ist eine
Reinigungsbürste beigelegt. Zur Reini-
einen Schlauch direkt in den Abfluss
geleitet werden (geht nur bei entsprechendem Gefälle).
Ablaufventil (43) wieder schließen
und grobe Verunreinigungen aus dem
Wasser reservoir entfernen. Frischwasser bis zur Maximalmarkierung wie
unter „Wasserbefüllung“ beschrieben
auffüllen.
Für eine bessere Wachslöslichkeit und
zur Vermeidung einer Emulgation des
Wassers mit Restwachs empfehlen wir
die Zugabe von Unisol W (s. auch unter
Zubehör).
Wichtig: Unisol W nur in kaltem
Wasser lösen, hohe Wassertemperaturen führen zu Schaumbildung.
gung Blindstopfen (48) am Rohrende
entnehmen, Bürste in das Sprührohr
einschieben und mit Dreh- und Vorwärtsbewegungen grobe Verschmutzungen sowie Kalkablagerungen herauslösen und entfernen. Anschließend
sollte das Rohr unter fließendem Wasser gespült werden.
Der Wiedereinbau des Sprührohres
erfolgt in umgekehrter Reihenfolge
wie oben beschrieben.
Wichtig: Achten Sie beim Einsetzen des Sprührohres darauf, dass
die Sprühdüsen nach unten zeigen!
2726
Page 15
Labormat TH
13. Ersatzteilliste Labormat TH
deutschenglishfrançaisespañolitaliano
Nr. Bezeichnung
Version 230 V~ / 50 Hz
2 Gehäuse Labormat TH 50571TH
4 Deckelsatz TH inkl. Griffe D50717
6 Heizungsabdeckung ohne
7 Frontblende D6550628
8 Seitenabdeckung ohne
10 Handbrausenaufnahme mit Mutter 51347
14 Wippschalter rot mit PVC-Kappe 50820
15 Moment-Taster grün mit PVC-Kappe 50843
16 Signalleuchte weiß 50868
17 Signalleuchte gelb 50856
18 6 min-Timer inkl. Befestigungsmaterial D6550851
19 Drehknopf 50865
20 Skalenring 0–6 min 50862
21 Thermostat EMf-80/b3/Trockengehschutz 50758
22 Skalenring Temp. 30-100 °C 50901
23 Kondensator 10µF 50798
24 Thermostat 718RU-5880 D50772XA2
25 Kleinschütz 4S 230 V / 50 Hz D60805X2
26 Perbunan-Dichtung 130–102 4-Loch 50871
27 Tauchpumpe TB100-120 230 V / 50 Hz 50707
28 Rundrohrheizkörper 50785
30 Handbrause Labormat TH inkl. Schlauch D65029TH
31 Temperaturwächter R28 50723
32 Lüftungsrosette 50811
36 CU-Dichtung 10 x 13,5 x 1,5 53010
37 RG Nippel MS 2a Gew. 51177
41 Anschlussleitung 51025
43 Muffenschieber 1/2“ x 1/2“ IG 51147
44 KAFC-Dichtung 27 x 32 x 2,5 51140
45 Messing Schnellkupplung 50272
46 Ersatzdichtung Viton 51059
47 Sprührohr inkl. Nr. 48 + 2 x Nr. 46 D65012
48 Neoprenstopfen 51195
51 Gummifuss 31/17.5/6-SW 51048
53 Bügelgriff Labormat TH D50346
55 Küvettenauflageblech 50418
56 Blendring schwarz 50212
Nr. Bezeichnung
Version 220 V~ / 60 Hz
25 Kleinschütz 4S 220 V / 60 Hz USA Version D60805X2X60
27 Tauchpumpe TB100-120 220 V / 60 Hz USA Vers. 50707X60
41 Netzstecker USA mit Kabel 50694
2928
Page 16
Labormat TH
14. Explosionszeichnung15. Zubehör (optional)
Küvettenkorb ( D3604),
für die Aufnahme von 3 Küvetten. Edelstahl mit wärmeisolierendem Kunststoffgriff.
Aufnahmekapazität:
Labormat TH 2 Stück
Labormat SD 4 Stück
Untergestell ( D3607)
für Labormat TH
Wasserresistent beschichtetes Rahmengestell auf Rollen zum mobilen Einsatz
H x B x T = 435 x 590 x 370 mm
Filtermatten ( D36018)
10 Stück
Wasserdurchlässiges Gewebeflies zur
Einlage zwischen Auflageblech und
Küvettenkörben zur Vorreinigung des
gebrauchten Wassers
deutschenglishfrançaisespañolitaliano
deutschenglish
30
16. Pflegemittel
Unisol W
2 x 1 l (
5 l ( D4393)
Wachslösendes Zusatzmittel für
Ausbrühgeräte
Vierloch-Dichtung
(zwischen Pumpe und
Wasserbecken ) defekt
Ursache
24 h-Timer defekt
24 h-Timer blockiert
Fehlerbehebung
Wasserstand auf max.
Füllstand reduzieren,
Markierung beachten
Max. 15 Liter
Pumpe ausbauen,
und Vierloch-Dichtung
ersetzen
Fehlerbehebung
Die Stromquelle mit
der angegebenen
Spannungsversorgung
abgleichen, ggfs.
anpassen 230 V~ / 50 Hz
bzw. 220 V~ / 60 Hz
Blockierung aufheben,
ggfs. Schalter neu
zentrieren
34
35
Page 19
Labormat SD, TH
18. Allgemeine Hinweise
deutschenglishfrançaisespañolitaliano
deutschenglish
Reparatur und Instandsetzungsarbeiten an den Labormatgeräten dürfen
nur von Fachkräften ausgeführt werden. Die Stromzufuhr zum Gerät ist in
jedem Falle zu unterbrechen. Die Firmengruppe Dreve ist nur dann für die
Sicherheit, Zuverlässigkeit und Leistung
des Gerätes verantwortlich, wenn:
•
das Gerät nur für den entsprechenden
Anwendungszweck verwendet wird.
•
die Bedienung nur durch fachlich
geschultes Personal erfolgt.
19. Garantie
Die Herstellergarantie beträgt 2 Jahre
ab Lieferdatum. Das Gewährleistungsrecht (Mängelhaftung) wird durch die
Garantie nicht eingeschränkt und ist
in den AGB der Firma Dreve geregelt.
Die Garantie umfasst die Übernahme
von Reparatur- und Versandkosten bei
Material- oder Fabrikationsfehlern. Die
Garantieansprüche beziehen sich nicht
auf natürliche Abnutzung, ferner nicht
auf Schäden, die nach Gefahrenübergang infolge von fehlerhafter oder nicht
bestimmungsgemäßer Behandlung,
übermäßiger Beanspruchung, ungeeigneter Betriebsmittel und solcher chemischer, elektrochemischer oder elektrischer Einflüsse entstehen, die nach
dem Vertrag nicht vorausgesetzt sind.
Durch etwa seitens des Bestellers oder
Dritter unsachgemäß vorgenommene
•
das Gerät in Übereinstimmung mit
dieser Bedienungsanleitung verwendet wird.
•
Erweiterungen, Neueinstellungen,
Änderungen oder Reparaturen durch
von ihr ermächtigte Personen ausgeführt werden.
Da wir ständig an der Weiterentwicklung
unserer Erzeugnisse arbeiten, behalten wir uns technische Änderungen
vor.
Änderungen oder Instandsetzungsund Wartungsarbeiten sowie im Falle
der Verletzung von Plomben werden
Garantieansprüche ausgeschlossen.
Jegliche technische Veränderung an
der Maschine ist untersagt und hat
einen Verlust des Garantieanspruchs
zur Folge. Reparaturen dürfen nur von
geschultem Personal der Firma Dreve
durchgeführt werden. Wenden Sie sich
in Reparaturfällen an die Firma Dreve,
Max-Planck-Str. 31, 59423 Unna /
Germany, Tel : +49 2303 8807-0. Nach
Einsendung des Produktes und Vorlage
des Kaufbelegs wird das Produkt kostenlos repariert oder durch ein gleichwertiges Produkt ausgetauscht.
36
37
Page 20
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
1. Device description
Labormat devices are boil-out and polymerisation devices with a water tank
which can be pre-heated continuously
from 30–95 °C. The pump and spray
tube system facilitates specific cleaning of plaster models, for example,
as well as the extraction of wax components using flask technology.
The freely-accessible water tank also
permits temperature-controlled longterm polymerisation of hot-polymerising resins.
Both device models feature an overheating protection function which is
automatically triggered in the event
of a water shortage.
Labormat SD:
Large standalone device with an approx.
capacity of 50 litres and accommodating up to 12 flasks.
Labormat TH:
Small tabletop device with an approx.
capacity of 15 litres and accommodating up to 6 flasks.
2. Technical data
Labormat SD
Nominal voltage: 230 V~ / 220 V~
Nominal frequency: 50 Hz / 60 Hz
Output: 3100 W
Operating temperature: 30– 95 °C
Max. water volume: 50 l
Dimensions (H x W x D): 850 x 630 x 600 mm
Weight: 75 kg
3. Commissioning
Prior to commissioning, please
ensure that the mains voltage indicated on the rating plate complies
with the voltage supplied by the
power source.
Establish a mains connection with the
mains cable. Fill the device with water
(please refer to the section „Filling with
water“).
Labormat TH
Nominal voltage: 230 V~ / 220 V~
Nominal frequency: 50 Hz / 60 Hz
Output: 3200 W
Operating temperature: 30– 95 °C
Max. water volume: 15.0 l
Dimensions (H x W x D): 440 x 580 x 360 mm
Weight: 38 kg
3938
Page 21
Labormat SD
4. Declarations of conformity
Low-Voltage Directive (2014 / 35 / EG)
Herewith we declare that the machine described below in its conception and design and in the
shape delivered by us is in accordance with the fundamental requirements for safety and health
as prescribed in the applicable EC directives.
In the case of any change or modification of the machine, not authorised by us, this declaration
becomes invalid.
Denomination of the machine:
Labormat SD (D3601)
Type of machine: Boiling-out unit – standing model
The following additional EC directives were applied:
2014 / 30 / EU EMV Directive
The protection objectives of EC Directive 2014 / 35 / EU are complied with.
The following harmonized standards have been applied:
2014 / 35 / EU Low Voltage Directive
EN 61010-1:2010 Safety requirements for electrical equipment for measurement,
control and laboratory use – Part 1: General requirements (IEC
61010-1:2010 + Cor.:2011); German version EN 61010-1:2010.
EN 61010-2-010:2014 Safety requirements for electrical equipment for measurement,
control, and laboratory use - Part 2-010: Particular requirements
for laboratory equipment for the heating of materials (IEC 610102-010:2014); German version EN 61010-2-010:2014.
2014 / 30 / EU EMC Directive
EN 61000-3-2:2014 Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment imput current <= 16 A
per phase) (IEC 61000-3-2:2014); German version EN 61000-32:2014.
EN 61000-3-3:2013 Electromagnetic compatibility (EMC) – Part 3-3: Limits – Limitation
of voltage changes, voltage fluctuations and flicker in public lowvoltage supply systems, for equipment with rated current <=16 A
per phase and not subject to conditional connection (IEC 61000-33:2013); German version EN 61000-3-3:2013.
EN 61326:1:2013 Electrical equipment for measurement, control and laboratory use
– EMC requirements – Part 1: General requirements (IEC 613261:2012); German version EN 61326-1:2013 Emission according to
living area, business and industrial undertakings as well as small
enterprises interference stability according to industrial area.
EN 55014-1:2006 Measurement of interference voltage according to EN55014-1:
A1:2009 + A2:2011 2006 frequency range 150kHz–30MHz Conducted interference
emission, particular evaluation of click noise interferences – Part
Herewith we declare that the machine described below in its conception and design and in the
shape delivered by us is in accordance with the fundamental requirements for safety and health
as prescribed in the applicable EC directives.
In the case of any change or modification of the machine, not authorised by us, this declaration
becomes invalid.
Denomination of the machine:
Labormat SD (D3601USA)
Type of machine: Boiling-out unit – standing model
The following additional EC directives were applied:
2014 / 30 / EU EMV Directive
The protection objectives of EC Directive 2014 / 35 / EU are complied with.
The following harmonized standards have been applied:
2014 / 35 / EU Low-Voltage Directive
EN 61010-1: 2010 Safety requirements for electrical equipment for measurement,
control and laboratory use – Part 1: General requirements (IEC
61010-1:2010 + Cor.:2011); German version EN 61010-1:2010.
EN 61010-2-010:2014 Safety requirements for electrical equipment for measurement,
control, and laboratory use - Part 2-010: Particular requirements
for laboratory equipment for the heating of materials (IEC 610102-010:2014); German version EN 61010-2-010:2014.
2014 / 30 / EU EMC Directive
EN 61000-3-2:2014 Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment imput current <= 16 A per
phase) (IEC 61000-3-2:2014); German version EN 61000-3-2:2014.
EN 61000-3-3:2013 Electromagnetic compatibility (EMC) – Part 3-3: Limits - Limitation
of voltage changes, voltage fluctuations and flicker in public lowvoltage supply systems, for equipment with rated current <=16 A
per phase and not subject to conditional connection (IEC 61000-33:2013); German version EN 61000-3-3:2013.
EN 61326:1:2013 Electrical equipment for measurement, control and laboratory use
– EMC requirements – Part 1: General requirements (IEC 613261:2012); German version EN 61326-1:2013 Emission according to
living area, business and industrial undertakings as well as small
enterprises interference stability according to industrial area.
EN 55014-1:2006 Measurement of interference voltage according to EN55014-1:
A1:2009 + A2:2011 2006 frequency range 150kHz–30MHz Conducted interference
emission, particular evaluation of click noise interferences – Part
Herewith we declare that the machine described below in its conception and design and in the
shape delivered by us is in accordance with the fundamental requirements for safety and health
as prescribed in the applicable EC directives.
In the case of any change or modification of the machine, not authorised by us, this declaration
becomes invalid.
Denomination of the machine:
Labormat TH (D3603N)
Type of machine: Boiling-out unit – standing model
The following additional EC directives were applied:
2014 / 30 / EU EMV Directive
The protection objectives of EC Directive 2014 / 35 / EU are complied with.
The following harmonized standards have been applied:
2014 / 35 / EU Low-Voltage Directive
EN 61010-1:2010 Safety requirements for electrical equipment for measurement,
control and laboratory use – Part 1: General requirements (IEC
61010-1:2010 + Cor.:2011); German version EN 61010-1:2010.
EN 61010-2-010:2014 Safety requirements for electrical equipment for measurement,
control, and laboratory use – Part 2-010: Particular requirements
for laboratory equipment for the heating of materials (IEC 610102-010:2014); German version EN 61010-2-010:2014.
2014 / 30 / EU EMC Directive
EN 61000-3-2:2014 Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment imput current <= 16 A per
phase) (IEC 61000-3-2:2014); German version EN 61000-3-2:2014.
EN 61000-3-3:2013 Electromagnetic compatibility (EMC) – Part 3-3: Limits – Limitation
of voltage changes, voltage fluctuations and flicker in public lowvoltage supply systems, for equipment with rated current <=16 A
per phase and not subject to conditional connection (IEC 61000-33:2013); German version EN 61000-3-3:2013.
EN 61326:1:2013 Electrical equipment for measurement, control and laboratory use
– EMC requirements – Part 1: General requirements (IEC 613261:2012); German version EN 61326-1:2013 Emission according to
living area, business and industrial undertakings as well as small
enterprises interference stability according to industrial area.
EN 55014-1:2006 Measurement of interference voltage according to EN55014-1:
A1:2009 + A2:2011 2006 frequency range 150kHz–30MHz Conducted interference
emission, particular evaluation of click noise interferences – Part
German version EN 55014-1:2006 + A1:2009 + A2:2011.
Low Voltage Directive (2014 / 35 / EU)
Herewith we declare that the machine described below in its conception and design and in the
shape delivered by us is in accordance with the fundamental requirements for safety and health
as prescribed in the applicable EC directives
In the case of any change or modification of the machine, not authorised by us, this declaration
becomes invalid.
Machine designation:
Labormat TH (D3603NUSA)
Type of machine: Boiling-out unit – standing model
The following additional EC directives were applied:
2014 / 30 / EU EMV Directive
The protection objectives of EC Directive 2014 / 35 / EU are complied with.
The following harmonized standards have been applied:
2014 / 35 / EU Low-Voltage Directive
EN 61010-1:2010 Safety requirements for electrical equipment for measurement,
control and laboratory use – Part 1: General requirements (IEC
61010-1:2010 + Cor.:2011); German version EN 61010-1:2010.
EN 61010-2-010:2014 Safety requirements for electrical equipment for measurement,
control, and laboratory use – Part 2-010: Particular requirements
for laboratory equipment for the heating of materials (IEC 610102-010:2014); German version EN 61010-2-010:2014.
2014 / 30 / EU EMC Directive
EN 61000-3-2:2014 Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment imput current <= 16 A per
phase) (IEC 61000-3-2:2014); German version EN 61000-3-2:2014.
EN 61000-3-3:2013 Electromagnetic compatibility (EMC) – Part 3-3: Limits – Limitation
of voltage changes, voltage fluctuations and flicker in public lowvoltage supply systems, for equipment with rated current <=16 A
per phase and not subject to conditional connection (IEC 61000-33:2013); German version EN 61000-3-3:2013.
EN 61326:1:2013 Electrical equipment for measurement, control and laboratory use
– EMC requirements – Part 1: General requirements (IEC 613261:2012); German version EN 61326-1:2013 Emission according to
living area, business and industrial undertakings as well as small
enterprises interference stability according to industrial area.
EN 55014-1:2006 Measurement of interference voltage according to EN55014-1:
A1:2009 + A2:2011 2006 frequency range 150kHz–30MHz Conducted interference
emission, particular evaluation of click noise interferences – Part
Attention! Please read these instructions carefully before connecting and commissioning the device. The operational safety and function of the device can only be
guaranteed if both the general statutory safety and accident prevention guidelines
and the safety information in the operating instructions are observed.
1. The device may only be used in
accordance with these operating
instructions. We do not accept any liability for damage incurred as a result
of non-designated use or incorrect
operation.
2. The voltage indicated on the rating
plate must comply with the voltage
supplied by the power source.
3. The device may only be connected
to a power outlet with a protective
conductor. Never touch the mains plug
with wet hands.
4. The power supply for Labormat
devices should only be established by
a separately-fused power supply line.
5. The device must be set up on a stable
and level surface.
6. The heating may only be switched
on and operated when the device is
filled with a sufficient volume of water.
7. The condition and operational safety
of the device must always be examined
before use. If the device is not in perfect
condition, it may no longer be used and
must be marked accordingly.
8. Do not lock the device operating elements into place.
9. The timer operating elements should
not be actively turned anticlockwise.
This overstresses the internal spring
causing the timer to wear faster.
10. When working for longer periods
of time at the maximum operating
temperature, the Labormat lid and
interior parts of the housing can heat
up to 80 °C; do not therefore touch
them even briefly except using the
designated handles.
11. Do not lean over the device when
opening the lid. Evaporation by hot
steam represents a risk of scalding.
12. Signs and labels must be kept
clearly legible and may not be
removed.
13. The device should only be cleaned
and maintained or parts removed when
the unit has cooled down. The mains
plug must be pulled.
14. Waste water should only be discharged into the sewerage system at
temperatures below 75 °C. Higher temperatures can damage the waste water
lines over the long term.
15. The device may only be opened
and repaired by authorised specialists.
16. Only accessories and spare parts
approved by the manufacturer may be
used. We do not accept any liability for
damage incurred by using parts which
have not been approved.
As we constantly strive to develop our
products, we reserve the right to make
technical modifications.
4544
Page 24
Labormat SD
6. Operating the Labormat SD
6.1 Filling with water
deutschenglishfrançaisespañolitaliano
Open the lid of the device and remove
the flask baskets (optional) and support
plates (55). The water inlet nozzle is
located in the middle of the back wall
of the water tank. The enlarged lower
end of the nozzle marks the maximum
permissible water level.
Important: Never fill the device
above this mark. Overfilling can
cause leaks in the pump system
which in turn causes water to be
discharged.
There are two ways of filling the device:
1. Manual filling
Use a suitable vessel (e. g. bucket) or
water hose to fill the requisite water
volume (approx. 50 litres) directly into
the heating basin through the opening
in the device.
2. Fixed connection
The pressure hose supplied connects
the Labormat SD directly to the water
line (shut-off valve required). Unscrew
the seal nut (39) on the water inlet and
connect the pressure hose securely to
the lock nut. Connect the other end of
the connection hose to the water line
directly via a shut-off valve. Open the
shut-off valve and fill in water as far as
the maximum level. Replace the support plates (55) and flask baskets in the
device and close the lid (3).
6.2 Establishing operational readiness
1. Press the red main switch (14) in
the control panel to activate the power
supply. The pilot light integrated in the
switch lights up indicating operational
readiness of the device.
2. Set the rotary knob (19) on the thermostat (24) to the requisite water temperature.
Important: The Labormat SD pump
and spray function can only be
operated as of an operating temperature of 65 °C which is indicated
by the green pilot lamp in the control panel (13).
This reduces the risk of functional
defects caused by wax deposits in
the pump housing and the spray system. When the pre-set temperature is
reached, the yellow pilot light (17) in
the control panel stays on.
When the water is at the maximum
level, it takes approx. 70–80 minutes to heat up to 65 °C; it takes
120–130 minutes to heat up to 95 °C.
In order to avoid delays caused by the
heating phase, the Labormat SD is fitted with a 24-hour timer (33). When
the power supply is activated (main
switch (14) lights up red), the timer
is set to continue as planned. When
the white pilot light (16) in the control
panel lights up, the spray and heating function is deactivated. After the
6.3 Boiling out
The two lids (3) are sliding doors which
open in opposite directions with the
result that only one side of the device
can ever be opened at a time. Use the
handle to slide one of the lids inwards
and place the items to be boiled out
on the support plate (55) or into the
flask baskets available as an extra
option. Close the lid (3) and activate the
timer (18) in the control panel. The
spray function can be pre-selected
variably between 0 and 6 minutes. As
an alternative to the timer, the green
specified lead time, the Labormat SD
automatically heats up to the selected
temperature.
Calculation of the time period that
has to be set:
Number of hours between the set time
and the planned use minus heating
time (depending on set temperature).
hold button (15) in the control panel
can also be pressed to automatically
trigger the spray process which is maintained for as long as the hold button
is pressed.
Important: Spray tubes, flask baskets and all other internal metal
surfaces display high temperatures
during and after use. They should
not be touched – even briefly –
without using the designated
handles
4746
Page 25
Labormat SD
deutschenglishfrançaisespañolitaliano
7. Cleaning and maintenance
6.4 Boiling out with the hand spray
The Labormat SD avails of double lids.
The item to be cleaned (e. g. articulator) can be placed on the perforated
plate covering for brief boiling out
using the hand spray (30). The spray
water is redirected into the water
tank via discharge holes in the inside
lid. When using the hand spray (30),
the change-over lever (52) in the control panel must be rotated right to
set it at the „hand spray“ position.
Remove the hand spray (30) from the
holder, set the timer (18) to the desig-
nated cleaning time or press the hold
button (15) while pressing the pressure
switch on the hand spray.
Return to normal spray mode by rotating the change-over lever (52) to the
left to set it at the „spray“ position.
Important: The timers on the
Labormat device should not be
turned anticlockwise mechanically. This over-stresses the internal parts and can expose the clocks
to fast wear.
6.5 Polymerising
Labormat devices are also suitable for
polymerising hot-polymerising resines
using the metal flask technology.
Do this by opening the lid of the
device (3), removing the flask baskets
and support plates (55) and submerging
the flasks directly in the preheated
water tank.
Caution: risk of burning – only
touch using the designated handles.
It must be ensured that flasks are not
placed on the heating coil and measur-
ing sensors in the front section of the
water tank. This can cause functional
defects or damage.
Various temperature levels can be realised via the thermostat controller (24)
to ensure homogeneous resin polymerisation.
During the polymerisation process, the
Labormat can also be used as a boilout unit; replace the support plates
and flask baskets in the device and
proceed as outlined in the section on
„Boiling out“.
7.1 Checking the water level
Labormat devices are hot water devices
which release steam during the spray
process and when the lid is open. This
lowers the water level and necessitates
checking the water level on a daily
basis. When there is a gap of approx.
10 cm between the water surface
and the maximum water level mark,
it is imperative that water is added
(please refer to the section on „Filling
with water“).
If the water level falls to the level of the
heating coil (29), a safety switch isolates the entire device from the mains
supply to protect against overheating.
7.2 Restoring operational readiness after triggering the
safety switch
Important: Always pull the main
plug before opening the device.
The overheating protection safety
switch (21) is located on the control
panel (9) and is secured with a protective cap.
If reactivation is necessary, release
the protective cap in an anticlockwise
direction and press the green locking
button underneath until it audibly clicks
into place.
Immediately replace the protective
cap on the locking button on account
of the risk of electrical components
being damaged by water.
4948
Page 26
Labormat SD
deutschenglishfrançaisespañolitaliano
7.3 Changing the water
In order to obtain consistently good
results when cleaning and boiling out
models, the wax dissolved in water
should be removed regularly (once a
week, more often if used more frequently). Do this by setting the temperature controller (24) to 0 °C or switching
off the device and allowing it to cool
(ideally overnight).
The wax dissolved in the water automatically collects as a layer on the surface. After removing the flask baskets
and support plates (55), this layer can
be scooped out along with any other
impurities floating on the surface.
When giving the device an overall and
thorough cleaning (min. once a week,
more frequently if used more often),
the device can be switched back on
again after scooping out the wax layer
and preheated to 65 °C.
The water inside the device can be
pumped off using the discharge hose
supplied. Do this by removing a spray
tube (47) (see next section) and establishing the tube/Labormat SD connection with the aid of the bayonet
coupling attached to the tube. Place
the other end of the tube in a drain
(e. g. sink).
Activate the pump with the aid of the
timer (18) or hold button (15). The
water is automatically pumped off until
3–4 cm sediment remains on the base.
The heavily-soiled residual water is not
pumped off but rather discharged via
a drainage valve (42) located on the
base of the water tank. Fully open the
lower front cover (5) (magnetic catch)
and drainage valve (42) using the red
shut-off valve. The residual water flows
off and is collected in the collection
basin (54) underneath. Remove rough
deposits and deposits adhering to the
inside of the water tank and rinse the
device with a little water. Close the
drainage valve (42). Detach the collection basin (54) from the device and
dispose of the waste water. Fill with
fresh water as far as the maximum
mark outlined in the section on „Filling with water“.
Important: Only dissolve Unisol W
in cold water; high water temperatures cause foaming.
7.4 Cleaning the spray tubes
Pump mode can also enable rough
impurities to penetrate the spray
tubes (47) along with the water. This
can impair the function of the spray
nozzles and should be checked at regular intervals, cleaning if necessary.
This necessitates removal of the spray
tubes (47) which are connected to the
water line in the device via bayonet
catches. Unlock the bayonet catch by
a half-turn to the right and gently pull
the entire spray tube (47) out at an
upward incline. A cleaning brush is
supplied with each new device. Clean
8. Labormat SD accessories
Waste water
discharge hose
D51142KPL
Fresh water
supply hose
by releasing the dummy plug (48) at
the end of the tube, inserting the brush
into the spray tube (47) and use rotary
and thrusting movements to release
and remove rough dirt and calcium
deposits. The tube should then be
rinsed under running water.
The spray tubes are reassembled in the
reverse order to the process described
above.
Important: When inserting the
spray tubes, ensure that the spray
nozzles face downwards.
Cleaning brush for
spray tubes
D1017E
51074
5150
Page 27
Labormat SD
9. Labormat SD list of spare parts
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
No. Designation
Version 230 V~ / 50 Hz
1 Labormat SD housing 50572FT
3 Set Sliding lid 50765
5 Cover none
9 Front cover 50642BD
10 Hand spray holder with nut 51347
12 Submersible pump 230 V / 50 Hz 50703
13 Green pilot light 51057
14 Red rocker switch with PVC cap 50820
15 Green push buttons with PVC cap 50843
16 White pilot light 50868
17 Yellow pilot light 50856
18 6-min timer incl. fixing parts D6550851
19 Rotary knob 50865
20 Scale ring 0–6 min 50862
21 Thermostat EMf-80/b3/Boil-dry protection 50758
22 Scale ring temp. 30–100 °C 50901
23 Capacitor 10µF 50798
24 Thermostat 718RU-5880 D50772A2
25 Mini contactor 4S 230 V / 50 Hz D608052
26 Perbunan seal 130-102 4-hole 50871
29 Tubular heating element 50784
30 Labormat SD hand spray incl. hose D65029SD
31 Temperature monitor R28 50723
33 24-hour timer 230 V / 50 Hz incl. fixing parts D6550850
34 Scale ring 0–24 h 50864
35 ¾“ x 10 extension 50872
38 Vaillant seal 51150
39 ¾“ cap 50878
40 Magnetic catch 50870
41 Connection line 51025
42 ¾“ x ¾“ slide valve 51181
44 KAFC seal 27 x 32 x 2.5 51140
45 Brass quick coupling 50272
46 Spare Viton seal 51059
47 Spray tube incl. Nr. 48 + 2 x Nr. 46 D65012
48 Neoprene plug 51195
49 Galvanised castor 50194
No. Designation
50 Handle Labormat SD 50284
52 Ball valve 63 mm cpl. with knob bar D65014
54 Grey box / Water collection basin 50430
55 Flask support plate 50418
56 Black cover ring 50212
Version 220 V~ / 60 Hz
12 Submersible pump 220 V / 60 Hz, US version 5070360
25 Mini contactor 4S 220 V / 60 Hz, US version D60805260
33 24-hour timer 220 V / 60 Hz, US version incl. fixing parts D6550827
41 Mains connector with cable, US version 50694
52
53
Page 28
Labormat SD
Gewicht:Allgemeintoleranz DIN ISO 2768-mk
Norm
Gepr.
Bearb.
Schutzrechte nach DIN ISO 16016 beachten.
Ohne unsere vorherige Zustimmung darf diese Zeichnung weder vervielfältigtnoch Dritten zugänglich gemacht werden.
Werkstoff:
Datum
Name
Blatt
Maßstab:
Rev.:
1
1:10
A (1:5)
3452222019
16
17
13
15
14
332418212325
9
5621
112120119.03.12
OLI
212150110.04.12
OLI
312190108.05.12
OLI
412440130.10.12
OLI
512500111.12.12
OL
28.02.12
BE
5
57.2
-
Labormat SD
-
K1
10. Labormat SD explosion drawing
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
50
A (1:5)
332418212325
3
48
47
46
45
44
55
39
38
29
44
35
30
10
1
52
40
A
41
31
12
26
17
13
15
14
9
16
3452222019
5621
49
54
54
42
5
55
Page 29
Labormat TH
11. Operating the Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
11.1 Filling with water
Open the lid of the device (4) and
remove the flask baskets (optional)
and support plate (55). The rear wall of
the water tank features an angle mark.
This indicates the maximum permissible water level.
Important: Never fill the device
above this mark. Overfilling can
cause leaks in the pump system
which in turn causes water to be
discharged.
There are two ways of filling the device:
1. Manual filling
Use a suitable vessel (e. g. bucket) or
water hose to fill the requisite water
volume (approx. 15 litres) directly into
the heating basin through the opening
in the device.
2. Fixed connection
A water supply hose ( D1017E)
available as an option connects the
Labormat TH directly with the water
line (shut-off valve required). Unscrew
the seal nut at the back of the device
and firmly connect the supply hose with
the lock nut on the water inlet (top left
on rear of device). Connect the other
end of the connection hose to the water
line directly via a shut-off valve. Open
the shut-off valve and fill in water as
far as the maximum level. Replace the
support plate (55) and flask baskets
(accessories, please refer to page 31)
in the device and close the lid (4).
11.2 Establishing operational readiness
11.3 Boiling out
Raise the double lid (4) at the handle
(53) and fold backwards. Place the
items to be boiled out on the support
plate (55) or in the flask baskets available as an option. Close the lid (4) and
activate the timer (19/20) in the control
panel (7). The spray function can be
pre-selected variably between 0 and 6
minutes. As an alternative to the timer
(19/20), the green hold button (15) in
the control panel can also be pressed to
automatically trigger the spray process
which is maintained for as long as the
hold button is pressed.
Important: The timers on the
Labormat device should not be
turned anticlockwise mechanically. This over-stresses the internal parts and can expose the clocks
to fast wear.
11.4 Polymerising
The Labormat TH avails of a double
lid. For brief boiling out using the hand
spray (30), only raise the sealing cover
at the handle (53) and fold backwards.
Place the item to be cleaned (e. g. articulator) on the perforated metal lid and
remove the hand spray (30) from the
holder (10).
Set the timer (19/20) to the specified
cleaning time or press the hold button (15)
while pressing the pressure switch on
the hand spray.
The white pilot light (16) lights up in
the control panel during the active
spray process.
Important: Spray tubes, flask baskets and all other internal metal
surfaces display high temperatures
during and after use. They should
not be touched – even briefly – without using the designated handles.
56
1. Press the red main switch (14) in the
control panel (7) to activate the power
supply. The pilot light integrated in the
switch lights up indicating operational
readiness of the device.
2. Set the rotary knob (19) on the thermostat (22) to the requisite water temperature. Important:The Labormat
TH pump does not work until an
operating temperature of 65 °C has
been reached. This reliably prevents
wax deposits in the pump housing and
spray system thereby preventing func-
tional faults. When the pre-set temperature is reached, the yellow pilot
light (17) in the control panel stays on.
It takes approx. 20 minutes to heat the
water to 65 °C.
It takes approx. 40 minutes to heat the
water to 95 °C.
Labormat devices are also suitable for
polymerising hot-polymerising resins
using metal the flask technology. Do
this by opening the double lid (4) and
removing the flask baskets (optional)
and support plate (55) (Caution: Risk
of burning – only touch using the
designated handles) and submerge
the flasks directly in the preheated
water tank. The base of the water tank
features a perforated metal cover (6)
which protects the heating element (28)
underneath and the sensors for the
thermostat (24) and boil-dry protection (21), and must not be removed
or displaced except when subjecting
the device to overall cleaning. Various
temperature levels can also be realised
via the thermostat controller (19/22)
to ensure homogeneous plastic polymerisation. During the polymerisation
process, the Labormat can also be used
as a boil-out unit; replace the support
plate (55) and flask baskets (optional)
in the device and proceed as outlined
in the section on „Boiling out“.
57
Page 30
Labormat TH
12. Cleaning and maintenance
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
12.1 Checking the water level
Labormat devices are hot water devices
which release steam during the spray
process and when the lid is open. This
lowers the water level and necessitates checking the water level on a
daily basis.
If the water level reaches the level
of the heating cover (6), it is imper-
ative that water is added (Please
refer to the section „Filling with water“).
If the water level falls to the level of the
heating element (28), a safety switch
(21) isolates the entire device from the
mains supply to protect against overheating.
12.2 Restoring operational readiness
Important: Always pull the mains
plug before opening the device.
The overheating protection safety switch
(21) is located on the control panel (7)
and is secured with a protective cap.
If reactivation is necessary, release
the protective cap in an anticlockwise
direction and press the green locking
button underneath until it audibly clicks
into place.
Immediately replace the protective
cap on the locking button on account
of the risk of electrical components
being damaged by water.
12.3 Changing the water
In order to obtain consistently good
results when cleaning and boiling out
models, the wax dissolved in water
should be removed daily.
Do this by setting the temperature controller (19/22) to 0 °C or switching off
the device and allowing it to cool (ideally overnight).
The wax dissolved in the water automatically collects as a layer on the
surface as the water cools down. After
removing the flask baskets and support
plate (55), this layer can be scooped
out along with any other floating
impurities. Give the device an overall
and thorough cleaning at least once a
week and more frequently if used more
often after scooping out the wax layer.
Discharge the residual water through
the drainage valve (43) on the bottom
left of the rear wall. The valve (43) is
opened by turning the red regulating
wheel to the left on the left housing
wall. The waste water can be collected
in a bucket or directed into the sewerage system through a hose (only possible with the corresponding incline).
Close the drainage valve (43) and
remove any rough impurities from the
water tank. Fill with fresh water as far
as the maximum mark outlined in the
section on „Filling with water“.
We recommend adding Unisol W (see
„Accessories“) for improved wax solu-
12.4 Cleaning the spray tube
Pump mode can also enable rough impurities to penetrate the spray tube (47)
along with the water. This can impair
the function of the spray nozzles and
should be checked at regular intervals,
cleaning if necessary.
This necessitates removal of the spray
tube (47) which is connected to the
water line in the device via a bayonet
catch (45). Unlock the bayonet catch by
a half-turn backwards and gently pull
the entire spray tube out at a forward/
upward incline. A cleaning brush is supplied with each new device.
bility and avoiding emulsification of the
water with residual wax.
Important: Only dissolve Unisol W
in cold water; high water temperatures cause foaming.
Clean by removing the dummy plug (48)
at the end of the tube, inserting the
brush into the spray tube and use
rotary and thrusting movements to
release and remove rough dirt and calcium deposits. The tube should then be
rinsed under running water.
The spray tube is reassembled in the
reverse order to the process described
above.
Important: When inserting the
spray tube, ensure that the spray
nozzles face downwards.
4 Lid set incl. handles D50717
6 Heating cover ohne
7 Front cover D6550628
8 Side cover ohne
10 Hand spray support with nut 51347
14 Red rocker switch with PVC cap 50820
15 Green push buttons with PVC cap 50843
16 White pilot light 50868
17 Yellow pilot light 50856
18 6-min timer incl. fixing parts D6550851
19 Rotary knob 50865
20 Scale ring 0–6 min 50862
21 Thermostat EMf-80/b3/Boil-dry protection 50758
22 Scale ring temp. 30–100 °C 50901
23 Capacitor 10µF 50798
24 Thermostat 718RU-5880 D50772A2
25 Mini contactor 4S 230 V / 50 Hz D608052
26 Perbunan seal 130-102 4-hole 50871
27 Submersible pump TB100-120 230 V / 50 Hz 50707
28 Tubular heating element 50785
30 Labormat TH hand spray incl. hose D65029TH
31 Temperature monitor R28 50723
32 Ventilation rosette 50811
36 10 x 13.5 x 1.5 CU seal 53010
37 Red brass reducing nipple, brass with 2 x 1/2“ external threads 51177
41 Connection line 51025
43 1/2“ x 1/2“ internal sleeve slider 51147
44 KAFC seal 27 x 32 x 2,5 51140
45 Brass quick coupling 50272
46 Spare Viton seal 51059
47 Spray tube incl. No. 48 + 2 x No. 46 D65012
48 Neoprene plug 51195
51 Rubber foot 31/17.5/6-SW 51048
53 Handle Labormat TH D50346
55 Flask support panel 50418
56 Cover ring, black 50212
No. Designation
Version 220 V~ / 60 Hz
25 Mini contactor 4S 220 V / 60 Hz, US version D60805260
27 Submersible pump TB100-120 220 V / 60 Hz, US version 5070760
41 Mains plug with cable, US version 50694
60
61
Page 32
Labormat TH
14. Explosion drawing15. Accessories (optional)
Flask basket ( D3604),
for accommodating 3 flasks; stainless steel with heat-insulating plastic
handle
Holding capacity:
Labormat TH 2 pces.
Labormat SD 4 pces
Frame ( D3607)
for Labormat TH
Water-resistant coated frame on
castors for mobile applications
H x W x D = 435 x 590 x 370 mm
Filter mats ( D36018)
10 pces.
Water-permeable fabric for lining
between the support panel and flask
baskets for pre-cleaning used water
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
62
16. Care products
Unisol W
2 x 1 litre (
5 litres ( D4393)
Wax-soluble additive for boil-out units
Unisol E
1 x 2.5 kg ( D4383), descaler for
boil-out units
D4392),
63
Page 33
Labormat SD, TH
17. Troubleshooting
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Fault
Device shows no
function
Main switch lights up,
device without function
Heating without
function
Cause
Connection to the
power supply
Defective connection
cable
Main switch
Mains network
24-hour timer is in
operation
Internal cabling
interrupted
Safety switch is
triggered
Thermostat setting
Thermostat is defective
Remedy
Establish the plug
connection, replacing
the plug if necessary
Examine the connection
cable, replacing if
necessary
Examine the main
switch, replacing if
necessary
Check mains network/
output, 230 V~/ 50 Hz
or 220 V~/ 60 Hz,
adapting if necessary.
Check fuse 16 A fuse
Activate safety switch
See instructions for
activating
Set the desired temperature on the thermostat
Examine the thermostat,
replacing if necessary;
remove cover to replace
defective part
Fault
Device does not heat
properly; temperature
is wrong
Device makes noises
Pump without function
Cause
Relay/Contactor is
defective
Heating is defective
Safety switch is
triggered
Thermostat is defective
or set incorrectly
Relay / Contactor is
defective
Thermostat is defective
Relay / Contactor is
defective
Compensating capacitor is defective
Water temperature of
65 °C not reached yet
Timer is defective or
blocked
Remedy
Examine the relay/
contactor, replacing if
necessary
Examine the heating,
replacing if necessary
Activate the safety
switch (see instructions
for activation)
Examine the thermostat,
readjusting or replacing
if necessary
Examine the relay/
contactor, replacing if
necessary
Examine the thermostat, replacing if necessary (remove cover to
replace defective parts)
Examine the relay/contactor, replacing if necessary
Replace compensating
capacitor
Wait until temperature
level of 65 °C is reached
Examine the timer,
replacing if necessary
64
65
Page 34
Labormat SD, TH
Only Labormat TH ( D3603N / D3603NUSA)
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Fault
Pump without function
The hold button does
not react
6-min timer without
return function, pump
running permanently
Cause
Pump is blocked or
defective
Boil-dry protection is
triggered
Hold button is defective
Water temperature of
65 °C not reached yet
6-min timer is blocked
6-min timer is defective
Remedy
Examine the pump,
replacing if necessary
Activate the boil-dry
protection function
(see instructions for
activation)
Replace the hold button
Wait until temperature
level of 65 °C is reached
Eliminate blockage,
re-centering the switch
if necessary
Examine the timer,
replacing if necessary
Fault
Pump is leaky
Only Labormat SD ( D3601 / D3601USA)
Fault
24-h timer without /
with limited return
function
Cause
Water level is too high
in the tank
Four-hole seal
(between pump and
basin) is defective
Cause
24-h timer is defective
24-h timer is defective
Remedy
Reduce water to max.
level, observe marking,
max. 15 litres
Dismantle pump and
replace four-hole seal
Remedy
Compare the power
source with the voltage
supply indicated,
adapting if necessary
230 V~/ 50Hz
220 V~/ 60Hz
Eliminate blockage,
re-centering the switch
if necessary
66
67
Page 35
Labormat SD, TH
18. General information
Repairs and maintenance work on
Labormat devices may only be carried
out by qualified personnel. In any case,
the power supply to the device must be
interrupted. The Dreve Group is only
responsible for the safety, reliability
and performance of the device when:
•
the device is only used for the cor-
responding designated application.
•
operation is only by qualified personnel.
19. Warranty
•
the device is used in accordance with
these operating instructions.
•
extensions, new settings, modifica-
tions or repairs are only carried out by
persons authorised by Dreve.
As we constantly strive to develop our
products, we reserve the right to make
technical modifications.
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
68
The manufacturer warranty is 2 years
from date of delivery. The warranty
right (liability of defects) is not limited by the warranty and is regulated
in the general terms and conditions of
the company Dreve. The guarantee
includes the assumption of repair and
shipping costs in the case of material
and manufacturing defects. The warranty claims do not refer to natural
wear nor to damages which are the
result of the transfer of risk due to faulty
or unintended use, excessive loading,
unsuitable equipment and any such
chemical, electrochemical or electrical influences which are not provided
in accordance with the contract. Warranty claims are excluded in the case
of changes or repair and maintenance
work which have been incorrectly completed by the purchaser or third parties
as well as in the case of the breaching of the seals. All technical changes
to the machine are prohibited and
will result in the loss of the warranty
claim. Repairs may only be performed
by trained personnel of the company
Dreve. For cases of repair, please
contact the company Dreve,
Max-Planck-Str. 31, 59423 Unna /
Germany; Phone: +49 2303 8807-0.
After the sending-in of the product and
the submission of the sales receipt, the
product will be repaired free of charge
or replaced by a comparable product.
69
Page 36
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
1. Description de l‘appareil
Les appareils Labormat sont destinés à
l‘ébouillantage et à la polymérisation
à l‘aide d‘un réservoir d‘eau préchauffable en continu entre 30 et 95 °C. Le
système de pompes et de tubes pulvérisateurs permet le nettoyage ciblé
par ex. de modèles en plâtre ainsi que
le lavage de parts de cire en technique
de cuvettes.
Librement accessible, le réservoir d‘eau
permet également une polymérisation
à long terme, commandée par la température, de matières plastiques polymérisant à chaud.
Les deux types d‘appareils sont équipés
d‘une protection contre les surtempératures qui se déclenche automatiquement en cas de manque d‘eau.
Labormat SD:
Le grand appareil sur pied d‘un volume
d‘env. 50 litres et d‘une capacité de
12 cuvettes.
Labormat TH:
Le grand appareil de table d‘un volume
d‘env. 15 litres et d‘une capacité de
6 cuvettes.
2. Caractéristiques technique Labormat SD
Labormat SD
Tension nominale : 230 V~ / 220 V~
Fréquence nominale : 50 Hz / 60 Hz
Puissance : 3100 W
Température de service : 30–95 °C
Volume d‘eau max. : 50 l
Dimensions (H x L x P) : 850 x 630 x 600 mm
Poids : 75 kg
3. Mise en service
Avant la mise en service, vérifiez
que la tension indiquée sur la
plaque signalétique coïncide avec
la tension de la source électrique.
Établissez la connexion au secteur à
l‘aide du câble secteur. Remplissez
l‘appareil d‘eau (cf. chapitre « Rem
plissage d‘eau »).
-
Labormat TH
Tension nominale : 230 V~ / 220 V~
Fréquence nominale : 50 Hz / 60 Hz
Puissance : 3200 W
Température de service : 30–95 °C
Volume d‘eau max. : 15,0 l
Dimensions (H x L x P) : 440 x 580 x 360 mm
Poids : 38 kg
7170
Page 37
Labormat SD
4. Déclaration de conformité
Selon la directive sur les basses tensions (2006 / 95 / CE).
Nous déclarons par la présente que l‘appareil désigné ci-après répond, dans sa conception et
dans son type de construction ainsi que dans l‘exécution dans laquelle nous l‘avons commercialisé, aux exigences essentielles de sécurité et de santé prescrites par les directives CE. En cas de
modification apportée sur la machine sans notre consentement, cette déclaration perd sa validité.
Désignation de la machine :
Labormat SD (D3601)
Type d‘appareil : Appareil d‘ébouillantage sur pied
Directives CE appliquées :
2006 / 95 / EG Directive sur les basses tensions
2004 / 108 / EG Directive CEM
Normes harmonisées appliquées :
2006 / 95 / EG Directive sur les basses tensions
EN 61010-1: 2010 Dispositions de sécurité pour matériel électrique de mesure, de
commande, de réglage et de laboratoire, partie 1 : exigences
générales (CEI 61010-1: 2010 + Cor.:2011) ; version allemande
EN 61010-1:2010.
EN 61010-2-010: 2003 Dispositions de sécurité pour matériel électrique de mesure,
de commande, de réglage et de laboratoire, partie 2-010 :
exigences particulières pour appareils de laboratoire utilisés pour
l‘échauffement des matières (CEI 61010-2-010: 2003) ; version
allemande EN 61010-2-010:2003).
2004 / 108 / EG Directive CEM
EN 61326-1:2006 Matériel électrique de mesure, de commande, de réglage et
de laboratoire – Exigences CEM. Partie 1 : Exigences générales
(CEI 61326-1:2005); version allemande EN 61326-1:2006 Émission
pour environnement résidentiel, commercial et de l‘industrie légère,
immunité pour environnement industriel.
EN 61000-3-2:2006 + Compatibilité électromagnétique (CEM) – Partie 3-2 : Valeurs limites
A1:2009 + A2:2009 – Valeurs limites pour les courants harmoniques (courant d‘entrée
d‘appareil <= 16 A par phase) (CEI 61000-3-2:2005 + A1:2008 +
A2:2009) ; version allemande EN 61000-3-2:2006 + A1:2009 +
A2:2009.
EN 61000-3 -3:2008 Compatibilité électromagnétique (CEM) – Partie 3-3 : Valeurs limites –
Limitation des modifications de tension, fluctuations de tension et du
papillotement dans les réseaux publics d‘alimentation basse tension,
pour les matériels ayant un courant assigné inférieur ou égal à
16 A par phase et non soumis à un raccordement conditionnel
(CEI 61000-1:2008) ; version allemande EN 61000-3-3:2008.
EN 55014-1S Mesure de la tension parasitaire selon EN 55014-1:2006, plage de
Selon la directive sur les basses tensions (2006 / 95 / CE).
Nous déclarons par la présente que l‘appareil désigné ci-après répond, dans sa conception et
dans son type de construction ainsi que dans l‘exécution dans laquelle nous l‘avons commercialisé, aux exigences essentielles de sécurité et de santé prescrites par les directives CE. En cas de
modification apportée sur la machine sans notre consentement, cette déclaration perd sa validité.
Désignation de la machine :
Labormat SD (D3601USA)
Type d‘appareil : Appareil d‘ébouillantage sur pied
Directives CE appliquées :
2006 / 95 / EG Directive sur les basses tensions
2004 / 108 / EG Directive CEM
Normes harmonisées appliquées :
2006 / 95 / EG Directive sur les basses tensions
EN 61010-1: 2010 Dispositions de sécurité pour matériel électrique de mesure, de
commande, de réglage et de laboratoire, partie 1 : exigences
générales (CEI 61010-1: 2010 + Cor.:2011) ; version allemande
EN 61010-1:2010.
EN 61010-2-010: 2003 Dispositions de sécurité pour matériel électrique de mesure,
de commande, de réglage et de laboratoire, partie 2-010 :
exigences particulières pour appareils de laboratoire utilisés pour
l‘échauffement des matières (CEI 61010-2-010: 2003) ; version
allemande EN 61010-2-010:2003).
2004 / 108 / EG Directive CEM
EN 61000-3- 2:2006 + Compatibilité électromagnétique (CEM) – Partie 3-2 : Valeurs limites –
A1:2009 + A2:2009 Valeurs limites pour les courants harmoniques (courant d‘entrée
d‘appareil <= 16 A par phase) (CEI 61000-3-2:2005 + A1:2008 +
A2:2009) ; version allemande EN 61000-3-2:2006 + A1:2009 +
A2:2009.
EN 61000-3 -3:2008 Compatibilité électromagnétique (CEM) – Partie 3-3 : Valeurs limites –
Limitation des modifications de tension, fluctuations de tension et du
papillotement dans les réseaux publics d‘alimentation basse tension,
pour les matériels ayant un courant assigné inférieur ou égal à 16
A par phase et non soumis à un raccordement conditionnel (CEI
61000-1:2008) ; version allemande EN 61000-3-3:2008.
EN 61326-1:2006 Matériel électrique de mesure, de commande, de réglage et
de laboratoire – Exigences CEM. Partie 1 : Exigences générales
(CEI 61326-1:2005); version allemande EN 61326-1:2006 Émission
pour environnement résidentiel, commercial et de l‘industrie légère,
immunité pour environnement industriel.
EN 55014-1S Mesure de la tension parasitaire selon EN 55014-1:2006,
plage de fréquence 150 kHz–30 MHz, perturbations conduites,
évaluation particulière des claquements.
Selon la directive sur les basses tensions (2006 / 95 / CE).
Nous déclarons par la présente que l‘appareil désigné ci-après répond, dans sa conception et
dans son type de construction ainsi que dans l‘exécution dans laquelle nous l‘avons commercialisé, aux exigences essentielles de sécurité et de santé prescrites par les directives CE. En cas de
modification apportée sur la machine sans notre consentement, cette déclaration perd sa validité.
Désignation de la machine :
Labormat TH (D3603N)
Type d‘appareil : Appareil d‘ébouillantage sur table
Directives CE appliquées :
2006 / 95 / EG Directive sur les basses tensions
2004 / 108 / EG Directive CEM
Normes harmonisées appliquées :
2006 / 95 / EG Directive sur les basses tensions
EN 61010-1: 2010 Dispositions de sécurité pour matériel électrique de mesure, de
commande, de réglage et de laboratoire, partie 1 : exigences
générales (CEI 61010-1: 2010 + Cor.:2011) ; version allemande
EN 61010-1:2010.
EN 61010-2-010: 2003 Dispositions de sécurité pour matériel électrique de mesure,
de commande, de réglage et de laboratoire, partie 2-010 :
exigences particulières pour appareils de laboratoire utilisés pour
l‘échauffement des matières (CEI 61010-2-010: 2003) ; version
allemande EN 61010-2-010:2003).
2004 / 108 / EG Directive CEM
EN 61000-3-2:2006 +
A1:2009 + A2:2009 Compatibilité électromagnétique (CEM) – Partie 3-2 : Valeurs limites
– Valeurs limites pour les courants harmoniques (courant d‘entrée
d‘appareil <= 16 A par phase) (CEI 61000-3-2:2005 + A1:2008 +
A2:2009) ; version allemande EN 61000-3-2:2006 + A1:2009 +
A2:2009.
EN 61000-3 -3:2008 Compatibilité électromagnétique (CEM) – Partie 3-3 : Valeurs limites –
Limitation des modifications de tension, fluctuations de tension et
du papillotement dans les réseaux publics d‘alimentation basse
tension, pour les matériels ayant un courant assigné inférieur ou
égal à16 A par phase et non soumis à un raccordement conditionnel
(CEI 61000-1:2008) ; version allemande EN 61000-3-3:2008
EN 61326-1:2006 Matériel électrique de mesure, de commande, de réglage et
de laboratoire – Exigences CEM. Partie 1 : Exigences générales
(CEI 61326-1:2005); version allemande EN 61326-1:2006 Émission
pour environnement résidentiel, commercial et de l‘industrie légère,
immunité pour environnement industriel.
EN 55014-1S Mesure de la tension parasitaire selon EN 55014-1:2006, plage de
Selon la directive sur les basses tensions (2006 / 95 / CE).
Nous déclarons par la présente que l‘appareil désigné ci-après répond, dans sa conception et dans
son type de construction ainsi que dans l‘exécution dans laquelle nous l‘avons commercialisé,
aux exigences essentielles de sécurité et de santé prescrites par les directives CE. En cas de modification apportée sur la machine sans notre consentement, cette déclaration perd sa validité.
Désignation de la machine :
Labormat TH (D3603NUSA)
Type d‘appareil : Appareil d‘ébouillantage sur table
Directives CE appliquées :
2006 / 95 / EG Directive sur les basses tensions
2004 / 108 / EG Directive CEM
Normes harmonisées appliquées :
2006 / 95 / EG Directive sur les basses tensions
EN 61010-1: 2010 Dispositions de sécurité pour matériel électrique de mesure, de
commande, de réglage et de laboratoire, partie 1 : exigences générales
(CEI 61010-1: 2010 + Cor.:2011) ; version allemande EN 61010-1:2010.
EN 61010-2-010: 2003 Dispositions de sécurité pour matériel électrique de mesure, de
commande, de réglage et de laboratoire, partie 2-010 : exigences
particulières pour appareils de laboratoire utilisés pour l‘échauffement
des matières (CEI 61010-2-010: 2003) ; version allemande EN 610102-010:2003).
2004 / 108 / EG Directive CEM
EN 61000-3-2:2006 +
A1:2009 + A2:2009 Compatibilité électromagnétique (CEM) – Partie 3-2 : Valeurs limites –
Valeurs limites pour les courants harmon-iques (courant d‘entrée
d‘appareil <= 16 A par phase) (CEI 61000-3-2:2005 + A1:2008 +
A2:2009) ; version allemande EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008 Compatibilité électromagnétique (CEM) – Partie 3-3 : Valeurs limites –
Limitation des modifications de tension, fluctuations de tension et du
papillotement dans les réseaux publics d‘alimentation basse tension,
pour les matériels ayant un courant assigné inférieur ou égal à
16 A par phase et non soumis à un raccordement conditionnel
(CEI 61000-1:2008) ; version allemande EN 61000-3-3:2008.
EN 61326-1:2006 Matériel électrique de mesure, de commande, de réglage et
de laboratoire – Exigences CEM. Partie 1 : Exigences générales
(CEI 61326-1:2005); version allemande EN 61326-1:2006 Émission
pour environnement résidentiel, commercial et de l‘industrie légère,
immunité pour environnement industriel.
EN 55014-1S Mesure de la tension parasitaire selon EN 55014-1:2006, plage de
fréquence 150 kHz–30 MHz, perturbations conduites, évaluation
particulière des claquements.
Attention! Avant de brancher et de mettre l‘appareil en service, lisez attentivement
ces consignes. La sécurité et le fonctionnement de l‘appareil ne peuvent être garantis que si les consignes générales de sécurité et les prescriptions de prévoyance des
accidents du législateur sont respectées, de même que les consignes de sécurité
mentionnées dans le mode d‘emploi.
1. L‘appareil ne doit être utilisé qu‘en
conformité avec ce mode d‘emploi.
Nous déclinons toute responsabilité
pour les dommages résultant d‘une
utilisation incorrecte ou d‘une manipulation erronée.
2. La tension indiquée sur la plaque
signalétique doit coïncider avec la tension de la source électrique.
3. Ne branchez l‘appareil qu‘à une
prise de courant dotée d‘un conducteur
de protection. Ne touchez jamais la
fiche secteur avec des mains humides.
4. L‘alimentation électrique des appareils Labormat ne doit être effectuée
que par une ligne électrique protégée
séparément.
5. L‘appareil doit être posé sur un support plan et stable.
8. Ne bloquez pas les éléments de
commande de l‘appareil.
9. Les éléments de commande des
minuteries ne doivent pas être tournés activement dans le sens inverse
des aiguilles d‘une montre. Il en résulte
une sollicitation trop élevée du ressort
intérieur et ainsi une usure prématurée
de la minuterie.
10. En cas de travaux prolongés à
température de service maximale, le
couvercle et les éléments intérieurs du
Labormat peuvent atteindre 80 °C. Par
conséquent, ne touchez-les que brièvement autrement qu‘avec les poignées
prévues.
11. Lorsque vous ouvrez le couvercle,
ne vous penchez pas sur l‘appareil. La
vapeur d‘eau brûlante peut provoquer
des brûlures.
14. Ne purgez l‘eau usée dans les
canalisations que si elle est inférieure
à 70 °C. Des températures plus élevées peuvent entraîner à long terme
un endommagement des conduites
d‘eau usée.
15. L‘ouverture de l‘appareil et les travaux d‘entretien et de réparation n‘ont
le droit d‘être réalisés que par des personnes qualifiées autorisées.
16. N‘utilisez que les accessoires et
les pièces de rechange autorisés par le
fabricant. Nous déclinons toute responsabilité pour les dommages résultant
de l‘emploi de pièces venant d‘autres
fabricants.
Comme nous travaillons sans cesse à
l‘amélioration de nos produits, nous
nous réservons le droit d‘apporter des
modifications techniques.
76
6. Le chauffage ne doit être mis en
service et exploité qu‘en cas de remplissage d‘eau suffisant.
7. Avant de l‘utiliser, vérifiez l‘état et la
sécurité de fonctionnement de l‘appareil.
S‘il n‘est pas en parfait état, l‘appareil
n‘a pas le droit d‘être utilisé et doit être
identifié comme tel.
12. Les plaquettes et les étiquettes
doivent toujours être parfaitement
lisibles et ne doivent jamais être enlevées.
13. Ne procédez au nettoyage et à
l‘entretien de l‘appareil ou au remplacement de pièces que si l‘appareil
a refroidi. Il est impératif de retirer la
fiche secteur.
77
Page 40
Labormat SD
6. Commande Labormat SD
6.1 Remplissage d‘eau
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Ouvrez le couvercle de l‘appareil et retirez le panier à cuvettes (option) et les
tôles de réception (55). Au centre de la
paroi arrière du réservoir d‘eau se trouve
la tubulure d‘admission d‘eau. L‘extrémité inférieure élargie de la tubulure sert
de repère pour le niveau d‘eau maximal.
Important : Ne remplissez jamais
l‘appareil au-delà de ce repère ! Un
remplissage excessif peut détériorer l‘étanchéité dans le système de
pompage et entraîner ainsi l‘évacuation d‘eau
L‘appareil peut être rempli de deux
moyens :
1. Remplissage manuel
Avec un récipient adéquat (par ex. un
seau) ou un tuyau d‘eau, remplissez la
quantité d‘eau requis (env. 50 l) dans
le bassin chauffant directement via
l‘ouverture de l‘appareil.
2. Branchement fixe
Le tuyau de refoulement fourni relie le
Labormat SD directement à la conduite
d‘eau (nécessite un robinet d‘arrêt).
Pour cela, dévissez l‘écrou (39) de l‘admission d‘eau et fixez le tuyau de refoulement avec le contre-écrou. Reliez
l‘autre extrémité du tuyau directement
à la conduite d‘eau au moyen d‘un robinet d‘arrêt. Ouvrez le robinet d‘arrêt
et remplissez de l‘eau jusqu‘au repère
maximum. Remettez les tôles (55)
et le panier à cuvettes dans l‘appareil,
puis refermez le couvercle.
6.2 Établissement de la disponibilité au service
1. Pour mettre l‘alimentation électrique en service, actionnez l‘interrupteur principal rouge (14) qui se trouve
dans le champ de commande. La lampe
de contrôle intégrée à l‘interrupteur
s‘allume et signale ainsi la disponibilité
au service de l‘appareil.
2. Réglez le bouton tournant (19) du
thermostat (24) sur la température
d‘eau souhaitée.
Important : Le service de pompage
et de pulvérisation du Labormat SD
ne peut être activé qu‘à une température de service d‘au moins
65 °C, ce que signale le témoin
lumineux vert dans le champ de
commande (13).
Ce système réduit le risque de dysfonctionnement dus à des dépôts de cire
dans le carter de la pompe et dans le
système de pulvérisation. Lorsque la
température préréglée est atteinte, le
témoin de contrôle jaune (17) s‘allume
dans le champ de commande et brille
de façon discontinue.
Avec un niveau d‘eau maximum, le
réchauffement à 65 °C dure environ
70 à 80 minutes, le réchauffement à
95 °C environ 120 à 130 minutes.
Pour éviter des retards dus à la phase
de réchauffement, le Labormat SD est
équipé d‘une minuterie 24 heures (33).
Lorsque l‘alimentation électrique est en
service (interrupteur principal rouge
(14) brille), la minuterie est réglée pour
la réutilisation prévue. Dans le champ
de commande, le témoin blanc (16)
6.3 Ébouillantage
Les deux couvercles de l‘appareil (3)
sont des portes coulissantes opposées,
de sorte qu‘il n‘est possible d‘ouvrir
qu‘une seule moitié à la fois. Glissez
l‘un des couvercles vers l‘intérieur en
vous servant de la poignée, placez
les objets à ébouillanter sur la tôle
de réception (55) ou dans le panier à
cuvettes optionnelle. Refermez le couvercle (3) et activez la minuterie (18)
dans le champ de commande. Vous
pouvez régler la fonction de pulvérisation en continu entre 0 et 6 minutes.
À la place de la minuterie, vous pouvez
également appuyer sur le bouton vert à
s‘allume, les fonctions de pulvérisation
et de chauffage sont mises hors service.
Lorsque le temps réglé est écoulé, le
Labormat SD chauffe automatiquement
jusqu‘à la température choisie.
Calcul de la période à ajuster:
Nombre d‘heures entre le temps présent et le temps de réutilisation planifiée moins le temps de préchauffage
(dépendant de la température).
rupture brusque (15) dans le champ de
commande. La pulvérisation est déclenchée automatiquement et n‘est activée que tant que le bouton à rupture
brusque est actionné.
Important : Pendant et après leur
utilisation, les tubes pulvérisateurs, les paniers à cuvettes et
toutes les autres surfaces métalliques intérieures présentent des
températures élevées ! C‘est pourquoi, ne touchez-les jamais, même
brièvement, autrement qu‘avec les
poignées prévues.
78
79
Page 41
Labormat SD
7. Nettoyage et entretien
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
6.4 Ébouillantage avec la douchette
Le Labormat SD dispose d‘un double
couvercle. Pour obtenir un bref ébouillantage avec la douchette (30), vous
pouvez placer l‘objet à nettoyer (par
ex. l‘articulateur) sur la protection en
tôle trouée. L‘eau de pulvérisation est
reconduite dans le réservoir d‘eau via
les trous d‘écoulement se trouvant
dans le couvercle intérieur. Avant
de pouvoir utiliser la douchette (30),
vous devez tourner le levier (52) dans
le champ de commande vers la droite
en position « Douchette ». Retirez la
douchette (30) de son support, réglez
la minuterie (18) sur le temps de nettoyage prévu, ou maintenez la touche
à rupture brusque (15) enfoncée, et
actionnez en même temps la touche
de la douchette.
Pour revenir au mode de pulvérisation
normal, tournez le levier (52) vers la
gauche en position « Pulvérisation ».
Important : Il est recommandé de
ne jamais tourner les minuteries
du Labormat mécaniquement dans
le sens inverse des aiguilles d‘une
montre. Les pièces intérieures
risquent d‘être sollicitées trop
fortement, entraînant une usure
prématurée des minuteries.
6.5 Polymérisation
Les appareils Labormat conviennent
également à la polymérisation de
matières polymérisant à chaud en
technique à cuvettes.
Ouvrez le couvercle de l‘appareil (3),
retirez les paniers à cuvettes et les
tôles de réception (55), puis plongez
les cuvettes directement dans le réservoir d‘eau prévu à cet effet.
Prudence : Risque de brûlure, ne toucher qu‘avec les poignées prévues !
Veillez à ce qu‘aucune des cuvettes ne
soit déposée sur la spirale chauffante
et les palpeurs de mesure se trouvant
dans la partie avant du réservoir d‘eau.
Cela risque d‘entraîner des dysfonctionnements ou des endommagements.
Le régulateur thermostatique (24) permet également de réaliser différents
niveaux de température pour une
polymérisation homogène de matières
plastiques.
Pendant la polymérisation, le Labormat
peut continuer à être utilisé comme
ébouillanteur automatique ; pour cela
remettez les tôles de réception et les
paniers à cuvettes dans l‘appareil, puis
procédez comme décrit au paragraphe
« Ébouillantage ».
7.1 Contrôle du niveau d‘eau
Les appareils Labormat sont des équipements à eau chaude qui, pendant la
pulvérisation, dégagent de la vapeur
d‘eau même lorsque le couvercle est
ouvert, ce qui entraîne une baisse du
niveau d‘eau. Il faut donc contrôler tous
les jours le niveau d‘eau. Si l‘écart entre
la surface de l‘eau et le repère pour
le niveau de remplissage maximum
s‘élève à env. 10 cm, il faut impérativement rajouter de l‘eau (cf. paragraphe
« Remplissage d‘eau »).
Si le niveau d‘eau tombe au niveau de
la bobine chauffante (29), l‘appareil
complet est coupé du réseau par un
interrupteur de sécurité pour ne pas
surchauffer.
7.2 Rétablissement de la disponibilité au service après un
déclenchement de l‘interrupteur de sécurité
Important : Avant d‘ouvrir l‘appareil, retirez impérativement la fiche
secteur.
L‘interrupteur de sécurité (21) de la
protection contre les surchauffes se
trouve sur le champ de commande (9)
et est protégé par un capuchon.
Si une réactivation s‘avère nécessaire,
desserrez le capuchon en le tournant
dans le sens inverse des aiguilles d‘une
montre, puis enfoncez le bouton de
sécurité vert, jusqu‘à ce qu‘il se verrouille.
Ensuite, pour éviter que des composants
électriques ne soient endommagés
par de l‘eau, remettez impérativement
le capuchon protecteur.
80
81
Page 42
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
7.3 Changement d‘eau
Pour obtenir des résultats constants
lors du nettoyage et de l‘ébouillantage
de modèles, enlevez régulièrement
(toutes les semaines, au besoin plus
souvent) la cire qui se détache dans
l‘eau. Réglez le régulateur de température (24) à 0 °C ou éteignez entièrement l‘appareil, puis laissez-le refroidir
complètement (de préférence la nuit).
La cire dissoute dans l‘eau se détache
toute seule lorsque l‘eau a refroidi et
s‘accumule à la surface de l‘eau pour
former une couche de cire. Après avoir
retiré les paniers à cuvettes et les tôles
de réception (55), vous pouvez enlever
cette couche de cire avec toutes les
autres impuretés flottant à la surface.
Pour effectuer un nettoyage général
de l‘appareil (au moins une fois par
semaine, au besoin plus souvent),
allumez l‘appareil après avoir enlevé
la couche de cire, puis réchauffez-le
à 65 °C.
Pompez l‘eau se trouvant dans l‘appareil en vous servant du tuyau d‘écoulement fourni. Pour cela, démontez un
tube pulvérisateur (47) (cf. paragraphe
suivant), puis établissez le branchement entre le tuyau et le Labormat SD
à l‘aide de la fermeture à baïonnette
disposée sur le tuyau. Reliez l‘autre
extrémité du tuyau dans un écoulement (par ex. un évier).
Activez la pompe avec la minuterie (18)
ou la touche à rupture brusque (15).
L‘eau est évacuée automatiquement, il
n‘en restera alors que 3–4 cm au fond.
L‘eau résiduelle fortement sale n‘est
pas pompée, mais purgée au moyen
d‘une vanne d‘écoulement (42) se trouvant au fond du réservoir d‘eau. Ouvrez
entièrement l‘écran frontal inférieur (5)
(fermeture magnétique) et la vanne
d‘écoulement (42) avec le robinet d‘arrêt rouge. L‘eau résiduelle est recueillie
dans la cuve (54) se trouvant au-dessous. Enlevez les impuretés grossières
du réservoir d‘eau ainsi que celles qui
collent sur les surfaces intérieures, puis
rincez l‘appareil avec un peu d‘eau.
Refermez la vanne d‘écoulement (42).
Retirez la cuve (54) de l‘appareil et éliminez l‘eau sale. Ensuite, remplissez
de l‘eau fraîche jusqu‘au repère maximum, comme décrit au paragraphe
« Remplissage d‘eau ».
Pour obtenir une meilleure solubilité dans l‘eau et éviter une émulsion
de l‘eau avec la cire résiduelle, nous
recommandons d‘ajouter de l‘Unisol W
(cf. paragraphe « Accessoires »).
Important : Ne dissoudre Unisol W
que dans de l‘eau froide, des températures élevées entraînant la formation de mousse.
7.4 Nettoyage des tubes pulvérisateurs
Par le pompage, des impuretés grossières peuvent accompagner l‘eau dans
les tubes pulvérisateurs (47). Ce problème risque d‘atténuer le fonctionnement des gicleurs et nécessite un
contrôle et, au besoin, un nettoyage
à intervalles réguliers.
Pour cela, il faut démonter les tubes
pulvérisateurs (47). Ceux-ci sont reliés
par des fermetures à baïonnette avec
la conduite d‘eau dans l‘appareil.
Tournez la fermeture d‘un demi-tour
à droite pour la déverrouiller, puis retirez tout le tube pulvérisateur (47) en
tirant légèrement dessus, de biais vers
le haut. Une brosse de nettoyage est
fournie avec tout appareil neuf. Pour
le nettoyage, desserrez le bouchon
borgne (48) à l‘extrémité du tube,
introduisez la brosse dans le tube pulvérisateur (47) et, tout en effectuant
des mouvements de rotation et de
va-et-vient, détachez et enlevez les
impuretés grossières ainsi que les
dépôts de calcaire. Ensuite, rincez le
tube à l‘eau courante.
Pour monter les tubes pulvérisateurs,
procédez dans l‘ordre inverse de la description ci-dessus.
Important : Lors du montage des
tubes pulvérisateurs, veillez à ce
que les gicleurs soient orientés
vers le bas !
8. Accessoires Labormat SD
Tuyau d‘écoulement
pour eau sale
D51142KPL
Tuyau
d‘alimentation
d‘eau fraîche
D1017E
Brosse de
nettoyage pour
tubes pulvérisateurs
51074
82
83
Page 43
Labormat SD
9. Liste des pièces de rechange Labormat SD
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
N°. Désignation
Version 230 V~ / 50 Hz
1 Boîtier Labormat SD 50572FT
3 Set de couvercles glissants 50765
5 Écran de recouvrement sans
9 Écran frontal 50642BD
10 Support de douchette avec écrou 51347
12 Pompe plongeante 230 V / 50 Hz 50703
13 Témoin lumineux vert 51057
14 Bascule rouge à capuchon PVC 50820
15 Bouton poussoir vert avec capuchon de PVC 50843
16 Témoin lumineux blanc 50868
17 Témoin lumineux jaune 50856
18 Minuterie 6 min incl. matériel de fixation D6550851
19 Bouton tournant 50865
20 Anneau gradué 0–6 min. 50862
21 Thermostat/interrupteur de sécurité 50758
22 Anneau gradué temp. 30–100 °C 50901
23 Condensateur 10µF 50798
24 Thermostat 718RU-5880 D50772A2
25 Petit contacteur 4S 230 V / 50 Hz D608052
26 Joint Perbunan 130-102 4 trous 50871
29 Radiateur à tube rond 50784
30 Douchette Labormat SD cpl. avec tuyau D65029SD
31 Contrôleur de température R28 50723
33 Minuterie 24 h 230 V / 50 Hz incl. matériel de fixation D6550850
34 Anneau gradué 0–24 h 50864
35 Rallonge ¾“ x 10 50872
38 Joint Vaillant 51150
39 Capuchon ¾“ 50878
40 Fermeture magnétique 50870
41 Conduite de raccord 51025
42 Vanne d‘arrêt ¾“ x ¾“ 51181
44 Joint KAFC 27 x 32 x 2,5 51140
45 Accouplement rapide en laiton 50272
46 Joint de rechange Viton 51059
47 Tube pulvérisateur incl. Nr. 48 + 2 x Nr. 46 D65012
48 Bouchon en néoprène 51195
49 Galet de guidage galvanisé 50194
N°. Désignation
50 Poignée d‘étrier Labormat SD 50284
52 Robinet à rotule 63 mm cpl. avec poignée D65014
54 Boîtier gris/Cuve de récupération d‘eau 50430
55 Tôle de réception pour cuvettes 50418
56 Bague noire 50212
Version 220 V~ / 60 Hz
12 Pompe plongeante 220 V / 60 Hz version USA 5070360
25 Petit contacteur 4S 220 V / 60 Hz version USA D60805260
33 Minuterie 24 h 220 V / 60 Hz version USA, incl. mat. de fixation D6550827
41 Fiche secteur USA avec câble 50694
84
85
Page 44
Labormat SD, TH
Gewicht:Allgemeintoleranz DIN ISO 2768-mk
Norm
Gepr.
Bearb.
Schutzrechte nach DIN ISO 16016 beachten.
Ohne unsere vorherige Zustimmung darf diese Zeichnung weder vervielfältigtnoch Dritten zugänglich gemacht werden.
Werkstoff:
Datum
Name
Blatt
Maßstab:
Rev.:
1
1:10
A (1:5)
3452222019
16
17
13
15
14
332418212325
9
5621
112120119.03.12
OLI
212150110.04.12
OLI
312190108.05.12
OLI
412440130.10.12
OLI
512500111.12.12
OL
28.02.12
BE
5
57.2
-
Labormat SD
-
K1
10. Dessin en éclaté Labormat SD
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
50
A (1:5)
332418212325
3
48
47
46
45
44
55
39
38
29
44
35
30
10
1
52
40
A
41
31
12
26
17
13
15
14
9
16
3452222019
5621
49
86
54
42
5
87
Page 45
Labormat TH
11. Commande Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
11.1 Remplissage d‘eau
Ouvrez le couvercle de l‘appareil (4) et
retirez le panier à cuvettes (option) et
la tôle de réception (55). Sur la paroi
arrière du réservoir d‘eau se trouve un
repère angulaire. Il indique le niveau
d‘eau maximum admissible.
Important : Ne remplissez jamais
l‘appareil au-delà de ce repère ! Un
remplissage excessif peut détériorer l‘étanchéité dans le système de
pompage et entraîner ainsi l‘évacuation d‘eau.
L‘appareil peut être rempli de deux
moyens :
1. Remplissage manuel
Avec un récipient adéquat (par ex. un
seau) ou un tuyau d‘eau, remplissez la
quantité d‘eau requis (env. 15 l) dans
le bassin chauffant directement via
l‘ouverture de l‘appareil.
2. Branchement fixe
Un tuyau d‘eau optionnel ( D1017E)
relie le Labormat TH directement à la
conduite d‘eau (nécessite un robinet
d‘arrêt). Dévissez l‘écrou d‘étanchéité
au dos de l‘appareil et fixez le tuyau
d‘alimentation avec le contre-écrou
à l‘admission d‘eau (dos de l‘appareil, en haut à gauche). Reliez l‘autre
extrémité du tuyau directement à la
conduite d‘eau au moyen d‘un robinet d‘arrêt. Ouvrez le robinet d‘arrêt
et remplissez de l‘eau jusqu‘au repère
maximum. Remettez les tôles (55) et
le panier à cuvettes (accessoires, voir
p. 31) dans l‘appareil, puis refermez le
couvercle (4).
11.2 Établissement de la disponibilité au service
1. Pour mettre l‘alimentation électrique en service, actionnez l‘interrupteur principal rouge (14) qui se trouve
dans le champ de commande (7). La
lampe de contrôle intégrée à l‘interrupteur s‘allume et signale ainsi la disponibilité au service de l‘appareil.
2. Réglez le bouton tournant du thermostat (19/22) sur la température
d‘eau souhaitée.
Important : La pompe du Labormat
TH ne fonctionne qu‘à partir d‘une
température de service de 65 °C.
Ceci empêche fiablement tout dépôt de
cire dans le carter de la pompe et dans
le système de pulvérisation et évite
ainsi des dysfonctionnements. Lorsque
la température préréglée est atteinte,
le témoin de contrôle jaune (17)
s‘allume dans le champ de commande
et brille de façon discontinue.
Le réchauffement à 65 °C dure environ
20 minutes.
Le réchauffement à 95 °C dure environ
40 minutes.
11.3 Ébouillantage
Soulevez le double couvercle (4) avec la
poignée (53) et rabattez-le en arrière.
Placez les objets à ébouillanter sur
la tôle de réception (55) ou dans les
paniers à cuvettes optionnels.
Refermez le couvercle (4) et activez la
minuterie (19/20) dans le champ de
commande (7). Vous pouvez régler la
fonction de pulvérisation en continu
entre 0 et 6 minutes. À la place de la
minuterie (19/20), vous pouvez également appuyer sur le bouton vert à
rupture brusque (15) dans le champ de
commande. La pulvérisation est déclenchée automatiquement et n‘est activée que tant que le bouton à rupture
brusque est actionné.
Important : Il est recommandé de
ne jamais tourner les minuteries
du Labormat mécaniquement dans
le sens inverse des aiguilles d‘une
montre. Les pièces intérieures
risquent d‘être sollicitées trop
fortement, entraînant une usure
prématurée des minuteries.
11.4 Polymérisation
Les appareils Labormat conviennent
également à la polymérisation de
matières plastiques polymérisant à
chaud en technique à cuvettes métalliques. Pour cela, ouvrez le double couvercle (4), retirez les paniers à cuvettes
optionnels et la tôle de réception (55).
(Prudence : Risque de brûlure, ne
toucher qu‘avec les poignées pré-
Le Labormat TH dispose d‘un double couvercle. Pour obtenir un bref ébouillantage avec la douchette (30), ne soulevez
que le couvercle au niveau de la poignée
(53), puis rabattez-le en arrière. Placez
l‘objet à nettoyer (par ex. l‘articulateur)
sur la protection en tôle trouée et retirez
la douchette (30) de son support (10).
Réglez la minuterie (20) sur le temps
de nettoyage prévu, ou maintenez la
touche à rupture brusque (15) enfoncée, et actionnez en même temps la
touche de la douchette.
Pendant la pulvérisation, le témoin
lumineux blanc (16) dans le champ
de commande brille.
Important : Pendant et après leur
utilisation, les tubes pulvérisateurs, les paniers à cuvettes et
toutes les autres surfaces métalliques intérieures présentent des
températures élevées ! C‘est pourquoi, ne touchez-les jamais, même
brièvement, autrement qu‘avec les
poignées prévues.
vues!) et plongez les cuvettes directe-
ment dans le réservoir d‘eau réchauffé.
Au fond du réservoir d‘eau se trouve
une protection en tôle trouée (6). Elle
permet de protéger l‘élément chauffant
(28) qui se trouve par-dessous ainsi
que les palpeurs pour le thermostat
(24) et le dispositif de protection contre
la marche à sec (21). Sauf pour le net-
88
89
Page 46
Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
toyage général de l‘appareil, elle ne
doit en aucun cas être retirée ni déplacée ! Le régulateur thermostatique
(19/22) permet également de réaliser différents niveaux de température
pour une polymérisation homogène de
matières plastiques. Pendant la poly-
mérisation, le Labormat peut continuer à être utilisé comme ébouillanteur automatique ; pour cela remettez
la tôle de réception (55) et les paniers
à cuvettes (optionnels) dans l‘appareil,
puis procédez comme décrit au paragraphe « Ébouillantage ».
12. Nettoyage et entretien
12.1 Contrôle du niveau d‘eau
Les appareils Labormat sont des équipements à eau chaude qui, pendant la
pulvérisation, dégagent de la vapeur
d‘eau même lorsque le couvercle est
ouvert, ce qui entraîne une baisse du
niveau d‘eau. Il faut donc contrôler tous
les jours le niveau d‘eau. Si le niveau
d‘eau atteint la protection du
chauffage (6), il faut impérativement rajouter de l‘eau (cf. chapitre
« Remplissage d‘eau »). Si le niveau
d‘eau tombe au niveau de l‘élément
chauffant (28), l‘appareil complet est
coupé du réseau par un interrupteur de
sécurité (21) pour ne pas surchauffer.
12.2 Rétablissement de la disponibilité au service
Important :
Avant d‘ouvrir l‘appareil, retirez
impérativement la fiche secteur.
L‘interrupteur de sécurité (21) de la
protection contre les surchauffes se
trouve sur le champ de commande (7)
et est protégé par un capuchon.
Si une réactivation s‘avère nécessaire,
desserrez le capuchon en le tournant
dans le sens inverse des aiguilles d‘une
montre, puis enfoncez le bouton de sécurité vert, jusqu‘à ce qu‘il se verrouille.
Ensuite, pour éviter que des composants
électriques ne soient endommagés par
de l‘eau, remettez impérativement le
capuchon protecteur.
12.3 Changement d‘eau
Pour obtenir des résultats constants
lors du nettoyage et de l‘ébouillantage
de modèles, enlevez tous les jours la
cire qui se détache dans l‘eau.
Réglez le régulateur de température
(19/22) à 0 °C ou éteignez entièrement
l‘appareil, puis laissez-le refroidir complètement (de préférence la nuit).
La cire dissoute dans l‘eau se détache
toute seule lorsque l‘eau a refroidi et
s‘accumule à la surface de l‘eau pour
former une couche de cire. Après avoir
retiré les paniers à cuvettes et la tôle
de réception (55), vous pouvez enlever cette couche de cire avec toutes les
autres impuretés flottant à la surface.
Effectuez un nettoyage général de l‘appareil au moins une fois par semaine,
au besoin plus souvent (peut être réalisé après avoir enlevé la couche de
cire. Faites purger l‘eau résiduelle par
la vanne d‘écoulement (43) à l‘arrière,
en bas à gauche. Ouvrez la vanne (43)
en tournant la roue rouge se trouvant
sur la paroi gauche du boîtier vers la
gauche. L‘eau sale peut être soit récupérée avec un seau, soit évacuée avec
un tuyau directement dans les canalisations (uniquement si la pente est
suffisante). Refermez la vanne d‘écoulement (43) et enlevez les impuretés
grossières du réservoir d‘eau. Remplissez de l‘eau fraîche jusqu‘au repère
maximum, comme décrit au paragraphe « Remplissage d‘eau ».
Pour obtenir une meilleure solubilité dans l‘eau et éviter une émulsion
de l‘eau avec la cire résiduelle, nous
recommandons d‘ajouter de l‘Unisol W
(cf. paragraphe « Accessoires »).
Important : Ne dissoudre Unisol W
que dans de l‘eau froide, des températures élevées entraînant la formation de mousse.
12.4 Nettoyage du tube pulvérisateur
Par le pompage, des impuretés grossières peuvent accompagner l‘eau dans
le tube pulvérisateur (47). Ce problème
risque d‘atténuer le fonctionnement
des gicleurs et nécessite un contrôle et,
au besoin, un nettoyage à intervalles
réguliers.
Pour cela, il faut démonter le tube
pulvérisateur (47). Celui-ci est relié
par une fermeture à baïonnette (45)
avec la conduite d‘eau dans l‘appareil.
Tournez la fermeture d‘un demi-tour en
arrière pour la déverrouiller, puis retirez tout le tube pulvérisateur en tirant
légèrement dessus, de biais en avant /
vers le haut. Une brosse de nettoyage
est fournie avec tout appareil neuf.
Pour le nettoyage, desserrez le bouchon borgne (48) à l‘extrémité du tube,
introduisez la brosse dans le tube pulvérisateur et, tout en effectuant des
mouvements de rotation et en avant,
détachez et enlevez les impuretés grossières ainsi que les dépôts de calcaire.
Ensuite, rincez le tube à l‘eau courante.
Pour monter le tube pulvérisateur, procédez dans l‘ordre inverse de la description ci-dessus.
Important : Lors du montage du
tube pulvérisateur, veillez à ce
que les gicleurs soient orientés
vers le bas !
90
91
Page 47
Labormat TH
13. Liste des pièces de rechange Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
N° Désignation
Version 230 V~ / 50 Hz
2 Boîtier Labormat TH 50571TH
4 Set complet de couvercles avec poignées D50717
6 Protection du chauffage sans
7 Écran frontal D6550628
8 Protection latérale sans
10 Support de douchette avec écran 51347
14 Bascule rouge avec capuchon PVC 50820
15 Bouton poussoir vert avec capuchon de PVC 50843
16 Témoin lumineux blanc 50868
17 Témoin lumineux jaune 50856
18 Minuterie 6 min incl. matériel de fixation D6550851
19 Bouton tournant 50865
20 Anneau gradué 0–6 min 50862
21 Thermostat/interrupteur de sécurité 50758
22 Anneau gradué temp. 30–100 °C 50901
23 Condensateur 10µF 50798
24 Thermostat 718RU-5880 D50772A2
25 Petit contacteur 4S 230 V / 50 Hz D608052
26 Joint Perbunan 130-102 4-trou 50871
27 Pompe plongeante TB100-120 230 V / 50 Hz 50707
28 Radiateur à tube rond 50785
30 Douchette Labormat TH cpl. avec tuyau D65029TH
31 Contrôleur de température R28 50723
32 Rosette d‘aération 50811
36 Joint CU 10 x 13,5 x 1,5 53010
37 Graisseur RG MS filet 2a 51177
41 Conduite de raccord 51025
43 Vanne à manchon 1/2“ x 1/2“ IG 51147
44 Joint KAFC 27 x 32 x 2,5 51140
45 Accouplement rapide en laiton 50272
46 Joint de rechange Viton 51059
47 Tube pulvérisateur incl. Nr. 48 + 2 x Nr. 46 D65012
48 Bouchon en néoprène 51195
51 Pied en caoutchouc 31/17.5/6-SW 51048
53 Poignée d‘étrier Labormat TH D50346
55 Tôle de réception des cuvettes 50418
56 Anneau noir 50212
N° Désignation
Version 220 V~ / 60 Hz
25 Petit contacteur 4S 220 V / 60 Hz version USA D60805260
27 Pompe plongeante TB100-120 220 V / 60 Hz version USA 5070760
41 Fiche secteur USA avec câble 50694
92
93
Page 48
Labormat TH
14. Dessin en éclaté15. Accessoires (option)
Panier à cuvettes ( D3604), pour
la réception de 3 cuvettes. Acier inox
avec poignée plastique à isolation thermique.
Capacité :
Labormat TH 2
Labormat SD 4
Châssis ( D3607)
pour Labormat TH
Châssis résistant à l‘eau sur roulettes
pour l‘emploi mobile
H x L x P = 435 x 590 x 370 mm
Nattes de filtrage ( D36018)
10 unités
Tissu textile perméable à l‘eau servant
d‘insert entre la tôle de réception et
les paniers à cuvettes pour le pré-nettoyage de l‘eau usée
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
94
16. Produits d‘entretien
Unisol W
2 x 1 l (
5 l ( D4393)
Additif détachant la cire pour appareils
d‘ébouillantage
Unisol E
1 x 2,5 kg ( D4383), détartrant
pour appareils d‘ébouillantage
D4392),
95
Page 49
Labormat SD, TH
17. Dépannages
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Dérangement
Appareil sans fonction
Interrupteur principal
brille, appareil sans
fonction
Chauffage sans fonction
Cause
Liaison avec le secteur
Câble de raccord
défectueux
Interrupteur principal
Secteur
Minuterie 24 h en
marche
Câblage interne interrompu
Un interrupteur de
sécurité a déclenché
Réglage thermostat
Thermostat défectueux
Élimination de l‘erreur
Établir la liaison avec
la fiche, au besoin
remplacer la fiche
Vérifier, au besoin
remplacer le câble de
raccord
Vérifier, au besoin
remplacer l‘interrupteur
principal
Vérifier le secteur / puissance, 230 V~ / 50 Hz o
220 V~ / 60 Hz, adapter
au besoin. Vérifier le
fusible Fusible 16 A
Attendre que le temps
de la minuterie soit
écoulé
Vérifier câbles, bornes,
cosses et connexions,
retirer l‘écran
Activer l‘interrupteur de
sécurité (activation, cf.
mode d‘emploi)
Régler la température
souhaitée sur le
thermostat
Vérifier, au besoin
remplacer le thermostat.
Pour remplacer les
pièces défectueuses,
retirer l‘écran.
Dérangement
L‘appareil ne chauffe
pas bien, la température
n‘est pas correcte
L‘appareil fait du bruit
Pompe sans fonction
Cause
Relais / contacteur
défectueux
Chauffage défectueux
Un interrupteur de
sécurité a déclenché
Thermostat défectueux
ou mal ajusté
Relais / contacteur
défectueux
Thermostat défectueux
Relais / contacteur
défectueux
Condensateur de déparasitage défectueux
Température d‘eau
de 65 °C pas encore
atteinte
Minuterie défectueuse
ou
Élimination de l‘erreur
Vérifier, au besoin
remplacer le relais /
contacteur
Vérifier, au besoin
remplacer le chauffage
Activer l‘interrupteur de
sécurité (activation, cf.
mode d‘emploi)
Vérifier, au besoin
rajuster ou remplacer le
thermostat
Vérifier, au besoin
remplacer le relais /
contacteur
Vérifier, au besoin
remplacer le thermostat
(pour remplacer les
pièces défectueuses,
retirer l‘écran)
Vérifier, au besoin remplacer le relais / contacteur
Remplacer le condensateur de déparasitage
Attendre que la
température de 65 °C
soit atteinte
Vérifier, au besoin
remplacer
96
97
Page 50
Labormat SD, TH
Uniquement Labormat TH ( D3603N / D3603NUSA)
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Dérangement
Pompe sans fonction
Pas de fonction de
l‘interrupteur à rupture
brusque
Minuterie 6 min sans
fonction de rebours, la
pompe marche sans
arrêt
Cause
Pompe bloquée,
défectueuse
La protection contre
la marche à sec a
déclenché
Interrupteur à rupture
brusque défectueux
Température d‘eau
de 65 °C pas encore
atteinte
Minuterie 6 min
bloquée
Minuterie 6 min
défectueuse
Élimination de l‘erreur
Vérifier, au besoin remplacer la pompe
Activer la protection
contre la marche à sec
(activation, cf. mode
d‘emploi)
Remplacer l‘interrupteur à rupture brusque
Attendre que la
température de 65 °C
soit atteinte
Éliminer le blocage,
au besoin centrer de
nouveau l‘interrupteur
Vérifier, au besoin
remplacer la minuterie
Dérangement
Pompe non étanche
Uniquement Labormat SD ( D3601 / D3601USA)
Dérangement
Minuterie 24h sans/
avec fonction de
rebours restreinte
Cause
Niveau d‘eau trop élevé
dans la réservoir
Joint 4 trous (entre
pompe et bassin)
défectueux
Cause
Minuterie 24 h défectueuse
Minuterie 24 h bloquée
Élimination de l‘erreur
Réduire au niveau
max., observer le
repère max. 15 litres
Démonter la pompe et
remplacer le joint
4 trous
Élimination de l‘erreur
Comparer, au besoin
adapter la source de
courant avec l‘alimentation tension indiquée
230 V~ / 50 Hz
o 220 V~ / 60 Hz
Éliminer le blocage,
au besoin centrer de
nouveau l‘interrupteur
98
99
Page 51
Labormat SD, TH
18. Remarques générales
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Seules des personnes qualifiées sont
autorisées à procéder aux travaux de
réparation et de remise en état des
appareils Labormat. L‘alimentation
électrique de l‘appareil doit en tous
les cas être coupée. Le groupe Dreve
est responsable de la sécurité, de la
fiabilité et du rendement de l‘appareil
uniquement dans les conditions suivantes :
•
l‘appareil n‘est utilisé que pour
l‘usage décrit ;
•
seul un personnel spécialement formé
19. Garantie
La garantie du fabricant est de 2 ans à
partir de la date de livraison. Le droit à
la garantie (responsabilité pour vices)
n’est pas limité par la garantie du fabricant étant réglementé dans les CCG de
la société Dreve. La garantie comprend
la prise en charge des coûts de réparation et d’envoi en cas de défauts de
matériau ou de fabrication. Les prestations de garantie ne portent pas sur
l’usure naturelle, ni sur les dommages
causés après le transfert de risques par
l’utilisation non conforme, l’utilisation
excessive, l’équipement inadéquat et
des effets chimiques, électrochimiques
ou électriques non prévus dans le
contrat. Les prestations de garantie
se charge du maniement de l‘appareil ;
•
l‘appareil est utilisé en conformité
avec ce mode d‘emploi ;
•
toute extension, nouveau réglage,
modification ou réparation n‘est réalisée que par des personnes agréées
par le groupe Dreve.
Comme nous travaillons sans cesse à
l‘amélioration de nos produits, nous
nous réservons le droit d‘apporter des
modifications techniques.
sont exclues en cas de modifications
ou de travaux d’entretien et de maintenance réalisés incorrectement par le
client ou des tiers ainsi que dans le cas
de violation des scellés. Toute modification technique de la machine est interdite et entraîne la perte de la garantie.
Les réparations doivent être effectuées
uniquement par du personnel formé de
la société Dreve. En cas de réparation,
veuillez vous adresser à la société Dreve,
Max-Planck-Str. 31, 59423 Unna / Allemagne, tél. : +49 2303 8807-0. Après le
renvoi du produit et la presentation du
ticket de caisse, le produit sera réparé
gratuitement ou remplacé par un produit équivalent.
100
101
Page 52
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
1. Descripción del aparato
Los aparatos Labormat son aparatos
para hervir y polimerizar con un depósito de agua con calefacción regulable
continua de 30–95 °C. El sistema de
bomba y de rociado permite una limpieza precisa, por ejemplo: modelos en
yeso así como el lavado de piezas de
cera en la técnica de cubetas.
El depósito de agua accesible permite
también una polimerización prolongada, controlada por temperatura, de
los materiales plásticos polimerizables
por calor.
Ambos aparatos están equipados con
una protección contra sobrecalentamiento que se activa inmediatamente
si falta el agua.
Labormat SD:
El aparato de pie de aprox. 50 litros
de capacidad y una capacidad de alojamiento de hasta 12 cubetas.
Labormat TH:
El aparato de mesa pequeño, con una
capacidad de aprox. 15 litros, permite
alojar hasta 6 cubetas.
2. Datos técnicos
Labormat SD
Tensión nominal: 230 V~ / 220 V~
Frecuencia nominal: 50 Hz / 60 Hz
Potencia: 3100 W
Temperatura de servicio: 30–95 °C
Cantidad máx. de llenado de agua: 50 l
Dimensiones (A x L x P): 850 x 630 x 600 mm
Peso: 75 kg
3. Puesta en funcionamiento
Antes de poner en funcionamiento
hay que asegurarse de que la tensión de red indicada en la placa de
características coincide con la de la
corriente de red.
Enchufar el cable de conexión a la red.
Llenar el aparato con agua. (ver el capítulo „llenado con agua“).
102
Labormat TH
Tensión nominal: 230 V~ / 220 V~
Frecuencia nominal: 50 Hz / 60 Hz
Potencia: 3200 W
Temperatura de servicio: 30–95 °C
Cantidad máx. de llenado de agua: 15,0 l
Dimensiones (A x L x P): 440 x 580 x 360 mm
Peso: 38 kg
103
Page 53
Labormat SD
4. Declaración de conformidad
Según la directiva sobre baja tensión (2006 / 95 / CE).
Por la presente declaramos: que el aparato descrito a continuación cumple los requisitos básicos
vigentes en materia de seguridad y salud estipulados en la directiva comunitaria, tanto por su
diseño como por su estructura, así como en la versión que nosotros distribuimos.
Esta declaración pierde su validez si se modifica la máquina sin nuestro consentimiento.
Denominación de la máquina:
Labormat SD (D3601)
Tipo de aparato: Aparato hervidor de pie
Directiva comunitaria vigente:
2006 / 95 / CE Directiva sobre baja tensión
2004 / 108 / CE Directiva de compatibilidad electromagnética
Normas armonizadas aplicadas:
2006 / 95 / CE Directiva sobre baja tensión
EN 61010-1: 2010 Exigencias de seguridad del equipo eléctrico para la medida, control y
EN 61010-2-010: 2003 Exigencias de seguridad del equipo eléctrico para la medida, control
2004 / 108 / CE Directiva de compatibilidad electromagnética
EN 61326-1:2006 Aparatos eléctricos de medida, control y de uso en laboratorio –
EN 61000-3-2:2006 + Compatibilidad electromagnética (CEM) – parte 3-2: Valores límite –
A1:2009 + A2:2009 Valores límite para corrientes armónicas (corriente de entrada al
EN 61000-3-3:2008 Compatibilidad electromagnética (CEM) – parte 3-3: Valores límite –
EN 55014-1S Medida de tensión parásita según EN 55014-1:2006, margen de
Dreve Dentamid GmbH
Max-Planck-Straße 31
uso en laboratorio, parte 1: Requisitos generales (IEC 61010-1 : 2010 +
Cor.:2011); versión alemana EN 61010-1:2010.
y uso en laboratorio, parte 2-010: Exigencias particulares al equipo
de laboratorio para la calefacción de materiales (IEC 61010-2-010:
2003); versión alemana EN 61010-2-010:2003).
Requisitos de compatibilidad electro-magnética (CEM). Parte 1:
Requisitos generales (IEC 61326-1:2005); versión alemana
EN 61326-1:2006 – Emisión para el área residencial y el área
industrial y de pequeñas industrias e insensibilidad a las
perturbaciones para el área industrial.
aparato <= 16 A, para cada conductor) (lEC 61000-3-2:2005 +
A1:2008 + A2:2009); versión alemana EN 61000-3-2:2006 +
A1:2009 + A2:2009.
Limitación de variaciones de tensión, fluctuaciones de tensión y
titilación de redes públicas de alimentación de baja tensión para
aparatos con una corriente nominal <=16 A, para cada conductor,
no sujetas a ninguna condición especial (IEC 61000-1:2008); versión
alemana EN 61000-3-3:2008.
frecuencia 150 kHz–30 MHz por cable, evaluación especial del
supresor de interferencias
•
59423 Unna/Germany • www.dentamid.dreve.de
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
4.2 Labormat SD / USA4.1 Labormat SD
Según la directiva sobre baja tensión (2006 / 95 / CE).
Por la presente declaramos: que el aparato descrito a continuación cumple los requisitos básicos
vigentes en materia de seguridad y salud estipulados en la directiva comunitaria, tanto por su
diseño como por su estructura, así como en la versión que nosotros distribuimos.
Esta declaración pierde su validez si se modifica la máquina sin nuestro consentimiento.
Denominación de la máquina:
Labormat SD (D3601USA)
Tipo de aparato: Aparato hervidor de pie
Directiva comunitaria vigente:
2006 / 95 / CE Directiva sobre baja tensión
2004 / 108 / CE Directiva de compatibilidad electromagnética
Normas armonizadas aplicadas:
2006 / 95 / CE Directiva sobre baja tensión
EN 61010-1: 2010 Exigencias de seguridad del equipo eléctrico para la medida, control y
EN 61010-2-010: 2003 Exigencias de seguridad del equipo eléctrico para la medida,
2004 / 108 / CE Directiva de compatibilidad electromagnética
EN 61000-3-2:2006 + Compatibilidad electromagnética (CEM) – parte 3-2: Valores límite –
A1:2009 + A2:2009 Valores límite para corrientes armónicas (corriente de entrada al
EN 61000-3-3:2008 Compatibilidad electromagnética (CEM) – parte 3-3: Valores
EN 61326-1:2006 Aparatos eléctricos de medida, control y de uso en laboratorio –
EN 55014-1S Medida de tensión parásita según EN 55014-1:2006, margen de
uso en laboratorio, parte 1: Requisitos generales (IEC 61010-1 : 2010 +
Cor.:2011); versión alemana EN 61010-1:2010.
control y uso en laboratorio, parte 2-010: Exigencias particulares al equipo de laboratorio para la calefacción de materiales
(IEC 61010-2-010: 2003); versión alemana EN 61010-2-010:2003).
aparato <= 16 A, para cada conductor) (lEC 61000-3-2:2005 +
A1:2008 + A2:2009); versión alemana EN 61000-3-2:2006 +
A1:2009 + A2:2009.
límite – Limitación de variaciones de tensión, fluctuaciones
de tensión y titilación de redes públicas de alimentación de
baja tensión para aparatos con una corriente nominal <=16 A,
para cada conductor, no sujetas a ninguna condición especial
(IEC 61000-1:2008); versión alemana EN 61000-3-3:2008.
Requisitos de compatibilidad electro-magnética (CEM). Parte 1:
Requisitos generales (IEC 61326-1:2005); versión alemana EN
61326-1:2006 – Emisión para el área resi-dencial y el área industrial
y de pequeñas industrias e insensibilidad a las perturbaciones para
el área industrial.
frecuencia 150 kHz–30 MHz por cable, evaluación especial del
supresor de interferencias.
104
105
Page 54
Labormat TH
4.3 Labormat TH4.4 Labormat TH / USA
Según la directiva sobre baja tensión (2006 / 95 / CE).
Por la presente declaramos: que el aparato descrito a continuación cumple los requisitos básicos
vigentes en materia de seguridad y salud estipulados en la directiva comunitaria, tanto por su
diseño como por su estructura, así como en la versión que nosotros distribuimos.
Esta declaración pierde su validez si se modifica la máquina sin nuestro consentimiento.
Denominación de la máquina:
Labormat TH (D3603N)
Tipo de aparato: Aparato hervidor de sobremesa
Directiva comunitaria vigente:
2006 / 95 / CE Directiva sobre baja tensión
2004 / 108 / CE Directiva de compatibilidad electromagnética
Normas armonizadas aplicadas:
2006 / 95 / CE Directiva sobre baja tensión
EN 61010-1: 2010 Exigencias de seguridad del equipo eléctrico para la medida, control y
uso en laboratorio, parte 1: Requisitos generales (IEC 61010-1 : 2010 +
Cor.: 2011); versión alemana EN 61010-1:2010.
EN 61010-2-010: 2003 Exigencias de seguridad del equipo eléctrico para la medida,
control y uso en laboratorio, parte 2-010: Exigencias particulares
al equipo de laboratorio para la calefacción de materiales
(IEC 61010-2-010: 2003); versión alemana EN 61010-2-010:2003).
2004 / 108 / CE Directiva de compatibilidad electromagnética
EN 61000-3-2:2006 + Compatibilidad electromagnética (CEM) – parte 3-2: Valores límite –
A1:2009 + A2:2009 Valores límite para corrientes armónicas (corriente de entrada al
aparato <= 16 A, para cada conductor) (lEC 61000-3-2:2005 +
A1:2008 + A2:2009); versión alemana EN 61000-3-2:2006 +
A1:2009 + A2:2009.
EN 61000-3-3:2008 Compatibilidad electromagnética (CEM) – parte 3-3: Valores
límite – Limitación de variaciones de tensión, fluctuaciones
de tensión y titilación de redes públicas de alimentación de
baja tensión para aparatos con una corriente nominal <=16 A,
para cada conductor, no sujetas a ninguna condición especial
(IEC 61000-1:2008); versión alemana EN 61000-3-3:2008.
EN 61326-1:2006 Aparatos eléctricos de medida, control y de uso en laboratorio –
Requisitos de compatibilidad electro-magnética (CEM). Parte 1:
Requisitos generales (IEC 61326-1:2005); versión alemana
EN 61326-1:2006 – Emisión para el área residencial y el área
industrial y de pequeñas industrias e insensibilidad a las
perturbaciones para el área industrial.
EN 55014-1S Medida de tensión parásita según EN 55014-1:2006, margen de
frecuencia 150 kHz–30 MHz por cable, evaluación especial del
supresor de interferencias.
Según la directiva sobre baja tensión (2006 / 95 / CE).
Por la presente declaramos: que el aparato descrito a continuación cumple los requisitos básicos
vigentes en materia de seguridad y salud estipulados en la directiva comunitaria, tanto por su
diseño como por su estructura, así como en la versión que nosotros distribuimos.
Esta declaración pierde su validez si se modifica la máquina sin nuestro consentimiento.
Denominación de la máquina:
Labormat TH (D3603NUSA)
Tipo de aparato: Aparato hervidor de sobremesa
Directiva comunitaria vigente:
2006 / 95 / CE Directiva sobre baja tensión
2004 / 108 / CE Directiva de compatibilidad electromagnética
Normas armonizadas aplicadas:
2006 / 95 / CE Directiva sobre baja tensión
EN 61010-1: 2010 Exigencias de seguridad del equipo eléctrico para la medida, control y
uso en laboratorio, parte 1: Requisitos generales (IEC 61010-1 : 2010 +
Cor.:2011); versión alemana EN 61010-1:2010.
EN 61010-2-010: 2003 Exigencias de seguridad del equipo eléctrico para la medida, control
y uso en laboratorio, parte 2-010: Exigencias parti-culares al equipo
de laboratorio para la calefacción de materiales (IEC 61010-2-010:
2003); versión alemana EN 61010-2-010:2003).
2004 / 108 / CE Directiva de compatibilidad electromagnética
EN 61000-3-2:2006 + Compatibilidad electromagnética (CEM) – parte 3-2: Valores límite –
A1:2009 + A2:2009 Valores límite para corrientes armónicas (corriente de entrada al
aparato <= 16 A, para cada conductor) (lEC 61000-3-2:2005 +
A1:2008 + A2:2009); versión alemana EN 61000-3-2:2006 +
A1:2009 + A2:2009.
EN 61000-3-3:2008 Compatibilidad electromagnética (CEM) – parte 3-3: Valores límite –
Limitación de variaciones de tensión, fluctuaciones de tensión y
titilación de redes públicas de alimentación de baja tensión para
aparatos con una corriente nominal <=16 A, para cada conductor,
no sujetas a ninguna condición especial (IEC 61000-1:2008); versión
alemana EN 61000-3-3:2008.
EN 61326-1:2006 Aparatos eléctricos de medida, control y de uso en laboratorio –
Requisitos de compatibilidad electro-magnética (CEM). Parte 1:
Requisitos generales (IEC 61326-1:2005); versión alemana
EN 61326-1:2006 – Emisión para el área residencial y el área
industrial y de pequeñas industrias e insensibilidad a las
perturbaciones para el área industrial.
EN 55014-1S Medida de tensión parásita según EN 55014-1:2006, margen de
frecuencia 150 kHz–30 MHz por cable, evaluación especial del
supresor de interferencias.
¡Atención! Leer detenidamente estas instrucciones antes de conectar y poner en
funcionamiento el aparato. La seguridad de servicio y el funcionamiento del aparato
podrán garantizarse, solamente, si se respetan las normas de seguridad y de prevención de accidentes y las instrucciones de seguridad del manual de instrucciones.
1. El aparato puede usarse solamente
como se indica en el presente manual
de instrucciones. No nos responsabilizamos de los daños que pueden aparecer como consecuencia de un uso
inadecuado o erróneo.
2. La tensión indicada en la placa de
características debe coincidir con la
tensión de la fuente de alimentación.
3. El aparato puede conectarse solamente a un enchufe con toma de
puesta a tierra. No agarrar nunca el
enchufe de red con las manos húmedas.
4. La alimentación eléctrica de los aparatos Labormat debe hacerse exclusivamente con una conexión asegurada
(fusible) por separado.
5. El aparato debe estar sobre una base
firme, horizontal y plana.
6. La calefacción puede conectarse y
usarse solamente con suficiente nivel
de agua.
7. Antes de cualquier uso debe verificarse
el correcto estado y la seguridad de funcionamiento. Si el estado no es correcto
no podrá usarse el aparato y habrá que
indicarlo como corresponda.
8. No bloquear los elementos de control del aparato.
9. Los elementos de control de relojes
no deben girarse en sentido contrario
al de las agujas del reloj. Esto produce
una sobrecarga del resorte interior, y
en consecuencia, un desgaste rápido
del reloj.
10. Al trabajar durante mucho tiempo
con la temperatura de servicio máxima,
la tapa y los elementos de la carcasa
del Labormat pueden calentarse hasta
los 80 °C, por consiguiente, no deben
tocarse estos elementos, ni siquiera
brevemente, excepto por las empuñaduras previstas para ello.
11. Al abrir la tapa no inclinarse sobre
el aparato. La salida del vapor de agua
caliente puede producir quemaduras.
12. Los rótulos y adhesivos deben estar
siempre bien legibles y no está permitido quitarlos.
13. La limpieza y mantenimiento del
aparato o el cambio de piezas deben
hacerse solamente con el aparato
enfriado. Al hacerlo hay que sacar
siempre el enchufe de red.
14. El vaciado del agua usada en la
canalización debe hacerse solamente
con temperaturas inferiores a los 70 °C.
Las temperaturas superiores pueden, a
la larga, producir daños en las tuberías
del desagüe.
15. La apertura y las reparaciones del
aparato podrán hacerlas solamente los
especialistas autorizados.
16. Pueden usarse solamente accesorios y piezas de repuesto autorizadas
por el fabricante. No nos responsabilizamos de los daños que puedan producirse al usar piezas no autorizadas
Ya que trabajamos continuamente
para desarrollar nuestros productos nos reservamos el derecho para
efectuar modificaciones técnicas.
108
109
Page 56
Labormat SD
6. Manejo Labormat SD
6.1 Llenado con agua
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Abrir la tapa del aparato y extraer el
cesto de cubetas (opcional) y las chapas de colocación (55). En el centro
de la pared trasera del depósito del
agua se encuentra la toma de agua.
El extremo inferior más ancho del tubo
de toma sirve como marca del nivel
máximo del agua.
Importante: ¡No llenar el aparato
por encima de esa marca! Las
sobrecargas pueden producir fugas
en el sistema de la bomba y con
ello un escape del agua.
Existen dos posibilidades para llenar
el aparato:
1. Llenado manual
Puede llenarse la cantidad necesaria de
agua (aprox. 50 l) directamente al tan-
6.2 Puesta en servicio
1. Para encender el aparato presionar el
interruptor principal rojo (14) del panel
de control. Se ilumina el piloto de control integrado del interruptor e indica
así el funcionamiento del aparato.
2. Ajustar el botón giratorio (19) del
termostato (24) a la temperatura
deseada del agua.
Importante: El servicio de bomba
y rociado del Labormat SD puede
hacerse a partir de una temperatura de 65 °C y se indica esto con
que calefactor por la boca del aparato
con un recipiente adecuado (por ej. un
cubo) o con una manguera de agua.
2. Conexión fija
La manguera suministrada conecta
directamente el Labormat SD con la
tubería del agua (es necesaria una llave
de paso). Para llenar, desenroscar la
tuerca hermetizante (39) de la toma de
agua y unir firmemente la manguera
de presión con la contratuerca. Unir el
otro extremo de la manguera directamente a la tubería del agua por medio
de una llave de paso. Abrir la llave de
paso y llenar con agua hasta la marca
de máximo. Recolocar en el aparato la
chapas de colocación (55) y cesto de
cubetas, cerrar la tapa (3).
el piloto de control verde del papel
de mando (13).
Esto reduce el peligro de un fallo de
funcionamiento por sedimentos de
cera en la carcasa de la bomba y en
el sistema de rociado. Al alcanzarse la
temperatura preajustada se ilumina
permanentemente el piloto de control
amarillo (17) del panel de control.
El tiempo para el calentamiento a
65 °C con un nivel máximo del agua
es de aprox. 70–80 minutos, el calentamiento posterior a 95 °C es de aprox.
120–130 minutos.
Para evitar retrasos de trabajo, debidos
a la fase de calentamiento, el Labormat
SD está equipado con un reloj temporizador de 24 horas (33). Con la corriente
conectada (interruptor principal
rojo (14) iluminado) se ajusta el reloj
temporizador a la hora de uso planeada. En el panel de control se ilumina el piloto de control blanco (16),
6.3 Hervir
Las dos tapas del aparato (3) son
puertas correderas de movimiento
opuesto de forma que siempre solo
puede abrirse una mitad del aparato.
Empujar hacia dentro, con la empuñadura, una de las tapas del aparato,
colocar los objetos a hervir en la chapa
de colocación (55) o colocar en el cesto
de cubetas disponible opcionalmente.
Cerrar la tapa del aparato (3) y activar
el reloj temporizador (18) del panel de
control. La función de rociado puede
preajustarse sin escalones entre 0 y
6 minutos. Alternativamente al reloj
se desactivan las funciones de rociado
y calefacción. Después de transcurrido
el tiempo de precalentamiento necesario se calienta el Labormat SD a la
temperatura seleccionada.
Cálculo del período que debe ser
ajustado:
Número de horas entre el tiempo ajustado y el uso previsto de la máquina,
menos tiempo de calentamiento (dependiente de la temperatura ajustada).
temporizador, también puede pulsarse
el botón activador (15) del papel de
control, se activará automáticamente
el proceso de rociado y sigue en marcha mientras se mantenga pulsado el
botón activador.
Importante: ¡Los tubos de rociado,
cestas de cubetas y todas las demás
superficies metálicas interiores tienen altas temperaturas durante y
después del uso! No deben tocarse, ni
siquiera brevemente, excepto por las
empuñaduras destinadas para ello.
110
111
Page 57
Labormat SD
7. Limpieza y mantenimiento
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
6.4 Hervir con irrigador manual
El Labormat SD dispone de una tapa
doble. Para hervir brevemente con el
irrigador manual (30) puede colocarse el
objeto a limpiar (por ejemplo articulador)
sobre la tapa de chapa perforada. El
agua rociada retorna al depósito de
agua a través de los orificios de salida
en la tapa interior. Para usar el irrigador
manual (30) debe ponerse la palanca de
conmutación (52) del panel de control,
girándola a la derecha, en la posición
„ducha de mano“. Tomar el irrigador
manual (30) del soporte, ajustar el reloj
temporizador (18) al tiempo de limpieza
necesario o, mantener pulsado el botón
6.5 Polimerizar
Los aparatos Labormat son adecuados
para la polimerización de materiales
plásticos termopolimerizables según la
técnica de las cubetas metálicas.
Para polimerizar, abrir la tapa del aparato (3), sacar las cestas de cubetas y
chapas de colocación (55) e introducir
las cubetas directamente en el depósito
de agua precalentado.
Cuidado: ¡Peligro de quemaduras,
tocar solamente por las correspondientes empuñaduras!
Hay que tener en cuenta que no debe
depositarse ninguna cubeta sobre las
espirales calefactoras ni sobre los sen-
activador (15) y simultáneamente accionar el pulsador del irrigador manual.
Para volver al servicio de rociado normal
poner la palanca de conmutación (52),
girándola a la izquierda, en la posición
„pulverización“.
Importante: Los relojes temporizadores del Labormat no deben
girarse nunca mecánicamente en
el sentido contrario al de las agujas del reloj. Con ello se producen
sobrecargas de piezas interiores y
eso puede ocasionar un desgaste
prematuro de los relojes.
sores de medición que se encuentran
en la zona delantera del depósito de
agua. Eso puede producir fallos de funcionamiento o averías.
También pueden ajustarse distintas
temperaturas para una polimerización homogénea con el termostato
regulador (24).
Durante el proceso de polimerización
puede también usarse el Labormat
como hervidor automático, para hacerlo,
volver a colocar en el aparato las chapas de colocación así como las cestas
de cubetas y proceder como se describe
en el capítulo „Hervir“.
7.1 Indicador del nivel de agua
Los aparatos Labormat son calentadores de agua, que en el proceso de
rociado, y también con la tapa abierta,
producen vapor de agua. En consecuencia, se reduce el nivel del agua.
Eso hace necesario un control diario
del nivel de agua. Para una diferencia
entre la superficie del agua y la marca
de nivel de llenado máxima de aprox.
10 cm deberá rellenarse urgentemente
con agua (ver el capítulo „Llenado con
agua“).
Si el nivel de agua ha alcanzado las
espirales calefactoras (29) se desconectará la corriente de red por medio de un
interruptor de seguridad evitando así el
sobrecalentamiento de todo el aparato.
7.2 Nueva puesta en funcionamiento después de activarse
el interruptor de seguridad
Importante: Antes de abrir el
aparato desconectar siempre el
enchufe de red.
El interruptor de seguridad (21) para
la protección contra el sobrecalentamiento se encuentra en el panel de
control (9) y está asegurado con una
tapa protectora.
Si hay que reactivar el aparato, entonces
soltar la tapa protectora, desenroscándola en sentido contrario al de las agujas
del reloj, y presionar el botón de seguridad verde hasta que se le oiga encajar.
Después siempre volver a tapar el botón
de seguridad con la tapa de protección
para evitar los riesgos de averías por
agua en los componentes eléctricos.
112
113
Page 58
Labormat SD
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
7.3 Cambio del agua
Para conseguir siempre buenos resultados, al limpiar y hervir los modelos,
debe eliminarse con regularidad la cera
disuelta en el agua (1 vez a la semana,
si se usa mucho, entonces más frecuentemente). Para eliminarla, poner a 0 °C
el regulador de la temperatura (24) o
desconectar completamente el aparato
y dejarlo enfriar totalmente (preferiblemente durante la noche).
La cera disuelta en el agua se separa
por sí misma al enfriarse y se acumula
formando una capa en la superficie
del agua. Ésta puede quitarse conjuntamente con otros residuos flotantes
después de haber quitado las cestas
de cubetas y las chapas de colocación (55). Para una limpieza general
del aparato (mín. 1 vez a la semana,
si se usa mucho con más frecuencia)
puede conectar el aparato y precalentar a 65 °C después de haber quitado
la capa de cera.
El agua que se encuentra en el aparato
puede sacarse con la ayuda de la manguera extractora acompañante. Para
sacarla, desmontar un tubo rociador
(47) (ver el capítulo siguiente) y hacer
la conexión de la manguera con conexión de bayoneta con el Labormat SD.
El otro extremo de la manguera colocarlo en un desagüe (por ejemplo:
lavabo).
Activar la bomba con el reloj temporizador (18) o con el botón activador (15).
Automáticamente se extrae el agua
hasta quedar 3–4 cm de agua.
El agua residual sucia no se bombea
sino que se purga a través de una llave
de purga (42) que se encuentra en el
fondo del depósito de agua. Abrir la
chapa frontal inferior (5) (cierre magnético) y abrir completamente la llave
de purga (42) con el grifo de cierre rojo.
El agua residual desalojada se recoge
en la bandeja colectora (54) que se
encuentra debajo. Eliminar la suciedad
general y la adherida a la superficie
interior del depósito de agua y aclarar
con un poco de agua. Volver a cerrar
la llave de purga (42). Retirar la bandeja colectora (54) del aparato y evacuar el agua residual. A continuación
llenar con agua limpia hasta la marca
de máximo como queda descrito en
„llenado con agua“.
Para conseguir una disolución mejor
de la cera y para evitar una emulsión
del agua con la cera residual recomendamos usar el producto Unisol W (ver
también en accesorios).
Importante: Disolver Unisol W solamente en agua fría, las temperaturas altas producen espuma.
7.4 Limpieza de tubos rociadores
Al funcionar la bomba puede pasar la
suciedad general, junto con el agua,
hacia los tubos rociadores (47). Eso
puede afectar el buen funcionamiento
de las boquillas rociadoras y debe controlarse con regularidad limpiándolas
cuando sea necesario.
Para controlar es necesario desmontar los tubos rociadores (47). Estos van
conectados por medio de cierres de
bayoneta a la línea de alimentación de
agua del aparato. Se puede soltar el cierre de bayoneta girando media vuelta
hacia la derecha y después puede
sacarse todo el tubo rociador (47)
tirando de él ligeramente inclinado y
hacia arriba. Con cada aparato se suministra un cepillo de limpieza. Para la
limpieza quitar los tapones (48) de
los extremos de los tubos, introducir
el cepillo en el tubo rociador (47) y con
movimiento de giro y empuje soltar y
quitar las suciedades y depósitos de
cal. Después debe enjuagarse el tubo
con agua corriente.
El montaje de los tubos rociadores se
hace en forma inversa a la descrita.
Importante: ¡Tener en cuenta al
colocar los tubos rociadores que
las boquillas rociadoras queden
mirando hacia abajo!
8. Accesorios Labormat SD
Manguera extractora
del agua usada
D51142KPL
Manguera de
entrada de
agua corriente
D1017E
Cepillo de limpieza
para los tubos
rociadores
51074
114
115
Page 59
Labormat SD
9. Lista de piezas de repuesto Labormat
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
No. Denominación
Versión 230 V~ / 50 Hz
1 Carcasa Labormat SD 50572FT
3 Juego de tapas deslizantes 50765
5 Chapa protectora sin
9 Chapa frontal 50642BD
10 Toma de irrigador manual con tuerca 51347
12 Bomba sumergible 230 V / 50 Hz 50703
13 Piloto indicador verde 51057
14 Interruptor basculante rojo con tapa de PVC 50820
15 Interruptor pulsador con tapa verde de PVC 50843
16 Testigo luminoso blanco 50868
17 Testigo luminoso amarillo 50856
18 Reloj temporizador de 6 minutos incl. material de fijación D6550851
19 Botón giratorio 50865
20 Escala anular 0–6 min. 50862
21 Termóstato/interruptor protector 50758
22 Escala anular de temp. 30–100 °C 50901
23 Condensador 10µF 50798
24 Termostato 718RU-5880 D50772A2
25 Contactor pequeño 4S 230 V / 50 Hz D608052
26 Junta Perbunan 130-102, 4 orificios 50871
29 Calentador tubular 50784
30 Irrigador manual Labormat SD compl. incl. manguera D65029SD
31 Controlador de temperatura R28 50723
33 Reloj temporizador 24 h, 230 V / 50 Hz incl. material de fijación D6550850
34 Anillo graduado 0–24 h 50864
35 Prolongación ¾“ x 10 50872
38 Junta Vaillant 51150
39 Tapa ¾“ 50878
40 Cierre magnético 50870
41 Cable de conexión 51025
42 Válvula de cierre ¾“ x ¾“ 51181
44 Junta KAFC 27 x 32 x 2,5 51140
45 Acoplamiento rápido de latón 50272
46 Junta de repuesto Viton 51059
47 Tubo rociador incl. Nr. 48 + 2 x Nr. 46 D65012
48 Tapón de neopreno 51195
49 Rueda loca galvanizada 50194
No. Denominación
50 Manilla de estribo Labormat SD 50284
52 Válvula de bola 63 mm por completo, con varilla D65014
54 Caja gris/bandeja recogida del agua 50430
55 Chapa de colocación de cubetas 50418
56 Disco protector negro 50212
Versión 220 V~ / 60 Hz
12 Bomba sumergible 220 V / 60 Hz, versión EE.UU. 5070360
25 Contactor pequeño 220 V / 60 Hz, versión EE.UU. D60805260
33 Reloj temporizador de 24 h 220 V / 60 Hz,
versión EE.UU. incl. material de fijación D6550827
41Enchufe de red EE.UU. con cable 50694
116
117
Page 60
Labormat SD
Gewicht:Allgemeintoleranz DIN ISO 2768-mk
Norm
Gepr.
Bearb.
Schutzrechte nach DIN ISO 16016 beachten.
Ohne unsere vorherige Zustimmung darf diese Zeichnung weder vervielfältigtnoch Dritten zugänglich gemacht werden.
Werkstoff:
Datum
Name
Blatt
Maßstab:
Rev.:
1
1:10
A (1:5)
3452222019
16
17
13
15
14
332418212325
9
5621
112120119.03.12
OLI
212150110.04.12
OLI
312190108.05.12
OLI
412440130.10.12
OLI
512500111.12.12
OL
28.02.12
BE
5
57.2
-
Labormat SD
-
K1
10. Esquema de despiece Labormat SD
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
50
A (1:5)
332418212325
3
48
47
46
45
44
55
39
38
29
44
35
30
10
1
52
40
A
41
31
12
26
17
13
15
14
9
16
3452222019
5621
49
118
54
42
5
119
Page 61
Labormat TH
11. Manejo Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
11.1 Llenado con agua
Abrir la tapa del aparato (4) y extraer el
cesto de cubetas (opcional) y la chapa
de colocación (55). En la pared trasera
del depósito de agua hay una marca de
ángulo. Ésta indica el nivel máximo de
llenado de agua.
Importante: ¡No llenar el aparato
por encima de esa marca! Las
sobrecargas pueden producir fugas
en el sistema de la bomba y con
ello un escape del agua.
Existen dos posibilidades para llenar
el aparato:
1. Llenado manual
Puede llenarse la cantidad necesaria de
agua (aprox. 15 l) directamente a través
de la boca del aparato al tanque calefactor con un recipiente adecuado (por ej.
un cubo) o con una manguera de agua.
11.2 Puesta en servicio
1. Para encender el aparato presionar el
interruptor principal rojo (14) del panel
de control (7). Se ilumina el piloto de
control integrado del interruptor e indica
así el funcionamiento del aparato.
2. Ajustar el botón giratorio del termostato (19/22) a la temperatura deseada
del agua. Importante: La bomba del
Labormat TH trabaja solo a partir
de una temperatura de 65 °C. Esto
evita con seguridad los depósitos de
cera en la carcasa de la bomba y en
2. Conexión fija
Una manguera de entrada de agua, disponible opcionalmente ( D1017E),
conecta directamente el Labormat TH
con la tubería del agua (es necesaria
una llave de paso). Para conectarla,
desenroscar la tuerca hermetizante en
la parte trasera del aparato y unir firmemente la manguera de entrada del
agua a la toma de agua (lado trasero
del aparato). Unir el otro extremo de
la manguera directamente a la tubería del agua por medio de una llave de
paso. Abrir la llave de paso y llenar con
agua hasta la marca de máximo. Recolocar en el aparato la chapa de colocación (55) y cesto de cubetas (accesorios, ver pág. 31), cerrar la tapa (4).
el sistema de rociado y previene fallos
de funcionamiento. Al alcanzarse la
temperatura preajustada se ilumina
permanentemente el piloto de control
amarillo (17) del panel de control.
El tiempo de calentamiento a 65 °C es
de aprox. 20 minutos.
El tiempo de calentamiento a 95 °C es
de aprox. 40 minutos.
11.3 Hervir
Levantar la tapa doble (4) por la empuñadura (53) y bascularla hacia atrás.
Colocar los objetos a hervir sobre la
chapa de colocación (55) o, colocarlos en el cesto de cubetas disponible
opcionalmente.
Cerrar la tapa del aparato (4) y activar el
reloj temporizador (19/20) del panel de
control (7). La función de rociado puede
preajustarse sin escalones entre 0 y 6
minutos. Alternativamente al reloj temporizador (19 / 20) también puede pulsarse el botón activador (15) del papel
de control, se activa automáticamente
el proceso de rociado y sigue en marcha
mientras esté pulsado el botón activador.
Importante: Los relojes temporizadores del Labormat no deben
girarse nunca mecánicamente en
el sentido contrario al de las agujas del reloj. Con ello se producen
sobrecargas de piezas interiores y
eso puede ocasionar un desgaste
prematuro de los relojes.
11.4 Polimerizar
Los aparatos Labormat son adecuados
para la polimerización de materiales
plásticos termopolimerizables según la
técnica de las cubetas metálicas. Para
polimerizar, abrir la tapa doble (4),
sacar las cestas de cubetas (opcional)
y chapa de colocación (55).
(Cuidado: ¡Peligro de quemaduras,
agarrar solamente por las empu-
El Labormat TH dispone de una tapa
doble. Para hervir brevemente con el
irrigador manual (30), levantar solo la
tapa de cierre por la empuñadura (53) y
bascularla hacia atrás. Colocar el objeto
a limpiar (por ejemplo un articulador) en
la tapa de chapa perforada y tomar el
irrigador manual (30) del soporte (10).
Ajustar el reloj temporizador (19/20) al
tiempo de limpieza necesario o, mantener pulsado el botón activador (15) y
simultáneamente accionar el pulsador
del irrigador manual.
Durante el proceso de rociado activo se
ilumina el testigo de control blanco (16)
en el panel de control.
Importante: ¡Los tubos de rociado,
cestas de cubetas y todas las
demás superficies metálicas interiores tienen altas temperaturas
durante y después del uso! No
deben tocarse, ni siquiera brevemente, excepto por las empuñaduras destinadas para ello.
ñaduras correspondientes!) e intro-
ducir las cubetas directamente en el
depósito de agua precalentado. En el
fondo del depósito de agua se encuen
tra una tapa de chapa perforada (6).
¡Ésta sirve de protección al elemento
calefactor (2), situado debajo, y a los
sensores del termostato (24) y a la protección contra el funcionamiento en
-
120
121
Page 62
Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
seco (21) y no debe quitarse ni desplazarse nunca excepto para la limpieza
general del aparato! Con el termostato regulador (19/22) también pueden ajustarse distintas temperaturas
para una polimerización homogénea.
Durante el proceso de polimeriza-
12. Limpieza y mantenimiento
12.1 Indicador del nivel de agua
Los aparatos Labormat son calentadores de agua, que en el proceso de
rociado, y también con la tapa abierta,
producen vapor de agua. En consecuencia, se reduce el nivel del agua.
Eso hace necesario un control diario del nivel de agua. Si el nivel del
agua desciende hasta la tapa del
12.2 Reposición del servicio
Importante: Antes de abrir el
aparato desconectar siempre el
enchufe de red.
El interruptor de seguridad (21) para
protección contra sobrecalentamiento
se encuentra en el panel de control (7)
y está asegurado con una tapa protectora. Si hay que reactivar el aparato,
entonces soltar la tapa protectora, des-
12.3 Cambio del agua
Para mantener los mismos buenos
resultados, al limpiar y hervir los modelos, debe eliminarse diariamente la
ción puede también usarse el Labormat como hervidor automático, para
hacerlo, volver a colocar en el aparato
la chapa de colocación (55) así como
las cestas de cubetas (opcional) y proceder como se describe en el capítulo
„Hervir“.
calefactor (6) deberá rellenarse con
agua siempre. (ver el capítulo „lle-
nado con agua“). Si el nivel de agua ha
alcanzado el nivel del elemento calefactor (28), entonces se desconectará la
corriente de red por medio de un interruptor de seguridad y previene así el
sobrecalentamiento de todo el aparato.
enroscándola en sentido contrario al
de las agujas del reloj, y presionar el
botón de seguridad verde hasta que se
le oiga encajar.
Después, volver a tapar siempre el
botón de seguridad con la tapa de
protección para evitar los riesgos de
averías por entrada de agua a los componentes eléctricos.
cera disuelta en el agua. Para eliminarla, poner a 0 °C el regulador de la
temperatura (19/22) o desconectar
completamente el aparato y dejarlo
enfriar totalmente (preferiblemente
durante la noche).
La cera disuelta en el agua se separa
por sí misma al enfriarse el agua y
se acumula formando una capa a la
superficie del agua. Ésta puede quitarse conjuntamente con otros residuos
flotantes después de haber quitado la
cesta de cubetas y la chapa de colocación (55). Puede hacerse una limpieza
general del aparato, por lo menos 1 vez
a la semana, si se usa mucho con más
frecuencia, después de haber quitado
la capa de cera. Purgar el agua residual
a través de la válvula de salida (43) de
la pared trasera, abajo a la izquierda.
La válvula (43) se abre con la rueda de
regulación roja del lateral izquierdo del
12.4 Limpieza del tubo rociador
Al funcionar la bomba puede acceder
suciedad general, conjuntamente con
el agua, al tubo rociador (47). Eso
puede afectar el buen funcionamiento
de las boquillas rociadoras y debe controlarse con regularidad limpiándolas
cuando sea necesario.
Para la limpieza es necesario desmontar
el tubo rociador (47). Éste va conectado
a la tubería de toma del agua por un
cierre de bayoneta (45). Con una media
vuelta hacia atrás se puede soltar el cierre de bayoneta y puede sacarse todo el
tubo rociador tirando de él ligeramente
inclinado hacia arriba. Con cada aparato
se suministra un cepillo de limpieza.
aparato girándola hacia la izquierda.
El agua usada puede recogerse en
un cubo o llevarse directamente al
desagüe a través de una manguera
(válido solo si existe la correspondiente
diferencia de nivel). Cerrar de nuevo la
válvula de salida (43) y eliminar las
suciedades generales del depósito de
agua. Llenar con agua limpia hasta la
marca de máximo como queda descrito
en „llenado con agua“. Para conseguir
una disolución mejor de la cera y para
evitar una emulsión del agua con la cera
residual recomendamos usar el producto
Unisol W (ver también en accesorios).
Importante: Disolver Unisol W solamente en agua fría, las temperaturas altas producen espuma.
Para la limpieza quitar los tapones (48)
en los extremos del tubo, introducir el
cepillo en el tubo rociador (47) y con
movimiento de giro y avance soltar y
quitar las suciedades y depósitos de
cal. Después debe enjuagarse el tubo
con agua corriente.
El montaje del tubo rociador se hace
en forma inversa a la descrita.
Importante: ¡Tener en cuenta al
colocar el tubo rociador que las
boquillas rociadoras queden
mirando hacia abajo!
122
123
Page 63
Labormat TH
13. Lista de piezas de repuesto Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Nr. Denominación
Versión 230 V~ / 50 Hz
2 Carcasa Labormat TH 50571TH
4 Juego de tapas TH por completo, con manillas D50717
6 Tapa de calefactor sin
7 Chapa frontal D6550628
8 Tapa lateral sin
10 Toma de irrigador manual con tuerca 51347
14 Interruptor basculante rojo con tapa de PVC 50820
15 Interruptor pulsador con tapa verde de PVC 50843
16 Testigo luminoso blanco 50868
17 Testigo luminoso amarillo 50856
18 Reloj temporizador de 6 min incl. material de fijación D6550851
19 Botón giratorio 50865
20 Escala anular 0–6 min 50862
21 Termóstato / interruptor protector 50758
22 Escala anular de temp. 30–100 °C 50901
23 Condensador 10µF 50798
24 Termostato 718RU-5880 D50772A2
25 Contactor pequeño 4S 230 V / 50 Hz D608052
26 Junta Perbunan 130–102, 4 orificios 50871
27 Bomba sumergible TB100-120 230 V / 50 Hz 50707
28 Calentador tubular 50785
30 Irrigador manual Labormat TH compl. incl. manguera D65029TH
31 Controlador de temperatura R28 50723
32 Roseta de ventilación 50811
36 Junta Cu 10 x 13,5 x 1,5 53010
37 Boquilla reductora de latón rojo con 2 roscas ext. 51177
41 Cable de conexión 51025
43 Válvula de corredera 1/2“ x 1/2“ IG 51147
44 Junta KAFC 27 x 32 x 2,5 51140
45 Acoplamiento rápido de latón 50272
46 Junta de repuesto Viton 51059
47 Tubo rociador incl. Nr. 48 + 2 x Nr. 46 D65012
48 Tapón de neopreno 51195
51 Pie de goma 31/17.5/6-SW 51048
53 Manilla de estribo Labormat TH D50346
55 Chapa de colocación de cubetas 50418
56 Disco protector negro 50212
Nr. Denominación
Versión 220 V~ / 60 Hz
25 Contactor pequeño 220 V / 60 Hz, versión EE.UU. D60805260
27 Bomba sumergible TB100-120 220 V / 60 Hz, versión EE.UU. 5070760
41 Enchufe de red EE.UU. con cable 50694
124
125
Page 64
Labormat TH
14. Esquema de despiece15. Accesorios (opcional)
Cesta de cubetas ( D3604),
para colocar 3 cubetas. Acero inoxidable
con empuñadura plástica aislante del
calor.
Capacidad de alojamiento:
Labormat TH 2 pieza
Labormat SD 4 pieza
Bastidor inferior ( D3607)
para Labormat TH
Chasis recubierto resistente al agua
sobre ruedas para su movilidad.
A x L x P= 435 x 590 x 370 mm
Estera filtrante ( D36018)
10 pieza
Tamiz permeable al agua para colocar
entre la chapa de colocación y cestas
de cubetas para la limpieza previa del
agua
deutschenglishfrançaisespañolitaliano
16. Productos para mantenimiento
Unisol W
2 x 1 l (
5 l ( D4393)
Aditivo soluble en agua para
hervidores
Unisol E
1 x 2,5 kg ( D4383),
descalcificador para hervidores
D4392),
127126
Page 65
Labormat SD, TH
17. Ayudas en caso de fallo
deutschenglishfrançaisespañolitaliano
Fallo
El aparato no funciona
El interruptor principal
está iluminado, el
aparato no funciona
Calefacción sin
funcionamiento
Causa
Conexión a la corriente
de red
Cable de conexión
averiado
Interruptor principal
Corriente de red
Está activo el reloj de
24 h
Cableado interno roto
Se ha disparado el
interruptor de seguridad
Ajuste de termostato
Termostato averiado
Solución de fallos
Enchufar, en su caso
cambiar el enchufe
Controlar el cable de
conexión, en su caso
cambiar
Comprobar el interruptor principal, en su caso
cambiar
Controlar la red / potencia, 230 V~ / 50 Hz
o 220 V~ / 60 Hz,
adaptar si es necesario
Controlar el fusible
Fusible 16 A
Esperar hasta que
transcurra la hora
Controlar el cable. Bornes, zapatas de cable y
las conexiones. Quitar
la chapa protectora.
Activar el interruptor
de seguridad. Activado,
ver instrucciones
Ajustar la temperatura
deseada en el
termostato
Controlar el termostato,
cambiarlo si es necesario.
Para cambiar piezas
defectuosas quitar la
chapa protectora.
Fallo
El aparato no calienta
correctamente, la temperatura es incorrecta
El aparato causar ruidos
No funciona la bomba
Causa
Relé/contactor averiado
Calefactor averiado
Se ha disparado el
interruptor de seguridad
Termostato averiado o
mal ajustado
Relé/contactor averiado
Capacitor antiparasitario
averiado
Termostato averiado
Relé/contactor averiado
No se ha alcanzado
todavía la temperatura
de 65 °C
Reloj temporizador
averiado o bloqueado
Solución de fallos
Controlar el relé/
contactor, cambiar si
es necesario
Controlar el calefactor,
cambiar si es necesario
Activar el interruptor de
seguridad (activado ver
instrucciones)
Controlar el termostato,
ajustar o cambiar si es
necesario
Controlar el relé/
contactor, cambiar si
es necesario
Cambiar el capacitor
antiparasitario
Controlar el termostato,
cambiarlo si es necesario.
Para cambiar piezas
defectuosas quitar la
chapa protectora.
Controlar el relé/
contactor, cambiar si
es necesario
Esperar hasta que se
alcance la temp. de
65 °C
Controlar el reloj
temporizador, en su
caso cambiar
129128
Page 66
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
Solo Labormat TH ( D3603N / D3603NUSA)
Fallo
No funciona la bomba
No funciona el botón
activador
Reloj de 6 minutos
sin función de marcha
atrás, la bomba funciona continuamente
Causa
Bomba bloqueada,
averiada
Se ha activado la
protección contra el
funcionamiento en seco
Botón activador
averiado
No se ha alcanzado
todavía la temperatura
de 65 °C.
Está bloqueado el reloj
de 6 minutos
Está averiado el reloj de
6 minutos
Solución de fallos
Controlar la bomba,
cambiar si es necesario
Activar la protección
contra el funcionamiento en seco (activado ver instrucciones)
Cambiar el botón
activador
Esperar hasta que se
alcance la temp. de
65 °C.
Eliminar el bloqueo,
en su caso centrar de
nuevo el interruptor
Controlar el reloj
temporizador, cambiar
si es necesario
Fallo
La bomba pierde
Solo Labormat SD ( D3601 / D3601USA)
Fallo
Temporizador de 24 h
sin/con función marcha
atrás limitada
Causa
Nivel de agua excesivo
en el depósito
Junta de cuatro
orificios averiada (entre
la bomba y pileta)
Causa
Reloj temporizador de
24 averiado
Reloj temporizador de
24 bloqueado
Solución de fallos
Reducir el nivel de agua
hasta el máx. nivel,
tener en cuenta la
marca de máx. 15 litros
Desmontar la bomba
y cambiar la junta de
cuatro agujeros.
Solución de fallos
Comparar la corriente
de red con la tensión
indicada, adaptar si es
necesario 230 V~ /
50 Hz o 220 V~ / 60 Hz
Eliminar el bloqueo,
en su caso centrar de
nuevo el interruptor
131130
Page 67
Labormat SD, TH
18. Indicaciones generales
deutschenglishfrançaisespañolitaliano
Las reparaciones y trabajos de mantenimiento de los aparatos de laboratorio
solo las deben efectuar los especialistas.
Cortar siempre la corriente al aparato. El
grupo empresarial Dreve es responsable
de la seguridad, fiabilidad y potencia del
aparato cuando:
•
Se utiliza el aparato solamente para
el fin al que está destinado.
•
El manejo lo efectúa solamente el per-
sonal capacitado.
19. Garantía
La garantía del fabricante es de 2 años
a partir de la fecha de entrega. El derecho a la garantía (responsabilidad por
defectos) no está limitado por la garantía del fabricante que se regula en Dreve
CCG. La garantía incluye soporte para los
costos de reparación y envío en caso de
defectos en materiales o mano de obra.
La garantía no cubre el desgaste o daños
causados por la transferencia del riesgo
debido al uso indebido, uso excesivo,
equipo incorrecto y efectos químicos,
electroquímicos o eléctricos no previstos
en el contrato. Los servicios de garantía
están excluidos en caso de modificaciones o trabajos de mantenimiento y man-
•
Se usa el aparato de acuerdo con este
manual de instrucciones.
•
Las ampliaciones, nuevos ajustes,
modificaciones o reparaciones las
efectúan personas autorizadas para
ello.
Ya que trabajamos continuamente
para desarrollar nuestros productos
nos reservamos el derecho para efectuar modificaciones técnicas.
tenimiento realizados incorrectamente
por el cliente o terceros, así como en el
caso de violación de los sellos. Cualquier
modificación técnica de la máquina está
prohibida y conduce a la pérdida de la
garantía. Las reparaciones deben ser
realizadas solo por personal formado por
la empresa Dreve. En caso de reparación,
póngase en contacto con la empresa.
Dreve, Max-Planck-Str. 31, 59423 Unna /
Alemania, tel. : +49 2303 8807-0. Después de la devolución del producto y la
presentación del recibo, el producto será
reparado gratuitamente o reemplazado
por un producto equivalente.
133132
Page 68
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
1. Descrizione dell’apparecchio
Gli apparecchi Labormat sono apparecchi di ebollizione e polimerizzazione con
un serbatoio d’acqua preriscaldabile a
regolazione continua da 30 a 95 °C. Il
sistema con pompa e tubo di spruzzo
consente una pulizia mirata ad es. di
modelli in gesso e il lavaggio di pezzi
in cera nella tecnologia con muffole.
Il serbatoio d’acqua liberamente accessibile consente anche una polimerizzazione di lunga durata a temperatura
controllata di materiali plastici polimerizzanti a caldo.
Entrambi i tipi di apparecchio sono
dotati di una protezione contro il surriscaldamento che scatta automaticamente in caso di mancanza d’acqua.
Labormat SD:
Apparecchio grande da terra, con
una capacità di circa 55 litri per max.
12 vaschette.
Labormat TH:
Apparecchio piccolo da tavolo, con
una capacità di circa 15 litri per max.
6 vaschette.
2. Dati tecnici
Labormat SD
Tensione nominale: 230 V~ / 220 V~
Temperatura d’esercizio: 50 Hz / 60 Hz
Potenza: 3100 W
Temperatura d’esercizio: 30 –95 °C
Max. quantità d’acqua: 55 l
Dimensioni (A x L x P): 850 x 630 x 600 mm
Peso: 75 kg
3. Messa in funzione
Prima di mettere in funzione l’apparecchio assicurarsi che la tensione
di linea indicata sulla targhetta di
identificazione coincida con la tensione della sorgente elettrica.
Stabilire il collegamento a rete con il
cavo di rete. Riempire d‘acqua l‘apparecchio. (Vedi capitolo „Riempimento
d’acqua“)
Labormat TH
Tensione nominale: 230 V~ / 220 V~
Frequenza nominale: 50 Hz / 60 Hz
Potenza: 3200 W
Temperatura d’esercizio: 30 –95 °C
Max. quantità d’acqua: 15,0 l
Dimensioni (A x L x P): 440 x 580 x 360 mm
Peso: 38 kg
135134
Page 69
Labormat SD
4. Dichiarazione di conformità
Conforme alla direttiva sulla bassa tensione (2006 / 95 / CE).
Con la presente dichiariamo che l’apparecchio descritto qui di seguito nella sua concezione,
nella struttura e nella versione da noi messa in commercio è conforme ai requisiti fondamentali
di sicurezza e salute fissati dalla direttiva CE.
La presente dichiarazione perde la sua validità in caso di modifiche dell’apparecchio eseguite
senza la nostra autorizzazione.
Nome della macchina: Labormat SD (D3601)
Tipo di apparecchio: Apparecchio per ebollizione, da terra
Soggetto alle direttive CE:
2006 / 95 / EG Direttiva sulla bassa tensione
2004 / 108 / EG Direttiva CEM
EN 61010-2-010: 2003 Direttive sulla sicurezza per apparecchi elettrici di misurazione,
2004 / 108 / EG Direttiva CEM
EN 61326-1:2006 Requisiti CEM per apparecchi elettrici di misurazione, controllo,
EN 61000-3 -2:2006 + Compatibilità elettromagnetica (CEM) - Parte 3-2: Valori limite – Valori
A1:2009 + A2:2009 limite per correnti armoniche (corrente d’ingresso appa-recchio <=
EN 61000-3-3:2008 Compatibilità elettromagnetica (CEM) – Parte 3-3: Valori limite –
EN 55014-1S Misurazione della tensione di interferenza conformemente a
Direttive sulla sicurezza per apparecchi elettrici di misurazione, controllo,
regolazione e apparecchi di laboratorio; parte 1: Requisiti generali
(IEC 61010-1: 2010 + Cor.:2011); versione tedesca EN 61010-1:2010.
controllo, regolazione e apparecchi di laboratorio; parte 2- 010:
Requisiti speciali per apparecchi di laboratorio destinati al riscaldamento di sostanze (IEC 61010-2-010: 2003); versione tedesca
EN 61010-2-010:2003).
regolazione e apparecchi di laboratorio. Parte 1: Requisiti generali
(IEC 61326-1:2005); versione tedesca EN 61326-1:2006 Emissioni
per area abitata, area commerciale e piccole aziende; resistenza
alle interferenze per area industriale.
16 A per conduttore) (lEC 61000-3-2:2005 + A1:2008 + A2:2009);
versione tedesca EN 61000-3-2:2006 + A1:2009 + A2:2009.
Limitazione di variazioni di tensione, oscillazioni di tensione e flicker
di reti pubbliche di alimentazione a bassa tensione per apparecchio
con una corrente nominale <=16 A per conduttore, non soggette a
condizioni speciali di collegamento (IEC 61000-1:2008); versione
tedesca EN 61000-3-3:2008.
EN 55014-1:2006 Intervallo di frequenza 150 kHz–30 MHz Condotti
via cavo, speciale valutazione del crepitio.
4.2 Labormat SD / USA4.1 Labormat SD
Conforme alla direttiva sulla bassa tensione (2006 / 95 / CE).
Con la presente dichiariamo che l’apparecchio descritto qui di seguito nella sua concezione,
nella struttura e nella versione da noi messa in commercio è conforme ai requisiti fondamentali
di sicurezza e salute fissati dalla direttiva CE.
La presente dichiarazione perde la sua validità in caso di modifiche dell’apparecchio eseguite
senza la nostra autorizzazione.
Nome della macchina: Labormat SD (D3601USA)
Tipo di apparecchio: Apparecchio per ebollizione, da terra
Soggetto alle direttive CE:
2006 / 95 / EG Direttiva sulla bassa tensione
2004 / 108 / EG Direttiva CEM
EN 61010-2-010: 2003 Direttive sulla sicurezza per apparecchi elettrici di misurazione,
2004 / 108 / EG Direttiva CEM
EN 61000-3-2:2006 +
A1:2009 + A2:2009
EN 61000-3-3:2008 Compatibilità elettromagnetica (CEM) – Parte 3-3: Valori limite –
EN 61326-1:2006 Requisiti CEM per apparecchi elettrici di misurazione, controllo,
EN 55014-1S Misurazione della tensione di interferenza conformemente a
Direttive sulla sicurezza per apparecchi elettrici di misurazione, controllo,
regolazione e apparecchi di laboratorio; parte 1: Requisiti generali
(IEC 61010-1: 2010 + Cor.:2011); versione tedesca EN 61010-1:2010.
controllo, regolazione e apparecchi di laboratorio; parte 2- 010:
Requisiti speciali per apparecchi di laboratorio destinati al riscaldamento di sostanze (IEC 61010-2-010: 2003); versione tedesca
EN 61010-2-010:2003).
Compatibilità elettromagnetica (CEM) – Parte 3-2: Valori limite –
Valori limite per correnti armoniche (corrente d’ingresso appa-recchio
<= 16 A per conduttore) (lEC 61000-3-2:2005 + A1:2008 + A2:2009);
versione tedesca EN 61000-3-2:2006 + A1:2009 + A2:2009.
Limitazione di variazioni di tensione, oscillazioni di tensione e flicker
di reti pubbliche di alimentazione a bassa tensione per apparecchio
con una corrente nominale <=16 A per conduttore, non soggette a
condizioni speciali di collegamento (IEC 61000-1:2008); versione
tedesca EN 61000-3-3:2008.
regolazione e apparecchi di laboratorio. Parte 1: Requisiti generali
(IEC 61326-1:2005); versione tedesca EN 61326-1:2006 Emissioni
per area abitata, area commerciale e piccole aziende; resistenza
alle interferenze per area industriale.
EN 55014-1:2006 Intervallo di frequenza 150 kHz–30 MHz Condotti
via cavo, speciale valutazione del crepitio.
Conforme alla direttiva sulla bassa tensione (2006 / 95 / CE).
Con la presente dichiariamo che l’apparecchio descritto qui di seguito nella sua concezione,
nella struttura e nella versione da noi messa in commercio è conforme ai requisiti fondamentali
di sicurezza e salute fissati dalla direttiva CE.
La presente dichiarazione perde la sua validità in caso di modifiche dell’apparecchio eseguite
senza la nostra autorizzazione.
Nome della macchina: Labormat TH (D3603N)
Tipo di apparecchio: Apparecchio per ebollizione, da tavolo
Soggetto alle direttive CE:
2006 / 95 / EG Direttiva sulla bassa tensione
2004 / 108 / EG Direttiva CEM
EN 61010-2-010: 2003 Direttive sulla sicurezza per apparecchi elettrici di misurazione,
2004 / 108 / EG Direttiva CEM
EN 61000-3-2:2006 + Compatibilità elettromagnetica (CEM) – Parte 3-2: Valori limite –
A1:2009 + A2:2009 Valori limite per correnti armoniche (corrente d’ingresso appa-
EN 61000-3-3:2008 Compatibilità elettromagnetica (CEM) – Parte 3-3: Valori limite –
EN 61326-1:2006 Requisiti CEM per apparecchi elettrici di misurazione, controllo,
EN 55014-1S Misurazione della tensione di interferenza, conformemente a
Direttive sulla sicurezza per apparecchi elettrici di misurazione, controllo,
regolazione e apparecchi di laboratorio; parte 1: Requisiti generali
(IEC 61010-1: 2010 + Cor.:2011); versione tedesca EN 61010-1:2010.
controllo, regolazione e apparecchi di laboratorio; parte 2- 010:
Requisiti speciali per apparecchi di laboratorio destinati al
riscaldamento di sostanze (IEC 61010-2-010: 2003); versione
tedesca EN 61010-2-010:2003).
recchio <= 16 A per conduttore) (lEC 61000-3-2:2005 + A1:2008
+ A2:2009); versione tedesca EN 61000-3-2:2006 + A1:2009 +
A2:2009.
Limitazione di variazioni di tensione, oscillazioni di tensione e flicker
di reti pubbliche di alimentazione a bassa tensione per apparecchio
con una corrente nominale <=16 A per conduttore, non soggette a
condizioni speciali di collegamento (IEC 61000-1:2008); versione
tedesca EN 61000-3-3:2008.
regolazione e apparecchi di laboratorio. Parte 1: Requisiti generali
(IEC 61326-1:2005); versione tedesca EN 61326-1:2006 Emissioni
per area abitata, area commerciale e piccole aziende; resistenza
alle interferenze per area industriale.
EN 55014-1:2006 Intervallo di frequenza 150 kHz–30 MHz Condotti
via cavo, speciale valutazione del crepitio.
Conforme alla direttiva sulla bassa tensione (2006 / 95 / CE).
Con la presente dichiariamo che l’apparecchio descritto qui di seguito nella sua concezione,
nella struttura e nella versione da noi messa in commercio è conforme ai requisiti fondamentali
di sicurezza e salute fissati dalla direttiva CE.
La presente dichiarazione perde la sua validità in caso di modifiche dell’apparecchio eseguite
senza la nostra autorizzazione.
Nome della macchina: Labormat TH (D3603NUSA)
Tipo di apparecchio: Apparecchio per ebollizione, da tavolo
Soggetto alle direttive CE:
2006 / 95 / EG Direttiva sulla bassa tensione
2004 / 108/EG Direttiva CEM
EN 61010-2-010: 2003 Direttive sulla sicurezza per apparecchi elettrici di misurazione,
2004 / 108 / EG Direttiva CEM
EN 61000-3-2:2006 + Compatibilità elettromagnetica (CEM) – Parte 3-2: Valori limite –
A1:2009 + A2:2009 Valori limite per correnti armoniche (corrente d’ingresso apparecchio
EN 61000-3-3:2008 Compatibilità elettromagnetica (CEM) – Parte 3-3: Valori limite –
EN 61326-1:2006 Requisiti CEM per apparecchi elettrici di misurazione, controllo,
EN 55014-1S Misurazione della tensione di interferenza conformemente a
Direttive sulla sicurezza per apparecchi elettrici di misurazione, controllo,
regolazione e apparecchi di laboratorio; parte 1: Requisiti generali
(IEC 61010-1: 2010 + Cor.:2011); versione tedesca EN 61010-1:2010.
controllo, regolazione e apparecchi di laboratorio; parte 2- 010:
Requisiti speciali per apparecchi di laboratorio destinati al
riscaldamento di sostanze (IEC 61010-2-010: 2003); versione
tedesca EN 61010-2-010:2003).
<= 16 A per conduttore) (lEC 61000-3-2:2005 + A1:2008 +
A2:2009); versione tedesca EN 61000-3-2:2006 + A1:2009 +
A2:2009.
Limitazione di variazioni di tensione, oscillazioni di tensione e flicker
di reti pubbliche di alimentazione a bassa tensione per apparecchio
con una corrente nominale <=16 A per conduttore, non soggette a
condizioni speciali di collegamento (IEC 61000-1:2008); versione
tedesca EN 61000-3-3:2008.
regolazione e apparecchi di laboratorio. Parte 1: Requisiti generali
(IEC 61326-1:2005); versione tedesca EN 61326-1:2006 Emissioni
per area abitata, area commerciale e piccole aziende; resistenza
alle interferenze per area industriale.
EN 55014-1:2006 Intervallo di frequenza 150 kHz–30 MHz Condotti
via cavo, speciale valutazione del crepitio.
Attenzione! Leggere attentamente queste istruzioni prima di collegare e mettere in
funzione l’apparecchio. La sicurezza di esercizio e il funzionamento dell‘apparecchio
possono essere garantiti solo se vengono rispettate sia la normativa generale vigente
sulla sicurezza e la prevenzione di infortuni sia le istruzioni per la sicurezza contenute
in queste istruzioni per l’uso.
1. L’apparecchio va utilizzato solo in
conformità con le presenti istruzioni per
l’uso. Non ci assumiamo nessuna responsabilità per danni causati da un impiego
non conforme o da comandi errati.
2. La tensione indicata sulla targhetta
di identificazione deve coincidere con la
tensione della sorgente elettrica.
3. L’apparecchio va collegato solo ad
una presa con conduttore di protezione.
Non prendere mai in mano la spina di
collegamento alla rete con le mani
bagnate.
4. L’alimentazione di corrente agli apparecchi Labormat va stabilita esclusivamente tramite una linea di corrente
appositamente protetta.
5. L’apparecchio deve essere posato
su una base piana e stabile.
6. Il riscaldamento va acceso e fatto funzionare solo in presenza di una quantità
sufficiente d’acqua.
7. Prima di ogni messa in funzione si
devono verificare lo stato regolare e la
sicurezza di funzionamento dell’apparecchio. Se lo stato dell‘apparecchio non è
perfetto, tale apparecchio non va utilizzato
e va contrassegnato corrispondentemente.
8. Non bloccare i comandi dell‘apparecchio.
9. I comandi dei timer non vanno girati
attivamente in senso antiorario. Una
tale manovra causa uno sforzo eccessivo della molla interna con conseguente rapida usura del timer.
10. In caso di funzionamento prolungato alla max. temperatura di esercizio,
il coperchio e le parti interne del contenitore dei Labormat possono riscaldarsi
fino a 80 °C, quindi non vanno toccati
neanche brevemente, a parte le maniglie presenti a tale scopo.
11. Quando si apre il coperchio non
chinarsi sopra l’apparecchio, perché
sussiste pericolo di ustioni causate
dalla fuoriuscita di vapore acqueo
molto caldo.
12. Targhette ed etichette adesive
devono essere sempre ben leggibili e
non vanno rimosse.
13. La pulizia e la manutenzione
dell’apparecchio o la sostituzione di
pezzi vanno eseguite solo ad apparecchio raffreddato. In tali casi la spina di
collegamento a rete va assolutamente
scollegata.
14. Lo scarico dell’acqua usata nelle
fognature va eseguito solo a temperature sotto i 70 °C. Le temperature elevate a lunga scadenza possono danneggiare i tubi delle fognature.
15. L’apertura dell‘apparecchio e le
riparazioni devono essere eseguite
solo da personale specializzato e auto
rizzato.
16.
Vanno utilizzati solo pezzi di
ricambio e accessori autorizzati dal
fabbricante. Non ci assumiamo nes
suna responsabilità per danni causati
dall’impiego di pezzi non autorizzati.
Poiché lavoriamo costantemente allo
sviluppo dei nostri prodotti, ci riser-
-
viamo di apportare delle modifiche
tecniche.
-
141140
Page 72
Labormat SD
6. Funzionamento di Labormat SD
6.1 Riempimento d’acqua
deutschenglishfrançaisespañolitaliano
Aprire i coperchi dell’apparecchio e
rimuovere i cestini delle muffole (opzionale) e le lamiere di deposito (55). Al
centro della parete posteriore del serbatoio d’acqua c’è il supporto d’ingresso dell’acqua. L’estremità inferiore
allargata del supporto serve ad indicare
il max. livello d’acqua ammesso.
Importante: Non riempire mai l‘apparecchio oltre questo segno! Un
riempimento eccessivo può causare perdite di tenuta nel sistema
pompa e quindi una fuoriuscita
d’acqua.
Esistono due opzioni di riempimento
dell’apparecchio:
1. Riempimento manuale
Con un contenitore adatto (ad es. un
secchio) o un tubo flessibile per l’ac-
qua si può versare la quantità necessaria d’acqua (circa 55 l.) direttamente
nel bacino di riscaldamento attraverso
l’apertura nell’apparecchio.
2. Collegamento fisso
Il tubo a pressione in dotazione
collega direttamente il Labormat SD
alla conduttura dell’acqua (è necessario un rubinetto di arresto). A tale
scopo svitare il dado con guarnizione
(39) dell’ingresso acqua e collegare
saldamente il tubo a pressione con
il controdado. Collegare l’altra estremità del tubo di collegamento direttamente alla conduttura dell’acqua tramite un rubinetto di arresto. Aprire il
rubinetto di arresto e riempire d’acqua
fino al segno di riempimento massimo.
Rimettere nell’apparecchio le lamiere
di deposito (55) e i cestini delle muffole
e poi chiudere il coperchio (3).
6.2 Stabilire la condizione di pronto al funzionamento
1. Per accendere l’alimentazione di
corrente premere l‘interruttore principale rosso (14) sul quadro comandi.
La spia luminosa di controllo integrata
nel pulsante si accende ad indicare la
condizione di pronto al funzionamento
dell’apparecchio.
2. Regolare la manopola (19) del termostato (24) sulla temperatura dell’acqua
desiderata.
Importante: La pompa e il diffusore
di Labormat SD possono entrare
in funzione solo a partire da una
temperatura di esercizio di 65 °C
e tale stato viene segnalato dalla
spia di controllo verde sul quadro
comandi (13).
In tal modo si riduce il pericolo di difetti
del funzionamento dovuti a depositi di
cera nell’alloggiamento della pompa e
nel sistema di spruzzo. Quando viene
raggiunta la temperatura preimpostata
la spia luminosa di controllo gialla (17)
si accende sul quadro comandi e resta
accesa.
Per arrivare ad un riscaldamento di 65 °C
con riempimento massimo d’acqua
ci vogliono circa 70–80 minuti, mentre
per il riscaldamento fino 95 °C ci
vogliono circa 120–130 minuti.
Per evitare di ritardare l’inizio del lavoro
a causa della fase di riscaldamento,
Labormat SD è dotato di un timer di
24 ore (33). Con l’alimentazione di
corrente accesa (interruttore princi-
6.3 Ebollizione
I due coperchi dell’apparecchio (3) sono
porte scorrevoli in direzioni opposte,
per cui è possibile aprire anche solo
una metà dell’apparecchio. Con la
maniglia spingere uno dei coperchi dell’apparecchio verso l‘interno,
deporre gli oggetti da sottoporre ad
ebollizione sulla lamiera di deposito
(55) o nei cestini per muffole disponibili
in via opzionale. Chiudere il coperchio
dell’apparecchio (3) e azionare il timer
(18) sul quadro comandi. La funzione
di spruzzatura si può preselezionare in
continuo tra 0 e 6 minuti. In alternativa
pale rosso (14) illuminato), si imposta
il timer per il riutilizzo programmato.
Sul quadro comandi si accende la spia
di controllo bianca (16) e le funzioni
di riscaldamento e spruzzatura vengono messe fuori funzione. Al termine
del tempo predefinito Labormat SD
si riscalda automaticamente fino alla
temperatura selezionata.
Calcolazione del tempo da impostare:
Numero di ore tra tempo impostato
e riutilizzo progettato meno tempo
di riscaldamento (in dipendenza della
temperatura).
al timer, si può premere anche il tasto
d’intermittenza verde (15) sul quadro
comandi, così la spruzzatura si avvia
automaticamente e continua finché si
tiene premuto tale tasto.
Importante: Tubi di spruzzo, cestini
delle muffole e tutte le altre superfici di metallo interne durante e
dopo l’uso hanno temperature
molto elevate! Non si devono
pertanto toccare nemmeno brevemente, a parte le maniglie previste
a tale scopo.
143142
Page 73
Labormat SD
deutschenglishfrançaisespañolitaliano
7. Pulizia e manutenzione
6.4 Ebollizione con spazzola manuale
Labormat SD dispone di un doppio
coperchio. Per una breve ebollizione con
la spazzola manuale (30), l’oggetto da
pulire (ad es. un articolatore) si può mettere sulla copertura di lamiera forata.
L’acqua di spruzzo viene riportata indietro nel serbatoio d’acqua tramite dei
fori di deflusso nel coperchio interno.
Per usare la spazzola manuale (30)
si deve impostare la leva di commutazione (52) sul quadro comandi facendole fare una rotazione a destra fino
alla posizione „Spazzola manuale“.
Togliere la spazzola manuale (30) dal
suo supporto, impostare il timer (18)
sull’ora stabilita per la pulizia o tenere
premuto il tasto d’intermittenza (15) e
contemporaneamente azionare il pulsante sulla spazzola manuale.
Per tornare al normale esercizio di
spruzzatura impostare la leva di commutazione (52) in posizione „Spruzzare“ ruotandola a sinistra.
Importante: I timer degli apparecchi Labormat non vanno assolutamente mai ruotati meccanicamente in senso antiorario. Una tale
manovra causa uno sforzo eccessivo dei pezzi interni con conseguente rapida usura del timer.
6.5 Polimerizzazione
Gli apparecchi Labormat sono idonei
anche alla polimerizzazione di materiali
plastici polimerizzanti a caldo nella tecnologia con muffole di metallo.
Aprire il coperchio dell’apparecchio (3),
rimuovere i cestini delle muffole e le
lamiere di deposito (55) e immergere
le muffole direttamente nel serbatoio
d’acqua preriscaldata.
Attenzione: Pericolo di ustioni.
Toccare solo le apposite maniglie!
Si deve fare attenzione a non deporre
nessuna muffola sulla spirale riscaldante e sui sensori di misurazione che si
trovano nell’area anteriore del serbatoio
d‘acqua, altrimenti si rischiano disturbi
del funzionamento o danneggiamenti.
Tramite il regolatore con termostato (24)
si possono anche impostare diversi
livelli di temperatura per ottenere una
polimerizzazione omogenea del materiale plastico.
Durante la polimerizzazione si può continuare ad usare Labormat come dispositivo automatico di ebollizione; a tale
scopo rimettere le lastre di deposito e
i cestini per muffole nell’apparecchio
e procedere come descritto al capitolo
„Ebollizione“.
7.1 Controllo del livello d’acqua
Gli apparecchi Labormat funzionano
con acqua calda, che viene spruzzata o
fuoriesce come vapore acqueo quando
si apre il coperchio. Per tale ragione il
livello d’acqua si riduce. Per tale ragione
è necessario un controllo quotidiano
del livello d’acqua. Ad una distanza
tra superficie dell’acqua e segno
per il max. livello pari a circa 10 cm
si deve urgentemente aggiungere
dell’acqua (vedi capitolo “Riempimento
d’acqua”).
Se il livello dell’acqua scende al livello
della bobina di riscaldamento (29), l’intero apparecchio viene separato dalla
rete elettrica tramite un interruttore
di sicurezza per proteggerlo dal surriscaldamento.
7.2 Ripristino della condizione di pronto al funzionamento
dopo che è scattato l’interruttore di sicurezza
Importante: Prima di aprire l’apparecchio si deve assolutamente
estrarre la spina di collegamento
a rete.
L’interruttore di sicurezza (21) di protezione contro il surriscaldamento si trova
sul quadro comandi (9) ed è protetto
da un cappuccio.
Se è necessaria una riattivazione, svitare il cappuccio protettivo in senso
antiorario e premere il bottone di
sicurezza verde sottostante finché lo
si sente scattare in posizione.
Poi si deve assolutamente chiudere il
bottone di sicurezza con il cappuccio
protettivo per non rischiare che l‘acqua
danneggi i componenti elettrici.
145144
Page 74
Labormat SD
deutschenglishfrançaisespañolitaliano
7.3 Cambio dell’acqua
Per ottenere sempre buoni risultati nella pulizia e nell’ebollizione di
modelli si deve rimuovere regolarmente la cera sciolta nell‘acqua (1 volta
alla settimana o più spesso a seconda
dell‘intensità d‘uso). A tale scopo mettere su 0 °C la regolazione della temperatura (24) o spegnere del tutto
l’apparecchio e lasciarlo raffreddare
completamente (idealmente per tutta
la notte).
La cera sciolta in acqua si stacca da sola
in caso di raffreddamento e forma uno
strato sulla superficie dell’acqua. Dopo
aver rimosso i cestini delle muffole e le
lamiere di deposito (55), questo strato
di cera si può togliere completamente
assieme ad altra sporcizia galleggiante.
Per una pulizia generale dell’apparecchio (min. 1 volta alla settimana, più
spesso in caso di utilizzo più intenso),
dopo aver rimosso lo strato di cera, si
può accendere l’apparecchio e preriscaldarlo a 65 °C.
L’acqua che si trova nell’apparecchio
si può pompare utilizzando l’accluso
tubo flessibile di scarico. A tale scopo
montare un tubo di spruzzo (47) (vedi
prossimo capitolo) e stabilire il collegamento tubo/Labormat SD tramite
la chiusura a baionetta applicata sul
tubo. Mettere l’altra estremità del tubo
in uno scarico (ad es. un lavabo).
Azionare la pompa con l’aiuto del timer
(18) o del tasto d’intermittenza (15).
L’acqua viene pompata fuori automaticamente, ma ne restano 3–4 cm.
L’acqua residua molto sporca non
viene pompata, bensì scaricata tramite una valvola di scarico che si
trova sul fondo del serbatoio d’acqua (42). Aprire completamente
il pannello frontale inferiore (5)
(chiusura magnetica) e la valvola di
scarico (42) con il rubinetto rosso.
L‘acqua residua scaricata viene raccolta nella vaschetta sottostante (54).
Rimuovere la sporcizia grossolana e
aderente alle superfici interne del serbatoio dell’acqua e flussare l’apparecchio con poca acqua. Richiudere
la valvola di scarico (42). Togliere la
vaschetta di raccolta (54) dall’apparecchio e smaltire l’acqua sporca. Poi
riempire d’acqua fresca fino al segno
di livello massimo, come descritto in
“Riempimento d’acqua”.
Per una migliore solubilità della cera e
per evitare un’emulgazione dell’acqua
con la cera residua raccomandiamo di
aggiungere Unisol W (vedi anche sotto
Accessori).
Importante: Sciogliere Unisol W
solo in acqua fredda, in quanto le
alte temperature dell’acqua provocano la formazione di schiuma.
7.4 Pulizia dei tubi di spruzzo
A causa del funzionamento della
pompa, a sporcizia grossolana può arrivare nei tubi di spruzzo (47) assieme
all’acqua, compromettendo il funzionamento degli ugelli di spruzzo; per tale
ragione il tubo va controllato ad intervalli regolari, ed eventualmente pulito.
Per fare questo è necessario smontare
i tubi di spruzzo (47) che sono collegati al condotto di afflusso dell’acqua
nell‘apparecchio tramite le chiusure a
baionetta. La chiusura a baionetta si
sblocca con mezzo giro a destra e poi
si può estrarre l’intero tubo di spruzzo
(47) tirando leggermente verso l’alto
di traverso. Ogni nuovo apparecchio
8. Accessori Labormat SD
Tubo di scarico
dell’acqua sporca
D51142KPL
Tubo di afflusso
dell’acqua fresca
ha in dotazione una spazzola per la
pulizia. Per pulire togliere il tappo (48)
all’estremità del tubo, inserire la spazzola nel tubo di spruzzo (47), staccare
e poi rimuovere con movimenti rotanti
e sfreganti la sporcizia grossolana e i
depositi di calcare. Poi si deve flussare
il tubo sotto acqua corrente.
I tubi di spruzzo vanno rimontati procedendo nella sequenza inversa rispetto
a quanto descritto sopra.
Importante: Quando si inseriscono
i tubi di spruzzo fare attenzione
che gli ugelli guardino in basso!
Spazzola per la
pulizia dei tubi di
D1017E
spruzzo
51074
147146
Page 75
Labormat SD
9. Lista dei pezzi di ricambio Labormat SD
deutschenglishfrançaisespañolitaliano
N. Denominazione
Versione 230 V~ / 50 Hz
1 Involucro Labormat SD 50572FT
3 Kit coperchi scorrevoli 50765
5 Schermo di copertura senza
9 Pannello frontale 50642BD
10 Alloggiamento spazzola a mano con dado 51347
12 Pompa ad immersione 230 V / 50 Hz 50703
13 Spia di segnalazione verde 51057
14 Interruttore a levetta rosso con cappuccio in PVC 50820
15 Interruttore verde con cappuccio verde in PVC 50843
16 Spia di segnalazione bianca 50868
17 Spia di segnalazione gialla 50856
18 Timer 6 min materiale di fissaggio incluso D6550851
19 Manopola 50865
20 Anello scalare 0–6 min 50862
21 Termostato/protezione contro il funzionamento a secco 50758
22 Anello scalare temp. 30–100 °C 50901
23 Condensatore 10µF 50798
24 Termostato 718RU-5880 D50772A2
25 Protezione piccola 4S 230 V / 50 Hz D608052
26 Guarnizione Perbunan 130-102 foro 4 50871
29 Riscaldatore a tubo tondo 50784
30 Spazzola a mano Labormat SD compl. con tubo D65029SD
31 Monitoraggio temperatura R28 50723
33 Timer 24 h 230 V / 50 Hz, materiale di fissaggio incluso D6550850
34 Anello scalare 0–24 h 50864
35 Prolunga ¾“ x 10 50872
38 Guarnizione Vaillant 51150
39 Cappuccio ¾“ 50878
40 Chiusura magnetica 50870
41 Linea di collegamento 51025
42 Saracinesca di chiusura ¾“ x ¾“ 51181
44 Guarnizione KAFC 27 x 32 x 2,5 51140
45 Giunto rapido in ottone 50272
46 Guarnizione di ricambio Viton 51059
47 Tubo di spruzzo incl. Nr. 48 + 2 x Nr. 46 D65012
48 Tappo in neoprene 51195
49 Ruota orientabile zincata 50194
N. Denominazione
50 Maniglia a ponte Labormat SD 50284
52 Valvola bali 63 mm, completa con impugnatura a pomello D65014
54 Box grigio/vaschetta di raccolta acqua 50430
55 Lamiera di deposito muffole 50418
56 Anello schermante nero 50212
N. Versione 220 V~ / 60 Hz
12 Pompa ad immersione 220 V / 60 Hz versione USA 5070360
25 Piccola protezione 4S 220 V / 60 Hz versione USA D60805260
33 Timer 24 h 220 V / 60 Hz versione USA
materiale di fissaggio incluso D6550827
41Spina di rete USA con cavo 50694
149148
Page 76
Labormat SD
Gewicht:Allgemeintoleranz DIN ISO 2768-mk
Norm
Gepr.
Bearb.
Schutzrechte nach DIN ISO 16016 beachten.
Ohne unsere vorherige Zustimmung darf diese Zeichnung weder vervielfältigtnoch Dritten zugänglich gemacht werden.
Werkstoff:
Datum
Name
Blatt
Maßstab:
Rev.:
1
1:10
A (1:5)
3452222019
16
17
13
15
14
332418212325
9
5621
112120119.03.12
OLI
212150110.04.12
OLI
312190108.05.12
OLI
412440130.10.12
OLI
512500111.12.12
OL
28.02.12
BE
5
57.2
-
Labormat SD
-
K1
10. Esploso Labormat SD
deutschenglishfrançaisespañolitaliano
50
A (1:5)
332418212325
3
48
47
46
45
44
55
39
38
29
44
35
30
10
1
52
40
A
41
31
12
26
17
13
15
14
9
16
3452222019
5621
49
54
42
5
151150
Page 77
Labormat THLabormat TH
11. Funzionamento Labormat TH
deutschenglishfrançaisespañolitaliano
11.1 Riempimento d’acqua
Aprire il coperchio dell’apparecchio (4) e
rimuovere i cestini delle muffole (opzionale) e le lamiere di deposito (55). Sulla
parete posteriore del serbatoio d’acqua c’è un segno ad angolo che indica
il massimo livello d’acqua ammesso.
Importante: Non riempire mai l‘apparecchio oltre questo segno! Un
riempimento eccessivo può causare perdite di tenuta nel sistema
pompa e quindi una fuoriuscita
d’acqua.
Esistono due opzioni di riempimento
dell’apparecchio:
1. Riempimento manuale
Con un contenitore adatto (ad es. un
secchio) o un tubo flessibile per l’acqua
si può versare la quantità necessaria
d’acqua (circa 15 l.) direttamente nel
bacino di riscaldamento attraverso l’apertura nell’apparecchio.
2. Collegamento fisso
Un tubo di afflusso acqua disponibile
in via opzionale ( D1017E) collega
direttamente Labormat TH e conduttura
dell’acqua (è necessario un rubinetto di
arresto). A tale scopo svitare il dado con
guarnizione sul retro dell’apparecchio e
collegare saldamente il tubo di afflusso
con il controdado all’ingresso acqua
(retro dell’apparecchio, in alto a sinistra). Collegare l’altra estremità del tubo
di collegamento direttamente alla conduttura dell’acqua tramite un rubinetto
di arresto. Aprire il rubinetto di arresto e
riempire d’acqua fino al segno di riempimento massimo. Rimettere nell’apparecchio la lamiera di deposito (55)
e i cestini delle muffole (accessori vedi
pag. 31) e poi chiudere il coperchio (4).
11.2 Stabilire la condizione di pronto al funzionamento
11.3 Ebollizione
Sollevare il coperchio doppio (4) prendendolo per la maniglia (53) e ribaltarlo indietro. Deporre gli oggetti da
sottoporre ad ebollizione sulla lamiera
di deposito (55) o nei cestini per muffole disponibili in via opzionale.
Chiudere il coperchio dell’apparecchio
(4) e azionare il timer (19 / 20) sul quadro comandi (7). La funzione di spruzzatura si può preselezionare in continuo tra 0 e 6 minuti. In alternativa al
timer (19/20) si può premere anche
il tasto d’intermittenza verde (15) sul
quadro comandi. La spruzzatura si
avvia automaticamente e continua
finché si tiene premuto tale tasto.
Importante: I timer degli apparecchi Labormat non vanno assolutamente mai ruotati meccanicamente in senso antiorario. Una tale
manovra causa uno sforzo eccessivo dei pezzi interni con conseguente rapida usura del timer.
Labormat TH dispone di un doppio coperchio. Per una breve ebollizione con la
spazzola manuale (30), sollevare solo il
coperchio di chiusura per la maniglia (53)
e piegarlo all’indietro. Deporre l’oggetto
da pulire (ad es. un articolatore) sul coperchio di lamiera forata e togliere la spazzola a mano (30) dal suo supporto (10).
Impostare il timer (19/20) sull’ora stabilita per la pulizia o tenere premuto il
tasto d’intermittenza (15) e contemporaneamente azionare il pulsante sulla
spazzola manuale.
Durante la spruzzatura attiva sul quadro comandi è accesa la spia di controllo bianca (16).
Importante: Tubi di spruzzo, cestini
delle muffole e tutte le altre superfici di metallo interne durante e
dopo l’uso hanno temperature molto
elevate! Non si devono pertanto toccare nemmeno brevemente, a parte
le maniglie previste a tale scopo.
1. Per accendere l’alimentazione di corrente premere l‘interruttore principale rosso (14) sul quadro comandi
(7). La spia luminosa di controllo
integrata nel pulsante si accende
ad indicare la condizione di pronto
al funzionamento dell’apparecchio.
2. Regolare la manopola del termostato
(19/22) sulla temperatura dell’acqua
desiderata. Importante: La pompa di
Labormat TH funziona solo a partire da una temperatura d’esercizio
di 65 °C. In tal modo si evitano dei
depositi di cera nell‘alloggiamento
della pompa e nel sistema di spruzzo
prevenendo così disturbi del funzionamento. Quando viene raggiunta la
temperatura preimpostata la spia
luminosa di controllo gialla (17) si
accende sul quadro comandi e resta
accesa.
La fase di riscaldamento iniziale fino a
65 °C dura circa 20 minuti.
La fase di riscaldamento iniziale fino a
95 °C dura circa 40 minuti.
11.4 Polimerizzazione
Gli apparecchi Labormat sono idonei
anche alla polimerizzazione di materiali
plastici polimerizzanti a caldo nella tecnologia con muffole di metallo. A tale
scopo aprire il coperchio doppio (4) e
rimuovere i cestini delle muffole (opzionale) e la lamiera di deposito (55).
(Attenzione: Pericolo di ustioni.
Toccare solo le apposite mani-
glie!),
poi immergere direttamente le
muffole nel serbatoio d’acqua preriscaldato. Sul fondo del serbatoio d’acqua c’è
una copertura in lamiera forata (6) che
serve a proteggere il sottostante elemento riscaldante (28), i sensori per il
termostato (24) e la protezione per marcia a secco (21) e non va rimossa o spostata, eccetto quando si effettua la puli-
153152
Page 78
Labormat THLabormat TH
deutschenglishfrançaisespañolitaliano
zia generale dell’apparecchio! Tramite
il regolatore con termostato (19/20) si
possono anche impostare diversi livelli
di temperatura per ottenere una polimerizzazione omogenea del materiale
plastico. Durante la polimerizzazione
si può continuare ad usare Labormat
come dispositivo automatico di ebollizione; a tale scopo rimettere la lastra
di deposito (55) e i cestini per muffole
(opzionali) nell’apparecchio e procedere
come descritto al capitolo „Ebollizione“.
12. Pulizia e manutenzione
12.1 Controllo del livello d’acqua
Gli apparecchi Labormat funzionano
con acqua calda che vien spruzzata o
fuoriesce come vapore acqueo quando
si apre il coperchio. Per tale ragione
il livello d’acqua si riduce, rendendo
necessario un controllo quotidiano
del livello d’acqua. Quando il livello
dell’acqua raggiunge la copertura
del riscaldamento (6) si deve asso-
lutamente aggiungere acqu (vedi
capitolo „Riempimento d’acqua“). Se
il livello dell’acqua scende al livello
dell’elemento riscaldante (28), l’in
tero apparecchio viene separato dalla
rete elettrica tramite un interruttore
di sicurezza (21) per proteggerlo dal
surriscaldamento.
-
12.2 Ripristinare la condizione di pronto al funzionamento
Importante: Prima di aprire l’apparecchio si deve assolutamente
estrarre la spina di collegamento
a rete.
L’interruttore di sicurezza (21) per la
protezione contro il surriscaldamento si
trova sul quadro comandi (7) ed è protetto da un cappuccio. Se è necessaria
una riattivazione, svitare il cappuccio
protettivo in senso antiorario e premere
il bottone di sicurezza verde sottostante
finché lo si sente scattare in posizione.
Poi si deve assolutamente chiudere il
bottone di sicurezza con il cappuccio
protettivo per non rischiare che l‘acqua
danneggi i componenti elettrici.
12.3 Cambio dell’acqua
Per ottenere sempre buoni risultati nella pulizia e nell’ebollizione di
modelli si deve rimuovere quotidiana-
mente la cera sciolta nell‘acqua. A tale
scopo mettere su 0 °C la regolazione
della temperatura (19/22) o spegnere
del tutto l’apparecchio e lasciarlo raffreddare completamente (idealmente
per tutta la notte). Quando l’acqua
è fredda, la cera sciolta in acqua si
stacca da sola formando uno strato di
cera sulla superficie dell’acqua. Dopo
aver tolto i cestini delle muffole e la
lamiera di deposito (55), questo strato
di cera si può togliere completamente
assieme ad altra sporcizia galleggiante.
Una pulizia generale dell’apparecchio
(min. 1 volta alla settimana, più spesso
in caso di utilizzo più intenso), si può
effettuare dopo aver rimosso lo strato
di cera. Scaricare l‘acqua residua attraverso la valvola di scarico (43) sulla
parete posteriore, in basso a sinistra. La
valvola (43) si apre con una rotazione
a sinistra della rotella di regolazione
rossa sulla parete sinistra dell’involu-
12.4 Pulizia del tubo di spruzzo
A causa del funzionamento della
pompa, la sporcizia grossolana può arrivare nei tubi di spruzzo (47) assieme
all’acqua, compromettendo il funzionamento degli ugelli di spruzzo; per tale
ragione il tubo va controllato ad intervalli regolari, ed eventualmente pulito.
Per fare questo è necessario smontare
il tubo di spruzzo (47), che è collegato
al condotto di afflusso dell’acqua
nell‘apparecchio tramite la chiusura a
baionetta (45). La chiusura a baionetta
si sblocca facendo mezzo giro all‘indietro e poi si può estrarre l’intero tubo
di spruzzo tirando leggermente in
avanti / verso l’alto di traverso. Ogni
cro. L’acqua sporca si può far defluire
raccogliendola con un secchio o direttamente con un tubo flessibile (questo funziona solo se c‘è la pendenza
adatta). Richiudere la valvola di scarico (43) e rimuovere la sporcizia più
grossolana dal serbatoio dell’acqua.
Riempire d’acqua fresca fino al segno
di livello massimo, come descritto in
“Riempimento d’acqua”.
Per una migliore solubilità della cera e
per evitare un’emulgazione dell’acqua
con la cera residua raccomandiamo di
aggiungere Unisol W (vedi anche sotto
Accessori).
Importante: Sciogliere Unisol W
solo in acqua fredda, in quanto le
alte temperature dell’acqua provocano la formazione di schiuma.
nuovo apparecchio ha in dotazione
una spazzola per la pulizia. Per pulire
togliere il tappo (48) all’estremità del
tubo, inserire la spazzola nel tubo di
spruzzo, staccare e poi rimuovere con
movimenti rotanti e sfreganti la sporcizia grossolana e i depositi di calcare.
Poi si deve flussare il tubo sotto acqua
corrente.
Il tubo di spruzzo va rimontato procedendo nella sequenza inversa rispetto
a quanto descritto sopra.
Importante: Quando si inserisce il
tubo di spruzzo fare attenzione che
gli ugelli guardino in basso!
155154
Page 79
Labormat TH
13. Lista dei pezzi di ricambio Labormat TH
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
N. Denominazione
Versione 230 V~ / 50 Hz
2 Involucro Labormat TH 50571TH
4 Kit coperchi TH con maniglie D50717
6 Copertura riscaldamento senza
7 Pannello frontale D6550628
8 Copertura laterale senza
10 Alloggiamento spazzola a mano con dado 51347
14 Interruttore a levetta rosso con cappuccio in PVC 50820
15 Interruttore verde con cappuccio in PVC 50843
16 Spia di segnalazione bianca 50868
17 Spia di segnalazione gialla 50856
18 Timer 6 min materiale di fissaggio incluso D6550851
19 Manopola 50865
20 Anello scalare 0–6 min. 50862
21 Termostato/protezione contro il funzionamento a secco 50758
22 Anello scalare temp. 30–100 °C 50901
23 Condensatore 10µF 50798
24 Termostato 718RU-5880 D50772A2
25 Protezione piccola 4S 230 V / 50 Hz D608052
26 Guarnizione Perbunan 130-102 foro 4 50871
27 Pompa ad immersione TB100-120 230 V / 50 Hz 50707
28 Riscaldatore a tubo tondo 50785
30 Spazzola a mano Labormat TH compl. con tubo D65029TH
31 Monitoraggio temperatura R28 50723
32 Rosetta di aerazione 50811
36 Guarnizione CU 10 x 13,5 x 1,5 53010
37 Raccordo filettato in ottone rosso con 2 filetti esterni 51177
41 Linea di collegamento 51025
43 Saracinesca 1/2“ x 1/2“ filetto interno 51147
44 Guarnizione KAFC 27 x 32 x 2,5 51140
45 Giunto rapido in ottone 50272
46 Guarnizione di ricambio Viton 51059
47 Tubo di spruzzo incl. N. 48 + 2 x N. 46 D65012
48 Tappo in neoprene 51195
51 Piede di gomma 31/17.5/6-SW 51048
53 Maniglia a ponte Labormat TH D50346
55 Lamiera di deposito muffole 50418
56 Anello schermante nero 50212
N. Denominazione
Versione 220 V~ / 60 Hz
25 Piccola protezione 4S 220 V / 60 Hz versione USA D60805260
27 Pompa ad immersione TB100-120 220 V / 60 Hz versione USA 5070760
41 Spina di rete USA con cavo 50694
156
157
Page 80
Labormat TH
14. Esploso Labormat TH15. Accessori (opzionali)
Cestino muffole ( D3604),
per accogliere 3 muffole. Acciaio inox
con maniglia in plastica isolante.
Aufnahmekapazität:
Labormat TH 2 unità
Labormat SD 4 unità
Telaio ( D3607)
per Labormat TH
Telaio rivestito, idroresistente su rotelle
per un impiego mobile
A x L x P = 435 x 590 x 370 mm
Stuoie filtranti ( D36018)
10 unità
Ovatta di cellulosa tessuta, permeabile all’acqua, da inserire tra lamiera di
deposito e cestini per muffole per una
prima pulizia dell’acqua usata
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
158
16. Detergente
Unisol W
2 x 1 l (
5 l ( D4393)
Additivo per staccare la cera in
apparecchi per ebollizione
Unisol E
1 x 2,5 kg ( D4383)
decalcificatore per apparecchi di
ebollizione
D4392)
159
Page 81
Labormat SD,TH
17. Rimedi contro i guasti
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Guasto
Apparecchio non
mostra nessuna
funzione
Interruttore principale
acceso, apparecchio
non funziona
Riscaldamento non
funziona
Causa
Collegamento alla rete
elettrica
Cavo di collegamento
difettoso
Interruttore principale
Rete elettrica
Timer 24 h è in
funzione
Cablaggio interno
Interruttore di sicurezza
è scattato
Impostazione
termostato
Termostato difettoso
Rimedio
Stabilire il collegamento
con la spina, se necessario sostituire la spina
Verificare il cavo di collegamento, se necessario
sostituirlo
Verificare l’interruttore
principale, se necessario sostituirlo
Verificare la rete elettrica / potenza, 230 V~ /
50 Hz o 220 V~ / 60 Hz,
se necessario adeguare
Verificare il fusibile
Fusibile 16 A
Attendere che il timer
sia scaduto
Verificare cavi, morsetti,
terminali e collegamenti. Rimuovere il
pannello.
Attivare l’interruttore di
sicurezza. Per l’attivazione vedi istruzioni di
funzionamento
Impostare temperatura
desiderata sul termostato
Verificare termostato,
se necessario sostituire.
Per sostituire pezzi
difettosi rimuovere il
pannello.
Guasto
Apparecchio non
riscalda bene,
temperatura non
corretta
Apparecchio provoca
rumori
Pompa non funziona
Causa
Relè/protezione difettosi
Riscaldamento difettoso
Interruttore di sicurezza
è scattato
Termostato difettoso o
regolato male
Relè/protezione difettosi
Termostato difettoso
Relè/protezione difettosi
Condensatore
soppressore
Temperatura dell’acqua
di 65 °C non ancora
raggiunta
Timer difettoso o
bloccato
Rimedio
Verificare relè/protezione, se necessario
sostituire
Verificare il riscaldamento, se necessario
sostituire
Attivare interruttore di
sicurezza (per l’attivazione vedi istruzioni di
funzionamento)
Verificare il termostato,
se necessario regolare
nuovamente o sostituire
Verificare relè / protezione, se necessario
sostituire
Verificare termostato,
se necessario sostituire
(per sostituire pezzi
difettosi rimuovere il
pannello).
Verificare relè / protezione, se necessario
sostituire
Sostituire il condensatore
Attendere che venga
raggiunto il livello di
temperatura di 65 °C
Verificare il timer, se
necessario sostituirlo
160
161
Page 82
Labormat SD,TH
Solo Labormat TH ( D3603N / D3603NUSA)
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
Guasto
Pompa non funziona
Interruttore per intermittenza non mostra
nessuna funzione
Timer da 6 min. senza
funzione di ritorno,
pompa sempre in
funzione
Causa
Pompa bloccata,
difettosa
Protezione per marcia a
secco è scattata
Interruttore per intermittenza difettoso
Temperatura dell’acqua
di 65 °C non ancora
raggiunta
Timer da 6 min. bloccato
Timer da 6 min. difettoso
Rimedio
Verificare la pompa, se
necessario sostituire
Attivare la protezione
per marcia a secco (per
l’attivazione vedi istruzioni di funzionamento)
Sostituire l’interruttore
per intermittenza
Attendere che venga
raggiunto il livello di
temperatura di 65 °C
Eliminare il blocco, se
necessario ricentrare
l’interruttore
Verificare il timer, se
necessario sostituire
Guasto
Pompa non ermetica
Solo Labormat SD ( D3601 / D3601USA)
Guasto
Timer 24 ore senza /
con funzione di ritorno
limitata
Causa
Livello acqua troppo
alto nel serbatoio
Guarnizione a quattro
fori (tra pompa e
d’acqua ) difettosa
Causa
Timer da 24 ore difettoso
bacino
Rimedio
Ridurre il livello dell’acqua al livello max.,
tenere presente il segno
di livello max. di 15 litri
Smontare la pompa
e sostituire la guarnizione a quattro fori
Rimedio
Comparare la sorgente
elettrica con l‘alimentazione di tensione indicata, se necessario adeguare 230 V~ / 50 Hz o
220 V~ / 60 Hz
162
Timer di 24 ore bloccato
Eliminare il blocco, se
necessario ricentrare
l’interruttore
163
Page 83
Labormat SD,TH
18. Istruzioni generali
La riparazione e la rimessa in funzione
degli apparecchi Labormat vanno eseguite solo da personale specializzato.
L’alimentazione di corrente all‘apparecchio si deve interrompere in ogni
caso. Il gruppo Dreve è responsabile
per la sicurezza, l’affidabilità e le prestazioni dell’apparecchio se:
•
L’apparecchio viene utilizzato solo per
la sua destinazione d‘impiego.
•
Il funzionamento viene eseguito solo da
personale specificamente addestrato.
19. Garanzia
•
L’apparecchio viene utilizzato solo
in conformità con queste istruzioni
per l’uso.
•
Ampliamenti, nuove impostazioni,
modifiche o riparazioni vengono
effettuati solo da persone autorizzate da Dreve.
Poiché lavoriamo costantemente allo
sviluppo dei nostri prodotti, ci riserviamo di apportare delle modifiche
tecniche.
deutschenglishfrançaisespañolitaliano
deutschenglishfrançaisespañolitaliano
164
La garanzia del produttore è di 2 anni
a partire dalla data di consegna. Il
diritto alla garanzia (responsabilità per
difetti) non viene limitato dalla garanzia del produttore ed è regolato dalle
Condizioni Generali di Vendita della
società Dreve. La garanzia comprende
l‘ assunzione delle spese di riparazione
e spedizione in caso di difetti relativi al
materiale o fabbricazione. La garanzia
non si applica a l‘ usura normale, danni
derivanti dal trasferimento del rischio
a seguito di manipolazione errata o
impropria, uso eccessivo, apparecchiature non idonee ed eventuali influenze
chimiche, elettrochimiche o elettriche
non previsti dal contratto. La garanzia viene meno qualora l‘ acquirente
o terzi eseguano modifiche o interventi di manutenzione e riparazioni
in modo improprio, nonché in caso di
violazione di sigilli. Qualsiasi modifica tecnica dell‘apparecchio è severamente vietata e comporta la perdita di garanzia. Eventuali riparazioni
devono essere effettuate solamente
dal personale formato della società
Dreve. Nel caso di una riparazione ,
la preghiamo di rivolgersi alla società
Dreve, Max-Planck-Str. 31, 59423
Unna/Germania, tel.: +49 2303 8807-
0. Dopo aver spedito il prodotto accompagnato dalla ricevuta d’ acquisto, il
prodotto verrá riparato gratuitamente
o scambiato con un prodotto equivalente.
165
Page 84
Labormat SD, TH
deutschenglishfrançaisespañolitaliano
deutsch
20. Labormat SD
Wirkschaltplan / Operating diagram / Diagramme /
Diagrama de instalación / Schema funzionale
21. Labormat TH
Wirkschaltplan / Operating diagram / Diagramme /
Diagrama de instalación / Schema funzionale
