Bedienungsanleitung · Working instructions
Mode d‘emploi · Istruzioni d’uso
deutschdeutschenglishfrançaisitaliano
Funky tool
Zubehör für die Dreve Tiefziehgeräte
Drufomat und Drufomat scan
Accessory for Dreve pressure thermoforming
units Drufomat and Drufomat scan
Accessoire pour les thermoformeuses sous
pression Dreve Drufomat et Drufomat scan
Accessorio per le macchine da termostampaggio
di casa Dreve Drufomat e Drufomat scan
english deutsch
Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna / Germany
Dreve Design Rev.180718-DU190718-300-55846ANLEIT
deutschdeutschenglishfrançaisitaliano
Inhalt
1. Beschreibung 4
2. Bestandteile 4
3. Herstellung mehrfarbig
gestreifter Folien 5
4. Herstellung individueller
Unikate aus Restmaterialien 8
Contenu
1. Description 14
2. Composants 14
3. Production de feuilles zébrées
de plusieurs couleurs 15
4. Production de pièces uniques
et individuelles de restes de
matériaux 18
Contents
1. Description 9
2. Components 9
3. Production of multi-coloured,
striped foils 10
4. Production of individual
unique copies, made of
remaining materials 13
Indice
1. Descrizione 19
2. Componenti 19
Produzione di fogli multicolori
3.
a righe 20
4. Creazione di pezzi unici
originali da materiali residui 23
Funky tool
1. Gerätebeschreibung
Als Zubehör für die Druckformgeräte
aus dem Hause Dreve können mit dem
Funky tool alle einfarbigen EVA-Folien
beliebig kombiniert und dauerhaft mit
einander verschweißt werden.

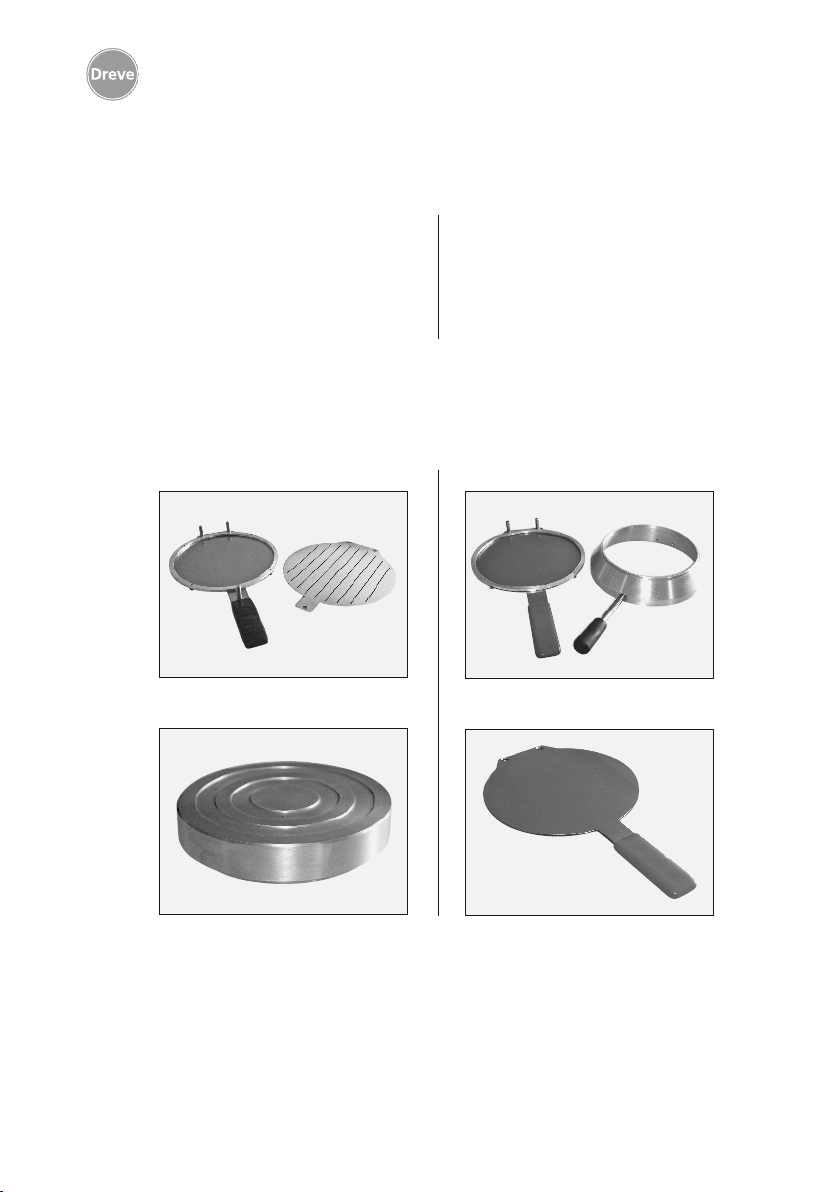

2. Bestandteile
Das 6-teilige Set besteht aus:
1. Schneidehilfe / Schneidetisch
2. Geräteadapter
Zusätzlich können Restmaterialien mit
Funky tool in granulierter Form wieder
zu gebrauchsfähigen Folien aufberei-
-
tet werden. Bei der Mischung diverser
Farben entstehen dabei ohne zusätzlichen Kostenaufwand höchst individuelle Unikate.
3. Heizpfanne / Kamin
4. Pressdeckel
4

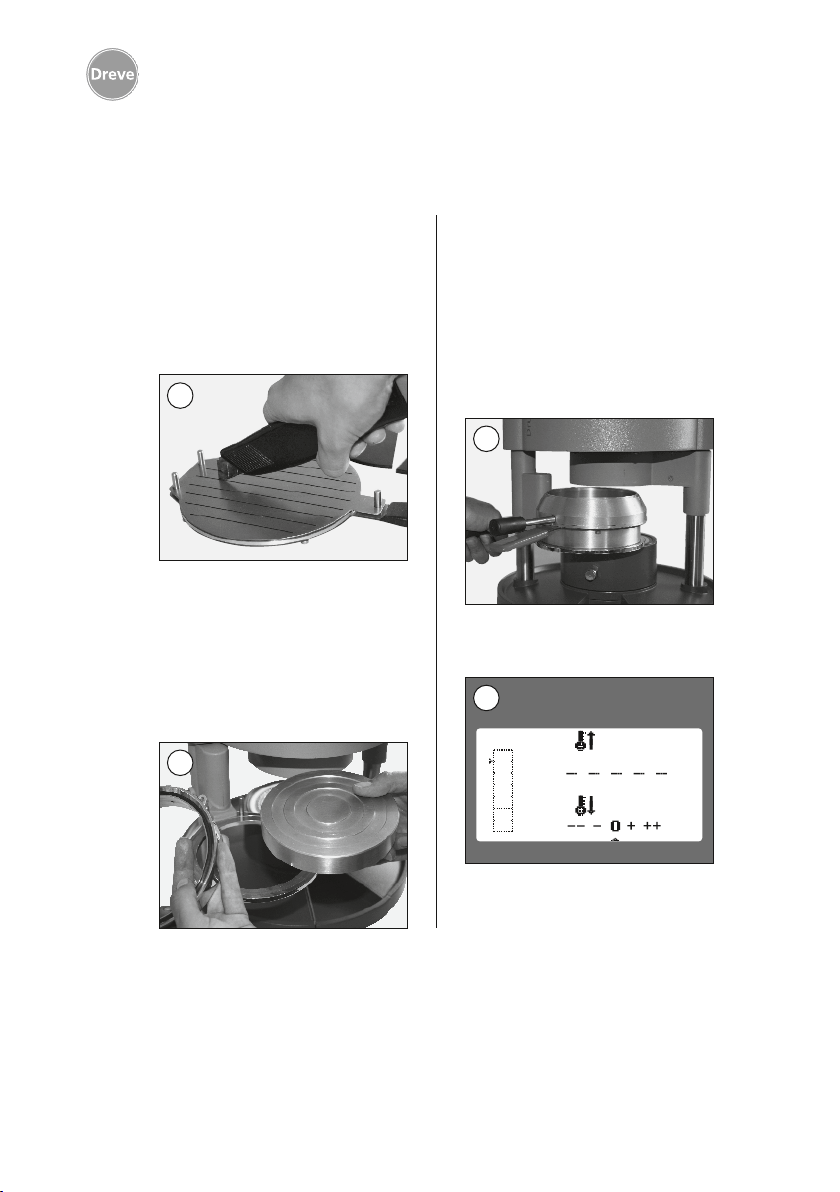

3. Herstellung mehrfarbig gestreifter Folien
deutschdeutschenglishfrançaisitaliano
Mehrere einfarbige Drufosoft-Folien
nacheinander in die Schneidehilfe einlegen und diese wahlweise in 2-9 Streifen schneiden (bei mehreren Streifen ist
darauf zu achten, dass das Skalpell /
Cuttermesser immer an derselben
Schnittkante entlang geführt wird).
1
Zum Schneiden empfiehlt sich ein erwärmtes Skalpell oder Cuttermesser. So
kann entsprechend der eigenen Vorstellung aus den Streifen eine neue Folie
zusammengestellt werden.
Spannring aus dem Drufomat / Drufosmart entnehmen und den Geräteadapter in den Plattenteller platzieren.
2
Die Heizpfanne zusammen mit dem
Kamin auf den Geräteadapter positionieren und den Plattenteller in das
Gerätezentrum schwenken. Den Plattenteller gleichzeitig mit leichten Druck
nach unten drücken und die Heizung in
die Heizposition führen. Darauf achten,
dass die Führungsrille des Kamins in das
Heizungsgehäuse einrastet.
3
Erstellen eines Heizprogramms über
2 Minuten und dieses starten.
4
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
5
Funky tool

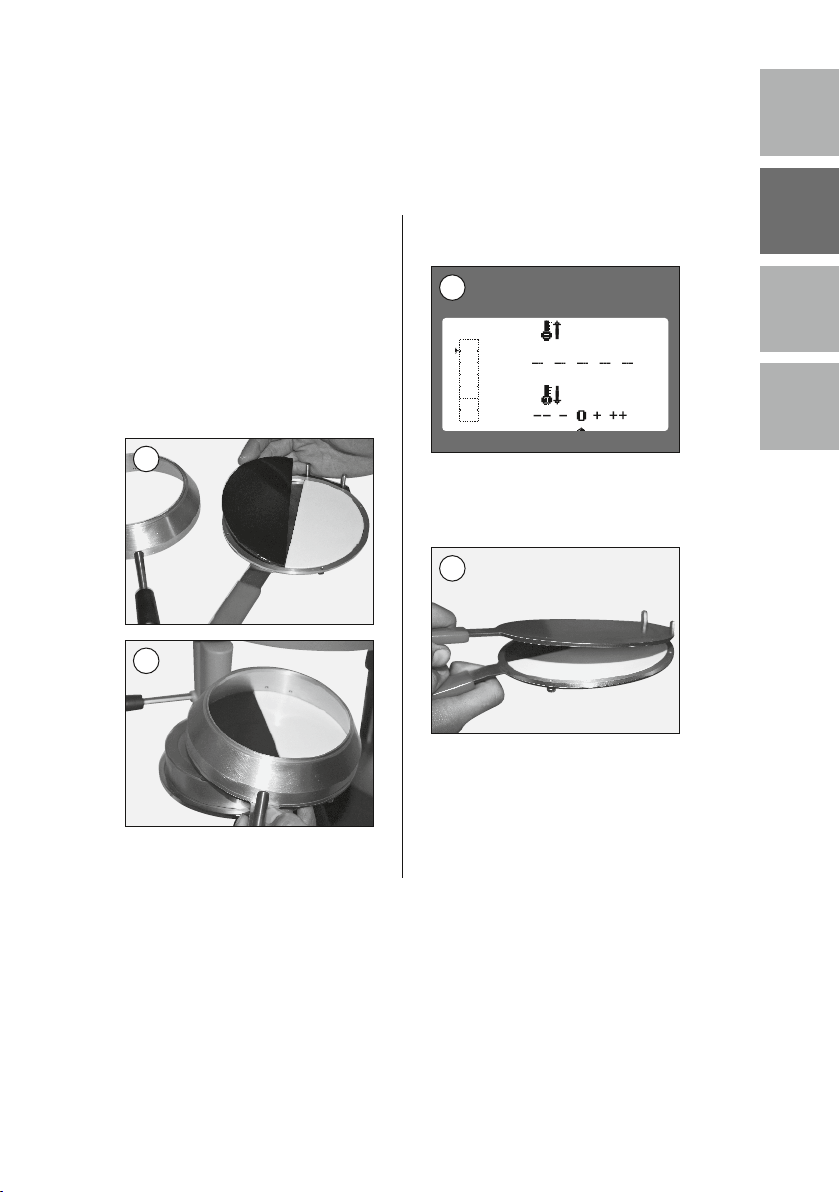

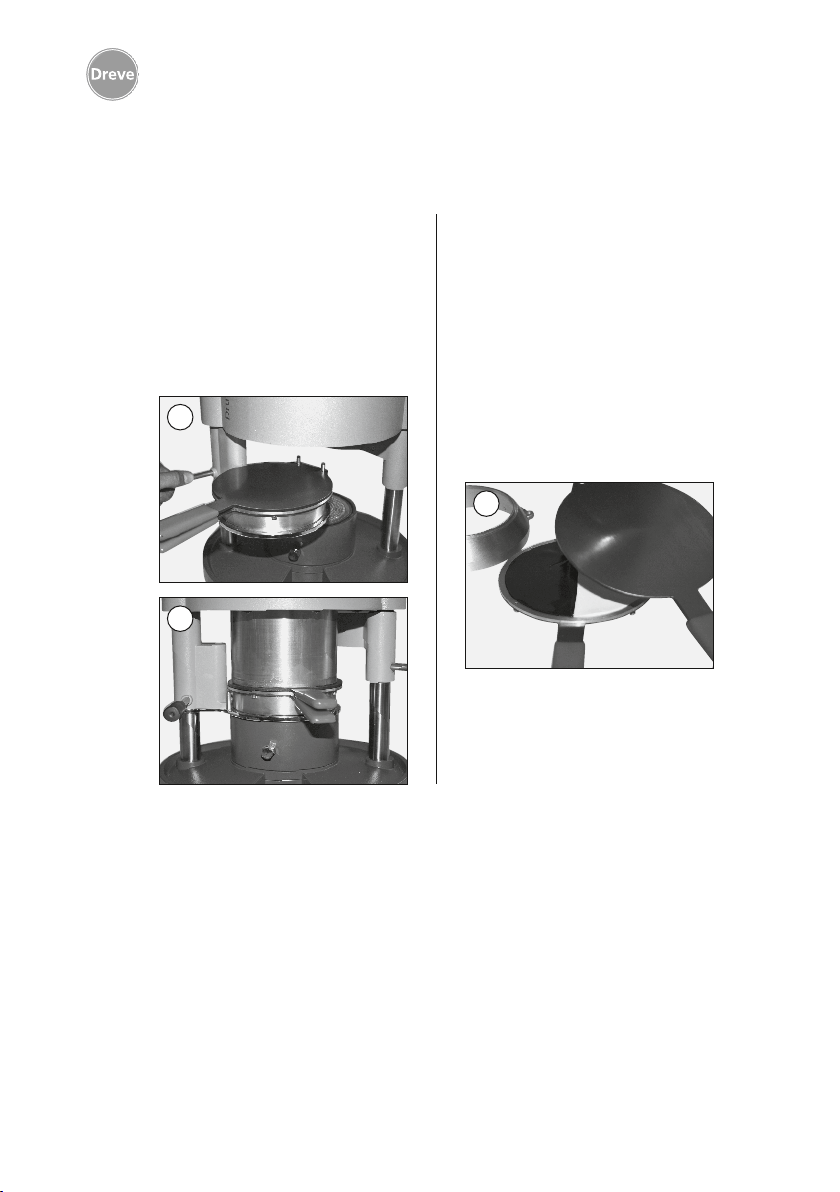

Nach Ablauf der ersten Vorwärmzeit
Plattenteller ausschwenken und Heizpfanne / Kamin dem Gerät entnehmen. Anschließend die geschnittenen
Drufosoft Streifen an den Schnittkan
ten passgenau gemäß des gewünschten Designs in die Heizpfanne einlegen,
Kamin aufsetzen und wie unter Punkt 3
beschrieben erneut in das Tiefziehgerät
einsetzen.
5a
5b
Vorsicht: Heizpfanne nur am Griff anfassen.
Erneutes wiederholen des 2-minütigen
Heizprogramms.
6
-
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
Anschließend Heizpfanne dem Gerät
entnehmen und den Kamin gegen den
Pressdeckel austauschen.
7
Dabei empfiehlt es sich den Pressdeckel
zuerst auf die Führungsstifte zu setzen
und dann schräg zu schließen, damit
überschüssige Luft entweichen kann.
6
deutschdeutschenglishfrançaisitaliano
Kombination Heizpfanne / Pressdeckel
auf den Adapter setzen, Plattenteller
einschwenken und Pressvorgang durch
Herabfahren des Kolbens starten. Druck
auf den Pressdeckel für mindestens
2 Minuten halten.
8a
8b
Nach Ablauf des Pressvorgangs Gerätekolben hochfahren und die Kombination
Heizpfanne / Pressdeckel aus dem Gerät
entnehmen.
Heizpfanne und Pressdeckel vorsichtig
mit Hilfe der Handgriffe voneinander
trennen und die laminierte Folie nach
vollständiger Rückkühlung (ggfs. in kaltem Wasser) entformen.
9
7
Funky tool

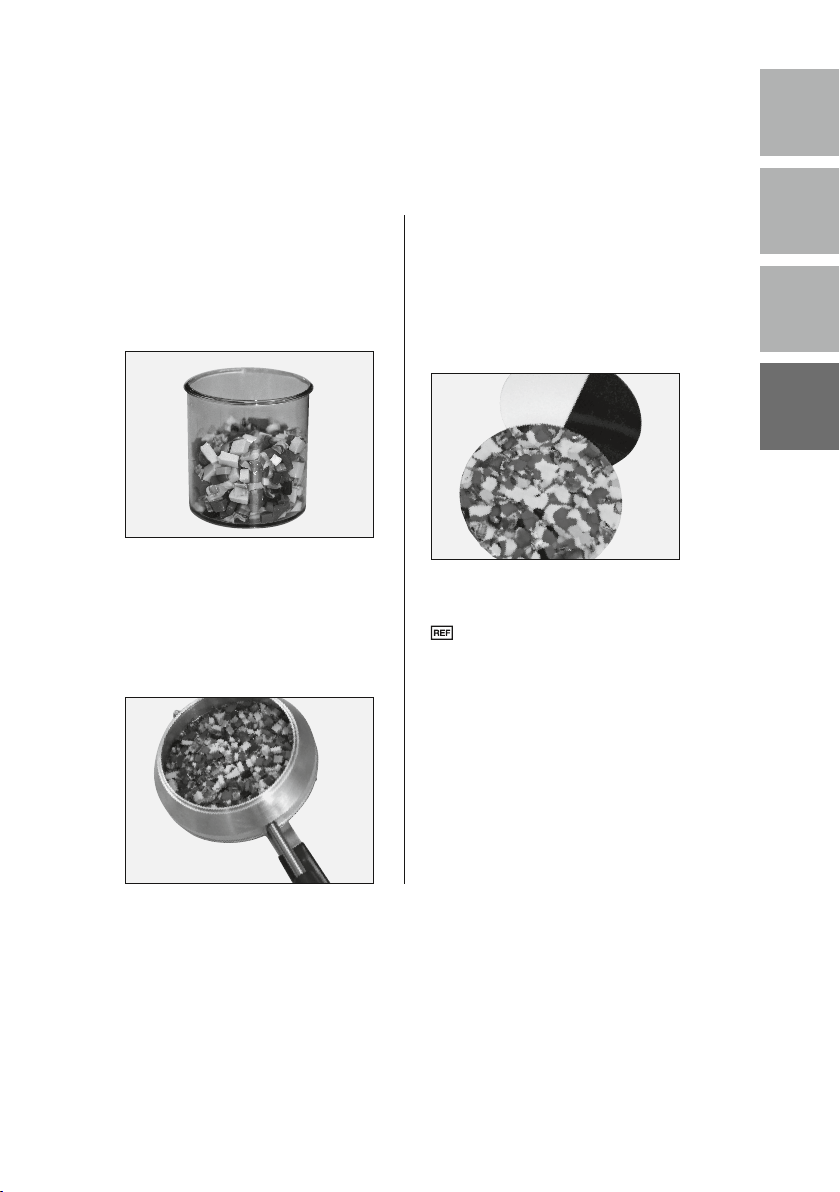

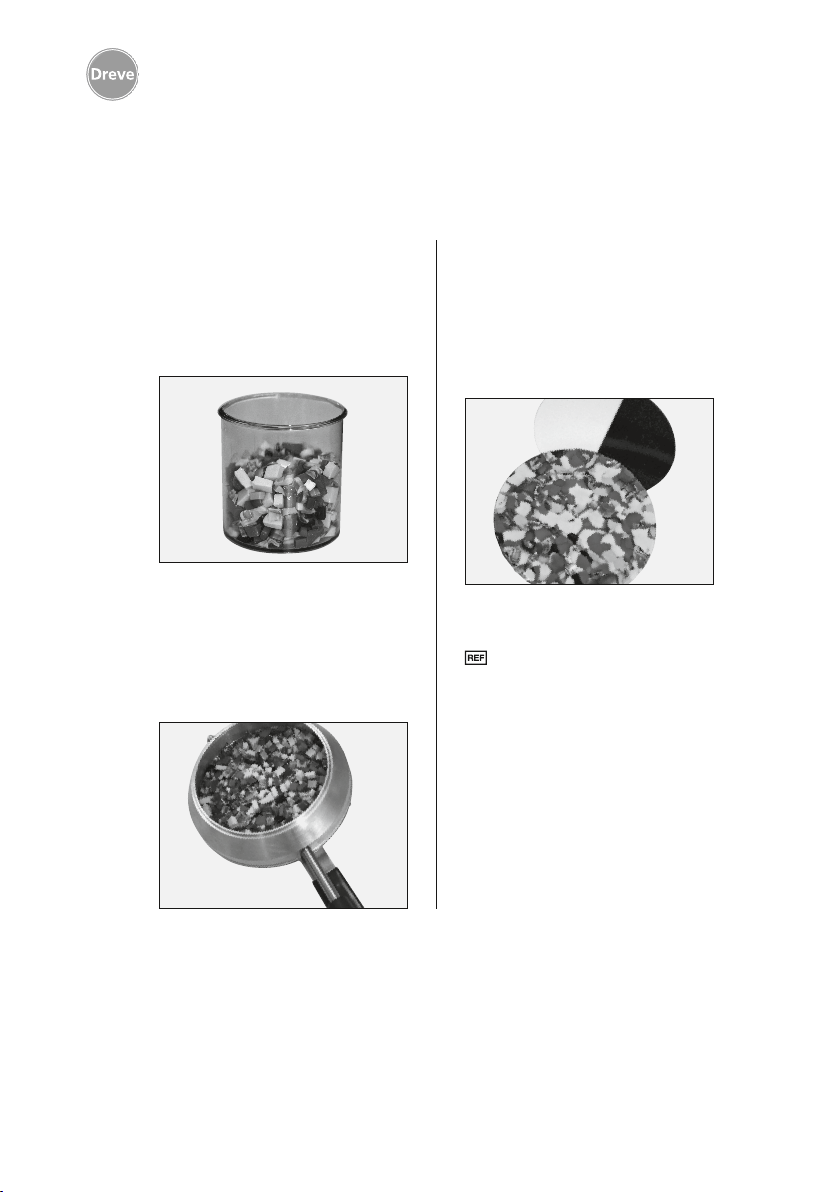

4. Herstellung individueller Unikate aus Restmaterialien
Reste alter EVA- Materialien können mit
einer Schere in möglichst kleine Stücke
zerschnitten werden. Für die Herstellung
einer 3 mm starken Folie werden etwa
38-40 g granulierten Materials benötigt. Weiter wie unter den Punkten 3-5
beschrieben.
Nach Beendigung der ersten Vorwärmzeit wird das vorbereitete EVA Granulat möglichst flächendeckend in die
Heizpfanne eingestreut. Die zweite
Vorwärmzeit beträgt 2:30 Min. Weiter
wie ab Punkt 8 beschrieben.
Der aktive Pressvorgang sollte für mindestens 3 Minuten gehalten werden.
Bei einer unvollständigen Verbindung
des Granulates ggfs. Platte wenden
und einen zusätzlichen Heizprozess
von 2 Min. durchführen. Weiter wie
ab Punkt 8 beschrieben.
Lieferform
Funky tool
D3229
8
1. Description
deutschdeutschenglishfrançaisitaliano
Funky tool is an accessory for all Dreve
pressure thermoforming units with
which it is possible to combine and
heat-seal all EVA-foils durably at will.
Additionally granules of remaining

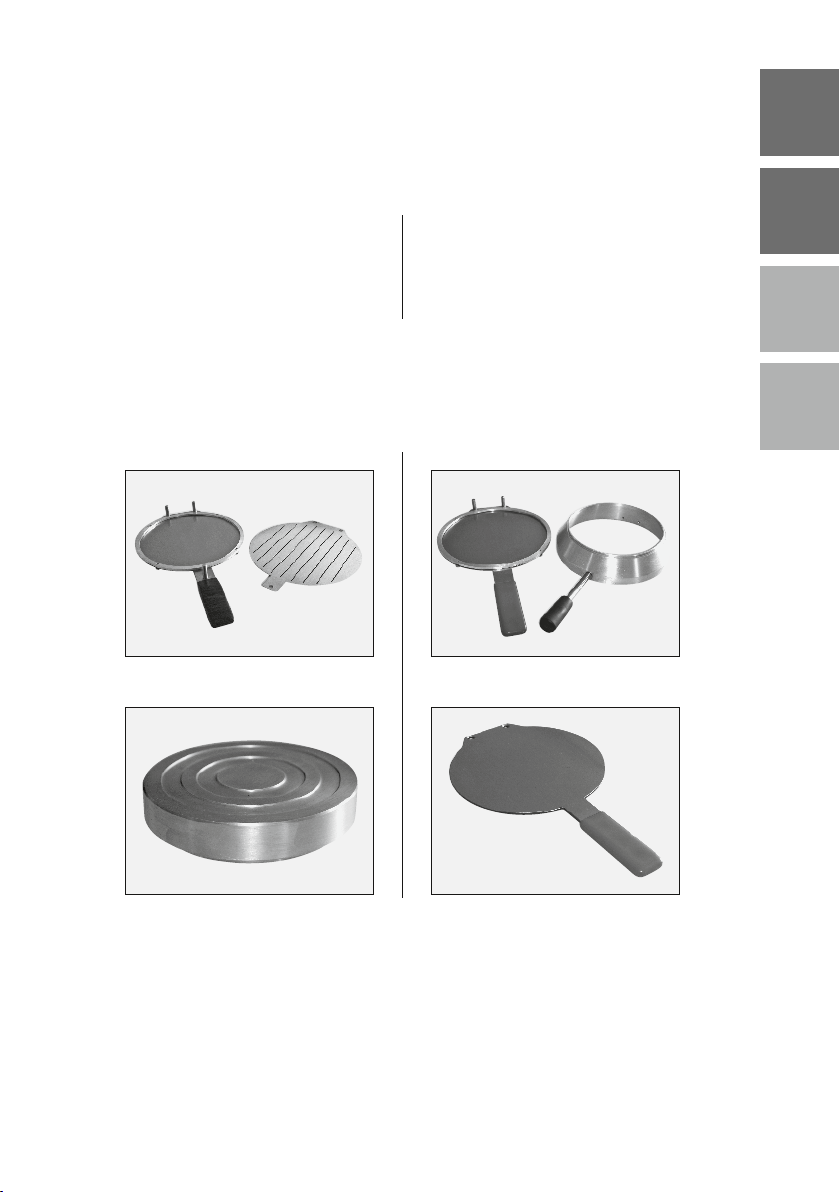

2. Components
The set consists of the following 6 parts:
1. Cutting aid / cutting table
2. Unit adapter
foils can be refined to serviceable foils.
When mixing several colours individual
unique copies originate without additional costs.
3. Heating pan / chimney
4. Pressing lid
9
Funky tool
3. Production of multi-coloured, striped foils

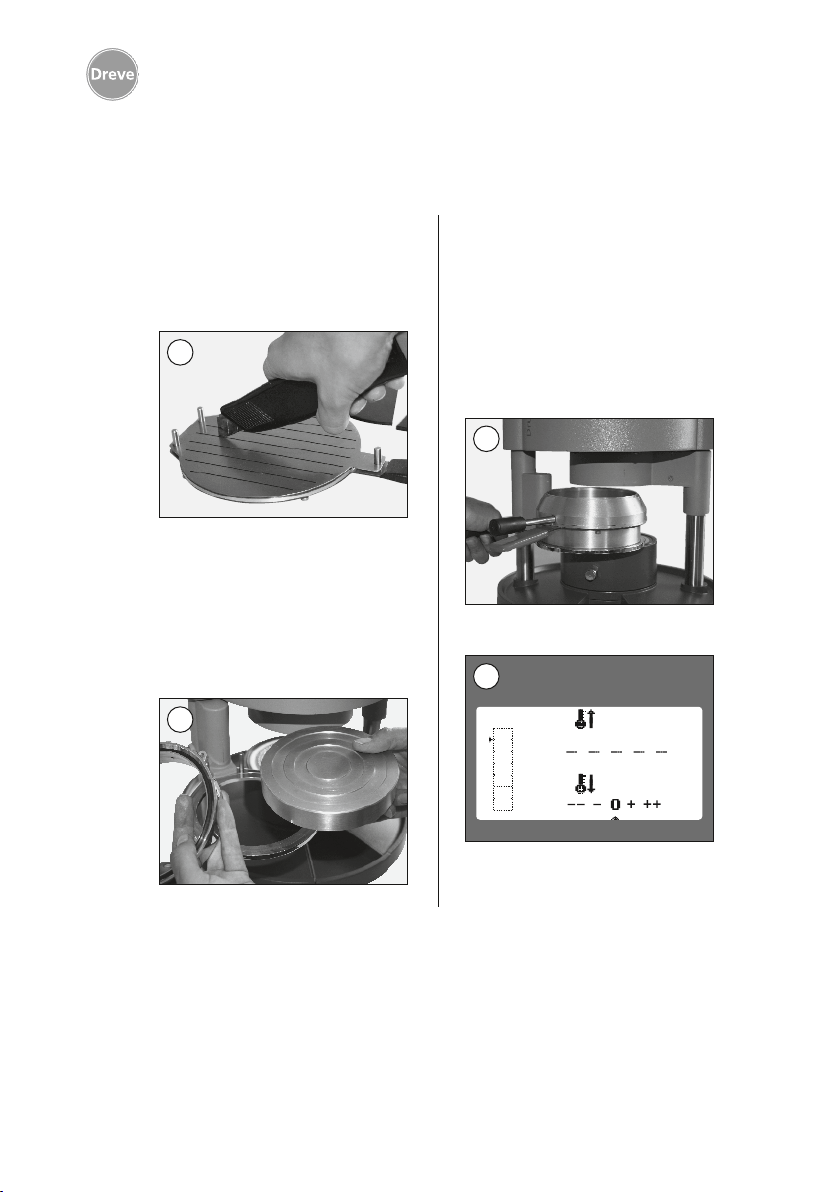

Put unicoloured Drufosoft foils into the
cutting aid one after another and cut
them into 2-9 stripes (in case of several
stripes please pass scalpel / box cutter
along the same cutting line each time).
1
For cutting a hot scalpel or box cutter
are recommended. Assort a foil from the
stripes according to your wishes.
Remove the tension ring from the
Drufomat / Drufosmart and put the unit
adapter into the plate reception.
2
Place the heating pan and the chimney
onto the unit adapter and swivel the
plate reception into the centre of the
unit. At the same time press the plate
reception slightly downwards and direct
the heating into the heating position.
Please observe that the cannelure of
the chimney latches into the the heating housing.
3
Start a 2 minutes heating programme.
4
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
10
deutschdeutschenglishfrançaisitaliano

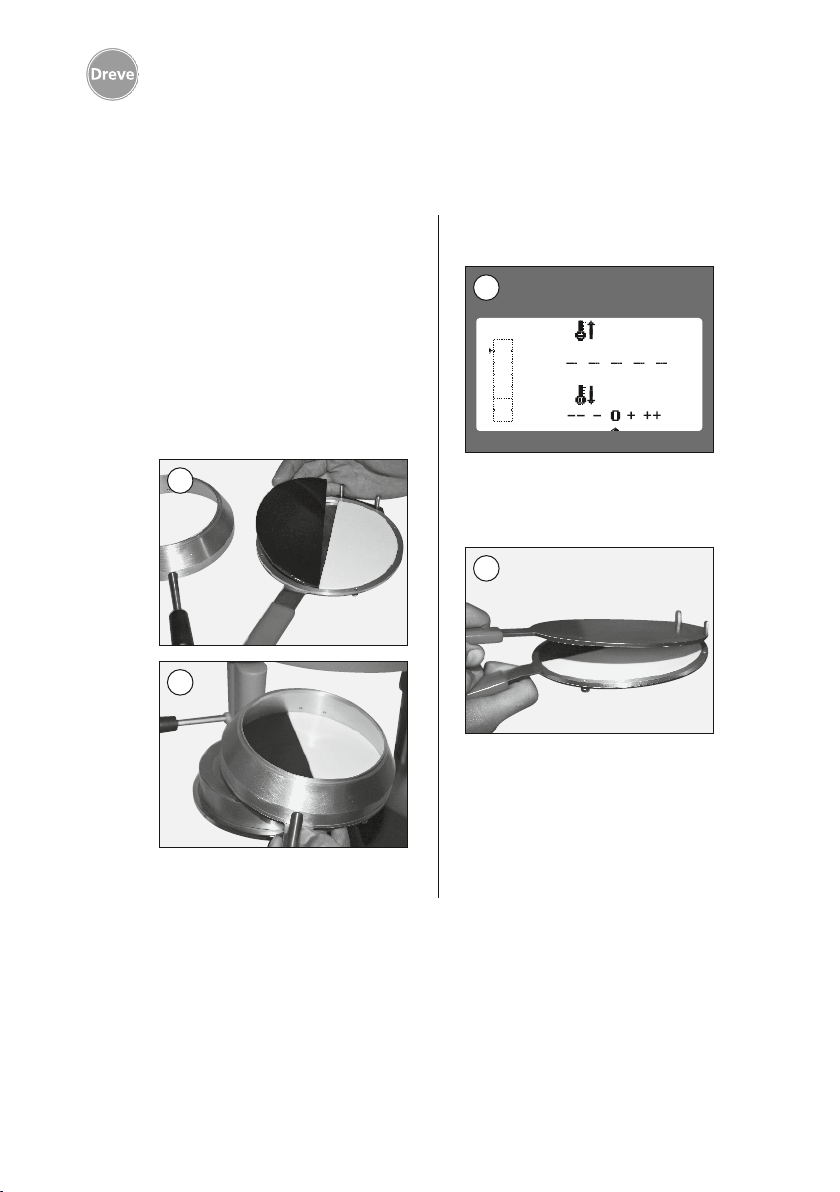

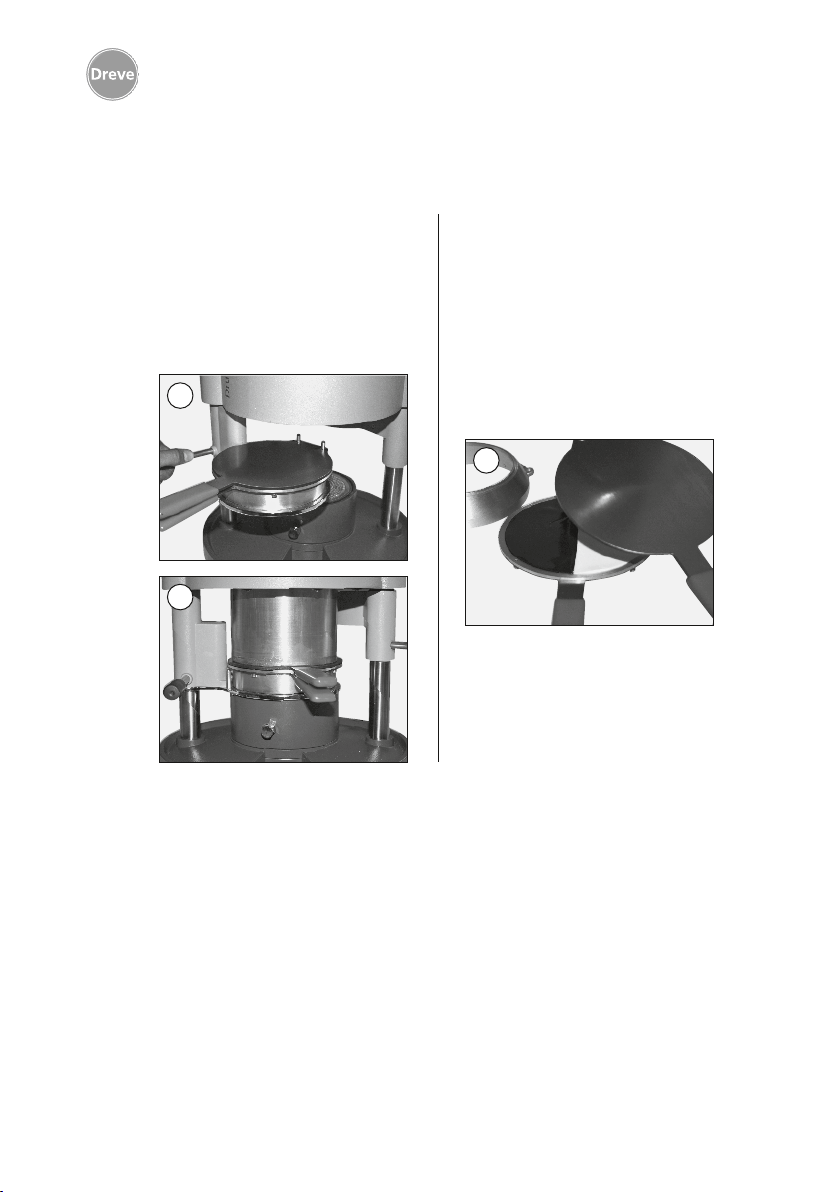

After the first pre-heating time swivel
the plate reception outwards and
remove the heating pan / chimney
from the unit. Then put the cut Drufosoft stripes into the heating pan according to the desired design and ensuring
exact fitting of the cut edges, put on
chimney and put everything into the
thermoforming unit again, as described
in point 3.
5a
5b
Attention: Touch heating pan at handle only.
Repeat the 2 minutes heating programme.
6
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
Then take the heating pan out of the
unit and exchange the chimney against
the pressing lid.
7
We recommend to put pressing lid
onto the guide pin first and to close
it transversely afterwards to let escape
excess air.
11
Funky tool
Position the combination of heating
pan / pressing lid onto the adapter,
swivel in the plate reception and start
the pressing procedure by moving the
piston downwards. Maintain the pressure exerted onto the pressing lid for at
least 2 minutes.
8a
8b
After the pressing procedure has run
out move the piston of the unit upwards
and remove the combination of heating
pan / pressing lid from the unit.
Separate the heating pan and the pressing lid from each other carefully by
means of the handles and take out the
laminated foil after it has cooled down
completely (in cool water, if neccessary).
9
12
4. Production of individual unique copies, made of
remaining materials
deutschdeutschenglishfrançaisitaliano

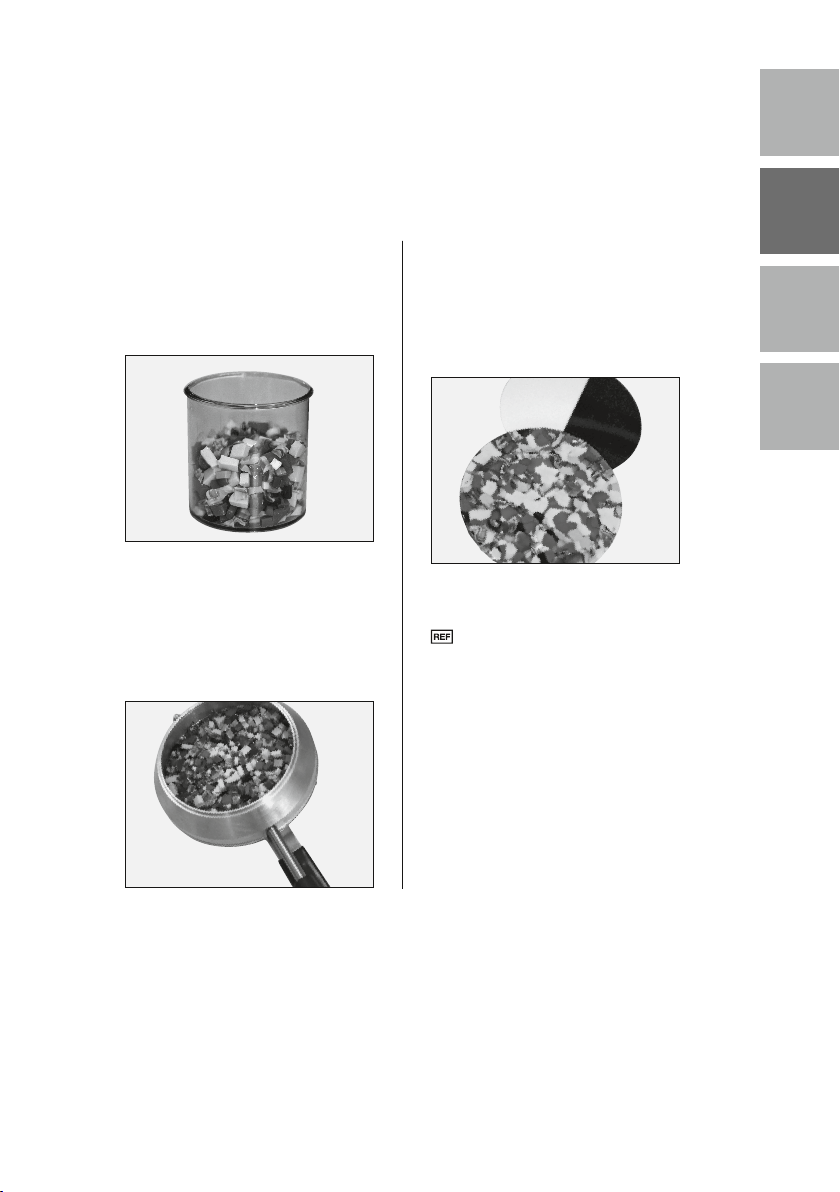

Cut rests of old EVA materials into
small pieces with scissors. For a foil
of 3 mm approx. 38-40 g of granules
are required. Go on as described in
points 3-5.
After the first pre-heating time the prepared EVA granules are to be placed
into the heating pan, covering the
whole bottom of the pan. The second
pre-heating time amounts to 2:30 min.
Go on as described from point 8 on.
Maintain the active pressing process
for at least 3 minutes. If the lamination
of the granules is incomplete, turn the
plate, if necessary, and carry out a further heating process of 2 min. Go on
as described from point 8 on.
Form of delivery
Funky tool
D3229
13
Funky tool
1. Description de l’appareil
Le Funky tool est un accessoire pour les
thermoformeuses sous pression Dreve,
avec lequel il est possible de combiner
et laminer toutes feuilles EVA unicolore
durablement.

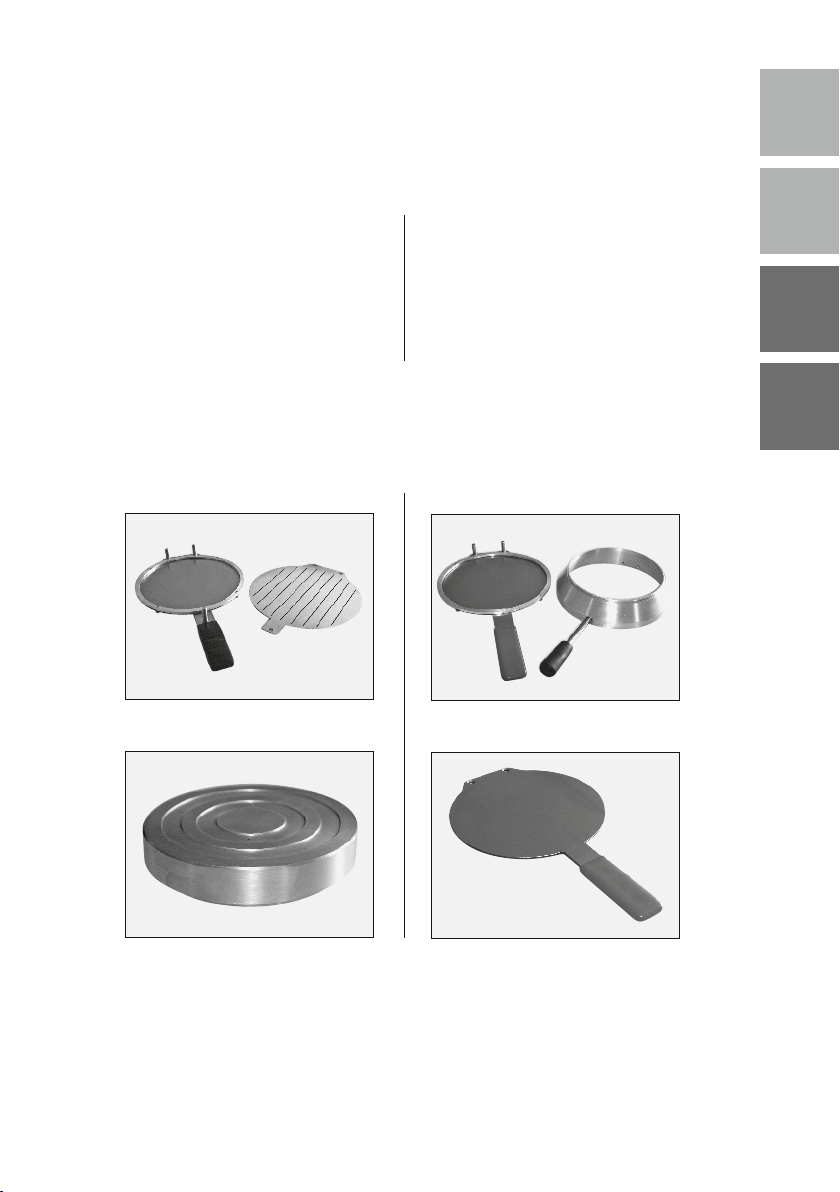

2. Composants
Le set de 6 pièces consiste de :
1.
Aide de coupage / table de coupage
2. Adaptateur pour machine
De plus, avec le Funky tool des restes
de matériaux en forme granulée se laissent retraiter en feuilles utilisables. Sans
coûts additionnels on obtient des pièces
uniques et individuelles en mélangeant
des couleurs diverses.
3. Poêle de chauffage / cheminée
4. Couvercle de presse
14
3. Production de feuilles zébrées de plusieurs couleurs
deutschdeutschenglishfrançaisitaliano

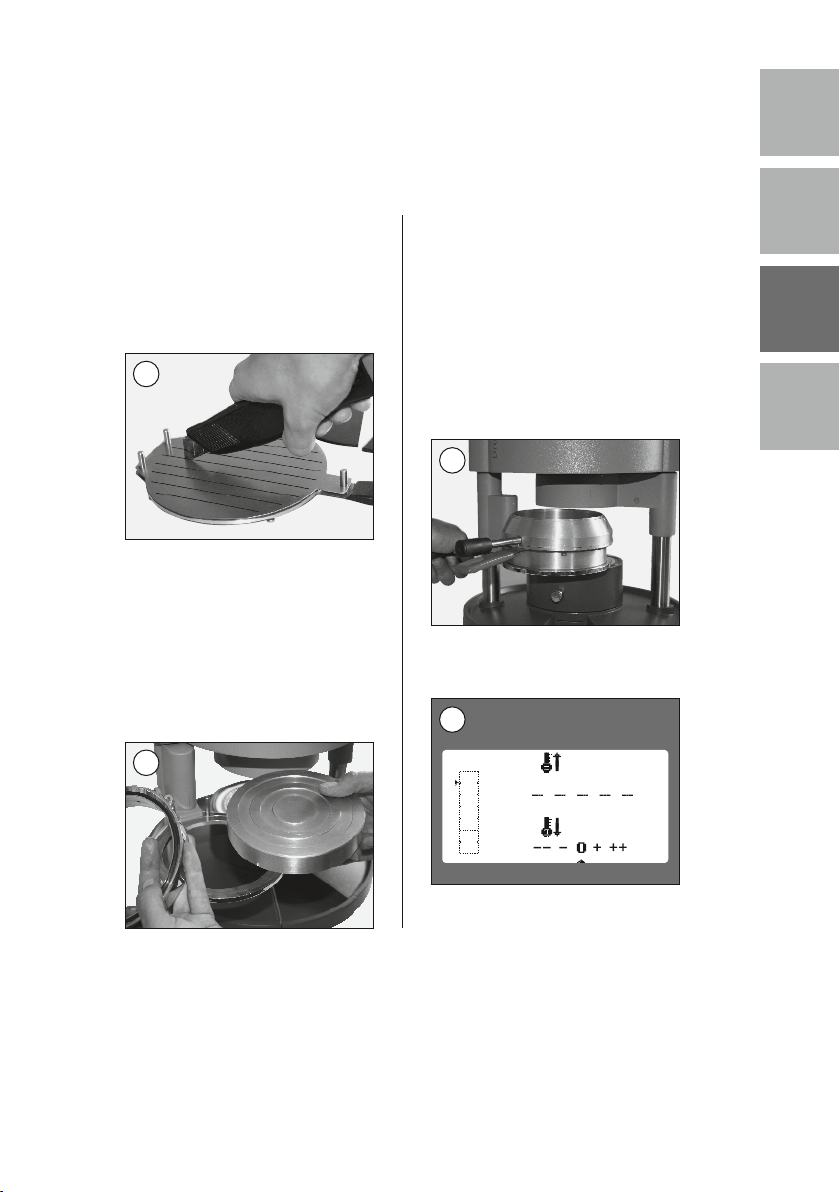

Mettre plusieurs feuilles d’une couleur
dans l’aide de coupage, l’une après
l’autre, et les couper en 2-9 bandes
(en cas de plusieurs bandes observer,
que le scalpel resp. cutter soit longé aux
mêmes arrêts de coup).
1
Pour couper nous recommandons un
scalpel ou cutter chaud. Comme cela
on peut créer une feuille nouvelle avec
ces bandes selon désir.
Enlever la bague de tension et placer
l’adaptateur pour la machine dans le
support de plaques.
2
Positionner la poêle de chauffage avec
la cheminée sur l’adaptateur pour
la machine et pivoter le support de
plaques dans le centre de la machine.
En meme temps, pousser le support de
paques vers le bas avec une pression
légère et mettre le chauffage dans la
position de chauffe. Observer, que la
cannelure de la cheminée s’enclenche
dans la carrosserie du chauffage.
3
Créer un programme de chauffe de
2 minutes et l’initier.
4
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
15
Funky tool

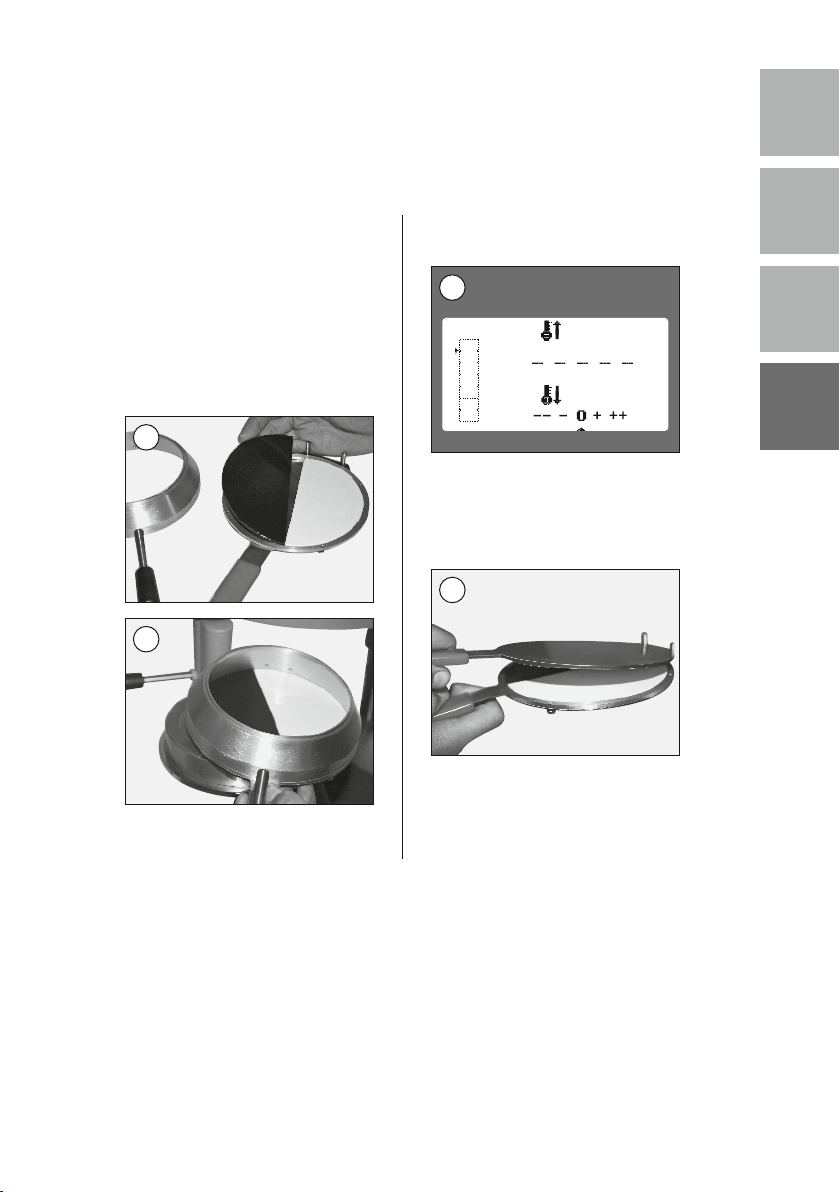

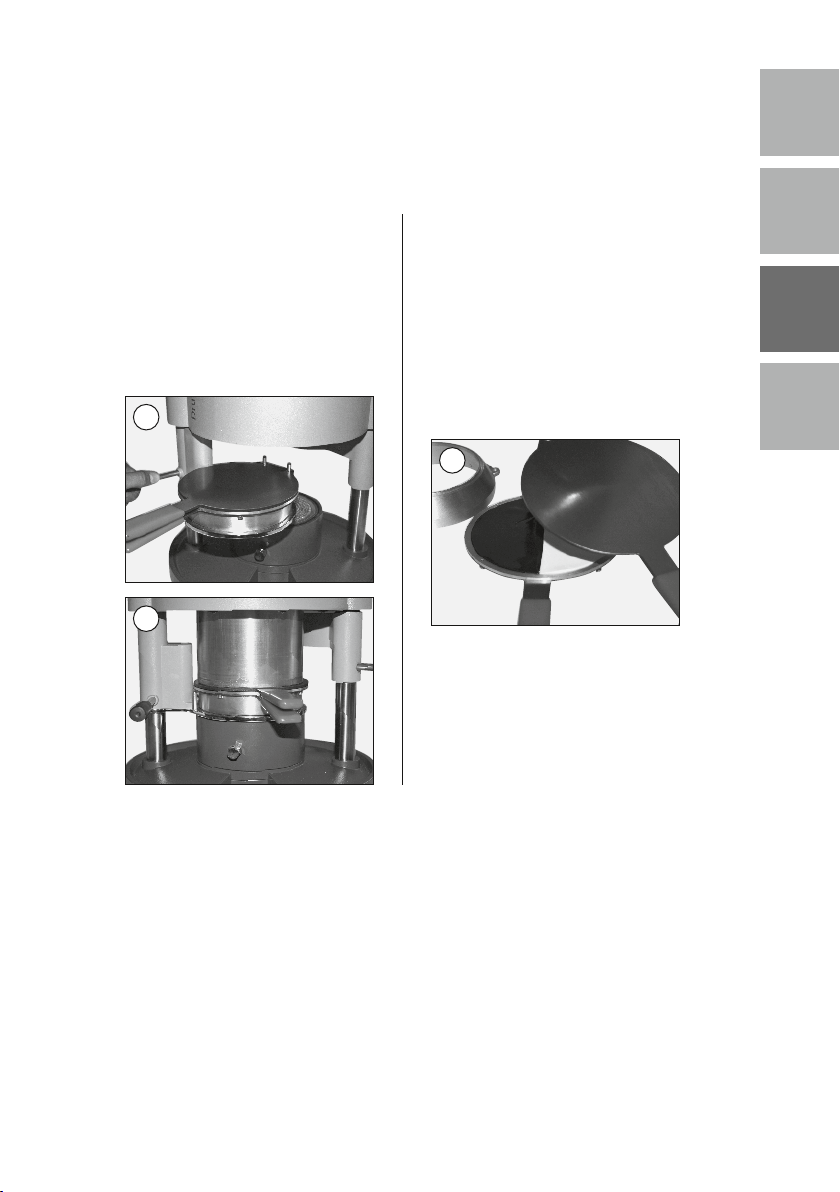

Après le premier temps de préchauffage
a écoulé, pivoter le support de plaques
vers l’extérieur et enlever la poêle de
chauffage / la cheminée de l’appareil.
Puis, mettre les bandes Drufosoft coupées exactement aux arrêts de coup
dans la poêle de chauffage selon le
design désiré, mettre la cheminée
dessus et placer de nouveau dans la
thermoformeuse, comme décrit sous
point 3.
5a
5b
Attention : Ne toucher la poêle de
chauffe qu’aux poignées.
Répéter le programme de chauffe de
2 minutes.
6
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
Puis, enlever la poêle de chauffe de la
machine et échanger la cheminée contre le couvercle de presse.
7
Il est recommandé de mettre le couvercle de presse premièrement sur les
doigts de guidage et puis le fermer en
biais, pour que l’air excédentaire puisse
s’échapper.
16
deutschdeutschenglishfrançaisitaliano
Mettre la combinaison de poêle de
chauffe / couvercle de presse sur l’adaptateur, pivoter le support de plaques
vers l’intérieur et démarrer le proces
sus de thermoformage en laisser descendre le piston. Maintenir la pression
sur le couvercle de presse au moins pour
2 minutes.
8a
8b
Après le processus de presse laisser
monter le piston et enlever la combinaison de poêle de chauffe/couvercle
-
de presse.
Séparer la poêle de chauffe du couvercle de presse prudemment à l’aide des
poignées et enlever la feuille laminée
après celle-ci a rafraîchi complètement
(dans l’eau froid, si nécessaire).
9
17
Funky tool
4. Production de pièces uniques et individuelles de restes
de matériaux
Couper des restes de vieux matériaux EVA dans des petites pièces à
l’aide de ciseaux. Pour fabriquer une
feuille de 3 mm, on a besoin d’environ
38 - 40 gr. de matériau granulé. Suivre
les points 3 - 5.
Après le premier temps de chauffe a
écoulé, mettre les granules EVA préparés dans la poêle de chauffe, couvrant tout le fond de la poêle. Le second
temps de chauffe dure 2 : 30 min. Suivre
les instructions à partir de point 8.
Le processus de presse actif doit être
maintenu pour au moins 3 minutes. En
cas d’une conjonction incomplète des
granules, tourner la feuille, si nécessaire, et exécuter un processus de
chauffe nouveau de 2 minutes. Suivre
les instructions à partir de point 8.
Livraison
Funky tool
D3229
18
1. Descrizione
deutschdeutschenglishfrançaisitaliano
Come accessorio per le macchine da
termostampaggio di casa Dreve, con il
Funky Tool si possono combinare e fondere insieme, a piacimento e in modo
permanente, tutti i fogli monocromatici in EVA.
2. Componenti
Il set da sei pezzi consiste in:
1. Supporto da taglio/asse da taglio
2. Adattatore
Funky Tool permette inoltre di riutilizzare materiali residui in formato granulare, dai quali riottenere così fogli utilizzabili. Senza alcun costo aggiuntivo, dal
miscuglio di diversi colori si traggono
in tal modo creazioni uniche assolutamente originali.
3. Pentola di riscaldamento/camino
4. Coperchio da pressa
19
Funky tool
3. Produzione di fogli multicolori a righe
Inserire nel supporto da taglio, uno
dopo l’altro, fogli Drufosoft monocromatici e tagliarli a scelta in 2-9 strisce
(in caso di tagliare più strisce accostare
lo scalpello caldo o il taglierino sempre
allo stesso bordo della rispettiva flangia
di guida del asse da taglio).
1
Per il taglio si consiglia uno scalpello
caldo o un taglierino. Con le strisce,
comporre un foglio a piacimento.
Togliere l’anello di tensione dalla Drufomat / Drufosmart e collocare l’adattatore sul piatto.
2
Posizionare sull’adattatore la pentola di
riscaldamento e il camino, ruotando il
piatto verso il centro dell’apparecchio.
Contemporaneamente spingere il piatto
verso il basso con una leggera pressione
e impostare il riscaldamento sulla posizione di riscaldamento. Assicurarsi che il
solco di guida del camino si innesti nell’alloggiamento del riscaldamento.
3
Impostate il programma di riscaldamento su due minuti e avviatelo.
4
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
20
deutschdeutschenglishfrançaisitaliano
Trascorsi i due minuti del preriscaldamento iniziale, estrarre il piatto ruotandolo e togliere la pentola di riscaldamento / il camino dall’apparecchio. In
base ai bordi di taglio, collocare dunque le strisce Drufosoft nella pentola
di riscaldamento a seconda del design
desiderato, rimettere il camino e ripetere quanto descritto al punto 3.
5a
5b
Attenzione: Toccare la pentola di
riscaldamento solo per il manico.
Ripetere il programma di riscaldamento
da 2 minuti.
6
psi
bar
6
5
4
3
2
1
MAX
97
73
58
44
30
15
02:00
00:00
Successivamente, togliere la pentola
di riscaldamento dall’apparecchio e
sostituire il camino con il coperchio da
pressa.
7
Si consiglia di posizionare prima il
coperchio da pressa sui perni di guida
e poi chiuderlo obliquamente per far
scaricare l’aria in eccedenza.
21
Funky tool
Mettere la combinazione pentola di
riscaldamento / coperchio da pressa
sull’adattatore, ruotare il piatto verso
il centro dell’apparecchio e avviare il
processo di pressione tramite l’abbas
samento del pistone. Mantenere la
pressione sul coperchio da pressa per
almeno due minuti.
8a
8b
Al termine del processo di pressione,
alzare il pistone dell’apparecchio e
togliere la combinazione pentola di
riscaldamento / coperchio da pressa
-
dalla macchina.
Con cautela e con l’ausilio delle maniglie, separare la pentola di riscaldamento dal coperchio. Dopo il completo raffreddamento (nel caso, in
acqua fredda), estrarre il foglio dallo
stampo.
9
22
4. Creazione di pezzi unici originali da materiali residui
deutschdeutschenglishfrançaisitaliano
Resti di vecchi materiali in EVA vanno
tagliati con le forbici in pezzi più piccoli
possibile. Per la produzione di un foglio
da 3mm sono necessari circa 38-40 gr.
di materiale granulato. In seguito, fare
come descritto ai punti 3-5.
Alla fine del preriscaldamento iniziale,
il granulato in EVA va sparso nella
pentola di riscaldamento. La seconda
fase di riscaldamento dura 2 minuti
e 30 secondi. In seguito, fare come
descritto dal punto 8.
Il processo di pressa attivo deve essere
mantenuto per almeno 3 minuti. In caso
di incompleta fusione del granulato,
voltare la piastra ed eseguire un ulteriore processo di riscaldamento da due
minuti. In seguito, fare come descritto
dal punto 8.
Forma disponibile
Funky tool
D3229
23
Funky tool
deutsch
Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel +49 2303 8807-0 · Fax: +49 2303 8807-55 · dentamid@dreve.de · www.dreve.com
Loading...
