Dreve EyeVolution Max User manual [en, it, de, es, fr]

2

Gebrauchsinformation
Operating Instructions · Mode d‘emploi
Instrucciones de uso · Istruzioni d‘uso

deutschdeutschdeutschenglishfrançaisespañolitaliano

EyeVolution® MAX

Licht-Polymerisationsgerät auf LED Basis

LED-based polymerisation device

Photopolymérisation à base de LED

Foto-polimerización basado en la luz de LEDs

Polimerizzazione luce LED

english deutsch

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany

Dreve Design Rev.230315-DU230315-500-38101ANL

deutschenglishfrançaisespañolitaliano

Inhalt

1. Gerätebeschreibung 6

2. Technische Daten 6

3. Konformitätserklärung 7

4. Sicherheitshinweise 8

5. Inbetriebnahme-Lieferumfang 9

6. Bild Funktionselemente 10

7. Bedienung 11

7.1 Zeitprogramme 11

7.2 Drehteller 11

7.3 Programmablauf 12

7.4 Vorzeitiger Programmabbruch 12

8. Pflege und Wartung 12

9. Allgemeine Hinweise 13

10. Altgerätentsorgung
nach WEEE-Richtlinie 13

11. Garantie 13

12. Störungshilfen 14–15

13. Ersatzteillisten 16

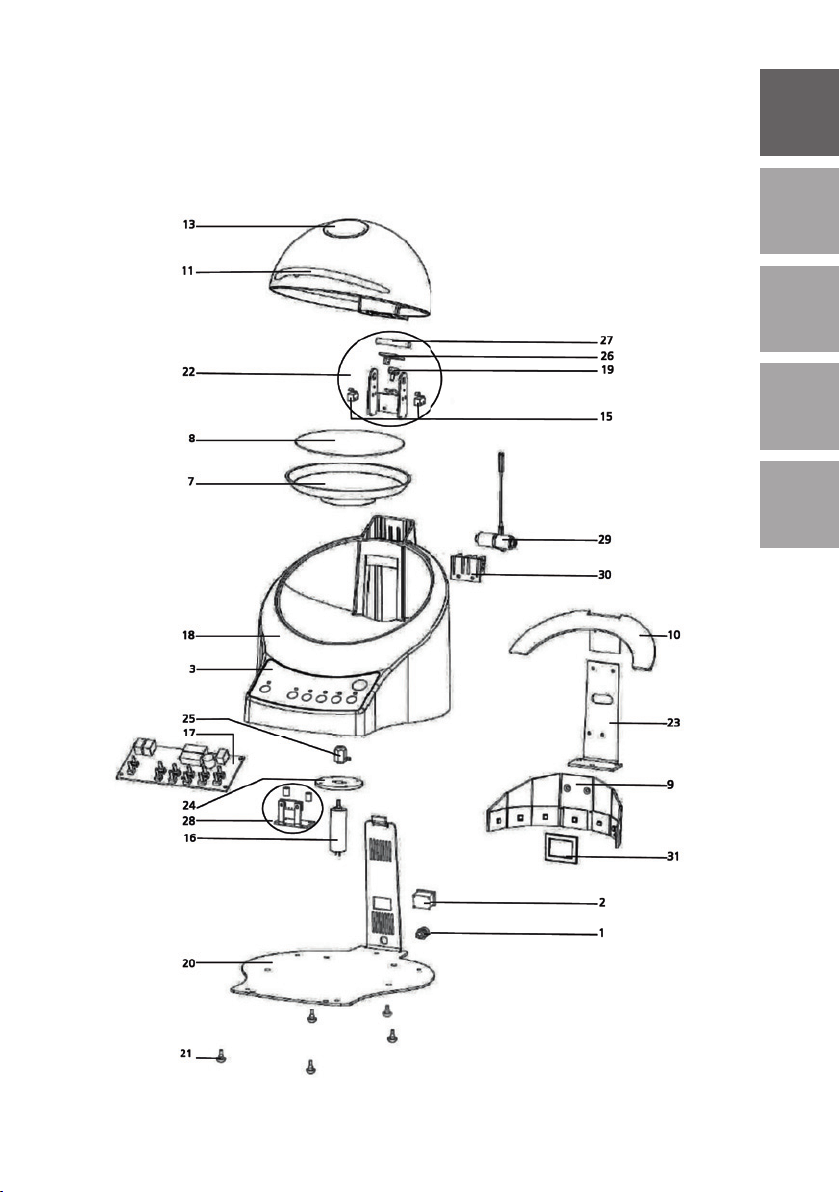

14. Explosionszeichnung 17

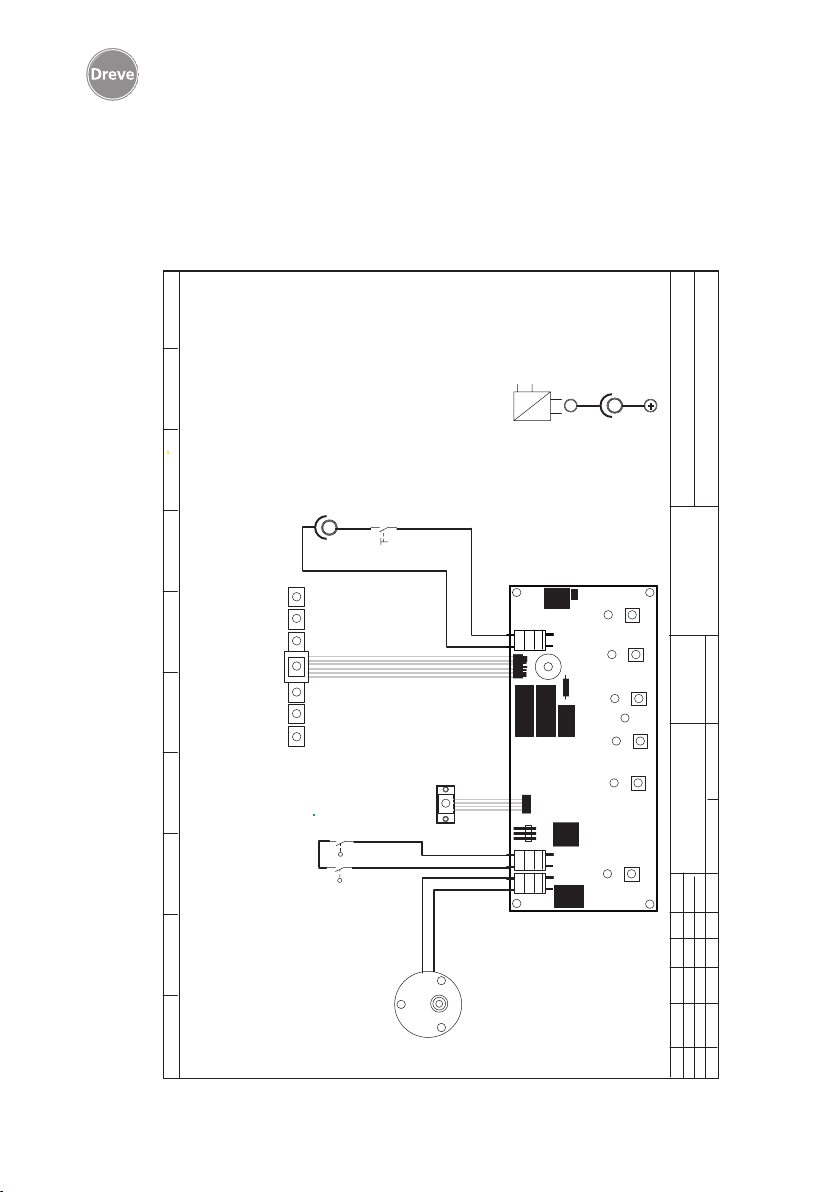

15. Wirkschaltplan 66

Contents

1. Device description 18

2. Technical data 18

3. Declaration of Conformity 19

4. Safety information 20

5. Commissioning, scope of delivery 21

6. Functional elements 22

7. Operation 23

7.1 Time programmes 23

7.2 Rotary plate 23

7.3 Programme sequence 24

7.4 Premature programme abort 24

8. Cleaning and maintenance 24

9. General instructions 25

10. Disposal of old appliances
pursuant to WEEE regulations 25

11. Warranty 25

12. Troubleshooting 26–27

13. List of spare parts 28

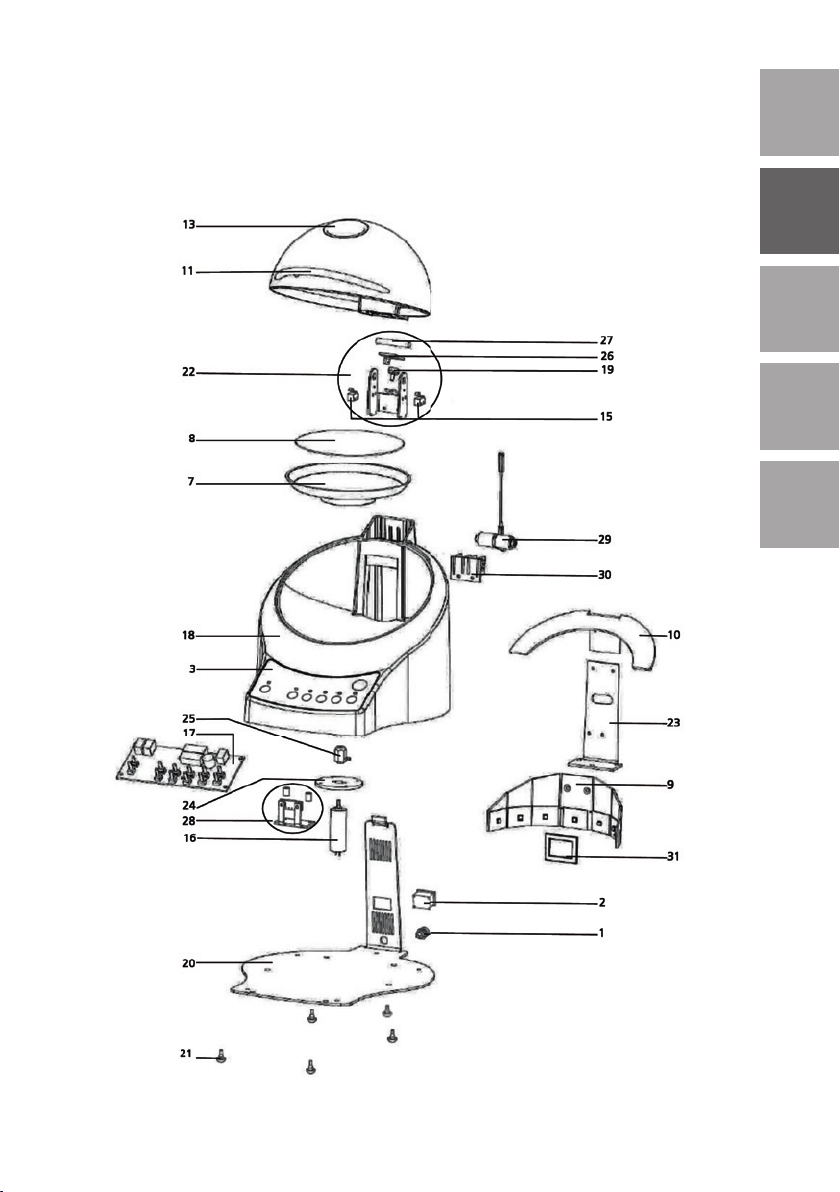

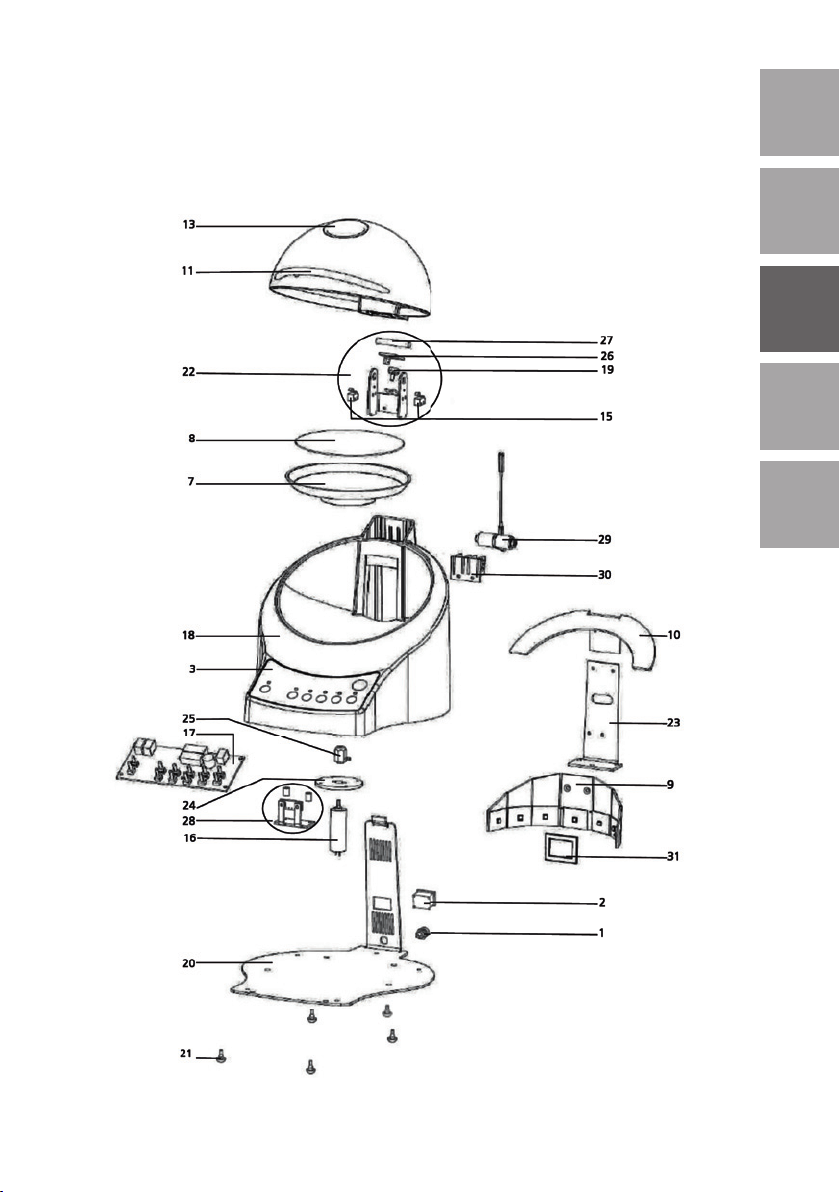

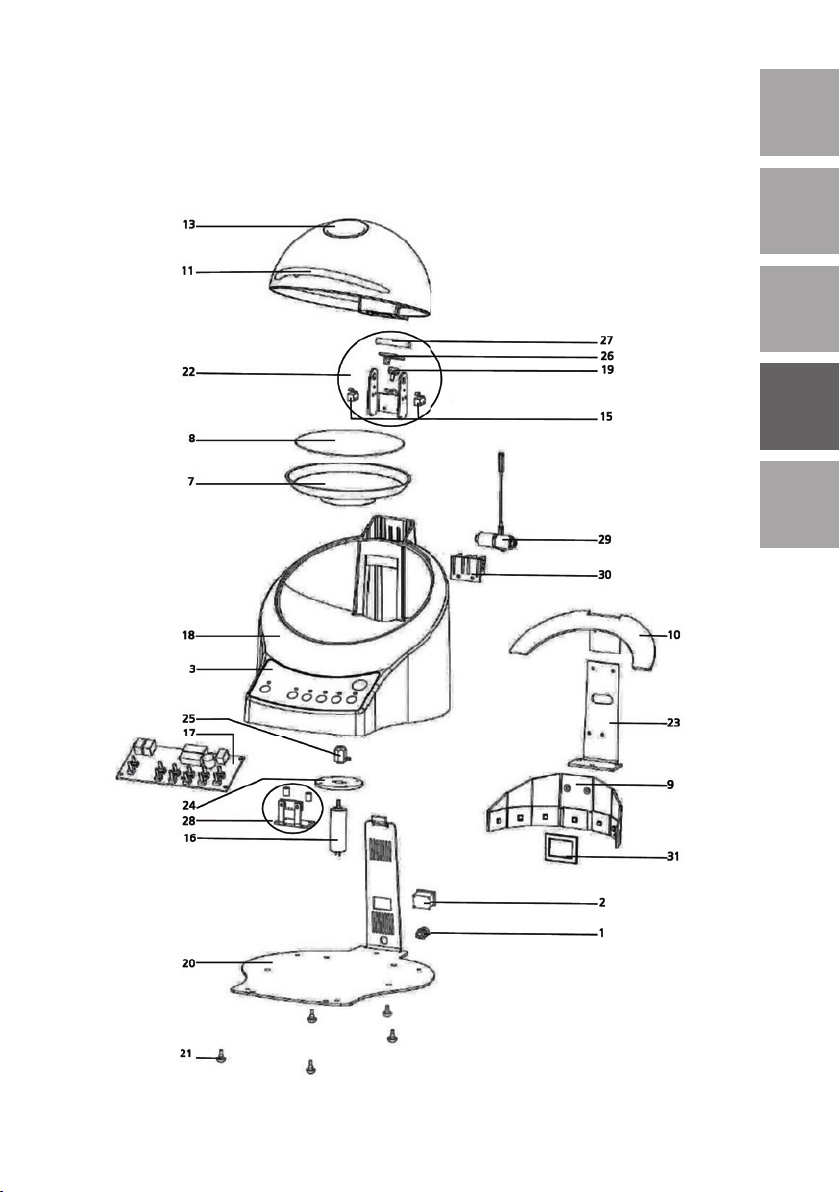

14. Explosion drawing 29

15. Wiring diagram 66

Sommaire

Índice

1. Description de l‘appareil 30

2. Caractéristiques techniques 30

3. Déclaration de conformité 31

4. Consignes de sécurité 32

5. Mise en service - Matériel fourni 33

6. Éléments de fonction 34

7. Commande 35

7.1 Programmes horaires 35

7.2 Plateau tournant 35

7.3 Déroulement de programme 36

7.4 Interruption prématurée de
programme 36

8. Entretien et maintenance 36

9. Remarques générales 37

10. Elimination des anciens
appareils suivant la DEEE 37

11. Garantie 37

12. Dépannage 38–39

13. Listes des pièces de rechange 40

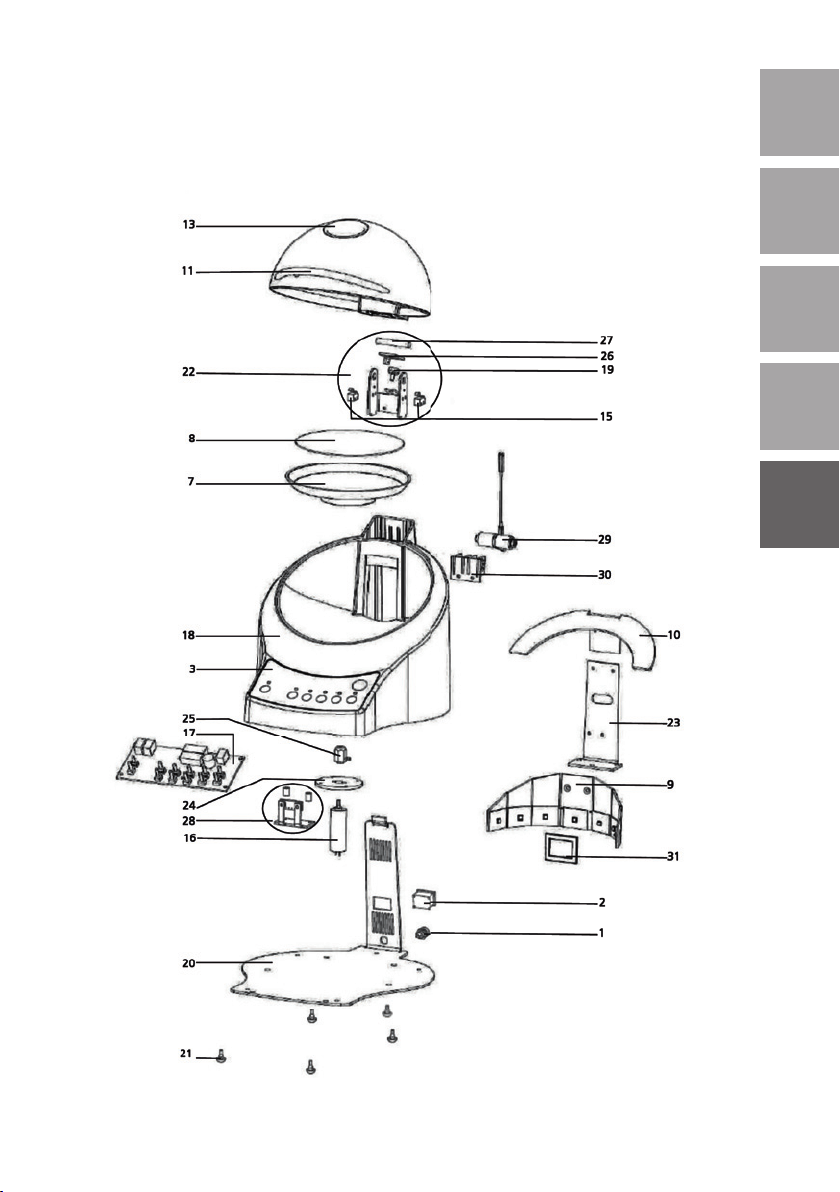

14. Dessin en éclaté 41

15. Plan des connexions 66

1. Descripción del aparato 42

2. Datos técnicos 42

3. Declaración de conformidad 43

4. Instrucciones de seguridad 44

5. Puesta en funcionamiento,
volumen del suministro 45

6. Elementos de funcionamiento 46

7. Manejo 47

7.1 Programas de reloj 47

7.2 Plato giratorio 47

7.3 Ejecución del programa 48

7.4 Interrupción anticipada
del programa 48

8. Cuidado y mantenimiento 48

9. Indicaciones generales 49

10.

Eliminación de aparatos viejos
conforme a la directiva WEEE

11. Garantía 49

12. Ayudas en caso de fallo 50–51

13. Listas de piezas de repuesto 52

14. Esquema de despiece 53

15. Esquema eléctrico 66

49

Contenuti

1. Descrizione dell‘apparecchio 54

2. Dati tecnici 54

3. Dichiarazione di conformità 55

4. Istruzioni per la sicurezza 56

5. Volume di consegna e messa
in servizio 57

6. Elementi funzionali 58

7. Funzionamento 59

7.1 Programmi a tempo 59

7.2 Piatto girevole 59

7.3 Svolgimento del programma 60

7.4 Interruzione anticipata
del programma 60

8. Pulizia e manutenzione 60

9. Istruzioni generali 61

10. Smaltimento dei dispositivi
secondo direttive WEEE 61

11. Garanzia 61

12. Rimedi contro i guasti 62–63

13. Lista ricambi 64

14. Esploso 65

15. Schema elettrico 66

deutschenglishfrançaisespañolitaliano

EyeVolution® MAX

1. Gerätebeschreibung

Das EyeVolution® MAX ist ein Licht­Polymerisationsgerät auf LED Basis für
alle lichthärtenden zahnfarbenen Kom­positmaterialien.
Die eingebauten LED’s decken sowohl
die notwendigen UVA- sowie Blau­lichtbereiche ab und bieten bei extrem
geringer Wärmebelastung eine sehr
hohe Eindringtiefe in die zu polymeri­sierenden Objekte.

Ein verspiegelter Drehteller garantiert
die schattenfreie Polymerisation auch
größerer Objekte bei kurzen Polymeri­sationszeiten.

Das besonders energiesparende 24
V-Gerät kann an jeder Steckdose betrie­ben werden und eignet sich aufgrund
der geringen Abmessungen perfekt für
die Einzelplatzausstattung.

2. Technische Daten

Abmessungen (H x B x T): 205 x 205 x 255 mm
Gewicht: 1,6 kg
Netzspannung Input: 100–240 V / 50–60 Hz / 0,7 A

Output: 24 V
Max. Leistungsaufnahme: max. 20 W
Polymerisationbereich: 1 x 385–390 nm / 6 x 465–470 nm
Drehgeschwindigkeit Teller: 6 x 180°/ min.
Zeitprogramme: 1 / 2 / 3 / 5 / 10 min.

6

3. Konformitätserklärung

gemäß EMV-Richtlinie (2004/108/EG)
Hiermit erklären wir, dass das nachstehend beschriebene Gerät in seiner Konzipierung und Bau­art sowie in der von uns in Verkehr gebrachten Ausführung den Grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Maschine: EyeVolution
D-38101

Gerätetyp: Lichtpolymerisationsgerät

Zutreffende EG-Richtlinien:

2004/108/EG EMV-Richtlinie

Angewandte harmonisierte Normen:
2004/108/EG EMV-Richtlinie

EN 61000-3-2:2010-03
+ Berichtung 1; zu
EN 61000-3-2:2011-06 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte –

Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom
<= 16 A je Leiter) (IEC 61000-3-2:2005 + A1:2008 + A2:2009);
Deutsche Fassung EN 61000-3-2:2006 + A1:2009 + A2:2009.

®

MAX

deutschenglishfrançaisespañolitaliano

EN 61000-3-3:2013 Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte –

Begrenzung von Spannungsänderungen, Spannungsschwankungen
und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen
für Geräte mit einem Bemessungsstrom <=16 A je Leiter, die
keiner Sonderanschlussbedingung unterliegen (IEC 61000-3­3:2013); Deutsche Fassung EN 61000-3-3:2013.

EN 6 132 6-1 :201 3 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderun-

gen – Teil 1: Allgemeine Anforderungen (IEC 61326-1:2012);
Deutsche Fassung EN 61326-1:2013 Emission nach Wohnbe­reich, Gewerbebereich und Kleinbetriebe Störfestigkeit nach
Industriebereich.

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

7

EyeVolution® MAX

4. Sicherheitshinweise

ACHTUNG! Lesen Sie diese Hinweise vor dem Anschließen und der Inbetriebnahme

des Gerätes sorgfältig durch. Die Betriebssicherheit und die Funktion des Gerätes
können nur dann gewährleistet werden, wenn sowohl die allgemeinen Sicherheits- und
Unfallverhütungsvorschriften des Gesetzgebers als auch die Sicherheitshinweise in der
Bedienungsanleitung beachtet werden.

1. Das Gerät darf nur entsprechend der
vorliegenden Bedienungsanleitung ver­wendet werden. Wir übernehmen keine
Haftung für Schäden, die durch unsach­gemäßen Gebrauch, bzw. fehlerhafte
Bedienung entstehen.

2. Das Gerät muss auf einem ebenen
und festen Untergrund stehen.

3. Um Eindringen von Wasser in das
Gerät (z. B. Spritzwasser) zu vermeiden,
sollte das Gerät in trockener Umgebung
aufgestellt werden.

4. Bewahren Sie keine leichtentzündli­chen Stoffe in unmittelbarer Umgebung
des Gerätes auf.

5. Den Netzstecker niemals mit feuchten
Händen anfassen.

6. Verwenden Sie ausschließlich das
mitgelieferte Stecker-Netzteil, andere
Netzteile können zur Beschädigung und
Ausfall des Gerätes führen

7. Zugelassene Bediener: Der Betreiber
der Maschine muss dem Bediener die
Betriebsanleitung zugänglich machen
und sich vergewissern, dass er sie ge­lesen und verstanden hat. Erst dann
darf der Bediener das Gerät in Betrieb
nehmen.

8. Das Gerät ist vor jedem Betrieb auf
ordnungsgemäßen Zustand und Betrieb­sicherheit zu überprüfen. Falls der Zu­stand nicht einwandfrei ist, darf das
Gerät nicht benutzt und muss entspre­chend gekennzeichnet werden.

9. Keine Gegenstände in das Gehäuse­innere einführen.

10. Die Bedienungselemente des
Gerätes nicht arretieren.

11. Niemals direkt in die LED Leuchten
blicken.

12. Das Gerät ist bei längerfristiger
Nichtbenutzung vom Netz zu trennen.

13. Schilder und Aufkleber müssen stets
in gut lesbarem Zustand gehalten und
dürfen nicht entfernt werden.

14. Vor der Reinigung und der Wartung
des Gerätes oder dem Auswechseln von
Teilen ist unbedingt der Netzstecker zu
ziehen.

15. Das Öffnen des Gerätes und Instand­setzungen dürfen nur von zugelasse­nen Fachkräften durchgeführt werden.

8

deutschenglishfrançaisespañolitaliano

16. Es dürfen nur Zubehör und Ersatz­teile verwendet werden, die vom Her­steller freigegeben sind. Für Schäden,
die durch den Einsatz fremder Teile ent­stehen, übernehmen wir keine Haftung.

17. Eigenmächtige Umbauten und
Veränderungen sind aus Sicherheits­gründen unzulässig.

5. Inbetriebnahme

Netzkabel in die Gerätesteckdose (1)
stecken und Netzverbindung herstellen.
Das Netzteil wird mit der EU- Stecker­verbindung ausgeliefert. Die mitgeliefer­ten Wechselstecker für UK, Japan und
US können am Netzgerät jederzeit aus­getauscht werden.

Dafür Druckknopf auf der Innenseite des
Netzteiles drücken und die EU-Stecke­reinheit nach oben herausziehen. Den
entsprechenden Wechselstecker in die
Führungsnut einsetzen und einschieben
bis dieser hörbar einrastet.

18. Die vorgeschriebenen Betriebs­und Wartungsbedingungen dieser
Gebrauchsanleitung sind zwingend
einzuhalten. Beim Arbeiten mit dem
EyeVolution® MAX sind die allgemei­nen Unfallverhütungsvorschriften zu
beachten.

Wichtig: Vor der ersten Inbetriebnahme
unbedingt die Gebrauchsinformation
gründlich lesen. Bei Verständnisunsi­cherheiten ggfs. Rücksprache mit dem
zuständigen Depot oder direkt mit der
Firma Dreve Dentamid GmbH nehmen.

Lieferumfang:

1x EyeVolution® MAX Lichthärtegerät
1x 24 V Stecker-Netzteil

inkl. EU-Stecker
1x Wechselstecker UK
1x Wechselstecker US/JAPAN
1x Gebrauchsanleitung 5-sprachig

Benutzen Sie zur Verbindung mit dem
Stromnetz ausschließlich das mitgelie­ferte Stecker-Netzteil, andere Netzteile
können zur Beschädigung und Ausfall
des Gerätes führen.

9

EyeVolution® MAX

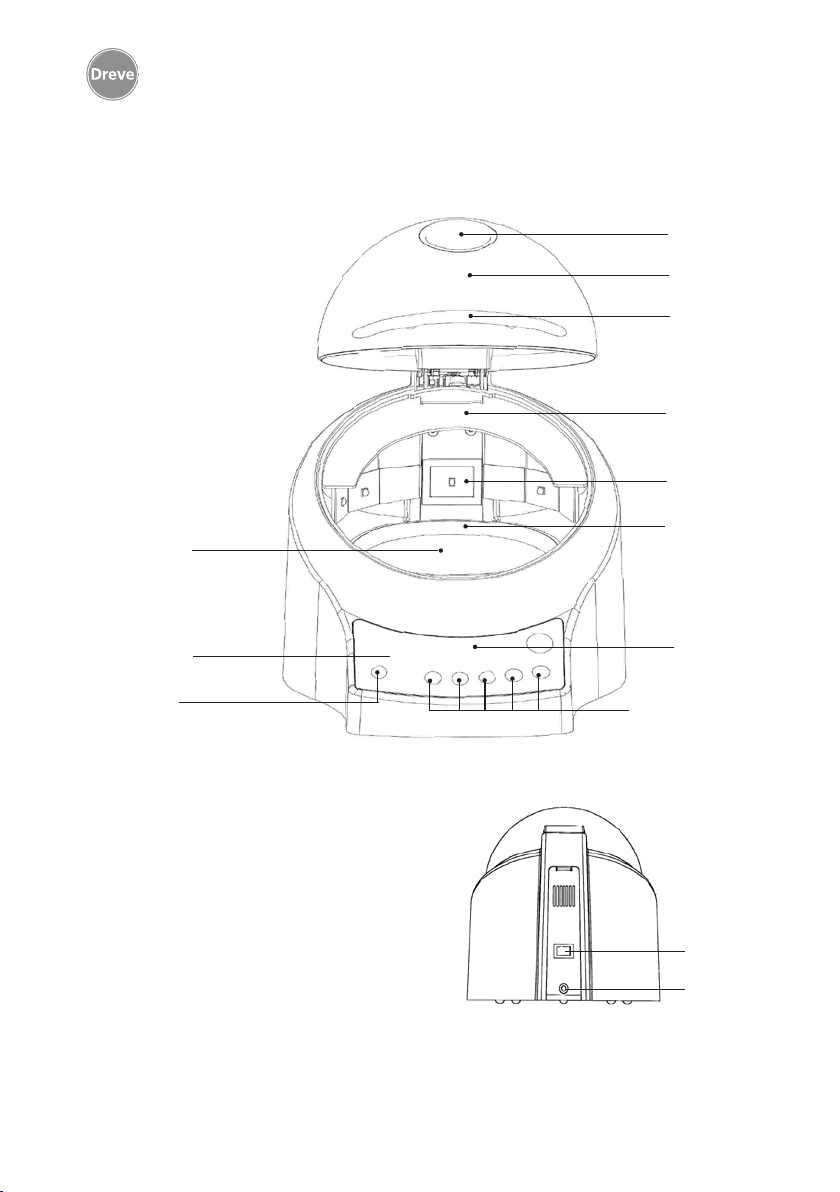

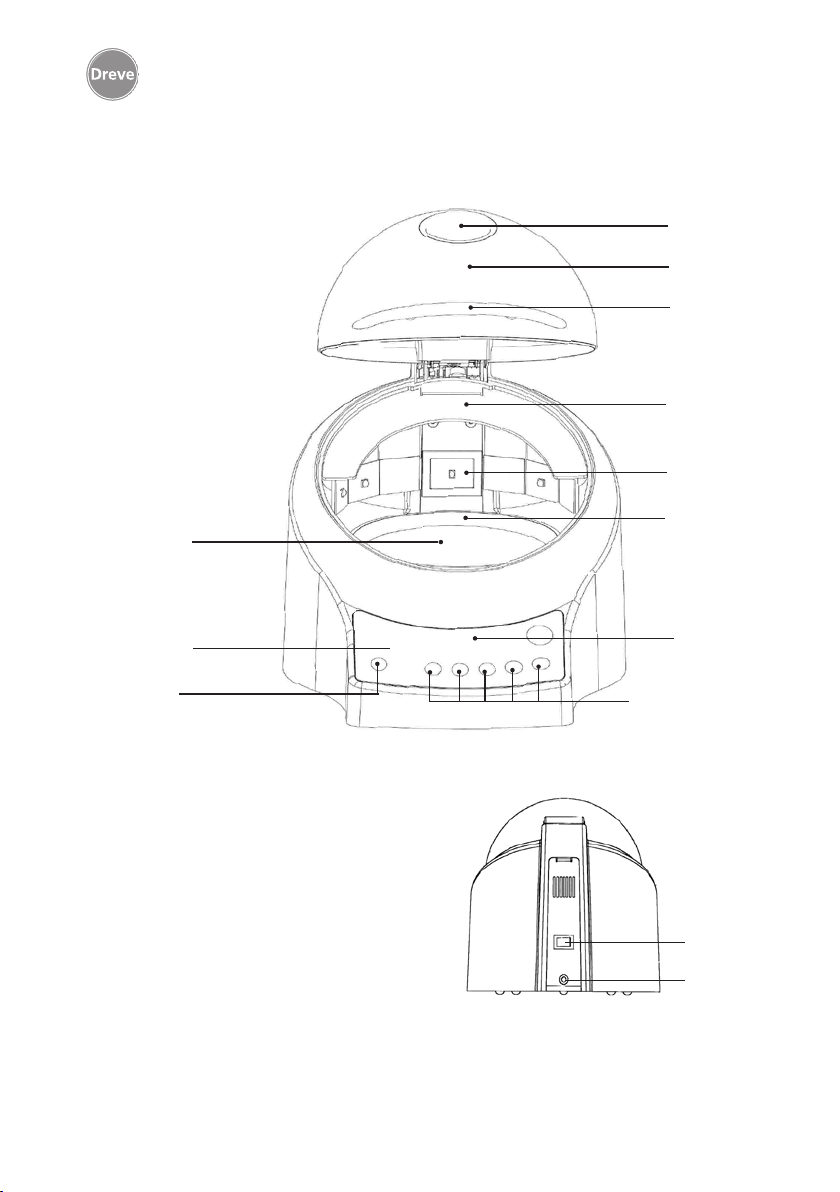

6. Funktionselemente

8

13

12

11

10

9

7

10

6

5

Nr. Beschreibung

1 Anschlussbuchse Stromversorgung
2 Hauptschalter
3 Displayfolie
4 Drucktaster Zeitprogramme
5 Drucktaster Funktion Drehteller
6 Funktionsanzeige
7 Drehteller
8 Spiegelfolie
9 LED Platine
10 Sichtschutzblende
11 Deckelgriff
12 Gerätedeckel
13 Sichtfenster

3

4

2

1

7. Bedienung

deutschenglishfrançaisespañolitaliano

Hauptschalter (2) auf der Rückseite des
Gerätes einschalten, im Display leuchtet
die Leuchtdiode für Funktionsanzeige (6)
in Rot. Das Gerät ist jetzt einsatzbereit. Zum
Öffnen des Polymerisationsraumes Geräte­deckel (12) am Handgriff (11) aufklappen.
Der Öffnungswinkel beträgt etwa 55° und
wird in der Endstellung durch einen Mag­neten fixiert. Der zentrale Punkt der zu
polymerisierenden Flächen sollte immer in
einem Abstand von 2–3 cm zu der mittleren,
schwarz umrandeten LED auf der Model­laufnahme positioniert werden! Bei aus­schließlich okklusalen Modellationen (z. B.

7.1 Zeitprogramme

Das EyeVolution® MAX – Lichthärtege­rät ist mit mehreren vorprogrammierten
Zeitrelais ausgestattet. Mittels der Druck­taster (4) können Zeitprogramme mit
1

/ 2 / 3 / 5 /
Abhängig vom verwendeten Kompositma­terial und einer maximalen Schichtstärke
von 2 mm gelten die folgenen Zeitregeln:
Opaker: 1:00–2:00 Min.

10 Min. aufgerufen werden.

Inlay oder Onlay) empfiehlt sich das Modell
senkrecht auf dem Pendelteller zu fixieren.

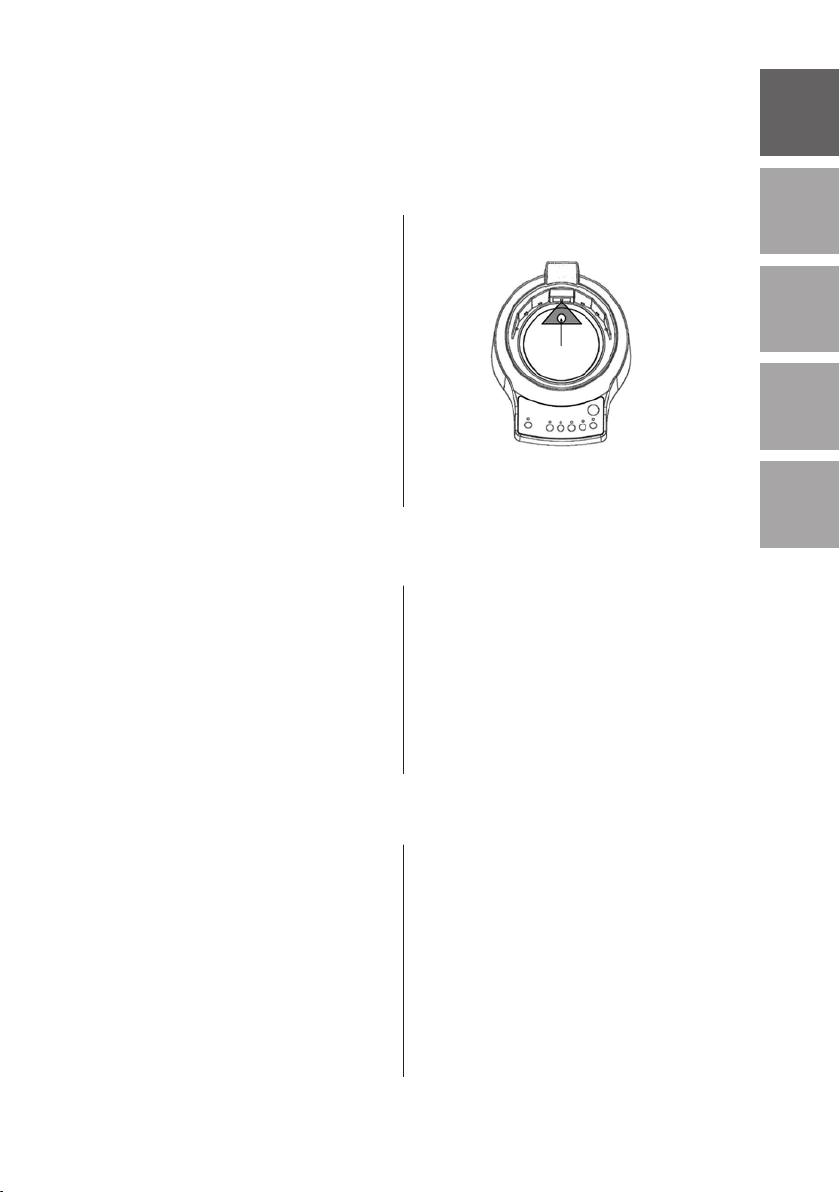

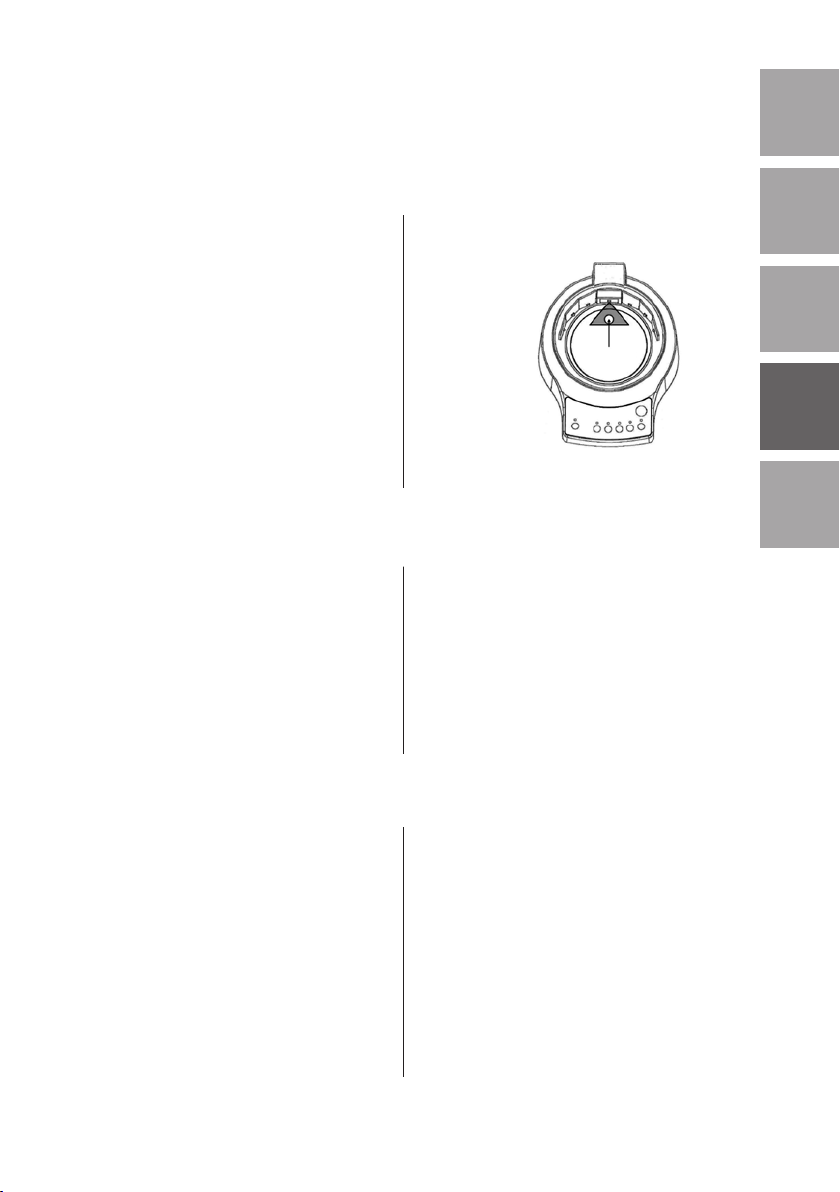

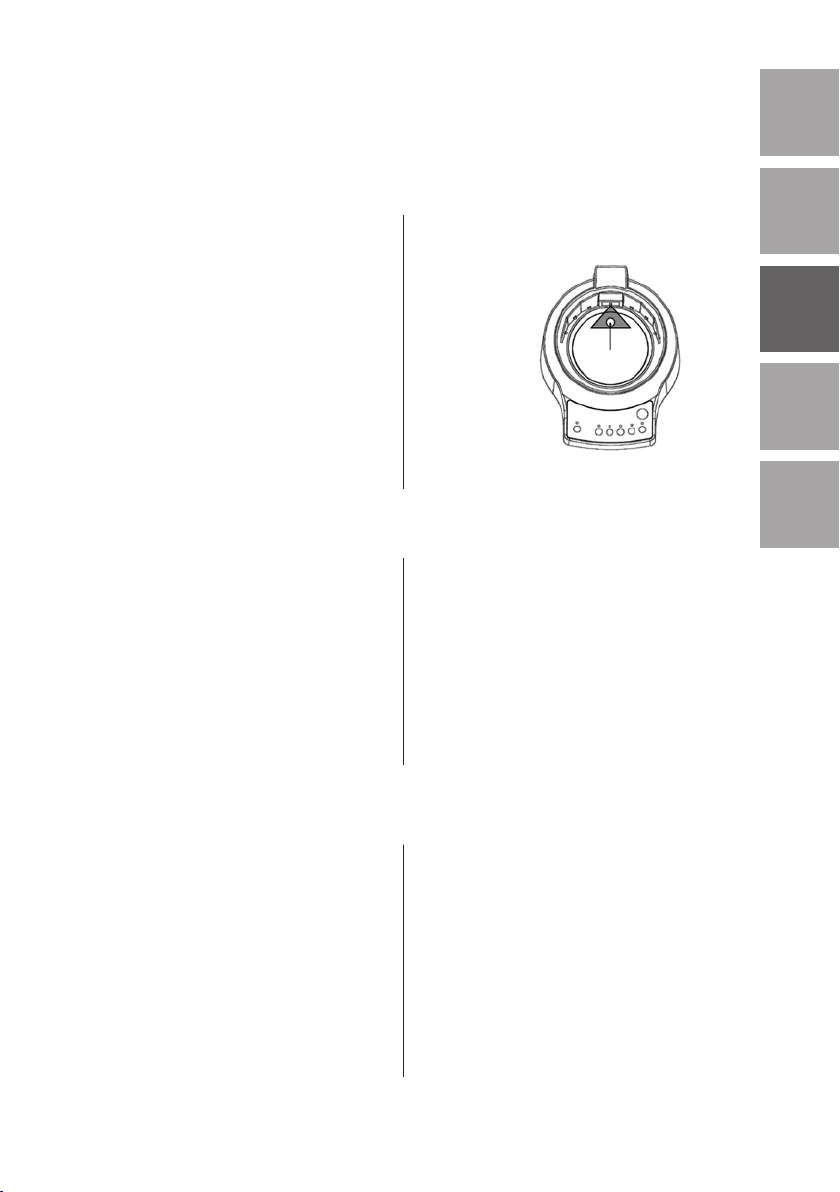

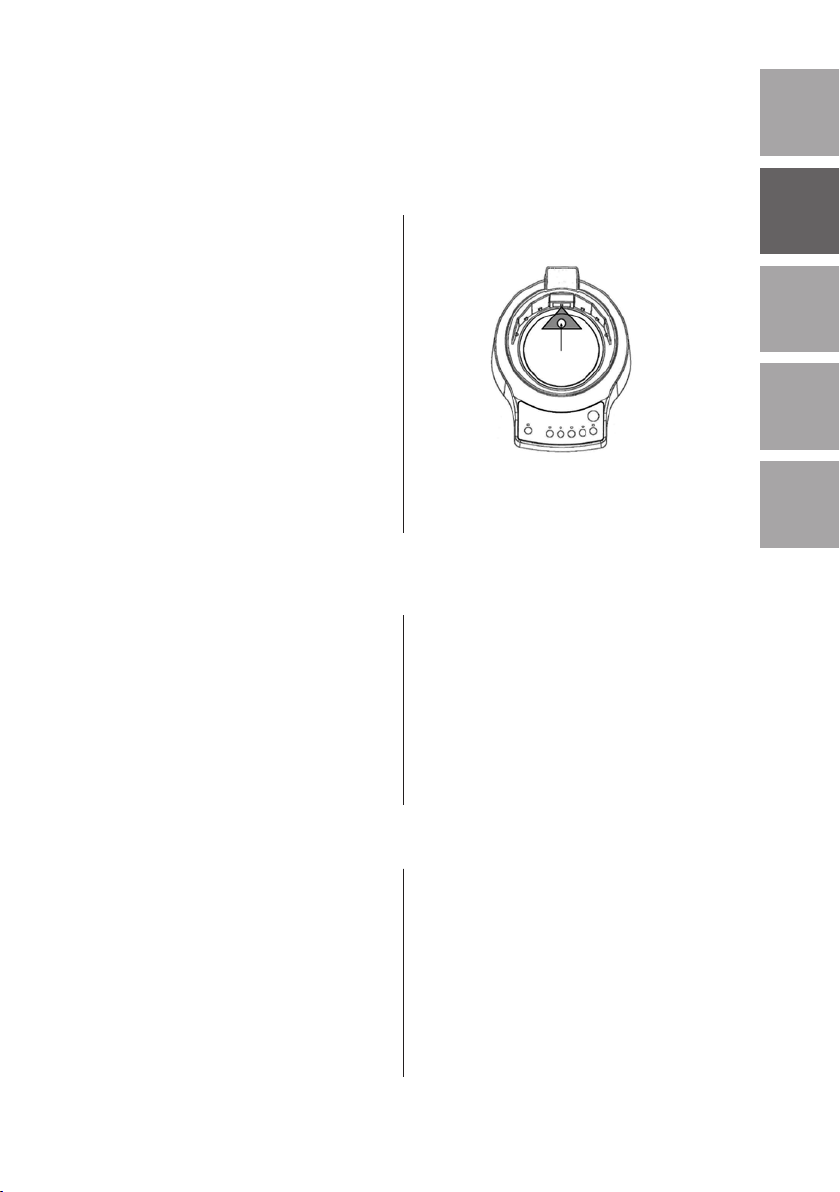

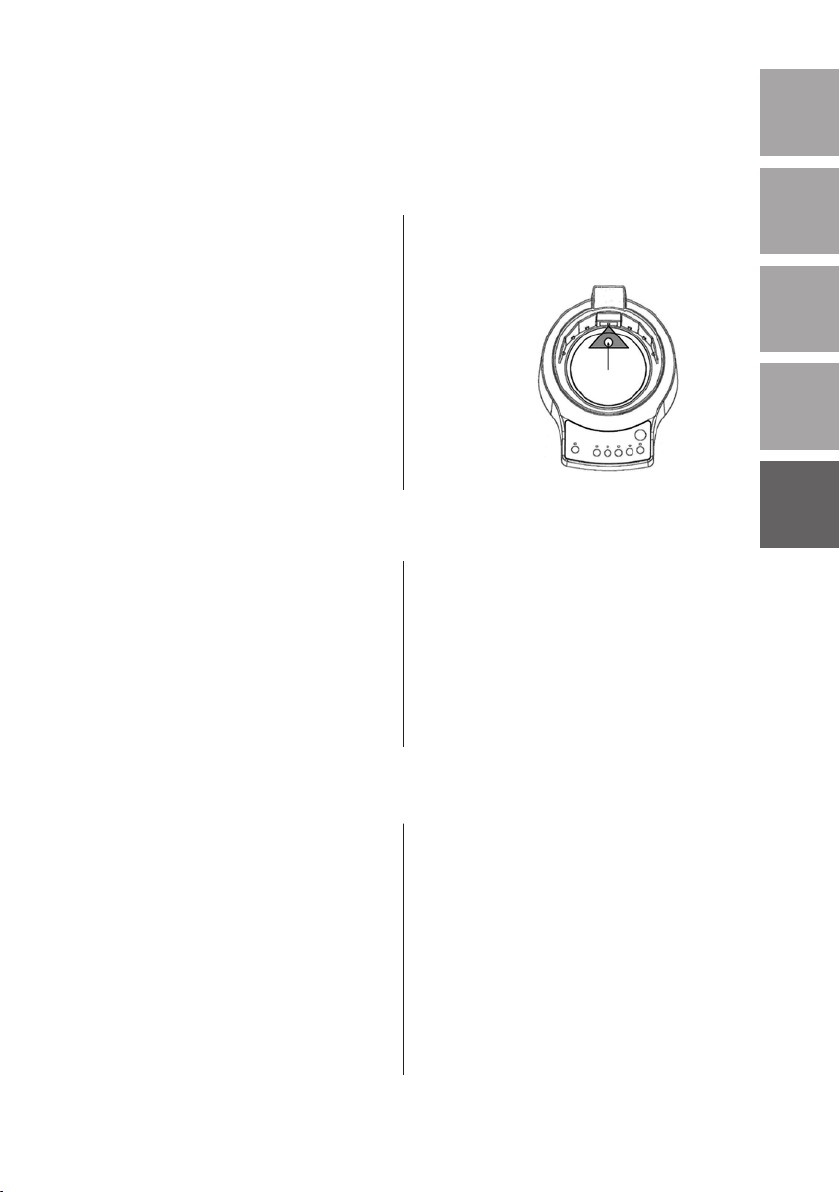

Optimale

Startposition

Deckel mit leichtem Zug am Handgriff aus
der Magnetverankerung lösen und Polyme­risationsraum schließen.

Vorpolymerisation: 0:30–1:00 Min.
Zwischenpolymerisation: 1:00–2:00 Min.
Endpolymerisation: 2:00–5:00 Min.
Um mit dem gewählten Zeitprogramm zu
beginnen drücken Sie die entsprechende
Taste (4). Der Polymerisationsprozess wird
automatisch gestartet und durch eine grüne
Leuchtdiode als ablaufendes Programm ge­kennzeichnet.

7.2 Modellaufnahme

Für eine optimale und möglichst schatten­freie Polymerisation wurde die Modellauf­nahme als verspiegelter Pendelteller (7)
konzipiert. Ausgehend von der zentralen
Position (s. Punkt 7.1) fährt die Modellauf­nahme bei Programmstart erst 90° nach
rechts und geht anschließend in eine 180°
Pendelbewegung über.
Die Pendelfunktion ist mit den Zeitprogram­men gekoppelt und wird automatisch bei
Start des Polymerisationsprogramms zuge-

schaltet. Die Leuchtdiode (6) zeigt den
Betriebszustand des Pendeltellers:
Leuchtdiode leuchtet grün = Pendelteller
aktiviert
Leuchtdiode leuchtet rot = Pendelfunktion
deaktiviert.
Mittels des Drucktasters (5) kann die Funk­tion des Tellers jederzeit, auch während
ablaufender Polymerisationsprogramme
zu- bzw. abgeschaltet werden.

11

EyeVolution® MAX

7.3 Programmablauf

Jedes Zeitprogramm startet für eine mög­lichst spannungsfreie Polymerisation mit
einer um 50 % reduzierten Leuchtkraft der
LED’s. Nach 30 Sek. schalten die LED’s auto­matisch auf 100 % Leistung.

Wichtig: Die Polymerisation ist auf­grund des Augenschutzes nur bei
geschlossenem Gerätedeckel möglich.

Das verwendete Licht ist für direkten Blick­kontakt nicht geeignet und kann ungefiltert
längerfristig zu Schäden an der Netzhaut
führen.
Für eine optische Kontrolle des Polymerisa­tionsvorganges befindet sich im Deckel ein
lichtfilterndes Sichtfenster (13).

Ein ablaufendes Zeitprogramm wird durch
das Öffnen des Deckels (12) immer unter­brochen, die dem Programm zugeordnete
Leuchtdiode blinkt. Die verbleibende Rest­zeit bleibt in der Elektronik gespeichert und
läuft nach dem Wiederverschluss des Poly­merisationsraums weiter ab.
Nach Ablauf eines Zeitprogramms ertönen
2 kurze Signaltöne, die Polymerisations­LED’s sowie der Drehmotor schalten auto­matisch ab.
Die grüne, programmanzeigende Leuchtdi­ode auf der Bedienfolie (3) erlischt.

7.4 Vorzeitiger Programmabbruch

Ein ablaufendes Zeitprogramm kann
jederzeit durch Drücken der aktivierten

Programmtaste beendet und gelöscht
werden.

12

8. Pflege und Wartung

Vor Pflege- und Wartungsarbeiten
grundsätzlich den Netzstecker vom
Stromnetz trennen.
Die Reinigung erfolgt idealerweise tro­cken mit einem weichen Tuch, ggfs.
mittels eines leicht angefeuchteten
Schwamms und einem milden Kunst-

stoff-Reinigungsmittel. Wasser und Rei­nigungsmittel dürfen nicht in das Gerät
gelangen.
Die LED-Platine (9) darf nicht mit feuch­ten Materialien in Verbindung kommen.
Leichte Verschmutzungen können mit
einem weichen Pinsel entfernt werden.

9. Allgemeine Hinweise

deutschenglishfrançaisespañolitaliano

Reparatur und Instandsetzungsarbeiten
am EyeVolution® MAX Polymerisationsge­rät dürfen nur von autorisierten Fachkräften
ausgeführt werden. Die Stromzufuhr zum
Gerät ist in jedem Fall zu unterbrechen. Die
Firma Dreve Dentamid ist nur dann für die
Sicherheit, Zuverlässigkeit und Leistung des
Gerätes verantwortlich, wenn:

- das Gerät nur für den entsprechenden

Anwendungszweck verwendet wird.

- die Bedienung nur durch fachlich geschul­tes Personal erfolgt.

- das Gerät in Übereinstimmung mit die­ser Bedienungsanleitung verwendet wird.

- Erweiterungen, Neueinstellungen, Ände­rungen oder Reparaturen durch von ihr
ermächtige Personen ausgeführt werden.

Da wir ständig an der Weiterentwicklung
unserer Erzeugnisse arbeiten, behalten wir
uns technische Änderungen vor.

10. Altgerätentsorgung nach WEEE-Richtlinie

Die EU-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an
Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Ziel ist das
Vermeiden, Verringern sowie umweltverträgliche Entsorgen der zunehmenden Mengen

an Elektro- und Elektronikschrott. Die Entsorgung entsprechend gekennzeichneter
Geräte darf nicht im Hausmüll, sondern sollte fachgerecht bei den kommunalen Sammelstellen,
Ihrem Fachhändler oder dem Hersteller erfolgen.

11. Garantie

Die Garantiezeit beträgt 2 Jahre ab Lieferda­tum. Die Garantieleistung gilt nur für Mate­rial- oder Fabrikationsfehler. Die Garantie­ansprüche beziehen sich nicht auf natürliche
Abnutzung, ferner nicht auf Schäden, die
nach Gefahrenübergang infolge fehler­hafter oder nicht bestimmungsgemäßer
Behandlung, übermäßiger Beanspruchung,
ungeeigneter Betriebsmittel und solcher
chemischer, elektrochemischer oder elektri­scher Einflüsse entstehen, die nach dem Ver­trag nicht vorausgesetzt sind. Durch etwa
seitens des Bestellers oder Dritter unsach­gemäß vorgenommene Änderungen oder
Instandsetzungs- und Wartungsarbeiten
sowie im Falle der Verletzung von Plomben
werden Garantieansprüche ausgeschlossen.

Mängelhaftung

Mängelansprüche verjähren mit Ablauf
eines Jahres ab Lieferung. Die Mängelan­sprüche beziehen sich nicht auf natürliche
Abnutzung, ferner nicht auf Schäden, die
nach Gefahrenübergang infolge fehler­hafter oder nicht bestimmungsgemäßer
Behandlung, übermäßiger Beanspruchung,
ungeeigneter Betriebsmittel und solcher
chemischer, elektrochemischer oder elektri­scher Einflüsse entstehen, die nach dem Ver­trag nicht vorausgesetzt sind. Durch etwa
seitens des Bestellers oder Dritter unsach­gemäß vorgenommene Änderungen oder
Instandsetzungs- und Wartungsarbeiten
sowie im Falle der Verletzung von Plomben
werden Mängelansprüche ausgeschlossen.

13

EyeVolution® MAX

12. Störungshilfen

Störung

Gerät zeigt keine
Funktion

Leuchtdiode leuchtet,
Elektronik zeigt
keine Funktion

Drehteller ohne

Funktion

Ursache

Netzverbindung nicht
korrekt

Hauptschalter aus

Interne Verkabelung
defekt

Steckernetzteil defekt

Elektronik defekt

Funktion deaktiviert

Gerätedeckel geöffnet

Kabelverbindung zum
Drehmotor (16) defekt

Drehmotor defekt (16)

Elektronik-Baustein
defekt

Motoradapter (25)
dreht durch

Fehlerbehebung

Netzverbindung kont­rollieren

Hauptschalter einschal­ten

Interne Verkabelung
muss vom Fachmann
überprüft werden.

Steckernetzteil tauschen

die Elektronik muss vom
Fachmann überprüft
werden

Mit Druckschalter (5)
aktivieren

Deckel (12) schließen

Verkabelung überprüfen

Motor muss vom Fach­mann überprüft wer­den, ggfs. austauschen

Elektronik muss vom
Fachmann überprüft
werden, ggfs. austau­schen

Gewindestift des Motor­adapters nachziehen

14

Zeitprogramme lassen
sich nicht aktivieren

Hauptschalter aus

Gerätedeckel geöffnet

Interne Verkabelung
defekt

Gerät einschalten

Deckel (12) schließen

Interne Verkabelung
muss vom Fachmann
überprüft werden

deutschenglishfrançaisespañolitaliano

Störung

Polymerisationszeit
endet nicht automatisch

Polymerisationsvorgang
wird beim Öffnen des
Deckels nicht unterbro­chen

Ursache

LED Platine (9) defekt

Elektronik-Baustein
defekt

Mikroschalter (15)
defekt

Elektronik-Baustein
defekt

Beide Mikroschalter
(15) defekt

Fehlerbehebung

LED-Platine muss vom
Fachmann überprüft
werden, ggfs. austau­schen

Elektronik muss vom
Fachmann überprüft
werden, ggfs. austau­schen

Mikroschalter muss vom
Fachmann überprüft
werden, ggfs. austau­schen

Elektronik muss vom
Fachmann überprüft
werden, ggfs. austau­schen

Gerät sofort außer
Betrieb setzen!

Mikroschalter muss vom
Fachmann überprüft
werden, ggfs. austau­schen

Polymerisationsergeb­nisse nicht zufrieden­stellend

Polymerisationszeit zu
kurz

Material reagiert auf
abweichende Wellen­längen

LED Platine (9) ver­schmutzt

LED Platine beschädigt

Polymerisationszeit ver­längern

Material austauschen

LED Platine vorsichtig
reinigen

LED Platine überprüfen,
ggfs. austauschen

15

EyeVolution® MAX

13. Ersatzteilliste

Nr. Bezeichnung Art.Nr.

1 Anschlussbuchse Stromversorgung 1201
2 Hauptschalter 1202
3 Displayfolie, klebbar 1203
7 Drehteller mit Spiegelfolie 1207
8 Spiegelfolie 1208
9 LED-Platine inkl. Befestigungsmaterial 1209
10 Alukühlschirm 1210
11 Griff inkl. Befestigungsmaterial 1211
13 Sichtfenster mit Rahmen 1213
14 Netzteil 24 V Gerätestecker international 1214
15 Mikroschalter mit Kabel inkl. Befestigungsmaterial 1215
16 Motor Drehteller 1216
17 Elektronik komplett inkl. Befestigungsmaterial 1217
18 Gehäuse komplett (Deckel, Griff und Gehäuseunterteil) 1218
19 Haltemagnet Scheibenmagnet inkl. Befestigungsmaterial 1219
20 Bodenplatte Grundplatte-Blech inkl. Befestigungsmaterial 1220
21 Gerätefuss (5x) 1221
22 Deckelscharnier komplett (Mikroschalter, Kabel, Deckelplatte,

Deckelachse, Scheibenmagnet) inkl. Befestigungsmaterial 1222

23 Kühlerblech 1223
24 Motorflansch 1224
25 Motoradapter inkl. Gewindestift 1225
26 Deckelplatte inkl. Befestigungsmaterial 1226
27 Deckelachse 1227
28 Lichtschranke 1228
29 Rotationsdämpfer 1229
30 Aufnahme Rotationsdämpfer 1230
31 Rahmen LED 1231

16

14. Explosionzeichnung

deutschenglishfrançaisespañolitaliano

17

EyeVolution® MAX

1. Device description

EyeVolution® MAX
ing unit based on LED for all tooth­coloured composite materials that are
cured using light.
The integrated LEDs cover both the req­uisite UVA and blue light ranges and
offer a very high penetration depth
of objects to be polymerised at an
extremely low thermal load.

is a light-polymeris-

A reflective rotary plate guarantees
shadow-free polymerisation even of
larger objects at short polymerisation
times.
The highly energy-efficient 24 V appli­ance can be operated using any kind of
socket and is perfectly suited to single
unit facilities due to its small dimen­sions.

2. Technical data

Dimensions (H x W x D): 205 x 205 x 255 mm
Weight: 1.6 kg
Mains voltage Input: 100–240 V / 50–60 Hz / 0.7 A

Output: 24V
Max. power consumption: max. 20 W
Polymerisation range: 1 x 385–390 nm / 6 x 465–470 nm
Plate rotation speed: 6 x 180° / min
Time programmes: 1 / 2 / 3 / 5 / 10 min

18

3. Declaration of Conformity

Herewith we declare that the machine described below in its conception and design and in the
shape delivered by us is in accordance with the fundamental requirements for safety and health
as prescribed in the applicable EC directives.

In the case of any change or modification of the machine, not authorised by us, this declaration
becomes invalid.

deutschenglishfrançaisespañolitaliano

Machine designation:
D-38101

Type of unit: Light polymerization unit

Applicable EC Directives:

2004/108/EG EMC Directive

Applied harmonised standards:
2004/108/EG EMC Directive

EN 61000-3-2:2010-03
+ Corrigendum to
EN 61000-3-2:2011-06 Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits

EN 61000-3-3:2013 Electromagnetic compatibility (EMC) – Part 3-3: Limits – Limita-

EN 61326:1:2013 Electrical equipment for measurement, control and laboratory

EyeVolution® MAX

for harmonic current emissions (equipment input current
<= 16 A per phase) (IEC 61000-3-2:2005 + A1:2008 +
A2:2009); German version EN 61000-3-2:2006 + A1:2009 +
A2:2009.

tion of voltage changes, voltage fluctuations and flicker in public
low-voltage supply systems, for equipment with rated current
<=16 A per phase and not subject to conditional connection
(IEC 61000-3-3:2013); German version EN 61000-3-3:2013.

use – EMC requirements – Part 1: General requirements (IEC
61326-1:2012); German version EN 61326-1:2013 Emission
according to living area, business and industrial undertakings
as well as small enterprises interference stability according to
industrial area.

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

19

EyeVolution® MAX

4. Safety instructions

NB: Please read these instructions carefully before connecting and commissioning the

device. The operational safety and function of the device can only be guaranteed if
both the general statutory safety and accident prevention guidelines and the safety
information in the operating instructions are observed.

1. The device may only be used in
accordance with these operating
instructions. We do not accept any lia­bility for damage incurred as a result
of non-designated use or incorrect
operation.

2. The device must be set up on a stable
and level surface.

3. In order to prevent water (e. g.
spray water) ingress into the device,
the device should be set up in a dry
environment.

4. Do not store any highly-inflamma­ble materials in the direct vicinity of
the device.

5. Never touch the mains plug with
wet hands.

6. Only use the plug-in power supply
provided; other power supply units
can cause damage to and failure of
the device.

8. Prior to each operating cycle, the
device must be examined to ensure its
impeccable condition and operational
safety. If it does not display an impec­cable condition, the device may not be
used and must be marked accordingly.

9. Do not insert any objects into the
housing interior.

10. Do not lock the device operating
elements in place.

11. Never look directly at the LED
lights.

12. The device should be disconnected
from the mains supply for longer periods
of non-use.

13. Signs and labels must be kept
clearly legible and may not be removed.

14. The mains plug must be removed
before cleaning and maintaining the
device or replacing parts.

20

7. Authorised operators: The owner of
the machine must provide the opera­tor with the operating instructions and
ensure that he has read and understood
them. Only then may the operator com­mission the device.

15. The device may only be opened and
repaired by authorised specialists.

16. Only accessories and spare parts
approved by the manufacturer may be

deutschenglishfrançaisespañolitaliano

used. We do not accept any liability for
damage incurred by using parts which
have not been approved.

17. Independent conversions and modi­fications are not permissible for safety
reasons.

5. Commissioning

Insert the mains cable in the device
socket (1) to establish a mains connec­tion. The power supply unit is supplied
with the EU connector plug. The plug
adapters supplied for the UK, Japan and
the US can be replaced at the mains
device at any time.

Do this by pressing the push-button
on the inside of the power supply unit
and pulling the EU connector unit out
upwards. Insert the corresponding
plug adapter into the guide groove.
Slide it forwards until it audibly clicks
into place.

Only use the plug-in power supply pro­vided for connecting to the mains sup­ply; other power supply units can cause
damage to and failure of the device.

18. It is imperative that the above
operating and maintenance conditions
in these operating instructions are
observed. The general accident preven­tion regulations must be observed when
working with the

Important: Read the operating instruc­tions thoroughly before commission­ing the device for the first time. If
there are any interpretative problems,
please contact the responsible depot or
Dreve Dentamid GmbH directly.

Scope of supply:

1x

EyeVolution® MAX
device
1x 24 V plug-in power supply unit

incl. EU connector
1x plug adapter for UK
1x plug adapter for US/JAPAN
1x operating instructions in

5 languages

EyeVolution® MAX

light-curing

.

21

EyeVolution® MAX

6. Functional elements

8

13

12

11

10

9

7

22

6

5

No. Description

1 Power supply connector socket
2 Main switch
3 Display foil
4 Time programme push-button
5 Rotary plate function push-button
6 Function display
7 Rotary plate
8 Reflective foil
9 LED circuit board
10 Glare protection
11 Cover handle
12 Device cover
13 Inspection window

3

4

2

1

7. Operation

deutschenglishfrançaisespañolitaliano

Activate the main switch (2) on the back
of the device; the functional display LED
(6) lights up in red. The device is now
ready for operation.
Open the polymerisation chamber by
raising the device cover (12) at the han­dle (11). The opening angle is approx.
55° and is fixed in its final position by
a magnet.
The central point of the surface that is to
be polymerised must always be positioned
on the seating for the model at a distance
of 2-3 cm from the middle LED that has a
black circle round it.
Fixing the model vertically on the pendu-

7.1 Time programmes

The EyeVolution® MAX light-curing
device features several pre-programmed
time relays. Use the push-button (4) to
activate time programmes with 1
and 10 minutes.
The following times apply, depending
on the composite material that is being
used and for a maximum layer thickness
of 2 mm:

/ 2 / 3 /

5

lum plate is recommended for exclusively
occlusal modelling (e.g. inlay or onlay).

optimal

start position

Release the cover from its magnetic
anchoring by pulling slightly on the han­dle and close the polymerisation chamber.

Opaquer: 1:00–2:00 min
Pre-polymerisation: 0:30–1:00 min
Interim polymerisation: 1:00–2:00 min
End polymerisation: 2:00–5:00 min
Start the selected time programme by
pressing the corresponding push-button
(4). The polymerisation process starts
automatically and is indicated as an active
programme by a green LED.

7.2 Rotary plate

A reflective pendulum plate (7) was
designed for the seating of the model to
ensure optimum polymerisation with as little
shadowing as possible. Starting in a central
position (see point 7.1), the seating of the
model first moves to the right by 90° after
the program is started and then shifts into a
180° pendular motion. The oscillation func­tion is coupled with the time programmes

and is automatically activated when the
polymerisation programme starts. The LED
(6) indicates the operating status of the
rotary plate:
Green LED = rotary plate in action
Red LED = rotary function deactivated
Use the push-button (5) to activate or deac­tivate the rotary plate function at any time,
even during on-going polymerisation pro­grammes.

23

EyeVolution® MAX

7.3 Programme sequence

Each time program starts up with the
intensity of the LEDs reduced by 50 %
to ensure polymerisation is as tension­free as possible. The LEDs automatically
switch to 100 % output after 30 s.

Important: In order to protect
your eyes, polymerisation is only
possible when the device cover
is closed.

The light used is not suitable for direct
eye contact and can cause retinal dam­age over the long term when unfiltered.
The cover features a light-filtering
inspection window (13) to facilitate
visual inspection of the polymerisation
process.

An on-going time programme is always
interrupted by opening the cover (12);
the LED assigned to the respective
programme flashes. The time remain­ing is saved in the electronics module
and continues once the polymerisation
chamber is closed again.
Once a time programme is complete,
2 brief signal tones sound and the
polymerisation LEDs and rotary motor
switch off automatically. The green
LED indicating the programme on the
operating foil (3) is also deactivated. A
ring of 6 white LEDs stays active and
is only dimmed down after the device
cover is opened.

7.4 Premature programme abort

An on-going time programme can be
ended and deleted at any time by press-

ing the activated programme key.

24

8. Cleaning and maintenance

Always remove the mains plug from the
mains power supply before carrying out
any cleaning or maintenance work.
Ideally, the device is cleaned using a
soft cloth, possibly a slightly dampened
sponge and a mild resin-cleaning agent.

Water and cleaning agent must not
penetrate the device.
The LED circuit board (9) must not
come into contact with damp materi­als. Minor soiling can be removed using
a soft brush.

9. General instructions

deutschenglishfrançaisespañolitaliano

Repairs and maintenance work on
the EyeVolution® MAX polymerisation
device may only be carried out by
qualified personnel. In any case, the
power supply to the device must be
interrupted. The Dreve Group is only
responsible for the safety, reliability and
performance of the device when:

- the device is only used for the corre­sponding designated application

- operation is only by qualified personnel.

- the device is used in accordance with
these operating instructions.

- extensions, new settings, modifica­tions or repairs are only carried out
by persons authorised by Dreve Den­tamid.

As we constantly strive to develop our
products, we reserve the right to make
technical modifications.

10. Disposal of old appliances pursuant to WEEE regulations

The EU Directive 2002/96/EC for the reduction of the increasing quantities of waste
from electric and electrical equipment (WEEE). The aim is to avoid and reduce the
increasing quantities of waste from electric and electrical equipment and to dispose

of such waste in an environmentally friendly manner. Appliances labelled accordingly
must not be disposed of with household waste, but correctly disposed of at communal rubbish
dumps, by your specialist dealer or the manufacturer.

11. Warranty

The warranty period is 2 years as of
the delivery date. The warranty only
applies for material or manufacturing
errors. Warranty claims do not apply
for natural wear or damage incurred
after the transfer of risk as a result of
incorrect or non-designated handling,
excessive strain, unsuitable operating
equipment and such chemical, electro­chemical or electrical influences which
are not intended by the contract. War­ranty claims are excluded by any non­designated modifications made by the
customer, third parties or maintenance
and repair work as well as in the event
of violation of lead seals.

Responsibility for defects

Claims for defects shall expire one
year after delivery. Claims for defects
do not apply for natural wear or dam­age incurred after the transfer of risk
as a result of incorrect or non-desig­nated handling, excessive strain, unsuit­able operating equipment and such
chemical, electro-chemical or electri­cal influences which are not intended
by the contract. Claims for defects are
excluded by any non-designated modi­fications made by the customer, third
parties or maintenance and repair work
as well as in the event of violation of
lead seals.

25

EyeVolution® MAX

12. Troubleshooting

Fault

Device shows no
function

LED lights up, electronics
without function

Rotary plate without
function

Cause

Incorrect mains
connection

Main switch off

Internal cabling is
defective

Plug-in power supply
unit is defective

Electronics are defective

Function deactivated

Device cover is open

Cable connection to
rotary motor (16) is
defective

Rotary motor (16) is
defective

Electronic module is
defective

Motor adapter (25)
rotates continuously

Troubleshooting

Check mains connection

Switch on main switch

Internal cabling must be
checked by a specialist.

Replace the plug-in
power supply unit

Electronics must be
checked by a specialist

Activate with pressure
switch (5)

Close cover (12)

Examine the cabling

The motor must be
examined by a special­ist, and replaced if
necessary

The electronics must be
examined by a special­ist, and replaced if
necessary

Tighten the motor
adapter threaded pin

26

Time programmes can
not be activated

Main switch off

Device cover is open

Internal cabling is
defective

Switch on the device

Close cover (12)

Internal cabling must be
checked by a specialist

deutschenglishfrançaisespañolitaliano

Fault

Polymerisation time
does not end automati­cally

Polymerisation process
is not interrupted when
the cover is opened

Unsatisfactory polymeri­sation results

Cause

LED circuit board (9) is
defective

Electronic module is
defective

Micro-switch (15) is
defective

Electronic module is
defective

Both micro-switches
(15) are defective

Polymerisation time is
too short

Troubleshooting

The LED circuit board
must be examined by a
specialist, and replaced
if necessary

The electronics must
be examined by a
specialist, and replaced
if necessary

The micro-switch must
be checked by a spe­cialist and replaced if
necessary

The electronics must
be examined by a
specialist, and replaced
if necessary

Deactivate the
device immediately.

The micro-switch must
be checked by a
specialist and replaced
if necessary

Extend the polymerisa­tion time

Material reacts to
fluctuating wavelengths

LED circuit board (9) is
soiled

LED circuit board is
damaged

Replace the material

Clean the LED circuit
board carefully

Examine the LED
circuit board, replacing
if necessary

27

EyeVolution® MAX

13. List of spare parts

No. Description Art. no.

1 Connection jack for power supply 1201
2 Main switch 1202
3 Adhesive display foil 1203
7 Rotary plate with reflective foil 1207
8 Reflective foil 1208
9 LEDs, including mirror with frame and fixings 1209
10 Aluminium cooling screen 1210
11 Handle, including fixings 1211
13 Inspection window with frame 1213
14 Power supply unit, 24V, with international connector plug 1214
15 Microswitch with cable, including fixings 1215
16 Rotary plate drive 1216
17 Electronic components, including fixings 1217
18 Full housing (lid, handle and base of housing) 1218
19 Anchor magnet, disc magnet, including fixings 1219
20 Floor plate, sheet metal base plate, including fixings 1220
21 Unit foot (5x) 1221
22 Full hinging for lid (microswitch, cable, lid plate, lid shaft,

disc magnet), including fixings 1222

23 Cooler panel 1223
24 Motor flange 1224
25 Motor adaptor, including set screw 1225
26 Lid plate, including fixings 1226
27 Lid shaft 1227
28 Light barrier 1228
29 Rotary shock absorber 1229
30 Seating for rotary shock absorber 1230
31 LED frame 1231

28

14. Explosion drawing

deutschenglishfrançaisespañolitaliano

29

EyeVolution® MAX

1. Description de l‘appareil

EyeVolution® MAX est un appareil de
photopolymérisation à base de LED
pour tous les matériaux durcissant
à la lumière à l’exception de compo­sites ayant la couleur des dents.
Les LED intégrées couvrent tant le
spectre UVA requise que la lumière
bleue et, à une charge thermique extrê­mement faible, offrent une très grande
profondeur de pénétration des objets à
polymériser.

Un plateau tournant réfléchissant
garantit la polymérisation sans ombre
rapide même de grands objets
L’appareil 12 V est particulièrement
économique en énergie et peut être
branché à n’importe quelle prise de
courant.

2. Caractéristiques techniques

Dimensions (H x L x P): 205 x 205 x 255 mm
Poids: 1,6 kg
Tension secteur Entrée: 100–240 V / 50–60 Hz / 0,7 A

Sortie: 24 V
Puissance max. absorbée: max. 20 W
Étendue de polymérisation: 1 x 385–390 nm / 6 x 465–470 nm
Vitesse de rotation du plateau: 6 x 180° / min
Programmes horaires: 1 / 2 / 3 / 5 / 10 min

30

3. Déclaration de conformité

Selon la directive CEM (2004/108/CE)
Nous déclarons par la présente que l’appareil désigné ci-après répond, dans sa conception et dans
son type de construction ainsi que dans l’exécution dans laquelle nous l’avons commercialisé, aux
exigences essentielles de sécurité et de santé prescrites par les directives CE.
En cas de modification apportée sur l’appareil sans notre consentement, cette déclaration perd
sa validité.

Désignation de la machine: EyeVolution
D-38101

Type d‘appareil: Appareil de polymérisation

Directives CE appliquées:

2004/108/EG Directive CEM

Normes harmonisées appliquées:
2004/108/EG Directive CEM

EN 61000-3-2:2010-03
+ Rectification 1; trop
EN 61000-3-2:2011-06 Compatibilité électromagnétique (CEM) – Partie 3-2: Valeurs

limites – Valeurs limites pour les courants harmoniques (courant
d’entrée d’appareil <= 16 A par phase) (CEI 61000-3-2:2005 +
A1:2008 + A2:2009) ; version allemande EN 61000-3-2:2006
+ A1:2009 + A2:2009.

®

MAX

deutschenglishfrançaisespañolitaliano

EN 61000-3-3:2013 Compatibilité électromagnétique (CEM) – Partie 3-3: Valeurs

limites – Limitation des modifications de tension, fluctuations
de tension et du papillotement dans les réseaux publics d’ali­mentation basse tension, pour les matériels ayant un courant
assigné inférieur ou égal à 16 A par phase et non soumis à un
raccordement conditionnel (CEI 61000-3-3:2013) ; version alle­mande EN 61000-3-3:2013.

EN 61326-1:2013 Matériel électrique de mesure, de commande, de réglage et de

laboratoire – Exigences CEM – Partie 1:. Exigences générales
(CEI 61326-1:2012) ; version allemande EN 61326-1:2013 Émis­sion pour environnement résidentiel, commercial et de l’industrie
légère, immunité pour environnement industriel.

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

31

EyeVolution® MAX

4. Consignes de sécurité

ATTENTION: Avant de brancher et de mettre l’appareil en service, lisez attentivement

ces consignes. La sécurité et le fonctionnement de l’appareil ne peuvent être garantis que
si les consignes générales de sécurité et les prescriptions de prévoyance des accidents
du législateur sont respectées, de même que les consignes de sécurité mentionnées
dans le mode d’emploi.

1. L’appareil ne doit être utilisé qu’en
conformité avec ce mode d’emploi.
Nous déclinons toute responsabilité
pour les dommages résultant d’une
utilisation incorrecte ou d’une mani­pulation erronée.

2. L’appareil doit être posé sur un sup­port plan et stable.

3. Pour éviter que de l’eau ne pénètre
dans l’appareil (par ex. de l’eau de pro­jection), installez l’appareil de préfé­rence dans un environnement sec.

4. Ne déposez jamais de substances
facilement inflammables à proximité
immédiate de l’appareil.

5. Ne touchez jamais la fiche secteur
avec des mains humides.

6. N’utilisez que le bloc d’alimenta­tion fourni, car d’autres alimentations
risquent d’entraîner un endommage­ment et la défaillance de l’appareil.

8. Avant de l’utiliser, vérifiez l’état et la
sécurité de fonctionnement de l’appa­reil. S’il n’est pas en parfait état, l’appa­reil n’a pas le droit d’être utilisé et doit
être identifié comme tel.

9. N’introduisez pas d’objets à l’inté­rieur de l’appareil.

10. Ne bloquez pas les éléments de
commande de l’appareil.

11. Ne regardez jamais directement
dans les lampes LED.

12. En cas d’inutilisation prolongée,
coupez l’appareil du secteur.

13. Les plaquettes et les étiquettes
doivent toujours être parfaitement
lisibles et ne doivent jamais être enle­vées.

14. Débranchez impérativement la fiche
secteur avant de nettoyer et d’entretenir
l’appareil ou de remplacer des pièces.

32

7. Opérateurs autorisés: L’exploitant de
la machine doit permettre à l’opérateur
d’accéder au manuel d’instruction et de
s’assurer qu’il l’a lu et compris. C’est
après seulement que l’opérateur a le
droit de mettre l’appareil en service.

15. L’ouverture de l’appareil et les tra­vaux d’entretien et de réparation n’ont
le droit d’être réalisés que par des per­sonnes qualifiées autorisées.

16. N’utilisez que les accessoires et
les pièces de rechange autorisés par le

deutschenglishfrançaisespañolitaliano

fabricant. Nous déclinons toute respon­sabilité pour les dommages résultant
de l’emploi de pièces venant d’autres
fabricants.

17. Pour des raisons de sécurité, il est
interdit d’apporter des transformations
ou des modifications sans autorisation
du fabricant.

5. Mise en service

Enfichez le câble secteur dans la
borne de l’appareil (1) et établissez la
connexion avec le secteur.
Le bloc d’alimentation est fourni avec
une fiche EU. Les fiches fournies pour
UK, le Japon et les USA peuvent être
branchées à tout moment au bloc d’ali­mentation.

Pour cela, appuyez sur le bouton se
trouvant à l’intérieur du bloc d’ali­mentation et retirez la fiche EU en la
tirant vers le haut. Insérez la fiche de
votre choix dans la rainure de guidage,
jusqu’à ce qu’elle s’enclenche (vous
devez entendre un clic).

18. Les conditions de service et d’en­tretien prescrites dans ce mode d’em­ploi doivent impérativement être res­pectées. Lorsque vous travaillez avec
EyeVolution® MAX, observez les pres­criptions générales de prévoyance
contre les accidents.

Important: Avant la première mise
en service, lisez impérativement avec
attention le mode d’emploi. En cas de
doute, contactez le dépôt compétent ou
directement la société Dreve Dentamid.

Matériel fourni:

1x appareil de photopolymérisation

EyeVolution® MAX

1x bloc d’alimentation 24 V avec

fiche EU
1x fiche UK
1x fiche US/JAPON
1x mode d’emploi en 5 langues

N’utilisez que le bloc d’alimentation
fourni, car d’autres alimentations
risquent d’entraîner un endommage­ment et la défaillance de l’appareil.

33

EyeVolution® MAX

6. Éléments de fonction :

8

13

12

11

10

9

7

34

6

5

N° Description

1 Borne de connexion pour l‘alimen-

tation électrique
2 Interrupteur principal
3 Film afficheur
4 Touche des programmes horaires
5 Touche de fonction du plateau

tournant
6 Affichage de fonction
7 Plateau tournant
8 Film miroir
9 Platine LED
10 Écran protecteur à la lumière
11 Poignée de couvercle
12 Couvercle d‘appareil
13 Fenêtre regard

3

4

2

1

7. Commaned

deutschenglishfrançaisespañolitaliano

Mettez en circuit l’interrupteur principal (2) se
trouvant au dos de l’appareil. La diode lumi­neuse pour l’affichage de fonction (6) brille
en rouge à l’écran. L’appareil est maintenant
opérationnel. Pour ouvrir le compartiment de
polymérisation, relevez le couvercle de l’ap­pareil (12) à l’aide de la poignée (11). L’angle
d’ouverture est limité à env. 55° et fixé en
position finale par un aimant. Le point cen­tral des surfaces à polymériser doit toujours
être placé à une distance de 2 à 3 cm de la
LED du milieu entouré en noir sur la plate­forme qui reçoit le modèle ! Uniquement lors

7.1 Programmes horaires

L‘appareil de photopolymérisation
EyeVolution® MAX est équipé de plusieurs
relais temporisés préprogrammés. La touche
(4) permet d‘activer les programmes horaires
(1

/ 2 / 3 /

5 min et 10 min).
Selon le matériau composite utilisé et une
épaisseur maximale de 2 mm, les pro­grammes horaires suivants s’appliquent :
Opaque : 1:00–2:00 min
Pré-polymérisation : 0:30–1:00 min

des modélisations occlusales (telles que les
inlays et onlays) nous conseillons de fixer
le modèle per­pendiculaire par
rapport au disque
tournant.
Tirez légèrement
sur la poignée
pour desserrer
le couvercle de
l’ancrage magné­tique et refermez
le compartiment de polymérisation.

Polymérisation intermédiaire :
1:00–2:00 min.
Polymérisation finale : 2:00–5:00 min.
Pour lancer le programme horaire sélec­tionné, appuyez sur la touche correspon­dante (4). Le processus de polymérisation
est démarré automatiquement et une diode
verte l‘identifie comme programme en cours
d‘exécution.

Position initiale

optimale

7.2 Plateau tournant

Pour une polymérisation optimale et dans la
mesure du possible un sans ombre, la plate­forme qui reçoit le modèle a été conçue sous
forme de disque tournant avec film miroir
(7). A partir de la position centrale (voir
Fig. 7.1) la plate-forme qui reçoit le modèle
tourne au début du programme de 90° vers
la droite et procède ensuite dans un mou­vement de rotation de 180° . Couplée aux
programmes horaires, la fonction de rota­tion est activée automatiquement lorsque

le programme de polymérisation est lancé.
La diode lumineuse (6) indique l‘état de ser­vice du plateau tournant:
Diode brille en vert = plateau rotatifen
action
Diode brille en rouge = fonction de rota­tion désactivée
La touche (5) permet d‘activer ou de désac­tiver à tout moment la fonction du plateau
tournant, même pendant un programme de
polymérisation en cours.

35

EyeVolution® MAX

7.3 Déroulement de programme

Chaque programme horaire démarre
pour toute possible polymérisation sans
tension avec une luminosité réduite de
50 % des LED. Après 30 sec., ces LEDs
s’allument automatiquement à 100 %.

Important: En raison de la protec­tion des yeux, la polymérisation
n’est possible que si le couvercle
de l’appareil est fermé.

La lumière utilisée ne convient pas au
contact direct avec les yeux et, sans
filtre, peut endommager à long terme
la rétine. Le couvercle renferme une
fenêtre (13) filtrant la lumière et per­mettant de contrôler la polymérisation.

Un programme horaire en cours est
toujours interrompu par l’ouverture

du couvercle (12) ; la diode assignée
au programme clignote alors. Le temps
restant est enregistré dans l’électro­nique et continue à s’écouler après que
le compartiment de polymérisation a
été refermé.

Après l’écoulement d’un programme
horaire, deux brefs signaux sonores
retentissent, les LED de polymérisation
et le moteur de rotation sont automati­quement désactivés. La diode verte indi­quant le programme sur la membrane
de commande (3) s’éteint. Un anneau
de 6 LED de lumière blanche reste activé
et ne s’éteint lentement qu’une fois le
couvercle de l’appareil ouvert.

7.4 Interruption prématurée de programme

Un programme horaire en cours peut
être conclu et supprimé à tout moment

avec la touche de programme activée.

8. Entretien et maintenance

36

Avant de procéder à des travaux d’en­tretien et de maintenance, retirez tou­jours la fiche du secteur.
Effectuez le nettoyage de préférence
avec un chiffon doux et sec, le cas
échéant avec une éponge légèrement
humidifiée et un nettoyant doux. L’eau

9. Remarques générales

Seules des personnes qualifiées sont auto­risées à procéder aux travaux de répara-

et le nettoyant ne doivent pas pénétrer
dans l’appareil.

La platine à LED (9) ne doit pas entrer
en contact avec des matières humides.
De légères salissures peuvent être enle­vées avec un pinceau doux.

tion et de remise en état de l’appareil
de polymérisation EyeVolution

®

MAX.

deutschenglishfrançaisespañolitaliano

L’alimentation électrique de l’appa­reil doit en tous les cas être coupée.
La société Dreve Dentamid est respon­sable de la sécurité, de la fiabilité et du
rendement de l’appareil uniquement
dans les conditions suivantes:

- l’appareil n’est utilisé que pour l’usage

décrit.

- seul un personnel spécialement formé

se charge du maniement de l’appareil.

- l’appareil est utilisé en conformité
avec ce mode d’emploi.

- toute extension, nouveau réglage,
modification ou réparation n’est réa­lisée que par des personnes agréées
par la société Dreve Dentamid.

Comme nous travaillons sans cesse à
l’amélioration de nos produits, nous
nous réservons le droit d’apporter des
modifications techniques.

10. Elimination des anciens appareils suivant la DEEE.

La direction européenne 2002/96/CE sur la réduction des volumes croissants de déchets
électroniques issus des appareils électrique et électroniques. L‘objectif est la prévention,
la réduction et l‘élimination écologiquement rationnelle des quantités de déchets

électriques et électroniques de plus en plus croissants. C‘est pourquoi l‘élimination des
appareils étiquetés correspondants ne doit pas se faire dans les ordures ménagères, mais doit être
confiée à des professionnels du tri sélectionné de la municipalité, à votre revendeur ou fabricant.

11. Garantie

La période de garantie s‘étend sur deux ans
à compter de la date de livraison. La presta­tion de la garantie s‘applique uniquement
à des vices de matériel ou de fabrication.
La garantie ne concerne ni l’usure naturelle
ni les dommages qui surviennent après le
transfert du risque à la suite de manipulation
défectueuse ou non conforme aux prescrip­tions, de sollicitation extrême, de moyens
d’exploitation inadéquats et influences
chimiques, électrochimiques ou électriques
qui ne sont pas présupposées par le contrat.
Les modifications effectuées incorrectement
par l’auteur de la commande ou par un tiers
ou les travaux de réparation et d’entretien,
ainsi que la destruction de plombages éli­minent les droits de garantie.

Responsabilité de défauts

Les droits résultant des défauts se prescri­vent au bout d’un an à partir de la livraison.
La garantie ne concerne ni l’usure naturelle
ni les dommages qui surviennent après le
transfert du risque à la suite de manipulation
défectueuse ou non conforme aux prescrip­tions, de sollicitation extrême, de moyens
d’exploitation inadéquats et influences
chimiques, électrochimiques ou électriques
qui ne sont pas présupposées par le contrat.
Les modifications effectuées incorrectement
par l’auteur de la commande ou par un tiers
ou les travaux de réparation et d’entretien,
ainsi que la destruction de plombages éli­minent les droits résultant des défauts.
EyeVolution® MAX.

37

EyeVolution® MAX

12. Dépannage

Dérangement

Appareil sans fonction

La diode lumineuse brille,
l’électronique ne présente
aucune fonction

Plateau tournant sans
fonction

Cause

Raccord au secteur
incorrect

Interrupteur principal
hors circuit

Câblage interne
défectueux

Bloc d’alimentation
défectueux

Électronique
défectueuse

Fonction désactivée

Couvercle d’appareil
ouvert

Câblage avec le moteur
de rotation (16)
défectueux

Moteur de rotation (16)
défectueux

Module électronique
défectueux

L’adaptateur du moteur
(25) patine

Élimination de l’erreur

Contrôler le raccord au
secteur

Mettre l’interrupteur
principal en circuit

Le câble interne doit
être vérifié par un
spécialiste

Remplacer le bloc
d’alimentation

L’électronique doit être
vérifiée par un spécia­liste

Activer avec la touche (5)

Refermer le couvercle
(12)

Vérifier le câblage

Le moteur doit être véri­fié, le cas échéant rem­placé par un spécialiste

L´électronique doit être
vérifiée, le cas échéant
remplacée par un spé­cialiste

Resserrer la tige filetée
de l’adaptateur

38

Impossible d’activer les
programmes horaires

Interrupteur principal
hors circuit

Couvercle d’appareil
ouvert

Mise en service de l’ap­pareil

Refermer le couvercle
(12)

deutschenglishfrançaisespañolitaliano

Dérangement

La durée de polyméri­sation ne s’arrête pas
automatiquement

La polymérisation n’est
pas interrompue lorsque
le couvercle est ouvert

Cause

Câblage interne défec­tueux

Platine LED (9) défec­tueuse

Module électronique
défectueux

Microrupteur (15)
défectueux

Module électronique
défectueux

Les deux microrupteurs
(15) défectueux

Élimination de l’erreur

Le câble interne doit
être vérifié par un spé­cialiste

La platine LED doit être
vérifiée, le cas échéant
remplacée par un spé­cialiste

L´électronique doit être
vérifiée, le cas échéant
remplacée par un spé­cialiste

Le microrupteur doit
être vérifié par un spé­cialiste Remplacer le cas
échéant

L´électronique doit être
vérifiée, le cas échéant
remplacée par un spé­cialiste

Mettre l’appareil
immédiatement hors
service ! Le microrup-

teur doit être vérifié par
un spécialiste Rempla­cer le cas échéant

Résultats de polyméri­sation pas satisfaisants

Temps de polymérisa­tion trop court

Le matériau réagit à des
longueurs d‘onde diver­gentes

Platine LED (9) salie

Platine LED endom­magée

Rallonger le temps de
polymérisation

Remplacer le matériel

Nettoyer prudemment
la platine LED

Vérifier, le cas échéant
remplacer la platine LED

39

EyeVolution® MAX

13. Liste des pièces de rechange

N° Désignation N° d‘art.

1 Borne de connexion pour l’alimentation électrique 1201
2 Interrupteur principal 1202
3 Film afficheur autocollant 1203
7 Plateau tournant avec film miroir 1207
8 Film miroir 1208
9 Platine LED avec matériel de fixation, film miroir et guides 1209
10 Écran de protection aluminium 1210
11 Poignée avec matériel de fixation 1211
13 Fenêtre regard (hublot) avec matériel de fixation

(cadre ou structure porteuse) 1213

14 Bloc d’alimentation 24 V/ fiche internationale 1214
15 Microrupteur avec câble et matériel de fixation 1215
16 Moteur du plateau tournant 1216
17 Électronique complète y compris le matériel de fixation 1217
18 Boîtier complet (couvercle, poignée et partie inférieure du boîtier) 1218
19 Aimant de maintien avec matériel de fixation 1219
20 Plaque de fond tôle de plaque d’assise avec matériel de fixation 1220
21 Pied (5x) 1221
22 Charnière de couvercle complète (microrupteur, câble,

plaque de couvercle, axe de couvercle, aimant) avec matériel de fixation 1222

23 Tôle de refroidissement 1223
24 Bride de moteur 1224
25 Adaptateur de moteur avec tige filetée 1225
26 Plaque de couvercle avec matériel de fixation 1226
27 Axe de couvercle 1227
28 Barrière photo-électrique 1228
29 Amortisseur rotatif 1229
30 Insertion amortisseur rotatif 1230
31 LED et structure porteuse 1231

40

14. Dessin en éclaté

deutschenglishfrançaisespañolitaliano

41

EyeVolution® MAX

1. Descripción del aparato

EyeVolution® MAX es un foto-polimeri­zador basado en luces LED, para todo
tipo de material compuesto del color de
los dientes que se endurece al contacto
con la luz.
Los LEDs incorporados cubren tanto los
márgenes necesarios de luz ultravio­leta como los de luz azul ofreciendo
una alta profundidad de penetración
con baja carga calórica de los objetos
a polimerizar.

Un plato giratorio azogado garantiza la
polimerización sin sombras, incluso en
objetos grandes con tiempos de poli­merización más breves.

El aparato de 12 V es muy ahorrador
con la energía y puede conectarse a
cualquier enchufe de red.

2. Datos técnicos

Dimensiones (A x L x P): 205 x 205 x 255 mm
Peso: 1,6 kg
Tensión de red Entrada: 100–240 V / 50–60 Hz / 0,7 A

Salida: 24 V
Consumo de potencias máx.: max. 20 W
Margen de polimerización: 1 x 385–390 nm + 6 x 465–470 nm
Velocidad de giro del plato: 6 x 180° / min
Programas de reloj: 1 / 2 / 3 / 5 / 10 min

42

3. Declaración de conformidad

Según directivas CEM (2004/108/CE)
Por la presente declaramos: que el aparato descrito a continuación cumple los requisitos básicos
vigentes en materia de seguridad y de salud estipulados en la directiva comunitaria, tanto por su
diseño como por su estructura, así como en la versión que nosotros distribuimos.
Esta declaración pierde su validez si se modifica el aparato sin nuestro consentimiento.

deutschenglishfrançaisespañolitaliano

Denominación de
la máquina: EyeVolution

D-38101

Tipo de aparato: Aparato de fotopolimerización

Directiva comunitaria vigente:

2004/108/EG Directiva de compatibilidad electromagnética

Normas armonizadas aplicadas:
2004/108/EG Directiva de compatibilidad electromagnética

EN 61000-3-2:2010-03
+ corrección 1;
EN 61000-3-2:2011-06 Compatibilidad electromagnética (CEM) – parte 3-2: Valores

límite – Valores límite para corrientes armónicas (corriente de
entrada al aparato <= 16 A, para cada conductor) (lEC 61000­3-2:2005 + A1:2008 + A2:2009); versión alemana EN 61000­3-2:2006 + A1:2009 + A2:2009.

EN 61000-3-3:2013 Compatibilidad electromagnética (CEM) – parte 3-3: Valo-

res límite – Limitación de variaciones de tensión, fluctuacio­nes de tensión y titilación de redes públicas de alimentación de
baja tensión para aparatos con una corriente nominal <=16 A,
para cada conductor, no sujetas a ninguna condición especial
(IEC 61000-3-3:2013); versión alemana EN 61000-3-3:2013.

EN 61326:1:2013 Aparatos eléctricos de medida, control y de uso en laboratorio -

Requisitos de compatibilidad electromagnética (CEM) – parte 1:
Requisitos generales (IEC 61326-1:2012); versión alemana
EN 61326-1:2013 – Emisión acorde para área residencial, área
industrial y pequeñas industrias, insensibilidad a las perturba­ciones para el área industrial.

®

MAX

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

43

EyeVolution® MAX

4. Instrucciones de seguridad

¡ATENCIÓN! Leer detenidamente estas instrucciones antes de conectar y poner en

funcionamiento el aparato. La seguridad de servicio y el funcionamiento del aparato
podrán garantizarse, solamente, si se respetan las normas de seguridad y de prevención
de accidentes y las instrucciones de seguridad del manual de instrucciones.

1. El aparato puede usarse solamente
como se indica en el presente manual
de instrucciones. No nos responsabiliza­mos de los daños que pueden aparecer
como consecuencia de un uso inade­cuado o erróneo.

2. El aparato debe estar sobre una base
firme, horizontal y plana.

3. Para evitar que penetre agua al
aparato (por ej. salpicaduras de agua)
deberá colocarse el aparato en luga­res secos

4. No guardar ningún tipo de material
inflamable cerca del aparato.

5. No agarrar nunca el enchufe de red
con las manos húmedas.

6. Usar exclusivamente el alimentador
de corriente suministrado, otras uni­dades de alimentación pueden averiar
y dejar sin funcionamiento el aparato.

7. Operadores autorizados: El propieta­rio de la máquina deberá proporcionar
el manual de instrucciones al opera­rio y debe asegurarse que éste lo haya
leído y entendido. Solo después de esto
podrá el operario poner el aparato en
funcionamiento.

8. Antes de cualquier uso debe verifi­carse el correcto estado y la seguridad
de funcionamiento. Si el estado no es
correcto no podrá usarse el aparato y
habrá que indicarlo como corresponda.

9. No introducir ningún objeto en el
interior de la carcasa.

10. No bloquear los elementos de con­trol del aparato.

11. No mirar nunca directamente las
luces LEDs.

12. Si no se va a usar el aparato durante
mucho tiempo debe dejarse éste des­conectado de la red.

13. Los rótulos y adhesivos deben estar
siempre bien legibles y no está permi­tido quitarlos.

14. Antes de limpiar y de efectuar tra­bajos de mantenimiento o al cambiar
piezas debe desconectarse siempre el
enchufe de red.

15. La apertura y las reparaciones del
aparato podrán hacerlas solamente los
especialistas autorizados.

44

deutschenglishfrançaisespañolitaliano

16. Pueden usarse solamente acceso­rios y piezas de repuesto autorizadas
por el fabricante. No nos responsabi­lizamos de los daños que puedan pro­ducirse al usar piezas de otra marca.

17. Por razones de seguridad están pro­hibidos los cambios y las transformacio­nes sin autorización.

5. Puesta en funcionamiento

Enchufar el cable de red en la caja
enchufe del aparato (1) y conectar a
la red. La unidad de alimentación se
suministra con enchufe de conexión
CE. El enchufe suministrado para Reino
Unido, Japón y Estados Unidos puede
cambiarse en el aparato en cualquier
momento.

Para hacerlo, presionar el botón en lado
interior de la unidad de alimentación y
sacar hacia arriba el conector CE. Colo­car el enchufe de red correspondiente
en la ranura guía y meterlo hasta oírle
encajar.

Usar exclusivamente el alimentador de
corriente suministrado para conectarse
a la red, otras unidades de alimenta­ción pueden averiar y dejar sin funcio­namiento el aparato.

18. Las condiciones prescritas de
servicio y mantenimiento de este
manual de instrucciones deben se­guirse obligatoriamente, al traba­jar con el EyeVolution

®

MAX deben
respetarse las normas para la pre­vención de accidentes.

Importante: Antes de la primera
puesta en funcionamiento hay que leer
siempre detenidamente las informacio­nes de uso. En caso de dudas, consultar
con el representante correspondiente
o dirigirse directamente a la empresa
Dreve Dentamid GmbH

Suministro:

1x

Foto endurecedor EyeVolution® MAX

1x unidad de alimentación de 24 V

inclusive conector CE

1x conector de recambio para Reino

Unido

1x conector de recambio Estados Uni-

dos/Japón

1x manual de instrucciones en

5 idiomas

45

EyeVolution® MAX

6. Elementos de funcionamiento

8

13

12

11

10

9

7

46

6

5

Nº Descripción

1 Caja de conexión para alimentación

de corriente
2 Interruptor principal
3 Display laminar
4 Pulsador programas de reloj
5 Pulsador funcionamiento del plato

giratorio
6 Indicador de funcionamiento
7 Plato giratorio
8 Lámina azogada
9 Placa LED
10 La visera protectora de ojos
11 Empuñadura de la tapa
12 Tapa del aparato
13 Mirilla

3

4

2

1

7. Manejo

deutschenglishfrançaisespañolitaliano

Conectar el interruptor principal (2) en el
dorso del aparato, en el display se iluminan
en rojo los diodos indicadores del funciona­miento (6). El aparato está ahora listo para
funcionar. Para abrir el recinto de polime­rización levantar la tapa del aparato (12)
con la empuñadura (11). El ángulo de aper­tura es de aprox. 55º y en su posición final
queda sujeta por un imán. ¡El punto cen­tral de las superficies polimerizables debería
estar siempre a una distancia de 2–3 cm del
punto LED central rodeado con un círculo
negro, en el alojamiento del modelo! En el

7.1 Programas de reloj

El fotoendurecedor EyeVolution® MAX está
equipado con varios relés temporizadores
pre-programados. Con el pulsador (4) pue­den ajustarse los programas de reloj de
1

/ 2 / 3 /

5 min. y 10 min. Dependiendo del
material compuesto utilizado y del grosor de
la capa de 2 mm máximo, son de aplicación
los siguientes programas de temporización:
Opaco: 1:00–2:00 Min.

7.2 Plato giratorio

caso exclusivo de modelaciones oclusales
(p. ejem. Inlay o Onlay) es recomendable
que el modelo se
fije de forma ver­tical en el plato
de oscilación.
Cerrar la tapa
tirando lige­ramente de la
empuñadura
despegándola
del imán y cerrar
el recinto de polimerización.

Polimerización previa: 0:30–1:00 Min.
Polimerización intermedia: 1:00–2:00 Min.
Polimerización final: 2:00–5:00 Min.
Para iniciar el programa de reloj deseado
pulsar la tecla (4) correspondiente. El pro­ceso de polimerización se inicia automáti­camente y su finalización la indica un diodo
luminoso verde.

Posición óptima

de inicio

Para lograr una polimerización óptima con
las mínimas sombras, se ha concebido un
alojamiento de modelo en forma de plato
de oscilación (7) invertido. Partiendo de la
posición central (ver punto 7.1), el aloja­miento de modelo se traslada al comienzo
del programa, primero 90° hacia la derecha
y seguido realiza un movimiento pendular de
180°. El funcionamiento de giro está com­binado con un programa de reloj y se activa
automáticamente al iniciarse el programa de
polimerización.

El diodo luminoso (6) muestra el estado
de funcionamiento del Plato de oscilación
activado:
Diodo luminoso verde = Plato de oscilación
activadoen funcionamiento
Diodo luminoso rojo = Péndulo detenido.
Con el pulsador (5) en todo momento
puede activarse y desactivarse el
funcionamiento del plato giratorio, incluso
con el programa de polimerización activo.

47

EyeVolution® MAX

7.3 Ejecución del programa

Cada programa de temporización
comienza con una potencia lumínica
de LEDs reducida en un 50 %, para la
que la polimerización se lleve a cabo en
la medida de lo posible, libre de carga
eléctrica. Transcurridos 30 segundos,
las LEDs pasan automáticamente a un
rendimiento del 100 %.

Importante: Como protección
ocular la polimerización solo es
posible estando cerrada la tapa
del aparato.

La luz usada no es adecuada para
poderla mirar de forma directa y esa luz
sin filtrar, a largo plazo, puede provocar
daños sobre la retina. Para el control
óptico del proceso de polimerización
se dispone de una mirilla con filtro (13)
en la tapa.

Un programa de reloj activo siempre
se interrumpe al abrir la tapa (12),
se iluminará el diodo asignado al
programa. El tiempo restante queda
guardado en el sistema electrónico y
continúa después de cerrar el recinto
de polimerización.

Una vez finalizado el programa de reloj
se escuchan 2 sonidos breves, los LEDs
de polimerización así como el motor de
giro se desconectan automáticamente.
Se apaga el diodo vede indicador del
programa en el display laminar (3). Per­manece activo un anillo de 6 luces blan­cas LEDs y después de abrir la tapa del
aparato se apagan poco a poco.

7.4 Interrupción anticipada del programa

Un programa de reloj activo puede ter­minarse y borrarse en todo momento al

pulsar la tecla activada del programa.

48

8. Cuidado y mantenimiento

Antes de empezar los trabajos de
cuidado y mantenimiento desenchufar
siempre el aparato de la red.
La limpieza preferentemente se hará
con un paño seco, en caso necesario,
con la ayuda de una esponja
ligeramente húmeda y un producto

de limpieza suave. Ni el agua ni el
producto de limpieza debe acceder al
aparato.
La placa LED (9) no debe quedar en
contacto con materiales húmedos. Las
suciedades ligeras pueden quitarse con
un pincel suave.

9. Indicaciones generales

deutschenglishfrançaisespañolitaliano

Las reparaciones y trabajos de mante­nimiento de los aparatos de polimeriza­ción EyeVolution® MAX solo las deben
efectuar los especialistas. Cortar siem­pre la corriente al aparato. El grupo
empresarial Dreve Dentamid es solo
responsable de la seguridad, fiabilidad
y potencia del aparato cuando:

- Se utiliza el aparato solamente para

el fin al que está destinado.

- El manejo lo efectúa solamente el per-

sonal capacitado.

10.

Eliminación de aparatos viejos conforme a la directiva WEEE

La directiva de la UE 2002/96/CE para la reducción de la cantidad en aumento
de equipos electrónicos y eléctricos residuales. El objetivo es evitar y disminuir las
cantidades en aumento de residuos de equipos electrónicos y eléctricos, así como

su eliminación compatible con el medio ambiente. La eliminación de aparatos
correspondientemente etiquetados no se puede tirar a la basura de casa, sino que se deberá
depositar en sitios destinados para ello, como en lugares de recogida de residuos, entregar al
suministrador o al fabricante.

- Se usa el aparato de acuerdo con este
manual de instrucciones.

- Las ampliaciones, reajustes, modifi­caciones o reparaciones solo las efec­túan las personas autorizadas para
ello.

Ya que trabajamos continuamente para
mejorar nuestros productos nos reser­vamos el derecho para efectuar modi­ficaciones técnicas.

11. Garantía

El plazo de garantía es de 2 años a partir de
la fecha de suministro. Las prestaciones por
garantía se aplican solamente a fallos del
material o de fabricación. Las reclamacio­nes por garantía no se refieren al desgaste
natural, ni tampoco a los daños producidos
por un manejo erróneo, incorrecto, sobre­carga, medios de servicio inadecuados ni por
usar productos químicos, electroquímicos ni
eléctricos que no estén en el contrato. Los
derechos por garantían quedan sin efecto si
el cliente o terceros han efectuado cambios
o, si se han hecho reparaciones y trabajos
de mantenimiento inadecuados así como en
los casos de violación de los sellos.

Responsabilidad por vicios

Las reclamaciones por defectos prescriben
transcurrido un año a partir del suminis­tro. Las reclamaciones por vicios o defec­tos no se refieren al desgaste natural, ni
tampoco a los daños consecuencia de un
manejo peligroso, inadecuado o erróneo,
sobreuso, medios de servicio inadecuados
o influencias químicas, electroquímicas o
eléctricas no previstas contractualmente.
Las reclamaciones por vicios o defectos que­dan sin efecto si el cliente o terceros han
efectuado cambios o, reparaciones y traba­jos de mantenimiento inadecuados así como
en los casos de violación de sellos.

49

EyeVolution® MAX

12. Ayudas en caso de fallo

Fallo

El aparato no funciona

Se ilumina el diodo, el
sistema electrónico no
funciona

No funciona el plato
giratorio

Causa

Incorrecta conexión
a red

Interruptor principal
desconectado

Cableado interno ave­riado

Unidad de alimentación
averiada

Sistema electrónico ave­riado

Función desactivada

Tapa del aparato abierta

Averiada la conexión
de cable al motor de
giro (16)

Motor de giro averiado
(16)

Módulo electrónico ave­riado

Al adaptador del motor
(25) resbala

Solución de fallos

Controlar la conexión
de red

Conectar el interruptor
principal

El cableado interno
debe controlarlo un
especialista

Cambiar la unidad de
alimentación

El sistema electrónico
debe controlarlo un
especialista

Activar con el pulsa­dor (5)

Cerrar la tapa (12)

Controlar el cableado

El especialista debe
controlar el motor y
cambiarlo si fuera nece­sario

El especialista debe
controlar el sistema
electrónico y cambiarlo
si fuera necesario

Apretar el pasador ros­cado del adaptador del
motor

50

No pueden activarse los
programas de reloj

Interruptor principal
desconectado

Tapa del aparato
abierta

Encender el aparato

Cerrar la tapa (12)

deutschenglishfrançaisespañolitaliano

Fallo

No termina automáti­camente el tiempo de

polimerización

No se interrumpe el
programa de polimeri­zación al abrir la tapa

Causa

Cableado interno ave­riado

Placa LED (9) averiada

Módulo electrónico ave­riado

Microinterruptor (15)
averiado

Módulo electrónico ave­riado

Ambos microinterrupto­res (15) averiados

Solución de fallos

El cableado interno
debe controlarlo un
especialista

El especialista debe
controlar la placa LED y
cambiarla si fuera nece­sario

El especialista debe
controlar el sistema
electrónico y cambiarlo
si fuera necesario

El especialista debe
controlar el microinte­rruptor y cambiarlo si
fuera necesario

El especialista debe
controlar el sistema
electrónico y cambiarlo
si fuera necesario

¡Dejar el aparato
fuera de servicio
inmediatamente!

El especialista debe
controlar el microinte­rruptor y cambiarlo si
fuera necesario

Los resultados de poli­merización son insatis­factorios

Tiempo de polimeriza­ción insuficiente

El material reacciona
a longitudes de ondas
irregulares

Placa LED (9) sucia

Paca de LED dañada

Prolongar el tiempo de
polimerización

Cambiar el material

Limpiar con cuidado la
placa LED

Controlar la placa LED,
cambiarla si fuera nece­sario

51

EyeVolution® MAX

13. Lista de piezas de repuesto

Nº. Denominación N° Art.

1 Caja de conexión para alimentación de corriente 1201
2 Interruptor principal 1202
3 Lámina de display adhesiva 1203
7 Plato giratorio con lámina azogada 1207
8 Lámina azogada 1208
9 Placa de LEDs incl. espejo con marco y material de sujeción 1209
10 Chapa de refrigeración de aluminio 1210
11 Empuñadura incl. material de sujeción 1211
13 Mirilla con marco 1213
14 Unidad de alimentación 24 V, conector de aparato internacional 1214
15 Micro interruptor con cable incl. material de sujeción 1215
16 Motor de plato giratorior 1216
17 Sistema electrónico completo, incl. Material de sujeción 1217
18 Carcasa completa (tapa, empuñadura, parte inferior de la carcasa) 1218
19 Imán de retención, imán circular incl. material de sujeción 1219
20 Placa de base, chapa de placa de base incl. material de sujeción 1220
21 Pie de aparato (5 ud.) 1221
22 Bisagras de tapa completas (micro interruptor, cable,

placa de tapa, eje de tapa, imán circular) incl. material de sujeción 1222

23 Chapa de refrigeración 1223
24 Brida de motor 1224
25 Adaptador de motor incl. pasador roscado 1225
26 Placa de tapa incl. material de sujeción 1226
27 Eje de tapa 1227
28 Fotocélula 1228
29 Amortiguador rotativo 1229
30 Acceso amortiguador rotativo 1230
31 Marco LED 1231

52

14. Esquema de despiece

deutschenglishfrançaisespañolitaliano

53

EyeVolution® MAX

1. Descrizione dell‘apparecchio

Il sistema EyeVolution® MAX è un dispo­sitivo per la fotopolimerizzazione a LED
adatto per tutti i compositi fotoindurenti
per la colorazione dentale.
I LED incassati coprono sia lo spettro
UVA che lo spettro del visibile, offrendo
un elevato grado di penetrazione
dell’oggetto da polimerizzare ad un
carico di calore estremamente ridotto.

Un piatto girevole a specchio garantisce
la polimerizzazione priva di ombre di
oggetti di dimensioni anche elevate a
tempi di polimerizzazione brevi.

L’apparecchio 12 V è a risparmio ener­getico e può essere ricaricato attraverso
qualsiasi presa di corrente.

2. Dati tecnici

Dimensioni (A x L x P): 205 x 205 x 255 mm
Peso: 1,6 kg
Tensione di rete Input: 100–240 V / 50–60 Hz / 0,7 A

Output: 24 V
Max. potenza assorbita: max. 20 W
Polimerizzazione: 1 x 385–390 nm / 6 x 465–470 nm
Velocità di rotazione del piatto: 6 x 180° giri al minuto
Programmi a tempo: 1 / 2 / 3 / 5 / 10 min

54

3. Dichiarazione di conformità

Conforme alla direttiva CEM (2004/108/CE)
Con la presente dichiariamo che l’apparecchio descritto qui di seguito nella sua concezione, nella
struttura e nella versione da noi messa in commercio è conforme ai requisiti fondamentali di sicu­rezza e salute fissati dalla direttiva CE.
La presente dichiarazione perde la sua validità in caso di modifiche dell’apparecchio eseguite
senza la nostra autorizzazione.

deutschenglishfrançaisespañolitaliano

Nome della macchina: EyeVolution
D-38101

Tipo di apparecchio: Apparecchiatura per la fotopolimerizzazione

Soggetto alle direttive CE:

2004/108/EG Direttiva CEM

Norme armonizzate applicate:
2004/108/EG Direttiva CEM

EN 61000-3-2:2010-03
+ correzione 1; a qc.
EN 61000-3-2:2011-06 Compatibilità elettromagnetica (CEM) – parte 3-2: Valori limite –

Valori limite per correnti armoniche (corrente d’ingresso apparec­chio <= 16 A per conduttore) (lEC 61000-3-2:2005 + A1:2008
+ A2:2009); versione tedesca EN 61000-3-2:2006 + A1:2009
+ A2:2009.

EN 61000-3-3:2013 Compatibilità elettromagnetica (CEM) – parte 3-3: Valori limite

– Limitazione di variazioni di tensione, oscillazioni di tensione
e flicker di reti pubbliche di alimentazione a bassa tensione per
apparecchio con una corrente nominale <=16 A per conduttore,
non soggette a condizioni speciali di collegamento (IEC 61000­1:2013); versione tedesca EN 61000-3-3:2013.

EN 61326-1:2013 Requisiti CEM per apparecchi elettrici di misurazione, controllo,

regolazione e apparecchi di laboratorio. Parte 1: requisiti gene­rali (IEC 61326-1:2012); versione tedesca EN 61326-1:2013.
Emissioni per area abitata, area commerciale e piccole aziende;
resistenza alle interferenze per area industriale.

®

MAX

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

55

EyeVolution® MAX

4. Istruzioni per la sicurezza

ATTENZIONE! Leggere attentamente queste istruzioni prima di collegare e mettere in

funzione l’apparecchio. La sicurezza di esercizio e il buon funzionamento dell’apparecchio
possono essere garantiti solo se vengono rispettate sia la normativa generale vigente
sulla sicurezza e la prevenzione di infortuni, sia le istruzioni per la sicurezza contenute
in queste istruzioni d’uso.

1. L’apparecchio va utilizzato esclusi­vamente in conformità con le presenti
istruzioni d’uso. Non ci assumiamo
nessuna responsabilità per danni cau­sati da un impiego non conforme o da
comandi errati.

2. L’apparecchio deve essere posato su
una base piana e stabile.

3. Per evitare l’ingresso di acqua
nell’apparecchio (ad esempio da
spruzzo), esso dovrebbe essere tenuto
in un ambiente asciutto.

4. Tenere l’apparecchio lontano da
sostanze facilmente infiammabili.

5. Non afferrare mai la spina di colle­gamento alla rete con le mani bagnate.

6. Utilizzare esclusivamente l’alimen­tatore fornito insieme all’apparecchio,
poiché altri alimentatori potrebbero
danneggiarlo e comprometterne il
funzionamento.

7. Utenti autorizzati: il produttore
dell’apparecchio deve rendere noto il
manuale d’uso al suo utente e assicu­rarsi che egli l’abbia letto e compreso.
Dopodiché l’imprenditore potrà mettere
in commercio l’apparecchio.

8. Prima di ogni messa in funzione si
devono verificare lo stato regolare
e la sicurezza di funzionamento dell’ap­parecchio. Se lo stato dell’appa-recchio
non è perfetto, esso non va utilizzato
e va contrassegnato di conseguenza.

9. Non introdurre oggetti all’interno
dell’alloggiamento dell’apparecchio.

10. Non bloccare i comandi dell’appa­recchio.

11. Non guardare mai il LED diretta­mente.

12. In caso di prolungato mancato utilizzo
scollegare l’apparecchio dall’alimenta­zione di corrente.

13. Targhette ed etichette adesive
devono essere sempre ben leggibili e
non vanno rimosse.

14. La pulizia e la manutenzione
dell’apparecchio o la sostituzione di
pezzi ad esso relativi vanno eseguite
solo a spina di collegamento a rete
scollegata.

15. L’apertura dell’apparecchio e le
riparazioni devono essere eseguite
esclusivamente da personale specia­lizzato e autorizzato.

56

deutschenglishfrançaisespañolitaliano

16. Vanno utilizzati solo pezzi di ricam­bio e accessori autorizzati dal fabbri­cante. Non ci assumiamo nessuna
responsabilità per danni causati dall’im­piego di pezzi non autorizzati.

17. Per motivi di sicurezza, non sono
consentite modifiche e variazioni arbi­trarie.

5. Messa in funzione

Inserire il cavo di rete nella presa di
corrente (1) dell’apparecchio e realiz­zare così il collegamento di rete.
L’alimentatore è fornito con collega­mento connettore EU. Gli adattatori for­niti per Regno Unito, Giappone e Stati
Uniti possono essere sostituiti sull’ap­parecchio di rete in qualsiasi momento.

A tal fine, premere il pulsante sul lato
interno dell’alimentatore e sfilare verso
l’alto l’unità di collegamento EU. Inse­rire l’adattatore nella scanalatura di
guida e spingere sino a farlo entrare in
sede con un clic.

Utilizzare esclusivamente l’alimentatore
fornito insieme all’apparecchio, poiché
altri alimentatori potrebbero danneg­giarlo e comprometterne il funziona­mento.

18. Attenersi strettamente alle con­dizioni di messa in funzione e manu­tenzione del presente manuale d’uso.
Durante l’utilizzo di EyeVolution® MAX
prestare attenzione alle precauzioni
generali per la prevenzione degli infor­tuni.

Importante: Precedentemente alla
prima entrata in funzione leggere
attentamente le informazioni d’uso.
In caso di incertezze, incomprensioni
e domande contattare il magazzino
responsabile oppure direttamente
l’azienda Dreve Dentamid GmbH.

Contenuto della confezione:

1x lampada di solidificazione

EyeVolution® MAX

1x alimentatore 24 V incluso

adattatore EU
1x adattatore per Regno Unito
1x adattatore per USA/Giappone
1x manuale d’uso in 5 lingue

57

EyeVolution® MAX

6. Elementi funzionali

8

13

12

11

10

9

7

58

6

5

Nr. Descrizione

1 Presa di collegamento per alimen-

tazione di corrente
2 Interruttore principale
3 Pellicola display
4 Pulsante programmi a tempo
5 Pulsante funzione piatto girevole
6 Indicatore di funzione
7 Piatto girevole
8 Pellicola a specchio
9 Piastra LED
10 Protezione per gli occhi
11 Maniglia del coperchio
12 Coperchio dell‘apparecchio
13 Finestra di visualizzazione11

3

4

2

1

7. Funzionamento

deutschenglishfrançaisespañolitaliano

Azionare l’interruttore principale (2) sul retro
dell’apparecchio; sul display lampeggia il
diodo luminoso rosso relativo all’indicatore
di funzione (6). L’apparecchio è ora pronto
per essere messo in funzione. Per aprire il
vano di polimerizzazione sollevare il coperchio
dell’apparecchio (12) utilizzando la maniglia
del coperchio (11). L’angolo di apertura è di
circa 55° ed è fissato in posizione definitiva
grazie ad un magnete. Il punto centrale delle
superfici da polimerizzare deve sempre essere
posizionato a una distanza di 2–3 cm dal LED
centrale contornato di nero sul calco di rileva-

7.1 Programmi a tempo

La lampada di solidificazione EyeVolution®
MAX è dotata di relais a tempo già program­mati in precedenza. Grazie al pulsante pro­grammi a tempo (4) possono essere richia­mati programmi a tempo della durata di
1

/ 2 / 3 /

5 e 10 minuti. A seconda dei com­positi impiegati e di uno spessore di 2mm
dello strato, si applicano le seguenti regole:
Opaco: 1:00–2:00 Min.

7.2 Piatto girevole

mento.Si raccomanda di fissare il calco in posi­zione verticale rispetto al piatto oscillante solo
ed esclusivamente su modellazioni occlusali (p.
es inlay o onlay).
Allentare l’anco­raggio magne­tico del coperchio
operando una
leggera trazione
sulla maniglia e
chiudere il vano di
polimerizzazione.

Pre-polimerizzazione: 0:30–1:00 Min.
Infrapolimerizzazione: 1:00–2:00 Min.
Polimerizzazione finale: 2:00–5:00 Min.
Premere sul tasto (4) relativo al programma
a tempo desiderato, al fine di farlo partire. Il
processo di polimerizzazione viene avviato in
automatico e si caratterizza per un diodo di
luce verde a riprova del programma in uso

Posizione ottimale

d’inizio

.

Il rilevamento del calco è stato conce­pito come piatto a pendolo specchiato
(7) per una polimerizzazione ottimale e
possibilmente priva di ombre. Di conse­guenza, all’attivazione del programma,
la rilevazione del calco si sposta dalla
posizione centrale (vedi punto 7.1)
inizialmente di 90° a destra e quindi
prosegue in un movimento pendolare
a 180°. La funzione girevole è accop­piata ai programmi a tempo ed è azio­nata automaticamente all‘avvio del pro-

gramma di polimerizzazione. Il diodo
luminoso (6) indica lo stato di funzio­namento del piatto girevole:
diodo luminoso lampeggiante di verde
= Piatto del pendolo attivato
diodo luminoso lampeggiante di rosso
= funzione di pendolo disattivata.
Grazie al pulsante funzione piatto gire­vole (5) può essere attivata o disattivata
in qualsiasi momento la funzione del
piatto girevole, anche durante i pro­grammi di polimerizzazione in corso.

59

EyeVolution® MAX

7.3 Svolgimento del programma

Ciascun programma a tempo inizia con
una forza luminosa dei LED ridotta del
50 % per garantire una polimeriz­zazione priva di tensione. Dopo 30
secondi i LED raggiungono automati­camente il 100 % della potenza.

Importante: al fine di evitare
danni alla vista, è possibile ese­guire la polimerizzazione esclu­sivamente a coperchio dell’appa­recchio chiuso.

La luce utilizzata non è adatta al con­tatto diretto con gli occhi e può,a lungo
termine e se non opportunamente fil­trata, causare danni alla retina. Per un
controllo a vista del procedimento di
polimerizzazione utilizzare l’apposita
finestra di visualizzazione con filtro (13).
Qualsiasi programma a tempo in corso

viene interrotto all’apertura del coper­chio (12), mentre il diodo attribuito al
programma lampeggia. Il tempo rima­nente per la conclusione del processo
è archiviato nel sistema elettronico e
continua a trascorrere successivamente
alla nuova chiusura del vano di polime­rizzazione.

In seguito al completamento del pro­gramma a tempo, vi sono 2 segnali
acustici in corrispondenza dei quali i
LED di polimerizzazione e il motore si
arrestano in automatico. Il diodo lumi­noso verde, che indica il programma,
si spegne sulla pellicola del display (3).
Un anello di 6 luci bianche LED resta
attivato ed è abbassato soltanto suc­cessivamente all’apertura.

7.4 Interruzione anticipata del programma

Un programma a tempo in corso può
essere interrotto e cancellato in qual-

siasi momento premendo il pulsante di
programmazione attivato.

60

8. Pulizia e manutenzione

Prima di effettuare lavori di pulizia e
manutenzione, estrarre la spina di col­legamento a rete.

Idealmente, la pulizia avviene a secco
utilizzando un panno morbido, oppure
una spugna leggermente inumidita e un

detergente delicato. L’acqua e il deter­gente non devono entrare nell’appa­recchio.
La piastra LED non deve entrare in con­tatto con materiali umidi. Gli accumuli
di sporco possono essere rimossi utiliz­zando un pennello.

9. Istruzioni generali

deutschenglishfrançaisespañolitaliano

I lavori di riparazione e manutenzione
sull’apparecchio di polimerizzazione
EyeVolution® MAX possono essere eseguiti
esclusivamente da personale specializzato.
L’alimentazione di corrente dell’apparec­chio deve essere in ogni caso interrotta.
L’azienda Dreve Dentamid è responsabile
della sicurezza, affidabilità e prestazione
dell’apparecchio quando:

- l’apparecchio viene utilizzato solo per la

sua destinazione d’uso.

- il funzionamento viene seguito solo da per­sonale specificamente addestrato.

- l’apparecchio viene utilizzato esclusiva­mente in conformità alle presenti istru­zioni d’uso.

- ampliamenti, nuove impostazioni, modifi­che o riparazioni vengono effettuati solo
da persone autorizzate da Dreve Dentamid.

Poiché lavoriamo costantemente allo svi­luppo dei nostri prodotti, ci riserviamo di
apportare delle modifiche tecniche.

10. Smaltimento dei dispositivi secondo direttive WEEE

La direttiva UE 2002/96/CE per la riduzione della quantità crescente dei rifiuti
da apparecchiature elettriche ed elettroniche non più in uso. Lo scopo è evitare,
ridurre così come smaltire in modo ecocompatibile le quantità crescenti di rifiuti

elettrici ed elettronici. Lo smaltimento di apparecchiature opportunamente
contraddistinte non deve essere effettuato nella spazzatura domestica, bensì nei centri di
raccolta comunali, presso il Vostro rivenditore specializzato oppure presso il produttore.

11. Garanzia

La garanzia ha una durata di 2 anni a
partire dalla data di consegna. La garan­zia risponde solo di errori del materiale o
di fabbricazione. I diritti di garanzia non
riguardano l’usura naturale o danni deri­vanti da mancata considerazione dei peri­coli e conseguenti a trattamento errato
o non conforme alla destinazione, sforzi
eccessivi, materiali di esercizio non idonei
e influssi chimici, elettrochimici o elettrici
non presupposti dal contratto. I diritti di
garanzia decadono in seguito a modifi­che o lavori di manutenzione e rimessa
in funzione non effettuati a regola d’arte
dal committente o da terzi e in caso di
violazione di sigilli.

Responsabilità per vizi della cosa

I diritti per vizi della cosa decadono
quando è decorso un anno dalla conse­gna. I diritti per vizi della cosa non riguar­dano l’usura naturale o danni derivanti
da mancata considerazione dei pericoli e
conseguenti a trattamento errato o non
conforme alla destinazione, sforzi ecces­sivi, materiali di esercizio non idonei e
influssi chimici, elettrochimici o elettrici
non presupposti dal contratto. I diritti
per vizi della cosa sono esclusi in seguito
a modifiche o lavori di manutenzione e
rimessa in funzione non effettuati a regola
d’arte dal committente o da terzi e in caso
di violazione di sigilli.

61

EyeVolution® MAX

12. Rimedi contro i guasti

Problema

L’apparecchio non
risponde

Il diodo luminoso lam­peggia, l’elettronica
non funziona

Piatto girevole non fun­ziona

I programmi a tempo
non possono essere
attivati

Causa

Collegamento di rete
non corretto

Interruttore principale
spento

Cablaggio interno difet­toso

Alimentatore difettoso

Elettronica difettosa

Funzione disattivata

Aprire il coperchio
dell’apparecchio

Collegamento cavi al
motore (16) difettoso

Motore difettoso (16)

Gruppo elettronico
difettoso

L’adattatore motore
(25) gira a vuoto

Interruttore principale
spento

Il coperchio dell’appa­recchio è aperto

Rilevazione del
problema

Controllare il collega­mento di rete

Accendere l’interruttore
principale

Il cablaggio interno
deve essere controllato
dallo specialista

Sostituire l’alimentatore

L’elettronica deve
essere controllata dallo
specialista

Attivare con pulsante
interruttore (5)

Chiudere il coperchio
(12)

Controllare il cablaggio

Il motore deve essere
controllato o sostituito
dallo specialista

L’elettronica deve
essere controllata o
sostituita dallo
specialista

Trascinare l’asta filet­tata dell’ adattore
motore

Accendere l’apparec­chio

Chiudere il coperchio (12)

62

deutschenglishfrançaisespañolitaliano

Problema

Il tempo di polimerizza­zione non deve termi­nare in automatico

Il processo di polimeriz­zazione non deve essere
interrotto dall’apertura
del coperchio

Causa

Cablaggio interno difet­toso

Piastra LED (9) difettosa

Gruppo elettronico
difettoso

Microinterruttore (15)
difettoso

Gruppo elettronico
difettoso

Microinterruttore (15)
difettoso

Rilevazione del
problema

Il cablaggio interno
deve essere controllato
dallo specialista

La piastra LED deve
essere controllata o sosti­tuita da uno specialista

L’elettronica deve essere
controllata o sostituita
dallo specialista

Il cablaggio interno
deve essere controllato
dallo specialista oppure
deve essere sostituito

L’elettronica deve essere
controllata o sostituita
dallo specialista

Mettere immediata­mente l’apparecchio
fuori servizio!

Il cablaggio interno
deve essere controllato
dallo specialista oppure
deve essere sostituito

Risultati della polimeriz­zazione insoddisfacenti

Tempo di polimerizza­zione troppo breve

Il materiale reagisce a
diverse lunghezze
d‘onda

Piastra LED (9) sporca

Piastra LED danneg­giata

Allungare il tempo di
polimerizzazione

Sostituire il materiale

Pulire attentamente la
piastra LED

Controllare ed, even­tualmente, sostituire la
piastra LED

63

EyeVolution® MAX

13. Lista ricambi

Nr. Nome Art.Nr.

1 Boccola di collegamento rete elettrica 1201
2 Interruttore principale 1202
3 Foglio display, incollabile 1203
7 Piatto girevole con foglio a specchio 1207
8 Foglio specchio 1208
9 LED incluso specchio con cornice e materiale di fissaggio 1209
10 Schermo di raffreddamento in alluminio 1210
11 Manopola con materiale di fissaggio 1211
13 Finestrella di controllo con cornice 1213
14 Componente rete 24V spina internazionale 1214
15 Microinterruttore con cavo e materiale di fissaggio 1215
16 Motore piatto girevole 1216
17 Elettronica completa, materiale di fissaggio incluso 1217
18 Scatola completa (coperchio, manopola e base) 1218
19 Magnete di mantenimento Magnete disco, materiale di fissaggio incluso 1219
20 Piastra di base lamiera piastra portante, materiale di fissaggio incluso 1220
21 Piedini (5x) 1221
22 Cerniera coperchio completa (microinterruttore, cavo, piatto coperchio,

asse coperchio, magnete disco), materiale di fissaggio incluso 1222

23 Lamiera radiatore 1223
24 Flangia motore 1224
25 Adattatore motore, vite filettata inclusa 1225
26 Piatto coperchio, materiale di fissaggio incluso 1226
27 Asse coperchio 1227
28 Rele fotoelettrico 1228
29 Smorzatore di rotazione 1229
30 Ripresa smorzatore di rotazione 1230
31 Cornice LED 1231

64

14. Esploso

deutschenglishfrançaisespañolitaliano

65

EyeVolution® MAX

15. Schaltplan, Wiring diagram, Plan des connexions,
Esquema eléctrico, Schema elettrico

L

8 9

58516 Einbausteckdose

50890 Schalter

+

­rot

rot

N

-A

~

=

DC

...

520133 Steckernetzteil

+

-

-

+

S te cke rnetz teil

100-240V 50-60Hz

66

blau

520132 Sensor

VDC59052

LED´s

520131 Prozessorplatte 24V

Sensor

SwitchMotor

5 6 7

520103U-LED

rot

2 3 4

0 1

rot

59055 Mikroschalter

blau

D-520130 DC Motor

rot

grün

D -3 8101

DREVE

S6

Pr oDi Med GmbH

S5

S4

24V = 1,2 A

S§

S2

S chaltplan

EyeVolution.MA X

fl a.

04.02.15

Bearb.

Datum

0

Urspr. Ers.dErs.f

Norm

Gepr.

Änderung Datum Name

Zust.

S1

deutschenglishfrançaisespañolitaliano

EyeVolution® MAX

Tel [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
