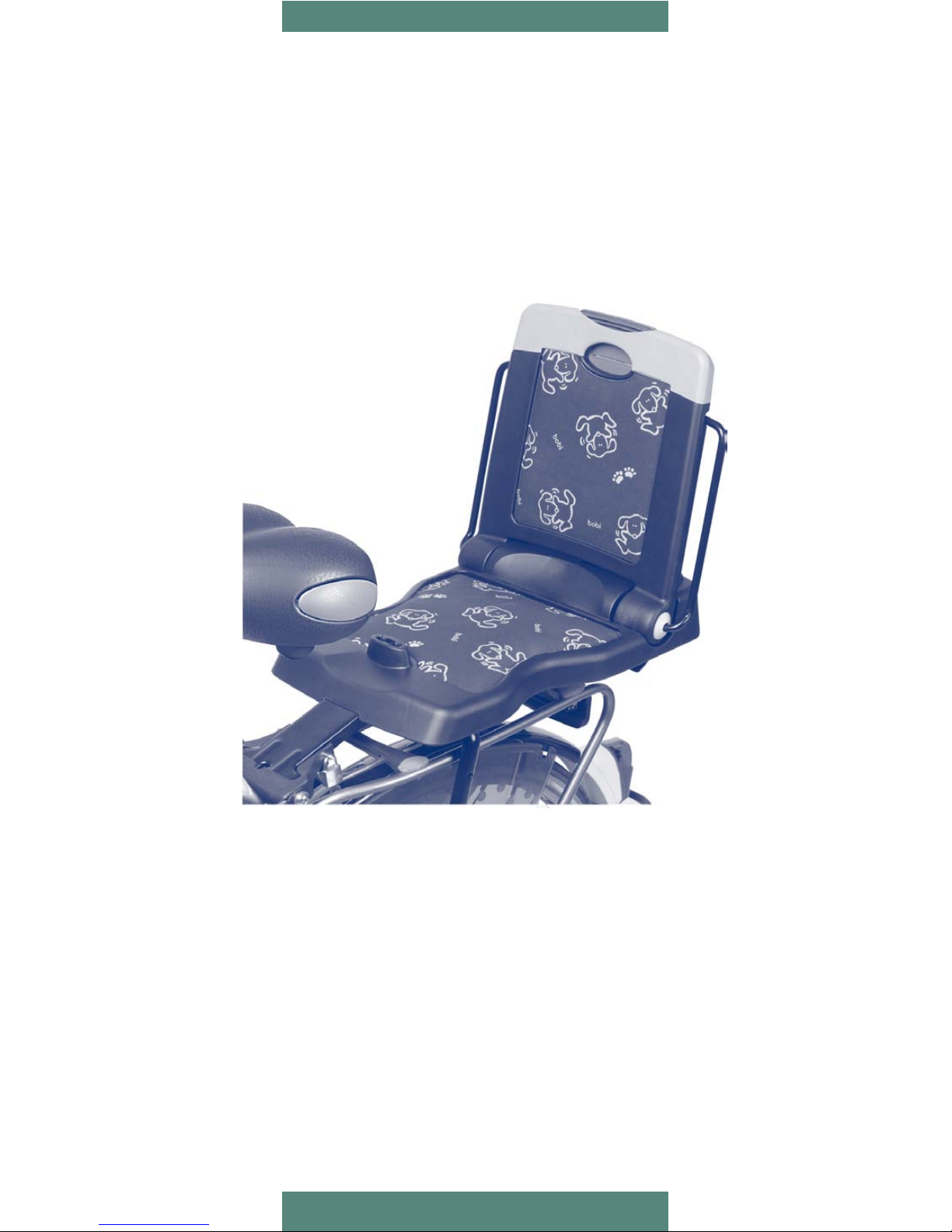

Dremefa Bobike Junior Operating Instructions Manual

Gebruiksaanwijzing

Bedienungsanleitung

Operating Instructions

ø 12 - 25 mm

1

2

3

4

5

6

7

8

10

11

12

13

14

15

9

30 cm

3 mm

B

Voetsteunbuis
Fußstützenrohr
Footrest tube

A

Zitje
Sitz
Seat

C

Montageknop
Befestigungselement
Locking unit

F

Montagebeugel
Montagebügel
Mounting bracket

E

Kussen(s)
Kissen
Cushions

G

Insteekelement
Einsteckelement
Socket

D

Voetensteun
Fußraste
Footrest

A

F

B

E

•

D

•

•

•

C

•

G

•

16

17

19

17a

18

•

NEDERLANDS

Algemeen

Gefeliciteerd met de aankoop van de Bobike junior, het veilige en
comfortabele fiets-kinderzitje van Bobob-line. Lees deze gebruiks­aanwijzing en montagevoorschrift aandachtig door voordat u overgaat
tot montage van het zitje.

Bewaar deze gebruiksaanwijzing goed zodat U deze later nog eens
kunt raadplegen.

• De Bobike is geschikt voor het meenemen van kinderen in de leeftijds­categorie van 5 tot 10 jaar; het maximaal toelaatbare gewicht
bedraagt 32 kg.

• Het zitje is niet bestemd om op een bromfiets te worden
gemonteerd. Indien u nog vragen mocht hebben over de montage of
het gebruik van de Bobike junior, raadpleeg dan uw leverancier.

• Voor de montage van de Bobike junior kunt u de montageset
gebruiken van de Bobike maxi. U kunt deze sets ook los kopen.

• Bij hergebruik van het insteekelement kan het zijn dat u het zadel
iets hoger moet afstellen voor het insteken van de Bobike junior.

Montage

• Bevestig het insteekelement (H) tegen de staande achtervork
onder het zadel; het contra-element zet u met sleutel 13 vast (met
vlakke zijde tegen de achtervork). Let erop dat het insteekelement
horizontaal wordt gemonteerd met de T-vormige opening in de
juiste positie (brede sleuf boven) (fig. 5).

• Bevestig de beide montageknoppen (C) op ongeveer 30 cm onder
het insteekelement (H) loodrecht op de achtervork (fig. 1). De
montageknoppen zijn geschikt voor achtervorken met een ø van 12
t/m 25 mm (fig. 2). Voor verstelling dient u de klembeugel van de
montageknop in de voorste, middelste of achterste sleuf te steken.

• Overtuig u ervan dat de beide elementen zowel links als rechts op
exact gelijke hoogte worden bevestigd. Zet de bout licht vast met
de inbussleutel en draai de knop van de montageknop geheel vrij.

• Neem nu het zitje en steek de kop van de montagebeugel (G) recht
en volledig in het insteekelement (fig. 5).

• Draai de voetsteunbuis (B) in de juiste positie en plaats de uiteinden
in de montageknoppen (C) en draai de knoppen vast.

• Afstellen. Het zitvlak van de Bobike junior moet licht naar achteren
hellen. Houd hierbij enige ruimte vrij tussen het zitje en de
bagagedrager of het spatbord. Indien de stand van het zitje nog
niet goed is, kan dit worden verbeterd door de positie van de
montageknoppen (C) omhoog of omlaag te bewegen. Als de juiste
stand bereikt is, moet de bout van de montageknoppen stevig
worden aangedraaid.

• Hoogte-instelling voetsteunen (D). U kunt de hoogte van de
voetsteunen op 4 posities instellen waarbij u de inbusbouten in het
onderste en bovenste gat van de moerplaat vast te maken (fig. 3).

• Veiligheidsvoorschrift: Controleer na de montage van de Bobike
junior of de achterzijde van de zitting van het kinderveiligheidszitje
zich niet meer dan 30 cm achter de achteras bevindt voordat u een
eerste proefrit maakt met uw kind (fig. 4).

NEDERLANDS

• Zet nu uw kind in de Bobike junior en controleer of de gekozen
instelling juist is; bij wijziging van de instelling altijd eerst het
kind weer uit het zitje nemen.

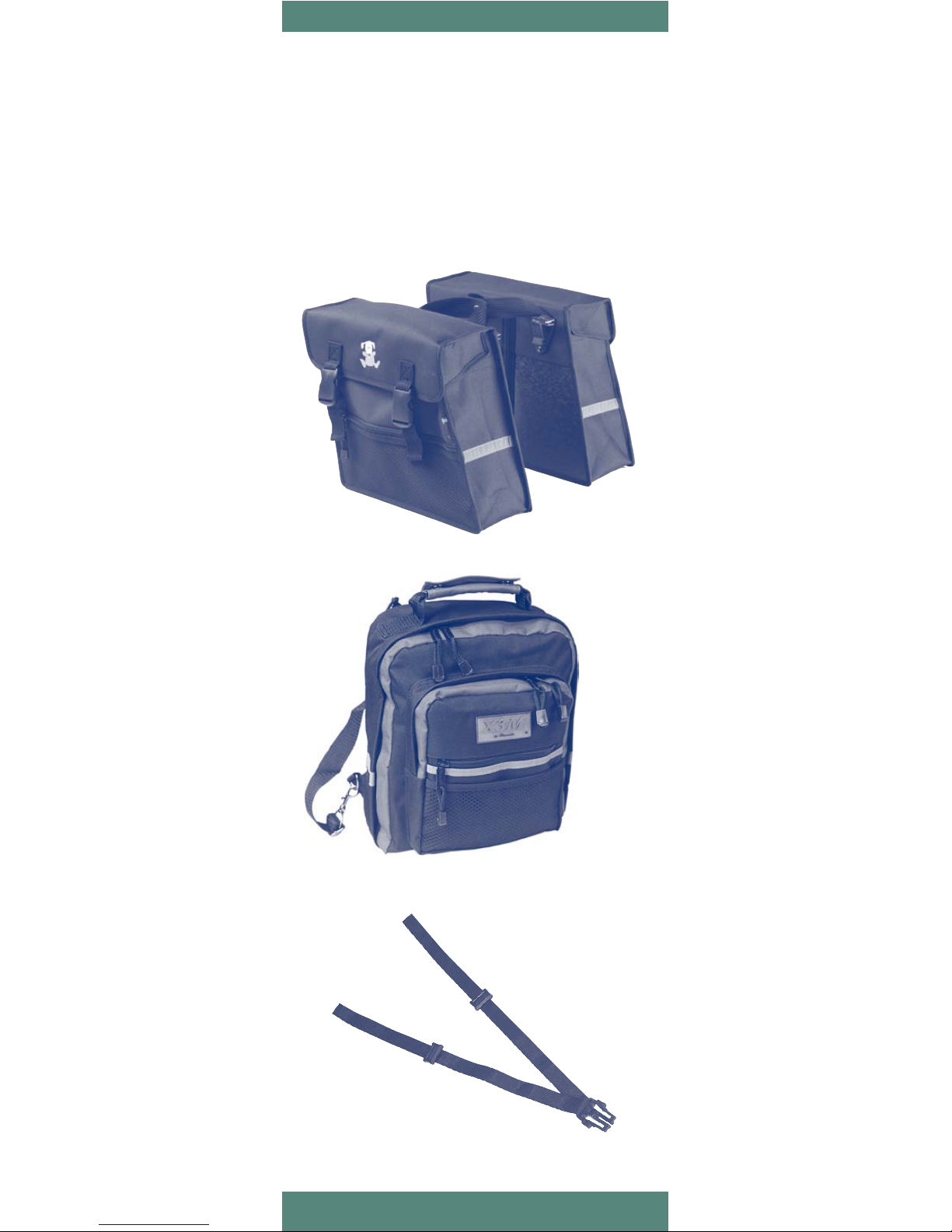

• Een gordelsetje is los bij uw Bobike dealer te verkrijgen (fig. 18).
Het dragen van de gordel is voor kinderen van 5 tot 10 jaar echter
niet verplicht. Bevestig de gordels door deze aan de achterzijde
van het zitje door de sleuven te halen (fig. 16). Gordel openen en sluiten
(fig. 17 en 17a). De lengte van de gordel kan worden ingesteld.

Enige aanwijzingen voor het gebruik

• Controleer alle verbindingspunten en maak vervolgens een korte
proefrit. Het zitje of de onderdelen mogen niet veranderd worden;
iedere aanspraak op garantie en/of aansprakelijkheid vervalt
hiermee.

• Het zitje niet zwaarder belasten dan 32 kg.

• Om de rugleuning van het zitje op te klappen (fig. 7) druk de knop
half in (fig. 6). Als u de knop verder indrukt kunt u de beugel naar
achter klappen (fig. 8). Aan de beugel zijn boodschappentassen te
monteren (fig. 9 en 10). Hierdoor zitten de tassen niet in de weg
van de beentjes van het kind.

• Ook kan aan de rugleuning van het zitje het Bobike rugzakje
worden gehangen (fig. 11 en 12).

• Om de rugleuning weer neer te klappen dient u de lip (niet meer
dan 3 mm) naar beneden te duwen (fig. 13).

• De beugel en de nokjes op de achterzijde van de rugleuning zijn zo
gemaakt dat u ook een kratje op het zitje veilig mee kunt nemen
(fig. 14). Gebruik hiervoor spanriemen.

• De Bobike junior is bedoeld voor kinderen tot maximaal 10 jaar;
neem geen oudere kinderen op het zitje mee.

• Monteer de Bobike voetbeschermplaten indien uw fiets niet van
jasbeschermers is voorzien. Doe uw kind een fietshelm op om bij
vallen letsel te voorkomen. Gebruik een fietsslot dat niet
tijdens het rijden dichtgetrapt kan worden. Om te voorkomen dat
uw kind met de vingers tussen de windingen van de zadelveren
komt, wordt het gebruik van Bobike zadelveerbeschermers
aanbevolen. Controleer of uw kind zich niet kan bezeren aan
scherpe onderdelen zoals remkabels e.d.

• Sluit altijd de gordel, ook als u zonder kind gaat fietsen.

• Indien u het zitje als bagagedrager gebruikt, leg dan de gordels

tussen de leuning en de zitting en klap de leuning helemaal
dicht. Zo komen de gordels niet tussen de spaken.

• Laat uw kind nooit alleen in het zitje als u de fiets tegen een muur
of op de standaard zet. Het zou lelijk kunnen vallen. Als het zitje
lang in de zon staat kan het heet worden. Denk daaraan alvorens u
het kind in de Bobike junior zet.

• Maak het zitje regelmatig schoon met een lauw sopje. De
kussentjes kunnen eenvoudig uitgenomen worden. Gebruik geen
agressieve schoonmaakmiddelen.

• Er zijn extra montage-sets los verkrijgbaar zodat u uw Bobike op
meerdere fietsen kunt toepassen. Informeer hiervoor bij Uw
leverancier.

• Wanneer u geen kind op het zitje vervoerd, de tassenbeugel altijd in de
voorste stand plaatsen (fig. 15 en 19).
