DreamLine W002372113 Installation & Assembly

Page 1

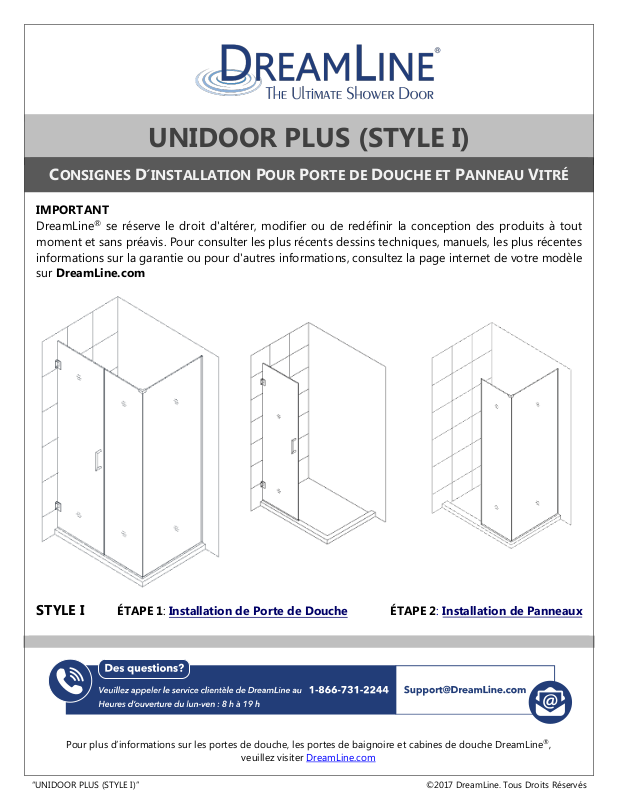

UNIDOOR PLUS (STYLE I)

ONSIGNES D´INSTALLATION POUR PORTE DE DOUCHE ET PANNEAU VITRÉ

Pour plus d’informations sur les portes de douche, les portes de baignoire et cabines de douche DreamLine®,

IMPORTANT

DreamLine® se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques, manuels, les plus récentes informations sur la garantie ou pour d'autres informations, consultez la page internet de votre modèle sur DreamLine.com

YLE I

ÉTAPE 1: Installation de Porte de Douche

veuillez visiter DreamLine.com

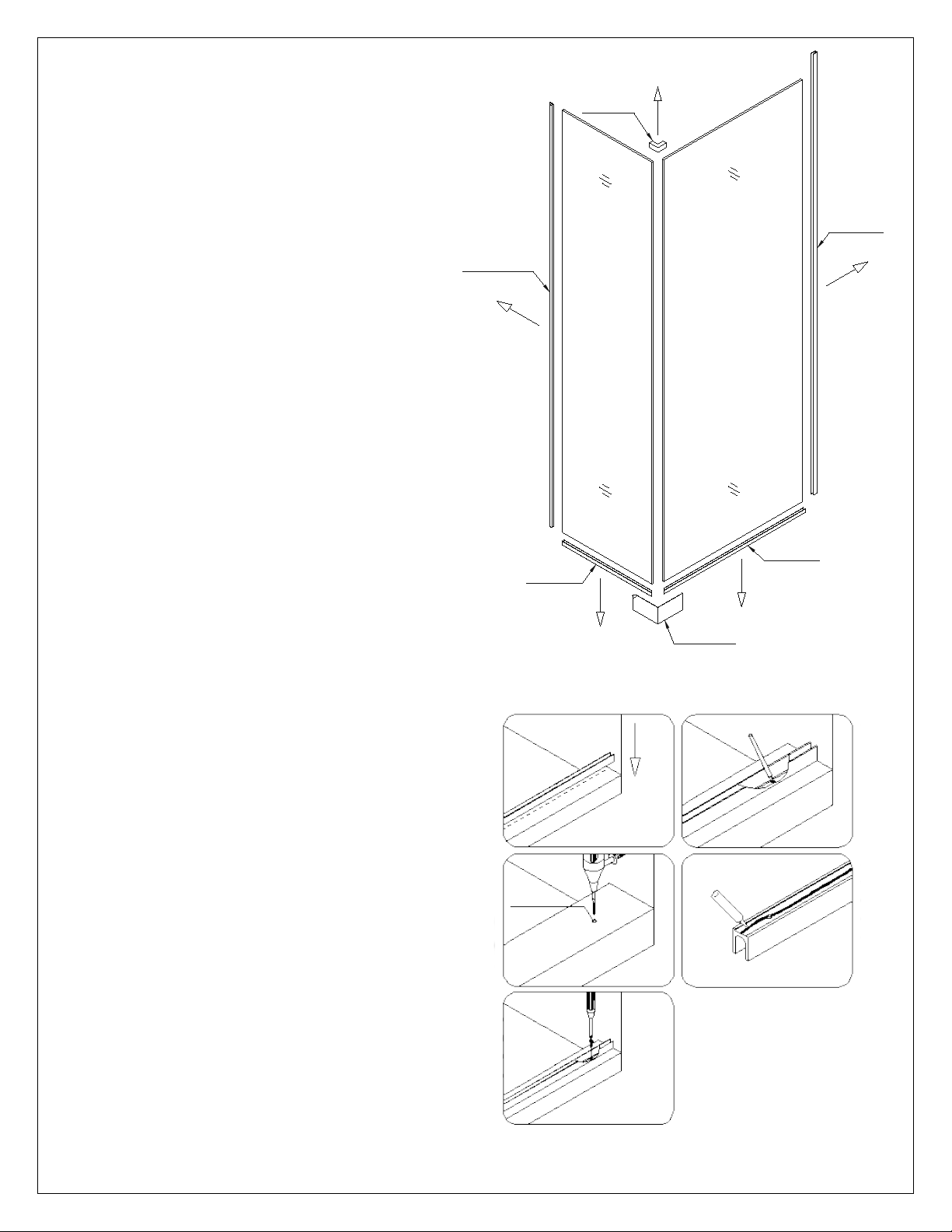

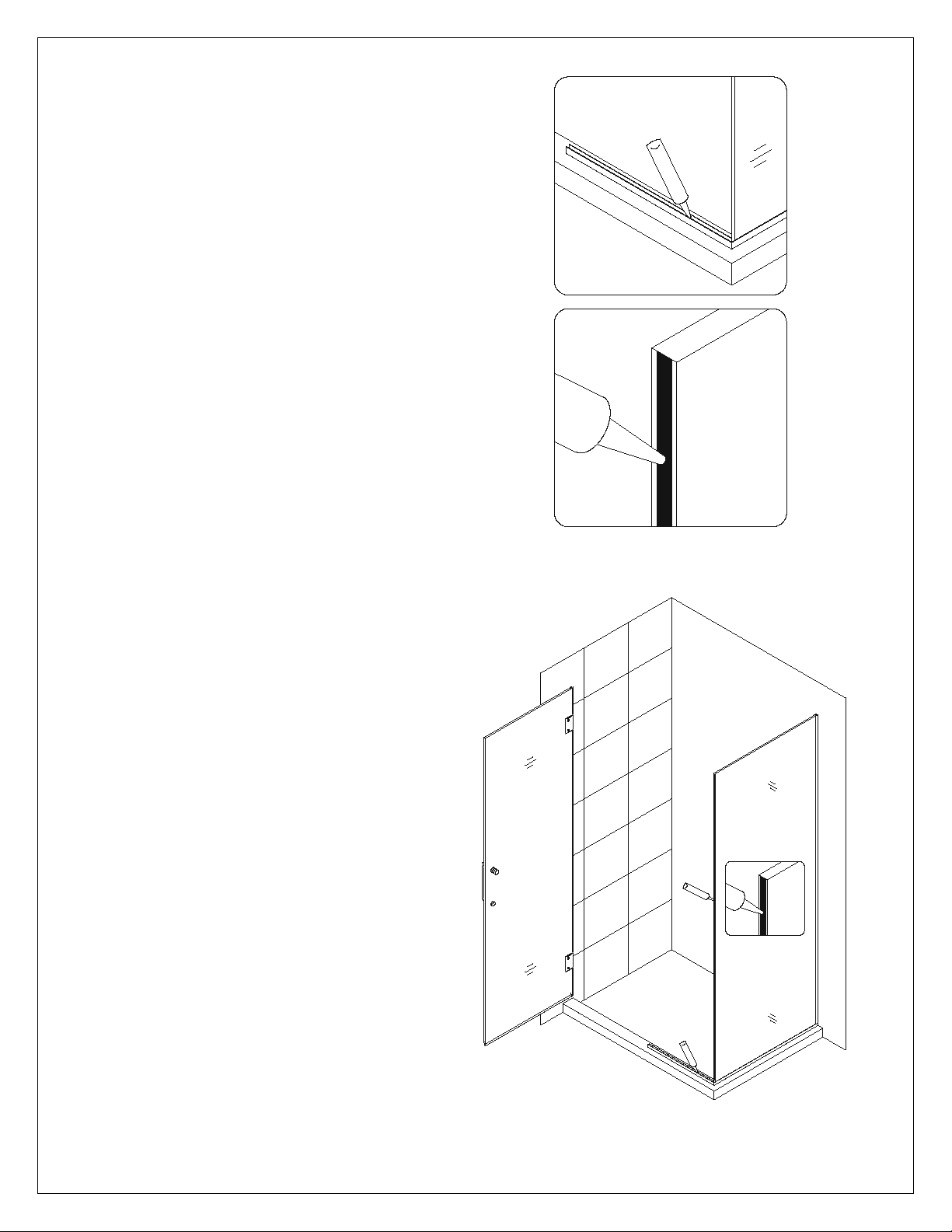

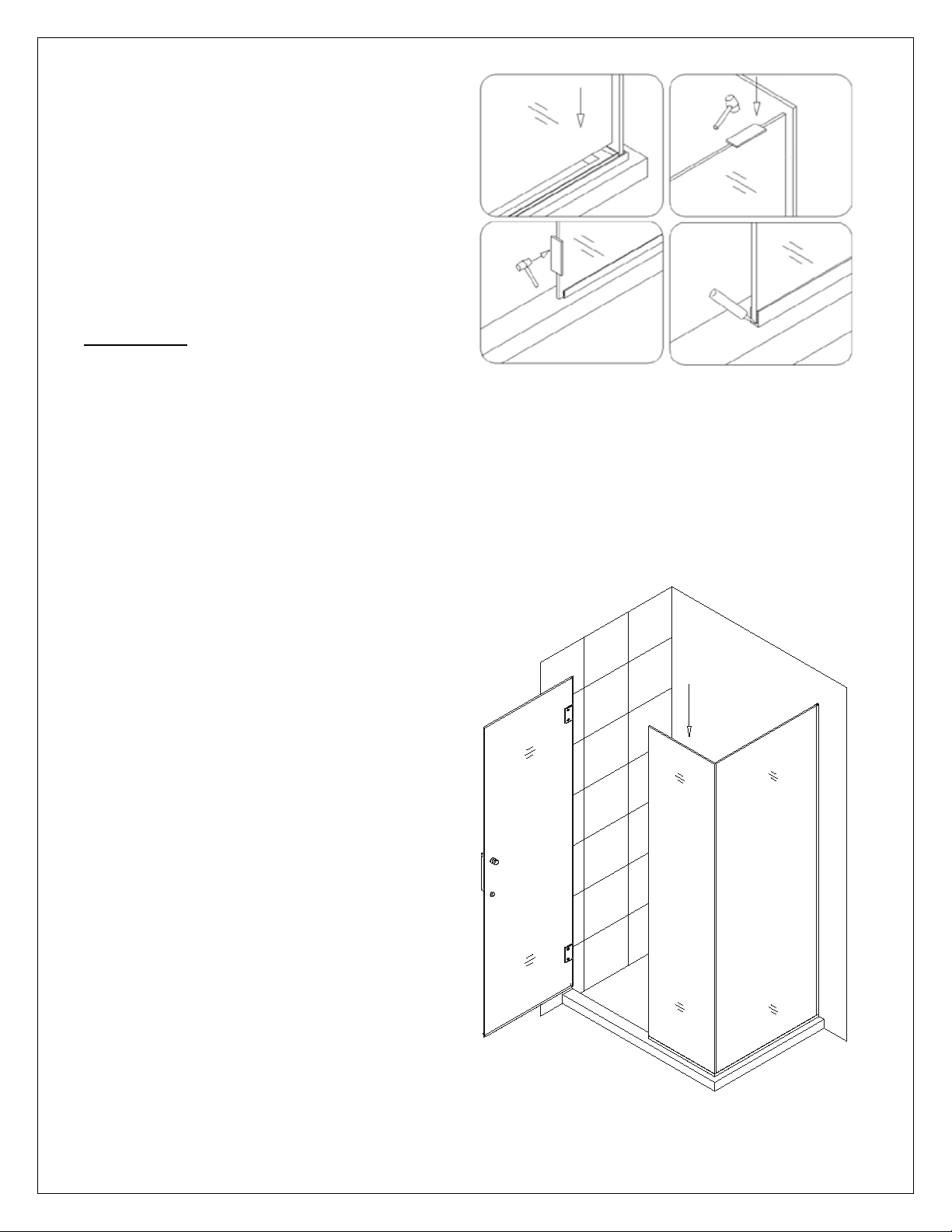

ÉTAPE 2: Installation de Panneaux

Page 2

UNIDOOR/UNIDOOR-LS/UNIDOOR LUX/UNIDOOR PLUS

D'I

ATTENTION:

Nº de Modelés:

REMARQUE: Les charnières

ONSIGNES

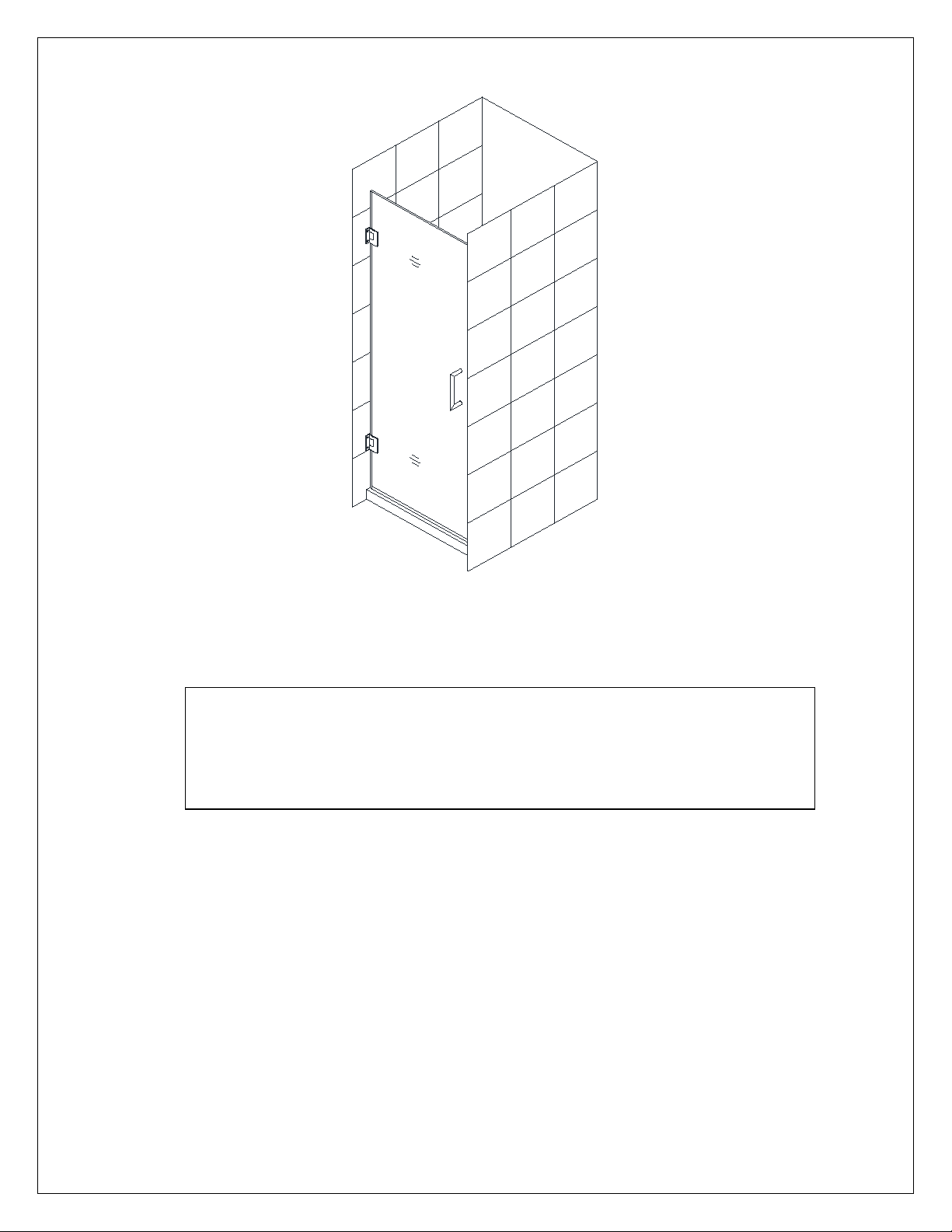

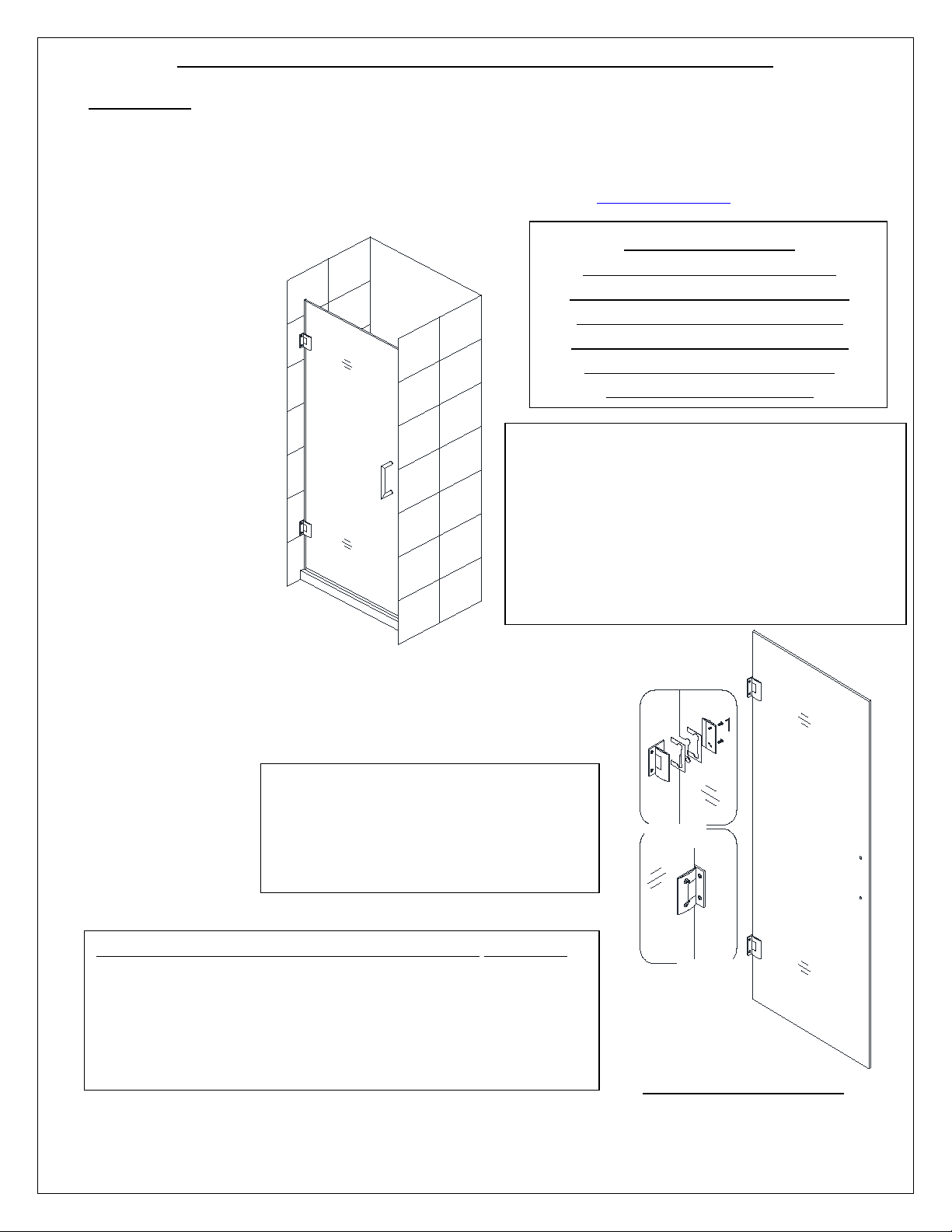

NSTALLATION POUR PORTE DE DOUCHE SIMPLE

IMPORTANT

DreamLine

se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques et manuels, les plus récentes informations sur la garantie ou pour d'autres informations, consultez la page internet de votre modèle sur DreamLine.com

SHDR-20237210F-## SHDR-20247210F-## SHDR-20257210F-## SHDR-20267210F-## SHDR-20277210F-## SHDR-20287210F-## SHDR-20297210F-## SHDR-20307210F-##

## = Finition 01 = Chrome 04 = Nickel Brossé 06 = Bronze Huile 09 = Noir Satiné HFR=Bande Givrée

verre-mur de cette porte doivent être fixées à des montants ou à une armature de bois préinstallée de 51 mm x 152 mm derrière le mur.

Illustration d’une installation du côté droit

vous utilisez l’option de bande givrée.

Pour plus d’informations sur les produits DreamLine

Veuillez lire ce manuel au complet avant de commencer l’installation

Veuillez lire les consignes spécifiques d’installation de la page 2 lorsque

visiter le site DreamLine.com

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 3

Installation de charnière du côté gauche

Installation de charnière du côté droit

La vitre de ce modèle a reçu le

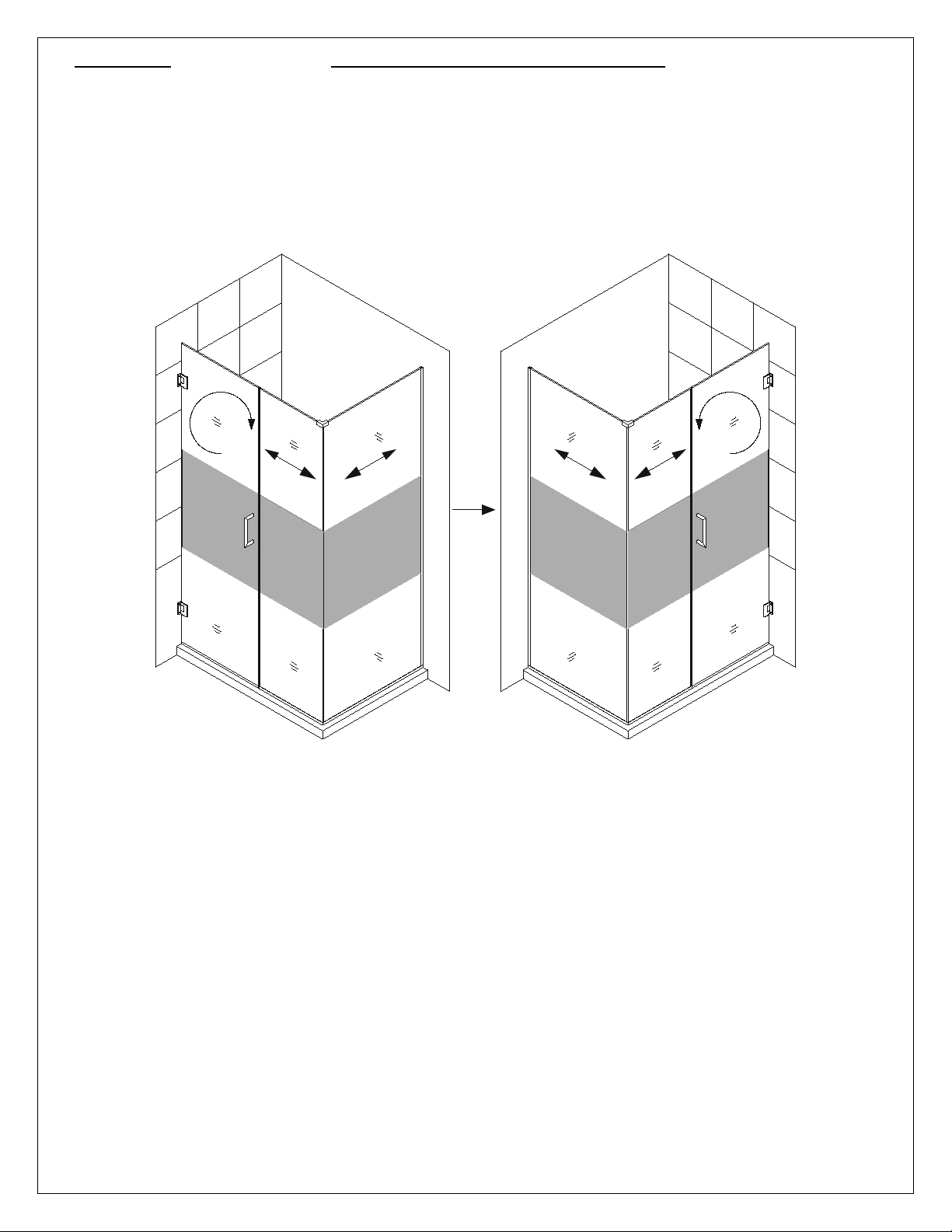

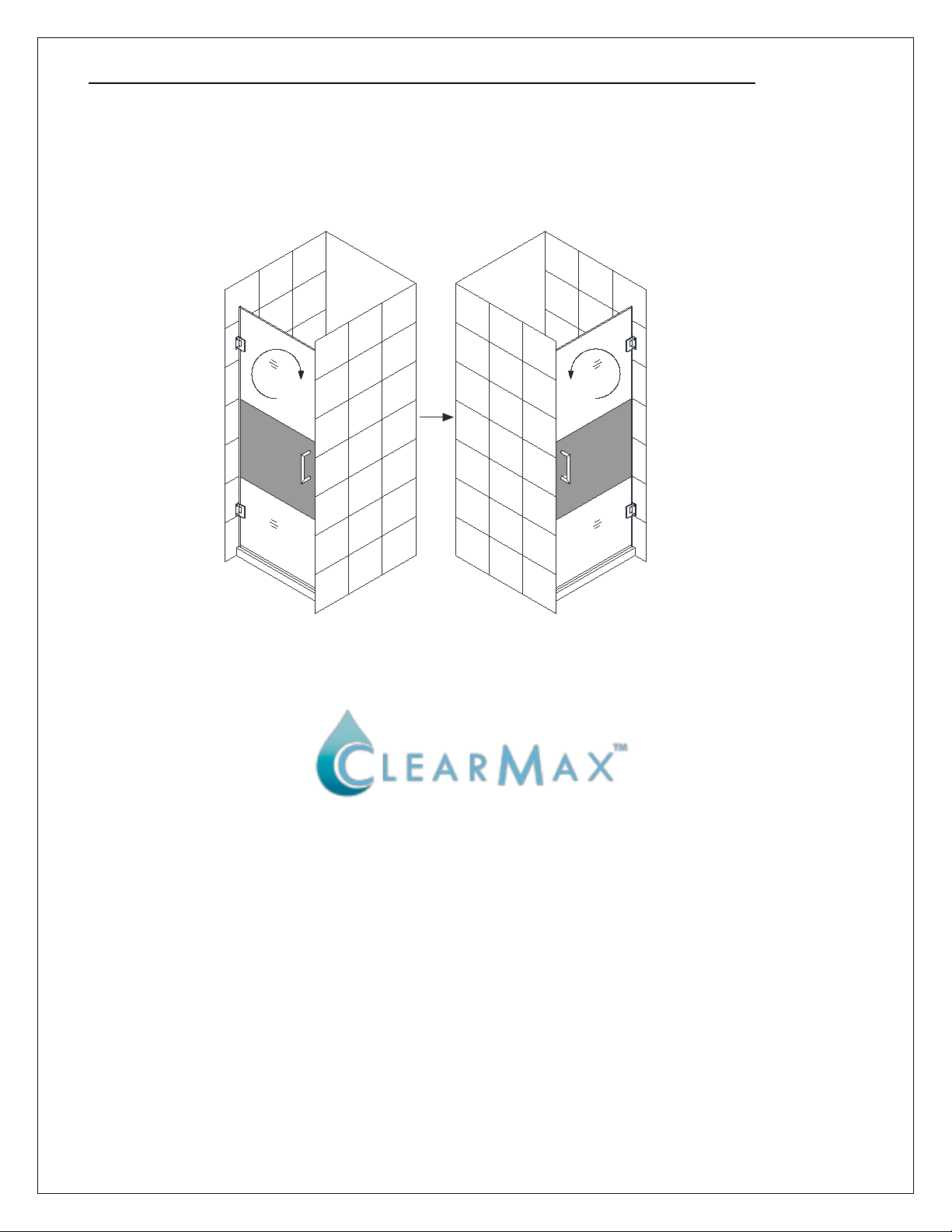

Style “A” (illustration d’une porte simple) avec bande givrée:

REMARQUE: Ce modèle offre l’option d’une bande givrée. La surface texturée de la porte vitrée doit se trouver du côté extérieur de la douche. La porte vitrée se pivote pour une installation du côté gauche ou du côté droit.

traitement exclusif ClearMax™ de DreamLine. Ce revêtement spécialement formule empêche l’accumulation de taches de savon et d’eau.

Installez-le côté portant l’etiquette ClearMax® vers l’intérieur de la douche. Selon le modèle, veuillez noter que le revêtement est applique sur un ou deux côtes.

Pour de meilleurs résultats, utilisez une raclette en caoutchouc après chaque utilisation et essuyez la vitre avec un chiffon doux.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 4

Titre de Section

Nº de Page

Styles Unidoor

4-7

Préparation

Outils

Position des Exigences de Renforcement

Détails des Vitres et des Trous de Charnière

11-12

Schéma Détaillé des Composants de Porte de Douche et Liste des Pièces

Consignes d’Installation

14-21

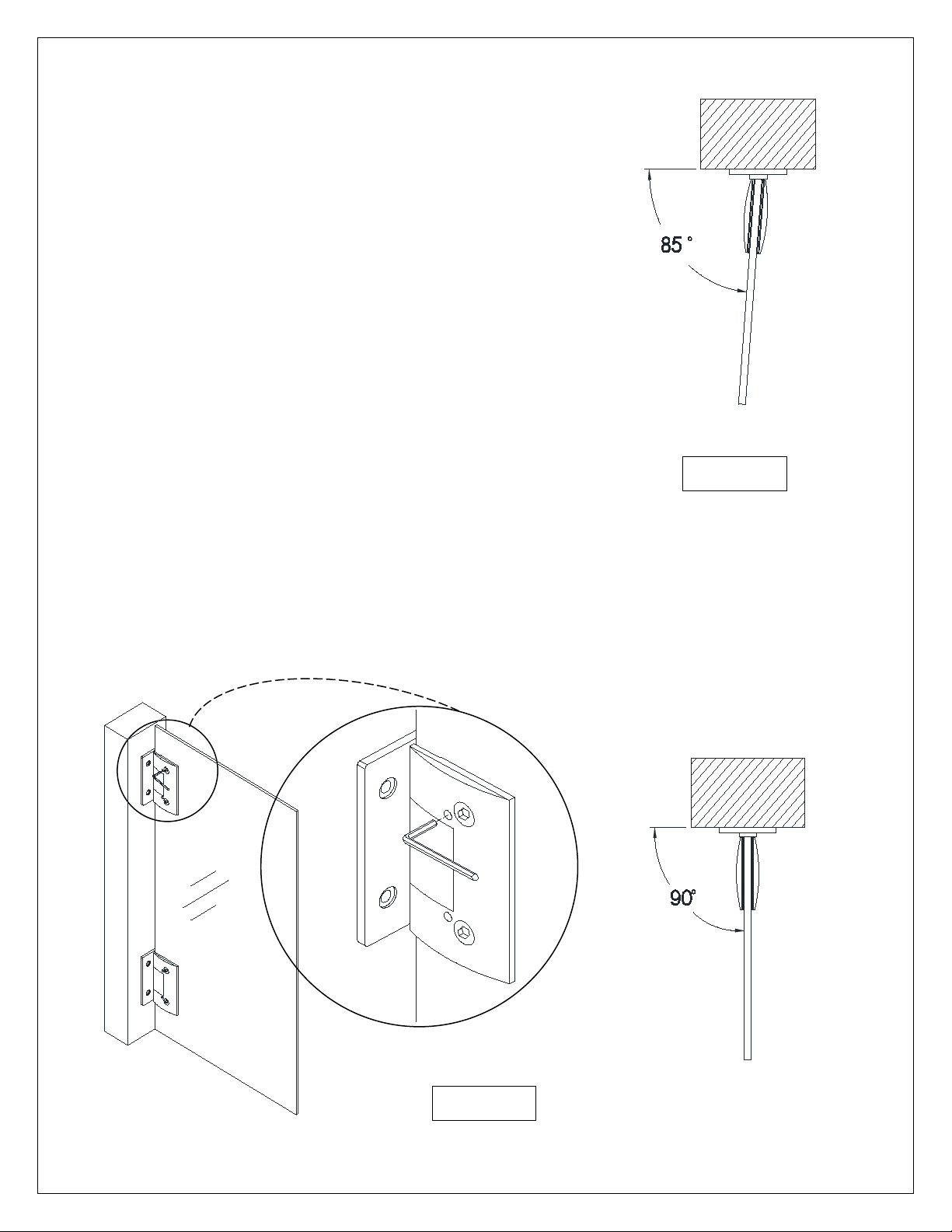

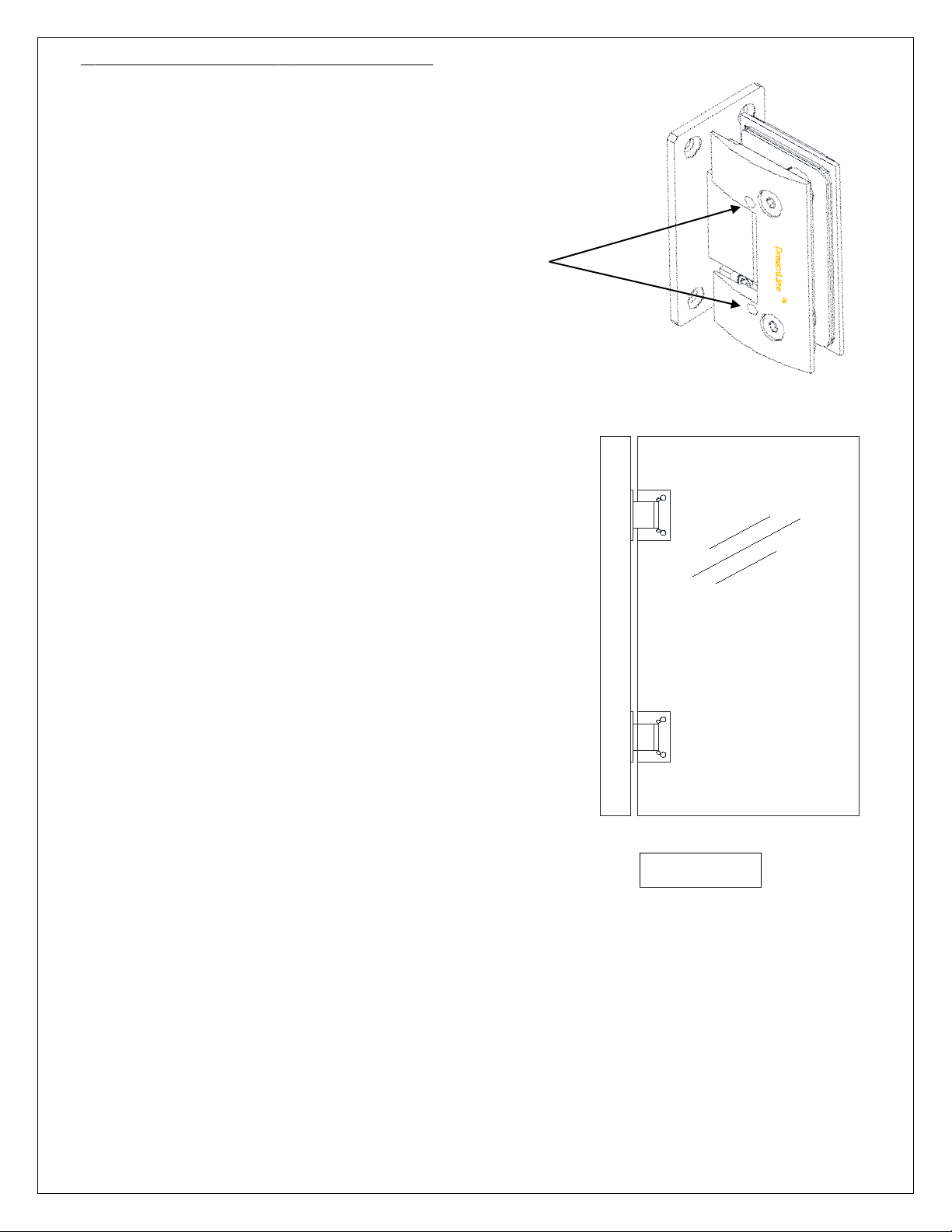

Details des Charnières Ajustables

17-18

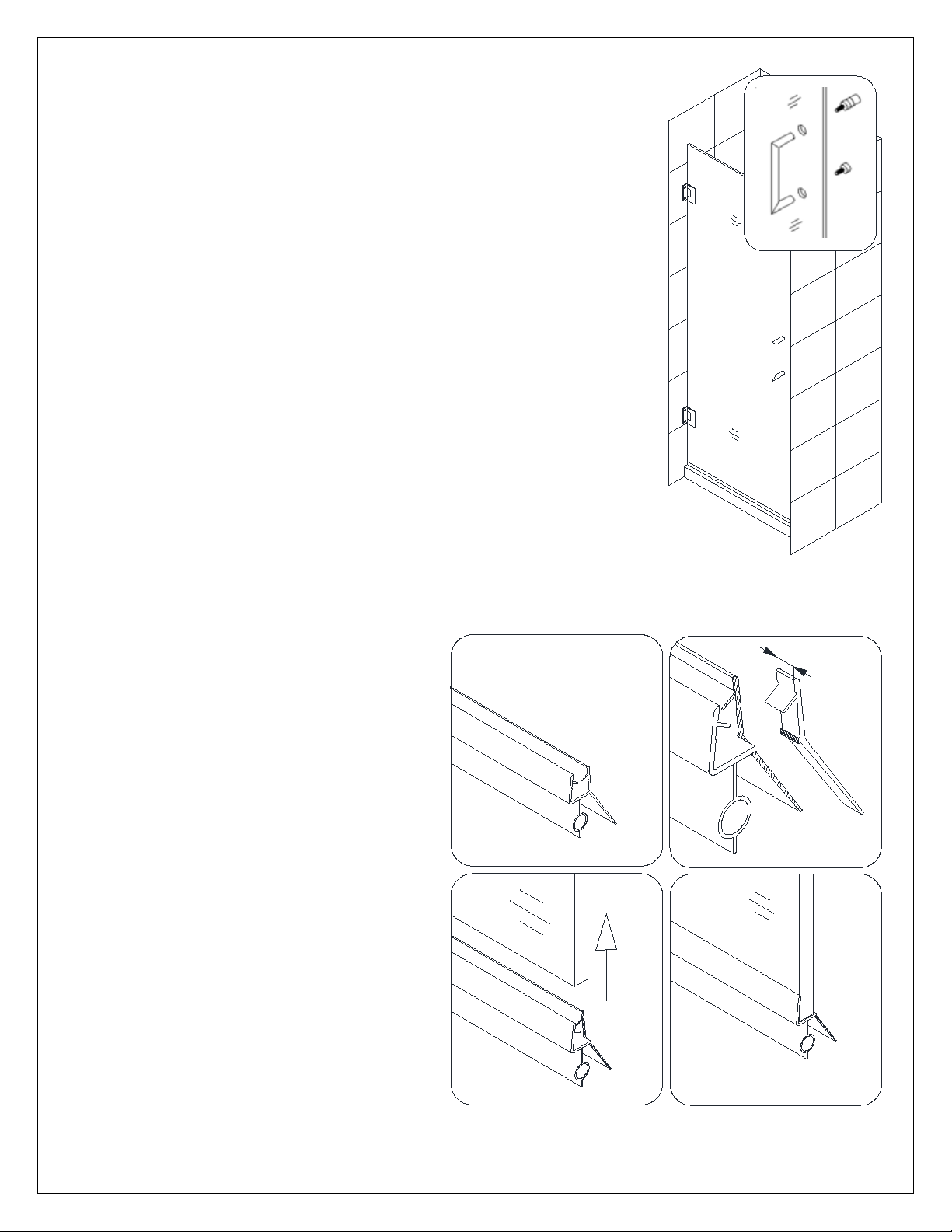

Poignée

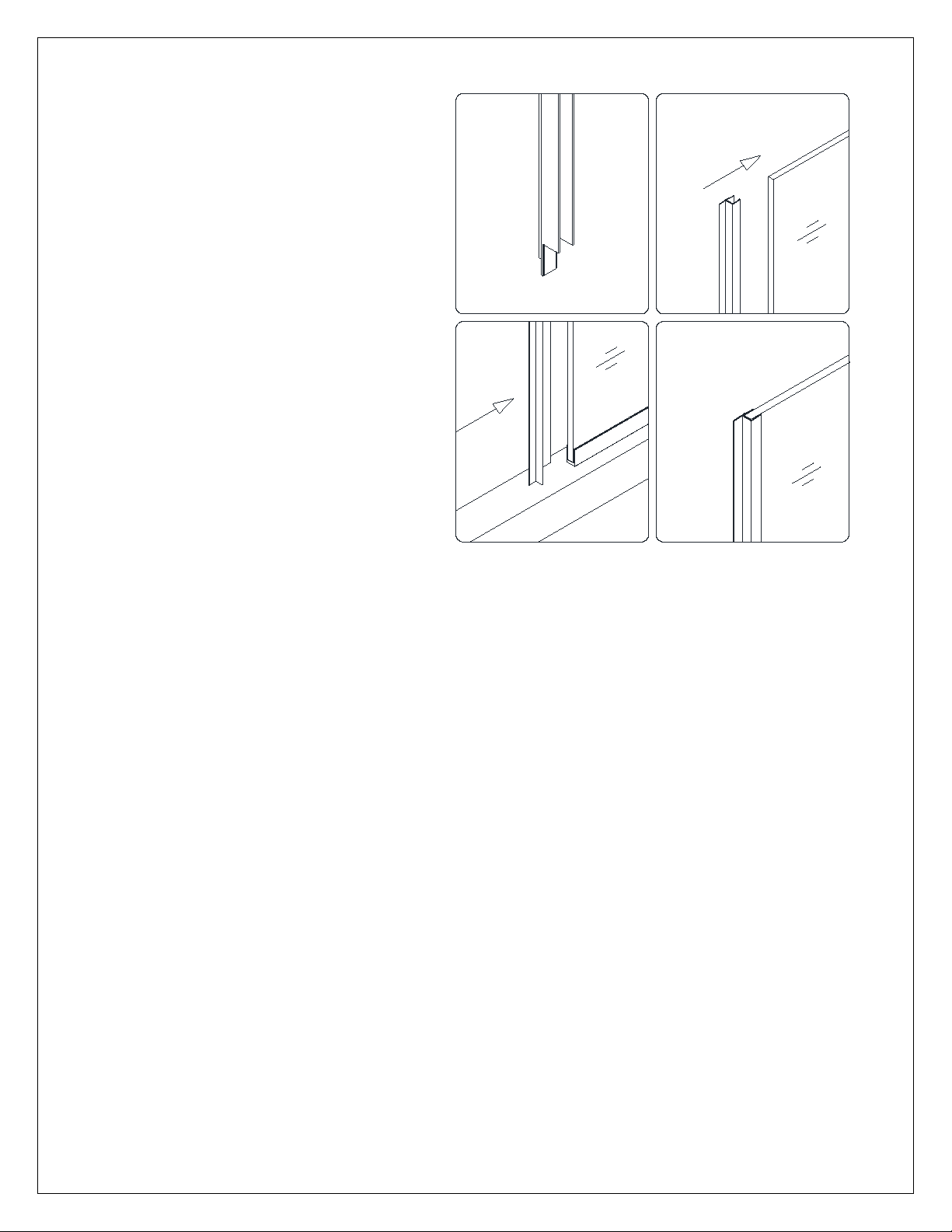

Joints de Vinyle

19-20

Entretien de l’Unité

Table des Matières

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 5

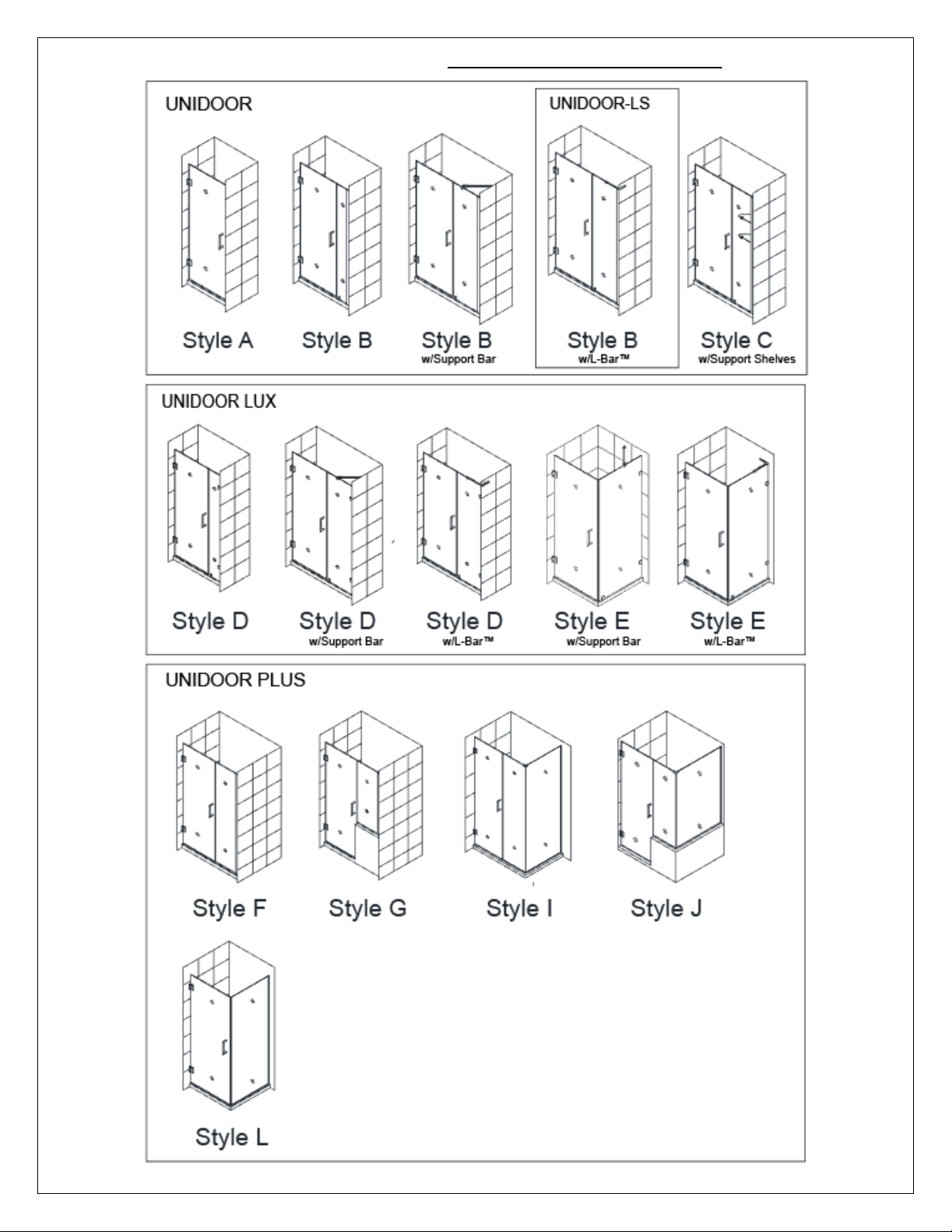

UNIDOOR STYLES- Modèles Charnières Verre-Mur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 6

Modelés muni de Panneau avec Charnière Verre sur Verre: Utilisez d’abord le manuel d’installation fourni avec le panneau vitré avec charnière.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 7

STYLE A UNIDOOR Porte de douche simple de 584mm à 762mm

Referez-vous au Schéma Detaille de la page 12 de ce manuel pour commencer l’installation.

STYLE B * UNIDOOR Porte de douche de 584mm à 762mm munie d’un petit panneau fixe de 152mm ou d’un

grand panneau fixe de 305mm à 762mm et d’une barre de support

UNIDOOR-LS Porte de douche de 584mm à 762mm munie d’un grand panneau fixe de 305mm à 762mm et d’un L-Bar™

STYLE C * UNIDOOR Porte de douche de 305mm à 762mm munie d’un grand panneau fixe avec tablettes

porteuses

STYLE D * UNIDOOR LUX Porte de douche de 584mm à 762mm munie d’un petit panneau fixe de 152mm ou

d’un grand panneau fixe de 356mm à 762mm avec fixations verre-mur et un L-Bar™ ou une Barre de Support

STYLE E * UNIDOOR LUX Cabine de douche munie d’un panneau de retour de 762mm avec fixations verre sur

mur et un L-Bar™ ou une Barre de Support

STYLE F * UNIDOOR PLUS Porte de douche 584mm à 762mm munie d’un panneau fixe intègre de 152mm à

863mm fixé avec un profilé en U

STYLE G * UNIDOOR PLUS Porte de douche 584mm à 762mm munie d’un demi-panneau mural intégré de

152mm à 863mm fixé avec un profilé en U

STYLE I * UNIDOOR PLUS Cabine de douche munie d’un panneau fixe intégré de 152mm à 863mm et d’un

panneau de retour de 762mm à 863mm fixé avec un profile en U

STYLE J * UNIDOOR PLUS Cabine de douche munie d’un demi-panneau mural intégré de 305mm à 914mm d’un panneau de retour de 762mm à 863mm fixé avec un profile en U

STYLE L * UNIDOOR PLUS Cabine de douche munie d’un panneau de retour fixe de 762mm à 863mm posé

avec un profile en U

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

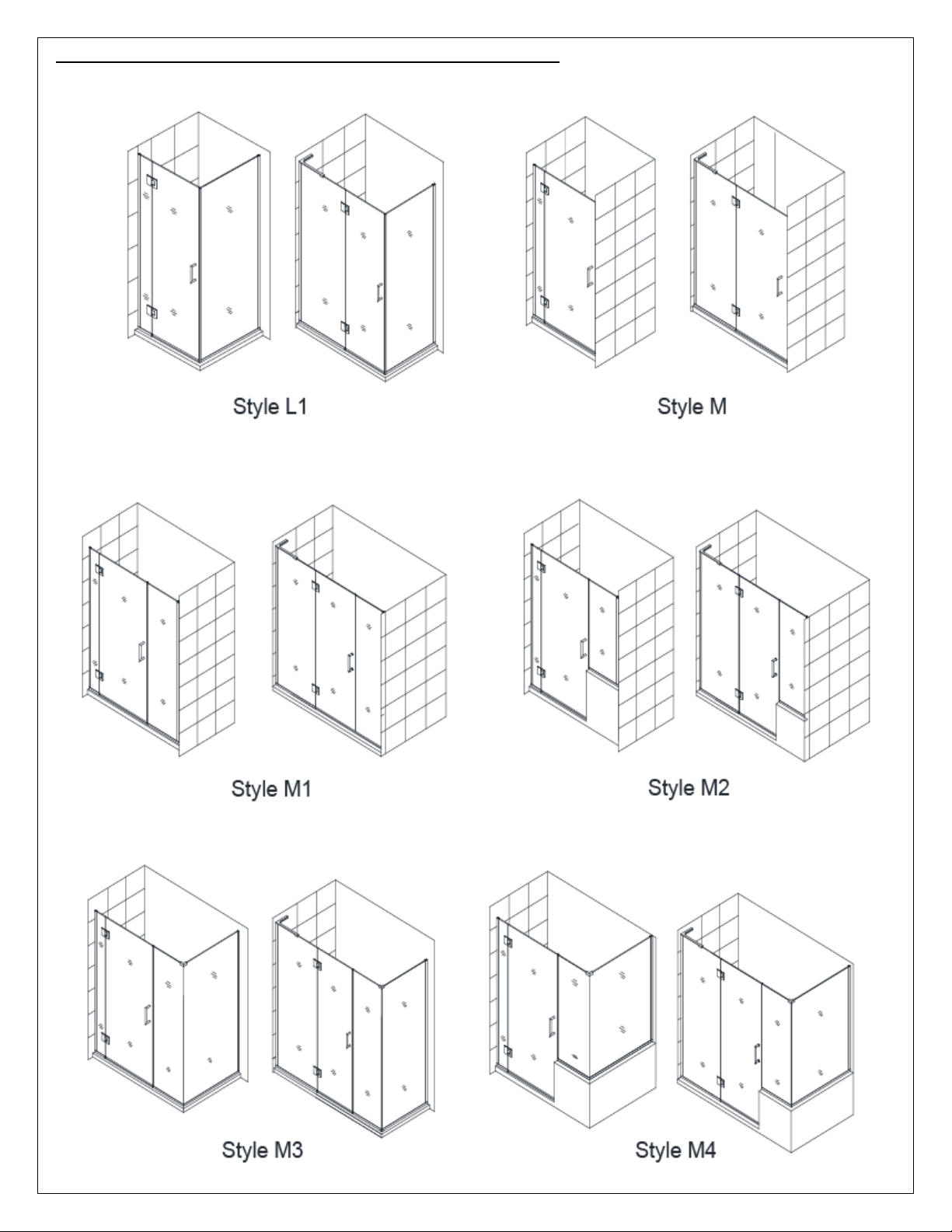

Page 8

STYLE L1 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou de 610mm

avec charnière et d’un panneau de retour pleine hauteur de 762mm à 863mm, fixé avec un profilé en U

STYLE M *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou de 610mm

avec charnière fixé avec un profilé en U

STYLE M1 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou 610mm avec

charnière et d’un panneau intégré pleine hauteur de 152mm, 164mm, 356mm, 368mm, 559mm, ou 571mm fixé à l’aide d’un canal en U

STYLE M2 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou 610mm avec

charnière et d’un panneau intégré de 305mm, 457mm, 610mm, ou 660mm avec contrefort fixé avec un profile en U

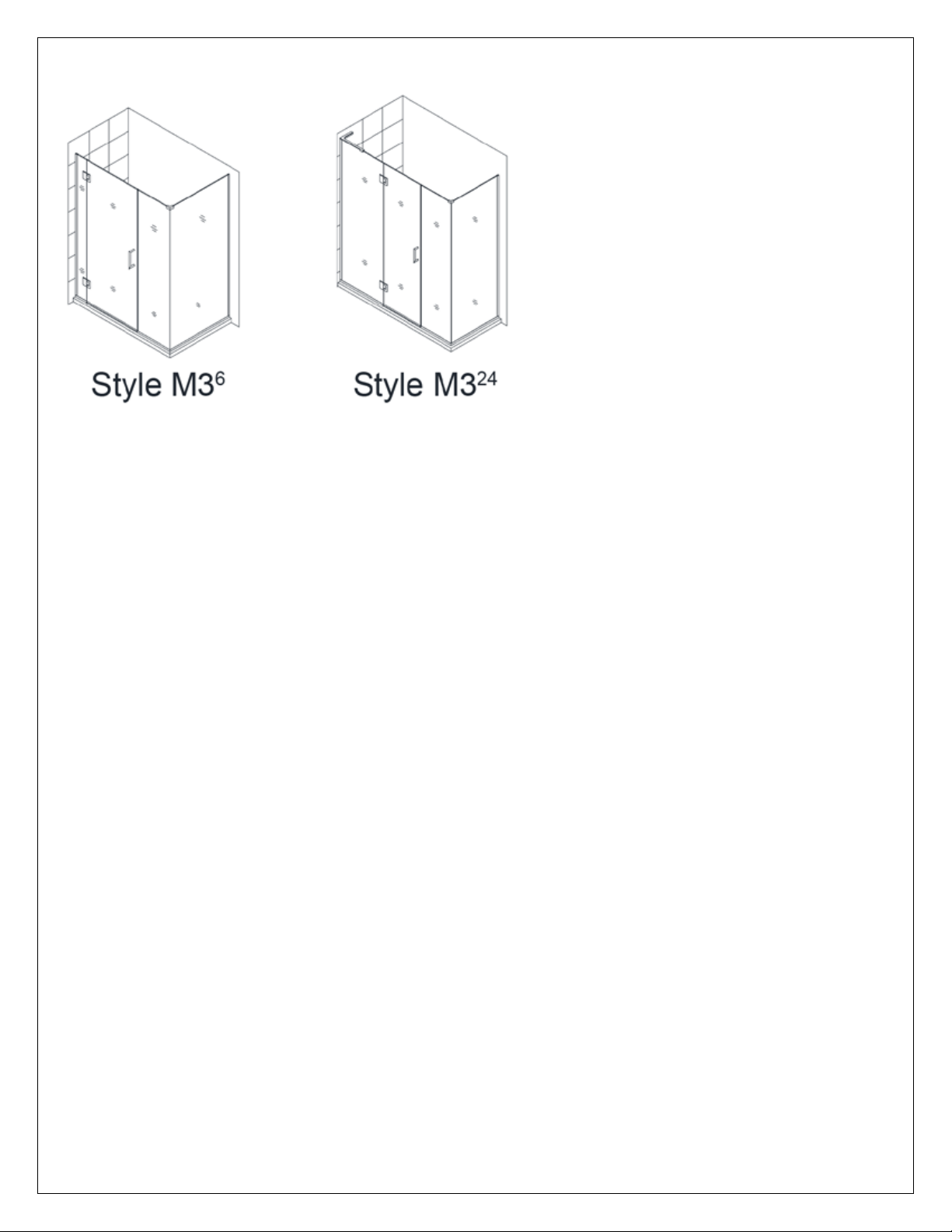

STYLE M3 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm à 610mm avec

charnière et d’un panneau intégré pleine hauteur de 152mm, 164mm, 356mm, 368mm, 559mm, ou 571mm fixé et d’un panneau de retour pleine hauteur de 762mm à 863mm

STYLE M4 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm à 610mm avec

charnière et d’un panneau intégré de 305mm, 457mm, 610mm, ou 660mm sur contrefort et d’un panneau de retour sur contrefort de 762mm à 1016mm fixé avec un profilé en U

* Pour les consignes d’installation du panneau, veuillez-vous référer au manuel spécifique inclus dans l’emballage du panneau vitre.

^ Pour l’installation d’une porte verre sur verre, veuillez-vous référer au ma l’emballage du panneau vitré avec charnière

nuel spécifique fourni dans

REMARQUE: Les portes et les cabines de la gamme UNIDOOR sont réversibles et permettent une

installation du côté droit ou du côté gauche. Ce manuel illustre une installation côté droit. Pour une installation de porte du côté gauche, commencez simplement sur le mur opposé et inversez L’orientation des pièces lorsque requis.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 9

Préparation

1. Avant l'installation, inspectez toutes les boîtes et tous les emballages pour détecter des dommages dus au

transport et comparez le nombre de pièces avec le bordereau d'expédition. Après avoir ouvert toutes les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments de l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur la page « Schéma détaillé des composants de porte de douche ». Si l'unité a été endommagée, présen qu'il manque des pièces, veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables

suivant la date de livraison. Veuillez noter que DreamLine® ne remplacera pas les produits endommagés ou les pièces manquantes gratuitement après 3 jours ouvrables ou si le produit a été

installé. N'hésitez pas à contacter DreamLine® si vous avez des questions. Veuillez avoir sous la main un

numéro de commande, commande originale.

2. Veuillez consulter les instances régionales du code du bâtiment pour toute question concernant les

normes de conformité d'une installation. Les codes de bâtiment et de plomberie peuvent varier selon les endroits. DreamLine® n'accepte pas la responsabilité de conformité aux normes et codes

pour votre projet et n'acceptera aucun

un nom de travail ou une autre preuve d'achat pour nous aider à identifier votre

retour.

te un défaut de finition ou

3. Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le drainage

requis avant d'installer la douche. Engagez un plombier compétent et certifié (lorsque le code le requiert) pour tous travaux de plomberie.

4. Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et qu'elles

pourront supporter le poids total de l'unité. Assurez-vous également que les murs sont à a surface d'installation irrégulière, des angles arrondis ou un angle incorrect des murs latéraux entraînera de graves problèmes durant votre installation. Veuillez noter que certains ajustements et perçages seront nécessaires durant le processus d'installation.

5. Protégez toutes les surfaces principales du produit lors de l'installation. Sauf dans le cas d'indication

contraire, ne posez jamais la vitre directement sur une surface dure. Gardez les protections de coin vitre jusqu'à ce qu'il soit nécessaire de les retirer. Utilisez toujours un morceau de bois ou de carton pour protéger la bordure du bas et les coins de vitre avant et durant l’installation.

6. Cette unité doit être installée sur un seuil fini et contre des murs finis.

7. Cette porte est extrêmement lourde et les charnières de cette porte doivent être fixées à des

montants ou à une armature de bois pré installée de 51mm x 152mm derrièr pages 9, 10 et 11 pour plus de détails.

e le mur. Consultez les

ngle droit. Une

sur la

8. La porte simple Unidoor NE PEUT PAS s'ajuster aux conditions en faux aplomb ou hors niveau. Vérifiez que

vos murs soient d'aplomb et le seuil au niveau avant de commencer l'installation

Comme cette porte de douche est en verre épais et sans cadre, une installation professionnelle est

recommandée

REMARQUE: NE POSEZ PAS la poignée sur la porte vitrée avant de le lire dans les consignes. N'UTI

LISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait endommager

la vitre et/ou causer de graves blessures. Lorsque vous manipulez de lourds panneaux de verre, travaillez avec un assistant et/ou une ventouse pour le verre de qualité professionnelle

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 10

Niveau

Ruban à Crayon

Tournevis Cruciforme

Maillet

Mèche

6 mm Ø

Perceuse

Calfeutrage

Couteau à

Rétractable

Ventouse pour le

Professionnelle

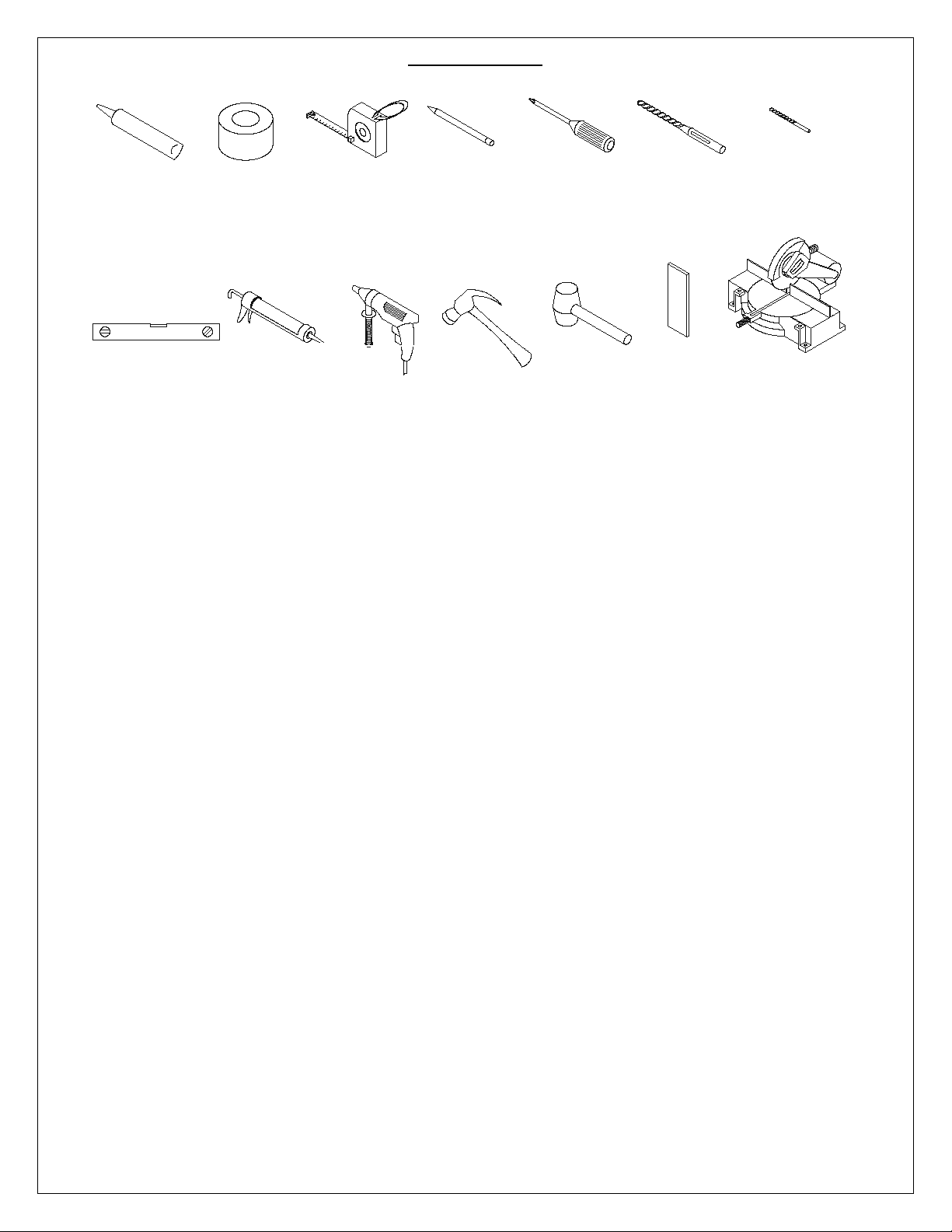

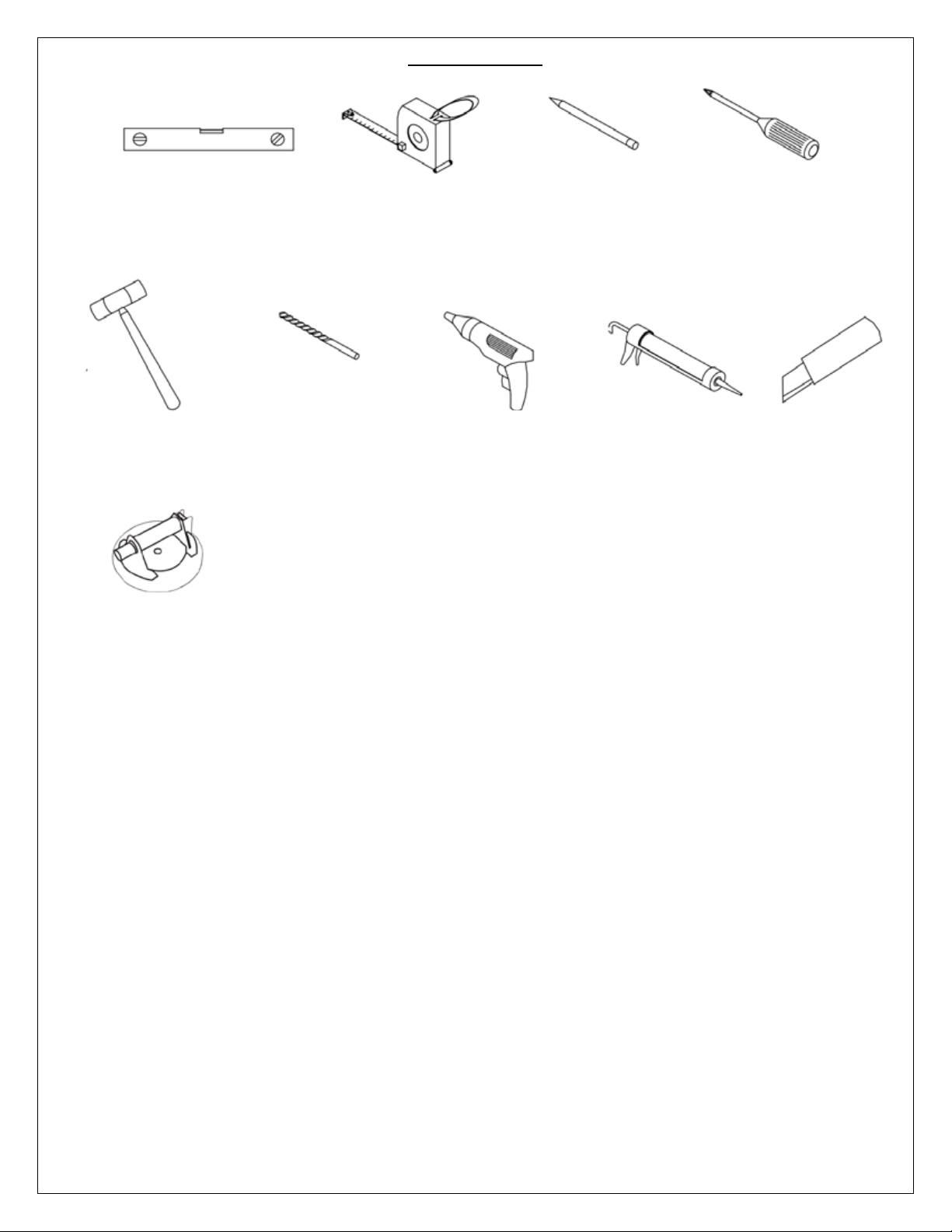

Outils Requis

Mesurer

Électrique

Lame

Verre de Qualité

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 11

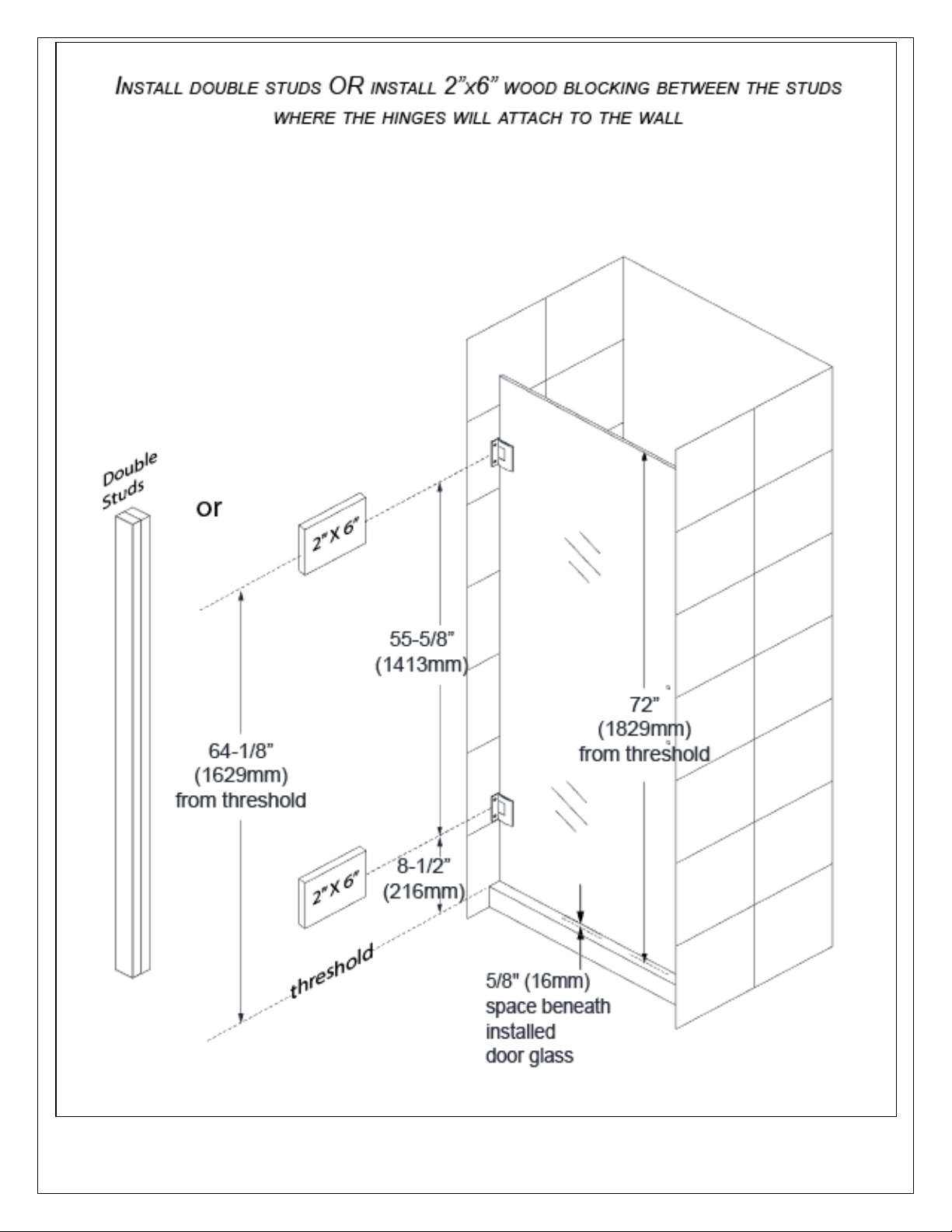

Posez des Montants Doubles OU Posez des Traverses de 51mm ×

Double

Montants

du seuil

d’espace sous la

seuil

152mm Entre les Montants ou Seront Vissées les Fixations du Rail

porte vitrée

installée

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 12

PORTE VITREE

Trous pour le Poignée

du seuil

SEUIL

VITRE

ESPACE 15.875mm

ESPACE

du seuil

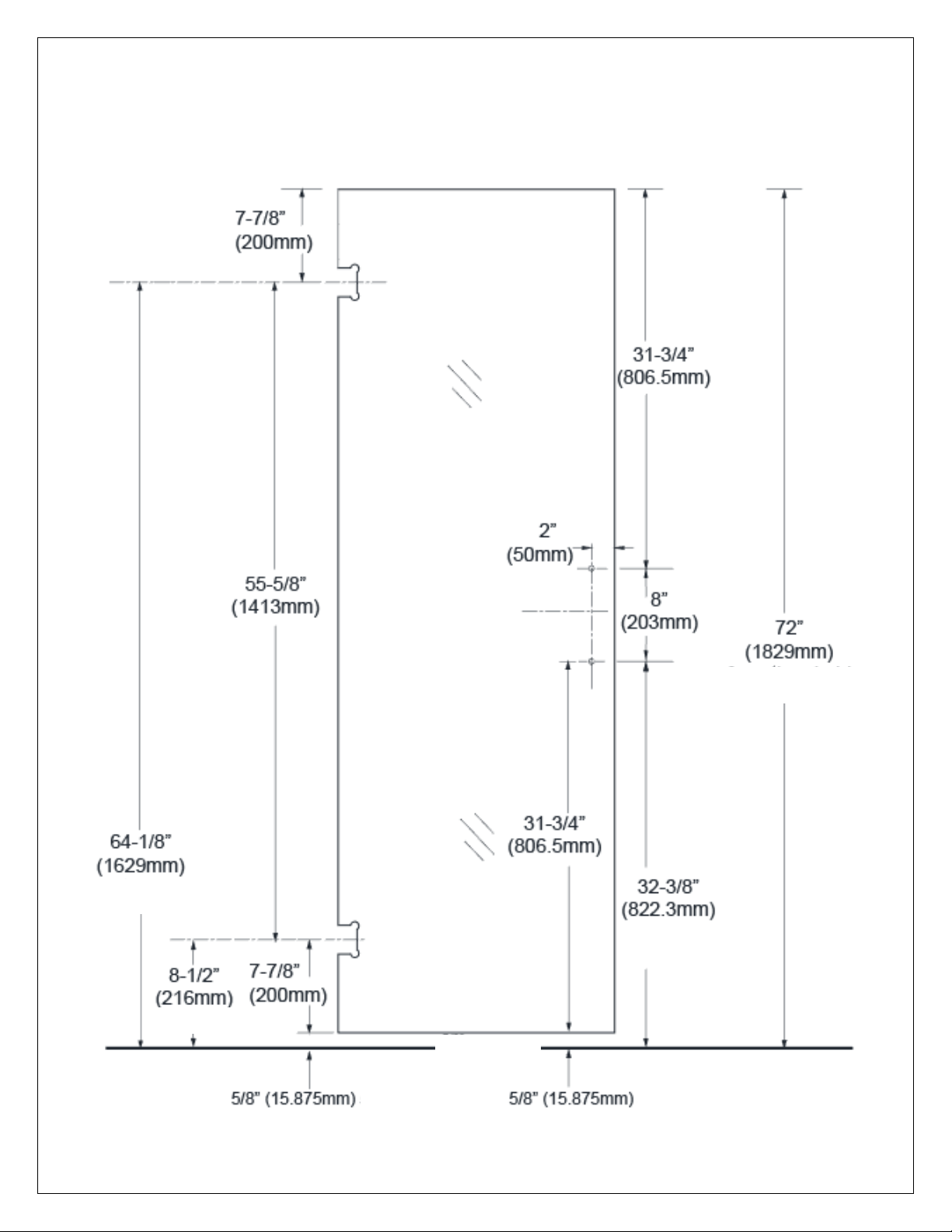

Charnières Verre-Mur et Emplacement des Poignées Unidoor

UNIDOOR

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 13

PLAQUE MURALE

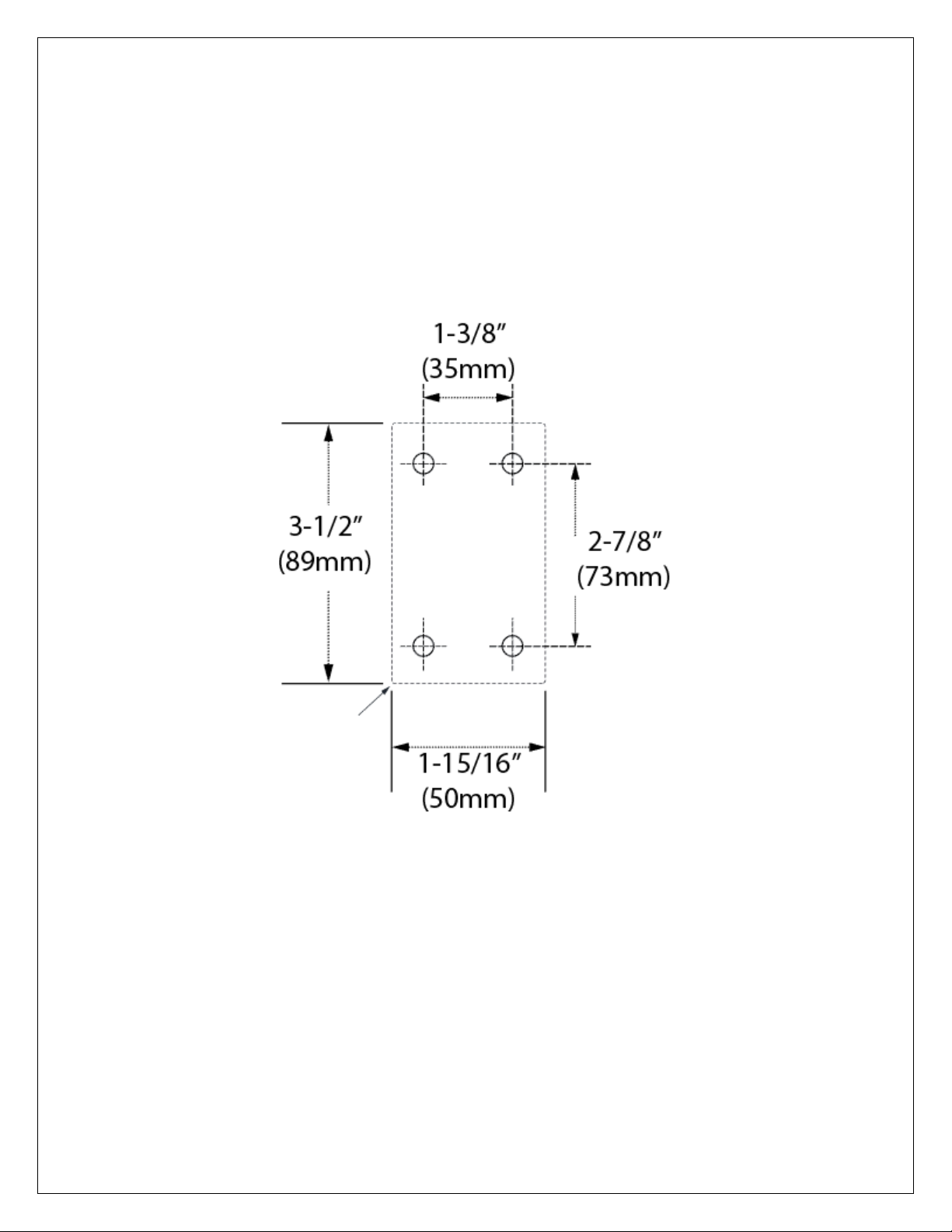

Charnière Verre-Mur Unidoor – Arrangement De Trous

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 14

Nº de

Piece

Qté

Nº de

Piece

Porte Vitrée

1pc

Bande Latérale (côté charnière)

1pc

Poignée

1pc

Bande d’Étanchéité du bas (balayage)

1pc

Vis à Tète Fraisée ST5×70

8pcs

08*

Bande en Forme de L (gâche)

1pc

Charnière a Angle Ajustable

2pcs

Entretoise de Charnière en PVC

4pcs

L’etiquette

douche

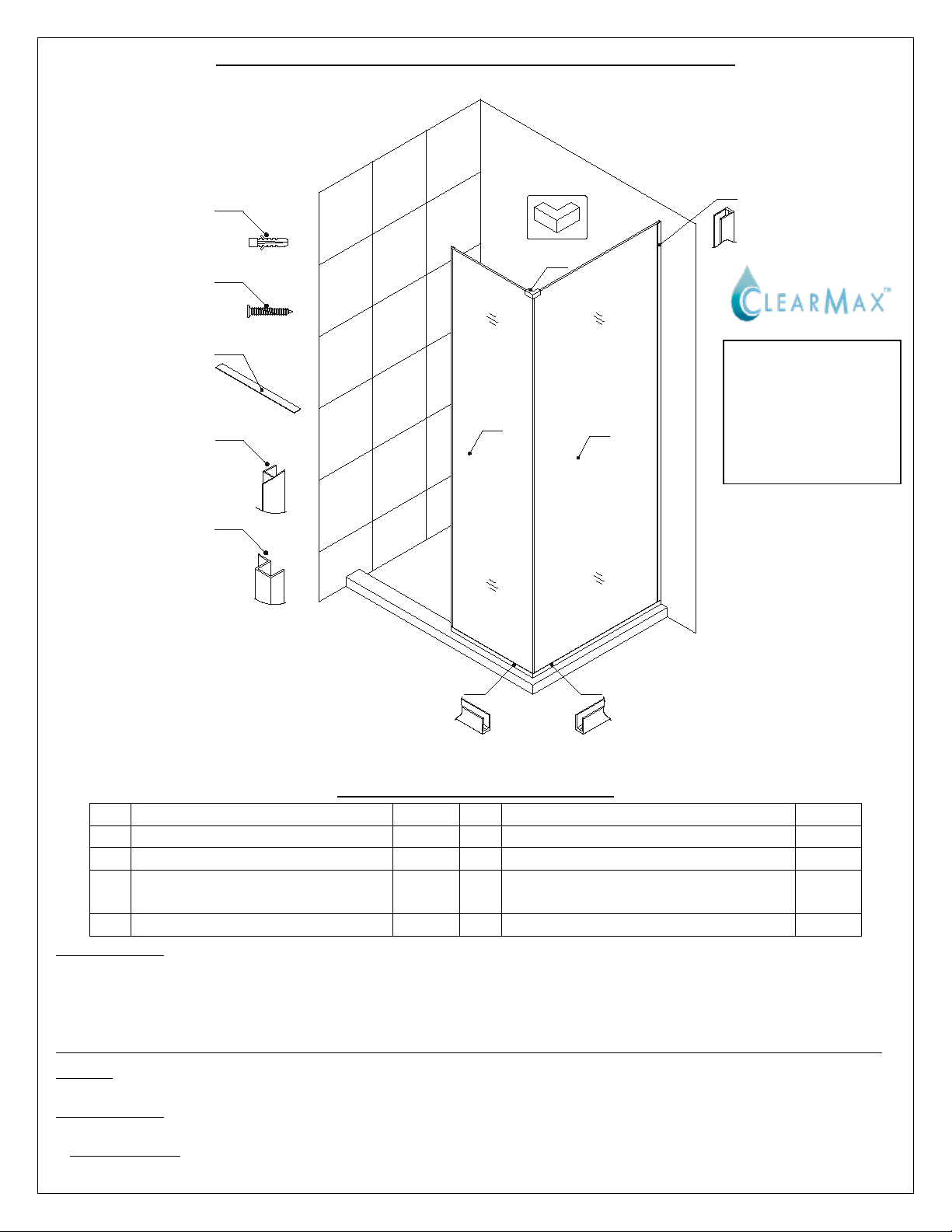

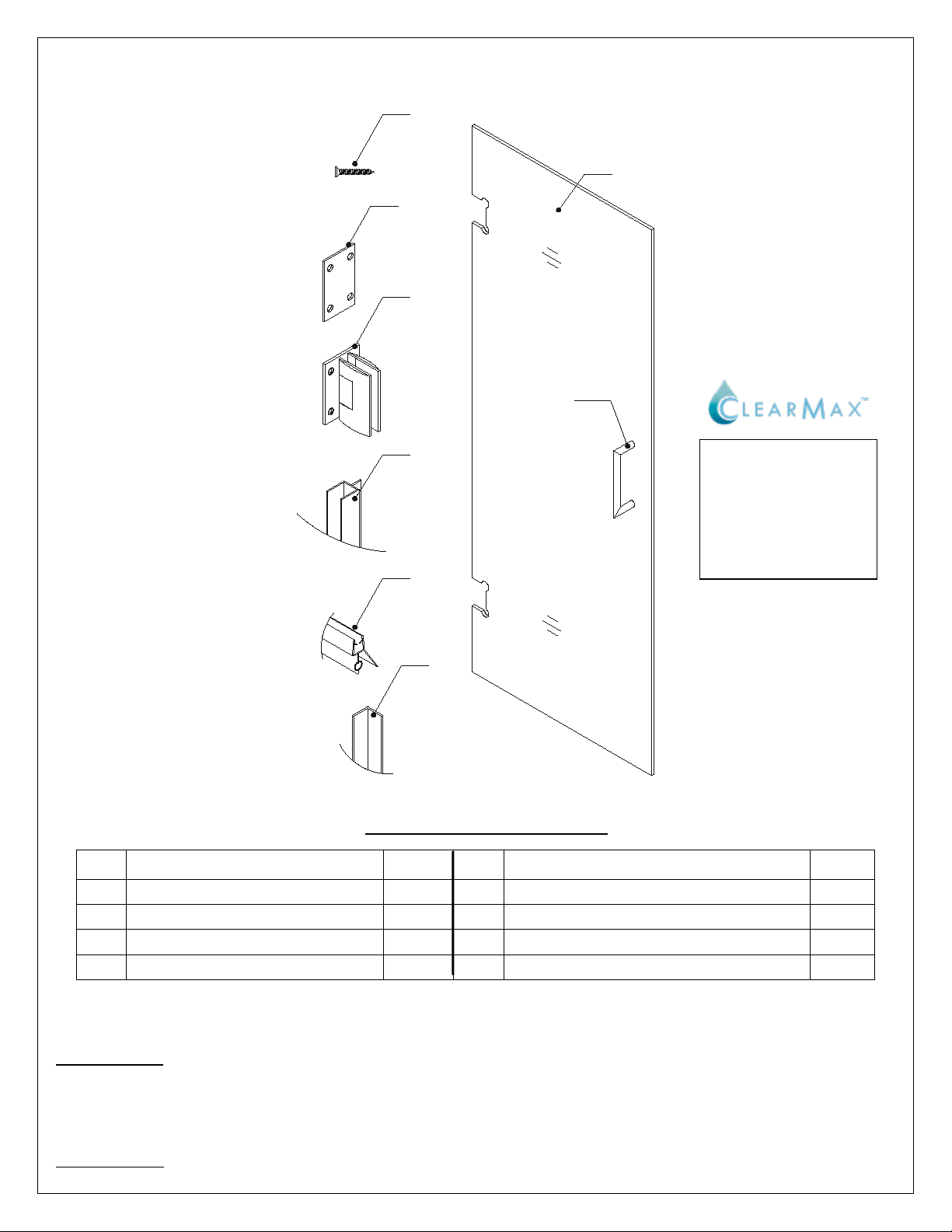

Schéma Détaillé des Composants de Porte de Douche

ClearMax™ sur la paroi vitrée doit être installée du côté intérieur de la

Bordereau d’Expédition

Description

*Partie Nº 8 “Bande en Forme de L” à utiliser uniquement avec une porte simple.

REMARQUE: Déballez soigneusement votre unité et inspectez-la. Étalez et identifiez toutes les pièces en

consultant le schéma détaillé et le bordereau d'expédition inclus dans ce manuel à titre de référence. Avant de jeter la boîte, vérifiez le fond de la boîte afin de récupérer des petits sacs de quincaillerie qui pourraient s'y

trouver. Si des pièces sont endommagées ou manquantes, veuillez contacter DreamLine® pour les remplacer.

REMARQUE: Conservez ces consignes d’installation afin de vous y référer ultérieurement.

Description

Qté

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 15

Fig. 1

MISE EN GARDE:

152mm derrière le mur.

vous manipulez de la vitre lourde.

ASTUCE:

vitre.

extérieur

intérieur

Montage et Installation d’une Porte de Douche Simple

REMARQUE: Les consignes d'installation pour porte de douche qui suivent, doivent être utilisées

comme guide général et comme condition préalable à l'installation des modèles UNIDOOR, UNIDOOR-LS, UNIDOOR LUX et UNIDOOR PLUS. Avant de commencer l'installation, veuillez revérifier la dimension de l'ouverture finie de votre ouvrage. Des informations spécifiques au niveau des dimensions sont disponibles sur notre site internet:

REMARQUE: NE POSEZ PAS la poignée sur la

porte vitrée avant de le lire dans les consignes. N'UTILISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait endommager la vitre et/ou causer de graves blessures. Travaillez toujours avec un assistant ou avec une ventouse pour le verre de qualité professionnelle lorsque

DreamLine.com

Cette porte est extrêmement

lourde et les charnières de cette

porte doivent être fixées a des

montants ou a une armature de

bois préinstallée de 51mm ×

1. Fixez les charnières (N° 05) à la porte vitrée (N° 01). Utilisez un

joint d'étanchéité pour charnière de chaque côté. Fixez les charnières au centre des encoches et à d'équerre avec le bord de la porte vitrée. Serrez complètement les boulons de la charnière.

(Fig 1)

charnières et la vitre autour des encoches de la charnière avec un nettoyant pour vitre sans ammoniac avant d'installer les charnières sur la

Nettoyez les joints statiques de

Ne déposez jamais la vitre directement sur un carrelage

Utilisez toujours un morceau de bois ou du carton et laissez les coins de protection et les cales de protection sur la vitre jusqu'à ce qu'il soit nécessaire de les retirer. Ils protégeront la bordure inférieure et les coins et préviendront les dommages

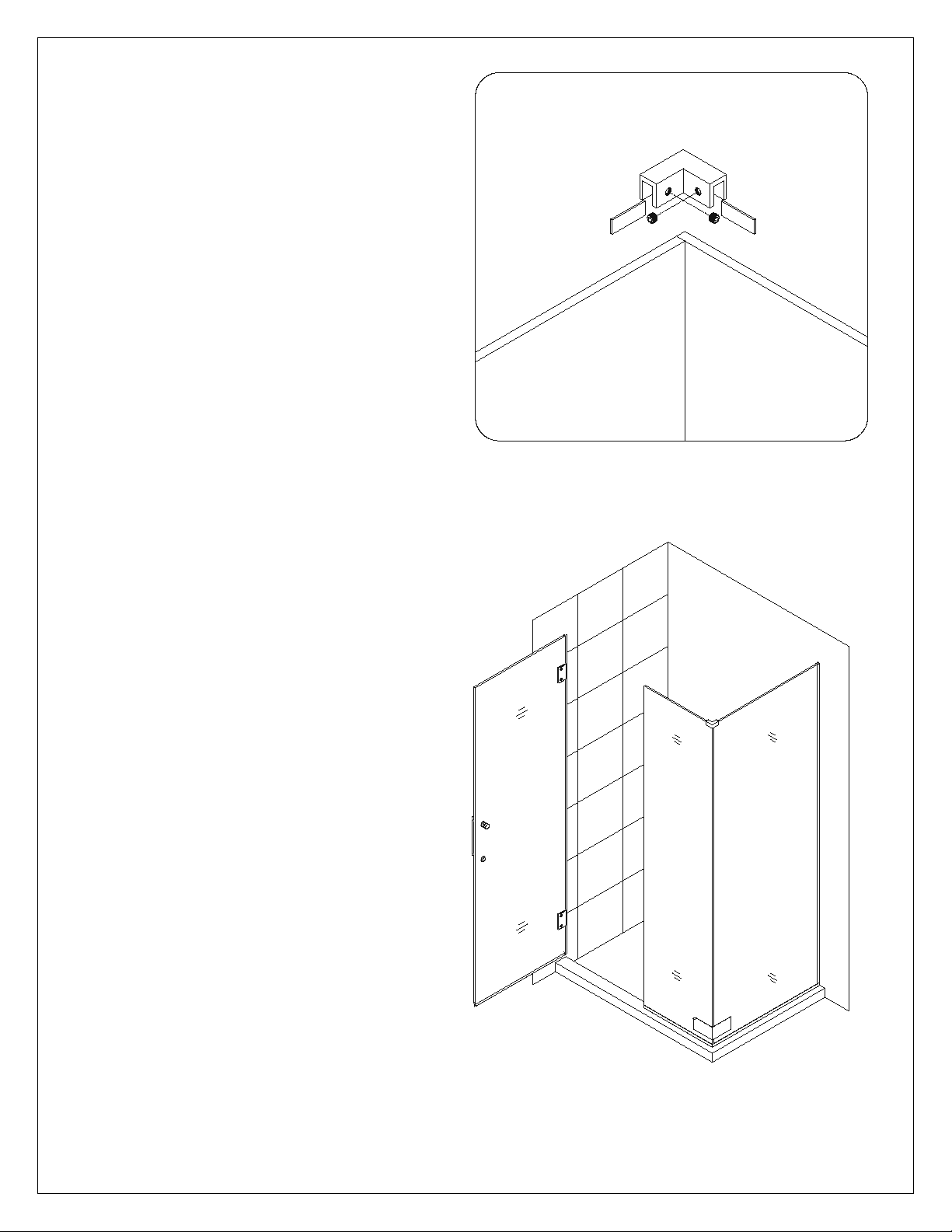

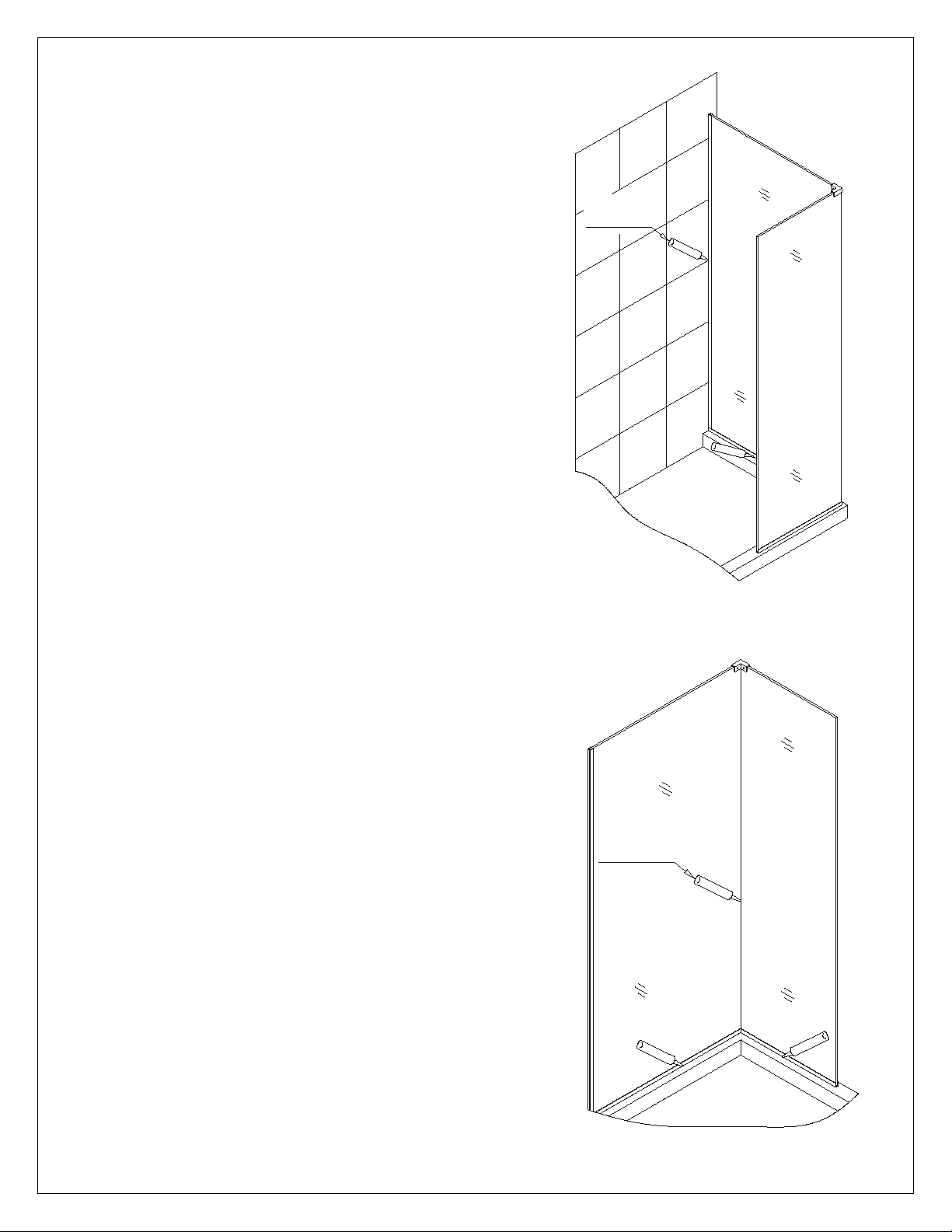

Pour les Styles E, I, J & L munis de panneau de retour: Veuillez vérifier les dimensions du modèle pour connaître la position adéquate de la porte

vitrée (Nº 01) afin d’aligner correctement la porte vitrée avec le panneau de retour vitrée.

qui pourraient mener à une rupture

outside

inside

MISE EN GARDE:

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 16

Fig. 3

cales de 16 mm

6 mm

extérieur

MISE EN GARDE :

152mm derrière le mur.

16 mm

2. La porte vitrée (N° 01) est livrée avec quatre cales de

16 mm fixées en haut (2 pièces) et au bas (2 pièces). Déterminez l’orientation de votre porte puis retirez les cales du haut de la porte vitrée et laissez les cales du bas en place. Placez la porte vitrée (N° 01) sur le seuil à l'emplacement souhaité et vérifiez le niveau. Ces cales de 16 mm créent un espacement adéquat au bas de la porte vitrée et garantiront que la hauteu

r de la porte se termine à 1829 mm mais vous devez toujours confirmer en prenant la mesure. Poussez délicatement le côté charnière de la porte contre le mur, ajustez sa position et vérifiez l'aplomb avec un niveau. (Fig 2)

MISE EN GARDE: Utilisez un niveau pour vérifier l'aplomb de la porte vitrée avant de marquer les positions des charnières.

ASTUCE:

Lorsque vous installez la porte et le panneau vitré, utilisez en référence la bande d'étanchéité de 1829 mm (panneau intégré) (N° 19) emballée avec le panneau vitré et assurez-vous que la hauteur de la

porte correspond à celle du panneau vitré de 1829 mm.

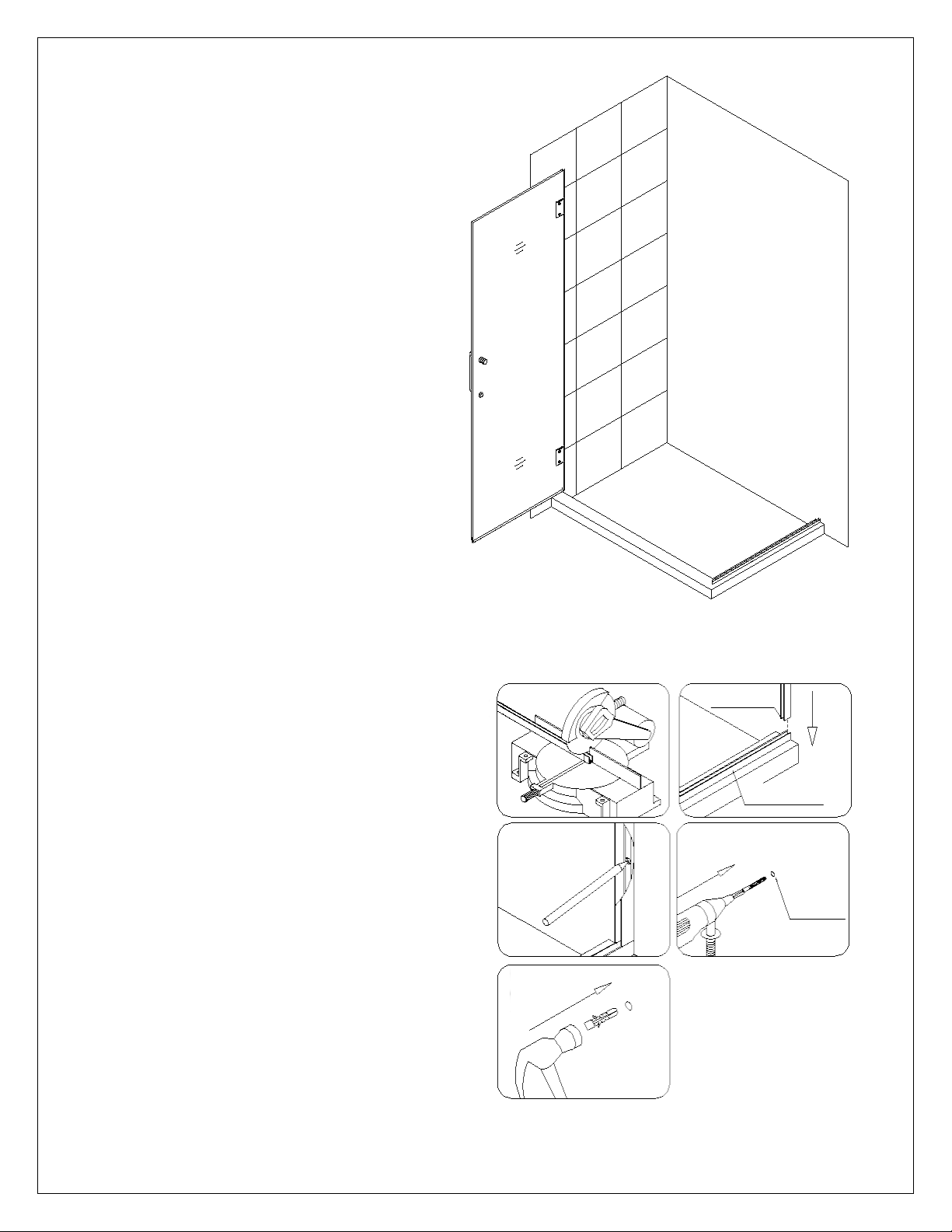

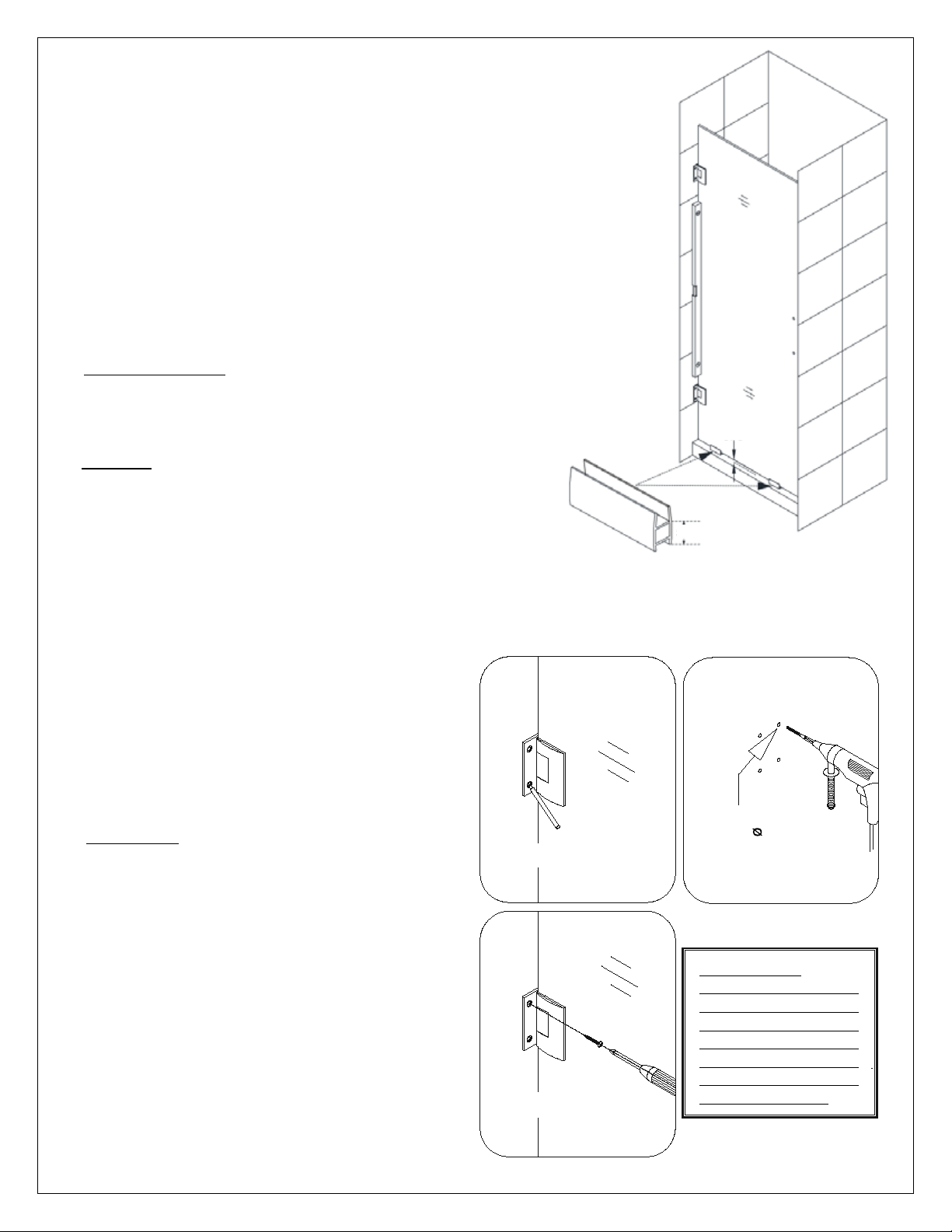

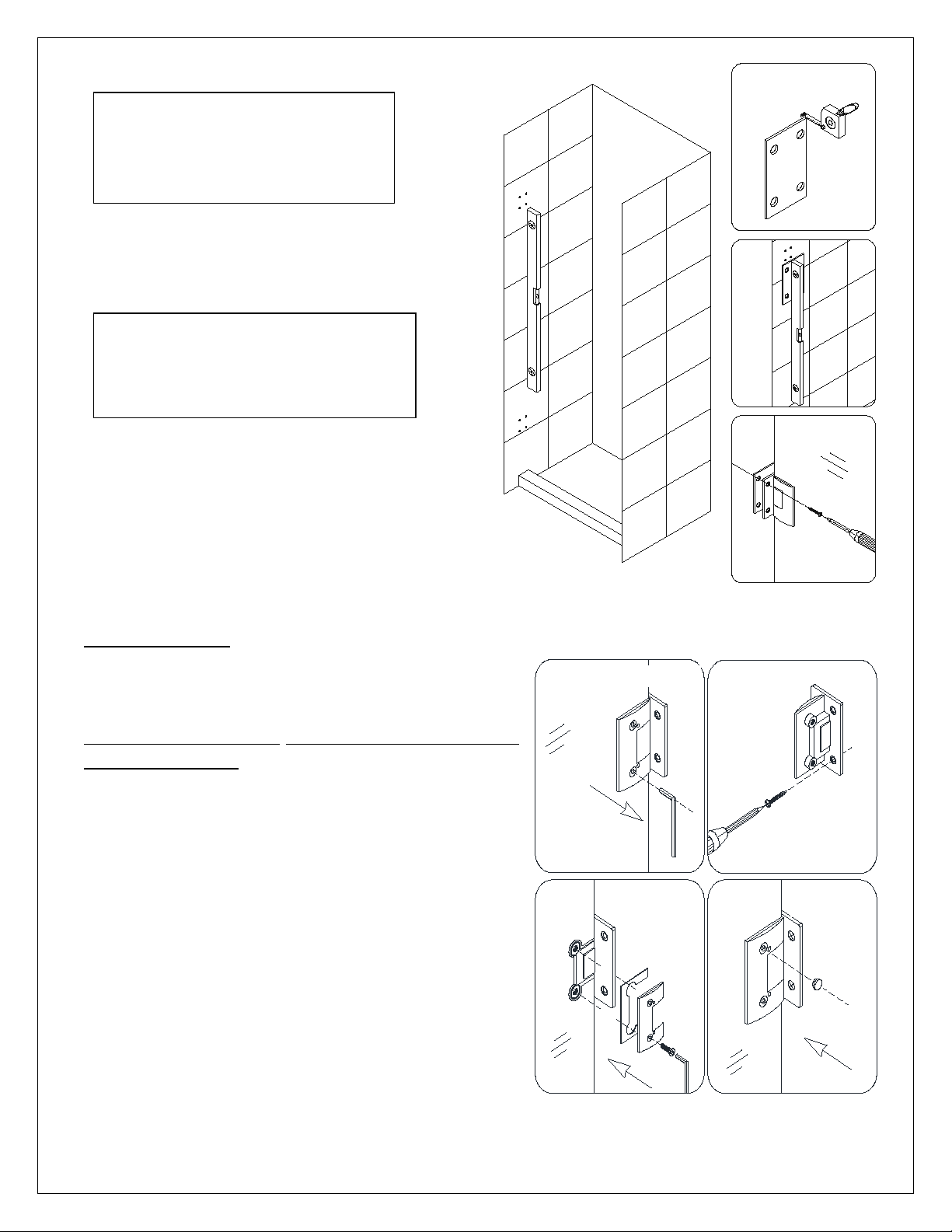

3. Tenez la porte en place et marquez les trous sur le mur pour les deux charnières (N° 05). Mettez porte de côté et utilisez une mèche de 6 mm Ø pour percer les trous ju trous de guidage de 3 mm dans le montant si nécessaire.

IMPORTANT: Les entretoises de charnière en PVC (N° 31) sont fournies pour compenser les conditions mineures de mur en faux aplomb. Utilisez uniquement si nécessaire, car leur utilisation pourrait changer la

taille de l'ouverture de votre douche. Veuillezvous référer à la figure 4 pour un exemple d'installation*.

4. Replacez la porte vitrée (N° 01) sur le seuil avec

les cales de 16 mm et fixez les charnières au mur à l'aide de vis à tête plate ST débutant par la charnière à l'extérieur de la douche. Ouvrez ensuite la porte et installez les autres vis sur les deux plaques murales depuis l’intérieur. (Fig 3 and Fig 4)

squ'au montant. Percez des

5×70 (N° 04) en

outside

Ø 1/4"

ATTENTION: This door is extremely

Cette porte est extrêmement

heavy and the hinges

lourde et les charnières de

on this door must be

cette porte doivent être fixées à des montants ou à

attached to the studs

une armature de bois

or to preinstalled 2

préinstallée de 51mm ×

wood reinforcement behind the wall.

× 6

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 17

Fig. 5

Fig. 4

ASTUCE:

*Utilisez uniquement l'entretoise de

aplomb.

intérieur

PVC peut également être utilisée comme modèle pour faciliter le repérage des trous lors du montage de la charnière

L'entretoise de charnière en

charnière en PVC pour corriger les conditions mineures de murs en faux

MISE EN GARDE: Tel qu'illustré de l'intérieur de la douche, la plaque de charnière est très proche des trous percés dans le mur et risque d'être rayée lors de l'installation de longues vis.

Veillez à ne pas rayer les surfaces finies de la charnière

durant l'installation.

(FACULTATIF)

5. Retirez délicatement les plaques des charnières (N° 05) (Fig. 5.1), retirez la porte vitrée (N° 01) et

mettez-la de côté avec précaution. Posez les dernières vis à tête fraisée ST5 x 70 (N° 04) dans le mur, replacez la porte vitrée (N° 01) sur les charnières (N° 05) (avec les entretoises de 16 mm toujours attachées dans le bas), puis réassemblez les charnières (N° 05). Une fois que la porte vitrée est fixée, retirez les en mm sous la porte vitrée (N° 01). (Fig 5)

tretoises de 16

inside

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 18

Réglage des Charnières Ajustables

Fig 5a

Les charnières ajustables ont une ouverture pré-usinée de 85° et peuvent s'ajuster jusqu'à 90° après l'installation de la porte. Une fois la porte vitrée installée, desserrez simplement les vis de réglage Allen et positionnez la porte au degré de fermeture souhaitée. Tout en gardant la porte dans la nouvelle position fermée, resserrez les vis de réglage Allen et maintenant votre porte se positionne automatiquement au degré de fermeture choisie.

5a. Assurez-vous que la porte vitrée est d'aplomb et que la bordure de la charnière est symétrique avec la bordure de la vitre. Centrez la charnière dans l'encoche de la vitre et serrez les vis de la têtière (Fig. 5a). Veillez à ne pas rayer les surfaces finies de la charnière durant l'installation.

view from inside the shower

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 19

Fig 5b

Fig 5c

Vue depuis l’interieur de la douche

5b. Les charnières sont pré-réglées en usine à 85 degrés. Vous pouvez modifier cet angle en utilisant les vis de réglage sur la plaque de la charnière.

(Fig. 5b)

intérieur

extérieur

5c. Utilisez la clé Allen fournie pour desserrer les vis de réglage sur la plaque de charnière intérieure, ajustez la porte à l'angle souhaité (90 degrés par exemple), puis resserrez les vis de réglage (Fig. 5c). Assurez-vous de créer un joint étanche contre la gâche de vinyle lorsque la porte est en position fermée.

intérieur

extérieur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 20

Fig. 6

Fig. 7

6. Posez la Poignee (N° 02) sur la Porte Vitrée (N° 01).

(Fig. 6)

7. Mesurez le bas de la porte vitrée

(01) de bout en bout pour déterminer la largeur réelle de la porte. Coupez la bande d'étanchéité (N° 07) selon la

dimension de votre mesure et faites une encoche de 10 mm sur la face intérieure de la bande d'étanchéité

tel qu'illustré. Posez et pressez fermement la bande d'étanchéité (N° 07) sur la bordure inférieure de la porte vitrée (N° 01).

AVERTISSEMENT: Assurez-vous que la bande d'étanchéité du bas est égale et

symétrique à la bordure verticale du côté-poignée de la porte vitrée.

(Fig. 7)

fin de la bande côté-poignée

extérieur

intérieur

extérieur

10mm +/-

intérieur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

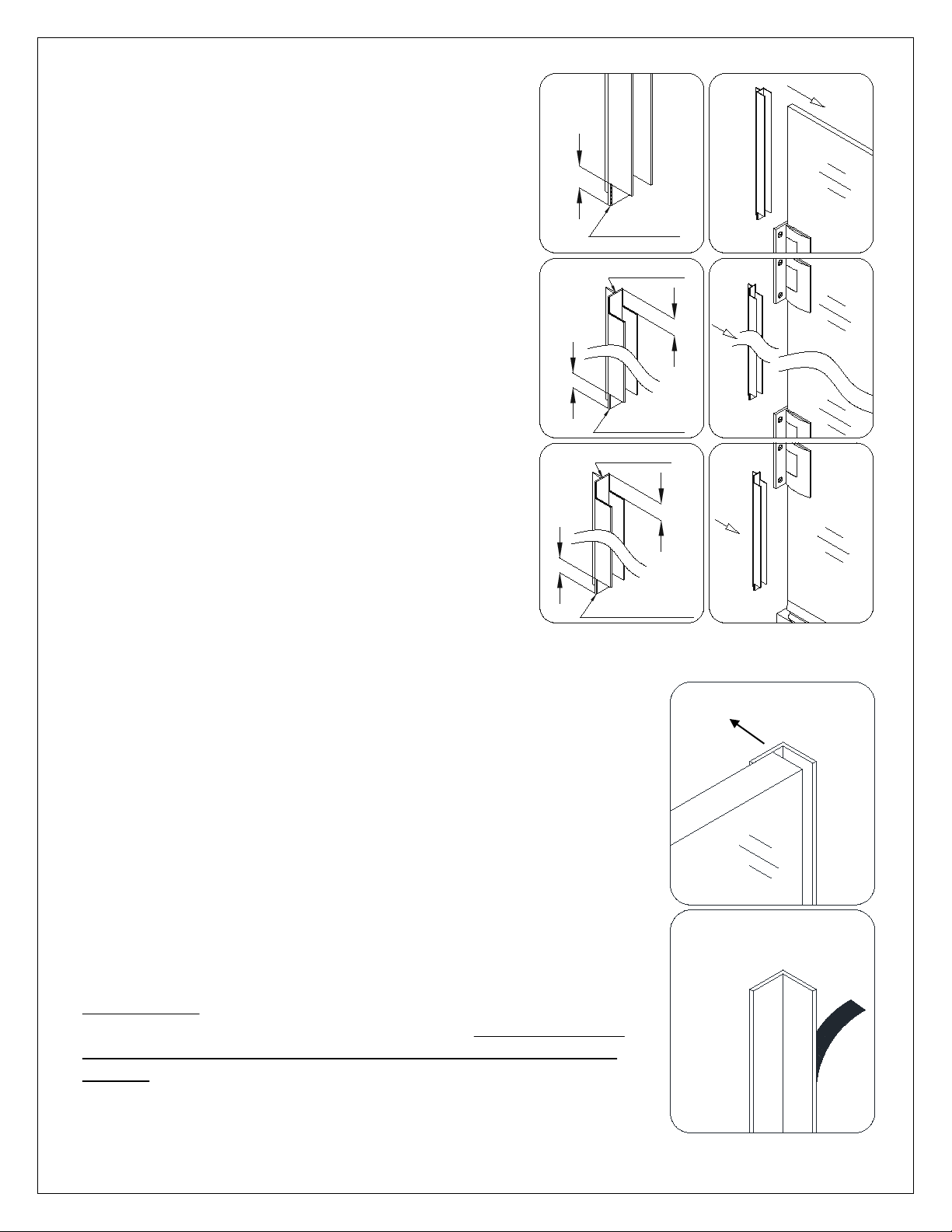

Page 21

7. Prenez trois mesures:

Fig. 9

Fig. 8

Prévoyez 24 heures pour

porte

• en partant de la bordure superieure de la porte

vitrée (N° 01) jusqu’a la partie supérieure de la charnière du haut (N° 05) (+) 22mm

• en partant de la partie inférieure de la charnière

du haut jusqu’à la partie supérieure de la charnière du bas (+) 44mm

• en partant de la partie inférieure de la charnière du

bas jusqu’au début de la bande d’étanchiété du bas (N° 07) déjà installée (+) 47mm

Coupez la bande latérale (N° 06) selon les mesures. Faite une encoche sur les bandes coupées afin de les glisser dans les charnières et autour du vinyle de balayage déjà installee pour recouvrir l’espace jusqu’au mur. Apposez fermement les bandes coupées sur la bordure verticale de la porte vitrée. (Fig. 8)

22mm

1 2

dans la charnière

22mm

dans la charnière

25.4mm

22mm

dans la charnière

22mm

ATTENTION: Avant la prochaine étape, assurez-vous que la section du mur sur lacquelle vous devez fixer la bande en L (N° 08) est propre, sèche et exempte de savon, d’huile et de débris de construction.

8. Maintenez la porte en position fermée, parallèle au seuil. Placez

la *bande en L (N° 08) sur la bordure de la porte. Assurez-vous que la porte vitrée est en contact sur toute la longueur avec la bande en L (N° 08) et marquez son emplacement sur le mur. Ouvrez la porte. Retirez la pellicule protectrice de la bande adhésive et posez en appuyant fermement la bande en L (N° 08) contre le mur.

Avant la première utilisation de la douche, prévoyez 24 heures afin de laisser l'adhésif saisir. (Fig. 9 et Fig. 10)

*REMARQUE: La procédure ci-dessus pour l'installation de la bande en L (N°

08) concerne uniquement la porte de douche simple Unidoor Style A. Si vous installez un autre modèle, veuillez vous référer au manuel inclus dans l’emballage de ce panneau vitré pour obtenir des consignes spécifiques. Les joints en vinyle qui se posent sur le panneau vitré sont emballés avec le panneau vitré.

autour du vinyle de balayage

une adhérence maximale

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 22

Fig. 10

Si le modèle comprend des panneaux vitrés

supplémentaires, référez-vous au manuel emballé

avec le panneau vitré pour continuer l'installation.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 23

Entretien de l‘Unité

FONDS ET PAROIS: Pour assurer la longévité des parois arrière en acrylique, essuyez-les après chaque

utilisation avec un chiffon doux. Pour nettoyer les parois de retour en acrylique, utilisez des vaporisateurs non

abrasifs ou des nettoyants à base de crème. Évitez d'utiliser des nettoyants en aérosol. N'utilisez jamais de

nettoyants abrasifs, de brosses métalliques ou de grattoirs qui pourraient rayer ou ternir la surface.

VITRE: Pour assurer la longévité de votre douche vitrée : essuyez les parois après chaque utilisation avec un

chiffon doux. Afin d'éviter l'accumulation de savon et de taches d'eau, rincez et essuyez la vitre à l'aide d'un

chiffon doux ou d'une raclette de caoutchouc (L'eau dure peut ternir la surface du verre avec le temps si on la

laisse sécher). Pour éviter de rayer la surface : n'utilisez jamais de nettoyants abrasifs, ni de produits de

nettoyage contenant des agents de récurage. N'utilisez jamais de brosses à poils ou d'éponges abrasives qui

pourraient rayer la surface de la vitre.

Quincaillerie: Pour conserver une finition durable : essuyez toutes les pièces métalliques après chaque

utilisation avec un chiffon doux. N'utilisez pas de nettoyants abrasifs ni de produits de nettoyage contenant

de l'ammoniac, de l'eau de javel ou de l'acide. En cas d’utilisation accidentelle, rincez la surface dès que

possible pour éviter d’endommager le fini (écaillage ou corrosion). Après avoir nettoyé les finis polis, rincez

soigneusement et essuyez avec un chiffon doux et propre. Nettoyez les surfaces en acier inoxydable au moins

une fois par semaine. Lorsque vous appliquez un produit de nettoyage ou de polissage pour acier inoxydable

sur une quincaillerie en acier inoxydable, travaillez dans le sens du grain (pas en travers). N'utilisez jamais

d'éponge ou de chiffon abrasif, de laine d'acier ou de brosse filaire car ils pourraient rayer de manière

permanente les surfaces.

REMARQUE: Pour maximiser la durée de vie de votre porte, il est important d'inspecter

régulièrement la vitre et la quincaillerie afin de détecter un désalignement ou un desserrage

et/ou une dégradation. Contactez DreamLine® pour toute question ou préoccupation.

Les portes et les cabines de douche DreamLine® sont conçues pour empêcher les fuites

lorsqu'elles sont installées adéquatement et que le débit d'eau ne pointe pas directement sur

les charnières murales ou les joints d'étanchéité en vinyle.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 24

TÉL: 866-731-2244

FAX: 866-857-3638

DREAMLINE.COM

Pour plus d’informations sur les portes et cabines de douche DreamLine® veuillez visitez

DreamLine.com

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 25

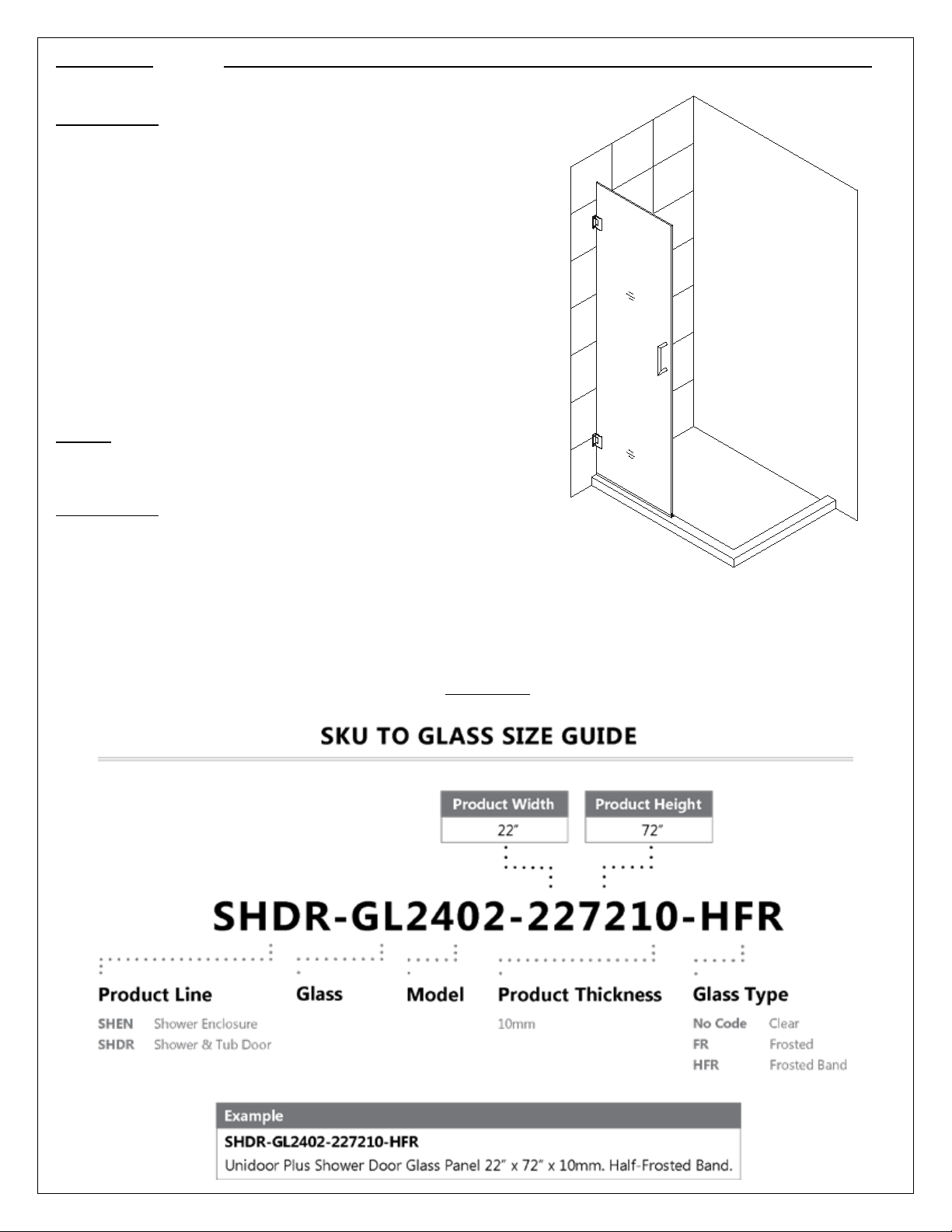

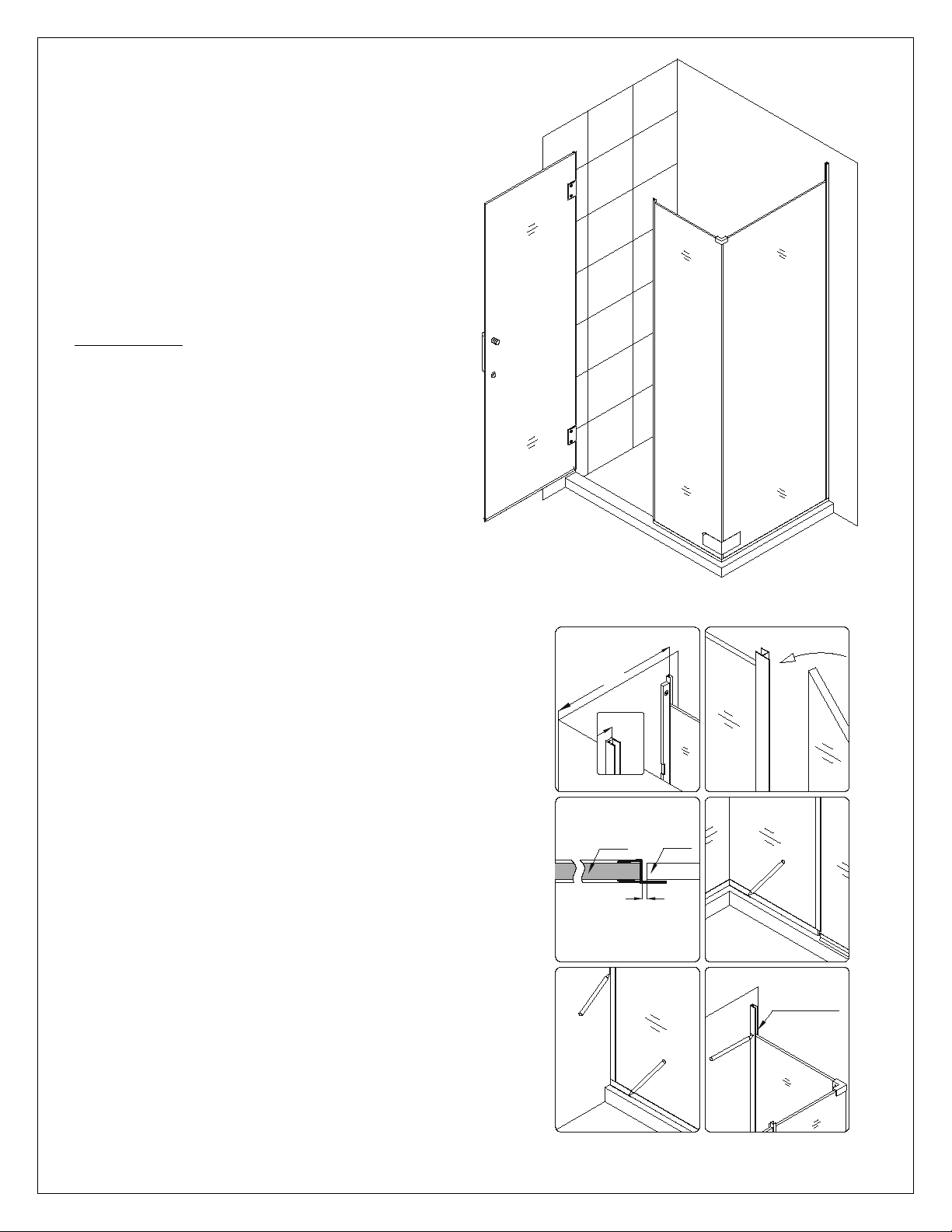

UNIDOOR PLUS (STYLE I)

CONSIGNEES D’INSTALLATION POUR PANNEAU VITRE DE CABINE DE DOUCHE

Style I

STYLE I

Illustration d'un panneau installé du côté droit

ATTENTION:

IMPORTANT

DreamLine

se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques, manuels, les plus récentes informations sur la garantie ou pour d'autres informations, consultez la page internet de votre modèle sur DreamLine.com

Veuillez consulter les consignes d’installation spécifiques à la page 2, le cas échéant.

Veuillez lire attentivement ces instructions avant l'installation. Si vous avez des questions concernant l'installation, veuillez contacter nos spécialistes de l'assistance technique du lundi au vendredi de 8 à 19 HNE et le samedi de 9 h à 17 h par téléphone au 1-866-731-2244, par télécopieur au 1-866-857-3638 ou envoyez un courriel à [email protected]. Pour plus d'informations sur les produits DreamLine® visitez le site DreamLine.com

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Ce modèle offre également l'option d'un vitrage avec une bande givrée.

Page 26

Style “I”: Installation de la Bande Givrée

Installation de charnière du côté gauche

Installation de charnière du côté droit

Ce modèle offre l'option d'un givrage partiel. Charnière installée du côté gauche. Pour une installation de charnière du côté droit, pivotez la porte et les panneaux du côté désiré.

REMARQUE : Les surfaces texturées du panneau vitré fixe et de la porte vitrée doivent se trouver du côté extérieur de la douche.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 27

Nº de Modelés:

SHEN-24290300

Nº de Modelés:

Finition: -01 Chrome -04 Nickel Brossé -06 Bronze Huilé -09 Noir Satiné HFR= Bande Givrée

SHEN-24290340 SHEN-24295300 SHEN-24295340 SHEN-24300300 SHEN-24300340 SHEN-24305300 SHEN-24305340 SHEN-24310300 SHEN-24310340 SHEN-24315300 SHEN-24315340 SHEN-24320300 SHEN-24320340 SHEN-24325300 SHEN-24325340 SHEN-24330300 SHEN-24330340 SHEN-24335300 SHEN-24335340 SHEN-24340300 SHEN-24340340 SHEN-24345300 SHEN-24345340 SHEN-24350300 SHEN-24350340 SHEN-24355300 SHEN-24355340 SHEN-24360300 SHEN-24360340 SHEN-24365300 SHEN-24365340 SHEN-24290300-HFR SHEN-24290340-HFR SHEN-24295300-HFR SHEN-24295340-HFR SHEN-24300300-HFR SHEN-24300340-HFR SHEN-24305300-HFR SHEN-24305340-HFR SHEN-24310300-HFR SHEN-24310340-HFR SHEN-24315300-HFR SHEN-24315340 SHEN-24320300-HFR SHEN-24320340-HFR SHEN-24325300-HFR SHEN-24325340-HFR SHEN-24330300-HFR SHEN-24330340-HFR SHEN-24335300-HFR SHEN-24335340-HFR SHEN-24340300-HFR SHEN-24340340-HFR SHEN-24345300-HFR SHEN-24345340-HFR SHEN-24350300-HFR SHEN-24350340-HFR SHEN-24355300-HFR SHEN-24355340-HFR SHEN-24360300-HFR SHEN-24360340-HFR SHEN-24365300-HFR SHEN-24365340-HFR

-HFR

SHEN-24370300 SHEN-24370340 SHEN-24375300 SHEN-24375340 SHEN-24380300 SHEN-24380340 SHEN-24385300 SHEN-24385340 SHEN-24390300 SHEN-24390340 SHEN-24395300 SHEN-24395340 SHEN-24400300 SHEN-24400340 SHEN-24405300 SHEN-24405340 SHEN-24410300 SHEN-24410340 SHEN-24415300 SHEN-24415340 SHEN-24420300 SHEN-24420340 SHEN-24425300 SHEN-24425340 SHEN-24430300 SHEN-24430340 SHEN-24435300 SHEN-24435340 SHEN-24440300 SHEN-24440340 SHEN-24445 SHEN-24445340 SHEN-24370300-HFR SHEN-24370340-HFR SHEN-24375300-HFR SHEN-24375340-HFR SHEN-24380300-HFR SHEN-24380340-HFR SHEN-24385300-HFR SHEN-24385340-HFR SHEN-24390300-HFR SHEN-24390340-HFR SHEN-24395300-HFR SHEN-24395340-HFR SHEN-24400300-HFR SHEN-24400340-HFR SHEN-24405300-HFR SHEN-24405340-HFR SHEN-24410300-HFR SHEN-24410340-HFR SHEN-24415300-HFR SHEN-24415340-HFR SHEN-24420300-HFR SHEN-24420340-HFR SHEN-24425 SHEN-24425340-HFR SHEN-24430300-HFR SHEN-24430340-HFR SHEN-24435300-HFR SHEN-24435340-HFR SHEN-24440300-HFR SHEN-24440340-HFR SHEN-24445300-HFR SHEN-24445340-HFR

300

300-HFR

SHEN-24450300 SHEN-24450340 SHEN-24455300 SHEN-24455340 SHEN-24460300 SHEN-24460340 SHEN-24465300 SHEN-24465340 SHEN-24470300 SHEN-24470340 SHEN-24475300 SHEN-24475340 SHEN-24480300 SHEN-24480340 SHEN-24485300 SHEN-24485340 SHEN-24490300 SHEN-24490340 SHEN-24495300 SHEN-24495340 SHEN-24500300 SHEN-24500340 SHEN-24505300 SHEN-24505340 SHEN-24510300 SHEN-24510340 SHEN-24515300 SHEN-24515340 SHEN-24520300 SHEN-24520340 SHEN-2452 SHEN-24525340 SHEN-24450300-HFR SHEN-24450340-HFR SHEN-24455300-HFR SHEN-24455340-HFR SHEN-24460300-HFR SHEN-24460340-HFR SHEN-24465300-HFR SHEN-24465340-HFR SHEN-24470300-HFR SHEN-24470340-HFR SHEN-24475300-HFR SHEN-24475340-HFR SHEN-24480300-HFR SHEN-24480340-HFR SHEN-24485300-HFR SHEN-24485340-HFR SHEN-24490300-HFR SHEN-24490340-HFR SHEN-24495300-HFR SHEN-24495340-HFR SHEN-24500300-HFR SHEN-24500340-HFR SHEN-2450 SHEN-24505340-HFR SHEN-24510300-HFR SHEN-24510340-HFR SHEN-24515300-HFR SHEN-24515340-HFR SHEN-24520300-HFR SHEN-24520340-HFR SHEN-24525300-HFR SHEN-24525340-HFR

5300

5300-HFR

SHEN-24530300 SHEN-24530340 SHEN-24535300 SHEN-24535340 SHEN-24540300 SHEN-24540340 SHEN-24545300 SHEN-24545340 SHEN-24550300 SHEN-24550340 SHEN-24555300 SHEN-24555340 SHEN-24560300 SHEN-24560340 SHEN-24565300 SHEN-24565340 SHEN-24570300 SHEN-24570340 SHEN-24575300 SHEN-24575340 SHEN-24580300 SHEN-24580340 SHEN-24585300 SHEN-24585340 SHEN-24590300 SHEN-24590340 SHEN-24595300 SHEN-24595340 SHEN-24600300 SHEN-24600340 SHEN-24605 SHEN-24605340 SHEN-24530300-HFR SHEN-24535300-HFR SHEN-24530340-HFR SHEN-24535340-HFR SHEN-24540300-HFR SHEN-24545300-HFR SHEN-24540340-HFR SHEN-24545340-HFR SHEN-24550300-HFR SHEN-24555300-HFR SHEN-24550340-HFR SHEN-24555340-HFR SHEN-24560300-HFR SHEN-24565300-HFR SHEN-24560340-HFR SHEN-24565340-HFR SHEN-24570300-HFR SHEN-24575300-HFR SHEN-24570340-HFR SHEN-24575340-HFR SHEN-24580300-HFR SHEN-24585300-HFR SHEN-24580 SHEN-24585340-HFR SHEN-24590300-HFR SHEN-24595300-HFR SHEN-24590340-HFR SHEN-24595340-HFR SHEN-24600300-HFR SHEN-24605300-HFR SHEN-24600340-HFR

300

340-HFR

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 28

ADDITIONAL MODEL CONFIGURATIONS for UNIDOOR-X GLASS-TO-GLASS HINGE DOORS

Nº de Modelés

E1271434

E3280630L

Finition: -01 Chrome -04 Nickel Brossé -06 Bronze Huilé -09 Noir Satiné HFR= Bande Givrée

E1230630-## E1230634 E12306530 E12306534 E1233030 E1233034 E12330530 E12330534 E1240630 E1240634 E1243030 E1243034 E1251430 E1251434 E12514530 E12514534 E1261430 E1261434 E12614530 E12614534 E1271430

E12714530 E12714534 E1281430 E1281434 E1292230 E1292234 E12922530 E12922534 E1302230 E1302234 E13022530 E13022534 E3270630L E3270630R E3270634L E3270634R E32706530L E32706530R E32706534L E32706534R

E3280630R E3280634L E3280634R E32806530L E32806530R E32806534L E32806534R E3290630L E3290630R E3290634L E3290634R E32906530L E32906530R E32906534L E32906534R E3300630L E3300630R E3300634L E3300634R

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 29

Préparation

1. Avant l'installation, inspectez toutes les boîtes et tous les emballages pour détecter des dommages dus au transport et comparez le nombre de pièces avec le bordereau d'expédition. Après avoir ouvert toutes les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments de l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur le « Schéma détaillé des composants de porte de douc a été endommagée, présente un défaut de finition ou qu'il manque des pièces, veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables après la date de livraison. Veuillez noter que DreamLine

ne remplacera pas les produits endommagés ou les pièces

manquantes gratuitement après 3 jours ouvrables ou si le produit a été installé. N'hésitez

pas à contacter DreamLine

si vous avez des questions. Veuillez avoir sous la main un numéro de commande, un nom de travail ou une autre preuve d'achat pour nous aider à identifier votre commande

originale.

2. Veuillez noter que vous devriez consulter les instances régionales du code du bâtiment pour

toute question concernant les normes de conformité d'une installation. Les codes de

bâtiment et de plomberie peuvent varier selon les régions. DreamLine® n'accepte pas la responsabilité de conformité aux

normes et codes pour votre projet et n'acceptera aucun

retour.

3. Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le drainage requis avant d'installer la douche. Engagez un plombier compétent et certifié (lorsque le code le requiert) pour tous travaux de plomberie.

he ». Si l'unité

4. Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et

qu'elles pourront supporter le po

ids total de l'unité. Assurez-vous également de l'aplomb des murs. Selon le type d'unité que vous installez, certains ajustements de niveau peuvent être nécessaires. Cependant, une surface d'installation irrégulière, des angles arrondis ou un angle incorrect des murs latéraux entraîneront de graves problèmes durant votre installation. Veuillez noter que certains ajustements et forages peuvent être nécessaires. Protégez toutes les surfaces

ncipales de l'unité durant l'installation. Ne posez jamais de vitre directement sur un

pri carrelage. Utilisez toujours un morceau de bois ou de carton pour protéger la bordure du bas et les coins de vitre avant et durant l’installation.

Remarque: L'installation de ce modèle requiert un perçage dans le seuil.

Ce modèle nécessite un espace d'au moins 16 mm de seuil plat pour l'installation.

7. Ce modèle peut s'ajuster jusqu'à 12 mm aux conditions de mur en faux aplomb et à la

largeur hors-tout du modèle, par le profilé en U du panneau fixe. Confirmez les conditions

de l'ouverture finie avant de procéder à l'installation.

8. Une installation par un professionnel est recommandée. REMARQUE: Ce modèle est réversible, la porte s'installe du côté droit ou du côté gauche. Ce

manuel illustre une installation de panneau du côté droit. Pour une installation de pa

nneau du côté gauche, commencez simplement sur le mur opposé et inversez l'orientation des pièces lorsque requis.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 30

Outils Requis

Drill

Calfeutrage

Ruban Ruban à

Crayon

Cruciforme

Mèche

(Ø=3mm)

Niveau

Calfeutrage

Perceuse Électrique

Maillet Bois

Scie à onglets

Caulk

Level

Painters Tape

Adhésif de Peintre

Caulk Gun

Pistolet

Tape Measure

Mesurer

Electric

Pencil

Hammer

Phillips Screwdriver

Tournevis

Mallet Wood

Drill bit

(Ø=5/16")

(Ø=8mm)

Drill bit (Ø=1/8")

Miter saw

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 31

Schéma Détaillé des Composants du Panneau Vitré

Profilé en U vertical 1 (1930mm)

1pc

Vis à tête fraisée ST4.2x40

14pcs

Panneau vitré fixe

1pc

Panneau de retour vitré

1pc

Ancrage mural 5/16 po Ø

14pcs

Entretoise d'ajustement

6pcs

Bande d'étanchéité (panneau intégré)

1pc

Profilé en U 2 (profilé du bas 1117mm)

2pcs 20

Bande d'étanchéité (cabine) *

1pc

Fixation en coin de 90°

1pc

de la douche

L’étiquette ClearMax™ sur la paroi vitrée doit être installée du côté intérieur

REMARQUE: Déballez soigneusement votre unité et inspectez-la. Étalez et identifiez toutes les pièces en

consultant le schéma détaillé et le bordereau d'expédition inclus dans votre manuel à titre de référence. Avant de jeter la boîte, vérifiez le fond de la boîte afin de récupérer des petits sacs de quincaillerie qui pourraient s'y trouver. Si des pièces sont endommagées ou manquantes, veuillez contacter DreamLine Les boîtes d'expédition peuvent contenir des pièces supplémentaires non utilisées pour l’assemblage de votre

modèle.

REMARQUE: Conservez ces consignes d'installation afin de vous y référer ultérieurement.

* ATTENTION: La bande d'étanchéité (cabine de douche) (Pièce N° 20) est utilisée pour l’installation de

panneaux de retour stationnaires de 30 po - 34 po (STYLE L) uniquement.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Bordereau d’expédition

pour les remplacer.

Page 32

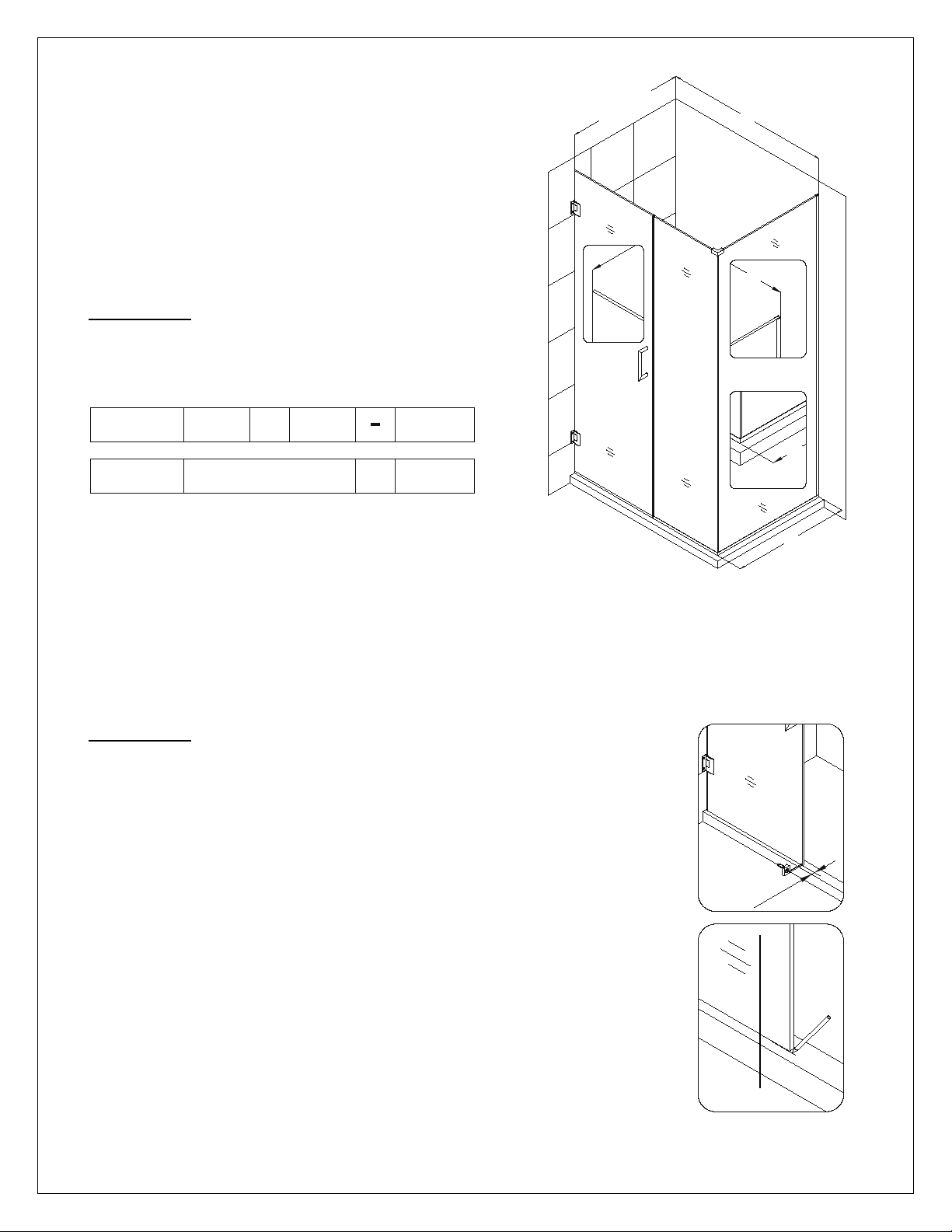

Style “I”: Panneau Intégré avec Panneau de Retour 762mm – 863mm

REMARQUE: La porte de douche Unidoor doit être installée avant de commencer l'installation du panneau vitré fixe et du panneau de retour. Veuillezvous référer au manuel de consignes pour porte de douche simple inclus dans l'emballage de la porte pour obtenir les consignes d'installation complètes de la porte de douche. Avant de commencer l'installation, veuillez revérifier la dimension de l'ouverture de votre douche. Vous trouverez des informations spécifiques sur les SKU ET DE DIMENSION DE VITRE » ci-dessous.

NOTE: L'installation de cette cabine nécessite deux personnes.

REMARQUE: Utilisez les pièces du « Schéma détaillé des composants du panneau vitré » pour le montage et l'installation du panneau vitré.

dimensions dans le tableau « TABLEAU DE N°

1. Trouver et notez les N° de référence « SKU » sur les emballages des panneaux vitrés et de la porte vitrée. Vous aurez spécifiquement besoin de toutes les valeurs de largeur du produit pour calculer la dimension de votre cabine de douche.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 33

L-1.6mm

Fig. 1

TABLEAU DES DIMENSION A

Valeur

Fig. 2

2. Tracez les mesures de la porte vitrée et du profilé

en U sur le mur et le seuil selon les dimensions de votre modèle.

Vous devrez utiliser les valeurs de largeur du produit déterminées à l'étape 1 du Tableau des dimensions A. Veuillez prendre en considération que ces dimensions sont nominales et ne représentent pas la dimension réelle des vitres.

REMARQUE: Les dimensions M et L proviennent de

la mesure du mur fini jusqu'à l'extérieur du profilé en U, tel qu'illustré à la Fig. 1.

Porte

Panneau

Panneau de Retour Vitré

M =

L =

Porte

Panneau de retour

REMARQUE:

en usine à 8°. La procédure suivante est recommandée pour assurer un alignement adéquat du panneau vitré et de la porte vitrée

3. Alignez la porte perpendiculaire au mur et parallèle au seuil. Mesurez l'intervalle entre le bas de la porte et le seuil à l'extérieur de la douche et déterminez une valeur équivalente.

Tracez une ligne sur la base du seuil du côté-poignée pour

faciliter l’alignement du panneau vitré intégré.

Consultez la Fig. 2 pour plus de détails.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Panneau

3mm

11mm

La charnière Unidoor est auto-fermant et pré-ajustée

Porte

intérieur

extérieur

intérieur

extérieur

Page 34

Fig. 3

W (+) 31mm

Fig. 4

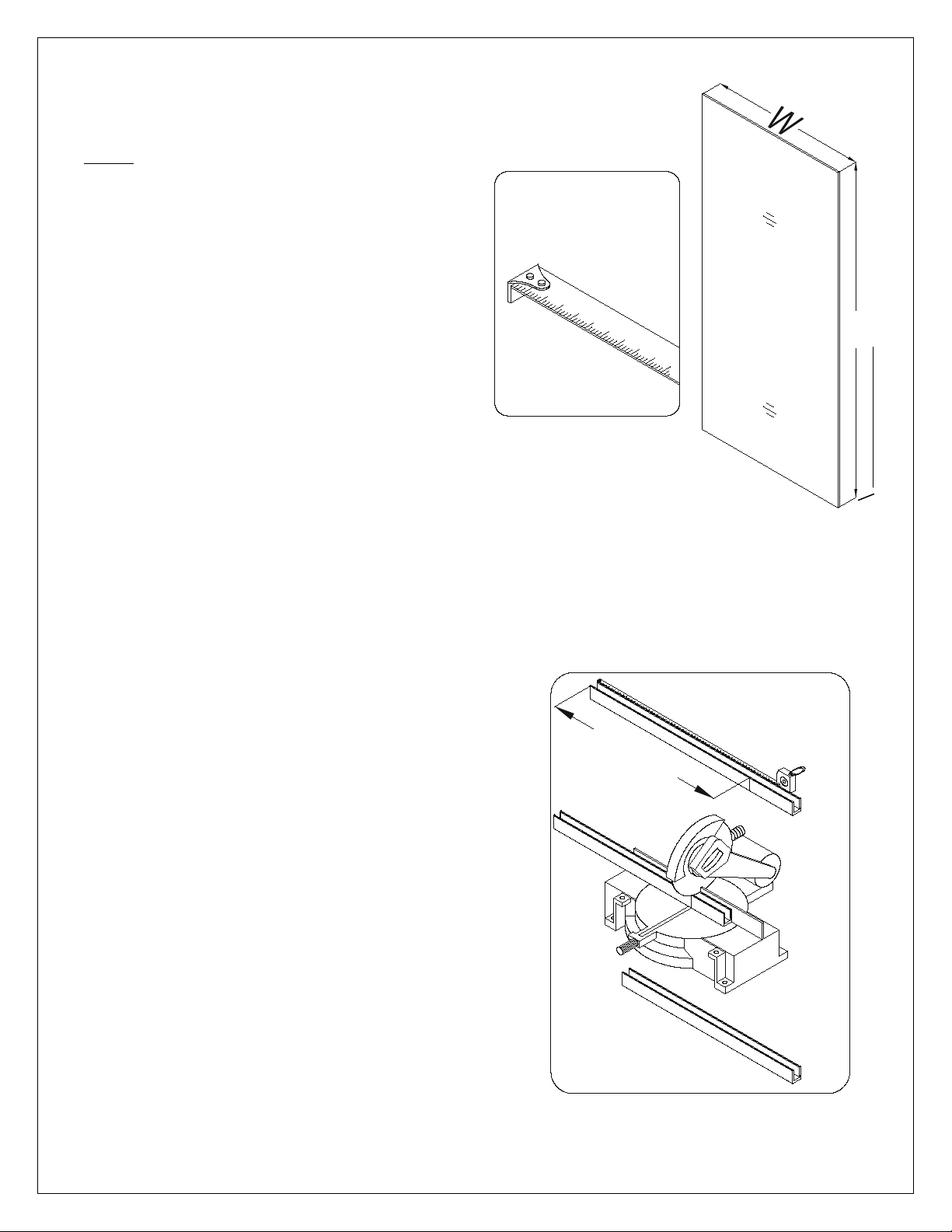

4. Mesurez la largeur réelle de votre panneau

de retour vitré (N° 26).

NOTE: Vous devrez effectuer des coupes droites et à 45 pour cette installation de la cabine.

* Toutes les coupes à 45° sont de la dimension extérieure. (bout à bout)

*Il pourrait être nécessaire d'enlever les

aspérités de l’extrémité coupée des profilés en U avec une lime en métal avant de placer le profilé en U avant de les fixer sur la vitre.

Utilisez une scie à onglets pour couper droit l'un des profilés en U inférieur 2

(N° 29) (1,117mm) à la largeu vitre (+) 37.5 mm.

r réelle de la

Consultez la Fig. 3 et 4 pour plus de détails.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 35

45°

Fig. 5

Fig. 6

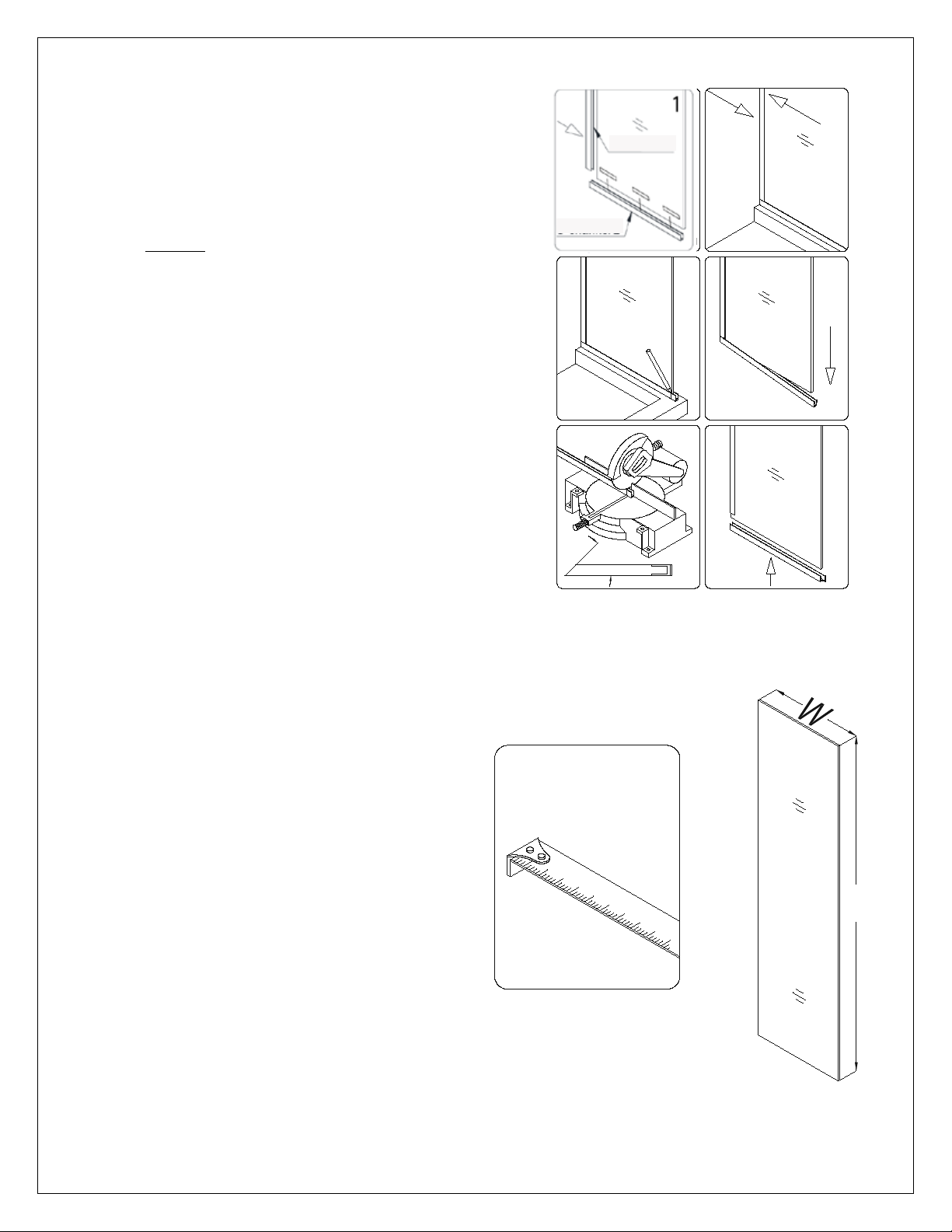

5. Glissez le profilé en U inférieur 2 (N° 29) de

1,117mm COUPÉ et le profilé en U vertical 1 (N°

09) de 1930mm NON-COUPÉ sur le panneau de retour vitré (N° 26) aux emplacements indiqués. Insérez trois ou quatre morceaux d'entretoise (N°

28) de 51 mm dans le profilé en U inférieur (N° 29)

afin de mettre au niveau le panneau vitré. (Fig.5.1)

En gardant la porte ouverte, placez le panneau de

retour vitré sur le seuil adjacent à la porte et aligné

avec le repère sur le mur. Ajustez le panneau de

retour vitré et le profilé en U vertical 1 contre le

mur pour compenser les éventuelles conditions de

faux aplomb, en vous assurant que le panneau de

retour vitré est au niveau verticalement et que le

profilé en U 1 est égal et symétrique au mur.

Pour le profilé en U inférieur 2

, marquez un repère à l'extrémité opposé du mur, sur la bordure verticale exposée de la vitre. Enlevez le profilé en U inférieur 2. Gardez le profilé en U vertical 1 sur le panneau de retour vitré. Mettez de côté le panneau de retour vitré. Coupez le profilé en U inférieur 2 à 45° sur le repère (+) 12 mm. L'extrémité qui fait face au mur restera droite.

Profilé en U 1

U-channel 1

Profilé en U 2

U-channel 2

intérieur

mark + 12mm

mur

Panneau de retour vitré

intérieur

Glissez le profilé en U inférieur 2 sur le Coupez le profilé en U inféri

eur 2 à 45° sur le repère (+) 1/2 po. L'extrémité qui fait face au mur restera droite et mettez-le de cote. Consultez la Fig. 5 pour plus de détails.

6. Mesurez la largeur réelle de votre

panneau vitré fixe (N° 11).

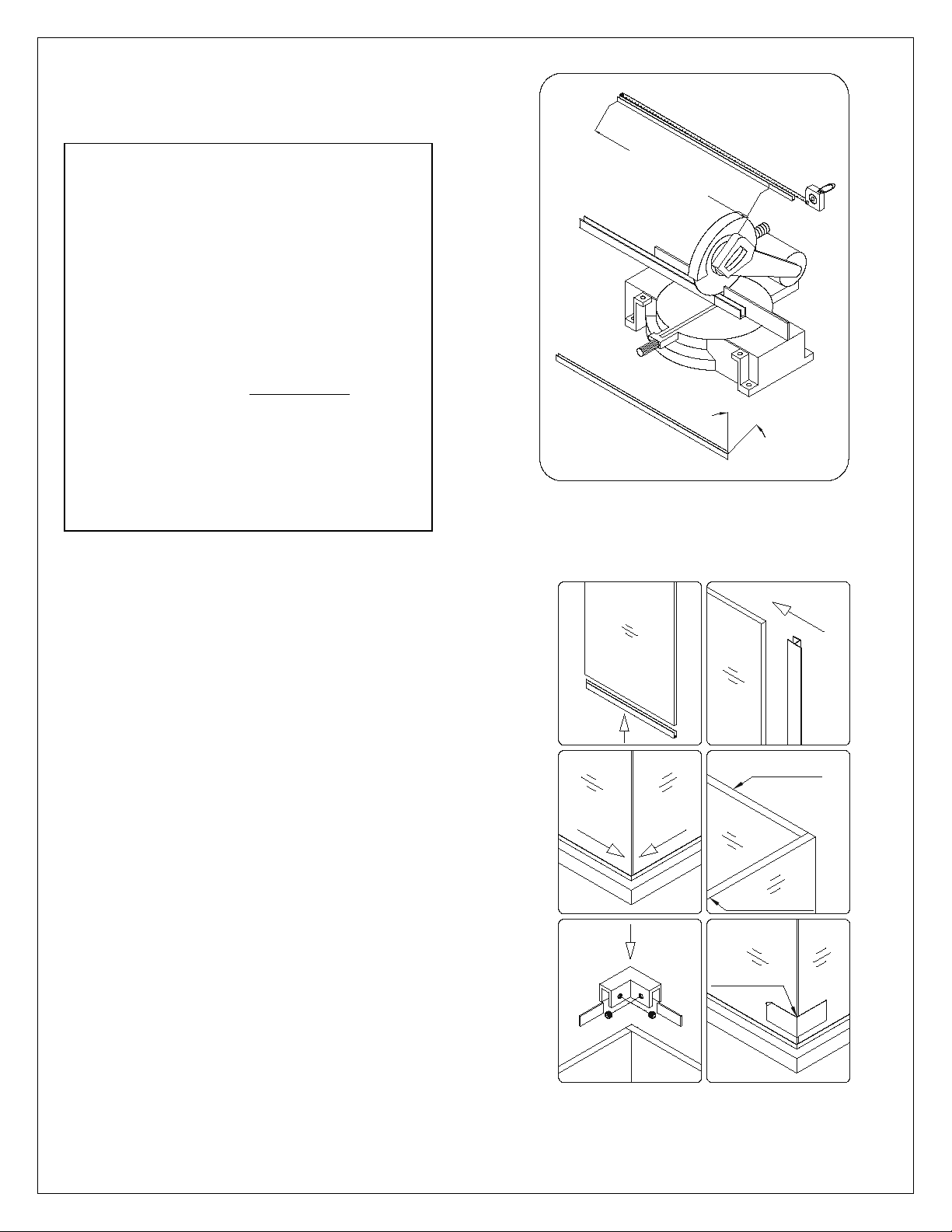

Utilisez une scie à onglets et coupez à 45° le deuxième profilé en U inférieur 2 (N°

29) (1,117mm) à la largeur réelle de la vitre

(+) 1.6 mm.

Consultez les Fig. 6 & 7 pour plus de détails.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 36

W (+) 1.6mm

45°

Fig. 7

1 3 2

Fig. 8

REMARQUE: Le dessus de la cabine vitrée doit être au niveau avec la porte vitrée. En utilisant un niveau qui

traverse la partie supérieure du panneau vitré fixe intégré (N° 11) et de la porte, les différences de hauteur peuvent être mesurées. Les entretoises de réglage (N° 28) sont fournies pour le panneau de retour vitré (N° 26) uniquement pour compenser ces différences en les insérant dans le canal en U inférieur 2 (N° 29). Veuillez utiliser l'entretoise à la dimension appropriée aux conditions de votre ouvrage

7. Glissez le profilé en U inférieur 2 (N° 29) de 44 po dans le panneau vitré fixe (N° 11). Assurez-vous que l'extrémité rectiligne du profilé en U vertical 2 est égale et symétrique à la bordure verticale de la vitre. Enfoncez la bande d'étanchéité (N° 19) (panneau

intégré) sur la bordure verticale du panneau vitré fixe en permettant à la base de la bande de rester

sur le profilé en U. Emboîtez délicatement ensem

ble le panneau vitré fixe et le panneau de retour vitré (N° 26) afin de former un coin serré de bas en haut. Le panneau vitré fixe se situe devant le panneau de retour vitré. Tout en tenant fermement les deux panneaux vitrés, posez la fixation en coin de 90° (N° 30) dans le coin supérieur. Assurez-vous que la fixation en coin de 90° est d'équerre et que les joints sont correctement alignés avant de serrer les vis de support de la vitre.

mobilisez temporairement le coin inférieur des

panneaux vitrés avec une généreuse bande de ruban adhésif de peintre.

Consultez les Fig. 8 et 9 pour plus de détails.

intérieur

Panneau vitré fixe

extérieur

intérieur

Retour vitré

extérieur

intérieur

Panneau de retour

extérieur

intérieur

Panneau vitré fixe

Ruban adhésif de peintre

extérieur

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 37

Fig. 10

1 3 2

Fig. 9

REMARQUE:

une communication efficace et réactive.

manipulation minutieuse des panneaux vitrés qui ont été temporairement assemblés afin de déterminer une mesure d'ajustement personnalisée et unique à votre ouvrage. Cette étape nécessite deux installateurs et il est impératif d'établir

L'étape suivante implique la

8. Posez délicatement le panneau de retour vitré (N°

26) contre le mur verticalement selon la valeur M

indiquée dans Tableau des dimensions A à la page 5.

Utilisez un niveau tout au long de ces étapes pour vous assurer que la cabine vitrée est au niveau

. Tout en tenant fermement les panneaux vitrés, fermez la porte vitrée et alignez le panneau vitré fixe (N° 11) avec la porte. Utilisez le repère d

e la porte sur le seuil comme référence pour vous assurer que la porte est perpendiculaire au mur. Si nécessaire, ajustez la position du panneau vitré fixe et du

panneau de retour vitré de manière à ce que la bande d'étanchéité (N° 19) (panneau intégré) soit en contact étroit avec la porte vitrée de haut en bas. Le profilé en U vertical 1 (N° 09) restera aligné et symétrique contre le mur.

Tracez la position

des panneaux vitrés le long de la bordure inférieure de tous les profilés en U sur le seuil et sur le mur. Tracez un repère pour le profilé en U vertical 1 (N° 09) sur la bordure horizontale du haut de la vitre. Consultez la Fig. 10 pour plus de détails.

extérieur

Panneau vitré fixe

1.6 -3mm

Alignez panneau vitré fixe

et la porte vitrée

mur

intérieur

Porte

intérieur

mur

extérieur

Profilé en U 1

intérieur

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 38

3mm Ø

intérieur

extérieur

Ruban adhésif de peintre

Fig. 11

Fig. 12

9. Démontez soigneusement les panneaux pour les prochaines étapes.

Fixation en coin de 90°

Consultez la Fig. 11 pour plus de détails.

Profilé en U 2

Panneau vitré fixe

Panneau de retour vitré

Profilé en U 1

Profilé en U 2

10. Placez le profilé en U inférieur 2 (N°

29), pour le panneau vitré fixe (N°

26), sur la base du seuil, aligné avec le

repère intérieur du seuil. Marquez les trous sur le seuil perforations pré-usinées du profilé en U 2 et percez les trous avec une mèche de 3

mm Ø.

Appliquez du silicone résistant à l'eau à

l'endos et autour des trous du profilé

en U 2, puis fixez-le à la base avec des vis à tête fraisée ST4.2×40 (N° 23). REMARQUE: La surface doit être propre et exempte de débris avant l'application du silicone.

à travers les

à l’eau

Consultez les Fig. 12 et 13 pour plus de détails.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 39

Fig. 13

Fig. 14

8mmØ

Profilé en U 1

Profilé en U 2

intérieur

extérieur

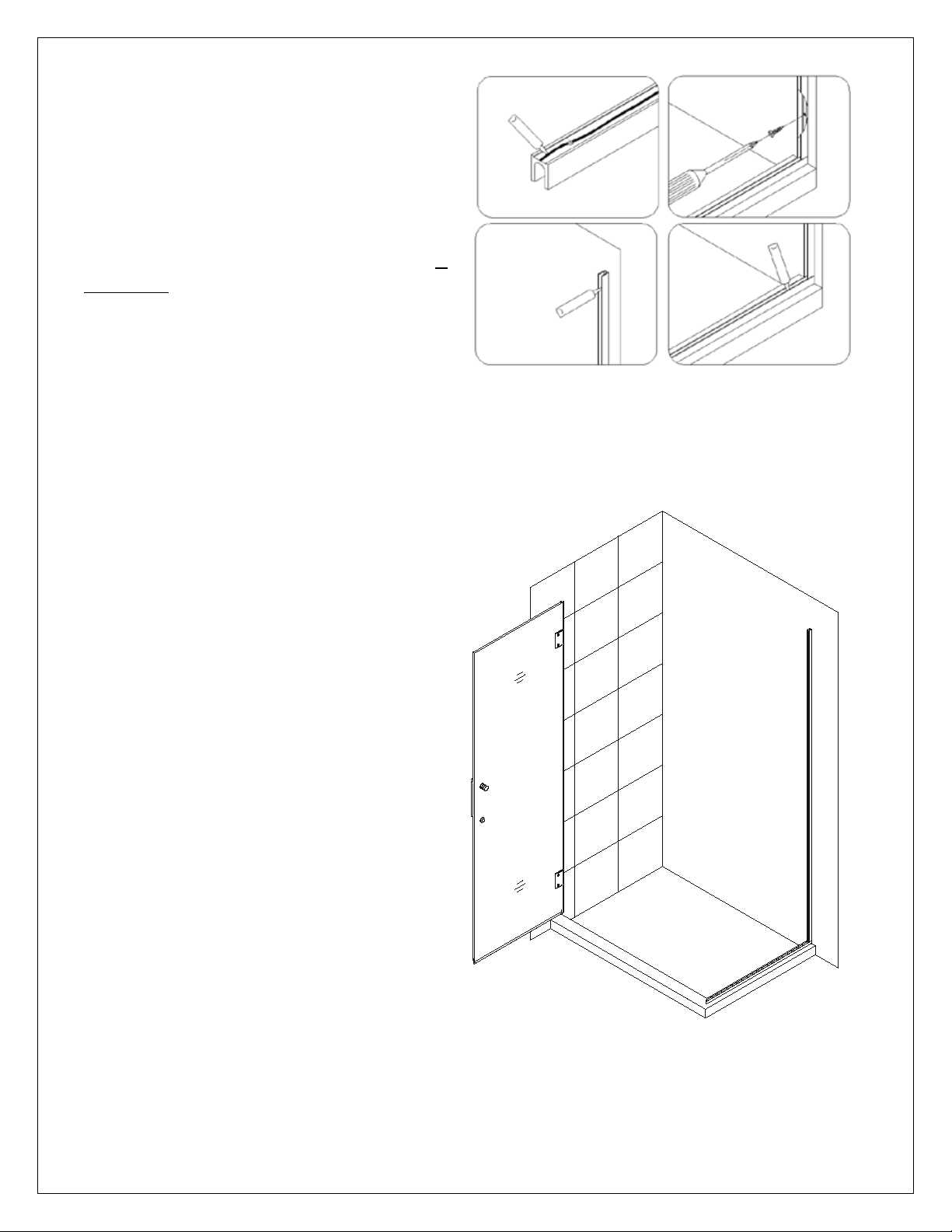

11. Coupez le profilé en U vertical 1 (N° 09) (1,930mm) sur le repère du haut de l'étape

9. Placez le profilé en U vertical 1 sur le

profilé en U inférieur 2 (N° 29) et alignez verticalement sur le repère du mur intérieur.

Marquez les trous à percer sur le mur à travers les perforations pré-usinées du profilé en U 1.

Maintenant, percez les trous

dans le mur avec une mèche 8mm Ø et insérez les ancrages muraux 8 mm Ø (N° 13).

Consultez la Fig. 14 pour plus de détails.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 40

silicone

Fig. 15

Fig. 16

12. Appliquez du silicone résistant à l'eau à l'endos du profilé en U vertical 1 (N° 09) (1,930mm) et autour des trous.

Fixez le profilé en U 1 au mur avec la vis à tête fraisée ST4.2x40 (N° 23).

Insérez les entretoises (N° 28) de 51 mm dans le profilé en U inférieur 2 (N° 29)

pour faire des ajustements mineurs si

nécessaire. Appliquez du silicone résistant à l'eau dans

les rainures des deux profilés en U.

Consultez les Fig. 15 et 16 pour plus de détails.

imperméable

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 41

Fig. 17

Fig. 18

Utilisez les entretoises (N 28)

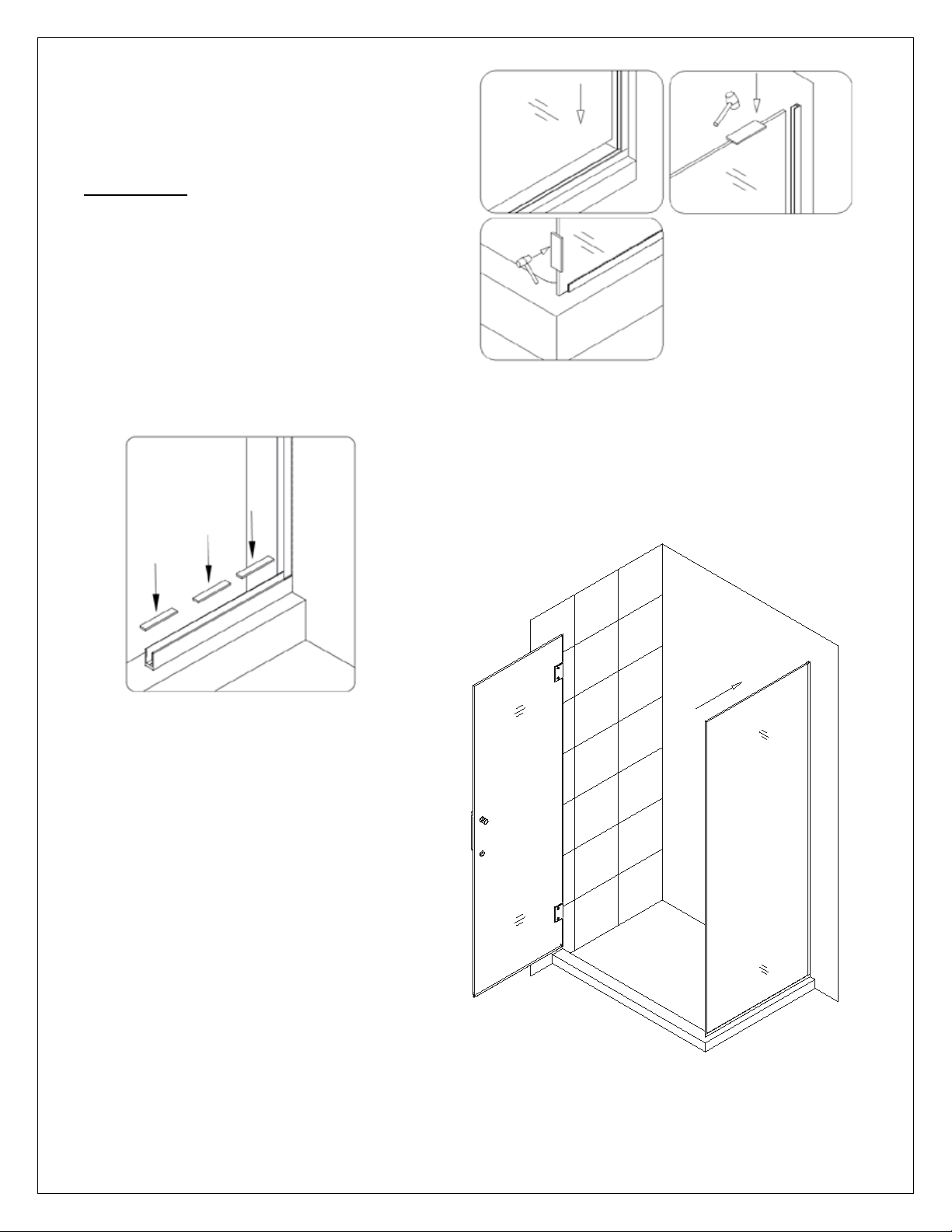

13. Faites glisser le panneau de retour vitré

(N° 26) dans la rainure des deux profilés en U.

REMARQUE:

Si vous avez de la difficulté à glisser le

panneau de retour vitré dans les profilés en U, tapez-le légèrement sur le panneau de retour vitré à l'aide d'un maillet en

caoutchouc et d'un morceau de bois.

Consultez les Fig. 17 et 18 pour plus de détails.

autant que nécessaire pour mettre votre vitre au niveau

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 42

Fig. 20

Fig. 19

3mmØ

intérieur

extérieur

silicone résistant

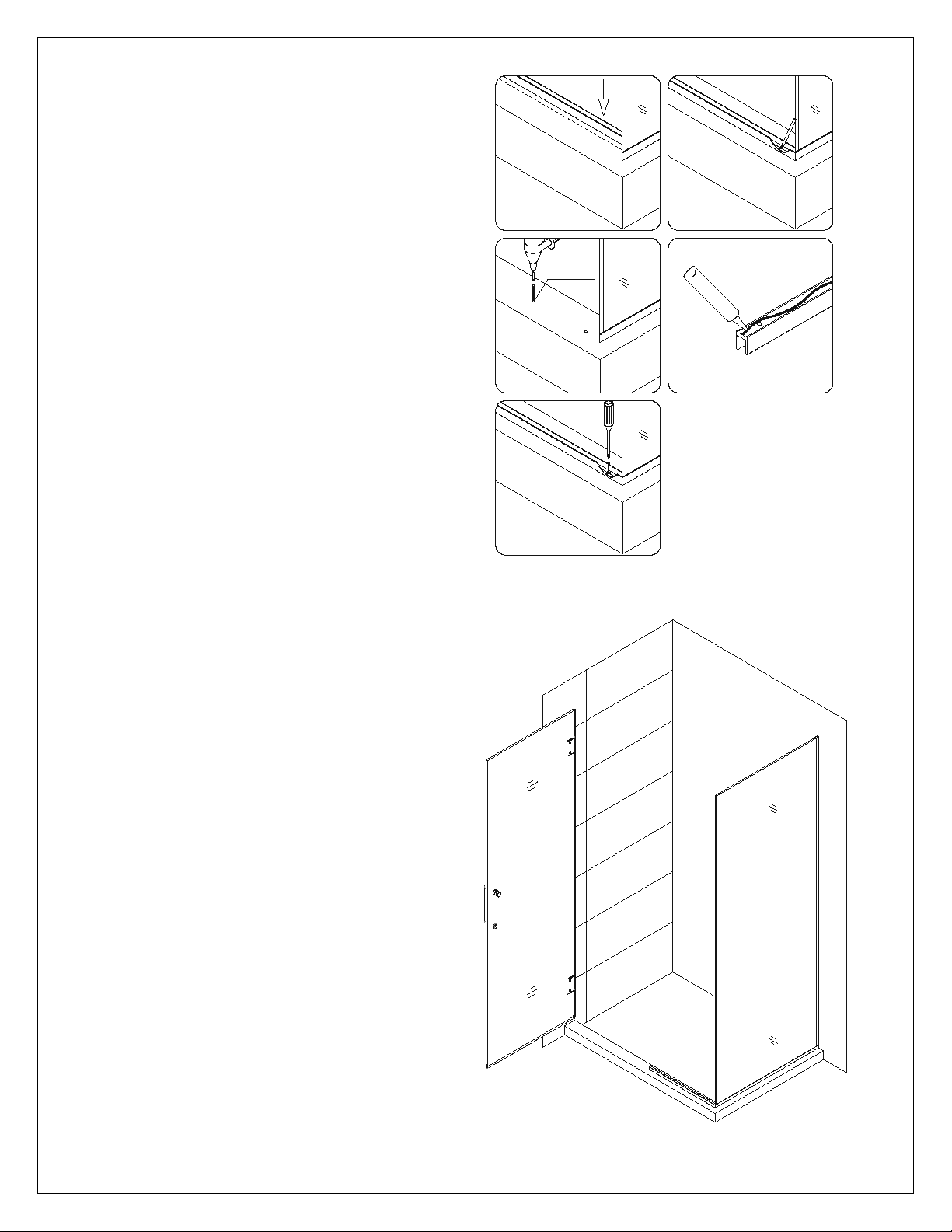

14. Placez le profilé en U inférieur 2

(N° 29) pour le panneau vitré fixe (N° 11) sur la base du seuil, aligné

avec le repère intérieur du seuil et égale et symétrique à la coupe en coin à 45°.

Marquez les trous à percer sur le mur à travers les perforations pré-usinées du profilé en U inférieur 2 et percez les trous à l'aide d'une mèche 3 mm Ø.

Appliquez du silicone résistant à l'eau à l'endos et autour des trous du profilé en U

puis fixez-le à la base avec des vis à tête

2, fraisée ST4.2×40 (N° 23).

REMARQUE: La surface doit être propre et exempte de débris avant l'application du silicone.

Consultez les Fig. 19 et 20 pour plus de détails.

à l’eau

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 43

Fig. 21

Fig. 22

15. Appliquez un cordon de silicone dans la rainure du profilé en U inférieur 2 (N° 29) et avec parcimonie le long de la bordure verticale du panneau de retour vitré (N°

26).

Consultez les Fig. 21 et 22 pour plus de détails.

silicone résistant à l’eau

intérieur

extérieur

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 44

Fig. 23

1 3 2

Fig. 24

16. Faites glisser le panneau vitré fixe (N° 11) dans la rainure du profilé en U. Assurezvous que la bordure verticale du panneau vitré fixe est égal et symétrique à la face extérieure du panneau de retour vitré (N°

26) dans le coin. Appliquez un cordon de silicone sur

l'extrémité apparente du profilé en U et sur ses joints.

REMARQUE:

Si vous avez de la difficulté à glisser le panneau vitré fixe dans le profilé en U, tapez légèrement sur le panneau vitré fixe à l'aide d'un maillet de caoutchouc et un morceau de bois.

Consultez les Fig. 23 et 24 pour plus de détails.

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 45

Fig. 25

Fig. 26

17. Vissez la fixation en coin de 90° (N° 30) au coin supérieur des deux panneaux vitrés. Assurez-vous que la fixation en coin de 90° est d'équerre et que les joints sont correctement alignés avant de serrer les vis de support de la vitre.

Immobilisez temporairement le coin inférieur des panneaux vitrés avec plusieurs généreuses bandes de ruban adhésif de peintre afin garder le coin en place jusqu'à ce que le silicone durcisse.

Cons

ultez les Fig. 25 et 26 pour plus de

détails.

intérieur

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 46

Fig. 27

intérieur

Fig. 28

18. Appliquez du silicone résistant à l'eau sur la jonction de tous les profilés en U avec le mur et le seuil à l'intérieur de la douche. Appliquez soigneusement un cordon uniforme de silicone sur le coin intérieur des panneaux vitrés.

Consultez

les Fig. 27 et 28 pour plus de détails.

silicone imperméable

silicone résistant à l’eau

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 47

Fig. 29

19. Encochez 25.4 mm à la base de la bande

d'étanchéité (N° 19) (panneau intégré)

pour l’adapter autour du profilé en U. Posez et pressez la bande d'étanchéité sur la bordure verticale du panneau vitré fixe (N° 11).

Consultez la Fig. 29 pour plus de détails.

intérieur

extérieur

intérieur

extérieur

intérieur

extérieur

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 48

Entretien de l'unité

FONDS ET PAROIS: Pour assurer la longévité de des parois arrière en acrylique, essuyez-les après

chaque utilisation avec un chiffon doux. Pour nettoyer les parois de retour en acrylique, utilisez des vaporisateurs non abrasifs ou des nettoyants à base de crème. Évitez d'utiliser des nettoyants en aérosol. N'utilisez jamais de nettoyants abrasifs, de brosses métalliques ou de grattoirs qui pourraient rayer ou ternir la surface.

VITRE: Pour assurer la longévité de votre douche vitrée, essuyez les parois après chaque utilisation avec un chiffon doux. Afin d'éviter l'accumulation de savon et de taches d'eau, rincez et essuyez la vitre à l'aide d'un chiffon doux ou d'une raclette de caoutchouc (L'eau dure peut ternir la surface du verre avec le temps si on la laisse sécher). Pour éviter de rayer la surface, n'utilisez jamais de nettoyants abrasifs, ni de produits de nettoyage contenant des agents de récurage. N'utilisez jamais de brosses à poils ou d'éponges abrasiv vitre.

QUINCAILLERIE: Pour conserver une finition durable, essuyez toutes les pièces métalliques après chaque utilisation avec un chiffon doux. N'utilisez pas de nettoyants abrasifs ni de produits de nettoyage contenant de l'ammoniac, de l'eau de javel ou de l'acide. En cas d’utilisation accidentelle, rincez la surface dès que possible pour éviter d’endommager le fini (écaillage ou corrosion). Après avoir nettoyé les finis polis, rincez soigneusement et essuyez avec un chiffon doux et propre. Nettoyez les surfaces en acier inoxydable au moins une fois vous appliquez un produit de nettoyage ou de polissage pour acier inoxydable sur une quincaillerie en acier inoxydable, travaillez dans le sens du grain (pas en travers). N'utilisez jamais d'éponge ou de chiffon abrasif, de laine d'acier ou de brosse filaire car ils pourraient rayer de manière permanente les surfaces.

es qui pourraient rayer la surface de la

par semaine. Lorsque

REMARQUE: Pour maximiser la durée de vie de votre porte, il est important d'inspecter

régulièrement la vitre et la qu et/ou une dégradation. Contactez DreamLine pour toute question ou préoccupation.

incaillerie afin de détecter un désalignement ou un desserrage

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

Page 49

TÉL: 866-731-2244

FAX: 866-857-3638

DREAMLINE.COM

Pour plus d’informations sur les portes et cabines de douche DreamLine

DreamLine.com

Manuel UNIDOOR PLUS (STYLE I) Ver 1 Rev 6 10/2016

veuillez visiter
