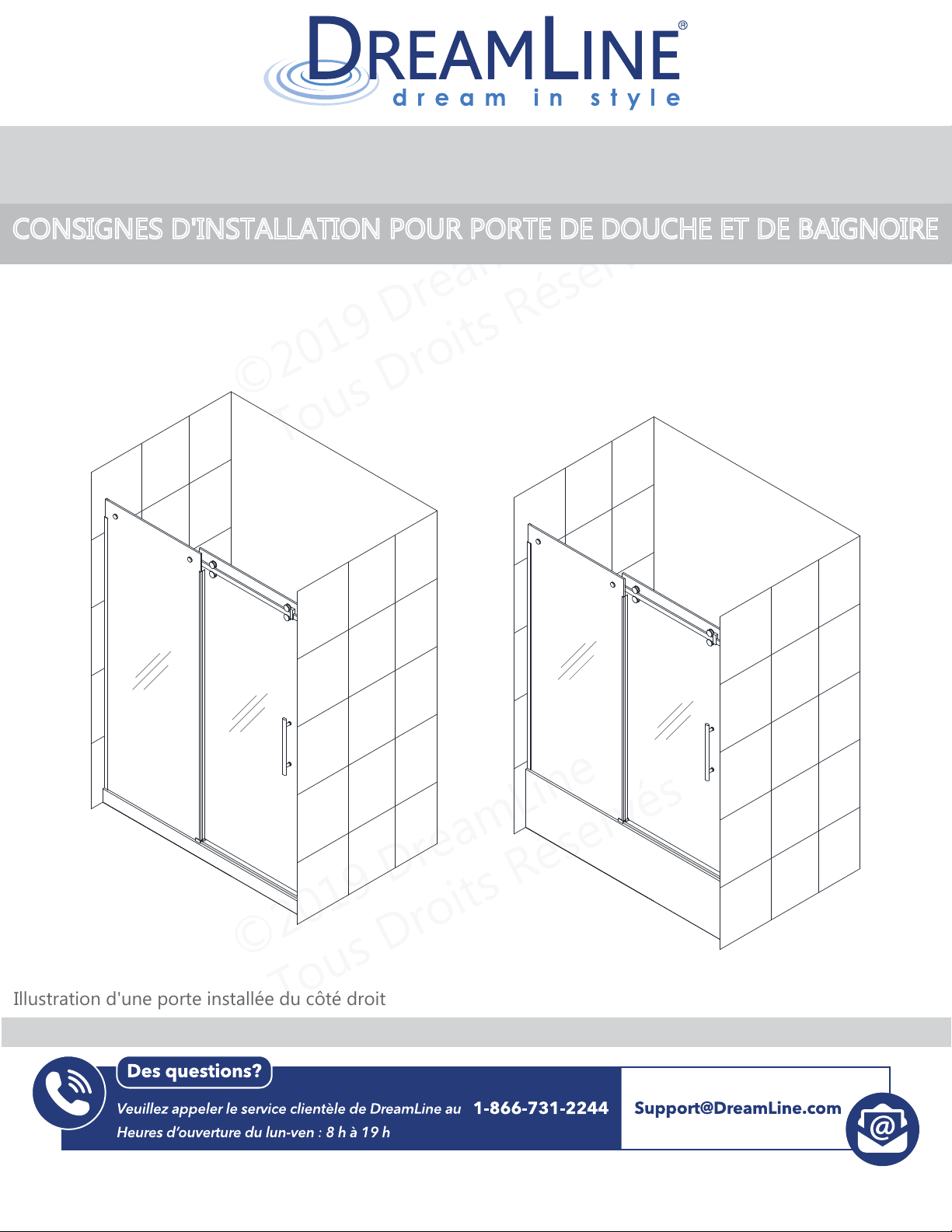

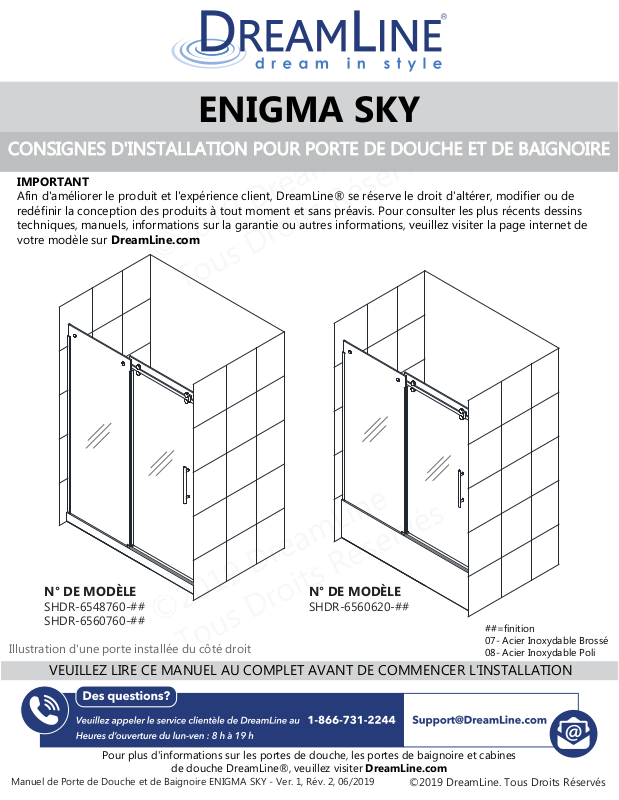

CONSIGNES D'INSTALLATION POUR PORTE DE DOUCHE ET DE BAIGNOIRE
IMPORTANT
Afin d'améliorer le produit et l'expérience client, DreamLine® se réserve le droit d'altérer, modifier ou de
redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins
techniques, manuels, informations sur la garantie ou autres informations, veuillez visiter la page internet de
votre modèle sur DreamLine.com
N° DE MODÈLE
SHDR-6548760-##
SHDR-6560760-##
Illustration d'une porte installée du côté droit
VEUILLEZ LIRE CE MANUEL AU COMPLET AVANT DE COMMENCER L’INSTALLATION
N° DE MODÈLE
SHDR-6560620-##
##=finition
07- Acier Inoxydable Brossé
08- Acier Inoxydable Poli
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
Pour plus d'informations sur les portes de douche, les portes de baignoire et cabines
de douche DreamLine®, veuillez visiter DreamLine.com
La vitre de ce modèle a reçu le
traitement exclusif ClearMax™ de
DreamLine. Ce revêtement,
spécialement formulé, empêche
l'accumulation de taches de savon et
d'eau.
Installez le côté portant l'étiquette
ClearMax® vers l'intérieur de la douche.
Selon le modèle, veuillez noter que le
revêtement est appliqué sur un ou deux
côtés.
Pour de meilleurs résultats, utilisez une
raclette en caoutchouc après chaque
utilisation et essuyez la vitre avec un
chiffon doux.
NOTE
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
!
Ces consignes expliquent l'installation d'une porte de douche. Veuillez suivre
les mêmes étapes pour l’installation de la porte de la baignoire.
Ce produit doit être installé par une personne familiarisée avec les
exigences du code du bâtiment pour ce type de projet et avec les
précautions nécessaires pour une installation et un
fonctionnement sécuritaire du produit.

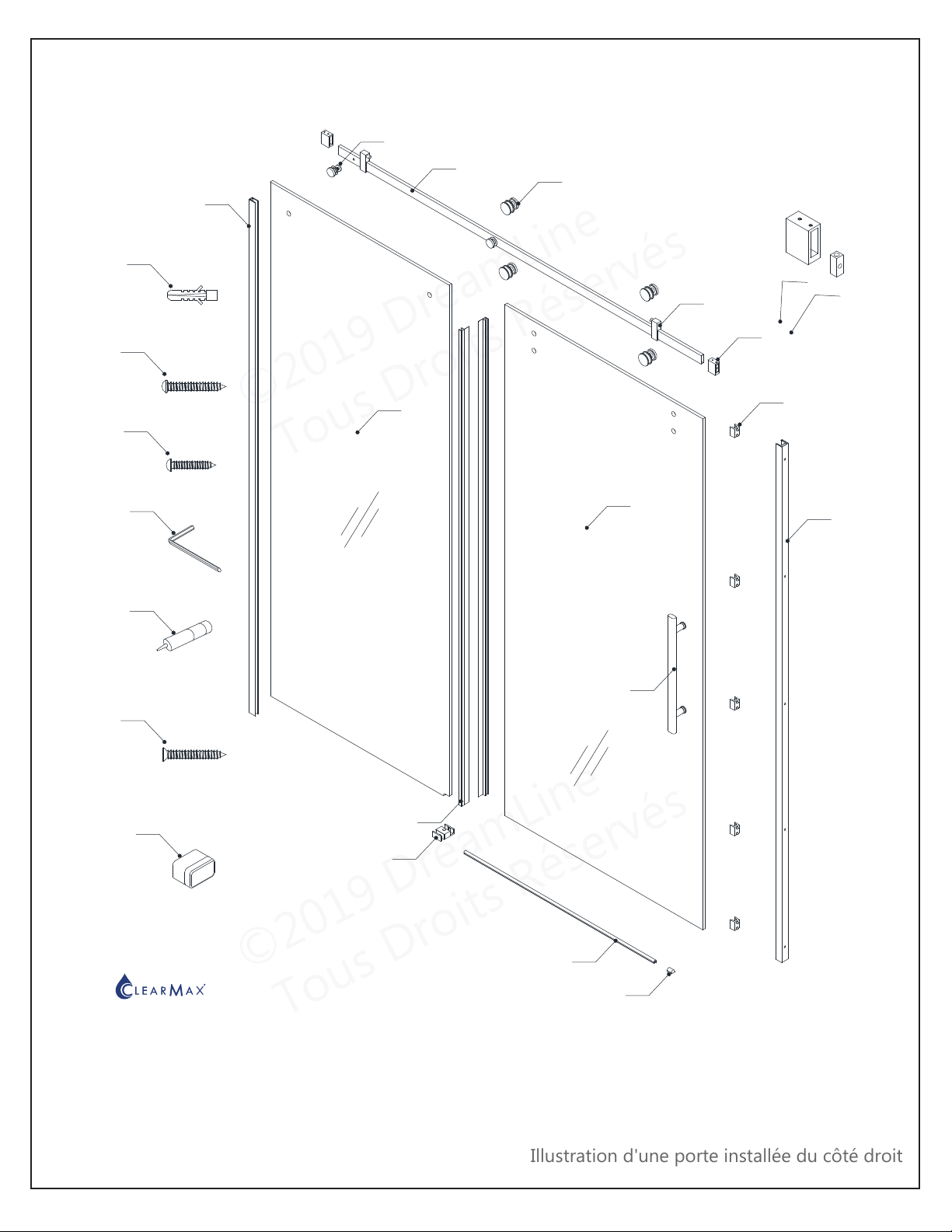

Schéma Détaillé des Composants de Porte de Douche
Liste des Pièces
Les Étapes de l'Installation
Installation du Butoir SafeStop™ and SafeClose™
Joints de Vinyle
Entretien de l'Unité
Liste de Contrôle d'Entretien
N° de Page
2
3
4
5
6
7
8-26
22-24
26
27
28
ORTE
P
ANNEAU
P

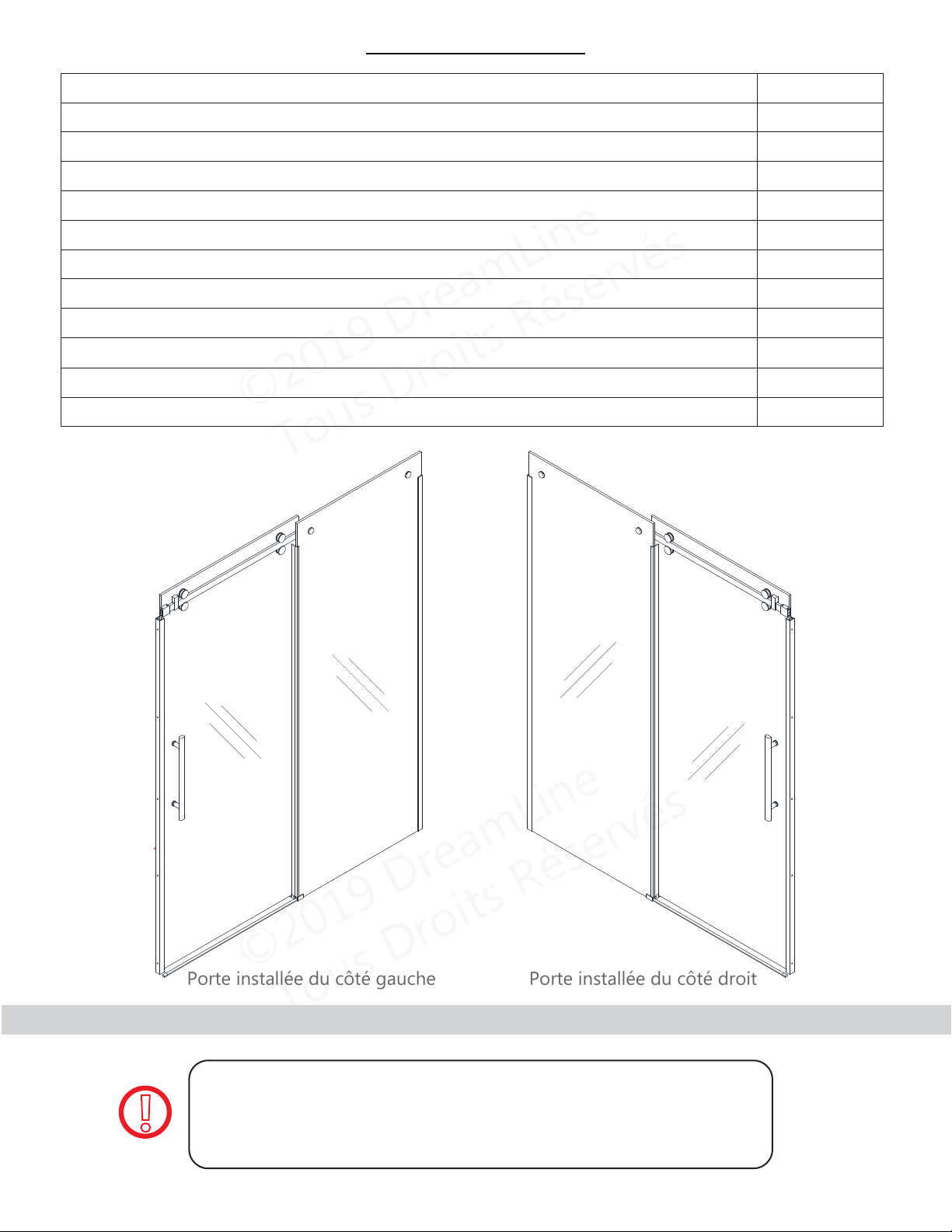

Porte installée du côté droitPorte installée du côté gauche
P
ANNEAU
P
ORTE
REMARQUE: L'installation d'une porte du côté droit est illustrée à
!
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
titre d'exemple tout au long de ce manuel. Pour l'installation de la
porte du côté gauche, commencez simplement sur le mur opposé
et inversez l'orientation des étapes décrites.

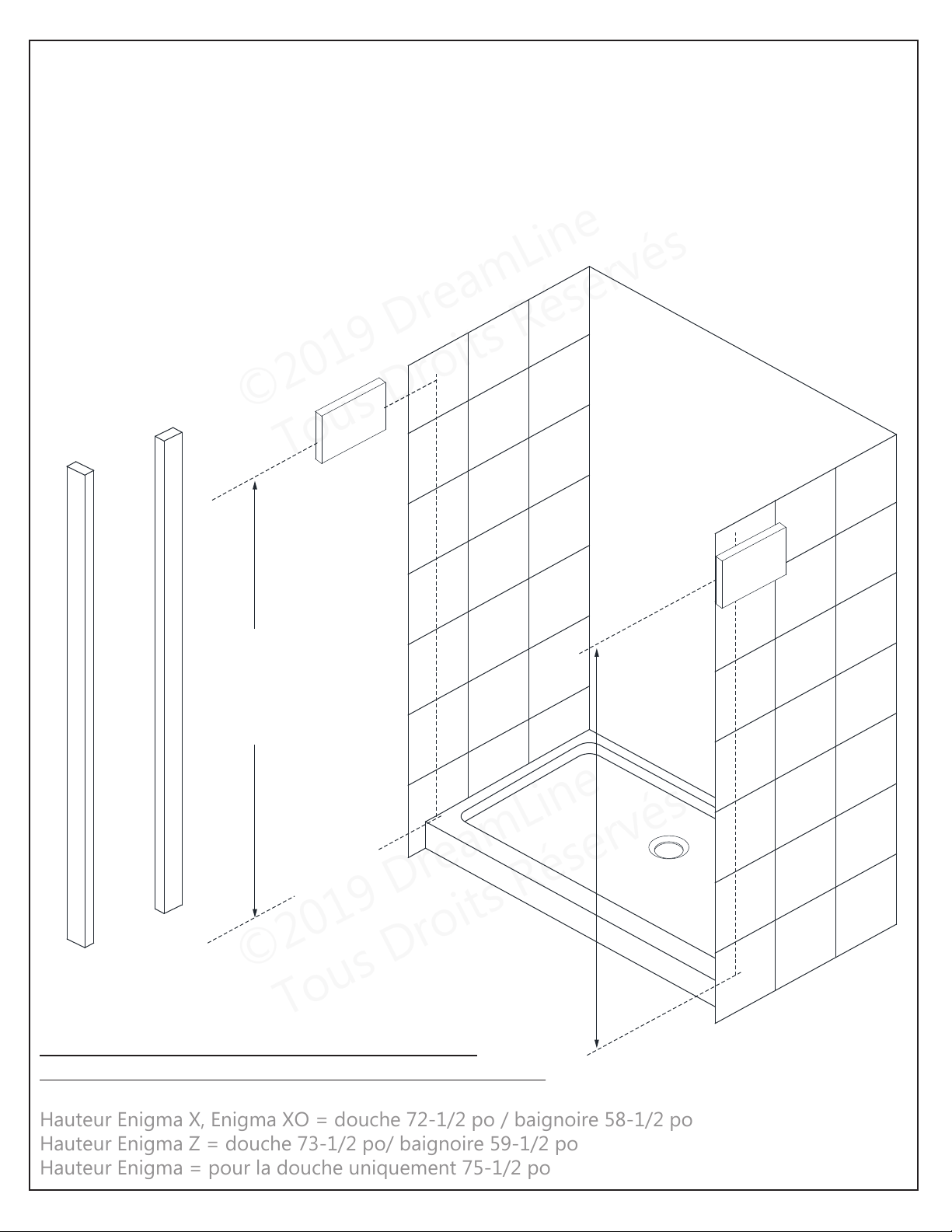

Posez des montants OU posez des traverses de 2 po x 6 po
entre les montants où seront vissées les xations du rail
Montant
ou
tel que mesuré
à partir du seuil
ou du pourtour
de la baignoire*
(consultez la liste ci-dessous)
2 po x 6 po
seuil ou le
2 po x 6 po
pourtour de la baignore
seuil ou le
*Exigence de la hauteur des traverses (au centre)
mesurée à partir du seuil ou du pourtour de la baignoire:
Hauteur Enigma Air, Enigma Sky = douche 73 po - baignoire 59 po
Hauteur Enigma X, Enigma XO = douche 72-1/2 po / baignoire 58-1/2 poHauteur Enigma Z = douche 73-1/2 po/ baignoire 59-1/2 poHauteur Enigma = pour la douche uniquement 75-1/2 po
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019

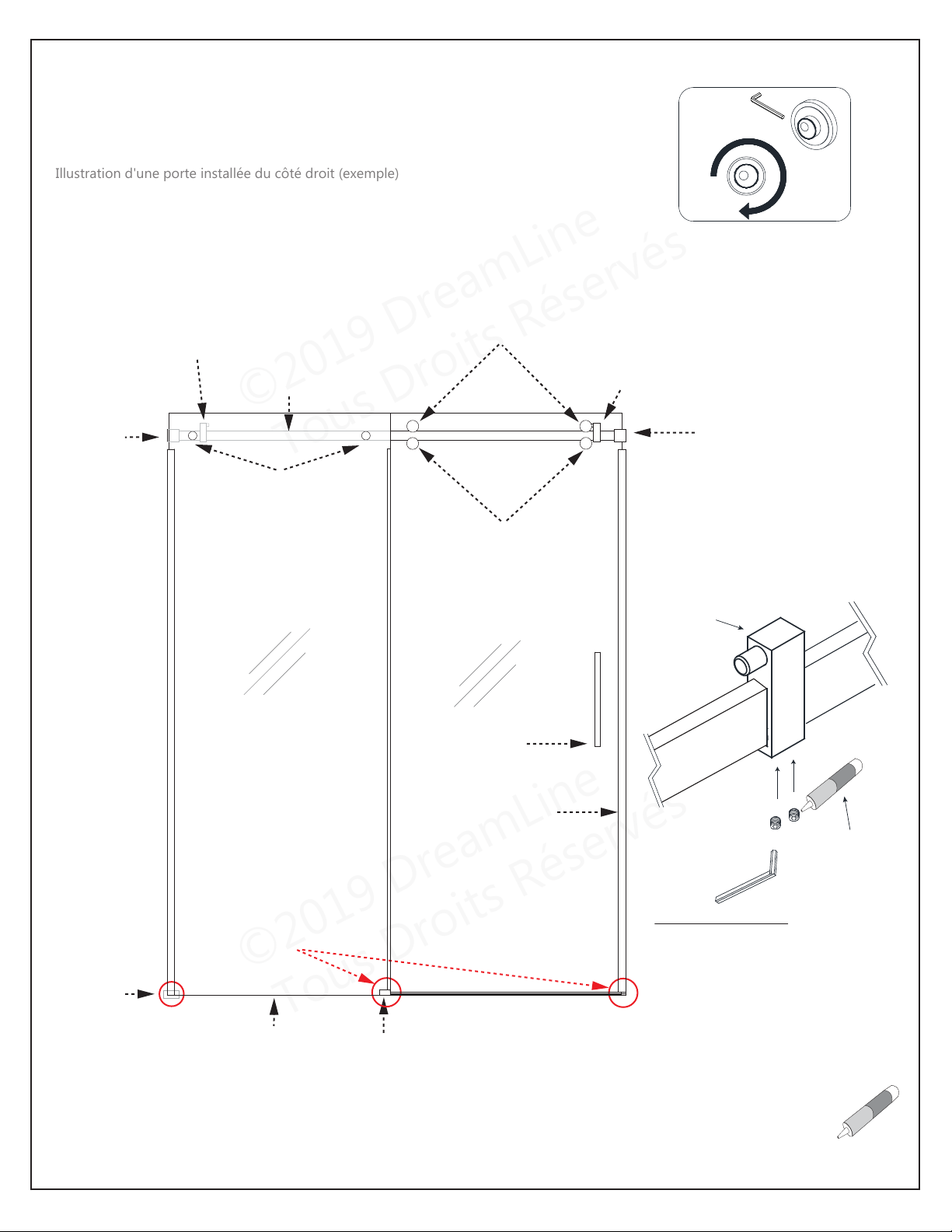

Illustration d'une porte installée du côté droit (exemple)
Dépannage et entretien
*La Butée est correctement
positionnée et serrée
-La Porte s’arrête bein
avant que la Poignée peut
entrer en contact avec la
vitre du panneau lorsque la
porte est complétement
ouverte
Guide
xation du
rail égale et
symétrique
au mur et vis
de réglage
serrées
Entretoises
pour vitre
Niveau du Rail
Les Roulettes sont
ajustées pour maintenir
un contact uniforme de
haut en bas entre le joint
de vinyle bombé et le
mur
Les Roulettes sont bien serrées et
le dégagement est susant sous
la porte vitrée et le guide
Les Protège-Roulettes
doivent être
positionnés à moins
de 1/16 po du Rail du
haut et bien vissés.

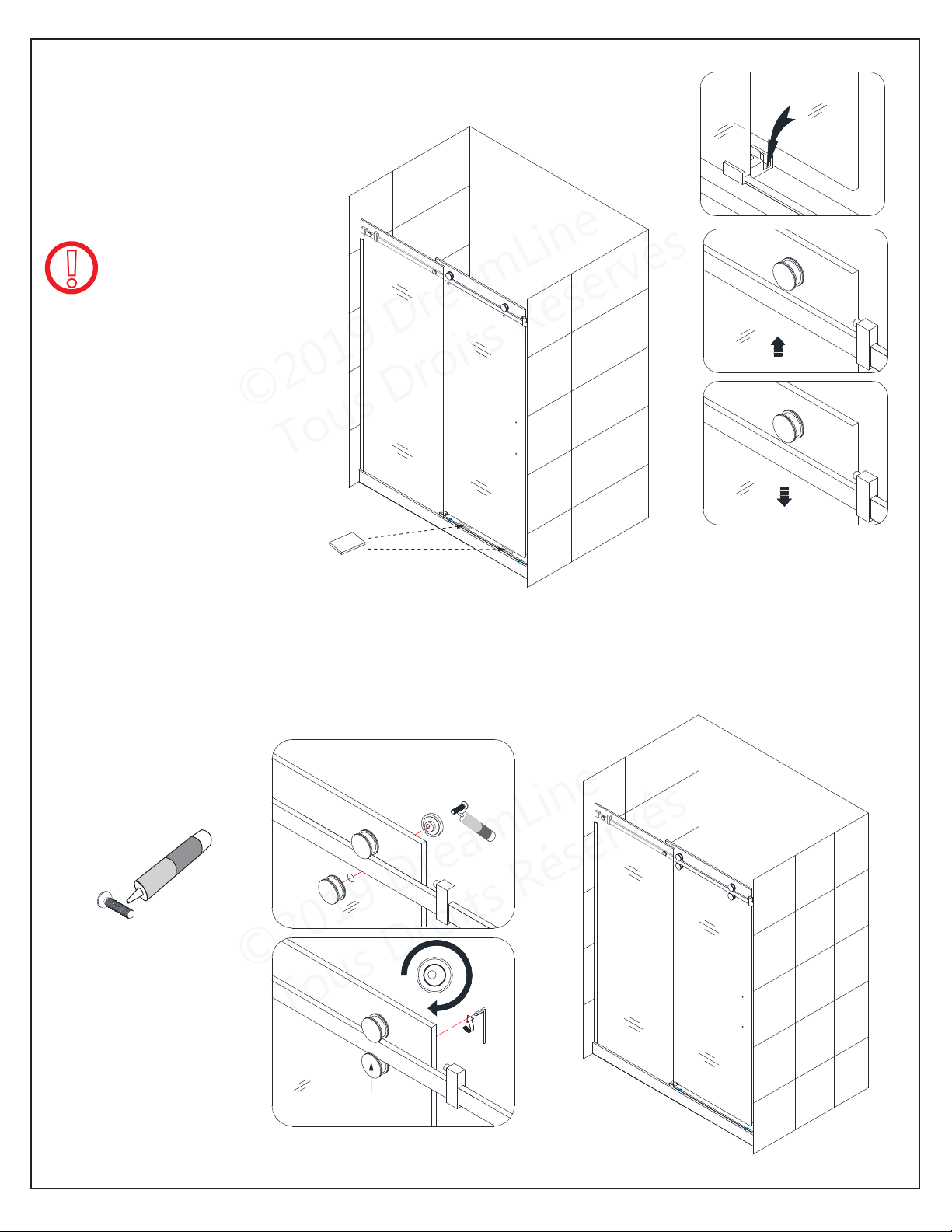

Faites pivoter le disque pour ajuster
La butée est correctement
positionnée et solidement vissée - la
porte s’arrête contre la butée et
empêche la porte de cogner
durement avec le mur mais tout en
permettant le joint de vinyle bombé
de sceller la porte
La Fixation du Rail est égale et
symétrique au mur et les vis
de réglage sont bien serrées
L'installation dans un montant
est fortement recommandée.
Pour xer les Butées (N° 05):
Appliquez de l'Adhésif Frein-let sur le let
des vis de réglage durant la phase nale de
l'installation. Serrez à fond les vis de réglage
avec la Clé Allen fournie.
Butée de Porte
Panneau Vitrée
Inspectez les coins au bas
de la porte vitrée pour
détecter des dommages.

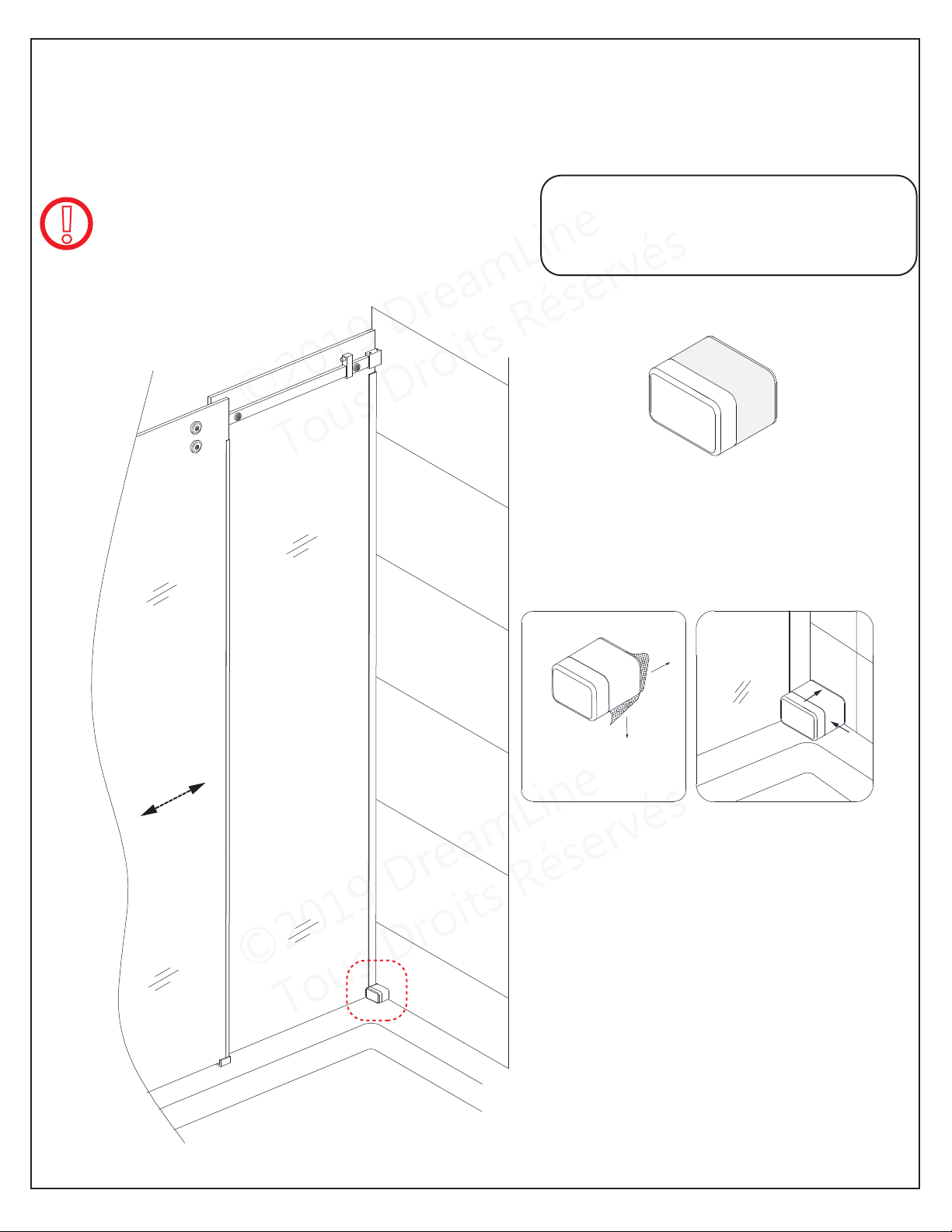

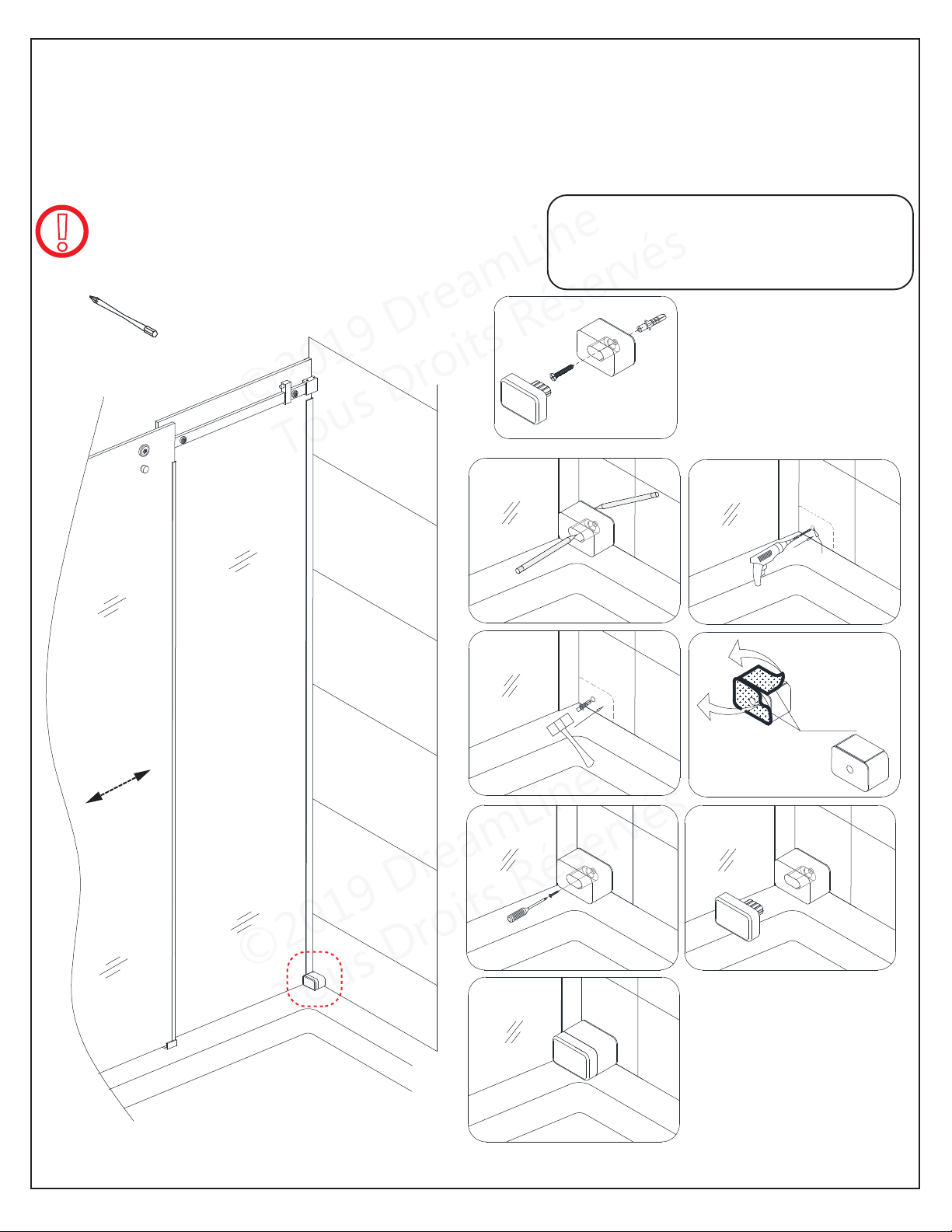

Le Butoir
SafeStop™
est xé en
place avec du
ruban
adhésif 3M
ou vissé au
mur
Toutes les entretoises de caoutchouc et les manchons sont correctement posés
partout entre la quincaillerie et la vitre an d'éviter tout contact entre eux.
**Les unités dont la porte
vitrée est endommagée
ne devraient pas être
utilisées jusqu'au
remplacement de la porte
vitrée **
Le panneau vitré est
égale et symétrique avec
le seuil
Le Guide est vissé et
d'équerre avec la vitre
Porte Vitrée

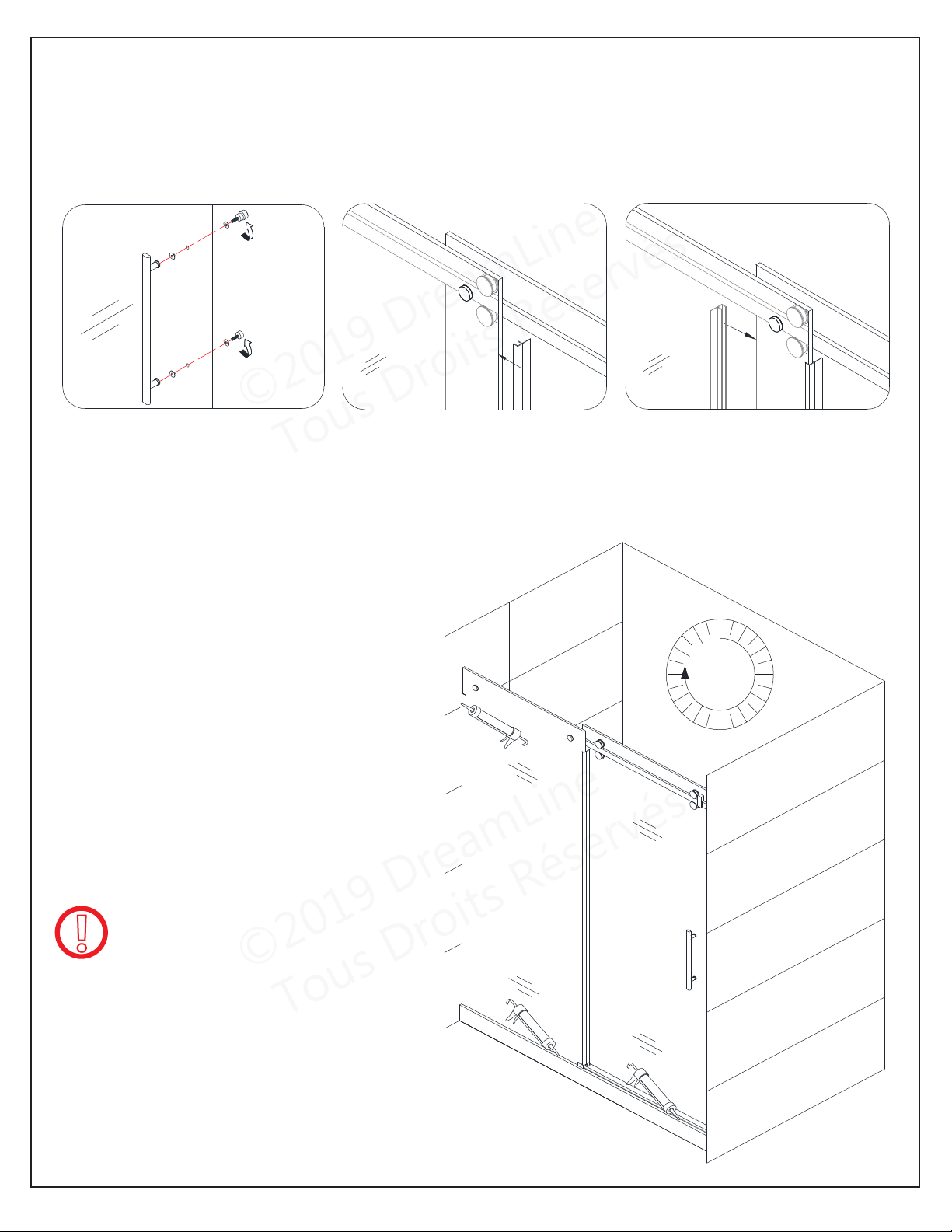

Poignée bien
vissée
La Butoirs
SafeClose™
inserts
installés dans
le Prolé en U
Adhésif Frein-Filet
*Positions des Butées telles que
mesurées du mur jusqu'au centre de la
butée:
• Côté-panneau: 5” (+/-) quand la
porte touche le pare-chocs inférieur
• Côté porte: 3-1/2” (+/-) (tout dépend
des dimensions de l'ouverture)

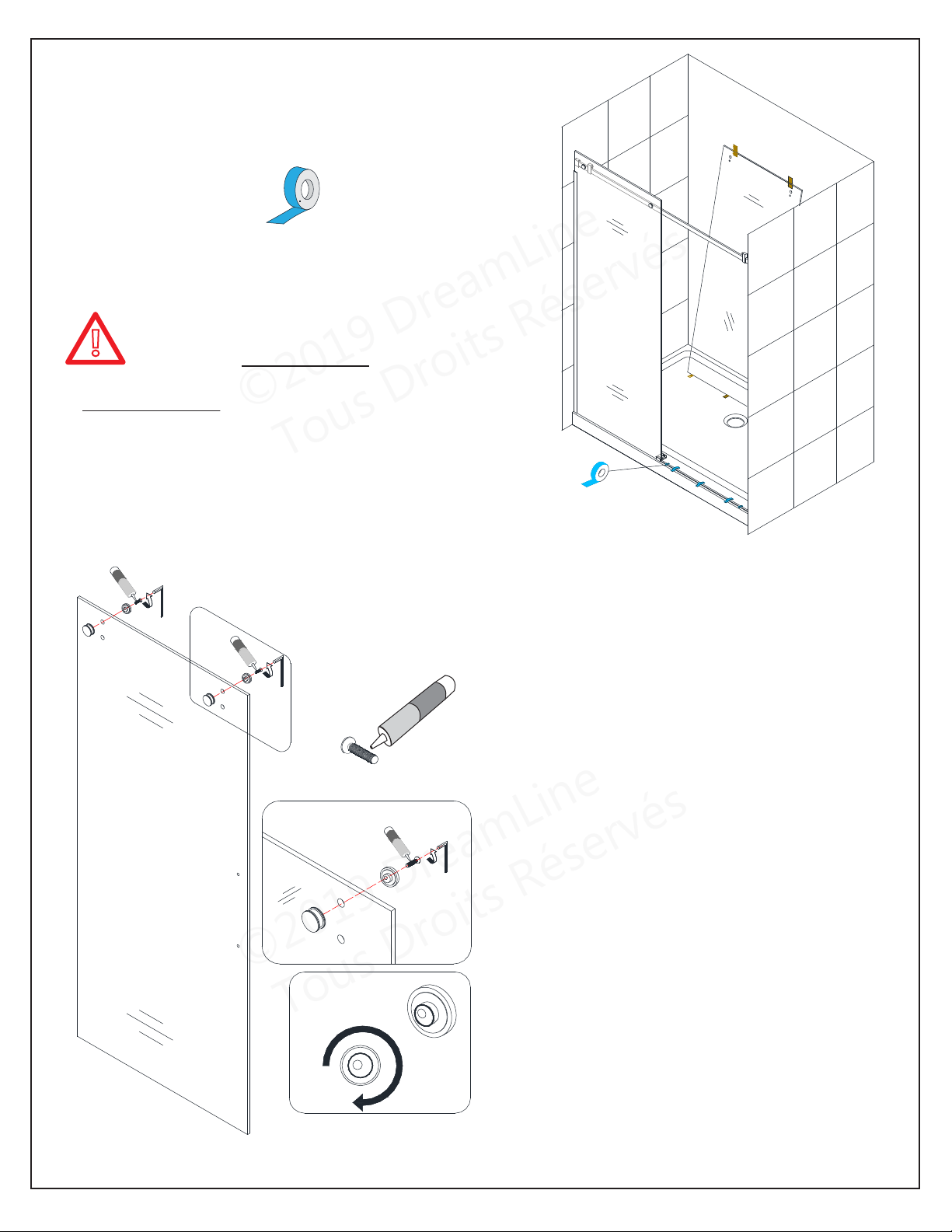

Il est recommandé d'appliquer du
bloqueur de let aux:
• Vis de réglage des butées
• Boulons de Protège-Roulette
• Boulons de Roulettes
• Boulons d'Entretoise pour vitre
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
1. Avant l'installation, inspectez toutes les boîtes et tous les emballages pour détecter des dommages dus
au transport et comparez le nombre de pièces avec le bordereau d'expédition. Après avoir ouvert toutes
les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments de
l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur la page Schéma Détaillé des Composants de Porte de Douche. Si l'unité a été endommagée, présente un défaut de finition ou
qu'il manque des pièces; veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables
suivant la date de livraison. Veuillez noter que DreamLine® ne remplacera pas les produits
endommagés ou les pièces manquantes gratuitement après 3 jours ouvrables ou si le produit a été
installé. N'hésitez pas à contacter DreamLine® si vous avez des questions. Veuillez avoir sous la main un
numéro de commande, un nom de travail ou une autre preuve d'achat pour nous aider à identifier votre
commande originale.
2. Veuillez noter que vous devriez consulter les instances régionales du code du bâtiment pour toute
question concernant les normes de conformité d'une installation. Les codes de bâtiment et de
plomberie peuvent varier selon les endroits. DreamLine® n’accepte pas la responsabilité de
conformité aux normes et codes pour votre projet et n'acceptera aucun retour.
3. Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le
drainage requis avant d'installer la douche. Engagez un plombier compétent et certifié (lorsque le code le
requiert) pour tous travaux de plomberie
4. Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et qu'elles
pourront supporter le poids total de l'unité. Assurez-vous également que les murs sont à angle droit. Une
surface d'installation irrégulière, des angles arrondis ou un angle incorrect des murs latéraux entraînera de
graves problèmes durant votre installation. Veuillez noter que certains ajustements et perçages seront
nécessaires durant le processus d'installation.
5. Protégez toutes les surfaces principales de l'unité durant l'installation. Ne posez jamais votre vitre
directement sur un plancher en carrelage. Gardez les protections de coin sur la vitre jusqu'à ce qu'il soit
nécessaire de les retirer. Utilisez toujours un morceau de bois ou de carton pour protéger la bordure du
bas et les coins de la vitre avant et durant l’installation.
6. Cette unité doit être installée sur un seuil fini et contre des murs finis.
7. Le panneau latéral peut être ajusté jusqu'à 1/4 po dans le profilé en U lors de conditions de mur
en faux aplomb. Le profilé en U du côté-porte peut accommoder jusqu'à 1/4 po en condition de
faux aplomb.
Vérifiez que les murs rencontrent cette tolérance avant de procéder à l'installation.
8. Pour une installation adéquate, ce modèle requiert un perçage dans le seuil.
9. Il est fortement recommandé d'installer les fixations du rail dans un montant ou dans un
renforcement de bois de 2 × 6 po. Consultez les Étapes N° 8 et N° 19 pour plus de détails.
10. Ce modèle nécessite un espace minimum de 2-1/4 po de seuil plat pour l’installation.
11. Une installation par des professionnelle est requise.
REMARQUE: Ce manuel décrit l'installation d'une porte de douche. Veuillez suivre les mêmes étapes
pour l’installation d'une porte de baignoire.
REMARQUE: NE POSEZ PAS la poignée sur la porte vitrée avant de le lire dans les
consignes.
!
N'UTILISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait
endommager la vitre et/ou causer de graves blessures. Lorsque vous manipulez de lourds
panneaux de verre, travaillez avec un assistant et/ou une ventouse pour le verre de qualité
professionnelle.
ASTUCE: Avant de procéder à l'installation,
mesurez l'ouverture finie pour vous assurer
que le modèle a été commandé dans la
bonne taille.
ASTUCE: Avant de débuter l'ouvrage,
couvrez le drain de la douche ou de la
baignoire avec du ruban adhésif pour
éviter de perdre des vis ou de petites
pièces.

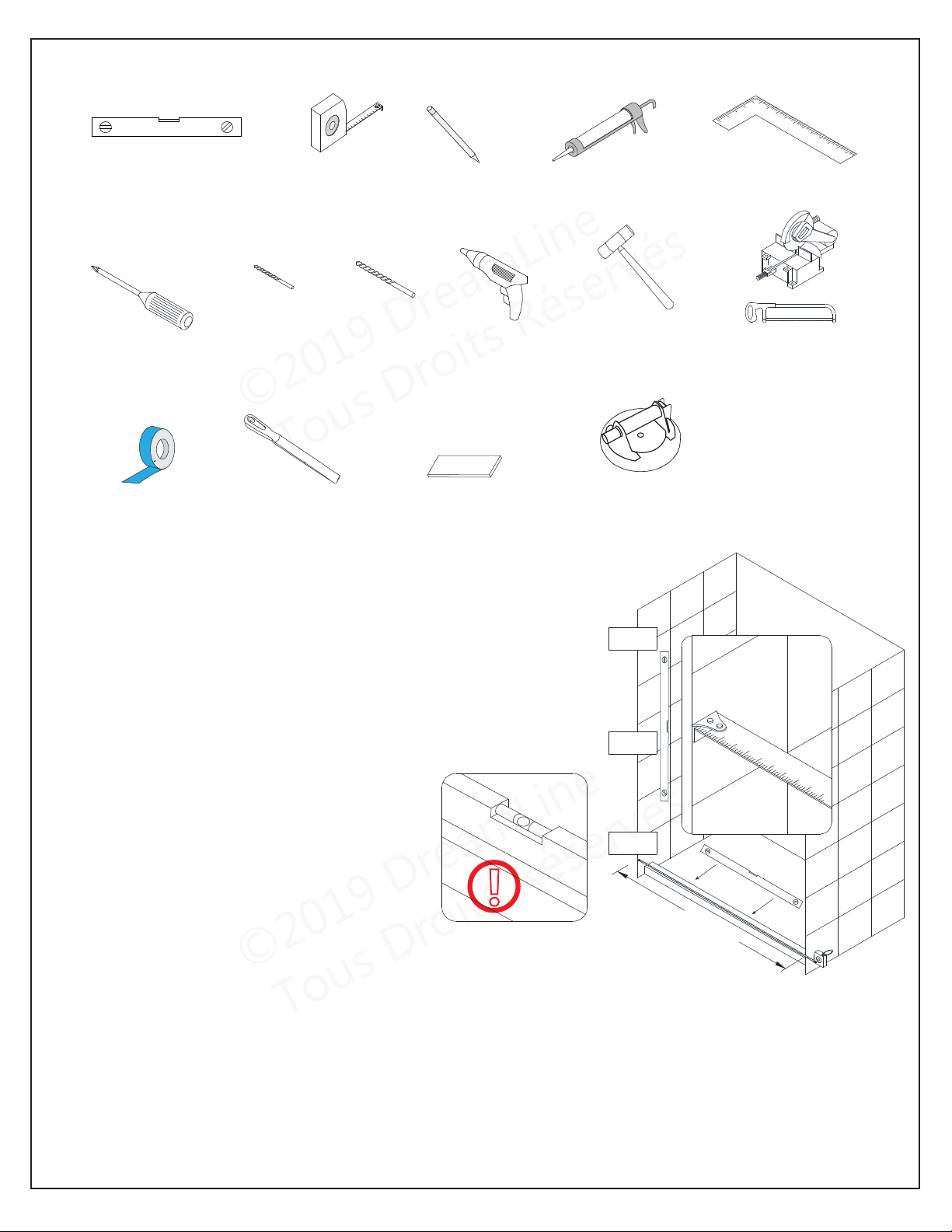

Le seuil doit être au niveau
!
Milieu
Bas
LARG.
ASTUCE: Pour éviter d'ébrécher les têtes
de vis, réglez la perceuse en basse vitesse
lors du vissage.
REMARQUE: Déballez soigneusement votre unité et inspectez-la. Étalez et identifiez toutes les
pièces en consultant le schéma détaillé et le bordereau d'expédition inclus dans ce manuel à titre de
référence. Avant de jeter la boîte, vérifiez le fond de la boîte afin de récupérer des petits sacs de
quincaillerie qui pourraient s'y trouver. Si des pièces sont endommagées ou manquantes, veuillez
contacter DreamLine® pour les remplacer. Les boîtes d'expédition peuvent contenir des pièces
supplémentaires non utilisées pour l'assemblage de votre modèle.
REMARQUE: Conservez ces consignes d'installation afin de vous y référer ultérieurement.
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019

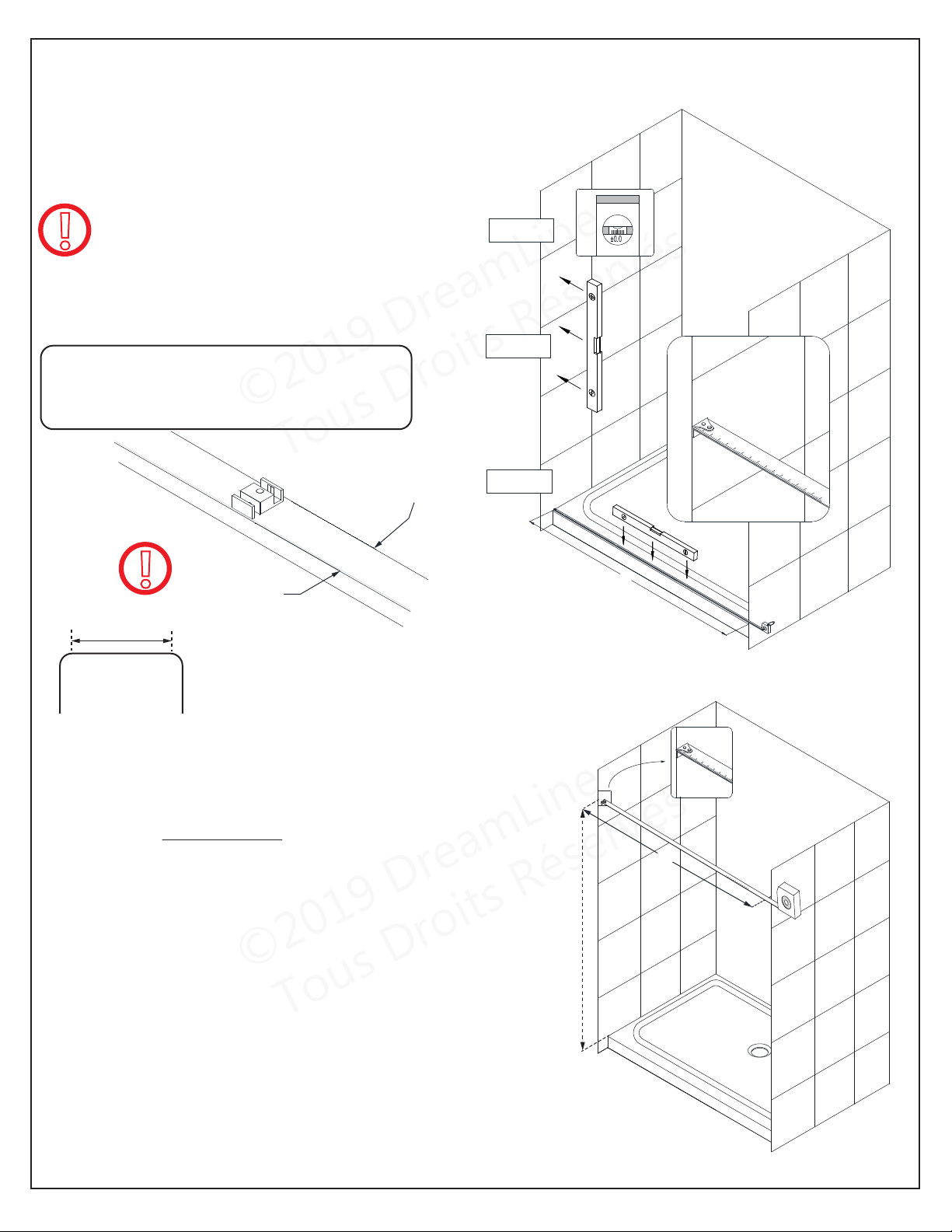

assurer qu'ils sont d'aplomb et vériez le seuil
pour vous assurer qu'il est au niveau d'un bout
à l'autre de l'ouverture. (Fig 1)
REMARQUE: Ce modèle accommode jusqu'à
1/4 po d'ajustement pour les conditions de
!
faux aplomb dans le profilé en U du
côté-panneau intégré uniquement et peut
accommoder jusqu'à 1/4 po pour les faux
aplomb du côté-porte.
REMARQUE: Ce modèle requiert un
espace minimum de 2¼ po de seuil
plat pour l'installation.
Haut
Milieu
Bas
!

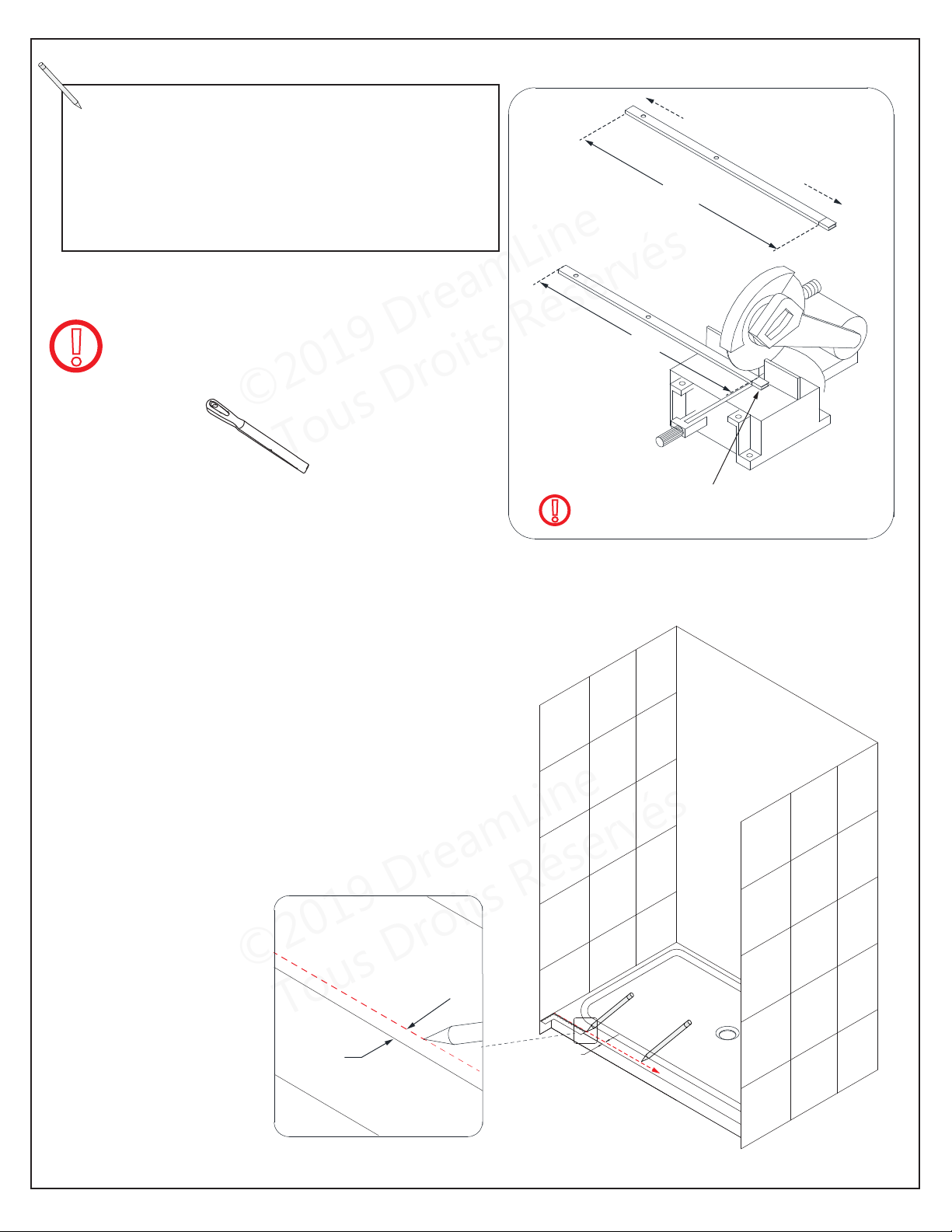

2. Mesurez la largeur de l'ouverture finie à la hauteur du modèle.

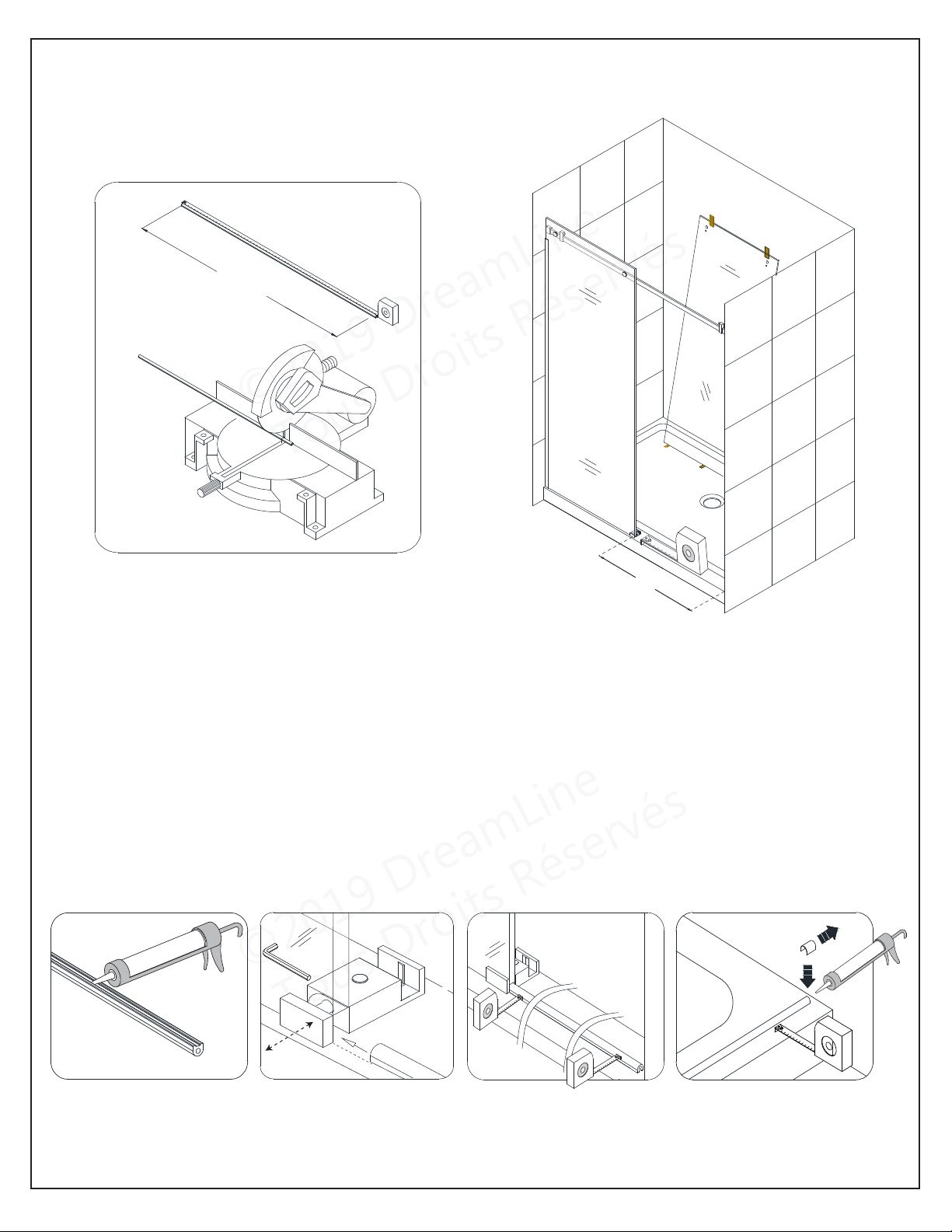

Utilisez une scie à découper (munie d'une lame pour couper
l'acier inoxydable), et coupez le rail (N° 04) afin de l'adapter à
la largeur de l'ouverture finie.
(Coupez uniquement le rail du côté de la fin de porte)
◾Pour le Modèle de Douche: Mesurez la largeur à une hauteur
de 72-1/4 po
◾Pour le Modèle Baignoire: Mesurez la largeur à une hauteur
de 58-1/4 po
Ceci représente la dimension (LARG.).
2-1/4 po
Seuil Plat
Minimum Requis
Fig 1
W
Le Rail (N°04) mesure 1 po de moins que la taille du modèle et
devra être coupé à 1 po de moins que la largeur de
l’ouverture finie (LARG.):
Ouverture finie (LARG.) - 1 po = longueur finie de la coupe (LONG.)
(Fig 2a and Fig 2b)
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
_____________ = (LARG.) - 1 po = Longueur Finie
De La Coupe
(LONG.)
REMARQUE: Utilisez une lime en métal
pour enlever les aspérités de l’extrémité
!
coupée du Rail (N°04).
Lime en Métal
panel end
door end
(L)
(L)
Coupez uniquement à partir de la fin de porte
qui correspond au côté opposé où se trouvent
!
les trous

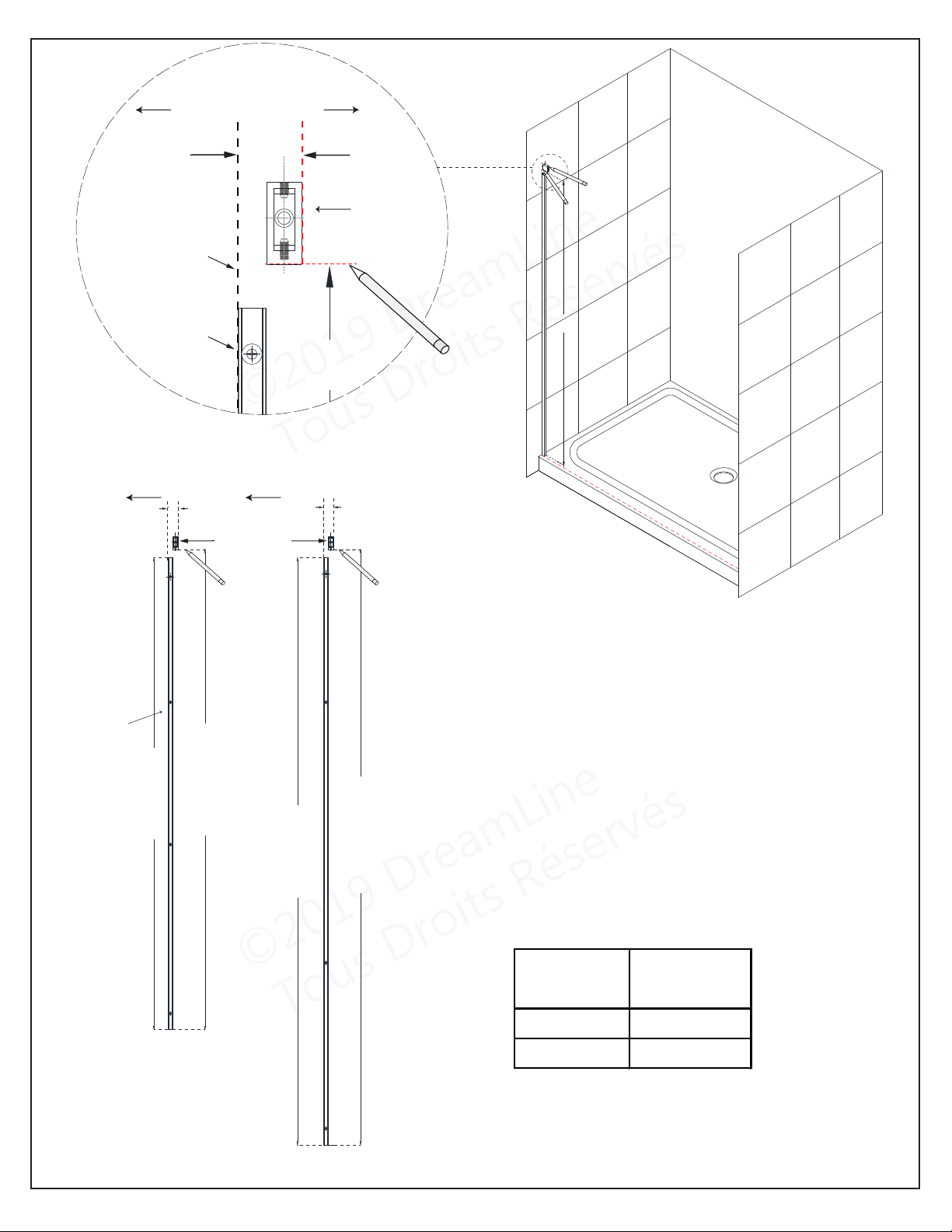

3. En partant du mur côté-panneau fixe de l'ouverture
finie, utilisez un équerre de charpentier comme guide
et mesurez en 1/8 po et 1/4 po à partir de l'extérieur
du seuil et marquez des repères sur le seuil. Tracez
cette ligne à travers le seuil jusqu'au mur opposé. Il
s'agit d'un repère pour l’Étape N°18. (Fig 3)

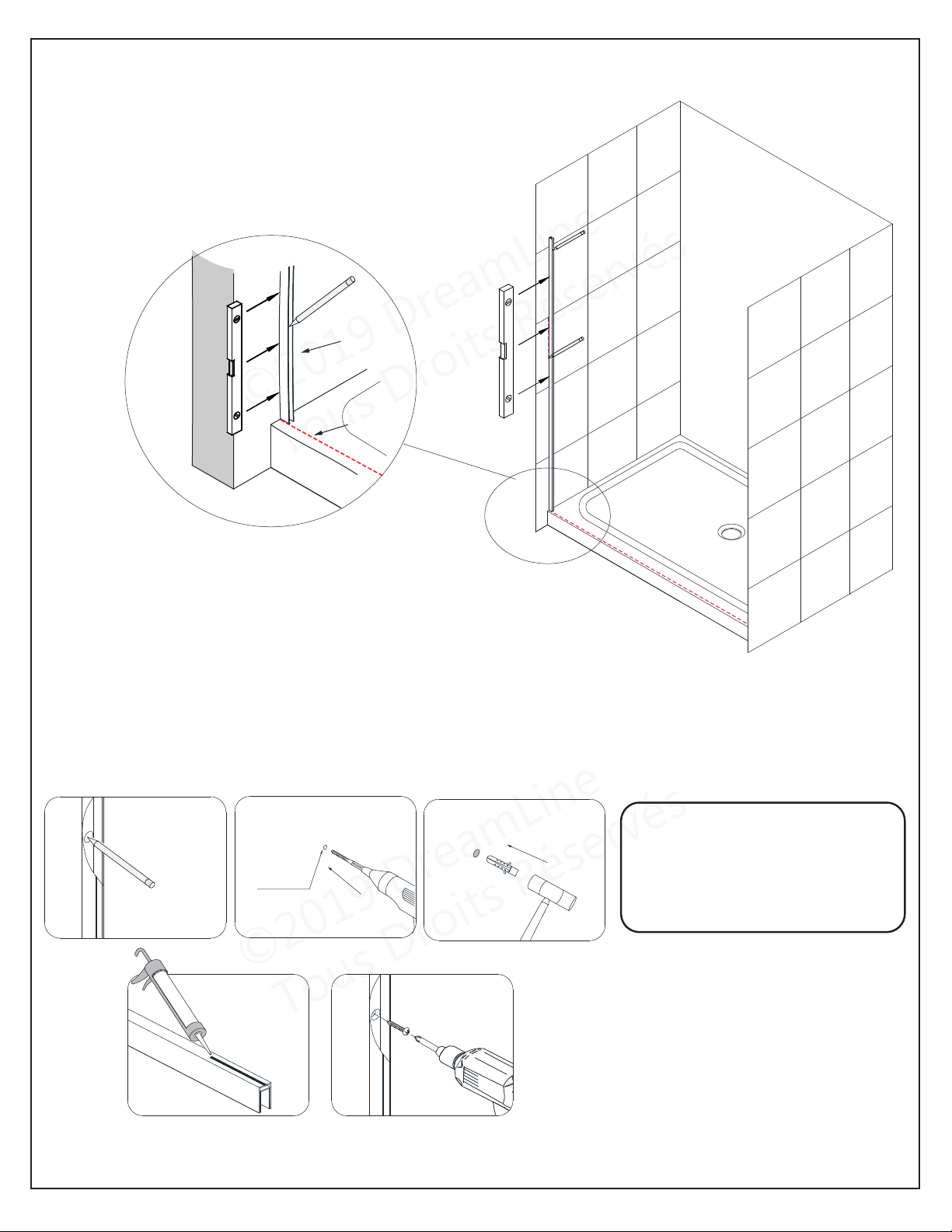

4. Alignez le bout du Profilé en U (pour le panneau vitré)
(N° 01) à l'intérieur du repère tracé sur le seuil. Utilisez un
niveau pour maintenir l’aplomb du profilé en U et marquez la
position du Profilé en U (pour panneau vitré) (N° 01) sur
le mur. Marquez également les quatre trous à percer par les
trous pré-usinés du profilé en U. (Fig 4)
Profilé en U
point de
repère
Fig 4
5. Retirez du mur le Profilé en U (N° 01) (panneau vitré), percez les trous d’ancrage avec une mèche
5/16 po Ø puis insérez les Ancrages Muraux 5/16 Ø (N° 16). (**Lisez la remarque ci-dessous)
Ajoutez une perle de silicone à l'endos du Profilé en U (N° 01) (panneau vitré) et fixez-le au mur en
utilisant quatre des Vis à Tête Fraisée ST4.2 x 40 (N° 17). (Fig 5)
1
2**
Ø1/4 po
ou Ø5/16 po
4
3**
**REMARQUE: Si vous faites
une installation dans un
montant, percez un trou de
1/4 po Ø et n'utilisez pas les
ancrages.
Illustration d'une porte installée du côté droit (exemple)

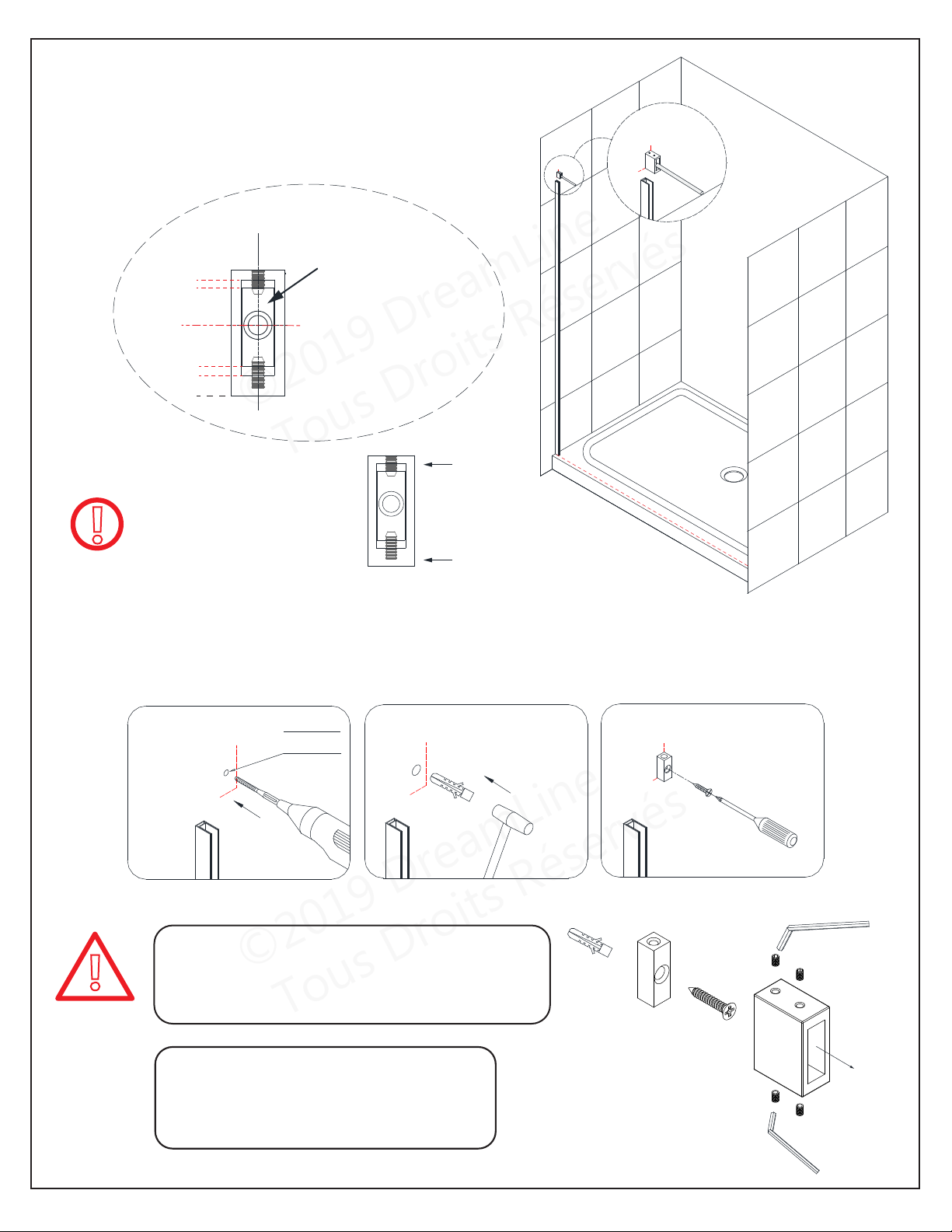

6. Pour positionner la Fixation du Rail (N° 06) du côté
du panneau fixe:
À partir de la douche, mesurez la distance entre le seuil et
le bas de la Fixation du Rail (N° 06) à l'aide du tableau 1
ci-dessous. Gardez la fixation en place à 1¼ po de l'extérieur du Profilé en U (comme indiqué sur la Fig.
6a) et marquez le mur au bas de la fixation.
tion tracée sur le mur et marquez le trou à percer à
travers la Fixation du Rail (N° 06) en utilisant un
crayon (ou poinçon central). (Fig 7)
Le xation murale du
rail doit être centrée
(=)
C
L
(=)
Notez que le bas de la xation
est plus épais que le haut. Il doit
!
être installé en conséquence
dans la xation, comme
illustré, pour permettre
un ajustement vertical
vers le haut et vers le
bas.
haut
bas
Fig 7
8. 8. Percez un trou de 5/16 po Ø et installez un Ancrage Mural (N° 16). (**Voir la note ci-dessous)
Séparez les composants de la Fixation du Rail (N° 06) (Fig. 6a et Fig. 6b). Vissez la Fixation Murale du
Rail (N° 06b) au mur en utilisant une Vis à Tête Fraisée ST4,2 x 55mm (N° 21). (Fig 8)
1 *2
*REMARQUE: Il est fortement
recommandé d'installer les fixations du
!
rail sur un montant ou de renforcer la
charpente avec des blocs de bois 2 × 6 po.
**REMARQUE: Si vous faites une
installation dans un montant, percez
un trou de 1/4 po Ø et n'utilisez pas
les ancrages.

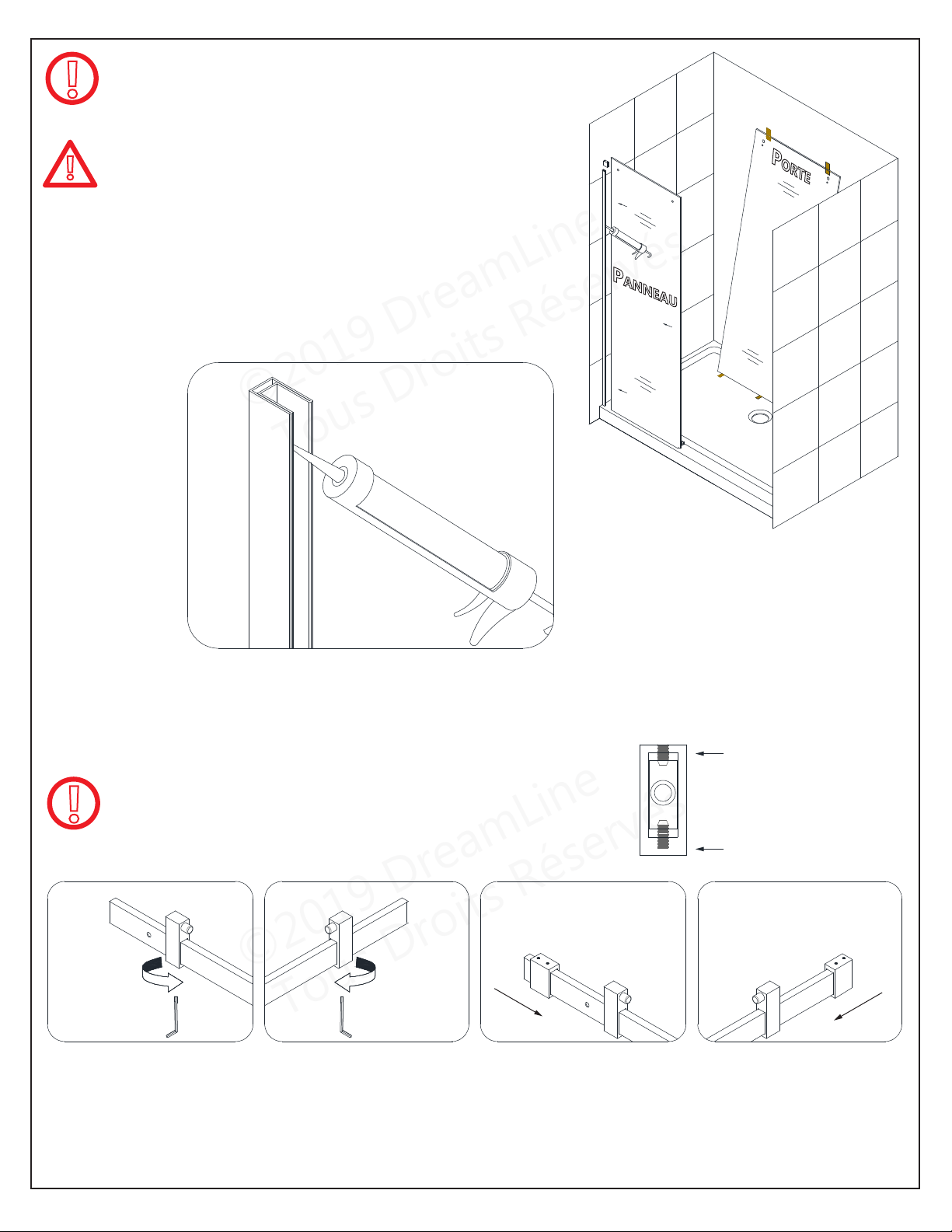

9. Montez à sec le Panneau Vitré Fixe (N° 02) dans le
Profilé en U déjà posé (N° 01) (panneau vitré).
N'utilisez pas de silicone pour le moment. (Fig 9)
Travaillez avec une ventouse
pour le verre de qualité
professionnelle, si disponible
Faites attention de ne pas cogner la
!
vitre sur le Profilé en U ou le seuil.
Fig 9
10. Assurez-vous que le Panneau Vitré Fixe (N° 02) est parallèle à la bordure avant du seuil et tracez
un repère de la position de la vitre sur le seuil (cette ligne sera différente de la ligne tracée à l'étape 3).
Faites glisser le Guide (N° 12) dans l'encoche du Panneau Vitré Fixe (N° 02) et alignez-le égal et
symétrique avec la bordure de la vitre. Marquez sa position sur le seuil et marquez également le trou à
percer à l’aide d’un crayon (ou d’un poinçon central). (Fig 10)
Profilé en U (N° 01) (pour Panneau Vitré) et mettez-le de côté soigneusement. (Fig 11)

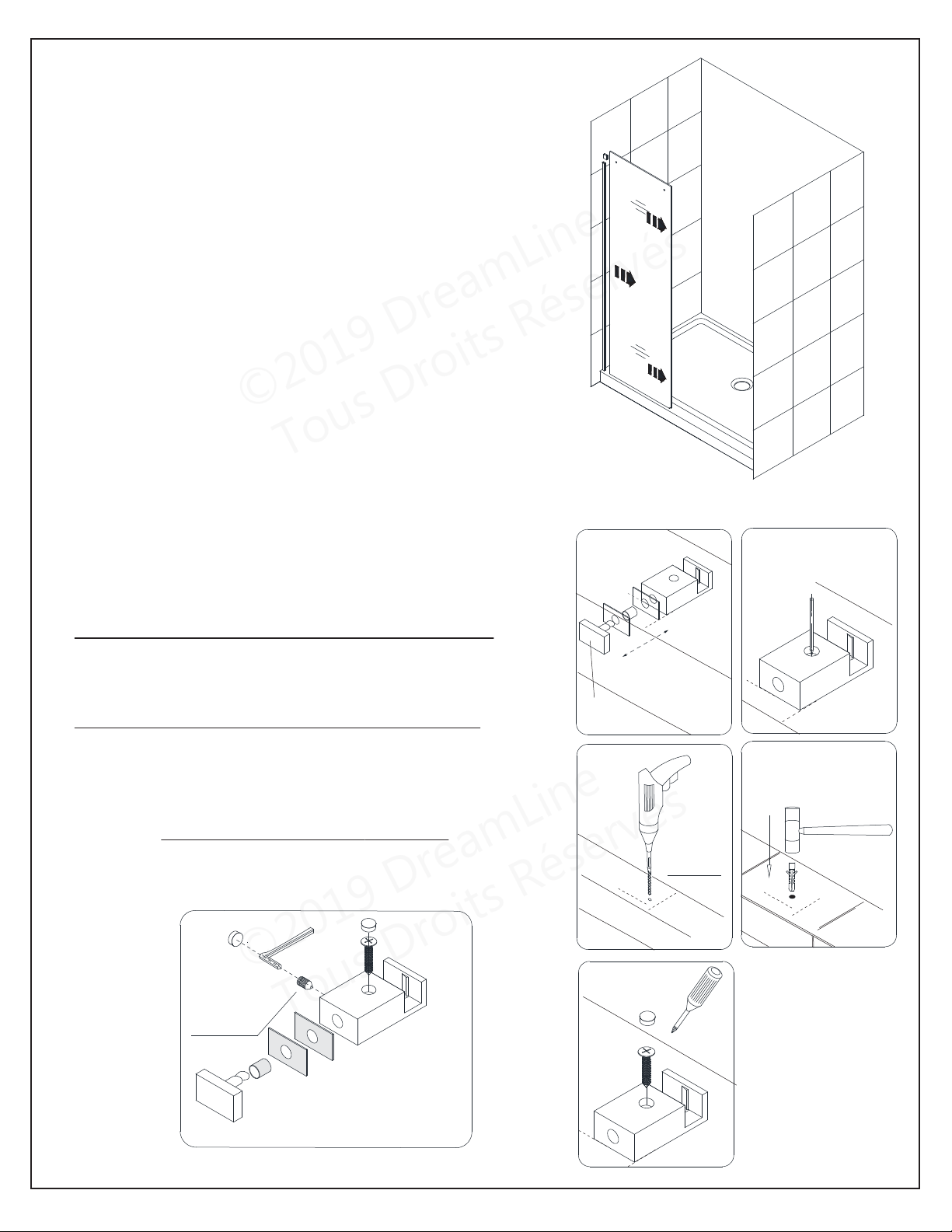

12. Pour installer le Guide (N° 12): Desserrez la vis de réglage
sur le côté et retirez le Capuchon-avant du Guide. (Fig. 12.1)
Appliquez du silicone en-dessous du Guide (N° 12) et vissez le
Guide (N° 12) au seuil tel que décrit ci-dessous:
*REMARQUE:
◾Pour une Installation dans un Seuil en Acrylique:
◽percez un trou de 1/8 po (3 mm) Ø et utilisez une Vis à
Tête Fraisée ST4.2 x 25 (N° 18)
OU
◾Pour une Installation sur un Seuil de Carrelage:**
◽
percez un trou de 3/16 po (4 mm) Ø jusqu'au montant et
utilisez une Vis à Tête Cylindrique
Bombée ST4.0 x 40 (N° 17)
. (Fig 12)
Fig 11
1
capuchon-avant
3
utilisez un crayon
2
ou un poinçon
central marquez
le trou pour
le perçage.
utilisez uniquement
**
des ancrages sur un
4
seuil de carrelage
REMARQUE: Pour les installations sur baignoire: la fixation du
bas doit être vissée sur le pourtour de la baignoire.
M5 X 10
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019

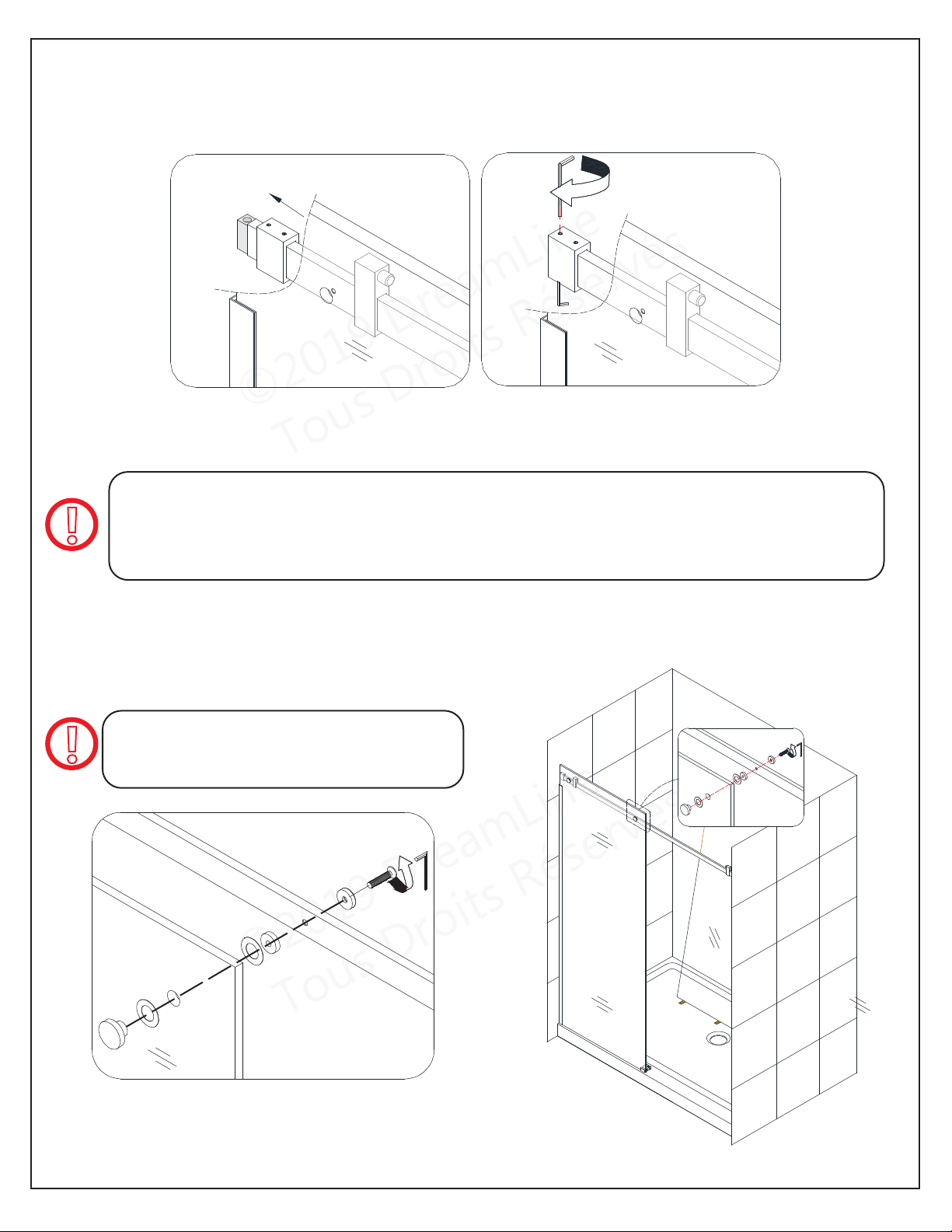

15. Alignez la fin de Panneau du Rail (N° 04) avec la Fixation Murale déjà posée (N° 6b). Faites
glisser la Fixation du Rail (N° 06a) par dessus la Fixation Murale du Rail (N° 06b) et serrez les vis
de réglage. (Fig 15)
12
Fig 15

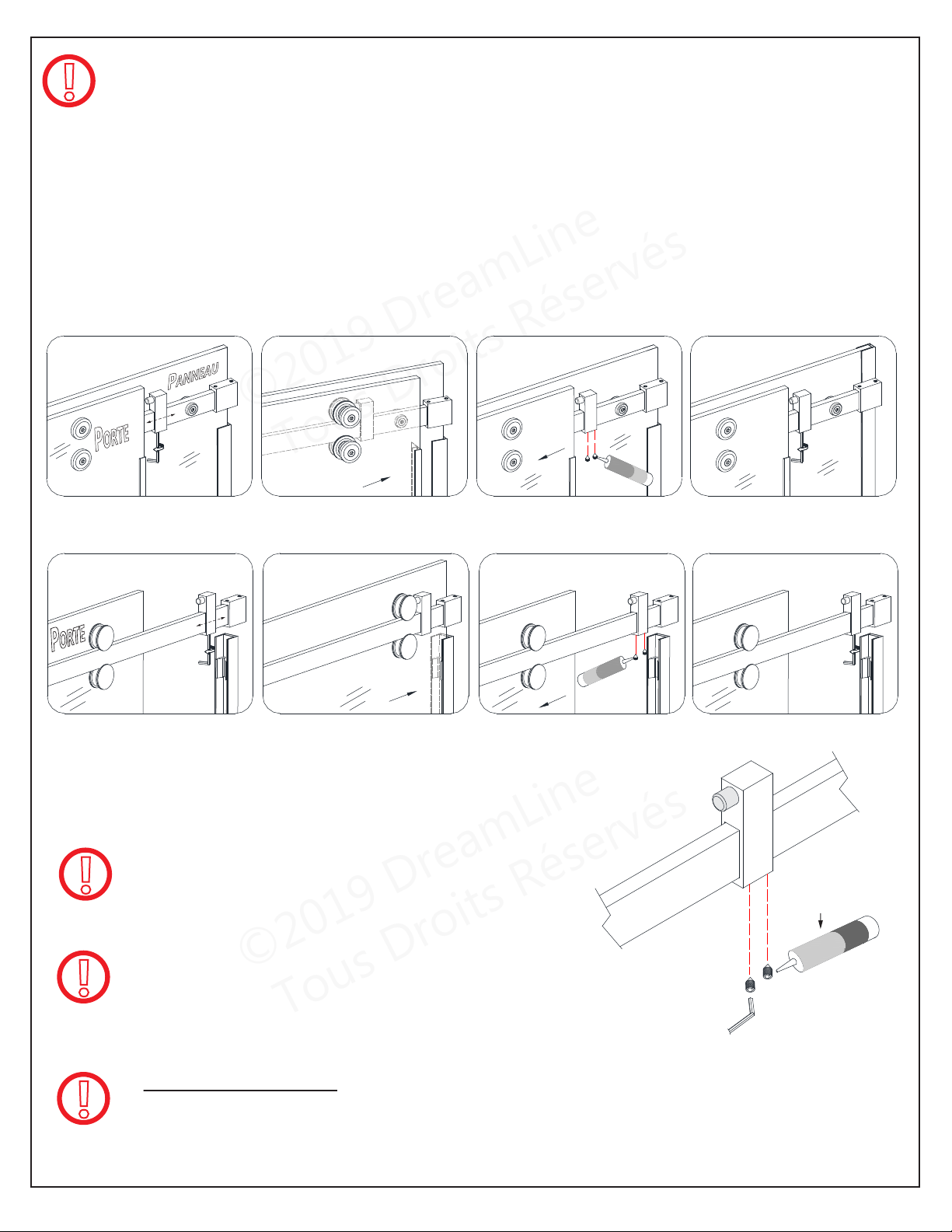

ASTUCE: Gardez du jeu en serrant les vis de réglage qui tiennent le Rail (N° 04) à la
Fixation du Rail (N° 06) afin de permettre un ajustement côte-à-côte du rail et faciliter
!
l'alignement des trous du rail au trous du panneau vitré. Serrez ces vis de réglage une fois
les trous alignés et les fixations de vitre installées.
16. Montez le Panneau Vitré Fixe (N° 02) au Rail (N° 04) en utilisant les Fixations de Vitre (N° 07).
(Fig 16)
ASTUCE: Pincez le rail et le panneau vitré
!
ensemble pour maintenir les rondelles en
place pendant que vous.
Fig 16
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019

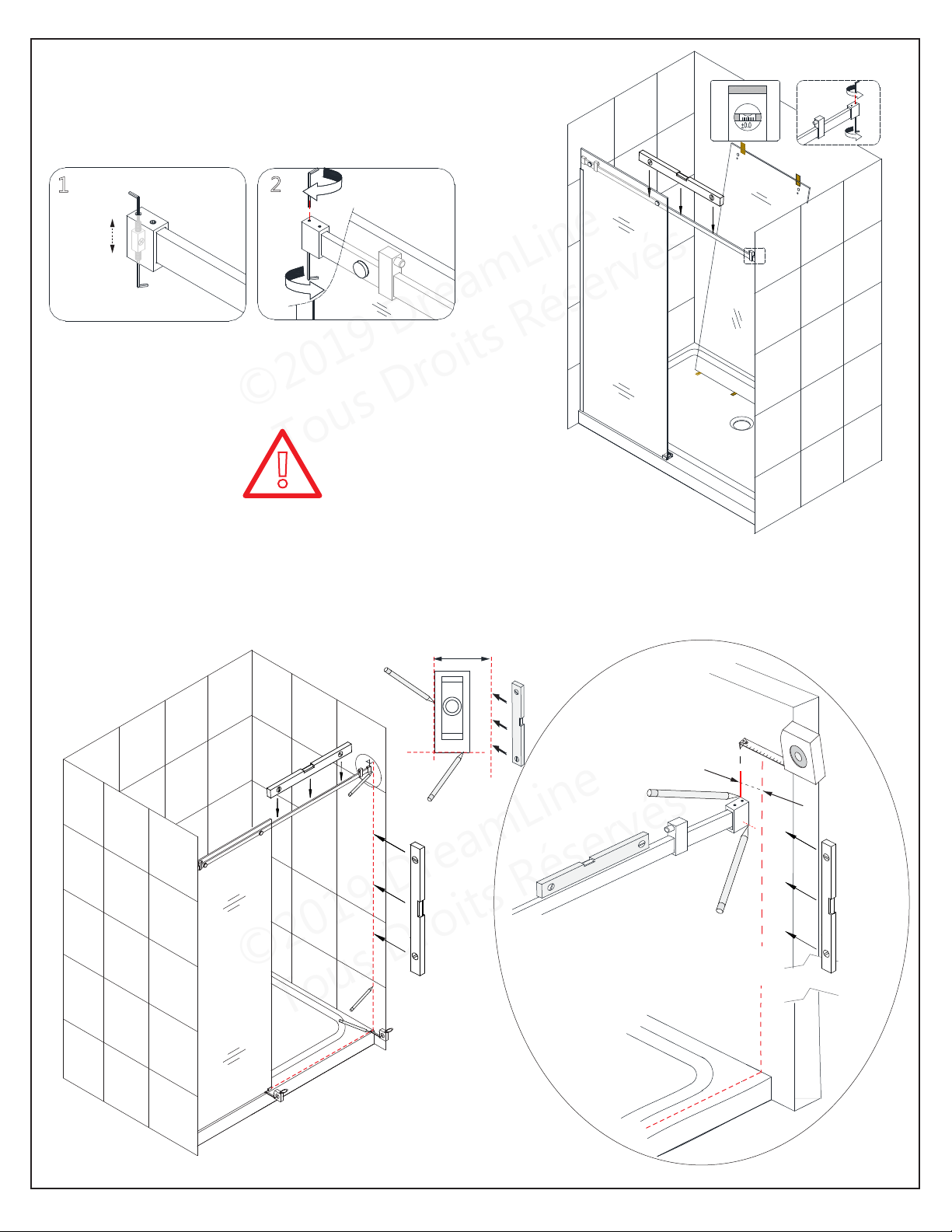

17.Mettez au niveau le Rail (N° 04) sur toute la largeur de
l'ouverture. Si nécessaire, utilisez les vis de réglage sur la
Fixation du Rail (N° 06) pour ajuster le niveau du Rail (N° 04).
(Fig 17 and Fig 18)
1
Pour abaisser le rail:
Desserrez la vis de réglage du haut
et resserrez la vis de réglage du bas.
Pour hausser le rail:
Desserrez la vis de réglage du bas
et resserrez la vis de réglage du
haut.
2
REMARQUE: Il est
important que le rail soit au niveau
!
lorsque vous tracez sa position de la
fixation du rail sur le mur.
18.En utilisant le repère de l'Étape 3 sur le seuil du côté-porte,
tracez une ligne d'aplomb en remontant le long du mur du côté
de l'ouverture de la porte. Mesurez 1¼ po à partir de cette ligne
vers la douche. Avec le Rail (N° 04) au niveau, marquez la
position de la Fixation du Rail (N° 06) sur le mur. (Fig 18)
1-1/4 po
Fig 17
1-1/4 po
Fig 18
mesurez 1¼ po
de la ligne
d'aplomb
jusqu'au bord de
la fixation à
l'intérieur de la
douche
1-1/4 po
avec le rail au
niveau, tracez la
position du bas
de la fixation sur
le mur

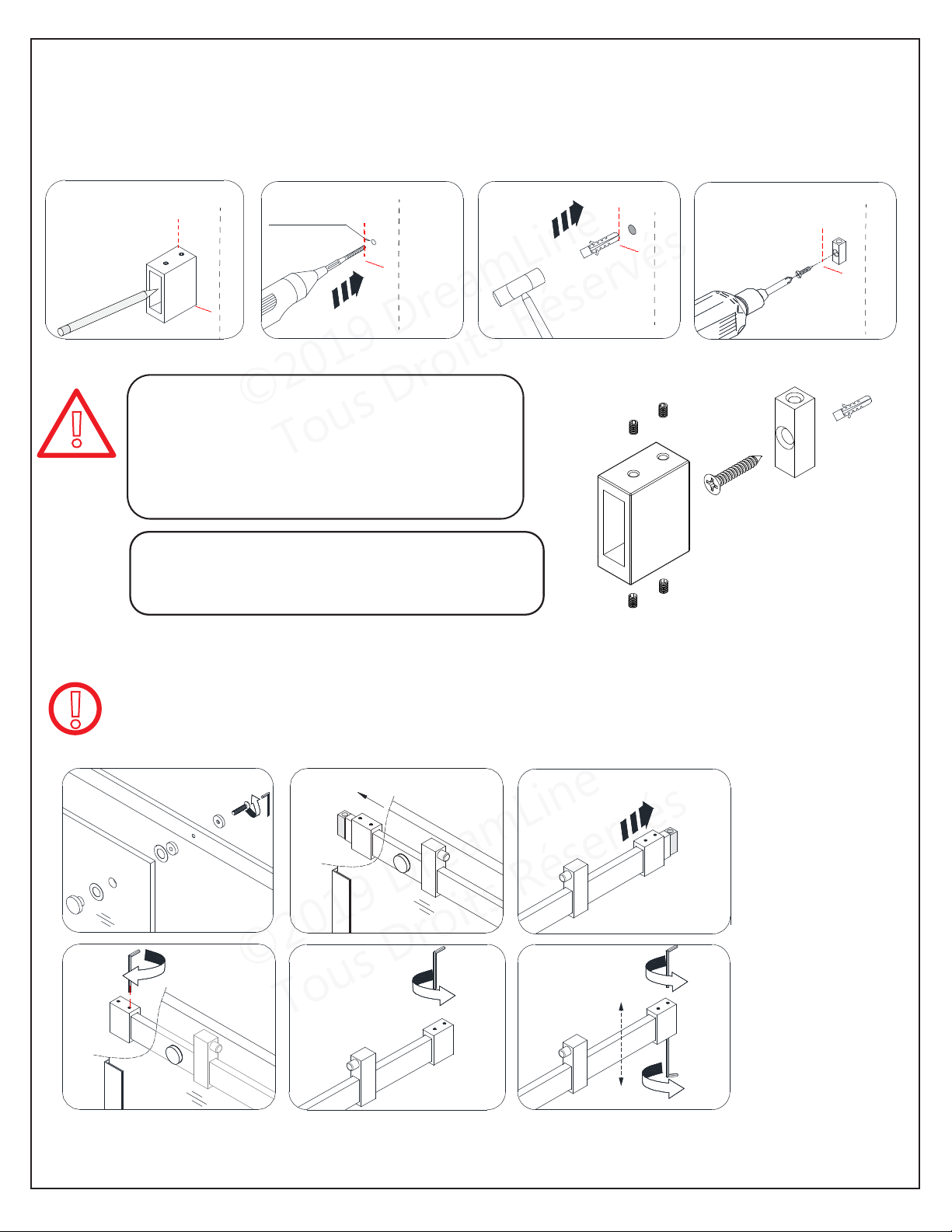

19. Retirez le Rail (N° 04) du Panneau Vitré Fixe (N° 02). Retirez la Fixation du Rail (N° 06) du
Rail (N° 04) et maintenez-le en position sur le mur pour tracer le trou d'ancrage. Percez un trou de
5/16 po Ø. Séparez les composants de la Fixation du Rail (N° 06) (Fig. 6a et Fig. 6b). Vissez la
Fixation Murale du Rail (N° 06b) au mur en utilisant une Vis à Tête Fraisée ST4.2 x 55 (N° 21).
(Fig 19)
1
*REMARQUE: Il est fortement
recommandé d'installer les fixations du
!
20. Rattachez le Rail (N° 04) au Panneau Vitré Fixe (N° 02) et attachez les Fixations du Rail (N° 06).
(Fig 20)
rail sur un montant ou de renforcer la
charpente avec des blocs de bois 2 × 6 po.
N'utilisez pas l’ancrage mural (N° 16) lors
de l’installation sur un montant).
**REMARQUE: Si vous faites une installation
dans un montant, percez un trou de 1/4 po Ø
et n'utilisez pas les ancrages.
Ø1/4 po
ou Ø5/16 po
2**
Fig 19
3*
4
#06b
#06a
!
1
REMARQUE: Veillez à ne pas rayer le rail du haut en glissant les fixations sur le rail.
2
4
5
Fig 20
6
3
Pour abaisser le rail:
Desserrez la vis de
réglage du haut et
resserrez la vis de
réglage du bas
Pour hausser le rail:
Desserrez la vis de
réglage du bas et
resserrez la vis de
réglage du haut.
21.Mesurez la distance entre le bord du Guide (N° 12) et le mur. Cette distance sera (Long.). Coupez
le Joint d'Étanchéité du Seuil (N° 11) à la taille de: (Long.).(Fig 21)
LONG.
Fig 21
22. Appliquez du silicone au bas du Seuil Anti-Éclaboussures (N° 11). Retirez le capuchon-avant du
Guide (N° 12). Insérer une extrémité du Seuil Anti-Éclaboussures (N° 11) complètement dans le
Guide (N° 12) et replacez le capuchon avant du guide.
Alignez le Seuil Anti-Éclaboussures (N° 11) parallèle à la bordure avant de la base de douche ou du
seuil. Recouvrez l'autre extrémité du Seuil Anti-Éclaboussures (N° 11) avec le Capuchon de Fin de
Seuil (N° 10). Appliquez une petite quantité de silicone sur le seuil et le mur pour prévenir les fuites.
(Fig 22)
1
2
3
LONG.
4
Illustration d'une porte installée du côté droit (exemple)
23. Maintenez le Seuil Anti-Éclaboussures (N° 11) au
seuil avec plusieurs morceaux de ruban adhésif de peintre
pour le garder en position serrée jusqu'au seuil jusqu'à ce
que le silicone durcisse. (Fig 23)
Ruban Adhésif de Peintre
!
REMARQUE: NE POSEZ PAS la poignée sur
la porte vitrée avant de le lire dans les consignes.
NE TENTEZ PAS de soulever la vitre avec la poignée.
Cela pourrait causer des dommages à
la vitre et/ou de graves blessures. Travaillez toujours
avec un assistant ou avec une ventouse pour le verre
de qualité professionnelle lorsque vous manipulez du
verre lourd.
Fig 23
REMARQUE: Appliquez du
Bloqueur de Filet (N° 20)
aux boulons de roulettes
pendant l'installation.
disque d’ajustement des roulettes
Fig 24
24. Assemblez les Roulettes (N° 08) à la Porte
Vitrée (N° 03) en orientant les roues vers l'extérieur. Appliquez du Bloqueur de Filet (N°
20) aux boulons de roulettes durant l'installation. (Fig 24)
REMARQUE: Les disques d'ajustement des
roulettes peuvent être pivotés pour incliner
légèrement la porte vitrée pour une meilleure
adhérence dans le Profilé en U (pour porte vitrée) (N° 27) qui sera installé à l’Étape 29.
Pour ajuster les Roulettes (N° 08):
Soutenez le poids de la porte vitrée avec
une cale ou une ventouse pour le verre.
Desserrez le boulon des roulettes et faites
tourner le disque d'ajustement pour
hausser ou abaisser le bord de la porte
vitrée. Gardez le disque d'ajustement en
place avec une petite clé Allen et serrez à
fond le boulon.

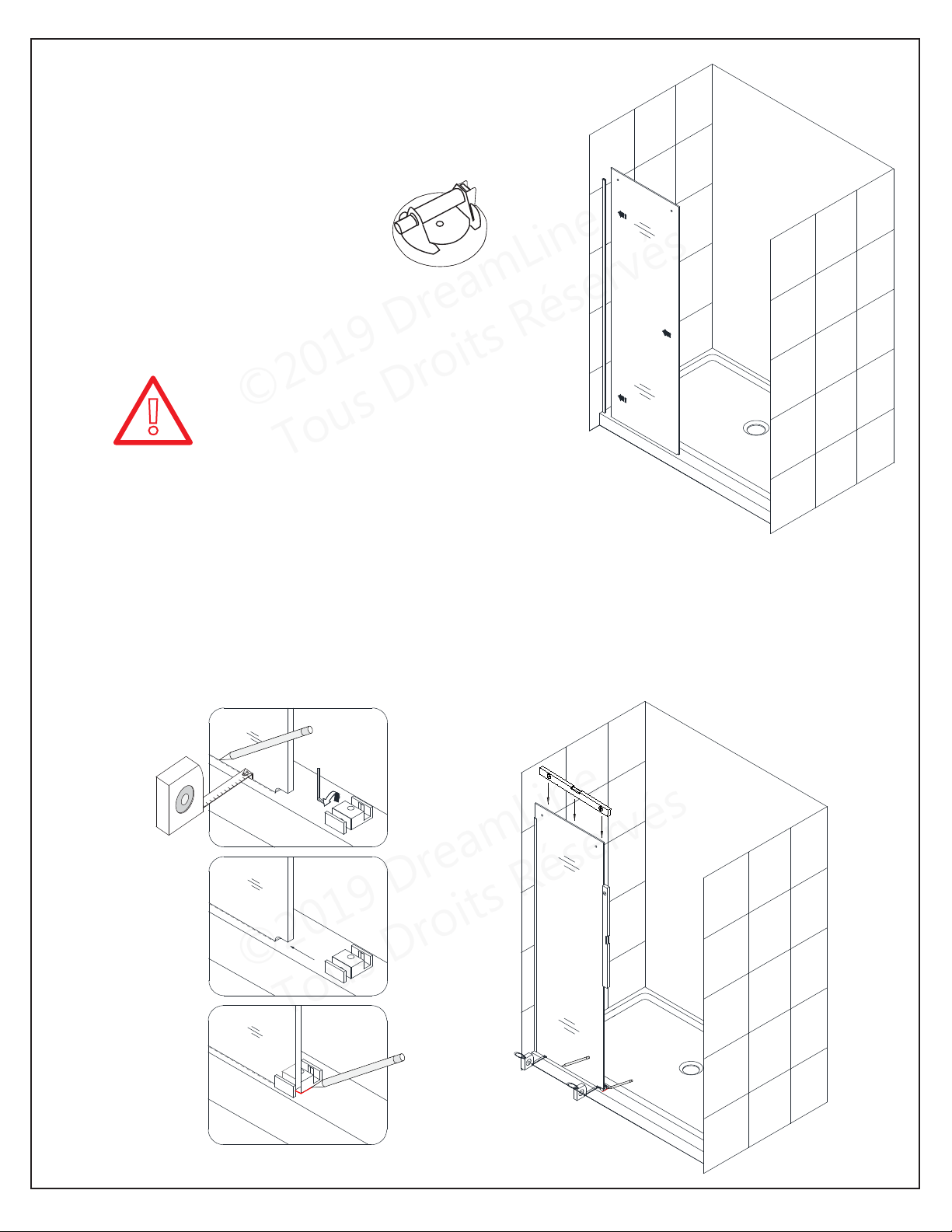

25.Alignez le bas de la Porte Vitrée (N° 03) avec le Guide (N° 12)
puis accrochez la porte au Rail (N° 04).(Fig 25)
1
2
intérieur
!
ASTUCE: Placez une paire de cales
de 1/2 po sur le seuil durant
l’installation de la porte vitrée sur le
rail. Retirez les cales une fois que la
porte est soutenue par le rail.
Cales de 1/2 po
26. Assemblez les Roulettes du Bas (N° 08) sur la Porte Vitrée (N° 03) juste en dessous du
Rail (N° 04) en orientant les roulettes vers l'extérieur. Appliquez du Bloqueur de Filet (N° 20) aux
boulons des roulettes. Pivotez le disque d'ajustement pour hausser les roulettes du bas le plus près
possible du Rail (N° 04) et serrez les boulons. (Fig 26)
27. Pour installer le Butoir SafeStop™ (N° 26) avec le ruban adhésif 3M™: retirez la pellicule de
protection du ruban adhésif 3M™ et placez le Butoir SafeStop™ (N° 26) sur le seuil contre le Profilé en
U (N° 01) du côté-panneau vitré fixe de l'ouvrage. (Fig 27)
REMARQUE:Les surfaces doivent être propres et
exemptes de débris de construction avant
!
d'installer le butoir. Essuyez la zone avec un
tampon d'alcool avant l'installation.
ASTUCE: Installez le Butoir SafeStop™ (N°
26) avec de l'adhésif 3M™. Vissez le Butoir
au mur en utilisant un trou de 5/16 po mais
l'ancrage est facultatif (voir l'Étape 28).
Le Butoir SafeStop™ (N° 26) est
réversible pour une installation murale
du côté gauche (tel qu'illustré ci-dessous depuis l'intérieur de la douche)
ou du côté droit
1
2
Panneau
Porte
Intérieur
Mur
RETIREZ LA PELLICULE
DE PROTECTION SUR
L'ADHÉSIF 3M™
Mur
Intérieur
Fig 27
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
28. Pour installer le Butoir SafeStop™ (N° 26) avec la méthode de la vis: retirez l’insertion en PVC et
positionnez le Butoir SafeStop™ (N° 26) sur le seuil et contre le profilé en U du côté du panneau fixe
de l'ouvrage et marquez la position du trou sur le mur. Percez un trou de 5/16 po Ø et insérez un
Ancrage Mural (N° 16). Retirez la pellicule de protection de l'adhésif 3M™ et positionnez le Butoir
SafeStop™ (N° 26) sur le seuil contre le Profilé en U (N° 01). Vissez au mur à l’aide de la Vis à Tête
Fraisée ST4.2 x 55 (N° 21) et replacez l'insertion en PVC. (Fig 28)
REMARQUE:
exemptes de débris de construction avant
!
d'installer le butoir. Essuyez la zone avec un
tampon d'alcool avant l'installation.
Les surfaces doivent être propres et
Une rallonge de mèche est
recommandée pour les installations au
moyen de vis
1
3
ASTUCE: Lorsque vous utilisez la méthode
de la vis, pensez à ne pas fissurer le mur
ou le carrelage et à ne pas atteindre la
tuyauterie derrière le mur.
Le Butoir SafeStop™ (N°
26) est réversible pour une
installation murale du côté
gauche (tel qu'illustré
ci-dessous depuis l'intérieur
de la douche) ou du côté
droit

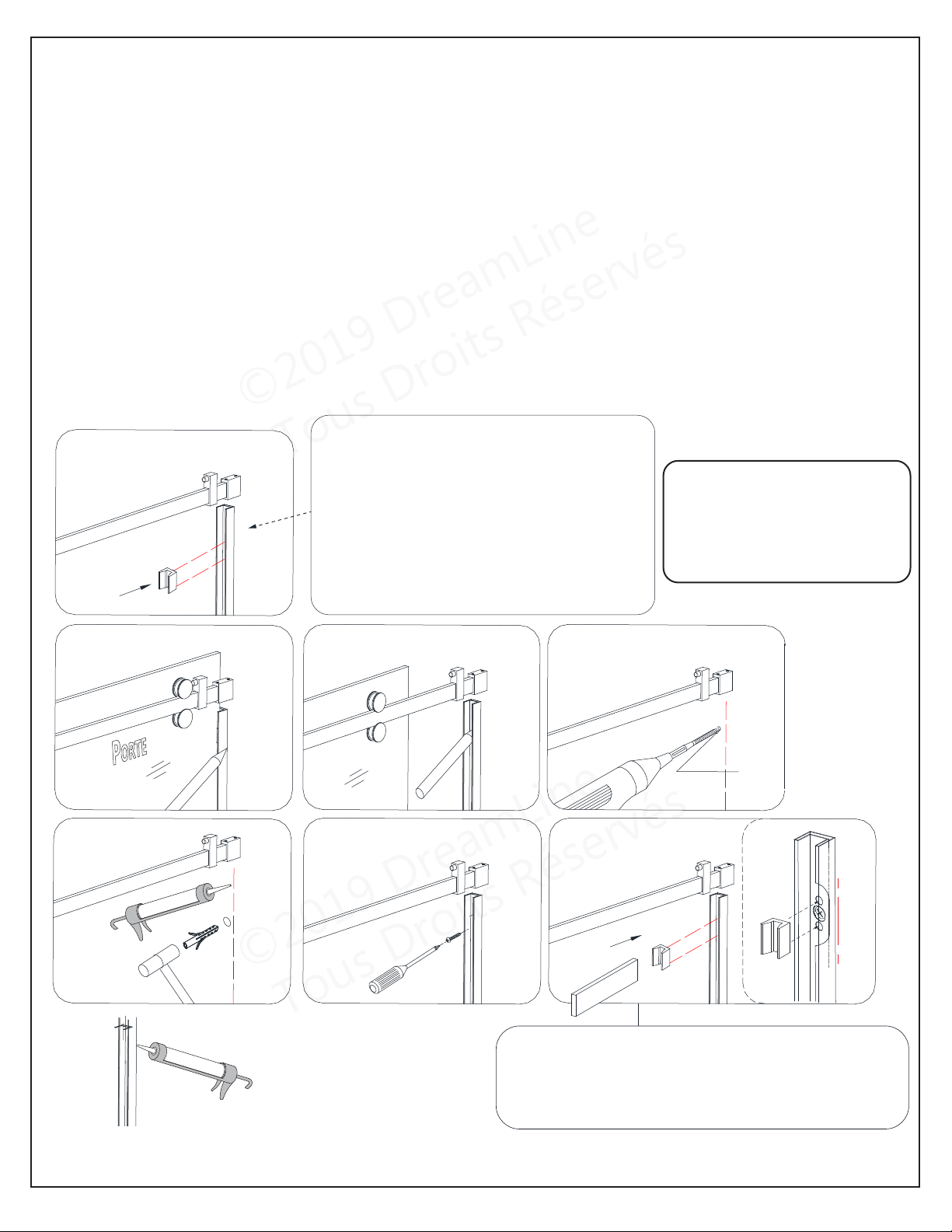

29.Tenez le Profilé en U (pour porte vitrée) (N° 27) contre le mur du côté de l’ouverture de la porte.
Alignez-le avec la porte vitrée et marquez sa position sur le mur.
** Insérez partiellement deux des Insertions de Butoir pour Profilé en U (N° 28) en haut et en bas et
fermez la porte dans le Profilé en U (porte vitrée) (N° 27). Marquez la position du Profilé en U (pour
porte vitrée) (N° 27) sur le mur le long du bord extérieur. Ouvrez la porte, tenez le Profilé en U (pour
porte vitrée) (N° 27) en place sur le mur et marquer les trous à percer. Retirez le Profilé en U (pour
porte vitrée) (N° 27) et l'Insertion de Butoir pour Profilé en U (N° 28). Percez des trous de 5/16 po
Ø et installez un Ancrage Mural (N° 16). Appliquez un cordon de silicone sur le mur ou à l’arrière du
Profilé en U (pour porte vitrée) (N° 27). Posez le Profilé en U (pour porte vitrée) (N° 27) au mur en
utilisant une Vis à Tête Ronde ST4.0x40 (N° 17). Utilisez une cale en bois ou en plastique de 1/4 po
d'épaisseur pour appuyer à fond sur les Insertions de Butoir SafeClose™ dans les plus petits trous du Profilé en U (pour porte vitrée). (Fig 29)
**Insérez partiellement deux des Insertions
1
de Butoir SafeClose™ pour Profilé en U (N°
28) en haut et en bas du Profilé en U (pour
porte vitrée) (N° 27) pour un alignement précis avec la porte vitrée. Ne couvrez pas les
trous qui doivent être tracés sur le mur.
Si vous n’utilisez pas ces insertions lors de
l’alignement du Profilé en U (pour porte vitrée) (N° 27), vous risquez un
désalignement.
**REMARQUE:
Sivous installez dans un
montant, percez un trou
de 1/4 po Ø et n’utilisez
pas les ancrages.
2
3
PORTE
intérieur
5
Appliquez un cordon de silicone sur
le mur ou à l'endos du Profilé en U
Manuel de Porte de Douche et de Baignoire ENIGMA SKY - Ver. 1, Rév. 2, 06/2019
6
Fig 29
REMARQUEZ: : Utilisez une cale en bois ou en plastique
de 1/4 po d'épaisseur pour appuyer à fond sur les
Insertions de Butoir pour Profilé en U (N° 28) dans
les plus petits trous du Profilé en U (N° 27) (porte
vitrée).
30. Retirez les vis de réglage de la Butée Côté-Panneau (N° 05) et appliquez de l'Adhésif Frein-Filet
(N° 20) à chacune des vis de réglage. Réinsérez les vis de réglage dans la butée. Ouvrez la porte et
placez la butée à l'endroit où la porte vitrée entre en contact avec le Butoir SafeStop™ (N° 26) du bas.
Serrez fermement les vis de réglages au Rail (N° 04). Répétez les mêmes étapes pour la butée
côté-porte (N° 05). Positionnez-la afin qu'elle entre en contact avec la Roulette (N° 08) lorsque la porte
est enchâssée dans les Insertions de Butoir pour Profilé en U (N° 28). Une fois l'Adhésif Frein-Filet
(N° 20) appliquée sur les vis de réglage, réinsérez-les dans la Butée (N° 05) et vissez solidement au
Rail (N° 04). (Fig 30)
ASTUCE: Couvrez le drain de la douche ou de la baignoire avant de retirer les vis de réglage
pour éviter toute perte.
butée côté-panneau
1
ANNEAU
P
ORTE
P
intérieur
butée côté-porte
5876
ORTE
P
extérieur
positionnez la butée là où la
234
porte entre en contact avec
le Butoir SafeStop™ du bas
Fig 30
Butée de Porte
***Positionnez la butée côté-panneau afin que la
!
!
!
porte vitrée entre en contact avec la butée et le
butoir SafeStop™ en même temps.
REMARQUE: Les Butées (N° 05) sont positionnées adéquatement lorsque la poignée ne touche pas le Panneau Vitré
Fixe (N° 02), et lorsque les butées arrêtent la Porte Vitrée (N°
03) dans les Insertions de Butoirs SafeClose™ (N° 28) du
Profilé en U (pour porte vitrée) (N° 27)
* Positions des Butées telles que mesurées du mur jusqu'au centre de la butée:
• Côté-Panneau: 5 po (+/- 1/16 po) là où la porte entre en contact avec le butoir du
bas
• Côté-Porte: 3-1/2 po (+/-) (tout dépendant des conditions d'ouverture)
31.Posez la Poignée (N° 15) à l'extérieur de la Porte Vitrée (N° 03). Assurez-vous de poser tous les
joints statiques.
Fixez la Bande d'Étanchéité (N° 13) aux extrémités du Panneau Vitré Fixe (N° 02) et de la Porte Vitrée (N° 03) où ils se chevauchent. (Fig 31)
Porte
extérieur
32.Appliquez un silicone de qualité
supérieure, résistant à l'eau et à la moisissure,
le long de la jonction des Profilés en U avec le
mur et le long du panneau vitré fixe avec le
seuil. (Fig 35)
1
Fig 31
2
3
24
Heures
Prévoyez 24 heures afin de
!
laisser le scellant durcir, avant
la première utilisation de la
douche.
FONDS ET PAROIS: Pour assurer la longévité de des parois arrière en acrylique, essuyez-les
après chaque utilisation avec un chiffon doux. Pour nettoyer les parois de retour en acrylique,
utilisez des vaporisateurs non abrasifs ou des nettoyants à base de crème. Évitez d'utiliser des
nettoyants en aérosol. N'utilisez jamais de nettoyants abrasifs, de brosses métalliques ou de
grattoirs qui pourraient rayer ou ternir la surface.
VITRE: Pour assurer la longévité de votre douche vitrée, essuyez les parois après chaque
utilisation avec un chiffon doux. Afin d'éviter l'accumulation de savon et de taches d'eau, rincez
et essuyez la vitre à l'aide d'un chiffon doux ou d'une raclette de caoutchouc (L'eau dure peut
ternir la surface du verre avec le temps si on la laisse sécher). Pour éviter de rayer la surface :
n'utilisez jamais de nettoyants abrasifs, ni de produits de nettoyage contenant des agents de
récurage. N'utilisez jamais de brosses à poils ou d'éponges abrasives qui pourraient rayer la
surface de la vitre.
QUINCAILLERIE: Pour conserver une finition durable : essuyez toutes les pièces métalliques
après chaque utilisation avec un chiffon doux. N'utilisez pas de nettoyants abrasifs ni de
produits de nettoyage contenant de l'ammoniac, de l'eau de javel ou de l'acide. En cas
d’utilisation accidentelle, rincez la surface dès que possible pour éviter d’endommager le fini
(écaillage ou corrosion). Après avoir nettoyé les finis polis, rincez soigneusement et essuyez avec
un chiffon doux et propre. Nettoyez les surfaces en acier inoxydable au moins une fois par
semaine. Lorsque vous appliquez un produit de nettoyage ou de polissage pour acier
inoxydable sur une quincaillerie en acier inoxydable, travaillez dans le sens du grain (pas en
travers). N'utilisez jamais d'éponge ou de chiffon abrasif, de laine d'acier ou de brosse filaire car
ils pourraient rayer de manière permanente les surfaces.
REMARQUE: Pour maximiser la durée de vie de votre porte, il est important d'inspecter
régulièrement la vitre et la quincaillerie afin de détecter un désalignement ou un
desserrage et/ou une dégradation. Contactez DreamLine® pour toute question ou
préoccupation.
Les portes et les cabines de douche DreamLine® sont conçues pour empêcher les fuites
lorsqu'elle sont installées adéquatement et que le débit d'eau ne pointe pas directement
sur les joints d'étanchéité en vinyle.
◻ Rail au niveau et vissé solidement
◻ Les Fixation du Rail sont bien serrées contre les murs ◻ Toutes les vis de réglage sont solidement serrées
◻ Panneau Vitré Intégré sécuritaire
◻ Fixations de Panneau Vitré solidement serrées
◻ Le Guide est à l'équerre avec le seuil et la vitre
◻ Dégagement suffisant entre le seuil et le dessous de la porte vitrée et dans le guide
◻ Porte Vitrée ajustée de sorte qu'elle se ferme fermement dans les Insertions de Butoir du
Profilé en U
◻ Systèmes de Roulement serré
o Boulons de Roulette serrés◻ Les Butées de porte sont serrées et positionnées adéquatement
o Les vis de réglage de la Butée côté panneau sont serrées et bien fixées au rail o Dégagement suffisant de la Poignée lorsque la porte est complètement ouverte
o La Butée côté-porte est adéquatement positionnée et les vis de réglages sont bien serrées
◻ Le Butoir SafeStop™ est fixé au mur et au seuil
◻ Enlevez les joints de vinyle pour inspecter les bordures de la vitre afin de détecter des
dommages dissimulés
o Une vitre endommagée doit être remplacée!
◻ Remplacez les joints de vinyle endommagés ou manquants
