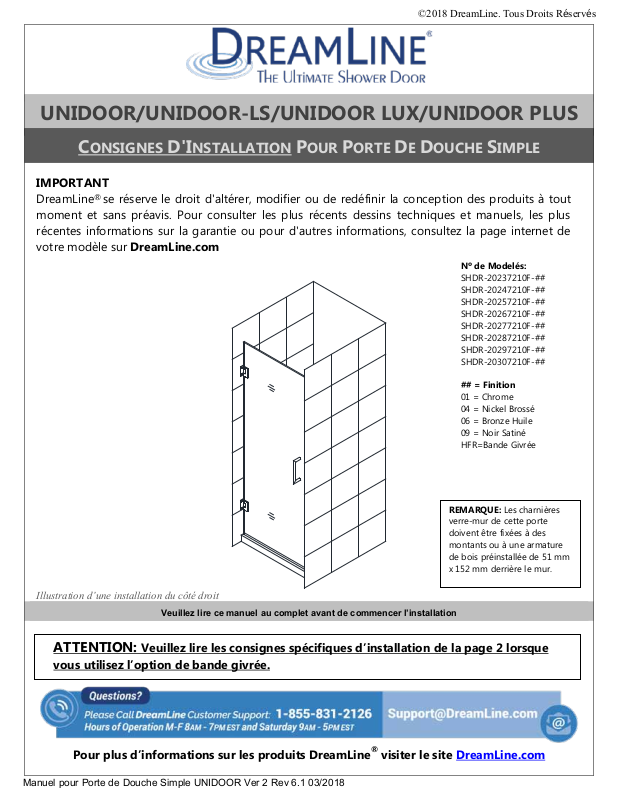

DreamLine DLN4909 Installation & Assembly

UNIDOOR/UNIDOOR-LS/UNIDOOR LUX/UNIDOOR PLUS

C

D'I

ATTENTION:

Nº de Modelés:

REMARQUE: Les charnières

ONSIGNES

NSTALLATION POUR PORTE DE DOUCHE SIMPLE

IMPORTANT

DreamLine

®

se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques et manuels, les plus récentes informations sur la garantie ou pour d'autres informations, consultez la page internet de votre modèle sur DreamLine.com

SHDR-20237210F-## SHDR-20247210F-## SHDR-20257210F-## SHDR-20267210F-## SHDR-20277210F-## SHDR-20287210F-## SHDR-20297210F-## SHDR-20307210F-##

## = Finition 01 = Chrome 04 = Nickel Brossé 06 = Bronze Huile 09 = Noir Satiné HFR=Bande Givrée

verre-mur de cette porte doivent être fixées à des montants ou à une armature de bois préinstallée de 51 mm x 152 mm derrière le mur.

Illustration d’une installation du côté droit

vous utilisez l’option de bande givrée.

Pour plus d’informations sur les produits DreamLine

Veuillez lire ce manuel au complet avant de commencer l’installation

Veuillez lire les consignes spécifiques d’installation de la page 2 lorsque

®

visiter le site DreamLine.com

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Installation de charnière du côté gauche

Installation de charnière du côté droit

La vitre de ce modèle a reçu le

Style “A” (illustration d’une porte simple) avec bande givrée:

REMARQUE: Ce modèle offre l’option d’une bande givrée. La surface texturée de la porte vitrée doit se trouver du côté extérieur de la douche. La porte vitrée se pivote pour une installation du côté gauche ou du côté droit.

traitement exclusif ClearMax™ de DreamLine. Ce revêtement spécialement formule empêche l’accumulation de taches de savon et d’eau.

Installez-le côté portant l’etiquette ClearMax® vers l’intérieur de la douche. Selon le modèle, veuillez noter que le revêtement est applique sur un ou deux côtes.

Pour de meilleurs résultats, utilisez une raclette en caoutchouc après chaque utilisation et essuyez la vitre avec un chiffon doux.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Titre de Section

Nº de Page

Styles Unidoor

4-7

Préparation

8

Outils

9

Position des Exigences de Renforcement

10

Détails des Vitres et des Trous de Charnière

11-12

Schéma Détaillé des Composants de Porte de Douche et Liste des Pièces

13

Consignes d’Installation

14-21

Details des Charnières Ajustables

17-18

Poignée

19

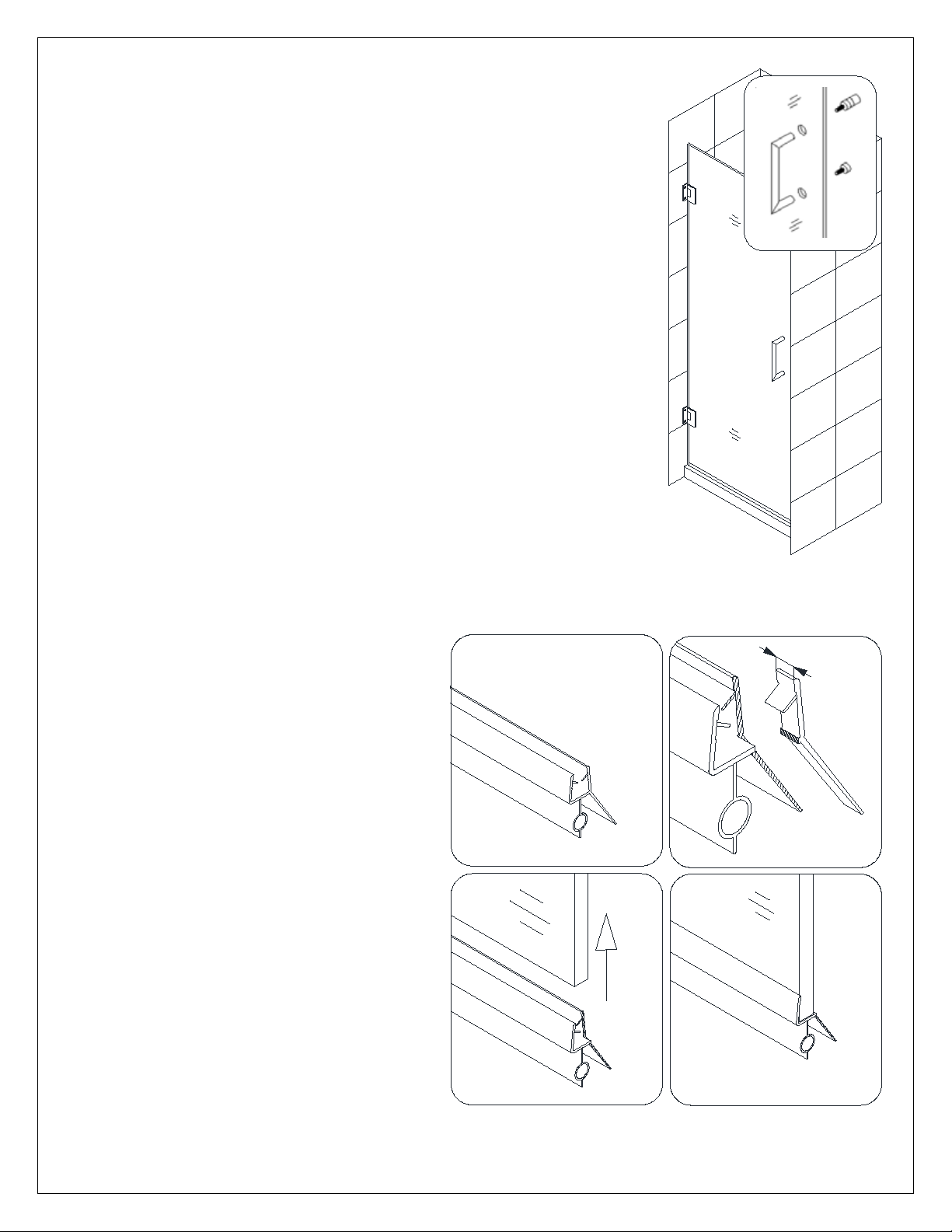

Joints de Vinyle

19-20

Entretien de l’Unité

22

Table des Matières

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

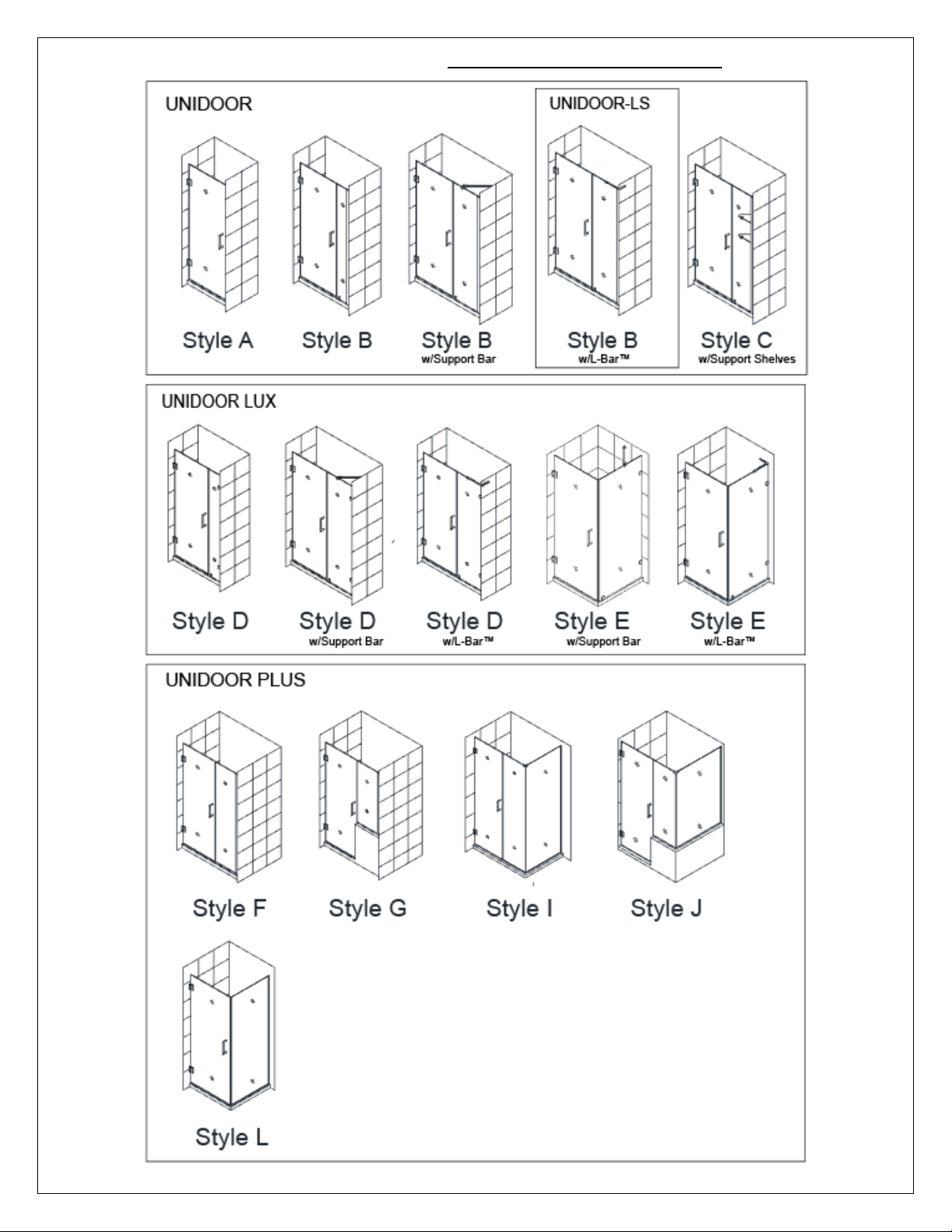

UNIDOOR STYLES- Modèles Charnières Verre-Mur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Modelés muni de Panneau avec Charnière Verre sur Verre: Utilisez d’abord le manuel d’installation fourni avec le panneau vitré avec charnière.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

STYLE A UNIDOOR Porte de douche simple de 584mm à 762mm

Referez-vous au Schéma Detaille de la page 12 de ce manuel pour commencer l’installation.

STYLE B * UNIDOOR Porte de douche de 584mm à 762mm munie d’un petit panneau fixe de 152mm ou d’un

grand panneau fixe de 305mm à 762mm et d’une barre de support

UNIDOOR-LS Porte de douche de 584mm à 762mm munie d’un grand panneau fixe de 305mm à 762mm et d’un L-Bar™

STYLE C * UNIDOOR Porte de douche de 305mm à 762mm munie d’un grand panneau fixe avec tablettes

porteuses

STYLE D * UNIDOOR LUX Porte de douche de 584mm à 762mm munie d’un petit panneau fixe de 152mm ou

d’un grand panneau fixe de 356mm à 762mm avec fixations verre-mur et un L-Bar™ ou une Barre de Support

STYLE E * UNIDOOR LUX Cabine de douche munie d’un panneau de retour de 762mm avec fixations verre sur

mur et un L-Bar™ ou une Barre de Support

STYLE F * UNIDOOR PLUS Porte de douche 584mm à 762mm munie d’un panneau fixe intègre de 152mm à

863mm fixé avec un profilé en U

STYLE G * UNIDOOR PLUS Porte de douche 584mm à 762mm munie d’un demi-panneau mural intégré de

152mm à 863mm fixé avec un profilé en U

STYLE I * UNIDOOR PLUS Cabine de douche munie d’un panneau fixe intégré de 152mm à 863mm et d’un

panneau de retour de 762mm à 863mm fixé avec un profile en U

STYLE J * UNIDOOR PLUS Cabine de douche munie d’un demi-panneau mural intégré de 305mm à 914mm d’un panneau de retour de 762mm à 863mm fixé avec un profile en U

STYLE L * UNIDOOR PLUS Cabine de douche munie d’un panneau de retour fixe de 762mm à 863mm posé

avec un profile en U

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

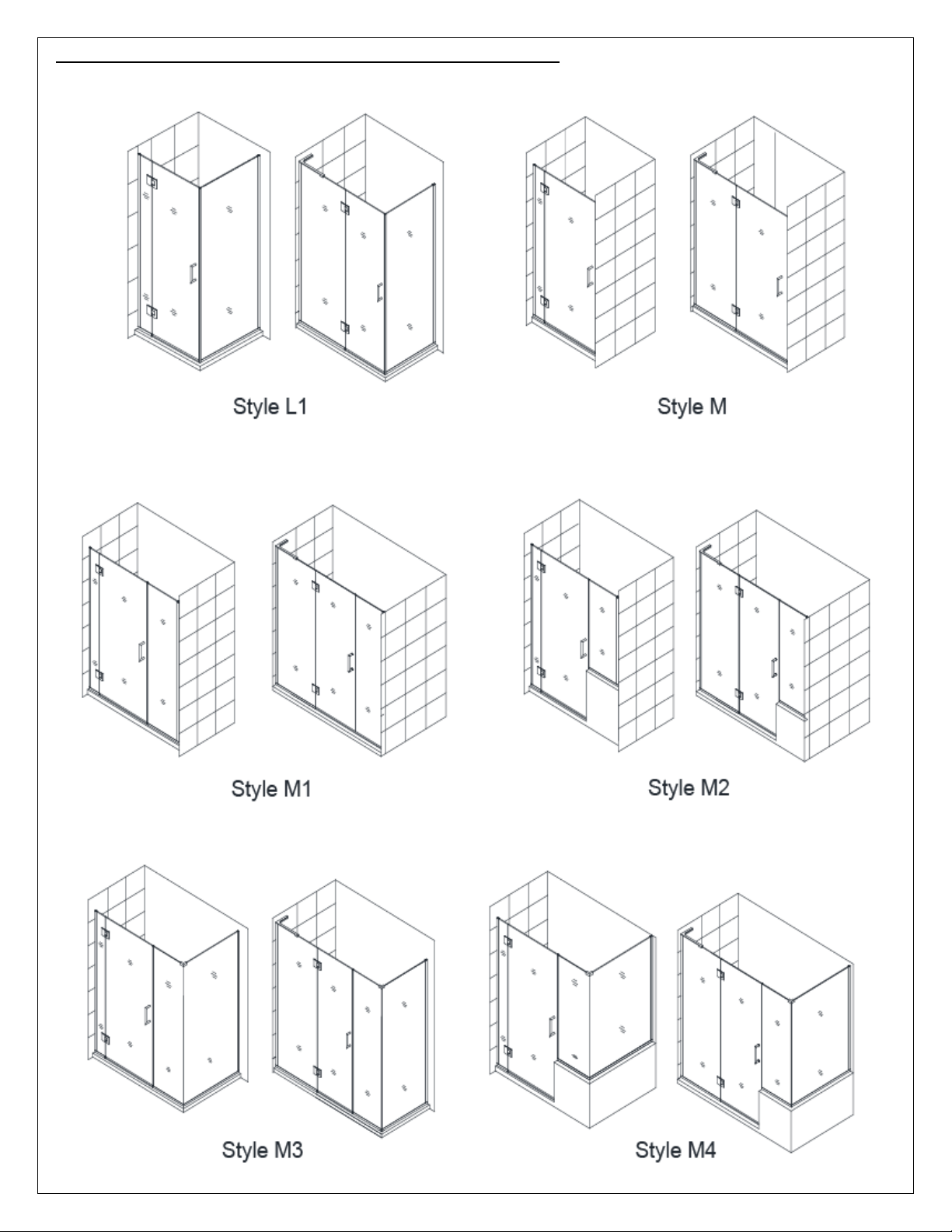

STYLE L1 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou de 610mm

avec charnière et d’un panneau de retour pleine hauteur de 762mm à 863mm, fixé avec un profilé en U

STYLE M *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou de 610mm

avec charnière fixé avec un profilé en U

STYLE M1 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou 610mm avec

charnière et d’un panneau intégré pleine hauteur de 152mm, 164mm, 356mm, 368mm, 559mm, ou 571mm fixé à l’aide d’un canal en U

STYLE M2 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou 610mm avec

charnière et d’un panneau intégré de 305mm, 457mm, 610mm, ou 660mm avec contrefort fixé avec un profile en U

STYLE M3 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm à 610mm avec

charnière et d’un panneau intégré pleine hauteur de 152mm, 164mm, 356mm, 368mm, 559mm, ou 571mm fixé et d’un panneau de retour pleine hauteur de 762mm à 863mm

STYLE M4 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm à 610mm avec

charnière et d’un panneau intégré de 305mm, 457mm, 610mm, ou 660mm sur contrefort et d’un panneau de retour sur contrefort de 762mm à 1016mm fixé avec un profilé en U

* Pour les consignes d’installation du panneau, veuillez-vous référer au manuel spécifique inclus dans l’emballage du panneau vitre.

^ Pour l’installation d’une porte verre sur verre, veuillez-vous référer au ma l’emballage du panneau vitré avec charnière

.

nuel spécifique fourni dans

REMARQUE: Les portes et les cabines de la gamme UNIDOOR sont réversibles et permettent une

installation du côté droit ou du côté gauche. Ce manuel illustre une installation côté droit. Pour une installation de porte du côté gauche, commencez simplement sur le mur opposé et inversez L’orientation des pièces lorsque requis.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Préparation

1. Avant l'installation, inspectez toutes les boîtes et tous les emballages pour détecter des dommages dus au

transport et comparez le nombre de pièces avec le bordereau d'expédition. Après avoir ouvert toutes les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments de l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur la page « Schéma détaillé des composants de porte de douche ». Si l'unité a été endommagée, présen qu'il manque des pièces, veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables

suivant la date de livraison. Veuillez noter que DreamLine® ne remplacera pas les produits endommagés ou les pièces manquantes gratuitement après 3 jours ouvrables ou si le produit a été

installé. N'hésitez pas à contacter DreamLine® si vous avez des questions. Veuillez avoir sous la main un

numéro de commande, commande originale.

2. Veuillez consulter les instances régionales du code du bâtiment pour toute question concernant les

normes de conformité d'une installation. Les codes de bâtiment et de plomberie peuvent varier selon les endroits. DreamLine® n'accepte pas la responsabilité de conformité aux normes et codes

pour votre projet et n'acceptera aucun

un nom de travail ou une autre preuve d'achat pour nous aider à identifier votre

retour.

te un défaut de finition ou

3. Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le drainage

requis avant d'installer la douche. Engagez un plombier compétent et certifié (lorsque le code le requiert) pour tous travaux de plomberie.

4. Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et qu'elles

pourront supporter le poids total de l'unité. Assurez-vous également que les murs sont à a surface d'installation irrégulière, des angles arrondis ou un angle incorrect des murs latéraux entraînera de graves problèmes durant votre installation. Veuillez noter que certains ajustements et perçages seront nécessaires durant le processus d'installation.

5. Protégez toutes les surfaces principales du produit lors de l'installation. Sauf dans le cas d'indication

contraire, ne posez jamais la vitre directement sur une surface dure. Gardez les protections de coin vitre jusqu'à ce qu'il soit nécessaire de les retirer. Utilisez toujours un morceau de bois ou de carton pour protéger la bordure du bas et les coins de vitre avant et durant l’installation.

6. Cette unité doit être installée sur un seuil fini et contre des murs finis.

7. Cette porte est extrêmement lourde et les charnières de cette porte doivent être fixées à des

montants ou à une armature de bois pré installée de 51mm x 152mm derrièr pages 9, 10 et 11 pour plus de détails.

e le mur. Consultez les

ngle droit. Une

sur la

8. La porte simple Unidoor NE PEUT PAS s'ajuster aux conditions en faux aplomb ou hors niveau. Vérifiez que

vos murs soient d'aplomb et le seuil au niveau avant de commencer l'installation

.

Comme cette porte de douche est en verre épais et sans cadre, une installation professionnelle est

9.

recommandée

.

REMARQUE: NE POSEZ PAS la poignée sur la porte vitrée avant de le lire dans les consignes. N'UTI

LISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait endommager

la vitre et/ou causer de graves blessures. Lorsque vous manipulez de lourds panneaux de verre, travaillez avec un assistant et/ou une ventouse pour le verre de qualité professionnelle

.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Niveau

Ruban à Crayon

Tournevis Cruciforme

Maillet

Mèche

6 mm Ø

Perceuse

Calfeutrage

Couteau à

Rétractable

Ventouse pour le

Professionnelle

Outils Requis

Mesurer

Électrique

Lame

Verre de Qualité

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

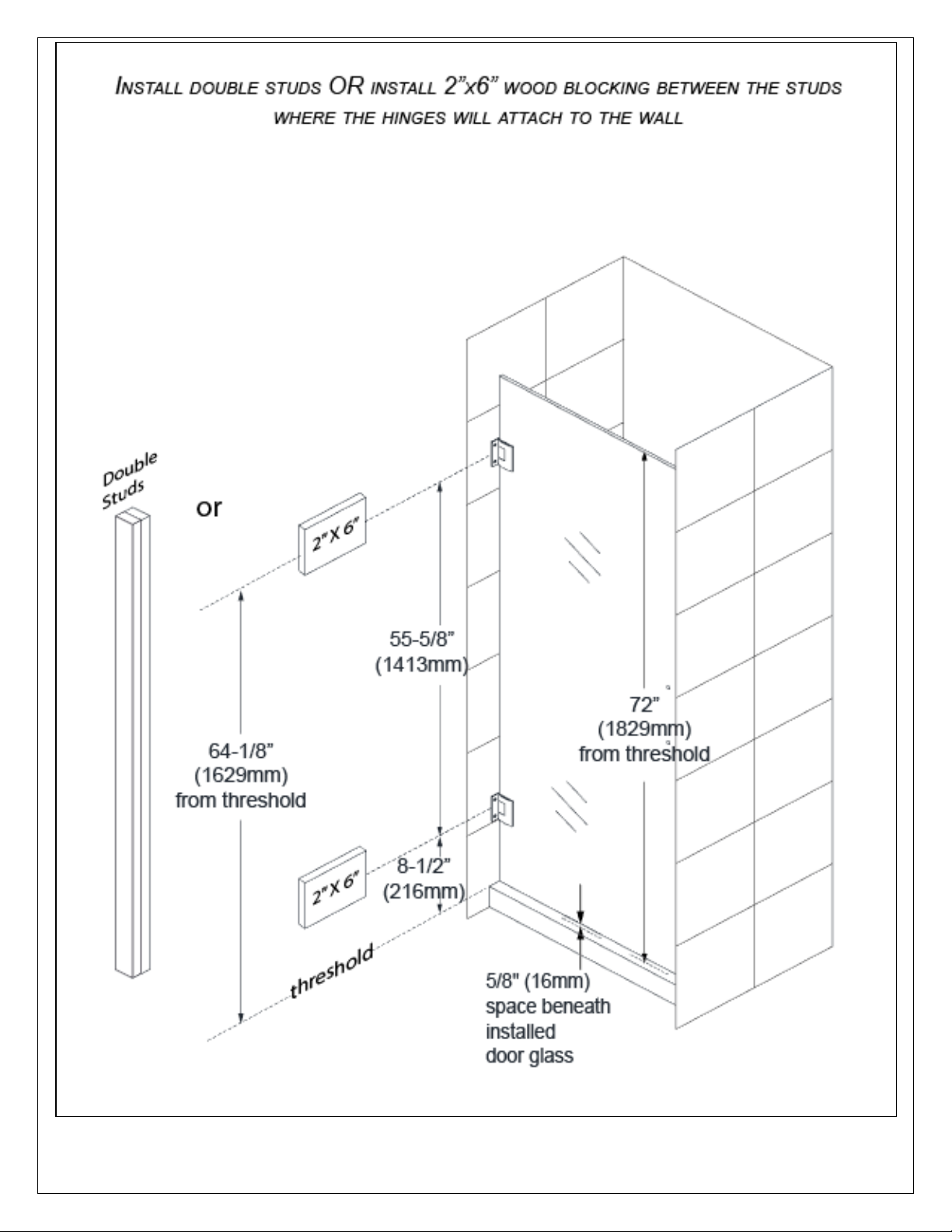

Posez des Montants Doubles OU Posez des Traverses de 51mm ×

Double

Montants

ou

du seuil

d’espace sous la

seuil

152mm Entre les Montants ou Seront Vissées les Fixations du Rail

porte vitrée

installée

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

PORTE VITREE

Trous pour le Poignée

du seuil

SEUIL

VITRE

ESPACE 15.875mm

ESPACE

du seuil

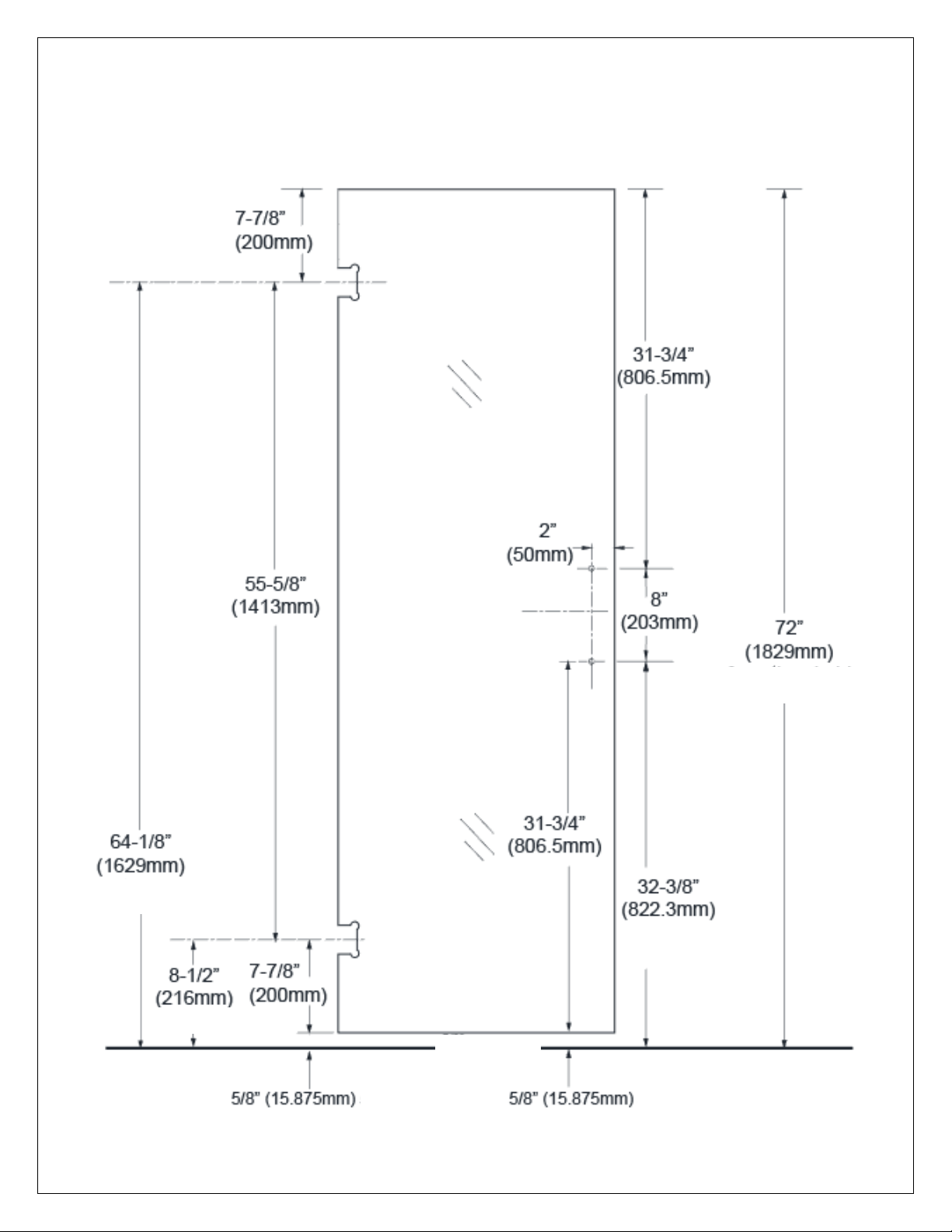

Charnières Verre-Mur et Emplacement des Poignées Unidoor

UNIDOOR

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

PLAQUE MURALE

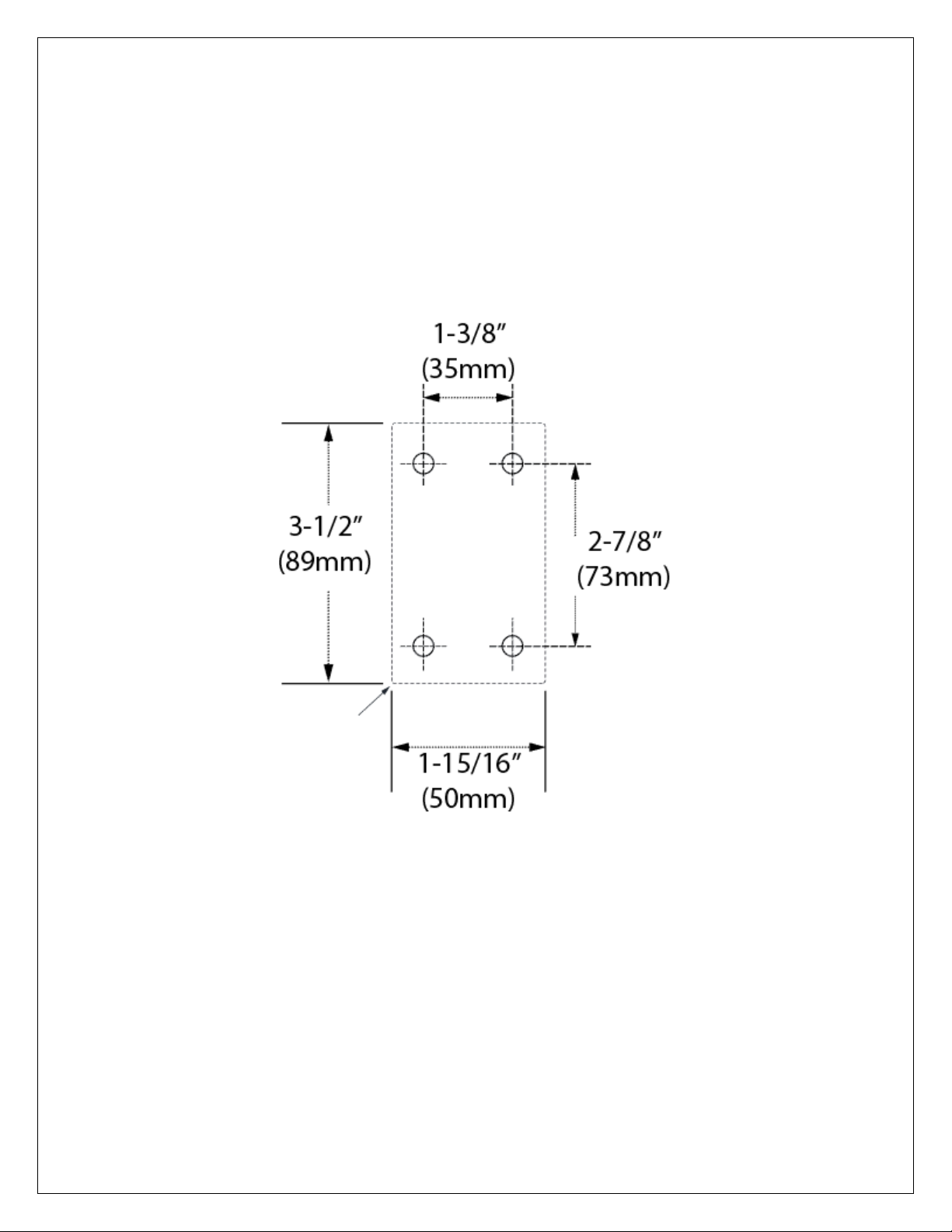

Charnière Verre-Mur Unidoor – Arrangement De Trous

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

4

Nº de

Piece

Qté

Nº de

Piece

01

Porte Vitrée

1pc

06

Bande Latérale (côté charnière)

1pc

02

Poignée

1pc

07

Bande d’Étanchéité du bas (balayage)

1pc

04

Vis à Tète Fraisée ST5×70

8pcs

08*

Bande en Forme de L (gâche)

1pc

05

Charnière a Angle Ajustable

2pcs

31

Entretoise de Charnière en PVC

4pcs

L’etiquette

douche

Schéma Détaillé des Composants de Porte de Douche

1

31

5

2

6

ClearMax™ sur la paroi vitrée doit être installée du côté intérieur de la

7

8

Bordereau d’Expédition

Description

*Partie Nº 8 “Bande en Forme de L” à utiliser uniquement avec une porte simple.

REMARQUE: Déballez soigneusement votre unité et inspectez-la. Étalez et identifiez toutes les pièces en

consultant le schéma détaillé et le bordereau d'expédition inclus dans ce manuel à titre de référence. Avant de jeter la boîte, vérifiez le fond de la boîte afin de récupérer des petits sacs de quincaillerie qui pourraient s'y

trouver. Si des pièces sont endommagées ou manquantes, veuillez contacter DreamLine® pour les remplacer.

REMARQUE: Conservez ces consignes d’installation afin de vous y référer ultérieurement.

Description

Qté

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

.

Fig. 1

MISE EN GARDE:

152mm derrière le mur.

vous manipulez de la vitre lourde.

ASTUCE:

vitre.

extérieur

intérieur

Montage et Installation d’une Porte de Douche Simple

REMARQUE: Les consignes d'installation pour porte de douche qui suivent, doivent être utilisées

comme guide général et comme condition préalable à l'installation des modèles UNIDOOR, UNIDOOR-LS, UNIDOOR LUX et UNIDOOR PLUS. Avant de commencer l'installation, veuillez revérifier la dimension de l'ouverture finie de votre ouvrage. Des informations spécifiques au niveau des dimensions sont disponibles sur notre site internet:

REMARQUE: NE POSEZ PAS la poignée sur la

porte vitrée avant de le lire dans les consignes. N'UTILISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait endommager la vitre et/ou causer de graves blessures. Travaillez toujours avec un assistant ou avec une ventouse pour le verre de qualité professionnelle lorsque

DreamLine.com

Cette porte est extrêmement

lourde et les charnières de cette

porte doivent être fixées a des

montants ou a une armature de

bois préinstallée de 51mm ×

1. Fixez les charnières (N° 05) à la porte vitrée (N° 01). Utilisez un

joint d'étanchéité pour charnière de chaque côté. Fixez les charnières au centre des encoches et à d'équerre avec le bord de la porte vitrée. Serrez complètement les boulons de la charnière.

(Fig 1)

charnières et la vitre autour des encoches de la charnière avec un nettoyant pour vitre sans ammoniac avant d'installer les charnières sur la

Nettoyez les joints statiques de

Ne déposez jamais la vitre directement sur un carrelage

Utilisez toujours un morceau de bois ou du carton et laissez les coins de protection et les cales de protection sur la vitre jusqu'à ce qu'il soit nécessaire de les retirer. Ils protégeront la bordure inférieure et les coins et préviendront les dommages

Pour les Styles E, I, J & L munis de panneau de retour: Veuillez vérifier les dimensions du modèle pour connaître la position adéquate de la porte

vitrée (Nº 01) afin d’aligner correctement la porte vitrée avec le panneau de retour vitrée.

qui pourraient mener à une rupture

.

outside

inside

MISE EN GARDE:

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Fig. 3

cales de 16 mm

6 mm

extérieur

MISE EN GARDE :

152mm derrière le mur.

16 mm

2. La porte vitrée (N° 01) est livrée avec quatre cales de

16 mm fixées en haut (2 pièces) et au bas (2 pièces). Déterminez l’orientation de votre porte puis retirez les cales du haut de la porte vitrée et laissez les cales du bas en place. Placez la porte vitrée (N° 01) sur le seuil à l'emplacement souhaité et vérifiez le niveau. Ces cales de 16 mm créent un espacement adéquat au bas de la porte vitrée et garantiront que la hauteu

r de la porte se termine à 1829 mm mais vous devez toujours confirmer en prenant la mesure. Poussez délicatement le côté charnière de la porte contre le mur, ajustez sa position et vérifiez l'aplomb avec un niveau. (Fig 2)

MISE EN GARDE: Utilisez un niveau pour vérifier l'aplomb de la porte vitrée avant de marquer les positions des charnières.

ASTUCE:

Lorsque vous installez la porte et le panneau vitré, utilisez en référence la bande d'étanchéité de 1829 mm (panneau intégré) (N° 19) emballée avec le panneau vitré et assurez-vous que la hauteur de la

porte correspond à celle du panneau vitré de 1829 mm.

3. Tenez la porte en place et marquez les trous sur le mur pour les deux charnières (N° 05). Mettez porte de côté et utilisez une mèche de 6 mm Ø pour percer les trous ju trous de guidage de 3 mm dans le montant si nécessaire.

IMPORTANT: Les entretoises de charnière en PVC (N° 31) sont fournies pour compenser les conditions mineures de mur en faux aplomb. Utilisez uniquement si nécessaire, car leur utilisation pourrait changer la

taille de l'ouverture de votre douche. Veuillezvous référer à la figure 4 pour un exemple d'installation*.

4. Replacez la porte vitrée (N° 01) sur le seuil avec

les cales de 16 mm et fixez les charnières au mur à l'aide de vis à tête plate ST débutant par la charnière à l'extérieur de la douche. Ouvrez ensuite la porte et installez les autres vis sur les deux plaques murales depuis l’intérieur. (Fig 3 and Fig 4)

squ'au montant. Percez des

5×70 (N° 04) en

la

1

outside

3

outside

2

Ø 1/4"

ATTENTION: This door is extremely

Cette porte est extrêmement

heavy and the hinges

lourde et les charnières de

on this door must be

cette porte doivent être fixées à des montants ou à

attached to the studs

une armature de bois

or to preinstalled 2

préinstallée de 51mm ×

wood reinforcement behind the wall.

× 6

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

1

2

3

Fig. 5

Fig. 4

ASTUCE: *Utilisez uniquement l'entretoise de

aplomb.

intérieur

PVC peut également être utilisée comme modèle pour faciliter le repérage des trous lors du montage de la charnière

L'entretoise de charnière en

.

charnière en PVC pour corriger les conditions mineures de murs en faux

MISE EN GARDE: Tel qu'illustré de l'intérieur de la douche, la plaque de charnière est très proche des trous percés dans le mur et risque d'être rayée lors de l'installation de longues vis.

Veillez à ne pas rayer les surfaces finies de la charnière

durant l'installation.

(FACULTATIF)

5. Retirez délicatement les plaques des charnières (N° 05) (Fig. 5.1), retirez la porte vitrée (N° 01) et

mettez-la de côté avec précaution. Posez les dernières vis à tête fraisée ST5 x 70 (N° 04) dans le mur, replacez la porte vitrée (N° 01) sur les charnières (N° 05) (avec les entretoises de 16 mm toujours attachées dans le bas), puis réassemblez les charnières (N° 05). Une fois que la porte vitrée est fixée, retirez les en mm sous la porte vitrée (N° 01). (Fig 5)

tretoises de 16

1

3

inside

2

4

inside

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Réglage des Charnières Ajustables

Fig 5a

Les charnières ajustables ont une ouverture pré-usinée de 85° et peuvent s'ajuster jusqu'à 90° après l'installation de la porte. Une fois la porte vitrée installée, desserrez simplement les vis de réglage Allen et positionnez la porte au degré de fermeture souhaitée. Tout en gardant la porte dans la nouvelle position fermée, resserrez les vis de réglage Allen et maintenant votre porte se positionne automatiquement au degré de fermeture choisie.

5a. Assurez-vous que la porte vitrée est d'aplomb et que la bordure de la charnière est symétrique avec la bordure de la vitre. Centrez la charnière dans l'encoche de la vitre et serrez les vis de la têtière (Fig. 5a). Veillez à ne pas rayer les surfaces finies de la charnière durant l'installation.

view from inside the shower

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Fig 5b

Fig 5c

Vue depuis l’interieur de la douche

5b. Les charnières sont pré-réglées en usine à 85 degrés. Vous pouvez modifier cet angle en utilisant les vis de réglage sur la plaque de la charnière.

(Fig. 5b)

intérieur

extérieur

5c. Utilisez la clé Allen fournie pour desserrer les vis de réglage sur la plaque de charnière intérieure, ajustez la porte à l'angle souhaité (90 degrés par exemple), puis resserrez les vis de réglage (Fig. 5c). Assurez-vous de créer un joint étanche contre la gâche de vinyle lorsque la porte est en position fermée.

intérieur

extérieur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Fig. 6

Fig. 7

6. Posez la Poignee (N° 02) sur la Porte Vitrée (N° 01).

(Fig. 6)

7. Mesurez le bas de la porte vitrée

(01) de bout en bout pour déterminer la largeur réelle de la porte. Coupez la bande d'étanchéité (N° 07) selon la

dimension de votre mesure et faites une encoche de 10 mm sur la face intérieure de la bande d'étanchéité

tel qu'illustré. Posez et pressez fermement la bande d'étanchéité (N° 07) sur la bordure inférieure de la porte vitrée (N° 01).

AVERTISSEMENT: Assurez-vous que la bande d'étanchéité du bas est égale et

symétrique à la bordure verticale du côté-poignée de la porte vitrée.

(Fig. 7)

.

fin de la bande côté-poignée

extérieur

intérieur

1

extérieur

3

extérieur

10mm +/-

intérieur

2

4

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

7. Prenez trois mesures:

Fig. 9

Fig. 8

Prévoyez 24 heures pour

porte

• en partant de la bordure superieure de la porte

vitrée (N° 01) jusqu’a la partie supérieure de la charnière du haut (N° 05) (+) 22mm

• en partant de la partie inférieure de la charnière

du haut jusqu’à la partie supérieure de la charnière du bas (+) 44mm

• en partant de la partie inférieure de la charnière du

bas jusqu’au début de la bande d’étanchiété du bas (N° 07) déjà installée (+) 47mm

Coupez la bande latérale (N° 06) selon les mesures. Faite une encoche sur les bandes coupées afin de les glisser dans les charnières et autour du vinyle de balayage déjà installee pour recouvrir l’espace jusqu’au mur. Apposez fermement les bandes coupées sur la bordure verticale de la porte vitrée. (Fig. 8)

22mm

1 2

dans la charnière

3

5

dans la charnière

22mm

dans la charnière

25.4mm

4

22mm

dans la charnière

6

22mm

ATTENTION: Avant la prochaine étape, assurez-vous que la section du mur sur lacquelle vous devez fixer la bande en L (N° 08) est propre, sèche et exempte de savon, d’huile et de débris de construction.

8. Maintenez la porte en position fermée, parallèle au seuil. Placez

la *bande en L (N° 08) sur la bordure de la porte. Assurez-vous que la porte vitrée est en contact sur toute la longueur avec la bande en L (N° 08) et marquez son emplacement sur le mur. Ouvrez la porte. Retirez la pellicule protectrice de la bande adhésive et posez en appuyant fermement la bande en L (N° 08) contre le mur.

Avant la première utilisation de la douche, prévoyez 24 heures afin de laisser l'adhésif saisir. (Fig. 9 et Fig. 10)

*REMARQUE: La procédure ci-dessus pour l'installation de la bande en L (N°

08) concerne uniquement la porte de douche simple Unidoor Style A. Si vous installez un autre modèle, veuillez vous référer au manuel inclus dans l’emballage de ce panneau vitré pour obtenir des consignes spécifiques. Les joints en vinyle qui se posent sur le panneau vitré sont emballés avec le panneau vitré.

autour du vinyle de balayage

1

2

une adhérence maximale

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Fig. 10

Si le modèle comprend des panneaux vitrés

supplémentaires, référez-vous au manuel emballé

avec le panneau vitré pour continuer l'installation.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Entretien de l‘Unité

FONDS ET PAROIS: Pour assurer la longévité des parois arrière en acrylique, essuyez-les après chaque

utilisation avec un chiffon doux. Pour nettoyer les parois de retour en acrylique, utilisez des vaporisateurs non

abrasifs ou des nettoyants à base de crème. Évitez d'utiliser des nettoyants en aérosol. N'utilisez jamais de

nettoyants abrasifs, de brosses métalliques ou de grattoirs qui pourraient rayer ou ternir la surface.

VITRE: Pour assurer la longévité de votre douche vitrée : essuyez les parois après chaque utilisation avec un

chiffon doux. Afin d'éviter l'accumulation de savon et de taches d'eau, rincez et essuyez la vitre à l'aide d'un

chiffon doux ou d'une raclette de caoutchouc (L'eau dure peut ternir la surface du verre avec le temps si on la

laisse sécher). Pour éviter de rayer la surface : n'utilisez jamais de nettoyants abrasifs, ni de produits de

nettoyage contenant des agents de récurage. N'utilisez jamais de brosses à poils ou d'éponges abrasives qui

pourraient rayer la surface de la vitre.

Quincaillerie: Pour conserver une finition durable : essuyez toutes les pièces métalliques après chaque

utilisation avec un chiffon doux. N'utilisez pas de nettoyants abrasifs ni de produits de nettoyage contenant

de l'ammoniac, de l'eau de javel ou de l'acide. En cas d’utilisation accidentelle, rincez la surface dès que

possible pour éviter d’endommager le fini (écaillage ou corrosion). Après avoir nettoyé les finis polis, rincez

soigneusement et essuyez avec un chiffon doux et propre. Nettoyez les surfaces en acier inoxydable au moins

une fois par semaine. Lorsque vous appliquez un produit de nettoyage ou de polissage pour acier inoxydable

sur une quincaillerie en acier inoxydable, travaillez dans le sens du grain (pas en travers). N'utilisez jamais

d'éponge ou de chiffon abrasif, de laine d'acier ou de brosse filaire car ils pourraient rayer de manière

permanente les surfaces.

REMARQUE: Pour maximiser la durée de vie de votre porte, il est important d'inspecter

régulièrement la vitre et la quincaillerie afin de détecter un désalignement ou un desserrage

et/ou une dégradation. Contactez DreamLine® pour toute question ou préoccupation.

Les portes et les cabines de douche DreamLine® sont conçues pour empêcher les fuites

lorsqu'elles sont installées adéquatement et que le débit d'eau ne pointe pas directement sur

les charnières murales ou les joints d'étanchéité en vinyle.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

TÉL: 866-731-2244

FAX: 866-857-3638

DREAMLINE.COM

Pour plus d’informations sur les portes et cabines de douche DreamLine® veuillez visitez

DreamLine.com

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018
