Page 1

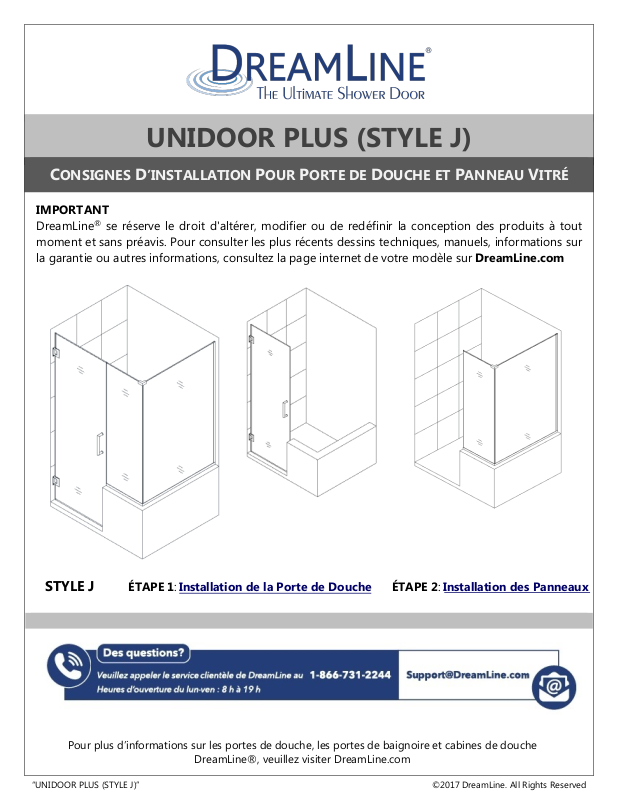

UNIDOOR PLUS (STYLE J)

ONSIGNES D’INSTALLATION POUR PORTE DE DOUCHE ET PANNEAU VITRÉ

Pour plus d’informations sur les portes de douche, les portes de baignoire et cabines de douche

IMPORTANT

DreamLine® se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques, manuels, informations sur la garantie ou autres informations, consultez la page internet de votre modèle sur DreamLine.com

STYLE J

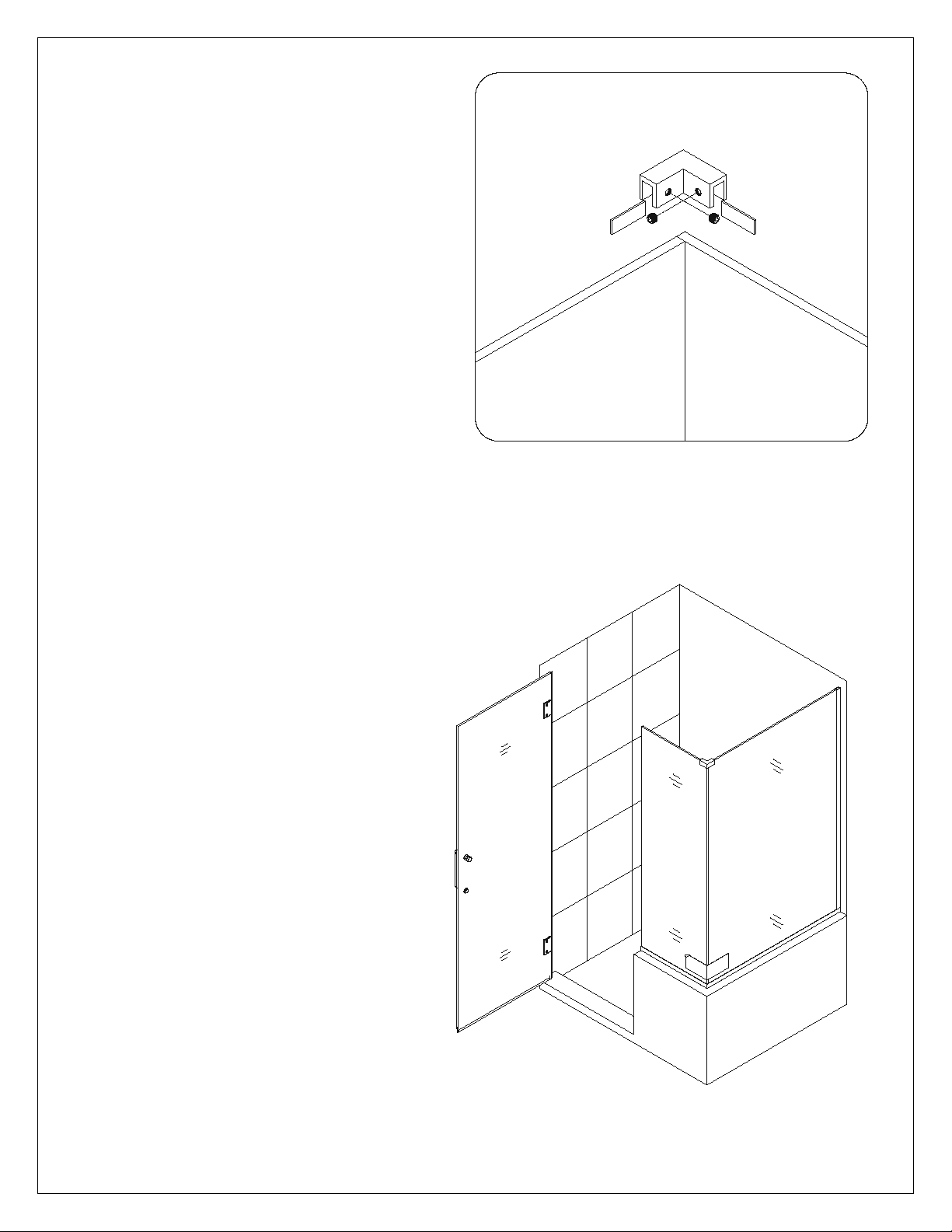

ÉTAPE 1: Installation de la Porte de Douche ÉTAPE 2: Installation des Panneaux

DreamLine®, veuillez visiter DreamLine.com

Page 2

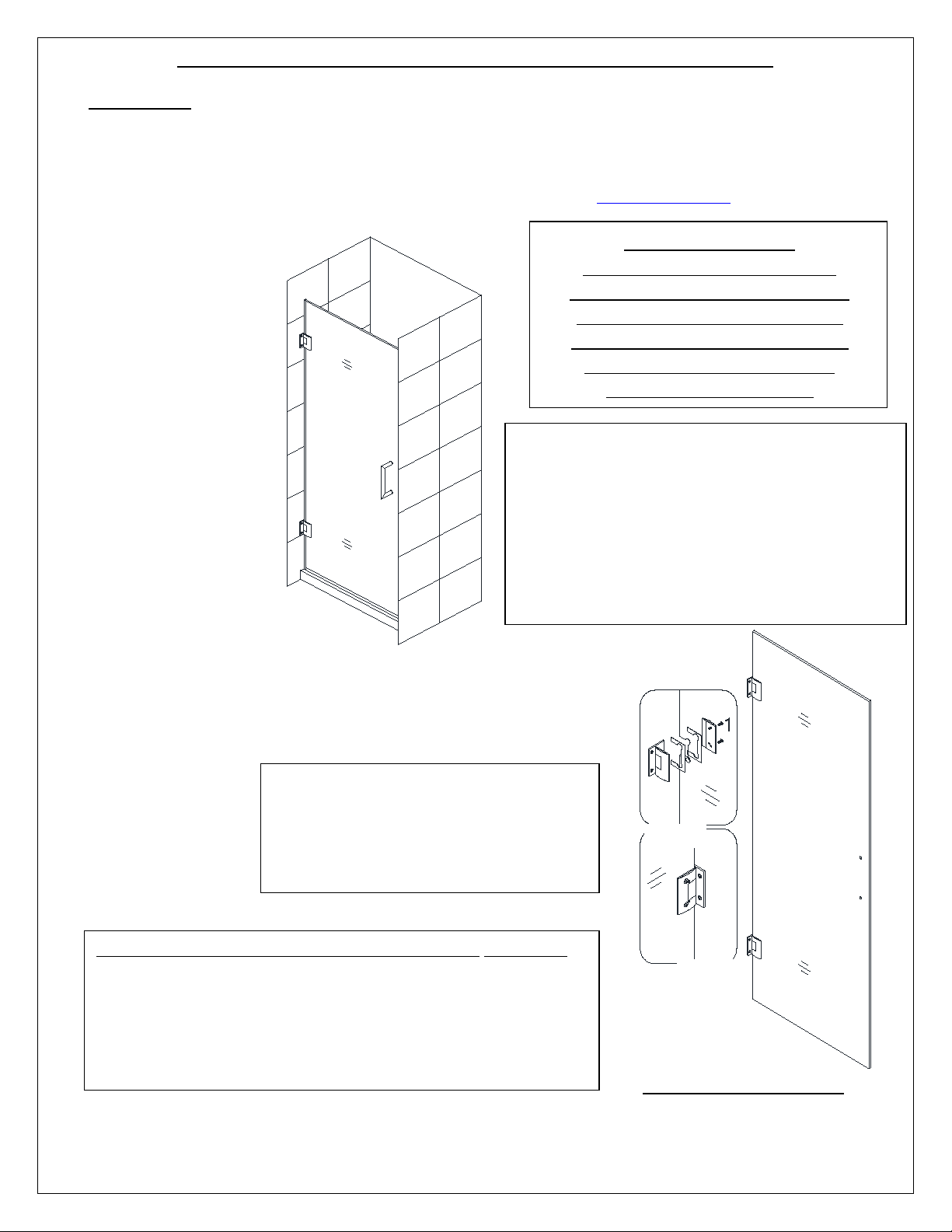

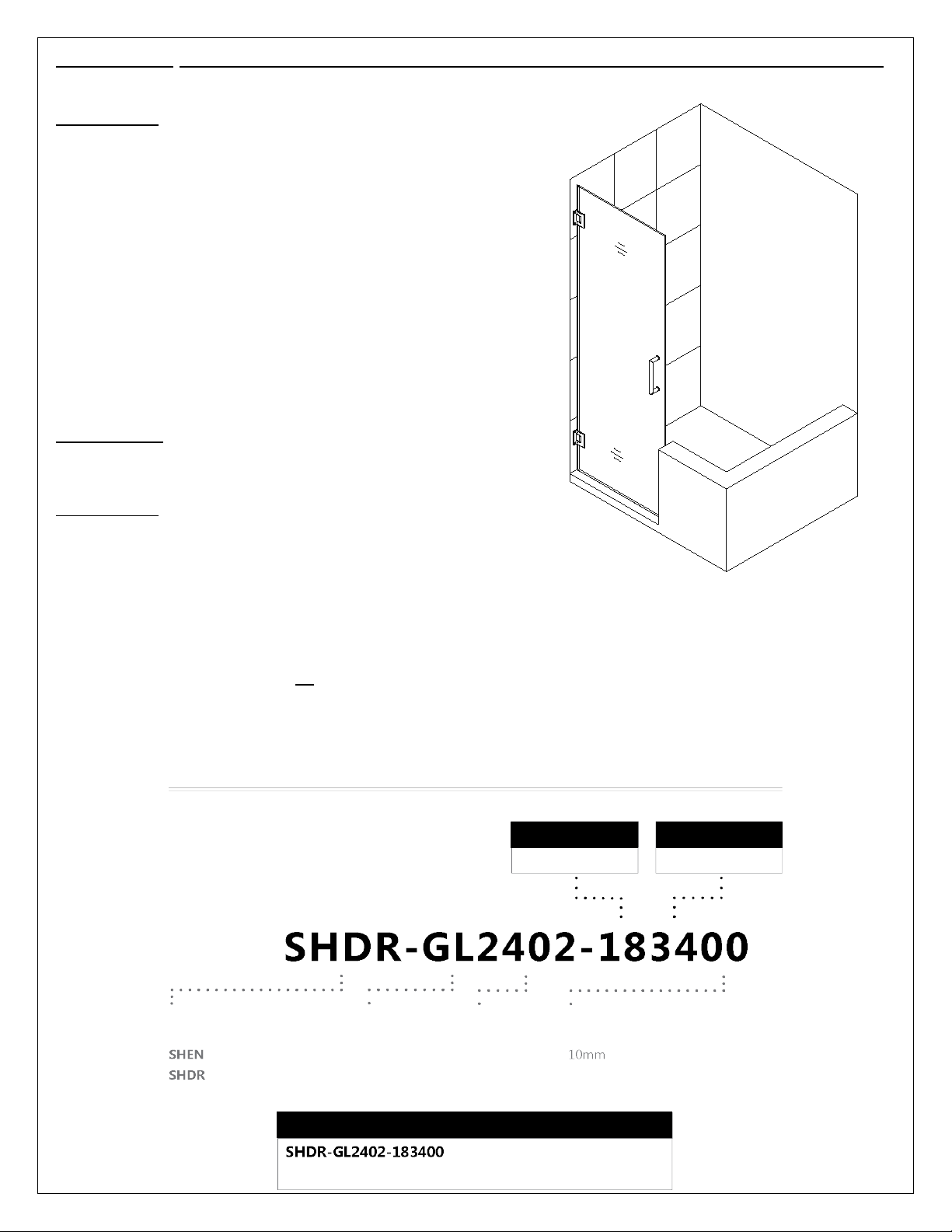

UNIDOOR/UNIDOOR-LS/UNIDOOR LUX/UNIDOOR PLUS

D'I

ATTENTION:

Nº de Modelés:

REMARQUE: Les charnières

ONSIGNES

NSTALLATION POUR PORTE DE DOUCHE SIMPLE

IMPORTANT

DreamLine

se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques et manuels, les plus récentes informations sur la garantie ou pour d'autres informations, consultez la page internet de votre modèle sur DreamLine.com

SHDR-20237210F-## SHDR-20247210F-## SHDR-20257210F-## SHDR-20267210F-## SHDR-20277210F-## SHDR-20287210F-## SHDR-20297210F-## SHDR-20307210F-##

## = Finition 01 = Chrome 04 = Nickel Brossé 06 = Bronze Huile 09 = Noir Satiné HFR=Bande Givrée

verre-mur de cette porte doivent être fixées à des montants ou à une armature de bois préinstallée de 51 mm x 152 mm derrière le mur.

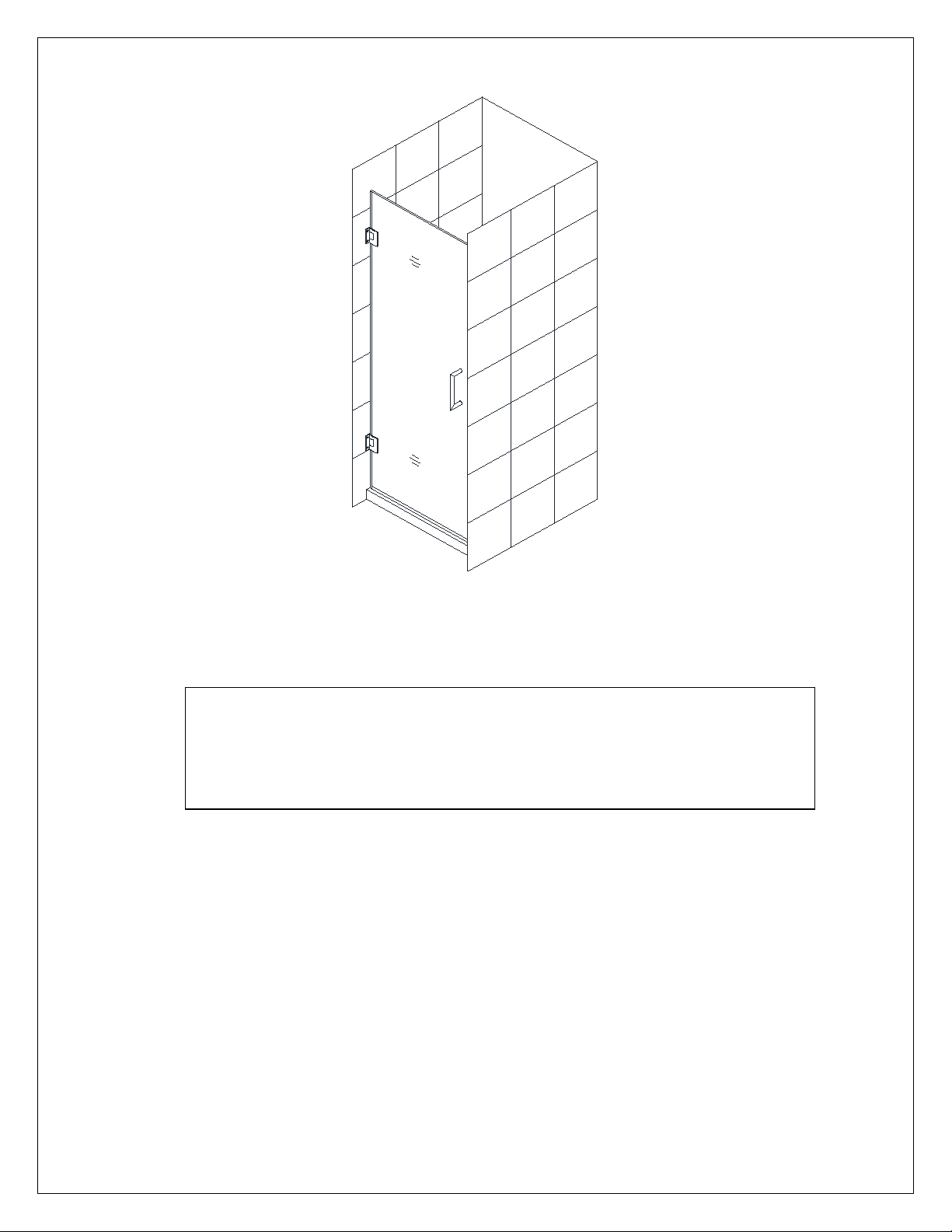

Illustration d’une installation du côté droit

vous utilisez l’option de bande givrée.

Pour plus d’informations sur les produits DreamLine

Veuillez lire ce manuel au complet avant de commencer l’installation

Veuillez lire les consignes spécifiques d’installation de la page 2 lorsque

visiter le site DreamLine.com

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 3

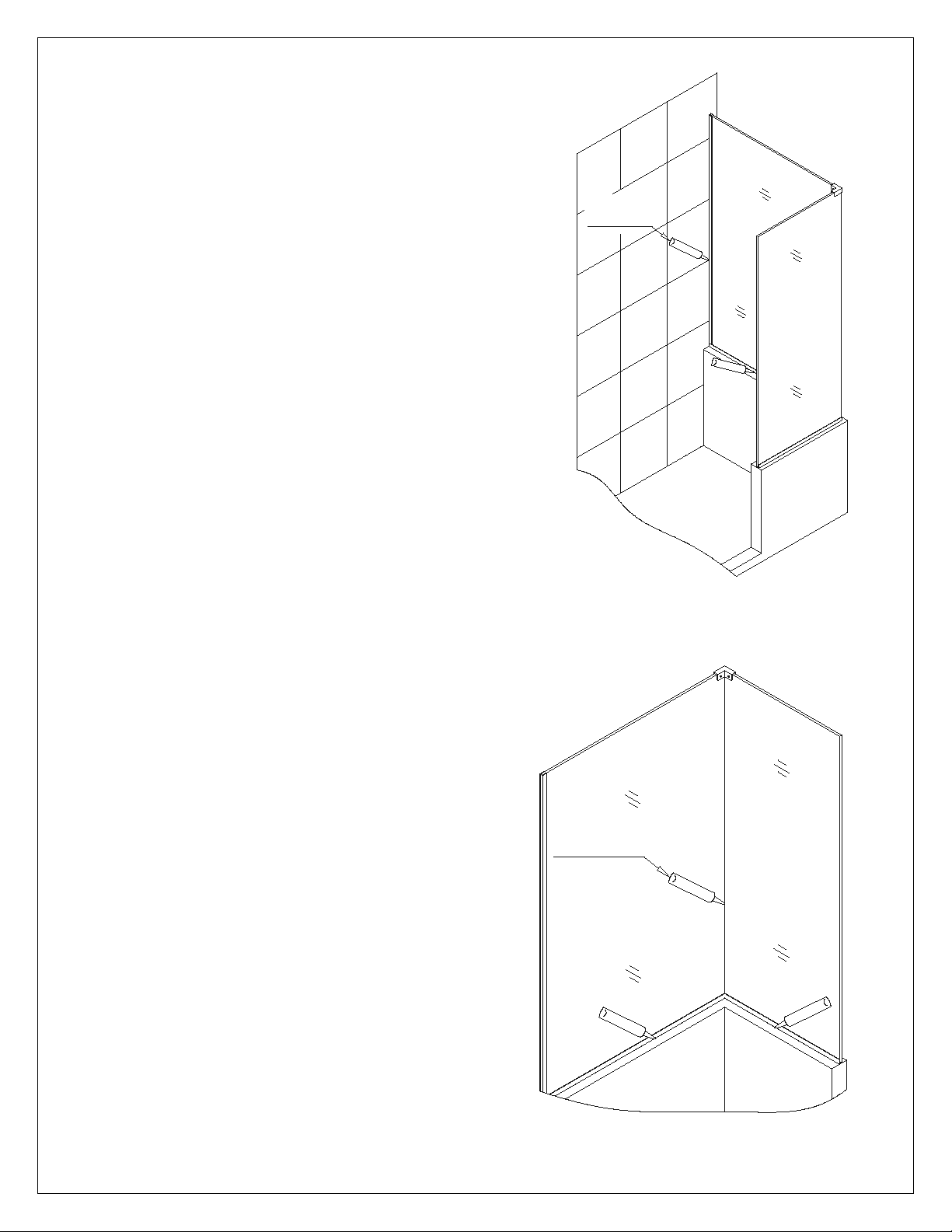

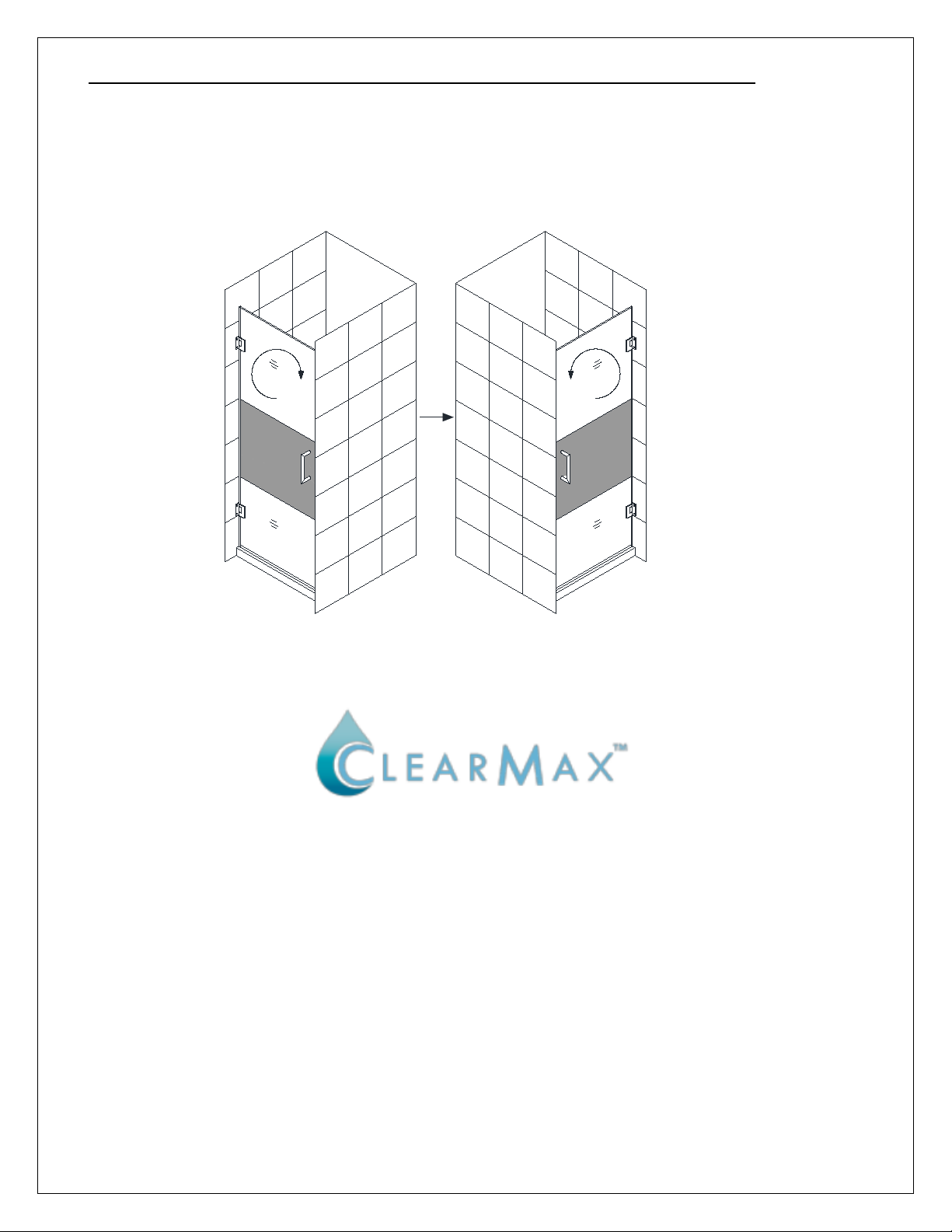

Installation de charnière du côté gauche

Installation de charnière du côté droit

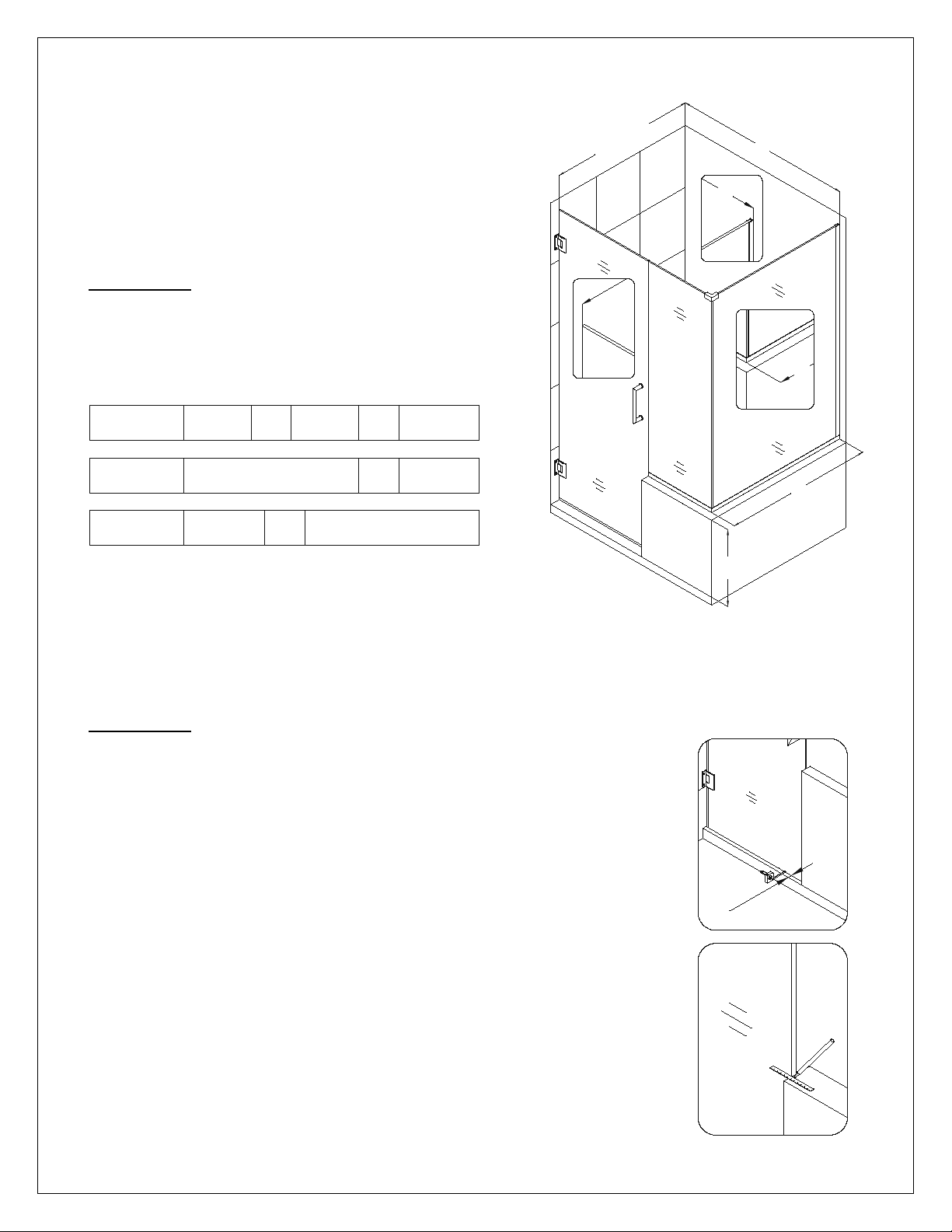

La vitre de ce modèle a reçu le

Style “A” (illustration d’une porte simple) avec bande givrée:

REMARQUE: Ce modèle offre l’option d’une bande givrée. La surface texturée de la porte vitrée doit se trouver du côté extérieur de la douche. La porte vitrée se pivote pour une installation du côté gauche ou du côté droit.

traitement exclusif ClearMax™ de DreamLine. Ce revêtement spécialement formule empêche l’accumulation de taches de savon et d’eau.

Installez-le côté portant l’etiquette ClearMax® vers l’intérieur de la douche. Selon le modèle, veuillez noter que le revêtement est applique sur un ou deux côtes.

Pour de meilleurs résultats, utilisez une raclette en caoutchouc après chaque utilisation et essuyez la vitre avec un chiffon doux.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 4

Titre de Section

Nº de Page

Styles Unidoor

4-7

Préparation

Outils

Position des Exigences de Renforcement

Détails des Vitres et des Trous de Charnière

11-12

Schéma Détaillé des Composants de Porte de Douche et Liste des Pièces

Consignes d’Installation

14-21

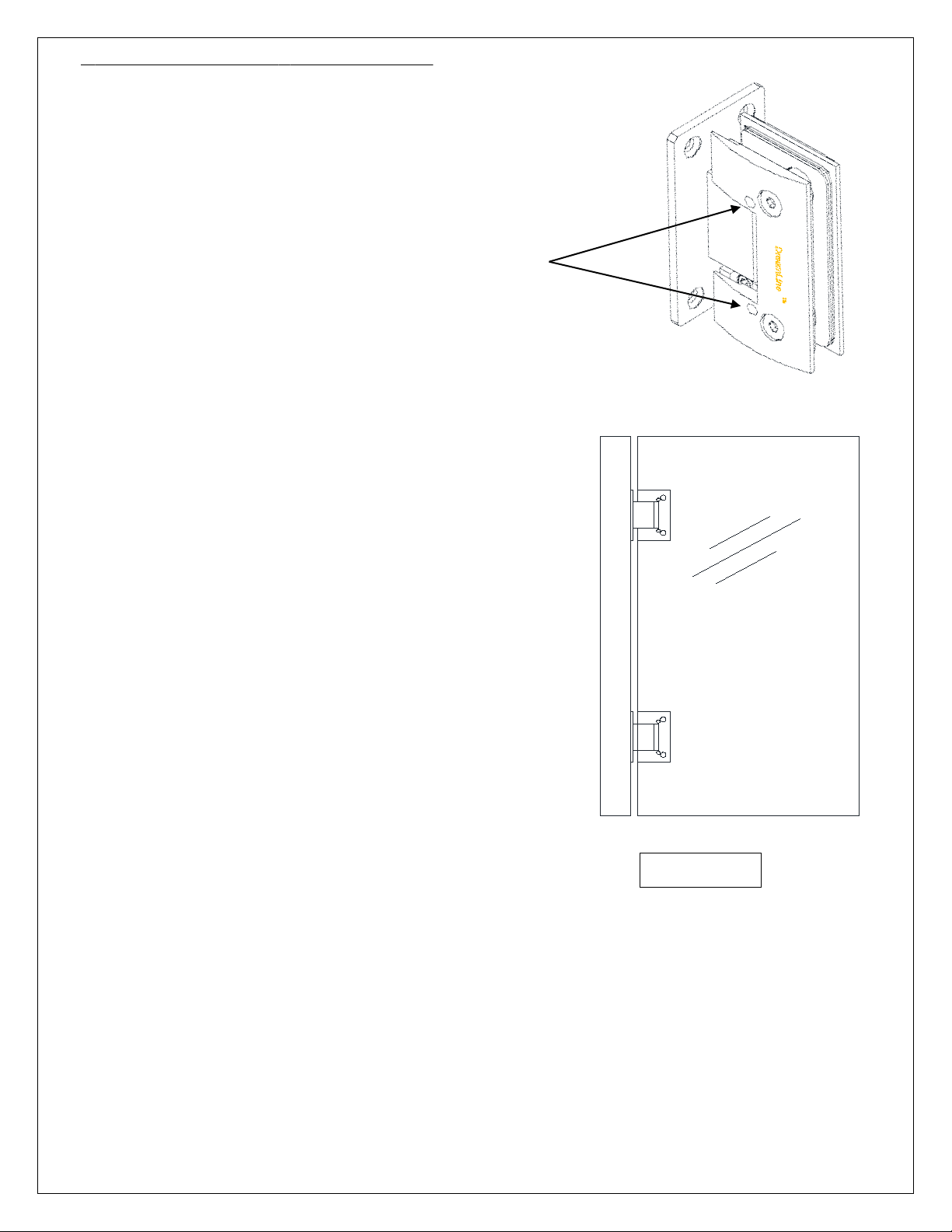

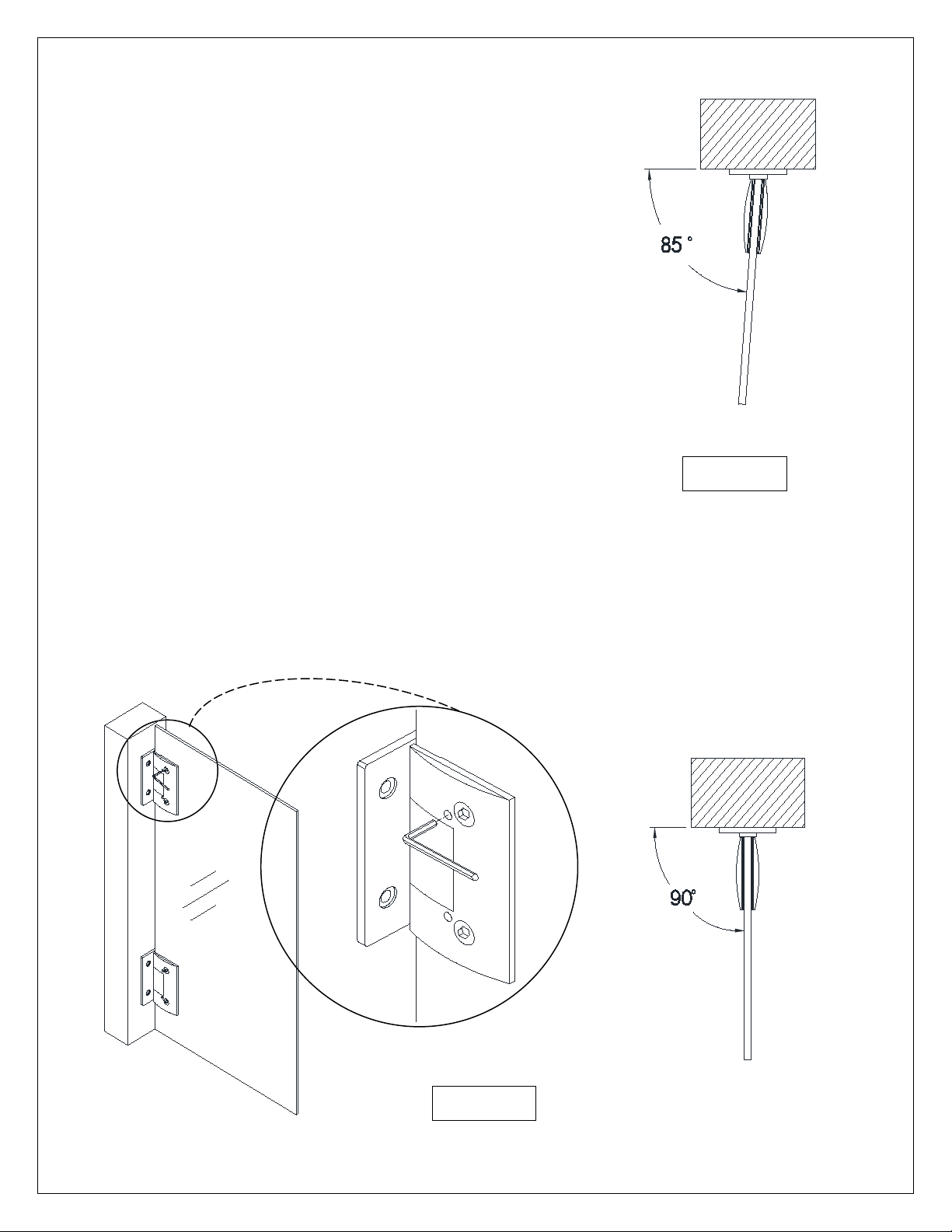

Details des Charnières Ajustables

17-18

Poignée

Joints de Vinyle

19-20

Entretien de l’Unité

Table des Matières

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 5

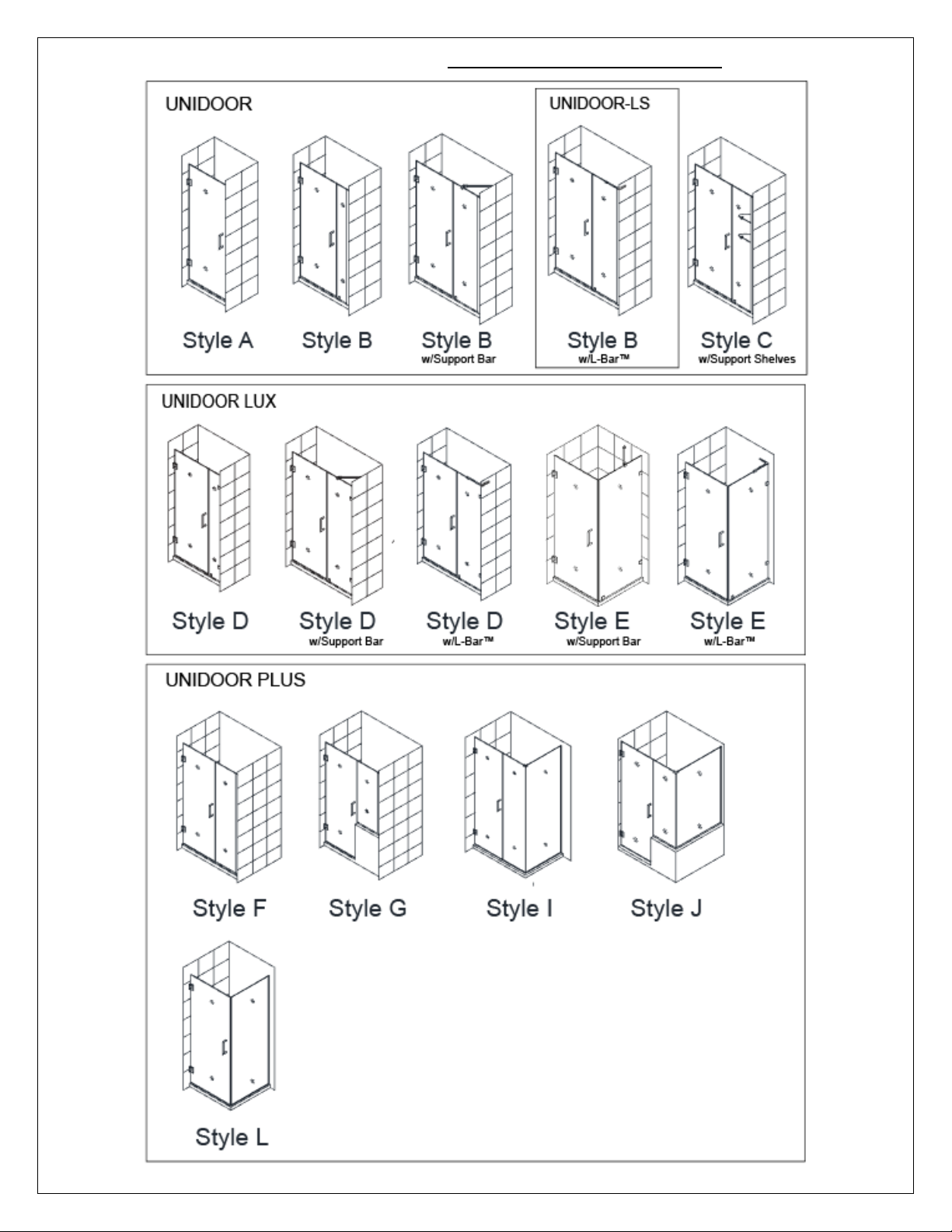

UNIDOOR STYLES- Modèles Charnières Verre-Mur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 6

Modelés muni de Panneau avec Charnière Verre sur Verre: Utilisez d’abord le manuel d’installation fourni avec le panneau vitré avec charnière.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 7

STYLE A UNIDOOR Porte de douche simple de 584mm à 762mm

Referez-vous au Schéma Detaille de la page 12 de ce manuel pour commencer l’installation.

STYLE B * UNIDOOR Porte de douche de 584mm à 762mm munie d’un petit panneau fixe de 152mm ou d’un

grand panneau fixe de 305mm à 762mm et d’une barre de support

UNIDOOR-LS Porte de douche de 584mm à 762mm munie d’un grand panneau fixe de 305mm à 762mm et d’un L-Bar™

STYLE C * UNIDOOR Porte de douche de 305mm à 762mm munie d’un grand panneau fixe avec tablettes

porteuses

STYLE D * UNIDOOR LUX Porte de douche de 584mm à 762mm munie d’un petit panneau fixe de 152mm ou

d’un grand panneau fixe de 356mm à 762mm avec fixations verre-mur et un L-Bar™ ou une Barre de Support

STYLE E * UNIDOOR LUX Cabine de douche munie d’un panneau de retour de 762mm avec fixations verre sur

mur et un L-Bar™ ou une Barre de Support

STYLE F * UNIDOOR PLUS Porte de douche 584mm à 762mm munie d’un panneau fixe intègre de 152mm à

863mm fixé avec un profilé en U

STYLE G * UNIDOOR PLUS Porte de douche 584mm à 762mm munie d’un demi-panneau mural intégré de

152mm à 863mm fixé avec un profilé en U

STYLE I * UNIDOOR PLUS Cabine de douche munie d’un panneau fixe intégré de 152mm à 863mm et d’un

panneau de retour de 762mm à 863mm fixé avec un profile en U

STYLE J * UNIDOOR PLUS Cabine de douche munie d’un demi-panneau mural intégré de 305mm à 914mm d’un panneau de retour de 762mm à 863mm fixé avec un profile en U

STYLE L * UNIDOOR PLUS Cabine de douche munie d’un panneau de retour fixe de 762mm à 863mm posé

avec un profile en U

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 8

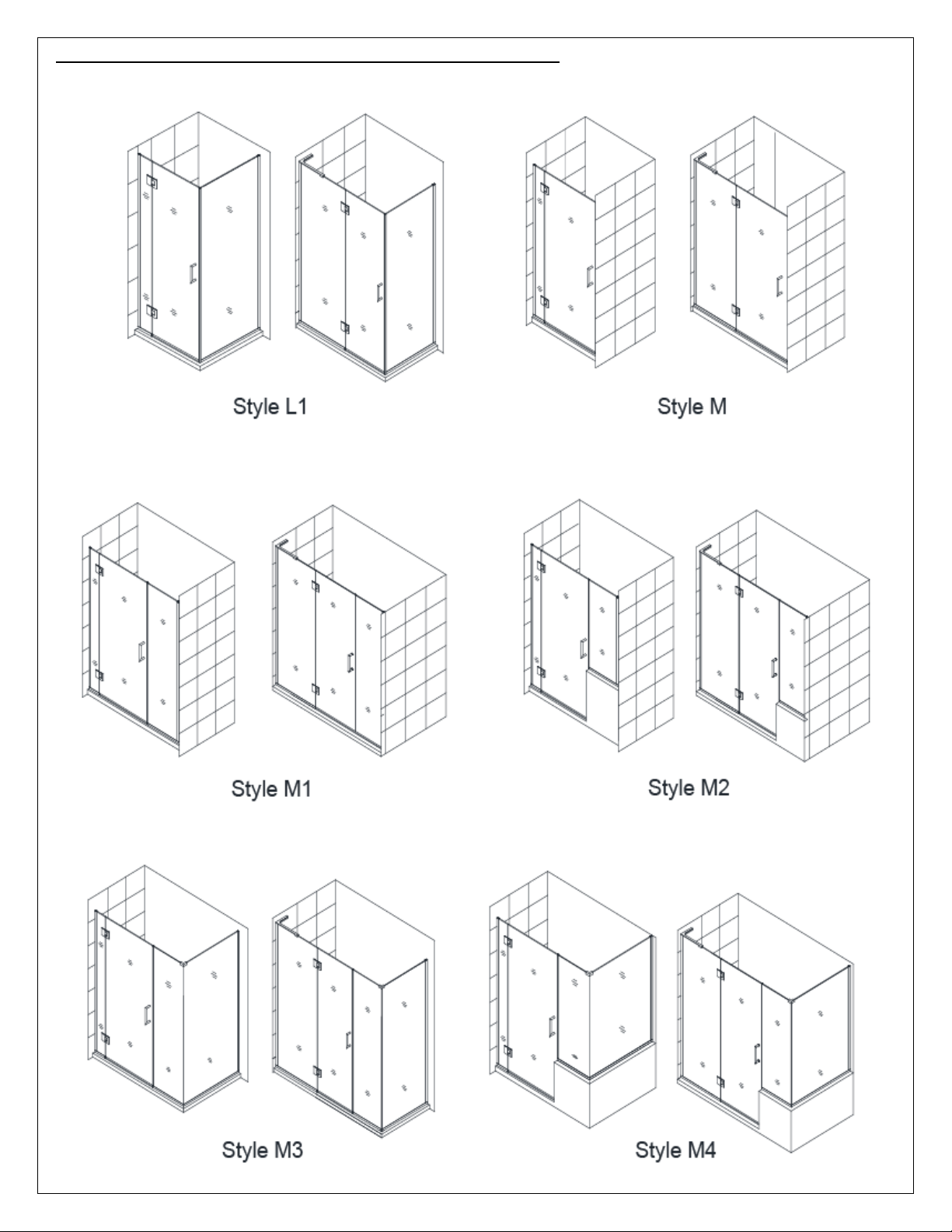

STYLE L1 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou de 610mm

avec charnière et d’un panneau de retour pleine hauteur de 762mm à 863mm, fixé avec un profilé en U

STYLE M *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou de 610mm

avec charnière fixé avec un profilé en U

STYLE M1 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou 610mm avec

charnière et d’un panneau intégré pleine hauteur de 152mm, 164mm, 356mm, 368mm, 559mm, ou 571mm fixé à l’aide d’un canal en U

STYLE M2 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm ou 610mm avec

charnière et d’un panneau intégré de 305mm, 457mm, 610mm, ou 660mm avec contrefort fixé avec un profile en U

STYLE M3 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm à 610mm avec

charnière et d’un panneau intégré pleine hauteur de 152mm, 164mm, 356mm, 368mm, 559mm, ou 571mm fixé et d’un panneau de retour pleine hauteur de 762mm à 863mm

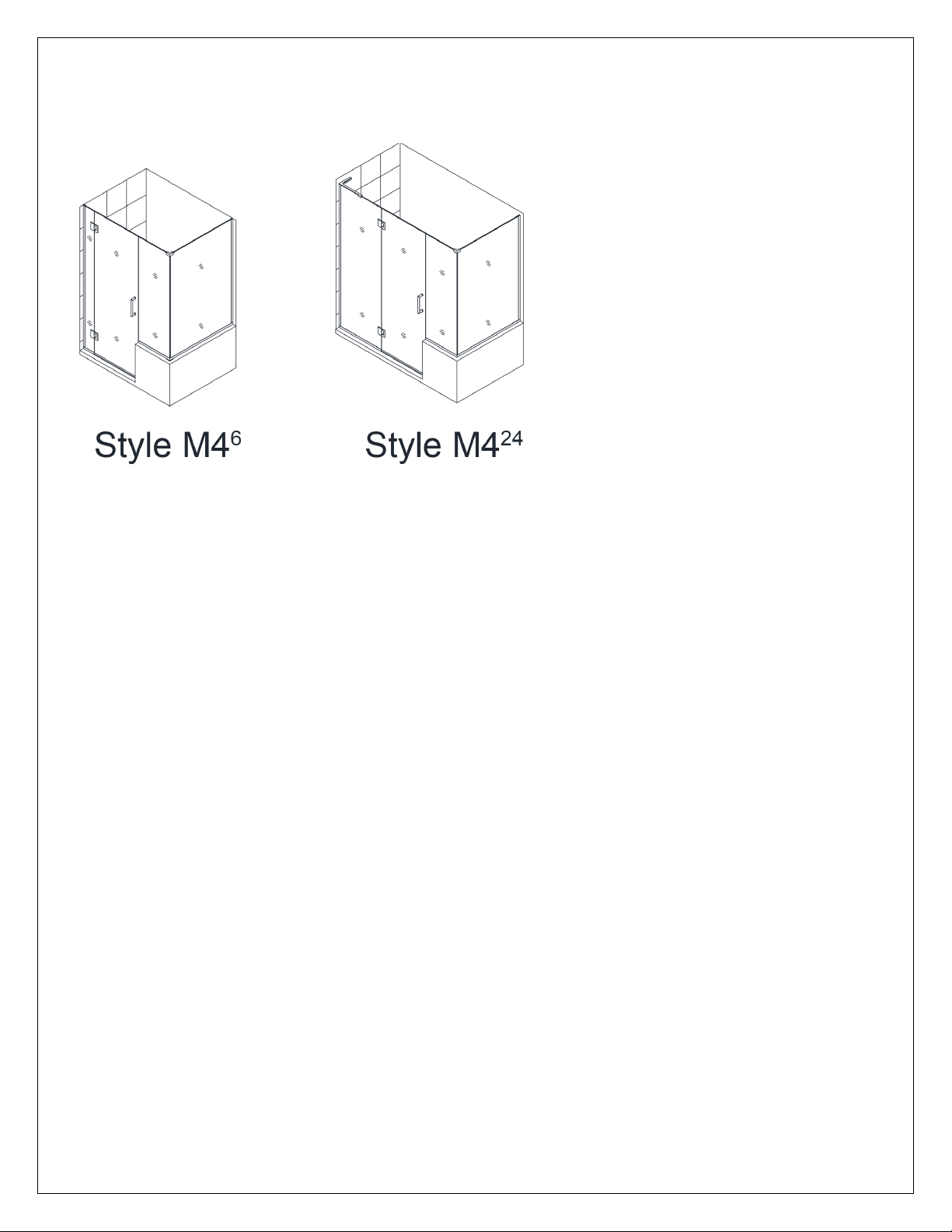

STYLE M4 *^ UNIDOOR X Porte de douche de 584mm à 762mm munie d’un panneau de 152mm à 610mm avec

charnière et d’un panneau intégré de 305mm, 457mm, 610mm, ou 660mm sur contrefort et d’un panneau de retour sur contrefort de 762mm à 1016mm fixé avec un profilé en U

* Pour les consignes d’installation du panneau, veuillez-vous référer au manuel spécifique inclus dans l’emballage du panneau vitre.

^ Pour l’installation d’une porte verre sur verre, veuillez-vous référer au ma l’emballage du panneau vitré avec charnière

nuel spécifique fourni dans

REMARQUE: Les portes et les cabines de la gamme UNIDOOR sont réversibles et permettent une

installation du côté droit ou du côté gauche. Ce manuel illustre une installation côté droit. Pour une installation de porte du côté gauche, commencez simplement sur le mur opposé et inversez L’orientation des pièces lorsque requis.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 9

Préparation

1. Avant l'installation, inspectez toutes les boîtes et tous les emballages pour détecter des dommages dus au

transport et comparez le nombre de pièces avec le bordereau d'expédition. Après avoir ouvert toutes les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments de l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur la page « Schéma détaillé des composants de porte de douche ». Si l'unité a été endommagée, présen qu'il manque des pièces, veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables

suivant la date de livraison. Veuillez noter que DreamLine® ne remplacera pas les produits endommagés ou les pièces manquantes gratuitement après 3 jours ouvrables ou si le produit a été

installé. N'hésitez pas à contacter DreamLine® si vous avez des questions. Veuillez avoir sous la main un

numéro de commande, commande originale.

2. Veuillez consulter les instances régionales du code du bâtiment pour toute question concernant les

normes de conformité d'une installation. Les codes de bâtiment et de plomberie peuvent varier selon les endroits. DreamLine® n'accepte pas la responsabilité de conformité aux normes et codes

pour votre projet et n'acceptera aucun

un nom de travail ou une autre preuve d'achat pour nous aider à identifier votre

retour.

te un défaut de finition ou

3. Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le drainage

requis avant d'installer la douche. Engagez un plombier compétent et certifié (lorsque le code le requiert) pour tous travaux de plomberie.

4. Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et qu'elles

pourront supporter le poids total de l'unité. Assurez-vous également que les murs sont à a surface d'installation irrégulière, des angles arrondis ou un angle incorrect des murs latéraux entraînera de graves problèmes durant votre installation. Veuillez noter que certains ajustements et perçages seront nécessaires durant le processus d'installation.

5. Protégez toutes les surfaces principales du produit lors de l'installation. Sauf dans le cas d'indication

contraire, ne posez jamais la vitre directement sur une surface dure. Gardez les protections de coin vitre jusqu'à ce qu'il soit nécessaire de les retirer. Utilisez toujours un morceau de bois ou de carton pour protéger la bordure du bas et les coins de vitre avant et durant l’installation.

6. Cette unité doit être installée sur un seuil fini et contre des murs finis.

7. Cette porte est extrêmement lourde et les charnières de cette porte doivent être fixées à des

montants ou à une armature de bois pré installée de 51mm x 152mm derrièr pages 9, 10 et 11 pour plus de détails.

e le mur. Consultez les

ngle droit. Une

sur la

8. La porte simple Unidoor NE PEUT PAS s'ajuster aux conditions en faux aplomb ou hors niveau. Vérifiez que

vos murs soient d'aplomb et le seuil au niveau avant de commencer l'installation

Comme cette porte de douche est en verre épais et sans cadre, une installation professionnelle est

recommandée

REMARQUE: NE POSEZ PAS la poignée sur la porte vitrée avant de le lire dans les consignes. N'UTI

LISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait endommager

la vitre et/ou causer de graves blessures. Lorsque vous manipulez de lourds panneaux de verre, travaillez avec un assistant et/ou une ventouse pour le verre de qualité professionnelle

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

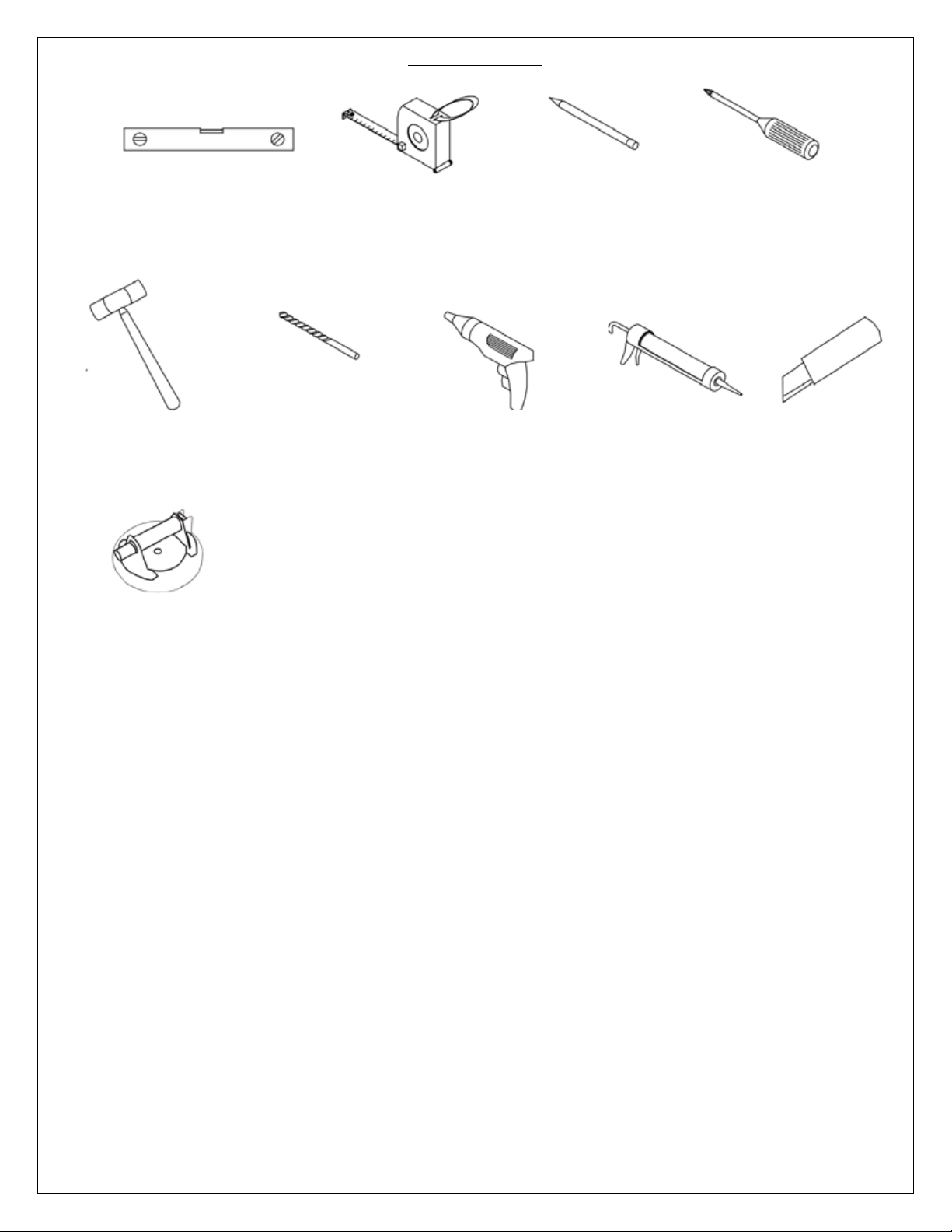

Page 10

Niveau

Ruban à Crayon

Tournevis Cruciforme

Maillet

Mèche

6 mm Ø

Perceuse

Calfeutrage

Couteau à

Rétractable

Ventouse pour le

Professionnelle

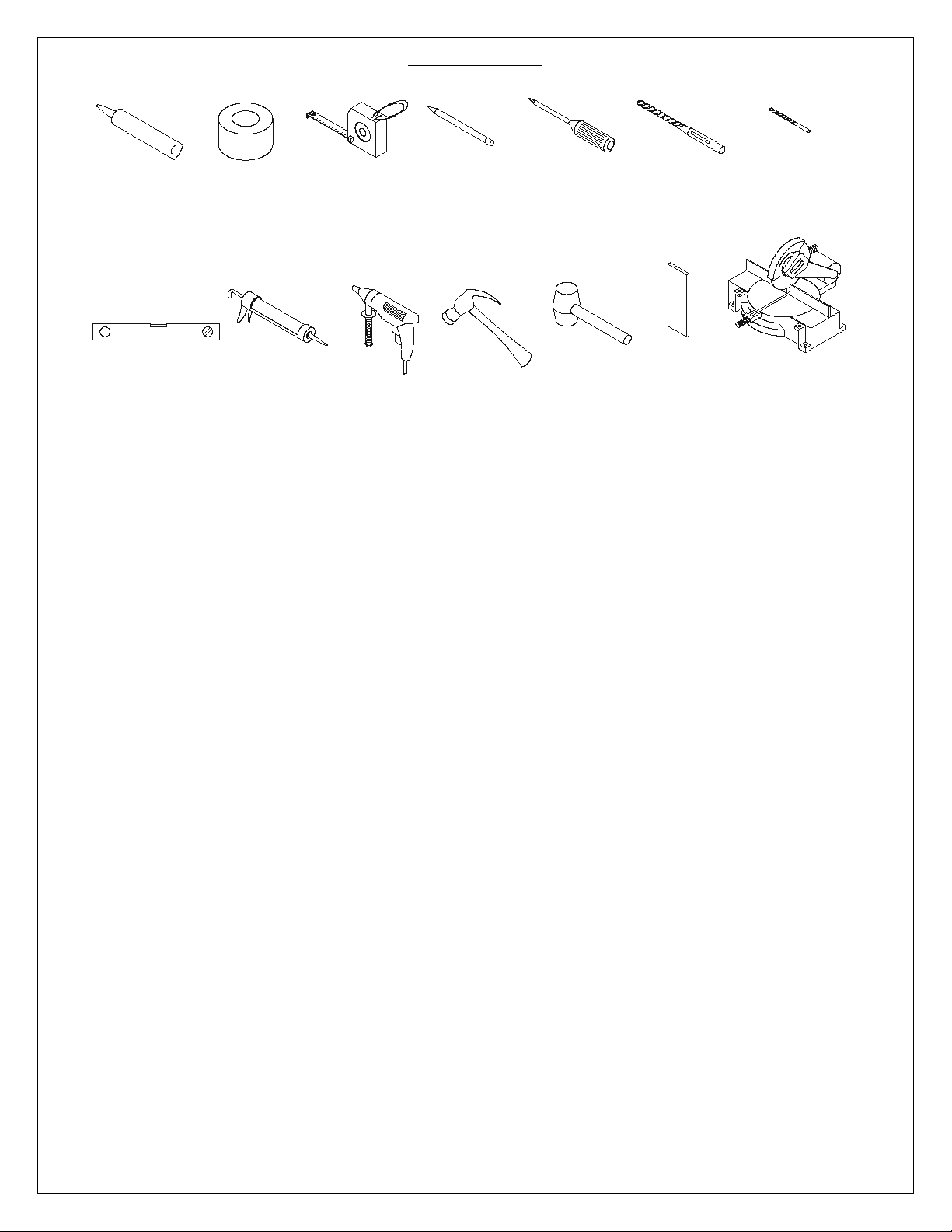

Outils Requis

Mesurer

Électrique

Lame

Verre de Qualité

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 11

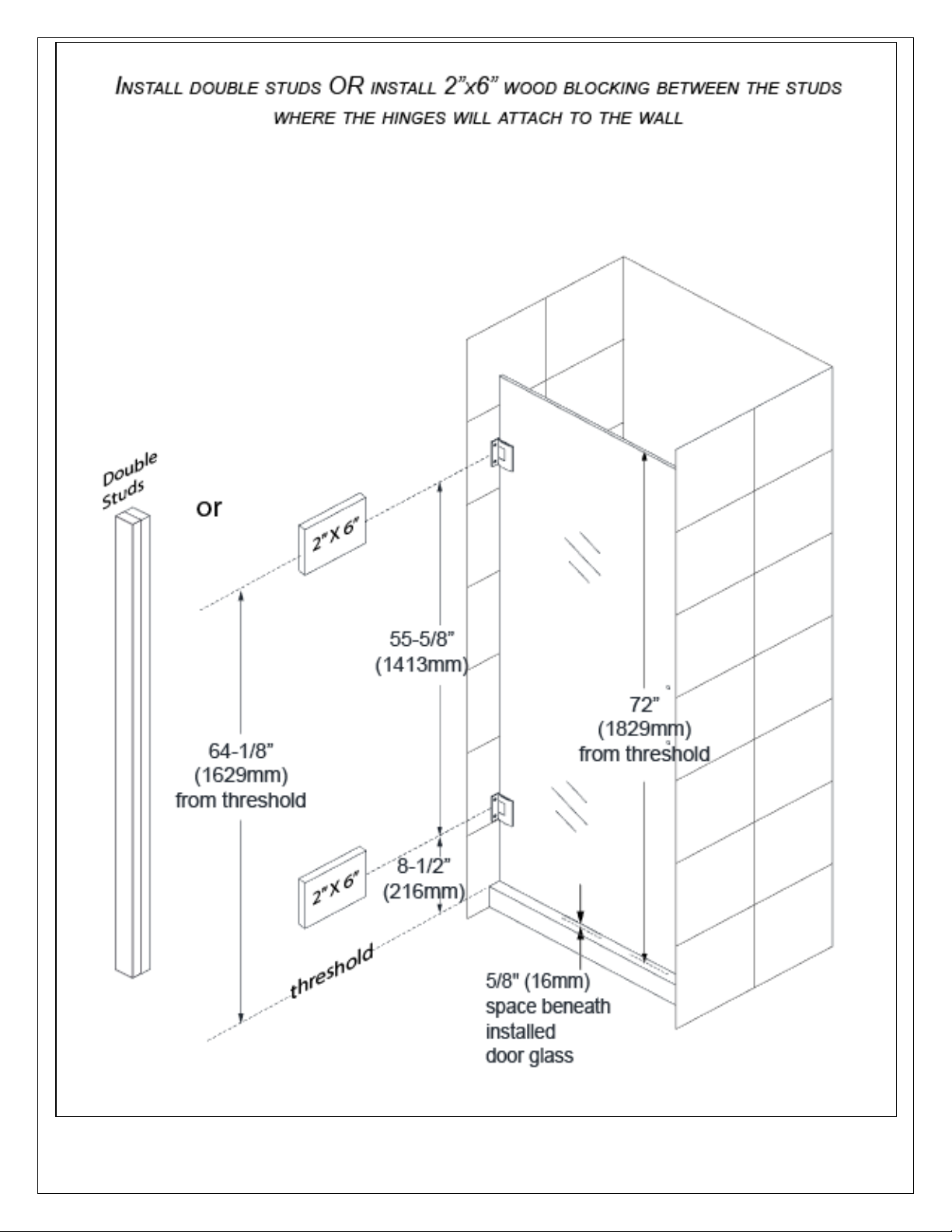

Posez des Montants Doubles OU Posez des Traverses de 51mm ×

Double

Montants

du seuil

d’espace sous la

seuil

152mm Entre les Montants ou Seront Vissées les Fixations du Rail

porte vitrée

installée

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 12

PORTE VITREE

Trous pour le Poignée

du seuil

SEUIL

VITRE

ESPACE 15.875mm

ESPACE

du seuil

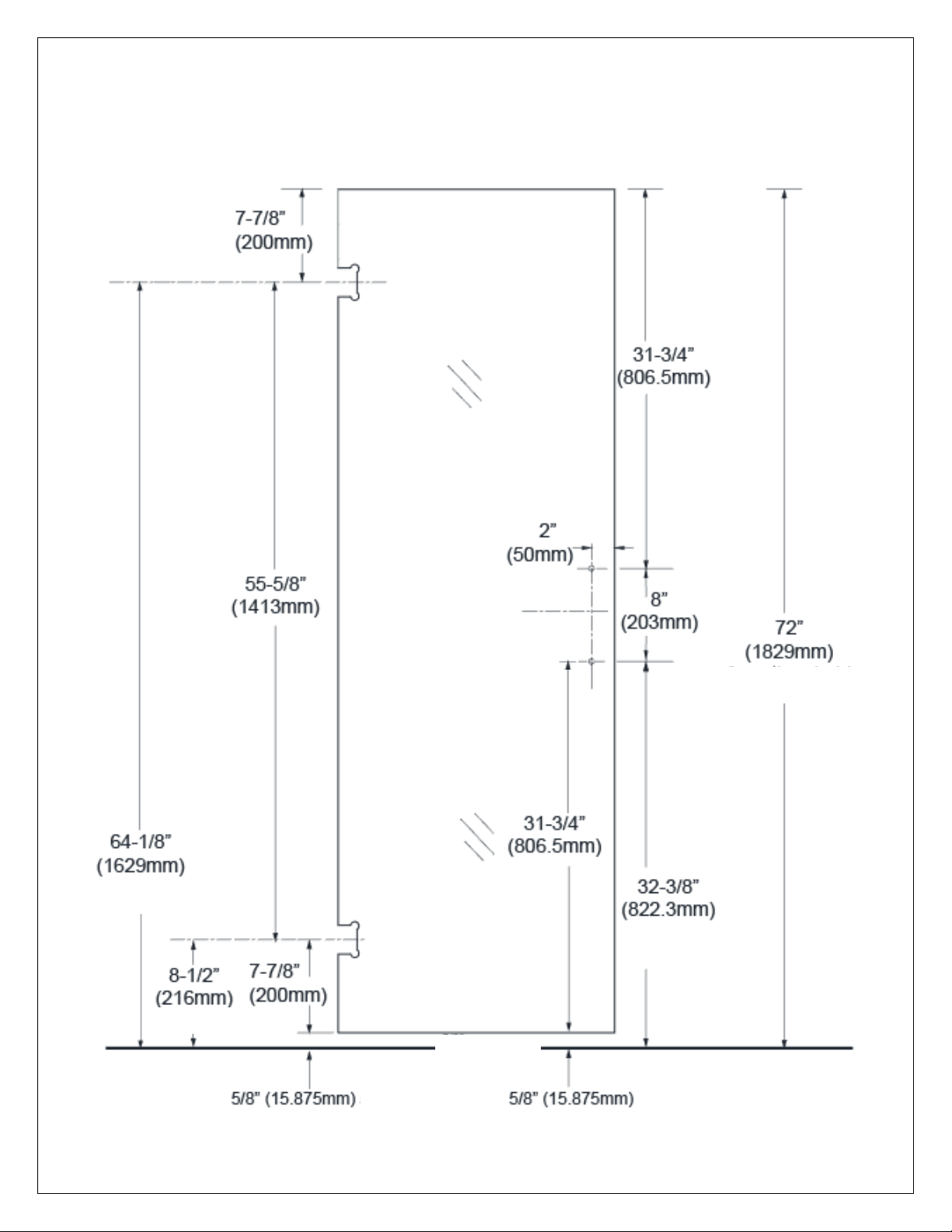

Charnières Verre-Mur et Emplacement des Poignées Unidoor

UNIDOOR

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 13

PLAQUE MURALE

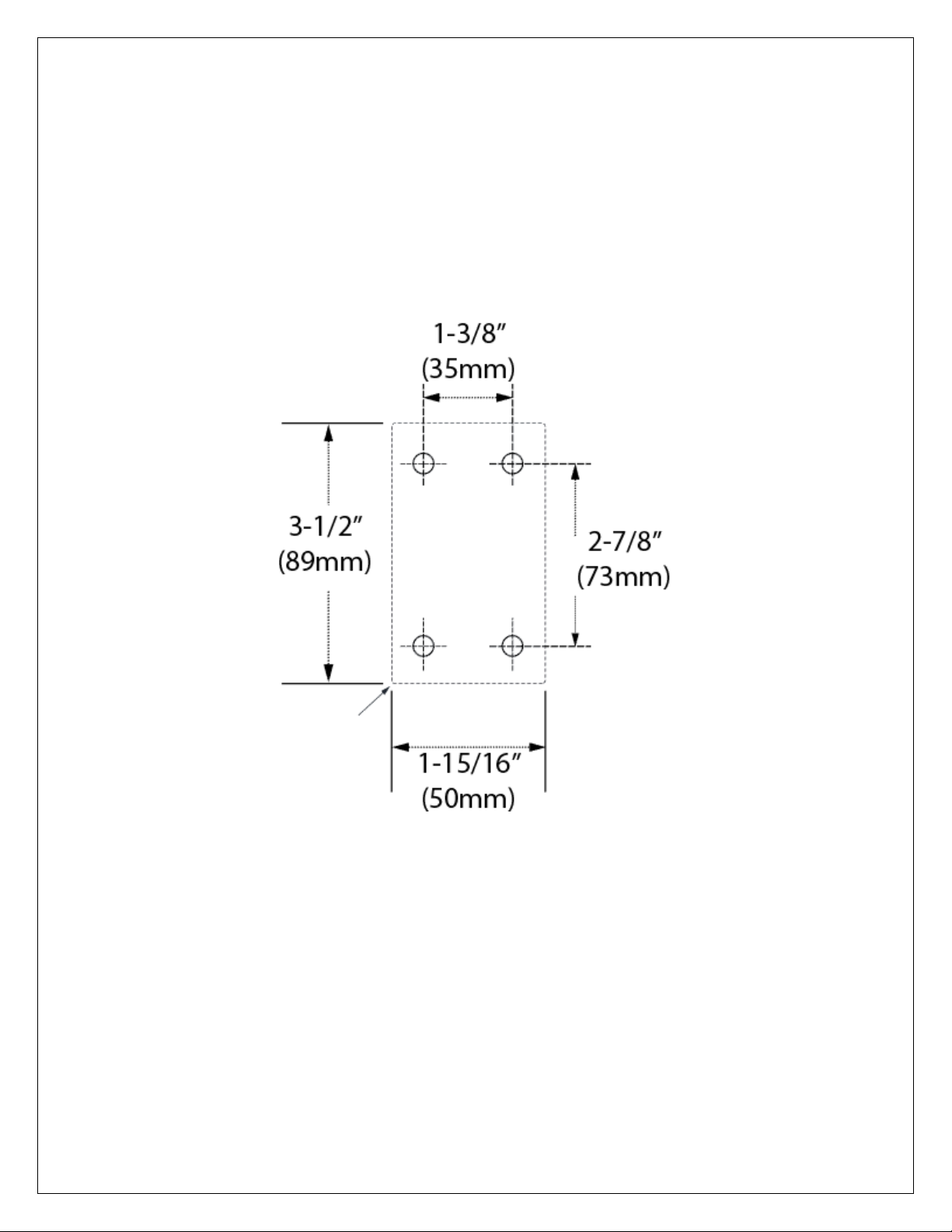

Charnière Verre-Mur Unidoor – Arrangement De Trous

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 14

Nº de

Piece

Qté

Nº de

Piece

Porte Vitrée

1pc

Bande Latérale (côté charnière)

1pc

Poignée

1pc

Bande d’Étanchéité du bas (balayage)

1pc

Vis à Tète Fraisée ST5×70

8pcs

08*

Bande en Forme de L (gâche)

1pc

Charnière a Angle Ajustable

2pcs

Entretoise de Charnière en PVC

4pcs

L’etiquette

douche

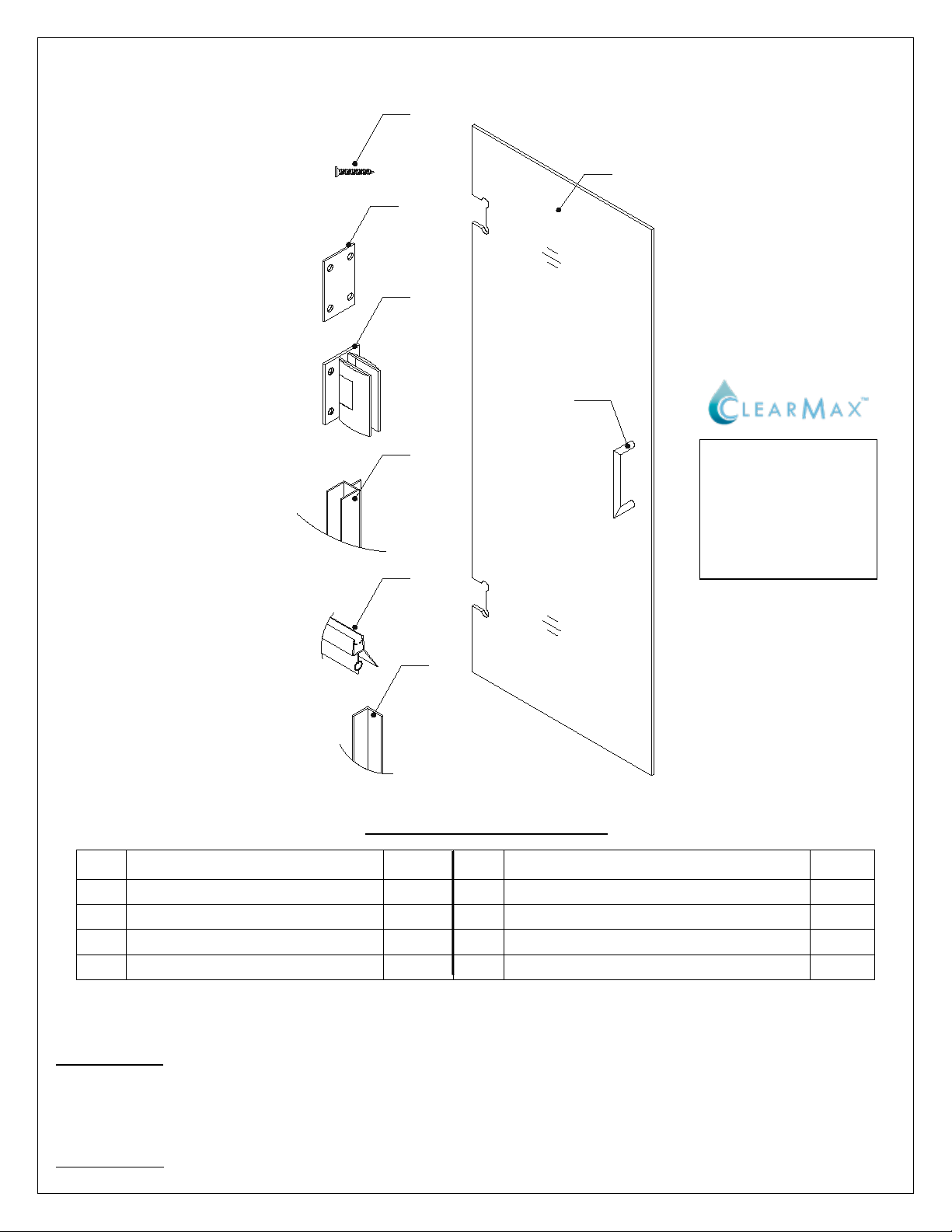

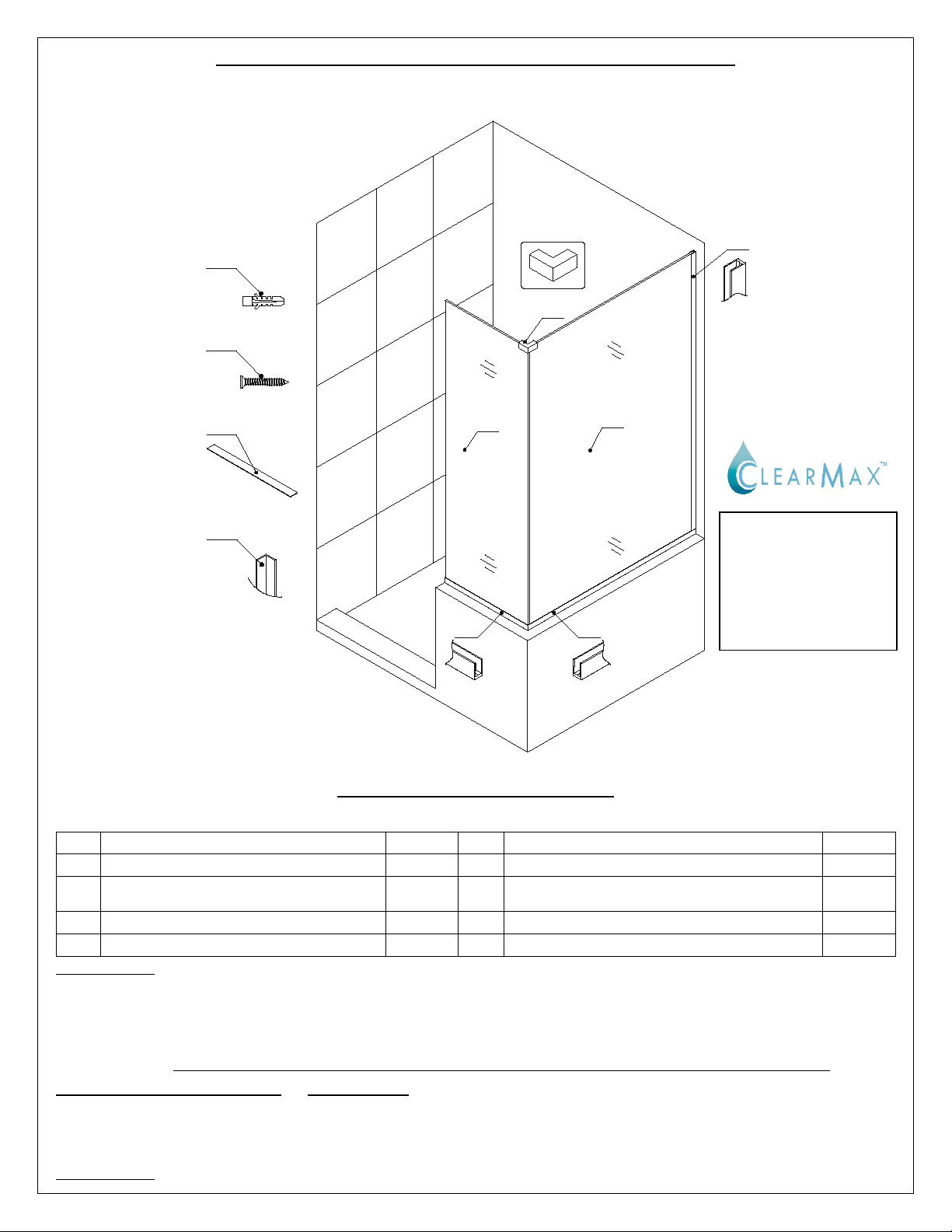

Schéma Détaillé des Composants de Porte de Douche

ClearMax™ sur la paroi vitrée doit être installée du côté intérieur de la

Bordereau d’Expédition

Description

*Partie Nº 8 “Bande en Forme de L” à utiliser uniquement avec une porte simple.

REMARQUE: Déballez soigneusement votre unité et inspectez-la. Étalez et identifiez toutes les pièces en

consultant le schéma détaillé et le bordereau d'expédition inclus dans ce manuel à titre de référence. Avant de jeter la boîte, vérifiez le fond de la boîte afin de récupérer des petits sacs de quincaillerie qui pourraient s'y

trouver. Si des pièces sont endommagées ou manquantes, veuillez contacter DreamLine® pour les remplacer.

REMARQUE: Conservez ces consignes d’installation afin de vous y référer ultérieurement.

Description

Qté

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 15

Fig. 1

MISE EN GARDE:

152mm derrière le mur.

vous manipulez de la vitre lourde.

ASTUCE:

vitre.

extérieur

intérieur

Montage et Installation d’une Porte de Douche Simple

REMARQUE: Les consignes d'installation pour porte de douche qui suivent, doivent être utilisées

comme guide général et comme condition préalable à l'installation des modèles UNIDOOR, UNIDOOR-LS, UNIDOOR LUX et UNIDOOR PLUS. Avant de commencer l'installation, veuillez revérifier la dimension de l'ouverture finie de votre ouvrage. Des informations spécifiques au niveau des dimensions sont disponibles sur notre site internet:

REMARQUE: NE POSEZ PAS la poignée sur la

porte vitrée avant de le lire dans les consignes. N'UTILISEZ PAS la poignée pour soulever la vitre durant l'installation. Ceci pourrait endommager la vitre et/ou causer de graves blessures. Travaillez toujours avec un assistant ou avec une ventouse pour le verre de qualité professionnelle lorsque

DreamLine.com

Cette porte est extrêmement

lourde et les charnières de cette

porte doivent être fixées a des

montants ou a une armature de

bois préinstallée de 51mm ×

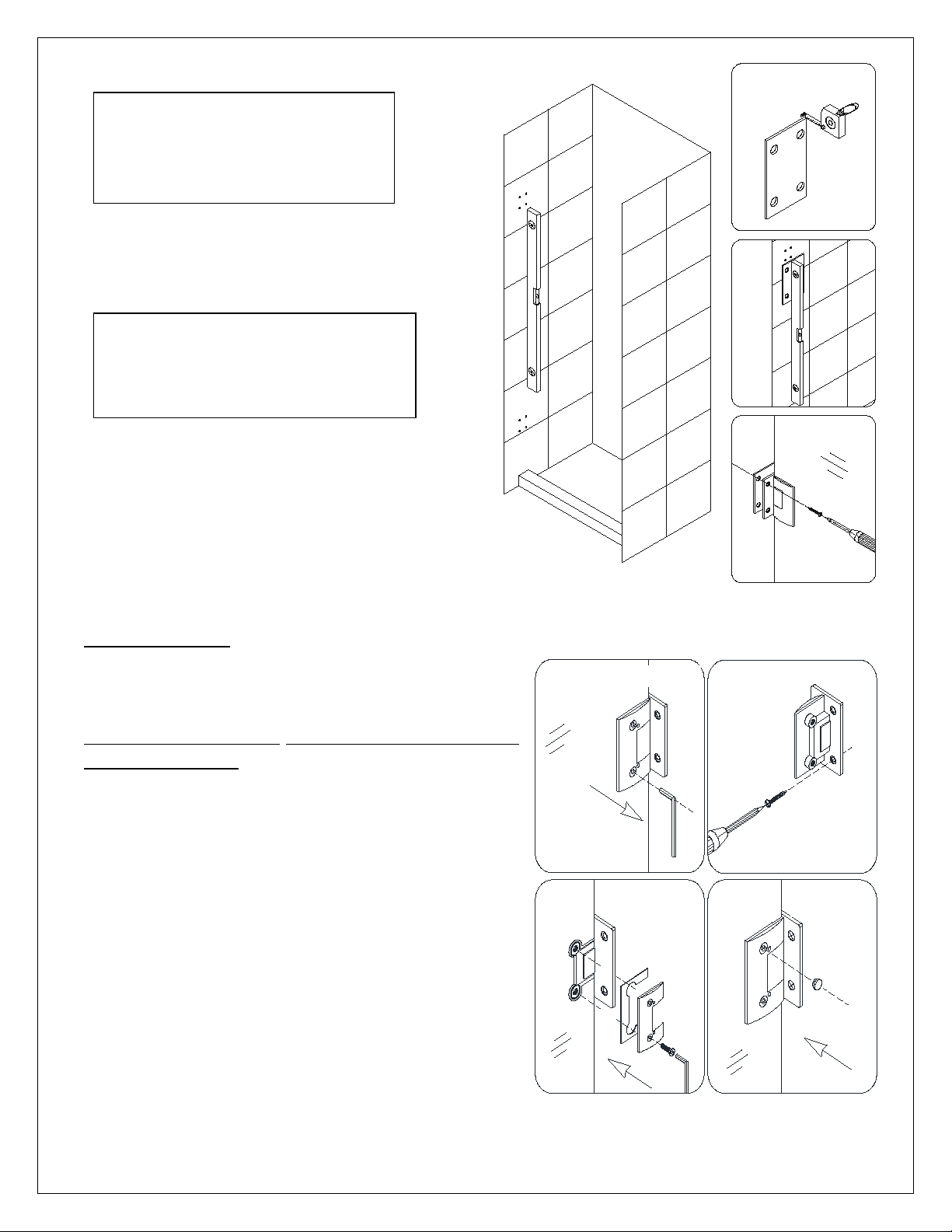

1. Fixez les charnières (N° 05) à la porte vitrée (N° 01). Utilisez un

joint d'étanchéité pour charnière de chaque côté. Fixez les charnières au centre des encoches et à d'équerre avec le bord de la porte vitrée. Serrez complètement les boulons de la charnière.

(Fig 1)

charnières et la vitre autour des encoches de la charnière avec un nettoyant pour vitre sans ammoniac avant d'installer les charnières sur la

Nettoyez les joints statiques de

Ne déposez jamais la vitre directement sur un carrelage

Utilisez toujours un morceau de bois ou du carton et laissez les coins de protection et les cales de protection sur la vitre jusqu'à ce qu'il soit nécessaire de les retirer. Ils protégeront la bordure inférieure et les coins et préviendront les dommages

Pour les Styles E, I, J & L munis de panneau de retour: Veuillez vérifier les dimensions du modèle pour connaître la position adéquate de la porte

vitrée (Nº 01) afin d’aligner correctement la porte vitrée avec le panneau de retour vitrée.

qui pourraient mener à une rupture

outside

inside

MISE EN GARDE:

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 16

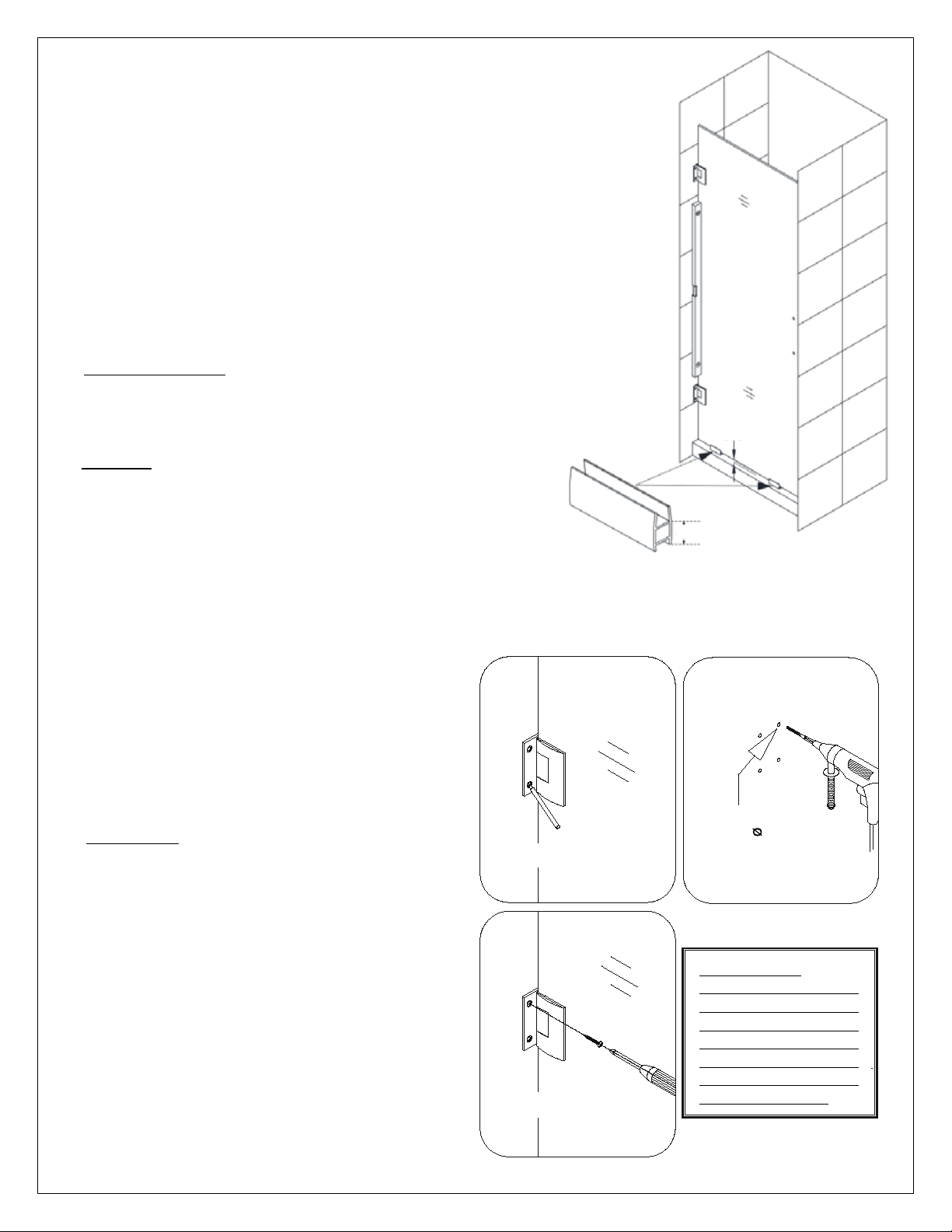

Fig. 3

cales de 16 mm

6 mm

extérieur

MISE EN GARDE :

152mm derrière le mur.

16 mm

2. La porte vitrée (N° 01) est livrée avec quatre cales de

16 mm fixées en haut (2 pièces) et au bas (2 pièces). Déterminez l’orientation de votre porte puis retirez les cales du haut de la porte vitrée et laissez les cales du bas en place. Placez la porte vitrée (N° 01) sur le seuil à l'emplacement souhaité et vérifiez le niveau. Ces cales de 16 mm créent un espacement adéquat au bas de la porte vitrée et garantiront que la hauteu

r de la porte se termine à 1829 mm mais vous devez toujours confirmer en prenant la mesure. Poussez délicatement le côté charnière de la porte contre le mur, ajustez sa position et vérifiez l'aplomb avec un niveau. (Fig 2)

MISE EN GARDE: Utilisez un niveau pour vérifier l'aplomb de la porte vitrée avant de marquer les positions des charnières.

ASTUCE:

Lorsque vous installez la porte et le panneau vitré, utilisez en référence la bande d'étanchéité de 1829 mm (panneau intégré) (N° 19) emballée avec le panneau vitré et assurez-vous que la hauteur de la

porte correspond à celle du panneau vitré de 1829 mm.

3. Tenez la porte en place et marquez les trous sur le mur pour les deux charnières (N° 05). Mettez porte de côté et utilisez une mèche de 6 mm Ø pour percer les trous ju trous de guidage de 3 mm dans le montant si nécessaire.

IMPORTANT: Les entretoises de charnière en PVC (N° 31) sont fournies pour compenser les conditions mineures de mur en faux aplomb. Utilisez uniquement si nécessaire, car leur utilisation pourrait changer la

taille de l'ouverture de votre douche. Veuillezvous référer à la figure 4 pour un exemple d'installation*.

4. Replacez la porte vitrée (N° 01) sur le seuil avec

les cales de 16 mm et fixez les charnières au mur à l'aide de vis à tête plate ST débutant par la charnière à l'extérieur de la douche. Ouvrez ensuite la porte et installez les autres vis sur les deux plaques murales depuis l’intérieur. (Fig 3 and Fig 4)

squ'au montant. Percez des

5×70 (N° 04) en

outside

Ø 1/4"

ATTENTION: This door is extremely

Cette porte est extrêmement

heavy and the hinges

lourde et les charnières de

on this door must be

cette porte doivent être fixées à des montants ou à

attached to the studs

une armature de bois

or to preinstalled 2

préinstallée de 51mm ×

wood reinforcement behind the wall.

× 6

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 17

Fig. 5

Fig. 4

ASTUCE:

*Utilisez uniquement l'entretoise de

aplomb.

intérieur

PVC peut également être utilisée comme modèle pour faciliter le repérage des trous lors du montage de la charnière

L'entretoise de charnière en

charnière en PVC pour corriger les conditions mineures de murs en faux

MISE EN GARDE: Tel qu'illustré de l'intérieur de la douche, la plaque de charnière est très proche des trous percés dans le mur et risque d'être rayée lors de l'installation de longues vis.

Veillez à ne pas rayer les surfaces finies de la charnière

durant l'installation.

(FACULTATIF)

5. Retirez délicatement les plaques des charnières (N° 05) (Fig. 5.1), retirez la porte vitrée (N° 01) et

mettez-la de côté avec précaution. Posez les dernières vis à tête fraisée ST5 x 70 (N° 04) dans le mur, replacez la porte vitrée (N° 01) sur les charnières (N° 05) (avec les entretoises de 16 mm toujours attachées dans le bas), puis réassemblez les charnières (N° 05). Une fois que la porte vitrée est fixée, retirez les en mm sous la porte vitrée (N° 01). (Fig 5)

tretoises de 16

inside

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 18

Réglage des Charnières Ajustables

Fig 5a

Les charnières ajustables ont une ouverture pré-usinée de 85° et peuvent s'ajuster jusqu'à 90° après l'installation de la porte. Une fois la porte vitrée installée, desserrez simplement les vis de réglage Allen et positionnez la porte au degré de fermeture souhaitée. Tout en gardant la porte dans la nouvelle position fermée, resserrez les vis de réglage Allen et maintenant votre porte se positionne automatiquement au degré de fermeture choisie.

5a. Assurez-vous que la porte vitrée est d'aplomb et que la bordure de la charnière est symétrique avec la bordure de la vitre. Centrez la charnière dans l'encoche de la vitre et serrez les vis de la têtière (Fig. 5a). Veillez à ne pas rayer les surfaces finies de la charnière durant l'installation.

view from inside the shower

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 19

Fig 5b

Fig 5c

Vue depuis l’interieur de la douche

5b. Les charnières sont pré-réglées en usine à 85 degrés. Vous pouvez modifier cet angle en utilisant les vis de réglage sur la plaque de la charnière.

(Fig. 5b)

intérieur

extérieur

5c. Utilisez la clé Allen fournie pour desserrer les vis de réglage sur la plaque de charnière intérieure, ajustez la porte à l'angle souhaité (90 degrés par exemple), puis resserrez les vis de réglage (Fig. 5c). Assurez-vous de créer un joint étanche contre la gâche de vinyle lorsque la porte est en position fermée.

intérieur

extérieur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 20

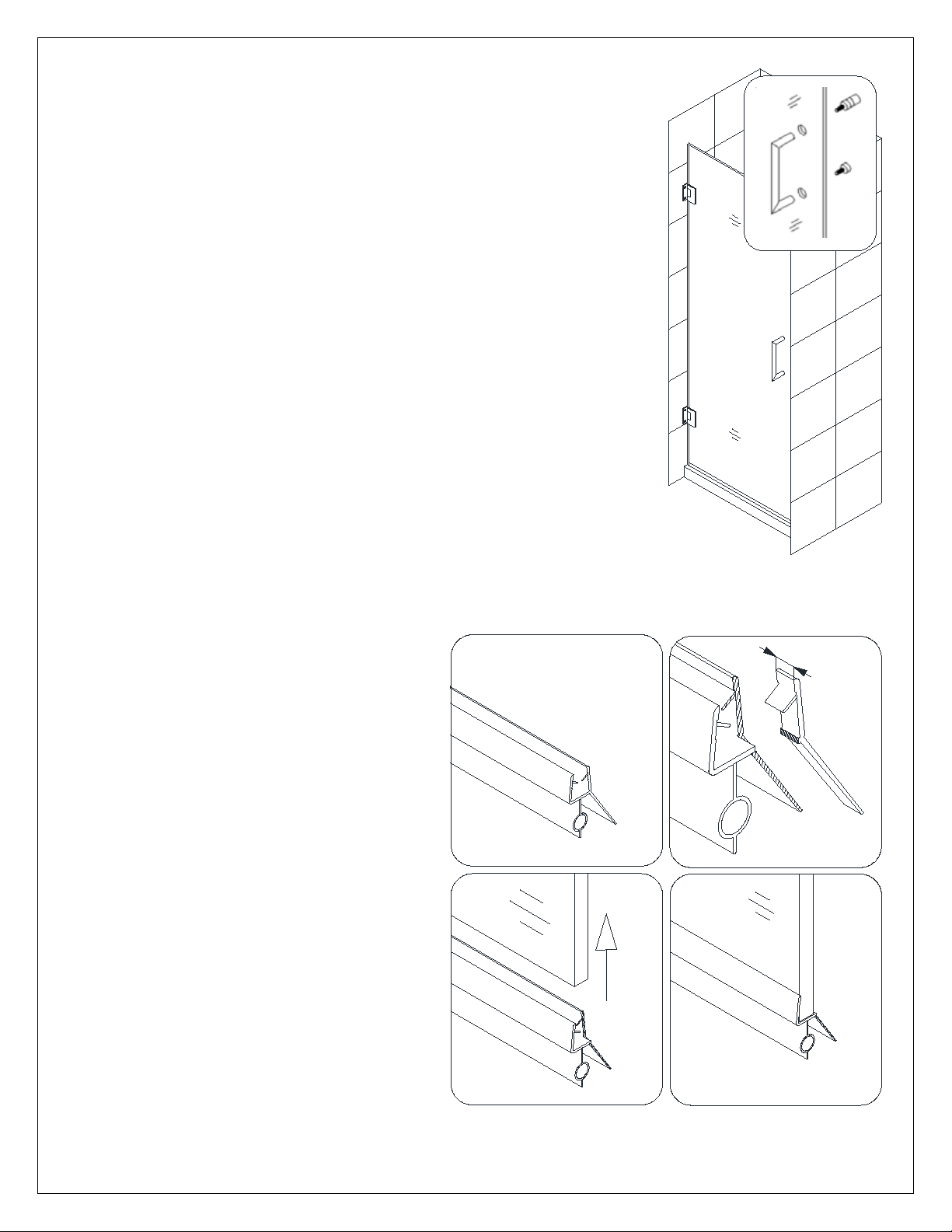

Fig. 6

Fig. 7

6. Posez la Poignee (N° 02) sur la Porte Vitrée (N° 01).

(Fig. 6)

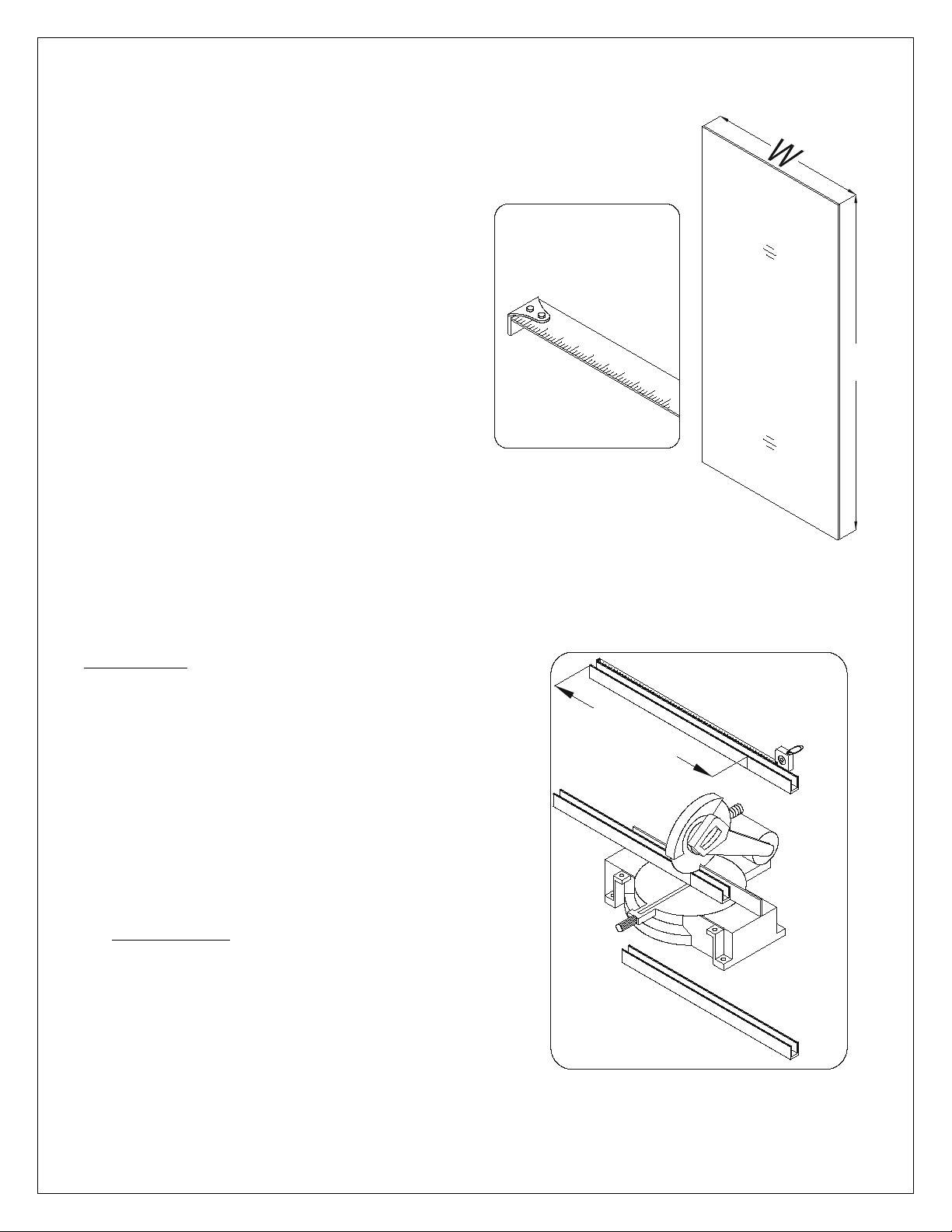

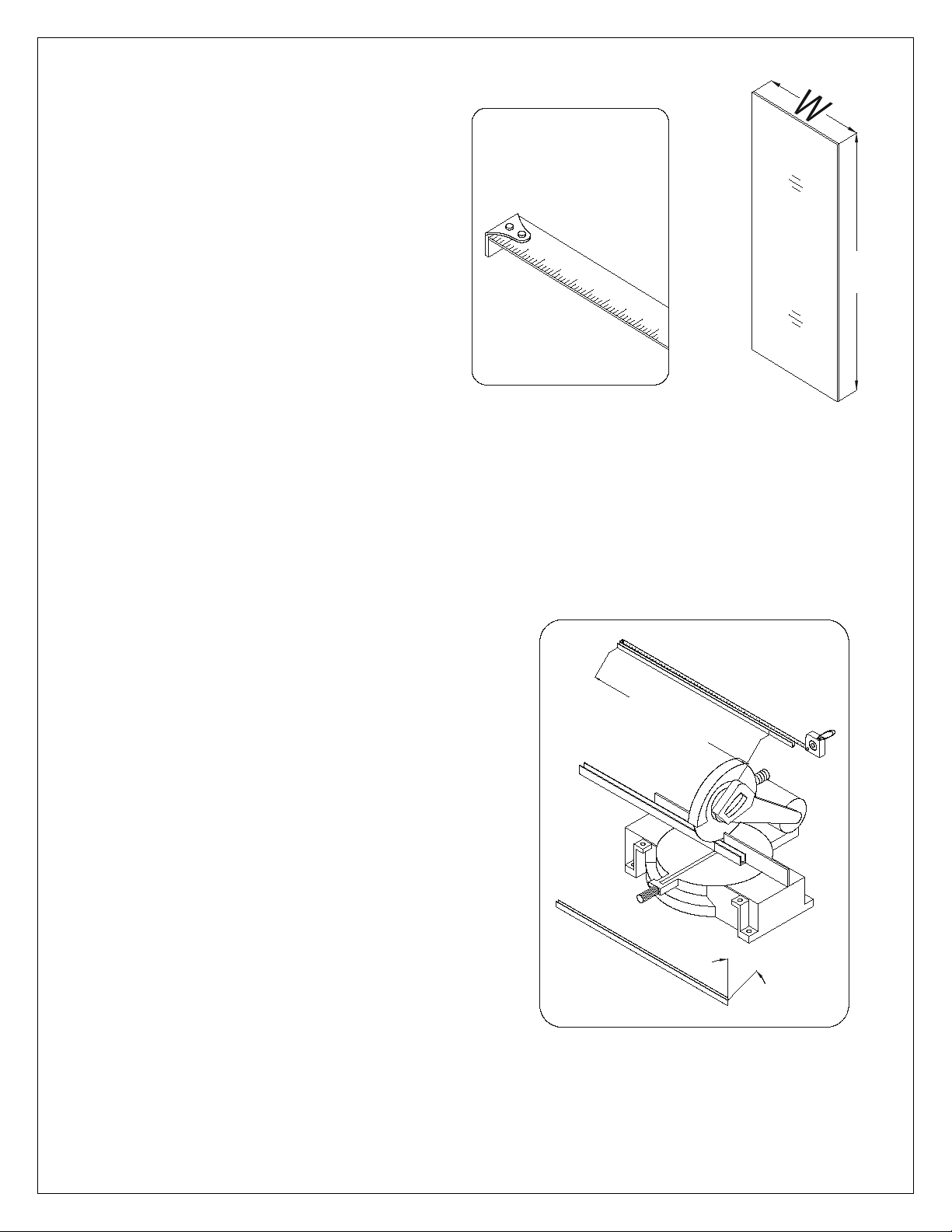

7. Mesurez le bas de la porte vitrée

(01) de bout en bout pour déterminer la largeur réelle de la porte. Coupez la bande d'étanchéité (N° 07) selon la

dimension de votre mesure et faites une encoche de 10 mm sur la face intérieure de la bande d'étanchéité

tel qu'illustré. Posez et pressez fermement la bande d'étanchéité (N° 07) sur la bordure inférieure de la porte vitrée (N° 01).

AVERTISSEMENT: Assurez-vous que la bande d'étanchéité du bas est égale et

symétrique à la bordure verticale du côté-poignée de la porte vitrée.

(Fig. 7)

fin de la bande côté-poignée

extérieur

intérieur

extérieur

10mm +/-

intérieur

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 21

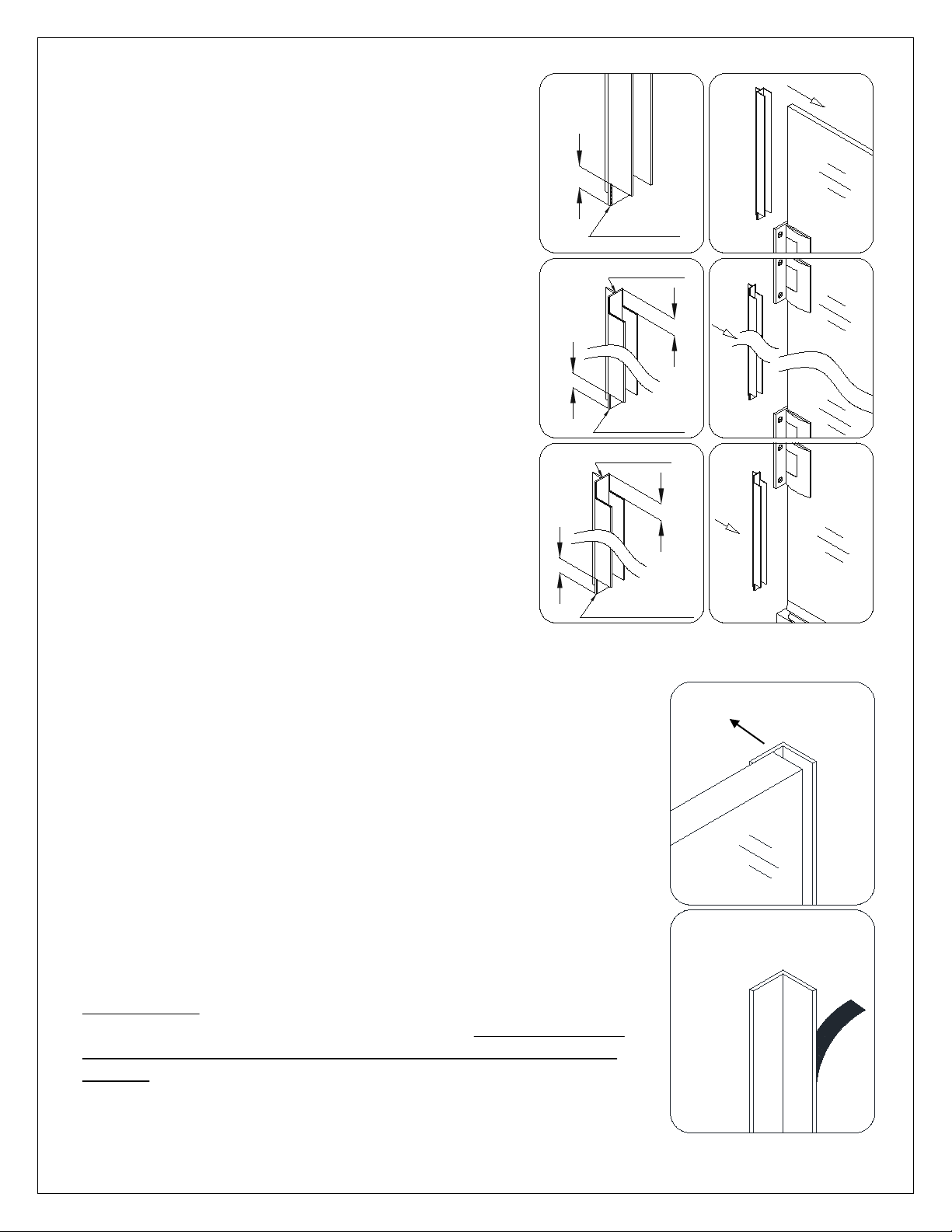

7. Prenez trois mesures:

Fig. 9

Fig. 8

Prévoyez 24 heures pour

porte

• en partant de la bordure superieure de la porte

vitrée (N° 01) jusqu’a la partie supérieure de la charnière du haut (N° 05) (+) 22mm

• en partant de la partie inférieure de la charnière

du haut jusqu’à la partie supérieure de la charnière du bas (+) 44mm

• en partant de la partie inférieure de la charnière du

bas jusqu’au début de la bande d’étanchiété du bas (N° 07) déjà installée (+) 47mm

Coupez la bande latérale (N° 06) selon les mesures. Faite une encoche sur les bandes coupées afin de les glisser dans les charnières et autour du vinyle de balayage déjà installee pour recouvrir l’espace jusqu’au mur. Apposez fermement les bandes coupées sur la bordure verticale de la porte vitrée. (Fig. 8)

22mm

1 2

dans la charnière

22mm

dans la charnière

25.4mm

22mm

dans la charnière

22mm

ATTENTION: Avant la prochaine étape, assurez-vous que la section du mur sur lacquelle vous devez fixer la bande en L (N° 08) est propre, sèche et exempte de savon, d’huile et de débris de construction.

8. Maintenez la porte en position fermée, parallèle au seuil. Placez

la *bande en L (N° 08) sur la bordure de la porte. Assurez-vous que la porte vitrée est en contact sur toute la longueur avec la bande en L (N° 08) et marquez son emplacement sur le mur. Ouvrez la porte. Retirez la pellicule protectrice de la bande adhésive et posez en appuyant fermement la bande en L (N° 08) contre le mur.

Avant la première utilisation de la douche, prévoyez 24 heures afin de laisser l'adhésif saisir. (Fig. 9 et Fig. 10)

*REMARQUE: La procédure ci-dessus pour l'installation de la bande en L (N°

08) concerne uniquement la porte de douche simple Unidoor Style A. Si vous installez un autre modèle, veuillez vous référer au manuel inclus dans l’emballage de ce panneau vitré pour obtenir des consignes spécifiques. Les joints en vinyle qui se posent sur le panneau vitré sont emballés avec le panneau vitré.

autour du vinyle de balayage

une adhérence maximale

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 22

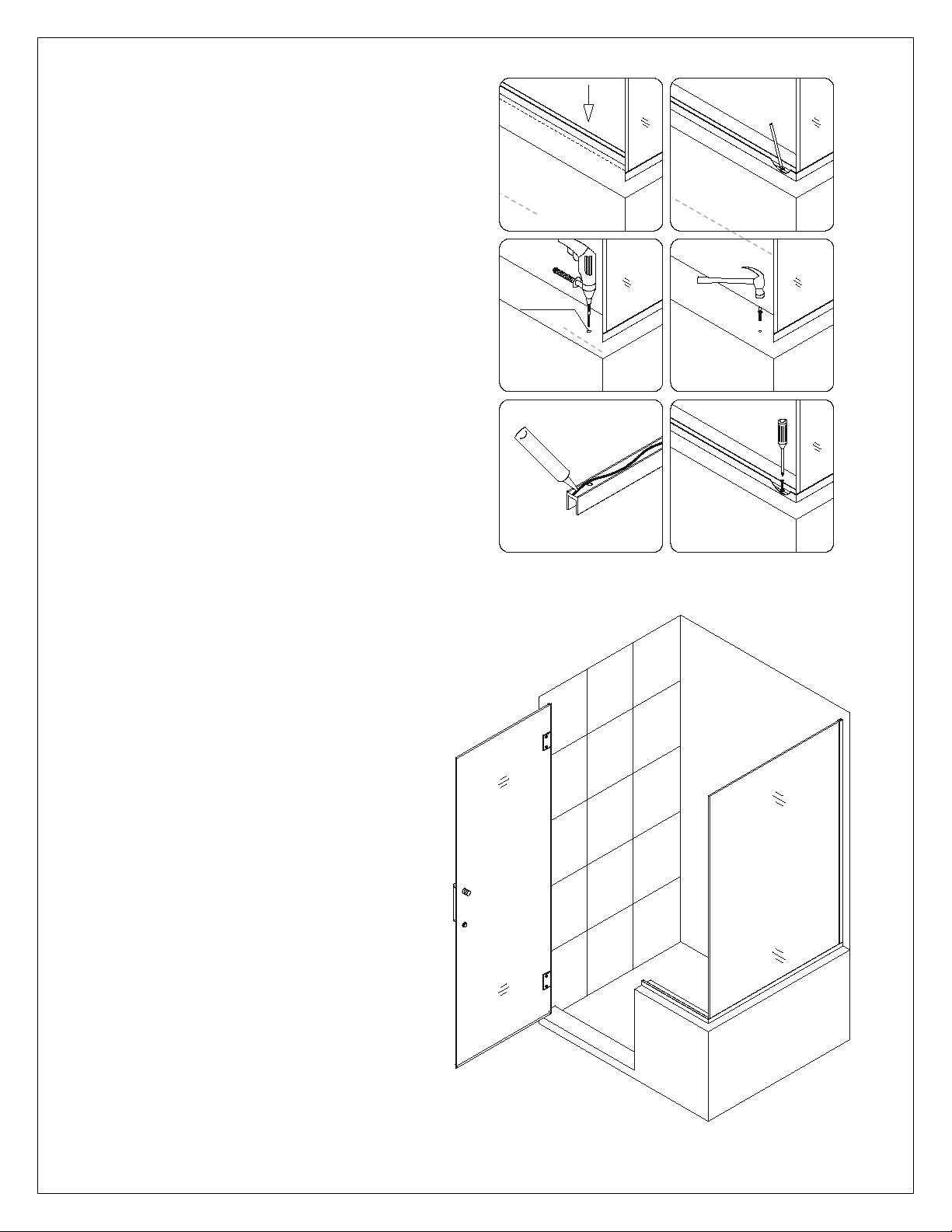

Fig. 10

Si le modèle comprend des panneaux vitrés

supplémentaires, référez-vous au manuel emballé

avec le panneau vitré pour continuer l'installation.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 23

Entretien de l‘Unité

FONDS ET PAROIS: Pour assurer la longévité des parois arrière en acrylique, essuyez-les après chaque

utilisation avec un chiffon doux. Pour nettoyer les parois de retour en acrylique, utilisez des vaporisateurs non

abrasifs ou des nettoyants à base de crème. Évitez d'utiliser des nettoyants en aérosol. N'utilisez jamais de

nettoyants abrasifs, de brosses métalliques ou de grattoirs qui pourraient rayer ou ternir la surface.

VITRE: Pour assurer la longévité de votre douche vitrée : essuyez les parois après chaque utilisation avec un

chiffon doux. Afin d'éviter l'accumulation de savon et de taches d'eau, rincez et essuyez la vitre à l'aide d'un

chiffon doux ou d'une raclette de caoutchouc (L'eau dure peut ternir la surface du verre avec le temps si on la

laisse sécher). Pour éviter de rayer la surface : n'utilisez jamais de nettoyants abrasifs, ni de produits de

nettoyage contenant des agents de récurage. N'utilisez jamais de brosses à poils ou d'éponges abrasives qui

pourraient rayer la surface de la vitre.

Quincaillerie: Pour conserver une finition durable : essuyez toutes les pièces métalliques après chaque

utilisation avec un chiffon doux. N'utilisez pas de nettoyants abrasifs ni de produits de nettoyage contenant

de l'ammoniac, de l'eau de javel ou de l'acide. En cas d’utilisation accidentelle, rincez la surface dès que

possible pour éviter d’endommager le fini (écaillage ou corrosion). Après avoir nettoyé les finis polis, rincez

soigneusement et essuyez avec un chiffon doux et propre. Nettoyez les surfaces en acier inoxydable au moins

une fois par semaine. Lorsque vous appliquez un produit de nettoyage ou de polissage pour acier inoxydable

sur une quincaillerie en acier inoxydable, travaillez dans le sens du grain (pas en travers). N'utilisez jamais

d'éponge ou de chiffon abrasif, de laine d'acier ou de brosse filaire car ils pourraient rayer de manière

permanente les surfaces.

REMARQUE: Pour maximiser la durée de vie de votre porte, il est important d'inspecter

régulièrement la vitre et la quincaillerie afin de détecter un désalignement ou un desserrage

et/ou une dégradation. Contactez DreamLine® pour toute question ou préoccupation.

Les portes et les cabines de douche DreamLine® sont conçues pour empêcher les fuites

lorsqu'elles sont installées adéquatement et que le débit d'eau ne pointe pas directement sur

les charnières murales ou les joints d'étanchéité en vinyle.

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 24

TÉL: 866-731-2244

FAX: 866-857-3638

DREAMLINE.COM

Pour plus d’informations sur les portes et cabines de douche DreamLine® veuillez visitez

DreamLine.com

Manuel pour Porte de Douche Simple UNIDOOR Ver 2 Rev 6.1 03/2018

Page 25

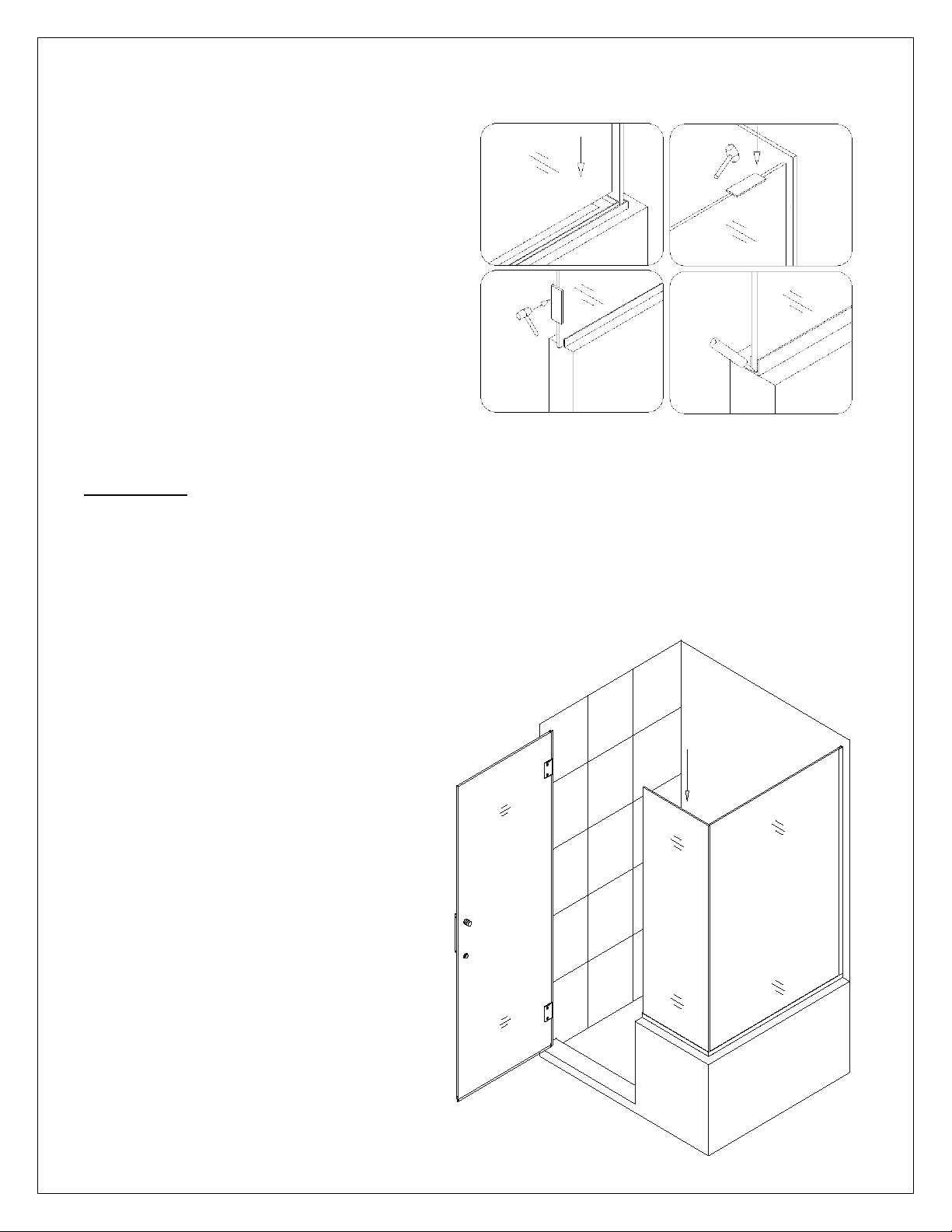

UNIDOOR PLUS (STYLE J)

ONSIGNES D’INSTALLATION POUR PANNEAU VITRÉ DE CABINE DE

Style J

Illustration d'un panneau installé du côté droit

IMPORTANT

DreamLine moment et sans préavis. Pour consulter les plus récents dessins techniques, manuels, informations sur la garantie ou autres informations, consultez la page internet de votre modèle sur DreamLine.com

Veuillez lire attentivement ces instructions avant l'installation. Si vous avez des questions concernant l'installation, veuillez contacter nos spécialistes de l'assistance technique du lundi au vendredi de 8 à 19 HNE et le samedi de 9 h à 17 h par téléphone au 1-866-731-2244, par télécopieur au 1-866-857-3638 ou envoyez un courriel à [email protected]

Pour plus d'informations sur les produits DreamLine

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout

OUCHE

, visitez le site DreamLine.com

Page 26

N° de Modèle

SHEN-2423123430

SHEN-2423123436

SHEN-2423123440

SHEN-2423123630

SHEN-2423123636

SHEN-2423123640

SHEN-2424123430

SHEN-2424123436

SHEN-2424123440

SHEN-2424123630

SHEN-2424123636

SHEN-2424123640

SHEN-2427183430

SHEN-2427183436

SHEN-2427183440

SHEN-2427183630

SHEN-2427183636

SHEN-2427183640

SHEN-2428183430

SHEN-2428183436

SHEN-2428183440

SHEN-2428183630

SHEN-2428183636

SHEN-2428183640

SHEN-2429183430

SHEN-2429183436

SHEN-2429183440

SHEN-2429183630

SHEN-2429183636

SHEN-2429183640

SHEN-2430183430

SHEN-2430183436

SHEN-2430183440

SHEN-2430183630

SHEN-2430183636

SHEN-2430183640

SHEN-2423243430

SHEN-2423243436

SHEN-2423243440

SHEN-2423243630

SHEN-2423243636

SHEN-2423243640

SHEN-2424243430

SHEN-2424243436

SHEN-2424243440

SHEN-2424243630

SHEN-2424243636

SHEN-2424243640

SHEN-2427303430

SHEN-2427303436

SHEN-2427303440

SHEN-2427303630

SHEN-2427303636

SHEN-2427303640

SHEN-2428303430

SHEN-2428303436

SHEN-2428303440

SHEN-2428303630

SHEN-2428303636

SHEN-2428303640

SHEN-2429303430

SHEN-2429303436

SHEN-2429303440

SHEN-2429303630

SHEN-2429303636

SHEN-2429303640

SHEN-2430303430

SHEN-2430303436

SHEN-2430303440

SHEN-2430303630

SHEN-2430303636

SHEN-2430303640

SHEN-2423363430

SHEN-2423363436

SHEN-2423363440

SHEN-2423363630

SHEN-2423303636

SHEN-2423303640

SHEN-2424303430

SHEN-2424303436

SHEN-2424303440

SHEN-2424303630

SHEN-2424303636

SHEN-2424303640

SHEN-2423123430

SHEN-2423123436

SHEN-2423123440

SHEN-2423123630

SHEN-2423123636

SHEN-2423123640

SHEN-2424123430

SHEN-2424123436

SHEN-2424123440

SHEN-2424123630

SHEN-2424123636

SHEN-2424123640

SHEN-2427183430

SHEN-2427183436

SHEN-2427183440

SHEN-2427183630

SHEN-2427183636

SHEN-2427183640

SHEN-2428183430

SHEN-2428183436

SHEN-2428183440

SHEN-2428183630

SHEN-2428183636

SHEN-2428183640

## = finition 01 - Chrome 04 - Nickel Brossé 06 - Bronze Huilé 09 - Noir Satiné

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 27

AUTRES CONFIGURATIONS DE MODÈLES DE PORTES UNIDOOR-X AVEC CHARNIÈRES VERRE SUR VERRE

N° DE MODÈLE

E130243640

## = finition 01 – Chrome 04 – Nickel Brossé 06 – Bronze Huilé 09 – Noir Satiné

E124303440-## E124303436 E124303430 E124183640 E124183636 E124183440 E124183436 E124183430 E123303640 E123303636 E123303440 E123303436 E123303430 E123183640 E123183636 E123183440 E123183436 E123183430 E324123440R E324123440L E324123436R E324123436L E324123430R E324123430L E323123440R E323123440L E323123436R E323123436L E323123430R E323123430L

E130243636 E130243440 E130243436 E130243430 E129243640 E129243636 E129243440 E129243436 E129243430 E128243640 E128243636 E128243440 E128243436 E128243430 E127243640 E127243636 E127243440 E127243436 E127243430 E124303640 E124303636

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 28

Préparation

1. Avant l'installation, inspectez toutes les boîtes et tous les emballages pour détecter des dommages dus au transport et comparez le nombre de pièces avec le bordereau d'expédition. Après avoir ouvert toutes les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments de l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur le « Schéma détaillé des composants de porte de douche ». Si l'unité a été en manque des pièces, veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables après la date de livraison. Veuillez noter que DreamLine® ne remplacera pas les produits endommagés ou les pièces manquantes gratuitement après 3 jours ouvrables ou si le produit a été installé. N'hésitez pas à contacter DreamLine® si vous avez des questions. Veuillez avoir sous la main un numéro de nom de travail ou une autre preuve d'achat pour nous aider à identifier votre commande originale.

2. Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le drainage requis avant d'installer la douche. Engagez un plombier compétent et certifié (lorsque le code le requiert) pour tous travaux de plomberie.

3. Veuillez consulter les instances régionales du code du bâtiment pour toute questi

normes de conformité d'une installation. Les codes de bâtiment et de plomberie peuvent varier

selon les endroits. DreamLine® n'accepte pas la responsabilité de conformité aux normes et codes pour votre projet et n'acceptera aucun retour.

4. Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et qu'elles

pourront supporter le poids total de l'unité. Assurez-vous également que les murs sont

surface d'installation irrégulière, des angles arrondis ou un angle incorrect des murs latéraux entraînera de graves problèmes durant votre installation. Veuillez noter que certains ajustements et perçages seront nécessaires durant le processus d'installation.

5. Protégez toutes les surfaces principales de l'unité durant l'installation. Ne posez jamais de vitre directement sur un carrelage. Gardez les protections de coin sur la vitre jusqu'à ce qu'il soit nécessaire Utilisez toujours un morceau de bois ou de carton pour protéger la bordure du bas et les coins de la vitre avant et durant l’installation.

6. Cette unité doit être installée sur un seuil fini et contre des murs finis.

7. Ce modèle nécessite un espace d'au moins 16 mm de seuil plat pour l'installation.

8. Pour une installation adéquate, ce modèle requiert un perçage dans le seuil.

9. Ce modèle peut s'ajuster jusqu'à 12 mm, dans le profilé en la largeur hors-tout du modèle. Confirmez les conditions de l'ouverture finies avant de procéder à l'installation.

10. Comme cette porte de douche est en verre épais et sans cadre, une installation professionnelle est recommandée.

dommagée, présente un défaut de finition ou qu'il

commande, un

on concernant les

à angle droit. Une

de les retirer.

U, aux conditions de mur en faux aplomb et à

REMARQUE: Ce modèle est réversible, la porte s'installe du côté droit ou du côté gauche. L'installation du panneau du côté droit est illustrée à titre d'exemple tout au long de ce manuel.

Pour l'installation du panneau du côté gauche, commencez simplement sur le mur opposé et inversez l'orientation des étapes décrites.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 29

Outils Requis

Drill

Calfeutrage

Ruban

de peintre

Ruban à

Crayon

Cruciforme

Mèche Mèche

(Ø=3mm)

Niveau

Calfeutrage Pistolet

Perceuse Électrique

Maillet

Bois

Scie à Onglets

Caulk

Level

Painters Tape

adhésif

Caulk Gun

Tape Measure

Mesurer

Electric

Pencil

Hammer

Phillips Screwdriver

Tournevis

Mallet Wood

Drill bit

(Ø=5/16")

(Ø=8mm)

Drill bit (Ø=1/8")

Miter saw

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 30

Schéma Détaillé des Composants du Panneau Vitré

Bande en L (N° 08)

1pc

Panneau de retour vitré

1pc

Profilé en U vertical 1 (1,930 mm)

1pc

Entretoise d'ajustement

12pcs

Panneau vitré fixe

1pc

Profilé en U 2 (profilé du bas 1,117mm)

2pcs 13

Ancrage mural 8 mm Ø

28pcs

Fixation en coin de 90°

1pc

Vis à tête fraisée ST4.2x40

28pcs

L’etiquette

douche

ClearMax™ sur la paroi vitrée doit être installée du côté

intérieur de la

REMARQUE: Déballez soigneusement votre unité et inspectez-la. Étalez et identifiez toutes les pièces en consultant le schéma détaillé et le bordereau d'expédition inclus dans votre manuel à titre de référence. Avant de jeter la boîte, vérifiez le fond de la boîte afin de récupérer des petits sacs de quincaillerie qui pourraient s'y trouver. Si des pièces sont endommagées ou manquantes, veuillez contacter DreamLine™ pour le remplacement. Les boîtes d'expédition peuvent contenir des pièces supplémentaires non utilisées pour l'assemblage de votre modèle. * ATTENTION: La bande en L (N° 08) est incluse dans le bordereau

d'expédition ci-dessus à titre de référence seulement. Elle est emballée avec la porte vitrée. L’installation de la bande en L (N° 08) est expliquée à l’étape 20 de ce manuel.

REMARQUE: Conservez ces consignes d'installation afin de vous y référer ultérieurement.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Bordereau d’Expédition

Page 31

Style « J »: Panneau Intègre avec Panneau de Retour de 762 mm et 863 mm

REMARQUE: La porte de douche Unidoor doit être installée avant de commencer l'installation du panneau vitré fixe et du panneau de retour. Veuillezvous référer au manuel de consignes pour porte de douche simple inclus dans l'emballage de la porte pour obtenir les consignes d'installation complètes de la porte de douche. Avant de commencer l'installation, veuillez revérifier la dimension de l'ouverture de votre douche. Vous trouverez des informations spécifiques sur les SKU ET DE DIMENSION DE VITRE » ci-dessous.

REMARQUE: L'installation de cette cabine nécessite deux personnes.

REMARQUE: Utilisez les pièces du « Schéma détaillé des composants du panneau vitré » pour le montage et l'installation du panneau vitré.

dimensions dans le tableau « TABLEAU DE N°

1. Please locate and record the SKU numbers found on the packaging of both glass panels and door.

You will specifically need all Product Width and Product Height values to calculate your Shower Enclosure size.

GUIDE SKU ET DIMENSIONS DE VITRE

Largeur du produit

Gamme du produit Vitré Modèle Code d’épaisseur

Hauteur du produit

863mm457 mm

Cabine de douche Porte de douche et baignoire

Exemple

Unidoor Plus Panneau vitre pour porte de douche 457mm ×863mm ×10mm

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 32

L-1.6mm

Fig. 1

Tableau de Dimensions B

Valeur

Fig. 2

2. Tracez les mesures de la porte vitrée et du profilé

en U sur le mur et sur le rebord du contrefort selon les dimensions de votre modèle. Vous devrez utiliser les valeurs de largeur et les valeurs de hauteur du produit déterminées à l'étape 1 du Tableau des dimensions B.

REMARQUE: Les dimensions M et L sont mesurées à partir du mur jusqu'à l'extérieure des profilés muraux déjà installés comme illustré dans le Fig. 1.

M =

Porte

Panneau

3 mm

Porte

Panneau

Panneau de Retour

L =

I =

Panneau de Retour

1,829 mm

REMARQUE: La charnière Unidoor est auto-fermante et pré-ajustée en usine à 8°. La procédure suivante est recommandée pour assurer un alignement adéquat du panneau vitré et de la porte vitrée.

3. Alignez la porte perpendiculaire au mur et parallèle au seuil.

Mesurez l'intervalle entre le bas de la porte et le seuil à l'extérieur de la douche et déterminez une valeur équivalente. Utilisez une bordure droite pour vous guider et tracez une ligne comme repère sur le rebord du dem poignée. Vous l'utiliserez ultérieurement.

Consultez la Fig. 2 pour plus de détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Hauteur du Panneau

11 mm

i contrefort côté-

Porte

extérieur

intérieur

extérieur

Page 33

Fig. 3

W (+) 31.75mm

Fig. 4

4. Mesurez la largeur réelle de votre panneau

de retour vitré (N° 26).

Consultez la Fig. 3 pour plus de détails.

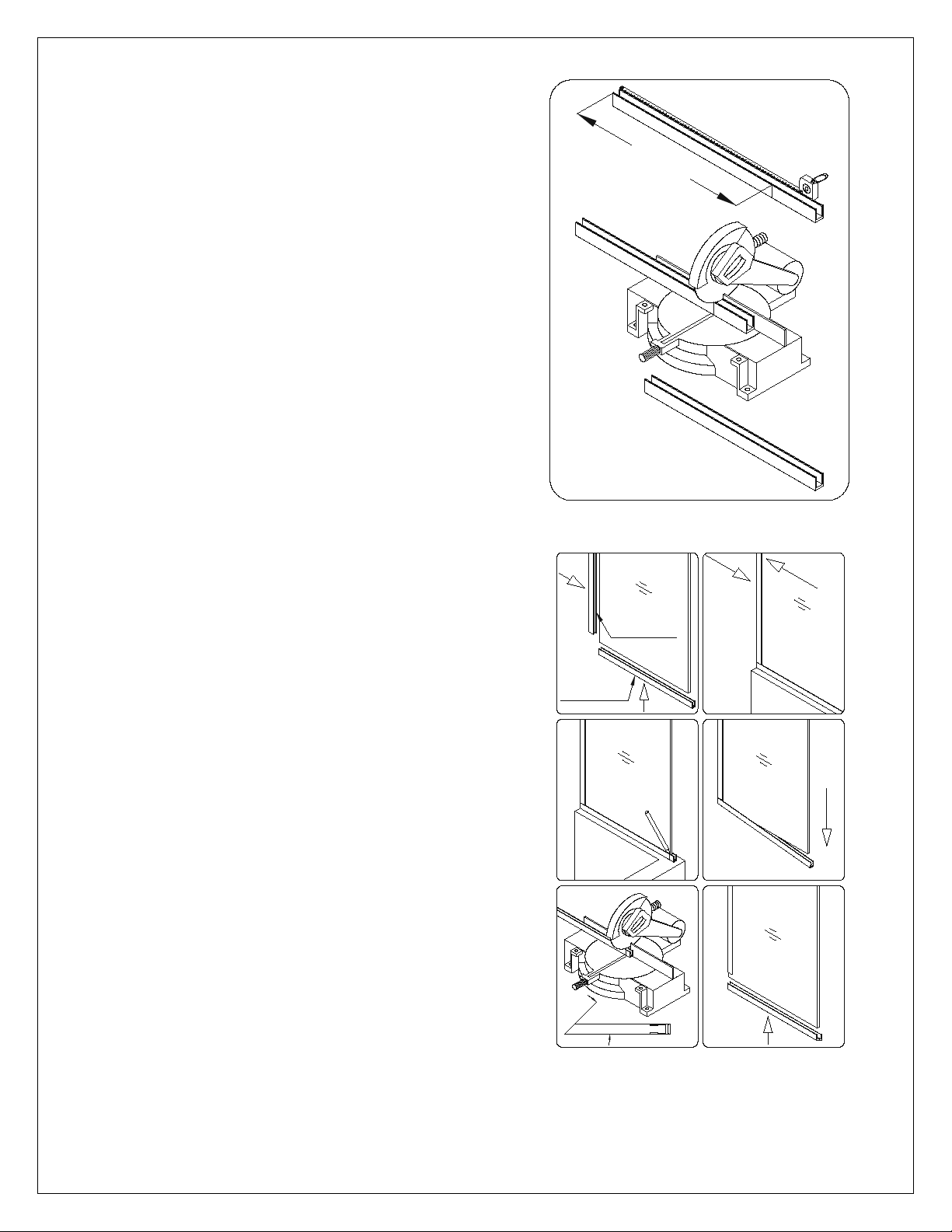

5. REMARQUE: Vous devrez effectuer des coupes

droites et à 45°pour cette installation de la cabine.

*Toutes les dimensions des coupes à 45° sont mesurées du côté extérieure d'un bout à l'autre. *Il pourrait être nécessaire d'utiliser une lime à métal pour enlever les aspérités de l’extrémité coupée des profilés en U avant de les fixer sur la vitre.

a) Utilisez une scie à onglets et coupez droit

grossièrement un des profilés en U inférieur 2 (N° 29) de 44 po à la largeur réelle de la vitre (+) 31.75 mm.

b) Utilisez une scie à onglet pour couper

grossièrement le profilé en U vertical 1 (N° 09) (1,930) mm à la hauteur réelle du verre (+) 25.4 mm.

Consultez les Fig. 4 et 5 pour plus de détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 34

45°

Fig. 6

1 3 5

H (+) 25.4mm

Fig. 5

6. Glissez le profilé en U inférieur 2 (N° 29) (1,117

mm) et le profilé en U vertical 1 (N° 09) (1,930

mm) sur le panneau de retour vitré (N° 26) aux

emplacements indiqués.

En gardant la porte ouverte, placez le panneau de

retour vitré sur le rebord du contrefort du côté

adjacent à la porte et aligné avec le repère sur le

mur. Ajustez le panneau de retour vitré et le profilé

en U vertical 1 c

ontre le mur pour compenser les éventuelles conditions de faux aplomb, en vous assurant que le panneau de retour vitré est au niveau verticalement et que le profilé en U 1 est égal et symétrique au mur. Pour le profilé en U inférieur 2, marquez un repère à l'extrémité opposé du mur, sur la bordure verticale exposée de la vitre. Enlevez le profilé en U inférieur 2. Gardez le profilé

en U vertical 1 sur le panneau de re

tour vitré.

Mettez de côté le panneau de retour vitré. Coupez le profilé en U inférieur 2 à 45° sur le repère (+) 12 mm. L'extrémité qui fait face au mur restera droite. Glissez le profilé en U inférieur 2 sur le panneau de retour vitré et mettez de côté le panneau de retour vitré.

Consultez la Fig. 6 pour plus de détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Profilé en U 1

Profilé en U 2

intérieur

repère + 12mm

mur

panneau de retour vitré

intérieur

Page 35

Fig. 7

W (+) 25.4mm

45°

Fig. 8

7. Mesurez la largeur réelle de votre panneau vitré fixe (Nº 11).

Utilisez une scie à onglets et coupez à 45° le deuxième profilé en U inférieur 2 (N°

29) (44 po) à la largeur réelle de la vitre (+)

1.6 mm.

Consultez les Fig. 7 et 8 pour plus de

détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 36

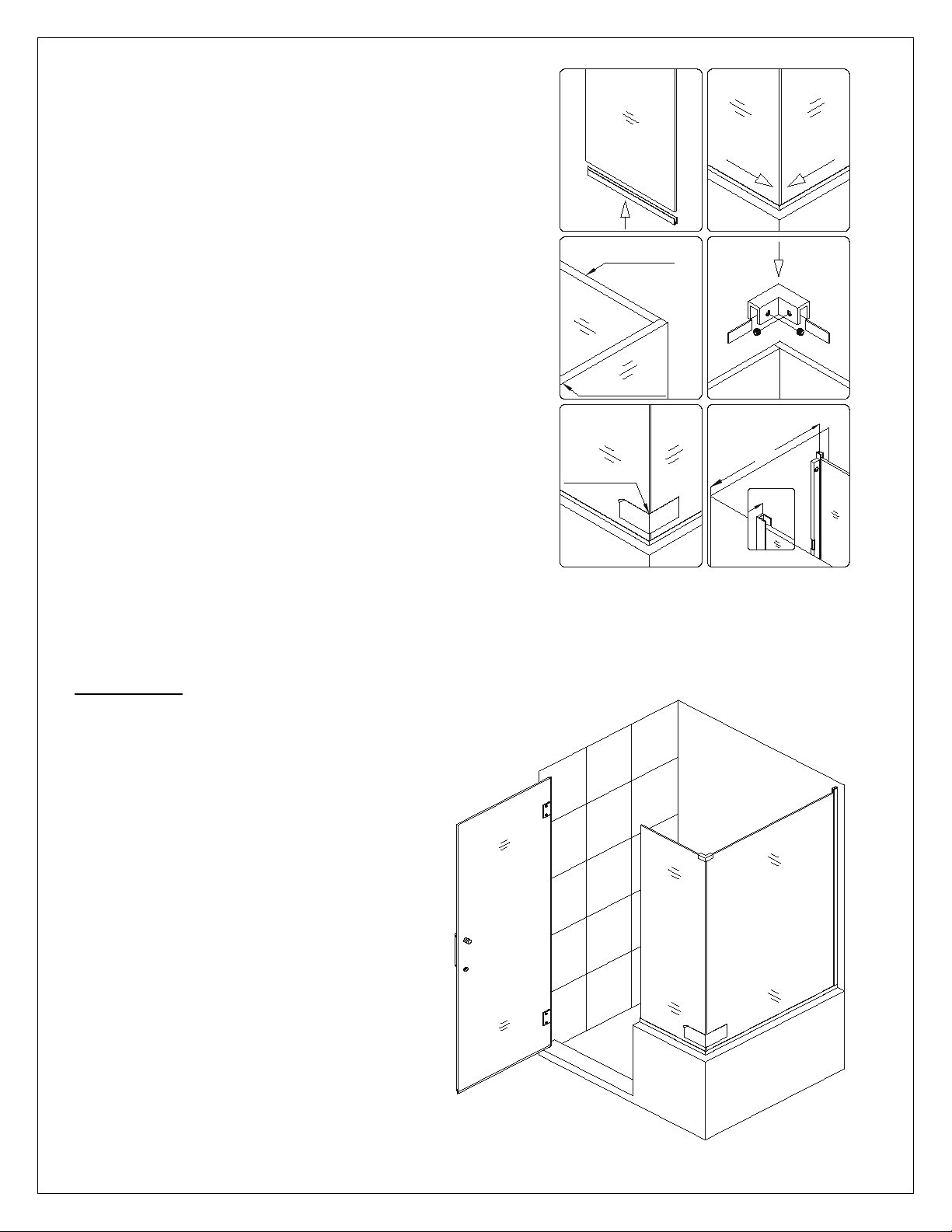

Fig. 9

REMARQUE:

Fig. 10

8. Glissez le profilé en U inférieur 2 (N° 29) de 1,117 mm dans le panneau vitré fixe (N° 11). Assurezvous que l'extrémité rectiligne du profilé en U vertical 2 est égale et symétrique à la bordure verticale de la vitre. Emboitez délicatement ensemble le panneau vitré fixe et le panneau de retour vitré (N° 26) afin de former un coin serré de bas en haut. Le panneau vitré fixe se situe devant le panneau de retour vitré.

t en tenant fermement les deux panneaux vitrés,

Tou posez la fixation en coin de 90° (N° 30) dans le coin supérieur. Assurez-vous que la fixation en coin de 90° est d'équerre et que les joints sont correctement alignés avant de serrer les vis de support de la vitre. Immobilisez temporairement le coin inférieur des

panneaux vitrés avec une généreuse bande de ruban adhésif de peintre. Enfoncez délicatement le panneau de retour vitré (N° 26) verticalement contre le mur selon les valeurs

« M » indiquées dans le « Tableau des dimensions B » de la page 5 et mettez-le à l'équerre avec un niveau.

Consultez les Fig. 9 et 10 pour plus de détails.

la manipulation minutieuse Des panneaux vitrés afin de déterminer une mesure

ces étapes pour vous assurer que la cabine vitrée est au niveau

personnalisée et unique à votre ouvrage. Ces étapes nécessitent deux installateurs et il est impératif d'établir une communication efficace et réactive, une fois les deux panneaux temporairement assemblés.

Les étapes 8 et 9 impliquent

Utilisez un niveau tout au long de

d'ajustement

intérieur

panneau du retour vitré

intérieur

panneau vitré fixe

ruban adhésif

extérieur

panneau vitré fixe

extérieur

intérieur

panneau du retour vitré

extérieur

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 37

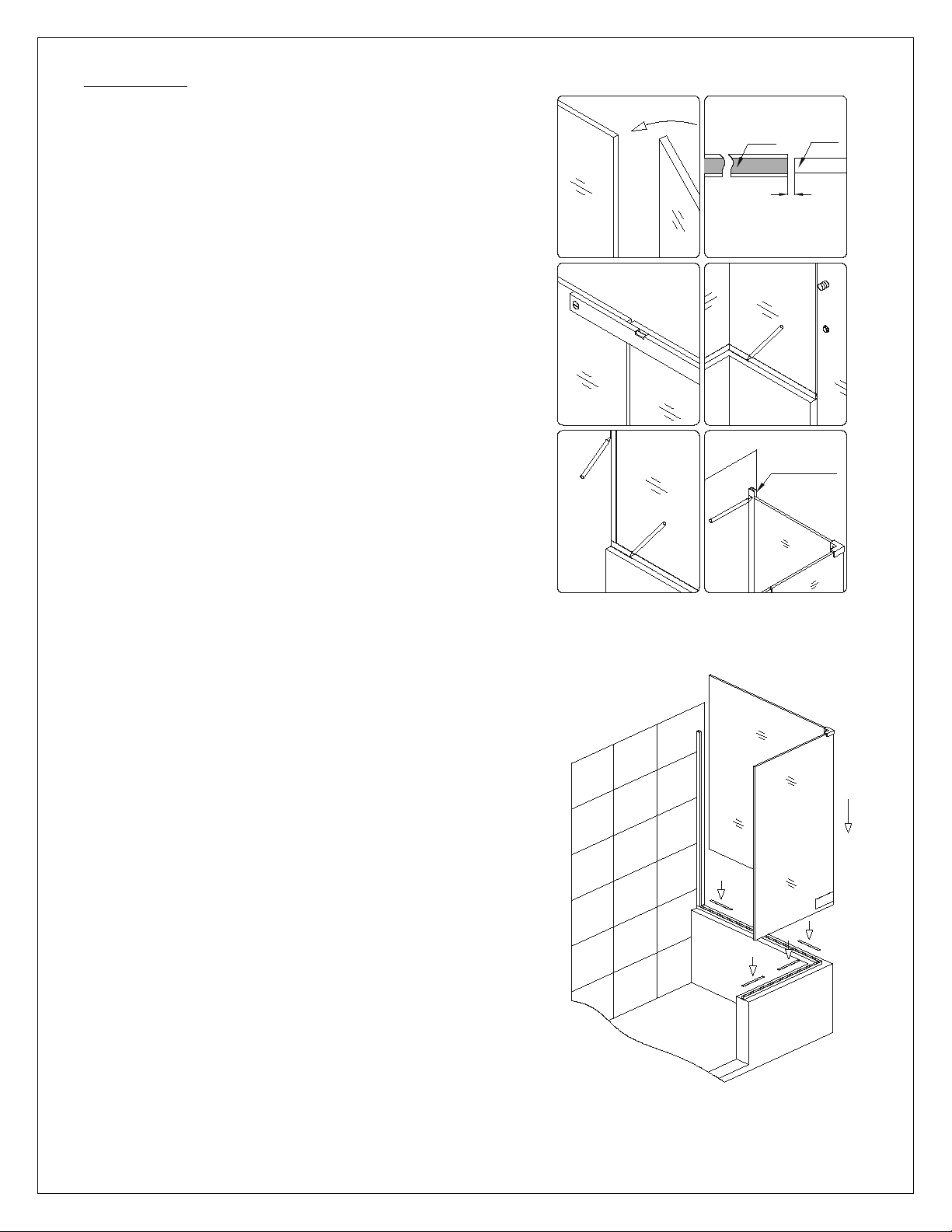

Fig. 11

Fig. 12

REMARQUE: Utilisez un niveau tout au long de ces étapes pour vous assurer que la cabine vitrée est au niveau.

9. Tout en tenant fermement les panneaux vitrés, fermez la porte vitrée et alignez le panneau vitré fixe (N° 11) avec la porte. Utilisez le repère de la porte sur le rebord comme référence pour vous assurer que la porte est perpendiculaire au mur.

REMARQUE: Le dessus du panneau vitré fixe doit être au niveau avec la porte vitrée. En parcourant le haut du panneau vitré fixe et de la porte, il est possible de mesurer les différences de hauteur. Les entretoises d'ajustement (N° 28) sont prévues pour compenser ces différences en les insérant

dans le profilé en U inférieur 2 (N° 29) Prenez en note la taille de l’entretoise requise selon les conditions de votre ouvrage.

Assurez-vous que le panneau vitré fixe est au niveau verticalement et parfaitement aligné a

vec la porte. Le profilé en U vertical 1 (N° 09) restera aligné et symétrique contre le mur. Tracez la position des panneaux vitrés le long de la bordure inférieure du côté intérieur de tous les profilés en U sur le rebord et sur le mur. Tracez un repère pour le profilé en U vertical 1 (N°

09) sur la bordure horizontale du haut de la vitre. La hauteur de cette marque changera si des entretoises sont nécessaires.

Consultez les Fig.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

11 et 12 pour plus de détails.

intérieur

panneau vitré fixe

intérieur

mur

extérieur

intérieur

extérieur

Porte

panneau vitré fixe

3 - 5 mm

Alignez le panneau vitré

fixe avec la porte

intérieur

mur

Porte

intérieur

Profilé en U 1

Page 38

intérieur

extérieur

Fig. 13

Fig. 14

8 mm Ø

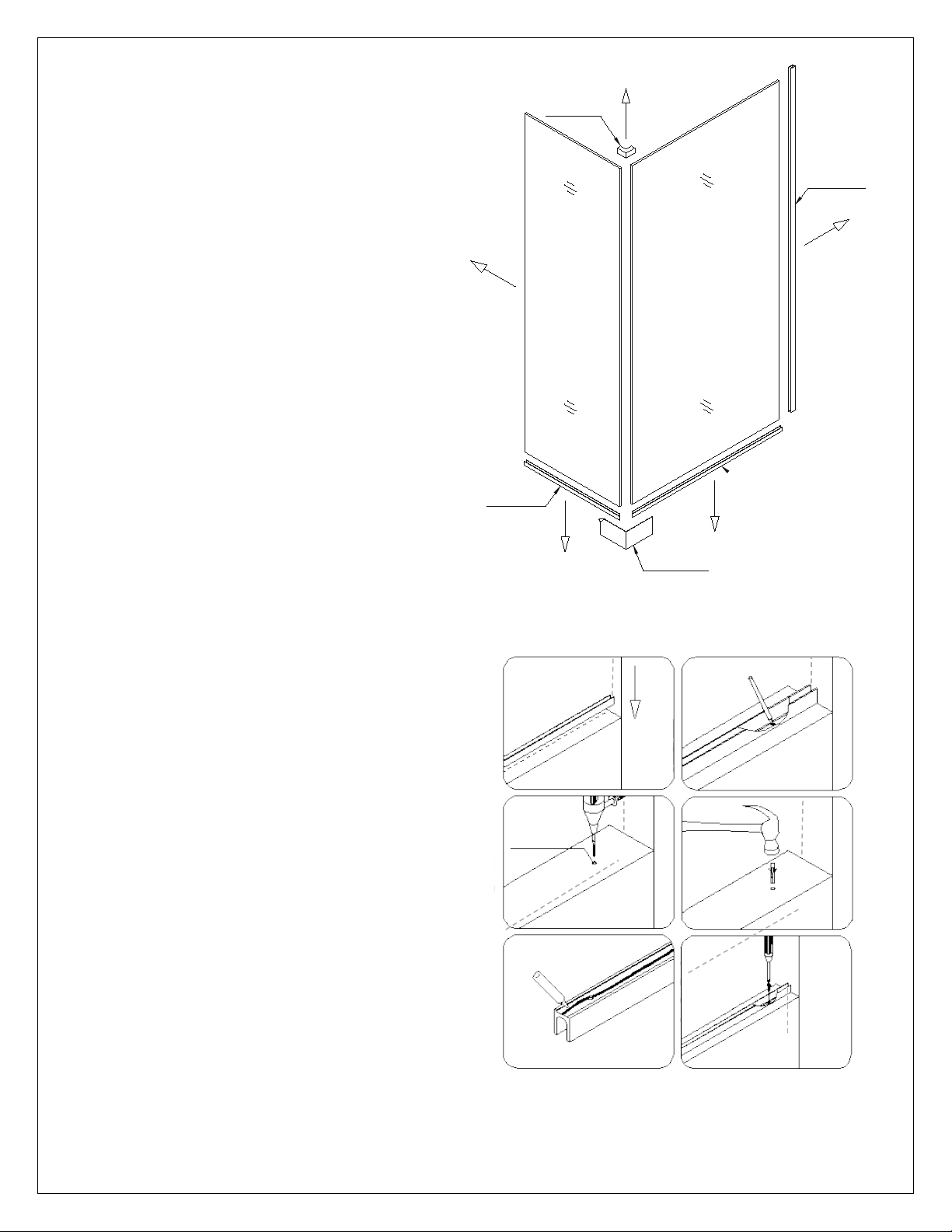

10. Démontez soigneusement les panneaux pour les prochaines étapes.

Angle 90° Fixation

Consultez la Fig. 13 pour plus de détails.

panneau vitré fixe

panneau de retour vitré

U-channel 1

Profilé en U 2

Ruban Adhésif de Peintre

11. Placez le profilé en U inférieur 2 (N° 29), pour le panneau vitré fixe (N° 26), sur la base du rebord aligné avec le repère intérieur du seuil.

arquez les trous sur le seuil à travers les perforations pré-usinées du profilé en U 2 et percez les trous avec une mèche de 8

mm Ø.

Profilé en U 2

Insérez les ancrages muraux 8mm Ø (N°

13).

Appliquez du silicone résistant à l'eau à l'endos et autour des trous du profilé en U

2, puis fixez-le au rebord avec des vis à tête fraisée ST4.2×40 (N° 23).

REMARQUE: La surface doit être propre et exempte de débris avant l'application du silicone.

Consultez les Fig. 14 et 15 pour plus de détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

silicone résistant à l’eau

Page 39

Fig. 15

Fig. 16

8mm Ø

Profilé en U 1

intérieur

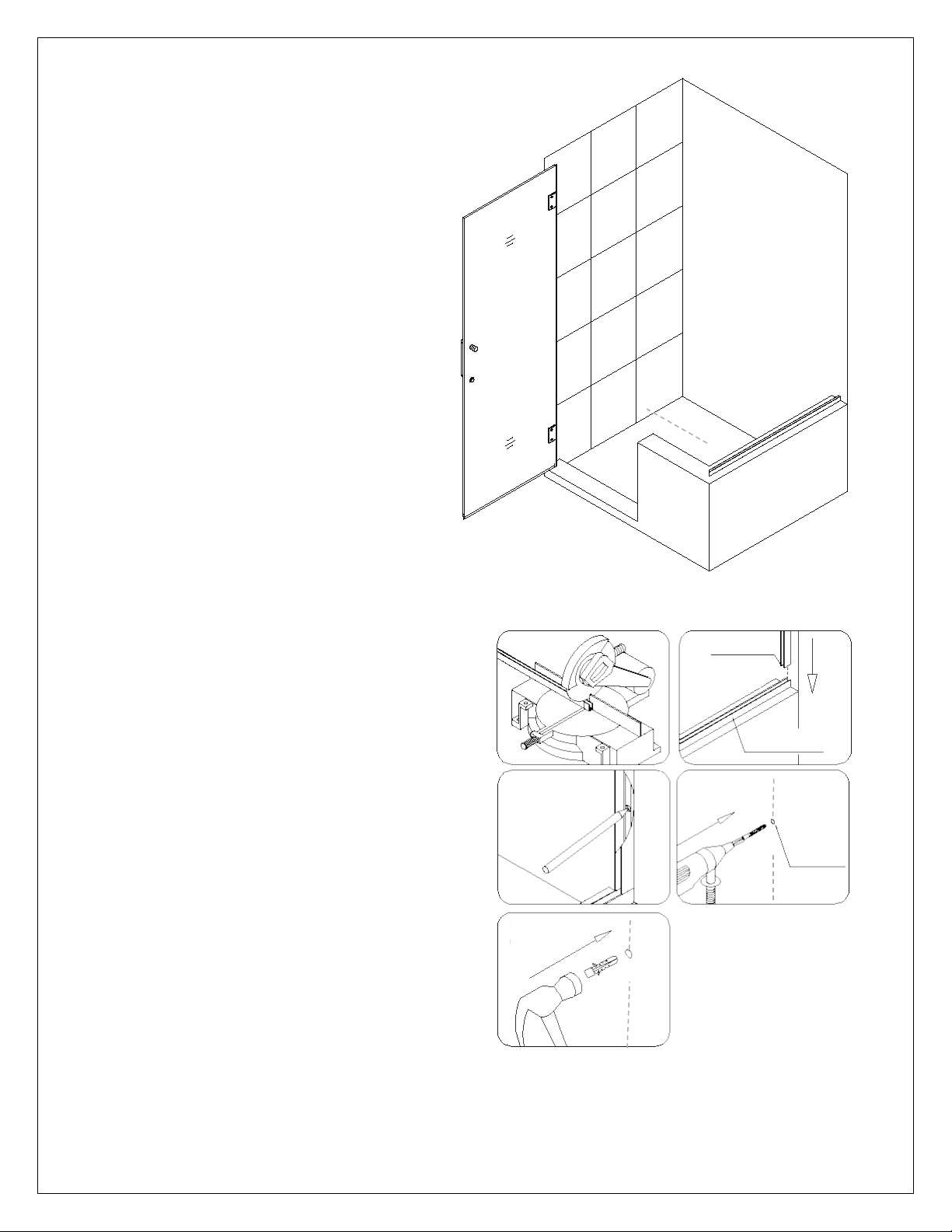

12. Coupez le profilé en U vertical 1 (N° 09) (1,930mm) sur le repère du haut de l'étape

9. Placez le profilé en U vertical 1 sur le

profilé en U inférieur 2 (N° 29) et alignez verticalement sur le repère du mur intérieur.

Marquez les trous à percer sur le mur à travers les perforations pré-usinées du profilé en U 1.

Maintenant, percez les trous dans le mur avec une mèche 8 mm Ø et insérez les ancrages muraux 8 mm Ø (N° 13).

Profilé en U 2

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Consultez la Fig. 16 pour plus de détails.

Page 40

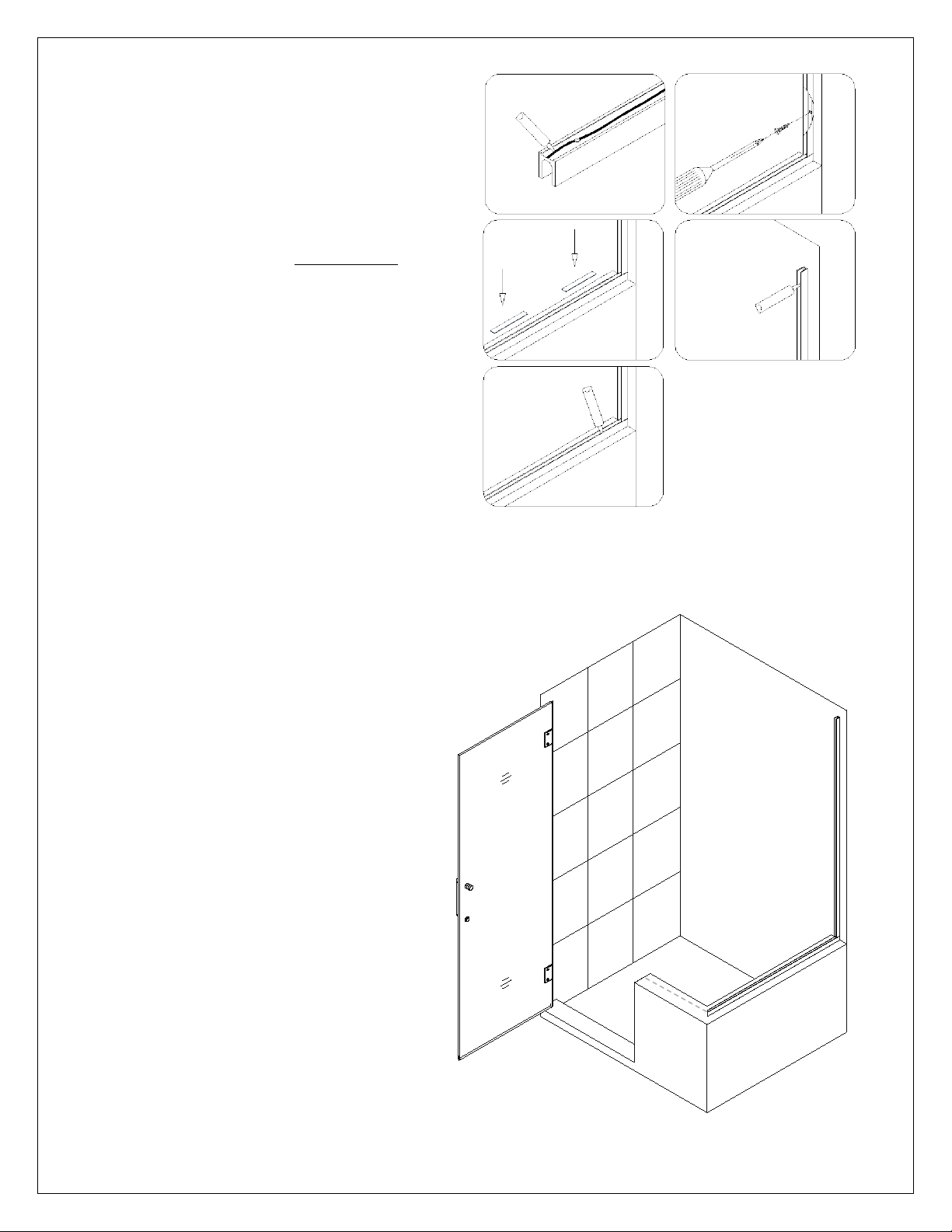

Fig. 18

Fig. 17

13. Appliquez du silicone résistant à l'eau à l'endos du profilé en U vertical 1 (N° 09) et autour des trous. Fixez le profilé en U 1 au mur avec la vis à tête fraisée ST4.2x40 (N° 23).

Insérez les entretoises (N° 28) de dans le profilé en U inférieur 2 (N° 29) pour faire des ajustements mineurs si nécessaire. Appliquez du silicone résistant à l'eau dans les rainures des deux profilés en U.

REMARQUE: La surface doit être propre et exempte de débris avant l'application du silicone.

Consultez Fig. 17 et 18 pour plus de détails.

silicone résistant à l’eau

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 41

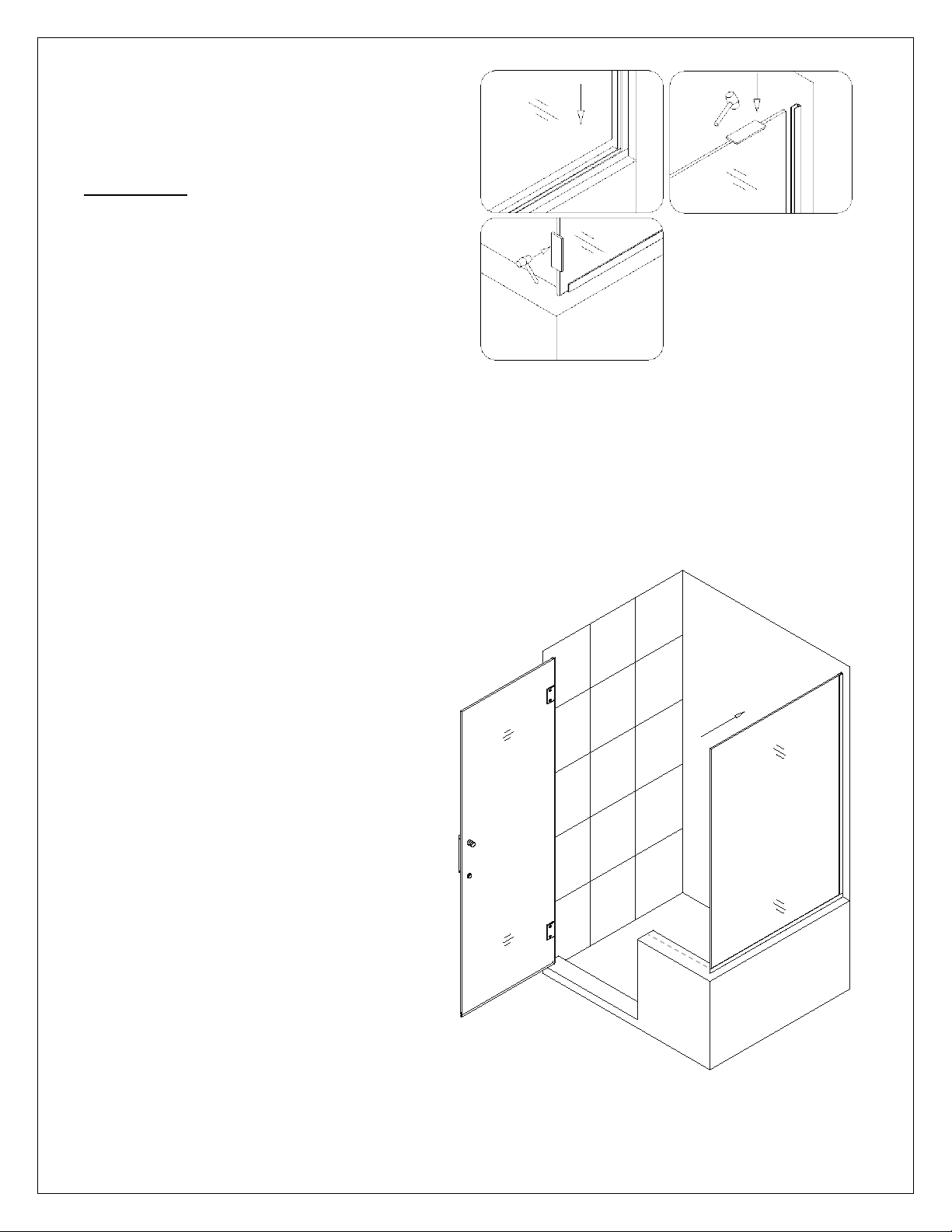

Fig. 19

Fig. 20

14. Faites glisser le panneau de retour vitré

(N° 26) dans la rainure des deux profilés en U.

REMARQUE:

Si vous avez de la difficulté à glisser le

panneau de retour vitré dans les profilés en U, tapez-le légèrement sur le panneau de retour vitré à l'aide d'un maillet en

caoutchouc et d'un morceau de bois.

Consultez les Fig. 19 et 20 pour plus de détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 42

Fig. 22

Fig. 21

intérieur

extérieur

8mm Ø

15. Placez le profilé en U inférieur 2 (N° 29) pour le panneau vitré fixe (N° 11) sur le rebord, aligné avec le repère intérieur, égale et symétrique à la coupe en coin à 45°.

Marquez les trous sur le seuil à travers les perforations pré-usinées du profilé en U 2 et percez les trous avec une mèche de 5/16

po Ø. Insérez les ancrages muraux 5/16 Ø (N° 13).

Appliquez du silicone résistant à l'eau à l'endos et autour des trous du profilé en

2, puis fixez-le au rebord avec des vis à tête fraisée ST4.2×40 (N° 23).

REMARQUE: La surface doit être propre

silicone résistant à l’eau

et exempte de débris avant l'application

du silicone.

Consultez les Fig. 21 et 22 pour plus de

détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 43

Fig. 23

Fig. 24

intérieur

extérieur

1 3 2

16. Insérer les entretoises fournies(28) dans le

profilé en U inferieur 2 (29)

Pour faire des ajustements mineurs si nécessaire. Appliquez un cordon de silicone dans la rainure du profilé en U inferieur 2 (N 29) et avec parcimonie le long de la bordure verticale exposée du panneau de retour vitré (N 26).

Consultez les Fig. 23 et 24 pour plus de

détails.

silicone résistant à l’eau

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 44

Fig. 25

1 3 2

Fig. 26

17. Faites glisser le panneau vitré fixe (N° 11) dans la rainure des deux profilés en U. Assurez-vous que la bordure verticale du panneau vitré fixe est égal et symétrique à la face extérieure du panneau de retour vitré (N° 26) dans le coin.

Appliquez un cordon de silicone sur l'extrémité apparente du profilé e U et sur ses joints.

Assurez-vous que le silicone appliqué à l'extrémité apparente est plat et lisse

afin

qu'il ne gêne pas l'installation de la *bande

en L (N° 08) à l'étape 20.

REMARQUE: If you have difficulty sliding the Stationary

glass into the U-Channel, you can slightly

tap on the Stationary glass with a rubber mallet and a piece of wood.

Consultez les Fig. 25 et 26 pour plus de détails.

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 45

Fig. 27

Fig. 28

18. Vissez la fixation en coin de 90° (N° 30) au coin supérieur des deux panneaux vitrés. Assurez-vous que la fixation en coin de 90° est d'équerre et que les joints sont correctement alignés avant de serrer les vis de support de la vitre.

Immobilisez temporairement sur le coin inférieur des panneaux vitrés plusieurs généreuses bandes de ruban adhésif de peintre afin de garder le coin en place jusqu'à ce que le silicone durci

sse.

Consultez les Fig. 27 et 28 pour plus de détails.

intérieur

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 46

Fig. 29

inside

intérieur

Fig. 30

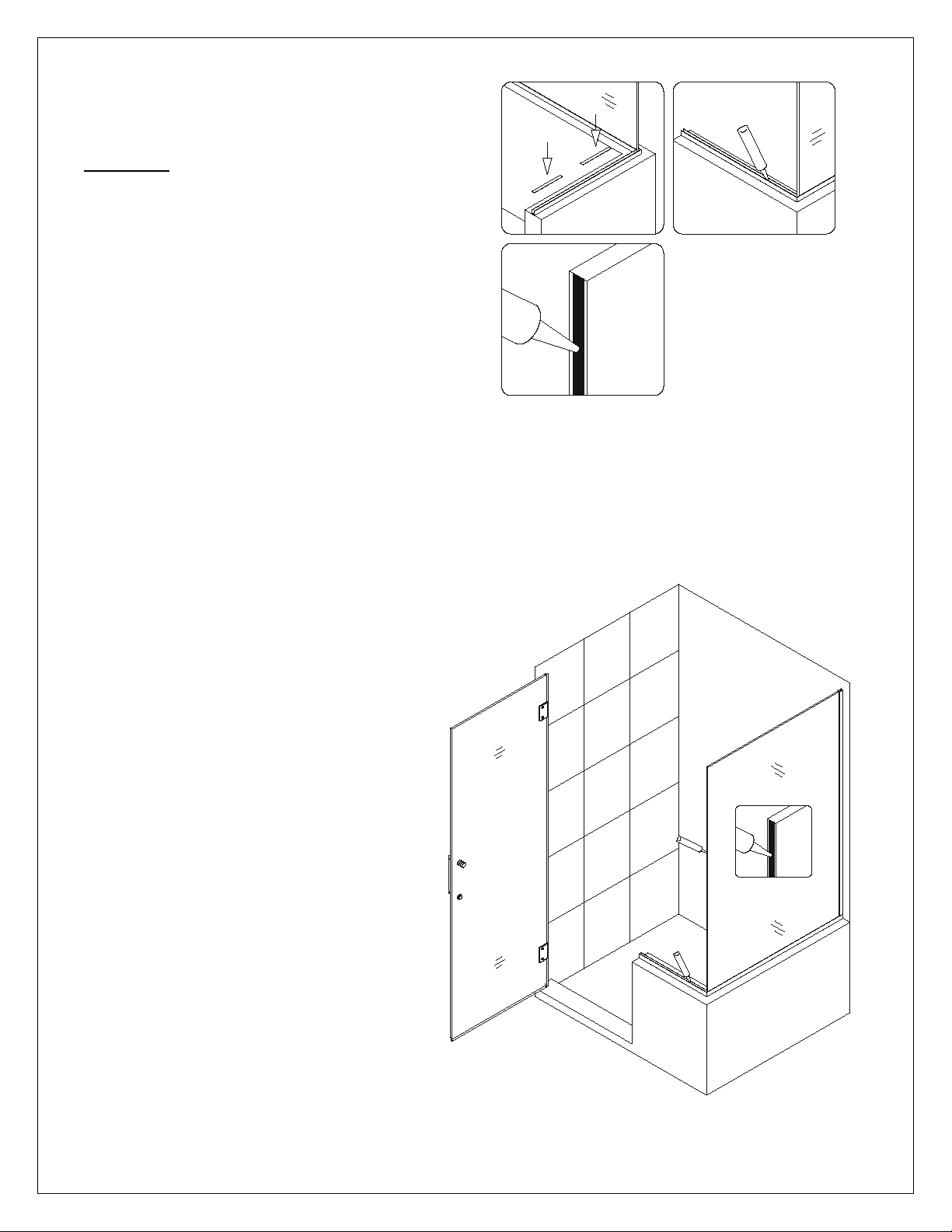

19. Appliquez du silicone résistant à l'eau sur la jonction de tous les profilés en U avec le mur et le rebord, à l'intérieur de la douche. Appliquez soigneusement un cordon uniforme de silicone sur le coin intérieur des

panneaux vitrés. Prévoyez 24 heures afin de laisser le scellant durcir, avant la d'utiliser la douche.

silicone résistant à l’eau

Consultez les Fig. 29 et 30 pour plus de détails.

silicone résistant à l’eau

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 47

Fig. 31

intérieur

extérieur

intérieur

extérieur

ATTENTION: Avant la prochaine étape, assurez-vous que la section du mur et la bordure de la vitre sur lesquelles vous devez fixer la *bande en L (N° 08) est propre, sèche et exempte de savon,

d’huile et de débris de construction.

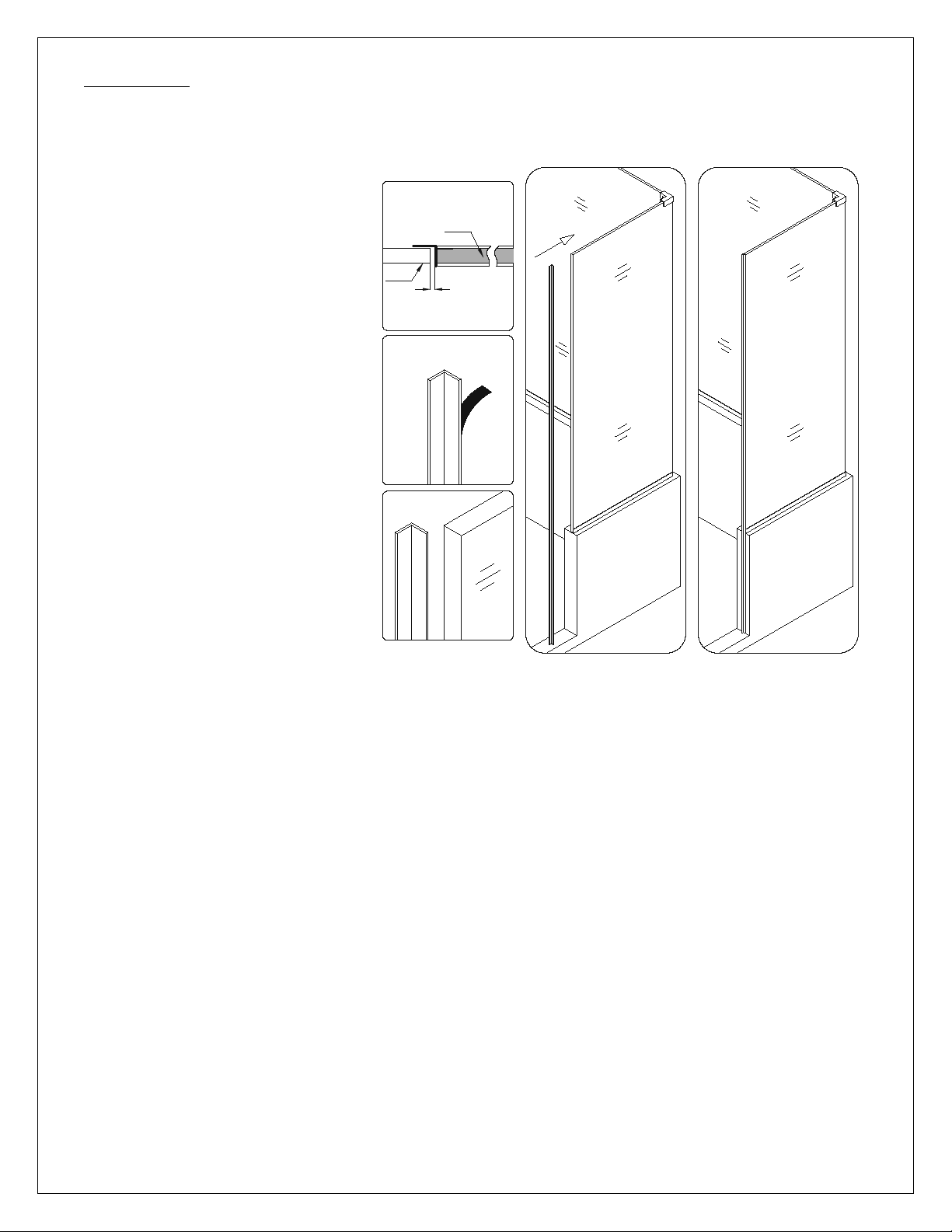

20. Alignez la *bande en L (N° 08) sur la bordure verticale du panneau vitré fixe (N° 11) de manière à ce que la porte vitrée se scelle contre elle en position fermée. Assurez-vous que le bas de la bande en L entre en

tact avec le seuil plutôt que

con d'aligner le haut de la bande en

L avec le haut du panneau vitré fixe. Notez la position sur le

mur, puis retirez délicatement la pellicule de protection de la bande en L. Appuyez-la fermement sur la bordure verticale du panneau vitré fixe et sur la surface du contrefort.

Consultez la Fig. 31 pour plus de détails.

panneau vitré

fixe

Porte

1.6 - 3 mm

extérieur

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 48

Entretien de l'unité

FONDS ET PAROIS: Pour assurer la longévité de des parois arrière en acrylique, essuyez-les après

chaque utilisation avec un chiffon doux. Pour nettoyer les parois de retour en acrylique, utilisez des vaporisateurs non abrasifs ou des nettoyants à base de crème. Évitez d'utiliser des nettoyants en aérosol. N'utilisez jamais de nettoyants abrasifs, de brosses métalliques ou de grattoirs qui pourraient rayer ou ternir la surface.

VITRE: Pour assurer la longévité de votre douche vitrée, essuyez les parois après chaque utilisation avec un chiffon doux. Afin d'éviter l'accumulation de savon et de taches d'eau, rincez et essuyez la vitre à l'aide d'un chiffon doux ou d'une raclette de caoutchouc (L'eau dure peut ternir la surface du verre avec le temps si on la laisse sécher). Pour éviter de rayer la surface : n'utilisez jamais de nettoyants abrasifs, ni de produits de nettoyage contenant des agents de récurage. N'utilisez jamais de brosses à poils ou d'éponges abrasi vitre.

QUINCAILLERIE: Pour conserver une finition durable, essuyez toutes les pièces métalliques après chaque utilisation avec un chiffon doux. N'utilisez pas de nettoyants abrasifs ni de produits de nettoyage contenant de l'ammoniac, de l'eau de javel ou de l'acide. En cas d’utilisation accidentelle, rincez la surface dès que possible pour éviter d’endommager le fini (écaillage ou corrosion). Après avoir nettoyé les finis polis, rincez soigneusement et essuyez avec un chiffon doux et propre. Nettoyez les surfaces en acier inoxydable au moins une fois vous appliquez un produit de nettoyage ou de polissage pour acier inoxydable sur une quincaillerie en acier inoxydable, travaillez dans le sens du grain (pas en travers). N'utilisez jamais d'éponge ou de chiffon abrasif, de laine d'acier ou de brosse filaire car ils pourraient rayer de manière permanente les surfaces.

ves qui pourraient rayer la surface de la

par semaine. Lorsque

REMARQUE: Pour maximiser la durée de vie de votre porte, il est important d'inspecter

régulièrement la vitre et la et/ou une dégradation. Contactez DreamLine pour toute question ou préoccupation.

quincaillerie afin de détecter un désalignement ou un desserrage

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

Page 49

TÉL: 866-731-2244

FAX: 866-857-3638

Pour plus d’informations sur les portes et cabines de douche DreamLine

UNIDOOR PLUS (Style-J) manual Ver 1 Rev 7 102016

DREAMLINE.COM

DreamLine.com

, veuillez visiter
