DreamLine DLN3215 Installation & Assembly

ENIGMA-X

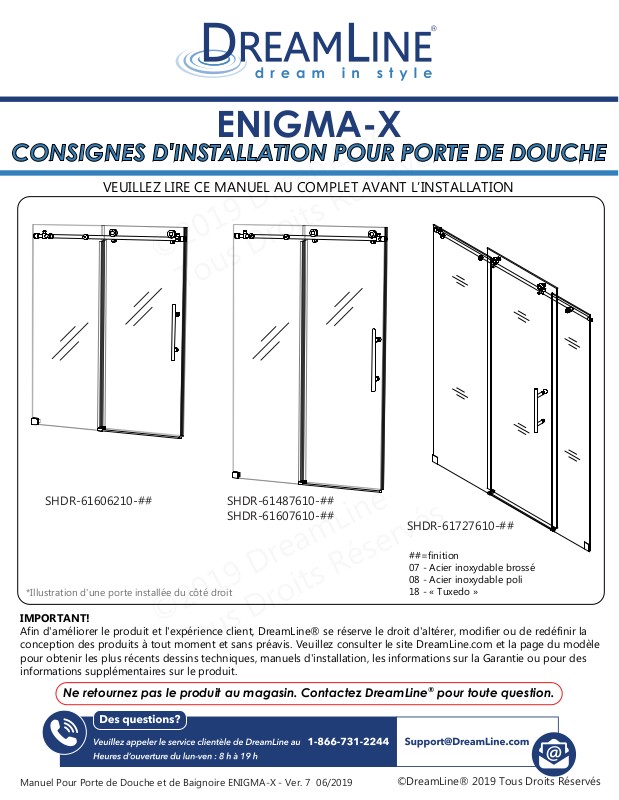

CONSIGNES D'INSTALLATION POUR PORTE DE DOUCHE

VEUILLEZ LIRE CE MANUEL AU COMPLET AVANT L’INSTALLATION

SHDR-61606210-## SHDR-61487610-##

SHDR-61607610-##

SHDR-61727610-##

##=finition 07 - Acier inoxydable brossé 08 - Acier inoxydable poli

*Illustration d'une porte installée du côté droit

IMPORTANT!

Afin d'améliorer le produit et l'expérience client, DreamLine® se réserve le droit d'altérer, modifier ou de redéfinir la conception des produits à tout moment et sans préavis. Veuillez consulter le site DreamLine.com et la page du modèle pour obtenir les plus récents dessins techniques, manuels d'installation, les informations sur la Garantie ou pour des informations supplémentaires sur le produit.

Ne retournez pas le produit au magasin. Contactez DreamLine® pour toute question.

18 - « Tuxedo »

Manuel Pour Porte de Douche et de Baignoire ENIGMA-X - Ver. 7 06/2019

La vitre de ce modèle a reçu le traitement exclusif ClearMax® de DreamLine. Ce revêtement spécialement formulé empêche l'accumulation de taches de savon et d'eau.

Installez le côté portant l'étiquette ClearMax® vers l'intérieur de la douche. Selon le modèle, veuillez noter que le revêtement est appliqué sur un ou deux côtés.

Pour de meilleurs résultats, utilisez une raclette en caoutchouc après chaque utilisation et essuyez la vitre avec un chiffon doux.

Inscrivez les informations d'achat suivantes pour vos dossiers ou pour communiquer avec DreamLine® :

Bon de commande Numéro

Date d’installation

Installé par:

Manuel Pour Porte de Douche et de Baignoire ENIGMA-X - Ver. 7 06/2019

Magasin/Fournisseur Acheté chez

Numéro OD (facultatif)

Numéro de référence SKU

* consultez la boîte d'expédition ou sur l'étiquette si disponible.

Table des matières

page

À Propos du Revêtement ClearMax® —

Avertissements et Préparation Générale 2

Sélection de Manuel - Manuel Pour Panneau de Retour et Cabine de douche à Seuil Unique 3

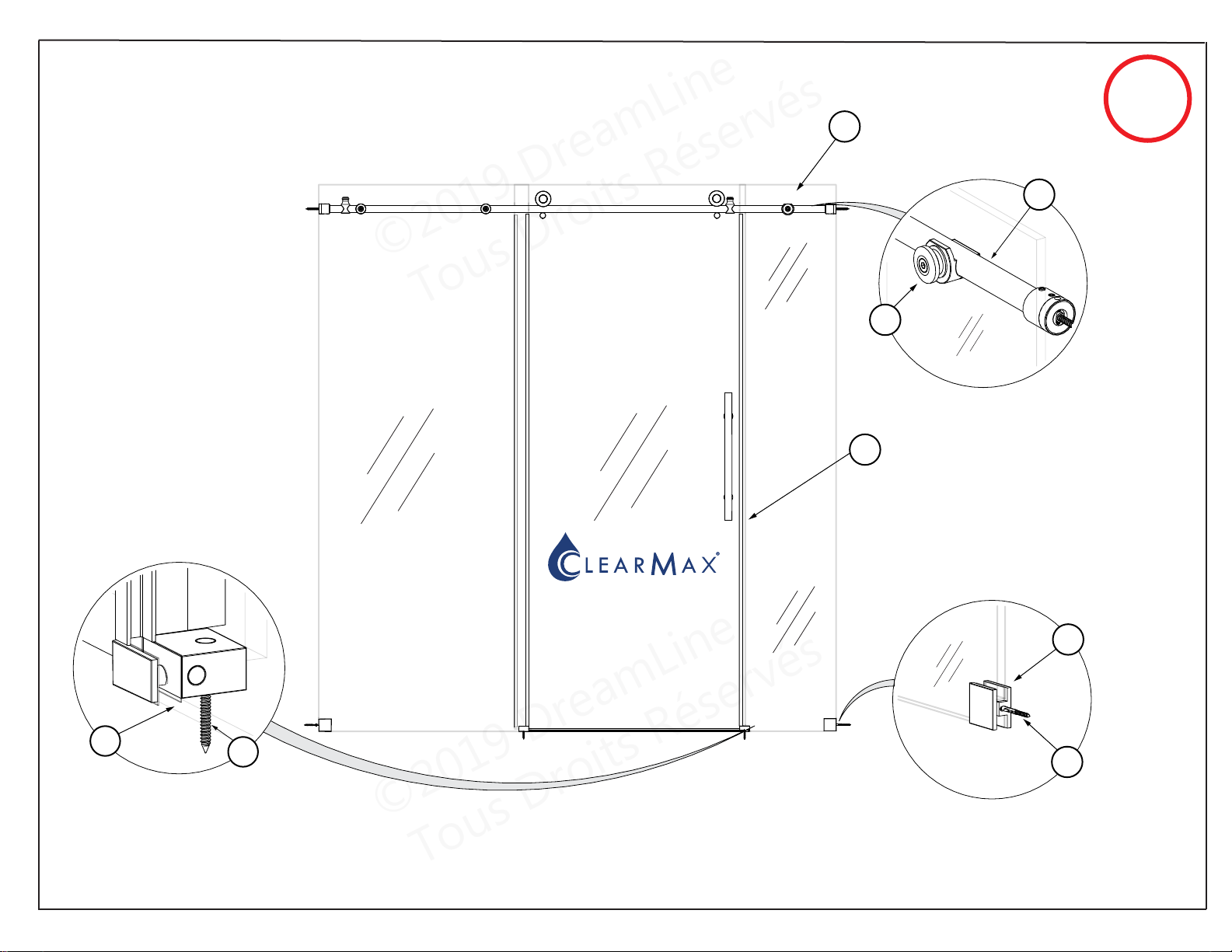

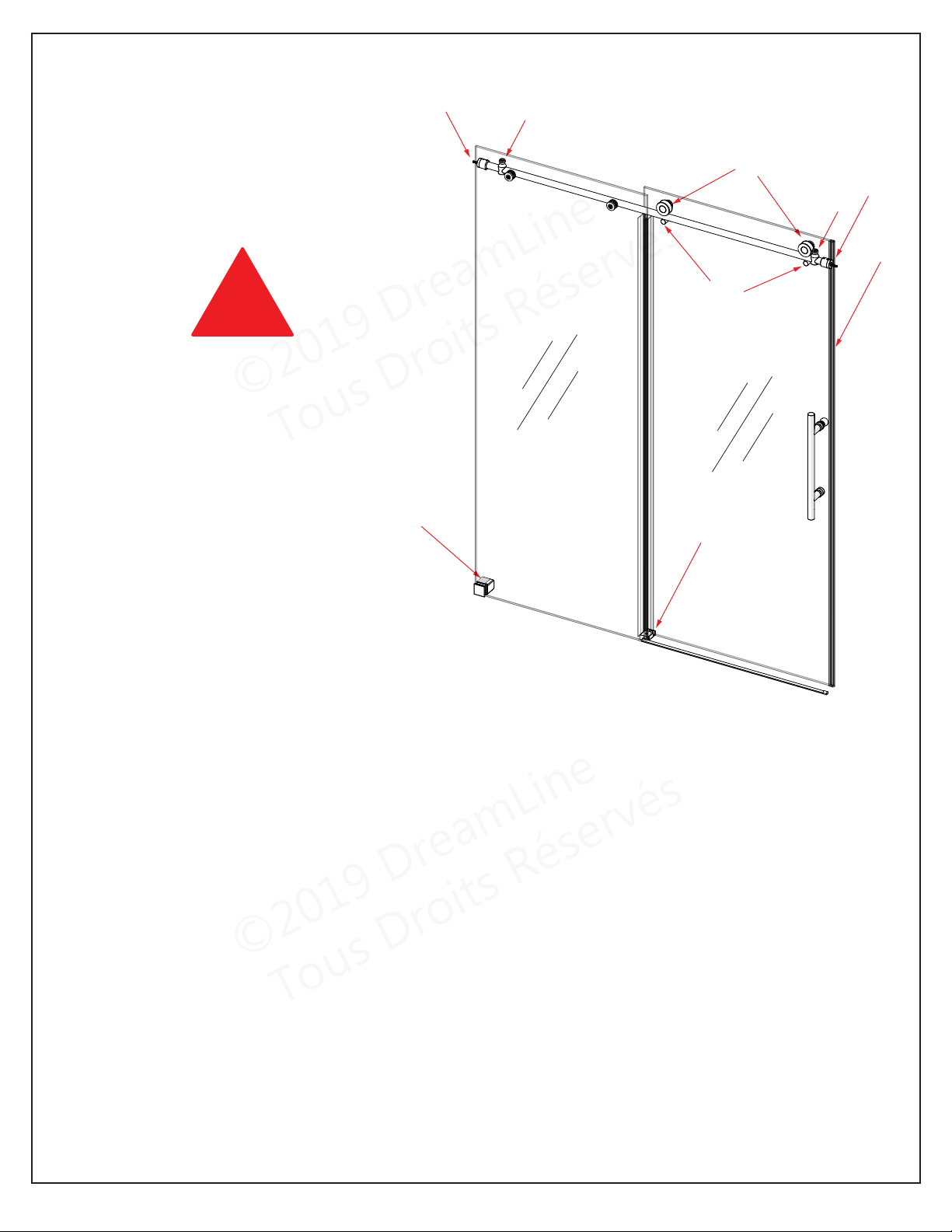

Informations Importantes au Sujet du Modèle 4

Recommandations de Renforcement de Structure 5

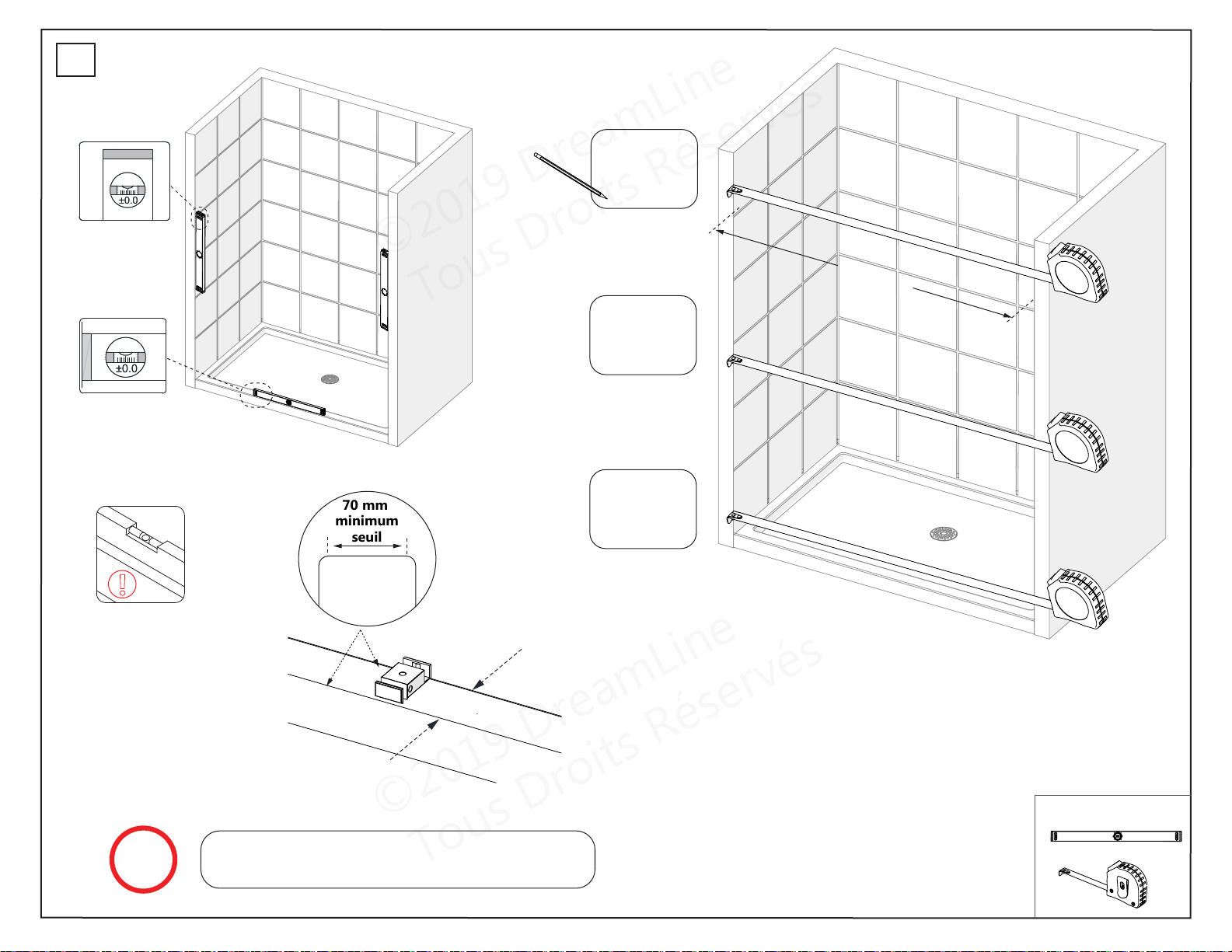

Préparation Spécifique Pour ce Modèle 6

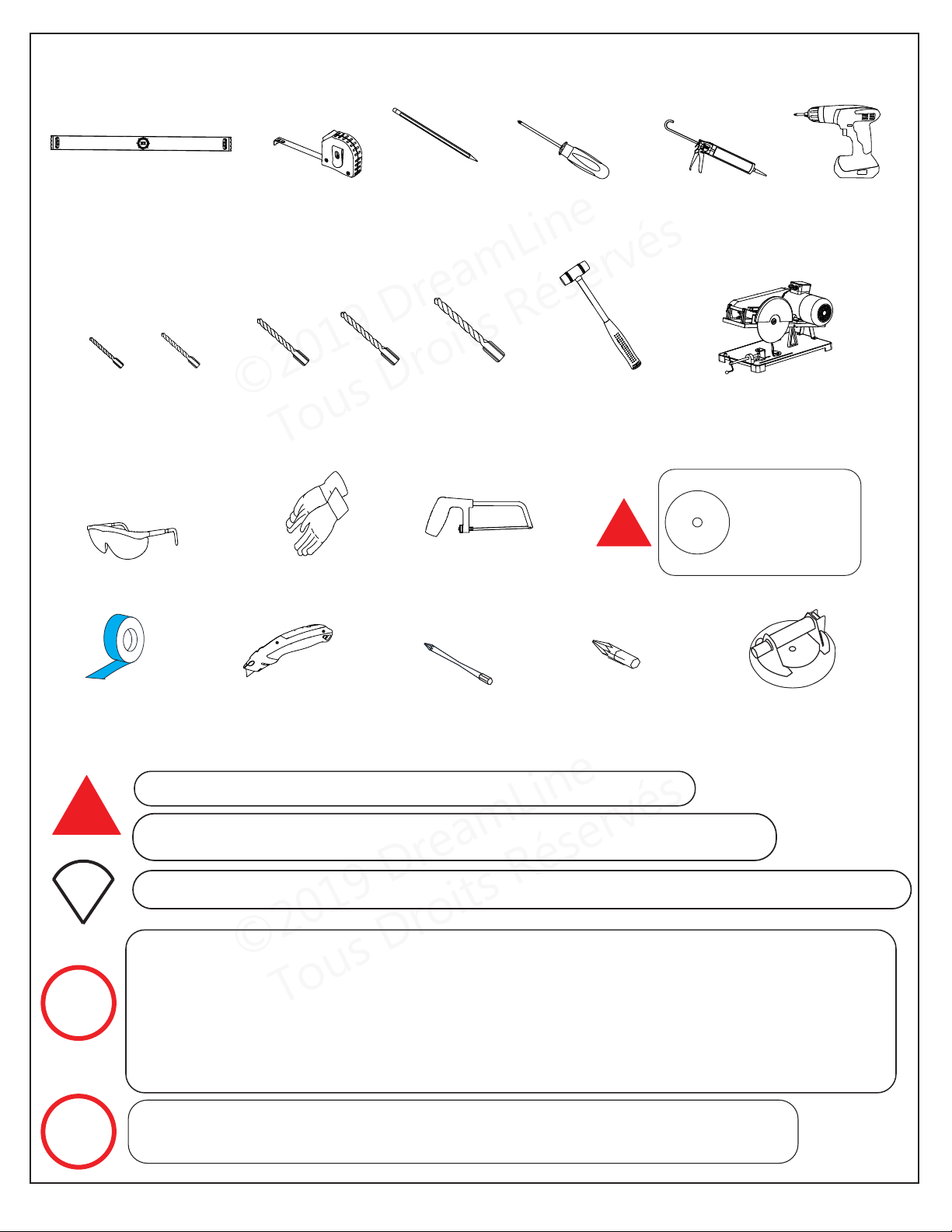

Outils 7

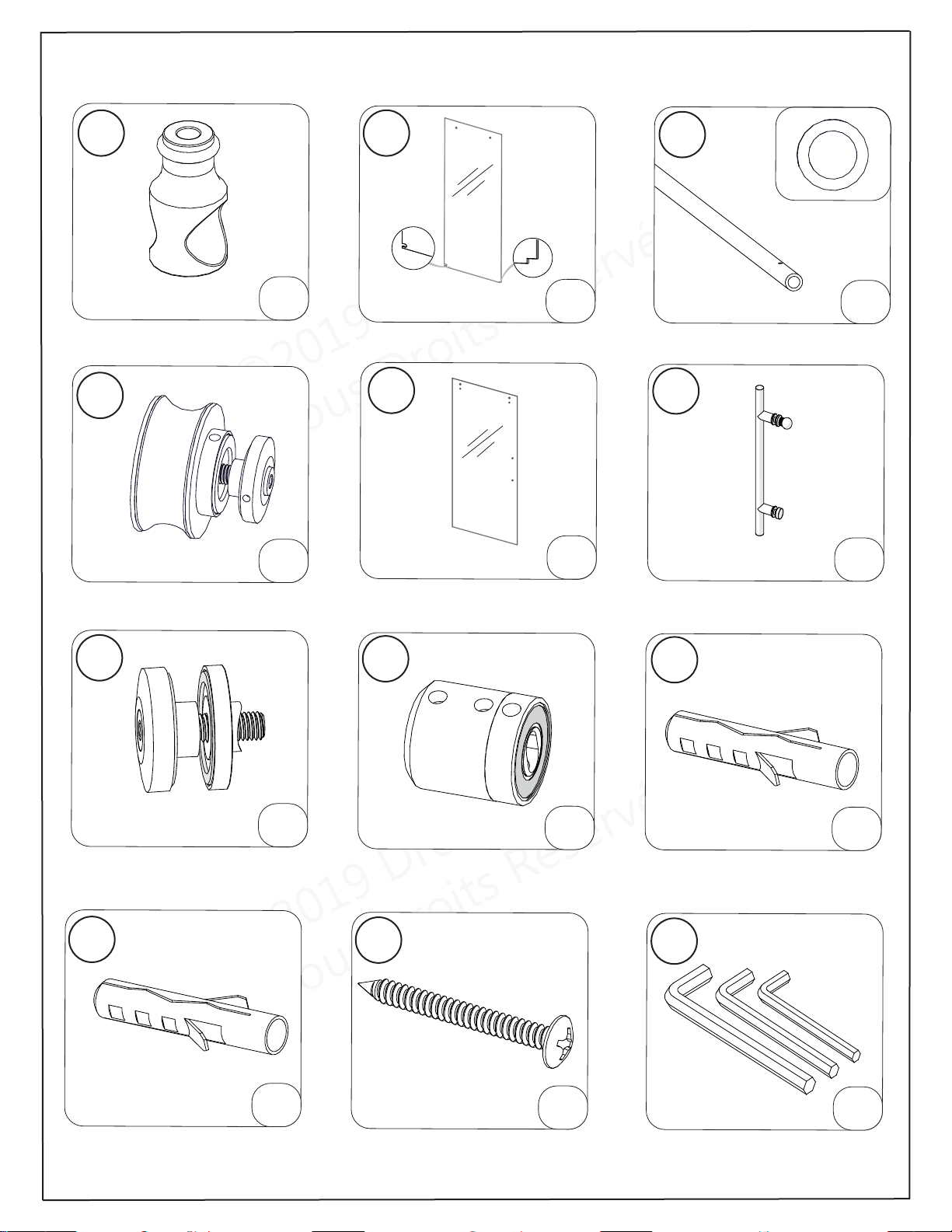

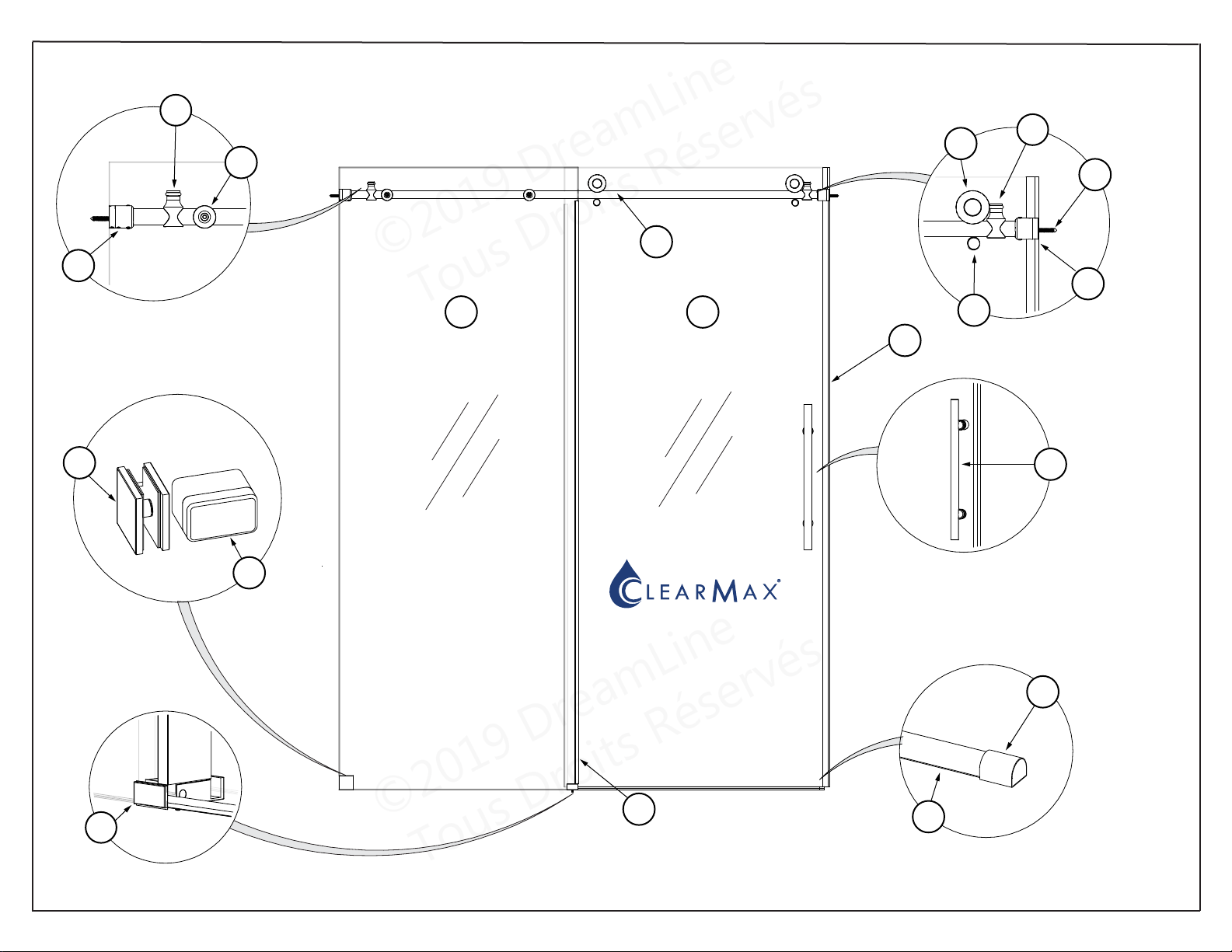

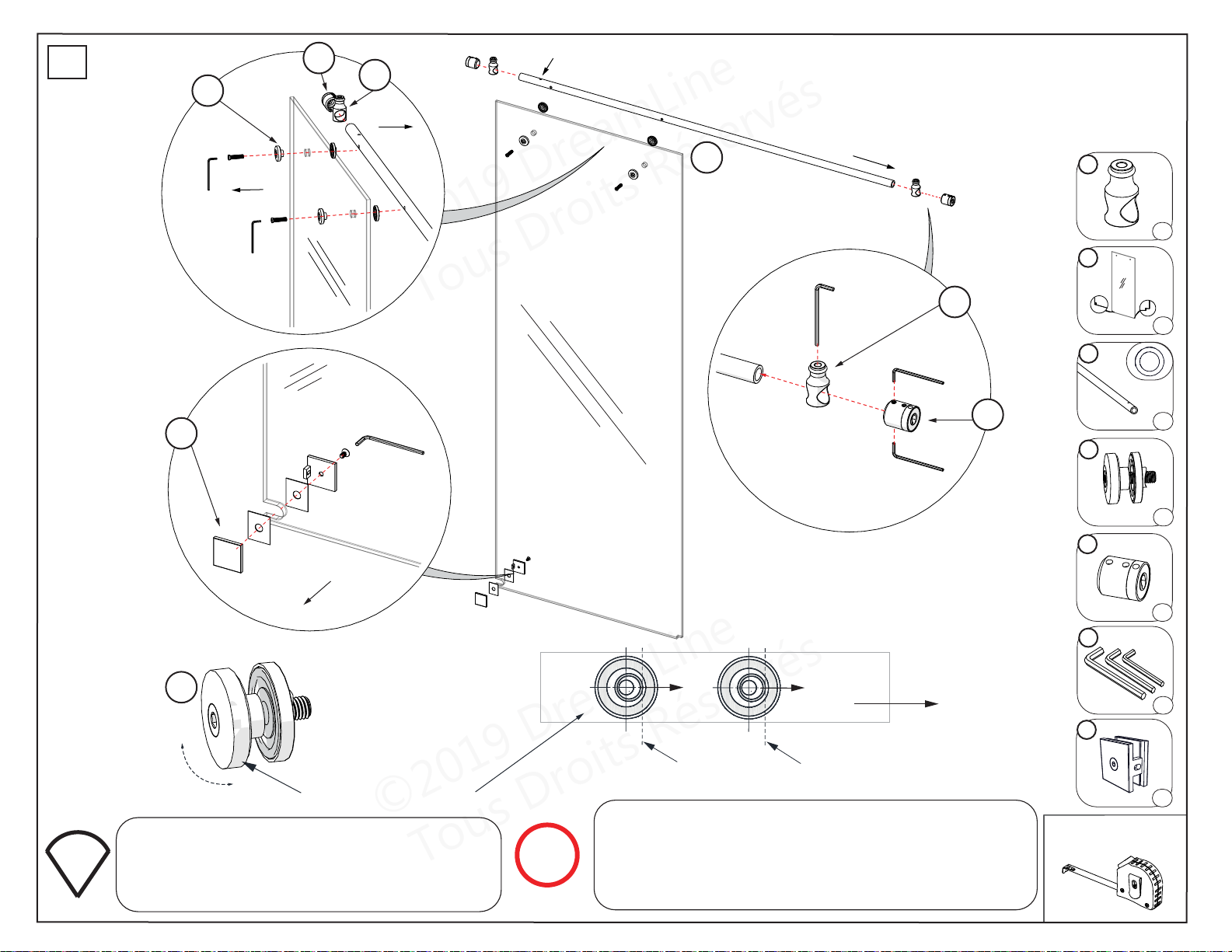

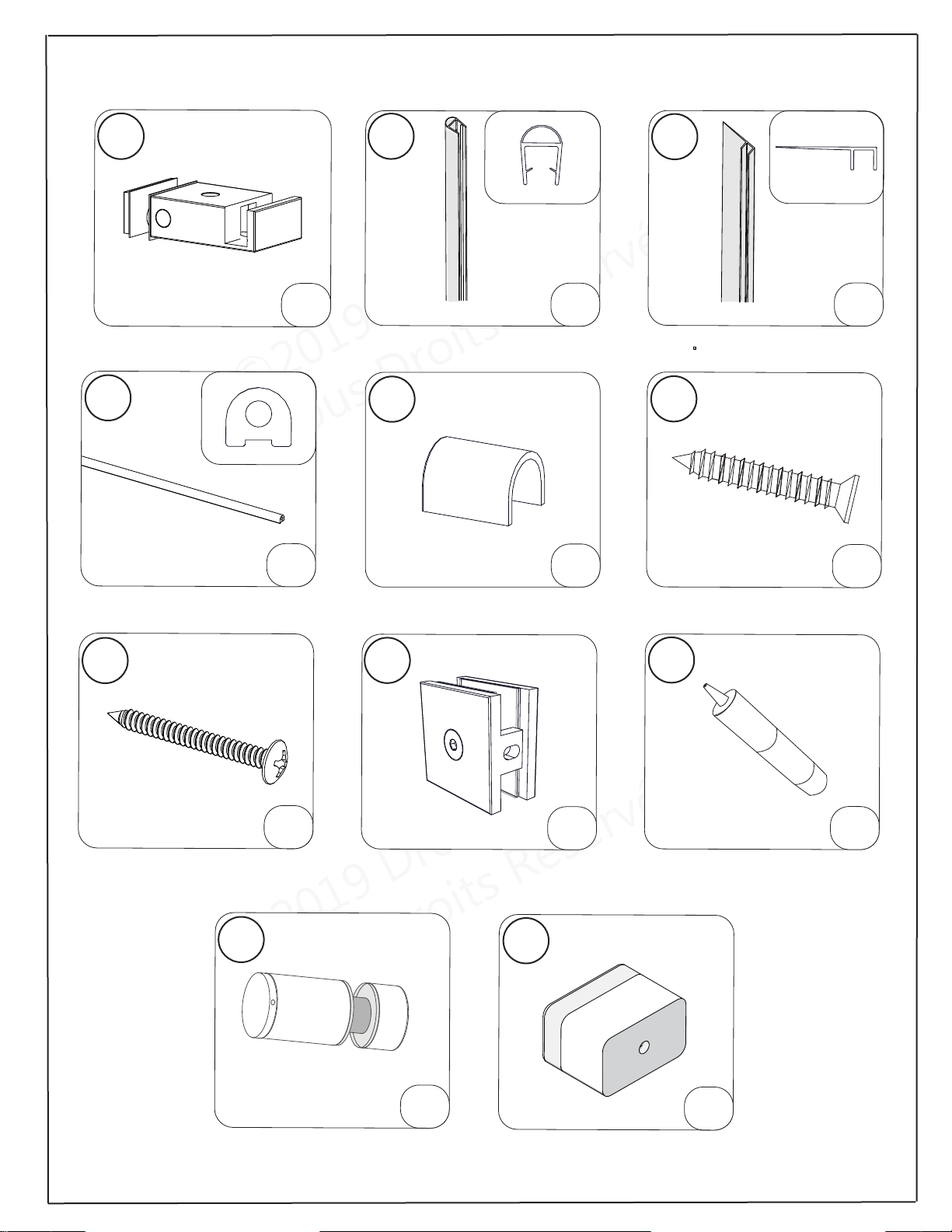

Schéma A, Détails Des Composants de la Porte de Douche et Liste A Détails des Pièces 8-10

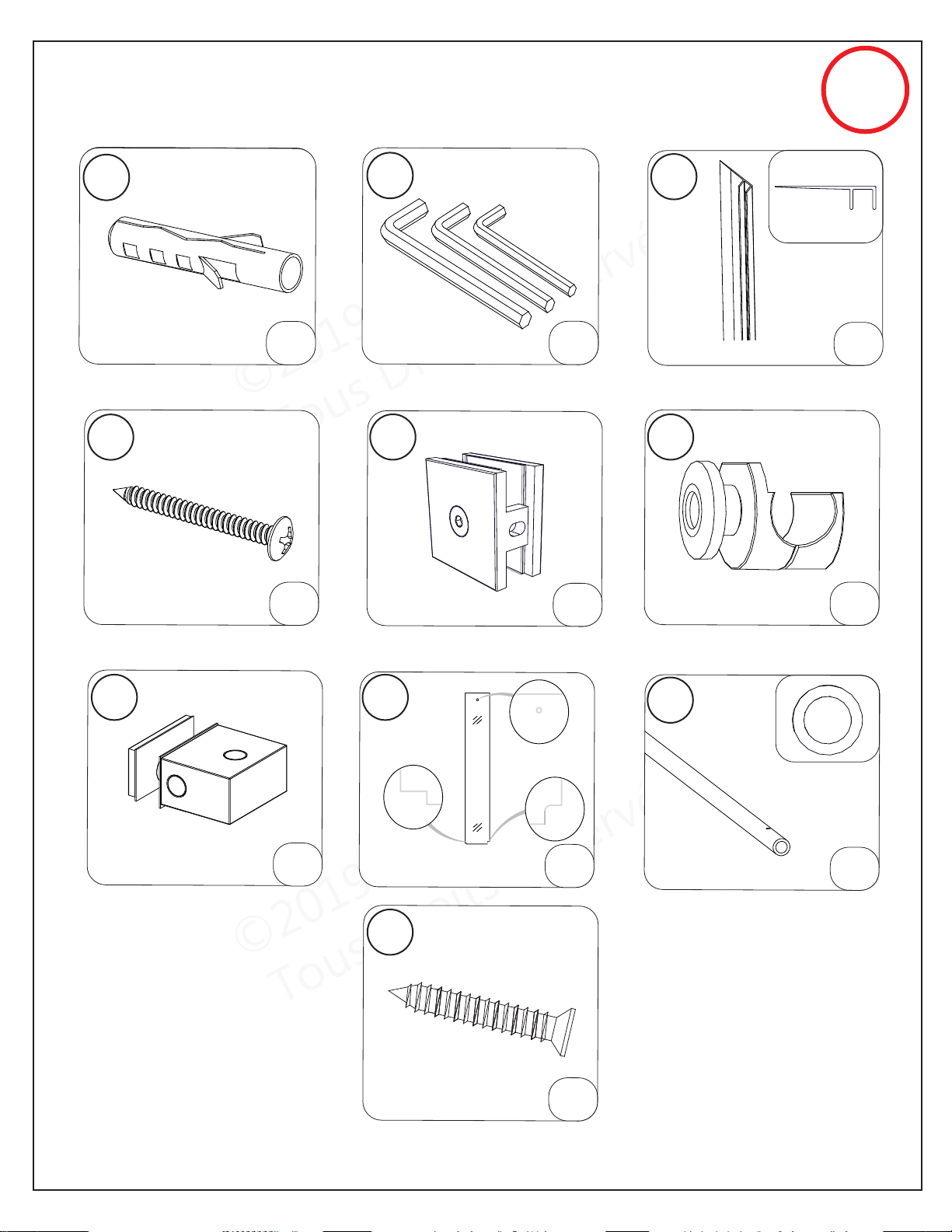

Schéma B, Détails Des Composants de la Porte de Douche et Liste B Détails des Pièces 11-12

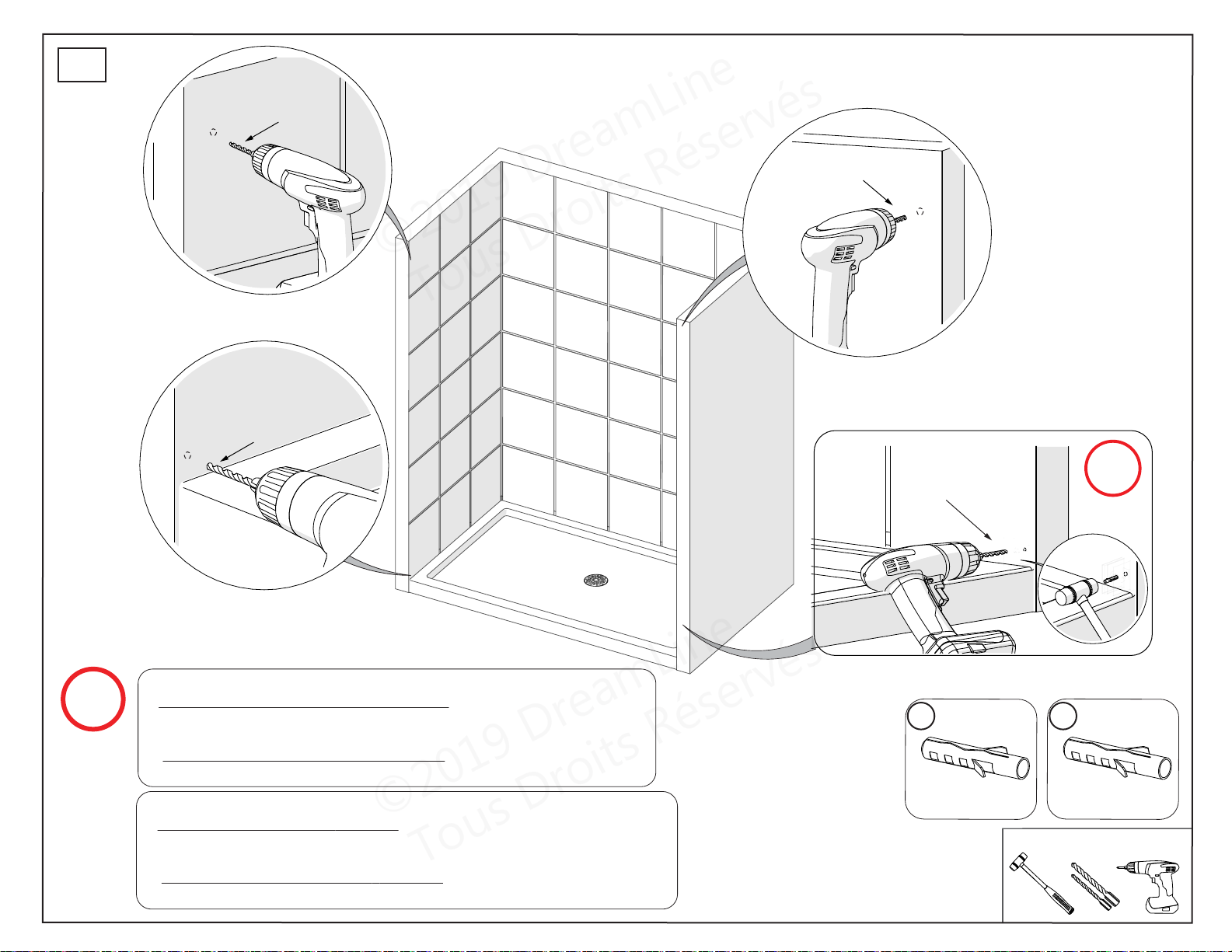

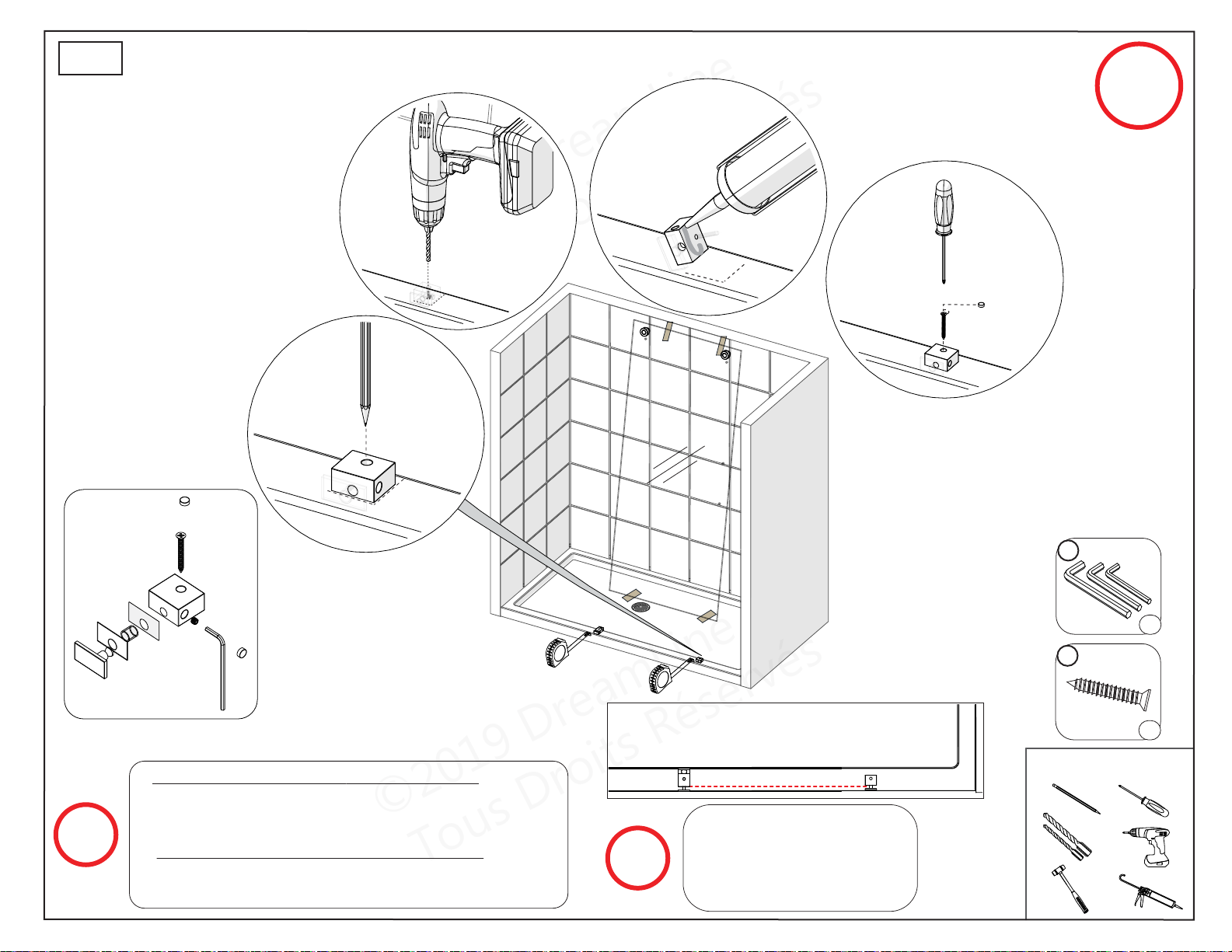

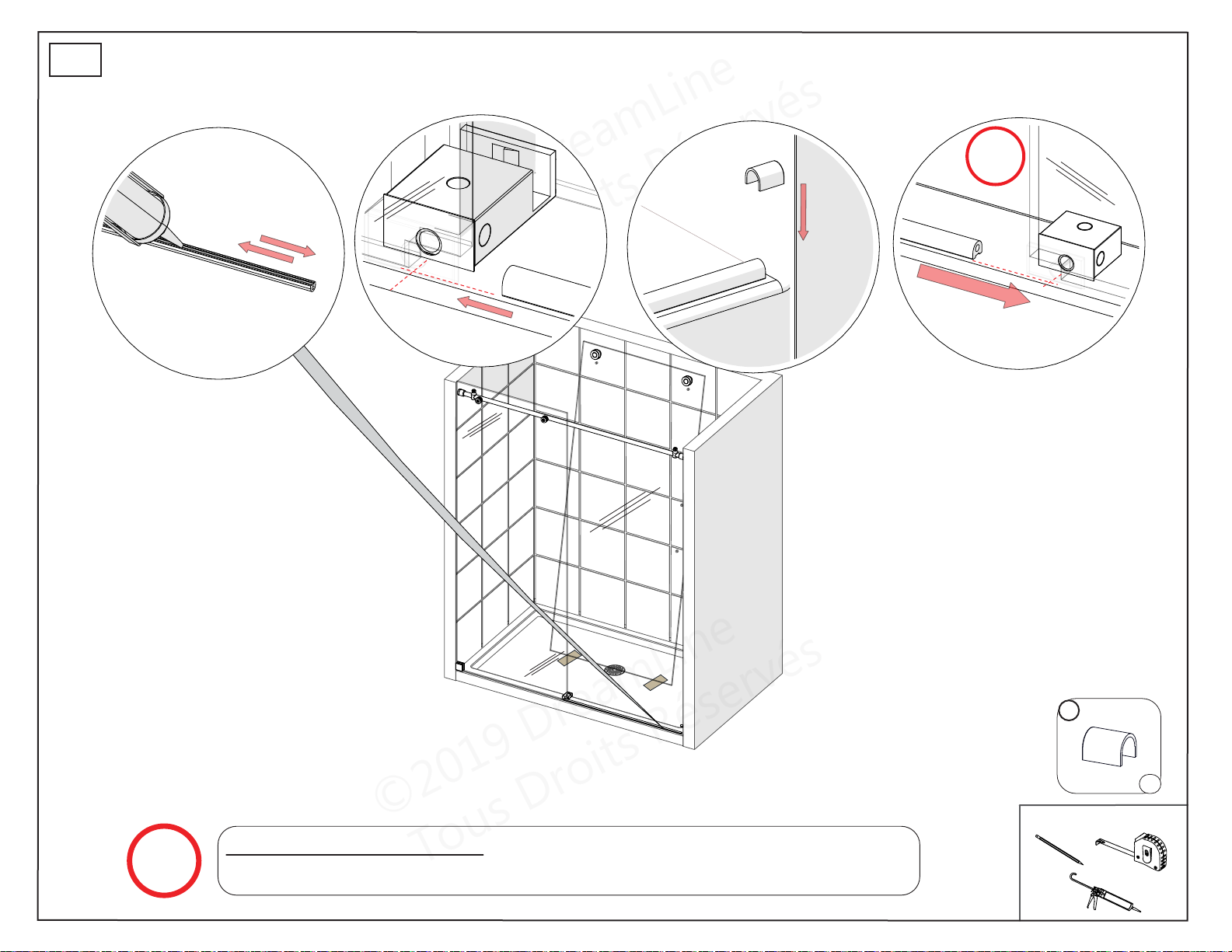

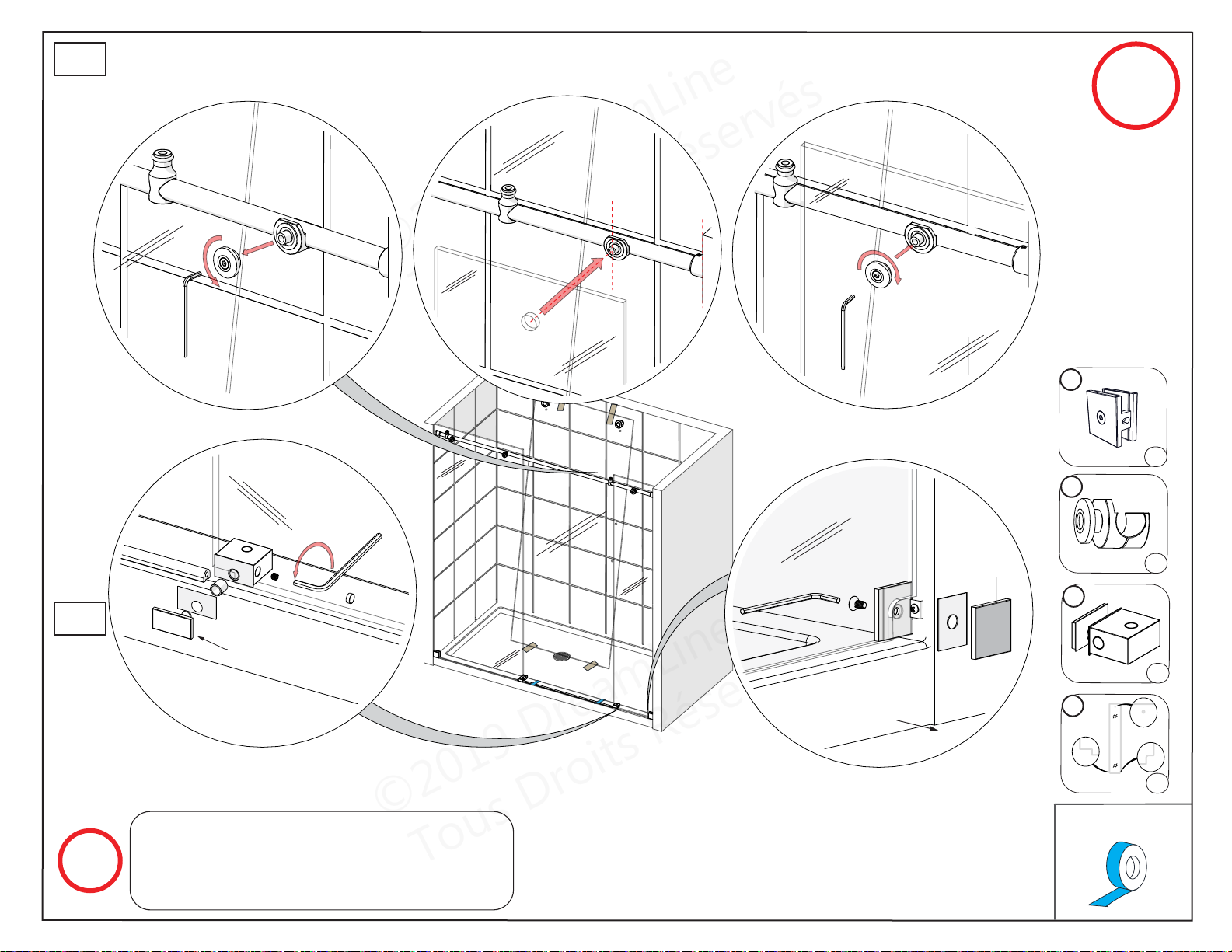

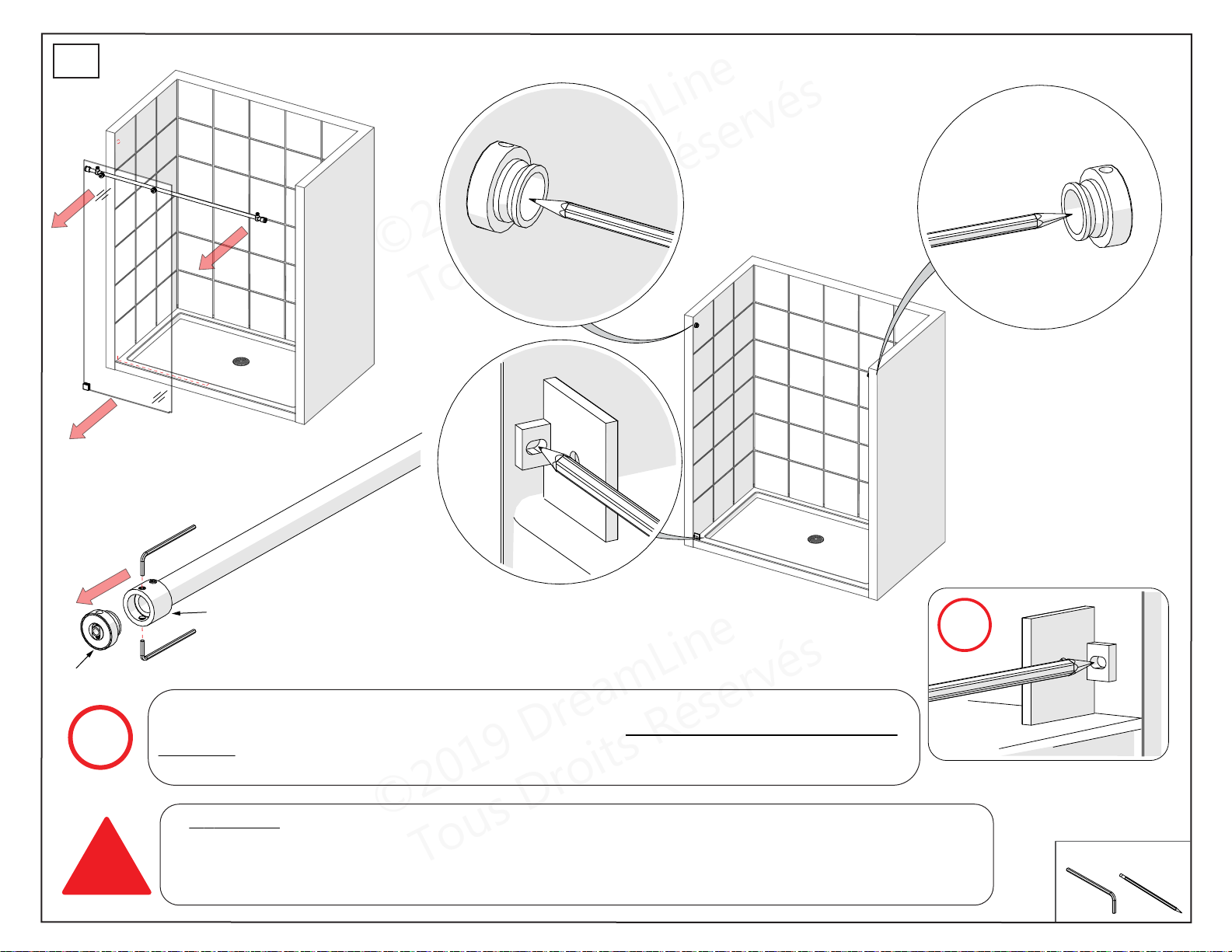

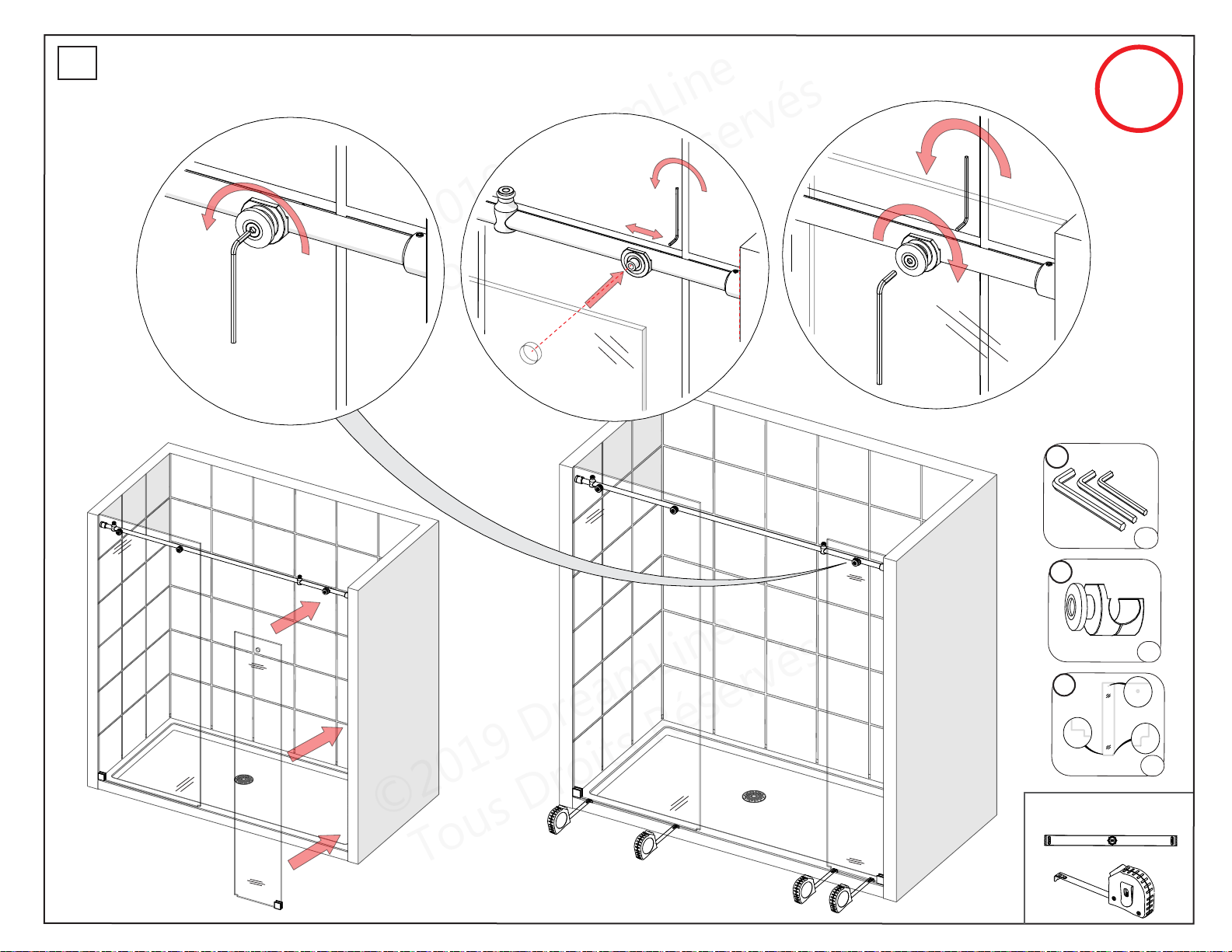

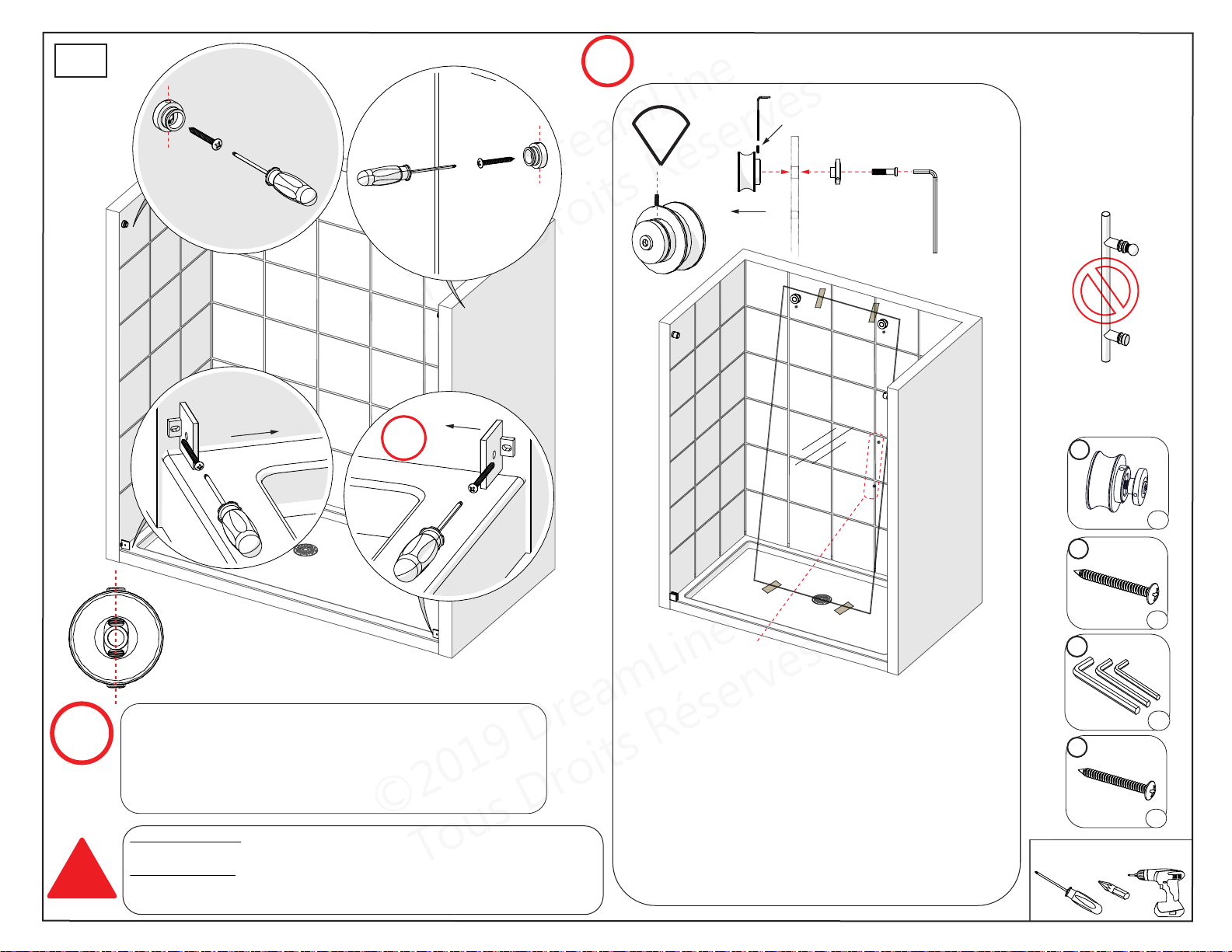

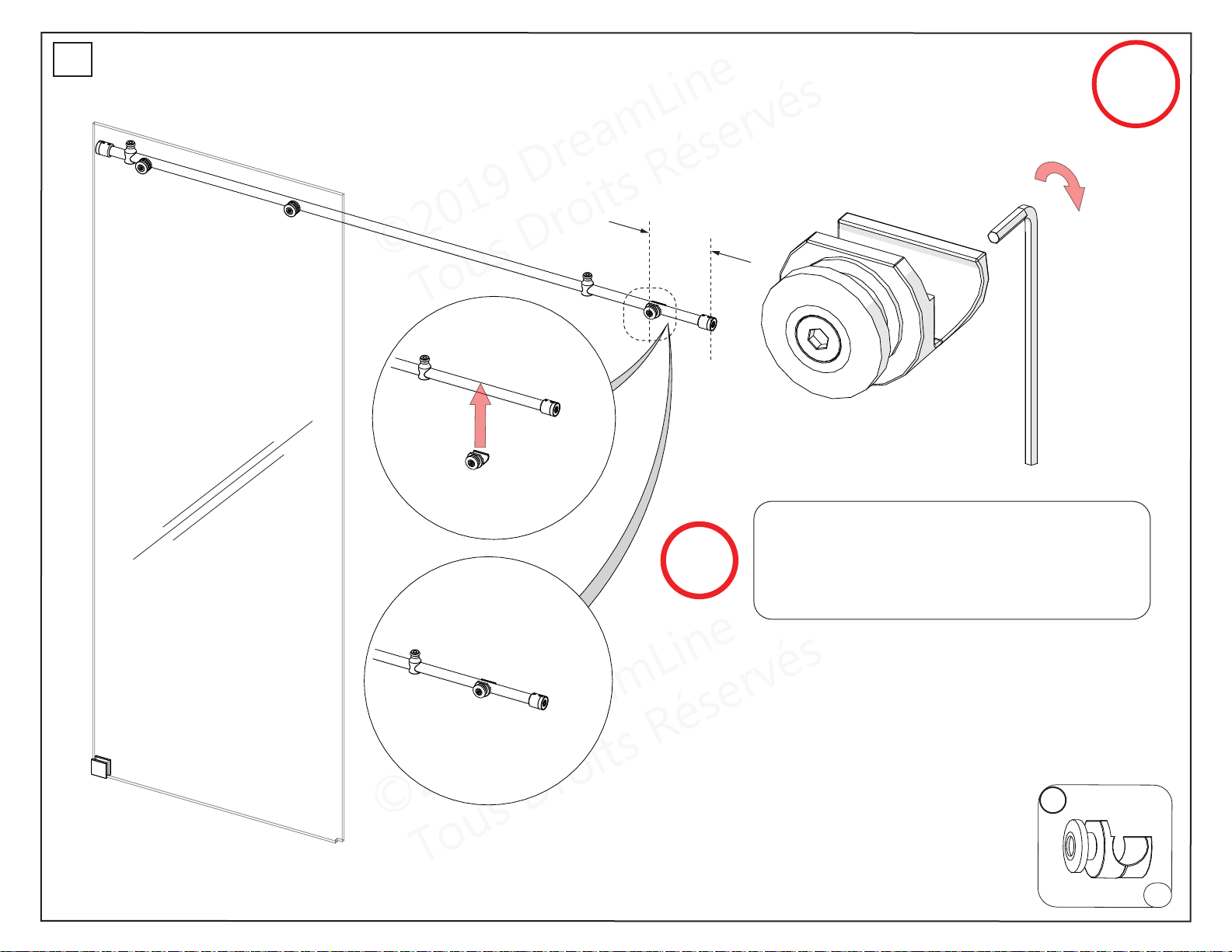

Les étapes de l'installation 13-38

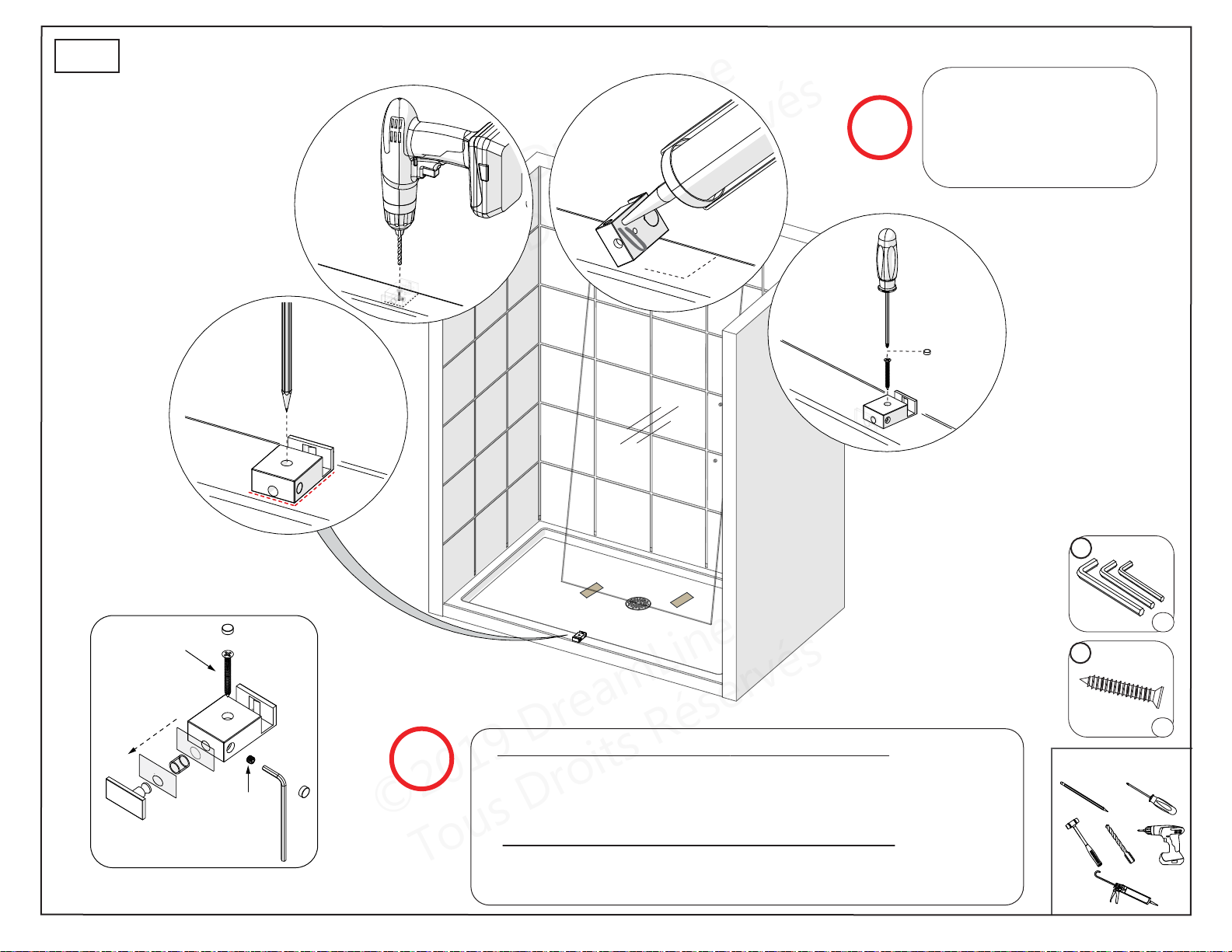

Installation du Guide 24-25

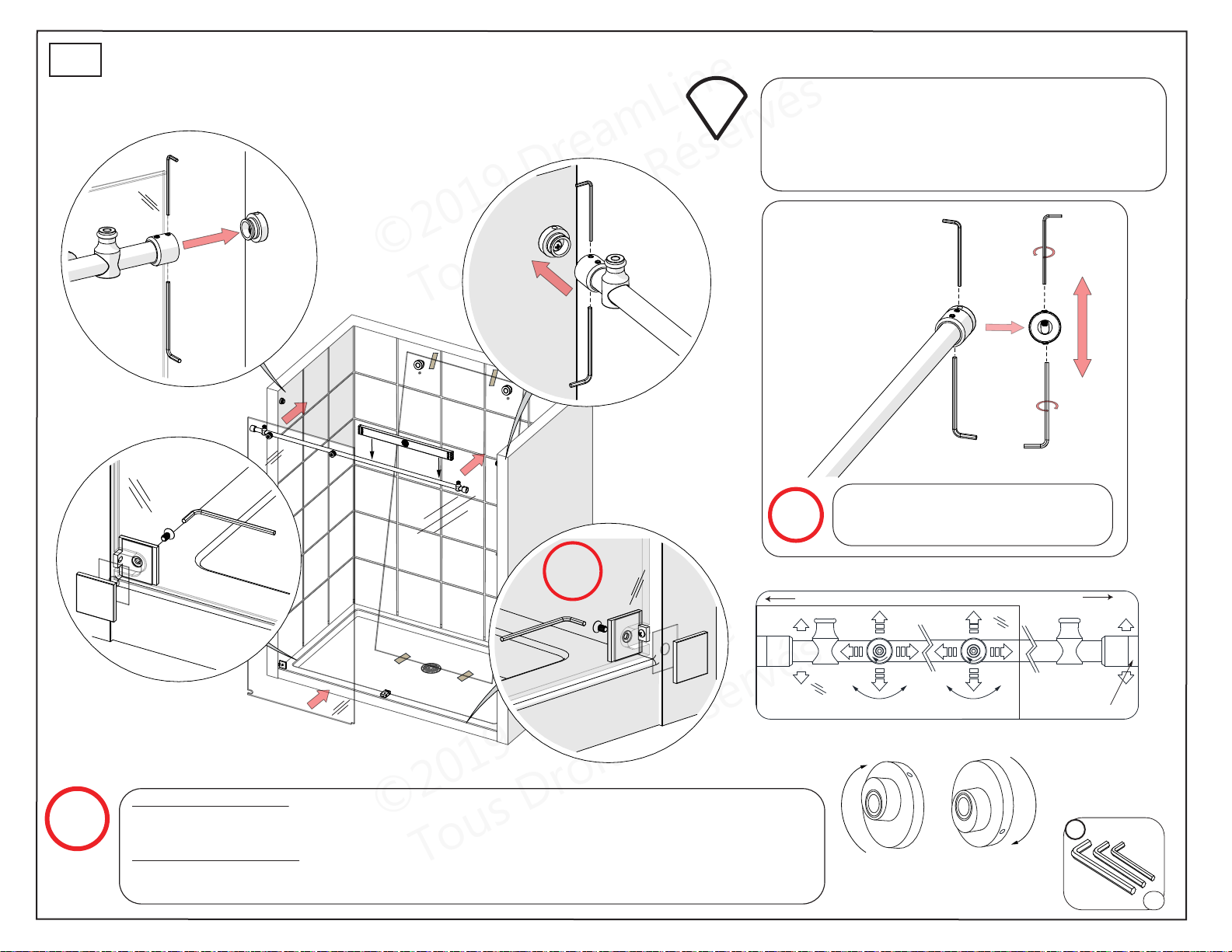

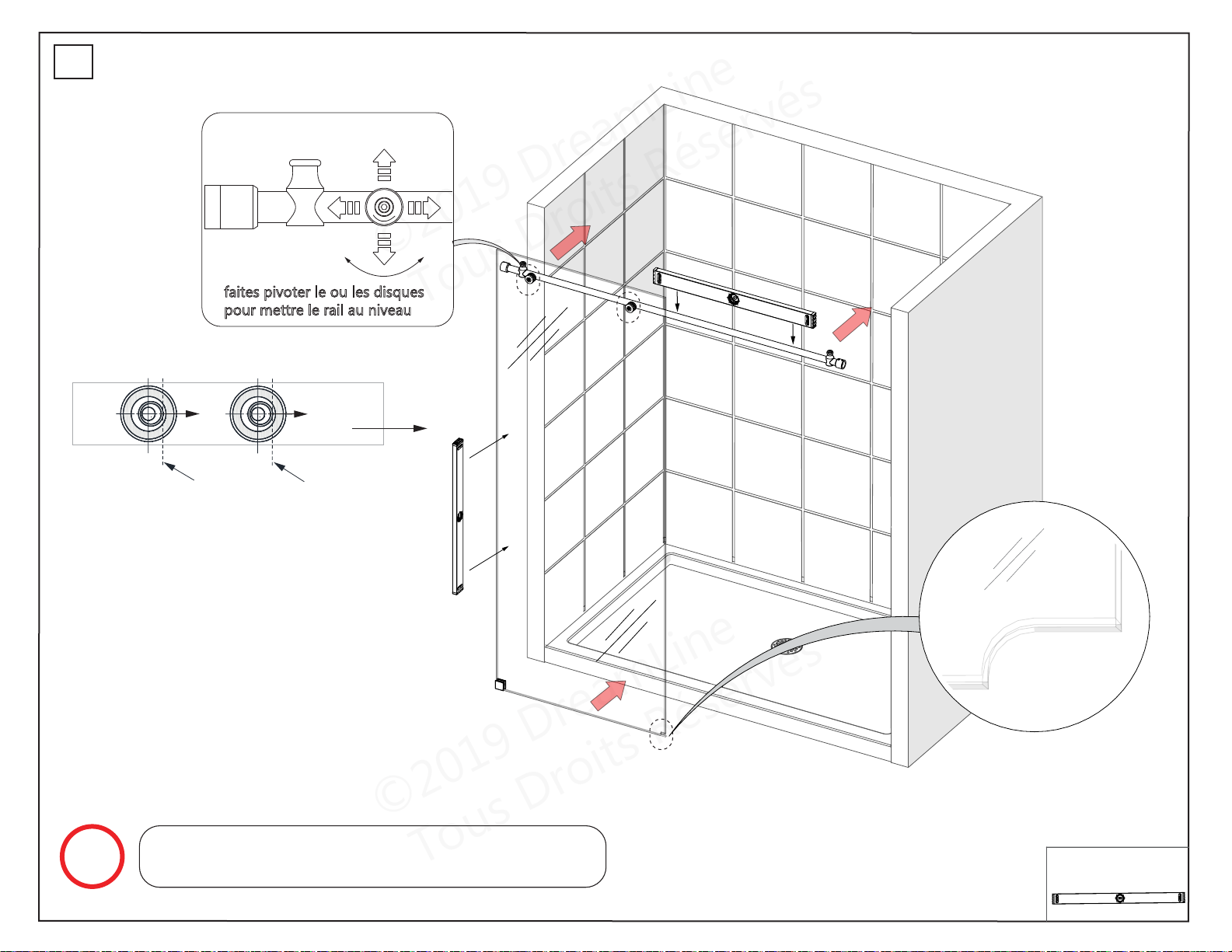

Ajustement de la Fixation du Rail 26

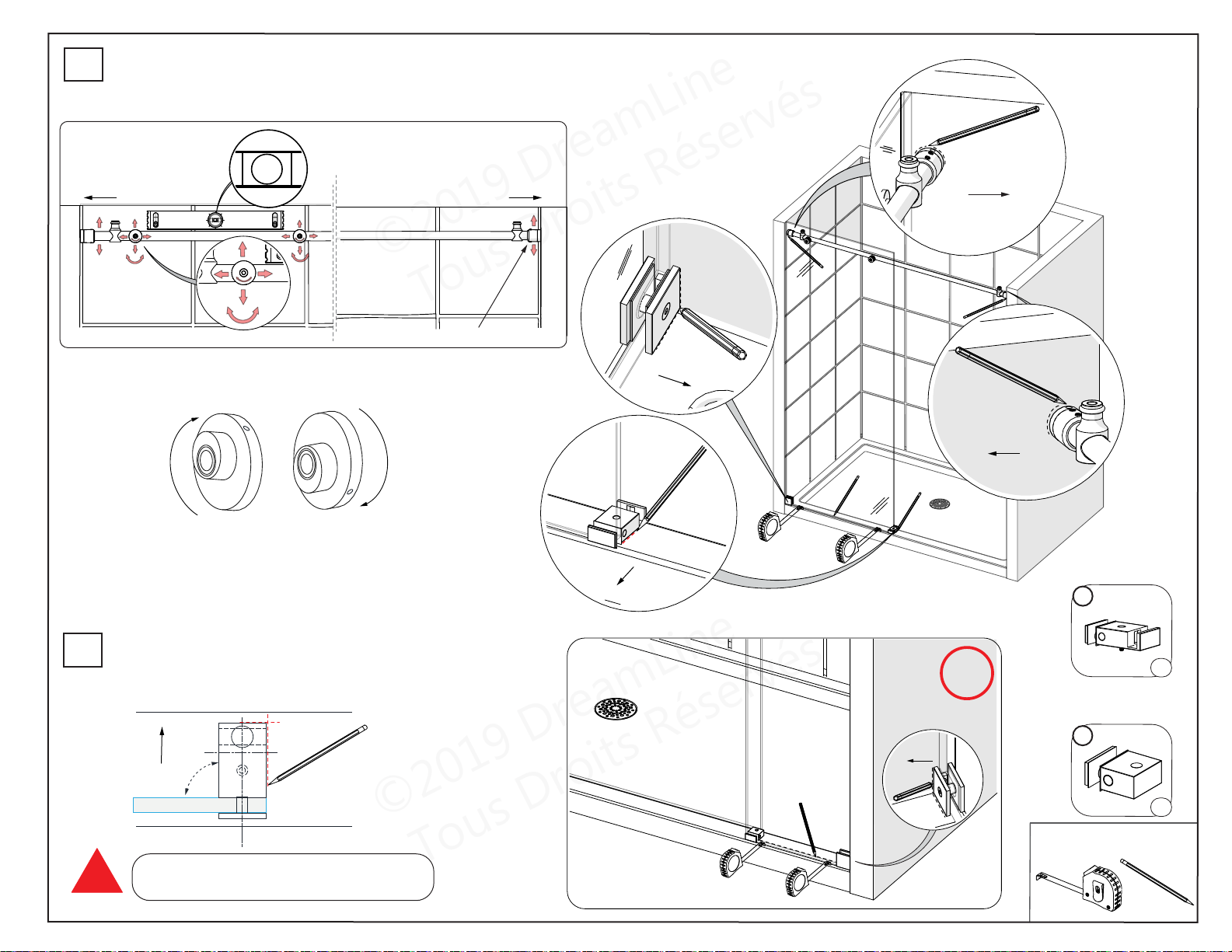

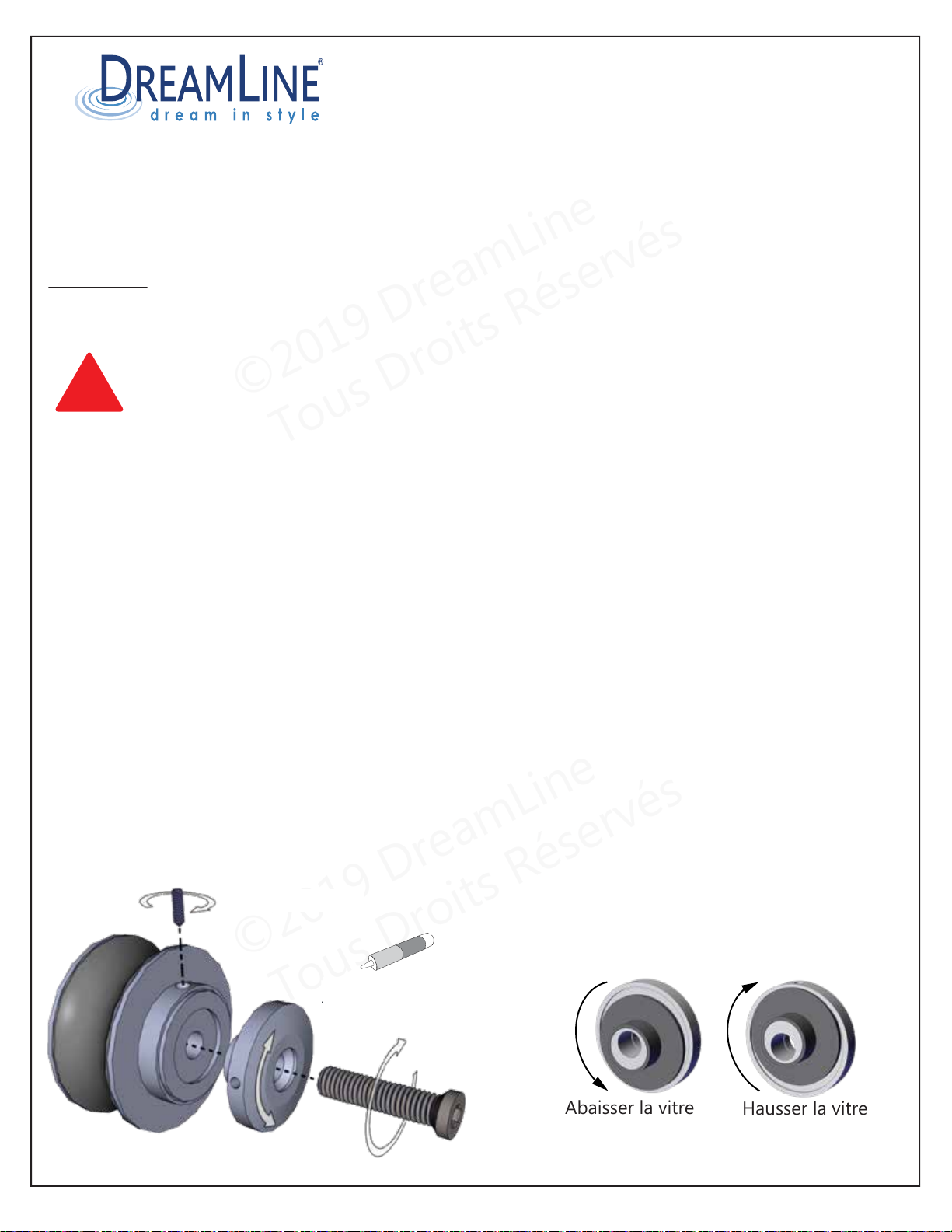

Procédure D'ajustement du Système de Roulement 31-32

Protège-Roulettes 33

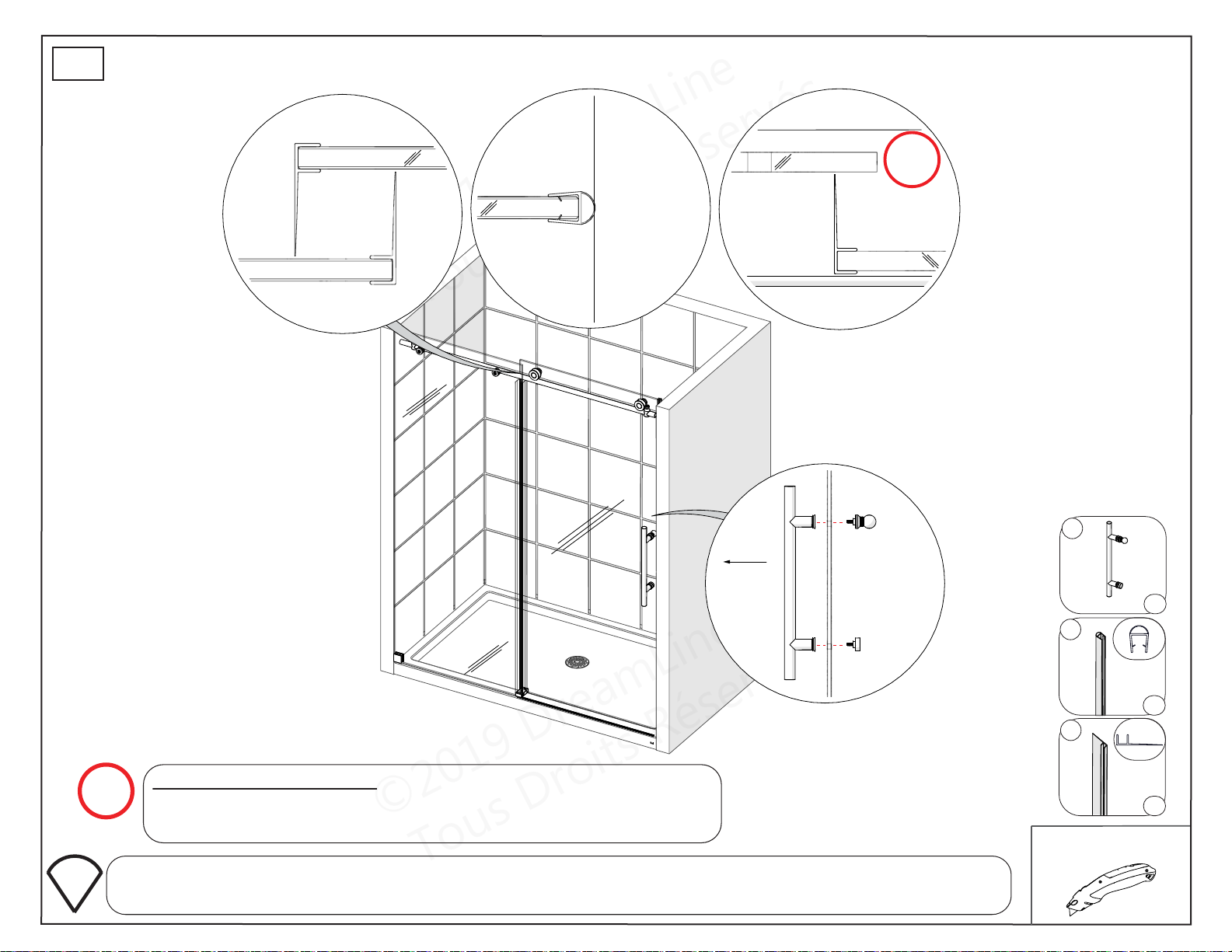

Joints de Vinyle et Installation de Poignée 34

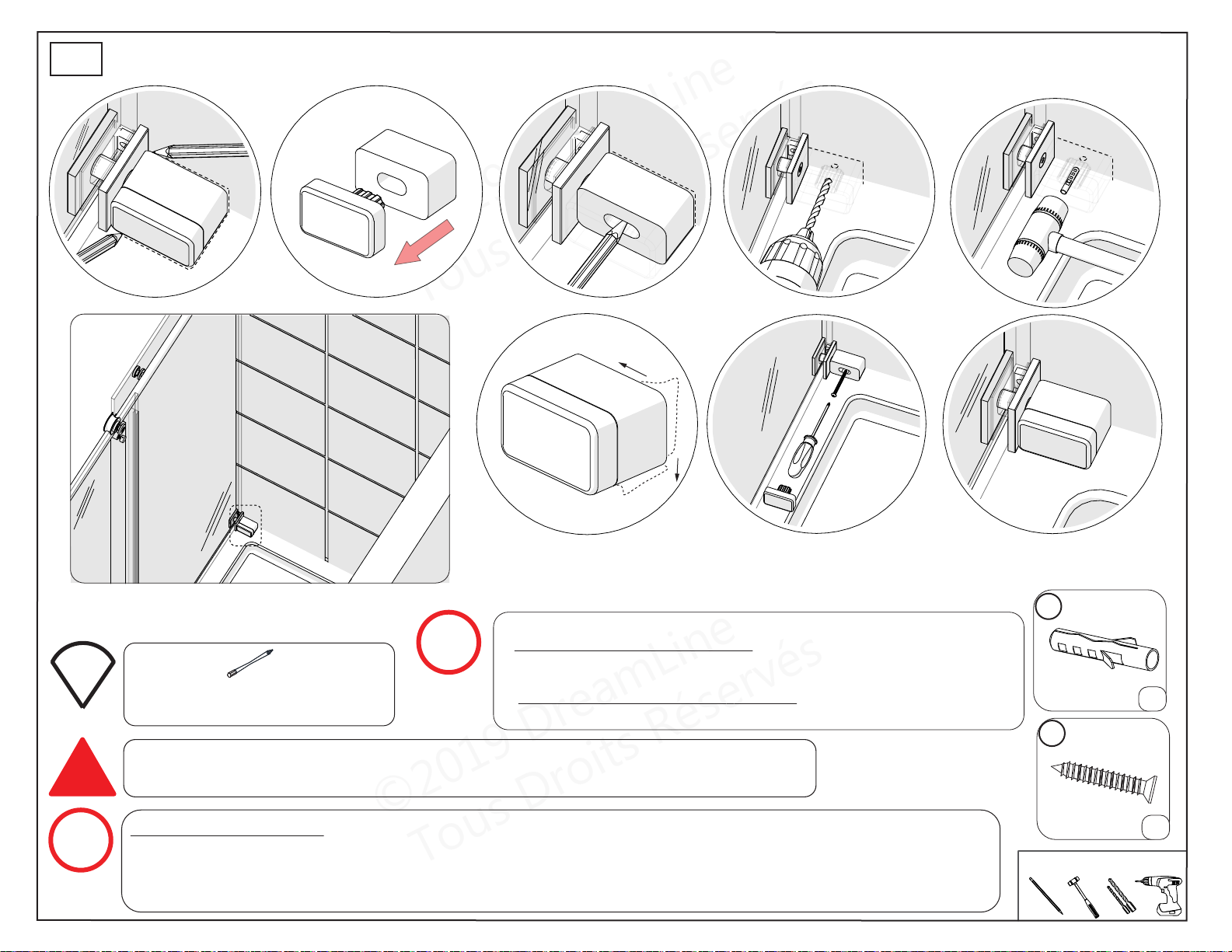

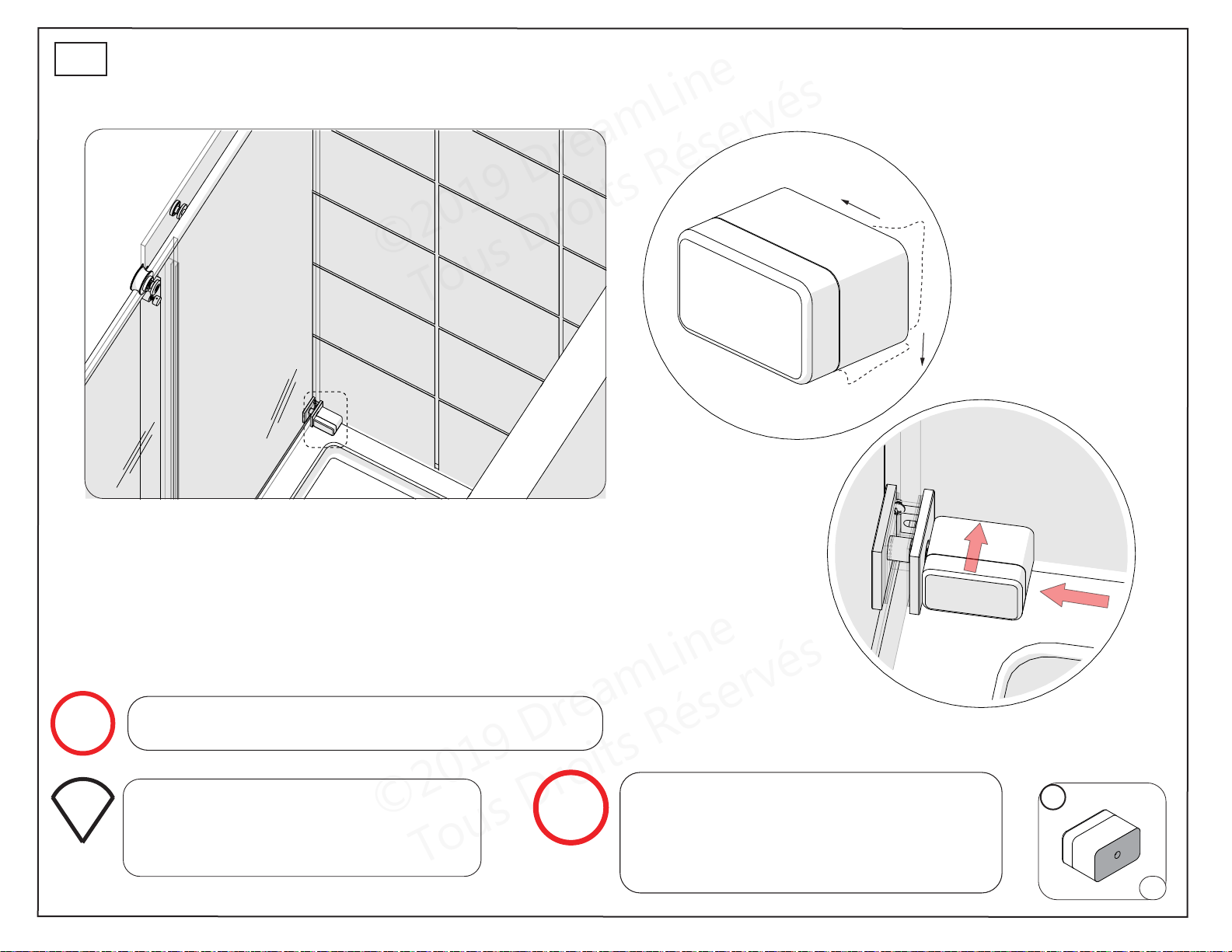

Installation de la Butée de Porte 35

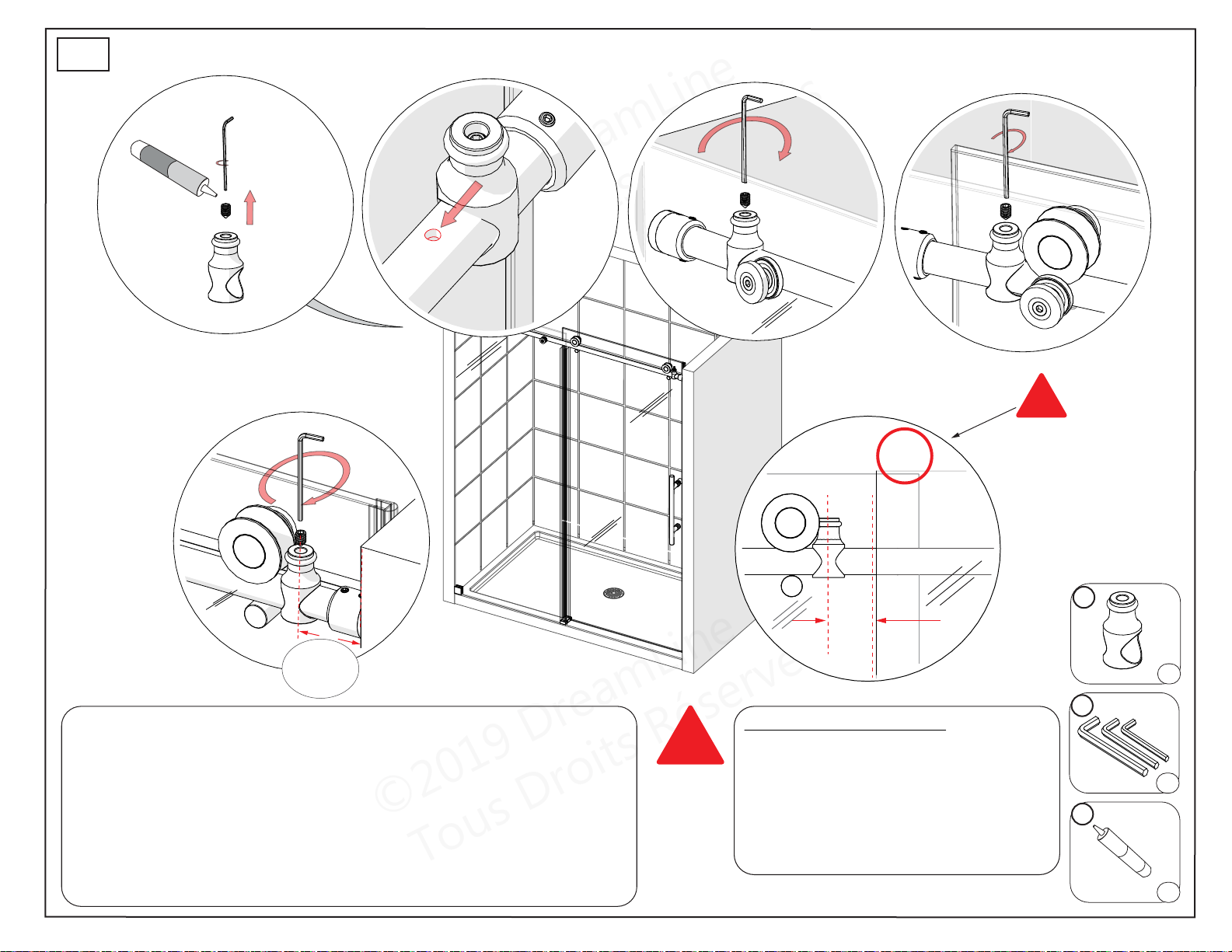

Installation du Butoir SafeStop™ 36-37

Entretien de L'unité 39

Dépannage 40

Informations sur Les Pièces D'origine 41-44

Titre de section

N° de

Légende des symboles

ASTUCE

REMARQUE

!

Manuel Pour Porte de Douche et de Baignoire ENIGMA-X - Ver. 7 06/2019

ASTUCE - pour faciliter d’installation.

REMARQUE -

caractéristiques spécifiques et les informations supplémentaires.

REQUIS -

attention particulière et signale un avertissement.

Notez les

requiert une

72

po

MODÈLE

UNIQUEMENT

UNIQUEMENT POUR LE MODÈLE 72 po

indique les pièces et les consignes spécifiques au modèle 72 po. (Non inclus avec les modèles 48 ou 60 po.)

ADÉQUATrecommandée.

INCORRECT non recommandé.

-

Durée moyenne d’installation

4 hrs

WARNING DISCLOSURES

IMPORTANT

•

Afin d'améliorer le produit et l'expérience client, DreamLine® se réserve le droit d'altérer, modifier

•

(Tous les modèles)

•

(Séries Enigma)

•

A

•

PRÉPARATION GÉNÉRALE

Les portes de douche DreamLine

®,

ne sont pas conçues pour être installées sur un pourtour en fibre de verre en raison des angles arrondis et du manque de surface solide pour poser la quincaillerie.

ou de redéfinir la conception des produits à tout moment et sans préavis. Pour consulter les plus récents dessins techniques, manuels, informations sur la garantie ou autres informations, veuillez visiter la page internet de votre modèle sur DreamLine.com.

Ce produit doit être installé par une personne familiarisée avec les exigences du code du bâtiment

pour ce type de projet et avec les précautions nécessaires pour une installation et un fonctionnement sécuritaire du produit.

L'aspect sécuritaire de toute installation est la responsabilité de l'installateur. Une installation par un professionnel est recommandée. Une installation professionnelle est requise. Pour éviter des dommages ou de graves blessures, NE VOUS APPUYEZ PAS sur le panneau, ni sur

la porte, ni sur la vitre installés.

Pour éviter des dommages ou des blessures graves: NE TENTEZ PAS de soulever ou de déplacer un

grande et lourde vitre seul. Travaillez avec un assistant et/ou une ventouse pour le verre de qualité professionnelle.

La pose de certains modèles pourrait nécessiter un perçage dans le seuil. Contactez le fabricant de

la base, de la baignoire ou du seuil pour toute question concernant le perçage de trous dans leur produit.

Tous les dessins de ce manuel sont des illustration. Ils ne sont pas conçus à l'échelle.

VERTISSEMENT POUR LE VERRE TREMPÉ

La porte vitrée de votre douche pourrait se briser sans avertissement si elle est mal posée ou lors

d'une manipulation inappropriée

NE POSEZ PAS ou n'utilisez pas une porte de douche dont les coins sont ébréchés, les bords

fissurés ou autrement endommagés et/ou si elle a été échappée ou heurtée sur un matériau dur tel que du carrelage, du marbre ou de la vitre.

Les principales causes de rupture du verre trempé sont:

o Un mauvaise manipulation, un entreposage inadéquat ou installation déficiente o Une utilisation incorrecte ou abusive o Le manque d’entretien o Le défaut de remplacer une vitre endommagée o Une manipulation inappropriée lors de l'entreposage, du déballage et de

l'installation :

o Les coins et les rebords sont les zones les plus susceptibles d’être endommagées sur une

vitre de verre trempé. Ils d l'entreposage, le déballage, l’installation et l’utilisation. Un point de pression concentré ou un impact avec une surface plus dure que le verre lui-même, peut faire éclater le verre trempé. Le verre trempé peut éclater immédiatement, quelques heures ou même plusieurs jours plus tard.

o Pose inadéquate de la quincaillerie de la porte, des ro

des butées ou de la vitre :

o Une installation incorrecte comprend : de la quincaillerie desserrée et/ou un manque de

joints statiques entre la quincaillerie et la vitre. De plus, un alignement incorrect des rails, des profilés muraux ou de tout autre matériel lors de la pose ou de l'utilisation peut exercer une contrainte sur les bords de la vitre et provoquer

o Ce produit doit être installé par un installateur professionnel expérimenté et familiarisé avec

la manipulation sécuritaire du verre trempé.

o Utilisation incorrecte de ce produit :

 L'ouverture ou la fermeture agressive de la porte peut causer un traumatisme à la

vitre et peut mener à sa rupture. Ceci peut se produire immédiatement ou des heures ou même des jours plus tard.

 La q

uincaillerie de la porte de douche et la vitre doivent être inspectées

périodiquement :

• Indiquez au propriétaire comment procéder à une inspection périodique de

la quincaillerie de la douche et de la vitre - des ajustements mineurs peuvent être nécessaires en fonction de l'utilisation (ou d'une mauvaise utilisation) de la porte de douche. Assurez-vous que la quincaillerie demeure bien vissée et soient adéquats. Tous les ajustements doivent être faits au moment de la constatation pour éviter tout dommage du produit.

 Des considérations supplémentaires doivent être envisagées lors de l’installation de

produits de verre trempé sans cadre dans les maisons avec de jeunes enfants ou une personne âgée en raison du risque accru d'une utilisation des alternatives telles que des rideaux de douche ou des barres d'appui doivent être envisagées.

oivent donc être protégés et manipulés avec soin durant

ulettes, des charnières, des rails,

sa rupture.

que l'alignement et le fonctionnement de la porte

incorrecte. Dans de tels cas,

Ce produit doit être installé par une personne familiarisée avec les

!

exigences du code du bâtiment pour ce type de projet et avec les précautions nécessaires pour une installation et un fonctionnement sécuritaire du produit.

•

Après avoir ouvert toutes les boîtes et tous les emballages, lisez attentivement cette introduction. Cochez tous les éléments dans l'emballage afin de vérifier que vous avez reçu tous les composants inscrits sur la page « Schéma détaillé des composants du produit ». Examinez toutes les boîtes et tous les emballages pour détecter des dommages dus au transport. Si l'unité a été endommagée, présent pièces, veuillez contacter notre service à la clientèle au plus tard 3 jours ouvrables après la date de livraison. Veuillez noter que DreamLine® ne remplace pas gratuitement les

produits endommagés ou les pièces manquantes après 3 jours ouvrables suivant la livraison ou lorsque le produit est installé. Pour toute question, n'hésitez pas à contacter

Line®.

Dream

•

Veuillez consulter les instances régionales du code du bâtiment pour toute question concernant les normes de conformité d'une installation. Les codes de bâtiment et de plomberie peuvent varier selon les endroits. DreamLine® n'accepte pas la responsabilité de conformité aux normes et codes pour votre projet et n'acceptera aucun retour.

•

Si cette unité doit être installée dans une nouvelle construction, installez toute la plomberie et le drainage requis avant d'installer la douche. Engagez un plombier compétent et

certifié (lorsque le code le requiert) pour tous travaux de plomberie.

•

Avant de commencer l'installation, assurez-vous que les surfaces sont au niveau et solides et qu'elles pourront supporter le poids total de l'unité. Assurez-vous également que les murs sont à angle d incorrect des murs latéraux entraînera de graves problèmes durant votre installation. Veuillez noter que certains ajustements et perçages seront nécessaires durant l'installation.

•

Protégez toutes les surfaces principales du produit lors de l'installation. Ne posez jamais de vitre directement sur un carrelage. Gardez le soit nécessaire de les retirer. Utilisez toujours un morceau de bois ou de carton pours protéger la bordure du bas et les coins de vitre avant et durant l’installation.

•

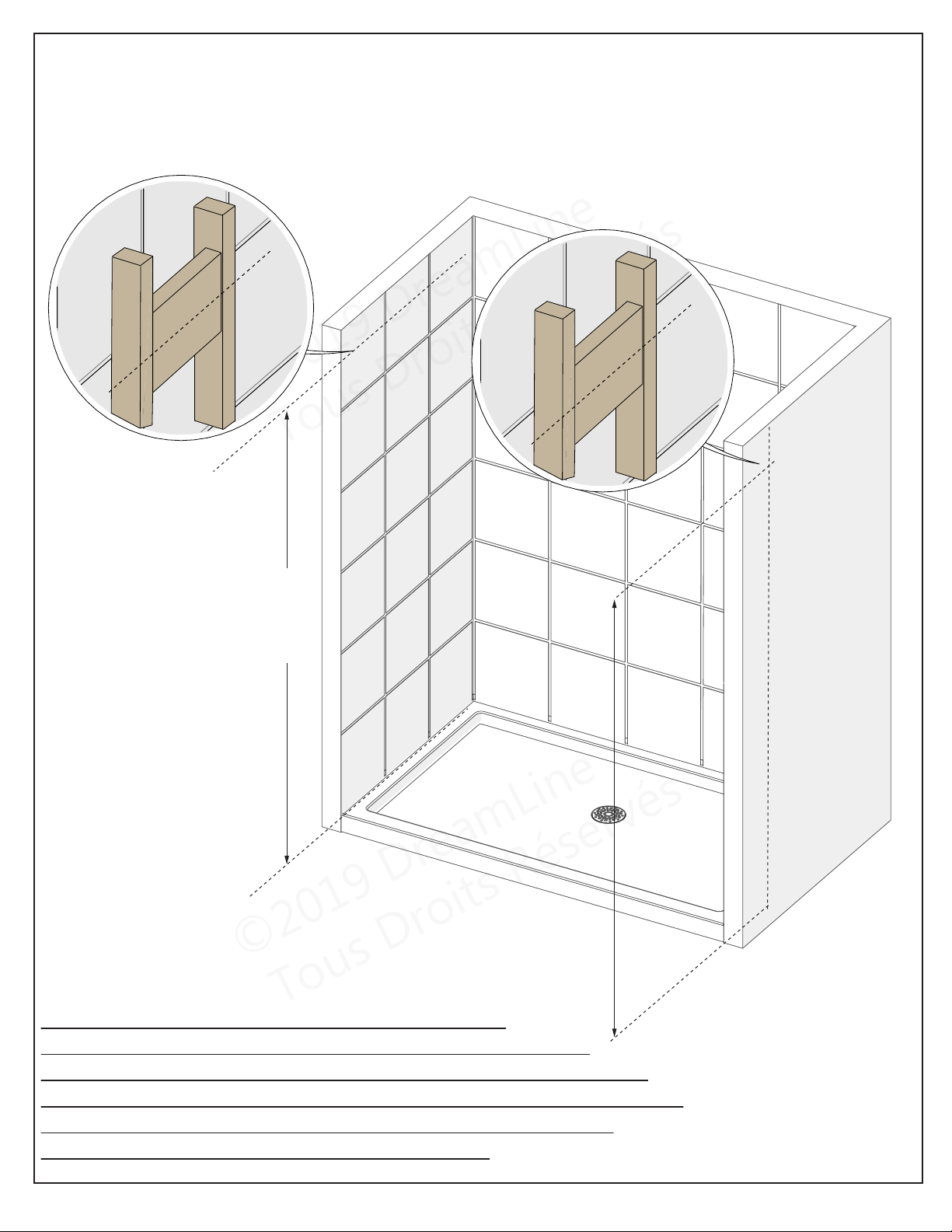

Cette unité doit être installée sur un seuil fini et contre des murs finis.

•

AVERTISSEMENT : POUR ÉVITER LE RISQUE DE DOMMAGES OU DE BLESSURES:

•

Suivez toutes les recommandations et toutes les exigences inscrites dans les consignes d'installation.

•

Effectuez une inspection minutieuse de la vitre et de toutes les pièces pour détecter tout dommage avant la pose. Tout dommage au verre trempé peut provoquer une rupture.

N'installez pas de vitre endommagée!

•

NE POSEZ PAS ou n'utilisez pas une porte de douche ou de baignoire avec des coins ébréchés, des bords fissurés ou autrement endommagés. N'INSTALLEZ PAS ou n'utilisez pas une porte de douche ou de baignoire qui est tombée ou a été cognée contre un matériau dur comme par exemple du carrelage, du marbre ou du verre.

•

ATTENTION : Tout contact avec un matériau dur peut endommager le verre trempé et le faire éclater.

•

Ce produit utilise du verre trempé. Le verre ne peut pas être coupé après avoir été trempé.

N'essayez pas de couper du verre trempé.

•

Les portes vitrées de douche DreamLine®, les portes de baignoire, les panneaux intégrés et les panneaux de retour peuvent se briser en raison d'une manipulation incorrecte ou d'un manque d'entretien. Effectuez des inspections périodiques de la vitre et de toute pour détecter d'éventuels dommages, des pièces manquantes ou desserrées.

•

Portez toujours des équipements de sécurité appropriés, tels que des lunettes de protection, des gants de travail et des chaussures de sécurité durant le processus d’installation.

•

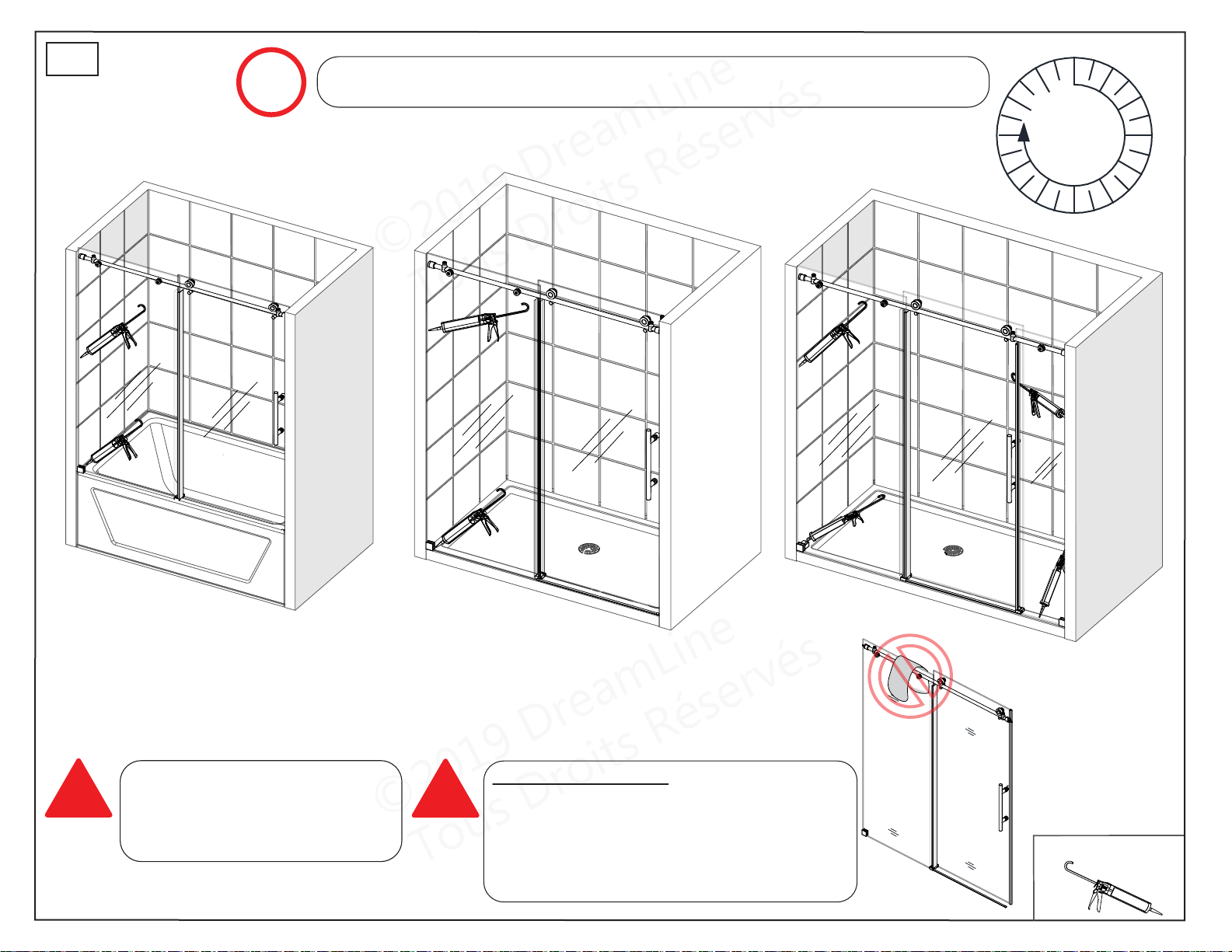

AVERTISSEMENT. Risque de fuite et/ou de dommages. Suivez toutes les consignes concernant l’application du scellant ou du silicone. ou de la baignoire, prévoyez 24 heures pour laisser le scellant durcir. Suivez les recommandations du fabricant du silicone lors de l'application de leur produit.

•

Lisez attentivement ces consignes avant d'installer ou d'utiliser cette unité.

•

Laissez ce manuel à l'utilisateur final du produit.

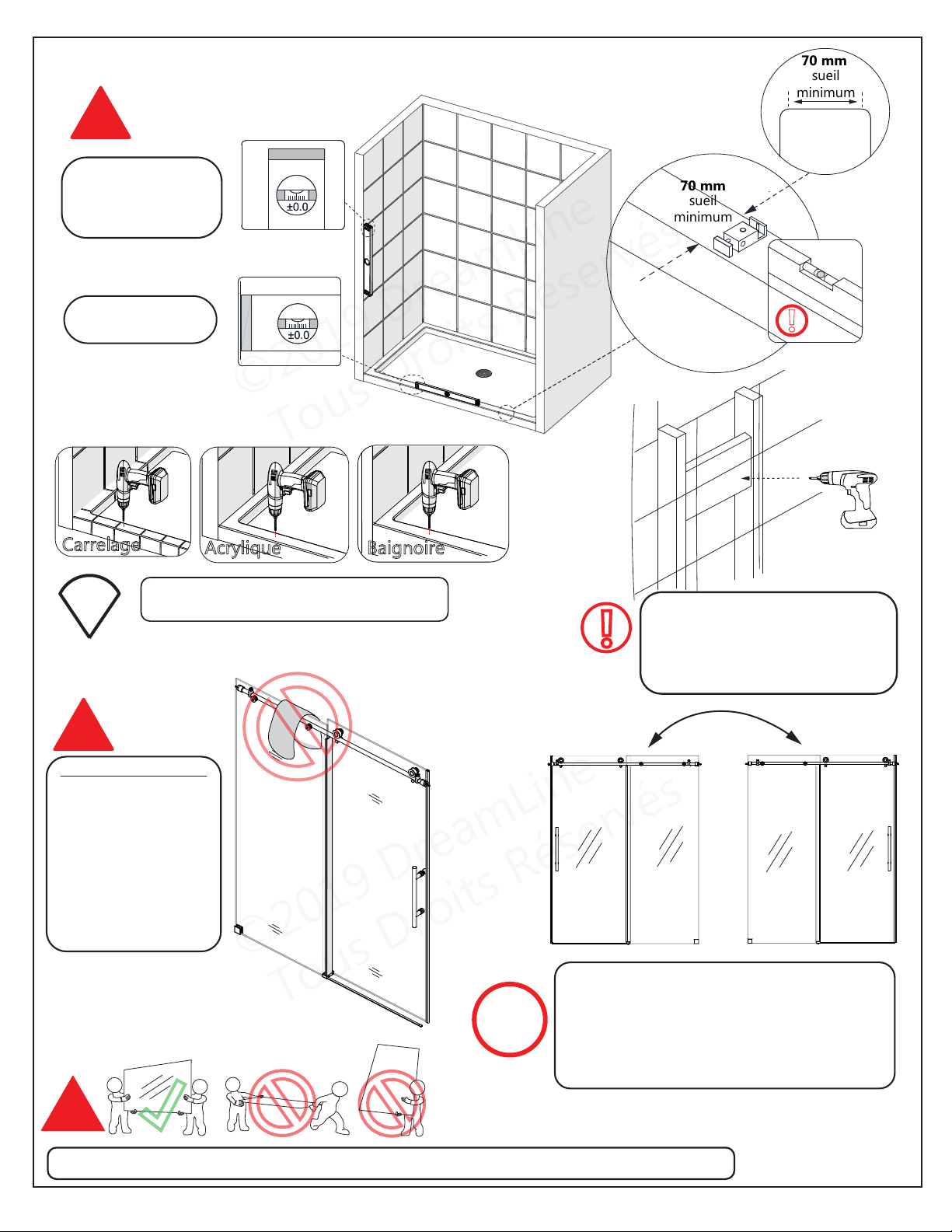

roit. Une surface d'installation irrégulière, des angles arrondis ou un angle

e un défaut de finition ou qu'il manque des

s protections de coin sur la vitre jusqu'à ce qu'il

Avant la première utilisation de la douche

Certied Professional

Une installation par des professionnels est requise

!

s les pièces

2Manuel Pour Porte de Douche et de Baignoire ENIGMA-X - Ver. 7 06/2019

!

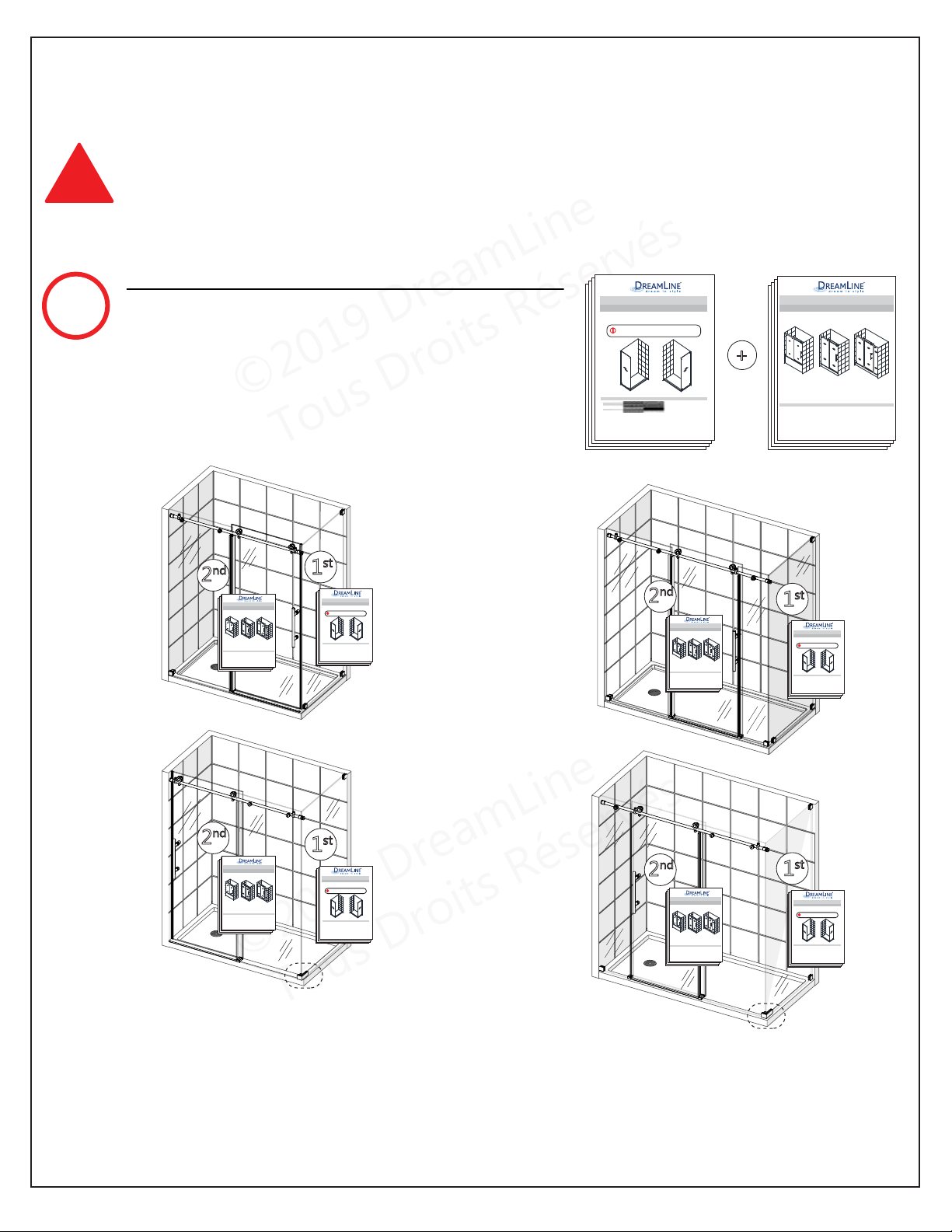

Sélection du Manuel de Consignes

IMPORTANT! Ce manuel décrit l’installation du modèle à seuil unique Enigma-X.

Utilisez ce manuel pour installer le modèle à seuil unique Enigma-X.

NOTE

Pour l'installation de la cabine ENIGMA-X:

PREMIÈREMENT, commencez avec le manuel du panneau de retour de cabine Enigma-X/Enigma-XO fourni avec le panneau de retour vitré pour installer le panneau de retour vitré, puis utilisez ce manuel pour l'installation de la section de la porte.
