Dreame X40 Master User guide [pl]

ł

owo "dreame" jest skrótem od Dreame Technology Co., Ltd. i jej spółek zależnych w Chinach. Jest to transliteracja chińskiej nazwy firmy "追觅", która oznacza

S
dążenie do doskonałości w każdym przedsięwzięciu i odzwierciedla wizję firmy polegającą na ciągłym dążeniu, eksploracji i poszukiwaniu technologii.

X40 Master

Robot sprzątający

Instrukcja obsługi

Aby uzyskać dodatkowe wsparcie, skontaktuj się z nami za pośrednictwem https://global.dreametech.com
Wyprodukowane przez: Dreame Trading (Tianjin) Co, Ltd.
Wyprodukowano w Chinach

EU-A00

Ilustracje w niniejszej instrukcji mają charakter poglądowy. Należy zapoznać się z rzeczywistym produktem.

Informacje o bezpieczeństwie

Celem niedopuszczenia do porażenia prądem elektrycznym, pożaru lub obrażeń spowodowanych niewłaściwym
użytkowaniem urządzenia, przed jego użyciem należy uważnie zapoznać się z treścią obsługi oraz zachować ją na
wypadek konieczności skorzystania z niej w przyszłości.

Ograniczenia
użytkowania

niniejszego urządzenia nie powinny korzystać dzieci w wieku poniżej

· Z

8 lat ani osoby o ograniczonych możliwościach fizycznych, zmysłowych lub
intelektualnych, ani osoby o niewystarczającym doświadczeniu lub wiedzy,
chyba że znajdują się pod nadzorem rodzica lub opiekuna. Dzieci
pozostające bez nadzoru nie mogą czyścić urządzenia ani dokonywać
czynności konserwacyjnych.

· Urządzenie należy używać tylko wraz z modułem zasilania, z nim

dostarczanym.

· To urządzenie zawiera akumulator, który może być wymieniany tylko przez

personel o odpowiednich umiejętnościach.

· Wokół urządzenia lub szafki, w której produkt jest zabudowany, należy

zapewnić odpowiedni przepływ powietrza.

· Należy dopilnować, by wtyczka zasilająca zamontowanego urządzenia była

łatwo dostępna.

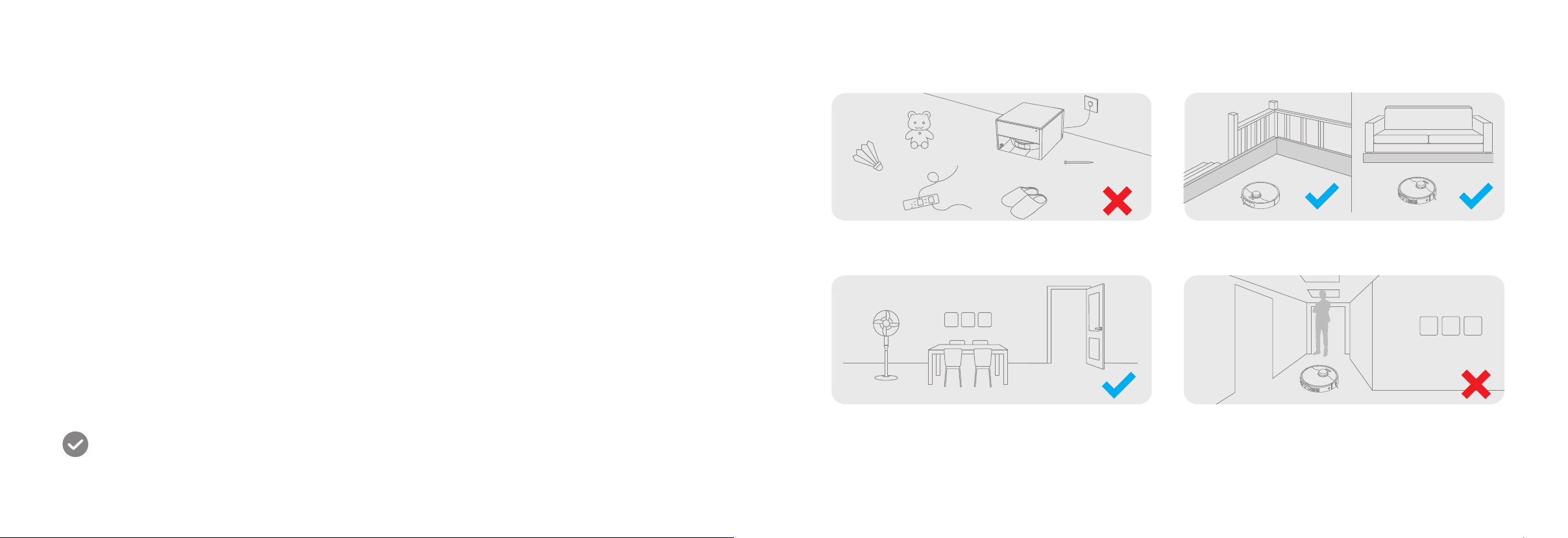

· Uprzątnij teren, który ma być czyszczony. Dzieci nie mogą bawić się

urządzeniem. Dbaj o to, by dzieci i zwierzęta domowe pozostawały w
bezpiecznej odległości od robota podczas jego pracy.

· Nie instaluj, nie ładuj ani nie używaj urządzenia w łazienkach ani wokół

basenów.

· Niniejszy produkt przeznaczony jest wyłącznie do czyszczenia podłóg

w warunkach domowych. Nie należy z niego korzystać na wolnym

Informacje o bezpieczeństwie

Informacje o bezpieczeństwie

Ograniczenia
użytkowania

po

wietrzu, do czyszczenia powierzchni innych powierzchni niż podłogi,

ani w obiektach komercyjnych lub przemysłowych.

· Upewnij się, czy urządzenie działa poprawnie we właściwym otoczeniu. W

przeciwnym razie nie używaj urządzenia.

· Jeżeli kabel zasilania jest uszkodzony, należy go zastąpić specjalnym

przewodem lub zespołem dostępnym u producenta, lub u jego
przedstawiciela serwisowego.

· Nie używaj robota w miejscach zawieszonych ponad poziomem gruntu, bez

bariery ochronnej.

· Nie ustawiaj robota kołami do góry. Nie używaj pokrywy LDS, pokrywy

robota ani zderzaka w charakterze uchwytu.

· Używaj robota w środowiskach, gdzie temperatura otoczenia wynosi

powyżej 0°C i poniżej 40°C. Dbaj o to, by na podłodze nie było cieczy ani
substancji lepkich.

· Aby uniknąć uszkodzenia lub szkód, usuń wszelkie luźne przedmioty z

podłogi, usuń kable i przewody zasilające z drogi, zanim uruchomisz
urządzenie.

· Usuń wrażliwe lub małe przedmioty z podłogi, aby zapobiec obijaniu się o

nie robota oraz ich uszkodzeniu.

· Włosów, palców i innych części ciała nie wolno zbliżać do otworu ssącego

robota.

· Narzędzie do sprzątania należy przechowywać w miejscu niedostępnym dla

dzieci.

Ograniczenia
użytkowania

· Nie uży

waj urządzenia w pomieszczeniu, gdzie przebywa śpiące niemowlę

lub dziecko.

· Dzieci, zwierząt domowych ani żadnego przedmiotu nie stawiaj na robocie,

bez względu na to, czy jest on nieruchomy, czy się porusza.

· Tylko czystą wodę i oficjalnie zaaprobowane roztwory czyszczące można

dodawać do zbiornika na wodę czystą. Nie dodawaj żadnej cieczy, jak
alkohol lub środek dezynfekcyjny. Proporcję między roztworem czyszczącym
do czystej wody można sprawdzić na butelce z roztworem. Środki czyszczące
należy przechowywać w miejscu niedostępnym dla dzieci.

· Nie używaj robota do sprzątania palących się przedmiotów. Nie używaj

robota do zbierania cieczy zapalnych ani palnych, żrących cieczy,
nierozcieńczonych kwasów ani rozpuszczalników.

· Nie odkurzaj twardych ani ostrych przedmiotów. Nie używaJ urządzenia do

zbierania przedmiotów takich, jak kamienie, duże kawałki papieru lub inne,
które mogłyby zatkać urządzenie.

· Wtyczkę należy wyjąć z gniazdka elektrycznego przez czyszczeniem lub

serwisowaniem urządzenia.

· Nie wycieraj robota ani stacji mokrą ścierką ani nie zmywaj żadną cieczą. Po

wyczyszczeniu wszystkich elementów, które można umyć, przed ich
ponownym zamontowaniem i użyciem należy je dokładnie wysuszyć.

· Stację należy podłączyć do źródła wody za pomocą kompletu nowych rurek

wchodzących w skład jej wyposażenia. Nie należy ponownie wykorzystywać
starych rurek.

· Przed przystąpieniem do montażu lub demontażu elementów instalacji

Informacje o bezpieczeństwie

Informacje o bezpieczeństwie

Ograniczenia
użytkowania

Akumulator i ładowanie

wo

dnej stację należy odłączyć od źródła zasilania.

zpakowane, niewielkie elementy należy odpowiednio zabezpieczyć, by

· Ro

dzieci przypadkowo ich nie połknęły.

· Urządzenia nie należy rozbierać na części pierwsze, dokonywać jego napraw

ani go modyfikować; w przypadku konieczności dokonania naprawy prosimy
o kontakt z zespołem obsługi posprzedażnej.

· W razie konieczności przewiezienia urządzenia w inne miejsce należy je

wcześniej opróżnić, a do transportu użyć oryginalnego opakowania.

· Używaj tego urządzenia zgodnie z zaleceniami zawartymi w instrukcji obsługi.

Użytkownicy ponoszą odpowiedzialność za wszelkie straty lub uszkodzenia
wynikłe z nieprawidłowego użycia produktu.

· Nie używaj akumulatora ani stacji dokującej strony trzeciej. Robot może być

używany tylko ze stacją modelu RBXE0203.

· Nie próbuj na własną rękę demontować, naprawiać ani modyfikować

akumulatora lub stacji.

· Nie ustawiaj stacji w pobliżu źródła ciepła.

· Nie używaj mokrej ściereczki ani mokrych rąk do czyszczenia styków

ładowania stacji.

· Zużytych akumulatorów nie likwiduj w sposób nieodpowiedni. Niepotrzebne

akumulatory należy poddać utylizacji w odpowiednim zakładzie
recyklingowym.

· W razie uszkodzenia lub zerwania kabla zasilania zaprzestań niezwłocznie

używania wyrobu i skontaktuj się z serwisem posprzedażnym.

Akumulator i ładowanie

Informacja o
bezpieczeństwie
laserowym

Tylko do użytku w pomieszczeniach

Przeczytaj instrukcję obsługi

·

Upewnij się, czy robot jest wyłączony na czas transportu, w miarę
możliwości przechowywany w oryginalnym opakowaniu.

·

Jeżeli robot nie będzie używany przez dłuższy czas, w pełni naładuj go,
wyłącz i złóż w chłodnym, suchym miejscu. Akumulator należy naładować
przynajmniej raz na 3 miesiące, dzięki czemu nie dopuści się do jego
nadmiernego rozładowania.

·

Czujnik laserowy w tym produkcie spełnia normę IEC 60825- 1:2014/EN
60825- 1:2014/A11:2021 dla produktów laserowych Klasy 1. Promienia

laserowego nie wolno kierować bezpośrednio w stronę oczu.
PRODUKT LASEROWY KLASY 1
KONSUMENCKI PRODUKT LASEROWY
EN 50689:2021

Przegląd urządzenia

Przegląd urządzenia

Zawartość opakowania Elementy do podłączenia układu automatycznego uzupełniania i odprowadzania wody

Robot

Stacja dokująca

Inne akcesoria

Kabel zasilania Narzędzie do

Podkładka mopa x 2

(wstępnie zainstalowana)

czyszczenia

Uchwyt podkładki

mopa x 2

Worek na kurz x 2

(1 wstępnie

zainstalowany)

Podręcznik

użytkownika

5ml

10ml

15ml

20ml

Środek czyszczący

Tac

ka

(wstępnie zainstalow

ana)

Rura doprowadzająca

czystą wodę 1/4 cala

Kolanko 1/4 cala (cienkie) ×2

(jedno jest już zamontowane)

Rura odprowadzająca

zużytą wodę 3/8 cala

Kolanko 3/8 cala (grube) ×2

(jedno jest już zamontowane)

Spiralna opaska na

kabel

Złączka 1/4 cala

Zacisk blokujący (mały) ×4

(G1/2)(G3/8)

lub

3-drożny zawór

rozdzielczy

Zacisk kablowyZłączka 3/8 cala

Zacisk blokujący (duży) ×4

Przegląd urządzenia

Przegląd urządzenia

Robot

Przycisk czyszczenia punktowego

· Wciśnij, aby rozpocząć czyszczenie punktowe

Przycisk Zasilanie / Czyszczenie

· Wciśnij i przytrzymaj przez 3 sekundy, aby włączyć lub wyłączyć

· Wciśnij, aby rozpocząć czyszczenie po włączeniu robota

Przycisk dokowania

· Wciśnij, aby odesłać robot do stacji

· Wciśnij i przytrzymaj przez 3 sekundy, aby dezaktywować
Blokadę rodzicielską

Wskaźnik stanu

· Ciągły biały: Czyszczenie lub sprzątanie zakończone

· Ciągły biały: Ładowanie (akumulator nie jest rozładowany)

· Ciągły pomarańczowy: Gotowość lub pauza przy niskim poziomie
naładowania akumulatora

· Ciągły pomarańczowy: Ładowanie (niski stan naładowania
akumulatora)

· Migający pomarańczowy: Błąd

Uwaga: Blokadę rodzicielską można włączyć/wyłączyć w aplikacji

Robot i czujniki

Pokrywa

Styki

ładowania

Odpowietrznik

auto-opróżniania

Lampka pomocnicza LED

Wskaźnik kamery

(Wskaźnik kamery zapala się, gdy
kamera jest aktywna)

Kamera AI IR
Kamera AI HD
Mikrofon

Pokrywa LDS
Czujnik dalmierza laserowego (LDS)
Zderzak

Okno zderzaka
Dwuliniowe czujniki laserowe 3D

Przycisk Reset

· Wciśnij i przytrzymaj
przez 3 sekundy,
aby przywrócić
ustawienia fabryczne

Wskaźnik Wi-Fi

Czujniki krawędzi
Wlot

automatycznego
uzupełniania wody

Czujnik dywanu

Zespół przedłużenia

szczotki bocznej

Szczotka główna

Koło główne

Zespół

przedłużacza

mopa

Pojemnik na kurz

Uchwyt filtra

Zespół mopa

Miejsce

mocowania

podkładki mopa

Czujniki krawędzi

Zatrzask pokrywy
pojemnika na kurz

Filtr

Uchwyt podkładki mopa Podkładka mopa

Zatrzask pojemnika
na kurz
Pokrywa pojemnika
na kurz

Odpowietrznik auto­opróżniania

Kółko
wielokierunkowe

Osłona szczotki

Koło główne
Zaciski osłony
szczotki

Otwory montażowe
uchwytu podkładki
mopa

Przegląd urządzenia

Przegląd urządzenia

Stacja dokująca

Osłony

Filtr wody

zużytej

Zbiornik na

wodę zużytą

Automatyczny

dozownik

detergentu

Tac

Podstawa tac

Zaciski

podstawy

ta

cki

Przycisk stacji i wskaźnik stanu

Przycisk czyszczenia całościowego

Gdy robot znajduje się w stacji:

· Naciśnij, aby rozpocząć czyszczenie całościowe

Uwaga: Ta operacja jest możliwa tylko wtedy, gdy robot znajduje się w

Pokrywa zbiornika
na kurz

Filtr
Szczelina

worka na kurz

Zbiornik
na kurz

Styki ładowania
Obszar sygnalizacji

ka

ki

Wylot automatycznego
dodawania wody
Odpowietrznik
auto-opróżniania

stacji.

· Wciśnij i przytrzymaj przez 3 sekundy, aby dezaktywować

Blokadę rodzicielską

Wskaźnik stanu

· Ciągłe białe: Stacja jest podłączona do zasilania

· Ciągłe pomarańczowe: Stacja ma błąd

Uwaga: Blokadę rodzicielską można włączyć/wyłączyć w aplikacji
Dreamehome.

Stacja dokująca

Gniazdo zasilania

Gniazda przeznaczone do

podłączenia rur wodnych lub

przewodu zasilającego:

Rura doprowadzająca czystą wodę

1/4 cala

Rura odprowadzająca zużytą wodę

3/8 cala

Kabel zasilania

Kolanko 1/4"

(cienkie)

Kolanko 3/8"

(grube)

Gniazda przeznaczone do
podłączenia rur wodnych lub
przewodu zasilającego:
rura odprowadzająca zużytą wodę
3/8 cala rura doprowadzająca
czystą wodę 1/4 cala kabel
zasilania

wysokość

(nad podłogą)

głębokość

wysokość

szerokość

głębokość

wysokość

szerokość

Instrukcja montażu

m

m 082

m

m 041

426 mm

485 mm

＞ 1 m

m

m 082

m

m 041

426 mm

485 mm

Instrukcja montażu

Wymiary montażowe

Niniejsze urządzenie można zamontować na dwa sposoby: jako
urządzenie zabudowane w szafce lub jako urządzenie wolnostojące.

Sposób ① : Urządzenie wolnostojące

Usuń wszelkie przedmioty znajdujące się przed stacją w odległości
mniejszej, niż 1 m.

Sposób ② : Urządzenie wbudowane w szafce (gdy szuflada
funkcyjna jest niewidoczna)

wyso-

szero-

kość

(mm)

głębo-

kość

(mm)

Rury
podłączone
z tyłu stacji

Rury
podłączone
po obu
stronach
stacji

kość

(mm)

≥285 ≥431 ≥555 140

≥285 ≥431 ≥510 140

wysokość

(nad

podłogą)

(mm)

Sposób ③ : Urządzenie wbudowane w szafce (gdy szuflada
funkcyjna jest widoczna)

wyso-

szero-

kość

(mm)

głębo-

kość

(mm)

kość

(mm)

Rury zainstalowane
z tyłu stacji

Rury podłączone po
obu stronach stacji ≥285 ≥431 ≥490

≥285 ≥431 ≥535

Wymiary otworów

Szafka jeszcze nie

Szafka już zamontowana

zamontowana

Jeżeli szafka nie jest jeszcze zamontowana:
Wytnij kwadratowy otwór o długości boku 40 mm. Otwór ten należy
wyciąć w lewym lub prawym dolnym rogu boku szafki, na niewielkiej
wysokości od podłoża.

Jeżeli szafka została już zamontowana:
Wytnij okrągły otwór o średnicy 40 mm. Odległość między środkiem
otworu a podłożem nie może przekraczać 800 mm, a dokładne miejsce
wycięcia otworu należy określić zależnie od danego miejsca montażu.

Środki ostrożności podczas montażu

·Jeśli rozmiar 3-drożnego zaworu rozdzielczego nie jest odpowiedni,
należy zakupić osobno odpowiedni króciec redukcyjny.

·Korzystając z manometru zmierz ciśnienie wody. Ciśnienie powinno
mieścić się w zakresie od 0,14 MPa do 0,8 MPa.

·Przed przystąpieniem do montażu zamknij główny zawór wody w
domu i sprawdź, czy z rury wyciekła pozostająca w niej woda.

· Stacji bazowej nie podłączaj do instalacji gorącej wody.

· Przed przystąpieniem do montażu stację należy odłączyć od źródła
zasilania.

Wymagania dotyczące umiejscowienia urządzenia

·W miejscu montażu nie może operować bezpośrednie światło
słoneczne; miejsce montażu musi być suche.

Urządzenie zalecamy ustawić blisko źródła wody i odpływu

·

podłogowego.
Zalecamy, by odległość pomiędzy stacją a gniazdkiem nie

·

przekraczała 1,5 m.
Usuń wszelkie przedmioty znajdujące się przed stacją w

·

odległości mniejszej, niż 1 m.

·W pobliżu miejsca montażu nie powinno być progu wyższego niż 2,2
cm.
(jeśli wysokość progu wynosi 2,2-3,5 cm, specjalną rampę progową
należy zakupić osobno.)

· Stację ustaw w miejscu, do którego dociera odpowiednio mocny
sygnał Wi-Fi 2,4 GHz.

0,14-0,8 Mpa
Źródło wody

Gniazdo
elektryczne

Podłoga
Kratka
ściekowa

100 cm

＞

Instrukcja montażu

Instrukcja montażu

Ukończony montaż

Źródło wody

Spiralna

opaska na

kabel

Odpływ

podłogowy

Rura

doprowadzająca

czystą wodę 1/4 cala

Uwaga:

Ilustracje zamieszczone w niniejszej instrukcji montażu mają charakter orientacyjny.

·

Prosimy brać pod uwagę faktyczną sytuację w miejscu montażu.
Wysokość montażu rury odprowadzającej zużytą wodę nie może przekraczać 80 cm.

·

Rura
odprowadzająca
zużytą wodę 3/8

cala

Sposób założenia zacisku blokującego
złączkę

Ustaw uchwyt na zacisku blokującym złączkę
zgodnie z tym, jak przedstawiono na ilustracji, a
następnie dociśnij zacisk w dół wzdłuż szczeliny,
jak widnieje na ilustracji.

Uchwyt

Uwaga: Sprawdź, czy wszystkie połączenia są dobrze
zamontowane.

Konieczne narzędzia (brak w zestawie)

Śrubokręt

Nożyk

Taśma teflonowa Zawór kątowy

Klucz nastawnyTaśma miernicza

Instrukcja montażu

Instrukcja montażu

Podłączenie rury odprowadzającej wodę zużytą

①

Podłączenie rury doprowadzającej wodę czystą

②

Źródło wody

Rura doprowadzająca

czystą wodę 1/4 cala

Odpływ

podłogowy

Rura odprowa­dzająca zużytą

Kolanko 3/8 cala

(grube)

wodę 3/8 cala

Uwaga:

· Przed montażem należy mocno nacisnąć pierścień zatrzaskowy na kolanku, i zdjąć fabrycznie zamontowaną nasadkę
zabezpieczającą przed wyciekiem.

· Jeżeli wybierzesz instalację ze spustem do spustu ściennego, wysokość wylotu wody powinna być ≤80cm.

Kolanko 1/4" (cienkie)

Montaż 3-drożnego zaworu rozdzielczego

③

Uwaga:

· Przed przystąpieniem do montażu zamknij główny zawór wody w domu i
sprawdź, czy z rury wyciekła pozostająca w niej woda.

· Przed przystąpieniem do montażu sprawdź, czy pierścień uszczelniający
znajduje się na swoim miejscu. Jeśli nie, wszystkie łączniki z gwintem
zewnętrznym należy mocno owinąć taśmą teflonową o 6-9 obrotów w
kierunku wkręcania, co zapobiegnie wyciekom wody.

· Przed zamontowaniem 3-drożnego zaworu rozdzielczego zalecamy
zamontowanie zaworu kątowego na kurku wodnym.

· W razie potrzeby użyj klucza nastawnego.

· W niżej przedstawionej instalacji przykładowo użyto 3-drożnego zaworu
rozdzielczego (G1/2), zawór rozmiaru G3/8 montowany jest w ten sam sposób.

Ukończony montaż

-Ze złączem z gwintem męskim

Możliwość 1

-Ze złączem z gwintem żeńskim

Możliwość 2

Możliwość 1 - Przyłącze z gwintem męskim

Zawór kątowy/

Kurek wodny

(brak w zestawie)

Króciec redukcyjny

(w razie potrzeby

należy nabyć osobno)

3-drożny zawór

rozdzielczy

Rura doprowadzająca

wodę czystą

Instrukcja montażu

Instrukcja montażu

Możliwość 2 - Przyłącze z gwintem żeńskim

Zawór kątowy/kurek wodny

(brak w zestawie)

Króciec redukcyjny

(w razie potrzeby należy

nabyć osobno)

rozdzielczy

Króciec redukcyjny

(w razie potrzeby należy

nabyć osobno)

Rura doprowadzająca wodę

czystą

Uporządkuj rury wodne i przewód

④

1. Zaciśnij rury wodne i przewód za pomocą zacisku kablowego.

Zacisk
kablowy

2. Dolną część zacisku kablowego wkręć w spiralną osłonę kablową.

Spiralna opaska na kabel

Kurek wodny3-drożny zawór

3. Pociągnij zacisk kablowy w tył owijając rury wodne i przewód
elektryczny.

Zacisk kablowy

Testowanie urządzenia

Sposób testowania

1. Przed przystąpieniem do testowania włącz podstawę, a następnie
otwórz główny zawór wodny w instalacji domowej i zawór kątowy.

2. Pobierz i skonfiguruj aplikację zgodnie z instrukcją obsługi. Po
pomyślnym zainstalowaniu urządzenia w aplikacji pojawi się
wyskakujące okienko: wykonaj kolejne etapy testowe zgodnie z
zaleceniami.

3. Ponownie podłącz podstawę i jeszcze raz sprawdź, czy wodny zestaw
podłączeniowy działa prawidłowo.

Uwaga:

· Podczas pracy urządzenia nie należy otwierać pokrywy uszczelniającej zbiornika
na zużytą wodę, gdyż wewnętrzne uszczelnienie jest konieczne do odprowadzania
zużytej wody.

· Postępuj zgodnie z zaleceniami podanymi w najnowszej wersji aplikacji.

Przygotowanie domu

Przed czyszczeniem usuń z podłoża przedmioty niestabilne, kruche, cenne
lub niebezpieczne, a kable, odzież, zabawki, przedmioty twarde i ostre
uporządkuj, aby uniknąć zaplątania, porysowania lub uderzenia o robota i
spowodowania strat.

Przed sprzątaniem ustaw barierę fizyczną na krawędzi schodów i sofy, aby
zapewnić bezproblemowe działanie robota.

MONTAŻ ZAKOŃCZONY

Otwórz drzwi pomieszczenia do sprzątania i ustaw meble we właściwym
miejscu, aby zostawić więcej przestrzeni.

Uwaga:

Uruchamiając robota po raz pierwszy śledź go wokół podczas sprzątania, aby na czas usuwać ewentualne przeszkody.

·

Lampki pomocnicze LED zapewniają dodatkowe oświetlenie w zacienionym otoczeniu.

·

Nie odkurzaj twardych przedmiotów, jak kamienie, kulki stalowe i części zabawek ani twardych przedmiotów, jak gruz, potłuczone szkło, gwoździe, w przeciwnym razie może

·

dojść do porysowania podłoża.

Aby uchronić robota przed nierozpoznanymi miejscami wymagającymi
sprzątania, nie stawaj przed nim, przed progiem, korytarzem lub wąskimi
miejscami.

Przed użyciem

＞1 m

②

①

③

④

Przed użyciem

Łączenie z aplikacją Dreamehome

Test instalacji

1. Montaż elementów do podłączenia układu
automatycznego uzupełniania i odprowadzania wody

Szczegółowe zalecenia dotyczące montażu podano w dołączonej
instrukcji obsługi.

3. Usuń zabezpieczenia robota i zainstaluj zespół
mopa

5.

Korzystając z aplikacji Dreamehome sprawdź, czy stacja może
dokonać automatycznego uzupełnienia i odprowadzenia wody.

6. Dodaj roztwór czyszczący

Otwórz ręcznie szufladę funkcyjną. Otwórz górną pokrywę komory
automatycznego dodawania detergentu i wlej płyn do mycia. Roztwór

Uwaga: Przed przystąpieniem do montażu zamknij główny zawór wody w domu i
zawór kątowy oraz sprawdź, czy z rury wyciekła pozostająca w niej woda.

2. Ustaw stację i podłącz do gniazdka
elektrycznego

Umieść stację w miejscu maksymalnie otwartym, z dobrym sygnałem
Wi-Fi. Usuń wszelkie przedmioty znajdujące się przed stacją w
odległości mniejszej, niż 1 m. Następnie włóż przewód zasilający do
stacji i wetknij wtyczkę do gniazdka.

Pewnie włóż przewód
do góry, aż kontrolka się
zaświeci.

Uwaga:

· Upewnij się, czy żaden obiekt nie będzie blokować obszaru

sygnalizacyjnego.

4. Podłącz robota do stacji

Wciśnij i przytrzymaj przez 3 sekundy przycisk na robocie, aby go
włączyć. Umieść robota w stacji z zespołem mopa zwróconym do
tacki. Wówczas usłyszysz instrukcję głosową, gdy robot pomyślnie
połączy się ze stacją.

Zaleca się pełne naładowanie robota przed jego pierwszym użyciem. Gdy

Uwaga:

robot nie może być włączony po wyczerpaniu się akumulatora, ręcznie połącz go
ze stacją i naładuj.

· Aby zapobiec zamoczeniu podłóg drewnianych lub dywanów, zalecane jest

umieszczanie stacji na płytkach ceramicznych lub marmurowych.

czyszczący będzie dodawany automatycznie podczas pracy.

Automatyczny dozownik detergentu

Uwaga: Automatyczny zbiornik na detergent można napełnić środkiem
czyszczącym. Nie należy stosować żadnego innego środka, niż zalecany przez
producenta, gdyż grozi to niewłaściwym działaniem urządzenia.

1. Pobieranie aplikacji Dreamehome

Zeskanuj kod QR na robocie lub wyszukaj „Dreamehome” w sklepie
aplikacji, aby ją pobrać i zainstalować.

Wskaźnik Wi-Fi

· Miga powoli:
Należy połączyć

· Miga szybko:

Kod QR

Uwaga:

Obsługiwane jest tylko Wi-Fi 2,4 GHz.

·

Ze względu na aktualizacje w oprogramowaniu aplikacyjnym faktyczne operacje

·

mogą odbiegać od instrukcji w tym podręczniku. Stosuj się do instrukcji w oparciu
o bieżącą wersję aplikacji.

Łączenie

· Wł: Połączony

2. Dodawanie urządzenia

Otwórz aplikację Dreamehome, dotknij „Zeskanuj kod QR, aby się
połączyć” i ponownie zeskanuj ten sam kod QR na robocie, aby dodać
urządzenie. Stosuj się do wyświetlanych instrukcji, aby ukończyć
połączenie Wi-Fi.

Uwaga: Jeżeli chcesz resetować Wi-Fi, powtórz krok 2 i następnie stosuj się do
wyświetlanych instrukcji, aby ukończyć połączenie Wi-Fi.

Sposób użytkowania

Sposób użytkowania

Włączanie/wyłączanie

Wciśnij i przytrzymaj przez 3 sekundy przycisk , co spowoduje
włączenie robota. Wskaźnik zasilania powinien być podświetlony.
Umieść robota w
rozpocząć ładowanie. Aby wyłączyć robot, odsuń go od stacji i wciśnij
przycisk i przytrzymaj go przez 3 sekundy.

stacji, powinien on włączyć się automatycznie i

Szybkie mapowanie

Skonfigurowawszy sieć po raz pierwszy stosuj się do instrukcji w
aplikacji, aby szybko utworzyć mapę. Robot rozpocznie mapowanie bez
czyszczenia. Gdy robot powróci do stacji, proces mapowania jest
zakończony a mapa zostanie automatycznie zapisana.

Pauza/uśpienie

Gdy robot pracuje, wciśnij dowolny przycisk, aby go spauzować.
Jeżeli robot nie pracuje dłużej niż 10 minut, automatycznie wchodzi
w tryb uśpienia. Wszystkie wskaźniki w robocie wyłączą się. Wciśnij
dowolny przycisk w robocie bądź użyj aplikacji, aby go obudzić.

Uwaga: Jeżeli robot jest spauzowany i umieszczony w stacji, proces bieżącego
czyszczenia zakończy się.

Auto-wznawianie czyszczenia

Jeżeli akumulator jest bliski rozładowania, robot automatycznie
powróci do stacji w celu ładowania. Po doładowaniu do
odpowiedniego poziomu robot wznowi niedokończone zadania
czyszczenia.

Uwaga: Aby skorzystać z tej funkcji, aktywuj ją w aplikacji.

Tryb Nie przeszkadzać (DND)

Gdy robot jest ustawiony na tryb Nie Przeszkadzać (DND), nie wznowi
sprzątania, a kontrolka zasilania zgaśnie. Tryb DND jest domyślnie
dezaktywowany w fabryce. Możesz użyć aplikacji do aktywacji trybu
DND lub zmodyfikować okres DND. Domyślnie okres DND wynosi 22:00­8:00.

Uwaga:

W okresie DND zaplanowane zadania sprzątanie nie będą wykonywane.

·

Robot wznowi sprzątanie po upływie okresu DND.

·

Czyszczenie punktowe

Gdy robot jest w trybie czuwania, wciśnij przycisk w celu
aktywowania trybu usuwania plamy. W tym trybie robot czyści obszar
kwadratowy 1,5 x 1,5 metra wokół i powraca do punktu początkowego,
zakończywszy czyszczenie punktowe.

Ponowne uruchamianie robota

Jeżeli robot przestaje reagować lub nie może się wyłączyć, wciśnij
przycisk
wyłączenie urz
3 sekundy, co spowoduje włączenie robota.

i przytrzymaj go przez 10 sekund, co spowoduje wymuszone

ądzenia. Następnie wciśnij i przytrzymaj przycisk

przez

Odkurzanie i mopowanie

Uwaga:

· Używając zespołu mopa po raz pierwszy robot wykonuje domyślnie zadanie

„Odkurzanie i mopowanie”.

· Podczas użytkowania stacja będzie automatycznie pobierać czystą wodę i

odprowadzać zużytą.

. Start czyszczenia

1

Chcąc spowodować, by robot opuścił stację i rozpoczął
sprzątanie wciśnij przycisk na stacji lub przycisk na robocie lub
posłuż się aplikacją. Następnie robot zaplanuje optymalną trasę
czyszczenia i wykona to zadanie w oparciu o stworzoną mapę.

Uwaga:

· Podkładki mopa będą czyszczone przed rozpoczęciem mopowania przez

robota, czekaj cierpliwie.

· Aby zapewnić łatwy powrót robota do stacji po czyszczeniu, zaleca się jego

uruchamianie ze stacji. Podczas pracy urządzenia nie przesuwaj stacji ani tacki.

· Funkcję mycia gorącą wodą można włączyć w aplikacji w zakładce zadań mycia,

co działa we wszystkich trybach. Aby zapobiec oparzeniu, nie dotykaj wylotu
wody, gdy funkcja jest włączona.

2. Automatyczne czyszczenie mopa

Podczas sprzątania robot będzie automatycznie powracać do stacji,
aby wyczyścić mopa w oparciu o częstotliwość jej użycia określoną w
aplikacji. Stacja automatycznie uzupełni wodą zbiornik robota i ten
wznowi sprzątanie.

3.

Automatyczne opróżnianie pojemnika na kurz oraz

pranie i suszenie nakładki mopa

Gdy robot zakończy zadanie czyszczenia i powróci do stacji celem
ładowania, stacja automatycznie opróżni pojemnik na kurz.
Następnie umyje i wysuszy ścierki mopa.

Uwaga:

· Jeżeli funkcja auto-opróżniania jest wyłączona w aplikacji, stacja nie będzie

automatycznie opróżniać pojemnika na kurz.

· Stacja będzie opróżniać pojemnik na kurz zgodnie z ustawieniami w

aplikacji.

PL

Rutynowa konserwacja

Rutynowa konserwacja

Części

Aby utrzymać robota w dobrym stanie, zaleca się sprawdzanie użytkowania akcesoriów w aplikacji lub następującej tabeli w kwestii planowej konserwacji.

Część

Szczotka główna

Filtr pojemnika na kurz

Szczotka boczna

Uchwyt podkładki mopa /

cka Co 2 miesiące /

Ta

Obszar
sygnalizacyjny stacji

Styki ładowania stacji

Odpowietrznik auto­opróżniania stacji

Kółko wielokierunkowe

Czujniki krawędzi

Czujnik dalmierza
laserowego (LDS)

Dwuliniowe czujniki
laserowe 3D

Uwaga: Częstotliwość wymiany zależy od użytkowania robota. W razie wystąpienia
wyjątku ze względu na szczególne okoliczności, części należy wymienić.

Częstotliwość
konserwacji

Raz na 2 tygodnie

Raz na miesiąc /

Okres wymiany

Co 6 do 12 miesięcy

Co 3 do 6 miesięcy

Część

Czujnik dywanu

Czujniki krawędzi

Okno zderzaka

Styki ładowania robota

Zderzak

Odpowietrznik auto­opróżniania robota

Wlot automatycznego
uzupełniania wody robota

Dno robota

Pojemnik na kurz

Worek na kurz

Podkładka mopa Co 1 do 3 miesięcy

Częstotliwość
konserwacji

Raz na miesiąc

Czyść w miarę
potrzeby

/

Okres wymiany

/

Co 2 do 4 miesięcy

Podstawa tacki

Stacja wykona auto-czyszczenie tacki wraz z każdym czyszczeniem
mopa. W kwestii głębokiego czyszczenia, patrz poniższe czynności.

. Naciśnij zaciski podstawy tacki, i ją wyjmij.

1

Zacisk podstawy tac

ki

2. Wyjmij tackę. Wypłucz tackę i podstawę tacki czystą wodą, a do
ich wyczyszczenia użyj odpowiedniego narzędzia.

Zacisk podstawy tac

ki

3. Odwróć tackę, wyjmij pokrywę wałka i z kolei wałek,
następnie wyciągnij jego zatyczki końcowe.

Wycieraczki

Uwaga:

· Jeżeli osłona wałka jest zablokowana przez wycieraczki po obu stronach tacki,

obróć wałek, aby je odsunąć na bok.

· Osłonę wałka można zdjąć za pomocą odpowiedniego narzędzia, np.

narzędzia do czyszczenia wchodzącego w skład zestawu.

4. Usuń włosy wplątane w wałek i następnie zamontuj na powrót części
według odpowiednich kolorów, jak na rysunku niżej.

Rutynowa konserwacja

Rutynowa konserwacja

5. Miękką i suchą ściereczką wytrzyj tac
następnie zamontuj je ponownie.

Czujnik

stanu
wody

Wyjmując podstawę tacki do spłukiwania należy zachować ostrożność,

Uwaga:

by nie uszkodzić znajdujących się na niej czujników stanu wody. Jeśli na
powierzchni pozostały plamy po wodzie, przed ponownym zamontowaniem
podstawy taccki należy przetrzeć czujniki stanu wody miękką i suchą ściereczką.

6. Posłuż się aplikacją lub wciśnij przycisk na robocie, co
spowoduje jego powrót do stacji.

Podczas sprzątania nie należy wydawać robotowi poleceń powrotu

Uwaga:

do stacji.

kę i jej podstawę, a

Czujnik stanu
wody

Worek na kurz

1. Otwórz ręcznie szufladę funkcyjną.

2. Wyrzuć worek na kurz. 4. Załóż nowy worek na kurz, a następnie ręcznie zamknij szufladę

Uwaga: Pociągnięcie do góry za uchwyt uszczelni worek na kurz, aby zapobiec
przypadkowemu wypadaniu jego i śmieci.

3. Kurz i śmieci z filtra usuwaj suchą ściereczką.

funkcyjną.

Rutynowa konserwacja

Rutynowa konserwacja

Szczotka główna

1. Wciśnij zatrzaski osłony szczotki do środka, aby wyjąć osłonę, wyjmij
szczotkę z robota.

2. Wyciągnij osłony szczotki na obu końcach szczotki, jak przedstawiono
na ilustracji. Narzędziem do czyszczenia wchodzącym w skład
wyposażenia usuń włosy wplątane w szczotkę. Ponownie załóż pokrywy
szczotki na obu jej końcach, a następnie samą szczotkę. Wciśnij
ochraniacz szczotki, aby ją zablokować na miejscu.

Szczotka boczna

Śrubokrętem odkręć szczotkę boczną, usuń z niej włosy, a następnie
przykręć z powrotem.

Uchwyt podkładki mopa

Wyjmij i umyj uchwyt podkładki mopa.

Pojemnik na kurz i filtr

1. Otwórz pokrywę robota i wciśnij zatrzask pojemnika na kurz, aby go
wyjąć.

2. Otwórz pokrywę pojemnika na kurz, wyjmij filtr na i opróżnij
pojemnik, jak przedstawiono na ilustracji.

3. Delikatnie stukaj w kosz filtra, aby usunąć brud.

Uwaga: Nie próbuj czyścić filtra szczotką, palcem ani ostrymi przedmiotami, gdyż
grozi to jego uszkodzeniem.

4. Wypłucz wodą pojemnik na kurz i filtr, wysusz je całkowicie przed
ponownym zainstalowaniem.

24h

Uwaga:

Pojemnik na kurz i filtr płucz tylko czystą wodą. Nie używaj detergentu.

·

Pojemnik na kurz i filtr używaj dopiero po całkowitym wyschnięciu.

·

Rutynowa konserwacja

Rutynowa konserwacja

Czujnik robota i styki ładowania

Czujniki i styki ładowania robota wycieraj miękką i suchą ściereczką, jak
przedstawiono na rysunku poniżej.

Okno zderzaka

Czujnik dalmierza
laserowego (LDS)

Czujniki krawędzi

Uwaga:

Mokra ścierka może uszkodzić czułe elementy w robocie i w stacji. Do

czyszczenia używaj suchej ściereczki.

Dwuliniowe czujniki
laserowe 3D

Czujniki krawędzi

Zderzak

Styki ładowania

Czujnik dywanu

Styki ładowania

Styki ładowania i pole sygnalizacyjne stacji czyść miękką, suchą
ściereczką.

Wyloty automatycznego opróżniania

Wyloty automatycznego odpowietrzania robota i stacji czyść miękką,
suchą ściereczką:

Filtr wody zużytej

Otwórz pokrywę i wyjmij filtr wody zużytej. Wypłucz filtr wodą i
ponownie go włóż.

Podkładka mopa

Zdejmij podkładkę mopa z uchwytu i wymień ją.

Akumulator

Robot zawiera pakiet akumulatora litowo-jonowego o wysokich
parametrach użytkowych. Dbaj o to, by akumulator był dobrze
naładowany do codziennego użytku, aby zachować jego parametry
użytkowe na optymalnym poziomie. Jeżeli robot nie jest używany przez
dłuższy czas, wyłącz go i złóż. Aby uniknąć szkód wskutek nadmiernego
rozładowania, robot należy doładowywać przynajmniej co trzy
miesiące.

Kółko wielokierunkowe

Uwaga:

· Małym śrubokrętem oddziel oś od opony kółka wielokierunkowego. Nie wywieraj
nadmiernej siły.

· Wypłucz kółko wielokierunkowe pod bieżącą wodą i załóż z powrotem po
całkowitym wysuszeniu.

Instrukcja demontażu

Diagnostyka usterek

YMAGANE TYLKO W PRZYPADKU

W
ZWROTU

1. Celem odprowadzenia wody pozostałej zarówno w układzie robota,
jak i stacji, korzystając z aplikacji włącz funkcję opróżniania wody.

Wyjmij podstawę tacki i sprawdź, czy nie została tam choćby niewielka

Uwaga:

ilość wody. Jeśli tak, wytrzyj podstawę do sucha i ponownie ją załóż.

2. Otwórz ręcznie szufladę funkcyjną. Umieść pojemnik pod komorą
automatycznego podawania detergentu, następnie usuń zatyczkę i
lekko przechyl stację, by cały pozostały detergent spłynął do
pojemnika. Na koniec ponownie załóż zatyczkę.

③

②

①

3. Przed przystąpieniem do demontażu wyjmij wtyczkę stacji z
gniazda elektrycznego, po czym zamknij główny zawór wodny w
instalacji domowej i zawór kątowy.

4. W pierwszej kolejności wyciągnij zacisk blokujący złączkę. Następnie
mocno naciśnij pierścień sprężynujący i zdemontuj rurę. Wyciekającą
wodę zbierz do pojemnika.

①

③

Uwaga:

· Nie wyciągaj rury wodnej na siłę, gdyż grozi to jej uszkodzeniem.

· Przed zapakowaniem i wysyłką urządzenia należy wyjąć zapasowe zatyczki z

zewnętrznej strony zbiornika na kurz i zablokować kolanka pod stacją, co
zapobiegnie wyciekaniu wody.

②

④

Problem Rozwiązanie

Robot nie włącza się.

Robot nie ładuje się.

Robot nie łączy się z
Wi-Fi.

Robot nie może
znaleźć i powrócić
do stacji.

Robot nie może
powrócić do stacj

Robot nie wyłącza się.

i.

Akumulator jest rozładowany. Doładuj robot w stacji i spróbuj ponownie.
Temperatura akumulatora jest za niska lub za wysoka. Zaleca się pracę urządzenia w zakresie temperatur od 32°F (0°C) do
104°F (40°C).

Stacja nie jest podłączona do zasilania, upewnij się, czy oba końce kabla zasilania są prawidłowo wetknięte. Słaby
kontakt między stykami ładowania w stacji i robocie, oczyść styki ładowania.
Sprawdź, czy na złączu robota nie ma jakiegoś ciała obcego, usuń je w takim przypadku.

Nieprawidłowe hasło sieci Wi-Fi. Sprawdź, czy hasło używane do łączenia się z siecią Wi-Fi, jest prawidłowe.
Robot nie obsługuje połączenia Wi-Fi 5 GHz. Upewnij się, czy robot jest połączony z siecią Wi-Fi 2,4 GHz.
Słaby sygnał Wi-Fi. Upewnij się, czy robot jest w obszarze o dobrym zasięgu Wi-Fi.
Robot może nie być gotowy do skonfigurowania. Wyjdź z aplikacji i wejdź ponownie, następnie spróbuj jeszcze raz zgodnie
z instrukcją.

Stacja została odłączona od zasilania lub poruszona, gdy robot znajdował się poza stacją. Połącz stację z zasilaniem lub
umieść robot na stacji celem ładowania.
Za dużo jest przeszkód wokół stacji. Umieść stację w terenie bardziej otwartym.
Poruszenie robotem może spowodować ponowne jego pozycjonowanie, a to spowoduje ponowne tworzenie mapy, jeżeli
ponowne pozycjonowanie zawiedzie. Jeżeli robot jest zbyt daleko od stacji, może nie być w stanie powrócić sam z siebie,
w którym to przypadku konieczne jest jego ręczne umieszczenie w stacji.
Wytrzyj pole sygnalizacji w stacji, aby usunąć kurz i śmieci.

Celem niedopuszczenia do zablokowania robota usuń wszelkie przeszkody w promieniu 1 m przed stacją.
Trasa powrotu do ładowania jest zablokowana, np. drzwi zamknięte.
Robot może ślizgać się, jeżeli podłoga przed stacją jest nadmiernie mokra. W takim przypadku usuń nadmiar wody przed
podjęciem ponownej próby.
Zaleca się przesunięcie stacji w innej miejsce i spróbowanie ponownie.

Robot nie może być wyłączony podczas ładowania. Celem wyłączenia robota zaleca się odsunięcie robota od stacji, a
następnie wciśnięcie i przytrzymanie przycisku zasilania przez 3 sekundy.
Jeżeli robota nie daje się wyłączyć wykonując krok 1, wciśnij i przytrzymaj przycisk zasilania przez 10 sekund, co spowoduje
wymuszenie wyłączenia urządzenia. Jeżeli problem się utrzymuje, skontaktuj się z działem obsługi posprzedażnej.

Diagnostyka usterek

Diagnostyka usterek

Problem Rozwiązanie

Niska prędkość
ładowania.

Hałas zwiększa
się, gdy robot
pracuje.

Robot porusza się
nie trzymając się
ustalonej trasy.

Robot pomija
pomieszczenia,
które mają być
czyszczone.

Robot nie
wznawia
sprzątania po
ładowaniu.

Pełne ładowanie robota wymaga 4,5 godziny, jeżeli akumulator jest rozładowany.
Jeżeli pracujesz robotem w temperaturach poza zakresem określonym w specyfikacji technicznej, prędkość ładowania
automatycznie zmniejsza się, aby wydłużyć trwałość akumulatora.
Styki ładowania w robocie i stacji mogą być zabrudzone, wytrzyj je suchą ściereczką.

Sprawdź, czy filtr pojemnika na kurz nie jest zatkany. Jeśli tak, oczyść go lub wymień.
Jakiś twardy przedmiot mógł zostać uchwycony przez szczotkę główną lub dostać się do pojemnika na kurz. Sprawdź i
usuń wszelkie twarde przedmioty.
Szczotka główna lub boczna może być splątana. Sprawdź i usuń wszelkie obce ciała.
Tryb ssania przełącz na Standard lub Cichy.

Przedmioty takie, jak kable zasilania i pantofle należy zorganizować przed użyciem robota.
Praca na mokrych, śliskich powierzchniach powoduje poślizg głównego kółka. Zaleca się wysuszenie mokrych miejsc
przed użyciem robota.
Wytrzyj okno zderzaka i czujnik lasera dwuliniowego 3D w robocie czystą, miękką i ściereczką, aby utrzymać go w
czystości i wolnym od przeszkód.

Upewnij się, czy drzwi sprzątanych pomieszczeń są otwarte.
Sprawdź, czy przy drzwiach do pomieszczenia nie ma progu wyższego niż około 2 cm. Robot nie jest w stanie pokonywać
wysokich progów ani stopni.
Miejsce przed pomieszczeniem do czyszczenia może być mokre lub śliskie, powodują poślizg robota i nienormalną
pracę. Wysusz podłogę przed użyciem robota.

Upewnij się, czy robot nie jest ustawiony na tryb „Nie przeszkadzać” (DND), co uniemożliwia wznowienie sprzątania.
Robot nie wznowi czyszczenia po ręcznym jego umieszczeniu w stacji lub wysłaniu go do stacji poprzez aplikację lub
przyciskiem .

Problem Rozwiązanie

Stacja nie może
automatycznie opróżnić
pojemnika na kurz.

Poziom wody na

ce nie jest

tac
prawidłowy.

Uchwyt podkładki
mopa jest nienormalnie
podniesiony.

Nieprawidłowy dopływ
wody do zbiornika
wody zużytej.

Nieprawidłowy odpływ
wody ze zbiornika wody
zużytej.

W kwestii dalszej pomocy kontaktuj się z nami poprzez https://global.dreametech.com

Sprawdź, czy worek na kurz w pojemniku nie jest zapełniony.
Jeżeli worek na kurz nie jest pełny, sprawdź, czy nie ma jakiejś przeszkody na automatycznych odpowietrznikach
robota, stacji lub pojemniku na kurz. W takim przypadku wyczyść na czas zablokowaną część. Sprawdź, czy
szuflada funkcyjna jest otwarta. Jeśli jest otwarta, zamknij ją.

Sprawdź, czy uszczelka w zbiorniku używanej wody nie jest poluzowana lub niewłaściwie założona, ręcznie
skoryguj w razie potrzeby. Jeżeli problem utrzymuje się, skontaktuj się z zespołem serwisu posprzedażnego.
Łagodnie wciśnij w dół zbiornik używanej wody, aby mieć pewność, że jest prawidłowo założony.
Zdejmij tackę i sprawdź, czy spust ścieków nie jest zablokowany i oczyść go.
Sprawdź roztwór czyszczący. Nie dodawaj innej cieczy niż oficjalnie zaaprobowany roztwór czyszczący.

Wyjmij uchwyt podkładki mopa i sprawdź, czy nie utknęły w nim jakieś ciała obce, po czym uruchom robota
ponownie. Jeżeli problem utrzymuje się, skontaktuj się z zespołem serwisu posprzedażnego.

Wymontuj tac
Sprawdź, czy pokrywa uszczelniająca zbiornika na zużytą wodę jest poprawnie założona, gdyż wewnętrzne
uszczelnienie zestawu jest konieczne do odprowadzania zużytej wody.
Sprawdź, czy rury do odprowadzania zużytej wody są poprawnie włożone.
Sprawdź, czy uszczelka w zbiorniku używanej wody nie jest poluzowana lub niewłaściwie założona, ręcznie
skoryguj w razie potrzeby.

Sprawdź, czy filtr lub rurka zużytej wody nie są zatkane, a jeśli są - wyczyść je.
Sprawdź, czy rurka zużytej wody nie jest wygięta lub ściśnięta ciężkim przedmiotem, co utrudnia jej prawidłowe
działanie; odpływ zużytej wody powinien znajdować się na wysokości ≤ 80cm.
Sprawdź, czy podłączona jest wtyczka zasilania.

kę, sprawdź czy nie jest zatkana, a jeśli jest - wyczyść.

Specyfikacja

Wyjęcie i likwidacja akumulatora

Robot

Model RLX73CE

Czas ładowania Około 4,5 godziny

Napięcie znamionowe 14,4 V

Moc znamionowa 75 W

Częstotliwość pracy 2400–2483,5 MHz

Maksymalna moc
wyjściowa

W normalnych warunkach eksploatacji ten sprzęt powinien być
utrzymywany w odstępie przynajmniej 20cm między anteną i ciałem
użytkownika.

<20 dBm

Stacja dokująca

Model RBXE0203

Wejście znamionowe 220-240 V

Wyjście znamionowe 20 V

Moc znamionowa (podczas
opróżniania z kurzu)

Moc znamionowa (podczas
mycia gorącą wodą)

Moc znamionowa (podczas
ładowania i suszenia)

Zakres ciśnienia wody 0,14-0,8 Mpa

Uwaga:

Moc znamionowa (podczas czyszczenia gorącą wodą) jest

·

wyznaczana przez wartość mocy w okresie reprezentatywnym
(temperatura wody 25°C).
Moc znamionową (podczas ładowania i suszenia) determinuje

·

wartość mocy podczas całego okresu ładowania.

50-60 Hz

2,5 A

1000 W

1540 W

90 W

Wbudowany akumulator litowo-jonowy zawiera substancje, które są niebezpieczne dla środowiska. Przed utylizacją, upewnij się, czy akumulator został
wyjęty przez personel fachowy i poddany złomowaniu przez odpowiedni obiekt recyklingowy.

– akumulator przed złomowaniem należy wyjąć z urządzenia;
– podczas wyjmowania akumulatora urządzenie musi być odłączone od zasilania sieciowego;
– akumulator należy utylizować w sposób bezpieczny.

OSTROŻNIE:

Przed wyjęciem akumulatora odłącz zasilanie i rozładuj akumulator, ile się da.
Niepotrzebne akumulatory należy poddać utylizacji w odpowiednim zakładzie recyklingowym.
Akumulatora nie narażaj na działanie wysokiej temperatury, gdyż grozi to jego wybuchem.
W niewłaściwych warunkach użytkowania z akumulatora może wydobywać się elektrolit. W razie przedostania się elektrolitu do oczu lub na skórę skażone

miejsce należy przepłukać dużą ilością wody, po czym zasięgnąć porady lekarskiej.

Instruktaż usuwania:

1. Odwróć robota, odpowiednim narzędziem wykręć śruby z tyłu robota i zdejmij pokrywę.

2. Odłącz zaciski między akumulatorem i płytką drukowaną, aby wyjąć ten pierwszy.

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi
odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidło­we usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System
zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania
odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w
którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z
bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte
i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.in­npro.pl/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w
zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w
instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego produktu od fizycznie nowego
produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszcze­nie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do
trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Importer:

INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. [phone]
[email protected]
www.innpro.pl

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Dreame Trading (Tianjin) Co., Ltd. niniejszym oświadcza, że typ urządzenia
radiowego [Robot sprzątający X40 Master] jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem
internetowym: https://files.innpro.pl/Dreame

Adres producenta: Pokój 2112-1-1, South District, Finance and Trade Center,

No.6975 Yazhou Road, Dongjiang Bonded Port Area, Tianjin Pilot Free Trade
Zone, Tianjin, Chiny

Częstotliwość radiowa: 2400–2483,5 MHz
Maksymalna moc częstotliwości radiowej: <20 dBm

Środki bezpieczeństwa

Przed przystąpieniem do ładowania sprawdź czy styki urządzenia są czyste.
Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.
Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła zasilania.
Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.
Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów łatwopalnych, zachowaj wolną
przestrzeń min 1m od innych obiektów.
Nigdy nie zakrywaj urządzenia podczas ładowania.
Nigdy nie używaj zasilacza, stacji ładowania, kabli itp bez rekomendacji i atestu producenta.
Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa które są trudne do ugaszenia, wyposaż się w płachtę
gaśniczą.

Akumulator LI-ION
Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z uwagi na swoją fizyczną i chemiczną budowę
starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach
laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni
naładowany. Czas pracy w rzeczywistości może się różnić od deklarowa-nego w ofercie i nie jest to wada urządzenia a
cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu
poniżej 3,18V lub 15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają je trwale i nie jest to
objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden
miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania.
Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LI-PO
Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który z uwagi na swoją fizyczną i chemiczną
budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach
laboratoryjnych, gdzie występują optymal-ne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni
naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a
cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu
poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają je trwale i nie jest to objęte
gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj
akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.
