D20 Ultra

Robot sprzątający Dreame D20 Ultra EUA
Instrukcja obsługi

EU-A00

Ilustracje zawarte w niniejszej instrukcji mają charakter wyłącznie poglądowy. Proszę zapoznać się z rzeczywistym produktem.

Informacje o bezpieczeństwie

Informacje o bezpieczeństwie

PLPL

Celem niedopuszczenia do porażenia prądem elektrycznym, pożaru lub obrażeń spowodowanych niewłaściwym użytkowaniem
urządzenia, przed jego użyciem należy uważnie zapoznać się z treścią obsługi oraz zachować ją na wypadek konieczności skorzystania z
niej w przyszłości.

Ograniczenia
użytkowania

·

Z niniejszego urządzenia nie powinny korzystać dzieci w wieku poniżej 8
lat ani osoby o ograniczonych możliwościach fizycznych, zmysłowych lub
intelektualnych, ani osoby o niewystarczającym doświadczeniu lub wiedzy,
chyba że znajdują się pod nadzorem rodzica lub opiekuna. Dzieci pozostające
bez nadzoru nie mogą czyścić urządzenia ani dokonywać czynności
konserwacyjnych.

·

Urządzenie należy używać tylko wraz z modułem zasilania, z nim
dostarczanym.

·

To urządzenie zawiera baterie, które mogą być wymieniane tylko przez
personel o odpowiednich umiejętnościach.

·

Uprzątnij teren, który ma być czyszczony. Nie wolno zezwalać, by dzieci
używały urządzenia do zabawy. Dbaj o to, by dzieci i zwierzęta domowe
pozostawały w bezpiecznej odległości od robota podczas jego pracy.

·

Nie instaluj, nie ładuj ani nie używaj urządzenia w łazienkach ani wokół
basenów.

·

Niniejszy produkt przeznaczony jest wyłącznie do czyszczenia podłóg w
warunkach domowych. Nie należy z niego korzystać na wolnym powietrzu, do
czyszczenia powierzchni innych niż podłogi, ani w obiektach komercyjnych lub
przemysłowych.

·

Upewnij się, czy urządzenie działa poprawnie we właściwym otoczeniu. W
przeciwnym razie nie używaj urządzenia.

Ograniczenia
użytkowania

·

Jeżeli kabel zasilania jest uszkodzony, należy go zastąpić specjalnym
przewodem lub zespołem dostępnym u producenta, lub u jego przedstawiciela
serwisowego.

·

Nie używaj robota w miejscach zawieszonych ponad poziomem gruntu, bez
bariery ochronnej.

·

Nie ustawiaj robota kołami do góry. Nie używaj pokrywy LDS, pokrywy robota
ani zderzaka w charakterze uchwytu.

·

Używaj robota w środowiskach, gdzie temperatura otoczenia wynosi powyżej
0°C i poniżej 40°C. Dbaj o to, by na podłodze nie było cieczy ani substancji
lepkich.

·

Aby uniknąć uszkodzenia lub szkód wskutek włóczenia, usuń wszelkie luźne
przedmioty z podłogi, usuń kable i przewody zasilające z drogi, zanim
uruchomisz urządzenie.

·

Usuń wrażliwe lub małe przedmioty z podłogi, aby zapobiec obijaniu się o nie
robota oraz ich uszkodzeniu.

·

Włosów, palców i innych części ciała nie wolno zbliżać do otworu ssącego
robota.

·

Narzędzie do sprzątania należy przechowywać w miejscu niedostępnym dla
dzieci.

·

Nie używaj urządzenia w pomieszczeniu, gdzie przebywa śpiące niemowlę lub
dziecko.

·

Dzieci, zwierząt domowych ani żadnego przedmiotu nie stawiaj na robocie,
bez względu na to, czy jest on nieruchomy, czy się porusza.

·

Tylko czystą wodę i oficjalnie zaaprobowane roztwory czyszczące można

Informacje o bezpieczeństwie

Informacje o bezpieczeństwie

PLPL

Ograniczenia
użytkowania

Baterie i
ładowanie

dodawać do zbiornika na wodę czystą. Nie dodawaj żadnej cieczy, jak alkohol
lub środek dezynfekcyjny. Proporcję między roztworem czyszczącym do czystej
wody można sprawdzić na butelce z roztworem. Środki czyszczące należy
przechowywać w miejscu niedostępnym dla dzieci.

·

Nie używaj robota do sprzątania palących się przedmiotów. Nie używaj robota
do zbierania cieczy zapalnych ani palnych, żrących cieczy, nierozcieńczonych
kwasów ani rozpuszczalników.

·

Nie odkurzaj twardych ani ostrych przedmiotów. Nie używaj urządzenia do
zbierania przedmiotów takich, jak kamienie, duże kawałki papieru lub inne, które
mogłyby zatkać urządzenie.

·

Wtyczkę należy wyjąć z gniazdka elektrycznego przez czyszczeniem lub
serwisowaniem urządzenia.

·

Nie wycieraj robota ani stacji bazowej mokrą ścierką ani nie zmywaj żadną
cieczą. Po wyczyszczeniu wszystkich elementów, które można umyć, przed ich
ponownym zamontowaniem i użyciem należy je dokładnie wysuszyć.

·

Używaj tego urządzenia zgodnie z zaleceniami zawartymi w instrukcji obsługi.
Użytkownicy ponoszą odpowiedzialność za wszelkie straty lub uszkodzenia
wynikłe z nieprawidłowego użycia produktu.

·

Nie używaj akumulatora ani stacji dokującej innych producentów. Robot może
być używany tylko ze stacją bazową modelu RCDE0303.

·

Nie próbuj na własną rękę demontować, naprawiać ani modyfikować
akumulatora lub stacji bazowej.

·

Nie ustawiaj stacji bazowej w pobliżu źródła ciepła.

·

Nie używaj mokrej ściereczki ani mokrych rąk do czyszczenia styków ładowania

Baterie i
ładowanie

Informacja o
bezpieczeństwie
laserowym

Wyłącznie do użytku w pomieszczeniach zamkniętych

Zapoznaj się z treścią instrukcji obsługi

stacji bazowej.

·

Zużytych akumulatorów nie likwiduj w sposób nieodpowiedni. Niepotrzebne
akumulatory należy poddać utylizacji w odpowiednim zakładzie recyklingowym.

·

W razie uszkodzenia lub zerwania kabla zasilania zaprzestań niezwłocznie
używania wyrobu i skontaktuj się z serwisem posprzedażnym.

·

Upewnij się, czy robot jest wyłączony na czas transportu, w miarę możliwości
przechowywany w oryginalnym opakowaniu.

·

Jeżeli robot nie będzie używany przez dłuższy czas, w pełni naładuj go, wyłącz i
złóż w chłodnym, suchym miejscu. Akumulator należy naładować przynajmniej
raz na 3 miesiące, dzięki czemu nie dopuści się do jego nadmiernego
rozładowania.

·

Czujnik laserowy w tym produkcie spełnia normę IEC 60825- 1:2014/EN 60825­1:2014/A11:2021 dla produktów laserowych Klasy 1. Promienia laserowego nie
wolno kierować bezpośrednio w stronę oczu.

PRODUKT LASEROWY KLASY 1
KONSUMENCKI PRODUKT LASEROWY
EN 50689:2021

Przegląd urządzenia

Przegląd urządzenia

PLPL

Zawartość opakowania

Robot

Stacja bazowa

Inne akcesoria

Szczotka

boczna

Podkładka mopa x 2

(wstępnie

zainstalowana)

Kabel zasilania Płytka wydłużająca rampę

Uchwyt podkładki

mopa x 2

Podręcznik

użytkownika

Worek na kurz x 2

(1 wstępnie

zainstalowany)

stacji bazowej

Robot

Przycisk czyszczenia punktowego

· Wciśnij, aby rozpocząć czyszczenie punktowe

Przycisk Zasilanie / Czyszczenie

· Wciśnij i przytrzymaj przez 3 sekundy, aby włączyć lub wyłączyć

· Wciśnij, aby rozpocząć czyszczenie po włączeniu robota

Przycisk dokowania

· Wciśnij, aby odesłać robot do stacji bazowej

· Wciśnij i przytrzymaj przez 3 sekundy, aby dezaktywować Blokadę
rodzicielską

Wskaźnik stanu

· Ciągły biały: czyszczenie lub sprzątanie zakończone

· Pulsujący biały: ładowanie (akumulator nie jest rozładowany)

· Ciągły pomarańczowy: Oczekiwanie przy niskim poziomie
naładowania akumulatora lub wstrzymanie przy niskim poziomie
naładowania akumulatora

· Pulsujący pomarańczowy: ładowanie (niski stan naładowania
akumulatora)

· Migający pomarańczowy: błąd

Uwaga:

· Wciśnij dowolny przycisk w robocie, aby pauzować, gdy ten
sprząta, lub powraca do ładowania.

· Blokadę rodzicielską można włączyć/wyłączyć w aplikacji.

Przegląd urządzenia

Przegląd urządzenia

PLPL

Robot i czujniki

Pokrywa

Styki

ładowania

Odpowietrznik auto-opróżniania

Pokrywa LDS
Czujnik dalmierza

laserowego (LDS)
Zderzak
Liniowy czujnik laserowy 3D

Przycisk Reset

· Wciśnij i przytrzymaj
przez 3 sekundy,
aby przywrócić
ustawienia
fabryczne

Wskaźnik Wi-Fi

Czujnik krawędzi

Czujnik dywanu

Szczotka boczna

Szczotka główna

Koło główne

Pojemnik na kurz

Filtr

Uchwyt filtra

Zespół mopa

Miejsce mocowania

podkładki mopa

Czujniki klifu

Kółko
wielokierunkowe

Osłona szczotki

Koło główne
Zaciski osłony
szczotki

Otwory montażowe
uchwytu podkładki
mopa

Zatrzask pokrywy
pojemnika na kurz

Zatrzask pojemnika na kurz
Pokrywa pojemnika na kurz

Odpowietrznik auto­opróżniania

Uchwyt podkładki mopa Podkładka mopa

Stacja bazowa

Zbiornik wody zużytej

rozszerzająca

Zacisk zbiornika

na wodę

Kulka

pływająca

Pokrywa górna

Zbiornik na wodę czystą

Pokrywa

zbiornika

na kurz

Tarka

Płytka

rampę

Zbiornik wody zużytej Zbiornik na wodę czystą

Wyloty automatycznego

Zacisk zbiornika na
wodę

Rura wodna

Filtr

Pływak

Filtr

Obszar sygnalizacji

opróżniania

magazynowania kabla

Szczelina do

zasilającego

Wskaźnik stanu

· Ciągły biały: stacja bazowa
jest podłączona do zasilania

· Ciągły pomarańczowy: stacja
bazowa ma błąd

Szczelina worka na
kurz

Styki ładowania

Gniazdo
zasilania

③

②

①

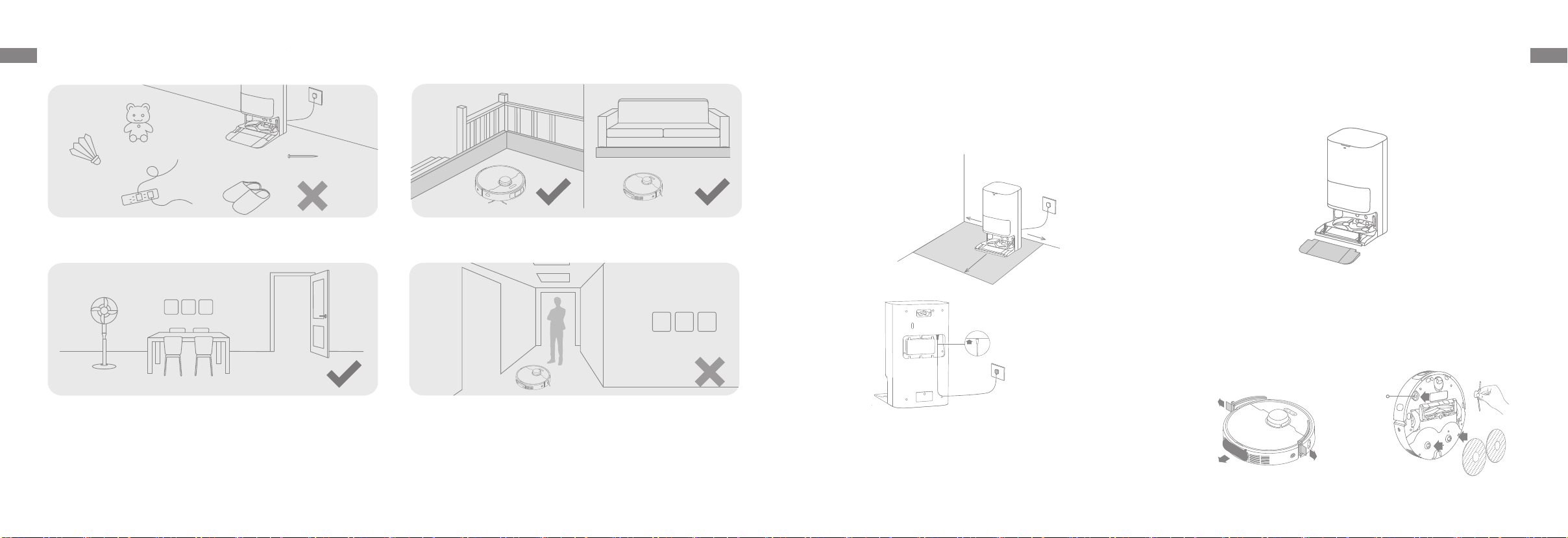

Przygotowanie domu

Przed użyciem

PLPL

Przed czyszczeniem usuń z podłoża przedmioty niestabilne, kruche, cenne
lub niebezpieczne, a kable, odzież, zabawki, przedmioty twarde i ostre
uporządkuj, aby uniknąć zaplątania, porysowania lub uderzenia o robota i
spowodowania strat.

Otwórz drzwi pomieszczenia do sprzątania i ustaw meble we właściwym
miejscu, aby zostawić więcej przestrzeni.

Uwaga:

· Uruchamiając robota po raz pierwszy śledź go wokół podczas sprzątania, aby na czas usuwać ewentualne przeszkody.

· Nie odkurzaj twardych przedmiotów, jak kamienie, kulki stalowe i części zabawek ani twardych przedmiotów, jak gruz, potłuczone szkło, gwoździe, w
przeciwnym razie może dojść do porysowania podłoża.

Przed sprzątaniem ustaw barierę fizyczną na krawędzi schodów i sofy, aby
zapewnić bezproblemowe działanie robota.

Aby uchronić robota przed nierozpoznanymi miejscami wymagającymi
sprzątania, nie stawaj przed nim, przed progiem, korytarzem lub wąskimi
miejscami.

1. Ustaw stację bazową i podłącz do gniazdka elektrycznego

Umieść stację bazową w miejscu maksymalnie otwartym, z dobrym sygnałem
Wi-Fi. Usuń wszelkie obiekty, które są bliższe stacji bazowej niż 1,5 m od
przodu i 5 cm od każdego z jej boków. Następnie włóż przewód zasilający do
stacji bazowej i wetknij wtyczkę do gniazdka.

＞5 cm

＞5 cm

＞1.5 m

Pewnie włóż przewód do góry, aż
kontrolka się zaświeci.

Uwaga:

· Upewnij się, czy żaden obiekt nie będzie blokować obszaru
sygnalizacyjnego.

· Aby zapobiec zamoczeniu podłóg drewnianych lub dywanów, zalecane jest
umieszczanie stacji bazowej na płytkach ceramicznych lub marmurowych.

2. Zainstaluj płytkę przedłużającą rampy

3. Usuń zabezpieczenie robota i zainstaluj szczotkę boczną oraz
zespół mopa

Zacisk szczotki

bocznej

Przed użyciem

Łączenie z aplikacją Dreamehome

PLPL

4. Podłącz robota do stacji bazowej

Chcąc wyłączyć robota, wciśnij przycisk zasilania na robocie na 3 sekundy.
Umieść robota w stacji bazowej z zespołem mopa zwróconym w kierunku tarki.
Wówczas usłyszysz instrukcję głosową, gdy robot pomyślnie połączy się ze
stacją bazową.

Uwaga: Zaleca się pełne naładowanie robota przed jego pierwszym użyciem.
Gdy robot nie może być włączony po wyczerpaniu się baterii, ręcznie połącz
go ze stacją bazową i naładuj.

5. Dodaj wody do zbiornika wody czyszczącej

Wyjmij zbiornik na czystą wodę ze stacji bazowej i napełnij go czystą wodą.
Następnie zainstaluj go na powrót w stacji bazowej.

Uwaga:

Nie dodawaj gorącej wody do zbiornika, gdyż może to spowodować jego

·

odkształcenie.
Tylko czystą wodę i oficjalnie zaaprobowane roztwory czyszczące można

·

dodawać do zbiornika na wodę czystą. Nie dodawaj żadnej cieczy,
jak alkohol lub środek dezynfekcyjny. Proporcję między roztworem
czyszczącym do czystej wody można sprawdzić na butelce z roztworem.
Środki czyszczące należy przechowywać w miejscu niedostępnym dla
dzieci.

1. Pobieranie aplikacji Dreamehome

Zdejmij pokrywę robota i zeskanuj kod QR znajdujący się na obudowie robot,
albo też w sklepie z aplikacjami wyszukaj aplikację „Dreamehome”, pobierz
ją i zainstaluj.

Kod QR

Uwaga:

Obsługiwane jest tylko Wi-Fi 2,4 GHz.

·

Ze względu na aktualizacje w oprogramowaniu aplikacyjnym faktyczne

·

operacje mogą odbiegać od instrukcji w tym podręczniku. Stosuj się do
instrukcji w oparciu o bieżącą wersję aplikacji.

2. Dodawanie urządzenia

Otwórz aplikację Dreamehome, dotknij „Zeskanuj kod QR, aby się połączyć” i
ponownie zeskanuj ten sam kod QR na robocie, aby dodać urządzenie. Stosuj
się do wyświetlanych instrukcji, aby ukończyć połączenie Wi-Fi.

Uwaga:

Jeżeli chcesz resetować Wi-Fi, powtórz krok 2 a następnie stosuj się do

·

wyświetlanych instrukcji, aby ukończyć połączenie Wi-Fi.
Chcąc odłączyć urządzenie od sieci Wi-Fi, wciśnij przycisk Reset na robocie

·

na 3 sekundy.

Wskaźnik Wi-Fi

· Miga powoli:

należy połączyć

Kod QR

· Miga szybko:

łączenie

· Wł.: Połączony

Sposób użytkowania

Sposób użytkowania

PLPL

Włączanie/wyłączanie

Chcąc włączyć robota, wciśnij przycisk zasilania na robocie na 3 sekundy..
Wskaźnik zasilania powinien podświetlić się. Umieść robota na stacji
bazowej, powinien on włączyć się automatycznie i rozpocząć ładowanie.
Chcąc wyłączyć robota, odsuń go od stacji bazowej i wciśnij przycisk zasilania
na 3 sekundy.

Szybkie mapowanie

Skonfigurowawszy sieć po raz pierwszy stosuj się do instrukcji w aplikacji, aby
szybko utworzyć mapę. Robot rozpocznie mapowanie bez czyszczenia. Gdy
robot powróci do stacji bazowej, proces mapowania jest zakończony, a mapa
zostanie automatycznie zapisana.

Pauza/uśpienie

Gdy robot pracuje, wciśnij dowolny przycisk, aby go spauzować. Jeżeli robot
nie pracuje dłużej niż 10 minut, automatycznie wchodzi w tryb uśpienia.
Wszystkie wskaźniki w robocie wyłączą się. Wciśnij dowolny przycisk w
robocie bądź użyj aplikacji, aby go obudzić.

Uwaga: Jeżeli robot jest spauzowany i umieszczony w stacji bazowej, proces
bieżącego czyszczenia zakończy się.

Auto-wznawianie czyszczenia

Jeżeli akumulator jest bliski rozładowania, robot automatycznie powróci
do stacji bazowej w celu ładowania. Po doładowaniu do odpowiedniego
poziomu, robot wznowi niedokończone zadania czyszczenia.

Uwaga: Aby skorzystać z tej funkcji, aktywuj ją w aplikacji.

Tryb Nie przeszkadzać (DND)

Gdy robot jest ustawiony na tryb Nie Przeszkadzać (DND), nie wznowi
sprzątania, a kontrolka zasilania zgaśnie. Tryb DND jest domyślnie
dezaktywowany w fabryce. Możesz użyć aplikacji do aktywacji trybu DND lub
zmodyfikować okres DND. Domyślnie okres DND wynosi 22:00-8:00.

Uwaga:

W okresie DND zaplanowane zadania sprzątanie nie będą wykonywane.

·

Robot wznowi sprzątanie po upływie okresu DND.

·

Czyszczenie punktowe

Gdy robot znajduje się w trybie oczekiwania, krótkotrwale naciśnij przycisk
, co spowoduje włączenie trybu czyszczenia punktowego. W tym trybie robot
czyści kwadratowy obszar o wymiarach 1,5 x 1,5 metra wokół siebie, a po
zakończeniu czyszczenia punktowego powraca do punktu początkowego.

Ponowne uruchamianie robota

Jeśli robot przestanie reagować lub nie będzie można go wyłączyć, wyłącz go
wciskając przycisk zasilania na 10 sekund. Następnie wciśnij przycisk zasilania
na 3 sekundy, co spowoduje włączenie robota.

Odkurzanie i mopowanie

Uwaga: Używając zespołu mopa po raz pierwszy robot wykonuje domyślnie

zadanie „Odkurzanie i mopowanie”.

1. Start czyszczenia

W celu uruchomienia robota ze stacji bazowej naciśnij przycisk zasilania na
robocie lub posłuż się aplikacją. Następnie robot zaplanuje optymalną trasę
czyszczenia i wykona to zadanie w oparciu o stworzoną mapę.

Uwaga:

Aby zapewnić łatwy powrót robota do stacji bazowej po czyszczeniu,

·

zaleca się jego uruchamianie ze stacji bazowej.
Podkładki mopa będą czyszczone przed rozpoczęciem mopowania przez

·

robota, czekaj cierpliwie.
Podczas pracy nie poruszaj stacją bazową, zbiornikiem czystej wody,

·

zbiornikiem wody użytej ani tarką.

2. Automatyczne pranie mopa

Podczas sprzątania robot będzie automatycznie powracać do stacji bazowej,
aby wyprać ścierki mopa w oparciu o częstotliwość jej użycia określoną w
aplikacji.

Sposób użytkowania

Rutynowa konserwacja

PLPL

3. Automatyczne opróżnianie pojemnika na kurz oraz pranie i
suszenie nakładki mopa

Gdy robot zakończy zadanie czyszczenia i powróci do stacji bazowej celem
ładowania, stacja automatycznie opróżni pojemnik na kurz. Następnie umyje
i wysuszy ścierki mopa.

Uwaga:

Jeżeli funkcja auto-opróżniania jest wyłączona w aplikacji, stacja bazowa

·

nie będzie automatycznie opróżniać pojemnika na kurz.
Stacja bazowa będzie opróżniać pojemnik na kurz zgodnie z ustawieniami

·

w aplikacji.

4. Oczyść zbiornik zużytej wody

Gdy robot zakończy zadanie, umyj pojemnik ze zużytą wodą, aby zapobiec
powstawaniu zapachu.

Mopowanie po odkurzaniu

Aktywuj funkcję mopowania po odkurzaniu, a robot automatycznie uniesie
zespół mopa, aby odkurzać podłogę. Zakończywszy odkurzanie robot
powróci, aby opróżnić pojemnik na kurz, następnie uruchomi mopowanie
automatycznie obniżywszy zespół mopa.

Tylko odkurzanie

Aktywuj funkcję odkurzania w aplikacji, a robot automatycznie uniesie zespół
mopa i rozpocznie odkurzanie podłogi.

Tylko mopowanie

Aktywuj funkcję mopowania w aplikacji, a robot sprawdzi, czy jest
zainstalowany zespół mopa. Jeżeli nie, zainstaluj ręcznie zespół mopa, robot
wtedy automatycznie rozpocznie mopowanie.

Części

Aby utrzymać robota w dobrym stanie, zaleca się sprawdzanie użytkowania akcesoriów w aplikacji lub następującej tabeli w kwestii planowej konserwacji.

Część

Zbiornik wody zużytej Po każdym użyciu

Zbiornik na wodę czystą

Szczotka główna Co 6 do 12 miesięcy

Filtr pojemnika na kurz

Szczotka boczna

Uchwyt podkładki mopa /

Tarka

Obszar sygnalizacyjny
stacji bazowej

Styki ładowania

Wyloty automatycznego
opróżniania

Kółko wielokierunkowe

Czujnik krawędzi

Czujnik dalmierza
laserowego (LDS)

Liniowy czujnik laserowy
3D

Częstotliwość
konserwacji

Raz na 2 tygodnie

Raz na miesiąc /

Okres wymiany

/

Co 3 do 6 miesięcy

Część

Czujnik dywanu

Czujniki klifu

Zderzak

Dno robota

Pojemnik na kurz

Worek na kurz

Podkładka mopa Co 1 do 3 miesięcy

Uwaga: Częstotliwość wymiany zależy od użytkowania robota. W razie
wystąpienia wyjątku ze względu na szczególne okoliczności, części należy
wymienić.

Częstotliwość
konserwacji

Raz na miesiąc

Czyść w miarę
potrzeby

/

Okres wymiany

/

Co 2 do 4 miesięcy

Rutynowa konserwacja

Rutynowa konserwacja

PLPL

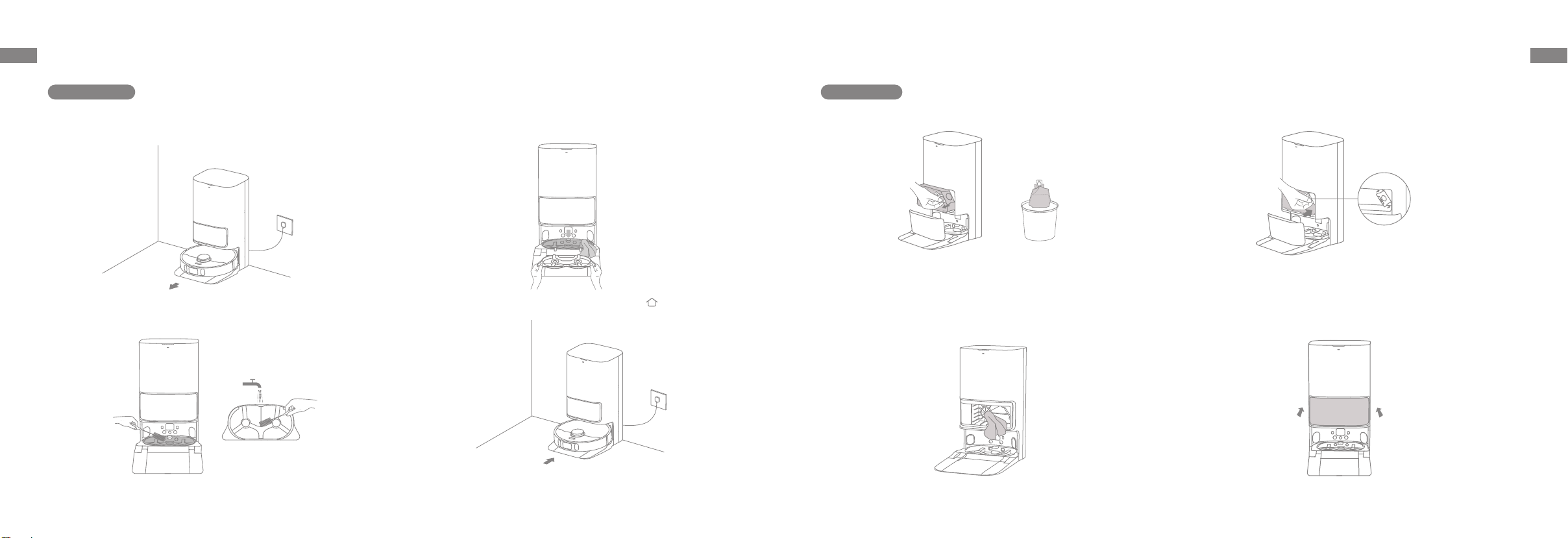

Podstawa tarki

1. Aktywuj funkcję czyszczenia podstawy tarki w aplikacji, robot opuści stację
bazową automatycznie. Wyjmij tarkę i odczekaj, aż woda napełni dół stacji
bazowej.

2. Wypłucz tarkę czystą wodą, narzędziem do czyszczenia wyczyść dno stacji
bazowej.

3. Po chwili stacja bazowa automatycznie wypompuje użytą wodę. Następnie
wysusz ją miękką i suchą ściereczką, włóż tarkę z powrotem na miejsce.

4. Posłuż się aplikacją lub krótkotrwale wciśnij przycisk
powrócił do

stacji bazowej.

na robocie, aby

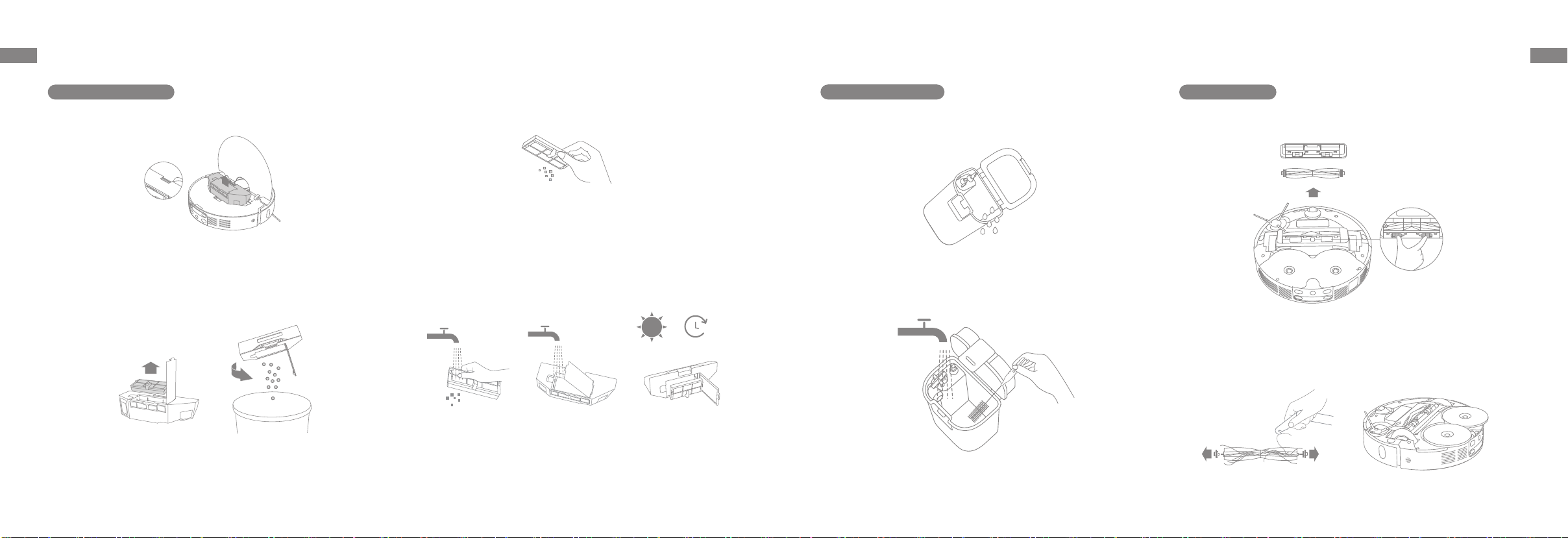

Worek na kurz

1. Zdejmij pokrywę zbiornika na kurz i wyrzuć worek.

Uwaga: Pociągnięcie do góry za uchwyt uszczelni worek na kurz, aby
zapobiec przypadkowemu wypadaniu jego i śmieci.

3. Zainstaluj nowy worek na kurz.

4. Zainstaluj na powrót pokrywę zbiornika.2. Kurz i śmieci z filtra usuwaj suchą ściereczką.

Uwaga: Podczas sprzątania nie należy wydawać robotowi poleceń powrotu
do stacji bazowej.

Rutynowa konserwacja

Rutynowa konserwacja

PLPL

Pojemnik na kurz i filtr

1. Otwórz pokrywę robota i wciśnij zatrzask pojemnika na kurz, aby go wyjąć.

2. Otwórz pokrywę pojemnika na kurz, wyjmij filtr i opróżnij pojemnik, jak
przedstawiono na ilustracji.

3. Delikatnie stukaj w kosz filtra, aby usunąć brud.

Uwaga: Nie próbuj czyścić filtra szczotką, palcem ani ostrymi przedmiotami,
gdyż grozi to jego uszkodzeniem.

4. Wypłucz wodą pojemnik na kurz i filtr, wysusz je całkowicie przed
ponownym zainstalowaniem.

24h

Uwaga:

Pojemnik na kurz i filtr płucz tylko czystą wodą. Nie używaj detergentu.

·

Pojemnik na kurz i filtr używaj dopiero po całkowitym wyschnięciu.

·

Zbiornik wody zużytej

1. Wyjmij zbiornik na zużytą wodę, otwórz pokrywę i wylej zawartość.

2. Czystą wodą wypłucz zbiornik używanej wody, wykorzystując
dostarczone narzędzie do czyszczenia ściany wewnętrznej zbiornika.

Uwaga: Pływająca kula w zbiorniku użytej wody jest częścią ruchomą. Nie
wywieraj nadmiernej siły czyszcząc ją, aby uniknąć uszkodzenia jej.

Szczotka główna

1. Wciśnij zatrzaski osłony szczotki do środka, aby wyjąć osłonę, wyjmij
szczotkę z robota.

2. Wyciągnij osłony szczotki na obu końcach szczotki, jak przedstawiono na
rysunku. Zastosuj właściwe narzędzie do czyszczenia, aby usunąć włosy
wplątane w szczotkę. Ponownie załóż pokrywy szczotki na obu jej końcach, a
następnie samą szczotkę. Wciśnij ochraniacz szczotki, aby ją zablokować na
miejscu.

Rutynowa konserwacja

Rutynowa konserwacja

PLPL

Szczotka boczna

Wyjmij i oczyść szczotkę boczną.

Uchwyt podkładki mopa

Wyjmij i umyj uchwyt podkładki mopa.

Kółko wielokierunkowe

Uwaga:

Małym śrubokrętem oddziel oś od opony kółka wielokierunkowego. Nie

·

wywieraj nadmiernej siły.
Wypłucz kółko wielokierunkowe pod bieżącą wodą i załóż z powrotem po

·

całkowitym wysuszeniu.

Czujniki robota

Czujniki robota wycieraj miękką i suchą ściereczką, jak przedstawiono na
rysunku poniżej:

Czujnik dalmierza
laserowego (LDS)

Czujniki klifu

Uwaga: Mokra ścierka może uszkodzić czułe elementy robota i stacji bazowej.
Do czyszczenia używaj suchej ściereczki.

Liniowy czujnik laserowy 3D

Zderzak

Czujnik krawędzi

Czujnik dywanu

Styki ładowania i pole sygnalizacyjne

Styki ładowania i pole sygnalizacyjne czyść miękką, suchą ściereczką.

Wyloty automatycznego opróżniania

Wyloty automatycznego odpowietrzania robota i stacji bazowej czyść miękką,
suchą ściereczką.

Diagnostyka usterekRutynowa konserwacja

PLPL

Podkładka mopa

Zdejmij podkładkę mopa z uchwytu i wymień ją.

Akumulator

Robot zawiera pakiet akumulatora litowo-jonowego o wysokich parametrach
użytkowych. Dbaj o to, by akumulator był dobrze naładowany do
codziennego użytku, aby zachować jego parametry użytkowe na optymalnym
poziomie. Jeżeli robot nie jest używany przez dłuższy czas, wyłącz go i
złóż. Aby uniknąć szkód wskutek nadmiernego rozładowania, robot należy
doładowywać przynajmniej raz na trzy miesiące.

Problem Rozwiązanie

Robot nie włącza się.

Robot nie ładuje się.

Robot nie łączy się z Wi­Fi.

Robot nie może znaleźć
i powrócić do stacji
bazowej.

Robot utyka przed stacją
bazową i nie może
powrócić do niej.

Akumulator jest rozładowany. Doładuj robot w stacji bazowej i spróbuj ponownie.
Temperatura akumulatora jest za niska lub za wysoka. Zaleca się pracę urządzenia w zakresie temperatur od 32°F (0°C) do
104°F (40°C).

Stacja bazowa nie jest podłączona do zasilania, upewnij się, czy oba końce kabla zasilania są prawidłowo wetknięte.
Słaby kontakt między stykami ładowania w stacji bazowej i robocie, oczyść styki ładowania.
Sprawdź, czy na złączu robota nie ma jakiegoś ciała obcego, usuń je w takim przypadku.

Nieprawidłowe hasło sieci Wi-Fi. Sprawdź, czy hasło używane do łączenia się z siecią Wi-Fi, jest prawidłowe.
Robot nie obsługuje połączenia Wi-Fi 5 GHz. Upewnij się, czy robot jest połączony z siecią Wi-Fi 2,4 GHz.
Słaby sygnał Wi-Fi. Upewnij się, czy robot jest w obszarze o dobrym zasięgu Wi-Fi.
Robot może nie być gotowy do skonfigurowania. Wyjdź z aplikacji i wejdź ponownie, następnie spróbuj jeszcze raz
zgodnie z instrukcją.

Stacja bazowa została odłączona od zasilania lub poruszona, gdy robot znajdował się poza stacją. Połącz stację bazową z
zasilaniem lub umieść robot na stacji celem ładowania.
Za dużo jest przeszkód wokół stacji bazowej. Ustaw stację bazową w terenie bardziej otwartym.
Poruszenie robotem może spowodować ponowne jego pozycjonowanie, a to spowoduje ponowne tworzenie mapy, jeżeli
ponowne pozycjonowanie zawiedzie. Jeżeli robot jest zbyt daleko od stacji bazowej, może nie być w stanie powrócić
samodzielnie, w którym to przypadku konieczne jest jego ręczne umieszczenie w stacji bazowej.
Wytrzyj pole sygnalizacji w stacji bazowej, aby usunąć kurz i śmieci.

Usuń wszelkie przeszkody w obrębie 5 cm od lewej lub prawej strony bądź 1,5 m przed stacją bazową, aby zapobiec
zablokowaniu się robota.
Trasa powrotu do ładowania jest zablokowana, np. zamknięte drzwi.
Robot może ślizgać się, jeżeli podłoga przed stacją bazową jest nadmiernie mokra. W takim przypadku usuń nadmiar
wody przed podjęciem ponownej próby.
Zaleca się przesunięcie stacji bazowej w innej miejsce i spróbowanie ponownie.
Upewnij się, czy płytka przedłużająca rampy jest prawidłowo zamontowane.

Diagnostyka usterek

Diagnostyka usterek

PLPL

Problem Rozwiązanie

Podczas ładowania akumulatora robota nie można wyłączyć. W celu wyłączenia robota zaleca się odsunięcie go od stacji

Robot nie wyłącza się.

Niska prędkość
ładowania.

Hałas zwiększa się, gdy
robot pracuje.

Robot porusza się nie
trzymając się ustalonej
trasy.

Robot pomija
pomieszczenia, które
mają być czyszczone.

bazowej,a następnie wciśnięcie przycisku zasiania na 3 sekundy.
Jeśli robota nie można wyłączyć, wykonując czynność 1, wciśnij przycisk zasilania na 10 sekund, co spowoduje wymuszone
wyłączenie robota. W razie utrzymywania się problemu prosimy o kontakt z działem obsługi posprzedażnej.

Pełne ładowanie robota wymaga 3,5 godziny, jeżeli akumulator jest rozładowany.
Jeżeli pracujesz robotem w temperaturach poza zakresem określonym w specyfikacji technicznej, prędkość ładowania
automatycznie zmniejsza się, aby wydłużyć trwałość akumulatora.
Styki ładowania w robocie i stacji mogą być zabrudzone, wytrzyj je suchą ściereczką.

Sprawdź, czy filtr pojemnika na kurz nie jest zatkany. Jeśli tak, oczyść go lub wymień.
Twardy przedmiot mógł zostać uchwycony przez szczotki główne lub pojemnik na kurz. Sprawdź i usuń wszelkie twarde
przedmioty.
Szczotka główna lub boczna może być splątana. Sprawdź i usuń wszelkie obce ciała.
Tryb ssania przełącz na Standard lub Spokojny.

Przedmioty takie, jak kable zasilania i pantofle należy zorganizować przed użyciem robota.
Praca na mokrych, śliskich powierzchniach powoduje poślizg głównego kółka. Zaleca się wysuszenie mokrych miejsc
przed użyciem robota.
Wytrzyj czujnik lasera liniowego 3D w robocie czystą i miękką ściereczką, aby usunąć wszelkie zanieczyszczenia.

Upewnij się, czy drzwi sprzątanych pomieszczeń są otwarte.
Sprawdź, czy w drzwiach do pomieszczenia nie ma progu wyższego niż około 2 cm. Robot nie jest w stanie wspiąć się na
wysoki próg ani pokonać stopni schodów.
Miejsce przed pomieszczeniem do czyszczenia może być mokre lub śliskie, powodują poślizg robota i nienormalną pracę.
Wysusz podłogę przed użyciem robota.

Problem Rozwiązanie

Robot nie wznawia
sprzątania po ładowaniu.

Stacja nie może
automatycznie opróżnić
pojemnika na kurz.

Poziom wody na tarce nie
jest prawidłowy.

Uchwyt podkładki
mopa jest nienormalnie
podniesiony.

Pod zbiornikiem czystej
wody lub wokół uszczelki
jest woda.

W kwestii dalszej pomocy kontaktuj się z nami przez https://global.dreametech.com

Upewnij się, czy robot nie jest ustawiony w tryb „Nie przeszkadzać” (DND), co uniemożliwia wznowienie sprzątania.
Robot nie wznowi czyszczenia po ręcznym jego umieszczeniu w stacji bazowej lub wysłaniu go do stacji bazowej poprzez
aplikację lub przyciskiem

Sprawdź, czy worek na kurz w pojemniku nie jest zapełniony.
Jeżeli worek na kurz nie jest pełny, sprawdź, czy nie ma jakiejś przeszkody na automatycznych odpowietrznikach robota,
stacji bazowej lub pojemnika na kurz. W takim przypadku wyczyść na czas zablokowaną część.

Sprawdź, czy uszczelka w zbiorniku używanej wody nie jest poluzowana lub niewłaściwie założona, ręcznie skoryguj w
razie potrzeby. Jeżeli problem utrzymuje się, skontaktuj się z zespołem serwisu posprzedażowego.
Łagodnie wciśnij w dół zbiornik używanej wody, aby mieć pewność, że jest prawidłowo założony.
Zdejmij tarkę i sprawdź, czy spust ścieków nie jest zablokowany i oczyść go.
Sprawdź roztwór do czyszczenia. Nie dodawaj innej cieczy niż oficjalnie zaaprobowany roztwór czyszczący.

Wyjmij uchwyt podkładki mopa i sprawdź, czy nie utknęły w nim jakieś ciała obce, po czym uruchom robota ponownie.
Jeżeli problem utrzymuje się, skontaktuj się z zespołem serwisu posprzedażowego.

Przy wyjmowaniu zbiornika czystej wody w rurze pod zbiornikiem lub wokół uszczelki może pozostawać nieco wody. To
jest normalne. Wytrzyj suchą ściereczką.

.

Dane techniczne

Likwidacja i wyjmowanie akumulatora

PLPL

Robot

Model RLD31SE

Czas ładowania Około 3,5 godziny

Napięcie znamionowe 14,4 V

Moc znamionowa 75 W

Częstotliwość pracy 2400–2483,5 MHz

Maksymalna moc wyjściowa <20 dBm

Akumulator litowo-jonowy

Model R2412-4S2P-XDEV/R2412-4S2P-MMYD

Napięcie znamionowe 14,4 V

Pojemność znamionowa 4,8 Ah

Typowa pojemność

5,2 Ah 74,88 Wh

Stacja bazowa

Model RCDE0303

Znamionowa moc wejściowa 220-240 V

Znamionowa moc wyjściowa 20 V 2 A

Moc znamionowa (podczas
opróżniania z kurzu)

Moc znamionowa (podczas
czyszczenia)

Moc znamionowa (podczas
ładowania i suszenia)

W normalnych warunkach eksploatacji ten sprzęt powinien być utrzymywany
w odstępie przynajmniej 20cm między anteną i ciałem użytkownika.

Uwaga: Moc znamionową (podczas ładowania i suszenia) determinuje
wartość mocy podczas całego okresu ładowania.

700 W

40 W

87 W

50-60 Hz

Wbudowany akumulator litowo-jonowy zawiera substancje, które są niebezpieczne dla środowiska. Przed utylizacją, upewnij się, czy akumulator został
wyjęty przez personel fachowy i poddany złomowaniu przez odpowiedni obiekt recyklingowy.

– akumulator musi być wyjęty z urządzenia przed złomowaniem;
– urządzenie musi być odłączone od zasilania sieciowego podczas wyjmowania akumulatora;
– akumulator należy utylizować w sposób bezpieczny.

OSTROŻNIE:

Przed wyjęciem akumulatora odłącz zasilanie i rozładuj akumulator, ile się da.
Niepotrzebne akumulatory należy likwidować w odpowiednim zakładzie recyklingowym.
Nie narażaj na środowisko wysokich temperatur, aby uniknąć ryzyka eksplozji.
W warunkach nadużycia ciecz może tryskać z akumulatora. W razie kontaktu płukać obficie wodą, wezwać pomoc medyczną.

Instruktaż usuwania:

1. Odwróć robot, odpowiednim narzędziem wykręć śruby z tyłu robota i zdejmij pokrywę.

2. Odłącz zaciski między akumulatorem i płytką drukowaną, aby wyjąć ten pierwszy.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Dreame Trading (Tianjin) Co., Ltd. niniejszym oświadcza, że typ urządzenia radiowego [Robot sprzątający Dreame D20 Ultra EUA (RLD31SE)] jest
zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
https://files.innpro.pl/dreame

Adres producenta: Room 2112-1-1, South District, Finance and Trade Center, No.6975 Yazhou Road, Dongjiang Bonded Port Area, Tianjin Pilot Free
Trade Zone, Chiny

Częstotliwość radiowa: 2400–2483,5 MHz
Maksymalna moc częstotliwości radiowej: <20 dBm

PL

Ostrzeżenia i informacje dotyczące bezpieczeństwa
Wszelkie informacje dotyczące obsługi urządzenia znajdują się w instrukcji obsługi. Zanim zaczniesz z niego korzystać, zapoznaj się z jej

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii
Europejskiej, nie może być umieszczany łącznie z innymi odpadami
komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w
wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie,
zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska
naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu
zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska
dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat
można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie,
w którym produkt został zakupiony.

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu
i użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy
w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to
wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub
15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają
je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania

akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii
Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem
użytkowania, ochroną zdrowia i ochroną środowiska, określających

należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące

poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu

suchym, z dala od słońca i ujemnych temperatur.
zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który

z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu
Produkt należy regularnie konserwować (czyścić) we własnym zakresie

lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi,
należy regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia
lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki
konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji
(czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi
odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Szczegółowe informacje o warunkach gwarancji dystrybutora /producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja

i użytkowania. Producent określa maksymalny czas pracy urządzenia w

warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla

urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy

w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to

wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność

akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub

5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają

je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania

akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc

należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące

poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu

suchym, z dala od słońca i ujemnych temperatur.

Podmiot odpowiedzialny w UE:
DREAME TECHNOLOGY SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Koszykowa 61, 00-667 Warszawa, Polska
[email protected]

Producent:
Dreame Trading (Tianjin) Co., Ltd.
Pokój 2112-1-1, South District, Finance and Trade Center, No.6975 Yazhou
Road, Dongjiang Bonded Port Area, Tianjin Pilot Free Trade Zone, Tianjin,
Chiny

treścią i stosuj się do zawartych w niej wskazówek.

Przed użyciem zapoznaj się również z poniższymi informacjami:
Ostrzeżenia dotyczące użytkowania

1.1. Bezpieczeństwo dziec
○ Odkurzacze nie są przeznaczone do obsługi przez dzieci. Przechowuj urządzenia w miejscu niedostępnym dla najmłodszych, aby zapobiec
przypadkowemu uruchomieniu lub kontaktowi z ruchomymi częściami.

○

Roboty sprzątające mogą być uruchamiane w trybie automatycznym – upewnij się, że nie znajdują się w pobliżu dzieci lub zwierząt, aby

uniknąć ryzyka zderzeń.

Bezpieczeństwo elektryczne:

2.

○ Przed podłączeniem urządzenia do zasilania upewnij się, że przewód zasilający nie jest uszkodzony ani splątany.
○ Nie używaj odkurzaczy przewodowych na mokrych powierzchniach, chyba że są do tego specjalnie przystosowane (np. odkurzacze wodne).
○ W przypadku odkurzaczy bezprzewodowych korzystaj wyłącznie z oryginalnych ładowarek i akumulatorów.

3. Ryzyko obrażeń i uszkodzeń:

○ Nie wkładaj rąk, odzieży ani innych przedmiotów do otworów ssących lub w ruchome części urządzenia.
○ Unikaj wciągania ostrych przedmiotów (np. szkieł, gwoździ), które mogą uszkodzić mechanizm urządzenia.

4. Ochrona przed przegrzaniem:

○ Regularnie opróżniaj pojemniki na kurz lub wymieniaj worki w tradycyjnych odkurzaczach, aby zapewnić prawidłowy przepływ powietrza.
○ Upewnij się, że filtry (HEPA, węglowe itp.) są czyste i odpowiednio zamontowane, aby zapobiec przeciążeniu silnika.

5. Bezpieczeństwo użytkowania robotów sprzątających:
○ Przed uruchomieniem robota sprzątającego usuń wszelkie przeszkody z podłogi, takie jak kable, małe zabawki czy inne przedmioty, które
mogą zakłócić jego pracę.
○ Nie przenoś robota sprzątającego podczas jego pracy, aby uniknąć zakłócenia zaprogramowanego cyklu.

6. Części zamienne i akcesoria:
○ Używaj wyłącznie oryginalnych części zamiennych, takich jak szczotki, filtry czy akumulatory, zalecanych przez producenta.
Nieodpowiednie części mogą obniżyć wydajność urządzenia lub spowodować jego uszkodzenie.
○ Regularnie sprawdzaj stan szczotek, kółek i rur ssących – uszkodzone elementy mogą zmniejszyć efektywność odkurzacza.

Informacje dotyczące prawidłowego użytkowania

1. Przygotowanie urządzenia do pracy:
○ Przed pierwszym użyciem zapoznaj się z instrukcją obsługi. Upewnij się, że wszystkie elementy urządzenia są prawidłowo zamontowane i
gotowe do pracy.
○ Sprawdź, czy przewód zasilający jest rozwinięty, a akumulator w modelach bezprzewodowych jest naładowany.

2. Eksploatacja urządzenia:

○ Używaj odpowiednich końcówek i trybów pracy w zależności od rodzaju powierzchni (np. dywan, parkiet, tapicerka).
○ W modelach wielofunkcyjnych, takich jak odkurzacze z funkcją mopowania, stosuj wyłącznie zalecane środki czyszczące, aby uniknąć

uszkodzenia zbiorników lub powierzchni.

3. Konserwacja i czyszczenie:

○ Regularnie czyść filtry, szczotki i pojemniki na kurz zgodnie z instrukcją producenta, aby zapewnić ich długą żywotność i efektywność.
○ Jeśli urządzenie ulegnie zabrudzeniu, wytrzyj je wilgotną ściereczką. Nigdy nie zanurzaj części elektrycznych w wodzie.

4. Przechowywanie:
○ Przechowuj odkurzacz w suchym miejscu, z dala od wilgoci i wysokich temperatur. Przewód zasilający zabezpiecz przed uszkodzeniem, a w
modelach bezprzewodowych unikaj przechowywania urządzenia z całkowicie rozładowanym akumulatorem.

Dodatkowe środki ostrożności

● Ochrona środowiska:
○ Zużyte filtry, worki na kurz i akumulatory należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
○ Zużyte odkurzacze oddawaj do punktów zbiórki sprzętu elektrycznego w celu ich recyklingu.

● Efektywność energetyczna:
○ Korzystaj z trybów energooszczędnych, jeśli są dostępne, aby zmniejszyć zużycie energii.
○ Wyłącz odkurzacz, gdy nie jest używany, aby uniknąć niepotrzebnego obciążenia.
