D10 Plus Gen 2

Słowo "dreame" jest skrótem od Dreame Technology Co., Ltd. i jej spółek zależnych w Chinach. Jest to transliteracja chińskiej naz
doskonałości w każdym przedsięwzięciu i odzwierciedla wizję firmy polegającą na ciągłym dążeniu, eksploracji i poszukiwaniu technologii.

wy firmy "追觅", która oznacza dążenie do

D10 Plus Gen 2

Robot sprzątający
Instrukcja obsługi

Aby uzyskać dodatkowe wsparcie, skontaktuj się z nami za pośrednictwem

https://global.dreametech.com

Wyprodukowane przez: Dreame Trading (Tianjin) Co, Ltd.

Wyprodukowano w Chinach

RLD32GD-EU-A01

Ilustracje w niniejszej instrukcji mają charakter poglądowy. Należy zapoznać się z rzeczywistym produktem.

Zalecenia dotyczące bezpieczeństwa

Zalecenia dotyczące bezpieczeństwa

Celem niedopuszczenia do porażenia prądem elektrycznym, pożaru lub obrażeń spowodowanych
niewłaściwym użytkowaniem urządzenia, przed jego użyciem należy uważnie zapoznać się z treścią
obsługi oraz zachować ją na wypadek konieczności skorzystania z niej w przyszłości.

Ograniczenia
użytkowania

· Z niniejszego urządzenia nie powinny korzystać dzieci w wieku poniżej
8 lat ani osoby o ograniczonych możliwościach fizycznych, zmysłowych
intelektualnych, ani osoby o niewystarczającym doświadczeniu lub
chyba że znajdują się pod nadzorem rodzica lub opiekuna. Dzieci
pozostające bez nadzoru nie mogą czyścić urządzenia ani dokonywać
czynności konserwacyjnych.

· To urządzenie zawiera akumulator, który może być wymieniany tylko przez
osoby o odpowiednich umiejętnościach.

· Należy uprzątnąć teren, który ma być czyszczony. Dzieci nie mogą bawić
się urządzeniem. Dbaj o to, by dzieci i zwierzęta domowe pozostawały w
bezpiecznej odległości od robota podczas jego pracy.

· Nie instalować, nie ładować ani nie używać urządzenia w łazienkach ani
wokół basenów.

· Niniejszy produkt przeznaczony jest wyłącznie do czyszczenia podłóg
w warunkach domowych. Nie należy z niego korzystać na wolnym
powietrzu, do czyszczenia powierzchni innych niż podłogi, ani w obiektach
komercyjnych lub przemysłowych.

· Jeżeli kabel zasilania jest uszkodzony, należy go zastąpić specjalnym
przewodem lub zespołem dostępnym u producenta lub u jego
przedstawiciela serwisowego.

· Nie używać robota w miejscach zawieszonych ponad poziomem gruntu,
bez bariery ochronnej.

· Nie ustawiać robota kołami do góry. Nie używać pokrywy LDS, pokrywy
robota ani zderzaka w charakterze uchwytu.

lub

wiedzy,

Ograniczenia
użytkowania

· Odkurzacza należy używać w temperaturze otoczenia powyżej 0°C i poniżej
40°C. Należy upewnić się, że na podłodze nie ma płynów ani lepkich
substancji.

· Aby uniknąć uszkodzenia lub szkód wskutek włóczenia, usunąć wszelkie
luźne przedmioty z podłogi, usunąć kable i przewody zasilające z drogi,
zanim uruchomione zostanie urządzenie.

· Usunąć wrażliwe lub małe przedmioty z podłogi, aby zapobiec obijaniu się
o nie robota oraz ich uszkodzeniu.

· Włosy, palce i inne części ciała trzymać z dala od otworu ssącego robota.

· Nie używać urządzenia w pomieszczeniu, gdzie przebywa śpiące niemowlę

lub dziecko.

· Dzieci, zwierząt domowych ani żadnego przedmiotu nie należy stawiać na
robocie, bez względu na to, czy jest ono nieruchome, czy się porusza.

· Nie używać robota do sprzątania palących się przedmiotów. Nie używać
robota do zbierania cieczy zapalnych ani palnych, żrących cieczy,
nierozcieńczonych kwasów ani rozpuszczalników.

· Nie odkurzać twardych ani ostrych przedmiotów. Nie używać urządzenia do
zbierania przedmiotów takich, jak kamienie, duże kawałki papieru lub inne,
które mogłyby zatkać urządzenie.

· Wtyczkę należy wyjąć z gniazdka wylotowego przed czyszczeniem lub
serwisowaniem urządzenia.

· Nie wycierać robota ani stacji mokrą ścierką ani nie zmywać żadną cieczą.
Wyczyściwszy wszystkie części, które nadają się do
wysuszyć przed ponowną instalacją i ich użyciem.

· Używać ten produkt zgodnie z instrukcjami w Podręczniku. Użytkownicy
ponoszą odpowiedzialność za wszelkie straty lub uszkodzenia wynikłe z
nieprawidłowego użycia produktu.

mycia, całkowicie je

Zalecenia dotyczące bezpieczeństwa

używać akumulatora ani stacji dokującej z auto-opróżnianiem strony

Akumulator i
ładowanie

Informacja o
bezpieczeństwie
laserowym

· Nie
trzeciej. Używać należy tylko z modułem zasilacza RCDD0202.

· Nie próbować na własną rękę demontować, naprawiać ani modyfikować
akumulatora lub stacji z auto-opróżnianiem.

· Nie ustawiać stacji z auto-opróżnianiem w pobliżu źródła ciepła.

Nie używać mokrej ściereczki ani mokrych rąk do czyszczenia styków

·

dowania stacji z auto-opróżnianiem.

ła
Zużytych akumulatorów nie likwidować w sposób nieodpowiedni.

·

Niepotrzebne akumulatory należy likwidować w odpowiednim zakładzie
recyklingowym.

W razie uszkodzenia lub zerwania kabla zasilania zaprzestać niezwłocznie

·

używania wyrobu i skontaktować się z serwisem posprzedażowym.
Upewnić się, czy robot jest wyłączony na czas transportu, w miarę możliwości

·

przechowywany w oryginalnym opakowaniu.
Jeżeli robot nie będzie używany przez dłuższy czas, w pełni naładować go,

·

potem wyłączyć i składować w chłodnym, suchym miejscu. Doładować
robot przynajmniej co 3 miesiące, aby uniknąć nadmiernego rozładowania
akumulatora.

Czujnik laserowy w tym produkcie spełnia normę IEC 60825-1:2014/EN

·

60825-1:2014/A11:2021 dla produktów laserowych Klasy 1. Unikać
bezpośredniego kontaktu z oczami podczas użytkowania.

PRODUKT LASEROWY KLASY 1
KONSUMENCKI PRODUKT LASEROWY
EN 50689:2021

Zalecenia dotyczące bezpieczeństwa

OSTROŻNIE:

Aby uniknąć zagrożenia z powodu niezamierzonego zresetowania wyłączenia termicznego,
urządzenie nie może być zasilane przez zewnętrzne urządzenie wyłączające, jak wyłącznik
czasowy, ani łączone z obwodem, który jest regularnie włączany i wyłączany przez program
narzędziowy.

Tylko do użytku w pomieszczeniach

Przeczytaj podręcznik użytkownika

Niniejszym Dreame Trading(Tianjin)Co., Ltd. deklaruje, że sprzęt radiowy typu RLD32GD pozostaje w zgodzie z Dyrektywą 2014/53/EU. Pełny tekst Deklaracji
Zgodności UE jest dostępny pod następującym adresem internetowym: https://global.dreametech.com
Szczegółowy e-podręcznik, patrz https://global.dreametech.com/pages/user-manuals-and-faqs

Przegląd urządzenia

Przegląd urządzenia

Zawartość opakowania

Robot

Stacja z

auto-opróżnianiem

Inne akcesoria

Szczotka boczna Kabel zasilaniaWorek na kurz x 2

(wstępnie zainstalowany x1)

Zbiornik na wodę Podkładka mopa

(wstępnie zainstalowana)

Narzędzie do sprzątania

(wstępnie zainstalowana)

Podręcznik użytkownika

Robot

Przycisk Zasilanie/Czyszczenie

Wciśnij i przytrzymaj przez 3 sekundy, aby włączyć lub wyłączyć

·

Wciśnij, aby rozpocząć czyszczenie po włączeniu robota

·

Przycisk dokowania/czyszczenia punktowego

· Wciśnij, aby odesłać robot do stacji

· Wciśnij i przytrzymaj przez 3 sekundy, aby uruchomić

czyszczenie punktowe

Wskaźnik stanu

·Ciągłe białe: Czyszczenie lub sprzątanie zakończone

·Migające pomarańczowe: Błąd

·Migające wolno białe: Robot ładuje się, gdy moc akumulatora nie jest

niska

Uwaga:

• Wciśnij dowolny przycisk w robocie, aby pauzować, gdy ten sprząta,
lub powraca do ładowania.

• Blokada rodzicielska może być aktywowana/dezaktywowana
poprzez aplikację Dreamehome.

Przegląd urządzenia

Przegląd urządzenia

Robot i czujniki

Pokrywa LDS

Czujnik dalmierza laserowego
(LDS)

Zderzak

Czujnik powrotu do Stacji
dokującej

Przycisk Reset

·Wciśnij i przytrzymaj przez
3 sekundy, aby przywrócić
ustawienia fabryczne

Wskaźnik Wi-Fi

Pokrywa

Pojemnik na kurz
Narzędzie do sprzątania

Wylot powietrza/głośnik

Szczotka boczna

Szczotka główna

Koło główne

Pojemnik na kurz

Czujniki krawędzi

Kółko wielokierunkowe
Styki ładowania
Osłona szczotki

Koło główne

Zaciski osłony
szczotki

Wyloty
automatycznego
opróżniania

Zatrzask pojemnika na kurz

Zacisk filtra
Zatrzask pokrywy pojemnika na

kurz
Filtr

Pokrywa pojemnika na kurz

Moduł mopowania

Zbiornik na wodę

Zatrzaski zwalniania zbiornika na wodę

Zatyczka zbiornika na wodę
Wlot wody

Podkładka mopa

Miejsce mocowania podkładki
mopa

Przegląd urządzenia

Stacja z auto-opróżnianiem

Obszar sygnalizacji

Styki ładowania

Filtr

Pokrywa

Szczelina worka na kurz

Wskaźnik stanu

• Ciągłe białe: Stacja jest podłączona do

zasilania

• Migające wolno białe: Robot ładuje się

• Migające pomarańczowe: Stacja ma błąd

Wyloty automatycznego opróżniania

Śruba montażowa

Przygotowanie domu

Przed czyszczeniem usuń z podłoża przedmioty niestabilne, kruche,
cenne lub niebezpieczne, a kable, odzież, zabawki, przedmioty twarde i
ostre uporządkuj, aby uniknąć zaplątania, porysowania lub uderzenia o
robot i spowodowania strat.

Przed sprzątaniem ustaw barierę fizyczną na krawędzi schodów i sofy,
aby zapewnić bezproblemowe działanie robota.

Port zasilania

Szczelina do

magazynowania kabla

zasilającego

Pokrywa kanału
powietrznego

Otwórz drzwi pomieszczenia do sprzątania i ustaw meble we
właściwym miejscu, aby zostawić więcej przestrzeni.

Uwaga:

• Uruchamiając robot po raz pierwszy śledź go podczas sprzątania, aby na czas usuwać ewentualne przeszkody.

• Nie odkurzaj twardych przedmiotów, jak kamienie, kulki stalowe i części zabawek ani twardych przedmiotów, jak gruz, potłuczone szkło, gwoździe, w
przeciwnym razie może dojść do porysowania podłoża.

Aby uchronić robot przed nierozpoznanymi miejscami wymagającymi
sprzątania, nie stawaj przed nim, ani nie stawiaj go przed progiem,
korytarzem lub wąskimi miejscami.

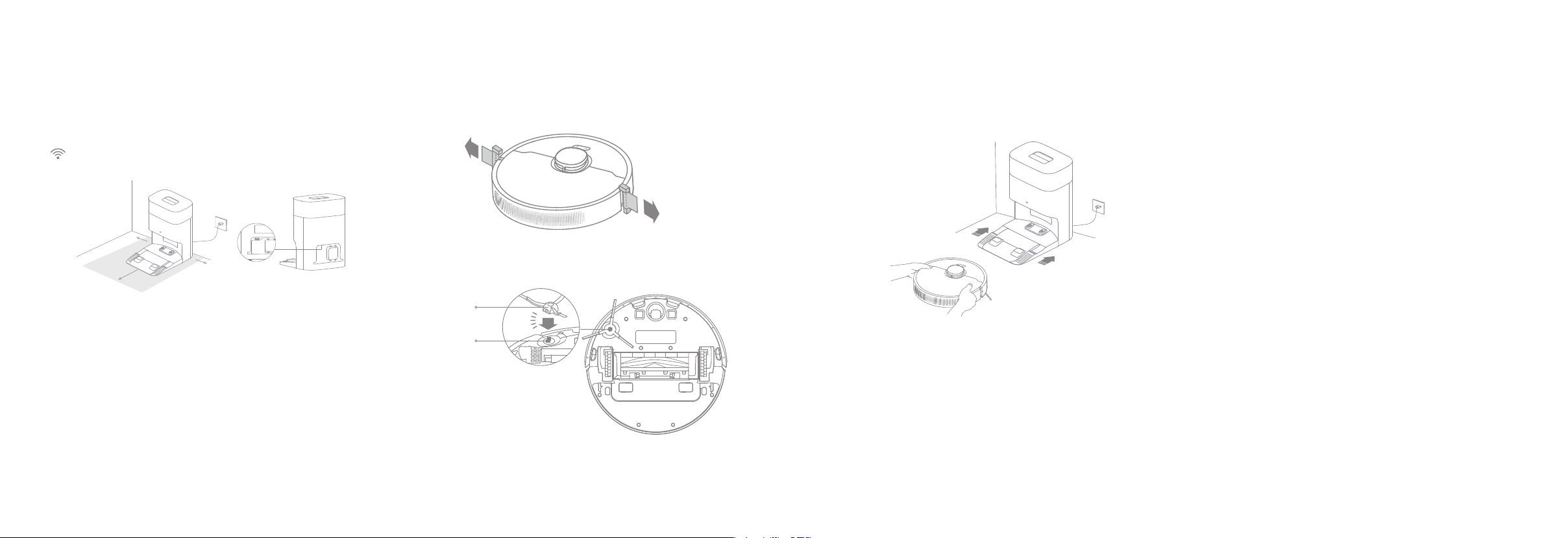

Przed użyciem

Przed użyciem

1. Umieść stację i podłącz do gniazdka
elektrycznego

Ustaw stację na podłodze przy ścianie. Następnie włóż przewód
zasilający do stacji i wetknij wtyczkę do gniazdka.

Umieść stację w miejscu maksymalnie otwartym, z dobrym
sygnałem Wi-Fi.

＞0,5 m

＞1,5 m

Uwaga:

• Upewnij się, czy żaden obiekt nie będzie blokować obszaru
sygnalizacyjnego.

• Usuń wszelkie obiekty, które są bliższe stacji niż 1,5 m od przodu i 0,5 m
od każdego z jej boków.

＞0,5 m

Pewnie wetknij przewód
zasilania,

aż
sygnalizacyjna statusu
stacji zaświeci się białym
ciągłym świat

lampka

łem.

2. Usuwanie zabezpieczeń

3. Zainstaluj szczotkę boczną

Szczotka boczna

Kliknij

Zacisk szczotki

bocznej

Uwaga: Zainstaluj szczotkę boczną, aż kliknie na właściwym miejscu.

4. Ładowanie robota

Umieszczając robot wyosiuj styki ładowania na jego dole ze
stykami ładowania w stacji, robot automatycznie włączy się

Zaleca się pełne naładowanie robota przed jego pierwszym

Uwaga:

użyciem.

.

Łączenie z aplikacją Dreamehome

Sposób użytkowania

1. Pobierz aplikację Dreamehome

Zeskanuj kod QR na robocie lub wyszukaj „Dreamehome” w sklepie aplikacji,
aby ją pobrać i zainstalować.

Kod QR

Uwaga:

•

Obsługiwane jest tylko Wi-Fi 2,4 GHz.

• Ze względu na aktualizacje w oprogramowaniu aplikacyjnym faktyczne
operacje mogą odbiegać od instrukcji w tym podręczniku. Stosuj się do
instrukcji w oparciu o bieżącą wersję aplikacji.

2.

Dodawanie urządzenia

Otwórz aplikację Dreamehome, stuknij w prawym górnym narożniku,
zeskanuj ten sam kod QR na robocie ponownie, aby dodać urządzenie.
Stosuj się do wyświetlanych instrukcji, aby ukończyć połączenie Wi-Fi.

Uwaga: Jeżeli chcesz resetować Wi-Fi, powtórz krok 2 i następnie stosuj się
do wyświetlanych instrukcji, aby ukończyć połączenie Wi-Fi.

Wskaźnik Wi-Fi

· Miga powoli: Należy połączyć

· Miga szybko: Łączenie

· Wł: Połączony Wi-Fi

Włączanie/wyłączanie

Wciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aby włączyć robot.

Wskaźnik zasilania powinien być podświetlony. Umieść robot na stacji,
powinien on włączyć się automatycznie i rozpocząć ładowanie. Aby
wyłączyć robot, odsuń go od stacji i wciśnij przycisk zasilania i przytrzymaj go
przez 3 sekundy.

Szybkie mapowanie

Skonfigurowawszy sieć po raz pierwszy stosuj się do instrukcji w aplikacji,
aby szybko utworzyć mapę. Robot rozpocznie mapowanie bez
czyszczenia. Gdy robot powróci do stacji, proces mapowania jest
zakończony a mapa zostanie automatycznie zapisana.

Start czyszczenia

Krótko wciśnij przycisk zasilania aby rozpocząć czyszczenie po włączeniu
robota. Następnie robot będzie dokładnie mapować trasę, metodycznie
czyścić wzdłuż krawędzi i ścian, następnie zakończy sprzątając każde
pomieszczeniem wzorem w kształcie S, aby zapewnić staranną pracę.

Uwaga:

·

Zaleca się, by robot wyruszał ze stacji przed czyszczeniem. Nie poruszaj

stacji, podczas gdy robot czyści. To zapewni, że robot pomyślnie powróci
do stacji.

·

Gdy robot zakończy zadanie czyszczenia i automatycznie powróci do

celem ładowania, stacja podejmie auto-opróżnianie pojemnika na

stacji
kurz. Dalsze nastawy mogą być realizowane w aplikacji.

Pauza/uśpienie

Gdy robot pracuje, wciśnij dowolny przycisk, aby go spauzować.
Jeżeli robot nie pracuje dłużej niż 10 minut, automatycznie wchodzi w
tryb uśpienia. Wszystkie wskaźniki w robocie wyłączą się. Wciśnij
dowolny przycisk w robocie lub stacji bądź użyj aplikacji, aby go obudzić.

Wskazówka:Jeżeli robot jest spauzowany i umieszczony w stacji, proces
bieżącego czyszczenia zakończy się.

Auto-wznawianie czyszczenia

Jeżeli akumulator jest bliski rozładowania, robot automatycznie powróci
do stacji w celu ładowania. Po doładowaniu do odpowiedniego poziomu
robot wznowi niedokończone zadania czyszczenia.

Uwaga: Aby skorzystać z tej funkcji, otwórz ją w aplikacji.

Tryb Nie przeszkadzać (DND)

Gdy robot jest ustawiony na tryb Nie Przeszkadzać (DND), nie dojdzie do
wznowienia czyszczenia przez niego i lampka zasilania gaśnie. Tryb DND
jest domyślnie dezaktywowany w fabryce. Możesz użyć aplikacji do
aktywacji trybu DND lub zmodyfikować jego okres. Domyślnie okres DND
wynosi 22:00-8:00.

Uwaga:

· Planowe zadania czyszczenia będą wykonywane jak zwykle podczas
okresu DND.

· Robot wznowi czyszczenie, gdy upłynie okres DND.

Sposób użytkowania

Sposób użytkowania

Czyszczenie punktowe

Gdy robot jest w trybie czuwania, wciśnij i przytrzymaj przycisk przez 3
sekundy w celu aktywowania trybu usuwania plamy. W tym trybie robot
czyści obszar kwadratowy 1,5 x 1,5 metra wokół i powraca do punktu
początkowego, zakończywszy czyszczenie punktowe.

Ponowne uruchamianie robota

Jeżeli robot przestaje reagować lub nie może się wyłączyć, wciśnij
przycisk zasilania i przytrzymaj przez 10 sekund, aby wymusić
wyłączenie. Następnie wciśnij przycisk zasilania i przytrzymaj przez 3
sekundy, aby włączyć robota.

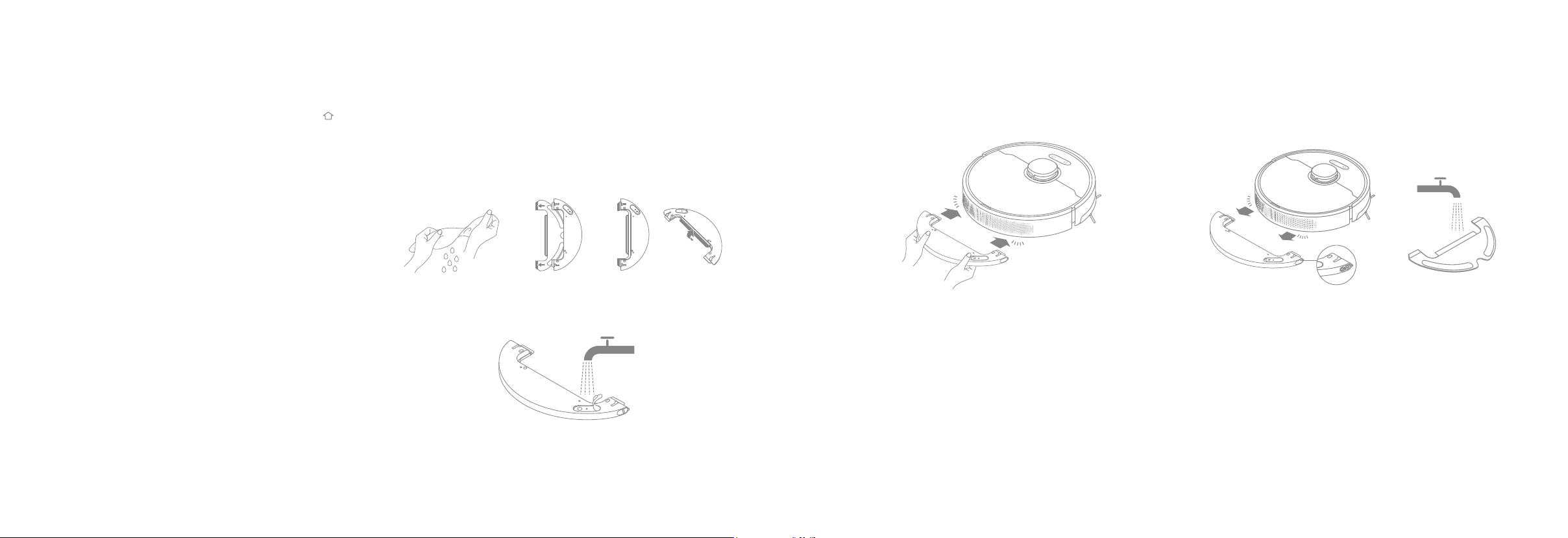

Użycie funkcji mopowania

Zaleca się, by wszystkie podłogi były odkurzone przynajmniej trzy razy
przed pierwszą sesją mopowania, aby osiągnąć jak najlepszy efekt.

1. Nawilż nakładkę mopującą i wyciśnij nadmiar wody. Zainstaluj nakładkę,
jak przedstawiono na schemacie.

2. Napełnij zbiornik wodą.

Uwaga:

· Nie używaj detergentu ani środka dezynfekcyjnego.

· Nie napełniaj zbiornika gorącą wodą, gdyż to może powodować jego
wypaczenie.

3. Wyosiuj moduł mopowania, jak wskazuje strzałka, następnie wsuń go w
tył robota, aż kliknie na miejscu. Wciśnij przycisk zasilania lub użyj
aplikacji Dreamehome, aby rozpocząć czyszczenie.

Kliknij

Kliknij

Uwaga:

· Nie zaleca się używania funkcji mopowania na dywanach.

· Korzystaj z aplikacji, aby wyregulować przepływ wody stosownie do
potrzeby.

4. Gdy robot skończy zadanie czyszczenia i powróci do stacji, zdejmij
moduł mopa i umyj na czas jego nakładkę. Aby wyjąć zbiornik na wodę,
przesuń na bok dwa zatrzaski zwalniania i wyjmij go.

Uwaga: Gdy robot ładuje się lub nie jest używany, wyjmij moduł mopujący,
wylej resztę wody ze zbiornika i oczyść nakładkę, aby zapobiec pleśni i
nieprzyjemnemu zapachowi.

Rutynowa konserwacja

Części

Aby utrzymać robota w dobrym stanie, zaleca się sprawdzanie użytkowania akcesoriów w aplikacji lub następującej tabeli w kwestii planowej konserwacji.

Część

Częstotliwość
konserwacji

Okres wymiany

Podkładka mopa Po każdym użyciu Co 3 do 6 miesięcy

Szczotka główna

Co 6 do 12 miesięcy

Część

Wyloty automatycznego
odpowietrzania robota

Zderzak

Częstotliwość
konserwacji

Okres wymiany

Rutynowa konserwacja

Moduł mopowania

1. Przesuń dwa zatrzaski zwalniania na bok zbiornika na wodę, wyjmij
moduł mopowania i wyciągnij z niego nakładkę mopującą.

3. Umyj nakładkę mopującą samą wodą i pozostaw do wyschnięcia w
powietrzu przed ponownym zainstalowaniem.

12

111

210

39

24 hrs

48

57

6

Szczotka boczna

Filtr pojemnika na kurz

Stacja
Obszar sygnalizacji

Stacja
Styki ładowania

Stacja
wyloty automatycznego
opróżniania

Czujnik dalmierza
laserowego (LDS)

Raz na 2 tygodnie

Raz na miesiąc /

Co 3 do 6 miesięcy

Kółko wielokierunkowe

Czujnik powrotu do Stacji
dokującej

Raz na miesiąc

/

Czujniki krawędzi

Dno robota

Pojemnik na kurz

Zbiornik na wodę

Czyść w miarę
potrzeby

Worek na kurz / Co 2 do 4 miesięcy

Styki ładowania robota

Uwaga: Częstotliwość wymiany zależy od użytkowania robota. W razie wystąpienia wyjątku ze względu na szczególne okoliczności, części należy wymienić.

Uwaga: Wyjmij nakładkę mopa z modułu mopującego przed czyszczeniem

i upewnij się, że brudna woda nie spływa wstecz do wylotu wody, aby
uniknąć zatkania.

4. Jeżeli pojawia się słaby przepływ wody lub jej objętość nie jest poprawnie
rozdzielana, oczyść otwór powietrzny w zbiorniku na wodę.

2. Wylej wodę ze zbiornika. Zbiornik należy czyścić wyłącznie
wodą i pozostawić do wyschnięcia w powietrzu przed ponownym
zainstalowaniem.

Uwaga: Nie wystawiaj zbiornika na wodę na bezpośrednie działanie słońca.

Rutynowa konserwacja

Rutynowa konserwacja

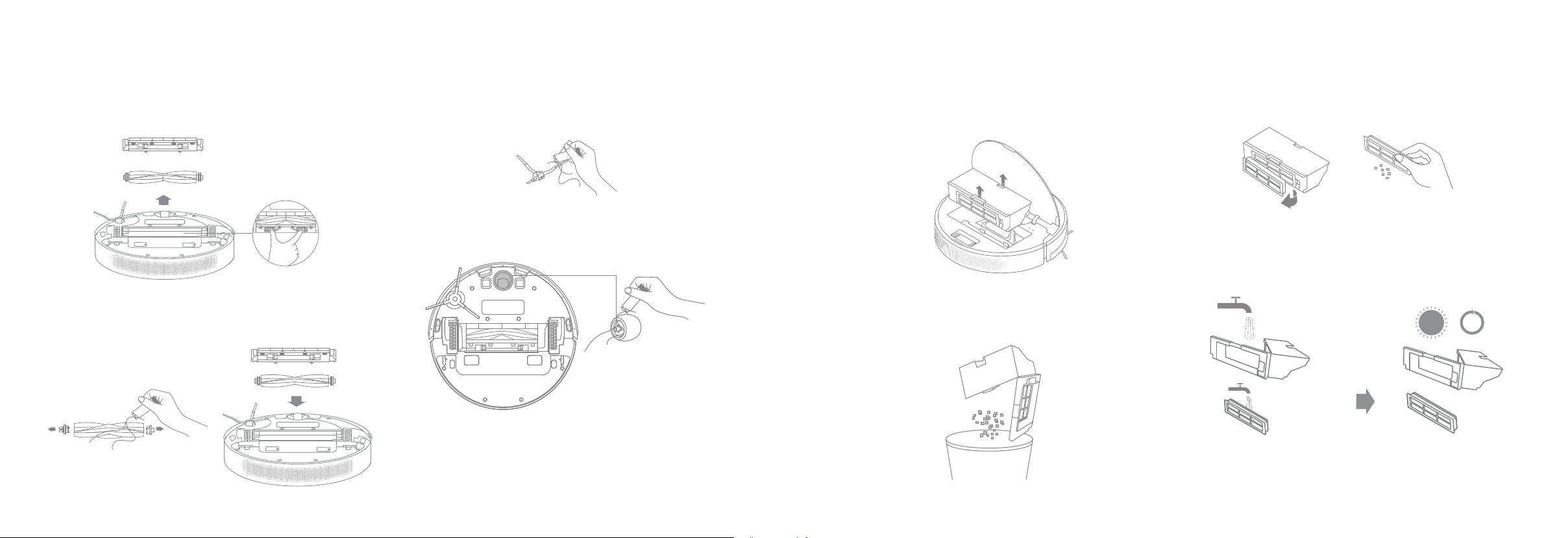

Szczotka główna

1. Wciśnij zatrzaski osłony szczotki do środka, aby wyjąć osłonę, wyjmij
szczotkę z robota.

2. Wyciągnij pokrywy szczotki na obu jej końcach, jak przedstawiono na
schemacie. Zastosuj dostarczone narzędzie, aby usunąć włosy wplątane w
szczotkę. Ponownie załóż pokrywy szczotki na obu jej końcach, a następnie
samą szczotkę. Wciśnij ochraniacz szczotki, aby ją zablokować na miejscu.

Szczotka boczna

Wyjmij i oczyść szczotkę boczną

Kółko wielokierunkowe

Uwaga:

Narzędziem typu małego śrubokrętu oddziel oś od opony kółka

·

wielokierunkowego. Nie wywieraj nadmiernej siły.
Wypłucz kółko wielokierunkowe pod bieżącą wodą i załóż z powrotem po

·

całkowitym wysuszeniu.

Pojemnik na kurz

1. Otwórz pokrywę robota i wciśnij zatrzask, aby zdjąć pojemnik na kurz.

2. Otwórz pokrywę pojemnika na kurz i opróżnij go, jak przedstawiono na
schemacie.

Filtr

1. Wyjmij filtr i delikatnie wytrzep jego koszyk.

Uwaga: Nie próbuj czyścić filtra szczotką, palcem ani ostrymi
przedmiotami, aby uniknąć uszkodzenia.

2. Wypłucz wodą pojemnik na kurz i filtr, wysusz je całkowicie przed
ponownym zainstalowaniem.

12

111

210

39

24hrs

48

57

6

Uwaga:

Pojemnik na kurz i filtr płucz tylko czystą wodą. Nie używaj detergentu.

·

Pojemnik na kurz i filtr używaj dopiero po całkowitym wyschnięciu.

·

Rutynowa konserwacja

Rutynowa konserwacja

Worek na kurz

1. Wyjmij i wyrzuć worek na kurz. 3. Zainstaluj nowy worek na kurz.

Uwaga: Pociągnięcie na zewnątrz za uchwyt uszczelni worek na kurz, aby
zapobiec przypadkowemu wypadaniu kurzu i śmieci.

2. Kurz i śmieci z filtra usuwaj suchą ściereczką. 4. Zamknij pokrywę pojemnika na kurz.

Czujniki robota

Czujniki robota wycieraj miękką i suchą ściereczką, jak przedstawiono na
rysunku poniżej.

Czujnik dalmierza
laserowego (LDS)

Czujnik powrotu do
Stacji dokującej

Zderzak

Czujniki krawędzi

Uwaga:

Mokra ścierka może uszkodzić czułe elementy w robocie i w

stacji. Do czyszczenia używaj suchej ściereczki.

Styki ładowania i pole sygnalizacyjne

Styki ładowania i pole sygnalizacyjne czyść miękką, suchą ściereczką.

Wyloty automatycznego opróżniania

Wyloty automatycznego odpowietrzania robota i stacji czyść miękką,
suchą ściereczką:

Rutynowa konserwacja

Diagnostyka usterek

Kanał powietrza

Jeżeli kanał powietrzny jest zatkany, oczyść go wg następujących czynności.

1. Odkręć śruby montażowe na pokrywie kanału powietrznego i
zdejmij pokrywę.

2. Sprawdź, czy kanał powietrza nie jest zatkany przez ciała obce. Jeśli tak,
usuń je.

3. Na powrót zainstaluj pokrywę kanału powietrznego.

Akumulator

Robot zawiera pakiet akumulatora litowo-jonowego o wysokich
parametrach użytkowych. Dbaj o to, by akumulator był dobrze naładowany
do codziennego użytku, aby zachować jego parametry użytkowe na
optymalnym poziomie. Jeżeli robot nie jest używany przez dłuższy czas,
wyłącz go i złóż. Aby uniknąć szkód wskutek nadmiernego rozładowania,
robot należy doładowywać przynajmniej co trzy miesiące.

Problem Rozwiązanie

Akumulator jest rozładowany. Doładuj robot w stacji i spróbuj ponownie.

Robot nie włącza się.

Robot nie ładuje się.

Robot nie łączy się z
Wi-Fi.

Robot nie może znaleźć
stacji i powrócić do niej.

Robot utyka przed stacją i nie
może powrócić do niej.

Temperatura akumulatora jest za niska lub za wysoka. Zaleca się pracę urządzenia w zakresie temperatur od 32°F (0°C)
do 104°F (40°C).

Stacja nie jest podłączona do zasilania, upewnij się, czy oba końce kabla zasilania są prawidłowo wetknięte. Słaby
kontakt między stykami ładowania w stacji i robocie, oczyść styki ładowania.

Nieprawidłowe hasło sieci Wi-Fi. Sprawdź, czy hasło używane do łączenia się z siecią Wi-Fi, jest prawidłowe.
Robot nie obsługuje połączenia Wi-Fi 5 GHz. Upewnij się, czy robot jest połączony z siecią Wi-Fi 2,4 GHz.
Słaby sygnał Wi-Fi. Upewnij się, czy robot jest w obszarze o dobrym zasięgu Wi-Fi.
Robot może nie być gotowy do skonfigurowania. Wyjdź z aplikacji i wejdź ponownie, następnie spróbuj jeszcze raz

zgodnie z instrukcją.

Stacja została odłączona od zasilania lub poruszona, gdy robot nie znajdował się w niej. Połącz stację z zasilaniem
lub umieść robota w stacji celem ładowania.

Za dużo jest przeszkód wokół stacji. Umieść stację w terenie bardziej otwartym.
Poruszenie robotem może spowodować ponowne jego pozycjonowanie, a to spowoduje ponowne tworzenie

mapy, jeżeli ponowne pozycjonowanie zawiedzie. Jeżeli robot jest zbyt daleko od stacji, może nie być w stanie
powrócić sam z siebie, w którym to przypadku konieczne jest jego ręczne umieszczenie w stacji.

Wytrzyj pole sygnalizacji w stacji, aby usunąć kurz i śmieci.

Usuń wszelkie przeszkody w obrębie 0,5 m od lewej lub prawej strony bądź 1,5 m przed stacją bazową, aby zapobiec
zablokowaniu się robota.
Trasa powrotu do ładowania jest zablokowana, np. drzwi zamknięte.
Zaleca się przesunięcie stacji w innej miejsce i spróbowanie ponownie.

Diagnostyka usterek

Diagnostyka usterek

Problem Rozwiązanie

Robot nie może być wyłączony podczas ładowania. Zaleca się odsunięcie robota od stacji, a następnie wciśnięcie i

Robot nie wyłącza się.

Niska prędkość ładowania.

Hałas zwiększa się, gdy robot
pracuje.

Robot porusza się nie trzymając
się ustalonej trasy.

Robot pomija pomieszczenia,
które mają być czyszczone.

przytrzymanie przycisku zasilania przez 3 sekundy, aby go wyłączyć.
Jeżeli robota nie daje się wyłączyć przez wykonanie kroku 1, wciśnij i przytrzymaj przycisk zasilania przez 10 sekund,

aby na siłę wyłączyć robota. Jeżeli problem się utrzymuje, skontaktuj się z działem obsługi posprzedażowej.

Pełne ładowanie robota wymaga 6 godziny, jeżeli akumulator jest rozładowany.
Jeżeli pracujesz robot

automatycznie zmniejsza się, aby wydłużyć trwałość akumulatora.
Styki ładowania w robocie i stacji mogą być zabrudzone, wytrzyj je suchą ściereczką.

Sprawdź, czy filtr pojemnika na kurz nie jest zatkany. Jeśli tak, oczyść go lub wymień.
Twardy przedmiot mógł zostać uchwycony przez szczotkę główną lub pojemnik na kurz. Sprawdź i usuń wszelkie

twarde przedmioty.
Szczotka główna lub boczna może być splątana. Sprawdź i usuń wszelkie obce ciała.
Tryb ssania przełącz na Standard lub Spokojny.

Przedmioty takie, jak kable zasilania należy zorganizować przed użyciem robota.
Praca na mokrych, śliskich powierzchniach może powodować poślizg głównego kółka. Zaleca się wysuszenie

mokrych miejsc przed użyciem robota.

Upewnij się, czy drzwi sprzątanych pomieszczeń są otwarte.
Sprawdź, czy na podłodze pomieszczenia nie ma progu wyższego niż 2 cm. Robot nie może wspiąć się na wyższe

progi lub stopnie.
Miejsce przed pomieszczeniem do czyszczenia może być mokre lub śliskie, powodują poślizg robota i nienormalną

pracę. Wysusz podłogę przed użyciem robota.

em w temperaturach poza zakresem określonym w specyfikacji technicznej, prędkość ładowania

Problem Rozwiązanie

Upewnij się, czy robot nie jest ustawiony na tryb „Nie przeszkadzać” (DND), co uniemożliwia wznowienie

Robot nie wznawia sprzątania po
ładowaniu.

Stacja nie może automatycznie
opróżnić pojemnika na kurz.

Woda nie wypływa ze zbiornika lub tylko
w niewielkiej ilości.

Robot powraca do stacji bez
podejmowania zadań auto­opróżniania.

W kwestii dalszej pomocy kontaktuj się z nami poprzez https://global.dreametech.com.

sprzątania.
Robot nie wznowi czyszczenia po ręcznym powrocie do stacji celem ładowania, co obejmuje ręczne

umieszczenie robota na stacji lub wysłanie go do ładowania przez aplikację lub sam robot.

Sprawdź, czy worek na kurz w pojemniku nie jest zapełniony.
Jeżeli worek na kurz nie jest pełny, sprawdź, czy nie ma jakiejś przeszkody na automatycznych

odpowietrznikach robota, stacji lub pojemniku na kurz. W takim przypadku wyczyść na czas
zablokowaną część.

Sprawdź, czy woda jest w zbiorniku.
Oczyść otwór odpowietrzający w zatyczce zbiornika wodnego.
Wyczyść nakładki mopujące, gdy staną się brudne.
Upewnij się, czy nakładka mopa została prawidłowo zamontowana zgodnie z instrukcją obsługi.

Tryb DND uniemożliwia robotowi podejmowanie zadań auto-opróżniania.

Specyfikacje

Likwidacja i wyjmowanie akumulatora

Robot

Model RLD32GD

Czas ładowania Około 6 godzin

Napięcie znamionowe 14,4 V

Moc znamionowa 75 W

Częstotliwość pracy 2400-2483,5 MHz

Maksymalna moc
wyjściowa

W normalnych warunkach eksploatacji ten sprzęt powinien być
utrzymywany w odstępie przynajmniej 20cm między anteną i ciałem
użytkownika.

< 20 dBm

Stacja z auto-opróżnianiem

Model RCDD0202

Wejście znamionowe 220-240 V

Wyjście znamionowe 20 V

Moc znamionowa
(podczas opróżniania

kurzu)

650 W

1 A

50-60 Hz

Wbudowany akumulator litowo-jonowy zawiera substancje, które są niebezpieczne dla środowiska. Przed utylizacją, upewnij się, czy akumulator został
wyjęty przez personel fachowy i poddany złomowaniu przez odpowiedni obiekt recyklingowy.

– akumulator musi być wyjęty z urządzenia przed złomowaniem;
– urządzenie musi być odłączone od zasilania sieciowego podczas wyjmowania akumulatora;
– akumulator należy utylizować w sposób bezpieczny.

OSTROŻNIE:

Przed wyjęciem akumulatora odłącz zasilanie i rozładuj akumulator, ile się da.
Niepotrzebne akumulatory należy likwidować w odpowiednim zakładzie recyklingowym.
Nie narażaj na środowisko wysokich temperatur, aby uniknąć ryzyka eksplozji.
W warunkach nadużycia ciecz może tryskać z akumulatora. W razie kontaktu płukać obficie wodą, wezwać pomoc medyczną

Instruktaż usuwania:

1. Odwróć robot, odpowiednim narzędziem wykręć śruby z tyłu robota i zdejmij pokrywę.

2. Odłącz zaciski między akumulatorem i płytką drukowaną, aby wyjąć ten pierwszy.

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii
Europejskiej, nie może być umieszczany łącznie z innymi odpadami
komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w
wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie,
zapobiegasz potencjalnym, negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego. System zbierania
zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami
ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe
informacje na ten temat można uzyskać w urzędzie miejskim,
zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia
Unii Europejskiej (UE), dotyczących zagadnień związanych z
bezpieczeństwem użytkowania, ochroną zdrowia i ochroną
środowiska, określających zagrożenia, które powinny zostać
wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji
obsługi, stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym
zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w
zakresie użytkownika. W przypadku braku informacji o koniecznych
akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać
odmienność stanu fizycznego produktu od fizycznie nowego
produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie)
lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w
chwili wykrycia stanu odmienności może doprowadzić do trwałego
uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.

Szczegółowe informacje o warunkach gwarancji dystrybutora /
producenta dostępne na stronie internetowej https://serwis.innpro.
pl/gwarancja

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu
i użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy
dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas
pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie
jest to wada urządzenia a cecha produktu. Aby zachować maksymalną
żywotność akumulatora, nie zaleca się go rozładowywać do poziomu
poniżej 3,18V lub 15% ogólnej pojemności. Niższe wartości, jak np.
2,5V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W
przypadku zaniechania używania akumulatora lub całego urządzenia
przez czas dłuższy niż jeden miesiąc należy akumulator naładować do
50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania.
Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i
ujemnych temperatur.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który
z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu
i użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy
w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to
wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub
5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają
je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie
w miejscu suchym, z dala od słońca i ujemnych temperatur.

akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie
w miejscu suchym, z dala od słońca i ujemnych temperatur.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Dreame Trading (Tianjin) Co., Ltd. niniejszym oświadcza, że typ urządzenia radiowego Robot
sprzątający + Stacja ładująca D10 Plus Gen 2 (MODEL: RLD32GD + RCDD0202) jest zgodny z
dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym
adresem internetowym:

https://files.innpro.pl/Dreame

Adres producenta: Pokój 2112-1-1, South District, Finance and Trade Center, No.6975 Yazhou
Road, Dongjiang Bonded Port Area, Tianjin Pilot Free Trade Zone, Tianjin, Chiny

Częstotliwość radiowa: 2400-2483,5 MHz
Maksymalna moc częstotliwości radiowej: < 20 dBm
