Návod k obsluze a instalaci

ZÁSOBNÍKOVÉ OHŘÍVAČE VODY

PRO SVISLOU MONTÁŽ

Elektrické ohřívače vody

OKHE 80
OKHE 100
OKHE 125
OKHE 160

Družstevní závody Dražice – strojírna s.r.o.

Dražice 69

29471 Benátky nad Jizerou

Tel.: [phone], fax: [phone]

www.dzd.cz

e-mail:[e-mail]

2

Před instalací ohřívače si pozorně přečtěte tento návod!

Vážený zákazníku,

Družstevní závody Dražice-strojírna s.r.o. Vám děkují za rozhodnutí používat výrobek naší značky.
Těmito předpisy Vás seznámíme s použitím, konstrukcí, údržbou a dalšími informacemi o nepřímotopných ohřívačích

vody.

Spolehlivost a bezpečnost výrobku byla prověřena Strojírenským zkušebním ústavem v Brně.

Výrobce si vyhrazuje právo na technickou změnu výrobku.
Výrobek je určen pro trvalý styk s pitnou vodou.

Obsah návodu

1. Popis funkce . . . . . . . . 2

1.1 Spotřeba teplé vody . . . . . . . 2

1.2 Úspory energie . . . . . . . . 2

1.3 Pohotovostní spotřeba elektrické energie . . . . 3

2. Obsluha . . . . . . . . 3

2.1 Obslužná zařízení ohřívače . . . . . . 3

2.2 Nastavení teploty . . . . . . . 3

2.3 Omezovač nastavovacího rozsahu . . . . . 3

3. Konstrukce ohřívače . . . . . . . 4

4. Provozní podmínky . . . . . . . 4

4.1 Všeobecně . . . . . . . . 4

5. Montáž na zeď . . . . . . . 5

5.1 Připojení k tlakové vodě. . . . . . . 5

5.2 Elektrické připojení . . . . . . . 6

6. První uvedení do provozu . . . . . . 6

6.1 Uvedení mimo provoz, vyprázdnění . . . . . 7

7. Kontrola, údržba, péče o zařízení . . . . . 7

8. Nejčastější poruchy funkce a jejich příčiny . . . . 8

9. Instalační předpisy . . . . . . 8

Druh prostředí:

Výrobek doporučujeme používat ve vnitřním prostředí s teplotou vzduchu +2°C až 45°C a relativní vlhkostí
max. 80%.

1. Popis funkce

Ohřívač je určen k akumulačnímu ohřevu užitkové vody elektrickou energií. Vodu ohřívá elektrické těleso
ve smaltovaném tepelně izolovaném zásobníku v době stanovené dodavatelem elektrické energie. Těleso je v době
ohřevu ovládáno termostatem, na kterém lze plynule nastavit požadovanou teplotu (v rozsahu 5 až 74°C).
Po dosažení zvolené teploty se ohřev automaticky přeruší. Ke spotřebě se pak používá voda naakumulovaná

v zásobníku.

1.1 Spotřeba teplé vody

Spotřeba teplé vody v domácnosti je závislá na počtu osob, množství sanitárního vybavení, délce, průměru a izolaci
trubkových rozvodů v bytě či domě a na individuálních zvycích uživatelů. Nejlevnější způsob ohřevu vody je v čase
snížené sazby elektrické energie. Zjistěte v jakých časových intervalech Vám dodavatel el. energie poskytuje
sníženou sazbu a podle toho zvolte příslušný objem a příkon ohřívače tak, aby zásoba teplé vody pokryla spotřebu
Vaší domácnosti.

1.2 Úspory energie

Zásobník teplé užitkové vody je izolován kvalitní polyuretanovou pěnou bez freonů. Nastavte teplotu na termostatu
ohřívače pouze na výši, kterou nutně potřebujete k provozu domácnosti. Snížíte tak spotřebu elektrické energie,
množství vápenných usazenin na stěnách nádoby a na jímce elektrického tělesa.

3

1.3 Pohotovostní spotřeba elektrické energie

spodní hranice tep. rozsahu
(kolem 5°C)

pevný bod na ovládacím

panelu

teplota „proti zamrznutí“
(kolem 8°C)

horní hranice tep. rozsahu
(asi 74°C)

„optimální“ teplota
(kolem 60°C)

B 6,88 80 2,5 4,8 0,55
B 7 100 3 6 0,7
B 6,96 125 3,8 8 0,87
B 6,77 155 5 9,5 1,05

OKHE 80

OKHE 100

OKHE 125

OKHE 160

spotřeba

elektřiny na

ohřev objemu z

15oC na 65oC v

kWh

Typy ohřívačů

třída

energetické

účinnosti

tepelné

ztráty

Wh/24h/ l

jmenovitý

objem (l)

tepelné

ztráty

kWh/24h

doba ohřevu
náplně (hod)

I v případě, že se ze zásobníku neodebírá ohřátá voda, dochází k určitému malému úniku tepla. Tato ztráta se měří po
dobu 24h při teplotě 65°C v ohřívači a 20°C v jeho okolí. Výsledná hodnota se udává v kWh/24h a znamená potřebné
množství energie na udržení nastavené teploty.

Informační list dle vyhl. 442/2004 Sb. a přílohy č. 7 (TAB. 1)

2. Obsluha

2.1 Obslužná zařízení ohřívače jsou umístněna pod plastovým krytem ovládacího panelu.

knoflík termostatu kontrolka sepnutí el.obvodu výklopný plastový kryt

2.2 Nastavení teploty

Teplota vody se nastavuje otočením knoflíku termostatu. Požadovaný symbol se nastaví proti pevnému bodu
na ovládacím panelu.

Upozornění: nastavení knoflíku termostatu na levý doraz neznamená trvalé vypnutí topného tělesa.
Při provozu ohřívače bez blokování denní sazby nedoporučujeme nastavovat teplotu nad 65°C.
Zvolte maximálně symbol „60“.

2.3 Omezení rozsahu regulace; zablokování nastavení.

Z různých bezpečnostních důvodů (nechtěné opaření, zabránění manipulace dětmi nebo nepovolanou osobou) lze

omezit rozsah regulace nebo zablokovat nastavení na termostatu.

Omezení regulace - tahem sejměte knoflík termostatu (napoprvé půjde značně ztěžka), na rubu

knoflíku najdete dva válcové kolíčky 2,15mm

- jeden kolíček vyjměte a zasuňte do odpovídajícího otvoru zvolené maximální teploty.

- knoflík nasaďte zpět (až na doraz).

4

Omezení regulace

Zablokování nastavení

Typ OKHE 80 OKHE 100 OKHE 125 OKHE 160

A 742 887 1052 1237

B 610 (560) 700 (650) 850 (800) 1050 (1000)

C 127 (177) 182 (232) 197 (247) 182 (232)

vl. hmotnost 37 kg 42 kg 49 kg 57 kg

TAB. 2

Zablokování nastavení - nastavte zvolenou teplotu

tahem sejměte knoflík termostatu, aniž změníte nastavení, na rubu knoflíku najdete dva
kolíčky
oba vyjměte a nasaďte do otvorů odpovídajících zvolené teplotě tak, aby mezera mezi
kolíky byla bez otvoru a polohou byla naproti nastavené teplotě.

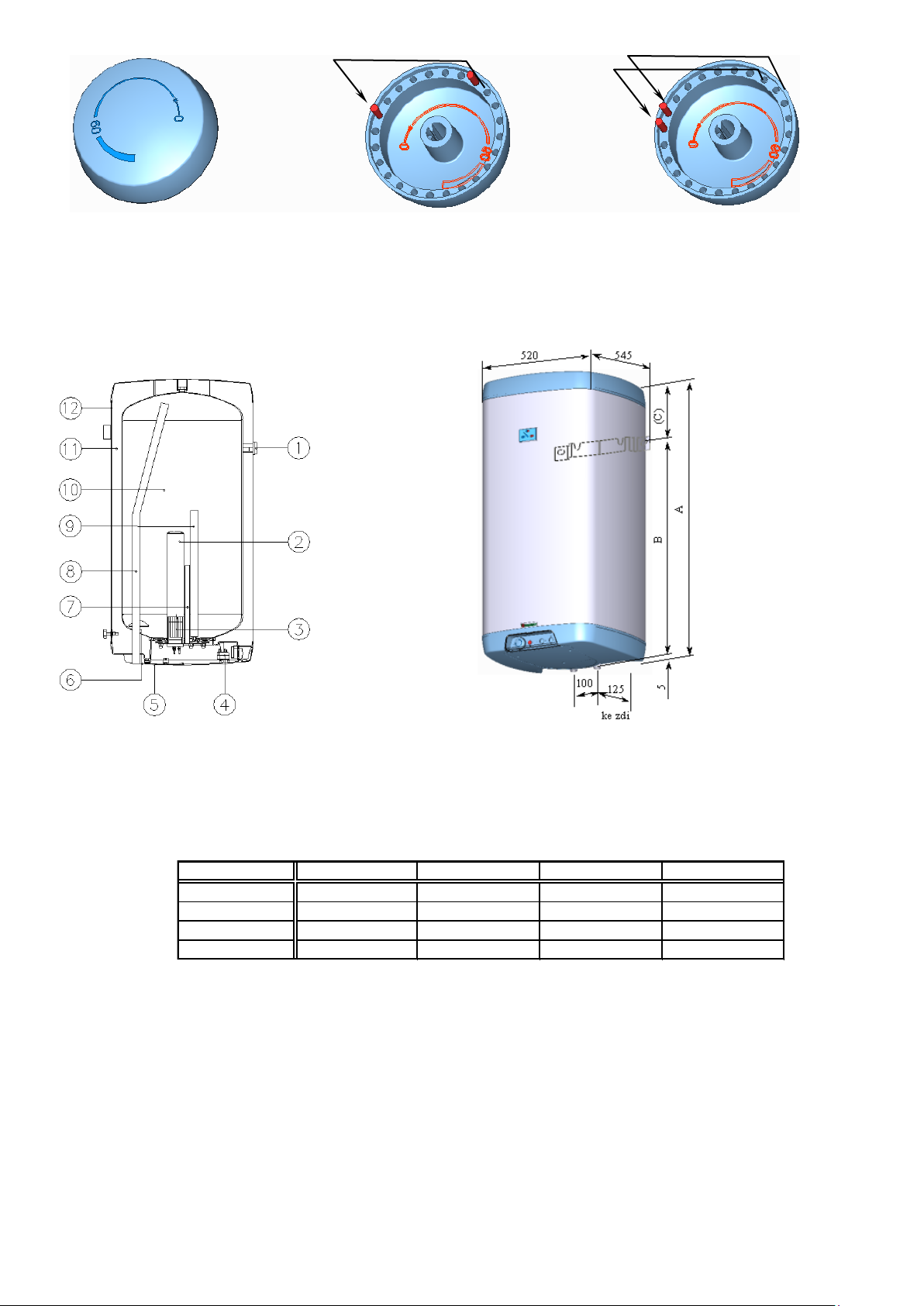

3. Konstrukce ohřívače

1 indikátor teploty
2 jímka topného tělesa 7 jímka pro čidla termostatů
3 keramické topné těleso 2000W 8 trubka odběru teplé vody
4 provozní termostat s vnějším ovládáním 9 Mg anoda

a bezpečnostní termostat 10 ocelová smaltovaná nádoba
5 kryt elektroinstalace 11 polyuretanová izolace
6 trubka napouštění studené vody 12 plášť ohřívače

4. Provozní podmínky

4.1 Všeobecně

Zásobník se smí používat výlučně v souladu s podmínkami uvedenými na výkonovém štítku a pokyny
pro elektrické zapojení. Kromě zákonně uznaných národních předpisů a norem se musí dodržovat také podmínky pro
připojení stanovené místními elektrickými a vodními podniky, jakož i návod na montáž a obsluhu.
Místnost, ve které bude zařízení provozováno, musí být nezámrzná. Namontování přístroje se musí provést
na takovém místě, se kterým se může jako s vhodným počítat, tzn., že zařízení musí být bez problémů přístupné pro
eventuálně potřebnou údržbu, opravu nebo eventuální výměnu. Při silně vápenité vodě doporučujeme, abyste přístroji
předřadili některý běžný odvápňující přístroj, nebo nastavujte termostat na provozní teplotu maximálně 60oC
(nastavení do polohy „60“). Pro řádný provoz je nezbytné používat pitnou vodu odpovídající kvality.
Aby nedocházelo k případným usazeninám, doporučujeme, abyste zařízení předřadili vodní filtr.

5

spouštěcí tlak

pojistného ventilu

(MPa)

přípustný provozní

přetlak ohřívače

vody (MPa)

max. tlak v potrubí

studené vody

(MPa)

0,6 0,6 do 0,48
0,7 0,7 do 0,56

1 1 do 0,8

5. Montáž na zeď.

Před montáží prověřte nosnost zdi a materiál, z kterého je zhotovena s ohledem na hmotnost ohřívače naplněného
vodou. Podle materiálu zdi vyberte odpovídající kotvy.

Při jakékoli pochybnosti o nosnosti zdi konzultujte zavěšení se stavebním odborníkem.
Minimální průměr šroubů pro zavěšení ohřívače je 12 mm. Při montáži kotevních šroubů postupujte podle návodu

výrobce kotev.

Podle rozměrového obrázku namontujte kotvy v rozteči 350 mm a pevně přišroubujte na zeď ocelový závěs.
Zkontrolujte jeho vodorovné ustavení.
Překontrolujte dotažení závěsných šroubu na ohřívači a ohřívač zavěste.
V případě potřeby je možné závěsné šrouby posunout o 50 mm ve svislém směru.
Pomocí aretační podpěry ve spodní části ohřívače zajistěte rovnoběžnost se zdí!

Jestliže se ohřívač teplé vody namontuje do úzkého, menšího prostoru nebo do mezistropu apod., musíte
bezpodmínečně dbát na to, aby připojovací strana přístroje (přípoje k vodě, prostor pro elektrický přípoj) zůstala
volně přístupná a aby nedocházelo k žádnému hromadění tepla. Pod ohřívačem musí být k dispozici volný prostor
zasahující až do vzdálenosti 500 mm od spodní hrany ohřívače. Při montáži těsně pod strop musí být odstup

od stropu min. 50mm.

5.1 Připojení k tlakové vodě

Tlaková voda se připojuje k trubkám se závitem ¾“ ve spodní části ohřívače.

Modrá - přívod studené vody, červená - vývod teplé vody. Pro případné odpojení ohřívače je nutné na vstupy a výstupy
užitkové vody namontovat šroubení Js 3/4“. Pojistný ventil se montuje na přívod studené vody označený modrým
kroužkem.
Každý tlakový ohřívač teplé užitkové vody musí být vybaven membránovým pružinou zatíženým pojistným ventilem.
Jmenovitá světlost pojistných ventilů se určuje podle normy ČSN 06 0830. Ohřívače nejsou vybaveny pojišťovacím
ventilem. Pojistný ventil musí být dobře přístupný, co nejblíže ohřívače. Přívodní potrubí musí mít min.stejnou
světlost jako pojistný ventil. Pojistný ventil se umísťuje tak vysoko, aby byl zajištěn odvod překapávající vody
samospádem. Doporučujeme namontovat pojistný ventil na odbočnou větev. Snadnější výměna bez nutnosti vypouštět
vodu z ohřívače. Pro montáž se používají pojistné ventily s pevně nastaveným tlakem
od výrobce. Spouštěcí tlak pojistného ventilu musí být shodný s max. povoleným tlakem ohřívače a při nejmenším
o 20% tlaku větší než je max. tlak ve vodovodním řádu. V případě, že tlak ve vodovodním řádu přesahuje tuto
hodnotu, je nutné do systému vřadit redukční ventil. Mezi ohřívačem a pojistným ventilem nesmí být zařazena žádná
uzavírací armatura. Při montáži postupujte dle návodu výrobce pojistného zařízení. Před každým uvedením pojistného
ventilu do provozu je nutné vykonat jeho kontrolu. Kontrola se provádí ručním oddálením membrány
od sedla, pootočením knoflíku odtrhovacího zařízení vždy doprava. Po pootočení musí knoflík zapadnout zpět
do zářezu. Správná funkce odtrhovacího zařízení se projeví odtečením vody přes odpadovou trubku pojistného ventilu.

V běžném provozu je nutné vykonat tuto kontrolu nejméně jednou za měsíc a po každém odstavení ohřívače
z provozu delším než 5 dní. Z pojistného ventilu může odtokovou trubkou odkapávat voda, trubka musí být volně

otevřena do atmosféry, umístěna souvisle dolů a musí být v prostředí bez výskytu teplot pod bodem mrazu.
Při vypouštění ohřívače použijte doporučený vypouštěcí ventil. Nejprve je nutné uzavřít přístup vody do ohřívače.
Potřebné tlaky zjistíte v následující tabulce
Pro správný chod pojistného ventilu musí být
vestavěn na přívodní potrubí zpětný ventil, který brání
samovolnému vyprázdnění ohřívače a pronikání teplé
vody zpět do vodovodního řádu.
Doporučujeme co nejkratší rozvod teplé vody
od ohřívače, čímž se sníží tepelné ztráty.

Ohřívače musí být opatřeny vypouštěcím ventilem na přívodu studené užitkové vody do ohřívače
pro případnou demontáž nebo opravu.

6

Při montáži zabezpečovacího zařízení postupujte dle ČSN 06 0830.

8 10

8 10

Elektrické připojení

Zapojení proveďte podle připojovacího schématu.
Zapojení provedené v továrně se nesmí měnit!

V krytu elektroinstalace odstraňte přepážku odpovídající průměru přívodního vodiče 8 nebo 10.

Ohřívač se připojuje k elektrické síti 1 PEN AC 230V/50Hz pevně připojeným pohyblivým vodičem.
V obvodu musí být vypínač odpojující všechny póly sítě a jistič (chránič).
Při instalaci v koupelnách, umývárnách a sprchách je nutné postupovat podle ČSN 33 2000-7-701
Po nastavení vzdálenosti od stěny připojte vodič vnějšího ochranného pospojení!!!
Stupeň krytí elektrických částí ohřívače je IP 45. Příkon el.tělesa 2000W.
Dodržujte ochranu proti úrazu elektrickým proudem podle ČSN 33 2000-4-41

6. První uvedení do provozu

Před zapojením elektřiny musí být zásobník naplněn vodou.

V průběhu zahřívacího procesu musí u tlakového zapojení voda, která vlivem zahřívání zvětšuje svůj objem
odkapávat z pojistného ventilu, u beztlakového napojení odkapává z přepadové směšovací baterie.

Pozor: Proces prvního ohřevu musí provést koncesovaný odborník a musí ho kontrolovat. Odtoková
trubka horké vody jakož i části bezpečnostní armatury mohou být horké.

Po ukončení ohřevu mají být nastavená teplota a skutečná teplota odebrané vody přibližně stejné.

Po připojení ohřívače k vodovodnímu řádu, teplovodní otopné soustavě, el.síti a po přezkoušení pojistného
ventilu (podle návodu přiloženého k ventilu), se může uvést ohřívač do provozu.

7

P o s t u p :

a) zkontrolovat vodovodní, elektrickou instalaci, u kombinovaných ohřívačů instalaci k teplovodní

otopné soustavě. Zkontrolovat správné umístění čidel provozního a pojistného termostatu. Čidla
musí být v jímce zasunuta na doraz, v pořadí nejprve provozní, poté bezpečnostní termostat.

b) otevřít ventil teplé vody mísící baterie
c) otevřít ventil přívodního potrubí studené vody k ohřívači
d) jakmile začne voda ventilem pro teplou vodu vytékat, je plnění ohřívače ukončeno a ventil se

uzavře
e) jestliže se projeví netěsnost (víka příruby), doporučujeme dotažení šroubů víka příruby
f) přišroubovat kryt el.instalace
g) při provozování ohřevu užitkové vody el.energií, zapnout el.proud (u kombinovaných ohřívačů

musí být uzavřen ventil na vstupu otopné vody do otopné vložky)
h) při provozování ohřevu užitkové vody tepelnou energií z teplovodní otopné soustavy vypnout

el.proud a otevřít ventily na vstupu a výstupu otopné vody, případně odvzdušnit výměník
i) při zahájení provozu ohřívač propláchnout, až do vymizení zákalu.
j) vyplnit řádně záruční list

6.1 Uvedení mimo provoz, vyprázdnění

Jestliže se ohřívač teplé vody odstaví na delší dobu z provozu nebo se nebude používat, musí se vyprázdnit a
odpojit od elektrické napájecí sítě na všech pólech. Spínač pro přívodní vodič nebo pojistkové automaty se
musejí vypnout.

V prostorách, které jsou trvale ohroženy mrazem, se ohřívač teplé vody musí před začátkem studené roční
doby vyprázdnit, pokud zůstane zařízení několik dnů mimo provoz a pokud není provozováno v poloze

chránící před mrazem
Vypuštění užitkové vody se provede po zavření uzavíracího ventilu v přívodním potrubí studené vody, a to
přes vypouštěcí ventil u kombinace pojistných ventilů a při současném otevření všech ventilů teplé vody
u připojených armatur. Vypuštění vody je možné také přes pojistný ventil. Za tím účelem se kolečko
pojistného ventilu otočí do polohy „kontrola“.

Opatrně: Při vypouštění může vytékat horká voda.

Hrozí-li mráz, musí se dále přihlédnout k tomu, že může nejen zamrznout voda v ohřívači teplé vody a
v potrubí teplé vody, ale také v celém přívodním potrubí studené vody. Je proto účelné vyprázdnit všechny

armatury a potrubí, která vedou vodu až po část domovního vodoměru (připojení domu k vodě), jež již není
ohrožováno mrazem.

Až se zásobník bude opět uvádět do provozu, musí se bezpodmínečně dávat pozor na to, aby byl naplněn

vodou a aby voda u ventilů teplé vody vytékala bez bublinek.

7. Kontrola, údržba, péče o zařízení

V průběhu ohřívání musí voda, která zvětšuje při ohřívání svůj objem, viditelně odkapávat z odtoku
pojistného ventilu (u beztlakového napojení odkapává tato voda z ventilu směšovací baterie). Při plném
zahřátí (cca 74 oC) činí přírůstek objemu vody asi 3,5 % obsahu zásobníku. Funkce pojistného ventilu se musí
pravidelně kontrolovat. Při nadzvednutí nebo otočení kontrolního knoflíku pojistného ventilu do polohy
„Kontrola“ musí voda bez překážek odtékat z tělesa pojistného ventilu do odtokového potrubí. V běžném
provozu je nutné vykonat tuto kontrolu nejméně jednou za měsíc a po každém odstavení ohřívače z provozu
delším než 5 dní.
Pozor!: Přítoková trubka studené vody a připojovací armatura zásobníku se při tom mohou zahřát!
Jestliže ohřívač teplé vody nepracuje nebo teplá voda nebude odebírána, nesmí z pojistného ventilu
odkapávat žádná voda. Pokud voda odkapává, pak je buďto příliš vysoký tlak vody v přívodním potrubí (je-li
vyšší než 5,5 barů, musí se vestavět ventil snižující tlak) nebo je pojistný ventil vadný. Prosíme, zavolejte
ihned odborného instalatéra! Jestliže voda obsahuje hodně minerálů, musí se přivolat odborník, aby odstranil
kotelní kámen tvořící se uvnitř zásobníku, jakož i volné usazeniny, a to po jednom až dvou letech provozu.
Vyčištění se provede otvorem příruby – víko příruby demontovat, zásobník vyčistit. Při zpětné montáži se
musí použít nové těsnění. Vnitřek ohřívače má speciální smaltování, nesmí se dostat do styku s prostředkem
odstraňujícím kotelní kámen – nepracujte s odvápňovacím čerpadlem. Vápenný nános odstraňte dřevem a
vysajte ho nebo ho vytřete hadříkem. Poté se zařízení musí důkladně propláchnout a proces ohřevu se
kontrolujte jako při prvním uvedení do provozu. K čistění vnějšího pláště ohřívače nepoužívejte žádné
odírací čistící prostředky, ani žádná ředidla barev (jako nitroředidlo, trichlor apod.). Čištění provádějte
vlhkým hadrem a přidejte k tomu pár kapek tekutého čističe používaného v domácnosti.

8

Voda je studená

kontrolka svítí

nastavena nízká teplota na termostatu
porucha topného tělesa

kontrolka nesvítí

není přívodní napětí; porucha termostatu;
vypnutý bezpečnostní termostat pravděpodobně
zapříčiněný vadným provozním termostatem

Voda je málo teplá

kontrolka svítí

porucha jedné spirály v tělese (2x 1000W)

Teplota vody neodpovídá
nastavené teplotě na ovladači

vadný termostat

Z pojistného ventilu neustále
odkapává voda

kontrolka nesvítí

vysoký vstupní tlak vadný pojistný ventil

8. Nejčastější poruchy funkce a jejich příčiny

Nepokoušejte se závadu sami odstranit. Obraťte se buď na odbornou, nebo servisní službu. Odborníkovi
postačí často jen málo k odstranění závady. Při sjednávání opravy sdělte typové označení a výrobní číslo,
které najdete na výkonovém štítku Vašeho ohřívače vody.

9. Instalační předpisy

Předpisy a směrnice, které je nutné dodržet při montáži ohřívače

a) k elektrické síti

ČSN 33 2180 – Připojování elektrických přístrojů a spotřebičů

ČSN 33 2000-4-41 - Elektrické instalace nízkého napětí: Ochranná opatření pro zajištění bezpečnosti

- Ochrana před úrazem elektrickým proudem

ČSN 33 2000-7-701 - Elektrické instalace nízkého napětí: Zařízení jednoúčelová a ve zvláštních

objektech - Prostory s vanou nebo sprchou

b) k soustavě pro ohřev TUV

ČSN 06 0320 - Tepelné soustavy v budovách - Příprava teplé vody - Navrhování a projektování

ČSN 06 0830 – Tepelné soustavy v budovách – Zabezpečovací zařízení

ČSN 73 6660 – Vnitřní vodovody

ČSN 07 7401 – Voda a pára pro tepelné energetické zařízení s pracovním přetlakem páry do 8 MPa

ČSN 06 1010 – Zásobníkové ohřívače vody s vodním a parním ohřevem a kombinované

s elektrickým ohřevem. Technické požadavky. Zkoušení.

ČSN EN 12897 – Zásobování vodou - Nepřímo ohřívané uzavřené zásobníkové ohřívače vody

Elektrická i vodovodní instalace musí respektovat a splňovat požadavky a předpisy v zemi použití.

Likvidace obalového materiálu a nefunkčního
výrobku

Za obal ve kterém byl výrobek dodán, byl uhrazen
servisní poplatek za zajištění zpětného odběru a využití
obalového materiálu.

Servisní poplatek byl uhrazen dle zákona č. 477/2001 Sb.
ve znění pozdějších předpisů u firmy EKO-KOM a.s.
Klientské číslo firmy je F06020274. Obaly z ohřívače
vody odložte na místo určené obcí k ukládání odpadu.
Vyřazený a nepoužitelný výrobek
po ukončení provozu demontujte a dopravte do střediska
recyklace odpadů (sběrný dvůr) nebo kontaktujte
výrobce.

6735425-07-2011
