Page 1

NÁVOD K OBSLUZE

Družstevní závody Dražice - strojírna s.r.o.

A INSTALACI

ZÁSOBNÍKY TEPLÉ VODY

STACIONÁRNÍ

OKC 160 NTR / BP OKC 300 NTR / BP OKC 750 NTR / BP OKC 200 NTR / BP OKC 300 NTRR / BP OKC 750 NTRR / BP

OKC 250 NTR / BP OKC 400 NTR / BP OKC 1000 NTR / BP OKC 200 NTRR / BP OKC 400 NTRR / BP OKC 1000 NTRR / BP OKC 250 NTRR / BP OKC 500 NTR / BP OKC 500 NTRR / BP

Dražice 69, 294 71 Benátky nad Jizerou tel.: +420 / 326 370 990 fax: +420 / 326 370 980 e-mail: [email protected]

Page 2

OBSAH

1 TECHNICKÁ SPECIFIKACE VÝROBKU ........................................................................................................... 4

1.1 POPIS FUNKCE ................................................................................................................................... 4

1.2 NÁVOD K OBSLUZE A INSTALACI TYPŮ: OKC 160 NTR/BP, OKC 200 NTR/BP, OKC 250 NTR/BP,

OKC 200 NTRR / BP, OKC 250 NTRR / BP ..................................................................................................... 4

1.2.1 POPIS VÝROBKU ......................................................................................................................... 4

1.2.2 KONSTRUKCE A ZÁKLADNÍ ROZMĚRY ........................................................................................ 5

1.2.3 TECHNICKÉ PARAMETRY ............................................................................................................ 7

1.3 NÁVOD K OBSLUZE A INSTALACI TYPŮ: OKC 300 NTR / BP, OKC 400 NTR / BP, OKC 500 NTR / BP,

OKC 300 NTRR / BP, OKC 400 NTRR / BP, OKC 500 NTRR / BP .................................................................... 8

1.3.1 POPIS VÝROBKU ......................................................................................................................... 8

1.3.2 KONSTRUKCE A ZÁKLADNÍ ROZMĚRY ZÁSOBNÍKU .................................................................... 9

1.3.3 TECHNICKÉ PARAMETRY ......................................................................................................... 11

1.4 NÁVOD K OBSLUZE A INSTALACI TYPŮ: OKC 750 NTR / BP, OKC 1000 NTR / BP, OKC 750 NTRR /

BP, OKC 1000 NTRR / BP ............................................................................................................................. 12

1.4.1 POPIS VÝROBKU ....................................................................................................................... 12

1.4.2 KONSTRUKCE A ZÁKLADNÍ ROZMĚRY ZÁSOBNÍKU .................................................................. 13

1.4.3 TECHNICKÉ PARAMETRY ......................................................................................................... 15

2 PROVOZNÍ A MONTÁŽNÍ INFORMACE..................................................................................................... 16

2.1 PROVOZNÍ PODMÍNKY ..................................................................................................................... 16

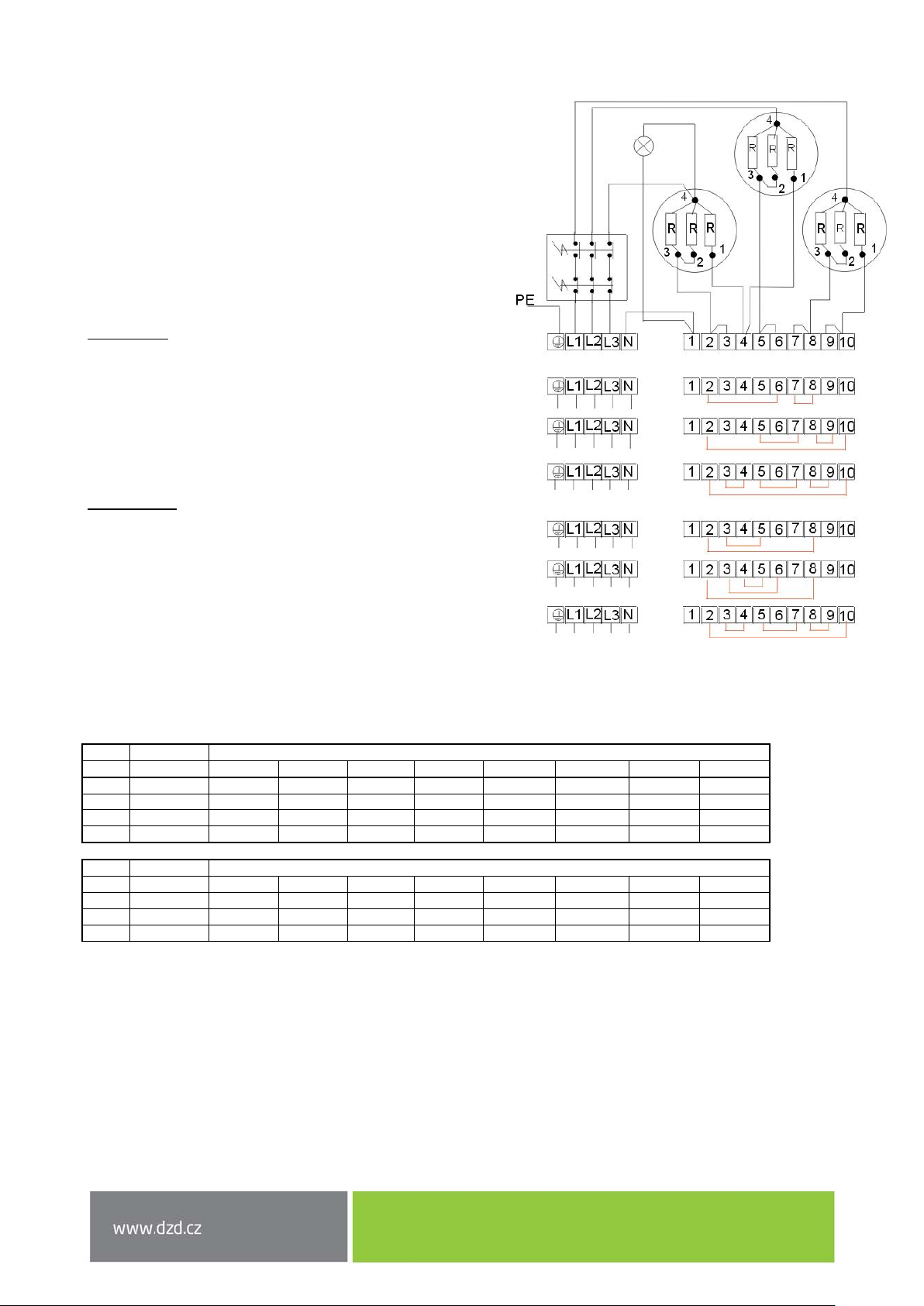

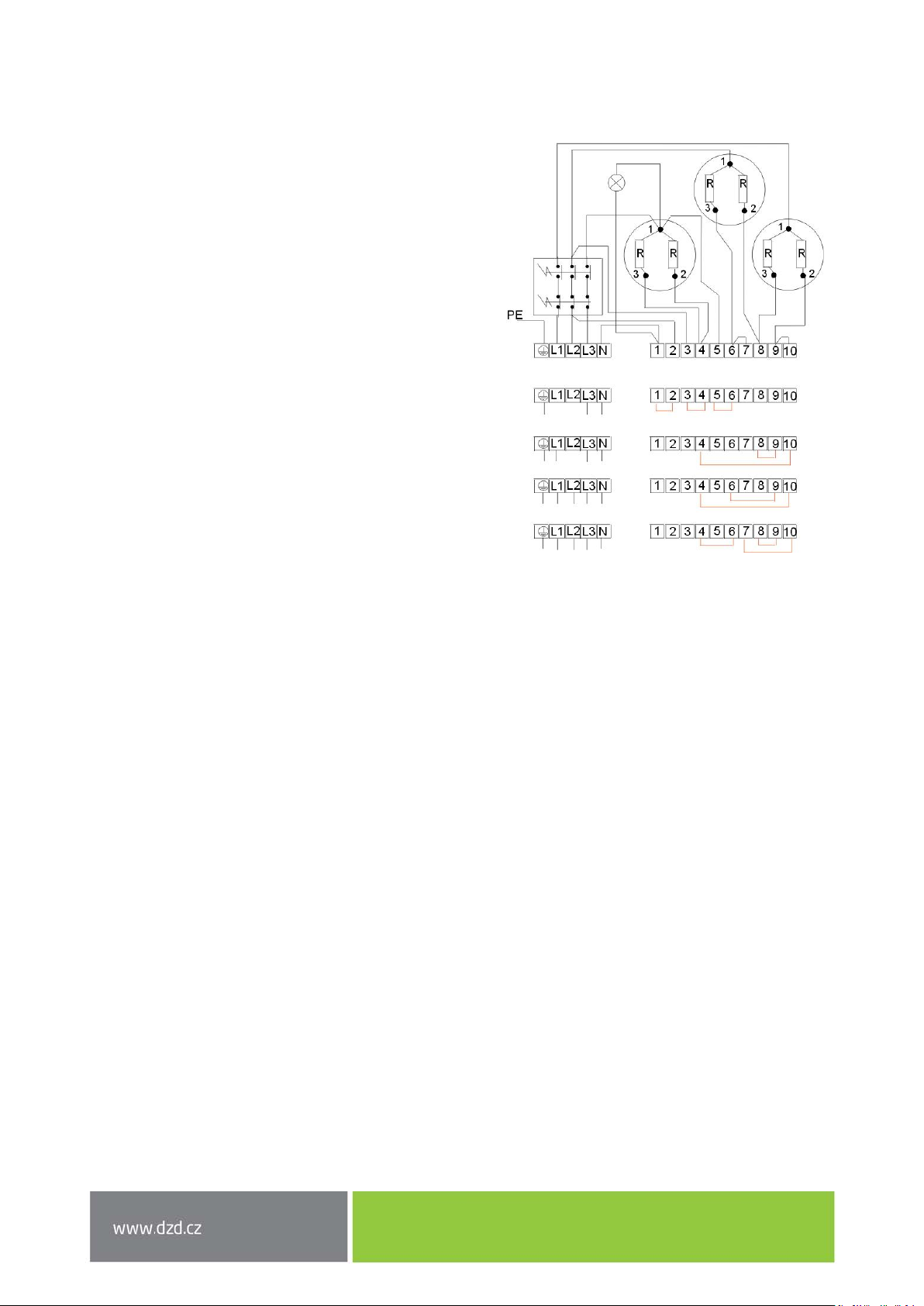

2.2 ELEKTRICKÁ INSTALACE ................................................................................................................... 16

2.2.1 TECHNICKÉ PARAMETRY ELEKTRICKÉ TOPNÉ JEDNOTKY ........................................................ 17

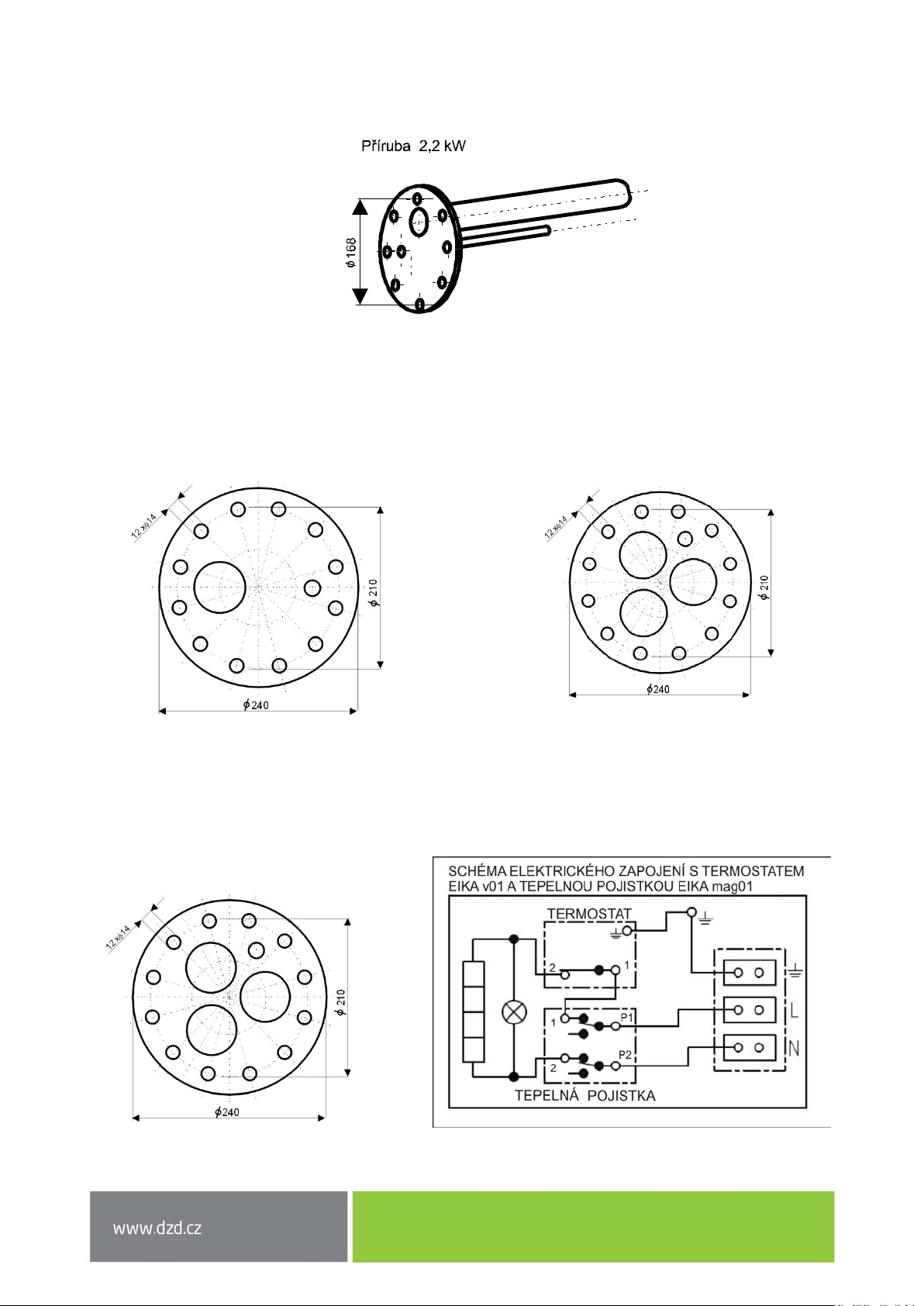

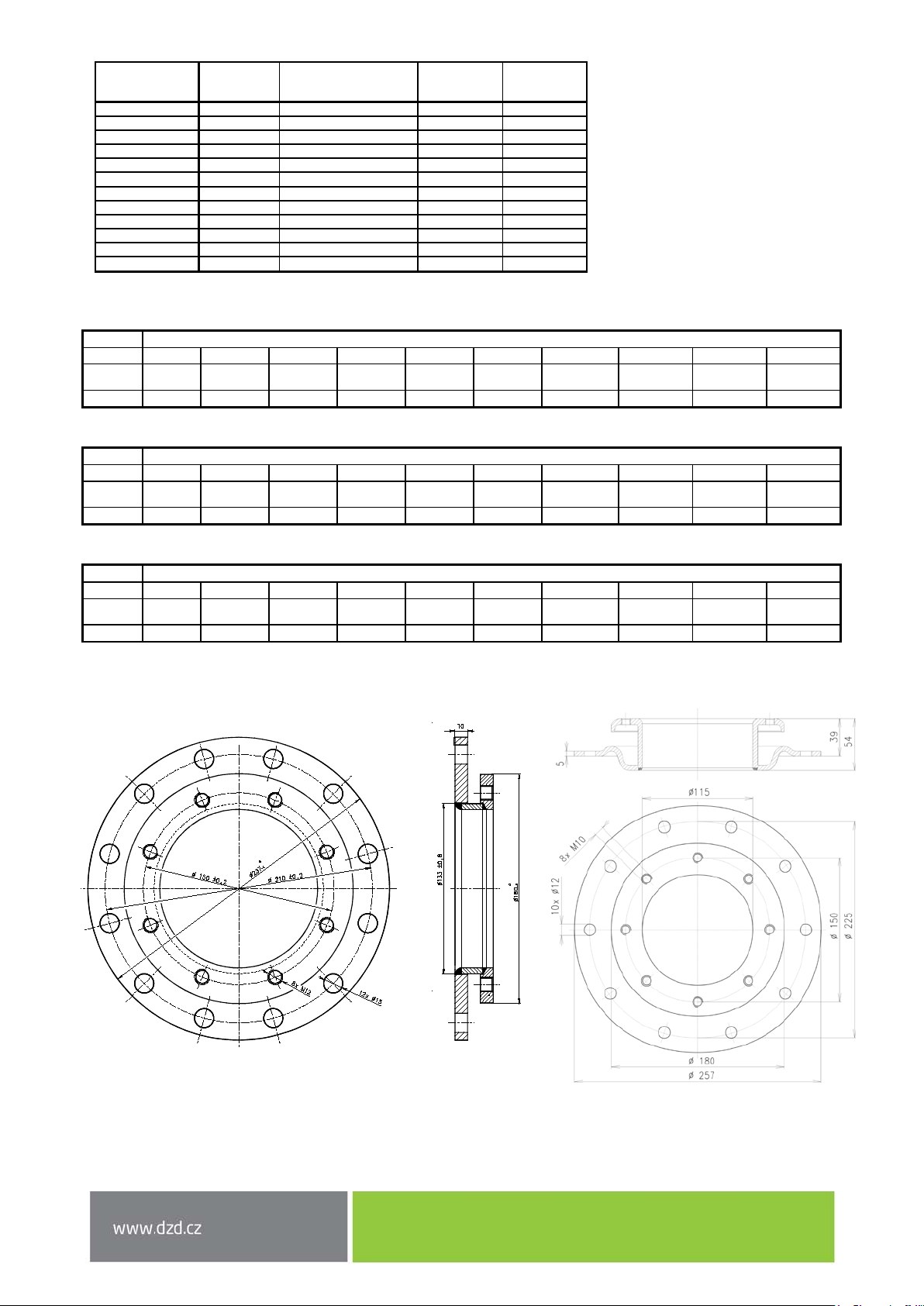

2.2.2 TOPNÁ JEDNOTKA - PŘÍRUBY

2.3 VODOVODNÍ INSTALACE.................................................................................................................. 22

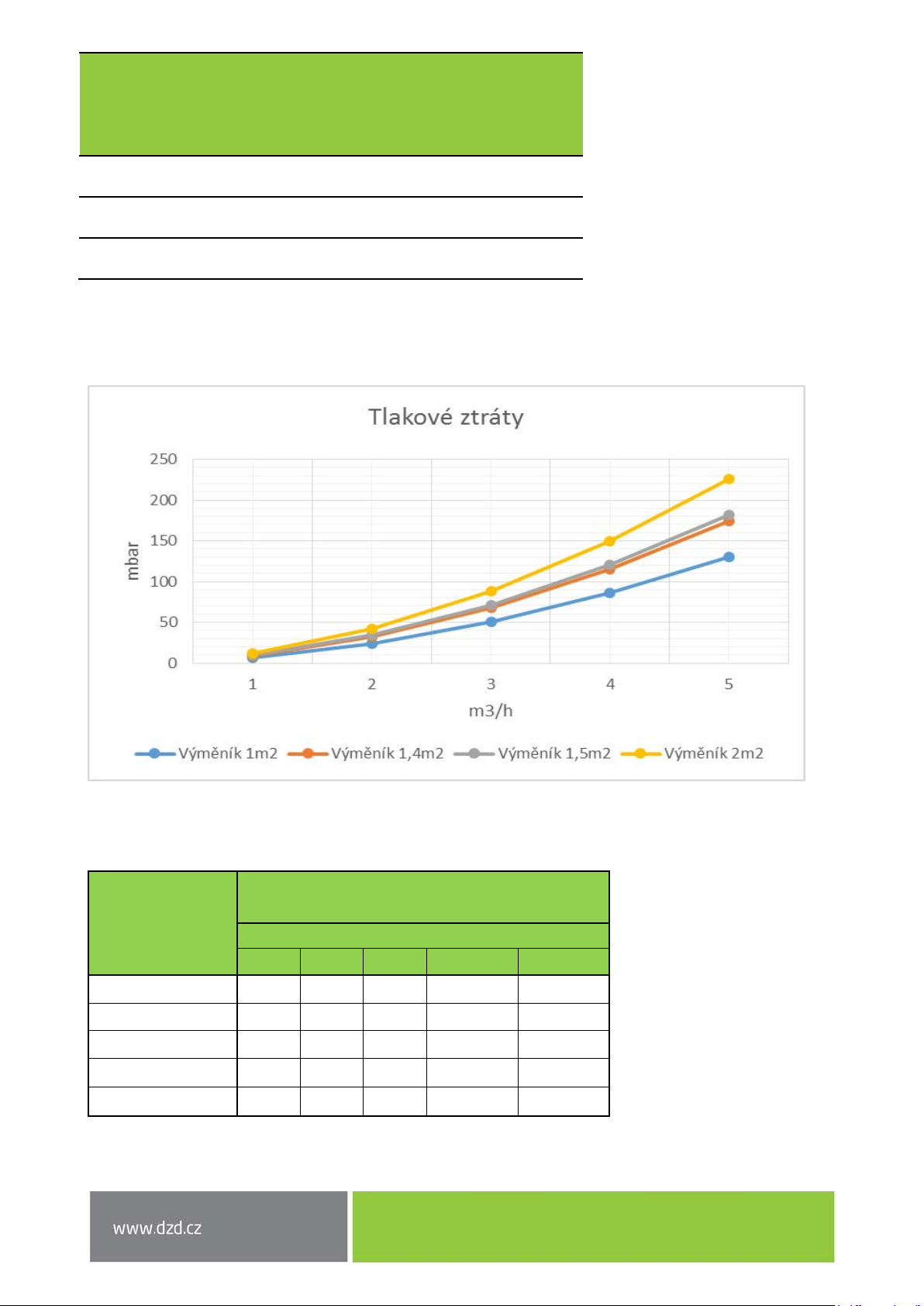

2.4 TLAKOVÉ ZTRÁTY ............................................................................................................................. 23

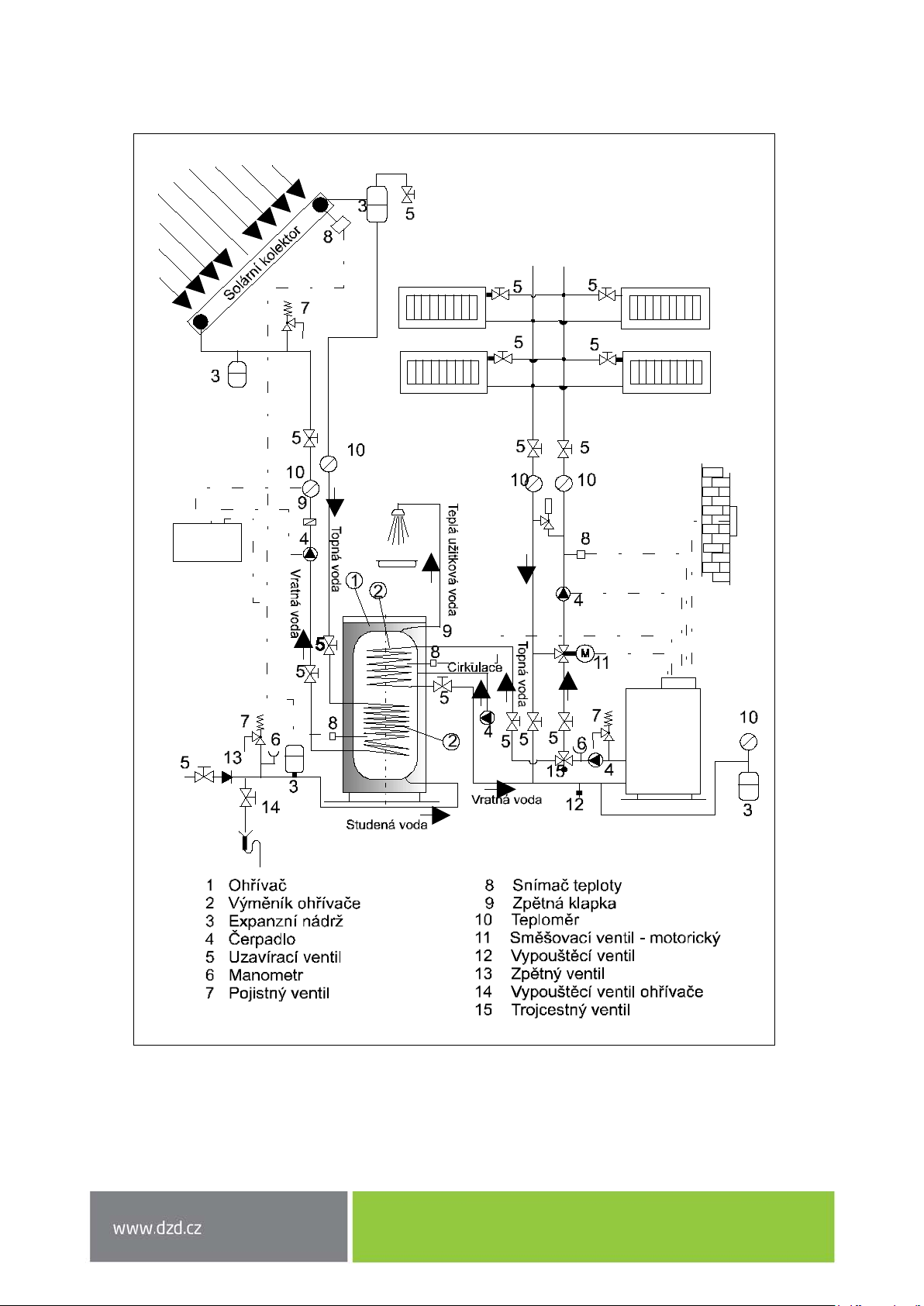

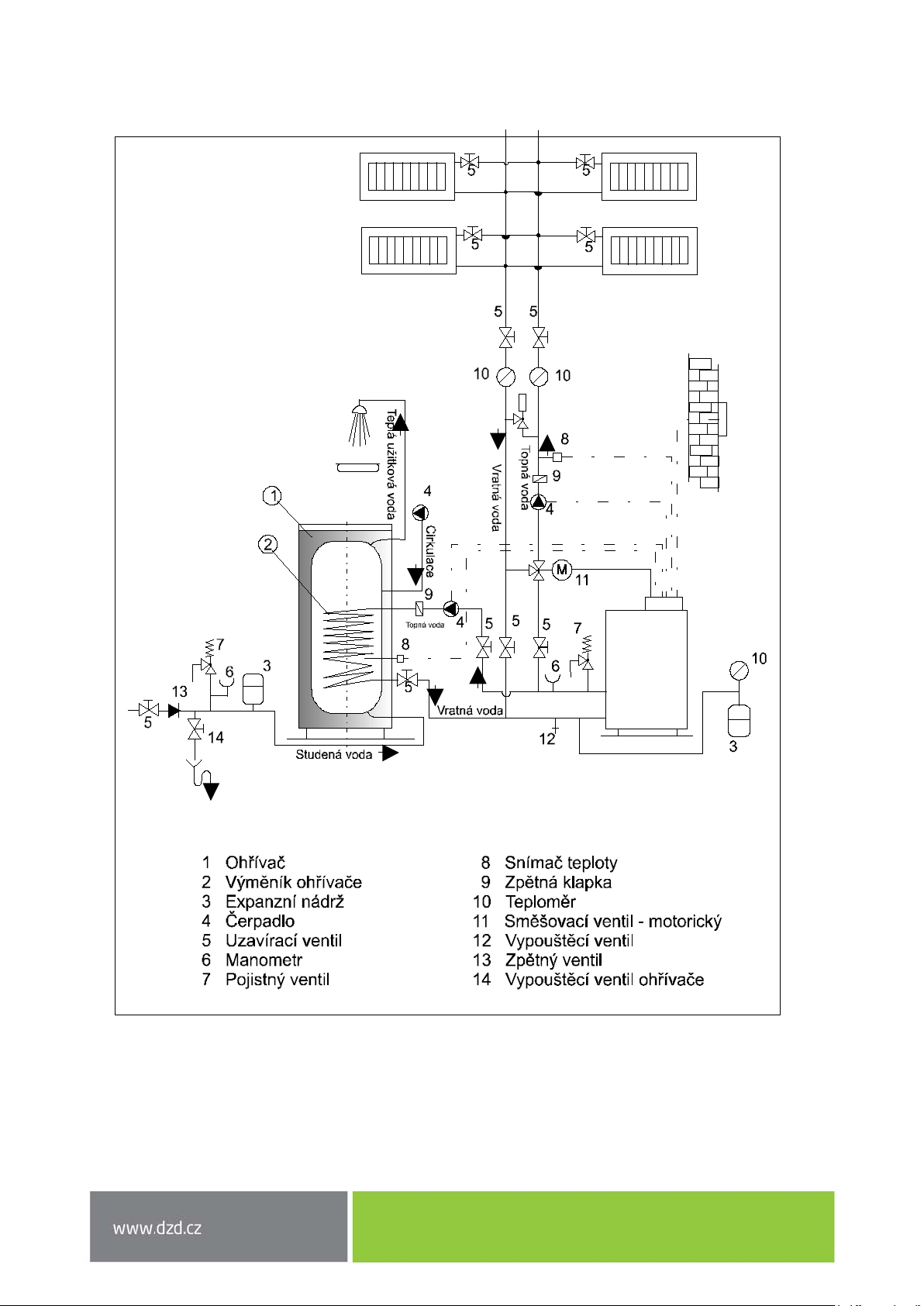

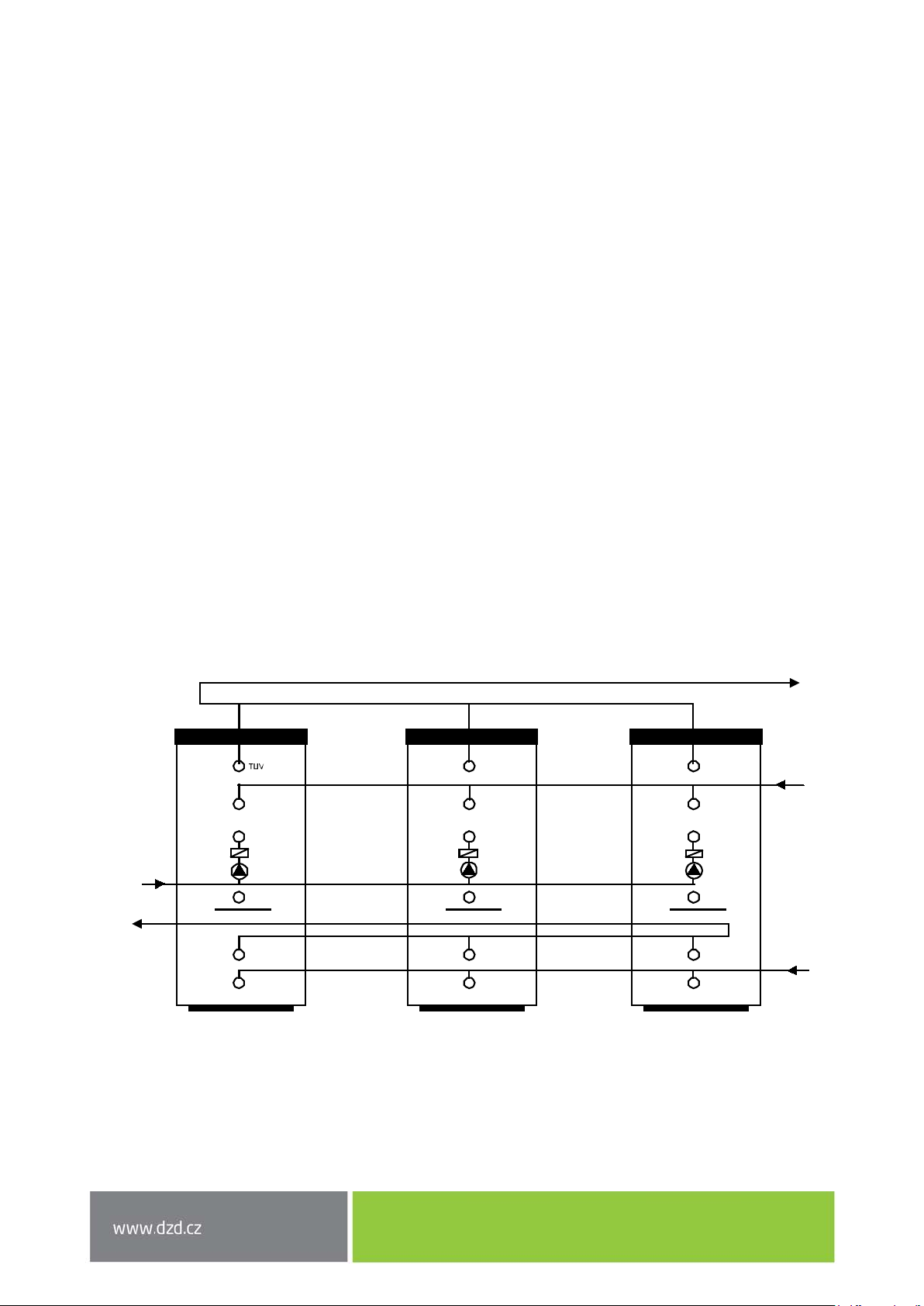

2.5 PŘÍKLADY ZAPOJENÍ ZÁSOBNÍKŮ ..................................................................................................... 24

2.6 PRVNÍ UVEDENÍ DO PROVOZU ........................................................................................................ 27

2.7 ČIŠTĚNÍ ZÁSOBNÍKU A VÝMĚNA ANODOVÉ TYČE ....................................................................... 27

2.8 NÁHRADNÍ DÍLY ............................................................................................................................... 28

3 DŮLEŽITÁ UPOZORNĚNÍ .......................................................................................................................... 29

.................................................................................................. 18

3.1 INSTALAČNÍ PŘEDPISY ..................................................................................................................... 29

3.2 POKYNY PRO DOPRAVU A SKLADOVÁNÍ ......................................................................................... 30

3.3 LIKVIDACE OBALOVÉHO MATERIÁLU A NEFUNKČNÍHO VÝROBKU ................................................. 30

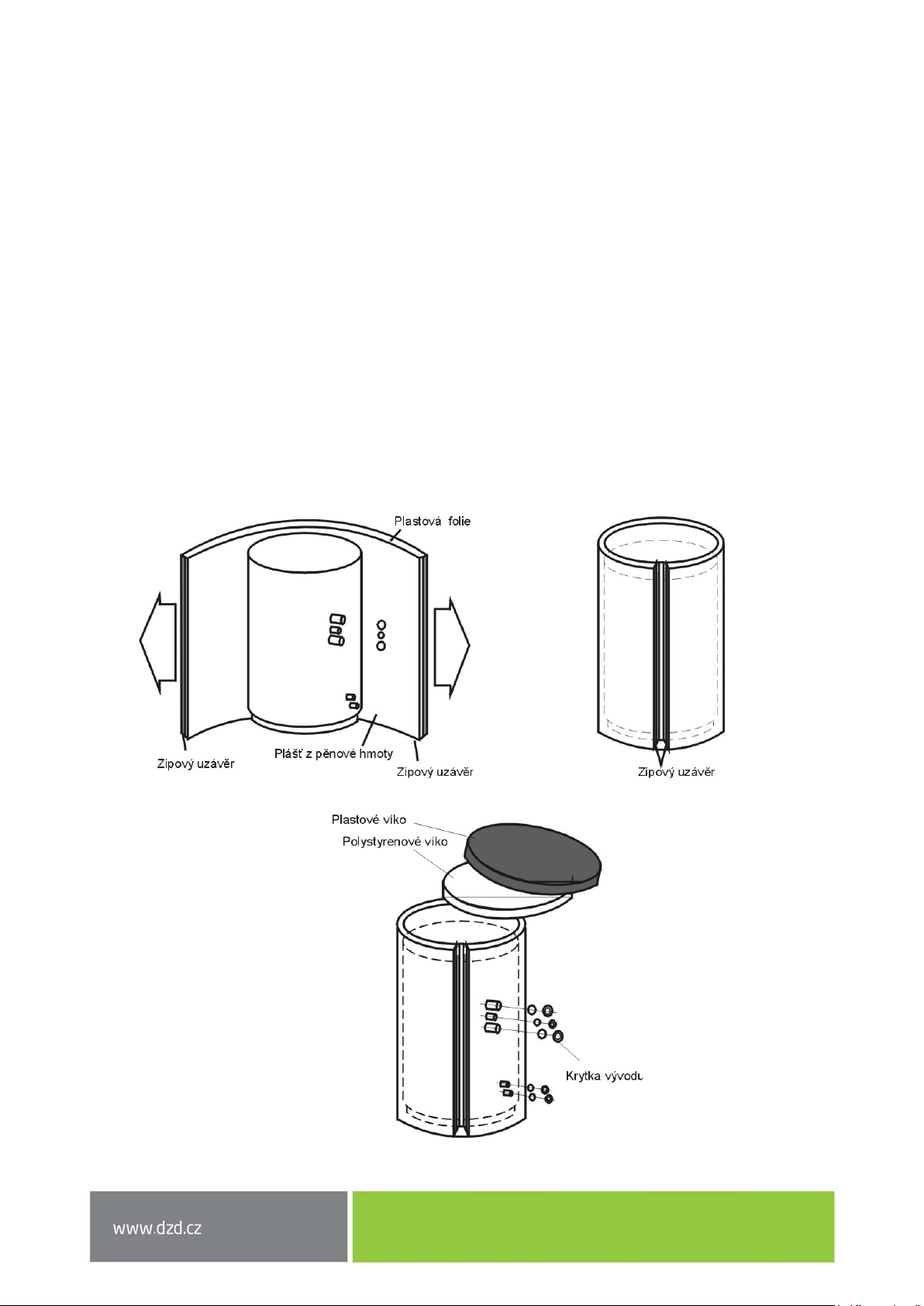

4 MONTÁŽNÍ NÁVOD PRO IZOLACI SE ZIPOVÝM UZÁVĚREM .................................................................... 31

- 2 -

Page 3

Důležité informace pro uživatele zásobníku.

Doporučení výrobce, jehož dodržování Vám zaručí bezproblémový provoz a dlouhodobou

POZOR!

Výrobek není určen pro ovládání

PŘED INSTALACÍ ZÁSOBNÍKU SI POZORNĚ PŘEČTĚTE TENTO NÁVOD!

Vážený zákazníku,

Družstevní závody Dražice - strojírna s.r.o. Vám děkují za rozhodnutí používat výrobek naší značky. Těmito předpisy Vás seznámíme s použitím, konstrukcí, údržbou a dalšími informacemi o elektrických zásobnících vody.

a) osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo

b) s nedostatečnými znalostmi a zkušenostmi, nejsou-li pod dohledem zodpovědné osoby nebo nebyly-li jí řádně proškoleny.

Výrobce si vyhrazuje právo na technickou změnu výrobku. Výrobek je určen pro trvalý styk s pitnou vodou.

Výrobek doporučujeme používat ve vnitřním prostředí s teplotou vzduchu +2°C až 45°C a relativní vlhkostí max. 80%.

Spolehlivost a bezpečnost výrobku byla prověřena Strojírenským zkušebním ústavem v Brně.

Vyrobeno v České republice.

Význam piktogramů použitých v návodu

životnost výrobku.

Důležité upozornění, které musí být dodrženo.

- 3 -

Page 4

1 TECHNICKÁ SPECIFIKACE VÝROBKU

1.1 POPIS FUNKCE

Zásobníky vody řady OKC 160 – 1000 NTR(R)/BP umožňují svou konstrukcí a množstvím variant ekonomickou přípravu teplé užitkové vody (TUV) pomocí různých zdrojů energie. Svým jmenovitým výkonem zaručují dostatečné množství TUV pro bytové jednotky, provozovny, restaurace a podobná zařízení. Pro ohřev TUV lze zvolit elektrickou energii, různé typy kotlů ústředního vytápění obnovitelné zdroje energie (tepelná čerpadla, solární kolektory) a jejich kombinace.

Ohřev užitkové vody tepelnou energií přes výměník

Uzavírací ventily u výměníku musejí být otevřeny, čímž je zajištěn průtok otopné vody z teplovodní otopné soustavy. Doporučuje se zařadit společně s uzavíracím ventilem na přívodu do výměníku odvzdušňovací ventil, jímž podle potřeby (zejména při zahájení topné sezóny) odvzdušníte výměník. Doba ohřevu výměníkem je závislá na teplotě a průtoku vody v teplovodní otopné soustavě.

1.2 NÁVOD K OBSLUZE A INSTALACI TYPŮ: OKC 160 NTR/BP,

OKC 200 NTR/BP, OKC 250 NTR/BP, OKC 200 NTRR / BP, OKC 250 NTRR / BP

1.2.1 POPIS VÝROBKU

Nádoba zásobníku je svařena z ocelového plechu, výměníky z ocelové trubky a jako celek posmaltována smaltem odolávajícím teplé vodě. Jako dodatečná ochrana proti korozi je v horní části zásobníku vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění. Do nádoby jsou přivařeny vývody teplé, studené vody a cirkulační otvor. U zásobníků na boku se pod plastovým krytem nachází čistící a revizní otvor zakončený přírubou, do otvoru lze namontovat topnou jednotku o různém výkonu. Zásobník 200-250 l má otvor G6/4“ kam lze namontovat topné těleso řady TJ G6/4“ . To se používá, je-li zásobník zapojen v solárním systému nebo v systému s tepelným čerpadlem, pro dohřátí vody v horní části zásobníku na požadovanou teplotu. Zásobník se umisťuje na zem vedle zdroje topné vody nebo v jeho blízkosti. Nádoba je zkoušena tlakem 0,9 MPa, výměníky tlakem 1,5 MPa . Indikátor teploty je umístěn na plášti ohřívače. Izolaci nádoby tvoří 42 mm polyuretanové pěny. Plášť ohřívače je vyroben z ocelového plechu lakovaného práškovou barvou.

Verze NTR má jeden výměník umístněný v dolní části zásobníku a k ohřevu se využívá jeden zdroj topné vody.

Verze NTRR je vybavena dvěma výměníky pro libovolnou kombinaci dvou zdrojů topné vody, je možné zapojit oba výměníky do série. Typy NTR/BP a NTRR/BP nemají topné těleso. Zásobník nelze použít pro průtočný ohřev teplé vody ve výměníku.

- 4 -

Page 5

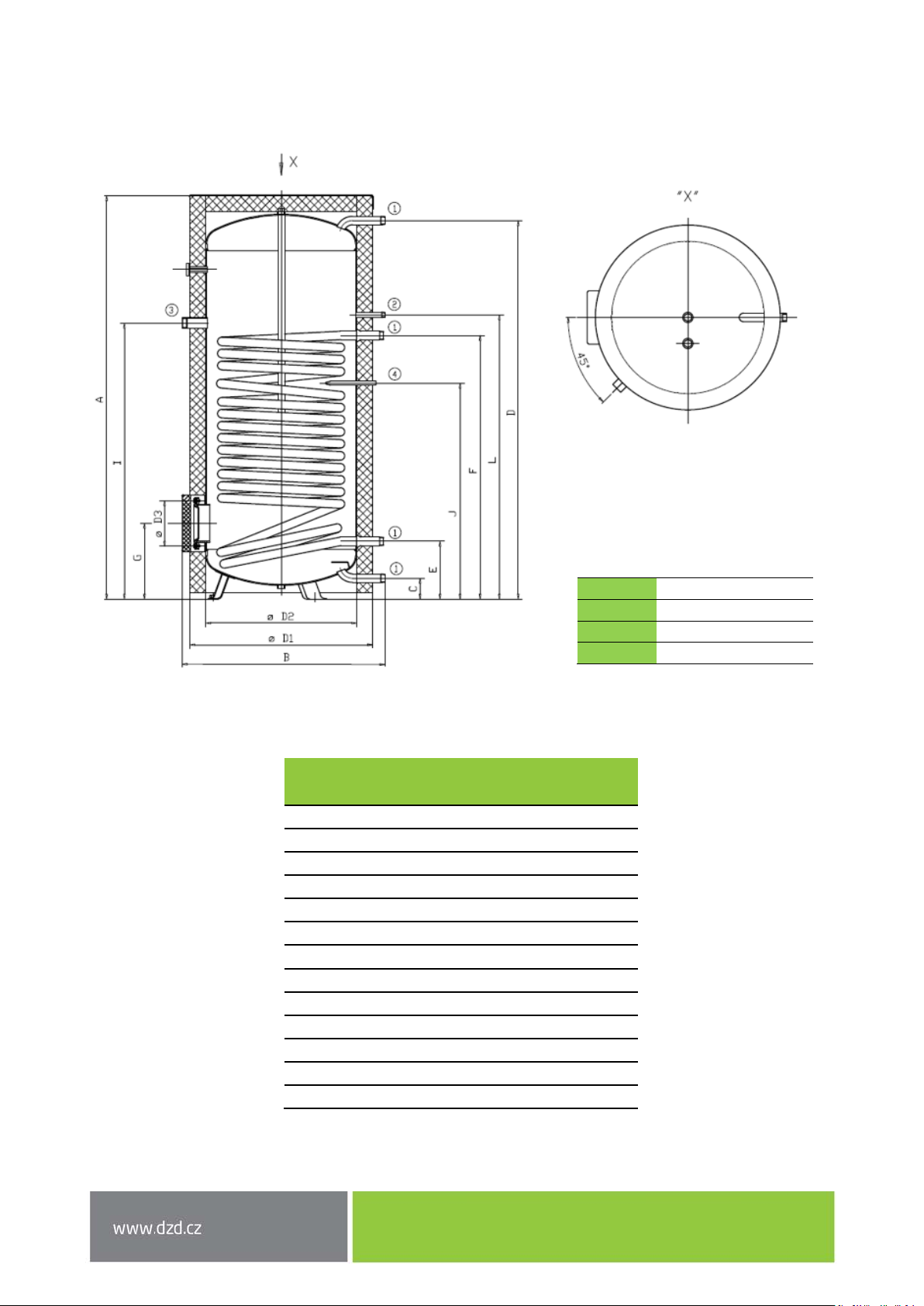

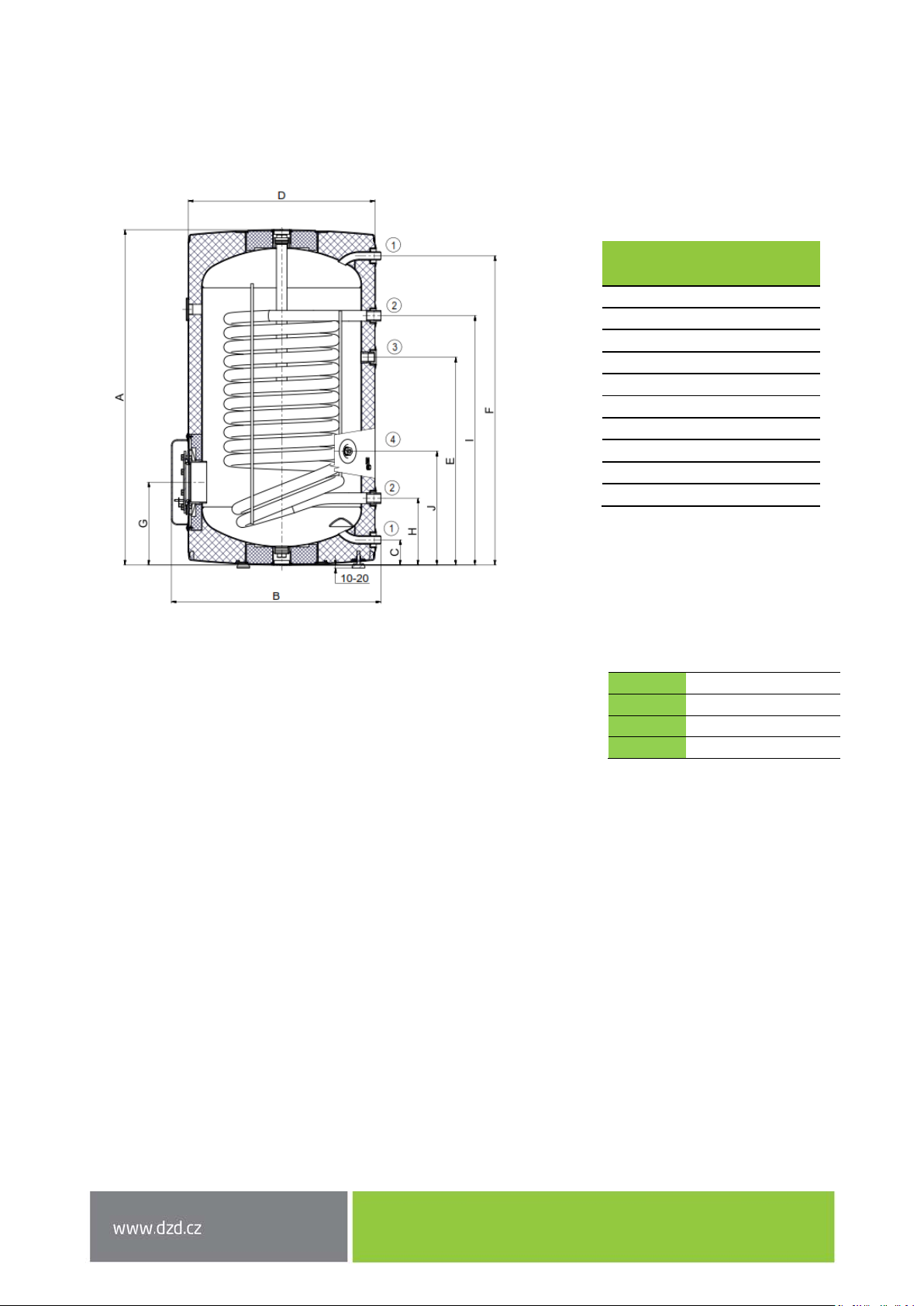

1.2.2 KONSTRUKCE A ZÁKLADNÍ ROZMĚRY

OKC 160 NTR/BP

1047

655 C 79 D 584 E 649 F 966 G 259 H 209 I 779 J 355

hrdlo č. 1

3/4" vnější

hrdlo č. 2

1" vnější

hrdlo č. 3

3/4" vnitřní

hrdlo č. 4

1/2" vnitřní

OKC 160 NTR/BP

TYP

Tabulka 1

Obrázek 1

- 5 -

Page 6

hrdlo č. 1

3/4" vnější

hrdlo č. 2

1" vnější

hrdlo č. 3

3/4" vnitřní

hrdlo č. 4

1/2" vnitřní

hrdlo č. 5

6/4" vnitřní

OKC 200 NTR/BP OKC 200 NTRR/BP

OKC 250 NTR/BP

OKC 250 NTRR/BP

1356

1536

654

654 C 79

79 D 584

584

949

959

1059

1279

1459

259

209

779

650

355

813

689

813

679 M -

709 - 890 N -

1149

1330 O -

919

1101

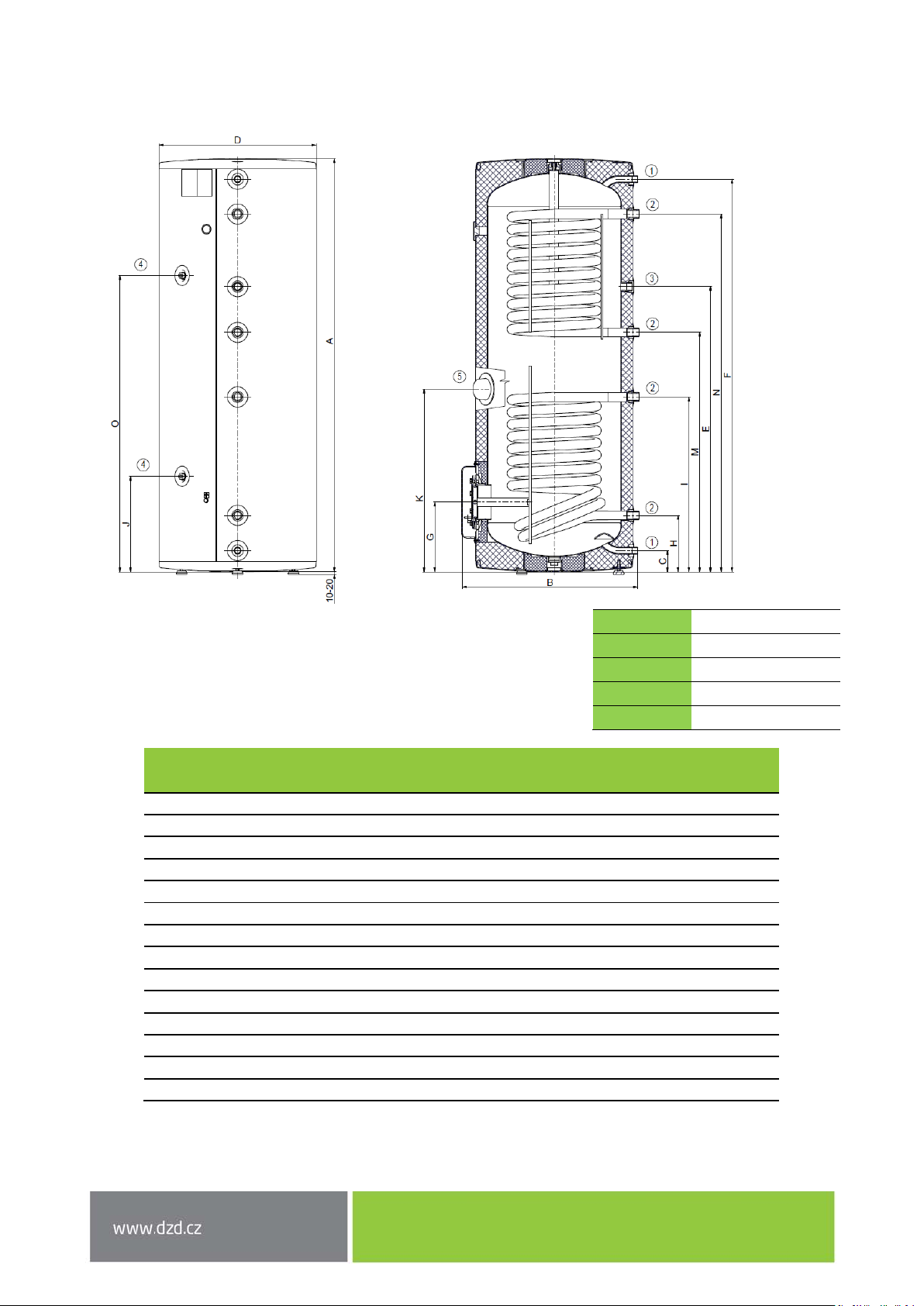

OKC 200 NTR/BP, OKC 250 NTR/BP, OKC 200 NTRR/BP, OKC 250 NTRR/BP,

Obrázek 2

TYP

Tabulka 2

- 6 -

Page 7

1.2.3 TECHNICKÉ PARAMETRY

VÝKON SPODNÍHO/HORNÍHO

[kW]

TRVALÝ VÝKON TEPLÉ VODY 1

VÝMĚNÍKU [l/h]

MODEL

OBJEM [l]

HMOTNOST BEZ VODY[kg]

PROVOZNÍ TLAK ZÁSOBNÍKU [MPa]

PROVOZNÍ TLAK VÝMĚNÍKU [MPa]

MAX.TEPLOTA TOPNÉ VODY [°C]

MAX.TEPLOTA TEPLÉ VODY [°C]

VÝHŘEVNÁ PLOCHA SPODNÍHO VÝMĚNÍKU [m

]

OKC 160

NTR/BP

148

110

1,45

OKC 200

NTR/BP

208 200 242 234

92 103 94 107

110 110 110

80 80 80

1,45 1 1,45 1

OKC 200

NTRR/BP

0,6

OKC 250

NTR/BP

OKC 250

NTRR/BP

VÝHŘEVNÁ PLOCHA HORNÍHO VÝMĚNÍKU [m

VÝMĚNÍKU PŘI TEPLOTE TOPNÉ VODY 80 °C A PRŮTOKU 720 l/h

SPODNÍHO/HORNÍHO

DOBA OHŘEVU VÝMĚNÍKEM Z 10°C NA 60 °C [min]

STATICKÉ ZTRÁTY [W]

Teplá voda 45 °C

Tyto údaje se nevztahují na typy NTR/BP, které nemají těleso

]

990

- 1 - 1

32 24/24 32 24/32

990

23 14/14 26 14/17

82 82 87 87

* Výměníky spojené do série

Tabulka 3

670/650

*1080

990

670/650

*1080

- 7 -

Page 8

1.3 NÁVOD K OBSLUZE A INSTALACI TYPŮ: OKC 300 NTR / BP,

OKC 400 NTR / BP, OKC 500 NTR / BP, OKC 300 NTRR / BP, OKC 400 NTRR / BP, OKC 500 NTRR / BP

1.3.1 POPIS VÝROBKU

Nádoba zásobníku je svařena z ocelového plechu, výměníky z ocelové trubky a jako celek posmaltována smaltem odolávajícím teplé vodě. Jako dodatečná ochrana proti korozi je v horní části zásobníku vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění. Do nádoby jsou přivařeny vývody teplé, studené vody a cirkulační otvor. U zásobníků na boku se pod plastovým krytem nachází čistící a revizní otvor zakončený přírubou, do otvoru lze namontovat topnou jednotku o různém výkonu. Zásobník má otvor G6/4“ kam lze namontovat topné těleso řady TJ G6/4“. To se používá, je-li zásobník zapojen v solárním systému nebo v systému s tepelným čerpadlem, pro dohřátí vody v horní části zásobníku na požadovanou teplotu. Zásobník se umisťuje na zem vedle zdroje topné vody nebo v jeho blízkosti. Nádoba je zkoušena tlakem 0,9 MPa, výměníky tlakem 1,5 MPa . Indikátor teploty je umístěn na plášti ohřívače. Izolaci nádoby tvoří 50 mm polyuretanové pěny. Na zásobník je nasazený plastový plášť (tvrzený polystyren).

Verze NTR má jeden výměník umístněný v dolní části zásobníku a k ohřevu se využívá jeden zdroj topné vody.

- 8 -

Page 9

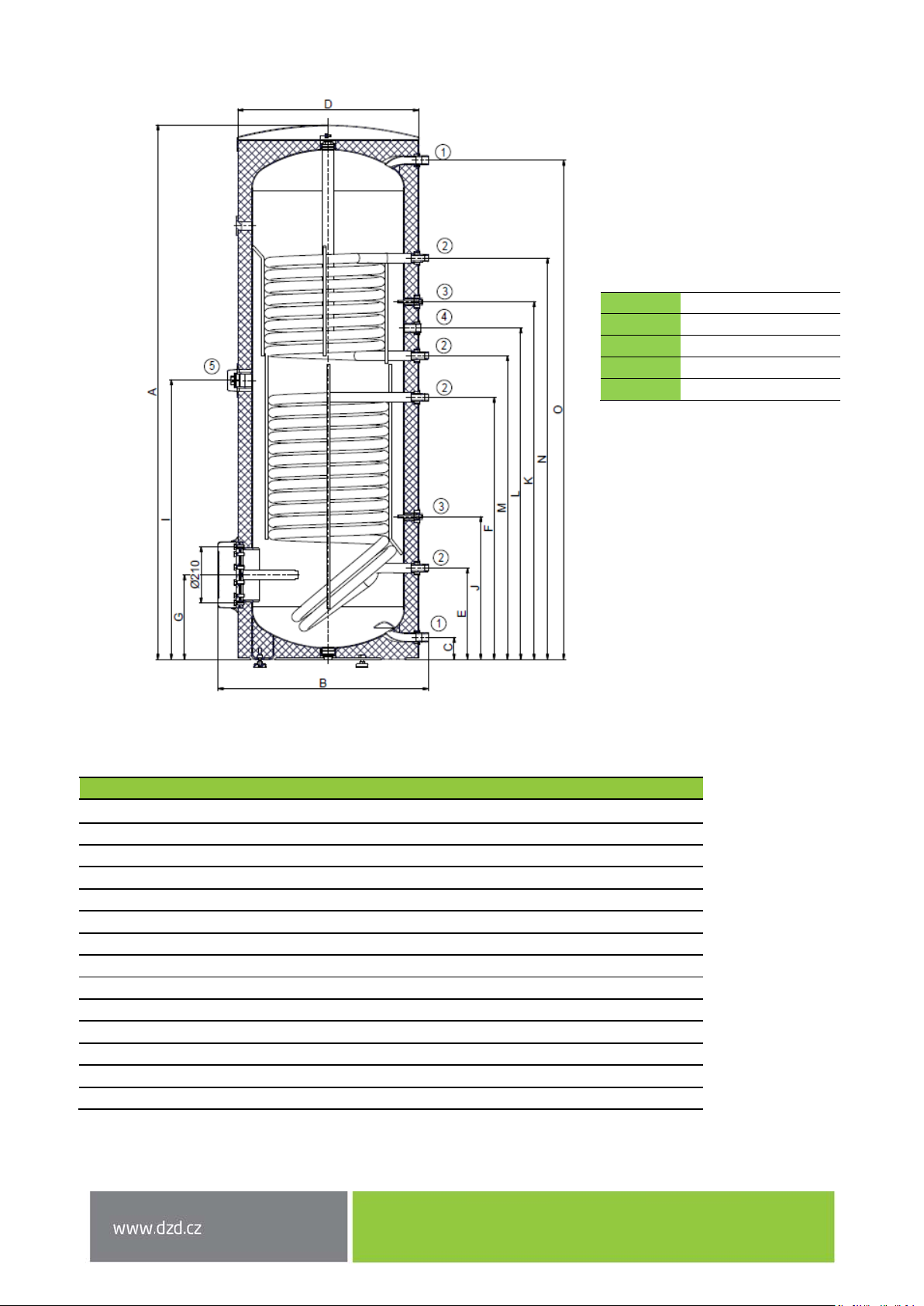

1.3.2 KONSTRUKCE A ZÁKLADNÍ ROZMĚRY ZÁSOBNÍKU

hrdlo č. 1

1" vnější

hrdlo č. 2

1/2" vnitřní

hrdlo č. 3

3/4" vnitřní

hrdlo č. 4

6/4" vnitřní

OKC 300 NTR/BP OKC 300 NTRR/BP

1579

754

754 C 77

77 D 670

670

331

438

759

859

1148

1166

325

895

1557

1557 M -

939 N -

1291

OKC 300 NTR/BP, OKC 300 NTRR/BP

Obrázek 3

TYP

Tabulka 4

- 9 -

Page 10

OKC 400 NTR/BP, OKC 400 NTRR/BP, OKC 500 NTR/BP, OKC 500 NTRR/BP

hrdlo č. 1

1" vnější

hrdlo č. 2

3/4" vnější

hrdlo č. 3

1/2" vnitřní

hrdlo č. 4

3/4" vnitřní

hrdlo č. 5

6/4" vnitřní

TYP

OKC 400 NTR/BP

OKC 400 NTRR/BP

OKC 500 NTR/BP

OKC 500 NTRR/BP

1926

1920

755

800

800 C 79

55 D 650

650

700

329

220

944

965

304

288

1005

1040

515

380

1289

1409

1194

1264

1264 M -

1094

1114 N -

1446

1604

1799

1790

Obrázek 4

Tabulka 5

- 10 -

Page 11

HMOTNOST BEZ VODY[kg]

PROVOZNÍ TLAK

VÝHŘEVNÁ PLOCHA

[m2]

VÝHŘEVNÁ PLOCHA

[m2]

VÝKON

PRŮTOKU 720 l/h [kW]

TRVALÝ VÝKON TEPLÉ

VÝMĚNÍKU [l/h]

1.3.3 TECHNICKÉ PARAMETRY

MODEL

OBJEM [l] 296 285

ZÁSOBNÍKU [MPa]

PROVOZNÍ TLAK VÝMĚNÍKU [MPa]

MAX.TEPLOTA TOPNÉ VODY [°C]

MAX.TEPLOTA TEPLÉ VODY [°C]

SPODNÍHO VÝMĚNÍKU

HORNÍHO VÝMĚNÍKU

OKC 300

NTR/BP

108 126

1,5 1,5 2 2 2 2

- 1 - 1 - 1,4

OKC 300

NTRR/BP

OKC 400

NTR/BP

OKC 400

NTRR/BP

OKC 500

NTR/BP

OKC 500

NTRR/BP

373 363 447 433

130 145 137 158

110

SPODNÍHO/HORNÍHO VÝMĚNÍKU PŘI TEPLOTE TOPNÉ VODY 80 °C A

VODY 1

SPODNÍHO/HORNÍHO

DOBA OHŘEVU VÝMĚNÍKEM Z 10°C NA 60 °C [min]

STATICKÁ ZTRÁTA [W] 83 83 109 114 121 121

35 24/35 58 26/58 59 37/59

1100 1100/670 1423 1423/638 1448 1448/908

30 16 / 24 22 22 / 23 26 26 / 27

Tabulka 6

Teplá voda 45 °C

Tyto údaje se nevztahují na typy NTR/BP, které nemají těleso

* Výměníky spojené do série

- 11 -

Page 12

1.4 NÁVOD K OBSLUZE A INSTALACI TYPŮ: OKC 750 NTR / BP,

OKC 1000 NTR / BP, OKC 750 NTRR / BP, OKC 1000 NTRR / BP

1.4.1 POPIS VÝROBKU

Nádoba zásobníku je svařena z ocelového plechu, výměníky z ocelové trubky a jako celek posmaltována smaltem odolávajícím teplé vodě. Jako dodatečná ochrana proti korozi je v horní části zásobníku vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění. Do nádoby jsou přivařeny vývody teplé, studené vody a cirkulační otvor. U zásobníků na boku se pod plastovým krytem nachází čistící a revizní otvor zakončený přírubou, do otvoru lze namontovat topnou jednotku o různém výkonu. Zásobník má otvor G 6/4“ kam lze namontovat topné těleso řady TJ G 6/4“. To se používá, je-li zásobník zapojen v solárním systému nebo v systému s tepelným čerpadlem, pro dohřátí vody v horní části zásobníku na požadovanou teplotu. Zásobník se umisťuje na zem vedle zdroje topné vody nebo v jeho blízkosti. Nádoba je zkoušena tlakem 0,9 MPa, výměníky tlakem 1,5 MPa . Indikátor teploty je umístěn na plášti ohřívače. Izolaci nádoby tvoří 50 mm polyuretanové pěny. Na zásobník je nasazený plastový plášť (tvrzený polystyren).

Verze NTR má jeden výměník umístněný v dolní části zásobníku a k ohřevu se využívá jeden zdroj topné vody.

- 12 -

Page 13

1.4.2 KONSTRUKCE A ZÁKLADNÍ ROZMĚRY ZÁSOBNÍKU

hrdlo č. 1

5/4" vnější

hrdlo č. 2

3/4" vnější

hrdlo č. 3

6/4" vnitřní

hrdlo č. 4

1/2" vnitřní

OKC 750 NTR/BP

OKC 1000 NTR/BP

2051

2030

1056

1108

105

103

1891

1900

950

1010

750

850

225

293

296

1319

1324

383

386

1380

1375

1081

1088

1422

1490

OKC 750 NTR/BP, OKC 1000 NTR/BP

Obrázek 5

TYP

Tabulka 7

- 13 -

Page 14

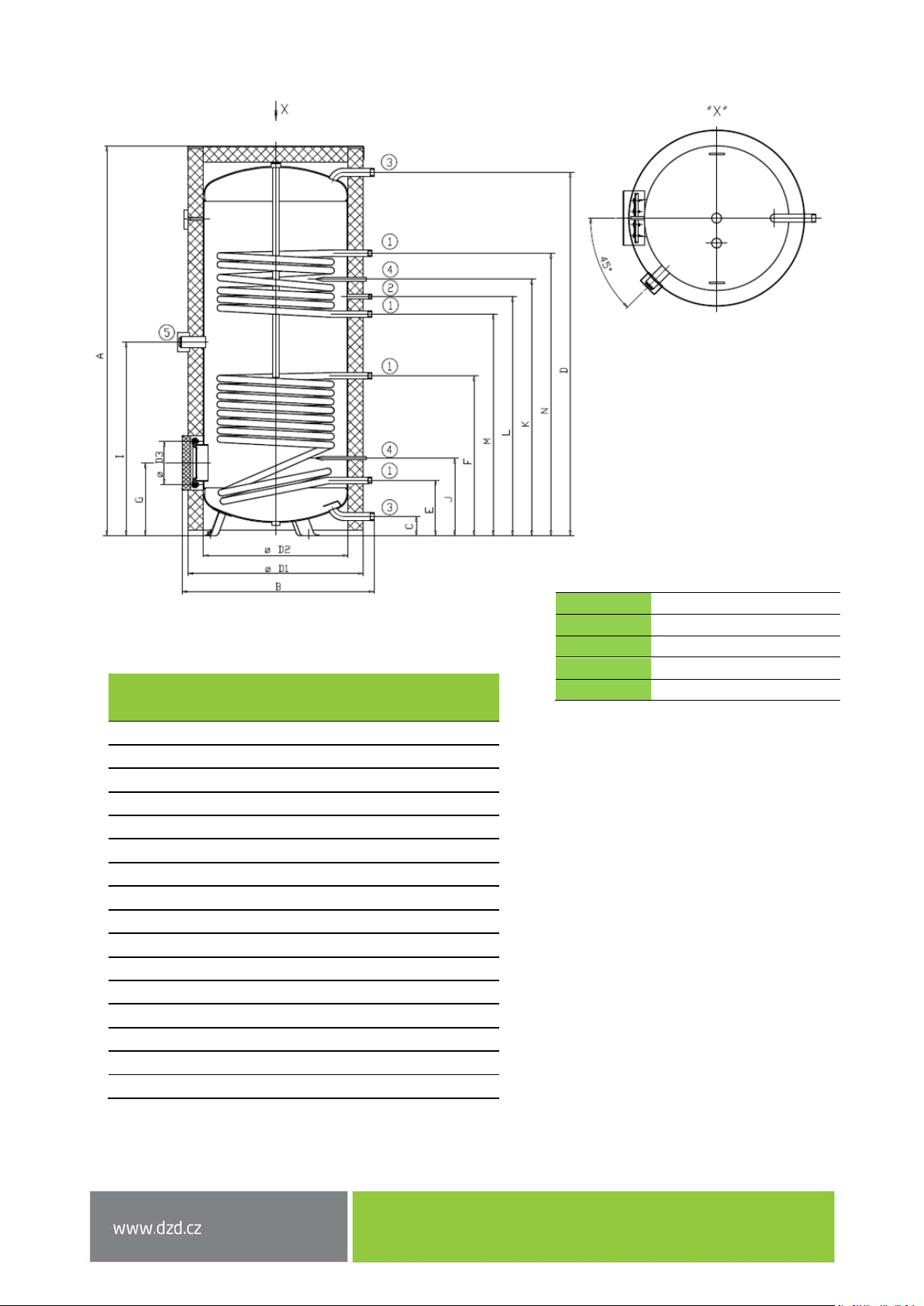

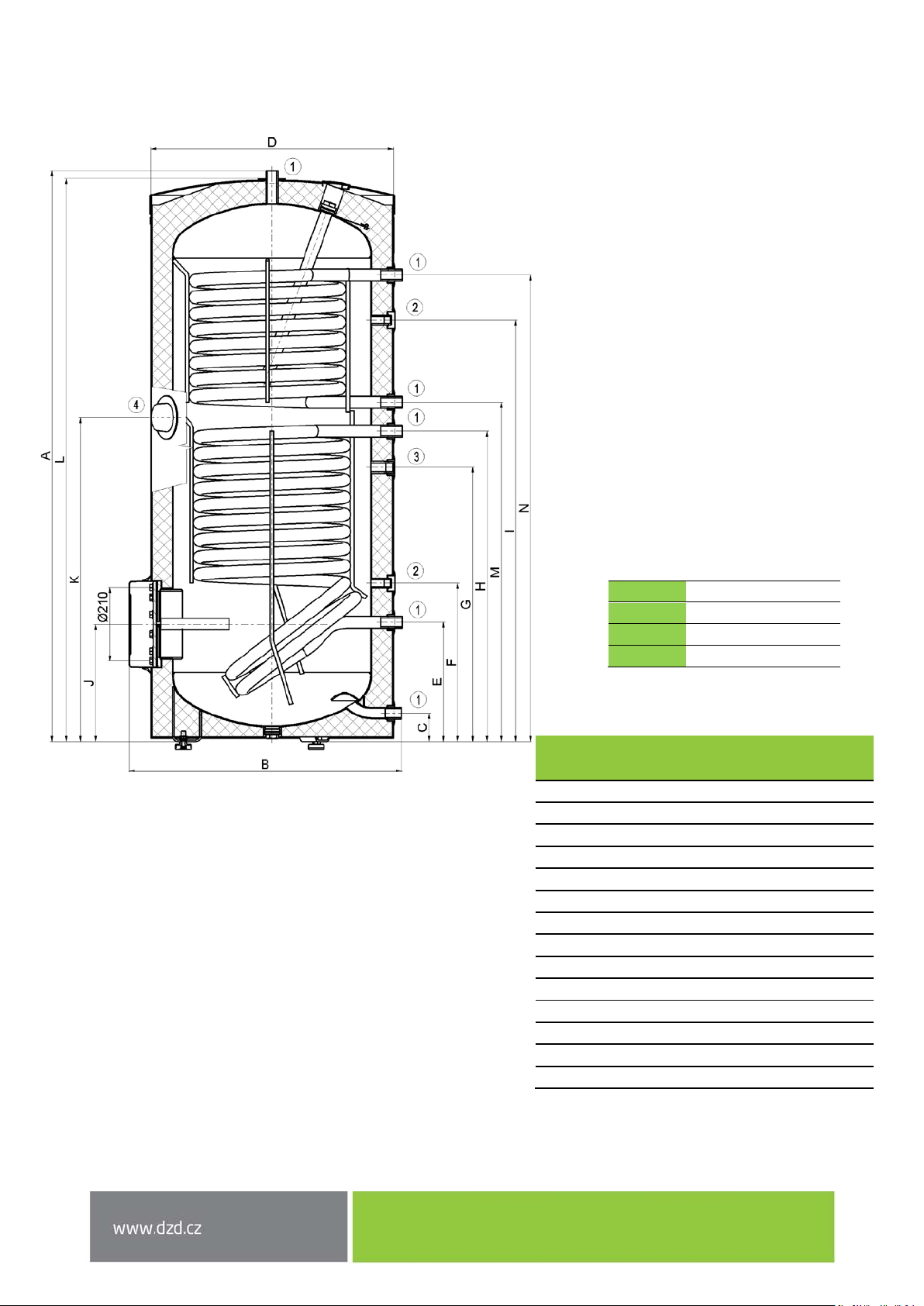

OKC 750 NTRR/BP, OKC 1000 NTRR/BP

hrdlo č. 1

1" vnější

hrdlo č. 2

3/4" vnější

hrdlo č. 3

5/4" vnější

hrdlo č. 4

1/2" vnitřní

hrdlo č. 5

6/4" vnitřní

OKC 750 NTRR/BP

OKC 1000 NTRR/BP

2035

2050

1072

1087 C 105

103

1890

1905

950

1010

750

850

225

293

296 F 835

884

383

386

1009

1024 J 407

411

1336

1333

1246

1243 M 1156

1153

N 1471

1423

Obrázek 6

TYP

Tabulka 8

- 14 -

Page 15

1.4.3 TECHNICKÉ PARAMETRY

OKC 750

OKC 1000

OKC 750

OKC 1000

725

945

910

1010

216

284

110

Výhřevná plocha horního

Výhřevná plocha spodního

Výkonostní číslo dle DIN

Trvalý výkon teplé vody

Doba ohřevu teplé vody*

MODEL

Objem zásobníku l

Průměr mm

Hmotnost Kg

Provozní tlak teplé vody MPa

Provozní tlak topné vody MPa

Max. teplota topné vody °C

Max. teplota teplé vody °C

výměníku

Výkon spodního/horního výměníku při teplotním spádu 80/60 °C

NTR/BP

- -

3,7 4,5

99 110

NTR/BP

NTRR/BP

710 930

910 1010

213 271

1 1

110 110

95 95

1,17 1,12

1,93 2,45

60/33 76/32

NTRR/BP

4708 horního výměníku

4708 spodního výměníku

spodního výměníku

Trvalý výkon teplé vody horního výměníku

výměníkem při teplotním spádu 80/60 °C (dolním/horním)

* Teplá voda 45 °C

Tabulka 9

l/h

min

- -

30,5 38,8

2440 2715

26 37/28 43/37

6,2 7,1

21 26

1460 1490

815 780

- 15 -

Page 16

2 PROVOZNÍ A MONTÁŽNÍ INFORMACE

Zásobník se smí používat výlučně v souladu s podmínkami uvedenými na výkonovém štítku

Při silně vápenité vodě doporučujeme, abyste před zásobník předřadili některý běžný

Zásobníky o objemu 300 litrů jsou na spodní dřevěnou paletu přišroubovány zespodu šrouby

2.1 PROVOZNÍ PODMÍNKY

a pokyny pro elektrické zapojení. Kromě zákonně uznaných národních předpisů a norem se musí dodržovat také podmínky pro připojení stanovené místními elektrickými a vodními podniky, jakož i návod na montáž a obsluhu.

Teplota v místě instalace zásobníku musí být vyšší než +2°C, místnost nesmí zamrznout. Namontování přístroje se musí provést na takovém místě, se kterým se může jako s vhodným počítat, tzn., že zařízení musí být bez problémů přístupné pro eventuálně potřebnou údržbu, opravu nebo eventuální výměnu.

odvápňovací přístroj (vodní filtr) nebo nastavujte termostat na provozní teplotu maximálně

C (nastavení do polohy „60“) –. Pro řádný provoz je nezbytné používat pitnou vodu

odpovídající kvality.

M12. Po uvolnění zásobníku z palety a před jeho uvedením do provozu je třeba nainstalovat 3 šroubovací nožičky dodávané jako příslušenství výrobku. Pomocí tří nastavitelných nožiček je možné zajistit svislou polohu zásobníku v rozmezí 10 mm.

2.2 ELEKTRICKÁ INSTALACE

Elektroinstalace pro: OKC 160 NTR/BP, OKC 200 NTR/BP, OKC 200 NTRR/BP, OKC 250 NTR/BP,

OKC 250 NTRR/BP

Zásobník vody je možné dovybavit univerzální elektrickou topnou jednotkou s pevným nebo volitelným výkonem topných těles. Topná jednotka se skládá z příruby, k níž jsou přivařeny jedna nebo tři jímky pro keramická topná tělesa a jímka pro čidla regulace (viz obr.7). Jednotka je upevněna 8 šrouby M10 o rozteči 168 mm. V plastovém krytu elektroinstalace je umístněn provozní a bezpečnostní termostat, kontrolka chodu zásobníku a průchodka přívodního vodiče.

Čidla musejí být v jímce zasunuta na doraz, v pořadí nejprve provozní, poté bezpečnostní termostat.

Výkon topné jednotky lze volit podle požadované doby ohřevu nebo podle připojovacích možností rozvodu elektrické energie v místě užívání.

- 16 -

Page 17

2.2.1 TECHNICKÉ PARAMETRY ELEKTRICKÉ TOPNÉ JEDNOTKY

Topná

1 PE-N AC

230 V 50 Hz

1 PE-N AC

230 V 50 Hz

2 PE-N AC

400 V 50 Hz

3 PE-N AC

400 V 50 Hz

3 PE-N AC

400 V 50 Hz

ELEKTRICKÉ KRYTÍ

IP 44

POČET TOPNÝCH TĚLES

VÝKON JEDNOHO TĚLESA kW

Doporučujeme nastavení teploty užitkové vody maximálně na 60°C. Tato teplota zajišťuje

jednotka 2,2

VÝKON kW 2,2 3 3 4 6

NAPĚTÍ

2,2 2

Univerzální topná jednotka 3–6 kW

Tabulka 10

Po zapojení zásobníku na elektrickou síť topné těleso ohřívá vodu. Vypínání a zapínání tělesa je regulováno termostatem. Termostat je možné nastavit podle potřeby od 5°C do 74°C.

optimální provoz zásobníku, dochází při ní ke snížení tepelných ztrát a úspoře elektrické energie.

Po dosažení nastavené teploty rozepne termostat elektrický obvod a tím přeruší ohřev vody. Kontrolka signalizuje těleso v provozu (svítí) a těleso mimo provoz (kontrolka zhasne). Při delším vyřazení zásobníku z provozu je možné v zimním období nastavit termostat na značku „sněhová vločka“ proti zamrznutí nebo vypnout přívod proudu do zásobníku.

Připojení, opravy a kontroly elektrické instalace může provádět jen podnik (osoba) oprávněný k této činnosti. Odborné zapojení musí být potvrzeno na záručním listě.

Zásobník se připojuje k elektrické síti pevným pohyblivým vodičem, v němž je osazen vypínač odpojující všechny póly sítě a jistič (chránič).

Stupeň krytí elektrických částí zásobníku je IP 44.

Dodržujte ochranu proti úrazu elektrickým proudem podle platné normy v zemi instalace.

- 17 -

Page 18

2.2.2 TOPNÁ JEDNOTKA - PŘÍRUBY

OKCE 160 NTR/BP, OKCE 200 NTR/BP, OKCE 250 NTR/BP,OKCE 200 NTRR/BP, OKCE 250 NTRR/BP

Uchycení 8 x M10

Obrázek 7

OKC 300 NTR/BP , OKC 300 NTRR/BP, OKC 400 NTR/BP , OKC 400 NTRR/BP, OKC 500 NTR/BP , OKC 500 NTRR/BP, OKC 750 NTR/BP , OKC 750 NTRR/BP, OKC 1000 NTR/BP , OKC 1000 NTRR/BP,

TPK 210-12/2,2 Kw TPK 210-12/3-6 kW

Uchycení 12 x M12 Uchycení 12 x M12

Obrázek 8 Obrázek 9

Schéma zapojení

TPK 210-12/5-9 kW Topná jednotka 2,2 kW TPK 210-12/8-12 kW

Obrázek 10 Obrázek 11

- 18 -

Page 19

Schéma zapojení Topná jednotka 3-6 kW

Topná jednotka 3-6 kW umožňuje univerzální 4 druhy zapojení podle požadované doby ohřevu nebo možností elektrické sítě v místě užívání.

TPK 3-6 kW R ~ 1 kW

Dosažení zvoleného výkonu topné jednotky se dosáhne připojením přívodního vodiče na svorkovnici L1,L2,L3, N a propojením svorek na svorkovnici 1-10 podle následujících schémat:

3 kW 1 PE - N AC 230 V / 50 Hz

3 kW 2 PE - N AC 400 V / 50 Hz

4 kW 3 PE - N AC 400 V / 50 Hz

6 kW 3 PE - N AC 400 V / 50 Hz

Obrázek 12

- 19 -

Page 20

Topná jednotka:

Objem

Rozměr příruby

Doba ohřevu z 10°C na 60°C (hod)

mm 8 6 5 4 3 2,5 2 1,5

750

Příruba ∅150

RDU 18-6

RDW 18-7,5

RDW 18-10

RSW 18-12

RSW-18-15

příruba ∅225

SE 377-8

SE 378-9,5

SE 377-11

SE 378-14

SE 377-16

SE 378-19

1000

příruba ∅150

RDW 18-7,5

RDW 18-10

RSW 18-12

RSW 18 -15

příruba ∅225

SE 377-8

SE 378-9,5

SE 377-11

SE 378-14

SE 377-16

SE 378-19

Objem

Rozměr příruby

Doba ohřevu z 10°C na 60°C (hod)

300

příruba ∅210

RDU 18- 2,5

RDU 18- 3

RDU 18-3,8

RDU 18-5

RDU 18-6

RDW 18-7,5

RDW 18-10

400

příruba ∅210

RDU 18- 3

RDU 18-3,8

RDU 18-5

RDU 18-6

RDW 18-7,5

RDW 18-10

RSW 18-12

RSW 18-15

500

příruba ∅210

RDU 18-3,8

RDU 18-5

RDU 18-6

RDW 18-7,5

RDW 18-10

RSW 18-12

RSW 18-15

TPK 210-12/5-9 kW TPK 210-12/8-12 kW

TPK 5-9 kW R ~ 1 kW TPK 8-12 kW R ~ 1,33 kW

TPK 5-9 kW

5 kW 3 PE - N AC 400 V / 50 Hz

7 kW 3 PE - N AC 400 V / 50 Hz

9 kW 3 PE - N AC 400 V / 50 Hz

TPK 8-12 kW

8 kW 3 PE - N AC 400 V / 50 Hz

10,5 kW 3 PE - N AC 400 V / 50 Hz

12 kW 3 PE - N AC 400 V / 50 Hz

Obrázek 13

Použití topných jednotek

l Mm 8 6 5 4 3 2,5 2 1,5

Tabulka 11

Elektrické topné jednotky REU, RDU a RSW lze pomocí redukční příruby 210/150 montovat do ohřívačů o objemech 300,400 a 500 litrů.

Elektrické topné jednotky REU, RDU a RSW lze pomocí redukční příruby 225/150 montovat do ohřívačů o objemech 750 a1000 litrů.

- 20 -

Page 21

Typ Výkon

Zapojení

Délka tělesa

( mm )

Hmotnost

(kg)

REU 18 - 2,5 2,5

1 PE-N AC 230 V / 50 Hz

450 3

RDU 18 - 2,5

2,5 3 PE-N AC 400 V / 50 Hz 450

3,3

RDU 18 - 3

3 3 PE-N AC 400 V / 50 Hz

450

3,4

RDU 18 - 3,8

3,8

3 PE-N AC 400 V / 50 Hz

450

3,5 RDU 18 - 5 5 3 PE-N AC 400 V / 50 Hz 450 3,5 RDU 18 - 6 6 3 PE-N AC 400 V / 50 Hz 450 3,5 RDW 18 - 7,5 7,5 3 PE-N AC 400 V / 50 Hz 450 3,7 RDW 18 - 10 10 3 PE-N AC 400 V / 50 Hz 450 4 RSW 18 - 12 12 3 PE-N AC 400 V / 50 Hz 530 4 RSW 18 - 15 15 3 PE-N AC 400 V / 50 Hz 630 4,2 SE 377* 8,0-11-16 3 PE-N AC 400 V / 50 Hz 610 8

SE 378* 9,5-14-19

3 PE-N AC 400 V / 50 Hz

610 11,5

* Pouze pro ohřívače 750 a 1000 litrů

Objem

Doba ohřevu z 10°C na 60 °C (ho d)

l 8 6

4,5

3,5 3 2,5

2,1

1,8

1,6

1,4

TPK

210/2,2

TPK 210/3-

TPK 210/5-

TPK 210/3-

TPK 210/5-

TPK 210/8 -

TPK 210/5 -

TPK 210/8-

Zapojení

2,2 kW

3 kW

4 kW

5 kW

6 kW

7 kW

8 kW

9 kW

10 kW

12 kW

Objem

Doba ohřevu z 10°C na 60°C (hod)

11,3 8 6

4,7 4 3,4 3 2,6

2,4

TPK

210/2,2

TPK 210/3-

TPK 210/5-

TPK 210/3-

TPK 210/5-

TPK 210/8 -

TPK 210/5 -

TPK 210/8-

Zapojení

2,2 kW

3 kW

4 kW

5 kW

6 kW

7 kW

8 kW

9 kW

10 kW

12 kW

Objem

Doba ohřevu z 10°C na 60°C (hod)

14,1

9,8

7,5 6 5

4,2

3,7

3,3 3 2,5

TPK

210/2,2

TPK 210/3-

TPK 210/5-

TPK 210/3-

TPK 210/5-

TPK 210/8 -

TPK 210/5 -

TPK 210/8-

Zapojení

2,2 kW

3 kW

4 kW

5 kW

6 kW

7 kW

8 kW

9 kW

10 kW

12 kW

Tabulka 12

300

Tabulka 13

400

Tabulka 14

500

Tabulka 15

Redukční příruba 210 / 150 Redukční příruba 225 / 150

Obrázek 14

Obrázek 15

- 21 -

Page 22

2.3 VODOVODNÍ INSTALACE

Tlaková voda se připojuje k trubkám se závitem 3/4“. Modrá - přívod studené vody, červená -

Každý tlakový zásobník teplé užitkové vody musí být vybaven membránovým pružinou

Před každým uvedením pojistného ventilu do provozu je nutné vykonat jeho kontrolu.

vývod teplé vody. Pro případné odpojení zásobníku je nutné na vstupy a výstupy užitkové vody namontovat šroubení Js 3/4“. Pojistný ventil se montuje na přívod studené vody označený modrým kroužkem.

zatíženým pojistným ventilem. Jmenovitá světlost pojistných ventilů se určuje podle normy. Pojistný ventil musí být dobře přístupný, co nejblíže zásobníku. Přívodní potrubí musí mít min. stejnou světlost jako pojistný ventil. Pojistný ventil se umísťuje tak vysoko, aby byl zajištěn odvod překapávající vody samospádem. Doporučujeme namontovat pojistný ventil na odbočnou větev. Snadnější výměna bez nutnosti vypouštět vodu ze zásobníku. Pro montáž se používají pojistné ventily s pevně nastaveným tlakem od výrobce. Spouštěcí tlak pojistného ventilu musí být shodný s max. povoleným tlakem zásobníku a při nejmenším o 20 % tlaku větší než je max. tlak ve vodovodním řádu ( ve vodovodním řádu přesahuje tuto hodnotu, je nutné do systému vřadit redukční ventil.

Mezi zásobníkem a pojistným ventilem nesmí být zařazena žádná uzavírací armatura.

Při montáži postupujte dle návodu výrobce pojistného zařízení.

Tabulka 16). V případě, že tlak

Kontrola se provádí ručním oddálením membrány od sedla, pootočením knoflíku odtrhovacího zařízení vždy ve směru šipky. Po pootočení musí knoflík zapadnout zpět do zářezu. Správná funkce odtrhovacího zařízení se projeví odtečením vody přes odpadovou

Potřebné tlaky zjistíte v následující tabulce - Tabulka 16. Pro správný chod pojistného ventilu musí být vestavěn na přívodní potrubí zpětný ventil, který brání samovolnému vyprázdnění zásobníku a pronikání teplé vody zpět do vodovodního řádu. Doporučujeme co nejkratší rozvod teplé vody od zásobníku, čímž se sníží tepelné ztráty. Mezi zásobník a každé přívodní potrubí musí být montován alespoň jeden rozebíratelný spoj.

Je nutné používat odpovídající potrubí a armatury s dostatečně dimenzovanými maximálními hodnotami teplot a tlaků.

trubku pojistného ventilu. V běžném provozu je nutné vykonat tuto kontrolu nejméně jednou za měsíc a po každém odstavení zásobníku z provozu delším než 5 dní. Z pojistného ventilu může odtokovou trubkou odkapávat voda, trubka musí být volně otevřena do atmosféry, umístěna souvisle dolů a musí být v prostředí bez výskytu teplot pod bodem mrazu. Při vypouštění zásobníku použijte doporučený vypouštěcí ventil. Nejprve je nutné uzavřít přístup vody do zásobníku.

Zásobníky musí být opatřeny vypouštěcím ventilem na přívodu studené užitkové vody do zásobníku pro případnou demontáž nebo opravu.

Při montáži zabezpečovacího zařízení postupujte dle normy

- 22 -

Page 23

Tlaková ztráta mbar

Typ

tHV = 60 °C

Množství topné vody m3/h

1 2 3 4 5

Výměník 1m

130

Výměník 1,4m

115

174

Výměník 1,5m

120

182

Výměník 2m

SPOUŠTĚCÍ TLAK

PŘÍPUSTNÝ

0,6

do 0,48

0,7

do 0,56

1 1 do 0,8

POJISTNÉHO

VENTILU [MPa]

PROVOZNÍ PŘETLAK

ZÁSOBNÍKU VODY

[MPa]

Tabulka 16

2.4 TLAKOVÉ ZTRÁTY

MAXIMÁLNÍ TLAK V

POTRUBÍ STUDENÉ

VODY [MPa]

Obrázek 16

Tabulka 17

12 42 88 149 226

- 23 -

Page 24

2.5 PŘÍKLADY ZAPOJENÍ ZÁSOBNÍKŮ

em nebo nápisem "VÝSTUP TUV". Pokud je rozvod TUV

Vstup OV

Výstup OV

TUV

Vstup OV

Výstup OV

TUV

Vstup OV

Výstup OV

1 2 2 2

Výstup TUV

Vstup SV

Vstup OV

Výstu p OV

Připojení zásobníku k topnému okruhu

Zásobník se umisťuje na zem vedle topného zdroje nebo v jeho blízkosti. Topný okruh se připojí na označené vstupy a výstupy výměníku zásobníku a v nejvyšším místě se namontuje odvzdušňovací ventil. Pro ochranu čerpadel, trojcestného ventilu, zpětných klapek a proti zanášení výměníku je nutné do okruhu zabudovat filtr. Doporučujeme před montáží topný okruh propláchnout. Všechny připojovací rozvody řádně tepelně zaizolujte.

Pokud bude systém pracovat s přednostním ohřevem TUV (teplé užitkové vody) pomocí trojcestného ventilu, postupujte při montáži vždy podle návodu výrobce trojcestného ventilu.

Připojení zásobníku k rozvodu TUV

Studená voda se připojí na vstup označený modrým kroužkem nebo nápisem "VSTUP TUV." Teplá voda se připojí na vývod označený červeným kroužk vybaven cirkulačním okruhem, napojí se na vývod označený nápisem "CIRKULACE". Pro případné vypuštění zásobníku je nutné na vstup TUV namontovat "T" armaturu s vypouštěcím ventilem. Každý samostatně uzavíratelný zásobník musí být opatřen na přívodu studené vody uzávěrem, zkušebním kohoutem, pojistným ventilem se zpětnou klapkou a tlakoměrem.

Příklad skupinového zapojení zásobníků Tichelmannovou metodou pro rovnoměrný odběr TUV ze všech zásobníků

OV - otopná voda TUV - teplá užitková voda

SV - studená voda 1 - zpětný ventil C - cirkulace 2 – čerpadlo

Obrázek 17

- 24 -

Page 25

OKC 160-300 NTR

nahřívaný plynovým kotlem se dvěma čerpadly

Obrázek 18

- 25 -

Page 26

OKC 200-300 NTRR

nahřívaný plynovým kotlem a slunečními kolektory, ovládaný trojcestným ventilem

Obrázek 19

- 26 -

Page 27

2.6 PRVNÍ UVEDENÍ DO PROVOZU

K zamezení tvorby bakterií (např. Legionelly pneumophily) se doporučuje u zásobníkových

Po připojení zásobníku k vodovodnímu řádu, elektrické síti a po přezkoušení pojistného ventilu (podle návodu přiloženého k ventilu) se může uvést zásobník do provozu.

Postup:

a) zkontrolovat vodovodní a elektrickou instalaci. Zkontrolovat správné umístění čidel provozních

termostatů. Čidla musejí být v jímce zasunuta na doraz, v pořadí nejprve provozní, poté bezpečnostní termostat;

b) otevřít ventil teplé vody mísící baterie;

c) otevřít ventil přívodního potrubí studené vody k zásobníku;

d) jakmile začne voda ventilem pro teplou vodu vytékat, je plnění zásobníku ukončeno a ventil je třeba

uzavřít;

e) projeví-li se netěsnost víka příruby, je třeba dotáhnout šrouby víka příruby;

f) přišroubovat kryt elektrické instalace;

g) při ohřevu užitkové vody elektrickou energií zapnout elektrický proud (u kombinovaných zásobníků musí být uzavřen ventil na vstupu otopné vody do otopné vložky);

h) při ohřevu užitkové vody tepelnou energií z teplovodní otopné soustavy vypnout elektrický proud a otevřít ventily na vstupu a výstupu otopné vody, případně odvzdušnit výměník.

i) při zahájení provozu zásobník propláchnout až do vymizení zákalu;

j) řádně vyplnit záruční list

2.7 ČIŠTĚNÍ ZÁSOBNÍKU A VÝMĚNA ANODOVÉ TYČE

Opakovaným ohřevem vody se na stěnách smaltované nádoby a hlavně na víku příruby usazuje vodní kámen. Usazování je závislé na tvrdosti ohřívané vody, na její teplotě a na množství vypotřebované teplé vody.

Doporučujeme po dvouletém provozu kontrolu a případné vyčištění nádoby od vodního kamene, kontrolu a případnou výměnu anodové tyče.

Životnost anody je teoreticky vypočtena na dva roky provozu, mění se však s tvrdostí a chemickým složením vody v místě užívání. Na základě této prohlídky je možné stanovit termín další výměny anodové tyče. Vyčištění a výměnu anody svěřte firmě, která provádí servisní službu. Při vypouštění vody ze zásobníku musí být otevřený ventil mísící baterie pro teplou vodu, aby v nádobě zásobníku nevznikl podtlak, který by zamezil vytékání vody.

ohřevů v bezpodmínečně nutných případech na přechodnou dobu periodicky zvyšovat teplotu TUV nejméně na 70°C. Možný je i jiný způsob desinfekce TUV.

- 27 -

Page 28

POSTUP PŘI VÝMĚNĚ ANODOVÉ TYČE V HORNÍ ČÁSTI OHŘÍVAČE

1. Vypnout ovládací napětí do zásobníku

2. Vypustit vodu z 1/5 zásobníku.

POSTUP: Uzavřít ventil na vstupu vody do zásobníku Otevřít ventil teplé vody na mísící baterii Otevřít vypouštěcí kohout zásobníku

3. Anoda je vešroubována pod plastovým krytem v horním víku zásobníku

4. Anodu vyšroubujte vhodným klíčem

5. Anodu vytáhněte a opačným postupem pokračujte při montáži nové anody

6. Při montáži dbejte správné zapojení kostřícího kabelu (300-500l), je podmínkou řádné funkce anody

7. Zásobník naplňte vodou

POSTUP PŘI VÝMĚNĚ ANODOVÉ TYČE V BOČNÍ PŘÍRUBĚ

1. Vypnout ovládací napětí do zásobníku

2. Vypustit vodu ze zásobníku.

POSTUP: Uzavřít ventil na vstupu vody do zásobníku Otevřít ventil teplé vody na mísící baterii Otevřít vypouštěcí kohout zásobníku

3. Jedna anoda je vešroubována pod plastovým krytem v horním víku zásobníku a druhá anoda je

vešroubovaná na boční přírubě

4. Anodu vyšroubujte vhodným klíčem

5. Anodu vytáhněte a opačným postupem pokračujte při montáži nové anody

6. Zásobník naplňte vodou

Seznam ohřívačů s anodou v boční přírubě:

OKC 200 NTR/BP OKC 200 NTRR/BP OKC 250 NTR/BP OKC 250 NTRR/BP OKC 300 NTR/BP OKC 300 NTRR/BP OKC 400 NTR/BP OKC 400 NTRR/BP OKC 500 NTR/BP OKC 500 NTRR/BP

2.8 NÁHRADNÍ DÍLY

- víko příruby - těsnění víka příruby - izolační kryt příruby

- termostat a tepelná pojistka - hořčíková anoda - ovládací knoflík termostatu

- kontrolky s vodiči - orientační ukazatel teploty - sada šroubů M12 (nebo M10)

Při objednávce náhradních dílů uvádějte název dílu, typ a typové číslo ze štítku zásobníku.

- 28 -

Page 29

3 DŮLEŽITÁ UPOZORNĚNÍ

Bez potvrzení odborné firmy o provedení elektrické a vodovodní instalace je záruční list

řívač (zásobník teplé vody) se smí používat výlučně v souladu s podmínkami uvedenými na

3.1 INSTALAČNÍ PŘEDPISY

neplatný.

Je třeba pravidelně kontrolovat ochrannou hořčíkovou anodu a v případě potřeby ji vyměnit.

Mezi zásobníkem a pojistným ventilem nesmí být zařazena žádná uzavírací armatura.

Při přetlaku ve vodovodním řádu vyšším jak 0,48 MPa se musí zařadit před pojistný ventil ještě ventil redukční.

Všechny výstupy teplé vody musí být vybaveny mísicí baterií.

Před prvním napuštěním vody do zásobníku doporučujeme dotáhnout matice přírubového spoje nádoby.

Jakákoliv manipulace s termostatem kromě přestavení teploty ovládacím knoflíkem není dovolena.

Veškerou manipulaci s elektrickou instalací, seřízení a výměnu regulačních prvků provádí pouze servisní podnik.

Je nepřípustné vyřazovat tepelnou pojistku z provozu! Tepelná pojistka přeruší při poruše termostatu přívod elektrického proudu k topnému tělesu, stoupne-li teplota vody v zásobníku přibližně nad 95°C.

Výjimečně může tepelná pojistka vypnout i při přehřátí vody přetopením kotle teplovodní otopné soustavy (u kombinovaného zásobníku).

Doporučujeme provozovat zásobník na jeden druh energie.

Pokud ohřívač (zásobník teplé vody) nepoužíváte delší dobu než 24 hodin, popř. je-li objekt s ohřívačem bez dozoru osob, uzavřete přívod studené vody do ohřívače.

Oh výkonovém štítku a pokyny pro elektrické zapojení.

Vlivem transportu a tepelných dilatací může u ohřívačů s výměníkem docházet k odpadávání přebytečného smaltu na dno nádoby. Tento jev je naprosto běžný a na kvalitu a životnost ohřívače nemá vliv. Určující je vrstva smaltu, která zůstane na nádobě. DZD má s tímto jevem dlouholeté zkušenosti a není důvodem reklamace.

Elektrická i vodovodní instalace musí respektovat a splňovat požadavky a předpisy v zemi použití!

- 29 -

Page 30

3.2 POKYNY PRO DOPRAVU A SKLADOVÁNÍ

Vlivem transportu a tepelných dilatací může u ohřívačů s výměníkem docházet k odpadávání

Za obal, ve kterém byl výrobek dodán, byl uhrazen servisní poplatek

Zařízení musí být přepravováno a uskladněno v suchém prostředí, chráněno před povětrnostními vlivy, v rozmezí teplot -15 až +50°C. Při nakládce a vykládce je třeba se řídit pokyny uvedenými na obalu.

přebytečného smaltu na dno nádoby. Tento jev je naprosto běžný a na kvalitu a životnost ohřívače nemá vliv. Určující je vrstva smaltu, která zůstane na nádobě. DZD má s tímto jevem dlouholeté zkušenosti a není důvodem reklamace.

3.3 LIKVIDACE OBALOVÉHO MATERIÁLU A NEFUNKČNÍHO

VÝROBKU

za zajištění zpětného odběru a využití obalového materiálu. Servisní poplatek byl uhrazen dle zákona č. 477/2001 Sb. ve znění pozdějších předpisů u firmy EKO-KOM a.s. Klientské číslo firmy je F06020274. Obaly ze zásobníku vody odložte na místo určené obcí k ukládání odpadu. Vyřazený a nepoužitelný výrobek po ukončení provozu demontujte a dopravte do střediska recyklace odpadů (sběrný dvůr) nebo kontaktujte výrobce.

- 30 -

Page 31

4 MONTÁŽNÍ NÁVOD PRO IZOLACI SE ZIPOVÝM

UZÁVĚREM

(týká se pouze ohřívačů o objemu 750 a 1000 litrů))

Montáž izolace lze provádět jen ve dvou osobách, u větších bojlerů ve třech a smí se provádět v prostorách s teplotou nejméně 18°C.

Je-li izolace vybavena izolací dna nádoby, musí být montována jako první. Potom se vloží izolace kolem ohřívače tak, aby respektovala předlisované otvory izolace. Mírným tahem ve směru šipek se poté přitáhnou obě strany zipové izolace (viz Obrázek 20), aby se izolace neshrnula a otvory v izolaci se kryly se vstupy a výstupy na bojleru. Musí být zajištěno, aby obě poloviny zipového uzávěru před uzavřením nebyly od sebe vzdáleny více jak 20 mm (viz Obrázek 21). Při uzavření nesmí vniknout žádná pěna do zipového uzávěru.

Poté, co je izolační plášť správně nasazen a zipový uzávěr uzavřen, nasadí se vrchní víko z pěnové hmoty a přetáhne se foliový kryt, případně víko z umělé hmoty. Případně je možné přilepit krytky vývodů na místa připojení (viz Obrázek 22).

Izolace se smí skladovat jen v suchých prostorech.

Za škody vzniklé nerespektováním tohoto návodu nepřebíráme žádné ručení.

Obrázek 20

Obrázek 21

Obrázek 22

1-9-2016

- 31 -
