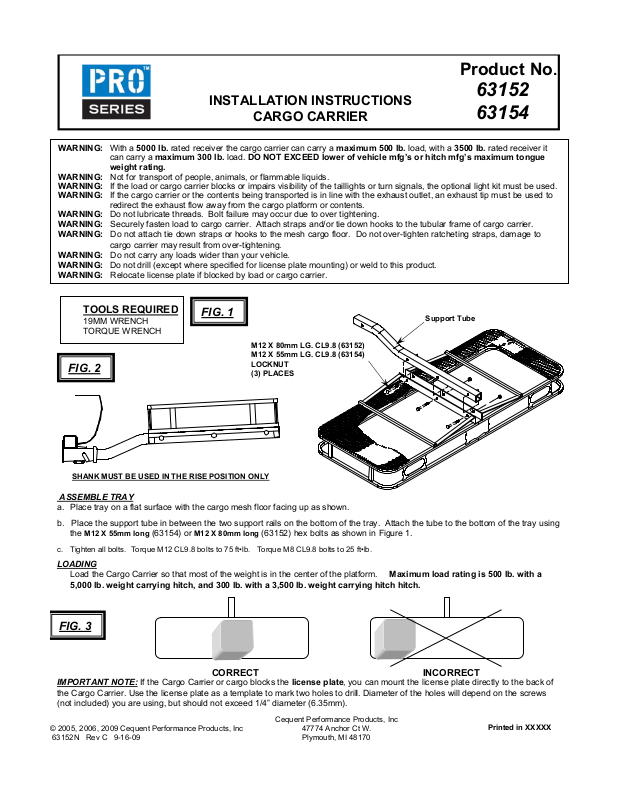

Draw-Tite 63152 User Manual [en, fr, es]

Product No.

INSTALLATION INSTRUCTIONS

63152

CARGO CARRIER

WARNING: With a 5000 lb. rated receiver the cargo carrier can carry a maximum 500 lb. load, with a 3500 lb. rated receiver it

WARNING: Not for transport of people, animals, or flammable liquids.
WARNING: If the load or cargo carrier blocks or impairs visibility of the taillights or turn signals, the optional light kit must be used.
WARNING: If the cargo carrier or the contents being transported is in line with the exhaust outlet, an exhaust tip must be used to

WARNING: Do not lubricate threads. Bolt failure may occur due to over tightening.
WARNING: Securely fasten load to cargo carrier. Attach straps and/or tie down hooks to the tubular frame of cargo carrier.
WARNING: Do not attach tie down straps or hooks to the mesh cargo floor. Do not over-tighten ratcheting straps, damage to

WARNING: Do not carry any loads wider than your vehicle.
WARNING: Do not drill (except where specified for license plate mounting) or weld to this product.
WARNING: Relocate license plate if blocked by load or cargo carrier.

FIG. 2

can carry a maximum 300 lb. load. DO NOT EXCEED lower of vehicle mfg’s or hitch mfg’s maximum tongue
weight rating.

redirect the exhaust flow away from the cargo platform or contents.

cargo carrier may result from over-tightening.

TOOLS REQUIRED

19MM WRENCH
TORQUE WRENCH

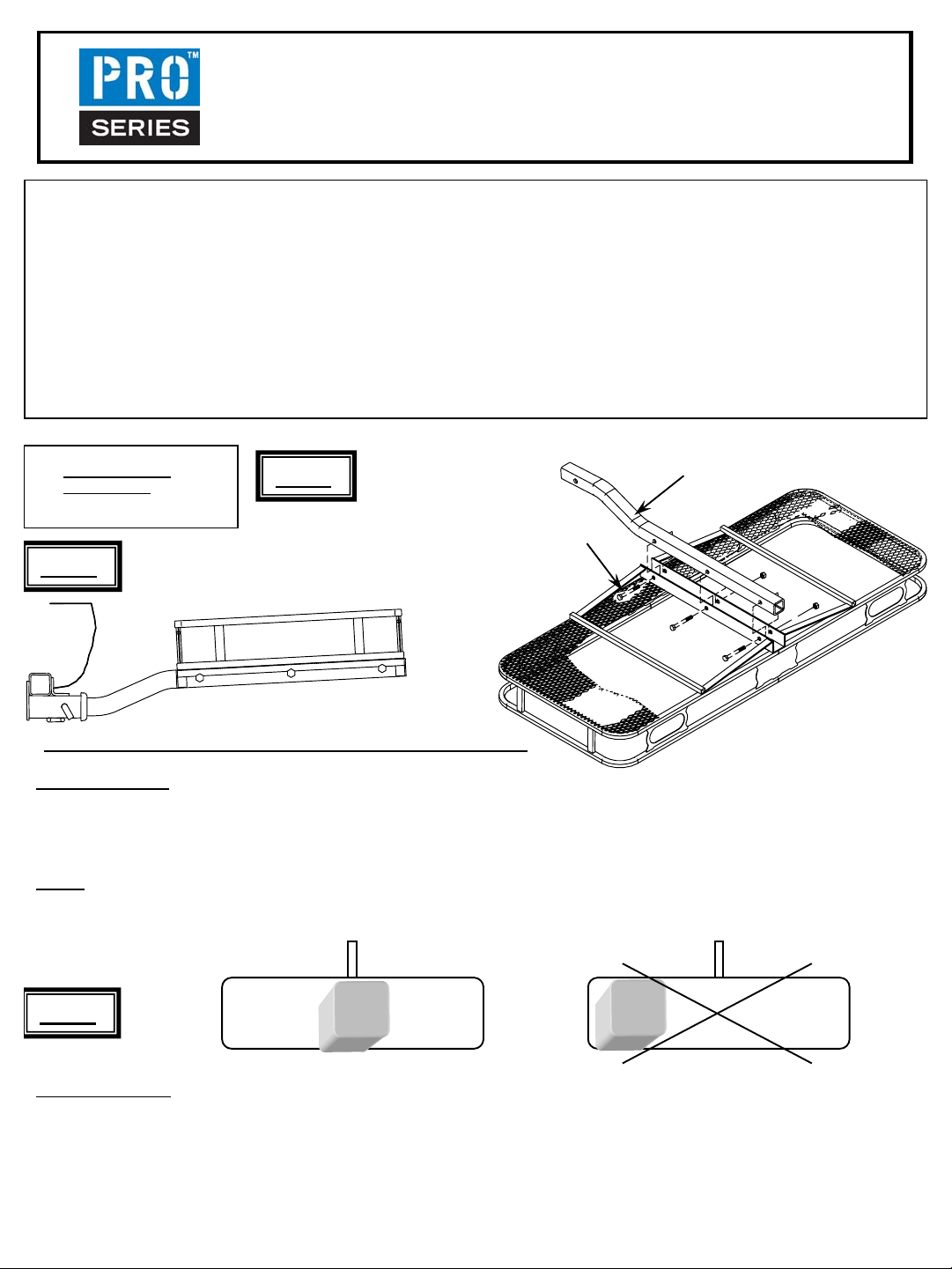

FIG. 1

Support Tube

M12 X 80mm LG. CL9.8 (63152)
M12 X 55mm LG. CL9.8 (63154)
LOCKNUT
(3) PLACES

63154

SHANK MUST BE USED IN THE RISE POSITION ONLY

ASSEMBLE TRAY

a. Place tray on a flat surface with the cargo mesh floor facing up as shown.
b. Place the support tube in between the two support rails on the bottom of the tray. Attach the tube to the bottom of the tray using

the

M12 X 55mm long (63154) or M12 X 80mm long (63152) hex bolts as shown in Figure 1.

c. Tighten all bolts. Torque M12 CL9.8 bolts to 75 ft•lb. Torque M8 CL9.8 bolts to 25 ft•lb.

LOADING

Load the Cargo Carrier so that most of the weight is in the center of the platform. Maximum load rating is 500 lb. with a
5,000 lb. weight carrying hitch, and 300 lb. with a 3,500 lb. weight carrying hitch hitch.

FIG. 3

IMPORTANT NOTE: If the Cargo Carrier or cargo blocks the license plate, you can mount the license plate directly to the back of

the Cargo Carrier. Use the license plate as a template to mark two holes to drill. Diameter of the holes will depend on the screws
(not included) you are using, but should not exceed 1/4” diameter (6.35mm).

© 2005, 2006, 2009 Cequent Performance Products, Inc

63152N Rev C 9-16-09

CORRECT INCORRECT

Cequent Performance Products, Inc

47774 Anchor Ct W.
Plymouth, MI 48170

Printed in XXXXX

o

N

de produit

INSTRUCTIONS D’INSTALLATION

63152

PORTE-BAGAGES

AVERTISSEMENT: Si la capacité nominale du récepteur de l’attelage est de 5 000 lb, alors le porte-bagages peut supporter une charge

AVERTISSEMENT: Ce produit n’est pas conçu pour transporter des personnes, des animaux ou des liquides inflammables.
AVERTISSEMENT:Utiliser la trousse de feu de signalisation en option si la charge ou le porte-bagages cache les feux arrière ou de

AVERTISSEMENT: Un embout doit être utilisé afin d’éloigner les gaz d’échappement du porte-bagages ou du contenu transporté si ceux-

AVERTISSEMENT: Ne pas lubrifier le filetage. Le serrage excessif peut entraîner le bris d’un boulon.
AVERTISSEMENT: Attacher d’une façon sécuritaire la charge au porte-bagages. Fixer les courroies et/ou les crochets d’arrimage sur le

AVERTISSEMENT: Ne pas fixer les courroies et/ou les crochets d’arrimage sur le fond en treillis du porte-bagages. Ne pas serrez

AVERTISSEMENT: Ne pas transporter de charge excédant la largeur du véhicule.
AVERTISSEMENT: Ne pas percer (sauf aux endroits indiqués pour le montage de la plaque d’immatriculation) ce produit ou le souder.
AVERTISSEMENT: Repositionner la plaque d’immatriculation si celle-ci est cachée par le porte-bagages ou la charge.

OUTILS REQUIS

CLÉ 19 MM
CLÉ DYNAMOMÉTRIQUE

FIG. 2

maximum de 500 lb; si cette capacité est de 3 500 lb, alors la charge maximum supportée est de 300 lb. NE PAS EXCÉDER
la moins élevée des charges maximales au timon spécifiées par les fabricants du véhicule et de l’attelage.

direction.

ci se trouvent dans l’axe de la sortie d’échappement.

cadre tubulaire du porte-bagages.

excessivement les courroies avec la clé à cliquet. Le serrage excessif risque d’endommager le porte-bagages.

Tube-support

FIG. 1

M12 X 80mm LG. CL9.8 (63152)
M12 X 55mm LG. CL9.8 (63154)
CONTRE-ÉCROU
(3) EMPLACEMENTS

63154

LE BRAS D’ATTELAGE DOIT ÊTRE UTILISÉ
DANS LA POSITION ÉLEVÉE SEULEMENT

MONTAGE DU PORTE-BAGAGES

a. Placer le porte-bagages sur une surface plane, fond en treillis vers le haut tel qu'illustré.
b. Placer le tube-support entre les deux barres d’appui au bas du porte-bagages. Fixer le tube au bas du porte-bagages à l’aide des boulons

hexagonaux M12 X 55mm (63154) ou M12 X 80mm (63152), tel qu'illustré à la figure 1.

c. Serrer tous les boulons. Appliquer un couple de serrage de 75 lb-pi aux boulons M12 CL9.8. Appliquer un couple de serrage de 25 lb-pi aux

boulons M8 CL9.8.

CHARGEMENT

Charger le porte-bagages de façon à concentrer le poids au centre de la plateforme. La charge nominale maximum est de 500 lb pour un

attelage d'une capacité de 5 000 lb, et de 300 lb pour un attelage d’une capacité de 3 500 lb.

FIG. 3

CORRECT INCORRECT

REMARQUE IMPORTANTE: Si le porte-bagages ou son contenu cache la plaque d’immatriculation, monter celle-ci directement
sur l’arrière du porte-bagages. Utiliser la plaque d’immatriculation comme gabarit pour marquer les deux trous à percer. Le diamètre
des trous dépend des vis (non comprises) utilisées, pourvu qu’elles n’excèdent pas ¼ po de diamètre (6,35 mm).

© 2005, 2006, 2009 Cequent Performance Products, Inc

63152N Rev C 9-16-09

Cequent Performance Products, Inc

47774 Anchor Ct W.
Plymouth, MI 48170

Printed in XXXXX
